Дождеприемный колодец - Большая Энциклопедия Нефти и Газа, статья, страница 1

Дождеприемный колодец

Cтраница 1

Дождеприемные колодцы с запорными устройствами предназначаются для выпуска воды из обвалования резервуарных парков. Привод этих колодцев располагают на ограждающем валу или за ним. [1]

Дождеприемные колодцы, в которые попадает дождевая вода, соединены с коллектором ливневой канализации с помощью небольших соединительных трубопроводов. В системе ливневой канализации предусматриваются смотровые колодцы, расположенные как в местах впуска дождевых вод, так и в местах пересечения канализационных трубопроводов. Уклоны трубопроводов ливневой канализации в основном соответствуют уклонам земной поверхности, вследствие чего дождевая вода может течь по трубопроводам до наиболее удобного для выпуска места. Однако толщина слоя вышележащего грунта должна быть не менее 0 6 - 1 2 м для уменьшения неблагоприятного сосредоточенного воздействия транспортных нагрузок. [2]

Дождеприемные колодцы собираются обычно из сборных железобетонных элементов. Общий вид дождеприемника представлен на рис. 4.16. Глубина дождеприемных колодцев Я зависит от глубины промерзания грунтов. По типовым проектам для дорог величина Н составляет ИЗО... В местах примыкания соединительной трубы к дождеприемнику пространство между стенками трубы и колодца заделывается просмоленной прядью и асбоцементным раствором с двух сторон. Допускается присоединение к дождеприемникам водосточных труб зданий и дренажных трубопроводов. [4]

Дождеприемные колодцы с запорными устройствами предназначаются для выпуска воды из обвалования резервуарных парков. Привод этих колодцев располагают на ограждающем-валу или за ним. [5]

Дождеприемные колодцы устанавливаются для сбора ливневых вод, которые могут содержать механические примеси. Осадок собирается на дне колодца и периодически удаляется. Колодцы закрываются чугунными крышками с прорезями или стальными решетками. [6]

На канализационных выпусках в дождеприемных колодцах надлежит устанавливать запорные устройства, приводимые в действие с ограждающего вала или из мест, находящихся вне обвалования. [8]

Сбор дождевых вод производят с помощью дождеприемных колодцев, закрытых сверху решетками. В обвалованиях резервуаров выпускные трубы колодцев снабжают специальными запорными устройствами-хлопушками, которые обычно находятся в закрытом состоянии. Регулирование выпуска дождевых вод осуществляется различной степенью открытия хлопушки. [9]

При общесплавной канализации дождевые воды поступают через дождеприемные колодцы, не имеющие гидравлических затворов. [10]

Для приема воды в водосточную сеть служат дождеприемные колодцы с решетками. Так как дождевые и талые воды, а также воды от полива и мойки территории нередко сбрасывают в водоем, минуя очистные сооружения, то необходимо строго поддерживать чистоту на заводских производственных площадях, иначе дождевые водостоки станут дополнительным источником загрязнения водоемов. [11]

Сбор загрязненных нефтепродуктами сточных вод производится системой дождеприемных колодцев и сетью канализационных трубопроводов. Затем они транспортируются самотеком и напорным режимом на локальные очистные сооружения. [12]

На плаие должны быть нанесены трасса коллектора, смот-ээвые и дождеприемные колодцы, а также красные линии за - тройки н тротуары. Трасса и колодцы привязываются тремя привязками к постоянным сооружениям. [13]

Удаление атмосферных вод с обвалованной территории резервуарных парков производится через дождеприемные колодцы, подключаемые через выпуски с гидравлическими затворами к сети производственно-дождевой канализации. [14]

Атмосферные воды, загрязненные нефтепродуктами, должны быть направлены в дождеприемные колодцы, подключаемые через выпуски с гидравлическими затворами к сети производственно-дождевой канализации. [15]

Страницы: 1 2 3

www.ngpedia.ru

Дождеприемный колодец - Большая Энциклопедия Нефти и Газа, статья, страница 2

Дождеприемный колодец

Cтраница 2

Удаление атмосферных вод с обвалованной территории резервуарных парков производится через дождеприемные колодцы, подключаемые че-рез выпуски с гидравлическими затворами к сети производственно-дождевой канализации. На канализационных выпусках в дождеприемных колодцах надлежит устанавливать запорные устройства, приводимые в действие с ограждающего вала или мест, находящихся вне обвалования. [16]

Приемниками сточных вод на нефтебазах являются трапы в производственных помещениях, дождеприемные колодцы, сборные лотки, специально спланированные площадки на открытых сооружениях. [18]

Оборудование водоотводящих сетей включает устройства по приему сточных вод ( водоприемные или дождеприемные колодцы, трапы), трубы и колодцы. [19]

Для приема в сеть вод, стекающих с территории уличных проездов и площадей, устраиваются дождеприемные колодцы с решетками, расположенными на 2 - 3 см ниже лотка проезжей части. Из дождеприемников по специально уложенным трубам вода направляется в сеть через смотровые колодцы. [20]

Для приема ливневых и талых вод на сети первой системы производственно-ливневой канализации и ливневой канализации устанавливаются дождеприемные колодцы из железобетонных элементов с дырчатыми крышками. К сети производственной канализации первой системы дождеприемные колодцы присоединяются через колодец с гидрозатвором. [22]

В строящихся резервуарных парках для хранения вязких нефтепродуктов, во избежание закупорки системы канализации при аварийных выбросах продукта, дождеприемные колодцы должны быть вынесены за обвалование. [23]

Территория парков должна быть очищена от мусора, сухой травы и сухих листьев; она должна быть снабжена ливневой канализационной системой, обеспечивающей отвод вод без повышения их уровня. Дождеприемные колодцы должны быть вынесены за обвалование. Места разлива продукта должны немедленно зачищаться и засыпаться свежей землей. [24]

При этом в пучинистых грунтах глубина заложения подошвы основания дождеприемника не должна быть меньше глубины положения нулевых температур грунта. Дождеприемные колодцы размещают вне линий перехода пешеходов. Расстояние между дождеприемниками зависит от уклонов улицы, высоты бордюрного камня, площади стока кварталов и характера застройки. Если в уличные лотки поступает вода с внутренней части квартала, расстояние между дождеприемниками определяют расчетом. [25]

Наличие воды в траншее при расположении ее дна ниже уровня грунтовых вод не только затрудняет прокладку подземных сетей, но иногда вообще исключает возможность ведения работ по устройству их оснований, укладке труб и особенно заделке стыковых соединений. Для предотвращения накопления воды в траншее и притока грунтовых вод применяют способ открытого водоотлива или способ искусственного понижения уровня грунтовых вод. Откачиваемую воду сбрасывают в дождеприемные колодцы водосточной сети или в водоотводные канавы. [30]

Страницы: 1 2 3

www.ngpedia.ru

72. Конструкции дождеприемных колодцев. Дать схему сечения с указанием размеров по элементам.

Дождеприемный колодец - сооружение на канализационной сети, предназначенное для приема и отвода дождевых и талых вод.

Дождеприемный колодец включает корпус, укрепленную на нем сороудерживающую решетку, наклонную направляющую пластину, установленную внутри корпуса, непосредственно под сороудерживающей решеткой, вертикальную перегородку, разделяющую корпус на водоприемную и отстойную камеры, водосливное отверстие, выполненное в перегородке и сообщающееся с водоприемной и отстойной камерами, съемный грязесборник, установленный в донной части отстойной камеры, и водоотводящую трубу. Устройство эффективно задерживает крупные, средние и мелкие включения, что предотвратит засорение сети дождевой канализации и продлит срок ее службы, а также является надежным и удобным в эксплуатации.

Дождевые воды, стекающие по поверхности земли, поступают в закрытую водосточную сеть через так называемые дождеприемники.

Дождеприемник — колодец, состоящий из съемной решетки, стакана и днища с лотком.

Конструкция дождеприемного колодца, разработанная для Москвы, с использованием унифицированных деталей показана на рис. 3.73.

Дождеприемные колодцы, расположенные в лотках проезжей части, разделяются по конструкции на колодцы с приемной решеткой в плоскости проезжей части с отверстиями в вертикальной плоскости борта или в обеих плоскостях (рис. 3.74). Наибольшей приемной способностью обладают дождеприемники с приемными решетками в обеих плоскостях.

В плане дождеприемники имеют прямоугольную форму размером 0,6X0,9 м или круглую форму диаметром 0,8 м.

В некоторых городах дождеприемники ранее устраивали с осадочной частью. В настоящее время их рекомендуется устраивать без осадочной части. Глубина заложения основания дождеприемника без осадочной части, как правило, должна быть не менее 0,8 м. В пучинистых грунтах глубина заложения основания дождеприемника и отводной трубы не должна быть меньше средней глубины промерзания грунта.

Из дождеприемника дождевая вода поступает в закрытый водосток по соединительной ветке диаметром 200—300 мм, укладываемой в низовой части дождеприемника. Длина присоединения (ветка) от дождеприемника до первого смотрового колодца на коллекторе должна быть не более 40 м.

Дождеприемники следует размещать так, чтобы при расчетной интенсивности дождя тротуары не заливались водой.

Практикой эксплуатации городских дождевых сетей установлены следующие рекомендации для размещения дождеприемников в зависимости от уклона улиц и при отсутствии поступления дождевых вод с внутренней части кварталов. В среднем расстояния между дождеприемниками можно назначать при уклоне улиц:

Рис.. Дождеприемный колодец из сборных железобетонных элементов московского типа

1 — дождеприемная решетка; 2— бетонный борт; 3 — колодец; 4—заделка отверстий бетоном марки 200; 5 —- основание; 6 — лоток набивной из бетона марки 200; 7 — песчаная подушка

studfiles.net

Genplan.pro | Через какое расстояние установить дождеприемный колодец (дождеприемник)?

Дождеприемные колодцы (дождеприемники) в лотках улиц и внутриквартальных проездах устанавливаются в местах, предусмотренных проектом вертикальной планировки, в пониженных точках, на перекрестках улиц со стороны притока воды выше полосы пешеходного движения, на выездах из кварталов и между перекрестками. Расстояния между дождеприемными колодцами в зависимости от продольного уклона лотка проезжей части приведены в таблице.

Уклон лотка, ‰	Расстояние между колодцами, м
До 4	50
6	60
10	70
30	80
св. 30	90

Шаг расстановки дождеприемных колодцев, указанный в таблице увеличивается в 1,5-2 раза на улицах, расположенных на водоразделе, при наличии внутриквартальной водосточной сети, в лотках дорожек бульваров и скверов и на внутриквартальных проездах.

При продольных уклонах улиц 50 ‰ и более рекомендуется перед перекрестками с верховой стороны, а также на прямых участках улиц через 300-400 м устраивать дождеприемники усиленной приемной способности (двойные решетки, колодцы специальной конструкции).

При ширине односкатной проезжей части улицы свыше 15 м и двускатной свыше 30 м, а также при наличии дорожных дренажей мелкого заложения расстояние между дождеприемными колодцами не должно превышать 60 м.

Допускаемая длина свободного пробега потока от водораздельного гребня до первых дождеприемных колодцев определяется в зависимости от площади водосбора, коэффициентов стока и уклонов поверхности.

При этом должна учитываться допустимая высота (5 см) наполнения лотков, при которой будет обеспечен пропуск расходов стока, полученных при выпадении дождей повторяемостью раз в год.

Среднюю длину свободного пробега воды для различных условий рекомендуется принимать в пределах следующих норм: на скоростных дорогах и магистральных улиц непрерывного движения — 100-150 м, на магистральных улиц регулируемого движения и районного значения — 150-200 м, на улицах и дорогах местного значения — 200-250 м, на внутриквартальных проездах — 150 м.

Длина свободного пробега в каждом отдельном случае назначается с учетом категории улицы, ее транспортного и пешеходного значения, продольного уклона, величины водосборной площади, необходимости присоединения производственных или дренажных выпусков и т.п..

Источник: «Руководство по проектированию городских улиц и дорог», 1980г.

genplan.pro

Дождеприемные колодцы - строительство

Дождеприемные колодцы (колодец ливневой канализации)

Колодец ливневой канализации, имеющий съемную решетку, днище с лотком и стакан называется дождеприёмником. Дождевые и ливневые воды, льющиеся по поверхности земли и дорожкам, стекают через дождеприемники в ближайшую водосточную сеть. Продуманное и комплексное решение устройства системы водоотведения от территорий и объектов с целью предохранения зданий и сооружений от разрушения талыми и ливневыми потоками выполняют специально предназначенные для этого централизованные системы водоотвода. Дождеприемные колодцы выполняют одну из важных функций в системе водоотведения и линевой канализации . Они предназначены для местного водосбора и локального водоотвода поверхностных стоков и их слива в систему ливневой канализации.

Колодец ливневой канализации используется двух типов – практичный легкий пластиковый и традиционный, тяжелый чугунный. Выбор вида дождеприемника предопределяется его назначением, поставленными задачами, характеристиками зоны эксплуатации, с учетом прогнозируемой нагрузки присущей этой зоне. Для строений коттеджного и городского типа с целью успешного предохранения фундамента и подвальной части зданий от подтапливания стекающими с кровель крыш ливневыми водами применяют пластиковые дождеприемные колодцы. На участках городского и частного строительства и садового назначения, как самостоятельный элемент дренажа устанавливается дождеприемник для локального водосбора.

Важные преимущества пластикового дождеприемника

Ударопрочный и морозостойкий полипропилен, из которого изготавливают пластиковые дождеприемные колодцы, позволяет использовать их в регионах с различным температурным режимом от +95 до -45.

Как и пластиковые лотки, дождеприемные колодцы из пластика отличаются высокой химической стойкостью к горюче-смазочным материалам и к всякого рода дорожным реагентам. Дождеприемники оснащаются удобными пластиковыми корзинами для сбора мусора, это облегчает процесс очистки дождеприемников от периодически накапливающегося мусора, препятствующего стоку воды. В комплект дождеприемников входят также сифонные перегородки, которые препятствуют распространению неприятных запахов из системы канализации.

Пластиковый колодец ливневой канализации имеет важное конструкционное преимущество - он легко устанавливается друг на друга, тем самым дает возможность углубить отводящую канализационную трубу. Таким образом, установленные дождеприемные колодцы могут выполнять одновременно функцию дренажного колодца. Легкость пластиковых дождеприемников позволяет просто и быстро осуществить их перевозку и монтаж.

Реже возникает необходимость чистки пластиковых изделий, благодаря гладкой поверхности, дождеприемник не удерживает механические загрязнения. Следовательно, чистить его приходится намного реже, чем бетонный аналог. Отпадает необходимость регулярной его чистки.

Сфера применения дренажных систем. изготовленных из полимерных материалов, благодаря своим достоинствам и эксплуатационным преимуществам, растет к каждым днем. Действительно, они давно заменили дождеприемники из бетона при благоустройстве частных территорий, автомобильных моек и стоянок, коттеджных участков. Дождеприемники на основе пластикового корпуса с успехом применяются для устройства дренажа на садовых участках, а также парках и скверах. Немаловажен тот факт, что все дождеприемники пластиковые снабжаются всеми необходимыми деталями для установки и эксплуатации. Входящие в их комплект решетки кроме функциональности играют немаловажную декоративную роль.

По материалам сайта: http://phytongroup.ru

fix-builder.ru

Камеры и колодцы дождевой канализации

ТП 902-09-46.88. «Камеры и колодцы дождевой канализации»

Объемный альбом с множеством рекомендаций и готовых схем проектирования колодцев и камер ливневых систем канализации. В современном городе такие системы очень важны для отвода талых и дождевых вод с поверхности территорий. Слаженная работа дождеприемников, колодцев и трубопроводов обеспечивает чистоту и сухость улиц, долговечность дорожного полотна и аккуратность кварталов. Для устройства ливневой канализации необходимы несколько типов железобетонных изделий: трубы железобетонные, кольца колодцев, днища колодцев, плиты перекрытия колодцев, дождеприемники. Эти изделия являются универсальными и унифицированными и производятся по стандартам ГОСТ 8020-90.

Современное устройство колодцев дождепровода из сборных железобетонных деталей позволяет существенно экономить средства на доставке и монтаже, а также налаживать слаженно работающую систему. Колодцы и камеры состоят из железобетонного дождеприемника БО в виде лотка особой формы, стеновых колец колодца диаметром 700 и 1000 мм, плит перекрытия с отверстием КЦП, сплошных днищ колодца КЦД.

БО – железобетонный дождеприемник, который имеет лотковую форму и призван собирать влагу с обочин и переносить ее непосредственно в колодец.
КЦ – классические бетонные кольца, которые формируют горловину колодца. Это традиционные сплошные кольца и кольца с различной комбинацией отверстий для пропуска трубопроводов. Многочисленные рабочие чертежи и комбинации колец для строительства различного типа колодцев и камер включает Альбом III Круглые колодцы.
КЦП – плита перекрытия колодца, необходимый элемент в строительстве каждой системы с заглублением на базе круглых колец. Плиты толщиной 120 мм обеспечивают надёжную поддержку конструкции.
КЦД – колодезные днища толщиной 100 мм, они выступают базой и герметичным основанием для конструкции колодца, препятствуя сдвигу колодца.

Для производства элементов колодцев и камер ввиду специфического микроклимата и условий эксплуатации используется особый тяжелый бетон, который позволяет справляться с обилием влаги и городскими химическими реагентами. Блоки, кольца колодцев и плиты перекрытия обладают высоким уровнем гидрофобной и антикоррозийной защитой, выполняются из плотного бетона М200-М300 с высокой концентрацией присадок. Колодезные ЖБИ, которые работают в ливневой канализации, как правило, не испытывают серьёзных нагрузок, поэтому достаточно армирования стальными сетками. Но строго контролируется толщина бетонного слоя до арматуры и общий класс защиты от влаги и коррозии.

Сборник технического проекта ТП 902-09-46.88 включает несколько альбомов, которые в частности касаются проектирования различного рода камер и колодцев, расположенных на определенных участках трубопроводов. В нашем разделе «ГОСТы и СНиПы» вы можете скачать серию ТП 902-09-46.88 и ознакомиться с рабочими чертежами и расчетными схемами. В компании «Комплекс-С» вы можете купить бетонные кольца колодцев, плиты перекрытий, колодезные днища с доставкой до вашего объекта. Для комплектации систем ливневой канализации также представлены люки чугунные и полимер-песчаные и дождеприёмники с решетками.

www.complexs.ru

Ливневые колодцы | Колодцы ливневой канализации от ЗАО "ПК НИС"

Удаление поверхностных стоков из жилых и производственных зон имеет огромное значение для повышения степени благоустроенности территорий. Системы водоотвода с пластиковыми колодцами ливневой канализации от компании «ПК НИС» прекрасно справляются с этой задачей!

Лужи после обильных дождей или активного таяния снега доставляют немало неприятностей пешеходам. Более того, поверхностные воды негативно влияют на санитарно-гигиеническую обстановку, размягчение грунтов может вызвать деформации строительных конструкций. Чтобы избежать этого, необходим правильно организованный водоотвод с использованием ливневых, объединённых в единую, взаимосвязанную систему колодцев, расположенных в местах, определённых проектом. Лучшим материалом для изготовления дождеприемных конструкций в настоящее время является полиэтилен. Его характеристики позволяют ливневым колодцам выдерживать значительные динамические нагрузки от потока ливневых и паводковых стоков, загрязнённых абразивными механическими примесями, а порой и нефтепродуктами, агрессивными химическими веществами.

Особенности конструкции и эксплуатации дождеприемных колодцев

Пластиковые колодцы ливневой канализации принципиально и конструктивно не отличаются от аналогичных изделий других типов. В процессе изготовления используются те же технологии и материалы. Основное различие заключается в технике и порядке приёма-отвода воды, это и определяет их предназначение.

Как и всем конструкциям из полимеров, дождеприемным колодцам, предназначенным для установки в сетях ливневой канализации, характерны:

малый вес;
простота монтажных работ, обслуживания, очистки;
прочность;
морозостойкость;
экологическая безопасность.

Обладая абсолютной герметичностью, изделия на конструктивном уровне защищены от всплытия. Всё это позволяет без ограничений использовать дождеприемные колодцы в различных условиях эксплуатации в любых регионах России.

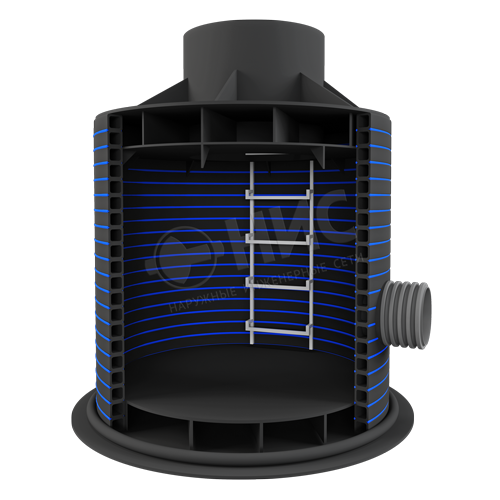

Дождеприемный колодец	Дождеприемный колодец (с горловиной)

Дождеприемник а - без осадочной части; б - с осадочной частью
