Для обогрева подсобных помещений или жилых строений небольшой площади и временного проживания их хозяева стараются выбрать недорогой, но эффективный вариант. Ранее выходом в подобных ситуациях считались буржуйки, но их малый КПД явился причиной поиска новых способов решения этой проблемы. Эффективным отопительным агрегатом, который при желании можно изготовить самостоятельно, является печь Bullerjan (Булерьян, Бреннеран). Преимуществами этих установок, по сравнению с обычными буржуйками, являются более высокий КПД и то, что при их работе не происходит сжигания воздуха в помещении.

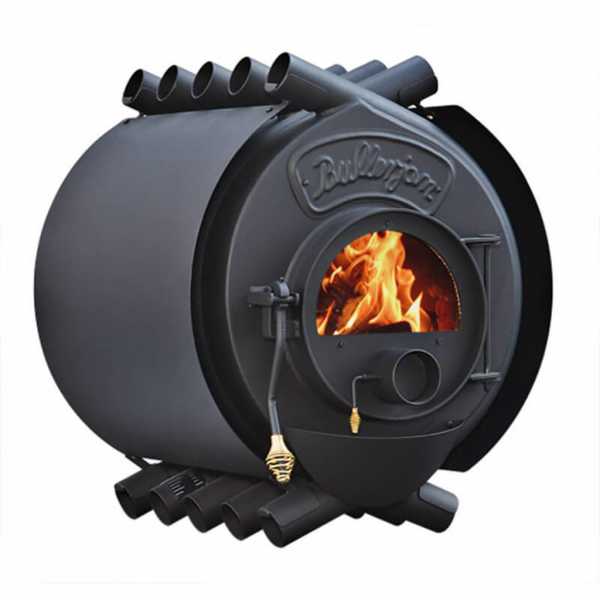

Устройство отопительных агрегатов Булерьян

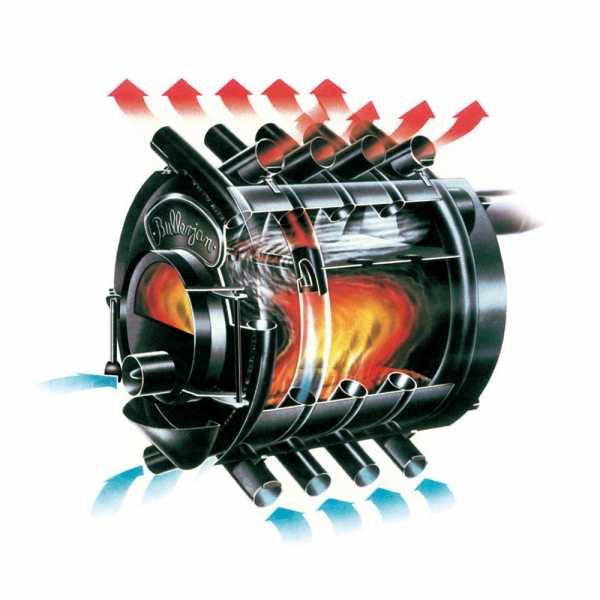

Агрегаты длительного горения Булерьян являются цельнометаллической конструкцией с вваренными трубами. Эти трубы обеспечивают принудительную конвекцию нагретого в печи воздуха и способствуют равномерному распределению тепла по площади отапливаемого помещения. Работа печи основана на использовании обычных физических законов, по которым с пола в печь постоянно поступает холодный воздух, а нагретый поднимается вверх.

Все трубы плотно соприкасаются с топкой, благодаря чему воздух в них быстро нагревается до 120˚С. Самая маленькая модель Булерьян способна пропустить за одну минуту до 5 м3 воздуха.

Внимание! Несмотря на высокую производительность печи, её поверхность остаётся тёплой и не способной обжечь.

Принцип работы установок Булерьян

В основу работы отопительных печей данного типа заложен принцип двухстадийного сгорания топлива. Газогенераторные печи (или печи длительного горения) Булерьян могут работать в двух режимах – быстрого обогрева или газификации. Благодаря такой конструкции такие печи могут сначала быстро нагреть помещение, а затем поддерживать требуемую температуру в режиме минимального расхода топлива.

Основные этапы работы печи в газогенерирующем режиме:

При переводе отопительного агрегата в режим газогенерации дрова медленно тлеют. Такой эффект достигается с помощью задвижек, уменьшающих доступ воздуха в топочное пространство и частично перекрывающих выход продуктов сгорания в дымоход.
Топливные газы, которые выделяются при сжигании топлива в первой камере, поступают во вторичную камеру сгорания. Этот отсек оборудован инжекторами-дожигателями с калиброванными отверстиями. В них впрыскивают воздух, благодаря которому воспламеняются несгоревшие топливные газы. В камере дожига сгорает примерно 90% мелких частиц, содержащихся в дыме, что предотвращает их выброс в атмосферу.

В качестве топлива для данных печей можно использовать, помимо дров, торфяные брикеты, древесные и бумажные отходы, шелуху семечек.

Внимание! Каменный уголь и кокс для отопительных установок Булерьян не применяют.

Преимущества газогенераторных теплогенераторов Булерьян

Растущая популярность печей данного типа объясняется рядом важных преимуществ:

На одной закладке не колотых дров печь в режиме газификации может работать в течение полусуток, а дрова сгорают полностью, до последнего уголька.
На дверце топки устанавливается регулятор мощности, а на дымовой патрубок – регулятор-газификатор. Эти устройства позволяют управлять процессом тепловыделения, устанавливая требуемую температуру и время горения.

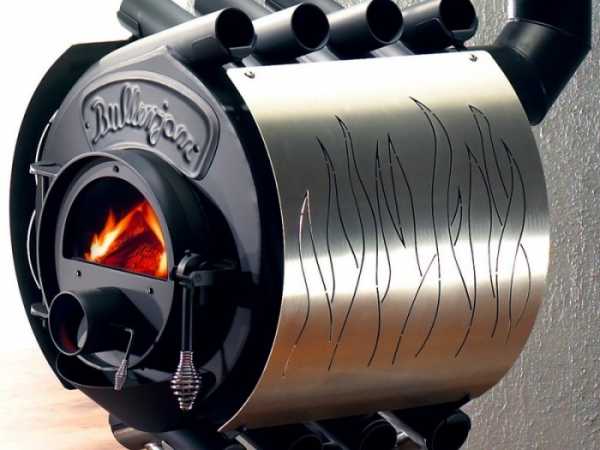

Агрегаты Булерьян от производителя оснащены большой дверцей и вместительной топкой, что позволяет использовать поленья больших размеров.

Внимание! Для данных печей целесообразно применять круглые поленья максимального размера, которые можно поместить в топочное пространство.

КПД агрегата составляет 80% и более.
Дополнительным преимуществом установок длительного горения модели Булерьян является возможность отапливать с его помощью не одну комнату, а несколько. С этой целью используют гибкие металлические рукава.
Определённые модели печей Булерьян могут совмещаться с отопительными контурами с жидким теплоносителем. Агрегат Булерьян, предназначенный для работы с водяным контуром, имеет в своём названии приставку «аква».

Правила безопасной эксплуатации печей Булерьян

Поверхность теплогенераторов данного типа, по сравнению с прочими отопительными агрегатами, отличается низкой температурой. Данный факт гарантирует их высокую пожарную безопасность. Однако пренебрегать дополнительными мерами защиты не следует. Для их обеспечения потребуются следующие мероприятия:

Печь должна быть удалена от деревянных конструкций и прочих легковоспламеняющихся поверхностей на расстояние не менее 1,5 метров.
Отопительный агрегат должен устанавливаться на подставку, изготовленную из несгораемых материалов. Высота такой подставки должна быть не менее 200 мм, оптимально – 500 мм. Такая подставка, чаще всего, представляет собой кирпичную кладку или изготавливается из металла.
Регулярно, примерно 2 раза в год, вентиляционные каналы необходимо очищать от сажи и конденсата.

Области использования отопительных агрегатов Булерьян

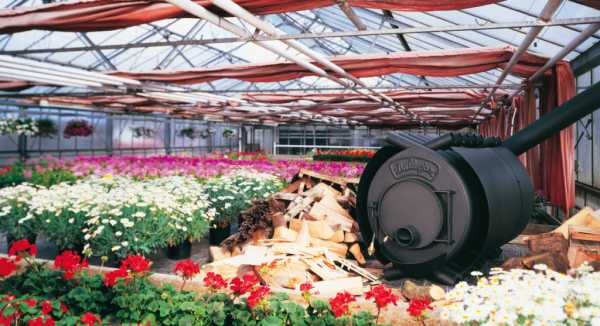

Эти печи являются прекрасным вариантом для обогрева гаража, дачи, зимних теплиц, мастерских, поскольку такой агрегат нагревает помещение практически моментально. Булерьян прекрасно подходит для строений, оборудованных основной отопительной системой, требующей более длительного времени для вхождения в полноценный рабочий режим.

Для каждого конкретного помещения, в зависимости от его размеров и предъявляемых к отопительному агрегату требований, можно подобрать наиболее подходящую из пяти модификаций, представленных в продаже. Также существуют две модификации печей-каменок для бань.

Внимание! Торговая марка «Булерьян» сменила своё название на «Бреннеран».

Российским аналогом печи Бреннеран является агрегат длительного горения «Синель». По своим характеристикам эти агрегаты очень близки. Отличием является более тонкий металл, используемый для производства «Синели». Печи «Синель» выпускаются в четырёх модификациях по мощности и предназначаются не только для обогрева помещения, но и приготовления пищи.

kotel-otoplenija.ru

инструкция, фото и видео-уроки, цена

Одним из самых эффективных и надежных теплогенераторов являются отопительные печи Булерьян. Эта обогревательная система работает исключительно на всех видах древесного топлива. Это могут быть дрова, пеллеты, торф, брикеты, картон и пр.

Конвективная печь очень эффективна.

Обратите внимание! На прочем горючем такие агрегаты функционировать не могут, вследствие химико-физических процессов, которые являются основой их устройства. Исходя из этого, перед монтажом подобной печки, нужно сначала узнать о доступности древесных материалов и подсчитать, какова будет их цена.

Печи Breneran были изобретены 16 лет назад и с тех пор пользуются неизменной популярностью. Как уже было сказано, сначала они выпускались под маркой Bullerian. Но в результате произошедшего в 2005 году ребрендинга они получили свое нынешнее название. Поэтому они сейчас известны под двумя этими именами.

Достоинства этого отопительного прибора

Отапливать таким прибором можно любые помещения.

Агрегат генерирует дешевое тепло.
Прибор имеет высокую мощность и способен быстро отопить любое помещение.
Печь не зависима от жидкого топлива, электричества и газа.
Обогревает помещения равномерно.
Может работать на всех типах твердого топлива, древесных отходах и картонажных изделиях.
Отопление Булерьян экономичное и простое в обслуживании.
Агрегат обладает контролируемым горением.
КПД устройства достигает 85%.
Выпускается 6 моделей прибора для помещений, имеющих объем от 100 м³ до 1100.
Печку можно использовать в доме, на даче, предприятии, в мастерской, теплице, постройках для скота и пр.
Работает обогреватель на одной закладке топлива от 8 до 12 часов.

Особенности печи

Основой работы описываемой печи является физический процесс конвекции, который всем известен со школьной скамьи.

Принцип работы

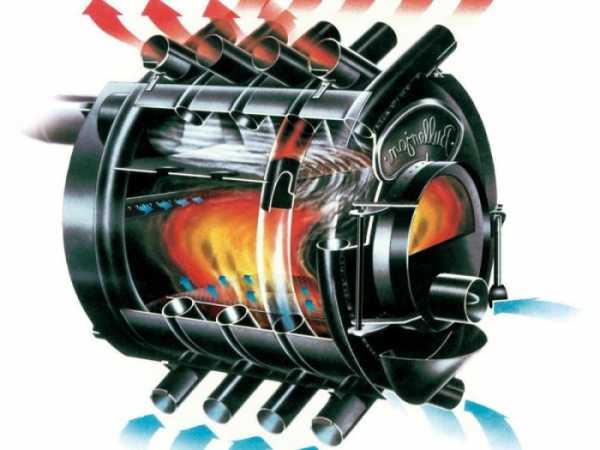

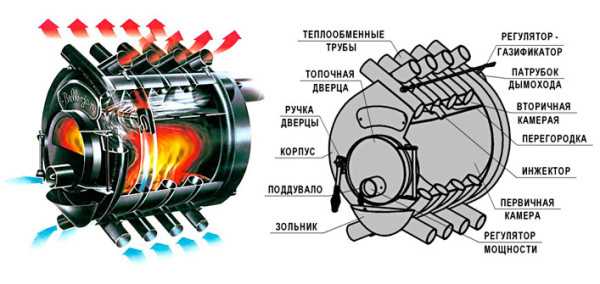

Конструкция и особенности функционирования агрегата.

Конвекция заключается в том, что более легкий теплый воздух всегда стремится подняться вверх. Холодный же остается внизу. Отопительные приборы Бренеран используют именно данный физический процесс.

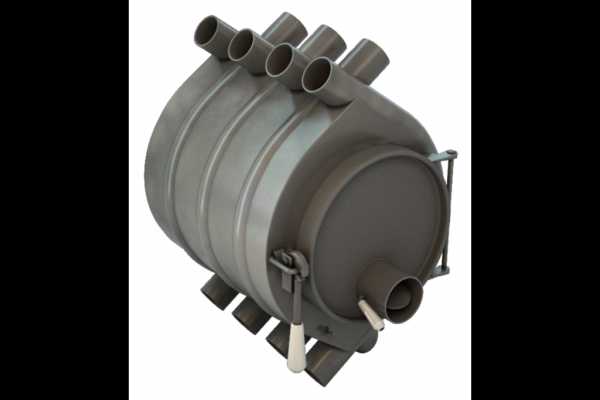

Внешне эти отопительные печи для дома представляют собой стальную либо чугунную конструкцию, в которую встроены металлические трубы. Через нижние из них в прибор поступает холодный воздух, а через верхние в помещение идет воздух нагретый. Каждая из труб устройства может нагревать газ, который сквозь нее проходит, до температуры в +60/150º.

Такое маленькое устройство может обогреть большое помещение.

Самая маленькая модель Бренеран способна попускать сквозь себя до 4.5 м³ воздуха за минуту. Значительное достоинство печки в том, что она безопасная, так как не накаляется и не выжигает кислород из комнаты. Происходит это благодаря тому, что, как видно на фото, прибор функционирует, как газогенератор. Газы, которые образуются при прогорании топлива в нижнем резервуаре, проходят в верхнюю камеру. Там они сгорают полностью. Именно вследствие этого, подобные агрегаты и являются высокоэффективными и вырабатывают КПД 85%.

Конструкция теплогенератора

Используя агрегат Бренеран, температуру прогревания помещений возможно выбирать самому, что зависит от ваших предпочтений. Сделать это можно на особом датчике.

Такие печи обладают двумя режимами обогрева.

Первый из них называется «быстрое обогревание». Он нужен для того, чтобы за максимально короткий промежуток времени (15/20 минут) конвекционное устройство могло достаточно прогреть комнату.
Затем агрегат можно переводить в режим под названием «газификация». Данный термин обозначает, что в доме будет поддерживаться постоянная заданная температура.

Конструкция печей Булерьян простая, но оригинальная.

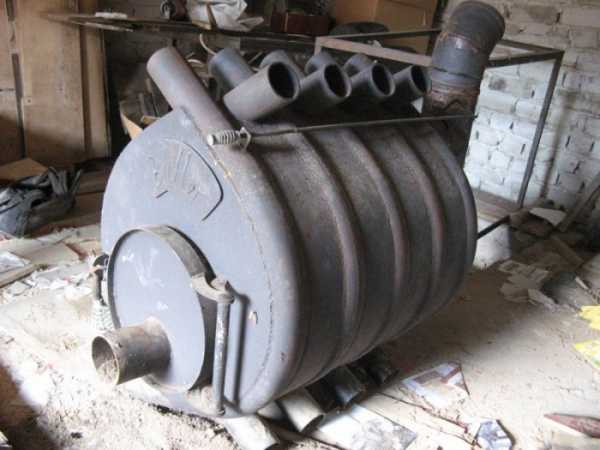

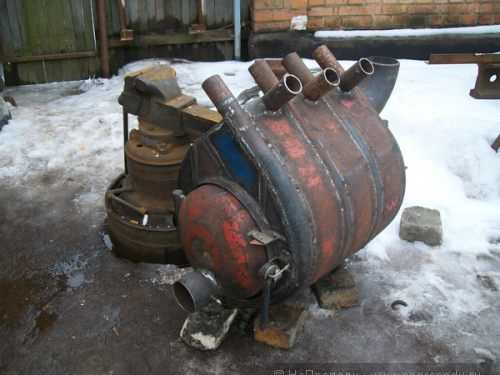

Самодельная конвекционная печка.

Корпус агрегата является цилиндром, похожим на обычную металлическую бочку.
Состоит он из двух уровней.
В нижнем располагается топочная камера, которая нужна для предварительного разжигания топлива, а также поднимания температуры топки до достаточного уровня.
Верхний резервуар служит для дожигания образующегося газа.
Как уже говорилось, особенность конструкции подобных печей — изогнутые специальным образом воздушные трубы, которые проходят через середину топочной камеры.
Разница давления создается при помощи процесса естественной конвекции.
На подачу идет прохладный воздух, немного выше (в центре топки) – создается нагретый.
В ходе работы агрегата образуется быстро передвигающийся воздушный поток, который устремляется вверх.
Иными словами, как видно на видео, печка Бренеран сама, без подключения вентилятора, нагнетает прогретый воздух в комнату.
Эффективность работы агрегатов Булерьян объясняется присутствием всех известных на данный момент методов обогревания – теплообмена, теплопередачи и конвекции.
На второй стадии, когда нижняя часть печки будет разогрета, топочная камера загружается горючим, потом закрываются все заслонки и дверки. Начинает происходить непосредственно рабочий режим устройства – тление.

Длиться он может вплоть до 12 часов, в это время перезагрузка топки не нужна. В ходе этого процесса создается древесный газ. Он выделяет при своем сгорании существенно больше тепловой энергии, чем обычные дрова. Результатом этого становится то, что температура нагретого потока воздуха из труб достигает +150º.

Обратите внимание! Когда в процессе функционирования печки образуется газ, то необходимо смонтировать для нее своими руками надежный дымоход. Помимо этого – помещение должно хорошо проветриваться. Даже небольшой дефект вентиляционной и дымоходной систем способен вызвать накопление угарного газа в комнате. Это может привести к очень печальным последствиям.

Печки Булерьян с водным контуром

Булерьян с водным контуром.

Существует также и особая разновидность описываемых устройств — отопительные котлы Булерьян. Конвекционные печки хоть и существенно более эффективны, чем обычные аналоги, однако конкурировать с центральными отопительными системами не могут.

Вследствие этого, отопительные печи-котлы стали производиться с водяным контуром, который совмещается с циркуляционной обогревательной системой. Подобное решение оказалось весьма удачным. На данный момент применяется водяное отопление под брендами «Аква-Булерьян», «Бренеран-Акватэн» и прочие модификации. Термин «аква» обозначает, что агрегат имеет водяной контур.

В таких устройствах рубашка для жидкого теплоносителя проходит через 70% общего периметра топливной камеры. Подобная конструктивная особенность позволяет воде быстро нагреваться. При этом не создаются резкие температурные перепады, а также колебания давления.

Коэффициент полезного действия подобного устройства составляет 70/75%. Это сопоставимо с газовыми отопительными котлами. Одно из преимуществ обогревателей, имеющих водяной контур, заключается в том, что их наружная поверхность разогревается, не так сильно, как у агрегатов Булерьян, обладающих воздушной циркуляцией. Данное обстоятельство дает возможность помещать их в небольших комнатах.

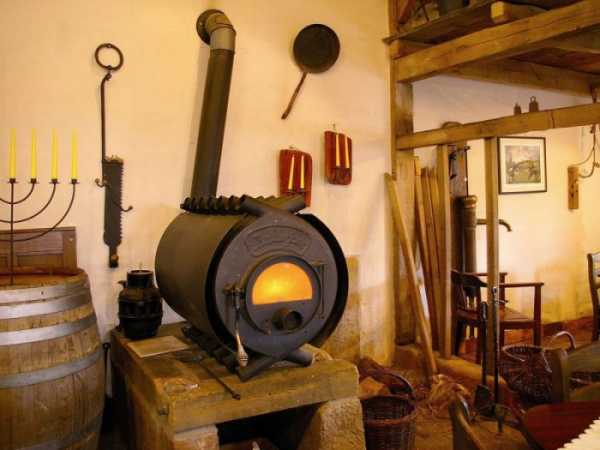

Бренеран в частном доме.

Ставить печки Бренеран с водяной рубашкой можно в частных домах, на дачах, производстве, а также в общественных местах. Стабильно держащаяся температура теплоносителя в течение 8/12 часов, а также почти полное отсутствие золы, дают возможность использовать минимальное количество персонала для обслуживания системы.

Как указывает инструкция производителя, применяться подобные котлы могут только с отоплением, имеющим естественную циркуляцию. Помимо этого, некоторые минусы Булерьяна подобного типа – чувствительность агрегата к качественности топлива, а также высочайшие требования к уровню дымоходной системы.

Следует помнить, что нужно постоянно, не меньше, чем раз в полгода, чистить дымоходные каналы от конденсата и сажи (смотрите также схему печи с котлом водяного отопления).

otoplenie-gid.ru

Булерьян – идеальное решение для отопления дома

Преимущества теплогенератора типа Булерьян

Данный тип теплогенератора работает исключительно на древесном топливе. В силу своих конструктивных особенностей и физико-химических процессов, происходящих в агрегате при горении, другие виды топлива Булерьян не осилит. Поэтому перед покупкой поинтересуйтесь, нет ли проблем с дровами в вашем регионе и какова их цена.

Надо сказать, что если вам попадется название Бренеран (Breneran), то это по сути тот же Булерьян. 16 лет назад данная модель теплогенераторов начала производится именно под маркой Bullerian, но производитель в ходе ребрендинга переименовал ее в Бренеран, а в нашей памяти осталось первоначальное название.

Данная печь имеет массу преимуществ:

Обогревает любые помещения.
Генерирует дешевое тепло.
Прибор высокой мощности.
Не зависит от газа, электричества, бензина.
Равномерный нагрев помещения.
Работает от древесного топлива – дрова, прессованные опилки, макулатура.
Проста в эксплуатации.
Контролируемое горение.
КПД =85%
На одной закладке дров может работать до 12 часов.

Принцип работы агрегата

Принцип работы Булерьяна известный по школьной программе физики процесс конвекции. Мы знаем, что теплый воздух легче холодного и быстрее поднимается вверх, а холодный оседает вниз. Именно этот процесс стал основой работы Бренерана.

Все печи данного типа имеют вид чугунной или стальной конструкции со встроенными металлическими трубами, один ряд которых направлен вниз, второй «смотрит» вверх. Через низ в печь поступает холодный воздух, а верхние трубы выпускают в помещение уже нагретый воздух. Каждая труба нагревает воздух до 60-150оС, с легкостью обогревая помещение любой площади. Минимальная производительность агрегата 4,5 м³ нагретого воздуха. Огромное преимущество печи – она не сжигает кислород в помещении и не накаляется. так что обжечься о нее нельзя.

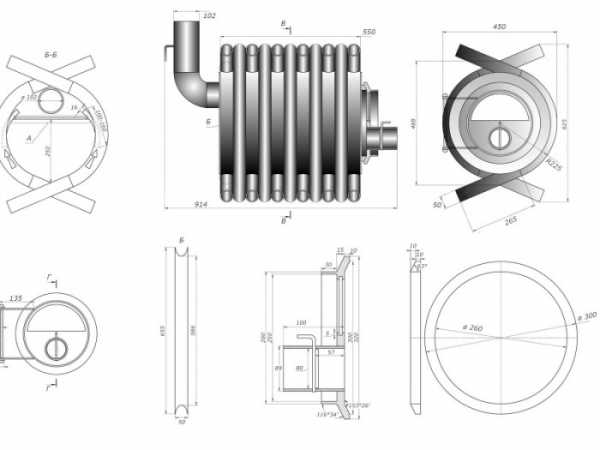

Конструкция отопительной печи Булерьян

Если посмотреть готовые печи в магазинах, то цена их достаточно высока и умельцы задаются вопросом, а можно ли сделать Булерьян своими руками. Ничего невозможного нет, если руки умелые и есть знания физики. В принципе конструкция простая – цилиндр, похожий на обычную бочку, состоящий из двух камер. Внизу – топка для розжига топлива, вверху образующиеся от горения топлива газы, дожигаются.

Особенность конструкции – воздушные трубы, изогнутые особым образом и проходящие через топочную камеру. Разница в давлении создается естественной конвекцией. Печка сама забирает холодный воздух, в топочной камере он нагревается и самостоятельно нагнетается в помещение. В булерьяне работают все известные методы обогрева – конвекция, теплообмен, теплопередача. Для того, чтобы обезопасить помещение от отработанных газов, следует соорудить надежный дымоход и регулярно проветривать помещение. К постройке дымохода надо подходить очень ответственно, ведь неисправность его чревата отравлением угарным газом.

Последнее время Булерьяны несколько усовершенствовали и подсоединяют к ним водяной контур. Это намного эффективней в плане обогрева. Печи с водяным контуром выпускаются под марками «Аква-Булерьян» и «Бренеран-Акватэн». По производительности работы и КПД они сравнимы с газовыми котлами.

Какой бы котел или печь вы бы ни предпочли надо всегда помнить о технике безопасности, пожаробезопасности, а также не забывать чистить дымоходы и вентиляционные каналы.
