Содержание

Насосная станция Марина – это комплекс взаимосвязанного оборудования, предназначена для забора воды и транспортировки ее по трубопроводу.

Забор жидкости из скважин и колодцев выполняется через погруженный в источник шланг, а сам насос расположен на поверхности.

Описание насосных станций Marina

Насосные станции Марина разработаны для подачи воды в режиме «автомат» производителем Speroni Marina (Италия). С помощью такой установки организуют автономную систему водоснабжения в частном доме, увеличивают напор воды из центральной водопроводной магистрали, осуществляют полив приусадебного участка или же выкачивают воду из емкости.

Ключевые узлы насосной станции Марина:

Насос – главный элемент станции; монтируются разных модификаций по производительности и принципу работы.
Гидроколлектор – мембранная емкость (25-100 л) для накопления технической или питьевой воды.
Манометр – контролирует давление воды в трубопроводе.
Реле давления – отключает насос после прекращения подачи воды.
Трубопроводная арматура.

Выкачка воды насосной станцией Марина

При покупке насосной станции учитывают характеристику источника воды, уровень воды в нем, его глубину, расстояние от скважины или колодца до места потребления и количество точек водозабора.к меню ↑

Подключение оборудования

Конструкция насосной станции Марина не включает в себя обратный клапан, поэтому необходимо установить его самостоятельно. Для предотвращения обратного движения воды при аварийном отключении двигателя, клапан располагают на выпускном патрубке помпы. Так же не помешает и установка грубого фильтра на входном патрубке, который уменьшит количество вредных примесей, сокращающих срок службы оборудования.

Подключение этих узлов не требует специальных навыков и оборудования и может быть выполнено самостоятельно.

Для начала установить насос рядом с источником воды, причем располагают его на устойчивом твердом основании, чтобы избежать вибрации в процессе работы двигателя.

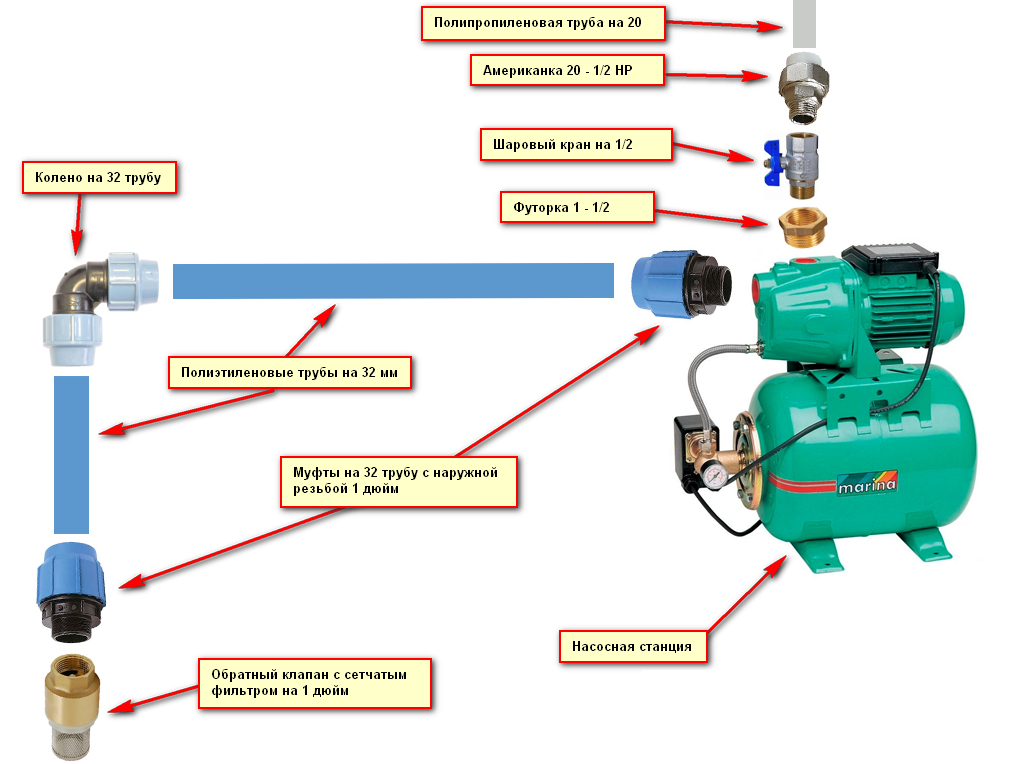

Подключение насосной станции Марина к водопроводу

После этого к помпе подсоединяют всасывающий шланг, который погружают в источник водозабора. От гидроаккумулятора станции отводят пластиковую трубу, которая будет подавать воду в дом, и подключают ее к точкам водозабора внутри помещения.

Далее проверяют работоспособность системы: включают помпу и заполняют ее водой через специальное отверстие в ее горловине. Во время работы насос подает воду в гидроаккумулятор. Как только он наполнится, сработает реле давления и двигатель отключится. После переработки воды гидроаккумулятором, реле определяет, насколько упало давление в магистрали и включает помпу. Так насосная станция Marina (Италия) подает воду в дом в автоматическом режиме без внешнего вмешательства.к меню ↑

Насосная станция Marina: устройство, прочистка, запуск (видео)

к меню ↑

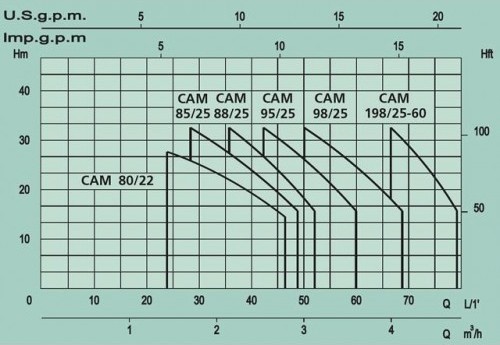

Насосные станции Marina: модели и характеристики

Торговый бренд Марина (Италия) изготавливает поверхностные и погружные насосные станции бытового назначения и можно приобрести водяной, дренажный или фекальный насос, а также специальную установку для полива или фонтанов. Все помповое оборудование производителя делится на две условные группы:

Модели, работающие только с чистой водой – SVM, SCK, SCM, SKM.Оснащаются насосом Marina SCM 100-10 или погружным насосом MarinaSVM. С чистой жидкостью также работает поверхностный насос Marina KS 801/P. Только для чистой рабочей среды предназначена насосная станция Marina APM 100/25 производительностью 2,4 м3/час.
Модели для работы с загрязненной жидкостью – TF, STF, ECMDS, SXG. В комплекте поставляется дренажный погружной насос Marina SXG 1100, MarinaTF

Насосные станции Marina бывают следующих модификаций: CAM, ARM и RSM. Стоимость станций зависит от конкретной модели, мощности насоса и объема гидроаккумулятора.к меню ↑

Характеристики категорий

Marina APM: на станциях этой категории установлен инжекторный или эжекторный насос, благодаря чему насосная станция Marina APM 200/25 поднимает воду с 50-метровой глубины, а Marina APM 100/25 может качать воду со скважины глубиной до 25 метров (укомплектована насосом Speroni APM 100).

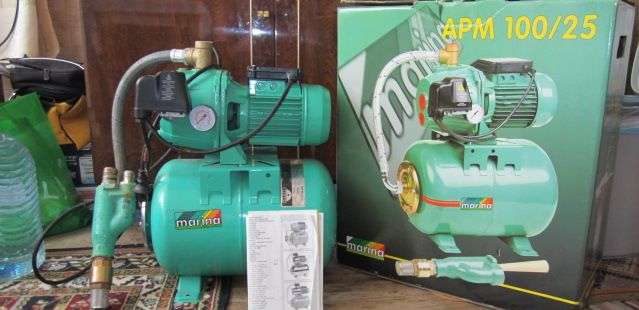

Насосная станция APM 100/25

Marina CAM: в основе этих установок самовсасывающие центробежные насосы Marina (насос Marina CAM 100/A-HL, насос Marina KPM 50 SET), поэтому максимальная глубина всасывания не более 6-7 метров. Эта серия станций наиболее разнообразна. Основные отличия моделей заключаются в производительности помпового оборудования и емкости гидроаккумулятора. Производительность этих станций доходит до 60 литров в минуту.

Так, насосная установка Марина 40/22 изготовлена из высокопрочного чугуна, ее производительность – 50 литров в минуту, а объем гидроаккумулятора 22 л. Станция Marina CAM 80/22HL перерабатывает в минуту 60 литров воды и изготовлена из нержавеющей стали. Более мощной считается насосная станция Marina САМ 100/25HL из нержавейки: пропускная способность – 4,4 м3/час, а емкость бака составляет 25 литров. Насосные станции этой серии решают самый широкий спектр бытовых задач: от полива приусадебного участка до повышения напора в центральной водной магистрали.

Marina RSM: этот модельный ряд оборудован многоступенчатыми насосами, обеспечивающими напор воды в системе до 100 л/мин, с малой глубиной всасывания (не более 7 м). Так, насосная станция Marina RSM 5/60 создает напор до 60 м и максимальную глубину всасывания 4м. С помощью установок RSM целесообразно организовать водоснабжение при близком расстоянии источника воды к точке подачи.к меню ↑

Преимущества и недостатки насосных станций

Все помповые установки Speroni (Италия) имеют ряд достоинств:

доступная цена;
малые габаритные размеры и вес;
простота монтажа и обслуживания;
низкий уровень шума;
не требуют постоянного наблюдения, поскольку работают полностью в автоматическом режиме;
защищены от «сухого хода»;
приобрести запчасти на насос Марина – дренажный или водяной не представляет никакой сложности.

Напорные характеристики насосных станций Marina RSM

Наряду с этим, есть и недостатки оборудования:

фланцы гидроаккумулятора подвержены коррозии в случае образования на них конденсата. Решение этой проблемы заключается в дополнительной обработке их материалом, устойчивым к коррозии;
реле давления регулировать сложно, но инструкция пользователя помогает справиться с этой задачей;
станции, предназначенные для работы с чистой водой, нужно дополнительно оснастить фильтром, поскольку примеси снижают срок эксплуатации оборудования.

к меню ↑

Правила эксплуатации

Оборудование Speroni (Италия) не предназначено для работы с водой, температура которой превышает 300С. В случае невыполнения этого условия станция может выйти из строя. После окончания сезона из емкости нужно спустить воду, а саму станцию перенести в помещение с температурой не выше 400С.

Для продления срока службы установки и сохранности мембраны, необходимо регулярно проверять давление в баке. Также раз в несколько месяцев нуждается в проверке манометром и реле давления.

Если случается сложная поломка, то лучше поручить ремонт насосной станции профильным специалистам. Справиться с мелкими неполадками можно самостоятельно.к меню ↑

Виды неисправностей и способы их устранения

Станция работает, но вода не течет:

В насосе нет воды. В этом случае заливают воду через специальный патрубок.
Между корпусом насоса и его крыльчаткой образовалась большая выработка. Ремонт насосной станции будет заключаться в приобретении и установке новых запчастей.
В сети слабое напряжение – нужно установить стабилизатор.

Насос работает непрерывно или часто включается:

Манометр и реле давления насосной станции

Обрыв мембраны – деталь меняют на новую.
Давление в емкости упало – накачивают воздух в бак через специальный золотник. Оптимальное давление в гидроколлекторе – 1,5 бар.
Некорректно работает реле давления – ремонт насосной станции в этом случае заключается в замене этого узла. Отрегулировать реле можно по инструкции пользователя. Эта операция выполняется при выключенном оборудовании. Перед началом регулировки из емкости сливают всю воду и проверяют уровень давления воздуха: если оно высоко, его нужно стравливать до оптимальной величины.

Помпа гудит, но не качает воду: основная причина может заключаться в том, что устройство давно хранилось без использования. Для устранения этой неполадки достаточно вручную прокрутить крыльчатку насоса. Также может не хватать напряжения в сети. Одной из причин этой неисправности может быть выход из строя конденсатора. Ремонт насосной станции заключается в замене его на новую запчасть.

Если помпа вообще не включается, то это свидетельствует о поломке его двигателя. В этом случае необходимо доверить ремонт специалистам сервисного центра.

Регулярный осмотр и профилактика продлевают срок службы оборудования и избавляют пользователей от поломок.

nasosovnet.ru

Насосная станция Марина италия для воды и ремонт

Насосные станции Марина пришли к нам из Италии. Известнейший в Европе производитель рад предложить на рынке модели станций, предназначенных для обеспечения локального водоснабжения в автоматическом режиме. Позволяя не только подать воду, но и откачать ее из бассейна или другого резервуара, насосы предельно компактны, немного весят и при этом эффективно работают, заменяя центральный водопровод, станцию откачки воды и поливальную установку.

Устройство и принцип действия

Станция Марина имеет расширенные баки для воды, объемом до 100 литров. Посредством манометра просто регулировать уровень давления, а реле реализует функцию отключения насоса при отсутствии воды

Как и любой подобный агрегат, станция из Италии включает в себя следующие компоненты:

Насос различной производительности и принципа действия;
Гидроколлектор для накопления воды;
Манометр;
Реле давления;
Трубопроводы.

Важно! Станция Марина имеет расширенные баки для воды, объемом до 100 литров. Посредством манометра просто регулировать уровень давления, а реле реализует функцию отключения насоса при отсутствии воды.

Приобретая конструкцию от производителя из Италии, важно знать следующие показатели:

Рекомендуем к прочтению:

Источники забора воды и их характеристики: открытый водоем, колодец, уровень воды, диаметр, чистоту потока;
Расстояние в метрах до источника забора воды;
Необходимый уровень давления в системе;
Количество используемых точек водозабора.

Только определившись с данными вопросами, можно рассматривать модельный ряд станций Марина из Италии.

Расценки и модификации товарного ряда

Станции Марина CAM из Италии оснащены самовсасывающими насосами, поэтому глубина шахты или открытого источника не должна превышать более 9 метров. Причем практика показывает, что лучшего функционала можно добиться еще на меньшей глубине, до 5-6 метров

Самыми популярными считаются три типа модели: CAM, RSM, ARM. Причем цена на модели может различаться от вида, производительной силы насоса, объема накопительного бака и прочих параметров. Стоит рассмотреть товарную линейку чуть подробнее:

Марина ARM . Устройства оснащены насосами эжекторного типа, благодаря чему станция 100/25 работает с глубиной до 25 метров, а станция 200/50 с глубиной 50 метров.
Станции Марина CAM из Италии оснащены самовсасывающими насосами, поэтому глубина шахты или открытого источника не должна превышать более 9 метров. Причем практика показывает, что лучшего функционала можно добиться еще на меньшей глубине, до 5-6 метров. Линейка представляет огромное разнообразие модельного ряда с достаточной мощностью и производительностью, а также емкостью баков и исполнением корпуса. В частности, популярная модель Марина 40/22 имеет мощность 800Вт, максимальную производительность 50 л/минуту, корпус выполнен из чугуна, обладающего предельной устойчивостью к коррозии, емкость бака 22 литра. А вот станция Марина 80/22 обладает еще большей производительностью (60 л/минуту), исполнение корпуса из нержавеющей стали.
Марина RSM – серия, в которой оснащение включает многоступенчатую схему насосов, обеспечивающих повышенный набор воды до 100 л/мин, но при этом обладают предельно малой глубиной всасывания, всего до 7 метров.

Рассматривая линейку товаров из Италии, можно сделать следующие выводы:

Рекомендуем к прочтению:

Товары серии CAM – бюджетное решение для водоснабжения бытовых нужд. Устройства применимы на дачах, в загородных домах, для откачки воды из бассейнов и других емкостей, повышения давления поступления потока из маломощного центрального водопровода. Цена от $ 120 и зависит от мощности насосного узла.
Модели типа APM – одни из самых дорогих, но при этом качают воду с большой глубины и используются в скважинах, колодцах, а также для монтажа автономной системы водоснабжения в двух-трехэтажных особняках. Цена станции Марина 100/25 от $
Серия Марина RSM из Италии идеально подходит для обеспечения водой небольших домов, располагающихся на малом удалении от источника забора потока. Надежность, простота монтажа, возможность применять насосы не только для прокачки воды в дом, но и для полива, мытья машины и прочих бытовых нужд обусловили недорогой (от $ 20) серии популярность и спрос.

Преимущества и недостатки насосных станций Марина из Италии

При образовании конденсата, фланцы бака покрываются ржавчиной, ремонт отнимет не только время, но и финансы. Решение – обработка фланцев заранее монтажной пеной или другим антикоррозийным средством

Плюсами конструкций можно считать следующие показатели:

Малые габариты;
Низкий шумовой порог;
Возможность отремонтировать станцию самостоятельно;
Простота монтажа, регулировки и обслуживания;
Автономность работы;
Долгий срок эксплуатации;
Защиту от «сухого хода».

Минусы у систем также есть:

Сложность регулировки реле. Решение – подробная инструкция к каждому прибору, позволяющая устранить недостаток;
При образовании конденсата, фланцы бака покрываются ржавчиной, ремонт отнимет не только время, но и финансы. Решение – обработка фланцев заранее монтажной пеной или другим антикоррозийным средством;
Станции работают только с чистой водой. Однако практика показывает, что Марина прекрасно справляется с потоками, где есть небольшое количество примесей, а для особенно загрязненных вод (из открытого источника, например) применяется система фильтров.

Ремонт: причины и устранение

Поломка или неправильная работа реле давления потребует замены узла. Решение – обратиться к инструкции, где указано поэтапное ведение процесса или отдать насос на ремонт в сервисный центр

Как и любое устройство, насосным станциям Марина из Италии тоже иногда требуется ремонт. Но в отличие от других конструкций, неисправности часто достаточно быстро устраняются собственными руками. Помните, что сложный ремонт лучше поручить специалистам сервисного центра, адреса которых обязательно указаны в талоне к прибору, а вот мелкий ремонт делайте сами. Итак, если станция включена, но вода не идет, причины:

Насос не заполняется водой. Ремонт – наполнить насос через специальное отверстие;
Увеличенная выработка между корпусом и насосной крыльчаткой. Решение – покупка новых запчастей, которые есть в свободном доступе и по приемлемой цене;
Недостаток напряжения. Решение – установка стабилизатора;
Прорыв мембраны. Ее можно купить или заказать идентичную из Италии, как правило, процесс не занимает более 7-10 дней;
Насос не включается или часто выключается самостоятельно. Ремонт следует проводить в специальной мастерской, но вы можете обратить внимание на давление воздуха, если оно ниже 1,5 бар, следует накачать воздух через золотник;
Поломка или неправильная работа реле давления потребует замены узла. Решение – обратиться к инструкции, где указано поэтапное ведение процесса или отдать насос на ремонт в сервисный центр;
При неравномерности работы системы возможен подсос воздуха, стоит проверить герметичность соединений и уровень воды в источнике;
В случае «гудения» насоса без работы необходима прокрутка крыльчатки руками и проверка напряжения в сети. Данная ситуация особенно часто повторяется, когда станция Марина лежит долго без работы;
Насос не включается при правильной глубине, отсутствии подсосов и прочих визуальных недостатках. Возможно, система из Италии сгорела, это определяется по запаху, если нет – ремонт, как и диагностику, лучше доверить профессионалам.

Высокая ремонтопригодность, доступная цена, удобство эксплуатации и широкий спектр применения – основные достоинства насосной станции Марина от производителя из Италии. Но прежде, чем покупать прибор, обязательно просмотрите все модели и отзывы пользователей, которые могут значительно повлиять на ваш выбор.

Помогла статья? Оцените её

Загрузка...

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Советы по эксплуатации, ремонту и обслуживанию насосов Speroni

Инструменты, оборудование и техникаРекомендации по выбору. Эксплуатация, ремонт и обслуживание. Неисправности и способы их устранения.

______________________________________________________________________________

Ситуация следующая. Купил насос Speroni Marina 100/25 , и вот возник вопрос. Поехал покупать трубы для него, так все продавцы говорят разное, кто говорит, трубы нужны 1.4 дюйма, другие говорят, 1.2 дюйма, третьи говорят, бери 1 дюйм. В инструкции ничего не нашел, помогите, какого диаметра покупать трубы для него, может, есть у кого такая НС и уже решил проблему с этим. Какая должна быть труба входного и выходного отверстия. И еще. Фильтр, где лучше ставить, перед самим агрегатом или около колодца? От колодца до дома 15 метров. Смущает просто, сильно ли упадет давление от фильтра?

На всасывании я бы порекомендовал трубу ПНД: если присоединение у насоса 1" - труба 32 (1 1/4"), если присоединение 1 1/4" - труба 40 (1 1/2"). На выходе: по материалу трубы, что угодно, но для начала не менее 25 трубы (смотря, сколько потребителей) далее по обстоятельствам.

Установил насосную станцию speroni marina apm 100/25 эжекторного типа, двухтрубную на скважину 20 м. Поднимаю воду с 16 м. Трубы полипропилен на 32, обе. На всасывающей трубе установил фильтр перед ней. Запустил систему, давление на раздаче слабое, но заметил в фильтре пузыри воздуха. Давление по прибору на закрытом кране не доходит до двух очков, т.е. агрегат даже не выключается. Может ли являться причиной слабого давления на раздаче после ресивера подсос воздуха? Просьба, кто удачно подключил эту модель, пришлите, пожалуйста, подробную инструкцию по подключению и регулировкам.

Трубы 32 и 40, обычно ставлю полиэтилен, фильтра после станции, обратный клапан с сетчатым фильтром на выносном эжекторе, выгнать воздух из системы и всё! В паспорте даже было написано - не заужать сечение труб меньше входных отверстий, соединения труб выполнять по наружной стороне (как-то так).

Купили насосную станцию и никак не можем давление накачать. У нас скважина глубиной 23 м, зеркало воды на уровне 8 м, от дома до скважины 2 м. Сначала пробовали запустить из дома. Перекрывали кран, а давление поднималось до 1.6 и всё, стоит открыть кран и оно падает до 0. Все соединения герметичны. Труба на всасывание стоит 32, на обратку 16. Измеряли манометром давление в гидроаккумуляторе -1.5 Бар. Потом поставили ее к самой скважине, чтобы не было горизонтальных участков и ничего не изменилось, длина труб при этом 15 м.

Труба на всасывание 40 мм, на обратку 32 мм, верните на место трубку вентури в выносном эжекторе (пластиковая на конус), заполните водой трубы и корпус насоса (чтобы не было воздуха вообще). Включаете с закрытым краном секунд на 10, выключаете, добавляете воду и по новой. Когда в системе не останется воздуха (при остановке НС слышно, как он булькает), включаете, пока не отключится сама (примерно 2-3 минуты), открываете кран - пользуетесь.

Подскажите, как закрепить трубы в скважине? Скважина 24 м, зеркало 16 м, эжектор по рекомендации бурильщиков на 18 м. Станция Marina Speroni 100/25. В настоящее время трубы ПНД32 и ПНД40 держаться, просто упираясь фитингом в край обсадной трубы. И еще вода из скважины идет мутноватая - стоит ли ставить фильтр перед насосом и если стоит, то какой?

Хомут металлический для крепления труб, те которые с резинками. Выбрасываем штатную шпильку, поперек скважины уголок и к нему болтами хомуты с затянутыми в них трубами. Фильтр лучше ставить после агрегата.

Начались проблемы с регулятором давления - стал залипать. В итоге, когда он сгорел (точнее контакты), то срочно пришлось искать замену. Купили новый агрегат, переставили реле. Заработало, но не надолго. С начала она включалась каждые 2 минуты, т.к. давление резко падало (утечек по дому не было - перекрывал кран на выходе из нее). Потом - резкое снижение давление, агрегат работает постоянно, но давление нет. Заменили станцию. Сначала все хорошо, но через сутки давление выше 2,2 не поднимается, опять постоянно работает. Может дело в старом эжекторе или может попробовать в ресивер подкачнуть воздуха? Эжектор внешний (на дне скважины т.е.), остался от предыдущего насоса аналогичной модели. Там ведь клапан стоит - может со времен начал давать сбои. Давление включения настроено 2,2, а откл. 3,2. Если ставить давление вкл. 1,6 Атм. - то сильная пульсация напора воды в системе была. Высота подачи на 2 этажа плюс высота от подвала.

Есть подозрение, что травит обратный клапан, который стоит на внешнем эжекторе в скважине. Если при закрытом кране на выходе станции давление быстро падает, и на видимых участках труб утечек нет - почти наверняка оно.

У меня насос Speroni Marina APM 100/25, столкнулся с такой проблемой, может, кто поможет. Все работало хорошо. В настоящий момент агрегат не отключается, не набирает давление, и вода не течет. Поменял днище блока реле, задели и лопнуло. Сейчас не могу запустить, насос работает постоянно, но в холостую.

Одна из наиболее вероятных причин - недостаточная герметизация всасывающего и подающего трубопроводов по воздуху. А также неисправности связанные с внешним эжектором, пониженное напряжения питания агрегата.

С недавних пор начались перебои в работе станции Сперони Марина 100/25. Один-два раза в сутки насос перестает закачивать воду в дом - приходится по нему. После легко стука по нему или по реле давления, агрегат заводится и начинает работать. Подозрение, что что-то не так с реле давления. Подскажите, в чем может быть причина прекращения работы насоса?

Произведите техобслуживание реле давления. Очистите мембранную камеру от механических примесей и смажьте маслом пружины редуктора давления.

Смонтировал насосную станцию Сперони Марина, не получается запустить её. Насосная станция стоит на поверхности. Рядом со скважиной сервисный кессон, эжектор опущен на его дно и от него уже вниз в скважину идет труба ПНД 40, на конце обратный клапан на 1 дюйм (больше не пропихнуть в маленькую обсадную трубу). От эжектора до зеркала воды 4,5м. Далее вверх от эжектора вверх идут две трубы ПНД на 40 и 32 (трубка вентури вкручена в отверстие на 40), на поверхности один поворот на компрессионных фитингах, и потом трубы к НС, на входе перед самой станцией стоит фильтр грубой очистки. На выходе с НС стоит коллектор с краном для заливки и тремя штуцерами на 3/4: шланг на 5 метров для бочек, 20м дляпомывки машины и метров 50 идет к водонагревателю и холодному крану. Заливаю воду, вода стоит, включаю на 10-20 сек, вода исчезает, выключаю, открываю краны для воздуха, закрываю и по новой. Делать так много раз, ничего. И воды из шлангов ни разу не излилось, куда всё исчезает! Снял всасывающую магистраль, в трубах вроде вода стоит. Что делать?

Фильтр на входе НС убрать. На выходе ставим шаровый кран. Прокачка агрегата (запуск).

Недавно приобрел насосную станцию Speroni Marina APM 100/25‎, да вот столкнулся с проблемой, при включении манометр показывает 1,6 бар, дальше доходит до 3,2 бара и она не отключается (при закрытых кранах). Что делать? Агрегат стоит практически над скважиной, высота всасывания 10-11 м, диаметр труб 38 и 28, уровень воды доходит до 7 м.

Если напряжения питания в норме, то уменьшите установку давления отключения реле давления, например до 3 бар или меньше. Или забит канал в штуцере реле, или завышено давление выключения. Снимаем крышку с реле и смотрим, как себя ведет пластина под пружинами. Если при наборе давления поднимается - регулируем давление выключения (ослабляем маленькую пружину). Если вообще не двигается - выкручиваем реле (само, целиком) и ищем где забито.

Подскажите, пожалуйста, насосная станция Марина, не выключается около года. Специалисты поменяли клапан на всасывающей трубе и поставили около агрегата обратный клапан. Через 5 месяцев вода перестала идти. Я купила оба клапана, при покупке продавец сказал, что два их не нужно ставить, либо один, либо другой, а то двигателю тяжело. Сняла клапан на всасывающей трубе, он оказался уже не годный, включила, вода пошла немного и перестала. Посмотрела - в картридже половина воды ушла. Что произошло? Что делать? Менять второй клапан? И почему вода пошла и перестала? Агрегат в подполье, соединены они трубой (зелёная, гибкая) диам. 2см. Насос Марина серии CAM Hobby Line. Скважина глубиной 3-4 метра, водяной столб около метра (летом меньше было, вода шла). В скважинную трубу вставлена труба белая диам. 2.5 см. Обратный клапан на всасывающей стороне я убрала - был не годный уже. По направлению от скважины, труба соединена сначала с фильтром, потом снова труба белая, потом клапан и сам электронасос. От скважины до него около 1,5 - 2 метра. Всё это в подполье. Агрегат гудит при включении и не отключается уже второй год, я сама постоянно включала-выключала из розетки. Стрелка на манометре реле давления не идёт выше единицы. Накачиваю до 1,5 -2, включаю НС - стрелка сначала 1, потом падает на 0. Воду набираю и выключаю. Два месяца назад, вода стала идти меньше и меньше и в течение недели - полторы, перестала идти совсем. Я купила клапан на всасывающую трубу (в скважине) и ОК для замены, на всякий случай, около агрегата. Вытащила трубу, сняла ОК, подула - воздух пропускает - убрала совсем, так в магазине посоветовали. Включила НС. Вода пошла, но не много и перестала. Посмотрела - в фильтре половина воды ушло. Что с ней делать?

Фильтр с входа переставить на выход НС. Сразу на выходе НС поставить кран и разъемное соединение на трубу/шланг. На подаче труба заужена, желательно заменить. Оптимальный вариант ПНД 32. До колодца. В колодце или ПНД с обратным клапаном, шланг армированный ПВХ и переход на трубу ПНД. На вход НС с колодца труба напрямую, никаких фильтров. Открываете кран на выходе, через него заливаете воду в насос, пока не заполнится. Закрываете кран. Включаете НС секунд на 10. Выключаете. Приоткрываете кран на выходе. Стравливаете воздух, доливаете воды. Закрываете кран. Включаете НС секунд на 10. И так повторяете пока не закончит выходить воздух и не пойдет под напором вода. После этого закрываете кран, включаете НС пока, не выключится сама. Отключилась, выключаем из сети, подсоединяем к крану шланг/трубу, открываем кран и сбрасываем давление до нуля. Это нужно что бы выгнать оставшийся в гидроаккумуляторе воздух и грязь. После этого закрываем кран, включаем НС, пока не выключится сама, открываем кран и пользуемся ей в автоматическом режиме. Все соединения должны быть герметичны. Кран на выходе кроме удобной заливки НС позволяет диагностировать место утечки. Если при закрытом кране падает давление - утечка по входу, если нет - по выходу. Запуск агрегата (заливка) обычно с одного раза не происходит, нужно будет несколько раз стравливать воздух, подливать, включать/выключать. Не забываем посмотреть показания манометра. После запуска, возможно, еще потребуется настроить реле давления и давление воздуха в гидроаккумуляторе.

Помогите, пожалуйста, разобраться с неполадками станции speroni marina cam 100/25. После 3-х летнего использования появилась вот такая проблема: она при падении давления начинает гудеть, «сажает свет», но не включается. Причем картина не постоянная – может включиться сразу нормально, может погудеть секунд 5-10, а потом включиться, а может прогудеть 20-30 сек. и не включиться совсем. В последнем случае через 1-2 минуты включается повторно. Посоветовали проверить давление воздуха в гидробаке и целостность мембраны. Вода при нажатии на ниппель не течет, а воздуха оказалось мало - накачали до 1,5 атм. Но проблема осталась, и плюс к этому агрегат начал включаться при 0,5 атм. вместо 1,5. Отключается же нормально, при 3 атм. В чем может быть проблема?

Через защитную решетку сзади двигателя пробуете прокрутить крыльчатку охлаждения двигателя (вентилятор). Если вращается свободно - меняете пусковой конденсатор. Если туго - смотрите подшипники вала двигателя, торцевое уплотнение вала двигателя (сальник). Если НС работала длительное время не выключаясь (на закрытый кран) - возможно деформация рабочего колеса и диффузора из-за перегрева. Ну сначала замерить напряжения питания на работающем электронасосе.

Подарили насос Сперони, сказали, что выбрали самый мощный, но как выяснилось, для работы надо две трубы, которые подсоединяются к какой-то штуковине, которая опускается в колодец. Проблема в том, что в колодец проложена только одна труба, вторую проводить нет возможности. Вопрос: можно ли использовать данную станцию с одной трубой. Вводные данные: колодец глубина 8 метров, столб воды 2 метра, т.е. зеркало воды на глубине 6 м. до места разбора 20 метров (от колодца, до бани). Какие сложности могут подстерегать при монтаже и эксплуатации?

Все очень просто, обратите внимание на корпус насоса. Там должны быть два отверстия и эта штуковина (эжектор) крепится непосредственно к корпусу агрегата, а из эжектора выходит уже одна труба. Вам понадобится (возможно, идут в комплекте) два болта и две прокладки. Прикручиваете эжектор и дальше монтируете как обычную насосную станцию.

Купил станцию Marina APM 100/25, установил. Однако давление стоит на уровне 1,6 и не поднимается. Насос не отключается, только из розетки!

Где-то воздух сосет. У меня было то же самое, причина одна не герметична система. Использовал нить тонгат, разобрал, все соединения посадил на газовую фум-ленту (желтого цвета). Проблема исчезла, все работает. После того как через верхнюю пробку наполнил систему, это когда вода потекла через верх, закрутил пробку, открыл кран, включил гидронасос на 10 секунд, выключил, закрыл кран, включил его и все работает, качает и отключается.

Купил насосную станцию Сперони Марина инжекторную, станция находится на высоте около 8 метров от реки, по длине примерно метров 25-30 м. К воде подходят две ПНД трубы 32 и 40, трубы имеют по 5 углов по 90 градусов. При запуске, наполняю систему водой, заливаю воду в НС, включаю, она начинает работать, но вода не идет, в баке давление создается и вода из труб пропадает. Залезал в воду, клапан обратно воду не пропускает, но и не сосет, сам клапан лежит горизонтально. Помогите разобраться, в чем может быть проблема?

Ищите подсос воздуха на "углах". Особенно если резинка не круглая, а трапециевидная.

Подскажите, пожалуйста, проблема в работе Speroni Marina 100/25. Эжектор опущен в скважину, на глубине 17,5 метров (вода располагается на расстоянии 16 метров от поверхности). По горизонтали расстояние до станции примерно метров 12, в магистрали два угла, первый на выходе из скважины и второй при заведении магистрали в дом. Трубы - ППР, 40-я армированная стекловолокном на всасывание и обратка - 32-я. Перед станцией расположили двухколбный фильтр с веревочными картриджами. Сама проблема в следующем, в отверстие на выход заливается вода, таким образом, заполняется магистраль, но при включении станции, вода находящаяся в ней, под напором вылетает из отверстия на выход, НС начинает работать вхолостую, но в колбах вода помутнела, значит, она что-то закачала из скважины. Однако вода не прокачивается. Подскажите, пожалуйста, как запустить ее?

Фильтры после агрегата. НС с выносным эжектором очень чувствительны к заужению трубопроводов, даже на фитингах. А Вы ее фильтром ограничиваете. Агрегат запускается с закрытым краном на выходе. Секунд на 20-30. Потом открываете кран, стравливаете воздух, доливаете воды, закрываете кран, опять включаете секунд на 20-30 и все по новой, повторяете пока не перестанет выходить воздух. И только после этого можно включить, пока сама не отключится. Опять же с закрытым краном на выходе. После этого выключаем, открываем кран, сбрасываем до нуля, закрываем кран и снова включаем, пока сама не отключится. Это делается, чтобы окончательно выгнать весь воздух из системы. После этого можете пользоваться.

Планирую купить насосную станцию Marina CAM 88/25. Есть у кого-нибудь отзывы по ней или порекомендуете другое?

Пользуюсь станцией Сперони около шести лет, все нормально, стоит на скважине в кессоне. Модель не помню, мощность 800 w, единственный минус - пластиковый корпус насоса, при подсоединении сорвал резьбу, поставил на поксипол - держит до сего дня. По поводу покраски и коррозии - очень важно, где стоит агрегат. У соседей они стоят в доме, вода со скважины намного холоднее температуры воздуха, соответственно постоянный конденсат - отсюда и коррозия. Причём модели самых разных марок, но ржавеют все. У меня же она в кессоне, температура круглый год почти одинаковая, влажный насос бывает только в очень сильную жару, но таких дней у нас, как правило, не много. За всё это время только один разподкачивал воздух. Недавно купил новый агрегат, так как увеличилось количество точек водоразбора. Растает снег (кессон на улице) буду менять, а старую поставлю на водоснабжение бани.

______________________________________________________________________________

tehts.ru

комплексная инструкция по эксплуатации и обслуживанию

Автоматические насосные станции – незаменимые помощники на любом загородном участке, ведь они выполняют широчайший спектр функций: от обычной подачи воды в дом до откачки жидкостей из труднодоступных зон. Ввиду этого и неудивительно, что рынок переполнен самыми разнообразными моделями насосного оборудования. Но сегодня мы не будем окунаться в этот ассортимент, а познакомимся с одной из самых популярных насосных станций – «Марина». Главные особенности конструкции, технические характеристики, принцип действия, тонкости подключения, а также потенциальные неисправности и варианты их исправления – к вашему вниманию полная инструкция по эксплуатации и обслуживанию станции «Марина».

Конструктивные особенности

Насосная станция «Марина» представляет собой комплексную установку для автоподачи и распределения воды. Ее можно применять для поднятия воды из любых автономных источников и водоемов как в сам дом, так и в специальные накопительные емкости на участке.

Стандартный агрегат включает в себя такие конструктивные компоненты:

корпус – из стали или чугуна с обязательной антикоррозийной обработкой;
насосная установка, которая отвечает за всасывание воды;
двигатель, обеспечивающий запуск насосного оборудования;
гидроаккумулятор с резиновой мембраной, которая оснащена пневмоклапаном для закачивания воздуха;
манометр для контроля давления;

Устройство насосной станции

реле давления, регулирующее включение/отключение станции при падении и повышении уровня давления;
обратный клапан, удерживающий определенный уровень воды в системе при несанкционированном выключении насоса;
тепловое защитное реле, отключающее агрегат в случае аварийного перегрева двигателя;
соединительная арматура – переходники и патрубки;
электрошнур для подключения станции к питанию.

Технические характеристики

Насосные станции «Марина» представлены в широком ассортименте, так что говорить об общих технических параметрах не приходится. Поэтому рассмотрим характеристики трех наиболее распространенных линеек бренда: CAM, RSM, APM.

CAM – линейка с самым большим выбором моделей: здесь можно найти как бюджетные агрегаты с мощностью не более 700-800 Вт и максимальным показателем производительности 50 л/1 мин, так и солидные приборы мощностью 1500 Вт и производительностью свыше 60 л/1 мин. Вес станции может варьироваться от 12 до 29 кг. А вот глубина всасывания у всех моделей одинаковая – около 8 м.

Насосная станция Speroni Marina CAM

RSM – линейка низкомощных насосных станций для подачи воды на небольшие расстояния. Глубина всасывания таких приборов мала – не более 7 м. Однако производительность высокая – до 100 л/1 мин.
APM – самая дорогая линейка, представленная насосными станциями для закачки воды с нестандартно большой глубины: до 50 м. Идеально подходят для поднятия воды из сильнозаглубленных колодцев и скважин. Высокая эффективность моделей обуславливается повышенной мощностью насоса – 1500 Вт. Средний вес приборов APM – 27 кг.

Справедливо будет отметить, что станции всех трех линеек объединяют такие эксплуатационные преимущества, как надежность функционирования, простота установки и низкий уровень шума.

Принцип действия

Все насосные станции «Марина» работают по одной схеме:

после подключения электропитания насос активизируется и начинает забирать воду из источника;
вода заполняет гидробак и параллельно с этим увеличивается давление в системе;
когда давление достигает максимальной отметки, заданной настройками, реле выключает насос;
при открывании водоразборного крана жидкость начинает по трубам перемещаться из гидробака к потребителю;
по мере использования воды давление в гидроаккумуляторе падает и, когда оно опускается до минимальной отметки, также заданной настройками, реле снова активизирует насос и тот вновь начинает закачивать воду.

Принцип работы насосной станции очень прост

Такие циклы повторяются, пока потребитель эксплуатирует насосное оборудование. Но даже когда станция не используется, в гидробаке сохраняется определенный объем воды – он выполняет роль демпфера гидравлических ударов: гасит их при первых же признаках появления, тем самым защищая агрегат от повреждений.

Важно! Насосную станцию «Марина» запрещается использовать без воды или при попадании воздушных масс во всасывающую магистраль – эксплуатация прибора в обоих случаях чревата возникновением серьезных, а иногда и необратимых неисправностей.

Подключение насосной станции

Насосный агрегат «Марина» подключается по следующему алгоритму:

Расположите насосную станцию настолько близко к источнику воды, насколько это возможно.
Смонтируйте всасывающую магистраль: подготовьте трубу с обратным клапаном и одним концом состыкуйте ее с входным отверстием насоса, а вторым – не меньше, чем на 25-30 см опустите в водозаборный источник. Всасывающая магистраль должна располагаться с уклоном на 2-3 градуса в сторону источника. Для подключения трубы к станции используйте специальный резьбовой переходник.

Совет. Для надежности уплотните место соединения всасывающей трубы со входом насоса с помощью ФУМ-ленты.

Установите напорную магистраль: подключите трубу к верхнему выходному отверстию насосной станции.
Откройте заливное отверстие всасывающей магистрали и заполните агрегат водой. После завершения закачки воды закройте заливное отверстие.

Подключение насосной станции

Проверьте уровень давления в гидробаке – оно должно быть в рамках 1,5-2 атм. Если давление меньше, через пневмоклапан докачайте воздух автонасосом до необходимой отметки, а если выше – через тот же пневмоклапан стравите воздух.
Подключите насосную станцию к электросети.

Неисправности и способы их устранения

Любое оборудование, каким бы дорогостоящим и качественным оно ни было, однажды может дать сбой в работе. И насосы «Марина» тут не являются исключением, поэтому далее узнаем, какие неисправности чаще всего случаются с данными агрегатами и как своими руками решить возникшие проблемы.

Неисправность №1: станция не включается. Наиболее вероятная причина – отсутствие электропитания. Варианты исправления проблемы:

прозвоните схему электроподключения;
зачистите контакты;
обновите обмотку реле давления.

Неисправность №2: Насос работает, однако вода в систему или вообще не поступает, или поступает, но с перерывами. Причины: отсутствие воды в гидробаке; протечки в магистралях; некорректная работа обратного клапана. Варианты решения:

при отсутствии воды – долейте ее через заливное отверстие или глубже опустите всасывающую трубу в источник;
при утечке – проверьте герметичность стыков труб и насоса и при необходимости обновите ФУМ-ленту;
при деформации обратного клапана – замените его.

Неисправность №3: Насос не выключается. Причина – сбой реле давления. Решение: отрегулируйте реле с помощью его маленькой и большой пружинок – заново настройте минимальные и максимальные показатели давления.

Большинство неполадок в работе станции вы можете устранить своими руками

Неисправность №4: Насос работает рывками. Причины: повреждение мембраны гидробака; разгерметизация корпуса бака. Варианты исправления:

нажмите на ниппель гидробака – если вместо воздуха пойдет вода, значит, мембрана деформирована и ее нужно заменить;
найдите место пробоя корпуса и закройте ее любым герметизирующим составом.

Итак, учитывая все технические особенности и характеристики насосной станции «Марина», можем без преувеличения сказать, что это один из наиболее достойных агрегатов в своей категории. Следуя рекомендациям по ее подключению, эксплуатации и обслуживанию, вы сможете свести риск неисправностей до минимума. А если они все-таки появятся, то устранить их не составит труда – все советы и тонкости перед вами.

Насосная станция Марина: видео

Насосная станция Марина: фото

thewalls.ru

Паспорта и инструкции на насосы и насосные станции Marina / Speroni

Автоинструмент Арсенал

Автоинструмент Станкоимпорт

Автоинструмент Forsage, KingTul

Ручной инструментКобальт

Расходные материалы Атака

Расходные материалы Практика

Расходные материалыHeller, Ди-Стар

БензоинструментChampion, Echo, Dde, Patriot

ЭлектроинструментQuattro Elementi

Электроинструмент Bosch, Hitachi, Makita

Компрессора Ремеза Компрессора Garage

Пневмоинструмент Sumake, Gav
