Автоматика для насоса без гидроаккумулятора. Погружной насос без гидроаккумулятора
Автоматика для погружного насоса. С гидробаком и без него!
Загрузка...Пробурив скважину на воду на дачном участке, обычно, приступают к ее обустройству, ведь воду нужно поднять с глубины и подать в дом. Но мало просто подвести ее, нужно собрать систему автоматического водоснабжения и правильно ее настроить. От настройки зависит ее срок службы, а также ресурс глубинного насоса. Возможно, вы не знали, но зачастую скважинный насос выходит из строя по причине расстроенной автоматики.
Всеми установками и настройками занимаются специалисты из буровой организации и вам, как обычному дачнику, не обязательно тратить время на это. Но если вам интересно знать, как работает автоматика для скважины с погружным насосом, нужен ли гидроаккумулятор, какие причины отказов системы и прочее, то сейчас мы все расскажем.
Автоматика для насоса с гидроаккумулятором
Наиболее часто встречающийся вариант автоматики насоса именно с гидроаккумулятором потому, как не требует больших финансовых затрат и полностью решает вопрос с водоснабжением. Гидроаккумуляторный бак представляет собой емкость, внутри которого резиновая мембрана, этот бак ставят в кессоне или в доме.Схема автоматики для скважины с гидроаккумулятором выглядит так: насос качает воду из скважины в гидробак, тем самым растягивает мембрану, пока не вырастет давление до заданной величины, затем реле давления размыкает контакты и насос отключается. Далее, пошел водоразбор, давление в системе начинает падать, но насос выключен. Как только давление упало ниже заданного уровня, реле давления замыкает контакты и насос начинает снова качать воду.И так до бесконечности.
- Дешевле.
- Проще.
- Нужно место для гидроаккумуляторного бака.
Мембранный бак 100 л или 50 литров
Наиболее популярный объем гидробака это 100 литров, но есть и более компактные — 50 л. Часть дачников отказывается ставить 100 литровый гидроаккумуляторный бак потому, что 50 литров кажется достаточным объемом. Давайте узнаем, чем лучше мембранный бак на 100 литров:
- Так как в баке установлена резиновая мембрана, в которой и содержится вода, а за мембраной воздух, то полезный объем бака максимум 70%.
- Из этих 70% бак не может выдать всю воду, ибо ему нужно поддерживать давление в системе. Он позволит упасть давлению, например, на 1 атм., а это может быть около 30 литров.
- Чем больше объем гидроаккумуляторного бака, тем реже будет включаться погружной насос для докачки воды, а значит, ваш насос дольше прослужит.
Автоматика для насоса без гидроаккумулятора
Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные.Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы, к которым можно купить блок управления с частотным преобразователем.
- Не нужно ставить гидроаккумуляторный бак.
- Цена насоса с частотным преобразователем существенно выше.
Автоматизация при низком дебите скважины
Иногда встречаются скважины, дебит которых не способен обеспечить дом водой и чтобы сделать обустройство в этой ситуации, нужно установить, где-нибудь в подвале, большую емкость для воды. В таком случае система автоматического водоснабжения будет работать не по давлению, а по уровню.Схема ее работы выглядит так: скважинный насос качает воду в емкость, а в ней поплавок, когда поплавок поднимется до установленного уровня, он замкнет контакты, подаст сигнал на блок управления, который выключит насос. Тоже самое и в обратную сторону: уровень воды упал до установленного значения, идет сигнал на блок управления и глубинный насос включается. Все просто.
Вместо поплавка могут использоваться нижний и верхний электроды. Как только вода затопит верхний электрод, он подает сигнал на блок управления, который отключит погружной насос. Тоже самое и в обратную сторону: упал уровень ниже второго электрода, блок управления включает скважинный насос.Качать воду из емкости в систему будет второй насос.
Ресивер для скважины
Наверное, худшим решением будет использование емкости с водой где-то на чердаке, в виде своеобразного ресивера. Он будет стоять на высоте 3 метра от крана, и давление воды будет всего 0.3 атм. Никакая техника работать не будет, и нормально пользоваться водой у вас не получиться. Чтобы давление было в порядке, нужно ставить водонапорную башню Рожновского на высоту 20-30 метров. Естественно, на дачном участке Московской области это нереализуемо и в этом нет никакой необходимости.
Причины отказов автоматики скважины
Автоматику нужно всегда настраивать и контролировать потому, что замембранное давление в гидроаккумуляторном баке со временем стравливается, через микро-щели, через что угодно, но давление неизбежно упадет. Затем, начинается частое включение погружного насоса с гидроаккумулятором или что-либо еще.Буровая компания прописывает пункт о необходимости периодического обслуживания системы. Но так как это стоит денег, то никто ничего не обслуживает, и эксплуатируют, пока не появятся проблемы или не сгорит насос.Из-за расстройства системы, насос может включаться не вовремя. Например, из бака успела выйти вся вода, а погружной насос еще даже не включился, тут вода и перестала идти. Потом насос включается и заново наполняет бак, в это время все работает нормально, пока опять из бака вода полностью не сольется, и так по кругу. Вот почему вода из скважины идет рывками. Еще одной причиной рывков воды является неправильно подобранный насос, производительность которого чуть больше, чем дебит скважины.Также, через какое-то время, выгорают контакты на реле давления вследствие постоянных переключений и в один момент оно просто не включится. Проблема разрешается путем замены реле давления на такое же новое.Если автоматика с блоком управления, то здесь причин множество и без специалистов из сервисного центра лучше этим не заниматься.
Посмотрите еще:
Поделитесь статьей с друзьями:
mezozoi.ru
Автоматика для насоса без гидроаккумулятора
Любая система водоснабжения, даже в самом простом исполнении, нуждается в базовой автоматике, предназначенной для того, чтобы:
- контролировать работу основных элементов;
- защищать их от выхода из строя.
Современные автоматические системы управления для дорогих насосов представляют собой сложную комбинацию компонентов. Высокую эффективность и надежность устройств обеспечивает применение:
- микрочипов;
- цифровых технологий;
- импульсных методов управления.
При этом автоматика для насоса без гидроаккумулятора отличается по составу от систем, предназначенных для насосов, в работе которых гидробаки используются.
Автоматика для насоса без гидроаккумулятора - основные элементы
Наличие в системе водоснабжения мембранных напорных баков бывает связано с такими минусами, как:
- слабый напор при включении водопроводных кранов;
- запах резины в воде.
Поэтому многие современные модели насосов разрабатываются для встраивания в системы, в которых гидробаки не предусмотрены. Новое поколение насосов оборудовано специально разработанными устройствами:
- пресс-контролем;
- датчиком потока.
Настроенный на нормальное значение давления в водопроводе сенсор пресс-контроля и датчик, показывающий расход воды, составляют основу автоматики насоса. Эти приборы могут поставляться отдельно. Также возможно объединение их в общий блок, комплектация которого включает микропроцессорную плату. С помощью этой платы возрастает точность контроля расхода и давления воды.
Добавление в схему управления частотных преобразователей хода исключает резкую остановку или разгон двигателя и дает возможность увеличивать расход или напор воды максимально плавно, тем самым повышая экономичность насосов.
Гибкость настроек и режимов срабатывания позволяют новейшим блокам автоматики решать разнообразные задачи, вплоть до блокировки подачи воды при аварийной ситуации. В случаях, когда необходима автоматика для насоса с гидроаккумулятором, также можно подобрать подобный электронный блок с предусмотренной опцией работы совместно с гидробаком.
Чем отличается автоматика для насоса с гидроаккумулятором
Базовым устройством для автоматики, отвечающей за безопасность подключения насосов с гидроаккумуляторами, является реле давления. Эта надежная конструкция отличается простотой и не требует специальных навыков при установке, однако эффективна только при условии работы в паре с гидроаккумулятором.
Отдельные модели укомплектованы таким элементом, как датчик сухого хода. Это специальный рычаг, который размыкает контакт при резком падении давления (если пропадает вода). Плюсом данного компонента является независимость от электричества, в числе минусов отмечают подверженность засорению и необходимость регулярной настройки.
При разработке новых систем автоматики, которые чаще всего выполняются в виде сборных комплексов, учтены проблемы и недостатки предыдущих моделей. На погружной или поверхностный насос легко устанавливается единый блок, в корпусе которого собраны:
- электроконтактное реле;
- индикатор давления;
- датчик сухого хода.
Эффективность таких блоков гарантирована при условии использования в комплекте с гидроаккумуляторами. Важным требованием также является наличие обратного клапана (оборудуется при установке на насос).
Как правило, целесообразность приобретения современного блока автоматики определяется в зависимости от бюджета проекта, характера нагрузки и условий эксплуатации. В ряде случаев оптимальным решением остается простое механическое реле давления в сочетании с гидробаком.
www.szemo.ru
Автоматика для погружного насоса без гидроаккумулятора и другое видео
Как правильно выбрать автоматику для насоса без гидроаккумулятораКак правильно выбрать автоматику для насоса - видео от Компании Электромотор Киев. Контактный телефон 5000888... Автоматика для насоса, реле давления, реле протока.Реле давления акваконтроль: https://vk.cc/8gEIQ1 Блок управления насом: https://vk.cc/8gEJgz Простое реле давления: https://vk.cc/8gEJs...
Какой тип автоматики выбрать для насоса?/Pump AutomationПригласить специалиста: http://dretun.ru/call-sante/ Сайт о сантехнике по ссылке:...
Обзор блоков автоматики и реле давления для насосов.Автоматика для насосов. www.mirnasosov.ru -доставим любой необходимый товар с нашего сайта в любую точку страны!!Кал...
скваженный насос работа без гидроаккумулятораГидрач вышел из строя(порвался). Временное подключение пока везут новый. ЕСЛИ ТАК ОСТАВИТЬ НА ДЛИТЕЛЬНОЕ...
Автоматизация водоснабжения на базе скважинного насоса и контроллера SMART PRESSИнтернет магазин - http://sanremodv.ru Контроллер "Smart Press" является автоматическим электронным устройством, предназ...
█ Реле ДАВЛЕНИЯ и Реле СУХОГО ХОДА. Как подключить НАСОСНУЮ СТАНЦИЮ / water well, Часть 8.Реле ДАВЛЕНИЯ и Реле СУХОГО ХОДА. Как подключить НАСОСНУЮ СТАНЦИЮ. Подробная схема подключения реле насосн...
Автоматика погружной насосРеле давления для погружного насоса и гидроаккомулятор к скважине на воду.
Автоматика для погружного насоса Защита от сухого хода и перегрузкиПогружной насос для скважины довольно дорогой. Лучше применять автоматику для защиты насоса от перегрузки...
Струя воды без гидроаккумулятораДемонстрация работы водяной системы на яхте Maxus 24 без гидроаккумулятора.
Автоматическая система водоснабжения на основе насоса ПатриотВ этом видеоролике кратко продемонстрирована самодельная система водоснабжения с использованием колодез...
АВТОМАТИКА НЕ ОТКЛЮЧИЛА СКВАЖИННЫЙ НАСОС, РАЗОРВАЛО КОРПУСАвтоматика не отключила скважинный насос.

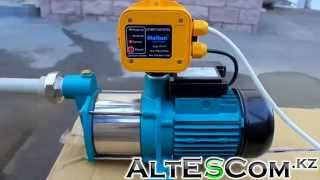

Видеообзор: Реле давления Haitun PC-19http://otvertka.kz/catalog/regulyator_davleniya_vody/ Электронные реле расхода - это электронные устройства предназначеные для...
