Как самому сделать ленточный фундамент — фото инструкция

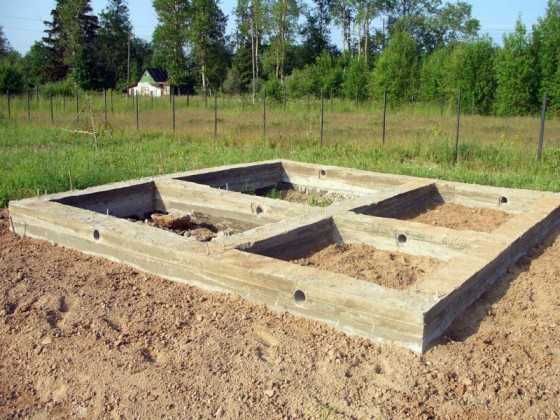

Ленточный фундамент популярнее других, так как технология его возведения проста, в отличие от установки свай. Бетона, чтобы залить ленту, нужно меньше, чем для плиты, а прочность будет выше, чем у столбчатого основания. Существуют ленточный сборный и монолитный фундаменты, но стыки в блочной конструкции будут ее слабыми местами. Высота, ширина и длина ленты зависят от типа грунта и веса дома, поэтому до начала строительства рекомендуем рассчитать нагрузки и разработать схему.

Пошаговая инструкция по заливке

1. Перед основными работами необходимо сделать разметку участка, убрать верхний слой почвы и выкопать траншею. Разрытая земля не должна попадать на дно, так как ее плотность меньше слежавшейся. Чем быстрее все будет готово, тем меньше воды попадет в траншею, поэтому заранее купите материалы.

2. Дно траншеи уплотняют и укладывают в него геотекстиль. Затем засыпают слой песка 10-30 см, на слабых грунтах его смешивают со щебнем и тщательно утрамбовывают специальной техникой или лопатами. Для облегчения работы нужно заранее смочить песок водой, если наливать жидкость в траншею, лишняя влага повредит будущему фундаменту.

3. Деревянную опалубку устанавливают на 5-7 см выше фундамента. Перед заливкой в нее кладут толстую полиэтиленовую пленку, чтобы жидкость из бетона не утекла в землю, и закрепляют.

4. На проблемных грунтах или под тяжелую постройку необходимо залить бетонную подготовку (слой смеси марки М50-М100 толщиной 10 см). После ждут 3-5 дней в зависимости от температуры, чтобы продолжить.

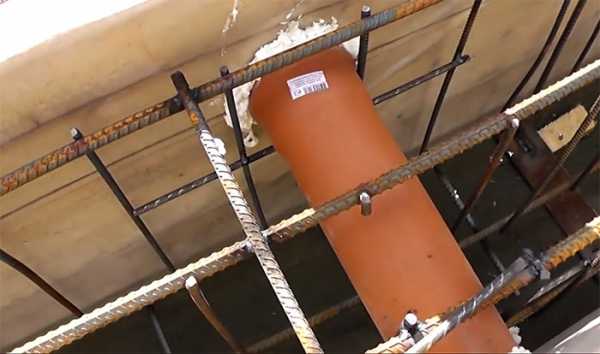

5. Подводят коммуникации и дренаж. Лучше изолировать места соединения коробами, чтобы не повредить их при дальнейших работах.

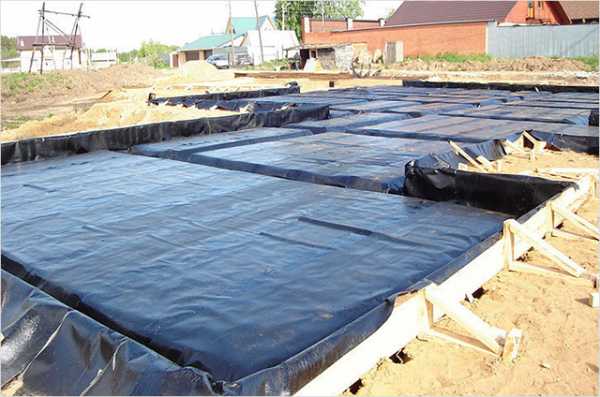

6. Нижнюю часть гидро- и теплоизолируют.

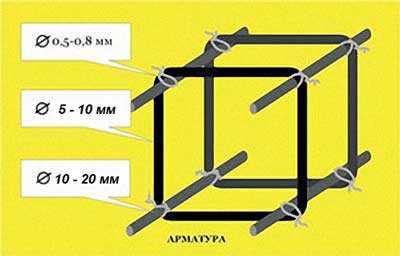

7. Армируют конструкцию согласно схеме. Армокаркас обязательно устанавливать для ленточного мелкозаглубленного фундамента, так как он находится выше уровня промерзания, а значит, подвержен морозному пучению грунта.

8. Нужно залить раствор слоями по 20 см и провибрировать, чтобы повысить плотность. По технологии на работу отводят не более 5-6 часов, иначе конструкция расслоится.

9. Бетон набирает прочность 28 дней, первую неделю поверхность постоянно смачивают, так как цемент теряет клеящую способность, если воды не хватает. После бетонирования к дальнейшим работам приступают через 6-7 дней. Перед этим необходимо сделать гидроизоляцию стенок.

Уточнения к инструкции под разные постройки

Несмотря на общую технологию, конструкция и степень обустройства фундамента зависят от нагрузки на него и типа грунта. В разделе «баня» представлены общие рекомендации для построек не более 37 м2 из легких материалов.

При необходимом утеплении ленточный заглубленный фундамент заменяют основанием высотой до 1 м, затраты на земельные работы и бетон ниже, но это придется компенсировать материалами для изоляции. Выбор основывается на точных расчетах.

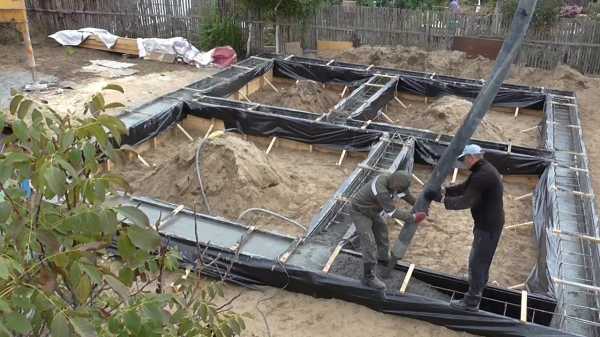

Важно провести бетонирование ленточного фундамента за один день, поэтому лучше заказать готовый раствор, если нужен большой объем, а не смешивать его самостоятельно. Марка должна быть не ниже М200 для одноэтажных деревянных или каркасных домов на нормальной почве, и как минимум М300 для двухэтажных построек из кирпича и бетона.

Чтобы равномерно распределить бетон по опалубке, выбирайте высокий класс пластичности (П-3, П-4), и ни в коем случае не разбавляйте смесь водой, лишняя влага понижает плотность конструкции. Заранее определите несколько точек для выгрузки бетона, чтобы равномерно распределить его по всей опалубке.

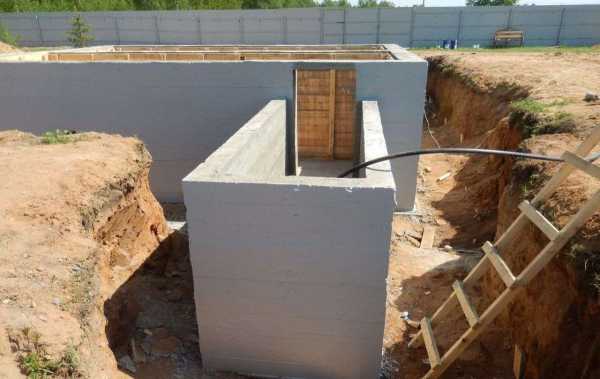

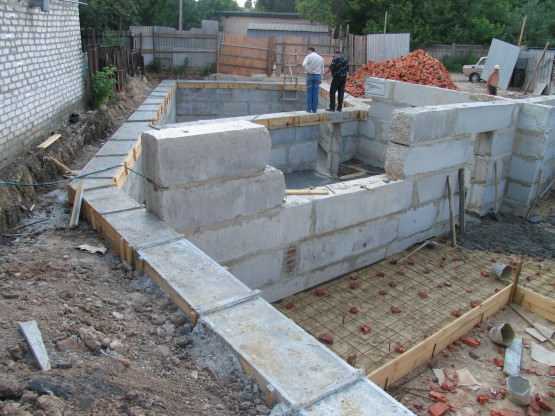

Если вы хотите дом с подвалом, лучше связать бетонную подготовку с лентой общим армокаркасом и сделать хорошую изоляцию. Внутри стены рекомендуют штукатурить. При возведении ленточного фундамента своими руками стоит почитать про меры защиты от радона. У людей, живущих в зоне повышенной радиации в течение 10-20 лет, заболеваемость раком легких возрастает на 10-16 %.

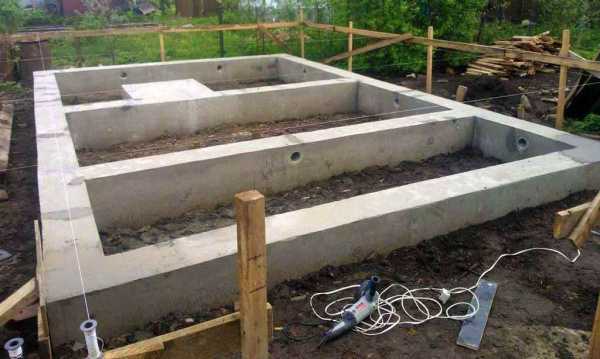

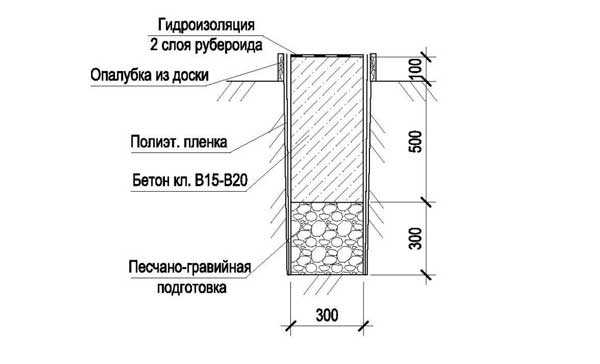

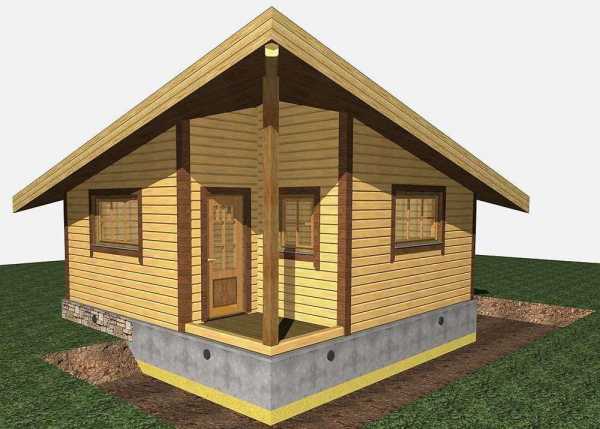

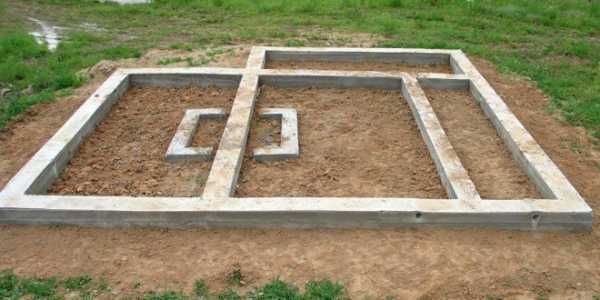

Небольшую постройку обычно ставят на ленточный мелкозаглубленный фундамент. Его конструкция позволяет сэкономить на бетоне, а c помощью изоляции и дренажа действия морозного пучения и УГВ снижаются. Достаточно обустройства только песчаной подушки. Но армировать его все равно нужно, иначе он быстро треснет. В бане всегда влажно и жарко, из-за этого необходимо изолировать основание от влаги, хотя в других небольших сооружениях это необязательно. Ширина ленточной основы — 25-65 см в зависимости от грунта и веса строения, глубина — от 50 см.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Удобно готовить смесь самому, так как нужен небольшой объем бетона. Давление на конструкцию обычно минимально, но забор должен противостоять ветру, поэтому обязательно соблюдать следующие правила:

• глубина траншеи — от 50 см;
• ширина траншеи — на 20 см больше, чем сам фундамент;
• минимальная ширина основания — 15 см;
• диаметр продольной арматуры — от 8 мм, поперечной — от 6;
• марка бетона — М200.

Рекомендации и основные ошибки

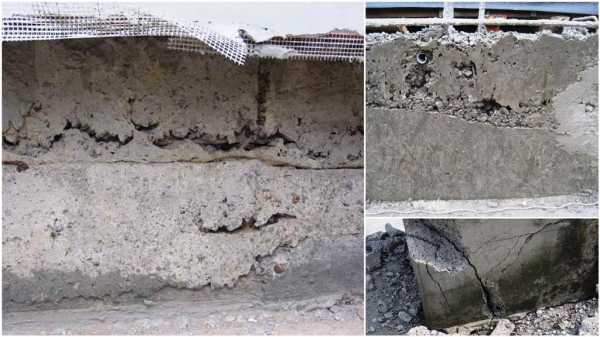

Несмотря на все инструкции, фундаменты ломаются из-за халатности или незнания правил и экономии на материалах. На строительных форумах вас проконсультируют и распишут технологию пошагово. С необходимыми знаниями, вы сможете сделать ленточный фундамент самостоятельно, но не нарушайте правила, все они основываются на расчетах и опыте. Посмотрим, к чему приводят распространенные ошибки и как их избежать.

1. Игнорирование грунта.

Перед постройкой лучше заказать геологическую экспертизу, если вы не можете точно определить тип почвы. Иногда на паре соток сочетаются несколько типов, это вызывает неравномерную осадку дома. На участках с высоким содержанием торфа, сапропеля или ила строить ленточный фундамент нельзя без полной замены грунта под основанием.

2. Отсутствие песчано-гравийной подушки.

Этот вариант возможен только на скалистых грунтах. Если залить ленточное основание прямо на суглинок или глинистую землю с высоким УГВ, бетон не выдержит постоянного контакта с водой. Кроме того, идеально выровнять почву сложнее, чем песок, поэтому подушка обеспечивает минимальный дренаж и ровную поверхность.

3. Слабая или неправильная опалубка.

Распространенная ошибка тех, кто решился строить ленточный фундамент своими руками. В процессе бетонирования опалубка расширится или сломается, лучше сэкономить деньги и нервы на смеси и возвести ее правильно. Перед тем, как залить конструкцию, проверьте ее прочность. Не допускайте щелей больше 2 мм между досками и установите надежные подпорки.

Снять непродуманную опалубку сложно, а на бетоне останутся неровности, которые придется грунтовать. Чтобы смесь не прилипала, нужно сделать внутреннюю поверхность опалубки максимально гладкой. Для этого покрывают дерево известковым молоком, гидрофобным раствор или специальной пленкой. Конструкцию скрепляют саморезами.

4. Отсутствие дренажа.

Когда вы начинаете строить дом, естественной сток воды больше не работает, на проблемных грунтах с высоким УГВ придется делать искусственный дренаж, иначе однажды подвал заполнится водой. Дом окружают трубами, уложенными в геотекстиль, затем их засыпают песком и керамзитом.

5. Слабое армирование.

Арматура в ЖБИ работает на растяжение, если правильно разработать схему, бетон не треснет. Ознакомьтесь с нормами диаметра для каждого вида арматуры и установите ее надежно. Нельзя нагревать стержни, чтобы загнуть их, это ослабляет конструкцию.

6. Отсутствие изоляции.

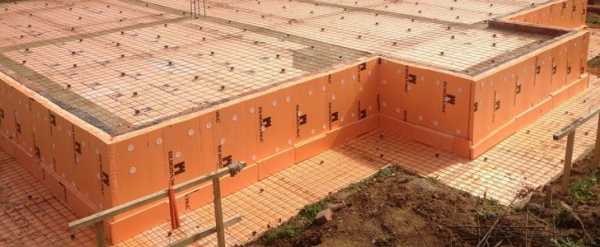

Утепляют пенополистиролом, это снижает оплату за отопление на 10-20 %. Изолируют от влаги пленкой из полиэтилена, рубероидом и другими методами. Места подвода коммуникаций покрывают гидрофобными растворами.

7. Низкая марка бетона.

Марка М150 не подходит для строительства ленточного фундамента, а М200 нельзя использовать на слабых грунтах. Заказывать материал лучше у проверенных производителей, так как нередки случаи несоответствия заявленного класса или перебор воды в смеси. Во время работ сделайте образец в деревянном ящике 10-15 кв. см, так, если вам продали не ту марку, вы сможете это доказать.

8. Нарушение условий твердения бетона.

Оптимальная среднесуточная температура набора прочности — +15-20 °C. Если она выше, смесь высохнет, поэтому поверхность постоянно увлажняют. Когда работа ведется при температуре ниже +10, процесс твердения замедляется, а в 0 градусов — останавливается. Чтобы бетон набрал прочность зимой, используют специальные соли или утепляют опалубку.

Если вы думаете, как залить фундамент бетоном без опыта, сначала обратитесь к профессионалам или почитайте литературу по теме. Эта статья дает только общие рекомендации и ставит вопросы, которые вам придется прояснить. Начинать опыты лучше с небольших конструкций, а фундамент дома доверьте профессиональным строителям. Все отступления от правил нужно обосновать, а если объяснений решений нет, придерживайтесь пошаговой инструкции.

Как установить ленточный фундамент своими руками

Фундамент определяет эксплуатационные характеристики и срок службы дома, поэтому к выбору и установке конструкции нужно подходить с большой ответственностью. Ленточный фундамент — прочная и надежная основа для построек с тяжелыми перекрытиями и с несложной архитектурой.

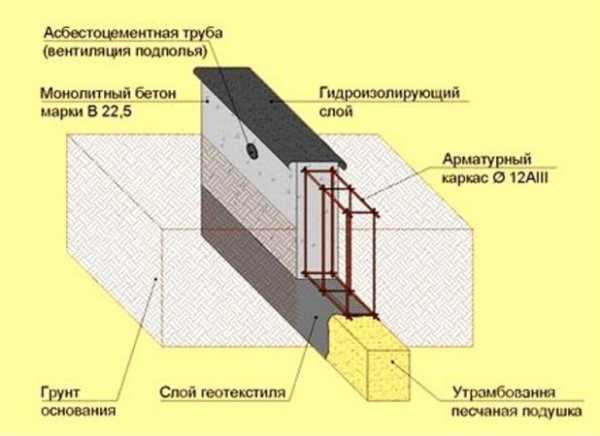

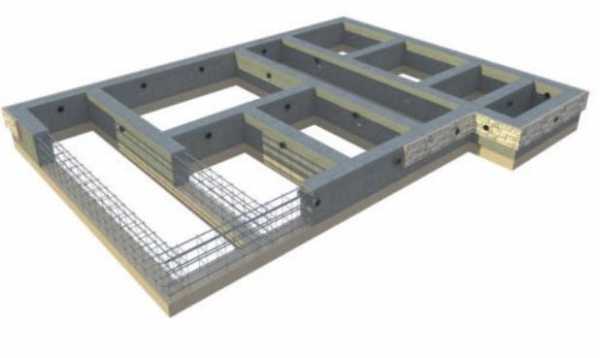

Устройство ленточного фундамента представляет ленту, которая принимает нагрузку целого помещения. Он не требует тщательной подготовки земли и подходит для разжиженной, садовой, лесной или глиняной почвы. Широко используется при неоднородном грунте.

Главным преимуществом ленточного фундамента является то, что он подходит для строительства дома с подвальным помещением или цокольным этажом. Укладка проходит легче, но требует больше затрат и времени, чем другие виды фундамента.

Виды ленточного фундамента

• Мелкозаглубленный ленточный фундамент подходит для грунта умеренной пучинистости и для почвы, которая не промерзает ниже 1,5 метров. Это выгодный вариант строительства, так как возведение конструкции не требует глубокого котлована, что сэкономит денежные средства и время работы.
• Заглубленный фундамент используют для строительства домов с тяжелыми стенами и бетонными перекрытиями, с большим цокольным этажом или подземным гаражом. Для такого типа конструкции важно правильно рассчитать глубину. Чтобы это сделать, определяют уровень промерзания грунта и из показателя вычитают 30 сантиметров.

Обе конструкции подходят для строительства деревянного дома. Мелкозаглубленный ленточный фундамент более доступный и простой вариант, который благодаря легкому монтажу можно установить и своими руками. Мелкозаглубленный ленточный фундамент чаще применяют для строений с легким весом: дачного домика и небольшого загородного коттеджа, бани и беседки.

Заглубленный и мелкозаглубленный ленточный фундамент бывают в виде монолитной бетонной конструкции или сборных железобетонных блоков. Эксперты рекомендуют использовать первый вариант, так как он очень прочный и надежный со сроком службы 100-150 лет. Далее пошаговая инструкция расскажет, как правильно установить фундамент своими руками.

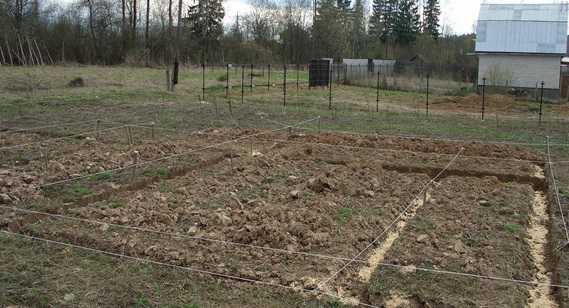

Подготовительные работы: изучение грунта и разметка

Первым делом, проводят разметку и расчет ленточного фундамента. Чтобы рассчитать необходимые размеры, объемы материалов и арматуры, воспользуйтесь специальным онлайн-калькулятором. Такой калькулятор легко найти в интернете.

Кроме того, вы можете обратиться за помощью к профессиональным строителям или консультантам в магазине, где продают необходимые материалы. Затем переходят к разметке.

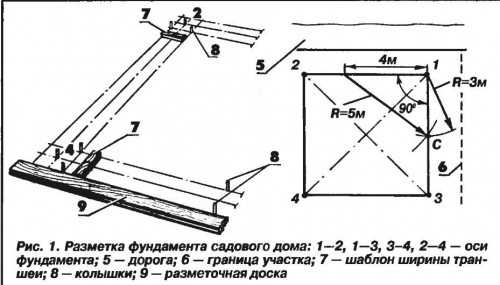

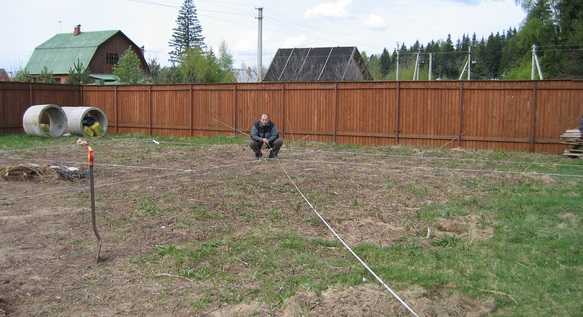

Чтобы выполнить разметку своими руками, сначала уберите мусор с земельного участка. После чего нужно нанести внутренние и внешние границы конструкции при помощи колышков, веревки, прутьев арматуры или других подручных предметов. Для более точной разметки используют лазерные нивелиры.

Как добиться ровной разметки:

• Установить ось будущего строения;
• Отвесом определить первый угол, от которого перпендикулярно натянуть веревку к двум другим углам;
• Угольником отметить последний четвертый угол;
• Проверить ровность углов и натянуть между ними веревку;
• Внутреннюю разметку сделать по тому же принципу с отступом 40 сантиметров от внешней стороны. Кстати, можно сначала разметить внутренние границы, а затем внешние. Последовательность большого значения не имеет

Перед монтажом обязательно изучите характеристики почвы, степень промерзания грунта и перепады поверхности. Рыть котлован нужно с самой низкой точки. Для строительства небольшого дома, бани или беседки глубина траншеи составляет около 40 сантиметров. Небольшой котлован можно вырыть и своими руками при помощи обычной лопаты. Экскаватор же сэкономит силы и время, но и в этом случае для заключительного выравнивания придется использовать лопату.

Основные работы

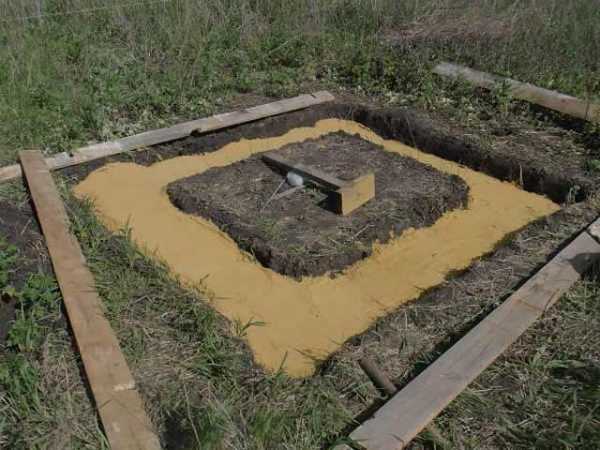

Песчаная подушка

В готовый котлован укладывают песчаную подушку с гравием слоем высотой около 15 сантиметров. Чтобы увеличить плотность, слой с песком и гравием поливают водой и утрамбовывают. Затем на песчаную подушку выкладывают прочную гидроизоляционную пленку либо геотекстиль.

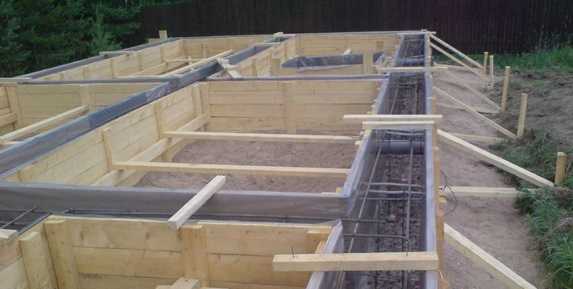

Для опалубки неглубоких фундаментов используют подручные материалы: доски, фанера, бруски и шифер. Каркас сбивают внутри, а гвозди загибают снаружи. За счет этого поверхность станет ровной, а убирать опалубку потом будет легче. Во время работы постоянно контролируйте вертикальность! Для обустройства небольшого цоколя или подвала делайте каркас высотой не менее 30 сантиметров от земли.

Опалубку нельзя оставлять зимой незалитой! Поэтому работы лучше проводить в теплое время года.

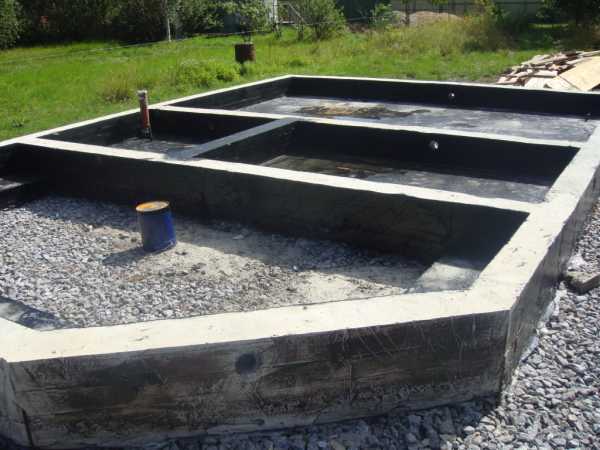

Гидроизоляция

Для усиления гидроизоляции на дно котлована кладут рубероид. Можно использовать и более эффективные современные материалы. Например, пенетрон. Такая смесь отличается повышенной устойчивостью к влаге, она предотвратит возникновение плесени и грибка на бетонном фундаменте. Чтобы сделать смесь, просто при заливке фундамента добавьте в бетон пенетрон согласно инструкции.

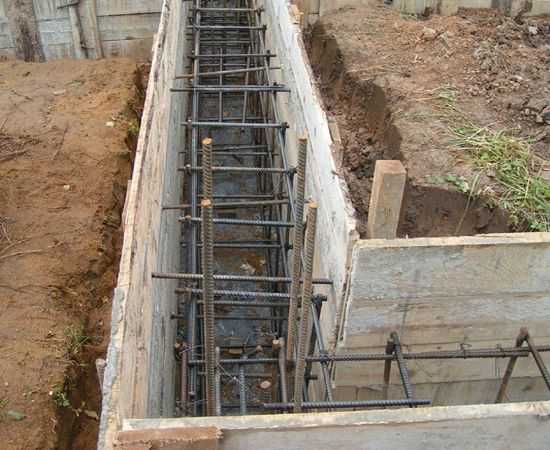

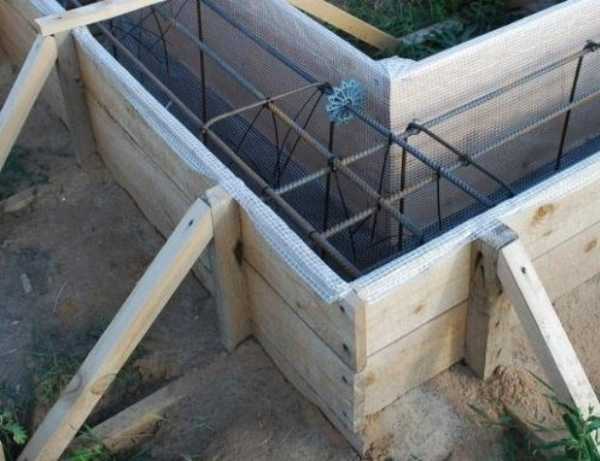

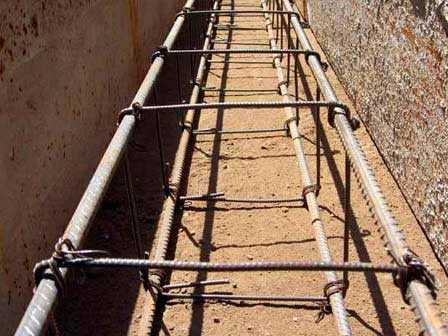

Армирование

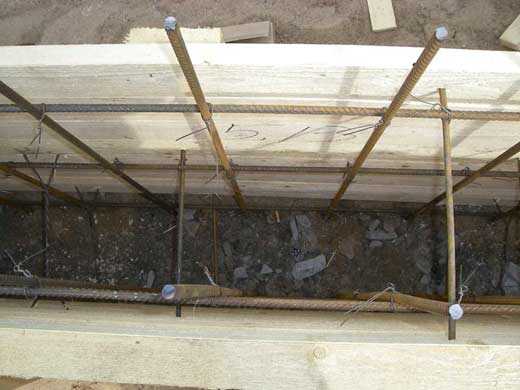

Армирование ленточного фундамента проводят с использованием кирпичей и армированной сетки. На дно траншеи кладутся кирпичи, а поверх устанавливается стальная арматура для ленточного фундамента. Для изготовления сетки стержни арматуры связывают специальной проволокой так, чтобы ячейки были квадратными со стороной около 40 сантиметров. Армирование ленточного фундамента делают с отступом 50 мм от краев котлована.

Связку арматуры нельзя делать сварочным аппаратом, так как в местах сварки возникнет коррозия!

Вентиляция и коммуникации

Затем приступают к обустройству коммуникаций в деревянном доме. Для этого делают специальные отверстия для коммуникационных труб, которые подведут водопровод и систему канализации к дому. Для обустройства используют пластиковые или асбоцементные трубы, которые привязывают к арматуре. Чтобы трубы не заполнились бетонным раствором во время заливки, насыпьте туда песок.

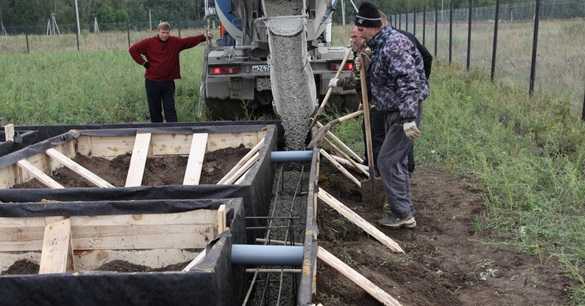

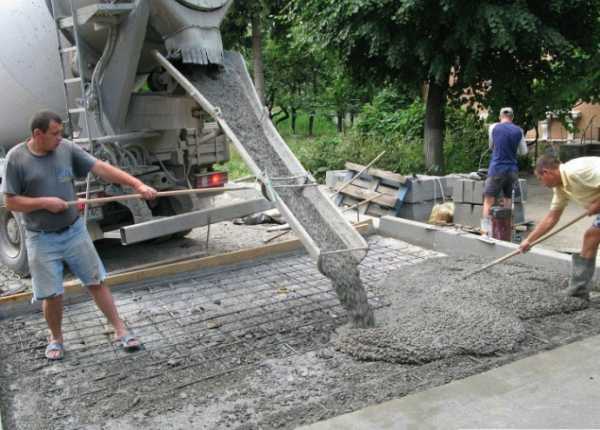

Заливка бетоном: как сделать бетонную смесь самостоятельно

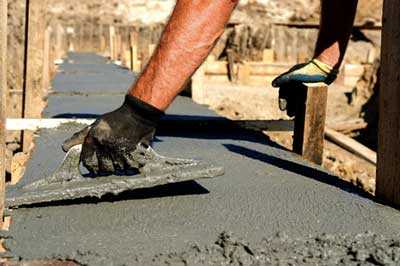

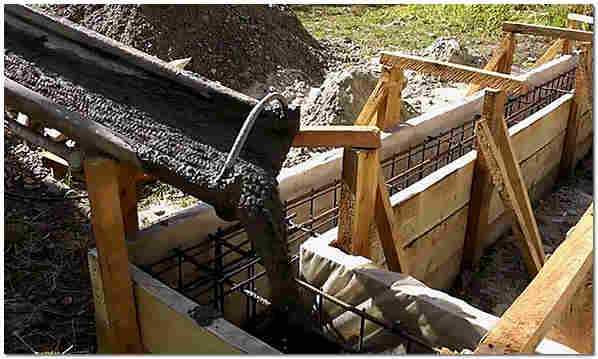

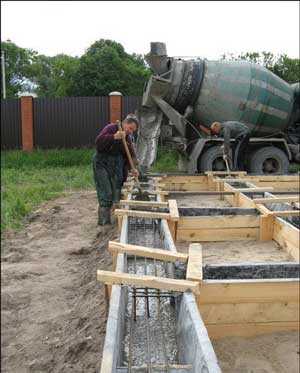

Бетонную смесь заливают в опалубку постепенно слоями толщиной 15-20 сантиметров. Слои должны быть одинаковыми по составу! Затем бетон трамбуют при помощи глубинного вибратора или деревянной трамбовки. Трамбовка поможет избежать пустых мест, что усилит прочность и надежность конструкции.

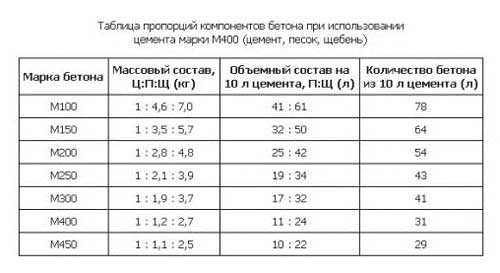

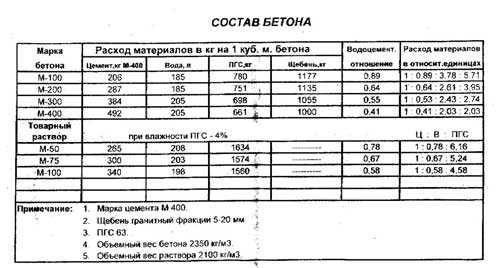

Можно купить готовую бетонную смесь либо сделать раствор своими руками. Смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавляют водой в размере 60% от цемента. В мороз заливают теплую воду, а в жаркую погоду — холодную. Это ускорит затвердевание.

Кроме того, не забудьте добавить пенетрон, если вы решили использовать это гидроизоляционное средство. При минусовой температуре в смесь добавляют морозоустойчивые вещества в расчете 1,5% от массы цемента. При температуре до -10 градусов подойдет поваренная соль, при более сильном морозе применяют хлористый кальций. Но, как уже отмечалось, заливать бетон лучше в теплое время года.

Залитый бетон накрывают пленкой. Через 4-6 дней снимают опалубку, засыпают фундамент песком или глиной и вновь накрывают пленкой. Пленку желательно оставлять на 2-4 недели, ведь в первый месяц после заливки фундамент набирает 99% прочности.

Если вы не хотите готовить бетонную смесь самостоятельно, раствор можно купить в готовом виде. Крайне важно правильно выбрать бетон, так как качество состава влияет на прочность, надежность и долговечность будущего фундамента и строения.

Как правильно выбрать бетон

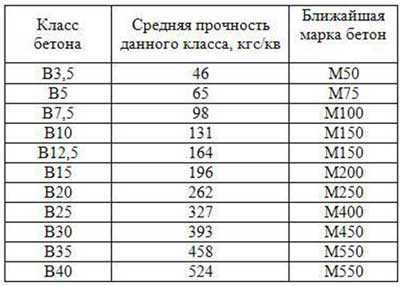

Прежде всего, обратите внимание на марку изделия. Она показывает способность бетона переносить те или иные нагрузки.

Строительство специальных объектов (банковское хранилище и пр. )

Кроме того, обратите внимание и на другие показатели. Маркировка в виде буквы W указывает на уровень водопроницаемости бетона. Он варьируется в пределах 2-12. Чем выше коэффициент, тем более устойчив материал к влаге. Такой показатель учитывают, если на участке присутствуют грунтовые воды. Буква F характеризует устойчивость к холоду и низким температурам. Она показывает, сколько заморозок и разморозок выдержит бетон.

Нужно ли утеплять фундамент

Пошаговая инструкция по установке ленточного фундамента закончилась, однако эксперты рекомендуют утеплять конструкцию после монтажа по внешнему и внутреннему периметру. Но можно ограничиться и утеплением только наружного фундамента. Теплоизоляция защищает бетон от промерзания и растрескивания. После утепления фундамент меньше подвержен перепадам температур, негативному влиянию влаги.

Утеплить фундамент тоже можно своими руками. Пошаговая инструкция предлагает три основных метода:

1. С внешней и внутренней стороны засыпать фундамент керамзитом толщиной минимум 0,5 метров;
2. С наружной стороны разместить вспененный пенополистирол слоем толщиной 5-10 сантиметров. Пенополистирол выбирайте средней плотности, крепите при помощи пластмассовых дюбелей и молотка;
3. После застывания готовый фундамент с боковых сторон обрабатывают распыляемым пенополиуретаном. Такое средство равномерно покрывает поверхность и защищает констуркцию от влаги, однако постепенно оно растворяется под воздействием ультрафиолета.

Монтаж фундамента своими руками — трудоемкий процесс, который может содержать ошибки в расчетах и установке. Нарушение технологий строительства через несколько лет приведет к серьезным проблемам конструкции. Чтобы этого избежать, обращайтесь к профессионалам!

Мастера компании “МариСруб ” рассчитают объемы расходных материалов и подберут качественную бетонную смесь, проведут исследование грунта на земельном участке, надежно и оперативно выполнят монтаж любого типа фундамента!

Домой » Строительство дома » Фундамент » Как сделать ленточный фундамент своими руками: пошаговая инструкция, схема ленточного основания для частного дома

Как сделать ленточный фундамент своими руками: пошаговая инструкция, схема ленточного основания для частного дома

Самым популярным типом основания в частном строительстве считается ленточный фундамент. Это обусловлено не только его прекрасными техническими характеристиками (большой несущей способностью, механической прочностью, надежностью, долговечностью и др.), но и намного меньшей стоимостью по сравнению с другими видами оснований под малоэтажные здания. Еще одним значимым преимуществом подобных конструкций является то, что их можно соорудить самостоятельно. сэкономив определенную сумму денег на услугах строительной бригады. Рассмотрим возведение ленточного фундамента своими руками – пошаговую инструкцию, фото и схемы.

Конструкция и разновидности ленточных фундаментов

Ленточное основание представляет собой ж/б полосу определенной толщины и высоты, которая монтируется по периметру будущего здания, а также под все внутренние стены (рис. 1). Заливной фундамент изготавливают из бетонной смеси марки В22,5, для замеса которой применяется цемент М200, крупнозернистый песок и гравий в пропорции 1:2:2,5 соответственно. Для придания конструкции требуемой прочности и надежности производится армирование по всему периметру стальными прутьями диаметром 8-12 мм (рис. 2).

Планируя возведение частного дома своими руками, нужно ответственно подойти к выбору вида ленточного фундамента.

При этом учитываются следующие параметры:

• предполагаемые нагрузки на будущее основание;
• характеристики почвы на строительной площадке;
• уровень залегания грунтовых вод;
• глубина промерзания.

По типу связи бетона с грунтом ленточные основания подразделяются на:

Первый тип нашел применение при строительстве одноэтажных зданий на стабильных грунтах. Мелкозаглубленные фундаменты – идеальное по цене и качеству решение при возведении бревенчатого дома. Главной особенностью таких оснований является то, что они размещаются намного выше уровня промерзания почвы. Из преимуществ мелкозаглубленных оснований следует выделить их невысокую стоимость и легкость выполнения земляных работ. Недостатком является невозможность использования на многих грунтах и для строительства двухэтажных зданий.

Фундаменты глубокого заложения считаются более прочными и надежными, так как они не подвергаются сезонным вспучиваниям. Однако на их заливку тратится больше времени, сил и денежных средств. Такие основания прекрасно подходят для строительства больших кирпичных домов.

При выборе глубины ленточного фундамента учитывайте характер грунта на строительной площадке. На пучинистой почве рекомендуется использовать свайно-ленточный фундамент.

Свайно-ленточные фундаменты кроме ж/б ленты дополнительно оборудуются винтовыми, буронабивными или забивными сваями. Такая конструкция позволяет улучшить механические показатели основания и увеличить его сцепку с грунтом. Данный тип является оптимальным решением для частного строительства на пучинистой почве.

Этапы возведения ленточного фундамента

Весь процесс создания ленточного фундамента можно разделить на несколько этапов:

• разметка рабочей площадки;
• земляные работы;
• конструирование опалубки;
• армирование;
• заливка бетона.

Разметка участка и рытье траншеи

Перед тем как приступать непосредственно к заливке основания, необходимо должным образом подготовить рабочую площадку. Она очищается от деревьев, корней, кустов, больших камней и других препятствий. Затем согласно имеющемуся плану дома с помощью кольев и шнура на площадку наносится разметка под фундамент. Разметку рабочей области следует выполнять внимательно, так как даже небольшие отклонения от плана могут привести к искривлению будущей конструкции, дополнительным затратам и другим неприятным моментам.

Если рабочая площадка ровная, то с разметкой никаких трудностей возникнуть не должно. При наличии сложного рельефа желательно иметь под рукой лазерный уровень. Будьте внимательны при разметке углов, они должны быть строго прямыми.

После того как с разметкой покончено, можно приступать к земляным работам. Рытье траншеи выполняется вручную или с помощью тяжелой техники. Здесь все зависит от вашего бюджета.

Все о экструдированном пенополистироле

При выборе ширины ленты следует учитывать тип будущего строения и характеристики почвы. Так, для возведения бани или здания хозяйственного назначения на твердой земле минимально допустимая ширина фундамента составляет 25 см, а для илистого или песчаного грунта – 50 см. Для строительства одноэтажных домов нужно заливать ленточный фундамент шириной не менее 40 см для твердой почвы и более 80 см для илистых грунтов.

Если планируется делать мелкозаглубленный фундамент, то глубина траншеи должна составлять около 60 см. Глубина фундамента глубокого заложения выбирается на 25-35 см больше за глубину промерзания почвы. При этом под внутренние стены и перегородки разрешено возводить основание меньшей глубины.

После того как траншея вырыта, ее дно и стенки проверяются на горизонтальную и вертикальную ровность строительным уровнем. Далее на дно котлована монтируется гравийная или песчаная подушка и тщательно утрамбовывается.

Рекомендуемая толщина этого шара – 15-20 см. Поверх подушки ложится шар гидроизоляционного материала (плотной полиэтиленовой пленки, рубероида и т.п.). Это помогает защитить фундамент от грунтовых вод и уменьшить уход влаги из бетона при схватывании.

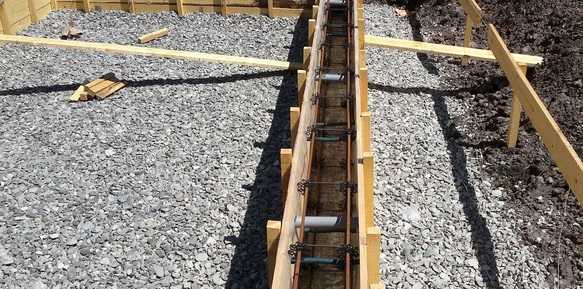

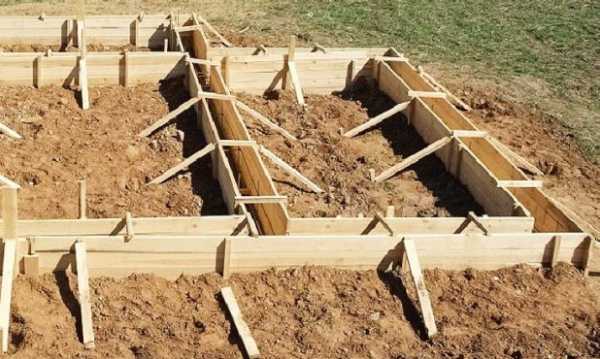

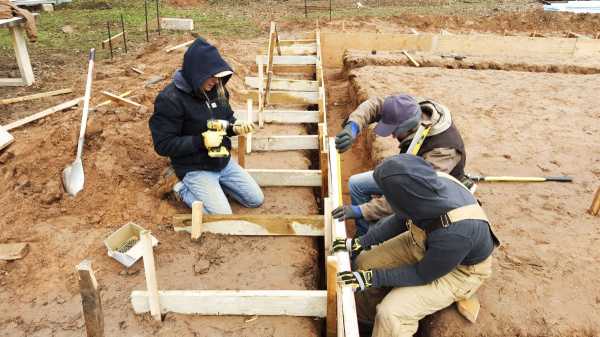

Опалубка для ленточного фундамента

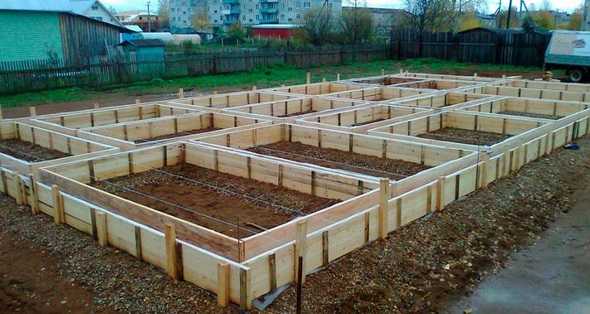

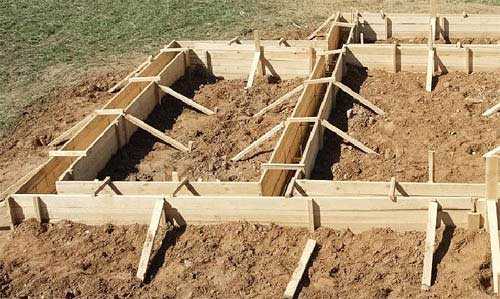

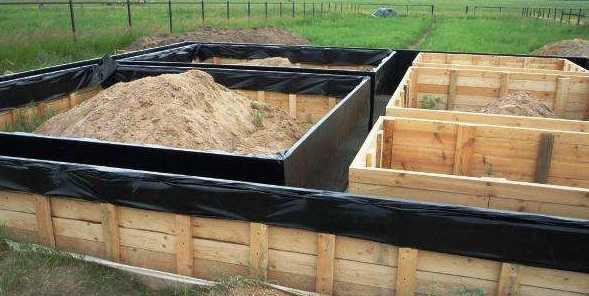

Опалубка для ленточного фундамента (фото выше) может быть собрана из досок толщиной более 4 см, а также из деревянных, металлических щитов или пенополистирольных плит. Какой вариант опалубки выбрать, зависит только от вас. Для скрепления досок между собой применяются деревянные брусья сечением 5 см. Вкручивать саморезы или вбивать гвозди необходимо с внутренней стороны конструкции так, чтобы шляпки были углублены в древесину.

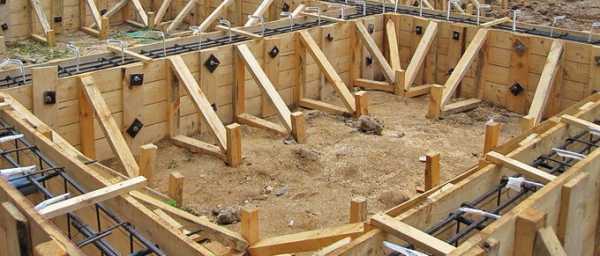

Для придания опалубки требуемой жесткости стенки с наружной стороны дополнительно фиксируются подпорками, а между собой – вертикальными перемычками с шагом 50-100 см (рис. 3). Чтобы бетон не проникал через щели между досками, опалубка изнутри покрывается слоем гидроизоляционного материала. Опалубка должна быть выше уровня земли на 0,3-0,4 м. Наземная часть будет являться цоколем дома. Собирая опалубку, нужно сразу вырезать отверстия в досках и уложить сточные трубы, так как после заливки бетона сделать это будет затруднительно.

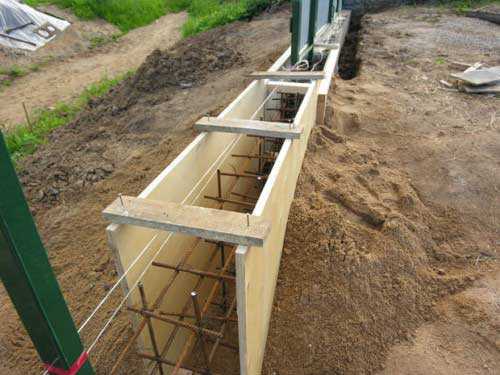

Армирование и заливка бетона

Армирование ленточного фундамента является обязательной процедурой, от правильного выполнения которой зависят прочностные характеристики всей конструкции. В качестве арматуры применяются металлические стержни толщиной 8-12 мм. Они нарезаются отрезками требуемой длины и укладываются вдоль и поперек фундамента. Если глубина основания составляет более 40 см, то прутья нужно монтировать еще и вертикально (рис. 4).

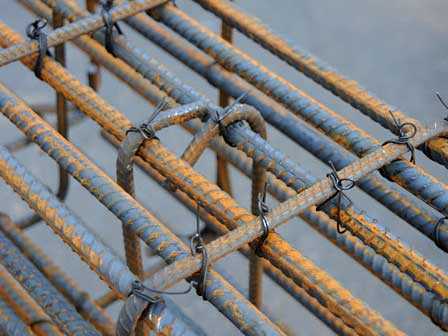

Для связки арматуры сварку использовать не рекомендуется, потому что такие соединения являются очагами коррозии.

Прутья крепятся к опалубке и соединяются между собой стальной проволокой. Сварочное соединение применять не рекомендуется, так как это со временем приведет к коррозии металла и ухудшению механических свойств основания.После того как с армированием покончено, можно начинать замес и заливку бетонного раствора. Для удаления из него пузырьков используют вибрационную машинку или уплотняют залитую смесь деревянным бруском. Верхний слой смеси выравнивают правилом или мастерком.

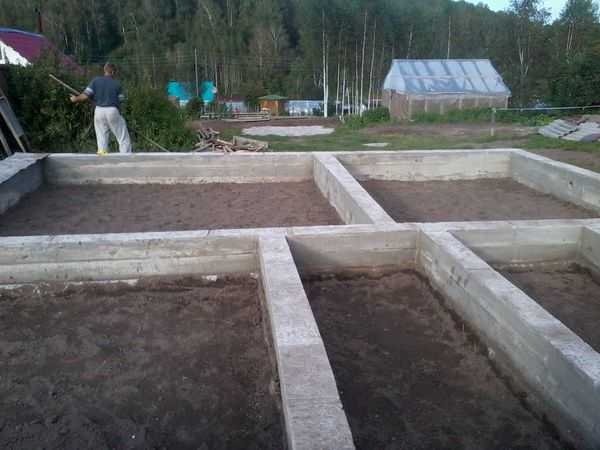

Через 10-15 дней после завершения работ деревянная опалубка разбирается, после чего внешние стенки фундамента обрабатываются жидкой или пленочной гидроизоляцией. Это позволит защитить основание от разрушающего воздействия грунтовых вод. На последнем этапе работ выполняется обратная засыпка с помощью песка.

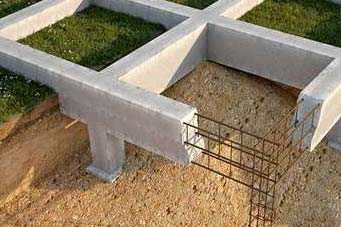

Особенности свайно-ленточного фундамента своими руками

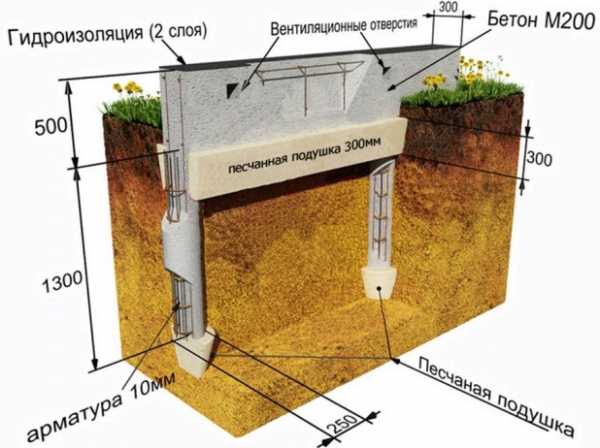

Свайно-ленточное основание является одним из видов ленточного фундамента. Оно состоит из сплошного мелкозаглубленного ростверка. на который в процессе эксплуатации опираются стены здания, и свай, монтируемых в землю ниже глубины промерзания (рис. 5). Подобная конструкция позволяет не только уменьшить затраты на строительство фундамента, но и увеличить его сцепку с грунтом.

Ниже приведена пошаговая инструкция свайно-ленточного фундамента своими руками:

1. Подготовка площадки. Как и в случае с железобетонным основанием ленточного типа, строительный участок очищается от мусора, выравнивается и размечается.
2. Земельные работы. Выполняется рытье траншеи под ленту глубиной до 50 см. Дно траншеи засыпается гравием или песком и утрамбовывается. Затем по углам будущей конструкции, в местах состыковки стен и через каждые 200 см сверлятся отверстия под сваи. Глубина скважин должна быть больше за глубину промерзания на 30-40 см. Сечение отверстий выбирается таким, чтобы сваи входили в них без больших усилий.
3. Монтаж свай. В приготовленные скважины устанавливаются металлические или асбестоцементные трубы, после чего производится армирование и заливка в них бетонной смеси.
4. Конструирование опалубки, армирование и заливка бетона. Данный этап выполняется практически так же, как и для ленточного основания. Единственным отличием выступает то, что арматура свай в обязательном порядке связывается с арматурой ростверка.

Чем утеплять дом? Характеристики пенополиуретана

От того, насколько правильно возведен ленточный или свайно-ленточный фундамент, зависят эксплуатационные характеристики всего здания. Поэтому к предстоящим работам необходимо тщательно подготовиться, изучив технологию монтажа и разобравшись со всеми нюансами, с которыми можно столкнуться при выполнении поставленной задачи.

Перед началом работ советуем посмотреть видео «Как сделать ленточный фундамент своими руками»:

Источники: http://stroitel-list.ru/fundament/kak-samomu-sdelat-lentochnyj-fundament-foto-instrukciya.html, http://blog.marisrub.ru/building/lentochniy-fundament-svoimi-rukami/, http://zg-dom.ru/stroitelstvo-doma/fundament/kak-sdelat-lentochnyj-fundament-svoimi-rukami-poshagovaya-instruktsiya-shema-lentochnogo-osnovaniya-dlya-chastnogo-doma.html

1pofundamentu.ru

Ленточный фундамент своими руками пошаговая инструкция, полезные советы

Один из самых надежных, долговечных и простых вариантов фундамент под капитальное здание любого типа – ленточный фундамент. Он широко применяется в малоэтажной застройке, так как подходит для любых построек: бани, гаражи, дома и даже под заборы с воротами.

Технология его возведения максимально проста, поэтому возвести его своими руками не так уж и сложно, причем не только небольшой вариант, например, под забор, но и под двухэтажный жилой дома.

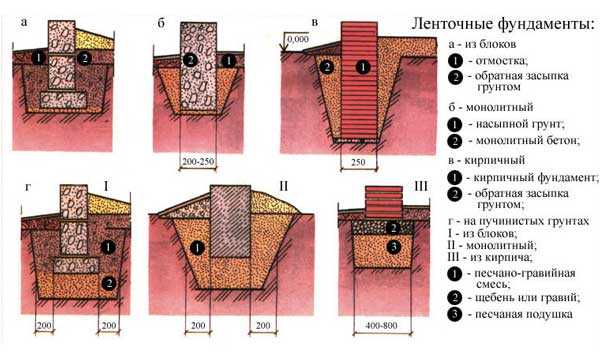

Ленточный фундамент имеет несколько вариантов конструкции, но все их можно разделить на две больших группы:

• заглубленные
• и мелкозаглубленные

Варианты ленточного фундамента

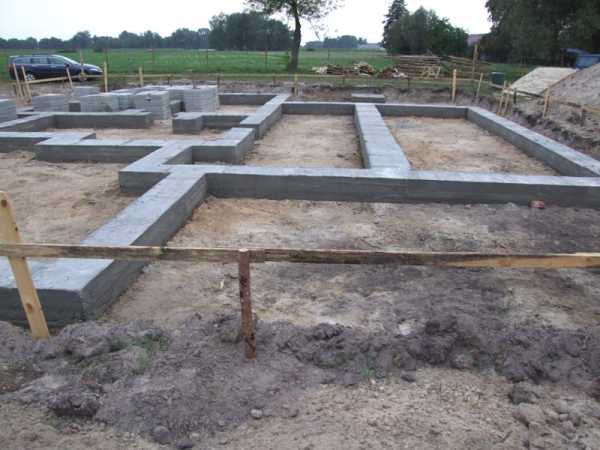

Мелкозаглубленный вариант ленточного фундамента

Самый простой и недорогой вариант, на возведение которого не требуется большого количества ресурсов, как материальных, так и человеческих.

Используется он для домов небольшой массы и площади из легких строительных материалов, а также на твердых породах грунта: на скальном и близких к нему.

В основном такой фундамент строится под постройки следующих типов:

• Любые деревянные дома небольшой площади, особенно щитовые и комбинированные. Они не так много весят, чтобы им нужна была полноценное массивное основание, и если грунт на участке достаточно плотный, а также обладает невысоким уровнем пучинистости или строительство идет в теплом регионе, можно обойтись мелкозаглубленным вариантом ленточного фундамента.
• Небольшие здания из сибита(газобетона) или пенобетонных блоков. Причины в основном те же, что и с деревянными домами: здания в один или два этажа из таких материалов имеют малую массу, поэтому им не требуется глубокое и мощное основание.
• Кирпичных и каменных построек небольшой площади – гараж на одну машину, семейная баня, какие-то хозяйственные постройки и другие варианты строений. Сам по себе кирпич материал тяжелый, но если здание небольшое, а грунт достаточно плотный, то точно также на основание не будет серьезной нагрузки и можно строить самое простое.

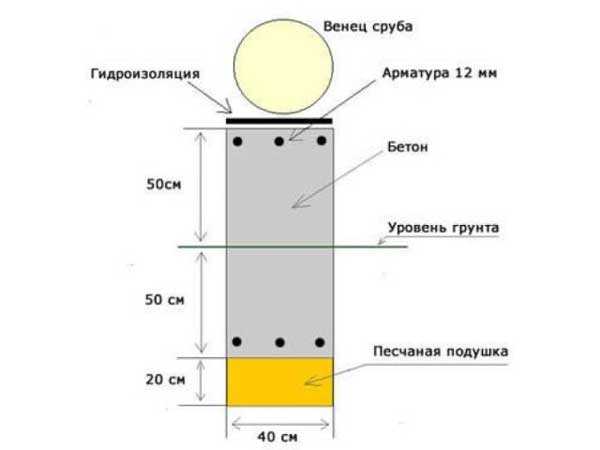

Обычно мелкозаглубленный фундамент по высоте не превышает 80 см, и еще 15-20 может уйти на создание подушки и подошвы, на который фундамент и стоит в траншее.

Единственный недостаток такого основания – отсутствие подвала.

Так как в заглубленном варианте фундамент одновременно играет роль стен цокольного этажа, погреба или подвала, в мелком варианте сделать это не получится.

Для сильно пучинстых или подвижных грунтов с высоким уровнем залегания подземных вод можно использовать комбинированный вариант – свайно-ленточный. В этом случае лента также остается неглубокой и дальше наращивается сваями или «ногами» до более твердых и стабильных слоев грунта.

Заглубленный вариант ленточного фундамента

Полноценной версией ленточного фундамента является заглубленный ниже уровня промерзания почвы, доходящий до твердых пород грунта. Он используется в качестве основания для больших, массивных построек, которым нужна устойчивая и тяжелая опора, чтобы здание не начало проседать и перекашиваться.

Поэтому само основание должно быть глубоким, широким и тяжелым, плотно стоящим в почве и не двигающееся вместе с ее замерзанием, при повышении грунтовых вод и в любых других климатических и геологических изменениях.

Обычно глубина такого фундамента опускается на 30-50 см ниже горизонта промерзания, благодаря чему получается, что фундамент и само здание стоит на твердом грунте, а верхний мягкий слой выполняет функции подушки.

Такой фундамент возводится всегда, если почва на участке глубоко промерзает, является влажной и мягкой. Глубокое основание требует большого количества материалов для своего строительства, поэтому в целях экономии возможно возведение вариантов, в которых массив ленты фундамента расширяется к низу или представляет собой ступенчатую конструкцию. Т

акие варианты сложнее в возведении и проектировании, но позволяют потратить значительно меньше строительных материалов, так как ленточный – самый дорогой фундамент из всех существующих в том, что касается количества бетона, арматуры и сопутствующий расходных материалов вроде песка и стальной проволоки для перевязки армирующего пояса.

Заглубленный ленточный фундамент по конструкции ленты может быть монолитным или сборным.

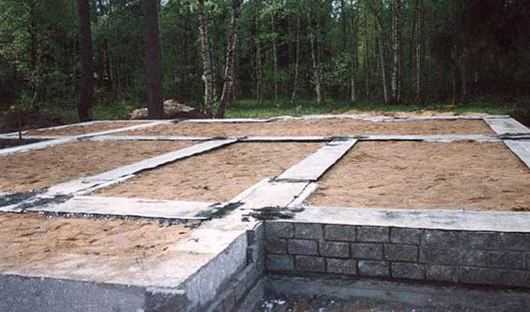

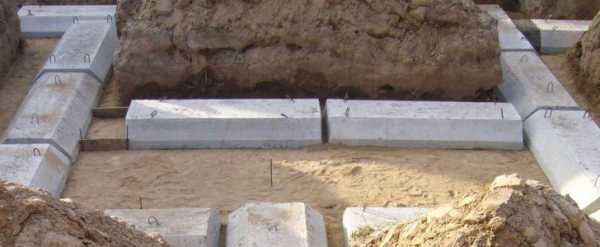

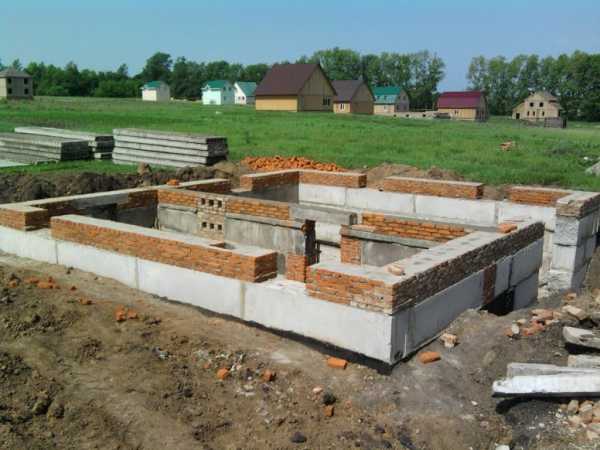

Сборный ленточный фундамент

Сборный ленточный фундамент представляет собой ленту из готовых железобетонных блоков, соединенных в единый массив при помощи бетона и арматуры. В этом случае опалубка заполняется готовыми блоками, произведенными в заводских условиях, и в итоге получается цельный массив.

Преимуществами такой конструкции можно назвать короткие сроки возведения и возможность строительства в любой сезон и в любую погоду.

Но есть и ряд недостатков: готовые блоки стоят дороже, а в места их соединений проникает влага. Поэтому при строительстве этого варианта требуется создание дополнительной изоляции, и водоотводной системы, которая будет убирать лишнюю влагу.

Монолитная лента фундамента

Монолитная лента фундамента представляет собой армированную траншею, залитую бетоном. В итоге получается единый бетонный массив, то есть монолит. Такой вариант является самым надежным и универсальным, поэтому его конструкция может быть любой.

Преимущества монолитного фундамента: отсутствие необходимости привлечения техники, возможность проведения всех работ своими силами, а также широкий выбор конструкций и вариантов ленты.

Недостаток только один – высокая цена и большой расход материалов, особенно арматуры.

Этапы работ по возведению ленточного фундамента

Шаг 1 — Материал для строительства ленточного фундамента

Строительство ленточного фундамента выполняется при помощи цемента марки 200. Это довольно трудоемкий процесс. Если заливать его не  одновременно, фундаментная конструкция будет не прочной. Лучше для строительства такого фундамента использовать крупнозернистый  песок, цемент и щебень. При этом заводя раствор соблюдать четко соблюдать пропорцию. 2:1:2:5

Кроме этого, для строительства фундамента еще нужны:

• Доски для опалубки;
• Арматура или стальная проволока для армирования;
• Речной песок. Им засыпается подушка под фундамент.
• По несколько штук лопат, штыковых и совковых.
• Уровни, маленький и большой.

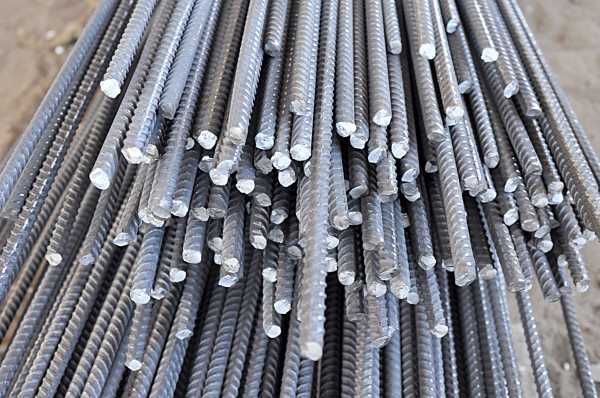

• Большое количество ребристой арматуры 10-12 мм для создания поясов и гладкой, диаметром 6-8 мм, для перевязки. Также понадобится стальная проволока для соединения нахлестов арматуры.
• Доски для опалубки. Можно использовать горбыль, он самый дешевый и доступных из всех пиломатериалов такого типа.
• Гвозди, молотки, ножовка по дереву, болгарка и желательно вибратор для трамбовки бетона.
• Бетономешалка на полкуба или куб.
• Материалы для изготовления бетона.

Шаг 2 — Подготовка к строительству фундамента

Первым делом в любом строительстве идут подготовительные работы, а начинаются они с проектирования. Поэтому сначала нужно выяснить глубину промерзания, выкопав пробную яму и посмотрев на срез слоев грунта, или посмотреть среднее для региона значение в соответствующем СНиПе.

Далее нужно произвести проверку участка и определить тип почвы, глубину ее промерзания и глубину подземных вод.  После проведенного исследования  составляется проект с четким расчетом устройства фундамента.

Исходя из этих данных и планируется глубина ленты. Также важно учесть, что фундамент должен быть чуть шире, чем стена, а если почва мягкая, по наружным стенам нужно оставить пустое место, которое в будущем засыпается песком для создания подушки между лентой и подвижным грунтом.

Следующий этап в строительстве фундамента, это разметка  на участке в соответствии с его размером. После чего на участке нужно навести порядок. Вывезти мусор и освободить его от верхнего шара грунта.

Разметка участка включает в себя:

• Определение оси дома и расположение его первого угла. В месте разметки устанавливаются колышки, от которых друг к другу натягивают веревку перпендикулярно друг к другу, чтоб установить второй, третий и четвертый угол здания;
• Получившийся контур прямоугольника, проверяется по диагонали.
• Таким же способом делается отметка второго контура. Расстояния, между которыми и являются основой фундамента для несущих стен. Точно, так же выполняется разметка для отдельных элементов здания.

Очень важно постараться залить всю ленту фундамента за один рабочий день, так как если растянуть этот процесса, места стыков между уже застывшим бетоном и свежим будут недостаточно прочные, то есть станут местами риска появления трещин и расколов.

Шаг 3 — Разметка траншеи

По всем углам внешнего и наружного периметра будущего фундамента втыкаются колышки на расстоянии с запасом, которого должно хватит на опалубку и создание подушки из песка (если она требуется).

Точный горизонтальный уровень в начале работ выставлять нет необходимости, это можно сделать, когда траншея будет заполнена и подойдет к завершению.

Если натянуть шнур сразу, он в любом случае провиснет под действием влаги или силы натяжения, и уровень собьется.

Шаг 4 — Ленточный фундамент глубина

В зависимости от того, какого фундамент вида, будет изменяться его глубина.

Мелкозаглубленный фундамент: его глубина колеблется от 50 до 70 см. Он отлично подходит для небольших по размеру кирпичных сооружений, домов и построек из дерева и строений из пенобетона. В таком случае лучшим грунтом будет считаться слабопучинистый однородный грунт.

Заглубленный фундамент: глубина такого фундамента должна быть от 1.5 до 2 метров. При этом на 20-30 см ниже уровня промерзания грунта. Это обеспечивает конструкции большую прочность. Такой вид фундамента отлично подходит для многоэтажных кирпичных, каменных и бетонных зданий, которые имеют тяжелые перекрытия, цокольные этажи или же подземные гаражи.

От каких параметров зависит глубина ленточного фундамента:

• Уровня подземных вод
• Конструкции будущего сооружения
• Грунта
• Степень промерзания грунта
• Морозного пучения грунта

Если же грунтовые воды проходят больше 2 и больше мета ниже высоты промерзания грунта, то глубина фундамента не больше 1.5 метров.

Если же воды проходят ниже уровня промерзания грунта меньше 2 метров, то глубина фундамента рассчитывается как 75 процентов от глубины промерзания. Но не меньше 0.7 метров.

Если же уровень промерзания сильно больше уровня прохождения грунтовых вод, то глубина должна быть не менее расчетной высоты промерзания грунта.

Шаг 5 — Рытье траншеи и создание подушки с подошвой

Как уже было сказано, траншея должна быть немного шире, чем лента фундамента. Дно траншеи должно быть ровным и утрамбованным, без перепадов и резких выступов или провалов.

Когда она будет вырыта и дно утрамбовано и выровнено, на него насыпает слой песка примерно 10 см. Песок должен быть мокрым и после его засыпания его утрамбовать, а затем сверху засыпать уже гравием, слой в 5 см.

Гравий заливается цементным раствором и таким образом получается подошва, которая будет служить опорой для всего массива фундамента, защищая от воздействия влаги снизу и создавая дополнительную устойчивость.

Если заливать подушку раствором, то ей требуется время, чтобы схватиться, желательно неделя. В случаях, когда времени на это нет, вместо слоя раствора на песок и щебень можно уложить рубероид или полиэтиленовую пленку в несколько слоев для создания надежной гидроизоляции.

Копается канава, четко по разметке под фундамент.

Шаг 6 — Установка опалубки

Опалубка устанавливается из деревянных досок, в соответствии с размером фундамента.

Для опалубки берутся любые доски, у которых струганной является хотя бы одна сторона. Можно использовать старые, главное, чтобы они были достаточно прочными и максимально длинными.

Внутренняя сторона опалубки должна представлять собой ровную поверхность без сильных перепадов и щелей, в которые может начать выливаться раствор.

При этом обязательно выполняют:

• Установку угловых опор при помощи деревянных брусьев;
• При помощи обрезных досок собирают конструкцию опалубки, которая крепится металлических уголков и саморезов. При этом шляпки саморезов остаются внутри опалубки, а брусья и уголки снаружи;
• Внешняя сторона опалубки закрепляется опорами. Это позволит предотвратить деформацию конструкции под весом залитого раствора;
• Высота опалубки не может быть меньше, чем 30 сантиметров от уровня грунта.
• Внутри опалубки чертится уровень для уровня заливки бетона.

По всем правилам опалубка для заглубленного фундамента строится от дна траншеи, но в некоторых случаях допускается ее возведение лишь на поверхности почвы.

В этих случаях стены траншеи также должны быть ровными и достаточно плотными, чтобы не деформироваться под массой жидкого бетона, когда она начнет заполняться.

Если досок нет, подойдет любой прочный щитовой материал, даже шифер.

Над поверхностью грунта фундамент должен подниматься минимум на 30 см, поэтому опалубку лучше сделать высотой 50 см на всякий случай. Также нужно не забыть проложить все необходимые трубы, если коммуникации заходят в дом через пол. Для этого используются трубы из асбестоцемента большого диаметра, в которые потом уже будут проложены водопроводные и канализационные.

Шаг 7 — Арматура для ленточного фундамента диаметр

После завершения строительства опалубки вяжется армирующий пояс по всей длине и высоте траншеи. Для продольных поясов требуется арматура максимальной длинны, желательно шесть метров, если длина стороны фундамента не меньше, толщиной 10-12 мм с ребристой поверхностью.

Вертикальные прутья и поперечные смычки можно делать из гладной, 6-8 мм диаметром. Между собой продольные элементы  должны перехлестываться концами не менее 30-40 см, и каждый из рядов вяжется из двух прутьев вместе.

Такие требования вызваны тем, что именно на эту часть фундамента приходится основная нагрузка и если на ней сэкономить, он будет не так надежен, как должен. Связываются все концы стальной проволокой, сварку использовать нежелательно, так как она не дает нужно прочности внутри бетонного блока.

Шаг, с которым устанавливаются вертикальные прутья и перевязываются между собой внутренний и внешний горизонтальные, определяется проектными расчетами, но не желательно делать его менее 50 см.

Металлические прутья не меньше 8-12 мм в диаметре, нарезают на куски до двух метров , но не меньше 45 сантиметров, которые выкладываются в опалубку на глубину не больше 40 сантиметров.

При этом между собой, стальные пруты крепятся методом связки   при помощи проволоки. Некоторые используют для этого сварку. Но так делать не стоит.

Шаг 8 — Заполнение опалубки бетоном

Желательно работы по заливки опалубки бетоном выполнять за один день, так как в местах соединения схватившейся и свежей части прочность фундамента будет ниже, и именно здесь могут появиться большие сквозные трещины.

Для бетона лучше брать щебень средней или мелкой формации, такой вариант прочнее, чем крупные камни.

Если щебень совсем мелкий, нужно уменьшить количество песка, так как в щебне он присутствует изначально. Заливается бетон слоями, по 20-30 см и после заливки каждого слоя его требуется утрамбовать. Лучше всего делать это строительным вибратором для устранения мелких воздушных полостей.

Если вибратора нет, можно сделать трамбовку из досок, главное, чтобы бетон был утрамбован. В случаях, когда покупает готовый бетон и заливается из промышленного миксера, его нужно ворочать при заливке ломом или толстой арматурой, чтобы в нем не образовались полости. Стенки опалубки обязательно нужно простукивать деревянным молотком для лучшей усадки.

Верхняя часть выравнивается также как и при заливке стяжки.

По завершению бетонных работ фундамент нужно накрыть рубероидом или полиэтиленовой пленкой от осадков и оставить схватываться. При нормальной погоде с малым количеством дождей фундамент под дом схватывается примерно за месяц. В случае с забором обычно хватает и пары недель или меньше, в зависимости от его объема.

Какой бетон использовать для ленточного фундамента

Перед выбором бетона для строительства, необходимо обратить свое внимание на следующие немаловажные факторы:

• Какая будет масса постройки
• Какая будет нагрузка на опоры
• Какой будет тип армирования
• Какой грунт

Очень часто под ленточный фундамент делают бетонную подушку, которая имеет толщину равной 10 см. В таком случае подойдет бетон М100 и выше.

Если же будущие сооружение будет иметь больший вес, к примеру, сборно – щитовой дом, то в таком случае будет достаточно бетона М200.

При строительстве небольшого деревянного дома подойдет бетон М250, если грунтовые воды будут залегать не глубоко.

Если же будущий дом большой – массивный, то в этом случае стоит использовать бетон М350. Именно этот вид бетона относят к особо прочному классу, так как в нем присутствует гранит.

Самым же надежным считается М450, который считается долговечным.

Помните! Если строительство происходит в регионе, где суровый климат, то отдайте свое предпочтение более высокой марке бетона.

Чтобы приготовить бетон понадобятся следующие материалы:

• Бетономешалка, так как руками месить очень тяжело, в особенности если бетона может понадобится много
• Лопата
• Емкость
• Цемент
• Песок
• Щебень
• И вода

Какой марки бетон нужен для ленточного фундамента

Любой бетон состоит из следующих компонентов:

• Цемента
• Наполнителей – это может быть щебень, песок, гравий, другие сыпучие материалы
• Воды

В результате смешивания этих компонентов получается бетон. Качество же будет зависеть от содержания различных наполнителей в цементе.

Маркировки бетона:

• М – марка бетона – этот параметр показывает, как застывший фундамент будет переносить нагрузки про прошествии 30 дней
• В – класс бетона – этот параметр несет в себе информацию о степени сжатия
• F – устойчивость к морозу – этот показатель показывает, сколько заморозок и разморозок может выдержать бетон
• W – водостойкость – этот параметр характеризует коэффициент водопроницаемости бетона водой. Обычно значения варьируются от 2 до 12.
• П – подвижность – этот параметр характеризует жидкость однородной бетонной смеси и коэффициент текучести.

Например:

• Бетон М100 В7.5 – он очень низкого качества и применяется только в подготовительных работах при строительстве
• Бетон М150 В12.5 – этот вид бетона не очень хорошего качества. Его применяют в основном при строительстве бетонных дорожек
• Бетон М200 В15 – этот вид бетона используется при строительстве с малой нагруженностью. Это могут быть лестницы
• Бетон М300 В22.5 – эта марка бетона считается в России самой популярной. Его используют для заливки фундаментов и при строительстве качественных домой
• Бетон М350 В25 – эта марка бетона считается очень хорошей. Применяется при строительстве зданий и сооружений, которые требуют крайне высокую прочность.

Заливка опалубки цементным раствором

• Для этого нужно: приготовить бетонный раствор, довести его при непрерывном  перемешивании до сметанообразной консистенции, после чего в него добавить гравий и снова все перемешать;
• Заливка раствором опалубки проходит с систематическим утрамбовываем и протеканием по его площади прутом, из метала. Таким образом, удаляется из фундамента воздух. Лучше для этого использовать строительный миксер;
• Раствор заливается до обозначенного уровня в опалубке;
• Верхний слой бетонного раствора выравнивается специальным инструментом, то есть правилом. Мастерком этого лучше не делать;
• Верхний слой залитого бетона нужно притрусить сухим цементом. Лучше это сделать при помощи сита. Это ускорит процесс высыхания верхнего шара бетонного раствора.
• Готовый фундамент в опалубке, нужно накрыть до полного высыхания. Обычно для этого достаточно 3-4 недели.
• Если очень жарко, систематически фундамент нужно поливать водой. Это не даст верхнему шару фундамента пересохнуть.

И когда фундамент готов, опалубка снята, можно приступить к строительству стен. Только прежде, чем это сделать, необходимо выполнить гидроизоляцию. Это продлит срок эксплуатации фундаменте, защитит стены от влаги  и сохранит тепло в доме.

Можно ли заливать ленточный фундамент частями

Ответ: да. Заливать частями можно. Такой метод отлично подходит под ленточный фундамент, где тратится наибольшее количество раствора для заливки. При этом, качество работы не понизится, так как современные технологии и умелые мастера позволяют проводить такие работы на отлично.

Что стоит учитывать в таком случае?

Один из главных параметров – это время, так как неправильно выверенные интервалы работы могут снизить качество конструкции в целом. Поэтому, стоит знать, до того, как фундамент становится крепким и надежным, бетон проходит стадии схватыванияи затвердевания. Именно эти два процессы имеют определенные интервалы времени, которые нужно знать и учитывать в работе.

Минимальное время схватывания – 3 часа, если температура на улице 15 градусов. Максимальное время – сутки, если температура ниже выше прописанной. Это считается самым важным процессом, так как в нем происходит связывание всех компонентов, которые входят в раствор.

Поэтому, помните! Если необходимо проводить заливку частями с интервалом в 8 часов, то сами слои должны быть толстыми. Иначе должного эффекта не получится.

Процесс затвердевание проходит до месяца и только после истечения этого срока фундамент будет способен выдержать необходимые нагрузки.

Если же заливать фундамент нужно частями, то следующий слой можно укладывать только через трое суток. Если не соблюсти эти временные интервалы, в итоге фундамент может потрескаться.

Итог:

• Заливку последующих слоев можно производить по истечению 8 – 10 часов в холодное зимнее время и не меньше 5 часов в осенний и летний периоды
• Перед тем как приступить к следующими слою, необходимо провести работы над предыдущим – очистить его от пыли.

foundation-stroy.ru

Ленточный фундамент своими руками - пошаговая инструкция и технология строительства

Многие владельцы земельных участков со временем начинают возводить на них строения — дом, сарай, баню, гараж или ограждение. Для прочности и перераспределения нагрузки на почву под ними необходимо заложить фундамент.В частном строительстве сооружения обычно делают на ленточном фундаменте. Придерживаясь правил и рекомендаций, легко сделать ленточный фундамент своими руками — пошаговая инструкция поможет понять, с чего надо начать.

Преимущества и недостатки

Прежде чем рассмотреть все плюсы и минусы, необходимо узнать, что такое ленточный фундамент и как он выглядит. Итак, он представляет собой замкнутый контур из железобетона под всеми несущими стенами сооружения. Его функция — передавать нагрузку от строения грунту. Это основание широко распространено в строительстве, так как сделать ленточный фундамент для дома своими руками возможно без специальных навыков и многочисленной строительной техники.

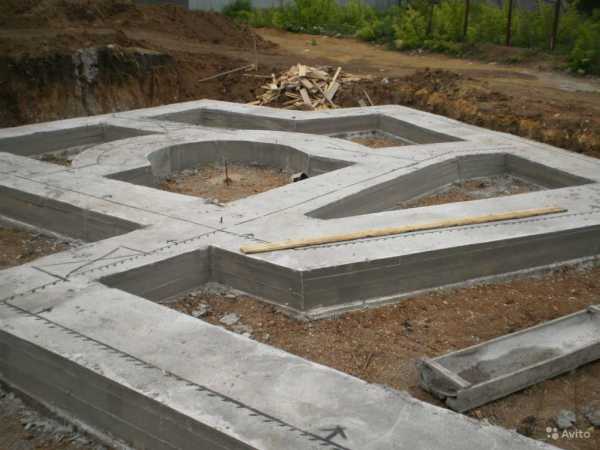

Фото: © houseunderconstruction.com

Преимущества:

• простота в закладке;
• способность выдерживать большие нагрузки. Практически не уступает в этом показателе монолитному фундаменту;
• универсальность — на нём можно построить свой дом из бруса, кирпича, пенобетона или возвести каркасный коттедж;
• экономичность — требует меньше финансовых и физических затрат;
• многообразие видов;
• долгий срок службы. При правильной укладке гидроизоляции и утеплителя срок эксплуатации ленточного фундамента всегда больше по сравнению с другими типами;
• более качественная термоизоляция полов в доме.

Фото: © dovidkam.com

Недостатки:

• его возведение возможно не на всех грунтах, поэтому перед началом строительства необходимо сделать тщательный анализ;
• требуется одновременно очень много бетона, так как всю толщину фундамента заливают за один раз. Нужный объём бетона самостоятельно приготовить крайне затруднительно, зачастую приходится обращаться в строительную компанию, а это дополнительные расходы;
• в одиночку сделать ленточный фундамент для дома трудно, обязательно потребуются помощники.

Виды

Ленточный фундамент для дома бывает несколько видов. В зависимости от конструкции:

• монолитный, или заливной, — в этом случае выполняют заливку армированного пояса из железобетона, кладку кирпичом, бутовым камнем;

Этот вид наиболее выгодный вариант при частном строительстве, и его нередко применяют для различных построек.

• сборный — ленту собирают из готовых фундаментных бетонных блоков (ФБС) на плитах ФЛ.

Блоки и плиты могут весить от нескольких сотен килограммов до пары тонн и имеют среднюю длину 1–2 м. Без тяжёлой техники в этом случае не обойтись. Это удорожает строительство и требует значительного места на участке, чтобы грузоподъёмная машина могла подъехать.

В зависимости от глубины заложения: Незаглублённый — его используют для строительства вспомогательных лёгких построек — беседок, навесов, ограждений. Мелкозаглублённый (МЗЛФ) — подходит для строительства малоэтажных зданий, домов из бруса. Глубина фундамента находится выше уровня промерзания почвы и составляет 20–70 см от поверхности грунта. Его закладывают на непучинистых грунтах с высокой прочностью и глубоким залеганием грунтовых вод. Глубокозаглублённый — глубина фундамента на 25–30 см ниже уровня промерзания почвы в данном регионе. Он считается более надёжным и прочным, подходит для строительства любых зданий (в том числе делается для кирпичного дома), не подвергается сезонным вспучиваниям грунта. Есть возможность оборудовать подвал или подполье для инженерных коммуникаций. Однако при его возведении объём земельных работ возрастает, увеличиваются денежные затраты, обязательно требуется дренажная система.

Фото: скриншот © Восадули.ру

Материалы для выполнения работ

Выбрав технологию строительства, закупают необходимый материал. Для монолитной ленты:

• жидкий бетон марки В15 – В20;
• арматура;
• для опалубки — доски, брус или плиты пенополистирола;
• материал для гидроизоляции;
• материал для теплоизоляции;
• стальная проволока для связывания арматуры;
• сыпучий материал: щебень, песок крупной или средней фракции, гравий.

Для сборного фундамента приобретают:

• бетонные блоки марки ФБС;
• фундаментные плиты марки ФЛ;
• кирпичи или бетон для заделки отверстий;
• материал для гидроизоляции;
• материал для теплоизоляции.

Фото: коллаж © Восадули.ру

Технология

Поэтапное строительство ленточного фундамента для дома своими руками включает несколько этапов.

Выполнение расчётов конструкции и материалов

Пошаговая инструкция строительства ленточного фундамента своими руками начинается с выяснения типа почвы. Нужно узнать, насколько земля промерзает в регионе, на каком уровне проходят грунтовые воды. Для этого следует обратиться в проектно-геодезическую фирму, которая, учитывая все нюансы, произведет расчет и укажет оптимальную толщину и высоту фундамента, сделает чертёж — устройство ленточного фундамента со всеми размерами — а также поможет рассчитать необходимое количество материалов. Если расчёт делает человек, некомпетентный в этом вопросе, он может допустить ошибку, которая приведет к нарушению технологии строительства. А это чревато неприятностями для готового здания, вплоть до его разрушения. Когда все расчёты произведены, материалы закуплены, начинают строительство ленточного фундамента. С чего начать? Конечно, с разметки и земельных работ.

Проведение разметки участка

Как сделать самому разметку? Сначала необходимо подготовить площадку, на которой вы планируете построить дом с ленточным фундаментом. Её очищают от кустарников, деревьев, бытового мусора, больших камней. Снимают верхний слой почвы толщиной 12–15 см. Вооружившись рулеткой, шнурами и кольями, намечают углы будущего здания. Обязательно нужно свериться с планом, перепроверить ровность и расстояния между углами. После этого натягивают бечевку по общему периметру, где будут стены.

Обязательно тщательно проверяйте углы. При разметке они должны быть строго 90°.

Далее к кольям нужно привязать два шнура по ширине траншеи или нарисовать линии на земле с помощью известкового раствора. При планировании внутри дома несущих стен их тоже следует разметить. В последнюю очередь делают разметку для камина, печи, веранды, террасы, крыльца.

Земляные работы по выемке грунта

Ориентируясь на разметку, начинают рыть траншею или котлован на глубину, рассчитанную специалистами. При планировании подвального помещения выкапывают котлован с привлечением стройтехники, при его отсутствии траншею можно вырыть своими руками. Далее рассмотрим пошагово, как сделать заглублённый фундамент под одноэтажный дом. Стены траншеи нужно сохранить ровными и вертикальными. При осыпании грунта устанавливают временные подпорки. Если грунт плотный, то опалубкой служат сами стены траншеи. При рыхлом, осыпающемся грунте ширину траншеи увеличивают так, чтобы внутри можно было выставить опалубку.

При выкапывании траншеи регулярно делают замеры глубины.

Устройство песчаной подложки и дренажа

Дно вырытой траншеи выравнивают с помощью слоя песка или гравия мелкой фракции. Его следует тщательно утрамбовать, поливая водой во время засыпки. Высота песчаной «подушки» обычно достигает 20–50 см, чем слабее грунт, тем толще её делают. Она помогает перераспределить и снизить точечную нагрузку на фундамент снизу при вспучивании грунта. Устройство ленточного фундамента для частного дома обязательно подразумевает наличие дренажной системы. Для этого используют трубы с диаметром 110–200 мм. Диаметр зависит от геологических условий участка. Укладывание труб производят под уклоном 0,003–0,01, в слое щебня. Он выполняет функцию фильтра и не дает трубам засориться. Вода выводится в канализацию или на открытый участок.

Армирование

От этой процедуры зависит прочность фундамента, поэтому необходимо её выполнить правильно. В качестве армированного материала используют металлические стержни диаметром 12–16 мм.

Фото: © transmet.com.ua

Их нарезают длиной, равной длине стен. Раскладывают вдоль сторон траншеи так, чтобы они пересекались в углах. Связывают их между собой мягкой вязальной проволокой. При глубине фундамента более 40 см стержни устанавливают еще и вертикально. Крепить арматуру сваркой не стоит, так как на ней образуется коррозия.

Установка опалубки под заливку

Для съёмной опалубки понадобятся бруски сечением 30×40 мм и деревянные доски толщиной 25–40 мм, для несъёмной — пенополистирольные пустотелые блоки. Опалубка должна быть прочной и надежной, так как ей предстоит выдержать большую нагрузку. Если после заполнения бетонной смесью она разрушится, придётся переделывать всё сначала. Выставляют опалубку строго по разметке, высота должна быть на 10 см выше фундамента. С внешней стороны делают подпорки для большей устойчивости. Внутри застилают гидроизоляционным материалом — рубероидом или полиэтиленом, чтобы через щели не просочилось бетонное молочко.

Фото: © designbuildbluff.org

Пенополистирольные плиты сцепляются между собой за счёт зубчатых краёв и пазов, они не требуют дополнительного скрепления.

Заливка

Перед тем как залить ленточный фундамент под дом, стоит приобрести смесь на заводе, так как в ней соблюдены все пропорции компонентов. Заливку производят в течение одного дня без перерыва, чтобы избежать образования швов. При заливке необходимо соблюдать правила.

1. Оптимальной температурой окружающей среды для этой работы является 20°C. В жару бетон потребуется регулярно увлажнять для постепенного набора крепости, а в холодное время года замедляется скорость его затвердевания.
2. Раствор сбрасывают с высоты не более 2 м.
3. Распределяют его лопатой по всему периметру, пока он не достигнет нужного уровня.
4. После укладки, чтобы не появились пустоты, его уплотняют с помощью вибрирования или штыкования.
5. Верхний слой разравнивают и оставляют бетон для схватывания. В летнее время этот процесс занимает в среднем 4 недели.

Фото: скриншот © Восадули.ру

Особенности ухода за бетоном

После заливки конструкцию необходимо накрыть полиэтиленом или мешковиной, чтобы замедлить испарение влаги для равномерного застывания. Через 8 часов бетон начинают поливать водой, увлажняют его в течение недели, чтобы предотвратить появление трещин. Специалисты рекомендуют укрыть ленту рыхлым материалом — опилками или песком, и увлажнять их. Они будут постепенно отдавать влагу материалу. Какой встречается брак:

• механические или химические повреждения;
• ломкая структура бетона, этому способствует жара и быстрое испарение влаги;
• растрескивание — наблюдается при перепадах температуры, особенно это актуально при строительстве поздней весной или осенью;
• появление вмятин, раковин из-за усадки, если в смеси отсутствовали пластификаторы.

Фото: коллаж © Восадули.ру

Снятие опалубки, утепление и гидроизоляция

Съёмную опалубку убирают, когда проектная прочность бетона достигнет 70%. Летом это 5–7 дней после заливки. При использовании несъёмного метода плиты оставляют на ленте.

Утепление и гидроизоляция повышают прочность и долговечность фундамента.

Утепление проводят при необходимости, если планируется сделать тёплый подвал. В качестве теплоизоляции используют пеноплекс и прочие материалы, за исключением минеральной ваты. Гидроизоляция — это обязательная процедура. Внешние стенки фундамента обрабатывают жидкой битумной мастикой или оклеивают рулонным материалом. Это защищает основание от грунтовых вод. Завершающим этапом является сооружение по всему периметру отмостки для отвода дождевой воды. Придерживаясь поэтапного строительства, ленточный фундамент сможет с нуля заложить даже человек, который никогда не был связан со строительством. Этот простой вид основы позволяет возвести любые постройки и даже свой дом.

vosaduly.ru

Ленточный фундамент своими руками - пошаговая инструкция

Применение ленточного фундамента предполагается при частных застройках, сооружении коттеджей, гаражей, банных помещений. Это выйдет значительно дешевле фундамента со сплошной конструкцией, но в то же время будет более функциональным, чем основание свайного типа, и лучшим образом будет подходить для построек с подвалом. Ленточное основание предпочтительнее укладывать на сухом грунте, вспучиваемым меньше, чем влажный. Нецелесообразной будет заливка ленточного фундамента на большой глубине.

Так как на приготовление фундамента под строительство уйдет почти половина от всей стоимости строительных работ, то необходимо предварительно выяснить, каким образом укладывается ленточное основание. Также стоит исследовать вид грунта на земельном участке, а также глубину его промерзания, для понимания, подойдет ли выбранный тип основания. В дальнейшем исправить изъяны будет значительно сложнее.

Что собой представляет ленточный фундамент

Ленточный фундамент является самым востребованным в частном строительстве малоэтажных строений, потому его следует тщательно изучить. Хоть он и выглядит достаточно простым, все же такой тип основания обладает рядом характерных особенностей, которые нужно иметь в виду в процесс составления проекта и его укладке.

Они являют собой замкнутый контур, лента, уложенная под несущими стенами здания. Данная конструкция выглядит как продолжение стен под землей, каркас, на котором будут находиться несущие части. Основание способно распределить нагрузку от стен на фундамент, препятствовать перекосу или проседанию постройки.

Преимущества и недостатки

Такой тип основания характеризуется большими показателями прочности на сжатие по вертикали, выдерживает нагрузку многоэтажной постройки без вспомогательных укреплений, а в процессе строительных работ малоэтажного строения зачастую не используют арматуру. Будет достаточным, чтобы ширину была такая же или немногим больше, чем толщина стен. Во многом поэтому ленточное основание популярно при самостоятельном строительстве небольшого строения.

К достоинствам ленты относят:

1. Относительно небольшие траты на материалы. Одним из основных признаков, который характерен для ленточных оснований – маленькие габариты, в связи с этим, сравнивая с монолитными плитами, строительных материалов нужно будет намного меньше.
2. Возможность выдержать большие нагрузки: лента может быть хорошим фундаментом как для легкого каркасного дома, так и для коттеджа из кирпичей или блока, имеющего несколько этажей.
3. Несложность процесса строительства, а также большая скорость. Для заливки или монтажа готовых частей понадобится около 2 дней, если же это монолит, то высыхание длится не меньше месяца.
4. Возможность самостоятельного возведения.

К недостаткам стоит отнести:

1. Потребность глубокого анализа грунта.
2. Нужда в технике и рабочих.
3. Солидный вес всей конструкции, провоцирующий неравномерную усадку.

Принцип ленточного фундамента

Ленточное основание – это железобетонная форма, проложенная вдоль всего периметра будущего здания. Подобную основу прокладывают под всеми внутренними перегородками и, крайне важно, под несущими стенами. Данная конструкция исключает вероятность проседания и перекоса постройки, поскольку с технической стороны верно уложенное основание равномерно распределяет нагрузку на весь периметр.

Целесообразнее всего использовать его если предусматривается возведение строения с подвалом или цокольным этажом. Ленточный фундамент годится и для банного помещения. Его можно сделать собственными руками, что намного выгоднее. В подобных ситуациях строят мелкозаглублённое основание.

В процессе закладывания ленточного основания под основную конструкцию засыпают песчано-гравийную подушку, защищающую ее от грунтовых вод. Во время возведения основания нужно правильно рассчитать его габариты, и ленточный фундамент, размеры которого зависят от вида грунта, уровня нагрузки и планировки возводимого строения, нужно предварительно отобразить на планировке с разметками показателей высоты, ширины.

Виды

К разновидностям ленточного основания относятся:

Монолит: лента, которая представляет из себя залитый в опалубку периметр сооружения. Монолит изготавливается из бетона с арматурой, служащей в целях укрепления смеси; сам размер ячейки согласно требованиям достигает до 50 см.

Сборная конструкция: ленту делают из блоков, укладываемых по периметру, а места их стыков промазывают цементом.

Есть и сборно-монолитная технология, объединяющая в себе 2 вида ленточного основания. Происходит это таким же способом, как и при свайно-монолитной технологии. Сборка осуществляется при помощи соединения периметра свайного поля сверху, а снизу щитовой опалубкой. Затем начинают укладку железобетонных блоков.

Кроме типа конструкции, основание различается по тому, как глубоко оно погружается в землю:

Мелкозаглубленный: нижняя часть фундамента располагается выше уровня промерзания грунта.

Заглубленный: нижняя часть находится ниже уровня, где идет грунтовое замерзание.

По используемому материалу различают:

Из бетона.

Из железобетона.

Из бутобетона.

Использование тех или иных видов в качестве опоры строений основано на расчете нагрузок, характерных особенностях почвы и климата, возможности использовать те или иные стройматериалы.

Необходимые материалы

Заливку ленточного основания делают из бетона. Его возможно заказать либо изготовить своими руками. Это является достаточно трудоемким делом и фундамент, заливаемый маленькими порциями, будет совсем неоднородным. В состав бетона для заливки основания входят: цемент, крупнозернистый песок, гравий.

Помимо бетона будут нужны:

1. Струганная доска в толщину 2 см для опалубки.
2. Прут из стали толщиной до 1,5 см и проволока для армирования основания.
3. Песок из реки для песчаной подушки.

Как сделать ленточный фундамент своими руками

Чтобы самостоятельно осуществить возведение ленточного основания, вначале требуется произвести глубокую планировку, все материалы следует сразу привезти на стройплощадку и разместить невдалеке от стройки. Чтобы рассчитать все размеры и материалы используют калькулятор ленточного фундамента, арматуры и опалубки, который позволит в значительной мере упростить задачу по планированию строительных работ и ускорить процесс самого строительства здания.

Устройство фундамента включает следующие виды работ:

1. Разметка основания.
2. Армирование.
3. Заливка бетонной смеси.
4. Монтаж гидроизоляции.
5. Вентиляция и коммуникации.
6. Установка опалубки.

Пошаговая инструкция

• Заранее, производится разметка дальнейшего строительства. Обыкновенное ленточно-бетонное основание делается в ширину до 40 см. Расчертив периметр фундамента, забивается в углах в землю арматура, проверяется прямой угол, затем натягивается на арматуру леска либо крепкий шнур. Таким же методом производится внутренняя планировка.
• Армирование дает возможность качественно изменить характеристики бетона, сделать лучше его способность сохранения механической прочности при разных нагрузках и воздействиях. Арматура является необычной основой и без нее ни одно ленточное основание не будет служить длительный срок. Работы, которые сопряжены с армированием, имеют название вязки арматуры. Определенные арматурные прутья связываются друг с другом используя особенную проволоку, достигая многоярусного обрешеченного изделия. Каркас зачастую делается из 2-3 рядов вертикальной арматуры, которые взаимосвязаны при помощи горизонтальных хомутов. Важно оставить с каждой из сторон минимум 5 см свободного пространства – арматуре необходимо быть полностью скрытой под общей массой бетона в целях уменьшения рисков ее коррозии.
• Выбор марки для создания бетонной смеси зачастую зависит от погоды и характерных черт объекта, для которого укладывается основание. К примеру, для малогабаритного одноэтажного строения при его сооружении в жаркую засушливую погоду применяют цемент М-200. В морозную погоду и для строений в 2 этажа рекомендовано применять цемент более высококачественной марки. Простой рецепт бетона предполагает такое соотношение элементов: песок, щебень, цемент в соответствии 3:3:1. Вода добавляется в таком количестве, чтобы вышел не слишком жидкий бетон – раствор должен удерживать форму и не течь как жидкость. В такой ситуации естественно появятся трудности из-за разделения раствора на мелкие фракции с дальнейшими последствиями. Предполагается, что все составляющие должны быть в чистоте (песок зачастую содержащий глину), а также срок годности (цемент). Аккуратно заливается бетон в опалубку, при этом нужно избежать возникновения пустот в толще бетона. Этому активным образом благоприятствуют элементы армирования. В связи с этим все слои раствора требуется уплотнить при помощи деревянной трамбовки. Чтобы бетон достаточно хорошо лег по стенкам опалубки, нужно время от времени простукивать по ним чтобы распределить нагрузку раствора. При этом вся глубина основания заливается по возможности быстро, чтобы не началось расслоение. Для обеспечения наибольшей прочности, верхняя его часть иногда сбрызгивается водой.
• Когда бетон застыл, это происходит по истечении 4-7 суток после заливки, начинают работы по гидроизоляции основания. Потому неспешно снимают опалубку, далее боковую поверхность покрывают специальными химическими составами. Как гидроизоляцию применяют популярные составы вроде битумной мастики и рубероида. Существуют и иные варианты. В наше время продается немалое количество разнообразных полимерных гидроизолирующих веществ, которые предназначаются для укладки фундамента.
• По окончании, следует приступать к обустройству вентиляции и подготавливать проёмы для прокладывания коммуникаций. Это является характерной чертой ленточного мелкозаглубленного фундамента. Часть трубы из пластика или асбоцемента привязывается к арматуре (трубы заранее заполняются песком, во избежание попадания бетона в процессе заливки). Отверстия для выхода коммуникаций устраиваются аналогичным образом, лишь ниже уровня земли (по окончании работ они отрываются и прокладывают необходимые коммуникации сквозь данные отверстия в помещении жилища). Проблемы с канализацией и водопроводом разрешаются иными методами.
• Опалубка используется в целях удержания формы бетона при его затвердевании. Зачастую она изготавливается из строганных досок (ровная поверхность прилегает к раствору стороны) или любых иных материалов, имеющих ровную поверхность. Строительные компании в процессе монтажа опалубки применяют специальные комплекты для сборки, которые гарантируют правильную геометрию. К примеру, рассмотрим опалубку из древесины – решение, которое является популярным в частном домострое благодаря его доступности. Опалубку устанавливают на весь уровень глубины в траншее, к тому же она выводится не менее чем на 30 см выше поверхности грунта. Составляющие опалубки фиксируют при помощи распорок к стенкам траншеи. Отдельное стоит уделить внимание вертикальному расположению щитков, а также их способности выдержать внутреннее давление. При монтаже опалубки несмотря на то, подразумевается ли укладка основания для банного помещения или жилого, целесообразнее заранее проявить заботу о вентиляционных, водопроводных или канализационных отверстиях, а также иных коммуникациях, проходящих сквозь толщу ленты фундамента. В подобной ситуации на обозначенной глубине перпендикулярно опалубке устанавливаются трубы должного диаметра, заранее набитые смоченным песком или грунтом в целях защиты от наполнения раствором.

Процесс застывания фундамента

Застывание бетона не может происходить совсем быстро. Насколько медленно будет застывать и высыхать бетон, настолько прочным он получится. Другими словами – прочность бетона зависит от количества поглощенной им при застывании влаги. Таким образом, заливка ленточного основания самостоятельно осуществляется в несколько действий:

Незамедлительно спустя завершения заливки весь бетон аккуратно накрывается полиэтиленом. Данное действие уменьшает испарение влаги и позволяет застыть бетону на длительное время.

С промежутком один раз в сутки в течение первых 3-4 суток пленку необходимо снять, а основание тщательно залить водой. Разумеется, по окончании заливки водой целлофановое покрытие следует установить на прежнее место.

По прошествии одной недели опалубка демонтируется и открытый фундамент оставляется, чтобы набрать необходимую прочность. Учитывая глубину основания, непосредственно к строительным работам постройки стоит приступить не ранее, чем спустя один месяц по окончании заливки. При жаркой засушливой погоде в течение этого месяца фундамент, который сделан самостоятельно, требуется тщательно увлажнить с промежутком не менее двух раз в неделю.

Примерная стоимость

Фундамент представляет собой конструкцию, которая передает нагрузки от сооружения на верхнем слое основания. Видов оснований большое множество: свайный, свайно-ростверковый, столбчатый, стаканный, ленточный и др. Потому получить какую-либо среднюю стоимость фундамента невозможно. Невозможно узнать стоимость фундамента, не зная его конечных геометрических параметров и выполняемых функций.

Калькулятор монолитного ленточного основания предназначается для расчетов габаритов, опалубки, количества и диаметра арматуры, а также объема бетона, нужного в целях обустройства подобного типа фундамента.

Ленточный фундамент относится к монолитным видам оснований и представляет собой самый популярный в индивидуальном домострое. К его достоинствам стоит отнести оптимальное соотношение таких качеств, как простота конструкции и небольшие трудовые и финансовые расходы на его сооружение. Потому вышеуказанный вид основания является возможным приготовить фактически любому собственнику загородного дома самостоятельно, который решил приобрести личную недвижимость.

Необходимо только осуществить необходимые расчеты и выполнить ознакомление с главными требованиями данного строительства, указанными выше.

homehill.ru

Монтаж ленточного фундамента: пошаговая инструкция

Обычно монтаж ленточных фундаментов целесообразен в случаях, когда здания сооружаются из достаточно плотных и тяжелых материалов, таких как бетон, кирпич или камень. Закладываются такие фундаменты как под наружные, так и под капитальные внутренние стены. При монтаже ленточного фундамента нужно следить за тем, чтобы форма поперечного фундамента была одинаковой.

Схема разметки под ленточный фундамент.

Все начинается с разметки участка

Прежде всего подготовьте инструменты для работы:

• арматуру;
• песок;
• вязальную проволоку;
• щебень;
• цемент;
• рулонный гидроизоляционный материал;
• инструмент для вязки проволоки;
• доски для опалубки;
• строительный уровень;
• лопату.

Разметка участка — это первый этап возведения фундамента любого типа. С нее начинается и монтаж сборных ленточных фундаментов.

Виды ленточного фундамента под каркасный дом.

Чтобы установка прошла быстро и качественно, необходимо знать не только определенные правила и требования, но и четко себе представлять, куда именно поместить основу.

Очень важно соблюсти правильные размеры ленточного фундамента. Они вполне стандартны и в зависимости от конкретного проекта меняются в меньшую или большую сторону. К примеру, ширина бетонного основания может составлять 35-40 см.

Периметральная часть будущего здания переносится на грунт. После того как это будет выполнено, в угловых участках необходимо установить арматурные прутки. Также нужно обязательно проверить, являются ли углы прямыми. Для этого можно использовать такие инструменты, как специальная рулетка лазерного типа или угломер. При их отсутствии вы можете сделать все путем простых замеров по диагонали.

После того как углы будут проверены, возьмите леску или шнур и нацепите на армирующие изделия. вы получите внешнюю разметку. По такому же принципу делается и внутренняя. Только в этот раз нужно принимать во внимание отступ в 40 см.

Прежде чем приступать к дальнейшим работам, необходимо постараться определить перепады и неровности земельного участка. Требуется найти точку, которая располагается ниже всех остальных. В результате с этой отметки роются траншеи. Всевозможные перепады исключаются.

Вернуться к оглавлению

Создание и обустройство фундаментной ямы

Схема армирования ленточного фундамента.

Глубина заложения сборного ленточного фундамента может равняться 40 см, но это не окончательная величина. Бывают основания, заложенные на большую глубину. Однако в качестве примера будет рассматриваться именно значение в 40 см. Копая траншеи под фундамент, следите за тем, чтобы днище оставалось ровным. Нужно стремиться к минимальным отклонениям водяного уровня.

Когда фундаментная яма будет готова, можно приступать к засыпке песчаной подушки. Ее главное назначение заключается в смягчении с дальнейшим перераспределением нагрузок, поступающих на бетонную конструкцию. Оптимальная толщина подушки — 15 см. Песчаный слой должен быть ровным. Чтобы это узнать, воспользуйтесь водяным уровнем, который можно купить в любом строительном магазине. После засыпки песок нужно тщательно утрамбовать и смочить водой.

Чтобы возведение ленточного фундамента не вызвало у вас больших трудностей, есть смысл использовать опалубочную систему. Такая система придаст строительной смеси требуемую форму и позволит сократить временные затраты на проведение мероприятий. Опалубку можно сделать из различных подручных материалов. Подходят обрезки доски или фанеры.

Опалубку можно изготавливать прямиком на земельном участке. Единственное, что нужно, — выбрать ровную площадь. Сбивание выполняйте с внутренней части. Гвозди же, наоборот, следует вбивать с внешней. Это позволит сделать ровную опалубочную конструкцию, которую в дальнейшем можно будет легко разобрать.

Схема мелкозаглубленного ленточного фундамента на глине.

Опалубку необходимо делать выше уровня заливки бетонного раствора. Последний нужно четко зафиксировать. Установите какую-нибудь метку, возьмите леску и натяните по всей периметральной части системы.

Основание нужно усилить при помощи армирующих элементов. На этом этапе строительства сборного ленточного фундамента днище закладывается кирпичными изделиями. Это необходимо для установки армирующих элементов. После этого из прутов и вязальной проволоки создается усиленный каркас с ячейками 33х35 см.

Конструкция кладется на дно сверху кирпичей. Если вы соедините арматуру сваркой, то гибкость каркаса снизится. Поэтому лучше всего заниматься вязкой без применения сварочного оборудования. Готовая армирующая конструкция должна выступать примерно на 5 см с каждой стороны. Это необходимо для размещения внутри монолитной бетонной ленты.

Важным этапом строительства ленточного фундамента является устройство вентиляционных отверстий и коммуникаций. Необходимо взять небольшую трубу, изготовленную из асбестоцемента или пластика. Привяжите изделие к арматурному каркасу. Внутрь засыпьте песок. Если этого не сделать, туда попадет бетонная смесь, что крайне нежелательно.

Необходимые коммуникативные отверстия обустраиваются по такому же принципу. Однако их нужно заложить ниже земляного уровня. По завершении строительства ленточного фундамента они вырываются и используются по назначению.

Вернуться к оглавлению

Защита от воды — важный этап монтажа сборного ленточного фундамента

Схема гидроизоляции ленточного фундамента.

Каких бы размеров ни был ленточный фундамент, его нужно качественно и правильно гидроизолировать, чтобы защитить от негативного воздействия влаги. Доступно 2 распространенных метода, каждый из которых существенно отличается от другого.

Первый метод более популярен, т.к. он проще и быстрее. С другой стороны, он не так эффективен, как второй метод. Днище фундаментной ямы застилается рубероидом. По завершении заливки и твердения готовую основу нужно обложить тем же материалом. Для того чтобы сделать гидроизоляционную прослойку более надежной, ее можно дополнительно покрыть смолой. Неэффективность данного способа в том, что спустя определенное время (обычно 2-3 года) рубероид отслаивается от поверхности и гидрозащитные мероприятия приходится проводить снова. Если это проигнорировать, то фундамент просто отсыреет и разрушится, не говоря уже о появлении плесневых и грибковых отложений.

Второй популярный метод предполагает использование современной гидроизоляции. Например, можно применить тот же пенетрон, для которого не имеет значения ни глубина заложения ленточного фундамента, ни какие-либо другие значимые характеристики. Главным отличием от рубероида является то, что этот материал не покрывает поверхность, а превращает весь фундамент в непроницаемую для воды конструкцию.

Высокая влагостойкость будет сохраняться в течение всего срока эксплуатации постройки. Пенетрон нужно добавлять прямо в бетонную смесь в количестве, указанном в инструкции. После этого он перемешивается с прочими составляющими раствора (цементом, водой, щебенкой и т.д.). Затвердевший фундамент ничем покрывать не нужно.

Вернуться к оглавлению

Что нужно знать о бетоне для фундамента?

В состав бетонной смеси входит цемент, песок и некоторое количество воды. Добавляются и другие компоненты (гранулированный отсев, галька, щебенка, гравий). Иногда используются специальные модификаторы, которые наделяют материал разными качествами.

Что касается консистенции смеси, то она делится на жесткую и текучую. Материал жесткого типа выдерживает вес свыше 1800 кг/м³. Такое вещество можно сравнить с влажным грунтом. Жесткий бетон укладывается в опалубку и аккуратно трамбуется. Текучая же смесь выдерживает вес не больше 1800 кг/м³. Состав заполняет специальные формы путем самотека.

Среди особенностей жесткого бетона можно отметить повышенное процентное содержание влаги, если за основную величину взять суммарную массу вещества. Конструкции самой высокой прочности получаются в результате использования именно жесткой смеси с обязательным уплотнением. Однако литой бетон для ленточного фундамента используется не менее часто. Здесь очень важно в точности соблюсти технологию производства. Особое внимание необходимо уделить единовременному добавлению компонентов, т.е. цемента и жидкости.

Консистенция смеси для ленточного фундамента должна быть густой. Сначала смесь укладывается в опалубочную конструкцию, после чего трамбуется с помощью вибратора. В случае отсутствия последнего можно использовать арматурный стержень. В результате утрамбовки будут удалены пузырьки воздуха, которые могут препятствовать набору бетоном проектной прочности.

Усадка бетона не превышает 20-30 мм. Это проверяется при помощи конуса, изготовленного из металла. Ширина основы — 203 мм, высота изделия — 305 мм. Материал нужно залить в конус, после чего последний провернуть. Далее наблюдают за тем, как растекается бетон, на основании чего делают выводы по его пригодности.

Для строительства ленточного фундамента подходит цемент марок 400 и 500. В качестве наполнителей используются гравий, щебенка и песок. Некоторые рекомендуют использовать кирпич или известняк. Но это не лучший вариант, т.к. бетон в результате не наберет необходимую прочность.

Как правило, для приготовления смеси берется 1 часть цемента на 3 части песка и 4 части щебенки.

Вернуться к оглавлению

Пошаговая инструкция по заливке раствора

Легче и быстрее заказать бетон на специализированном предприятии, чем делать его самому. Самостоятельное производство бетона для фундамента неэффективно, потому что смеси потребуется очень много. В связи с этим заливку нужно будет разбить на несколько этапов, что приведет к появлению дополнительных проблем. Например, образуются мостики холода, или т.н. холодные швы. Последние пропускают и холод, и влагу одновременно.

Непосредственно перед началом заливки нужно убедиться в том, что специальная техника, доставившая строительную смесь на объект, работает в нормальном режиме. Она должна обеспечить быстрый доступ к любому угловому участку опалубки. Чтобы избежать разного рода форс-мажорных обстоятельств, подготовьте еще один лоток. Он может и не понадобиться, зато в случае необходимости позволит быстро решить возникшие сложности.

Протестируйте смесь. Если раствор сухой, нужно добавить немного воды и заново его перемешать. По ходу заливки постоянно трамбуйте материал. По возможности заранее запаситесь вибратором глубинного действия.

После заливки монтаж ленточного основания можно считать практически завершенным. Теперь остается лишь взять простой мастерок и тщательно разровнять поверхность. Если есть возможность, то лучше использовать вибратор. Выберите пару мест и проткните армирующим изделием или щупом. Это позволит удалить излишки скопившегося воздуха. Нужно не просто протыкать смесь, а и постукивать молотком по вспомогательному изделию.

Пока основание будет набирать прочность, его нужно накрыть влагостойкими материалами. Чтобы на поверхности не появлялись трещины, несущую конструкцию нужно увлажнить водой. Демонтаж опалубки лучше всего осуществлять спустя месяц. При благоприятных погодных условиях разбор проводится через неделю. Удачного и легкого строительства!

moidomkarkas.ru

Пошаговая инструкция укладки ленточного фундамента своими руками с фото и видео

Ленточный фундамент не зря так популярен в качестве основы для будущих зданий и сооружений. Универсальность и простота конструкции, способность выдерживать большие нагрузки, возможность обустройства на разных типах почв – все это делает его привлекательным для строительства домов различного назначения.

Несмотря на высокую трудоемкость работ, его несложно сделать самостоятельно, в этом может помочь пошаговая инструкция укладки ленточного фундамента своими руками.

Толщина основания, глубина его залегания, вид (монолитный или сборный) зависят от многих факторов:

• Характер почвы;
• Этажность;
• Нагрузка на основание;
• Некоторые другие нюансы.

Все эти особенности должны учитываться еще на стадии разработки проекта дома, поэтому это тема отдельного разговора.

Разметка территории

Перед началом работы необходимо удалить с территории будущего строительства весь мусор, если есть кустарники или деревья – выкорчевать их.

Разметку фундамента при отсутствии специальных устройств, таких как, например, теодолит, можно сделать при помощи рулетки, заостренных деревянных колышков или прутков арматуры, мотка веревки или шпагата.

Важно отметить, что при разбивке участка нужно обязательно учитывать следующий фактор: размер ширины траншеи должен быть как минимум на 20 сантиметров больше толщины основания.

В самом простом случае форма будущего дома имеет форму прямоугольника или квадрата. Колышками отмечают угловые точки периметра внешней части фундамента. Необходимо обязательно проверить правильность разметки углов в 90°, для этого измеряются обе диагонали прямоугольника. Когда они равны, то разбивка выполнена правильно, если нет – необходима корректировка.

Веревкой или шпагатом колышки соединяются между собой, после чего подобным образом можно приступать к разметке внутренней границы фундамента, учитывая его толщину. Разбивка заканчивается нанесением необходимых линий всех внутренних перегородок здания.

Если контур строящегося дома имеет более сложную форму, то начинать разметку все равно нужно с нанесения базового прямоугольника или квадрата с последующей корректировкой периметра.

Практически любой участок поверхности земли будет иметь перепады высот по всему контуру будущего здания. Поэтому сначала необходимо найти самую низкую (нулевую точку) основания в одном из внешних углов разметки, для этого можно воспользоваться водяным уровнем. От этой отметки и будет рассчитываться глубина залегания фундамента.

Земляные работы

Теперь можно приступать к земляным работам – выкапыванию траншей, дно которых обязательно должно быть ровным по горизонтальному уровню. Следует отметить, что при сложной планировке дома лучше вырыть котлован, на дне которого можно будет сооружать опалубку. Это же относится и к основанию здания с цокольным этажом.

На дне траншей сооружается подушка под фундамент, для этого оно засыпается слоем мелкого гравия толщиной около 15 сантиметров, разравнивается и тщательно трамбуется, для получения более качественного результата в процессе трамбовки гравий желательно проливать небольшим количеством воды.

Затем нужно насыпать примерно такой же слой песка (желательно речного) и схожим образом тоже утрамбовать. Подушка фундамента в процессе эксплуатации будет подвержена воздействию влаги, поэтому ее рекомендуется защитить сначала цементным молочком (слабым раствором цемента), после чего уложить слой гидроизоляции.

Изготовление опалубки

Следующий этап пошаговой инструкции укладки ленточного фундамента своими руками – это сооружение опалубки.

Можно воспользоваться разборной металлической опалубкой, взяв ее в аренду, или сколотить самостоятельно из обрезной доски или листов фанеры. Использованные доски или фанеру можно будет задействовать в дальнейшем после снятия опалубки, например, для сооружения кровли.

Сколачивать щиты можно непосредственно на строительной площадке, после чего устанавливать их в траншеи. С внутренней стороны опалубки доски должны быть строгаными, шляпки гвоздей нужно размещать тоже изнутри, тогда опалубка будет более ровная и ее легче будет снять после затвердевания бетона.

С внешней стороны щиты фиксируются кольями, забитыми в грунт вплотную к опалубке, а с внутренней – распорными брусками для придания надежности конструкции во время заливки и схватывания бетона. Высота опалубки должна быть немного больше верхней точки фундамента, размера в 10 сантиметров вполне достаточно.

Для защиты от влаги, содержащейся в растворе, а также чтобы не допустить выдавливания бетона через щели внутреннюю часть опалубки желательно укрыть полиэтиленовой пленкой или другим изоляционным материалом.

Армирование ленточного фундамента

Армирование ленточного фундамента необходимо для придания бетонному фундаменту прочности на разрыв. Работы по подготовке арматуры также лучше проводить на поверхности, устанавливая в опалубку уже готовые секции.

Для сооружения конструкции используются специальные металлические прутки сечением от 12 до 16 миллиметров, из которых формируются горизонтальные ряды.

При изготовлении каркаса из арматуры нужно обратить внимание на несколько нюансов:

• Величина шага между рядами должна быть около 50 сантиметров;
• Высота нижних рядов – примерно 7-10 сантиметров от подушки, а верхние – не менее 5 сантиметров от его верхней точки;
• Боковые ряды нужно размещать на расстоянии около 5 сантиметров внутри каркаса опалубки;
• Крепление горизонтальных рядов между собой производится поперечными и вертикальными штырями металлической проволокой или сваркой.

Такая схема сборки гарантирует расположение арматурного каркаса полностью в толще бетона и защищает его от коррозии. Теперь перед заливкой осталось только сформировать вентиляцию и отверстия под коммуникации с помощью отрезков пластиковых труб, заполненных песком.

Заливка бетона в опалубку

Заливать ленточный фундамент необходимо горизонтальными слоями, размер каждого из них должен составлять около 20 сантиметров.

Для уплотнения каждого слоя и удаления пузырьков воздуха можно использовать такие подручные средства, как деревянная трамбовка или кувалда (ей постукивают по опорам опалубки), но большую надежность даст специальный вибратор, который тоже можно арендовать.

Важно! После полной заливки бетон должен набирать крепость не менее 2-3 недель, по истечении этого срока возможны дальнейшие работы.

Этапы строительства фундамента в видео:

Описанный процесс можно назвать достаточно трудоемким, но сложным он не является, поэтому пошаговая инструкция укладки ленточного фундамента своими руками может быть полезна любому, внимательно прочитавшему ее.

sdelai-fundament.ru

Пошаговая инструкция по заливке ленточного фундамента своими руками

Ленточный фундамент является наиболее простой и быстрой в возведении конструкцией, поэтому он часто используется при строительстве частных загородных домов любых типов. Простота конструкции позволяет производить заливку ленточного фундамента своими руками человеку, который не является профессиональным строителем. Чтобы полностью понять процесс заливки и сделать это самостоятельно мы подготовили для вас пошаговую инструкцию с фотографиями и видеоматериалами конкретных этапов.

Разметка участка под фундамент

Размечаем участок под заливку, вставляя колья с натянутой ниткой по углам. Обязательно замеряем и сверяем длину диагоналей (в случае квадратного или прямоугольного строения). Если длины диагоналей не равны, следовательно одна из сторон уведена в сторону, необходимо скорректировать вставленные колья.

Размечаем полосы вдоль проложенных ниток, ширина траншеи должна быть чуть больше, чем ширина стен будущего дома.  Глубина траншеи под ленточный фундамент должна быть больше, чем глубина промерзания грунта, здесь играет роль геологическое исследование перед выбором проекта. У кого-то глубина промерзания 80 см, а у кого-то 150 см. Снять такой слой грунта задача не из легких, поэтому эффективнее будет заказать экскаватор, процесс не дешевый, зато вы очень сильно сэкономите свое личное время.

Подготавливаем «подушку»

«Подушка» — слои, укладываемые в траншею перед заливкой цементным раствором. Первый слой состоит из песка, высотой 200-300 мм. Далее засыпаем щебень в районе 100 мм. Подушку необходимо уплотнить, для этого идеально подойдет виброплита.

Стоит сказать, что при заливке ленточного фундамента своими руками не у всех есть возможность воспользоваться виброплитой по разным причинам: высокая цена или бывает, что виброплита просто не влезает по ширине в выкопанную траншею. В этом случае можно воспользоваться самодельными средствами, например, воспользоваться брусом, высотой примерно чуть выше пояса и прибить к нему своеобразную рукоятку, для этого можно воспользоваться остатком черенка или брусом 50х50 со скругленными ребрами.

Изготовление опалубки

Опалубка сколачивается из досок, чем ровнее они будут, тем лучше. Необходимо сделать щиты из досок и скрепить их между собой, высота щитов должна превышать уровень грунта на 40-60 см. Щиты скрепляются досками между собой с внешней стороны опалубки, внутренняя сторона должна оставаться ровной. Все щиты необходимо соединить между собой.

Армирование фундамента

На первом этапе устанавливаются вертикальные прутья арматуры по углам, а также вдоль стены. Они должны располагаться на одной линии и быть чуть меньше края опалубки приблизительно на 5 мм. После того, как вертикальные прутья установлены, переходим к монтированию горизонтальных.

Скреплять арматуру можно двумя способами:

• вязать;
• варить (данный способ рекомендуется применять только профессионалам).

Более подробно о том, как правильно вязать арматуру для ленточного фундамента.

Вентиляция фундамента

Для того, чтобы обеспечить вентиляцию пространства под домом, необходимо кусок трубы, набитый песком или чем-то другим, что можно легко вытащить из трубы, привязать к верхним горизонтальным прутьям арматуры. На  стену в 6 метров желательно делать 2-3 таких вентиляционных отверстия.

Заливка раствором

Заливать фундамент можно как с помощью техники (миксеры с бетоном), а также размешав раствор своими руками. Первый способ предпочтительней, поскольку заливку лучше проводить за один этап, а самостоятельно большой объем на весь фундамент у вас замешать скорее всего не получится.

В случае работы миксера, вам необходимо следить за процессом (а именно за тем, чтобы не расперло опалубку, чтобы бетон распределялся равномерно), а также необходимо утрамбовывать бетон, чтобы не оставлять воздушных пространств в фундаменте (это можно делать лопатой).

Если же вы решились заливать фундамент без специальной техники, то сначала вам нужно будет замешать бетонный раствор в соотношении 1 часть цемента к 3 частям ПГС (песчано-гравийная смесь), добавить щебня и воды.

ПРИМЕР. Замешиваем стандартную ручную бетономешалку (все действия описаны в последовательности выполнения):

1. 3/4 20 литрового ведра воды;
2. 2 совковых лопаты щебня;
3. 5 совковых лопат цемента марки  М400;
4. 12 лопат ПГС.

За смесью надо постоянно наблюдать, песок закидывать постепенно, чтобы раствор успевал размешиваться, иначе будет сухим и скатываться в камки, придется добавлять воды, что в свою очередь разжижает раствор.

Минус заливки самостоятельно в том, что пока вы готовите новый раствор и заливаете следующий участок, один из первых слоев успевает схватится, из-за этого могут возникать трещины в местах наложения таких слоев.

Видео: заливка ленточного фундамента

Надеемся данная пошаговая инструкция по ленточному фундаменту своими руками была вам полезна. Удачи в самостоятельной заливке фундамента!

Похожие материалы

stroitelnyj-portal.ru

---

•
  Самодельные для бани печи на газу
•
  Инсталляция унитаз фото
•
  Подрозетники размеры
•
  Оформление грядок
•
  Ремонт своими руками газонокосилки
•
  Осенний сад на даче
•
  Как подключить бойлер косвенного нагрева аквастик 100
•
  Крепление деревянных конструкций между собой
•
  Выпуск унитаза какой выбрать
•
  Роза горная цветок
•
  Изовер сауна плотность
