Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Чтобы увеличить уровень безопасности рекомендуем расширить возможности распределительного щитка с помощью добавления дополнительного заземляющего элемента в его состав.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием.

Правильная схема будущей электропроводки убережет от сюрпризов!

Возможно она будет простой, но без нее нельзя начинать процесс монтирования. С ее помощью у вас появится представление о том, что необходимо сделать для быстрого и качественного завершения работы. Чтобы ваша схема электропроводки в гараже соответствовала, основным, требованиям безопасности она должна включить в себя максимум полезной информации.

схема и монтаж электропроводки своими руками, как правильно сделать заземление

Для многих владельцев гараж относится к категории часто посещаемых мест, и используется он не только для стоянки автомобиля, но и в качестве мастерской, склада или подсобного помещения.

Электричество в гараже всегда необходимо, ведь нередко возникает необходимость в подзарядке аккумулятора или накачке спущенного колеса, да и тем владельцам, которые хранят в яме урожай, электричество тоже крайне важно.

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность.

В любом случае важно правильно расположить лампочки, розетки и выключатели.

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

• Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
• Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Правила безопасности

Перед тем как переходить к подключению электричества в гараже, необходимо изучить основные требования безопасности. Из-за повышенной влажности, широкого диапазона температур и токопроводящих стен гараж является помещением повышенной опасности.

Поэтому все электротехнические изделия должны соответствовать классу безопасности IP44, то есть быть защищены от пыли и влаги.

Необходимо принимать во внимание все основные правила СНиП:

• Проводка прокладывается строго горизонтальными или вертикальными линиями, а все соединения должны быть выполнены под прямым углом. Никакие зигзаги и диагональные линии недопустимы.
• Если гараж входит в состав кооперативного владения, то необходимо получить соответствующее разрешение о подключении электричества, потому что, как правило, кооперативы подключены к собственной подстанции. Всю необходимую информацию по перечню документов и срокам получения одобрения необходимо уточнять у администрации.
• Проводка прокладывается по стене на расстоянии 10 см до потолка. Также нужно выдерживать отступ в 15-20 см от проходящих коммуникаций и углов.

• Расположить розетки нужно на высоте 50-60 см от пола – это оптимальное расстояние для комфортной работы в гараже. Для выключателей оптимальным расстоянием считается 150 см от пола.
• Розетки и выключатели должны быть изготовлены из материалов, не поддерживающих горение.
• При составлении плана и выборе кабеля нужно учитывать максимальную нагрузку всех электроприборов. Суммарная мощность необходима для того, чтобы подобрать по сечению и номинальному току кабели и автоматы. Правильно подобранный кабель выдержит нагрузку мощных электрических устройств.

Материалы и оборудование

Электропроводка бывает двух видов: закрытая и открытая. Разница заключается в том, прокладывается ли проводка по стене или скрыта внутри.

Закрытая проводка защищена от механических повреждений и воды, но требует проведения более кропотливой работы. Еще одно преимущество закрытого типа – при воспламенении проводки огонь не распространится внутри гаража, а быстро потухнет по причине отсутствия кислорода. Также нельзя не отметить более привлекательный и законченный внешний вид.

Открытая проводка прокладывается быстро и дает возможность при необходимости в короткие сроки заменить провод или кабель. К тому же не требуется подготавливать стены и делать штробу.

Как правило, владельцы небольших гаражей выбирают открытую электропроводку, поскольку ее легче обслуживать, хотя она всегда остается на виду. Если необходимо провести электричество в гараж на загородном участке, то владельцу следует рассмотреть вариант с капитальной электропроводкой закрытого типа. Но при любых обстоятельствах кабели и провода для электрооборудования должны быть защищены электротехническими изделиями: гофрированными трубами, кабельными каналами или металлорукавом.

Если проводка будет проходить по стене, отделанной пожаробезопасными материалами, то можно использовать кабельный канал. Он представляет собой пластиковый лоток с защелкивающимися крышками. В таком случае в любой момент без особых проблем можно произвести замену кабеля или провода.

Для открытой проводки по легковоспламеняющимся покрытиям лучше использовать металлорукав, так как он не требует дополнительных аксессуаров и может укладываться даже под прямым углом.

При закрытой проводке не стоит закрывать кабель и провод внутри стен. Разумнее скрыть в перекрытиях гофрированные трубы, в которых можно протягивать кабели и провода. В таком случае даже через несколько лет не потребуется вскрывать стены и перекрытия и делать полноценный ремонт для замены проводки – достаточно будет лишь достать старые провода и протянуть новые.

Для крепления труб к вертикальным и горизонтальным поверхностям используются специальные аксессуары – крепежи. Также все соединения должны быть герметичны – для этого современные производители предлагают специальные муфты.

Все соединения и ответвления линий должны быть закрыты в разветвительной коробке. Не стоит вмуровывать коробку непосредственно в стену – необходимо оставить прибор доступным.

Для самой проводки специалисты рекомендуют выбирать трехжильный провод с фазой, нулем и заземлением.

Провод заземления необходим для защиты человека от поражения током, а также для сохранения работоспособности приборов. Для этого отлично подойдет медный кабель с изоляцией из негорючих материалов.

При прокладке проводки в гофрированной трубе, кабельном канале или металлорукаве можно использовать кабель марки ВВГнг 3х1,5. Для монтажа проводки отрытым типом или укладке по легковоспламеняющимся поверхностям отлично подходит кабель марки ВВГнг LS 3х1,5. Кабель с алюминиевыми жилами стоит в несколько раз дешевле, но имеет меньший срок эксплуатации. К тому же на изгибах провод может заломаться, а при повторном ремонте вполне вероятно потребуется полная замена кабеля.

Пошаговая технология монтажа

Для работы понадобится подготовить все необходимые материалы и инструменты:

• уровень и краску с кистью для нанесения разметки будущей электропроводки;
• молоток и монтажное зубило;
• отвертка-индикатор;
• бокорезы;

• монтажный нож;
• плоскогубцы с пластиковыми рукоятками;
• дрель со сменными сверлами;
• крепежные элементы;
• изоленту;
• резиновые перчатки.

Все инструменты обязательно должны иметь изолированные ручки.

Протянуть электричество самостоятельно в гараж можно только для однофазной сети 220 В. При проведении трехфазной сети 380 В необходимо получить разрешение в местном предприятии электроснабжения. В таком случае ситуация усложняется также составлением и согласованием проекта, но всеми работами, связанными с проводкой, будет заниматься уполномоченная организация. К тому же напряжение 380 В необходимо в больших мастерских и капитальных гаражах для нескольких автомобилей и габаритной техники.

Для сети в 220 В понадобится электрощиток в 50 А – тогда будет запас по току нагрузки. Поместить щиток лучше рядом с входной дверью.

Подготовка

Для начала необходимо составить схему электрификации внутри гаража. В ней должны быть указаны особенности строения и внутреннее обустройство. Следует составить чертеж и указать, в каких местах должны находиться выключатели, приборы освещения и розетки, а также для чего они будут использоваться. Также на чертеже должны быть указаны все линии электрических коммуникаций. В этом случае необходимо выбрать схему, соответствующую последней версии правил устройств электроустановок.

На ней должны быть указаны:

• место вводной линии кабеля, подходящего к гаражу;
• вводный распределительный щит;
• розетки;
• выключатели;
• приборы освещения;
• кабели и провода.

Также необходимо полностью укомплектовать распределительный щиток. В него должны входить следующие элементы:

• автоматические выключатели – они необходимы для защиты от коротких замыканий и перегрузок;
• прибор учета электроэнергии – является неотъемлемой частью электрической сети;
• устройство защитного отключения – повышает электробезопасность человека;
• реле для контроля напряжения – отвечает за отключение тех участков сети, на которых напряжение достигло максимально допустимой точки;
• ограничители перенапряжения – необходимы для защиты сети от коммутационных и грозовых перенапряжений.

Внутри помещения

Качество и безопасность электропроводки зависит также и от кабеля. Сечение провода определяет не толщину жилы, а его максимально допустимую нагрузку.

Для каждого прибора необходимо подобрать определенное сечение:

• Розетки. Минимальное разрешенное сечение провода не должно быть меньше 2,5 кв. мм, а сами розетки должны быть рассчитаны на предел тока 16 А. Этого вполне достаточно для подключения прибора мощностью до 3 кВт.
• Если планируется подключать в гараже мощное оборудование, то стоит установить специальную розетку с отдельной линией. На всякий случай специалисты рекомендуют установить одну такую розетку.
• Освещение. Считается менее нагруженной линией, поэтому провод должен иметь сечение не менее 1,5 кв. мм.

Подробная схема работы должна показать, как правильно провести проводку своими руками:

• Любые работы с электричеством проводятся только при полном отсутствии напряжения.
• Развести электропроводку проще по уже готовой разметке. Для этого нужно расчертить на стене схему, где будет проходить проводка. Такой подход облегчит работы на последующих этапах. Также можно выполнить разметку выключателей, розеток, соединительных коробок и приборов освещения.
• Затем нужно протянуть вводный кабель в гараж. Чтобы провести электропроводку, достаточно одной линии, от которой будут питаться несколько групп. После этого можно переходить к установке щитка и протяжке кабеля по всему помещению согласно схеме.

• Для прокладки кабеля необходимо использовать электротехнические изделия. Чтобы протянуть кабель внутри трубы или металлорукава, стоит использовать специальный зонд. Такими протяжками многие производители уже снабдили электротехническую продукцию. Принцип работы довольно прост: внутри трубы находится проволока, которая выступает с двух сторон. С одной стороны прикрепляется кабель и надежно обматывается проволокой. После этого с другой стороны кабель протягивается внутри трубы при помощи проволоки.
• Все соединения проводов необходимо производить в распределительной коробке.

• После этого нужно установить светильники и розетки.
• Затем необходимо подключить проводку к светильникам, розеткам, выключателям и электрическому щитку.
• В завершении процесса необходимо проверить работоспособность системы. Для этого нужно включить автомат и убедиться в корректной работе.

Уличные работы

По улице можно провести электричество по воздуху или под землей. Воздушная линия может вестись от столба или от дома.

Если расстояние от объекта до гаража превышает 25 м, то необходимо дополнительно позаботиться об установке дополнительных столбов. В таком случае нужен подходящий по мощности многожильный кабель и стальная несущая проводка для более надежного крепления.

В случае если проводка ведется из жилого дома, то она должна быть защищена домашним автоматом, а когда ведется дополнительная отдельная линия от столба, то необходимо установить в гараже счетчик. При этом провод на месте ввода в гараж должен иметь дополнительную изоляцию.

Основные требования по высоте для подключения электричества воздушным путем:

• возле зданий – не менее 2,75 м;
• над пешеходной частью – не менее 3,75 м;
• над проезжей частью – минимум 6 м.

В случае если высота гаража меньше 2,75 м, то для воздушного подключения необходимо дополнительно установить на крыше сооружения специальную стальную трубу, которая будет служить для подключения кабеля.

Чтобы проложить линию под землей необходимо использовать специальные гофрированные трубы ПВХ или ПНД – это зависит от покрова. Если кабель будет засыпаться землей, то вполне хватит трубы из ПВХ, а когда необходимо в дальнейшем залить коммуникации бетоном, то подойдет только тяжелая труба из ПНД. Но в любом случае изначально подготавливается траншея в 80 см глубиной, на дно которой насыпается песок толщиной около 10 см.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

• При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
• Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
• Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
• Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.

• Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
• Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

• Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
• Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
• При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

О том, как сделать освещение в гараже самостоятельно, смотрите далее.

как правильно сделать своими руками, схема и монтаж

Наличие «правильной» проводки, скрытой в стенах гаража, определяет степень надежности здания с точки зрения электробезопасности, удобства использования розеток и выключателей. Выполнить устройство магистральной системы самостоятельно или воспользоваться услугами профессиональных электриков – мнения расходятся. Ответ на этот вопрос будет далее по тексту.

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер). Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком.

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования. Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно.

Прокладка – скрытая или в рукаве. Еще лучше, если напряжение в «подземной» части будет пониженное, 36 Вольт: это повысит безопасность работающих.

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа

Электропроводка в гараже: проектирование и особенности монтажа

Электропроводка в гараже — важная составляющая часть работ по созданию функционального помещения, в котором есть место для мастерской. Для выполнения операций нужны элементарные знания, начальные навыки и представления о технике безопасности.

Наличие электричества позволит использовать постройку не только как место для машины, но как удобную мастерскую.

Схема электропроводки

Принцип типовой проводки в гараже по схеме сходен с электрификацией квартиры или офиса. Здание используется как техническое, поэтому приоритетны надежность и безопасность эксплуатации.

При создании первичной схемы знатоки рекомендуют нанести графически на стены расположение элементов, всю разводку системы. Такой рисунок покажет допущенные огрехи, позволит убедиться в корректном расположении элементов. Нужен правильный расчет с учетом понижающего напряжение трансформатора. Проведение работ при трехфазной сети потребует согласования с Энергонадзором. Проект принимает во внимание наличие силовой схемы кооператива, расположение честного дома с электропитанием, отдельное размещение с удаленными коммуникациями.

Ввод проводов возможен через крышу или подземным способом. Сечение всех кабелей выбирается с учетом мощности имеющихся приборов: существуют специальные таблицы и формулы для расчета. Если работы ведутся самостоятельно, то схема электропроводки гаража применяется во всех случаях сходная. Потребуется четко указать:

• Способ подключения к внешней силовой линии и ввод кабеля в помещение.
• Расположение вводного автомата на 220 вольт.
• Подключение ноля и фазы к электросчетчику.
• Расположение самого электросчетчика.
• Отводы и размещение автоматов розеточной группы, осветительной сети.
• Разводку электропроводки в розеточной группе и прокладывание провода к выключателям, источникам освещения.

Смотровая яма

Смотровая яма: используются трансформаторы, понижающие риски при дальнейшей эксплуатации сети. Можно выбрать провода, подверженные оплавлению и горению, но надежно укрыть их в трубах. Или подойдут марки ВВГ нг, инертные к горению.

Обязательные составляющие схемы: вводный распредщит питания, счетчик, защитные узлы, автоматика, кабели плюс провода, осветительные приборы, розетки.

Схема внутреннего освещения предусматривает применение медного кабеля сечением 31,5мм2, для розеток под приборы — 34мм2. Заземление, идущее от общего щитка, предполагает оптимальное сечение 6 мм2.

Дополнительная защита — монтаж раздельных УЗО на осветительные элементы или розетки. В качестве гарантии безопасности при сборке системы стоит использовать реле контроля напряжения. При неисправности проводки этот блок обесточивает схему, исключает поломку электрооборудования. Желательно крепить блок на рейку во вводном распределительном щите.

Проводка в капитальном строении своими руками обязательно предусматривает наличие вводного щита с разводкой проводов, общего освещения и розеточной группы в основном пространстве, а также местной подсветки (лампа над верстаком или в смотровой яме, подвале).

Как самостоятельно сделать монтаж проводки

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер). Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком.

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования. Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно.

Прокладка – скрытая или в рукаве. Еще лучше, если напряжение в «подземной» части будет пониженное, 36 Вольт: это повысит безопасность работающих.

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.

Выбор проводов и кабелей по мощности нагрузок

Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).

Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.

Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.

Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.

Необходимые инструменты для монтажа

Чтобы выполнить монтаж проводки, соединить между собой кабель в зависимости от выбранного способа

Электропроводка в гараже: проектирование и особенности монтажа

Электропроводка в гараже — важная составляющая часть работ по созданию функционального помещения, в котором есть место для мастерской. Для выполнения операций нужны элементарные знания, начальные навыки и представления о технике безопасности.

Наличие электричества позволит использовать постройку не только как место для машины, но как удобную мастерскую.

Схема электропроводки

Принцип типовой проводки в гараже по схеме сходен с электрификацией квартиры или офиса. Здание используется как техническое, поэтому приоритетны надежность и безопасность эксплуатации.

При создании первичной схемы знатоки рекомендуют нанести графически на стены расположение элементов, всю разводку системы. Такой рисунок покажет допущенные огрехи, позволит убедиться в корректном расположении элементов. Нужен правильный расчет с учетом понижающего напряжение трансформатора. Проведение работ при трехфазной сети потребует согласования с Энергонадзором. Проект принимает во внимание наличие силовой схемы кооператива, расположение честного дома с электропитанием, отдельное размещение с удаленными коммуникациями.

Ввод проводов возможен через крышу или подземным способом. Сечение всех кабелей выбирается с учетом мощности имеющихся приборов: существуют специальные таблицы и формулы для расчета. Если работы ведутся самостоятельно, то схема электропроводки гаража применяется во всех случаях сходная. Потребуется четко указать:

• Способ подключения к внешней силовой линии и ввод кабеля в помещение.
• Расположение вводного автомата на 220 вольт.
• Подключение ноля и фазы к электросчетчику.
• Расположение самого электросчетчика.
• Отводы и размещение автоматов розеточной группы, осветительной сети.
• Разводку электропроводки в розеточной группе и прокладывание провода к выключателям, источникам освещения.

Смотровая яма

Смотровая яма: используются трансформаторы, понижающие риски при дальнейшей эксплуатации сети. Можно выбрать провода, подверженные оплавлению и горению, но надежно укрыть их в трубах. Или подойдут марки ВВГ нг, инертные к горению.

Обязательные составляющие схемы: вводный распредщит питания, счетчик, защитные узлы, автоматика, кабели плюс провода, осветительные приборы, розетки.

Схема внутреннего освещения предусматривает применение медного кабеля сечением 31,5мм2, для розеток под приборы — 34мм2. Заземление, идущее от общего щитка, предполагает оптимальное сечение 6 мм2.

Дополнительная защита — монтаж раздельных УЗО на осветительные элементы или розетки. В качестве гарантии безопасности при сборке системы стоит использовать реле контроля напряжения. При неисправности проводки этот блок обесточивает схему, исключает поломку электрооборудования. Желательно крепить блок на рейку во вводном распределительном щите.

Проводка в капитальном строении своими руками обязательно предусматривает наличие вводного щита с разводкой проводов, общего освещения и розеточной группы в основном пространстве, а также местной подсветки (лампа над верстаком или в смотровой яме, подвале).

Как самостоятельно сделать монтаж проводки

Электропроводка в гараже: виды монтажа

Как соорудить наружную или подземную разводку к постройке самостоятельно? Просто нужно учесть ряд факторов.

Наружная линия

Требуется рассчитать как правильно и безопасно сделать подвод от линий электропередач к основной коробке. Используется только гибкий надежно изолированный кабель — не менее 6 мм2 для меди и 16 мм2для алюминия. Но эластичная медь обладает улучшенными характеристиками, поэтому разумнее взять на заметку этот вариант. Для длительной эксплуатации приобретают тросовые провода с изолирующим слоем или самонесущие.

Ввод делают через стену (перекрытие), применяя изоляторы, расстояние между подводами — от 200 мм. Входное отверстие предусматривает уклон наружу для отвода влаги. Не забывайте устанавливать изолирующие гильзы: разводка электропроводки в гараже безопасна, если исключить механические повреждения проводников.

При расстоянии от строения до основной силовой линии более 25 метров выполнение электропроводки своими руками возможно исключительно в гараже. При наружном подводе привлекают специалистов: проведение воздушных линий потребует наличия опор с минимальной высотой 3,75 м, отступ от зданий предусмотрен — 2,75 м. Вводной щит можно разместить снаружи, но этот способ нерационален.

Подземная линия

Перед тем, как сделать подземный подвод кабеля, стоит предусмотреть ряд требований:

• Готовим отверстие в фундаменте на глубине полметра.
• Подвод кабеля защищаем металлической трубой (традиционно Г-образной).
• Если траншея на глубине до 2 м, подвод делаем в стальном коробе.

Для безопасности наверх укладывается резиновая сигнальная лента с надписью: «Не копать, кабель». Под фундаментом проводку защищаем трубой с диаметром в два раза превышающим сечение жилы. Недостаток способа — это трудоемкость и расходность, но подземный подвод безопасен, надежен и долговечен.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Внутренняя проводка

Существует пошаговая инструкция как выполняется электропроводка в гараже своими руками. Учесть также стоит нормы безопасности:

• Расстояние от труб отопления и потолка должно быть от 150 мм.
• Монтаж выключателя предусмотрен на высоте 1500мм от пола и 100-150 мм от дверных луток.
• Розетки — каждая на 6 м2, высота — 600 мм.
• Выключатели или розетки не должны находиться в смотровой яме. Здесь уместны 12-вольтные светильники.

Установка отдельных УЗО практична: ремонт выключателя или розетки не придется делать в темноте.

Открытая проводка

Способ безальтернативен в деревянных, железных гаражах, любим автолюбителями, предпочитающими периодические изменения цепи или возможность монтажа проводки без трудоемких строительных работ в готовой постройке.

Сделать проводку открытым способом помогут следующие приспособления:

• Недорогой ПВХ-вариант обеспечит безопасность и уменьшит финансовые затраты.
• Рациональны специальные трубы, закрепляющиеся клипсами. Это решение удобно и эстетично.
• Эргономично использование накладных розеток либо выключателей с подводом питания в тонких коробах.

Если стены из пожароопасных материалов, то электропроводка своими руками в гараже производится на металлической полосе или в коробе из металла. Короба имеют съемную крышку для обеспечения доступа к коммуникациям.

Потолочные светильники размещают на натянутом тросике. Используется гофра? Кабель через нее протягивают с помощью особой головки, что не позволит проявиться эффекту «заедания». Для укладки проводки удобнее применять короба, в которых защелкиваются крышки.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Кабель, который потенциально подвержен горению, укладывают только в надежной защите. Например, металлических трубах. Негорючее покрытие имеет дополнительную маркировку «нг». Этот индекс обозначает «не распространяющие горение». Проводка должна быть максимально безопасна.

Скрытая проводка

Хорошее решение, когда делают разводку в строящемся здании или не предусматриваются кардинальные перемены. Разводка в гараже закрывается слоем штукатурки. Рекомендован традиционный способ крепления кабеля алебастром. Можно использовать пластиковые хомуты или скобы из металла. После соединения жил потребуется прозвонка системы мультимером. Соединение стоит осуществлять с применением клеммных колодок.

Освещение общего пространства разумнее разделить на общее (охватывает всю площадь) и местное — подсветку для конкретного рабочего места. Для первого варианта рационально использование люминесцентных или ДРГ-ламп, а локальная подсветка станет прекрасным дополнением для верстака или другого ограниченного участка. При работе с деталями, шлифовальным оборудованием или сборке механизмов достаточно освещения в 100 люкс.

Преимущества, которые имеет скрытая схема электропроводки в гараже:

• Защищена отделочными материалами — для оштукатуривания подсобных помещений берут цементный состав, который хорошо переносит влагу и не допускает механических повреждений.
• Пожаробезопасна. Возгораемость проводки в гараже практически невозможна, поскольку нет доступа к горючим материалам.
• Незаметна. На виду только розетки и щиток, остальные элементы замаскированы.
• Электропроводка в гараже своими руками выполняется быстро.

Негорючие материалы постройки обеспечат полную безопасность и отсутствие искры.

Количество материалов рассчитывается по отношению к предполагаемому числу электроприборов. На каждое подсоединение предполагается запас в 150-200 мм. Розеток понадобится 3-5, минимально — 2. Выключатели: один должен быть для верхнего зала, второй — для смотровой ямы, третий обслуживает подвал. Экономичными и долговечными считаются светодиодные или люминесцентные светильники, но можно использовать и традиционные лампы накаливания.

Модернизируем проводку в гараже

Инструменты для работы

Электропроводка в гараже должна монтироваться правильными безопасными инструментами. с хорошо заизолированными рукоятками. Можно дополнить имеющиеся модификации надежной защитой из нескольких слоев изоленты. Мастеру, решившему сделать электропроводку в гараже самостоятельно, понадобятся:

• Плоскогубцы с плоской рабочей поверхностью и мелкой насечкой. Ими удобно осуществлять сгибание и перекусывание. Пригодятся особенные модели с изогнутыми губками, если монтаж производится в труднодоступных местах. Могут использоваться пассатижи с круглой либо острой металлической формой.
• Круглогубцы используют, чтобы фигурно подогнуть проволоку для подключения контактов.
• Отвертки в ассортименте: фигурная, прямая отвертка. Особый инструмент — индикаторная отвертка для определения параметров электросети и наличия напряжения.
• Минитрактор, стриппер для удаления изоляции. Их продают в строительных супермаркетов, а вид зависит от площади сечения кабеля.
• Монтажный нож с комплектом лезвий. При проведении монтажных работ является незаменимым инструментом.
• Бокорезы с острым лезвием. Помогут перекусывать мощные жилы или снимать изоляцию без стриппера.
• Молоток. Этот универсальный инструмент поможет вбить дюбель в перекрытие, забить скобу.
• Зубило в комплексе с молотком нужно, чтобы сделать штробу.
• Обжимные клещи, если провода при монтаже электропроводки в гараже соединяются с применением гильз.
• Наборы для опрессовки кабеля — дорогое удовольствие, поэтому домашние умельцы заменяют эти предметы имеющимися инструментами.
• Электродрель и перфоратор, помогут быстро закрепить части проводки.

Помимо основных инструментов, самостоятельный монтаж проводки потребует наличия: изоленты, разных термоусадок, крепежей (шурупы, саморезы), коробок, коробов, гофрированных труб в зависимости от способа монтажа. В коробках используется зажимное соединение винтами, но традиционный способ спайки медных проводов тоже возможен.

Изоляция проводов имеет огромное значение. Читайте тут о том, какая изоляция лучше.

Если дом совмещен с гаражом, то работы стоит производить с особой аккуратностью, учитывая имеющуюся разводку. Работа с электричеством — трудоемкий процесс, который доступен заинтересованным умельцам.

Установить электропроводку гаража

Вопросы о Электропроводка гаража

Вопрос от JD, домовладельца из Северной Калифорнии:
Следует ли мне использовать в гараже автоматические выключатели GFCI Ground Fault или ARC?

Весной следующего года будем делать ремонт и расширение пристроенного гаража в жилом доме. Это будет пещера для увлечений пенсионеров. Все вилки будут на 20 Ампер с проводом №10. Раньше я использовал электрические обжимные клещи Buchanan с рукавами и крышками.Мне они нравятся больше, чем крутить гайки.

Моя проблема в том, что у меня в городе, а не в моем будущем доме для пенсии, который нужно переоборудовать, есть полный магазин торгового оборудования 1930-х и 1940-х годов, которое я полностью восстановил. Если какое-либо из этих устройств подключено к цепи замыкания на землю или замыкания дуги, старые двигатели каждый раз отключают цепь.

Я знаю, что старый код годами допускал «прямые» розетки в гаражах, потому что люди кричали о том, что их старый холодильник или морозильники отключают эти цепи, я даже читал это в справочных материалах по разработке старого кода.

Но поскольку большая часть этого старого оборудования была заменена за последние 25 лет, специалисты по кодексу NEC добавили гаражи к способу работы с дуговым замыканием на землю.

Проблема для таких людей, как я. Итак, мне нужно играть в игру и заменять все после работы? Должен ли я использовать прерыватели GFCI Ground Fault или ARC Fault, а затем просто поменять их местами?

Меня будут штопать, если я заменю каждый электродвигатель на моем восстановленном оборудовании.

Есть предложения?

Ответ Дейва:
GFCI Защита от замыканий на землю для гаражных цепей

JD, я слышал, откуда вы, но я бы хотел попробовать новые розетки и автоматические выключатели ARC Fault и GFCI.Я тоже помню, когда появились эти новые устройства, было много неприятных отключений, но было несколько улучшений, которые сделали эти устройства намного более надежными. При работе в гараже с заземленным бетонным полом очень важно иметь защиту от GFCI, особенно при использовании старых неизолированных двигателей и оборудования с металлическим каркасом. Если ваши старые двигатели продолжают отключать GFCI, я бы посоветовал вам выполнить некоторые проверки целостности двигателей и заменить любую изношенную тканевую проводку или потрескавшиеся изолированные провода новым проводом.У меня также есть коллекция старого электрооборудования, которое я буду использовать, по крайней мере, для демонстрации старинной истории электричества.

Винтовые соединители для проводов по сравнению со старыми обжимными и гильзовыми соединениями Бьюкенена
После нескольких лет работы в области электротехники и работы с тысячами вопросов по этой теме, факт расширения и сжатия металлических компонентов электрических цепей будет способствовать ослаблению соединения, что приведет к сбою электрического соединения и повреждению оборудования.Поскольку разъем обжимного типа был популярным продуктом, я поддерживаю использование винтового разъема для проводов для соединений цепи с меньшей силой тока, особенно для типов с внутренней пружиной, которая изгибается при колебаниях температуры. При этом я использую обжимные изделия для более крупных проводов с помощью утвержденного обжимного инструмента, который обеспечивает плотный обжим и хорошее соединение. Мы видим, что обжимные соединители для проводов широко используются в промышленности, однако единственный способ сделать эти соединения надежными — это использовать инструмент для обжима с четырьмя выемками и диэлектрическую смазку, необходимую для конкретного применения.

Будьте осторожны и наслаждайтесь своим новым гаражным проектом!

Основы электромонтажа гаража | HGTV

Прямо сейчас

В прямом эфире

В прямом эфире

Прямо сейчас

В прямом эфире

В прямом эфире

В прямом эфире

Прямо сейчас

В прямом эфире

В прямом эфире

В прямом эфире

В прямом эфире

В прямом эфире

Прямо сейчас

В прямом эфире

Прямо сейчас

В прямом эфире

В прямом эфире

В прямом эфире

Прямо сейчас

Прямо сейчас

Прямо сейчас

В прямом эфире

В прямом эфире

В прямом эфире

Прямо сейчас

В прямом эфире

В прямом эфире

В прямом эфире

Прямо сейчас

В прямом эфире

В прямом эфире

В прямом эфире

В прямом эфире

Прямо сейчас

Прямо сейчас

HGTV Городской оазис 2020

Фиксатор Fabulous

Центральные украшения на День Благодарения

2021 Цветовые тренды

Идеи для хранения на маленькой кухне

Комнатные растения для слабого освещения

• Особняки со скидкой
• Брат против.Родной брат
• Знаменитость I.O.U.
• Кристина на побережье
• Fixer to Fabulous
• Флип или флоп
• Листать 101
• Хорошие кости
• Помогите! Я разрушил свой дом
• Родной город
• Любите это или перечислите
• Братья по собственности: Forever Home
• Остров Реновации
• Rock the Block
• Правила дома для отпуска
• Город ветров реабилитации
• См. Полное расписание
• Смотреть все сезоны

• Украшения
• Ремоделирование
• Идеи по комнатам
• Главная Туры
• Стили дизайна

• Сады
• Цветы и растения
• Ландшафтный дизайн и ландшафтный дизайн
• Открытые пространства
• Обуздать апелляцию

• Семья
• Уборка и организация
• каникулы
• Развлекательный
• Путешествовать
• Недвижимость

• Обустройство дома
• Ремесла
• Сделай сам
• Апсайклинг
• HGTV ручной работы

• HGTV Urban Oasis 2020: войдите сейчас
• HGTV Дом мечты
• Умный дом HGTV

• Информационные бюллетени
• Журнал
• Расписание ТВ
• Смотреть вживую

Установка обогревателя гаража | Руководство DIY

В последнее время в моем магазине было довольно холодно, поэтому на этой неделе я покажу вам, как я планирую согреть магазин, установив электрический гаражный обогреватель! Для этого требуется установка цепи 220 В, поэтому я покажу вам все шаги по установке специальной цепи 220 В для работы этого нагревателя.Посмотрите видео с пошаговой инструкцией и убедитесь, что у вас есть код на скидку 20% на покупку электрического гаражного обогревателя от New Air. Обратите внимание, что работа с напряжением 220 В может быть опасной. Если в какой-то момент установка этого обогревателя окажется для вас неудобной на 100% или вы не сможете безопасно выполнить указанные действия, обратитесь к электрику, чтобы он обеспечил вам необходимый источник питания.

Следуйте вместе со всеми инструментами и материалами, которые вам понадобятся для работы над этим проектом. (Аффилированные лица) http: // bit.ly / Установка AGarageHeater

Раскрытие информации: этот пост содержит неоплачиваемую интеграцию продукта New Air. Все взгляды и мнения здесь мои собственные.

1. Отключите питание выключателя

В первую очередь при работе с электричеством вы всегда должны отключать питание на панели выключателя в зоне, где вы работаете. В этом случае я работаю на главной панели, поэтому я отключаю электричество в доме. Вам также необходимо убедиться, что на панели есть место для установки нового двухполюсного выключателя 220 В.

2. Проведите кабелепровод к панели

В моем случае мне удалось просверлить отверстие в стене от панели до мастерской, поскольку у них была общая стена. В зависимости от местоположения панели и вашего доступа к ней, вам может потребоваться открыть часть стены вокруг панели или подсоединить кабелепровод снаружи здания. Каждый дом индивидуален, поэтому понимание вашего дома важно для определения того, как вы можете прокладывать трубопровод. Если вы работаете внутри стены, вы можете использовать кабельную разводку Romex вместо кабелепровода, но любая электрическая часть, которая проходит снаружи стены, должна быть заключена в какой-либо кабелепровод.

Я использую кабелепровод 1/2 ″ EMT вместе с комбинацией фитингов, колен и соединений, которые вы можете найти в электрическом проходе в хозяйственном магазине. Используйте труборез, чтобы отрезать канал до необходимой длины. Вам нужно будет найти место в гараже, чтобы повесить обогреватель, чтобы он не мешал гаражным воротам или нависающим препятствиям. Вы также должны убедиться, что обогреватель не выходит прямо на стену или поверхность, подверженную нагреву, чтобы минимизировать риск возгорания.

В моем случае я провожу трубопровод вверх по стене и к потолку, чтобы можно было повесить обогреватель рядом с центром моего магазина, но подальше от ворот гаража. Я использую 4-дюймовые распределительные коробки, чтобы обеспечить легкодоступные места, где я могу получить доступ к проводке, если мне понадобится внести какие-либо изменения или корректировки в будущем.

3. Проведение проводки

Для этого проекта я использую многожильный провод 10 калибра красного, черного и зеленого цветов. Красный и черный провода будут проводами переменного тока под напряжением, а зеленый провод — заземляющим.Поскольку это цепь 220 В, белый нейтральный провод не требуется.

Чтобы установить проводку к панели выключателя, я провожу 3 провода через кабелепровод в панель, а затем подключаю зеленый провод заземления к шине заземления на панели, а красный и черный провода к винтам клемм на выключателе. Это выключатель на 30 ампер, потому что среднее потребление нагревателя составляет 21 ампер.

Используя рыболовную ленту, я протягиваю ее от потолочной распределительной коробки к нижней соединительной коробке, а затем прикрепляю проводку, сгибая ее вокруг рыбной ленты и закрепляя изолентой.Использование дополнительной части кабелепровода для крепления катушек с проволокой позволяет катушкам высвободить катушку, когда вы протягиваете проволоку обратно через канал с помощью рыболовной ленты. Помимо соединения заземляющих проводов друг с другом и проводки к шине заземления выключателя, к каждой распределительной коробке потребуется присоединить заземляющий провод для заземления соединительной коробки.

4. Подвешивание нагревателя

Установка нагревателя на место — относительно простая задача по сравнению с остальной частью проекта.Выберите место для кронштейна и при необходимости прикрепите его к потолку или стене. В моем случае я обнаружил шпильку в потолке и установил кронштейн на место, предварительно просверлив и закрепив его на месте парой болтов. После установки кронштейна для установки нагревателя достаточно использовать прилагаемый болт с квадратным подголовком и распорку, чтобы подвесить нагреватель к кронштейну, а затем закрепить его на месте прилагаемой гайкой.

5. Подключение проводки

Для подключения проводки от обогревателя к распределительной коробке на потолке я использую гибкий приборный хлыст, который я купил в местном строительном магазине.Пропустите проводку через шланг, а затем подключите ее к распределительной коробке и нагревателю, используя прилагаемые приспособления. Сама проводка нагревателя не соответствует цветовой схеме проводки, которую я использую, но белый и черный провода — это провода под напряжением, а желтый провод с зеленой полосой — провод заземления. Подключите проводку, используя несколько гаек, а затем закройте нагреватель. Наконец, подключите всю проводку в распределительных коробках, соединив разноцветную проводку с помощью гаек и надев крышки на распределительные коробки.

6. Включение питания и проверка нагревателя

Наконец, снова включите питание прерывателя и включите нагреватель. Примерно за 2 минуты после того, как обогреватель был в моем магазине, он существенно нагрелся. Он имеет регулируемую ручку регулировки температуры, поэтому вы можете включить ее на низкий уровень, если вам нужно только немного тепла, или вы можете увеличить его до максимума и действительно откачать много тепла.

Обогреватель в моем магазине — это не то, чем я буду пользоваться постоянно, но он будет очень полезен, когда он мне понадобится.Я надеюсь, что это видео и пост были для вас полезны в демонстрации того, что нужно для работы вашего собственного гаражного электрического обогревателя.

Если вы хотите приобрести собственный гаражный электрический обогреватель New Air, вы можете использовать здесь код скидки MRFIXIT и получить скидку 20% на ваш заказ.

Если вам понравился этот проект, ознакомьтесь с некоторыми из моих других проектов семинаров:

Кадди из орехового дерева для ванны DIY

Разделочная доска для сыра своими руками

Спасибо за просмотр и удачи!

Присоединяйтесь к MRFIXITDIY.Информационный бюллетень COM

Подпишитесь, чтобы получать последние новости по электронной почте.

Успех! Теперь проверьте свою электронную почту, чтобы подтвердить подписку.

2020 Стоимость установки открывателя ворот гаража

Стоимость установки открывателя гаражных ворот

Средняя стоимость установки устройства открывания гаражных ворот колеблется от $ 127 до $ 199 , в то время как само устройство открывания ворот гаража стоит от $ 120 до $ 288 .Таким образом, общая стоимость установки устройства открывания гаражных ворот составляет от 247 долларов до 487 долларов. Цены варьируются в зависимости от марки, модели, мощности и типа гаражных ворот.

Современные гаражные ворота нуждаются в открывателе, и наш напряженный образ жизни требует этого.У нас есть только определенное количество времени в день, и необходимость проводить его часть стоя под дождем, разгружая продукты или бегая от кухни к машине и обратно, не входит в наше расписание. Нажатие кнопки открывает дверь гаража; мы въезжаем, снова нажимаем кнопку, и мы дома.

Содержание

1. Стоимость установки
2. Факторы затрат
3. Типы открывателей

Факторы затрат на замену открывателя гаражных ворот

Цены на устройство открывания гаражных ворот варьируются в зависимости от марки, модели, мощности и типа гаражных ворот, но цены на установку начинаются с $ 127 при средней цене $ 199 в большинстве штатов.Базовая установка обычно не включает удаление старого модуля, поэтому обязательно спросите своего профессионала, что входит в установку. Цены на установку аналогичны во многих магазинах товаров для дома.

Во-первых, вам понадобится сам открывалка, и есть много разных вариантов.В Home Depot цены на устройство открывания гаражных ворот варьируются от $ 120 до $ 439 . ^[2]

Чем объясняется разница в стоимости?

• Ременная передача против цепной (цепная передача дешевле)
• Уровень шума (привязан к драйву)
• л.с. — от 2 до ½ л.с.
• Кликер, пульт, клавиатура
• Марка

Дополнительные факторы стоимости и аксессуары, которые мы обсудим, включают Wi-Fi / смартфон, автоматическую блокировку, резервную батарею, верхнее освещение, камеру безопасности и срок гарантии.

Каков срок службы устройства открывания гаражных ворот?

В среднем, устройство открывания гаражных ворот прослужит 10–15 лет в зависимости от мощности открывателя, веса гаражных ворот и количества открываний и закрываний. Большинство открывателей рассчитаны на открытие и закрытие 10 000 раз. Чем меньше нагрузок и чем реже вы используете открывалку, тем дольше она прослужит.

Вернуться к началу

Типы открывателей гаражных ворот

Существует четыре основных типа сошников.У каждого есть свой набор плюсов и минусов, в зависимости от расположения вашего гаража. Незакрепленный гараж может отлично работать с шумным, но менее дорогим устройством открывания с цепным приводом. Если ваш гараж пристроен, вам понадобится один из трех других типов открывателей, которые работают намного тише.

Сошники с цепной передачей

119–268 долларов

Это наиболее экономичный вариант, в основном потому, что он шумный.Он состоит из металлической цепи, которая приводит в движение тележку, которая поднимает и опускает гаражные ворота. Со всеми движущимися частями он может нуждаться в большем обслуживании, чем некоторые другие варианты.

Подключиться

Сохраните инструменты, знайте требуемую силу тока

Требования к электропроводке в магазине могут сильно различаться в зависимости от типа проекта, который вы выполняете. Если ваше хобби — строительство радиоуправляемых самолетов, вам может понадобиться удобная розетка для паяльника. Но если вы занимаетесь деревообработкой, вам понадобится большая сила тока, чтобы одновременно работать с пилой и системой сбора пыли.А если автомобили — ваша страсть, у вас может быть большой воздушный компрессор и сварочная установка, для которых требуется электромонтаж почти в промышленных масштабах.

Но независимо от ваших требований, одно можно сказать наверняка: нельзя морить электроинструмент голодом и рассчитывать, что он прослужит долго. Когда вы не обеспечиваете двигатель достаточной мощностью, он работает неэффективно, и у вас возникает соблазн приложить больше усилий для выполнения работы. Это приведет к еще большему перегреву двигателя, и вы быстро выйдете за пределы расчетного рабочего диапазона инструмента.

В этот момент может произойти несколько вещей, но ни одна из них не является хорошей.Если вы взорвет автоматический выключатель, это явный признак того, что схема пытается выдать больше силы тока, чем она может выдержать. Сбросив выключатель, вы продолжаете мучить инструмент некоторое время, но это не решает проблему. В условиях сильного перегрева вы можете сжечь изоляцию обмоток двигателя или поджарить другой компонент. В любом случае у вас будет мертвый инструмент. Если что-то действительно пойдет не так, можно поджечь.

Определите ваши требования к питанию

Единица измерения электрической мощности называется ампер, обычно сокращается до ампер.Чтобы определить размер, необходимый для цепи инструмента, начните с паспортной таблички двигателя вашего самого энергоемкого инструмента. В целях обсуждения, допустим, это столовая пила с двигателем на 14,2 А (на 110/120 вольт). Инструменты часто вызывают скачок мощности при запуске, поэтому мы рассчитаем 25-процентный допуск для этого, умножив 14,2 на 1,25. Результат 17,75, так что схема на 20 А — хороший выбор для этого инструмента.

Расчеты остаются простыми, даже если вы будете запускать более одного инструмента одновременно в цепи — скажем, маршрутизатор и пылесборник.Найдите номинальную силу тока на паспортной табличке для каждого инструмента, вычислите его допуск по перенапряжению, затем сложите требования для двух инструментов. Однако, если общая мощность превышает 20 ампер, вы обычно обнаружите, что наиболее практичным решением является запуск каждого инструмента в отдельной цепи.

Некоторые большие двигатели могут работать с двумя напряжениями: они могут быть подключены для работы от сети 110/120 В или от сети 220/240 В. В любом случае вы или мотор не заметите особого преимущества. Это потому, что удвоение напряжения уменьшает силу тока вдвое.В примере с двигателем для настольной пилы, требующим 14,2 А при напряжении 110 В, при подключении к нему 220 В мощность снижается до 7,1.

Другие требования к питанию в вашем магазине могут быть относительно незначительными, например, радиоприемник или вентилятор, но добавление такого устройства, как холодильник или обогреватель, может создать серьезную потребность в цепи.

Цепь освещения всегда должна быть отделена от электрических розеток. В противном случае, если инструмент отключит автоматический выключатель, вы останетесь в темноте.Для получения дополнительных сведений о проводке в магазине см. Woodmagazine.com/shopwiring.

Эта электрическая подпанель для магазин домашнего дерева идентифицирует каждый схема инструмента. Также есть место для добавим больше цепей позже.

Если вы уверены в своей способности спланировать и установить схемы, возможно, вы захотите взять на себя монтаж проводки. Но сначала проконсультируйтесь с местным государственным органом, который выдает разрешения и проводит проверки. Многие места позволяют домовладельцу выполнять работы по электромонтажу; некоторые требуют, чтобы вы подтвердили свои знания, предварительно пройдя тест.Другие категорически запрещают домовладельцу выполнять электромонтаж, если он не выполнен лицензированным электриком.

Практически во всех случаях электромонтажные работы требуют получения разрешения и проверки работы строительным чиновником. Если вы продолжите работу без разрешения, у вас могут возникнуть проблемы со страховкой вашего домовладельца в случае, если вам нужно будет подать иск.

Если вы сомневаетесь в своих навыках электромонтажа, наймите электрика. Квалифицированные торговцы работают недешево, но душевное спокойствие, которое приходит благодаря профессиональному выполнению этой работы, того стоит.

Защита от ударов GFCI

Электрические нормы и правила могут требовать, чтобы торговые точки вашего магазина имели защиту, называемую GFCI (прерыватель цепи замыкания на землю), особенно для установок в подвале или гараже. GFCI предназначен для определения опасных условий и отключения питания. Это может предотвратить серьезное или даже смертельное поражение электрическим током.

Вы можете добиться защиты от GFCI с помощью специально разработанных розеток или выключателей. В любом случае внимательно следуйте инструкциям производителя по установке, чтобы обеспечить защиту.Ежемесячно проверяйте выключатель или розетку, нажимая кнопку проверки.

Прерыватель цепи замыкания на землю (GFCI) дуплексная розетка может обеспечить ценная защита от электрического шок.

Вы получаете то, за что платите

Короткий и толстый, возможно, не описывают идеальный тип телосложения, но это хорошее практическое правило выбора удлинителя. «Короткий» означает выбор кабеля, длина которого не превышает необходимого, поскольку длинные шнуры могут вызвать потерю напряжения. «Толстый» означает провода с большим поперечным сечением, что позволяет проводнику передавать большую мощность.Система нумерации электрических проводов противоречит здравому смыслу: чем меньше номер, тем больше размер провода.

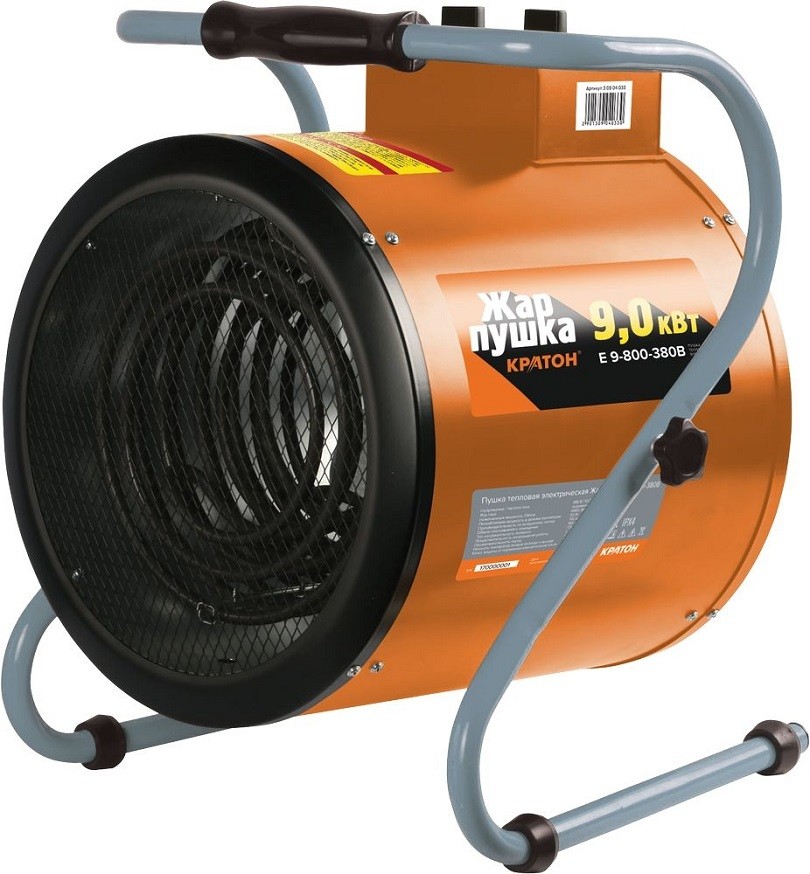

Лучшая тепловая пушка для гаража

Тепловая пушка – один из лучших способов согреть гараж в холодную погоду. Если знать, как выбрать тепловую пушку для гаража, то вы не только эффективно согреете помещение, но и сможете сэкономить.

В первую очередь нужно учесть размер гаража и его теплоизоляцию. В среднем для обогрева 10 м2 кирпичной постройки нужен 1 кВт мощности. Если у вас гараж из листового металла, то понадобится около 2 кВт на 10 м2. Средний размер гаража составляет примерно 20-30 м2. Так что вам не понадобится очень мощный агрегат.

Для более точного вычисления можно пользоват

газовые, электрические и дизельные. Какую лучше выбрать?

Обогрев гаража – одна из актуальнейших проблем почти на всей территории нашей необъятной Родины. Ярко выраженная сезонность климата, когда после жаркого лета и умеренно-теплой осени неизбежно приходит суровая зима, заставляет многих автомобилистов планировать ремонтные и прочие работы с учетом этого фактора.

Зависимость от внешних условий тем более ощутима, чем дальше гараж от дома. Понятно, что в отсутствие обогрева о качественном ремонте или иной деятельности придется забыть до весны. Решением может стать специально разработанный обогревательный прибор – тепловая пушка.

Особенности

Пушкой обогреватель был назван за внешнее сходство со старинным корабельным орудием – это труба, наклон которой регулируется, установленная на станине с колесами. По аналогии все иные приборы того же назначения, но другой формы тоже стали именовать тепловыми пушками. Устройство тепловых пушек напоминает бытовой фен. Вентилятор прогоняет поток воздуха через нагревательный элемент, в итоге воздух забирает часть тепла и распространяет его по помещению. Постепенно температура в помещении повышается.

Тепловая пушка для обогрева гаража стала применяться практически сразу после своего появления.

Обзор видов

Эволюция тепловых пушек шла по трем основным направлениям, определившимся вследствие особенностей главного энергоносителя. Обогреватели могли быть керосиновыми, на солярке, чуть позже появились газовые. Отдельным направлением стали электротеплопушки.

Электрические

Электропушка – наиболее распространенный и простой в эксплуатации тип тепловой пушки. Доступность электроэнергии сделала эту разновидность наиболее популярной. Простота конструкции играет в пользу электропушки. Для запуска ее в эксплуатацию достаточно подключения к электросети. Важно заранее определиться с потребляемой мощностью, так как существуют электротеплопушки, которым необходимо подключение к трехфазной сети в 340 вольт, и подключить их можно далеко не везде. Обычно для обогрева стандартного гаража используется агрегат мощностью 3-5 кВт.

На таких обогревателях монтируются переключатели, позволяющие установить интенсивность обогрева: от простого вентилятора до максимальной мощности. Недостатком такого типа обогревателей являются достаточно высокая стоимость потребляемой энергии, необходимость монтажа проводки большого сечения, иначе есть опасность, что электросеть не выдержит возросшего напряжения.

Кроме того, наличие электрошнура на полу гаража может вызвать значительные неудобства, можно случайно зацепиться и перевернуть обогреватель, постоянно придется оберегать кабель от повреждений.

Дизельные

Эти тепловые пушки считаются наиболее мощными. Действительно, прогревать в течении длительного времени такие агрегаты могут даже очень большие помещения. Кабель для подключения к электросети нужен самый обычный, ведь электроэнергия будет потребляться лишь на вращение вентилятора, нагрев же осуществляется за счет горения солярки. И вот тут возникает главная проблема этого типа тепловых пушек – токсичные газы.

Включать такое отопительное оборудование в помещениях с затрудненной вентиляцией нельзя ни в коем случае. Особенно актуальна данная проблема для весьма эффективных теплопушек прямого нагрева. В этом случае поток воздуха нагревается от пламени горящего топлива и все продукты горения, таким образом, выбрасываются непосредственно в помещение. Чаще такие теплопушки используют для быстрого прогрева открытых боксов с постоянным притоком свежего воздуха.

Несколько более безопасны дизельные теплопушки непрямого нагрева. Горючая смесь из воздуха и дизельного топлива впрыскивается в специальную камеру, где и происходит горение, поток воздуха нагревается от нагретой поверхности камеры. Понятно, что эффективность такого обогревателя несколько ниже, но так появляется возможность отвести газы из камеры сгорания через специальную систему газоотведения из помещения наружу.

Газовые

Наиболее современные тепловые пушки – газовые. Эти агрегаты также требуют подключения к стандартной электросети для вращения электромотора вентилятора. Для нагрева воздуха применяется относительно недорогое топливо – бытовая смесь пропана и бутана из баллонов или из газовой сети. Газовые тепловые пушки – весьма эффективное обогревательное оборудование с КПД почти в 100%.

Недостатком данного типа теплопушек может являться необходимость подключения дополнительного газового оборудования (шланг, баллон и прочее) вдобавок к электрокабелю. Кроме этого, при эксплуатации газовых нагревателей всегда присутствует опасность отравления угарным газом, незаметно накапливающимся в непроветриваемом помещении. Поэтому для нормальной, длительной и безопасной эксплуатации прибора придется либо оставить дверь гаража открытой, либо периодически открывать ее.

Третий вариант – монтаж специальной системы принудительной вентиляции обеспечивающей постоянный приток свежего воздуха. Естественно, что часть тепла при любом раскладе будет постоянно уходить на обогрев холодного свежего воздуха, что существенно повышает расход газа.

Рейтинг лучших моделей

В каждом типе тепловых пушек по итогам продаж и согласно отзывам пользователей можно выявить своеобразных лидеров. Приведем топ-рейтинг лучших моделей. Электротеплопушки, приобретаемые для обогрева гаражей, можно представить следующими моделями.

Для стандартного гаража лучшими можно считать такие варианты.

• «Зубр ЭТП М1» – прекрасно прогревает обычный гараж в 25 м² со стандартной высотой потолка около 2,5 м. Если он еще и хорошо утеплен, за несколько часов работы на полной мощности можно получить +30°С, что излишне, поэтому после прогрева помещения можно будет снизить интенсивность.

• «Ресанта ТПК 3000К» – имеет керамический нагревательный элемент, стандартный гараж прогреет даже быстрее «Зубра». Устройство снабжено термостатом, который будет периодически отключать нагревательный элемент для поддержания заданной температуры прогрева.

• Ballu BHP-P-3, кроме достаточной для прогрева стандартного гаражного помещения мощности, отличается возможностью направлять поток нагретого воздуха в нужном направлении без перемещения всего прибора. Устройство может работать 24 часа без отключения, так как снабжено термостатом.

Для более обширных помещений понадобится более мощное оборудование.

• Wester TB-5/СТ – мощность этой тепловой пушки достигает 5 кВт. Она достаточно быстро прогревает помещение в 50 м² до приемлемой температуры, а за несколько часов непрерывной работы сможет создать настоящую тропическую жару.

Мощность регулируется переключателем и термостатом.

• Ballu BHP-P-5 – мощность агрегата также составляет 5 кВт, в остальном пушка идентична уже упомянутой модели бренда Ballu.

• Timberg TIH R5 5M – очень удобный агрегат. Кроме того что его можно установить, как и большинство тепловых пушек, на пол, может быть смонтирован и на стену, это позволяет удалить с пола такой неудобный кабель. Термостат регулирует температуру, благодаря этому прибор может работать без выключения весьма длительное время. Надежный производитель дает 10-летнюю гарантию.

Среди газовых теплопушек так же можно обозначить лидеров.

• Master BLP 17M имеет регулятор мощности, что позволяет наиболее оптимально использовать топливо. Способен прогреть помещение до 650 м³.

• «Спец IGE-15» может применяться для обогрева хорошо проветриваемых помещений. Неплохо справляется с прогревом гаражного бокса в 150 м².

• «Калибр ТПГ-10» обеспечивает длительное и качественное отопление даже неутепленных гаражей и боксов. Использует бытовую газовую смесь пропан-бутан.

• «Интерскол ПТГ-10» – один из самых надежных тепловых агрегатов. Способен успешно обогреть помещение до 150 м² при одном из самых низких показателей расхода топлива.

Своеобразными лидерами среди наиболее мощных тепловых дизельных пушек могут являться такие.

• Master BV 77E – это обогреватель непрямого нагрева. Его можно применять в помещениях со средним уровнем вентиляции. Предполагается вывод наружу продуктов сгорания. Агрегат надежный и производительный, при этом он еще и достаточно экономичный.

• «Профтепло ДК-36ПЛ» – один из самых мощных инфракрасных дизельных обогревателей, внешне серьезно отличается от традиционной тепловой пушки. В нем не создается поток теплого воздуха. Обогрев происходит за счет теплового излучения.

• Ballu BHDP-20 отлично обогреет помещение площадью до 200 м². Производительный и надежный агрегат имеет облегченный топливный бак, что позволяет его легко перемещать в одиночку, но значительно сокращает время работы без дозаправки.

Критерии подбора

Чтобы подобрать оптимальную тепловую пушку для гаража, следует определить для себя критерии выбора. Для этого обязательно учесть:

• площадь и объем помещения, которое предстоит отапливать;
• будут ли находиться в этом помещении люди и насколько долго;
• располагаются ли в гараже горючие материалы.

Самый простой расчет мощности тепловой пушки при стандартной высоте потолка в гараже – это 1 кВт на 10 м². Но если местность располагается в области континентального и резкоконтинентального климата (Зона Севера, Урал, Сибирь или Дальний Восток), нелишним будет приобретение обогревателя вдвое сильнее, т. е из расчета 2 кВт на 10 м².

Лучше приобретать агрегат с регулируемой мощностью, это позволит снизить потребление энергоносителя.

Если в гараже люди присутствуют не регулярно, а в него проведена стандартная проводка в 220 В, для отопления вполне можно использовать электротеплопушку. Однако длительное использование такого способа обогрева вызовет большой перерасход электроэнергии, соответственно, и высокую плату за нее. При включении электрического обогревающего устройства надо учитывать возможности электропроводки, которая проложена в гараже, иначе есть опасность ее повреждения и даже пожара. Слабая электропроводка также не позволит включать другие электроприборы одновременно с электропушкой.

Спасти положение могут газовая или дизельная тепловые пушки. Важно помнить, что для нормального функционирования таких обогревателей требуется постоянный приток свежего воздуха и продуманная система вентиляции. В помещениях, где люди будут работать длительное время, недопустимо использование дизельных обогревателей прямого горения, однако, их вполне можно использовать для прогрева открытых помещений или гаража, в котором нет людей. Некоторые владельцы гаражей-мастерских предлагают обзавестись двумя тепловыми пушками, газовой и дизельной. Дизельная включатся для быстрого прогрева гаража, а затем в дело вступает экономичная газовая, которая будет поддерживать в гараже приемлемую температуру в течение всего времени работы.

При этом, конечно, должна хорошо функционировать вентиляция.

Правила установки и использования

При установке тепловой пушки для отопления гаража следует руководствоваться несколькими простыми правилами.

• Установить прибор так, чтобы он как можно меньше создавал помех людям во время работы, это позволит сэкономить время и убережет сам обогреватель от непреднамеренных повреждений.
• Важно проследить за расположением электрического кабеля и баллона со шлангом в случае газового варианта.
• При пользовании газовым и дизельным обогревателями необходимо убедиться в надежности системы вентилирования гаража.
• Тепловые пушки при неверном использовании могут стать причиной возгорания и пожара. Важно размещать их на расстоянии не менее 0,5 м от горючих материалов, а поток нагретого воздуха вообще не должен встречать на пути никаких горючих предметов или жидкостей. Особенно это актуально для нагревателей с прямым нагревом.
• Нельзя накрывать тепловую пушку, создавать препятствие для нагретого или холодного воздуха, сушить с ее помощью одежду или обувь. Все это может привести к перегреву и возгоранию.
• Ни в коем случае нельзя пользоваться оборудованием с поврежденной изоляцией электрического провода.

В следующем видео вас ждет обзор тепловой пушки «Ресанта» ТЭП-3000К.

Как выбрать дизельную тепловую пушку (2018) | Тепловые пушки | Блог

Дизельные тепловые пушки способны помочь, если электрические и газовые по тем или иным причинам не подходят: среди дизельных пушек есть модели, которыми можно безопасно греть жилые помещения, а максимальная мощность обогрева у них доходит до 200 кВт.

Впрочем, недостатки у дизельных тепловых пушек тоже есть: высокая цена — в пересчете на киловатт тепловой мощности, дизельные пушки заметно дороже как электрических, так и газовых; дорогое топливо — при сходном удельном расходе топлива на киловатт мощности, само топливо стоит в 1,5-2 раза дороже, чем газ; дизельные пушки прямого нагрева имеют более «грязный» выхлоп, чем газовые — требования к вентиляции обогреваемых помещений при использовании дизельных пушек выше.

Характеристики дизельных пушек

Тип нагрева. Дизельная пушка прямого нагрева конструктивно похожа на газовую тепловую пушку: топливо под давлением подается в форсунку камеры сгорания, разбрызгиваясь, перемешивается с поступающим от вентилятора воздухом и сгорает, передавая тепло воздуху. Продукты сгорания при этом выводятся в обогреваемое помещение.

Дизельная пушка непрямого нагрева отличается наличием изолированной камеры сгорания. Наружный воздух нагревается, прогоняясь вентилятором вдоль нагретых стенок камеры сгорания. Продукты сгорания у пушек такой конструкции с нагреваемым воздухом не контактируют, выводясь наружу через дымоход. Благодаря этому дизельные пушки непрямого нагрева можно использовать для обогрева жилых помещений.

В то же время, у пушек непрямого нагрева появляются дополнительные недостатки:

— такие пушки заметно дороже пушек с прямым нагревом;

— КПД пушек с непрямым нагревом ниже;

— требуют либо подключения к дымоходу, либо к гофрированной трубе снаружи здания;

— необходимость подключения к дымоходу или к трубе снижает мобильность устройства;

— мощные тепловые пушки потребляют большое количество кислорода, поэтому, при установке пушки в закрытом помещении, следует организовать приток наружного воздуха к пушке.

Топливо. Большинство дизельных пушек способно работать как на керосине, так и на дизельном топливе. Однако, использование каждого из этих видов топлива имеет свои нюансы.

При сжигании солярки (диз.топлива) выделяется больше вредных веществ – особенно при неточной настройке подачи воздуха. Керосин же создает повышенную нагрузку на топливный насос, который при работе смазывается перекачиваемым топливом, а в керосине не содержится парафинов и его смазочная способность меньше. Поэтому использование керосина вместо солярки снижает ресурс топливного насоса, что, впрочем, немного компенсируется увеличением ресурса топливного фильтра (керосин чище). Добавлять в керосин масло для смазки насоса не рекомендуется – при сгорании оно, во-первых, увеличивает содержание вредных веществ в выхлопе, а во-вторых, образует нагар на поверхности камеры сгорания.

Категорически не рекомендуется заправлять дизельную пушку мазутом или машинным маслом (тем более – отработанным). Пушки, работающие на машинном масле, существуют, но имеют немного другую конструкцию, а форсунки, топливный насос и фильтры у них рассчитаны на более вязкое топливо.

Запрещается заправлять дизельные тепловые пушки легковоспламенимыми видами топлива – бензином или спиртом.

Максимальная мощность обогрева определяет количество тепла, генерируемого тепловой пушкой, и соответственно, объем обслуживаемого помещения. Обычно производителем приводятся оба параметра, но подбирать пушку лучше по первому – по мощности.

Во-первых, дизельные пушки могут использоваться как для прогрева жилых утепленных помещений со слабым воздухотоком, так и для прогрева неутепленных помещений со свободным поступлением наружного воздуха. Для каждого из этих случаев используются разные методы подбора. Во-вторых, кроме объема помещения имеют значение и материал стен, и высота потолков, и даже климат местности. Учет этих параметров даст возможность подобрать оптимальную модель, не переплатив за избыточную мощность.

При выборе дизельной пушки непрямого нагрева в закрытое помещение без свободного поступления воздуха используется формула:

где V – объем отапливаемого помещения, ΔT – перепад температур между текущей температурой снаружи помещения и требуемой температурой внутри и К – коэффициент теплопроводности, зависящий от материала стен здания. (К от 3 до 4 — стены из досок, профнастила, поликарбоната; от 2 до 3 — здания со стенами в один кирпич; от 1 до 2 — здания со стенами в два кирпича; от 0,6 до 1 — хорошо теплоизолированные здания). Поскольку 1 кВт/ч = 860 ккал/ч, для получения результата сразу в кВт/ч можно использовать формулу

Так, для прогрева до +20ºС плохо утепленного помещения площадью 100 м² с высотой потолков 2,5 м при наружной температуре -20ºС потребуется пушка мощностью

А вот для прогрева неутепленных помещений со свободным поступлением свежего воздуха и для создания локальных прогретых зон в неотапливаемых помещениях точный расчет выполнить проблематично, можно только приблизительно оценить необходимую мощность по таблице:

Необходимая мощность будет больше, если помещение имеет высокие (выше 3м) потолки, незастекленные или открытые окна и двери.

Если в помещении есть свободный выход воздуха сверху (незастекленные окна под потолком, отсутствие крыши и т.д.) прогреть весь воздух вообще не получится, возможно только создание локальной теплой зоны в непосредственной близости к пушке.

Производительность теплого воздуха определяет объем воздуха, проходящий через пушку за определенный промежуток времени. При этом производительность сама по себе слабо влияет на скорость прогрева помещения – увеличение производительности без соответствующего прибавления мощности на скорость прогрева не повлияет.

Поэтому производительность тепловой пушки следует рассматривать не с точки зрения производительности как таковой, а скорее применительно к условиям эксплуатации. Чем выше производительность пушки при одной и той же мощности, тем холоднее будет воздух на выходе из неё и тем обширнее будет зона локального прогрева. Высокопроизводительные пушки со сравнительно небольшой мощностью будет удобно использовать для прогрева протяженных участков стен или труб, для создания теплых зон в неотапливаемых помещениях.

Регулировка температуры применительно к дизельным пушкам означает наличие термостата и возможность поддержания заданной температуры в автоматическом режиме. При этом изменять степень нагрева дизельная пушка не может, регулировка температуры производится в импульсном режиме – автоматическим включением при падении температуры и отключением при её росте выше заданного уровня. В отличие от газовых тепловых пушек, многие модели которых могут изменением подачи топлива регулировать температуру воздуха на выходе, дизельные пушки такой возможности не имеют. Следует учитывать эту особенность при выборе тепловой пушки, поскольку температура воздуха на выходе мощной дизельной пушки может достигать 400ºС – подносить горючие материалы или подходить к её соплу ближе 2 м нельзя.

Нагрев у дизельных пушек производится горящим топливом, но электричество пушке все равно нужно – для работы вентилятора, топливного насоса и электроники. Потребляет пушка немного – не больше 1 кВт, но бесперебойное питание для неё достаточно важно – внезапное выключение вентилятора на прогретой пушке может привести к перегреву электроники и выходу её из строя. По этой же причине нельзя выключать пушку из сети до полной остановки вентилятора.

Если пушку предполагается использовать автономно, с питанием от аккумулятора через инвертор, то лучше выбрать модель с небольшой потребляемой мощностью. Продолжительность работы пушки от аккумулятора рассчитывается по формуле

где Р – мощность электродвигателя пушки, С – емкость аккумулятора в А•ч, U – рабочее напряжение аккумулятора, 0,8 — коэффициент, связанный с КПД инвертора и падением емкости аккумулятора при его разряде повышенным током.

Так, от автомобильного аккумулятора емкостью 60 А•ч пушка с электродвигателем мощностью 200 Вт проработает непрерывно 0,8 х 720 / 200 ≈ 3 часа.

Расход топлива дизельной пушки зависит только от мощности и составляет примерно 0,08 кг/ч на 1 кВт. Так что сам показатель при выборе пушки не так важен, зато с его помощью можно вычислить время непрерывной работы на полном баке (для этого вместимость топливного бака надо поделить на расход топлива) и, соответственно, подобрать модель с нужным объемом бака.

Варианты выбора дизельных тепловых пушек

Для быстрого обогрева небольших нежилых помещений – гаражей, мастерских, подсобок – хватит маломощной дизельной пушки прямого нагрева – 10-15 кВт вполне достаточно, чтобы прогреть небольшое помещение за считанные минуты.

Для обогрева складских помещений, гаражей на 2-3 машины и размораживания дачных домов выбирайте среди пушек мощностью 50-85 кВт.

Если вы не хотите дышать выхлопными газами или вам нужна пушка для прогрева жилого помещения, выбирайте среди дизельных пушек непрямого нагрева.

Если вам нужна пушка для поддержания заданной температуры, выбирайте среди моделей с термостатом и автоматической регулировкой температуры; аналогичные модели с непрямым нагревом можно использовать и для поддержания температуры в жилом помещении.

Для обогрева ангаров, складов, многокомнатных зданий; для создания локальных «теплых» зон на открытом воздухе и в неутепленных помещениях выбирайте среди пушек большой мощности.

сравниваем стоимость, плюсы и минусы

КАТАЛОГ ТОВАРОВ

• Бойлеры
  • Бойлеры
  • Буферные емкости
  • Косвенного нагрева
  • Электрические
• org/ItemList»> Водонагреватели
  • Водонагреватели
  • Газовые
  • Электрические
  • Косвенного нагрева
• Горелки
  • Горелки
  • Газовые
  • Дизельные
  • Комбинированные мультитопливные
  • Мазутные
  • На отработанном масле
  • Нефтяные
  • Пеллетные
  • Рампы и комплектующие
• Инфракрасные обогреватели
• org/ItemList»> Калориферы
  • Калориферы
  • Отопительные
  • Дестратификаторы
  • Канальные
• Конвекторы
  • Конвекторы
  • Встраиваемые внутрипольные
  • Газовые
  • Напольные

Как выбрать тепловую пушку для гаража

Для большинства автолюбителей, с приближением холодов, встает вопрос, чем отапливать гараж. Одним из способов достижения комфортной температуры, являются тепловые пушки, по сути, мощные тепловентиляторы. Тепловая пушка состоит из нагревательного элемента и вентилятора. Благодаря цилиндрической форме корпуса, воздух, проходя через нагревательный элемент, достигает высокой температуры, а мощный вентилятор позволяет в короткие сроки нагреть воздух в помещении.

Тепловые пушки получили такое название из-за своей формы. Выполненные в виде трубы, закрепленной на колесной платформе, напоминают пушки царских времен. Наличие небольших колес, позволяет легко перемещать эти отопительные приборы из одного помещения в другое.

Как правильно подобрать тепловую пушку в гараж?

Прежде всего, нужно рассчитать мощность обогревателя. Опыт пользователей подсказывает, что для отопления 25 кубических метров гаража, необходимо 1,5 киловатта мощности пушки, при том, что температура «за бортом» будет около нуля градусов. Если температура достигает 10 — 15 градусов ниже нуля, то потребуется в два, а-то и в три раза больше мощности.

Правильно рассчитав мощность обогревателя выбираем подходящую тепловую пушку для гаража

Для того, чтобы понять, какой обогреватель для вашего гаража подойдет лучше всего, необходимо узнать:

• сколько ресурсов будет потреблять прибор, и их стоимость;
• как долго будут работать люди, при включенном теплом аппарате;
• насколько этот агрегат пожаробезопасен;
• утеплен ли гараж, и как качественно.

Как определить нужную мощность тепловой пушки

Вот это — наиболее важный и сложный пункт при выборе тепловой пушки. Нужно определить, какой мощности будет достаточно для поддержания комфортной температуры в гараже при той или иной температуре наружного воздуха.

Для этого можно пользоваться простым соотношением: 0,8−1,4 кВт тепловой мощности на 10 м² площади гаража (при высоте потолка 2,5 м). То есть, на среднестатистический гараж достаточно взять пушку мощностью до 3 кВт (а если нужен запас на случай сильных морозов — до 5 кВт), и в нем будет обеспечена комфортная температура. Однако мощные тепловые пушки создают значительные нагрузки на проводку, что может обернуться неприятностями.

Тепловые пушки для гаража разной мощности

Для более точного вычисления можно пользоваться простой формулой:

Q = Vxt1-t2xkx0,1 163

Где V — объем помещения, t1 — необходимая температура в помещении, t2 — температура наружного воздуха, k — коэффициент теплоизоляции стен помещения. Умножение на 0,1 163 необходимо для получения численного значения, выраженного в кВт (так как из формулы выводится количество теплоты, выраженное в калориях, а 1 кВт/ч равен 860 ккал/ч).

Коэффициенты теплоизоляции для различных материалов выведены экспериментально, и они примерно следующие:

— Гараж из простых деревянных досок или металла — k=3…4;
— Кирпичная кладка в один ряд с теплоизоляцией средней толщины — k=2…2,9;
— Кирпичная кладка в два ряда с хорошей теплоизоляцией — k=1…1,9;
— Качественная теплоизоляция стен и крыши — k=0,6…0,9.

Так можно посчитать необходимую тепловую мощность пушки для любого типа помещения. Однако, как было уже сказано, для гаражей можно использовать пушки из расчета до 1,4 кВт на 10 м² площади, и в большинстве случаев этого будет более чем достаточно.

Виды тепловых пушек

Электрические тепловые пушки

Тепловая пушка, основным ресурсом которой является электрический ток, по принципу работы похожа на обычный фен для волос. Нагревающий элемент, в большинстве случаев ТЭН, и размеры аппарата несколько больше, чем у бытового фена. Электрическая тепловая пушка для гаража, питается от стандартной однофазной сети, однако пушка мощностью пять киловатт и выше подключается к трехфазной сети. В приборе присутствует реле температуры, которое осуществляет управление устройством, отключая его, если температура в гараже достигла необходимой отметки, и наоборот. Прежде чем приобрести данный обогреватель, нужно убедиться в том, что электрическая проводка в гараже, сможет выдержать потребляемую нагрузку.

Электрическая тепловая пушка

Плюсы электрической пушки:

• Относительно маленькие размеры устройства;
• Низкий уровень шума при работе;
• Отсутствие открытого огня.

Минусы пушки данного вида:

• Высокая стоимость электроэнергии;
• Потребность в силовой или качественной проводке в гараже.

Газовые тепловые пушки.

Газовая тепло пушка, как видно из названия, работает на сжиженном газу пропан-бутан. Использование такого обогревателя предусматривает наличие газового баллона любого объема. Принцип работы, заключается в том, что внутри цилиндрической трубы пушки, установлена газовая горелка, которая воспламеняет газ и нагревает воздух. Мощный вентилятор, позволяет максимально быстро распространить горячий воздух, по гаражу. Эти обогреватели имеют пьеза элемент для легкого розжига. Все газовые пушки относятся к обогревателям прямого сгорания, и не имеют возможности отводить отработанные газы из помещения. Хотя пушки данного вида, экономично потребляют газ и выделяют не так много продуктов сгорания, все же необходимо позаботиться о вентиляции в гараже. Для вентиляции можно время от времени проветривать помещение, но в этом случае с отработанными газами из гаража будет уходить и тепло.

Газовая тепловая пушка

Интересно: Работая на мощности 10−15 киловатт, за 60 минут газовая тепловая пушка израсходует пол литра газа.

Преимущества газовых тепловых пушек:

• Экономичное потребление газа;
• Благодаря небольшой массе, легко транспортировать в другие помещения;
• Компактные размеры позволят поставить в любом месте;
• Высокая производительность, поможет быстро нагреть гараж;
• Наличие датчика концентрации углекислого газа.

Огорчающие нюансы эксплуатации:

• Необходимо наличие газового баллона;
• Нужна качественная работа вентиляции;
• Шум при работе;
• Наличие пламени, не позволяет оставлять устройство без присмотра.

Дизельные тепловые пушки

Основное топливо дизельных тепловых пушек — это солярка, или дизельное топливо. Для работы этого обогревателя не имеет значения, какого качества солярка, поэтому это особенно удобно для тех, кто имеет доступ к дешевому топливу. Работа на дизельном топливе предусматривает наличие топливного бака, а это увеличивает массу агрегата. В среднем двадцати литрового топливного бака хватает на 10 — 15 часов работы, при этом тепловая мощность составит приблизительно 30 киловатт. Дизельные пушки по сути являются самыми мощными по сравнению с другими видами.

Дизельные тепловые пушки

Дизельные тепловые пушки делятся на два вида: с прямым и непрямым нагревом.

1. Прямое сгорание. Принцип работы пушки с прямым нагревом похож на газовую тепловую пушку. Топливо посредством насоса подается в камеру сгорания, где воздух разогревается и рассеивается по гаражу при помощи вентилятора. Продукты сгорания также остаются в помещении, и нуждаются в вентиляции.
2. Непрямое сгорание. В этом случае солярка также сгорает в камере сгорания, только сама камера напрямую не контактирует с окружающей средой, а передает энергию через теплообменник. Для отвода отработанных газов предусмотрен специальный выхлопной патрубок. Хотя для процесса горения все также необходим кислород, проветривать помещение придется не так часто.

Достоинства дизельных тепловых пушек:

• Низкий расход топлива;
• Тепловая эффективность 100%;
• Безопасность использования;

Недостатки данных пушек:

• Для пушек с прямым сгоранием — это выброс отработанных газов в гараж;
• Агрегаты с непрямым сгоранием стоят в два раза дороже;
• Наличие дымоходного отверстия для пушек с непрямым сгоранием;
• Высокий уровень шума;
• Вес аппарата около 20 килограмм;

Комбинированные тепловые пушки.

Для того, чтобы в гараже можно было постоянно работать, можно комбинировать пушки. Вначале, чтобы разогреть помещение можно использовать газовую тепловую пушку, а для поддержания температуры применять дизельную с непрямым сгоранием. В таком случае, не нужно постоянно проветривать гараж, и в то же время сохранять комфортную температуру. Однако у этого способа есть один большой недостаток — это стоимость приобретения двух пушек.

Рекомендации по выбору тепловой пушки для гаража

Основываясь на вышеперечисленных достоинствах и недостатках, можно увидеть следующее. Использование электрических пушек удобно и безопасно в том плане, что они не требуют дополнительных условий, таких как, топливного бака или баллона, системы приточной вентиляции или дымоходного отверстия в гараже. Однако продуктивность у таких обогревателей достаточно низкая, а потребление энергии высокое. К тому же, при слабой электрической цепи, вряд ли получиться заниматься сварочными работами и обогревом одновременно. Это еще и не безопасно.

Газовые тепловые пушки более продуктивны, но следствием их работы является наличие угарного газа в гараже. А поскольку гараж, это обычно не очень большое помещение, концентрация углекислого газа будет выше и чаще нудно проветривать помещение. Если этого не делать, то происходит процесс отравления организма. Поэтому, для отопления гаража газовая тепловая пушка не самый удачный вариант.

Дизельные тепловые пушки «выше всех похвал». Хотя они имеют самые большие габариты из всех пушек, все же в гараже найдется место для установки этого агрегата. Конечно, высокая стоимость пушки с непрямым сгоранием, является ее минусом, но продуктивность покрывает все недостатки. Такая пушка позволяет безопасно обогревать гараж без вреда здоровью хозяина. Она пожаробезопасна, поскольку топливо, воспламеняясь, не контактирует с окружающей средой. На ней, как и на любой другой пушке, все же нельзя сушить вещи и перчатки. Для ее работы также нужно питание 220 В, однако для нее не нужна силовая линия или проводка высокого качества. Электроэнергия нужна для работы вентилятора, а с его потребляемой мощностью справится любая электрическая сеть.

Видео по теме:

Подведем итог

Каждая тепловая пушка имеет свои преимущества, но не все подойдут для использования в гараже. Каждый владелец гаража, основываясь на своих возможностях и условиях, сделает свой выбор. Однако основываясь на аргументах и фактах приведенных выше, первое место занимают дизельные пушки с непрямым нагревом, затем электрические и газовые.

7 лучших тепловых пушек в 2020 году (Включите тепло!)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Тепловая пушка — это универсальный, но недорогой инструмент, который может выполнять ряд функций, от снятия краски и оттаивания замерзших труб до термоусадочных трубок и термоусадочной пленки. Несмотря на то, что большинство моделей выглядят одинаково, лучшая тепловая пушка стоит особняком, потому что она предлагает больше, чем конкуренты.

Имейте в виду, что любой термофен опасен во время (и после) использования, и с ним нужно обращаться осторожно, пока сопло не остынет, чтобы избежать случайных ожогов, возгораний или нежелательного плавления. Они могут выглядеть как фен, но намного горячее.

Наши 7 любимых тепловых пушек

Обзоры тепловых пушек

# 1 — Комплект тепловых пушек DeWalt D26960K с ЖК-дисплеем

Если вам нужно что-то более точное, чем типичный тепловой пистолет, или вы планируете выполнять более крупные проекты, эта модель Dewalt — это трудно победить.Одной из его лучших особенностей является ЖК-дисплей , который позволяет устанавливать температуру с шагом 50 градусов (от 150 до 1100 градусов по Фаренгейту ).

Когда вы обнаружите, что определенная температура лучше всего подходит для определенной работы, увеличьте ее, и вы готовы к работе.

Нагревается быстрее других и неплохо поддерживает заданную температуру. С 12 аксессуарами (и прочным чемоданом для всего) вы сможете выполнять более короткие и более крупные работы, чем с помощью обычного теплового пистолета.D26960K развивает максимальную мощность 1550 Вт , а его двухскоростной вентилятор развивает скорость до 18 кубических футов в минуту.
