Строительство любого здания, кроме малых архитектурных форм, никак не обходится без использования арматуры.

Арматурная сталь выполняет массу задач, основная из которых – помощь в формировании железобетонных конструкций. Выпускается она в большом количестве вариаций. Классификация арматуры подразумевает деление ее на разные типы, предназначаемые для разных, иногда прямо противоположных требований.

Стальная арматура для строительных каркасов

В этой статье мы рассмотрим, что такое классы арматуры, какими они бывают, как определить правильный арматурный класс и т.д.

Особенности и назначение

Стоит понимать, что использование арматуры, классов и ее разновидностей – сфера довольно широкая. Применяют ее для разных задач, в том числе не только строительных.

Основное направление – сборка несущих каркасов железобетонных конструкций. Сама суть железобетонных конструкций заключается в сочетании арматурных каркасов и монолитного бетона.

Без внутреннего металлического стержня бетон быстро растрескивается и разрушается. Если же в нем присутствует строительная арматура, то все меняется.

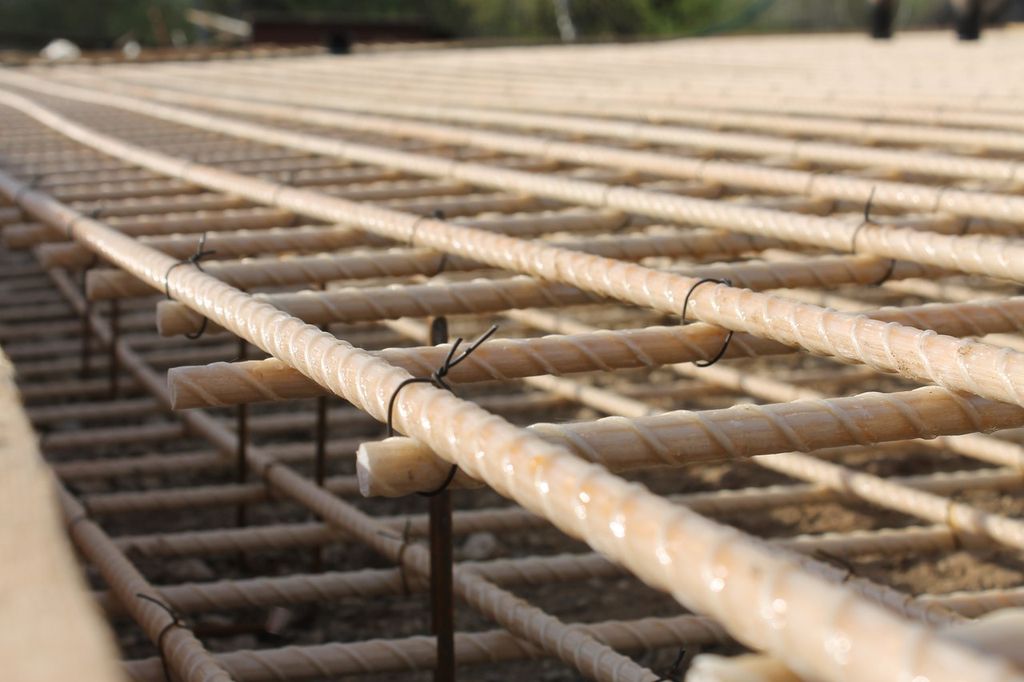

Читайте также: обзор стеклопластиковой арматуры, список плюсов и минусов, сфера применения.

Прочность железобетонных конструкций в разы выше, их можно ставить в положение с разносторонне направленными нагрузками и т.д.

Также арматурная сталь и создаваемая из нее строительная арматура задействуется, когда надо выполнить какие-либо серьезные монтажные работы, что-то закрепить или зафиксировать в одном положении.

Применяется строительная арматура и в других, более специфичных целях.
к меню ↑

Классификация

Строительная сфера огромна, в ней легко запутаться даже профессионалу. Большое количество задач требует большого количества разных по своей структуре и назначению материалов, и строительная арматура – не исключение.

Классификация арматуры была придумана как раз для всевозможного упрощения и унификации процессов.

Класс арматуры или класс арматурной стали – это специальное обозначение, так называемая маркировка, обозначающая предельные прочности стержня, его допустимые размеры, определение задач и т.д.

Ориентироваться во всем том разнообразии, которое нам предлагает строительная арматура, позволяет таблица арматурных классов.

Таблица эта очень проста, и содержит в себе несколько колонок. В первой маркировка, а дальше указываются ее параметры:

• вес;
• предельные диаметры;
• выдерживаемые нагрузки и сопротивление;
• возможность или невозможность встраивать ее состав напряженных железобетонных конструкций и т.д;
• относительное удлинение;
• длина стержня.

Таблица арматурны классов

Таблица бывает короткой и расширенной. Таблица крупного образца может содержать в себе массу параметров, для простых обывателей совершенно незнакомых, сокращенная таблица содержит только краткий минимум необходимой информации.
к меню ↑

Классы и их различия

Арматурная сталь и стержни делятся на конкретные классы, у каждого есть своя маркировка. Есть старые и новые обозначения.

В гражданском и промышленном строительстве используется арматура:

Первой указана, так называемая старая маркировка. Основывается она на старом ГОСТ, который применялся еще в советские времена. Сейчас строители понемногу отходят от него, принимая за основу новые марки.

Читайте также: что относят к фонтанной арматуре, и для чего она необходима?

Тем более что отличий между ними, кроме конечно названия, практически нет. Рассмотрим конкретные различия между классами.

Первые два образца – монтажная арматура. Как вы уже наверняка знаете, стержни имеют разный профиль, от гладкого до рифленого или серповидного.

Гладкий профиль делается только для арматуры ненапряженной, предназначенной для монтажных работ. Устанавливать их в каркас несущих конструкций запрещено. У них не хватит прочности, да и отсутствие граней ухудшает сцепление с бетоном.

Арматура А3 с рифленым профилем

Изделия первого класса имеют диаметр от 6 до 40 мм и гладким профилем. Изделия второго класса выпускаются с рифленым профилем, диаметрам от 10 до 80 мм, а в некоторых случаях и больше.

Арматура А3 и выше выпускается с рифленым профилем. Именно класс А3 считается самым популярным.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Стержни класса А3 обладают уникальным сочетанием прочности, сопротивления напряжением, а также имеют рифленый профиль. Арматурная сталь класса А3 долговечна и очень прочна, ее с лихвой хватает на покрытие большинства строительных задач.

Стоимость арматуры А3 не слишком высокая, в отличие от моделей высоких классов, что тоже хорошо выделяет ее на фоне остальных. Диапазон рабочих диаметров равен 8-40 мм.

В отличие от арматуры А3, класс А4 выдерживает больше нагрузок, и лучше справляется с ролью каркаса для сильно напряженных конструкций, к примеру, фундамента дома.

Классы А5 и А6 в гражданском строительстве своего применения не нашли. Для него они слишком дороги, если так конечно можно выражаться. Предел их рабочих характеристик превышает любые возможные требования и нормы в гражданском строительстве.

Закупают их для промышленности, где необходимо возводить прочнейшие несущие конструкции под масштабные проекты, типа огромных цехов, заводов выдерживающих массу тяжелого оборудования и т.д.

Для производства стержней всех классов в наше время используется арматурная сталь 3-5СП, если подразумеваются стандартные углеродные образцы, и  25Г2С или 35ГС, если нужна сталь легированная
к меню ↑

Дополнительная маркировка

Нами уже были рассмотрены основные виды арматуры, а также таблица классов. Однако на этом различия между ними не заканчиваются. Существуют дополнительные маркировочные знаки, обозначающие те или иные особенности конкретного стержня.

К примеру, запись типа А3К – это определение стержня арматуры класса А3 с дополнительной защитой от коррозии. Добавление марки «К», означает что сталь обработали специальными составами, она будет долговечнее, не поддастся коррозии, по крайней мере, в первое время, но и обойдется вам дороже.

Стойкая к коррозии арматура А4 на складе

Добавление буквы «С», означает что арматура легко сваривается. Различить запись очень легко, достаточно взглянуть на последнюю букву в аббревиатуре. Например, арматура класса А500С, типичный образец сварных строительных стержней.

Тут нужно понимать, что далеко не каждый класс такой арматурной продукции легко соединяется с другими металлами посредством сваривания. В некоторых ситуациях сталь плохо держит сварку, да и не всегда такие задачи перед ней стоят.

Вязка большинства арматурных каркасов сводится к соединению стержней проволокой или муфтами. Сварке в ней отводится второстепенная роль.

Это впрочем, не значит, что можно обойтись совсем без сварных изделий, для чего и придумали выпускать дополнительный подкласс, предназначенный в том числе, и для удобного сваривания с другими металлоконструкциями.

Есть и другие, менее популярные элементы аббревиатуры, но их мы рассматривать не будем. Интересующимся, поможет полная таблица классов.

Классификация арматуры (видео)

к меню ↑

Другие виды

Существует и понятие, запорная или трубопроводная арматура. Это отдельная разновидность оборудования, используемая в сантехнике. В ней есть свои классы, в том числе самый важный – класс герметичности.

Класс герметичности влияет на то, насколько качественно узел отрабатывает в трубопроводе. Без герметичности невозможно осуществить сборку нормального трубопровода, поэтому на показатель герметичности, обращают серьезное внимание.

Вам же нужно знать только то, что уровень герметичности узла указывается в его характеристиках, которые можно просмотреть при покупке.
к меню ↑

Определение на глаз

Любая армированная строительная конструкция, так или иначе, состоит из арматуры. Дабы не путаться в типах конструкций и их каркасах, желательно уметь различать стержни на глаз, хотя бы их основные характеристики.

Пример гладкой арматуры класса А1

Такое умение поможет вам в будущем. К тому же, развить его не так сложно. Строительная арматура сильно отличается от промышленной, а стержни первых классов с их отличием в профиле и вовсе распознаются без какого-либо труда.

Все что от вас требуется – запомнить несколько правил, и дальше следовать им каждый раз, когда от вас требуется распознать, что же за продукция лежит под ногами.

В первую очередь смотрим на профиль стержня. Гладкий профиль – это всегда первый, реже второй класс. Изделия третьего и выше класса с гладким профилем не выпускаются вообще. Соответственно, рифленый профиль – свидетельство того, что перед вами арматура класса А3 или выше.

Дальше смотрим на диаметр, вес и протяжность. Образцы класса А3 и А4 имеют сходные диаметры, но последний, как правило, крупнее, делается из более качественной стали.

Промышленные изделия классов А5 и А6 легче определить, когда вы их уже видели. Но в общих чертах и можно описать, как укрупненная сталепрокатная продукция, с большой длиной и укрупненным серповидным или кольцевым профилем.

Выучив эти простые правила, вы научитесь отличать один класс от другого, без привлечения документации. Все остальное придет с опытом.

Статьи по теме:

Портал об арматуре » Виды » Что нужно знать о маркировке и видах арматуры?

Арматура какую выбрать: советы профессионалов

Вопрос: Какая арматура чаще применяется в частном строительстве?
Ответ: В частном строительстве применяется металлическая арматура А500С диаметром 12 миллиметров, длиной 5,85, 6 или 11,7 метров.

Арматура строительная – строительный материал, производимый преимущественно из различных марок стали. Существуют отдельные виды конструкционного материала, который производят из сплава стеклопластика. Арматуру применяют в строительстве различных бетонных сооружений и каркасов, в производстве металлических изделий различного назначения. Многие знают и видели арматуру, но многообразие диаметров и различных технических характеристик могут завести покупателя в тупик.

Арматура какую лучше выбрать

Стальная арматура, по характеристикам, делится на основные категории-классы: А240(АI), А500С, А500, АIII А400. В чем разница?
А240 (АI) – гладкая арматура, не имеющая внешнего рисунка рифления. Способом производства является горячая катка. Такой способ обеспечивает хорошую гибкость арматуры, благодаря чему она прекрасно походит для вязки. Кроме того, гладкая поверхность уменьшает дополнительные напряжения и сохраняет эффективное сечение, то есть является более прочной за счет равномерного сохранения диаметра окружности, чем рифленая арматура. Но есть один минус — гладкая поверхность не дает такое сцепление с фундаментом как арматура а3. А хорошее сцепление оказывает большое влияние на прочность бетонной конструкции. Гладкая арматура востребована в производстве стальных изделий: металлических сеток, заборов, различных ограждений. Применять в заливке фундамента тоже можно, но при условии небольших нагрузок на ЖБ конструкции.

А500С – рифленая арматура, незаменима при заливке фундамента и производстве ЖБ конструкций и изделий.

Внешние рифления дают возможность прочной сцепки с раствором, что придает изделию дополнительную надежность и долговечность.
Данный конструкционный материал отлично сваривается, является основой для прочных бетонно-каркасных сооружений.
Это самый распространенный и востребованный вид стального стержня.

А400 (АIII) – также имеет внешние рифление и производится из сталей 35ГС и 25Г2С. Преимуществом перед предыдущими видами арматуры является повышенная прочность, за счет технических характеристик сталей из которых она изготавливается.
Подходит для создания бетонных изделий с большой нагрузкой. Обеспечивает дополнительную долговечность и стойкость к разрывам и давлению. Эффективно переносит экстремальные температуры, так как выплавляется из низколегированных марок стального проката. В строительстве больших объектов в условиях экстремальных температур, следует использовать этот вид арматуры.

Так же такая арматура не сваривается, для соединения используется вязка проволокой 1,2 отожжённой.

А500 – данный вид арматуры изготавливается из рельсовых сталей, а точнее из рельс бывших в употреблении.

Преимущество данного вида арматуры устойчивость к коррозии за счет стали 80, 76.

Но есть у нее и минусы – она плохо гнется и при изгибании более чем 30°- 45° происходит деформация стали, она ломается.

Для вязки и в конструкциях, где материал следует сгибать, она не подойдет. Кроме того этот вид материала не сваривается и для сварки изделий не используется.

Какие еще особенности нужно учесть при покупке арматурной стали для армирования:

Стальные стержни могут быть различной длины: 6м, 12м, 11.7м и н/д (немерная длина). Немерная длина привлекает низкой стоимостью и часто это является главным козырем продавцов. Но знайте, что такую арматуру можно покупать только по весу, так как общую длину прутов высчитать практически невозможно. Кроме того, такая длина подойдет только для заливки маленьких площадей.
Короткие куски придется связывать, чтобы обеспечить дополнительную длину перекрытия по периметру заливаемой территории.
Стандартной длиной является 11.7м (12м), она наиболее удобна для заливки фундамента на больших объектах.
Длину 6м хорошо использовать для связывания конструкций, поэтому такие длины имеет арматурная сталь небольших диаметров 6мм, 8мм, 10мм, 12мм.

Какой диаметр нужно использовать в строительных работах?

В строительных работах чаще всего применяют пруты 12мм в качестве основного стального каркаса и 6мм, 8мм для связывания конструкции. В случае если конструкция будет испытывать максимальные нагрузки или изделия будут подвергаться воздействию экстремальных температур, стоит использовать арматуру более крупных диаметров от 14 до 40мм.

Комментарии

Стальная арматура: ГОСТ, классификация и маркировка

В строительстве широко распространена арматура стальная стержневая. Это неотъемлемый элемент конструкций из железобетона, повышающий прочность цементного камня на изгиб и сжатие. Мы расскажем, какой бывает металлическая арматура, из чего ее производят, на какие классы делятся и об особенностях ее применения.

Технологии изготовления арматуры

По способу производства арматура бывает:

• Горячекатаная стержневая;
• Холоднотянутая проволочная.

В обоих случаях используется низколегированная или углеродистая сталь разных марок, в зависимости от этого и делится на 6 классов А-I…А-VI.

Горячий способ производства предполагает формовку размягченной стальной стержневой заготовки валиками. При увеличении температуры происходит упрочнение связей структуры металла, соответственно, арматура из него способна воспринимать большие нагрузки по сравнению с холоднотянутыми изделиями, увеличивается прочность на разрыв.

Арматура холодной протяжки получается из не разогретой заготовки, проходящей через обжимные валики.

Для повышения прочности арматуры ее подвергают термической обработке или делают цинкование – процедура обеспечивает устойчивость металла к влаге и агрессивным средам.

Выпускается стержневая арматура сечением от 8 мм в отдельных прутьях, тонкая проволочная – в мотках.

Классификация и маркировка арматуры

Классификация арматуры предполагает разделение изделий по классу используемой для производства стержней стали. Деление регламентирует ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций»:

*по согласованию с заказчиком сталь А-II…A-V может быть изготовлена с гладким профилем.

Классы, в свою очередь, делятся на подклассы, которые обозначаются дополнительными индексами:

• «С» — стержневая сталь, которая подходит для сварки;
• «Т» — термически обработанное изделие;
• «К» — коррозионностойкая сталь, т.е. обработанная цинком;
• «СК» — коррозионностойкая сталь, которую можно сваривать.

Металлическая арматура разных классов производится из различных стальных сплавов, которые определяют ее технические свойства. При этом, учитывается диаметр прутков:

Таблица составлена по данным ГОСТ 5781-82.

Механические свойства арматурной стали

Стержневая арматура разных марок обладает индивидуальными механическими свойствами, которые учитывают при выборе изделия для армирования конструкций из бетона. Основные приведены в таблице №8 ГОСТ 5781-82:

Свойства стержневой арматуры определяются лабораторными испытаниями, по результату которых составляется протокол. Допускается уклонение от правил ГОСТ по согласованию с заказчиком.

Таблица площади поперечного сечения арматуры

При расчете армирующих стержней, кроме диаметра, также учитывают массу изделий. Она приведена в сортаменте ГОСТ 5781-82:

*масса приведена в среднем значении – более точный параметр зависит от конкретной марки, используемой для производства стержневого проката стали.

Сферы применения стальной арматуры

Характеристики стальной арматуры определяют сферу ее применения. Стержни гладкого профиля используют:

• Для перевязки рабочих стержней каркаса;
• Вязка декоративных изделий для дизайна;
• Монтаж отдельных элементов сложных механизмов.

Прутки периодического профиля более востребованы:

• Усиление бетонных конструкций в участках наибольшего растяжения и сжатия;
• Установка опорных элементов и конструкций;
• Армирование штукатурных слоев, напольных стяжек;
• Обустройство дорожного покрытия и тротуарных зон;
• Монтаж армирующих поясов для кладки блоков и кирпичей.

Основное назначение стержневой арматуры периодического профиля – усиление конструкций из бетона. Их стержней вяжут плоские или пространственные каркасы. Арматура в них выполняет разные функции:

• Компенсация излома бетона созданием напряжения на растяжение стержня. Максимальные нагрузки концентрируются в нижней части конструкций типа балки на двух опорах или с жестким защемлением;
• Компенсация сжатия, которое концентрируется в верхней части той же балки.

Недостатки

У стержневой арматуры есть несколько недостатков, которые необходимо учитывать:

• При отсутствии антикоррозийного покрытия прутки подвергаются окислению при контакте с водой. Процессы могут начаться даже от воздействия воды в составе цемента во время его затвердевания.
• Невозможность выполнять функции стержневыми изделиями при неправильном выборе класса прутка и его диаметра.
• Чрезмерно напряженная арматура способна дать обратный эффект и образовать трещины в бетонной конструкции.
• Требуется соблюдение защитного слоя бетона – не менее 2 диаметров размера сечения для предотвращения попадания воды к стержням.

Упаковка, транспортирование и хранение

Стальные стрежни для удобства окрашивают в разные цвета:

• А-IV – красный;
• А-V – красный и зеленый;
• А-VI – красный и синий.

Допускается нанесение краски на концы 0,5 метров.

Стержневую арматуру компонуют в партии по 15 тонн и перевязывают из проволокой, вязанкой. Также упаковывают тонкую проволоку в бухты. При необходимости для заказчика делают перевязки другой массы – 3 или 5 тонн, а также индивидуальный тоннаж. Укомплектованные связки обязательно маркируют классом стержней.

Перевозка металлических изделий допускается только в горизонтальном положении для избегания перегибов и деформаций.

Хранить стержневую арматуру рекомендуется в закрытых сухих помещениях, исключив контакт с водой.

что это такое и для чего она нужна

Арматура – это металлическое изделия в виде стержня. Арматурные прутья относят к важным элементам строительства. Их получают путем проката стали на металлургических заводах, подвергая высоким температурам. Из стали удаляют отходы и добавляют примеси, снижая уровень углерода и повышая прочность прутьев. После изготовления арматура подвергается проверкам и соответствиям ГОСТу. Производство и продажа арматуры – сферы высокого спроса, так как её используют в гражданском и в промышленном строительстве. Данная статья поможет детальней рассмотреть, что такое арматура.

Необходимость применения

Арматура нужна для прочности и выносливости бетона и используется в процессе любого строительства. Устойчивость бетона к растяжению, намного меньше чем к фактору сжатия. Благодаря рифленой поверхности арматура хорошо закрепляется в бетоне и уменьшает его деформацию.

Чистый бетон не имеет высокого свойства прочности, и чтобы увеличить его долговечность, бетон и арматуру соединили в железобетоне. Железобетонные конструкции предназначены надежному укреплению постройки в сравнении с обычным бетоном:

• арматура защищает бетон от резких перепадов температуры;
• повышается прочность при одновременном воздействии факторов сдавливания и растяжения;
• арматура препятствует образованию бетонных трещин.

Арматура используется и в фундаменте. Он берет на себя любые виды нагрузок от вышестоящих конструкций и потому должен быть максимально прочным. Дополнительно на фундамент воздействуют движения грунтов и морозное пучение. Арматура в фундаменте работает как эффективная защита и помогает сопротивляться разрушению бетона.

Общая классификация арматуры: виды

В зависимости от вида изготовленного материала, арматурные стержни бывают:

1. Металлические. Из металлов изготавливают традиционную арматуру, она высокая по теплостойкости. В процессе армирования её могут сгибать и сваривать.
2. Композитные. Они изготовлены из стеклянных, базальтовых и углеродных волокон. Наиболее востребована стеклопластиковая арматура, не проводит электроток и не подвержена коррозии.

В зависимости от способа изготовления арматура может быть:

1. Стержневой. Подобная арматура используется чаще всего. Диаметр прутьев от 6 до 80 мм, они изготавливаются путем холодного и горячего проката, служат каркасом железобетонным конструкциям и могут быть:

• Гладкими. Без выступающих изгибов на поверхности.
• Периодического профиля. Состоят из периодичных мелких выступов по всему периметру.

1. Проволочной. Размер данной арматуры доходит до 10 мм. Изготавливается способом холодной протяжки стержней через ряд уменьшающихся в диаметре отверстий. В результате стержни проволочной арматуры сужаются в диаметре и увеличиваются в длине.
2. Канатной. Арматура изготавливается из проволоки. Диаметр высокопрочных канатных прутьев от 6-15 мм. В ней не должно быть оборванной проволоки и вмятин.

В зависимости от установки арматура делится на три вида:

• Штучный. Используется в опалубках на частном строительстве работ небольших объемов. Отдельные элементы используются в каркасах и арматурных сетках.
• Арматурная сетка. Уже готовые переплетения вертикальных и горизонтальных стержней фундаменту и плитам перекрытия.
• Каркас. Каркасные конструкции предназначены армировать колонны и балки.

Выбор конкретного вида арматуры зависит от места и способа её применения.

Разновидности

По своему назначению арматура бывает таких видов:

1. Рабочая. Самый значимый вид арматуры, обладающий высокой прочностью, принимает основные нагрузки строения. В свою очередь, выделяется:

• Поперечная рабочая арматура часто производится в виде хомутов. Удерживает нагрузку от поперечной силы конструкции и устанавливается перпендикулярно к продольным арматурным прутьям.
• Продольная арматура принимает нагрузку от факторов сжатия и растяжения по вертикальной оси напряженных конструкций.

1. Распределительная (конструктивная) – распределяет нагрузку рабочей арматуры по всей площади и обеспечивает её цельность. Ставится в места концентрации напряжений и резких изменений сечения конструкции.
2. Монтажная. Применяется для усиления каркаса и объединяет все части. В некоторых случаях конструктивная и рабочая арматура может одновременно выполнять функции монтажной.

Каждый из этих видов арматуры обеспечивает максимальную прочность и долговечность в конкретном месте строительной конструкции.

Область применения

Арматура очень широко применяется в строительстве:

• гражданские здания;
• мосты, гидроэлектростанции и плотины;

• заводы и фабрики;
• применяется в закладке фундаментов;
• шахты, аэродромы и портовые сооружения.

Арматуру используют в изготовлении ломов и штифтов, кроме того, прутья популярны в частном применении на дачных участках (в пристройках, заборах и сараях).

Специфика маркировки

Маркировка арматуры – специальное обозначение, помогает лучше разобраться в диаметре арматуры, её внешнем виде и характеристиках. Созданное чтобы упростить выбор и быстро сориентироваться в различных видах арматурных прутьев. Стержневую арматуру поделили на 6 классов:

• Класс А240 (А1). Арматурные прутья класса А240 гладкие и без углублений, из-за чего обладают худшими свойствами сцепления с бетоном в сравнении с профильной арматурой. Применяется дополнением к основной арматуре и выпускается разными диаметрами и длиной. Используется в формировании каркасов. Если здание небольшое, её можно применять самостоятельно (в ленточном фундаменте дачи либо бассейна). Имеет невысокую стоимость и повышенную эластичность.
• Класс А300 (А2). Арматура периодического профиля с различным диаметром от 10 до 80 мм пользуется высокой популярностью и нужна в изготовлении железобетонных плит и возведения частных домов. Плотнее чем арматура класса А1.

• Класс А400 (А3). Прутья указанного класса наделены ребристой поверхностью. Их диаметр составляет от 6 до 40 мм. Арматура весьма популярна из-за недорогой стоимости и высокой прочности. Её применяют в сварочных и железобетонных конструкциях, в строительстве дорожных плит и покрытий, а также при армировании бетонных стен зданий.
• Класс А600 (А4). Используют в напряженных и ненапряженных железобетонных конструкциях. Арматура класса А600 диаметром от 10 до 32 мм используется в армировании фундаментов зданий и производстве железобетонных конструкций, их часто связывают в каркасы.
• Класс А800 (А5) и А1000 (А6). Прутья с рифлеными ребрами диаметром 6-36 мм производится из низколегированной стали. Арматура класса А5 и А6 высокой прочности и стоимости. Их применяют лишь в промышленном строительстве больших фабрик, заводов и сооружений.

Существуют и более детальные характеристики в маркировке с различным обозначением:

• Буква «К» говорит о дополнительной обработке арматурной стали антикоррозийными веществами (Ат800К).
• Буква «С» дает возможность понять, что стержни хорошо свариваются (Ат400С).
• Буква «т», добавленная к индексу, обозначает – арматура термически упрочненная (Ат800К).
• Буква «в» – арматура, упрочнённая вытяжкой.

Заключение

Строительные объекты с применением арматурного каркаса становятся надежными и долгосрочными. Арматура увеличивает прочность конструкции и важна в процессе заложения фундамента здания.

Арматурный каркас для ленточного фундамента играет роль скелетного основания, который полностью берет на себя напряжение от внешнего и внутреннего давления. Арматурные прутья принято соединять в каркасы или сетки с помощью сваривания или связывания специальной проволокой. В самостоятельном строительстве вязание арматуры занимает длительный период времени и требует соответствующих навыков, поэтому многих волнует вопрос: «Можно ли сваривать арматуру для фундамента?»

Вязать арматуру стоит тогда, когда строительство происходит на сложном грунте (с высоким уровнем подземных вод, значительным промерзанием грунта). Если свариваются крупные прутья с маркировкой «С» в строительстве частного здания небольшого размера – сварка не повлияет на прочность конструкции.

В процессе армирования следует обратить повышенное внимание на правильное армирование углов фундамента. Неправильная стыковка прутьев может привести к появлению трещин и расслоений. На углах необходима жесткость соединения арматуры и вязка тогда не подходит. На угловом месте стыков арматуры хорошо использовать Г-образные пруты.

Современные технологии позволяют использовать не только металлическую, но и композитную арматуру. Пластиковая арматура плюсы и минусы:

• имеет малый вес;
• не подвержена коррозии;
• высокая прочность на разрыв;
• низкая теплопроводность;
• не изгибается;
• прутья соединяются исключительно вязкой.

Пластиковую арматуру спокойно применяют в малоэтажном строительстве, в различных фундаментах и плитах.

Кроме вязки и сварки, используют муфтовое соединение арматуры, что позволяет надежно соединить концы арматурных прутьев друг с другом. У такого способа есть преимущества и недостатки:

• высокая скорость соединения прутьев;
• прочность соединения;
• снижается расход материала;
• высокая стоимость;
• требуется нарезать резьбу и прикрутить муфту.

Данный способ соединения арматуры часто применяется в промышленном строительстве и в больших объемах работ.

Арматура для фундамента – какую лучше использовать? + Видео

Арматура для фундамента — это важный элемент основания дома. На него воздействуют всевозможные нагрузки. Именно поэтому для заливки фундамента используется железобетон (бетон с каркасом из арматуры).

1 Типы арматуры, используемой в фундаменте

Для заливки фундамента используется бетон. Но этот материал хоть и отличается высокой прочностью и долговечностью, является довольно хрупким. Поэтому дополнительно он укрепляется арматурой. Раньше в основном использовались только металлические прутья, однако современные технологии расширили выбор.

Сегодня для укрепления фундамента применяются 2 основных вида арматуры:

1. Металлический. Представляет собой стальные прутья. Наиболее часто используются стрежни, имеющие круглую форму сечения. Для улучшения прочностных характеристик прутки имеют ребристую винтовую поверхность.
2. Стеклопластиковый. Композитные прутки были изобретены еще в конце 70-х гг. XX века, однако стали использоваться при строительстве фундамента сравнительно недавно. Постепенно начали вытеснять металлический тип. Изготовлены они из прочного стеклопластика. Главное преимущество таких стержней заключается в стойкости к коррозии, чего не скажешь о стальных прутках.

Арматура для фундамента

Какая арматура лучше: металлическая или стеклопластиковая? Каждый вариант имеет свои преимущества и недостатки. Кроме того, второй вариант появился недавно, и на практике пока не доказаны его долговечность и прочность.

Основным параметром арматуры является ее сечение (диаметр). Металлические прутки выпускаются диаметром от 5 до 32 мм, стеклопластиковые — от 4 до 20 мм. Благодаря этому можно подобрать оптимальный вариант под строительство любого здания или сооружения, обеспечивая при этом необходимую прочность основания.

При возведении частных домов используются стальные стержни диаметром 8-16 мм. То, какую арматуру использовать при заливке фундамента, зависит и от его типа. Для ленточного, плитного, свайного оснований стальные стержни подбираются отдельно.

Использование стальных стержней при возведении домов

Кроме того, металлическая арматура подразделяется на 2 вида: с ребристой или гладкой поверхностью. Первый вариант используется в зонах, на которые приходятся растягивающие нагрузки. Гладкие стержни применяются, как правило, в качестве соединительных перемычек. И на них не оказывают воздействие основные нагрузки.

Различается арматура для фундамента и по марке стали. Для изготовления прутков может применяться углеродистая и низколегированная сталь. Марка материала выбирается потребителем либо указывается непосредственно самим заводом-изготовителем.

То, какая арматура нужна для фундамента, зависит от множества факторов. Необходимо учитывать тип грунта, сезонные деформации, мощность строящегося здания и все нагрузки. Не меньшее значение в выборе типа прутков имеет и вид основания (ленточное, плитное, буронабивное).

2 Сборка металлического каркаса

Арматура в фундаменте устанавливается по-разному. Как правило, изначально собирается металлический каркас из арматуры, который затем устанавливается в опалубку. Способ сборки каркаса тоже может быть различным.

Сборка металлического каркаса

При промышленном строительстве зданий и сооружений металлические прутки собираются в каркас при помощи точечной сварки. Это позволяет быстро собирать металлическую конструкцию. Однако такой способ имеет свои нюансы. Во-первых, сварить каркас можно только из тех стержней, которые имеют в маркировке букву «С». Во-вторых, с помощью сварки получается жесткое соединение, что относится к недостаткам. Постоянное воздействие нагрузки требует наличия люфта в местах соединения, что исключается при сварке. В-третьих, в месте сваривания прутки теряют свою первоначальную прочность.

Вторым популярным способом создания каркаса является вязка стальных стержней. Для выполнения процесса используется специальная вязальная проволока. С ее помощью создаются и закручиваются петли в местах пересечения стальных стержней.

Вязка стальных стержней

Обвязка фундамента, в отличие от сваренного каркаса, имеет люфт, что оставляет небольшую свободу движения. Изготавливать ее можно из любой арматуры, а прочность прутков сохраняется на первоначальном уровне.

3 Армирование фундамента

Укладка стержней в фундамент зависит от его типа. Для каждого отдельного вида схема различна. Для ленточного основания используются прутки диаметром 10-14 мм. Выбор зависит от нагрузки: чем мощнее строящееся здание, тем толще должна быть арматура.

Ленточное основание, какой бы высоты оно ни было, требует устройства только 2 армирующих поясов: один располагается сверху, второй — снизу. Каждый пояс выполняется из 2 продольных ребристых стержней, соединенных перемычками из гладкой арматуры диаметром 8 мм.

Армирование ленточного основания

Важно знать, что стержни должны быть полностью утоплены в бетон, никаких концов выглядывать не должно. Это обеспечивает долговечность и надежность каркаса.

Армирование плитного фундамента требует значительных вложений, как и устройство самого основания. Плитный фундамент — это самый надежный и прочный, но в то же время и наиболее дорогостоящий тип основания.

Для усиления плитного основания применяются прутки с ребристой поверхностью диаметром 10-16 мм. Диаметр стержней выбирается, исходя из типа грунта и мощности здания. Чем сложнее условия строительства, тем толще стержни.

Усиление плитного фундамента

Армирование заключается в укладке 2 стальных поясов, которые имеют клетки со сторонами размером 20 см.

Для усиления буронабивного основания используются стержни диаметром 10 мм. В одну сваю устанавливаются 2-4 прутка. Иногда устанавливается большее количество стержней. Количество зависит от диаметра заливаемой сваи. Прутки должны располагаться не менее чем за 50 мм от стенок сваи и устанавливаться на специально подготовленную площадку. Для связки используется поперечная гладкая арматура сечением 6 мм.

4 Сколько нужно арматуры?

Прежде чем покупать арматуру для усиления фундамента, необходимо рассчитать требуемое количество. Для каждого вида основания количество определяется индивидуально. Правила подсчета регламентируются нормативными документами.

Для ленточного фундамента, согласно СНиП 52-01-2003, относительное содержание продольных стержней должно быть свыше 0,1% от общей площади сечения железобетонного объекта. То есть учитывается соотношение общей площади сечений прутков и площади ленты.

Стержни в ленточном фундаменте

Сколько арматуры нужно для плитного фундамента? Определение количества проводится аналогично его расчету при заливке ленточного основания.

Арматура в плитном основании

О количестве требуемой арматуры при строительстве буронабивного фундамента сказано выше. Расчет провести несложно, учитывая количество прутков в одной свае и общее количество самих свай.

Естественно, арматуры не должно быть меньше чем положено. От этого зависит прочность фундамента. А это, в свою очередь, сказывается на надежности здания в целом и на безопасности его использования.

Таким образом, арматура играет важную функцию в создании прочного, надежного и долговечного основания.

При этом необходимо правильно рассчитать количество используемых прутков, подобрать оптимальный диаметр и тип прутков.

Марки стали арматуры — классификация, таблицы по ГОСТ

Арматура используется для улучшения характеристик бетона. Она дает прирост прочности, позволяет выдерживать большие нагрузки без растрескивания и крошения. Без использования каркаса из металлических стержней или проволочной сетки стало бы невозможным возведение бетонных опор, мостов, подземных сооружений и других построек.

По назначению армированиеделится на четыре вида:

• Анкерное. Применяется для создания закладных элементов в бетонировании.
• Конструктивное. Исключает деформацию строения, распределяет нагрузки. Благодаря этому бетон не оседает, компенсируется температурное расширение.
• Рабочее. Нужно, чтобы принимать основную нагрузку и увеличивать прочность.
• Монтажное. Применяется, когда нужно соединить разрозненные детали в единый каркас.

Характеристики продукции указывают на то, где ее можно использовать. Продается напрягаемая и ненапрягаемая арматура, приспособленная для установки в опорных и ненагруженных конструкциях.

По методу установки выбирают продольные и поперечные разновидности. Первый тип хорошо противостоит вертикальным трещинам, второй – наклонным.

Классы арматуры и области их использования

В продаже вы найдете стержни, различающиеся по диаметру, длине и типу поверхности. Есть гладкие и рифленые разновидности. Для удобства обозначения их разделили на классы, для каждого прописана область использования и набор характеристик, марка стали арматуры.

Есть следующие виды:

• А1 (А240, АI). Один из самых распространенных типов материла для изготовления ЖБИ – лотков, плит перекрытия, опорных элементов. Диаметр составляет от 6 до 40 мм. В зависимости от этого параметра товар поставляется в мотках или стержнях.
• А2 (А300, АII). Диаметр достигает 80 мм. Допускается использование как каркаса для свай. Установка в бетон повышает его устойчивость к вертикальным нагрузкам.
• А3 (А 400, АIII). На поверхности прутка есть ребра. Рифление улучшает сцепление с бетоном. Диаметр до 40 мм. До 10 мм продукция поставляется в мотках, больше – в стержнях.
• А4 (А600, АIV). Металлические элементы используются как основа для ЖБИ разного назначения. Они подойдут при производстве деталей, на которые оказывается динамическая нагрузка. Распространено применение и в строительстве – не только гражданском, но и промышленном.
• А5 (А800, АV). Материал создается из конструкционной низколегированной стали. Рекомендованная область применения – создание предварительно напряженных ЖБИ. Подойдет для возведения мостов и гидротехнических сооружений.
• А6 (А1000, АVI). Характеристики позволяют использовать стальные стержни на самых ответственных участках – от объектов ядерной промышленности до дамб. Так как товар дорогостоящий, он производится по предварительному заказу. Дает хорошее сцепление с бетоном за счет особого строения ребер – они кольцевые или серповидные. Допускается применение и с ЖБИ. Армирование существенно продляет срок их эксплуатации.
• А400С. Изготавливается горячекатаным методом. Диаметр достигает 40 мм. Отличается наличием двух ребер, расположенных продольно. Используется в частном строительстве, при возведении невысоких конструкций.
• А500С. Дополнительно усиливается механическими и термическими методами. Не приспособлена к сильным динамическим нагрузкам, используется с базовыми видами ЖБИ.
• А600С. Отличается повышенной стойкостью к коррозии за счет добавления к сплаву молибдена и ванадия. Подойдет для монолитных домов, строительства в районах с высокой сейсмической активностью.

Ниже представлена таблица классов и марок арматуры с прописанными основными характеристиками.

Марки стали для производства арматуры

Классификация марки и классы арматурной стали указывает на эксплуатационные характеристики. Среди наиболее распространенных разновидностей:

• 20ГС. Конструкционная низколегированная сталь. Хорошо поддается сварке, потому подходит для изготовления армирующих каркасов.
• 35ГС. Еще одна конструкционная низколегированная разновидность. Хорошо защищена от агрессивных сред и давления.
• Ст3кп. Конструкционная углеродистая обыкновенного качества. Показывает хорошее сцепление с бетоном, не портится из-за давления, вибрации, воздействия агрессивных сред.
• 22Х2Г2АЮ. Характеристики этой низколегированной конструкционной стали позволяют применять ее для изготовления как обычных, так и предварительно напряженных железобетонных конструкций.
• 80С. Прочный материал, выдерживает сильное напряжение и агрессивное воздействие внешних сред.

В таблице ниже указано соответствие класса арматурной стали, марки использованного при изготовлении сырья и диаметра профиля создаваемого прутка.

Таблица классов арматуры и марок стали – сталь для арматуры по ГОСТ 5781-82

От чего зависит область применения арматуры?

На то, где будет применяться конкретный вид стержней, влияет несколько факторов:

• Степень нагруженности.
• Потенциальные угрозы.
• Область применения ЖБИ или расположение армируемой постройки.

Прежде чем купить партию стальных прутов, нужно понять, какими будут действующие на них нагрузки, – статическими или динамическими. Учитываются и механические параметры будущего каркаса. Если нужно соединить несколько частей методом сварки, сталь должна отличаться хорошим уровнем свариваемости.

Руководство по типам и материалам фитингов

Сантехника — это трубы и фитинги. Трубы устанавливают участки, по которым поступает или забирается вода, а фитинги регулируют поток. Трубы достаточно простые: они прямые, бывают разных размеров. Выберите подходящий материал и длину, и все готово. Фурнитура — для сантехника — такая же. Но для среднего домовладельца арматуры очень много. Некоторые из них могут сбивать с толку, другие — просто пугать, если учесть материалы и размеры.Размеры мы рассмотрим в другой статье; а пока вы можете узнать немного о наиболее распространенных деталях, которые можно найти в сантехнике вашего дома. Вам больше никогда не придется просить «штуковину с двумя концами, которая соединяет две трубы под углом»!

Различные типы фитингов

Адаптеры

используются для удлинения участков или для простого изменения типа соединения на конце трубы. Это позволяет соединять разнородные трубы без необходимости более сложной настройки.

Адаптеры доступны в большинстве стандартных материалов: АБС, латунь, медь, ХПВХ, ковкий (оцинкованный и черный), ПВХ и нержавеющая сталь.

Втулки

Втулки используются для соединения труб разных размеров, обычно путем уменьшения фитинга большего размера до трубы меньшего размера. Втулки обычно — не всегда — имеют как внутреннюю, так и внешнюю резьбу и занимают очень мало места по сравнению с муфтой или соединением, которые служат для достижения той же цели.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированного и черного), ПВХ и нержавеющей стали.

Примечание: Некоторые типы фитингов, например, втулки, имеют ограничения на их использование (или вообще не допускаются) некоторыми правилами сантехники. Перед покупкой не забудьте проверить местные правила сантехники.

Заглушки и заглушки

Заглушки, как ни странно, используются для закрытия конца трубы. Заглушки делают примерно то же самое, но обычно вставляются внутрь фитинга и имеют резьбу, позволяющую использовать трубу в будущем.Заглушки могут быть нарезаны, приклеены или припаяны к трубе (в зависимости от ее материала).

Оба доступны из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Муфты

Муфта используется для увеличения длины участка трубы или изменения размеров трубы (в случае переходной муфты, также иногда называемой «раструбным» редуктором из-за ее формы). Доступные с внутренней резьбой или без резьбы для приклеивания пластика (сварка растворителем) или пайки меди, они являются одними из наиболее часто используемых фитингов.

Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированного и черного), ПВХ и нержавеющей стали.

Колено

Если вам нужно изменить направление потока, локти — лучший выбор. Изготавливаемые в основном под углом 90 и 45 градусов (также доступны уникальные размеры, такие как 22,5 и 60), отводы могут иметь резьбу или пропитку и являются одним из самых важных фитингов, используемых в сантехнике. Уличные отводы имеют концы с наружной и внутренней резьбой, позволяющие легко соединять разные трубы или фитинги.Некоторые уникальные локти также имеют боковой выход, что делает их более похожими на тройник с изгибом.

Доступен из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.

Фланцы

Фланцы используются для соединения труб. Труба нарезается резьбой или приваривается к фланцам, которые затем герметизируются (обычно болтами). Фланцевые соединения широко используются в промышленных приложениях, работающих при высоких давлениях.Их также можно найти для подключения бытовых насосных систем. Фланцы для туалета (или туалета) используются в домашних условиях, при помощи которых унитаз крепится к полу, а слив под ним.

Предлагается из латуни, меди, ковкой (оцинкованной и черной) и ПВХ (для фланцев для туалетов).

Соски

Ниппели представляют собой короткие отрезки трубы с наружной резьбой на каждом конце, которые используются для соединения прямых участков труб. Закрытые ниппели имеют резьбу с каждого конца по всей длине для особо плотного соединения.

Доступны из латуни, хромированной латуни, меди, ковкой (гальванизированной и черной), ПВХ и нержавеющей стали.

Тройники

Если для водоснабжения требуется более одного ответвления, лучше всего подойдут тройники. По сути, это длинная муфта с выпускным отверстием сбоку, эти фитинги имеют выпускные отверстия под углом 90 ° от впускного отверстия и имеют размеры в соответствии с их «длиной» (горизонтальный или прямой размер фитинга) и боковым выпуском. («верх» фитинга, отклонение от хода 90 градусов).Когда длина тройника меньше, чем у бокового выхода, его часто называют фитингом с «бычьей головкой».

Тройники предлагаются из АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.

Крестовины

Крестообразные фитинги — это 4-ходовые фитинги, которые представляют собой комбинацию двух тройников. Многие предпочитают вместо этого использовать две тройники.

Крестовины доступны из латуни, ковкой (оцинкованной и черной) и ПВХ.

Тройник седло

Эти фитинги используются для быстрого добавления тройника к существующей длине трубы без необходимости резать и повторно паять то, что там есть. Чаще всего это происходит с системами орошения для добавления новой дождевальной линии. Также называемые защелкивающимися тройниками, к трубе приклеиваются седла, а после установки просверливается новое отверстие.

Тройники-седла предлагаются только из ПВХ.

Союзы

Муфты — альтернатива муфтам, когда последние непрактичны или неудобны.В то время как муфты (если они не припаяны) должны иметь трубную резьбу, в соединениях используется собственная гайка для создания уплотнения между концами труб. Это делает их идеальным выбором для соединения двух фиксированных труб (которые нельзя ввинтить в обычную муфту) и значительно упрощает будущий ремонт. Диэлектрические муфты используются для соединения труб из разных металлов, обеспечивая барьер против гальванической коррозии. Несмотря на все свои преимущества, профсоюзы имеют недостатки: их нельзя использовать с природным и сжиженным газом.

Они доступны из латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного) ПВХ и нержавеющей стали.

Уайес

Wyes — это в первую очередь дренажные фитинги и имеют ответвление под 45 °, обеспечивающее плавный поток. Хотя сантехнические тройники используются с вертикальными сливными соединениями, они могут вызвать проблемы при использовании плоско на горизонтальном соединении: в таких ситуациях требуется тройник.

Доступны из латуни, АБС и ПВХ.

Стандартные фитинговые материалы

АБС

Акрилонитрил-бутадиен-стирол, черный пластик, используемый в канализации, канализации, сточных водах и вентиляционных отверстиях. Трубы / фитинги из АБС-пластика, а также ПВХ заменили большую часть чугунных, свинцовых и стальных труб, ранее использовавшихся для DWV. Важно отметить, что никакой цемент на основе растворителя (или грунтовка) не может полностью «приклеить» (сваривать растворителем) АБС к пластику ПВХ.

Латунь

Изготовлен из смеси металлических сплавов: в основном меди и цинка, а также небольшого количества свинца, олова, марганца, никеля, алюминия или железа.Латунные фитинги, используемые для питьевой воды, обычно содержат примерно 62-65% меди, 30-35% цинка и очень небольшие проценты олова и свинца. Латунь особенно хорошо работает в системах горячего водоснабжения и обладает высокой устойчивостью к коррозии.

Медь

Красновато-коричневый, цветной металл, широко используемый для изготовления бытовых водопроводных труб. Медь — относительно мягкий и часто тонкий материал, затрудняющий нарезание резьбы. В результате у большинства медных фитингов нет резьбы, и их необходимо припаять к медной трубе.

CPVC

Хлорированный поливинилхлорид — это пластмассовый продукт, предназначенный для питьевой воды с температурой до 180 градусов (если это разрешено правилами), и в целом может выдерживать более высокие температуры, чем стандартный ПВХ. Предлагаемые нами фитинги из ХПВХ не приклеиваются к трубам из ПВХ сортамента 40.

Ковкий (оцинкованный или черный)

Изготовлен из стали. Черное железо в основном используется в газовой и нефтяной промышленности и часто покрывается черной краской или лаком.Оцинкованная фурнитура покрыта цинком для защиты от ржавчины и коррозии. В прошлом оцинкованные трубы широко использовались для домашнего водопровода, но теперь их уже нет из-за проблем с утечками. Сегодня оцинкованные фитинги чаще всего используются для наружного применения, не предназначенного для питья, и для ремонта существующих оцинкованных систем.

ПВХ

Жесткая, обычно белая пластиковая труба. Используется для сточных и вентиляционных систем, а также для подачи холодной воды (подземных) вне дома, а также для спринклерных и ирригационных труб, канализации, сточных вод, сточных вод, а также вентиляционных труб и фитингов.ПВХ в сантехническом бизнесе обычно белый (Sch 40), но иногда бывает и других цветов (в нашей отрасли серый является вторым по популярности и обычно используется для PVC Sch 80). Другой цвет, который вы можете видеть чаще по мере роста усилий по сбережению воды, — это фиолетовый, который используется для отличия систем очищенной или серой воды от систем питьевой воды.

Нержавеющая сталь

Комбинация сплавов железа и хрома, нержавеющая сталь прочна и обеспечивает отличную устойчивость к ржавчине и коррозии.Нержавеющая сталь бывает разных типов, из которых 304 и 316 чаще всего используются в сантехнике. Оба они рассчитаны на давление 150 фунтов на квадратный дюйм, сталь марки 316 обеспечивает лучшую защиту от химической коррозии.

Типы фитинговых соединений

Фитинги подходят, это правда. Но как? Существует ряд типов соединений и стандартов, и многие из них не имеют особого смысла; Разве что-то размером 1/2 дюйма не следует называть — в физической реальности — 1/2 дюйма? Увы, сантехника — это отдельная игра со своими правилами, которые распространяются на размеры и размеры.Кажущиеся произвольными единицы являются нормой; Что вообще означает «номинальный»?

Хотя не все можно решить, следующее руководство должно помочь — по крайней мере — определить наиболее распространенные типы соединений, используемых в домашней сантехнике, что упростит поиск того, что вам нужно.

Резьбовой

Латунные, оцинкованные, нержавеющие и другие фитинги, не содержащие меди, часто имеют резьбу, и часто используется стандарт национальной трубной резьбы (NPT).Он взаимозаменяем с IPS (размер железной трубы), который вы часто увидите на нашем сайте. Фитинги из ПВХ с резьбой также используют этот тип резьбы. При измерении трубы с использованием размеров IPS соответствующий размер фитинга совпадает с размером IPS: для трубы 3/4 дюйма потребуется фитинг IPS 3/4 дюйма. Когда вы видите MIPS или FIPS, это относится только к размеру железной трубы с наружной или внутренней резьбой.

Резьбовые фитинги говорят сами за себя — просто навинтите фитинг на трубу. Однако вам нужно быть осторожным, чтобы не открутить другой конец трубы, когда вы затягиваете фитинг на этом конце.

Сжатие

Компрессионные фитинги — один из самых быстрых и простых способов соединения двух линий. Эти соединения обычно используются на жестких медных трубах и мягких трубах с внешним диаметром 3/8 дюйма или меньше (например, краны и льдогенераторы). Размеры компрессионных фитингов соответствуют этому внешнему диаметру: для трубы с внешним диаметром 1/2 дюйма потребуется Обжимной фитинг 1/2 «. На трубу надевается втулка (« манжета ») (используйте пластиковую втулку для пластиковой трубки), которая помещается внутри фитинга.Поверх этого помещается гайка, которая при затягивании создает уплотнение. Эти фитинги нельзя перетягивать — при появлении сопротивления не делайте больше пол-оборота.

Хотя компрессионные соединения используются регулярно вместо пайки, их следует устанавливать только в стационарных условиях с небольшим движением или воздействием на водопровод. Если такая активность ожидается, рекомендуется пайка. Компрессионные фитинги предназначены только для одноразового использования и не должны использоваться в газовых системах.

Факельный

Раструбные соединения используются при высоком давлении воды или для распределения газа: в приложениях с более высоким давлением, чем может выдержать компрессионный фитинг. При использовании с мягкой медью специальный инструмент (называемый развальцовщиком) используется для развальцовки трубки, изменяя ее форму, чтобы обеспечить герметичное уплотнение с конусообразной развальцовкой. Размер раструбных фитингов соответствует внешнему диаметру подсоединяемой трубы: если диаметр трубы составляет 1/2 дюйма, вам понадобится раструб на 1/2 дюйма.

C / SWT (Sweat) / розетка

Этот тип фитинга без резьбы предназначен для пайки (или «пропитки») медной трубы. «Флюс» используется для очистки и подготовки трубы, на которую наносится припой и плавится вокруг стыка, создавая постоянное герметичное уплотнение. Это один из самых старых и надежных способов соединения труб. Эти медные фитинги имеют номинальный размер (внутренний), что означает, что вам придется вычесть 1/8 дюйма из измерения внешнего диаметра трубы, с которой работаете.Некоторые фитинги также имеют конец FTG — этот размер соответствует размеру трубы, а это означает, что этот конец может быть подсоединен непосредственно к другому фитингу (так же, как труба), но не поверх трубы этого размера. Для применений, не связанных с водопроводом, таких как охлаждение, внешний диаметр может использоваться для описания как трубы / трубки, так и фитингов.

Скольжение / ступица

Подобно вышеупомянутому медному соединению для пота, скользящие фитинги не имеют резьбы и требуют использования другого материала для уплотнения соединения.Вставные фитинги применяются с пластиковыми трубопроводами — АБС, ХПВХ, ПВХ. Они соединяются вместе с помощью грунтовки, которая очищает и предварительно смягчает пластик, и клея, который скрепляет трубу и фитинг вместе, образуя одну деталь из двух. Благодаря своему химическому составу, ABS не требует грунтовки.

Соединения скольжения из ПВХ и АБС соответствуют размерам IPS, в то время как в большинстве CPVC используются размеры медных трубок (CTS), то есть типы не взаимозаменяемы.

Push-to-Fit (SharkBite, ProBite, John Guest)

Эти фитинги нацелены на легкость и простоту, требуя от пользователя просто вставить трубу или трубку в фитинг, чтобы обеспечить водонепроницаемое соединение.При использовании с медными трубами (не трубками), CPVC и PEX (имеется специальная вставка для сохранения целостности PEX при использовании этих фитингов), соединение становится возможным за счет комбинации специально разработанных уплотнительных колец и металлических зубцов, которые возьмитесь за трубу или трубку и удерживайте их на месте. Это не постоянные соединения, но они требуют использования специального инструмента для отключения в случае ProBite и Sharkbite. Хотя каждое соединение имеет чистый конец без заусенцев (без острых краев или случайных мелких остатков), это особенно важно для этих фитингов: использование только уплотнительного кольца и некоторых зубцов для соединения означает, что любые острые края или мусор может содержать более разрушительную угрозу, чем обычно.

Имейте в виду, что для фитингов Sharkbite требуется определенная глубина вставки в зависимости от используемого фитинга (это можно сделать вручную или с помощью специального «измерителя глубины для удаления заусенцев». Для фитингов Push-to-Fit обычно используется размер CTS.

Барб

Фитинги с зазубринами используются для соединения гибких труб (включая садовые шланги) с металлическими или пластиковыми трубопроводами. Конец фитинга с зазубринами вставляется в шланг и зажимается вокруг него, чтобы обеспечить герметичность.Зубцы имеют размер по внутреннему диаметру подсоединяемого шланга. Другой конец обычно использует IPS (MIPS или FIPS), GHT или скользящее соединение. Эти типы фитингов обычно используются в коммерческих приложениях для напитков, таких как водопроводные линии или фонтанчики с содовой.

Резьба для садового шланга

Резьба для садовых шлангов (GHT: наружная = MHT; внутренняя = FHT) крупнее стандартной трубной резьбы; еще грубее резьба для пожарного рукава (NST), которая быстро соединяется по понятным причинам.Эти фитинги обычно используются для адаптации садового шланга к другому соединению, будь то нагнетатель шланга, быстроразъемный фитинг или насадка, и используют шайбу для обеспечения плотного уплотнения.

… И это ваш ускоренный курс по наиболее распространенным типам фитингов! Многие страницы наших продуктов содержат дополнительную информацию об этих соединениях, относящихся к используемому продукту. Никто не любит возвраты (и, что еще хуже, ошибаться), поэтому, если вы не уверены в том, что вам нужно, вы всегда можете написать нам!

Краткая история фитингов и их размеров

Вы, наверное, заметили, что не все фитинги и трубы одинаковы.На самом деле, вы, возможно, заметили, что размер трубы почти легче рассматривать как имя, а не описание, поскольку ваша измерительная лента, похоже, вам не очень помогает. Действительно, не слишком ли много спрашивать, что фитинг 1/2 «на самом деле где-то измеряет 1/2»?

Вроде да, но почему?

История (краткая и простая версия)

Когда-то все трубы и соединители делались вручную, как и все остальное. Когда началась индустриализация и появилась возможность массового производства, наши предки решили, что массовое производство трубок станет большим шагом вперед, и искали способ стандартизировать размеры труб.Естественно, эта стандартизация была основана на потребностях, материалах и производственных возможностях того времени. Поскольку было важно знать, с каким потоком что-то может справиться, внутренний диаметр использовался в качестве системы отсчета. Внешний диаметр также был стандартизирован, поэтому все трубопроводы можно было соединить вместе без особых усилий. Другими словами, труба 1/2 дюйма имела внутренний диаметр 1/2 дюйма и стандартную толщину стенки — в случае медной трубы она составляла 1/16 дюйма. Отлично! Что же произошло? Короче, прогресс произошел.

Совершенствование металлургических и производственных процессов, создание новых материалов. Более тонкие трубы, созданные с использованием этих новых знаний, могут выдержать те же суровые условия, что и старый стандарт. Медь больше не была единственной трубой, производимой серийно. Чтобы все по-прежнему легко стыковалось, они сохранили внешний диаметр одинаковым. Но более тонкие трубы с таким же внешним диаметром теперь означали, что эти новые трубы больше не были 1/2 дюйма. Итак, как их назвать, чтобы все по-прежнему работало без сбоев в отрасли? Они использовали то же соглашение об именах, просто чтобы сохранить вещи более или менее последовательный.Результат? Размеры труб теперь являются скорее названием, чем описательным термином. Фактически, термин «номинальный», который является одним из способов определения размера трубы, означает «приблизительный».

А как насчет фурнитуры? Помните, это должно было быть довольно интуитивно понятным, и внешние диаметры труб были стандартизированы. Поэтому, чтобы было проще, фитинги назывались по размеру трубы, к которой они подходили. Другими словами, для трубы 1/2 дюйма вы бы выбрали фитинги 1/2 дюйма из того же материала.

Хорошо, у нас есть история, и все это имеет смысл, так почему же теперь это так запутанно?

Настоящее

Помните эти новые материалы и технологии? А прогресс? Что ж, улучшилась не только технология трубопроводов, но и то, что они должны были обслуживать, и поэтому было еще больше изменений.

В связи с этими изменениями были стандартизированы и разные размеры труб. Это могло быть способом экономии материалов, поскольку системы с низким давлением или без него, очевидно, не нуждаются в усилении для тяжелых условий эксплуатации, которое может понадобиться системам под давлением. Это также могло быть водопроводным эквивалентом войны медиа-форматов (вы помните, Beta vs VHS?). Однако случилось так, что появилось больше категорий трубопроводов, а также множество способов их соединения.

На данный момент мы просто коснемся основных типов жестких трубопроводов, которые вы встретите в жилых помещениях США.На этом этапе вы чаще всего будете сталкиваться с жесткими трубами номинального размера (жесткие медные трубы подпадают под это), IPS (ПВХ, оцинкованная и нержавеющая сталь, все подпадают под это) и CTS (размер медных трубок — мягкие медные трубки и некоторые стили ХПВХ подпадают под это).

Наиболее жесткая труба определяется по размерам IPS. На самом деле ПВХ делает это довольно просто, так как его размер часто указан сбоку! Но если вы не работаете с трубой из ПВХ, где вы можете увидеть размер, или если вы не знакомы с размерами IPS, самый простой способ определить, какой размер трубы у вас есть, чтобы вы могли найти подходящие фитинги, — это использовать таблицу. .(Как этот прямо здесь!) Как только у вас будет размер трубы, просто выберите фитинги того же «размера». Например: фитинги IPS 1/2 дюйма предназначены для трубы IPS 1/2 дюйма.

CTS соответствует внешнему диаметру «номинальной» медной трубы и трубки, хотя фактическая толщина стенки может варьироваться в зависимости от материала трубы. Вы можете использовать измерительную ленту для этих типов труб, поскольку внешний диаметр всегда на 1/8 дюйма больше, чем «размер» трубы. Вот пример: 1/2 дюйма трубы из ХПВХ имеют внешний диаметр 5/8 дюйма. .Опять же, выбирайте фитинги в зависимости от размера трубы, с которой вы работаете. Пока довольно просто, правда?

Медные трубы, используемые в жилых домах (типы K, L, M и DWV), также имеют фактический внешний диаметр, который всегда на 1/8 дюйма больше, чем обозначение размера.

Медная труба для систем кондиционирования и охлаждения (ACR) обозначается фактическим внешним диаметром. Для этого довольно часто используются компрессионные фитинги, поскольку их размер соответствует внешнему диаметру трубки, к которой они подходят.Медные фитинги предназначены для труб номинального диаметра, поэтому, чтобы использовать их для медных труб с внешним диаметром, вам необходимо рассчитать внешний диаметр трубы, для которой они предназначены. Звучит сложно? Нужен пример? Во-первых, помните, что номинальный диаметр трубы на 1/8 дюйма больше, чем обозначение размера. Таким образом, если вам нужен фитинг для медных труб с внешним диаметром 5/8 дюйма, вы будете искать медные фитинги с номинальным диаметром 1/2 дюйма, так как 1 / Номинальная труба 2 дюйма имеет внешний диаметр 5/8 дюйма. Понятно?

Хорошо, теперь, когда вы раскрыли тайну труб и фитингов, выходите и с уверенностью приступайте к работе над этими проектами!

Готовы купить вашу фурнитуру?

Выбор фитингов

имеют тенденцию изнашиваться и расшатываться зубьями, поэтому никогда не бывает плохой идеей заменить их новыми при замене трубки Боудена.

В чем разница между ними?

Во-первых, размер трубки, которую он принимает. Трубки Боудена для нити накала 1,75 мм имеют внешний диаметр 4 мм. Номера деталей, начинающиеся с PC4, означают «нажимной соединитель 4 мм»

Следующее отличие — резьба. В большинстве систем Bowden используется резьба M6 («Метрическая 6 мм»), M5 или M10. 01 Также распространена нарезка резьбы 1/8 дюйма NPT. Расстояние между нитками называется шагом.

Третье, на что следует обратить внимание, это то, позволяет ли фитинг трубке проходить насквозь.Теперь у нас есть фитинги с резьбой 01NPT и M10 в обоих стилях. Обратите внимание, что некоторые фитинги можно модифицировать, чтобы позволить трубке пройти насквозь путем осторожного сверления. Для трубки 1,75 используйте сверло №19 (4 мм). Для трубки 2,85 используйте сверло 1/4 дюйма.

Какой фитинг мне подходит?

Проще всего внимательно рассмотреть картинки, уделяя пристальное внимание меркам. Мы работаем над составлением списка принтеров для каждого подходящего размера, но он еще не полный.Пожалуйста, помогите нам, написав нам по электронной почте или в Твиттере, и сообщите нам, какой у вас принтер и какие приспособления он использует.

Ваш принтер отсутствует в списке? Помогите нам создать нашу базу данных, отправив электронное письмо по адресу [email protected] или разместив в Твиттере @CapTubes фотографии и размеры ваших фитингов.

Что делать, если я случайно куплю не те фитинги?

Свяжитесь с нами по адресу [email protected], и мы предоставим инструкции по возврату неиспользованной арматуры для обмена или возврата денег.

Что делать, если у вас нет нужного мне приспособления?

Мы постоянно расширяем наш выбор, чтобы удовлетворить потребности общества.Напишите нам в Твиттере @CapTubes или напишите по адресу [email protected], указав свой принтер или хотенд, а также спецификации необходимых вам фитингов.

Что такое сантехническая арматура и чем она отличается от других трубных фитингов из нержавеющей стали

Сантехническая арматура обычно имеет механически полированные внутренние поверхности и часто также полированные внешние поверхности.

Ни одна статья не может объяснить весь мир технологических трубопроводов и фитингов. Это огромная таблица спецификаций труб, размеров внутреннего диаметра, наружного диаметра и материалов конструкции, не говоря уже о различных вариантах фланцев и резьбовых концов.В этом посте мы попытаемся познакомиться с миром сантехнических технологических трубопроводов. Санитарные технологические трубопроводы и фитинги (также известные как гигиенические трубопроводы или трубопроводы высокой чистоты) используются почти исключительно в пищевой промышленности, производстве напитков, биофармацевтической промышленности и производстве средств личной гигиены.

Санитарные фитинги и трубки (классифицируемые также как гигиенические фитинги и трубки) были разработаны и используются, поскольку их можно чистить; либо путем демонтажа системы и ее очистки вручную, либо с использованием процесса CIP (очистка на месте).Они ограничивают зоны захвата, где могут образовываться или скапливаться бактерии. Они также устойчивы к коррозии.

Ниже перечислены общие характеристики санитарных трубопроводов.

• Все сантехнические трубопроводы измеряются по внешнему диаметру трубы. Если вы держите в руке сантехнический фитинг, измерьте внешний диаметр трубчатого участка фитинга. Это правильный размер, а не то, что измеряет лицевая часть концевых фитингов.
• Вы можете купить фитинги и трубки размером от ½ до 12 дюймов.½ «-4» — наиболее распространенные размеры.
• Толщина стенки для размеров ½ ”-3” составляет 0,065 дюйма (16 Ga)
• Толщина стенки 4 дюйма составляет 0,083 дюйма (14 Ga)
• Толщина стенки 6 дюймов составляет 0,109 дюйма (12 Ga)
• Толщина стенки для размеров 10 и 12 составляет 0,120 дюйма
• Большинство сантехнических элементов изготавливаются из нержавеющей стали 304 или 316L. Более благородные сплавы, такие как AL6XN, титан и хастеллой, доступны в ограниченных количествах и размерах.
• Качество поверхности классифицируется по Ra.Ra определяется путем взятия среднего расстояния между выступами и впадинами на поверхности металла. Обычно он измеряется в микродюймах. Минимальное значение Ra, необходимое для того, чтобы сделать фитинг «санитарным», составляет 32. Во многих отраслях промышленности, таких как биофармацевтическая промышленность, требуются трубки с диапазоном 15-20Ra.
• Сантехническая арматура не имеет карманов, резьбы или узких радиусов. Радиусы сантехнических колен стандартизированы. Радиус сантехнического колена в 1 ½ раза больше наружного диаметра трубы.Таким образом, колено 1 дюйм имеет радиус 1 ½ дюйма, колено 2 дюйма имеет радиус 3 дюйма и т. Д.
• Наиболее распространенными вариантами торцевых соединений сантехнических фитингов являются сварка встык и санитарные зажимы. Санитарный зажим состоит из двух фитингов, нейтральных по гендерному принципу, с санитарной прокладкой между ними, соединенных зажимом. Существует множество других менее известных систем сантехнических соединений, включая коническое седло, John Perry, I Line и Q Line. На нашем сайте вы можете увидеть изображения или чертежи различных типов сантехники.

Основными поставщиками сантехнических труб в США являются RathGibson и United Industries. Оба производятся внутри страны. Основными поставщиками сантехники являются Alfa Laval, Waukesha Cherry Burrell и VNE. Альфа Лаваль и Waukesha поставляют свое оборудование в основном в Китай. Большинство фитингов VNE производится в Израиле.

Мы более подробно рассмотрим различные системы соединений, отделку поверхности и варианты трубок в будущих публикациях в блоге.

Голландские прикладные технологии

Нравится:

Нравится Загрузка…

Какие бывают типы сантехнической арматуры?

Сантехническая арматура бывает всех форм и размеров, каждый отдельный тип используется для определенной цели. Обычно используются соединения или колена, а также тройники и крестовины. Большинство сантехнических устройств используются для изменения направления потока воды или его полного прекращения.

Колено — это водопроводная арматура, которая используется для изменения направления потока воды на угол 45 ° или 90 °. Они обычно используются под раковинами и другими приспособлениями, в которых используется слив, чтобы лучше регулировать скорость, с которой вода выходит из приспособления и попадает в септическую или канализационную систему. Концы колен могут иметь втулку, стыковку или резьбу. Уличный отвод — это разновидность фитинга, в котором обычно используется резьба с наружной на внутреннюю.

Тройник — это еще один тип сантехнической арматуры, используемый в основном для объединения или разделения потока воды. Оба конца, как правило, имеют одинаковый размер, хотя существуют варианты, которые имеют разные размеры на входе и выходе, также известные как переходное соединение. Тройники также могут использоваться в некоторых компьютерных компонентах.

Крестовины также являются сантехнической арматурой.У них есть три впускных клапана и один выпускной клапан или наоборот, и они обычно используются в спринклерных системах. Часто они не используются при установке сантехники в доме, потому что они дороже, чем использование нескольких тройников.

Сантехническая арматура — это не всегда стыки. Это касается заглушек и заглушек, которые используются для закрытия конца трубы.Разница между ними заключается в дизайне каждого фитинга. Заглушки надеваются на концы трубы, как правило, с резьбой, так что они ввинчиваются. Заглушки подходят к концу трубы. Оба обычно газонепроницаемы и водонепроницаемы.

Очистители — это также сантехническая арматура, которая используется на временной основе.Они устанавливаются в легко доступном месте, чтобы можно было вставить шнек или змеевик для очистки засоренных участков трубопровода. После очистки труб промывочные материалы обычно удаляются.

Большинство сантехнической арматуры изготавливается из различных видов пластика или металла, чаще всего из поливинилхлорида (ПВХ).
