Банная печь своими руками из трубы видео: Самодельная печь для бани из трубы диаметром 530 мм: четрежи
Самодельная печь для бани из трубы диаметром 530 мм: четрежи
В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки. При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м3. Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.
Процесс изготовления печи
Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:
- труба на 426 мм при толщине стенки от 5 мм;
- 5-миллиметровый листовой прокат;
- небольшие по длине отрезки труб;
- 2-миллиметровый лист из стали;
- металлопрокат.
Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы.
Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку. На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм. В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.
Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.
Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.
Что необходимо для изготовления печи?
- Сварочный аппарат.
- Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
- Стальная труба на 630 мм при толщине стенки от 10 мм.
- Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
- 10-миллиметровый стальной лист.
- Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
- Чугунные заготовки 50 на 50 мм.
- Арматура.
- Труба на 120 мм для обустройства дымохода.
- Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x
Этапы работ самостоятельного изготовления печи
Этап I
Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.
Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.
Этап II
На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.
Этап III
Варятся бока для дверок с помощью использования листа, учитывая проход через стену.
Этап IV
Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.
Этап V
Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.
Этап VI
Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.
Этап VII
На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.
Этап VIII
Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем. Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата. Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.
Этап IX
Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.
Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.
Источник: http://ruspar.ru/wiki/osnovy/pech-dlya-bani-iz-truby/
Горизонтальная печь
Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.
Процесс предполагаемых работ включает в себя:
- Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
- Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.
Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.
- Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
- Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
- Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
- Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.
Устанавливайте дымоход ближе к передней части печи сантиметров на 15.
- Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
- Оснащение зольника и топки дверцами.
- Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
- Оборудование бака краном.
Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.
Печь для бани из 530 трубы
Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.
Масса печи-234кг
Масса камней 141кг.
Максимальный объем парильного помещения-22 куб. м.
Диаметр дымохода 133мм.
Печь из трубы 530 мм с охватом 3 помещений
Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.
Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя. Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет. В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.
Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:
- бак, выполненный из нержавейки;
- большую топку, длина которой составляет 60 см;
- открытую каменку, оснащенную ребрами для препятствования стеканию воды.
Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.
Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.
Еще один вариант печи из 530 трубы
Чертежи

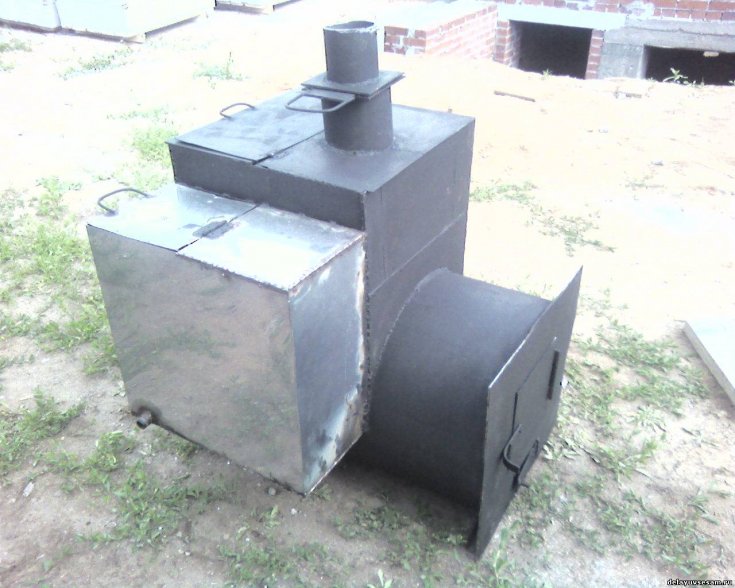

Фотографии готовой конструкции
Похожие статьи:
чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры
Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.
Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.
Особенности: плюсы и минусы
Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.
Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:
- листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
- как следствие, такая печь будет стоить дороже;
- топливник цилиндрической формы лучше проводит тепло;
- исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
- плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.
В чем плюсы именно металлических печей:
- цилиндр лишь немного проигрывает сферической форме по теплопроводности;
- толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
- печь можно перемещать, она долговечна;
- стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
- подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
- многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
- помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.
Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.
Виды и характеристики
По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:
- вертикальные;
- горизонтальные.
Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.
Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.
Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.
Подготовка
Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.
В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.
Говоря о стандартной бане, оптимальными принято считать следующие размеры:
- диаметр сечения – 0,5-0,55 м;
- толщина стенок – 8-12 мм.
Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.
Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.
Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.
Прочие плюсы стальных труб:
- стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
- сохранение тепла даже после полного сгорания дров.
Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.
Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.
Также различной будет толщина стенки трубы.
Трубы водопровода делятся на следующие подвиды:
- облегченные;
- обыкновенные;
- укрепленные.
Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.
Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.
Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.
При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.
Материалы
Для проведения работы необходимы следующие материалы:
- непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
- труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
- труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
- листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
- навесные петли из металла;
- небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
- отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
- цементный состав;
- кирпичи;
- песок.
Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.
Необходимые инструменты:
- аппарат для сваривания элементов;
- любой сильный резчик по металлу;
- электроды;
- врезной кран;
- металлопрокат для ножек;
- асбестовый шнур;
- ручки для дверей.
Схемы и чертежи
Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.
В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!
Необходимо подготовить фундамент, на который будет установлена печь:
- В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
- Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см.
Далее нужно как можно плотнее утрамбовать этот слой.
- Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
- С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
- Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.
После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава.
Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.
Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.
Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.
Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.
Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.
Изготовление и монтаж
Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.
Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.
Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.
Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.
Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.
Горизонтальная печь
При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:
- Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой).
Как правило, по длине данная труба будет от 0,7 до 0,9 м.
- Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
- Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
- Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.
Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.
Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.
Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.
Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.
Вертикальная
Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.
Этапы изготовления.
- Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
- В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
- Над уровнем топки располагается лоток для укладки камней.
Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
- Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
- К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
- Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него.
Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
- Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
- К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
- Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
- Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него.
В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
- Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
- В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
- Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
- Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
- Привариваются петли для установки дверей к корпусу.
Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.
Полезные рекомендации
Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.
Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.
Как сварить печку из трубы своими руками, смотрите в видео ниже.
youtube.com/embed/cYHKwrFGmCs?modestbranding=1&iv_load_policy=3&rel=0″/>
Печь для бани из трубы своими руками – фото, чертежи банной печи
Самодельная банная печь на дровах – достойная альтернатива заводским аналогам. Далеко не каждый любитель банных процедур может купить металлическую буржуйку или построить добротный кирпичный отопитель, под который и места не всегда хватает. Имея необходимый инструмент и навыки, железную печку можно сделать собственноручно в домашних условиях либо заказать знакомому сварщику. Цель статьи — рассказать, как своими руками сварить печь для бани из трубы большого диаметра или газового баллона.
Выбор конструкции самодельной печки
Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:
- Сложность изготовления.
Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
- По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
- Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
- Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
- Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.
Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.
Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье.
Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.
Готовая печка с сеткой для камней и выносной топкойКПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.
Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.
Как сделать горизонтальную печь в баню
На просторах интернета можно отыскать немало информации по изготовлению разных печей для бани из металла, в том числе чертежи и видео. Информация не всегда полна и понятна обычным людям, встречается множество повторов. Поэтому ниже на фото и в чертежах представлен рабочий экземпляр металлической банной печи, сделанный экспертом нашего проекта Виталием Дашко из баллона диаметром 0.5 м с толщиной стенки 5 мм.
Банный отопитель из баллона несколько проще в изготовлении и удобнее в эксплуатации, это выяснится далее. Сварить печь в баню можно таким же образом из трубы DN500 (диаметр по внешнему обмеру – 530 мм).
Для проведения работ необходимо приготовить следующие дополнительные материалы:
- листовой металл (Сталь 10—20) толщиной 4 мм – на дверцы;
- асбестовый шнур – на уплотнение дверец;
- отрезок трубы DN150 для патрубка дымохода;
- арматура из низкоуглеродистой стали периодического профиля, подойдет диаметр 16—20 мм;
- уголок 25 х 3 мм;
- подходящий металлопрокат для ножек;
- ручки дверец покупные.
Примечание. Если делается такая же печь из трубы DN500, то вдобавок понадобится листовая сталь толщиной 5 мм для монтажа боковых стенок топливника.
Рекомендации по подбору металла
Чтобы печь для бани получилась надежной и прослужила долгие годы, нужно правильно подобрать марку металла. Поскольку подобные теплогенераторы обычно собирают из подручных или купленных на металлоломе материалов, то среди обрезков может оказаться высокоуглеродистая либо легированная сталь, что крайне нежелательно. Оптимальный вариант – сталь с содержанием углерода до 2% (Ст10, Ст20).
Проверяем цвет искр от стали на наждакеПри сварке высокоуглеродистого металла швы могут трескаться сразу же после остывания деталей. Другой момент: эта сталь расположена к закалке и может прикаливаться от воздействия высокой температуры на максимальном режиме работы. Это приводит к деформации и разрыву сварных швов. С легированными сталями тоже лучше не связываться, разве что вы профессиональный сварщик.
Отличить металл с низким содержанием углерода довольно просто. Надо поднести край листа к вращающемуся кругу наждачного станка, чтобы изучить цвет и поведение искр. Они должны быть светло-желтыми и сыпаться прямолинейно, как показано выше на фото. Если цвет искры ближе к белому и рассыпается она в разные стороны с множеством «звездочек», то материал содержит высокий процент углерода. Тусклый оранжевый, красный либо яркий белый цвет свидетельствует о том, что сталь – легированная.
Порядок ведения работ
Весь потребный инструмент для работы перечислять не имеет смысла, достаточно упомянуть сварочный инвертор, угловую шлифмашину (болгарку) и приспособления для измерения. Вместо болгарки также отлично подойдет газовый резак. Первая операция – отрез боковой части баллона по заводскому сварочному шву с предварительным наполнением водой. Получаем открытый проем для установки колосников в топливник печки и отрезанную часть, куда надо поставить дверцы.
Затем нужно порезать железо на заготовки определенных размеров, ориентируясь на чертеж металлической банной печи:
Важный момент, касающийся вопроса, как правильно разместить патрубок дымохода на корпусе печи. Чтобы избежать больших потерь тепла, не стоит его прилаживать к задней части, как это делают разные мастера-умельцы. Лучше вырезать отверстие и приварить патрубок сверху, отступив от края не менее 150 мм, как это изображено на чертеже. Это позволит дымовым газам обращаться в задней части топливника перед выходом наружу и таким способом интенсивнее отдавать тепло в помещение бани.
По размерам, указанным на чертеже, необходимо из арматуры сделать колосниковую решетку, приварив к 2 продольным прутьям множество поперечных с шагом 45—50 мм, как это сделано на фото:
Конструкцией данной металлической печи для бани предусматривается опирание решетки на 2 уголка, прикрепленных к внутренним стенкам топливника посредством электросварки. Колосники не должны быть жестко привязаны к уголкам, а просто лежать сверху, как это показано на чертеже печи в разрезе:
В отрезанной части корпуса болгаркой вырезают проемы, куда устанавливается обрамление дверец. К самим дверкам изнутри привариваются ребра, потом навесы и покупные ручки. Между ребер вкладывается уплотнительный асбестовый шнур. Монтировать дверцы на место лучше после того, как в самодельной печи установлена колосниковая решетка и отрезанная часть герметично приварена на место.
Ввиду того что баллон имеет по бокам закругления, изнутри перед дверцей зольника образуется пологий подъем подовой части. Благодаря ему металлическая печь для бани, сделанной из баллона своими руками, хорошо поддается очистке, золу легко выгребать наружу. В самодельной печке из трубы в этом месте появится неудобный порожек, поэтому дверку надо ставить как можно ниже.
Для защиты от жесткого инфракрасного излучения, исходящего от раскаленных металлических стенок, а также в соответствии с правилами устройства бани эксперт рекомендует оградить корпус сеткой, наполнив ее доверху камнями. Проще говоря, смастерить самодельную каменку, окружающую печь со всех сторон, кроме фронтальной. Для наполнения сгодятся не любые камни, а рекомендованные для бани:
- талькохлорит;
- базальт;
- речная галька;
- белый или малиновый кварцит;
- габбро-диабаз.
Буржуйка с выносной топкой
Конструкция предыдущего варианта отопителя предполагает протапливание бани изнутри парной, что не всегда удобно. В продаже есть много моделей заводского исполнения, имеющие так называемую выносную топку, что позволяет производить все манипуляции из смежного помещения – предбанника. Там же можно спокойно складировать дрова.
Обрамление передней панели с дверцами, выходящими в предбанник, делается по толщине стенки парнойТот, кто в состоянии изготовить самодельную металлическую печь из трубы, без проблем может приварить к ней и выносной топливник при необходимости. Алгоритм проведения работ сохраняется, только дверки устанавливаются на лицевую часть искусственно выдвинутой вперед топки. Детально и с указанием размеров металлическая печь для бани изображена на чертеже:
Примечание. Общая длина корпуса и отдельной выступающей конструкции может варьироваться в зависимости от условий установки отопителя (толщина стены, размеры парной и так далее).
Как на практике сваривается похожая конструкция печки с выдвижным ящиком, рассказывается на видео:
В обеих представленных конструкциях количество воздуха для горения регулируется путем открывания дверцы зольной камеры. Регулирование можно оптимизировать, если встроить в дверку простое приспособление с подпружиненной заслонкой. Его несложно смастерить из отрезка трубы диаметром 57 или 76 мм и кусочка тонкого металла. В трубе просверливают отверстие на 6 мм, вставляют туда ось из такой же проволоки, а к ней приваривают металлическую заслонку. Конец оси фиксируется гайкой с пружиной, что и показано на рисунке:
Самодельная воздушная заслонка легко встраивается в топочную дверцуПечь–котел вертикального типа
Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя. Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла. Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:
Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды. Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади. Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.
Совет. Общую высоту печи для бани и каждой камеры в отдельности можно подобрать самому, главное, — максимально увеличить вместительность топки. Тогда и длительность горения с одной закладки дров станет больше.
Порядок проведения работ по изготовлению вертикального отопителя таков:
- Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
- Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
- Обработка вырезанных частей и изготовление из них дверец печи.
- Сваривание колосниковой решетки из арматуры.
- Сборка металлической банной печи.
Вначале внутрь корпуса привариваются перегородки, после чего сквозь отверстия в них пропускается дымоходная труба и тщательно обваривается. Устанавливается колосник, затем сваркой прикрепляется днище. Крышка бака делается из 2 частей – одна ставится наглухо, а другая – на навесах. В нижнюю часть котла необходимо врезать патрубок для слива воды, после установки металлической печи к нему следует прикрутить кран. Способы и приемы производства работ подробно показаны на видео:
Заключение
Хотя самодельная печь из стальной трубы выглядит в бане неказисто по сравнению с заводскими «собратьями», но она даст вам приличную экономию денежных средств. Даже в случае, когда вы купите все материалы, а работы поручите мастерам за отдельную плату, то получите буржуйку вдвое дешевле, нежели в магазине. Притом что найти в продаже отопитель с толщиной стенок 5 мм и более практически невозможно. А непрезентабельный вид агрегата легко прячется под каменкой.
Печь для бани горизонтальная
Каждый, кто когда-либо занимался постройкой печи для бани, знает сколько труда нужно вложить в изготовление даже простенького корпуса из листового металла по собственным чертежам. Проще построить своими руками печь для бани из трубы, тем более что чертеж такой постройки найти не представляет проблемы. В большинстве известных конструкций печь для бани имеет вертикальное расположение корпуса. Чаще всего это связано с желанием рационально использовать место в парилке или расположить вывод трубы печи в бане вертикально по чертежам расположения дымохода и вентиляции в доме.
Чем горизонтальные печи отличаются от вертикальных моделей
В этом смысле горизонтальная печь для бани займет больше полезной площади в парилке, но специфическая форма корпуса позволяет получить ряд полезных преимуществ:
- Удобная форма для загрузки топлива в камеру сгорания;
- Небольшая высота, на которой расположена коробка каменки;
- Благодаря оптимальному распределению топлива тонким слоем в горизонтальной печи для бани из трубы, это видно по чертежу, дрова сгорают более полно и равномерно.
Но, скорее, большинство умельцев изготавливают горизонтальные печи, потому что людям просто нравится необычный вид печи для бани из трубы 530 мм, как на фото. Простота устройства позволяет наладить изготовление печи бани руками по чертежам и видео, которых, при желании, можно найти немало.
Чаще всего для постройки подобной банной конструкции используются старые газовые баллоны или куски от водопроводной трубы, диаметром от 50 см и выше. Самой распространенной схемой является изготовление горизонтальной печи для бани из трубы в 530 мм. Горизонтальной формы делают только трубчатые печи, они обладают достаточным запасом прочности и высокой теплоотдачей в воздух парилки в бане.
Основные преимущества использования горизонтального расположения корпуса печи
Если сравнивать горизонтальную и вертикальную схемы печи, то можно отметить несколько основных отличий, влияющих на эффективность нагрева воздуха в бане:
- Потоки пламени и раскаленных газов в вертикальной печи направлены по кратчайшему пути к дымоходу в верхней части корпуса, при этом они мало соприкасаются с боковыми стенками и собраны в один поток, расположенный в центральной части.
- В горизонтальной конструкции потоки горячего газа вынуждены омывать верхнюю часть корпуса, и только после этого под действием разрежения воздуха в дымовой трубе выбрасываются в дымоход;
- Нагретые стенки вертикальной печи излучают тепло в бане по нормали к стальной поверхности, а значит, основная часть энергии, до 90%, направляется в стороны в горизонтальном направлении. Такая схема в бане превосходно греет стены, но не может нагреть пол и воздух в верхней части комнаты, десятая часть тепла вообще выбрасывается с отходящими газами в трубу;
- Печь с горизонтальным расположением корпуса тепловым излучением прекрасно прогревает все зоны в бане, кроме участков, прилегающих к полу и находящихся непосредственно под топкой.
В зависимости от толщины стенок, вес может колебаться от 60 до 180 кг. Это немного, поэтому горизонтальную печь можно поставить в центральной части парилки на относительно простой металлический каркас или свайный фундамент. Если размеры горизонтальной печи не превышают указанных на чертеже, ее можно установить даже на простой восьми миллиметровый лист металла, при условии использования теплоизоляции не менее 20 мм толщиной.
Как строят горизонтальную печь для бани
Конструкция горизонтальной печи представляет собой собственно трубчатую камеру сгорания, с колосниками и поддувалом в одном корпусе, бак для воды и отделение для каменки. Устройство топки горизонтального исполнения позволяет максимум тепла направлять на подогрев каменки для набора пара в помещении бани.
Инструменты и материалы
В схеме с горизонтальным расположением камеры сгорания нам понадобится следующий материал:
- Обрезок трубы диаметром 500-530 мм, длинной 80-100 см, для парилки бани в двадцать кубов будет достаточно первого размера, если планируете прогревать и предбанник, можно взять длиннее на 10-15 см;
- Листовая сталь в 120х70 см, можно взять в двух одинаковых кусках. Металл можно брать с ржавчиной, главное – идеально ровная плоская поверхность, без следов деформации и отверстий. Толщина металла не менее 3 мм;
- Металлопрофиль, можно взять квадрат или швеллер, но чаще используют уголок № 50, на одну горизонтальную печь для бани уйдет примерно от полутора до двух метров профиля;
- Стальная арматура диаметром 6-8 мм, можно взять полуметровые обрезки;
- Стальная труба в 110 мм длиной в 150см и пара колен.
Угол поворота и их количество нужно будет подбирать индивидуально, так что впрок набирать материал не следует;
- Два люка с навесами – для зольника и загрузочного окна топки;
- Кроме металла, потребуется пара десятков электродов для черного металла и с пяток электродов для работы по нержавейке;
- Три – четыре отрезных 125-х диска к болгарке.
Из инструментов для сварки горизонтальной печи потребуется сварочный аппарат с принадлежностями и мощная болгарка. Лучше, если есть возможность выполнить сварку особо ответственных узлов с помощью углекислотного полуавтомата, но при наличии навыка вся конструкция горизонтальной печи прекрасно варится и обычным импульсным блоком.
Важно! Постарайтесь для печи использовать новые отрезки труб, обычно весь б/ушный металл сильно деформирован и имеет следы глубокой коррозии.
Если горизонтальная печь планируется для работы в бане на протяжении длительного времени, покупайте качественные обрезки новой трубы под среднее давление, желательно бесшовные. Обрезок до метра будет стоить не намного дороже старой ржавой рухляди.
Описание конструкции печи для бани с горизонтальной топкой
Не поленитесь сравнить доступные фотографии и чертежи печей с горизонтальной камерой сжигания топлива. Они во многом схожи. Основные различия в конструкции относятся к устройству зольника-поддувала и расположения водяного бака, каменки и выводной трубы для выхлопных газов.
В самом простом исполнении зольник и колосники привариваются на полки из металлопрофиля или стального уголка. Благодаря большой длине колосников из-за горизонтальной вытянутой топки часть топлива может неравномерно распределяться по всей длине колосников, и часть воздуха будет просто выбрасываться в дымоход, ухудшая тягу в печи. Поэтому решетки колосников нужно делать неширокими, максимум в 10-12 см, на всю длину горизонтальной топки.
Наиболее грамотным будет использование стандартных чугунных колосников из печи, подрезанных в размер для укладки на приваренные стальные полки внутри горизонтальной топки. Чугун оказывается намного долговечнее стальных колосников из арматуры.
Чтобы огарки и зола не забивали подсос воздуха, зольник чаще всего сваривают в виде отдельного короба, привариваемого к нижней части горизонтального корпуса. Толщина металла для короба выбирается такая же, как и для трубчатого горизонтального корпуса.
Вертикальные стенки вырезают либо под диаметр трубы, либо выполняют припуск металла в верхней и нижней части днища. Нижнюю часть после приваривания к трубе подрезают и профилируют под опоры печи, на которых корпус будет стоять в бане. Нижнюю часть могут подрезать под радиус скругления горизонтального корпуса. Иногда верхнюю часть днища могут выполнить в виде стенки для дополнительного нагрева воздуха в бане.
Очень часто загрузочное окно в топку выполняют в виде коробчатого туннеля, что позволяет вывести дверцу и люк зольника через нишу из помещения парилки в подсобное помещение бани. Кроме того, убирается грязь, топливо и огарки из бани.
Коробка каменки чаще всего располагается сверху печи, ближе к выводной трубе. Передняя часть горизонтального корпуса всегда холоднее, и зачастую служит только для подогрева воздуха в бане. В отдельных конструкциях авторы специально изгибают несколько раз вывод трубы так, чтобы получить максимальную площадь соприкосновения с водяным баком и камнями.
Сборка горизонтальной печи и установка ее в бане
На первом этапе края трубы подрезают болгаркой так, чтобы получить обе плоскости, перпендикулярные оси. На торце снимают фаску под приварку днищ. Корпус очищают от ржавчины, внутрь будущей горизонтальной топки вваривают угольники для установки колосников.
Если зольник выполняется отдельной деталью, далее размечаем, вырезаем и свариваем короб зольника из листового металла. Привариваем короб зольника и вырезанные вертикальные стенки. В передней стенке размечаем и вырезаем отверстие под загрузочный туннель или просто привариваем дверцы топки и зольника. На следующем этапе устанавливаем лоток для каменки и водяной бак.
Основная проблема установки горизонтальной печи в бане связана с правильным и безопасным подключением отводной трубы к дымоходу. В выбранном месте бани укладываем лист термоизоляции и стальную опору под корпус. Далее из труб и колен размечаем конструкцию для соединения печи с дымоходом бани и прихватываем точками все элементы в один газоотводный узел. Если ошибок в разметке нет, закрепляем вывод на дымоходе бани и на печи и свариваем все стыки с помощью полуавтомата или электродами для нержавейки.
Поверхность трубы закрываем теплоизоляцией и кожухом из жести. Для сохранения тепла в печи и увеличения пара в бане открытые части горизонтального корпуса печи можно закрывать съемными чехлами из толстой жести или кровельной оцинковки.
Заключение
Уровень осевого или бокового наклона горизонтального корпуса на работу печи в бане, как правило, не влияет, поэтому особых требований или условий к ее установке в помещении нет. Для устранения металлического запаха в бане поверхность можно покрыть одним из высокотемпературных составов на основе порошкового алюминия и кремния. Но чаще поверхность в бане просто обгорает до темно красного цвета оксида железа и далее не окисляется.
делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи
Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.
Особенности выбора
Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.
При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.
Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.
Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.
Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.
Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:
- устойчивость покрытия при механическом воздействии;
- надежная теплоотдача;
- низкий коэффициент расширения при нагревании;
- способность к удержанию жара даже после прогорания дров;
- возможность применять любые типы топлива;
- минимум сварочных швов;
- быстрый прогрев парной.
Нельзя обойти стороной и пару недостатков металлических конструкций:
- металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
- тепло распространяется по пространству помещения неравномерно.
Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.
При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:
- проверьте прочность конструкции;
- убедитесь, что на поверхности нет повреждений или коррозии;
- в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
- можно сделать функциональные отверстия на коррозийных участках.
Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.
Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.
По сравнению с такой установкой круглая труба имеет следующие преимущества:
- металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
- трубы – наиболее экономичный вариант;
- процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
- с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
- срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.
Схема и размеры
При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.
Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.
Вертикальная
Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.
Горизонтальная
Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.
Отличия вертикального и горизонтального типов печей:
- пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
- горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
- конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
- горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.
Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.
Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.
Как сделать своими руками?
Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.
Главные требования к монтажу самодельной печи для бани:
- установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
- на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
- 500 мм – минимальный выступ трубы над кровлей;
- все деревянные детали обрабатываются материалом для изоляции со слоем глины;
- поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
- полок должен располагаться рядом со стеной, где стоит печь.
Для работы потребуются такие материалы и инструменты:
- отрезок трубы для корпуса банной печи;
- кусок трубы для отведения газа;
- металлический лист толщиной 10-12 мм;
- элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
- болгарка;
- сварочный аппарат.
Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.
В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.
Сборка вертикального варианта происходит по определенным этапам.
- Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
- Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
- Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
- Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
- Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя.
Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
- Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
- Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.
Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.
Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.
Принципы сборки предполагает несколько этапов.
- Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
- Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
- Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
- Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
- Спереди выполняем отверстия под топку и зольник, монтируем дверки.
- Для задней стены изготавливаем прямоугольник, вырезанный из металла.
Параметры заготовки – 700х900 мм.
- Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
- Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
- Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.
После сборки печи любого типа необходимо очистить его от окалины и ржавчины.
Остановимся подробнее на некоторых моментах установки самодельной печи.
Фундамент
Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.
Для создания выполняем следующие действия:
- сбиваем квадратную опалубку высотой 200 мм;
- равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
- скрепляем элементы арматуры вязальной проволокой на участках соединения;
- вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.
Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.
Колосник
Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.
Собрать колосник – тоже несложная задача. Для этого:
- вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
- вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
- привариваем металлические прутки по горизонтали или вертикали.
Советы по изготовлению
Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.
- Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
- Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали.
Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
- На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
- При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
- Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
- Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
- Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
- Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
- Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
- Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
- Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.
Удачные примеры
Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.
Обкладка кирпичом
Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.
Примеры укладки могут быть разными.
- Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
- Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
- Облицовка-конвектор с продухами.
Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.
Воронение
Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.
Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).
После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.
Окраска
Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.
Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.
Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.
Горизонтальная печь из трубы своими руками, печи из трубы 500 мм
Проще всего оборудовать баню заводской печкой. Но тогда придётся раскошелиться. Тем, кто не обделён прямыми руками, целесообразней изготовить конструкцию самостоятельно. Горизонтальная печь – наиболее простое «кустарное» решение. Даже самые заковыристые чертежи не потребуют от мастера высокой квалификации и отточенных годами навыков.
Изготавливают такую печь для бани из трубы диаметром 500-530 мм. Взяв за основу подходящую заготовку, можно избавить себя от ненужных сложностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают вертикальными и горизонтальными. У каждого варианта есть достоинства и недостатки.
Преимущества горизонтальных печей
У вертикального решения есть очевидный плюс – экономия площади. Для слишком маленьких бань сложно придумать что-либо более подходящее. Но в остальном плюсы «горизонтали» перевешивают.
На заметку! У обоих вариантов есть общее преимущество. Цилиндрическая форма способствует более качественному обтеканию воздушными потоками. Поэтому к каменке и гидробаку поступает больше тепла.
Достоинства горизонтального варианта:
- продольно расположенный корпус агрегата способствует образованию термоизлучения, которое прогревает всё рабочее пространство помещения; хуже прогревается зона под топливником; вертикальные же печки лучше справляются с прогревом стен, тогда как немало полезной площади остаётся «за бортом» отопления;
- конструкция подразумевает тонкослойное распределение твёрдого топлива в топке; благодаря этому поленья сгорают почти целиком и равномерно; в вертикальном оборудовании загрузка дров тонким слоем будет означать чрезмерно малую закладку;
- каменка расположена ниже – это удобней;
- загружать дрова в камеру, благодаря малой высоте, тоже комфортней;
- быстрый прогрев бани – самодельный агрегат способен прогреть помещение за 40-60 минут;
- долговечность – при качественном изготовлении печка для баньки прослужит не один десяток лет;
- простота изготовления и монтажа – трубное оборудование сделать проще, чем, к примеру, кирпичный вариант;
- бюджетность – даже если корпус придётся покупать, конечная цена изделия будет совсем невысокой; в сравнении с фабричными агрегатами или конструкцией из шамота, цена «трубы» и вовсе мизерная;
- более привлекательный внешний вид.
*
Есть у этого варианта и минусы. Среди недостатков – довольно быстрое остывание. По этой причине печку приходится регулярно подтапливать. В объёмном помещении становится заметным ещё один минус – неравномерный обогрев бани. В небольшой парилке в этом плане всё в порядке, но в общественной бане лучше поставить несколько агрегатов в разных зонах.
Рисунок 2. Один из вариантов горизонтального агрегатаЧитайте также — обзор печей для обогрева гаража.
Особенности горизонтального оборудования
Обычно умельцы изготавливают печи для бани из металлических труб 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предполагает только использование округлых заготовок. Это не аксиома, но такая геометрия даёт дополнительную теплоотдачу.
Масса агрегата зависит от толщины металла и чаще всего колеблется в пределах 50-200 кг. Даже самая массивная конструкция не отличается слишком большим весом, поэтому мощного основания не требуется. Это тоже можно записать в список преимуществ. Обычно для монтажа трубчатой печи хватает небольшого металлокаркаса, установленного на теплоизоляционном слое.
Что понадобится для изготовления печки?
Из инструментов понадобятся:
- сварочный аппарат;
- металлорежущий инструмент (болгарка и/или ножницы по металлу).
*
Список материалов:
- обрезок трубы указанного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для качественного обогрева средней 20-кубовой бани; если помещение побольше, рекомендуется взять метровую заготовку;
- ровный, не деформированный лист стали; размеры листа – примерно 700х1200 мм; минимальная толщина – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к идеальной плоскости;
- 6-8-миллиметровая арматура из стали; хорошо подойдут обрезки длиной 500 мм;
- металлический профиль; рекомендуется 50-миллиметровый уголок, но подойдёт и квадрат; общий расход профиля – 1,5-2 м;
- 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от особенностей конструкции, поэтому материал следует подбирать по ходу дела;
- 2 дверцы – для топливника и зольника.
Кроме этого, потребуется приблизительно 5 электродов по нержавеющей стали и штук 20 – по чермету.
Совет! Нужно стараться избегать «бэушных» заготовок. Они обычно характеризуются определённой деформацией, которая нежелательна.
Изготовление горизонтальной банной печки
Если сравнить различные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Главные конструктивные нюансы относятся к расположению каменки, дымоотводящей трубы и гидробака, а также к особенностям поддувала и зольника.
В простейшем варианте решётку и зольник приваривают к металлическим уголкам (или иному профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие элементы приведут к ухудшению тяги.
Совет! Лучше использовать чугунную решётку. Практика показывает, что в контексте печного отопления колосники из чугуна долговечней арматурных элементов.
![]()
*
Боковины (в вертикальном варианте – днища) вырезают, либо исходя из сечения трубы, либо с припуском относительно верхних и нижних точек. После монтажа нижние зоны боковин подгоняют под корпусные опоры. К низу корпуса можно приварить лист металла, образовав дополнительные «крылья». Последние служат бонусными теплопроводниками, усиливая теплоотдачу печи.
Рисунок 4. Чугунная решётка на дне трубыЗольник рекомендуется делать в коробчатом формате. Обособленный компонент позволяет обходиться без забивки воздушного подсоса топливными остатками. Толщина металла для зольника в этом случае аналогична толщине корпусной трубы.
В такой конструкции печи для бани из трубы каменку располагают обычно ближе к дымоходу, в верхней зоне. Фронтальная зона трубы характеризуется более низкой температурой, поэтому её задача – подогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули дымоотводящую трубу не один раз. Благодаря этому площадь контакта с каменкой и гидробаком предельно увеличена. А, значит, и теплоэффективность такого агрегата выше.
Окошко для топливной загрузки тоже может иметь вариативное исполнение. Но чаще всего его делают в туннельном формате. Такое решение позволяет вывести элементы зольника из парилки в подсобку. Это же решает проблему грязи в устройстве.
Монтаж трубчатого агрегата в парилке
Рисунок 5. Чертёж трубчатой печи*
Чтобы грамотно сделать печь из трубы своими руками, нужно следовать определённой схеме:
- Кромки корпуса подрезают углошлифовальной машинкой так, чтобы на выходе оказались боковины, расположенные строго под прямым углом относительно оси корпуса. Формируют фаску под боковины.
- Металл зачищают от ржавого налёта и в трубе монтируют металлопрофиль, служащий опорой чугунной решётке (или решётке из стальной арматуры).
- Если, согласно рекомендации, зольник делают обособленной коробкой, следующий шаг – формирование коробчатого элемента и приваривание его к внутренней части корпуса. На этой же стадии вертикально приваривают заготовленные стенки.
На фронтальной стенке делают отверстие под загрузочную камеру. В альтернативном варианте можно просто приварить дверки зольника и топливника.
- Монтируют гидробак и ёмкость для камней.
- Формируют металлоопору под корпус. Под металлической основой обязательно прокладывают теплоизоляционный материал.
- Из труб и коленных элементов изготавливают дымоотводящий канал. Важно сделать точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоходу. Это одна из главных проблем устройства продольно расположенной печи в баню. Поэтому нужно удостовериться в том, что всё рассчитано верно. Если всё просчитано корректно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоходу.
- Поверхность корпуса прикрывают термоизоляцией и жестяным чехлом. Чтобы сохранить уровень теплоотдачи и умножить количество влаги в парилке, открытые корпусные зоны рекомендуется прикрывать съёмными кожухами.
*
Рекомендация! Перед эксплуатацией трубы нужно убедиться в том, что печка надёжно защищена от коррозии.
Желательно на финальной стадии конструкцию тщательно отшлифовать болгаркой с шлифнасадкой. Чтобы усилить антикоррозийный эффект, печь можно покрыть термостойкой краской. После покрытия красящим полимерным составом изделие нужно протопить, чтобы краска стала одним целым с трубой. Но делать это нужно вне помещения.
Окрашивание позволяет, к тому же, избавиться в помещении от запаха металла. Но это всего лишь бонус, поскольку характерный запах быстро выветривается после нескольких топок и без дополнительного покрытия.
На этом работы по изготовлению печной конструкции закончены. Необходимо убедиться в том, что агрегат установлен надёжно и можно приступать к банным процедурам. Хотя небольшой уход от оси корпуса особо погоды не делает, лучше устанавливать конструкцию строго по осям.
Топить горизонтально расположенную печку следует по определённым правилам, с которыми можно ознакомиться на нашем сайте.
Заключение
Даже не самый «рукастый» пользователь наверняка заметил, что печка из трубы – действительно простейшее решение для обогрева бани. Следуя приведённой схеме, можно быстро, просто и дёшево оборудовать парилку эффективным и безопасным отопительным агрегатом. Зачем выворачивать карманы, если аналогичного эффекта можно добиться более простыми и экономичными путями?
Печь для бани из трубы своими руками: самодельные горизонтальные и вертикальные печки, как сварить банную печь, как сделать чертежи, фото и видео – всё о банях
Как сделать банную печь из трубы?
Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.
Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.
При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы.
Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева.
Внешне печка напоминает классическую буржуйку.
Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.
Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.
Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:
- устойчивость покрытия при механическом воздействии;
- надежная теплоотдача;
- низкий коэффициент расширения при нагревании;
- способность к удержанию жара даже после прогорания дров;
- возможность применять любые типы топлива;
- минимум сварочных швов;
- быстрый прогрев парной.
Нельзя обойти стороной и пару недостатков металлических конструкций:
- металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
- тепло распространяется по пространству помещения неравномерно.
Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.
При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:
- проверьте прочность конструкции;
- убедитесь, что на поверхности нет повреждений или коррозии;
- в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
- можно сделать функциональные отверстия на коррозийных участках.
Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку.
Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.
Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.
По сравнению с такой установкой круглая труба имеет следующие преимущества:
- металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
- трубы – наиболее экономичный вариант;
- процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
- с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
- срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.
При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали.
Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы.
Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.
Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок.
Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.
Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.
Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.
Отличия вертикального и горизонтального типов печей:
- пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
- горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
- конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
- горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.
Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства.
Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции.
Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.
Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.
Главные требования к монтажу самодельной печи для бани:
- установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
- на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
- 500 мм – минимальный выступ трубы над кровлей;
- все деревянные детали обрабатываются материалом для изоляции со слоем глины;
- поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
- полок должен располагаться рядом со стеной, где стоит печь.
Для работы потребуются такие материалы и инструменты:
- отрезок трубы для корпуса банной печи;
- кусок трубы для отведения газа;
- металлический лист толщиной 10-12 мм;
- элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
- болгарка;
- сварочный аппарат.
Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.
В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.
Сборка вертикального варианта происходит по определенным этапам.
- Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
- Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
- Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
- Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
- Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
- Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
- Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.
Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.
Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.
Принципы сборки предполагает несколько этапов.
- Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
- Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
- Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
- Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
- Спереди выполняем отверстия под топку и зольник, монтируем дверки.
- Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
- Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
- Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
- Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.
Остановимся подробнее на некоторых моментах установки самодельной печи.
Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.
Для создания выполняем следующие действия:
- сбиваем квадратную опалубку высотой 200 мм;
- равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
- скрепляем элементы арматуры вязальной проволокой на участках соединения;
- вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.
Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.
Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.
Собрать колосник – тоже несложная задача. Для этого:
- вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
- вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
- привариваем металлические прутки по горизонтали или вертикали.
Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.
- Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
- Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
- На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
- При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
- Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
- Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
- Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
- Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
- Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
- Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
- Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.
Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.
Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.
Примеры укладки могут быть разными.
- Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
- Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
- Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.
Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.
Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).
Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.
Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.
Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.
Банная печь из 530 трубы своими руками
В том случае, когда возникает необходимость соорудить топку для парилки, существует возможность пойти по простому пути за счет использования металлической трубы и инструментов в виде сварочного аппарата и болгарки.
При этом потребуется минимум времени для достижения требуемого результата – обустройства печки для бани. Изготовление не предполагает установку ограждений, а ее возможности в плане обогрева помещения определяются 20 м3.
Что касается конструкции предлагаемого устройства, то она может быть как горизонтальная, так и вертикальная.
Процесс изготовления печи
Чтобы приступить к процессу обустройства печи для бани, потребуются следующие заготовки:
- труба на 426 мм при толщине стенки от 5 мм;
- 5-миллиметровый листовой прокат;
- небольшие по длине отрезки труб;
- 2-миллиметровый лист из стали;
- металлопрокат.
Цель применения листового проката – вырезание двух кругов, диаметр которых должен соответствовать размеру используемой трубы. Круги привариваются к торцам трубы, но с одним исключением. Один круг остается цельным, а в другом вырезается 150-миллиметровое отверстие. В результате цельная заготовка становится дном будущей печи, а та, что с дыркой, – выводом для дымохода.
Далее необходимо озаботиться тем, чтобы изготовить дверцы. Для этого подойдет труба диаметром 219 мм, к которой следует приварить металлическую крышку.
На ней должны быть установлены петли, а также – запорное устройство, дополненное регулятором воздуха. В последнем случае имеется в виду устройство, для изготовления которого применяется труба на 76 мм.
В качестве заслонки предполагается использование металлического круга толщиной 2 мм, приваренного к 5-миллиметровой проволоке.
Завершающим действием процесса изготовления печи является обустройство ограждения каменки. Это делается посредством сваривания металлического цилиндра, диаметр которого должен быть немногим больше по сравнению с размером печи. Оптимально, если данный цилиндр будет одеваться с небольшим усилием.
Описанные выше мероприятия отличаются простотой исполнения, но если нет соответствующего опыта, то их осуществление может вызвать затруднения. Поэтому желательно сначала изучить должным образом чертеж печи и просмотреть фотографии уже собранного устройства, чтобы получить правильное представление о том, как должен выглядеть предлагаемый для сборки тепловой агрегат.
Что необходимо для изготовления печи?
- Сварочный аппарат.
- Инструменты, способные обеспечить резку металла. Хотя лучший вариант – найти возможность использования специального станка для нарезки соответствующих заготовок.
- Стальная труба на 630 мм при толщине стенки от 10 мм.
- Поддувальная дверца 125 на 250 мм, топочная – 250 на 250 мм и предназначенная для каменки – 375 на 375 мм, включая оснащение петлями.
- 10-миллиметровый стальной лист.
- Колосник, выполненный из чугуна, который должен представлять собой решетку, востребованную с целью обеспечения тяги.
- Чугунные заготовки 50 на 50 мм.
- Арматура.
- Труба на 120 мм для обустройства дымохода.
- Около 35 штук шамотного кирпича, имеющего нестандартные размеры – 250x125x
Этапы работ самостоятельного изготовления печи
Этап I
Следует использовать 10-миллиметровый стальной лист, который необходим для вырезания 3 кругов диаметром 610 мм. В одном круге делается отверстие для дымохода (120 мм), а в другом – проем прямоугольной формы для зольника.
Дно топки приваривается на высоте 150 мм. В качестве колосника используется готовое изделие из чугуна.
Этап II
На этом этапе подготавливаются отверстия, необходимые для того, чтобы установить соответствующие дверцы. Дверца каменки изготавливается с учетом особенностей внутренней планировки бани. Главное – это удобство пользования, поэтому конкретные размеры дверцы произвольные.
Этап III
Варятся бока для дверок с помощью использования листа, учитывая проход через стену.
Этап IV
Дно топки обустраивается с помощью металлических косынок, изготовленных из 10-миллиметрой стали, которые необходимо устанавливать с шагом 50 мм по периметру. Затем приваривается низ с соблюдением достаточной надежности шва. Это связано с большими нагрузками на эту часть конструкции печи. Поэтому только надежно сваренный низ способен обеспечить требуемую прочность печи в целом.
Этап V
Сборка стального каркаса окончена, который теперь требует установки на место. После этого приступают к футеровке с целью создания условий по снижению тепловых потерь. Для этого применяется шамотный кирпич (250x125x40). Во время подгонки кирпича требуется его нумерация.
Выкладывается дно топки, что обеспечивается в основном за счет использования 11 кирпичей. Лишнее подрезается болгаркой, а скрепление кирпичей производится с помощью специального раствора.
Этап VI
Посредством футеровки устанавливается защита топки, что предполагает использование 16 целых кирпичей и 16 половинок. В результате достигается высота корпуса в 375 мм.
Этап VII
На образовавшуюся полку укладываются заготовки из чугуна, имеющие сечение 50 на 50 мм, с соблюдением расстояние между ними – около 4 см.
Этап VIII
Футеровка изнутри печи продолжается. Первый нижний ряд формируется из шамотного кирпича, подогнанного по размеру под чугунные бруски. Это позволяет исключить контакт стальной части печи с огнем.
Перекрытие верха считается необязательным, так как это условие сохраняет ремонтопригодность теплового агрегата.
Хотя, если есть желание, то это можно сделать посредством плит, оставив отверстие для установки дымохода.
Этап IX
Приваривается верхняя крышка, навешиваются дверцы, устанавливается дымоход и красится печь, что надо делать исключительно с помощью термостойкой краски, способной выдержать нагрев до 1200 °C.
Приведенные этапы изготовления печи позволяют собрать устройство, которое легче кирпичного варианта подобного теплового агрегата, но существенно надежнее. Для получения легкого пара температура каменки доводится до 900 °C. При этом печь топится от 3 до 5 часов. Чтобы начать париться, сначала необходимо дождаться завершения процесса горения дров, а затем выгрести угли.
Горизонтальная печь
Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.
Процесс предполагаемых работ включает в себя:
- Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
- Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.
Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.
- Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
- Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
- Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
- Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.
Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.
- Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
- Оснащение зольника и топки дверцами.
- Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
- Оборудование бака краном.
Последний этап работ по обустройству горизонтальной печи предполагает обработку ее корпуса: шлифовка, удаление ржавчины и окалины как результата сварки. После этого печь следует покрасить с применением термостойкой краски и хорошо протопить для того, чтобы краска смогла запечься.
Печь для бани из 530 трубы
Печь изготовлена из трубы диаметром 530мм толщиной 8мм, и листового металла 8мм.
Масса печи-234кг
Масса камней 141кг.
Максимальный объем парильного помещения-22 куб. м.
https://www.youtube.com/watch?v=m83JFLg4LIo
Диаметр дымохода 133мм.
Печь из трубы 530 мм с охватом 3 помещений
Эксплуатация предлагаемого варианта печи дает возможность обеспечить прогрев 3 отдельных помещений, изолированных друг от друга. Под этими помещениями следует понимать предбанник, помывочную и парную.
Оснащение такой печи может включать внешний отбойник применительно к каменке, который создает условия для увеличения температуры камней, а также он выполняет функцию искрогасителя.
Работа отбойника возможна в 2 положениях: растопка и искрогаситель. Если выбрано положение растопка, то это способствует увеличению тяги в ситуации, когда дымоход не прогрет.
В результате эксплуатация печи становится более эффективной, а на выходе дымохода уменьшается искрообразование.
Конструкция печи отличается простотой, что никоим образом не сказывается негативно на ее надежности. Печь включает в себя весь необходимый комплект элементов:
- бак, выполненный из нержавейки;
- большую топку, длина которой составляет 60 см;
- открытую каменку, оснащенную ребрами для препятствования стеканию воды.
Топка печи изготавливается из металлической трубы диаметром 530 мм при толщине стенки 8 мм. Форма топки обеспечивает равномерное распределение тепловой нагрузки, что гарантирует оперативный нагрев воды, камней и парилки. Конструкция печи предусматривает наличие удобного зольника и возможность регулировки процесса горения дров.
Для окраски используется термостойкая эмаль, которая после первой протопки кристаллизуется, что приводит к появлению защитных свойств этого вещества.
Еще один вариант печи из 530 трубы
Чертежи
Фотографии готовой конструкции
Самодельные банные печи из трубы 530: чертежи, видео инструкция
Практически каждый владелец загородного дома или дачи мечтает иметь на своем участке парную банку. В результате одни заказывают возведение небольшого сооружения строительным бригадам, а другие занимаются этим самостоятельно. Но построить и сделать отделку бани – это только полдела. Главное, для хорошей парной нужна печь-каменка. И не обязательно тратить деньги на ее покупку.
Ознакомившись с видео инструкцией и несложными чертежами сделать хорошую печь можно своими руками. Понадобятся для этого самые простые материалы, основным из которых будет труба 530.
Выбор проекта для печи в баню
Самодельные каменки дизайнерскими изысками и стильным внешним видом не отличаются, но помещение парной объемом до 20 куб. метров отапливают качественно и быстро. По своей конструкции печи из трубы разделяются на два вида:
- Вертикальная банная печь их трубы 530. Конструкция похожа на обычную буржуйку, но, кроме отделения для топки, имеет еще водяной бак для нагрева воды и емкость для закладки камней. Это довольно компактная модель, которая занимает немного места, поэтому подойдет для небольших парных. В то же время главным ее недостатком является то, что поддувала и дверцы топки находятся в парной, а также она обладает меньшей тепловой эффективностью.
- Горизонтальная каменка. Конструкция также включает в себя бак для воды и емкость для камней, но при этом дверцы топки и поддувала можно вывести в соседнее помещение или на улицу. Горизонтальная печь из трубы занимает больше места, однако, благодаря большей длине топки и ее низкому расположению увеличивается площадь нагрева камней и улучшается теплообмен воздуха в парилке.
Выбор самодельной печи зависит от планировки и размеров парной, и от индивидуальных предпочтений владельца бани.
Особенности самодельной печи из трубы
Конструкция каменки включает в себя следующие элементы:
- топку;
- предназначенную для камней емкость, которая может быть расположена как внутри, так и снаружи корпуса;
- дымоходную трубу;
- камеру для сбора золы;
- водонагревательный бак, который может быть частью корпуса или располагаться над камерой с камнями.
Камеры между собой отделяются решетками-колосниками.
Достоинства
Печи для бани из трубы являются не единственным вариантом, который можно выполнить своими руками. Но они имеют ряд неоспоримых достоинств:
- Большая толщина стенок имеет отличную теплоемкость, что позволяет сохранять тепло в парной даже после сгорания топлива.
- Металл, из которого изготовлены трубы, обладает механической прочностью и выдерживает значительные перепады температур.
- За счет круглого сечения трубы топочное отделение конструкции получается куполообразной или цилиндрической формы. Это способствует максимально эффективному распределению тепла и созданию естественной тяги.
- С помощью выполненной из трубы самодельной каменки, помещение прогреется за 40–60 минут.
- Конструкция из металла, в отличие от кирпичной печи, не нуждается в возведении фундамента.
- Под воздействием температурной и водной коррозии толстостенная труба разрушается не так быстро, поэтому выполненная из нее печь при грамотной эксплуатации прослужит не один десяток лет.
- Собрать металлическую каменку можно самостоятельно. Для этого нужно только иметь небольшие навыки обращения со сварочным аппаратом и инструментами по металлу.
Больших затрат закупка материалов для изготовления самодельной печи не требует. А если в хозяйстве найдется подходящий кусок трубы, банная каменка обойдется практически бесплатно.
Подготовка материалов и инструментов
Перед изготовлением печи для бани из трубы нужно изучить видео инструкцию и чертежи, а также подготовить рабочее место. Это может быть крытый навес на улице, домашняя мастерская или гараж.
Для работ понадобится:
- Металлическая труба с толстыми стенами длиной в 1,2–1,5 метра и диаметром от 500 до 650 мм. В конструкции она будет выполнять роль топки и водяного бака.
- Труба из металла для дымохода с толщиной стенок в 2–4 мм и диаметром в 120–150 мм.
- Стальная труба для оборудования каменки с диаметром в 350 мм. Толщина ее стенок должна быть от 5 до 8 мм.
- Металлические навесные гаражные петли.
- Несколько листов из металла с толщиной стенок в 2–4 мм и размерами от 600 до 800 мм.
- Готовые чугунные колосники или 500 мм металлической арматуры диаметров в 12–18 мм.
- Водопроводная труба с нарезной резьбой длиною в 50–80 см и диаметром в ½ дюйма. Такого же диаметра водопроводный кран с внутренней резьбой.
- Ручной или полуавтоматический сварочный аппарат.
- Набор слесарного инструмента.
- Электрическая дрель.
- Болгарка с зачистными и отрезными дисками.
Горизонтальная печь из трубы – видео
Основным отличием горизонтальной каменки является расположение корзинки для закладки камней и бака для воды снаружи топливного отделения. Поддувала и дверцы топливника выносятся за пределы парной.
Этапы работ по изготовлению печи своими руками:
- Толстостенная труба укладывается набок и чтобы не каталась, закрепляется. В ней, согласно чертежам, нужно сделать разметки. Для этого, отступив от низа 1/3 диаметра, на внутренних стенках проводятся две горизонтальные параллельные линии.
- Из толстого стального листа вырезается основание топливника. Его ширина должна быть равна расстоянию между проведенными линиями, а длина – длине трубы.
- Если в наличии есть заводские чугунные колосники, то посередине стального листа вырезается прямоугольное окно. Если готовых колосников нет, то их можно своими руками сделать из толстых арматурных прутков, наварив их на всю длину полученного окна снизу листа из стали.
- Полученное основание топливника вдоль начерченных линий вставляется в основу конструкции и приваривается к внутренним стенкам трубы.
- Торцевые стенки выполняются из толстых металлических листов. Их ширина должна получиться на 20 мм больше диаметра трубы, а в нижней части стенок для будущей печи нужно сделать ножки. Задняя стенка оставляется прямоугольной, поскольку к ней будет крепиться бак для воды, а переднюю можно закруглить. Тогда готовая печь для бани будет выглядеть более эстетично.
- В торцевой передней стенке прорезаются два проема. Один из них (для поддувал) должен находиться на 10–15 мм ниже колосников. Проем для топки вырезается на 30–40 мм выше основания топливника.
- Вырезанные из металлического листа фрагменты будут использоваться в качестве дверок. Крепят их к приваренным заранее к передней лицевой стенке гаражным петлям. Поддувала и топки перед установкой необходимо оборудовать запорными механизмами и ручками.
- Относительно основания топки в правильном положении устанавливаются торцевые стенки и по всему периметру с помощью сварочного аппарата на стыке герметично обвариваются с основной трубой.
- Между дымоходом и выходным отверстием топки можно установить вторичную камеру. В ней раскаленные продукты сгорания и дымовые газы окружающим камням будут передавать тепло, за счет чего повысится эффективность печи для бани. Сделать ее можно из трубы длиной в 350–450 мм и диаметром в 250–350 мм. Элемент разрезается на две равные части и торцы одной половинки завариваются вырезанными в форме полумесяца заглушками из стали.
- Для дымохода в верхней части купола прорезается круглое отверстие. Оно должно быть немного смещено от центра и иметь диаметр трубы для дымохода. В полученное отверстие вваривается патрубок длиной от 100 до 120 мм.
- Рядом с задней стенкой на самом верху основной трубы с диаметром от 150 мм прорезается еще одно круглое отверстие. Готовый купол нужно установить и приварить к основной трубе так, чтобы два отверстия относительно друг друга располагались вдоль продольной оси с небольшим смещением.
- Из тонких арматурных прутков или перфорированного листового металла вокруг вторичной камеры наваривается корзина для камней.
- К задней стенке полученной печи для бани крепится металлический бак для нагрева воды.
Горизонтальная банная печь готова. Теперь можно приступать к ее огневым испытаниям на улице.
Вертикальная банная печь из трубы 530
Если помещение парной небольшое, то его можно оборудовать вертикальной конструкцией.
Технология изготовления своими руками:
- Из куска трубы длиной в 1 м выполняется первая часть печи для бани. Для поддувала внизу заготовки вырезается отверстие размерами в 5х20 см.
- Над дверцей подувала, из металлического листа в виде круга крепится дно топки. В центре диска устанавливается самодельный или купленный в магазине колосник.
- Отступив от дна заготовки примерно 5 см, вырезается отверстие для топки. Размер ее дверок должен быть в 25х30 см. После этого навариваются петли, и устанавливается створка.
- Отсекатель выполняется из прямоугольного металлического листа, который по углам приваривается к трубе. Между краями листа и стенками трубы будет проходить воздух, что обеспечит лучший нагрев печи для бани.
- Над полученной конструкцией, отступив вверх 5–10 см, размещается каменка. Ее низ в виде решетки изготавливается из прутьев. Дверца каменки выполняется так же, как и топочная.
- Из оставшегося обрезка трубы длиною в 0,5 м изготавливается бак для воды. Дно заготовки заваривается листовым железом в виде диска, в центре которого для дымохода нужно сделать отверстие. Внизу резервуара врезается кран, а сверху устанавливается полукруглая съемная крышка. Располагается бак для воды над каменкой.
Вертикальная печь для бани готова. Теперь ее нужно проверить ее работу и можно устанавливать в парную.
Установка и эксплуатация печей из труб
Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:
- Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
- Перед дверцами поддувала и топливника расположить металлический лист.
- Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.
Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.
Внимание, только СЕГОДНЯ!
Печь для бани из трубы
Возведение собственной бани – дело довольно трудное. Здесь необходимо знание способом построения узлов, перекрытий и прочих составляющих конструкции. Даже, если вы смогли выстроить хорошую баню, полный успех ещё не гарантирован. Здесь огромное значение имеет топка.
Монтировать там дровяную печь своими усилиями не так уж сложно. Особенно если вы намерены сделать металлический вариант с баком. Каменные и кирпичные версии потребуют больших навыков, сил и времени. Если вы их желаете возвести, но имеете слабый опыт, обратитесь к профессионалам.
А металлическую печь можно сделать на основе бочки. Например, как на этой схеме:
Если у вас недостаточно средств и времени на создание сложной замысловатой печи, то можно применять доступные материалы. С их помощью можно сделать простые, но очень надёжные банные печи.
При таком раскладе изготовление осуществляется из металла. И монтаж проходит стремительно. Такие варианты печи годятся для помещений любых параметров. Но в работе с ними необходимо чётко следовать критериям пожарной безопасности. Также корпус печи должен быть основательно герметизирован. Так посетители вашей бани получат защиту от угарного газа.
Очень часто основными составляющими для изготовления банной печи становятся труба и бочка. Здесь важно грамотно провести сварочные работы. У вас должен быть навык в этом деле. Если нет – пригласите специалиста. Также важно продумать позицию печи.
https://www.youtube.com/watch?v=Waxg6VSKkXQ
В составе такой печи имеется поддувало, топочная камера и каменка. Ещё понадобится создание дверок, пробкового краника, бака.
Потребуется предусмотреть и вывод дыма. Для этого понадобится устроить соответствующие трубы. Прочие компоненты: задвижки, крышки, ручки, решётки, пластина, муфта, колосник и «ушки».
Применяемые здесь решётки образованы из арматурных прутьев.
Не забудьте устроить окошко для выхода дымовой трубы.
Стадии работ
- Подготовка деталей. Сначала работаете с трубой. Её нужные параметры: 150 см (длина) и 50 (толщина) см. Из неё вырезаете требующиеся элементы. Каждый элемент должен иметь определённый металлический слой – минимум 1 см.
Труба режется на два отрезка. Первый – 60 см: создаётся бак. Второй – 90 см: каменка и топочный отсек.
- Преобразование трубы в печь. Низ трубы становится местом для отверстия 20 х 5 см. Это – поддувало. Над ним монтируется варкой круглая пластина из стали. Её минимальная толщина – 12 мм.
В поддувале надо сосредоточить колосник: готовится металлический элемент.
Колосник следует зафиксировать. Для этого к нему приваривается четыре «ушка».
Затем создаётся ниша для топки. Здесь применяются остатки трубы, параметры которой 25 х 30 см. Из них сотворяете дверку топочной камеры. Дверку вешаете на петли, можно на крючки. На дверке ещё устройте защёлку.
Над топочной камерой приваривается элемент трубы. Его примерный параметр – 35 см. Он станет каменкой. Между его днищем и верхом соблюдайте минимальную дистанцию 10 см. Задняя стенка этого отсека заваривается. Изготавливается дверца максимум 30 см.
50% каменки заполняются галькой. Требование к гальке – крупные габариты, круглая форма. Если её нет, подойдут электрические изоляторы. После чего следует приварка стального прута. Он будет удерживать содержимое этого отсека.
В верхней стороне созданной печи монтируется муфта. Она по толщине – 5 мм, по ширине – минимум 5 см. Муфта создаётся на ранней стадии из стальной шины. Одна её половина присоединяется варкой к корпусу печки. Вторая возвышается над печью и становится участком для присоединения бака.
Пример конструкции такой печи:
- Присоединение бака. К торцевой стороне бака в нижней части варится стальной круг. Его толщина – минимум 8 мм. До этого в нём делаете отверстие (D~ 12-15 см). В него последует монтаж дымоотводной трубы. Здесь она (труба) несколько сдвигается к задней стенке бака. А к его днищу варится низ этой трубы. Так вода не проникнет в топочную камеру.
Этот же стальной элемент (полукруг) закрывает собой верхушку бака. Дымоотвод (труба) присоединяется к отверстию в этом круге. После этих действий в верхней стороне бака возникнет отверстие. Через него можно будет заливать воду в бак. Горловина тоже должна быть закрыта. Для этого создайте крышку с ручкой.
В 35 см от данного бака варится стальная платформа. Её 30-сантиметровую сторону задействуйте для прикрепления уже кирпичной трубы. Она имеет задвижку и выходит на крыше. Далее монтируется краник с вентилем. Его позиция – напротив того отверстия в баке, в которое будете заливать воду.
Поможет вам в таком деле данная схема:
Также в работе над устройством бака обычно руководствуются такой схемой:
Здесь 1 – Ёмкость для воды. 2 – Отсек для топлива. 3 – Рабочий контур.
Четвертый шаг — установка печи
Позиционируя дверки топочной камеры, фиксируйте их к двери бани. Позиция дверок каменки – диагональ к другому, противоположному углу данного помещения.
До стадии установки в бане обустраивается бетонный фундамент. Его высота: 20-30 см. На него кладутся огнестойкие кирпичи в две линии. Они крепятся глиняным составом.
Обязательные параметры платформы под печь: 70 х 70 см. Её минимальная высота – минимум 20 см. На такой дистанции она сосредотачивается от ближайшей стены.
В уложенной кладке устраивается добавочный слой в 12 см. Его позиция – участок выхода печной трубы на улицу. Перекрытия (в основном, деревянные) покрываются асбесто-войлочной теплозащитой. Они обрабатываются глиняным составом. Элемент трубы между потолочным покрытием и крышей оштукатуривается и покрывается известью. Труба на 50 см восходит над крышей.
Если в бане устраивается деревянная, а не кирпичная кладка, то печи обязательно окружается кирпичом (это критерии безопасности). Кирпичное обложение в высоту доходит до 120 см, а в толщину – до 80, причём по обеим сторонам печи.
После закрепления фундамента на него следует установка созданной печи.
Если баня имеет обособленное положение от дома и не устойчива к температурным скачкам, у фундамента необходимо усилить прочность и стойкость к морозам.
Установка завершена. Баню требуется испытать. Первое испытание должно выявить возможные недочёты. На нём главное – не попариться, а изучить работу печи и условия для комфортного пребывания в бане. Если тест закончится успешно, в баню можно приглашать родню и друзей.
Выше была изложена методика создания металлической печи с баком в вертикальном исполнении. Здесь – основной компонент – труба значительного диаметра.
В горизонтальной версии главная составляющая – это ёмкость с баком. Первый вариант пользуется большей популярностью. Поскольку у труб есть более внушительная стойкость к термическим перепадам. Да и трубы меньше выгорают, чем печь с баком.
Другие методики создания подобных печей
Выше была изложена шаблонная методика самостоятельного изготовления металлической банной печи, оснащённой баком. Не обязательно ей следовать досконально. Особенно это касается деталей и их параметров.
Например, можно последовать этой схеме:
Сначала находите нужную трубу. Её диаметр приличен, толщина: 0,5 – 1,5 см, длина – до 2 м. Она режется на отрезки: 100 см – на топочный отсек, 60 – на бак, остальное – на возможные детали.
Для создания поддувала вырезается отверстия 5 х 20 см, для топки – 20 х 30 (можно и больше, главное, чтобы туда легко входили дрова). Над поддувалом в трубе присоединяется элемент для фиксации колосников: пластина или уголок. Уголок более надёжен. Одиночные колосники прочнее и лучше противостоят прогоранию. Если используете пластину, то берите изделие с минимальной толщиной – 1,2 см.
Для дверок здесь применяются остатки трубы или купленные шаблоны.
Создание бани-каменки
Над топочным отсеком монтируется пластина, имеющая вырез. На неё поставятся металлические бруски. Они предназначены под каменку. Их параметры: 10 х 10.
Для каменки требуется установить трубу минимум 10 см в высоту.
В отсеке для каменки создаётся отверстие для будущей дверки. Параметры: 25 х 30 см. Позиция дверки каменки – в парилке, топочного отдела – напротив входа.
Каменка наполняется камнями. Подходящие варианты: жадеит, вулканит, диабаз, кварцит. В камнях не должно быть слюды. Так они, нагреваясь, станут выделять токсины.
Также нельзя задействовать гранит: он быстро разрушается.
Обязательная структура камней: мелкие кристаллы. Форма – округлая. Этиология – природная.
Вопрос с баком
Бак – обязательная часть подобной печи. Для его крепежа на каменку приваривается специальная пластина. В ней устраивается вырез для дымоотводной трубы. Затем монтируется и бак, и труба. Материал для бака – тот же, что и для топки.
Сверху бак накрывается крышкой, с боковой стороны к нему присоединяется краник, что запускать горячую воду. Если окружаете трубу для дыма кирпичом, то бак должен отвечать необходимым параметрам.
Верная позиция отверстия для этой трубы – наиболее близкая к задней стенке самой печи.
Если печь не окружена кирпичом и её позиция рядом со стеной, то эту ближнюю сторону стоит покрыть фольгой. Фольга станет хорошим теплоотражателем.
Если вокруг печи делается блокада из камней, такие операции не нужны.
Когда печь обшивается кирпичными линиями, высота такой кладки – максимум 12 см, а ширина – 8 см. Иначе прогрев кирпича получится очень долгим.
Чтобы пребывание в бане стало комфортным и безопасным, во время работы печи обложите внутреннюю плоскость дверок топочной камеры и поддувала асбестовыми листами. Этот материал не позволит ручкам дверок очень сильно нагреться. Так вы сможете избежать ожогов рук.
Габаритная печь для большой бани, с хорошей площадью теплоотдачи и объемной каменкой. Правда, комментаторы под видео высказались, что с экономической точки зрения такая печь сомнительна, но техническую часть одобрили практически единодушно.
Сауна на дровах Сделай сам: 7 шагов (с изображениями)
Я продолжал прибивать сосновые доски до тех пор, пока внешняя часть не достигла уровня крыши, которая находится под углом, поэтому доски возле верха нужно было разрезать под углом к следите за уклоном крыши. Мой отец помог мне, и мы обрамили крышу и купили стальную кровлю в красивой лесной зелени.
Дверь была сделана из оставшихся сосновых досок, в которых уже был вырезан борт корабля, и окна, которому около 100 лет, которое я нашел на чердаке, которое, как мне кажется, было построено во времена постройки дома моих родителей.Я хотел сделать изогнутую дверь, но если бы она оставалась квадратной, было бы проще …
Я прикрепил пружину к двери и стене, чтобы она оставалась закрытой и тепло поступало!
Окно было сделано из стеклянной пластины, которую я лежал вокруг.
У меня был целый беспорядок из пластиковой пленки из прошлых проектов, и с помощью степлера я создал паро / ветрозащитный барьер внутри рамы. Я наткнулся на 3 листа изоляционной плиты из пенополистирола и разрезал их так, чтобы они поместились между стойками на всех стенах и крыше, кроме того, где будет находиться печная труба.
Затем я попросил мою кедровую муфту вырезать достаточно досок, чтобы выровнять внутреннюю часть с западным красным кедром. Каждая доска была 5,25 дюйма в ширину, и ее пришлось подправить вместе со столом, чтобы она была достаточно квадратной, как мне нравится. Я решил не отправлять эти доски внахлест, а просто положил их друг на друга и использовал воздушный гвоздь, чтобы сделать этот шаг немного быстрее.
Я делал стену за раз, и все прошло быстро. Тогда я был готов проделать в крыше дыру для печной трубы. Я измеряю место, где должна быть труба, а затем, используя лобзик и новое лезвие, вырезаю отверстие, вставляю трубу и устанавливаю печь на место.
Это не идеально подходит, и когда идет дождь, вода капает, но ее минимально.
У меня была цементная доска и я использовал ее в качестве барьера от дровяной печи, а стены не самые красивые, но пока что сделали свое дело.
Мне нужно было два ряда сидений на разных уровнях, поэтому в итоге я выбрал стиль отбеливателя и использовал кедр и дуб, потому что он подходит для 4 человек, и очень удобен для двоих. Не самые лучшие фотографии внутри освещение затрудняет просмотр.
Под скамейкой открыто, и в настоящее время я храню там дрова и ведро с водой, но могу добавить несколько досок, чтобы закрыть его.
Как построить свою сауну
Сначала мы жарили сосиски на открытом огне у озера. С наступлением сумерек пришло время сауны (единственное финское слово в английском словаре). Я понятия не имел, что делаю, поэтому пошел за финнами. Мне было 18, я только что закончил среднюю школу и вылетел в Финляндию, чтобы навестить Ханну, студентку по обмену, которая несколько лет назад жила с моей семьей в Калифорнии.
Мы забились в деревянную хижину, отапливаемую дровами, слишком много людей голые под полотенцами. По моему лицу начал капать пот, и я почувствовал, как все мое тело расслабляется от сухого зноя. Вскоре мы выскочили на улицу и бросились к озеру, чтобы окунуться в холод. Затем вернемся к теплу. Это повторялось часами. И это было мое официальное знакомство с саунами. С тех пор я их люблю.
Для меня сауны приносят наибольшее удовольствие, когда вы проводите весь день на улице. После катания на лыжах или велосипеде на морозе ничто не сравнится с горячим сухим потом.О медицинских преимуществах саун спорят, но я считаю, что это скорее социальный повод. Совершите поездку в загородную хижину в Канаде или посетите нестандартный домик в Биг-Суре, Калифорния, и вы ощутите ту странную роскошь, которая царит в замкнутом пространстве вместе с другими. Но можно ли воссоздать это дома? Вы делаете ставку. Я позвонил нескольким друзьям, у которых принесли любимые финские традиции к себе на задние дворы, чтобы они посоветовали, как это сделать, тоже.
Комплект по сравнению с DIYНамного легче купить готовый комплект для сауны, чем собрать его с нуля.Вы можете найти комплекты для переоборудования свободной комнаты или большого туалета в вашем доме, или вы можете установить сборную отдельно стоящую сауну на заднем дворе. У Североамериканского общества саун (да, это так) есть хороший список местных розничных продавцов саун в США и Канаде. Вы даже можете купить простые в установке варианты в Costco или Home Depot всего за 1000 долларов. В Redwood Outdoors есть бочковые сауны в скандинавском стиле на открытом воздухе (от 4099 долларов), которые можно собрать за четыре часа, или ознакомьтесь с предложениями кабины и бочковой сауны от компании «Почти рай».Если хотите чего-то более эксцентричного, Sauna Stoke, которым управляет канадец по имени Мика Сихво , чья семья родом из Финляндии, строит сауны на заказ (от 11 290 долларов) на трейлерах, чтобы вы могли брать их с собой в дорогу.
Но, допустим, вы хотите сделать это самостоятельно и создать уникальное индивидуальное пространство сауны. С чего начать?
Выберите место и размерПросто баню никуда не поставишь. Вам понадобится ровная площадка и достаточно места, чтобы построить ящик высотой около семи футов и шириной не менее шести футов.«Для меня вид был важнее всего остального», — говорит Бен Кристенсен, который занимается ловлей рыбы нахлыстом и построил сауну в своем доме в Бозмане, штат Монтана. «Хорошее расстояние от дома также удобно, если вы используете дровяную печь в качестве источника тепла. Это предотвращает возгорание от основной конструкции ».
Планируйте сделать здание размером не менее четырех на шесть футов, чтобы вместить двух или трех человек, или больше, если хотите больше компании. «Я хотел, чтобы моя сауна была местом для общения, поэтому у меня получилось довольно большое — около 10 на 12 футов», — говорит Эбен Монд, лыжный тренер из Сильвер Плум, Колорадо, который построил сауну во дворе своего дома.«Однажды мы достигли максимума с 17 людьми».
Выберите материалыБольшинство людей строят сауны из кедра — поскольку он выдерживает влагу, он прослужит дольше. Но это также довольно дорого. Монд пошел с тем, что у него было. «В Колорадо сосна — самая дешевая древесина, которую вы можете получить на месте», — говорит он. Он нашел некоторую необработанную сосну и размолол ее.
Вам нужно будет залить бетонный фундамент, затем обрамить стены и крышу — наймите строителя, если вам здесь нужна помощь.Пол может быть кафельным, бетонным или деревянным. Североамериканское общество саун предлагает построить слив для облегчения очистки. Для утепления советует использовать стандартное стекловолокно и алюминиевый пароизоляционный слой вдоль стен и потолка.
«Не экономьте на теплоизоляции», — говорит Кристенсен. Он использовал кедровую обшивку снаружи и кедровый паз с внутренней стороны. «Древесина немного дороже, но она прекрасно пахнет и, естественно, устойчива к гниению. Для других строительных материалов мы использовали много древесины, оставшейся от других проектов, включая весь настил.”
Для дерева в интерьере Кристенсен советует отдать предпочтение 100-процентной древесине с прозрачной текстурой, т.е. без сучков. «Когда в сауне нагревается, сучки на дровах становятся особенно горячими и могут причинять неудобство вашей коже», — говорит он.
Ознакомьтесь с этой электронной книгой «Сделай сам» для сауны (20 долларов), чтобы узнать о конкретных рекомендациях по строительству.
Добавьте собственные элементы дизайнаМонд хотел окна, чтобы он мог наслаждаться видом: «Каждый, кто приходит в мою сауну, говорит:« Приятно смотреть на улицу.«Используйте стекло с двойным остеклением, — говорит он, — и держите его подальше от источников тепла. (Окна Монда находятся в 24 дюймах от его печи.) Он также добавил две двери — по одной с каждой стороны — для хорошей вентиляции и легкого доступа, и — просторную скамью вдоль одной стороны сауны, на которой с комфортом поместятся восемь человек.
«Мы спроектировали уклон потолка таким образом, чтобы он был ниже у источника тепла и выше у места, где мы сидим», — говорит Кристенсен. «Это заставляет теплый воздух циркулировать к нам, и когда вы поливаете водой горячие камни, это вызывает сильный поток тепла прямо в лицо, что хорошо.”
Иметь поблизости источник холодной воды — неплохо. «У нас была старая ванна на ножках, которую мы установили на склоне холма рядом с сауной», — говорит Кристенсен. «Мы наполняем его из шланга и используем как небольшой резервуар для промокания».
Выберите источник теплаВы можете выбирать между деревянным, газовым, электрическим или инфракрасным. Большинство пуристов сауны скажут, что сжигание дров — лучший способ. Кристенсен забил у местного жителя старую бочковую дровяную печь; Монд купил дровяную печь на Craigslist.«Для меня все было связано с той атмосферой, которую я хотел в сауне», — говорит Монд. «Я собирался почувствовать, что« мы едем в хижину в горы », а это означает сжигание дров». Становится действительно жарко — около 150 градусов, но ему требуется несколько часов, чтобы нагреть помещение, и ему приходится вручную разжигать огонь, пока он там.
Электрические и газовые сауны проще в обслуживании и быстрее нагреваются, но они не так очаровательны. Инфракрасные обогреватели наиболее эффективны, так как они быстро нагреваются и потребляют значительно меньше электроэнергии.Почти Небо продает электрические и дровяные каменки, предназначенные для саун.
Общая стоимостьПо оценкам Монд, он построил сауну из переработанных материалов и местного дерева примерно за 2000 долларов. Кристенсен нашел окна с двойным остеклением и массивную дубовую дверь в магазине Habitat for Humanity ReStore, и его сборка стоила около 10 000 долларов, включая наем подрядчика для создания платформы.
После того, как ваша сауна заработала, вам ничего не остается, кроме как запустить ее, пригласить друзей и попотеть.
Ведущее фото: Эбен МондКогда вы покупаете что-либо, используя розничные ссылки в наших историях, мы можем получать небольшую комиссию. Outside не принимает деньги за редакционные обзоры оборудования. Узнайте больше о нашей политике.
Строительство сауны из бордовой кладки — Сделай сам
В то время как идея электрической сауны, особенно электрической сауны из красного дерева, заставляет меня съежиться сегодня по экологическим причинам, в 16 лет я не знал ничего лучше.И я принял американское мнение о том, что сауной можно нормально пользоваться только в абсолютно сухой атмосфере. Идея заключалась в том, что высокие температуры можно переносить только при низкой влажности — миф, который, к сожалению, все еще принимается многими американцами и пропагандируется в слишком многих отелях. Сауна, как меня раньше учили, была задумана как сухая, за исключением влаги, производимой собственными потовыми железами.
Моя первая подсказка о том, что я ошиблась, пришла через три года в отеле в Исландии, где температура в сауне была невероятной — 220 градусов по Фаренгейту (вода закипает до 212 градусов по Фаренгейту), а исландцы время от времени поливали воду горячие базальтовые камни, покрывающие камень, создавая таким образом невысокий (произносится «медленный-лу») «священный пар», столь важный для настоящей сауны.Я знал, что у этой сауны скандинавское или норвежское происхождение, поэтому решил, что исландский опыт намного ближе к корням сауны, чем то, что я знал в Массачусетсе. В Исландии я узнал, что сауна — настоящая финская версия сауны — это не просто пот в сухой комнате. Сауна — это опыт контрастов, влажного и сухого, сильного тепла и холода. Через несколько минут при 220 градусах по Фаренгейту некоторые из купающихся опускались в бассейн с водой 45 градусов по Фаренгейту, предельный контраст температуры и влажности.Хотя сауна развивалась на протяжении последнего тысячелетия (особенно полезным нововведением было введение дымохода в 19 веке), основные характеристики, которые мы ищем в хорошем здании сауны, остались прежними.
Хорошую сауну перед использованием «приправляют» несколькими часами высокой температуры. Хотя существуют электрические, а иногда и газовые печи для сауны, даже в Финляндии старожилы скажут вам, что единственная настоящая сауна — дровяная. Финны ценят фоновый аромат дерева и дыма, хотя настоящего дыма в топке не остается.Есть и практический смысл в сауне на дровах. В Финляндии большинство деревенских саун находятся на некотором расстоянии от дома, где нет легкого доступа к электрическим проводам или газовым линиям.
Столетия назад оригинальные сауны были укрытыми от земли или были построены из бревен, причем оба стиля имели большую тепловую массу для поглощения и хранения тепла. За последние 20 лет мы с женой Яки нашли альтернативу горизонтальному бревенчатому строительству: кладку из дров. Моя статья в мае 1995 года «MOTHER EARTH NEWS» («Дом Роба Роя из земляного дерева») рассказывает о том, как мы построили круглый двухэтажный защищенный от земли дом из брусчатой кладки, который также служит главным зданием кампуса в нашей школе Earthwood Building School.
Преимущества «5-E», которые делают кирпичную кладку из дровяной древесины идеальной для строительства дома, также делают ее идеальной для строительства сауны из кирпичной кладки: 1) простота конструкции, 2) экономичность, 3) эстетика, 4) экологическая гармония и 5) энергия эффективность.
Что касается сауны, то последнее из этих преимуществ 5-E особенно убедительно. Деревянная кладка имеет идеальные энергетические характеристики для сауны — отличная изоляция в сочетании с исключительной тепловой массой. Эта комбинация означает, что потери тепла через стены сауны сведены к минимуму, в то время как короткие «концы бревен», а также внутренний шов раствора, действуют как тепловая масса, если их поместить на правильную (внутреннюю) сторону изоляции.После приправки сауны огонь может погаснуть, и ткань здания будет поддерживать внутреннюю температуру на уровне от 150 до 180 градусов по Фаренгейту. За годы и через различные крайности я узнал, что это нормальный и предпочтительный диапазон температур, который предпочитают специалисты по сауне. Регулируются размеры топки сауны, а также возраст купальщиц, потому что в больших саунах бывает жарче, чем в маленьких. Дети и пожилые люди обычно посещают сауну при более низкой температуре, чем другие люди.В нашей круглой сауне из земляного дерева, описанной здесь, мы приправляем печь примерно на три часа зимой и два часа летом.
Круглая форма дровяной сауны имеет два преимущества: практичное и интуитивно понятное. Практическое преимущество заключается в том, что круглая форма охватывает наибольшее пространство на единицу периметра. Этот факт геометрии означает, что когда вы добавляете вертикальное измерение, создавая цилиндр, вы заключаете максимальный объем на квадратный фут боковых стен (по крайней мере, вертикальных боковых стен).
Интуитивное преимущество — это ощущение тепла и комфорта, которое возникает внутри небольшого круглого здания. Многие из наших посетителей сауны описывают, что испытывают чувство защищенности почти как в утробе или в гнезде.
Хорошо, мое путешествие в историю и знания завершено, по крайней мере, для этой статьи. Сауна Earthwood — лучшее, что я когда-либо видел, и она такая, какой она должна быть. Сауна, которую вы построите, дорогой читатель, тоже будет лучшей из тех, что вы когда-либо испытывали. Теперь мне нужно рассказать, как это делается.
Фонд для сауны Кордвуд
Кладка из брусчатки, как и любую деревянную стеновую систему, не должна соприкасаться с землей. Мне нравится хороший прочный фундамент из каменной кладки, который простирается как минимум на 4 дюйма. Хотя камень может быть использован для фундамента — если у вас есть камни и время — наш фундамент для сауны из земляного дерева — бетонный, сформированный из 8-дюймовых полос из 1-дюймового пенополистирола Dow, хорошо размещенных с 2 на 4 колья по периметру, чтобы предотвратить бетонный «взрыв». Для стен из брусчатки толщиной 8 дюймов, рекомендованных для этого здания диаметром 10 футов, достаточно поперечного сечения фундамента шириной 12 дюймов и глубиной 8 дюймов.Чтобы не копать опоры на уровне мороза (4 дюйма в нашем районе!), Соскребите органический материал к краю участка и привезите самосвал с хорошим крупным песком. Это используется для создания «площадки», на которой будут плавать ваши круглые опоры. Я называю это плавающей кольцевой балкой. Если песчаная подушечка сливает воду из сауны в точку понижения, то под опорой или плитой не будет скапливаться вода. Нет воды — нет замерзания; отсутствие замерзания означает отсутствие морозного пучения. . . или сопутствующее структурное повреждение.Не верьте мне на слово: это тоже была любимая система фонда Фрэнка Ллойда Райта. Это дешево и просто. А в сельской местности плавающая плита становится общепринятой стратегией выбора фундамента для гаражей, хозяйственных построек и даже домов. На этом этапе не заливайте пол, а только опоры.
Строительство кладки из кордового дерева
За прошедшие годы MOTHER опубликовала несколько статей о кладке из бревен, но новым читателям поможет мое стандартное определение: кладка из бревенчатой древесины — это строительная техника, при которой стены возводятся из коротких бревен (называемых концами бревен), уложенных поперек стена, как сложены дрова.Стены обладают исключительными тепловыми характеристиками благодаря торцам бревен (которые имеют ценность и как изоляцию, и как массу) и специальной матрице раствора, которая представляет собой изолированное пространство между двумя отдельными стыками раствора, одним на внутренней стороне стены, а другой на внешней стороне стены.
Список лучших пород древесины для дровяной сауны включает белый кедр, белую или красную сосну, ель, тополь или тополь (дрожащую осину) и другие легкие и воздушные породы дерева. Перед использованием эту древесину необходимо окорить, отрезать до нужной длины и просушить в течение года на открытом воздухе отдельными крытыми рядами.Следует избегать ароматного красного кедра (невыносимый запах при высоких температурах), очень твердой древесины, такой как бальзамическая пихта, и плотных твердых пород, таких как дуб, бук, клен, вяз и вишня. Эти бревна значительно усадятся, даже если вы будете сушить их в течение длительного времени, а если концы бревен будут слишком сухими, существует опасность повреждения конструкции из-за набухания.
Хорошая строительная смесь для саун из дровяной древесины состоит из 9 частей песка, 3 частей пропитанных опилок, 2 частей портландцемента типа I и 1 части извести.Песок должен быть чистым, вымытым мелкозернистым песком, например, кладочным песком. Опилки должны быть опилками хвойных пород с лесопилки, которые были пропущены через полудюймовое сито и замочены в емкости с открытым верхом, по крайней мере, на ночь. Опилки замедляют схватывание раствора, значительно уменьшая образование трещин в результате усадки раствора между торцами бревен. Используемая известь — это известь типа S, или гашеная, или строительная известь (у нее много названий). Не используйте сельскохозяйственную известь.
Всегда надевайте резиновые перчатки при смешивании и работе с строительным раствором.Цемент и известь могут вызвать неприятные дыры от цемента на дюйм в вашей коже, которые заживают вечно. С помощью обычной садовой мотыги смешайте ингредиенты в тачке в сухом виде, пока партия не станет однородного цвета. Затем добавьте воды и перемешайте мотыгой. Продолжайте добавлять воду, пока раствор не пройдет испытание снежным комом. Когда вы бросаете «снежный ком» из строительного раствора на три фута в воздух, вы должны быть в состоянии поймать его, не допуская «пролета»! в ваших руках в перчатках. И он не должен рассыпаться. Только с раствором правильной консистенции можно жонглировать двумя или тремя снежками.
Построить стену из бревна очень просто. Просто следуйте мантре: грязь, дерево, опилки. Во-первых, в резиновых перчатках (мастерок просто замедляет работу) нанесите матрицу из двойного раствора на фундамент. Стена толщиной 8 дюймов хороша для сауны, поэтому стыки раствора (грязи) должны быть около 2 1/2 дюймов шириной и около 1 дюйма толщиной. Затем полость 2 1/2 дюйма между внутренним и внешним стыками раствора заполняется изоляцией; Лучшее, что я нашел, — это смесь опилок и извести в соотношении примерно 11: 1.Утеплитель заливается в полость небольшим ведром с носиком или консервной банкой. Не пропускайте этот шаг! «Мертвое воздушное пространство» просто не помогает; сауна не будет работать хорошо, если вообще будет. Наконец, установите конец бревна на место, простираясь от внутреннего до внешнего швов раствора. Поместите конец бревна в грязь легкими вибрирующими движениями, создав то, что я называю «присасывающим каналом».
Вы, возможно, заметили, что я потребовал 2 1/2 дюйма грязевого стыка, 2 1/2 дюйма изоляционного слоя из опилок и еще 21/2 дюйма грязевого стыка, или всего 7 1/2 дюймов.Но концы бревен имеют длину 8 дюймов. Остальные 1/2 дюйма делятся поровну между углубленным внутренним и внешним швом из раствора, что дополнительно уточняется в процессе наведения.
Указание — иногда его называют наведением или затиркой — это очень важный шаг, и его не следует упускать из виду. С помощью ножа из нержавеющей стали, у которого последний дюйм лезвия был изогнут под небольшим углом (скажем, 10 градусов), сильно надавите на раствор, чтобы сгладить грязь. Это позволяет достичь четырех целей: 1) Придает стене красивый вид.2) Разглаживает стену, создавая водоотталкивающую вместо водопоглощающей поверхности. 3) Увеличивает трение между грязью и деревом, делая стену более прочной. 4) Углубление на 1/4 дюйма обеспечивает пространство, в котором можно произвести ремонт в случае усадки древесины или раствора. Log Jam® или Perma Chink®) гибкие продукты для рубки бревен являются подходящими уплотнениями для этой цели, но их лучше всего наносить, если углубленный растворный шов глубиной 1/4 дюйма направляет сглаживающую щетку между концами бревен.
Вот и все: грязь, опилки, концы бревен, заострения. Следуйте этому порядку, и стена практически выстроится сама собой. Бревна могут быть разделены или оставлены круглыми, и любого размера от 2 дюймов до 10 дюймов в диаметре. Постарайтесь выбрать концы бревен так, чтобы вокруг них оставался постоянный шов толщиной 1 дюйм для облегчения наведения.
Не позволяйте бревнам касаться друг друга. Для более подробного обсуждения кладки из бордовой древесины см. Мою «Книгу « Полная книга строительства домов из кордовой кладки » (Стерлинг, 1992), Сауна, (Челси Грин, 1996) или мое видео« Основные методы кладки из бордовой древесины ». Все доступны на книжной полке МАТЕРИ.
Двери, окна и стропила для саун из бордовой древесины
Перед началом деревянных работ устанавливается дверная коробка сауны, чтобы кладку можно было положить на каркас. Используйте тяжелый каркасный инвентарь, например пиломатериалы 4 на 8 с местной лесопилки. Заранее сделайте оконные рамы, чтобы они соответствовали вашим окнам, которые могут быть фиксированными (неоткрывающимися) тепловыми панелями. За эти годы мне удалось найти эти окна в подсобных помещениях производителей стеклопакетов.Часто я могу купить небольшие тепловые панели за 10 долларов или меньше. Для небольшой круглой сауны ширина окна не должна превышать 18 дюймов. Высота более гибкая. Наши два маленьких окна имеют площадь 18 дюймов и вполне подходят. Мы также устанавливаем в дверь оконное стекло размером 12 на 24 дюйма, чтобы дневной свет был хорош. Одна 12-вольтовая и 15-ваттная лампа накаливания обеспечивает много света в ночное время в небольшой печной комнате (8 футов (8 дюймов) с внутренним диаметром). (Земляная древесина отключена от сети.)
Хотя хорошие двери для сауны имеются в продаже, из соображений экономии я всегда делаю свои собственные.Я закладываю 2 дюйма изоляционного материала из экструдированного полистирола между слоями обшивки поочередно. Обшивка и пенополистирол обрамляются 2х6. Для сауны из земляного дерева я использовал материал каркаса 2 на 4 и выбрал окно шириной 12 дюймов. Дверное окно необязательно, особенно если у вас есть другой источник естественного света.
Одним из наиболее важных (и часто игнорируемых) компонентов сауны является вентиляция. Если дровяной обогреватель находится с вами в топке, для его горения потребуется воздух — ценный воздух, ваш воздух.Следовательно, вы захотите включить прямой выход наружу для подачи воздуха для горения в топку. Это может быть просто дымоход диаметром 6 дюймов, вбитый в стену, как конец бревна. Поместите его на уровень пола как можно ближе к воздухозаборнику печи. Также должны быть включены другие варианты вентиляции. Один из приемов — оставить зазор в 2,5 см внизу двери. Другой вариант — установить в стене пару керамических «наперстков» диаметром 8 дюймов вместо торцов бревен.Эти наперстки можно купить в кладовых, где они продаются для строительства дымоходов. Конец бревна примерно того же диаметра, что и наперсток, можно вставлять или извлекать, чтобы обеспечить доступ воздуха по мере необходимости. Маленькая деревянная ручка облегчает снятие.
Установите два таких вентиляционных отверстия на противоположных сторонах печного помещения, одно на фут выше другого. Разница в температуре воздуха в сауне составляет около 1 F на дюйм высоты, поэтому разница в 12 градусов способствует движению воздуха. Температура воздуха немного падает, когда вентиляционные отверстия открыты, но вскоре восстанавливается, когда они закрываются, благодаря теплу, сохраняемому в стенах из дровяной древесины.Это как в кирпичной печи. Между прочим, температурная стратификация в топке является причиной того, что скамейки для сауны лучше размещать на разной высоте, чтобы люди могли выбирать температуру, которую они предпочитают. Например, занимая нижнюю скамейку, дети могут разделить сауну с родителями.
Но вернемся к структуре. В сауне из земляного дерева мы закончили верхнюю часть деревянной стены с помощью 16 деревянных пластин, каждая по 22 дюйма длиной, сделанных из заготовки 2 на 8. Восемь из этих пластин служат опорами для радиальной стропильной системы, состоящей из сосновых брусков 4 на 8.Каждая вторая плита, поддерживающая стропила, установлена на 1/2 дюйма башни по сравнению с предыдущей, устанавливая положительный уклон для дренажа с запада на восток.
Один из бревен, восточно-западный, проходит через все здание. Шесть более коротких стропил соединяются в центре и прикрепляются к основным стропилам с помощью стальных пластин толщиной 1/4 дюйма, выше и ниже пересечения, и восьми частей стержня с резьбой 1/2 дюйма, связывающих металлические пластины и стропила вместе в центре. центр.На фото и иллюстрации выше показано, как «заснеженные» пространства, промежутки между стропилами, заполняются фрезерованными кедровыми бревнами толщиной 6 дюймов и раствором. Обычная кладка из дров в этом месте также подойдет.
Наша потолочная крыша сделана из еловых шпунтовых планок размером 2 на 6, но подойдет любая обшивка 2 на 6 (или даже фанера 3/4 дюйма). Единственное предостережение — избегать очень смолистого материала, так как смола будет вытекать из дерева при температуре 200 градусов по Фаренгейту или выше, иногда достигаемой на уровне потолка.
Земляная крыша
Хотя земляная крыша не является абсолютно необходимой, она эстетична, долговечна и является традицией сауны в Финляндии. Наши кровельные слои над обшивкой: 1) Гидроизоляционная мембрана. Мы используем гидроизоляционную мембрану Bituthene® 4000 производства W.R. Grace. Установка проста: просто снимите бумажную подложку с рулонов шириной 36 дюймов и прижмите ее к деревянному настилу. Подробные инструкции указаны на упаковке. 2) Один дюйм изоляционного материала из пенополистирола Dow или эквивалентного экструдированного полистирола.3) Слой 6-миллиметрового черного полиэтилена, основа важнейшего дренажного слоя. 4) Два дюйма щебня №2, дренажный слой. 5) Слой рыхлого сена или соломы, который защищает дренажный слой от почвы сверху. 6) Восемь дюймов земли, засаженной травой, или дерна, срезанного с поля. Построенная таким образом крыша должна прослужить 100 лет или вечно, в зависимости от того, что наступит раньше.
Плита и дымовая труба
Наша печь самодельная из листовой стали толщиной 1/4 дюйма, но для ее конструкции потребовалось бы отдельное изделие.Вы можете приспособить существующие стальные печи к сауне. Главное — найти творческий и безопасный способ прикрепить кирпичи или непористые камни к разным сторонам. Верх и три стороны нашей печи покрыты 320 фунтами плотных кирпичей, которые хранят огромное количество тепла. Мы поливаем эти горячие кирпичи водой, чтобы образовался пар. Камни размером софтбол даже более аутентичны, чем кирпичи, но их не так легко повесить. Плотный известняк, камень-ловушка или базальт — все это хорошие камни для сауны. Избегайте мягких песчаников или любых трещинных пород, которые впитают воду и разорвутся вместе с паром, возможно, сильно.
Хорошая линия печей для сауны по разумной цене производится компанией Bruce Manufacturing (Брюс Кроссинг, Миннесота). Изготавливают модели на электричестве, газе и дровах. Одну из их моделей, работающих на дровах, можно запустить снаружи печи, что сохраняет комнату в чистоте и предотвращает отток кислорода из внутреннего воздуха. В моей книге « The Sauna», «» перечислены как минимум дюжина других производителей и дан подробный отчет о том, как мы делали нашу печь.
Для дымохода используйте дымоход «Типа А», например, металлический дымоход с тройными стенками или, мой любимый, дымоход Metalbestos®, который выполнен из нержавеющей стали внутри и снаружи с одним дюймом неасбестовой изоляции между ними.Эти системы типа А дороги, но безопасны и просты в установке. Самодельные дымоходы часто небезопасны, а некоторые из них просто пугающие.
План этажа сауны из кордовой древесины
Описанная здесь круглая сауна идеально подходит для четырех человек. Скамейки представляют собой гладкие доски из тополя 2 на 6, поддерживаемые снизу вертикальными стойками 2 на 4 и 2 на 4 ригеля. Опоры скамейки можно вкручивать прямо в концы бревен.
Я попытался честно и точно рассказать о нашей круглой сауне, это лучшая сауна, в которой я когда-либо был.Ваш будет другим, возможно, немного больше или меньше; может быть, у него не будет земляной крыши, может быть. Не важно. Ваша сауна тоже будет лучшей. Так оно и должно быть. Никакая искусственная сауна не может сравниться с любовью, которую вы вкладываете в свою собственную. А стоимость? Строительные материалы обойдутся вам примерно в 400-700 долларов, в зависимости от ваших навыков закупки. К этой цифре добавьте печь и дымовую трубу, которые могут стоить еще от 500 до 1000 долларов, в зависимости от того, новая у вас плита или бывшая в употреблении, и от того, какую сделку вы можете заключить с вашей дымовой трубой.Подсказка: некоторые дилеры продают слегка помятый, но совершенно безопасный Metalbestos® со значительной скидкой.
В случае сауны из дровяной кладки необходимо одно слово предостережения. Подождите неделю или две после укладки последнего бревна, прежде чем разжигать сауну до полной температуры. Преждевременный выстрел может повредить миномет. Помните, что пропитанные опилки были добавлены в смесь, чтобы замедлить схватывание раствора. Дайте время застыть.
Хотя финская традиция сауны, кратко описанная выше, — отличное место для начала, вы скоро доработаете свои собственные схемы использования в соответствии со своими потребностями, прихотями, климатом и самим зданием.Счастливого потоотделения!
Полную информацию о кладке из брусчатки можно найти в обучающем видео « Основные методы кладки из бордовой древесины» и в книгах Роба «Полная книга о строительстве домов из бордовой кладки и Сауна». Земляные крыши обсуждаются в «Полная книга подземных домов: как построить недорогой дом» (Sterling, X974). Все доступны на книжной полке МАТЕРИ.
Роб Рой — директор строительной школы Earthwood, West Chazy, NY.
Первоначально опубликовано: декабрь 1999 г. / январь 2000 г.
Строительство уличной сауны своими руками в сельской местности
Да, вы нас правильно расслышали; Мы построили сауну на открытом воздухе своими руками и поставили ее в сельской местности Уистлера. Я имею в виду, чем еще можно заняться в перерывах между сезонами? Шучу, там тонна. Фактически, наше последнее видео посвящено осеннему Уистлеру и смене времен года. Хотя мы думаем, что чертовски хорошо поработали, продемонстрировав свой задний двор в традиционном смысле этого слова, вот взгляд на нетрадиционный подход к подготовке к зиме! Но не позволяйте нам просто рассказывать вам об этом, посмотрите сами.
Вопросы и ответы по сауне на открытом воздухе с Крисом Харрисом
Компания Beacon Media Group от начала до конца создала красивую сауну, которую можно будет собрать в любом месте по своему выбору. Идеальное расположение включает вид, немного ледяной воды, отличное пиво и кучу друзей! С такой потрясающей структурой, как эта, мы не могли не спросить: КАК ?! В буквальном смысле мы это сделали. Мы связались с Крисом Харрисом из Beacon Media Group, чтобы узнать о закулисных подробностях того, как он построил самодельную сауну на открытом воздухе в сельской местности.
Прежде всего, откуда пришла идея построить сауну на открытом воздухе своими руками?
Я был заинтригован терапией горячим / холодом в течение нескольких лет и твердо верю в ее пользу для здоровья. Зима уже не за горами, и казалось, что сауна в сельской местности идеально подходит для холодных осенних дней, а затем и для сессий апре-ски.
Потрескивающий огонь, сауна на подходе и идеальное пиво, чтобы его запить. Это наш вид горячего / холодного лечения.
Какой тип сауны вы построили и почему выбрали именно этот стиль?
Мы выбрали ствольную конструкцию, в основном из-за ее простоты.Вся сауна сделана из красного западного кедра размером 2х6, без специальной теплоизоляции, полов или кровли. Это обеспечивает очень быстрое строительство после того, как вы прорежете все стыки в древесине, что было не так быстро.
С чего начать делать сауну с нуля?
Есть несколько сборок комплектов, но все они стоят более 6000 долларов. Мы начали с наброска, немного математики, а затем отправились на охоту за кедром, который легко найти в Британской Колумбии. Как только мы получили восемьдесят два 2 × 6, мы приступили к работе, создавая соединение борта и бухты на 50 досках, которые должны были стать нашими посохами.Затем мы сделали шип и паз на остальных тридцати двух частях, которые должны были стать передней и задней стенками сауны. Наконец, мы разрезаем стенки шпунта и паза на круги и нарезаем дадо стыки на клепках, чтобы передний и задний диски вошли без использования винтов и гвоздей. Один только этот процесс занял у нас два очень долгих дня. Наконец, мы построили печь, что оказалось отличным сварочным проектом, а затем мы обыскали весь Уистлер в поисках вулканических пород, которые можно было бы поставить на плиту.
Начало работы.Команда Beacon Media Group собирает сауну под открытым небом.
Вы следовали шаблону или плану?
Нам не удалось найти никаких планов, поэтому мы взяли наш дизайн на основе некоторых фотографий, которые мы нашли в Интернете, и аналогичной сауны, в которой я был в спа-салоне.
Если бы вы могли перечислить пять шагов, чтобы сделать сауну на открытом воздухе своими руками, какими бы они были?
- Найдите время на подготовку проекта. Позже это окупится в геометрической прогрессии (дважды отмерьте, один раз отрежьте). На всю сборку ушло двое из нас 2.5 дней и первые два дня ушли на планирование и раскрой. Окончательное строительство заняло менее часа.
- Будьте разборчивы с деревом. Посмотрите на каждую деталь, которую вы получите, и убедитесь, что она не деформирована и не погнута. Чем меньше сучков, тем лучше, и если бюджет не является проблемой, постарайтесь найти чистый кедр.
- Используйте подходящие инструменты. Чтобы построить сауну-бочку, вам нужно обработать более 1200 погонных футов древесины. В первый день мы довольно быстро прожигали наш роутер. Я бы порекомендовал арендовать промышленный роутер.
- Будьте умны. Убедитесь, что в вашем муниципалитете разрешены дровяные сауны, и проверьте, нужны ли какие-либо разрешения. Кроме того, при посещении сауны всегда следите за тем, чтобы под рукой был огнетушитель.
- Будьте изобретательны. Мы сократили наши расходы, переработав некоторые детали для нашей печи, двери и обвязку из местного центра вторичного использования.
Все дело в деталях. Благодаря тщательному планированию и подготовке окончательное строительство сауны заняло менее часа.
Как прошла первая сборка?
На удивление просто.Несмотря на то, что мы все измерили несколько раз, оставалось только посмотреть, как все сложится. Мы ударили все это вместе с мертвым молотком, и нам не пришлось делать какие-либо вторичные надрезы или корректировки, что было огромной победой.
Какой «переработанный» материал вы использовали при строительстве лучше всего?
Я был в восторге от окна, когда мы нашли дверь. Он сделан из старого камина и идеально сочетается с дизайном двери, который мы задумали. Я думаю, что это стоило нам 5 долларов в Центре повторного использования.
Где у тебя плита?
Мы были в сжатые сроки, поэтому у нас был приятель, который сварил нам печь. Печь сделана из 2-х больших баллонов с пропаном и одного маленького — из перерабатывающего завода. Наша небольшая печь с пропановым баком отлично работает и легко поддерживает температуру в сауне выше 70 ° C.
Поджаренный теплый. Сварная печь с пропановыми баллонами поддерживает температуру в сауне выше 70 ° C.
Если бы вы снова построили сауну на открытом воздухе своими руками, что бы вы сделали по-другому?
Вы могли бы пойти немного больше.В нашей сауне довольно комфортно может разместиться 4-6 человек, но чтобы построить сауну на 50% больше, потребуется немного. Недостатком этого, конечно же, является дополнительная стоимость и потеря портативности.
Что можно посоветовать начинающим строителям уличных саун своими руками?
Собери! Это не так уж и сложно. С парой друзей вы можете поиграть за выходные. Кроме того, я настоятельно рекомендую сделать сауну «зоной без телефона». Некоторые из лучших обсуждений, которые я когда-либо вел, были, пока я парился в сауне.
Несомненно, этот проект был движим страстью, он демонстрирует мастерство сборки Криса и редактирование Райана Харриса из Beacon Media Group. Как можно не подпрыгнуть в горячей сауне в лесу в хорошей компании? Я почти уверен, что этот маленький кусочек переносного рая снова появится у нас на шее; Я просто не могу дождаться, чтобы увидеть где!
Не можете насытиться нашими видео и сообщениями? Чтобы узнать больше о приключенческом порно, вдохновении и общем крутизне, посетите:
Планирование сауны | Дизайн, источник питания, вентиляционные отверстия, дверь и атмосфера
Планировка сауны: любой проект начинается с хорошего дизайна
Вам не нужно много, но важно знать, где будут лежать некоторые вещи.Прозрачные панели из кедра выглядят потрясающе, поэтому ваша сауна будет выглядеть привлекательно, несмотря ни на что, но все же вы захотите спланировать эти зоны сауны. Дополнительную информацию можно найти в разделе часто задаваемых вопросов по нагревателю для сауны.
Планирование сауны: основные соображения
Мы предлагаем готовые наборы для домашней сауны «Сделай сам». Просмотрите некоторые распространенные размеры: 4×6, 5×7, 6×8. См. Также раздел «Как заказать готовый комплект для домашней сауны». Также просмотрите нашу фотогалерею: Дизайн сауны для поиска идей.
Планирование сауны: источник энергии для электрокаменки
Собираетесь ли вы запитать сауну электричеством, газом или даже дровами? Прожив во всех четырех домах, я с удовольствием включаю сауну дома.В других случаях, точно так же, как повара предпочитают готовить на газе, было приятно быстро переключить огонь с низкого на высокий на коммерческой газовой каменке для сауны. А в отдаленной сауне на берегу озера после разжигания костра я наслаждался ароматом дыма и традиционным мягким теплом дровяной печи для сауны. Наконец, я наслаждаюсь успокаивающим и проникающим мягким теплом инфракрасного света.
Обратите внимание на следующие источники питания для электрокаменки:
- ГАЗ — Каменки для сауны на природном или пропановом газе больше и дороже, чем дровяные или электрические каменки.У вас должно быть помещение размером 7 футов на 8 футов или больше, и вы должны установить обогреватель на внешней стене.
- ДЕРЕВЯННЫЕ — Большинство каменок для сауны на дровах устанавливаются на открытом воздухе. Вы должны установить дровяные печи для сауны, как камин или дровяную печь. Варианты дровяных обогревателей включают в себя водные куртки и душевую трубку, которые нагревают воду.
- ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ — Большинство нагревателей для саун являются электрическими (более 95%) и требуют только 20, 30 или 40 Ампер для жилых помещений.По нашим оценкам, стоимость использования электрической каменки для сауны составляет 0,75 доллара США за одно использование. Рекомендуется установить между стойками несколько горизонтальных кронштейнов, чтобы упростить крепление сауны на стене.
- INFRARED — Инфракрасные светильники для терапии сауны обеспечивают полный спектр световых частот: ближние, средние и дальние инфракрасные волны. Весь инфракрасный спектр совместим с клеточными процессами. Самое главное, что эти фонари не производят электромагнитного поля!
Планирование сауны: обогреватель и вентиляционные отверстия
Затем вы захотите узнать, где вы собираетесь вентилировать электрокаменку. Все, что вам действительно нужно, это немного прохладного воздуха, поступающего из соседней комнаты снаружи. Подойдет низкое отверстие для сауны на стене. Некоторые даже просто коротко обрезают дверь, чтобы воздух не попал внутрь. Но вы можете рассмотреть возможность использования вентиляционной решетки, чтобы закрыть вентиляционные отверстия с обеих сторон. Тоже неплохо смотрится. Более подробные размышления по этому поводу см. В нашей статье «Вентиляция сауны и информация о каркасе».
Планирование сауны: где поставить дверь для сауны?
Знайте, где вы хотите установить электрокаменку. Лучше всего размещать электрокаменку около двери.Это действительно для того, чтобы лучше использовать остальную часть комнаты для жима. Хотя вы можете проложить электропроводку для сауны, панели управления и выключателя света практически в любом месте, у вас может быть только несколько маршрутов для прокладки газовой трубы, особенно если это разрешено в городе.
FYI: Большинство маленьких саун нормально работают от сети 120 В. Однако для саун среднего и большего размера требуется плита на 240 В для более быстрого и эффективного обогрева помещения, иначе вы взорвете цепь.
Также несколько слов о влажном / сухом состоянии: бывают сухие и влажные каменки для саун.Обогреватели предназначены для брызг воды на камни наверху. При всплеске вода превращается в пар, повышая влажность в сауне. Вы можете использовать гигрометр для измерения влажности сауны и термометр для измерения температуры.
И, конечно же, мы захотим узнать, где вешается дверь и какой ширины. Лучше всего, если ваша дверь будет открываться из сауны, когда вы стоите внутри. Это безопаснее и дает больше места. Просто выберите левый или правый ход.
Следующее важное соображение — где ваши гвоздики в стене. Для большинства работ стандартные 16 «по центру подойдут отлично. Однако, возможно, кто-то только что дал вам кучу двухфутовых кедровых панелей, и вы захотите их использовать. Итак … когда вы собираетесь на самом деле прибить вас кедр к стенам, вам, конечно же, понадобится шпилька, чтобы прикрепить ее. В этом случае вам понадобятся шпильки, расположенные на расстоянии 2 фута от центра. Это поднимет швы … везде, где встречаются кедровые доски, будут Шов. Мы любим покрывать наши тонким куском. Если вы используете доски от 6 до 8 футов, то, конечно, у вас будет чистая сауна.
Планирование сауны: высота потолка
Повышается температура. Никаких сюрпризов! Это означает … ваш потолок действительно должен быть между 6 футов 6 дюймов и 7 футов 0 дюймов. Вам не нужно много места для головы, иначе вам нужно будет установить электрокаменку и скамейки еще выше. Или вы будете платить больше за счет эксплуатационных расходов.
Если хотите, не снижайте высоту потолка. Затем подумайте о сборных модульных наборах для сауны. В этих наборах используются стеновые панели 6 футов 8 дюймов, и их часто помещают в большую комнату, подвал, хижину или иногда под навесом.
Планирование сауны: создайте атмосферу
Если дверь вашей сауны будет сплошной, без окна, через которое проникает внешний свет, убедитесь, что в наличии есть осветительная арматура и выключатель, или подключите их. Существует множество вариантов освещения сауны: встраиваемые светильники для влажного / сухого освещения (4 дюйма) или 6 дюймов), соляные лампы, тросовые фонари, фонари на диммерах, деревянные абажуры, инфракрасные фонари и т. д. Если у вас есть немного дополнительных денег, фонари действительно могут создать отличное настроение. Конечно, свечи тоже работают! Узнайте больше об инфракрасном излучении на сайте Dr.Сайт Ларри Уилсона.
С учетом этих соображений мы готовы сделать эскиз вашей сауны. Вы также можете подумать о том, где вы хотите разместить скамейки для сауны (низкая, высокая, двойная ширина). И некоторые другие аксессуары, настенные поручни и ограждение из кедра вокруг вашего обогревателя.
Планирование сауны: безопасность
При планировании размещения электрокаменки предусмотрите место для ограждения вокруг электрокаменки. Кроме того, ручки и поручни в стратегически важных местах могут добавить стабильности, когда посетители сауны устали и неуклюжи.Некоторым нравится нижняя скамья двойной ширины, у вас будет больше места для маневра в положении лежа [на изображении показано, как нижняя скамья проходит до задней стены].
Большое спасибо за уделенное время! Наслаждайтесь и позвольте нам попотеть в деталях, с 1971 года.
Еще видео о сауне и интересные статьи
Наборы для сауны своими руками, статьи и видео с практическими рекомендациями
Общие товары для сауны
Инфракрасные сауны
Инструкция по эксплуатации каменки для сауны
Частых вопросов о дровяном оборудовании | Burn Wise
Ниже приведены ответы на вопросы, полученные Агентством по охране окружающей среды о дровяных устройствах и древесном дыме.
На этой странице:
Выбор печей и принадлежностей
- Какие технологии используются в сертифицированных печах для повышения эффективности и сокращения выбросов?
- В чем разница между каталитическими и некаталитическими дровяными печами?
- Газовые плиты чище, чем дровяные печи или печи на гранулах?
- Что такое печь на пеллетах? Они сжигают чище?
- Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?
- А как насчет газовых или пропановых плит? Они сертифицированы EPA?
- Что такое печь с принудительной подачей воздуха?
- Что такое водяной обогреватель / дровяной котел для улицы?
- Какая печь для меня самая лучшая — тип, размер, стоимость?
- Чем камины по сравнению с дровяными печами? Они так же эффективны?
- Чем отличается каменный обогреватель от каменного камина?
- Что такое каминные топки?
- Что такое пожарные журналы?
- Можно ли сжигать произведенные дрова в каминах? Выбрасывают ли они больше или меньше загрязнения воздуха, чем древесина?
- Что такое этанольные камины и чем они отличаются от дровяных каминов?
О плитах, сертифицированных EPA
- Чем отличаются печи с сертификатом EPA и чем они лучше?
- Где я могу купить печь, сертифицированную EPA?
- «Сертифицировано EPA» — это то же самое, что «Аттестовано EPA»?
- Как узнать, сертифицирована ли моя плита EPA?
- Могу ли я сертифицировать свою плиту?
- Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?
- Что делает дровяную печь, сертифицированную EPA, чище, чем несертифицированную дровяную печь?
Установка и замена печи
- Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?
- Может ли EPA предоставить мне скидку / скидку на замену дровяной печи дровяной, гранульной или газовой?
- Предоставляется ли федеральный налоговый кредит для новых дровяных печей?
- Местное агентство по борьбе с загрязнением воздуха сообщает, что я не могу продать свою старую дровяную печь, чтобы заплатить за дровяную печь, сертифицированную Агентством по охране окружающей среды.Это почему?
- Сколько будет стоить замена моей печи на более чистую печь?
- Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам. Почему я не могу установить собственную печь и сэкономить на установке?
- Что мне делать с несертифицированной печью, если я хочу от нее избавиться?
- Требуется ли разрешение на установку дровяной печи?
Загрязнение и вопросы безопасности
- Что выделяется при горении древесины?
- Что происходит, когда вы вдыхаете древесный дым?
- Я чувствую запах дыма в доме, когда сжигаю дрова.Я должен быть обеспокоен?
- Дым от моего соседа влияет на качество воздуха и мое здоровье, что мне делать?
- Что такое креозот и чем он вреден?
- Новые печи безопаснее? У них меньше накоплений креозота?
- Люди сжигают дрова с каменного века — почему дым от дерева стал проблемой сейчас?
- Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?
- Какие есть более эффективные и чистые способы обогрева домов?
- Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?
- Какие дни без ожогов?
Сертифицированные устройства обычно используют катализатор, вторичное сгорание или комбинацию двух технологий (гибрид) для удовлетворения требований к выбросам.
В чем разница между каталитическими и некаталитическими дровяными печами?Некоторые дровяные печи облегчают сжигание топлива за счет использования химического процесса, который снижает образование загрязняющих веществ. Этот процесс называется каталитическим сжиганием. Каталитическая камера сгорания дровяной печи сравнима с каталитическим нейтрализатором в автомобиле. Внутри печи дымный выхлоп проходит через покрытые соты (катализатор). Устройство химически покрыто металлом, который вступает в реакцию с дымом и другими побочными продуктами горения.Эти побочные продукты обычно горят при температуре около 500 градусов, что намного ниже, чем у некаталитической печи, для которой требуется температура 1100 градусов. Это позволяет пользователям сжигать очиститель при низких скоростях горения, что приводит к меньшему расходу древесины и повышению общей эффективности. Средняя эффективность составляет около 78% (в диапазоне от 63 до 84%) при использовании более высокого нагрева топлива (HHV).
Обратите внимание, что печь с катализатором горит более чисто при более низкой скорости горения. При высоких скоростях горения твердые частицы проходят через катализатор быстрее, с меньшим временем удерживания, что приводит к более высоким выбросам.
Каталитические печи обычно более дороги в долгосрочной перспективе, чем некаталитические модели, потому что каталитические соты в конечном итоге ломаются, и их необходимо заменить. Современные катализаторы могут прослужить до 10 лет при правильном уходе и использовании.
Поперечный разрез каталитической дровяной печи
Предоставлено Blaze King
Некаталитические печи или печи вторичного сгорания составляют около 80% рынка. Они, как правило, дешевле и имеют средний КПД 71% (с диапазоном 60-80%).Усовершенствования конструкции современной модели, такие как изоляция топки, большая перегородка для увеличения протяженности пути более горячего газа и предварительно нагретый воздух для горения, который проходит через небольшие отверстия над топливом в топке, снижают выбросы. Фактический огонь и пламя обычно более заметны по сравнению с каталитической печью. Некаталитические печи проще в эксплуатации и не требуют обслуживания или очистки катализатора.
Гибридный агрегат имеет как катализатор, так и вторичное сгорание, поэтому выбросы снижаются как при слабом, так и при сильном сжигании.Некоторые производители гибридных печей позволяют вам выбрать, какую технологию вы хотите использовать (например, вторичное сжигание, катализатор или и то, и другое) в любой момент времени. Например, если домовладельцы хотят максимально увеличить тепловую мощность и не хотят видеть огонь, они могут настроить печь на использование только катализатора. Если они хотят тепла и обзора огня, они могут выбрать технологию вторичного сжигания.
Газовые плиты чище, чем дровяные печи или печи на гранулах?Газ (используете ли вы природный газ или пропан) выделяет меньше сажи и других загрязняющих веществ в атмосферу.
Что такое печь на пеллетах? Они сжигают чище?Печь на гранулах сжигает небольшие прессованные гранулы из измельченной, высушенной древесины и других отходов биомассы. Печи на пеллетах, как правило, являются одними из самых чистых дровяных отопительных приборов, доступных сегодня, и обеспечивают высокую общую эффективность. В отличие от дровяных печей и каминов, большинству печей на гранулах требуется электричество для работы. Небольшое электрическое устройство контролирует поток гранул в печь, где они сжигаются.Некоторые модели даже включают термостат.
Начало страницы
Есть такая вещь, как кукурузная печь? Они горят чище, чем дровяные печи?Да. Кукурузные печи очень похожи на печи на гранулах, за исключением того, что они сжигают зерна сушеной кукурузы вместо прессованных древесных гранул. Их действие и эффективность такие же, как у пеллетных печей. Фактически, некоторые печи на гранулах также могут сжигать сушеные зерна кукурузы.
А как насчет газовых или пропановых плит? Они сертифицированы EPA?Газовые плиты (и газовые каминные топки) не требуют сертификации EPA.Независимо от того, предназначены ли они для сжигания природного газа или пропана, они горят очень чисто, выделяя очень мало загрязнений. Хотя для некоторых моделей не требуется вентиляция снаружи, EPA не поддерживает их использование из-за проблем с качеством воздуха в помещении. Как и любую печь, ее должен устанавливать сертифицированный специалист и регулярно осматривать.
Начало страницы
Что такое топка с принудительной подачей воздуха?Печи с принудительной подачей воздуха также известны как печи с теплым воздухом и обычно располагаются внутри помещений.Они предназначены для сжигания дров, древесных гранул или щепы для отопления жилых помещений.
Система центрального отопления с принудительной подачей воздуха нагревает воздух, а затем передает тепло с помощью системы вентиляторов, воздуховодов, вентиляционных отверстий и пленумов. Этот агрегат отделен от традиционных систем отопления, хотя резервная система, использующая другое топливо, часто будет использоваться в тандеме.
Механика воздушной печи
Печь с нагнетанием воздуха
Что такое водяной обогреватель / дровяной котел для улицы?Гидравлические обогреватели (также называемые уличными дровяными обогревателями или уличными дровяными котлами) обычно располагаются вне зданий, которые они отапливают, в небольших сараях с короткими дымовыми трубами.Как правило, они сжигают древесину для нагрева жидкости (воды или воды-антифриза), которая подается по трубам для обеспечения теплом и горячей водой жилых зданий, таких как дома, сараи и теплицы. Однако водяные обогреватели также могут быть расположены в помещении, и они могут использовать другую биомассу в качестве топлива (например, кукурузу или древесные гранулы).
Гидравлический отопитель, поперечное сечение
Как водяной обогреватель обогревает дом
Начало страницы
Какая печь для меня самая лучшая — тип, размер, стоимость?Это действительно зависит от ваших потребностей, предпочтений и бюджета.Вы можете найти печи разных размеров, стилей и цен, чтобы они соответствовали вашей чековой книжке. Если вы решите сжигать дрова, есть множество дровяных печей, сертифицированных EPA. Если вы предпочитаете не таскать и не рубить дрова, вам может быть удобнее использовать пеллетную или газовую плиту. Если перегрев во время отключения электроэнергии вызывает беспокойство, вы должны знать, что для автоматической системы подачи пеллет в пеллетных печах требуется электроэнергия.
Чем камины по сравнению с дровяными печами? Они так же эффективны?Как правило, камины не являются эффективным средством сжигания дров.Они не горят так чисто, как дровяные печи, сертифицированные EPA. Кроме того, камины обеспечивают меньше тепла в ваш дом, так как большая часть тепла от камина уходит в дымоход. Большинство владельцев каминов не используют свои камины в качестве основного источника тепла. Они могут сжигать дрова в камине в качестве дополнительного тепла в холодные дни или для создания атмосферы в своем доме. Для более эффективного отопления с меньшим количеством дыма, подумайте о том, чтобы установить в камин дровяную каминную топку, сертифицированную газом, гранулами или EPA.
Чем отличается каменный обогреватель от каменного камина?Хотя каменные каменки и каменные камины обеспечивают тепло и уют в доме, они значительно различаются по дизайну. Оба устройства могут быть построены из кирпича, блока или камня и иметь топку. Но каменный обогреватель отличается от каменного камина тем, что он имеет большую кладочную массу и лабиринт каналов теплообмена. Эти особенности позволяют каменному обогревателю накапливать тепло от огня внутри своей каменной конструкции.После того, как огонь потухнет, каменный утеплитель в течение дня продолжает отдавать тепло в жилище. Камин из каменной кладки дает тепло, только пока горит огонь.
Поскольку каменные каменки предназначены для горения небольших быстрых горячих огней, они производят гораздо меньше дыма, чем каменный камин, маломассивный камин или несертифицированная дровяная печь, но при этом поверхность каменки не становится слишком горячей для прикосновения.
Начало страницы
Что такое каминные топки?Каминная топка — это дровяная печь, предназначенная для установки в существующий камин.Она работает так же, как дровяная печь, и должна быть сертифицирована EPA. И точно так же, как есть газовые печи и печи на пеллетах, есть газовые и пеллетные каминные топки, которые горят чище и эффективнее.
Что такое пожарные журналы?Термин «пожарный журнал» или «пожарный журнал» может относиться к двум вещам. Это может означать искусственное бревно, содержащее газовые горелки, также известное как «газовое бревно», предназначенное для придания вида настоящего деревянного бревна в газовом камине или печи. Это также может относиться к бревну, изготовленному из прессованных опилок и / или другого органического материала, иногда с добавлением воска, для сжигания в камине.Газовые журналы обычно не являются проблемой загрязнения воздуха; пожарные бревна, изготовленные для сжигания, могут вызывать беспокойство.
Начало страницы
Можно ли сжигать дрова в каминах? А как насчет дровяных печей и каминных топок?Данные показывают, что сжигание одного полена в камине приводит к меньшему загрязнению воздуха, чем сжигание нескольких поленьев. Если вы сжигаете изготовленное бревно, обязательно следуйте инструкциям производителя, сжигайте только одно бревно за раз, не только для уменьшения загрязнения воздуха, но и для пожарной безопасности.Если вы используете промышленные бревна, выбирайте те, которые сделаны из 100% прессованных опилок. Сжигание камина, независимо от того, сжигаете ли вы изготовленные или настоящие дрова, не является эффективным способом обогрева вашего дома. Не сжигайте поленья из воска и опилок в дровяной печи или каминной топке — они предназначены для открытых очагов.
Что такое этанольные камины и чем они отличаются от дровяных каминов?Декоративные камины на этаноле становятся все более популярными во всем мире.Они отличаются от традиционных каминов тем, что не сжигают дрова, а используют в качестве топлива недорогие спирты, такие как этанол и 2-пропанол. Обычно они не используются для обогрева и в основном являются декоративными. По соображениям безопасности этанол часто используется в виде геля или пасты (например, путем добавления ацетата кальция), чтобы избежать серьезных возгораний из-за проливания жидкости на пол. При использовании жидкого топлива авария может привести к тяжелым травмам. Эти камины обычно не выходят наружу, а это означает, что все продукты сгорания, включая летучие органические соединения (ЛОС) и другие газы и твердые частицы, выбрасываются внутрь здания.В 2013 году немецкое исследование ( Environ. Sci.Technol. , 2014 , 48 (6), стр. 3583–3590 DOI: 10.1021 / es404972s) показало, что количество выделяемого диоксида углерода и диоксида азота по этим устройствам были высокими. Камины этанола также были сильными источниками мелких частиц и могут выделять опасные загрязнители воздуха, такие как бензол и формальдегид. В исследовании сделан вывод о том, что при использовании таких устройств следует учитывать неблагоприятное влияние этанольных каминов на качество воздуха в помещениях и пожарную безопасность.
Начало страницы
О плитах, сертифицированных EPA Чем отличаются печи с сертификатом EPA и чем они лучше?«Сертифицировано» означает, что дровяной прибор соответствует стандартам EPA по чистоте воздуха. Она генерирует меньше дыма (меньше частиц), чем несертифицированная печь, и использует меньше древесины для создания большего количества тепла. Сертифицированы только новые печи. Сертификация происходит при изготовлении печи.
EPA-сертифицированные устройства включают:
- Дровяные печи и печи на гранулах
- Каминные топки
- Водонагреватели (уличные дровяные котлы)
- Печи с принудительной циркуляцией воздуха
Камины и каменки не сертифицированы EPA.
Все сертифицированные дровяные устройства прошли независимые испытания в аккредитованной лаборатории на соответствие ограничениям выбросов твердых частиц для конкретного типа оборудования.
Где я могу купить печь, сертифицированную EPA?Большинство дровяных печей, представленных сегодня на рынке, сертифицированы Агентством по охране окружающей среды (EPA), поэтому вы должны иметь возможность купить их у любого продавца очагов. Выход «Очаг, патио и барбекю» поможет вам найти ближайший к вам магазин.Важно не только приобрести печь, имеющую сертификат EPA, но и обеспечить ее правильную установку сертифицированным специалистом.
Начало страницы
«Сертифицировано EPA» — это то же самое, что «Аттестовано EPA»?Нет, с 1988 года Агентство по охране окружающей среды (EPA) ввело в действие нормативные акты под названием «Стандарты производительности нового источника для жилых дровяных обогревателей» (NSPS), которые регулируют производство и продажу дровяных обогревателей (дровяные печи и печи на гранулах, каминные топки, водяные обогреватели и печи с принудительной подачей воздуха). .Модели, соответствующие требованиям NSPS, считаются сертифицированными EPA. Сертифицировано EPA — это термин, используемый для каминов, которые, как было продемонстрировано, соответствуют уровням выбросов, установленным Добровольной программой для каминов EPA. Эти камины могут выделять не более 5,1 грамма твердых частиц на килограмм сожженной древесины, чтобы претендовать на участие в добровольной программе. Агентство по охране окружающей среды начало эту программу, чтобы побудить производителей производить модели с более низким уровнем выбросов, поскольку камины не считаются дровяными обогревателями и, следовательно, не подпадают под действие NSPS, но выделяют вредное загрязнение воздуха.
Как узнать, сертифицирована ли моя плита EPA?Дровяной прибор, имеющий сертификат EPA (например, дровяная печь), имеет этикетку на задней стороне, указывающую на сертификацию EPA. Поскольку с течением времени были изменения, этикетка будет выглядеть примерно так же и иметь текст, аналогичный этой этикетке:
Вы также можете проверить базу данных сертифицированных EPA дровяных обогревателей.
Начало страницы
Могу ли я сертифицировать свою печь?№Сертификация завершается производителями печей при внедрении нового модельного ряда. Чтобы соответствовать требованиям сертификации, печи должны иметь встроенные системы контроля загрязнения окружающей среды.
Действительно ли переход на печь, сертифицированную EPA, сэкономит мне деньги?Да. С дровяной печью, сертифицированной EPA, вы можете рассчитывать на использование на треть меньше дров, чем при использовании более старой, менее эффективной печи. Дым, выходящий из трубы, на самом деле является потерянной энергией.В печи, сертифицированной EPA, сгорает большая часть дыма, что приводит к увеличению тепла для вашего дома от того же количества дров. Это также сэкономит ваше время, потому что вам нужно будет возить меньше древесины.
Что касается печи наилучшего размера, поговорите с опытными розничными продавцами подовой продукции, которые знают рабочие характеристики продаваемой ими продукции. При посещении приносите с собой план этажа вашего дома. Квалифицированные продавцы могут помочь вам найти дровяную печь, каминную топку или другое изделие для очага, которое хорошо подходит для помещения, которое вы хотите отапливать.Вы можете найти местных розничных продавцов через Ассоциацию очагов, патио и барбекю.
Начало страницы
Что делает дровяную печь, сертифицированную EPA, более чистой, чем несертифицированная дровяная печь?Когда древесина сгорает не полностью, образуется сложная смесь газов и частиц — древесный дым. Поскольку дровяные печи с сертификатом EPA имеют лучшую изоляцию и улучшенный воздушный поток, больше этих газов и частиц сгорает внутри печи, что приводит к меньшему количеству дыма.В большинстве случаев вы не увидите видимых выбросов из дымохода и почувствуете меньше запаха дыма от правильно установленной печи, сертифицированной EPA.
Установка и замена печи Как я могу узнать о программах замены дровяной печи в моем районе? Управляет ли EPA программой замены?Хотя EPA не имеет программы стимулирования замены дровяной печи или модернизации камина, существуют некоторые государственные, местные и племенные агентства, которые ее проводят.Эти программы стимулирования замены предусматривают ваучеры, скидки и / или финансовые стимулы для замены (замены) старого или более загрязняющего древесного устройства сжигания более эффективным устройством (например, сертифицированным EPA устройством или тепловым насосом). Свяжитесь с вашим государственным, племенным или местным агентством по борьбе с загрязнением воздуха, чтобы узнать о возможных программах и / или просмотрите следующие ссылки для получения списка областей, в которых есть программы: Следующие ссылки выходят с сайта Выход
- Список постоянных изменений и поощрительных программ Ассоциации домашнего очага, патио и барбекю
- Список программ замены Альянса «Зеленая жара»
К сожалению, EPA не предоставляет индивидуальных скидок или скидок на печи, работающие на более чистом топливе.Вы можете узнать в своем государственном, племенном или местном агентстве по борьбе с загрязнением воздуха и в местном розничном магазине продуктов для домашнего очага, предлагают ли они какие-либо скидки на более чистые печи.
Предоставляется ли федеральный налоговый кредит для новых дровяных печей?
Да. Мы передаем все вопросы, касающиеся нынешней федеральной налоговой льготы в размере 26% на дровяные обогреватели (известной как налоговая льгота 25 (D) для печи на биомассе на 2021-2023 годы), в Налоговую службу. Свяжитесь с горячей линией налоговой службы по телефону (202) 317-6853 и оставьте сообщение для Jennifer Records или отправьте свой вопрос по факсу (855) 591-7868.Мы будем ссылаться на любое руководство по налоговому кредиту от IRS, как только оно будет опубликовано на их веб-сайте.
Начало страницы
Местное агентство по борьбе с загрязнением воздуха говорит, что я не могу продать свою старую дровяную печь, чтобы оплатить покупку дровяной печи, сертифицированной Агентством по охране окружающей среды. Это почему?Замена старой печи на печь с более чистым горением не улучшит качество воздуха, если старая печь будет повторно использована в другом месте. По этой причине программы замены дровяной печи обычно требуют, чтобы старые печи были уничтожены и переработаны в металлолом или приведены в неработоспособное состояние.
Сколько будет стоить замена моей печи на более чистую печь?Стоимость печи для чистки горения варьируется в зависимости от размера, стиля и характеристик печи, которую вы выбираете. Как правило, вы можете найти цены в диапазоне от 750 до 3500 долларов. Стоимость установки также может варьироваться в зависимости от состояния существующего дымохода (например, вам может потребоваться новый дымоход) и составляет от 600 до 1200 долларов.
Начало страницы
Мне сказали, что я не могу получить скидку на дровяную печь, работающую на более чистом топливе, если я установлю ее сам.Почему я не могу установить собственную печь и сэкономить на установке?
EPA настоятельно рекомендует, чтобы сертифицированный технический специалист установил вашу сертифицированную EPA дровяную печь или каминную топку для обеспечения надлежащей работы. Во-первых, безопасность вашего дома и семьи зависит от полного понимания требований производителя и строительных норм. Любые ошибки при установке (выполненные непрофессионалом) могут быть не видны, а проблемы могут не проявляться в течение значительного периода времени, а некоторые из них могут привести к домашнему пожару.
Во-вторых, правильное функционирование системы вентиляции (также известной как дымоход) является ключом к эффективному и более чистому сжиганию древесины. Система вентиляции — это «двигатель», который управляет процессом горения; если он не обеспечивает достаточной тяги, ваша печь будет работать плохо или отказывать. Печь и система вентиляции, размер и установка которых имеют надлежащие размеры, потребуют меньше древесины, производят больше полезного тепла и уменьшат потребность в обслуживании от неэффективных пожаров.
Бывшие в употреблении несертифицированные печи часто можно продать на металлолом или иногда обменять на покупку сертифицированной печи или каменки, не работающей на дровах (т.е. природный газ, плита или камин). Обратитесь к местным розничным продавцам дровяных печей по поводу вариантов обмена. Чтобы воздух оставался чистым, убедитесь, что старую дровяную печь нельзя использовать для сжигания дров (например, снимите дверцы с старой печи).
Начало страницы
Мне нужно разрешение на установку дровяной печи?Это зависит от того, где вы живете. Подробную информацию о требованиях к получению разрешений в вашем районе можно получить в отделе строительства вашего города или округа.
Загрязнение и проблемы безопасности
Что выделяется при горении древесины?Дым образуется при горении дерева или другого органического вещества.Выбросы варьируются в зависимости от интенсивности огня и от того, горит ли он на открытом воздухе, в дровяной печи или другом дровяном обогревателе.
Когда древесина сгорает не полностью, образующийся дым содержит мелкие частицы (также называемые загрязненными частицами, твердыми частицами или PM2,5), а также окись углерода и токсичные загрязнители воздуха, включая бензол, формальдегид, акролеин и полициклические ароматические углеводороды. , и другие. Чем эффективнее горит дрова (например, при использовании дровяной печи с сертификатом EPA и сухой выдержанной древесины), тем меньше дыма образуется.
Что происходит, когда вы вдыхаете древесный дым?Наибольшую опасность для здоровья от дыма представляют мелкие частицы, также называемые мелкими твердыми частицами или PM2,5. Эти микроскопические частицы могут попасть в ваши глаза и дыхательную систему, где они могут вызвать жжение в глазах, насморк и такие заболевания, как бронхит. Мелкие частицы могут ухудшить симптомы астмы и вызвать приступы астмы. Они также могут вызывать сердечные приступы, инсульт, нарушения сердечного ритма и сердечную недостаточность, особенно у людей, которые уже подвержены риску этих состояний.
Древесный дым может затронуть всех, но наиболее уязвимыми являются дети до 18 лет, пожилые люди, люди с сердечными заболеваниями, люди с астмой или другими заболеваниями легких, а также люди с диабетом.
Начало страницы
Я чувствую запах дыма в доме, когда сжигаю дрова. Я должен быть обеспокоен?Если вы чувствуете запах дыма в доме, возможно, что-то не так. Просмотрите наши видеоролики о лучших методах сжигания, чтобы получить советы по эффективному сжиганию древесины и уменьшению дыма. Вам также следует ежегодно проверять свою дровяную печь у сертифицированного трубочиста или аналогичного сертифицированного специалиста.Если вас интересует ближайший к вам сертифицированный специалист, проконсультируйтесь с выходом Американского института безопасности дымоходов (CSIA) или Национального института каминов (NFI).
Дым от моего соседа влияет на качество воздуха и мое здоровье. Что мне делать?
К сожалению, дым может распространяться далеко от источника огня и напрямую влиять на качество наружного и внутреннего воздуха в других домах по соседству. Если у вас есть проблемы с задымлением, вызванные сжиганием дров вашим соседом, у вас есть несколько вариантов:
Проверьте наличие правил или ограничений штата / региона / племени: Хотя это и не является широко распространенным явлением, некоторые государственные, местные или племенные органы власти имеют правила или ограничения, применимые к сжиганию древесины.Например, правила неприятного запаха / неприятного запаха могут иногда использоваться для устранения дыма соседей от древесины. Другим примером являются правила, касающиеся того, когда вы можете или не можете сжигать и / или «видимые выбросы» или «пределы непрозрачности» для дыма из дымохода домовладельца. Видимые пределы выбросов / непрозрачности означают, что домовладелец не может иметь густые облака дыма, выходящие из дымохода домовладельца. Города, округа или штаты с такими правилами могут направить инспектора на место, о котором идет речь, как только они узнают о проблеме. В некоторых случаях местная пожарная служба может помочь.Свяжитесь с вашим государственным агентством, чтобы узнать, существуют ли эти варианты в вашем районе.
Подумайте, открыт ли ваш сосед к стратегиям уменьшения дыма: Если вы решите поговорить со своим соседом, EPA предоставит образовательную информацию о том, как сжигать дрова более эффективно, чтобы образовывалось меньше дыма. При необходимости вы можете поделиться советами и лучшими методами записи с вашим соседом, включая видео. Эти советы могут помочь вашему соседу снизить риск возгорания дымохода, сжигать меньше древесины, что может сэкономить им время и деньги.Информация доступна на веб-сайте Burn Wise Агентства по охране окружающей среды, и вы можете распечатать или заказать бесплатные копии учебных материалов.
Вы также можете уменьшить задымление и связанное с ним загрязнение частицами в своем доме и улучшить качество воздуха в помещении, используя следующие стратегии:
Используйте переносной воздухоочиститель: Эффективность портативного воздухоочистителя в снижении концентрации дыма зависит от нескольких факторов, таких как размер воздухоочистителя, площадь, которую необходимо очищать, эффективность фильтра, частота использования и скорость вентилятора.Портативный воздухоочиститель должен соответствовать размеру помещения и не выделять озон, который является вредным загрязнителем воздуха. В Калифорнии есть таблица со списком сертифицированных для Калифорнии воздухоочистителей EXIT по марке, номеру модели и типу. Сертификация основана на их низких (обычно близких к нулю) выбросах озона и электробезопасности.
Модернизируйте воздушные фильтры в ваших системах центрального кондиционирования воздуха : Фильтры центральной печи или отопления, вентиляции и кондиционирования (HVAC) предназначены для фильтрации воздуха по всему дому.Обновление воздушного фильтра в вашей печи или центральной системе отопления, вентиляции и кондиционирования воздуха может помочь улучшить качество воздуха в помещении. Для получения дополнительной информации см. Веб-страницу EPA о воздухоочистителях и воздушных фильтрах в доме, которая включает Руководство по воздухоочистителям в доме.
Начало страницы
Что такое креозот и чем он вреден?Когда дым, то есть побочные продукты горения, образующиеся при сжигании древесины, поднимаются в более прохладную трубу, они могут конденсироваться и прилипать к внутренним стенкам трубы.Это называется креозот, который представляет собой легковоспламеняющиеся остатки черного или коричневого цвета. Если скопится достаточно, это может вызвать пожар в дымоходе.
Креозот имеет тенденцию к накоплению при следующих условиях:
- Ограниченная подача воздуха : когда дверцы прибора закрыты, если заслонка открыта недостаточно широко или если поток воздуха недостаточен для быстрого перемещения нагретого дыма вверх по дымоходу. Чем дольше дым остается в дымоходе, тем больше вероятность образования креозота.
- Сжигание необработанной древесины : требуется много энергии, чтобы получить воду из необработанных бревен, прежде чем они могут сгореть.Это производит больше дыма, который откладывает больше креозота по мере его прохождения через дымоход.
- Ваш дымоход холоднее обычного: Если температура наружного воздуха очень низкая, конденсат может образоваться быстрее.
- Перегрузка топки в дровяных печах для увеличения времени горения. Это также может повредить топку и создать угрозу безопасности.
Помните, чистые дымоходы не загораются!
Начало страницы
Люди сжигали дрова с каменного века — почему дым от дерева стал проблемой сейчас?Действительно, древесный дым существует с момента открытия огня; это то, с чем мы все знакомы.Со временем мы многое узнали о древесном дыме и его влиянии на здоровье. Древесный дым представляет собой сложную смесь газов и частиц. Когда эти микроскопические частицы попадают в ваши глаза и дыхательную систему, они могут вызвать такие проблемы со здоровьем, как жжение в глазах, насморк и такие заболевания, как бронхит. Загрязнение твердыми частицами также может усугубить хронические заболевания сердца и легких и связано с преждевременной смертью людей с этими хроническими состояниями.
Новые печи безопаснее? У них меньше накоплений креозота?Креозот — это горючий остаток, образующийся из древесных газов, которые не полностью сгорают.Если в дымоходе скопится слишком много креозота, это может привести к пожару в дымоходе. Дровяные печи, сертифицированные EPA, горят более эффективно, чем старые несертифицированные модели, что приводит к меньшему скоплению креозота в дымоходе. Таким образом, замена старой несертифицированной печи на сертифицированную EPA снизит вероятность пожара в дымоходе. Тем не менее, EPA и представители пожарной безопасности рекомендуют ежегодно профессионально проверять и чистить вашу дровяную печь, дымоход и вентиляционные отверстия, чтобы поддерживать их в безопасном рабочем состоянии. Американский институт безопасности дымоходов (CSIA) Exit предоставляет список сертифицированных трубочистов, доступных для поиска по штатам.
Начало страницы
Какие еще источники дыма существуют помимо бытовых дровяных обогревателей?Лесные пожары являются крупнейшим источником выбросов дыма от древесины. К другим источникам в жилых помещениях относятся ямы для костра на открытом воздухе, химены и бочки для выжигания на заднем дворе. Промышленные, коммерческие и общественные котельные и кухонные плиты, использующие дрова в качестве топлива, также являются источниками древесного дыма.
Какие есть более эффективные и чистые способы обогрева домов?К эффективным и чистым способам обогрева дома относятся пассивное солнечное тепло, активное солнечное излучение, геотермальные тепловые насосы (GHP) и природный газ.Если вы отапливаете дом дровами, делайте это как можно более аккуратно. Используйте сертифицированный EPA нагревательный прибор и сжигайте только сухую, выдержанную древесину, чтобы уменьшить количество загрязняющих частиц, производимых вашим дровяным обогревателем.
Начало страницы
Верно ли, что древесный дым часто вносит больше вредных частиц, чем любой другой источник в городских районах?Дым от древесины в жилых домах может быть значительным источником выбросов твердых частиц в некоторых населенных пунктах. Например, в округе Кинг, штат Вашингтон.(район Сиэтла), древесный дым в жилых домах был самой крупной категорией прямых выбросов твердых частиц, составляя почти треть всех годовых прямых выбросов PM2,5, согласно Национальному кадастру выбросов EPA за 2014 год, v.1.
Что такое дни без сжигания или запреты на сжигание? Могу ли я использовать дровяную печь, камин или место для костра в течение дня без горения или запрета на сжигание?Дни без сжигания также называются программами запрета сжигания или сокращенными программами. Они являются добровольными или обязательными мерами, используемыми государственными и местными правительственными учреждениями, чтобы не дать качеству воздуха достичь нездорового уровня или предотвратить дальнейшее ухудшение качества воздуха.В дни, когда не горит, сжигание на заднем дворе и у открытого огня часто запрещено, а в некоторых районах ограничено использование дровяных печей и каминов. Точные требования зависят от региона. Программы обычно предоставляют механизм отказа для людей, сжигающих дрова в качестве единственного источника тепла. Чтобы определить, законно ли сжигание в вашем районе, свяжитесь с властями вашего штата и / или местного самоуправления.
Начало страницы
29 Сумасшедших планов саун, сделанных своими руками [ранговые] — MyMyDIY
Если вы хотите построить сауну в помещении или на открытом воздухе, мы поможем вам.Мы собрали из Интернета 29 планов сауны своими руками . Прокрутите вниз, чтобы просмотреть различные планы.
Есть множество разных стилей на выбор. Некоторые изобретательные пароходы превратили транспортный контейнер в сауну, другие построили отдельно стоящую сауну на открытом воздухе, а третьи нашли изобретательные способы собрать жилую сауну.
В какой бы проект вы ни приступили, сауны обеспечивают расслабляющий отдых от стресса повседневной жизни.
29+ Самодельные планы саун своими руками
1. Транспортный контейнер-бокс для сауны
Мечтаете построить сауну?
Что ж, это не так невозможно, как вы думаете, благодаря впечатляющему дизайну. Castor предлагает вам фантастический бокс для сауны, оснащенный стереосистемой для iPod, магнитным фонарем для грузовика, шерстяным колпаком и гитарными приспособлениями для многих.
Кроме того, сауна является автономной (солнечная энергия) и имеет дровяную печь.Вы можете легко превратить эту традиционную сауну в транспортный контейнер и приспособить ее к своему месту.
ПРОСМОТРЕТЬ ПЛАНЫ
2. Сауна с железным камином
Сауна может стать идеальным местом для отдыха после тяжелого рабочего дня. И теперь вы можете сделать уличную сауну с железной каминной топкой благодаря этому увлекательному дизайну. Вы также должны будете построить очаг, чтобы он соответствовал железной каминной топке и дымоходу.
Можно использовать бетонные блоки и кирпичи, и строитель советует все тщательно измерить, прежде чем запускать очаг.
Однако имейте в виду, что существуют общие инструкции по созданию сауны, и вам придется использовать свое воображение и навыки, чтобы заполнить пробелы.
ПРОСМОТРЕТЬ ПЛАНЫ
3. Взломанная крытая сауна в ванной
Если вы хотите сэкономить на посещении сауны, вы можете взглянуть на этот удивительный дизайн.
Он покажет вам, как превратить вашу ванную комнату в сауну на дровах или инфракрасную сауну. Самое главное — тщательно выбирать место, потому что оно должно быть хорошо изолированным и вдали от приспособлений и аксессуаров.
Если вам нужна традиционная сауна, строитель рекомендует древесину кедра, потому что она не слишком сильно расширяется при нагревании. Чтобы создать инфракрасную сауну, не нужно покупать специальные нагреватели для сауны. Вместо этого используйте инфракрасные лампы.
ПРОСМОТРЕТЬ ПЛАНЫ
4. План ближнего инфракрасного диапазона
Вы можете сделать себе сауну в ближнем инфракрасном диапазоне, следуя этой простой инструкции.
Производитель подробно рассказывает о преимуществах инфракрасной сауны и о том, почему сауна с ближним инфракрасным излучением лучше, чем сауны с дальним инфракрасным диапазоном.Есть список необходимых материалов, но основной компонент — это три красные лампы накаливания 250 Вт.
Что еще замечательно в этом плане, так это то, что вам не нужны никакие специальные инструменты — только ножницы.
Строитель рекомендует небольшие закрытые помещения как лучшее возможное место для сауны NIR.
ПРОСМОТРЕТЬ ПЛАНЫ
5. Комплект для установки вне помещений 4х5 футов
Этот модульный комплект для уличной сауны идеален, если вы хотите что-то несложное. В этой уличной сауне есть готовые панели, дверь, скамейки, каменка и камни.Его внутренние размеры 4 ‘x 5’, белые внешние — 4’8 » на 5’8. Что замечательно в этом комплекте для сауны, так это то, что все сделано из западного красного кедра, без фанеры или прессованного картона.
И его очень легко собрать — все, что вам нужно, это шуруповерт. Если этого недостаточно, в комплект для сауны входят некоторые аксессуары для сауны
.ПРОСМОТРЕТЬ ПЛАНЫ
6. Чертеж дома 4х6 дюймов своими руками
Что замечательно в этом домашнем комплекте для сауны, так это то, что для его сборки не требуется большого опыта.
Включает в себя красный кедр, изготовленный по индивидуальному заказу, для покрытия комнаты 4 х 6 футов, дверь сауны, три скамейки для сауны, аксессуары и полярную каменку. Если ваш потолок выше стандартной высоты сауны (7 футов), вы можете связаться с производителем.
Имейте в виду, что это предварительно нарезанная сауна, и после того, как вы ее собрали, вы не можете перемещать ее.
ПРОСМОТРЕТЬ ПЛАНЫ
7. План уличной сауны 5х6 футов
Подобно всем остальным моделям, предлагаемым cedarbrooksauna, эту уличную сауну легко собрать с помощью шуруповерта.
Кроме того, он более просторный, чем другие модели, размером 5 x 6 футов внутри.
В комплект для сауны входят изолированные стены, потолочные панели, крыша, дверь для сауны, три скамейки для сауны, каменка и некоторые аксессуары для сауны. Кроме того, вы можете заказать панели любой ширины без дополнительных затрат. Если вы не профессионал своими руками, вы можете купить комплекты для сауны на открытом воздухе, чтобы упростить сборку.
ПРОСМОТРЕТЬ ПЛАНЫ
8. Идея для улицы 6 футов на 8 футов
Для тех из вас, кто хочет большую сауну на четверых, кедровая баня — это то, что нужно.
Эта большая сауна имеет размеры 6 x 8 футов внутри, и в комплект также входят изолированные стены, четыре скамейки для сауны 2 x 2 дюйма, полярная каменка, аксессуары и дверь сауны с возможностью установки окон.
Как и все остальные модели, эта сауна сделана из красного кедра без использования прессованного картона и фанеры.
ПРОСМОТРЕТЬ ПЛАНЫ
9. Опция ближней инфракрасной связи стоимостью менее 100 долларов
Возможно, вы слышали об удивительных преимуществах инфракрасной сауны и хотите, чтобы она стала вашим домом.Но если такие сауны вам не по карману, не волнуйтесь.
Этот план поможет вам построить сауну в ближнем инфракрасном диапазоне менее чем за 100 долларов.
Кроме того, производитель предоставляет вам пошаговые инструкции, советы по безопасности и список необходимых принадлежностей.
Единственное, что вам понадобится, это небольшая комната 5 x 5, где вы можете установить нагреватели для сауны (автономные ИК-нагреватели). Если у вас нет такой комнаты, вы можете ее построить. Сделайте его как можно меньше, чтобы можно было быстро его нагреть.
ПРОСМОТРЕТЬ ПЛАНЫ
10. Идея финского сарая
Если у вас есть старый сарай, вы можете попробовать этот план и превратить его в потрясающую сауну. Что замечательно в этой конструкции, так это то, что сауна достаточно большая, чтобы два человека могли удобно лежать и расслабляться.
Кроме того, конструктор предоставляет вам множество изображений, иллюстрирующих процесс строительства, но вам также придется полагаться на свои навыки и интуицию. Для утепления каркаса придется использовать минеральную вату.Вам также нужно будет купить специальные камни для сауны. Обычные камни не годятся, потому что они не выдерживают тепла и воды.
ПРОСМОТРЕТЬ ПЛАНЫ
11. План мусорного мешка и журналов
Когда вы находитесь посреди леса, последнее, о чем вы думаете, — это купание в сауне. Однако благодаря этой продуманной конструкции вы можете быстро построить сауну своими руками в лесу или на заднем дворе, используя несколько материалов.
Вам понадобится одно длинное бревно, 2-3 мешка для мусора, горячий камень из костра и несколько маленьких камней, чтобы закрепить мешки.Конечно, это не настоящая уличная сауна, но она может пригодиться, если вы не хотите возиться со сложными конструкциями. Вы можете достичь температуры около 50 ° C внутри, чего достаточно, чтобы вы вспотели.
ПРОСМОТРЕТЬ ПЛАНЫ
12. План по дровам
Если вы хотите построить деревянную сауну за своим домом, эти бесплатные планы сауны вам пригодятся.
Строитель использует предварительно обработанную древесину 2 × 6 для пола, а основание сауны имеет размеры 8 футов на 6 футов 6 дюймов.В этой традиционной сауне замечательно то, что она достаточно большая, чтобы с комфортом разместиться четыре человека, и она рассчитана на длительный срок службы.
Кроме того, навес с навесом предотвращает скопление снега и дождя. Сауна может нагреться до 150 F за 25 минут благодаря лучистому барьеру и изоляции.
ПРОСМОТРЕТЬ ПЛАНЫ
13. Сауна на дровах
За семь шагов вы можете построить домашнюю сауну на открытом воздухе, которая не будет стоить вам целого состояния.
Подробные инструкции и изображения помогут вам в этом, так что этот проект не будет трудным для человека, которому нравится работать руками.
Эта сауна, сделанная своими руками из кедра, имеет саночную крышу, сосновую дверь и стеклянное окно. Строитель использует печь из баллонов с пропаном, но вы можете использовать все, что есть под рукой, и соответствующим образом изменить конструкцию.
ПРОСМОТРЕТЬ ПЛАНЫ
14. Дешевая сауна своими руками
Сделать сауну своими руками не так уж дорого, как вы думаете. Все, что вам нужно, — это немного творчества, вдохновения и удачи.
Эта сауна состоит из двух соединенных вместе домиков-полумесяцев.Строитель использует в основном переработанный материал и старый нагревательный элемент в качестве печи, поэтому конечная стоимость составляет менее 50 долларов. Довольно потрясающе, правда? Вы можете брать камни со дна ручьев, но их нужно очень хорошо высушить, прежде чем начинать нагревать.
Если этого не сделать, камни потрескаются от жары.
ПРОСМОТРЕТЬ ПЛАНЫ
15. Сауна на заднем дворе
Глядя на сауну на заднем дворе, трудно сказать, что это работа не профессионала.
На самом деле, это делает обычная женщина-самоучка, увлеченная деревообработкой. Сауна построена из кедра с помощью нескольких человек, есть дровяная печь с резервуаром для воды. И внутри становится очень жарко, особенно в холодный день. Однако пошаговых инструкций нет, только общее объяснение процесса сборки.
Но если хватит креативности, можно качать.
ПРОСМОТРЕТЬ ПЛАНЫ
16. Зимняя сауна по индивидуальному заказу
Вы ищете уникальный дизайн сауны? Тогда вы могли найти то, что искали.
Этот личный бокс для сауны выглядит потрясающе, и в округе о нем будут говорить неделями. Для его постройки понадобится старая жестяная банка из сарая, много дров, кедр и электрическая каменка для сауны.
Однако нет никаких инструкций о том, как построить эту сауну, только несколько изображений, которые помогут вам в этом.
Вот почему этот план больше подходит тем, у кого есть опыт. Но вы всегда можете задать вопрос строителю, если вам что-то интересно.
ПРОСМОТРЕТЬ ПЛАНЫ
17. Сауна и пар
Для людей, которые хотят узнать больше о саунах, например, как построить сауну или каковы преимущества сауны, saunaplanning.com будет огромной помощью. Вы можете найти не только подробные чертежи сауны, но и все, что вам может понадобиться, чтобы спроектировать и спроектировать собственную сауну — от аксессуаров для сауны до макетов сауны.
Однако инструкции находятся на тонкой стороне, поэтому, если вы не умеете читать схемы и чертежи, попросите кого-нибудь помочь вам.
ПРОСМОТРЕТЬ ПЛАНЫ
18. Надземная дровяная баня
Всего за неделю вы можете построить у себя на заднем дворе красивую дровяную сауну, благодаря этому очаровательному дизайну.
Строитель использует алюминиевую фольгу вместо традиционной пароизоляции и устанавливает каркас на четыре возвышающихся бетонных блока.
Это означает, что вам не придется рыть ямы, чтобы заложить фундамент. Для печи он рекомендует комплект изотермических труб для прохода через крышу.Что еще замечательно в этом плане, так это то, что скамейки съемные, так что вы можете тщательно их чистить. И не забывайте, что вам нужна помощь, чтобы возвести стены.
ПРОСМОТРЕТЬ ПЛАНЫ
19. Портативная велосауна
Вы могли слышать о переносных саунах, но я уверен, что вы никогда не видели такой сауны.
Похоже на стручок сладкого, вы можете взять его куда угодно и превратить любое место в баню. Вам просто понадобится тандемный велосипед и прозрачные панели.
На фото он выглядит крошечным, но гораздо больше, чем вы можете представить. Фактически, в него могут втиснуться шесть человек, а внутри есть скамейки и печь для максимального комфорта. Вы просто должны быть достаточно храбрыми, чтобы попробовать.
ПРОСМОТРЕТЬ ПЛАНЫ
20. Сауна Wikihow
Если вы ищете инструкции по созданию сауны, Wikihow вас не разочарует.
Но лучше, если у вас есть некоторый опыт работы с деревом, потому что инструкции будут непонятны новичку.Самая важная деталь здесь — выбрать место, где у вас будет доступ к отоплению, водопроводу и электричеству.
Это значительно упростит установку обогревателей и воды. Также нужно оставить место для трех точек вентиляции и решить, какую сауну вы хотите — инфракрасную или традиционную.
ПРОСМОТРЕТЬ ПЛАНЫ
21. Сауна переделанная сарай
Если у вас есть старый сарай, который больше не нужен для хранения инструментов, вам не нужно его разбирать.
Вы можете использовать эту планировку и превратить ее в сауну, где можно расслабиться. Строитель рекомендует использовать для стен и потолка изоляцию из стекловолокна R13. Для гидроизоляции можно купить специальные фольгированные преграды. Но если это слишком дорого для вас, вы можете использовать вместо него алюминиевую фольгу.
Только положите его блестящей стороной внутрь. В противном случае он не будет отражать тепло обратно.
ПРОСМОТРЕТЬ ПЛАНЫ
22. Бэккантри-сауна
Впервые взглянув на эту сауну, можно принять ее за большую бочку.
Но это действительно сауна, и строитель выбрал такую конструкцию из-за ее простоты. Эта уличная деревянная сауна сделана из западного красного кедра (2×6) и не требует специальной изоляции или кровли.
Самая сложная часть — это вырезать стыки в древесине. Строитель рекомендует очень тщательно выбирать пиломатериалы и проверять каждую деталь, чтобы убедиться, что она не деформирована. Вам также понадобится промышленный маршрутизатор.
ПРОСМОТРЕТЬ ПЛАНЫ
23.Набор для сауны своими руками
Построить сауну с нуля — непросто, и многие из вас могут оказаться не в состоянии справиться с такой сложной задачей. Но не волнуйтесь.
В продаже есть такие комплекты для сауны, которые вы можете попробовать. Этот комплект для сауны своими руками легко собрать, и вам потребуется лишь минимальные столярные знания.
Но вам понадобится заранее отделанная и утепленная комната. В комплект входят нагреватель для сауны из нержавеющей стали, специальные камни для сауны, дверь из кедрового стекла, полные скамейки двойной высоты и барьер из алюминиевой фольги.И есть множество инструкций, которые помогут вам.
ПРОСМОТРЕТЬ ПЛАНЫ
24. Сауна-бочка под открытым небом
Если вы хотите построить отличную сауну, то обязательно посмотрите этот комплект для сауны-бочки. Уникальный круглый дизайн может сначала показаться странным, но на самом деле он обеспечивает лучшую вентиляцию / обогрев, чем традиционные квадратные сауны. И он очень просторный — 7 футов в высоту и 7 футов в длину.
Еще одна замечательная особенность этого набора заключается в том, что для его сборки не требуются какие-либо специальные инструменты, а доски предварительно вырезаны по точным размерам, поэтому вам не придется делать какую-либо резку.
Кроме того, при необходимости баню можно очень быстро разобрать.
ПРОСМОТРЕТЬ ПЛАНЫ
25. Прекрасная баня усадьбы
Самое замечательное в этом дизайне сауны состоит в том, что она даст вам несколько важных направлений, когда дело доходит до постройки сауны.
Ваш первый шаг перед началом строительства — решить, где вы собираетесь поставить сауну и какого размера она вам нужна.
Строитель рекомендует выбирать ровное место, потому что вам придется выровнять землю.Он также дает вам несколько вариантов относительно фундамента, а также плюсов и минусов бетона, дерева и гравия. Прочтите все внимательно, и у вас будет новая сауна в кратчайшие сроки.
ПРОСМОТРЕТЬ ПЛАНЫ
26. Ближняя инфракрасная сауна за $ 150
Информация о преимуществах инфракрасной сауны может побудить вас поискать такую. Но если вы не хотите тратить больше, чем нужно, вы можете построить шекель менее чем за 150 долларов. Вам понадобятся инфракрасные лампы, зажимы для ламп, подставка, удлинитель и защита для глаз.
По желанию вы можете получить навес для улавливания тепла, если вы планируете установить сауну в большом помещении.
Есть список покупок всех материалов, которые вам понадобятся, так что не беспокойтесь. Строитель также советует держаться подальше от дешевых инфракрасных саун, продаваемых на eBay, потому что они представляют опасность.
ПРОСМОТРЕТЬ ПЛАНЫ
27. Самодельная гидромассажная ванна на дровах
Для тех из вас, кто предпочитает смотреть, а не читать, этот видеоролик на YouTube покажет вам, как построить простую сауну для своего двора.
Строитель делает ванну из резервуара из оцинкованной стали (6 ‘x 2’ x 2 ‘), и он использует быстро схватывающуюся бетонную смесь, чтобы установить две опоры, чтобы ванна не провалилась в землю. Для нагревательной спирали вам понадобится медная проволока, ведро на пять галлонов и стальные стержни. Чтобы сохранить тепло, можно накрыть ванну крышкой.
Однако будьте осторожны при нагревании воды. Сауна на дровах может перегреться, и вам не захочется находиться внутри, если это произойдет.
ПРОСМОТРЕТЬ ПЛАНЫ
28.Десятидневная сауна под открытым небом
Из этого видео вы узнаете, как построить сауну за десять дней.
Однако подробных инструкций нет, поэтому это видео подойдет, если вы ищете идеи и вдохновение. И, судя по всему, вам понадобится несколько рук, чтобы помочь вам со строительством. Также важно разместить ручку в правильном месте, чтобы можно было открывать сауну изнутри и снаружи.
Готовая сауна выглядит потрясающе, не правда ли?
ПРОСМОТРЕТЬ ПЛАНЫ
29. Аварийный курортный комплекс
В этом плане спа-комплекса замечательно то, что строитель предоставляет вам множество изображений процесса строительства и достаточно инструкций, чтобы упростить вам задачу.
Дизайн предназначен только для джакузи и сауны, но вы почувствуете себя так, как будто находитесь в настоящем спа-салоне.
Однако имейте в виду, что вам придется заложить фундамент для настила, поэтому убедитесь, что у вас есть подходящее место на заднем дворе.
ПРОСМОТРЕТЬ ПЛАНЫ
Последние мысли
Исследуя положительную пользу для здоровья от использования сауны, при составлении этого списка сауны «сделай сам» мы натолкнулись на несколько хороших исследовательских ресурсов, которые описывают факты их использования для здоровья и благополучия.
Согласно Finnleo.com, главные причины для использования одного из них заключаются в следующем:
- они отлично снимают стресс;
- может помочь облегчить боли в суставах и мышцах;
- может выводить токсины;
- может помочь очистить кожу;
- помогает лечить проблемы со сном;
- предоставляет социальное и развлекательное место для нетворкинга;
- действительно может улучшить работу сердечно-сосудистой системы;
- помогает сжигать калории;
- боевых болезней,
- и, наконец, они просто очень хорошо себя чувствуют.
В этих влажных саунах действительно очень жарко, но Livestrong.com фактически утверждает, что нет никаких исследований, подтверждающих утверждение, что они помогают выводить токсины или худеть.
Говорят, что тепло поможет раскрыть поры, очистит кожу, а также будет способствовать расширению кровеносных сосудов, что придает коже сияние.
Они также рекомендуют пить много воды до и после посещения влажной сауны, чтобы избежать обезвоживания.
Другая проблема безопасности заключается в том, что, поскольку сауны такие горячие, они идеально подходят для выращивания инфекционных микробов, таких как ступни спортсменов, лучше носить водонепроницаемые сандалии и всегда иметь под рукой полотенце.
В нашем исследовании саун, сделанных своими руками, мы столкнулись с множеством различных тем, которые могут быть полезны для нашей следующей статьи.
Сюда входят финские сауны, бочковые сауны, пояса для сауны; вопросы зонирования жилых саун; где купить бывшее в употреблении оборудование для сауны, если вы собираетесь строить собственное; размеры плана индивидуальной, двух-, трех- или четырехместной паровой сауны.
