Регулировка карбюратора бензопилы найстройка, тонкая регулировка
ДВС бензопилы требует к себе особого внимания по причине жёстких условий применения, и особенно это относится к карбюратору. Без своевременных работ по обслуживанию ни какой мотор не будет служить длительный срок. В этой статье рассказывается о процедуре настройки и как устранить различных неисправностей данной техники.
Содержание статьи
Как работает карбюратор бензопилы
Для настройки своими силами карбюратора на данной технике не нужно обладать специальными навыками по ремонту моторов. Нужно знать некоторые особенности работы карбюратора, которые касаются процесса смешивания топлива и воздуха, этими знаниями помогут при регулировке, такого узле как карбюратор.
Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка: 9 — топливный канал: 10 — винт регулировки холостого хода; 11 — игла: 12 — жиклеры холостого хода: 13 — управляющая мембрана; 14 — топливная камора; 15 — главный жиклер; 16 — диффузор; 17 — главный регулировочный винт.
Большое количество бензопил в своём составе имеют карбюраторы марки Walbro, которые производит китайский производитель. Они имеют простое устройство, оно на столько простое, что его можно считать примитивным. В нем есть моноблочный корпус с наличием сквозного отверстия. Внутри отверстия располагается диффузор, который представляет сужение прохода с каналом впрыска смеси, состоящей в нужной пропорции из бензина и воздуха. С обеих сторон имеются заслонки: наименьшая является дроссельной, её функция заключается в регулировании нужного количества смени. Наиболее крупная заслонка является воздушной, её функция заключается в ограничении потока воздуха, когда происходит холодный старт двигателя.
Смешивание воздуха и бензина выполняется в каналах, которые называются скрытыми и мембранной камере насоса. При поворотном движении заслонки в дроссельном узле, происходит увеличение канала, по нему происходит подача топлива в камеру, где выполняется процесс смешивание топлива с воздухом, и далее поступает уже в увеличенном объёме. На узле карбюратора находиться два краника, чтобы подавать топлива на холостых и повышенных оборотах. Когда происходит изменение положения дроссельной заслонки, то подача бензина, то же изменяется согласно пропорциональной зависимости относительно этих двух краников. Особенность данного устройства в том, что на холостых оборотах и когда двигатель находиться под нагрузкой, качество смеси должно изменяться.
Нужно ли разбирать бензопилу перед регулировкой?
Настройка карбюратора на данном устройстве выполняется без использования разборки, иногда снимают крышку на воздушном фильтре. В ситуации имеется следующая противоречивость: с одной стороны бензопила предполагает выполнять беспрепятственную настройку узла, с другой стороны регулировать его рекомендуют как можно в более редких случаях.
Работники имеющие за плечами приличный опыт, имеют в наличие отвёртку с плоским и длинным жалом, чтобы со временем настроить карбюратор.
Объяснение этому факту следующее: во время сборки бензопилы карбюратор проходит не особо точную регулировку, которая настроена на определённую пропорцию топливной смеси.
Понятно, что на этот фактор влияют различные условия, которые различаются между рабочими и стендовыми.
При замене октанового числа бензина или образования повышенной влажности в воздухе работники имеющие высокий опыт. Они в своей технике знают как понастроить нужную смесь для получения хорошей производительности и уменьшения износа деталей двигателя. Но данная процедура, требует большого опыта работ с определённой маркой бензопилы и знания нюансов её работы. Настройка считается очень тонкой работой винты следует подкручивать очень мало, всего на 1/10…1/20 оборота. Другим поводом для настройки является выполнение ремонтных работ или замена карбюратора. Регулировка качества топливной смеси проводиться,если исправен карбюратор известно что: отсутствует мусор, прокладки все герметичны, воздушный фильтр находиться в чистом состоянии, свеча, сцепление и система зажигания полностью функционируют. При неисправном карбюраторе шанс, что некорректное функционирование в какой-то период времени само исчезнет и настройка вновь станет корректной-этого не случиться. Результатом неисправного карбюратора станет поломка двигателя, который износиться раньше своего времени.
Устройство карбюратора бензопилы — винты регулировки
Органов для выполнения настройки карбюратора находиться всего три, это шунтированные пружинами винты, которые предназначены для плоской отвёртки. В нижней части пилы располагается пара винтов, слева L, справа — H. Немного выше данного места располагается винт T (или S).
Какую функцию выполняют эти винты:
- Винт L — это вентиль, который регулирует проход сечение канала с топливом. Он предназначен для функционирования на холостых оборотах.
- Винт H, является регулировкой протока канала, по нему проходит топливо. Он предназначен настройки больших оборотов.
- Винт Т, является механизмом настройки дроссельной заслонки. Он выполняет функцию определения положение заслонки при полностью отпущенном рычаге акселератора.
Устройство первых двух винтов для регулировки является очень простым: на их концах расположены иглы, которые вставляются в золотники переменного сечения (конусы). Резьбу они все имеют правую, поэтому выполняя закручивание винта в направлении часовой стрелке, пользователь углубляет иглу и этим уменьшает проток. Если выполнять вращения в противоположную строну, то будут выполняться обратные действия.
Таким методом выполняется настройка качество топливной смеси в различных режимах функционирования. Если увеличить количество топлива, то бензин не будет успевать выгорать и ДВС плохо начинает обороты. При обеднённой смеси обороты, начинают вырастать, и происходит увеличение температуры ДВС.
Стоит уточнить информацию, что даже при полностью закрученных винтах до конца, проток обоих каналов не будет перекрываться полностью, только при наличии засора.
Как отрегулировать карбюратор на бензопиле
Схема как выполнить регулировку карбюратора и рекомендуемое положение винтов по настройке указывается в инструкции на каждый инструмент. При ознакомлении с новой пилой рекомендуют выполнить затяжку винтов до конца, при этом считают число оборотов, чтобы потом можно было вернуть на заводские регулировки.
Основные же принципы регулировки следующие:
- Перед выполнением регулировочных работ мотор следует выполнить прогревание на холостых оборотах в период времени равный 10 мин.
- Выполняя вращательные действия в отношении винта L нужно настроить такое качества смеси, чтобы на холостом ходу ДВС функционировал без сбоев на 1500–2000 об/мин. При выполнении нажатия на рычаг газа должно происходить быстрое и равномерное увеличение оборотов. Если происходят провалы при наборе оборотов, этот фактор указывает на излишне обеднённую смесь, винт необходимо выкручивать понемногу, до появления стабильного набора оборотов.
- После выполнения настройки смеси на низких оборотов винт T следует закрутить до вращательных движений цепи, а затем выкручиваем на 1/2…1/3 оборота. Здесь важно следить, чтобы механизм сцепления был в исправном состоянии.
- Не следует заниматься регулировкой винта Н в полевой ситуации. Неблагоприятные последствия при самостоятельной настройке винта Н заключается в том, что очень обеднённая смесь на повышенных оборотах, и при повышенной нагрузке, как результат приводит к ускоренному износа деталей ДВС группы на пиле и сбою работы системы зажигания.
Выполнять настройку на повышенных оборотах можно в тех случая, если происходит соблюдение трёх условий:
- Бензопила при функционировании не выполняет свои задачи с нужной мощностью при пилении.
- У пользователя, который выполняет работы по настройке, имеется информацией. Как устроены карбюраторные двигатели.
- В наличие есть средство для измерения оборотов двигателя.
алгоритм настройки и особенности устройства китайских агрегатов
Карбюратор в двигателях внутреннего сгорания отвечает за приготовление топливной смеси. Она состоит их бензина, воздуха, а также масла. Когда все эти ингредиенты были использованы в неправильных пропорциях, двигатель не сможет нормально работать. Для предотвращения этого и необходима регулировка карбюратора бензопилы.
Принцип работы карбюратора
Вне зависимости от производителя бензопилы порядок и принципы работы карбюратора остаются неизменными. Это устройство состоит из нескольких основных элементов:
- Сужающаяся трубка для подачи воздуха.
- Система подачи топлива.
- Регулируемая воздушная заслонка.
Под атмосферным давлением воздух после прохождения предварительной очистки поступает в узкую часть трубки, где его расход регулируется посредством заслонки. Также здесь воздух становится разряженным и образующийся при этом вакуум затягивает из топливопровода горючую жидкость. Для настройки расхода топлива используется специальная игла, соединенная с камерой жиклера. Качество топливной смеси регулируется с помощью заслонки — при открытии воздуха в карбюратор начинает поступать больше горючего и мощность силовой установки увеличивается.
Чтобы избежать проблем с работой инструмента, необходимо периодически проводить регулировку бензопилы. Когда в смесь поступает слишком много воздуха, то она становится обедненной, и мощность двигателя уменьшается. Дефицит воздуха также негативно влияет на работу агрегата, так как увеличивается расход горючего. При этом оно сгорает не полностью, что приводит к появлению нагара на стенках цилиндров. Вполне очевидно, что вопрос, как на бензопиле отрегулировать карбюратор, задают многие владельцы этого инструмента.
Однако сначала стоит отметить признаки качественной работы силовой установки:
- Обороты быстро набираются.
- Звук при работе двигателя похож на четырехтактный.
- На холостом ходу не наблюдается прокручивание цепи.
Ситуации, в которых необходима настройка
Новый инструмент уже подготовлен к работе. В связи с этим некоторое время вопрос о том, как настроить карбюратор на бензопиле, не возникнет. Однако опытные владельцы агрегата зачастую проводят тонкую настройку. Для этого совершенно не нужно разбирать карбюратор, так как в его конструкции предусмотрено три регулировочных винта:
- Н — позволяет настроить максимальную подачу горючей жидкости.
- Т — необходим для регулировки на холостом ходу.
Все действия по тонкой настройке осуществляются на слух, и в это время необходимо придерживаться правил безопасности. Перед началом всех манипуляций на регулировочные винты следует нанести метки, чтобы при необходимости было проще вернуться к настройке по умолчанию.
Чаще всего проблемы доставляет настройка, которая проводится после сбоев в работе агрегата. Среди основных причин их появления следует отметить:
- Разбалансировка винтов и нарушение местоположения защитного колпачка.
- Износ поршневой системы, что требует внесения изменений в состав топливной смеси.
- Проблемы с работой самого карбюратора.
Алгоритм регулировки
Все работы по настройке бензопилы карбюратора проводятся в четыре этапа:
- Выполняется регулировка двигателя для его бесперебойной работы на низких оборотах.
- Карбюратор настраивается на создание и подачу качественной топливной смеси.
- Тонкая регулировка проводится на холостом ходу и только после того, как силовая установка прогреется.
- Проверяется качество работы инструмента во всех режимах.
А сейчас максимально подробно о том, как отрегулировать бензопилу. Если инструмент не запускается, то необходимо регулировочные винты H и L установить в первоначальное положение. Затем предстоит запустить двигатель и дать ему прогреться.
После этого можно приступать к регулировке на низких оборотах. Для достижения оптимального режима работы предстоит использовать винты L и Т.
Первым делом посредством винта L следует запустить двигатель на максимальные обороты, а затем отпустить его на ¼. Винт Т позволит настроить работу силовой установки на холостом ходу. Регулировка тяги и максимальных оборотов выполняется с помощью винта Н, который необходимо медленно закручивать, отслеживая при этом показания электронного тахометра. Важно помнить, что нельзя превышать максимальное количество оборотов, заявленное производителем инструмента.
После проведения регулировки необходимо дать двигателю остыть. Затем остается его запустить в соответствии с алгоритмом пуска холодного агрегата. Если в это время не возникло проблем, и на холостом ходу бензопила работает хорошо, следует проверить ее под нагрузкой. При обнаружении недостатка мощности силовой установки выполняется регулировка с помощью винта Н.
Практически все китайские бензопилы оснащаются карбюраторами, устройство которых аналогично европейским моделям. Поэтому отличия в настройке будут незначительными — при первичной настройке винты Н и L необходимо вывернуть на два оборота. Все последующие действия остаются без изменений.
Как отрегулировать китайскую бензопилу? | 101 Бензопила
При правильной настройке бензопила плавно работает и при увеличении частоты вращения двигателя не должна выделять чрезмерный дым. Когда регулировка карбюратора была изначально установлена неправильно, вы сразу же заметите облака дыма, что могут выделяться при работе. Неправильно настроенный карбюратор может сократить срок службы бензопилы. Узнайте, как отрегулировать китайскую бензопилу, чтобы она работала плавно и эффективно.
Настройка китайской бензопилы
Процедура может оказаться непростой задачей. Некоторые модели сделаны по примеру дорогих и высококачественных моделей, что выпускают знаменитые бренды. По этой причине, на некоторых китайских аналогах можно увидеть.
- Винт скорости холостого хода — он регулирует частоту вращения двигателя на холостом ходу. Если он установлен слишком низко, пила не будет работать. Если вы установите высоко, можно столкнуться с проблемами с цепью. Это опасно!
- Регулировочный винт низкой скорости — это низкоскоростная настройка. Это регулировка, контролирующая смесь воздух/топливо на холостом ходу. В первом случае неправильной регулировки пила не будет запускаться на холостом ходу. Во втором случае возникнет поломка двигателя.
- Высокоскоростной регулировочный винт. Это регулировка, контролирующая воздушно-топливную смесь при высоких оборотах. Неправильная настройка приводит к большим оборотам работы бензопилы.
Правила проведения регулировки
Шаг 1. Проверьте уровень топлива в топливном баке. Этот бак должен быть заполнен наполовину. Если топлива меньше, это сделает правильную настройку карбюратора сложнее.
Шаг 2. Получите доступ к карбюратору. Место может варьироваться в зависимости от модели и производителя вашей конкретной бензопилы. Как правило, вам понадобится регулируемый ключ и шестигранный гайковерт для снятия болтов с корпуса бензопилы. Снимите корпус. Регулировка карбюратора будет осуществляться при помощи небольших винтов рядом с двигателем.
Шаг 3. Запустите бензопилу и подождите три минуты. Это позволяет прогревать двигатель, что необходимо для правильной регулировки карбюратора.
Шаг 4. Поверните регулировочный винт холостого хода. Вы будете слышать, как двигатель вращается, или замедляется, когда вы поворачиваете винт. Установите двигатель на холостом ходу, чтобы он работал на высокой скорости. Это поможет предотвратить непреднамеренное выключение двигателя.
Шаг 5. Поверните регулировку винта на низкой скорости. Поверните его в одну сторону, пока двигатель не начнет работать максимально мощно. Поверните винт в другую сторону. Обратите внимание на два положения шнека и поверните винт так, чтобы он находился на полпути между этими двумя точками. Потяните цепную пилу немного, чтобы проверить, как она работает на низкой скорости.
Шаг 6. Потяните спусковой крючок для полной скорости дроссельной заслонки бензопилы. Если двигатель работает нормально, значит правильно установлен винт для регулировки полной скорости. Если двигатель барахлит, отрегулируйте винт и снова нажмите на спусковой крючок. Повторяйте до тех пор, пока полная скорость бензопилы не станет бесперебойной.
Шаг 7. Прикрепите корпус бензопилы обратно.
Настройка карбюратора китайской бензопилы влияет на работу инструмента. Если вы заметили разницу в производительности бензопилы, или если она начала работать грубо, может помочь настройка. В то время как новые приборы предназначены для предотвращения регулировки кем-то, кроме лицензированного профессионала, старые модели оснащены удобными винтами для быстрой настройки.
Регулировка высокоскоростного регулировочного винта влияет не только на выходную мощность, но и на высокую скорость вращения. Если винт повернут слишком далеко по часовой стрелке, будет превышена допустимая частота работы. Это может привести к повреждению двигателя, вызванному отсутствием смазки и перегрева, в частности. Корректировки установки высокоскоростного регулировочного винта могут выполняться только в том случае, если имеется точный тахометр для проверки максимальной частоты вращения двигателя 13 000 об/мин (со штангой и правильно натянутой цепью).
Когда двигатель проверен на заводе, карбюратор настроен на получение богатой смеси для обеспечения того, чтобы отверстие цилиндра и подшипники получили дополнительную смазку в течение периода работы. Высокоскоростной регулирующий винт, может быть, повернут не более чем на 1/4 оборота по часовой стрелке.
Владеете фирменной бензопилой Husqvarna 137? Тогда ознакомьтесь с похожей статьей про регулировку карбюратора Хускварна 137.
Предостережение! Максимально допустимые обороты двигателя не должны превышаться! Обратите внимание, что даже незначительные изменения на регулировочных винтах оказывают заметное влияние на поведение двигателя.
Видео: регулировка китайской бензопилы
Рекомендуем посмотреть
Регулировка карбюратора бензопилы
Как и любой инструмент, бензопила нуждается в техническом обслуживании. И чем регулярней будет проводиться осмотр, тем быстрее выявятся нарушения в работе, а возможно даже удастся предупредить поломку и затратный ремонт. Регулярно необходимо выполнять чистку или замену фильтра, а также регулировать карбюратор.
В каких случаях и зачем нужна регулировка карбюратора
Обычно, в продажу пила поставляется с отрегулированным карбюратором и стандартными настройками. Однако, в процессе обкатки нужно при пониженных оборотах дополнительно отрегулировать карбюратор. Для того, чтобы пила вышла на максимально эффективный уровень работы, после обкатки требуется уточнить настройки.
Еще одной причиной, по которой необходимо выполнить регулировку карбюратора, является повышение расхода топлива, из-за чего выхлопная система может давать сбои. Они выражаются в сильном задымлении во время работы, загрязнении нагаром глушителя и снижении мощности. Если топлива мало, то детали недополучают смазку и их эксплуатационный срок сокращается.
К поломкам можно отнести отказ работы бензопилы на холостых оборотах. Если она постоянно глохнет и не набирает мощность, то это тоже является причиной для проведения регулировки.

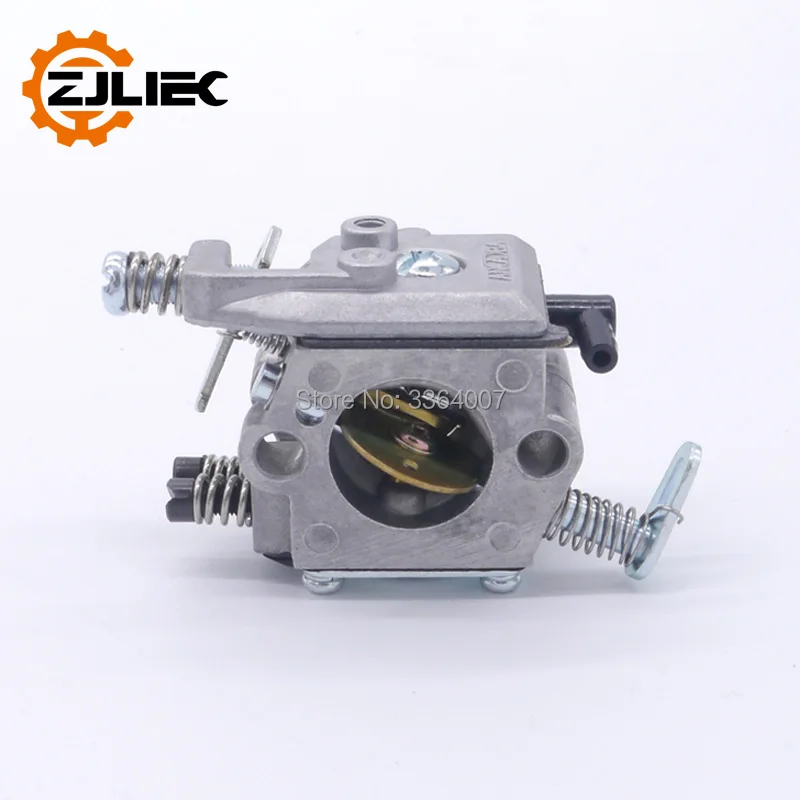

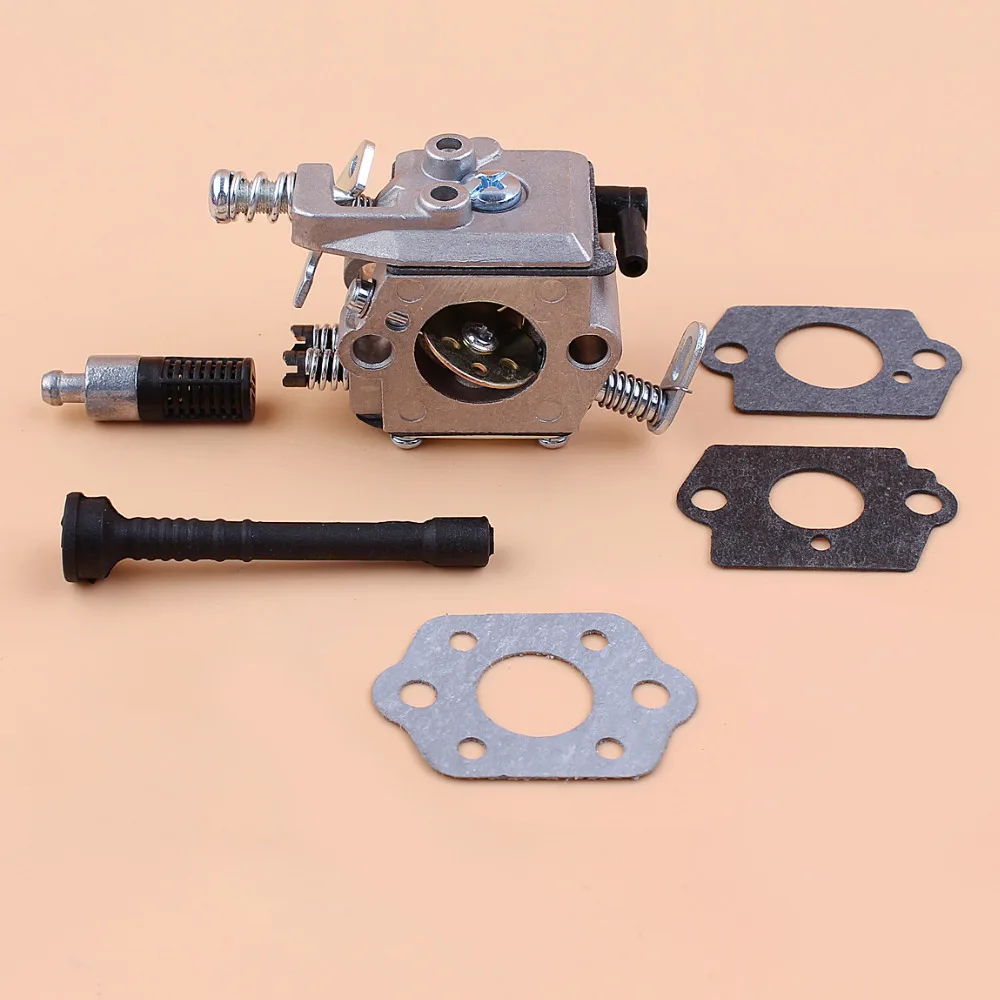

Карбюратор бензопилы
Какой инструмент необходим
Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.
Тахометр
Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.
В зависимости от модели бензопилы, конструкция карбюратора может изменяться, однако принцип действия остается неизменным. Скорость потока воздуха регулируется клапаном, который перекрывает или приоткрывает пропускное отверстие. Топливо распыляется и в процессе поступления смешивается с воздухом, идущим по воздушному каналу. Таким образом, создается воздушно-топливная смесь. Эта смесь подается в мотор.
Процесс регулировки
Если у вас есть необходимые инструменты, то придерживаясь следующего алгоритма регулировки карбюратора бензопилы, вы получите требуемый результат:
- Осуществить регулировку мотора пилы на низких оборотах и добиться бесперебойной работы.
- Настроить карбюратор так, чтобы подача топлива была бесперебойной в условиях повышенных оборотов.
- Осуществить регулировку на холостом ходу.
- Протестировать инструмент на всех режимах работы.
Важно! Выполнять настройку карбюратора следует с теплым двигателем.
Регулировка карбюратора осуществляется посредством трех винтов:
Т — регулировка на холостом ходу;
L — регулировка на низких оборотах;
Н — регулировка на высоких оборотах.
При выкручивании винтов H и L осуществляется объединение подачи топлива и смеси, а значит и повышение оборотов.
Последовательность действий
- Винты H и L установить в стандартное положение. Для того, чтобы определить его достаточно повернуть винты на 1/5 до полного закручивания.
- Запустить двигатель и прогреть его.
- Проверить регулировку на низких оборотах посредством выкручивания винтов L и Т. Сначала винт L выкрутить на максимум, а потом убрать на 1/4, а прокручиванием винта Т добиться нормальной работы на холостом ходу.
- Выполнить регулировку высоких оборотов посредством выкручивания винта Н. Для определения нормы использовать тахометр. Нельзя допускать превышения допустимых производителем максимальных оборотов.
- Проверить работу на всех режимах. Чтобы удостовериться в правильности настройки, дать инструменту остыть, а потом запустить на холодную. Если запуск прошел нормально и двигатель работает без перебоев, то проверить работу пилы с нагрузкой. Если выявилось, что в процессе распила не хватает мощности, то нужно выкручивать винт Н до нормализации работы.
Особенности настройки китайских бензопил
Никаких особенностей в настройке китайских пил нет, потому как китайские аналоги карбюраторов производятся на подобие европейских. Разница состоит только в том, при осуществлении первичной настройки винтов H и L, их нужно выкручивать на 2 оборота.
Как промыть карбюратор бензопилы?
Загрязнение карбюратора происходит по многим причинам, например, наличие этанола в бензине, использование грязного топлива или низкого качества. А загрязнение, в свою очередь, затрудняет запуск двигателя и приводит к перебоям в работе и различным неполадкам. Выполнив следующие действия, вы сможете своими руками промыть карбюратор и устранить неполадки:
- Подготовить рабочее место.
- Прочистить двигатель снаружи от загрязнения.
- Убрать крышку с фильтра, достать сам фильтр и снять с него корпус.
- Выкрутить крепежные элементы, прикрепляющие карбюратор и мотор.
- Прежде, чем отсоединять тросики тяги и газа, запомните их положение, так как потом придется поставить их на место.
- Убрать топливные шланги с помощью плоскогубцев.
- Снять карбюратор со шпилек при этом действовать надо осторожно, чтобы не нарушить целостность прокладки.
- Прочистить карбюратор с помощью синтетической щетки. Действовать надо осторожно, чтобы мусор не попал внутрь устройства.
- Выкрутить крепежные элементы на крышке диафрагмы и снять ее. Потом снять диафрагму и очистить от загрязнения.
- После наведения порядка поставить крышку на место.
- Достать топливный фильтр. Очистить его или заменить.
- Промыть места подведения топлива.
- Очистить штуцера.
- Очистить все детали методом продувки.
- Собрать все детали в обратном порядке.
- Включить мотор, отрегулировать карбюратор и проверить работу бензопилы.
Регулировка зажигания на бензопиле
Работа мотора зависит от момента, в который возникает искра. Искра должна появляться благодаря электрическому разряду между свечами. Если свеча загрязнилась, то возникают проблемы с двигателем. Для устранения неисправностей нужно выполнить следующие действия:
- Снять свечу и визуально определить ее состояние. На фото ниже виден слой нагара на свече, что является недопустимым.
- Темный налет свидетельствует о нарушении работы карбюратора, а именно об избыточном количестве бензина в цилиндре.
- Если свеча визуально в норме, то необходимо проверить работы электрической схемы.
- Если высоковольтный кабель в рабочем состоянии, то убедиться, что катушка зажигания и провод не повреждены.
Если в ходе диагностики было выявлено, что необходима замена электрического модуля, то при его установке обязательно надо правильно выставить зазор магнето. Согласно инструкции, зазор между маховиком и катушкой зажигания должен равняться 0,2-0,4 мм. Зазор настолько мал, что лучше всего использовать специальные прокладки, которые помогают отмерить необходимое расстояние.
Видео обзоры
Несмотря на то, что настройка выглядит достаточно простой и незамысловатой, она требует высокой точности и щепетильности. Представленные ниже обзоры позволят детальней ознакомиться с процессом настройки и увидеть, как происходят все этапы.
