Источник бесперебойного питания для компьютера, сервера: принцип работы и подбор

Автор Aluarius На чтение 7 мин. Просмотров 372 Опубликовано 27.04.2020

Скачки напряжения и помехи в сети – основная причина выхода из строя чувствительных электронных компонентов компьютера. Внезапное отключение электричества влечет за собой потерю данных, а иногда и разрушение файловой системы или комплектующих стационарного ПК при некорректном отключении устройства.

Для защиты от кратковременных отключений применяется источник бесперебойного питания для компьютера.

ИБП для компьютера

ИБП (англ. UPS) – отдельный внешний блок системы питания, обеспечивающий работоспособность компьютера при отключении напряжения в сети. Кроме этого, некоторые модели корректируют параметры электропитания компьютера при выходе их за допустимые пределы, что важно для увеличения срока службы компа.

Через ИБП к сети подключают стационарные компьютеры, сервера, устройства связи типа роутеров и маршрутизаторов.

Важно! Нет необходимости подключать через ИБП для компьютера ноутбук – аккумуляторная батарея, встроенная в корпус устройства, в автоматическом режиме защищает переносной компьютер от неполадок в сети.

Принцип работы бесперебойника для ПК (сервера)

Источник бесперебойной работы переменного тока – устройство, в котором питание есть всегда. Однако стоит учесть, что это не резервный источник питания, а аварийный – включается в случае “форс-мажоров” и лишь на короткое время.

Основная функция ИБП – мгновенная подача питания в момент отключения основного напряжения сети – реализована посредством аккумуляторной батареи, которая накапливает энергию. Встроенное в корпус ИБП зарядное устройство контролирует уровень напряжения на аккумуляторе, при необходимости включаясь в режим подзарядки.

При исчезновении напряжения в сети, устройство управления выключает компьютер от сети и одновременно подключает ПК к аккумуляторной батарее. Встроенный инвертор преобразует постоянное напряжение батареи в переменное, повышая его до рабочего напряжения сети 220 В.

При включении в рабочий режим бесперебойник подает звуковой или световой сигнал, оповещая пользователя о проблемах с питанием ПК.

В зависимости от емкости батареи и мощности компьютера, бесперебойник обеспечивает переменное напряжение на выходе на небольшое время, которое нужно для сохранения текущего сеанса и завершения работы компьютера.

Из чего состоит ИБП

Компоненты блока ИБП:

• аккумуляторы для накопления энергии;
• зарядное устройство, поддерживающее работоспособность батареи;
• инвертор, преобразующий постоянный ток в переменный;
• управляющая схема.

Способ подключения

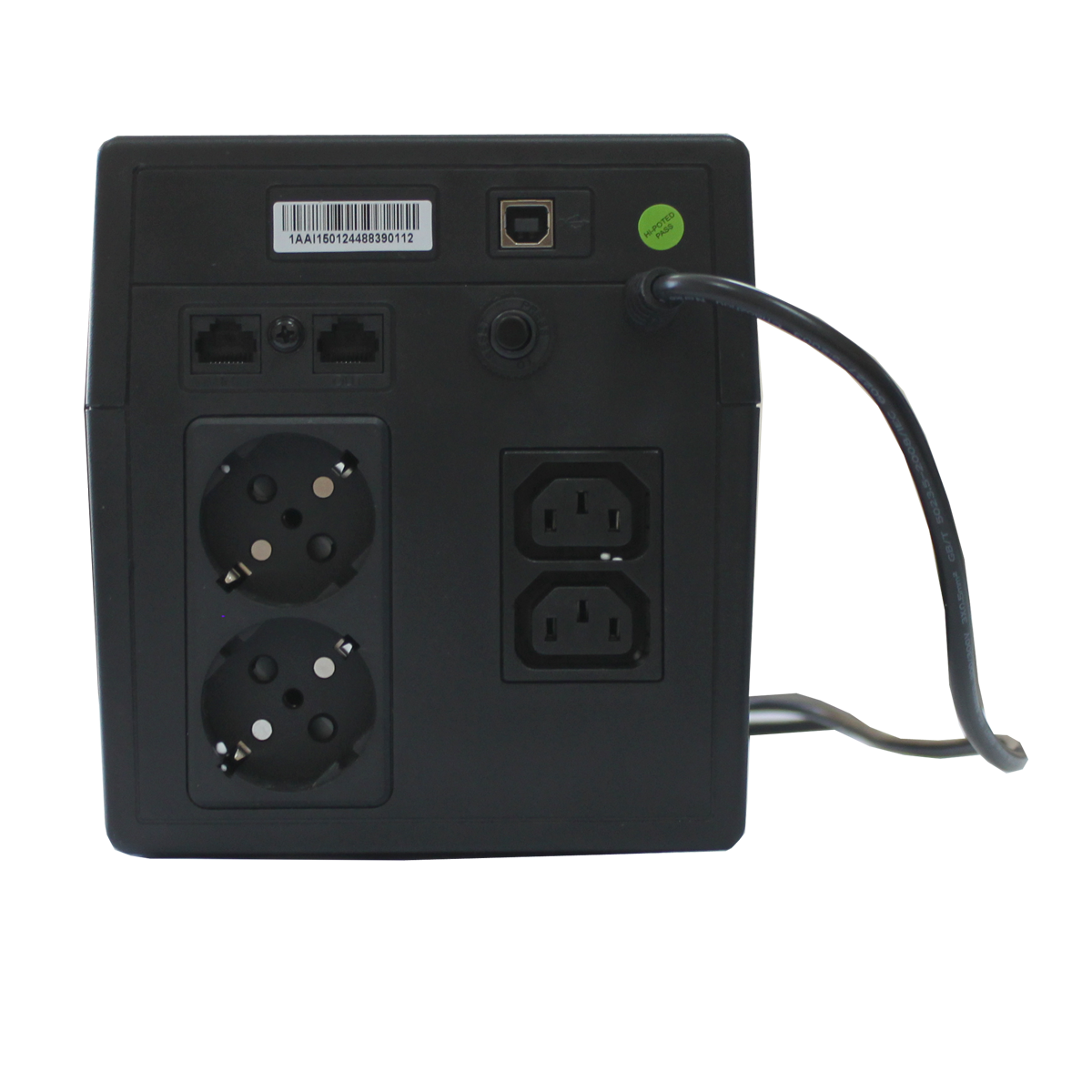

UPS оборудован несколькими гнездами-выходами, расположенными на задней панели прибора. Подключить персональный компьютер и периферию, отключение которой грозит негативными последствиями, соответствующими кабелями не составит труда при соблюдении порядка действий:

• после первой зарядки отключаем бесперебойник от сети;
• выключаем компьютер;
• подключаем сетевой кабель компьютера на соответствующий разъем ИБП;
• присоединяем сетевой кабель бесперебойника к сети;
• нажимаем и удерживаем кнопку включения ИБП, ждем светового или звукового сигнала о начале работы;
• включаем компьютер;
• устанавливаем драйвера UPS.

Внимание! Не рекомендуется подключать к ИБП лазерные принтеры или МФУ – при их включении возникает большой скачок энергопотребления, что может перевести бесперебойник в защитный режим (отключить).

Нужно ли отключать на ночь?

Устройства бесперебойного питания предназначены для непрерывной работы – нет необходимости отключать на ночь.

Как заряжается аккумулятор ИБП

Для продления срока службы перед первым включением устройства необходимо провести полный цикл зарядки и разрядки аккумуляторной батареи.

1. Для этого включаем ИБП в сеть примерно на сутки для полной зарядки – без подключения компьютера.
2. Подключаем компьютер к устройству, выключенному из розетки, и ждем полного разряда аккумулятора.
3. Опять повторяем цикл зарядки-разрядки.
4. Заряжаем снова – после этого ИБП будет откалиброван и готов для постоянной работы.

Виды источников бесперебойного питания

Бесперебойники классифицируются по трем типам в зависимости от конструктивных схем:

1. Резервная используется для переключения на аккумуляторное питание.
2. Интерактивная применяется для линейно-интерактивных бесперебойников.
3. Схема двойного преобразования предназначена для блоков питания онлайн.

Резервные источники

ИБП оффлайн или резервный источник нужен для домашних компьютеров и поддержки работоспособности локальный сетей в офисах.

Принцип работы – автоматическое переключение ПК на питание от аккумуляторов при отключении электроэнергии. Роль переключателя играет механическое реле, отчего ИБП издает щелкающие звуки при изменении режимов работы.

Линейно-оперативные

Такие UPS применяются для защиты от перепада напряжений сетевого и телекоммуникационного оборудования или группы компьютеров.

Особенность работы – защита ПК от повышенного или пониженного напряжения без перехода в аварийный режим за счет включения в схему автотрансформатора.

Блоки питания онлайн (для серверов)

Мощные UPS с двойным преобразованием применяются для файловых серверов, рабочих серверных станций и сетевых устройств, которые требовательны к питающему напряжению.

Особенности действия – входное переменное напряжение преобразуется выпрямителем в постоянное, затем через инвертор в эталонное переменное, которое подается на устройства. Аккумуляторная батарея постоянно подключена к выходу выпрямителя и входу инвертора и постоянно питает их в аварийном режиме.

UPS онлайн обеспечивают стабильное напряжение на серверах и нулевое время переключения на аккумуляторы.

Как выбрать ИБП для компьютера

Для правильного выбора источника бесперебойного питания, идеально подходящим для сохранения работоспособности компа, надо учесть некоторые характеристики устройства.

По мощности

Важная характеристика бесперебойника – мощность, от нее зависит надежность защиты от перепадов напряжения и срок службы:

1. Полная мощность измеряется в ВА, характеризует максимальную величину мощности, которую можно подключить к бесперебойнику.
2. Активная мощность измеряется в Вт – это максимальная мощность подключенных к ИБП устройств. Мощность бесперебойника должна быть больше на 20-30%.

Считаем суммарную активную мощность оборудования, которое планируем подключить к источнику бесперебойного питания, добавляем к этому числу тридцать процентов и определяем мощность ИБП. Например, мощность домашнего ПК 420 Вт и мощность монитора 45 Вт – суммарная 465 Вт, значит, потребуется ИБП с мощностью не менее 600 Вт.

Рекомендованные величины полных мощностей ИБП:

• 500 – 700 ВА для домашних и офисных ПК;
• 700 – 1000 ВА для рабочих станций и игровых ПК;
• 1000 ВА и выше для серверов.

По длительности работы в автономном режиме

Точное время автономной работы определить сложно, поэтому производитель указывает время работы при полной загрузке ИБП – 3-15 минут, хотя ИБП для сервера могут работать несколько часов.

Устройства с ПО

Существуют модели ИБП с программным обеспечением, которое может контролировать работу устройства и отдавать команды на выполнение тех или иных действий. При возникновении нештатной ситуации в ваше отсутствие, бесперебойник самостоятельно закроет открытые программы и выключит компьютер.

Внимание! При покупке модели с ПО следует убедиться, что он совместим с операционной системой вашего персонального компьютера и имеет возможность подключения через USB или Ethernet.

По количеству разъемов

ИБП выпускаются с разным количеством и типом гнезд: есть разъемы, защищенные от отключения электричества и разъемы, защищенные только от перепадов напряжения, а также с розетками RJ-45 для защиты телефонной сети и USB-разъемами.

Для подключения стационарного компа и монитора потребуется ИБП как минимум с двумя розетками с защитой от отключения напряжения.

С возможностью замены батареи

Срок службы аккумуляторных батарей не превышает пяти лет, замена батарей позволит сэкономить на покупке нового бесперебойника – стоит выбрать модель с заменяемыми аккумуляторами.

Рейтинг ИБП для компьютера

Все знают – технику лучше приобретать у известного производителя, который обеспечивает техническую поддержку и гарантирует работу своего изделия в течение долгого срока.

Лучшие производители и модели ИБП

Среди производителей источников бесперебойного питания отличная рекомендация у британских, американских и тайваньских компаний:

• APC – дочернее предприятие корпорации Schneider Electric. Компания выпускает продукцию средней ценовой категории.

APC Back-UPS CS BK500EI – позволит продолжить работу во время коротких отключений света, обеспечив защиту оборудования от скачков и перепадов напряжения. Если отключение окажется продолжительным, ИБП автоматически выключит компьютер, сохранив при этом все данные.

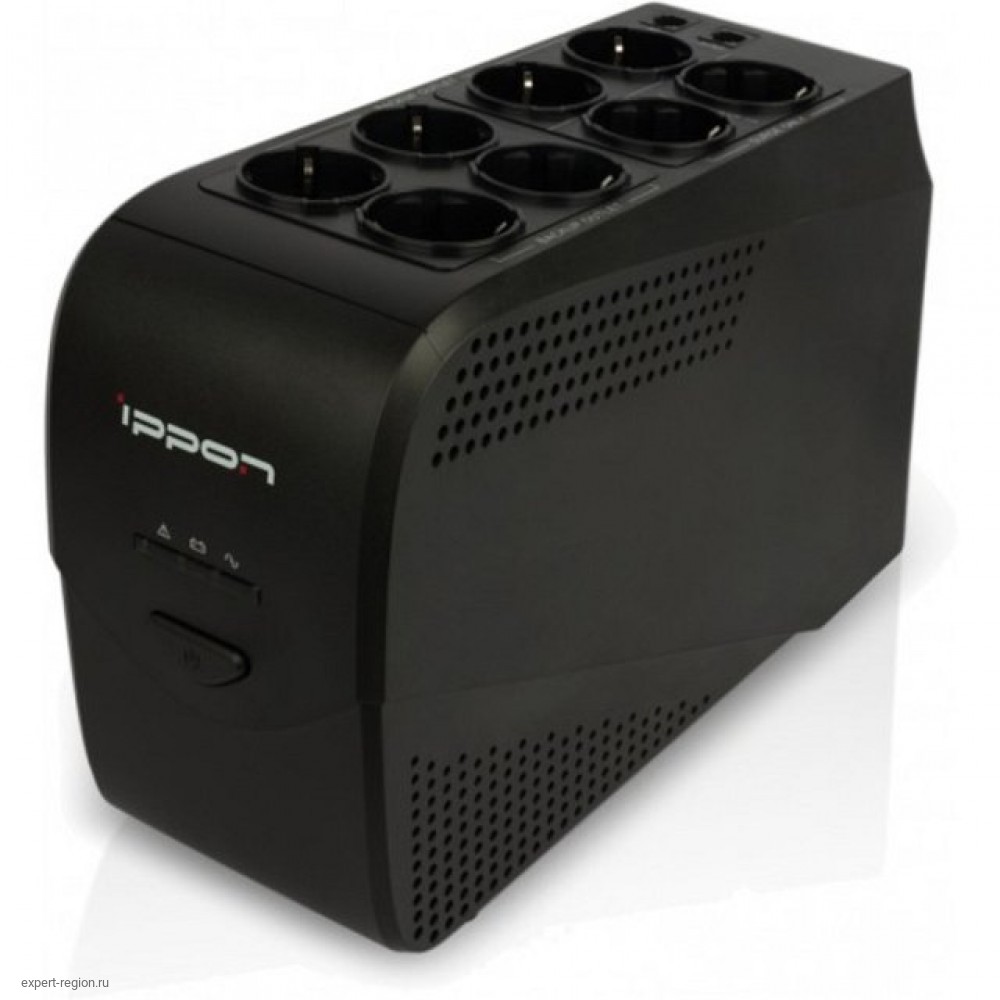

• IPPON – британский бренд, выпускающий качественные бесперебойники.

IPPON Back Verso 800 – компактный размер, удобное управление и легкое подключение ИБП отлично подходит для защиты маломощных домашних ПК.

• Powercom – тайваньская компания с продукцией средней ценовой категории и высокой степенью надежности.

Spider SPD-1000N способен поддерживать работу нескольких устройств одновременно в течение долгого времени и самостоятельно регулировать и стабилизировать напряжение. Устройство подключается к сети через EURO-разъем и имеет 8 розеток.

• EATON – американский производитель, выпускающий популярные бесперебойники в широком диапазоне технических характеристик.

EATON 5SC 3000i RT2U – линейно-интерактивный ИБП обеспечивает надежной защитой серверное и сетевое оборудование. Оснащен LCD-дисплеем, информирующем о статусе устройства, напряжении на входе и выходе, нагрузке, уровне заряда батарей и параметрах сети.

Правильно выбранный бесперебойник позволит сохранить не только дорогую компьютерную технику, но и избавит от головной боли при восстановлении важной информации, утраченной из-за внезапного скачка напряжения.

Лучшие источники бесперебойного питания ИБП

Источник бесперебойного питания или ИБП – девайс, полезный не только для коммерческого сектора, но и для дома. Устройство обеспечит пользователя резервным электричеством за счет встроенной АКБ, стабилизирует напряжение и сократит различные помехи сети. Однако функционал зависит от выбранной модели, которых на рынке довольно много. Наша редакция обратилась к опытному пользователю и экспертам, чтобы составить ТОП лучших источников бесперебойного питания для персональных компьютеров, телевизоров и отопительного газового оборудования. А также изучила отзывы о самых популярных моделях ИПБ, чтобы выявить их реальные плюсы и минусы.

Источник бесперебойного питания какой фирмы выбрать

На ИБП возлагается серьезная ответственность, поэтому аппарат не имеет права на ошибку. При покупке нужно выбрать хороший бренд, который обеспечит и гарантийное, и постгарантийное обслуживание. Среди лучших производителей в 2020 году выделяются:

• АРС. Американская фирма, специализирующаяся на производстве ИБП и другой схожей продукции, делает технику премиум класса, о чем свидетельствует многолетняя история компании и отзывы пользователей. Даже перенос производства в Китай и адаптация схемотехники не помешали АРС разрабатывать надежные и функциональные приборы лучшего качества.
• Бастион. Отечественный бренд выделяется доступной ценой и соответствием завяленных характеристик. У компании есть собственное конструкторское бюро, IT-компания, более 80 зарегистрированных патентов и 50 наград. Выпускает Бастион более 500 видов изделий, каждое из них – разработано с нуля и производится под строгим контролем качества.
• Ресанта. Литовский бренд известен как лучший производитель сварочного оборудования, но делает отличные стабилизаторы и источники бесперебойного питания бытового и профессионального класса. Вместе с надежным устройством покупатель получает безупречное сервисное обслуживание с широкой сетью.
• CyberPower. Бренд многие эксперты называют лучшим и рекомендуют к покупке. Производитель делает качественные ИБП и системы защиты электроэнергии компьютерных устройств для дома, коммерческих и промышленных предприятий.
• IPPON. Фирма входит в тройку лидеров по производству источников бесперебойного питания и систем энергообеспечения. IPPON сотрудничает с крупными производственными компаниями, разрабатывая линейки всех классов: промышленную, коммерческую и бытовую.

Лучшие ИБП для компьютера

Источник бесперебойного питания для ПК выполняет сразу две основные функции: позволяет сохранить документы и файлы и правильно завершить работу техники, при отключении электроэнергии. Лучшими ИБП для персональных компьютеров стали линейно-интерактивные устройства и модели с двойным преобразователем. В отличие от простых резервных, эти источники бесперебойного питания выравнивают нестабильное напряжение, оперативно реагируя на изменения и помехи. Поэтому они отлично работают в тандеме с техникой, чувствительной к перепадам в сети.

Часто модели ИБП разработаны специально для ПК. На панели, кроме привычных розеток, расположены разъемы под компьютерные кабели для прямого подключения одного или нескольких потребителей.

1. APC by Schneider Electric Back-UPS BX800CI-RS

Известный американский бренд APC by Schneider Electric прославился легендарной надежностью своих изделий. Модель BX800 – это наиболее качественный бесперебойник для компьютера с возможностью одновременного подключения до 4х потребителей. Его широкий функционал, включающий в себя фильтрацию помех, защиту от высоковольтных импульсов, перегрузки и короткого замыкания гарантирует полную безопасность устройств. А также сохранение данных в случае сбоев в центральной сети. Высокий коэффициент полезного действия ИБП, составляющий 96.5%, убережет от излишних расходов на электричество при зарядке аккумулятора и работе в автономном режиме. Объективных недостатков у бесперебойника нет, а высокая стоимость обусловлена соответствующим качеством.

Достоинства:

• высокий КПД;
• множество защитных функций;
• автоматический предохранитель;
• продолжительное время работы от аккумулятора;
• экономичность;
• отличное качество сборки и комплектующих.

Недостатки:

2. CyberPower OLS2000EC

Отличный бесперебойник с высокой выходной мощностью подойдет не только для бытовых нужд, но и для обеспечения резервной электроэнергией целого офиса. Технические характеристики ИБП позволяют использовать его с энергоемкими потребителями, такими как сервера, охранные и пожарные системы, телекоммуникационные устройства. Дополнительное преимущество данной модели дает совместимость с генераторами и энергосберегающий ЭКО режим.

Достоинства:

• высокая мощность;
• режим сбережения энергии;
• возможность работы в паре с генератором;
• защита батарей от преждевременного выхода из строя.

Недостатки:

• шумные кулеры.

3. IPPON Back Power Pro II Euro 850

Надежный ИБП интерактивного типа позаботится о защите несохраненных данных на вашем компьютере и убережет технику от поломок при скачках напряжения в электросети. Встроенная батарея емкостью 9Ач обеспечивает почти двадцать минут автономной работы потребителей при 30% загрузке, что является одним из лучших показателей в классе. Время перехода между режимами составляет минимальные 2-6мс, которых достаточно даже для самых чувствительных электроприборов. Чтобы владелец получал полную информацию о работе системы, на корпусе бесперебойника есть функциональный дисплей, а в случае необходимости контроль можно осуществлять и напрямую, через подключенный ПК.

Достоинства:

• компактные размеры;
• встроенная АКБ;
• полное соответствие техническим характеристикам;
• полный спектр защиты;
• бесшумность;
• время работы;
• быстрая зарядка.

4. Powercom INFINITY INF-1100

Универсальный резервный источник бесперебойного питания может применяться для защиты бытовой и оргтехники, котлов отопления и других устройств, обеспечивающих комфорт жизнедеятельности. Оба выходных разъема безопасны для подключенных потребителей в любых нештатных ситуациях, будь то короткое замыкание или чрезмерные колебания нагрузки. Низкий уровень шума позволяет устанавливать источник бесперебойного питания в жилых помещениях, не боясь, что его работа будет мешать окружающим. По отзывам пользователей, ИБП очень надежен и неприхотлив в эксплуатации, от владельца требуется лишь первоначальная настройка, после которой вмешиваться в его работу не возникает необходимости.

Достоинства:

• надежность и простота управления;
• возможность установить дополнительную АКБ;
• полный спектр защитных функций;
• наличие информативного дисплея;
• надежность и практичность;
• высокая выходная мощность.

Недостатки:

• маленький, плохо читаемый дисплей.

5. IPPON Back Basic 850 Euro

Модель от одного из лидеров в области производства ИБП идеально подходит для защиты ПК. Устройство отличает защита от глубокого разряда АКБ, порт USB. Для монитора и ПК выведены специальные разъемы. При половинной нагрузке агрегат поддерживает работоспособность подключенного потребителя 2 минуты, чего достаточно для правильного завершения работы ПК и сохранения важных документов. Пользователи в отзывах подтвердили соответствие характеристик заявленным, отметив тихую работу и низкую цену для бесперебойника с USB-управлением. Из минусов – неудобное расположение порта USB и слишком громкий сигнал при отключении электричества.

Достоинства:

• самый недорогой вариант с USB-управлением;
• тихий в работе;
• наличие удобного ПО для управления;
• продолжительное время автономной работы;
• защита от перегрузки и высоковольтных импульсов;
• хорошее пассивное теплоотведение;
• соответствие заявленной мощности;
• низкая цена.

Недостатки:

• неудобное расположение разъема USB;
• громкий звуковой сигнал.

6. CyberPower BU1000E

Интерактивный бесперебойник для компьютера с четырьмя выходными разъемами, подключенными к батарее, оснащен защитными системами от высоковольтных импульсов и перегрузок. Конструкция источника бесперебойного питания в угоду стоимости была максимально упрощена, потому у него нет ЖК-дисплея и других увеличивающих цену опций. Однако на качестве и рабочих характеристиках производитель не экономил, благодаря чему изделие отличается высокой надежностью, большой выходной мощностью и полным набором регулировок. Как отмечают владельцы, это очень хороший ИБП, подходящий по своим возможностям для тех, кто ценит практичность.

Достоинства:

• автоматический предохранитель;
• компактная конструкция;
• 4 выхода;
• звуковой сигнал;
• бесшумность при работе.

Недостатки:

• долгая зарядка;
• переходит в автономный режим при малых отклонениях.

7. CROWN MICRO CMU-SP1200IEC LCD USB

Лучший интерактивный ИБП по соотношению цена-качество благодаря высокой выходной мощности подходит не только для защиты ПК, но и для работы в паре с более энергоемкими потребителями. Большое количество выходных разъемов питания полностью перекрывает обычные потребности в бесперебойном снабжении электричеством бытовых приборов. Стильный дизайн, яркое информативное табло устройства придутся по вкусу тем, кто любит современные технологичные гаджеты. Надежность и высокий ресурс этой модели подтверждены множеством хвалебных отзывов от покупателей.

Достоинства:

• функциональность;
• низкий уровень шума;
• дизайн;
• сочетание цена-возможности;
• большое количество выходов.

Недостатки:

• нет возможности полного отключения кнопкой.

Лучшие источники бесперебойного питания для котлов

ИБП для газовых котлов обладают рядом отличий от прочих. Их основная задача – поддержание стабильной работы оборудования при отключении основного источника питания. Для этого аппарат должен выдавать «чистую синусоиду», обеспечивать надежное питание на протяжении длительного времени.

Для газовых котлов применяют ИБП всех видов – резервные, интерактивные, с двойным преобразованием. В обзор лучших вошли пять источников бесперебойного питания, обладающих всеми необходимыми характеристиками. Каждый участник рейтинга высоко оценен пользователями по основным критериям: соответствие характеристикам и хорошее качество.

1. Энергия Гарант 500

Популярный интерактивный источник бесперебойного питания в обновленной версии получил современный прочный корпус, более информативный дисплей. Также изменения затронули и внутренние узлы бесперебойника – благодаря доработанной схемотехнике, значительно возрос показатель экономичности, а контроль заряда теперь осуществляется в непрерывном режиме. Качество бесперебойника осталось на прежнем, близком к идеальному уровню, благодаря чему данная модель и попала в ТОП-12 лучших ИБП. Из недостатков пользователи выявили лишь шумность охладителей при высокой нагрузке.

Достоинства:

• приемлемая цена;
• надежная электроника;
• пониженное потребление электроэнергии;
• хорошее качество;
• скорость зарядки;
• КПД 98%;
• информативность дисплея.

2. БАСТИОН TEPLOCOM-250+

Изделие российской научно-производственной компании БАСТИОН это недорогой, но хороший источник бесперебойного питания с уникальной функцией экономии заряда АКБ. Ее предназначение обеспечить максимально продолжительную работу отопительного оборудования в автономном режиме. Устройство, рассчитанное на эксплуатацию в паре с настенными газовыми котлами, гарантирует их защиту от перегрузки и прочих негативных факторов, а также моментально реагирует на отключение питания, переходя на резервную работу. По отзывам пользователей, данный бесперебойник полностью выполняет свои функции и соответствует заявленным характеристикам, а единственный ее недостаток, это отсутствие аккумулятора в комплекте.

Достоинства:

• цикличное питание для продолжительной работы;
• невысокая цена;
• есть защита от глубокого разряда аккумулятора;
• возможность устанавливать АКБ различной емкости;
• время работы от батареи;
• быстрый переход на резервное питание.

Недостатки:

• АКБ не входит в комплект.

3. Powerman Online 1000 Plus

Одна из самых недорогих моделей ИБП с двойным преобразованием зарекомендовала себя как надежное устройство совместимое с любым, даже самым чувствительным оборудованием. Несмотря на низкую стоимость бесперебойник имеет широкий функционал, возможность подключать дополнительную батарею, а также все необходимые для бытовых нужд настройки. Кроме того, подсоединенные к нему устройства получают полную защиту от перегрузки, короткого замыкания и высоковольтных импульсов. Текущие параметры и другая рабочая информация для удобства пользователей выводится на подсвечиваемый ЖК-дисплей.

Достоинства:

• стоимость;
• множество настроек;
• защита телефонной линии и локальной сети;
• есть звуковой сигнал;
• экорежим.

Недостатки:

• высокий уровень шума;
• неинформативная инструкция.

4. SVEN RT-500

Компактный бесперебойник интерактивного типа обеспечивает моментальный – 8мс переход на автономный режим в случаи неполадок в электросети. Выходная мощность и быстродействие делают эту популярную модель ИБП оптимальной для питания охранных и пожарных систем, а также котлов отопления. Среди ее особенностей пользователи выделяют правильный синусоидальный выходной сигнал, встроенный стабилизатор напряжения и низкий уровень шума, благодаря которому источник бесперебойного питания не создает дискомфорта даже в случаи установки в жилом помещении.

Достоинства:

• небольшие габариты;
• низкий уровень шума;
• долговечные детали;
• самодиагностика при запуске;
• быстрый переход между режимами.

Недостатки:

• акб не входят в комплект.

5. РЕСАНТА УБП-400

Модель УБП-400 это дешевый источник бесперебойного питания способный обеспечить электричеством офисную оргтехнику либо отопительный котел в случае сбоев в центральной сети. Интерактивное устройство выдает синусоиду и, как отмечают пользователи, отличается практически незаметным переходом в резервный режим. Нагрузка, создаваемая подключенными потребителями, не вызывает помех в работе прибора даже по достижению максимальных значений. А возможность подсоединить дополнительную АКБ увеличивает время автономной работы.

Достоинства:

• хорошо держит нагрузку;
• быстро реагирует на отключение питания;
• компактная конструкция;
• сочетание цена-качество;
• минимальный уровень шума.

Недостатки:

• чувствителен к качеству АКБ.

Как выбрать ИБП

При выборе хорошего ИБП эксперты советуют обратить внимание на основные параметры:

Мощность на выходе. Ее должно быть достаточно для подключения всех потребителей. Для правильного расчета рекомендуется суммировать потребляемую мощностью устройств и увеличить ее на 20-30%.

Количество и тип розеток. Лучше брать бесперебойники с евровилкой, для ПК – с компьютерными разъемами. Пользователи не советуют экономить на этой характеристике. Как показывает практика, увеличение количества потребителей потребует полной замены ИБП.

Время резервного питания. Это время, которое источник бесперебойного питания поддерживает работоспособность всех подключенных приборов. Параметр зависит исключительно от потребности пользователя и особенностей условий эксплуатации. Покупателю нужно определить, какого характера проблемы с сетью возникают и сколько нужно времени, чтобы их устранить.

Возможность установки дополнительных аккумуляторов важна, если оборудование требует стабильной работы долгое время. Например, для ПК достаточно штатной емкости, чтобы закрыть приложения и сохранить данные. В случае с газовыми котлами или холодильным оборудованием все сложнее – длительное отключение электричества повлечет серьезные проблемы. Поэтому увеличение времени автономной работы – важный фактор.

Какой источник бесперебойного питания купить

Универсального варианта практически не существует, при покупке ИБП нужно тщательно вычислять мощность и придирчиво изучать технические параметры. Взять и купить первый попавшийся вариант неприемлемо. В рейтинге от нашей редакции бесперебойники для ПК и газовых котлов разделены. Они отличаются конструктивно и функционально, потому что подключаемые устройства совершенно разные.

При покупке следует руководствоваться основными критериями выбора, обращать внимание на торговую марку и четко понимать, для каких целей приобретается устройство. Изначально нужно определиться с типом ИБП:

1. Резервные. Самые недорогие и простые аппараты, которые подают электричество от АКБ на потребителей.
2. Интерактивные. Аналогичны резервным, но способны стабилизировать напряжение, корректируют его на выходе при переключении на АКБ. Если сеть регулярно «прыгает», такой вариант – то, что нужно.
3. С двойным преобразованием. Дорогие продвинутые устройства, которые быстро переключаются с сети на аккумулятор, стабилизируя напряжение до 230 В и 50 Гц.

Какой лучше взять, зависит от типа подключаемого оборудования. Для компьютеров подходят интерактивные и с двойным преобразованием, для газовых котлов – те же плюс резервные.
Следующий шаг – вычисление мощностных параметров, в зависимости от количества потребителей и их чувствительности в сети. Чтобы выбрать самый лучший источник бесперебойного питания для защиты ПК или газового котла, нужно обратить внимание на бренд. Хорошо, если есть сервис компании в вашем населенном пункте, это облегчит возможный ремонт и покупку комплектующих в случае возникновения нештатных ситуаций.

Устройство ИБП и принцип его работы. Как работает ИБП?

Источник бесперебойного питания — компонент системы питания, который располагают между нагрузкой и питающей сетью. Главная функция ИБП состоит в обеспечении бесперебойного питания. Как устроен бесперебойник? Упрощённая схема ИБП включает аккумуляторные батареи и специальные элементы ИБП, компенсирующие возмущения в магистральной сети, а именно инвертор, выпрямитель, фильтр и в некоторых случаях байпас. На сегодняшний день бесперебойники разделяют на три группы. У каждой из групп принцип работы ИБП имеет свои особенности.

Ключевым компонентом ИБП являются аккумуляторные батареи. Именно АКБ определяют сколько работает ИБП при отключении питания в сети. Как правило, в ИБП используются свинцово-кислотные аккумуляторы, имеющие следующие параметры: напряжение 12В и ёмкость 7Ач или 9Ач. АКБ относятся к типу герметичных и не обслуживаемых. В самых простых ИБП используется 1 аккумулятор, а в мощных бесперебойниках их количество может быть во много раз больше.

Резервные ИБП

Так называемые резервные ИБП являются самыми простыми и доступными. Принцип работы бесперебойника данного типа крайне прост: электропитание нагрузки осуществляется через сеть, если там имеется напряжение, в противном случае происходит переключение питания от АКБ. Зарядка АКБ осуществляется вовремя работы ИБП. Согласно статистике, эффективность таких ИБП при сбоях питания составляет 55-60%.

В большинстве случаев рассказать о том, как работает ИБП для компьютера, можно сославшись на принцип работы оффлайн ИБП. Большинство домашних бесперебойников для компьютера выполнены по данной технологии. Уровень защиты, который они могут обеспечить является самым низким из всех существующих бесперебойников. Фильтрация сигнала осуществляется лишь частично. Зачастую такого уровня защиты для домашней техники вполне достаточно, так как качество питания в таких сетях несколько выше, чем в промышленных.

Резервные ИБП прекрасно работают в паре с компьютером, но при этом они абсолютно не совместимы для работы в паре с насосами, котлами отопления и другой подобной техникой, так как работа ИБП резервного типа не обеспечивает синусоидальную форму напряжения. Для компьютеров это не критично, так как в них используются коммутируемые источники питания. Этот факт позволяет таким устройствам выдержать небольшой провал питания за счёт наличия некоторого количества энергии в собственных конденсаторах. Время переключения офлайн с сети на АКБ колеблется от 2 до 15 миллисекунд. Схема работы ИБП включает в себя инвертор, который превращает постоянный ток АКБ в переменный. Следует заметить, что такие ИБП, как правило, являются маломощными.

Линейно-интерактивные ИБП

Устройство и работа источников бесперебойного питания интерактивного типа практически идентичен резервным ИБП. Исключением является способность стабилизации напряжения, которое осуществляется с помощью коммутирующего устройства. Преимущество стабилизации заключается в отсутствии необходимости на переключение питания при существенных отклонениях напряжения. Отклонения входного напряжения может достигать порядка 20% от нормального значения. Выходное напряжение бесперебойника при этом практически не колеблется. Эффективность защиты линейно-интерактивных ИБП составляет 85%.

В сравнении с резервными ИБП они обеспечивают более высокий уровень защиты, но уступают онлайн ИБП. Работа бесперебойника линейно-интерактивно типа может быть разделена на две группы. Устройства, относящие к первой группе, дают на выходе аппроксимированную синусоиду, то есть ступенчатую. Вторая группа выдаёт «чистую» синусоиду без каких-либо искажений. Последние в некоторых случаях могут стать заменой онлайн ИБП. Наличие чистой синусоиды на выходе позволяет применять их для защиты электродвигателей и котлов отопления.

Онлайн ИБП

Самые надёжные и высокотехнологичные ИБП относятся к типу онлайн. В них реализована технология двойного преобразования – самая прогрессивная из всех существующих. Степень защиты обеспечиваемый такими устройствами стремится к 100% независимо от того какие режимы работы ИБП активны: от сети или АКБ.

Как работает ИБП с онлайн топологией? На самом деле принцип работы вложен в само название. Ток на входе преобразуется на выпрямителе в постоянный, после чего инвертор преобразует его снова в переменный. Переменный ток на выходе обладает идеальными параметрами как по форме напряжения, так и по его значению. ИБП содержит в себе резервную линию — байпас, по которой осуществляется питание в случае неисправности какого-либо из узлов источника бесперебойного питания.

Принято говорить, что время переключения на АКБ равно нулю, но на самом деле аккумуляторные батареи всегда подключены к цепи. Поэтому данные ИБП и называются онлайн. Такое устройство бесперебойника позволяет защитить нагрузку от любых видов возмущений, которые могут встречаться в магистральной сети.

Применяются такие ИБП для защиты критической и очень чувствительной нагрузки. Все мощные ИБП выполняются по данной технологии. Несмотря на высокую мощность применяются дополнительные решения, которые позволяют увеличить автономность. Чаще всего конструкция позволяет ИБП — как пользоваться в связке с генератором, так и с внешними АКБ.

Однако, двойное преобразование имеет и свои недостатки. Устройство ИБП является довольно сложным, что влияет на его стоимость не лучшим образом. Наличие двойного преобразования понижает КПД, но на современных ИБП он довольно высокий. Реализованы специальные технологии энергосбережения, позволяющие довести коэффициент полезного действия до максимальных значений. Кроме того, процесс двойного преобразования сопровождается тепловыделением и шумами. Стоит признать, что удельный вес всех этих минусов является несравнимо малым в сравнении со всеми достоинствами, а в главную очередь с уровнем защиты.

Выбрать ИБП и не разочароваться / Блог компании Schneider Electric / Хабр

Исходные условия для выбора ИБП

После того как вы посчитаете мощность всех своих устройств, которые планируете подключать к ИБП, и определитесь с продолжительностью бесперебойной работы, нужно ответить и ещё на несколько важных вопросов, касающихся параметров вашей электросети.

Как часто отключают электричество? На какой временной промежуток?

Каково входное напряжение в сети? Бывают ли у него провалы/скачки? Какова величина этих отклонений?

Важно также определить критичность ваших приборов по отношению к форме сигнала.

Компьютеры, нагреватели и всё, что имеет импульсные источники питания, не чувствительны к этому. Но если вы намерены подключить электродвигатель, котел отопления, циркуляционный или погружной насос, компрессор и другое оборудование, имеющее трансформаторные источники питания или чувствительное к электрическим помехам в сети, то вам нужен сигнал в виде чистого синуса. И этот фактор необходимо строго учитывать.

Вся эта информация также необходима вам для правильного выбора ИБП.

Чем отличаются друг от друга основные типы ИБП

В данном случае у вас не будет возможности изменения выходного напряжения и его стабилизации, зато это самое недорогое решение. К тому же резервные ИБП практически не шумят и имеют очень высокий КПД при работе от сети.

В отличие от резервного в схему линейно-интерактивного ИБП входит стабилизатор напряжения, который позволяет приводить к нормальному значению пониженное или повышенное напряжение в сети, например, если напряжение в сети «скачет» от 170 до 250 вольт.
Кроме того, стабилизатор экономит расход батарей: при его использовании они прослужат более долгое время.

И ещё один момент: линейно-интерактивный ИБП гораздо быстрее переключается на работу с батареей, чем резервный. Если же говорить про сигнал от батареи, то в зависимости от конструкции инвертора линейно-интерактивный ИБП может выдавать либо аппроксимированную его форму, либо чистую синусоиду.

Сегодня в моделях линейно-интерактивных ИБП часто используется активное охлаждение. Из-за этого возрастает уровень шума. Но в любом случае такой тип ИБП неплохо подойдёт для серверной комнаты. Особенно если учесть, что линейно-интерактивные ИБП часто выпускаются в форм-факторе для стоек.

По цене линейно-интерактивный ИБП обходится несколько дороже резервного. Однако и здесь есть выход. В качестве хорошего примера можно рассмотреть новые универсальные ИБП среднего ценового сегмента APC Easy UPS On-Line серии SRV.

Наиболее дорогой вид ИБП – устройства с двойным преобразованием входящего тока.
Такие ИБП следует использовать при подключении оборудования, очень чувствительного к качеству электроэнергии. ИБП с двойным преобразованием на выходе дают хороший сигнал синусоидальной формы. В отличие от линейно-интерактивных они позволяют регулировать не только напряжение, но и частоту.

Ко всему прочему ИБП с двойным преобразованием абсолютно синхронно и незаметно для пользователя могут подключаться к аккумуляторным батареям, когда пропадает внешнее напряжение.

Рассчитываем мощность

Обычно эти данные берут из технического описания устройства, выбирая при этом верхнее, пиковое значение. Однако реальная потребляемая мощность как правило, в несколько раз ниже.
Вторым параметром для расчёта необходимой мощности ИБП является время, которое он должен выдержать после отключения питания. Информацию о времени автономной работы ИБП при различных нагрузках можно найти на официальном сайте производителя или позвонив в службу клиентской поддержки.

Выбираем количество ИБП
Сэкономить деньги можно в том случае, если установить один мощный ИБП, а не несколько более слабых. В частности, один ИБП на 1000 Вт будет стоить дешевле двух ИБП по 500 Вт со схожими характеристиками. При условии, что модели производителя достаточно надежны, это не приведёт к увеличению рисков.

При этом необходимо посчитать, сколько нужно выходных разъемов для подключения бесперебойного питания. Нужно учитывать, что не все выходы с ИБП его поддерживают. Обычно разъемы с бесперебойным питанием маркируются специальным текстом или цветом.

Программное обеспечение ИБП

PowerChute Personal Edition

Есть режим регулярной самодиагностики батарей, который позволяет своевременно обнаружить батарею, подлежащую замене.

В случае продолжительного отключения электропитания будет автоматически выполнена процедура корректного завершения работы ОС с сохранением всех файлов.
Данную версию ПО поддерживают ИБП серии Back-UPS.

PowerChute Business Edition

Имеется возможность назначить пароль, что предотвратит несанкционированный доступ по протоколу LDAP и к серверам Active Directory.

Через программный интерфейс пользователя можно посмотреть дату замены батареи и номер картриджа запасной батареи (Replacement Battery Cartridge — RBC), а также получить ссылку на заказ нужного картриджа через интернет.
Есть интерфейс для запуска командного файла – последовательность отключения и последовательность запуска.

Можно оценить стоимость электроэнергии, потребляемой защищенным оборудованием.
Для ИБП с коммутируемыми группами розеток предусмотрена возможность включения/выключения, перезагрузки или отключения отдельных групп розеток, чтобы не посылать технических специалистов на удаленные объекты.
Можно настроить график отключения и перезагрузки присоединенного оборудования и ИБП.
Данную версию ПО поддерживают ИБП серии Smart-UPS.

PowerChute Network Shutdown

PowerChute Personal Shutdown дает возможность развертывания ПО PowerChute в виде виртуального модуля для удобства установки. Может обнаруживать компьютеры с установленным ПО PowerChute и управлять ими путем получения и задания настроек PowerChute с использованием протокола SNMPv1 или SNMPv3. Для критичных событий с ИБП выдаются данные о SNMP-прерываниях, что обеспечивает оперативность распространения информации.
Поддерживает до четырех ИБП в конфигурации с резервированием.
Данную версию ПО поддерживают ИБП серии Smart-UPS с установленной платой SmartSlot.

Кейс об удаленном управлении ИБП

Ситуация: в воскресенье случился мощный шторм с градом, поваливший столб линии электропередачи. В итоге серверная обесточивается и включается ИБП.

Резерв работы ИБП на поддержку двух серверов – чуть более часа. Коммунальщики обещали восстановить подачу электроэнергии в течение двух часов.

Если вырубить серверы, то в течение часа не будут работать клиентские приложения на компьютерах и мобильных устройствах, люди не смогут заказать пельмени и уйдут к конкурентам (возможно, даже снесут приложение, оставив в интернете шлейф нелестных отзывов).

Ситуация усугубляется тем, что единственный человек в фирме, кто понимает в управлении серверной, находится в отпуске, загорая на белоснежных пляжах Гоа.

Директор пельменных принимает единственно правильное решение: звонит по месседжеру на Гоа и просит администратора отключить сервер, который используется для внутренних нужд. Не выпуская из рук смартфона, отпускник с помощью специализированного приложения отключает один сервер, обеспечивая работу второго на два с половиной часа.

Профит!

Инновации в ИБП: литий-ион

Преимущества литий-ионных батарей в следующем: они имеют меньший размер и меньшую массу, скорость их зарядки около 4-х раз выше, у них вдвое больший срок службы, доходящий до 10 лет. Кроме того, они могут спокойно работать при повышенной температуре до +40 °C без падения эксплуатационных параметров. А это существенная экономия на электроэнергии для систем охлаждения в машинном зале.

В итоге суммарная стоимость затрат на обслуживание при использовании литий-ионных батарей снижается на 35%. Так что стоит задуматься, если речь идёт о долгосрочной перспективе. Кстати, обращаем внимание на возможности новых моделей ИБП, выполненных на основе данной технологии и построенных по схеме On-Line с двойным преобразованием: APC Smart-UPS SRLT1000RMXLI и APC Smart-UPS SRLT1500RMXLI.

Как создать систему из ИБП самостоятельно

Этот сервис предназначен не только для домашних пользователей, но и для предпринимателей, самостоятельно обслуживающих ИТ-инфраструктуру своего бизнеса. Конфигуратор работает в двух режимах: упрощенном и для «продвинутых» инженеров и администраторов.

В режиме упрощённого поиска пользователю достаточно указать устройства, которые нужно подключить к ИБП, а программа сама определит их приблизительную совместную выходную мощность и предложит список из подходящих источников питания.

Для продвинутых возможностей больше. Можно задать ряд параметров, которым должно удовлетворять подходящее для него устройство. В частности, указать требуемое время работы при полной и частичной нагрузках, тип выходного и входного разъёмов, наличие на ИБП интерфейсов USB и Ethernet. Сервис может также производить поиск только по некоторым характеристикам, имеющим решающее значение. В данном случае перечень подходящего оборудования будет значительно шире и позволит сделать выбор по каким-либо неформализуемым критериям.

Самую полную информацию о выбранных устройствах можно получить на сайте Schneider Electric, где имеются все актуальные сведения о новинках техники. Это позволит принять решение, опираясь на больший набор данных.

Одна их ключевых особенностей Конфигуратора — встроенная система подсказок. Например, если пользователь не может вспомнить, что такое CEE 7 Schuko или IEC 320 C13, то, нажав на вопросительный знак, он узнает, что речь идёт об обычных евро- и специальных компьютерных розетках.

На чём можно сэкономить

Второй момент, над которым имеет смысл подумать, – это приобретение дополнительных гарантий. За счет их покупки можно уменьшить совокупную стоимость владения ИБП в долгосрочной перспективе, особенно при использовании старших моделей мощностью от 5 кВт и выше.

В магазине источников бесперебойного питания — отличные скидки на источники бесперебойного питания в AliExpress

Отличные новости !!! Вы находитесь в нужном месте в поисках источников бесперебойного питания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший источник бесперебойного питания вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели источник бесперебойного питания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в источниках бесперебойного питания и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести источник бесперебойного питания по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Источник бесперебойного питания по выгодной цене — Отличные предложения по источникам бесперебойного питания от мировых продавцов источников бесперебойного питания

Отличные новости !!! Вы обратились в нужное место для бесперебойного питания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот первоклассный источник бесперебойного питания вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели источник бесперебойного питания на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в бесперебойном питании и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести бесперебойный источник питания по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие источники питания и источники бесперебойного питания — отличные предложения по источникам питания и источникам бесперебойного питания от мировых поставщиков источников питания и источников бесперебойного питания

Отличные новости !!! Вы попали в нужное место для источника питания и бесперебойного питания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот первоклассный источник питания и источник бесперебойного питания вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть блок питания и бесперебойное питание на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в блоках питания и источниках бесперебойного питания и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести источник бесперебойного питания по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Типы устройств бесперебойного питания с работающими

Полная форма ИБП — источник бесперебойного питания или источник бесперебойного питания. Это электрическое устройство, обеспечивающее аварийное питание различных нагрузок, когда обычно отсутствует входная мощность. ИБП отличается от системы аварийного питания тем, что обеспечивает практически мгновенную защиту от прерываний питания i / p, обеспечивая энергию, хранящуюся в батареях, суперконденсаторах. Время работы от батареи для большинства ИБП относительно невелико, но его достаточно для включения резервного источника питания. Основная цель ИБП — обеспечить защиту такого оборудования, как компьютеры, электрическое оборудование, компьютеры и центры обработки данных, когда происходит сбой питания. Это устройство поддерживает работу компьютера в течение нескольких минут после отключения электроэнергии и защищает данные на компьютере.В настоящее время существуют различные типы систем ИБП с программным компонентом, который позволяет выполнять резервное копирование в автомобиле в случае отсутствия перебоев в подаче электроэнергии, когда вы находитесь вдали от компьютера.

Принципиальная схема источника бесперебойного питания

Принципиальная схема ИБП показана ниже, на которой показано, как батареи в оборудовании работают во время сбоя питания. Входное напряжение первичной обмотки трансформатора (TR1) составляет 240В.Вторичная обмотка трансформатора (TR2) может быть увеличена до 15 В, если значение не менее 12 В при токе 2 А. Предохранитель используется для защиты схемы совы от коротких замыканий. Присутствие электричества вызовет свечение светодиода led1. Светодиодный индикатор гаснет при отключении питания, и батарея ИБП заменяет его. Эта схема разработана для обеспечения более гибкой схемы, в которой ее можно модифицировать с помощью различных батарей и регуляторов для обеспечения регулируемого и нерегулируемого напряжения.Используя последовательно две батареи на 12 В и положительный вход регуляторов 7815, мы можем управлять питанием 15 Вольт.

Типы ИБП

Нарушения электроснабжения могут проявляться в различных формах, таких как скачки напряжения, провалы напряжения, скачки напряжения и гармоники. Эти проблемы могут вызвать серьезное повреждение электрических передач, в основном на этапах производства или критической обработки действия. Чтобы снизить риск искажения электропитания, системы ИБП часто интегрируют в электрические сети.Производители оборудования для электронных источников питания могут предложить постоянный высококачественный поток энергии для различных устройств с электрической нагрузкой, и эти устройства обычно используются в промышленных приложениях, медицинских услугах, аварийном оборудовании, телекоммуникациях и компьютеризированных системах обработки данных. Система ИБП может быть полезным устройством для обеспечения точной работы источника питания.

Источники бесперебойного питания подразделяются на три типа:

• Резервный ИБП
• Линейно-интерактивный ИБП
• Онлайн-ИБП

Резервный ИБП

Резервный источник бесперебойного питания также называется отключенным линейный ИБП, который обычно используется для ПК.Блок-схема этого ИБП показана ниже. Этот ИБП включает в себя батарею, инвертор переменного, постоянного и постоянного или переменного тока, статический переключатель и фильтр LPF, который используется для уменьшения частоты коммутации от выходного напряжения и ограничитель перенапряжения. Система резервного ИБП работает с устройством переключения. для выбора переменного тока i / p в качестве основного источника питания и переключения на аккумулятор и инвертор в качестве резервных источников в случае отключения основного питания. Инвертор обычно работает в режиме ожидания, срабатывая только при сбое питания, а безобрывный переключатель обычно переключает нагрузку на резервные блоки.Этот тип системы ИБП отличается небольшими размерами, высокой эффективностью и довольно низкими затратами, что делает его простым в изготовлении.

Line Interactive UPS

Блок-схема Line Interactive UPS показана ниже, это наиболее распространенный ИБП, используемый для малого бизнеса. Конструкция линейно-интерактивного ИБП аналогична резервному ИБП, кроме того, конструкция Line Interactive обычно включает в себя автоматический регулятор напряжения (АРН) или переключающий трансформатор. Это улучшает регулирование напряжения за счет регулирования отводов трансформатора при изменении напряжения i / p. Регулировка напряжения является важной функцией при наличии низкого напряжения, иначе ИБП переключился бы на батарею, а затем, наконец, отключил бы нагрузку. Использование более распространенной батареи может вызвать ее преждевременный выход из строя. Характеристики этого ИБП — небольшие размеры, низкая стоимость, высокая эффективность позволяют сделать ИБП мощностью 0,5-5 кВА

Онлайн-ИБП

Онлайн-ИБП также называют онлайн-источником бесперебойного питания с двойным преобразованием. Это наиболее часто используемый ИБП, блок-схема которого приведена ниже.Конструкция этого ИБП аналогична резервному ИБП, за исключением того, что основным источником питания является инвертор, а не сеть переменного тока. В этой конструкции ИБП повреждение i / p AC не вызывает срабатывания переключателя передачи, потому что i / p AC заряжает источник резервного аккумулятора, который подает питание на инвертор o / p. Таким образом, при отключении питания переменного тока i / p эта операция ИБП приводит к отсутствию времени переключения.

В этой конструкции как инвертор, так и зарядное устройство батареи изменяют общий поток мощности нагрузки, что приводит к снижению эффективности и связанному с этим повышенному тепловыделению.Этот ИБП обеспечивает почти идеальную электрическую производительность. Но постоянный износ силовых компонентов снижает надежность по сравнению с другими конструкциями, а энергия, расходуемая из-за неэффективности электроэнергии, является важной частью стоимости жизненного цикла ИБП. Кроме того, i / p-мощность, потребляемая большим зарядным устройством, часто бывает нелинейной и может мешать силовой проводке здания с резервными генераторами.

Это все о том, что такое ИБП (Источник бесперебойного питания), принципиальная схема ИБП с пояснениями, типы ИБП.Мы надеемся, что вы лучше понимаете концепцию ИБП. Кроме того, любые вопросы по этой теме или проектам электроники, пожалуйста, оставьте свой отзыв, оставив комментарий в разделе комментариев ниже. Вот вам вопрос, каковы применения ИБП?

Фото:

ИБП (источник бесперебойного питания)

Мои рынки ¦ АКЦИЯ ¦ Серверные системы ¦ ¦ Передняя часть ¦ ¦ Средний диапазон ¦ ¦ Предприятие ¦ ¦ Системы хранения ¦ ¦ Серверные части ¦ ¦ Память (ECC) ¦ ¦ HDD / SSD ¦ ¦ Контроллеры / карты RAID ¦ ¦ PSU (блок питания) ¦ ¦ Шкаф для хранения данных ¦ Сетевые устройства ¦ ¦ Точка доступа (WiFi) ¦ ¦ Решения для IP-телефонов ¦ ¦ Маршрутизаторы ¦ ¦ Переключатели ¦ ¦ Брандмауэр ¦ ¦ Сетевые компоненты ¦ ¦ KVM-переключатель ¦ ИБП (источник бесперебойного питания) ¦ ¦ Малый диапазон ¦ ¦ Средний диапазон ¦ ¦ Большая емкость ¦ ¦ Модульный ¦ ¦ Промышленный ассортимент ¦ ¦ Солнечная энергия ¦ ¦ Дата-центр IT Cube ¦ ¦ Аккумуляторы для ИБП ¦ ¦ Детали ИБП ¦ ¦ ИБП других производителей ¦ Электроника ¦ ¦ Решения CCTV ¦ ¦ Рабочие станции ¦ ¦ Настольные компьютеры ¦ ¦ Ноутбук и мобильный телефон ¦ ¦ Монитор и телевизор ¦ ¦ Компьютерные компоненты ¦ ¦ Принтеры и аксессуары ¦ Промышленность и производство ¦ ¦ Аксессуары ¦ ¦ Кабель и провод ¦ ¦ Неудержимые ¦ ¦ Вилочный погрузчик ¦ ¦ Система безопасного доступа ¦ ¦ Инструменты ¦ Канцелярские товары ¦ ¦ Аксессуары ¦ ¦ Копировальная бумага ¦ ¦ Неудержимые ¦ ¦ Канцелярские товары ¦ ¦ Инструменты ¦ ¦ Картридж с тонером и чернилами ¦ Программное обеспечение и лицензия ¦ ¦ Microsoft ¦ # Аренда ¦ # Наши услуги ¦ ¦ Поддержка на месте ¦ ¦ Услуги по установке ¦ ¦ Техническое обслуживание и поддержка ¦ ¦ SLA (Соглашение об уровне обслуживания) ¦ # стиль жизни ¦ ¦ скутер ¦ ¦ велосипед ¦ ¦ Детали ¦ ¦ информация

Источник бесперебойного питания (ИБП): обзор и руководство по покупке

<------------------------------------------------- -------------------------------------------------- ------------------------>

ЧТО ТАКОЕ ИБП?

Источник бесперебойного питания (ИБП) — это электронное устройство с батарейным питанием, которое может продолжать подавать питание на нагрузку в течение определенного периода времени во время сбоя в электросети или когда линейное напряжение выходит за пределы нормы. Его типичное применение — резервное питание для ПК и домашней сети Wi-Fi. Более крупные устройства с постоянным подключением можно использовать для питания серверов и другого оборудования или даже части вашего дома. Помимо резервирования, большинство моделей также обеспечивают защиту от перенапряжения и стабилизацию питания. Общий стандарт для систем резервного питания ИБП — серия IEC 62040. Излишне говорить, что даже кратковременное отключение питания может привести к потере несохраненных данных на работающем настольном компьютере или сбросу модема. Вот почему ИБП необходим как дома, так и в офисе.С технической точки зрения, чтобы обеспечить бесперебойное электропитание, вам понадобится резервная аккумуляторная батарея, зарядное устройство AC-DC и инвертор DC-AC.

ВИДЫ ИБП

. Существует три основных типа ИБП: резервный (автономный), линейно-интерактивный и оперативный. Каждый из этих типов поставляет энергию от батареи при отказе сети, но в нормальных условиях они обрабатывают энергию по-разному. Обратите внимание, что в отличие от домашних генераторов, ни у одного из них нет движущихся частей.

A Резервный ИБП (SPS) переключает нагрузку на инвертор с батарейным питанием, когда первичный переменный ток падает или выходит за пределы допустимого диапазона.Он включает в себя реле передачи, которое выполняет эту задачу. Типичное время переключения составляет от 2 до 10 мс в зависимости от количества времени, необходимого для обнаружения потери напряжения в электросети и включения инвертора. В это время ток нагрузки на мгновение прерывается. Поэтому перечисление таких устройств как «бесперебойных» несколько вводит в заблуждение. Сегодняшние ПК включают в себя внутренний импульсный блок питания, который по своей сути обеспечивает определенное время задержки («прохождения»). Для справки, блок питания SMPS для персональных компьютеров должен обеспечивать время удержания не менее 16 мс при номинальной нагрузке (это число соответствует одному циклу входной частоты 60 Гц). Поскольку это время превышает нормальное время переключения ИБП, на большинство ПК переключение с сети на ИБП не влияет. Однако устройствам с питанием от настенного адаптера (например, модемам или маршрутизаторам) может не хватить времени задержки для работы во время передачи. С положительной стороны, поскольку инвертор SPS работает в режиме ожидания и запускается только при выходе из строя входного источника, он имеет самое низкое энергопотребление, самый высокий КПД (95-98%) и надежность. Поскольку это также самый дешевый источник питания ИБП (менее $ 0.10 на номинальный вольт-ампер), это наиболее распространенное устройство резервного копирования, используемое в домах и офисах. Обратите внимание, что в некоторых старых системах инвертор генерировал выходной сигнал прямоугольной формы, а не синусоидальный, что могло вызвать проблемы для некоторого чувствительного оборудования.
Примером популярной модели в режиме ожидания с хорошими отзывами пользователей является CyberPower CP750LCD. Типичное время передачи данных составляет 4 мс. Это неплохо, но все же может вызвать перезагрузку некоторых устройств.

Унаследованный тип резервных ИБП с феррорезонансом имеет дополнительный феррорезонансный трансформатор, который формирует выходное напряжение и накапливает энергию для более плавной передачи.Его главный недостаток — нестабильность при загрузке от SMPS с входным каскадом PFC. По этой причине такие системы больше не используются.

Линейно-интерактивный ИБП при нормальных условиях сглаживает и до некоторой степени регулирует входное переменное напряжение с помощью фильтра и переключающего трансформатора.

Его двунаправленный инвертор / зарядное устройство всегда подключается к выходу и использует часть переменного тока для поддержания заряда аккумулятора. Когда входной источник выходит из строя, передаточный переключатель отключает вход переменного тока, и аккумулятор / инвертор затем питает нагрузку.Типичный КПД этого типа составляет 90-96%. В настоящее время это наиболее распространенная конструкция в диапазоне мощностей 0,5–5 кВА. Примером линейно-интерактивного типа с хорошими оценками пользователей является Tripp Lite AVR550U.

Онлайн-ИБП всегда передает всю или, по крайней мере, часть выходной мощности через свой инвертор, даже при нормальных сетевых условиях. Таким образом, это единственный тип, который обеспечивает истинное бесперебойное питание с временем передачи 0 мс. Примером сетевого типа является CyberPower OL1000RTXL2U. Этот тип более дорогой.Его основные приложения — небольшие серверы и сети, но в настоящее время он используется также и дома. Существует два основных подтипа интерактивных ИБП: двойное преобразование и дельта-преобразование.

Онлайн-ИБП с двойным преобразованием непрерывно обрабатывает всю мощность через последовательно подключенные выпрямитель / зарядное устройство постоянного тока и инвертор постоянного тока. Дополнительный переключатель байпаса позволяет поддерживать нагрузки непосредственно от источника переменного тока в некоторых неисправных условиях (например, при отказе инвертора). Хотя такой тип обеспечивает PFC и лучшее качество выходного напряжения, чем другие конструкции, двойная обработка энергии приводит к снижению эффективности (обычно 80-90%).Этот тип распространен для критически важных приложений.

Онлайн-ИБП с дельта-преобразованием включает дополнительный «дельта-преобразователь», который подает часть энергии непосредственно на нагрузку и обеспечивает коррекцию коэффициента мощности. Такое частичное шунтирование каскадов выпрямителя / инвертора во время нормальной работы приводит к повышению эффективности (до 97%).

Для большинства настольных приложений достаточно SPS-типа. Однако, если вы хотите избежать даже кратковременных перебоев в подаче электроэнергии, ищите линейный интерактивный тип.Среди основных отечественных поставщиков Tripp Lite, пожалуй, единственный, кто четко указывает типы своих моделей. Различные требования к характеристикам и испытаниям, такие как пределы амплитуды и продолжительности отклонения выходного напряжения, допустимого для нагрузок блока питания в режиме переключения (SMPS), определены стандартом IEC 62040-3. Обратите внимание, что производители небольших серийных источников питания ИБП для ПК обычно рекламируют свои системы по номиналу вольт-ампер (ВА). Типичная максимальная активная мощность в ваттах такого резервного источника питания составляет всего 60% от номинальной мощности в ВА, указанной на паспортной табличке.Такое соотношение по умолчанию между ваттами и ВА основано на старом компьютерном блоке питания без PFC, который имел коэффициент мощности от 0,6 до 0,7. Поэтому, когда вы покупаете блок питания ИБП, убедитесь, что полезная мощность ваших нагрузок не превышает 60% от его номинальной мощности. Чтобы найти требуемую мощность, добавьте токи на паспортных табличках всех устройств, которые вы хотите зарезервировать, и умножьте результат на 120. Обратите внимание, что технически это даст вам вольт-амперы, а не ватты. Однако у современной электроники коэффициент мощности почти равен единице.Итак, ваши ватты будут почти такими же. Например, если ваша система потребляет 2,5 А, то она потребляет до 2,5×120 = 300 Вт.

No related posts.
