Блоки на фундамент: Фундаментные блоки: виды, классификация, размеры

Содержание

Выбираем фундаментные блоки и строим из них фундамент

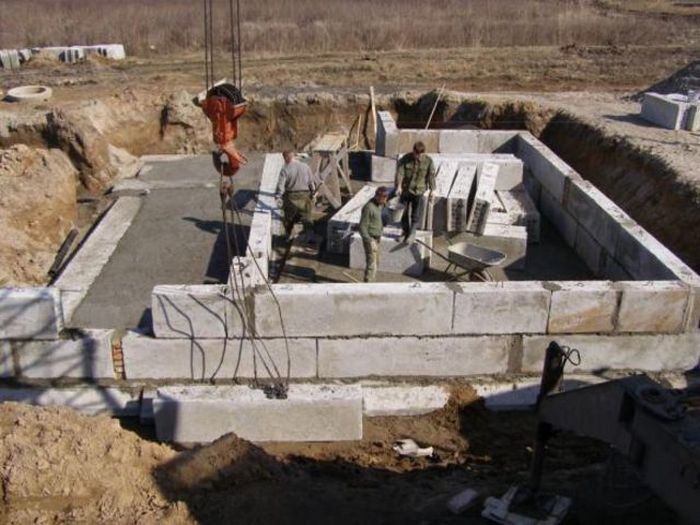

Фундаментные блоки

Фундаментные блоки

Чтобы возвести основание дома, можно использовать разные способы и материалы. Кто-то имеет достаточный бюджет и строит монолитный фундамент, а кто-то желает построить качественный фундамент, но при этом ищет наиболее дешевые варианты. Сегодня достаточно распространенным считается основание для дома, собранное из фундаментных блоков.

Виды фундаментных блоков

Производством фундаментных блоков занимается большое количество заводов. Готовые изделия могут иметь разную геометрию, размеры и вес.

Виды блоков

В зависимости от материала изготовления выделяют следующие типы:

Разновидности блоков

Разновидности блоков

  • Железобетонные блоки.
  • Керамзитобетонные блоки.
  • Силикатные блоки.

Производство железобетонных блоков осуществляется на основе бетона марки М150 и М200. Раствор имеет высокую плотность, поэтому готовые изделия имеют значительный вес, от 300 до 2000 кг.

При изготовлении керамзитобетонных блоков в раствор добавляют керамзит. Такой состав позволяет получить на выходе более легкие изделия, их вес составляет 260-1500 кг. Преимуществом таких блоков можно назвать хорошую теплоизоляцию при сравнительно низкой цене. Однако прочность керамзитобетонных блоков несколько ниже, и устойчивость в повышенной влажности плохая.

Производство силикатных блоков осуществляется на основе извести, поэтому изделия характеризуются средней степенью тяжести, от 300 до 1630 кг. Силикатные блоки отличаются высокой гигроскопичностью, поэтому не рекомендуется использовать их для строительства подземных конструкций, в том числе и фундамента.

Керамзитобетонные блоки

Керамзитобетонные блоки

Также выделяют следующие типы блоков прямоугольной формы:

  • Фундаментные блоки сплошные, аббревиатура ФБС. Эти изделия отличаются высокой плотностью, поэтому могут использоваться в качестве основы для различных несущих конструкций, включая фундамент и стены цокольного этажа.
  • Фундаментные блоки сплошные с вырезом, ФБВ. Такой материал во многом облегчает прокладку различных коммуникаций, благодаря технологическим вырезам на боковых частях блока.
  • Пустотелые блоки, ФБП. Чаще всего изделия такого типа находят применение при монтаже несъемной опалубочной конструкции. Пустоты, имеющиеся в блоках, заполняют бетоном, а для большей прочности основания дополнительно армируют.

Кроме того фундаментные блоки могут иметь форму, отличную от прямоугольника:

Силикатные блоки

Силикатные блоки

  • В форме трапеции. Такие элементы выступают в качестве подушки под ленточный или столбчатый фундамент.
  • В форме цилиндра. В большинстве случаев цилиндрические колонны подходят для строительства фундамента свайного или столбчатого типа.
  • Трапециевидная или прямоугольная балка также иногда используется при устройстве основания.

В блоках любого типа предусмотрено внутреннее армирование, так как на изделия в процессе эксплуатации предполагается значительная нагрузка. Для более удобного перемещения в блоки закладывают стальные монтажные петли.

к оглавлению ↑

Размеры блоков

Основным параметром фундаментных блоков является размер, который регламентирован особым нормативным документом. Выбирая готовые изделия для определенной цели, необходимо учитывать длину, ширину и высоту каждой единицы. От правильно выбранных параметров блока зависит надежность, прочность и долговечность фундамента и всего строения в целом.

Характеристики блоков

Характеристики блоков

Согласно ГОСТ сегодня выпускаемые фундаментные блоки имеют следующие основные типоразмеры:

  • Длина — 2400, 1200 и 900 мм.
  • Ширина — 600, 500, 400 и 300 мм.
  • Высота — 600 или 300 мм.

В зависимости от размеров и формы блока определяется его масса.

к оглавлению ↑

Соотношение цена-качество

Для изготовления фундаментных блоков в основном используется бетон, следовательно, изделие высокого качества, произведенное в полном соответствии со стандартами и с соблюдением технологического процесса, будет иметь высокую стоимость.

В каждом регионе цены на фундаментные блоки устанавливаются свои. Это зависит от доступности исходного сырья, цен на энергоносители и многое другое. Для выбора оптимального варианта цены достаточно позвонить в несколько компаний и сравнить предложенные варианты.

Однако, чтобы убедиться в качестве предлагаемой продукции, необходимо визуально осмотреть фундаментные блоки. Изделие по высокой цене можно покупать в следующих случаях:

  • Фундаментные блоки одной марки должны иметь строго одинаковую форму и размер, грани блока должны быть ровными и четкими, без сколов и трещин.
  • При сильном механическом воздействии блок не должен рассыпаться или трескаться, а образующиеся сколы должны быть минимальными.
к оглавлению ↑

Строительство фундамента из блоков

В большинстве случаев дома строят на ленточном фундаменте, поэтому для примера можно взять устройство именно этого типа. Чтобы возвести надежное основание из фундаментных блоков, рекомендуется воспользоваться следующей инструкцией.

Шаг 1. Разметка.

Первым этапом строительства любого типа основания является разметка участка. Для этого определяют расположение дома и ставят колышки в соответствующих местах. Границы обозначают строительным шнуром или веревкой.

Шаг 2. Земляные работы.

Этот этап предполагает рытье траншеи под фундаментные блоки. Грунт убирают согласно выполненной разметке. Глубина траншеи определяется разными параметрами, начиная от состояния грунта и заканчивая весом будущей конструкции. Ширина траншеи определяется параметрами фундаментного блока, она должна быть немного больше его ширины.

Шаг 3. Обустройство подушки.

Чтобы нагрузка, передаваемая от строения на грунт, распределялась равномерно, необходима своеобразная подушка для фундамента из блоков. Этот элемент может быть выполнен в нескольких вариантах:

  • Послойно из песка и щебня. В этом случае дно траншеи засыпают слоем песка в 15 см, уплотняют, а затем насыпают щебень слоем аналогичной толщины. Этот слой также хорошо трамбуют.
  • В виде монолитной бетонной ленты. Изготовление такой подушки предполагает создание опалубки и армирующего пояса с последующей заливкой всей конструкции бетонным раствором.
  • Сборная подушка из трапециевидных блоков. Указанные изделия укладывают на дно траншеи, засыпая песком промежутки между ними.
к оглавлению ↑

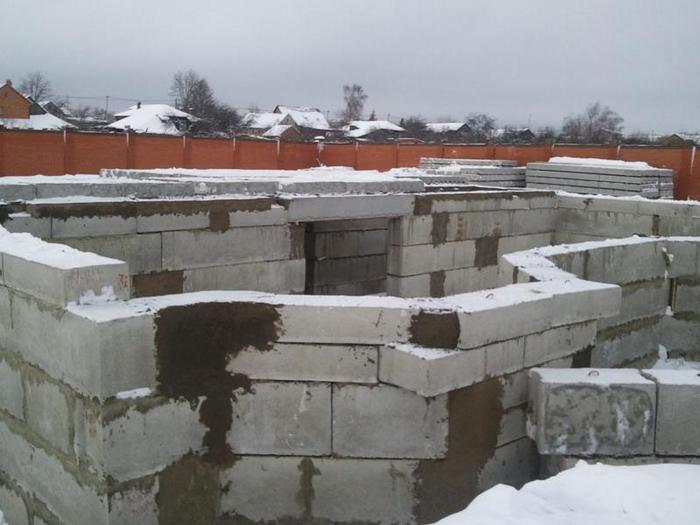

Шаг 4. Укладка блоков.

Сборный ленточный фундамент из блоков строится по следующей технологии:

  1. Укладка блоков в углах.
  2. Установка элементов в местах прохождения коммуникаций.
  3. Установка промежуточных блоков.
  4. Заполнение образовавшихся пустот кирпичами.

В процессе укладки необходимо придерживаться определенных правил:

  • Монтаж блоков выполняется с обязательной перевязкой.
  • После установки каждого ряда необходимо заполнить вертикальные швы бетонным раствором.
  • По верхней части установленных блоков необходима укладка армирующего пояса. Эта конструкция свяжет верхние бетонные блоки и выровняет поверхность фундамента по горизонтали.
к оглавлению ↑

Шаг 5. Гидроизоляция.

Несмотря на прочность Фундаментных блоков, их поверхность нуждается в надежной защите от грунтовых и паводковых вод. Для этой цели проводят работы по гидроизоляции фундамента. Защитить основание можно несколькими способами:

  • Оклеивая поверхность рулонными материалами.
  • Обмазывая битумной мастикой.
  • Окрашивая силиконовыми, акриловыми или битумными ЛКМ.
  • Оштукатуривая цементными растворами с добавлением полимерных веществ.
  • Покрывая проникающей изоляцией.
  • Напыляя жидкую резину.

При соблюдении технологии укладки можно создать надежное и прочное основание из фундаментных блоков.



Делаем столбчатый фундамент из блоков

Вы решили своими руками построить дачный домик или хозблок. Будьте готовы: на возведение фундамента уйдёт до трети бюджета. Можно сэкономить, если сделать не ленточный или свайный, а столбчатый фундамент. На такое основание вы потратите не 30%, а 15-18% от стоимости здания.

Столбчатый фундамент выдержит дачный домик в один-два этажа, гараж, баню, сарай или котельную. В общем, любое лёгкое строение. Это самый бюджетный и быстрый вариант основы для здания.

Обратите внимание, в каких случаях профессиональные строители не рекомендуют использовать столбчатый фундамент:

  • при строительстве домов со стенами из кирпича или железобетонных блоков;
  • на слабых и горизонтально-подвижных грунтах;
  • если грунт состоит из торфа, просадочной породы, насыщенной водой глины;
  • на площадках с перепадом высоты больше двух метров (в этом случае придётся выравнивать грунт).

Важный момент. В здании со столбчатым фундаментом вы не сможете обустроить подвал или подпол.

Оптимальный материал

Самый долговечный и надёжный материал для фундамента — бетонные ФБС-блоки. Аббревиатура расшифровывается так: «фундаментные блоки стеновые». Их изготавливают на заводах методом вибропрессования.

В Леруа Мерлен есть два вида таких блоков, размеры — 39x19x18,8 см. ФБС-блоки весят от 30 до 32 кг. Укладывают их вручную, специальная техника не нужна.

Главный недостаток этого материала — низкая гидрофобность. Из-за пористой структуры ФБС впитывает воду как губка. Один блок может набрать в себя 4-5 кг влаги. Этот минус устраняется с помощью гидроизоляции.

Расчёт фундамента

Чтобы рассчитать, сколько опор понадобится, нужно определить несущую способность грунта и общий вес здания.

Средние расчётные сопротивления грунтов

Теперь считаем, сколько будет весить будущее здание. Складываем общий вес стен, перекрытий и кровли.

Удельный вес элементов конструкции

Считаем суммарную площадь оснований фундамента:

Общую массу здания делим на несущую способность одного квадратного сантиметра грунта. Умножаем на коэффициент запаса надёжности. Получаем площадь всех опор фундамента.

Каждый наш столб будет состоять из двух блоков. Площадь основания одного столба = 39x19x2 = 1482 кв.см. Чтобы узнать, сколько столбов понадобится, делим площадь оснований всех опор на площадь основания одной опоры.

В столбчатых фундаментах опоры располагают на расстоянии от полутора до двух метров друг от друга. На проблемных грунтах шаг уменьшают до одного метра. В точках пересечения стен и по углам нужны дополнительные опоры.

P.S. Если вы живёте в регионе с сильными ветрами и большим количеством снега, нужно будет сделать поправку на ветро- и снегонагрузку. Данные по ней прописаны в СНиП № 2.01.07-85 «Нагрузки и Воздействия».

Подготовительные работы

Готовим участок для будущего строения. Удаляем крупные растения. Берём лопату, откапываем дёрн и верхний слой почвы. Получается земляной прямоугольник глубиной 15-20 см. Выравниваем строительную площадку по одному уровню.

Размечаем территорию. Для этого понадобится лазерный уровень, колышки из обрезков арматуры или деревянных брусков, длинная бечёвка. Отмечаем углы дома, вбиваем колышки, натягиваем между ними верёвку. Проверяем перпендикулярность углов. Добавляем колышки там, где будут располагаться опорные столбы.

Рытьё ям

Глубина, на которую нужно будет вкопать опоры, зависит от типа почвы.

Если грунт скальный, крупнообломочный, не склонный к подвижности, непучинистый (то есть объём почвы не увеличивается при промерзании), фундамент можно заглублять всего на 40-50 см.

При песчаных и пучинистых почвах столбы устанавливают на половину средней глубины промерзания земли. К примеру, если в вашем регионе почва промерзает на 140 см, глубина фундамента составит 70 см.

Приступаем к рытью ям. Их глубина должна быть на 25 больше, чем глубина расположения столбов. Это пространство понадобится для уплотняющей подушки.

Совет: если глубина ямы не превышает метра, делайте стенки вертикальными, если копаете глубже — сформируйте откосы и укрепите их досками, чтобы почва не осыпалась.

Подготовка подушки

Устраиваем в ямах уплотняющую подушку. Она состоит из трёх слоёв. Сначала насыпаем песок, нужен слой толщиной 10 см. Поливаем водой и утрамбовываем. Насыпаем сверху такой же слой щебня.

Готовим раствор из пескобетона марки М300. Заливаем в яму поверх подсыпки. Толщина бетонного слоя должна быть 5 см.

P.S. Если вы строите на слабом грунте, увеличьте толщину слоёв песка и щебня.

Укладка блоков

Перед началом работ блоки ФБС нужно покрыть слоем битумной гидроизоляции. К установке опор можем приступать после того, как в ямах затвердеет бетон.

Соединяем блоки песчано-цементным раствором или специальным клеем. Для надёжности можно укрепить кладку арматурной сеткой.

После того, как будет готов первый столб, на нём нужно сделать нулевую отметку. Высоту остальных опор выравниваем по этой отметке с помощью гидроуровня.

После того, как все столбы будут установлены, засыпаем грунтом свободное пространство, которое образовалось в ямах.

Далее обвязываем опоры деревянным или железобетонным ростверком. Он будет плотно удерживать столбы и не давать им смещаться. Между ростверком и верхом столбов прокладываем гидроизоляцию. На верхнюю часть опор нужно нанести слой битума и уложить полосу рубероида, затем ещё один слой битума и сверху снова рубероид.

Чтобы утеплить пространство под полом, можно организовать забирку из камня или кирпича. Под неё нужно уложить песчаную подушку с заглублением на 15-20 см. Поверх песка — бетонную стяжку. Высота забирки должна быть не менее 40 см.

Теперь вы в курсе всех этапов монтажа столбчатого фундамента. Желаем, чтобы ваша постройка получилась надёжной и красивой!

Приходите в Леруа Мерлен. Наши консультанты помогут подобрать качественные материалы и инструменты по самым низким ценам.

Фундамент из бетонных блоков фбс: сборный ленточный, для дома

Фундамент из бетонных блоков — прочное основание, позволяющее продлить срок эксплуатации возводимого здания. Технология монтажа блоков ФБС полностью отработана, поэтому строительство осуществляется независимо от времени года. Ленточный блочный фундамент возводится в течение нескольких дней.

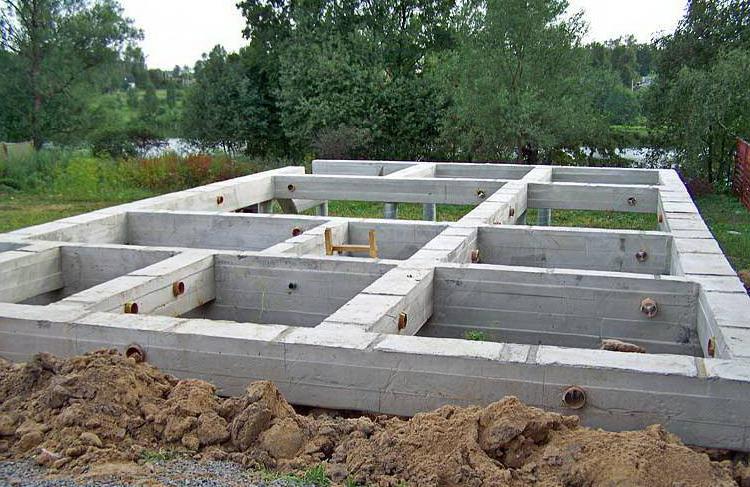

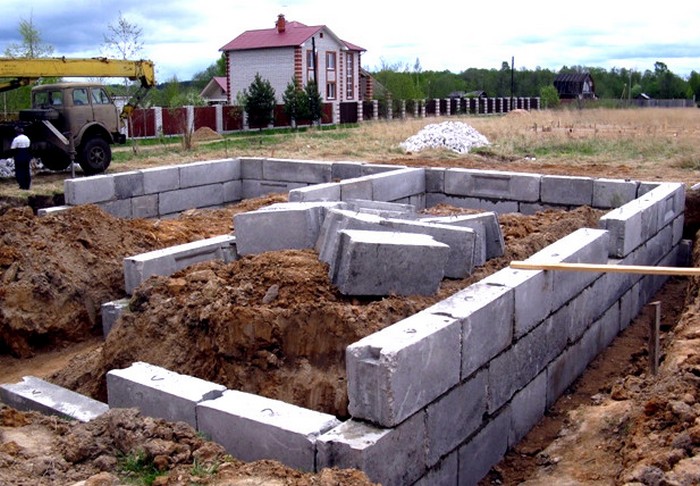

как самостоятельно собрать фундамент

как самостоятельно собрать фундамент

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

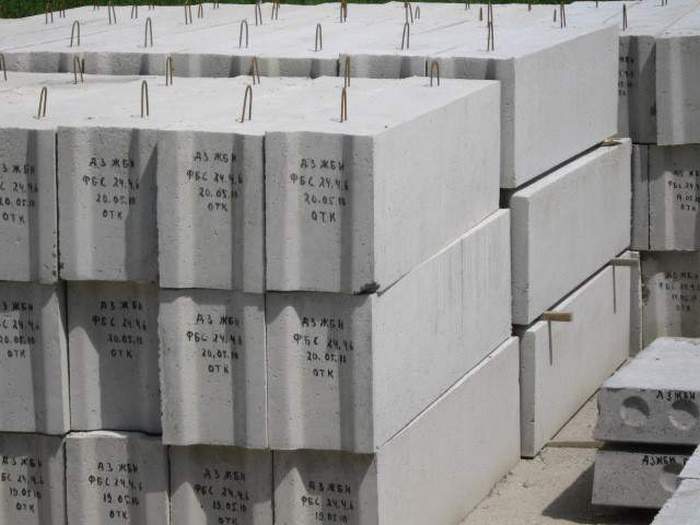

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:
  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

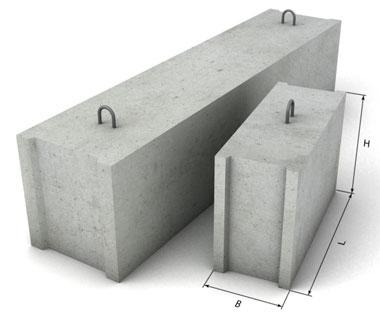

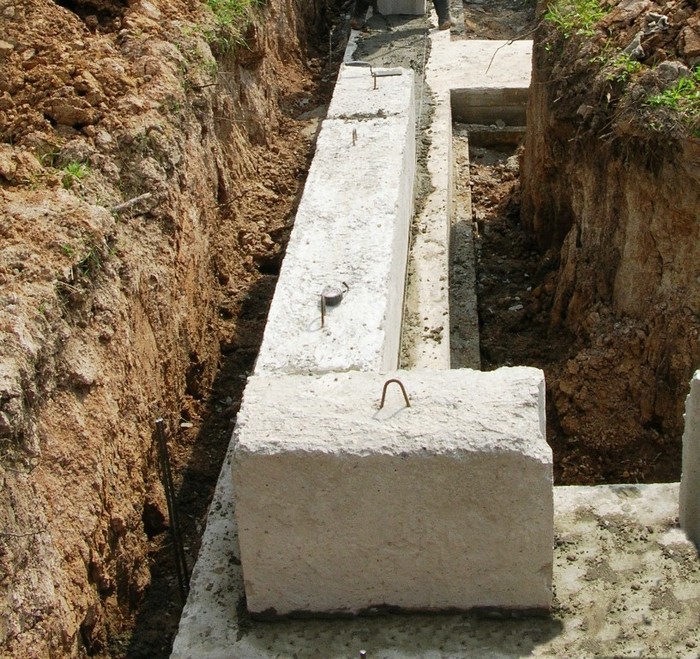

фундаментные блоки для сборки основания

фундаментные блоки для сборки основания

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:
  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков. Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента.

При некачественном заливе цементного раствора между пластами образуются зазоры, сквозь которые проникает холодный воздух и влага. Чтобы дополнительно утеплить здание, в процессе строительства полости засыпают шлаком или керамзитом. Гидроизоляционные материалы, которыми обкладывают цоколь, предотвращают преждевременное разрушение фундамента.

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

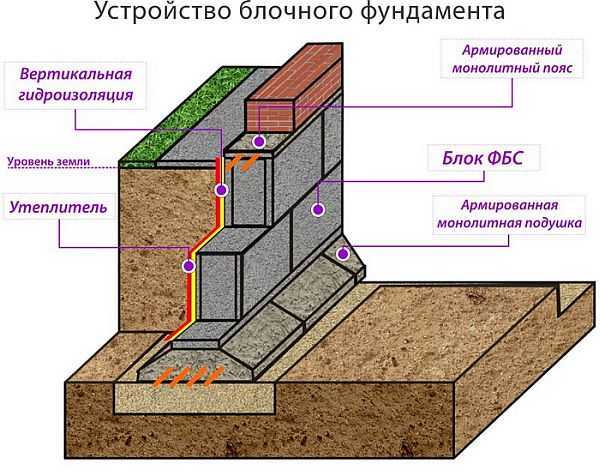

технология устройства блочного фундамента

технология устройства блочного фундамента

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:
  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
Фундаментно-строительные блоки (по конструкции) бывают:
  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

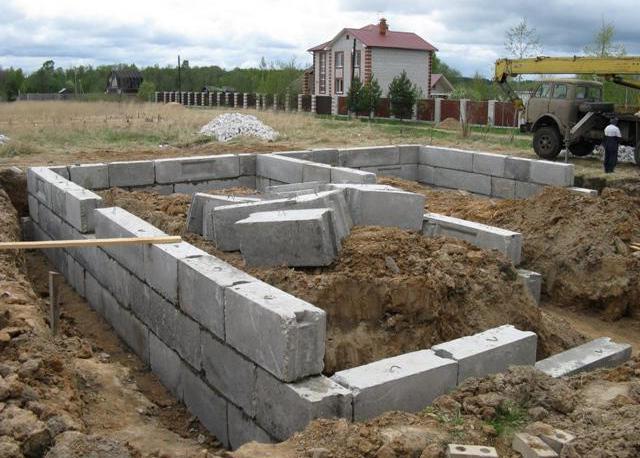

сборка фундамента из блоков своими руками

сборка фундамента из блоков своими руками

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Монтаж своими руками

Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).

Советы по укладке

Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.

Рекомендации специалистов:
  1. Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
  2. Укладывать бетонные плиты нужно с помощью специальной техники (подъемный кран, манипулятор).
  3. Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.

Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.

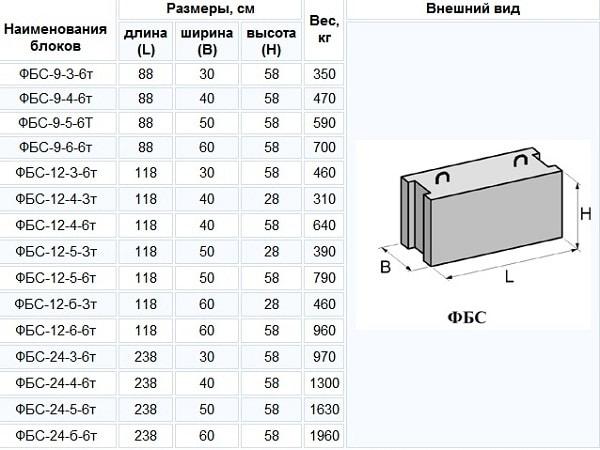

виды бетонных блоков для фундамента

виды бетонных блоков для фундамента

Раствор для кладки ФБС

Для приготовления раствора повышенной прочности используют следующие марки цемента:

МаркаКласс
М150В30
М250В20
М350В25
М100В7,5
М200В15
М300В22,5
М400В30

Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:

  • плотность — от 1400 кг/куб. м;
  • мелкие частицы (процентное соотношение) — не более 3%;
  • содержание глины — не более 2-3%;
  • фракция — 3-5 мм.

Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).

Этапы строительства

Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.

Фундаментная укладка тоже проходит поэтапно:
  • сначала — наружные углы;
  • внешние стены;
  • внутренние стенки основания.

Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.

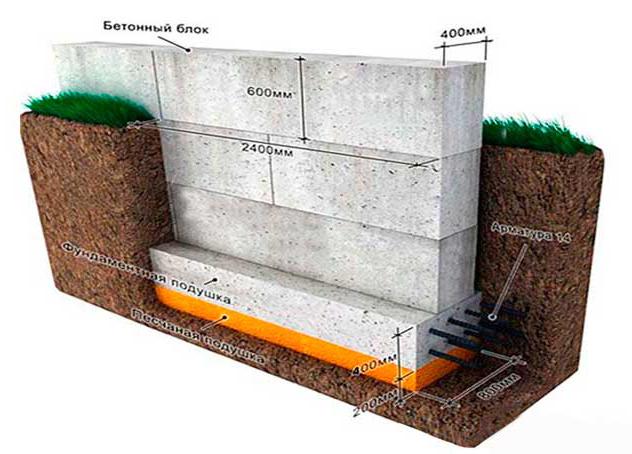

схема фундамента из блоков фбс

схема фундамента из блоков фбс

Разработка котлована

Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.

Случаи, когда котлован необходим:
  • планируется последующее обустройство подвального помещения;
  • грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
  • требуется последующая укладка плит ФЛ.

Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.

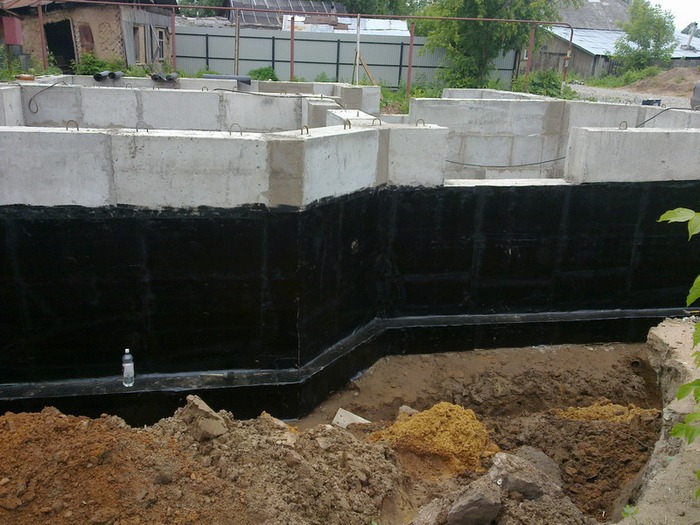

Гидроизоляция стен фундамента

Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:

  • напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
  • проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
  • штукатурка — в цемент добавляются полимеры;
  • окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
  • оклеивание — по периметру на плиты укладывают бикрост или рубероид.

Наиболее доступным способом гидроизоляции считают обмазку или окрашивание фундаментных плит.

Засыпка пазух фундамента

Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.

Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.

Фундамент из блоков пошаговая инструкция, как сделать своими руками

Ленточный фундамент из блоковЛенточный фундамент из блоков

Учитывая, что бетонные блоки фбс теперь пользуются большой популярностью, то и сборные фундаменты с них встречаются на каждом шагу. Ведь с блоков можно возвести не только небольшие административные или жилые здания, но и достаточно громоздкие хозяйственные постройки.

Но многие застройщики, особенно в частном секторе, желают иметь здания с подвалами или техническими цокольными этажами и для таких целей отлично подходят ленточные фундаменты с блоков фбс.

Учитывая, что большинство застройщиков не обладают достаточным уровнем знаний по возведению таких оснований, то существует пошаговая инструкция, в которой четко поэтапно рассмотрены все ключевые моменты из строительства таких конструкций.

Преимущества бетонных блоков

Устройство сборного ленточного фундамента из блоков ФБС.Устройство сборного ленточного фундамента из блоков ФБС.

Даже обычную бытовку сделать их таких заводских конструкций не составит труда. Ведь такие конструкции универсальны, при возведении небольших хозяйственных зданий используются относительно легкие блоки с габаритными размерами 20х20х40 см, а они не отличаются большой массой и могут устанавливаться двумя людьми своими руками без использования механизированной техники.

Основные преимущества фундаментов из блоков фбс:

  • Все блоки производятся в заводских условиях со строгим контролем качества продукции;
  • С их помощью легко возвести обычную бытовку или жилое здание малой высоты;
  • Такой фундамент прост в монтаже и все работы можно сделать в кратчайшие сроки своими руками;
  • Отличные морозостойкие характеристики блоков, они отличаются прочностью, и нет нужды для малых зданий использовать дополнительное армирование конструкции;
  • Большой выбор размеров блоков, а самые популярные и дешевые остаются конструкции с размерами 20х20х40 см.

Поэтапная инструкция по возведению блочных фундаментов

Рассмотрим из каких этапов состоят работы по возведению основания дома или здания из блоков

Выбор типа фундамента

Столбчатый фундамент из блоков 20х20х40Столбчатый фундамент из блоков 20х20х40

Для бытовок отлично подходят ленточные и столбчатые типы фундаментов.

В большинстве случаев, блоки фбс используются при возведении ленточных фундаментов, ведь тут легче их устанавливать и фиксировать. К тому же размеры 20х20х40 см позволяют создавать промежуточные ответвления, пересечения стен и даже резкие угловые повороты конструкции несущих стен.

Такие основания используются под бытовки, индивидуальную компактную застройку, но могут также использоваться при возведении многоэтажных зданий.

Столбчатые фундаменты лучше использовать при возможном агрессивном воздействии грунтовых вод или при большой глубине промерзания почвы.

Соответственно, первый этап пошаговой инструкции предусматривает следующие действия:

  • Разработка проекта застройки;
  • Расчет массы будущего здания;
  • Анализ состояния почвы и учет максимальной глубины промерзания грунта;
  • Назначение будущего сооружения.

Выбор размеров блоков

Размер бетонного блока под фундаментРазмер бетонного блока под фундамент

Учитывая, что блоки фбс производятся стандартных размеров, то и купить можно только конкретные типоразмеры. Только при их выборе стоит помнить, что подбираются они в соответствии с толщиной несущих стен, поэтому не рекомендуется покупать меньшие по толщине конструкции, если стены больше. Для сравнения, можно подобрать необходимые конструкции из следующего перечня:

  • Высота: 200 мм, 600 мм и 300 мм.
  • Длина: 200 мм, 500 мм, 900 мм, 1200 мм, 2400 мм.
  • Толщина: 300 мм (для стен толщиной 250 мм), 400 мм (под стены 380 мм), 500 мм (для стен 510 мм), 600 мм (для стен 640 мм), 700 мм (для стен 770 мм).

При выборе толщины блоков нужно помнить, что покупать тонкие блоки для массивных стен запрещено. Причин тут несколько: высокая стоимость блоков, необходимость делать мощные надежные направляющие под стены и устанавливать дополнительные опоры.

Но, как правило, бытовки строятся толщиной в половину кирпича, поэтому для них оптимальными будут конструкции с размерами 200х200х400 мм (20х20х40 см).

Технология монтажа блоков

Монтаж блоков ФБСМонтаж блоков ФБС

Технология возведения таких оснований классическая и состоит из следующих этапов:

  • Разметка будущего участка, выравнивание поверхности;
  • В соответствии с готовым планом территории будущей застройки формируется траншея по всему периметру будущего здания, а также в местах пересечения несущих стен. Это можно сделать своими руками без использования механизированной техники;
  • Формирование плотной песчано-гравийной подушки. Для этого подходит просеянный мелкозернистый песок и щебень мелкой фракции;
  • На дно подушки заливается жидкий бетон как несущая платформа. Этот бетон должен застыть и постоять хоть несколько дней при теплой погоде;
  • На бетонный шар нужно начинать устанавливать бетонные блоки. Только тут нужно помнить, особенно когда возведение проводится своими руками, что недопустимо смещение конструкции по горизонтали и вертикали;
  • Установка гидроизоляционного слоя;
  • Монтаж утеплителя;
  • Обратная засыпка готового фундамента.

Выбор глубины заложения

На выбор глубины установки блоков влияет два фактора: наличие подвала и глубина промерзания почвы. Как правило, нижняя кромка бетонной отмостки должна быть ниже граничного уровня промерзания почвы на глубину не менее 30 см. В противном случае морозное пучение приведет к деформации основания и разрушит его.

Выбор подушки под блочную конструкцию

На самом деле, возвести сборный фундамент для бытовки из блоков своими руками не проблема. А вот подобрать правильную и оптимальную подушку под основание уже сложно. И для этого можно использовать: железобетонные фабричные плиты (дорого), песчаную, гравийную, щебневую, комбинированную подушки.

Если возводить тяжелый дом на блоках, тогда лучше сразу делать железобетонную подушку, ведь она способна выдержать огромные нагрузки за счет своего армирования.

Но и тут без песчаной прослойки не обойтись, ведь это, фактически, дренажная прослойка, которая отвечает не только за ровность поверхности, но и за отвод грунтовых и талых вод. Поэтому, многие застройщики при возведении бытовки отказываются от тяжелых и дорогих железобетонных плит и останавливаются на песчано-гравийной подушке, ведь она имеет ряд преимуществ:

  • Легко укладывается и трамбуется;
  • Дешевая;
  • С ее помощью можно быстро выровнять дно котлована;
  • Это природная дренажная система;
  • Обеспечивает равномерное распределение нагрузки по всей площади основания.

Но песчаная подушка имеет недостатки. Ее можно использовать при возведении небольших бытовок, а вот для строительства каменных или бетонных зданий такая подушка не подходит.

Укладка блоков

Схема фундамента из блоков ФБССхема фундамента из блоков ФБС

Все блоки укладываются с перевязкой, которая обеспечивает большую прочность конструкции. При возведении ленточных фундаментов своими руками перевязка составляет не менее 250 мм и больше. Фактически, каждый новый слой блоков смещается от предыдущего на 25 см, поэтому в некоторых случаях оправдано использование блоков различной длины с целью устранить их дальнейшую обработку и подгонку под заданные параметры фундамента.

Если при постройке будущего здания уже предусмотрена монолитная железобетонная подушка, тогда нужно делать арматурную обвязку еще и с ней, ведь бетон не способен устранить подвижки. Все стыки заделываются бетоном, пустоты нужно армировать.

Только для промежуточных стен допускается использование комбинации битого кирпича и бетонного раствора. Только за несколько недель можно приступать к возведению несущих стен.

Гидроизоляция фундамента

Процесс гидроизоляции фундамента из блоков ФБСПроцесс гидроизоляции фундамента из блоков ФБС

Учитывая, что бетон по своей структуре не способен выдерживать гидравлическое воздействие, то нужно дополнительно делать гидроизоляцию внешней поверхности основания. Существует несколько вариантов гидроизоляции сборного фундамента из блоков фбс:

  • Вертикальная;
  • Горизонтальная;
  • Отмостка по периметру здания.

Выбор способа изоляции зависит от финансовых возможностей частного застройщика и назначения будущего сооружения. Но отмостку делать нужно в любом случае, ведь это оптимальный способ защитить подножье фундамента от воздействия дождевой воды. Горизонтальная гидроизоляция выполняется по обрезу фундамента (конец бетонной стены и начало стен дома) и ниже уровня пола подвала, если он имеется. В качестве гидроизоляционного материала в этом случае можно укладывать:

  • рубероид;
  • гидроизол;
  • линокром.

Фундамент из блоков в один ряд: отзывы о ФБС


Дом из блоков ФБС – это очень популярный вид постройки. Такой материал используют для создания несущих элементов постройки, которые можно эксплуатировать при температурах от -70 до +50 градусов. Наиболее актуально их применение для строительства подвальных и цокольных поверхностей и укладке ленточного фундамента. Стоит отметить, что такие блоки прекрасно сочетаются со всеми видами грунта и климатическими признаками. В нашей статье мы выясним, как построить здание из ФБС правильно и самостоятельно.

Плюсы и минусы материала

дом из блоков фбс

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

  • Хорошая прочность;
  • Долговечность;
  • Устойчивость к механическому и биологическому воздействию;
  • Высокий уровень теплоизоляции;
  • Экологическая безопасность;
  • Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

  • Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
  • Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
  • Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Внимание! ФБС изделия стоят дороже других материалов, и требует дополнительной гидроизоляционной обработки цоколя или подвала.

Выбираем блоки для монтажа

фундамент дома из блоков фбс

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта

Совершая выбор строительного материала для дома, а именно блоков ФБС, прежде всего, нужно проверить документацию товара и наличие паспорта. Официальное удостоверение продукции должно содержать такую информацию:

  • Контактная информация завода производителя;
  • Серийный код и номер партии;
  • Габаритные параметры, марка, вес;
  • Показатель прочности во время сжатия;
  • Устойчивость к морозу и влаге;
  • Основные эксплуатационные правила.

Фундамент из блоков для дома необходимо выполнять из подходящих материалов. Именно по этой причине нужно делать замеры, которые должны иметь практически одинаковые размеры. Стоит отметить, что отклонение не должно превышать 6 мм. В противном случае, такой блочный куб покупать не стоит, так как вы потратите лишние финансы. Если вам необходимо приобрести элементы для цокольного этажа, то проконсультируйтесь у продавца подходит ли материал для таких целей.

Хотя блоки выполнены из железобетона и имеют большой вес, но многочисленные отзывы свидетельствуют о возрастание спроса на них. Стоит предположить, что на это повлиял 1 факт – способность выдерживать большие нагрузки. Плюс ко всему блоки долговечны и надежны. Очень часто изделия ФБС применяются в строительстве жилых и административных зданий. Но такое устройство оправданно только в таких ситуациях:

  • При необходимости постройки основания дома максимально быстро. В этой ситуации играет роль не скорость строительных работ, а качество постройки за такой короткий срок. Выполнить все монтажные задачи можно как своими руками, так и при помощи специализированной техники.
  • Если выполняется частное строительство, особенно в тех ситуациях, когда вы не имеете особых навыков. Чаще всего такую конструкцию используются из-за простоты процесса и легкости выполнения расчетов.
  • В случае, когда участок характерен смешанным типом грунта. Для решения всех возможных неприятных явлений, рекомендовано устанавливать в один ряд ленточное основание, расширенное к краям. Но, обязательно следует монтировать фундамент на песчаную подушку.

Выполняем фундамент из блоков своими руками

Выполнение строительного процесса из ФБС изделий не отличается, но выполнять работы нужно в точном соответствии инструкции. Итак, первое, что нужно – это рассчитать все величины. Давайте, об этом и поговорим более подробно.

Рекомендуем к прочтению:

Расчет количества материалов

фундамент из блоков отзывы

Перед тем, как отправляться за закупкой необходимо знать, сколько материала нам понадобится для выполнения постройки

Перед тем, как отправляться за закупкой. Необходимо знать, сколько материала нам понадобится для выполнения постройки. Объём несущей кладки рассчитывается по такой формуле:

V= l на a на h, то есть, длину умножить на толщину и высоту. Далее полученную величину разделяют на показатели одного блока. Если постройка имеет форму параллелепипеда, то на этом расчет окончен, полученная сумма и будет количеством необходимого материала.

Внимание! Здесь очень важно не забывать, что элементы ФБС имеют большой вес, поэтому для выполнения работ следует воспользоваться услугами специализированной техники. Отталкиваясь от этого факта, профессионалы рекомендуют выполнять расчеты для средних блоков, так как их будет проще устанавливать.

На сегодняшний день производители выпускают несколько стандартных параметров для блочных изделий. Такие величины упрощают выполнение строительных работ. Обычно блок имеет высоту 58 см, но для расчетных действий нужно использовать цифру 60. Боковые стенки могут быть немного выпуклыми, но это необязательная норма, поэтому большинство блоков ровные. Конструктивные особенности отталкиваются от финансовых возможностей владельца.

Внимание! Из главных требований нужно не забывать, что начинать строительство следует из создания песчано-гравийной подушки под фундамент. Все работы выполняются легко, главное выполнять все точно и правильно.

Инструменты и материалы для выполнения работ

фундамент из блоков в один ряд

Длительность процесса зависит от особенностей почвы на участке и общего веса постройки

Как мы уже выяснили – монтаж основания под дом выполняется без особых сложностей. Длительность процесса зависит от особенностей почвы на участке и общего веса постройки. Но, стоит не забывать, что блоки нужно монтировать на подготовленную поверхность, которая и занимает большую часть времени. Для выполнения укладки необходимы такие инструменты:

  • Уровень строительного назначения;
  • Специальный нивелир, фиксатор и длинную веревку;
  • Компактный экскаватор или лопата. Выбор этого инструмента зависит от габаритов дома.
  • Песок и щебень;
  • Вибрационный механизм для утрамбовки;
  • Блоки ФБС;
  • Доска из дерева для создания опалубки;
  • Раствор из бетона.

Материалами для создания сборного основания служат такие блоки ФБС, длиной от 120 до 240 см, и высотой – 40 и 60 см. Данные величины являются стандартными, но в нынешние время  специалисты используют и другие варианты.

Внимание! Прежде чем купить блоки вы должны самостоятельно решить. Какие блоки вам выгоднее будет устанавливать.

Предварительный этап строительства

фундамент из блоков фбс отзывы

Если постройка производиться на глинистой почве, то для таких условий необходимо выкопать ров определенной глубины

Когда нужно укладывать блоки, то нужно не забывать о самых важных работах – подготовительных. Данный этап включает в себя такие последовательные действия:

Рекомендуем к прочтению:

  • Подготавливаем территорию для работ. Для этого нужно выровнять почву, удалить большую траву и выпуклости участка. Далее глубинным шунтированием определяем вид почвы. Именно от данного фактора будет зависеть тип отделки.
  • Если постройка производиться на глинистой почве. Для таких условий необходимо выкопать ров, определенной глубины. На дно нужно уложить песок и гравий, шириной 30 см. Такой слой можно создавать несколькими способами, которые выбираются согласно наличию материалов для стройки. Утрамбовку подушки следует выполнить специальным вибро инструментом.
  • После выполнения слоя из песка и гравия, на подушку следует уложить трапециевидные плиты. ФБС изделия применяют для увеличения площади нагрузки на почву. Данный процесс увеличивает общую прочность и устойчивость здания. Выполнять укладку блоков, рекомендовано совершать через один, в виде шахматной доски.
  • Если на участке песчаная почва, то процесс немного отличается. Для выполнения укладки рекомендуется применять другой метод. Первое. Что нужно сделать – это подготовить траншею. Стоит отметить, что для такого грунта песчаную подушку делать не нужно. Дно утрамбовываем, устанавливаем плиту и выполняем заливку, толщиной 10 см.

Внимание! Для песчаного типа участка дешевле устанавливать ленточное основание.

Основной этап строительного процесса

фундаментные блоки отзывы

Укладывать ФСБ изделия нужно от угла к углу и по диагонали

Этот этап называется основным, так как именно сейчас выполняется укладка блоков. Существуют некоторые правила к выполнению данной задачи. Укладывать ФСБ изделия нужно от угла к углу и по диагонали. Начинаем мы работы с выполнения первого слоя постройки. Блоки нужно устанавливать на подготовленный бетонный слой, который должен быть прочный и без гравия и щебня. Стоит отметить, что такой принцип напоминает кирпичную кладку.

Монтаж блочных элементов необходимо производить с перевязкой в углах здания. При этом швы между соседними блоками должны отсутствовать. Каждый слой строения нужно защищать от воды и влаги. Для гидроизоляции подойдут такие материалы, как резина, жидкая смола и рубероид.

Не меньшую роль в качестве постройки играет положение конструкции. Стоит отметить, что выполняться она может вертикально и горизонтально. Для второго способа характерно совершение проверки с помощью специальных маяков, веревки и строительного уровня. Отклонение от нормы угла может составлять такие значения: по горизонтали – 2 градуса, по вертикали – 3.

Внимание! Нельзя создавать пустоты монтирую блочные устройства, так как они могут быстро деформировать или же привести к разрушению постройки.

Завершающий этап постройки

дом из блоков фбс отзывы

Выполнить гидроизоляцию материала можно с помощью рубероида, жидкой резины, битума

При создании постройки на любом типе грунта, за исключением песчаного вида, последний этап и заключается в выполнении таких обязательных работ:

  • Выполнить гидроизоляцию материала. Выполнить данную задачу можно с помощью рубероида, жидкой резины, битума.
  • Когда высохнет гидроизоляционное средство, необходимо выполнить засыпку песком территории возле стен с внутренней и наружной стороны. Стоит отметить. Что все слои нужно утрамбовывать виброблоком.

Внимание! Обязательным условием для такой постройки есть необходимость установки дренажной системы и отмостки из бетона.

Вот мы и ознакомились со всеми нюансами и особенностями монтажа домов из ФБС блоков своими руками. Теперь вы можете построить желаемое здание самостоятельно.

Фундамент для дома из ФБС

ФБС (ГОСТ 13579-78) — это сплошные блоки из железобетона, предназначенные для строительства фундаментов, стен подвалов и цокольных этажей. Фундамент из таких блоков не используется для тяжёлых многоэтажных зданий, зато для таких строений, как баня, гараж или садовый домик будет идеальным вариантом. Он требует минимальных временных затрат на возведение и обладает отличными характеристиками прочности.

Фундамент для дома из ФБСФундамент для дома из ФБССхема фундамента из блоков ФБССхема фундамента из блоков ФБС

ГОСТ 13579-78 (в актуальной редакции). Блоки бетонные для стен подвалов. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 13579-78

Создание плана и выбор блоков

Строительство фундамента из блоков ФБС требует привлечения какой-либо подъёмной техники, так как даже самые маленькие по размеру блоки невозможно перемещать своими силами.

Блоки ФБСБлоки ФБСЗачем использовать ФБС-блокиЗачем использовать ФБС-блоки

Для начала нужно выбрать размер блоков. Следует иметь в виду, что чем крупнее блоки, тем прочнее готовый фундамент, так как в нём будет меньше швов (конечно, тут следует избегать максимализма). Поэтому выбираем для своей бани (или иного легкого сооружения) блоки, идеально подходящие под её предполагаемые габариты.

Таблица. Размеры блоков ФБС.

Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640
Выдержка из ГОСТа, нормирующего размеры фундаментных блоковВыдержка из ГОСТа, нормирующего размеры фундаментных блоков

Можно составить план строительства фундамента на бумаге, но гораздо проще скачать специальную компьютерную программу для проектирования. С её помощью можно легко рассчитать, какое количество блоков потребуется на всё строительство.

Тщательно размечаем схему укладки блоков, их перевязки. Не забываем отметить пути пролегания коммуникаций и отверстия для их монтажа.

Недостатки ФБС-блоковНедостатки ФБС-блоков

Ленточный фундамент для бани из блоков

Схема устройства ленточного фундаментаСхема устройства ленточного фундамента

Этапы работы — пошаговая инструкция

Шаг 1. Расчищаем место, определяем углы будущего строения и вбиваем арматуру или колышки для разметки. На них натягиваем леску или шнур. Сначала создаём внешний контур траншеи, а затем так же размечаем внутренний контур. Колышки следует вбивать примерно на два сантиметра от края будущей траншеи, чтобы при выемке земли они не выпали раньше времени. Ширина траншеи должна быть примерно на 10 — 20 см больше выбранной ширины блока, а глубина обычно рассчитывается из схемы — глубина промерзания + 25 см. Но в северных районах это правило не действует, поэтому там берут ориентировочную глубину 60 см.

Разметка внешнего контура будущего фундаментаРазметка внешнего контура будущего фундаментаРытье траншеи с помощью спецтехникиРытье траншеи с помощью спецтехникиНужно правильно рассчитать ширину траншеиНужно правильно рассчитать ширину траншеи

Шаг 2. Тщательно выравниваем дно траншеи, используя строительный уровень, и засыпаем его слоем песка 10-15 сантиметров. Поливаем водой и тщательно уплотняем трамбовкой. Поверх насыпаем слой щебня, также 10 сантиметров.

Обустройство подушки (в данном примере - из щебня)Обустройство подушки (в данном примере — из щебня)

Калькулятор расчета количества песчано-гравийной смеси для подушки фундамента

Перейти к расчётам

Шаг 3. Затем нужно смонтировать опалубку для заливки подушки из бетона (некоторые делают песчаную подушку, но мы этот вариант не рассматриваем, так как он не отличается прочностью и не подходит для мягких и сыпучих грунтов). Опалубку изготавливаем из обрезных досок, толщиной 25 мм. По углам их можно скреплять саморезами или другим доступным способом. С внутренней стороны ввинчиваем саморезы и натягиваем шнур, по которому можно будет выравнивать верхний край залитого раствора.

Альтернативный вариант - использовать вместо бетона все те же блоки ФСБАльтернативный вариант — использовать вместо бетона все те же блоки ФСБПроцесс укладки блоковПроцесс укладки блоков

Шаг 4. Армирование подушки. Стандартная толщина подушки под фундамент из ФБС блоков составляет 20 см. Ширина соответствует ширине нижнего ряда блоков (30-40 см). Для армирования изготавливаем две сетки, которые размещаются, соответственно, на расстоянии 2-3 см от нижнего и верхнего края подушки так, чтобы после заливки металлическая сетка полностью ушла в бетон. Сетку вяжем из прутков диаметром 12-14 мм с ячейкой 10х10 см. Скрепляем гибкой проволокой. Ширину сетки также делаем на 4-6 см меньше будущей ширины подушки, чтобы проволока была полностью скрыта. Два ряда сетки закрепляем на нужном расстоянии друг над другом при помощи отрезков прутка, установленных вертикально. Частоту их установки подбираем по необходимости, чтобы не было провисания сетки.

АрмированиеАрмирование

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Шаг 5. Заливка подушки фундамента. Очень важно залить всю подушку одновременно, как можно быстрее, чтобы не образовывались слои с разной степенью застывания. Это оказывает решающее влияние на прочность конструкции. Поэтому если фундамент довольно большой, то лучше заказать строительный миксер. Но можно быстро залить и самостоятельно, используя бетономешалку. При заливке протыкаем массу прутком и постукиваем киянкой по борту опалубки, чтобы избежать образования воздушных полостей. Верхний край выравниваем по натянутому шнуру. После этого бетон должен застывать 3-4 недели. Прикрываем его плёнкой, а в жаркое время нужно время от времени дополнительно поливать водой, чтобы не пошли трещины.

Поверх арматурных прутов залит бетонПоверх арматурных прутов залит бетонЕще одно фото процессаЕще одно фото процесса

Шаг 6. Укладка ФБС блоков. После застывания бетона приступаем к монтажу блоков. Для их укладки нужно вызвать погрузчик или кран. На самом деле, это совсем недорогая услуга, зато укладка всего фундамента будет проведена в один день. Для укладки блоков лучше всего использовать раствор бетона марки М100. Перед укладкой каждого блока смазываем раствором верхний край нижнего блока и торец бокового, а по мере укладки блоков краном или погрузчиком, направляем и корректируем, чтобы стенка получалась идеально ровной. Укладку каждого последующего ряда ведём в противоположном направлении. Каждый ряд обязательно проверяем при помощи строительного уровня. После завершения укладки хорошо промазываем раствором все швы снаружи и заравниваем их.

Укладка ФБС блоковУкладка ФБС блоковПроцесс укладки ФБС блоковПроцесс укладки ФБС блоковДля работы также использовалась спецтехникаДля работы также использовалась спецтехника

Шаг 7. Устройство гидроизоляции. Блоки ФБС не очень устойчивы к разрушительному воздействию влаги, поэтому при использовании их нужна тщательная гидроизоляция. Не рекомендуется использовать гидроизоляцию из рубероида, так как он через два-три года отслаивается и теряет свои свойства. Наилучший вариант — специальная изолирующая мастика. Её наносим на фундамент в два слоя с некоторым промежутком по времени. Использовать марки гидроизолирующей мастики, которые не требуют нагревания, удобнее, но те, которые плавят перед нанесением, зачастую обеспечивают лучшую гидроизоляцию. Что именно выбрать — решаем на месте. После гидроизолирования проводится обратная засыпка пустот между фундаментом и грунтом. Если грунт стабильный, можно проводить обратную засыпку изъятой ранее почвой, а на пучинистых грунтах засыпка делается из щебня или гравия.

Гидроизоляция фундаментаГидроизоляция фундаментаИспользовалась специальная мастикаИспользовалась специальная мастика

Шаг 8. Изготовление армированного пояса. Изготовление армированного пояса. Армирующий пояс на данном типе фундаментов изготавливают не всегда, но следует знать, что он намного увеличивает прочность конструкции на неустойчивых грунтах. При строительстве армированного пояса самой большой проблемой является настолько точная подгонка досок опалубки к стенке из блоков, чтобы бетонный раствор не протекал между ними. Дополнительное стягивание досок снизу осуществляется посредством проволоки, протянутой поперёк будущего фундамента. Прутки арматуры (диаметром 10-12 мм) связывают в конструкцию в форме цилиндра и помещают внутрь опалубки. Заливка смесью бетона и ведение срока его затвердевания осуществляется аналогично процессу заливки нижней армированной подушки.

Примечание. Толщина/ширина песчаной засыпки и бетонной подушки существенно зависят от того, какой размер блоков вы выбрали для строительства. Ниже показан ещё один вариант соотношения размеров (измерения даны в миллиметрах).

Поперечный разрез ленточного фундамента из блоковПоперечный разрез ленточного фундамента из блоков

Как сделать столбчатый фундамент для бани из блоков?

Блоки для столбчатого фундаментаБлоки для столбчатого фундамента

Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.

Незаглубленный столбчатый фундаментНезаглубленный столбчатый фундаментПодробная схема устройства каждого столбика фундамента из блоковПодробная схема устройства каждого столбика фундамента из блоков

Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.

Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом. Особенности устройства фундамента для стабильных грунтов: 1 – бетонная отмостка. 2 – обратная засыпка грунтом Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Особенности устройства фундамента для пучинистых грунтов: 1 – песчано-гравийная смесь. 2 – «подушка» из щебня или гравия Строительство столбчатого фундамента из блоковСтроительство столбчатого фундамента из блоковОбвязка из деревянного брусаОбвязка из деревянного бруса

Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.

Видео — Строительство фундамента из блоков ФСБ

Видео — Как построить фундамент из блоков ФСБ

Фундамент из блоков ФБС своими руками

Фундаментные строительные блоки позволяют возводить надежные и долговечные основания для самых разнообразных сооружений. Выгодно выделяясь на фоне монолитных конструкций удобством и скоростью обустройства, фундамент из блоков ФБС заслуженно стал популярным в сферах одноэтажного и многоэтажного строительства.

Фундамент из блоков ФБС своими рукамиФундамент из блоков ФБС своими руками

Следующее руководство позволит вам разобраться в технологии обустройства фундамента из строительных блоков и самостоятельно провести необходимые мероприятия.

Основные сведения о блочных фундаментах

Блоки ФБСБлоки ФБС
Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

Конструкция блочного основания предельно проста. Она состоит из армированной подушки, стен из блоков и гидроизоляции. При необходимости обустраивается верхний армопояс. Об этом будет отдельно сказано далее.

Единственным существенным недостатком подобного фундамента является необходимость привлечения крана для поднятия блоков. Конечно же, можно соорудить лебедку и попытаться расставить блоки вручную, но трудозатраты в таком случае будут нецелесообразными.

В остальном же с обустройством фундамента из блоков ФБС не возникнет никаких затруднений даже у новичка.

Схема фундамента из блоков ФБССхема фундамента из блоков ФБС

В плане жесткости и прочности блочные основания уступают своим монолитным аналогам, зато выигрывает у них по стоимости, простоте и скорости возведения.

Блочные фундаменты лучше всего подходят для грунтов с преобладающим содержанием песка. На участках с рассыпчатой и мягкой почвой от возведения такого основания лучше воздерживаться – конструкция может попросту просесть, что приведет к существенным деформациям или даже полному разрушению возведенного над ней здания.

Блочные фундаменты нормально переносят воздействие сил пучения грунта. В условиях, при которых монолитная ленточная бетонная конструкция могла бы разорваться, блоки максимум выгнутся. Такое свойство блочного основания обеспечивается именно отсутствием его монолитности. В конструкции присутствуют швы, что обеспечивает необходимую подвижность и гибкость кладки.

Фундамент из блоковФундамент из блоковФундамент из ФБСФундамент из ФБС

Также к числу преимуществ блоков следует отнести возможность их укладки хоть в снег, хоть в ливень. Бетон же при подобных погодных условиях заливать нельзя.

Цены на строительные блоки

Строительные блоки

Руководство по возведению фундамента

Порядок обустройства блочного основания сводится к последовательному выполнению нескольких технологических этапов. Следуйте руководству и все обязательно получится.

Первый этап – подготовительный

Для начала ознакомимся с особенностями самих блоков, а также изучим рекомендации по их выбору и в целом планированию работы.

Фундаментные блоки производятся по методу вибропрессования и используются преимущество для возведения опорных конструкций. Также такие блоки подходят для кладки стен цокольных этажей.

Блоки ФБСБлоки ФБС

Прежде чем приступать к работе, необходимо создать проект будущего фундамента. Для этого открываем любую компьютерную программу с соответствующими функциями и чертим раскладку наших блоков. Так мы сможем досконально разобраться в порядке их монтажа и перевязывания. При отсутствии навыков работы с такими программами, чертим кладку по старинке на бумаге.

Проект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбсПроект ступенчатого фундамента из фбс

Чаще всего ширину первого ряда блочной опоры выдерживают на уровне 400 мм. Для двух следующих рядов этот показатель уменьшают до 300 мм. Зная необходимые размеры конструкции и требуемое количество блоков, можно отправляться в специализированный магазин за их покупкой. Как правило, такие магазины предлагают услуги по доставке и монтажу строительных материалов, что очень удобно.

Важно! Вы должны заранее определиться с местами вывода инженерных коммуникаций и выбирать блоки с учетом этих моментов. В продаже доступны кладочные элементы с предварительно созданными отверстиями. Если вы забудете о данном мероприятии, отверстия придется бурить в будущем, что потребует дополнительных временных, трудовых и финансовых расходов.

Второй этап – земляные работы

Внимательно изучите строительную площадку. Подумайте, где будет удобнее всего разместиться крану, что может мешать во время работы и т.д. По возможности устраните все существующие помехи. Далее работа выполняется в стандартном порядке.

Схема разметкиСхема разметки

Первый шаг. Определяем углы будущей конструкции и вбиваем в них колышки. Натягиваем между прутками веревки, а затем выставляем промежуточные элементы разметки в местах будущего обустройства внешних и внутренних стен.

Второй шаг. Роем котлован. По нормативам глубина ямы должна равняться глубине промерзания увеличенной на 20-25 см. Но в некоторых регионах глубина промерзания может достигать и двух метров – затраты на обустройство подобного основания будут нецелесообразными. Поэтому за «золотую середину» было принято значение в 80-100 см. Его и придерживаемся. Дополнительно рекомендуется снять верхний плодородный слой грунта (10-20 см) по периметру оставшегося пространства площадки.

Роем котлованРоем котлован

Третий этап – обустройство подошвы

Существует 2 варианта обустройства блочного основания: на песчаной подушке и на бетонном основании. Второй тип опоры подходит для неустойчивых грунтов, однако заливка бетонной подошвы существенно повышает затраты сил, времени и денег на строительство.

До момента обустройства утрамбованной песчаной подушки включительно, порядок возведения обоих видов основания является одинаковым. Непосредственно же процесс строительства фундаментной конструкции на бетонной опоре начинается с этапа монтажа опалубки и укладки арматуры.

Предварительно заготавливаем щебенку 20-40 фракции, песок и арматуру. Далее работаем в такой последовательности.

Первый шаг. Выравниваем стенки и дно котлована для обустройства подошвы.

Второй шаг. Засыпаем яму 10-15-сантиметровым слоем песка, проливаем его водой и тщательно утрамбовываем.

Песчаная подушкаПесчаная подушка

Третий шаг. Засыпаем песчаную подушку 10-сантиметровым слоем щебенки и опять утрамбовываем.

Далее выполняется монтаж опалубки и укладка армирующей сетки.

Четвертый этап – монтаж опалубки и армирование

Фундаментная лентаФундаментная лента

Для сборки опалубки хорошо подойдет обрезная доска толщиной 25 мм. Доски опалубки скрепляем подходящим способом. Обычно для этого используются саморезы. Выставляем опалубку по стенкам котлована и обязательно проверяем ровность ее монтажа при помощи уровня.

Для армирования используем стальные прутки диаметром 12-14 мм. Их мы свяжем в сетку с ячейками 10х10 см (можно 15х15 см) при помощи гибкой проволоки. Как правило, армирование выполняется в 2 слоя, при этом нижняя и верхняя сетка размещаются примерно на одинаковом отдалении от щебенки и верха будущей заливки соответственно. Для крепления сеток предварительно вбиваем в основание вертикальные прутки арматуры. При необходимости (к примеру, если запланировано строительство большого и массивного здания) количество армирующих слоев может быть увеличено.

Фундаментная лентаФундаментная лентаФундаментная лентаФундаментная лента

Пятый этап – заливка подушки

Заливаем всю обустроенную ниже конструкцию бетоном. Льем медленно, равномерным слоем. В нескольких местах протыкаем заливку арматурой для удаления лишнего воздуха. Поверхность подушки тщательно разравниваем.

Оставляем нашу конструкцию набирать прочность на 3-4 недели. В жару бетон нужно периодически смачивать водой, чтобы он не треснул.

Переходим к укладке блоковПереходим к укладке блоков

Шестой этап – укладка блоков

Для укладки ФБС, как отмечалось, нужно будет вызвать кран. Техника будет поднимать тяжелые строительные элементы. Вам же с помощниками нужно будет поправлять блоки и выставлять их в предназначенных для этого местах.

Монтаж блоков ФБСМонтаж блоков ФБСМонтаж блоков ФБСМонтаж блоков ФБС

Для кладки понадобится бетонный раствор марки М100. В среднем на монтаж одного блока уходит порядка 10-15 л такого раствора.

Сначала выставляем блоки по углам, для лучшего ориентирования натягиваем между ними веревку и последовательно заполняем пролеты блоками по уровню. Вертикальные швы заливаем раствором. Следующие ряды блоков укладываем на раствор в противоположном направлении. Постепенно перемещаемся от углов и наружной кладки к внутренним перегородкам. Регулярно проверяем качество и правильность выполняемой работы с помощью уровня.

Седьмой этап – гидроизоляция

Для гидроизоляции удобнее всего использовать жидкую мастику. Тщательно промазываем изоляционным составом внутренние и наружные стенки фундамента.

ГидроизоляцияГидроизоляция

В регионах с особо щедрыми осадками рекомендуется дополнительно укладывать слой рубероида для более качественной гидроизоляции.

Цены на мастики

Мастики

Восьмой этап – армопояс

Нередко для упрочнения конструкции основания, по верхнему ряду отливается железобетонный пояс толщиной 200-300 мм. Для армирования применяется 10-миллиметровая арматура. В дальнейшем именно на этот пояс будут укладываться плиты перекрытия.

АрмопоясАрмопояс

Опытные строители могут оспаривать необходимость обустройства армопояса, утверждая, что плиты и так достаточно равномерно распределяют поступающие нагрузки, нужно лишь правильно их уложить. Однако, как показывает практика, этап обустройства армопояса лучше не игнорировать – хуже от него точно не станет.

Пример опалубки армопоясаПример опалубки армопоясаЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиЧтобы опалубка не разъехалась снизу под давлением бетона, в местах, где находятся держащие доски была натянута проволока. Ее функция — стягивать противоположенные щиты опалубкиAрмопояс для фундаментаAрмопояс для фундамента

Конструкция возводится следующим образом:

  • по периметру стен фундамента устанавливается опалубка;
  • в опалубку укладывается армирующая сетка;
  • заливается бетон.

На этом фундамент из блоков ФБС готов. Технология трудоемкая, но несложная. Сделав все по инструкции, вы получите безопасное, надежное, прочное и долговечное основание, потратив, при этом, на его сооружение сравнительно немного денег.

Фундамент из ФБСФундамент из ФБС

Удачной работы!

Видео – Фундамент из блоков ФБС своими руками

FAQ | Фонд 6

Building Blocks — это закодированные компоненты пользовательского интерфейса, предназначенные для использования в проектах Foundation. Многие Building Blocks основаны на проверенных и проверенных шаблонах, которые мы использовали в проектах наших клиентов за последние пять лет в ZURB с помощью Foundation. У нас также есть строительные блоки сообщества!

Строительные блоки:

  • фрагментов HTML, CSS и JS, которые работают в любом стандартном проекте Foundation
  • Компоненты в легком стиле
  • Легко расширить или настроить
  • Общие решения проблем компоновки или компонентов, которые не являются основными для Framework

Строительные блоки НЕ ЯВЛЯЮТСЯ:

  • Шаблоны
  • шаблоны
  • Чрезмерно стилизованный
  • Код, который не интегрируется с Foundation

Вкратце: цель Building Blocks состоит в том, чтобы решать общие шаблоны, быстрее создавать строительные леса и сразу же интегрировать с вашими существующими стилями.


Building Blocks легко использовать в ваших проектах независимо от того, используете ли вы версию CSS или мощный стек ZURB. Ниже мы рассказали, как быстро добавить Building Block в ваш проект и построить быстрее.

Вот где мощный рабочий процесс, такой как стек ZURB, действительно улучшит вашу игру.Вы хотите добавить в свой проект стандартный блок, чтобы показать взаимодействие или создать страницу в рекордно короткие сроки. Представьте, что вы можете добавить на свой сайт стандартный блок или даже целый набор строительных блоков с помощью одной команды. Вам не нужно воображать, потому что обновление Foundation CLI позволяет вам это делать.

Для установки интерфейса командной строки

Foundation будет:

  • Создайте фрагмент HTML-кода Panini с помощью кода Building Block HTML
  • Создайте частичный SCSS с SCSS Building Block, а также добавьте @import в свое приложение.scss файл.
  • Создайте файл JS с JS Building Block и свяжите его в config.yml

Бам! Добавьте фрагмент Panini на страницу или в макет, и теперь вы готовите.

Убедитесь, что в вашем терминале вы находитесь в своем проекте ZURB Stack и у вас установлен Foundation CLI.

Доступные команды:

  • список фундаментных блоков — Выведите список имен всех доступных строительных блоков.Это много!
  • установка фундаментных блоков [blockname] — установка отдельного Building Block
  • Список комплектов фундамента — Перечислите названия всех доступных комплектов строительных блоков.
  • Установка фундаментных комплектов [название комплекта] — устанавливает все строительные блоки в комплекте

Вам понадобится последняя версия Foundation CLI (Foundation CLI версии 2.2.1) для доступа к этим командам. См. Инструкции по обновлению в аккордеоне ниже.

Не знаете, какая у вас версия Foundation CLI? Бега:

Как строительный блок? Вы можете скопировать HTML и CSS / SCSS и JS (если применимо) со страницы сведений о стандартном блоке. Вы увидите отзывчивый предварительный просмотр и описание вверху страницы. Под предварительным просмотром вы найдете код компонента.

Переключатели HTML, CSS и JS позволяют при желании сосредоточиться на одном разделе за раз.

Вы можете скопировать код из каждого контейнера кода, используя удобную кнопку копирования.

Если вы используете CSS против SCSS, вы можете переключиться на скомпилированный CSS с помощью этого удобного переключателя:

Если вы используете CSS-версию Foundation, лучше всего добавить CSS в свое приложение.css, который включен в загруженный проект Foundation CSS. Оттуда вы можете изменить любые стили.

Если вы используете версию ZURB Stack Sass, пользовательский партиал SCSS — лучшее место для добавления SCSS строительного блока. JS можно добавить в app.js. Но если вы поклонник оптимизации, мы рекомендуем вам использовать установку Foundation CLI, чтобы все это сделало за вас автоматически. Это круто!

Вы можете загрузить файлы, необходимые для Building Block.Нажмите кнопку загрузки, и вы получите:

  • Отдельные файлы HTML
  • Индивидуальные файлы CSS для каждого
  • Отдельные файлы SCSS на случай, если вы хотите вручную добавить их в проект Sass
  • Отдельные файлы JS (если применимо)

Хотите начать с набора строительных блоков? Комплекты — это большие коллекции строительных блоков, которые соответствуют друг другу для определенного типа сайта, приложения или варианта использования.Чтобы сэкономить время по сравнению с методом копирования / вставки отдельных строительных блоков, вы можете загрузить zip-файл набора. Для каждого строительного блока будет:

  • Отдельные файлы HTML
  • Индивидуальные файлы CSS для каждого
  • Отдельные файлы SCSS на случай, если вы хотите вручную добавить их в проект Sass
  • Отдельные файлы JS (если применимо)

Опять же, если вы используете стек ZURB, интерфейс командной строки Foundation может сделать это за вас.

Строительные блоки

созданы для любого проекта и работы Foundation. Следовательно, Foundation является зависимостью (она должна работать должным образом).

Поскольку интерактивные компоненты Foundation создаются с использованием jQuery, jQuery является зависимостью. Каждая загрузка или установка Foundation поставляется с этим. jQuery не требуется для компонентов только CSS / SCSS или компонентов, отличных от js, в Foundation.

В некоторых строительных блоках используются шрифты с пиктограммами, чтобы они выглядели лучше или передавали намерения.Вы можете использовать те же шрифты для иконок, добавив их в свой проект.

Вы можете скачать иконки FontAwesome здесь:
//fontawesome.io/

Или добавьте этот CDN в начало своих страниц или макета:


Итак, вы хотите построить строительный блок? Не бойся! Вы тоже можете принять участие в акции и показать свою работу! Мы составили простое руководство по отправке Building Block.Как только он будет отправлен, мы расскажем о вашем великолепии большему сообществу Фонда, потому что вы молодец!

Сайт Building Blocks, как и Foundation, имеет открытый исходный код, что означает, что каждый может внести свой вклад. Он построен на той же системе сборки на основе узла, на которой построен стек ZURB. Отправка осуществляется через GitHub с помощью запросов на вытягивание.

Вам понадобится:

  • Прекрасная идея строительного блока
  • Аккаунт GitHub

Вашему компьютеру нужно:

  • NodeJS (6.10.1)
  • Клонируйте или загрузите репо отсюда: https://github.com/zurb/building-blocks

Используя свой терминал, перейдите в каталог building-block и запустите:

Затем,

После завершения установки в каталоге проекта вы можете запустить проект и заставить его следить за изменениями.Бега:

Это запустит систему сборки и будет следить за изменениями. Когда вы сохраните изменение, предварительный просмотр браузера обновится автоматически. Это все для настройки!

Для отправки вашего Building Block требуется всего несколько простых файлов.

  • HTML: Каждому стандартному блоку потребуется файл HTML, чтобы продемонстрировать уникальность компонента или макета.
  • SCSS: Вы добавите свои собственные стили в файл SCSS. Вам нужны только дополнительные стили, так как Foundation уже импортируется для вас. Файлы SCSS принимают CSS или SCSS, поэтому вы можете отформатировать их в любом случае.
  • JS: Если ваш компонент использует собственный JavaScript / jQuery, вы создадите файл JS и добавите его туда. Опять же, Foundation JS и jQuery уже включены, поэтому вам понадобится только ваш собственный JS, если вы его использовали.
  • Изображение: Изображение для предварительного просмотра вашего Building Block.Это даст людям представление о том, что является строительным блоком! См. Предложения по отличным изображениям для предварительного просмотра. Миниатюра должна быть в формате .png, .
  • YML: Вы хотите описать свой Building Block и указать свое имя. Файл Yaml использует расширение файла .yml и является местом, где хранятся имя, описание, теги и т. Д. Стандартного блока.

  • Дополнительный макет HTML или SCSS: Building Block — это автономный компонент, который не содержит дополнительной разметки сетки или контейнеров.Вы можете использовать дополнительный файл макета для более удобного отображения блоков. См. Пример ниже.

Вы найдете папку building-blocks в корневом каталоге проекта Building Blocks. Здесь живут все строительные блоки, которые отображаются на сайте.

Создайте ветку, из которой нужно отправить свой Building Block. Это позволит вам отправить запрос на слияние, когда вы закончите, чтобы команда Foundation могла его просмотреть, предложить предложения и объединить их.

В вашем терминале оформить заказ в новом отделении

git checkout -b имя-ветки

Создайте новую папку в папке Building Blocks. Назовите его именем вашего строительного блока.

Имя должно содержать компонент или тип компонента. Например, карточка должна иметь в названии Карточку или в макете боковой панели должна быть Боковая панель в названии.

Пример: артикул-карточка

Все ваши файлы в папке будут иметь одинаковое корневое имя

  • артикул-карточка
    • article-card.html
    • article-card.scss
    • article-card.js
    • article-card.png
    • артикул-card.yml

В папке компонента Building Block создайте файл .html , .scss , .js и .yml страниц.

  1. Создать файл HTML
  • Пример: article-card.html
  • Вставьте в свой HTML
  • Сохранить
  • Создать файл SCSS
    • Пример: article-card.scss
    • Вставьте в свой SCSS или CSS
    • Сохранить
  • Создать файл JS (если применимо)
    • Пример: артикул-карточка.js
    • Вставьте в свой JS
    • Сохранить
  • Создать файл YML
  • Добавьте изображение для предварительного просмотра
    • Пример: article-card.png
    • Добавьте изображение в папку article-card для этого примера.
    • См. Рекомендации по изображению

    Теги важны по многим причинам.Они не только рассказывают людям о строительных блоках, но и помогают людям находить себе подобных.

    Чтобы упростить задачу, мы составили список используемых тегов. Вы найдете список тегов здесь: //zurb.us/2oND1JR

    Вот и все!

    Вы можете предварительно просмотреть свой новый Building Block на домашней странице или перейти непосредственно к нему.

    Пример URL: // localhost: 8000 / blocks / article-card.html

    При необходимости Building Blocks может иметь дополнительный файл макета, который поможет вам отобразить предварительный просмотр Building Blocks определенным образом, повторить компонент или внутри контейнера. Например, наша карточка статьи — это одна карточка, которая заполняет всю ширину контейнера, в котором она находится. Чтобы сохранить ее определенной ширины и повторять ее несколько раз, не добавляя тонны разметки в саму карточку статьи, мы добавьте файл layout.html .

    Создайте файл layout.html в папке Building Blocks. Так, в нашем примере он будет находиться в папке article-card .

    Пример:

    image of layered states Building block

    Здесь мы использовали сетку блоков и включили наш стандартный блок 3 раза, по одному для каждого столбца. Вы можете использовать руль Panini, как это, или вставить HTML-код.

    Вам может понадобиться некоторый CSS, чтобы ваша демонстрация Building Block выглядела как можно лучше.В этом случае вы можете создать файл layout.scss для добавления пользовательских стилей.

    Пример:

    image of layered states Building block

    Примечание. Добавление файла layout.html переопределит значение переменной containerClass в вашем файле .yml.

    Хорошо выглядите?

    Пришло время отправить строительный блок.Обязательно добавьте и зафиксируйте свою работу. Затем отправьте запрос на слияние.

    После того, как вы отправите запрос на вытягивание Building Block, член команды Foundation рассмотрит его и добавит в него.

    То, что мы будем искать:

    • Изображение
    • Building Block соответствует правилам именования классов
    • Стандартный блок реагирует
    • Модель .yml имеет правильные теги и описание.

    Наконец, мы объединяем ваш запрос на слияние, и вы становитесь легендой!


    Чтобы убедиться, что все изображения для предварительного просмотра выглядят согласованно и хорошо представляют ваши строительные блоки, мы составили несколько рекомендаций по отправке хорошего изображения для предварительного просмотра. Это изображения, которые входят в карточки результатов поиска Building Blocks.

    Пример хорошего изображения для предпросмотра:

    image of good Building block previews

    Сделайте снимок экрана своего строительного блока с фоном # E6E8EB

    В своей любимой программе редактирования изображений создайте монтажную область размером 370×255 и установите цвет фона на # E6E8EB

    Импортируйте сделанный снимок экрана и приложите все усилия, чтобы отцентрировать его, сохраняя при этом примерно 80% ширины монтажной области

    Примечание: если высота слишком длинная, можно позволить ей выходить за пределы монтажной области, если вы подчеркиваете наиболее важную часть.

    Необязательно, но неплохо иметь:

    Бонус: если вы можете обрезать свой снимок экрана так, чтобы фон не отображался, вы можете сделать его лучше, сделав тень прямоугольной.Установите тень блока размером 3 пикселя в направлении y с 50 размахом (радиус размытия). Цвет — черный (0,0,0) с непрозрачностью 11%.

    Если ваш строительный блок имеет несколько состояний и его трудно объяснить одним изображением, возьмите изображение дополнительных состояний и наложите его поверх первого изображения, чтобы были видны важные компоненты обоих.

    Пример:

    image of layered states Building block

    Экспортируйте изображение в папку строительного блока, присвоив ему имя, совпадающее с именем папки.

    .Блок рейтинга

    звезд | Фонд 6



    Оцените фильм "Начало"

    Действие

    <рейтинг данных div>

    История

    <рейтинг данных div>

    Относительность

    <рейтинг данных div>

    Исполнители

    <рейтинг данных div>

    Производство

    <рейтинг данных div>
    .

    По

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
