Обогрев загородного дома при помощи голландской печи. Намечая приобретение либо постройку своего загородного дома, почти все начинают думать о том, как же обогревать будущий дом в зимний период. В случае если для отопления частного дома будет использоваться печь, тогда для ее возведения, безусловно, следует прибегнуть к помощи высококлассного эксперта – печника. Возвести печь собственными силами, будет довольно сложно.   Содержание:   Наши печи голландки        Способ обогрева голландкой Печь из кирпича — голландка. Зачастую печь применяться для обогрева частного дома в пригороде либо в сельской местности, где не получится применить другие методы обогрева. Обогрев дома таким способом в большинстве случаев считается самым подходящим вариантом для отопления загородного дома, как при непрерывном нахождении людей в помещении, так и в период редких посещений. В качестве носителя тепла данной методике отопления считается горячий воздух. Почти все эти печи отапливают дом собственными стенками, существуют проекты, где воздух идет по стенкам изнутри, в процессе его перемещения он становится горячим и выходит наружу. И если воздух нагревается лишь от поверхности очага, в таком случае площади теплогенератора должно хватить, чтобы прогреть комнату.  Проекты печей голландок Голландка 001 Печь голландка рассчитана на помещение площадью от 20 до 40 квадратных метров.Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Голландская печь 002 Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: Топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. ОП- Голландка 003 Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев Голландка печь 004 Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: топка, дымоходная система, регулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Печь голландка 005 Рассчитана на помещение площадью от 20 до 40 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Голландка для дома 006 Рассчитана на помещение площадью от 30 до 60 квадратных метров. Классическое исполнение печи голландки – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным предназначением печи голландки исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи голландки является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича.  Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Отопительная Голландка 007 Основным предназначением печи исключительно отопительная функция. Такая конструкция печки характеризуется высоким КПД. Основной функцией печи является обогрев. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: топка, дымоходная система, дегулировка скорости выпускаемого дыма. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Печь голландка 008 Предназначена для помещения площадью от 20 до 40 квадратных метров. Классическое исполнение такой печи – прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Основным назначением прибора исключительно отопительная функция. Такая конструкция характеризуется высоким КПД. Печка Голландка 009 Основным предназначением этой конструкции исключительно отопительная функция. Испытания печки характеризуется высоким КПД. Изготавливают эту отопительную печь из полнотелого керамического кирпича. Ее конструкцию составляют: Топливник, поддувало, заслонка. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Печь отопительная голландка 010 Малая конструкция на помещение площадью от 18 до 24 кв.м. Внешний вид – это прямоугольная конструкция, выложенная в один кирпич, которая обладает протяженными дымовыми каналами над топкой. Имеет сужение над топкой. Размеры 750х750 см.. Имея небольшие размеры, эта печка просто вписывается в дизайн любых помещений. Бесспорный положительный момент работы самих печей заключается в том, что в данной ситуации проводником тепла является воздух, имеющий огромную проникающую способность и весьма непродолжительный период нагревания. Безусловно, обогреватели применяются человечеством с незапамятных времен и со временем в них постепенно вносили определенные изменения. Абсолютно все системы печного отопления подразделяются на теплоемкие и не теплоемкие. Теплоемкие представляют собой накопители, которые в состоянии удерживать определенную температуру на протяжении 3-12 часов. Это еще смотря, какой тип конструкции имеет теплонакопитель. Как правило, с целью повышения КПД к печам подключают водяное отопление. Подобная методика со временем становится все более распространенной. Помимо того она отлично подходит по дизайну, прекрасно украшая помещение. Голландка (01) 4х3 кирпича Для отопления жилого помещение площадью до 60 кв.м. Установка как межкомнатное так и островное. Расположение дверок с любой стороны конструкции.  Есть возможность установки парового котла отопления. Предназначена для круглогодичной эксплуатации.       Минусы и плюсы Главные минусы отопления при помощи голландской печи: —    требуют немало места в помещении; —    показатель отдачи тепла у воздуха меньше, чем у воды, и поэтому его необходимо больше; —    имеются проблемы с распределением нагретого воздуха по комнатам; —    это весьма дорогостоящее удовольствие.  Важно отметить, что печи отопления намного труднее в уходе, чем паровое отопление, для которого необходимо просто выполнить правильную отладку, после чего надо просто осуществлять контроль над правильностью функционирования системы. Во время использования печи необходимо постоянно заботиться о топливе и ухаживать за конструкцией, а также помещение, в котором она находиться, необходимо периодически очищать, поскольку оно быстро загрязняется. Важно отметить, что печь занимает довольно много места, поэтому для нее необходимо подобрать подходящее место, а также за ней нужно постоянно ухаживать и проверять правильность ее функционирования, поскольку без этих работ может возникнуть пожар или произойти отравление угарным газом. Однако, несмотря на все вышеперечисленные недостатки печей, они имеют высокий КПД, быстро нагревают комнаты, дешевы в установке и эксплуатации, а также многофункциональны, поскольку с их помощью можно готовить еду, которая обладает приятным и необычным вкусом и насыщенным ароматом.  Голландка (02) 0,75м на 1м Отопительная. 3 Квт.       Место для печи До непосредственной установки конструкции важно определиться с местом расположения печи, поскольку данный вопрос считается крайне важным и актуальным. Многие люди думают, что самым лучшим решением является размещение конструкции посередине комнаты, а дымовые каналы следует в этом случае прокладывать вдоль стены, уменьшая, таким образом, оголовки и улучшая тягу. Однако при таком расположении образуется постоянная циркуляция воздуха, при которой он охлаждается возле наружных стен и возвращается к печи, образуя печной сквозняк. Холодный воздух над полом, который двигается от стен к печке, создается дискомфорт для людей, которые проживают или просто находятся в помещении, поэтому хорошего самочувствия таким образом добиться нельзя.  Поэтому лучшим решением является расположение голландки возле наружных стен, однако и в этом случае есть определенные недостатки. С дымовыми каналами возникает проблема, поскольку появляется конденсат на внутренних стенках и ухудшается тяга, поэтому комната будет загрязняться очень быстро.  Компромиссным и наиболее оптимальным вариантом является расположение печи посередине дома, а поверхности отдающие тепло должны выходить в жилые комнаты, а части, которые подвергаются большому загрязнению, такие как топка и плита должны быть на кухне. Эта печка хорошо подходит для дачи   Видео — Печь Голландка   Порядовки Размеры печи: Длина – 90 см Ширина – 70 см Высота – 225 см Скачать порядовку Голландской печи Фото голландских печей   Материалы Для кладки таковой печи нужно: Кирпич керамический М200         –  600 шт Глина красная             —  100  кг Кирпич огнеупорный –   80  шт Глина огнеупорная      –    10 кг Песок – 225 кг Дверка топочная (25х21) – 1 шт Дверка поддувальная (25х14) – 1 шт Дверка прочистная (14х14) – 4 шт Колосник (20х25) – 1 шт Заслонка (14х25) — 2 шт   Примечание В соответствии со СНиПом 1991 года, печи в бревенчатых строениях, допустимы лишь тогда, когда этажность здания не превосходит двух этажей. Учитывая это, температура стенок голландки должна быть не более 60 градусов. Эти агрегаты предназначены для обогрева, как правило, одного-двух помещений. Их размеры варьируются в зависимости от обогреваемой площади. Например, для комнаты площадью 20 м2 вполне достаточно печи размерами 750 х 750 х 2000 мм при условии, что дом хорошо утеплён . Такая печь, сложенная в углу комнаты, занимает очень мало места, а облицованная керамической плиткой, да ещё и со стеклянной топочной дверкой , может стать настоящим украшением интерьера. Для двух помещений нагреваемая поверхность печи удваивается. Такую печь ставят на границе смежных комнат, и в данном случае есть смысл подумать, не сделать ли её отопительно-варочной. Это так называемые «шведки». Являясь многофункциональными, они идеально подходят для дачников -любителей делать заготовки, сушить грибы-ягоды и пр. Некоторые печи имеют два режима работы: летний и зимний . Летний режим позволяет пользоваться варочной плитой, не нагревая всю печь целиком. Зачастую это выручает при длительных отключениях электричества. А теперь мы переходим к самому интересному. Это комбинированные печи-камины универсальные отопительные устройства, сочетающие в себе практичность печей и эстетику каминов. Включение камина в конструкцию печи почти всегда связано с необходимостью разработки проекта. Увеличенное сечение дымохода трубы печи- камина позволяет подключить к нему дополнительные отопительные устройства на верхнем этаже дома (металлические печи и камины заводского изготовления). Ещё статьи про печи:   Отопительно-варочная печь Шведка  Кладка русской печи Как построить русскую печь своими руками

Печь голландка — отопительная и с плитой своими руками

На сегодняшний день, существует множество современных отопительных систем, однако кирпичная печь в доме всегда есть и будет воплощение комфорта и уюта.

В этой статье представляю вашему вниманию одну из современных кирпичных печей – голландку. Конструктивные особенности печи, достоинства и незначительные недостатки, разновидности и самое интересно, как построить голландку своими собственными силами, порядок кладки печи, обо всем этом вы также узнаете в этом замечательном материале.

Содержание статьи

Печь-голландка, достоинства и недостатки

Красивая и лаконичная печь — голландка станет украшением любого интерьера. Прямоугольная, круглая или треугольная она не занимает много места и впишется в любой уголок помещения.

Голландка во многом превосходит обычную русскую печь – она отличается высокой скоростью прогрева, малогабаритностью, удобством, экономичностью и эргономичностью.

В связи с этим печь голландка идеально подходит как для загородного дома, так и для бани. Такую конструкцию можно выложить своими руками, но при условии следования инструкции по производству.

Видов печей достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

• Классическая.
• С камином.
• С плитой.

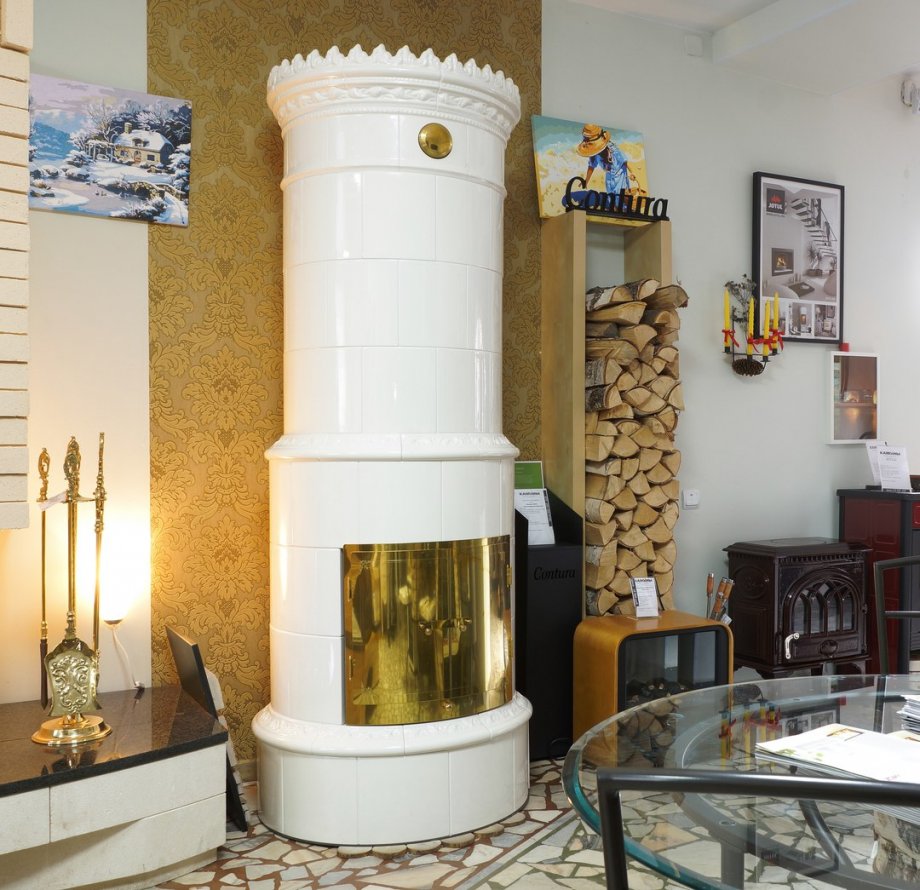

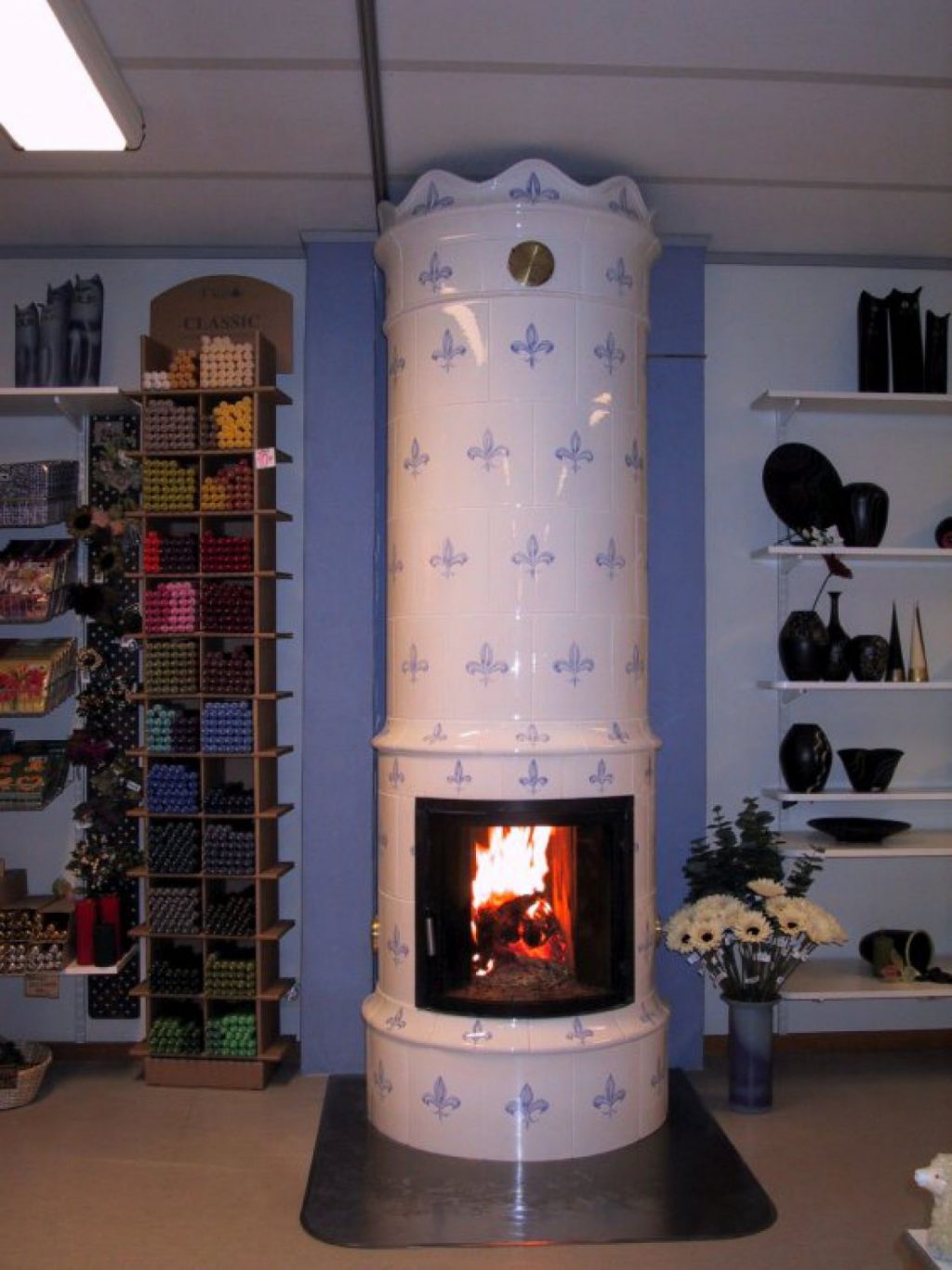

• В виде колоны.

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива.

Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

Если проводить параллели между голландкой и классической русской печью, первая гораздо быстрее способна обогреть помещение, так как у нее меньше толщина стенок. Как и любая другая конструкция, она имеет свои минусы-плюсы.

Чем привлекательно устройство голландской печи:

• Простота кладки по сравнению с пиролизными или колпаковыми отопителями.
• Грубу можно выложить из керамического кирпича любого качества, лишь бы полнотелого.
• Благодаря повторяющейся порядовке печка поднимается на необходимую высоту и способна обогревать одновременно 2—3 этажа.
• Сооружение отличается малыми размерами в плане.
• В камере сгорает древесина любого качества, а сеть каналов быстро прогревает грубу и отапливаемое помещение.

Возводится печь голландка своими руками довольно быстро и не сложно.

Отрицательных сторон у нее сравнительно немного. Из них особого внимания удостаиваются следующие особенности:

• Нетолстые стенки обзывают соблюдать все пожарные нормы безопасности, поверхность около конструкции обязательно облицовываются жаропрочными и термостойкими материалами.
• Под голландку необходимо возвести отдельные фундамент и дымоход, при чем первый чаще делается одновременно с основанием дома, но не перевязывается с ним.
• Топливо расходуется не слишком экономно.
• Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
• При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Однако имеется немало положительных сторон, которые нивелируют все вышеперечисленные недостатки:

• Можно самостоятельно выбрать будущую конфигурацию модели и варианты внешней отделки.

• Дифференциальные размеры печи.

  Голландки встречаются различных размеров. Но даже самая маленькая голландка площадью в 0,25 кв. м. без труда обогреет помещение.

  Высокая надтопочная часть печки только повышает КПД голландки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.

  Конструкция имеет сравнительно малые габариты, благодаря которым ее размещают даже в самых небольших помещениях.

• Хорошие показатели теплоотдачи, которые дают возможность в короткий срок нагреть помещение.
• Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

• Минимальное количество строительных материалов.

  На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук.

  Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.

• Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
• На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
• Дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
• Высота агрегата никак не влияет на его коэффициент полезного действия.
• Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
• Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
• Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
• Быстрый нагрев и медленное остывание.
• После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.

Принцип работы печи

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

• Поступление газов в самом разогретом состоянии в первый подъемный канал.
• Поступление немного остывших в первом канале газов во второй канал.
• Поступление достаточно остывших в первых двух ходах газов в третий канал.

Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла.

При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

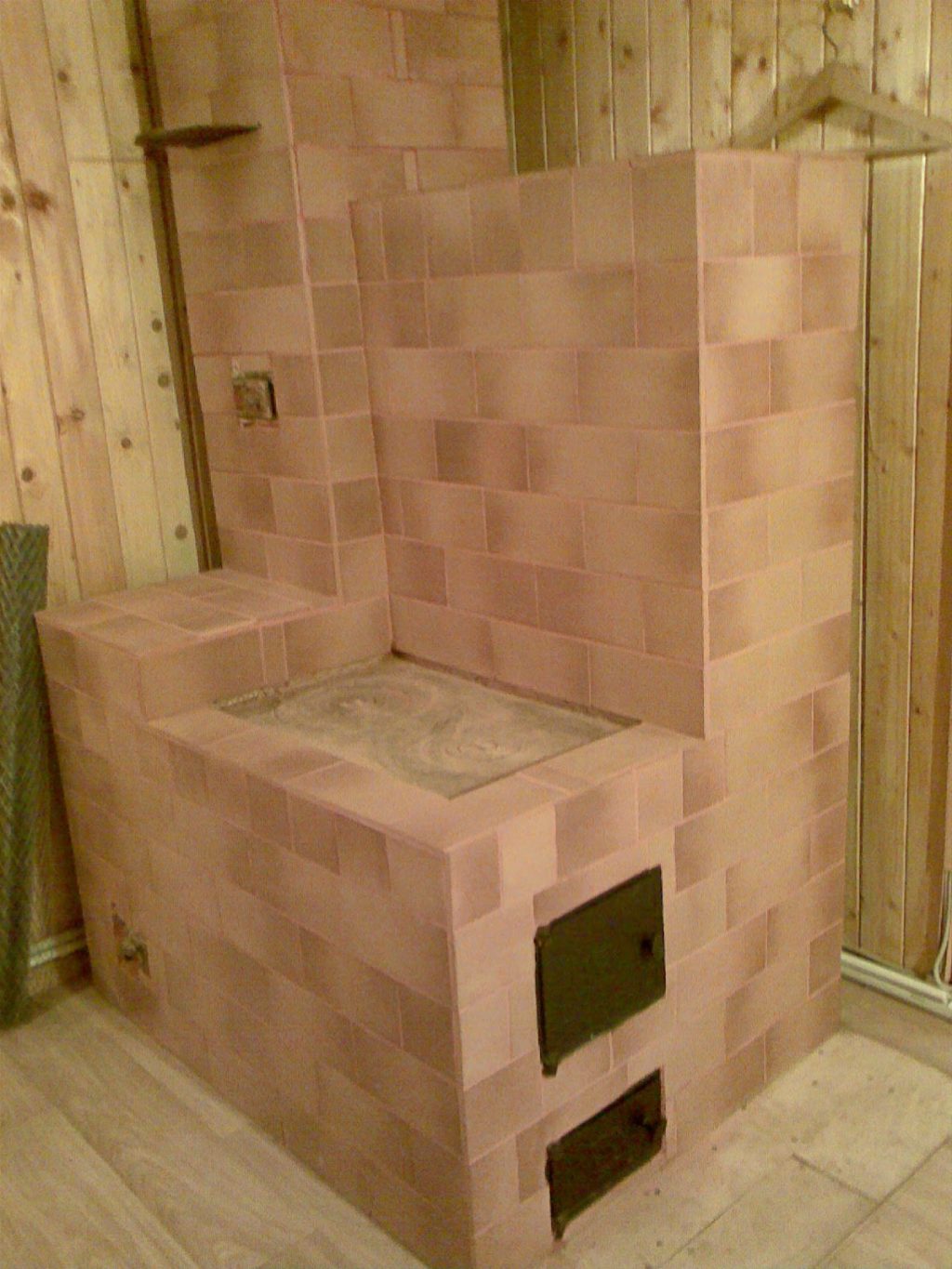

Современная отопительно-варочная печь-голландка

Чтобы максимально повысить функциональность очага, печники дополнили его варочной плитой и духовкой. Такая модификация стала достойной альтернативой многофункциональной, но громоздкой и дорогостоящей русской печке.

Чугунную плиту монтируют на высоте третьего, четвертого или пятого ряда от топки. Плита располагается в нише высокой конструкции, но такой дизайн эффектно смотрится и достаточно удобен для использования устройства по назначению.

Духовой шкаф из чугуна помещают над топкой. Для этой цели проще всего купить готовый аксессуар. Если нужна печь голландка с плитой и духовкой, компактные размеры конструкции немного расширяют. Духовой шкаф встраивают параллельно с дверцей топочного отделения, а варочную поверхность располагают над топкой.

Современному человеку нужны не только тепло и пища, но и зрелища.

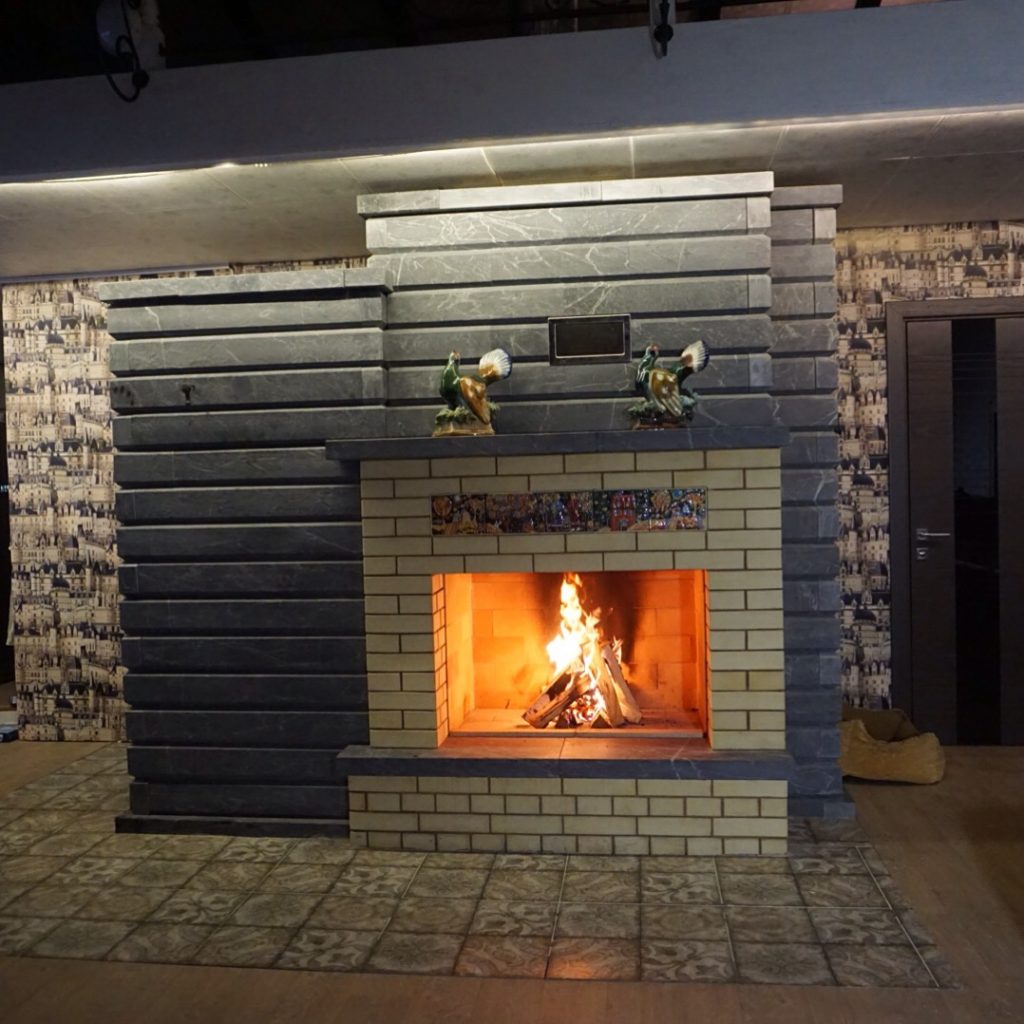

Ответом на возросшие потребности стали печи голландки с каминными топками, закрытыми прозрачными дверцами из огнеупорного стекла.

Чтобы построить каминную голландскую печь своими руками, следует немного расширить основание конструкции. Формирование зольника и дымохода начинают уже на втором ряду кладки, здесь же предусматривают отверстия для чистки.

Неопытные мастера, начиная вникать в процесс постройки домашнего очага, нередко сталкиваются с проблемой: те конструкции, на которые хватает знаний, становятся неинтересными, а сложные и функциональные печи требуют мастерства.

Выход здесь один – доверить работу профессионалу и внимательно понаблюдать за процессом, набираясь недостающих знаний.

Печь-голландка своими руками

Какие материалы потребуется, чтобы построить печь голландку с плитой для дома.

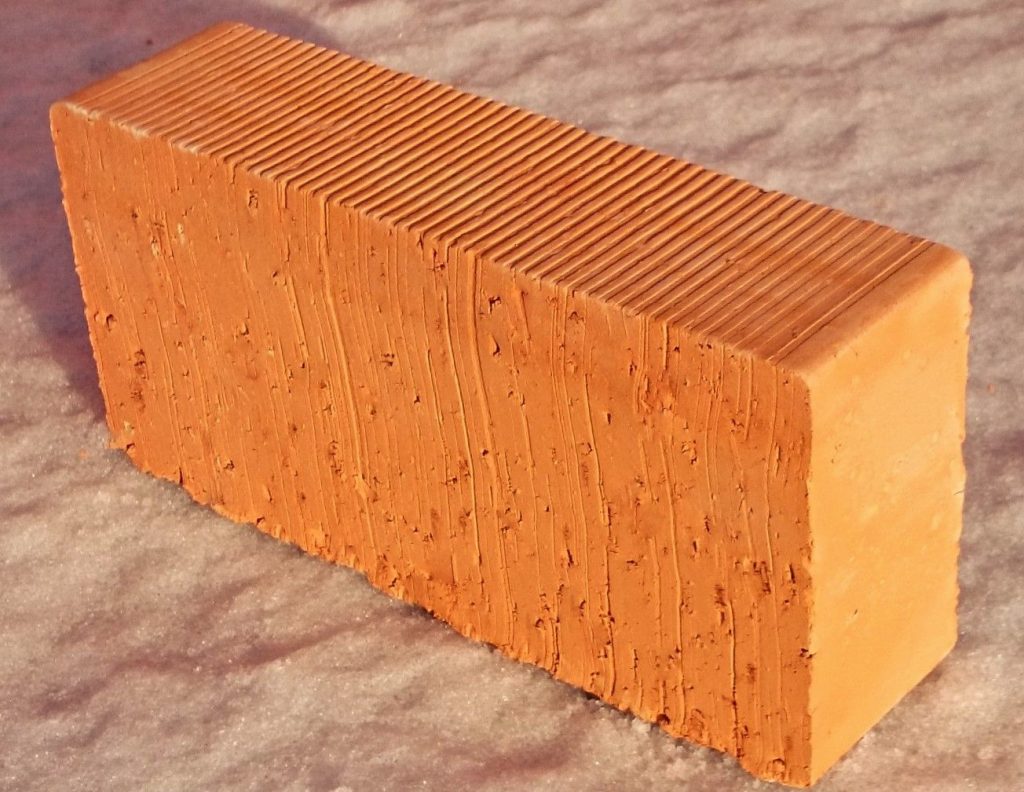

• Стандартный огнестойкий кирпич типовых размеров. Ответ на вопрос, сколько кирпича потребуется, будет зависеть от схемы печи. В среднем, чтобы сложить печь голландку потребуется 200 штук.
• Примерно 0,4 кубометра глины.
• Речной просеянный песок без комочков и посторонних включений, особенно органических веществ.
• Свободный доступ воды.
• Дверцу для топливника, лучше заводского изготовления.
• Если строится отопительно-варочная печь с плитой, то потребуется готовая варочная плита из чугуна.

Инструмент готовится, как на любые кладочные работы. После того как все подготовлено, в том числе расчищено место, материал складирован в пределах досягаемости без прерывания рабочего процесса, можно начинать строить печь с плитой.

Несмотря на то, что вы можете возвести голландскую печь любой формы, будь то овальная, круглая или квадратная, классический вариант характеризуется строго прямоугольной формой.

Если вы решили допустить вариабельность форм печи, вы должны знать, что форма топливника несмотря ни на что остается постоянной – прямоугольной. Основным отличием печи голландки от других разновидностей является отсутствие колосниковой решетки.

Конструкция печи состоит из следующих основных конструктивных элементов:

• зольника;
• топка (топливник) представляет собой печную нишу, которая располагается у основания в нижней части печи и предназначена для закладки угля или дров;
• дымооборотов;
• прочистного отсека;
• дымоход, составной частью которого является выхлопная труба, образует шестиканальную систему, состоящую из 3 подъемных и 3 опускных каналов, которые расположены один под другим, что обеспечивает последовательное прохождение газов по системе. Но, в отличие от традиционных печей, конструкция голландки не подразумевает наличие колосниковой решетки;
• задвижки для регулирования интенсивности тяги.

В связи с отсутствием поддувала и колосниковой решетки, дрова в данной печи характеризуются низкой интенсивностью горения, так как кислорода, поступающего к топливу только через дверцу топливника, недостаточно для поддержания активного горения.

В связи с тем, что для данной печи характерны небольшие габариты, она успешно впишется в интерьер любого помещения, и, что немаловажно, позволяет обустраивать системы как газового, так и водяного отопления.

Порядок работы:

1. Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.
2. О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.
3. Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.
4. Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.
5. Замешиваем цементный раствор – на одну часть цемента три части воды.
6. Заливаем первый слой раствора на дно фундаментной ямы.
7. Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.
8. Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.
9. Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.
10. Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).
11. В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.

• Фундамент делайте неглубоким, но максимально ровным – от этого зависит, насколько легко вам будет выкладывать ряды печки.
• На фундамент положите гидроизоляционный слой – куски рубероида, например. Сверху изоляцию засыпьте тонким слоем чистого песка и сбрызните его водой.
• Сырье для раствора для кладки печи просеивается от больших комков и камней, комки можно разбить. Эту операцию желательно проделать несколько раз.
• В качестве сита прекрасно подойдет сетка от панцирной кровати, установленная наклонно на любую опору. Затем просеянная глина заливается водой и вымачивается в течение нескольких часов. Следите, чтобы вода полностью впиталась в глину, излишки лучше сразу слить.
• После того как глина набухнет, ее замешивают с песком, сколько нужно будет класть песка зависит от состава глины. Чаще всего, замес проводят в пропорции 1:1 и добавляют 1/8 часть воды (от полученного объема!).
• При работе каждый отдельный кирпич предварительно погружайте в воду на несколько секунд, иначе он будет чрезмерно впитывать влагу из раствора.
• Первый ряд кладите всухую. т.е., не используйте раствор.
• Кладку второго и третьего рядов производите уже на раствор, при этом третий ряд – завершающий в позиции «плашмя». В последующих рядах до самого верха дверцы укладывайте кирпич «на ребро».
• Четвертый и пятый ряды – устройте подставку для перегородки дымохода и положите пару «прочистных» кирпичей без раствора. В процессе эксплуатации их периодически придется вынимать, чтобы прочистить дымоход.
• На уровне шестого ряда предусмотрите место для дверцы, зафиксируйте ее в швах стальной проволокой.
• В седьмом ряду снова кладите кирпичи плашмя, кроме задней стенки. Задняя стенка еще остается «на ребре».
• Особенность кладки восьмого ряда – кирпич кладите косо. Это позволит вам использовать топочный агрегат в качестве камина.
• В девятом ряду смещайте кирпич чуть назад и положите по верху жаропрочный материал (обычно кладут асбестовый шнур).
• В десятом ряду сформируйте основание дымохода.
• В одиннадцатый ряд встройте задвижку и сформируйте стык печи с дымоходной трубой.

Печь готова. Осталось лишь хорошенько высушить и протестировать творение ваших рук.

Финишные работы всегда организуют на свой вкус. Печь своими руками белят, облицовывают декоративной плиткой. Можно использовать изразцы. Но если процесс создания печи был аккуратный, то лицевая часть кирпича будет выглядеть отменно.

Для безопасной эксплуатации на пол закрепляют лист стали, который защитит от случайного выброса углей, а, значит, и возгорания.

А уже через 2 недели приступают к полноценному розжигу. Перед началом эксплуатации лучше прожечь небольшое количество бумаги для тестирования тяги. Если все сделано правильно, то дым пройдет в дымоход без проблем.

Советы и рекомендации

Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.

Чтобы повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха.

Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки.

Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами.

Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы.

Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

Специалисты рекомендуют для малых конструкций сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Как бороться с конденсатом

При сжигании дров на стенках дымохода оседает смоляной конденсат, который стекает вниз и образует в печи своеобразные сталактиты. Конечно, частично эти сталактиты сгорают, но некоторая их доля затвердевает и создает препятствие для потока выходящих газов.

Во избежание этого можно делать следующее:

• предварительно просушивать дрова;
• повысить температуру горения;
• время от времени производить прожиг конструкции до «красного каления».

Сборку дымохода нужно проводить против движения газов – так большая их часть будет сжигаться.

Дымоход должен быстро демонтироваться при необходимости. Для этого его соединяют саморезами.

Можно поэкспериментировать с различными режимами горения, подобрать оптимальную температуру. Для визуальной оценки сгорания топлива нужно осмотреть топочную камеру после остывания. Если образовались сталактиты, значит, нужно повысить температуру.

инструкция по возведению и видео

Голландка (галанка, голландка, голландская печь) – надежная печь для дома и дачи. На ней легко готовить (при оснащении классической модели духовым шкафом), она быстро прогревает помещение, а достаточно простая конструкция позволяет соорудить печь своими руками.

Печь голландка

Немного о голландке

Поддувало (в силу малой тяги классической голландки, ее модель была доработана зольником и поддувалом) и зона горения по ходу строительства оснащаются дверками. Сквозь них внутрь печи поступает воздух из помещения. Постоянный доступ кислорода поддерживает горение. От величины зазора дверцы поддувала зависит тяга. Над камерой для сбора золы в кладку сразу устанавливают металлические прутки, призванные поддерживать дрова, обеспечивая свободное осыпание пепла в зольник. На дымоходе нужна заслонка. Ее ставят для уменьшения потерь теплого воздуха в трубу.

Внешний вид печи

Духовку (при необходимости) ставят в печи между каналами — дымооборотами, по которым курсирует нагретый дым.

Чтобы кладка была прочной, а печь прослужила долгое время, фундамент обязательно армируют.

Как сложить голландку

Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.

Нерационально располагать отопительный прибор у внешней стены здания, это спровоцирует скопление конденсата.

Чертеж печи голландка

О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.

Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.

Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.

Замешиваем цементный раствор – на одну часть цемента три части воды.

Заливаем первый слой раствора на дно фундаментной ямы.

Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.

Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.

Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.

Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).

В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.

Готовим глину

Просеиваем сухую глину через сито (можно использовать решетку от кровати или мелкую сетку). Далее замачиваем просеянный порошок водой, дожидаемся, пока глина разбухнет, аккуратно сливая излишки жидкости. Когда она полностью вберет в себя воду, добавляем новую порцию жидкости — 1/8 от общего объема и песок (1 к 1 с глиной).

Готовим глиняный раствор

Приступаем к кладке

Стелим пленку-гидроизоляцию, поверх нее тонкий песчаный слой (1-5 см) и замачиваем кирпичи в воду.

В первом ряду раствор для скрепления кирпичей не используем. Выкладываем площадку из кирпичей, располагая их плашмя. Поверх этой площадки производим заливку раствора цемента (слой небольшой толщины).

Следующие два ряда аналогичны первому. Выкладку производим с учетом порядовки.

Кладка первого ряда

На этом этапе строительства необходимо установить отвесы. Подготовим длинные гвозди, молоток, груз (например, гайку) и нить шелковую или капроновую. В углы кладки (в непросохший раствор между первым и вторым рядами кирпичной кладки) забиваем гвозди. Используя стремянку, от потолка опускаем к этим гвоздям нить с грузом. Забиваем еще четыре гвоздя на потолочных перекрытиях, завязываем нити между потолком и кладкой. Проверяем вертикальность уровнем. Неточности устраняем, изгибая гвозди.

Устанавливаем отвесы, которые послужат уровнем для укладки кирпичей

В третьем ряду производим установку дверцы поддувала. Для этого необходимо измерить дверцу и оставить в кладке пространство, превышающее ширину дверцы на 5-10 мм. По периметру наносим на чугунную дверцу шнур из асбеста. Фиксация изделия между кирпичами производится за счет огнеупорной проволоки (ее необходимо «утопить в растворе между кирпичами) и крепления на внутренней стороне рамки дверцы.

Крышка поддувала для печи

Важно! По ходу строительства обязательно проверяем рулеткой диагонали кладки и сверяем соответствие размеров чертежа и кладки.

Установка крышки поддувала

Четвертый и пятый ряды: выкладываем подставку (без применения цемента) под внутреннюю перегородку и отверстие для чистки камеры-зольника.

Здесь же устанавливаем дверцу из чугуна для ниши-топливника.

Следующие три ряда(6-8): строим стенки топки и перекрытие дверцы (навешиваем на дверцу по половине кирпича с каждой стороны или делаем замковое соединение, обрезая кирпичи в виде клиньев).

Устанавливаем дверцу из чугуна

Укладываем решетку, сквозь которую в зольник будут опускаться продукты сгорания. Связующий раствор не используем, чтобы впоследствии была возможность заменить деталь.

Устанавливаем решетку

Далее (9-13 ряды) строим стены топливной камеры.

В четырнадцатом и пятнадцатом рядах производим перекрытие топливника (например, укладывая кирпичи, используя как опору металлические уголки), при этом с задней части печи остается пространство для соединения дымооборотов с дымоходом. Внутреннее пространство топливника футеруем шамотным кирпичом (ставим его «на ребро»).

Схема кладки печи голландка

Следующие ряды (16-17) – это закладка прочистной дверцы или замена ее одним «вышибным» кирпичом.

18-26 ряды: строим дымооборотные каналы в форме змеевика – три штуки.

27: заканчиваем строительство дымооборотов.

28 ряд: каналы — дымообороты перекрываем (делаем сдвиг на 5 сантиметров назад), оставляя отверстие для выхода дымовых газов.

Ряд 29: Производим формирование дымохода, кладку выполняем без сдвигов.

30: Продолжаем строительство дымохода, устанавливаем металлическую задвижку (края обматываем шнуром из асбеста и вставляем рамку задвижки в кирпичную кладку) для возможности регулировать тягу в печи.

Далее продолжаем строительство дымохода и дымовой трубы. В месте, где дымовая труба будет проходить через потолочные перекрытия, необходимо сделать утолщение в кирпичной кладке, располагая кирпичи плашмя. Обязательно следует использовать теплоизолирующие материалы для защиты перекрытий от излишнего нагрева и возможного возгорания.

Эксплуатация печи возможна через 15 дней после завершения строительства. Для проверки тяги в печи в топливнике сжигаем небольшое количество ветоши или макулатуры, регулируя зазоры заслонки и дверцы подувала.

Позаботьтесь о внешнем виде печи, произведя отделку камнем, декоративной штукатуркой, красками или произведя расшивку швов.

Отделка печи

Видео — печь голландка своими руками

Как построить печь голландку: подробные рекомендации

Инструкция по строительству

Желательно перед началом работ составить подробную схему кладки печи голландки с плитой. По ней будет удобно ориентироваться в процессе монтажа всей конструкции.

Сначала под печку нужно выкопать яму примерно 50×50 см на 75-80 см глубины. На дно ямы засыпаем слой песка в 10 см толщины и такой же слой щебня. Далее на всю высоту до верха ямы размещают армированную сетку. Смешиваем раствор бетона из песка и цемента в пропорции 1:3. Далее собираем опалубку из фанеры или досок и заливаем все раствором, после чего оставляем конструкцию сохнуть на неделю.

Когда фундамент полностью застынет, на него стелют гидроизоляцию из рубероида, уложенного в два слоя. Далее берем предварительно замоченную на 2 суток глину (8 литров), 900 г термостойкого печного клея и 2 ведра песка, все тщательно перемешиваем. Полученную смесь, по консистенции похожую на густую сметану, наносим поверх рубероида.

Руководство по шагам

Прежде чем начать работу, стоит сделать схему и подробный чертеж, чтобы не допустить грубых ошибок. Для возведения Голландки технология обязательно требует прочное основание и оно не должно соприкасаться с фундаментом дома. По габаритам – больше на 20 см, чем печка. Монтируют своими руками либо из кирпича, либо так же, как и основу для здания – заливкой бетонного раствора с арматурой. Второй вариант для Голландки предпочтительнее, так как является более надежным и способен выдерживать большие нагрузки. В любом случае перед кладкой печи из кирпича надо дождаться полного его просыхания.

После этого фундамент покрывают слоем гидроизоляции (толь, пергамин, рубероид, мастика, битум). Далее подготавливается раствор для укладки кирпичей. Смешивают глину, песок и воду в соотношение 1:1:4, по консистенции должен быть похож на густую сметану. Затем насыпается песок толщиной до 5 см и поливается водой. Для строительства печки используются полнотелый керамический и шамотный (огнеупорный) кирпичи. Последний обязательно применяется для формирования топки и мест, подвергающихся значительному нагреву и воздействию огня, так как обычный не способен переносить высокие температуры.

Подробная пошаговая инструкция порядовки Голландки с варочной плитой и духовкой, расположенных сбоку:

1. Укладывается сплошным слоем 1-ый, 2-ой и 3-ий ряды печки из обычных кирпичей. Все время следует проверять ровность порядовки и вертикальность углов. Для этого по технологии монтажа отопительной печи рекомендуется использовать вместе строительный уровень и отвес.

2. В 4-ом и 5-ом рядах размещается дверца для поддувала, в 6-ом ее закладывают, причем кирпичом, распиленным вдоль. На этом же этапе порядовки Голландки готовится место для колосника. Для этого в блоках вырезается углубление на 5 мм длиннее, чем колосниковая решетка, чтобы было пространство для термического расширения металла.

3. В 7-ом ряду проводится монтаж дверцы топки Голландки с плитой. На 8-ом и 9-ом продолжают класть все так же, как и раньше.

4. В 10-ом перекрывают топочную дверцу печи Голландки и делают углубления в кирпичах для плиты. После установки ее края необходимо обязательно закрыть металлическим уголком. Благодаря ему блоки не будут подвергаться каким-либо повреждениям.

5. С 11-го по 14-ый этап порядовки Голландки формируют зону над варочной поверхностью. Причем в последнем монтируется второй уголок таким же образом, как и первый. На него будут размещаться следующие ряды.

6. На 16-ом и 17-ом проводится установка дверцы для прочистки дымоходных каналов Голландки, а также ставятся кирпичи для духовки. На 18-ом она перекрывается.

7. В 21-ом рекомендуется положить металлические полосы, чтобы было удобнее закладывать кирпич над духовкой. На 22-ом этапе порядовки она перекрывается.

8. В 23-ем монтируется задвижка для дымохода Голландки, для этого следует подпилить кирпичи в зависимости от ее размеров.

9. 24-ый ряд печки для отопления с варочной поверхностью делается большего размера, чем остальные (должен выступать не меньше чем на 3 см). Следующий этап укладывается стандартно.

10. С 26-го ряда начинается строительство дымохода.

Порядок укладки кирпичей

Устройство голландки

• Толщина стенок «голландки» равняется одному кирпичу.
• Уложив гидроизоляционный материал на застывший фундамент, сверху него нужно насыпать тонкую прослойку песка, и плашмя выложить первый ряд заранее замоченных в воде кирпичей, соблюдая небольшое расстояние между ними. При кладке самой печи используется раствор на основе глины: сверху, на выложенные кирпичи, наносится раствор, который постепенно опускается в оставленное пространство между кирпичами. Все следующие ряды связываются раствором, как обычно.
• Кладка голландки Сразу же после выкладки первого ряда необходимо от углов и середины каждой из 4 стен строго вертикально натянуть веревки, чтобы соблюсти размеры «голландки» и выложить ее ровно.
• Второй ряд требуется выложить целиком, со сдвигом на пол кирпича относительно кирпичей, выложенных по периметру первого ряда. В третьем ряду требуется обустроить дверцу поддувала. Так как используется уже готовая металлическая дверца, необходимо оставить место как в горизонтальном ряду, так и в вертикальных, для монтажа дверцы. Между четвертым и пятым рядом нужно уложить колосниковую решетку с возможностью ее последующей замены, и начиная с 6 ряда требуется начать выкладывать топливную камеру, в том числе и ее дверцу.
• Стены топливной камеры нужно продолжать выкладывать до 13 ряда включительно.
• В 14 и 15 рядах нужно обустроить перекрытие топливника, выкладывая кирпичи на ребро. Далее с помощью кирпичей, поставленных на ребра, формируется удлиненный дымоход, по которому будет подниматься дым по мере сгорания дров или угля в топливной камере.
• Если нужно возвести компактную «голландку», то ее дымоходы с помощью особой технологии выкладки как будто бы сворачиваются в кольцо. При монтаже большой печи длинный дымоход располагается без сворачивания, и таким образом, классическая «голландка» занимает довольно много места.
• Наконец длинный дымоход сводится к дымовой трубе, выходя наружу через крышу. В районе крыши нужно снова выкладывать кирпичи плашмя, достигнув, таким образом, большей толщины. Кроме того, нужно использовать изолирующие материалы для предотвращения слишком сильного нагрева перекрытий.
• Эксплуатация «голландки» возможна уже спустя 2-3 недели после ее выкладки.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

• в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв;
• принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

В целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

• Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
• Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
• Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.

Особенности кладки голландской печи

Галанка: основные характеристики и материалы Печь галанка (гуланка, голландка) может использоваться для любых целей, за исключением выпечки хлеба. Печи можно выложить своими руками, соблюдая определенные инструкции.

Схема печи голландки.

Галанки достаточно эффективны, так как равномерно и быстро прогревают среднее по величине помещение.

Благодаря вертикально расположенным извилистым ходам #8212; дымооборотам, печь способна держать, в зависимости от внешней температуры, тепло от 12 до 24 часов.

Ширина может быть от 70 см до 1 м, глубина #8212; 1-2 м, а высота #8212; 2-2,5 м.

Голландская печь не велика по размеру, поэтому возможно строительства своими руками. Для этого нужно приобрести материалы:

• красный кирпич #8212; 382 шт.;
• огнеупорный кирпич #8212; 43 штуки;
• плитки чугунные (дополнительные) #8212; 2 шт.;
• предпотолочный лист #8212; 1 шт.;
• стальные уголки #8212; 3 шт.;
• полосы стальные.

Некоторые из металлических и чугунных предметов продаются комплектами. В них входят печные плита, колосник, задвижки, дверки, духовка, водогрейная коробка.

Порядок кладки печки-галанки

Схема печи #171;Галанка#187;.

Для разметки рядов кладки используется порядовка #8212; рейка с засечками, соответствующими высоте ряда кладки. При кладке своими руками действовать следует согласно пошаговой инструкции и чертежам (чертеж 1).

Первые 2 ряда кладут, соблюдая перевязку. Сверху 2-го ряда устанавливается поддувальная дверца, которую обкладывают кирпичами в 3-ей линии. Оставляется промежуток для прочистного окна (под духовкой).

Духовку, вставленную на 4-м ряду, усиливают кровельным железом с 3-х сторон. По бокам духовка обкладывается огнеупорными кирпичами, поставленными на ребро. На этом же уровне устанавливается топочная дверка.

Проложенная 5-я линия закрепляется поддувальную дверцу и расположенное под духовкой прочистное окно.

Устанавливается чугунная колосниковая решетка, выстилается огнеупорным кирпичом под топливником. Кладкой 6-го ряда закрепляются духовка и топочная дверца.

Для стенок духовки в 7-м ряду используют огнеупорный кирпич, выложенный на ребро. При кладке 8-го ряда укрепляется топочная дверца, сверху на нее прикрепляют стальную полосу. Сверху укладывается 9-я линия, устанавливается плита с использованием 10-миллиметровых пластин из стали с использованием кирпичей, положенных на ребро.

Система дымооборота печки-галанки

Схема работы печи наглядно представлена на разрезах А-А и Б-Б.

В 10-м ярусе галанки оставляется окно для чистки, которое перекрывается 11-м рядом. В нем оставляются еще 2 окна (для очистки опускных каналов и удаления сажи). Сверху накладываются 3 полоски из стали #8212; на них будут опираться висячие внутренние стенки.

Окна чистки каналов перекрываются 12-м рядом.

Устанавливается варочная камера. Под нее пропускается проволока, с ее помощью закрепляют рамку дверцы камеры.

Кирпичи, положенные в 13-м ряду на ребро, формируют с обеих сторон стенки паросборника.

Сверху укладывается стальная полоса и уголок. В 14-м ярусе выкладывается коробка из боковых стенок и щитка. Потолок варочной камеры перекрывается кирпичами в 2 ряда. В нем оставляется отверстие для вытяжки пара из печи.

В 15-х и 16-х рядах закладывается основа 2-х печей. Потолок нижней, малой образуется листом кровельной стали, положенной в 16-м ряду. Обкладывая паровую вытяжку, следует уменьшать ее сечение к 21 ряду.

17-й и 19-й ярусы кладутся в соответствии с порядовкой. При этом в 18-м ряду формируется окно для чистки в стенках обоих каналов.

20-м рядом перекрывается дымоход. Большая печка перекрывается посередине полоской из стали и с краю #8212; стальным уголком. Ее потолок формируется при кладке 21-го ряда при перекрытии дымооборота. Одновременно устанавливаются паровая и дымовая задвижки.

Со следующего ряда выкладывается шейка печи, переходящая в горизонтальную разделку в последних 2-3 рядах. Сечение дымохода к кладке печной дымовой трубы (перед ней устанавливается вторая задвижка) должно уменьшиться вдвое для тяги.

Разновидности печи

Со времен разработки голландской печи появилось большое количество модификаций. Ее постоянно усовершенствуют и вносят определенные изменения. Поэтому практически все отопительные конструкции стали называть голландками. Следует отметить, что название этой печи придумали в России.

Русские голландки

Многие мастера стали изменять внешний вид обычной русской печи и стали называть их голландскими конструкциями, но с технической стороны они не имеют ничего общего. Такие печи стали строить после того, как Петр I указал, что все отопительные конструкции должны быть построены на основеголландских устройств. Отечественные мастера додумались сложить оба варианта, и разработать совершенно новое устройство. Затем новый вариант вернулся обратно в Европу и стал широко использоваться среди населения .

Шведские печи

В отличие от голландского варианта, шведки оснащены варочной камерой и плитой. Поэтому их можно использовать не только для отопления помещения, но и для приготовления пищи. При необходимости в такую конструкцию можно установить духовку, теплогенератор или водогрейный короб. Точно выложить все ряды шведки поможет порядовка .

https://youtube.com/watch?v=jTKaiStDdxM

Круглая голландка

Данный вариант также был разработан в России. хотя имеет немецкое происхождение. Схема устройства достаточно простая: дымооборот, три канала. Работает печь за счет тления деревянного топлива. Она строится на железном кожухе, что уменьшает ее себестоимость. При этомотопительнаяконструкция имеет хорошую теплоотдачу. Однако большое количество тепла уходит через трубу. Несмотря на небольшую стоимость, устройство является пожароопасным, появляется копоть на кожухе. требует регулярного ухода, который не так просто дается .

Малая дачная

Этот вариант конструкции представляет собой небольшую печь, которая предназначена для отопления небольшой площади, до 20м2. В качестве топлива используется уголь или дрова. Подготовленная схема и порядовка позволят изготовить конструкцию соответствующих размеров. Небольшие габариты достигаются путем сворачивания в маленькое кольцо труб дымооборота. Размеры конструкции составляют 520X520 миллиметров .

Как выглядит печь-голландка и почему так популярна

Внешний вид голландки

Незамысловатое, на первый взгляд, сооружение имеет немало преимуществ:

1. «Голландка» способна быстро разогреваться от самой малой порции топлива. При этом его перерасход во время протопки после длительного простоя очень мал.
2. Конструкция данной печи предусматривает применение сравнительно небольшого количества материала, поэтому она является относительно лёгкой. Для сравнения: большая голландская печь строится из 650 кирпичей, тогда как большая русская — из 2500. При этом отапливаемая площадь для «голландки» составляет 60 м2, в то время как для русской — только 45 м2. Кроме того, принцип устройства «голландки» позволяет существенно сократить исходные размеры — вплоть до 0,5х0,5 м в плане. Данное преимущество позволяет без опасений размещать «голландку» на междуэтажном перекрытии.
3. Канальный лабиринт в теле печки оказывает большое сопротивление обратной тяге, поэтому задымления при задувании ветра в трубу практически никогда не происходит.
4. Хотя голландская печь изначально создавалась как чисто отопительная, её легко можно оснастить варочной плитой — режим горения при этом нарушен не будет.
5. Канальную часть печи можно вытянуть вверх на 2 этажа (а некоторые вытягивают и до 4-х), при этом КПД её останется на прежнем уровне.
6. Особенности конструкции в сочетании с небольшой толщиной стенок исключают развитие значительных температурных деформаций в кладке, поэтому голландка нетребовательна к качеству материалов. Хороший кирпич (огнеупорный) потребуется только для сооружения топки. Остальную часть иногда выкладывают даже из пережжённого или пустотелого кирпича.
7. В канальной части легко можно найти область с оптимальной температурой для установки духового шкафа или водяного теплообменника.
8. Нерегулярное использование не наносит абсолютно никакого вреда печи. При этом топить её можно, минуя разгонную фазу — кладка от этого не растрескается.

Как видно, список достоинств у данной печи весьма впечатляющий. Но, несмотря на это, идеальной её назвать нельзя. Вот какой ценой удалось добиться указанных преимуществ:

1. «Голландка» обладает очень низким КПД — в пределах 40%. Для сравнения: русская печь усваивает более 80% заложенной в топливе тепловой энергии.
2. Стоит хоть немного замешкаться с перекрытием вьюшки после протопки, как печь тут же будет выстужена холодным воздухом. Он затягивается через дымоход канальным лабиринтом, который действует подобно сифону.
3. «Голландка» не рассчитана на применение бросового топлива, полностью сгорающего за короткий срок. Её не стоит топить, к примеру, камышом, соломой, хворостом и тому подобными материалами: львиная доля произведённого тепла улетучится через дымоход. С максимальным эффектом печь работает на долгоиграющем топливе (дрова, уголь, торф), причём в режиме тления.
4. При использовании недорогих видов топлива с высокой зольностью дымоход быстро зарастает сажей.

При чрезмерно интенсивной топке печь-голландка может выделять угарный газ в помещение.

Этап 4. Кладка

Внимание! При кладке каждый кирпич следует помещать в воду секунд на десять. Это необходимо для того, чтобы кирпичи не поглощали влагу из глины

Вначале основание конструкции покрывается двумя слоями рубероида. Далее засыпается 5-сантиметровый слой речного песка. Песок выравнивается, проверяется на предмет горизонтальности. после чего сбрызгивается небольшим количеством воды.

По завершении подготовительных работ можно приступать непосредственно к кладке.

Ряд №1. Первый ряд кладется «насухую», без раствора. Для этого потребуется двенадцать кирпичей – они кладутся, проверяются монтажным уровнем и лишь после этого покрываются незначительным слоем раствора.

Ряд №№2,3. Кирпичи ложатся плашмя, в этот раз на раствор (дальше их нужно выкладывать «на ребро» вплоть до верхней части топки).

Ряд №№4,5. Используются шамотные кирпичи, зачастую желтого цвета. Параллельно формируется подкладка для перегородки дымоходного канала. Задняя стенка выкладывается из «вышибного» кирпича, уложенного «насухую».

Внимание! Раствор не нужен, т. к

этот кирпич будет все время извлекаться для прочистки дымохода от сажи. Разумеется, вместо этого заднюю стенку можно оборудовать дополнительной дверкой, но в таком случае тепло будет быстро выходить из конструкции.

Также на этом этапе нужно установить дверку для топливника. Желательно ее обмотать асбестом, хотя в последнее время этот материал достаточно трудно найти. В качестве альтернативы можно использовать любой другой негорючий материал. Для фиксации дверки используется стальная проволока, которая вставляется в кладочные швы.

Ряд №№6,7. Здесь все делается так же, как в четвертом ряду. Порядовка может несколько меняться еще до верхней части дверки, но в данном случае все зависит от высоты будущей конструкции. По завершении обвязки дверки (зачастую это происходит при укладке седьмого ряда) кирпичи опять раскладываются плашмя. Перевязка все время контролируется, периодически проверяются горизонтальность и месторасположени е каждого угла печи.

Внимание! В седьмом ряду кирпич укладывается плашмя, а тыльная стенка остается «на ребре». Способ укладки кирпичей меняется, лишь начиная с восьмого ряда

Ряд №8. Отличается тем, что над топочной камерой устанавливается скошенный кирпич. Подобная хитрость позволит использовать печь в качестве камина после открывания топки. Этот ряд полностью перекрывает топочную.

Ряд №9. Кирпич смещается назад (примерно на 1/2 ширины). Поверх девятого ряда укладывается какой-нибудь негорючий материал (к примеру, шнур из асбеста), на который устанавливается варочная плита (если она предусматриваетс я конструкцией).

Укладка уплотнителя для варочной плиты

Ряд №10. Далее возводится основание под дымоходную трубу. Если строится голландка легкой модификации, то в качестве дымохода лучше использовать металлическую трубу, поскольку кирпичная конструкция будет чересчур тяжелой.

Ряд №11. На данном этапе вкладывается задвижка, предварительно уплотненная асбестом. Параллельно формируется стык между конструкцией и дымоходной трубой. Характерно, что кладку здесь следует выполнять в ¼ кирпича.

Внимание! Во избежание типичных ошибок новичкам рекомендуется вначале сложить печь из кирпича без использования раствора и уже потом, если все нормально, заново ее переложить

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

↓ Обязательно изучите рекомендованный материал по теме ↓

Как производят порядовку банной печи – конструкция и реализация

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Достоинства и недостатки

Положительные особенности

Что даёт большое количество дымоходов в голландке:

• Увеличивается площадь поверхности, а значит и отдача тепла;
• t внешней поверхности – 60 – 70 оС;
• Дым трудно продуть обратно: печь не дымит, когда задувается ветер в трубу;

Другие плюсы:

• При грамотном использовании, срок её службы – 25 лет и более.
• Хорошая пожаробезопасность голландки стала одной из причин её популяризации в России.
• Печь прочна и надёжна. Допускает внесение множества изменений, без потери свойств.
• Малые габариты (можно довести до половины метра2 в плане).
• На большую голландку уйдёт всего 650 кирпичей – это сравнительно не много.
• Печку можно тянуть вверх – на два, три и даже четыре этажа!

Недостатки

К минусам, или трудностям с голландкой можно отнести:

• Порой приходится чистить её 1-2 раза за отопительный сезон;
• По теплоёмкости голландка выигрывает у чугунных печей, но остывает гораздо быстрее, чем русские;
• Если вовремя не закрыть вьюшку – выстывает моментально, а если закрыть рано, можно отравиться угарным газом;
• Появление трещин при перегреве;
• В сутки требуется две протопки.

Возможные сложности

Несмотря на простоту устройства, сооружение голландской печи требует наличия теоретических и практических навыков в данной сфере. Неопытный мастер может допустить недочет на любом этапе — от выбора подходящей схемы до закупки материалов и непосредственно укладки. Ценой ошибки могут стать как незначительные внешние дефекты, так и неправильное функционирование готовой голландки.

Печи — источники повышенной опасности. Любые ошибки, допущенные при сооружении, чреваты возникновением риска для здоровья и жизни домочадцев. Залогом высокой эффективности и безопасности эксплуатации голландок являются расчетные и монтажные работы, выполненные квалифицированными специалистами.

Кладка корпуса, облицовка

Печь голландка своими руками складывается из кирпича легче, чем классическая русская печь. Разработаны чертежи голландских печек на любой вкус и размер.

Если вы собрались сооружать голландку самостоятельно, то позаботьтесь, чтобы у вас была хорошая порядовка — «из головы» сложить печь не получится.

Как сложить печь голландку по порядовке? Порядовку можно сравнить с нотами в музыке. Не зря о хорошем печнике говорят, что он «кладет кирпичи как по нотам».

Порядовая схема состоит из специальных символов, значение которых указано на самом чертеже.

Правильная схема будет гарантией того, что вы сможете построить печь, которая будет функционировать как положено.

При укладке кирпичей соблюдают общие правила:

• первый ряд выкладывают без раствора;
• топку выкладывают огнеупорными кирпичами и не связывают их с кирпичами, из которых сложен корпус;
• кирпичи скрепляют глиной или промышленными жаростойкие смесями, специально предназначенными для укладки печей;
• огнеупорные кирпичи укладывают со швом толщиной 4 мм, для обычного шов должен составлять 7 мм.

После постройки конструкция должна просохнуть с открытыми дверцами не меньше двух недель.

В первый отопительный сезон еще не начинают отделку печи — нужно подождать, чтобы конструкция осела.

Отделать печку можно кафелем, изразцами или просто оштукатурить. В последнее время в связи с тенденцией к минимализму голландки часто оставляют без отделки, если они сложены из качественных кирпичей.

Оштукатурить печь можно глиной или специальной огнеупорной штукатуркой. Для крепости слои раствора наносят на каркас из оцинкованной сетки.

Первый слой делают из более жидкой смеси, толщина — не более 5 мм. Второй слой после нанесения тщательно выравнивают и затирают.

Нельзя протапливать печь для ускорения высыхания раствора. Если в процессе высыхания на поверхности штукатурки появились трещины, то их нужно расшить, смочить водой и затереть заново.

Облицевав голландку своими руками кафелем, можно избавиться от необходимости ежегодно белить печку.

Для отделки нужно использовать специальную клинкерную плитку. Обычный кафель не подойдет, так как он снизит КПД печи и быстро отвалится.

Плитку можно выкладывать двумя способами:

• сделать независимый каркас из металлического уголка;
• закрепить на клей.

Клей тоже потребуется специальный, для печных конструкций.

Разумеется, лучшим «нарядом» для голландки будет отделка на голландский же манер — изразцами, но они далеко не каждому по карману.

Изразцами печь отделывают еще на этапе строительства. Их насаживают на специальные крепления, вмурованные в кладку.

Вместо изразцов можно использовать искусственный камень. Это не идеальный вариант, так как он передает тепло хуже керамики.

Тем не менее, искусственный камень можно использовать, если нужен яркий и недорогой вариант отделки.

голландская печка для дома, фото, что это, как топить комнатную галанку, кирпичная с девушкой

Печь голландка позволяет отапливать небольшие помещенияПечь голландка была изобретена для того, чтобы отапливать ими небольшие помещения. Малогабаритная конструкция печи способствует экономии пространства, что на руку тем, кто живет в доме с маленькой площадью. Печь работает на топливе, оснащена длинными ходами, через которые продукты горения ее покидают. В печи есть главный длинный канал, по которому поднимаются газы. Именно они отдают печи свое тепло.

Преимущества голландской печи

Голландские печи отличаются компактностью и привлекательным внешним видом. Еще в 18 веке печи пользовались необычайной популярностью, так как имела малогабаритные размеры, но при этом отлично отапливала помещение. С тех пор конструкция печи претерпела множество изменений.

Голландская печь имеет много отличий от русской печи. Ее основное преимущество в том, что контракция печи может быть легко изменена, если будут придержаны основные пропорции, принцип работы ее не нарушится.

Печь голландка имеет свои особенности и недостатки. Перед тем, как конструировать печь, необходимо взвесить все за и против. Множество пользователей утверждают, что печь обладает массой преимуществ.

Голландские печи отличаются компактностью и привлекательным внешним видом

Преимущества печи:

• Конструкция в любой момент может быть дополнена функциональными дополнениями: лежанками, варочными плитами, духовками, водогрейными баками.
• Улучшение конструкции никак не влияет на функциональность печи и эффективность ее работы.
• Печь отличается маленькими габаритами. Ею отлично обогревать дачные постройки, компактные частные дома. Она не загромождает пространство.
• Изготовить печь можно без особых материальных затрат. Голландку можно сделать из минимального количества кирпиче, что никак не скажется на ее обогревательных способностях.
• При конструировании печи можно использовать пустотелые кирпичи или их половинки. Качественный кирпич понадобится только для того, чтобы обложить топку.

Голландские печи хорошо устанавливать в доме с несколькими этажами: ее строительство предусматривает минимальную нагрузку на перекрытия. Коэффициент полезного действия никак не зависит от высоты печи. Печь не воспринимает перепад температурного режима. Она также не склонна к деформации.

Голландская печка: модификация

Какими бы преимуществами не обладала конструкция голландской печи, всегда нужно обращать особе внимание на ее недостатки. Несмотря на то, что КПД печи не изменяется в зависимости от ее высоты, он всегда остается довольно маленьким – всего 40%. Это значительный минус, так как в этом показатели русская печь значительно эффективнее голландской.

Важно заметить, что за работой печи нужно неустанно следить, так как несвоевременно закрытая вьюшка приведет к моментальному остыванию конструкции.

Каналы в печи расположены так, что очень активно затягивают холодный воздух с улицы. Неэффективно отапливать помещение мелким топливо быстрого сгорания, так как оптимальные режимом при работе печки является тление. Чтобы печь хорошо топила, ее следует загружать не менее двух раз в день.

Голландские печки бывают нескольких модификаций

Модификации печей:

• Колпаковая печь. Специальный колпак способствует задержанию нагретых газов. Колпаковая печь имеет значительно больший уровень КПД, чем канальная печь. Функционирование печи возможно на дереве небольших размеров.
• Круглая печь. В состав печи может входить от 3 до 12 каналов. Печь имеет металлический кожух, который при строительстве печи экономит кирпич. Такая печь отличается небольшой стоимостью, малым весом и хорошей теплоотдачей.
• Грум-Гржимайло. Имеют закругленную форму. Очень эффективны в использовании. К печи продаются уже готовые элементы конструкции.

Модификации печей и их достоинства говорят в пользу строительства печи. Смастерить печь можно самостоятельно, а времени на этой уйдет совсем немного. Печь отличается экономичностью и долгим сроком службы.

Что нужно знать о печах: галанка – это

Печь галанка состоит из простого кирпича. Ее используют для отопления и приготовления на ней пищи. Порядовку печи можно выполнить самостоятельно: это совсем не сложный процесс. Печь отличается алыми размерами, но при этом отдает тепло также эффективно, как и печи больших размеров.

Печь отличается трехоборонной конструкцией: для ее строения понадобится всего сто двадцать кирпичей любого вида, кроме силикатного.

Кирпичи для изготовления печи должны быть не обязательно новыми. Их можно даже найти. При правильном использовании галанки, печь будет отдавать тепло еще в течение 12 часов после того, как сгорят все дрова.

Печь галанка состоит из простого кирпича

Как выполнить порядовку печи:

• Выполнить укладку двух рядов.
• Установить поддувальную дверцу.
• Уложить еще два ряда.
• Установить духовой короб.
• Бок короба обложить огнеупорными кирпичами.
• Положить пятый ряд.
• Установить колосниковую решетку и топочную дверцу.
• Уложить кирпичи до 9-го ряда.
• Монтировать дымоотвод.
• Положить 10 и 11 ряды.

Для опоры внутренних стен необходимо уложить полоски из стали. На 12 ряду расположена варочная камера. На 14 ряду – коробка щитка и боковые стены. Перед укладкой 17 ряда производят укладку стального кровельного листа. На 22 ряду укладывают шейку печи.

Основные правила: как топить голландку

Чтобы печь давала нужное количество тепла, необходимо правильно ее топить. Печь нужно топить в правильное время, а для ее топки нужно использовать подходящие материалы. Если печь эксплуатировать неправильно, затраты топлива увеличатся на 20%.

Если топочная и поддувальная дверка будут плотно закрыты, недостаточный приток воздуха приведет к тому, что дымовые газы будут проходить медленнее и при этом будут быстрее остывать.

Если дымовые газы будут постоянно остывать, на стенках дымоходов появится водяной пар, который будет постепенно разрушать печь. Если топить печь недостаточно сухим сырьем, то каналы печи вскоре покроет смолистая сажа. Топка дровами должна выполняться правильно.

Чтобы печь давала нужное количество тепла, необходимо правильно ее топить

Что нужно для правильной топки:

• Проверить, чтобы топливник и зольник были очищены от золы.
• Растопку уложить на решетку. Все сырье должно быть сухим.
• Не нужно забывать прикрывать поддувную дверцу, перед тем как поджечь растопку.
• Дрова нужно укладывать ровными горизонтальными линиями.
• Топочную дверцу закрывают, и открывают поддувную.
• Тяга регулируется при помощи поддувной дверцы.

Чтобы правильно топить печь, необходимо правильно регулировать процесс горения. Для этого нужно знать, как подавать воздух в топку. Подача воздуха регулируется при помощи поддувной дверки, которую то открывают, то прикрывают.

Голландская или комнатная печь

Перед теми, кто только построил дом и задумался о выборе способа отопления стоит важная задача. Решить вопрос можно легко, если знать преимущества видов отопления. До наших дней популярностью пользуется отопление дома печью.

Печи имеют разные конструкции, что влияет на метод их укладки и использования.

Русская комнатная печь испокон веков пользовалась успехом у владельцев больших домов. С ее помощью можно хорошо обогреть помещение, она имеет высокий КПД. Самый главный недостаток печи – большие размеров. Такую печь практически невозможно установить в маленьком доме. Решить эту проблему можно при помощи голландской печи.

Голландская печь долговечна

Преимущества голландки:

• Экономичность;
• Компактность;
• Долговечность;
• Эффективность.

Конечно, голландская уступает русской печи более низким коэффициентом полезного действия. Однако ее правильная укладка и пользование позволят равномерно отапливать помещение. Варианты укладки можно найти в интернете на специализированных сайтах. Очень важно сделать все согласно инструкции, так как любая ошибка может привести к тому, то печь будет работать неэффективно. При правильном использовании и топке кирпичная печь может отдавать тепло еще полдня после того, как перегорели последние дома. После укладки печи важно внимательно изучить механизм ее работы: все заключается в правильном регулировании воздушных потоков.

Как греет печь голландка (видео)

Голландка – печь, использование которой началось еще пару веков назад. Конструкция печи позволяет топить ее легко и просто, при этом обеспечивая дом постоянным теплом в холодные времена года. Сделать укладку печи можно самостоятельно. Для этого необходимо приготовить нужные инструменты и раздобыть необходимое количество кирпичей. Главное преимущество печи заключается в ее маленьких габаритах, что никак не влияет на эффективность печи. Украшенные печи в доме смотрятся очень красиво. Их выкладывают мозаикой или разрисовывают. Часто можно встретить геометрические фигуры, изображения цветов, девушки с цветами, разнообразные анималистические мотивы.

Добавить комментарий

устройство, чем особенна, конструкции, кладка и порядовки

Печь-голландка, без сомнения, один из самых, если не самый заслуженный из дровяно-угольных отопительных приборов. Она исправно греет множество людей и по сей день. Из массы ее достоинств (которые будут перечислены ниже) едва ли не самое главное – голландку может сложить своими руками человек, владеющий начальными навыками каменщика, а то и вовсе зеленый новичок. Только внимательный и аккуратный.

Немного истории

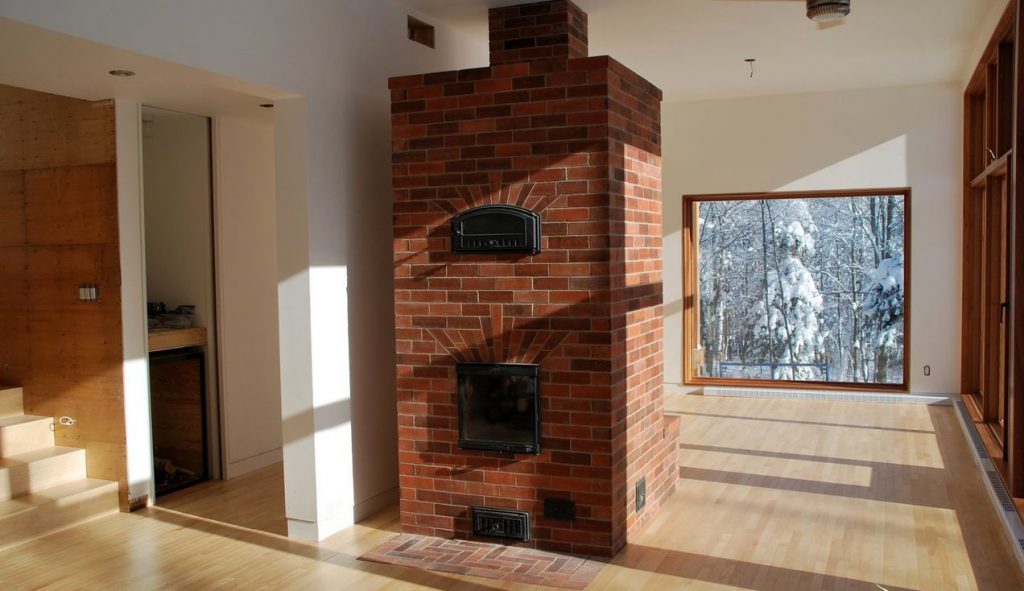

Голландская печь в интерьере

Голландская печь сложилась как конструкция во времена Колумба, в XV в. Начиная с XVI в., после обретения Нидерландами независимости, начала свое шествие по миру. В XVIII в. стала общеупотребительной; к XIX в. – доминирующей. Таковой в своем классе остается и по сей день, тем более, что прекрасно вписывается как в простой, так и в самый богатый интерьер, см. рис.

В энциклопедиях

Энциклопеции определяют голландскую печь как отопительную ПРЯМОУГОЛЬНУЮ, подовую, канальную многооборотную медленного горения, с вертикальными дымооборотами и боковым выходом в дымоход, ИЗНАЧАЛЬНО ОБЛИЦОВАННУЮ ИЗРАЗЦАМИ. Это следует иметь в виду при прочтении дальнейшего.

Об изразцах

У голландки есть еще одна заслуга перед человечеством – она принесла в мир изразцы и кафель. Об изразцах как таковых еще будет сказано, а пока нужно знать: эстетически голландка с изразцами неразделима. Голая кирпичная голландка будет хорошо греть дачу или управляться с готовкой на кухне, но, если планируется дизайн интерьера с голландской печью, то голая голландка – явная безвкусица. Вообразите себе Венеру Боттичелли или «Последний день Помпеи» Брюллова, написанные акриловыми красками металлик. Голая голландка в гостиной ретро или кантри – то же самое.

Устройство голландки

Схема и размеры классической голландской печи

Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.

Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.

Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.

Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.

Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.

В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.

Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.

Примечание: первоначально голландки делались с глухой топкой. Но вскоре сами же голландцы добавили в свою печь поддувало с дверкой и колосниковую решетку. Тогда же и свод топки перестали делать арочным; теперь печки могли класть мастера квалификации ниже средней.

А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.

Из истории попутно. Существенным источником дохода голландцев было пиратство. Точнее, приватирство – вроде бы мирные флегматичные рыбаки, выходя на лов, запасались про всяк случай и казенной привилегией на морской разбой; мало ли чего в море ловится. Репутация голландских моряков была такова, что чужой «купец», завидев на горизонте характерный силуэт голландского люггера со скошенными штевнями, длинным бушпритом, наклоненными назад мачтами и огромными рейковыми парусами, тут же, не разглядывая его флаг, уваливался под ветер, прибавлял парусов, сколько могли выдержать мачты, и заряжал пушки. Черт бы побрал этих голландцев, от них хорошего не жди…

И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.

Чем голландка хороша?

1. Изменения в конструкции мало влияют на прочность и эффективность печи, лишь бы совсем грубых ошибок не было.
2. Запас функциональности: изначально отопительную, голландку можно сделать и с плитой, и греть она будет так же без дополнительных сложных расчетов.
3. Малые габариты – размеры голландки можно довести до 0,5х0,5 м в плане.
4. Небольшой расход материала – на большую голландку нужно 650 шт. кирпича, в то время как на малую русскую печь – не менее 1300. А греет большая голландка как большая русская, на которую уйдет 2500 кирпичин.
5. Небольшой вес как следствие малой материалоемкости: сосредоточенная нагрузка от голландки не превышает предельно допустимой для большинства типов междуэтажных перекрытий.
6. Растяжимость – развитие надтопочной части в высоту не ухудшает КПД печи. Голландку можно вытянуть на 2 этажа. Известны 3-х и 4-х этажные голландки.
7. Непривередливость к материалам: малая толщина стенок и рациональная общая конфигурация делают голландку слабо чувствительной к тепловым деформациям. Из качественного огнеупорного кирпича нужно выкладывать только топку. На дачах и в частных домах советской постройки можно встретить голландки из пустотелого или даже пережженного кирпича-железняка, и ничего, стоят, греют.
8. Плавный перепад температур по ходу дымовых газов и несложный газоход: всегда найдется пространство, куда может быть встроена хлебопекарная духовка или водогрейный короб.
9. Голландка очень быстро прогревается и довольно медленно остывает. При нерегулярном пользовании перерасход топлива на протопку незначителен.
10. Не нужна регулярная топка и «разгонная» протопка после длительного простоя: приехали на дачу – можно сразу топить на прогрев, не опасаясь трещин.
11. Повышенная теплоотдача: большая голландка может обогреть 60 кв. м, в то время как большая русская печь едва ли 45.

И что в ней плохого?

1. КПД – в лучшем случае на твердую четверку, т.е. 40% с небольшим. Есть, довольно сложные, конструкции голландок-«отличниц», но до феноменальных показателей русской печи им все же далеко.
2. Если забыть после топки закрыть вьюшку, выстывает чуть ли не мгновенно: система каналов действует как сифон, затягивающий холодный воздух. Это принципиальный недостаток канальных печей; колпаковые (см. далее) от него свободны.
3. Непригодна для топки быстро сгорающим бросовым топливом: веточным хворостом, соломой, сухим камышом, кураём. Гореть-то оно горит, но все тепло тут же вылетает в трубу. Оптимальный режим топки голландки – тление.
4. Требует, вследствие не очень высокой теплоемкости, не менее 2-х протопок в сутки. По уставу внутренней службы советской армии в казармах с печным отоплением истопник должен был проверять и подтапливать печи каждые 4 часа.
5. При топке дешевым высокозольным топливом в дымоходе оседает много сажи. В европейских городах вплоть до XX в. загорание сажи было весьма распространенным бедствием, а трубочист – одной из самых востребованных профессий.
6. Очень боится перетопки: «пережгаленная» голландка может выделять угарный газ

Примечания:

• Оптимальная температура посредине чела голландки – около 60 градусов. Практически ее определяют рукой: ладонь держать еще можно, а тыльную сторону кисти невыносимо жжет.
• Казармы с печками-голландками в ВС СССР сохранялись до конца 70-х, в удаленных гарнизонах. В истопники назначали добросовестных дедов: от всех прочих служебных обязанностей истопник освобождался. А там и дембель не за горами…

Как видим, масса достоинств голландки, касающихся в первую очередь ее удобства, намного перевешивает ее недостатки. Это привело к чрезвычайно широкому распространению голландской печи, а последнее породило массу разновидностей и усовершенствований.

Разновидности голландки

Некоторые распространенные разновидности голландских печей показаны на рисунке. Первая – классическая старинная. Отреставрированные, такие представляют собой ценнейший антиквариат, стоимость которого может превосходить стоимость помещения, где они расположены. А новую классической конструкции выбором декора легко вписать в любой интерьер благодаря простоте ее формы.

Некоторые разновидности голландских печей

Далее – современная голландка с камином. К таким мы вернемся чуть ниже, а следующая – малая дачная голландка-колонка, предназначенная для сезонного нерегулярного пользования. И замыкает ряд отопительно-варочная домовая голландка с плитой. Мы далее разберем подобную, но попроще, для дачи.

Принцип действия голландки прост, поэтому она восприимчива к усовершенствованиям и терпима к огрехам конструкции. В русском самое слово «голландка» стало синонимом любой усовершенствованной или облицованной изразцами отопительной печи. Из-за этого возникла путаница, в которой мы и попытаемся разобраться.

Примечание: понятие «печь-голландка» чисто русское. Сами голландцы по поводу своих печей в фанфары никогда не трубили. Так что и «голландку» правильнее будет понимать просто как имя нарицательное, вроде «немец», «дредноут», «цеппелин».

Три голландские путаницы

Русские голландки

Псевдоголландка: хоромная русская печь, отделанная изразцами

Изразцы привез в Россию Петр I, а русские мастера быстро освоили технологию их производства. Заграничные же считались признаком престижа. Изразцами начали отделывать хоромные русские печи (см. рис), и прозвали их голландками, хотя технически русская печь и голландка – почти антиподы.

А теперь посмотрите на следующий рисунок. Узнаете «голландки» – непременную принадлежность зажиточного жилья прошлого? Но уже расположение вьюшки – наверху посередине – вызывает сомнения: а канальная ли это печь? Если же заглянуть в топку, сомнения разрешаются – печь колпаковая. В центре свода топки ясно видно сужающееся сопло – хайло. Колпаковая печь сложнее в расчете, требовательнее к качеству материалов и критичнее к качеству исполнения, чем канальная.

Схема колпаковой отопительной печи

Упрощенная схема колпаковой печи показана на рис. слева. В отличие от канальной, горячие газы в ней задерживаются под колпаком, именно здесь отдавая большую часть тепла. КПД колпаковой печи выше, чем у канальной, она может работать на бросовом и высокозольном топливе. Есть у нее и еще одно важное преимущество – газовая вьюшка. Если забыть закрыть штатную, хайло пресечет конвекцию, тяжелый холодный воздух останется в топке с поддувалом, а колпак будет потихоньку остывать, как ни в чем ни бывало.

Колпаковые “русские голландки”

Но откуда такие «голландки» на Русь пришли? Ниоткуда, они здесь и появились. Тот же Петр I, борясь с частыми пожарами из-за топки по-черному, издал указ: делать каменные печи по образцу голландских. По образцу – понимай как знаешь; в указе не было предписано точно следовать конструкции. Чем русские печники и воспользовались для совершенствования печи; им-то после русской любую сложить было нипочем, а в сложностях термодинамики они разбирались интуитивно, но основательно.

Такая, похожая внешне, но принципиально преобразившаяся внутри голландка из России пошла обратно в Европу. Ведь ее можно было сделать треугольной или трапециевидной в плане, что для классической голландки все же затруднительно. А значит, печку можно поставить в угол или задвинуть в простенок и почти не расходовать на нее жилплощадь. Сами голландцы охотно пользовались и пользуются колпаковыми печами, но технически грамотному человеку считать такую печь голландской – все равно как если Дэвид Гилмор слушает Бориса Гребенщикова, а Ричи Блэкмор берет уроки у Андрея Макаревича.

Камин или печь?

Теперь посмотрите на рисунок в этом разделе. Слева – классический английский камин; справа – голландский. Экономные жители Нидерландов уменьшили размеры топки, а сверху добавили надтопочную часть с дымооборотами. Топить сосновыми или дубовыми кряжами, как английские лорды, у них возможности не было, так что разница между голландской печью и голландским камином весьма условна.

Английский (слева) и голландский (справа) камины

В сущности, любая голландская печь в то же время и камин; достаточно открыть дверцы топки. С колосниками та или глухая – режим горения и свойства печи от этого не изменятся. Это еще одно достоинство голландки, и колпаковой тоже. Показанная на рис. выше, с решетчатыми декоративными дверцами, судя по виду, все же колпаковая.

Печь И. Г. Утермарка (утермарковка)

Круглая

Круглая голландка появилась тоже в России, но она, в общем-то, немецкого происхождения: ее изобрел в начале XIX в. потомок обрусевших немецких колонистов И. Г. Утермарк. Схема ее устройства и внешний вид показаны на рис, а на врезке – упрощенная, для 3 каналов, схема дымооборота; всего же каналов бывало до 12. Утермарковка работает в режиме тления; ее можно отличить от голландки Грум-Гржимайло (см. ниже) по глухой топке.

Примечание: в старых описаниях утермарковок можно встретить слово «бурак». Это значит – дымооборот. Соответственно, печь на 3 бурака – 6-ти канальная.

Благодаря железному кожуху (футляру) кладка стен выполняется всего в 1/4 кирпича, что дает дешевизну, малый вес и высокую теплоотдачу. Но в целом утермарковка (это слово также стало нарицательным) – печь неважная. Горячие каналы греют холодные, и слишком много тепла вылетает в трубу.

К концентрации тепла по оси склонны все круглые печи; тут играет роль сила Кориолиса. Для плавильных печей это прекрасно, но для отопительной неудачной конструкции может стать принципиальным пороком. Впрочем, Утермарк об этом не знал.

Двух- и одноступенчатые печи В. Е. Грум-Гржимайло

В общем, утермарковка – печь для бедных. От множества причин чадит, коптит, ее нужно регулярно подтапливать, накапливает в себе сажу, а чистится с трудом и потому пожароопасна, но дешева. Утермарковки были непременным атрибутом казенных больниц, работных домов, сиротских приютов, ночлежек, богаделен, тюрем, заштатных канцелярий, мелких вокзальчиков на полустанках.

Настоящую круглую голландку, вполне достойную этого почетного титула, изобрел в 1927 г. проф. В. Е. Грум-Гржимайло уже в СССР. Эта колпаковая с колосниковой топкой печь соперничает с русской по КПД, с утермарковкой – по теплоотдаче, а внутренняя циркуляция тепла в ней идет только на пользу. Конструкция печи Грум-Гржимайло далее будет рассмотрена подробнее, а на рис. справа – две ее разновидности: двух- и одноступенчатая.

Пляшем к печке

Материалы и технология

Голландка, как уже было сказано, к качеству материалов нетребовательна. На ее кладку пойдет полнотелый керамический обожженный кирпич среднего качества (немного трещиноватый) или даже б/у. Раствор – глиняный средней жирности консистенции сметаны; сгодятся имеющиеся в продаже готовые сухие смеси. Сложить печь-голландку можно, умея выложить прямую стенку с перевязкой швов. Если и неказистая получится, греть все равно будет.

Малая дачная

Малая дачная печь-голландка пригодна для отопления помещения 16-20 кв. м. дровами или углем. Порядовка приведена на рис. Повторяя пояс из рядов 17,19, 21 и 18, 20, 22, печку можно наращивать в высоту сообразно высоте помещения. Компактность печи достигается своего рода сворачиванием дымооборота в кольцо. Размеры малой дачной печи-колонки в плане – всего 520х520 мм.

Порядовка малой дачной печи-голландки

Дачка с плитой

Эта дачная печка (порядовка – на рис.) уже сложнее и немного пошире (770 мм), но имеет бесконфорочную варочную поверхность. Кулинарных шедевров на ней не сготовишь; можно разогреть привезенное с собой или сварить какую-то незатейливую снедь. Но, как и описанная выше малая печь, устойчиво работает в режиме тления и поэтому отлично подходит для стерилизации заготовок при домашнем консервировании на месте сбора. От чего «закрутки» получаются гораздо вкуснее.

Порядовка малой голландской печи-дачки с плитой

Большая отопительная

Это уже вполне серьезная голландская печь, см. порядовку на рис. Может обогреть до 50 кв. м. Конструкция доработана, чтобы сделать печь похожей на шкаф по габаритам – классическая голландка все-таки загромождает квартиру.

Порядовка большой отопительной голландской печи с боковой топкой

Печь Грум-Гржимайло

Печь Грум-Гржимайло строится поясами; соответственно разбит на секции и ее кожух. Ряды выкладывают в кожух, как в опалубку, затем кожух наращивают, выкладывают следующий пояс и т.д. Кожух изготавливается из кровельного железа, но для самодельщика, даже очень опытного, представляет серьезную проблему: собранный пустой, до кладки, должен быть ровным и стоять устойчиво, иначе готовая печь может просто рухнуть. Варить кожух нельзя, уведет. В продаже есть готовые кожухи для круглых печей, они комплектуются колосниками, дверцами, вьюшками, задвижками, подробными порядовками и спецификациями с техпараметрами.

На рисунке – чертежи и порядовка печи Грум-Гржимайло. Колосниковая решетка условно не показана. Сужение хайла, в отличие от русской печи, может быть ступенчатым; здесь его роль попроще. Печь вверху греет сильнее, чем внизу (колпак!), поэтому ставить ее нужно в дальнем от окна углу. Также необходим фундамент с гидроизоляцией с учетом того, что верх первого ряда должен приходиться на уровень чистого пола.

Схема, чертеж и порядовка печи Грум-Гржимайло

А как же круглые голландки, облицованные изразцами? Их что, каким-то хитрым способом на сталь клеили? Нет, круглая изразцовая голландка – это кирпичная печь в кирпичном же футляре. Футляр можно выложить из лицевого кирпича на цементно-песчаном растворе, но тоже поясами. Для ровности используют разъемную скользящую опалубку из досок.

Футляр, ради плавности обвода и меньшего теплового сопротивления, кладут ложковыми кирпичами, поставленными стоймя. Это же даст меньшее уширение швов кнаружи, что важно с точки зрения тепловых деформаций. Но такой способ кладки, чтобы добиться приемлемой прочности, требует 100% перевязки швов по горизонтали и вертикали. Поэтому кладку ведут, строго чередуя цельные кирпичи с половинками; схождение цельных с цельными и половинок с половинками недопустимо.

Если такая кладка печи рассчитывается самостоятельно, помучиться с расчетом приходится изрядно: то кирпичи футляра слипаются, то тело печи или не помещается в футляр, или болтается в нем; максимально допустимая толщина шва между футляром и телом – полдюйма, 13 мм. Приходится 3-4 раза делать итерацию, пока все не сойдется.

Выложив 1-3 ряда футляра (для сложных поясов меньше, для развитых вверх – больше), дожидаются полного высыхания кладочного раствора. Затем, на снимая опалубку (ее лучше изнутри обшить полиэтиленом, чтобы не присохла), выкладывают соответствующий пояс тела печи на глине. По его полном застывании опалубку разбирают, передвигают вверх с напуском внизу, надежно подпирают, тщательно выверяя ровность и отвесность, и кладку продолжают.

Примечание: верха проемов в футляре подкрепляют самодельными бетонными изогнутыми балочками. Сталь не годится из-за большого ТКР.

Через две недели готовую печь можно штукатурить и облицовывать. Затем, еще через две недели – пробная протопка минимальной порцией высококачественного топлива. После нее – еще две пробных с увеличением загрузки топки до максимума, и только после этого печка готова к эксплуатации.

Еще примечания:

1. Подковообразный дымовой канал внизу колпака печи Грум-Гржимайло требует регулярной прочистки; это ее серьезный недостаток, почему таких печей и было построено мало. При самостоятельном проектировании не забудьте предусмотреть две прочистные дверцы по окружности, на чертеже показаны.
2. В кирпичном футляре можно строить любую круглую печь под облицовку. Но работа эта, как видим, чрезвычайно сложная и ответственная.

Еще об изразцах

Глазурованная расписная керамика с вжигаемым рисунком (майолика) известна с доисторических времен. Уже в Шумере и додинастическом Египте из нее делали высокохудожественные произведения искусства.

Древнегреческие, арабские и турецкие изразцы

Облицовочную плитку из майолики стандартного размера первыми начали изготовлять древние греки (на рис. слева). В Византии это искусство получило дальнейшее развитие, а от греков его переняли арабы, называвшие изразцы руми ас-зулайш (руми значит греческий) на востоке арабского мира, а на западе, в Магрибе – аз-зиллидж.

Изразцовая отделка в гареме

Арабы контактировали и с китайцами, и от них узнали о превосходных качествах белой глины – каолина. К VIII в. арабский изразец приобрел свой окончательный вид (посредине на рис.), а к XIV-XV вв. широкое распространение получили турецкие изразцы, справа на рис. Их рисунок был мягче, но все равно – коран настрого запрещал изображения людей и животных, как идолов. И там, и там доминировали холодные тона, в основном синие. Пропеченные Солнцем сыны пустыни превыше всего ценили прохладу.

Удивительным кажется, что европейцы во время крестовых походов почти ничего не узнали об изразцах; в «Книге» Марко Поло о них не упоминается. На самом деле арабы изразцы, как украшение особо изысканное и изящное, пускали прежде всего на отделку гаремов высшей знати (см. рис.), куда не то что проклятым ференги, но и своим доступ был строго запрещен под страхом мучительной позорной казни. Отдельные изразцы, безусловно, попадали в руки «франков», но разговаривать о технологии с грубыми невежественными крестоносцами было бесполезно.

Португальское изразцовое панно азулейжу

Основательно европейцы познакомились с изразцами на Пиренейском полуострове во время реконкисты мавританской Испании. Тамошние мусульманские владыки багдадских халифов считали своими сюзеренами не более, чем Бенджамин Франклин с Джорджем Вашингтоном – короля Георга и не держали аз-зиллидж за семью замками; наоборот, они бойко торговали изразцами, а мастера аз-зиллидж охотно нанимали добросовестных христианских подмастерьев.

Первыми переняли и усовершенствовали технику изразца португальцы и начали создавать свои азулейжу – большие художественные панно из изразцовых фрагментов, см. рис. выше. Придворные испанских монархов голландского происхождения в XV-XVI вв. более заинтересовались штучными изразцами и привезли их на родину. Чистюлям голландцам аз-зиллидж, которые они назвали на немецкий (точнее, верхнеголландский) лад кахелем, страшно понравились, и в Нидерландах очень скоро было налажено собственное производство, см. след. рис. Техника оставалась практически той же, только сюжеты брались свои.

Голландские изразцы

В Россию кахель, который здесь быстро переименовали в изразцы, привез, как уже говорилось, Петр I, но массовое производство продукции мирового уровня было налажено только при Екатерине II в Гжели, по арабско-голландской технике, слева на след. рис. В XIX в. изразцы такого типа пытались делать в Петербурге (посредине на рис.), но к тому времени уже сложилась национальная школа изразца мирового культурного значения (справа на рис.), а по художественному уровню питерские изразцы уступали гжельским, и предприятие успеха не имело. Ныне старый перебургский изразец – желанный экспонат для коллекционера-знатока.

Русские изразцы

Кое-что на десерт

В детстве автор этой статьи видел в российской глуши каменный сельский дом, который славился на всю округу не только неслыханным для советской глубинки тех лет уровнем благоустройства, но и тем, что весь отапливался всего одной большой («Пятиоборотная!» – гордо сообщал хозяин, своими руками создавший все это великолепие) классической голландской печью. В кухне была еще плита для стряпни, а в бане – печка-каменка.

План дома с отоплением большой голандской печью

Дом проектировался по-русски, от печки, хоть и голландской, поэтому и планировка вышла необычной, см. рис. Но детям нравилось. Деревенская детвора недостатком аппетита никогда не страдала, а местечко, где всегда можно чего-то перехватить – под боком.

И хозяйке из кухни, на двери которой красовалась надпись: «Мужики – прочь кроме как в баню!», удобно было и за своими сорванцами присматривать, и блюда подавать как в горницу, так и тем же мужикам на веранду. В общем, и в печном, и в любом другом деле главное – голова да руки.

Видео: пример построенной печи-голландки

Обсуждение темы «Печь-голландка»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Печь голландка. Особенности, достоинства и недостатки

Голландские печи знакомы всем — настолько, что при слове «голландка» вспоминается вовсе не жительница Нидерландов, а высокое стройное отопительное сооружение, стоящее обычно не в центре помещения, а ближе к углу. У печников голландские печи пользуются уважением, и строятся до сих пор. Работают голландки на разнообразном топливе, и обогревают и по сей день немало домов. Один из сильных плюсов данной конструкции – реальные возможности строить голландские печи собственноручно, при владении базовыми навыками и основами печного дела.

Дату рождения печи-голландки называют – примерно середина пятнадцатого века. Получается, что за триста лет эта печь стала самой востребованной и любимой отопительно-варочной печью и в Америке, и в Европе. Причина – огромное количество редких достоинств. Конструкция печи – длинный узкий «столб», обладает пластичностью – размеры можно изменять с целью встроить печь в выделенное ей место в небольшом по габаритам приморском доме. Если в Российских просторах можно и нужно плясать от печки, на родине печей-голландок место для плясок было крайне ограничено, а условия жизни не менее суровы. И очень много моря и мало земли, как говорят. Одно из следствий – особая остроумная и тонкая конструкция голландской печи и возможность встроить ее в очень ограниченный размер помещения. Печные мастера современности тоже встраивают тонкие голландские печи в дома, но пользуются для этого компьютерными программами.

Ограничение в земле стало одной из причин роста домов в высоту. Печь строилась вместе с домом, и имела такую же высоту. Даже при применении перекрытий из дерева, без бетонного монолита и сборного железобетона, печи возводили по высоте дома и рассчитывали так, чтобы от печных блоков нагрузка на перекрытие была допустимой.

Об устройстве печи-голландки

Эффективность выделения тепловой энергии у подобных агрегатов обусловлена их конструкцией. Голландская печь отличается искусственно удлиненным каналом для движения топочных газов. Дымоходным каналом здесь является кирпичная труба, имеющая многократные изгибы, где дым проходит, меняя направление, и при движении отдает тепловую энергию практически без остатка в стенки каналов и тело собственно печи. Дымовая труба выводит в атмосферу уже остуженный дымовой газ, который не имеет достаточной температуры, чтобы выделить сконденсированную влагу на внутренние поверхности дымоходной трубы. Данный плюс – два в одном, причем без сложностей теплотехники и термодинамики, а только за счет конструкции и расчета длин и изгибов дымоходных каналов. Просто и гениально. Но эта простота требует точного соблюдения установленных габаритов канала по размерам, форме, а также и по технологическим приемам кладочных работ в стенках и узлах. При нарушении выверенных размерностей печь не будет корректно работать.

Некоторые отличия конструкции голландских печей

• Печь может иметь в плане и круглую и прямоугольную форму, но топочный отдел всегда прямоугольный.
• Классические модели голландок не имеют поддувал и колосниковых решеток. Последовательное движение дымовых газов организовано по шести каналам, по трем каналам движется топочный газ в нижнем уровне, и по трем – в верхнем, в определенной последовательности отдавая тепло.
• Кислород, необходимый для процессов окисления-горения, топочная камера получает ограниченно – только через дверцу топливного отсека. Колосники и поддувальные камеры упразднены, что позволяет поддерживать тлеющие процессы в топочной камере. Твердое топливо медленно тлеет, но интенсивных процессов горения нет.
• Чистая классика голландки – узкая высокая экономичная отопительная печь, по сути бюджетный вариант обогрева. Все изыски дополнительной функциональности – водяные баки, духовки, лежанки и плиты для варки являются более поздними разработками. В современности применяют не только перечисленные дополнения, но даже соединяют голландские печи с отопительным водяным контуром, встраивая внутри топочных камер трубные теплообменники.
• Голландские печи можно ставить на железобетонные плиты перекрытий, при условии подтверждения несущей способности расчетом. Но вес голландок дает такие возможности. Экономичные печки с небольшой толщиной стенок в половину кирпича быстро нагреваются и начинают обогревать комнату, не требуя больших топливных закладок.

О достоинствах печи-голландки

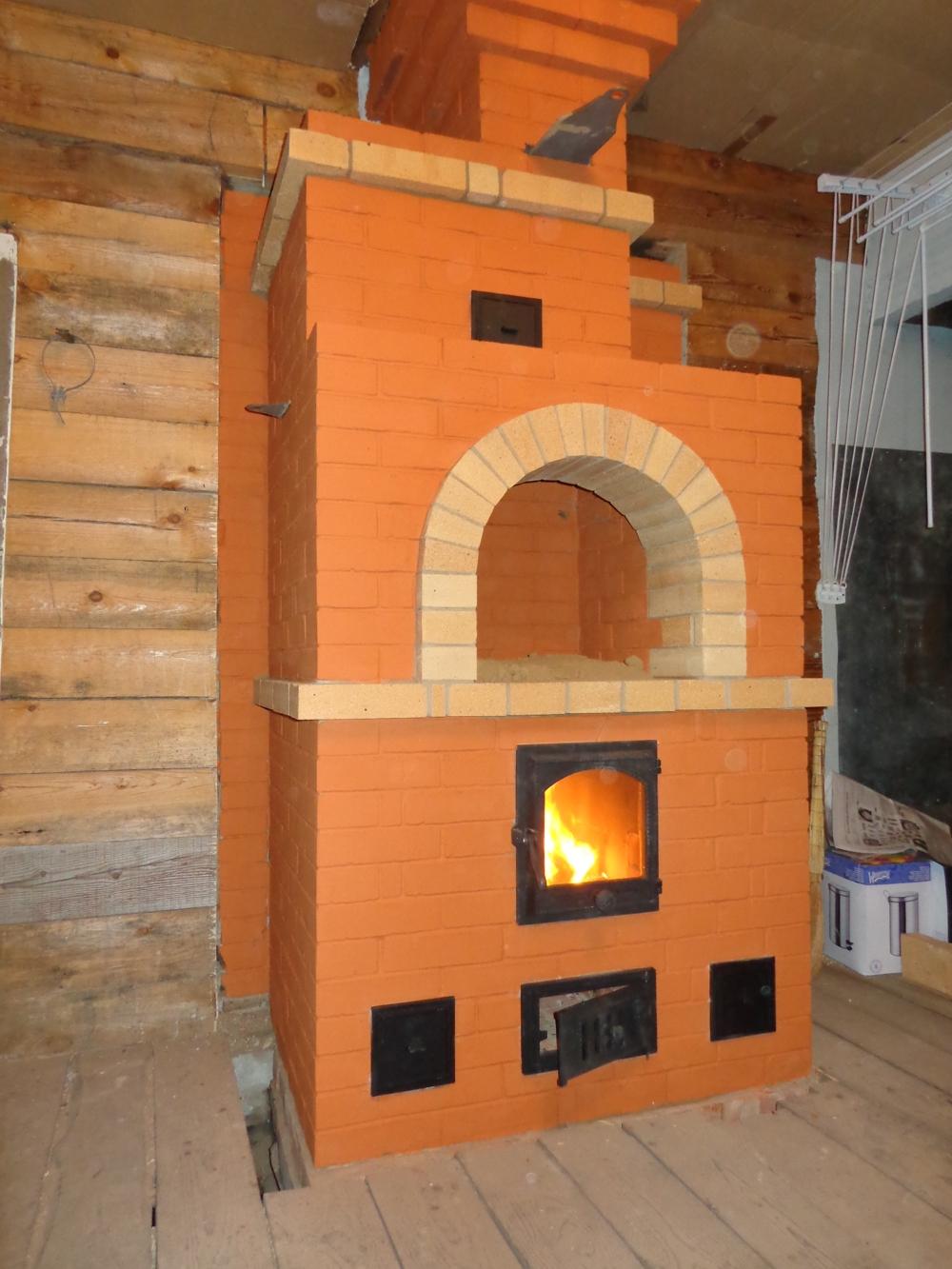

1. Огромное разнообразие дополнительных, как сейчас принято говорить, опций. Возможны конструкции голландских печей с духовками и варочными плитами, с встроенными водогрейными баками и даже с лежанками. Важна точность соблюдения технологий кладочных работ. Но изменение в конструкции не сказывается на эффективности работы.
2. Дополнительные функции требуют конструкционных дополнений и изменений, но эффективная работа печи остается постоянной, независимо от всех дополнений. Очень распространены по этой причине отопительно-варочные голландские печи – с варочными плитами и духовками.
3. Малые размеры и компактность печей. Минимальным габаритом по площади горизонтального сечения называют 50*50 см.
4. Потребность в материалах существенно меньше для небольшой печи, со всеми финансовыми следствиями. Можно сэкономить и иметь такой же обогрев от печи, на которую ушло 0,65 тыс. шт. кирпича, по сравнению с большой русской печью из 1,30 тыс. шт. кирпичей.
5. Значительное уменьшение нагрузок на междуэтажное перекрытие и возможность строить печи на этажах, а не только на первом, как в случае русской печи.
6. КПД голландской печки не зависит от высоты этой печи – достоинство конструкции, подтверждаемое практикой.
7. Печь конструктивно тонкостенная, имеет оптимальные формы и в итоге к термоударам и температурным медленным перепадам почти нечувствительна. Как следствие – риски тепловых деформаций почти нулевые.
8. Для топочного отдела голландки нужен высококачественный печной кирпич с огнеупорными свойствами. Но тело печи и дымоходы по высоте можно выкладывать даже из пустотного и щелевидного кирпича, что невозможно для большинства конструкций печей.
9. Газоходная труба имеет сравнительно простую конфигурацию, а температуры в ней изменяются плавно, без ударов и резких скачков. Это дает возможности встраивать в печи водогрейные баки или духовые шкафы, что дает дополнительные опции.
10. Тонкостенная печь-голландка быстро нагревается и медленно остывает, отдает тепло постепенно. Возможна полная загрузка печи и выход на основной отопительный режим непосредственно после летних простоев. Протапливание не обязательно.
11. По эффективности обогрева показатели говорят в пользу стройной голландки, даже если сравнивать с русскими печами. Одна высокая голландочка отапливает дом размером до 60 м2, а русская печка большого размера обогревает помещение примерно 50-55 м2.

Из вышесказанного рано делать выводы о том, какие печи лучше. Минусы голландские печи имеют, и эти минусы возвращают уважение к русским печам.

О недостатках печек-голландок

1. Коэффициент полезного действия у голландок постоянен и не зависит от их высотных габаритов, но величина его невелика – всего 35-55%. С русскими печами просто не сравнимо.
2. Оптимален режим работы – тлеющий, но не быстрое сгорание. Виды топлива, быстро отдающие тепло и имеющие малое количество продуктов сгорания – камышовые и соломенные брикеты, хворост – неприменимы и не дадут эффективного обогрева и возможности готовить пищу.
3. Устройство внутренних каналов имеет ту особенность, что после нагрева может стать причиной очень быстрого, моментального остывания печки, если вьюшка останется открытой после топки. Это быстрое остывание стимулирует обратную тягу. Затягивание внутрь уличного воздуха при этом реальное явление.
4. Двукратная топка голландской печи за одни сутки – грустная реальность. Но в то же время нельзя и топить слишком часто – поскольку процессы медленного тления связаны с выделением СО (угарного газа). Дополнительные топки – это больше угарного газа, поступающего в помещения. В контексте СО русские печи не в пример безопаснее, ведь их режим исключает тлеющие процессы.

Голландская печь востребована и популярна по причине остроумной конструкции, компактности и легкости, и многих еще достоинств, и занимает свое особое место среди отопительных и варочных печных агрегатов. Сравнения ее с другими видами печей могут быть слегка некорректны, поскольку все виды печей имеют как плюсы, так и минусы, и выбор модели печи зависит от наиболее нужных параметров.

Что такое мандала? | Как рисовать мандалы и испытание 100 мандал с Кэтрин Коста

Как только вы узнаете, что такое мандала, вы начнете видеть их повсюду!

Мандала — это санскритское слово, которое переводится как «круг» или «центр».

Мы часто ассоциируем слово «мандала» с круговыми узорами, имеющими повторяющиеся цвета, формы и узоры, исходящие из центра. Мандалы могут быть точными, тщательно отмеренными, геометрическими и идеально симметричными или, напротив, свободными, органичными и асимметричными.Мандалы часто рисуют в кругах, но их также можно рисовать квадратами.

Индуистские и буддийские традиции

В индуистской и буддийской традициях мандалы являются объектом медитации для помощи в духовном развитии. Образы изображают вселенную, а символы представляют собой духовное путешествие человека, циклы рождения-жизни-смерти и взаимосвязь всего живого. Индуистская традиция фокусируется на осознании себя как единого с божественным. В то время как в буддийской традиции акцент делается на потенциале просветления (природе будды), а изображения в мандалах иллюстрируют препятствия, которые необходимо преодолеть, чтобы развить сострадание и мудрость.Рисование мандал в этой традиции следует строгим правилам.

Мандалы встречаются во всех культурах.

Вот несколько примеров:

• Кельтские спирали и узелки
• Христианство — окна-розы, четки, нимбы
• Китайский символ Инь и Ян
• Индуистские янтры
• Лабиринты
• Индейцы — колесо медицины, ловцы снов, индейские щиты
• Картины из песка навахо
• Тибетские песчаные мандалы
• Календари следуют циклам времени.то есть григорианский, астрологический и майянский календари.

Мандалы в природе

Снежинки, цветы и ракушки, подобные изображенному выше наутилусу, — все это примеры того, где в природе появляются мандалы. Циклические модели луны и времен года также рассматриваются как мандалы.

Персональные мандалы

Карл Дж. Юнг, швейцарский психиатр, познакомил Запад с практикой создания мандал для самовыражения, открытия и исцеления.В повседневной практике создания мандал Юнг обнаружил, что формы, цвета и символы отражают его умственное, эмоциональное и духовное благополучие в то время, когда он их создавал. Он заметил, как менялись его рисунки мандалы по мере изменения его психического и эмоционального состояния. Размышляя над этими рисунками мандалы, Юнг пришел к выводу, что наше подсознание и сознание всегда стремятся к равновесию. Когда Юнг работал со своими клиентами, он заставлял их рисовать мандалы. Он заметил, что создание мандал помогает успокоить пациентов, испытывающих хаотические психологические состояния.Юнг также определил универсальные закономерности и архетипы, которые повторялись в его мандалах и мандалах его клиентов.

При создании мандал для личного удовольствия и размышлений нет никаких правил. Можно рисовать симметричные узоры или заполнять круг формами и цветами любым способом. Это полностью зависит от человека, рисующего мандалу.

Я приглашаю вас изучить эту практику создания личных мандал.

Преимущества создания мандал

Участники, которые взяли на себя задачу создать 100 мандал за 100 дней, испытали следующее.

Создание мандал:

• Расслабляет тело и разум
• Развивает чувство счастья, внутреннего покоя и общего благополучия
• Снимает стресс, беспокойство, беспокойство, подавленность, страх и депрессию
• Активизирует творчество и улучшает концентрацию внимания
• Повышает самооценку и принятие себя
• Развивает чувство связи с собой и другими.
• Улучшает сон
• Это весело!

Вдохновляйтесь.Начать.

Нравится:

Нравится Загрузка …

Что такое ингалянты? | Национальный институт по борьбе со злоупотреблением наркотиками (NIDA)

Ингалянты — это летучие вещества, которые выделяют химические пары, которые можно вдохнуть, чтобы вызвать психоактивный эффект или эффект изменения сознания. Хотя другие вещества, вызывающие злоупотребление, можно вдыхать, термин «ингалянты» используется для описания множества веществ, основной общей характеристикой которых является то, что они редко, если вообще принимаются, принимаются каким-либо путем, кроме ингаляции. Это определение охватывает широкий спектр химических веществ, которые могут иметь различные фармакологические эффекты и присутствуют в сотнях различных продуктов.В результате точное разделение ингалянтов на категории затруднительно. В одной системе классификации перечисляются четыре основные категории ингалянтов — летучие растворители, аэрозоли, газы и нитриты — в зависимости от форм, в которых они часто встречаются в бытовых, промышленных и медицинских товарах.

Летучие растворители — это жидкости, которые испаряются при комнатной температуре. Их можно найти во множестве недорогих, легко доступных продуктов, используемых для бытовых и промышленных целей. К ним относятся разбавители и средства для удаления краски, жидкости для химической чистки, обезжириватели, бензин, клеи, корректирующие жидкости и фломастеры.

Аэрозоли — это аэрозоли, содержащие пропелленты и растворители. В их число входят аэрозольные краски, дезодоранты и лаки для волос, спреи с растительным маслом для приготовления пищи и спреи для защиты тканей.


Газы включают медицинские анестетики, а также газы, используемые в бытовых или коммерческих продуктах. К медицинским анестетикам относятся эфир, хлороформ, галотан и закись азота (обычно называемый «веселящий газ»). Из этих газов чаще всего злоупотребляют закисью азота, и ее можно найти в диспенсерах для взбитых сливок и продуктах, повышающих октановое число в гоночных автомобилях.Другие бытовые или коммерческие продукты, содержащие газы, включают бутановые зажигалки, баллоны с пропаном и хладагенты.

Нитриты часто считаются особым классом ингалянтов. В отличие от большинства других ингалянтов, которые действуют непосредственно на центральную нервную систему (ЦНС), нитриты действуют, прежде всего, для расширения кровеносных сосудов и расслабления мышц. В то время как другие ингалянты используются для изменения настроения, нитриты используются в основном как сексуальные усилители. Нитриты включают циклогексилнитрит, изоамил (амил) нитрит и изобутил (бутил) нитрит и обычно известны как «попперс» или «люциан».«Амилнитрит используется в некоторых диагностических процедурах и ранее прописывался для лечения некоторых пациентов от боли в сердце. Нитриты сейчас запрещены Комиссией по безопасности потребительских товаров, но их все еще можно найти в небольших бутылочках с надписью« очиститель видеоголовок ». «одорант для комнаты», «средство для чистки кожи» или «жидкий ароматизатор».

Как правило, люди, злоупотребляющие ингалянтами, будут злоупотреблять любым доступным веществом. Однако эффекты, производимые отдельными ингалянтами, различаются, и некоторые пользователи будут стараться изо всех сил, чтобы получить свой любимый ингалянт.Например, в некоторых частях страны «Техасская чистка обуви», спрей для чистки обуви, содержащий химическое вещество толуол, является фаворитом местных жителей.

Что такое LAN? Локальная сеть

Автор: Ванги Бил

A l ocal- a rea n etwork ( LAN ) — это компьютерная сеть, охватывающая относительно небольшую территорию. Чаще всего локальная сеть ограничена одной комнатой, зданием или группой зданий, однако одна локальная сеть может быть подключена к другим локальным сетям на любом расстоянии с помощью телефонных линий и радиоволн.

Система локальных сетей, соединенных таким образом, называется глобальной сетью (WAN). Разница между LAN и WAN заключается в том, что глобальная сеть охватывает относительно большую географическую область. Обычно WAN состоит из двух или более локальных сетей (LAN) и часто соединяется через общедоступные сети.

узлов в локальной сети

Большинство локальных сетей соединяют рабочие станции и персональные компьютеры. Каждый узел (отдельный компьютер) в локальной сети имеет свой собственный ЦП, с помощью которого он выполняет программы, но он также может получать доступ к данным и устройствам в любой точке локальной сети.Это означает, что многие пользователи могут совместно использовать дорогие устройства, такие как лазерные принтеры, а также данные. Пользователи также могут использовать локальную сеть для общения друг с другом, отправляя электронную почту или участвуя в сеансах чата.

способны передавать данные с очень высокой скоростью, намного быстрее, чем данные могут передаваться по телефонной линии; но расстояния ограничены, а также существует ограничение на количество компьютеров, которые могут быть подключены к одной локальной сети.

Рекомендуемая литература: Руководство по топологии сети Webopedia.

Типы локальных сетей (ЛВС)

Существует много различных типов локальных сетей, из которых наиболее распространены Ethernet-сети для ПК. Большинство сетей Apple Macintosh основаны на сетевой системе AppleTalk, встроенной в компьютеры Macintosh. Следующие характеристики отличают одну локальную сеть от другой:

• Топология: Геометрическое расположение устройств в сети. Например, устройства можно расположить кольцом или по прямой.
• Протоколы: Правила и спецификации кодирования для отправки данных. Протоколы также определяют, использует ли сеть одноранговую архитектуру или архитектуру клиент / сервер.
• Носитель: Устройства можно подключать с помощью витой пары, коаксиальных кабелей или оптоволоконных кабелей. Некоторые сети вообще обходятся без подключения средств массовой информации, вместо этого общаясь с помощью радиоволн.

Развертывание беспроводной локальной сети

Беспроводные сети относительно легко внедрить в наши дни, особенно по сравнению с перспективой необходимости прокладывать провода при развертывании новой проводной сети или капитальном ремонте существующей.Первым шагом в планировании развертывания беспроводной локальной сети должен быть выбор стандарта технологии беспроводной сети. Имейте в виду, что это стандарт, необходимый для размещения ваших точек доступа к сети и маршрутизаторов, а также всего набора беспроводных сетевых интерфейсных карт (NIC) для ваших компьютеров и других сетевых ресурсов.

Рекомендуемая литература: Статья Webopedia: Как развернуть беспроводную локальную сеть?

Связанные задания: Сетевой администратор LAN

Сетевой администратор LAN отвечает за обслуживание локальной сети организации.В большинстве случаев локальная сеть охватывает один географический объект, например корпоративный офис. В обязанности сетевого администратора LAN входит установка компонентов сети LAN, отслеживание и продление лицензий на программное обеспечение и оборудование, мониторинг производительности LAN, обновление программного обеспечения и оборудования сети LAN, создание резервирования сети и резервное копирование для обеспечения непрерывности в случае сбоя сети и установка. программное и аппаратное обеспечение для обеспечения безопасности локальной сети.

Знаете ли вы… Что такое сетевой адаптер?

Популярное и технологичное словосочетание — сетевой адаптер.Это наиболее распространенное и универсальное альтернативное имя для сетевой карты (NIC). Сегодня аналогичные продукты, такие как адаптер беспроводной локальной сети USB или адаптер Wii LAN, также называют адаптером локальной сети.

На каких языках говорят в Шотландии?

Бенджамин Элиша Саве, 25 апреля 2017 г., Общество

Шотландия — одна из трех стран (включая Англию и Уэльс), составляющих Соединенное Королевство, и расположена к северу от Великобритании.Три официально признанных языка страны включают английский, шотландский и шотландско-гэльский. Все зарегистрированные языки Шотландии либо германские, либо кельтские. Английский язык в основном используется в стране, за ним следуют шотландский и шотландский гэльский как языки меньшинств. Английский язык, на котором говорят в Шотландии, — это диалект, известный как шотландский английский. Кельтские языки Шотландии — гойдельские (гэльские) или бриттонские.

Английский, самый распространенный язык в Шотландии

Английский — самый распространенный язык в Шотландии, при этом 99% шотландских граждан ответили, что они могут говорить по-английски.Это произошло в результате взаимодействий, имевших место в Англии и Шотландии на протяжении истории двух стран. В 1701 году Королевство Шотландия объединилось с Королевством Англии, что привело к образованию Великобритании. В 1801 году Великобритания присоединилась к Ирландии, в результате чего образовалась Великобритания. В результате этого слияния королевств народ Шотландии постепенно перешел на использование английского языка в общении. Однако они не говорили на стандартном английском, но разработали свой уникальный диалект, известный как шотландский английский.Этот диалект имеет сильное влияние на гэльский.

Шотландский язык

Второй по распространенности язык в Шотландии — шотландский, на котором говорят 30% шотландских граждан. Этот германский язык, на котором говорят в основном в низменной Шотландии, часто классифицируется как одна из древних разновидностей английского языка. Фактически, большинство людей в Шотландии (64% взрослого населения Шотландии, согласно исследованию, проведенному в 2010 году правительством Шотландии) не считают шотландский язык языком.Язык, возникший из среднеанглийского, во время своего развития находился под влиянием романских языков, то есть латинских языков; с юридической и церковной латыни, нормандского и французского языков. Другие влияния включают голландский и средне-нижненемецкий язык. Шотландский гэльский также одолжил шотландцам человеческие слова, в основном слова, обозначающие географические и культурные особенности. Шотландский диалект состоит из нескольких диалектов, ни один из которых не является «официальным» шотландским. Эти диалекты включают островные шотландцы, северные шотландцы, центральные шотландцы, южные шотландцы и еврейский гибрид шотландцев и идиш.

Шотландский гэльский

Третьим по распространенности языком в Шотландии является шотландский гэльский, на котором говорит 1% шотландских граждан. Шотландский гэльский — кельтский язык гойдельской ветви. Он произошел от среднеирландского. Сегодня предпринимаются попытки возродить понимание языка, особенно среди молодежи. Не являясь официальным языком ни в Европейском союзе, ни в Великобритании, шотландский гэльский классифицируется как язык коренных народов Европейской хартией региональных языков или языков меньшинств.

Основные языки иммигрантов, на которых говорят в Шотландии

Среди языков меньшинств есть языки, на которых говорят различные группы людей из других стран, которые мигрировали в Шотландию и создали общины в стране. Эти языки иммигрантов включают итальянский, китайский, польский, урду и кантонский.

Основные иностранные языки Шотландии

Большинство иностранных языков, на которых говорят в Шотландии, являются европейскими.К ним относятся немецкий, испанский, итальянский и французский языки.

Происхождение родных языков в Шотландии

История всегда оказывала значительное влияние на развитие и эволюцию языков, и изучить язык страны — значит изучить ее историю. То же самое верно и для Шотландии, и ее языки раскрывают ее историю с Великобританией, Ирландией, Францией, Германией, латынью и древнегреческим языком, а также кельтское происхождение шотландского народа.

На каком языке говорят в Шотландии?
