Датчики освещенности уличные: устройство, принцип работы, схемы подключения, обзор цен, отзывы

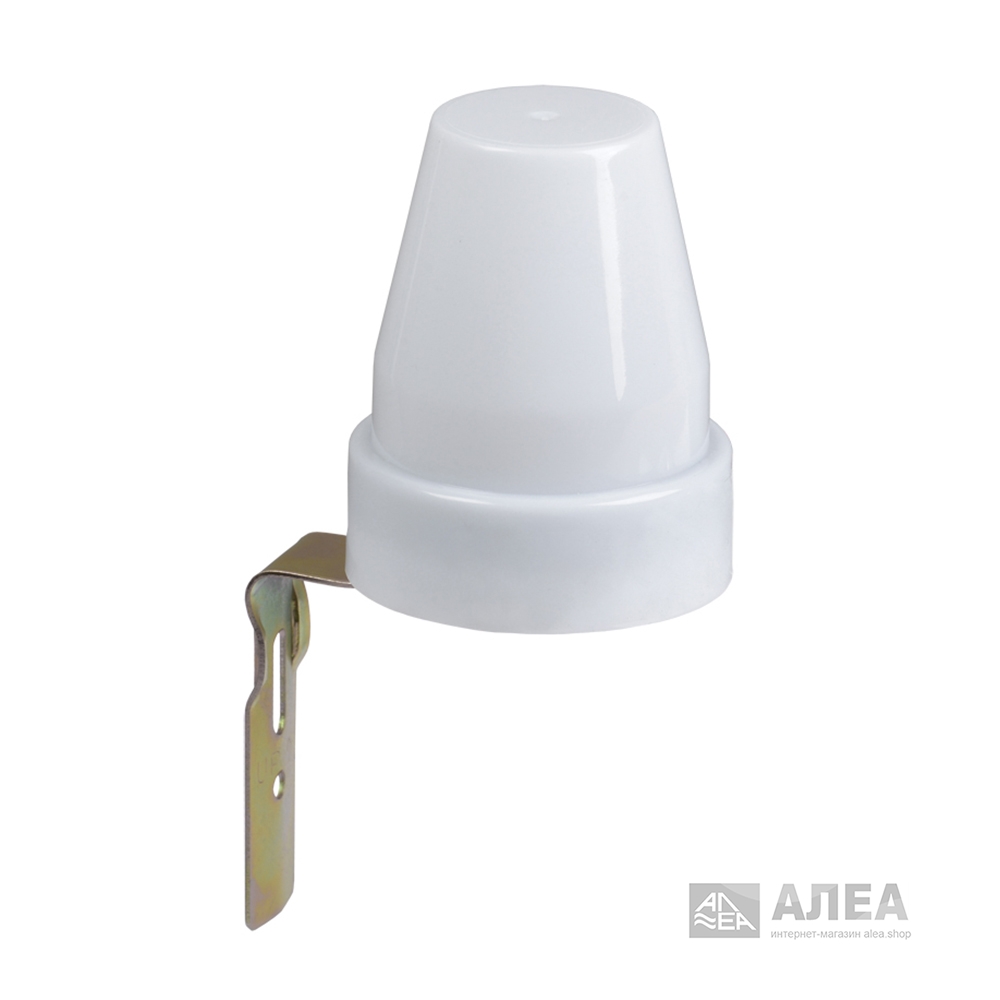

уличный датчик освещенности для включения света
Большинство входов в затемненные места на бессознательном уровне воспринимаются с тревогой и чувством опасности. Но все меняется. После своего появления датчик света для уличного освещения, стал обладать большим спросом. Автоматическое управление включением осветительными приборами стало доступнее и легче в установке и в эксплуатации.

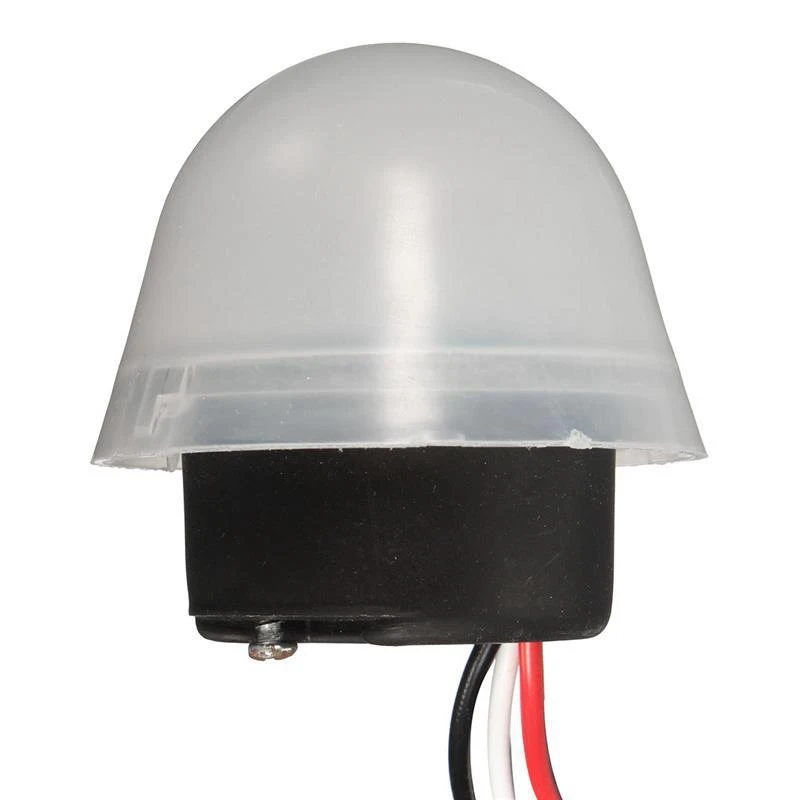

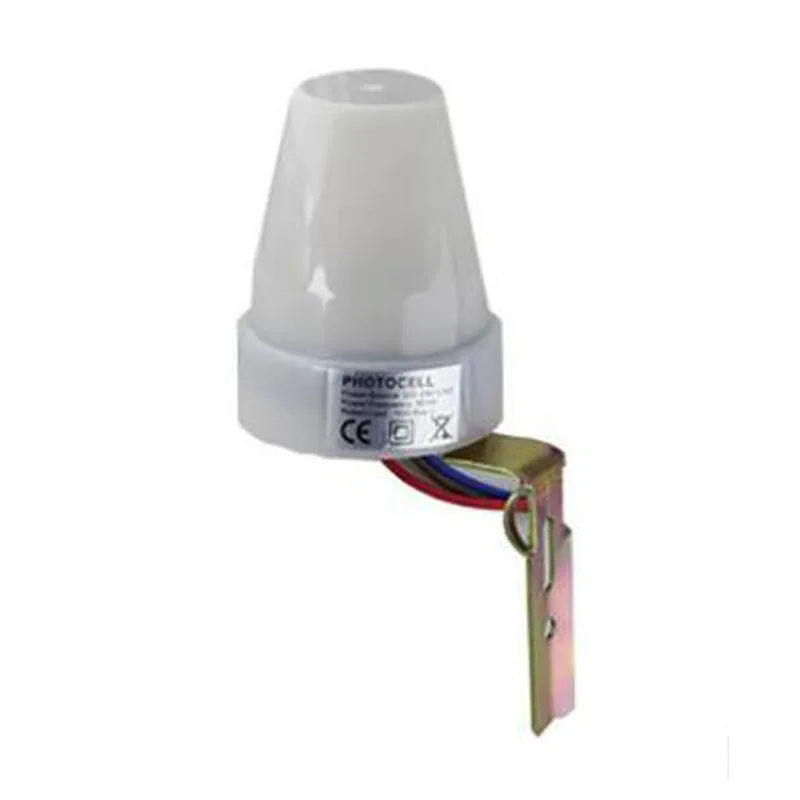

Как работает уличный фотодатчик
Если установить датчик освещенности для включения света над входом в подъезд, то он будет работать по тому же принципу, что и обычный фонарь с датчиком движения. Работой лампы управляет сенсор, чувствующий изменение в перемещении объектов в зоне контроля. Или фоточувствительный элемент, который реагирует на изменения в световом потоке.
Главным элементом такого устройства является чувствительный фотоэлемент, который размещен на плате и может менять свои свойства.

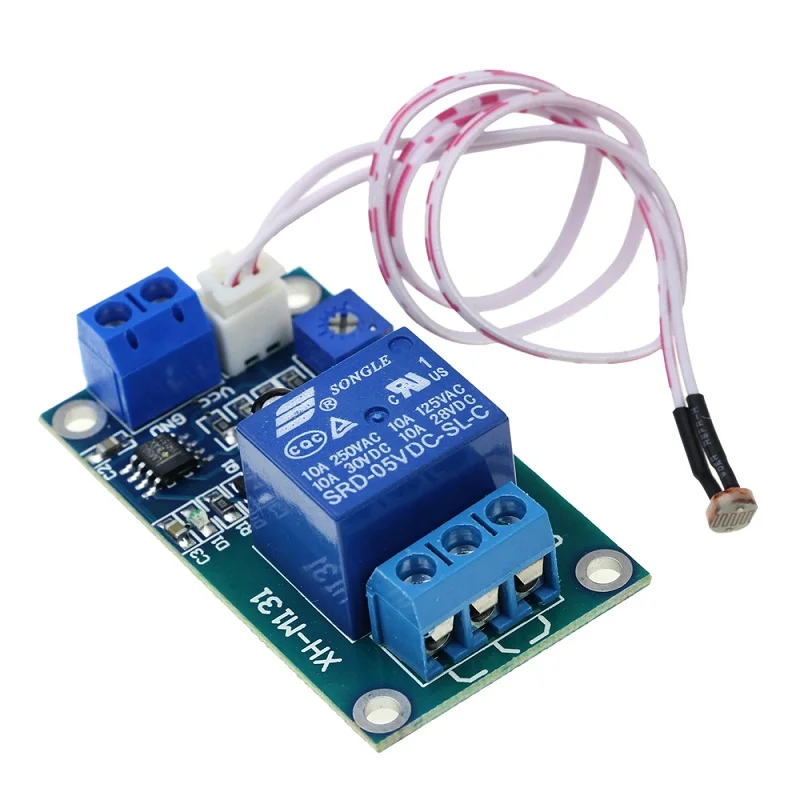

Фотоэлемент реализован на основе фоторезистора. Пока уровень света, попадающий на его поверхность, достаточный, цепь питания разомкнута.
Если дополнительно установить детектор движения, свет будет подключаться именно в тот момент, когда датчик зафиксирует движение.
Плюсы и минусы использования уличного фотореле
Главное преимущество, которым обладает датчик дневного света — ощутимая экономия электроэнергии. Несомненные достоинства систем с применением фотоэлементов это:
- Устройство работает на малых токах.
- Моментальное включение/выключение.
- Высокая производительность.
- Нет трущихся механических частей, что повышает долговечность устройства.
- Продолжительный период эксплуатации.
Но следует учитывать, что прибор не рассчитан на применение в экстремальных условиях. Поэтому следует тщательным образом следить за его герметичностью.
Грязный и запыленный датчик также не будет нормально функционировать. Необходимо всегда поддерживать всё устройство в чистоте.
Где купить
Приобрести оборудование для управления светом можно как в специализированном магазине, так и онлайн в Интернет-магазине. Во втором случае, особого внимания заслуживает бюджетный вариант приобретения изделий на сайте Алиэкспресс. Для некоторых видеокамер есть вариант отгрузки со склада в РФ, их можно получить максимально быстро, для этого при заказе выберите «Доставка из Российской Федерации»:
Разновидности
По типу применяемых датчиков их разделяют на несколько групп:
- Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
- Акустические. Реагируют на шум.
Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
- Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
- Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.

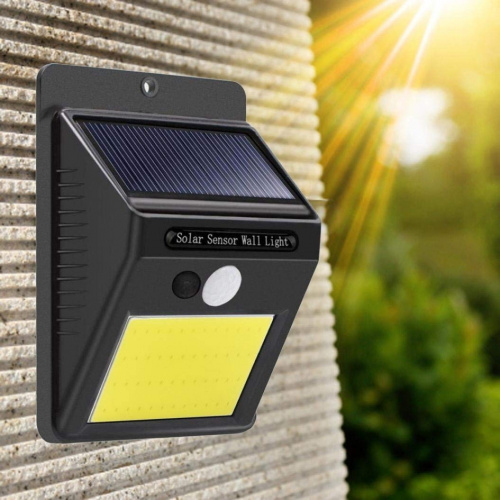

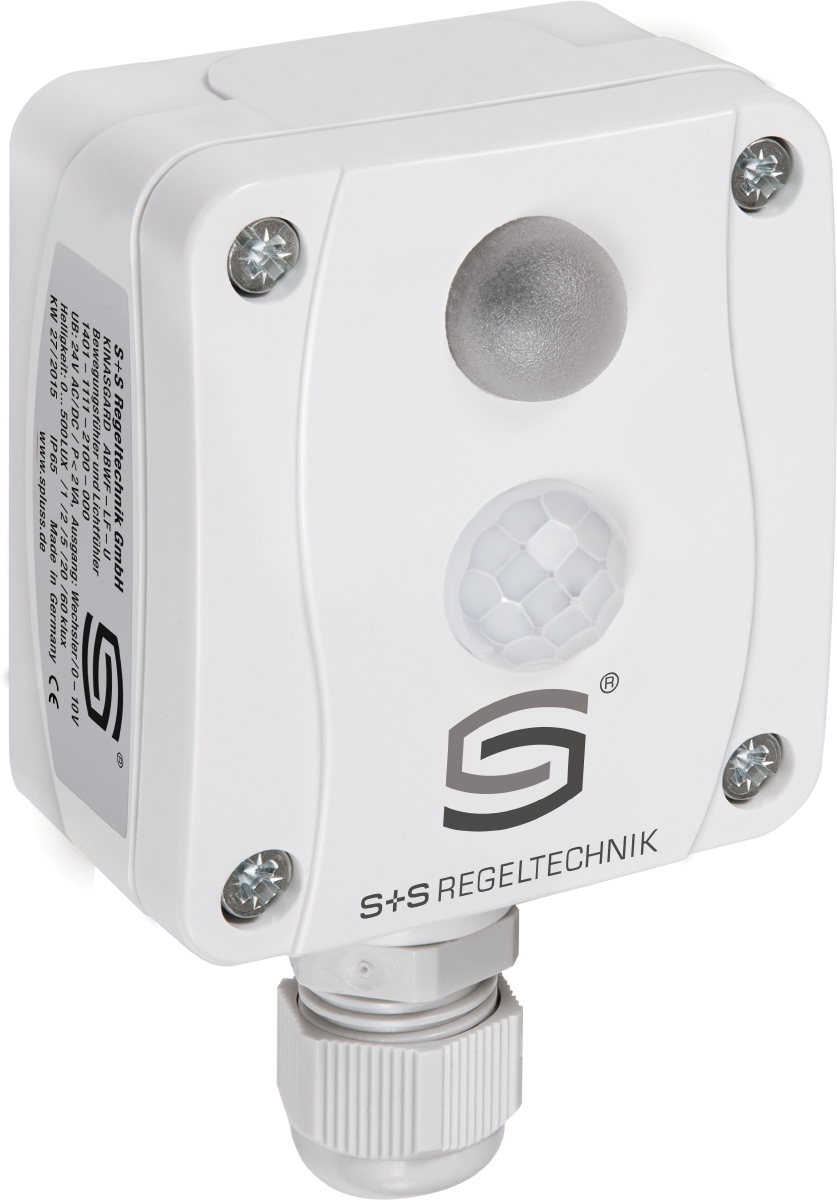

- Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
- Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения.
Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.
Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:
- недорогой;
- с большим радиусом действия;
- можно легко отрегулировать под свои предпочтения.
Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.
Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.

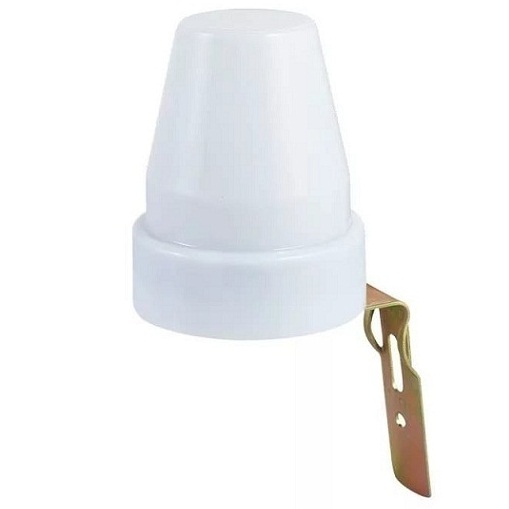

- Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.

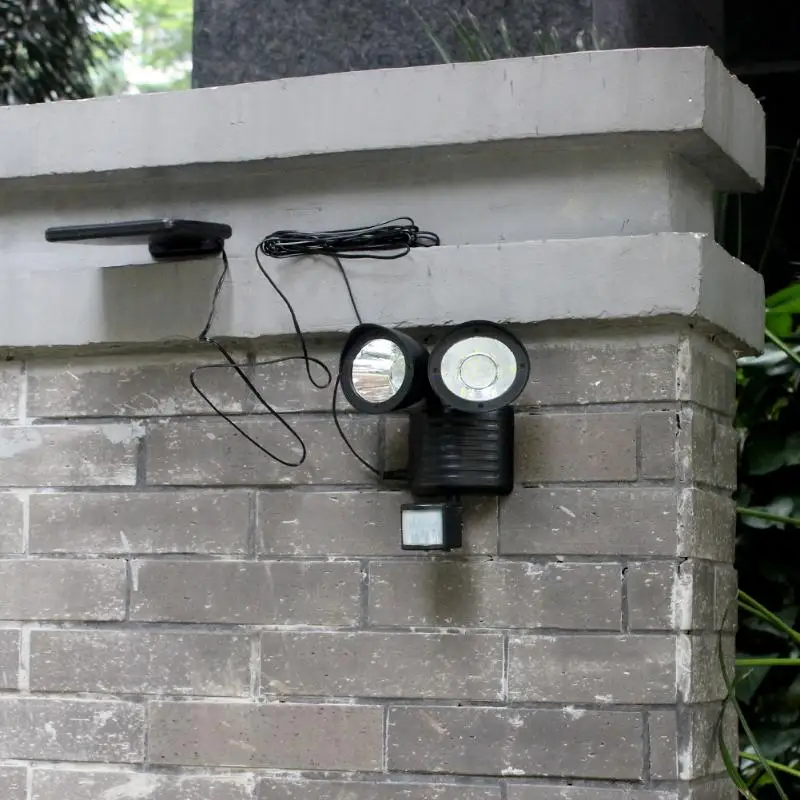

- Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения.
Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.

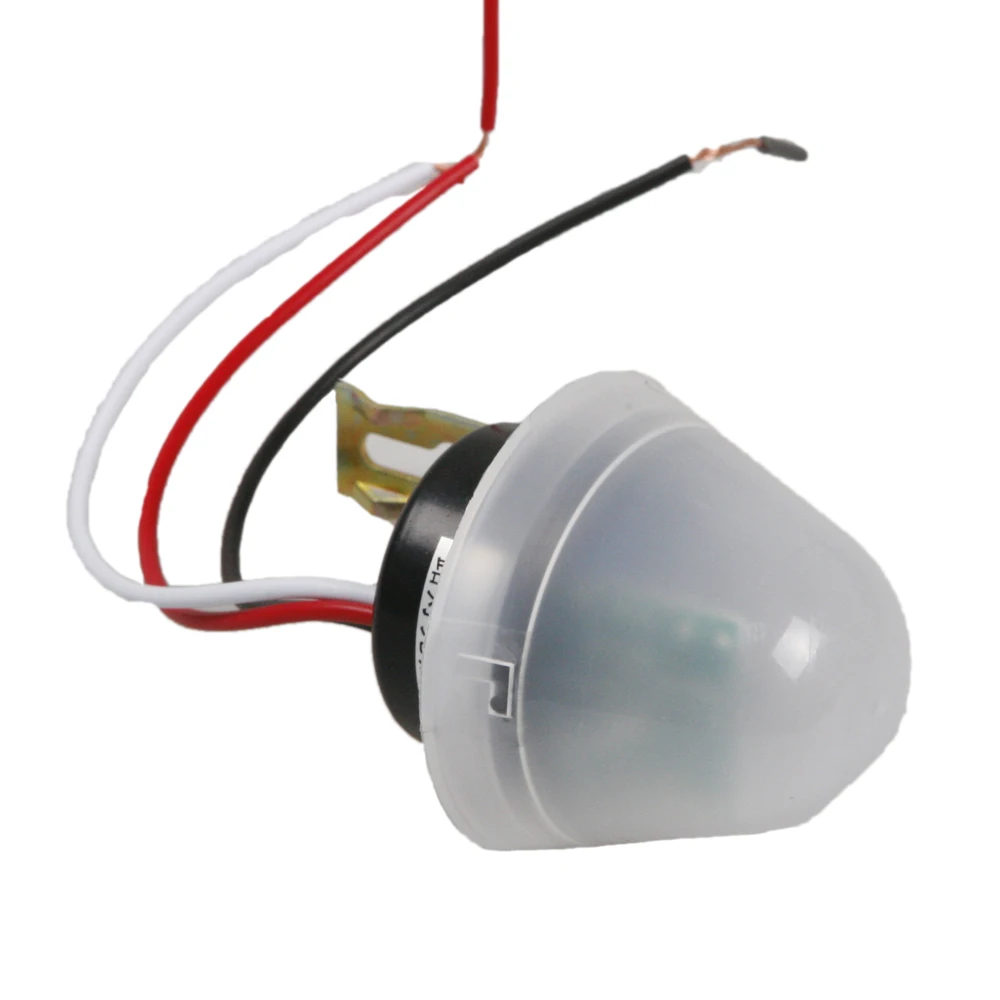

Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».
Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.
Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.
Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.
Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.
На заметку
При подборе уличного детектора света стоит учесть некоторые моменты:
- размеры придомовой территории;
- для загородных участков рекомендуются релюшки с функцией регулировки на срабатывание.
Такие датчики света легко настроить самостоятельно; - на регулировку потребуется время и минимальные навыки;
- датчик света с таймером позволит точнее подстроить включение/отключение, запрограммировав время срабатывания;
- уличный фотодатчик лучше оборудовать ограничителем, чтобы оградить его от засветки от оконных и фонарных фонарей. Сделать такой световой козырек можно самостоятельно, например, из отрезка пластиковой трубы подходящего диаметра;
- для уличных приборов освещения лучше применять не обычные лампы накаливания, а светодиодные или люминесцентные. Так можно сэкономить на счетах за электричество. Кроме того и сам датчик можно подобрать с меньшей пропускной способностью, а значит и дешевле;
- место установки выбирать согласно прилагаемой инструкции.
Перед покупкой прибора важно выбрать угол осмотра в горизонтальной плоскости. Если в зону освещения могут подходить с любого курса движения, нужны реле с углом обзора от 180° до 360°:
- Стеновые с углом видимости 180°.
- Столбовые с углом видимости 360°.
Немаловажна и высота установки. Основное условие, когда работает фотореле — чтобы не было «мёртвых зон». Для бытовых приборов характерна узконаправленная зона обнаружения по вертикали — от 15° до 20°.
Для того чтобы датчики движения работали без поломок нужно знать, что они рассчитаны на определённую нагрузку. Просто перед покупкой рассчитайте суммарную мощь подключаемых ламп, которыми такое устройство будет управлять.
Монтаж и подсоединение
Чтобы фотореле правильно работало, необходимо точно избрать место установки. Для этого важно соблюдать некоторые условия:
- На элементы фотодатчика должен попадать солнечный свет.
- В ночное время с датчиком не размещать работающие осветительные приборы.
- Оградить фотоэлемент от попадания освещения фар проезжающих рядом машин.
- Размещать сенсор на доступной высоте для периодического технического обслуживания.
- Перед покупкой необходимо выбрать от чего будет запитано устройство: от сети 220 В или 12 В.
- Так как реле будет работать под открытым небом, класс защиты лучше выбрать не ниже IP44. Но в любом случае, чем он выше, тем лучше работа прибора.
- Необходимо соблюдать, определённые заводом-изготовителем, температурные диапазоны работы датчика.
- Если планируется подключить не один, а несколько светильников, фотореле должно обладать запасом по мощности. Это поможет предотвратить перегрузки и поломки прибора.

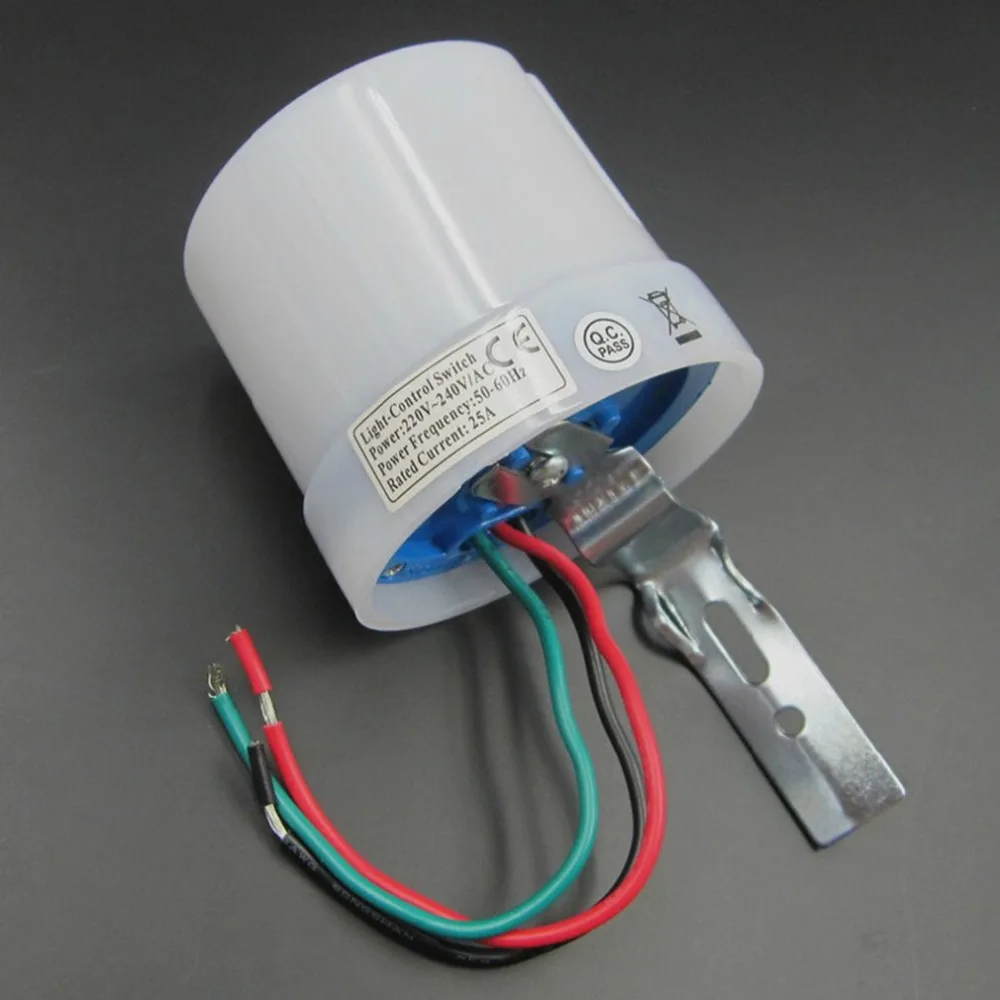

Если собираетесь подключить датчик света своими руками, то нужно знать, что есть три проводка: фаза и ноль для включения реле, соединительная фаза для подключения светильника.
Провода соединяются в герметичной распределительной коробке уличного исполнения. Для одного светильника коробку разрешается устанавливать рядом с реле. Если светильников несколько подключение рекомендуется выполнить через пускатель.

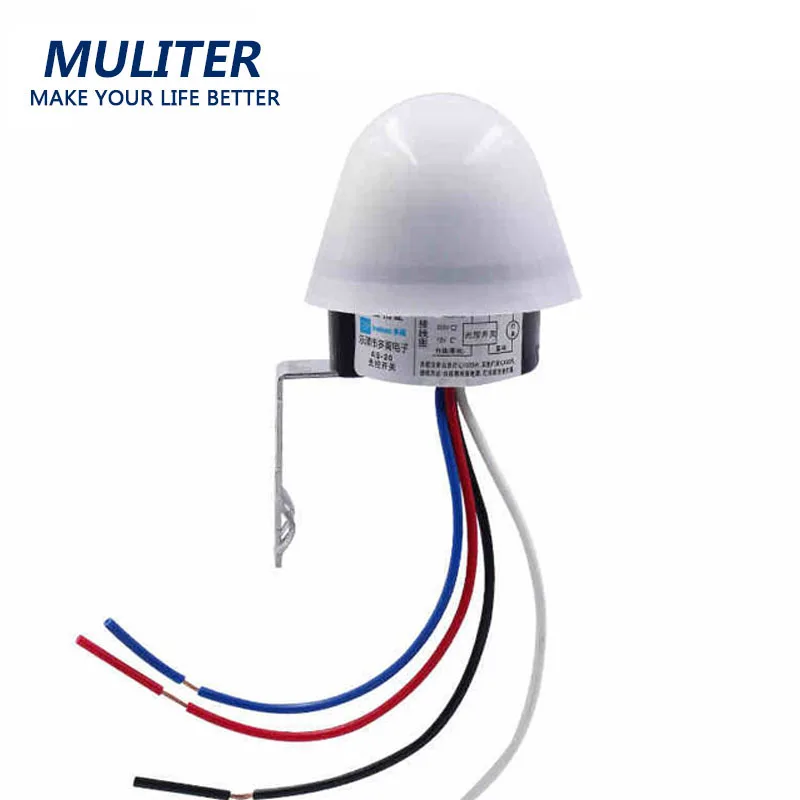

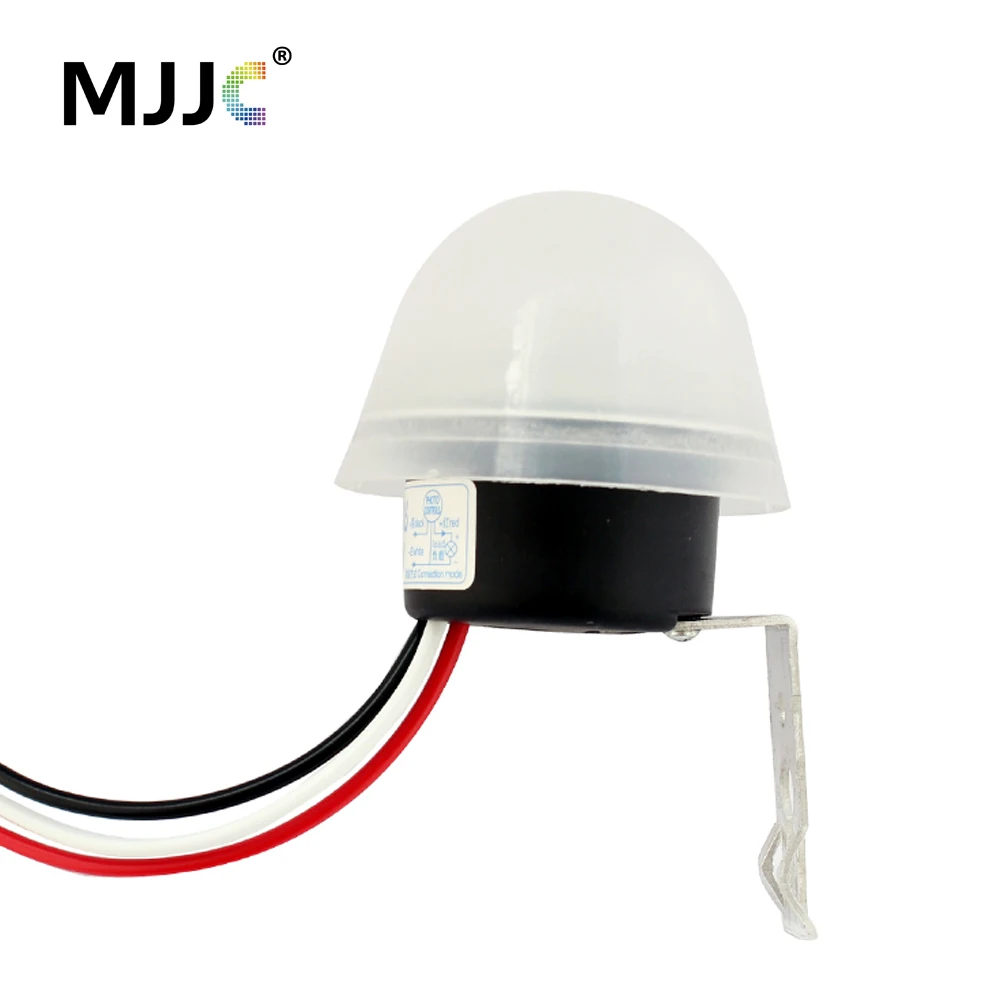

В стандартном исполнении провода для включения имеют разную окраску: один — всегда красный. Два других — это синий и черный.
- Красным подсоединяются или приборы освещения или детектор движения.
- Синим — выполняется подключение к нулевой фазе.
- Черным — подсоединяется фаза.
Если цвет проводков другой, рекомендуется внимательно изучить прилагаемую к датчику инструкцию по подключению.
Прибор управления светом придомовой области работает автоматически. Но есть кнопка переключения в ручной режим работы.
Схемы подключения
Итак, основная функция датчика света подать напряжение на уличное осветительное оборудование, когда начинает темнеть и отключить его с рассветом. Это как бы выключатель, но, управляемый светочувствительным элементом.
Получается простая схема наружного подключения, когда фаза ставится в разрыв с фотореле и осветительным устройством.
Дабы по датчику света проходил ток, к нему также нужно подключить и рабочий ноль.
Для того чтобы можно было управлять разными по мощности устройствами, фотодатчик подбирается по мощности подключаемой нагрузки. Но тут надо понимать, как работает прибор. С увеличением мощности включаемого прибора возрастает и цена на подобные девайсы.
Чтобы обойти этот момент, в схему включается обычный магнитный пускатель. Он как раз и предназначен для управления сетью. А для управления пускателем в схему добавляется фотодатчик с малой подключаемой нагрузкой. То есть датчик, уже не включает сами уличные фонари, а подает малый ток на управляющий магнитный пускатель. А вот к нему уже можно подсоединять и мощную нагрузку.
Если фотореле недостаточно, то расширить функционал управления можно за счет дополнения в схему таймера и датчика движения. Их устанавливают последовательно после датчика света. Что установить первым — датчик движения или таймер в этой схеме роли особой не играет.
Если установка детектора движения или таймера не планируется, их можно не ставить, не меняя схемы — он все равно будет работать.
Известные модификации уличных датчиков освещения
На современном рынке есть большой выбор фотодатчиков как импортного, так и отечественного производства. Вариации выбора очень большие:
- по условиям освещения;
- виды освещения;
- по мощности подключаемых осветительных приборов;
- расширенные функции.

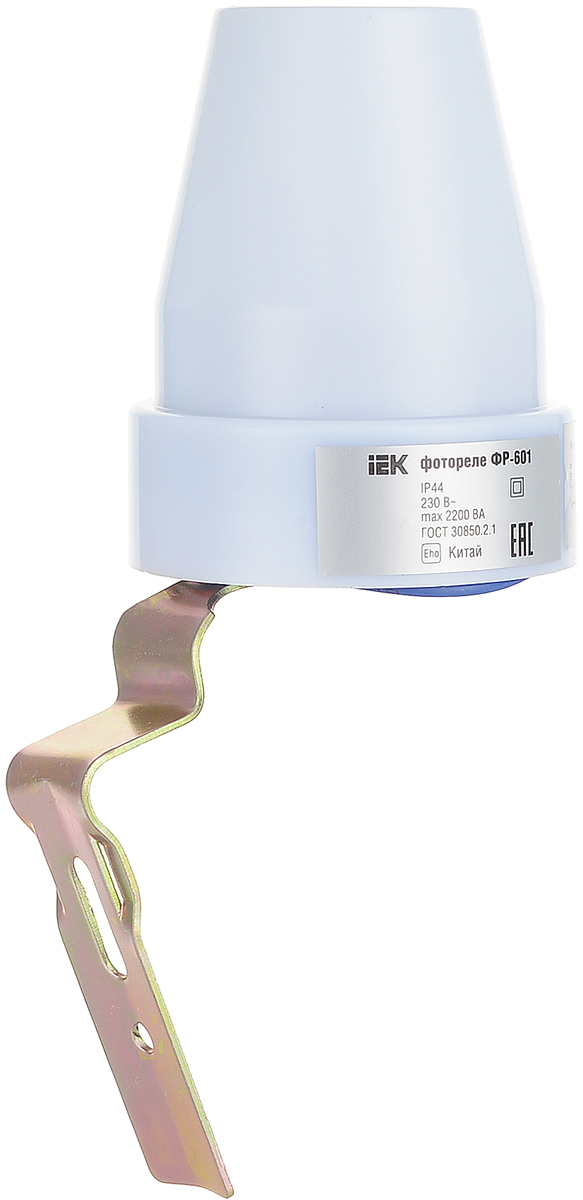

Фотореле ФР-601 и ФР-602
Для бытовых нужд пользуются спросом однофазные модели ФР-601 и более совершенная модификация ФР-602 от компании ІЕК. Оба достаточно надежны для освещения и просты в подключении. Они практически идентичные по функционалу, питаются от домашнего тока с одинаковым напряжением и частотой. Мощность — 0.5 Вт.
Также с одинаковым классом защиты IP44, что предполагает защиту от пыли и влаги.
Различия в сечении подключаемых проводов:
- ФР-601 1.5 квадрата;
- ФР-602 2.5 мм².
Поэтому есть и различия по току нагрузки: у первого 10 А, у второго 20 А.
У обоих встроенные фотоэлементы с регулировкой от 0 до 50 лк с интервалом в 5 лк.
Основное применение — уличные осветительные приборы для дач и частных домов, когда наступает ночь.

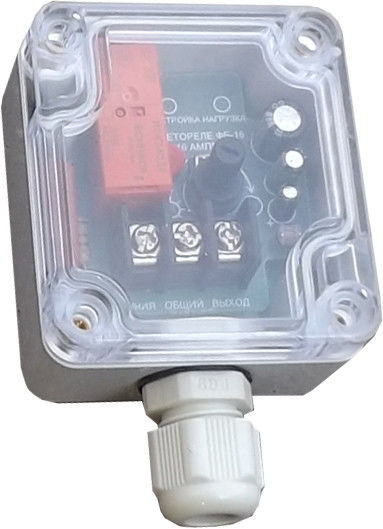

Датчики высокой мощности: фотореле ФР-7 и ФР-7Е
Для регулирования освещением возле подъезда, на городских улицах применяются более мощные модификации. Которые способны работать от сети переменного тока в 220 В и силой тока до 5 ампер.
К таким устройствам относятся фотоэлементы ФР-7 и ФР-7е.
У этих моделей есть ряд отличительных особенностей:
- большой уровень требуемой мощности;
- низкий класс защиты IP40, рассчитанный в основном на защиту от влаги;
- нет защиты построечного резистора;
- зажимы подключения открытого типа.
Заключение
Современные технологии управления уличным освещением позволяют исключить вмешательство человека и сделать полностью автоматизированным. Все это позволяет добиться максимального удобства и экономии. Потребителю остается подобрать нужное устройство, исходя из собственных конкретных целей. Главное — подключение выполнять с соблюдением техники безопасности и не нарушать рекомендации завода-изготовителя.
Видео по теме
Мой мир
Вконтакте
Одноклассники
Хорошая реклама
Датчик движения уличный для включения света или охраны периметра
Уличный датчик движения позволяет обеспечить комфорт в темное время суток. Кроме того, он поможет обеспечить безопасность имущества. Сфера применения устройств достаточно большая, как и количество их видов.
Что собой представляет устройство
Датчиком движения называется прибор, который умеет реагировать на присутствие живого объекта в радиусе его действия. После обнаружения он подает сигнал управляемому устройству. Уличные датчики движения можно дополнить фотореле, что позволит учитывать уровень освещенности и сделает прибор максимально экономным.
Принцип работы устройства с какой-то стороны даже примитивный. Детектор прибора умеет улавливать движения. Когда это происходит, он отправляет сигнал на реле, происходит замыкание цепи и включается освещение (или активируются другие приборы). Стандартный датчик движения уличный работает круглосуточно.
В зависимости от модели могут учитываться изменения в электромагнитном поле. Активируются лампы или сирены с учетом выдержки, установленной заранее.
Уличные датчики движения бывают охранные или осветительные. Перед покупкой важно учитывать ряд параметров, чтобы прибор полностью соответствовал требованиям. Пользователь может приобрести либо осветительные приборы с датчиком движения, либо отдельно купить сенсор и монтировать его в цепь.
Сфера применения
Датчики движения для охраны периметра и включения освещения, активно используются в разных местах:
- в частных владениях и на их территории;
- вблизи административных и общественных зданий;
- на уличных парковках;
- в гаражных кооперативах;
- в парках и скверах;
- на городских улицах;
- на складских или производственных площадях.
В основном приборы устанавливают в двух зонах:
- На входе.
Обычно датчик движения устанавливают на улицу вблизи со въездом на площадку или перед дверью на крыльце. Оно реагирует на людей и автомобили, которые приближаются. На входных группах в систему добавляют фотореле, которое не дает прибору срабатывать в светлое время суток. - По периметру территории.
Устройство реагирует, когда объект пересекает границу. Такая система используется для обеспечения безопасности: во-первых, сразу будет видно, что на участок кто-то проник, во-вторых, это отпугивает посторонних. На таких приборах зачастую устанавливают задержку отключения (то есть время, в течение которого лампы не будут гаснуть после срабатывания).
То, где использовать датчик движения, во многом зависит от цели его установки.
Сигнализатор — что это
Датчики движения может быть с сиреной для обеспечения безопасности. Возможно также подключение видеонаблюдения. Устройство способно контролировать галогенный светильник, сигнализацию, пожарную систему. Это универсальный помощник для защиты как имущества, так и тех, кто находится внутри помещения.
Если происходит форс-мажор, сирена срабатывает и там, где установлена система, и там, где она обслуживается.
Как выбрать датчик движения
Датчик движения для включения света обладает большим списком характеристик, как и любое другое электронное устройство. При выборе прибора их нужно учитывать, чтобы устройство корректно покрывало потребности пользователя.
Параметры также отличаются в зависимости от предназначения датчиков движения — использование в системах безопасности или инфракрасный прибор, который отвечает за включение света. Первые работают в сетях с напряжением до 24 В и совершенно не предназначены для коммутации больших токов.
Основные характеристики, на которые нужно обратить внимание при покупке:
- Угол обзора и дальность зоны захвата. В системах безопасности, как правило, показатели колеблются в пределах 60–90 градусов и 10–15 метрах.
Инфракрасные детекторы, которые устанавливаются по периметру территории, имеют особую конструкцию, за счет чего показатели могут значительно вырасти — дальность зоны захвата достигает 120–150 метров. Угол обзора в этом случае также будет больше. Линейный датчик способен захватить длинную и узкую область (такие приборы актуальны для мониторинга периметра).
- Чувствительность. Для многих пользователей может быть важно, чтобы датчик для уличного освещения не реагировал на домашних любимцев. У прибора должна быть предусмотрена возможность настройки во избежание ложных срабатываний.
Также при выборе того, какую модель лучше купить, стоит учитывать скорость срабатывания (чем она меньше, тем лучше) и время работы после срабатывания.
Оптимальные характеристики для всепогодного датчика
Выбирать прибор удобнее, когда есть общее понимание характеристик. Для всепогодного датчика для улицы это:
- сетевое напряжение в пределах стандартных 220–240 В;
- после срабатывания осветительный прибор может гореть до 10 минут, но чтобы не растрачивать электроэнергию оптимально выбирать около 3 минут;
- дальность зоны захвата в разных типах датчиков колеблется от 12 до 15 метров;
- скорость срабатывания устройства от 0.
5 м/сек — чем меньше скорость, тем больше вероятность, что датчик сможет уловить быстро перемещающийся объект;
- угол обзора может быть вплоть до 360 градусов, если для освещения используется потолочное устройство;
- всепогодный режим работы;
- коммутируемый ток колеблется в пределах 1.0–1.5 А.
Чувствительность настраивается при монтаже под индивидуальные запросы клиента.
Виды устройств
Датчики движения для включения освещения делятся на разные виды по ряду критериев. По принципу действия они бывают:
- Ультразвуковые. Анализируют пространство при помощи ультразвука, неуловимого человеческим слухом. Если в радиус действия прибора попадает объект, отраженный сигнал меняет частоту и прибор реагирует.
- Микроволновые. Срабатывают в момент, когда меняется радиочастотные волны.
- Инфракрасные. Реагируют на тепло, которое излучают тела живых объектов. В холодное время года могут давать сбой в работе.
- Активные. Несколько инфракрасных лучей беспрерывно сканируют пространство на наличие движущегося объекта.
По типу конструкции:
- Однопозиционные. В одном корпусе одновременно находится и передатчик, и приемник. Мониторит местонахождение живых объектов из одной точки.
- Двухпозиционный. Приемник и передатчик находятся в двух разных корпусах, что позволяет устройство производить мониторинг территории из нескольких точек.
- Многопозиционные. Несколько блоков устанавливаются сразу в нескольких местах. Особенно актуально для охранных систем.
По типу монтажа наружные датчики бывают:
- Потолочные. Позволяют охватить максимальную площадь, так как радиус действия 360 градусов.
- Настенные. Могут обнаружить объект на расстоянии около 8 метров, а угол обзора порядка 100 градусов.
- Угловые. Могут устанавливаться на внешних и на внутренних углах здания. Часто используются для контроля въезда на территорию.
Кроме того, может быть уличный беспроводной или проводной датчик. Преимущество первого в отсутствии необходимости подключения к сети, они работают от собственного источника питания, однако придется постоянно контролировать уровень заряда.
Преимущества систем
Подключение датчиков движения помогает обеспечить комфорт. Приборы имеют такие преимущества:
- вид — осветительный прибор вместе с датчиком имеет компактные габариты, благодаря чему практически незаметен;
- возможность экономить благодаря тому, что свет включается только когда в этом есть необходимость;
- практичность — датчики движения можно разместить по всей территории и комфортно перемещаться по ней, не задумываясь, как включить свет в темное время;
- сигнализация может оповестить о вторжении на территорию частной собственности.
Устройства также хороши тем, что отпадает необходимость нащупывать выключатель в темноте. В целом это компактный прибор, который может сделать жизнь не только более комфортной, а и безопасной.
Где расположить
Принципиальный вопрос в подключении датчика движения — место его расположения. Угол обзора должен максимально эффективно охватывать территорию. Если на улице есть животные, то лучше не направлять прибор в их сторону.
При выборе того, какой датчик лучше взять, стоит учитывать сколько наружных путей ведет к объекту. Чем их больше, тем шире должен быть угол обзора. То есть, если всего одна калитка, которая идет ко входу, то можно расположить прибор, у которого узкий сектор охвата. Например, датчик может быть установлен над входной дверью. Если есть доступ на территорию с нескольких сторон, то лучше расположить устройство на потолке и охватить все 360 градусов.
При установке датчика движения важно учитывать индивидуальные потребности. Четких правил расположения нет. Осветительный прибор должен быть направлен туда, где потенциально могут перемещаться люди.
Как устанавливается датчик движения
Установка датчиков движения не сложна и производится в несколько этапов:
- Разработка проекта подключения. Для этого нужно четко понимать схему участка и дома, чтобы датчик не висел рядом с коммуникационными трубами (например, отопление). Это может нарушить корректную работу прибора.
Также он не должен находиться под воздействием солнечных лучей. В радиусе действия устройства не должно быть объектов, препятствующих сигналу.
- Ознакомление с инструкцией. В зависимости от типа датчика может различаться схема подключения — последовательная (сначала монтируется датчик, потом приемник сигнала) или параллельная (датчик и приемник должны располагаться друг напротив друга). В руководстве есть рекомендации по установке.
- Заранее проверить наличие крепежных систем. Зачастую они есть в комплекте, но, если нет, нужно их докупить. Саморезы со скрытой головкой не подходят для монтажа.
Если нужно осуществлять контроль за большой территорией, то изначально нужно выбирать датчик с несколькими сенсорами.
Инфракрасный прибор стоит устанавливать на внутренней стороне забора, примерно на 0,5 м над землей. Ультразвуковой устанавливается на откосах или в проемах. Если есть необходимость, можно сразу подключить видеокамеру, которая будет передавать материал сразу на компьютер.
Частые проблемы
Иногда после установки датчик движения работает не так, как хотелось бы. К частым проблемам можно отнести:
- После срабатывания осветительный прибор не выключается. Чтобы устранить проблему, нужно проверить параметры задержки.
- Отсутствие реакции на движение. Нужно поставить максимальное значение регулятора LUX. Если датчик начнет работать, значит нужно произвести настройку. Если нет — вероятнее прибор неисправен.
- Неправильная установка. Между датчиком и областью контроля могут стоять предметы, которые препятствуют прохождению сигнала, а значит датчик не будет работать так, как надо. Если он стоит рядом с осветительным прибором, могут возникать ложные срабатывания (как и рядом с отопительными трубами).
- Перегорание лампы. Иногда проблема нерабочего прибора очень примитивная — следует просто заменить лампу.
- Неисправность проводки. Чтобы ее выявить, нужно провести диагностику на всех отрезках цепи. Если выявлена неполадка — нужно обесточить систему и заменить кабель в местах неисправности.
Иногда проблема заключается в неправильной эксплуатации. Чаще всего не учитывается повышенная влажность, а вода может вывести прибор из строя.
Данное устройство на улице может стать отличным помощником. Он добавит комфорт и обеспечит безопасность. Главное — учесть все потребности при выборе самого устройства и правильно его установить.
Видео по теме
Мой мир
Вконтакте
Одноклассники
Хорошая реклама
виды, технические параметры, подключение и настройка
Для повышения привлекательности, безопасности передвижения и снижения криминогенной ситуации на улицах города должна быть установлена функционирующая и надежная система освещения. С другой стороны, уличные фонари используются и для освещения придомовых территорий.
Яркие источники света приводят к существенным затратам электрической энергии, поэтому с целью экономии могут использоваться различные дополнительные устройства. Одним из таковых является датчик света для уличного освещения.
Данное оборудование пользуется огромным спросом среди населения и муниципального управления. Датчики размещаются в системах освещения придомовых территорий, второстепенных городских улиц. Существуют приборы, предназначенные для эксплуатации внутри помещений, рядом с лестницами, проходными дверями. Ниже будут рассмотрены принципы действия, устройства, технические параметры, допустимые схемы установки датчиков света.
к содержанию ↑Назначение и сфера применения

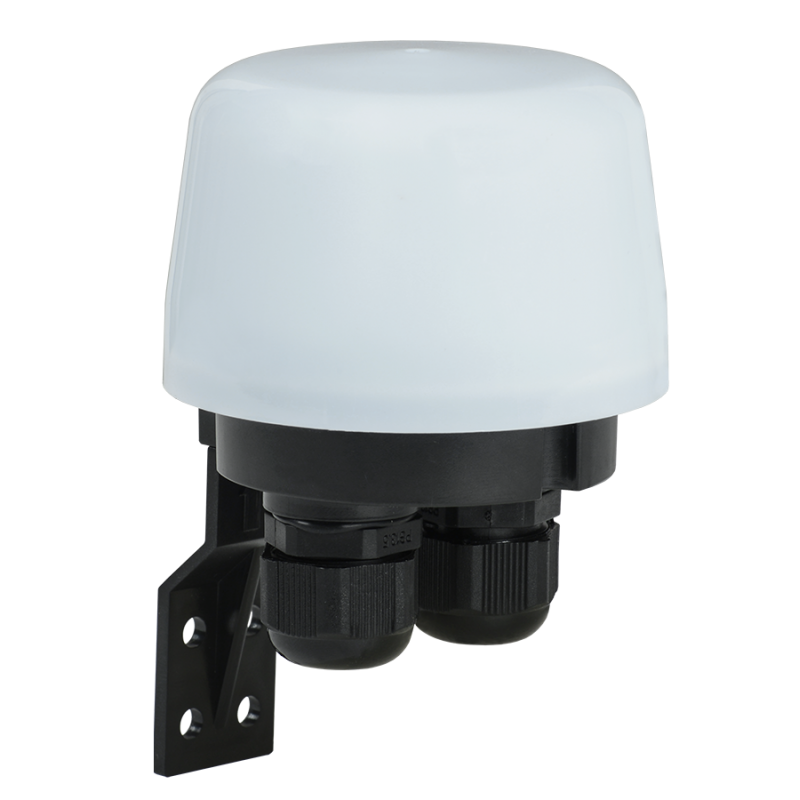

Датчиком света или датчиком движения прибор называется в народе. Специалисты могут именовать его светоконтролирующим выключателем или светочувствительным автоматом. Существуют и другие наименования, включая фотодатчик, сумеречный датчик, датчик дня и ночи и т. д. Во всех случаях имеют в виду одно и то же устройство, при помощи которого происходит автоматическое включение и выключение света с наступлением сумерек и рассвета, соответственно.
Для создания фотореле, являющегося основным компонентом датчика, используются специальные фототранзисторы или фоторезисторы, параметры которых изменяются в зависимости от уровня освещенности. Пока на фотоэлемент падает достаточное количество света, цепь питания остается в разомкнутом состоянии. С наступлением темноты происходят изменения параметров, и при достижении заданного уровня цепь замыкается, что приводит к включению светильников. Чувствительность прибора задается индивидуально.
В утреннее время наблюдается обратный процесс: цепь питания разрывается после регистрации достаточного количества естественного света.
к содержанию ↑Основные технические характеристики
Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение. Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.
Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.
Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.
Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).
Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания). Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.
Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.
к содержанию ↑Чтобы исключить возможные ложные включения или отключения света, нужно настроить задержку срабатывания.
К примеру, ночью на фотореле может попасть свет от фар машин, проезжающих мимо. Если установлена минимальная задержка, то это, скорее всего, приведет к отключению света. Достаточно установить задержку на 7-10 секунд, чтобы избежать нежелательной ситуации.
Виды фотореле

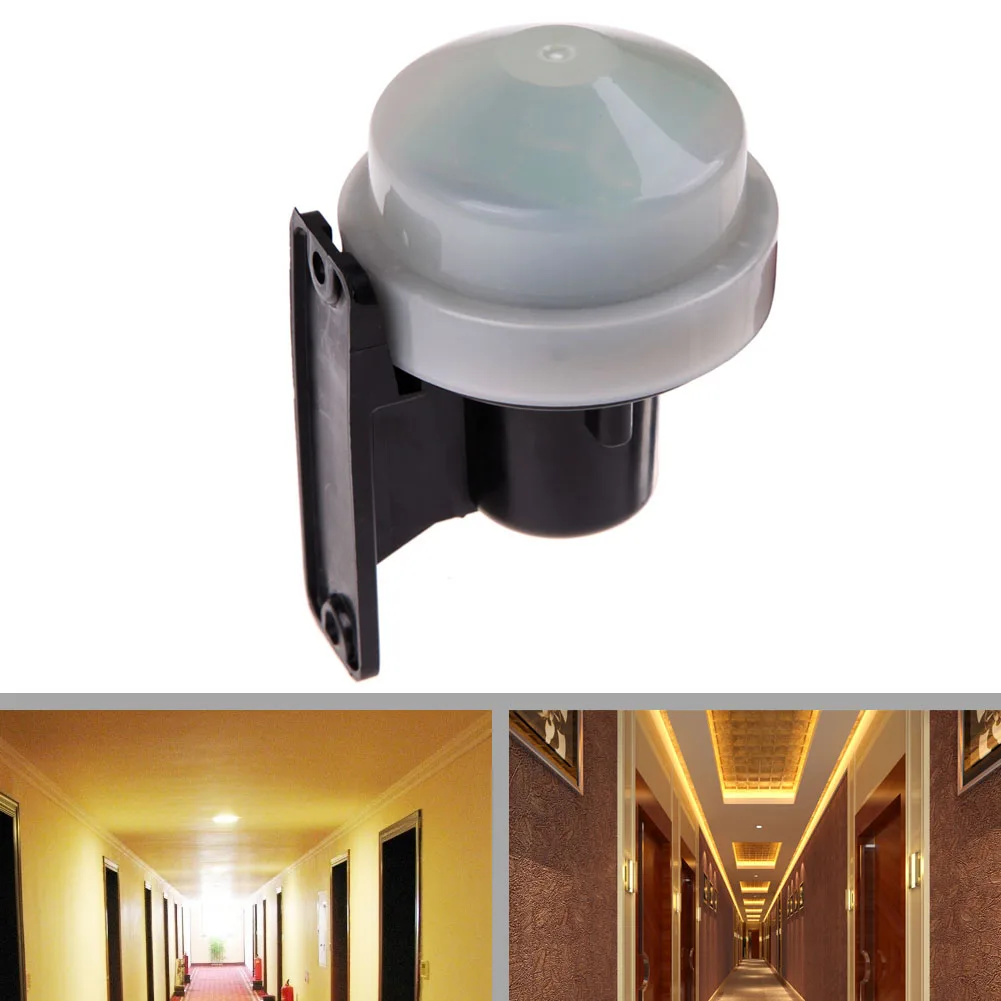

Фотореле выпускаются нескольких типов: одни имеют встроенный датчик освещенности, другие оснащены выносным элементом.
Перечислим основные разновидности датчиков света для уличного освещения:

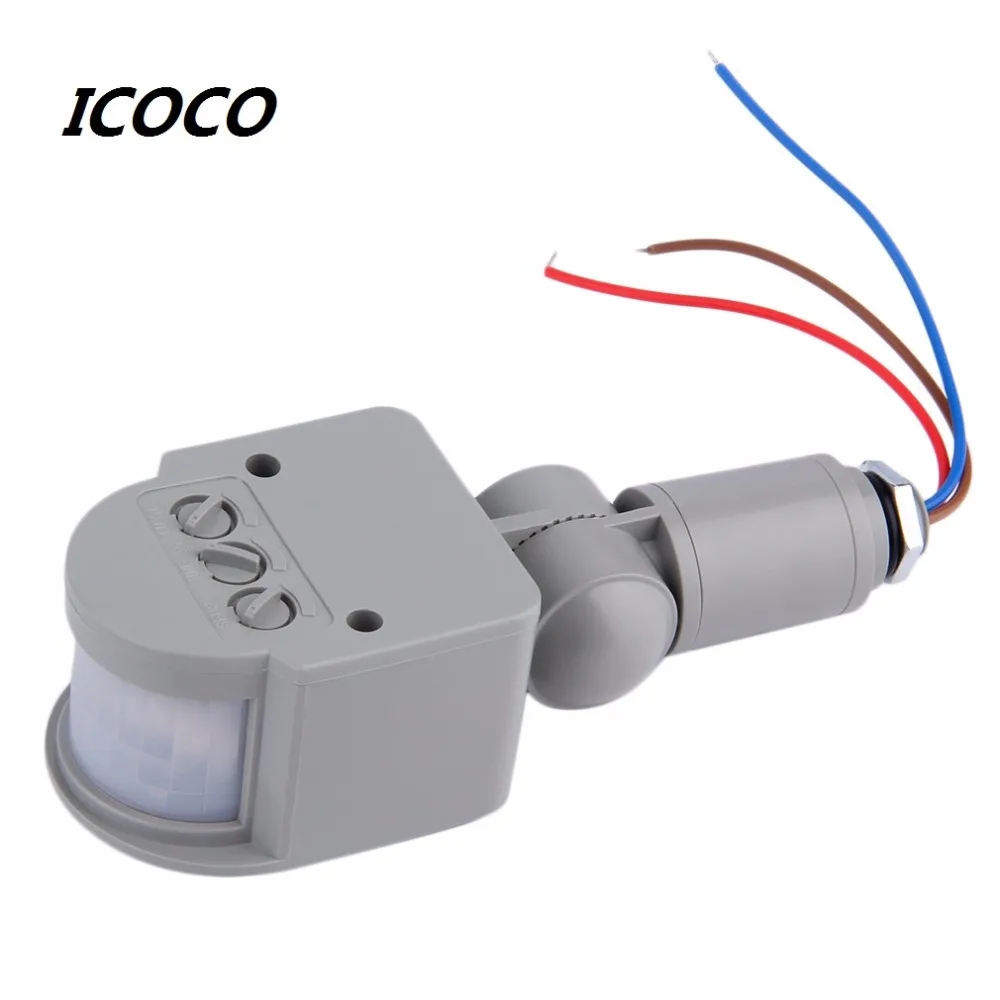

- Фотореле со встроенным датчиком движения. Данные устройства подойдут лишь в том случае, если светильники должны включаться только во время нахождения человека в освещаемой области. Например, в туалете, на заднем дворе, у входных ворот и т. д.
- Фотореле с таймером. Если нужно добиться того, чтобы свет горел лишь в течение определенного отрезка времени, используйте данную модель. Установите на ней таймер, после чего встроенный датчик автоматически отключит освещение в указанное время.
Отличный вариант для декоративной подсветки сада, клумбы, двора.
- Астротаймер – усовершенствованное фотореле, в память которого закладываются продвинутые параметры, например, время заката и восхода в зависимости от климатической зоны. Выполняя преднастройку оборудования, вам нужно установить часовой пояс, после чего прибор будет автоматически включать и отключать освещение в нужное время. Стоимость устройства значительно выше обычных фотореле, но оно позволяет исключить возможные засветки и проблемы с выбором места установки.
Если вас интересует только одна из перечисленных функций, то можно пойти другим путем. Например, купить обычное фотореле и последовательно подключить к нему либо датчик движения, либо таймер. Устройство будет выполнять аналогичные функции, но зато можно будет снизить затраты на обустройство системы, ремонт или замену элементов. Дело в том, что при выходе из строя любого элемента, встроенного в фотореле, придется менять все устройство, но если, к примеру, датчик движения подключен отдельно, то достаточно будет заменить только его.
Требования к месту установки
При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:
- На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
- Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
- Вероятность попадания света от автомобильных фар должна быть минимальной.
- Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.
Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:
- Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей.
Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
- Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.
к содержанию ↑Рекомендуется устанавливать датчики освещения на западной или восточной стороне дома, что существенно упростит настройку рабочих параметров оборудования. Главное условие – отсутствие расположенных поблизости ярких источников света. Если таковые имеются, то монтировать фотореле нужно на той стороне, где вероятность засветки ниже.
Возможные схемы подключения фотореле для уличного освещения
Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.
Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.
Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.
Подключение и настройка
Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.
Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.
На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.
Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.
Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.
Советы и рекомендации
Процесс выбора усложнен большим разнообразием датчиков движения, характеризующихся разным функционалом. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Первый и самый важный – условия будущей эксплуатации. На придомовых территориях загородных домов желательно использовать изделия с возможностью изменения порога светочувствительности. Отличным вариантом станет дополнительный монтаж датчика времени.
Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Наконец, не стоит забывать о ценовой политике: не следует покупать устройство с лишним функционалом, который даже не будет использоваться. Но это повлияет на стоимость изделия и приведет к ненужной переплате.
Таким образом, фотореле для уличного освещения предназначены для автоматического управления осветительными системами и существенного продления рабочего ресурса отдельных приборов. Свет будет работать лишь в то время, когда это нужно. Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.
Следует помнить, что схема подключения датчика света имеется на корпусе изделия. Это упрощает процесс ввода прибора в эксплуатацию.
Датчик света для уличного освещения: виды, технические параметры, подключение и настройка
Уличные датчики света для включения наружного освещения: блок B.E.G. об освещенности
Особенности уличных датчиков
Где установить датчик?
Уличные датчики освещенности B.E.G.
В автоматизированных системах наружного освещения используются разные способы управления приборами. Иногда для этого применяют таймеры, которые программируются с учетом продолжительности дня и ночи. Однако их настройки приходится регулярно корректировать и подстраивать под погоду. В качестве альтернативы можно использовать датчики, которые реагируют на фактический уровень освещенности.
Сенсоры устанавливают на придомовой территории, рядом с тротуарами и пешеходными дорожками, на фасадах зданий и любых других объектах. Датчик подает сигнал на включение, когда уровень освещенности падает ниже заданного значения. Такой принцип действия позволяет автоматически регулировать систему с учетом короткого зимнего и длительного летнего дня, пасмурной и солнечной погоды. Свет автоматически отключается утром, что обеспечивает экономию электроэнергии.
Особенности уличных датчиков
Сенсоры, которые будут использоваться под открытым небом, должны быть устойчивыми к попаданию влаги и грязи. Поэтому уличные датчики света обладают уровнем защиты не менее IP 44. В ассортименте B.E.G. представлены модели класса IP 54. Это значит, что они защищены от пыли и попадания брызг воды.
Еще один важный показатель – температурный режим эксплуатации устройства. Для всех датчиков освещенности B.E.G. он составляет от -25 до +50 °С, поэтому их можно использовать на улице как летом, так и зимой. Кроме того, при выборе стоит обратить внимание и на другие характеристики сенсора:
- тип установки – выпускаются модели и решения для монтажа на DIN-рейку;
- диапазон регулировок – обозначает минимальный и максимальный порог срабатывания датчика;
- коммутационная способность – задает максимальную мощность осветительных приборов, которые можно подключить к сенсору.
Где установить датчик?
Место монтажа сенсора определяется при проектировании системы автоматизированного управления светом. От того, насколько правильно оно выбрано, во многом зависит эффективность работы оборудования. При проектировании полезно учитывать следующие факторы:
- выбирайте место установки таким образом, чтобы на сенсор не попадал свет от автомобильных фар и других посторонних источников света;
- не размещайте датчик слишком высоко – так с него будет неудобно удалять загрязнения;
- позаботьтесь о том, чтобы естественный свет беспрепятственно попадал на сенсор.
Уличные датчики освещенности B.E.G.
В нашем каталоге представлены надежные и функциональные модели, которые помогут экономить электроэнергию и обеспечат комфорт. Прочный корпус защищен от пыли, влаги и механических повреждений, не выцветает на солнце. Все датчики имеют гибкие регулировки, позволяющие подстраивать их под индивидуальные потребности. Для управления их работой можно использовать удобные фирменные пульты ДУ.
comments powered by HyperCommentsПростая схема датчика освещенности с приложениями
Управление уличным и уличным освещением, бытовой техникой и т. Д. Обычно осуществляется вручную. Ручное управление не только рискованно, но и вызывает потери мощности из-за халатности обслуживающего персонала, а также необычных условий при наблюдении за этими электрическими приборами. Следовательно, используя схему светового датчика, мы можем легко управлять нагрузками, поскольку это облегчает автоматическое переключение нагрузок. В этой статье давайте вкратце обсудим, как сделать схему автоматического датчика освещенности.
Что такое датчик?
Типы датчиковПрежде чем обсуждать датчик освещенности, давайте обсудим, что такое датчик. Устройство, используемое для обнаружения изменения количества или событий и соответствующего генерирования выходных сигналов, можно назвать датчиком. Существуют различные типы датчиков, такие как датчик огня, ультразвуковой датчик, датчик освещенности, датчик температуры, ИК-датчик, датчик касания, датчик влажности, датчик давления и так далее.
Что такое датчик освещенности?
Датчик особого типа, который работает в зависимости от интенсивности дневного света (также искусственного света), называется датчиком освещенности.Существуют различные типы световых датчиков, такие как фотоэлемент, фототранзистор, фоторезистор, фотоэлемент, фотоумножитель, фотодиод, устройство с зарядовой связью и т. Д. Но светозависимый резистор (LDR) или фоторезистор — это особый тип светового датчика, который используется в этой автоматической схеме светового датчика. Эти светозависимые резисторы пассивны и не производят никакой электроэнергии.
Но сопротивление светозависимого резистора изменяется с изменением интенсивности дневного света (в зависимости от света, освещенного на LDR).LDR также может использоваться в грязных и суровых внешних условиях, поскольку он прочен по своей природе. Следовательно, для наружного освещения и автоматических схем уличного освещения предпочтительнее использовать LDR по сравнению с другими датчиками света.
LDR Сопротивление с изменением интенсивности светаLDR — это переменный резистор, сопротивление которого регулируется силой света. Полупроводниковый материал с высоким сопротивлением и сульфид кадмия (обладающий фотопроводимостью) используются для создания светозависимых резисторов.
Сопротивление LDR против интенсивности света В ночное время, если свет, освещаемый датчиком LDR, уменьшается, тогда сопротивление LDR становится очень высоким (около нескольких Мегаомов). Днем, если на LDR горит свет, сопротивление LDR падает (около нескольких сотен Ом). Следовательно, сопротивление LDR и свет, освещаемый на LDR, обратно пропорциональны друг другу, а приведенный выше график представляет их обратную пропорциональность.
У LDR есть две клеммы, как и у обычного двухполюсного резистора, но LDR имеет волнообразную форму наверху. Основным недостатком LDR является то, что независимо от природы света светозависимый резистор чувствителен к освещенному на нем свету (будь то естественный или искусственный свет).
Что такое цепь датчика освещенности?
Схема автоматического светового датчика может использоваться для автоматического управления электрическими приборами, такими как свет, вентилятор, охладитель, кондиционер, уличный фонарь и т. Д. Людские ресурсы для управления или переключения нагрузок могут быть устранены при использовании этой автоматической схемы светового датчика, работающей на основе интенсивности дневного света, падающего на световой датчик. Таким образом, мы можем назвать это схемой автоматического светового датчика.
Обычный метод управления уличным освещением на автомагистралях — рискованный процесс, который также приводит к потерям электроэнергии.
Теперь давайте обсудим, как сделать схему светового датчика. Схема автоматического светового датчика может быть спроектирована с использованием различных электрических и электронных компонентов. Основными компонентами, используемыми в этой схеме, являются датчик освещенности (LDR), транзисторы пары Дарлингтона и реле. Прежде чем обсуждать работу схемы светового датчика, мы должны знать, как работают различные компоненты, используемые при проектировании автоматической схемы светового датчика.
Darlington Pair
Модель | |||
---|---|---|---|
Размер и вес | Ширина: 160 мм Глубина: 58 мм Высота: 90 мм Вес: 150 г | Ширина: 160 мм Глубина: 58 мм Высота: 90 мм Вес: 150 г | Диаметр: 70 мм Высота: 35 мм Вес: 120 г |
Корпус | Класс IP 20 | Класс IP 20 | Класс IP 65 |
Экологические требования | Рабочая температура: от -40 ° C до + 75 ° C Температура хранения: от -40 ° до 85 ° C Относительная влажность: | Рабочая температура: от -40 ° C до + 75 ° C Температура хранения: от -40 ° до 85 ° C Относительная влажность: | Рабочая температура: от -40 ° C до + 75 ° C Температура хранения: от -40 ° до 85 ° C Относительная влажность: |
Связь | Связь по Powerline
CELENEC A (9–95 кГц) или B (95–125 кГц) или C (125–140 кГц) Топология динамической ячеистой сети Размер сети до 350 узлов Глубина сети до 16 переходов | Радиосвязь
Частота — 868 МГц Динамическая топология ячеистой сети Размер сети до 350 узлов Глубина сети до 14 переходов | Радиосвязь
Частота — 868 МГц (LoRa) Динамическая топология Размер сети до 350 узлов Глубина сети до 14 переходов |
Мощность | Напряжение: 230 В переменного тока -15%.![]() Частота: 50/60 Гц Пиковое напряжение 3000 В Потребляемая мощность | Напряжение: 230 В переменного тока -15% … + 10% Частота: 50/60 Гц Пиковое перенапряжение 3000 В Потребляемая мощность | Напряжение: 230 В переменного тока -15% … + 10% Частота: 50/60 Гц Пиковое напряжение 3000 В Потребляемая мощность |
Аккумулятор | – | – | Есть |
Входы и выходы | 1x сетевое питание (связь с ПЛК) 1x релейный выход 1x конфигурируемый интерфейс управления (DALI, 0-10V, PWM) 1x цифровой вход | 1x питание от сети 1x релейный выход 1x конфигурируемый интерфейс управления (DALI, 0-10V, PWM) 1x цифровой вход 1x SMA для внешней антенны RF | 1x Питание от сети 1x DALI 1x 1-10V 1x Цифровой вход 1x Трансформатор тока |
Датчики | Наклон GPS | ||
Принадлежности в комплекте | RF антенна | Трансформатор тока |
The Ultimate Guide (Обновлено в 2019 г.
)
Уличные фонари «все в одном» на солнечной энергии, установленные в отдаленной сельской местности
Вы ищете решение для освещения на основе солнечной энергии для ваших собственных дворов или некоторых общественных мест, таких как детские площадки, дорожки, парковки, площади и т. Д.?
Или вас расстраивает недолгая автономность ваших нынешних солнечных уличных фонарей с традиционной технологией, которые иногда, особенно во время сезона дождей, должны питаться от национальной электросети?
( некоторые гибридные солнечные системы уличного освещения являются сетевыми системами , они предназначены для подключения к национальной электросети.Когда их собственный аккумуляторный блок разряжается, они переключаются на электросеть. )
Однако бывает и хуже.
Ваши проекты могут быть расположены в отдаленных сельских районах или на изолированных островах, где нет электричества. Как ваши уличные фонари на солнечных батареях могут выжить в дождливую погоду?
Вы можете сказать, что нам следует увеличить размер как аккумуляторной батареи, так и солнечных панелей. Что ж, это звучит правдоподобно с инженерной точки зрения, но когда дело доходит до бюджета проекта, это также означает значительное увеличение затрат, поскольку стоимость батареи составляет большую часть.
Тогда почему бы не использовать лампы с передовыми технологиями, все в одном солнечном уличном фонаре .
Без лишних слов, давайте прямо сейчас:
Глава 1. Что такое все в одном солнечном уличном фонаре?
Уличные фонари на солнечных батареях — это один из типов интегрированных уличных фонарей на солнечных батареях , которые объединяют в продукт четыре основных компонента: солнечную панель, источник света, аккумулятор, кабели солнечной энергии и контроллер солнечной энергии.
Теперь давайте подробно рассмотрим каждый модуль по порядку.
Чертеж взрыва 30 Вт
Основные модули
# Монокристаллическая солнечная панель
Монокристаллические и поликристаллические солнечные панели — это две разные солнечные панели, которые широко применяются в солнечной промышленности.
Вообще говоря, монокристаллы работают лучше, чем поликристаллы, особенно в холодную погоду они имеют более высокую степень преобразования энергии, чем поликристаллы. По данным, монокристаллическая солнечная панель Sunpower может достигать 24,1% конверсии .
Итак, монокристаллические панели устанавливаются во все уличные фонари на одной солнечной батарее из-за своего ограниченного размера.
Эти солнечные панели служат для сбора и преобразования энергии, в дневное время они собирают энергию солнца и затем преобразуют ее в электроэнергию, которая будет храниться в батареях в виде химической энергии.
# Светодиодный источник света
Достаточно сказать, что источники света Светодиоды преобладают на рынке осветительных приборов благодаря их высокой эффективности в энергосбережении. Его однозначно можно отнести к световому решению нового поколения.
Типы светодиодов различаются по размеру и мощности, например 3528, 3030, 5050, 5630, для адаптации к различным приложениям.
Наши интегрированные уличные фонари на солнечных батареях серии S2 — это Philips LUXEON 3030 SMD , который имеет почти 190 люмен на ватт.Светодиодный модуль формируется из этих одиночных 3030 SMD, которые заранее припаяны к алюминиевой подложке.
4 светодиодных модуля мощностью 60 Вт на солнечных батареях уличные фонари
Кроме того, к задней стороне светодиодных модулей всегда применяется алюминиевый радиатор, который помогает рассеивать тепло, выделяемое светодиодами. Это очень важно, поскольку, хотя производители заявляют, что срок службы светодиода превышает 50 000 часов, его световой износ может быть чрезмерно высоким, если он работает при температуре выше 70 по Цельсию.Поэтому мы должны убедиться, что температура перехода светодиода не превышает 70 градусов Цельсия.
# Литий-ионный аккумулятор
Вместо автомобильных аккумуляторов, которые предназначены для разряда большого количества энергии за короткий период времени, отрасли возобновляемых источников энергии предпочитают аккумуляторы глубокого цикла за их превосходные характеристики при длительном питании, глубоких разрядах и гораздо большем цикле. раз, в 3000 раз, в два-три раза больше, чем у автомобильных аккумуляторов.
Время цикла батарей также зависит от глубины разряда (DoD), подробнее мы поговорим в главе 5.
На рынке солнечных батарей существует два основных типа батарей глубокого цикла: свинцово-кислотные и литиевые.
Почему уличные фонари на солнечных батареях используют литий-ионные батареи?
5 причин :
- Залитые свинцово-кислотные батареи требуют обслуживания, например, выравнивания
- Герметичные свинцово-кислотные аккумуляторы не требуют обслуживания, но они довольно дороги, чем заливные
- Свинцово-кислотные батареи обоих типов занимают слишком много места, чтобы их можно было разместить в одном солнечном уличном фонаре, который имеет компактный дизайн и небольшое пространство внутри. Литиевые батареи
- имеют более длительный срок службы, чем свинцово-кислотные батареи, в шесть раз больше циклов по сравнению со свинцово-кислотными Литий
- способен выдерживать нерегулярную разрядку и не требует обслуживания.
Однако производители часто используют два типа литий-ионных аккумуляторов
- трехкомпонентная литиевая батарея, 18650
- литий-железо-фосфатный аккумулятор (LiFePO4), 26650
Разница между ними?
Диаметр (мм) | Длина (мм) | Номер детали | Типовое напряжение | Типичное напряжение аккумуляторной батареи | цена | Рабочая температура | Заявленное время цикла | |
Трехкомпонентная литиевая батарея | 18 | 65 | 18650 | 3.7v | 11,1 В | дешевле | от -30 до 65 по Цельсию | 1500 раз |
Литиевая батарея LiFePO4 | 26 | 65 | 26650 | 3,2 В | 12,8 В | почти вдвое дороже 18650 | от -10 до 75 по Цельсию | 1200 раз |
Литий-железо-фосфатная (LiFePO4) батарея (СЛЕВА) VS тройная литиевая батарея (СПРАВА)
Какую литий-ионную батарею я должен использовать в своих проектах?
Из сравнительной таблицы выше мы узнали, что батарея LiFePO4 более дорогая, но ее химическое вещество внутри более стабильно, что делает ее своего рода стойкой к высоким температурам, в то время как тройная литиевая батарея относительно низкотемпературная, поскольку его материалы более активны и могут работать при температуре ниже 0 по Цельсию.
Итак, если ваш проект находится в тропиках, рекомендуется аккумулятор LiFePO4. Но если проект в северных странах, советуем тройную литиевую батарею.
# MPPT Контроллер заряда от солнечных батарей
На рынке существует 2 типа контроллеров: PWM и MPPT.
Светодиодные уличные фонари «все в одном» используют MPPT, так как в этом случае PWM будет тратить часть энергии, собираемой панелями, в то время как MPPT может преобразовывать всю собранную солнечную энергию в химическую энергию
В качестве основного функционального компонента контроллеры заряда солнечных батарей MPPT имеют некоторые основные функции, указанные ниже.
1.От заката до рассвета
Контроллер всегда контролирует напряжение солнечной панели, которое увеличивается или уменьшается с интенсивностью солнечного света. Когда оно ниже 5 В, к сумеркам, система управления включит светодиоды. А когда приближается рассвет и напряжение превышает 5 В, светодиоды выключаются.
2. Контроль времени
Солнечный контроллер также может управлять выходной мощностью в соответствии с расписанием, например, вы хотите
- Яркость 70 процентов с 18:00 до 19:00,
- 100 процентов с 20:00 до 22:00,
- 30 процентов с 23:00 до 5:00.
Обычно контроллер имеет около 5 временных интервалов, которые можно использовать для настройки в соответствии с различными требованиями проектов.
Контроль времени часто используется вместе с датчиком движения. Например, с 23:00 до 5:00 в дороге мало людей, поэтому вы можете установить только 30% мощности в этот период, в то же время используя датчик движения только для увеличения мощности до 100%, когда прохожий обнаружен.
Делая это, мы можем сэкономить много энергии, чтобы увеличить продолжительность автономных солнечных уличных фонарей и увеличить количество дней автономной работы.
3. Датчик движения
Контроллер может принять меры, когда он получает сигнал от датчика движения, чтобы увеличить яркость светодиода, когда кто-то находится в области датчика, а затем вернуться к прежнему уровню яркости, когда он покинет область.
4. Предотвращение перезаряда и отключения при низком напряжении (LVD)
Избыточный заряд или чрезмерная разрядка могут значительно сократить срок службы батарей, хотя сами аккумуляторные модули имеют такую защиту, контроллеры солнечного заряда обычно выполняют ту же функцию, что и аккумуляторные модули.Но будьте уверены, эти два понятия не противоречат друг другу, поскольку действуют в разных измерениях.
Датчик движения, контроллер заряда солнечной батареи

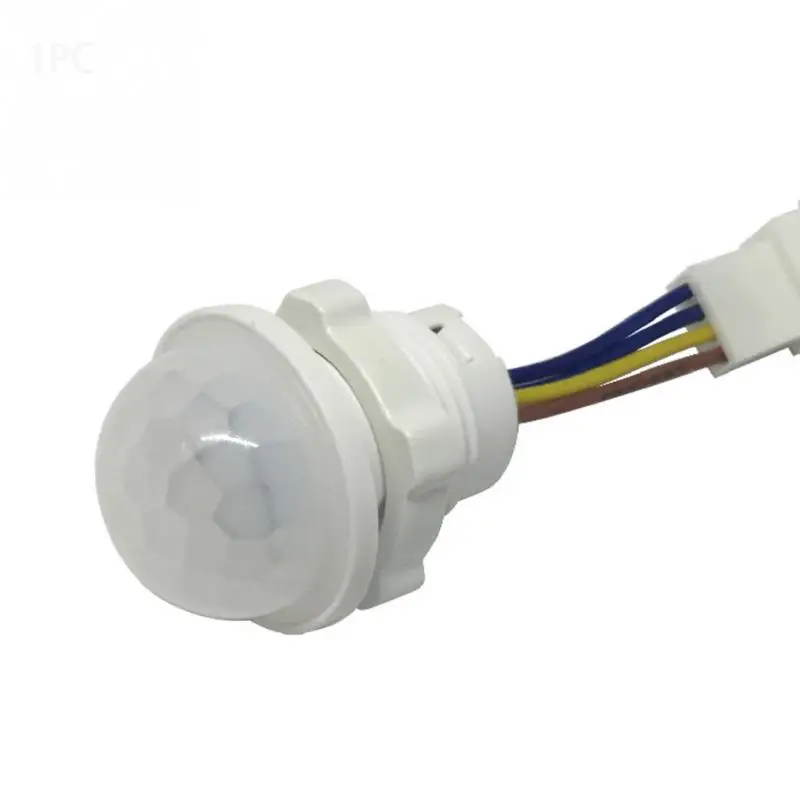

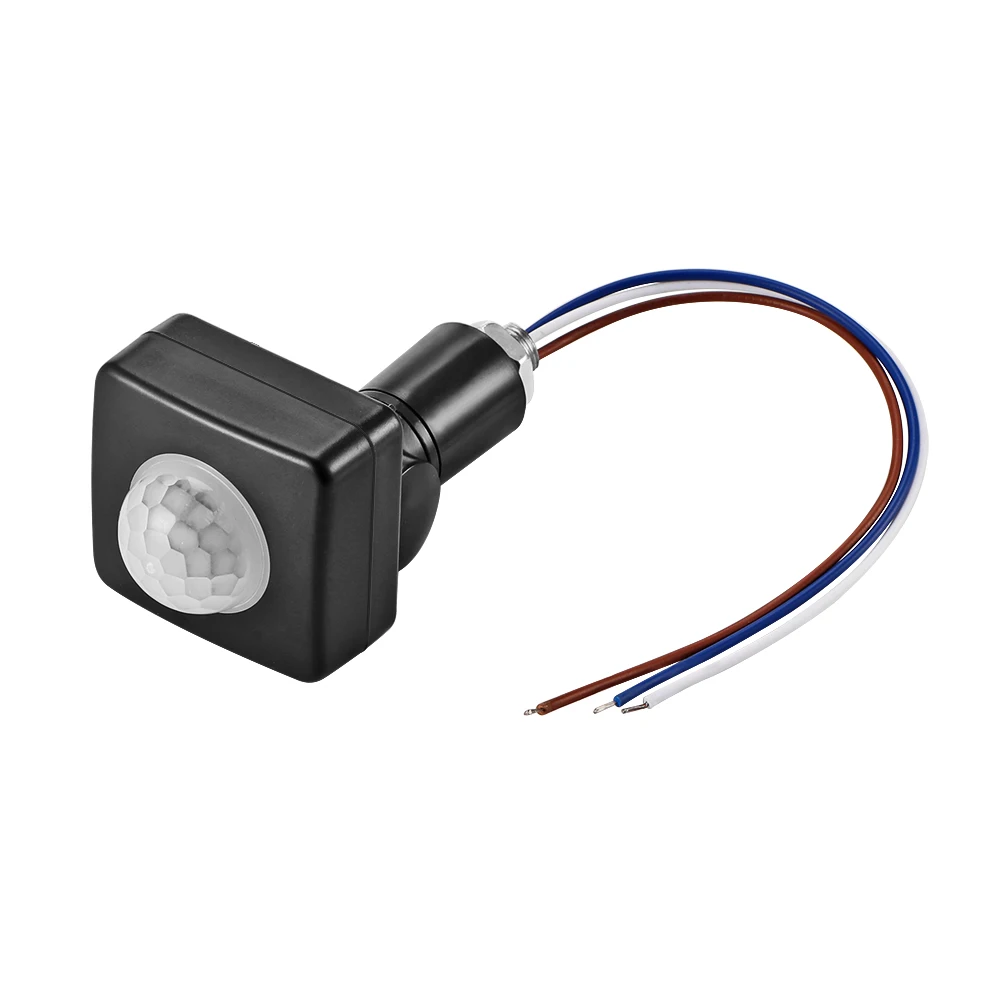

# Инфракрасный (PIR) Датчик движения
Инфракрасный и микроволновый датчики движения — это два популярных типа в одном интегрированном солнечном уличном фонаре, инфракрасный датчик движения обнаруживает движение источника тепла, а микроволновые датчики отправляют микроволновый радар и принимают отраженные сигналы для анализа изменений в отраженных сигналах.
Наши универсальные солнечные уличные фонари включают инфракрасные типы, которые имеют рабочий угол 120 градусов и могут обнаруживать приземистое пространство конуса под фонарями.
Мы не отдаем предпочтение микроволновым, хотя они имеют больший рабочий угол, они слишком чувствительны и с большей вероятностью будут реагировать на некоторые неправильные движения, такие как раскачивание деревьев, трепыхание птиц и развевающиеся флаги. Такой неправильный ответ может привести к чрезмерному расходу энергии батареи, чего мы не ожидаем.
Выше представлены основные компоненты.
Однако, как интегрированные солнечные уличные фонари, все в одном солнечные уличные фонари могут также интегрировать некоторые другие функциональные модули, такие как Bluetooth, CCTV (замкнутое телевидение) или даже беспроводную систему мониторинга, которая позволяет конечным пользователям контролировать состояние каждый свет или даже управлять каждым светом с ПК или мобильного телефона в любом месте, где есть интернет-услуги.
Тогда, как все эти модули работают как единая система?
Мы расскажем о рабочем процессе в 2 аспектах:
Глава 2.Как работает универсальный солнечный уличный фонарь?
# Зарядка
Автозарядка днем
Во-первых, контроллер заряда солнечной батареи выключит светодиоды к рассвету, когда напряжение на солнечной панели поднимется до 5 В, что соответствует небольшому количеству солнечного света по утрам.
Когда в течение дня достаточно солнечного света, солнечная панель будет работать вместе с контроллером солнечного заряда для сбора солнечной энергии.
Обычно в 12-вольтовой солнечной системе из-за эффекта инсоляции напряжение ее солнечной панели повышается примерно до 18 В, чтобы заряжать батарею на 12 В.Между тем, контроллер заряда солнечной батареи предотвратит перезарядку для защиты батарей.
# Разрядка
Светодиод автоматически включается ночью
Когда в сумерках не хватает солнечного света и напряжение на солнечной панели падает до значения ниже 5 В, соответственно включаются светодиоды.
«Режим контроля времени» и «Режим контроля датчика движения» будут работать во время разгрузки в ночное время.
В качестве основной функции управление временем используется для настройки различной яркости в разных временных интервалах.Например:
- Временной интервал 1:18:00 — 19:00, яркость 50%
- Временной интервал 2: 19:00 — 20:00, яркость 70%
- Временной интервал 3: 20:00 — 22:00, яркость 100%
- Временной интервал 4: 23:00 — 2:00, яркость 50%
- Временной интервал 5: 3:00 — 5:00, яркость 30%
И так далее.
Функция датчика движения
датчик движения используется как второстепенная функция, которая может быть распознана как энергосберегающий режим
Яркость светодиодов повышается до 100%, когда кто-то приближается к источникам света, а затем возвращается к прежнему уровню яркости через 20 секунд после ухода человека.
Глава 3. Почему мы должны использовать уличные фонари на солнечных батареях?
Почему традиционные солнечные уличные фонари не пользовались такой популярностью?
В прошлом, почему люди не склонны выбирать уличные фонари на солнечных батареях объясняется тремя основными причинами:
1. Лампочки энергоемкие
Как MH (галогенид металла), так и HPS (натрий высокого давления), которые использовались в то время в качестве источника света в уличных фонарях, имеют относительно устаревшую технологию освещения (60-80 люмен / Вт) по сравнению со светодиодной.Эти лампочки / лампы обычно требуют большого количества энергии в день от их аккумуляторного блока, что считается прямым бременем для их емкости аккумулятора.
2. Светодиодная технология является недавно разработанной и довольно дорогой
В те дни, хотя светодиоды присутствовали на рынке коммерческого наружного освещения в течение нескольких лет, технология еще не была зрелой. Их световая отдача составляла всего 100 люмен / ватт (сейчас, в 2019 году, может достигать 200 люмен / ватт). Кроме того, поскольку светодиоды были недавно разработаны в то время, их стоимость была довольно высокой, и средний обыватель не мог позволить себе покупать.
3. Технология литий-ионных аккумуляторов недостаточно развита
Третья причина — солнечная батарея. Литий-ионный аккумулятор имеет самый продолжительный срок службы по сравнению с одним из видов аккумуляторов глубокого разряда, но они не были стабильными и не работали при температуре ниже 0 Цельсия. (теперь рабочая температура тройной литиевой батареи: от -30 до 65 по Цельсию)
Однако с годами все изменилось.
Новые технологии применяются в солнечных уличных фонарях?
В настоящее время размер батарей и источников освещения становится все меньше.
Спасибо за технологический прорыв как в литий-ионных аккумуляторах, так и в светодиодном освещении. Эти разработки позволяют в отрасли солнечного освещения разработать интегрированные солнечные уличные фонари .
1. Аккумулятор
По сравнению со свинцово-кислотными батареями литиевые батареи на легче, меньше, с более длительным сроком службы и большей степенью защиты, что более важно, так это то, что литиевые батареи имеют большую емкость при том же объеме.
Свинцово-кислотные батареи VS. литий-ионный аккумулятор
2. Источник света
По сравнению с лампами MH / HPS, светодиоды занимают в лампах гораздо меньше места
лампы MH / HPS VS. Светодиод
Что мы можем получить от новейших технологий?
1. Отсутствие проводки, простота установки за несколько минут
не требует сложного процесса электромонтажа, даже если вы являетесь конечным пользователем, вам не нужно иметь инженерное образование или навыки настройки электрического оборудования, все, что вам нужно сделать, это закрепить изделие с помощью 12 крепежных винтов.Ваша семья будет постоянно пользоваться бесплатной солнечной энергией.
Установка: прежняя конструкция VS All-in-one конструкция
2. Снижение энергопотребления на 60%, что также означает больше дней автономной работы
Источниками света большинства обычных солнечных уличных фонарей были металлогалогенные (MH) или натриевые (HPS), световая эффективность которых составляет всего 60-80 люмен на ватт. Однако в настоящее время передовые технологии светодиодного освещения резко увеличили яркость до 200 люмен на ватт.Люди могут получить такую же яркость ночью, потребляя гораздо меньше энергии от солнечных батарей.
Уличные фонари «все в одном» на солнечных батареях с этим типом источника света легко реализуют 5+ дней автономной работы, что позволяет нормально работать в местах с сезонами дождей или с меньшей инсоляцией.
3. Повышенная устойчивость к ураганам / тайфунам
Встроенные солнечные уличные фонари «все в одном» имеют компактную конструкцию по сравнению со сплит-типами, в которых солнечные панели отделены от лампы.Такая конструкция лучше противостоит ураганам и тайфунам.
После супертайфуна Мангхут в 2018 году
Уличные фонари на солнечных батареях разветвленного типа не выдержат таких неблагоприятных погодных условий, поскольку их отдельные солнечные панели с большей вероятностью будут повреждены штормами.
4. Более низкие транспортные расходы благодаря компактной конструкции и универсальной конструкции
Если вы бизнесмен, компактный дизайн имеет большое значение для вашей прибыли.
Полный контейнер солнечных уличных фонарей может быть в два или даже в три раза больше, чем раньше, в то же время аренда склада может стоить намного дешевле, чем раньше.
Кроме того, благодаря удобству установки, о котором мы говорили в №1, ваша компания сэкономит еще больше местных затрат на рабочую силу.
И многое другое…
Глава 4. Солнечные уличные фонари «Все в одном» VS. Традиционные уличные фонари на солнечных батареях
Обычные уличные фонари на солнечных батареях VS универсальные светодиодные уличные фонари на солнечных батареях
В этой главе мы рассмотрим конкретный пример, представив таблицу сравнения между ними, чтобы вы могли легче понять плюсы и минусы.
Традиционные уличные фонари на солнечных батареях | Светодиодные уличные фонари «все в одном» на солнечных батареях | ||
базовый | тип | Разъем | МФУ |
Источник света | MH (галогенид металла) | светодиод (Philips 3030 SMD) | |
энергосберегающий режим | № | да | |
установка | подключиться к электросети | сетка | автономный |
кабеля | С кабелем | Без кабелей | |
запросить навыки электромонтажа | да | № | |
производительность | автономных дней | 3 дня | 3 дня |
яркость | 3000 люмен | 3000 люмен | |
потребляемая мощность | 50 Вт | 17 Вт | |
светоотдача | 60 люмен / Вт | 180 люмен |
Подключенный (умный) уличный фонарь на уровне 1 502 доллара США.8 млн к 2026 г.
Рынок подключенных (умных) уличных фонарей: обзор
В этом всеобъемлющем отчете Transparency Market Research анализируется и прогнозируется рынок подключенных (умных) уличных фонарей на глобальном и региональном уровнях. В отчете представлен анализ за период с 2016 по 2026 год, где 2018–2026 годы — это прогнозный период, а 2017 год — базовый. Была проведена углубленная и непредвзятая оценка рынка, чтобы предоставить читателям углубленный и точный анализ.В отчете подчеркиваются все основные ожидаемые тенденции на рынке подключенных (умных) уличных фонарей с 2018 по 2026 год. В нем также уделяется внимание факторам рынка, сдерживающим факторам и возможностям для глобального рынка подключенных (умных) уличных фонарей. Исследование дает полное представление о росте рынка подключенных (умных) уличных фонарей с точки зрения стоимости (млн долларов США) и объема (тысячи единиц) в различных географических регионах, включая Северную Америку, Европу, Азиатско-Тихоокеанский регион, Ближний Восток и Африку. и Южная Америка
Отчет включает подробный анализ цепочки создания стоимости, который дает обширное представление о глобальном рынке подключенных (интеллектуальных) уличных фонарей.Анализ «пяти сил» Портера также помогает понять сценарий конкуренции на рынке. Исследование включает анализ привлекательности рынка, в ходе которого сегменты подключения и компонентов сравнивались на основе их размера рынка, темпов роста и привлекательности. Чтобы предложить полный анализ сценария конкуренции на рынке подключенных (умных) уличных фонарей, в отчете был представлен анализ привлекательности рынка в каждом регионе.
В главе «Обзор рынка» в отчете объясняются рыночные тенденции и динамика, включая движущие силы, сдерживающие факторы, а также текущие и будущие возможности для рынка подключенных (умных) уличных фонарей.В отчете также представлен анализ перспектив рынка. Кроме того, в отчете представлен анализ различных бизнес-стратегий, принятых ведущими игроками на глобальном рынке подключенных (умных) уличных фонарей. Глава, посвященная введению на рынок, помогает получить представление о различных тенденциях, преобладающих на глобальном рынке подключенных (умных) уличных фонарей.
Глобальный рынок подключенных (умных) уличных фонарей: объем отчета
Рынок подключенных (умных) уличных фонарей в Северной Америке разделен на U.С., Канада и остальная часть Северной Америки. Кроме того, рынок в Европе был сегментирован на Германию, Великобританию, Францию, Испанию, Италию, Бельгию, Нидерланды, Данию и остальные страны Европы. Рынок в Азиатско-Тихоокеанском регионе был разделен на Китай, Индию, Японию и остальные страны Азиатско-Тихоокеанского региона. Ближний Восток и Африка включают Персидский залив, Южную Африку и остальные страны Ближнего Востока и Африки. Точно так же Южная Америка включает Бразилию и остальную часть Южной Америки. В отчете представлена вся стратегическая информация, необходимая для понимания рынка подключенных (умных) уличных фонарей, а также информация о возможностях подключения и сегментах компонентов в соответствии с различными географическими регионами, упомянутыми выше.
Глобальный рынок подключенных (умных) уличных фонарей: методология исследования
Методология исследования представляет собой идеальное сочетание первичного исследования и вторичного исследования. Вторичные источники исследований включают годовые отчеты, веб-сайты компаний, документы SEC и презентации для инвесторов, национальные правительственные документы, внутренние и внешние собственные базы данных, статистические базы данных, соответствующие патентные и нормативные базы данных, отчеты о рынке, правительственные публикации, базу данных Всемирного банка и специфические для рынка белые документы.Первичное исследование включает телефонные интервью, общение по электронной почте и личные интервью для получения подробных и объективных обзоров рынка подключенных (умных) уличных фонарей в разных регионах. Первичные интервью обычно проводятся на постоянной основе с экспертами и участниками рынка с целью получения последних сведений о рынке и подтверждения существующих данных и анализа. Первичные интервью предлагают новую и свежую информацию о важных факторах, таких как рыночные тенденции, размер рынка, условия конкуренции и тенденции роста.Эти факторы помогают подтвердить и укрепить результаты вторичных исследований. Кроме того, данные, собранные в результате вторичных и первичных исследований, обсуждаются и изучаются группой экспертов TMR.
Глобальный рынок подключенных (умных) уличных фонарей: динамика конкуренции
Исследование включает профили ведущих компаний, работающих на мировом рынке подключенных (умных) уличных фонарей. Участники рынка были профилированы с точки зрения таких атрибутов, как обзор компании, финансовый обзор, бизнес-стратегии и последние события.Были отслежены такие параметры, как инвестиции и НИОКР основных игроков. Некоторые из ключевых игроков, работающих на глобальном рынке подключенных (интеллектуальных) уличных фонарей, — это Cisco Systems, Inc., Citelum SA, DimOnoff Inc., Echelon Corporation, EnGo Planet, Flashnet SRL, General Electric Co., Philips Lighting NV, LED Roadway. Lighting Ltd., LonMark International, OSRAM Licht Group, Silver Spring Networks Inc., Telensa Ltd., Toshiba Corporation, TransData Inc. и Tvilight.
Рынок подключенных (умных) уличных фонарей был сегментирован следующим образом:
Возможности подключения |
|
Компонент |
|
Область |
