Дифференциальный автомат — что это такое?

Прибор, предназначенный для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя проводки и подключенной к ней аппаратуры, в электрике называется автоматическим выключателем (АВ). Это устройство обычно называют проще – автоматом. Одной из его разновидностей является устройство защитного отключения, которое обесточивает линию при обнаружении утечки тока, тем самым предотвращая поражение людей электричеством при касании кабеля. Особенность УЗО такова, что его нельзя ставить без АВ, защищающего линию от КЗ и перенапряжения. Чтобы не подключать к линии два защитных прибора, был создан дифференциальный автомат – прибор, сочетающий в себе функции УЗО и автоматического выключателя.

Особенности и назначение дифавтомата

Если об обычных электрических автоматах известно практически всем, то, услышав слово «дифавтомат», многие спросят: «А это что такое?» Если говорить упрощенно, дифференциальный автоматический выключатель – это устройство защиты цепи, отключающее питание при любых неполадках, способных привести к повреждению лини или поражению людей током.

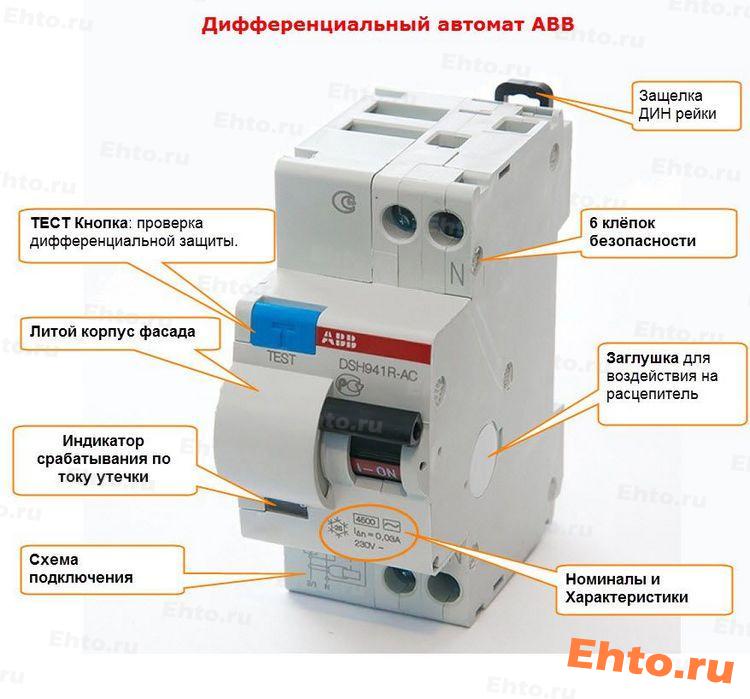

Аппарат состоит из нескольких основных частей:

• Пластиковый корпус, устойчивый к плавлению и возгоранию.
• Один или два рычага подачи и отключения питания.
• Маркированные клеммы, к которым подключаются входящие и выходящие кабели.
• Кнопка «Тест», предназначенная для проверки исправности прибора.

В последних моделях этих автоматов устанавливается также сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, из-за чего отключился прибор – из-за утечки тока или по причине перегрузки линии. Такая функция облегчает поиск неисправности.

Наглядно про устройство дифавтомата на видео:

Автоматические защитные выключатели дифференциального тока могут устанавливаться и в однофазных, и в трёхфазных линиях. Они предназначены для:

• Защиты электросети от сверхтоков КЗ и чрезмерного напряжения.
• Предотвращения утечки электротока, которая может привести к пожару или поражению электричеством людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают в распределительном щитке больше места, поскольку вместе с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструктивному исполнению и размерам. Даже кнопка «Тест» имеется на обоих аппаратах. Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным прибором и не должно, как было сказано выше, монтироваться в цепь без защитного автоматического выключателя. Дифавтомат же объединяет в себе УЗО и АВ, поэтому в установке дополнительных аппаратов не нуждается.

Чтобы не путать УЗО и дифференциальный защитный выключатель, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортные приборы можно различить по другим признакам. Например, номинал тока устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее – например, 16А. Токовый номинал дифавтомата пишется по другому: впереди ставится латинский литер, соответствующий характеристике встроенных расцепителей. После него идет цифра, означающая величину номинального тока – к примеру, С16.

Работа дифференцированного АВ при утечках электротока

Защита от утечек обеспечивается реле, входящим в состав дифавтомата. Когда параметры линии в норме, на него воздействуют равномерные магнитные потоки, и элемент не препятствует подаче тока к потребителям. При пробое изоляционного слоя возникает утечка, в результате которой нарушается равномерность потоков, и реле вызывает срабатывание автомата.

Защита от перегрузок и короткого замыкания

Теперь поговорим о том, как работает дифференциальный защитный автомат при возникновении в цепи короткого замыкания и при значительном росте напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

В составе АВДТ имеется два расцепителя, работающих независимо друг от друга. Каждый из них предназначен для обесточивания сети при появлении разных нарушений.

На видео внутреннее устройство дифавтомата:

Защиту от перегрузок линии обеспечивает тепловой расцепитель, роль которого выполняет пластина из двух металлов с разным коэффициентом расширения (биметаллическая).

Когда напряжение в цепи превышает величину номинального, пластинка начинает нагреваться, что приводит к ее изгибанию в сторону отключающего элемента. Касаясь его, она вызывает срабатывание АВ.

От сверхтоков короткого замыкания сеть защищена электромагнитным расцепителем, который представляет собой соленоид с сердечником. При резком росте силы тока, свойственной КЗ, возникает электромагнитный импульс. Под его воздействием в течение долей секунды расцепитель вызывает срабатывание выключателя и прекращение подачи электроэнергии в линию.

Когда неисправность будет устранена, прибор можно снова включить вручную. Следует, однако, помнить, что если параметры сети после отключения АВ нормализовались очень быстро, устройству нужно дать немного времени на полное остывание. Если включать нагретый аппарат, это отрицательно повлияет на срок его службы.

Порядок установки

Монтаж АВДТ осуществляется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подсоединения кабелей. В бытовых однофазных линиях входной проводник подключается к клемме под номером 1, а выходной вставляется в зажим под номером 2. Подключение нулевого провода производится к клемме, обозначенной буквой N. Входные кабели подсоединяются к верхней части прибора, а выходные – к нижней.

Подключать выходы к линии можно напрямую. Если же параметры сети не отличаются стабильностью, или вы хотите обеспечить максимально высокий уровень защиты, следует установить дополнительные АВ.

Нулевые провода от автоматов должны подсоединяться к изолированной нулевой шине. Во избежание выхода устройства из строя или его некорректной работы нужно проследить, чтобы выходной нулевой кабель не контактировал с другими проводниками или с корпусной частью электрического щита.

Наглядно про подключение дифавтомата на видео:

Заземление АВДТ

Заземлять нулевой кабель следует только перед прибором дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при подаче незначительной нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине нельзя. Это также приведет к сбою в работе устройств.

Ноль АВДТ следует подсоединять в паре со своей фазой. Использовать его в качестве нулевого проводника для аппаратов с другим источником фазы нельзя.

Чтобы не перепутать нули, рекомендуется пользоваться промаркированными кабелями.

Для перемычек и соединений необходимо использовать проводник, сечение которого соответствует сетевой нагрузке.

Если автомат оборудован индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маячка» причину сбоя придется искать методом «научного тыка». Если АВДТ начал срабатывать после подключения в сеть дополнительной нагрузки, то, скорее всего, прибор неисправен или при его подсоединении была допущена ошибка.

Заключение

В этом материале мы рассказали о том, что такое дифавтомат, для чего он нужен и по какому принципу работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим тщательно изучите порядок монтажа, а во время работы строго соблюдайте технику безопасности.

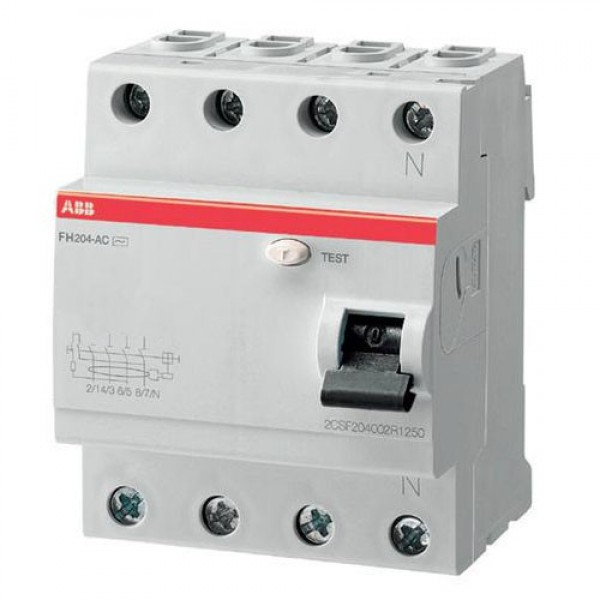

Основные типы дифференциальных выключателей ABB. УЗО ABB F204, F202

ВДТ(УЗО) общего типа серии FH 200 имеют номинальный отключающий дифференциальный ток IΔn, равный 0,03 А. А серии F 200 (УЗО ABB F204, F202) – 0,01; 0,03;0,10; 0,30 и 0,50 А. ВДТ, имеющий номинальный отключающий дифференциальный ток IΔn, равный 0,03 А, является самым распространенным изделием, которое широко применяют в электроустановках зданий. ВДТ с IΔn = 0,01 А реже используют в электроустановках зданий – в основном для защиты групповых электрических цепей, содержащих только один электро приемник. ВДТ с номинальным отключающим дифференциальным током IΔnдо 0,03 А включительно обычно используют в электроустановках зданий для дополнительной защиты от поражения электрическим током при прямом прикосновении. ВДТ общего типа с номинальными отключающими дифференциальными токами, равными 0,10; 0,30 и 0,50 А, используют в электроустановках зданий для защиты от косвенного прикосновения в тех электрических цепях, которые имеют большие токи утечки.

ВДТ типа S серии F 200 производят с номинальными отключающими дифференциальными токами 0,10; 0,30; 0,50 и 1,00 А. Их обычно применяют в качестве вводных ВДТ в низковольтных распределительных устройствах.

Компания ABB производит ВДТ типа АС, срабатывающие при синусоидальных переменных дифференциальных токах, и ВДТ типа А,которые срабатывают как при синусоидальных переменных, так и при пульсирующих постоянных дифференциальных токах. УЗО общего типа имеют достаточную устойчивость к импульсам напряжения, которые могут быть вызваны в электроустановке здания грозовыми или коммутационными пере напряжениями. Они не срабатывают от импульсов тока с пиковым значением 250 А (8/20 мкс).

Компания ABB производит также ВДТ общего типа серии F 200 AP-R. Которые имеют повышенную устойчивость к импульсным токам – до 3 000 А. ВДТ типа S серии F 200 характеризуются повышенной устойчивостью к нежелательному срабатыванию от импульсных токов с пиковым значением до 5 000 А. УЗО серии F 200 AP-R имеют время отключения, превышающее время отключения ВДТ общего типа. Однако оно укладывается в пределы, установленные стандартом МЭК 61008-1. Номинальная включающая и отключающая способность Im, номинальная дифференциальная включающая и отключающая способность IΔm ВДТ, выпускаемых компанией ABB, равны 1 000 А (1 250 А для ВДТ, имеющих номинальный ток 125 А).

Дифференциальный автоматический выключатель аввАВВ-16а: принцип работы и характеристики

Дифференциальный двухполюсной автомат или дифавтомат абб — защитное устройство, которое требуется в каждом доме для обеспечения безопасности работы всей электросистемы. Как он устроен, как работает, какие есть технические характеристики? Об этом и другом далее.

Устройство и принцип работы

Дифференциальным двухполюсным автоматом является коммутационного вида устройство, которое проводит токи при нормальной электроцепи и автоматическим образом отключает подачу электричества от сети, если имеется короткое замыкание или перегрузка. Главным отличием двухполюсного прибора является тот факт, что работает дифференциальный автоматический выключатель АВВ на двух полюсах.

При этом если отключаются полюса одновременно, достигается безопасность благодаря взводной рукоятке. Предназначен только для электроцепи с одной фазой. Областей применения три. Он используется как вводный защитный диф автомат авв 16а, как потребитель электрической энергии и как защитник цепей, где одновременно подключается электропитание.

Конструкция прибора очень проста и включает в себя: корпус, подвижные и неподвижные контакты и рукоятку, отвечающую за включение и выключение. Внутри корпуса рабочая часть, состоящая из верхней и нижней клеммы, би-металлической пластины или теплового расцепителя, дугогасительной камеры, электромагнитного расцепителя, механизма взвода, накладки из газогенерирующей пластмассы.

Обратите внимание! Принцип работы прост. В момент экстренной ситуации размыкатель отключает подачу тока, проходящего через обе линии цепи, и вырубает подсоединенный к нему аппарат, предохраняя его от повреждений.

Характеристики

Что касается технических характеристик, диф. автомат авв 16а имеет оптимальный номинальный ток в 16 ампер, токовую характеристику класса В, классическое номинальное напряжение и значение отключающего дифференциального тока, стандартный класс дифференциальной защиты, отличную номинальную отключающую способность, хороший токоограничительный класс, оптимальный диапазон температур, электромеханический тип защитного модуля, классическую номинальную частоту электросети, стационарное исполнение и небольшой вес. Как правило, имеет сертификат качества.

Преимущества

АББ диф. автомат отличается функцией безопасности, поскольку электроцепь разрывается полностью, а также легкостью поиска неисправностей. Также обладает высокой надежностью от утечки, повышенной износоустойчивостью, большим эксплуатационным ресурсом. Имеет гарантию качества.

Схема подключения

Существует множество схем подключения оборудования. Одна из них предусматривает подсоединение нескольких автоматов, который защищает свою цепь. Первый в таком случае подключается УЗО, затем двухполюсные выключатели. Схема показана ниже.

Обратите внимание! На ней синим цветом обозначен нулевого типа провод, алым — фазового, а оранжевым — заземление, которое распределено заземляющей шиной.

Дифференциальным двухполюсным автоматом называется защитное устройство, благодаря которому возможно не только обеспечить безопасную работу электрооборудования, но и избежать возгорания в результате короткого замыкания. Аппарат 16а — мощное оборудование, отличающееся большим количеством преимуществ в технических характеристиках, поэтому его приобретение в дом — отличное решение.

время срабатывания, размер, сертификация ГОСТ, токовые параметры

Дифференциальные автоматы (дифавтоматы) устроены по принципу совмещения в одном приборе сразу двух защитных функций и обладают возможностями автоматического выключателя (АВ) и УЗО. Как автоматы они защищают линии электроснабжения от перегрузок и короткого замыкания (КЗ), а в качестве УЗО – предохраняют человека от поражения током. Вторая защитная функция этих устройств объясняется их способностью реагировать на малейшие утечки электричества на землю, вызванные нарушением изоляции токопроводящих частей или прикосновением к ним живого существа.

Встроенная схема УЗО дифференциального автомата работает по принципу сравнения токовых составляющих, протекающих в прямой и обратной ветвях контролируемой цепи.

При нарушении баланса этих величин (появлении дифференциала токов) разностный сигнал подаётся на исполнительное реле, которое мгновенно отключает опасный участок от линии питания.

Каковы же характеристики дифавтоматов?

Рабочий ток и быстродействие

Особенности конструкции дифавтоматов являются причиной того, что они обладают комбинированными характеристиками, используемыми при описании работы как АВ, так и УЗО.

Основной рабочей характеристикой этих электротехнических изделий является номинальный рабочий ток, при котором прибор может оставаться включённым длительное время.

Данная характеристика прибора относится к строго стандартизированным показателям, вследствие чего ток может принимать лишь значения из определённого ряда (6, 10, 16, 25, 50 Ампер и так далее).

Помимо этого в обозначении устройств используется связанный с быстродействием токовый показатель, обозначаемый цифрами «B», «C» или «D», стоящими перед значением номинального тока.

Быстродействие – важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с временной характеристикой «C», рассчитанный на номинальное значение 16 Ампер.

Ток отключения и напряжение

К группе технических характеристик дифавтомата относится ток отключения схемы (дифференциальный показатель), определяемый как «уставка по токовой утечке». Для большинства моделей допустимые значения этой характеристики укладываются в следующий ряд: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата она обозначается значком «дельта» с числом соответствующим току утечки.

Ещё одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт – для однофазной сети и 380 Вольт – для трехфазных цепей). Величина рабочего напряжения защитного дифференциального прибора может указываться под обозначением номинала с буквой или под клавишей выключателя.

Ток утечки и селективность

Следующая характеристика, по которой различаются все дифавтоматы – тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

• «A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
• «AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую;
• «B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Характеристика «тип встроенного УЗО» маркируется буквенным индексом или небольшим рисунком.

По аналогии с УЗО дифавтоматы могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания.

Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты.

Согласно этой характеристике дифференциальные устройства обозначаются значком «S», что означает задержку порядка 200-300 миллисекунд, либо маркируются знаком «G» (60-80 миллисекунд).

Основные обозначения

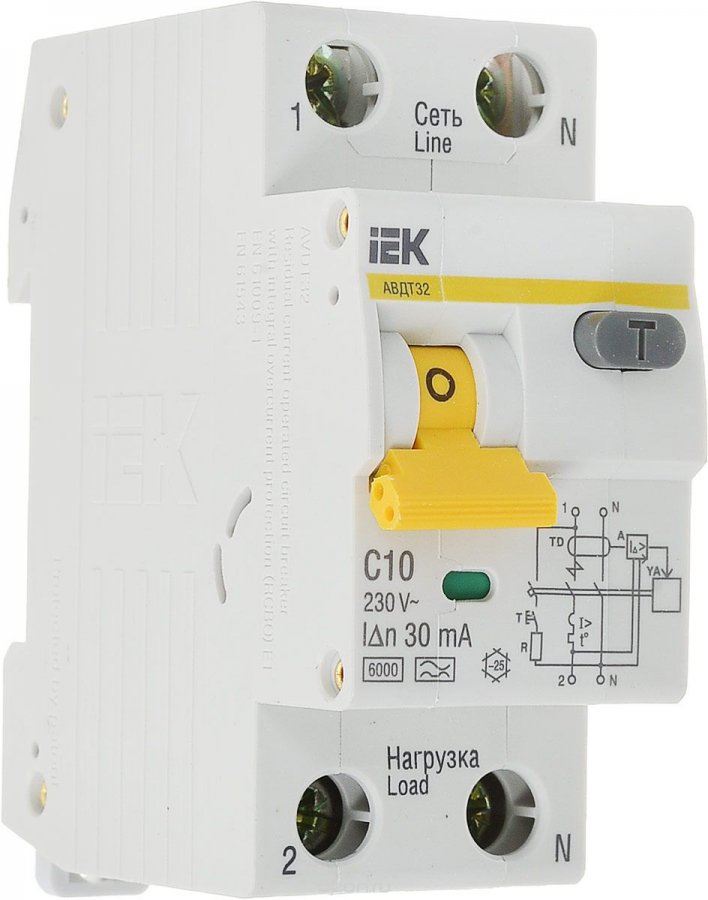

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

Иногда в этом месте можно увидеть значение предельной коммутационной способности прибора, свидетельствующей о величине максимального тока, при которой дифавтомат может отключаться многократно.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

• электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
• специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
• усилительный электронный модуль;
• исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»).

Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Информационные знаки

На пятой позиции приводится температурная характеристика защитного устройства (от — 25 до + 40 градусов), а на шестой располагаются сразу два знака.

Один из них информирует пользователя о сертификате соответствия, то есть обозначает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 – для данного случая).

Непосредственно под ним располагается закодированная в виде букв и цифр характеристика. Это обозначение организации, выдавшей сертификат.

Этот знак сообщает потребителю о законности происхождения товара и его качестве и при необходимости обеспечивает юридическую защищённость устройства.

Справа от него приводятся данные по сертификации и ГОСТу этой модели в отношении её пожарной безопасности.

И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки компании-изготовителя (в данном случае – «ИЭК»).

Размеры и точки подключения

Основными габаритными характеристиками дифавтомата согласно ГОСТ являются его высота, ширина и толщина, а также размер по высоте и ширине выступающей с лицевой стороны полочки с клавишей управления.

Помимо этого, приводятся размеры расположенных на тыльной стороне полочек, ограничивающих зазор для посадки прибора на фиксирующую его дин-рейку.

Современные модели дифавтомата могут иметь тот или иной размер, с каждым из которых можно ознакомиться в прилагаемой к этому изделию документации. Но в большинстве случаев габаритные характеристики схожи, что упрощает размещение в щитке.

Относительно контактных точек подключения данного прибора к защищаемой схеме необходимо отметить следующее. В однофазной сети устанавливаются дифференциальные устройства, имеющие по два вводных и два выводных контакта.

Одна из этих групп служит для подключения так называемого «фазного» провода, а к другой подсоединяется «нулевая» жила питания. Как правило, все контакты (верхние и нижние) маркируются значками «L» и «N», обозначающими соответственно те места, куда подключаются фаза и ноль.

При включении устройства в электрическую цепь к верхним контактам подсоединяются фазный и нулевой провода, приходящие от вводно-распределительного устройства или электрического счётчика.

Нижние его клеммы предназначаются для коммутации проводников, идущих непосредственно к защищаемой нагрузке (к потребителю).

Подключение дифференциального прибора в силовые цепи трёхфазного питания полностью аналогично рассмотренному ранее варианту. Отличие в данном случае состоит лишь в том, что к дифавтомату при этом подсоединяются сразу три фазы: «A», «B» и «C».

По аналогии со случаем однофазной линии питания 220 Вольт клеммы трёхфазного дифавтомата также маркируются (с целью соблюдать фазировку) и обозначаются как «L1», «L2», «L3» и «N».

Грамотный выбор подходящего для заявленных целей прибора невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей им маркировки.

В связи с этим перед приобретением дифференциального прибора постарайтесь тщательно изучить весь изложенный в этой статье материал.

Дифференциальные автоматы с характеристикой B

Дифференциальный автомат — это аппарат, объединяющий функции автоматического выключателя и устройства защитного отключения — УЗО (по принципу «два в одном»). Он очень удобен, когда для установки двух отдельных аппаратов в электрошкафу не хватает места.

Как автомат он предназначен для защиты силовых и осветительных линий и подключенного оборудования от токов короткого замыкания и от перегрузок посредством теплового и электромагнитного расцепителя. Как УЗО — для защиты человека от поражения электрическим током в случае прикосновения к токоведущим частям или поверхности оборудования, оказавшимся под напряжением вследствие нарушения изоляции.

Критерии выбора для использования в бытовых, офисных или производственных помещениях такие же, как для приборов, используемых по отдельности. Это номинальный ток нагрузки и уставки расцепителей по отключающей (коммутационной) способности автомата, и это уставки по дифференциальному току (току утечки) УЗО.

Для наилучшей защиты желательно устанавливать дифференциальный автомат отдельно на каждую линию с разными нагрузками (освещение, нагреватель, механизм). Например, для предотвращения пожара на кухне с мощными электроприборами нужен аппарат, который не будет отключаться от скачка тока при включении холодильника. А для защиты ванной или детской он должен почувствовать утечку даже в 10 мА.

Автоматические выключатели подразделяются на типы: АС — это защита от переменного синусоидального тока утечки, А — от переменного синусоидального и пульсирующего постоянного тока утечки. У аппаратов типа Hpi с высокой помехозащищенностью исключается ложное срабатывание при кратковременных токах утечки, они чувствительны и к постоянной составляющей — как тип А.

Важна также обозначенная буквой характеристика, или «кривая», указывающая на «тип мгновенного расцепления». Это зависимость времени отключения нагрузки от величины тока в главной цепи автомата между двумя кривыми диапазона. При протекании тока в значении нижней границы расцепление может произойти более, чем за 0,1 с, а на верхней — должно быть менее 0,1 с.

Для характеристики В этот диапазон установлен от 3 до 5 величин номинального тока, такие автоматы рекомендовано использовать для осветительных сетей общего назначения. Для характеристики С — от 5 до 10 Iн, выключатели служат для размыкания осветительных цепей и установок с умеренными пусковыми токами (обогреватели, трансформаторы).

Автоматические выключатели с диапазоном мгновенного расцепления 10–20 номиналов — с характеристикой D — предназначены для работы с двигателями в повторно-кратковременном (частые пуски) режиме работы или с большими пусковыми токами.

Мы подробно рассказывали о дифференциальных автоматах с характеристикой С (посмотрите в № 29 электронной версии газеты). Это продукция в широком диапазоне по токам, количеству полюсов и типам контактов от компаний Legrand (товарная группа А21 по нашему прайс-листу) Schneider Electric (группа А22) и АВВ (К66, К67, К68, А19), а также Moeller (К76) — они близки и совместимы между собой по характеристикам, типоразмерам, внешнему виду.

Теперь в нашем ассортименте появились дифференциальные автоматические выключатели типа АС с характеристикой В, однополюсные с нейтралью (1 P+N), 230 В, отключающая способность 4,5 кВ, ток утечки 30 мА. Автоматы от АВВ (А1987, А1988) — на номинальные токи 10 А и 16 А, от Moeller (К7646—К7651) — на 10, 16, 20, 25, 32, 40 А.

Преимущества и отличия дифавтоматов ABB от конкурентов

О том, какие должны быть характеристики дифференциального автомата для вашей квартиры мы уже писали, но на рынке РФ представлено много различных производителей данных устройств и растеряться среди ассортимента очень легко.

Функциональные отличия

Если тестировать новые автоматы таких производителей как ABB, IEK или EKF Electronica, то все они покажут отличные эксплуатационные результаты. Время задержки срабатывания в качестве УЗО у всех дифференциальных автоматов не превышает 0,5с, а срабатывание термодатчика на превышение мощности вписывается в показатели типа (B,C или D).

По размерам они тоже не отличаются и все прекрасно закрепляются на DIN-рейке. Разница не заметна ни при монтаже, ни в первые дни (и даже год) эксплуатации. А вот спустя 2-3 года использования дифавтомат ABB оказывается техникой, которой можно доверять. При самых неблагоприятных условиях эксплуатации ABB продолжает корректно работать 10, 15 и даже 20 лет.

Обслуживание диф-автомата ABB

Ни в коем случае не пытайтесь ремонтировать дифавтоматы ABB. Все они выполнены в неразборном корпусе и вмешательство во внутренние части чревато некорректной работой устройства.

Через полгода после первой установки диф-автомата ABB необходимо подтянуть все клеммники, а затем проводить такую же работу не реже 1 раза в год. Если не проводить такую работу, то от циклов нагрев/остывание контакт между проводом и клеммой ослабевает и впоследствии может отгореть.

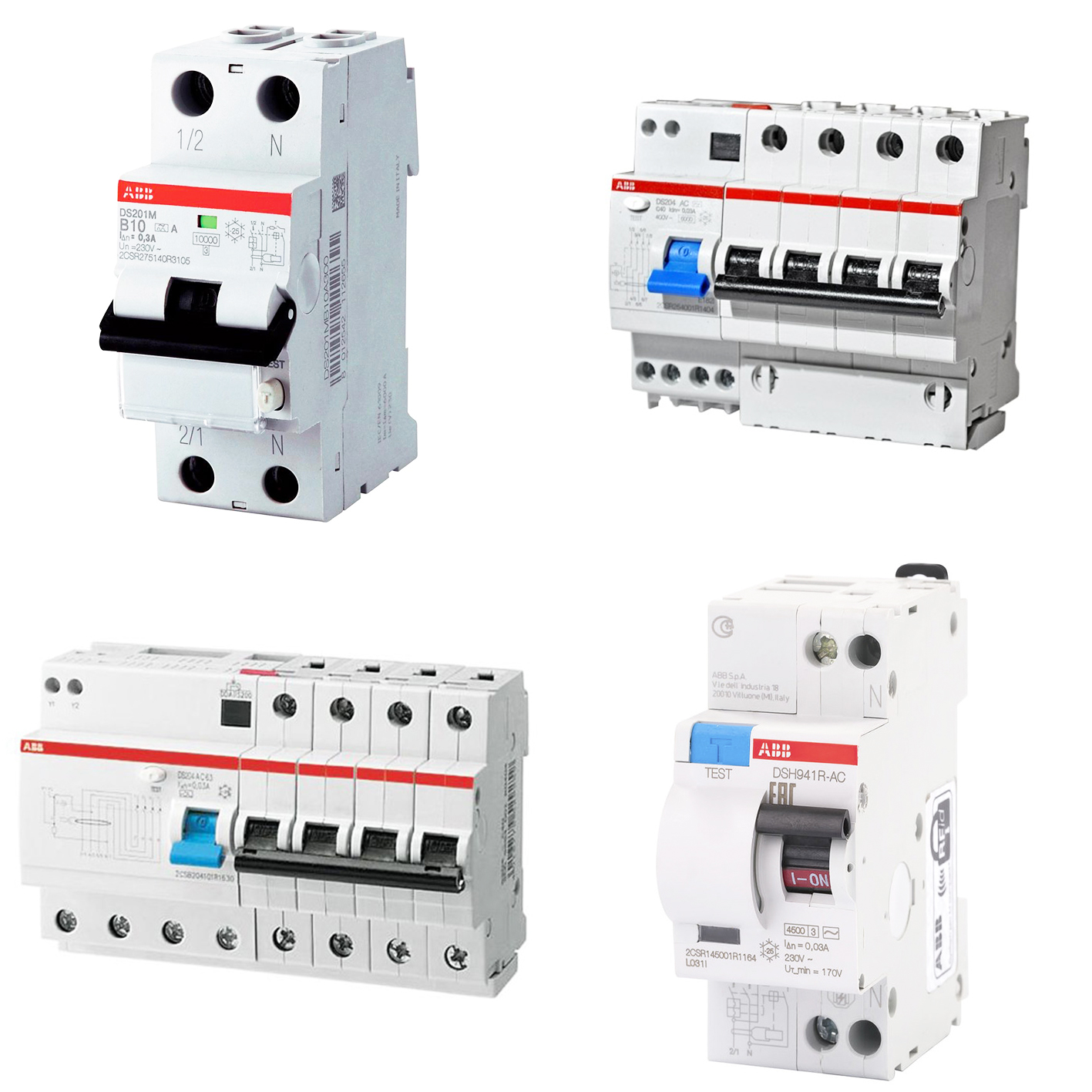

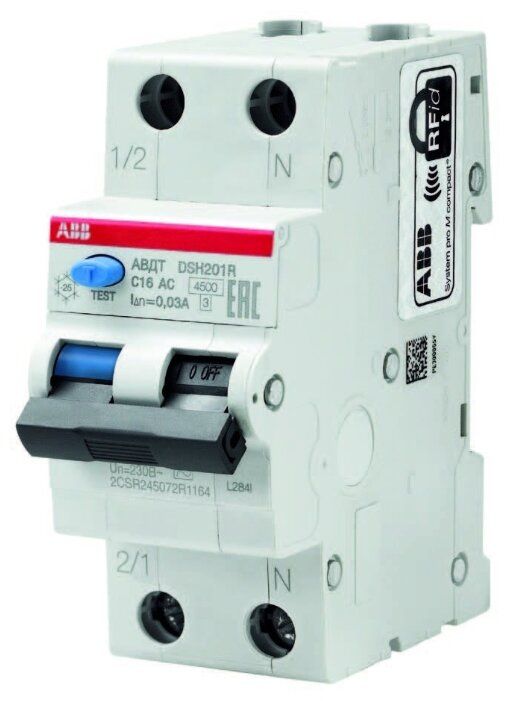

Серии дифавтоматов ABB

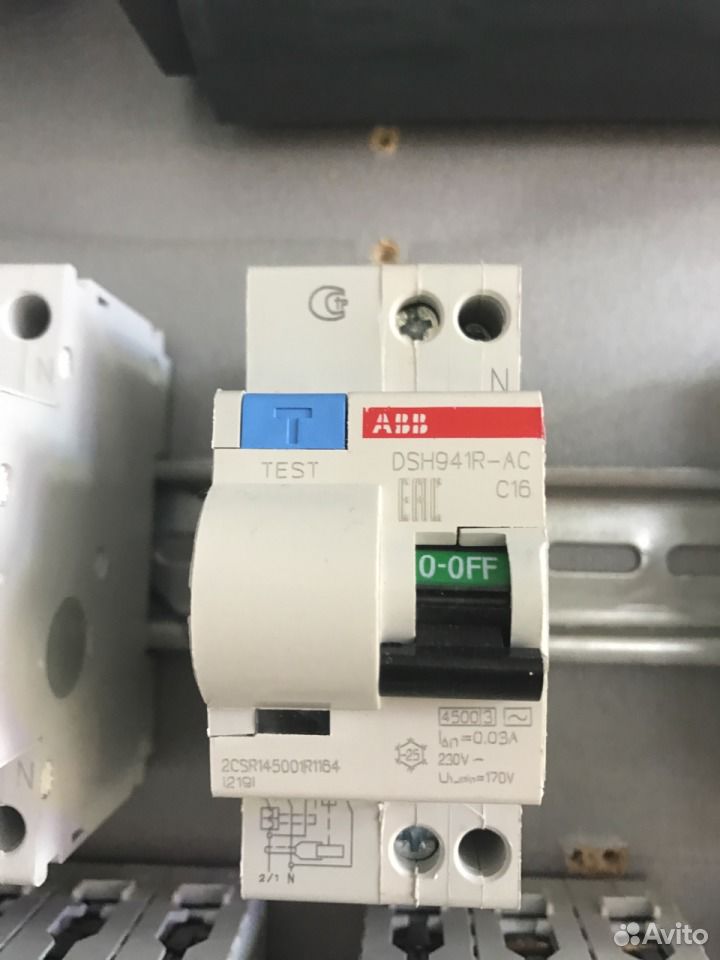

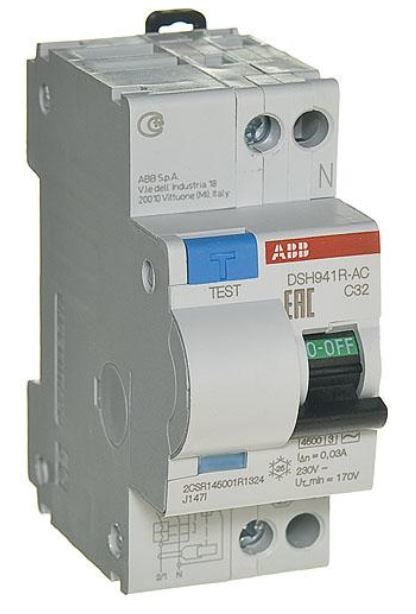

Сейчас компанией ABB сняты с производства такие серии: DS 941, DS 951. Сейчас вместо них используются серии: DS 201 , DS201 L, DS202, DSH941R, хотя и устаревшие модели до сих пор в продаже. Разница между сериями во внешнем виде и коммутационной стойкости, т.е. дифавтоматы последних серий прослужат дольше.

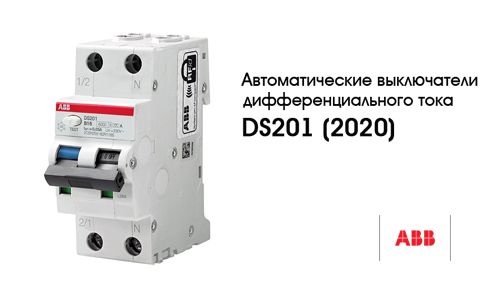

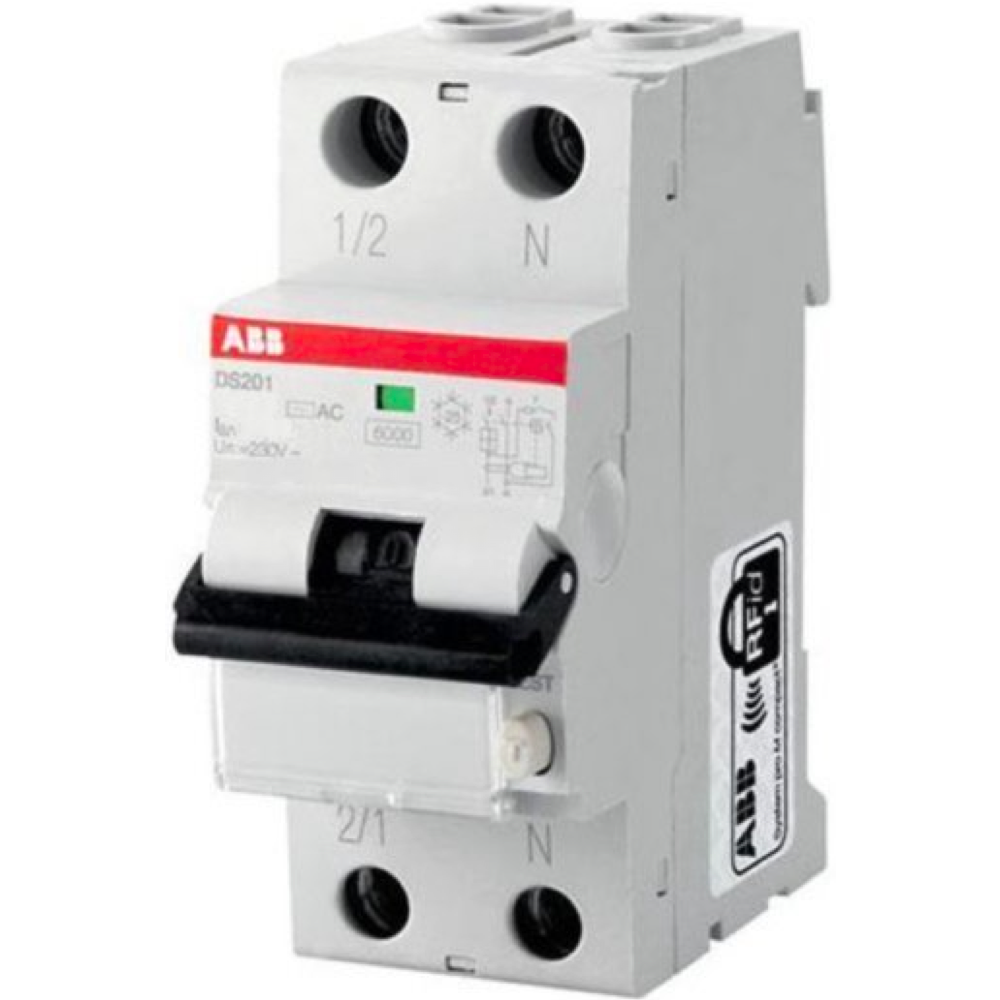

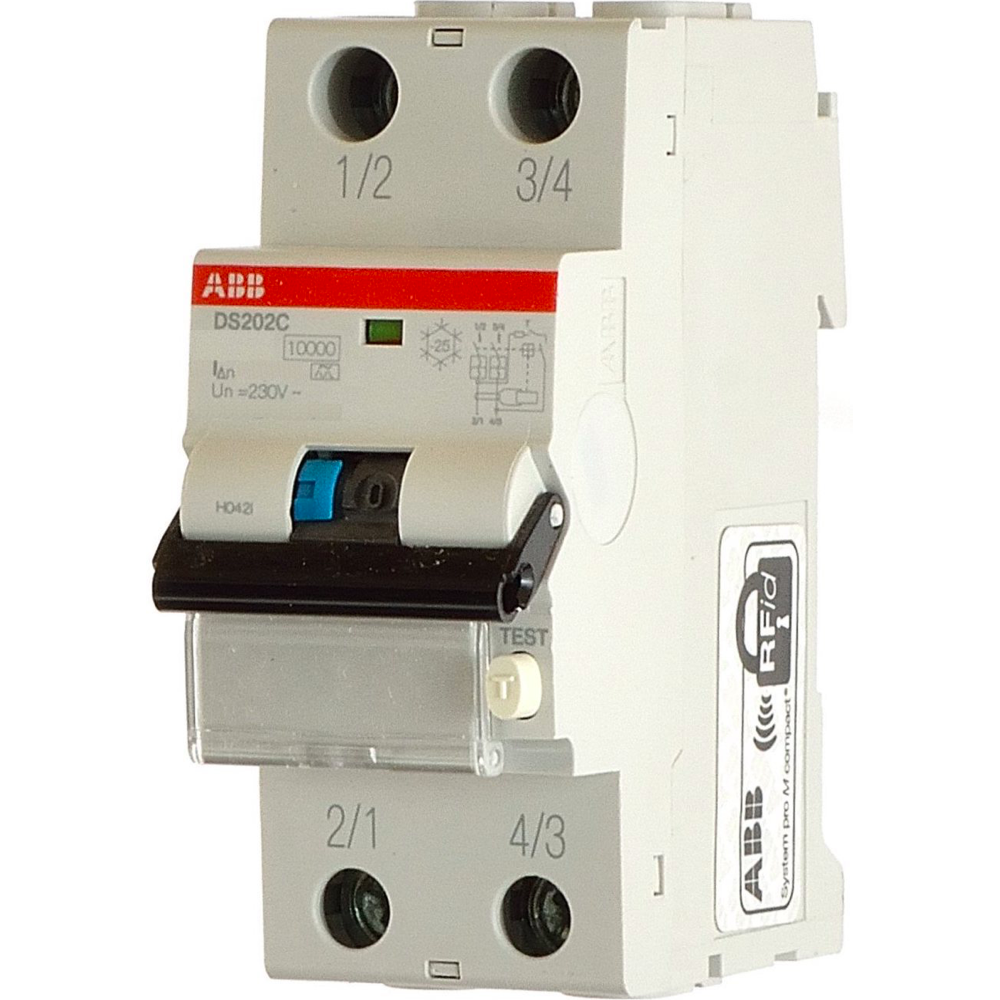

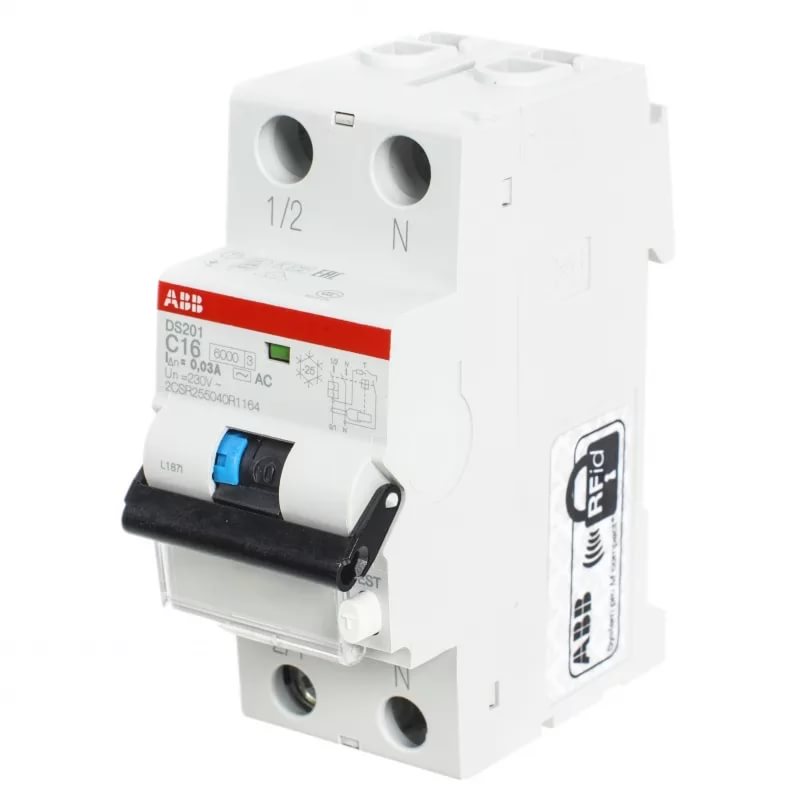

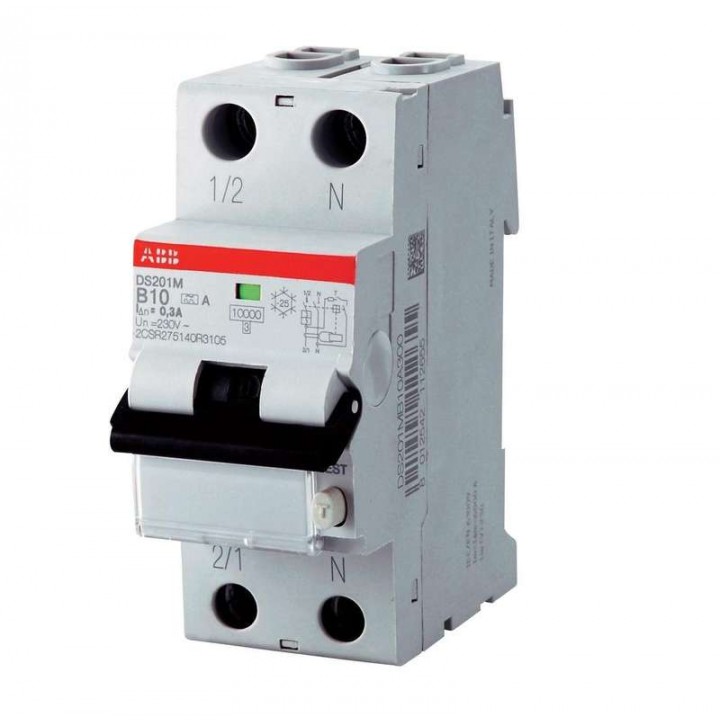

Дифавтоматы DS201, DS201L, DS202 от ABB

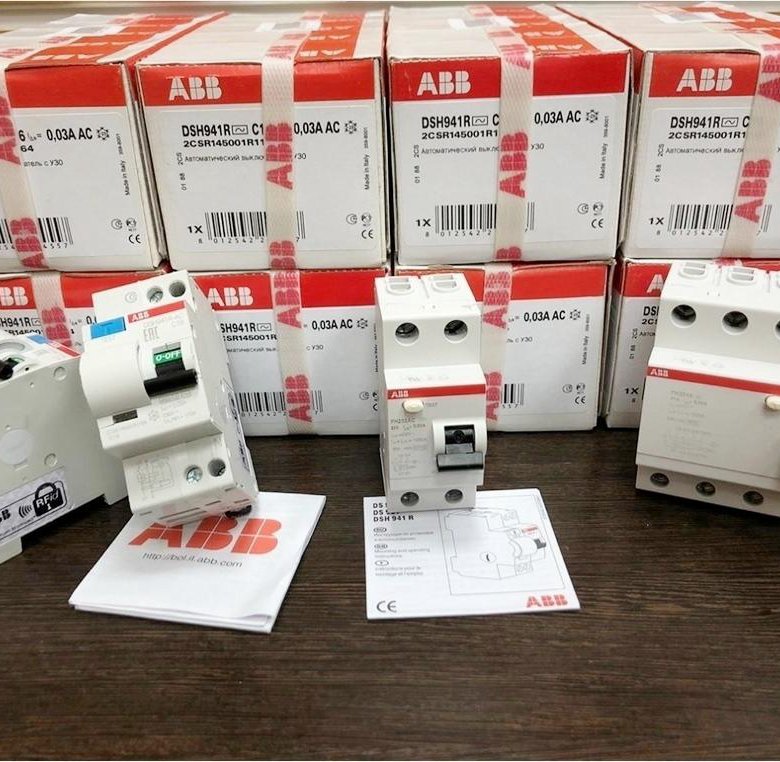

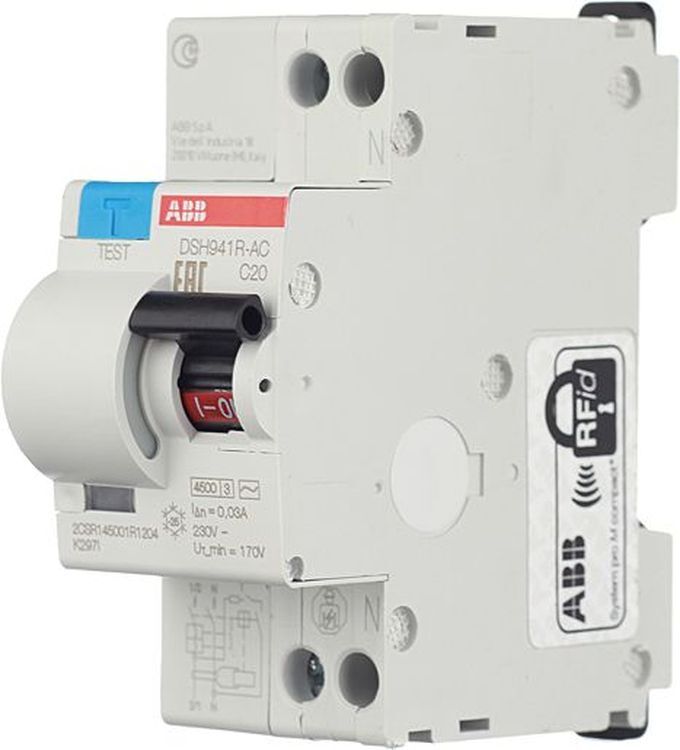

Дифавтоматы ABB DS 941 и DS 951 сняты с производства

Разница в цене

Стоимость качественного дифференциального автомата ABB по сравнению с конкурентами других марок:

Сравнение цен ABB с конкурентами

Разница в цене в три раза между ABB и российскими конкурентами обусловлена высокими эксплуатационными характеристиками на весь срок службы устройства. Дифавтоматы ABB популярнее своих российских и китайских аналогов несмотря на высокий ценник.
