Дифавтоматы и узо в чем разница: Как выбрать дифавтомат для квартиры и установить его в щиток

В чем отличие УЗО от дифавтомата? Рассмотрим подробно разницу между устройствами

При проектировании домашней электрической сети закладывают её основу – систему безопасности. Она представляет собой ряд конструкций, которые автоматически отключают потребителей от источника питания, т.е. подводящего силового кабеля. Монтируют оборудование в квартирном электрическом щитке.

Какая разница между УЗО и дифавтоматом в назначении и устройстве?

На сегодняшний день уже малоизвестны фарфоровые предохранители, именуемые пробками. Они практически вышли из обихода. Устройство выдерживало ток максимум в 5 А, а при увеличении нагрузки их легкоплавкие вставки сгорали. При этом дом полностью обесточивался. Нужно было менять сам предохранитель или всю пробку.

Сейчас устанавливаются совершенные конструкции, которые рассчитаны на разный номинальный ток и мощность потребителей энергии. Приспособления защищают электрические сети от поломок. Обычно в  электросхему домашней сети входит целый комплекс контуров. Среди них линии:

• освещения;
• розеточные группы;
• силовые;
• слаботочные.

В ходе эксплуатации возможны разные непредвиденные ситуации, приводящие к выходу из строя   лампы накаливания, электроустановки или кабельной разводки. Причины аварий могут быть самые разные – короткие замыкания, превышение мощности потребления свыше номинальной, повреждение изоляции, удары молний.

Примером халатного отношения к безопасности может служить одновременное подключение к одной розетке китайского тройника или удлинителя с несколькими мощными приборами. В результате нагревается провод с последующим разрушением изоляции и возгоранием.

Чтобы не допускать подобных последствий, в схему электроразводки включают устройства по защитному отключению (УЗО), автоматические выключатели или дифференциальные автоматы.

Другое название УЗО – выключатель дифференциальный (ВД).

Чем отличается узо от дифавтомата по принципу действия?

 УЗО и дифавтомат имеют разное предназначение и функции. Первый нужен для размыкания сети в случае появления дифференциального тока, т.е. утечки. При этом значения силы тока фазового провода и нулевого отличаются. Это означает, что где-то произошло нарушение изоляции. Вместо того чтобы поступать электричеству к лампочкам и приборам, оно пробивает, как говорят, «массу». При касании даже к не работающим устройствам можно получить удар током, что и происходит при отсутствии заземления.

Важно! Уже при силе тока в 1,5 мА его действие ощутимо для человека, а при силе 2 мА возникают судороги. Функция УЗО заключается в отключении контура от тока при возникновении таких утечек.  Но при появлении сверхтоков при коротком замыкании или перегрузке сети выключатель не сработает. Даже при одновременном включении всех потребителей скорее сгорит кабель и сам УЗО, но отключения так и не последует. По сути, выключатель является индикатором, показывающим, что в проводке есть повреждение изоляции.

ВД устанавливается в паре с автоматическим выключателем, который реагирует на короткие замыкания и перегрузки мощности в цепи. Соединяют их последовательно, при этом дифференциальный выключатель ставят на выходе после автоматического выключателя.

Но они занимают много места в электрощитке. Поэтому для обеспечения безопасности дома от коротких замыканий, перегрузки сети и утечек дифтока придумали комбинированные дифференциальные автоматы. Их число в распределительном щитке определяется количеством линий потребителей. Чем больше отдельных контуров, тем легче их обслуживать и меньшая нагрузка приходится на каждый из них. Для ремонта, замены одной линии, не нужно обесточивать весь дом.

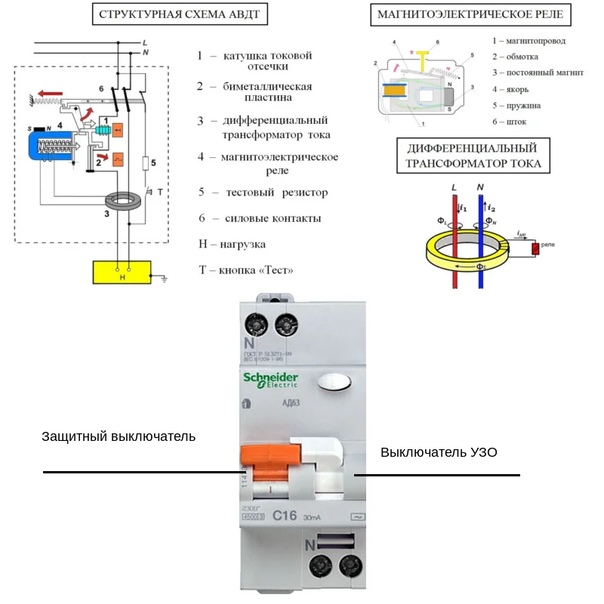

Технические и конструктивные отличия УЗО и дифавтома

Устройство защитного отключения (УЗО) содержит внутри корпуса сердечник с обмотками. Их магнитные потоки компенсируют друг друга, так как имеют разные фазы. При этом сила магнитной индукции равна нулю. При появлении дифференциального тока утечки появляется дисбаланс, который разрывает цепь. Время срабатывания реле составляет от 0,2 до 0,3 с. Его хватит, чтобы уберечь человека от удара током.

Дифавтомат состоит из:

• корпуса из технопластика;
• рычага замыкания-размыкания;
• подвижног

Разница между узо и дифференциальным автоматом — советы электрика

Чем отличается узо от дифавтомата

Большинству потребителей, абсолютно все равно, что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат). Но при разработке проектов электросети частных домов или квартир, данный вопрос имеет определенное значение.

Вообще проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, в плане электробезопасности, значительные. Да что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой жизни?

Недавно один мой знакомый обратился ко мне с вопросом, а что стоит в моем щитке УЗО или дифавтомат. Как их отличить. Поскольку проблема, на профессиональный взгляд, стоит очень остро, предлагаем вам небольшой ликбез на данную тему, в том числе и электрикам, особенно молодым.

Обратите внимание

Эти знания позволят точно понять, что же у вас «живет» в распределительном щите: УЗО или дифавтомат, зачем его туда помещать и насколько это поможет, или отчего спасет в будущем?

Опытного электрика, у которого не одно короткое замыкание за плечами, такие вопросы могут даже обидеть! Однако, среди молодежи, мало уделяется внимания теории, хотя потребители задают подобные вопросы постоянно. И сейчас я расскажу несколько вариантов чем отличается УЗО от дифавтомата.

Отличие узо от дифференциального автомата по функциональному предназначению

Если посмотреть на УЗО и дифавтомат, то по внешнему виду эти два устройства очень похожи между собой, но функции, которые они выполняют разные. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает, если в сети, к которой оно подключено, появляется дифференциальный ток – ток утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром. Более подробно как работает это устройство, смотрите в статье принцип работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь основной момент, где все начинают путаться: запомните, что УЗО в отличии от дифавтомата не защищает сеть от перегрузки и короткого замыкания. А большинство потребителей думают, что устанавливая УЗО, они защищены от всего!

Говоря простым языком, УЗО просто является индикатором, который контролирует утечку и что ток не идет мимо ваших основных потребителей: электроприборов, лампочек и т. п. Если где то в сети повредилась изоляция и появился ток утечки, УЗО на это реагирует и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-фены-утюги), то есть намеренно создать перегрузку, УЗО не сработает. А проводка, если нет других устройств защиты, будьте уверены, сгорит вместе с УЗО. Если при включенном УЗО соединить фазу и ноль, и получить грандиозное КЗ, то УЗО также не сработает.

Важно

К чему я все это виду, просто хочу обратить ваше внимание на то что, так как УЗО не защищает сеть от перегрузок и коротких замыканий то вы наверное со мной согласитесь что его самого нужно защищать. Вот поэтому УЗО всегда подключают последовательно с автоматом. Работают эти два устройства так сказать в паре: одно защищает от утечек, другое от перегрузок и кз.

Применяя вместо УЗО дифавтомат вы избавляетесь от выше описанных ситуаций: он защитит от всего.

Подведём черту, основное отличие УЗО от дифавтомата заключается в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

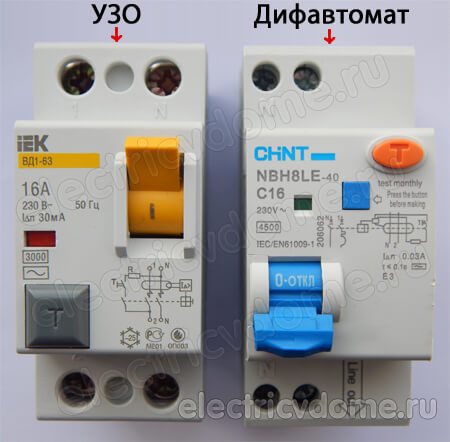

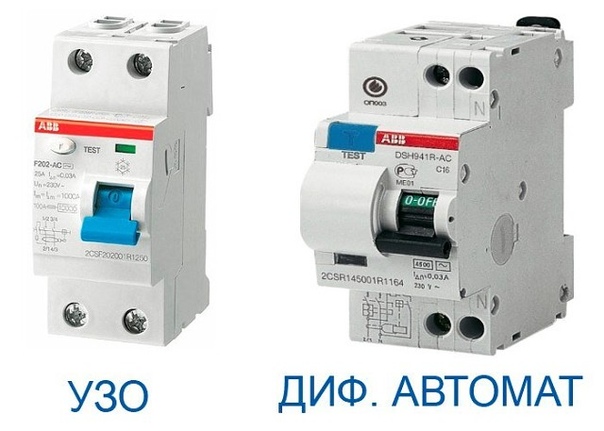

Визуальное отличие узо от дифавтомата

На самом деле есть масса внешних признаков, по которым легко отличить УЗО от дифавтомата. Посмотрите на картинку. Визуально эти два устройства очень похожи: подобен корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы разные, тумблеры отличаются, буквы не повторятся. Какое же из этих устройств УЗО, а какое – дифавтомат?

Выше мы рассмотрели функциональные отличия этих устройств, сейчас рассмотрим чем отличается УЗО от дифавтомата визуально – так сказать отличия заметные невооруженным глазом.

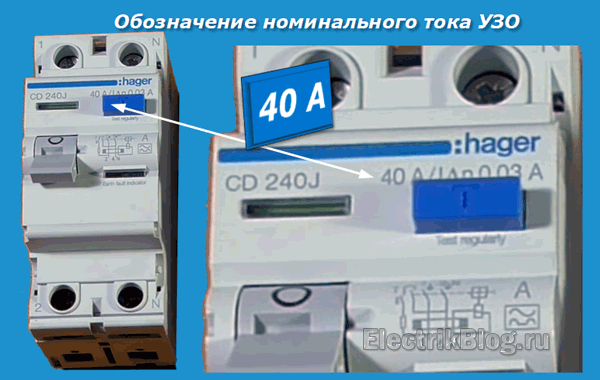

1. Маркировка по номинальному току

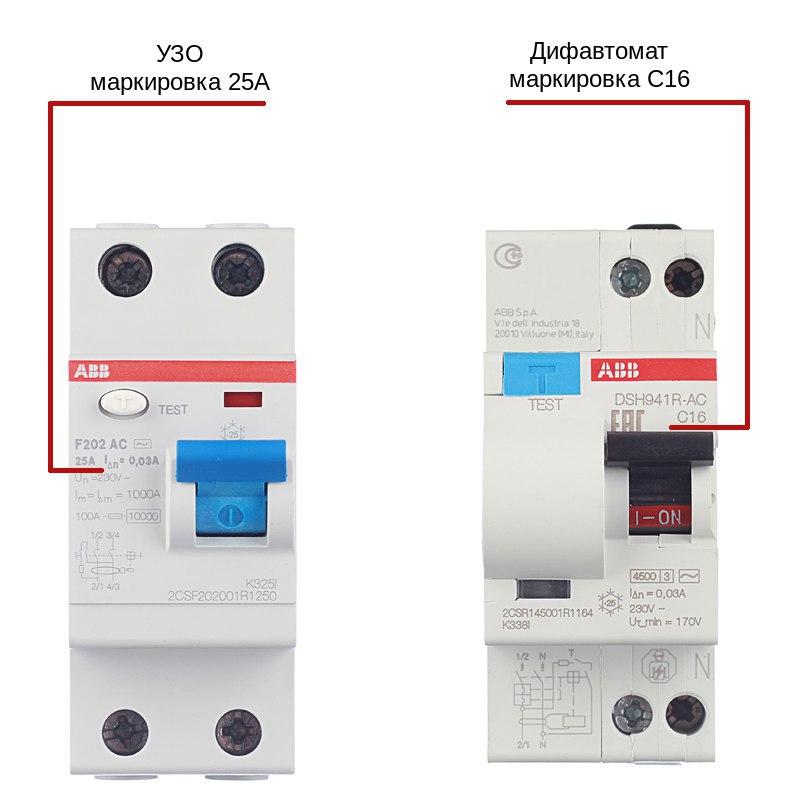

Один из способов визуального отличия УЗО от дифавтомата это маркировка по току. На любом устройстве указываются его технические характеристики. Для устройств, которые рассматриваем мы основными характеристиками являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (величина номинального тока) – это УЗО. На нашей картинке это прибор марки ВД1-63.

На его корпусе указана цифра 16. Это значит, что прибор рассчитан на номинальный ток 16 (А). Если в начале надписи присутствуют латинские буквы В, С или D, а далее идет цифра, то перед вами дифференциальный автомат. Например, у дифавтомата АВДТ32 перед значением номинального тока стоит буква «С», которая обозначает тип характеристики электромагнитного и теплового расцепителей.

Еще раз внимательно прочтите и запомните. Если пишется “16А” – это УЗО, номинальный ток которого должен быть не более 16 ампер. Если пишется “С16” – это диффавтомат, где буква “С” – характеристика расцепителей, “встроенного” в устройство, рассчитанное на номинальный ток 16А.

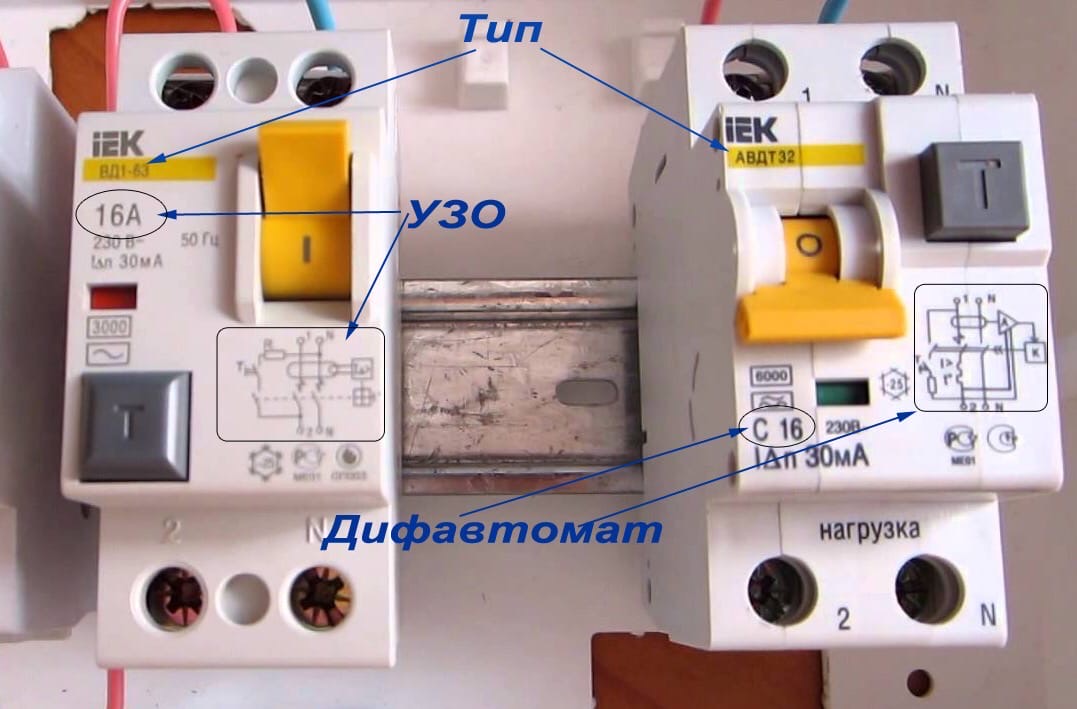

2. Электрическая схема, изображенная на устройстве

На корпуса любых исполнительных или защитных устройств, производитель всегда наносит его принципиальную схему. На УЗО и дифференциальном автомате они действительно похожи.

Не будем перечислять сейчас все, что там изображено (это тема отдельной статьи), а только выделим главные отличия. На схеме УЗО – это овал, которым обозначается дифференциальный трансформатор – сердце устройства, реагирующее на токи утечки и электромеханическое реле, которое и замыкает-размыкает цепь, силовые контакты для подключения проводов и т.п.

На схеме дифавтомата, кроме всех похожих элементов, отличительными являются обозначения теплового и электромагнитного расцепителя которые реагируют на ток перегрузки и короткого замыкания.

Поэтому, взглянув на схему подключения, которая изображена на корпусе, вы теперь знаете чем они отличаются. Если на схеме изображен тепловой и электромагнитный расцепитель – это дифференциальный автомат. В этом заключается схематическое отличие УЗО от дифавтомата.

3. Название на корпусе устройства

Если вам, как простому потребителю сложно запомнить, чем отличается УЗО от дифавтомата, сообщаем: зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не путались, специально пишут на корпусе название устройства.

На боковой поверхности корпуса УЗО написано – выключатель дифференциальный. На боковой поверхности корпуса дифавтомата написано – автоматический выключатель дифференциального тока. Хотя такие надписи наносится не на всех изделиях, как правило, на российских производителях и то не на всех на зарубежных изделиях такой маркировки я не встречал.

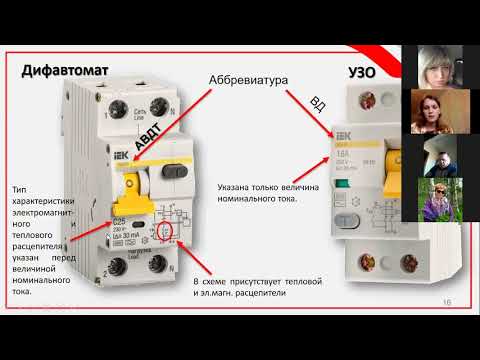

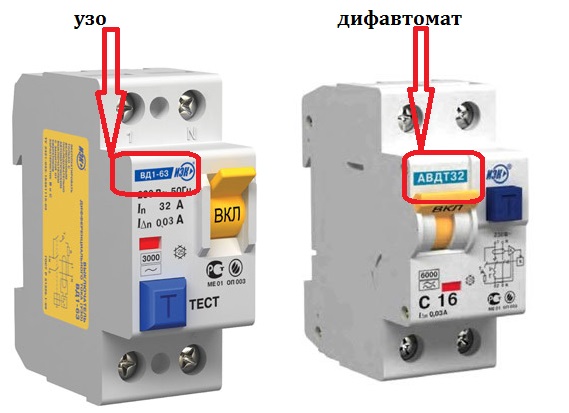

4. Аббревиатурная надпись на устройстве

В основном вопрос как отличить УЗО от дифавтомата задается по продукции иностранного производства. Если мы говорим об отечественной продукции то здесь вообще вопросов не возникает.

На таких устройствах как правило по русски написано что это УЗО (ВД) или диф автомат АВДТ.

Напомню что устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

Подводим итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.

Совет

Так как дифавтомат является комбинированным устройством, то из недостатков эксплуатации я бы отметил то, что при его срабатывании сложно определить, что стало причиной отключения: перегрузка, короткое замыкание или утечка тока. Правда устройство развивается: некоторые дифавтоматы оснащены индикаторами срабатывания по дифференциальному току.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если касаться простых схем квартирной проводки, то не принципиально АВДТ вы выберите или УЗО+автомат. Если говорить о большом частном доме, то нужно смотреть, какие линии садить на дифавтомат (например, котельную или хозблок: там больше разных нагрузок, а значит – и рисков больше), а какие на пару УЗО+автомат (линии освещения, группы розеток).

Источник: https://electricvdome.ru/uzo/chem-otlichaetsya-uzo-ot-difavtomata.html

Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Один из этапов устройства домашней электросети заключается в установке защитного оборудования. Его монтируют в квартирном электрощитке. В случае повышенной нагрузки или сбоя прибор оперативно срабатывает, чтобы защитить всю систему или отдельный контур.

Но перед монтажом следует выяснить, в чем заключается отличие УЗО от дифференциального автомата, чтобы правильно организовать и обезопасить домашнюю сеть.

Необходимость в защите электросети

Домашняя электросистема – это сложная разветвленная сеть, состоящая из множества контуров – осветительных, розеточных, отдельных силовых и слаботочных. В нее включены все электроустановки, которыми приходится пользоваться ежедневно. Самыми простыми среди них являются розетки и выключатели.

В процессе эксплуатации домашних электроприборов возникают непредвиденные ситуации, результатом которых становится выход из строя отдельных контуров, устройств, а также несчастные случаи. Причинами неприятностей становятся следующие явления:

• излишняя нагрузка на линии электропитания;
• токи утечки;
• короткие замыкания.

С перегрузкой можно столкнуться, если использовать новое мощное оборудование в квартире со старой проводкой. Кабель не выдерживает суммарной нагрузки, перегревается, оплавляется и выходит из строя.

Великолепный образец необдуманного применения удлинителя китайского производства без предохранителя вкупе с тройниками.

Одновременное использование нескольких приборов на одной силовой линии может вызвать оплавление контактов и изоляции, а также возгорание

Опасность возникновения токов утечки появляется, когда изоляция электрокабелей и приборов приходит в негодность, неправильно произведен монтаж или выполнено заземление оборудования.

Если сила тока поднимается выше значения 1,5 мА, воздействие электричества становится ощутимым, а более 2 мА вызывает судороги.

К непоправимым последствиям приводит и короткое замыкание, возникающее из-за непреднамеренного соединения нуля и фазы.

Результатом образования электродуги является возгорание отдельного участка проводки, а нередко – окружающих предметов

Чтобы защитить оборудование, собственность, а главное – жизнь и здоровье жильцов, применяют приборы аварийного отключения. Без них современная система электропроводки в доме считается неполноценной и опасной.

Коммутационные приборы отключения нагрузки

Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО. Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.

Автоматические выключатели – модифицированные «пробки»

Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.

Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку

В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.

Обратите внимание

Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.

Установка автоматов – обязательное условие сборки домашней электросети. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.

УЗО – устройства автоматической защиты

УЗО как раз и является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.

Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.

Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.

Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка

На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.

Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.

УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.

Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.

Дифференциальный автомат – максимальная защита

Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».

Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе. Таким образом, он сразу выполняет три главные функции:

• защищает от токов утечки;
• предотвращает перегрузку линии;
• моментально срабатывает при коротком замыкании.

Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.

Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ

В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.

Важно

Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.

С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места.

Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий.

В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является применение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных.

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

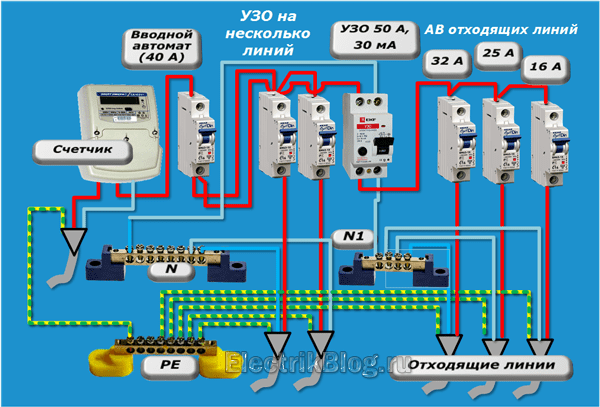

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов. У пары АВ + УЗО расклад такой:

• фазный провод присоединяется к клемме АВ;
• соединяется перемычкой выход автомата и L-клемма УЗО;
• выход фазы УЗО направляется к электроустановкам;
• нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

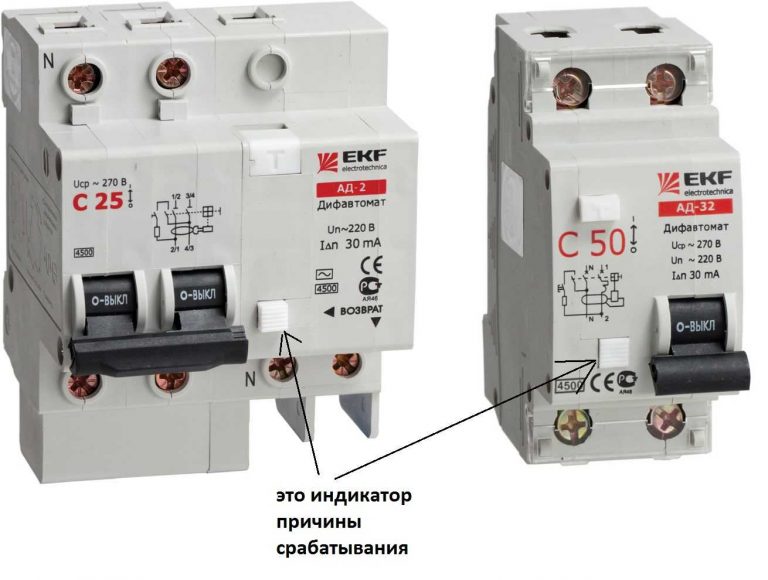

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Совет

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Чем отличается УЗО от дифавтомата

Перед каждым, кто сталкивался с ремонтом в квартире или строительством дома вставал выбор, какое устройство защиты от перенапряжения электрической сети выбрать. Это очень важный вопрос и к нему нужно относиться с большим вниманием.

На сегодняшний день существует два основных типа устройств защиты. Это УЗО (устройство защитного отключения) и дифференциальный автомат. Они практически не отличаются внешне, но различны в принципе работы.

Сегодня в нашем Блоге экспертов «ГК ПрофЭлектро» мы расскажем о каждом из них поподробнее и поможем выбрать и купить наиболее подходящее устройство.

Принцип работы УЗО

Если говорить простым языком, то в УЗО установлен трансформатор тока, который учитывает силу тока в нулевом и фазном проводнике. Если показатели в этих точках отличаются, то это говорит об утечке тока. При ее возникновении механизм устройства автоматически разрывает контакт в цепи и происходит обесточивание.

Главный минус УЗО в том, что без автоматического выключателя оно не сработает при перегрузке сети или коротком замыкании, потому что ни на что кроме дифференциального тока УЗО не реагирует.

Согласно ГОСТ Р 53312—2009 УЗО различаются на два вида по их внутренней схеме.

• Электронные УЗО. Для такого вида УЗО обязательно, чтобы одновременно было напряжение фазы и нуля. Если в одном из них напряжения не будет из-за неисправности, то УЗО не сработает и автоматическое отключение не произойдет, что может привести к поражению током.
• Электромеханические УЗО. Наличие напряжения для них неважно. Система все-равно сработает, если будет зафиксировано отличие показателей тока и в том и в другом проводнике (фаза и ноль).

Принцип работы дифавтомата (АВДТ)

В зависимости от документации, это устройство называют по-разному: дифференциальный автомат, дифавтомат или автоматический выключатель дифференциального тока (АВДТ).

Из самого названия, уже можно понять, что они автоматически срабатывают, не только при утечке тока, но и при коротких замыканиях и перегрузке сети. Можно сделать вывод, что дифавтомат устройство более многофункциональное, так как он объединяет функции УЗО и автоматического выключателя. В этом и состоит главное отличие дифавтомата от УЗО.

Это позволяет экономить место при монтаже на DIN-рейки и сделать электрощиток более компактным и гармонично выстраивающемся и интерьер.

Дифференциальные автоматы также делятся на два вида – электронные и электромеханические. Условные обозначения о виде устройства на них наносятся такие же как на УЗО.

В маркировке они отличаются условными обозначениями времени и силы тока. Она обычно бывает только у дифавтомата и обозначается буквами В, С и другими.

Исходя из технических характеристик и функциональных возможностей УЗО и дифавтомата возникает разница в цене этих устройств. УЗО, конечно дешевле, но проще, дифавтомат дороже, но компактнее. Даже если снарядить УЗО автоматическим выключателем, то оно все равно будет дешевле дифференциального автомата.

Сложно сказать какое из этих устройств лучше, а какое хуже. По сути они выполняют они и те же функции, но различаются схемой работы, размерами и, конечно, стоимостью.

В чем разница между интерференцией и дифракцией?

Интерференция — это комбинация наложения двух или более волн, которые находятся в точке пространства. Дифракция — это отклонение, страдающее волнами по краям и углам, которое возникает, когда часть волнового фронта прерывается или разрезается барьером или препятствием. Ширина полос при интерференции света равна, а при дифракции света ширина полос не равна.

Что такое световые помехи?

Изменение распределения световой энергии из-за наложения двух или более волн называется интерференцией света.

Условия интерференции

• Источник света должен быть монохроматическим.
• Источник света должен быть когерентным, то есть он не должен быть независимым, но должен быть дополнительным источником и происходить из одного источника.
• Источник света должен быть узким и иметь одинаковую интенсивность.
• Для конструктивной интерференции разности путей между светом лучи должны быть нечетным целым кратным длины волны света.

разность хода = 0, λ, 2λ, 3λ, ———– mλ
Где m = 0,1,2,3, ………

• Для деструктивной интерференции разность хода между световыми лучами должна быть нечетное целое, кратное половине длины волны света.

Разность хода = λ / 2, 3λ / 2, 5λ / 2, 7λ / 2, …………… (м + 1 λ / 2)
Где m = 0,1,2,3,… ..

Дифракция света

Изгиб света вокруг препятствия называется дифракцией света. Искривление света и эффект дифракции зависят от размера препятствия. Эффекты дифракции велики, если края препятствия острые, а апертура сравнима по размеру с длиной волны света порядка 10 ¯7 м.
Дифракция света бывает двух типов:

• Дифракция Френеля
• Дифракция Фраунгофера

Разница между интерференцией и дифракцией

Интерференция	Дифракция
1: Интерференция возникает из-за взаимодействия приходящего света от двух разных волновых фронтов, происходящих из одного источника.	1: Дифракция возникает из-за взаимодействия света, исходящего из разных частей одного и того же волнового фронта.
2: интерференционные полосы одинаковой ширины.	2: Дифракционные полосы имеют разную ширину.
3: Все яркие полосы имеют одинаковую интенсивность.	3: Все яркие полосы имеют разную интенсивность.
4: Все точки минимальной интенсивности абсолютно темные.	4: Все точки с минимальной интенсивностью не совсем темные.
5: Расстояние между полосами равномерное.	5: Расстояние между полосами неравномерное.

Связанные темы:

Связанные различия Темы:

В чем разница между FOB и EXW? — UNICARGO

FOB и EXW — это два разных условия Инкотермс, которые можно использовать для международных перевозок.Чтобы решить, является ли FOB или EXW наиболее подходящим вариантом Incoterm для использования, и убедиться, что вы понимаете, на что они распространяются, вам сначала необходимо знать разницу между FOB и EXW и что означают эти термины.

Если вы используете FOB Incoterm, продавец или отправитель должен загрузить ваши товары на выбранное вами судно, прежде чем ответственность за отправку перейдет к вам. Если вы используете EXW Incoterm, все, что нужно сделать продавцу или отправителю, — это указать вам место получения и предоставить вам возможность забрать, погрузить и перевезти товары.

FOB

FOB означает «франко-борт», и настоящие условия Инкотермс возлагают на продавца товаров ответственность за все сопутствующие расходы и риски до момента погрузки товаров на судно. Когда товар затем присваивается контракту или явно отменяется или иным образом идентифицируется как контрактный товар, ответственность продавца прекращается.

Это возлагает ответственность на продавца товаров за доставку их на судно покупателя в соответствии с обычными процедурами порта отправления и за организацию таможенной очистки для экспорта.

После этого ответственность за отгрузку ложится на покупателя, включая оплату коносамента, страхование, отгрузку и последующие транспортные расходы, экспортную очистку, разгрузку и все остальное после этого момента.

EXW

EXW означает «Ex Works», и этот Инкотермс требует, чтобы отправитель или продавец товаров предоставил их покупателю в указанном месте — например, на собственном складе или фабрике продавца.

Затем покупатель должен организовать их вывоз и дальнейшую транспортировку.Настоящий Инкотермс возлагает минимальную ответственность на продавца товаров и максимальную ответственность на покупателя.

Если вы не уверены, какой Инкотермс является наиболее подходящим или рентабельным для вас, дайте нам знать, и мы дадим вам совет, необходимый для принятия правильного решения.

Не можете найти то, что ищете? Мы будем рады помочь

информативных и убедительных речей — разница

Автор: Редакция | Обновлено: 2 марта 2018 г.

Знаете ли вы, что люди произносят длинные монологи по разным поводам или в официальной деловой обстановке, которые называются речами? Ну, наверное, раньше вы много раз отключались и не замечали, что есть два типа выступлений: информативные и убедительные. Осмелимся ли мы спросить, помните ли вы, какой тип речи вы слышали чаще? Если вы не можете сказать точно, прочтите следующую статью, чтобы узнать, что есть что.

Сводная таблица

Определения

Информативная речь используется для просвещения и обучения аудитории.Это подразумевает наличие определенного объема информации, которую необходимо передать общественности. Такой тип речи можно практиковать в компаниях, когда вводится новый продукт или услуга и персонал должен быть обучен работе с ним или продавать его, или когда слияние или другое подобное событие вызовет изменения в компании, и людям необходимо понять, как изменится структура компании.

Информативная речь означает, что люди уходят с информацией, которую они не получили.Такая речь настолько занимательна, насколько ее произносит оратор. Как правило, это означает включение больших объемов информации, которую нелегко усвоить, но все зависит от того, как докладчик представляет ее, насколько увлекательным он делает свой контент и насколько хорошо он может связать новую информацию с уже существующими знаниями, просто чтобы сделать это. более близкий.

Убедительная речь предназначена для того, чтобы убедить вас что-то сделать или верить во что-то, когда вы закончите слушать. Это может быть коммерческая речь, мотивационная речь или что-нибудь, что включает призывы к действию, советы о том, как что-то делать, и поощрение в этом отношении.Хорошие ораторы дадут много полезной информации и будут развлекать и вовлекать публику, потому что в конце концов ставки высоки. Им нужны те, кто слушал выступление, чтобы встать и сделать что-то конкретное, и поэтому речь должна быть произнесена очень хорошо.

Трудно произнести убедительную речь, поскольку некоторые люди приходят на мероприятие, не желая того, что говорит оратор, и решают не менять свое мнение. В этом случае значение имеет талант каждого оратора.

Информативная речь против убедительной

Так в чем же разница между информативной речью и убедительной речью?

• Информативная речь предназначена только для представления данной информации, обучения и тренировки. Убедительная речь направлена ​​на то, чтобы убедить вас поверить или сделать что-то очень конкретное. Наступает конец всему, что вы слушаете, и прилагаются больше усилий, чтобы развлечь вас, чтобы вы действовали в соответствии с тем, о чем говорилось.
• Хотя убедительные речи гораздо более увлекательны и интересны, делая публику более внимательной и интересной, их все же необходимо произносить. Это означает, что информативные речи с меньшими затратами легче произносить.

Индуктивный подход против дедуктивного исследования (с примерами)

Опубликован в 18 апреля 2019 г. , от Раймо Стрефкерк. Пересмотрено 11 ноября 2019.

Основное различие между индуктивным и дедуктивным рассуждением состоит в том, что индуктивное рассуждение направлено на развитие теории , в то время как дедуктивное рассуждение направлено на проверку существующей теории .

Индуктивное рассуждение переходит от конкретных наблюдений к широким обобщениям, а дедуктивное рассуждение — наоборот.

Оба подхода используются в различных типах исследований, и нередко их объединяют в одном большом исследовании.

Индуктивный исследовательский подход

Когда существует мало или совсем нет литературы по теме, обычно проводят индуктивные исследования, потому что нет теории для проверки. Индуктивный подход состоит из трех этапов:

1. Наблюдение
   • Задерживается рейс лоукостера
   • У собак A и B есть блохи
   • Существование слонов зависит от воды
2. Наблюдать за образцом
   • Еще 20 рейсов лоукостеров задерживаются
   • У всех наблюдаемых собак есть блохи
   • Существование всех наблюдаемых животных зависит от воды
3. Развивайте теорию
   • У бюджетных авиакомпаний всегда задержки
   • У всех собак есть блохи
   • Вся биологическая жизнь зависит от воды

Ограничения индуктивного подхода

Вывод, сделанный на основе индуктивного метода, никогда не может быть доказан, но его можно опровергнуть.

Пример
Вы наблюдаете 1000 рейсов бюджетных авиакомпаний. Все они испытывают задержку, что соответствует вашей теории. Однако никогда нельзя доказать, что рейс 1001 также будет задержан. Тем не менее, чем больше ваш набор данных, тем надежнее будет вывод.

Дедуктивный исследовательский подход

При проведении дедуктивного исследования вы всегда начинаете с теории (результат индуктивного исследования). Дедуктивное рассуждение означает проверку этих теорий.Если теории еще нет, дедуктивное исследование проводить нельзя.

Дедуктивный исследовательский подход состоит из четырех этапов:

1. Начните с существующей теории
   • У бюджетных авиакомпаний всегда задержки
   • У всех собак есть блохи
   • Вся биологическая жизнь зависит от воды
2. Сформулируйте гипотезу на основе существующей теории
   • Если пассажиры летают бюджетной авиакомпанией, они всегда будут задерживаться.
   • У всех домашних собак в моем многоквартирном доме есть блохи
   • Существование всех наземных млекопитающих зависит от воды
3. Собрать данные для проверки гипотезы
   • Сбор данных о рейсах лоукостеров
   • Проверить всех собак в здании на блох
   • Изучить все виды наземных млекопитающих, чтобы узнать, зависят ли они от воды
4. Проанализируйте результаты: данные отвергают или поддерживают гипотезу?
   • 5 из 100 рейсов лоукостеров не задерживаются = отвергнуть гипотезу
   • У 10 из 20 собак не было блох = отвергнуть гипотезу
   • Все виды наземных млекопитающих зависят от воды = поддерживает гипотезу

Ограничения дедуктивного подхода

Выводы дедуктивного рассуждения могут быть верными только в том случае, если все предпосылки, установленные в индуктивном исследовании, верны и термины ясны.

Пример

• У всех собак блохи (помещение)
• Бенно собака (помещение)
• У Бенно блохи (заключение)

На основании имеющихся у нас посылок заключение должно быть верным. Однако, если первая посылка окажется ложной, нельзя полагаться на вывод о том, что у Бенно блохи.

Какой у вас балл за плагиат?

Сравните свою статью с более чем 60 миллиардами веб-страниц и 30 миллионами публикаций.

• Лучшая программа проверки плагиата 2019 года
• Отчет о плагиате и процентное содержание
• Самая большая база данных о плагиате

Scribbr Проверка на плагиат

Сочетание индуктивных и дедуктивных исследований

Многие ученые, проводящие более крупный исследовательский проект, начинают с индуктивного исследования (разработки теории). После индуктивного исследования проводится дедуктивное исследование для подтверждения или опровержения вывода.

В приведенных выше примерах вывод (теория) индуктивного исследования также используется в качестве отправной точки для дедуктивного исследования.

Насколько полезна эта статья?

Что такое координация? определение, потребность, характеристики и важность

Определение : Координация может быть описана как та невидимая нить, которая проходит через все виды деятельности организации и связывает их вместе. Это не функция менеджмента, а, скорее, суть менеджмента , который необходим на всех уровнях и на каждом этапе фирмы для достижения целей организации.

В основном, координация означает интеграцию и синхронизацию деятельности, ресурсов и усилий людей, работающих в организации, что приводит к единству действий в достижении целей организации.

Координация — это та скрытая сила, которая связывает все функции управления, то есть планирование, организацию, укомплектование персоналом, руководство и контроль.

Необходимость координации

Все мы знаем о том, что в организации есть несколько отделов, таких как финансы, закупки, производство, продажи, человеческие ресурсы, маркетинг, исследования и разработки и т. Д.и работа всех отделов взаимосвязана и взаимозависима. Кроме того, в организационной иерархии есть три уровня:

1. Высший уровень : Состоит из Совета директоров, генеральных директоров, управляющих директоров и т. Д.
2. Средний уровень : Состоит из руководителей отделов и менеджеров.
3. Самый низкий уровень : Состоит из руководителей, менеджеров первого уровня и бригадира.

Координация — это процесс, который обеспечивает бесперебойную и непрерывную работу различных отделов, подразделений и уровней организации в тандеме, т.е.е. в том же направлении, к достижению организационных целей, эффективно используя ресурсы.

Он направлен на вовлечение всех элементов компании в план, стратегию или задачу, чтобы получить мнение каждого и достичь наилучших результатов.

Координация имеет тенденцию распределять ресурсы, людей и усилия таким образом, чтобы не было хаоса, суеты, беспорядка и конфликтов, касающихся любых вопросов в организации. Следовательно, будет правильно сказать: «С координацией приходит гармония в выполнении организационных задач».

Характеристики координации

Основные характеристики координации приведены в:

• Объединяет усилия сотрудников : Координация объединяет усилия сотрудников, чтобы преобразовать их в определенную деятельность. Он направлен на то, чтобы дать группе конкретное направление, чтобы убедиться, что полученные результаты соответствуют планам.
• Единство действий : Единство действий должно быть в достижении целей организации.Это та скрытая сила, которая связывает различные отделы, подразделения и подразделения концерна и гарантирует, что они работают с одной целью.
• Текущий процесс : Координация начинается на самом первом этапе планирования, после чего определяется организационная иерархия с учетом планов компании. Затем персонал набирается в соответствии с планами и иерархией компании, и работа распределяется между ними соответственно. После этого сотрудники получают руководство в соответствии с планами и политикой компании.Наконец, если есть какие-то несоответствия с планами, они исправляются на этапе контроля, то есть можно сказать, что согласованность подразумевается во всех функциях менеджмента, которые продолжают действовать.
• Повсеместная функция : Координация необходима для всех трех уровней управления, поскольку они взаимосвязаны и взаимозависимы в отношении функций, выполняемых этими уровнями.
• Целенаправленная деятельность : Различные виды деятельности и усилия организации должны координироваться вдумчиво и тщательно.

Если между различными видами деятельности нет координации, то усилия сотрудников тратятся зря, даже если они сотрудничают. Кроме того, при отсутствии сотрудничества координация может работать неэффективно и приводит к неудовлетворенности. Итак, сотрудничество и координация должны идти рука об руку.

Важность координации

Важность координации обсуждается ниже:

1. Рост организации : Со временем организация растет в размерах, что приводит к увеличению объема работы. Будет много сотрудников, которые будут работать в разных отделах. Иногда цели отдела считаются более важными по сравнению с общей целью концерна, поэтому координация действий полезна для объединения всех людей вместе, чтобы сосредоточиться только на одной конечной цели.
2. Различия в местах расположения : Большие корпорации расположены в разных местах, даже в разных странах, что не позволяет людям часто встречаться и общаться.При его отсутствии координация помогает синхронизировать работу всех подразделений и офисов вместе.
3. Диверсификация бизнеса : Когда компания решает диверсифицировать свой бизнес, выходя на новые рынки с новым продуктом, компания открывает новые подразделения или предприятия для осуществления деятельности. Тогда также координация играет решающую роль в согласовании целей организации.
4. Специализация : В рамках специализации задачи назначаются сотрудникам в соответствии с их опытом или специализацией в конкретной области.

   No related posts.
