Мангал из металла своими руками

Вылазка на природу – это всегда масса удовольствия. Свежий воздух в комбинации с вкусной едой, приготовленной над живым огнем, и приятным общением – лучший способ отдохнуть от повседневной рутины. Мангал действительно является главным атрибутом загородного пикника.

Сегодня этот аксессуар комфорта купить не проблема, однако, любителей шашлыка от этого шага останавливает качество предлагаемого ассортиментного ряда. В основном все, выставленные на реализацию модели, выполнены из слишком тонкого материала и первый же «шашлычный сезон» становится для них фатальным.

Готовый мангал из металла

Хотите получить друга на десятилетия – попробуйте пойти другим путем и сделать мангал из металла своими руками. Это отличный способ обзавестись более солидным, а порой даже эксклюзивным вариантом жаровни, которую можно будет, к тому же, полностью адаптировать под свои нужды. «Самоделка» может выглядеть стандартно или стать изюминкой декора дачного участка, а это уже повод познакомиться с видами и процессом производства металлических конструкций для жарки шашлыков поближе.

к оглавлению ↑

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

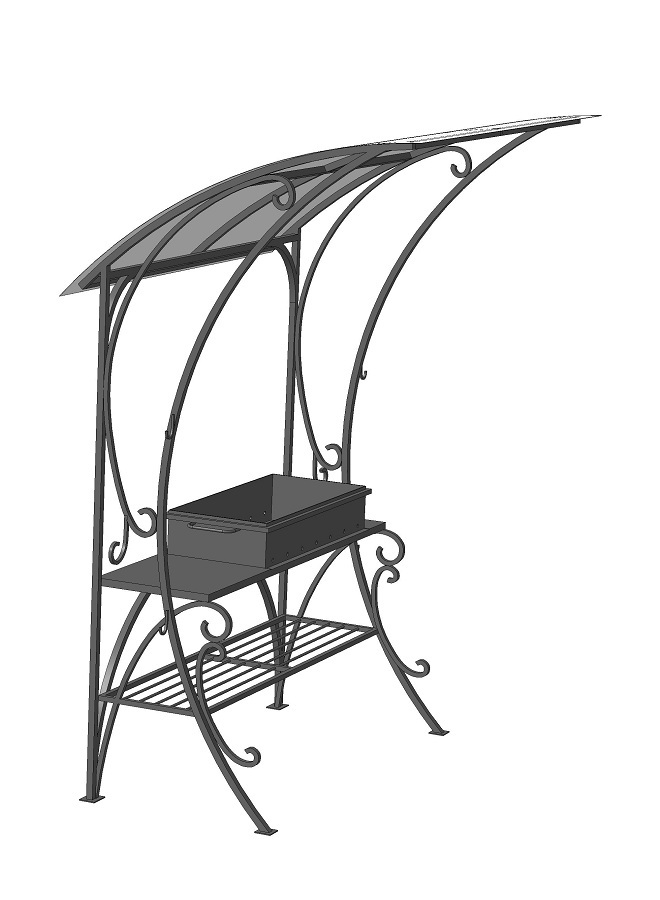

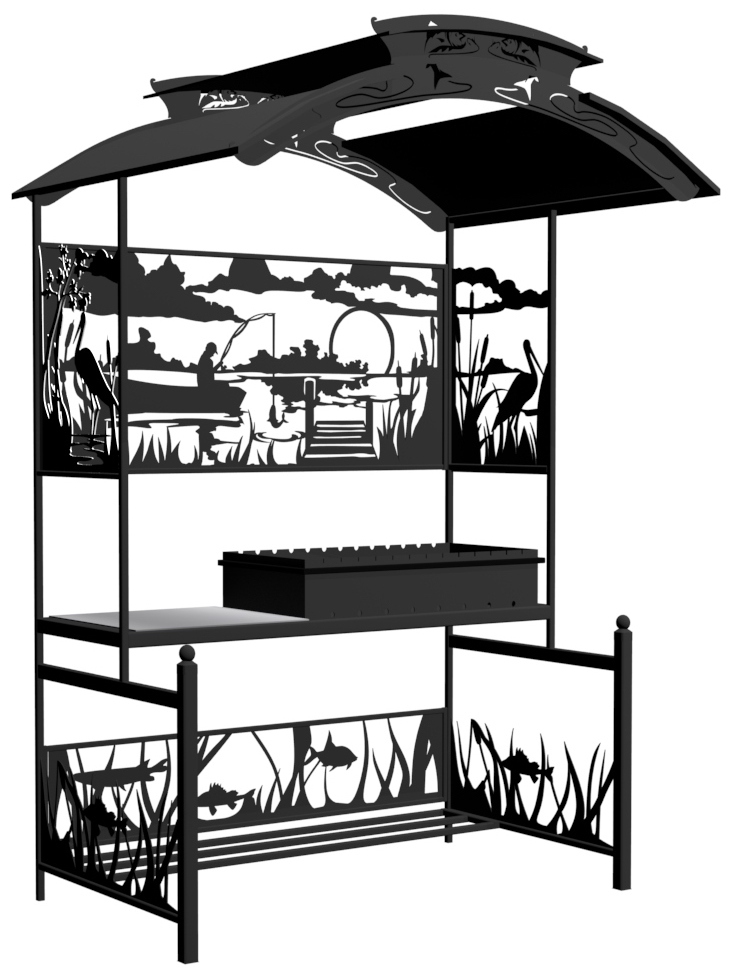

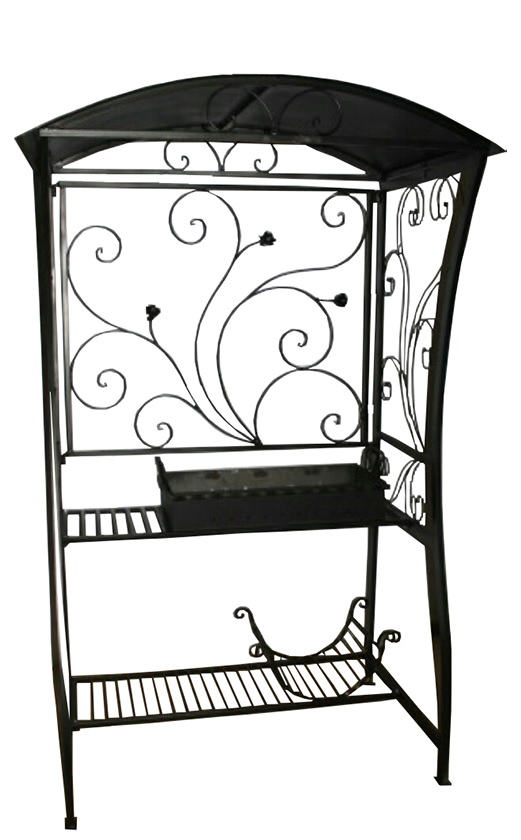

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

на традиционные мангалы;

Классический стационарный мангал из металла

конструкции арт-деко.

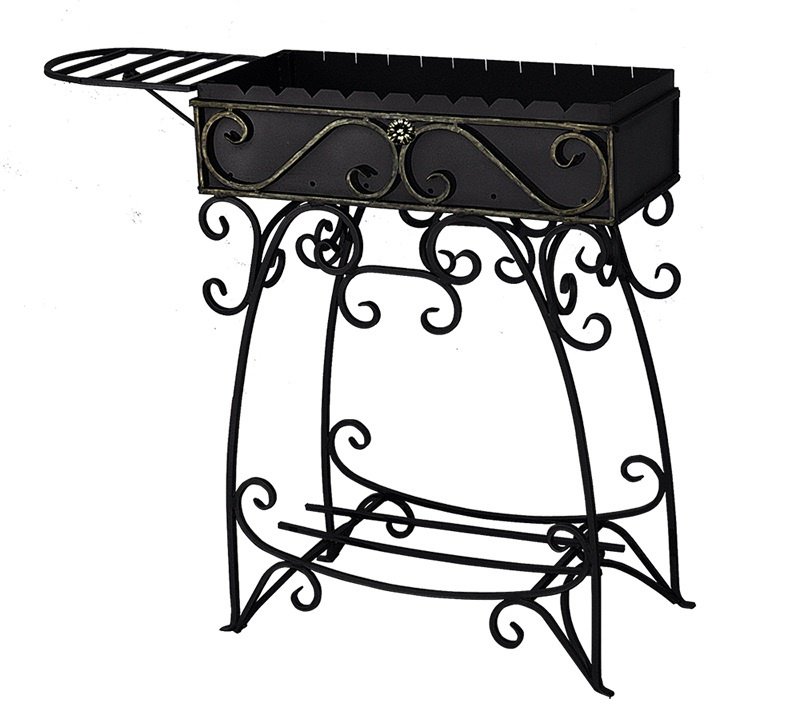

Мангал из металла в стиле арт-деко

Переносные могут быть:

Переносной складной мангал

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

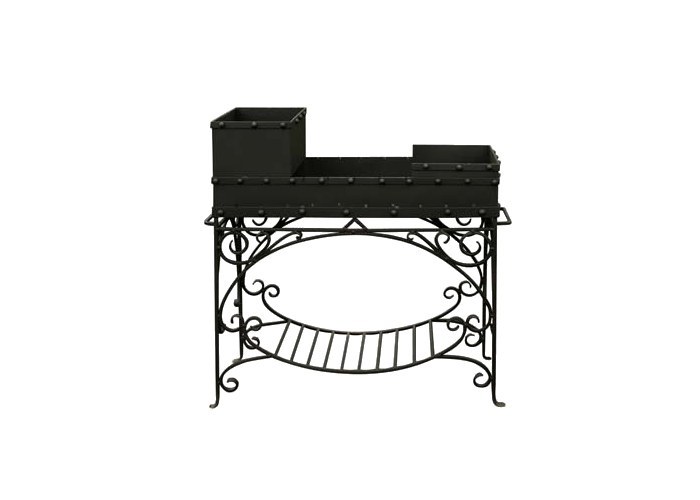

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

на толстостенные;

Толстостенный мангал

тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

к оглавлению ↑

«На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле»

Преимущества металлических жаровен очевидны.

1. Они мобильны. Неважно разбирается ли мангал или нет, его можно убирать на зимний период в сарай. Такая забота о конструкции поможет продлить срок ее эксплуатации.

Мангал из металла можно убрать на зимний период

2. Пожаробезопасны. Это гарантировано материалом, использованным на изготовление и самой формой жаровни.

3. Относительно дешевы. Разница в затратах на материалы и работы при установке каменного камина и металлического, весьма существенна.

Мангал из металла легко устанавливается в нужно место

4. Быстро монтируются. На возведение стационарного каменного мангала, с учетом технологически предусмотренных перерывов на застывание фундамента и схватывание раствора, потребуется, как минимум, недели три. На сборку мангала из металла своими руками понадобится несколько часов, причем по завершении работ готовое изделие можно будет сразу же и опробовать в деле.

Мангал из металла на подготовленной площадке

Ценители капитально обустроенных конструкций считают металлические жаровни, мягко говоря, малоэстетичными и невзрачными, но это смотря кто возьмется за работу. Порой из рук наших «Кулибиных» выходят настоящие шедевры. Несколько интересных идей из серии «очумелые ручки», мы опишем ниже, а сейчас разберемся с последовательностью хода процесса работы над обычным, привычным мангалом.

к оглавлению ↑

Как собрать мангал своими руками

Те, кто не понаслышке знаком с металлом, в советах и руководствах нуждаться не будут. Профессионалы соберут конструкцию с закрытыми глазами. А вот новичкам на этом поприще придется несладко. Для того чтобы первый опыт был позитивным, надо подойти к процессу творения основательно и неспешно. Не стоит начинать с заумных моделей. Пусть ваш «первенец» будет до смешного прост в декоративном аспекте, но зато, отлично функционирующим. Впоследствии, нажив опыт и усовершенствовав мастерство, можно будет попытаться создать нечто неординарное для жарки шашлыков, но пока ваша цель – «ящик на ножках».

К ней и пойдем.

Такой мангал из металла не сложно сделать своими руками

Конструкционные элементы

Для создания мобильного мангала нужно:

1. 4 ножки.

2. 4 прямоугольной формы перфорированные стенки.

3. Днище.

Необходимые детали для мангала из металла

С чем и чем работать

Для того чтобы получить искомые детали и собрать их в функциональную конструкцию, понадобятся:

стальной лист;
металлический уголок или арматура с гайками и болтами;
сварочный аппарат с запасными электродами;
ножовка по металлу;
болгарка и отрезные круги к ней;
дрель.

Для изготовления мангала своими руками необходим сварочный аппарат

Следующим шагом станет создание рабочего проекта. Звучит в нашем случае громко, но наличие чертежа мангала из металла ускорит и облегчит первую сборку своими руками.

Чертим проект

Чертеж стопроцентно удастся и будет более легок к прочтению, если сделать его на листочке, расчерченном клеткой. Обязательно отметьте высоту ножек и параметры самого жарочного ящика. Просчитайте расстояние между направляющими фасками для укладывания шампуров и перфорационными отверстиями.

Средний мангал рассчитан на приготовление 8 порций шашлыка. Оптимальное расстояние между вентиляционными отверстиями 7 – 10 сантиметров. Располагать их правильно в промежутке от 5 до 10 сантиметров от днища жаровни. Длина ножек произвольна.

Проект мангала из металла

Расчет габаритов

Среднюю компанию удовлетворит конструкция на десять шампуров. Шашлык хорош горячим, поэтому следующую порцию вполне можно пожарить пока гости заняты поеданием первой. Чтобы мясо удалось, шампура должны быть правильно уложены над углями. Их нельзя прижимать друг к другу, но и слишком раздвигать в стороны тоже неправильно. Жар не должен тратиться попусту. Это является основными критериями выбора длины жарочной коробки.

На шампур стандартной длины нанизывается 6 – 8 порционных кусочков мяса. Если вы не хотите уменьшать порцию, то делайте ширину короба по длине первых. Увеличивать ширину нет смысла. Изделие приобретет излишнюю громоздкость.

Глубина изготавливаемого своими руками мангала из металла должна быть приближена к проверенным практикой показателям. Мясо, расположенное слишком близко к углям – засушится, чересчур удаленное – не прожарится. Оптимальный уровень расположения шампуров над огнем 30 – 35 см.

Проект мангала на 11 шампуров

Последний параметр мангала – его общая высота. Его выводят под рост «главного повара». Пригласите его на свою «стройплощадку», дайте в руки шампур и попросите сымитировать поворачивание последнего, не наклоняясь и не сгибая спину. Замеряйте расстояние от земли до руки. Вы получили оптимальную высоту своего изделия. Если провести эксперимент невозможно ориентируйтесь на стандартные показатели, которые варьируют от 80 до 120 см.

Схема мангала из металла высотой 50 см.

Собираем жарочный ящик

Насколько хорош будет ваш мангал, напрямую зависит от качества металла и правильности подбора габаритов. Эти два показателя непосредственно повлияют на время приготовления шашлыка и его вкусовые качества. Работа повара может пойти насмарку, если мясо будет готовиться на плохом оборудовании.

Жаровню переносного мангала надо собирать из 2-3 мм металла, с которым работать не так сложно, как с толстой сталью. Тоньше брать листы нецелесообразно, потому как ящик из них моментально прогорит.

Переносной мангал из металла толщиной 2-3 мм.

Выбранный металлический лист нужно «раскроить». Разметка проводится по угольнику. Его использование – залог отсутствия перекосов. Нам предстоит начертить 2 длинных и 2 торцевых боковушки, а также дно. Для вырезания элементов используем болгарку. Важно нарезать детали так, чтобы их края получились ровными.

Раскрой металла для мангала

Теперь настало время заняться перфорацией стенок мангала. Отверстия обеспечивают приток воздуха в жаровню, который нужен для хорошего горения углей. Сверлить их мы будем только по задней и передней стенке. Диаметр отверстий 10-15 мм, шаговое расстояние 5 см.

Перфорация на стенке мангала

Завершающим этапом создания жаровни будут сварочные работы. Их лучше выполнять с напарником, так как самому и удержать детали в правильном положении, и качественно их сварить может быть сложно.

Сварка стыков мангала

«Ставим на ножки»

На ножки можно использовать арматурные пруты, 30-ти мм трубки или уголок. Использование первых двух материалов позволит сделать мангал из металла своими руками разборным или складным. Для разборных моделей к ножкам приваривают болты. Работать придется ювелирно, чтобы не испортить резьбу.

Арматурные пруты для ножек мангала

По углам днища короба жаровни делаем отверстия. Их диаметр должен быть несколько больше, чем сечение болтов. Над отверстиями с внутренней стороны крепятся гайки. После того как металл остынет от сваривания пробуем поставить конструкцию «на ноги».

Уголки можно прификсировать к основанию жаровни стационарно или сделать подвижный крепеж, чтобы ножки, при необходимости, можно было сложить. В первом варианте используется сварка, во втором – болтовое крепление.

Болтовое крепление стенок для разборного мангала

Если ножки получаются длинными, то их нужно укрепить, попарно соединив перемычками. Последние тоже могут быть цельными или складными (важно для трансформирующихся моделей).

Собираем нестандартный мангал из металла своими руками

к оглавлению ↑

Модель из бочки

Если отойти от стереотипов и того, что мангал – это строго прямоугольная конструкция, то вы поймете, что такую вещь можно сотворить практически из любого подходящего металлического предмета, например, бочки, которая пылится в углу сарая.

Оригинальный мангал из бочки

Нельзя приспосабливать под мангал лишь те емкости, где хранились горюче-смазочные материалы. Если толщина металла у присмотренной бочки будет не слишком тонкой, то и конструкция будет иметь долгую жизнь. Бочка выполнит роль жаровни. Кроме нее понадобятся:

– дрель;

– металлический уголок;

– сварочный аппарат;

– болгарка.

Проект мангала из бочки

1. Сделав разметку, вырежем верхнюю часть бочки, сохранив целостность торцов. Не спешите выбрасывать «отход производства». Из снятого куска будет изготовлена крышка.

Разрезание верхней части бочки

2. Металлический уголок выполнит роль ножек, поддерживающих конструкцию. Их нужно разрезать на 4 идентичные части и приварить детали к торцевой части жаровни.

3. Замеряем длину бочки и готовим еще два уголка соответствующего размера. Это будет опорная подставка для шампуров. На уголках потребуется сделать надрезы с шаговым интервалом 4-6 см. Подготовленные детали привариваем к горизонтальным срезам боковин бочки с внутренней стороны.

Мангал из бочки на ножках с крышкой

4. Теперь займемся усовершенствованием мангала из такого металла, и это тоже сделаем своими руками. Крепить крышку к основанию будем петлями. На ее выгнутой стороне должны появиться две ручки. Так ею будет более комфортно пользоваться. Крышка станет и элементом декора, и функциональной деталью конструкции, защищая мангал и шашлык, готовящийся на нем, от дождя.

Ручка на крышке мангала из бочки

Разборная модель

Мангал можно сделать полностью разборным. В этом случае сварочным аппаратом работать не придется. Здесь нужно действовать по другой схеме.

Схема разборного мангала

Нарезка деталей производится с припуском на швы, то есть, плюс 3-4 см с каждой стороны.

Далее нужно сделать загибы по всем сторонам полученных составляющих по размеру припусков. Это необходимо для угловой стыковки и крепления дна.

Собирать конструкцию будем на болты. Отверстия под них готовим дрелью.

Складная модель

Работа над складным металлическим мангалом будет вестись по стандартной схеме: чертеж, нарезка сборка – только крепить детали потребуется на подвижные мебельные обвесы. Чтобы не допустить произвольного складывания стенок, к верхней их части привариваются специальные крючки.

Чертеж складного мангала

к оглавлению ↑

«Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка»

Скучный вид самодельной конструкции не грозит, ведь работая над мангалом из металла своими руками, вы вольны проявить фантазию и сделать его таким, каким вы его видите, а не таким, как предписывают стандарты и понятия. Бесспорно, украшать изделие лакокрасочными материалами – смысла нет. Жар просто уничтожит все ваши старания. А вот поиграть с формой жаровни, ножек, добавить оригинальных деталей мангалу – очень даже можно.

Оригинальный мангал из металла

Чем и как придать конструкции эксклюзивности? Способов есть немало. Сделайте к жаровне крышку и дополните ее вытяжной трубой. Смотреться будет интересно. К тому же мангал подобной сборки можно эксплуатировать в условиях закрытой беседки.

Мангал из металла с трубой

С помощью боковых подставок мангал можно превратить в мини-самолет. Также красиво и практично. На импровизированных «крыльях» можно выкладывать готовый шашлык или нанизывать на шампуры новые порции мяса. Не обязательно делать подставки стационарными. Съемные элементы будут тоже хороши.

Мангал-самолет из металла своими руками

Беспроигрышным элементом декора мангала из металла, который можно добавить своими руками, является ковка. Заурядная железка станет произведением дизайнерского искусства. Может модным такой подход и не будет, потому что сегодня в фаворе цельнокованые вещи, но красивым, винтажным, элегантным – останется в веках. Ковка может преображаться, но никогда не потеряет своей эстетической актуальности.

Кованый мангал не теряет свою актуальность

Как вариант дизайна, у мангала может рассматриваться и «неправильная» форма. Стальные листы поддаются сгибанию, так что остается лишь придумать каким образом их гнуть. Сделайте жаровню овальной, квадратной, круглой, зигзагообразной. Любой вариант будет хорош.

Необычный овальный мангал из металла

Народные умельцы могут преобразовать жарочный ящик с дырочками во что угодно. Покопавшись в воспоминаниях детства не сложно вспомнить свои любимые книги или сокровенные желания. Мечтали стать пиратом и отыскать сокровища? Осуществите мечту сейчас, создав мангал-сундук. Вместо ножек у него могут появиться перекрещенные корсарские мечи. С закрытой крышкой жаровня может служить мини-коптильней, вот только снабдите ее для этого хотя бы маленькой вытяжной трубой.

Мангал – сундук из металла

Нашли на чердачных просторах «бабушкино наследство» в виде древней швейной машинки, с уже забытым нами, ножным приводом? Не торопитесь отдавать ее в металлолом, ведь ее станина выполнена из чугуна, а значит, может стать великолепной опорной площадкой для жаровни мангала из металла, конструируемого своими руками.

Мангал на основании от швейной машинки

Не дает покоя пытливым умам и идущий от мангала дым. «Почему бы не превратить обычный мангал в паровоз?» – думают они, и усаживаются за проект.

Главной частью такой конструкции может стать ненужный газовый баллон. Сделав площадку машиниста, приварив к баллону колеса и установив на нем трубу – вы реально удивите домочадцев. Трубу желательно делать не бутафорскую, а настоящую, чтобы она служила каналом выхода дыма. В получившемся очаге можно будет не только нажарить шашлычка, но и просто запечь или даже закоптить мясо, а также приготовить еще много «дачных» деликатесов.

Мангал с крышкой из газового баллона

Вы не поверите, но для жарки шашлыка можно приспособить и передок старого автомобиля. Дружащий с болгаркой, сваркой и головой автолюбитель сделает это за пару часов. В опустошенный от внутренностей моторный отсек устанавливается жарочный короб с решеткой и все, можно начинать эксплуатацию. Кое-кто сделал такой мангал передвижным, поставив его два колеса и снабдив подвеской и рессорами. Получился великолепный прицеп. Такой мангал из металла, сделанный своими руками, можно брать с собой повсюду, как полевую кухню.

Мангал из передней части автомобиля

Пойдут в ход и автомобильные диски. Они имеют все предпосылки стать прекрасной жаровней без особых усилий с вашей стороны. У них есть круглая форма, уже готовы вентиляционные отверстия, и стенки достаточно толсты, так что огонь прожжет их не скоро. Единственное, чего не хватает конструкции – это днище. Нужно подкорректировать и родные дисковые прорези, которые могут оказаться великоватыми для мелких угольков. Для удобства раскладки шампуров в колесный диск можно интегрировать стальной держатель или просто пользоваться для готовки жарочной решеткой.

Мангал из автомобильных дисков

к оглавлению ↑

Заключение

Как видите, собрать мангал из металла своими руками сможет любой, сложного в этом нет ничего. Навыки же – дело наживное. И пусть первый «блин» может получиться комом, но в последующем все выходящее из ваших рук будет вызывать настоящее восхищение, главное, не опускайте их!

Создание мангала своими руками: советы, образцы, расчет размеров

Обязательным элементом придомовой территории многих частных домовладений сегодня является мангал. Это изделие позволяет нам более интересно и разнообразно провести свободное время на воздухе с семьей или гостями. В магазинах можно найти большой ассортимент продукции данного вида. Но без труда можно соорудить неплохой мангал и своими руками.

Универсальность конструкции позволяет изготавливать самые разнообразные модели. Если в продаже вы можете встретить в основном серийные изделия, которые мало отличаются друг от друга, то самостоятельно или по индивидуальному заказу есть возможность создать самые разнообразные, не похожие одна на другую конструкции.

Они могут быть упрощенной формы, обычные, и декорированные. Как простой, так и усложненный мангал вполне реально изготовить собственноручно.

Упрощенные конструкции из металла имеют обычно форму прямоугольного корпуса (подставка), к которому крепятся ножки. Внутри емкости имеется пространство для углей, которые раскаляясь создают необходимой температуры жар. Существует большое разнообразие видов изделий, которые отличаются друг от друга:

Обычные стационарные. Такие модели представляют собой большие, массивные конструкции, располагающиеся на жесткой основе. Такие металлические или каменные устройства вполне могут стать отличным стильным элементом обустройства придомовой территории частного дома или загородного дачного участка. Кроме этого, они долговечны и особо практичны.
Переносные изделия характеризуются больше всего компактностью. Они более легкие и их очень легко транспортировать в другие места. Портативные устройства изготавливают из тонкого металла, и из-за этого он очень быстро деформируется.
Разборные модели. Они особо популярны потому, что их очень быстро можно привести в компактный вид. Они не требуют много места для хранения и весьма удобны в применении.
Передвижные варианты. Такие устройства редко применяют для частного использования. Больше они подходят для применения на предприятиях коммерческого общепита. Данные модели есть конструкциями больших размеров, они неразборные. Для возможности передвижения их обустраивают колесиками. Для большей эстетичности такие изделия могут быть украшены деталями декора.

Определенными положительными качествами обладает электрический агрегат. Он оборудован функцией автоматического движения шампуров. В таком устройстве блюда прожариваются очень равномерно. В некоторых электрических моделях жар исходит не от углей, а от горячих спиральных элементов.

Мангалы из железа – это преимущественный над другими вариант. Область их применения не ограничена, а по качеству металл подходит для горячих процессов обработки блюд как нельзя лучше.

Металлические изделия применяются практически повсеместно. Их без труда вы найдете в магазинах, где продается садовый инвентарь, спортивные товары или элементы для отдыха.

Владельцы загородных домов обычно предпочитают делать мангальную конструкцию самостоятельно. Таким образом, предоставляется возможность более ярко выразить свою индивидуальность и изготовить такой мангал, который идеально подойдет в вашем случае. Если у вас нет сварочной техники, то нужно отдать предпочтение конструкциям, у которых детали фиксируются болтами.

Преимущества переносных изделий из металла:

Их легко чистить;
Переносные конструкции без труда разбираются и транспортируются в другое место;
Без особых усилий их можно вполне сделать своими руками;
Металл хорошо задерживает тепло, что дает возможность быстро и равномерно прожаривать мясо.

К недостаткам данной модели можно отнести небольшую высоту, которая создает некоторые неудобства при приготовлении пищи, а также отсутствие корпуса, что приводит к существенной потери жара. Но в перевес этому, такую конструкцию можно взять с собой на пикник или в поход. Небольшие приспособления поместятся даже в рюкзаке.

Что необходимо для изготовления

Вам понадобится пара уголков соответствующей длины и четыре металлических стойки с крепежами к ним.

Следует знать, что самый простой переносной мангал выглядит в виде двух стоек, которые втыкаются в землю, образуя букву «П» и металлического ящика.

Необходимо набросать чертеж желаемого по размерам и уже по нему изготавливать нехитрую конструкцию. Более качественный и основательный мангал из металла изготовить немного сложнее. Для этого уже потребуются серьезные инструменты и прочные материалы.

Вам понадобятся:

Металлическая арматура;
Уголки стоек;
Пластина из стали;
Болгарка с камнем;
Дрель;
Электрический и газосварочный аппараты.

Не забудьте перед началом работы нарисовать чертеж, в котором грамотно высчитайте все размеры и параметры будущего изделия. Также на чертеже укажите места расположения выемок для шампуров и прорези. Кроме того чертеж поможет вам определиться с количеством необходимого материала.

При составлении чертежа необходимо знать, что постоянной величиной у мангала считается высота его бортика. Она может варьироваться в пределах 13, 14 или 15 см.

В случае, если расстояние от дна до верха бортика будет меньше данного значения, то мясо сожжется на огнях. При большем расстоянии потребуется на много больше топливного сырья.

Остальные параметры вы вольны делать такими, как вам будет угодно. Выбирая их, исходите из того, какой компанией вы обычно собираетесь, и сколько ориентировочно шампуров в среднем будете класть на мангал.

Основные условия, которые необходимо соблюдать при изготовлении мангала:

Ширина короба должна соответствовать длине шампуров, и быть при этом на 8-10 см короче;
Длину выбирайте исходя из количества шашлыка, которое одновременно будет жариться на мангале.
Имейте ввиду, что для правильной прожарки мяса расстояние между шампурами обязано быть не менее 7-9 см.
Не забудьте, что по длинным сторонам мангала под шампуры нужно сделать специальные выемки;

Выбирая размеры мангала из металла для приготовления шашлыка, правильно продумайте высоту ножек, которая обычно зависит от личных предпочтений. Для переносных конструкций они обычно небольшие. Более высокие ножки больше подойдут стационарным сварным конструкциям. Толщина металла для изготовления короба зависит также от формы и типа конструкции. При этом, для стационарного устройства лучше взять металл, толщиной 3 мм и более. Переносное изделие должно быть более легким, поэтому для него лучше брать металл толщиной не менее чем 2 мм. Иногда в коробе предусматривают вторую пластину, которая кладется на дно. Она имеет продольные отверстия для колосников и защищает само дно от выгорания. По необходимости пришедшую в негодность пластину можно заменить. Это на много проще, чем менять дно цельного короба.

Из уголков сделайте опоры для шампуров и приварите их к внутренней стороне изделия. Для удобства к крышке приварите ручки. Ножки мангала вполне можно изготовить из прутьев. Для того, чтобы их можно было без труда снять и снова поставить, на прутья нарезается резьба, а к днищу крепятся гайки. Можно соединять все элементы и с помощью болтов. Так конструкция будет более крепкой и надежной.

Индивидуальный чертеж мангала: невероятные изобретения с дымоходом

Изготавливая домашний мангал для дачи или дома, вы можете проявить индивидуальность, и сделать его оригинальным. Необычные самодельные мангалы из железа с крышей получаются очень красивые.

Железный мангал или барбекюшница могут быть в виде корабля, а вместо крыши над барбекю или коптильней может восседать металлический олень.

Естественно такие прикольные экземпляры потребуют более творческого подхода, дополнительных затрат и наличие особых знаний кузнецкого мастерства. Необходимо также составить чертежи, эскизы и проекты. Тогда изготовление будет успешным.

Какие оригинальные виды мангалов бывают:

Вертикальный с навесом;
С применением 400-ой профильной трубы;
Мангальница в виде машины со скелетами;
Круглый крытый;
Полностью закрытый, или с крышкой на подставке;
Многофункциональный с двойным дном.

Креативные интересные дизайнерские кованые образцы сварить намного сложнее, чем обычный котломер. Их дизайн потребует привлечения соответствующих специалистов, но такой мангал будет не только полезной вещью, но и украшением вашего участка. А может и гордостью хозяина.

Какие бы разновидности мангалов для своих владений вы не выбрали, постарайтесь не забыть о правилах пожарной безопасности. Не располагайте мангал вблизи строений, легковоспламеняющихся предметов и установите возле него на земле емкость с песком.

83 фото классных идей для похода, дома и дачи

Многие не представляют себе полноценный отдых на природе без ароматного шашлыка. Умельцы могут сделать мангал из кирпича своими руками. Это просто необходимо для выездной сессии.

Отправляясь на природу, можно соорудить компактную конструкцию из подручных материалов. А для дачи больше подходит беседка, оборудованная мангалом.

Содержимое обзора:

С чего начать строительство?
Подумайте, в каком месте хотите построить мангал. Лучше для этого выбрать зону отдыха.
Нужно позаботиться о том, чтобы обеспечить защиту от непогоды. Самодельный очаг можно установить в дачную беседку, под навесом или в частично открытую веранду.
Мастера часто берутся за решение сложной задачи, как сделать мангал в виде многофункциональной печи.
Показатели средних размеров: ширина – 1,6 м; высота – 1,6 м; глубина – 0,8 м. Для многофункциональной печи требуется сделать основание, примером которого может служить ленточный фундамент.
Сложную конструкцию мастер обычно дополняет различными функциональными надстройками:
Ниши. Их удобно использовать, чтобы хранить шампуры и другую посуду.
Выемки. В них складывают дрова, чтобы они подсохли возле очага.
Раковина. Ее устанавливают, когда имеется реальная возможность подвести коммуникации. В ней удобно мыть руки или посуду.
Неподалеку от очага ставят стол со скамейками. Хозяин волен выбирать мебель из бюджетных или дорогостоящих вариантов в зависимости от своих финансовых возможностей и вкусовых предпочтений.
Чертежи мангала помогут грамотно создать проект. Ведь необходимо учитывать не только техническую сторону вопроса, но и эстетическую составляющую.
Если взглянуть на фото мангала, то он должен быть центральным элементом композиции. При этом важно, чтобы все окружающие предметы сочетались.
Строительство мангала из кирпича
Конструкция предполагает возведение прочного фундамента. Его делают из песка, гравия, цемента и огнеупорных кирпичей. Кроме строительных инструментов мастеру понадобится дрель со специальной насадкой или бетономешалка, чтобы готовить раствор.
Нужно приготовить арматурные прутки с армирующей сеткой, а также металлические уголки с метизами. Мастер заранее заготавливает материал для создания обрешетки.
Важно правильно рассчитать общий вес будущей конструкции, чтобы построить надежное основание. Если придерживаться габаритов мангала, указанных выше, фундамент закладывают на глубину 0,5-0,6 м.
Поэтапное возведение
Намечают место строительства и выполняют разметку. После этого создают котлован с шириной 0,6 м и длиной 1,6 м.
На глубину 0,6 м убирают верхний слой грунта.
Делают подушку из песка. Ее толщина не должна быть меньше 10 см. Подушку необходимо тщательно утрамбовать. По периметру ямы ставят опалубку.
Следующий этап – вязка арматуры. Металлические прутки соединяются между собой в виде решетки и опускаются на дно котлована.
Обратите внимание!
Делают цементный раствор и заливают его в опалубку. Его необходимо прокалывать металлическим прутом, чтобы внутри не осталось воздуха.
Для приготовления цементной смеси подходит марка 150 и 200. В раствор добавляют также щебень с песком. Пропорциональное соотношение цемента, песка и щебня – 1:3:5. Для раствора понадобится также вода – 1 или 2 ведра в зависимости от того, насколько увлажнен песок.
Утрамбованный раствор разглаживают и выравнивают. Под кирпичи нужно сделать ровное основание.
Для гидроизоляции применяют рубероид и специальные мастики.
Как только фундамент затвердеет, можно начинать делать кладку.
Нюансы, о которых следует знать мастеру
Печной кирпич отличается прекрасной огнеупорностью, однако на морозе он может стать хрупким. Поэтому беседка с мангалом из кирпича – это лучший вариант.
Обратите внимание!
Перед началом строительных работ материал замачивают в воде. Кирпичи способны вбирать в себя жидкость, что может негативно повлиять на эксплуатационные характеристики раствора.
Сама смесь готовится из других компонентов и отличается по консистенции. Его делают из цемента, песка и гашеной извести в соотношении 1:3:1.
Кладку начинают выполнять с углов. Длина задней стенки составляет 3 кирпича, а по бокам 2,5 кирпича. Ширина должна быть не менее 1,5 кирпича. В процессе кладки мастер аккуратно постукивает киянкой по поверхности кирпича, чтобы вплотную подогнать его к соседнему.
Металлическая конструкция
Мангал из металла сможет сделать тот умелец, который умеет обращаться со сварочным аппаратом. Мастеру понадобится листовое железо, металлические уголки или куски арматуры, поддон с решеткой одних и тех же размеров и маркер с рулеткой.

Конструкция представляет собой глубокую жаровню на ножках-опорах. При желании хозяин может мангал снабдить коптильней, тогда у домочадцев всегда будет возможность полакомиться деликатесами натурального копчения.
Обратите внимание!
Бывалые мастера могут попробовать свои силы в изготовлении самодельного барбекю. Из двух соединенных баллонов они создают мангал-коптильню. Мастеру пригодится умение работать болгаркой и дрелью.

Дымоход делают из трубы, а подставки, ручки и ножки – из металла. Нужно приготовить шарниры, гайки с болтами, специальную эмаль и фитиль. Мангал из баллона можно декорировать на свое усмотрение.
Главное в этом деле – творческий подход.
Фото мангала своими руками

<noscript><img src='/800/600/https/i.pinimg.com/originals/32/d5/40/32d5408b8713bd08914e33ad89f34cab.jpg' /></noscript> com/embed/f-S5W-3XEs4?ecver=1″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Уличные мангалы из кирпича своими руками (чертежи с порядовкой проектов и фото)
Неизменный атрибут хорошего отдыха на воздухе — роскошное застолье с блюдами, приготовленными на открытом огне. Стационарный мангал из кирпича необходим на каждом участке. Его форма, размеры, наличие дополнительных секций зависит от площади будущей зоны отдыха, стиля постройки дома и ландшафтного дизайна, кулинарных предпочтений хозяев, наличия средств. Чтобы печь смогла удовлетворить все запросы владельца, при выборе проекта необходимо учесть все нюансы.
О чем эта статья
Самый простой
Прямоугольная конструкция без лишних деталей, выделенной топочной камеры и дымохода — основное достоинство этой модели мангала. Сложить его под силу даже начинающему мастеру, на глаз, без подробной схемы. Бетонная подушка, половина сотни хорошего огнеупорного кирпича, раствор, дверка для поддувала — все, что понадобится для строительства.
Небольшой стационарный
Данный мангал уже является полноценной стационарной конструкцией которой можно будет пользоваться из года в год. По чертежу и фото видно, что он отличается компактными размерами и простотой постройки.
Мангал каминного типа
Большой, солидный, он имеет большую топку с высоким сводом и вместительную нишу для дров. Такой проект отлично подойдет для домов и участков, оформленных в классическом стиле. Массивная, достойная уважения конструкция — хороший вариант для тех, кто из всех блюд на огне предпочитает барбекю. С таким мангалом приготовленной еды хватит для большой компании. Схема-порядовка ниже.
Проект с боковыми разделочными поверхностями
Симметричная конструкция с объемной центральной топкой, футерованной шамотом, и двумя рабочими столиками по бокам. Пара удобных ниш подойдет для хранения дров и посуды. На самом деле дополнительные поверхности могут быть пристроены почти к любому типу описанных тут проектов мангалов.
Печь-мангал с варочной поверхностью
Высокая печная конструкция с полноценной варочной поверхностью и отделением приготовления пищи на открытом огне. Отдельная топка, перекрытая чугунной плитой с регулируемым съемными кольцами проемом, позволит прогреть казан, вскипятить воду в кастрюле и сварить варенье в тазу. Рядом можно развести огонь под барбекю. Отличный многофункциональный, но довольно компактный вариант.
Оригинальный мангал
Стилизованный под пианино, этот мангал поразит воображение ваших гостей. Акцент на комбинации красного огнеупора с белым кирпичом на панели, имитирующей клавиатуру. Довольно простая конструкция, которую усложняет лишь необходимость распила кирпичей под нужные формы. Но именно они главная изюминка этой модели. Небольшой размер и малый расход материалов позволят каждому обзавестись таким мангалом. Над огнем можно ставить как решетку, так и шампуры. Внизу — просторная полка для посуды. На боковой поверхности — крючки для кухонных принадлежностей.
Сложные проекты индивидуальной планировки
Их исполнение — задача для профессионалов. Большое количество топочных камер должно быть грамотно объединено.
При неверном расположении дымовых ходов одновременное разведение огня в нескольких топках может оказаться невозможным, так как тяга будет создаваться только в одном направлении. Мастер должен иметь опыт реализации подобных проектов печей.
Чертежи с размерами нескольких сложных проектов:
У каждой из топок — свое поддувало и заслонка, особенное назначение (для варочной поверхности, открытого огня, коптилен). Печи можно дополнить длинными просторными рабочими поверхностями, чтобы колдовать над приготовлением пищи могло сразу несколько кулинаров. Представленные конструкции полностью кирпичные, устанавливаются в больших садовых павильонах. Их строительство требует значительных трудовых и финансовых затрат. Но результат превзойдет все ожидания.
При выборе проекта стоит трезво оценить свои силы, способности и финансовые возможности. Чем сложнее конструкция, тем больше знаний и опыта понадобится для ее успешного строительства. Важно руководствоваться не только своими желаниями. Особенность расположения участка, роза ветров, специфика почвы также должны учитываться при строительстве. Возможно, лучшим окажется индивидуальный макет, разработанный специалистом с учетом всех деталей. И тогда уголок для отдыха будет максимально комфортным для хозяев и их гостей.

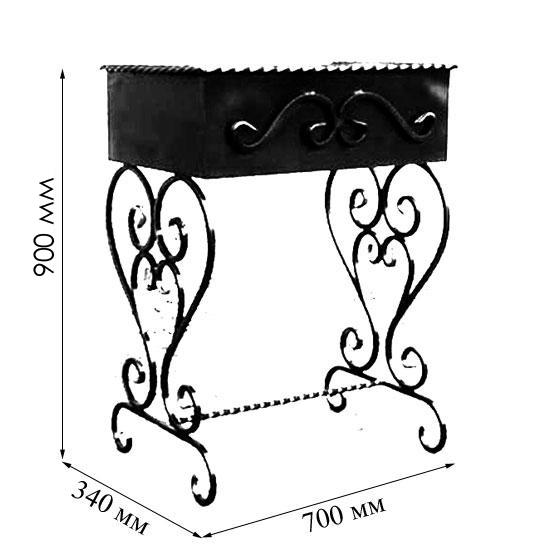

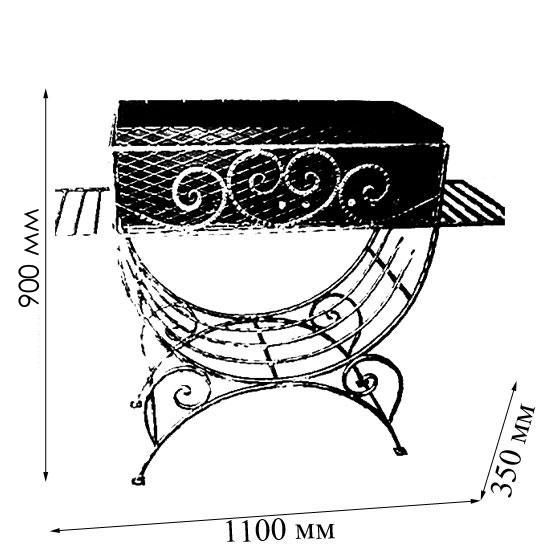

Виды мангалов из металла и их чертежи с размерами
Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.
Виды
Сделанные из металла мангалы бывают:
Складными.
Переносными.
Стационарными.
Переносные могут быть полностью или частично разборными.
Складные изделия
Первый вид представляет собой единую конструкцию, которую можно сложить в портативный кейс. Такие металлические мангалы разработаны для туристов. Поэтому их особенностями являются:
небольшие размеры;
сравнительно малый вес.
Большинство чертежей таких мангалов предусматривают жаровню с размерами 45х26х16 см (ДхШхВ). Для большой компании она не очень подойдёт, ведь готовить шашлык придется очень долго.
Еще одной особенностью правильных складных мангалов является особый материал. Для их изготовления используют тонкую огнестойкую нержавейку. При этом из нее также делают своими руками все петли. Благодаря этому мангал получается достаточно малого веса.
Нержавейку очень легко чистить от копоти. Достаточно протереть тряпкой, и возвращается ее зеркальный вид. Поэтому складный мангал можно ставить в рюкзак и не беспокоиться, что что-то внутри станет грязным.
Также складные мангалы делают из листового металла. Они могут иметь вышеуказанные размеры, а также могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких путешествий. Такие конструкции являются хорошим вариантом в тех случаях, когда в машине очень мало места.
Разборные и стационарные модели
Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.
Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Жаровня является цельной конструкцией.
Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.
Формы жаровен
Жаровня мангала может иметь вид:
Коробки без верха.
Вертикального широкого цилиндра со столбом по центру.
Цилиндра с горлом вверху.
Желоба с закругленным дном.
Чаще всего используются мангал с первым типом жаровни. Многие делают последний тип. Его название звучит несколько странно, на практике он представляет собой разрезанную вдоль бочку или газовый баллон.
Идеальная модель
Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.
Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:
Ширина – 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
Длина – около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
Высота – 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
Высота всей конструкции зависит от роста повара. В большинстве случаев – 1 м.
Как сделать идеальную модель
Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.
По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.
Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».
Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.
Модель с горлом
Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:
Широкого цилиндра. Его высота равна 180-200 мм.
Срезанного конуса. Высота – 100-150 мм.
Узкого цилиндра. Имеет высоту, равную 100-150 мм.
Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.
Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.
Шампур с мясом ставят своими руками в горло такого мангала, то есть в верхний цилиндр. Во время тления углей эта часть превращается в проточную духовую камеру.
Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.
Конструкция из бочки
Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:
закругленные стенки отражают тепло назад на угли;
в середине угли быстро оседают, а по краям не успевают прогореть должным образом.
Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:
Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.
При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.
Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.
После изготовления жаровни, следующие действия таковы:
Создание проемов под шампуры.
Приварка шарниров и прикрепление крышки.
Прикрепление ручки к крышке.
Изготовление стоек.
Как сделать мангал своими руками для дачного участка
Когда обладаешь собственным участком, приходится тратить много времени и сил на его обустройство. И если много работаешь, то нужно и хорошо отдыхать. А какой отдых без барбекю? Неудивительно, что многие хозяева в какой-то момент задумываются, как сделать мангал своими руками прямо на участке.
В хорошую погоду тут можно собираться и с семьей, и с друзьями. Можно пожарить рыбу или мясо, чтобы сытно и приятно провести время. А пользоваться для этого переносным мангалом нравится не всем. Ведь конструкция из кирпича лучше и функциональнее, а к тому же еще и красиво смотрится на участке.
© Depositphotos
Как сделать мангал своими руками
На самом же деле соорудить красивый мангал для дачи не так и сложно. Только при этом нужно учесть парочку важных моментов. Например, следует на этапе планирования позаботиться о месте расположения мангала, чтобы он не находился вблизи от жилых построек. Иначе угли и дым будут лететь туда, где постоянно находятся люди.
Следует учесть и то, каким образом мангал будет защищен от непогоды. Это может быть обеспечено, если мангал расположен в дачной беседке, или если он спрятан под навесом, или если встроен в открытую веранду…
Что касается строительных материалов, то чаще всего для возведения мангала используют бетонные блоки, природный камень и красный кирпич. Бетонные блоки сегодня используются в самых разных постройках. Природный камень придает любой конструкции необычности. А кирпич и привлекательно выглядит, и отлично справляется с воздействием высоких температур.
Какой же мангал лучшее соорудить?
Тут хозяевам придется полагаться только на собственный вкус, а также отталкиваться от своих возможностей и пожеланий. Ведь на разных участках одна и та же конструкция будет смотреться совершенно иначе.
Кому-то обязательно, чтобы конструкция была не столько функциональной, сколько радовала бы глаз.
А кто-то желает, чтобы под рукой имелись и раковина, и рабочее место для разделки мяса. Больше вложений, но больше и возможностей!
Интересно смотрится и такая «барбекюшница», расположенная отдельно от других построек.
А барбекю комплексы, собранные руками мастера, и вовсе выглядят грандиозно.

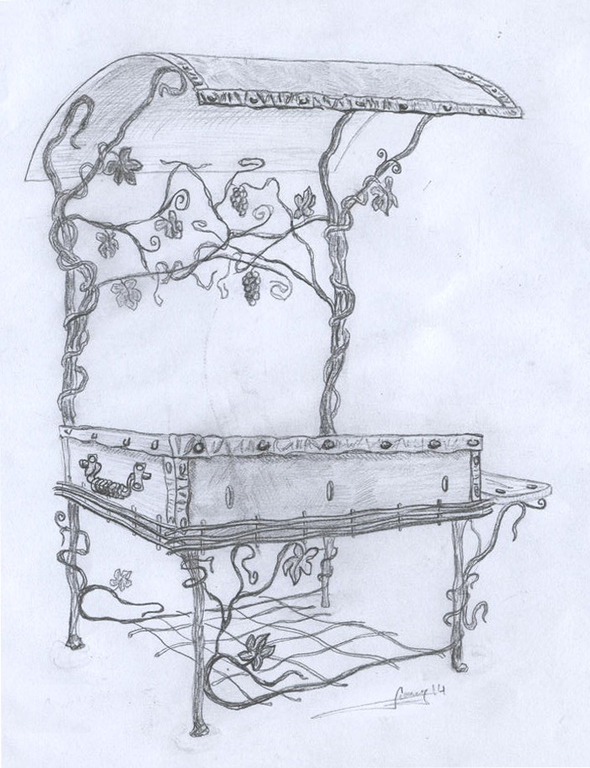

Красивый металлический мангал и вовсе может обретать любую причудливую форму.
Можно ли соорудить мангал в одиночку?
Если не обладать завышенными требованиями, то это не так и сложно.
Достаточно решить, какой мангал нужен. Затем сделать чертеж будущей конструкции и с усердием взяться за работу.
Если трудиться с душой, то всё получится. Главное — не отступать от заранее составленного плана.
Что и говорить, если умельцы способны сделать мангал даже из дерева! Причем свою функцию он выполняет отлично. Да и с материалами заморачиваться не приходится.
Главное — взять металлическую основу для жара и не забыть проделать отверстия для движения воздуха.
Правда, хватает такого мангала всего на несколько использований. Поэтому скоро придется придумывать что-то еще.
В любом случае хозяевам придется хорошенько подумать и решить, какой мангал нужен на их участке. Возможно, они согласны обойтись обыкновенным переносным? А может, желают построить что-то внушительное?
Вариантов масса, нужно только выбрать тот, который в конкретной ситуации больше подходит. А какой из перечисленных выше мангалов понравился тебе больше всего?
Городские зарисовщики
«В словаре говорится, что хобби — это« деятельность или интерес, преследуемый для удовольствия или расслабления ». Хотя городские зарисовки, безусловно, доставляют удовольствие и расслабляют, я не считаю это своим хобби. Я думаю об этом больше как об образе жизни — чем-то, что стало такой нормальной частью моей повседневной жизни, что формирует то, как я рассматриваю world.
Большую часть своей жизни я испытывал и страх рисовать, и желание рисовать.В 2011 году, вдохновленный колонкой Габи Кампанарио в Seattle Sketcher, я наконец решил преодолеть страх.Его рисунки Сиэтла — места моего рождения и моего дома — были достопримечательностями, которые я видел много раз, но никогда по-настоящему не видел. Я хотел научиться видеть и, следовательно, испытать эти места (и любые новые, в которые я путешествую) более полно. У части 8 Манифеста Urban Sketchers, «показывающей мир, по одному рисунку за раз», есть обратная сторона: зарисовка позволяет мне видеть свой мир, по одному рисунку за раз.
Не будет преувеличением сказать, что Urban Sketchers изменили мою жизнь за последние четыре года.Я встречался и рисовал со многими замечательными людьми по всему миру, либо на симпозиумах, либо во время других путешествий, потому что сеть USk объединила нас. Я рисую почти еженедельно со своей местной группой, делясь эскизами, художественными принадлежностями и дружбой. Даже когда я остаюсь дома и наслаждаюсь скетчами в Интернете, я все еще являюсь частью этой богатой сети, узнавая с каждым наброском о жизни других людей.
В мае мы с мужем Грегом впервые поехали во Францию, и я сделала набросок Эйфелевой башни.Создание эскиза одной из самых известных икон в мире было воплощением мечты — высшей точки городского эскиза. Но хотя я не могу устоять перед зарисовками всемирно известных икон всякий раз, когда мне посчастливилось их увидеть, для меня городские зарисовки — это гораздо больше.
Городские зарисовки — это дерево, у которого срублена середина, чтобы проложить в Сиэтле вездесущие линии электропередач. Речь идет о паре женщин, болтающих за кофе, или о рабочих, которые закрывают крышу в соседнем доме. Речь идет об экскаваторе, который засыпает яму на месте вишневого дерева.Или тибетский монастырь, который я часто проезжаю, и я не мог сопротивляться, потому что он ярко-оранжевый. Городские зарисовки — это выступление струнного оркестра на местном фермерском рынке или, возможно, в Вильфранш-сюр-Мер.
Празднование обыденного и известного — вот что такое городские зарисовки. Мои зарисовки не обязательно об «особых» моментах; это моменты, которые стали особенными, потому что я их набросал ».
Тина была редактором журнала Drawing Attention с 2013 года и теперь входит в состав редакционного совета Urban Sketchers.Смотрите больше ее эскизов в ее блоге, на Flickr и в Instagram.
набросков лица — Cprc
Карандашные наброски женских лиц Ключевые слова Amp.
100 Face Sketches Pencil Sketches Free Premium Templates.
100 Face Sketches Pencil Sketches Free Premium Templates.
Taylor_hill Автор: Theanordal Artatte Taylorhill Fanart Art.
100 Face Sketches Pencil Sketches Free Premium Templates.
Наброски лиц Rome Fontanacountryinn Com.
Как рисовать лица Youtube.
Научитесь рисовать реалистичные лица для портретов.
Art Beautiful Famous Girl Симпатичный рисунок Теги Face Sketch.
Эскизы Easy Face на сайте Paintingvalley Com Explore Collection Of.
Эскиз лица Rome Fontanacountryinn Com.
Дело не только в том, сможем ли мы сделать это достаточно быстро Виктор Оно.
100 Face Sketches Pencil Sketches Free Premium Templates.
Результат поиска картин эскиза лица на Paintingvalley Com.
Человеческое лицо Эскизы Портретный рисунок Джошуа Нава Артс.
Face Sketch Peanuts Gallery Bend.
Набросок лица левой рукой от Беззаботного Локки на Deviantart.
Эскиз женского лица на сайте Paintingvalley Com Explore Collection Of.
Рисунок лица девушки сбоку Поиск в Google Эскиз лица девушки.
100 Face Sketches Pencil Sketches Free Premium Templates.
Эскиз женского лица на сайте Paintingvalley Com Explore Collection Of.
Замечательные наброски лиц Винса Лоу.
Рисование эскиза лица на сайте Paintingvalley Com Explore Collection Of.
Artevm В Instagram Sketch Pinterest Рисунки Art And Sketches.
Рисование лиц и многое другое Ultimate Free Guide Artists Network.
Шаг за шагом Рисование грустного лица Скетч своими руками Как рисовать Kids Art.
Как набросать лицо для начинающих.
Замечательные наброски лиц Винса Лоу.
Эскизы лиц Винса Лоу Искусство и дизайн.
Улучшите свой рисунок с помощью эскизов карандашей.
Face Sketches Montreal Graphic Design.
Оригинальный рисунок маркером Мои любимые рисунки художника Art.
Гениальный проект Face Sketches.
Как рисовать портреты карандашом. Наброски лица девушки Рисовать легко.
Наброски лиц удивительны. Нельзя пропустить работу карандашом.
Замечательные наброски лиц Винса Лоу.
100 Face Sketches Pencil Sketches Free Premium Templates.
Карандашный рисунок Эскиз лица женщины.
Архив набросков лица девушки Карандаши.
Cameron Mark Cameronmarkart в Instagram Эскизные рисунки Art.
Awesome Girls Face Sketch We Draw 2018.
Эскиз лица Rome Fontanacountryinn Com.
Последние работы Face Pencil Sketches Experimental Oil Painting And.
Лацкадайси зарисовки лиц Кино 1920-х.
Красивые карандашные наброски. Пошаговые инструкции. Полезные советы, как рисовать.
Введение в рисование портретов онлайн-уроки рисования.
Двуликий Брюс Тимм в заказах Эрика Петерса Другое.
Портрет Дипики Падуконе Карандашный набросок Youtube.
Красивый мультяшный эскиз лица.
12 эскизов, которые вызовут улыбку Creative Bloq.
Портрет девушки 3 эскиза.
100 Face Sketches Pencil Sketches Free Premium Templates.
Artstation Эскизы лиц Софии Манио.
Эскизы тролля в картинной галерее God Of War.
Эскиз лица Rome Fontanacountryinn Com.
Как нарисовать 10 шагов с картинками Wikihow.
Эскизы Easy Face на сайте Paintingvalley Com Explore Collection Of.
Нарисуйте эскизы лиц, как полицейский художник, за считанные минуты.
Как рисовать настоящие лица карандашом. Наброски человеческого лица. Портрет.
Лица войны Кто в солдатах Эскизы Второй мировой войны Wtop.
Модные наброски лиц в портфолио Scad.
Эскизы лиц Винса Лоу Искусство и дизайн.
Призматические наброски рук и лиц Луи Феррейры Колоссал.
100 Face Sketches Pencil Sketches Free Premium Templates.
Раскадровки Концепт-арт Портфолио и блог Рика Фэрламба.
Наброски лиц из комиксов Роберт Марзулло Робертмарзулло Он.
Купить Обычные наброски лиц для рисования одной линией Quibe Minimalism Art.
Эскиз лица красивых женщин, как нарисованный вектор угля.
Наброски лиц Tirevi Fontanacountryinn Com.
Лицо девушки. Быстрый набросок на мокром полотне.
3 способа нарисовать лицо Wikihow.
Замечательные наброски лиц Винса Лоу.
Рисунок лица девушки сбоку Поиск в Google Эскиз лица девушки.
Как научиться рисовать человеческие лица Youtube.
Рисование лица на Getdrawings Com Бесплатно для личного использования Рисование лица.
Наброски лица персонажа Ава Моро.
Как нарисовать женское лицо в профиль Шареноэзис.
Рисование лица девушки шаг за шагом Лучшие простые карандашные наброски шаг.
Эскиз лица женщины I Art Print Автор Simin Meykadeh Art Com.
Эскиз боковой стороны на Paintingvalley Com Исследуйте коллекцию стороны.
Рисование лица мальчиков на Getdrawings Com бесплатно для личного пользования Мальчики.
Черно-белый рисунок лица в сети Dumielauxepices.
Архив карандашных набросков Тарак Вора.
Pin By Bugloves2bake Идеи рисования Pinterest Drawings.
Глаза Рисунок Рисунок Martel Fashion.
Набросок основных пропорций лица Youtube.
Реалистичные эскизы лица лошади Лучшие коллекции того, как рисовать A.
Научитесь рисовать реалистичные лица для портретов.
Морда собаки Вторая мировая война ГИС Страница 2.
Эскиз Абдузеедо.
Альбом скетчей для изучения лица на Imgur.
Как нарисовать лицо сбоку 10 шагов Rapidfireart.
Эскиз лица Rome Fontanacountryinn Com.
100 Face Sketches Pencil Sketches Free Premium Templates.
Реалистичный рисунок лица 184578 Эскизы рисования лиц девушек.
эскиз места преступления
эскиз места преступления пользователя М / сержант Хайден Б.Болдуин, на пенсии
Эта страница в разработке и не финальная версия.
КУРС
Двухдневный курс по рисованию на месте преступления был разработан с учетом потребности правоохранительных органов. Этот курс берет студентов из грубого каркаса; к окончательным чертежам; компьютерным чертежам; для обзор 3D видео анимации. Это практический урок. Студенты потребуется для завершения всех этапов создания эскиза.Инструкция метод представляет собой слайд-презентацию, видео-анимационные ленты и Power Point презентация. У студентов будут руки, и если место проведения курса разрешений, студенты смогут использовать несколько различных компьютерных рисунков программы.
БУМАГА
Очень сложно описать расположение площадь, здание или даже отдельная комната кому-то. Однако при использовании эскиза становится намного проще описать и понять пол план.Прокурор может использовать эскиз, чтобы продемонстрировать присяжным. планировка здания. Они могут попросить свидетеля указать на диаграмма именно там, где он был, когда услышал выстрел. Этот метод убедительные доказательства могут намного легче объяснить присяжным, что произошло и где это произошло. Черновой набросок, завершенный преступлением следователь места происшествия предназначен для подготовки готовой схемы для использования в судебном заседании. Следователь может нарисовать грубый набросок место происшествия, чтобы помочь в их расследовании, зафиксировав некоторые важные факты которые трудно описать словами.
Степень серьезности и вид преступления будет обычно являются определяющим фактором того, является ли эскиз места преступления завершено. Простая кража велосипеда с заднего двора жилого дома может не указывать на необходимость эскиза. Однако все убийства и прочие преступления против личности потребуют зарисовки места происшествия.
Набросок места преступления может продемонстрировать Истинное и точное соотношение между объектами или размером объектов. Это может быть особенно актуально в случае дорожно-транспортного происшествия со смертельным исходом.Следы заноса на проезжей части могут казаться намного длиннее на фотографии. чем в реальной жизни. На схеме они точно изображены и просматриваются в перспективе к сцене. Является ли сцена убийством на открытом воздухе, дорожно-транспортное происшествие или место преступления на месте преступления отношения между объектами можно точно проиллюстрировать.
Следует учитывать эскизы места преступления Поскольку фотография места преступления бывает …. общей, средней и крупным планом. В эскизы места преступления обычно рассматриваются как рисунок местности, одиночный здание и подробный чертеж помещения.На открытом воздухе эскизы соблюдайте тот же протокол, общую область, промежуточный и подробный крупный план.
Судом было установлено, что хорошо нарисованная диаграмма помогает судье, присяжным и свидетелям в визуализации место преступления. Их приемлемость обычно зависит от их актуальности и точность. Этот тип доказательств может называться иллюстративным или демонстративным. доказательства. Даже плохо нарисованные эскизы были приняты в качестве доказательств, до тех пор, пока они показаны как честные представления сцены и окружение.
Наброски, сделанные на месте, должны делаться карандашом, чтобы можно было легко внести исправления. Шкала обычно определяется размером используемой бумаги. Масштаб здесь не важен. Всегда заполняйте размер бумаги с эскизом он скоро будет загроможден всеми мерками или объекты. Постарайтесь сохранить правильные пропорции эскиза. Если есть большое количество предметов, которые должны быть измерены, чем рисовальщик должен перечислить замеры на отдельном листе бумаги.
Все необходимое оборудование Завершить черновой набросок можно листом бумаги, карандашом и измерительным прибором. Все готовые эскизы начинаются с точных данных или измерений. Будь то вы ожидаете готового двухмерного рисунка или тщательно продуманного 3D-видео анимации сцены, все они начинаются с точно отмеренной черновой эскиз.
Существует три метода точного измерения измерить местоположение объекта. Эти методы прямоугольные (правые угол), треугольник и метод базовой линии.Прямоугольный метод просто использует прямой угол (90 градусов) от заданной плоской поверхности (стены конструкции) найти расстояние до объекта. Требуются два измерения. В Метод триангуляции использует постоянный объект, коронеры комнаты и измерения оттуда до объекта требуются две точки. Последний метод, базовый, обычно используется на большом открытом воздухе. Между два довольно постоянных объекта (пожарная вилка и телефонный столб) и угол 90 градусов Измерения производятся от базовой линии к объекту.В большинстве случаев мы думаем о эскизах как о двухмерных, однако мы должны помнить, что пространство рассматривается как координаты x, y и z. Другими словами нам нужно для измерения высоты или глубины объектов. Это можно проиллюстрировать с помощью маркера дыры в стене или отметины на мебели. Например, кровь Интерпретация разбрызгивания обычно рассматривается как x, y и z. Эти же координаты измеряются, как описано ранее.
Для оборудования для создания эскизов места преступления я бы посоветовал оперативник использует миллиметровую бумагу с четырьмя квадратами (4 квадрата на дюйм), карандаш одноразовый с ластиком, прямой край (хороший пластик 12 дюймов линейка), компас для направления на север и 25-футовый стальной выдвижной рулетка.Для переноски всех этих предметов используйте большой алюминиевый зажим. доска с вещевым ящиком. Помните, люди, делающие наброски также необходимо беспокоиться о биологических опасностях на месте происшествия. Им требуется оборудование которые можно выбросить, если они загрязнены биологическими жидкостями или обеззаражены с 10% раствором отбеливателя и воды.
Чертеж или эскиз разбит на четыре части … тело, основная надпись, стрелка на север и легенда. В тело чертежа — это место, где нарисован эскиз.Основная надпись обычно в правом нижнем углу и содержит номер дела, дату розыгрыша была завершена, расположение эскиза и имя художника. Это минимальная необходимая информация, но основная надпись может включать дополнительная информация в зависимости от местного протокола или потребностей агентства. Стрелка севера обычно указывает вверх на бумаге, и рисунок обычно позиционируется, чтобы отразить это …… Я предпочитаю иметь точку входа к строению или участку в нижней части листа и пусть север упадет где это возможно.Я делаю это, потому что это легче свидетелям, у которых есть вошли в здание, чтобы сориентироваться на стенде во время дачи показаний. Последняя часть эскиза — это легенда. У некоторых агентств есть двойная в легенде объекты идентифицируются по буквенным обозначениям …. т.е. A = Couch, другая легенда идентифицирует свидетельство, обычно по номеру свидетельства. Я предпочитаю использовать единственную легенду, чтобы определить местонахождение улик.
Все наши рисунки отмечены «Не в масштабе», потому что они не масштабируются на 100%.Наши эскизы измерены с точностью до 1/4 дюйма точность, будь то сцена в помещении или большая сцена на открытом воздухе. Некоторые адвокаты хотят спорить о ширине линии на чертеже или неточный «металлический» измерительный инструмент, который может расширяться или сжиматься в зависимости от жары или холода. Это минимальное расширение. быть проблемой следователя.
Хорошо, мы устранили причину эскиз, необходимость точных измерений и необходимое оборудование.Как же завершить законченный набросок? Финишный эскиз редко бывает завершено на месте. Готовый эскиз требует некоторых художественных навыков и может оказаться за пределами возможностей человека, завершающего набросок. В оборудование для рисования — тонкий механический карандаш, резиновый ластик, треугольники, компасы, шаблоны для чисел и текста, большая доска для рисования и тавр ……. и много терпения! Готовый рисунок преобразуется в масштаб, который разумно для средств массовой информации для представления в суде, обычно около 3 ‘на 4’.Пока этот метод завершения готового рисунка был использовался в течение многих лет, теперь он устарел или почти устарел.
Появление компьютера изменило то, как мы завершить готовый рисунок. Теперь даже те, кто не может провести прямую линию может управлять мышью и за короткое время создать качественный готовый рисунок время. На рынке появилось несколько программ для рисования, которые позволяют исследователю чтобы завершить простой двухмерный чертеж, вплоть до сложного трехмерная иллюстрация места преступления……….. даже в полное видео анимация! Технология здесь!
Щелкните изображение, чтобы увидеть изображение во весь экран.

Программы зарисовки места преступления
The Cad Zone
Сирчи
SmartDraw
3 Свидетель
AutoCad
Нажмите здесь , чтобы спросить дополнительная информация или для отправки комментариев.

ГЛАВНАЯ
эскизов Дарджилинга | Бипул Четтри
В начале 2013 года песня распространилась по Интернету как лесной пожар.Неудивительно, что он назывался «Wildfire / Dadhelo». Реакция слушателей и скорость, с которой песня попала в плейлисты каждого, легли в основу «Sketches of Darjeeling».
Альбом, записанный в период с 2013 по 2014 год, представляет собой сборник песен, вдохновленных жизнью на холмах Дарджилинга, небольшого городка, расположенного у подножия холмов Восточных Гималаев. Гармонично сочетая непальскую народную музыку с современными западными музыкальными элементами, песни обладают редким качеством — трогают сердце пахари и переносят слушателя в страну, где родились песни.
1) Mountain High
Вокал / гитара: Bipul Chettri
Бас-гитара: Рахул Рай
Ударные / перкуссия: Upendra Raj Baraily
Клавиатура: Anindo Bose
Шенай: Локеш Ананд
2) Лесной пожар (Дадхело)
Вокал / гитара: Bipul Chettri
Бас-гитара: Anindo Bose
Ударные / перкуссия: Upendra Raj Baraily
3) Асаар
Вокал / гитара: Bipul Chettri
Бас-гитара: Рахул Рай
Ударные / перкуссия: Upendra Raj Baraily
Клавиатура: Anindo Bose
Труба: Toni Quadros
4) Деорали Дарах
Вокал / гитара: Bipul Chettri
Бас-гитара: Рахул Рай
Ударные / перкуссия: Reuben Narain
Клавиатура: Anindo Bose
Саранги: Сухаил Юсуф Хан
5) Рам Сайли * Ода моему отцу
Вокал / гитара: Bipul Chettri
6) Рэйл Гари
Вокал / гитара: Bipul Chettri
Бас-гитара: Рахул Рай
Ударные / перкуссия: Reuben Narain
Клавиатура: Anindo Bose
Все песни написаны, сочинены, аранжированы и спродюсированы Бипул Четтри, кроме:
* Рам Сайли, составленный Нирендрой Мохан Четтри.
Записано, сведено и сведено Аниндо Бозе в Plug n ’Play Studios, Нью-Дели.
Обложка альбома — Манохар Рай.
Фотография и концепция дизайна альбома Сонам Таши.
Я хотел бы выразить сердечную благодарность моим друзьям и братьям, Аниндо Босу, Упендре Радж Бараили, Рахулу Рай, Локешу Сингху, Сонаму Таши и Манохару Раю за их безоговорочную поддержку и поддержку в воплощении этого альбома в жизнь.
Лучшие и худшие криминальные составные эскизы
Когда дело доходит до криминальных композиционных зарисовок, они могут быть очень точными или просто плохими. Составные зарисовки часто публикуются, когда под рукой нет фотографий или видеозаписей преступников. Эти зарисовки составлены на основе показаний свидетелей и зачастую не являются величайшими шедеврами. Мы составили список лучших и худших составных эскизов, которые нам удалось найти.
Он убил свою семью, включая жену, мать и троих детей. Джону Листу удалось избежать правосудия на 18 лет. Глиняный бюст был создан, чтобы дать публике возрастное сходство с Джоном Листом в надежде, что кто-то узнает убийцу через столько лет. Он был арестован после того, как его сосед увидел глиняный бюст на № , самый разыскиваемый в Америке, .
Канадский серийный убийца и насильник Пол Бернардо ужасно похож на составной эскиз, составленный на основе описания, данного одной из его жертв.Даже один из коллег Бернардо позвонил в полицию и сообщил, что знает, кто принадлежал к зловещему скетчу.
У грабителя банков Джозефа Вейра (или, может быть, у Джозефа Вейрда) есть один из самых нелестных составных эскизов, которые мы когда-либо видели. Глаза смотрят в разные стороны, а зубы похожи на клавиши сломанного пианино. Тем не менее, его поймали и приговорили к более чем 30 годам лишения свободы.
Ни один составной набросок не может по-настоящему передать зло в глазах Ричарда Аллена Дэвиса.Убийца Полли Клаас в конце концов был пойман и приговорен к смертной казни за ее убийство, хотя он все еще жив в калифорнийской тюрьме. Составной набросок выглядит довольно точным с учетом обстоятельств.
Этот невзрачный составной набросок, выпущенный в июле 2016 года, не выглядел так, как будто он привлечет убийцу к ответственности, но оказалось, что подозреваемый в убийстве ужасно напоминал составной набросок. Джон Дэвид Герреро был арестован за убийство трех бездомных в Сан-Диего, Калифорния.Он еще не предстал перед судом за преступления.
Гленн Эдвин Рандлс был арестован за вооруженное ограбление, и ему бы это сошло с рук, если бы не этот удивительный набросок, похожий на да Винчи. Честно говоря, составной набросок, опубликованный полицией Техаса, выглядит так, как будто его нарисовал семилетний мальчик. Мы также не можем не заметить, что у него отсутствуют брови и губы.
В Швеции Никлас Линдгрен пошутил с коллегами, что он похож на составной набросок серийного насильника, которого искала полиция.После публикации эскиза поступило несколько советов, что в конечном итоге привело к аресту Линдгрен.
Осужденный насильник и серийный убийца Родни Алкала был сбит из-за этого составного рисунка. Друзья одной из жертв смогли дать полиции точное описание Алькалы. Его сотрудник по условно-досрочному освобождению узнал его, что привело к его возможному аресту. В конце концов его судили, признали виновным и приговорили к смертной казни.
Трудно отследить, какое полицейское управление отвечает за этот скетч.В результате мы не можем определить, ходит ли этот персонаж «Улицы Сезам» все еще по улицам или нет. Если вы видели этого человека и хотели бы произвести арест гражданина, сделайте это. Кроме того, обязательно снимите его и отправьте нам копию.
Над монобровью, вероятно, нужно поработать, но этот составной набросок серийного убийцы Теда Банди довольно хорош. Его коллеги и профессор его колледжа опознали в эскизе Банди, но полиция не была в этом уверена. Трудно было поверить в то, что студент-юрист без стажа может нести ответственность.В результате Банди продолжал убивать. В конце концов он был арестован, осужден и казнен.
Вы не поверите, но это один и тот же человек. Это похоже на плохой составной рисунок, но на самом деле это не так. Джоанна Хейс надела парик и усы, прежде чем зашла на парковку Target и застрелила невестку. Она была признана виновной в убийстве и приговорена к пожизненному заключению.
Интерактивное рисование городских процедурных моделей
Транзакции ACM на графике, 2016 г. (Материалы ACM SIGGRAPH, 2016 г.)
Абстрактные
3D-моделирование остается заведомо сложной задачей для новичков, несмотря на значительные исследовательские усилия по созданию интуитивно понятных и автоматизированных систем.Мы решаем эту проблему, объединив сильные стороны двух популярных областей: моделирования на основе эскизов и процедурного моделирования. С одной стороны, моделирование на основе эскизов использует нашу способность рисовать, но требует подробных, однозначных чертежей для создания сложных моделей. С другой стороны, процедурное моделирование автоматизирует создание точной и подробной геометрии, но требует утомительного определения и параметризации процедурных моделей. Наша система использует набор простых процедурных грамматик, называемых сниппетами, в качестве строительных блоков для превращения эскизов в реалистичные 3D-модели.Мы используем подход машинного обучения для решения обратной задачи поиска процедурной модели, которая лучше всего объясняет пользовательский эскиз. Мы используем нефотореалистичный рендеринг для создания искусственных данных для обучения сверточных нейронных сетей, способных быстро распознавать процедурное правило, заданное в эскизе, и оценивать его параметры. Мы интегрируем наш алгоритм в систему грубого и точного городского моделирования, которая позволяет пользователям создавать богатые здания путем последовательного рисования строительной массы, крыши, фасадов, окон и орнаментов.Исследование пользователей показывает, что, используя наш подход, пользователи, не являющиеся экспертами, могут создавать сложные здания всего за несколько минут.
No related posts.
