Гидроаккумулятор для чего нужен: Гидроаккумулятор для системы водоснабжения: как работает, виды, как выбрать

Содержание

Гидроаккумулятор выбор и принцип работы

Планируя систему индивидуального водоснабжения на основе скважины, помимо выбора насоса также возникает вопрос с выбором гидроаккумулятора. Ведь гидроаккумулятор в индивидуальной системе водоснабжения выполняет сразу три достаточно важных функции, каждая из которых является мотивом для установки этого устройства. Эти функции, в работе гидроаккумулятора можно разделить на три типа:

 Поддержание стабильного давления воды в системе и защита насоса от частых включений.
 Хранение резервного объема воды на случай отключения электроэнергии.
 Защита системы водоснабжения от гидроудара, связанного с перепадами напряжения или попаданием воздуха в водопровод.

Если со вторым и третьим пунктом вроде бы все ясно, то на первом следует остановиться подробнее, тем более, что это одна из самых важных функций гидроаккумулятора.

Напор – это давление воды в трубах системы водоснабжения. Но вода практически не поддается сжатию, поэтому никакой насос не сможет создать стабильное давление (напор) в системе с нестабильным потреблением.

Почему так? Да потому, что производительность скважинного насоса в разы превышает расход воды в любом открытом кране, а все краны в доме бывают одновременно открытыми крайне редко.
Давайте представим, что происходит в системе водоснабжения, оборудованной скважинным насосом с системой автоматики, включающей насос по давлению при открытии любого крана в доме. Итак, предположим, что производительность насоса составляет 4 куб. метра в час. Любой кран или смеситель способен «отдать» не более 500 литров воды в час, т.е. 0,5 м.куб./час. Таким образом, открывая кран с водой, Вы делаете отбор воды из системы со скоростью 0,5 м.куб./час.

В первую секунду после открытия крана сработает автоматика и включит насос, который попытается «отдать» Вам не 0,5 м.куб./час, как Вам бы хотелось, а все 4 м.куб./час, «ненужные» же 3,5 м.куб./час создадут в системе избыточное давление. Поскольку трубы не эластичны, а вода в такой ситуации становится практически твердой средой, уже в следующее мгновение давление в системе превысит порог включения автоматики и произойдет

гидроудар, а автоматика отключит насос. Как только давление снова упадет до порога включения насоса, автоматика вновь запустит насос. Это будет проходить на всем протяжении открытого крана несколько раз за секунду.

Результатом такой эксплуатации будет не только прерывистая струя воды из крана, но и повлечет вывод из строя не только насоса, но и в целом всей системы водоснабжения. В некоторых случаях чрезвычайно большая производительность насоса может просто вывести кран из строя, выпрямив у него гусак, а то и повредить новенький дорогостоящий смеситель. Для избегания таких непредвиденных ситуаций и служит

гидроаккумулятор.

Такие ситуации происходят ввиду того, что вместе с большой производительностью насоса пропорционально растет и давление создаваемое им на выходе. Будьте внимательны подбирая насос с запасом.

Самая главная ошибка — подбор насоса с запасом. Насос должен подбираться из расчета на максимальное потребление и не более того. Это увеличит срок службы насоса и обезопасит Вашу систему водоснабжения.

Результат работы насоса с большой производительностью — не только гидроудары, это неизбежно ведет к уменьшению срока службы мотора, ведь максимальный износ любого двигателя происходит именно в момент пуска.

В таких ситуациях существует два варианта решения проблемы:

Первый (классический) – водонапорный бак с поплавковой системой (по аналогии с бачком унитаза) устанавливается в самой высокой точке дома. Насос накачивает воду в бак, откуда вода самотеком или с использованием

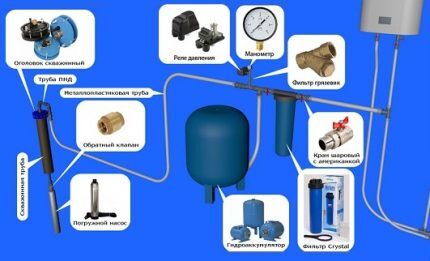

поверхностного насоса с реле давления, насосной станцией разводится к потребителям (кранам). При падении воды в баке ниже определенного уровня насос снова включается и заполняет бак доверху.
Второй (оптимальный) – установка в систему водоснабжения специального напорного устройства – гидроаккумулятора. Гидроаккумулятор способен накапливать гидравлическую энергию (если проще – давление) и отдавать ее в систему постепенно, не вызывая при этом необходимости в слишком частых включениях насоса. Также при очень большой производительности насоса, установка одного или нескольких гидроаккумуляторов в паре позволит немного сгладить эффект гидроудара и позволит настроить автоматику.

Какой вариант из двух выбрать – решать Вам, но важно понимать, что в любой системе индивидуального водоснабжения присутствует 80% вероятность гидроударов. Поэтому решаясь сделать систему водоснабжения с использованием скважинного насоса, сразу рассчитывайте на установку гидроаккумулятора.

Все гидроаккумуляторы помимо своих размеров и объемов отличаются конструкционным исполнением. Существует два вида конструкций:

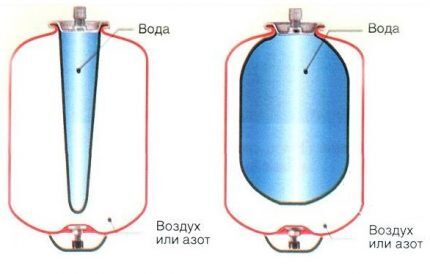

 Баллонный гидроаккумулятор — гидроаккумулятор с мембраной в виде груши.
 Мембранный гидроаккумулятор — гидроаккумулятор с мембраной в виде перегородки, делящей рабочую область и область с воздухом.

Рассмотрим поближе конструкционные отличия гидроаккумуляторов.

Мембранный или Баллонный гидроаккумулятор.

Гидроаккумулятор – это устройство для накопления резервного объема воды и поддержания стабильного давления воды в системе водоснабжения.

Гидроаккумуляторы баллонного типа

Такой гидроаккумулятор представляет из себя толстостенный сосуд (бак), в который погружен эластичный каучуковый баллон. Пространство вокруг баллона накачивается воздухом под определенным давлением, в сам же баллон набирается вода (также под давлением). Поскольку воздух (в отличие от воды) отлично поддается сжатию, при наполнении баллона водой давление внутри бака растет, а воздух сжимается, и при первой же необходимости (когда давление в трубах падает), воздух вокруг баллона «выдавливает» из него воду в систему. При этом, общее давление в системе будет выравниваться, как только давление воздуха и воды в гидроаккумуляторе станут практически равны — давление в системе водоснабжения начнет падать, но происходить это будет постепенно, что обеспечит достаточно широкую «вилку» для пороговых значений давления в системе, определенных для включения и выключения автоматики.

Гидроаккумуляторы мембранного типа
Принципиальным отличием мембранного гидроаккумулятора от баллонного является то, что пространство бака в мембранном гидроаккумуляторе разделено на две части эластичной герметичной мембраной, при этом в одну часть бака закачивается воздух, в другую – вода. Принцип тот же, что и у баллонного – сжатый воздух через мембрану «выдавливает воду из бака. Однако, в таких гидроаккумуляторах мембрана не сменная, а вода находится внутри металлического баллона.

Исходя из конструкции обоих типов гидроаккумуляторов, баллонные гидроаккумуляторы более практичны и долговечны — баллон (груша) подлежит замене в домашних условиях, при этом вода (агрессивная среда) контактирует только с заменяемым баллоном (мембраной из резины в виде груши).
В мембранных гидроаккумуляторах появляется дополнительное слабое место — металл, из которого сделан сам бак. Поскольку вода контактирует непосредственно со стенками бака, создается реальная угроза коррозии. Кроме того, мембранные гидроаккумуляторы необходимо чистить, в то время как замена груши в баллонном решает сразу и эту проблему.

Таким образом, баллонный гидроаккумулятор конструктивно надежнее и проще в эксплуатации, нежели мембранный. Все зависит от качества исполнения конкретного экземпляра.
Важно знать, что некоторые производители не делят гидроаккумуляторы на тип мембранный или баллонный и баллонные гидроаккумуляторы называют мембранными (что в целом верно, если говорить о принципе действия), поэтому при поиске подходящего Вам гидроаккумулятора нужно уточнять конструкцию конкретного изделия.
Тем не менее, принципиальное отличие состоит в том, что в баллонных гидроаккумуляторах вода контактирует только с «грушей» из каучука, в то время как в мембранных напорных баках имеет место контакт воды с металлическими стенками бака, что создает угрозу коррозии.
Кроме того, «груша» (баллон) в баллонных гидроаккумуляторах является сменным элементом и ее замена не требует никаких специальных знаний и приспособлений, поэтому баллонные гидроаккумуляторы считаются гораздо более практичными – они дольше служат и их проще (и дешевле) обслуживать.
Таким образом, баллонный гидроаккумулятор в общем случае является оптимальным выбором для индивидуальных систем водоснабжения.
Теперь Вы знаете различия между мембранным и баллонным гидроаккумулятором, но существуют также и различия по исполнению монтажа — вертикальное и горизонтальное исполнение.
На самом деле, принципиальной разницы в форм-факторе гидроаккумулятора в данном случае для потребителя практически не существует. Покупать нужно гидроаккумулятор того типа, который удобнее установить в доме, в планируемом месте. Традиционно, горизонтальные гидроаккумуляторы чаще выбирают для насосных станций (их проще крепить на насосе), вертикальные – для скважинных насосов (их проще надежно закрепить в помещении).

Как подобрать объем гидроаккумулятора?

В мировой интернет паутине Вы найдете множество сложных коэффициентов и формул, с помощью которых можно точно рассчитать минимально необходимый объем гидроаккумулятора. Нужна ли эта арифметика? Конечно же нужна, но только при больших промышленных объемах. Для индивидуального водоснабжения такими расчетами можно пренебречь.
Дело в том, что гидроаккумуляторы, предлагаемые на рынке имеют всего несколько стандартных объемов, а поэтому, независимо от того, получится ли у Вас минимальный объем 29,4 л. или 37,8 литра. Вам все равно придется покупать гидроаккумулятор объемом в 50 литров.
Давайте рассмотрим стандартные варианты выбора гидроаккумуляторов. Такой подход является наиболее простым в плане выбора объема гидроаккумулятора. Исходя из практики использования и расчётов по коэффициентам, выходит примерно следующая картина:

 Если количество потребителей (смеситель, унитаз, стиральная и/или посудомоечная машины и т.д.) в системе не превышает 3-х точек, а производительность насоса, соответственно, не превышает 1,5-2 м.куб./час – для этой системы более чем достаточно гидроаккумулятора с объемом 24-35 литров.
 Если количество потребителей составляет 4-8 точек, а производительность насоса не превышает 4 м.куб./час – достаточно гидроаккумулятора объемом 50-100 литров.
 Гидроаккумуляторы объемом в 150 литров и более необходимы в случаях, когда количество потребителей превышает 8 точек, а производительность насоса более – 4,5 м.куб./час.

Запас объема гидроаккумулятора.
С точки зрения продления срока службы насоса – запас объема гидроаккумулятора не нужен. Производители насосов рассчитывают все параметры долговечности исходя из максимальной частоты включений примерно 15-30 раз в час, и уменьшение этого параметра (за счет увеличения объема гидроаккумулятора) принципиально не повлияет на срок службы мотора насоса.
Другое дело, если кроме поддержания постоянного давления в системе, на гидроаккумулятор возлагается также функция хранения резервного запаса воды на случай отключения электроэнергии, либо экономических соображений. Если такие отключения бывают часто и Вам в такой ситуации не комфортно, тогда, конечно же, запас в «сотню литров» воды лишним не будет.
Однако следует учесть, что слишком большой запас воды в гидроаккумуляторе даст эффект застоя воды. Таким образом, подбирая объем гидроаккумулятора не стоит брать запас более, чем в 2 объема от минимально необходимого, в противном случае Вам придется периодически сталкиваться с застоявшейся водой в гидроаккумуляторе. Так как в гидроаккумуляторе всегда присутствует объем, который не вытесняется мембраной в систему водоснабжения.
В случае же, когда электроснабжение относительно стабильно и отключения – редкий случай, тратить деньги на дополнительный объем гидроаккумулятора в большинстве случаев просто не имеет смысла. Тем более, что объем гидроаккумулятора всегда можно увеличить, подключив параллельно еще один или несколько. При этом, место в доме, где устанавливается гидроаккумулятор, не имеет никакого принципиального значения.

Номинальное давление в гидроаккумуляторе.
Одним из параметров гидроаккумуляторов является рабочее давление воздуха. Оно измеряется при пустом баке, т.е. это давление воздуха в баке при отсутствии воды. Этот параметр для каждого гидроаккумулятора является константой и указан на табличке с техническими характеристиками.
Некоторое уменьшение или увеличение допустимо, но не желательно, поскольку ведет к сокращению срока службы мембраны (груши). Важно понимать, что давление включения насоса должно на 0,3 Атм выше, чем рабочее давление воздуха в гидроаккумуляторе. Если гидроаккумулятор планируется установить в подвале двухэтажного дома, то минимальное давление в системе водоснабжения должно составлять примерно 2 Атм. Из них 1 Атм обеспечит подъем воды на высоту 9,5 метров. Обычно примерно таков перепад высот между гидроаккумулятором в подвале и самым высоким потребителем. (например душ на втором этаже дома.) Также следует учесть, что оставшееся давление в 1 Атм обеспечивает необходимый напор в кране для бытового использования. А это значит, что рабочее давление в гидроаккумуляторе должно составлять 1,5 Атм.
Нужно отметить, что давление включения и отключения насоса – это программируемые параметры автоматики реле давления. От них зависит частота включения насоса, давление в водопроводных трубах, а также степень наполняемости гидроаккумулятора.
Нормальным считается уровень наполнения гидроаккумулятора до 50% его номинального объема (в момент выключения насоса).
Для эффективной работы гидроаккумулятора разница между давлением включения и давлением выключения насоса должна составлять 1,5-2,8 Атм. Исходя из этого, для двухэтажного дома нужен гидроаккумулятор с рабочим давлением 1,5 Атм и максимальным — не менее 4,5 Атм.

Большинство гидроаккумуляторов на рынке соответствуют этому условию. Самый распространенный вариант с рабочим давлением 1,6 Атм или 2 Атм и максимальным рабочим давлением в 6 Атм или 10 Атм.

Эпилог
Гидроаккумулятор необходимая вещь, как и расширительный бак в системе отопления. Он сглаживает скачки давлений и делает комфортной эксплуатацию индивидуальную систему водоснабжения. В домашнем водоснабжении получили распространение фланцевые гидроаккумуляторы баллонного типа. В целом, принципиальное значение для потребителя в гидроаккумуляторе баллонного типа имеет качество изготовления следующих составляющих:
Съемный фланец, установленный на баллоне («груше»). Эти фланцы изготавливают чаще всего из нержавеющей или оцинкованной стали, но встречаются экземпляры с пластиковым фланцем. Фланец из нержавейки прослужит намного дольше, поскольку не подвержен коррозии. При этом, фланец является съемным и легкозаменяемым элементом, поэтому, покупая гидроаккумулятор, обязательно уточните, где и за сколько Вы сможете приобрести подходящий фланец в будущем.

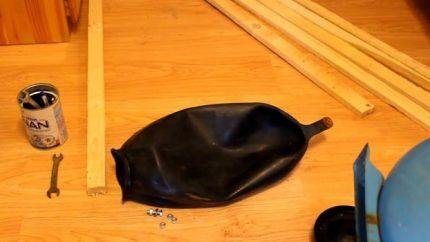

Каучуковый баллон («груша»), в который набирается и в котором хранится вода. Именитые производители могут гарантировать качество и безопасность для здоровья материала, из которого изготовлена груша (EPDM резина), поскольку они вкладывают огромные деньги в свои бренды.

Впрочем, если Вы не планируете использовать воду из системы в пищевых целях, либо если после гидроаккумулятора планируется установить серьезную систему водоподготовки (фильтрации), параметром безопасности можно относительно пренебречь. Надежность (долговечность) же в принципе не настолько критична – баллон в гидроаккумуляторе, также как и фланец , является заменяемым элементом, причем его замена рекомендуется не реже, чем раз в 4 года, независимо от производителя.

На этом, в принципе, критичные для потребителя параметры заканчиваются, сам бак, как правило, достаточно качественный у всех производителей, а мелочи типа клапанов всегда можно заменить.
виды, расчет модели, роль в системе водоснабжения
Многие застройщики при сооружении частного дома еще на стадии проектирования планируют автономную систему водоснабжения. Разрабатывая проект, они сталкиваются с проблемой выбора гидроаккумулятора. На российском рынке ассортимент этих устройств достаточно большой.
Цены на установки самые разные. Однако такое разнообразие затрудняет правильный выбор гидроаккумулятора. А это очень важно, поскольку, когда прибор подобран оптимально, то при проживании исключаются проблемы с водоснабжением.
Чтобы не ошибиться с выбором гидроаккумулятора, при его покупке необходимо принимать во внимание технические характеристики самой системы, а помимо этого иметь представление об этом агрегате и знать, как он взаимодействует с системой водоснабжения.
Что собой представляет гидроаккумулятор и как он работает?
Перед принятием решения о выборе предпочтительной модели нелишним будет получить представление о самом гидроаккумуляторе и особенностях его работы.
Что такое гидроаккумулятор?
Это емкость для воды, снабжённая мембраной из резины с высокой эластичностью, располагающейся внутри устройства. Она герметично соединена с корпусом резервуара. При помощи фланца с резьбой обеспечивается подключение гидробака к устройству водопровода. Между мембраной и корпусом гидравлического бака имеется полость, заполненная сжатым воздухом. В ней давление составляет 2 бара.
Основное использование гидроаккумулятора:
поддержание стабильного давления;
создание резерва воды при использовании системы водоснабжения в быту или в промышленных условиях.
Именно благодаря ему обеспечивается поддержка требуемого в системе давления при отключенном насосе.
гидроаккумулятора Принцип действия

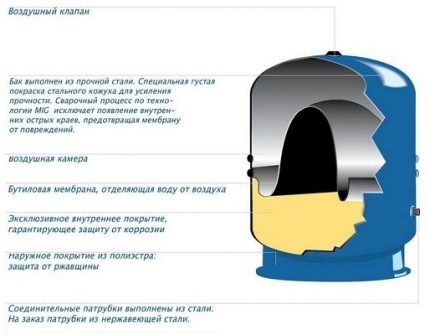

Если говорить о составных частях гидроаккумулятора, то выделим следующие:
корпус;
мембрана;
ниппель, через который обеспечивается передача воздуха в полость;
воздухоудалительный клапан;
фитинг.
Если подробно говорить о принципе работы гидроаккумулятора, то в общих чертах он заключается в следующем.
Подаваемая из колодца или скважины вода поступает в бак. При этом происходит увеличение мембраны благодаря тому, что это изделие является довольно эластичным. Оно растягивается, в результате объем воздуха между стенками бака и мембраной уменьшается. Благодаря этому обеспечивается высокое давление. Когда этот параметр достигает требуемого значения, срабатывает датчик давления. Контакты, которые идут на насос, размыкаются. В результате происходит отключение оборудования.
Воздух, находящийся внутри бака, оказывает давление на воду. Когда человек открывает кран, она под напором стремится наружу, следуя наименьшему сопротивлению. При этом происходит падение внутри бака давления на мембрану. Когда оно доходит до своих минимальных значений, то насосное оборудование начинает работать. Таким образом, цикл повторяется.
Как видно, для того чтобы обеспечить рабочее давление в системе, в баке располагаются вода и воздух, разделителем между которыми выступает эластичная мембрана. По той причине, что резина — материал достаточно податливый, со временем может происходить падение давления в полости бака.
Поэтому во избежание таких ситуаций необходимо с периодичностью один раз в год выполнять проверку давления воздуха в устройстве при откаченной воде. Если выяснится, что этот параметр превышает нормативы, то необходимо через ниппель добавить небольшое количество воздуха, пользуясь для этого обычным автомобильным насосом. При этом необходимо помнить о том, что вода полностью не заполняет объем бака.

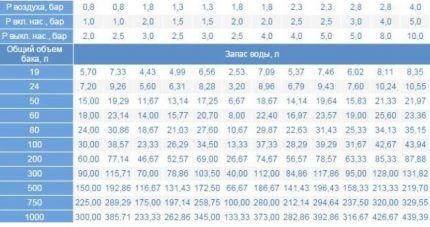

От ряда факторов зависит реальное количество воды:
форма гидроаккумулятора;
изначальное давление воздуха;
пределы реле давления.

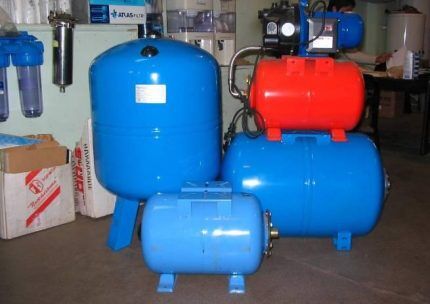

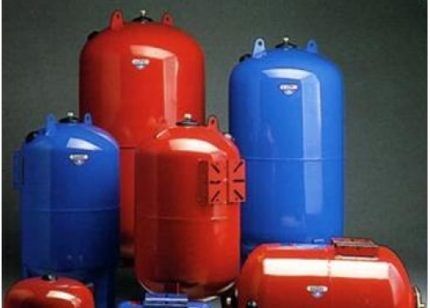

Виды гидроаккумуляторов
На основании такого критерия, как способ установки принято различать:
горизонтальные модели;
вертикальные модели.
У каждой из них имеются свои особенности. Прежде всего, они касаются способа удаления воздуха. При работе гидробака его скопление происходит вокруг мембраны.
Воздух, растворенный в воде, присутствует в любой системе водоснабжения. Когда происходит попадание воздуха в резервуар, он выделяется и скапливается там. Таким образом, происходит возникновение воздушных пробок, которые могут появляться на самых различных участках системы.
Для удаления этих пробок в конструкции гидроаккумуляторов емкостью от 100 литров встраивают фитинг клапанами. Посредством этой конструкции обеспечивается вывод скопившегося воздуха из системы. Он периодически отводится, исключая тем самым возникновение воздушных пробок.
По законам физики, в верхней части происходит скопление воздуха у гидроаккумуляторов емкостью от 100 литров вертикального типа. Воздух оттуда удаляется через воздухоудалительный клапан, присутствующий в составе конструкции гидробака.
В гидробаках горизонтального типа удаление воздуха происходит при помощи дополнительного узла трубопровода. Он имеет в своем составе канализационный слив, выводной ниппель и шаровой кран.
В гидробаке небольшого объема конструкцией не предусмотрена установка такого фитинга. Эти малоемкостные приборы приобретаются владельцами частных домовладений по причине своей компактности. Удаление воздуха из них производится во время профилактического осмотра при полном опорожнении устройства.
Роль гидроаккумулятора в системе водопровода
Каждый владелец дачи, естественно, хочет, чтобы на его участке была обеспечена бесперебойная подача воды для приготовления пищи и хозяйственных нужд. Её наличие в любое время суток — это основа комфортного проживания за городом. С такой задачей легко справиться, если к автономной системе водоснабжения подключить гидроаккумулятор.
Если выбор этого устройства сделан правильно, то оно обеспечит вас водой даже в тех случаях, когда отсутствует электричество на участке и насос, входящий в состав системы водоснабжения, находится в нерабочем состоянии.
Плюсом применения гидроаккумулятора в составе системы водоснабжения является и то, что значительно сокращается количество включений насоса для подкачки воды. Это положительно отражается на сроке службы этого оборудования.
Если система водоснабжения на даче владельцем используется активно, то на расширительном баке могут появиться следы конденсата. Говоря другими словами, он будет запотевать. Чтобы справиться с этой проблемой, необходимо провести качественную работу по теплоизоляции всех соединений. Тогда проблемы с конденсатом не будет.
Что выбрать — баллонный или мембранный гидроаккумуляторы
Общее у этих двух устройств — один и тот же принцип действия. В конструкциях этих приборов также много общего. Главное состоит в том, что в гидроаккумуляторе мембранного типа допускается контакт стенок устройства с водой, а это может привести к возникновению коррозионных процессов.
А вот в устройствах баллонного типа жидкость контактирует только с каучуком, Поэтому такие изделия более защищены от негативного воздействия факторов внешней среды. В случае необходимости в баллонных устройствах емкость может быть заменена. Провести эту операцию можно своими силами, не используя каких-то специальных устройств. Еще плюсом таких установок является простота их обслуживания. Применяя их, можно рассчитывать на продолжительный срок службы.
При выборе гидробака следует поинтересоваться, можно ли купить для устройства сменную мембрану или баллон и в какую сумму это обойдется. В некоторых случаях стоимость таких элементов достаточно высокая. В этом случае выбирать стоит продукцию другого производителя, которая более доступна по цене.

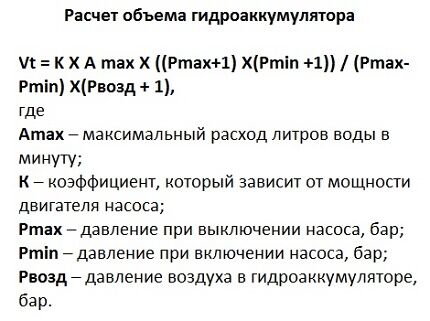

Расчет объема
Как выбрать гидроаккумулятор для систем водоснабжения? Получить ответ можно, рассчитав ключевые параметры, прежде всего, объем.

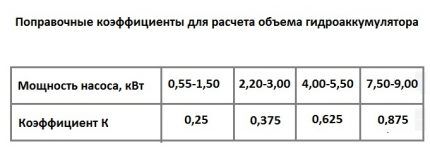

Для выполнения расчетов оптимального объема гидробака необходимо сначала определиться, в каком назначении он будет использоваться, какие приборы могут устанавливаться для использования в различных целях. Часто их монтаж выполняется для того, чтобы исключить частое включение насоса.
Гидроаккумуляторы также используются для поддержания давления в системе, когда насос находится в отключенном состоянии.
Эти приборы нередко монтируются для обеспечения резерва воды.
Некоторые владельцы устанавливают их с целью компенсировать пиковые значения при потреблении воды.
Если вы решили совместно со своей системой водоснабжения использовать гидроаккумулятор, то следует знать, что чем ближе насосное оборудование располагается к этому прибору, тем выше будет эффективности его работы.
Например, если насос размещен в подвальном помещении, рядом с ним располагается один гидроаккумулятор, а второй находится на чердаке, то можно увидеть, что на гидробаке, расположенном в верхней части дома, объем воды будет меньше, поскольку меньшим будет системное давление воды. Когда же в подвале или на первом этаже располагается гидроаккумулятор, то одинаковым будет уровень заполнения.
Выбирая гидроаккумулятор с целью исключить частые включения насосного оборудования, необходимо принимать во внимание некоторые факторы.
Специалисты не рекомендуют включать насос чаще, чем один раз в минуту. Системы водоснабжения бытового использования чаще всего оснащаются оборудованием, которое имеет производительность 30 литров в минуту. Принимая во внимание тот факт, что в устройстве от общего объема на воду приходится 50%, а остальное составляет воздух, аккумулятор емкостью 70 л может легко справиться с такой задачей.
Когда гидроаккумулятор устанавливается для компенсации пиковых значений при потреблении воды, то во внимание необходимо принимать расходные характеристики, которые имеют точки потребления воды в доме.
Туалет в среднем потребляет 1,3 литра в минуту.
На душ норма потребления составляет от 8 до 10 литров в минуту.
Кухонным мойкам воды требуется около 8,4 литра в минуту.
Когда имеется два туалета, то при одновременной работе всех источников их общее потребление составляет 20 литров. Теперь необходимо принять во внимание процент реального заполнения водой резервуара и факт того, что насос включается в час не более 30 раз. Имея такие результаты, можно считать, что гидроаккумулятора с емкостью 80 л вполне достаточно.
Как произвести расчет давления воздуха в гидробаке?
Если прибор устанавливается в подвальном помещении, то легко можно посчитать минимальную величину необходимого давления. Для этого берут высоту в метрах от верхней и до нижней точки системы. Возьмем для примера высоту 7 метров. Необходимо к ней прибавить 6, разделить на 10. В результате получается 1,3 атмосферы. Так мы получили минимальную величину давления воздуха в системе, расположенной в двухэтажном доме.
Если давление в системе будет меньше этой величины, вода просто не будет поступать на второй этаж. От производителя выполняется установка давления воздуха, равная 1,5 атм. Но иногда бывает так, что в устройстве эта величина может быть другой.
По этой причине необходимо после приобретения провести проверку величины давления внутри гидробака, используя обычный манометр. Он присоединяется к ниппелю. Когда возникает необходимость в увеличении давления, можно взять автомобильный насос. Если гидроаккумулятор используется вместе с насосным оборудованием, то нижнему пределу включения насоса должен быть равен уровень давления в нём.
Заключение
Гидроаккумулятор — важный прибор, который стоит устанавливать при создании автономной системы водоснабжения. Он обеспечит стабильное давление в системе и исключит частые включения насосного оборудования. При его выборе во внимание обходимо предпринимать важные факторы, учитывая условия эксплуатации и особенности системы водоснабжения, которая используется в доме. В этом случае можно правильно подобрать модель.
При покупке необходимо точно знать способы ее монтажа. Это позволит определиться с моделью установки — вертикальной или горизонтальной. Подбор оптимального оборудования обеспечит эффективность его работы и длительный срок службы.
для чего нужен и как работает
Такое приспособление как гидроаккумулятор для систем водоснабжения представляет собой цилиндрическую герметическую ёмкость, в которой установлена специальная мембрана или груша для регулирования давления воды.
Для чего нужен
Основным предназначением нашего устройства является поддержание оптимального давления жидкости в водопроводе. Такое оборудование защищает насосную станцию от частых запусков и преждевременного износа деталей, обычно это приводит к подгоранию контактов реле регулятора. После отключения электропитания в ёмкости остаётся определённый запас воды.
Основными функциями описываемого прибора считается:
Продление эксплуатации насоса. Запуск двигателя происходит после исчерпания запаса жидкости в баке. Длительность эксплуатации прибора зависит от частоты его запусков. Установка мембранного бака позволяет увеличить время между включениями, что продолжит длительность эксплуатации подкачивающего прибора;
Поддержание давления в системе по заданным параметрам. При отсутствии гидроаккумулятора перепады напора происходят во время одновременного включения нескольких потребителей, например, водопроводного крана и душа;
Устройство позволяет сохранять некоторый запас воды при отключении электроэнергии. Такое качество особенно ценно при эксплуатации автономного водопровода в частном доме.
Устройство
Как мы уже говорили, наше приспособление разделяется грушей на две части. В одной из них собирается жидкость, в другой – сжатый воздух. После заполнения груши напор воды сбалансируется давлением воздуха, поэтому жидкость капсулы не будет касаться к металлическим стенкам резервуара. Мембрана не раздувается до значительных размеров через внутреннее давление воздуха. На корпусе установлен клапан для регулирования давления.
Обратите внимание! Подводящие патрубки должны подсоединяться к гидроаккумулятору таким образом, чтобы можно было быстро разобрать прибор для ремонта без сливания воды из системы.
В резервуарах с объёмом больше 100 литров предусмотрен специальный клапан, который служит для отвода лишнего воздуха, выделенного из жидкости. В меньших по габаритам ёмкостях для подобных целей используют специальный кран.
Принцип работы

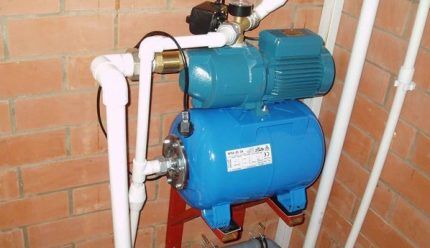

Рассматриваемое устройство работает следующим образом. Насосная станция из скважины подаёт воду в мембрану под определённым давлением. Когда величина напора достигнет порогового значения, насосная станция отключается.
Во время потребления жидкости давление падает, что приводит к повторному включению. Эффективность работы приспособления зависит от объёма бака. При увеличении габаритов ёмкости снижается нагрузка на насос. Реле давления можно выставить на определённый запас воды методом вращения специальных гаек.
При продолжительной работе гидроаккумулятора присутствующий в жидкости воздух скапливается в мембране, заполняя полезное пространство, которое могло бы использоваться для воды. В связи с этим рекомендовано проводить профилактические действия, которые заключаются в стравливании скопившихся газов. Подобные операции необходимо проводить с периодичностью в 1-3 месяца.
Реле давления для гидроаккумулятора и как отрегулировать
Рассматриваемое приспособление используется для автоматического регулирования работы насоса. При регулировании реле давления нужно обратить внимание на следующие термины:
Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
Гранично допустимое давление не должно превышать 5 бар.
После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.
Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.
Реле давления

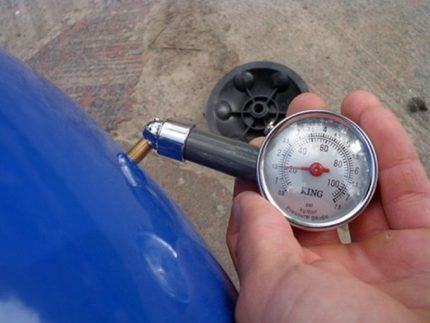

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.
Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.
Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.
Гидробак с реле давления
После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.
Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.
Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.
Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.
На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.
Автоматика для насоса с гидроаккумулятором и реле давления
Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

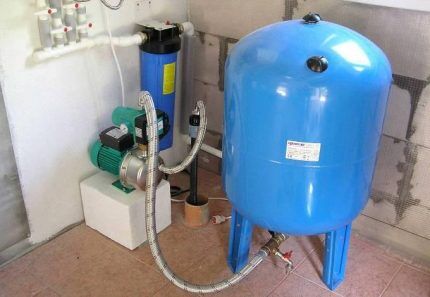

Гидроаккумулятор в системе водоснабжения
Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:
Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.
Для защиты от возможности появления сухого хода используется автоматика:
Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.
Какое давление должно быть в гидроаккумуляторе и как накачать
Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.
Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу
Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.
Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.
Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.
Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.
Схема водоснабжения частного дома от скважины с гидроаккумулятором
При необходимости установки автономного водопровода в частном доме многие хозяева загородной недвижимости бурят скважину, глубиной от 40 до 60 метров. Насосную станцию располагают в специальном приямке возле скважины, что повысит эффективность её работы.
Гидробак в схеме водоснабжения из скважины
В большинстве случаев подающий напор воды проходит через гидроаккумулятор, что позволяет сбалансировать давление в системе и защитить трубы от возможного гидроудара. Заметим, что в резервуаре сохраняется некоторый запас жидкости, который можно использовать после отключения электроэнергии. В дальнейшем вода из бака поступает в систему.
Обратите внимание! Как отмечают эксперты, установка гидравлического аккумулятора не считается обязательной, но это устройство позволяет повысить эффективность работы водопровода.
Гидроаккумулятор и расширительный бак – в чём разница
Расширительный бак
По внешнему виду две рассматриваемые ёмкости похожи между собой. Расширительный бак используется в отопительной системе, его основным предназначением считается компенсация лишнего давления, которое возникает в результате расширения нагретой жидкости. Во время работы котла повышается температура теплоносителя, что приводит к его расширению и увеличению объёма.
Как утверждают эксперты, подогрев воды всего на 10 градусов увеличивает её объём на 0,3%. То есть 50 градусная разница в показаниях температуры теплоносителя до и после нагрева увеличит его объём на 1,5%. Жидкость не сжимается, она должна куда-то деваться. Для этого и используется расширительный бак.
Гидроаккумулятор считается одним из основных приборов водопроводной системы. Основными задачами этого устройства является накопление воды в системе и поддержание необходимого давления. Присутствие дополнительного резервуара позволяет сократить количество включений насосной станции, что будет способствовать продолжительной работе силовой установки.
Следующей важной функцией мембранного бака считается защита водопровода от гидроудара. Как известно гидравлический удар чаще всего возникает в момент запуска или отключения насосной станции, а также при резком перекрытии кранов. Резиновая груша или мембрана в ёмкости позволяет сбалансировать избыточное давление, возникающее в системе.
Вертикальный гидроаккумулятор
Несмотря на то, что расширительный бак и гидроаккумулятор похожи между собой отличия между ними есть, причём значительные. В конструкции гидравлического аккумулятора есть специальная мембрана или груша, которая используется для компенсации давления. В расширительном баке тоже есть специальная перегородка, которая делит ёмкость на две части: первая заполняется водой, вторая – воздухом. Если в расширительном баке отопления кислород и жидкость соприкасаются, то в гидроаккумуляторе соприкосновение этих двух веществ недопустимо.
Как выбрать
Только правильно подобранный гидравлический бак поможет правильно использовать водопроводную систему. На практике используют две ёмкости: мембранную и гидравлическую. В первом резервуаре находится каучуковая капсула, которая раздувается до определённого объёма под давлением воды.
Во второй части резервуара находится сжатый воздух. Во время работы системы выдавливание жидкости происходит за счёт сжатого воздуха. Второй вид гидроаккумулятора идентичен по принципу действия, здесь пространство между воздухом и водой разделяется специальной эластичной мембраной.
Обратите внимание! При подборе рассматриваемого устройства следует отдавать предпочтение баллонному варианту. В таком резервуаре капсула не контактирует с металлическими стенками ёмкости.
Разнообразие гидроаккумуляторов
При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде. Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара). При покупке гидравлического бака обращают внимание на следующие важные детали:
Независимо от объёма резервуара, груша будет занимать только половину бака. Для автономной системы, используемой в частном доме, подойдёт резервуар с ёмкостью в 80-100 литров. Такого объёма хватит для беспрерывной работы насосной станции с производительностью 30л/час. При этом устройство будет включаться не более 30 раз за час;
Ориентируются на максимальный расход воды, когда её используют все члены семьи одновременно;
100-литровый гидроаккумулятор позволит сохранить достаточный запас воды после отключения электроэнергии.
Чтобы обеспечить максимальную эффективность работы прибора, его располагают в непосредственной близости к скважине.
Гидроаккумулятор системы водоснабжения частного дома

Гидроаккумулятор (напорный бак) является одним из составляющих элементов системы водоснабжения дома. В системе он поддерживает стабильное давление воды, постоянную ее подачу, защищает оборудование от гидроударов, возникающих при резком запуске насоса или открывании запорных клапанов, а также является резервуаром для накопления необходимого запаса воды. Благодаря наличию гидроаккумулятора элементы системы защищаются от дополнительных нагрузок, что позволяет продлить срок их службы. Особенно ощутимо его наличие при возникновении гидроударов. Если не использовать гидроаккумулятор, сильный напор воды может повредить элементы системы подачи воды в кран, тогда как гидроаккумулятор принимает эти нагрузки на себя, а на вентили подается уже нормальный напор.
Устройство и принцип работы гидроаккумулятора

Но стоит заметить, что использовать гидроаккумулятор рационально именно в закрытых системах водоснабжения, которые используются в частных домах. Открытые системы работают без него.
Устройство гидроаккумулятора довольно простое. Он состоит из металлического корпуса с резиновой мембраной внутри. Между мембраной и стенками корпуса закачан инертный газ. К системе гидроаккумулятор подключается фланцевым креплением, соединяющим его с трубопроводом.
Работает гидроаккумулятор следующим образом. По трубопроводу через фланцевое соединение в мембрану закачивается вода. Мембрана при этом начинает раздуваться, как воздушный шар, заполняя собой пространство в корпусе. Газ, который находится между стенками корпуса и мембраной, сжимается, увеличивая давление на последнюю. При достижении нужного давления воды водяной насос системы автоматически отключается с помощью специального реле. Равновесие между напором воды внутри мембраны и давлением газа снаружи обеспечивает оптимальный напор в системе водоснабжения. Когда в доме открывается кран, давление воды внутри гидроаккумулятора начинает снижаться под действием газа, и для его поддерживания на нужном уровне опять включается в работу водяной насос.
Благодаря наличию напорного бака насос не обязательно должен включаться при каждом открывании крана, что защищает его от преждевременного изнашивания и продлевает срок его службы. Как это работает? Часто кран включается буквально на пару секунд, чтобы сполоснуть руки, набрать воды в кружку и т.д., а делается это несколько раз в день. Если при этом каждый раз запускать насос, он очень быстро «устанет», и чтобы этого не случилось, нужно правильно подобрать емкость гидроаккумулятора.
Для расчета нужного объема напорного бака нужно определить максимальный объем воды, потребляемый за 1 минуту. Точно его определить довольно сложно, так что лучше взять среднее значение с небольшим запасом в большую сторону. Полученное значение делится на 4, в результате чего определяется минимальный объем бака. То есть, запас воды в напорном баке должен обеспечивать ее подачу на протяжении не менее 15 секунд без включения насоса.
Виды гидроаккумуляторов
Гидроаккумуляторы бывают двух видов: вертикальные и горизонтальные. Как понятно из названия, разница между ними только в способе установки, остальные параметры и принцип действия одинаковые. И все же, если есть возможность установки любого вида, лучше отдать предпочтение вертикальному баку.
В любой воде, откуда бы она не добывалась и как бы она не попадала в систему водоснабжения, присутствует воздух. Этот воздух со временем накапливается в разных элементах системы в целом и в мембране в частности. Накопившиеся пузырьки воздуха могут увеличиваться в размерах, создавая воздушные пробки, мешающие нормальной работе системы. Для их удаления (стравливания воздуха) бак оборудован ниппелем. Стравливать воздух желательно не реже одного раза в месяц.
Разница между вертикальным и горизонтальным гидроаккумулятором заключается именно в способе стравливания воздуха. Как нетрудно догадаться, в первом случае проблем не возникает – воздух накапливается сверху в мембране и через ниппель удаляется. Горизонтальный напорный бак должен оборудоваться не только ниппелем, но и дополнительными элементами: шаровым краном и сливом, соединенным с канализацией.
Стравливание воздуха с помощью ниппеля производится только в баках, объем которых превышает 100 литров. В противном случае воздух удаляется путем полного опорожнения гидроаккумулятора через включенный кран с отключенным водяным насосом.
Какого производителя гидроаккумулятор выбрать?
И еще один нюанс при выборе гидроаккумулятора. Многие при покупке задаются вопросом, какой лучше выбрать: отечественный или импортный. В принципе, можно найти качественные изделия и «родных» и зарубежных производителей, но все же желательно отдавать предпочтение первым. Отечественная система водоснабжения имеет ряд особенностей, нехарактерных для иностранных систем, и наши производители учитывают их при выпуске своей продукции. Импортные гидроаккумуляторы могут быстрее и чаще ломаться, потому что они рассчитаны на другие условия работы.

Зачем нужен гидроаккумулятор для системы водоснабжения
Для многих владельцев загородных домов и коттеджей первоочередной задаче при обустройстве жилища является организация автономного водоснабжения.
От того, насколько правильно будет спроектирована система подачи воды, во многом будет зависеть комфортное проживание и устройство быта.
Немаловажным является тот факт, что одним из основных конструктивных элементов системы автономного водоснабжения является гидроаккумулятор.
Но многие домовладельцы, начинающие впервые конструировать систему подачи воды, не совсем понимают, зачем нужен гидробак в водоснабжении. Их рассуждения сходятся к весьма тривиальному выводу: раз есть насос, то значит и вода будет в кране! И надо сказать, что это ошибочное мнение.
Поэтому основной целью этой статьи будет подробная информация о гидроаккумуляторах, об их назначении, а также о том, как подключить гидробак к системе автономного водоснабжения.
Назначение
Гидроаккумулятор (другое название – гидробак) – это специальная металлическая емкость, которая стабилизирует избыточное давление в системе водоснабжения методом принятия на себя дополнительного объема воды.
Иначе говоря, гидробак поддерживает необходимый уровень давления в водопроводной системе.
Гидроаккумулятор, встроенный в систему водоснабжения, призван выполнять ряд следующих задач:
поддерживает стабильное давление в системе;
создает резервный запас воды на случай непредвиденных ситуаций;
нивелирует избыток давления в системе водоснабжения;
предохраняет водопроводный трубопровод от гидроударов, которые возникают при включении насоса;
защищает насосный агрегат от преждевременного износа, иначе говоря, гидробак позволяет не так часто включаться помпе;
при выключенном насосе длительный период поддерживает подачу воды по трубопроводу.
Как видим, достаточно важные и практичные задачи выполняет гидроаккумулятор в системе автономного водоснабжения.
Как устроен
Как правило, гидроаккумулирующее устройство водопроводной системы загородного дома состоит из следующих конструктивных элементов:
герметичный корпус;
резиновая мембрана гидроаккумулятора или грушевидная камера, с помощью которой накапливается вода и создается необходимое давление;
специальный фланец для подключения к водопроводной системе;
клапан в виде ниппеля, предназначенный для удаления лишнего воздуха из гидробака;
фитинг, предназначенный для фиксирования мембраны или резиновой камеры внутри емкости гидроаккумулятора.
Принцип действия
Этапы работы гидробака. (Для увеличения нажмите)Читатель может задаться вполне логичным и резонным вопросом: а как же взаимодействуют вышеуказанные конструктивные компоненты гидроаккумулятора?
Принцип же действия гидробака заключается в следующих важных моментах:
вода из источника под напором насоса подается в мембрану или камеру грушевидной формы, которые начинают расширяться;
между стенками корпуса и резиновой камеры значительно уменьшается объем воздуха, что, в свою очередь, способствует созданию необходимого уровня давления;
при включении водопроводного крана вода из мембраны или груши начинает поступать в водопровод под создавшимся давлением;
давление в гидробаке будет снижаться до тех пор, пока не сомкнутся контакты реле давления, которые приведут в действие насос, который подаст очередную порцию воды в гидроаккумулятор.
В результате цикличного повторения вышеуказанных действий, как раз и происходит стабильное функционирование гидробака в системе водоснабжения.
Типы оборудования
На сегодняшний день существуют две основные разновидности гидроаккумуляторов:
мембранный тип гидробака;
балллонный тип, у которого основной элемент представлен в виде резинового резервуара грушевидной формы (в народе так и говорят – «груша»).
Стоит сделать акцент на том, что принцип их действия практически одинаков, о чем уже говорилось выше.
Полезно знать: существуют также поршневые гидробаки, использование которых наиболее приемлемо, когда существует необходимость иметь запас воды, составляющий 500 – 700 литров.
Также, в зависимости от расположения, гидроаккумуляторы принято разделять на следующие виды:
горизонтальные гидробаки, которые имеют специальный патрубок для слива воды и стравливания воздуха;
вертикальные водоаккумулирующие устройства примечательны тем, что имеют верхнюю крышку, на которой расположен специальный клапан для стравливания воздуха.
Как правильно выбрать
Оптимальный вариант гидроаккамулятора для автономной системы водоснабжения, прежде всего, зависит от типа насоса.
Если у вас установлен уже насос, и вы подбираете гидробак, то старайтесь придерживаться следующих рекомендаций:
емкость гидроаккумулятора в 25 л подходит для поверхностного насоса, мощность которого составляет не более 1000 Вт;
если помпа поверхностного вида имеет мощность более 1000 Вт, то желательно приобрести гидробак объемом в 50 литров;
для насоса погружного типа, мощность которого составляет 500 Вт, рекомендована покупка гидробака с рабочим объемом в 24 литра;
погружному насосу в 1000 Вт оптимально подойдет гидроаккумулятор с объемом 50 литров;
для мощности погружного насоса в 1500 Вт оптимальным будет гидробак, имеющий рабочий объем 90–100 литров.
Придерживаясь вышеуказанных критериев, вы без особого труда правильно подберете гидроаккумулятор для своей автономной системы водоснабжения.
Таким образом, в этой статье мы указали главные аспекты, касающиеся технических характеристик гидроаккумулирующих устройств.
Надеемся, что воспользовавшись советами и рекомендациями, изложенными в статье, вы непременно подберете оптимальный вариант гидробака, который будет способствовать стабильному водоснабжению в вашем доме.
Смотрите познавательное видео, в котором подробно разъясняются устройство и принцип работы гидроаккумулятора для системы водоснабжения:
Оцените статью: Поделитесь с друзьями! Смотрите также:
принцип работы, виды, как подобрать, регулировка
Современный автономный водопровод в обязательном порядке должен быть укомплектован емкостью для хранения некоторого количества воды. Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.
Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные накопители, поскольку они удобнее и лучше влияют на состояние системы.
В предложенной нами статье подробно описаны виды гидроаккумуляторов, приведены правила из выбора. Мы детально передали, как производится установка оборудования и его регулировка. Приведенные нами рекомендации обеспечат беспроблемную эксплуатацию устройства и продлят его рабочий ресурс.
Содержание статьи:
Принцип работы типового гидробака
Гидроаккумулятор, он же гидробак, он же аккумуляторный или напорный бак – это разные названия одного и того же устройства.
Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, которую иногда называют мембраной.
Галерея изображений
Фото из
Назначение гидроаккумуляторов
Гидробак как часть насосной станции
Установка в скважинном кессоне
Гидробак в тандеме с погружным насосом
Гидроаккумулятор для глубокой скважины
Расположение в подвале частного дома
Автоматизация откачки воды из накопителя
Гидроаккумулятор на дачном участке
Прокладка прочно закреплена у горловины бака, где расположено отверстие для поступления воды. На противоположной стороне емкости имеется еще одно отверстие, оно предназначено для воздуха.
Здесь установлен обычный ниппель. Для чего все это сделано? Мембрана разделяет гидробак на два отделения. С одной стороны от этой прокладки находится вода, а с другой – воздух под определенным давлением.
Для измерения давления в гидроаккумуляторе используют манометр. Некоторые модели дополнительно снабжены фильтром, чтобы внутрь не попадали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья людей.
Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша находится вода, а с другой – воздух под давлением, что позволяет создать напор в водопроводной системе
При подключении гидробака к вода из такого устройства поступает со стабильным напором, что позволяет улучшить качество водопроводной воды и обеспечить необходимые условия для функционирования бытовой техники.
Мембрана гидрообака содержит некоторое количество воды, которое постоянно изменяется, поэтому и мембрана постоянно растягивается или сжимается. При увеличении объема воды сжимается газ, возрастает давление. Регистрирующее пределы давления реле отдает команды насосу на включение/выключение
Например, для нормальной работы автоматических стиральных машин, гидромассажных устройств и другой подобной техники требуются определенные показатели . Практически всегда гидроаккумуляторы комплектуются специальным регулирующим устройством – реле давления.
Этот прибор можно настроить таким образом, чтобы он включал и отключал поступление воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере снижается.
Когда оно достигает минимальной отметки, реле давления в автоматическом режиме включает , чтобы восполнить объем воды. В результате давление в гидробаке снова повышается. По достижении максимального установленного значения давления реле отключает поступление воды в гидроаккумулятор.
Эта схема позволяет составить представление о том, какое место занимает гидроаккумулятор в системе автономного водоснабжения частного дома
Такая система позволяет значительно сократить количество включений/отключений насоса, а это продлевает ресурс работы техники. Если бы насос был подключен к домовому водопроводу напрямую, количество циклов включения и отключения было бы значительно выше.
Наличие такого бака в водопроводной системе обеспечивает стабильность ее работы, а также и защиту от возможных гидроударов.
Кроме того, внутри гидроаккумулятора постоянно находится некоторый запас воды, который может оказаться очень кстати, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет выбрать подходящее устройство, обеспечить его правильный монтаж и обслуживание.
Виды гидроаккумуляторных баков
Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.
Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.
По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки
В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.
Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.
Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.
Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.
Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.
Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления
Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.
Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.
В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.
Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами
Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.
Как выбрать подходящий гидробак?
Один из важнейших показателей при выборе гидроаккумулятора – количество воды, которую он может вместить. Для этого можно воспользоваться следующей формулой:
Выбирая гидроаккумулятор, следует вычислить подходящий объем устройства. Слишком маленький гидробак не обеспечит потребности системы, а слишком большой приведет к неоправданным затратам
А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:
Рассчитывая объем гидроаккумуляторного бака для системы водоснабжения, следует использовать специальный поправочный коэффициент, который учитывает мощность водяного насоса
Для бытовых нужд обычно достаточно устройства, емкость которого составляет около 25-50 литров. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов.
В таком случае просто берут бак с немного большим объемом. Например, если по формуле вычислено значение 32,5 л, то можно смело приобретать бак емкостью 35 литров.
Следует помнить, что наружные размеры бака и объем воды, который он может вместить, это разные цифры. Обычно вода занимает примерно треть общего . Из формулы становится ясно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более емкий гидробак следует приобрести.
Частое отключение электроэнергии в местности, где расположен дом, это хорошая причина, чтобы выбрать бак побольше. Таким образом, в распоряжении семьи будет небольшой запас воды.
Однако не стоит усердствовать и выбирать слишком крупный гидроаккумулятор. В таком устройстве вода будет заменяться слишком медленно, а это приведет к ухудшению ее качества.
В этой таблице подробно представлены сведения о том, какой именно объем воды можно хранить в гидроаккумуляторе с конкретными характеристиками
Именно поэтому при расчетах учитывают максимальный объем воды, которая проходит через водопроводную систему. Еще один важный момент относится к моделям иностранного производства. Такие устройства не всегда можно без проблем соединить с водопроводными системами в России или на территории ближнего зарубежья.
Галерея изображений
Фото из
Средний объем для загородного дома и дачи
Гидробак для работы поверхностных насосов
Гидропневматическая емкость для глубоких скважин
Гидробак для разветвленного водопровода
Монтажа и регулировка
К установке гидроаккумулятора предъявляют более строгие требования, чем при установке обычного накопительного бака. Дело в том, что установленный на чердаке накопитель статичен, а вот гидробак находится в динамическом движении: вода поступает и отбирается из емкости, мембрана растягивается и сжимается и т.п.
Чтобы вибрация не передавалась системе водоснабжения и окружающим предметам, гидроаккумулятор устанавливают на ровном и прочном основании, используя при этом амортизирующие резиновые прокладки.
Место, в котором установлен гидробак, должно быть достаточно просторным и доступным. Такие устройства нуждаются в периодической настройке, проверке и обслуживании.
Перед установкой необходимо выяснить, какое давление должно быть в пустом гидроаккумуляторе. Номинальное значение этого показателя обычно равно 1,5 бар. Именно такое давление устанавливает производитель. Однако с течением времени часть воздуха может выйти из емкости.
Для измерения давления в гидроаккумуляторе можно использовать любой исправный манометр, который позволяет получить сведения с точностью не менее 0,5 бар
Поэтому следует измерить давление с помощью манометра, а затем подкачать воздух или стравить его, если давление оказалось избыточным. Не помешает также уточнить значение нормального давления воздуха в пустом гидробаке, используя технический паспорт изделия. Поскольку золотник имеет типовые размеры, для замеров подойдет практически любой манометр.
Если гидроаккумулятор по какой-то причине не укомплектован измерительным прибором, можно взять автомобильный манометр. Главное, чтобы он был исправным и достаточно точным. Требуется шкала с делениями от 0,5 бар или меньше. Электронные устройства также можно использовать для таких измерений.
К подключение выполняется с помощью гибких переходников. При этом следует помнить, что диаметр переходников должен соответствовать размерам труб водопровода, сужение недопустимо. Перед тем, как наполнить бак водой, следует удалить из мембраны весь воздух.
Чтобы погасить вибрации, возникающие при работе гидроаккумулятора, при подключении устройства к водопроводной системе используют специальные гибкие шланги соответствующего диаметра
Первый раз воду закачивают внутрь как можно медленнее, тонкой струйкой со слабым напором. Это нужно, чтобы не повредить мембрану, которая могла слежаться или немного деформироваться во время хранения на складе.
Такие нюансы могут показаться мелочами, но они могут существенно повлиять на состояние гидробака. Важным моментом также является настройка давления в емкости.
После того, как гидроаккумулятор заполнен водой, нужно еще раз измерить давление воздуха. Чем меньше воздуха в гидробаке, чем ниже его давление, тем больший объем воды в него можно закачать. Но чем меньше воздуха, тем ниже рабочее давление воды на выходе из гидроаккумулятора.
Допускается снижение давления воздуха в устройстве до уровня в 1 бар, если есть необходимость в создании дополнительного объема воды для хранения. Однако при этом напор воды в системе снизится. Владельцу устройства придется выбирать между хорошим напором и возможностью закачать в бак большой объем воды.
В любом случае минимальное значение давления воздуха должно равняться 1 бар. Если воздуха в емкости будет мало, мембранная вставка, заполненная водой, растянется и может коснуться металлических стенок гидробака. Такой контакт неприемлем, поскольку под его влиянием резина начнет разрушаться, гидроаккумулятор сломается, а мембрану придется заменять.
Галерея изображений
Фото из
Работа в паре с реле давления
Место установки реле давления
Расположение реле сухого ходя
Кран для консервации оборудования
После того, как гидробак заполнен, настроен и подключен к водопроводной системе, можно выполнить настройку реле давления. Оно обычно снабжено инструкцией, в которой подробно изложен порядок действий.
Под крышкой корпуса устройства находятся две регулировочные пружины. Большая пружина, обозначенная как Р, позволяет выставить минимальное давление, при котором реле включает насос и начинает закачку воды в гидроаккумулятор.
С помощью малой пружины, обозначенной как Р , выставляют разницу между верхним и нижним давлением, т.е. давлением отключения и включения. По мере отбора воды из гидробака давление изменяется.
Когда оно достигнет нижней отметки, контакты реле замкнутся, и включится насос. В процессе настройки реле давления придется пару раз наполнить гидроаккумулятор, а затем его опустошить.
Обычно разница между давлением включения и отключения составляет около двух бар. В паспорте гидробака указано максимальное давление, на которое рассчитан прибор, однако не имеет смысла пытаться накачать его “под завязку”.
При работе на предельных показателях элементы устройства быстрее изнашиваются. В процессе следует учесть один важный момент – разница между давлением отключения и давлением воздуха в гидроаккумуляторе должна составлять около 10%.
Рекомендации по эксплуатации
После того, как , его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.
Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.
Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.
К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:
Отключить гидробак от водопровода и электропитания.
Отвинтить болты, которые удерживают горловину устройства.
Удалить испорченную мембрану.
Установить новую мембрану.
Собрать устройство в обратном порядке.
Выполнить установку и подключение гидробака.
По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.
Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя
Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.
Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.
Выводы и полезное видео по теме
В этом видеоролике подробно рассмотрен принцип работы гидроаккумулятора:
Для расчета объема гидроаккумулятора можно использовать специальные программы-калькуляторы. Один из таких вариантов представлен в следующем видеоматериале:
Замена мембраны гидробака – процесс не слишком сложный. Он подробно рассмотрен в этом видеоролике:
Гидроаккумулятор – важная часть современной автономной системы водоснабжения. Конечно, это устройство сложнее и дороже, чем обычный накопительный бак.
Но все затраты полностью окупаются, поскольку при наличии гидробака и качество водопроводной воды лучше, и ресурс работы насосного оборудования значительно возрастает. Наконец, это просто удобно, потому что в водопроводе всегда есть стабильный напор воды, о котором заботится надежная автоматика.
Пишите, пожалуйста, комментарии, в расположенной ниже блок-форме. Задавайте вопросы по заинтересовавшим моментам в представленной информации, делитесь полезными сведениями, размещайте фотоснимки и советы. Возможно, ваши рекомендации будут полезны посетителям сайта.
принцип работы гидробака, ля чего нужен, как работает, как выбрать, как устроен гидроаккумуляторный бак, устройство, назначение
Содержание:
Специальная емкость, которой является гидроаккумулятор для систем водоснабжения, предназначается для бытового и промышленного использования. Назначение этого изделия заключается в принятии на себя некоторого объема жидкости и избыточного давления, имеющегося в системе.
Современный автономно функционирующий водопровод обязательно укомплектовывают резервуаром, в котором хранится определенный объем воды. Самым простым вариантом данного устройства является металлический или пластиковый бак, располагаемый на чердаке.

Правда, сейчас гидроаккумуляторы уверенно вытесняют стандартные накопители. Дело в том, что они намного удобнее и оказывают лучшее влияние на состояние всей системы водоснабжения объекта недвижимости.
Принцип работы гидроаккумуляторов
Эти устройства также называют аккумуляторными или напорными баками и гидробаками для систем водоснабжения. Внешне гидроаккумулятор выглядит как металлическая емкость, разделенная внутри на две части при помощи специальной резиновой прокладки – мембраны. Этот элемент прочно закрепляют у горловины бака, где имеется отверстие для поступления жидкости.
На противоположной стороне аккумулятора располагается еще одно отверстие, предназначенное для воздуха. В этом месте устанавливают обычный ниппель, что сделано с определенной целью. Устройство гидробака имеет следующие особенности: поскольку мембрана делит его на два отделения, в одном из них находится вода, а в другом – воздух с определенной величиной давления.
Чтобы узнать этот параметр в резервуаре, пользуются манометром. Некоторые из моделей дополнительно снабжают фильтром с целью недопущения попадания загрязнений внутрь. Мембрану изготавливают из особой резины, отличающейся эластичностью и безопасностью для здоровья человека.

Принцип работы гидроаккумулятора после его подсоединения к водопроводной системе заключается в следующем: жидкость поступает из него под постоянным напором, а это позволяет повысить качество воды из водопровода и обеспечить требуемые условия для функционирования бытовых устройств.
Например, чтобы бесперебойно работала стиральная машина, ванна с гидромассажем и другая аналогичная техника, необходимо поддерживать определенную величину давления в системе водоснабжения. Почти всегда напорные баки укомплектовывают регулирующим устройством, которым является реле давления.
Можно таким образом настроить работу гидроаккумулятора в системе водоснабжения, что он будет включать /отключать подачу воды в прибор в зависимости от величины давления воздуха.
Функционирует он так:
По мере забора жидкости из бака в его воздушной камере понижается давление.

Реле после достижения минимальной отметки давления автоматически подключает насос, чтобы восполнялся объем воды.

В итоге давление в емкости вновь повышается.

Когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.

В результате вышеописанный процесс, как работает гидроаккумулятор, позволяет значительно сократить число включений/отключений насоса, что способствует продлению ресурса функционирования техники. Если подключить насосное оборудование напрямую к автономному водопроводу, количество циклов существенно увеличивается.

Наличие напорного бака в водоснабжающей сети обеспечивает ее стабильную работу, а кроме этого, является защитой от возможности возникновения гидроударов. Помимо этого, внутри резервуара все время находится определенный запас воды, который не будет лишним в случае, например, поломки насоса.

Знание принципа, как работает гидроаккумулятор для водоснабжения, позволяет владельцу объекта недвижимости сделать выбор лучшего устройства, после чего организовать его правильный монтаж и последующее обслуживание.
Виды гидробаков для систем водоснабжения
Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.
Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.

То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.
Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.
Данную процедуру выполняют в следующей последовательности:
В первую очередь отключают питание насосного оборудования и реле давления.

Затем открывают ближайший смеситель.

Воду сливают, пока бак не опустеет.

Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.
Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.
Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.

Приборы синего цвета могут переносить более высокое давление, чем красные резервуары. Назначение гидроаккумулятора в системе водоснабжения имеет большое значение. Не следует применять для холодной жидкости изделия для систем ГВС и наоборот. При нарушении условий эксплуатации напорных баков мембраны начинают изнашиваться гораздо быстрее, устройства приходится ремонтировать или даже полностью менять.

Критерии выбора подходящего гидробака
Перед тем, как выбрать гидроаккумулятор для систем водоснабжения, в первую очередь обращают внимание на объем жидкости, который он может в себя вместить. Для этого пользуются специальной формулой. Получившееся значение умножают на поправочный коэффициент, величина которого зависит от мощности насосного оборудования. Например, при мощности насоса 0,55 – 1,5 кВт коэффициент равен 0,25.
В основном проведение расчетов требуется, когда гидроаккумулятор используется для промышленного назначения. Что касается бытовых потребностей, то обычно бывает достаточно бака, имеющего емкость примерно 25 – 50 литров.

Кстати, расчетные показатели редко совпадают с реальными объемами, которые имеют типовые модели данных устройств. В такой ситуации просто устанавливают бак с немного большим литражом. Например, если согласно вычислениям по формуле, при определении, какой нужен для системы водоснабжения гидроаккумулятор, получилось, что требуется 32-литровый бак, тогда можно приобретать 35 — литровое изделие.

Не следует забывать, что наружные параметры прибора и объем помещаемой в него воды являются разными цифрами. Как правило, вода заполняет гидроаккумуляторный бак примерно на третью часть его объема.

Чем мощнее насосное оборудование, используемое в автономной водопроводной системе домовладения, тем более емкое устройство нужно установить. Отсюда ясно, что в распоряжении членов семьи будет небольшой запас воды. Но специалисты не советуют приобретать слишком объемный гидроаккумулятор, поскольку вода в нем будет меняться чересчур медленно и это обстоятельство ухудшит ее качество.

Именно по этой причине, делая расчеты, нужно учитывать максимальное количество жидкости, проходящее через водопроводную систему. Перед тем, как выбрать гидроаккумуляторы для водоснабжения, нужно помнить, что модели импортного производства имеют особенную конструкцию, поэтому их не всегда можно состыковать беспроблемно с элементами отечественного водопровода. Читайте также: «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».
Особенности монтажа гидроаккумулятора
К установке данного устройства предъявляют более строгие требования по сравнению с монтажом накопительного резервуара. Объясняется данная особенность тем, что накопитель, расположенный на чердаке, статичен, а в тоже время гидроаккумулятор все время находится в динамическом движении, поскольку водная масса поступает в емкость и отбирается из нее, а в это время мембрана сжимается или растягивается.
Чтобы вибрация в процессе работы гидробака не передавалась водоснабжающей системе и предметам, находящимся рядом, его размещают на прочном и ровном основании, применяя амортизирующие прокладки из резины. Место его монтажа должно быть хорошо доступным и просторным.

Особенности устройства гидроаккумулятора для систем водоснабжения и принцип его функционирования требует периодического выполнения проверки, настройки и обслуживания. Перед монтажом следует знать, какое давление должно быть в пустой емкости. Обычно номинальная величина данного показателя составляет 1,5 бара — его устанавливают производители прибора (прочитайте: «Правильное подключение гидроаккумулятора к системе водоснабжения – инструкция по установке»).
Через время воздух частично покидает емкость. По этой причине нужно измерить давление манометром и при необходимости подкачать воздух или, наоборот, стравить его при избыточной величине данного показателя.
Не лишним будет уточнить величину нормального давления воздуха в незаполненном жидкостью гидроаккумуляторном баке для водоснабжения — информация об этом содержится в техпаспорте. Так как золотник имеет типовые размеры, для проведения замеров подойдет каждый манометр. Если гидробак не укомплектовали данным измерительным прибором, можно воспользоваться автомобильным вариантом.

Основное требование к манометру – он должен быть точным со шкалой с делениями от 0,5 бар или менее и находиться в исправном состоянии. Для проведения измерений можно пользоваться электронными приборами. Манометр подключают к водопроводным трубам, используя гибкие переходники. Их диаметр должен соответствовать сечению водопроводных труб, а вот сужение не допускается.

Устройство гидроаккумулятора для систем водоснабжения предусматривает, что перед тем, как наполнять его водой, нужно удалять весь воздух из мембраны. Первый раз жидкость закачивают внутрь его медленно, тонкой струей под слабым напором. Это необходимо для того, чтобы не допустить повреждения мембраны, поскольку она при хранении в магазине могла слегка деформироваться или слежаться.
Все эти нюансы на первый взгляд кажутся незначительными, но они могут оказать существенное влияние на работоспособность гидроаккумулятора. Важным процессом является настройка требуемой величины давления в резервуаре.
После наполнения емкости водой следует повторно измерить манометром давление воздуха. Чем меньше его окажется в гидробаке, тем ниже будет этот показатель и тем больший объем жидкости можно закачать.
Но чем меньше в аккумуляторе воздуха, тем ниже рабочее давление жидкости в месте ее выхода из емкости. Допустимая величина его снижения может быть равной 1 бару, если возникла потребность в наличии дополнительного объема для хранения воды. При этом наблюдается понижение напора потока в системе.

В зависимости от того, для чего нужен в системе водоснабжения гидроаккумулятор, его владельцу придется делать выбор между закачкой в резервуар большого количества воды и хорошим напором. Вне зависимости от решения, минимальное давление воздуха должно составлять один бар.

Если в напорном баке воздуха окажется недостаточно, мембранная вставка, наполненная водой, растянется и может достать до металлических стенок. Это не допустимо, поскольку в результате такого контакта резина начинает разрушаться и мембрану приходится менять.

После того, как емкость наполнена, произведена ее регулировка и сделано подключение к водоснабжающей системе, можно приступать к настройке реле давления. К нему обычно прилагают инструкцию, содержащую подробное описание порядка действий.
Если посмотреть под крышку корпуса, то там можно увидеть две регулировочные пружины. Та, что больше, позволяет выставлять величину минимального давления, при которой реле запускает насос, а тот начинает закачивать жидкость в энергоаккумулятор для воды. При помощи меньшей пружины настраивают разницу между верхним и нижним значением.
По мере того, как производится отбор воды из резервуара, давление начинает меняться. При достижении нижней величины замыкаются контакты реле, и включается насосное оборудование. В процессе настройки реле приходится несколько раз наполнять емкость и после этого ее опустошать. Как правило, разница между величиной давления включения и отключения равна около 2 бар.
В паспорте, прилагаемом к гидробаку, производитель указывает максимальное давление, на которое он рассчитан, но накачивать его до такого значения не имеет смысла. Дело в том, что при функционировании на пределе возможностей прибор быстрее изнашивается. Когда выполняется настройка реле давления, нужно учитывать, что разница между величинами давления отключения и воздуха в напорном баке должна составлять примерно 10%.
Правила эксплуатации
После завершения монтажа прибора, его нужно обслуживать с учетом того, для чего нужен гидроаккумулятор в системе водообеспечения домовладения. Не менее одного раза в течение месяца нужно проверять состояние настроек у реле давления и если требуется, корректировать их.
Также нуждается в проверке целостность мембраны, состояние корпуса резервуара и герметичность мест соединений. Чаще всего в напорных баках выходят из строя мембраны – происходит их разрыв. Постоянно повторяющиеся циклы, состоящие из сжатия-растяжения, являются причиной повреждения данного элемента.

О том, что мембрана порвана, говорят резкие перепады показаний на манометре, в результате чего вода начинает поступать в воздушную секцию гидроаккумулятора. Чтобы быть уверенным в наличии поломки, из резервуара полностью стравливают воздух. Если следом за ним начнет вытекать вода, это говорит о необходимости замены этого элемента.
Выполнение такого ремонта не является сложным, для чего поступают следующим образом:
гидроаккумуляторный бак отключают от электропитания и водопровода;

отвинчивают болты, удерживающие горловину емкости;

удаляют прежнюю мембрану;

устанавливают новое изделие;

собирают бак в обратном порядке;

прибор устанавливают на место и подключают.

После завершения ремонта нужно проверить и отрегулировать настройки давления в резервуаре и реле давления. Соединительные болты закручивают равномерно, чтобы не допустить перекоса устанавливаемой мембраны и чтобы ее край не сполз внутрь корпуса прибора.
При этом поступают так: болты помещают в гнезда и поочередно делают пару оборотов первого из них и переходят к следующему. В итоге мембрана получается одинаково прижатой к корпусу вдоль всей окружности.

Распространенной ошибкой многих новичков при проведении ремонта гидробака является неправильное применение герметиков. Дело в том, что месту размещения мембраны он не требуется, и наоборот – его присутствие может повредить этот элемент. Монтируемое изделие должно быть аналогичного объема и конфигурации. Желательно поступить так: разобрать бак и, имея на руках испорченную мембрану, приобрести ей замену.

Разобравшись с тем, зачем для водоснабжения гидроаккумуляторы, и каких бывают типов, можно отправляться за покупкой. Этот прибор является важной частью современной автономной водоснабжающей системы.
Гидроаккумулятор более сложное и дорогое устройство, чем стандартный накопительный бак, но все затраты на его покупку непременно окупятся, поскольку качество воды в системе водоснабжения улучшается и значительно возрастает рабочий ресурс насоса. Кроме этого, в водопроводе поддерживается постоянный напор жидкости.


Гидравлический аккумулятор
| authorSTREAM
Презентация в PowerPoint:
ГИДРАВЛИЧЕСКИЙ АККУМУЛЯТОР Chandan Nagaraja 1RV08ME021 RVCollege of Engineering, Bengaluru
ОБЗОР:
Обзор
Обзор применения аккумуляторной батареи 9000 Обзор 9000 Обзор конструкции аккумулятора 9000 Обзор конструкции аккумулятора
ВВЕДЕНИЕ Гидравлический аккумулятор — это накопитель энергии. Это резервуар для хранения под давлением, в котором несжимаемая гидравлическая жидкость находится под давлением от внешнего источника.В качестве внешнего источника может использоваться пружина, приподнятый груз или сжатый газ. Основные причины, по которым в гидравлической системе используется гидроаккумулятор, заключаются в том, что насос не должен быть настолько большим, чтобы справляться с экстремальными потребностями, а цепь предложения может быстро реагировать на любой временный спрос и сглаживать пульсацию.
ИСТОРИЯ:
ИСТОРИЯ Первый гидроаккумулятор был изготовлен Уильямом Армстронгом в 1846 году, построившим кран, работающий от воды из городской магистрали в Ньюкасле, Великобритания. Позже в 1852 году Армстронг использовал башню дока Гримсби для постоянного давления для кранов, шлюзов и шлюзов.Башня дока Гримсби — это гидроаккумулятор, который используется для содержания гидравлического резервуара из кованого железа объемом 30 000 британских галлонов (136 м 3) на высоте 300 футов (91 м) для обеспечения питания запорных ворот и кранов дока Гримсби.
PowerPoint Presentation:
Аккумулятор башенного типа Аккумулятор подъемной массы Аккумулятор сжатого газа Баллонный аккумулятор Мембранный аккумулятор Поршневой аккумулятор Металлический сильфонный аккумулятор Пружинный аккумулятор ТИПЫ ГИДРАВЛИЧЕСКОГО АККУЛЯТОРА
1.АККУМУЛЯТОР БАШНЕВОГО ТИПА:
1. АККУМУЛЯТОР БАШНЕВОГО ТИПА Первыми гидроаккумуляторами для гидравлической док-станции Armstrong были простые водонапорные башни. Он использует гидравлическую головку. Он обеспечивает постоянное давление на выходе. LONDON TOWER BRIDGE
2. АККУМУЛЯТОР ПОВЫШЕННОГО ВЕСА:
2. АККУМУЛЯТОР ПОВЫШЕННОГО ВЕСА Аккумулятор увеличенного веса состоит из вертикального цилиндра, в котором жидкость подается в гидравлическую линию. Цилиндр закрывается поршнем, на котором размещен ряд грузов, которые оказывают на поршень направленную вниз силу и тем самым подпитывают жидкость в цилиндре.Гравитация воздействует на вес, создавая давление в жидкости гидравлической системы, таким образом сохраняя энергию.
:
ПРЕИМУЩЕСТВА: Используется для соответствия требованиям тяжелой промышленности. Чрезвычайно высокая емкость при низкой стоимости. Прочная и прочная конструкция. ОГРАНИЧЕНИЯ: Чрезвычайно громоздкий и тяжелый. Проблема с уплотнением. В отличие от аккумулятора сжатого газа, этот тип обеспечивает почти постоянное давление, независимо от объема жидкости в цилиндре, до тех пор, пока он не опустеет. Гидравлическое машинное отделение, Бристольская гавань.
3. АККУМУЛЯТОР СЖАТОГО ГАЗА:
3. АККУМУЛЯТОР СЖАТОГО ГАЗА В данной ситуации широко используется аккумулятор. Он широко известен как «гидропневматический аккумулятор». Он прикладывает силу к жидкости с помощью сжатого газа, который действует как пружина. Он использует инертный газ (азот) под давлением, который обеспечивает сжимающую силу для жидкости. Кислород не используется, потому что кислород и масло могут образовывать взрывоопасную смесь при объединении под давлением. Поскольку объем сжатого газа изменяет давление газа, а давление жидкости изменяется обратно пропорционально.
a) МОЧЕВОЙ АККУМУЛЯТОР:
а) МОЧЕВОЙ АККУМУЛЯТОР Баллонный аккумулятор состоит из бесшовного цилиндра высокого давления с внутренним эластомерным баллоном с азотом под давлением на нем и гидравлической жидкостью на другой (внешней) стороне. Аккумулятор заряжается азотом через вентиль, установленный сверху. Аккумулятор будет предварительно заряжен до номинального давления, когда насосы не работают. Максимальный расход гидроаккумулятора регулируется отверстием отверстия и перепадом давления на отверстии.Широко используемыми материалами баллона являются эпихлороводородный каучук (ECO) и акрилонитрилбутадиеновый каучук (NBR).
Накопитель мочевого пузыря (различные этапы работы):
Накопитель мочевого пузыря (различные этапы работы)
PowerPoint Presentation:
ПРЕИМУЩЕСТВА: Быстро действует Не подвержен загрязнению Состоит в поведении в аналогичных условиях ОГРАНИЧЕНИЯ: Степень сжатия ограничена, примерно 4 : 1 Поражение мочевого пузыря.
b) АККУМУЛЯТОР ДИАФРАГМОВОГО ТИПА:
b) АККУМУЛЯТОР ДИАФРАГМНОГО ТИПА Аналогичен баллонному типу, за исключением того, что вместо мешка используется эластомерная диафрагма.Это обычно уменьшает полезный объем аккумулятора, поэтому диафрагменный аккумулятор может не иметь объема баллонного аккумулятора. Мембранный аккумулятор может быть сферическим или цилиндрическим. Основное отличие от баллонного гидроаккумулятора — увеличенная максимальная степень сжатия примерно 8: 1. Он малый вес, компактная конструкция и хорошо подходит для ударных нагрузок (хорошие характеристики отклика). АККУМУЛЯТОР: АККУМУЛЯТОР ТИПА ДИАФРАГМЫ
c) АККУМУЛЯТОР ПОРШНЕВОГО ТИПА:
в) АККУМУЛЯТОР ПОРШНЕВОГО ТИПА Этот аккумулятор состоит из блока цилиндра, узла поршня и двух узлов крышек.Аккумулятор содержит свободно плавающий поршень с жидкостью на одной стороне поршня и предварительно заряженным воздухом или азотом на другой стороне. Увеличение объема жидкости уменьшает объем газа и увеличивает давление газа, что обеспечивает рабочий потенциал, когда жидкость выпускается.
АККУМУЛЯТОР ПОРШНЕВОГО ТИПА:
ПРЕИМУЩЕСТВА ПОРШНЕВОГО ТИПА: Высокая степень сжатия до 10: 1 Более высокая скорость потока, чем у баллонного типа. ОГРАНИЧЕНИЯ: они более восприимчивы к загрязнению жидкостью. Меньшее время отклика, чем у баллона и диафрагмы.
d) МЕТАЛЛИЧЕСКИЙ СИЛЬНЫЙ АККУМУЛЯТОР:
d) МЕТАЛЛИЧЕСКИЙ СИЛЬНЫЙ АККУМУЛЯТОР Аккумулятор с металлическим сильфоном аналогичен баллонному типу, ожидается, что резинка будет заменена герметичной. герметичные сварные металлические сильфоны.Жидкость может быть внутри или снаружи сильфона. Он используется, когда быстрое время отклика не критично, но важна надежность. Металлические сильфоны предварительно заряжаются поставщиком, а затем герметично закрываются, что приводит к необслуживаемому аккумулятору. Внутренний
АККУМУЛЯТОР С МЕТАЛЛИЧЕСКИМ СИЛЬФОМ:
ПРЕИМУЩЕСТВА МЕТАЛЛИЧЕСКОГО СИЛЬФОНА ПРЕИМУЩЕСТВА: Тип металлического сильфона включает исключительно низкую жесткость пружины, позволяющую газовой зарядке выполнять всю работу с небольшим изменением давления от полного к пустому, и большой ход относительно твердой высоты, что дает максимальный объем хранения для данного размера контейнера.Обеспечивает исключительно высокую производительность аккумулятора. Его можно производить из широкого спектра сплавов, что обеспечивает широкий диапазон совместимости с жидкостями. ОГРАНИЧЕНИЯ: время отклика больше Высокая стоимость Внешний внешний
4. Аккумулятор пружинного типа:
4. Аккумулятор пружинного типа Он использует энергию, запасенную в пружинах, для создания постоянного усилия на жидкость, содержащуюся в соседнем узле поршня. Нагрузочные характеристики пружины таковы, что накопление энергии зависит от силы, необходимой для сжатия пружины.Свободная (несжатая) длина пружины представляет собой нулевой накопитель энергии. Когда пружина сжимается до максимальной установленной длины, устанавливается высокое давление жидкости в узле гидроцилиндра. Когда жидкость под давлением входит в цилиндр гидроцилиндра, заставляя пружину сжиматься, давление на жидкость будет расти из-за увеличения нагрузки, необходимой для сжатия пружины.
PowerPoint Presentation:
Он действует в соответствии с законом Хука, величина силы, прилагаемой пружиной, линейно пропорциональна ее растяжению.Пружинный аккумулятор
ГИДРАВЛИЧЕСКИЕ СИМВОЛЫ:
ГИДРАВЛИЧЕСКИЕ СИМВОЛЫ
ГИДРАВЛИЧЕСКИЕ СИМВОЛЫ:
ГИДРАВЛИЧЕСКИЕ СИМВОЛЫ
ФУНКЦИИ: Где используются аккумуляторы ?: ФУНКЦИИ:
Аккумуляторы можно творчески применять в любом количестве ситуаций, в том числе: Аварийная ситуация и безопасность: аккумулятор, который постоянно находится под давлением, ценен в случае отключения электроэнергии, так как он может обеспечивать поток и давление для выполнения дополнительных функций или завершения машинный цикл.Гашение ударов или пульсаций: для смягчения скачков давления в результате внезапного закрытия клапана, пульсации насосов или реакции нагрузки на резкое движение частей, подключенных к гидравлическим цилиндрам, можно использовать гидроаккумулятор. Компенсация утечки: аккумулятор может использоваться для поддержания давления и восполнения потери жидкости из-за внутренней утечки компонентов системы, включая цилиндры и клапаны. Тепловое расширение: аккумулятор может поглощать перепады давления, вызванные колебаниями температуры в замкнутой гидравлической системе.Снижение шума: гидроаккумулятор эффективно снижает шум гидравлической системы, вызываемый предохранительными клапанами, пульсациями насоса, ударами системы и другими шумами, создаваемыми контурами.
PowerPoint Presentation:
Энергосбережение: аккумулятор может использоваться в качестве дополнения к насосу во время пиковой нагрузки, тем самым уменьшая размер необходимого насоса и двигателя. Накопитель заряжается во время частей цикла насоса с низкой потребностью, а затем разряжается во время частей системы с высокой потребностью.Улучшенное время отклика: гидроаккумулятор (баллонного типа) имеет практически мгновенное время отклика, которое может очень быстро обеспечивать жидкостью быстродействующие клапаны, такие как сервоприводы, и пропорционально повышать их эффективность Нагнетательный клапан, электрический (опционально) Порт P-образного аккумулятора Накопитель Отверстие запорный клапан Блок коллектора Предохранительный клапан Нагнетание, вручную Гидравлическое обозначение Переходник, фланец
РАССМОТРЕНИЕ КОНСТРУКЦИИ АККУМУЛЯТОРА: (Что мне нужно знать для определения размера и выбора гидроаккумулятора?):
РАССМОТРЕНИЕ КОНСТРУКЦИИ АККУМУЛЯТОРА: (Что нужно знать для определения размера и выберите гидроаккумулятор?) Тип аккумулятора Объем аккумулятора Номинальное давление в гидравлической системе Минимальное и максимальное давление в гидравлической системе Давление предварительной зарядки Требуемый расход Объем выходного объема Время перезарядки Время отклика Тип жидкости
PowerPoint Presentation:
Давления: для расчета аккумулятора, решающее значение имеют следующие давления: p 0 = давление наддува газа при комнатной температуре и слитой камере для жидкости p 0 (t) = давление наддува газа при рабочей температуре p 0 (tmax) = давление наддува газа при макс.рабочая температура p 1 = минимальное рабочее давление p 2 = максимальное рабочее давление pm = среднее рабочее давление V0 = номинальная емкость гидроаккумулятора Для достижения наилучшего использования емкости аккумулятора и длительного срока службы рекомендуется, чтобы следующие значения были соблюдается: p0 (tmax) ≈0.9 * p1 (1) Максимальное гидравлическое давление не должно превышать четырехкратное давление предварительной зарядки; в противном случае эластичность баллона будет чрезмерно напряжена, и чрезмерные колебания сжатия приводят к сильному нагреванию газа: p2 ≤ 4 * p0 (2) РАСЧЕТЫ
PowerPoint Presentation:
a) В случае изотермических изменений состояния газов, то есть, когда газовый буфер изменяется так медленно, что остается достаточно времени для полного теплообмена между азотом и окружающей средой, и поэтому температура остается постоянной, справедливо следующее: (3.1) б) В случае адиабатического изменения состояния, то есть при быстрой смене газового буфера, при которой также изменяется температура азота, справедливо следующее: (3.2) γ = отношение удельная теплоемкость газов (показатель адиабаты) для азота = 1,4. На практике изменение состояния скорее происходит по законам адиабаты. Зарядка часто бывает изотермической, а разряд адиабатической. Объем масла: давления p0… p2 определяют объемы газа V0… V2. Здесь V0 — это также номинальная емкость аккумулятора.γ Cont ………
PowerPoint Presentation:
Расчет полезного объема аккумулятора. На основе гидроцилиндра полезный объем гидроаккумулятора (V) можно рассчитать по следующей формуле… + d = внутренний диаметр гидроцилиндра D = диаметр поршня гидроцилиндра s = длина хода гидроцилиндра a = количество полных ходов выдвижения e = количество полных ходов втягивания x = количество остаточных ходов выдвижения z = количество остаточных ходов втягивания
PowerPoint Presentation:
измерительный стакан 4/3 ходовой клапан с электромагнитным срабатыванием Цилиндр в сборе Гидравлический насос гидроаккумулятора блок питания Обратный клапан Гидравлическая цепь — аккумулятор PRV
PowerPoint Presentation:
Электрическая схема
ПРИМЕНЕНИЕ:
ПРИМЕНЕНИЕ Аккумуляторы — это устройства, используемые для хранения гидравлической энергии для выполнения следующих задач: гашение пульсаций и ударов периодического характера; увеличение скорости рабочей схемы.Зажимные устройства для зажима тисков и приспособлений. Цепи резервного питания. Схемы снижения перенапряжения Сельскохозяйственная техника и оборудование Лесозаготовительное оборудование Нефтепромысловые и оффшорные станки и внедорожное оборудование Горное оборудование и оборудование Мобильное и строительное оборудование Подвеска в транспортных средствах
PowerPoint Presentation:
Гидроэлектрический выключатель давления Блок безопасности аккумулятора для диафрагменного типа Накопление энергии в термопластавтомате
Презентация в PowerPoint:
Схема компенсации утечки масла и схема сокращения времени хода
ЗАКЛЮЧЕНИЕ Итак, каковы преимущества использования аккумуляторов ?:
ЗАКЛЮЧЕНИЕ Итак, каковы преимущества использования аккумуляторов? Более низкие затраты на установку системы, гидроаккумуляторная гидросистема может уменьшить размер насоса и электродвигателя, что приводит к меньшему количеству используемого масла, меньшему резервуару и снижению затрат на оборудование.Меньшие затраты на утечки и техническое обслуживание, способность снизить удары системы продлит срок службы компонентов, уменьшит утечку из стыков труб и минимизирует затраты на техническое обслуживание гидравлической системы. Улучшенные характеристики, низкоинерционные баллонные гидроаккумуляторы могут обеспечить мгновенное время отклика для удовлетворения требований к пиковому расходу. Они также могут помочь в достижении постоянного давления в системах с использованием насосов переменной производительности для повышения производительности и качества.
PowerPoint Presentation:
Пониженный уровень шума, меньший размер насоса и двигателя сочетается с системой амортизации общего уровня шума машины и приводит к повышению производительности оператора.Гибкие подходы к проектированию. Широкий выбор типов и размеров аккумуляторов, включая аксессуары, обеспечивает универсальный и простой в применении подход к проектированию. Снижение затрат на электроэнергию, экономия до 33% достижимы в высокопроизводительном промышленном оборудовании, использующем аккумуляторы.
Презентация PowerPoint:
СПАСИБО

.
Гидравлический аккумулятор с пружиной, используемый для накопления энергии
Описание
Этот блок моделирует подпружиненный аккумулятор гидравлической жидкости. Аккумулятор состоит из предварительно нагруженной пружины и жидкостной камеры. Жидкостная камера связана с гидравлической системой.
Поскольку давление жидкости на входе в гидроаккумулятор становится больше чем давление предварительной нагрузки, жидкость поступает в гидроаккумулятор и сжимает пружина, запасающая гидравлическую энергию. Снижение давления жидкости заставляет пружину разжиматься и выпускать накопленную жидкость в система.
Во время типичных операций давление пружины равно давление в жидкостной камере. Однако если давление в гидроаккумуляторе впускное отверстие падает ниже давления предварительной нагрузки, пружина замыкается из системы. В этой ситуации жидкостная камера пуста и давление пружины остается постоянным и равным давлению предварительной нагрузки а давление на входе в гидроаккумулятор зависит от гидравлического система, к которой подключен аккумулятор. Если давление на на входе гидроаккумулятора создается давление предварительной нагрузки или выше, жидкость снова попадает в аккумулятор.
Движение пружины ограничено двумя жесткими упорами, которые ограничить расширение и сокращение объема жидкости. Жидкость объем ограничен, когда жидкостная камера заполнена и когда жидкостная камера пуста. Жесткие упоры моделируются с конечной жесткостью. и демпфирование. Это означает, что объем жидкости может становятся отрицательными или превышают емкость камеры с жидкостью, в зависимости от от значений коэффициента жесткости упора и гидроаккумулятора входное давление.

На диаграмме подпружиненный аккумулятор. Жидкостная камера находится слева и пружина справа. Расстояние между левой стороной и пружина определяет объем жидкости ( V _F).
Контактное давление жесткого останова моделируется с помощью члена жесткости и демпфирующий член. Предполагается, что пружина аккумулятора имеет линейную соотношение между давлением пружины и объемом жидкости, с давление, сбалансированное на конце пружины:
pHS = {KS (VF − VC) + KdqF + (VF − VC), если VF≥VCKSVF − KdqF − VFif VF≤00, в противном случае
qF + = {qFif qF≥00 в противном случае
qF — = {qFif qF≤00 в противном случае
где
V _F Объем жидкости в аккумуляторе
V _init Начальный объем жидкости в гидроаккумулятор
В _C Емкость жидкостной камеры
p _F Давление на входе в гидроаккумулятор (манометр)
p _pr Предварительная нагрузка давление (манометрическое)
K _spr Коэффициент усиления пружины
p _max Давление, необходимое для полного заполнения гидроаккумулятора
p _spr Давление, развиваемое пружиной
p _HS Контактное давление жесткого упора
K _s Коэффициент жесткости жесткого упора
K _d Коэффициент демпфирования жесткого упора
q _F Расход жидкости в гидроаккумулятор, положительный, если жидкость поступает в гидроаккумулятор
Расход жидкости в гидроаккумулятор — это скорость изменения объем жидкости:
При т = 0, начальное условие: V _F = V _init, где V _init — значение вы назначаете параметру Начальный объем жидкости .
Подпружиненный аккумуляторный блок не учитывать нагрузку на сепаратор. Для моделирования дополнительных эффектов, таких как в качестве разделителя инерции и трения можно сконструировать подпружиненный аккумулятор как подсистема или составной компонент, аналогичный блок-схема ниже.

.
эзотерических языков — Что такое «аккумулятор» в HQ9 +?
Переполнение стека
Около
Продукты
Для команд
Переполнение стека Общественные вопросы и ответы
Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
Вакансии Программирование и связанные с ним технические возможности карьерного роста
Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
Реклама Обратитесь к разработчикам и технологам со всего мира
О компании
Загрузка…
Авторизоваться зарегистрироваться
текущее сообщество
.
Китай производитель аккумуляторов, баллонный аккумулятор, диафрагменный аккумулятор поставщик
Основанная в 1979 году компания fenghua aolaier Hydraulic Co., Ltd. (бывшая фабрика гидравлических компонентов fenghua) является первой компанией в Китае, специализирующейся на производстве аккумуляторов и бесшовных газовых баллонов высокого давления. Имеем лицензию на производство специального оборудования a1, международную сертификацию системы качества ISO9001, сертификат согласования работ CCS, сертификат штампа asme «u», ABS…
Основанная в 1979 году компания fenghua aolaier Hydraulic Co., Ltd. (бывшая фабрика гидравлических компонентов fenghua) является первой компанией в Китае, специализирующейся на производстве аккумуляторов и бесшовных газовых баллонов высокого давления. У нас есть лицензия на производство специального оборудования a1, международная сертификация системы качества ISO9001, сертификат CCS об утверждении работ, сертификат asme «u», сертификат ABS об оценке дизайна и сертификат CE.В настоящее время наша компания fenghua aolaier Hydraulic Co., Ltd. является крупнейшим заводом в Китае, профессионально производящим аккумуляторы. Кроме того, наша компания является испытательной базой национального уровня для «лабораторий по испытаниям аккумуляторов» и получила звание «производитель высококачественной продукции чжэцзян», «министерство качества продукции» и «передовое предприятие провинции чжэцзян».
Наша компания покрывает площадью 26 000 квадратных метров и 18 980 квадратных метров застройки. У нас есть современное и полное производственное \ испытательное оборудование, у нас также есть группа сотрудников, основным партнером которой является профессиональный и технический персонал, все это позволяет нам быстро реагировать на потребности производства, инноваций, поставок и обслуживания.
Наша продукция широко используется в нефтяной, угольной, строительной, химической, металлургической, ветроэнергетическом, токарном и автомобильном производстве и т.д. В широком ассортименте вы можете найти наш продукт среди оборудования, которое производится многими известными предприятиями в стране и за рубежом.
Компания имеет полную и эффективную систему обеспечения качества сосудов под давлением, устанавливает высокие стандарты и процедуры в качестве принципов управления, устанавливает повышение качества для повышения ценности в качестве философии управления качеством, всегда настаивает на следующей политике «для достижения рынка через высокое качество, для достижения эффективности через администрирование, для искреннего развития, для производства безопасных продуктов, для развития международного рынка.«мы соблюдаем принцип компании« развитие через искренность », чтобы повысить нашу конкурентоспособность и сделать нашу компанию новым современным и постоянно развивающимся предприятием.
Наша компания расположена в прекрасном знаменитом городе Цзяннань (бывшая резиденция Чан Кая. -shek) — город фэнхуа, где транспорт удобен, а логистика налажена. Стремясь к совершенству, бросая вызов будущему, мы искренне приглашаем всех новых или старых клиентов посетить нашу компанию, чтобы обсудить бизнес, давайте вместе работать над лучше завтра.
.
No related posts.

V _F	Объем жидкости в аккумуляторе
V _init	Начальный объем жидкости в гидроаккумулятор
В _C	Емкость жидкостной камеры
p _F	Давление на входе в гидроаккумулятор (манометр)
p _pr	Предварительная нагрузка давление (манометрическое)
K _spr	Коэффициент усиления пружины
p _max	Давление, необходимое для полного заполнения гидроаккумулятора
p _spr	Давление, развиваемое пружиной
p _HS	Контактное давление жесткого упора
K _s	Коэффициент жесткости жесткого упора
K _d	Коэффициент демпфирования жесткого упора
q _F	Расход жидкости в гидроаккумулятор, положительный, если жидкость поступает в гидроаккумулятор

Гидроаккумулятор для чего нужен: Гидроаккумулятор для системы водоснабжения: как работает, виды, как выбрать

Гидроаккумулятор для чего нужен: Гидроаккумулятор для системы водоснабжения: как работает, виды, как выбрать

Гидроаккумулятор выбор и принцип работы

виды, расчет модели, роль в системе водоснабжения

Что собой представляет гидроаккумулятор и как он работает?

Что такое гидроаккумулятор?

гидроаккумулятора Принцип действия

Виды гидроаккумуляторов

Роль гидроаккумулятора в системе водопровода

Что выбрать — баллонный или мембранный гидроаккумуляторы

Расчет объема

Как произвести расчет давления воздуха в гидробаке?

Заключение

для чего нужен и как работает

<img decoding="async" src="/800/600/https/udobnovdome.ru/wp-content/uploads/2013/01/gidroakkumulyator.jpg" alt="Вертикальный и горизонтальный гидроаккумулятор для системы водоснабжения частного дома" />

Для чего нужен

Устройство

Принцип работы

Реле давления для гидроаккумулятора и как отрегулировать

Автоматика для насоса с гидроаккумулятором и реле давления

Какое давление должно быть в гидроаккумуляторе и как накачать

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидроаккумулятор и расширительный бак – в чём разница

Как выбрать

Гидроаккумулятор системы водоснабжения частного дома

Устройство и принцип работы гидроаккумулятора

Виды гидроаккумуляторов

Какого производителя гидроаккумулятор выбрать?

Зачем нужен гидроаккумулятор для системы водоснабжения

Назначение

Как устроен

Принцип действия

Типы оборудования

Как правильно выбрать

принцип работы, виды, как подобрать, регулировка

Принцип работы типового гидробака

Виды гидроаккумуляторных баков

Как выбрать подходящий гидробак?

Монтажа и регулировка

Рекомендации по эксплуатации

Выводы и полезное видео по теме

принцип работы гидробака, ля чего нужен, как работает, как выбрать, как устроен гидроаккумуляторный бак, устройство, назначение

Принцип работы гидроаккумуляторов

Виды гидробаков для систем водоснабжения

Критерии выбора подходящего гидробака

Особенности монтажа гидроаккумулятора

Правила эксплуатации

| authorSTREAM

Презентация в PowerPoint:

ОБЗОР:

Обзор применения аккумуляторной батареи 9000 Обзор 9000 Обзор конструкции аккумулятора 9000 Обзор конструкции аккумулятора

ИСТОРИЯ:

PowerPoint Presentation:

1.АККУМУЛЯТОР БАШНЕВОГО ТИПА:

2. АККУМУЛЯТОР ПОВЫШЕННОГО ВЕСА:

:

3. АККУМУЛЯТОР СЖАТОГО ГАЗА:

a) МОЧЕВОЙ АККУМУЛЯТОР:

Накопитель мочевого пузыря (различные этапы работы):

PowerPoint Presentation:

b) АККУМУЛЯТОР ДИАФРАГМОВОГО ТИПА:

c) АККУМУЛЯТОР ПОРШНЕВОГО ТИПА:

АККУМУЛЯТОР ПОРШНЕВОГО ТИПА:

d) МЕТАЛЛИЧЕСКИЙ СИЛЬНЫЙ АККУМУЛЯТОР:

АККУМУЛЯТОР С МЕТАЛЛИЧЕСКИМ СИЛЬФОМ:

4. Аккумулятор пружинного типа:

PowerPoint Presentation:

ГИДРАВЛИЧЕСКИЕ СИМВОЛЫ:

ГИДРАВЛИЧЕСКИЕ СИМВОЛЫ:

ФУНКЦИИ: Где используются аккумуляторы ?: ФУНКЦИИ:

PowerPoint Presentation:

РАССМОТРЕНИЕ КОНСТРУКЦИИ АККУМУЛЯТОРА: (Что мне нужно знать для определения размера и выбора гидроаккумулятора?):

PowerPoint Presentation:

PowerPoint Presentation:

PowerPoint Presentation:

PowerPoint Presentation:

PowerPoint Presentation:

ПРИМЕНЕНИЕ:

PowerPoint Presentation:

Презентация в PowerPoint:
