Инструкция монтаж водостоков: Как установить водостоки если крыша уже покрыта

Как установить водостоки если крыша уже покрыта

Установка желобов водостока

Перед установкой горизонтальной части водостока, представляющей из себя последовательно соединенные желоба, нужно измерить общую длину карниза и отметить те места, где будут зафиксированы кронштейны. Расстояние между кронштейнами не должно быть более 60 сантиметров. Если у вас есть сомнения по поводу прочности конструкции пластикового желоба, то крепеж можно разместить и через 30 сантиметров, это сделает систему еще более прочной и не позволит ей разрушиться при сильных дождях или большом количестве снега.

Затем нужно определить угол наклона горизонтальной части системы. Для этого нужно определить положение первого и последнего кронштейнов, после чего протянуть шнур между ними. Следом за этим нужно сделать разметку для фиксации остальных кронштейнов, соблюдая интервал их размещения.

Процесс установки водосточного желоба должен начинаться с их краев, одновременно с этим нужно учесть, что вертикальная часть трубы водостока должна находиться не далее, чем в 15 сантиметрах от ближнего крепления.

Преимущества ПВХ над металлом для систем водостока

Водостоки для крыш домов производят из различных материалов:

• поливинилхлорида;
• стали с антикоррозийной оцинковкой;
• металла с покрытием из полимеров;
• меди;

Выбор пластиковой основы водостока более оптимален по нескольким причинам, главные из которых: более низкая нагрузка на конструкцию дома и более низкая стоимость.

Многие люди полагают, что металл значительно крепче и надежнее ПВХ, но современные технологии создают модифицированный и усиленный пластик, способный исправно служить в постоянно меняющихся погодных условиях. Компании, обладающие своим производством, в том числе фирма Альта профиль, в состав поливинилхлорида добавляют модификаторы, которые серьезным образом повышают устойчивость пластика. Преимуществ пластиковых водостоков Альта профиль много:

Широкий температурный диапазон. Пластиковые детали специально разработаны, чтобы выдерживать большие перепады

Это очень важно для климата России, когда летом жара бывает удушающей, а мороз зимой – трескучим и проникающим. ПВХ от компании Альта профиль сохраняет свои качества от минус до плюс 50 градусов по Цельсию

Важно. Можно быть уверенным, что в летнее время водосток не расплавится, а в зимнее – не лопнет

Высокие прочностные характеристики. Естественно, ПВХ в этом плане уступает металлу, но те нагрузки, которые в ходе эксплуатации оказываются на водосток, этот технологичный материал легко выдерживает. Если монтировать все детали системы правильно, то пластиковому водостоку не будет страшен и тяжелый талый снег, опадающий с крыши весной.

Долговечность. В этом показателе поливинилхлорид выигрывает у металла – если в атмосферных условиях, при регулярном контакте с водой, металлические детали, даже покрытые оцинковкой, служат порядка 7-8 лет, пластиковый водосток – порядка 25 лет.

Низкий вес всей конструкции

Это важно потому, что чем больше нагрузка на несущие стены и фундамент дома, тем быстрее они разрушаются. Учитывая вес всей крыши (стропильной системы, кровельного материала), имеет смысл выбрать систему водостока именно из пластика

Герметичность. Для качественной системы водостока это имеет высокое значение. Отсутствие протечек защищает от попадания жидкости на стены, фундамент постройки. Фирма Альта профиль создает системы с эффективной изоляцией деталей – все элементы водостока имеют резиновые уплотнители, которые упреждают протекание воды даже через минимальные зазоры. Также применяются специальные герметики, которые дополнительно защищают от воды.

Отличная проводимость. Пластиковые трубы имеют гладкую поверхность, что не дает возможности возникновению засоров – листья и другой мелкий мусор, просто не прилипает к внутренним стенкам.

Внимание. Поверхность настолько гладкая, что даже лед не способен зацепиться

Низкий уровень шума. ПВХ выполнен таким образом, чтобы хорошо звукоизолировать, не создавать шума при выведении осадков с крыши. Это очевидное достоинство перед металлическими водостоками.

Простой монтаж. Вся конструкция системы водостока логична. При покупке комплекта Альта профиль потребитель получает подробную инструкцию, чтобы установить систему на крыше своими руками.

Отличный внешний вид. Водосток – это не просто обезличенный механизм для вывода осадков с крыши, сейчас это дизайнерский элемент, который делает дом красивее

Что важно, он не оттеняет архитектуру постройки, но подчеркивает все выгодные места. Помимо функциональности, система добавляет аккуратности и стиля любому дому

Низкая стоимость. Этот показатель имеет значение для большинства российских семей, особенно, при возведении своего дома, когда расходы и так велики. Пластиковые водостоки Альта профиль — это возможность приобрести качественную продукцию адекватной стоимости.

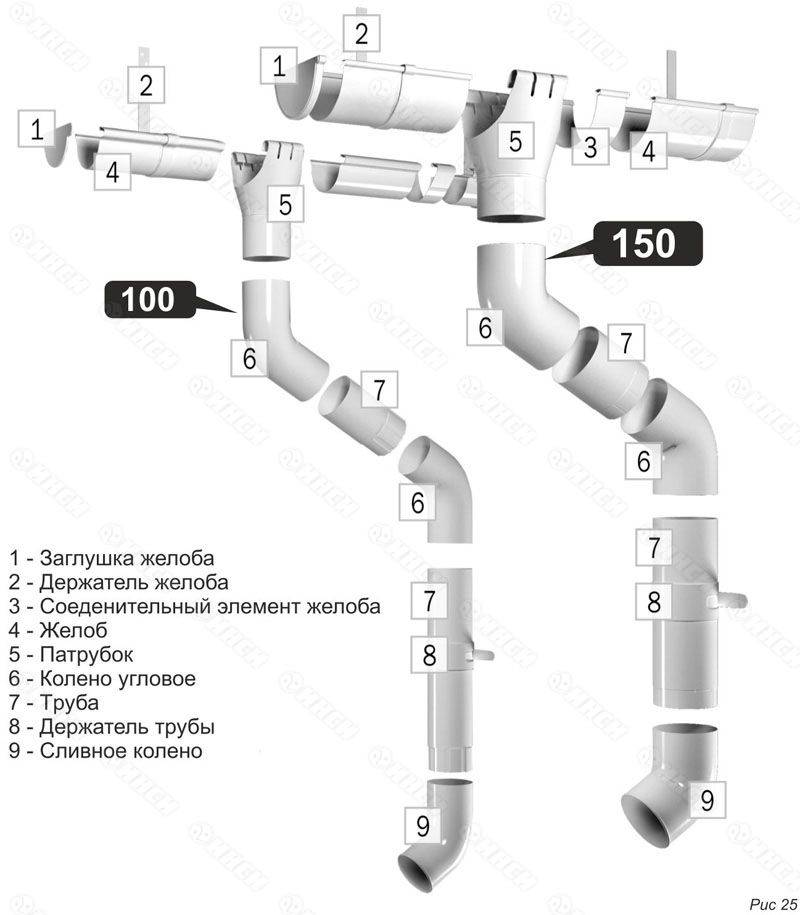

Описание элементов системы водостока

Перед описанием процесса монтажа на крышу следует узнать, из чего вообще состоит система водостока.

Желоба и трубы. Они необходимы для сбора, выведения осадков. Желоба устанавливаются на краю карниза, чтобы на них попадала вода с крыши. Они монтируются с небольшим наклоном, дабы жидкость не задерживалась, а двигалась к трубам. Эти детали Альфа профиль выпускает длиной 3 м или 4 м. Диаметр трубы – 8 или 10 см.

Водоприемные воронки. Эта деталь, соединяющая желоб с трубой, направляет жидкость вниз. Существует два типа:

• внутренние воронки;
• внешние воронки.

Разница между ними в том, что монтаж первых сложнее – они устанавливаются непосредственно в крыши (если они покатые или прямые). Если крыша скатная под достаточно крутым уклоном, по ее периметру монтируется желоба с внешними воронками, которые выводят осадки.

Внимание. В России приняты скатные крыши, потому в сфере частного домостроительства используются системы с наружными воронками. Колена

Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса

Колена. Они используются для соединения воронок и труб, предназначены для обеспечения качественного слива, потому что исполнены под углом 45 градусов. Также есть детали с углом 72 градуса.

На краях крыши, где меняется направление, применяются угловые желоба, чаще всего с прямым углом.

Защитные решетки и заглушки. Первые оберегают трубы и желоба от попадания в них крупного мусора, который может создать препятствие для выведения осадков с крыши, вторые крепятся с краев желобов для изоляции системы.

Внизу трубы для более удобного выведения жидкости монтируются отводы для слива – находясь под углом, они сливают воду с крыши в стороны от фундамента.

Кронштейны, хомута, муфты для крепления деталей к крыше и стенам дома.

Наиболее распространенные ошибки при монтаже водосточных систем

При самостоятельном монтаже системы водостока необходимо тщательно придерживаться технических рекомендаций на каждом из этапов.

Это поможет избежать часто встречающихся ошибок:

• расстояние между кронштейнами не должно превышать 60 см, что бы избежать прогибов при максимальной нагрузке на систему водостока;
• нельзя пережимать хомутами трубу, что бы дать ей возможность расширяться или сужаться под воздействием температуры окружающего воздуха;
• если геометрия дома содержит внутренние углы, в которых может быть расположена труба слива, за которой в дальнейшем достаточно трудно ухаживать и проводить профилактические мероприятия, и есть возможность перераспределения потоков воды с крыши, то лучше избежать ее установки внутри и перенести на наружные углы или расположить посередине.

Наличие водостока обеспечивает отвод воды с кровли, защищает фасад стен, но окончательный вывод воды может обеспечить обустройство такой системы, как ливневая канализация.

Монтаж кронштейнов

Правильный ответ на вопрос, как правильно крепить водостоки полностью зависит от типа системы и свойств самого здания. При строительстве водосточной системы используют следующие варианты монтажа :

• Крепления кронштейнов в горизонтальной плоскости на кровельной лобовой доске применяется в случае использования пластиковых желобов.
• При отсутствии лобовой доски используют крепление желоба водостока к стропильным ногам. В случае невозможности осуществить данный способ, применяют специальные кронштейны, регулируемые по высоте шпилек.
• Довольно часто производят монтаж с креплением к нижней части настила или обрешетке кровли.
• Крепление водосточной трубы к стене осуществляют при помощи хомутов (пластиковых или оцинкованных).

Выбор крепежных хомутов осуществляют с учетом следующих требований :

• крепление хомута к стене должно осуществляться метизом с рабочей длиной не менее 50 мм;
• глубина крепления должна подбираться с учетом теплоизоляционного слоя стены;
• между стеной и трубой обязательно должен быть зазор.

Следует знать, что при затяжке хомутов нужно оставлять зазор в 1 миллиметр для возможного теплового расширения водосточной трубы вследствие перепадов температуры окружающего воздуха.

Крепление водостоков к стенам и крыше

Особое внимание при строительстве кровли следует уделять отводу воды, с целью чего монтируют водосточную систему. Основным её назначением является защита крыши, фасада и фундамента от излишнего попадания воды

Крепление водосточной системы выполняется при помощи хомутов, которые крепятся в стену дюбелями. В большинстве случаев скатная крыша здания обустраивается водостоком. Он состоит из следующих компонентов :

• желобов;
• водосточных труб;
• воронок;
• дополнительных аксессуаров.

Водосточные желоба классифицируют по форме и материалу изготовления. По форме желоба различают :

По материалу изготовления :

Кроме этого они могут иметь очень широкое разнообразие цветовой гаммы, что позволяет подобрать наиболее гармоничный вариант в каждом индивидуальном случае

Во время расчетов обязательно принимают во внимание форму водосточного желоба, поскольку она определяет полезную площадь и соответственно пропускную способность.

По этой причине к выбору этих параметров следует подходить крайне грамотно.

Формы конструкций

Проще всего сделать водосточный желоб своими руками из окрашенных или оцинкованных металлических листов. Можно придать ему прямоугольную или полукруглую форму.

Сделать полукруглую форму можно с помощью инструмента для вальцевания, разрезав кусок оцинкованной трубы. Сначала следует раскроить металлический лист нужных размеров. Для придания достаточной жесткости и прочности конструкции его края следует загнуть и соединить планками.

Подобным образом можно сделать трубы круглой формы своими руками. По краям лист следует загнуть (сделать фальцы). После чего соединить, а затем загнуть киянкой. Трубу прямоугольной формы можно сделать с применением гибочного станка или простого рельса. Красиво выглядят элементы водосточной системы, сделанные профессионально. Их можно приобрести и смонтировать систему водовода своими руками.

Полученные желоба с незначительным уклоном монтируются по периметру крыши и закрепляются. В местах сочленения желобов применяются вырезанные из стального листа соединители.

Порядок монтажа водосточных труб из полимера

Для установки системы труб из пластика для водостока нужно выполнить работу, разделенную на несколько этапов:

1. Изначально нужно учесть, что установка водосборной системы должна производиться под определенным углом с уклоном по направлению стока, чтобы исключить вероятность застаивания воды.
2. Детали креплений системы водостока нужно монтировать еще при процессе строительства здания.
3. Непосредственно при установке системы сперва укладывают желоба для водостока, соединяют их между собой и устанавливают воронки для сбора воды. На окончаниях желобов устанавливаются крышки.
4. После выполнения этого пункта к водо

Монтаж водосточных систем — Все о канализации

Водосливные системы для кровли

Чтобы вода с крыши не подмывала фундамент делают систему водоотведения. Есть они из разных материалов более или менее дорогих, но в целом, затраты получаются солидные. Немного сэкономить можно, если собрать водосток своими руками. Об особенностях и порядке монтажа и пойдет речь дальше.

Виды систем водоотведения

Самые известные и распространенные водосливы для крыши — из оцинкованного металла. Пусть они не столь привлекательны, как более современные варианты, но надежны и недороги. А это немаловажно. Что еще хорошо — при наличии навыка жестянщика ли просто имея «прямые» руки, из оцинковки можно сделать водосток своими руками.

Общий вид водостока (ливнестока, системы водоотведения крыши)

Если говорить о других металлических системах, то две из них относятся к категории элитных — медные и из сплава цинка и титана. Они, безусловно долговечны, но цена очень высокая. Есть более демократичный вариант — металлические водосточные системы с полимерным напылением. По цене они вполне доступны, по внешнему виду — не придерешься, по долговечности — зависит от производителя. При соблюдении технологии случить они будут много лет.

Есть еще один вид водоотвода с крыши — из полимеров. Они нормально переносят ультрафиолет, мороз и жару, отличаются высокой прочностью, хорошо выглядят. Недостатком можно считать довольно высокую цену, особенно Европейских производителей. Тем не менее, есть неплохие варианты и в категории недорогих систем.

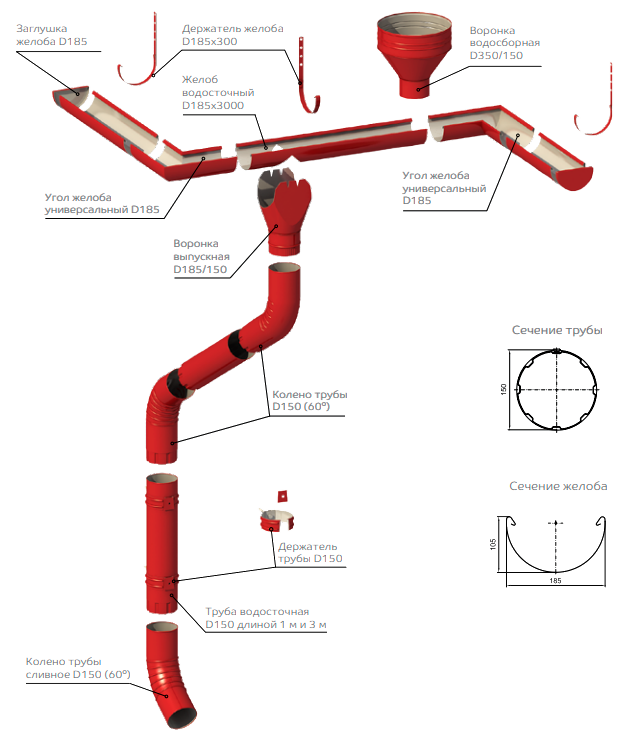

Состав водосточных систем

Под свесом кровли располагаются водосточные желоба. Они крепятся на специальные кронштейны, которые удерживают систему. Так как ливневка располагается по всему периметру крыши, есть углы — внутренние и внешние. Все эти элементы должны соединяться герметично, для этого есть соединители желоба с резиновыми уплотнителями. Эти элементы часто считают лишними. Тогда желоба укладываются внахлест с заходом не менее 30 см, соединяются саморезами.

Из каких элементов состоит водсток

Для отведения воды в желобе проделываются отверстия, в которые вставляются воронки. К воронкам крепятся водосточные трубы. Если свес кровли большой, требуются трубу сделать изогнутой. Для этого есть клена или кольца универсальные (у не которых производителей). Водосточная труба крепится к стене дома при помощи специальных хомутов, которые имеют тот же цвет, что и вся система.

Из всех этих элементов собирается система необходимой конфигурации. Если вы решили купить готовые элементы, а потом собрать водосток своими руками, самое лучшее решение — иметь на руках план дома с размерами. По нему вам быстро определят состав системы и просчитают необходимое количество элементов.

Особенности монтажа

Больше всего вопросов возникает по поводу крепления кронштейнов для водостока. Сразу надо сказать, что устанавливаются они с учетом того, что желоба должны иметь небольшой уклон в сторону воронок. Минимальный рекомендованный уклон — 3 мм. Если хотите, чтобы вода стекала быстрее, можно сделать его больше — вплоть до 10 мм.

Если длинна фронтона крыши менее 10 метров, уклон делают в одну из сторон. Если больше, или ставят в середине дополнительную воронку (и водосточную трубу) и к ней формируют слив, или желоб посреди фронтона имеет самую высокую точку и наклон идет от середины в обе стороны.

Организация уклона водостока

Монтируя водосток своими руками, обычно поступают так: прибивают кронштейн в самой высокой точке. Затем прибивают самый нижний — с учетом запланированного уклона. Между ними натягивается шпагат, по которому крепятся все остальные. Одна рекомендация — перед формированием уклона, проверьте горизонтальность той линии, на которую вы ориентируетесь. Обычно это или фронтальная (ветровая) доска. К сожалению, она не всегда установлена идеально в уровень. Так что проверьте вертикальность, и желательно гидроуровнем или нивелиром, на крайний случай подойдет и пузырьковый, но большой длины — не менее метра. По более коротким на больших длинах вы не сориентируетесь.

Количество кронштейнов и способы их крепления

Количество кронштейнов для установки водостока считается просто: расстояние между двумя соседними должно быть 50-60 см. Общую длину стены делим на это расстояние. К полученной цифре добавляем единицу (крайний кронштейн) и получаем требуемое количество для одной стены. Аналогично рассчитываются все остальные. Если здание имеет нелинейную форму, считать придется поштучно — угловые элементы должны поддерживаться с двух сторон.

Способы крепления кронштейнов для водостока с крыши

Теперь непосредственно о способах крепления кронштейнов. Есть три возможности:

• Прибивать к стропилам кровли. Вариант хорош, если кровельный материал еще не настелен — никаких проблем с крепежом нет.
• Устанавливать на ветровую доску. Если выбраны отливы из пластика, это — единственный вариант. В других системах — один из возможных.
• К крайней доске обрешетки или настила под кровельный материал (если он сплошной). Этот способ тоже используется до того момента, как начали укладывать кровельный материал.

Кровельный материал не должен выступать более чем на половину желоба водостока

Еще раз обращаем внимание, что прибиваются кронштейны с учетом создаваемого уклона. Если они выполнены из металла, их сгибают при помощи подручных средств или специального инструмента — крюкогиба (продается там же, где и водостоки). При этом водосточный желоб надо располагать так, чтобы кровельный материал заканчивался не доходя до половины желоба, а лучше чтобы он находится в промежутке 1/2 — 1/3. Так большая часть желоба «ловит» воду, что важно при сильных ливнях.

На каком уровне монтировать

Теперь о том, как высоко поднимать желоб к кровельному материалу. Если снега у вас в регионе выпадает немного, или кровля имеет большой угол наклона, так что снег на ней не скапливается, особо можно не переживать и крепить где понравится. В противном случае надо желоб опустить, так, чтобы при сходе снега не «сошел» и водосток.

На рисунке примерная траектория сходя снега обозначена пунктирной линией. Дальний край желоба не должен с ней пересекаться. Он, кстати на пару сантиметров должен находится ниже того, который расположен ближе к дому.

Если опустить желоб ниже не получается, надо будет установить на крыше снегозадержатели. Они предотвращают массовый сход снежных масс. Снег понемногу тает, и сходит небольшими фрагментами, не нанося вреда ливнестоку.

Так выглядит массовый сход снега. Как видите, кронштейн ливнестока не мешает (это примерка)

Установка желоба

В закрепленные кронштейны укладывают желоба. Есть две системы с разной последовательностью действий. В первой на краю желоба есть специально сформованная канавка. В эту канавку продевают концы кронштейнов, потом доворачивают желоб на место, закрепляя специальными язычками на кронштейнах. Если посмотрите на фото, станет понятнее.

Монтаж водосточного желоба с наружного края

Во второй системе монтаж начинается со стороны фронтонной доски. В расположенные там замки вставляется дальний край желоба, затем поочередно вдавливается в замки на передней части кронштейнов.

Установка желобов по второй системе

Соединяться два фрагмента водосточного желоба должны специальным соединительным элементом с резиновыми уплотнителями. Но стоимость их довольно высокая, так что два желоба просто укладывают внахлест с заходом в 30 см (следите, чтобы стык располагался по току воды). Для большей герметичности между двумя желобами можно уложить полосу резины, а соединить их обычными саморезами (или с шайбами и резиновыми прокладками). После установки желоба, его края закрываются заглушками.

Заглушки устанавливаются на края желоба

Крепление воронок

Собрав и установив на кронштейны желоб, монтаж водостока продолжают установкой воронок. Их ставят в самых низких участках. Если воронки располагаются близко к углам, отступив от края желоба около 20 см, ручной ножовкой выпиливается отверстие. Электролобзик или болгарку лучше не использовать — велика вероятность того, что вы вырез будет слишком большим.

Установка воронки для водостока

К этому вырезу приставляется воронка, цепляясь за наружный край желоба. Затем она заводится до второго края и там фиксируется специальными зажимами.

Монтаж водосточных труб

К воронкам крепятся водосточные трубы. Если свес крыши большой, непосредственно к воронке крепят поворотный элемент, который позволяет подвести трубы ближе к стене и там закрепить. Для крепления есть специальные хомуты, окрашенные в тот же цвет, что и вся система. Есть они разной конструкции, но в основном имеют защелку, чтобы была возможность демонтажа без удаления саморезов, которыми и крепится труба к стене.

Два способа сборки водосточных труб

Хомуты устанавливаются на расстоянии не менее 1,8-2 м друг от друга. Внизу водосток можно вывести непосредственно в дренажную систему (если она расположена неподалеку). Если вокруг фундамента сделана просто отмостка, труба водостока заканчивается поворотным элементом, который отводит воду от фундамента на расстояние не менее 20 см.

Правила крепления водосточных труб

В принципе, водосток своими руками установлен, но есть еще одна деталь, которая намного облегчит эксплуатацию. На желоб укладывается металлическая (лучше — нержавеющая) сетка. Она предотвращает попадание листвы и другого крупного мусора в систему.

Собирая водосток своими руками, поставьте сетку на желоб. Она не даст листве и веткам забивать ливневку

Установка сетки позволит реже проводить обслуживание системы. Особенно актуально это на высоких зданиях.

Самодельный водосток

Еще более бюджетный вариант — водосточные трубы из пластиковых бутылок. Желоб из них не сделать нормальный, а воронки трубы работают нормально.

Водосток своими руками: самостоятельный монтаж, инструкция

Источник: stroychik.ru

Пошаговый монтаж водостока

Водосточная система — это неотъемлемая часть любого здания. Она защищает его фасад от влаги, которая скапливается, а затем стекает по крыше вниз. Сегодня элементы таких систем изготавливают из различных металлов, в том числе и меди, и разных видов пластика.

Подготовка к установке водостока

Водосток своими руками может быть устроен из любого материала, так как инструкция по монтажу одна на всех. Связано это с тем, что они имеют одинаковую структуру, вне зависимости от материала изготовления отдельных их элементов.

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

Монтаж крепежных элементов

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу.

Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.

На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.

Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!

Как пошагово производится установка водостока своими руками

Источник: vseotrubax. com

Монтаж водостока своими руками

Водосточная система любого здания на даче является неотъемлемой составляющей защиты конструкций от лишней влаги. Она выполняет функцию сбора и отвода талых и дождевых вод со скатной кровли. В случае если монтаж водостока своими руками будет выполнен некачественно либо система вовсе отсутствует, атмосферные осадки наберутся довольно быстро, что неизбежно приведет к таким необратимым последствиям, как разрушение здания.

Варианты расположения водостоков на крыше.

Достаточно часто обильные осадки способны стать причиной размывания фундамента. Это именно те причины, в связи с которыми понадобится установка водосточной системы своими руками. Следуя четкой инструкции и выполняя все необходимые правила, вы обеспечите выполнение системой ее основных функций.

Общие правила установки водосточной системы

Перед тем как приступить к монтажу своими руками, понадобится произвести некоторые расчеты пропускной способности системы водоотвода, которые имеют некоторые правила. Понадобится обязательно рассчитать пропускную способность, помимо того, определить количество элементов водосточной системы, которое будет необходимо. Для этого нужно будет измерить линейные размеры кровли, глубину карнизного выноса, расстояние от свеса карниза до земли, а также угол наклона кровли.

Данные, которые будут получены, могут позволить вычислить площадь водосбора, которая определяется производителями как площадь проекции ската на горизонтальную поверхность либо площадь ската крыши. От площади будут зависеть размеры желобов, диаметр труб и количество воронок.

Список элементов, которые понадобятся для того, чтобы была выполнена установка водосточной системы на даче своими руками:

Инструменты для монтажа водосточной системы.

• дрель;
• саморезы;
• кронштейны;
• воронки водоприема;
• ножовка по металлу;
• клей;
• специальные фиксаторы для закрепления металлической воронки;
• защитная сетка;
• специальные фиксаторы;
• заглушки с резиновым уплотнителем;
• соединители с уплотнителями;
• колена стока;
• хомуты;
• слив;
• рулетка;
• строительный уровень.

Установка крепежных элементов для желобов водосточной системы

Сегодня существует несколько типов крепежа. В зависимости от выбора хозяина дома, их необходимо монтировать либо на стене, либо на стропильной системе кровли. Во время установки своими руками очень важно задать небольшой наклон. Может быть достаточно 5 сантиметров на каждые 10 метров желоба в сторону расположения трубы водостока. Это позволит осадкам максимально быстро и беспрепятственно уходить в трубу, не допуская при этом возможности перелива воды через край желоба.

Если длина имеющегося дома составляет более 20 м, рекомендуется сделать 2 уклона для водного отвода. В подобном случае отсчет нужно будет вести от середины здания к краям.

Металлические кронштейны равномерно распределяются по всей длине стены на расстоянии половины метра друг от друга. Используя дрель, необходимо заранее подготовленными саморезами закрепить кронштейны на стропильной системе к каждой кобылке. В случае если шаг стропил приблизительно 1 м, рекомендуется позаботиться об установке дополнительных кронштейнов к обрешетке, соблюдая при этом необходимое расстояние.

Монтаж водоприемных воронок, водосточного желоба и заглушек

Водоприемные воронки устанавливаются в местах, в которых расположены водосточные трубы. В случае если предполагается, что водоприемные воронки будут выполнять функции соединителей желоба, необходимо начинать с их установки. Прежде чем монтировать желоб своими руками, понадобится при помощи ножовки вырезать в месте его подсоединения к водоприемной воронке отверстие, после чего зачистить края. Для того чтобы закрепить пластиковую воронку, следует использовать клей, а металлическую – специальные фиксаторы.

Монтаж водоприемных воронок.

Далее понадобится установить защитную сетку, которая не даст возможности забиваться листве.

Внешним пазом желоба следует надевать на конец кронштейна. Они укладываются и закрепляются с помощью специальных фиксаторов. Подобные строительные работы достаточно легко выполнить, так как процесс является схожим со сборкой конструктора.

Далее крепятся заглушки. Рекомендуется покупать заглушки с резиновым уплотнителем на нижней дуге, однако, в случае если таковых найти не получится, заглушка укладывается ребристой стороной уплотнителя вверх. Только после этого она стыкуется с желобом. Понадобится позаботиться о том, чтобы желоб полностью вошел в паз заглушки.

Чтобы обеспечить соединение желобов, используются специальные соединители с уплотнителями. Соединитель следует располагать по центру между двух желобов, после чего закреплять замком. Стоит обратить внимание, что желоба обязательно должны находиться на незначительном расстоянии друг от друга.

Монтаж колена, водосточной трубы, хомутов и слива

Колена стока следует одевать непосредственно снизу на воронку. Это необходимо для того, чтобы обеспечить расположение водостока максимально близко к стене, помимо того, для возможности закрепления его хомутами. Для того чтобы присоединить трубу водостока своими руками, понадобится к колену воронки присоединить дополнительное колено, которое направлено вниз.

Схема сборки водостока.

Далее происходит установка водосточной трубы. Трубу необходимо поместить в колено и закрепить хомутами. В случае если длины одной трубы будет недостаточно, понадобится просто вдеть дополнительную трубу в первую.

После этого идет монтаж хомутов своими руками. Для деревянных и кирпичных несущих конструкций следует использовать разные хомуты. Чаще всего хомуты состоят из двух дуг, которые надеваются с двух сторон на трубу и фиксируются с помощью использования закручивающихся болтов.

Последним этапом будет монтаж слива. Слив будет представлять собой поворот трубы, который схож с коленом. С его помощью вода отводится от фундамента и стенок строения. Оптимальным расстоянием от отмостки до края слива является 30-40 см.

Основным требованием, которое предъявляется к водосточной системе на даче, является ее прочность. Осадки могут быть разными и в различных количествах. Система, которая была неверно смонтирована, может попросту не справиться с достаточно большим потоком воды. Монтаж всех элементов требует максимально точного соблюдения всех правил установки водостоков своими руками и обеспечения качества всех соединений.

После того как все строительные работы будут завершены, понадобится промыть систему. Связано это с тем, что оставшаяся стружка способна негативно влиять на пластиковые элементы.

Что сделать для того, чтобы водосток служил долго

Есть смысл знать некоторые советы по поводу эксплуатации водостока и ухода за ним.

Чтобы избежать загрязнения водостока используют сетку.

Засорение или заиление некоторых отдельных участков желобов водостока и труб вполне может стать причиной снижения пропускной способности системы водостока. Водосток обязательно необходимо чистить от мусора и промывать с помощью использования поливочного шланга. Выполнять подобные действия необходимо 2 раза в год, весной и осенью.

Чтобы защитить водосток от возможного снега, который может сползать, необходимо установить на крыше снегозадержатели, которые будут соответствовать типу кровли. Защитить от льда может система антиобледенения, которая может быть монтирована на пластиковые или металлические водостоки.

Если дом расположен под деревьями, трубы и желоба водостока могут забиваться хвоей и листьями.

Для того чтобы избежать подобного засорения, понадобится защитить желоба по всей длине с помощью использования специальной сетки или установки сетчатой корзинки в воронке водоприемника.

В случае, если дождевая вода будет отводиться непосредственно в канализацию, в нижней части трубы понадобится установить обрешетку, которая будет задерживать крупные предметы загрязнения.

Наиболее распространенные ошибки при монтаже водосточных систем

1. Монтаж труб раструбом книзу может вызвать протекание места стыка.
2. Превышение рекомендованного расстояния между кронштейнами (более 60 см) может привести к тому, что желоб будет провисать в жаркие погодные условия.
3. В случае если хомуты труб будут сильно зафиксированы, это препятствует вертикальному температурному расширению пластика.
4. Монтаж водосточной трубы во внутреннем углу здания может затруднить уход за ней. Лучшим местом для установки могут быть наружные углы.

Какой бы водосток ни был выбран, следует помнить о том, что он способен защищать исключительно кровлю и фасад дома. Всю воду, которая была собрана с крыши, понадобится отвести от участка с помощью установки и использования ливневой канализации.

Создание эффективной системы отведения воды является одной из основных задач, которые могут стоять перед каждым хозяином собственного участка. Для успешного монтажа необходимо знать правила.

Установка водостоков своими руками: общие правила

Источник: 1metallocherepica.ru

Монтаж водосточных систем

После того как будет вбит последний гвоздь в кровельное покрытие, можно переходить к установке водосточной системы. Это специальная конструкция для отвода дождевой и талой воды с поверхности крыши. Система эта необходимая, именно с ее помощью решается проблема защиты стен дома и фундамента от повышенной влажности, которая негативно сказывается на их техническом и эксплуатационном состоянии. Еще совсем недавно водосточная система изготавливалась из труб оцинкованной стали, которые производились кустарным способом.

Сегодня большое количество производителей предлагает готовые системы со всеми дополнительными элементами. То есть, покупая водосток, вы получаете полный комплект, точно подходящий под конфигурацию и размеры вашего дома. Водосточная система может быть изготовлена из металлических труб с гальваническим покрытием или из пластмассовых. Как показывает практика, если правильно все рассчитать, если понять всю технологию монтажного процесса, то своими руками провести установку водосточных систем будет несложно.

Расчет системы и комплектующих

В первую очередь необходимо правильно выбрать диаметр труб, которые будут использованы в системе водостока дома. Здесь есть определенная зависимость диаметра от площади кровли.

• Если общая площадь кровли не превышает 50 м², то ширина используемых желобов будет 100 мм, а диаметр вертикальных труб – 75 мм.
• Площадь 50-100 м², желоба – 125 мм, трубы – 87 мм.
• Если площадь дома превышает 100 м², то устанавливаются желоба шириною 150-190 мм, с диаметром труб 100-120 мм.

Как определить количество труб, а соответственно и воронок, устанавливаемых на них сверху? Придется рассчитывать площадь каждого ската, с тем расчетом, что на один скат необходимо установить одну трубу водостока. В том случае, если площадь одного ската превышает нормативы пропускной способности диаметра устанавливаемой трубы, то на этот скат надо будет установить две трубы, а соответственно и две воронки.

Стандартная длина водосточной трубы – 3 или 4 м. Понятно, что установка одной не решит проблему закрытия вертикального стояка. Поэтому необходимо замерить расстояние от карниза до отмостки дома, и разделить его на 3 или 4 м. Получаем количество водосточных труб на один стояк. Если ровное число при этом не получается, округляем его в большую сторону. Обратите внимание на то, что труба для водосточных канализаций до поверхности отмостки недостает. Это расстояние стандартное, закреплено СНиПами и равно 30 см.

Для стояка обязательно понадобятся хомуты, которые будут держать его в вертикальном положении. Их количество определяется соотношением: на одну трубу два хомута. Обязательно этот крепежный элемент устанавливается на стыках разных элементов водосточного стояка. Это отводы, отливы, воронки и так далее.

Что касается количества необходимых желобов, то и здесь можно легко провести расчет. Их стандартная длина – 3 м. Замеряется длина каждого ската, и данный размер делится на 3 м. Производится округление полученной величины.

Количество кронштейнов рассчитывается по соотношению: один кронштейн через каждые 50-60 см. Есть в комплектации водосточных систем канализаций так называемые углы для желобов. Их обычно используют в сложных кровлях, где примыкают друг к другу скаты. То есть, с их помощью вся водосточная конструкция (имеются в виду желоба) соединяется в единую систему. Количество углов соответствует количеству углов самой кровли. Есть еще один крепежный элемент – замок для желобов. Его количество определяется количеством стыков между устанавливаемыми желобами.

И последний элемент водосточной системы – колено. Их называют по-разному: отводы, отливы, отметы. Это все одна и та же вещь. Чтобы понять, как правильно рассчитать необходимое количество отливов, необходимо посмотреть на фото выше. То есть, многое будет зависеть от конфигурации кровельной конструкции и места установки воронки водосточной системы.

Монтаж водосточной системы

Итак, все расчеты сделаны, материалы куплены, можно переходить к монтажному процессу водосточных систем канализаций. В первую очередь необходимо провести разметку. Самый важный момент – это правильно определить места установки кронштейнов под желоба. При этом нужно учитывать тот момент, что продольная центральная ось всей системы (имеются в виду желоба) должна проходить точно под краем карниза крыши дома. То есть, правильно выставленный кронштейн по глубине – это правильный монтаж всех водосточных систем.

Установка воронки производится вручную. Здесь имеется в виду, что в желобе по месту установки воронки необходимо сделать отверстие с помощью ножовки по металлу. Место установки может быть по центру или со смещением. Это обычно закладывается в проекте водосточных систем канализации.

Крепежные кронштейны устанавливаются по монтажной линии с уклоном в сторону воронки. Угол уклона – 2-5%. Это на один метр длины желоба разница между краями должна составлять 2-5 мм. Расстояние между кронштейнами 50-70 см. При этом крайний кронштейн монтируется на расстоянии 25 см от заглушки желоба, от углового элемента не меньше 15 см.

Для того чтобы правильно провести монтаж кронштейнов, рекомендуется использовать для разметки прочную нить или леску. С одного края карниза устанавливается саморез, к которому нить и привязывается. После чего через один метр по направлению монтажа водосточной системы делается отметка ниже установки самореза на 2-5 мм. Чтобы точность уклона была выше, нужно отметку поставить не через один метр, а через три или пять. При этом смещение вниз придется увеличить. К примеру, если это будет 5 м, то 5х2=10 мм. Значит, через 5 м отметка будет находиться ниже места установки самореза на 10 мм.

Как правильно установить кронштейны под желоба

Все будет зависеть от конструкции кровли дома. Посмотрите на фото ниже, где показаны три варианта установки.

1. Кронштейны крепятся к стропильным ногам. В этом случае используются только металлические крепежные элементы.
2. Крепление к лобовой доске. Здесь обычно используются пластмассовые кронштейны.
3. Установка на крайний элемент обрешетки. Для этого используются металлические кронштейны, снабженные специальными удлинительными планками.

Необходимо обратить внимание на точную установку кронштейнов. Если провести этот процесс с некоторыми отступлениями от требований, то можно получить в конечном итоге большие проблемы. К примеру:

• Если увеличить расстояние между кронштейнами под желоба, то может появиться провисание всей желобной системы.
• Если середина желоба не совпадет с кромкой карниза, то обязательно произойдет перелив воды.
• Увеличение зазора между краем кровли и краем желоба приведет все к тому же переливу и разбрызгиванию.

Монтаж фигурных элементов водосточных систем

Здесь строгое правило: монтаж водостоков производится сверху вниз. При этом все элементы устанавливаются раструбами вверх. Вот алгоритм процесса.

• После воронки устанавливаются два отлива, между которыми обязательно вставляется прямой отрезок трубы. Его длина приблизительно 60 см.
• Производится сборка всех отводов.
• Устанавливается верхняя труба водостока.
• Производится ее крепление к стене дома при помощи хомутов, при этом она строго выставляет вертикально. Оптимальное расстояние между хомутами – 1,8 м. при этом один из хомутов является скрепляющим, другой направляющим. Некоторые производители рекомендуют использовать так называемые хомуты с компенсаторами расширения при изменениях температуры.
• Таким способом соединяются все трубы водосточной системы, между собой трубные элементы соединяются специальными хомутами.
• В самом низу стояка устанавливается сливной отлив.

Есть еще один немаловажный момент – это компенсация при расширении стыков элементов водосточных систем канализаций. Во-первых, все стыки обмазываются силиконовым герметиком, который при расширении не даст разгерметизировать конструкцию. Во-вторых, необходимо оставлять тот самый зазор размером 0,6-2 см (у разных производителей требования разные).

Если вся система готова к эксплуатации, то рекомендуется ее проверить. Просто наливаете ведро воды на скат и смотрите, нет ли подтеков, весь ли объем жидкости ушел в желоба и трубы, не произошло ли разбрызгивание.

И еще несколько полезных советов:

• Нельзя для подрезки металлических элементов использовать болгарки или другие механические инструменты. Все работы проводятся только ножовкой по металлу. Металлические кромки срезов необходимо обязательно отшлифовать, используя напильник или наждачную бумагу.
• Проводить весь монтажный процесс водосточных систем канализаций надо только при температуре не ниже минус 5°.

Заключение

Каждый год после окончания сезона водосток надо осматривать на предмет появившихся дефектов, а также проводить его чистку. К примеру, под напором из шланга промыть его от начала до конца. Очень важно для чистки не использовать острые металлические предметы, которые могут повредить защитное покрытие всех элементов водосточных систем.

Монтаж водостоков

Источник: bouw. ru

Установка водосточной системы на крыше

Любое частное строение, например, в виде дачного домика, должно быть оснащено водосточной системой, которая необходима для отвода излишек воды как результат дождя или таяния снега при наличии скатной крыши. Если монтаж водосточной системы будет произведен неправильно, что нередко случается при самостоятельной ее установке, или она будет отсутствовать как таковая, то следствием этого станет постепенное разрушение здания.

Осадки являются основной причиной того, что происходит размытие фундамента. Именно это заставляет устанавливать систему водостока, которую можно смонтировать собственными силами. Но как установить водосток самостоятельно? Монтаж водосточной системы предполагает ряд рекомендаций, с помощью которых можно создать функциональный водосток, обеспечивающий полноценный отвод излишков воды.

Порядок действий при монтаже водостока

Инструкция по монтажу водосточной системы обычно включает в себя один и тот же набор действий: выполнение необходимых расчетов, закупка материалов и осуществление непосредственного проведения того или иного вида работ. При этом возведение водостока происходит примерно в том же порядке. Изначально следует определиться с типом требуемой системы, а затем, основываюсь на расчетах, произвести закупку материла и осуществить установку водостоков на крыше.

Водосточные системы отличаются вариативностью изготовления, что зависит от требуемой пропускной способности. В частности, водостоки на крыше могут маркироваться следующим образом: 125/100. Данная маркировка дает понять, как диаметр трубы соотносится с диаметром желоба, что более наглядно видно на рисунке ниже.

Наличие на рынке такого разнообразия водосточных систем объясняется тем, что предпринимаются попытки удовлетворить весь спектр потребностей покупателей этой продукции.

Как правильно определиться с системой водостока?

Качественная установка водостоков не может быть реализована без правильно подобранной системы. Оптимальный выбор рассматриваемого вида системы должен основываться на следующей информации:

• уровень осадков в своем максимуме применительно к тому региону, где находится строение, в отношении которого предполагается проведение работ по монтажу водостоков;
• параметр площади самого большого ската крыши, необходимый в целях определения подходящего желоба.

Существует формула, которая дает возможность рассчитать площадь ската:

При этом стоит учитывать один момент – для плоской крыши, характеризуемой уклоном в пределах 10 градусов, используется несколько другая формула расчета:

Посредством приведенной ниже таблицы можно выбрать водосточную систему в соответствии с полученными замерами.

Когда с определением вида системы будет закончено, следует перейти к подсчету того, сколько материала потребуется. Для упрощения этого процесса надо подготовить чертежи плоскостей.

Расчет водосточной системы

Приведенный рисунок дает возможность легко понять, как производится расчет требуемого количества материалов, необходимых для организации системы водостока.

Расчет желобов

Выделяют два типа желобов, где один имеет полукруглое сечение, а другой – прямоугольное. Предназначение этого элемента системы заключается в сборе осадков, попадающих на крышу строения. Обычно можно приобрести водосточные желоба двух типоразмеров: 3 и 4 метра. Его монтаж производится посредством использования крепежны

Инструкция по изготовлению водостоков для крыши своими руками

Фото процесса установки водостоков

Составной элемент системы – водосточные трубы (металлические или пластиковые, круглые или прямоугольные), предназначены для сброса воды от уровня самого верхнего перекрытия здания до уровня земли.

Трубы водосточные собираются из нескольких отдельных патрубков, сочленяемых друг с другом соединительными элементами. Полностью собранная труба фиксируется вертикально с помощью крепёжных хомутов.

Дополнительными элементами водосточной системы являются заглушки для желобов, обводы, тройники, воронки, защитные сетки, решётки.

Набор фасонных деталей, традиционно используемых при сооружении водосточных систем частных домов. При строительстве системы своими руками потребуются все эти элементы в количестве, определяемом расчётами

Заглушки желобов устанавливаются по торцам желобных линий, имеют разнообразную конфигурацию и форму (правосторонние, левосторонние, универсальные). За счёт обводов выполняется аккуратный монтаж труб на сложных архитектурных участках. Тройники обеспечивают технические разводы, а воронки, сетки и решётки способствуют эффективному удалению воды.

Рекомендуем также прочесть наш материал о то, как самостоятельно рассчитать количество нужных материалов для обустройства водосточной системы.

В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.

Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.

Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:

1. На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
2. На нижнюю сторону первого элемента обрешётки.
3. На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
4. С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.

   Примеры крепления держателей для водосточного жёлоба при условии, что кровельный материал уже смонтирован

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
2. Количество воронок и сливов определяется количеством стояков.
3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
5. На каждый стояк устанавливается по два отвода.
6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

   Схематическое расположения стоков для различных видов кровли

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор пр

Инструкции по установке желоба Rainhandler | Водосточные желоба RainhandleR

ПРОСТАЯ УСТАНОВКА ДЛЯ БОЛЬШИНСТВА ДОМА

ВАЖНАЯ ИНФОРМАЦИЯ: У вас должна быть облицовочная доска размером 1 ″ x 3 ″ (или шире) и выступ от 1 1/2 ″ до 2 1/2 ″. В противном случае НАЖМИТЕ ЗДЕСЬ

Необходимые предметы:
· Отвертка Phillips (# 2)
· Молоток
· Гвоздь (6D обычный, длина 2 дюйма)
· Ножницы для листового металла или ножовка
· Карандаш
· Рулетка
· Лестница

• Отцентрируйте лестницу на расстоянии 30 дюймов от конца края крыши.(Рис. 1) Убедитесь, что лестница надежно закреплена. Поднимитесь по лестнице с необходимыми инструментами и временно поместите Rainhandler на крышу.
• Измерьте и отметьте позиции кронштейнов на расстоянии 10, 30 и 50 дюймов от конца крыши (см. Рисунок 2) в нижней части панели облицовки.
• Используя кронштейн, найдите и отметьте отверстия для винтов в каждом положении кронштейна. Отверстия для винтов начните с гвоздя 6D или используйте сверло. См. Рисунок 3.

Кромка крыши ДОЛЖНА находиться прямо над третьей-пятой планкой от дома для достижения наилучших результатов.

В том маловероятном случае, если ваш дом не типовой конструкции, НАЖМИТЕ ЗДЕСЬ , чтобы увидеть специальную установку

5. Поднимите секцию дождевика под лестницу. Установите его, зацепив вторую планку концевым крюком, затем надавите и сожмите заднюю планку, пока она не войдет в защелку. (Рисунок 5) Спуститесь по лестнице и повторите шаги 1–5 для каждой дополнительной секции Rainhandler. Поднимайтесь и используйте лестницу осторожно. Rainhandler ДОЛЖЕН быть расположен как минимум на 3 дюйма ниже края крыши.Более 3 ″ работают еще лучше, ВСЕГДА ВНИЗ FASCIA BOARD.

6. На заключительном участке обычно необходимо отрезать его до нужной длины. Измерьте и отметьте место резки на Rainhandler. Режьте только одну планку ножницами для листового металла. Вставьте срезной наконечник и отрежьте, как показано на рисунке 6. Когда вы закончите, любые изогнутые планки можно выпрямить плоскогубцами для улучшения работы и внешнего вида. Вы можете расположить секцию между 2 кусками дерева (1 ″ x 4 ″) и разрезать ножовкой с очень мелкими зубьями.При вырезании секции оставьте как можно больше поперечных опор. Например, 2 дюйма, отрезанные с обоих концов, лучше, чем 4 дюйма с одного конца. Отрегулируйте положение кронштейна соответствующим образом. Для установки на углах крыши см. Рис. 7.

% PDF-1.5 % 419 0 объект > endobj xref 419 103 0000000016 00000 н. 0000003567 00000 н. 0000003669 00000 н. 0000004448 00000 н. 0000004485 00000 н. 0000004513 00000 н. 0000004637 00000 н. 0000004761 00000 н. 0000004875 00000 н. 0000005570 00000 н. 0000006270 00000 н. 0000006767 00000 н. 0000007004 00000 н. 0000007555 00000 н. 0000007798 00000 н. 0000008435 00000 н. 0000008462 00000 н. 0000008574 00000 н. 0000008711 00000 н. 0000009263 00000 н. 0000009736 00000 н. 0000010619 00000 п. 0000011276 00000 п. 0000012074 00000 п. 0000012574 00000 п. 0000012836 00000 п. 0000013283 00000 п. 0000013930 00000 п. 0000014520 00000 п. 0000014776 00000 п. 0000015312 00000 п. 0000016026 00000 п. 0000016254 00000 п. 0000016483 00000 п. 0000016629 00000 п. 0000016767 00000 п. 0000017154 00000 п. 0000017384 00000 п. 0000017530 00000 п. 0000017648 00000 п. 0000018035 00000 п. 0000018422 00000 п. 0000057380 00000 п. 0000072410 00000 п. 0000072480 00000 п. 0000072584 00000 п. 0000083196 00000 п. 0000107349 00000 н. 0000107600 00000 н. 0000146921 00000 н. 0000147399 00000 н. 0000150048 00000 н. 0000150172 00000 н. 0000150296 00000 н. 0000150420 00000 н. 0000150807 00000 н. 0000150949 00000 н. 0000151095 00000 н. 0000151209 00000 н. 0000151596 00000 н. 0000151738 00000 н. 0000151884 00000 н. 0000152001 00000 н. 0000152123 00000 н. 0000152233 00000 н. 0000152355 00000 н. 0000152465 00000 н. 0000152587 00000 н. 0000152697 00000 н. 0000157841 00000 н. 0000157880 00000 н. 0000157955 00000 н. 0000157986 00000 н. 0000158061 00000 н. 0000159252 00000 н. 0000170698 00000 п. 0000171028 00000 н. 0000171094 00000 н. 0000171211 00000 н. 0000172402 00000 н. 0000173593 00000 н. 0000185039 00000 н. 0000204643 00000 н. 0000205035 00000 н. 0000205110 00000 н. 0000205462 00000 н. 0000205537 00000 н. 0000205888 00000 н. 0000205963 00000 н. 0000206296 00000 н. 0000206371 00000 н. 0000206701 00000 н. 0000206776 00000 н. 0000207113 00000 н. 0000207349 00000 н. 0000207802 00000 н. 0000207877 00000 н. 0000208204 00000 н. 0000208432 00000 н. 0000208824 00000 н. 0000214967 00000 н. 0000379549 00000 н. 0000002356 00000 н. трейлер ] / Назад 2809668 >> startxref 0 %% EOF 521 0 объект > поток h ތ TO [e sz \ ﴅ BI9P (‘J4 đ.y «6cCS> ‘f;] 8D9B! ᵏt, ω p): L̝dWF sA} BM4ZZʫp / fZ-bR5jD / 7) Z8z ߫ ~ w [*; kwf5fΌx * {; G3s {

AmeriGutter Бесшовные желоба и ограждения желобов: местные специалисты по установке

AmeriGutter обслуживает следующие города:

Коннектикут — CT

Windham County CT : Ashford Ct, Ballouville Ct, Brooklyn Canterbury Ct, Chaplin Ct, Danielson Ct, Dayville Ct, East Brooklyn Ct, East Killingly Ct, East Putnam Ct, Eastford Ct, Fabyan Ct, Grosvenordale Ct, Hampton Ct, Killingly, Moosup, North Grosvenor Dale, Oneco, Plainfield, Pomfret, Putnam, Putnam Heights, Quinebaug, Rogers, Scotland, South Killingly, South Windham, South Woodstock, Staffordville, Sterling, Thompson, Wauregan, Willimantic, Windham, Woodstock
New London County CT : Bozrah, Colchester, Westchester, East Лайм, Ниантик, Франклин, Грисволд, Джуэтт-Сити, Гротон, Лонг-Хилл, Мистик, Ноанк, Мост Поконок, Ливан, Ледьярд, Гейлс-Ферри, Лиссабон, Лайм, Монтвилл, Река Оксобоксо, Честерфилд, Мохег an, Oakdale, Uncasville, New London, North Stonington, Norwich, Old Lyme, Preston, Salem, Sprague, Stonington, Pawcatuck, Mystic, Old Mystic, Voluntown, Waterford, Quaker Hill

Rhode Island — RI

Providence Графство, Род-Айленд, : Берриллвилл, Род-Айленд, Харрисвилл, Род-Айленд, Паскоаг, Род-Айленд, Центральный водопад, Род-Айленд, Крэнстон, Род-Айленд, Камберленд, Род-Айленд, Камберленд-Хилл, Род-Айленд, Вэлли-Фолс, Род-Айленд, Восточный Провиденс, Род-Айленд, Фостер, Род-Айленд, Глостер, Род-Айленд, Джонстон, Род-Айленд, Линкольн, Род-Айленд, Северный Провиденс Род-Айленд, Норт-Смитфилд, Род-Айленд, Бранч-Виллидж, Род-Айленд, Форестдейл, Род-Айленд, Примроуз, Род-Айленд, Слэтерсвилл, Род-Айленд, Уотерфорд, Род-Айленд, Потакет, Род-Айленд, Провиденс, Род-Айленд, Смитфилд, Род-Айленд, Гринвилл, Род-Айленд, Вунсокет,
Округ Кент, Род-Айленд, : Ковентри, Ист-Гринвич, Уорик, Уэст-Гринвич, Западный Уорик
Округ Бристоль, Род-Айленд : Баррингтон, Бристоль, Уоррен
Округ Ньюпорт, Род-Айленд : Джеймстаун, Литтл Комптон, Мидлтаун, Ньюпорт, Портсмут, Тивертон
Washington Cou nty : Чарльзтаун, Эксетер, Хопкинтон, Эшуэй, Хоуп-Вэлли, Наррагансетт, Нью-Шорхэм, Норт-Кингстаун, Уикфорд, Сондерстаун, Ричмонд, Южный Кингстаун, Кингстон, Писидейл, Уэйкфилд, Вестерли, Брэдфорд,

Массачусетс — 9 Ма
8 9000 Bristol County Ma : Acushnet, Acushnet Center, Attleboro, South Attleboro, Berkley, Dartmouth, Bliss Corner, Smith Mills, Padanaram, North Dartmouth, Dighton, Myricks, North Dighton, Easton, North Easton, Five Corners, South Easton, Fairhaven , Fall River, Flint Village, Bowensville, Highlands, Fall River Station, Steep Brook, Globe Village, Freetown, Assonet, East Freetown, Mansfield, Mansfield Center, New Bedford, North Attleborough, North Attleborough Center, Norton, Norton Center, Raynham, Raynham Center, Tracy Corner, North Raynham, Squawbetty, Prattville, Gushee Pond, Pleasantfield, Ramblewood, Pleasant Street, Raynham, Titicut, Rehoboth, Four Corners, Hornbine, Kingmans Corner, North Rehoboth, Pecks Corner, Perrys Corner, Perryville, Rehoboth Village, South Rehoboth, Seekonk, North Seekonk, Somerset, Pottersville, Swansea, Ocean Grove, Taunton, East Taunton, Weir Village, Whittenton, Junction, Britannia, North Taunton, Oakland, Westnerville, Wade’s Corner , Вестпорт, Норт-Вестпорт
Графство Норфолк Ма: Эйвон, Беллингем, Брейнтри, Бруклин, Рентам, Кантон, Кохассет, Дедхэм, Довер, Фоксборо, Франклин, Холбрук, Медфилд, Медуэй, Миллис, Милтон, Нидхэм, Норфолк, Норвуд, Плейнвилл, Куинси, Рэндольф, Шэрон, Стоутон, Уолпол, Уэллсли, Вествуд, Уэймут, Рентам
Вустер, графство Ма : Оберн, Стоунвилл, Берлин, Блэкстон, Болтон, Бойлстон, Морнингдейл, Брукфилд, Чарльтон, Клинтон, Дуглас, Ист-Дуглас, Дадли, Ист-Брукфилд, Графтон, Фарнумсвилл, Фишервилл, Норт-Графтон, Сондерсвилл, Холден, Джефферсон, Хопдейл, Шпиндлвилль, Лестер, Черри-Вэлли, Рочдейл, Мендон, Милфорд, Миллбери, Милвилл, Нортборо, Чапинвилл, Нортбридж, Уитинсвилл, Линвуд, Оксфорд. Пакстон, Шрусбери, Саутборо, Кордавилль, Южный мост, Спенсер, Стерлинг, Стербридж, Фискдейл, Саттон, Уэст-Саттон, Аптон, Уэст-Аптон, Аксбридж, Норт-Аксбридж, Линвуд, Айронстоун, Уилоквилл, Уоррен, Уэбстер, Уэст-Бойлстон, Окдейл, Вест Worcester,
округа Мидлсекс, Массачусетс, Массачусетс, США : Актон, Арлингтон, Эшби, Эшленд, Эйер, Девенс, Бедфорд, Белмонт, Биллерика, Северная Биллерика, Пайнхерст, Боксборо, Берлингтон, Кембридж, Карлайл, Челмсфорд, Северный Челмсфорд, Конкорд, Вест-Конкорд, Dracut, Dunstable, Everett, Framingham, Nobscot, Saxonville, South Framingham, Groton, Holliston, Hopkinton, Hudson, Lexington, East Lexington, Lincoln, Littleton, Littleton Common, Lowell, Malden, Marlborough, Maynard, Medrose High, Melrose, Melrose, Melrose Натик, Ньютон, Оберндейл, Каштан-Хилл, Ньютон-центр, Ньютон-Хайлендс, Нижний водопад Ньютон, Верхний водопад Ньютон, Ньютонвилл, Нонантум, Томпсонвилл, Уабан, Северное чтение, Пепперелл, Ист-Пепперелл, Ридинг, Шерборн, Ширли, Со Мервилл, Стоунхэм, Стоу, Садбери, Тьюксбери, Таунсенд, Тайнгсборо, Уэйкфилд, Уолтем, Уотертаун, Уэйленд, Кочитуат, Вестфорд, Фордж-Виллидж, Гранитвилль, Набнассет, Уэстон, Уилмингтон, Винчестер, Уоберн
Саффолк, округ Челси, Бостон , Revere, Winthrop
Hampden County Ma : Agawam, Feeding Hills, Blandford, Brimfield, Chester, Chicopee, East Longmeadow, Granville, Hampden, Holland, Holyoke, Longmeadow, Ludlow, Monson, Montgomery, Palmer, Bondsville, Thorndike , Три-Риверс, Рассел, Саутвик, Спрингфилд, Толланд, Уэльс, Уэст-Спрингфилд, Вестфилд и Уилбрахам
Графство Хэмпшир, штат Мэриленд: Амхерст, Белчертаун, Честерфилд, Каммингтон, Истгемптон, Гошен, Грэнби, Хэдли, Хэтфилд, Хантингтон, Мидлфилд, Нортгемптон , Leeds, Florence, Pelham, Plainfield, South Hadley, Southampton, Ware, Westhampton, Williamsburg, Worthington
Essex County Ma: Amesbury, Andover, Beverly, Boxford, Danvers, Esse x, Джорджтаун, Глостер, Гроувленд, Брэдфорд, Гамильтон, Хаверхилл, Ипсвич, Лоуренс, Линн, Линнфилд, Манчестер-бай-зе-Си, Марблхед, Мерримак, Метуэн, Миддлтон, Топсфилд, Нахант, Ньюбери, Ньюберипорт, Северный Андовер, Пибоди , Рокпорт, Роули, Салем, Солсбери, Согус, Свэмпскотт, Топсфилд, Уэнам, Вест-Ньюбери

.

No related posts.
