Инструкция водонагреватель: Как установить водонагреватель – установка бойлера своими руками
инструкция по эксплуатации и применению
Нужда в установке бойлера возникает не так уж и редко, несмотря на, казалось бы, широкое распространение централизованного горячего водоснабжения. Бывают старые квартиры, где изначально не предусмотрена даже газовая колонка. И, конечно, горячей водой очень сложно снабдить частные дома.Виды водонагревателей
Электрические водонагреватели пользуются большой популярностью. Это связано с простотой их использования в быту. Среди них водонагреватели от компании Thermex прекрасно себя зарекомендовали среди потребителей.
Обычно приборы делятся на два вида нагревателей:
- Проточные;
- Накопительные.

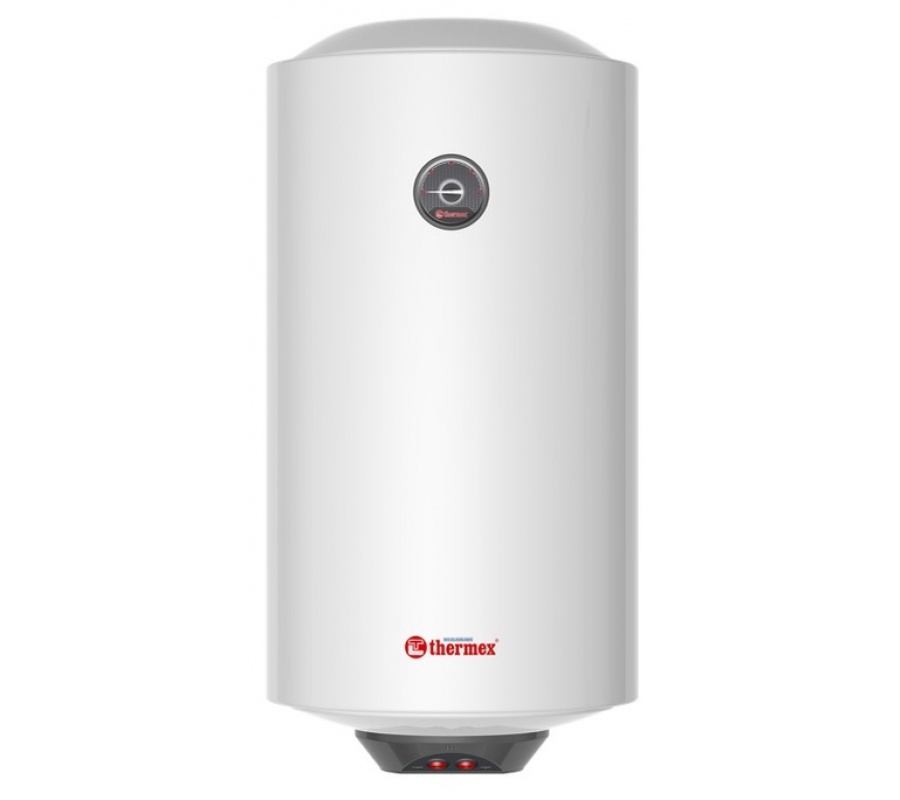

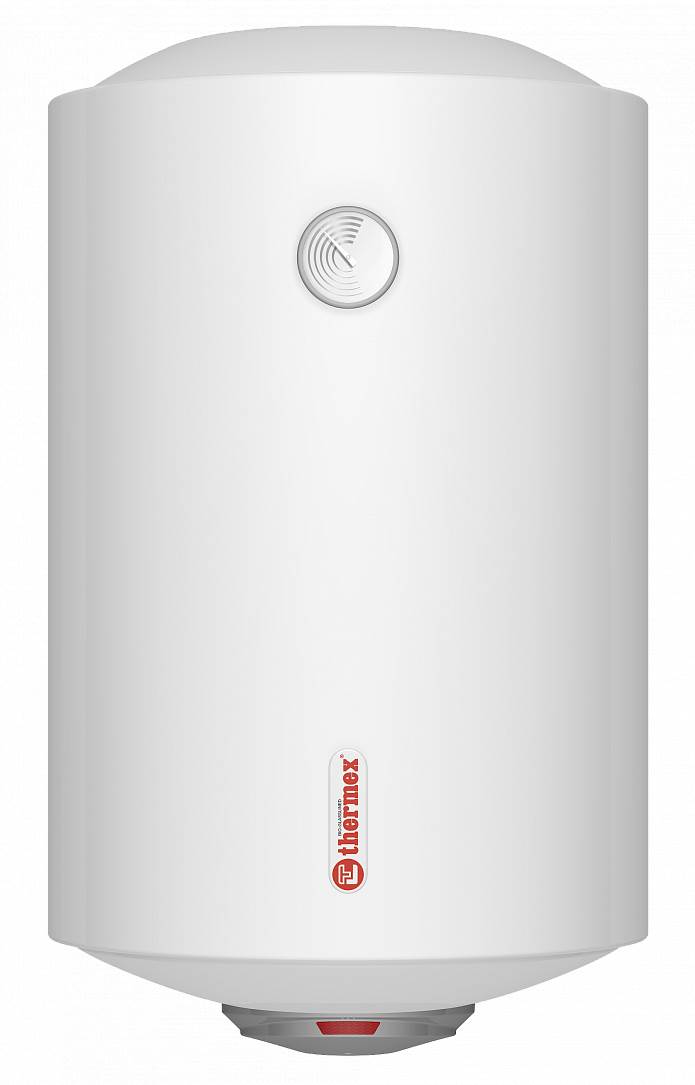

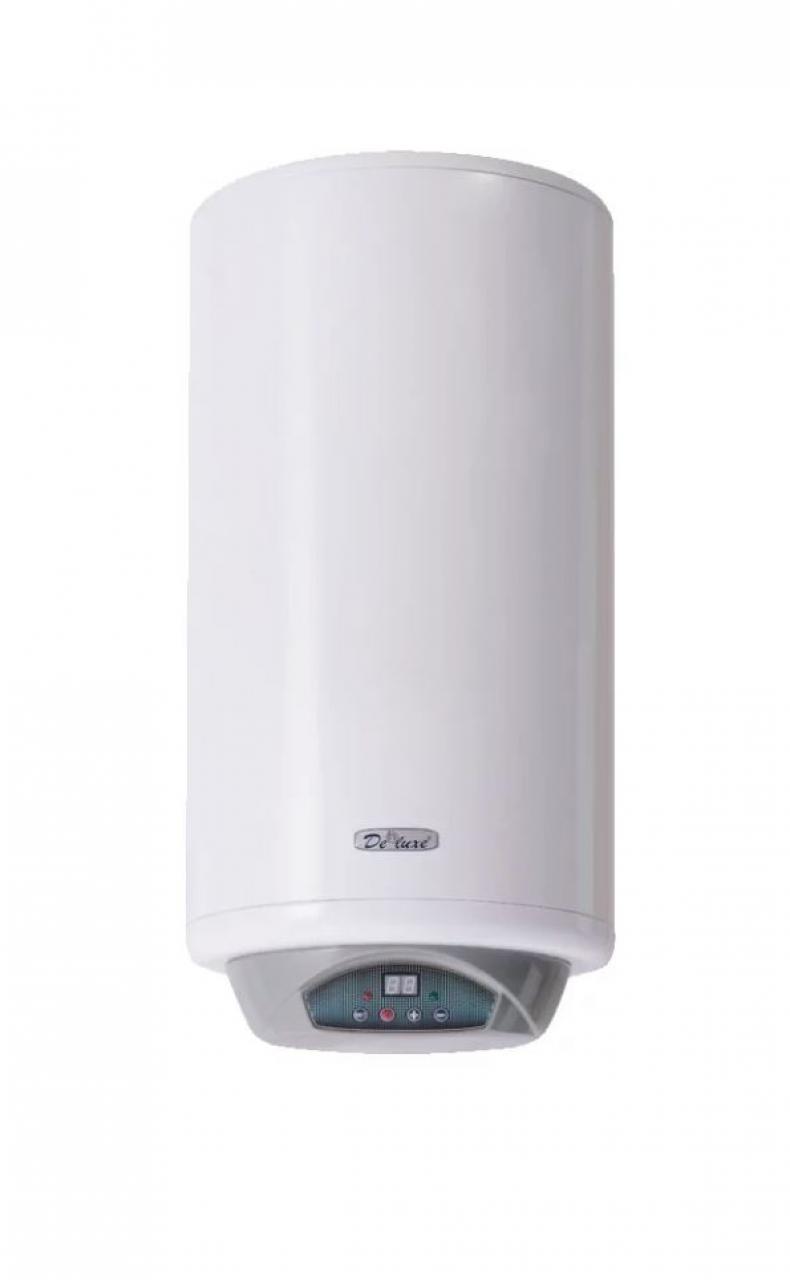

Накопительные водонагреватели Термекс объемом 50 или 100 литров и больше подходят для этого. Если придерживаться всех предписаний и правильно обращаться с прибором, можно в течение долгого времени пользоваться бойлером всей семьей. Инструкции по эксплуатации водонагревателя Термекс любого объема одинаковы.
Подбирать нужное количество литров надо, предварительно оценив, сколько человек будет пользоваться водонагревателем. Имеет значение и то, какую нагрузку могут на себя взять электросети квартиры или дома, где устанавливается прибор.
Достоинства водонагревателей Термекс
Главной особенностью бойлеров фирмы Thermex — наличие высокотехнологичного покрытия, выполненного из стеклофарфора. Это обеспечивает антикоррозийную защиту и ограждает стенки бака от накипи. Водонагреватели Термекс прослужат много лет верой и правдой.У водонагревателя от компании Thermex инструкция очень подробная, что позволяет легко разобраться самому неопытному человеку в том, как пользоваться прибором.
Фирма выпускает бойлеры разных объемов. Тем, кто хочет пользоваться горячей водой на даче, хорошо подойдут баки небольшой емкости.
Для семей с маленькими детьми предпочтительнее вариант с водонагревателем Термекс 100 литров. Он позволит подключить сразу несколько точек для обеспечения горячей водой. Все члены семьи смогут принимать гигиенические процедуры и использовать жидкость для бытовых нужд: мытье посуды, полов, стирка.
Теплоизоляция бака Термекс выполнена из плотного пенополиуретана, что позволяет снизить возможные теплопотери до 2 градусов в час. Баки полностью герметичны.
Тэны защищены от разрушающего воздействия накипи магнитными анодами. Хотя это не избавляет от необходимости менять их раз в год. Если вода довольно жесткая, то процедуру надо проводить чаще. Сами тэны установлены внутри бака. Есть возможность поддерживать заданную температуру, не потребляя большое количество электроэнергии.

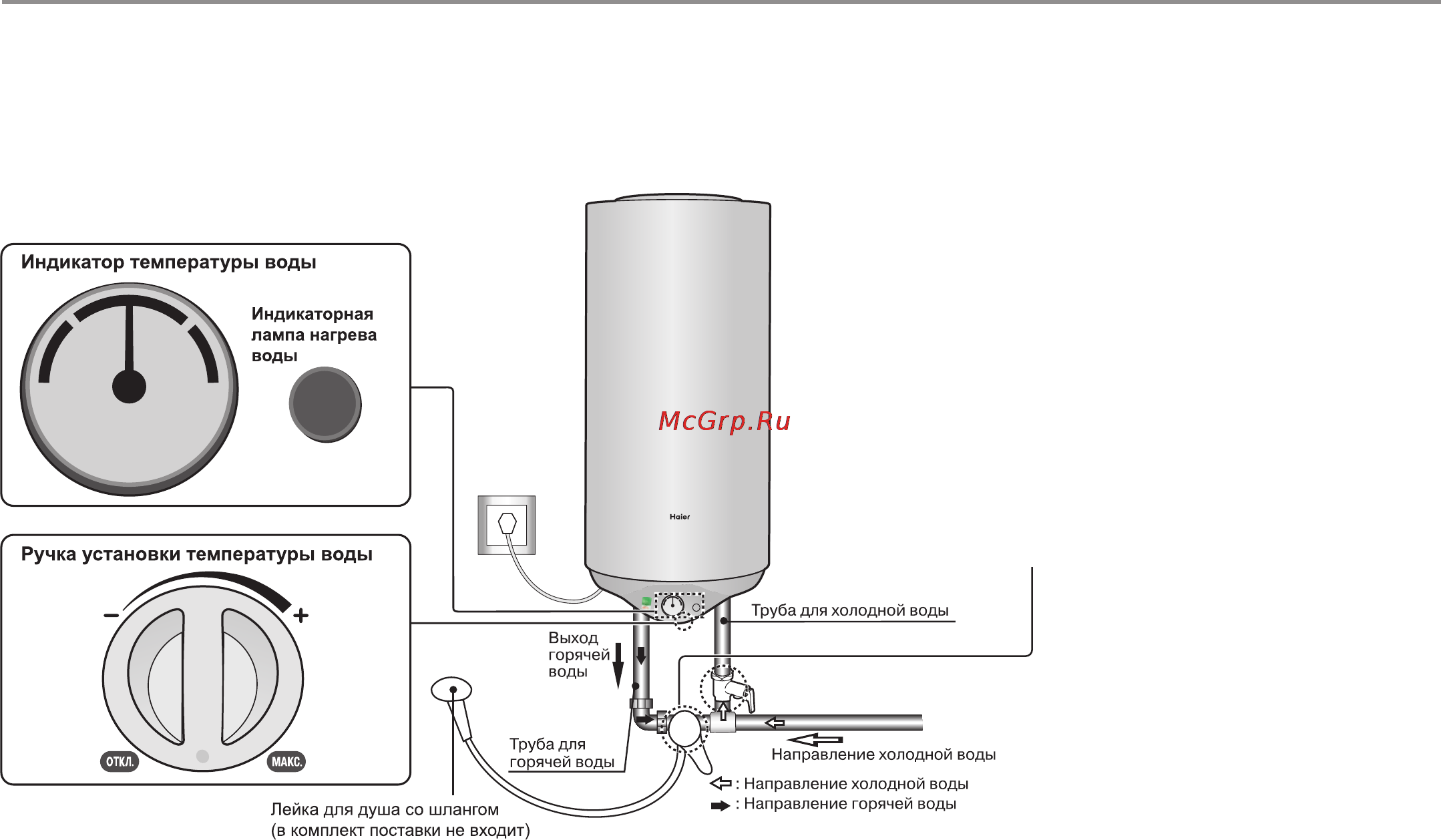

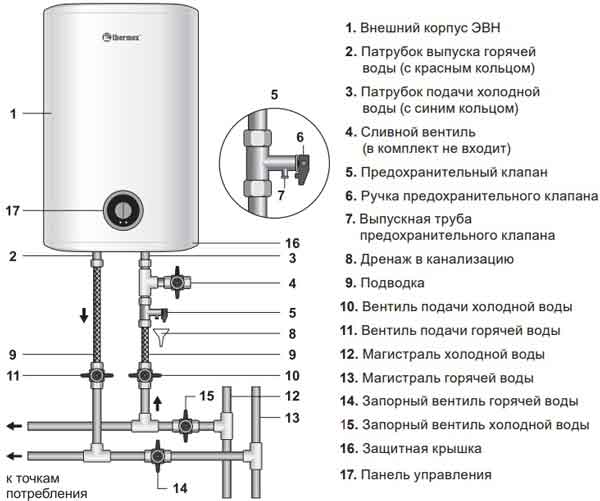

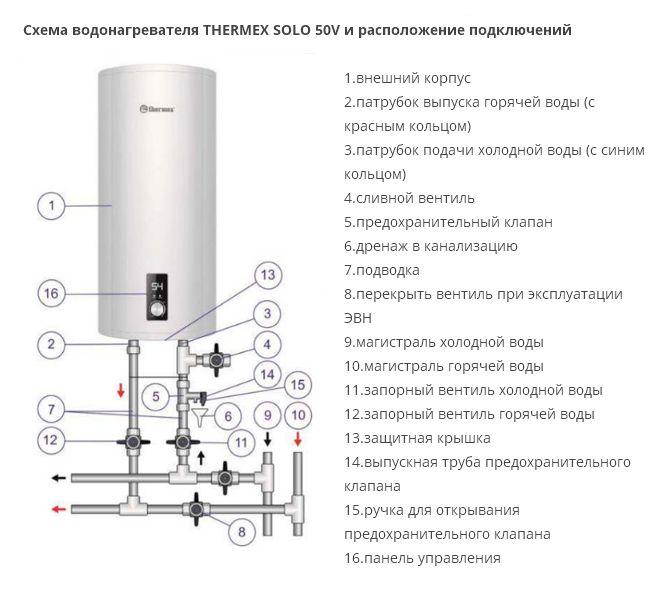

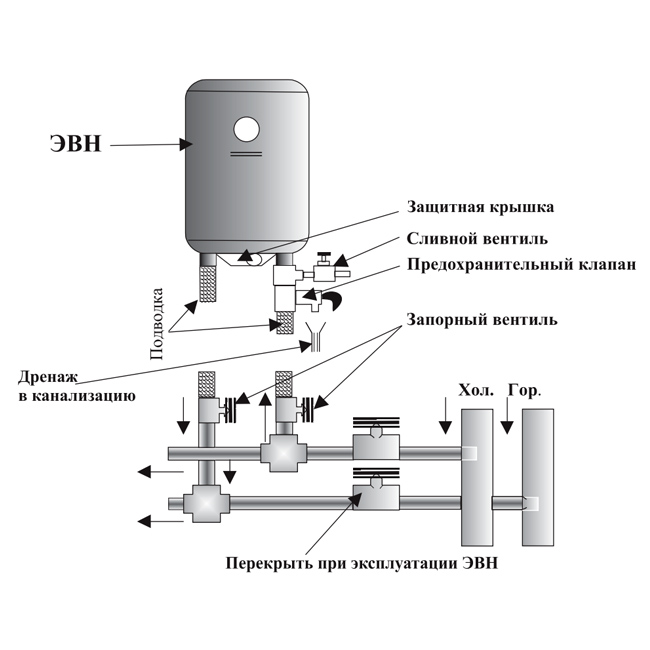

Где и как устанавливать
Перед тем как устанавливать бойлеры Термекс, инструкцию стоит изучить.
В ней должна быть информация о самом приборе, его технических характеристиках, комплектации, как он работает и какие надо соблюдать меры безопасности.Сам монтаж можно осуществить самостоятельно, но при некоторых неполадках возможна утрата срока гарантии прибора. Поэтому лучше всего установку поручить профессионалам, которые уже имели дело с аппаратами, произведенными Thermex.

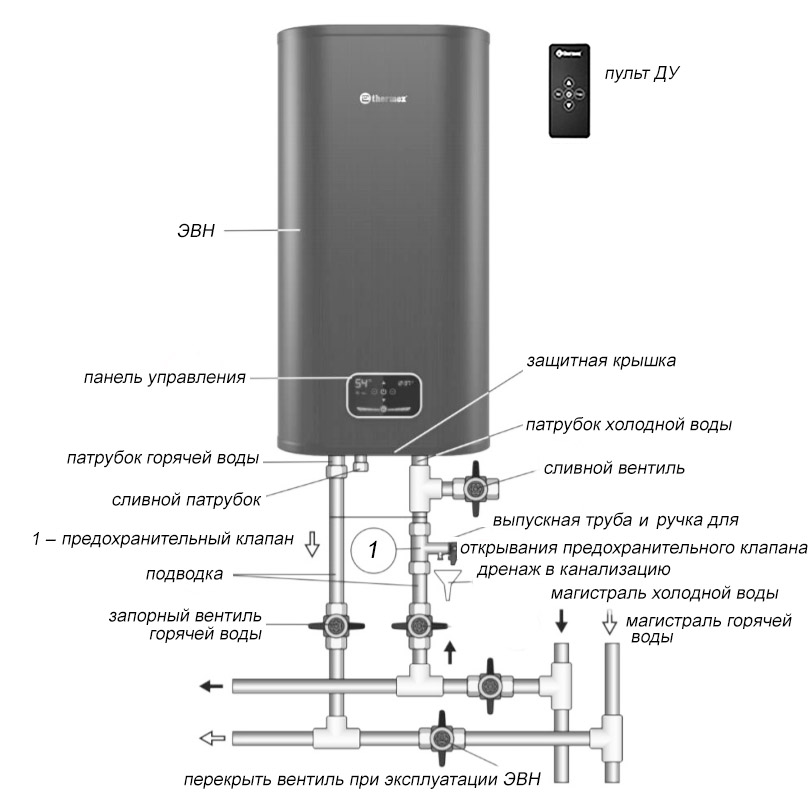

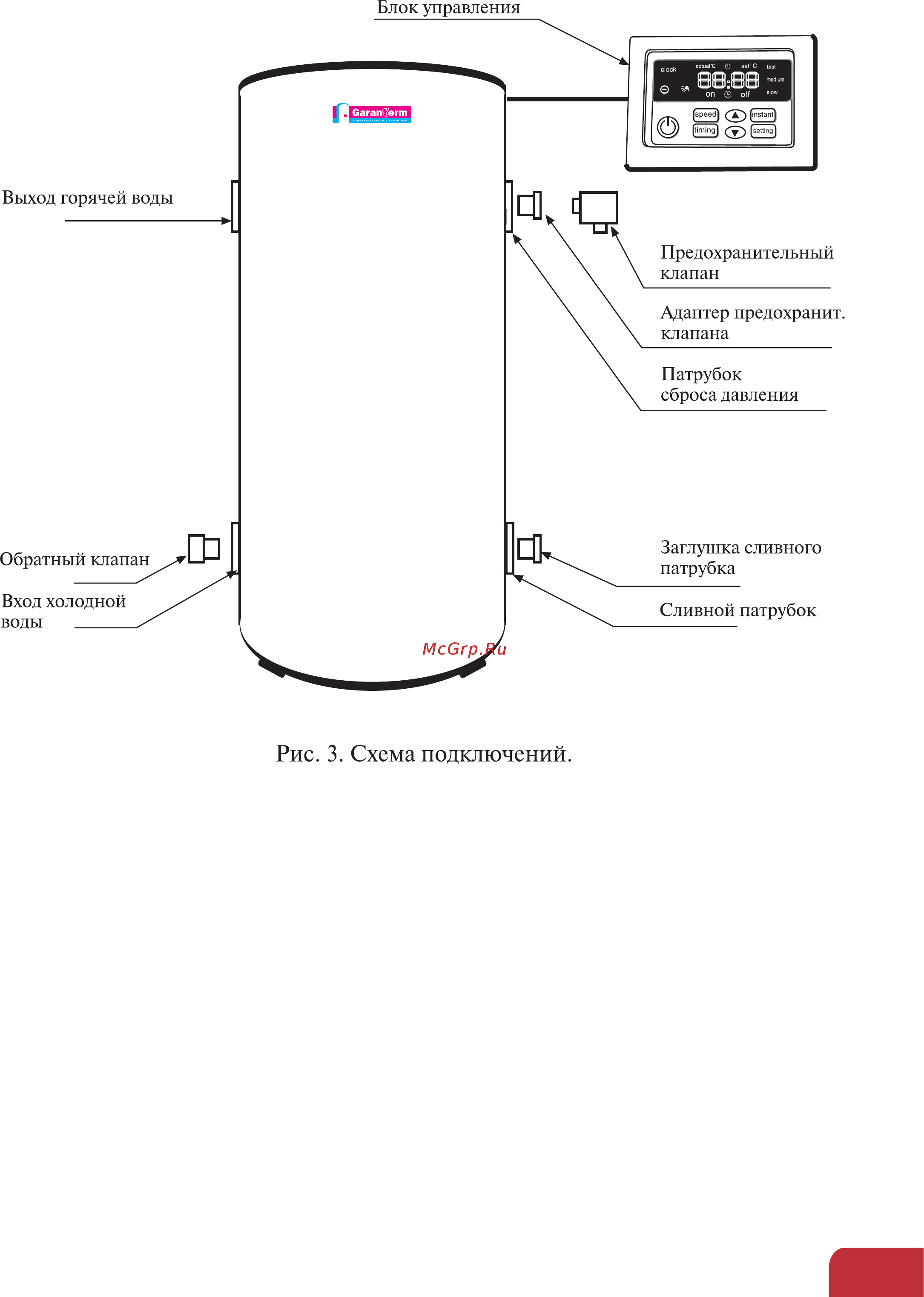

В комплект водонагревателей Термекс уже входят специальные кронштейны, на которые крепится бак. Стена, к которой будет прикручен бойлер, должна быть достаточно прочной и выдерживать вес емкости.
Внизу пол должен быть оборудован таким образом, чтобы попавшая вода отводилась в канализацию. В некоторых случаях можно поставить специальный поддон, но тоже с возможностью отвода жидкости.
Стоит большое внимание уделить розетке, через которую будет осуществляться питание прибора. Она должна быть заземлена. Подойдет трехжильный кабель с сечением не менее 6 квадратных миллиметров для водонагревателя 100 литров..jpg)
Давление в водопроводе не должно превышать 0,6 МПа.
Как включать водонагреватель
Первый запуск прибора лучше тоже доверить специалистам, которые его устанавливают.
- Для начала бак надо заполнить водой. Для этого включается кран на смесителе и на выходе из самого устройства. Потом открывается кран на трубе, которая поставляет в бойлер воду. Таким образом, из бака выводится весь воздух, что очень важно для правильной работы водонагревателя.
- Если из смесителя пошла вода, значит, бак полон. Кран можно закрывать. После этого бойлер Термекс согласно инструкции по эксплуатации можно включать в сеть и заниматься настройками.

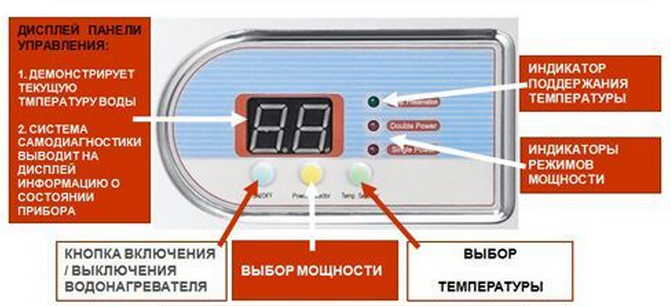

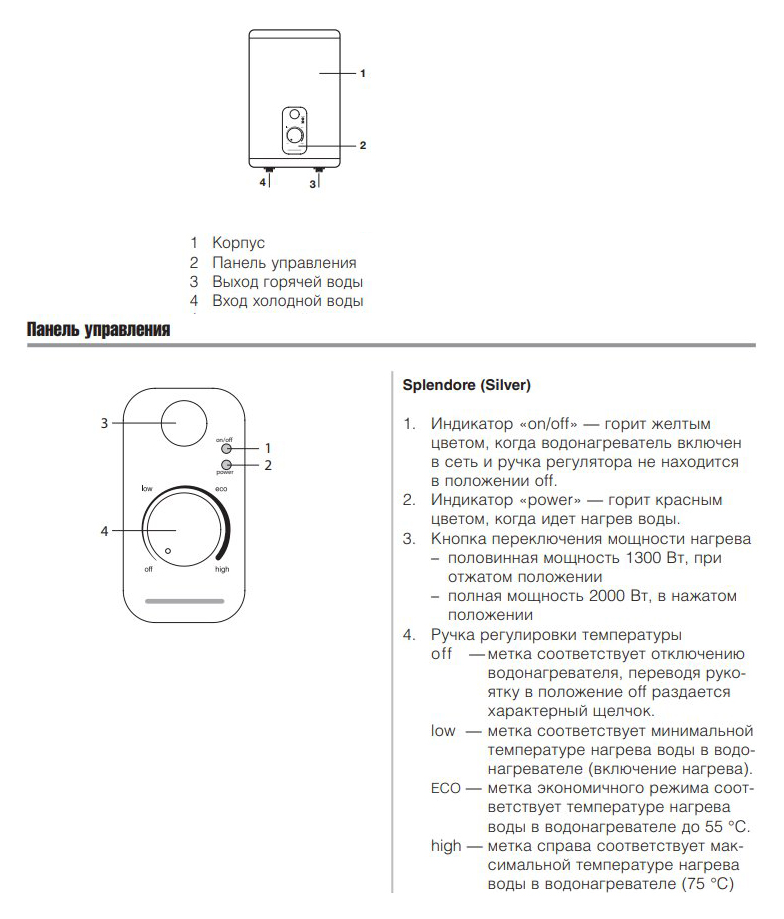

- В новых моделях водонагревателей Термекс установлена сенсорная панель, которая значительно упрощает использование прибора. Есть функция отложенного старта, можно выбирать мощность, с которой устройство будет работать, оптимальную температуру. Панель сообщит о возможных неполадках водонагревателя.
Еще один приятный плюс — наличие в комплектации пульта дистанционного управления.
Еще один приятный плюс — наличие в комплектации пульта дистанционного управления.Обслуживание прибора
При соблюдении всех правил и предосторожностей, единственное, что необходимо будет делать — это заменять аноды. Лучшим вариантом будет привлечение профессионалов из организации, которая специализируется на водонагревательных приборах от Thermex. Это поможет сохранить гарантии, данные производителем. Если замена осуществляется самостоятельно, то комплектующие надо покупать в магазинах, где продаются запчасти, произведенные самой фирмой Thermex.Однако возникают ситуации, когда прибор включен, но все-таки не работает. Можно назвать три причины неполадок:
- Если с электросетями все в порядке, то, скорей всего, проблема в тэне. В этом случае его надо заменить.
- Из-за поломки термостата или большого количества накипи температура воды может подняться выше установленного предела. Поэтому лучше изначально позаботиться о фильтрации воды.
- В бойлере нет воды.
Если пользоваться водонагревателем Термекс, следуя инструкции, подобных проблем возникнуть не должно. Этот аппарат имеет высокую степень надежности. Бойлер, выпущенный фирмой Thermex, будет снабжать квартиру или дом горячей водой многие годы.
Оцените статью: Поделитесь с друзьями!Инструкция по охране труда при работе с водонагревателем
Инструкция
по охране труда при работе с водонагревателем
(электротитаном, бойлером)
1. Общие требования охраны труда.
1.1. К самостоятельной работе с водонагревателем имеют допуск лица, достигшие возраста 18 лет, прошедшие ознакомление с инструкцией по охране труда при работе с водонагревателем (электротитаном, бойлером), специальное обучение, не имеющие каких-либо противопоказаний по состоянию здоровья, прошедшие вводный инструктаж по охране труда и инструктаж по технике безопасности на рабочем месте.
1.2. Во время работы с водонагревателем должны строго соблюдаться Правила внутреннего трудового распорядка, инструкция по охране труда при работе с водонагревателем и установленные в образовательном учреждении режимы труда и отдыха.
1.3. При работе с водонагревателем возможно воздействие на сотрудников следующих опасных и вредных факторов:
- термические ожоги в случае прикосновения к нагретым частям водонагревателя;
- поражение электрическим током при неисправном заземлении корпуса электрического титана и отсутствии диэлектрического коврика.
1.4. В процессе работы с водонагревателем должна применяться следующая спецодежда и средства индивидуальной защиты: халат, передник хлопчатобумажный, головной убор (косынка или колпак).
1.5. На полу возле электрического титана (бойлера) должен находиться диэлектрический коврик, на стене – инструкция по охране труда при работе с электротитаном.
1.6. На пищеблоке образовательного учреждения должна присутствовать медицинская аптечка, укомплектованная набором всех необходимых медикаментов и перевязочных материалов для оказания первой неотложной медицинской помощи пострадавшим при травмах.
1.7. Сотрудники пищеблока образовательного учреждения обязаны строго соблюдать правила противопожарной безопасности, знать и уметь быстро находить места расположения первичных средств пожаротушения. Пищеблок должен быть оборудован всеми первичными средствами пожаротушения.
1.9. В процессе выполнения работы необходимо соблюдать правила ношения спецодежды, пользования коллективными средствами защиты, соблюдать правила личной гигиены, содержать в надлежащей чистоте свое рабочее место.
1.10. Сотрудники пищеблока, допустившие невыполнение или нарушение инструкции по охране труда при работе с бойлером, привлекаются к дисциплинарной ответственности и, при необходимости, подвергаются внеочередной проверке знаний по охране труда.
2. Требования охраны труда перед началом работы
2.1. Необходимо надеть на себя спецодежду, волосы следует тщательно заправить под косынку или колпак.
2.2. Следует проверить отсутствие на рабочем месте посторонних предметов.
2.3. Необходимо убедиться в наличии на полу возле электрического титана диэлектрического коврика.
2.4. Следует проверить наличие и надежность присоединения к корпусу бойлера защитного заземления, а также целостность подводящего кабеля электропитания, водоснабжения.
3. Требования охраны труда во время работы
3.1. Необходимо проверить отсутствие протекания воды из сливного крана и корпуса водонагревателя.
3.2. Следует встать на диэлектрический коврик и включить водонагреватель, убедиться в исправной его работе.
3.3. Во избежание ожогов горячим паром не разрешается открывать крышку водонагревателя во время закипания воды.
3.4. Следует соблюдать инструкцию по охране труда при мытье посуды, предельную осторожность при наливании горячей воды из электрического титана в посуду.
3.5. Посуду горячей водой следует заполнять не более чем ¾ ее объема.
3.6. При мытье водой посуды с использованием установленного водонагревателя использовать инструкцию при мытье посуды на пищеблоке.
3.7. Во избежание ожогов горячей водой, заполненную посуду следует переносить, используя для этого полотенце или прихватки.
4. Требования охраны труда в аварийных ситуациях
4.1. В случае какой-либо неисправности в работе водонагревателя, а также нарушении защитного заземления его корпуса необходимо немедленно остановить работу и отключить оборудование от электросети. Работу разрешается продолжать только после устранения всех неисправностей.
4.2. При возникновении короткого замыкания и возгорании водонагревателя следует незамедлительно отключить его от электросети, оповестить о возникшем пожаре ближайшую пожарную часть по телефону 01 (101) и администрацию образовательного учреждения, при отсутствии явной угрозы жизни, приступить к ликвидации очага возгорания с помощью огнетушителя.
4.3. В случае получения травмы следует немедленно оказать первую доврачебную помощь пострадавшему, при необходимости, вызвать «скорую медицинскую помощь» или транспортировать пострадавшего в ближайшее лечебное учреждение, доложить о случившемся администрации образовательного учреждения.
4.4. При поражении электрическим током необходимо немедленно отключить водонагреватель (электротитан, бойлер) от электросети, экстренно оказать пострадавшему первую неотложную доврачебную помощь. При отсутствии у пострадавшего дыхания и пульса следует сделать ему искусственное дыхание и/или непрямой массаж сердца, реанимационные мероприятия необходимо выполнять до полного восстановления дыхания и пульса или до приезда бригады скорой помощи, при необходимости пострадавшего следует направить в ближайшее лечебное учреждение.
4.5. При возникновении аварии в водопроводной системе, перекрыть главный вентиль подачи воды и сообщить о случившемся непосредственному руководителю.
5. Требования охраны труда по окончании работы
5.
1. Необходимо отключить водонагреватель от электросети.
5.2. Привести в надлежащий порядок свое рабочее место.
5.3. Снять спецодежду, привести себя в порядок.
5.4. Тщательно вымыть руки с мылом.
Инструкцию разработал: __________ /________________/
СОГЛАСОВАНО
Руководитель службы ОТ (специалист или инженер по ОТ) _________ Пахомов Г.А.
«___»__________20__г.
С инструкцией ознакомлен (а)
«___»____20___г. __________ /______________________/
