Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления — процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

Выключаем насос из розетки (если есть выключатель, то выключаем его)
Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре — можно считать за атмосферы.
Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.

Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
Сразу проверяем, что получается.
Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.
5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами.

Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

для подключения напряжения 220В;
для заземления;
клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

погружной (поверхностный) насос;
гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

20-30 л – 1,4-1,7 бар;
50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм². Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

Погружной или поверхностный насос.
Манометр.
Гидроаккумулятор.
Датчик давления.
Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

нижний уровень – 1,5-1,8 бар;
верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
Пластиковая крышка датчика снимается с помощью отвертки.
Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

Все приборы отключаются от электрической сети.
Вода сливается из системы.
Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

компактность;
исключаются расходы на покупку гидроаккумулятора;
стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

открывается кран с водой, и она поступает из наполненного гидробака;
в системе давление начинает снижаться, а мембрана давить на поршень;
замыкаются контакты и включается насос;
вода поступает потребителю, а когда кран закроется, наполнит гидробак;
при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

необходимое давление в наивысшем участке водопровода;
разница высот между насосом и наивысшим участком отбора воды;
возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Как отрегулировать и запустить насосную станцию

Содержание

Что вам понадобится
Первый запуск по всем правилам
Как настроить насосную станцию для дома
Почему насосная станция часто включается – решаем проблему
Полезные статьи

1.

2. Первый запуск по всем правилам

Процесс запуска системы довольно прост. Если говорить про этапы, то это наполнение насоса водой через заливное отверстие, завинчивание и обжимка пробки, включение оборудования в электросеть. Подробно они описаны в инструкции. Мы же приведем несколько важных правил, которые помогут избежать ошибок при эксплуатации оборудования.

Правило 1: заливайте воду через заливной вентиль так, чтобы вся система заполнилась. Вы поймете, что воды достаточно, когда она пойдет через край заливной горловины.
Правило 2: убедитесь, что в системе нет воздуха. После включения оборудования можно чуть приоткрыть заливной вентиль – остатки воздуха должны выйти.
Правило 3: если в течение двух минут вода не пошла из открытого крана, нужно отключить станцию и вновь повторить процесс заливки воды в систему.

Правильный запуск означает, что из системы вышел весь воздух, бак наполнен водой, необходимое давление создано, а реле отключает насос. После запуска оборудование будет работать в автоматическом режиме: подавать воду к точкам водоразбора из запасов гидроаккумулятора, а по мере его опустошения включать насос для накачивания необходимого объема воды.

3. Как настроить насосную станцию для дома

Прежде чем приступать к настройке, убедитесь в том, что это действительно необходимо. Оборудование, которое поставляется в сборе, уже настроено на стандартные параметры работы. Давление в баке составляет обычно 1,5 – 1,8 бар. Однако в некоторых случаях требуется дополнительная регулировка.

Важно! Без чрезвычайной надобности не рекомендуется менять заводские настройки. Если вы не знаете, как настроить насосную станцию для дома, и не уверены, что сможете сделать все правильно, лучше доверить это специалистам. Иначе можно настроить давление неправильно, и станция не будет включаться либо, наоборот – будет функционировать без перерывов.

Регулировка касается давления в баке и реле. Начнем с первого. Чтобы регулировать давление воздуха внутри бака, нужно убедиться, что в нем нет воды. Затем через ниппель в корпусе с помощью насоса с манометром закачивают воздух, контролируя показатели по манометру. Важно, чтобы давление составляло 90 – 100% от требуемого значения для включения станции.

Теперь перейдем к реле давления. У каждого агрегата есть значение включения и выключения двигателя. Перед началом регулировки следует отключить станцию от сети и снять крышку с реле. Внутри вы увидите две пружины: большая пружина отвечает за верхний уровень давления, при котором происходит отключение насоса, малая – за диапазон между включением и выключением. На конце большой пружины есть металлическая планка с винтом. Вращая с помощью отвертки винт по часовой стрелке, можно увеличивать давление отключения. Например, повысить с 3 бар до 3,5 бар. При этом диапазон между включением и выключением останется прежним. Если необходимо изменить и его, то с помощью накидного ключа вращают винт на малой пружине. Для увеличения диапазона крутить винт нужно по часовой стрелке, для уменьшения – в обратную сторону.

Запомните: верхний показатель рабочего давления системы должен быть не более 95% от максимально допустимого выходного значения, которое указано в паспорте оборудования. Иначе станция будет работать без отключений и вскоре выйдет из строя.

Если воды недостаточно, давление увеличивают. Что касается диапазона, то, увеличивая его, мы рискуем получить неравномерное давление включения и выключения. Более комфортно для пользователя, когда диапазон меньше. Однако слишком маленький диапазон приводит к частым включениям и выключениям станции, что не очень хорошо для работы насоса. Поэтому если вы меняете заводские настройки насосной станции, не переусердствуйте – отталкивайтесь от того, в каком режиме комфортно получать воду, но при этом исключите слишком частые включения двигателя.

Повторим, контроль установленных параметров осуществляют по манометру. Включите станцию и проверьте ее работу – все ли вас устраивает. Если нет, отключите ее от сети и скорректируйте значения давления.

Важно помнить! Перед началом регулировки нужно слить воду из насосной станции и гидроаккумулятора. При тестировании – заполнить насос водой, чтобы избежать сухого хода.

4. Почему насосная станция часто включается – решаем проблему

Пожалуй, самым наболевшим вопросом у владельцев насосных станций является проблема частого включения оборудования без видимой причины. А ведь использование такого агрегата вместо обычного насоса и призвано снизить количество включений двигателя. Эту проблему нужно устранить, иначе нет смысла использовать насосную станцию. В чем же может быть причина?

Произошла разгерметизация трубопровода в доме. Где-то вода сочится из трубы, что со временем опустошает гидроаккумулятор. Вы не открывали краны и не стирали, а насос включается? Значит, в доме есть утечка.
Проблема с давлением в баке. Вследствие этого внутри недостаточно сжатого воздуха, и показатель давления чрезвычайно низкий. Проверьте давление в гидроаккумуляторе (это делается без воды – закачайте воздух и проконтролируйте параметр манометром).
Повреждена мембрана в баке. Если мембрана разгерметизирована, не создается достаточное давление. Узнать о повреждении можно следующим способом: нажмите на ниппель на обратной стороне корпуса гидроаккумулятора – из него польется вода. Поврежденную мембрану следует заменить на новую того же объема.
Причина в обратном клапане. Он может быть блокирован каким-то посторонним предметом. Следует его осмотреть и разблокировать.

Подробнее о причинах некорректной работы оборудования можно прочитать в инструкции производителя. Там указано не только, почему насосная станция часто включается, но и другие возможные неполадки и пути их устранения. Не пренебрегайте предписаниями, которые дает производитель, – это поможет правильно установить и эксплуатировать оборудование. Тогда вы можете быть уверены, что насосная станция прослужит вам долгие годы, а не станет источником проблем и головной боли.

5. Полезные статьи

Как собрать насосную станцию своими руками?

Проектирование и монтаж системы наземного полива растений

Как сделать теплый пол: подробное руководство

Монтаж водопровода своими руками

Все статьи и обзоры

Реле давления насосной станции: принцип работы и регулировка

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны. Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

На рынке также можно встретить заводские и любительские модификации РМ-5. Реле усиливают, дополняют какими-то защитными элементами и функционалом.

Поэтапный разбор работы датчика давления:

По открытию крана вода начинает поступать из бака.
По мере убывания жидкости в насосной станции давление постепенно снижается.
Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
По закрытию крана бак наполняется водой.
Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

после запуска двигателя насоса, он сразу же отключается;
после отключения станции наблюдается слабый напор в системе;
при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

Отключите оборудование от электросети.
Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

Запишите показатели манометра при включении и отключении агрегата.
Выдерните шнур питания станции из розетки или отключите автоматы.
Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

как установить и настроить, инструкция со схемами, фото и видео

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
Перепад давления (ΔР) — разница предыдущих двух показателей.
Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.
Реле давления подключается к двум системам: электрической и механической
Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.
Внутри расположена клеммная колодка
Подведите провода и зафиксируйте в клеммах.
Прижмите провода в клеммах
Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.
Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
Открывают воду, чтобы полностью освободить систему от воды.
Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Настройка реле давления насосной станции своими руками

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать и настройка реле давления насосной станции самому

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

Обесточить устройство.
Демонтировать панель устройства.
Установить необходимый напор.
Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

Регулировка реле давления Насосной станции (видео)

Регулировка реле давления насосной станции. Как отрегулировать реле давления воды насосной станции. Устройство реле давления насосной станции

Современные дома снабжаются водой через сложную насосную систему. Давление в нем может достигать колоссальных значений, а при слишком высоком давлении система может деформироваться.

Для предотвращения таких случаев есть специальное устройство — реле давления насосной станции.

1 Назначение

Реле давления — это специальное устройство, которое контролирует ряд параметров в системе.Он срабатывает при достижении верхнего уровня напора, после чего насос отключается. Основной рабочий механизм — подвижная пружинная группа.

Также прибор помогает регулировать уровень давления, понижать или повышать его. Более продвинутые и дорогие модели имеют дополнительные функции, такие как: разного рода спуск, разъемы для подключения дополнительного насоса, различные индикаторы, собственный манометр, контроль температуры.

1.1 Как это работает

На пружинную группу, основную часть, действует сила.Если давление слишком велико, пружина вытаскивается и касается электрического контакта.

Этот контакт подключен к датчику, который при срабатывании подает сигнал на остановку насоса. Натяжение пружины регулируется специальными гайками, которые помогают установить верхний и нижний пределы сжатия.

2 Сфера применения

Сейчас таких устройств несколько видов:

реле давления воды для насосной системы;
реле давления воздуха для компрессора;
реле зарядного напряжения для устройств.

По принципу работы первые два устройства абсолютно идентичны.

Первое устройство также называется проточным устройством. Первый тип контролирует сжатие воды в насосной системе, тем самым защищая ее от избыточного давления. В таких системах он связан с гидроаккумулятором. Гидроаккумулятор — это специальная емкость, куда насос перекачивает воду, которая затем под давлением попадает в водную систему. Для более правильной и точной работы важно установить устройство рядом с аккумулятором.Без этой составляющей невозможна автономная работа насосной станции.

Реле воздушного насоса действует аналогичным образом, но оно подключено к компрессору. Воздушные насосы мощные, и если их не контролировать, система может взорваться изнутри. В такой системе он устанавливается ближе к насосу для лучшей производительности.

3 Установка в системе водоснабжения

Неправильно установленная машина не включает и не выключает насос. Устанавливается перед гидроаккумулятором.Это увеличивает точность его работы. Для начала устройство подключается к насосной системе, после чего приводится в действие. Подключать нужно плотно, чтобы настройка была точнее.

4 Инструкции по установке

Вам необходимо сделать следующее:

5 Регулировка расхода воды

Поскольку водные системы популярны в повседневной жизни, важно знать, как настроить реле давления воды. Это поможет эффективно использовать ресурсы насосной системы, а также надолго сохранить ее в рабочем состоянии.Ниже описано, как отрегулировать реле давления воды своими руками.

Устройство имеет 2 основных ограничения: одно для верхнего и одно для нижнего давления. Нижний — индикатор, при котором включается помпа. Верхний — при котором выключается. Эти два индикатора регулируются с помощью специальных гаек на корпусе устройства. Гайка большего размера отвечает за верх, меньшая за низ.

При покупке у него стандартные настройки, где верхний предел составляет около 2,5 атмосфер, а нижний — 1.5 атмосфер. Однако эти значения можно изменить, подстроив под индивидуальные характеристики насосной станции своими руками, ведь заводской переключатель не всегда подходит для нужд потребителя.

Регулируя устройство, необходимо создать давление воздуха в аккумуляторе насосной системы. Для этого можно использовать автомобильный насос. После того, как необходимые параметры созданы, можно приступать к настройке реле протока воды своими руками.

При настройке реле уровня воды своими руками нужно помнить следующие моменты:

для увеличения давления гайки нужно вращать по часовой стрелке, для уменьшения — против;
Аккумулятор может взорваться, если давление будет слишком высоким. Не превышайте верхний предел давления. Это значение можно найти на упаковке аккумулятора;
шланги и краны также имеют собственные пределы давления;
настройки должны основываться на возможностях помпы.Насос может просто не справляться со своей задачей;
Если зазор между высоким и низким уровнями сжатия большой, то в гидроаккумуляторе будет много воды, и насос будет немного включаться. Однако этот вариант создаст перепады напора воды;
В противоположной ситуации, когда разница между высокой и низкой степенью сжатия мала, напор будет постоянным. Однако насос будет работать постоянно.

При правильной настройке устройство обеспечит всю систему постоянным и бесперебойным напором воды, сэкономит электроэнергию насоса.Правильная настройка обеспечивает долгий срок службы устройства.

5.1 Как настроить реле давления? (видео)

6 Неисправности

В процессе эксплуатации наиболее частые проблемы можно исправить вручную. Это проблемы из разряда: «насос не включается и не выключается», «не работает», «не выключается, не выключается» и т. Д. Ниже приводится описание этих проблем и способы их решения. Если устройство настроено неправильно, оно может не работать.

6.1 Проблема: при достижении верхней отметки не выключается помпа

Причин, по которым прибор не выключает помпу, может быть много. Основные из них:

Неправильная настройка верхнего регулятора давления.
Неисправность верхней регулировочной пружины.
Нестабильное напряжение в сети.
Сброс давления в гидроаккумуляторе.
Поломка электронной системы.

В первых двух случаях есть возможность устранить неисправность своими руками; в последнем нужно передать устройство в руки специалисту или произвести замену.

Если верхний регулятор давления настроен неправильно, при слишком высоком давлении насос будет работать постоянно. Чтобы исправить эту проблему, вам необходимо перенастроить машину.

Пружина может сломаться, и высокое давление не растянет ее, и поэтому контакты не будут замыкаться. Также может сломаться механизм, соединяющий гайку и пружину. К счастью, пружина имеет простую конструкцию, в отличие от электронной начинки устройства, и заменить ее не составит труда.Комплектующие можно приобрести в хозяйственных магазинах.

Поскольку это электронное устройство, на него влияют колебания напряжения. Они могут вызвать произвольное включение и выключение насосной системы. При подозрении на поломку проверьте стабильность напряжения.

Сброс давления в гидроаккумуляторе приводит к потере давления в системе. Аппарат не выключает насос и продолжает качать воду. Чтобы не допустить такой ситуации, внимательно следите за герметичностью насосной системы.

Заливка реле — довольно сложное устройство, предназначенное для отключения помпы.При выходе из строя самостоятельный ремонт невозможен. В этом случае мастер должен настроить реле. Замена тоже хороший вариант, реле стоит не очень дорого. Если вы решили заменить установленное реле, обратите внимание на реле давления RDM 5, стоимость которого не превышает 1000 рублей. Более дешевый вариант — реле давления PM 5.

6.2 Проблема: реле выключает насос, даже если давление не достигло максимального уровня

Причины и решения этой проблемы такие же, как и предыдущая.

6.3 Проблема: что-то постоянно щелкает в реле протока воды

Причины этой неисправности всего две: недостаточное давление воздуха в гидробаке или порвана мембрана.

Если в гидроаккумуляторе нет давления, нужно повторно закачать туда воздух, затем настроить реле, как описано выше.

Мембрана устанавливается перед отверстием, куда поступает вода из системы. Когда он прорывается, давление воды заставляет его биться о стенки трубы, тем самым издавая щелкающий звук.Его легко заменить, разобрав устройство. После замены нужно настроить реле насосной станции своими руками. Как отрегулировать реле давления описано выше.

внимательно следить за герметичностью водяной системы;
грамотная настройка обеспечит постоянный напор воды и экономию энергии;
нужно проверять компрессию в гидроаккумуляторе не реже одного раза в полгода;
используйте точный манометр для установки давления;
Аккумулятор не перекачивать.Максимальное давление для него написано в инструкции;
следите за изоляцией электрических контактов, так как они находятся рядом с водой;
Если вы не уверены, что можете настроить реле давления самостоятельно, воспользуйтесь услугами профессионала. Это сэкономит вам время и деньги.

8 Реле своими руками

Если есть необходимость сделать реле протока воды своими руками, то есть смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать микровыключатель, который включает насос.Но чтобы система работала долго и соответствовала требованиям безопасности, все же лучше приобрести устройство в специализированном магазине.

Реле водяного насоса — это устройство, контролирующее уровень давления и обеспечивающее автономную работу в системе водоснабжения. Именно поэтому при его правильной эксплуатации срок службы значительно увеличивается.

Установка реле давления насосной станции своими руками — важная процедура. Правильная настройка обеспечивает стабильный напор воды и экономит электроэнергию, которая расходуется на питание насоса.

При неисправном контакте прибор следует заменить. Большинство распространенных неисправностей можно исправить вручную, не обращаясь к специалисту. Ремонт реле давления насосной станции несложно в домашних условиях.

Мы отправим вам материал по электронной почте.

Надлежащая инженерная система будет безупречно выполнять свои функции, если регулирование расхода воды для насоса правильное. Эту процедуру можно проводить самостоятельно, не обращаясь за помощью к специалистам. Это повысит точность работы оборудования и предотвратит преждевременный выход из строя отдельных его компонентов.

Указанное стрелкой реле устанавливается в индивидуальных системах водоснабжения

Автоматическое запоминание алгоритма определенных действий полезно только в стандартных ситуациях. На практике случаются различные неисправности, поэтому требуются глубокие знания. Также они пригодятся для того, чтобы без досадных ошибок и лишних затрат купить новое реле давления для помпы.

Для какой точной настройки реле давления насосной станции?

При низком давлении вода из кранов течет слишком медленно.Некоторые модели посудомоечных машин не включаются или выходят из строя.
Чрезмерно высокий напор оказывает чрезмерную нагрузку на все элементы системы водоснабжения. Увеличивается вероятность возникновения аварийных ситуаций.
Неточная настройка реле давления воды для насоса приводит к тому, что он очень часто срабатывает. Это приведет к преждевременному износу механических частей устройства.

Функционирует следующим образом:

Колодцы «на песке», колодцы и другие типовые источники сами по себе не создают давления в системе водоснабжения.Для решения этой проблемы на первом этапе используется насос (10).
При включении подает жидкость в специальный резервуар (15). Имеет гибкую перегородку. Эта емкость одновременно является хранилищем и демпфером.
После достижения максимального давления (3,3 атм.), Контактные группы реле (1) размыкаются, двигатель насоса отключается.
С этого момента давление в системе поддерживает только бак.
В процессе работы и других потребителей давление падает.При снижении до 2, 2 атм. Контакты реле замкнут электрическую цепь 220В и включат насос.

Эти циклы повторяются автоматически без вмешательства пользователя.

Примечание! Уровни давления рабочие, но приблизительные. Чтобы точно контролировать реле давления воды для насоса, необходимо использовать соответствующие данные для конкретной станции.

Параметры товаров разных производителей

В следующей таблице приведены данные специализированных реле управления для станций водоснабжения.

Таблица 1. Данные специализированных реле управления для станций водоснабжения.

Принципы работы вышеуказанных продуктов одинаковы. Механизм на рисунке обеспечивает относительно низкую информативность. Точнее и проще выставить давление с помощью специализированного прибора — манометра.

Цена электронных реле давления воды для помпы выше. Эти устройства следует рассматривать отдельно, так как они существенно отличаются от моделей, представленных в этой статье.В их оснащение входят: микротурбины для измерения расхода жидкости, специальные датчики давления и блоки передачи данных на внешние устройства отображения.

Способ регулировки реле давления воды для насоса

Этот алгоритм используется в «идеальной» ситуации, когда водопровод находится в хорошем рабочем состоянии.

Следующие шаги помогут вам настроить новый регулятор:

Отключите насос от сети 220 В и полностью слейте воду.
На двигатель подается питание, по манометру отслеживается рост давления и регистрируется уровень автоматического отключения. Откройте клапан, чтобы давление медленно падало. Регистрируются показания прибора, при котором контакты реле замыкаются.

Маленькая пружина задает не определенное давление для выключения, а разницу значений для включения и выключения насоса

Диагностика, устранение неисправностей после настройки и обновлений

Если описанная выше схема не работает, ослабьте обе гайки с предварительным увеличением давления, например, до 3.3 атм. Медленно слейте жидкость до необходимого уровня (2, 3 атм.), Закройте вентиль. Гайка на большой пружине зажимается до тех пор, пока реле не выключится. После — повторите шаги из предыдущего раздела.

Стандартные регуляторы (тип Italtecnica PM / 5) могут быть модернизированы:

Третья пружина, выполненная в форме штифта, изогнута таким образом, что фиксация в пластиковых упорах более надежна.
Нейтральный провод подключается непосредственно к двигателю.Фазный провод разделен на две группы, что снижает износ контактов при обгорании.

Общие выводы

При данной инструкции самонастройка реле давления воды для насосной станции не вызовет затруднений. При выборе нового изделия для замены следует обращать внимание на следующие параметры:

соответствие резьбовых соединений;

Артикул

Реле давления — это часть насосной станции, которая отвечает за запуск и остановку насосного оборудования при достижении определенного давления в гидробаке.Как правило, при покупке насосной станции заводские настройки ставятся на датчики давления. В результате, настроенный производителем агрегат реагирует на определенные индикаторы запуска и остановки насоса. Обычно заводские настройки включения устанавливаются в диапазоне 1,5-1,8 атм., А настройки выключения устройства срабатывают при выходе давления из диапазона от 2,5 до 3 атм.

Но иногда для более эффективной работы станции в определенных условиях необходимо изменить настройки устройства.В этом случае настраивается реле давления насосной станции. Из нашей статьи вы узнаете, как это сделать самостоятельно, а видео в конце статьи поможет более четко разобраться в процессе.

Чтобы вы могли правильно настроить это реле своими руками, следует разобраться в особенностях его конструкции и понять принцип работы агрегата.

Реле давления насосной станции представляет собой металлическую основу, на верхней части которой закреплена контактная группа, два подпружиненных регулятора разных размеров и клеммная колодка.В нижней части стальной пластины крепится мембранная крышка, под которой находится стальной поршень и сама мембрана, а также быстросъемная гайка для крепления к переходнику, установленному на насосном оборудовании. Все эти части закрыты пластиковой крышкой. Он, в свою очередь, прикреплен к винтовой части большого регулятора. При необходимости эту крышку можно легко снять с помощью гаечного ключа или отвертки.

Как правило, реле в водонасосных станциях могут отличаться конфигурацией, формой и расположением отдельных элементов, но обычно они имеют такую же конструкцию, как мы описали выше.Иногда реле можно оснастить дополнительными элементами для защиты агрегата от работы всухую и защиты двигателя от перегрева, для этого прибор будет измерять температуру перекачиваемой жидкости.

Принцип работы данного устройства следующий:

Под действием напора воды, поступающей от насосного оборудования, мембрана из-за увеличения давления воздуха во второй камере давит на поршень, который активирует контактную группу.
Эта группа установлена на стальной платформе с двумя петлями. В зависимости от того, какое положение он занимает, контакты, через которые идет напряжение 220 В на насосный агрегат, могут замыкаться или размыкаться, тем самым вызывая запуск или остановку насоса.
Для уравновешивания давления поршня используется регулирующая пружина, действующая на платформу для установки контактного блока. Усилие пружины регулируется с помощью соответствующей гайки.
По мере того, как количество воды в системе уменьшается из-за потребления потребителем, давление воздуха в резервуаре для подачи воды падает.В результате пружина, преодолевая действие поршня, замыкает контактную группу, что приводит к запуску насоса.
По мере того, как в баке становится больше воды, давление воздуха увеличивается. Это заставляет поршень постепенно перемещать контактную площадку, несмотря на силу пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определенное расстояние. Это значение зависит от того, насколько будет сжиматься вторая маленькая пружина.Он, как и большая пружина, расположен на штоке с гайкой. Как только контакты размыкаются, насосный агрегат перестает работать.

Из этого получается, что для регулировки давления переключения водопровода необходимо правильно отрегулировать силу сжатия большой пружины. Давление, регулируемое этим элементом, еще называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо отрегулировать срабатывание маленькой пружины.Сила сжатия этого элемента позволяет установить разницу между давлением отключения и давлением отключения.

Настройка реле давления насосной станции может потребоваться, если заводские настройки владельца не совпадают или они потеряны. Однако прежде чем приступить к регулировке, необходимо правильно подготовить накопительный бак.

Подготовка гидробака

Гидравлический бак, накопительный бак или гидроаккумулятор — это герметичный бак, состоящий из двух частей.В одной части в виде резиновой груши скапливается вода. А другая часть — это пространство между стенками груши и внутренней поверхностью гидробака, в которое закачивается определенное количество воздуха.

Поскольку в груше скапливается вода, ее подключают к водопроводу. Во вторую камеру можно закачать воздух с помощью обычного автомобильного насоса. Благодаря этому воздуху груша сжимается водой, что помогает поддерживать определенное давление в водопроводных трубах.Благодаря этому после открытия крана движение воды по трубопроводу происходит под давлением без включения насоса.

Внимание: при неправильном выборе давления воздуха в гидробаке не удастся добиться оптимальной работы системы.

Слишком высокое или низкое значение может привести к частым запускам и остановкам насоса, что отрицательно сказывается на сроке службы устройства. Меньшее значение может привести к чрезмерному растяжению груши и ее быстрому разрушению.

Последовательность подготовки гидробака:

Перед закачкой воздуха в гидробак или перед проверкой показателей необходимо слить воду из трубопровода. Для этого откройте нижний кран. В результате груша в емкости для хранения окажется пустой.
Теперь можно выполнять нагнетание воздуха и проверку давления. Он должен быть на 10 процентов меньше нижнего значения. Если вы еще не настроили систему и не знаете, какое должно быть нижнее значение, то настройка выполняется следующим образом:

если объем гидробака 20-25 литров, то выставляем давление в пределах 1.4-1,7 бар;
при вместимости накопительного бака в пределах 50-100 литров показатель необходимо установить в районе 1,7-1,9 бар.

Важно: не оставляйте грушу аккумулятора на долгое время без воды. От этого его стенки могут пересыхать или слипаться. Давление воздуха в гидробаке необходимо проверять каждый месяц.

Настройка реле

При правильном давлении воздуха в гидроаккумуляторе и чистых фильтрах можно приступать к настройке водяного реле в насосном агрегате.Наладочные работы проводим в следующей последовательности:

После выключения помпы сливаем воду из трубопровода. Для этого откройте в системе нижний кран. С помощью отвертки или гаечного ключа снимите крышку с реле.
Включаем насос, который закачивает воду в систему.
В момент выключения насосного агрегата необходимо записать показания манометра. Это даст вам текущее максимальное давление.
После этого стоит немного приоткрыть кран, который находится в самой высокой точке системы.Если у вас одноуровневая система, то откройте самый дальний от насоса кран. Когда давление упадет до определенного значения, насосный агрегат снова запустится. Вы должны записать показания манометра во время запуска и снова записать их. Это позволит найти текущее более низкое давление. Вычитая полученные результаты, вы получите перепад давления, на который настроено ваше реле. Помимо записи показаний, оцените напор от открытого крана (самого дальнего в системе).
Если напор недостаточен, необходимо увеличить нижнее давление.Для этого агрегат необходимо отключить от источника питания и затянуть гайку на большой пружине. Если нужно снизить давление, то пружину следует ослабить.
Переходим к установке разницы давлений, которую вы уже узнали, вычитая найденные показатели. Оптимальная производительность должна быть в пределах 1,4 атм. Если ваш результат меньше, то это может дать вам более равномерный поток воды, но более частый запуск насоса. Это может привести к преждевременному износу агрегата.Если ваш результат превосходит оптимальные показатели, то работа будет проходить в более щадящем режиме, но разница между предельно высоким и низким давлением станет заметной. Чтобы отрегулировать этот параметр, нужно повернуть гайку на маленькой пружине. Чтобы увеличить перепад давления, необходимо увеличить силу сжатия. Ослабление пружины приведет к обратному действию.
После регулировки стоит проверить ее эффективность. Для этого из системы снова сливают воду, подключают питание к насосному оборудованию и запускают агрегат.Дальнейшие шаги повторяются до тех пор, пока настройки реле не будут вам подходить.

Внимание: вторая (маленькая) пружина очень чувствительна, поэтому ее регулировку следует производить очень осторожно, повернув гайку на небольшой оборот.

Начальная установка

Если пружины на вашем реле полностью ослаблены, вам придется заново отрегулировать их с нуля. В этом случае работа ведется в следующей последовательности:

Они запускают насосное оборудование и нагнетают давление в системе до уровня, когда давление воды из самого дальнего от насоса крана становится для вас более-менее приемлемым.Предположим, что измерительный прибор показал в этот момент значение 1,5 бара. Отключаем насос.
Теперь нужно отключить насосную станцию от питания, открыть крышку на реле и начать затягивать гайку на большой пружине до характерного щелчка, свидетельствующего о том, что контакты замкнуты.
Крышка реле установлена на место и насосное оборудование запущено. В этом случае давление необходимо довести до 2,9 бар.
Теперь необходимо снова отключить блок от источника питания, снова открыть крышку на реле и затянуть гайку маленькой пружины до щелчка размыкания контактов.
После выполнения настроек реле активируется при нижнем значении 1,5 бар и отключает насос при верхнем давлении 2,9 бар. Возвращаем крышку на реле на место, и подключаем станцию к электросети.

Видеоинструкция по регулировке реле давления водопровода своими руками:

Реле давления — это небольшой, но незаменимый компонент большой и маленькой насосной станции. А если все остальные его элементы просто нужно правильно подключить, то его тоже придется дополнительно настроить.Именно это устройство отвечает за автоматизацию процесса откачки. Он включает и выключает оборудование в зависимости от давления в гидробаке.

Грамотная регулировка реле давления для помпы — залог комфорта и долгого срока службы оборудования. Как это выполняется, какие действия нужно выполнить и какие данные знать для тонкой настройки, мы подробно расскажем в статье. Вы узнаете, почему и в какой ситуации он производится.

Помимо пошагового описания процедуры регулировки, мы даем ценные рекомендации инженеров-гидротехников.Для оптимизации восприятия текст дополнен фото-подборками, схемами, видеогидами.

Многочисленные разновидности, которыми комплектуются практически все насосные станции, расположены примерно в одном месте.

Внутри пластикового корпуса металлическая основа, на которой закреплены остальные элементы:

мембрана;
поршень;
металлическая платформа;
Узел электрических контактов.

Сверху, под пластиковой крышкой, находятся две пружины — большая и малая.Когда мембрана находится под давлением, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, разделяющего большую и малую регулировочные пружины, достаточно для регулирования работы целого набора устройств. Платформа под давлением диафрагмы постепенно поднимается, пока ее край не достигнет маленькой пружины. Давление на платформу в этот момент увеличивается, в результате чего меняется ее положение.

Галерея изображений

Все больше людей предпочитают жить в загородных коттеджах, загородных домах и новостройках. Доказано, что городской ритм истощает даже самого сильного человека, что напрямую влияет на эффективность его работы и даже отношений с близкими. Это понимает даже правительство, продвигающее программу «Одноэтажная Россия». Но это все теория. На практике оказывается, что рядовой человек, решивший обустроить постоянное или временное жилье за чертой города, сталкивается с рядом нюансов, которые необходимо учитывать.Итак, живя в городе, совсем не обязательно понимать, что такое реле давления насосной станции. В сельской местности, где, как правило, отсутствует централизованная система водоснабжения, без таких знаний сложно обойтись.

Где взять воду в коттедже

Не все загородные дома находятся в зоне действия централизованных водопроводов. Напротив, «счастливчиков», которым нужно принести в комнату трубу от основного ответвления с водой, гораздо меньше и пользоваться пользой гораздо меньше, чем остальным.Но выход есть. А их несколько. Выбор, как это часто бывает, определяется окончательной стоимостью установки и последующей эксплуатации системы.

Самыми известными являются три варианта решения проблемы:

С помощью просторной емкости на территории фермы, в которую периодически нужно откуда-то подавать / заливать водой для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка установлена на высоте, чтобы вода из нее вытекала самотеком, достаточно лишь открыть кран.У этого решения больше недостатков, чем преимуществ.

Классическим способом — колодцем и ведром (иногда с коромыслом). Надежность 100%, но об удобстве говорить не приходится. Стоит ли напоминать, что для наполнения маленькой ванны потребуется 14 ходунков на колодец с ведром?

Собрав насосную станцию, которая автоматически забирает воду из колодца или колодца и при необходимости выдает потребителю. Это дает возможность в части водоснабжения организовать обычную городскую жизнь в деревенском доме.В этой статье мы рассмотрим именно этот случай. Мы также объясним, что такое реле давления насосной станции и укажем его роль в обеспечении работы системы водоснабжения дома.

Индивидуальное водоснабжение

Насосная станция — это устройство, предназначенное для перекачивания воды из внешнего источника и создания и поддержания необходимого давления в системе хозяйственно-питьевого водоснабжения. Конструктивно это совокупность соединенных определенным образом компонентов, каждая из которых выполняет свою функцию.Например, реле давления насосной станции контролирует величину давления, фактически полностью контролируя работу всей системы. Кроме того, если этот элемент неисправен или настроен неправильно, мембранный резервуар для хранения может выйти из строя, и это требует значительных затрат на восстановление.

Из чего состоит насосная станция?

В состав данного устройства входят:

Электронасос, перекачивающий воду из внешнего источника. В зависимости от того, как реализована схема, она может быть погружной, постоянно находящейся под водой, а также внешней, надводной.

Предотвращает выход воды под действием силы тяжести.

Реле давления насосной станции, регулирующее давление путем включения / выключения насоса.

Бак гидроаккумулятора, в котором накапливается и распределяется вода.

Система трубопроводов, состоящая из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем объяснять, как устроено реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения.Внутри гидроаккумулятора находится емкость грушевидной формы из модифицированной пищевой резины, между которой и стенками емкости прокачивается воздух. Насос закачивает воду в «грушу», она расширяет и сжимает внешний воздушный зазор, который начинает оказывать давление на стенки. Регулировка реле давления насосной станции позволяет владельцу системы самому установить лимит наполнения бака и, как следствие, момент выключения насоса, контролируя значение по манометру.

Вода не вернется в колодец, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора — и вода с груши хлынет по системе, а начальное давление будет равно заданному значению. По мере расходования воды давление будет падать, и при достижении нижнего порога, установленного в реле, насос включится, и цикл повторится.

Правильная установка

Как мы уже указывали, важнейшим элементом такой системы водоснабжения является реле давления насосной станции.Он подключается между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все сплиттеры можно собирать независимо из отдельных компонентов, мы рекомендуем приобрести пятиходовой штуцер, который обеспечивает резьбу для всех основных частей, включая манометр. Важно не перепутать порядок обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. Эта ошибка сводится к минимуму за счет использования стандартных компонентов.

Устройство реле давления насосной станции

В конструкции станций индивидуального водоснабжения РМ-5 или его зарубежный аналог, полностью совместимый по выводам, используется в качестве регулятора предельного давления. Однако возможны изменения внутреннего устройства и, как следствие, неисправности реле давления насосной станции также разные, хотя их можно сгруппировать по схожести.

Внутри каждой модели (RD5 или PM5) находится металлическая подвижная пластина (площадка), на которую две пружины оказывают давление с противоположных сторон.Кроме того, вода, накачанная в грушу, косвенно давит на нее. Поворачивая зажимную гайку соответствующего пружинного блока, пределы срабатывания можно увеличивать или уменьшать. Пружины «помогают» (или препятствуют) давлению воды перемещать пластину. Механизм устроен таким образом, что при перемещении платформы замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

Насос качает воду в гидроаккумулятор.Электропитание на двигатель подается через замкнутые контакты реле давления.

Давление воды в баке увеличивается, при достижении определенного значения, заданного пружинами верхнего предела в РД-5, срабатывает механизм и разрывается электрическая цепь — насос выключается. Жидкость не возвращается в колодец благодаря клапану.

По мере того, как вода сливается, груша опорожняется, давление в системе падает, и в реле срабатывает нижняя ограничительная пружина, замыкая контакты насоса.Цикл повторяется.

Конфигурируем реле РМ-5

Внешне это небольшая пластиковая коробочка, на обратной стороне которой размещена металлическая основа с размещенной там накидной гайкой, система которой аналогична «американке». С его помощью прибор прикручивается к выходу пятиходового фитинга. Настройка реле давления заключается в затяжке двух гаек. Более крупный находится на металлической пластине и помечен буквой «P». Он отвечает за верхнее значение давления, при котором контакты размыкаются и двигатель насоса выключается.Меньшая гайка обозначается как «ΔP» и косвенно указывает на меньшее значение, после которого включается электрическая цепь. При регулировке очень важно понимать, что «дельта P», в отличие от «P», не устанавливает нижний предел, а регулирует разницу между давлением отсечки и отсечки.

Регулируем верхний предел, при котором насос отключается

Обязательным условием для правильной регулировки является проверка давления воздуха в гидроаккумуляторе. Обычно это около 1.5 атмосфер. Чем он выше, тем меньше воды будет накапливаться в баке, но тогда среднее давление будет выше. Представим, что когда резервуар полностью пустой, там 1 атм. Это допустимо. Если меньше, то нужно использовать помпу.

После этого следует подать питание в схему (предполагается, что все собрано, а краны закрыты) — включится насос, и вода будет закачана в емкость. Далее нужно следить за перемещением стрелки на манометре.При достижении определенного значения реле сработает и двигатель выключится. После этого, слегка повернув гайку P, можно уменьшить или увеличить предел отсечки. Стрелки рядом с этикеткой на пластине указывают направление (+ или -). Не стоит слишком усердствовать, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, который нельзя превышать. предварительно замеренный, позволяет рассчитать объем скопившейся жидкости: если отключение произошло при 4 атм, а в воздушном слое 1 атм, то в бак втягивается 3 атм (около 30 литров).Конечно, полного возврата не происходит, поэтому собственнику доступно меньшее.

Регулировка нижнего предела

После отключения контура на верхнем пределе откройте кран и следите за показаниями манометра. Значение, при котором включается насос, является как раз нижним пределом. Если он большой, то вращая гайку «ΔP», вы можете увеличить или уменьшить его. В любом случае оставшееся давление не должно быть ниже 0,9 бар.

Несколько нюансов

Важным правилом, позволяющим продлить время работы резинового бака, является: давление в воздушном зазоре не должно более чем на 10% превышать нижний предел срабатывания насоса.В противном случае удастся набрать больше воды и снизить частоту запуска двигателя, однако колба будет гнуться в разные стороны, уменьшая ее ресурс.

Если при регулировке верхнего значения насос не выключается, а стрелка манометра замирает на каком-то значении, это означает, что мощности насоса недостаточно для накачки до установленных пределов. Необходимо прервать подачу питания и, немного уменьшив «Р», повторить испытание, предварительно разобрав скопившуюся воду.

Хотя реле давления насосной станции можно отремонтировать, это только временное средство. Поскольку этот элемент фактически защищает насос от перегрузки, а грушу — от повреждений, лучше приобрести новое реле. Единственное исключение — текущее обслуживание, при котором детали внутреннего трения смазываются для уменьшения сопротивления и более точной реакции.

Регулировка давления воды глубинного насоса. Как отрегулировать реле давления насосной станции

Для стабильного водоснабжения с необходимыми значениями давления не хватает просто купить насосную станцию.Технику для автономного водоснабжения еще нужно настроить, запустить и грамотно эксплуатировать.

Согласитесь, не все из нас знакомы с тонкостями настройки. И перспектива испортить устройства неправильными действиями не слишком много значит, согласны?

Вы узнаете о причинах падения давления и ознакомитесь с методами устранения. Графические и фото приложения объяснят, как правильно настроить систему откачки.

Готовая, заводская комплектная насосная станция представляет собой механизм принудительной подачи воды.Предел прост.

Насос перекачивает воду в расположенную внутри эластичную емкость. При заполнении водой он растягивается и давит на ту часть гидравлической панели, которая заполнена воздухом или газом. Давление, достигнув определенного уровня, вызывает отключение насоса.

Во время водозабора давление в системе падает, и в определенный момент, когда хозяин настигает хозяин значений, насос снова начинает работать.

Для отключения и включения устройство соответствует реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломки сантехнического оборудования

Причины устранения неисправностей оборудования

Статистика проблем в работе бытовых насосных станций говорит о том, что чаще всего проблемы возникают из-за нарушения целостности бака гидроаккумулятора , трубопровод, утечка воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость вмешательства в его работу может возникнуть по многим причинам:

Sand I.различные вещества, растворенные в воде, могут вызвать коррозию, привести к неисправности и снижению производительности оборудования. Во избежание засорения устройства необходимо использовать очищающую воду.
Снижение давления воздуха в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени измерять давление воздуха и при необходимости корректировать его.
Отсутствие герметичности стыков всасывающего трубопровода является причиной того, что двигатель не выключается, но не может перекачивать жидкость.
Неправильная регулировка напора насосной станции тоже может вызвать неудобства и даже поломки в системе.

Для продления срока службы станции рекомендуется периодически проводить аудит. Любые наладочные работы следует начинать с отключения от электросети и слива воды.

Следует периодически проверять потребление энергии и максимальное давление. Повышенное потребление энергии свидетельствует о трении в насосе.Если из системы течи не выпало давление, значит оборудование изношено

Исправление ошибки в работе

Прежде чем приступить к более серьезному вмешательству в работу оборудования, необходимо принять самые простые меры — очистить фильтры, устраните протечки. Если они не дали результатов, то переходите к дальнейшим действиям, пытаясь выявить первопричину.

Далее необходимо настроить давление в баке гидроаккумулятора и.

Галерея изображений

Чем меньше воздух закачивается в системуНапор воды будет сильным при потревоженном резервуаре и все более слабым при водном заграждении.

Если такие перепады комфортны для потребителя, то можно оставить давление на минимально допустимом уровне, но не менее 1 бара. Меньшее значение может привести к трению фаршированной водой груши о стенки емкости и ее повреждению.

Чтобы установить в водопроводе сильное давление воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница давления при заполненном и пустом баке будет менее заметна, обеспечивая плавный и сильный поток воды.

Использование реле для регулировки давления

Система отвечает за автоматизацию системы, которая управляет насосной станцией, путем включения и отключения устройства. Он также защищает систему от создания избыточного давления.

Реле давления контролирует включение / выключение, когда пользователь достигает заданного пользователем рабочего давления. Работоспособность реле давления контролируется манометром

# 1: Принцип работы датчика давления

Основным элементом реле является группа контактов, которая закреплена на металлическом основании и отвечает за включение и выключение устройство.

Рядом две пружины разных размеров Для регулировки давления внутри системы. Крышка мембраны крепится снизу к металлическому основанию, под которым размещается сама мембрана и металлический поршень. Сверху все закрывается пластиковой заглушкой.

Продукция разных производителей и принцип ее действия практически идентичен, отличаются лишь незначительными деталями

В процессе работы управляющего устройства можно выделить несколько этапов:

При включении крана, из заправленной емкости вода поступает в точку водопровода.При этом давление в системе постепенно начинает падать, и мембрана перестает оказывать давление на поршень. Контакты замыкаются, включается помпа.
Насос работает, качает воду к потребителю, а при выключении всех кранов наполняет емкость водой.
При постепенном заполнении бака гидроаккумулятора давление увеличивается, и оно начинает действовать на мембрану, а давление на поршень. В результате контакты размыкаются, и работа насоса прекращается.

От того, как настроено реле, зависит частота включения, напор воды и даже время обслуживания оборудования. При неверно установленных параметрах насос вообще не будет работать или будет работать непрерывно.

Чувствительная к давлению металлическая пластина поршня, реагирующая на метод, создаваемый давлением мембраны, спрятана под корпусом — доступ к ним полностью закрыт

# 2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, тем не менее, лучше их проверить.Приступая к настройке, необходимо узнать значения, рекомендованные производителем для установки допустимого порога давления (для замыкания и размыкания контактов).

В случае выхода из строя насосной станции из-за неправильной регулировки производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении прибора производитель проводит предусмотренные особенности эксплуатации.Они учитываются при разработке рабочих параметров для различных моделей насосных станций.

Значение включения равно сумме:

Необходимое давление в самой высокой точке водопровода, где отбирается вода;
Разница между высотой верхней точки отбора воды и помпы;
Потери в напорном трубопроводе воды.

Индекс отключения рассчитывается следующим образом: давление отключения плюс единицу и составляет полтора бара.В этом случае нельзя допускать превышения давления давления над максимально допустимым давлением, которое возникает на участке выхода трубопровода из насоса.

Часто это ошибка, влияющая на работу насосной станции, это не учёт всего количества горизонтальных и вертикальных площадок, а также гидравлические потери при транспортировке воды к точкам водоотведения

Перед изменением настроек необходимо необходимо зафиксировать предыдущие показатели с помощью манометра.Включив насос, запишите значения давления на время отключения и включения.

Это поможет определить, в каком направлении проводить корректировку — в сторону уменьшения или увеличения.

Следует помнить, что любое изменение установленного порога давления в реле требует соответствующих изменений в воздушном отсеке гидроаккумулятора

Следующие шаги имеют следующую последовательность:

Отключить электростанцию, спуститься в воду. и откройте крышку гаечным ключом реле.
Нажатие насоса регулируется вращением гайки, удерживающей большую пружину (P). Вращая его по часовой стрелке, добиваются пружины и достигается установка необходимого силового давления. В различных моделях устройств Допустимые показатели могут варьироваться от 1,1 до 2,2 бар.
Вращением маленькой гайки (ΔP) по часовой стрелке можно увеличить зазор между давлением отключения и включением устройства, который обычно составляет 1 бар.Таким образом, сброс давления не удается зафиксировать на значениях в диапазоне от 2,2 до 3,3 бар.

Важный нюанс — маленькая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Задает дельту между значениями включения станции и ее отключения. То есть полностью ослабленная пружина разницы не создаст — дельта будет равна нулю, а значения включения и поворота будут одинаковыми.Но чем сильнее он затягивается, тем больше разница между ними.

Маленькая пружина реле давления более чувствительна, и сжимать ее нужно крайне осторожно.

Проверьте правильность показаний манометра. Если не удалось добиться требуемых значений с первой попытки, настройка продолжается.

# 4: Выбор нестандартных значений давления

Вы можете установить другой уровень давления в устройстве, отличный от рекомендаций производителя, настроив оборудование для индивидуальных запросов пользователя.Увеличивая дальность при включении-выключении, добиваются редкого срабатывания станции.

Это заставляет прибор работать долго, но придает воде неравномерность. Уменьшая разницу, добейтесь стабильного давления, но так насос будет работать чаще.

Выводы и полезное видео по теме

Как регулировать напор станции продемонстрирует видео:

Видео о том, что делать, если станция часто работает:

Проведение самостоятельной наладки Насосной станции необходимо иметь в виду, что иногда изменение заводских рекомендаций может ухудшить работу водопровода.Насос, шланги, сантехнические устройства — все имеют предельные значения давления, нарушение которых приведет к поломке. Поэтому, прежде чем приступить к самостоятельным действиям, лучше посоветоваться с опытным специалистом.

Как настроить реле давления насосной станции.

Регулировка давления гидрофор

Реле давления — это составная насосная станция (гидрофор), обеспечивающая автоматическую работу. Замыкая и размыкая контакты, реле управляет включением и отключением насоса.

Реле имеет две характеристики:

Давление отключения (бар) — «верхнее» давление, при котором насосная станция отключается. Примерное значение 2,5 — 3 бара;
Давление давления (бар) — «Нижнее» давление, при котором включается насосная станция. Примерное значение 1,5-1,8 бар.

Как правило, к насосной станции поставляется в сборе, реле давления уже настроено оптимально. Однако при сборке станции из отдельных элементов (насос, бак, манометр и т. Д.), установка реле является обязательной.

Предусмотрены два болта для регулировки давления, которые находятся под крышкой реле.

«Нижний» Давление давления регулируется большим болтом №1. Поворачивая болт по часовой стрелке, мы увеличиваем давление, вращением против часовой стрелки — уменьшаем.

«Верх» Давление давления регулируется маленьким болтом №2. При повороте болта по часовой стрелке давление увеличивается, при повороте в обратную сторону — Уменьшается.

Процесс настройки реле давления на собранной насосной станции состоит из двух этапов:

1) Определение давления воздуха в расширительном баке

Давление воздуха необходимо определять при пустом баке и отключенной от электросети станции!

В расширительном бачке установлена грушевидная резиновая диафрагма, в которую насос перекачивает воду.Между диафрагмой и металлическим корпусом резервуара находится воздух под давлением. Для определения давления, а также для откачки или перекрытия воздуха в задней части бака предусмотрен специальный клапан (Нипель). Давление воздуха в баллоне измеряется манометром, предназначенным для измерения давления в автомобильных колесах. При необходимости прокачка воздуха производится автомобильным насосом.

Для резервуаров на 20-25 литров давление воздуха должно составлять 1,4–1,7 бар, а для резервуаров емкостью 50–100 литров — 1,7–1,9 бар.

Воздух в баллоне должен быть всегда. Ее давление необходимо периодически проверять (раз в месяц) и поддерживать в рекомендуемых значениях, что положительно скажется на сроке службы резиновой диафрагмы и удобстве использования насосной станции в целом.

2) Определение и регулировка давления и отключения насосной станции

После регулировки давления воздуха насосную станцию необходимо подключить к сети.Насос начнет закачивать воду в бак и отключится при достижении давления. Это будет «верхнее» давление, и его значение будет отображаться на манометре. Если это значение отличается от рекомендуемого, отрегулируйте его с помощью болта реле №2 (см. Рис.).

Аналогично измеряется «нижнее» давление. Открываем кран и начинаем сливать воду для манометра. Давление будет постепенно падать, и при достижении нижнего предела насос снова включится. Значение давления для манометра во время включения насоса будет «понижать» давление.При необходимости отрегулируйте его до рекомендуемых параметров с помощью болта реле №1 (см. Рис.).

Важно знать, что давление прессования насоса должно быть на 10% больше, чем давление воздуха в баллоне! Несоблюдение этого правила может привести к ускоренному износу резиновой диафрагмы.

Можно установить на реле и другие, отличные от рекомендуемых, значения давления и давления отключения, тем самым настроив насосную станцию под собственный уровень комфорта.Увеличивая разницу между «верхним» и «нижним» давлением, можно продлить срок службы насоса за счет редких включений. Однако давление в системе будет неравномерным. При уменьшении разницы между «верхним» и «нижним» давление насоса будет включаться чаще, но при этом давление в системе будет постоянно равномерным и комфортным.

При настройке реле давления также важно помнить, что гидроаккумулятор, сантехника, резиновые шланги и реле самой механики имеют свои предельные значения давления, которые не превышают.

Подключение электрического реле

С уважением, Интернет-магазин «Жлобин М. АРКЕТ.».

Реле давления воды для насоса В настоящее время применяется повсеместно в системах водоснабжения частного дома, коттеджа или других объектов, где требуется автоматическая подача воды к точкам водосбора. На сегодняшний день реле давления воды — необходимый атрибут насосного оборудования для местности, где отсутствует централизованная система водоснабжения: скупочные участки, дачи, коттеджи и т. Д.

Сегодня мы разберем устройство и принцип работы, характеристики и настройки реле давления, рассмотрим отличия и их применение, а также основные неисправности, их причины и способы устранения.

Особенности применения и цена

Реле давления воды предназначено для совместного использования с электрическими водяными насосами при однофазном подключении 220 вольт в водопроводе:

— насосные станции водоснабжения и гидроаккумулятора;
— Насосы центробежные поверхностные;
— насосы скважинные;
— погружной;
— Погружные вибрационные насосы типа «Малыш» или «Река».

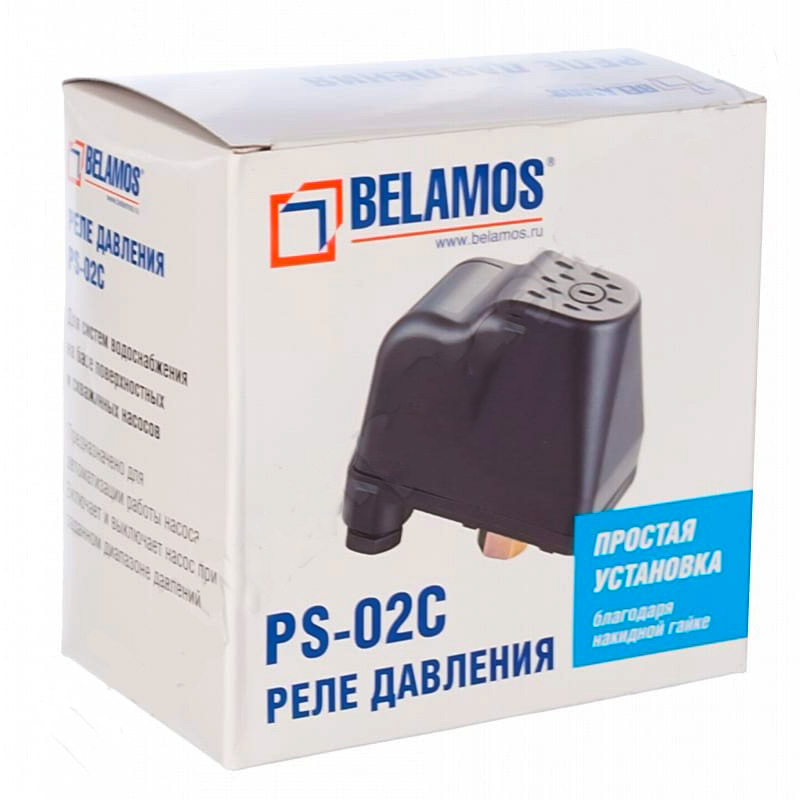

Реле давления для насоса

Как правило, реле давления уже входит в комплект поставки, иногда и погружные насосы. В остальных случаях это устройство приобретается отдельно. Подключение к трассе происходит с пакетом обшивки фитинга. Реле выпускается либо с внешней резьбой («папа»), либо с гайкой с внутренней резьбой («мама»). Диаметр резьбы обычно составляет 1/4 дюйма.

Стоит отметить, что цена реле давления воды напрямую зависит от производителя, например, реле давления производства Дании «Grundfos» или Италии «Speroni» — от 1000-2000 рублей, а можно купить китайское за 200-300 руб.Российский «Джилекс» РДМ-5 или РД-5 — от 700 руб. Но если вы выбираете качество, лучше покупать автоматику под европейским брендом.

Кроме того, реле давления может иметь встроенный манометр, либо оно может входить в состав автоматики насоса совместно с реле защиты от «сухого» хода. Соответственно, это тоже отражается на цене в сторону ее повышения.

Устройство и принцип действия реле давления воды в водопроводе

Реле давления состоит из пластикового корпуса, под которым «прячется» мембрана, контролирующая работу нормально замкнутой группы контактов.Эта мембрана соединена с напорным поршнем системы водоснабжения.

Реле имеет такие понятия как давление включения насоса и давление его отключения. При покупке реле давления необходимо помнить, что этот механизм имеет заводскую настройку параметров включения и выключения.

Насос включается при превышении порога давления включения его в водопровод (2,6 атм) и выключается при отключении индикатора давления (1.3 атм) снижается. Как правило, включение происходит при 2,6 атм, а отключение — при падении давления воды в системе до 1,3 атм, но эти параметры можно настроить своими руками.

На фото и схеме подключения можно визуально рассмотреть реле давления для помпы.

Устройство реле давления воды: Схема подключения

1 — гайка регулировки нижнего предела давления;
2 — гайка регулировки разницы между нижним и верхним пределами давления;
3 — клеммы соединительных проводов от помпы;
4 — клеммы подключения к однофазной электрической сети;
5 — клеммы для заземления.

Фактически реле давления воды для помпы представляет собой реле связки электрических цепей, имеющих два контакта и реагирующих на изменение параметров давления в системе водоснабжения. Насос качает воду, пока контакты в электрической цепи замкнуты, но когда они размыкаются, питание насоса отключается, и он выключается.

Срабатывание контактов в электрической цепи напрямую зависит от отображаемого давления включения и давления напора насоса. По прошествии определенного времени эти контакты могут окислиться, что потребует их очистки.

Настройка реле давления воды гидроаккумулятора и насоса

Как мы уже отмечали выше, реле изначально имеет свои, уже заданные заводские настройки. Но мы можем настроить и самостоятельно работу этого механизма под удобные для нас значения. Как это сделать?

1. Для увеличения нижнего предела давления необходимо повернуть гайку, регулирующую этот предел, по часовой стрелке (см. Схему выше) или против часовой стрелки, чтобы уменьшить этот предел.

2. Обе эти гайки механически воздействуют на пружину регулировки давления в реле. Первым выставляем нижний предел, а вторым — указываем необходимую разницу пределов давления.

Технические характеристики реле давления

Технические характеристики и настройки реле

Неисправности реле давления для насоса и методов

1. Насос не включается.

Необходимо проверить наличие воды в зоне всасывания трубопровода и напряжение в электросети.Выключите питание, а через некоторое время включите снова.

2. Насос часто включается и отключается.

Попробуйте снизить порог давления отключения, возможно оно слишком высокое.

3. Насос не выключается.

Проверить значение максимального рабочего давления насоса. В норме оно должно быть выше давления реле на 0,8 атмосферы. Также стоит проверить магистраль на предмет протечек и скопления воздуха в водопроводе.

Сегодня мы разобрали устройство и принцип действия Реле давления воды для насоса , его особенности, характеристики и применение в быту. Это удобный, современный и недорогой механизм, позволяющий автоматизировать работу всей системы водоснабжения частного дома. Смотрим видео.

Реле давления воды предназначено для откачки и поддержания давления в водопроводной сети Дома на заданном уровне. Реле давления — довольно важный элемент, и его установка и настройка должны выполняться квалифицированно.От качества реле давления зависит вся система водоснабжения, безопасность ее эксплуатации и работоспособность других агрегатов в системе.

Принцип действия реле давления (датчик управления насосом)

Реле регистрирует давление воды подвижной пружины в системе. При достижении заданного минимального давления контакт замыкается, включая установку насоса. При достижении максимального заданного давления контакт размыкается и настройка насоса отключается.Реле давления оснащено регулировочными механизмами, позволяющими регулировать значения давления, а бирка может дополнительно оснащаться кнопкой «сухой» принудительного пуска, устройством плавного пуска насоса, дополнительными разъемами вместо клеммных групп для подключения насос, и индикация работы и т. д.

Место для установки реле давления

Реле давления рекомендуется устанавливать непосредственно на выходе из гидроаккумулятора, где скачки давления и турбулентность потока во время пуска и работы насоса в значительной степени устраняются.Также для отдельных моделей производители ограничивают условия эксплуатации микроклиматом, а именно температуру не ниже +4 градуса. И влажность не выше 70%. Такие реле необходимо устанавливать в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в водопроводе должен быть установлен:

Фильтр грубой очистки воды
Насос и трубопроводы
Входной клапан
Фильтр тонкой очистки воды
Клапан обратный
Манекен на канализацию

Установка реле давления в водопроводе дома представлена на рисунке.

Современные модели насосов оснащены специальной арматурой для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому индивидуальные реле давления можно монтировать и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, его можно устанавливать вместе с насосом и в кессоне (внушительный) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендаций производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления уже должен быть выбран насосный агрегат и гидроаккумулятор, а также определены параметры работы рабочей сети:
— максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— Давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в водопроводе должно быть 0.На 2 атм больше давления в воздушной камере гидроаккумулятора. В противном случае возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовое, — включая силовые контакты на насосном агрегате;
— Управление — выдающийся сигнал по блокировке тишины Control.

Проверить, для какой допустимой мощности рассчитана реле. И как соотносится эта величина с выбранной прокачкой.

Конструктивные особенности и настройки давления

Реле давления простой конструкции — это небольшое устройство, которое оснащено соединением для подключения к водопроводу и клавиатурой для подключения электрических кабелей.Регистрация параметров давления осуществляется с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее пружины с регулятором, тем большее усилие они создают и тем выше давление, необходимое для срабатывания реле (большая пружина), или тем больше должна быть разница давлений (маленькая пружина). Те. Щелкая пружины, мы повышаем стоимость.

Обычно реле давления, предназначенные для работы в повседневной жизни, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов.Например, минимальное давление 1,5 атм. Максимальное давление — 3,0 атм.

Тем не менее, в силу каких-либо факторов (соображений) иногда возникает необходимость в регулировке давления.

Регулировка реле давления для насоса

Обычно реле комплектуются двумя пружинами разного диаметра.
Пружина большого диаметра регулирует давление.
Пружина малого диаметра — определяет разницу уровней.
Очищая большую пружину, мы увеличиваем минимальное и максимальное давление одновременно.
Удерживая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько мгновенных пояснений по назначению пружин не следует вводить в заблуждение, а психологической устойчивости наблюдателя должна способствовать разница между показаниями манометра и озвученными. результатов)

Подключение реле давления воды

В представленном видео собраны популярные модели реле давления, озвучены их характеристики и подключения.Приятного просмотра.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и настройке реле следует уделять максимум внимания.

Заводские настройки

Реле срабатывает с уже настроенными значениями давления:

Нижний индикатор составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание и включение нисходящего или погружного насоса.

Индикатор верхний По стандартным настройкам 2,5-3 бара. Максимальное значение 5 бар — указано на шкале датчика. При достижении заданного значения контакты обрываются — насос отключается.

Разница между верхним и нижним значениями называется падением. Его можно отрегулировать .

Давление воды обеспечивается за счет нагнетания воздуха. В бак, имеющий резиновую емкость (грушу) с автомобильным ниппелем, накачано немного воздуха.Воздух давит на воду, которая наполняет грушу, обеспечивая тем самым правильную работу станции.

Контрольное мероприятие

Контроль давления необходимо выполнить перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключенного в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ним есть доступ к ниппелю. Задача владельцев поддерживать здесь давление 1,5 атмосферы .Но, в принципе, для комфортного водоснабжения небольшого дома достаточно и 1 атмосферы. Очевидно, что давление в баке не должно быть ниже атмосферного, так как это влияет на работу всей насосной станции.

Если давление не соответствует установленным стандартам, воздух необходимо промаркировать или прогнать.

Реле регулировочное

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней находятся две регулировочные пружины с гайками:

большая гайка устанавливает нижние указатели давления;
маленькая гайка отвечает за диапазон между верхним и нижним показателем — отвечает за отключение помпы.

После загрузки в баллон с автомобильным насосом необходимо подключить станцию к электросети и следить за действующим манометром. В паспорте каждого насоса есть необходимая техническая информация, по которой нужно ориентироваться при проверке.

Предельное давление учитывает давление, при котором давление прекращается. Если насос продолжает работать. Его надо выключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому качать бак до предельных значений они не могут.А для нормальной работы агрегата требуется диапазон всего 1-2 атмосферы.

Чтобы проверить более низкие значения, включите кран. Реле сработает по индикатору нижнего давления. На этом этапе следует выключить станцию и приступить к настройке.

Он включает следующие шаги:

Маленькая гайка увеличивает или уменьшает нижнее значение (при включении). Для увеличения давления гайка вращается по часовой стрелке. Вам нужно сделать всего один ход! После этого включить питание и проконтролировать работу по манометру (повреждение момента включения — нижний предел).Для уменьшения давления соответственно гайка вращается против часовой стрелки.
Большая гайка устанавливает диапазон (при выключенном питании). Для увеличения диапазона гайка крутится, а для уменьшения откручивается против часовой стрелки. Нижний показатель не меняется! Насос нужен еще и для проверки манометра.

При большом радиусе действия станцию будут включать чуть реже, что экономит ресурсы насоса. Если дальность меньше, станция работает чаще.

ВАЖНО: Давление при включении (нижнее значение) должно быть 0.На 1-0,3 атмосферы выше показателя в пустом баке. Например, если давление воздуха при замере автомобильного манометра через штуцерную грушу составляет 1,5 атм., Реле необходимо установить на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвертка. Крышка снимается, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит так:

Корпус (1), крышка (2), крепежный винт (3), ручка включения (4), выключатель (5), клеммы (6), заземление (7).

Важные моменты

Невозможно полностью выкрутить одну или обе гайки (до упора) — это может привести к несборке узла.

Не рекомендуется повышать давление более чем на 80% от рекомендованного технического паспорта, входящего в комплект с реле. Например, при максимальном значении 5 бар вы можете установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может устанавливать давление только в 3 атмосферы, нет смысла настраивать реле на большее значение.В среднем на одну атмосферу приходится 10 метров водяного столба. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

Важно учитывать, что давление выставляется на одном уровне со станцией. Если водопровод находится наверху (например, на втором этаже), величина отключения будет ниже (на каждый метр высоты теряется 0,1 атмосферы).

Проводя, необходимо помнить, что сантехническое оборудование, резиновый шланг и другие элементы системы имеют свои пределы давления, которые нельзя превышать, даже если это позволяет сделать возможности реле и самого насоса.

Как использовать реле давления и потока с устройствами управления поливом

Практически любая серьезная проблема при техническом обслуживании ирригационной системы вызовет необычный уровень давления или потока в вашей ирригационной системе. Поэтому мониторинг давления и / или расхода — хороший способ обнаружить проблемы. В большинстве случаев реакцией на аномальное давление или уровень потока будет отключение системы или, возможно, отключение текущей зоны клапана и попытка другой.Системы орошения обычно отключаются с помощью так называемого главного клапана. Главный клапан — это единственный клапан, расположенный у источника воды, который может перекрыть весь поток воды в систему орошения. Подробнее см. В моей статье о главных клапанах. В системах с насосом вы, вероятно, захотите отключить насос. Иногда, как в случае с подкачивающими насосами, вам необходимо одновременно выключить насос и закрыть главный клапан.

Итак, на какие проблемы может указывать ненормальное давление или расход? Очень низкое давление может указывать на то, что возможно неисправен насос (если у вас есть насос), засорена впускная сетка, загрязнен фильтр, не удалось открыть клапан или сломалась труба.Ненормально высокое давление может быть результатом того, что клапан не открывается, когда он должен, загрязненного фильтра (если давление измеряется перед фильтром, а не после него) или какого-либо препятствия в трубопроводах. Низкий расход может указывать на то, что клапан не открывается, фильтр загрязнен или насос не работает должным образом. Высокий расход может указывать на сломанную трубу, сломанный спринклер или клапан, который застрял в открытом положении. В большинстве случаев достаточно мониторинга расхода или давления, а не того и другого.

Как контролировать вашу ирригационную систему

Существует несколько различных способов обнаружения аномального давления или расхода и реагирования на них. Ниже приведены некоторые из них. Если вы хотите предложить другие методы, свяжитесь со мной. Я понимаю, что это не исчерпывающий список.

Используйте интеллектуальный контроллер полива с функцией ввода и отклика датчика:
Это, вероятно, самый простой способ добавить обнаружение давления и реакцию. Это также то, что я считаю предпочтительным методом, поскольку он надежен и дает вам максимальный контроль.Некоторые высокопроизводительные контроллеры орошения могут использовать электронный датчик, подключенный к магистральной трубе, для контроля воды в системе орошения. Некоторые из этих контроллеров используют датчики потока, некоторые используют датчики давления, некоторые могут использовать оба типа. Эти контроллеры с расширенными функциями обычно продаются как интеллектуальные контроллеры и дороги по сравнению с контроллерами, которые обычно используются в системах орошения жилых помещений. Цены на эти контроллеры обычно начинаются от 300 долларов США и доходят до тысяч для контроллеров, обслуживающих десятки станций.Но с ними вы тоже получите намного больше. Они продаются в профессиональных магазинах средств для орошения как в Интернете, так и на местном уровне.

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД покупкой убедитесь, что контроллер будет делать именно то, что вы хотите! Не все контроллеры, продаваемые как «интеллектуальные контроллеры», имеют эти входные функции датчиков, многие работают только с определенными типами или даже моделями датчиков, а некоторые контроллеры могут не обеспечивать параметры реакции, которые вам нужны или нужны. Вам нужно внимательно изучить контроллер.Не полагайтесь на простой контрольный список функций! «Вход датчика» может означать практически все, вам нужны подробности! Я видел списки функций контроллеров, в которых устройство звучало фантастически и исключительно гибко, но после более внимательного изучения я обнаружил, что фактические функции отклика не делают то, что мне нужно или чего я хочу. Прочтите фактическое руководство пользователя (у большинства производителей контроллеров оно есть на своих веб-сайтах), чтобы узнать, каковы истинные возможности контроллера. Прочтите разделы руководства о том, как подключить датчик, затем будет отдельный раздел о том, как запрограммировать датчик, который вы должны просмотреть.Некоторые контроллеры позволяют получать ответы с задержкой по времени, некоторые — нет. Если у вас есть насос, вам почти всегда потребуется функция задержки по времени, чтобы обойти датчик при запуске насоса. Даже те контроллеры, которые позволяют добавлять время задержки, могут не обеспечивать столько времени, сколько вам нужно. Очень важно провести как можно больше исследований, прежде чем переходить к затратам и усилиям, связанным с покупкой, установкой и программированием контроллера.
Например, у меня есть умный контроллер Rainmaster Eagle Smart Controller в моей собственной оросительной системе, а также я использую его в большинстве коммерческих систем, которые я проектирую.Этот конкретный смарт-контроллер имеет возможность измерения расхода, но не имеет встроенной функции измерения давления. У него есть отложенный ответ, допускающий задержки на 1-6 минут, но только с интервалами в одну минуту. Это также позволит использовать один дополнительный датчик простого типа включения / выключения (большинство контроллеров имеют схему для этого типа очень простых датчиков. Простой датчик дождя является примером этого типа датчика). Он имеет слышимое «чириканье». сигнал тревоги, который предупреждает вас о том, что сработал срабатывание датчика.Хотя этот конкретный контроллер удовлетворяет мои потребности, он определенно не удовлетворит всех. Почти каждая крупная ирригационная компания производит смарт-контроллер, и каждый из них имеет разные функции и возможности. При проверке моделей убедитесь, что вы используете самые свежие ресурсы. Модели Smart Controller вводятся каждый год, и часто возможности существующих моделей меняются из года в год, поэтому за ними сложно угнаться.

При использовании контроллера с датчиком давления и / или расхода вы начинаете с установки самого датчика на магистральной трубе.Метод зависит от марки и модели датчика, большинство из них довольно легко устанавливается. Датчик подключается к специальной клемме на контроллере полива. Обычно используемый провод должен быть специальным экранированным кабелем связи, а не стандартным проводом для ирригационного клапана. Подумайте о том, чтобы прокладывать коммуникационный кабель в ПВХ-кабелепроводе, чтобы защитить его, поскольку он очень чувствителен даже к самым маленьким порезам от лопаты, животных, выкапывающих его, или грызунов, грызущих его. Большинство датчиков давления работают, посылая текущее давление на контроллер каждые несколько секунд.Типичный датчик потока имеет небольшую лопасть, которая вращается, когда вода течет по трубе. Датчики потока обычно отправляют сигнал в зависимости от количества потока, например, они могут отправлять сигнал каждый раз, когда 5 галлонов воды проходят мимо датчика. Затем контроллер интерпретирует эти данные с датчика и отвечает. В большинстве случаев вы заранее решаете, какой будет ответ при настройке контроллера. Например; если у вас есть система с насосом, вы можете запрограммировать контроллер на отключение системы орошения, если давление ниже 10 фунтов на квадратный дюйм в течение более 2 минут в течение установленного периода полива.Двухминутный квалификатор (задержка) для отключения позволит насосу создать давление в системе во время запуска, а также избежать «ложных срабатываний», вызванных кратковременным падением давления.

Использование простого реле давления с насосной системой:
Этот метод предназначен для тех, у кого есть насосы. То, что я здесь описываю, предназначено только для аварийного отключения. Я предполагаю, что у вас уже есть что-то настроенное для включения или выключения насоса во время обычного полива. Это может быть стандартный напорный бак с реле давления для управления им.Или вы можете использовать функцию запуска насоса на контроллере орошения для фактического запуска и остановки насоса с помощью реле 120 В. Новое реле давления , о котором мы говорим, устанавливаемое в данном случае, используется только для определения давления, указывающего на проблему, и выключения насоса. Таким образом, если все подключено правильно, в случае блокировки или отсутствия воды, поступающей в систему орошения, давление упадет, и новое реле давления отключит насос.

Этот метод требует, чтобы ваша ирригационная система была герметичной и могла удерживать давление в течение нескольких дней между поливами.Если система не герметична, см. № 4 ниже.

1. Убедитесь, что у вас есть действительно качественный подпружиненный обратный клапан на магистральной оросительной трубе. Обратный клапан находится где-то после насоса, но перед реле давления. Необходим обратный клапан хорошего качества, чтобы вода не вытекала обратно из системы через насос. Обычно самовсасывающий насос сам по себе недостаточен для этого, поэтому вам нужен отдельный обратный клапан.

2. Вам нужно будет использовать реле давления, которое работает в обратном направлении по сравнению с обычными реле, используемыми в бытовых системах водоснабжения, так как вы хотите, чтобы выключатель отключал насос при низком давлении (стандартные выключатели, используемые в бытовых системах водоснабжения, включают насос при низком давлении). давление.) Некоторые переключатели могут работать в любом случае, другие — нет. Имейте в виду, что нижний предел на многих обычных реле давления составляет около 25-30 фунтов на квадратный дюйм. Это может быть немного выше, чем вы хотите для отключения низкого уровня, особенно если ваша система будет работать при давлении менее 45 фунтов на квадратный дюйм. Вы не хотите случайных «ложных» отключений, поскольку единственный способ снова включить систему — это запустить насос вручную и удерживать его до тех пор, пока давление не вернется выше уровня отключения.

3. Проблема, которую необходимо решить.Проблема в том, что клапаны закрываются медленно, и на их закрытие уходит минута или две после того, как контроллер сообщает им об этом. В конце последнего цикла полива обычный контроллер закрывает последний клапан и немедленно отключает насос. Но на закрытие клапана требуется от нескольких секунд до минуты или двух. В течение этого периода закрытия давление в системе будет сброшено. При отсутствии давления в системе насос не будет перезапущен для следующего цикла полива, потому что выключатель низкого давления обнаруживает низкое давление и отключает питание насоса.Есть два способа справиться с этим.

A. Вы можете обманом заставить контроллер продолжать работу насоса после того, как последний контур клапана завершил полив. Для этого на вашем контроллере должна быть емкость для одного дополнительного клапана, поэтому, если у вас 10 клапанов, вам понадобится контроллер с 11 станциями. К последней станции на вашем контроллере не должен быть прикреплен клапан. Запрограммируйте 1 минуту времени на этой последней станции. Теперь контроллер думает, что работает последний клапан, поэтому он поддерживает работу насоса.Это будет поддерживать давление в системе, пока закрывается последний клапан. Если одной минуты недостаточно для закрытия последнего клапана, добавьте еще одну минуту работы к последней пустой станции.
B. Некоторые контроллеры имеют встроенную функцию задержки, которая поддерживает работу насоса после закрытия последнего клапана. Эта функция поддерживает цепь запуска насоса под напряжением, что позволяет насосу работать в течение минуты или двух после подачи сигнала о закрытии последнего клапана. Это дает клапану время на закрытие до отключения насоса.Некоторые менее дорогие контроллеры имеют эту функцию. Но обычно эта функция есть только у высокопроизводительных контроллеров, поэтому этот метод не очень практичен. Если вы собираетесь купить дорогой контроллер, вы можете забыть об использовании реле давления и использовать смарт-контроллер и датчик для выключения системы, как описано в первом разделе этой статьи.

4. Часто небольшая утечка вызывает снижение давления в системе между циклами полива. Это может быть серьезной проблемой.Насос не запустится, если давление низкое, реле низкого давления отключит к нему питание.

Если утечка очень мала, вы можете установить напорный бак, как в обычной системе водоснабжения дома. Предполагая небольшую утечку, бак поддерживает давление в системе. Но это работает только при очень небольшой утечке, и может потребоваться огромный резервуар высокого давления, чтобы обеспечить достаточное количество воды для поддержания давления в системе. Если в вашей системе есть большая утечка, вам нужно будет найти и устранить утечку.Если вы не можете устранить утечку в системе, вам нужно будет применить другой подход, как описано ниже.

Вы можете использовать таймер, чтобы отключить реле низкого давления и позволить системе запуститься даже при отсутствии давления. Вам понадобится «реле задержки времени». Реле задержки времени должно быть такого типа, который позволяет току течь при включении, а затем отключает его через минуту или две задержки. Он должен иметь автоматический сброс. Затем вы устанавливаете реле на байпасный провод вокруг реле низкого давления.Таким образом, насос может запуститься, даже если реле давления выключено из-за низкого давления. Заказывая реле с выдержкой времени, вам нужно будет работать с кем-то знающим, чтобы быть уверенным, что вы получите правильное реле, так как они делают много разных типов.

Использование контроллера насоса с датчиком:
По сути, это тот же метод, что и метод интеллектуального контроллера, который я описал ранее. Только «ум» находится в контроллере насоса, а не в контроллере полива. Некоторые из новых цифровых контроллеров насосов (не путайте здесь, мы говорим об отдельном контроллере насоса, а не о контроллере спринклера) являются программируемыми, это просто небольшой компьютер, который управляет реле, которое запускает и останавливает насос.Вы подключаете их к датчику давления, а также к контроллеру орошения и к любому другому датчику, который вы хотите (ветра, дождя, температуры, света, расхода и т. ввод информации. Они могут выключить насос, если давление понижается более чем на x секунд, выключить насос, если высокое давление возникает на x количество секунд, включить насос в заданное время дня и т. Д. Практически любое желаемый ввод может привести к включению или выключению насоса.Возможности зависят от марки и модели контроллера насоса. Обратной стороной является то, что для настройки устройства требуются ноу-хау в области электроники и кто-то технически подкованный, чтобы его запрограммировать. Обычно вы подключаете портативный компьютер к контроллеру насоса, чтобы запрограммировать логику, а затем, как только он запрограммирован, он запускается сам по себе. Ноутбук просто предоставляет вам интерфейс, с которым легче работать. Я действительно не могу предоставить вам больше подробностей, кроме этого, этот тип управления насосом выходит за рамки моего опыта, я просто видел, как эксперты по насосным системам использовали их, чтобы делать удивительные вещи.

Правильное размещение реле давления останавливает «подпрыгивание или телеграфирование» — Cycle Stop Valves, Inc

Многие инструкции и схемы для расположения реле давления при использовании одного или нескольких баллонов просто неверны. Неправильно размещать кран для реле давления в любом месте главной магистрали. Ниже приведены примеры размещения реле давления.

# 1
Маленькая труба, которая идет к баку-дозатору от основной линии, никогда не должна быть больше, чем изготовленный вход в бак.Большинство этих резервуаров-дозаторов будет иметь входное колено размером 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу размером 1 дюйм или 1 1/4 дюйма для подключения основной линии к резервуару-дозатору 1 1/4 дюйма. Никогда не используйте линию 1 1/4 дюйма для подключения к входному отверстию резервуара 1 дюйм. Никогда не начинайте с больший размер для любого расстояния, а затем переключитесь на трубу меньшего размера перед резервуаром. Всегда имейте как минимум 12 дюймов трубы от основной линии до резервуара. Установите кран реле давления на тройник на конце этой длины трубы как можно ближе к резервуару. Вы можете навинтить реле давления непосредственно на этот кран, или отрезок медной трубки или полилинии может соединить этот кран с реле давления или переключателями.Если используется несколько резервуаров, вы должны выбрать один и установить реле давления, как указано на этом резервуаре. Используемый резервуар всегда должен быть в конце небольшого водопровода или без воды, протекающей мимо или через него. Когда переключатель помещается в это место, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления обнаружит разницу в давлении. Это исключает гидравлический удар, который мог бы возникнуть у переключателя, если бы он был вставлен непосредственно в основную линию.

В основной магистрали наблюдаются значительные провалы и скачки давления при запуске или остановке насосов.Просто скорость потока, проходящего через кран на основной линии, может вызвать турбулентные колебания давления. Это то, что вызывает удары насоса, поскольку реле давления выключает его почти сразу после запуска. Реле давления на главной линии увидит снижение давления до того, как в баке появится возможность вылить воду. Это приводит к тому, что насос срабатывает до того, как из бака будет израсходована вода. Демпфер давления не требуется. Размещение переключателя в правильном месте с бачком-дозатором полностью устранит неровность.

# 2
Более крупные системы, которые никогда не достигают состояния нулевого расхода, называются «непрерывными». Поскольку небольшой насос будет работать непрерывно, может быть достаточно очень небольшого напорного резервуара. При использовании клапана остановки цикла системы можно настроить так, чтобы самый маленький насос в системе работал непрерывно. Всегда есть потребность, поэтому клапан остановки цикла на маленьком насосе поддерживает постоянное давление. В этой ситуации реле давления даже для маленького насоса не требуется.Небольшой предохранительный клапан для безопасности настроен для сброса минимального потока из небольшого насоса, если потребность упадет до нулевого расхода, а давление когда-либо превысит настройку клапана остановки цикла.

Реле давления на главных насосах все еще нуждаются в амортизаторе. В этих больших системах, где нет необходимости в резервуаре высокого давления. Крошечный бак-дозатор, вмещающий от 1/4 до 1/2 галлона, можно использовать в качестве амортизатора. Подключите этот резервуар к реле давления, затем используйте небольшую линию для подключения к главному крану.Маленькая линия может иметь размер 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничивающее устройство, такое как игольчатый клапан. Управление потоком в этот небольшой резервуар и из него с помощью реле давления осуществляется с помощью механического таймера. Это дает несколько секунд между разными давлениями реле давления, даже если давление в магистрали быстро меняется. Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

# 3
Некоторые баллонные напорные баки могут иметь слишком маленькое отверстие.Это происходит, когда в резервуар имеется колено или входное отверстие размером 1 или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях резервуар не может принимать воду с такой скоростью, с которой идет подача по линии 1 дюйм или 1 1/4 дюйма, что приводит к сбою реле давления. Мы не рекомендуем использовать емкости с такими маленькими отверстиями. Однако вы можете заставить его работать следующим образом. Подсоедините ниппель к впускному патрубку бака, размер которого совпадает с размером патрубка бака. Сразу на краю резервуара подсоедините тройник того же размера, что и входное соединение резервуара.Уменьшите верх этого тройника до 1/4 дюйма и поместите реле давления прямо на тройник. Если вы хотите повесить переключатель на стене или в другом месте, вы можете использовать длинную медную или полимерную трубку для подключения реле давления. . Однако медная или полимерная трубка должна воспринимать давление со стороны тройника сразу за пределами резервуара. Чтобы подключить этот тройник к основной линии, используйте трубу, которая меньше, чем фактическое отверстие внутри резервуара. Это означает, что вам может потребоваться Труба 3/4 «от тройника 1» или 1 1/4 «с реле давления до основной магистрали.

# 4
Большие гидропневматические резервуары уже много лет используются с реле давления на насосных станциях. Установка реле давления на верхней или воздушной стороне этих гидробаков была нормой. Размещение реле давления на воздушной стороне резервуара исключает любую возможность гидравлического удара на реле давления. В более новых системах, использующих баллонные резервуары, эта опция редко бывает. В случае баков-дозаторов размещение реле давления на воздушной стороне бачка-дозатора может создать проблемы.

Диафрагма реле давления не позволяет молекулам воды легко проходить сквозь нее. Однако молекулы воздуха намного меньше и могут проходить через большинство материалов. Когда реле давления установлено на воздушной стороне баллона баллонного типа, в конечном итоге весь воздух будет выходить из баллона через реле давления. Возникает ситуация переувлажнения, и насосная система выходит из строя.

% PDF-1.4 % 422 0 объект > эндобдж xref 422 206 0000000016 00000 н. 0000005108 00000 п. 0000005193 00000 н. 0000005384 00000 п. 0000007130 00000 н. 0000007734 00000 н. 0000008170 00000 н. 0000008587 00000 н. 0000008721 00000 н. 0000009108 00000 п. 0000009487 00000 н. 0000009952 00000 н. 0000009989 00000 н. 0000010037 00000 п. 0000010085 00000 п. 0000010133 00000 п. 0000010181 00000 п. 0000010229 00000 п. 0000010277 00000 п. 0000010325 00000 п. 0000010373 00000 п. 0000010421 00000 п. 0000010469 00000 п. 0000010517 00000 п. 0000010565 00000 п. 0000010613 00000 п. 0000010661 00000 п. 0000010709 00000 п. 0000010757 00000 п. 0000010805 00000 п. 0000010852 00000 п. 0000010899 00000 п. 0000010946 00000 п. 0000010994 00000 п. 0000011042 00000 п. 0000011090 00000 п. 0000011138 00000 п. 0000011186 00000 п. 0000011234 00000 п. 0000011282 00000 п. 0000011330 00000 п. 0000011378 00000 п. 0000011426 00000 п. 0000011474 00000 п. 0000011522 00000 п. 0000011570 00000 п. 0000011618 00000 п. 0000011666 00000 п. 0000011714 00000 п. 0000011762 00000 п. 0000011809 00000 п. 0000011857 00000 п. 0000011905 00000 п. 0000011952 00000 п. 0000011999 00000 н. 0000012046 00000 п. 0000012093 00000 п. 0000012141 00000 п. 0000012188 00000 п. 0000012236 00000 п. 0000012284 00000 п. 0000012332 00000 п. 0000012380 00000 п. 0000012428 00000 п. 0000012476 00000 п. 0000012524 00000 п. 0000012572 00000 п. 0000012620 00000 п. 0000012864 00000 п. 0000013087 00000 п. 0000013337 00000 п. 0000013577 00000 п. 0000013806 00000 п. 0000013884 00000 п. 0000018850 00000 п. 0000023378 00000 п. 0000026692 00000 п. 0000029794 00000 п. 0000033022 00000 п. 0000036842 00000 п. 0000040469 00000 п. 0000044128 00000 п. 0000046822 00000 н. 0000047096 00000 п. 0000047302 00000 п. 0000047450 00000 п. 0000047603 00000 п. 0000047901 00000 п. 0000050062 00000 п. 0000050356 00000 п. 0000051346 00000 п. 0000051633 00000 п. 0000052581 00000 п. 0000052855 00000 п. 0000053076 00000 п. 0000053311 00000 п. 0000053530 00000 п. 0000053767 00000 п. 0000053986 00000 п. 0000054333 00000 п. 0000054604 00000 п. 0000054895 00000 п. 0000055154 00000 п. 0000055524 00000 п. 0000055796 00000 п. 0000056208 00000 п. 0000056559 00000 п. 0000056991 00000 п. 0000057283 00000 п. 0000057767 00000 п. 0000058105 00000 п. 0000058604 00000 п. 0000058953 00000 п. 0000059400 00000 п. 0000059721 00000 п. 0000060090 00000 п. 0000060384 00000 п. 0000060633 00000 п. 0000060842 00000 п. 0000061121 00000 п. 0000061346 00000 п. 0000061677 00000 п. 0000061906 00000 п. 0000062164 00000 п. 0000062360 00000 п. 0000062781 00000 п. 0000063086 00000 п. 0000063271 00000 п. 0000063445 00000 п. 0000063595 00000 п. 0000063752 00000 п. 0000063852 00000 п. 0000063993 00000 п. 0000064313 00000 п. 0000064538 00000 п. 0000064679 00000 п. 0000064831 00000 н. 0000065133 00000 п. 0000080272 00000 п. 0000080570 00000 п. 0000082912 00000 п. 0000083207 00000 п. 0000085634 00000 п. 0000085928 00000 п. 0000088349 00000 п. 0000088650 00000 п. 0000092247 00000 п. 0000092485 00000 п. 0000092676 00000 п. 0000092919 00000 п. 0000093112 00000 п. 0000093348 00000 п. 0000093538 00000 п. 0000093779 00000 п. 0000093992 00000 п. 0000094254 00000 п. 0000094457 00000 п. 0000094662 00000 п. 0000094870 00000 п. 0000095092 00000 п. 0000095281 00000 п. 0000095502 00000 п. 0000095715 00000 п. 0000095970 00000 п. 0000096173 00000 п. 0000096440 00000 п. 0000096648 00000 н. 0000103366 00000 н. 0000103541 00000 н. 0000104271 00000 н. 0000104656 00000 п. 0000104894 00000 н. 0000105086 00000 н. 0000105275 00000 п. 0000105467 00000 н. 0000105717 00000 п. 0000105936 00000 н. 0000106158 00000 п. 0000106371 00000 п. 0000106664 00000 н. 0000106876 00000 н. 0000107115 00000 н. 0000107307 00000 н. 0000107546 00000 п. 0000107737 00000 п. 0000108034 00000 н. 0000108254 00000 н. 0000108546 00000 н. 0000108758 00000 н. 0000108967 00000 н. 0000109180 00000 н. 0000109452 00000 п. 0000109672 00000 п. 0000109964 00000 н. 0000110177 00000 н. 0000110447 00000 н. 0000110661 00000 н. 0000110957 00000 н. 0000111176 00000 н. 0000111473 00000 н. 0000111687 00000 н. 0000115441 00000 н. 0000115673 00000 н. 0000115881 00000 н. 0000116169 00000 н. 0000004416 00000 н. трейлер ] >> startxref 0 %% EOF 627 0 объект > поток xb«8 8qS

5 способов удаленного мониторинга, которые могут продлить срок службы насосов

Современные насосные системы обычно включают в себя сигнализацию, которая предупреждает операторов при возникновении неисправности.Однако, практикуя профилактическое обслуживание, можно выявить потенциальные проблемы до того, как они станут серьезными. Интегрируйте систему удаленного мониторинга с соответствующими датчиками и функцией регистрации данных, чтобы предотвратить отказ оборудования высокого уровня, продлить срок службы насоса и минимизировать время простоя станции.

Преимущества удаленного мониторинга

Управление ливневой или канализационной насосной станцией может быть сложной задачей. Неожиданные события, такие как стремительные штормы, проливные дожди, молнии и отключение электроэнергии, непредсказуемы.В это время неожиданный отказ насоса может затруднить принятие достаточно быстрых мер, чтобы избежать разлива. Дистанционный мониторинг насосных станций предоставляет операторам оповещения об отказах в режиме реального времени, что позволяет максимизировать показатели максимальной эффективности насосов (BEP) и сокращает переливы и разливы. (См. Врезку в конце статьи: Типы вибрации)

также защищают от затрат, связанных со штрафами в результате переполнения и затопления скважин, очистки и простоя.Если насос выходит из строя, система оповещений немедленно отправляет предупреждение, чтобы персонал мог диагностировать отказ насоса и предпринять корректирующие действия, чтобы вернуть скважину в рабочее состояние до того, как произойдет разлив. Кроме того, наличие системы удаленного мониторинга снижает расходы на техническое обслуживание и командировочные расходы, поскольку устраняет необходимость регулярно ездить на удаленные объекты, чтобы проверить, правильно ли работают насосы.

Прогнозирование отказов оборудования

Теоретически хорошо спроектированная насосная система должна продолжать эффективно работать в течение многих лет.Однако реальность такова, что множество различных условий эксплуатации могут сократить срок службы системы.

Насос, работающий в условиях засорения всасывания, потери всасывания или кавитации, нагружает части системы и может вызвать ее преждевременный выход из строя. Износ подшипников, мертвый напор, засорение насоса и рабочего колеса могут вызвать преждевременный выход из строя двигателя и насоса, что может привести к переполнению и остановке станции. Использование датчиков и регистрации данных является ключом к выполнению профилактического обслуживания, предотвращению незапланированных остановов и оптимизации BEP насосов.Вот пять способов получить максимальную отдачу от насосов и оборудования для водоснабжения / канализации с помощью датчиков и технологии удаленного мониторинга.

1. Монитор вибрации

К счастью, критические и вспомогательные насосные системы обычно дают понять, что они повреждены и вот-вот выйдут из строя. Каждая вращающаяся машина имеет свои собственные характеристики вибрации, и когда какая-то деталь начинает выходить из строя, эти характеристики меняются.

Если уплотнения или подшипники насоса начинают выходить из строя или если лопается рабочее колесо, увеличивается вибрация. Хотя это изменение не будет заметно для человеческого глаза или уха, оно легко обнаруживается датчиком вибрации, установленным на насосе. Датчик «прислушивается» к акустике насоса для обнаружения дисбаланса, обеспечивая раннее предупреждение о проблемах, возникающих внутри насоса.

Датчики вибрации измеряют скорость вибрации (интенсивность вибрации) машины от 0 до 25 миллиметров в секунду (мм / с), среднеквадратичную амплитуду (среднеквадратичное значение) в диапазоне частот от 10 до 1000 герц (Гц).Выходной сигнал 4 миллиампера (мА) соответствует 0 мм / сек (отсутствие вибрации), а выходной сигнал 20 мА соответствует 25 мм / сек (интенсивная вибрация).

Каждый датчик вибрации передает свои показания частоты в реальном времени в систему удаленного мониторинга. Система может быть настроена на «тревогу» при обнаружении превышения предельного значения. Это дает время для принятия мер, необходимых для предотвращения катастрофического отказа, вторичного повреждения и простоя.

Многие системы удаленного мониторинга функционируют как регистраторы данных, поскольку они записывают и хранят все данные датчиков, к которым персонал может получить доступ и просмотреть в любое время.Когда датчики вибрации интегрированы, они регистрируют показания вибрации через заданные интервалы времени, которые можно просматривать в режиме реального времени и анализировать на предмет тенденций, указывающих на неизбежность отказа.

2. Контроль давления

Если насос работает, в нем есть давление. Контроль этого давления — ключевой способ понять характеристики насоса и увеличить его срок службы.Чем больше поток, тем меньше давление на выпуске, тогда как при низком расходе давление на выпуске будет выше. Датчики давления помогают определить основные проблемы, которые могут помешать насосу работать в пределах его BEP.

В идеале насос не должен работать при расходе ± 10 процентов от своего BEP.

Когда насос не работает на BEP, температура двигателя повышается, а подшипники, уплотнения и рабочие колеса подвергаются большему напряжению, что сокращает срок службы. Это может привести к преждевременному выходу из строя насосной системы.Также полезно иметь датчик давления на стороне всасывания: разница в давлении пропорциональна общему напору. Идеально иметь датчики давления с обеих сторон насоса.

Датчики давления также контролируют нагнетание насоса, поэтому они могут предупреждать, если насос останавливается на длительный период времени или давление падает из-за отсутствия всасывания. Аварийная сигнализация давления позволяет пользователям принимать меры для предотвращения работы насосов всухую, если всасывание прекращается по какой-либо причине.

Если насосы охлаждаются водой из линии подачи с внешним питанием, датчики давления могут контролировать эти линии на предмет адекватного давления. Насосы с водяным охлаждением будут подвержены тепловой перегрузке, если температура достигнет опасного уровня, что приведет к необратимому повреждению двигателя, вала и крыльчатки. Экономичные датчики могут предотвратить дорогостоящий ремонт и непредвиденные простои на станции.

Устройства дистанционного мониторинга могут взаимодействовать с датчиками давления. Например, входы от 4 до 20 мА работают с массивом датчиков и обеспечивают сбор данных в реальном времени, поэтому данные о давлении в скважине могут быть зарегистрированы и доступны через веб-интерфейс в любое время.Это позволяет конечным пользователям легко создавать отчеты и анализировать точные данные.

При очистке сточных вод погружные насосы обычно размещаются на дне резервуаров подъемной станции для перекачивания взвешенных твердых частиц, сточных вод и мусора. Датчики давления могут определять засоры и затопление, чтобы операторы могли включать дополнительные насосы во время затопления, выравнивать износ насосов и выключать насосы при низком уровне резервуаров.

3. Монитор тока, силы тока и напряжения

Системы удаленного мониторинга могут легко отслеживать перебои в подаче электроэнергии, которые полностью останавливают работу насосов и другого оборудования. Но вы можете пойти дальше, постоянно отслеживая ток двигателя насоса и используя результаты, чтобы определить, есть ли надвигающаяся проблема. Насос, работающий с перегрузкой по току в течение длительного времени, даже на небольшую величину от 5 до 10 процентов от их номинала, в конечном итоге перегреется, повреждая внутренние детали и вызывая преждевременный выход из строя.Плохие или вышедшие из строя подшипники, засоренные трубопроводы или застревание материала внутри насоса также могут стать причиной перегрузки по току.

Пониженный расход, вызванный засорением, также может вызвать ситуацию пониженного тока. В случае перенапряжения ток может возрасти и вызвать повышение температуры двигателя при уменьшении нагрузки, что приведет к скачку напряжения на двигателе насоса. Точно так же, если напряжение падает при более высоких нагрузках, двигатель может перейти в состояние низкого напряжения, что приведет к увеличению тока двигателя.

В любой насосной установке величина тока (силы тока), потребляемого двигателем, напрямую зависит от величины нагрузки. Добавление трансформатора тока (CT) к входящей мощности насоса будет контролировать потребляемый насосом ток. Сильное увеличение или уменьшение, как описано выше, указывает на проблему с помпой, требующую немедленного внимания. В насосных установках такие проблемы, как потеря всасывания и заедание, могут вызвать серьезные повреждения двигателя или насоса задолго до срабатывания тепловой перегрузки.

Эти проблемы могут быть обнаружены в течение миллисекунд после возникновения, контролируя ток приводного двигателя с помощью трансформатора тока.

Станции очистки сточных вод также используют трансформаторы тока для контроля состояния двигателей на удаленных подъемных станциях. Операторы анализируют текущие данные от каждого двигателя, чтобы предсказать возможные отказы. Текущий мониторинг может продлить срок службы любой насосной системы.

4. Счетчики импульсов, время работы и аварийные сигналы

должны быть оснащены функцией сбора данных для автоматического предоставления статистики работы и исторической информации о насосах, которые показывают, насколько хорошо работает станция. Персонал может собирать и записывать точные данные, включая расход, время работы и все принципы работы, связанные с мониторингом насосов. Эти данные доступны через веб-интерфейс и могут отображаться в режиме реального времени во время работы насоса.

Расходомеры с множителями могут быть настроены для определения, какой поток выводит станция. Эти значения можно записывать и архивировать, поэтому операторы могут создавать ежемесячные и годовые отчеты. Важное время работы, которое необходимо включить для измерений данных, включает общее количество часов, проработанных насосом, сколько суммарного времени работы станции в день и рабочие циклы на насосах. Таким образом, когда инспектору требуются данные, можно легко создавать и экспортировать отчеты во время выполнения.

Другие отчеты, такие как журналы аварийных сигналов, могут быть важными инструментами для определения того, сколько времени сайт был в автономном режиме и когда он вернулся в онлайн.В зависимости от продолжительности простоя пени и штрафы возникают чаще всего, когда власти определяют, что вы не предприняли быстрых корректирующих действий для возобновления работы сайта.

5. Перейти на сотовую связь

Системы удаленного мониторинга на основе сотовой связи могут иметь более высокую начальную стоимость, но эту стоимость легко возместить за счет более низких ежемесячных ставок. Сотовая связь обходится намного дешевле, чем дозвонщики, использующие медные телефонные линии. Для каждого добавленного удаленного сайта текущие ежемесячные расходы на стационарную связь могут быть сокращены вдвое.

Дополнительно контролируются сотовые системы. Эти системы будут генерировать автономный сигнал тревоги, если устройство неожиданно прекращает обмен данными, что может быть вызвано погодным явлением, скачком напряжения, массовым отключением электроэнергии или человеческой ошибкой. С помощью неконтролируемых стационарных систем пользователи могут позвонить, чтобы убедиться, что линии работают. Но линия может выйти из строя в любой момент после этой проверки, сделав бесполезную систему мониторинга аварийной сигнализации насосной станции.

Ищите облачные сотовые системы, поскольку они обеспечивают максимальную гибкость, резервные серверы, мониторинг в реальном времени и сбор данных.

Облачные сотовые системы обеспечивают полный обзор всех сайтов с удобной приборной панели, а также бесплатные телефонные приложения для мониторинга на ходу.

Последние мысли

Жизненно важно, чтобы насосные системы и станции работали максимально эффективно. Система удаленного мониторинга со встроенными датчиками может обеспечить всю необходимую защиту, чтобы избежать высокоуровневых событий, а также позволить пользователям проводить профилактический уход и техническое обслуживание.

Когда производство зависит от раннего обнаружения неисправностей, выбор датчика становится критическим.Датчики помогают контролировать вибрацию, давление, ток, количество импульсов и время работы. Правильная система дает четкое представление об использовании энергии, жизненном цикле оборудования и производительности насоса. Он также выявляет тенденции отказов для прогнозирования и диагностики отказов, поломок и снижения производительности насоса.

Остановка вызова насосной станции

Сейчас 2 часа ночи, телефонный звонок в Эквилле, Альберта. Рик Маккиннон проверяет дисплей своего мобильного телефона и стонет. Это еще один сигнал тревоги высокого уровня с одной из новых городских канализационных станций.Еще до того, как поехать туда, он знает, что система будет работать на поплавках вместо нового ультразвукового контроллера уровня.

Greyline PSL 5.0 Контроллер уровня насосной станции.
Рик — руководитель общественных работ в городе Эквилл. Ему приходится решать большинство проблем, возникающих в городской системе сбора сточных вод, а вызовы контроля уровня на двух новых канализационных станциях были дорогостоящими и истощали его ресурсы. «Было много проблем, и меня раздражают звонки», — говорит Рик.

Восточная канализационная станция со смазкой и пеной.
ОБНОВЛЕНИЕ ЭККВИЛЛЯ
В 2011 г. Эквилл, обслуживающий 1100 жителей, завершил проект модернизации с двумя новыми подъемными станциями и форсунками. Новые насосные станции спроектировала компания Stantec Engineering из Ред-Дир, Альберта. Каждая система управления включала в себя бесконтактный ультразвуковой контроллер уровня с поплавками Hi / Lo в качестве резервного. Компания Eckville использовала ультразвук с поплавковой опорой на своих старых подъемных станциях, поэтому компания Jeffpro Services из Калгари, Альберта, поставила для проекта новые, но аналогичные приборы уровня.Насосы представляют собой ЧРП (частотно-регулируемый привод) с релейными соединениями с контроллерами уровня для управления насосом включения / выключения и управления скоростью 4–20 мА.
Вскоре после запуска операторы Эквилла начали получать аварийные сигналы от систем управления обеих насосных станций. Причину проблемы с потерей эха было трудно определить, потому что она была прерывистой. Ультразвуковые регуляторы уровня будут безупречно работать в течение нескольких недель, но затем снова начнутся сигналы тревоги, и они могут появиться в любое время дня и ночи, поэтому устранение неисправностей было процедурой проб и ошибок.Сначала они заподозрили, что на ультразвуковых датчиках может образовываться конденсат, вызывающий потерю эхо-сигнала. В течение нескольких месяцев операторы экспериментировали с настройками прибора, позиционированием датчика, а затем с перегородками и успокаивающими колодцами, чтобы уменьшить накопление пены и жира на поверхности воды. Были внесены улучшения, но ни одна из модификаций полностью не остановила вызовы.

Слева: Бесконтактный ультразвуковой датчик уровня.
Справа: избыточное давление под водой.
РАСПОЗНАВАНИЕ ПРОБЛЕМЫ
Эта проблема не была новой для Greyline Instruments. Компания Greyline, производящая ультразвуковые контроллеры уровня с 1986 года, уже сталкивалась с аналогичными условиями потери эхо-сигнала на канализационных станциях. Инженеры-конструкторы решили решить эту проблему и разработали уникальную концепцию прибора уровня, который работает с ультразвуком в качестве основного датчика и с любым другим датчиком уровня 4–20 мА в качестве резервного или резервного датчика. Новая модель контроллера уровня насосной станции PSL 5.0 была выпущена в то же время, когда в Эквилле возникла тревога.
Рик Маккиннон обратился в компанию Carbon Controls of Calgary, Alberta, чтобы помочь решить проблемы с контролем уровня. Компания Carbon Controls поставила два новых контроллера уровня насосной станции Greyline PSL 5.0, а также погружные датчики давления для подключения к контроллерам PSL 5.0 в качестве гибридной системы. Они чувствовали, что использование ультразвука вместе с датчиками давления приведет к созданию надежной системы контроля уровня, которая не будет нарушена пеной или жиром на поверхности воды.

Отчет о работе реле и резервного датчика.
КАК ЭТО РАБОТАЕТ
Мониторинг уровня насосной станции — критический процесс с режимами катастрофического отказа. В стандартной системе сбора сточных вод сточные воды под действием силы тяжести стекают в местные «мокрые» колодцы или отстойники, а затем перекачиваются на очистные сооружения. Уровень воды в мокром колодце контролируется, и насосы активируются всякий раз, когда уровень превышает заданные значения. Неисправность прибора мониторинга может привести к повышению уровня сточных вод и их разливу в окружающую среду и / или обратно в дома.Выключатели аварийной сигнализации высокого уровня обычно устанавливаются как резервные.
АНАЛИЗ ОПЦИЙ
Существует несколько методов контроля уровня жидкости, каждый из которых имеет свои недостатки. Воздушный ультразвуковой гидролокатор стал стандартной технологией мониторинга уровня с преимуществами простой установки и обслуживания преобразователя (установленного над сточными водами и вдали от него), а современные методы производства позволяют создавать высоконадежные устройства. Сонар
Air использует звуковые импульсы, отражающиеся от поверхности жидкости, для вычисления уровня сточных вод.Покрытие поверхности жиром или пеной — одна из немногих ситуаций, в которых этот метод контроля уровня может быть неэффективным. Наличие альтернативного метода мониторинга, на который не влияют жировые лепешки или пена, позволит высказать «второе мнение» в случае временной потери сигнала гидролокатора и не сработать с помощью сигналов тревоги высокого уровня.
Дополнительным преимуществом является то, что встроенная калибровка сонара используется для автоматической калибровки сигнала альтернативного уровня, и два сигнала уровня непрерывно сравниваются, чтобы предупредить оператора, если альтернативный сигнал не реагирует на изменения уровня.
Переход от первичного сигнала к вторичному уровню является плавным, и переход на вторичный сигнал отображается оператору с записью часов использования для поиска и устранения неисправностей или в целях технического обслуживания.
Greyline PSL 5.0 использует «гибрид» технологий датчиков для обеспечения избыточного измерения уровня и защиты от сбоев измерения уровня. Вторичный вход 4–20 мА, автоматическая калибровка и мониторинг сигналов вместе с простой модернизацией на месте предназначены для решения конкретной проблемы в отрасли очистки сточных вод.

Бесконтактный ультразвуковой датчик плюс резервный датчик давления.
РЕШЕНИЕ ВМЕСТЕ
Бесконтактные ультразвуковые датчики уровня Greyline были установлены примерно на 3,3 фута (1 метр) выше максимального уровня воды в мокрых колодцах Эквилла. Датчики были расположены так, чтобы беспрепятственно видеть воду, и там, где пена, жир и накипь с наименьшей вероятностью образовывались на поверхности воды. Резервные погружные датчики давления были подключены к Greyline PSL 5.0 с входом гибридного датчика 4–20 мА и подвешен в колодцах для сточных вод с помощью ПВХ-трубопровода 3/4 дюйма (19 мм). Их устанавливали на несколько сантиметров ниже минимального уровня воды.
После того, как ультразвуковые и погружные датчики давления были установлены в мокрых скважинах и система была включена, PSL 5.0 автоматически масштабировал датчик давления. После одного или двух циклов включения / выключения насоса датчик давления был откалиброван и готов к работе. Теперь, если ультразвуковые датчики Eckville теряют сигнал из-за пены или жира на поверхности воды, датчик давления мгновенно принимает показания.Как только ультразвуковой датчик получает новые эхо-сигналы, он возобновляет работу в качестве основного датчика.
Рик периодически проверяет системы, обращаясь к экрану отчета «время выполнения» на каждом контроллере уровня PSL 5.0. Время работы насоса и аварийные сигналы регистрируются автоматически, а также время работы для резервных датчиков давления. Используя функцию отчета о времени работы, он может определить проблемы насоса до того, как они выйдут из строя, и спланировать техническое обслуживание насоса.
Год спустя, два часа ночи, но сейчас Рик крепко спит.■
_________________________________________________________________________
ОБ АВТОРЕ
Эрнест Хиггинсон — менеджер по рекламе Greyline Instruments Inc.
