Как отрегулировать уровень топлива на бензопиле: Как отрегулировать карбюратор на бензопиле: устройство карбюратора, методика регулировки

Содержание

Как отрегулировать карбюратор на бензопиле: устройство карбюратора, методика регулировки

Владельцам дачного участка часто приходится выполнять работы, для которых требуется такой инструмент, как бензопила. Однако со временем даже он начинает хуже справляться со своими функциями и в какой-то момент может просто заглохнуть. Это может произойти из-за разных причин, включая использование низкокачественного топлива или же наличие проблем в двигателе. Этот вопрос, конечно, важен, однако для нас наибольший интерес представляет карбюратор, который является важным элементом двигателя. Чтобы двигатель мог как можно дольше нормально работать, нужно знать, в какие моменты следует выполнять регулировку карбюратора бензопилы и каким образом эта операция должна проводиться.

Устройство карбюратора бензопилы

Еще до того как приступить к регулировке карбюратора, будет полезно ознакомиться с устройством и принципом работы этого инструмента. Впоследствии эта информация поможет предотвратить множество проблем.

В конструкции карбюратора можно выделить ряд обязательных элементов, однако в некоторых модификациях этого инструмента могут присутствовать и дополнительные. Поэтому нужно смотреть на модель бензопилы. Такими элементами являются:

  • Трубка. Главный элемент, выполненный наподобие аэродинамической трубы, которая обеспечивает поступление воздуха. Поперёк нее присутствует воздушная заслонка, которая меняет свое положение и тем самым способствует увеличению силы поступающего воздуха или его уменьшению.
  • Диффузор. Так принято называть сужение трубки, основное назначение которого заключается в увеличении скорости воздушного потока на том участке, где находится отверстие для подачи топлива;
  • Распылитель. Именно это приспособление обеспечивает поступление топлива в воздушный канал. Его подача непосредственно в распылитель происходит посредством жиклёра из поплавковой камеры.
  • Поплавковая камера выполняет роль некоего резервуара, который необходим для поддержания постоянного уровня топлива на входе в воздушный канал.

Сам же карбюратор работает следующим образом: воздушный канал обеспечивает поступление быстрого потока воздуха, который может иметь различную скорость в зависимости от положения заслонки. Уровень поплавка позволяет регулировать степень открытия канала подачи топлива, причем сам он зависит от положения вышеупомянутой воздушной заслонки. Когда воздух поступает в диффузор, он начинает поднимать вместе с собой поступившее топливо и распыляет его. На этом этапе происходит образование смеси, которая уходит в цилиндр, минуя впускной трубопровод.

Как правило, уровень давления в поплавковой камере не отличается от атмосферного. В воздушном канале наблюдается иная картина, поскольку там поддерживается разряженное давление. Именно разница давления топлива и обеспечивает поступление его посредством всасывания через жиклер, откуда оно идет в воздушный канал. Очень важно, что с увеличением степени открытия воздушной заслонки увеличивается и количество воздуха, что, соответственно, позволяет поступать большему количеству топлива. В свою очередь, именно объем топлива влияет на то, на каких оборотах будет работать двигатель.

В каких случаях необходима регулировка?

Чаще всего владельцам бензопилы Хускварн и иных производителей не так уж часто приходится заниматься регулировкой карбюратора. Чтобы понять, что эту операцию настало время выполнять, необходимо ориентироваться на следующие признаки:

  • После запуска двигателя довольно быстро глохнет или его вообще невозможно завести. Чаще всего это связывают с использованием обедненной топливной смеси;
  • Во время работы инструмента топливо расходуется в увеличенном количестве. Также может наблюдаться более активное образование выхлопных газов. Как правило, подобное происходит в случае использования перенасыщенной смеси.

Следует заметить, что сбой регулировки является довольно редким явлением, однако он может произойти в следующих ситуациях:

  • В случае нарушения крепления регулирующих винтов. Это может быть связано с вибрацией или поломкой защитного колпака. В принципе вероятность этого довольно низка, если никто не прикасался к ним.
  • Серьезный износ двигателя, в первую очередь, поршневого. В этом случае от заводских настроек будет мало проку. Временным решением в такой ситуации может служить регулировка карбюратора бензопилы. Однако все же не стоит рассчитывать, что это навсегда решит проблему. После выполнения этой операции нужно быть готовым к тому, что в скором времени потребуется выполнять ремонт двигателя.
  • Также необходимость регулировки может быть связана с появлением засора в карбюраторе. К этому может привести использование не лучшего качества бензина, поломка воздушного фильтра или образования окалины. В таких случаях одной регулировки оказывается недостаточно. Необходимо разобрать карбюратор и удалить его от грязи.

Регулировка карбюратора бензопилы

Процесс регулировки карбюратора бензопилы Партнер, а также иных производителей, осуществляется посредством совершения манипуляций с тремя регулировочными винтами. Однако в отдельных моделях на этот случай предусмотрен лишь один винт. У инструмента стандартного исполнения можно увидеть винты на корпусе карбюратора, которым соответствуют следующие обозначения:
  • L – этот винт необходим для изменения низких оборотов двигателя;
  • H – этот винт позволяет менять высокие обороты;
  • T – с помощью этого винта настраивают обороты холостого хода.

Обычно для регулировки карбюратора бензопилы Гудлак и иных производителей используют два винта – L и H, которые позволяют создать топливную смесь требуемого качества. Если необходима обедненная смесь, винты нужно вращать по часовой стрелке, в результате увеличится количество оборотов. Иными словами, целью операции является выставление высоких оборотов. Если же винты крутить против часовой стрелки, то это позволит добиться более насыщенной смеси. Соответственно, подобная операция позволяет настраивать низкое количество оборотов двигателя.

Правила регулировки

Вне зависимости от того, с инструментом какого производителя предстоит иметь дело, регулировка карбюратора требует выполнения некоторых требований:

  • Чтобы правильно выполнить регулировку карбюратора, необходимо прежде прогреть двигатель. Для этого его включают на 10 минут;
  • Следует проверить воздушный фильтр, который должен находиться в рабочем состоянии. О его готовности судят по отсутствию загрязнений;
  • Совершая вращение цепи при помощи регулировочного винта T, нужно полностью остановить ее. Это делается путем поворачивания винта против часовой стрелки.

В процессе регулировки карбюратора возникает риск нанести вред своему здоровью. Поэтому, чтобы свести к минимуму столь неприятные последствия, необходимо убедиться, что цепь направлена в противоположную сторону. В свою очередь, пилу необходимо расположить на ровной поверхности и убедиться, что она не контактирует режущей частью с какими-либо предметами.

Процесс точной регулировки винтов требует соблюдения определенного порядка: L – H – T. Винт L используется для подбора максимального количества оборотов двигателя. Это делается путем вращения винта по часовой стрелке или в противоположном направлении до того момента, пока не будет достигнут максимум.

Учитывая, что все делается по «ощущению», здесь не помешает тахометр или четкий музыкальный слух. Очень важно, чтобы вы четко себе представляли, какой звук имеют предельные обороты двигателя. Тогда вы сможете вовремя остановиться. В первую очередь нужно быть аккуратным с регулятором H, поскольку в противном случае это может закончиться выходом из строя двигателя. А чтобы отремонтировать его, придется потратить большую сумму денег. По этой причине желательно, чтобы подобную работу выполнял квалифицированный специалист.

Процедура регулировки

Если вы смогли разжиться тахометром и вам известно, какое предельное количество оборотов имеет ваш двигатель, то вы можете попытаться самостоятельно выполнить регулировку карбюратора. Сам процесс предполагает выполнение следующих действий:

  • Сперва нужно отыскать максимально близкое значение оборотов при помощи регулятора L;
  • После этого, используя указанный регулятор, переводим на четвертую часть оборота винта, вращая его против часовой стрелки.
  • Затем начинаем заниматься регулятором H, однако тут нужно быть очень осторожным, поскольку, если вы переусердствуете, то это приведет к выходу из строя двигателя.

В завершение нам необходимо выполнить операцию по настройке холостого хода. Вначале нужно добиться того, чтобы двигатель равномерно работал в любом положении до момента, пока не начнет двигаться. Предназначенный для регулировки винт нужно крутить против часовой стрелки до того момента, пока цепь не остановится. В том случае если у вас не получится этого сделать, вам следует поручить эту работу специалисту, поскольку пользоваться бензопилой с разбитой регулировкой опасно для здоровья.

Заключение

Такой инструмент, как бензопила заметно упрощает выполнение многих операций. Однако она в определенный момент может подвести. Одной из причин этого может быть сбой регулировки карбюратора. Но любой владелец может самостоятельно решить эту проблему. В принципе сама по себе регулировка бензопилы своими руками – довольно простая процедура, поскольку требует совершения манипуляций с тремя винтами регулировки. Однако все же опыт здесь не будет лишним, поэтому рекомендуется не проводить с рабочим инструментом эксперименты, а пригласить специалиста.

Оцените статью: Поделитесь с друзьями!

Настройка и регулировка карбюратора бензопилы + сборка/разборка

Дачное строительство и ремонт не обходятся без применения бензопилы, как и уход за садом. Из-за неисправности инструмента может встать вся работа, поэтому так важно уметь самостоятельно его разбирать, находить неполадки и устранять их. При достаточном опыте и сноровке возможна даже регулировка карбюратора бензопилы – процедура сложная, а точнее говоря, ювелирная. Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать.

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха.

Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

  • Трубка с поперечной заслонкой для регулировки потока воздуха.
  • Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
  • Распылитель, из которого поступает топливо (топливная игла на схеме).
  • Поплавковая камера, регулирующая уровень топлива при входе в канал.

Вот как это выглядит на схеме:

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Советы по выбору хорошей бензопилы для садовых работ тут: https://diz-cafe.com/tech/vybor-benzopily.html

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

  • После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
  • Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

  • Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
  • Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
  • По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Как заточить цепь бензопилы: https://diz-cafe. com/tech/kak-zatochit-cep-benzopily.html

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

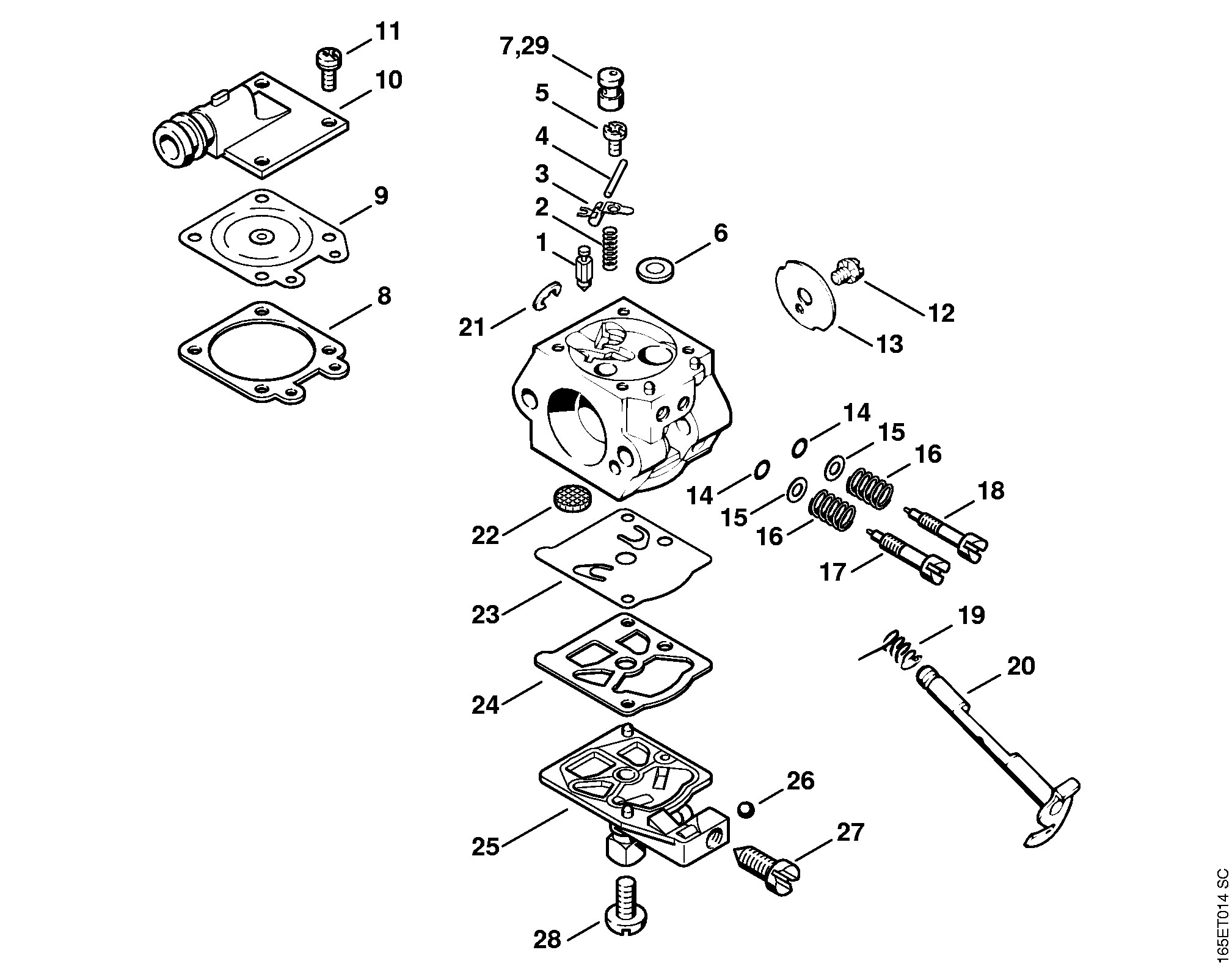

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Чтобы узнать, как отрегулировать карбюратор на бензопиле, следует научиться различать три винта (у некоторых моделей всего один).

Винты L и H похожи только с виду, на самом деле они разные

Каждый винт имеет свое буквенное обозначение:

  • «L» служит для настройки низких оборотов;
  • «H» необходим для регулировки верхних оборотов;
  • «Т» нужен, чтобы отрегулировать холостой ход (у моделей с одним винтом присутствует только он).

Заводская регулировка является оптимальной, а с помощью винтов настраивают работу двигателя в особых ситуациях (работа, связанная с разными климатическими условиями).

На схеме видны выходы винтов регулировки карбюратора при закрытой крышке

Для настройки бензопилы используют специальный инструмент

Настройку выполняют только винтами L и Н. Чтобы повысить обороты, их поворачивают по часовой стрелке. Чтобы понизить – против часовой стрелки. Последовательность использования винтов: L – Н – Т.

Может быть полезно: как отремонтировать бензокосу своими руками: https://diz-cafe.com/tech/remont-benzokosy-svoimi-rukami.html

Если возникают сомнения по поводу регулировки, лучше обратиться к специалисту, так как неправильная настройка способна вывести двигатель из строя.

Оцените статью: Поделитесь с друзьями!

Регулировка карбюратора бензопилы: настройки и рекомендации

Во многих частных хозяйствах бензопилы входят в стандартный комплект бытового инструмента.

Модели разного класса используются:

  • для валки старых деревьев;
  • распиловки топливной древесины;
  • возведения жилых и хозяйственных строений;
  • ухода за фруктовыми и декоративными деревьями.

Отсутствие налаженного сервиса вынуждает владельцев бензопил самостоятельно обслуживать свою технику, осваивать достаточно сложные регулировочные и ремонтные работы. Многие пользователи сталкиваются с проблемами точной настройки топливной аппаратуры.

Полноценная регулировка карбюратора бензопилы требует знания конструктивных особенностей данной модели и полного понимания происходящих в нем процессов. Только при этих условиях можно вывести двигатель на оптимальные показатели тяги и экономичного расхода топлива.

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Предпосылки дополнительной корректировки

Настройка топливной аппаратуры чаще всего производится при изменении октанового числа топлива, резких температурных перепадах окружающей среды, необходимости продолжительной работы инструмента на высокооборотных рабочих режимах.

Предварительная настройка карбюратора бензопилы на этапе обкатки дублируется финишной регулировкой, которую рекомендуется выполнить с применением тестовой аппаратуры сервисной службы. В стандартной комплектации — это визуальный индикатор качества смеси и тахометр. После выхода инструмента на рабочий режим выполненная на профессиональном уровне регулировка считается реализованной в полном объеме.

Самостоятельная настройка карбюратора бензопилы в полевых условиях малоэффективна, а в ряде случаев и небезопасна.

На изменение мощностных характеристик может повлиять:

  • низкое качество или неполная подача топлива;
  • попавшая в карбюратор вода;
  • засоренный жиклер или забитый опилками фильтр воздухозаборника.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Последовательность регулировки

Фото: инструменты для регулировка карбюратора

В стандартном варианте правильная настройка карбюратора производится поэтапно. Базовая регулировка выполняется на запущенном двигателе, вторая часть работы после его прогрева.

  • Перед началом регулировки винты максимальных и минимальных оборотов следует завернуть до упора и отвернуть на полтора оборота.
  • Винт холостого хода устанавливается в положение устойчивой работы двигателя на минимальных оборотах, при которых цепь не должна перемещаться.
  • Приемистость двигателя проверяется резким нажатием гашетки газа. Двигатель без провала мощности за минимальное время должен выйти на максимальный режим, по тахометру до 15000 об/мин. При отсутствии приемистости винт с индексом L следует повернуть по часовой стрелке на 1/8 оборота.

Правильная регулировка холостого хода предусматривает стабильные обороты при резком сбросе газа, отсутствие хода разблокированной цепи.

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

  • нечеткая работа системы зажигания;
  • засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
  • при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

  • подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
  • не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Разборка карбюратора

Ремонт топливной аппаратуры предусматривает необходимость ее разборки. Для доступа к карбюратору необходимо снять верхнюю крышку и удалить фильтрующую поролоновую прокладку. Также отсоединяется привод и топливный шланг.

Карбюратор имеет в своей конструкции мелкие комплектующие детали, которые могут затеряться. Можно избежать характерных для самостоятельного ремонта монтажных ошибок, если выкладывать комплектующие детали группами и в соответствующей последовательности.

Чистка изготовленных из относительно мягкого металла жиклеров стальной проволокой — запрещается. Царапины в каналах могут отрицательно сказаться на смесеобразовании. Производительность жиклеров восстанавливается промывкой в чистом растворителе ацетоновой группы.

Поврежденные прокладки можно изготовить из бензо-маслостойкого материала, но для экономии времени лучше купить ремонтный комплект.



Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

  • В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
  • При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
  • Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

Регулировка оборотов карбюратора бензопилы

Регулируем карбюратор бензопилы

 Использование бензопилы значительно упрощает жизнь даже любителям, а в отдельных профессиях она практически незаменима. Но, как и любое сравнительно сложное оборудование, мотопила нуждается в регулярном техническом обслуживании. Если оно выполняется несвоевременно или некачественно, то это приводит к возникновению различных неисправностей. Одна из наиболее распространенных причин неполадок состоит в неправильной настройке карбюратора мотопилы, сбивающейся вследствие смещения регулировочных винтов под воздействием вибраций или в результате неудачных попыток его регулирования.

Регулировка бензопилы требуется в следующих случаях:

  • заводские настройки карбюратора мотопилы сбиты;
  • мотор заводится с натугой и почти моментально глохнет;
  • попадание частичек мусора в механизм, распределяющий топливо, вследствие неисправности системы очистки воздуха;
  • выхлоп чересчур густой, расход топлива чересчур большой, топливо сгорает в цилиндре не полностью;
  • значительное изнашивание поршневой группы (в таком случае регулировка карбюратора бензопилы является временной мерой).

 Карбюратор предназначен для подготовки топливной смеси для подачи в мотор. Нарушения пропорций в топливной смеси приводят к сбоям в функционировании двигателя.

 Конструкция карбюраторов в разных моделях мотопил различается, но все они действуют по одному и тому же принципу. Поток воздуха быстро движется по каналу. Скорость его движения регулируется при помощи заслонки, перекрывающей канал. Подаваемое в канал через распылитель топливо смешивается с воздухом, после чего образовавшаяся топливовоздушная смесь попадает в мотор.

 Карбюратор всегда состоит из одного и того же набора деталей, хотя может слегка видоизменяться в зависимости от изготовителя. В его состав входят следующие части:

  • Основа. Она представляет собой специальную трубку, имеющую внешнее сходство с аэродинамической конструкцией. Через нее проходит поток воздуха. В середине трубки в поперечном направлении находится заслонка, позицию которой можно менять. Чем сильнее она задвинута в проход, тем меньшее количество воздуха попадает в мотор.
  • Диффузор. Это суженная часть трубы. С его помощью обеспечивается повышение скорости движения воздушного потока именно в той части, откуда подается топливо.
  • Поплавковая камера. Этот элемент по форме похож на резервуар. Он используется для непрерывного сохранения оптимального уровня топлива перед входом в канал, из которого подается воздух.
  • Каналы для поступления топлива. Топливная смесь находится в поплавковой камере, откуда поступает в жиклер, а затем подается в распылитель.

 Чтобы функционирование инструмента было эффективным и ровным, отдача максимальной, а расход топлива экономным, требуется своевременная регулировка карбюратора бензопилы. Перед ее выполнением следует проверить чистоту воздушного и топливного фильтров. На большей части мотопил регулировка выполняется при помощи трех винтов: высоких оборотов, низких оборотов, холостого хода.

 Регулировка карбюратора должна производиться с максимальной аккуратностью, поскольку ошибки чреваты весьма значительными последствиями, вплоть до выхода мотора из строя.

Признаками верной настройки являются следующие:

  • разгон мотора осуществляется быстро и плавно;
  • цепь остается неподвижной на холостом ходу;
  • двигатель при работе издает ровный звук, напоминающий звучание четырехтактного агрегата.

 Регулировка карбюратора китайской бензопилы производится так же, как и у моделей, выпущенных европейскими производителями, по сути китайские аналоги-это копии именитых брендовых инструментов, но с некоторыми изменениями.

[embedyt] https://www.youtube.com/watch?v=ZY6mmTg3Xu8[/embedyt]

 Для этого используются те же винты H, L и T. Стандартом для карбюраторов китайских мотопил является позиция винта L, при которой он ослаблен по сравнению с полностью зажатым состоянием на полтора оборота. Для винта H стандарт – один оборот от такой же позиции. Регулировка холостого хода выполняется на прогретом моторе.

[embedyt] https://www.youtube.com/watch?v=fwa4t-Uu3kk[/embedyt]

 У некоторых моделей регулируется только холостой ход. Тем не менее, владельцы китайских мотопил и сотрудники сервисов говорят о повышенной сложности регулировки карбюратора у инструментов, выпущенных китайскими производителями. Даже у опытных мастеров отрегулировать китайскую бензопилу занимает немногим более времени, в отличии от оригинальных инструментов.

Настройка оборотов на бензопиле

 Для тех, у кого имеется бензопила, регулировка карбюратора своими руками не составляет особой сложности. Для этого надо изучить устройство карбюратора и запомнить последовательность действий, выполняемых для регулирования элементов, от которых зависит правильная работа деталей самого карбюратора и располагающихся около него элементов.

Перед тем как отрегулировать карбюратор бензопилы, надо подготовить устройство. В этих целях выполняются следующие действия:

  • Осуществляется прогрев мотора, для чего он запускается приблизительно за десять минут перед началом ремонтных работ, а после их начала выключается.
  • Выполняется проверка и промывка воздушного фильтра.
  • Цепь останавливается путем поворачивания винта T до упора.

 Для обеспечения безопасности ремонтных работ необходимо подготовить ровную поверхность, чтобы инструмент мог быть размещен на ней аккуратно, а цепь развернуть в противоположную сторону. Потребуется тахометр для определения нарушений в функционировании карбюратора.

 Всем, кто хочет узнать, как отрегулировать карбюратор на бензопиле, необходимо учитывать, что данная процедура состоит из двух главных стадий. Первая проводится при включенном моторе, вторая – после прогревания мотора.

 Для успешного регулирования карбюратора следует предварительно изучить инструкцию по использованию конкретной модели мотопилы для уточнения дополнительных нюансов регулировки данного оборудования.

 На первой стадии производится поворот винтов низких и высоких оборотов по часовой стрелке до упора, а затем поворот в противоположном направлении на полтора оборота и сохранение в этом положении.

 На второй стадии мотор переводится на средние обороты для прогрева в течение десяти минут. Перемещение винта, отвечающего за регулирование холостого хода, должно производиться по часовой стрелке. Отпустить его можно лишь при переходе мотора в режим стабильной работы. Следует проследить за тем, чтобы в ходе данного процесса цепь оставалась в неподвижном состоянии.

 При работе мотора на холостом ходу он может глохнуть. В такой ситуации следует немедленно провернуть винт по часовой стрелке до упора. В некоторых случаях происходит смещение цепи. В таких ситуациях надо провернуть винт против часовой стрелки.

 При решении вопроса, как правильно отрегулировать бензопилу, нужно проверить функционирование мотора в ходе выполнения максимальных оборотов. При правильном функционировании мотора после нажатия на акселератор скорость быстро увеличивается до пятнадцати тысяч оборотов в минуту.

 При отсутствии такой реакции или чересчур медленном возрастании скорости надо прокрутить против часовой стрелки винт с маркировкой L. При этом важно обеспечивать умеренность движения, поскольку поворот не должен составлять более одной восьмой от оборота на 360 градусов.

 Ограничение максимального числа оборотов производится с использованием регулировочного винта, помеченного буквой H. Для уменьшения количества оборотов надо прокручивать его против часовой стрелки, а для его увеличения – в противоположном направлении. Максимальная частота не должна быть более пятнадцати тысяч оборотов в минуту. При поворачивании этого винта следует учитывать процессы зажигания. При возникновении даже еле заметных сбоев надо уменьшить максимальное число оборотов.

Как настроить карбюратор на бензопиле, чтобы он правильно функционировал на холостом ходу? Для этого необходимо обеспечить соблюдение следующих условий:

  • Цепь остается неподвижной на холостом ходу.
  • Звук, издаваемый мотором, напоминает звучание четырехтактного агрегата.
  • Мотор увеличивает обороты в ускоренном темпе даже при несильном нажатии на акселератор. При плавном усилении нажима скорость мотора увеличивается соразмерно, доходя до максимально допустимого уровня.

 В случае обнаружения несоответствий данным условиям необходимо повторить основную стадию настройки.

 Чтобы верно настроить карбюратор китайской бензопилы, следует запомнить его заводские настройки, а потом включить мотор. Чтобы точно установить свои параметры, в дальнейшем придется держать его в работающем состоянии на протяжении нескольких часов. В некоторых случаях решить данную проблему удается сразу после десятиминутной работы мотора, но многие модели китайских изготовителей нуждаются в особом обращении.

Настройка выполняется в следующем порядке:

  • Регулирование начинается на холостом ходу. Необходимо добиться плавного увеличения оборотов мотора с использованием регулировочных винтов, поэтому сперва надо оставить его в работающем состоянии в течение некоторого времени на малых оборотах. Движение цепи по шине представляет собой отклонение от нормы. В таком случае следует добиться оптимальной позиции при помощи регулировки с использованием крайних винтов, чтобы цепь не двигалась.
  • Производится переход на обороты средней скорости. В некоторых случаях это сопровождается задымлением мотора. Данный дефект устраняется посредством закручивания винта для поступления менее насыщенной топливной смеси. Однако скорость оборотов мотора при этом возрастет. Необходимо изменять настройки до тех пор, пока мотор не станет при нажатии на дроссель увеличивать обороты плавно, без возникновения перебоев или резких рывков.
  • Выполняется проверка мотора бензопилы. Инструмент переводят на минимальные обороты, после чего производят быстрое нажатие на рычаг и его удержание при максимальном нажатии на протяжении трех секунд. При появлении нарушений в функционировании мотора следует произвести постепенное ослабление винта, пока не будет достигнуто оптимальная позиция.
  • Мотопила должна проработать в реальных условиях некоторое время. Для этого нужно распиливать древесину, после чего осмотреть все задействованные в этом процессе детали. При наличии отклонений необходимо их исправить при помощи регулировочных приспособлений. После устранения всех дефектов и установки оптимальных настроек для подачи топливной смеси процедура настройки завершена.

Как самим отрегулировать карбюратор на бензопиле «Атлант» 762?

Отмечу ряд важных моментов:

Заводские настройки карбюратора считаются наиболее оптимальными, карбюратор регулируется не часто, для профессиональной регулировки карбюратора требуется и опыт и оборудование.

Самый правильный вариант (если уверены что дело в карбюраторе) это отнести пилу в сервис который обслуживает бензопилы «Атлант», тем более речь идёт о профессиональной бензопиле «Атлант 762»

(профессиональ­ный инструмент лучше ремонтировать профессионалам).

«Барахлит карбюратор» это ни о чём, нужны конкретные симптомы (глохнет двигатель, увеличенный расход топлива и так далее, то есть необходимо конкретно знать как именно ведёт себя карбюратор и двигатель бензопилы, возможно дело вообще не в карбюраторе).

Если отвечать в общем, то на данной модели на карбюраторе три регулировочных винта.

Низкие обороты.

Высокие обороты.

Регулировка холостого хода.

Карбюратор регулируют в два этапа, первый этап на холодном двигателе (естественно не заведённом).

Два винта (высокие и низкие обороты) закручиваются до упора (по часовой стрелки), затем откручиваем на полтора оборота (против часовой стрелки).

Винт холостого хода, пока не трогаем.

Следующий этап регулировки производится при заведённом двигателе, но в начале прогреваем его (двигатель), завели и пусть поработает минут 10-ь.

Теперь работаем винтом холостого хода маркировка «Т»).

Не спеша вращаем его против часовой стрелки, наша задача добиться устойчивой работы двигателя, и при этом цепь бензопилы должна оставаться на месте.

Далее , проверяем двигатель на набор оборотов (ускорение).

Жмём на акселератор, двигатель должен плавно и уверено набирать обороты.

Если обороты набираются медленно, винт вращаем винт низких оборотов против часовой стрелки.

Регулировка максимальных оборотов производится винтом «Н».

Против часовой стрелки обороты уменьшаются, по часовой, увеличиваются.

В общем-то всё.

Если отрегулировали правильно, то на холостом ходу двигатель работает устойчиво, цепь не подвижна.

Двигатель набирает обороты и не «захлёбывается».

Регулировка карбюратора бензопилы – полезные советы от компании «Сам себе сервиc»!

Бензиновая пила – это широко распространенный и весьма востребованный инструмент. Им пользуются в лесных хозяйствах и строительстве, но особенно он пользуется большой популярностью у дачников. Миллионы владельцев дач и частных домов используют его для решения самых необходимых задач.

Ей можно и дров напилить, и в саду ненужное дерево прибрать, и крышу подогнать. Соответственно, поддерживать её работоспособность надо на должном уровне, чтобы она прослужила вам долгие годы. В этой статье мы расскажем вам о тонкостях регулировки карбюратора в этом устройстве.

Карбюратор служит для образования и подачи топливной смеси, состоящей из бензина и воздуха, в двигатель пилы. На фото вы видите типичный карбюратор. Практически на всех видах бензиновых пил установлены китайские карбюраторы.





Винт холостого хода «S»      —————-



Винт низких оборотов «L» /слева/      ——————

Винт высоких оборотов   «Н» /справа/     ——————

Строение они имеют простейшее: проходной трубы, диффузора, иглы-распылителя и поплавковой камеры.

По двум бокам располагаются заслонки:

  1.        Маленькая – дроссельная. Она управляет объемом смеси бензина и воздуха, которая подается в цилиндр двигателя.
  2.        Большая – воздушная. Она уменьшает движение воздуха при запуске холодного двигателя.

На этой схеме показано образование смеси из бензина и воздуха. Под действием движения воздуха в районе диффузора распыляется бензин. Полученная смесь подается в цилиндр для сгорания. При повышении подачи бензина возрастают обороты в двигателе. По этому методу работают практично все карбюраторы.







Когда необходима регулировка?
  • После приобретения новой бензиновой пилы проводится ее обкат. Это требует небольшого понижения высоких оборотов двигателя. По завершению обката эти обороты выставляются на прежний уровень.
  • При значительном увеличении расхода топлива и количества черного дыма из выхлопной трубы.
  • После починки или установки нового карбюратора.
  • Когда «плавают» холостые.
  • После сбоя прежних настроек карбюратора в силу разных причин /повышенная вибрация корпуса, изнашивание поршневой группы, загрязнение карбюратора/.



Комплект для настройки карбюратора бензопилы.
  1. Тахометр – для замера оборотов двигателя.
  2. Шлицевая отвертка с длинным жалом.
  3. Специальный регулировочный ключ. Он имеется только на сервисе. (! Это сделано для того, чтобы регулировку производил сертифицированный мастер сервисного центра)



Регулировка карбюратора бензопилы своими руками.

Прежде чем производить регулировку необходимо:

  • произвести чистку бензинового и воздушного фильтров, чтобы убедиться, что бензин и воздух поступают в достаточном количестве и беспрепятственно
  • калибровку карбюратора надо проводить на прогретом движке

Регулировочные винты карбюратора:

  • L – регулирование минимальных оборотов,
  • H – регулирование максимальных оборотов,
  • S – точное регулирование оборотов холостого хода.

На некоторых видах бензиновых пил для облегчения налаживания карбюратора винт «H» прячут, оставляя для регулирования только «L» и «S». Точное выставление положения «H» требует наличия тахометра /или осциллографа/ и высокой квалификации специалиста по настройке. Неопытному  дачнику его лучше не трогать, дабы не запороть движок пилы.

Движение винтов при регулировании:

  • при закрутке «L» и «H» происходит увеличение в смеси бензина и уменьшение воздуха /обеднение смеси/ и количество оборотов движка возрастает,
  • при вывертывании «L» и «H» в смеси количество воздуха повышается /обогащение смеси/, что приводит к уменьшению числа оборотов.



Установка заводского положения жиклеров.

Калибровочные винты  «H» и «L» не спеша завертывают до конца. Потом отвертывают в обратном направлении на два оборота. Точное число оборотов надо смотреть в инструкции по эксплуатации.



Налаживание и контроль холостых /минимальных/ оборотов.

Находим и выставляем максимальные обороты путем неторопливого вращения «L» в разные стороны. Когда установлены максимальные обороты, жиклер «L» закручиваем на 1/4 часть оборота против хода часов.

В случае если цепь пилы двигается на холостых оборотах, необходимо калибровочный винт «S» заворачивать против хода часов до прекращения её движения.





Налаживание и контроль максимальных оборотов.

Корректирование максимальной частоты оборотов двигателя производится жиклером «Н». Частота оборотов возрастает при закручивании «Н». У бензиновых пил частота вращения бывает от 11500 оборотов в минуту до 15000 оборотов в минуту.

Наибольшие обороты определяются по возникающим прерываниям в функционировании системы зажигания движка пилы. При их обнаружении жиклер «Н» слегка вывертывают против хода движения часов.



Контроль ускорения работы пилы.

Если все регулировки выполнены правильно, то во время легкого надавливания на кнопку акселератора движок бензиновой пилы бойко и твердо увеличивает обороты от минимума до максимума. В случае если обороты увеличиваются еле-еле, замедленно и неторопливо – то жиклер «L» выкручивается против хода часов не больше, чем на 1/8 часть оборота.



Окончательный этап регулировки – это повторный контроль качества работы на холостых оборотах. Если движок работает стабильно и цепь при этом не вращается, то наладку работы пилы можно считать законченной.

Настройка карбюратора квадроцикла

Как отрегулировать карбюратор на квадроцикле? На что обратить внимание? Каковы признаки неправильной эксплуатации устройства? Об этом сегодня в нашей статье. Воспользовавшись предложенной инструкцией, вы шаг за шагом сможете настроить карбюратор без помощи специалистов.

Зачем вообще нужна настройка карбюратора

Для стабильной работы квадроцикла необходимо, чтобы двигатель получал оптимальное количество горючей смеси, соответствующей его диапазону оборотов. В противном случае могут возникнуть следующие проблемы:

  • Сложности с заводом, постоянно глохнущий двигатель.
  • Слабые характеристики мощности, вялый отклик на курок газа.
  • Плохая динамика при разгоне с «низов», сопровождающаяся самопроизвольными рывками при движении.
  • Провалы, наблюдающиеся преимущественно при совершении разгона.
  • Большой расход топлива.
  • Чрезмерное образование нагара на стенках камеры сгорания и, как следствие, перегрев мотора.

Что необходимо применить в таком случае:

  1. Отрегулировать холостые обороты с помощью винта качества смеси и количества оборотов.
  2. Настроить качество смеси при помощи иглы.
  3. Произвести регулировку уровня топлива.

Важно! Осуществляйте настройку только при очищенном снаружи и внутри карбюраторе, а также при прогретом до рабочей температуры двигателе.

Как отрегулировать на квадроцикле холостые обороты карбюратора

  1. Чтобы избавиться от конденсата, регулярно появляющегося в карбюраторе, слейте горючее из поплавковой камеры – прикройте топливный кран и до упора открутите винт №1. Дождитесь, когда бензин сольется полностью, и закрутите винт №1 назад.
  2. Заведите транспортное средство и дайте ему прогреться в течение нескольких минут.
  3. Закрутите болт качества смеси №2 до отказа. Движок на данном этапе заглохнет. Если такого не случилось, скорее всего, нарушена герметичность патрубков системы подачи воздуха. Проверьте. Затем проверните болт №2 на один оборот. Обогащение смеси происходит в направлении по часовой стрелке, обеднение – против.
  4. Прибавьте холостых ходов при помощи винта №3 и заведите квадроцикл. Количество оборотов должно быть немногим выше обычного (в некоторых моделях болт регулировки холостых ходов расположен с правой стороны четырехколесника).
  5. Открутите винт качества топливной смеси №2 так, чтобы силовой агрегат достиг максимальных оборотов – примерно 2-2,5 оборота.
  6. Начните выравнивать количество холостых оборотов с помощью болта №3, пока не услышите ровный, без надрыва звук работы мотора.
  7. Нажмите несколько раз на курок газа, чтобы проверить устойчивость оборотов на холостом ходу.

Примечание. Расположение болтов на каждой модели карбюратора может отличаться, поэтому изучите инструкцию, прилагающуюся к вашему аппарату.

Настройка качества смеси карбюратора квадроцикла на ходу

1. Заведите квадроцикл и совершите пробный заезд. Подождите, пока двигатель полностью остынет.

2. Проверьте состояние свечи. Для этого выкрутите колпачок и осмотрите свечу.

На что обратить внимание:

  • Легкий коричневый налет по всей окружности изолятора – признак оптимальной работы карбюратора.
  • Коричневый цвет с одной стороны изолятора – бедная смесь двигателя.
  • Плотный черный нагар на изоляторе свечи – показатель того, что карбюратор подает слишком много топливной смеси во время движения квадроцикла.
  • Абсолютно черная свеча, изолятор и электрод – слишком богатая смесь, которая дает чрезмерно высокий расход топлива и уменьшение мощности, а также загазованность камеры.
  • Белый изолятор – недостаток подачи воздуха и бензина. Приводит к перегреву и повышенному расходу бензина.
  • Полностью белая свеча – чересчур обедненная смесь.
  • Кирпичный цвет – большой объем присадок с высоким содержанием металла в составе.
  • Отсутствие нагара и одновременное плавление электрода – сильно обедненная смесь на высоких оборотах.
  • Свеча с разрушенным наконечником – поломка центрального электрода с керамической юбкой.
  • Свеча с масляным отложением внутри электрода – признак отработанных колец и маслосъемных колпачков.
  • Блестящие вкрапления и стружка – разрушение двигателя вследствие езды на больших оборотах.
  • Окисление – проблемы с поршневыми кольцами.

3. Открутите крышку иглы в верхней части карбюратора. Потяните иглу. Это главный элемент, регулирующий подачу топлива в камеру сгорания, так как игла соединена с курком газа. При нажатии на курок игла поднимается вверх, приоткрывая отверстие для подачи смеси горючего. Это напрямую влияет на рост мощности и скорости квадроцикла.

4. Достаньте тросик, затем нажмите на иглу, чтобы вытащить ее наружу. На игле размещено 5 пазов и стопорное кольцо. По умолчанию оно установлено в среднем значении. Чем ниже расположено стопорное кольцо, тем выше поднята игла, а, значит, подается много бензина и мало воздуха. Соответственно, чем выше кольцо – тем меньше бензина и больше воздуха.

5. Переставьте стопорное кольцо в нужном направлении, чтобы оптимизировать работу карбюратора. Вставьте иглу на свое место.

6. Заведите двигатель и нажмите на курок газа. При правильной регулировке двигатель не должен глохнуть от резкого нажатия.

И помните, прибегать к настройке иглы следует только в крайнем случае, когда регулировка винта качества и количества не приносит своих результатов.

Регулировка уровня топлива в поплавковой камере квадроциклов

Качество работы четырехколесника зависит от правильного уровня бензина в карбюраторе. Чрезмерное количество зальет свечи, прольется на землю и приведет к лишним расходам. Если же горючего поступает слишком мало, мотор попросту не заведется.

Как оптимально настроить подачу топлива

  • 4-хтактные квадроциклы оснащены карбюраторами с непрозрачной трубкой дренажного шланга, свисающего вниз. Поэтому первым делом замените его на прозрачный.
  • Свободный конец шланга поднимите вверх.
  • Открутите дренажный винт слива рядом с трубкой, чтобы избавиться от лишнего топлива. По количеству жидкости, поступающей в трубку, определите уровень бензина в карбюраторе. Норма – это линия (допускается 1-1,5 мм ниже) соединения корпуса и поплавковой камеры.
  • Чтобы отрегулировать уровень подачи горючего состава, откройте поплавковую камеру и найдите язычок, закрывающий запорную иглу.
  • Подогнув язычок вниз, вы повысите интенсивность подачи топлива. Отогнув вверх – наоборот, понизите. Совершайте все манипуляции с осторожностью, так как конструкция довольно хрупкая.

Регулировка и настройка карбюратора бензопилы

Регулировка карбюратора бензопилы

Регулировка карбюратора важна для цепных пил и других двухтактных двигателей. Слишком богатая регулировка вызовет дымление пилы, недостаточную мощность, приведет к дополнительному накоплению углерода и может повредить двигатель. Слишком бедная регулировка также приведет к недостаточной мощности и с большей вероятностью приведет к повреждению двигателя из-за заедания обедненной смеси. Правильная регулировка карбюратора позволит пиле развивать максимальную мощность, продлить рабочий цикл двигателя, производить минимальное количество дыма, плавно работать на холостом ходу, хорошо увеличивать обороты и обеспечивать бесперебойную работу.
Регулировка карбюратора излишне богатой — это когда доля топлива в горючей воздушно-топливной смеси настолько высока, что топливо плохо сгорает. При ожоге не выделяется много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное обогащение вызывает накопление углерода и закупоривает противопожарный экран и порты цилиндра, если он работает в течение определенного периода времени. Помимо регулировки карбюратора, это также может быть вызвано слишком большим количеством масла, смешанного с топливом, и / или старым несвежим бензином.
Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что топлива недостаточно для сгорания. Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. Помимо низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что часто приводит к заклиниванию. Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что часто приводит к выходу из строя подшипника шатуна большого конца. К другим причинам работы на обедненной смеси относятся отсутствие масла в топливной смеси и пустой топливный бак.Всегда останавливайте пилу до того, как бак полностью высохнет. Убедитесь, что вы используете правильное соотношение бензина и масла, рекомендованное для вашей бензопилы.

Большинство двигателей цепных пил имеют три регулировочных винта карбюратора:
1. Скорость холостого хода / упор дроссельной заслонки — это регулировка, которая контролирует, насколько дроссельная заслонка (дроссельная заслонка) остается открытой при отпускании рычага дроссельной заслонки.Если эта регулировка установлена ​​на слишком низкое значение, двигатель остановится при отпускании курка дроссельной заслонки. Дроссельная заслонка (дроссельная заслонка) просто перекрывает подачу горючего воздуха / топлива, и двигатель останавливается. Если эта регулировка установлена ​​слишком высоко, высокие обороты холостого хода приведут к включению центробежной муфты, и цепь будет работать. Это опасное состояние, и его нельзя допускать.
2. Регулировка подачи топлива на малой скорости (обозначена буквой L на карбюраторе, это низкоскоростной жиклер) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на холостом ходу.Слишком богатая регулировка вызовет нагрузку на двигатель и остановку на холостом ходу. Слишком бедная смесь загорит двигатель голодом и заставит его работать быстрее или быстрее. Регулировка очень бедной смеси также приведет к остановке двигателя.
3. Регулировка подачи топлива на высокой скорости (обозначена H на карбюраторе, это высокоскоростной жиклер) — это регулировка, которая регулирует долю топлива в горючей воздушно-топливной смеси на скорости резания. Было бы неверно сказать, что это самая важная настройка, потому что все эти настройки должны быть точными, чтобы пила работала наилучшим образом, но это настройка, которая определяет, как пила движется в разрезе.Слишком богатая регулировка не позволит пиле достичь уровня оборотов, необходимого для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялой, двигатель будет дымить и работать плохо. Слишком бедная смесь позволит двигателю достичь таких оборотов, при которых возможен выход из строя подшипников и заклинивание цилиндров. Ему также будет не хватать мощности при резке, и он будет очень горячим.
Предыдущая информация кратко объясняет богатые и обедненные режимы работы. На нем также указаны три регулировочных винта и их функции.Следует отметить, что в некоторых бензопилах отсутствует игла регулировки скорости. Эти пилы имеют так называемый «фиксированный жиклер», который настраивается на заводе. Карбюраторы с «фиксированной струей» используются, чтобы запретить оператору пилы устанавливать слишком наклонную регулировку и повредить пилу. К сожалению, они также часто не позволяют пиле достичь максимальной производительности.



Процедура регулировки карбюратора
Для обеспечения правильной регулировки карбюратора необходимо выполнить следующую процедуру:
• (1) Проверьте воздушный фильтр и при необходимости очистите его.Регулировка карбюратора с частично забитым воздушным фильтром аналогична регулировке карбюратора с частично открытой воздушной заслонкой. Если вы отрегулируете пилу с грязным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
• (2) Проверьте глушитель и выхлопное отверстие на предмет скопления нагара. Углеродистое загрязнение выхлопного отверстия или сетки искрогасителя может привести к тому, что пила будет работать, как будто карбюратор требует регулировки. Изменение настроек карбюратора при засоренном глушителе может привести к тому, что пила будет работать в обедненном состоянии при удалении нагара.
• (3) Если требуется регулировка карбюратора из-за нового или восстановленного карбюратора, лучше всего начать с настройки регулировки топлива на один оборот. Это достигается путем аккуратного завинчивания регулировочных винтов на их гнезда и последующего их откручивания на один оборот каждый. Необходимо соблюдать осторожность при навинчивании их на сиденья, потому что сиденья могут быть легко повреждены, если регулировочные винты будут установлены слишком сильно. Эти сиденья хрупкие, и в случае их повреждения карбюратор необходимо заменить.
• (4) Проверьте уровень топлива.Бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пустой, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
• (5) Запустите двигатель и прогрейте его. Если пила не работает, дайте ей поработать несколько минут. Если он не будет поддерживать холостой ход без остановки, прогрейте его, многократно сжимая дроссельную заслонку, не открывайте дроссельную заслонку полностью. Регулировки карбюратора, сделанные на холодном двигателе, будут слишком богатыми, когда он достигнет нормальной рабочей температуры.
• (5) Начните с установки холостого хода. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометра, попробуйте установить скорость так, чтобы пила работала на холостом ходу как можно выше без включения сцепления. Никогда не устанавливайте холостой ход, чтобы цепь работала при отпускании дроссельной заслонки. Если пила не простаивает, переходите к следующему шагу.
• (6) Установите регулировку подачи топлива на низкой скорости. Медленно заворачивайте винт, пока двигатель не начнет работать в режиме скачков или не хватит топлива. Запомните положение отверстия для отвертки. Теперь медленно выверните регулировочный винт, и двигатель должен работать лучше.Вращайте винт до тех пор, пока двигатель не начнет нагружаться. Запишите положение прорези для отвертки и сравните его с положением регулировки наклона. Теперь медленно закрутите винт до положения, при котором он лучше всего работает на холостом ходу. Это должно быть где-то посередине между богатыми и скудными настройками.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. Вы услышите работу пилы на холостом ходу. Медленно наклоняем регулятор низкой скорости, поворачивая его, пока холостой ход не поднимется, а затем он не начнет умирать.Затем мы разбогатели и слышим, как пила начинает рыдать и обороты падают, почти до такой степени, что они умирают. Оптимальная настройка находится между этими двумя крайностями. Если вы настроите слишком бедное, у него закончится бензин и он умрет или умрет при ускорении. (Обратите внимание, что пила, отрегулированная слишком высоко, также может умереть при ускорении.) Если вы думаете, что нашли правильное место, нажмите на дроссель, и пила должна набрать обороты без каких-либо колебаний или спотыканий.


Регулировка холостого хода пилы WAV

• (7) Вернитесь к шагу (5) и сбросьте скорость холостого хода.Скорее всего, установка оборотов изменилась после того, как вы оптимизировали регулировку топливной смеси.
• (8) Установите регулировку подачи топлива на высокой скорости. Держите спусковой крючок широко открытым и проверьте обороты с помощью тахометра.
ПРИМЕЧАНИЕ: Если у вас нет тахометра, установите уровень оборотов в минуту так, чтобы пила «четыре цикла» или «рявкнула» при полностью открытой дроссельной заслонке. Не пытайтесь установить максимальные обороты без тахометра. Слегка увеличенная регулировка снизит производительность, но снизит вероятность повреждения двигателя пилы.
• Щелкните ссылку ниже, и в ваш браузер загрузится аудиоклип в формате WAV. На этот раз вы услышите, как пилу настраивают на полный оборот. После увеличения оборотов до максимальных оборотов и удержания, мы настраиваем высокую скорость на более высокий уровень, заставляя его замедляться и рыдать, развивая небольшую мощность. Затем мы регулируем его наклон, чтобы он звучал более плавно, а затем он начинает голодать, также создавая мало энергии и создавая МНОГО тепла. Когда мы снова переключаемся с обедненного на насыщенный, звук становится немного грубее.Этот слегка грубый звук (или 4-тактный звук, как его иногда называют) — именно то, что вам нужно. Мы любим говорить «настолько близко» к гладкой, насколько это возможно, но все же немного в шероховатости.
Этот больше первого и требует больше времени для загрузки. Те из вас, у кого медленные системы или соединения, возможно, не захотят ждать!


Регулировка пилы на полную Ред. WAV

• Убедитесь, что ваша регулировка низкой скорости по-прежнему работает так же хорошо, как перед регулировкой жиклера высокой скорости.Изменение настроек одной струи часто немного влияет на другую. Если ускорение не такое, как прежде, вернитесь к шагу 6. ​​
• Установите конечную скорость холостого хода. На этот раз поверните винт холостого хода обратно на самую низкую частоту вращения, при которой пила будет плавно работать на холостом ходу, не создавая впечатление, что она остановится.
• Ваша пила правильно отрегулирована и готова к работе.

Почему нельзя установить новые углеводы, а затем оставить их в покое?
Некоторые люди задаются вопросом, почему их пилу нельзя регулировать, когда она новая, и тогда не требуется никакой другой настройки.Они не понимают, что пилы нельзя настроить на заводе и правильно отрегулировать в течение всего срока службы пилы. Дело в том, что некоторые производители тоже так думают и пробовали карбюраторы с «фиксированным жиклером» и «полужестким жиклером». Эти типы карбюраторов никогда не работали хорошо. Причина в том, что высота над уровнем моря, тип топлива, возраст топлива, влажность, изнашиваемые детали пилы и множество других факторов требуют периодической регулировки карбюраторов. Также полезно иметь возможность настраивать карбюратор для различных применений; Например, для бензопил, установленных на бензопилах, необходимо настроить регулировку высокой скорости в зависимости от типа нагрузки на пилу.

Карбюратор для пилы


Регулировка карбюратора на Pro Пилы

Все пилы иногда нуждаются в регулировке карбюратора. Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальное дымообразование, плавная работа и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность. Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя. Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

Мост Профессиональные пилы имеют Три регулировочных винта карбюратора:
  1. Скорость холостого хода / останов дроссельной заслонки — Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки. Если это слишком низкая регулировка, двигатель заглохнет, когда дроссельная заслонка триггер отпущен. Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать. Это опасное состояние.
  2. Регулировка подачи топлива на низкой скорости — Это регулировка, которая регулирует долю топлива в топливовоздушной смеси на холостом ходу. Регулировка, которая слишком богатый приведет к тому, что двигатель нагружается и умирает на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск. Регулировка очень бедной смеси также приведет к остановке двигателя.
  3. Регулировка подачи топлива на высокой скорости — Это регулировка, которая контролирует долю топлива в воздушно-топливная смесь на скорости резания.Это было бы не точно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это — регулировка, определяющая, как пила движется по пропилу. An слишком богатая регулировка не позволит пиле достичь числа оборотов в минуту. уровень, необходимый для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо. А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заедание цилиндра.Это также будет недостаточная мощность при резке и склонность к сильному нагреву.
Богатые рабочие условия

Регулировка карбюратора излишне богатой — это когда доля топлива в топливовоздушной смеси слишком высока. Когда это происходит, топливо плохо горит. То, что горит, не выделяет много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное состояние также вызывает накопление углерода.

Бережливые рабочие условия

Регулировка бедного карбюратора — это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что не хватает топлива для сгорания.Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. В дополнение к низкой мощности, обедненная смесь вызывает повышение температуры цилиндра, что может привести к заклиниванию. Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что приводит к выходу из строя подшипников штока.

При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют никаких проводов. Когда тахометр находится рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается.На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

Карбюратор Корректирование Процедура

  1. Перед запуском пилы найдите небольшой плоский отвертка. В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать отверстие. Убедитесь, что в отверстиях нет мусора, а на концах регулировочные винты видны. На некоторых пилах эти области могут быть заполнены стружки, затрудняющие или невозможность регулировки.

    Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо, без тач. Мы настроили тысячи пил и используем тахометр. религиозно.

  2. Начните с проверки воздушного фильтра пилы. Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит — это как регулировка карбюратора с дроссельной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
  3. Проверьте уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
  4. Запустите двигатель и прогрейте это вверх. Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.
  5. Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился.Никогда не устанавливайте холостой ход, чтобы цепь двигалась, когда дроссельная заслонка выпущенный. Если пила не простаивает, переходите к следующему шагу.
  6. Установить низкую скорость топливо корректирование. Медленно закручивайте винт, пока двигатель не начнет работать с помпажами или не загорится голодом. по топливу (обедненный). Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет нагружаться. (богатый). Делать отметьте положение гнезда для отвертки и сравните его с положение регулировки наклона.Теперь медленно закрутите винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.

    Щелкните ссылку ниже и а Аудиоклип в формате WAV будет загружен в ваш браузер. Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низких оборотов, пока холостой ход не поднимется. а затем начинает умирать. Потом мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти глохнет. Оптимальный настройка находится между этими двумя крайностями.

    Это примерно.25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV

  7. Перейти вернуться к шагу (4) и сбросить обороты холостого хода. Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.
  8. комплект высокоскоростное топливо корректирование. Удерживая спусковой крючок широко открытым, проверьте обороты с помощью тахометр. В приведенном ниже списке указаны максимальные настройки оборотов в минуту для популярные профессиональные пилы с шиной и цепью без нагрузки:
    • STIHL 044, MS440, 046, MS460 — 13500 об / мин
    • STIHL 066, MS660 — 13000 об / мин
    • STIHL 084, 088, MS880 — 11500 об / мин
    • HUSQVARNA 272, 372 — 13 500 Обороты
    • HUSQVARNA 288, 385, 390, 394, 395 — 13 000 Обороты
    • HUSQVARNA 3120 — 11 500 Обороты
    ПРИМЕЧАНИЕ: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке.Не пытайтесь установить максимальную скорость вращения уровни без тахометра. Слегка богатая регулировка приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
  9. Нажмите по ссылке ниже и Аудиоклип в формате WAV будет загружен в ваш браузер. Что вы это услышите время — пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.

    Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV

  10. Перейти вернуться к шагу (4) и отлично настройте регулировку холостого хода и регулировку подачи топлива на низких оборотах.Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
  11. Ваш пила правильно отрегулирована и готов к работе.
Почему карбюратор должен Быть перестроенным

Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Некоторый люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Этот технология хорошо развита для легковых и грузовых автомобилей. Процесс миниатюризация экономичной и прочной системы, которая будет работать на пиле двигатель находится в стадии разработки. А пока сохраните тахометр и отвертка под рукой.

Наш совет

Предыдущая информация кратко объясняет богатые и обедненные условия работы. Он также определяет три регулировочных винта и их функции. Следует отметить, что на сегодняшних профессиональных пилах большинство этих регулировок имеют «ограничители», которые ограничить диапазон регулировки карбюратора. В большинстве случаев правильный регулировка находится в этом диапазоне, но не всегда. Если правильно регулировка вашей пилы выходит за пределы ограниченного диапазона, возьмите пилу в магазин. Иногда это вызвано неисправностью пилы и иногда необходимо просто сбросить диапазон на ограничителях.

Есть вопросы или Комментарии? Позвоните или зайдите.


Как отрегулировать карбюратор бензопилы?

Карбюратор — исключительная часть бензопилы, которая контролирует количество топлива, используемого машиной.

Очень важно правильно настроить эту часть бензопилы, потому что в противном случае ваш инструмент может выйти из строя и стать трудным в использовании. Слишком дорогостоящая регулировка может в конечном итоге повредить двигатель, поэтому вам нужно быть очень осторожным с настройкой.

Почему карбюратор важен?

Когда дело доходит до бензопилы, карбюратор определяет, насколько мало топлива будет смешиваться с воздухом, что помогает работать инструменту.

Если слишком много топлива смешивается с воздухом, двигатель в конечном итоге залит топливом. А слишком мало топлива приведет к снижению мощности бензопилы, а значит, будет дым. В результате произойдет накопление углерода, который может повредить двигатель.

Три регулировочных винта

Карбюраторы большинства бензопил имеют три регулировки:

Скорость холостого хода

Когда курок дроссельной заслонки отпущен, эта регулировка определяет, насколько дроссельная заслонка будет оставаться открытой.Слишком высокая частота вращения холостого хода приведет к срабатыванию центробежной муфты пилы, и цепь начнет вращаться. С другой стороны, слишком низкая частота вращения холостого хода приведет к тому, что ваш двигатель заглохнет, как только вы отпустите курок дроссельной заслонки.

High Speed ​​

Эта регулировка контролирует, сколько воздуха и топлива будут смешиваться для скорости резания. Некоторые люди могут возразить, что это, вероятно, самый важный регулировочный винт из всех трех.

Если эта регулировка слишком высока, пила не достигнет требуемого уровня оборотов, необходимого для максимальной мощности.Слишком низкая модификация даст вам такой уровень оборотов, при котором может произойти заклинивание цилиндра и отказ подшипника.

Низкая скорость

Эта регулировка определяет, сколько воздуха и топлива будут смешиваться на холостом ходу. Слишком малое регулирование приведет к скачку двигателя из-за голодания. А слишком большое изменение приведет к увеличению нагрузки на двигатель и, в конечном итоге, к его поломке. Двигатель также может умереть, если регулировка будет слишком низкой.

Как отрегулировать карбюратор?
  • Осмотрите воздушный фильтр и при необходимости очистите его.Если вы не удалите оставшиеся засоры, вы закончите регулировку пилы с грязным фильтром. В конце концов, когда фильтр будет очищен, пила будет работать обедненной.
  • После этого проверьте уровень топлива пилы. Убедитесь, что бак заполнен более чем наполовину. Если вы отрегулируете бензопилу при низком уровне топлива, когда вы в конце концов заполните бак, карбюратор может стать слишком отрегулированным. Затем запустите двигатель и дайте ему прогреться, так как холодный двигатель может дать вам богатую регулировку.
  • Тогда вам нужно будет сосредоточиться на холостом ходу.Начните с установки скорости 2700 об / мин с помощью тахометра. Просто убедитесь, что пила не простаивает, приводя в движение цепь, как только дроссель отпущен.
  • Для регулировки низкой скорости поверните винт внутрь до тех пор, пока двигатель не остановится, и затем отметьте положение винта. После этого поверните винт наружу, чтобы двигатель работал лучше, а затем начинайте нагружать.
  • Обратите внимание на это положение винта. Оптимальное положение винта должно быть где-то между первым и вторым отмеченными положениями, при которых машина будет лучше всего работать на холостом ходу.
  • Для регулировки на высоких оборотах поверните винт внутрь до тех пор, пока топливная смесь не выйдет наружу. Затем поверните его внутрь, пока не услышите трепетание. Теперь у вас должно быть правильное число оборотов в минуту, которое вы можете проверить с помощью тахометра.
  • Дополнительные инструкции см. На веб-сайте производителя бензопилы.

Советы по процессу

Сначала убедитесь, что машина лежит на плоской поверхности. Вокруг пилы не должно быть лишних предметов, особенно возле цепи.Вы не хотите, чтобы что-либо по ошибке зацепилось за лезвие бензопилы в процессе регулировки.

Хорошая идея — надеть защитное снаряжение, например кожаные перчатки. Кроме того, имейте комплект защитных очков, рубашку с длинными рукавами и длинные брюки.

Заключение

Поскольку карбюратор является ключевым элементом бензопилы, неплохо знать, как его отрегулировать. Таким образом, вы можете убедиться, что ваша машина работает должным образом.В результате ваш инструмент прослужит вам долго.

Некоторые другие статьи по теме бензопилы:

  1. Как работает бензопила?
  2. Руководство для начинающих по предотвращению рисков с помощью бензопилы
  3. Как измерить размеры вашей цепи бензопилы?

Как отрегулировать карбюратор бензопилы без шины и цепи | Руководства по дому

Лучше всего регулировать карбюратор бензопилы, когда пильная шина и цепь прикреплены, потому что звуки, издаваемые пилой, помогают определить наилучшие настройки.Однако, если вы находитесь в процессе тщательной чистки и технического обслуживания, вы можете отрегулировать перед соединением шины и цепи. Нет причин, по которым вам не следует этого делать, но особенно важно иметь в наличии тахометр для измерения скорости двигателя. Цифровой тахометр прост в использовании; просто поместите его рядом со свечой зажигания, чтобы получить показания.

Снимите воздушный фильтр и очистите или замените его. Если вы производите регулировку с грязным фильтром, двигатель будет работать на обедненной смеси, когда вы дойдете до его очистки.

Замените топливо, если оно старше шести месяцев. Независимо от того, меняете ли вы топливо или нет, полностью заправляйте бензобак. Выполнение регулировки на полупустом баке может сделать топливную смесь слишком богатой при следующей заправке топливного бака.

Запустите пилу и дайте ей поработать от 3 до 4 минут, чтобы она прогрелась. Найдите регулировочные винты карбюратора. Обычно они находятся рядом с воздушным фильтром, и вы должны увидеть их три. Обычно они обозначаются буквами «I», «L» и «H» для регулировки холостого хода, низкой и высокой скорости соответственно.

Поворачивайте винт холостого хода по часовой стрелке с помощью отвертки с плоским жалом до тех пор, пока звездочка цепи не начнет вращаться. Открутите винт, пока звездочка не остановится, затем попробуйте повернуть его как можно дальше по часовой стрелке, не заставляя звездочку вращаться. Тахометр должен показывать от 2500 до 3500 об / мин.

Затем отрегулируйте винт низкой скорости. Поверните его по часовой стрелке, пока двигатель не начнет работать необычно быстро, и запомните это положение. Поверните его в другую сторону, пока двигатель не начнет работать с большой нагрузкой и брызгать, затем поверните его на полпути между этими точками.

Включите дроссельную заслонку, чтобы отрегулировать высокую скорость. При работающем двигателе на полных оборотах поверните регулировочный винт по часовой стрелке до тех пор, пока двигатель не начнет бежать. В этот момент топливная смесь обеднена. Поверните винт в другую сторону, чтобы впустить больше газа в камеру сгорания — звук двигателя должен быть более полным. Обратите внимание на эту позицию.

Поворачивайте винт против часовой стрелки, пока двигатель не начнет глохнуть, затем поверните его обратно до точки, при которой двигатель начнет работать плавно.Это должно быть немного раньше той настройки, которую вы отметили ранее. Проверьте скорость двигателя с помощью тахометра. Она не должна быть больше максимальной рекомендованной скорости для вашей пилы. Для большинства пил это около 13000 об / мин.

Отрегулируйте винты холостого хода и тихохода после установки винта высоких оборотов.

Справочная информация

Предупреждения

  • Регулировка высокоскоростного винта для подачи слишком бедной смеси может привести к слишком быстрой работе двигателя и его сгоранию.Чтобы избежать этого, найдите руководство по эксплуатации вашей пилы на веб-сайте производителя и проверьте спецификацию на максимальную скорость двигателя. Не превышайте эту скорость.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Как отрегулировать карбюратор бензопилы

Что карбюратор делает на бензопиле?

Карбюратор бензопилы довольно прост, как и карбюраторы, но не лишен тонкостей.Назначение карбюратора — точно контролировать чрезвычайно малые количества топлива и смешивать его с воздухом, который поступает в двигатель, чтобы двигатель работал должным образом. Когда недостаточно топлива смешивается с воздухом, происходит обеднение топлива, и двигатель либо не работает, либо потенциально может быть поврежден. Бедная смесь возникает в результате недостатка топлива или слишком большого количества воздуха. Обычно в двухтактном двигателе, таком как бензопила, топливо также обеспечивает смазку двигателя.Когда происходит чрезмерное смешивание топлива с воздухом, двигатель будет «работать на обогащенной смеси» или будет залит топливом, и может не запуститься, или будет работать и выделять много дыма, или он будет работать плохо, так что он легко глохнет и заболачивает или даже тратит топливо. Бензопилы, работающие на обедненной или богатой смеси, будут выделять чрезмерный выхлоп. Таким образом, бензопила, которая работает должным образом, будет иметь соответствующее соотношение топлива и воздуха, здоровую искру и достаточную степень сжатия для нагрева топливовоздушной смеси. Карбюратор отвечает за правильное соотношение воздух / топливо для смеси.Чтобы найти запасные части карбюратора и других деталей бензопилы НАЖМИТЕ ЗДЕСЬ…

Карбюратор в бензопиле относительно прост по сравнению с другими карбюраторами, поскольку он должен работать только в этих трех ситуациях;

  • Если вы пытаетесь запустить бензопилу в холодном состоянии.
  • Пока двигатель бензопилы работает на холостом ходу.
  • Когда двигатель бензопилы открыт настежь.

Мало кто из тех, кто работает с бензопилой, действительно интересуется градациями между полностью открытой дроссельной заслонкой и холостым ходом.Таким образом, приращение производительности между этими крайностями не имеет особого значения. Однако для более крупных двигателей, таких как автомобильный, очень важны многие градации, что значительно усложняет автомобильные карбюраторы.

Карбюратор бензопилы имеет следующие основные особенности; Во-первых, карбюратор — это вообще трубка. Поперек этой трубки находится регулируемая круглая пластина, известная как дроссельная заслонка . Внутри этой трубки в какой-то момент есть сужение, известное как трубка Вентури.В трубке Вентури создается вакуум. Внутри предприятия есть отверстие, известное как жиклер , которое позволяет вакууму всасывать топливо.

Когда карбюратор работает нормально при полном открытии дроссельной заслонки , дроссельная заслонка обычно параллельна длине трубки, обеспечивая максимальный поток воздуха через карбюратор. Поток воздуха создает вакуум внутри сопла, который всасывает контролируемое количество топлива через жиклер.

Когда двигатель бензопилы работает на холостом ходу, дроссельная заслонка часто почти закрыта.В этом случае через вентиляционное устройство не проходит достаточный поток воздуха для образования вакуума. Тем не менее, на задней стороне дроссельной заслонки есть разрежение, поскольку пластина препятствует потоку воздуха. Если просверлить крошечное отверстие на стороне трубки карбюратора, дроссельная заслонка может всасывать воздух в трубку. Крошечное отверстие известно как холостой жиклер. Есть еще один винт с надписью «Lo» или «L», который регулирует количество топлива, протекающего через жиклер холостого хода.

Когда вы пытаетесь запустить бензопилу с тяговым шнуром на холодном двигателе, она работает на очень низких оборотах в минуту .Кроме того, двигатель холодный и поэтому для запуска требуется очень богатая топливовоздушная смесь. Теперь в игру вступает дроссельная заслонка. Когда он активирован, пластина закрывает трубку Вентури. Когда трубка Вентури закрыта, а дроссельная заслонка широко открыта, много топлива всасывается карбюраторным двигателем через главный жиклер, а также жиклер холостого хода. В результате получается очень богатая смесь, которая позволяет двигателю запускаться один или два раза или просто медленно работать. Теперь, если открыта заслонка воздушной заслонки, двигатель начинает работать нормально.

Как отрегулировать карбюратор на бензопиле Poulan Pro

Карбюратор бензопилы Poulan имеет одну особенность для настройки с помощью инструмента для увеличения и уменьшения холостого хода. Карбюратор Poulan обычно правильно настраивается на заводе. Однако регулировка может потребоваться, когда двигатель работает плохо, работает на высоких оборотах или умирает. Двигатель, работающий на очень высокой скорости , может выйти из строя или работать неэффективно.Двигатель, который работает на низкой скорости, может заглохнуть и заглохнуть, и потребуется частый перезапуск.

Настройку карбюратора Poulan необходимо выполнять, если двигатель трудно запускается, умирает после запуска или умирает под нагрузкой. . В таких ситуациях соотношение топлива и масла к воздуху требует увеличения. Если бензопила звучит так, как будто ее двигатель работает слишком богато, она набирает обороты и издает пронзительный звук. В таком случае топливно-воздушную смесь следует сделать обедненной, чтобы избежать повреждения двигателя.

Перед настройкой карбюратора бензопилы Poulan вы сначала разместите бензопилу на ровной поверхности таким образом, чтобы цепь свешивалась с поверхностью, или все элементы должны быть отодвинуты, чтобы цепь ни с чем не соприкасалась. Поскольку цепь перемещается во время регулировки, вы должны быть в защитном снаряжении , включая кожаные перчатки, обувь с закрытым носком, длинные брюки, рубашку с длинным рукавом и защитные очки.

Регулируя карбюратор на холостом ходу, найдите винт холостого хода, помеченный буквой «T», прямо над грушей заправочного насоса.Теперь запустите бензопилу в обычном режиме и дайте ей поработать на холостом ходу, убедившись, что цепь ничего не касается. Используя небольшую отвертку с плоской головкой, поверните винт холостого хода по часовой стрелке, чтобы увеличить скорость, если двигатель работает слишком медленно. Когда цепь начнет двигаться, поверните винт холостого хода против часовой стрелки, чтобы двигатель работал на холостом ходу без остановки, а цепь останавливалась на нужных оборотах холостого хода.

Как отрегулировать карбюратор на бензопиле Homelite

Карбюраторы

Homelite, как и другие малогабаритные двигатели, часто меняют настройки из-за регулярных ударов и вибрации во время нормальной работы.Часто нетрудно заметить, когда возникает необходимость в корректировке настройки карбюратора. Если бензопила не работает на холостом ходу и умирает, значит, топливная смесь слишком бедная. Если бензопила слишком быстро работает на холостом ходу и цепь движется сама по себе, значит, смесь слишком богатая. В этом случае вам нужно повернуть винт холостого хода на и определить точку, в которой двигатель будет плавно работать на холостом ходу, а цепь не будет двигаться сама по себе.

Перед настройкой карбюратора следует проверить воздушный фильтр на предмет мусора и грязи.Чтобы получить доступ к фильтру, открутите два винта, которыми крепится пластиковая цилиндрическая крышка бензопилы Homelite. Снимите крышку, чтобы получить доступ к фильтру. Ослабьте и снимите винт, фиксирующий фильтр. Постучите воздушным фильтром по поверхности, чтобы удалить грязь и пыль. Промойте воздушный фильтр теплой проточной водой с жидким домашним моющим средством. Тщательно промойте и просушите, снова закрепите на бензопиле и затяните винт, которым он держался. Установите крышку на место и закрепите ее винтами.

Регулировка карбюратора бензопилы Homelite включает регулировку винта холостого хода.Этот винт находится сбоку бензопилы прямо над ручкой шнура стартера . Чтобы отрегулировать обороты холостого хода, используйте отвертку и вставьте ее в отверстие, помеченное буквой T. Если двигатель работает слишком быстро и цепь движется сама по себе без нажатия на курок дроссельной заслонки, тогда смесь слишком богатая и требует, чтобы он стал стройнее. Поверните винт холостого хода против часовой стрелки с шагом оборота, уменьшая частоту вращения двигателя до тех пор, пока двигатель не станет плавно работать на холостом ходу и когда цепь перестанет двигаться.Если двигатель запускается и работает, но не работает на холостом ходу при отпускании курка дроссельной заслонки, поверните винт холостого хода по часовой стрелке. Поверните винт холостого хода с шагом оборота, чтобы двигатель бензопилы работал плавно.

Как отрегулировать карбюратор на бензопиле Husqvarna

Поместите пилу Husqvarna на ровную ровную поверхность, убедившись, что цепь не соприкасается во время настройки карбюратора. Запустите двигатель и дайте ему поработать пять минут, чтобы он прогрелся.Найдите 3 различных регулировочных винта, которые находятся рядом со стартовым шнуром на корпусе бензопилы. Рядом с каждым винтом выбита буква. Поверните винт с надписью «L» по часовой стрелке с помощью отвертки с плоским жалом до конца. Не поворачивайте винт дальше его естественного упора. . Поверните винт против часовой стрелки так, чтобы бензопила плавно работала на холостом ходу, не останавливаясь. Чтобы проверить двигатель, нажмите на курок дроссельной заслонки. Отрегулируйте винт с надписью «L» до тех пор, пока бензопила не начнет плавно ускоряться и звучать плавно.

Поместите отвертку с плоской головкой поверх регулировочного винта холостого хода, обозначенного «T.». Поворачивайте винт по часовой стрелке, пока цепь не начнет двигаться. Немедленно начните поворачивать винт против часовой стрелки, чтобы цепь перестала двигаться. Бензопила должна поддерживать холостой ход, пока цепь не вращается.

Поверните регулировочный винт с надписью «H» по часовой стрелке с помощью отвертки с плоским жалом до естественного упора винта. В этот момент двигатель звучит очень грубо.Теперь поверните винт по часовой стрелке, пока двигатель вашего Husqvarna не заработает плавно. При нажатии на курок дроссельной заслонки бензопила должна без проблем разгоняться и не выпускать дым из выхлопной трубы.

Как отрегулировать карбюратор бензопилы мастера

Перед настройкой карбюратора бензопилы Craftsman вам понадобится небольшая отвертка с плоским жалом и кусок дерева.

Положите бензопилу на ровную ровную поверхность и убедитесь, что цепь не соприкасается.Найдите три регулировочных винта карбюратора сбоку на корпусе вентилятора и пусковой шнур. Два винта наверху имеют маркировку «L» и «H». Винт с маркировкой «L» предназначен для регулировки на низкой скорости, а винт «H» — для регулировки на высокой скорости. Нижний винт с надписью «I» предназначен для регулировки холостого хода.

Поверните винты «L» и «H» по часовой стрелке до их естественного упора. Поверните оба винта против часовой стрелки на один полный оборот.

Теперь запустите бензопилу и дайте двигателю поработать на холостом ходу в течение двух-трех минут.Когда двигатель работает на низких оборотах или работает с шумом, медленно вращайте винт «I» по часовой стрелке, пока двигатель бензопилы не заработает плавно. Когда двигатель работает на высоких оборотах, медленно вращайте винт «I» против часовой стрелки, пока бензопила не начнет работать плавно.

Пока двигатель все еще работает, отрегулируйте винт с надписью «L.». Медленно вращайте винт «L» по часовой стрелке, пока число оборотов бензопилы не упадет. Обратите внимание на положение винта. Теперь медленно вращайте винт «L» против часовой стрелки, пока частота вращения бензопилы не увеличится, а затем снова не снизится.Отметьте положение винта. Отрегулируйте винт «L» между этими двумя отмеченными положениями.

Проверьте пилу, сделав надрез на дереве. Если кажется, что пила теряет мощность из-за пробного пропила или выходит дым, слегка поверните винт с надписью «H» по часовой стрелке и попробуйте сделать еще один пропил. Продолжайте вращать очень немного, пока ваша бензопила Craftsmen не сможет разрезать кусок дерева плавно, без дыма.

Ремонт карбюратора бензопилы Stihl

Перед тем, как разбирать карбюратор, важно очистить его, протерев бумажными полотенцами, а также удалив рыхлую грязь.

  1. Начните со снятия пластины, закрывающей диафрагму, и проверьте, правильно ли она используется. Снимите прокладки и поместите их в том порядке, в котором вы их разобрали. Переверните карбюратор и снимите вторую крышку после ослабления винта с головкой Philips. С этой стороны будут открыты прокладка и экран. Кроме того, сложите их в том порядке, в котором вы их разбирали.
  2. Перед заменой прокладок может потребоваться очистить или заменить топливную сетку и игольчатый клапан. На этом этапе нужно быть осторожным, так как компоненты здесь маленькие, они могут упасть и потеряться.Вы увидите качельку, удерживаемую винтом с головкой Philips. Положите большой палец на сторону коромысла, ближайшую к карбюратору. Ослабив и удалив винт, медленно уберите большой палец и соберите иглу, винт, пружину и коромысло. Вы можете разместить эти крошечные компоненты на магнитной поверхности.
  3. Теперь вы можете очистить карбюратор с помощью любого съемника прокладок с помощью очистителя. Смочите его и дайте очистителю пройти через все проходы в карбюраторе.
  4. После очистки или замены любого компонента, который вам нужно было заменить, вы можете начать сборку карбюратора.Начните с того, что верните экран. Теперь верните игольчатый клапан, сначала вернув небольшую пружину на место. Вставьте иглу обратно в рычаг качалки. Вставьте коромысло и иглу обратно в карбюратор. Снова нажмите большим пальцем на сторону качельки, чтобы установить обратно винт Philips.
  5. Переходя к прокладкам, вы просто выравниваете отверстия и кладете их обратно, перевернув их. Проделайте то же самое с другой стороной. Установите на место детали прокладки, перевернув их.
  6. Теперь карбюратор полностью собран. Вы можете установить его обратно на бензопилу, сначала повторно прикрепив газовую трубку и трос газа. Газовая труба является самой длинной из двух трубок и соединяется с черной зазубриной. После того, как эти две детали будут повторно присоединены, карбюратор можно установить на резьбовой шпильку. Хромированная зазубрина совмещается с импульсной трубкой и сама прикрепляется к ней. Теперь затяните гайки.
  7. Наконец, вам нужно повторно соединить провод дроссельной заслонки с курком. Если ни один из регулировочных винтов не был повернут в процессе восстановления, карбюраторы должны быть исправны и исправны.

Надеюсь, это руководство было полезным. Бензопилы могут быть непростыми в ремонте и обслуживании, если вам это слишком сложно, возможно, пришло время для изменений, начните с просмотра нашего руководства по покупке бензопилы, чтобы облегчить жизнь.

Как выполнить регулировку карбюратора на бензопиле? • CIMFLOK.COM

Бензопила — отличный помощник в частном секторе, незаменимый при заготовке дров, обрезке веток деревьев, а также при строительстве деревянных срубов для домов, бань и хозяйственных построек.Конструкция пилы позволяет резать и распиливать стволы деревьев среднего размера.

В настоящее время на рынке представлен большой ассортимент бензопил, среди которых можно отметить бензопилы «Партнер» шведского концерна Husqvarna и бензопилы Huter той же немецкой компании, за их компактность , легкость, производительность и приемлемую цену.
Простота обслуживания пил «Партнер» и «Хутер» даже позволяет управлять ими впервые, но бензопила — сложное устройство и требует бережного отношения к себе.В процессе работы иногда возникают разного рода неисправности, влияющие на эффективность работы, и пользователь должен уметь с ними справляться.

Как отрегулировать карбюратор на бензопиле?

Наиболее частая проблема, возникающая при работе с бензопилой, — это неправильная работа карбюратора, приводящая к чрезмерному расходу топлива и снижению мощности, поэтому любой пользователь должен знать, как отрегулировать карбюратор на бензопиле. Карбюраторы бензопилы
также сконструированы как автомобильные, а потому любой, кто знаком с принципом работы ДВС, сможет справиться с регулировкой карбюратора и сможет настроить ее своими руками.
Производитель новых пил поставляется с настроенным карбюратором, но при этом стандартная настройка нарушается, и пилу необходимо перенастроить. В прилагаемой к пиле документации описано, как отрегулировать карбюратор.

Регулировка карбюратора необходима при следующих симптомах:
  • на холостом ходу пила работает на высоких оборотах;
  • при работе курит;
  • плохо заводится ни в холодном, ни в теплом состоянии;
  • работает на малых оборотах и ​​с уменьшенным шагом.

Устройство и принцип работы карбюратора.

Устройство и принцип действия карбюраторных бензопил аналогичны карбюраторам двигателей внутреннего сгорания и выполняют ту же функцию: подготовку и подачу в двигатель топливовоздушной смеси в камеру сгорания.

Карбюратор состоит из следующих частей:
  • корпуса;
  • поплавковая камера;
  • Игольчатый клапан
  • ;
  • поплавок;
  • Опрыскиватель
  • ;
  • топливный жиклер;
  • смесительная камера;
  • дроссель;
  • диффузор.

Атмосферный воздух, проходя через воздушный фильтр, попадает в воздушный канал карбюратора, где находится диффузор, уменьшающий диаметр канала, в результате чего за диффузором создается пониженное давление.
За диффузором установлена ​​дроссельная заслонка , регулирующая поток воздуха, поступающего в карбюратор. Частично перекрывая или открывая воздушный канал, заслонка регулирует поток воздуха, регулируя тем самым частоту вращения двигателя.
Под действием пониженного давления воздуха, создаваемого за диффузором, бензин из поплавковой камеры через топливный жиклер и распылитель всасывается в смесительную камеру.
В камере топливо смешивается с воздухом, образуя топливную смесь, а затем подается в камеру сгорания. Дроссельная заслонка механически соединяется с топливным жиклером, который регулирует количество топлива, подаваемого в форсунку. Таким образом, он одновременно регулирует подачу воздуха и топлива в камеру сгорания.
Поплавок регулирует уровень топлива в поплавковой камере, поддерживая его на одном уровне. Он соединен с игольчатым клапаном, блокирующим поступление топлива в поплавковую камеру.
Когда уровень топлива падает, поплавок опускается и перемещает игольчатый клапан , заставляя его оторвать отверстие подачи топлива. Когда топливо заполняет камеру до нормального уровня, поплавок перемещает иглу в закрытое положение.
Частота вращения двигателя зависит от того, какое количество смеси топлива и воздуха поступает в камеру сгорания. Чем больше открыт клапан, тем больше импульс.

Как настроить карбюратор на бензопилу?

Регулировка карбюратора заключается в регулировке жиклера и воздушной заслонки для получения оптимального соотношения количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и имеется недостаток топлива, смесь бедная, поэтому мощность двигателя снижается.
Если у много топлива и нехватка воздуха . смесь пересыщена, происходит неполное сгорание топлива, что приводит к появлению дыма, нагара на поршне и в выхлопной трубе и повышенному расходу топлива.

Как отрегулировать карбюратор?

Рассмотрим для примера регулировку карбюратора бензопилы Партнер.Для регулировки понадобится шлицевая отвертка и приспособление. тахометр, позволяющий измерять обороты двигателя.

Настройка выполняется в следующей последовательности:
  1. установка карбюратора бензопилы на малых оборотах;
  2. регулировка на максимальной скорости;
  3. точная настройка на холостой ход;
  4. проверить работу пилы во всех режимах.

Необходимо запустить после того, как двигатель поработает и прогреется.

Регулировка бензопилы осуществляется с помощью трех регулировочных винтов на ее корпусе:
  • винт L.регулировка подачи топлива на средних и низких оборотах
  • винт Х. на высоких оборотах;
  • винт Т. на холостом ходу.

Если карбюратор полностью смещен и двигатель не хочет запускаться, установите установочные винты L и H в стандартное положение: сначала полностью затяните их, затем отверните на пол-оборота.

Запустите двигатель и дайте ему прогреться, затем перейдите к регулировке низкой скорости с помощью винтов L и T.
Для этого отвинтите винт L до достижения максимальной скорости двигателя, а затем закрутите его по очереди и установите обороты холостого хода с винтом Т.
Далее, чтобы отрегулировать максимальную скорость , медленно затяните винт H , добиваясь максимальных оборотов согласно показаниям тахометра.
После завершения регулировки необходимо проверить работу двигателя на всех режимах. Для этого его нужно утопить и дать остыть.
Затем запустите пилу в режиме холодного пуска и следите за двигателем на холостом ходу. Если газ плавно увеличивается и уменьшается, а цепь не двигается, регулировка правильная. Далее следует проверить во время распиловки.Если есть потеря мощности. регулировка повторяется.

Ремонт карбюратора своими руками.

Карбюратор легко разбирается. , следовательно, ремонт карбюратора бензопилы можно произвести своими руками.

Например, при необходимости своими руками можно проделать следующие операции:

  • заменить прокладку под крышкой основной камеры;
  • промыть или заменить топливный фильтр;
  • заменить игольчатый клапан и диафрагму топливного насоса.

Перед разборкой карбюратора необходимо очистить поверхность корпуса от грязи, так как она может попасть внутрь карбюратора и забить отверстия игольчатых клапанов и форсунки.
Далее следует отстыковать крепления управляющего воздуха и дроссельной заслонки, демонтировать воздушный фильтр и снять крышку основной камеры, открутив винты. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной не запуска пилы могут быть дефекты системы зажигания, в частности, свечи по следующим причинам:

  • нагар на свечу.указывает на некачественное масло или неправильную регулировку карбюратора;
  • заправка свечи зажигания топливом — неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, открутите ее специальным ключом от ГБЦ.

Нагар на свече снимаем иглой или зашиваем, а при необходимости и наждачной бумагой, затем ставим на место и пробуем запустить двигатель.
Залившую свечу протираем тряпкой, сушим, ставим на место и пробуем запустить пилу.
В некоторых случаях двигатель дымит и глохнет на высоких оборотах. Причина может заключаться в засорении глушителя продуктами выхлопа, поэтому глушитель нужно снять, сажу промыть бензином, протереть, просушить и снова поставить на место. Пока глушитель не на месте, выхлопное отверстие следует закрыть тканью, чтобы предотвратить загрязнение.

Заключение.

Настроить карбюратор пилы и починить его несущественно, можно без опыта, но для правильной работы нужно следовать алгоритму, прописанному в сопроводительной документации.Однако не стоит переоценивать свои силы, ведь порой дешевле заплатить специалисту за качественную услугу, чем устранять последствия своего непрофессионального ремонта.

Решенных общих проблем с бензопилой

Бензопилы

являются одними из самых эффективных электроинструментов. Немногие могут перевезти несколько сотен тонн древесины с минимальными усилиями. От валки деревьев до рубки дров и резьбы по дереву — высококачественная универсальная бензопила — лучший друг арбориста.

Любой, кто знаком с бензопилами, знает, что они требуют регулярного технического обслуживания для поддержания их в отличном состоянии. Случайно пропустите обслуживание кое-где, и у любой бензопилы могут начаться проблемы. Вот почему мы составили это полезное руководство.

От проблем с запуском двигателя до двигателя бензопилы, который не работает должным образом, могут быть три основные причины. Чтобы помочь вам вернуться к работе как можно скорее, мы рассмотрим наиболее распространенные проблемы и способы их решения.

Двигателям для работы требуются эти три компонента

От двигателя, который не запускается, до двигателя с плохими рабочими характеристиками, есть три основных области, которые следует исследовать в первую очередь, чтобы устранить легкие элементы. Эти области с их основными связанными компонентами:

Топливо — карбюратор, топливный фильтр, топливная смесь, шланги, груша заправочного насоса, сапун

Свеча зажигания, блок зажигания, HT и короткий провод, выключатель, маховик

Воздух — Воздушный фильтр, карбюратор, коллектор, глушитель, шланги, сапун

Каждый из этих компонентов должен быть в хорошем рабочем состоянии, чтобы бензопила могла запускаться и работать плавно, а также обеспечивать мощность, эффективность и надежность новой бензопилы.

10 базовых проверок

  1. Потяните за веревку стартера, чтобы проверить, проворачивается ли двигатель и достаточна ли компрессия.
  2. Проверить качество топлива и правильную смесь — порекомендовать заменить на известную смесь.
  3. Проверьте топливный фильтр на предмет засорения.
  4. Проверьте заборник подачи топлива и шланг на предмет засоров и трещин из-за возраста.
  5. Проверьте воздушный фильтр на предмет засорения.
  6. Проверьте правильность настроек карбюратора (включая регулировку холостого хода).
  7. Проверить наличие искры.
  8. Проверить электрод свечи зажигания на предмет износа или нагара и отрегулировать зазор.
  9. Проверьте экран искрогасителя глушителя, при его наличии визуально проверьте шланги, коллектор и прокладку основания цилиндра на предмет утечек.
  10. Снимите выхлопную систему, чтобы проверить, нет ли задира поршня или повреждения кольца, если сжатие кажется недостаточным.

Проверка подачи топлива

Обычно необходимо выполнить три проверки, связанных с топливом.К ним относятся проверка самой топливной смеси, проверка на наличие засоров или трещин в линиях, а также проверка настроек карбюратора бензопилы.

Начните с опорожнения топливного бака и замены его хорошо известной топливной смесью хорошего качества. Если ваша бензопила долгое время стояла с топливом в баке, она может быть загрязнена. Узнайте, , как смешивать двухтактное топливо здесь.

Если вы обнаружите, что топливный фильтр засорен, вам может помочь очиститель топливной системы.Очиститель топливной системы добавляется в топливный бак и оставляется на несколько часов. Затем вам нужно запустить бензопилу, чтобы равномерно распределить очиститель топливной системы по двигателю. Если есть засоры, это поможет их удалить.

Топливный фильтр помогает подавать топливо в двигатель из топливного бака. Он подключается к внутренней топливной магистрали и предотвращает загрязнение топлива древесной стружкой, маслом и грязью. Топливопровод подключен к карбюратору, который находится рядом с дроссельной заслонкой в ​​задней части бензопилы.Проверьте этот топливопровод, чтобы убедиться, что он не треснут и не сломан, так как с возрастом они могут стать хрупкими.

Поскольку топливный фильтр подсоединен к топливной магистрали, вам нужно будет немного вытащить топливную магистраль, чтобы открыть ее. Следите за тем, чтобы не тянуть слишком сильно. Если топливный фильтр поврежден или заблокирован, его можно снять и заменить новым фильтром. Просто снимите старый фильтр, закрутите новый и вставьте обратно в корпус бензопилы.

Проверка воздушного потока

Воздушный фильтр бензопилы — это легкие инструмента.Фактически, в среднем, всего за одну минуту использования бензопилы потребуется столько же воздуха, сколько человек вдыхает за шесть часов. Когда воздушный фильтр забивается, количество воздуха, которое может достичь камеры сгорания, резко уменьшается. Это может привести к снижению производительности, разбрызгиванию и невозможности запуска. Представьте, что вы пытаетесь бежать в течение 60 секунд, задерживая дыхание; это будет нелегко.

Если воздушный фильтр засорен, лучше всего его заменить.Воздушный фильтр бензопилы удаляет воздушные загрязнения, попадающие в камеру сгорания бензопилы. Используя руководство по эксплуатации вашей бензопилы, найдите фильтр и проверьте его на наличие отложений. Также следует проверить глушитель.

Глушитель используется для уменьшения шума, производимого электроинструментом. Сжатый воздух — отличный способ удалить излишки нагара после его удаления из двигателя. При проверке глушителя следует также убедиться, что экран искрогасителя глушителя, предотвращающий возгорание глушителя, также чистый и на нем нет скоплений мусора.

Наконец, проверьте все шланги и прокладки, чтобы убедиться, что ничего не ослабло.

Проверка искры

Без искры топливо не может воспламениться, и бензопила не запустится. К счастью, это один из самых простых способов проверить бензопилу.

Проверить наличие искры. Найдите свечу зажигания на бензопиле и снимите крышку. Снимите свечу зажигания с цилиндра и прикрепите к ней провод свечи зажигания.Не вставляйте свечу зажигания обратно в цилиндр. Коснитесь наконечником электрода свечи зажигания металлической поверхности двигателя и потяните за шнур стартера. Если вы видите искры, свеча зажигания исправна.

Если вы не видите искры, проверьте электрод свечи зажигания на наличие отложений нагара, повреждений или износа, а также на правильный зазор. Тщательно протрите свечу зажигания влажной тканью и дайте ей высохнуть перед повторной проверкой.

Если свеча зажигания дает искру, а у вас все еще возникают проблемы с запуском бензопилы, пора проверить зазор.Зазор свечи зажигания — это воздушный зазор между заземляющим электродом и центральным электродом. Если зазор слишком мал, искра изо всех сил пытается воспламенить топливно-воздушную смесь. Если зазор слишком велик, искра может затруднить его преодоление.

Со временем электроды изнашиваются из-за постоянного искрения. Это может привести к увеличению зазора и затруднить запуск бензопилы. Если зазор кажется слишком большим, хорошей идеей будет замена свечи зажигания.

Установка карбюратора бензопилы

Если вы все еще испытываете проблемы после попытки решения вышеуказанных проблем, пора взглянуть на карбюратор.

Для начала положите бензопилу на прочную и ровную поверхность. Включите бензопилу и дайте ей прогреться примерно пять минут. Рядом с тросом на корпусе бензопилы вы найдете три различных регулировочных винта. Рядом с каждым винтом выбита буква.

Регулировочные винты работают путем точной настройки карбюратора.Думайте о них как о гитарных струнах. Если они не настроены идеально, звук и производительность будут отключены. Буквы на винтах обозначают высокий (H), низкий (L) и холостой ход (T). Винт H регулирует воздушно-топливную смесь при высоких оборотах, а винт L делает то же самое при низких оборотах. Винт T регулирует, сколько топлива подается в карбюратор на холостом ходу, пока не будет нажата дроссельная заслонка.

Винт

L — При работающей бензопиле возьмите отвертку и поверните винт L по часовой стрелке. Поворачивайте его до тех пор, пока двигатель почти не перестанет вращаться.Затем начните медленно поворачивать регулировочный винт против часовой стрелки, пока не услышите, как двигатель работает на холостом ходу плавно. Заведите двигатель и проверьте, есть ли хороший, плавный и отзывчивый набор оборотов. Продолжайте регулировать винт L до тех пор, пока двигатель не начнет плавно разгоняться.

Т-винт — Затем найдите Т-винт. Этот регулировочный винт отвечает за регулировку холостого хода бензопилы. Начните с поворота винта T по часовой стрелке, пока цепь бензопилы не начнет двигаться. Как только вы заметите его движение, медленно поверните Т-винт против часовой стрелки, пока цепь бензопилы не остановится.Двигатель должен продолжать плавно работать на холостом ходу, при этом цепь не должна двигаться вокруг пильной шины.

H-винт — Последний шаг — отрегулировать H-винт. Вверните его против часовой стрелки, пока винт не остановится естественным образом. Не пытайтесь заставить его выходить за пределы этой точки. Вы заметите, что двигатель работает грубо. Затем вы хотите начать вращать винт H по часовой стрелке до тех пор, пока двигатель не будет работать ровно. Слегка нажмите на курок дроссельной заслонки. Из выхлопной трубы не должен выходить дым, а двигатель должен легко разгоняться.

Проверка на наличие проблем со сжатием

Если ваша бензопила не запускается, когда вы тянете за шнур стартера, и вы проверили все вышесказанное, возможно, проблема со сжатием. У бензопилы есть несколько движущихся частей. Чтобы эти части оставались в движении, требуется определенное сжатие.

Компрессия создается двигателем через картер и камеру сгорания. Когда сжатие слишком низкое, вы можете столкнуться с уменьшением мощности или полным отключением, потому что двигатель не может поддерживать достаточное давление в цилиндре для эффективной работы.Простой способ проверить низкое сжатие — поставить бензопилу на землю и использовать веревку стартера, чтобы поднять ее.

Хорошее сжатие предотвратит вытягивание веревки. Вы должны быть в состоянии осторожно поднимать вес бензопилы за пусковой шнур. Если вы заметили, что веревка медленно растягивается, то сжатие бензопилы, скорее всего, низкое и требует более точной проверки.

Чаще всего утечки воздуха возникают на сальниках коленчатого вала. Повреждение поршня или поршневых колец также может быть причиной проблемы.

Поршневые кольца содержат циклическое давление, гарантируя, что сила сгорания тратится на толкание поршня вниз во время рабочего хода. В случае утечки давление цикла может просочиться в картер, что приведет к нехватке мощности или может вообще не запуститься двигатель.

Вы всегда должны обращаться к руководству пользователя на протяжении всего процесса. Если вам неудобно ремонтировать бензопилу самостоятельно. Позволить профессионалам позаботиться об этом за вас — хорошая идея.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
