Как подкачать насосную станцию видео: Падает давление в гидроаккумуляторе насосной станции причины

📐 принципы и правила настройки

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

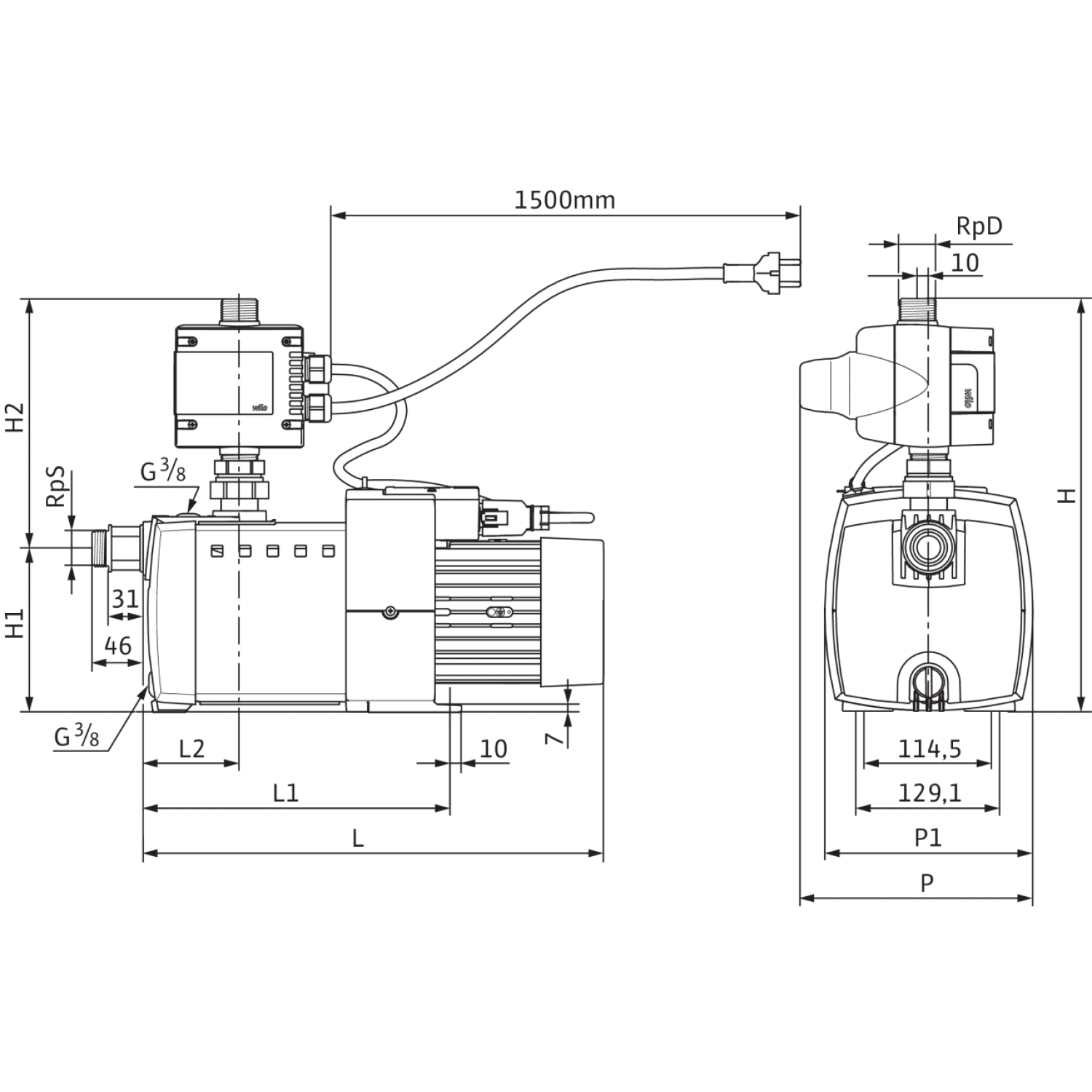

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

• Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
• Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
• Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
• Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

• Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
• Разницы, между высотой самой верхней точки отбора воды и насосом;
• Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

Давление в насосных станциях — для расширительного бачка – 1,7 Ат

Насосная станция – это агрегат, подающий воду в дома или на дачи в автономном режиме. Несмотря на то, что устроены подобные агрегаты довольно сложно, принцип работы их является достаточно простым – насос всасывает воду из источника и закачивает в специально предназначенный резервуар. В резервуаре установлен датчик, который контролирует уровень жидкости. Если уровень уменьшается, датчик подает сигнал и станция включается. В противном случае насосная станция должна отключиться.

Как выбрать насосную станцию?

Подбирая оптимальный вариант агрегата, стоит обратить внимание на следующие критерии:

• В гидроаккумуляторе объем должен соответствовать заявленным требованиям.
• Материал, из которого изготовлен корпус, должен быть крепким и надежным.
• Мощность насоса должна обеспечить хороший напор воды в системе водоснабжения.

Из чего состоит насосная станция?

• Насос.
• Гидроаккумулятор.
• Реле давления.
• Манометр.

Регулировка давления насосной станции

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

• Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
• Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
• Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Насосные станции водоснабжения «ЧЗМЭК» — первого, второго, третьего подъемов, повысительные от производителя в Челябинске, в Москве.

Насосные станции первого подъема

Модульные насосные станции 1-го подъема забирают воду из естественных или искусственных поверхностных и подземных источников и подают ее на очистные сооружения или, если качество воды достаточно высокое, в накопительные емкости: резервуары чистой воды, водонапорные башни и т.д., а в некоторых случаях непосредственно в распределительную сеть потребителей. Могут снабжаться предварительной системой очистки воды.

Насосные станции второго подъема

Модульные насосные станции 2-го подъема подают воду потребителям из резервуаров чистой воды, или из существующей сети. Насосная станция второго подъема служит для поддержания давления в сетях хозяйственно-питьевого или технического водоснабжения и подачи хранящейся в резервуарах воды в необходимых потребителях объемах. Станции могут поддерживать постоянный уровень давления в сетях водоснабжения, автоматически изменяя производительность каждого насосного агрегата в зависимости от объема расходования воды.

Насосные станции третьего подъема

Подача жидкости на третий уровень осуществляется насосной станцией второго подъема непосредственно до станции третьего подъема или в накопительные ёмкости, из которых в последующем подается вода на станцию третьего подъема.

Повысительные насосные станции и установки

Повысительные насосные станции (станции подкачки) предназначены для повышения давления на участке сети или в водоводе.

Станции повышения давления используются для обеспечения технологических процессов, так и для жилых комплексов. Режим работы повысительной установки может быть ступенчатым, в случае неравномерного потребления воды в течение суток, когда происходит максимальное водопотребление и напор воды падает в определённые часы. Также возможно использование накопительных емкостей для аккумулирования запаса воды в пиковые нагрузки.

Расчёт напора и подачи насосных агрегатов определяются на стадии проектирования системы водоснабжения — каждой станции присваивается своя категория обеспечения подачи. Станциям подкачки чаще присваивают III категорию, они могут обслуживать не только питьевой, но и противопожарный трубопровод, категория установки в этом случае, будет более высокая.

Характеристики станций водоснабжения:

Производительность насосной станции	от 1 до 4000 и более м3/ч
Количество рабочих/резервных насосных агрегатов	от 1 и более ед.
Степень огнестойкости станции	от IV до I согласно ФЗ №123 от 22.07.2008
Категория по степени обеспеченности подачи воды	I — III категории в соответствии с СП 8.13330.2012
Категория системы водоснабжения	I – III категории
Температура эксплуатации	– 60°C…+ 50°C

ООО «Челябинский завод мобильных энергоустановок и конструкций» выпускает модульные насосные станции водоснабжения I — III категории по степени обеспеченности подачи воды в соответствии с СП 8.13330.2012. Данные станции могут быть применены в системах водоснабжения I – III категории.

При проектировании насосной станции, обеспечивается категория надежности ее электроснабжения соответствующая установленной категории насосной станции по степени обеспеченности подачи воды.

Станция размещается в специально спроектированном и изготовленном сооружении (блок-боксе). Блок-бокс имеет заданную проектом степень огнестойкости, при его проектировании учитываются ветровые, снеговые, сейсмические и температурные нагрузки, которые будут воздействовать на станцию в месте ее эксплуатации. Основным конструктивным элементом блок-бокса является стальной каркас арочного типа, на который смонтированы ограждающие конструкции из сэндвич-панелей. Предусматривается антикоррозионная защита стальных строительных конструкций блок-бокса согласно СП 28.13330.2012.

По требованию заказчика, для повышения вандалозащищенности конструкции, блок-бокс может быть изготовлен на базе 20-и или 40-футовых морских контейнеров.

Гарантийный срок эксплуатации модульной насосной станции водоснабжения составляет 12 месяцев начиная с дня ее запуска в эксплуатацию, но не более 18 месяцев с даты изготовления заводом, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.  ООО «ЧЗМЭК» может предложить расширенную гарантию по требованиям заказчика.

ООО «ЧЗМЭК», по желанию заказчика, может осуществить доставку станции в любой регион России и стран СНГ.

Модульные насосные станции водоснабжения, выпускаемые ООО «ЧЗМЭК», являются изделием полной заводской готовности и включают в себя следующие элементы:

• Блок-бокс (каркасного типа из сэндвич-панелей, 20 или 40 футовый ж/д контейнер) с утеплением из трехслойных бескаркасных сэндвич-панелей, толщина утеплителя 50-200 мм, материал – ППУ и МВУ.
• Насосное оборудование (рабочие и резервные агрегаты). Насосы оснащены защитой от «сухого» хода, пропадания одной из фаз, повышения или понижения питающего напряжения.
• Система стальных трубопроводов с установленной запорной арматурой. В качестве запорной арматуры, чаще всего, применяются электрифицированные задвижки, которые позволяют автоматизировать работу станции.
• Элементы контроля и управления технологическим процессом на базе микропроцессорных контроллеров. Модульная насосная станция водоснабжения, производства ООО «ЧЗМЭК», легко интегрируется в общую АСУ ТП системы водоснабжения объекта.
• Блок-бокс имеет системы основного и аварийного освещения, системы вентиляции и отопления, системы ограничения доступа.
• Для эксплуатации и ремонта технологического оборудования, арматуры и трубопроводов, предусматривается наличие в блок-боксе соответствующего подъемно-транспортного оборудования.

Все составные материалы определяются исходя из технических требований по конструктивному исполнению и району эксплуатации, в зависимости от климатических условий.

Ремонт насосной станции своими руками: популярные неисправности

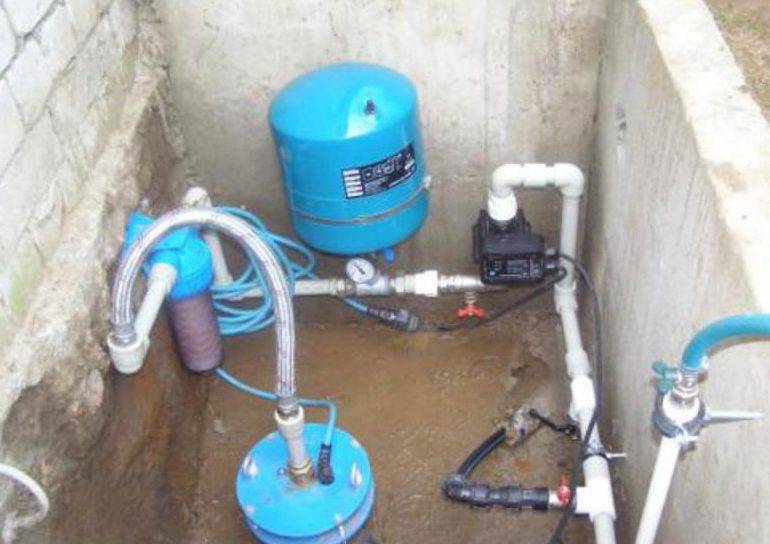

Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!

Как обеспечить стабильную работу системы водоснабжения

Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:

• насоса;
• мембранного накопительного бака;
• блока автоматического управления (реле давления, манометр и т. д.).

Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак. Управляется процесс автоматически.

С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.

Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками

Распространенные причины поломок насосной станции

В мире, как обоснованно утверждают классики, ничто не вечно, это относится и к оборудованию. Неожиданные неисправности в работе насосного оборудования ее остановка или некорректное функционирование могут быть вызваны рядом причин, таких как:

• отсутствие электроэнергии;
• отсутствие воды в системе;
• поломка насоса;
• поломка мембранного бака;
• повреждение автоматического блока и т. п.

Устройство бытовых насосных агрегатов не отличается особой сложностью, а это позволяет заняться ремонтом самостоятельно. В одних случаях нужно разобрать насос и заменить испорченную деталь. Иногда требуется заклеить трещину в баке, а порой достаточно просто проверить наличие электроэнергии. В каждом конкретном случае нужно определить, почему насос не качает воду,  и найти «рецепт» решения проблемы. Если найти приемлемое решение проблемы не удалось, нужно обращаться к специалистам.

Типичные неисправности и их устранение

Ниже рассмотрим ряд проблем и неисправностей, которые могут возникнуть при работе насосной станции.

Насос вращается, вода в систему не поступает — неправильно работает обратный клапан

Причина: Нарушение герметичности проводящих трубопроводов, некорректно работает обратный клапан, в трубопроводе или насосе отсутствует вода.

Решение проблемы: для начала следует проверить наличие воды в трубопроводе или насосе. Если она отсутствует, нужно просто долить ее в насос через предназначенное для этого отверстие или опустить глубже всасывающий шланг (или сам насос). Максимально допустимое расстояние между насосом и уровнем воды необходимо сохранить.

Теперь нужно проверить состояние обратного клапана и герметичность стыков, а затем устранить обнаруженные проблемы. Если все эти меры не помогли, возможно, насос испорчен попавшими в воду абразивами, к примеру, песком. В этом случае придется разобрать насос и заменить его крыльчатку или корпус. В отдельных случаях требуется установить новый насос.

Обратите внимание, что перед началом работ не помешает проверить напряжение в электросети. Если оно недостаточное (типичная ситуация для сельской местности), насос не будет качать воду, хотя и включится.

Станция работает рывками — повреждён гидробак

Причина: Ответ на вопрос, почему насосная станция включается слишком часто, чаще всего состоит в том, что какая-то часть гидробака повреждена. Из-за этого оборудование не набирает давление.

Гидробак насосной станции состоит из корпуса и расположенной внутри мембраны

Решение проблемы: Для начала нужно нажать на ниппель, расположенный на оборотной стороне бака. Если из него потечет вода (должен выходить воздух), значит, порвана внутренняя мембрана, ее следует заменить.

Ещё одна возможная причина, по которой давление в гидроаккумуляторе агрегата не соответствует нормальному значению, это нарушение герметичности корпуса. Нужно найти трещину или дыру и заделать её. Иногда, чтобы решить проблему, достаточно просто подкачать недостающее количество воздуха в бак с помощью обычного насоса. Нормативное значение давления в баке — 1,5-1,8 атмосферы.

Подкачать в мембранный бак недостающий воздух можно через стандартный резьбовой штуцер с золотником

Необходимо заметить, что иногда вода поступает с перебоями из-за нарушения герметичности на стыках всасывающего трубопровода. Его необходимо проверить по всей длине и заделать обнаруженные трещины.

Видео: ремонт гидробака своими руками

Не включается

Причина: Отсутствует электропитание.

Решение проблемы: Необходимо проверить и, возможно, прочистить подгоревшие контакты реле давления, проверить целостность обмотки. О том, что двигатель сгорел, станет ясно по запаху, характерному для горящих изоляционных материалов.

Включается но не вращается — причина в конденсаторе или крыльчатке

Причина: сломан конденсатор или крыльчатка «приклеилась» к корпусу насоса. Эта ситуация возникает часто у насосов, которые несколько месяцев пролежали без дела.

Решение проблемы: Чтобы запустить заблокированную крыльчатку, достаточно пару раз прокрутить ее вручную. После этого насос должен включиться. Если же сломан конденсатор, его придется заменить.

Агрегат не отключается и работает постоянно — не отрегулировано реле

Причина: Нарушена работа реле давления.

Решение проблемы: Необходима регулировка реле давления насосной станции. Для этого используют две пружинки, расположенные на реле: большую и маленькую. Большая пружина отвечает за регулирование нижнего предела давления, а с помощью маленькой регулируют разницу между минимальным и максимальным показателями. Все манипуляции с реле давления нужно производить крайне осторожно.

Чтобы выяснить причины, по которым оборудование не отключается, обязательно следует проверить состояние входного отверстия реле давления. Иногда его забивают частицы и осадки, содержащиеся в воде. В этом случае отверстие нужно прочистить и проверить работу реле давления.

Несколько слов о регулировке реле давления

Следует помнить, что к регулированию реле давления насосной станции нужно относиться с большой осторожностью. Если этот узел отрегулирован неправильно, это может привести к серьезной поломке всей станции, а гарантийные обязательства производителя на такие случаи не распространяются.

Для начала необходимо добиться правильного давления в гидроаккумуляторе. Для этого аппарат отключают от сети, а из бака полностью сливают воду. Затем с помощью насоса с манометром или бытового компрессора в гидробаке создается необходимый уровень давления. Теперь нужно открутить пластиковую крышку на реле давления, чтобы получить доступ к регулирующим пружинам.

Регулировка минимального давления для включения насоса осуществляется с помощью большой пружины (2, см. рисунок). Поворот пружины по часовой стрелке позволяет увеличить этот показатель, а поворот против часовой стрелки — уменьшить. Чтобы установить необходимый диапазон между максимальной и минимальной границей давления, следует вращать пружину регулировки дифференциала давления (1, см. рисунок). Поворот гайки по часовой стрелке расширяет диапазон, а поворот против часовой стрелки сужает его.

Реле давления насосной станции регулируется большой и малой пружиной

Затем крышку реле давления нужно установить на место, залить в насосную станцию необходимый объем воды и подключить электропитание. Максимальное значение давления в системе должно быть не более 95% от максимально-возможного давления на выходе, которое указано производителем в техпаспорте.

Видео: как регурировать реле давления воды

Зная об этих неисправностях, вы сможете вовремя разобраться, почему не работает насосная станция, и устраните самостоятельно проблему.

Ремонт насосной станции своими руками: причины, устранение

Постоянное давление в системе водоснабжения частного дома создается обычно при помощи  насосной станции. Понятное дело, что лучше, если она работает без проблем, но поломки периодически случаются. Чтобы быстрее восстановить подачу воды и сэкономить на услугах, можно проводить ремонт насосной станции своими руками. Большая часть поломок может быть устранена самостоятельно — ничего сверхсложного делать не придется.

Содержание статьи

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой.  Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности  может быть вызван выходом из строя различных устройств.

Принцип работы насосной станции

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

• В колодце или скважине нет воды. Если это действительно так, называется такая ситуация «сухой ход» и грозит тем, что мотор перегорит. Вода, которую качает насос используется для охлаждения мотора. Воды нет, он перегревается и сгорает. Для защиты от такой ситуации нужна специальная защита: датчики уровня воды (поплавковый и электрические).
• Большое сопротивление всасывающей магистрали (большая протяженность при малом диаметре труб) или подсос воздуха (негерметичность соединения).
• Забит фильтр на трубе или обратный клапан. Их вынимают чистят, проверяют работоспособность, опускают на место и проводят пробный пуск.
• Еще одна возможная причина того, что не отключается насос — неисправность реле давления или неправильно выставленный предел отключения насоса:
  • Предел давления, при котором насос должен отключится слишком высокий, насос просто не в состоянии нагнать требуемое давление. Тогда проводим регулировку реле давления (снизить предел отключения).
  • Проверить контакты реле — зачистить их от окалины (налет темный) наждачной бумагой с очень тонким зерном (можно пилочкой для ногтей).
  • Устранить неисправность реле давления почистив его (убрать соли на пружинах регулировки и очистить входное и выходное отверстие). Только аккуратно, мембрану на входе повредить нельзя. Если это не помогло, требуется замена.

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома».  Такая ситуация возникает по следующим причинам:

• Гидроаккумулятор слишком маленького объема. При выборе насосной станции для дома и дачи часто берут гидроаккумулятор маленького объема — 24 литра или 32 литра. Это очень мало, так как запас воды в таких баках всего 30-50% от ее общего объема, то есть в бак 24 литра закачать удается только 7-12 литров воды. Естественно, такой объем воды расходуется очень быстро, отчего насос включается часто. Способ лечения — установка дополнительного гидроаккумуятора (его подключают параллельно к уже установленному).
• Неправильно выставленные пределы срабатывания реле давления. Чтобы избежать этой ситуации можно увеличить дельту (разницу между давлением для отключения и включения насоса) и за счет этого сделать ниже порог включения насоса (оптимально — 1-1,5 атм). Один важный момент: давление при котором насос включается должно быть на 0,2 атм ниже, чем давление в гидроаккумуляторе. Насосная станция может часто включаться как раз из-за того, что давление в гидроаккумуляторе ниже чем выставленный порог включения насоса. Потому:
• Засорение обратного клапана. Если клапан не перекрывает воду, она из системы уходит, давление падает, насос включается. Периодичность включения — порядка 10-20 минут. Выход — проверить и прочистить обратный клапан, при необходимости заменить.
• Также причиной может быть повреждение мембраны гидроаккумулятора. При этом кроме частого включения насоса еще и вода подается рывками: при работающей станции с большим напором, при отключении напор сразу падает. В этом случае есть два варианта — прохудилась сама мембрана или фальц, который ее крепит к корпусу. И в том, и в другом случае придется отсоединять гидроаккумулятор и менять неисправную деталь.
• Ее одна причина частого срабатывания насоса и подачи воды скачками — поломанный золотник в верхней части гидроакуумулятора. Чтобы его заменить, придется снять гидроаккумулятор, вынуть мембрану и заменить ниппель.

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем тестер, проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

• Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
• Откручиваем все болты, снимаем фланец.
• Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
• Вынимаем мембрану через отверстие в нижней части емкости.
• Бак промываем — в нем обычно много осадка ржавого цвета.
• Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
• Устанавливаем мембрану в бак гидроаккумулятора.
• Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
• Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
• Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Как накачать воздух в насосную станцию видео — Портал о стройке

Являя собой эффективное решение столь важной для обитателей частного дома проблемы, как организация водоснабжения, насосные станции с самого начала были просто обречены на популярность.

Но в работе любого оборудования время от времени происходят отказы, и в случае с водопроводом его владелец должен встретить их во всеоружии. Рассмотрим одну из самых распространенных проблем – насосная станция не набирает давление, причины этого явления.

Содержание статьи:
