Как правильно паять светодиоды: Как паять светодиоды (SMD, отпаять от алюминиевой платы) обычным паяльником: инструкция

Содержание

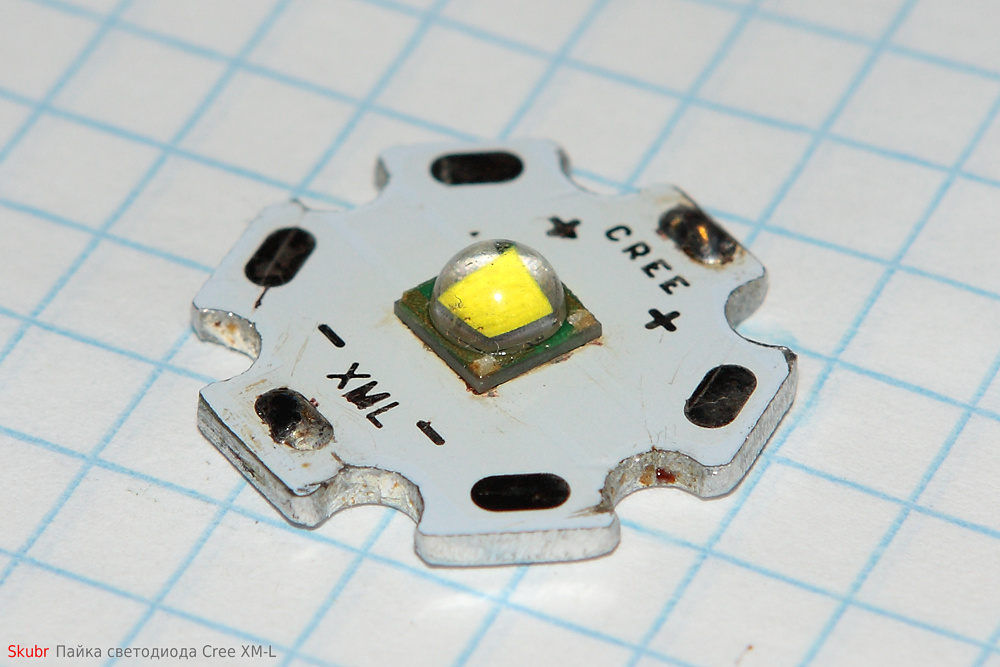

Как паять светодиоды (SMD, отпаять от алюминиевой платы) обычным паяльником: инструкция

Сегодня светодиоды признаны обычными пользователями, радиолюбителями и промышленными предприятиями самыми экологичными, компактными и энергоэффективными источниками света. Маломощные диоды используют для подсветки мониторов, мобильных телефонов и в различных игрушках, а мощные светодиоды применяются в цеховых прожекторах и праздничной люминесценции зданий, в рекламном бизнесе. Но непривычный источник света имеет ряд особенностей обслуживания в отличие от энергосберегающих аналогов (ЭСЛ) и ламп накаливания. Не так просто, например, паять светодиоды. Этому вопросу посвящена статья.

Строение диодных элементов

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод). При пайке диода в цепи важно это учитывать.

Также нужно понимать, что бывают DIP и SMD светодиоды.

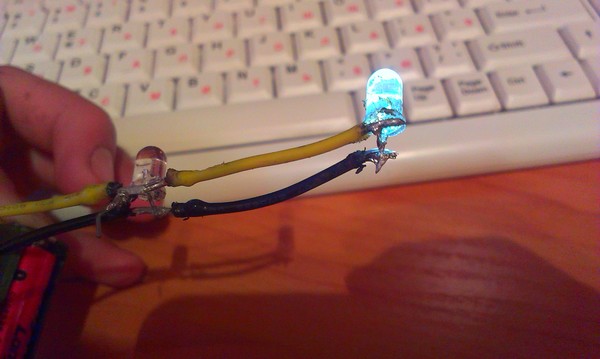

Плюсовой контакт в DIP определяется достаточно просто.

Стоит внимательно взглянуть внутрь колбы. Плюсовой вывод – анод – меньше минусового. На рисунке плюс – слева.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Это, пожалуй, главное, что стоит знать о строении светодиода. Если интересна теория, рекомендуем посмотреть видео:

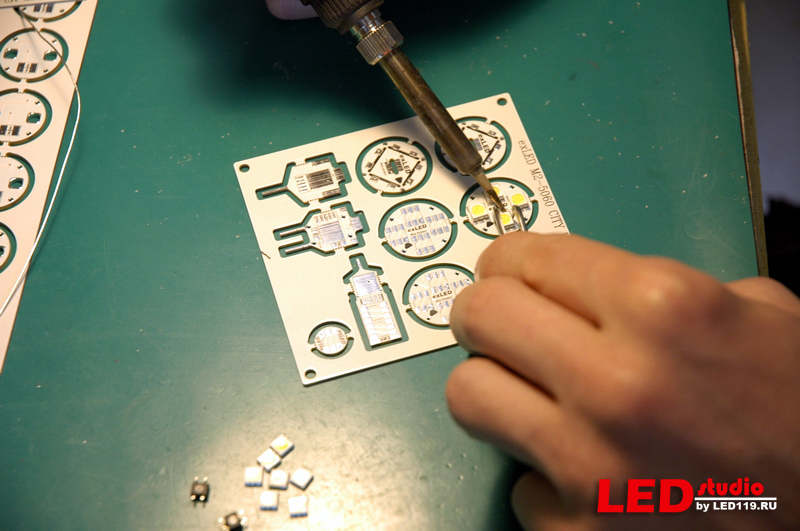

Особенности пайки

Сложностей в пайке светодиодов DIP типа обычно не возникает. Зная простые правила пайки, ошибиться сложно:

Пайка светодиодов – это в принципе несложно. Небольшие проблемы, как правильно припаять диод, появляются при работе с SMD типом. Дело в том, что эти диоды не имеют токоведущих ножек, вместо них – площадки контактов. И, как правило, SMD паяются в платы или в лентах.


Что необходимо для работы

Для самостоятельной пайки приготовьте необходимый минимум:

  • Паяльник не более 60 ВТ или термовоздушный паяльный фен.
  • Канифоль или специальная паста для пайки (подробней в главе «выбор пасты для пайки).
  • Оловянно-свинцовый припой.

Читайте также: Как сделать мигалку из светодиода: инструкции и схемы.

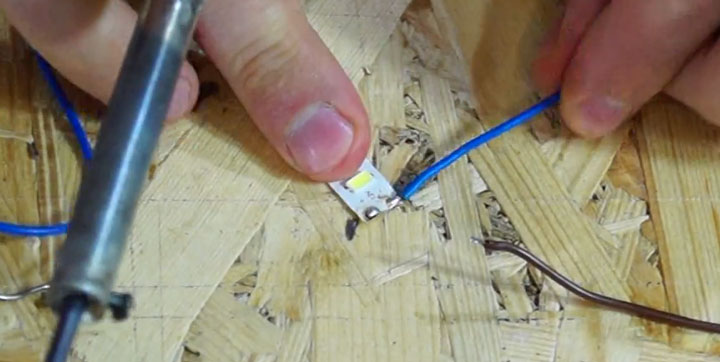

Опытные радиолюбители советуют использовать для SMD типа паяльники с жалом, заточенным под угол. Так, площадка пайки быстро прогреется, припой расплавится, а диод не испортится от перегрева.

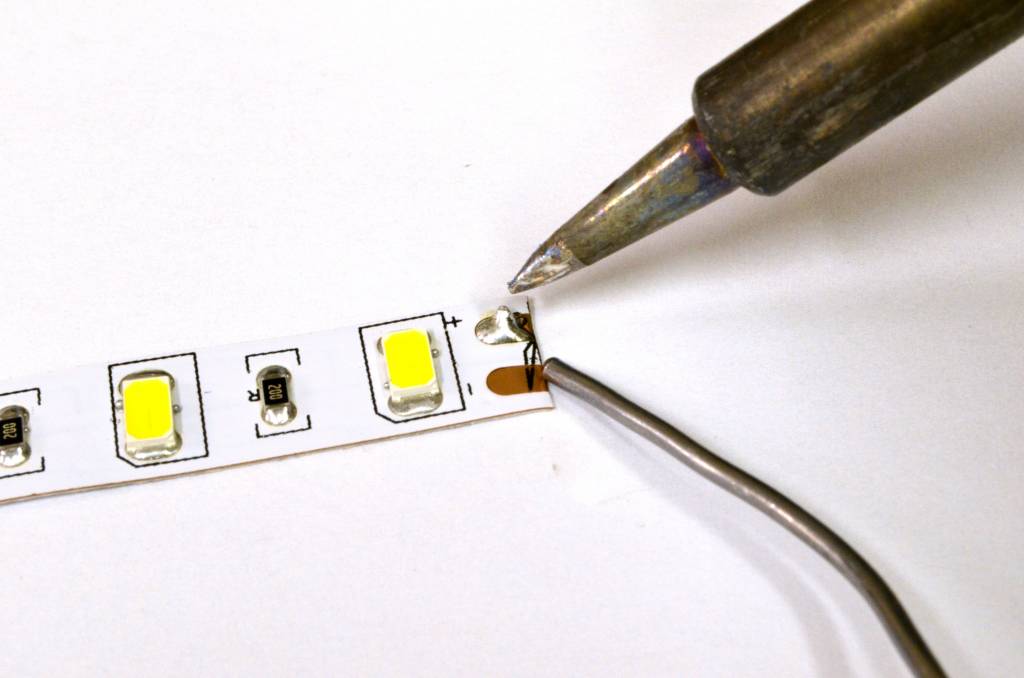

Пайка smd светодиодов

Всего два основных вида пайки. Посмотрите данное видео, чтобы определиться с окончательным набором инструментов:

Дополнительно могут понадобиться:

  • Регулируемая подставка.
  • Пинцет.
  • Ножницы.
  • Бокорезы.
  • Кисточка для флюса.

Температура пайки

Если вы неопытный в пайке, тем более светодиодов, то рекомендуем пользоваться все-таки феном. Шанс перегреть диод резко понижается. Кроме этого паяльник можно подобрать не тот. Максимальная температура нагрева жала должна быть 300 °C.

Читайте также: Основные способы определения полярности у светодиода.

Конечно, можно купить паяльник с регулируемой температурой. Но это дополнительная трата денег. Впрочем, радиолюбителей со стажем нередко встречаются такие модели паяльника.

Для закрепления материала советуем посмотреть еще одну видео-инструкцию, уже конкретно по пайке феном:

Как выпаять светодиод из ленты

Другая сложность при пайке SMD типа – это замена старого элемента на новый в светодиодной ленте. Решается простым способом:

  1. Перед тем как отпаять диоды, закрепите ленту, чтобы не попасть паяльником на токопроводящие дорожки.
  2. Осторожно плавьте олово вокруг контактов и просовывайте под диод лезвие. Приподнимаем сначала с одной стороны, потом с другой, пока диод не будет свободен.

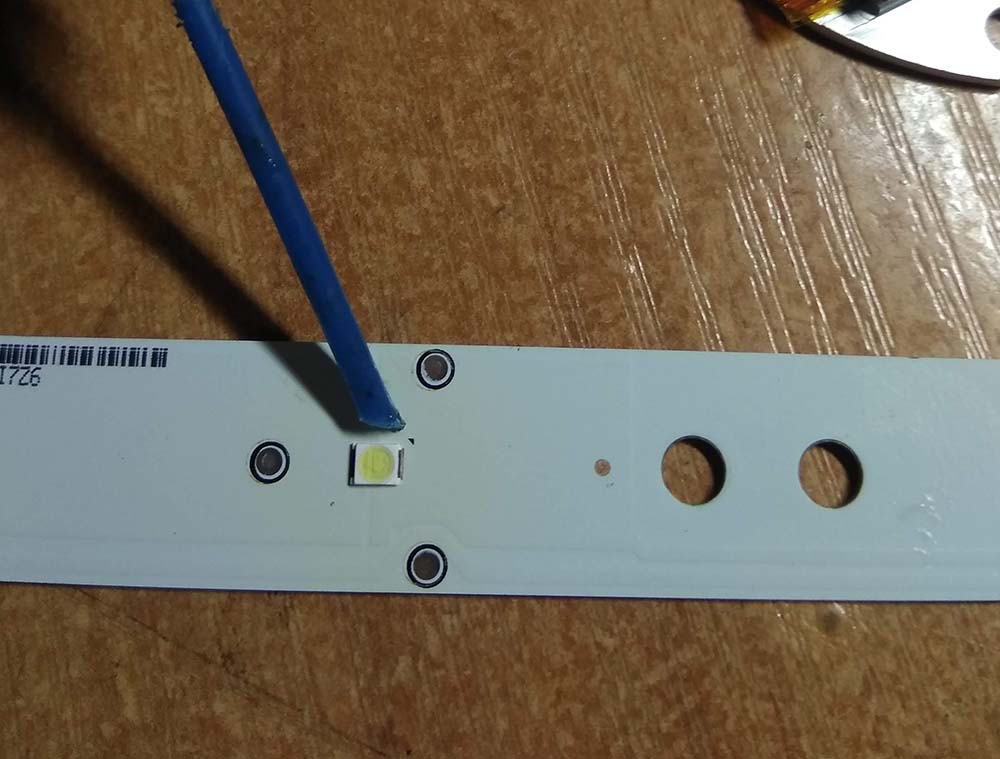

Как выпаять светодиод из LED-лампочки

Вместо лампочек накаливания или энергосберегающих ламп в патрон светодиод не вставишь, нужен как бы посредник. Им является корпус лампы, в котором на плате расположены сразу несколько кристаллов.

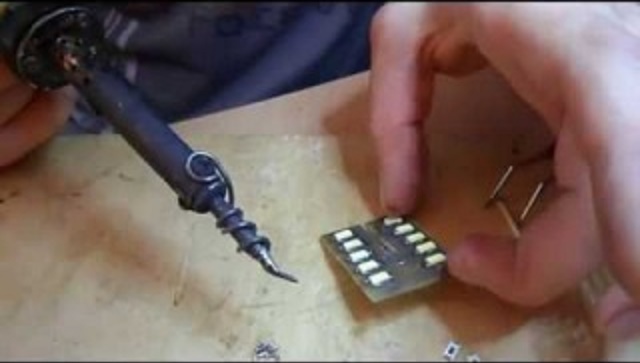

Для удобства рекомендуется плотно намотать медную проволоку на жало, сечением не больше 4 мм.

Пинцетом или иголкой отодвигаем кристалл вниз, параллельно контактам.

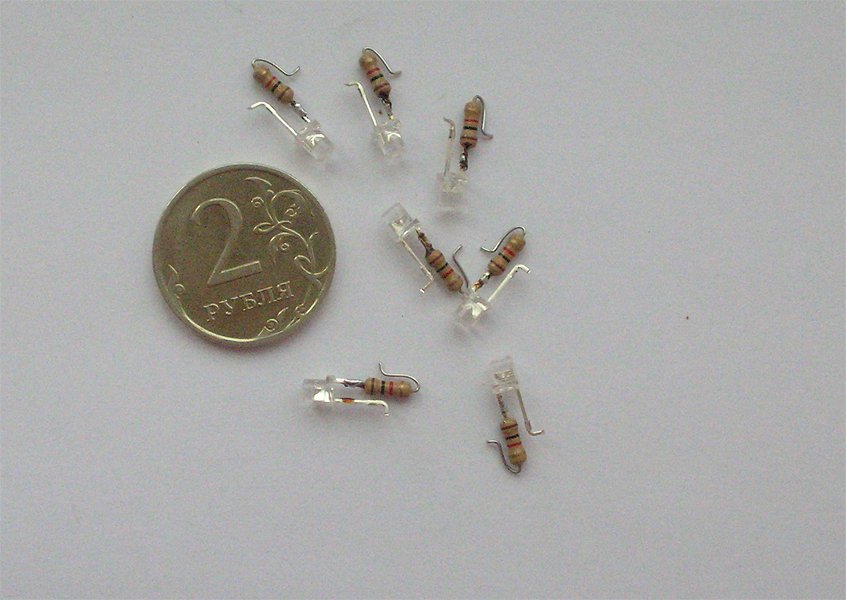

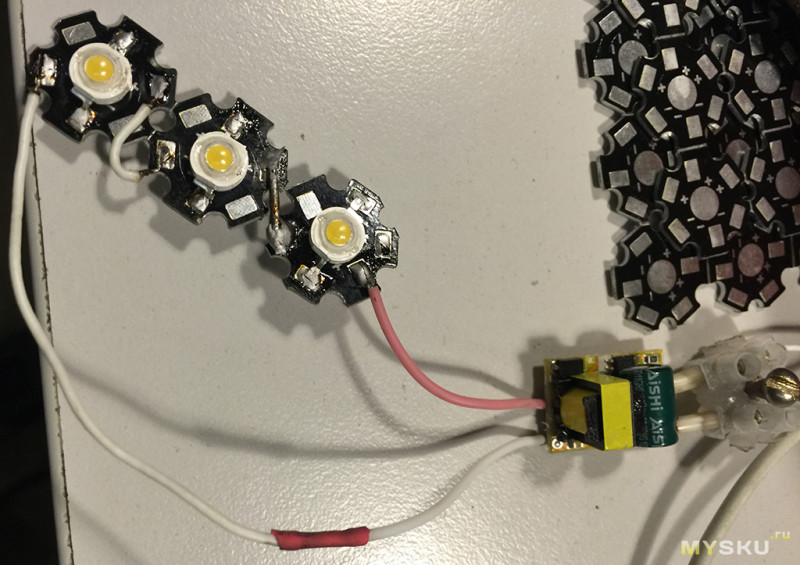

Как припаять резистор к светодиоду

Если в вашей схеме не предусмотрено ограничение тока так называемым драйвером, то можно по-старинке воспользоваться резисторами.

Подключать напрямую в сеть светодиоды нельзя, так как кроме повышенного тока, он еще и переменный. Резистор и драйвер преобразуют ток в постоянный.

Каждому светодиоду в идеале нужен отдельный резистор. Это если диодов немного. Если их, например, сотня, как в некоторых гирляндах, или пусть даже пару десятков, придется приобрести драйвер.

Если сталкиваетесь с понятиями «резистор» и «драйвер» впервые, мы подобрали наглядные инструкции:

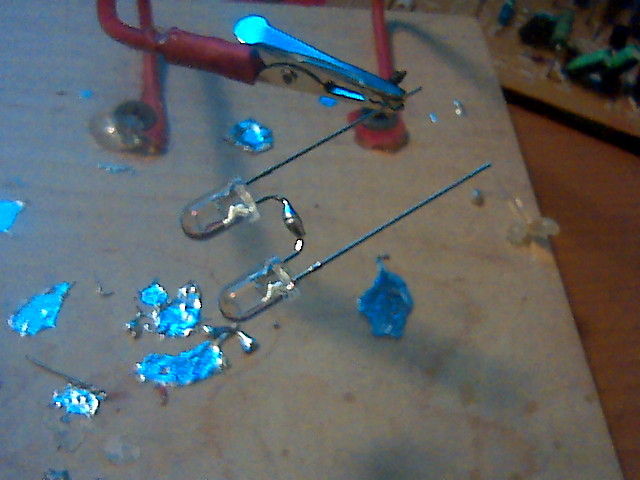

Резистор нужно подключать в схеме после питания и до светодиода. Паяется он просто. В главе «Особенности пайки» мы оставили видео, как паять любой контакт (см.выше). Никаких особенностей здесь нет. Единственное, в чем можно сомневаться – это выбор флюса, то есть вещества, которое очищает поверхность контакта от оксидной и/или жировой пленки. Как вариант – специальная паста.

Читайте также: Как правильно подключить RGB ленту: пошаговая инструкция.

Выбор пасты для пайки

Качество любого флюса выражается в том, что при пайке он не выгорает, только едва испаряется, а продукты его разложения легко удаляются растворителем. Лучший флюс – специальные пасты. Мы выбрали топовые наименования, исходя из опыта знакомых мастеров:

  • Interflux 2005 и 8300
  • Kingbo RMA-218
  • Amtech RMA-223
  • Флюс-гель Rexant BGA и SMD

На всякий случай держите в уме старые, «дедовские» способы найти флюс и в глухой деревне. Это таблетка аспирина, фруктовый сок, оливковое масло, нашатырь с глицерином, канифоль со спиртом. Наиболее очевидный для сельской местности – смола сосны или ели. Нужно растопить смолу на слабом огне, а потом разлить по спичечным коробкам.

Ошибки при пайке

  1. Загрязнение жала паяльника. После каждой пайки советуем очищать – элементарно тряпочкой или губкой.
  2. Перегрев места пайки. Когда припой растекся, сразу убирайте паяльник, не нужно ждать, пока провод или деталь не перегреются.
  3. Мало флюса. Если его недостаточно или он некачественный, то спайка может быть недостаточно плотной, слабой.

В заключение

Как можно было убедиться, работа со светодиодами несколько сложней, чем с лампами накаливания. Однако эти сложности нивелируются качеством света. Радиолюбители в последние десять лет придумали на основе осветительных диодов десятки самоделок, которые не уступают заводским аналогам.

Если вас заинтересовала статья, пишите комментарии и делитесь информацией в социальных сетях.

разновидности, порядок действий и способы соединений

В качестве основного рабочего элемента систем освещения долгое время использовались лампы. Они пережили много этапов конструкционного и функционального развития, но сегодня переживают кризис, обусловленный жесткой конкуренцией с диодными кристаллами. Современные LED-светильники получили широкое распространение благодаря эксплуатационным качествам, которые, впрочем, имеют и негативные стороны применения. В процессе ремонта такого устройства пользователь может столкнуться с проблемой обновления вышедших из строя кристаллов. Вопрос о том, как паять светодиод, логично возникает, если один из кристаллов перегорел. Об этом будет свидетельствовать наличие черной точки на желтой поверхности элемента. И если в условиях заводской компоновки операция восстановления производится механизированным способом в поточном режиме, то в быту придется организовывать условия для ручной пайки.

Какие бывают виды светодиодов?

В большинстве случаев рядовые пользователи светотехнических устройств имеют дело с выводными светодиодами и более развитой конструкцией на базе SMD-кристаллов. Первые вводятся в цепь с помощью двух проводников и чаще всего служат как средство индикации различной аппаратуры – например, в автомобиле они выполняют задачи светового сигнализатора, работая от источника на 12 В. Непосредственно в системах освещения и подсветки чаще применяются SMD-диоды в безвыводных корпусах. Ввиду принципиально другой электротехнической компоновки на плате сложности скорее вызовет именно этот прибор освещения. Как паять SMD-светодиоды? Крепление осуществляется не через специальные отверстия как в случае с теми же выводными устройствами, а непосредственно на поверхность накладкой. Для этого предусмотрены специальные контактные площадки, которые необходимо запаивать поочередно, выдерживая корректность размещения диодов на плате. С одной стороны, такой подход упрощает технологию монтажа кристаллов, но с другой – требует большего внимания от исполнителя, так как приходится иметь дело с элементами миниатюрных размеров, компактно размещаемых на небольшом пространстве.

Подготовка к работам

В рамках подготовительного процесса должно быть решено несколько задач. Главная из них заключается в зачистке рабочей поверхности и, при необходимости, демонтаже сгоревшего диода. Старые элементы лучше всего убираются маломощными паяльниками на 25 Вт после облуживания кончика до необходимых размеров, что позволит удобно произвести термический срез. Далее особое внимание уделяется поверхности. Лаки и всевозможные технические покрытия должны быть также устранены механическим способом – например, зачищены строительным ножом. Теперь другой вопрос – как паять светодиоды на алюминиевые платы? На этот случай будет не лишним подготовить особый флюс для конкретного металла или же использовать универсальный оловянно-свинцовый припой. Что касается выбора паяльника, то в высокой мощности потребности не будет. Можно отдавать предпочтение компактным моделям с нагревом до 250 °C.

Техника соединения под углом

Нередко при создании сложных систем подсветки из нескольких параллельных линий провода подключаются на разных участках. Для удобства выполнения такого соединения применяется угловая пайка с 90-градусным наклоном. Плюс и минус фиксируются на контактных площадках двух диодных соседний. Что еще важно, такой способ позволяет легко соединять RGB-ленты, используя при этом четыре провода. Угловой стык никак не влияет на качество подсветки, но позволяет реализовывать самые разные конфигурации сращивания светодиодных лент. Проблемы может доставить лишь наличие специальной оболочки у лент с классом защиты выше IP68. Например, как правильно паять светодиоды с заливкой силиконом или компаундом? В этом случае усложняется процедура первичной зачистки. Как минимум необходимо будет формировать технические отверстия в покрытии для токоведущих жил. По ним в дальнейшем и реализуется пайка.

Техника соединения при помощи коннекторов

Среди преимуществ светодиодных устройств одно из главных мест занимает их оптимизированность, что проявляется и в минимальных требованиях к расходным материалам при монтаже. Тем не менее иногда себя оправдывает и включение коннекторов в электротехнические схемы. Как паять светодиоды с такими элементами? Пайка в данном случае выступает вспомогательным средством обеспечения надежного соединения между проводами, а коннекторы формируют своего рода армирующий внутренний каркас. Оптимальный размер коннектора по ширине составляет 8-10 мм. На первом этапе необходимо создать конструкционное соединение, выполнив нужное количество контактов на плате, а затем приступать непосредственно к пайке.

При этом надо учитывать, что соединение с коннектором не всегда дает преимущество с точки зрения будущей эксплуатации светодиода. Во-первых, места подключения с такой арматурой в большей степени склонны к подгоранию, а также способствуют быстрому нагреву излучателя. Во-вторых, возможно ухудшение свечения, что выражается в понижении яркости. Как паять светодиоды на плату с коннектором, чтобы исключить подобные негативные эффекты? Желательно отказаться от медных проводников, а саму пайку выполнять сплошным способом, что исключит риск образования участков окисления.

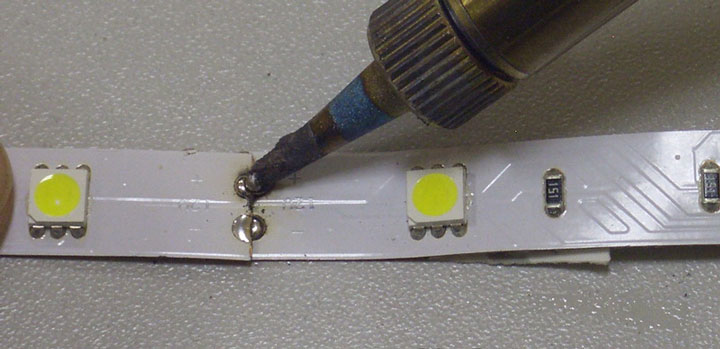

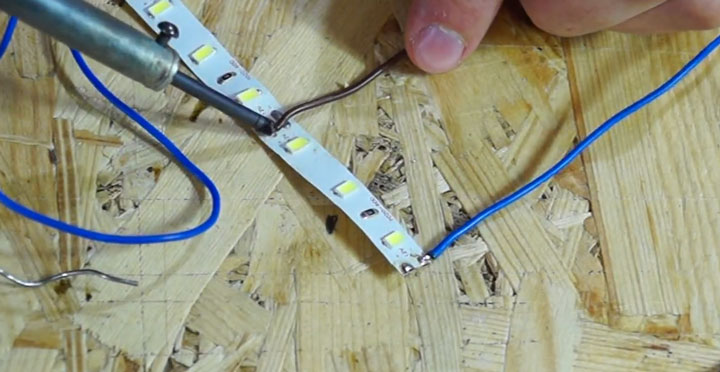

Техника соединения внахлест

Метод, который вовсе не предусматривает использование вспомогательных проводников. Такую технику рекомендуется применять в отношении ленточных светильников и других диодных устройств, кристаллы которых размещаются компактно на небольшой плате. Например, как паять СМД-светодиоды паяльником внахлест? Для начала концы светодиодных линий обрезаются так, чтобы контакты находились впритык друг к другу. Токоведущие жилы смазываются флюсом, после чего можно применить и оловянное лужение до момента образования серебристого покрытия. Затем выполняется накладка одного куска с проводной частью на другой отрезок при строгом соблюдении полярности. Достаточно непродолжительного мягкого прогрева, чтобы сформировалось прочное соединение.

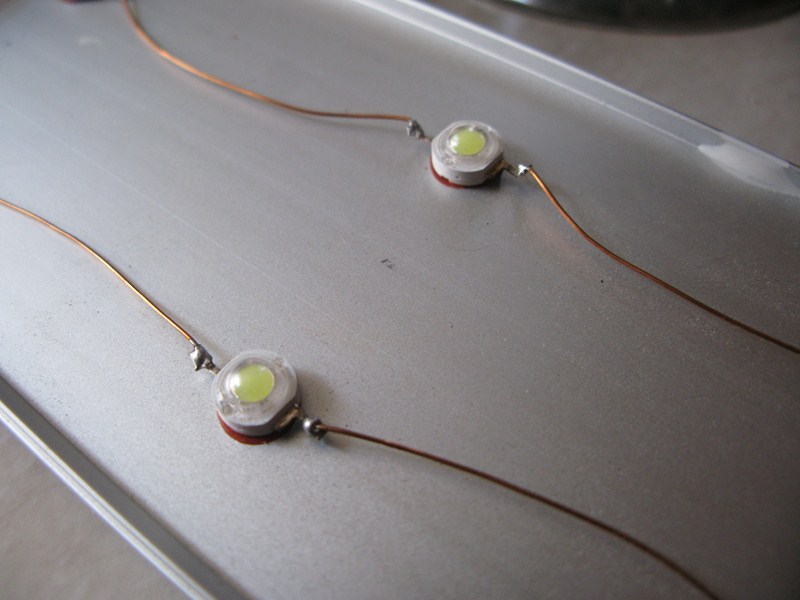

Порядок выполнения пайки

Какой бы способ соединения не был выбран, общая технология пайки предполагает выполнение универсального набора действий, в числе которых следующие:

  • Припоем или флюсом выполняется лужение токоведущих контактов, которые планируется соединять.
  • Окончания токоведущих жил, которые уже подверглись лужению, прикладываются к месту соединения на плате или другому проводнику.
  • Теперь главная операция – соединение. Как паять светодиоды вручную? Достаточно направить жало паяльника на целевую область соединения и продержать его от 3 до 5 сек. В результате быстрого прогрева образуется надежный стык.
  • После пайки стыковочный узел желательно несколько часов удерживать в изолированном виде без каких-либо сторонних воздействий.

Особенности пайки феном

Пайка данным способом обычно рассматривается как альтернативный метод относительно классической пайки. Ее выбирают по разным причинам, главной из которых можно назвать возможность отвода тепла от кристалла с минимизацией рисков его термического повреждения. Но данный способ подходит только для конструкций с поверхностным соединением на плате. К примеру, как паять СМД-светодиоды феном? Процесс нагрева организуется с обратной стороны платы. Задача исполнителя сводится к обеспечению достаточного прогрева участка соединения, чтобы припой с лицевой стороны обрел состояние, позволяющее надежно зафиксировать диод. Теоретически это действие можно реализовать утюгом и маломощной газовой горелкой, но для сохранения структуры и самой платы все же безопаснее применять специальный термофен.

Ошибки при пайке

Даже если внешне созданное соединение кажется правильным, устройство может некорректно работать, если были допущены технологические ошибки. Большинство нарушений связано с неправильным распределением припоя или расплава, из-за чего образуются типичные дефекты наподобие непровара. Как паять светодиоды, чтобы избежать такого результата? И припой, и расплав уже в ходе термического воздействия необходимо строго контролировать. Должна выдерживаться равномерность слоев соединяющего покрытия. Для выявления таких нарушений в структуре на этапе неразрушающего контроля выполняется сканирование тепловизором.

Заключение

Пайка кристаллов LED-светильника является нетрудоемкой операцией, которая под силу любому домашнему мастеру. Однако существует масса технологических тонкостей и деталей, игнорирование которых может свести к нулю даже усилия старательного мастера. Учитывать необходимо не только условия выполнения пайки как таковой, но и саму конфигурацию соединения. Например, как паять СМД-светодиоды с групповым расположением кристаллов? Для успешного выполнения такой операции еще на базовом уровне потребуется определение электрической схемы монтажа диодов на плате. Необходимо выполнить расчет цепи и только после этого приступать к поэлементному соединению кристаллов в соответствии с планируемой конфигурацией прибора освещения.

Как паять светодиоды утюгом


В наше время, все чаще применяются светодиоды SMD. В бытовых лампочках в основном применяют светодиоды 2835, 5530, 5050. Печатная плата состоит из алюминиевой пластины, на которой нанесен изолирующий материал. На изоляторе имеются дорожки с пятачками, на которые напаяны SMD светодиоды.
Не прибегаем к помощи паяльника. Даже не используем паяльный фен. Попробуем заменить светодиоды при помощи обычного бытового утюга. Берем у жены, подруги, мамы утюг и вперед. Утюг не пострадает.

Рассмотрим на примере ремонта линеек со светодиодами формата 2835



У меня имеется старый советский утюг, я им перевожу тонер при изготовлении печатных плат. Так же нужны будут два пинцета, можно и один. Тогда плату нужно придерживать аккуратно рукой. Так же плату можно держать пассатижами, на крайний случай кусачками. Алюминиевая основа нагревается во время процесса пайки. Для быстроты процесса пайки нужен флюс. Я применяю китайский RMA-223. Так же можно взять и обычный спирто-канифольный, типа Ф3.

Закрепляем утюг в перевернутом положении. У меня отрезок бумажного цилиндра. Можно зажать струбцинами. Главное исключить падения горячего утюга. Я ставлю на максимальную мощность и отставляю нагреваться.

Пока утюг нагревается. Проверяем светодиоды мультиметром. Ставим на предел измерения диодов. Ставим щупы на светодиод. Исправный светодиод слегка подсвечивается.

Так выглядит подсветка исправного светодиода в темноте.

Промазываем флюсом и кладем линейку на разогретый утюг. Область со светодиодом слегка прижимаем, для наилучшего нагрева. Пинцетом аккуратно шевелим нашего погорельца и снимаем с платы. У меня время нагрева составило около 10-15 секунд.

Место, где стоял горелый светодиод, очищаем и промазываем флюсом.

Я использовал донорскую плату с похожими светодиодами. Отпаиваем с нее похожим образом (флюс, утюг и так далее).

Рабочий ставим на место сгоревшего светодиода, согласно полярности. Перепутать тяжело. Один пятачок больше другого. Устанавливаем на утюг и прогреваем, придавливая светодиод пинцетом. После запайки откладываем остывать.

После остывания ленты следы флюса смываем. Я использую изопропанол (изопропиловый спирт), можно применить обычный спирт.

Проверяем. Подключаем питание на отрезок. У меня линейка имеет 44 светодиода. 11 светодиодов запаяны последовательно, таких имеется четыре отрезка. Каждый отрезок соединен с другими параллельно. Я запитал пониженным напряжением в 33.5 вольта. Все отлично работает.

Вот так просто можно перепаять светодиоды. Не имея паяльного фена, а имея обычный бытовой утюг.

Смотрите видео
