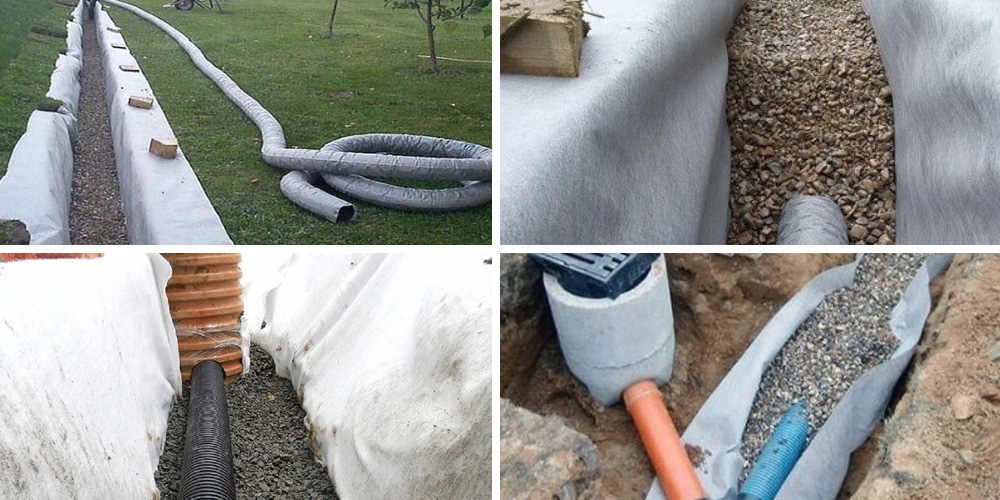

Как правильно засыпать дренажные трубы: технология укладки с геотекстилем своими руками
Пристенный дренаж фундамента устройство, методика расчета, схема
Типы дренажных систем для подземных сооружений
Для отведения воды от подземных сооружений могут использоваться дренажные системы следующих видов.
1. Пристенный
Талые и дождевые воды могут скапливаться в поверхностном слое грунта в случае, если на определенной глубине существует естественный или искусственный водоупор (слой, не пропускающий воды вглубь грунта). Таким водоупором может быть верхняя плоскость подземного сооружения. Воды, скапливающиеся над водоупором в таких случаях, называют верховодкой. Для их отведения используется пристенный дренаж. Он представляет собой систему заглубленных дрен (траншей, засыпанных песчано-гравийной смесью, внутри которой уложены дренажные трубы). Дрены опоясывают сооружение и связываются с основной дренажной системой либо с колодцами.
2. Пластовый
Представляет собой слой дренирующего материала. Располагается под подземным сооружением на всей его площади.
3. Кольцевой
Может обеспечивать значительное понижение уровня грунтовых вод вокруг защищаемого объекта либо на выбранном участке. Дрены обустраиваются таким образом, чтобы создать замкнутый контур, по которому грунтовые воды перемещаются к точке сброса. Кольцевой дренаж обустраивают на значительном удалении от защищаемого сооружения для того, чтобы избежать смещения или просадки грунтов.
4. Внутренний
В случае, если существует риск попадания вод внутрь подземного помещения, на его полу обустраивается внутренний дренаж. Представляет собой систему канавок, защищенных сверху решетками. В эти канавки собирается вода с пола помещения. Далее она отводится в основную дренажную систему либо к точке сброса.
Инженеры компании «Мос-дренаж» рекомендуют при обустройстве дренажа подземных сооружений учитывать следующие требования.
- При отсутствии условий, в которых грунтовые воды удаляются с осушаемой территории самотеком, необходимо использование насосов для направления стока.
- Использование дренажной системы возможно только при условии, что обустройство дренажа не повлечет за собой негативных последствий (вымывание грунта, его смещение и т.п.).
- Если дренаж необходим, но при этом существует риск негативных последствий использования дренажной системы, при ее обустройстве должен применяться ряд профилактических мер для укрепления грунтов и предотвращения их размытия.
- Дренаж эффективен только в сочетании с другими методами гидрозащиты: обустройством отмостки и ливневой канализации, а также применением гидроизоляции.
Конкретная система дренажа подбирается в соответствии с характеристиками грунта на территории, а также с особенностями подземного сооружения. Например, для защиты фундамента на участке с низким уровнем грунтовых вод в целях профилактики используется пристенный дренаж, защищающий конструкцию от верховодки.
Проект дренажной системы пример
Проект дренажной системы
Расчет и проектирование
Для того, чтобы дренаж, обустроенный на земельном участке, функционировал правильно, имел необходимую пропускную способность, прежде, чем браться за работу, нужно составить проект дренажной системы.
Это техническая документация, которая составляется с учетом общепринятых требований и норм СНиП.
Проектирование начинается с проведения гидравлических расчетов дренажа. Они помогут определить количество материала, требуемого для работ, а также его характеристики.
В ходе расчетов вам нужно определить:
- степень проницаемости всех пород, из которых состоит грунт на участке, а также склонность твердых пород, имеющихся в этой местности, к растрескиванию;
- показатели устойчивости пород к вымыванию минеральных частиц, способному спровоцировать засоление почвы;
- наличие тектонических нарушений на участке, качество пород на нем;
- среднее количество осадков, выпадающих в данной климатической зоне за определенный промежуток времени;
- уровень и состав грунтовых вод на участке;
- особенности расположения и активности источников грунтовых вод.
Безусловно, если речь идет о частном участке, то проект дренажа в таких случаях делается не всегда, обычно за основу берется стандартная схема системы.
ПРИСТЕННЫЙ ДРЕНАЖ
Пристенный дренаж фундамента делается для того, чтобы защитить основание дома от избыточного количества влаги, которая образовалась естественным путем. Сюда относят избыточную влагу от дождей, талых и подземных стоков увеличивающихся в весенний и осенний период. Такое устройство способно предохранить основание строения от существенных изменений, связанных с появлением сырости и плесени.
Как работает пристенный дренаж
Пристенный дренаж предназначен для отвода вод, предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений.
Пристенный дренаж предназначен не только для отвода от фундамента грунтовых, талых и дождевых вод, он также гарантированно предотвращает межсезонный подъем грунтовых вод и защищает здание от повреждений, вызванных повышением влажности.
Если устройство пристенного дренажа выполнено правильно, то подвалам и погребам не угрожают скопления влаги, образование плесени и т.д.Пристенный дренаж представляет собой замкнутую систему труб, смонтированную таким образом, что они находятся под уклоном, а вся система позиционирована ниже точки самого глубокого основания фундамента. По углам системы размещаются ревизионные смотровые колодцы, благодаря которым можно периодически пробивать образовавшиеся засоры. Дренажные трубы укладываются по периметру дома в специальных траншеях и опоясывают весь дом. Накапливаемая в уложенных в щебне дренажных трубах вода стекается в самую нижнюю точку системы – сборный колодец и впоследствии отводится различными доступными способами за пределы участка в ливневую канализацию или близлежащий водоем.
Пристенный дренаж снимает механическую и гидростатическую составляющую оказываемого на фундамент давления грунтовых вод. Но дренажные трубы на позволяют полностью исключить возможность проникновения влажности к стенам погребов и подвалов, поэтому в целях предотвращения проникновения капиллярной влаги внутрь железобетонных устройств, размещаемых ниже уровня грунта, и полной изоляции от влаги используется качественная гидроизоляция.
Почему дренаж называется пристенным? Эта привязка производится по месту расположения его компонентов: и надземная, и подземная сеть располагаются по периметру дома, в непосредственной близости от него, как в глубине почвы, так и рядом с цоколем. В него входят:
Система труб, проложенных под землей; Вертикальные стояки и колодцы; Наземные канавы и водостоки.
Для защиты фундаментов от действия влаги применяется целый комплекс решений. Основные из них — гидроизоляция и дренажные системы. И то, и другое является необходимым условием эффективного отвода воды от фундамента.
Дренажные системы обустраиваются для всех типов фундаментов. Их проектируют индивидуально, так, чтобы учесть как конструктивные особенности здания, так и характеристики грунтовых вод и почвы на участке.
Качественная система дренажа фундамента защищает от:
намокания, увлажнения, разрушения водой; формирования участков плесени, обледенения, инея; подтопления цокольных этажей, подвалов, погребов; увлажнения стен и пола цокольного и первого этажа здания;
Цены на пристенный дренаж фундамента под ключ.
полностью откапывается периметр фундамента на ширину бывшего котлована
глубина дренажной системы делается на глубину фундамента
дренажная труба располагается вдоль плиты фундамента
работоспособность дренажной системы круглый год

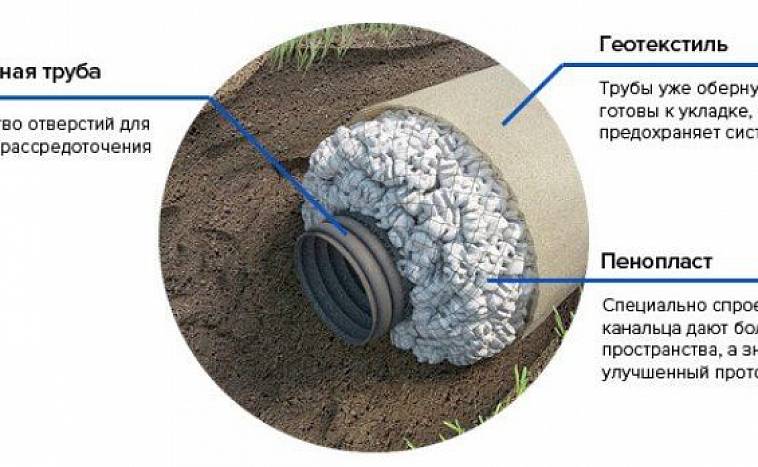

труба дренажная ПНД D 110 -160 мм в обмотке геотекстилем
полностью откапывается периметр фундамента на ширину бывшего котлована
глубина дренажной системы делается на глубину фундамента
дренажная труба располагается вдоль плиты фундамента
Виды дренажных систем защита зданий на участке
Типы дренажных систем, устанавливаемых вокруг дома, отличаются:
Глубиной монтажа.
Способом организации линий.
Предназначением.
Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.
Комплексная защита фундамента
Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.
Дренажная линия в пристенном пространстве
Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.
Схема устройства сети
Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.
Цели установки:
Отвод избытка влаги от стен и нижней фундаментной плиты.
Защита конструкции от проникновения грунтовых вод.
Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.
Поверхностный дренаж
Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.
Лотки с защитными решетками
Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.
Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.
Цель монтажа – снижение уровня воды в породе
Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.
Схема устройства закрытого кольцевого дренажа фундамента здания
Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.
Выбор оптимальной схемы зависит от нескольких факторов:
Климатических условий и количества осадков.
Рельефа участка.
Насыщенности грунта влагой и его состава.
План комплексной защиты фундамента и дома
Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.
В обязательном порядке устанавливают кольцевой дренаж на участке:
В сложных водонасыщенных грунтах, с преобладанием песчаных пород.
При постоянно высоком уровне грунтовых вод.
Если фундамент дома сильно углублен (ниже уровня грунтовых вод).
Когда дом строится на склоне.
Что нужно учитывать при проектировании дренажа
Проектные работы, которые включают разработку схемы и расчет дренажа участка, выполняются с учетом состояния грунта и климатических условий в данной местности.
Каждый грунт имеет определенный процент содержания влаги, величина которого зависит от пропускной способности верхних слоев почвы и глубины залегания водоносных горизонтов. В связи с этим, различают три категории:
- Сухой. За счет хорошей водопроницаемости верхних грунтовых слоев обеспечивается стабильный поверхностный сток. Подземные воды находятся на достаточной глубине и не оказывают особого влияния на уровень влажности.
- Сырой. Верхние слои имеют низкую водопроницаемость, поэтому вода медленно уходит с поверхности. При этом подземные воды не увлажняют верхнюю толщу грунта. Подобные грунты имеют признаки поверхностного заболачивания, которые особенно проявляются в весенний и осенний периоды.
- Мокрый. С учетом низкой водопроницаемости почвы и близкого расположения водоносного слоя вода в такой местности может удерживаться на поверхности более 20 дней. К мокрым местам относятся торфяные и оглеенные почвы, а также солончаки.
Торфяная местность
Еще одним показателем для правильного расчета дренажа участка является источник водного питания. То есть проектировщику необходимо выяснить, каким образом происходит водонасыщение грунта.
- Атмосферное питание – ливни и талые воды. Является источником переувлажнения участка с малым уклоном, где преобладает глинистая порода.
- Грунтовое питание – капиллярное поднятие влаги с нижних грунтовых слоев.
- Грунтово-напорное питание – приток напорной воды от ближайшего водоносного горизонта.
- Пучинное питание–оттаивание весной кристаллов льда, которые накопились в грунте во время морозов.
Пучинистый грунт особо опасен для строительных объектов
Расчет пристенного дренажа
Расчет пристенного дренажа производится за погонный метр, и зависит от глубины цокольного этажа. Вариантов, как правило, компании, занимающиеся ландшафтными работами . предлагают два, так называемый стандартный и улучшенный стандартный. И в первый, и во второй входит рытье траншеи, укладка трубы, засыпка нижнего слоя гранитным щебнем фракции 20-40 или песком, затем укладка слоя крупнозернистого песка в геотекстиле, обустройство глиняного замка по необходимости, уплотнение грунтом и окончательные испытания. Отличаются же они тем, что в первом случае обратная отсыпка трубы и всей дрены производится песком, а во втором – послойная отсыпка делается сначала гранитным щебнем, а потом песком. Ширина же в обоих вариантах конструкции расчитывается от глубины прокладки дренажной траншеи.
Мы всегда будем рады Вашему звонку. Позвоните нам по тел. +7 741-16-55 и мы проконсультируем Вас по всем возникшим вопросам!
Порядок проектирования
Определяем
радиус действия дренажа по формуле
И.П. Кусакина
R
= 2S
(3.17)
2. По формуле
xо
=
определяем
радиус круга xо,
равновеликого площади прямоугольника
F
= a ∙ b,
(3.19)
где
a
и b– стороны
равновеликого кругу прямоугольника.
3. По формуле
Q=
определяем
предварительный расход кольцевого
дренажа Qпрв.
4. Пользуясь формулой
определения захватной способности
колодца
gзкв
=
(3. 21)
где
gзкв
– захватная способность колодца;
Vq
= 65
(3.22)
составляем
два неравенства дляn
–2 колодцев:
qзквn
> Qпрв
(3.23)
и
qзкв(n
–2) Qпрв
. (3.24)
Так,
дляn
колодцев
gзкв
= 2,
(3.25)
где
уп
=
, (3.26)
а
для n-2
колодцев
gзкв
= 2,
(3.27)
где
уn-2
=
.
(3.28)
Радиусом кольца
задаемся.
Из
неравенств (3.23) и (3.24) подбором определяем
четное количество колодцев и распределяем
их по контуру площадки.
5.
По плану площадки определяем расстояние
от центра А
до каждого из колодцев
х1,
х2,
…, хn.
По формуле
(3.20) определяем уточненный расход воды
кольцевого дренажа Q.
6. Далее подсчитывают
уровни грунтовой воды по группам
колодцев, находящихся в одинаковых
условиях.
Так,
для колодца 6, симметрично расположенного
с колодцами 1, 4, 9, составляют схему и
вычисляют расстояния от колодца 6 до
других колодцев: х1,
х2,
…, хn.
При
этом х6
= r.
Пользуясь формулой (3.29), определяем у6:
у6
=
(3.29)
Подобным способом
определяют уровни грунтовых вод всех
колодцев и составляют схемы депрессионных
кривых.
Если необходимое
понижение уровня грунтовых вод на
площадке не достигнуто, то изменяют
число колодцев и их размещение.
2.
Расчет
кольцевого вертикального дренажа
Для понижения
уровня подземных вод на участке
расположения одного из цехов завода
запроектирован кольцевой дренаж
вертикального типа, состоящий из ряда
трубчатых колодцев, расположенных по
прямому контуру защищаемого сооружения
размером 40х60 м.
Отметка площадки
в среднем 131,5м. Отметка водоупора (глина
юрского возраста) 177,5м. Выше глин лежат
аллювиальные крупнозернистые пески,
прикрытые с поверхности слоем суглинка
мощностью 1–2 м. Коэффициент фильтрации
песков 20 м/сут. Подземные воды залегают
на отметке 130м, т.е. примерно на 1,5м ниже
поверхности земли.
Для того чтобы не
было подтопления заглубленных подвальных
помещений, уровень подземных вод должен
быть понижен примерно до отметки 125м.
Принимаем
радиус колодцев r
= 0,1м, величину понижения уровня воды в
центре площадки
S
= 130 — 125 = 5м.
Величина
водоносного слоя Е
= 130м — 117,5м = 12,5м.
Порядок
расчета
следующий:
2.1.
Определяем радиус действия дренажа по
формуле (3.17)
R
= 2S
м.
2.2. Глубину воды в
грунте в центре действия колодцев
получим
уа
= Н —
S = 12,5 м — 5 м =
7,5 м.
2.3. Радиус круга,
равновеликого защищаемой площади, будет
равен
хо
=м.
2.4.
Предварительный расход кольцевого
дренажа определяем по формуле (3.20)
Qпрв
=
м3/сут.
2.5.
Пользуясь формулой (9.5), определяющей
захватную способностью колодца,
рассчитываем количество колодцев n,
пользуясь такими двумя неравенствами
qзкаn
> Qпра
и qзкв(n-2)
пра
или
2
> 3,14 ∙0,1∙ Vg
∙уп
n
> 3600 и 2∙ 3.14∙ 0.1 ∙Vgуn-2(n-2)
При
этом Vg
= 60
125,8 м/сут.
Зад
лучший способ защиты от ливневых и талых вод ⋆ DomaStroika.com
Дренаж на дачном участке: самый простой способ защиты от размывания водой.Использование дренажных систем для отведения ливневых вод решает множество задач. Подобные конструкции исключают проблему переизбытка влаги у фундаментной части дома, предотвращая развитие гнилостных процессов и появление плесени. Кроме этого такие системы спасают территорию от подтапливания ливневыми, а также талыми водами, уровень которых возрастает во время весеннего таяния снегов.
Обратите внимание! Если не выполнить прокладку дренажных труб на участке или не организовать систему поверхностных канав, из подвала дома в дождливую погоду придется постоянно откачивать воду. Особенно это касается зданий, построенных на суглинистых видах почв.
Устройство глубинной системы отвода воды
Как сделать дренаж на участке своими руками: выбор системы
Дренажные системы условно разделяют на две большие категории: поверхностные и глубинные. Если для монтажа глубинной системы могут потребоваться определенные знания и помощь специалистов, то установка поверхностного дренажа на дачном участке может быть выполнена самостоятельно. Этот вид канализации можно назвать самым простейшим способом решения проблемы с лишней влагой на участке.
Обратите внимание! Существуют определенные ограничения в отношении установки поверхностных и глубинных систем. Некоторые условия не позволяют выполнить организацию того или иного вида канализации. Обязательно выполняйте предварительный анализ условий территории предполагаемого строительства.
Чтобы разработать предварительную схему дренажа участка, его территорию следует осмотреть и обозначить ключевые моменты. Рассматриваются все факторы, которые могут оказать влияние на дальнейшие работы по составлению проекта дренажа участка.
Проект дренажной системы на участкеДля составления схемы требуется следующая информация:
- План территории с указанием всех строений, характера и густоты посадок, а также границ участка.
- Топографические данные,
Дренажное поле для септика, как правильно монтировать
Обычно, когда в загородном доме отсутствует канализация, используют септик для очистки сточных вод. Но для того чтобы очистительная система хорошо работала без перебоев и очищала воды необходимо соорудить на участке поле для фильтрации вод – дренажное поле. Поле состоит из нескольких траншей в которые закопаны трубы-распылители. В углубление траншей засыпают материалы, которые и очищают воду от примесей. Обычно траншеи засыпаны мелким песком, щебнем и гравием.
Но для того чтобы вся очистительная система работала слажено и без перебоев необходимо произвести правильную установку дренажной системы. Разберем как устанавливать поле для фильтрации и чем оно отличается от других дренажных систем.
Как это работает
Поле повторно очищает воду только после того как была произведено очищение от жировых примесей, мыльных растворов и гельминтов. После того как септик очистил воду она поступает к дренажному полю по трубам просачивается через слои песка и щебня и попадает в грунтовые воды уже в очищенном виде.
Повторное очищение позволяет бактериям в грунте разложить органические и другие примеси на безвредные для экологии и человека компоненты.
Дренажное поле устроено таким образом, что степень очищения зависит от грунта, через которые проходят воды. Именно поэтому ее можно контролировать.
Перед началом монтажных работ необходимо изучить все санитарные нормы и распоряжения местной власти по поводу этого сооружения. Главным требованиям в таких нормативных актах является строгий запрет на попадания сточной воды в системы откуда вода поступает к людям для употребления.
Дренажное поле обязательно для установки в таких случаях использования септиков как:
- Близкое расположение от поверхности грунтовых вод, а именно до 1.5 м;
- При условии, что поле фильтрации находиться в земле, которая не может обеспечить достаточное очищение. Например, в том случае, когда канавы для осушения вод не понижают уровень грунтовых вод и т.д.
Месторасположение очистительного поля
Перед тем как начать устанавливать поле необходимо учесть следующие этапы работы, как:
- При составлении проекта дренажного поля необходимо тщательно выбрать место его расположение на участке. В первую очередь поле должно располагаться максимально далеко от мест водозабора воды и деревьев, которые приносят плоды, идущие в пищу человека. Если не учитывать правильно расположение дренажного поля, то все вредные вещества могут впитаться корнями плодоносящих кустарников и деревьев, а также попасть в реки и озера откуда набирают воду для употребления человеком. Все это приведет к опасному влиянию на местную экологию.
- Также при составлении проекта необходимо принять во внимание то что такое поле может выполнять свои функции на должном уровне только на протяжении семи лет. После этого срока дренажное поле следует демонтировать и провести замену всего очистительного слоя грунта.
- При составлении проекта дренажного поля необходимо правильно рассчитать глубину. Таким образом, чтобы слой для очищения состоящий из песка залегал ниже глубины промерзания почвы в холодное время года. Если это не взять во внимания тогда зимой этой слой, пропитанный водой за мерзнет и поле не сможет выполнять свои очистительные функции.
Все эти правила также относятся и к другим дренажным системам для очищения сточных вод.
Дренажный колодец и поле: отличия
Дренажное поле предназначено для очищения и орошения участка без нанесения вреда собственным почвам и окружающей среде. Все то же самое и делает дренажный колодец правда не орошает землю, а просто позволяет сточных водам впитаться в грунт предварительно пройдя через очистительные слови грунта.
Таким образом главное отличие этих очистительных систем заключается в площади действия, а значит и в объёме воды. Так поле лучше устанавливать для большого объема сточных вод, а вот колодец вполне подойдет для дачи где водой пользуются не так часто, как в жилом помещении.
При строительстве дренажного колодца используют бетонное кольцо или обкладывают яму кирпичами. На дно такого колодца укладывают песок с щебнем которые должны очищать сточные воды.
Этапы монтажа дренажного поля на участке
Когда вы выбрали место для расположения пол модно приступать непосредственно к самому монтажу поля. Для этого в первую очередь необходимо наметить территорию работ с помощью веревок и колышек запитых по периметру будущего поля.
После разметки можно приступать к выкапыванию траншей. Так глубина траншей должна быть до 2 метров, длина от 15 метров, ширина до 1 метра. Расстояние между траншеями не должно превышать 2 метров и быть меньше чем 1.5 метра.
До каждой траншеи необходимо выровнять под уклон подводящей трубы таким образом, чтобы дно было слегка покатым. После выравнивания на дно каждой их траншеи выкладывают слой песка и щебня по 30 см. Весь слой грунта для фильтрации накрывают геотекстилем также им укутывают и трубы дренажного поля.
Важно оборудовать каждую траншею вентиляционным стояком. После того как все слови засыпаны, а трубы укутаны можно засыпать все поле и траншеи вырытым грунтом предварительно засыпав слой щебня и на трубы.
Советы:
- Дренажные трубы можно купить в специализированном магазине или сделать самостоятельно, просверлив в простых канализационных трубах отверстия.
- Песок, который засыпают на дно транш
Как сделать дренаж участка своими руками
Если спросить любого опытного строителя, застройщика, ландшафтного дизайнера о том, что нужно сделать, прежде всего, на только приобретенном и пока не застроенном участке, то ответ будет однозначным: первое – это дренаж, если в нем существует необходимость. А такая необходимость бывает практически всегда. Дренаж участка всегда связан с очень большим объемом земляных работ, поэтому лучше сделать их сразу, чтобы потом не нарушать красивый ландшафт, который любые хорошие хозяева обустраивают в своих владениях.
Конечно, проще всего заказать услуги по дренажу участка специалистам, которые сделают все быстро и правильно, с привлечением специальной техники. Однако это всегда будет стоить недешево. Возможно, хозяева и не планировали эти расходы, возможно, они нарушат весь планируемый на строительство и обустройство участка бюджет. В предлагаемой статье мы предлагаем рассмотреть вопрос как сделать дренаж участка своими руками, так как это позволит хорошо сэкономить, да и в большинстве случаев эти работы вполне возможно сделать самостоятельно.
Как сделать дренаж участка своими рукамиДля чего нужен дренаж участка
Просматривая сметы и прайс-листы, связанные с дренажем участка некоторые застройщики начинают сомневаться в целесообразности этих мероприятий. И основным аргументом является то, что раньше, в принципе, никто на этом сильно не «заморачивался». При такой аргументации отказа от дренажа участка стоит отметить то, что качество и комфорт жизни человека сильно улучшились. Никто не захочет ведь жить в сырости или в доме с земляными полами. Никто не захочет наблюдать трещины на своем доме, на отмостках и дорожках, появившиеся после очередного холодного сезона. Все домовладельцы желают благоустроить свой участок или, выражаясь по-современному и по-модному – сделать ландшафтный дизайн. После дождя никто не захочет «месить грязь» в застоявшихся лужах. Если это так, то дренаж однозначно нужен. Можно обойтись без него только в очень редких случаях. В каких именно случаях мы изложим чуть позже.
Дренаж? Нет, не слышал…
Дренаж – это не что иное, как удаление излишней воды с поверхности участка или с глубины грунта. Для чего же нужен дренаж участка?
- Прежде всего, для того чтобы удалить лишнюю воду или от фундаментов зданий и сооружений. Появление воды в районе подошвы фундамента может спровоцировать либо подвижку почвы – дом «поплывет», что характерно для глинистых почв, либо в сочетании с промерзанием могут появиться силы морозного пучения, которые будут создавать усилия по «выдавливанию» дома из грунта.
- Дренаж призван удалить воду от подвалов и цокольных этажей. Какая бы ни была эффективной гидроизоляция, излишки воды все равно просочиться через строительные конструкции. В подвалах домов без дренажа может появиться сырость, которая спровоцирует рост плесени и других грибков. Помимо этого, атмосферные осадки в сочетании с имеющимися в грунте солями очень часто образуют агрессивные химические соединения, которые негативно влияют на строительные материалы.
- Дренаж предотвратит «выдавливание» септика при высоком уровне грунтовых вод. Без дренажа система очистки стоков не прослужит долго.
- Дренаж совместно с системой ливнестоков кровли и вокруг строений обеспечивает быстрое удаление воды, предотвращая ее просачивание к подземным частям строений.
- Дренаж предотвращает переувлажнение почвы. На участках, оборудованным грамотно спланированным и сделанным дренажем не будет застаиваться вода.
- Переувлажненная почва может спровоцировать гниение корневых частей растений. Дренаж предотвращает это и создает условия для роста всех садовых, огородных и декоративных растений.
- При сильных осадках на участках, которые имеют уклон, может потоками воды вымываться плодородный слой почвы. Дренаж направляет потоки воды в дренажную систему, тем самым предотвращая размывание грунта.
- Если участок обнесен забором, сооруженным на ленточном фундаменте, то он может «запечатать» естественные пути отвода воды, создавая условия переувлажнения почвы. Дренаж призван удалить излишнюю воду с периметра участка.
- Дренаж позволяет избежать образования луж на площадках, тротуарах и садовых дорожках.
По мнению авторов статьи, приведенных аргументов вполне достаточно, чтобы понять, что дренаж в том или ином виде просто необходим.
Когда дренаж необходим в любом случае
Рассмотрим те случаи, когда дренаж нужен в любом случае:
- Если участок расположен на ровной местности, то дренаж обязателен, так как при выпадении большого количества осадков или таянии снега воде просто некуда будет уходить. По законам физики вода всегда уходит под действием силы тяжести в более низкое место, а на ровном ландшафте она будет интенсивно пропитывать грунт по направлению вниз, что может привести к переувлажнению. Так что, с точки зрения дренажа, выгодно, чтобы участок имел небольшой уклон.
- Если участок находится в низменности, то дренаж его однозначно нужен, так как вода будет стекать с более высоких мест на те, что находятся ниже.
- Участки с сильным уклоном также требуют дренажа, так как быстро уходящая вода будет размывать верхние плодородные слои почвы. Лучше эти потоки направить в дренажные каналы или трубы. Тогда основная часть воды будет уходить по ним, предотвращая вымывание почвенного слоя.
- Если на участке преобладают глинистые и тяжелые суглинистые почвы, то после осадков или таяния снега на них будет часто застаиваться вода. Такие почвы препятствуют ее проникновению в глубинные слои. Поэтому дренаж обязателен.
- Если уровень грунтовых вод (УГВ) на участке менее 1 метра, то без дренажа никак не обойтись.
- Если имеющиеся на участке строения имеют сильно заглубленный фундамент, то велика вероятность того, что его подошва окажется в зоне сезонного подъема грунтовых вод. Поэтому необходимо планировать дренаж еще на стадии фундаментных работ.
- Если значительная часть площади участка покрыта искусственными покрытиями из бетона, брусчатки или тротуарной плитки, а также если есть газоны, снабженные системой автоматического полива, то дренаж также нужен.
Из этого приведенного внушительного списка становится понятно то, что дренаж в той или иной степени необходим в большинстве случаев. Но перед тем как его планировать и делать, надо изучить участок.
Изучение участка на предмет рельефа вида почв и уровня грунтовых вод
Каждый участок индивидуален в плане рельефа, состава почв и уровня залегания грунтовых вод. Даже расположенные рядом два участка могут сильно отличаться друг от друга, хотя много общего все равно между ними будет. Современные требования к строительству предполагают, что проектирование дома должно начинаться только после того, как будут проведены геолого-геодезические изыскания с составлением специальных отчетов, в которых будут указано много данных, большая часть которых понятна только специалистам. Если «перевести» их на язык простых граждан, не имеющих образования в сфере геологии, гидрогеологии и геодезии, то можно их перечислить так:
- Топографическая съемка участка, на котором предполагается строительство дома. На снимках должны быть указаны кадастровые границы участка.
- Характеристика рельефа, которая должна указывать какой его тип присутствует на участке (волнистый или равнинный). Если есть уклоны, то указывается их наличие и направление, именно в направлении их и будет стекаться вода. Прилагается топографический план участка с указанием горизонталей рельефа.
- Характеристики грунта, какой именно его вид и на какой глубине залегает на участке. Для этого специалисты бурят разведочные скважины в разных местах участка, откуда берут образцы, которые потом исследуют в лаборатории.
- Физико-химические свойства грунта. Его способность быть несущим для планируемого дома, а также как грунт в сочетании с водой будет воздействовать на бетон, металл и другие строительные материалы.
- Наличие и глубина залегания грунтовых вод, их сезонные колебания с учетом разведки, архивных и аналитических данных. Указывается также в каких именно грунтах может появляться вода и как они будут воздействовать на планируемые строительные конструкции.
- Степень пучинистости грунтов, возможность оползней, просадки, подтопления и набуханий.
Результатом всех этих исследований должны быть рекомендации по конструкции и глубине заложения фундамента, степени гидроизоляции, утеплении, защите от агрессивных химических соединений, дренажу. Бывает, что на безупречном с виду участке специалисты, вообще, не позволят строить такой дом, какой задумали хозяева. Например, планировался дом с подвалом, а высокий УГВ вынуждает специалистов рекомендовать не делать этого, поэтому вместо первоначально планируемого ленточного фундамента с цокольным этажом они будут рекомендовать свайный без подземных помещений. И этим исследованиям, и специалистам нет никакого повода не доверять, так как в их руках неоспоримые инструменты – замеры, бурение, лабораторные опыты, учет статистики и расчеты.
Бурение скважин при геолого-геодезических изысканияхКонечно, геолого-геодезические изыскания делаются не бесплатно, причем делаются они за счет застройщика и на новом участке они обязательны. Этот факт часто является предметом возмущения некоторых хозяев, но стоит понимать, что эта процедура поможет сэкономить массу средств при строительстве и дальнейшей эксплуатации дома, а также при содержании участка в хорошем состоянии. Поэтому эта только с первого взгляда ненужная и дорогая бюрократия является необходимой и очень полезной.
Если участок приобретается с уже имеющимися постройками, которые эксплуатировались хотя бы несколько лет, то можно тоже заказать геолого-геодезические изыскания, но можно обойтись и без них, и узнать о грунтовых водах, их сезонном подъеме и неприятном влиянии на жизнь человека по другим признакам. Конечно, это будет с определенной долей риска, но в большинстве случаев срабатывает. На что стоит обратить внимание?
- Прежде всего – это общение с бывшими владельцами участка. Понятно, что не всегда в их интересах подробно рассказывать о проблемах с подтоплением, но, тем не менее, узнать о том, приняты ли какие-то меры по дренажу можно всегда. Этого скрывать не будут ни за что.
- Осмотр подвальных помещений тоже может много о чем рассказать. Независимо от того, делался ли там косметический ремонт. Если в помещениях повышенный уровень влажности, то это будет сразу чувствоваться.
- Знакомство с соседями и их опрос может быть гораздо информативнее, чем общение с бывшими хозяевами участка и дома.
- Если на своем участке и соседских есть колодцы или скважины, то уровень воды в них будет красноречиво сообщать об УГВ. Причем желательно понаблюдать, как уровень меняется в разные сезоны. Теоретически максимально вода должна подниматься весной после того, как произошло таяние снега. Летом, если были засушливые периоды, уровень грунтовых вод должен падать.
- Произрастающие на участке растения тоже могут многое «рассказать» владельцу. Наличие таких растений, как рогоз, камыш, осока, конский щавель, крапива, болиголов, наперстянка свидетельствуют о том, что грунтовые воды находятся на уровне не более 2,5—3 метра. Если даже во время засухи эти растения продолжают свой бурный рост, то это еще раз говорит о близости воды. Если же на участке произрастают солодка или полынь, то это свидетельство того, что вода находится на безопасной глубине.
- Некоторые источники говорят о старинном способе определения уровня грунтовых вод, которым пользовались наши предки перед тем, как строить дом. Для этого на интересующем участке снимали кусочек дерна и выкапывали неглубокую ямку, на дно которой укладывали кусочек шерсти, на нее помещали яйцо, а сверху укрывали перевернутым глиняным горшком и снятым дерном. После рассвета и восхода солнца горшок снимали и смотрели как выпала роса. Если яйцо и шерсть в росе, то вода неглубоко. Если роса выпала только на шерсти, то вода есть, но находится на безопасной глубине. Если же и яйцо, и шерсть сухие, то вода очень глубоко. Может показаться, что такой способ сродни шарлатанству или шаманизму, но на самом деле ему есть абсолютно корректное объяснение, с точки зрения науки.
- Произрастание на участке яркой травы даже во время засухи, а также появление тумана в вечерние часы говорит о близости грунтовых вод.
- Самым лучшим способом самостоятельного определения УГВ на участке является бурение пробных скважин. Для этого можно использовать обычный садовый бур с удлинителями. Бурение лучше производить во время наивысшего подъема воды, то есть весной после таяния снега. Прежде всего, следует сделать скважины в месте строительства дома или уже имеющегося строения. Скважина должна буриться на глубину залегания фундамента плюс 50 см. Если сразу или через 1—2 дня в скважине начнет появляться вода, то это говорит об обязательности мероприятий по дренажу.
- Если после дождя на участке застаиваются лужи, то это может говорить о близости грунтовых вод, а также о том, что почва глинистая или тяжелая суглинистая, которая мешает воде нормально уходить вглубь. В этом случае дренаж также необходим. Будет еще весьма полезно обновить плодородный грунт на более легкий, тогда и проблем с выращиванием большинства огородных и садовых растений не будет.
Даже очень высокий уровень грунтовых вод на участке хоть и является большой проблемой, но проблемой вполне решаемой при помощи грамотно рассчитанного и хорошо выполненного дренажа. Приведем хороший пример – более половины территории Голландии лежит ниже уровня моря, в том числе и столица – знаменитый Амстердам. Уровень грунтовых вод в этой стране может находиться на глубине нескольких сантиметров. Те, кто бывал в Голландии, замечал, что после дождя там остаются лужи, которые не впитываются в землю, так как просто им впитываться некуда. Тем не менее, в этой уютной стране решают вопрос по осушению земель при помощи комплекса мероприятий: плотин, дамб, польдеров, шлюзов, каналов. В Голландии даже есть специальный департамент – Ватерсхап, который занимается защитой от наводнений. Обилие в этой стране множества ветряных мельниц вовсе не говорит о том, что они перемалывают зерно. Большинство мельниц занимается перекачкой воды.
Мост Моисея в Голландии напоминает об оригинальном библейском способе переправы через Красное мореМы вовсе не призываем специально приобретать участок с высоким уровнем грунтовых вод, наоборот, этого надо избегать всеми возможными способами. И пример Голландии приводили только для того, чтобы читатели смогли уяснить, что любой проблеме с грунтовыми водами есть решение. Тем более что на большей части территории бывшего СССР населенные пункты и дачные поселки расположены в районах, где УГВ находятся во вполне допустимых пределах, а с сезонными подъемами можно справиться самостоятельно.
Виды дренажных систем
Дренажных систем и их разновидностей существует великое множество. Причем в разных источниках системы их классификации могут отличаться друг от друга. Мы постараемся рассказать о самых простых, с технической точки зрения, системах дренажа, но в то же самое время эффективных, которые помогут решить проблему удаления излишней воды с участка. Еще один аргумент в пользу простоты – чем меньше элементов имеет любая система и чем больше времени она может обходиться без вмешательства человека, — тем она будет надежнее.
Поверхностный дренаж
Такой вид дренажа наиболее простой, но, тем не менее, достаточно эффективный. Предназначен он в основном для отвода воды, поступающей в виде осадков или таяния снега, а также для отвода излишней воды при каких-либо технологических процессах, например, при мойке машин или садовых дорожек. Поверхностный дренаж делается в любом случае вокруг зданий или других построек, площадок, местах выезда из гаража или двора. Поверхностный дренаж бывает двух основных типов:
- Точечный дренаж предназначен для сбора и отвода воды с какого-то определенного места. Такой вид водоотведения еще называют локальным дренажем. Основные места размещения точечного дренажа – это под водостоками с кровли, в приямках перед дверьми и гаражными воротами, в местах расположения кранов для полива. А также точечный дренаж помимо своего прямого предназначения может дополнять другой тип поверхностной дренажной системы.
- Линейный дренаж нужен для удаления воды с большей площади по сравнению с точечным. Он представляет собой совокупность лотков и каналов, смонтированных с уклоном, снабженных различными элементами: пескоуловителями (песколовками), защитными решетками, выполняющими фильтрующую, защитную и декоративную функцию. Лотки и каналы могут быть изготовлены из самых разных материалов. Прежде всего, это пластик в виде поливинихлорида (ПВХ), полипропилена (ПП), полиэтилена низкого давления (ПНД). А также широко используются такие материалы, как бетон или полимербетон. Решетки чаще всего используют пластиковые, но на тех участках, где ожидается повышенная нагрузка, могут применяться изделия из нержавеющей стали или даже чугуна. Работы по организации линейного дренажа требуют бетонной подготовки основания.
Очевидно, что любая хорошая поверхностная дренажная система практически всегда совмещает в себе элементы точечной и линейной. А все они вместе объединяются в общую систему дренажа, которая еще может включать и другую подсистему, которую рассмотрим в следующем разделе нашей статьи.
Цены на дождеприёмник
дождеприёмник
Глубинный дренаж
Одним поверхностным дренажем в большинстве случаев обойтись нельзя. Чтобы качественно решить проблему, нужен другой вид дренажа – глубинный, который представляет собой систему специальных дренажных труб (дренов), проложенных в тех местах, где требуется понизить уровень грунтовых вод или отвести воду от защищаемого участка. Дрены укладывают с уклоном в сторону коллектора, колодца, искусственного или естественного водоема на участке или за его пределами. Естественно, что закладывают их ниже уровня подошвы фундамента защищаемого здания или по периметру участка на глубине 0,8—1,5 метра для понижения уровня грунтовых вод до некритических значений. Дрены также могут укладываться и в середине участка с определенным интервалом, который рассчитывают специалисты. Обычно интервал между трубами делают 10—20 метров, и укладывают их в виде елочки, направленной к главной отводящей трубе-коллектору. Все зависит от уровня грунтовых вод и их количества.
Правильное проектирование и укладка дренов на участке, учитывая особенности его рельефа и вид почв, поможет осушить участок до приемлемого уровняПри укладке дренов в траншеи обязательно надо использовать все особенности рельефа участка. Вода всегда будет уходить от более высокого места к более низкому, поэтому и дрены укладывают так же. Гораздо сложнее, если участок абсолютно ровный, тогда нужный уклон трубам придают при помощи придания определенного уровня дна траншей. Принято делать уклон в 2 см на 1 метр трубы для глинистых и суглинистых почв и 3 см на 1 метр – для песчаных почв. Очевидно, что при достаточно длинных дренах соблюсти нужный уклон на ровном участке будет сложно, так как на 10 метров трубы уже перепад уровней будет 20 или 30 см, поэтому вынужденная мерой является организация нескольких дренажных колодцев, которые будут способны принять нужный объем воды.
Можно ли засыпать дренажную канаву — RAD-E-INFO.COM
Главная / Обживаем участок / Осушение переувлажненных участков своими руками — дренаж
Осушение переувлажненных участков своими руками — дренаж
Не считая крутых склонов, садоводов могут поджидать и остальные неудобства: заболоченные и закустаренные земли, бывшие свалки, отвалы, переработанные карьеры. Все эти участки требуют мелиорации, то есть коренного улучшения. А начинается оно с осушения – приема, нужного в большинстве случаев, в особенности в Нечерноземье.
Как же взяться за дело? Обратимся за советом к Максимычу – неизменному создателю веб-сайта. Узнаем вот что: переувлажненные земли размещаются в местах, где водоупорный слой находится близко от поверхности, подпирает водопоглощающий пласт земли.
Потому большинству садоводов понятно, что такое «верховодка», либо «верховка», и чем «верховая вода» различается от главный либо артезианской. Ежели будут изготовлены осушительные и дренажные канавы, то эта вода вырвется из грунтовых объятий, понизив тем самым собственный уровень до применимого. О неких, более всераспространенных методах такового осушения и пойдет речь.
Классическая схема дренажа – труба, вокруг – большой щебень, потом песок, лучше тоже большой, и, в конце концов, растительный грунт.
В эталоне хорошо иметь особые трубы для дренажа – гончарные (керамические) с уже готовыми отверстиями. Они в ходу еще с прошедшего века, но достать их на данный момент достаточно тяжело. Потому практически равноценным заменителем могут служить асбоцементные трубы, поперечником 100 мм. Правда, отверстия поперечником 12-15 мм придется делать самим, по нескольку штук в ряд, с расстоянием 100-120 мм.
Проверенный метод, применяемый для мелиорации уже много веков, — укладка в дрены фашин (пучков, связок прутьев). Поперечник таковой связки – 150 мм, ее вяжут из ивовых ветвей – они длинноватые, без сучков и долговременные.
Во всяком случае, на полтора 10-ка лет их обязано хватить. Лишь засыпать фашины щебнем не советует: его будет достаточно тяжело убирать при подмене. Заместо щебня берите большой песок.
Не считая того, для дрен подходят негодные авто покрышки, лучше от легковушек. Каждую шину режут на 6-7 частей и получают бесплатный и фактически нескончаемый для дрен. Правда неклассическая труба ляжет горбами, но ее горбатость отводу воды не помеха. Сверху засыпают по классической схеме: щебенкой, песком, растительным грунтом. Внизу – слой мятой глины.
Как видите, устройство подземного дренажа – достаточно трудоемкое занятие. А ежели еще делать из труб, то и чрезвычайно драгоценное.
Попытайтесь при строительстве дренажа вдоль забора скооперироваться с соседом. Этот мелкие камешки снизит уровень воды с 2-ух сторон идиентично. Но ежели сосед не увлечется таковой идеей, то естественно же, для вас нет никакого резона вести подземный мелкие камешки вдоль забора. Проложите два-три таковых дренажа на самом участке, они будут отлично понижать уровень грунтовых вод.
Ежели же уклон идет от соседа, то на границе выкапывают яму, засыпают ее поначалу негниющими отходами, потом щебнем, песком. Сверху растительной почвой не засыпают. К данной нам канаве подводят концы труб подземных дренажей, проложенных по участку.
В том случае, ежели уклон участка идет не к кювету дороги, а напротив, дрены выводят в одно место на границе участка. А далее – в иной кювет, или в низину, или в особый выкопанный водоприемник.
Время от времени участок имеет два наклона — с большей площадью в сторону кювета, с наименьшей — в обратную. А далее опять увеличение рельефа. Выходит вроде как впадина. На данной для нас «обратной» части некие садоводы старательно устраивают классический мелкие камешки. В конце дренажной канавы выкапывают колодец, в который обязана уходить вода, засыпают камнем и щебнем. А вода не уходит, поэтому что колодец находится выше водоупорного слоя (рис. 1).
Вода отступит в том случае, ежели дренирующий колодец пройдет водоупорный слой и дойдет до водопоглощающего. Легче выкопать рядом иной колодец, чем пробить водоупорный слой в первом, так как он забит камнями. Водоупорный слой может быть таковой мощнейший, что его нельзя пройти. Иная неприятность: слой не мощнейший, но под ним находится водоносный пласт, в котором вода окажется под давлением и тогда, напротив, поднимется над сиим водоупорным слоем. Но ежели водоупор не мощнейший и под ним неплохой водопоглощающий пласт, то получится хороший дренаж. Тем садоводам, у которых под участками таковая геологическая картина, крупно подфартило (рис.
2).
Дренаж с трубой и дренажным колодцем | Водораздел |
Рис. 1. Неверное устройство дренажа. |
Рис. 2. Схема укладки дренажа на участкес беспомощным водоупорным и неплохим водопоглощающим слоем.
Мелиоративная система на участке с дренажным колодцем обойдется дешевле, ежели один шахтный дренажный колодец с пригодными к нему дренажными канавами заменить несколькими дренажными скважинами поперечником 200- 250 мм без этих канав (рис. 3). Таковая система кроме экономических выгод существенно сделает лучше дренирование.
Рис. 3. Схема мелиоративных систем с дренажными скважинами.
Там же, где высочайший уровень подземных вод не зависит от атмосферных «настроений», то есть в местах, расположенных в низинах пойм рек либо в бывших отработанных песочных карьерах, дошедших до уровня грунтовых вод,никакой мелкие камешки уже не подступает. На таковых участках необходимо подымать землю, делать подсыпки.
С.В. Ефимов (Москва). Участок мне достался на торфяниках, в низине. Сырость таковая, что и в летнюю пору без резиновых сапог не пройти.
Грунтовые воды подступают близко к поверхности, что ни посадишь — растет плохо. Вот и надумал я уровень земли поднять да и дорожки сделать сухими.
На пустом еще участке на местах хозяйственных зданий, детской площадки, дорожек и тропинок избрал землю на 50-80 см. Образовались глубочайшие траншеи. Их заполнил выкорчеванными пнями, взятыми с торфоразработок, корягами и пеньками, Туда же снес весь мусор, который лишь сумел достать, просветы в пнях заложил старенькой обувью, сломанными детскими игрушками. Все это засыпал битым кирпичом, большим шлаком, мало утрамбовал и посыпал песком. Даже без подъема осевой полосы дорожки стали так сухими, что опосля самого мощного дождика по ним ходим в тапочках — вода, как через решето, уходит вглубь.
А вынутую землю разровнял под высадки ягодников и овощей. Сейчас «пашня» приподнялась над дорожками. Под прямым углом почва не держится, осыпается, а сделать откосы пологими невыгодно — теряется много земли, к тому же откосы тотчас зарастают сорняками. И здесь пришла отменная мысль. Опосля стройки остался бракованный шифер — вот его-то и пустил в дело. Распилил шифер поперек волны. Из 1-го огромного листа выкроил 5 малеханьких и из них сделал бортика. Но с телегой навоза либо перегноя могу заехать в хоть какое место: часть шиферного заборчика выну на время, а позже возвращу на место.
Размещено: 17.12.2008
20
109040
Рекомендуемые статьи из этого раздела
Комментарии к статье
Типы и методы выполнения дренажа на даче ↑
В зависимости от обстоятельств заболоченности, выбирают тип обустройства дренажа участка на даче.
Есть два метода осушения грунта:
- Отведение поверхностных вод.
- Глубинный мелкие камешки – корректировка уровня грунтовых вод.
Преимущества выполнения настоящего дренажа
Поверхностный метод используют, когда на участке происходит подтопление лишь опосля мощных осадков, в сезон оттепели и таяния снежного покрова. Существует несколько вариантов обустройства отведения стоков. Ежели на даче не планируется стройку дома, а земля юзается лишь для сезонных работ, можно обойтись без сложных дренажных систем и больших вложений.
Сделать простые каналы для водоотвода нетрудно, ежели учитывать главные правила: выбора направления и глубины траншей, линии движения прокладки.
Затопленный опосля оттепели участок
Глубинный отвод грунтовых вод нужен для защиты строений – ежели не отвести от внешнего периметра фундамента воду, то в сезон подъема уровня грунтовых вод безизбежно произойдет подтопление подвальных и цокольных помещений. Размытый вокруг дома грунт ослабит конструкцию фундамента. Не считая того, на участке с болотистыми породами возникнут трудности с обустройством ландшафтных сооружений.
Для осушения глубинных слоев используют технику закрытого дренажа с выводом стока за пределы дачного участка.
Участок со сложным рельефом и необходимостью устройства комбинированной дренажной системы
Чтобы обеспечить полную защиту дома и приусадебного участка, разрабатывают комбинированные проекты с одновременной установкой глубинной осушительной сети и поверхностных сточных канав, соединяющихся в точках сбора воды.
Поверхностный вариант: индивидуальности сооружения ↑
Чтобы найти, какой из поверхностных методов дренажа на даче дозволит избавиться от грязищи на участке, необходимо:
- Проанализировать количество мест скопления воды опосля мощного дождика – может быть, довольно сделать всего несколько точек отвода.
- Определить направление естественных потоков, чтоб не ошибиться с траекторией прокладки канав.
- Найти место, куда можно отвести лишнюю воду.
Ежели вблизи нет водоема, сточной канавы меж участками либо глубочайшего рва, придется обустраивать приемник для стока.
Поверхностные каналы на участке
Виды систем поверхностного дренажа ↑
Своими руками целенаправлено обустраивать лишь поверхностный дачный мелкие камешки точечного либо линейного типа – эти системы не требуют использования техники, а спланировать места прокладки канав можно самостоятельно:
- Точечный отвод.
Система локального сбора лишней воды – это установка приемников либо облагораживание отводящих канав конкретно в местах скопления жидкости: в углублениях, под трубами водостока, в самых низких местах участка, точках перепада высоты. Несколько точек сбора дождевой воды могут решить делему, ежели основная площадь опосля дождика не заливается.
Точка отвода на газоне
Устройство линейной системы дренажа в саду
Открытая система отведения воды с грунта ↑
Самый обычный и дешевенький метод сделать мелкие камешки на дачном участке – обустроить открытую систему линейного поверхностного отведения. Дренажные канавы выкапываются под наклоном на сравнимо маленькую глубину – до 50 – 70 см. Ширина траншей варьируется: от самых узеньких в начале ветки, до расширяющихся на несколько 10-ов см по направлению от начала канавки к соединительной магистрали.
Самую большую ширину выкапывают в месте слива. Стены траншей сформировывают под углом ко дну – угол наклона должен составлять до 30 – 35о.
Для укрепления стен используют:
- Остатки стройв: шифер, кирпич, бетонные плиты.
Укрепленные листами шифера от осыпания стенки
- Текстиль с перфорацией – агро- и геотекстиль. Особый который не гниет. Через маленькие отверстия прорастают растения, которые корневой системой способны укрепить грунт на стенах и защитить канавку от осыпания.
Защита желоба мягеньким м
- Бетонные желоба, железную сетку, уложенный на раствор камень.
Канавка, выложенная речным камнем: таковой желоб просто чистить
Как сделать самый экономичный мелкие камешки на даче?
Бросить каналы вполне открытыми, засыпав их щебнем, гравием либо смешанной гравийно-песчаной консистенцией. Такое экономное решение непревзойденно подойдет для местности, где препядствия с размыванием грунта появляются нечасто.
Канавка поверхностного дренажа с засыпкой
Существует множество вариантов дизайна открытых каналов: готовые лотки из пластика, сплава, бетона с декоративными решетками.
Закрытая дренажная сеть ↑
Сделать закрытый мелкие камешки на дачном участке без вербования профессионалов еще труднее. Закрытая система – это сеть перфорированных труб, проложенных с неотклонимым соблюдением технологии, наклона по всему периметру участка.
Схема системы закрытого типа
Для выполнения работ нужно точно спланировать места установки труб – в случае ошибки придется переделывать всю ветку.
Потому профессионалы юзают лазерные дальномеры и особое оборудование, чтоб просчитать с точностью до мм нужную глубину и наклон прокладки трубопровода.
Выполнение работ: выбор направления установки
Перед установкой перфорированных труб вырытые траншеи укрепляют и делают насыпную подушечку из гравия. Под засыпку непременно устанавливают текстиль. Для различных участков системы выбирают трубы различного диаметра.
Монтаж перфорированного трубопровода
Кроме расходов на трубы и земельные работы, нужно просчитать количество ревизионных емкостей.
Перфорированные трубы придется промывать, а чтоб добраться до места стыка, по ходу магистрали устанавливают колодцы с выходом на поверхность.
Колодцы – неотклонимая часть закрытой системы
Преимущество закрытой отводящей системы – абсолютная незаметность. Трубы вкапываются в грунт, и опосля окончания работ на поверхности не остается открытых канав. Закрытый мелкие камешки целенаправлено обустраивать во время строительства дома. На дачном участке, который юзается лишь для сезонного выкармливания овощей, довольно сделать простую, экономичную открытую систему.
Простейший метод осушить грунт на даче: поверхностный мелкие камешки своими руками ↑
Как сделать мелкие камешки на мокроватом участке?
Начертить простую схему и выкопать открытые каналы, соединенные с местом слива. В качестве приемника вод, отведенных с участка, можно использовать:
- Придорожную канаву либо ров.
- Искусственный либо природный водоем, расположенный ниже дачи.
Вывод открытой ветки в яму-приемник
- Колодец с гравийной засыпкой дна, выкопанный в нижней точке участка.
- Бак из пластика, вкопанный в землю.
Для что нужна
Проблемы, требующие решения:
- В районах с обильным выпадением осадков вызывает делему эрозия почвы;
- При высочайшем прохождении грунтовых вод на участке почва переувлажнена;
- При естественном наклоне участка вся вода накапливается в нижней части и «тянет» за собой весь плодородный слой почвы;
- В холмистой и гористой местности в зависимости от сезона на участок обрушивается большой размер воды с местности выше по склону;
- Атмосферные осадки с дорожного покрытия накапливаются под забором по периметру участка и способны подмыть основание и опоры забора.
Во всех перечисленных ситуациях среднее решение – облагораживание дренажных канав либо продуктивной сокрытой дренажной системы по периметру участка.
Основная задачка дренажной канавы заключается в сборе поверхностных атмосферных осадков и их отвод от участка.
При этом она не юзается для транспортировки лишней воды, это быстрее локализированное дренажное поле, где накапливается избыток воды и равномерно впитывается в грунт, не принося негативных последствий для строений и плодородного слоя земли участка.
Виды
Выделяют три типа дренажа:
- открытый;
- закрытый, прокладка перфорированных труб с засыпкой;
- засыпной, канава заполняется большим гравием и фильтрующими насыпками для скорого отвода воды.
Для обустройства дренажа под забором вокруг участка с наружной стороны проще всего употреблять открытые дренажные канавы с усиленными склонами и стабильным уклоном, чтоб вся лишняя вода с участка и примыкающих территорий, в том числе дорожного покрытия, скорее уходила на глубину залегания грунтовых вод либо транспортировалась на дренажное поле, дренажный колодец.
Из главных преимуществ:
- малый размер земляных работ;
- минимум в;
- обширный выбор по укреплению склонов;
- простой метод поддержания в рабочем состоянии, уборка и профилактика дренажа.
Требования.Расстояние от забора
По хоть каким дренажным системам, нацеленным на мелиорацию личного участка нормируются СП 104-34-96 и СНиП 2.05.07-85.
Оговариваются рациональные уклоны для организации дренажной канавы, расстояния до забора и остальных конструкций, а также варианты выполнения в зависимости от требуемой пропускной возможности и черт дренируемого участка, таковых как общий уклон, тип земли и т.п.
Для ровненького участка либо с незначимым уклоном до 5 градусов к горизонту доп уклон по дну канавы должен составлять 3-5 ‰ (промилле), что соответствует разнице в высоте 3-5 см на каждые 10 м.
По факту качество наклона и его равномерность определяются на месте при подготовке траншеи. С высочайшей точностью обеспечить форму траншеи трудно, так что придется в ходе эксплуатации дренажа править его геометрию.
Важно, чтоб дренажная канава размещалась на отдалении от стоек забора и опорных конструкций, чтоб не размывать их основание.
Довольно отодвинуть верхнюю границу от плоскости забора на 30-50 см, а при обустройстве усиления стен уплотнить грунт, чтоб вода не замывалась под забор.
Способы усиления стенок
Дренажная канава только частично выступает в роли транспортной системы, вода, поступающая в нее, обязана отлично впитываться в грунт по всей протяженности по дну канавы. Использовать бетонные секции либо другим методом усиливать дно нецелесообразно.
Допускается юзание твердого водонепроницаемого основания, лишь ежели под ней проходят подземные коммуникации, которые следует обезопасить от действия атмосферных осадков и грунтовых вод.
Эффективные методы усиления склонов:
- Густые зеленоватые насаждения с развитой мучнистой корневой системой.
Подступают низкорослые долголетние растения, травки и т.д. для наклона до 30 градусов;
- Геоматы, сети полимерных в с большой ячейкой, уложенные в несколько слоев. Не мешают росту зеленоватых насаждений и препятствуют схождению почв и размыванию на участках с уклоном до 65-70- градусов;
- Биоматы – особые ячеистые и пористые полимерные толстые полотна с заполнением грунтом и семенами долголетних растений.
Для уклонов до 50-60 градусов;
схема использования биомата для канавы
- Массивные армированные кубы из решеток проволоки покрытой цинком стали либо полимерных в, заполненные дренажными насыпными ми. Юзаются для возведения глубочайших канав с отвесными стенами в гористой местности, при значимом заглублении грунтовых вод, наличии близко к поверхности глинистого слоя, препятствующего отводу атмосферных осадков.
Во время проведения земляных работ и подготовки основания канавы вырывается протяженный котлован шириной приблизительно в два раза больше нужного.
По дну засыпается подушечка из песка большой фракции либо гравия.
Склоны уплотняются вручную либо механическим методом, застилаются избранным для усиления м. Дальше насыпается слой земли так же с трамбовкой и уплотнением лишь уже наименьшей интенсивности.
Расчет
Чтобы дренажная канава управляла
TNZ F / 2: Строительство трубопровода подземного дренажа
% PDF-1.6 % 49 0 объект > 0> 13>] >> / PageMode / UseNone / Pages 46 0 R / Тип / Каталог >> endobj 66 0 объект > поток application / pdf
Типы труб подземных водоотводов
Для строительства подземных водостоков используются разные типы труб. Свойства этих труб и требуемый тип дренажа решают выбор труб. Подземные водосточные трубы подвергаются различным химическим и физическим воздействиям, поэтому их следует учитывать при их выборе.
Виды труб для строительства подземных водостоков
1. Бетонные дренажные трубы
Бетонные дренажные трубы доступны в виде сборных труб различных размеров и форм, таких как круглые и эллиптические.Сборные железобетонные трубы легко соединяются и монтируются. У них есть следующие преимущества:
- Приспособляемость — Сборные железобетонные трубы могут быть спроектированы, изготовлены и установлены в соответствии со спецификациями и требованиями на строительной площадке.
- Strength — Подземные бетонные дренажные трубы могут быть спроектированы так, чтобы выдерживать любую комбинацию нагрузок.
- Гидравлический КПД — Обеспечивает требуемое значение «n» персонала равное 0.012 для лучшей гидравлической эффективности.
- Наличие — Сборные железобетонные трубы производятся на месте для удовлетворения местных потребностей, поэтому они легко доступны для строительства без необходимости транспортировки.
- Economy — Он отличается долгим сроком службы, поэтому его экономически выгодно использовать в подземных водостоках.
Бетонные трубы могут быть покрыты как изнутри, так и снаружи с использованием специальных покрытий для повышения их устойчивости к различным химическим воздействиям под землей.
2. Асбестоцементные дренажные трубы
Асбестоцементные трубы используются для отвода сточных и ливневых вод. Использование асбестовых волокон вместо армирующей стали делает трубы переменного тока более легкими и обеспечивает соответствующую прочность.
ТрубыAC обладают хорошей стойкостью к сероводородной коррозии и агрессивным почвам, так как не имеют арматурной стали. Эта труба обеспечивает низкие эксплуатационные расходы, поскольку гладкие стенки трубы обеспечивают низкий коэффициент трения.
Существует четыре типа дренажных труб переменного тока, таких как безнапорные трубы для бытовой канализации, напорные трубы для местных водопроводов, ливневые дренажные трубы для отвода ливневых стоков и передающие трубы для использования в качестве водопровода.
3. Металлические дренажные трубы
Железные трубы используются для дренажных работ, где прочность трубы наиболее важна, а не для общих целей, таких как гравитационный поток. Использование железных труб в таких местах, как небольшая глубина, под поверхностью дороги, в заболоченных грунтах, где ожидается большое движение почвы.
4. Глиняные дренажные трубы
Глиняные трубы используются для дренажных работ, они устойчивы к различным веществам, таким как кислотные и щелочные воздействия. Но органические растворители могут повлиять на пластмассовые материалы и резиновые кольца, используемые для гибких соединений глиняных труб.
Заявление о методе установки и испытания на герметичностьдренажного трубопровода — Заявление о методе HQ
Во время транспортировки с трубами следует обращаться осторожно. Не роняйте и не тащите трубы, особенно на твердых поверхностях.Это особенно важно, если концы труб уже подготовлены в виде выступов (например, с фаской на концах) и цельных муфт, когда возможно, загрузка и разгрузка труб должна выполняться вручную вручную. При использовании механического подъемного оборудования нельзя использовать металлические стропы, крюки или цепи в непосредственном контакте с трубой. Канаты или стропы предпочтительнее, так как они не повредят стенку трубы.
Хранение дренажных труб на месте
Трубы следует хранить на ровной и сухой ровной поверхности без острых выступов, камней или других предметов, которые могут вызвать точечную нагрузку или деформацию трубы.Для опоры труб можно использовать деревянные опоры, расположенные на расстоянии 1,5 м друг от друга вдоль трубы. Ширина штабеля не должна превышать 3м.
Трубы разных размеров следует укладывать отдельно или, если это невозможно, шланги с большим диаметром и / или более толстыми стенками следует укладывать на дно штабеля. Высота штабеля никогда не должна превышать 7 слоев и не должна превышать 2 м в высоту. Если необходимо длительное хранение (более одного месяца) или если температура превышает 23 o C, высота стопки не должна превышать 4 слоя или не более 1 м в высоту.
Все трубы и фитинги должны быть должным образом покрыты брезентом для защиты от УФ-лучей. Брезент крепится к деревянным опорам, которые обеспечивают свободный проход воздуха по трубам.
Фитинги будут храниться в защищенных условиях в поставляемых ящиках, чтобы защитить их от атмосферных воздействий и случайных повреждений.
Надземная установка дренажных труб
- Убедитесь, что стыковые участки патрубка и муфты полностью чистые и имеют квадратную форму.
- Установите трубы с соответствующими подвесками и зажимами через каждые 1 метр возможного расстояния.
- Правильно установите стыки труб и используйте цемент на основе растворителя для соединения.
- Важное значение имеет точное осевое соосность цапфы перед соединением.
- Завершите соединение, приложив усилие к следующему гнезду и используя деревянный брусок для предотвращения повреждений.
Прокладка дренажных труб под землей
Формирование траншеи
Траншея выкапывается ручным / обратным мотыговым погрузчиком после определения зоны выемки. Формирование траншеи должно состоять из устойчивой однородной и ровный грунт без неровностей для прямой укладки труб. Уплотнение по всей ширине траншеи для труб должно составлять не менее 95% модифицированной плотности по Проктору плюс 300 мм с каждой стороны и не шире диаметра трубы плюс 600 мм с каждой стороны, при этом глубина траншеи должна быть на 150 мм ниже уровня переворота трубы, где слой 20 МПа.Бетон укладывается в среднем на глубину 75 мм, чтобы удерживать на 150 мм ниже обратного уровня трубы (если применимо).
Вынутый грунт должен быть размещен на одной стороне траншеи, оставляя другую сторону свободной для работы с трубами, а дно траншеи должно быть равномерно сглажено, чтобы обеспечить однородную опору для трубы. При выемке грунта с землеройной машиной должны присутствовать 2 человека, чтобы избежать повреждений, которые могут возникнуть при выемке грунта в любую из подземных коммуникаций.
Описание метода установки дренажных труб
- Отметить трассу трубопроводов в соответствии с утвержденным заводским чертежом.
- Установите трубопровод в соответствии с утвержденным заводским чертежом.
- Все горизонтальные дренажные трубы должны устанавливаться с уклоном 2%, если не указано иное.
- Установите фитинги для изменения направления и соединения ответвлений с соответствующими ответвлениями, коленами и длинными поворотами.
- Санитарные тройники и отводы с коротким поворотом можно использовать, если направление потока меняется с горизонтального на вертикальное.
- Используйте удлиненные двойные Y-образные ответвления и 1/8 отводные фитинги, если два приспособления устанавливаются вплотную или бок о бок с общей сливной трубой.
- Не изменяйте направление потока более чем на 90 градусов.
- Используйте стандартные переходники и переходники подходящего размера, если соединяются трубы разных размеров.
- Уменьшение диаметра дренажного трубопровода в направлении потока запрещено.
- Установите кожух на подземный трубопровод в соответствии с ASTM A 674, AWWA C105 / A 21.5.
- Подсоедините трубопровод для грунта и сточной воды к трубопроводу наружной канализации. Используйте переходные фитинги для соединения труб из разнородных материалов.
Монтаж дренажных труб в плите-плотине
- После получения всех разрешений на строительные работы (включая план фундамента, уровни, заглушку, гидроизоляцию и стальные крепления) подготовьте длину трубы, необходимую в соответствии с утвержденным заводским чертежом для прокладки через стальной крепеж.
- Убедитесь, что уровни уклона трубы соответствуют утвержденным заводским чертежам, в противном случае, как указано.
- Труба должна быть правильно связана с сохранением наклона согласно разрешению.
- Выполните необходимые шаги последовательности установки с испытанием на герметичность, как описано в технических характеристиках и в соответствии с приведенной ниже процедурой.
- Перед заливкой бетоном убедитесь, что вся установка была проверена на герметичность и одобрена.
Монтаж дренажных труб и стыковочные работы
- Измерьте необходимую длину трубы с учетом всех используемых фитингов и отрежьте трубу до измеренной длины, убедившись, что концы обрезаны под прямым углом и все заусенцы очищены .
- Соединяемые втулка и муфта должны быть тщательно осмотрены на предмет повреждений, которые могут нарушить процедуру соединения.
- Глубину вставки втулки следует измерять как глубину от устья до уступа гнезда.
- Глубина вставки должна быть отмечена на втулке маркером.
- Система соединения дренажных трубопроводов — «сварка растворителем».
- Прилегающие участки втулки и муфты следует тщательно очистить с помощью очистителя для труб и чистой тряпки.
- С помощью кисти нанесите ровный слой клея на основе растворителя на сопрягаемые поверхности втулки и гнезда. Цемент следует наносить в продольном направлении, а не круговыми движениями. Цемент должен наноситься одновременно на патрубок и муфту двумя людьми.
- Сразу после нанесения цемента убедитесь, что труба надлежащим образом закреплена, и вставьте втулку в раструб, не поворачивая трубу. Втулку следует вставлять равномерным непрерывным движением и удерживать на месте в течение 20 секунд.Удалите поверхностный клей вокруг устья гнезда.
- Не трогайте сустав на пять минут, а затем обращайтесь с ним осторожно.
- Закройте все открытые концы трубопроводов по окончании работы.
Испытание на утечку дренажного трубопровода
- Испытываемая система трубопроводов должна быть закрыта заглушкой и заглушкой всех отверстий в системе утвержденным способом.
- Подходящие заглушки вставляются в нижний конец слива или канализации и в головку любых соединений.
- Подходящий изгиб вместе с вертикальной длиной трубы устанавливается в верхней части канализационной или дренажной системы, чтобы обеспечить необходимую испытательную головку. Затем система заполняется водой.
- Закройте отверстия в системе трубопроводов и залейте водой до точки перелива. Испытуемый канализационный коллектор или слив следует оставить заполненными водой не менее чем на 2 часа, в течение которых не должно наблюдаться падения уровня, чтобы убедиться, что все трубы и соединения не протекают.
- Во время проверки воды необходимо принять меры для предотвращения любого движения дренажа или канализации.
- После завершения испытания все концы должны быть закрыты заглушками для защиты от мусора.
- После успешного испытания и осмотра трубопровода можно приступить к закрытию трубопровода в соответствии с утвержденными чертежами.
Обратная засыпка после установки трубы
Заливка бетоном:
- Поместите трубу в защитную оболочку с помощью опорных элементов
- Сохраняйте уклон должным образом (2%) или как показано на чертеже
Погребенный в почве
- Обратная засыпка должна производиться сразу после того, как весь тест был одобрен клиентом / консультантом.
- Предоставьте предупреждающие ленты или обнаруживаемые предупреждающие ленты перед окончательной обратной засыпкой.
- Вынутый грунт должен использоваться в качестве материала обратной засыпки, а материал обратной засыпки должен быть равномерно увлажнен водой.
- Засыпка должна производиться слоями, которые не превышают 300 мм хорошо уплотненного слоя, уплотнение которого будет выполняться пластинчатым уплотнителем для указанного слоя. Засыпка каждого слоя должна выполняться после того, как утвердительный материал уплотненного слоя будет дан для предыдущий уровень
Полный текст метода с контрольным списком ITP и оценкой рисков доступен на этой странице загрузки.
Этапы установки для отвода дождевой воды
Ниже приводится пошаговая процедура установки трубы для отвода дождевой воды и описание метода. Эта процедура может применяться к любому типу монтажных работ, то есть к любому типу здания, например, школе, больнице, торговому центру, вилле и т. Д.
Установите трубопровод в соответствии со следующей последовательностью и инструкциями.
Во время работ по перекрытию необходимо предусмотреть необходимые муфты согласно утвержденным чертежам, чтобы обеспечить плавный монтаж трубопроводов дождевой воды.
Перед началом работ необходимо получить разрешение строительного подрядчика на участок, на котором будут проводиться трубопроводные работы.
Снимите трубную муфту, предусмотренную для выпуска дождевой воды во время работы с перекрытием.
Проверить детали гидроизоляции крыши.
Убедитесь, что выпускные отверстия для дождевой воды соответствуют требованиям и имеют правильный размер.
Установите выпускное отверстие для дождевой воды одобренного качества в соответствии со спецификацией и утвержденными чертежами.
Закрепите опоры / кронштейны с надлежащими интервалами в соответствии со стандартом или в соответствии с деталями чертежа, используя одобренные вспомогательные материалы для вертикальных водосточных труб.
