В этой статье обзор методов пайки, анализ ошибок и на что следует обратить внимание начинающим.

Пайка состоит из трех основных компонентов:

1. Припой – это материал для пайки. Именно он соединяет детали и поверхности друг с другом;
2. Флюс (канифоль) смачивает припой, помогает убрать оксидную пленку с места паяльных работ и улучшает текучесть припоя;
3. Паяльник – основной инструмент для паяльных работ. Рабочая поверхность это жало, на котором припой плавится до жидкого состояния.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;
2) Залудить их припоем;
3) Снова нанести флюс на контакты;
4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим. Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

С чего начать

Для начала, необходимо определиться с какой целью нужна пайка. Для радиолюбительства это начальный уровень, для пайки проводки и простого уровня нужны более профессиональные инструменты. А для ремонта и пайки SMD, BGA микросхем придется выучить все азы пайки и приобрести специальные инструменты и расходники.

Правильный выбор набора для пайки

Припои бывают разных типов и диаметров.

Большой диаметр припоя удобен по время пайки проводов, а мелкие для точечной пайки SMD компонентов, или разъемов. Так же припои бывают с канифолью или без. С канифолью припой очень удобен. Его проще всего брать на жало паяльника.

Набор для начинающих

Для радиолюбителей магазины продают сразу все в одной пачке. Такие наборы дешевле всего, так как по отдельности все будет стоить дороже. Например, есть наборы с паяльником и жалами, а также пинцетами.

Паяльник или станция

Для пайки радиоконструкторов и проводов достаточно паяльника, а для более продвинутой пайки уже понадобится станция. Паяльная станция обладает в свое составе как правило и феном. С помощью фена можно паять SMD компоненты, и получится лучше прогревать плату.

Лучше всего начать с паяльника и выбрать тот, у которого доступна регулировка температуры и смена жал.

Жала паяльника

Существует арсенал жал для паяльников. Конус, плоское, топорик, волна и т. п. Они все могут быть различной площади и формы.

Выбор паяльного жала

Для начинающих отлично подойдет мини волна. Такое жало проще всего лудится, и способно на большой спектр задач.

Особенности применения

Для пайки проводов это массивные жала, а для планарных контактов это, как правило, конусные и изогнутые жала. Например, чтобы опаять шлейф от платы, лучше всех подойдет топорик. Этот тип обладает широкой рабочей поверхностью, которая позволяет массивно прогреть большую поверхность платы.

Вечные жала и правила их использования

Главное правило использование вечных жал — всегда на жале должен быть припой или флюс. Если игнорировать это правило, на жале начнут появляться черные точки, которые со временем перейдут на всю поверхность.

Это слой нагара, который образуется при окислении воздуха на рабочей поверхности. Припой или флюс выполняют защитную функцию, и во время работы паяльника окисляются они, а не жало паяльника.

Почему паяльник начал плохо паять

Если паяльник плавит припой, однако не берет его на свою рабочую поверхность, то его нужно залудить. Он сильно окислен, но его не стоит выкидывать.

Подготовка к работе

После включения паяльника в сеть, нужно дождаться его нагрева. Вся подготовка сводится к чистке нагара с рабочей поверхности и нанесения припоя. При работе с жалами нельзя использовать режущие инструменты. Нельзя удалять нагар с паяльника лезвиями или другими острыми предметами.

Лужение паяльника

Лужение паяльника происходит поэтапно:

• Разогретое жало нужно почистить. С помощью мокрой губки или медной стружки.
• На чистую поверхность наносился припой.

Черная поверхность жала удаляется с помощью долгого залуживания. Делается это с помощью комка припоя и флюса. Жало топится в припое до тех пор, пока оно не будет чистым. Периодически оно должно обмокать в припое. И затем снова чиститься с помощью губки. В этом случае лучше всего использовать медную стружку, она удаляет окислы и нагар намного лучше. Мокрая губка только удаляет припой, но не нагар. Если вышеперечисленные методы не помогают, то придется использовать активатор жал или паяльную кислоту.

Сопла фена

У паяльного фена тоже существую свои насадки. Они бывают разного диаметра, формы и крепления. Все зависит от того, какие работы проводятся.

Выбор паяльного флюса

Паяльные работы обладают большим спектром. И для разных задач нужны свои материалы. Например, для пайки проводов ни что не сравниться с обычной канифолью. Канифоль дешевая, практичная и удобная в работе. А для микросхем нужен иной подход. Пастообразный флюс и шприц для точечной дозировки флюса к SMD компонентам.

Чем отмывается флюс после пайки

С помощью бензина «Калоша» или спирта.

Инструментов и расходники для чистки:

• Вата;
• Ватные диски;
• Палочки из ваты;
• Зубная щетка.

Рабочее место и дополнительные инструменты

Для рабочего места подойдет деревянный стол. Если не хочется портить поверхность стола, то можно воспользоваться деревянной дощечкой. Дерево мало впитывает тепло и не действует как радиатор. А если нет такой дощечки, то можно приобрести силиконовый термостойкий коврик. В таком коврике есть удобная площадка для разборки электроники, различные карманы и места для инструментов. Коврик можно чистить обычным спиртом после работы, если остались какие-либо пятна или следы припоя.

Пинцеты и лопатки

С помощью пинцетов можно двигать детали при пайке, позиционировать и устанавливать детали. Они также изготавливаются из разных материалов, бывают угловыми, прямыми, с фиксацией и т.п.

Оптика и микроскопы

Лупы не очень удобны, поэтому намного удобнее и практичнее использовать микроскопы. Лучше всего начать с бюджетного варианта. Например, простой USB микроскоп позволит оценить результат пайки на экране компьютера.

Конечно, частота кадров не позволяет нормально работать под ним, но он позволяет без вреда для зрения рассматривать мелкие детали платы.

Вентиляция помещения и правила безопасности

Помещение должно быть с хорошей вентиляцией. При паяльных работах нужно держать дистанцию, и не приближаться близко, чтобы припой не попал на лицо. После паяльных работ обязательно проветрить помещение, и помыть руки и лицо с мылом. Нельзя употреблять пищу при пайке, ибо на слизистых поверхностях остаются осадки от дыма.

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.

С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.

Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.

Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.

Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Ремонт наушников

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.

Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Лужение эмалированной проволоки

Эмалированная медная проволока теплоемкая и трудно поддается лужению.

Но ее можно легко залудить с помощью обычной канифоли. Достаточно наждачной бумаги.

Удаляем эмалированное покрытие с помощью наждачки, наносим канифоль и проволока успешно задужена и готовка к пайке.

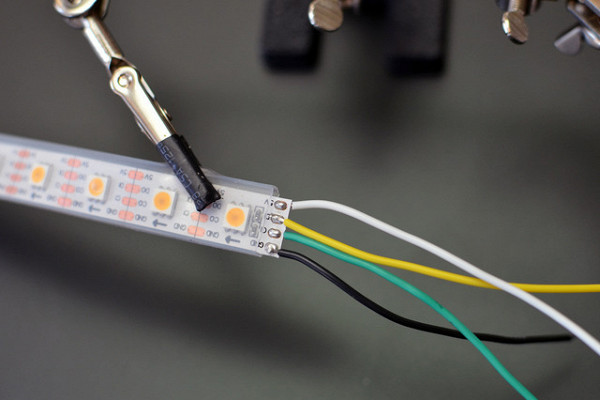

Пайка светодиодной ленты

Светодиодная лента так же теплоемкая, как и толстый провод. Она имеет в своем составе медную подложку, которая забирает тепло при нагреве.

Залуживаем контакты с помощью канифоли. Используем мини волну и совсем немного припоя. На месте пайки должно быть немного припоя.

Далее, берем паяльник от себя ручкой, прислоняем провод к контакту и сверху жалом паяльника. Пайка должна длиться не дольше секунды, пока есть флюс. Это связано с тем, что медная подложка быстро забирает тепло, а сгорающий флюс уже не в состоянии собрать припой в единое целое. Поэтому, если паяльные работы будут длиться больше секунды, то на ленте будут комочки припоя с признаками холодного контакта. Если такое произошло, снова наносим флюс и одним касанием исправляем плохую пайку.

Канифоль (флюс) чиститься с ленты при помощи спирта (или бензина) и ватного диска.

Лужение самодельной платы

Радиолюбители часто сталкиваются с тем, что изготовленная плата с помощью ЛУТ плохо поддается лужению. Для хорошего лужения платы достаточно удалить окислы на медных дорожках при помощи наждачной бумаги. Важно использовать только самую мягкую и бархатную бумагу, чтобы не повредить дорожки. После этого дорожки хорошо паяются обычной канифолью.

Как выпаять микросхему

Следующий уровень мастерства — это пайка микросхем. Разбор примера пайки феном.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.
Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.
На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.
400 °C и микросхема начинает зажариваться.

Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Такой метод пайки очень опасен и не эффективен.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

• Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Как правильно паять феном

Нужно закрыть все мелкие и уязвимые к перегреву компоненты защитой.

В данном случае используется алюминиевый скотч. Он хорошо защищает компоненты от температуры, плотно держит компоненты платы. Однако, прибавляет теплоёмкость к месту пайки. Термоскотч также хорошо защищает, только хуже держится на плате.

Плату размещается на таком материале, который наименее теплоёмкий и медленно отдает температуру в окружающую среду. Можно использовать, например, деревянную дощечку. И при этом, место пайки не должно находиться под наклоном.

Лучше всего нанести на контакты флюс. Он хорошо распространяет тепло, по сравнению с нагреваемым воздухом, однако не следует его добавлять слишком много. Он может вскипеть, зашипеть или помешать пайке.

Первым делом прогревается место пайки. Фен выставляется около 100 °C и максимальным потоком воздуха.

Нужно прогреть как саму деталь, так и окружающее место пайки с контактами круговыми движениями.

Далее, спустя около минуты следует плавно повысить нагрев.

Разница с контактами будет небольшая. Таким образом, в течение нескольких минут, повышаем до 300 °C.

Шаг около 20 — 30 °C на каждые десятки секунд.

Как понять, что деталь уже выпаивается

На контактах появляется блик. С помощью пинцета следует аккуратно подтолкнуть микросхему. Если она двигается легко и плавно из стороны в сторону, то ее уже можно снимать, если нет – греем дальше.

Эту технику необходимо индивидуально подстраивать под каждую пайку и паяльную станцию. Например иногда придется дольше греть плату, а в порой и около 240 °C хватит. Метод паяльных работ зависит от случая.

Сплав Розе

Чтобы уменьшить риск перегрева, можно использовать сплав Розе. Он поможет снизить нагрев до 120 °C. Таким способом можно выпаять деталь из опасных и чувствительных участков.
Достаточно добавить пару гранул припоя и немного флюса.

После лужения контактов, деталь легко выпаивается. Нужно аккуратно выпаивать контакты, они могут легко повредиться из-за резкого движения.

Получившийся припой в обязательном порядке удаляется с платы. Он очень хрупкий и не подходит для использования.

Комбинированный метод

Еще одна очень эффективная техника. Если во время пайки деталь плохо паяется или не выпаивается – это следствие низкокачественного припоя, флюса или недостаточного прогрева платы.

Для этого во время работы паяльником, необходимо сверху помогать паяльным феном. Фен следует ставить до 200°C. Так нагрев будет происходить быстрее, и температура на контактах стабилизируется, окружающий воздух будет меньше забирать тепло.

В каких случаях паять феном не получится

Паяльный фен как правило достигает мощности не боле 500 Вт. Чем меньше мощность, тем меньше можно прогреть площадь платы.

С помощью паяльного фена не получится адекватно выпаять массивные детали, компьютерные BGA микросхемы (мосты, CPU, GPU). Фен не сможет прогреть такие площади.

Для массивной платы необходим нижний подогрев. Чаще всего это плита, которая нагревается до 100 – 200 °C. Печатную плату получится равномерно прогреть. А с помощью фена довести до плавления припоя.

Так же можно использовать строительный фен. Он имеет большее сопло, и его мощность может быть до 3000 Вт. Однако, строительный фен тоже не выход. Из-за того, что греется только деталь и небольшое окружающее пространство вокруг, после пайки плата деформирмируется от высокой разницы нагрева, тем самым отрываются выводы от площадок (особенно это кается больших BGA деталей).

Перепайка разъемов

В целом техника аналогична пайке микросхем, но есть небольшие отличия.

Читать дальше

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.

Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.

На паяемую микросхему наносится пастообразный флюс с помощью шприца.

Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.

Такой техникой можно выпаять и DIP контакты.

SMD детали:паяльник vs фен

Для массивной пайки SMD деталей фен незаменим. Например, нужно припаять 40 SMD деталей. С помощью паяльника это будет невыносимо долго, а вот с помощью фена это другое дело. Достаточно нанести паяльную пасту на контакты платы, разместить с помощью пинцета детали и феном нагреть плату. Поток воздуха минимальный. Паяльная паста расплавится, и детали с помощью поверхностного эффекта сами встанут на нужные места. Такой метод прост и не требует много времени.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.
Подробнее о паяльной кислоте

Полезные видео

Post Views: 10 076

Как подключить светодиод или светодиодную ленту к USB?

Чтобы подсветить клавиатуру компьютера необязательно покупать портативный светодиодный модуль. Решить вопрос можно самостоятельно с помощью одного или нескольких светодиодов, резистора и USB разъёма. Вся конструкция легко собирается своими руками в считаные минуты. Более изощрённые пользователи ПК могут сделать подсветку от USB из светодиодной ленты. Но обо всём по порядку.

Распиновка USB

Всем известно, что телефон при подключении к компьютеру начинает заряжаться. Этот факт говорит о том, что на контактах USB присутствует напряжение, которое можно использовать для питания светодиода. Стандартный разъём USB 2.0 имеет 4 контакта, два из которых нужны для передачи данных, а два – для питания подключаемого устройства. Подробная распиновка USB 2.0 показана на рисунке.

Схема подключения

USB разъём – это, пожалуй, основная деталь собираемой конструкции. Его можно купить в разборном корпусе или использовать ненужный, но рабочий шнур от любого периферийного устройства. В зависимости от удалённости системного блока от места монтажа подсветки, нужно посчитать длину провода. В некоторых моделях клавиатур сбоку имеется дополнительный USB разъём, который можно использовать для организации подсветки.

Светодиода

Схема подключения одного светодиода показана на рисунке. Для её реализации понадобится ответная часть разъёма USB, резистор, двухжильный провод и светодиод с высокой яркостью свечения. Если USB-штекер куплен отдельно, то его необходимо разобрать, освободив внутреннюю часть с контактами под пайку. Определившись со светодиодом, рассчитывают сопротивление резистора:

R=(U_ПИТ-U_LED)/I_LED,

U_ПИТ – напряжение питания от USB порта, равное 5В;
U_LED – прямое напряжение светодиода, которое зависит от цвета свечения;
I_LED – номинальный рабочий ток светодиода.

Более подробно о том, как правильно выбрать и рассчитать токоограничивающий резистор, можно прочитать здесь.

Теперь осталось правильно спаять все имеющиеся детали между собой и придать подсветке привлекательный вид. Сначала с помощью кусачек укорачивают плюсовой вывод светодиода и припаивают к нему резистор. Далее один провод припаивают к свободному выводу резистора, а второй провод – к минусовому выводу светодиода. Выводы, резистор и места пайки скрывают под термоусадочной трубкой. Для придания приличного внешнего вида на оба провода вблизи светодиода надевают термотрубку большего диаметра. С обратной стороны соединительный шнур припаивают к клеммам разобранного USB разъёма. Провод, идущий от резистора, соединяют с клеммой №1 (+5В), а провод, идущий от минуса светодиода, – с клеммой №4 (GND). Проверяют, чтобы после пайки не было замыкания со второй и третьей клеммой и собирают разъём.

Если используется готовый USB шнур с разъёмом, то свободные концы проводов зачищают и с помощью мультиметра вызванивают два крайних питающих проводка. Затем их припаивают к светодиоду через резистор по вышеуказанной методике. Незадействованные информационные проводки укорачивают и изолируют, чтобы избежать короткого замыкания. Теперь подсветка готова к работе.

Светодиодной ленты

Чтобы подсветка обладала более высокой светоотдачей, используют светодиодную ленту. Особенно это актуально для освещения выдвижной полки компьютерного стола. Светодиодный отрезок наклеивают с краю под столешницей, обеспечивая равномерный световой поток на поверхности клавиатуры. Чтобы ленту запитать от USB порта, дополнительно потребуется повышающий преобразователь с 5 до 12 вольт, который придётся сделать своими руками либо приобрести в магазине электроники.

Но проще пойти другим путём. Компьютерный блок питания выдаёт необходимое +12В, которое присутствует на 4-х проводном molex разъёме внутри системного блока. Всё что требуется – это купить ответную часть molex разъёма со штырьками, припаять к нему и к светодиодной ленте провод питания нужной длины, который вывести через заднюю стенку системного блока. Плюс ленты соединяют с жёлтым проводом molex, а минус – с любым чёрным.

Нагрузочная способность шины +12В компьютерного блока питания в десятки раз больше, чем у USB, что даёт возможность сделать подсветку клавиатуры желаемой яркости.

Как соединять куски светодиодной ленты между собой. Пайка.

Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.

Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.

Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).

Как правильно паять светодиодную ленту?

Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.

Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода. При этом канифоль проникает внутрь скрученного провода.

Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

Второй провод покрываем припоем таким же образом.

Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.

Теперь необходимо покрыть припоем контакты на ленте.

Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.

Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

Затем удаляем излишки канифоли вокруг контактов.

Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.

Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.

Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.

При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.

Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.

При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.

Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.

Проверяем работоспособность нашей ленты.

itemprop=»video» >

пошаговая инструкция с фото, выбор блока питания и советы специалистов

В наш век быстро развивающихся технологий светодиодная лента стала настоящей находкой. Она экономная, яркая, красивая, разнообразная. Осталось только разобраться, как запитать светодиодную ленту от всевозможных источников.

Как выбрать ленту

Для начала нужно правильно выбрать эту самую ленту. Важным фактором при выборе является цель, с которой устанавливается подсветка. Ленты различаются в зависимости от числа лампочек, расположенных на одном метре ленты. Их бывает 30, 60, 120 и 240. Чем больше лампочек, тем ярче свет.

Далее нужно определиться с местом, где будет располагаться лента. Как любой электрический прибор, она боится влаги. Но существует несколько типов лент, приспособленных к агрессивным воздействиям внешней среды. Это можно узнать, прочитав маркировку. IP20 практически не защищена. Ее не стоит располагать над мойкой в кухне, в ванной или на улице. Скорее, ей предстоит освещать книжные полки или картины в интерьере. IP65 достаточно защищена для работы на кухне или в ванной комнате. Также она отлично справится с подсветкой на улице. IP68 – абсолютно защищенная лента, которая запросто подойдет даже для освещения бассейнов.

Для дальнейшей эксплуатации ленты нужно понимать, какая подсветка нужна – монохромная или разноцветная, теплая или холодная. И, конечно, обратить внимание на размер освещаемой поверхности. Все это следует учитывать, определившись с назначением ленты.

Количество

Есть еще несколько различий, о которых стоит помнить при выборе ленты. При подключении к источникам питания придется руководствоваться именно этими данными. Лампочки, расположенные на отрезке, делают ленту уникальной. К примеру, если на одном отрезке расположен всего один светодиод, то лента будет маркироваться следующим образом: 5 В. Если светодиодов на отрезке 3, то это лента на 12 В. Также есть лента на 24 В, у которой 6 светодиодов на отрезке. Такие ленты очень удобны, так как их можно нарезать на отрезки практически любой длины. У лент на 220 В отрезок может быть 1 метр, и на нем будет расположено 60 светодиодов. Если на метре расположено 120 диодов, то шаг разреза может быть 50 см. Их недостаток в том, что придется приобретать ленту, отмеряя отрезки по метру, минимум — полметра. Самые распространенные на рынке ленты – на 12 В и на 220 В. Как правило, сразу с бухтой ленты продаются адаптеры. Но если вам нужен небольшой кусок, то придется приобретать все по отдельности.

Паять или не паять?

Начиная работать со светодиодной лентой, нужно знать, что для ее подключения к сети существует два способа соединения – паечный и коннекторный. Специалисты утверждают, что паять ленту намного дешевле и надежнее, чем использовать для ее соединения пластиковые коннекторы. Сами коннекторы представляют собой пластиковые зажимы с двумя контактами для одноцветных лент и четырьмя — для разноцветных. Работать с ними достаточно просто. Использовать подобное соединение лучше там, где нет возможности спаять ленту, или в случае, если ее нужно изогнуть под углом. Тогда пригодятся угловые коннекторы или со сгибом. И все же лучше вооружиться паяльником и сделать это более надежным способом.

Для работы понадобится сама лента, маломощный паяльник с тонким жалом и регулируемым температурным режимом, припой, канифоль и двусторонний скотч, к которому при работе можно приклеить ленту, термоусадочная трубка. Также нужны приборы, необходимые для соединения ленты с электропитанием, а именно блок питания, провода соединения ленты с блоком и блока с сетью, при необходимости — выключатель или розетка.

Сама работа с паяльником требует определенного навыка, но при желании можно справиться и с этим. Начинать следует с подготовки места для работы. Это должна быть твердая и ровная поверхность, защищенная от возможного возгорания. Далее внимание стоит уделить паяльнику. По необходимости его нужно очистить, возможно, с использованием наждачной бумаги или металлической щетки. Остатки грязи тщательно удалить с помощью губки или тряпки. На рабочей поверхности нужно закрепить ленту так, чтобы при работе она не смещалась. Для этого пригодится двусторонний скотч, если не имеется других приспособлений для крепления деталей. Ленту нужно обрезать в указанном месте, где изображены ножницы. Провода нужно зачистить и освободить от изоляции, снова немного зачистить с помощью ножа. Определить, где расположены «плюс» и «минус», и строго соблюдать правило соединения. Далее нужно зачистить контакты на ленте и нанести тонким слоем припой. У ленты контакты для соединения парные, поэтому провода нужно припаять в двух местах, согнув их под углом 90˚ в разные стороны. Далее места спайки нужно защитить специальной термоусадочной трубкой. Если при пайке была использована канифоль, то не стоит ее зачищать, так как она также может выступить в роли изоляции.

От чего можно запитать светодиодную ленту

Когда все предварительные соединительные работы выполнены, светодиодную ленту нужно запитать электрическим током. Для этого подойдет электросеть, аккумуляторы и батарейки, а также компьютерный блок питания. В некоторых случаях ленту можно запитать даже от телефонного аккумулятора. Естественно, какой бы источник ни был выбран, нужно ознакомиться с тонкостями подсоединения к нему светодиодной ленты.

Соединение с электрической сетью

Если будет использоваться домашняя сеть, то стоит подробно изучить, как запитать светодиодную ленту от 220 Вольт. Как говорилось выше, при монтаже понадобится блок питания. Для такой ленты блок питания не нужен, но пригодится специальный провод, который будет выполнять функции диодного моста. Когда выяснили, как запитать светодиодную ленту от 220 Вольт, нужно учесть, что другие типы ленты более 5 метров придется запитывать не линейно, а параллельно. Светодиодная лента на 220 В хороша тем, что ее можно приобрести сразу в бухте по 100 м или соединять линейно на нужную длину. Такие длинные ленты нужны для декоративной подсветки домов или бассейнов. Если вам потребуется кусок меньшей длины, то можно просто обрезать его в месте разреза и поставить защитную заглушку. Однако отсутствие блока питания при монтаже данной ленты может привести к некоторым проблемам. Перепады напряжения будут отрицательно влиять на диоды. Это может привести к быстрому выгоранию и выходу из эксплуатации целых секторов. Кроме того, нужно учитывать, что из-за отсутствия того же блока питания в таких лентах наблюдается мерцание, которое иногда не в состоянии уловить человеческий глаз, но оно будет отрицательно влиять на самочувствие. Поэтому ленты на 220 вольт лучше всего размещать на фасаде дома или как иллюминацию на улице во время новогодних праздников. Эти ленты изолированы силиконом, что делает их незаменимыми в российских погодных условиях.

Батарейки в помощь

Если нужно осветить небольшой участок, то ознакомьтесь с тем, как запитать светодиодную ленту от батареек. Принцип у этого метода не слишком отличается от всех предыдущих. Нужно при соединении всех элементов помнить о полярности и выбирать материалы, подходящие для соединения с выбранной лентой. Батарейки должны иметь суммарное напряжение 12 вольт. Это может быть любая батарейка, даже мизинчиковая или таблетка. Хорошо, если она будет аккумуляторная. Тогда проблема замены батареек сменится на своевременную подзарядку аккумулятора. Ниже представлено, как запитать светодиодную ленту от батареек:

1. Сперва нужно хорошо зачистить контакты.
2. Залуживаете кончики медных проводов.
3. Наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусу.
4. То же самое проделываете с кнопкой или тумблером. Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.

Подсоединение к аккумулятору

Теперь понятно, как запитать светодиодную ленту. Но что, если свет нужен не дома, а, к примеру, на природе в палатке? В случае, если пикник продлится несколько дней, такой продолжительного периода не сможет выдержать ни одна батарея. Следовательно, нужно подумать, как запитать светодиодную ленту от аккумулятора. Существуют специальные аккумуляторы емкостью от 2 до 100 Ач, которые можно использовать для подобных целей. Сложность может заключаться лишь в том, что к аккумулятору идут специальные соединения, которые опять же придется подключать к ленте. К слову, если решать вопрос, чем запитать 12В светодиодную ленту, то это как раз тот самый случай.

Соединение с компьютером

Если все еще волнует вопрос, чем запитать светодиодную ленту на 12 Вольт, то можно вспомнить о запчастях от компьютера. Этот вариант подойдет тем, кто разбирается не только в соединении электрических элементов, но и в электронике. Именно знания в железе компьютера могут пригодиться в данной ситуации. Рассматривая вопрос, как запитать светодиодную ленту, нельзя не вспомнить, что в наш век возможностей намного больше, чем у наших родителей. Невозможно представить ни одного дома без компьютера. Отсюда возникает новый вопрос: можно ли запитать светодиодную ленту от блока питания компьютера? При наличии небольших знаний возможно все. Пригодится блок от любого старенького компьютера, который пришлось разобрать по причинам, не связанным с неисправностью блока. В нем должны присутствовать все провода. Для данной цели нам понадобится желтый провод, который запитан на 12 Вт, и черный, который будет выполнять функцию заземления. Остальные провода не пригодятся. Более подробно с процессом можно ознакомиться благодаря инструкции, представленной в видео.

Итак, как запитать светодиодную ленту от 5 Вольт? Такие ленты в магазинах встретишь не часто, но если задаться целью, то приобрести их реально на просторах Интернета. Как правило, они подходят для использования провода с USB-выходом. И если уж по каким-либо причинам возник вопрос, как запитать светодиодную ленту от USB, нужно сделать следующее: припаять к ленте провод, затем к нему непосредственно подсоединить USB-разъем, предварительно отрезав его, оставив на конце провод длиной не менее 5 см. Провода с обеих сторон зачистить и соединить, соблюдая полярность. Можно не паять и использовать обычную изоленту. Такой способ не рассчитан на долгую службу, но может пригодиться как временное решение проблемы. Подойдет как мобильное освещение, работающее на аккумуляторе от телефона.

Дополнительные возможности

Как еще можно использовать светодиодные ленты? К примеру, если правильно установить ленты в шкафах, то тем самым можно не только украсить дом, но и сделать его более функциональным. На полке с одеждой, на ступеньках лестницы, над мойкой в кухне или как подсветка в шкафу для посуды – для всего этого подойдет умная лента. И хотя и она обладает некоторыми недостатками, на данный момент это – самый экономичный из дополнительных источников питания. Долгосрочность службы диодов, маленькое потребление электричества, альтернативные источники питания, мобильность и внешний вид, не портящий интерьер комнаты, – все это говорит в пользу светодиодных лент.

Легко и просто

Итак, разобравшись, как запитать светодиодную ленту, делаем выводы, что при наличии желания и дополнительных источников информации это вполне можно сделать своими руками. А если вспомнить, что установка такого освещения мастером будет примерно в полтора-два раза дороже, чем сами материалы, то непременно стоит попробовать свои силы в этом, возможно, новом деле. Нужно, конечно, соблюдать технику безопасности при работе с электрическими приборами.

Комплектация набора

Приобретая светодиодную ленту, возможно, стоит обратить внимание на готовые к использованию светильники. Это более простой способ осветить участки в своем доме. При некотором усердии сейчас можно найти осветительные приборы на любой вкус и кошелек. К тому же иногда сборка из отдельно купленных элементов может выйти гораздо дороже, чем уже готовая продукция. Сама лента не может дать освещения без дополнительных приборов. Для нее следует приобрести также блок питания, переходник, адаптер и некоторое количество провода, с помощью которого все это соединяется. Для профессионала это не составит особого труда. Но дилетанту придется выписать все требуемые характеристики, прорисовать план соединения, собрать все части воедино, постараться не перепутать провода и таким образом не погубить все приобретенные материалы. И итог может быть далек от замысла.

В то же время мастер, собирая освещение, способен проконтролировать качество используемого материала, работы по монтажу конструкции и размещению. Если есть желание стать настоящим мастером и максимально украсить и облагородить свой дом, нужно начать с малого и простого, постепенно переходя к более сложным элементам.

В заключение следует напомнить, что, собирая более экономичное освещение, не стоит приобретать дешевые материалы. Как говорится, скупой платит дважды, а то и больше. На просторах Интернета есть множество предложений от китайских умельцев. Вот только отсутствие каких-либо гарантий, а иногда и маркировок, заставляет задуматься, не приведет ли их использование к резкому уменьшению срока эксплуатации или к более непоправимым проблемам в виде случайного возгорания или вреда здоровью. Стоит внимательно относиться к выбору не только самого материала, но и производителя.

[Руководство] Как паять светодиодные ленты

Направляющая

Во-первых, вам нужно снять примерно одну восьмую дюйма изоляции на проводе.Традиционные устройства для зачистки проводов отлично подходят для двухжильных проводов, но когда вы начнете использовать светодиоды RGB и RGBW, устройство для зачистки многожильных проводов ускорит работу, но при этом сохранит аккуратность ваших проводов.

Итак, сняв оболочку с провода, нужно залудить провода. Итак, вам нужно нагреть сам провод, а затем расплавить припой.

Далее вы собираетесь залудить контактные площадки светодиодной ленты.Итак, теперь вы готовы припаять провода к светодиодной ленте. Но прежде чем вы это сделаете, не забудьте надеть термоусадочную трубку на провод. Если вы начнете от центра, вам будет легче управлять тем, что вы делаете.

При пайке проводов к светодиодной ленте обязательно запомните, какие цвета припаяны к каждой контактной площадке на ленте. Это будет важно позже, когда вы будете подключать провода к контроллеру светодиодов. Итак, на этом этапе протяните термоусадочную трубку над местом соединения и примените тепло.

При нагревании термоусадки не используйте больше тепла, чем необходимо. Избыточное нагревание может повредить диоды на светодиодных лентах. Наконец, подключите светодиодную ленту к контроллеру, чтобы проверить ее.

Тестирование

Затем подключите адаптер питания. Похоже, это работает. Часто клиенты спрашивают нас, рекомендуем ли мы использовать светодиодные разъемы без пайки. Хотя они удобны, мы не рекомендуем их, поскольку они не так надежны, как традиционная пайка, особенно в критически важных областях применения.

Привет! Меня зовут Том и я автор блога. Мое хобби — электронные схемы и паяльники.

Как паять: пайка сквозных отверстий

Введение

Пайка — один из самых фундаментальных навыков, необходимых для работы в мире электроники. Они сочетаются друг с другом, как горох и морковь. И хотя можно изучать и создавать электронику без необходимости брать в руки паяльник, вы скоро обнаружите, что с помощью этого простого навыка открывается целый новый мир.Мы в SparkFun считаем, что пайка должна быть в арсенале каждого. Мы считаем, что в мире растущего технологического окружения важно, чтобы люди повсюду могли не только понимать технологии, которые они используют каждый день, но также иметь возможность создавать, изменять и исправлять их. Пайка — один из многих навыков, которые помогут вам в этом.

В этом руководстве мы рассмотрим основы пайки через сквозные отверстия — также известной как пайка через сквозные отверстия (PTH), обсудим необходимые инструменты, рассмотрим методы правильной пайки и покажем вам, куда вы можете пойти. оттуда.Мы также обсудим переделку, связанную с пайкой через отверстие, и дадим вам несколько советов и приемов, которые сделают починку любой части электроники легким делом. Это руководство предназначено как для начинающих, так и для экспертов. Если вы никогда раньше не прикасались к утюгу или хотите немного освежиться, в этом руководстве каждый найдет что-то для себя.

Рекомендуемая литература

Как было сказано ранее, вы можете изучать и собирать электронику, не касаясь паяльника. Если вы хотите узнать больше о теории электроники, прежде чем научиться паять, мы рекомендуем начать с некоторых из этих руководств:

Что такое цепь?

Каждый электрический проект начинается со схемы.Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Если вы хотите узнать больше о создании схем, не прибегая к паяльнику, ознакомьтесь с нашим руководством по созданию макетов без пайки:

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов.Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Наконец, мы будем основываться на некоторых предыдущих руководствах, поэтому рекомендуется, чтобы вы прочитали и поняли эти темы, прежде чем двигаться дальше в этом руководстве:

Основы печатной платы

Что такое печатная плата? В этом руководстве мы разберем, из чего состоит печатная плата, и разберем некоторые общие термины, используемые в мире печатных плат.

Полярность

Введение в полярность электронных компонентов. Узнайте, что такое полярность, в каких частях она есть и как ее идентифицировать.

Если вы все увлечены вышеизложенным, давайте приступим прямо к делу!

Что такое припой?

Перед тем, как научиться паять, всегда полезно узнать немного о припое, его истории и терминологии, которая будет использоваться при его обсуждении.

Припой , как говорится, можно использовать двумя разными способами. Припой, , существительное , относится к сплаву (вещество, состоящее из двух или более металлов), который обычно представляет собой длинную тонкую проволоку в катушках или трубках. Припой, , глагол , означает соединение двух металлических частей в так называемое паяное соединение . Итак, паяем припоем!

Свинцовый припой против бессвинцового припоя — краткая история

Одна из самых важных вещей, о которых следует помнить, когда дело доходит до припоя, заключается в том, что традиционно припой в основном состоял из свинца (Pb), олова (Sn) и нескольких других металлов. Этот припой известен как свинцовый припой . Как стало известно, свинец вреден для человека и может привести к отравлению свинцом при воздействии больших количеств. К сожалению, свинец также является очень полезным металлом, и он был выбран в качестве основного металла для пайки из-за его низкой температуры плавления и способности создавать отличные паяные соединения.

Поскольку известно о вредных последствиях этилированной пайки, некоторые ключевые лица и страны решили, что лучше больше не использовать этилированный припой. В 2006 году Европейский Союз принял Директиву об ограничении использования опасных веществ ( RoHS ). Эта директива, сформулированная просто, ограничивает использование свинцового припоя (среди других материалов) в электронике и электрическом оборудовании. При этом использование бессвинцового припоя стало нормой в производстве электроники.

Бессвинцовый припой очень похож на свой свинцовый аналог, за исключением того, что, как следует из названия, он не содержит свинца.Вместо этого он состоит в основном из олова и других металлов в следовых количествах, таких как серебро и медь. Этот припой обычно помечается символом RoHS, чтобы потенциальные покупатели знали, что он соответствует стандарту.

Выбор подходящего припоя для работы

Когда дело доходит до производства электроники, лучше всего использовать бессвинцовый припой, чтобы обеспечить безопасность ваших продуктов. Однако, когда дело касается вас и вашей электроники, выбор припоя остается за вами. Многие люди по-прежнему предпочитают использовать этилированный припой из-за его превосходной способности действовать как соединительный агент.Тем не менее, другие предпочитают безопасность функциональности и выбирают бессвинцовые. SparkFun продает обе разновидности, чтобы люди могли сделать этот выбор сами.

Бессвинцовый припой не лишен недостатков. Как уже упоминалось, был выбран свинец, потому что он лучше всего подходит для таких ситуаций, как пайка. Когда вы убираете вывод, вы также лишаетесь некоторых свойств припоя, которые делают его идеальным для того, что он был предназначен — для соединения двух металлических частей. Одно из таких свойств — температура плавления.Олово имеет более высокую температуру плавления, чем свинец, поэтому для достижения текучести требуется больше тепла. И хотя олово выполняет свою работу, иногда ему требуется небольшая помощь. Многие варианты бессвинцовых припоев имеют так называемый сердечник из флюса . На данный момент просто знайте, что флюс — это химический агент, который способствует растеканию бессвинцового припоя. Хотя можно использовать бессвинцовый припой без флюса, это значительно упрощает достижение тех же эффектов, что и при использовании свинцового припоя. Кроме того, из-за дополнительных затрат на изготовление бессвинцового припоя он иногда может быть дороже, чем свинцовый припой.

Помимо выбора припоя с содержанием свинца или без свинца, при выборе припоя следует учитывать ряд других факторов. Во-первых, помимо свинца и олова существует масса других припоев. Посетите страницу пайки в Википедии, где представлен обширный список различных типов. Во-вторых, припой бывает разных размеров или ширины. При работе с небольшими компонентами часто лучше использовать очень тонкий кусок припоя — чем больше число, тем меньше калибр. Для крупных компонентов рекомендуется использовать более толстую проволоку.Наконец, припой бывает и в других формах, кроме проволоки. Приступая к пайке поверхностного монтажа, вы увидите, что паяльная паста является предпочтительной формой. Однако, поскольку это руководство по пайке в сквозные отверстия, паяльная паста не рассматривается подробно.

Покупка припоя

SparkFun предлагает катушки с припоем разных размеров, как со свинцовыми, так и с бессвинцовыми припоями. Если вам нужно достаточно для одного проекта или запасы на предстоящую зиму, у SparkFun есть то, что вам нужно. Вы также можете посетить категорию Пайка каталога SparkFun, чтобы узнать о других вариантах пайки.

Бессвинцовый

свинцовый

Теперь, когда вы знаете, как выбрать лучший припой для работы, давайте перейдем к инструментам и дополнительной терминологии.

Паяльники

Есть много инструментов, которые помогают при пайке, но ни один из них не является более важным, чем паяльник. По крайней мере, вам понадобится хотя бы утюг и припой для выполнения поставленной задачи. Паяльники бывают самых разных факторов, от простых до сложных, но все они работают примерно одинаково.Здесь мы обсудим детали утюга и различные типы утюгов.

Анатомия паяльника

Вот основные детали, из которых состоит паяльник.

• Жала для паяльника — Ни один утюг не обходится без жала. Наконечник — это часть железа, которая нагревается и позволяет припою течь вокруг двух соединяемых компонентов. Хотя припой при нанесении будет прилипать к наконечнику, распространено заблуждение, что наконечник переносит припой.Наконечник фактически передает тепло, повышая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится. Большинство утюгов дают вам возможность поменять наконечник, если вам нужно заменить старый наконечник или если вам нужно перейти на другой тип наконечника. Наконечники бывают разных размеров и форм, чтобы подходить к любому компоненту.

Несколько типов насадок. Слева направо: кончик конуса (также известный как кончик копыта), два конических кончика различной ширины и кончик долота.

Смена наконечника — это простой процесс, который состоит из либо отвинчивания палочки, либо простого надавливания и вытягивания наконечника.

• Жезл — Жезл — это часть утюга, удерживающая наконечник.Это тоже часть, которой занимается пользователь. Палочки обычно изготавливаются из различных изоляционных материалов (таких как резина), чтобы предотвратить передачу тепла наконечника наружу палочки, но они также содержат провода и металлические контакты, которые передают тепло от основания или выхода к наконечнику. . Эта двойная роль нагрева и предотвращения ожогов делает высококачественные палочки очень ценными.

Две разновидности жезлов. Обратите внимание на то, как наконечники ввинчиваются в палочку, обеспечивая взаимозаменяемость.У некоторых жезлов есть наконечники, которые просто вдавливаются и вынимаются без какого-либо механизма крепления.

Некоторые утюги состоят из палочки, которая подключается к розетке. Эти утюги настолько просты, насколько это возможно, и в них нет никаких элементов управления для изменения температуры. В этих утюгах нагревательный элемент встроен непосредственно в трубку.

• База — Основа паяльника — это блок управления, который позволяет регулировать температуру.Палочка прикрепляется к основанию и получает тепло от внутренней электроники. Существуют аналоговые базы, на которых есть циферблат, который контролирует температуру, и есть цифровые базы, на которых есть кнопки для установки температуры и дисплей, который сообщает вам текущую температуру. Некоторые основания даже имеют дополнительные функции, такие как тепловые профили, которые позволяют быстро изменять количество тепла, подаваемого на наконечник для пайки различных компонентов.

Два варианта основания паяльника.Слева цифровая база с кнопками управления и цифровым дисплеем. Справа аналоговая база, которая использует циферблат для контроля температуры.

База обычно состоит из большого трансформатора и нескольких других управляющих электронных устройств, которые позволяют безопасно изменять температуру наконечника.

Внутренности основания паяльника

• Подставка (подставка) — подставка для утюга (часто называемая подставкой) — это то место, где находится утюг, когда он не используется.Подставка может показаться тривиальной, но оставлять без присмотра утюг на столе или верстаке представляет собой потенциальную опасность: он может вас обжечь или, что еще хуже, обжечь стол и вызвать пожар. Опять же, они могут быть такими же простыми, как металлическая подставка, или могут быть сложными, предлагая функцию автоматического отключения, которая снижает температуру наконечника, когда палочка помещается в подставку. Это помогает предотвратить износ насадки со временем.

Различные типы железных опор. Обратите внимание, что некоторые позволяют использовать обычную губку, а другие — латунную губку.

• Латунная губка — Во время пайки ваш наконечник будет склонен к окислению , что означает, что он станет черным и не захочет принимать припой. В припоях, особенно бессвинцовых, в припое есть примеси, которые имеют тенденцию накапливаться на кончике вашего железа, вызывая это окисление. Вот здесь-то и пригодится губка. Время от времени следует тщательно очищать наконечник, удаляя этот налет. Традиционно для этого использовалась настоящая влажная губка.Однако использование влажной губки может значительно сократить срок службы наконечника. Если протереть наконечник прохладной влажной губкой, наконечник имеет тенденцию расширяться и сжиматься при изменении температуры. Это расширение и сжатие приведет к износу наконечника и иногда к образованию отверстия сбоку наконечника. Если в наконечнике есть отверстие, его нельзя паять. Таким образом, латунные губки стали стандартом для очистки наконечников. Латунные губки вытягивают излишки припоя с наконечника, позволяя наконечнику сохранять свой текущий уровень нагрева.Если у вас нет латунной губки, лучше использовать обычную губку, чем ничего.

Покупка паяльника

Независимо от того, новичок вы или опытный профессионал, у нас есть паяльник для вас!

Наши рекомендации:

Ищете еще варианты паяльника? Нажмите на кнопку ниже, чтобы увидеть дополнительные опции в каталоге!

Принадлежности для пайки

Теперь, когда вы знаете все тонкости паяльника, пришло время обсудить другие инструменты, которые помогут вам в вашем приключении по пайке.

• Solder Wick — ластик для паяльного карандаша. При решении таких проблем, как перемычки или снятие деталей (распайка), фитиль для припоя очень удобен. Фитиль для припоя, также известный как оплетка для распайки, состоит из тонкой медной проволоки, сплетенной вместе. Припой пропитан медью, что позволяет «стереть» лишние капли припоя.

• Tip Tinner — это химическая паста, используемая для очистки жала паяльника.Он состоит из слабой кислоты, которая помогает удалить пригорелые остатки (например, когда вы случайно расплавили жало на компоненте) и помогает предотвратить окисление (неприятный черный материал), который накапливается на жале паяльника, когда он не используется.

• Вакуумный припой (Solder Sucker) — отличный инструмент для удаления припоя, оставшегося в сквозных отверстиях при делении компонентов. Мы рассмотрим, как использовать этот инструмент немного позже в этом руководстве.

Припой вакуумный

Пылесос для пайки, отличный (а иногда и недооцененный) маленький инструмент для доработки припоя.Он позволяет вытягивать расплав…

• Водорастворимый флюс Pen — Флюс — это химический агент, который способствует растеканию бессвинцового припоя. Ручки для флюса позволяют наносить жидкий флюс на устойчивые детали, чтобы улучшить внешний вид паяных соединений. Рекомендуется очистить и удалить остатки водорастворимого флюса на доске.

• No Clean Flux Pen — Флюс — еще один химический агент, который способствует растеканию бессвинцового припоя.Ручки для флюса позволяют наносить жидкий флюс на устойчивые детали, чтобы улучшить внешний вид паяных соединений. Очистка и удаление флюса не требуется. Тем, кто заинтересован в удалении остатков флюса, необходим изопропиловый спирт (IPA).

Другие предлагаемые инструменты

В этих инструментах нет необходимости, но они, несомненно, иногда облегчают пайку.

• Третья рука (третья рука) — Третья рука отлично подходит для удержания печатных плат, проводов и компонентов на месте во время пайки.

Третья рука

Это лучший помощник паяльщика, третья рука. Поставляется с тяжелым основанием, двумя зажимами из кожи аллигатора, держателем паяльника и…

Комплект для третьих рук SparkFun

Вас расстраивает отсутствие ловкости у большинства третьих рук? SparkFun Third Hand дает вам возможность держать…

• Panavise Jr.- Вакуумная база — еще один отличный инструмент для удержания печатных плат, проводов и компонентов на месте во время пайки и переделки платы.

• Stickvise Тиски для печатных плат — Эти низкопрофильные тиски для печатных плат идеально подходят для плоского удерживания печатной платы во время пайки, тестирования и подключения проводов на столе. Они также легко помещаются под микроскоп, чтобы всегда держать печатную плату в фокусе.

Stickvise PCB Тиски

Эти плоские держатели для печатных плат хороши тем, что ваши руки могут лежать прямо на столе для точной пайки и измерения.

• Игольчатые плоскогубцы — Мини-плоскогубцы необходимы любому любителю или инженеру-электрику. Очень важно для вставки устройств в макеты и сгибания штифтов.

Плоскогубцы для иглы

Мини-плоскогубцы. Это отличные маленькие плоскогубцы! Незаменим для любого любителя или инженера-электрика.Решающее значение для вставки устройства…

Электронные снипперы

Хотя наши маленькие диагональные фрезы отлично подходят для хобби, иногда вам нужно что-то с немного большим кусочком.Эти электро…

Диагональные фрезы

Мини-диагональные фрезы. Это отличные маленькие резаки! Незаменим для обрезки выводов и дополнительных хвостовиков для припоя.4 дюйма в длину.

• Фрезы для заподлицо — Позволяют обрезать провода очень чисто и близко к паяному соединению. Диагональные резаки хороши, но если вам действительно нужно подойти поближе и лично, то резаки заподлицо — лучший вариант.

Фрезы заподлицо — Xcelite

Это простые резаки заподлицо от Excelite, которые позволяют аккуратно обрезать провода и близко к паяному соединению.

Защитные очки SparkFun

С этими защитными очками SparkFun у вас будет пара легких, экономичных и стильных линз для защиты вашего драгоценного…

• Monocle — Полезно для проверки паяных соединений и компонентов SMD на печатной плате.Светодиод обеспечивает достаточное освещение на рабочем расстоянии.

Electronics Club — Руководство по пайке

Как паять | Радиатор | Компоненты | Припой | Демонтаж | Бернс

Информацию о паяльниках и других инструментах см. На странице Инструменты.

Загрузите PDF-версию этой страницы: Руководство по пайке (PDF)

Как паять

Сначала несколько мер предосторожности:

Никогда не прикасайтесь к элементу или наконечнику паяльника. Они очень горячие (около 400 ° C) и могут вызвать неприятный ожог.

Соблюдайте осторожность, чтобы не прикасаться кончиком утюга к сетевому шнуру. Утюг должен иметь термостойкий изгиб для дополнительной защиты. Обычный пластик flex сразу же расплавится, если к нему прикоснуться горячим утюгом, и возникнет серьезный опасность ожога и поражения электрическим током.

Всегда возвращайте паяльник на подставку, когда он не используется. Никогда не кладите его на рабочий стол, даже на мгновение!

Работайте в хорошо вентилируемом помещении. Дым, образующийся при плавлении припоя, в основном возникает из-за флюса и вызывает сильное раздражение. Не дышите им, держите голову сбоку от работы, а не над ней.

Вымойте руки после использования припоя. Традиционный припой содержит свинец, который является ядовитым металлом.

Если вы получили ожог, см. «Первая помощь при ожогах».

Настоятельно рекомендую использовать паяльник с термостойким силиконовым кабелем в целях безопасности, потому что он не расплавится при случайном прикосновении к горячему утюгу.

Например, паяльник 230В от Rapid Electronics: паяльник

Подготовка паяльника:

Поместите паяльник в подставку и подключите. Утюгу потребуется несколько минут, чтобы достичь своей рабочей температуры около 400 ° C.

Смочите губку в подставке. Лучший способ сделать это — приподнять подставку и подержать под струей холодной воды. на мгновение, затем нажмите, чтобы удалить лишнюю воду. Он должен быть влажным, а не мокрым.

Подождите несколько минут, чтобы паяльник нагрелся. Вы можете проверить, готов ли он, попробовав немного расплавить припой на наконечнике.

Протрите кончик утюга влажной губкой. Это очистит наконечник.

Расплавьте немного припоя на кончике утюга. Это называется лужением, и оно помогает теплу отводиться от кончика утюга. к суставу. Это нужно делать только тогда, когда вы подключаете утюг, и иногда во время пайки, если вам нужно протереть наконечник о губку.

Теперь вы готовы приступить к пайке:

Держите паяльник, как ручку, у основания ручки (представьте, что вы собираетесь написать свое имя). Не прикасайтесь к горячему элементу или наконечнику.

Коснитесь паяльником соединяемого соединения. Убедитесь, что он касается как вывода компонента, так и дорожки. Держи кончик там на несколько секунд и …

Нанесите немного припоя на соединение. Он должен плавно перетекать на свинец и гусеницу, чтобы сформировать форму вулкана, как показано на рисунке. на диаграмме.Наносите припой на соединение, а не на железо.

Удалите припой, затем утюг, сохраняя соединение неподвижным. Прежде чем перемещать монтажную плату, подождите несколько секунд, пока соединение остынет.

Внимательно осмотрите соединение. Он должен выглядеть блестящим и иметь форму вулкана. Если нет, вам нужно будет разогреть его. и подайте еще немного припоя. На этот раз убедитесь, что и ведут и отслеживают полностью нагреваются перед нанесением припоя.

Если вы получили ожог, см. Раздел «Первая помощь при ожогах» ниже.

Не хватает денег на проекты в области электроники? Продайте свой старый iPhone, iPad, MacBook или другое устройство Apple: macback.co.uk

Использование радиатора

Некоторые компоненты, такие как транзисторы, могут быть повреждены нагреванием при пайке, поэтому, если вы не специалист, разумно использовать радиатор, закрепленный на проводе между стыком и тело компонента. Можно купить специальный инструмент, но стандартный зажим «крокодил» (без пластиковой крышки). работает так же хорошо и дешевле.

Радиатор работает, забирая часть тепла от паяльника и этого помогает предотвратить чрезмерное повышение температуры компонента.

Rapid Electronics: зажим «крокодил»

Рекомендации по пайке компонентов

Очень заманчиво сразу приступить к пайке компонентов на печатной плате, но сначала найдите время, чтобы определить все детали. Наклеивая их на лист макулатуры и обозначение каждого из них имеет смысл, и вы с меньшей вероятностью сделаете ошибку, если сделаете это.

Некоторые ИС чувствительны к статическому электричеству и будут поставляться в антистатической упаковке — оставьте эти микросхемы в упаковке до тех пор, пока они вам не понадобятся, затем заземлите руки, прикоснувшись к металлическому водопроводную трубу или оконную раму перед работой с ИС.

1. Наклейте компоненты на бумагу с помощью липкой ленты.
2. Определите каждый компонент и напишите его имя или значение рядом с ним.
3. При необходимости добавьте метки (R1, R2, C1 и т. Д.), Используемые на схеме проекта.
4. Значения резисторов можно найти по цветовой кодировке. объяснено на странице резисторов.Вы можете сделать свой собственный калькулятор цветового кода.
5. Значения конденсатора могут быть немного сложнее, различные системы маркировки объяснено на странице конденсаторов.

Некоторые компоненты требуют особого ухода при пайке.

Многие должны быть размещены правильно, а некоторые могут быть легко повреждены жаром от пайки.

В таблице приведены рекомендации по различным компонентам и предлагаемый порядок их установки. на борту. Как правило, лучше начинать с мельчайших деталей, но не для полосового картона. полезно начать с держателя (держателей) ИС в качестве ориентира для других деталей.

Ссылки проволочные

Соединения проводов между точками на плате могут быть выполнены с помощью одножильного провода с пластиковым покрытием, который необходимо зачистить, или луженую медную проволоку, если звено не касается других частей. Луженая медная проволока выглядит как припой, но вы можете Почувствуйте разницу, он жестче припоя (и не плавится).

Провода к частям за пределами платы должны быть гибкими, поэтому используйте для них многожильный провод с пластиковым покрытием, популярным типом является проволока 7 / 0,2 мм (7 жил по 0.Проволока диаметром 2 мм). Одножильный провод непригоден, так как он ломается при многократном сгибании.

Rapid Electronics: набор проводов 7 / 0,2 мм

Что такое припой?

Традиционный припой представляет собой сплав (смесь) олова и свинца, обычно 60% олова и 40% свинца. Плавится при температуре около 200 ° C.

Современный бессвинцовый припой представляет собой сплав олова с другими металлами, включая медь и серебро. Плавится при температуре около 220 ° C.

Покрытие поверхности припоем называется «лужением» из-за содержания в припое олова.

Фотография © Rapid Electronics

Всегда мойте руки после использования припоя , это особенно важно при использовании традиционных припой, так как он содержит токсичный свинец.

Наилучший размер припоя для электроники — 22 swg (swg = стандартный калибр провода) и Я рекомендую использовать бессвинцовый припой.

Rapid Electronics: бессвинцовый припой

Припой для электроники содержит крошечные сердечники из флюса, похожие на провода внутри гибкого кабеля. Флюс вызывает коррозию, как кислота, и очищает металлические поверхности по мере плавления припоя. Вот почему вы должны плавить припой непосредственно на стыке, а не на наконечнике железа. Без флюс выйдет из строя, потому что металлы быстро окисляются, а сам припой не правильно стечь на грязную окисленную металлическую поверхность.

Удаление припоя

На каком-то этапе вам, вероятно, потребуется отпаять соединение, чтобы удалить или переместить провод или компонент. Удалить припой можно двумя способами:

1. С демонтажным насосом

Также известен как «присоска для припоя». Лучше всего использовать один с ESD (электростатический разряд). насадка для защиты некоторых микросхем, которые могут быть повреждены статическим электричеством.

1. Настройте насос, нажав на подпружиненный поршень вниз до его фиксации.
2. Приложите к стыку сопло насоса и наконечник паяльника.
3. Подождите секунду или две, пока припой расплавится.
4. Затем нажмите кнопку на насосе, чтобы освободить поршень и всосать расплавленный припой в инструмент.
5. Повторите, если необходимо, чтобы удалить как можно больше припоя.
6. Время от времени необходимо опорожнять насос, откручивая форсунку.

Rapid Electronics: насос для удаления припоя

С помощью демонтажного насоса (присоски для припоя)

2.С оплеткой для удаления припоя

Медная оплетка действует как фитиль для расплавленного припоя, который легко стекает по оплетке вдали от стыка.

1. Приложите конец медной оплетки и наконечник паяльника к стыку.
2. По мере таяния припоя большая часть его будет стекать на оплетку в сторону от стыка.
3. Снимите сначала оплетку, затем паяльник.
4. Отрежьте и выбросьте конец оплетки, покрытой припоем.

Rapid Electronics: оплетка для удаления припоя

После удаления большей части припоя из стыка (-ов) вы можете удалить провод или компонентный провод (подождите несколько секунд, чтобы он остыл).Если соединение не разваливается, легко примените паяльник, чтобы расплавить оставшиеся следы припоя одновременно с разъединением стыка, снятием осторожность, чтобы не обжечься.

Первая помощь при ожогах

Большинство ожогов от пайки, вероятно, будут незначительными, и лечение простое:

1. Немедленно охладите пораженный участок под слабой струей холодной воды.
   Подержите ожог в холодной воде не менее 5 минут (рекомендуется 15 минут).Если лед легко доступен, это тоже может быть полезно, но не откладывайте первый охлаждение холодной водой.
2. Не применять кремы или мази.
   Без них ожог заживает лучше. Сухая повязка, например, чистый носовой платок, может применяться, если вы хотите защитить участок от грязи.
3. Обратитесь за медицинской помощью, если ожог охватывает область больше, чем ваша рука.

Для снижения риска ожогов:

• Всегда возвращайте паяльник на подставку сразу после использования.
• Дайте соединениям и компонентам примерно минуту остыть, прежде чем прикасаться к ним.
• Никогда не прикасайтесь к элементу или наконечнику паяльника, если не уверены, что он холодный.

Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент компонентов, инструментов и материалов для электроники, и я рад рекомендую их как поставщика.

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2020

Веб-сайт размещен на Tsohost

Лучшая цена на светодиодную ленту на провод — Отличные предложения от светодиодной ленты до провода от глобальной светодиодной ленты до продавцов проводов

Отличные новости !!! Вы находитесь в нужном месте для подключения светодиодной ленты к проводу.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя светодиодная лента к проводу в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что подключили светодиодную ленту на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в выборе светодиодной ленты на провод и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led strip to wire по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Учебное пособие по пайке

Подключение и подключение светодиодов — Скачать PDF бесплатно

1 Подключение и подключение светодиодов. Практическое руководство, 2009 г. usledsupply.Все права защищены.

2 Указатель Эти пошаговые инструкции дадут вам основу, необходимую для использования ваших новых светодиодных фонарей. Многие из этих подключений также доступны для заказа через наш веб-сайт, предварительно настроенные и готовые к работе. Подключения Подключения RGB Общие положения Резка гибкой светодиодной ленты RGB …. 3 Выполнение водонепроницаемого соединения с помощью стыковых (обжимных) разъемов Подключение светодиодных ламп RGB к клеммной колодке Подключение гибкой светодиодной ленты RGB к соединению пайкой…. 6 Соединительные стыковые (обжимные) соединители …. 8 Присоединение проводов к пайке гибкой светодиодной ленты RGB … 9 Соединительный соединитель (без пайки) .. 10 Подключение к ИК-контроллеру RGB с помощью 4-контактного разъема Припаяйте напрямую к концу ленты 11 Припаяйте провода, прикрепленные к полосе Одноцветные соединения Общие положения Резка одноцветной гибкой светодиодной ленты Создание водонепроницаемого соединения с помощью стыковых (обжимных) разъемов … 14 Подключение одноцветных светодиодных ламп к клеммной колодке … 15 Пайка цилиндра Подключите к концу одноцветной гибкой светодиодной ленты. Подключение одноцветной гибкой светодиодной ленты к пайке…17 Соединительные стыковые соединители (обжимные) Соединители для крепления проводов к гибкой светодиодной ленте Соединительный соединитель для пайки

3 Обрезка гибкой светодиодной ленты RGB Шаг №1: Найдите линию разреза (она будет через каждые 3,94 дюйма) и отрежьте по этой линии. Шаг № 2: Удалите примерно ¼ водонепроницаемого покрытия с конца полосы. Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату).* Примечание: вы можете оставить покрытие, если вы не собираетесь подключаться к этому концу полосы. * 3

4 Выполнение водонепроницаемого соединения с помощью стыковых соединителей Этот процесс применяется к подключению гибкой полосы к гибкой полосе, кабеля управления к гибкой полосе или кабеля управления к кабелю управления. Например, ради следующих инструкций будет продемонстрировано соединение между кабелем управления и гибкой полосой RGB.Этот процесс аналогичен для одноцветных полосок, но будет только два провода (красный и черный). При использовании трехжильного стыкового соединителя процесс такой же. Трехжильный стыковой соединитель используется, когда необходимо подключить два или три провода. Два или три провода должны быть полностью вставлены в стыковой разъем перед обжимом. См. Пример изображения ниже. Шаг №1: Зачистите оболочку кабеля управления примерно на 2. У вас будет четыре провода меньшего размера. Шаг № 2: Отрежьте оголенные концы провода на гибкой полосе.Разорвите провода на дюйм назад. Шаг № 3: Полностью вставьте оба черных провода в стыковой разъем (один от кабеля управления, другой от гибкой полосы). Шаг №4: Полностью вставив провода, обожмите стыковой соединитель плоскогубцами Channel-Lock или Robo-Grip. Шаг № 5: Повторите процесс для следующих цветов: красный-красный, зеленый-зеленый, синий-белый, если используется наш кабель управления (сине-синий, если полоса соединяется с полосой) 4

5 Подключение светодиодных ламп RGB к клеммной колодке. Этапы этого процесса применимы к клеммным колодкам любого размера.Просто убедитесь, что вы сопоставили провода с буквенным кодом на отдельном устройстве. Шаг №1: Убедитесь, что все порты на клеммной колодке открыты (поверните по часовой стрелке, чтобы затянуть, против часовой стрелки, чтобы ослабить). Шаг № 2: Зачистите оболочку кабеля управления примерно на 2. Затем зачистите концы четырех меньших проводов примерно на 1/4. Шаг № 3: Вставьте провода в клеммную колодку в правильном порядке, убедившись, что вставлены провода правильного цвета в соответствующую букву цветового кода на клеммной колодке. В этом примере цветовые коды следующие: R = красный G = зеленый B = синий (или белый при использовании кабеля управления) V = черный (+) вывод на свет + = (+) положительная мощность в — = (-) отрицательная мощность на шаге №4: затяните винты над вставленными проводами.Попробуйте вытащить каждый провод из клеммной колодки, чтобы убедиться, что они надежно закреплены. Если что-то не в порядке, ослабьте клемму и начните заново. Снова вставьте провод и затяните винт. Провода будет легче вставить, если их сначала скрутить. Шаг № 5: Подключите провода питания к клеммной колодке (при использовании нашей цилиндрической розетки). Вставьте провода в клеммы входа питания, красный (+) черный (-). Опция: вы можете подключить более одного провода к каждой клемме клеммной колодки. Просто следуйте приведенным выше инструкциям, обязательно потянув за каждый провод, когда закончите.5

6 Подключение гибкой светодиодной ленты RGB к пайке. Шаг № 1: Удалите около ¼ водонепроницаемого покрытия с концов двух соединяемых лент. Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). Шаг № 2: С помощью горячего чистого паяльника используйте припой Rosin-Core для предварительного лужения контактных площадок на концах обеих полос.Нагревание полосы не займет много времени, так что поторопитесь! Шаг №3: Припаяйте луженые провода к контактным площадкам первой полосы. Старайтесь оставаться согласованными с черным (-) и красным (R), зеленым (G) и синим (B) как соответствующими цветами. Провода должны быть достаточно длинными, чтобы их можно было удерживать во время пайки. Шаг №4: Отрежьте лишние провода, оставшаяся примерно 1/4. Снимите с этих проводов оболочки и предварительно залудите их припоем. Шаг № 5: Когда гибкие полоски соприкасаются друг с другом встык, сопоставьте буквы цветового кода на обеих полосках (возможно, вам придется перевернуть одну из полос, если они не совпадают).Затем припаяйте провода к концу второй полосы, образуя перемычку. Шаг № 6: Покройте соединение термоклеем и / или термоусадочной трубкой для дополнительной защиты. Будьте осторожны, чтобы не обжечься! 6

7 Подключение гибкой светодиодной ленты RGB к соединителю для сращивания ленты Шаг № 1: Удалите около ¼ водонепроницаемого покрытия с конца ленты. Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату).Шаг № 2: Для достижения наилучшего результата очистите контакты мелкой наждачной бумагой или металлической щеткой. Также отрежьте 1/16 края печатной платы, чтобы разъем лучше контактировал с контактными площадками. Шаг № 3: Возьмите разъемы и откройте их, потянув наружу черные части. Вставьте полосу RGB в отверстие разъема, следя за тем, чтобы буквы цветового кода на обеих полосах совпадали. Нижняя часть гибкой полосы должна касаться черной детали. Вставьте как можно глубже. Шаг №4: Вставьте черную деталь обратно, зафиксировав гибкую полоску на месте.Повторите процесс для другой стороны. Примечание. Этот метод можно использовать как с соединителем для сращивания полосок RGB, так и с соединителями для сращивания лент и проводов. 7

8 Подключение гибкой светодиодной ленты RGB к стыковочным (обжимным) разъемам Шаг № 1: Поместите гибкие ленты встык так, чтобы провода торчали прямо вверх. Шаг №2: Отрежьте обе пары проводов, оставив на каждой полоске по 1½ провода.Шаг № 3: Разъедините провода меньшего размера. Затем скрутите одинаковые цвета вместе. Шаг №4: Выполните соединение, полностью вставив пару проводов одного цвета в стыковой разъем. Вставив их до конца, обожмите стыковой соединитель плоскогубцами типа Channel-Lock или Robo-Grip. Шаг № 5: Повторите процесс (два провода на стыковой разъем) для всех остальных цветных пар проводов. 8 8

9 Присоединение проводов к пайке гибкой светодиодной ленты RGB Шаг № 1: Удалите около ¼ водонепроницаемого покрытия с конца ленты.Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). Для достижения наилучшего результата очистите контакты мелкой наждачной бумагой или металлической щеткой. Шаг № 2: При использовании нашего кабеля управления снимите кожух примерно на 3/4. Зачистите каждую маленькую проволоку на 1/8. Для дополнительной защиты наденьте на провод 1 длинную термоусадочную трубку (чтобы, когда вы закончите, можно было расположить ее над соединением). Шаг № 3: С помощью горячего чистого паяльника используйте припой Rosin-Core, чтобы предварительно залудить припоем контактные площадки и зачищенные провода.Нагревание полосы не займет много времени, так что поторопитесь! Шаг № 4: Совместите провода с контактными площадками на конце полосы, убедившись, что цвета соответствуют буквам цветового кода. С небольшим избытком припоя на пистолете коснитесь площадки и провода одновременно, спаяв их вместе. При необходимости добавьте еще припоя. Повторите процесс для остальных трех контактных площадок / проводов. Шаг № 5: Покройте соединение термоклеем и / или термоусадочной трубкой для дополнительной защиты. Будьте осторожны, чтобы не обжечься! 9

10 Присоединение проводов к гибкой светодиодной ленте RGB — соединитель для сращивания Шаг № 1: Удалите примерно ¼ водонепроницаемого покрытия с конца ленты.Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). Шаг № 2: Для достижения наилучшего результата очистите контакты мелкой наждачной бумагой или металлической щеткой. Также отрежьте 1/16 края печатной платы, чтобы разъем лучше контактировал с контактными площадками. Шаг № 3: Возьмите разъемы и откройте их, потянув наружу черные части. Шаг №4: Вставьте полоску RGB в отверстие разъема, следя за тем, чтобы цвет провода соответствовал цветным меткам на гибкой полосе.Нижняя часть гибкой полосы должна касаться черной детали. Вставьте как можно глубже. Шаг № 5: Вставьте черную деталь обратно, зафиксировав гибкую полоску на месте. 10

11 Подключение к ИК-контроллеру RGB с помощью 4-контактного разъема Подсоединение пайки — непосредственно к зачистке Для подключения к выходу наших ИК-контроллеров RGB необходимо использовать 4-контактный разъем. Вы можете подключить его к светодиодной ленте, припаяв ее непосредственно к паяльным площадкам ленты (как показано здесь) или припаяв к проводам, уже прикрепленным к светодиодной ленте.Шаг №1: Удалите около ¼ водонепроницаемого покрытия с конца гибкой светодиодной ленты RGB. Шаг № 2: Взгляните на свой 4-контактный разъем и сравните его с тем, что изображено здесь. Контакты справа (с более толстым цилиндрическим основанием) будут теми, которые вставляются в ИК-контроллер, то есть НЕ теми, которые вы будете паять на полосу. Вы будете припаивать контакты с левой стороны этого изображения к полосе. Шаг № 3: Вставьте 4-контактный разъем в ИК-контроллер. Затем установите гибкую светодиодную ленту и приемник на ровную поверхность и загните штыри вниз так, чтобы они касались паяных площадок на ленте.Предварительно залудите как контактные площадки на ленте, так и контакты 4-контактного разъема. Шаг №4: Припаяйте контакты к светодиодной ленте. Затем покройте место соединения горячим клеем и / или термоусадочной трубкой. 11

12 Подключение к ИК-контроллеру RGB с помощью 4-контактного разъема Подсоединение пайкой — к проводам на конце ленты Для подключения к выходу наших ИК-контроллеров RGB необходимо использовать 4-контактный разъем.Вы можете подключить его к светодиодной ленте, припаяв ее к проводам на конце светодиодной ленты (как показано здесь), или припаяв непосредственно к паяльным площадкам ленты. Если вы не умеете паять, просто попросите нас припаять для вас 4-контактный разъем при оформлении заказа. Шаг №1: Убедитесь, что у вашей светодиодной ленты RGB есть провода на конце. Контакты слева (как на фото) будут припаяны к зачищенным проводам светодиодной ленты, а контакты справа (как на картинке — с более толстым цилиндрическим основанием) подключатся к ИК-приемнику.Шаг № 2: Вставьте 4-контактный разъем в ИК-приемник. Это предотвращает изгиб контактов при пайке. Предварительно залудите торчащие штыри припоем RosinCor. Кроме того, убедитесь, что провода, прикрепленные к гибкой светодиодной ленте, зачищены примерно на 1/8 и предварительно залужены. Шаг № 3: Припаяйте 4 контакта к зачищенным проводам, сохраняя провода в том же порядке. Во время пайки полезно использовать зажим для поддержки соединений. Шаг №4: Покройте соединение горячим клеем и / или термоусадочной трубкой.Шаг № 5: После того, как термоусадочная трубка остынет, вы можете проверить свой ИК-контроллер. Если это не работает, просто вытащите 4-контактный разъем, переверните его и вставьте обратно в ИК-приемник. 12

13 Резка одноцветной гибкой светодиодной ленты Шаг №1: Найдите линию разреза (она будет через каждые 3,94 дюйма) и отрежьте по этой линии. Шаг №2: Удалите около ¼ водонепроницаемого покрытия с конца полосы (только если вы будете подключаться к этому концу полосы).Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). 13

14 Выполнение водонепроницаемого соединения с помощью стыковых (обжимных) соединителей Этот процесс применяется к подключению гибкой полосы к гибкой полосе, кабеля управления к гибкой полосе или кабеля управления к кабелю управления. Например, ради следующих инструкций будет продемонстрировано соединение между кабелем управления и одноцветной гибкой полосой.При использовании трехжильного стыкового соединителя процесс такой же. Трехжильный стыковой соединитель используется, когда необходимо подключить два или три провода. Два или три провода должны быть полностью вставлены в стыковой разъем перед обжимом. См. Пример изображения ниже. Шаг №1: Зачистите оболочку кабеля управления примерно на 2. У вас будет четыре провода меньшего размера. Шаг № 2: Отрежьте оголенные концы провода на гибкой полосе. Разорвите провода на дюйм назад. Шаг № 3: Полностью вставьте оба черных провода в стыковой разъем (один от кабеля управления, другой от гибкой полосы).Шаг №4: Полностью вставив провода, обожмите стыковой соединитель плоскогубцами типа Channel-Lock или Robo-Grip. Шаг № 5: Повторите процесс для другой пары проводов (красный). 14

15 Подключение одноцветных светодиодных ламп к клеммной колодке Этапы этого процесса применимы к клеммным колодкам любого размера. Просто убедитесь, что вы сопоставили провода с Шагом № 1. Убедитесь, что все порты на клеммной колодке открыты (поверните по часовой стрелке, чтобы затянуть, против часовой стрелки, чтобы ослабить).Шаг № 2: Зачистите красный и черный провода гибкой ленты примерно на 1/4. Шаг № 3: Вставьте провода в клеммную колодку в правильном порядке. Убедитесь, что вы вставили провод правильного цвета в соответствующую букву цветового кода на клеммной колодке. Красный провод = (+) положительная выходная мощность. Черный провод = (-) отрицательная выходная мощность. Шаг № 4: Затяните винты над вставленными вами проводами. Попробуйте вытащить каждый провод из клеммной колодки, чтобы убедиться, что они надежно закреплены. Если что-то не в порядке, ослабьте клемму и начните заново.Снова вставьте провод и затяните винт. Провода будет легче вставить, если их сначала скрутить. Шаг № 5: Подключите провода питания к клеммной колодке (при использовании нашей цилиндрической розетки). Вставьте провода в клеммы входа питания, красный (+) черный (-). Опция: вы можете подключить более одного провода к каждой клемме клеммной колодки. Просто следуйте приведенным выше инструкциям, обязательно потянув за каждый провод, когда закончите. 15

16 Припаивание цилиндрической вилки к концу одноцветной гибкой светодиодной ленты Наилучший способ подключения наших одноцветных гибких светодиодных лент к источникам питания — это вилка цилиндрической вилки.Самый простой способ сделать это — припаять конец полосы. Если вы не умеете паять, вы можете либо 1. заказать у нас полосы с предварительно припаянным цилиндрическим штекером, либо 2. подключить провода от цилиндрического штекера к присоединенным проводам на конце полосы через стыковые соединители ( пожалуйста, просмотрите другой наш учебник под названием «Создание водонепроницаемого соединения с помощью стыковых соединителей») Шаг №1: Удалите примерно ¼ водонепроницаемого покрытия с конца полосы. Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату).Шаг № 2: Предварительно залудите контактные площадки на конце полосы припоем RosinCor. Провода на конце заглушки ствола уже должны быть зачищены и залужены. Шаг № 3: Установите зачищенные провода штекера с внешней резьбой на предварительно луженые контактные площадки для пайки, красный для (+) и черный для (-). Припаиваем провода к контактным площадкам светодиодной ленты. Шаг № 4: Покройте соединение горячим клеем и усадите термоусадочную трубку. 16

17 Подключение одноцветной гибкой светодиодной ленты к пайке. Шаг № 1: Удалите около ¼ водонепроницаемого покрытия с концов двух полос, которые вы хотите соединить.Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). Шаг № 2: С помощью горячего чистого паяльника используйте припой Rosin-Core для предварительного лужения контактных площадок. Нагревание полосок не займет много времени, так что поторопитесь! Шаг № 3: Припаяйте два предварительно луженых провода к контактным площадкам первой полосы. Старайтесь, чтобы красный был (+) и черный (-). Провода должны быть достаточно длинными, чтобы их можно было удерживать во время пайки. Шаг №4: Отрежьте лишние провода, оставшаяся примерно 1/4.Снимите с этих проводов оболочки и предварительно залудите их припоем. Шаг № 5: Когда гибкие полоски соприкасаются друг с другом встык, сопоставьте буквы цветового кода на обеих полосках (возможно, вам придется перевернуть одну из полос, если они не совпадают). Затем припаяйте провода к концу второй полосы, образуя перемычку. Шаг № 6: Покройте соединение термоклеем и / или термоусадочной трубкой для дополнительной защиты. Будьте осторожны, чтобы не обжечься! 17

18 Подключение одноцветной гибкой светодиодной ленты к соединителю для сращивания ленты Шаг №1: Удалите примерно ¼ водонепроницаемого покрытия с конца ленты.Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). Шаг № 2: Для достижения наилучшего результата очистите контакты мелкой наждачной бумагой или металлической щеткой. Также отрежьте 1/16 края печатной платы, чтобы разъем лучше контактировал с контактными площадками. Шаг № 3: Возьмите разъемы и откройте их, потянув наружу черные части. Шаг № 4: Вставьте полосу в отверстие разъема, следя за тем, чтобы положительные (+) и отрицательные (-) отметки на обеих полосах совпадали.Нижняя часть гибкой полосы должна касаться черной детали. Вставьте как можно глубже. Шаг № 5: Вставьте черную деталь обратно, зафиксировав гибкую полоску на месте. Повторите процесс для другой стороны. 18

19 Подключение одноцветной гибкой светодиодной ленты к стыковым (обжимным) разъемам. Шаг №1: Поместите гибкие ленты встык так, чтобы провода торчали прямо вверх. Шаг №2: Отрежьте обе пары проводов, оставив на каждой полоске по 1½ провода.Шаг № 3: Разъедините провода меньшего размера. Затем скрутите одинаковые цвета вместе. Шаг №4: Выполните соединение, полностью вставив пару проводов одного цвета в стыковой разъем. Вставив их до конца, обожмите стыковой соединитель плоскогубцами типа Channel-Lock или Robo-Grip. Шаг № 5: Повторите процесс (два провода на стыковой разъем) для оставшейся цветной пары проводов. 19

20 Присоединение проводов к одноцветной гибкой светодиодной ленте пайкой Шаг № 1: Удалите примерно ¼ водонепроницаемого покрытия с конца ленты.Вы можете использовать ноготь (если вы используете нож, будьте очень осторожны, чтобы не прорезать печатную плату). Для достижения наилучшего результата очистите контакты мелкой наждачной бумагой или металлической щеткой. Шаг № 2: При использовании нашего кабеля управления снимите кожух примерно на 3/4. Зачистите каждую маленькую проволоку на 1/8. Для дополнительной защиты наденьте на провод 1 длинную термоусадочную трубку (чтобы, когда вы закончите, можно было расположить ее над соединением). Шаг № 3: С помощью горячего чистого паяльника используйте припой Rosin-Core, чтобы предварительно залудить припоем контактные площадки и зачищенные провода.Нагревание полосы не займет много времени, так что поторопитесь! Вы можете сложить проволоку вдвое, если собираетесь запускать несколько рулонов или большие расстояния. Шаг № 4: Совместите провода с контактными площадками на конце полосы, следя за тем, чтобы положительные (+) и отрицательные (-) отметки на обеих полосах совпадали. С небольшим избытком припоя на пистолете коснитесь площадки и провода одновременно, спаяв их вместе. При необходимости добавьте еще припоя. Повторите процесс для оставшейся площадки / проволоки. Шаг № 5: Покройте соединение термоклеем и / или термоусадочной трубкой для дополнительной защиты.Будьте осторожны, чтобы не обжечься! 20

21 Присоединение проводов к одноцветному соединителю для сращивания гибких светодиодных лент Шаг №1: Удалите примерно ¼ водонепроницаемого покрытия с конца ленты.
