Как собрать арматуру сливного бачка с нижней подводкой: Арматура для сливного бачка с нижней подводкой: фото, инструкция по установке

Арматура для сливного бачка с нижней подводкой: фото, инструкция по установке

Монтаж арматуры сливного бачка с нижней подводкой предполагает подсоединение подводной трубы. Арматура такого вида бывает с двумя типами колонки для слива: оснащенная кнопкой или же штоком.

Вода в устройстве, оснащенном кнопкой, спускается при ее нажатии. Спуск жидкости осуществляется автоматически. В том же самом режиме вода спускается и в механизме со штоком. Только в этом случае вместо кнопки используется рукоятка, которую следует вытянуть вверх до конца, а затем отпустить.

Современные бачки предполагают наличие кнопки, так как вид у нее более эстетичный. Для того чтобы кнопка не выступала над его поверхностью, отверстие должно быть не меньше 40 мм. Такой размер рассчитан для круглых механизмов. Встречаются устройства на основе овальной кнопки с двойным пуском воды, а также качающейся кнопки. Есть механизмы и в форме прямоугольника.

Конструкция устройства

Арматура для сливного бачка с нижней подводкой предполагает наличие:

• поплавка;
• направляющей;
• стакана, в который опускается поплавок при смывании унитаза;
• тяги, прикрепленной с одного конца к поплавку, а с другого — к приспособлению для запора воды;
• мембранного клапана.

Принцип действия

Арматура для сливного бачка с нижней подводкой воды функционирует следующим образом:

• Когда накопительный резервуар освобождается от воды, поплавок опускается по направляющей.
• Посредством тяги передается усилие, которое вызывает закрывание клапана. Он препятствует подаче жидкости в бачок.

Регулирование арматуры

Арматура для сливного бачка с нижней подводкой, фото которой представлено в этой статье, регулируется посредством обычного вращения винта для настройки. Он определяет положение поплавка к тяге. Для того чтобы наполнение водой было максимальным, нужно повернуть винт против часовой стрелки, а для уменьшения — по часовой.

Для того чтобы настроить уровень воды в резервуаре для накопления, нужно переместить камеру поплавка вдоль штанги. Если размер рычага увеличен, то можно добиться повышения уровня и наоборот. С этой целью откручивают крепежный винт (барашек), устанавливают его в нужном положении и фиксируют. Можно передвинуть поплавок по пластмассовой тяге с зубцами. В конструкциях, в которых штанга сделана из металла, с целью изменения уровня воды следует подогнуть штанги в нужную сторону.

Нюансы конструкции

Арматура для сливного бачка с нижней подводкой имеет свои отличительные особенности.

Функциональность мембранного клапана напрямую зависит от качества воды, которая поступает в бачок. Она должна проходить фильтрацию. В противном случае вы столкнетесь с такой проблемой, как засор детали. Это прекратит подачу воды в резервуар.

Установка арматуры сливного бачка с нижней подводкой хоть и имеет свой плюс, так как делает конструкцию невидимой, но такое устройство трудно ремонтируется. При починке можно столкнуться с неудобством из-за ее расположения.

Общая причина поломки всех запорных механизмов заключается в том, что нарушается герметичность поплавка, что вызывает его затопление. Вода постоянно поступает в бачок и смывается в унитаз через переливную трубу.

На месте подключения устройства возможна протечка, причиной которой является недостаточная фиксация гайки или же нарушение функциональности прокладки из резины.

Как осуществляется замена арматуры

Старая арматура сливного бачка с нижней подводкой перед установкой новой должна быть демонтирована. Зачастую замена устройства не требуется, и достаточно заменить колонку для слива или же клапан. При смене колонки потребуется демонтаж бачка, а при установке нового клапана — нет.

Перед тем как приступить к работе, перекройте воду на вводе в бачок или же отключите стояк. Всю имеющуюся в бачке воду следует спустить. Будет рассмотрен демонтаж с кнопочной и штоковой конструкцией.

1. Кнопка снимается посредством отворачивания против часовой стрелки. Бывает, что она прикреплена к крышке бачка. В этом случае снимается крышка вместе с ней. В штоковом устройстве следует отвернуть декоративный набалдашник и выкрутить накладку, которая закрывает отверстие в резервуаре, через которое проходит шток.
2. В центре арматуры находится колонка для слива. Сбоку расположен заливной клапан. Если длина шланга позволяет вам снять бачок и положить его прямо на унитаз, то переходим к следующему шагу.
3. Разбирающаяся сливная колонка состоит из двух частей. Для простоты ремонтной работы следует демонтировать верхнюю часть. Ее надо отвернуть на 90°. При ее отсоединении вы услышите щелчок. Внутри останется нижняя часть колонки. По бокам видны шляпки от болтов, посредством которых бачок закрепляется на унитазе.
4. Под бачком следует открутить крепежные гайки. Этот процесс осуществим как при помощи инструментов, так и вручную. После слива в бачке есть немного воды, которая при откручивании гаек вытечет наружу. Советуется подложить тряпку.
5. Приподнимите бачок и поставьте на унитаз.
6. В случае если замене подлежат заливные клапаны, то гибкие шланги следует завернуть и открутить рукой. Можно использовать и ключи.
7. Откручивается гайка, крепящая колонку, а также гайка клапана.
8. Из бачка вынимаются все детали.

Теперь осталось заменить старые элементы новыми и собрать конструкцию в обратном порядке.

Какие инструменты понадобятся

Вне зависимости от того, какого типа арматура установлена в сливном бачке, для ее демонтажа потребуются:

Устранение самых распространенных неисправностей

При пользовании запорного устройства зачастую случается, что функциональность сливного бачка нарушена. В этом случае следует произвести ремонтные работы. О том, как чинится арматура для сливного бачка с нижней подводкой, инструкция дана в этой статье.

Будут рассмотрены самые частые проблемы, устранение которых возможно своими силами. Для этого требуется знание общего устройства клапана.

Вода не поступает в бачок

Самая частая причина этой неполадки кроется в засорении самого узкого участка клапана. Для решения проблемы следует опорожнить бачок и открутить клапан вместе с рычагом и поплавком. Вы заметите узкое отверстие, через которое вода поступает в бачок. Его можно очистить посредством иголки или же тонкой проволоки.

Следует немного открутить вентиль входного патрубка и промыть остатки засора. В случае свободного поступления воды надо закрутить вентиль и установить клапан с рычагом и поплавком на место.

Постоянный приток воды

Существует две причины этого явления. Одна из них кроется в перекосе поплавка. Для того чтобы починить устройство, следует:

1. Открутить кольцо для фиксации у пусковой кнопки и демонтировать крышку.
2. Внимательно осмотреть поплавок. В случае нахождения детали под водой необходимо ее приподнять. Как правило, он цепляется за рычаг клапана для слива.
3. Проверьте, правильно ли работает механизм. С этой целью следует спустить воду и проверить, насколько поплавок поднимается. При достижении требуемого уровня клапан перекрывает поступление воды.

С течением времени мембрана уплотнительного кольца утрачивает эластичность. Поэтому советуется ее заменить. Подбирайте такую же модель.

Неполадки в сливном бачке, оснащенном кнопкой

При нажатии кнопки бачка вода поступает в унитаз. Поплавок уходит на дно. Отверстие закрывается клапаном. При поступлении воды в бачок поплавок начинает подниматься. Достигнув нужной высоты, он способствует закрытию отверстия патрубка.

Если вода набирается в бачок, то причину следует искать:

1. В неправильном положении поплавка. Для этого следует снять крышку или устранить неполадку.
2. Возможно неплотное прилегание груши к сливной трубе. Для того чтобы провести проверку, нужно нажать на грушу сверху. Если вода не стекает в унитаз, то причина найдена. Для устранения этой поломки следует утяжелить грушу любым грузом.
3. Груша из резины пришла в негодность. Она не герметизирует сливную трубу и подлежит замене. С этой целью следует зафиксировать поплавок наверху, снять старую грушу и купить аналогичного размера из мягкой резины.

Для снятия крышки, оснащенной кнопкой, следует открутить стопорное кольцо вокруг кнопки. Не следует надавливать слишком сильно, так как вы можете его поломать.

Особенности конструкции от разных производителей

Для чего необходимо знать особенности механизмов с нижним типом подводки от разных производителей? Без этого очень трудно устранить неполадку, которая может характеризовать то или иное устройство. Рассмотрим модели, пользующиеся наибольшей популярностью.

Арматура для сливного бачка с нижней подводкой от фирмы Cersanit отличается простой конструкцией. Устройство очень надежно. Оно изготовлено по классической схеме: запорный механизм фиксируется посредством груши.

Самыми частыми проблемами в этом устройстве являются:

1. Неправильность настройки клапана, отвечающего за подачу воды. В результате жидкость быстро расходуется.
2. Слишком большая груша. Иногда приспособление цепляется за шероховатые термические стенки, из-за чего вода переливается.

В целом изделия этой фирмы отличаются качеством и надежностью.

Арматура для сливного бачка с нижней подводкой «Керамин» имеет свою отличительную особенность. Она заключается в положении поплавка. Он, как и в устройствах, выпущенных за рубежом, монтируется не на горизонтальной, а на вертикальной оси клапана. Такая конструкция отличается надежностью, а поплавок не заклинивает.

Одним из самых качественных являются модели от производителя Porta. Большинство моделей бачков этой фирмы выполнено с одной кнопкой. Груша регулируется очень просто. Благодаря этому можно обеспечить любой уровень заполнения водой. Данная арматура рассчитана на бачок с небольшим объемом.

Такими же особенностями конструкции отличается арматура для сливного бачка унитаза с нижним подводом воды от фирм Sanita и Colombo. На первый взгляд их устройство покажется слишком простым. Но для проведения ремонтных работ нужно знать принципы восстановления.

Арматура для сливного бачка с нижней подводкой Iddis произведена из качественного ABS-пластика.

Материал отличается:

• прочностью;
• высокой стойкостью к щелочам и кислотам;
• стойкостью к изнашиванию;
• экологической безопасностью.

Унифицированное регулирование количества подачи воды способствует экономному расходованию жидкости.

Подводим итоги

Можно с уверенностью сказать, что, если соблюдены все правила инсталляции и использования фильтра для воды, то арматура для сливного бачка с нижней подводкой отличается надежностью и комфортностью. Она не шумит при заполнении бачка водой. Но следует отметить, что устройства с верхним подключением гораздо дешевле и легче поддаются ремонту.

Как установить арматуру в сливной бачок унитаза

Крайне сложно представить себе современную жизнь без комфортно обустроенного санузла. Не секрет, что в санузле ключевую роль играет унитаз. И чтобы его эксплуатация не приносила дискомфорта, сливной механизм должен работать исправно. Из этой статьи вы узнаете, как установить арматуру в сливной бачок унитаза.

Особенности сливного механизма

Арматура для бачка с двойным смывом

Существует несколько видов сливных механизмов. Но независимо от вида, он должен обеспечивать хороший слив всей воды, которая находится в бачке. При этом слив должен осуществляться при легком нажатии на поворотный рычаг или кнопку. Некоторые механизмы слива сегодня могут оборудоваться эконом системой, благодаря чему вместо одной кнопки вы увидите две, одна из которых сливает меньший объем воды за один раз. Сливной механизм оборудуется переливом. Он необходим для того, чтобы предотвратить переполнение бачка. Весь механизм имеет две важные части:

1. Сливной сифон.
2. Спускной рычаг.

Арматура с нижним подводом

Сифон имеет отверстие, которое при стыковке с бачком образовывает герметичное соединение. Существует несколько видов сифонов, которые по разному регулируют воду. Например, «груша» представляет собой резиновый цилиндр. Для слива воды используется рукоятка или рычаг, который тянется вверх или нажимается.

Арматура рычажного типа

В современных сливных системах в сливном механизме имеется шток, который поднимает грушу. Как правило, при срабатывании механизма вода поступает в чашу унитаза.

Монтаж сливной арматуры

После установки унитаза в первую очередь собирается бачок. Хотя существуют разные системы сливной арматуры, мы рассмотрим монтаж самой распространенной. Процесс монтажа происходит в следующем порядке.

Порядок установки арматуры

1. Первым делом устанавливается резиновая прокладка на сливной механизм.
2. Установка бачка Затем она устанавливается в бачок и при помощи пластмассовой гайки закручивается с обратной стороны.
3. В комплекте с сифоном имеются специальные уплотнительные резиновые прокладки и шайбы для прикручивания винтами бачка к унитазу. С нижней стороны на винты одевают пластмассовые шайбы и прикручивается гайка. Не забудьте надеть резиновое уплотнительное кольцо на винт.
4. После этого необходимо подключить водопровод при помощи шланга. На шланге также должна иметься резиновая прокладка, которая будет обеспечивать герметичное соединение.
5. В самом конце монтируется крышка на бачок унитаза.
6. Затем закручивается кнопка для слива.

В зависимости от конструкции сливного бачка, расположение ручки слива может быть разным.

Монтаж кнопочного узла

Вот и вся процедура по монтажу запорной арматуры на сливной бачок. Остается отрегулировать арматуру сливного бачка.

Регулировка сливного механизма

После установки остается проверить, как работает арматура в бачке. При этом важно правильно отрегулировать уровень воды внутри бачка. Для этого стакан фиксируется в том положении, при котором вода будет останавливаться на одном уровне. Настройка высоты перелива также выполняется параллельно. К каждому запорному механизму обычно прилагается инструкция от завода-изготовителя. Если вы ее изучите, то узнаете, как настроить арматуру унитаза правильно именно в вашем случае.

Регулировка арматуры унитаза

В приложенном видео вы увидите, как правильно установить сливную арматуру унитаза. Если у вас имеется опыт в этой работе, то оставляйте свои комментарии в конце этой статьи.

Видео

В следующем видео мастер дает массу полезных рекомендаций по установке арматуры в бачок, ее регулировке, показывает как проводить обслуживание сливного бачка:

Пример монтажа одноуровневой арматуры в сливной бачок:

Читайте также:

Запорная арматура для унитаза с нижней подводкой

Автор Монтажник На чтение 10 мин. Просмотров 601 Обновлено 11.06.2020

Без унитазов невозможно представить жизнь в современном загородном доме или квартире, за их функционирование и режимы работы отвечают внутренние узлы, устанавливаемые в сливном бачке. При их монтаже специалистами или хозяевами чаще других устанавливается запорная арматура для унитаза с нижней подводкой.

Перед покупкой унитаза необходимо определиться не только с его моделью, но и видом подводки. Для этого следует знать разницу между боковой и нижней системами, не помешает изучить и их разновидности.

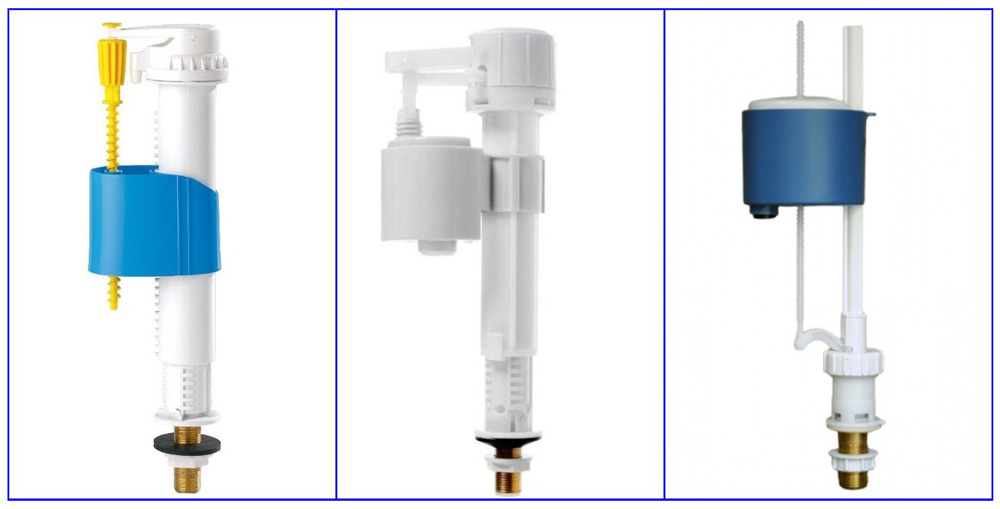

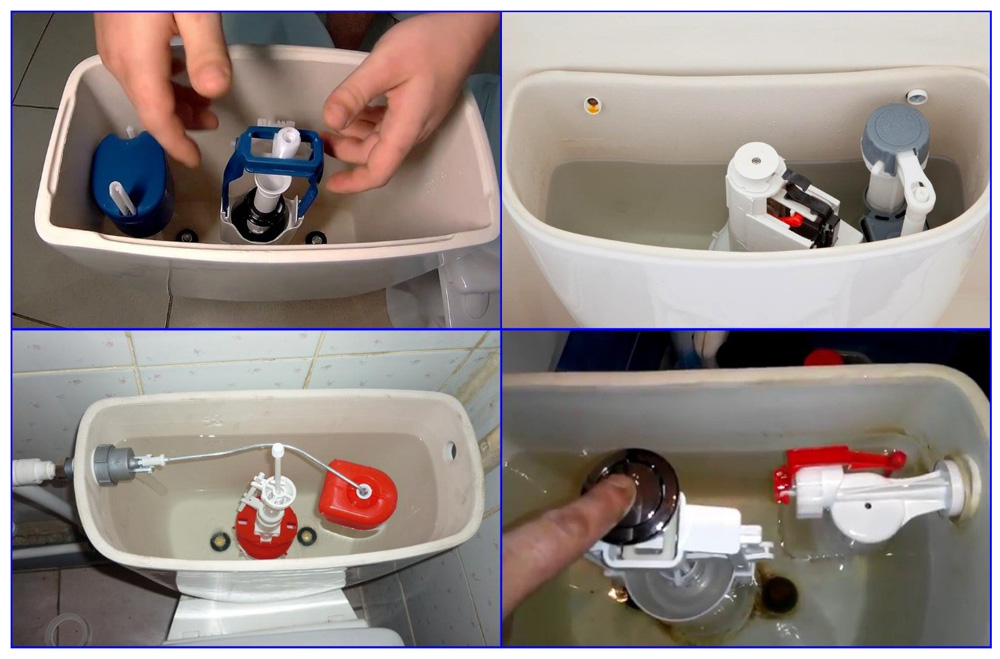

Рис. 1 Запорная арматура для унитаза с нижней подводкой

Устройство типового сливного бака

Стандартный бачок унитаза, выполненный из керамики (фаянс, фарфор) состоит из следующих узлов:

• Резервуар для воды. Обычно вода набирается в чашу приближенной к прямоугольной формы емкостью не менее 6 л. Данный показатель принят за стандарт, в редких моделях объем бака доходит до 9 л. Использование 6-литровых бачков позволяет реализовать экономичный режим слива, при котором нажатие на одну кнопку приведет к спуску половины объема в 3 л, а включение другой полностью опорожнит емкость.
• Запорная арматура. Предназначена для подачи воды в бачок и автоматического ее прекращения после наполнения емкости. Принцип ее действия основан на подъеме поплавка при заполнении бака, который в свою очередь связан с запорным механизмом. По месту крепежа делится на арматуру с нижней и боковой подводкой. Располагается в боковой части бака на некотором расстоянии от центра.
• Спускная арматура. Удерживает воду в чаше, управляет ее спуском и выполняет функции защиты от переполнения. Имеет разные конструкции с наружными элементами управления в виде рычагов или кнопок. Располагается по центру бака над сливным отверстием.

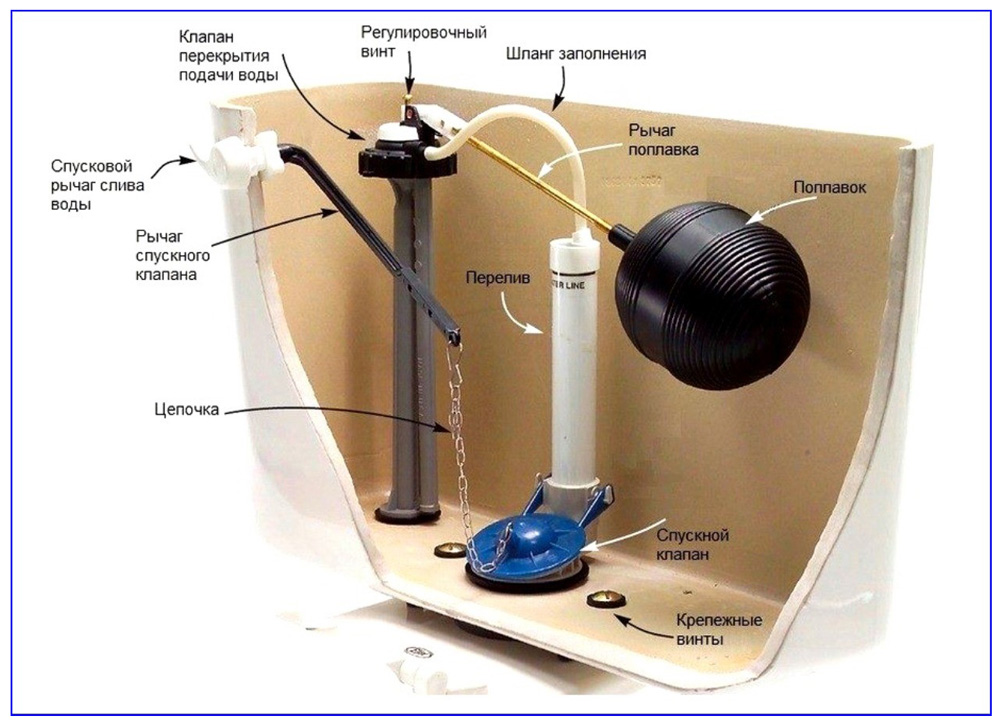

Рис. 2 Устройство бачка с нижней подводкой

Принцип работы арматуры унитаза

Вся запорная арматура работает по следующему принципу.

Как только открывается сливной клапан после нажатия кнопки или подъема головки рычага, вода уходит из бачка и поплавок в нем опускается.

В свою очередь поплавковая колба связана через рычаг или тягу с запорным механизмом, проходной канал которого перекрывается эластичным резиновым клапаном.

В результате опускания поплавка клапан сдвигается, открывая канал, и вода начинает поступать в бачок. Как только водный уровень достигнет определенной отметки, постоянно перемещающийся до этого клапан окончательно закрывает проходной канал и доступ воды в бачок прекращается.

Запорная арматура для унитаза с нижней подводкой и ее преимущества

Большинство современных моделей унитазов выпускают с нижней подводкой воды в бачок и связано это со следующими ее особенностями:

• По сравнению с боковым подключением, унитаз с нижней подводкой воды выглядит более эстетично, потому что шланг не бросается в глаза, находясь за чашей.
• При подаче воды снизу поток сразу попадает в водные массы. Это значительно снижает шум в сравнении с боковой подводкой, где вода некоторое время падает в пустое пространство.
• Так как подводные фитинги снизу находятся вне прямой доступности, они редко повреждаются и соответственно не так часто нуждаются в ремонте.
• К недостаткам нижней подводки можно отнести не слишком удобный доступ в случае ремонта к крепежным гайкам под чашей.
• Также нижнюю подводку немного сложнее монтировать и проверять на наличие протечек.

Рис. 3 Узлы нижней подводки

Устройство запорной арматуры с нижней подводкой

Нижнюю подводку воды под бачок имеют практически все выпускаемые модели унитазов. Стандартный нижний узел состоит из следующих элементов:

• Поплавок. Изготавливается в виде короткого стакана с прорезью или отверстием для перемещения по направляющей детали. В некоторых редких конструкциях встречается поплавок горизонтального расположения на штанге.
• Направляющая. Выполняется в виде планки прямоугольного сечения либо отрезка цилиндрической трубы.
• Рычажная тяга. С одной стороны крепится к поплавку, а с другой – к запорному узлу.
• Мембранный клапан. Располагается внутри входного патрубка и связан с тягой через толкатель.
• Обратный клапан. Его устанавливают некоторые производители, хотя в большинстве случаев можно прекрасно обойтись и без него. Естественно, обратный клапан препятствует вытеканию воды из бачка назад в трубопровод.
• Крепеж. Также в комплект любого узла нижнего подключения входят резиновые прокладки и крепежная накидная гайка.

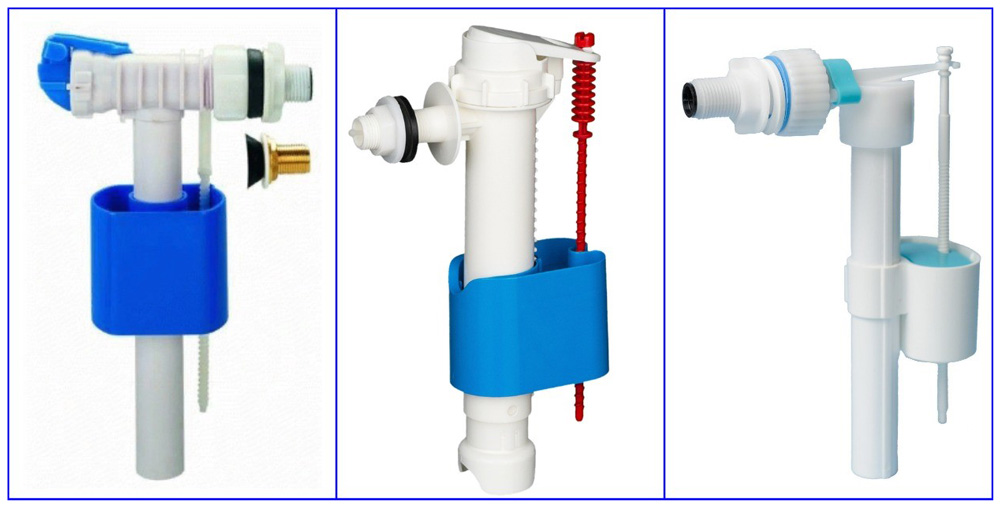

Рис. 4 Запорная арматура для унитаза с нижней подводкой с горизонтальным поплавком

Во всех системах имеется регулировка положения поплавка относительно тяги. Она позволяет задавать объем наполнения бачка с водой. Обычно на тяге делают зубчатые выступы, вдоль которых ступенчато перемещается поплавок.

В моделях с цилиндрической направляющей тяга располагается внутри трубки. Также в данной конструкции имеется возможность не только регулировать положение поплавка относительно тяги, но и изменять высоту самой телескопической направляющей.

Возможность изменения высоты направляющей имеется в моделях и с прямоугольной планкой – там к ней просто добавляют еще один фрагмент.

Обычно для обеспечения герметизации приходится с довольно высоким усилием прикручивать узел нижней подводки. Часто он полностью сделан из пластика, но некоторые производители изготавливают входной резьбовой фитинг из латуни с расчетом на высокое прижимное усилие металлической накидной гайкой.

Статья по теме:

Подключение газовой плиты – правила самостоятельного подключения. В статье раскрываются, какие виды унитазов существуют, как они собираются, а также как самому установить унитаз.

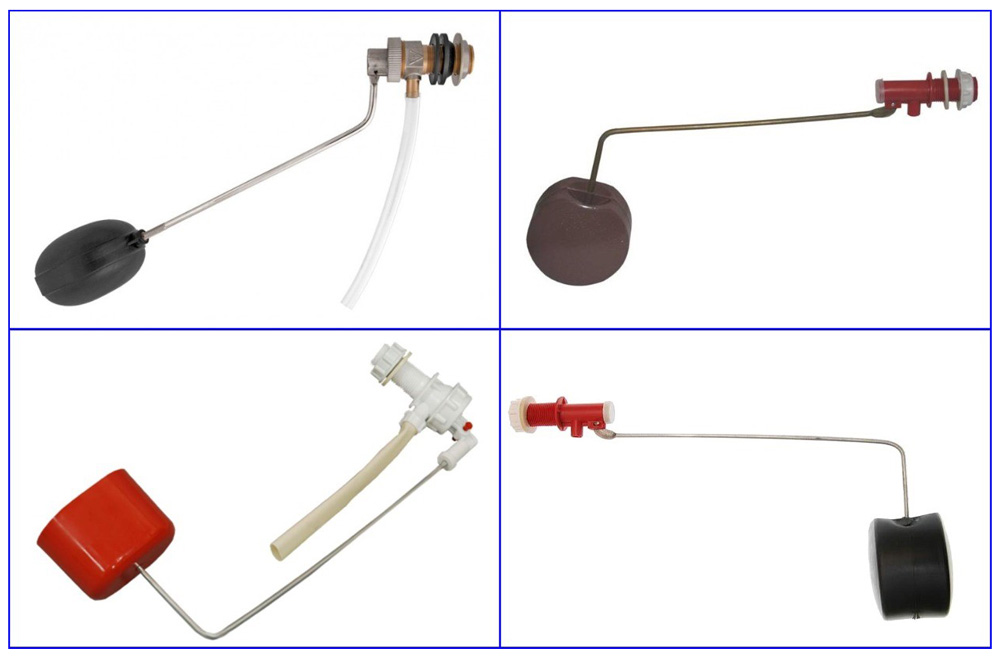

Рис. 5 Боковые подводки с горизонтальным поплавком

Запорная арматура для унитаза с боковой подводкой

Все унитазы советских времен делали с боковой подводкой. Узел крепили на одну из стенок унитаза, к нему подходил жесткий полимерный шланг, второй конец которого прикручивали к водопроводной трубе. Внутри располагался пластиковый поплавок на латунной штанге.

Для смыва сбоку выводилось ручка, которая через проволоку соединялась с резиновым клапаном, закрепленном в металлических направляющих. В других конструкциях клапан подсоединяли к ручке, которая находилась сверху на крышке бака.

 Заливной клапан с горизонтальным поплавком

Современная арматура для унитаза с боковой подводкой конструктивно мало чем отличается от старой советской. Заливной узел с перекрывающим поток клапаном крепится сбоку унитаза, а движением мембраны управляет горизонтально расположенный поплавок на металлическом стержне-коромысле.

Вода поступает в бачок через нижний патрубок небольшого диаметра в головке заливного узла, на него одета полимерная трубка, одновременно снижающая шум.

Принцип действия такой системы довольно прост. При наполнении бачка поплавок поднимает коромысло, которое через толкатель давит на мембрану, а та в свою очередь перекрывает водный канал.

Рис.6 Боковая арматура с вертикальным поплавком

Заливной клапан с вертикальным поплавком

Если у кого-то сохранился старый советский унитаз с боковой подводкой, вместо пришедшей в негодность горизонтальной поплавковой системы вполне можно установить вертикальный узел.

Конструкция не отличается высокой сложностью, и внешне представляет собой заливной патрубок с подсоединенной к нему вертикальной штангой. По штанге движется поплавок, который поднимаясь, через рычаг давит на толкатель и эластичную мембрану, перекрывающую канал. Также штанга сделана полой внутри и по ней вода поступает в бачок.

В других конструкциях поплавок перемещается по своей направляющей, а вода подается в бачок через отдельную трубку.

Так как далеко не все стенки унитазов расположены по вертикали относительно водного горизонта, в крепеж бокового механизма включена косая шайба. Она позволяет выставлять положение заливного узла строго по вертикали при ее закручивании.

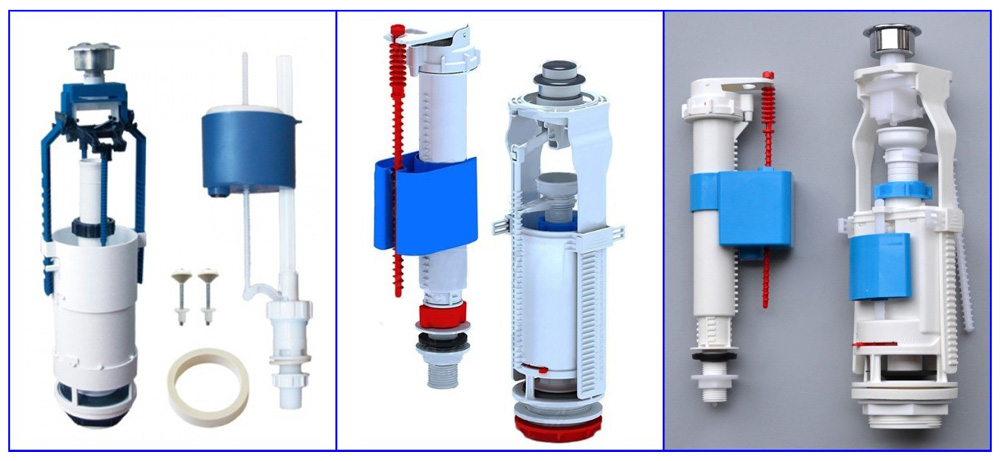

Рис. 7 Спускная арматура в комплектации с заливной

Спускная арматура

Каждый производитель выпускает арматуру для унитазов из двух узлов: заливного с боковой или нижней подводкой и спускного.

Типовой спускной узел представляет собой стакан, внутри которого перемещается запорный резиновый клапан.

Он через довольно сложный механизм соединен с кнопками, задающими режим полного или половинчатого опустошения бачка.

Также в любой спускной арматуре имеется регулировка высоты поднятия кнопок на планке для того, чтобы ее можно было подогнать под размеры любого бачка.

Вторая регулировка спускной арматуры задает высоту поднятия клапана при нажатии кнопки. Таким образом можно регулировать скорость слива.

В некоторых моделях спускных устройств используется поплавок, который связывают с клапаном. Таким образом добиваются не резкого одномоментного спуска, а медленного слива воды.

Спускной узел крепится к центральному отверстию бачка через резиновые прокладки наружной накидной пластиковой или латунной гайкой.

Запорный клапан спускного механизма в виде резинового плоского кольца закреплен вокруг полой трубки. При переполнении бачка вода вливается внутрь этой трубы и стекает в чашу.

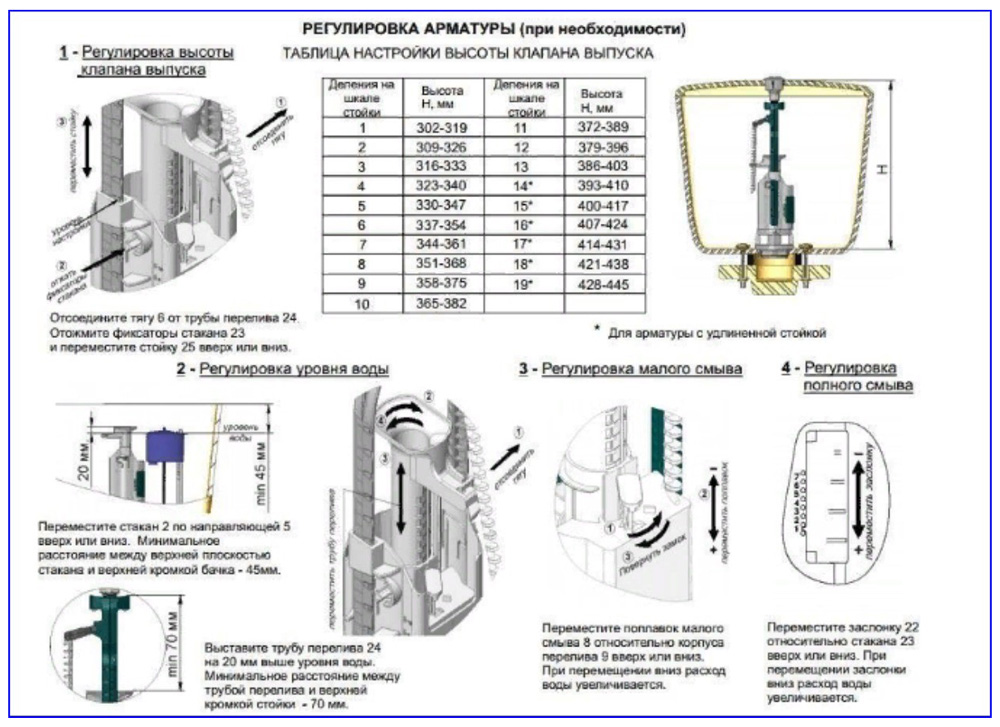

Рис. 8 Регулировки в арматурных механизмах

Рекомендации по выбору

Большинство унитазов выпускают и реализуют с готовой запорно-спускной арматурой.

Если она отсутствует в комплектации или требуется замена, то при ее выборе могут стать полезны следующие советы:

• Когда в бачке меняют старую арматуру, желательно, чтобы новая была от того же производителя и одинаковой с ней марки.
• При покупке не помешает убедиться в том, что все прокладки мягки и эластичны. Не стоит выбирать изделия со слишком тонкими резиновыми уплотнителями, так как это усложнит борьбу с протечками.
• Можно визуально осмотреть пластиковую арматуру и убедиться в том, что на ней отсутствуют дефекты в виде трещин, заусенец, неправильной формы.
• Хотя арматуру продают в упаковке, после повреждения которой ее сложно вернуть продавцу, лучше все-таки удостовериться в том, что клапан в выпускном узле и поплавок в запорном легко перемещаются.
• Более надежную фиксацию к бачку обеспечивает запорный механизм с латунной резьбовой муфтой и гайкой. Металлическое соединение позволяет плотнее прижать резиновые прокладки к поверхности бака, одновременно затрудняя самоотвинчивание.

Рис. 9 Полный комплект для монтажа нижней подводки

Статья по теме:

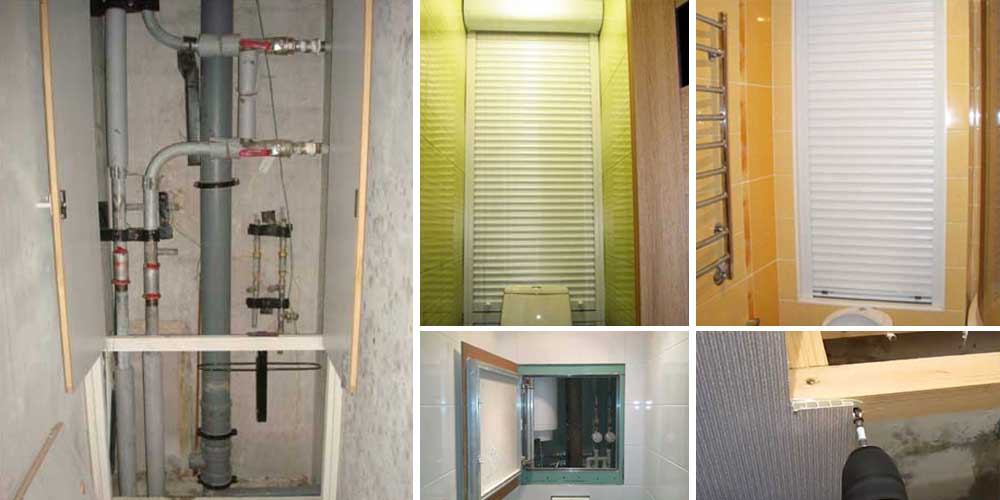

Как закрыть трубы в туалете: различные варианты и технология проведения работ. Выбор конструкции для короба, какие бывают способы монтажа различных конструкций, а также самостоятельный монтаж короба в туалете, обо всем этом читайте в отдельной статье!

• Практически все производители выпускают арматуру с двумя кнопками для работы бачка в обычном и экономичном режимах. Это оптимальный вариант спускной арматуры, которую следует приобретать.
• Самый простой способ определить качественную арматуру из ряда представленных – взвесить ее на руках. Чем тяжелее изделие, тем более надежным оно будет в эксплуатации.
• Важно обращать внимание и на размеры крепежных болтов арматуры. На низкокачественных изделиях они имеют малое сечение и небольшой размер, в высококачественной арматуре (Alcaplast) болты намного массивнее.
• Фирмы, выпускающие наиболее качественную арматуру: чешская Alcaplast, турецкая Nova, российская АНИ пласт.

Производители запорной арматуры для унитазов

На отечественном рынке арматуры для унитазов лидирующие позиции занимают российские и чешские производители. Многим известны торговые марки АНИ пласт, Iddis, ИнкоЭр из России, выпускающие товар высокого качества.

Им составляют конкуренцию чешская арматура брендов Alcaplast, Jika, которая во многих случаях по качественным показателям превосходит российскую.

В торговой сети реализуется и самая дорогая унитазная арматура производства Германии торговой марки Sanit.

Аналогичный товар на российский рынок поставляет турецкая фирма Nova.

Среди вездесущих китайцев представлено не так много изделий с определенными брендами. Практически все они поступают на рынок без маркировки, иногда встречаются изделия малоизвестных торговых марок типа Сатурн.

Рис. 10 Стоимость арматуры от популярных производителей

Запорная и спускная арматура для сливного бачка с нижней подводкой обеспечивает его функционирование с максимальной эффективностью, безопасностью и заданными режимами работы. Благодаря конструкции с широким рядом настроек она может устанавливаться практически в любой унитазный бачок.

Арматура для смывного бачка | Монтаж крышки унитаза

Арматуры для сливного бачка с нижней подводкой воды. Инструкция по монтажу и эксплуатации

Соответствует  требованиям ТУ 4953-001-02903999-2014
АБ 69.57.55.3

Назначение изделия

Арматура для смывного бачка предназначена для наполнения смывного бачка ( в народе сливной бачок) водой и подачи ее на смыв в унитаз.

Меры безопасности

Материалы, используемые для изготовления арматуры, в условиях эксплуатации не выделяют в окружающую среду вредных веществ и не оказывают вредного воздействия на организм человека при непосредственном контакте. Работа с арматурой не требует особых мер предосторожности.

Технические характеристики

• Диапазон рабочих давлений, Мпа 0,05 — 1
• Время заполнения бачка в объеме 6,0 л, не более, 2,5 мин
• Стабильность уровня: изменение уровня воды при изменении давления на 0,1 МПа, не более, мм 5,0
• Диаметр отверстия в крышке бачка, 38…44 мм
• Установленный ресурс не менее, 150,0 тыс.циклов
• Присоединительный размер G1/2-B
• Масса изделия, не более, 0,62 кг

Комплектность

В комплект арматуры входит:

Клапан впуска
Клапан выпуска

Хранение и уход за изделием

Арматуру следует хранить в упакованном виде в сухих закрытых помещениях на расстоянии но менее 0,6 м от отопительных приборов.

Не допускается  использование моющих средств, в состав которых входят абразивные, кислотно — щелочесодержащиё вещества, органические растворители.

Гарантия изготовителя

Гарантийный срок эксплуатации арматуры — пять лет со дня ввода в эксплуатацию, но не более шести лет со дня выпуска Срок службы арматуры — 6 лет.

Гарантия на изделие не распространяется в случае:

• его механических повреждений;
• установки с нарушением требований данной инструкции;
• неправильного обслуживания в процессе эксплуатации:
• несоответствия воды техническим требованиям ГОСТ 2761-84.

Рекомендации изготовителя

Для повышения надежности и долговечности арматуры рекомендуется дополнительно устанавливать фильтр в водопроводной сети.

Монтаж арматуры

Арматура поставляется в собранном виде, укомплектованная и настроенная под определенный тип бачка

1. Порядок установки арматуры в бачок


После установки арматуры не допускайте касания подвижных частей клапанов друг об друга и стенок бачка.

При подсоединении водопроводного шланга к клапану впуска придерживайте клапан от поворота.

2. Установка бачка

3. Установка крышки бачка и кнопочного узла

Проверьте, чтобы между крышкой бачка и кнопочным узлом, вставленным до упора в резьбу клапана выпуска (не ввинчивая) был зазор 3 – 19мм.

Для надежного центрирования витков резьбы перед ввинчиванием сделать 1 – 2 оборота против часовой стрелки до характерного щелчка, который покажет, что резьба «села» на свое место.

Регулировка арматуры

1. Если расстояние между крышкой бачка и кнопочным узлом выходит за
   пределы 3…19 мм, необходимо отрегулировать клапан выпуска по высоте
   (см. рис.2 и таблицу настройки высоты арматуры), Отсоедините тягу 23 от
   корпуса перелива 12. Отожмите фиксаторы стакана 10 и перемещением
   стойки 6 вверх-вниз добейтесь зазора 3…19 мм.

Присоедините тягу к корпусу перелива.

2. Для регулировки уровня воды в бачке
   отсоедините тягу 2 (см. рис.1), переместите
   поплавок вверх или вниз, и вновь присоедините
   к нему тягу. Минимальное расстояние между
   уровнем воды и верхней кромкой бачка 45 мм.

3. После регулировки уровня воды в бачке отрегулируйте трубу перелива 7
   (см. рис.2). Для этого отверните крышку байонетную 9 и переместите трубу
   перелива в положение, при котором риска на трубе соответствует уровню
   воды в бачке. Затяните байонетную крышку.

* Для арматуры с удлиненной стойкой
** при настройке на данное деление удалите трубу перелива 7

Таблица настройки высоты арматуры

Возможные неисправности и способы их устранения

ПРИМЕЧАНИЕ: Из-за наличия в воде различных примесей со временем возможно ухудшение работы клапана выпуска, вследствие выпадения на его деталях осадка. В этом случае необходимо отсоединить клапан от седла, промыть его и установить на место.

Рисунки клапанов

Клапан впуска (нижняя подводка) | Рис. 1

Клапан выпуска | Рис. 2

Арматура для сливного бачка | Видеоинструкция

Видео предоставлено сайтом uklad.net
Для написания статьи использовалась инструкция идущая в комплекте арматуры с бачком.

Так же предлагаю вашему вниманию:

Монтаж крышки унитаза | Видеоинструкция

В видео представлена обширная инструкция по сборке и установке сидений унитаза.
С пластиковым регулируемым, с пластиком не регулируемым крепежом, микролифтом и металлическим крепежом.
Желаю удачного монтажа!

Арматура для унитаза с нижней подводкой устройство какая лучше

Глядя на хитроумное сплетение канализационных, водопроводных труб, шлангов, вдосталь «наобщавшись» с господами сантехниками из ЖЭУ, прибывшими с очередным визитом по поводу внеочередного засора или протечки, после поверхностного изучения строения унитаза, перечитав кучу откликов и советов бывалых, воленс-ноленс приходишь к выводу, что унитаз с нижней подводкой воды – оптимальный вариант.

Плюсы и минусы унитазов с нижней подводкой

К несомненным плюсам относятся:

• аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
• нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
• нижняя подводка надежна, редко требует ремонта.

Есть и недостатки:

• такой тип подводки сложен в монтаже;
• сложности при замене деталей – проще полностью заменить систему.

Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

Устройство сливного бачка

Смывной бачок состоит из:

• резервуара, где находится вода;
• арматуры;
• системы слива;
• кнопки смыва воды.

Как выбрать арматуру для сливного бачка

Изначально рулеткой, линейкой измеряется диаметр трубы водозабора. При 1,5 см подводка – 3/8 дюйма, при 2,0 см – ½ дюйма.

Арматуру лучше купить той же модели, что и старая. Для этого демонтировать вышедший из строя механизм, показать образец продавцу-консультанту. Сейчас арматура чаще продается уже в собранном виде, что не потребует дополнительных усилий.

Как устроена арматура для сливного бачка унитаза с нижней подводкой

Материалы, из которых изготавливается арматура – пластик, металл, бронза. Пластик – наиболее популярный, но  хрупкий материал, стоимость изделия из него невысокая, бронза, соответственно более долговечный материал и стоимость изделия из нее достаточно высока. В строении арматуры сливного бачка нет ничего сложного. Несмотря на многообразие моделей, принцип построения арматуры один.

Арматура, предназначенная для нижней подводки, делится на:

• Сливной механизм закрепляется в бачке накидной гайкой. Для герметизации стыка, на трубу спуска, перед монтажом, надеваются специальные уплотнители, а между бачком слива и чашей располагают прокладку, которая предотвращает протекание воды. Слив воды происходит посредством нажатия на кнопку или при штоковом устройстве слива, подъемом рычага вверх.

Кнопочное устройство, в свою очередь, подразделяется на:

1. однокнопочное устройство, обеспечивающее полный слив, то есть опустошается весь резервуар;
2. двухкнопочное устройство, при котором возможно полное и частичное опустошение резервуара, соответственно такое устройство слива имеет два клапана.

• Также разных конструкций может быть поплавок:

1. С поршнем – поплавок прикреплен к поршню, при давлении на рычаг, слив открывается, при наборе воды, закрывает клапан;
2. С мембраной – механизм действия, как и с поршнем.

• Запорная арматура состоит из: поплавка, трубки перелива воды, кнопочного механизма слива вода, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия на кнопку, вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопроводной трубы льется вода, которая наполняет смывной бачок. Поплавок поднимается до установленного уровня, который ограничивает тяга. Мембранный клапан при этом закрывается, не допуская дальнейшего поступления воды.

Материалы и инструменты, необходимые для установки и замены арматуры

• Рулетка, можно обойтись обычной линейкой.
• Разводной ключ № 1.
• Гаечные ключи.
• Арматура.

Установка арматуры

Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

• Вначале проводится монтаж заливного клапана, для этого используются переходники и прокладки. У некоторых моделей унитаза заливной и входной клапаны монтируются одновременно.
• Систему можно установить в смывной бачок до полного монтажа унитаза, для этого поверх сливной системы положить резиновую прокладку. Поместить непосредственно механизм в смывной бачок, закрепить его гайкой.
• Весь крепеж, предназначенный для закрепления механизма, оснащается резиновыми прокладками внутри, пластиковыми – снаружи. Резиновые прокладки можно обработатьгерметиком. Желательно провести эту процедуру даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки – сборки устройства.
• Если унитаз не монолитного, то прокладку находящуюся между резервуаром и чаше, также обрабатывают герметиком.
• Части арматуры не должны касаться внутренних стенок резервуара, следует оставить зазор с 0,5см.
• По окончанию монтажа, смывной бачок устанавливается на унитаз.
• На резервуар установить крышку, прикрутить кнопку смыва.
• Подвести воду и протестировать слив.

Как настроить арматуру унитаза

В случае если тест на слив дал плохие результаты, следует провести настройку. Отсоединяется тяга с трубы перелива, освобождается фиксатор системы слива, чтобы стакан легко перемещался. Положение арматуры аккуратно регулируется до необходимого уровня – около 5 см до верха сливного бачка, зафиксировать, тягу подвести так, чтобы трубка перелива воды была погружена в воду на 2 см. Смывной механизм может иметь функции слива полного и половины бачка. Настройка системы слива половины бачка производится регулированием поплавка меньшего слива.

Демонтаж арматуры

1. Перекрыть воду, слить ее из резервуара.
2. Открутить против часовой стрелки кнопку, если она прикреплена непосредственно к крышке бака, снять крышку.
3. Открутить гайку, соединяющую систему со шлангом подачи воды, гаечным ключом.
4. Изъять старый механизм.

Причины поломки арматуры

• Появление течи снаружи при сливе, означает протечку прокладки. Следует подтянуть гайку, соединяющую патрубок и резервуар. Если течь не прекратилась, то перекрывается доступ воды, снимается гайка, вытянуть патрубок, снять прокладку и либо заменить ее на новую, либо обмотать ФУМ-лентой. Десяти намоток ленты будет вполне достаточно.
• Вода перестала сливаться. Вначале проверить уровень воды в емкости. Если он ниже положенного, то отрегулировать поплавок.
• Вода перестала поступать в резервуар. Причина – засор клапана. Для его устранения, слить воду, снять клапан, иглой или тоненькой проволокой очистить отверстие, через которое в резервуар поступает вода, после промыть.
• Постоянно течет вода. Проверить поплавок на перекос и разгерметизацию. Проверить целостность поплавка можно так – снять и опустить его в емкость с водой. Если начнет набирать воду, тонуть, то заменить.
• Слив неровный, рывками. Проверить крепежи рычага механизма смыва. Если шток не поднимается то, скорее всего, разболтался крепеж. Подтянуть болт, отрегулировать рычаг.
• Спускной рычаг не работает, его нужно заменить.
• Появление известкового налета – приобрести специальные средства для его удаления или воспользоваться лимонной кислотой.

замена смывного бачка с подводом воды, запорная арматура и впускной механизм

Невозможно представить современное жилище без ванной комнаты и туалета. Чтобы унитаз выполнял все функции, необходимо правильно подобрать арматуру. Нынешние материалы могут прослужить долгое время, если корректно все выбрать и установить.

Что собой представляет?

Неважно, какой конструкции арматура встроена в сливном бачке. Она должна выполнять функцию поддержания воды в нем: когда он заполняется – перекрыть кран, а когда опустошается – снова открыть. Арматура состоит из сливного узла – устройства, которое должно регулировать напор воды и место поплавка. Последний представляет собой некий датчик, который непосредственно определяет необходимость открытия и закрытия крана.

Установка арматуры сливного бачка с нижней подводкой подразумевает подключение подводного крана. Выделяют два вида для заливного узла: кнопочный и штоковый. Вода при кнопочном устройстве сливается во время нажатия, то есть, автоматически. В таком же режиме вода спускается и со штоком. Но в данном случае рукоятку нужно потянуть вверх, а после вернуть в исходное положение.

Сейчас все чаще используются более современные бачки, с кнопкой. Для такого механизма нужно, чтобы кнопка ни в коем случае не выступила над его поверхностью, проем должен составлять не менее 40 мм. Данный размер рассчитан для круглых механизмов. Но встречаются модели и овальной формы, и прямоугольной.

Преимущества и недостатки

Плюсами является, приятный визуальный вид, унитаз формируется необыкновенным дизайном и может иметь необычную форму, что скрывает саму систему, нижняя подводка работает без шума, вода не бежит, из-за того, что она поступает из смывного бачка, она надежна и почти никогда не требует ремонта. Минусы: вид подводки сложен в монтаже, при замене деталей, легче поменять саму систему.

Конструкции

Сливные механизмы зачастую зависят от типа бачка, например, подвесной вариант. Данный вид использовался очень давно. Преимуществами он обладал только из-за высокого расположения, это давало сильный напор воды. Скрытый бачок – уже более современная конструкция, но со сложной схемой монтажа. Установка происходит на металлический каркас, а затем кнопка слива выводится наружу. Смонтированный бачок применяется уже давно, поэтому пользуется большой популярностью.

Различаются конструкции и устройством клапанов. Так, клапан типа «кройдон» находится в старых изделиях. При наборе воды поплавок в нем поднимается и воздействует на него. Когда вода заполняет полностью бак, клапан перекрывает ее подачу.

Другой вид, поршневой клапан, устанавливается горизонтально, почти ничем не отличается от других. Для мембранного клапана вместо прокладки используют резиновую или объемную мембрану.

Такие устройства хорошо справляются со своей задачей – быстро перекрывают воду. Но есть один недостаток – недолго служат. Это связано с качеством воды в трубах – она слишком грязная, приходится устанавливать фильтры.

Существует несколько вариантов управления механизмом. Штоковые системы представляют собой конструкцию, на которой установлен резиновый клапан. Он может открывать или закрывать сливной бачок. Конструкция считается устаревшей, и все стараются его менять. Из-за того, что прокладка изнашивается, начинает течь вода. Запорный механизм, применяется для полного перекрытия проходного сечения, запирающим элементом является золотник.

Системы заполнения

Существуют кнопочные системы заполнения известны однокнопочные, при ее нажатии выливается вся вода. Двухкнопочная, конструкция обеспечивает экономность. Одна кнопка предназначена для небольшого смыва – вытекает только часть воды, вторая нужна для полного смыва. Стоп-слив – это бачки с одной кнопкой, но при одном нажатии вода выливается полностью, если нажать второй раз, то она прекратит литься.

Вода может поступать с разных мест, например, с боковой подводкой входной водопровод находится сбоку и сверху. Когда бак заполняется, вода сверху падает и начинает шуметь, это доставляет дискомфорт. С нижней подводкой подача воды происходит в донной части бачка и поэтому это не вызывает шум. Такие конструкции позволяют спрятать шланг подвода, что делает внешний вид унитаза более эстетичным.

Нюансы выбора

Сливной бачок унитаза – с самого начала обеспечен нужной сливной арматурой. Пока все работает, никто не задумывается о его ремонте. Но, наступает такой момент, когда что-то ломается и с ним проблемы: протекание или неполное перекрывание клапана. Это значит, что арматура нуждается в ремонте.

С приобретением проблем нет, но нужно выбрать качественную арматуру, чтобы она прослужила много лет. Качество пластиковых компонентов, должно быть без брака, то есть без заусенцев или погнутой формы. Таким деталям следует быть жесткими. Стоит спросить материал изготовления, лучшим считается полиэтилен. Прокладки должны быть мягкими, чтобы это проверить, аккуратно растяните резину и направьте на свет, мелких щелей быть не должно.

Это нежные детали, они легко ломаются из-за загрязненной воды. Поэтому следует купить комплект водопроводных фильтров. Поплавковый рычаг должен быть подвижным и мягким и не должен заедать. Крепежи следует брать из пластика, стальные детали не подходят. Схема обязана быть крепкой, неразболтанной, иначе ничего не будет работать. При покупке следует учесть все эти факторы. На всякий случай дома должен быть сантехнический ремкомплект.

Особенности установки

От спускового приспособления отвертывается крепежная гаечка, размещенная в нижней части. Около гайки, должна быть резиновая подкладка, которая нужна для герметизации монтажа. Колечко ставится вниз сливного бачка, а на подготовленную прокладку, следует зафиксировать спусковой механизм. Затем, необходимо убрать фиксирующую гайку с наполнительного клапана. В случае если применяется арматуру с нижней подводкой, то гаечка должна находится в нижней части прибора.

В случае если используется боковая арматура, то гаечка располагается в боковой части клапана. Далее необходимо поставить уплотнительное кольцо, оно должно находится на отверстие внутри бачка. Отрегулируйте впускной клапан и закрутите гайкой. Впускной и выпускной клапаны никак не должны контактировать друг с другом и со стенами сливного бачка. Такая установка выполняется гибкой подводкой, согласно которой в бак станет поступать вода. При подсоединении подводки не нужно оставлять уплотнительную прокладку.

Проконтролируйте работоспособность арматуры и, если нужно, отрегулируйте поплавок. В случае если применяется поплавок в рычаге, для его нормальной работы достаточно согнуть двигатель вплоть до требуемого местоположения. Если применяется подвижный поплавок, ограничение хода закрепляется особым стопорным кольцом или зажимами. В самом конце установите крышку и присоедините сливную кнопку.

Возможные неполадки

Если вода регулярно набирается в баке, то механический клапан требует замены. Когда деформируется рычаг поплавка, попытайтесь его выровнять, если не получится, замените. Если возникают проблемы с поплавком, значит этот дефект происходит от потери герметичности, так как внутрь набирается вода и поплавок перестает выполнять свою работу.

Если вода протекает внизу сливного бачка, то причина этой поломки в трещине или сгнили болты. Для того чтобы этой проблемы не было, поменяйте их. Такая процедура потребует редактирования устарелых крепежей и чистки мест посадки, затем установите новые болты. При выборе болтов берите латунные или бронзовые – им не грозит образование ржавчины.

Когда вода стекает струей в унитаз, следует обратить внимание на мембрану. Снимите сифон и поменяйте ее. Зачастую такая ситуация происходит, когда сбивается регулировка поплавка. Рычаг не до конца перекрывает воду, и она попадает в унитаз через переливную трубку. Эту проблему можно устранить отрегулировавши поплавок. Когда вы правильно отрегулируете систему, она будет перекрывать клапан при уровне воды 1–2 см.

Если течет из боковой подводки, то скорей всего проблема в шланге. Когда вода почти не набирается или этот процесс происходит медленно, срок действия механизма впускного клапана подошел к концу. В первом случае нужно заменить клапан, во втором требуется открутить шланг и попытаться прочистить. Это, конечно, не всегда удается, так как возможно попадание мусора, например, при ремонте. В таких случаях чаще всего его меняют.

Замена арматуры

Часто люди считают, что если поломалось что-то одно, то поломается и все остальное. Многие предпочитают полную замену частичному ремонту. Это мнение поспешно и часто ошибочно, ведь можно попробовать исправить ситуацию.

Алгоритм самостоятельных действий по замене довольно прост:

• Закройте кран бачка.
• Снимите кнопку слива.
• Вынимайте крышку и откручивайте шланг.
• Вынимайте верхнюю часть колонки, чтобы ее вытащить, поверните на 90 градусов.

• Выкрутите крепления.
• Снимите бачок.
• Выкрутите крепежные части и достаньте старую арматуру.

• Устанавливайте новые детали в порядке, обратном процессу демонтажа.

После того как вы установили все компоненты, проверьте наличие протечек, правильность функционирования поплавковой системы. Клапан положения поплавка на рычаге регулируется так, чтобы при полном перекрытии крана подачи, уровень воды был ниже сливной линии. Все достаточно просто, поэтому необязательно быть профессионалом, чтобы проделать такую работу.

Подробнее о замене арматуры в бачке унитаза вы узнаете из следующего видео.

Устройство смывного бачка с нижней подводкой воды

Главное меню » Квартира » Туалет » Что предпочесть: запорную арматуру для унитаза с нижней или боковой подводкой?

Что предпочесть: запорную арматуру для унитаза с нижней или боковой подводкой?

Современное жилье практически невозможно представить без благоустроенной туалетной комнаты (или совмещенного санузла). Унитаз стал привычным сантехническим прибором в каждой квартире, доме и офисе. Его конструкция кажется большинству обывателей сложной, и ремонтные работы доверяются в большинстве случаев профессиональным сантехникам.

Между тем, если вы неоднократно прибегали к их услугам, наверняка сталкивались со следующей ситуацией: пришедший по вызову мастер снимает крышку с бачка унитаза, минуту-две «колдует», затем сообщает, что работа сделана. При этом даже не открывая своего чемоданчика с инструментом и запасными частями.

Это свидетельствует о том, что большинство неполадок, связанных с запорным механизмом бачка унитаза, устранить весьма просто. И нет нужды обращаться к услугам сантехника, ожидать его визита и тратить лишние средства на оплату его труда.

Механизм действия, устройство и различия

Конструкция, выполняющая функцию заполнения емкости водой, подразделяется на две основные разновидности:

• с верхним (боковым) подключением;
• с нижним подключением.

Запорная арматура для унитаза с боковой подводкой применяется в большинстве современных модификациях сливных бачков бюджетного сегмента – исполнения типа «компакт» и предназначенных для установки на некоторой высоте от унитаза. Она отличается простотой монтажа и легкостью проведения ремонтных, регулировочных работ .

Если подключение сбоку

Составляющие такого механизма следующие:

• Запорный клапан мембранного либо штокового типа. В отечественных вариантах исполнения чаще применяется более недорогая штоковая конструкция.
• Рычаг управления (штанга). Бывает выполненным из латуни либо пластика.
• Поплавок. Может быть изготовлен из вспененного материала либо представлять собой полую пластиковую емкость.
• Наливная трубка. Предназначена для уменьшения шума, производимого оттоком жидкости при заполнении резервуара.

Существуют современные модификации с поплавком, двигающимся по вертикальной направляющей, но поскольку эта конструкция является основной для системы с нижней подводкой, ее строение и принцип действия будет освещен в следующем подразделе.

Принцип действия заливного механизма с горизонтальным расположением управляющего устройства следующий:

1. При понижении уровня воды в емкости (осуществлении смыва) поплавковое устройство опускается, увлекая за собой штангу, которая открывает запорный клапан.
2. Жидкость начинает поступать в емкость, поднимая управляющий элемент.
3. В случае использования штокового клапана поток уменьшается постепенно, а при применении мембранного – перекрывается сразу и полностью по достижении определенного уровня.

Если снизу

Основными конструктивными элементами запорной арматуры для сливного бачка унитаза с нижней подводкой являются:

• поплавок;
• направляющая;
• стакан, в который опускается поплавковое устройство при сливе жидкости из резервуара;
• тяга, прикрепленная, с одной стороны, к поплавку, с другой – к запорному приспособлению;
• мембранный клапан.

Принцип действия устройства смывного бачка с нижней подводкой воды такой:

1. При опорожнении накопительного резервуара унитаза поплавок опускается по направляющей.
2. Тяга передает усилие на мембранный клапан, открывая его.
3. Начинается поступление воды в резервуар.
4. Поплавковая камера поднимается до уровня, ограничиваемого размерами управляющей тяги, после чего клапан перекрывается, прекращая подачу жидкости в емкость.

Частая поломка арматуры унитаза — непрекращающееся подтекание воды и последующие за этим расходы и ржавчина. Узнайте, что делать, если сливной бачок не держит воду .

А вы знаете, как самостоятельно установить сливной бачок на унитаз? Это несложно, надо лишь следовать инструкции .

А из этой статьи http://sansovet.com/remont/unitazy/bachki-s-knopkami.html вы узнаете, как отремонтировать сливной бачок с кнопкой.

Как самостоятельно отрегулировать?

Регулировка сливного бачка унитаза с нижним подводом воды осуществляется простым вращением регулировочного винта. определяющего положение поплавка на тяге. Для увеличения максимального наполнения жидкости необходимо вращать винт против часовой стрелки, для уменьшения – по часовой стрелке.

Для настройки уровня воды в накопительном резервуаре с боковой подводкой и горизонтальным расположением управляющего устройства необходимо перемещать поплавковую камеру вдоль штанги.

Увеличивая размер рычага, можно добиться повышения уровня заполнения резервуара и наоборот. Для этого необходимо открутить крепежный винт (или барашек), переместить его в нужное положение и зафиксировать. Либо просто передвинуть поплавок по зубчатой пластмассовой тяге.

В конструкциях с металлической штангой изменение уровня наполнения емкости можно отрегулировать, просто подогнув штангу в нужную сторону.

Сравнение обоих видов и их недостатков

Какое запорное устройство для сливного бачка унитаза следует предпочесть – с верхней или нижней подводкой? Первая конструкция применяется уже давно. Ее преимущества – простота монтажа и обслуживания. Недостатками считаются:

• Повышенная шумность при наполнении резервуара. Обычно для уменьшения шума применяется наливная трубка из мягкого полимера. Но с течением времени она может спадать с патрубка, приводя к повышенной шумности набора воды.

К тому же отсоединенная наливная трубка вполне может попасть между грушей и сливным отверстием, препятствуя его запиранию и приводя к постоянной утечке (следовательно и притоку) воды.

Эксплуатация унитаза, бачок которого подключен к водопроводной системе снизу, также имеет некоторые нюансы:

• Неудобство монтажа и ремонта. Нижнее подключение хоть и является более эстетичным, меньше бросается в глаза, но приводит к стесненным условиям при ее установке и осуществлении ремонта бачка унитаза.
• Мембранный клапан требует высокого качества используемой воды. то есть подключение к системе необходимо производить после водяного фильтра. В противном случае клапан будет часто засоряться, прекращая подачу жидкости в резервуар.
• В месте подключения арматуры возможна утечка воды . происходящая по причине недостаточно надежного закрепления фиксирующей гайки либо нарушении свойств резиновой прокладки.

Общей «болезнью» любых типов запорных механизмов является нарушение герметичности поплавка, что приведет к его затоплению, следовательно, вода будет постоянно поступать в бачок и уходить в канализацию через предохранительную переливную трубку. Поэтому лучше отдавать предпочтение пенопластовым модификациям.

Подводя итоги, можно сказать: при соблюдении всех правил установки и применении водяного фильтра арматура с нижним типом подключения является более надежной в эксплуатации и комфортно й, создавая минимум шума при наполнении бачка. Но, с другой стороны, конструкции с верхним подключением дешевле и легче поддаются самостоятельному ремонту.

No related posts.

Глядя на хитроумное сплетение канализационных, водопроводных труб, шлангов, вдосталь «наобщавшись» с господами сантехниками из ЖЭУ, прибывшими с очередным визитом по поводу внеочередного засора или протечки, после поверхностного изучения строения унитаза, перечитав кучу откликов и советов бывалых, воленс-ноленс приходишь к выводу, что унитаз с нижней подводкой воды – оптимальный вариант.

Плюсы и минусы унитазов с нижней подводкой

К несомненным плюсам относятся:

• аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
• нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
• нижняя подводка надежна, редко требует ремонта.

• такой тип подводки сложен в монтаже;
• сложности при замене деталей – проще полностью заменить систему.

Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

Устройство сливного бачка

Смывной бачок состоит из:

• резервуара, где находится вода;
• арматуры;
• системы слива;
• кнопки смыва воды.

Как выбрать арматуру для сливного бачка

Изначально рулеткой, линейкой измеряется диаметр трубы водозабора. При 1,5 см подводка – 3/8 дюйма, при 2,0 см – ½ дюйма.

Арматуру лучше купить той же модели, что и старая. Для этого демонтировать вышедший из строя механизм, показать образец продавцу-консультанту. Сейчас арматура чаще продается уже в собранном виде, что не потребует дополнительных усилий.

Как устроена арматура для сливного бачка унитаза с нижней подводкой

Материалы, из которых изготавливается арматура – пластик, металл, бронза. Пластик – наиболее популярный, но хрупкий материал, стоимость изделия из него невысокая, бронза, соответственно более долговечный материал и стоимость изделия из нее достаточно высока. В строении арматуры сливного бачка нет ничего сложного. Несмотря на многообразие моделей, принцип построения арматуры один.

Арматура, предназначенная для нижней подводки, делится на:

• Сливной механизм закрепляется в бачке накидной гайкой. Для герметизации стыка, на трубу спуска, перед монтажом, надеваются специальные уплотнители, а между бачком слива и чашей располагают прокладку, которая предотвращает протекание воды. Слив воды происходит посредством нажатия на кнопку или при штоковом устройстве слива, подъемом рычага вверх.

Кнопочное устройство, в свою очередь, подразделяется на:

1. однокнопочное устройство, обеспечивающее полный слив, то есть опустошается весь резервуар;
2. двухкнопочное устройство, при котором возможно полное и частичное опустошение резервуара, соответственно такое устройство слива имеет два клапана.

• Также разных конструкций может быть поплавок:

1. С поршнем – поплавок прикреплен к поршню, при давлении на рычаг, слив открывается, при наборе воды, закрывает клапан;
2. С мембраной – механизм действия, как и с поршнем.

• Запорная арматура состоит из: поплавка, трубки перелива воды, кнопочного механизма слива вода, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия на кнопку, вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопроводной трубы льется вода, которая наполняет смывной бачок. Поплавок поднимается до установленного уровня, который ограничивает тяга. Мембранный клапан при этом закрывается, не допуская дальнейшего поступления воды.

Материалы и инструменты, необходимые для установки и замены арматуры

• Рулетка, можно обойтись обычной линейкой.
• Разводной ключ № 1.
• Гаечные ключи.
• Арматура.

Установка арматуры

Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

• Вначале проводится монтаж заливного клапана, для этого используются переходники и прокладки. У некоторых моделей унитаза заливной и входной клапаны монтируются одновременно.
• Систему можно установить в смывной бачок до полного монтажа унитаза, для этого поверх сливной системы положить резиновую прокладку. Поместить непосредственно механизм в смывной бачок, закрепить его гайкой.
• Весь крепеж, предназначенный для закрепления механизма, оснащается резиновыми прокладками внутри, пластиковыми – снаружи. Резиновые прокладки можно обработатьгерметиком. Желательно провести эту процедуру даже для новых мембран, прокладок. Замена вышедшей из строя прокладки, мембраны путем разборки – сборки устройства.
• Если унитаз не монолитного, то прокладку находящуюся между резервуаром и чаше, также обрабатывают герметиком.
• Части арматуры не должны касаться внутренних стенок резервуара, следует оставить зазор с 0,5см.
• По окончанию монтажа, смывной бачок устанавливается на унитаз.
• На резервуар установить крышку, прикрутить кнопку смыва.
• Подвести воду и протестировать слив.

Как настроить арматуру унитаза

В случае если тест на слив дал плохие результаты, следует провести настройку. Отсоединяется тяга с трубы перелива, освобождается фиксатор системы слива, чтобы стакан легко перемещался. Положение арматуры аккуратно регулируется до необходимого уровня – около 5 см до верха сливного бачка, зафиксировать, тягу подвести так, чтобы трубка перелива воды была погружена в воду на 2 см. Смывной механизм может иметь функции слива полного и половины бачка. Настройка системы слива половины бачка производится регулированием поплавка меньшего слива.

Демонтаж арматуры

1. Перекрыть воду, слить ее из резервуара.
2. Открутить против часовой стрелки кнопку, если она прикреплена непосредственно к крышке бака, снять крышку.
3. Открутить гайку, соединяющую систему со шлангом подачи воды, гаечным ключом.
4. Изъять старый механизм.

Причины поломки арматуры

• Появление течи снаружи при сливе, означает протечку прокладки. Следует подтянуть гайку, соединяющую патрубок и резервуар. Если течь не прекратилась, то перекрывается доступ воды, снимается гайка, вытянуть патрубок, снять прокладку и либо заменить ее на новую, либо обмотать ФУМ-лентой. Десяти намоток ленты будет вполне достаточно.
• Вода перестала сливаться. Вначале проверить уровень воды в емкости. Если он ниже положенного, то отрегулировать поплавок.
• Вода перестала поступать в резервуар. Причина – засор клапана. Для его устранения, слить воду, снять клапан, иглой или тоненькой проволокой очистить отверстие, через которое в резервуар поступает вода, после промыть.
• Постоянно течет вода. Проверить поплавок на перекос и разгерметизацию. Проверить целостность поплавка можно так – снять и опустить его в емкость с водой. Если начнет набирать воду, тонуть, то заменить.
• Слив неровный, рывками. Проверить крепежи рычага механизма смыва. Если шток не поднимается то, скорее всего, разболтался крепеж. Подтянуть болт, отрегулировать рычаг.
• Спускной рычаг не работает, его нужно заменить.
• Появление известкового налета – приобрести специальные средства для его удаления или воспользоваться лимонной кислотой.

http://www.moyavanna.com/wp-content/uploads/2016/10/kak-ustanovit-armaturu-min.jpg 485 728 admin http://www.moyavanna.com/wp-content/uploads/2015/05/logo1.png admin 2016-10-04 09:59:08 2016-10-04 09:59:08 Арматура для смывного бачка с нижней подводкой воды

Want to join the discussion?
Feel free to contribute!

Добавить комментарий Отменить ответ

• Плитка называется CASA MAYÓLICA — ANCONA. 31.05.2017 — 22:38 от admin
• Как называется плитка цвета морской. 22.05.2017 — 21:08 от Ирина
• Плитка называет 9001 Aqua, страна производитель. 22.12.2016 — 15:51 от admin
• Как называется коллекция салатовая. 22.12.2016 — 15:43 от Лариса
• Сразу отметим, что в зависимости. 07.11.2016 — 20:20 от lomaster
• Если без ванны жизнь не мыслима. 03.11.2015 — 08:52 от петя
• Мне кажется если ванна маленькая. 21.07.2015 — 14:36 от Макс
• Пластиковые панели ПВХ – недорогой. 11.07.2015 — 12:43 от serialmint.ru
• Василий, вам сюда http://www.moyavanna.com/dizajn-vannoj-komnaty-so-stiralnoj-mashinoj-foto/ 29.06.2015 — 02:39 от admin
• У меня ванная в черно-белых тонах. 24.06.2015 — 13:14 от Василий
• Ахренеть, это же просто шедевр. 21.06.2015 — 04:14 от Vsevolod
• У меня ванная сделана в черно-белых. 18.06.2015 — 05:58 от Василий
• Ванная комната всегда должна быть. 17.06.2015 — 20:38 от Сергей
• Интересно во сколько обойдется. 17.06.2015 — 14:11 от Рахман
• Дуже красиво оформленні ванні. 17.06.2015 — 01:42 от Саня
• Отличная ванная в ней есть много. 16.06.2015 — 18:40 от Афродина
• Очень понравилось фото, где ванная. 16.06.2015 — 16:23 от Лидия

Арматура для сливного бачка

Соответствует требованиям ТУ 4953-001-02903999-2014
АБ 69.57.55.3

Назначение изделия

Арматура для смывного бачка предназначена для наполнения смывного бачка ( в народе сливной бачок ) водой и подачи ее на смыв в унитаз.

Меры безопасности

Материалы, используемые для изготовления арматуры, в условиях эксплуатации не выделяют в окружающую среду вредных веществ и не оказывают вредного воздействия на организм человека при непосредственном контакте. Работа с арматурой не требует особых мер предосторожности.

Технические характеристики

• Диапазон рабочих давлений, Мпа 0,05 — 1
• Время заполнения бачка в объеме 6,0 л, не более, 2,5 мин
• Стабильность уровня: изменение уровня воды при изменении давления на 0,1 МПа, не более, мм 5,0
• Диаметр отверстия в крышке бачка, 38…44 мм
• Установленный ресурс не менее, 150,0 тыс.циклов
• Присоединительный размер G1/2-B
• Масса изделия, не более, 0,62 кг

Комплектность

В комплект арматуры входит:

Клапан впуска
Клапан выпуска

Хранение и уход за изделием

Арматуру следует хранить в упакованном виде в сухих закрытых помещениях на расстоянии но менее 0,6 м от отопительных приборов.

Не допускается использование моющих средств, в состав которых входят абразивные, кислотно — щелочесодержащиё вещества, органические растворители.

Гарантия изготовителя

Гарантийный срок эксплуатации арматуры — пять лет со дня ввода в эксплуатацию, но не более шести лет со дня выпуска Срок службы арматуры — 6 лет.

Гарантия на изделие не распространяется в случае:

• его механических повреждений;
• установки с нарушением требований данной инструкции;
• неправильного обслуживания в процессе эксплуатации:
• несоответствия воды техническим требованиям ГОСТ 2761-84.

Рекомендации изготовителя

Для повышения надежности и долговечности арматуры рекомендуется дополнительно устанавливать фильтр в водопроводной сети.

Монтаж арматуры

Арматура поставляется в собранном виде, укомплектованная и настроенная под определенный тип бачка

1. Порядок установки арматуры в бачок


После установки арматуры не допускайте касания подвижных частей клапанов друг об друга и стенок бачка.

При подсоединении водопроводного шланга к клапану впуска придерживайте клапан от поворота.

Во избежание течи из-под прокладки, крепежные гайки-барашки затягивайте равномерно с двух сторон.

1. Установка крышки бачка и кнопочного узла

Проверьте, чтобы между крышкой бачка и кнопочным узлом, вставленным до упора в резьбу клапана выпуска (не ввинчивая) был зазор 3 – 19мм.

Для надежного центрирования витков резьбы перед ввинчиванием сделать 1 – 2 оборота против часовой стрелки до характерного щелчка, который покажет, что резьба «села» на свое место.

Регулировка арматуры

1. Если расстояние между крышкой бачка и кнопочным узлом выходит за
   пределы 3…19 мм, необходимо отрегулировать клапан выпуска по высоте
   (см. рис.2 и таблицу настройки высоты арматуры), Отсоедините тягу 23 от
   корпуса перелива 12. Отожмите фиксаторы стакана 10 и перемещением
   стойки 6 вверх-вниз добейтесь зазора 3…19 мм.

Присоедините тягу к корпусу перелива.

1. Для регулировки уровня воды в бачке
   отсоедините тягу 2 (см. рис.1), переместите
   поплавок вверх или вниз, и вновь присоедините
   к нему тягу. Минимальное расстояние между
   уровнем воды и верхней кромкой бачка 45 мм.

1. После регулировки уровня воды в бачке отрегулируйте трубу перелива 7
   (см. рис.2). Для этого отверните крышку байонетную 9 и переместите трубу
   перелива в положение, при котором риска на трубе соответствует уровню
   воды в бачке. Затяните байонетную крышку.

* Для арматуры с удлиненной стойкой
** при настройке на данное деление удалите трубу перелива 7

Таблица настройки высоты арматуры

Деление на шкале стойки

Источники: http://sansovet.com/kvartira/tualet/podvodka-armatury.html, http://www.moyavanna.com/armatura-dlya-smyvnogo-bachka-s-nizhnej-podvodkoj-vody/, http://masstter.com/santexnika/armatura-dlya-slivnogo-bachka.html

Как собрать шасси Magician — BuildCircuit.COM

Просмотры сообщений: 30

Посмотрите аналогичные шасси робототехники в магазине Buildcircuit

Sparkfun.com недавно выпустил простую, удобную и полезную платформу роботов для любителей робототехники. Он называется «Шасси волшебника». Вы можете использовать шасси для различных типов роботов, например, для определения линии, обнаружения препятствий и роботов, управляемых с помощью смартфона. Недавно я опубликовал несложный проект про робота, управляемого смартфоном.Я также использовал Magician Chassis в своем проекте. Я рекомендую это шасси для любителей и новичков в робототехнике, потому что оно дешевле, чем другие известные мне продукты. Вы можете использовать его для изучения и экспериментирования с основами робототехники.

Вы получаете эти компоненты в пакете Magician Chassis:

Фото с сайта sparkfun.com

Как собрать шасси Magician?

Шаг 1: У вас есть две платы шасси, ШАССИ-ВВЕРХ и ШАССИ-НИЖНИЙ.Установите держатели двигателя на нижнюю часть шасси.

Шаг 2: Соедините держатель скорости с вращателем колеса двигателя и закрепите на днище шасси. Закрепите двигатель винтом M3 * 30 и гайкой M3.

Шаг 3: Закрепите еще один двигатель также на нижней части шасси.

Шаг 4: Теперь закрепите колеса.

Шаг 5: Соберите всенаправленное колесо, используя винт M3 * 6 и проставку L25.

Шаг 6: Закрепите держатель батареи винтом M3 * 10 с плоской головкой

Шаг 7. Используйте распорку L25 для закрепления шасси

Шаг 8: Закрепите шасси над проставками L25.

ПРОЧИТАЙТЕ ЗАПИСЬ: ПРОСТОЙ РОБОТ, УПРАВЛЯЕМЫЙ СМАРТ-ТЕЛЕФОНОМ, ИСПОЛЬЗУЮЩИЙ ШАССИ ВОЛШЕБНИКА

Связанные сообщения:

• Как собрать робота, следующего за линией — Страница 2
• НАБОР DIY 59- Как собрать набор цифровых часов своими руками?
• Как собрать серийный ЖК-комплект
• DIY KIT 15- Как собрать инфракрасную музыку…
• Как собрать робота, следующего за линией — Страница 1
• Как сделать простого робота с помощью Arduino, Android,…
• Как сделать собрать инфракрасный передатчик для инфракрасного…
• Как собрать Amarino Evaluation Shield

Сколько времени нужно, чтобы установить батут? НАСТОЯЩЕЕ время сборки

Если вы планируете купить батут для использования на заднем дворе, вы не одиноки. В настоящее время все больше и больше американских семей открывают для себя преимущества батута для домашнего использования. Однако почти все модели домашних батутов требуют некоторой сборки, и важно понимать, сколько времени требуется на сборку батута, прежде чем покупать. Итак, сколько времени нужно, чтобы установить батут? Читайте наше удобное руководство.

Застрахованная и лицензированная сборка батутов на открытом воздухе в вашем регионе: Стоимость уточняйте здесь >>

Ищете батут? Не покупайте то, что вы ненавидите

Вот список наших руководств по покупке, которые помогут вам найти лучшее, что вам нужно:

Сколько времени нужно, чтобы собрать 10-футовый батут?

Время сборки батута во многом зависит от марки и модели, которую вы покупаете. Некоторые батуты собрать проще, чем другие, и вам следует проверить, что рецензенты говорят о времени сборки вашей конкретной модели.Как правило, установка 10-футового батута занимает не менее часа, а если вы настраиваетесь в одиночку, может потребоваться и более 3 часов. Итак, вы можете видеть, что установка батута требует определенных затрат времени. Однако многое из этого будет связано с креплением пружин. Итак, чтобы сделать это быстрее, стоит приобрести инструмент для пружин для батута. Некоторые батуты идут в комплекте с ним, поэтому, хотя эти инструменты недороги, стоит проверить, есть ли он уже в вашем батуте.Это делает работу менее утомительной и может значительно сократить необходимое время сборки.

Сколько времени нужно, чтобы собрать 14-футовый батут?

Опять же, это часто связано с вашей моделью батута, поскольку некоторые из них собрать намного проще, чем другие. Поскольку они содержат одинаковые компоненты, сборка 14-футового батута не должна занимать слишком много времени, чем меньший батут того же типа. Однако вы должны ожидать, что это займет немного больше времени. Это связано с тем, что для 14-футового батута потребуется больше пружин, а их установка может занять много времени.Таким образом, будет отличной идеей приобрести съемник батутных пружин, чтобы сократить время сборки и сделать установку пружин более безопасной и без напряжения.

Сколько времени нужно, чтобы собрать батут Скайуокера?

Skywalker — популярная марка батутов. Если вы рассматриваете этот бренд, вам может быть интересно, сколько времени потребуется на сборку. Это частично зависит от того, какую модель батута Skywalker вы покупаете, так как доступны различные размеры и стили.Однако, по общему мнению, сборка батута Skywalker довольно проста и занимает около 2-3 часов. Они включают полезное руководство, которое поможет в этом процессе. Вы можете сократить это количество, связав кого-нибудь, кто вам поможет, и используя инструмент для крепления пружин.

Сколько времени нужно, чтобы собрать батут Springfree?

Батуты Springfree собираются дольше, а некоторые пользователи сообщают, что это может занять до 4 часов. Эти батуты поставляются с очень подробным и полезным руководством.Однако батуты Springfree довольно сложно собрать. Если вы можете себе это позволить, вы можете подумать, что стоит обратиться в службу сборки батутов, чтобы они поставили вам батут. В качестве альтернативы, вероятно, неплохо было бы собрать друзей, чтобы они помогли вам в этом процессе.

Сколько времени нужно, чтобы установить батут Vuly?

Хотя нам было трудно найти отзывы покупателей, посвященные сборке, установка батута Vuly не займет много времени.Это связано с тем, что рамы специально разработаны, чтобы их было легко собрать, поскольку в них используется ограниченное количество компонентов. Они также включают ясное и понятное руководство по сборке. Таким образом, сборка батута Vuly займет не более пары часов.

Услуга по установке батута

Некоторые люди предпочитают нанимать профессиональную службу сборки батута, чтобы собрать свой батут. Это избавит вас от стресса и хлопот по сборке батута, а ваше время останется свободным для других дел.Кроме того, некоторые люди просто не могут собрать свои батуты, если у них нет никого, кто мог бы им помочь, или если у них есть состояние здоровья, которое физически мешает им это делать. Щелкните здесь, чтобы узнать последнюю цену >>

Служба сборки батутов тщательно соберет ваш батут в соответствии с инструкцией по эксплуатации и обладает необходимыми знаниями, чтобы выполнить работу как можно быстрее и безопаснее. Кроме того, у них есть доступ к специализированному монтажному оборудованию, которое может не оказаться у вас дома.Обычно этот процесс занимает менее 4 часов, хотя это может занять больше времени, если ваш батут особенно большой или сложный в сборке.

Услуги Amazon Home предоставляют услуги по сборке батутов, если вы живете в США. Обычно вы можете заплатить около 130 долларов за сборку батута. Однако вам, возможно, придется доплатить, если у вас есть батут, изготовление которого требует особенно много времени.

Также существуют другие независимые компании по сборке батутов, которые предлагают услуги по сборке батутов.Возможно, стоит проверить в Интернете, работает ли он в вашем коде города.

Сколько времени нужно, чтобы разобрать батут?

Так же, как и при сборке батута, это зависит от вашей марки и модели. Как правило, на разборку батута уходит не более пары часов. Наличие под рукой руководства также упростит этот процесс, и многие из них включают специальные инструкции по разборке батута, а также по его сборке. Пружинный инструмент для батута так же полезен для разборки, как и для сборки батута.Поскольку снятие пружин плоскогубцами может быть очень сложным делом, использование специального инструмента действительно может сократить время, затрачиваемое на разборку батута. Получение помощи в этом процессе также может сократить время.

Linux: Использование sed для вставки строк до или после совпадения — Фабиан Ли: Software Architect

Утилита sed — мощная утилита для преобразования текста. В этой статье я приведу пример того, как вставить строку до и после совпадения с помощью sed, что является распространенной задачей для настройки файлов конфигурации.

Я также написал соответствующую статью об установке и замене значений в файле свойств с помощью sed.

В этих примерах мы будем иметь дело с текстовым файлом с именем «text.anothervalue =. * / i before = me \ nbefore2 = me2 ‘test.txt

Что дает:

 mykey = один
до = меня
before2 = me2
другое значение = два
lastvalue = три

ССЫЛКИ

https://www.gnu.org/software/sed/

https://stackoverflow.com/questions/15559359/insert-line-after-first-match-using-sed (вставить после совпадения)

https://stackoverflow.com/questions/11694980/using-sed-insert-a-line-below-or-above-the-pattern (вставьте ниже совпадение)

fabianlee.org, установка и замена значений в файле свойств с помощью sed.
