Как стравить воздух из теплого водяного пола: Как удалить, спустить, выгнать воздух из теплого водяного пола: пошаговая инструкция

Как удалить, спустить, выгнать воздух из теплого водяного пола: пошаговая инструкция

Как удалить воздух из теплого водяного пола самостоятельно? Можно ли сделать это самостоятельно? Ответ простой — да. Вы можете спустить завоздушенность не прибегая к услугам специалиста.

Из этой статьи вы узнаете как выгнать воздух из теплого пола и что для этого потребуется. Также мы расскажем о причинах появления воздушных пробок и их последствиях. А главное — вы узнаете что делать, чтобы не допустить появления воздушных пробок в дальнейшем.

Причины появления воздуха в системах тёплых водяных полов

Прежде, чем рассмотреть вопрос, как выгнать воздух из трубы теплого пола, определимся с причинами, приводящими к завоздушиванию систем отопления. Образование воздушных пробок обычно вызвано нарушениями правил проектирования, монтажа и эксплуатации систем тёплых водяных полов.

Различают следующие причины появления воздуха в них:

1. Неверный расчёт тепловых нагрузок.
2. Ошибки при расчетах длин, количества ветвей и диаметров трубопроводов.
3. Неправильный подбор насосного оборудования, предохранительной и запорно-регулирующей арматуры.
4. Прокладка трубопроводов с недопустимыми перепадами по высоте.
5. Использование дефектного оборудования и материалов при устройстве тёплого пола.
6. Некачественное выполнение монтажных работ, связанное с негерметичностью стыков и резьбовых соединений.
7. Несоблюдение очерёдности алгоритма действий при первичном заполнении и запуске системы в работу (первичном, а также последующих после ремонта).
8. Несоблюдение температурного режима при эксплуатации.
9. Негерметичность трубопровода вследствие дефекта или длительной эксплуатации.
10. Нарушение циркуляции теплоносителя в отдельных контурах (ветвях) системы, вызванное понижением напора и производительности насоса из-за его неисправности.
11. Выход из строя автоматического воздухоотводчика, предохранительной и запорно-регулирующей арматуры.
12. Выделение вследствие особого температурного режима содержащихся в теплоносителе газов.

Последствия воздушных пробок

Возможные последствия зависят от объекта монтажа, а также конструктивных особенностей системы отопления.

• Тёплые полы от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева, возможно замораживание трубопроводов в угловых помещениях;
• Дома с тёплыми полами и отопительными приборами от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева полов;
• Тёплые полы от индивидуального источника отопления: частичное либо полное прекращение нагрева, возможна аварийная остановка котла и заморозка системы отопления;
• Дома с тёплыми полами и отопительными приборами от индивидуального источника отопления: частичное либо полное прекращение нагрева полов, частые остановки котла.

Учитывая специфическую конструкцию системы отопления «теплый пол», а именно: наличие в зависимости от площади одного или нескольких водяных контуров на помещение и отдельной разводки на каждую комнату, полное прекращение циркуляции практически невозможно.

Лишь в случае возникновения воздушных пробок сразу на всех горизонтальных ветвях во всех помещениях прекратится движение теплоносителя и функционирование системы.

Как убрать воздух из водяного теплого пола

Общеизвестен факт, что воздух в системах отопления скапливается в верхних точках системы. У систем теплого пола — это коллекторная гребёнка, где и устанавливаются устройства для сброса воздуха (краны Маевского, автоматические воздухоотводчики или обычные шаровые краны).

Для удаления воздуха из системы тёплых полов необходимо выполнить в определённой последовательности следующие действия:

1. Перекрыть на коллекторе все горизонтальные ветви.
2. Удалить воздух из корпуса циркуляционного насоса.
3. Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
4. Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
5. Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
6. С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
7. Аналогичным образом проделать все операции с остальными контурами.
8. Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
9. Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

Важно!

При применении в качестве оборудования для удаления воздуха автоматических отводчиков газа или сепараторов никаких дополнительных средств не нужно. Необходимо помнить, что при увеличении сложности и количества применяемого оборудования возрастает стоимость, также снижается надёжность системы в целом.

Чем ниже степень автоматизации процесса, тем выше работоспособность тёплых полов. Регулируемые вентили коллектора с механическим приводом, краны Маевского легко обслужить или заменить своими руками.

Ремонт более сложного оборудования с сервоприводами и блоками автоматики требует участия специалистов. Кроме того, автоматические воздухоотводчики, эффективно удаляя воздушные пробки, не всегда позволяют сразу обнаружить нарушения герметичности системы.

Как не допустить возникновения воздушных пробок

В целях недопущения завоздушивания водяных тёплых полов необходимо соблюдать следующие правила:

• Регулярно производить осмотр системы на предмет отсутствия утечек и других дефектов;
• Периодически контролировать температуру и давление теплоносителя;
• Систематически удалять воздух из корпуса циркуляционного насоса и коллекторов;
• При невозможности выполнить работы по обслуживанию или замене неисправного оборудования самому необходимо обращаться к специалистам;
• Настройку коллекторной гребёнки также лучше поручить мастеру. Найти специалиста можно на портале подбора частных мастеров.

Надеемся, после прочтения публикации вы узнали, как убрать воздух из водяного теплого пола. Эта

Как лучше выгнать воздух из водяного теплого пола своими руками

Правильный монтаж теплых полов, еще не гарантия безотказной эксплуатации системы отопления в зимнее время. При первом запуске водяного контура необходимо позаботиться о том, чтобы в трубе не осталось воздушных пробок. Сделать это достаточно проблематично.

Даже профессиональные монтажники не всегда знают, как выгнать воздух из теплого пола, оставляя решение этой задачи на самих хозяев квартиры.

Причины воздушных пробок в водяных полах

Завоздушивание водяного тёплого пола происходит по нескольким причинам:

• Нарушения рекомендаций относительно эксплуатации – резкое снижение давления в контуре отопления, чрезмерный нагрев теплоносителя приводит к появлению пробок.
• Технические проблемы – отсутствие герметичности соединений, наличие протечек приводят к образованию пробок в системе. Одной из основных причин завоздушивания остаются нарушения монтажа водяного контура. К ошибкам относится: укладка трубы под уклоном, наличие бугров в месте прохождения трубопровода, неправильный монтаж коллектора, отсутствие кранов для автоматического сброса давления.
• Нарушения, связанные с первым запуском отопления – согласно инструкции, перед началом эксплуатации водяного контура необходимо прокачать воздух. Так прокачка кропотливый и длительный процесс, некоторые бригады попросту оставляют выполнение обслуживания на самого заказчика.

Перед первым запуском отопления крайне важно осуществить выпуск воздуха из труб теплого пола, еще до нагрева теплоносителя.

Чем опасно завоздушивание тёплого пола

Традиционная система отопления в доме продолжает работать даже в тех случаях, когда циркуляция теплоносителя затруднена по причине появления воздушных масс в радиаторах, теплоноситель проходит через перемычку.

Полы при возникновении прослоек воздуха полностью перестают работать и нагревать помещение. Остановка нагрева связана с особенностью конструкции и небольшой толщины труб, используемых для нагрева помещения.

Хотя спустить воздух можно и после начала эксплуатации, легче всего выполнить эту операцию еще до начала отопительного сезона. После будет необходимо следить, чтобы пробки не появились снова.

Советы специалиста по удалению воздуха из водяного пола

На самом деле, выполнить удаление воздуха из системы теплых водяных полов своими руками, достаточно просто. Для удаления потребуется запастись терпением и последовательно выполнять рекомендации специалистов.

• На коллекторе перекрываются все водяные контуры кроме одного.
• На малых оборотах включается циркуляционный насос. Создается давление, превышающее обычное на 15-20%. Дается время, чтобы воздушные массы полностью вышли из системы. Операцию последовательно проводят для каждого контура, подключенного к коллектору.
• Процесс периодически повторяют в течение 2-3 дней до полного устранения воздушных прослоек.
• Только после того как были удалены воздушные прослойки в трубах отопления, включают нагрев теплоносителя.

В последнее время появились специальные сепараторы. Функция сепаратора заключается в автоматическом удалении воздушных масс из системы. Отвод воздуха сепаратором осуществляется автоматически, что увеличивает комфорт от эксплуатации теплых полов.

Как не допустить попадания воздуха в систему полов

Несмотря на выполнение всех рекомендаций, относительно грамотного монтажа и укладки трубы теплого пола, существует вероятность дальнейшего завоздушивания системы в процессе эксплуатации.

Как предотвратить образование воздушных пробок?

• Циркуляционный насос устанавливается исключительно на подачу теплоносителя. Решение позволяет исключить попадание воздушных масс, по вине циркуляционного оборудования.
• Чтобы стравить воздух, прежде чем появились пробки, на обратке перед коллектором монтируют сепаратор.
• Крайне важно избежать резкого понижения давления в трубопроводе или изменения температуры нагрева теплоносителя. Если используется циркуляционный насос, его следует подключить к ИБП. Так циркуляция теплоносителя и давление в системе останется неизменным даже при отключении электроэнергии.
• Не рекомендуется спускать воду из контура. Со временем мелкие воздушные пробки, полностью удаляются из труб отопления с помощью сепаратора или клапанов, находящихся на коллекторе.
• Рекомендуется выполнить подключение водяного теплого пола с одновременным выпуском воздуха из системы. При условии грамотного выполнения советов, находящихся в предыдущем подзаголовке, можно самостоятельно удалить пробки перед началом отопительного сезона. После проведения любых ремонтных работ потребует повторить процесс заново.

Главным минусом водяных теплых полов остается их чувствительность к появлению пробок. Во всем остальном конструкцию отопления данного типа отличают: простота эксплуатации, хорошие технические характеристики при низких затратах на нагрев теплоносителя.

Выгоняем воздух из водяного теплого пола правильно

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Алгоритм удаления воздуха

Может быть интересно

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

Как выгнать воздух из теплого водяного пола

Здесь вы узнаете о том как выгнать воздух из теплого водяного пола: причины образования воздушных пробок, а также как их удалить и правильно выпустить из системы.

Завоздушивание водяного отапливаемого пола – распространенная, неизбежная, однако, решаемая проблема. Своевременное правильное удаление воздуха из теплого водяного пола, при соблюдении несложных рекомендаций, не представит труда и послужит эффективной профилактической мерой, предупреждающей снижение КПД всей системы и выход ее из строя.

Каким бы качественным ни казался монтаж, каким бы продуманным ни было встроенное отопление, воздух так или иначе неизбежно проникает внутрь элементов водяного пола ввиду отсутствия абсолютной герметичности системы.

Причины образования воздушных пробок

В профилактических мерах рекомендуется перед началом запуска отопительной системы проводить удаление воздушных пробок. Скапливаются пузырьки, как правило, в наивысших точках системы, коими выступают распределительные коллекторы. Удаление из них воздушных пробок не представит особого труда.

Для успеха операции необходимо проявить терпение, иной раз до нескольких дней, особенно, в случае проникновения воздуха в трубы контуров, а потому проводить развоздушивание необходимо минимум за неделю — дня четыре до планируемого запуска теплого пола. Рекомендуется и по окончании работы системы, перед ее отключением на летний период, на несколько дней перевести в минимальный режим, после чего спустить воздух.

Для того чтобы знать как выгнать воздух из теплого водяного пола, необходимо рассмотреть распространенные причинные его проникновения в систему.

Проникновение может быть обусловлено рядом факторов, среди которых наиболее распространенными являются следующие:

• резкое понижение давления в том или иной отопительном контуре или слишком сильный нагрев теплоносителя;
• технологические причины, заключающиеся в снижении степени герметичности соединений и образованию протечек, что, в свою очередь, ведет к образованию воздушных пробок; это может быть нарушение технологии монтажа системы теплого водяного пола (уклон у расположении труб, неровность поверхности, на которую укладываются трубы, ошибки в монтаже коллектора, отсутствие на распредколлекторе кранов для автоматического сброса давления;
• первый запуск отопления, производимый без предварительной прокачки воздуха.

Перед тем как развоздушить теплый водяной пол при первом запуске системы, теплоноситель не стоит подогревать, так как подобное положение дел вытечет в образование множества мелких пузырьков с из разносу по всей системе.

Чем они опасны?

Нерешенная проблема завоздушивания может привести к серьезным последствиям, от падения эффективности работы системы (в виду небольшого диаметра горизонтально расположенных труб), до полного ее отказа нагреваться, обогревать помещение. Необходимо знать, как удалить воздух из теплого водяного пола.

Как выгнать воздух из теплого водяного пола?

На первом этапе происходит перекрытие клапанов всех контуров на коллекторе, кроме одного. Далее включается циркуляционный насос на самые малые обороты (высокие обороты приведут к засасыванию и разбиению воздушных масс на мелкие пузырьки с последующим их проталкиванием с массой воды по трубам). При этом создаваемое давление должно превышать обычное на 15-20%. Когда вся воздушная масса вышла из контура, его перекрывают, и переходят к другому.

Из каждого, подключенного к коллектору отопительного контура воздух удаляется отдельно при остальных перекрытых контурах.

Операции повторяют 2-3 дня, после чего можно приступить к нагреву теплоносителя и началу отопительного сезона.

Как спустить воздух с теплого водяного пола? Помогут устройства – сепараторы. Основное их назначение заключается в автоматическом удалении воздуха из системы без необходимости посторонней помощи.

Клапанами для спуска и кранами оборудуются коллекторы и циркуляционные насосы, внутреннее пространство которых также может быть завоздушено. Для того чтобы этого не случилось, насос должен устанавливаться исключительно на подачу.

В период спуска должны быть исключены скачки напряжения в сети. С этой целью гоняющий воду насос стоит подключить к источнику бесперебойного питания. Специалисты знают, как стравить воздух из теплого водяного пола, уже попавший в трубы. Это довольно хлопотное дело, а достижение цели растягивается на несколько дней.

Заключение

Даже зная как правильно делать водяной теплый пол и в точности следовать предписаниям технологии, все равно не удается избежать проникновения воздуха внутрь. Тем не менее, вопрос о том, как выпустить воздух из теплого водяного пола, решаем даже без помощи специалиста. Главное, по возможности не допускать проникновения скапливающегося в коллекторе и насосе воздуха в трубы.

Как спустить воздух из системы водяного теплого пола

Одним из часто задаваемых вопросов является вопрос о том, как спустить воздух из системы теплого пола?

В любой инженерной системе, в том числе после монтажа теплого пола водяного в коттедже, при запуске котла или после окончания лета, когда теплоноситель стоял без движения, скапливается воздух, и вся сложность заключается именно в том, что его нужно удалить из трубопроводов.

Воздух, как мы уже выясняли, в любой системе скапливается в верхней точке. Для теплых полов верхней точкой являются коллекторы.

Существуют коллекторы в двух вариантах: с краном «Маевского» и с автоматическим воздухоотводчиком.  Оба варианта позволяют спустить воздух из трубопроводов теплого пола.

В случае теплых полов лучше, если будут использоваться воздухоотводчики.

С краном «Маевского» могут возникнуть сложности, но это не означает, что воздух спустить невозможно. И в том, и в другом случае выпуск воздуха осуществляется через воздушные краны.

Что нужно сделать для выпуска воздуха?

1. На насосе выставляем на минимальные обороты – на единицу.
2. Если для спуска воздуха установлен кран «Маевкого», то необходимо ключом для спуска воздуха или плоской отверткой повернуть его против часовой стрелки до характерного звука выходящего воздуха, дождаться того момента, когда выйдет весь воздух и повернуть кран в обратном направлении по часовой стрелке для закрытия.
3. Если запуск системы теплых полов происходит на больших оборотах насоса, то система может «наглотаться» воздуха, и процедура по его выпуску будет длительной, а воздух, даже после всех манипуляций, может сойти не весь. Насос отопления передвигает воду в трубах в месте с  воздушными пузырьками, не давая им подняться в верхнюю точку. Необходимо остановить насос полностью, дать системе теплых полов «успокоиться» на несколько минут для того, чтобы имеющийся воздух перестал передвигаться по системе и постепенно поднялся вверх. После того, как система постоит в спокойном состоянии, необходимо открыть кран «Маевского» и спустить скопившийся воздух. Затем опять включить насос на маленькие обороты, систему погонять с насосом, опять ее выключить, подождать несколько минут и повторить процедуру с выпуском воздуха. И так проделать несколько раз, в зависимости от количества скопившегося воздуха.
4. В том случае, если в системе теплых полов на коллекторах установлены автоматические воздухоотводчики, то процесс выпуска воздуха значительно облегчается. Воздух спускается путем открытия спускного клапана на воздухоотводчике — нужно всего лишь дождаться, когда весь воздух выйдет. Закрывать обратно спускной клапан воздухоотводчика не потребуется, так как воздух будет выходить в автоматическом режиме.

Процесс «блуждания» воздуха по трубопроводам теплых полов может быть таким же, как описано в предыдущем пункте, поэтому процедуру с остановкой насосом исключать нельзя.

1. При выпуске воздуха нужно помнить, что после выпуска воздуха возможно потребуется доливка системы водой или теплоносителем.

Как спустить воздух из теплых полов: самостоятельное решение проблемы

При монтаже водяного пола пользователи неизбежно сталкиваются с проблемой скопления пузырьков воздуха в теплом полу. От них необходимо периодически избавляться. Как правило, обращение к специалистам для решения проблемы не потребуется, так как спустить воздух с теплых полов можно самостоятельно.

Почему в системе появляется воздух?

Перед тем как прокачать теплый пол убедитесь в правильном монтаже отопительного оборудования и выполнении технологических норм. Так, завоздушивание контура вызывает:

• высокая температура теплоносителя;
• перепады давления в любом контуре;
• нарушенная герметичность соединений;
• неправильная установка коллектора, отсутствие автоматизированных кранов для сброса давления;
• предварительно не выровненный пол, неверный уклон труб;
• отсутствие прокачки воздуха перед запуском системы.

Чем грозит появление воздушных пробок в трубах?

Пустоты снижают эффективность обогрева, вплоть до полного прекращения. Если не прокачивать контур теплого пола, пустоты увеличиваются, что приводит к уменьшению давления. При достижении минимального значения показателей давления, в блок управления котла поступает сигнал. Автоматически отключается подача топлива, система перестает функционировать.

Повысить показатели давления можно вручную, но это не поможет: при добавлении воды, в контур попадает воздух. Он еще более усугубляет процесс, приводит к постоянному отключению оборудования.

Кроме этого, частое добавление теплоносителя негативно сказывается на долговечности теплообменника котла: происходит окисление металлов и их скорое разрушение.

Чтобы обезопасить себя от неприятных последствий, необходимо после монтирования пола позаботиться об удалении воздушных пробок, так как выгнать воздух из теплых полов легче перед отопительным сезоном.

Как удалить воздух из теплого водяного пола самостоятельно

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Итог

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

Как удалить воздух из теплого водяного пола

Советы, как выгнать воздух из водяного теплого пола

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

Как удалить воздух из теплого водяного пола — пошаговая инструкция, советы эксперта

Как удалить воздух из теплого водяного пола самостоятельно? Можно ли сделать это самостоятельно? Ответ простой — да. Вы можете спустить завоздушенность не прибегая к услугам специалиста.

Из этой статьи вы узнаете как выгнать воздух из теплого пола и что для этого потребуется. Также мы расскажем о причинах появления воздушных пробок и их последствиях. А главное — вы узнаете что делать, чтобы не допустить появления воздушных пробок в дальнейшем.

Причины появления воздуха в системах тёплых водяных полов

Прежде, чем рассмотреть вопрос, как выгнать воздух из трубы теплого пола, определимся с причинами, приводящими к завоздушиванию систем отопления. Образование воздушных пробок обычно вызвано нарушениями правил проектирования, монтажа и эксплуатации систем тёплых водяных полов.

Различают следующие причины появления воздуха в них:

1. Неверный расчёт тепловых нагрузок.
2. Ошибки при расчетах длин, количества ветвей и диаметров трубопроводов.
3. Неправильный подбор насосного оборудования, предохранительной и запорно-регулирующей арматуры.
4. Прокладка трубопроводов с недопустимыми перепадами по высоте.
5. Использование дефектного оборудования и материалов при устройстве тёплого пола.
6. Некачественное выполнение монтажных работ, связанное с негерметичностью стыков и резьбовых соединений.
7. Несоблюдение очерёдности алгоритма действий при первичном заполнении и запуске системы в работу (первичном, а также последующих после ремонта).
8. Несоблюдение температурного режима при эксплуатации.
9. Негерметичность трубопровода вследствие дефекта или длительной эксплуатации.
10. Нарушение циркуляции теплоносителя в отдельных контурах (ветвях) системы, вызванное понижением напора и производительности насоса из-за его неисправности.
11. Выход из строя автоматического воздухоотводчика, предохранительной и запорно-регулирующей арматуры.
12. Выделение вследствие особого температурного режима содержащихся в теплоносителе газов.

Последствия воздушных пробок

Возможные последствия зависят от объекта монтажа, а также конструктивных особенностей системы отопления.

• Тёплые полы от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева, возможно замораживание трубопроводов в угловых помещениях;
• Дома с тёплыми полами и отопительными приборами от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева полов;
• Тёплые полы от индивидуального источника отопления: частичное либо полное прекращение нагрева, возможна аварийная остановка котла и заморозка системы отопления;
• Дома с тёплыми полами и отопительными приборами от индивидуального источника отопления: частичное либо полное прекращение нагрева полов, частые остановки котла.

Учитывая специфическую конструкцию системы отопления «теплый пол», а именно: наличие в зависимости от площади одного или нескольких водяных контуров на помещение и отдельной разводки на каждую комнату, полное прекращение циркуляции практически невозможно.

Лишь в случае возникновения воздушных пробок сразу на всех горизонтальных ветвях во всех помещениях прекратится движение теплоносителя и функционирование системы.

Выгоняем воздух

Общеизвестен факт, что воздух в системах отопления скапливается в верхних точках системы. У систем теплого пола — это коллекторная гребёнка, где и устанавливаются устройства для сброса воздуха (краны Маевского, автоматические воздухоотводчики или обычные шаровые краны).

Для удаления воздуха из системы тёплых полов необходимо выполнить в определённой последовательности следующие действия:

1. Перекрыть на коллекторе все горизонтальные ветви.
2. Удалить воздух из корпуса циркуляционного насоса.
3. Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
4. Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
5. Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
6. С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
7. Аналогичным образом проделать все операции с остальными контурами.
8. Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
9. Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

При применении в качестве оборудования для удаления воздуха автоматических отводчиков газа или сепараторов никаких дополнительных средств не нужно. Необходимо помнить, что при увеличении сложности и количества применяемого оборудования возрастает стоимость, также снижается надёжность системы в целом.

Как выгнать воздух из теплого водяного пола: советы эксперта

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

В этой связи вопрос, как выгнать воздух из теплого водяного пола и улучшить эксплуатационные показатели, является довольно популярным при устройстве отопления.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Основные причины скопления воздушных масс

Часто воздух попадает в трубы при разгерметизации системы

Проблема образование воздушных масс в современных системах отопления является очень насущной. С ней сталкиваются все без исключения владельцы частных и загородных домов.

Одной из главных причин является разгерметизация самой системы, проблемы в стояках и несвоевременная замена отдельных приборов. Зачастую воздушные пробки образуются в момент проведения промывки и присоединения отдельных элементов к радиатору отопления.

Образование подобных проблем может происходить и при неправильном проведении работ, направленных на установку или монтаж системы отопления. В любом случае, эта проблема требует скорейшего решения.

Потребуется плановый выпуск воздуха перед первым включением. Воздух должен покинуть систему труб теплого пола еще до нагрева таковой.

Большинство систем отопления способны функционировать даже после попадания в систему пузырьков воздуха.

Циркуляция при этом будет затруднена, благодаря появлению пузырьков в радиаторе, а вот теплый пол нагреваться перестанет в том случае, если в его систему попадет воздух.

Небольшая толщина труб в совокупности с особенностью системы не даст ей нагреваться, и полы будут холодными.

Можно избавиться от воздуха и в процессе эксплуатации системы, однако намного проще сделать это до наступления первых холодов при незапущенном механизме. Спустя какое-то время, пузырьки могут появиться снова, поэтому за системой необходимо следить и тщательно ее проверять, периодически стравливая воздух.

Выпускайте воздух в летнее время, до запуска системы отопления

Образование воздушных масс в системе теплого пола

Для прокачки системы пригодится насос

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Некоторые обстоятельства требуют скорейшего вмешательства, а другие не способны нанести сильный урон системе.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Рекомендуется установить несколько автоматических развоздушивателей, которые помогут стравить воздушные массы из системы. Один устанавливается на обратных магистралях, в то время как второй должен стоять на подаче.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Если данная процедура не дала ожидаемого результата, следующая развоздушка должна производиться не раньше, чем через несколько дней.

Для правильной чистки системы человек должен разбираться в устройстве гребенки и понять принцип ее действия. Если необходимых знаний не имеется, следует обратиться за помощью к специалистам. Подробнее о выпуске воздуха смотрите в этом видео:

В последнее время всю большую популярность приобретают сепараторы, чьей функцией является автоматическое удаление пузырьков воздуха из системы, что существенно упрощает дальнейшую эксплуатацию всей системы.

Алгоритм удаления

В самых верхних точках производится скопление газа в процессе перемещения теплоносителя. При использовании системы теплого пола в роли устройства, с помощью которого осуществляется работа, выступает гребенка или распределитель. В противном случае понадобится покупка более дорогостоящего оборудования для отведения воздушных масс. Подробнее о прокачке теплого пола смотрите в этом видео:

Ниже рассматриваются необходимые действия для избавления системы теплого пола от воздуха

Большинство насосов оснащены ступенчатым регулятором скорости. Устанавливается он в положении «1», что позволит ему работать на минимальных оборотах. Качать он будет несколько дольше, однако позволит полностью удалить скопившиеся массы.

Перекройте все контуры кроме одного

После окончания всех манипуляций давление поднимается до нормального рабочего уровня.

Как спустить воздух из теплых полов: самостоятельное решение проблемы

При монтаже водяного пола пользователи неизбежно сталкиваются с проблемой скопления пузырьков воздуха в теплом полу. От них необходимо периодически избавляться. Как правило, обращение к специалистам для решения проблемы не потребуется, так как спустить воздух с теплых полов можно самостоятельно.

Почему в системе появляется воздух?

Перед тем как прокачать теплый пол убедитесь в правильном монтаже отопительного оборудования и выполнении технологических норм. Так, завоздушивание контура вызывает:

• высокая температура теплоносителя;
• перепады давления в любом контуре;
• нарушенная герметичность соединений;
• неправильная установка коллектора, отсутствие автоматизированных кранов для сброса давления;
• предварительно не выровненный пол, неверный уклон труб;
• отсутствие прокачки воздуха перед запуском системы.

Чем грозит появление воздушных пробок в трубах?

Пустоты снижают эффективность обогрева, вплоть до полного прекращения. Если не прокачивать контур теплого пола, пустоты увеличиваются, что приводит к уменьшению давления. При достижении минимального значения показателей давления, в блок управления котла поступает сигнал. Автоматически отключается подача топлива, система перестает функционировать.

Повысить показатели давления можно вручную, но это не поможет: при добавлении воды, в контур попадает воздух. Он еще более усугубляет процесс, приводит к постоянному отключению оборудования.

Кроме этого, частое добавление теплоносителя негативно сказывается на долговечности теплообменника котла: происходит окисление металлов и их скорое разрушение.

Чтобы обезопасить себя от неприятных последствий, необходимо после монтирования пола позаботиться об удалении воздушных пробок, так как выгнать воздух из теплых полов легче перед отопительным сезоном.

Как удалить воздух из теплого водяного пола самостоятельно

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

Полезные советы по удалению воздуха из системы водяного отопления

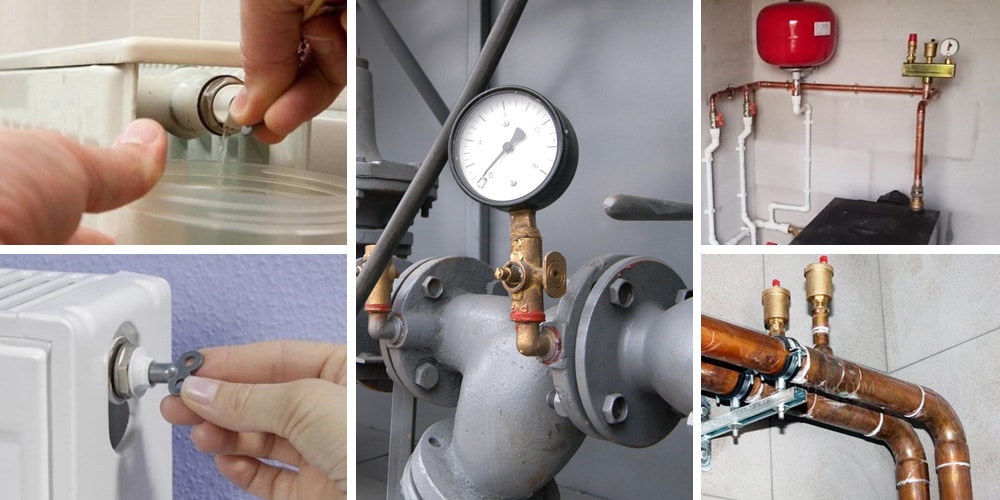

Вода в вашей системе водяного отопления содержит некоторое количество воздуха. Во время нормального процесса нагрева воздух вытесняется и скапливается в водяных трубопроводах. По мере того, как со временем он накапливается, вы начнете замечать неравномерный нагрев и необычные шумы. В конце концов, скопление воздуха в трубопроводах может полностью заблокировать циркуляцию воды.

Удаление воздуха из системы водяного отопления — это рутинное техническое обслуживание, которое обычно требуется один или два раза в год.Вы можете решить эту задачу, выполнив всего несколько простых шагов:

• Выключить систему отопления на термостате. Найдите спускной клапан на самом дальнем от котла радиаторе. Найдите цилиндрический фитинг высотой в полдюйма, прикрепленный к водопроводу. Клапан имеет головку винта сверху и маленькое сопло сбоку. Возможно, вам придется снять крышку радиатора, чтобы получить к ней доступ.
• Поставьте под насадку емкость или чашку для сбора стекающей воды. Если клапан расположен близко к полу, вместо него можно использовать сложенную адсорбирующую ткань.С помощью отвертки или радиаторного ключа откройте клапан, повернув винт против часовой стрелки. Продолжайте поворачивать, пока не услышите шипение воздуха и не увидите, как из сопла вытекает вода. Оставьте клапан открытым до тех пор, пока шипение не прекратится и не будет выходить только вода.
• Убедившись, что воздух перестал выходить, поверните винт по часовой стрелке, чтобы закрыть спускной клапан. Продолжайте поворачивать, пока вода не перестанет течь полностью, затем установите крышку радиатора. Проделайте ту же процедуру с каждым радиатором, заканчивая тем, который расположен ближе всего к котлу.
• При удалении воздуха из системы водяного отопления не допускайте, чтобы из каждого радиатора вытекало слишком много воды. Цель состоит в том, чтобы удалить весь воздух, не влияя на необходимый уровень воды в системе. Как только вы закончите спускать воздух из радиаторов, снова включите систему отопления и убедитесь, что все работает правильно.

Чтобы получить совет от специалиста по удалению воздуха из системы водяного отопления в вашем доме в округе Гранд-Траверс, свяжитесь с отделом систем отопления и охлаждения Team Bob сегодня.

Наша цель — помочь обучить наших клиентов в Траверс-Сити, штат Мичиган, и прилегающих районах по вопросам энергии и домашнего комфорта (особенно для систем HVAC). Для получения дополнительной информации о системах водяного отопления и других темах, связанных с HVAC, загрузите наше бесплатное руководство по домашнему комфорту.

Авторы и права / авторские права: «CGinspiration / Shutterstock»

Как удалить воздух из лучистого тепла?

Чем вы занимаетесь?

1. Установите все радиаторы на максимальное значение.
2. Выключить центральное отопление Выключить.
3. Подойдите к ближайшему к котлу радиатору.
4. Поместите отвертку или ключ радиатора на спускной кран и поверните против часовой стрелки, пока не пойдет вода вместо воздуха .
5. Снова закройте кран для выпуска воздуха .

Нажмите, чтобы увидеть полный ответ

Чтобы удалить воздух, вам необходимо:

1. Изолируйте все зоны UFH, кроме зоны, которая не нагревается.
2. Снимите привод.
3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети.
4. Подсоедините шланг к сливному отверстию коллектора и выньте его в отходы.

Аналогично, можно ли удалить воздух из радиатора при включенном отоплении? Выключите обогрев . Вы можете удалить воздух из радиатора при включенном обогреве , так как это может быть слишком горячим, чтобы прикасаться. Вы также можете получить распыление горячей воды из радиатора .Используйте ключ радиатора , чтобы повернуть клапан в верхней части радиатора на .

Учитывая это, как восполнить лучистое тепло?

Держа конец сливного шланга под водой в 5-галлонном ведре, невозможно пропустить случайные пузыри.

1. Закройте запорный вентиль.
2. Присоедините второй садовый шланг к заправочному клапану.
3. Теперь вы готовы удалить воздух из зоны №1.
4. Залейте зону затоплением, используя полное давление в помещении или мощный коммунальный насос.

Как воздух попадает в систему водяного отопления?

Во время заполнения или обратной промывки гидравлической системы , городская вода или вода из колодца поступает в систему . Вода сжала в себе воздух . Когда вода протекает через систему , воздух air оседает на возвышенностях. Со временем образующиеся воздушные карманы снижают эффективность системы водяного отопления и создают шум в трубах .

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, попавший в закрытую систему излучения, является наиболее частой причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность во время начального процесса заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода входит, проходит через комплект расширения и продувки (EPK) и попадает в коллектор зоны.Оттуда вода всасывается циркуляционными насосами через каждую отдельную зону, а затем обратно к источнику тепла. В закрытой системе одна и та же жидкость циркулирует вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект расширения и продувки

Вы заметите, что в комплекте расширения и продувки есть три клапана… два клапана котла и шаровой клапан. Клапан первого котла находится слева от расширительного бака. В целях описания мы назовем его заправочным клапаном .

Второй клапан котла (справа от расширительного бака) назовем сливным клапаном . Он используется для удаления воздуха из излучающей системы.

Обратите внимание, что или из этих клапанов могут действовать как наполнение или слив. Какую функцию выполняет клапан, зависит от того, расположены ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнять систему в направлении циркуляционных насосов.

Между сливным и наполнительным клапанами находится запорный клапан .Закрытие этого клапана во время процесса наполнения заставит воду, подаваемую в заливной клапан , , пройти мимо насосов через напольные трубы в водонагреватель или бойлер, а затем выйдет из сливного клапана. Непосредственная близость сливного и наполнительного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная замкнутая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, продувайте по одному контуру за раз.Идея состоит в том, чтобы как можно точнее сфокусировать давление воды.

Используя шаровые краны, расположенные перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и протяните его к удобной раковине, сливу в полу, на улице или в другое место, куда вы хотите направить много галлонов сточной воды.

Еще один шаг, который многие установщики считают полезным, — это поместить ведро емкостью 5 галлонов в одно из указанных выше мест и дать воде вытечь из ведра перед тем, как попасть в канализацию.Преимущество этого метода — визуальная индикация пузырьков воздуха. Часто струя воды, выходящая из сливного шланга, выглядит очищенной от воздуха просто потому, что шланг перестал брызгать и разбрызгиваться. Но могу вас заверить, что воздуха осталось много. Удерживая конец сливного шланга под водой в 5-галлонном ведре, невозможно пропустить случайные пузыри.

• Закройте запорный клапан .
• Присоедините второй садовый шланг к заправочному клапану .Мы включили латунный фитинг с внутренней и внутренней резьбой для шланга, чтобы упростить подсоединение охватываемого конца садового шланга к этому клапану. Этот штуцер можно использовать на любом из клапанов котла, в зависимости от того, какой из двух становится клапаном наполнения.
• Теперь вы готовы удалить воздух из зоны №1.
• Залейте зону затоплением, используя давление в помещении или мощный коммунальный насос.

Если вы используете новый или пустой водонагреватель резервуарного типа, вы также будете заполнять резервуар во время этой процедуры, поэтому ожидайте, что зона № 1 будет заполняться дольше всех.Любые оставшиеся зоны будут только смывать воздух из трубы пола, и процесс будет намного быстрее.

Посмотрите на сливной шланг. В зависимости от размера вашего резервуара для горячей воды, в течение нескольких минут вода не будет выходить из дренажной линии… только воздух. В конце концов, вода начнет течь, часто брызгами и брызгами. Потерпи. Помните, что постоянный поток воды не обязательно означает, что весь воздух выходит из системы. Хорошее практическое правило: как только кажется , что весь воздух находится вне зоны, позвольте непрерывному потоку воды течь в течение одной минуты на каждые 100 футов трубы в зоне.Иногда вода действительно может обтекать воздушный карман, особенно в излучающей системе, где множество изгибов и поворотов является нормальным явлением. Однако через несколько минут потока воды даже самый стойкий пузырек лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к воде, протекающей через систему. В системе перекрытий пола довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. При установке на плите исходная вода и воздух, выходящие из плиты в обратный коллектор, довольно шумны.Также прислушайтесь к любым звукам, исходящим из водонагревателя. Ваша цель — тишина. В правильно заряженной излучающей системе вообще не слышно звука.

Вы также можете включить зонную помпу на этом этапе процедуры. Если воздух попал в крыльчатку, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно запустить насос всего на несколько секунд. И помните, что чугунные циркуляционные насосы настолько тихие, что вам нужно прикоснуться к ним, чтобы понять, что они включены.Насосы из нержавеющей стали издают очень слабый, почти неслышный гул. В любом случае, если ваши насосы шумят, значит присутствует воздух.

Итак, когда вода равномерно вытекает из сливного шланга и все звуковые сигналы наличия воздуха в зоне прекратились, вы готовы повторить процедуру с оставшимися зонами.

Откройте шаровой клапан перед зонным насосом № 2 и закройте шаровой клапан перед зонным насосом № 1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубы в зоне и, как и в зоне № 1, убедитесь, что все звуковые сигналы присутствия воздуха отсутствуют.

Когда по прошествии нескольких минут вода будет равномерно течь из сливного шланга, закройте клапан перед зонным насосом №2 и откройте клапан перед зонным насосом №3.

Повторите эту процедуру для всех остальных зон.

Последним шагом после промывки всех зон является закрытие сливного клапана на комплекте расширения и продувки и наблюдение за показаниями манометра. Как только вы закроете сливной кран, давление поступающей воды начнет повышать давление в системе теплого пола.Когда манометр покажет 15 фунтов на кв. Дюйм, закройте заправочный клапан. Это давление в вашей холодной системе. Когда система горячая, давление будет на несколько фунтов на квадратный дюйм выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будет удалено воздухоотделителем.

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Примечание. Крышка в верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный кран между краном заполнения и слива.

Теперь ваш источник тепла готов к розжигу.

Вариант для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.
