Консервация скважины на зиму: как сделать, чем закрыть Консервация скважины на зиму

В зимнее время консервация скважины выполняется тогда, когда не планируется ее эксплуатация. Работы проводятся летом, пока стоит сухая и теплая погода. После их окончания вода в дом уже не поступит. Место подачи перекроется а вся жидкость в трубопроводе спущена. Такой способ приемлем только для тех, кто использует территорию на даче сезонно.

Особенности пользования скважиной зимой

С учетом того, что промерзание почвы на глубину 2 м невозможно, а уровень залегания водной поверхности достигает 8 м, опасности воздействия холода на нее не существует. Проблема возникает в глубине залегания трубопровода. Если он располагается близко к поверхности земли, то при температуре, ниже 0°, есть вероятность замерзания в нем воды. Если такое происходит, то есть риск магистрали и вся система может быть надолго выведена из строя.

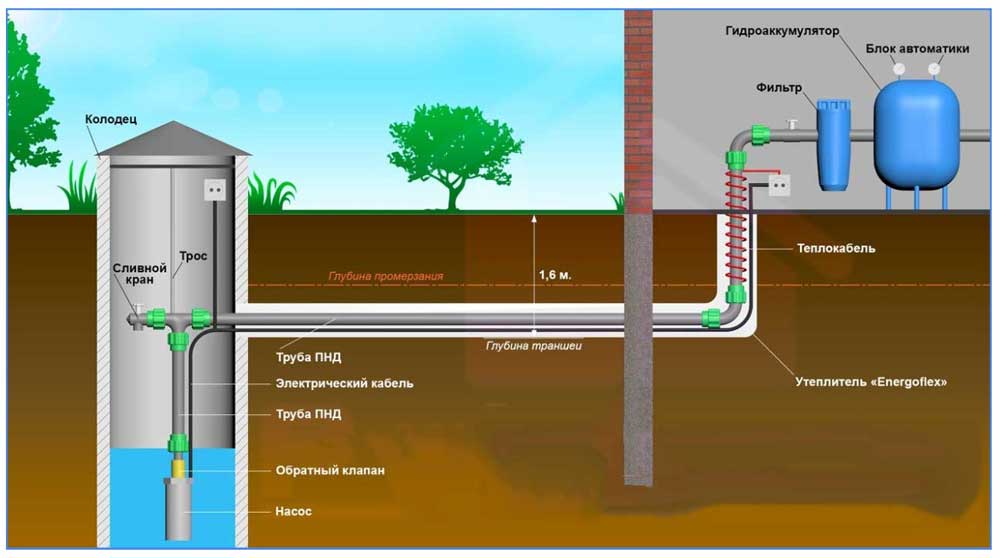

Правильная прокладка трубопровода ведется на глубине не меньше чем 2 м, что ниже территории промерзания грунта. Если же трубы проложены близко к поверхности, то следует принять меры предосторожности:

1. Параллельно проложить греющий кабель.
2. Утеплить при помощи пенополистирола. Материал, толщиной от 10 см укладывается на трубопровод. С наступлением зимы на это место набрасывается снег.

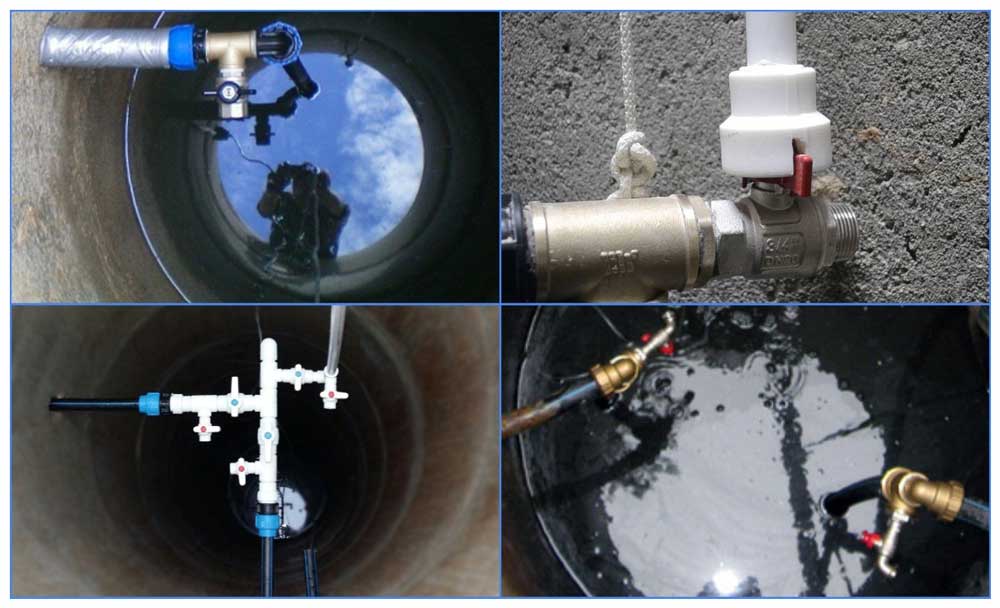

Вопросы по устранению замерзания воды в трубопроводе решаются еще на стадии проектирования системы. Если источник удален от дома, необходимо на некоторых участках предусмотреть врезку сливов. Патрубки устанавливаются в проблемных точках. К ним относятся места изгибов. Если магистраль имеет небольшие спуски и подъемы, то в них вода может задержаться. В этих местах обязательно нужно делать отвод.

Последовательность этапов консервации скважины на зиму

Процесс консервации системы на зиму проводится не позднее сентября. В более позднее время возможно похолодание. Процесс не отличается сложностью, поэтому проводится своими руками.

Инструкция состоит из следующих этапов:

1. Перекрывается подача воды.

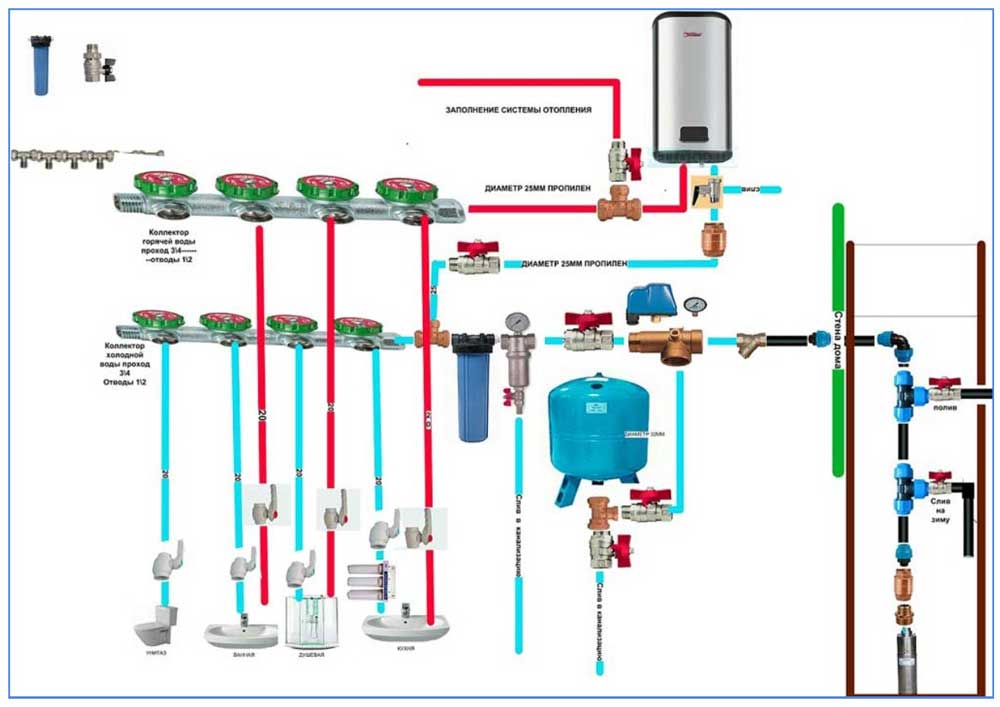

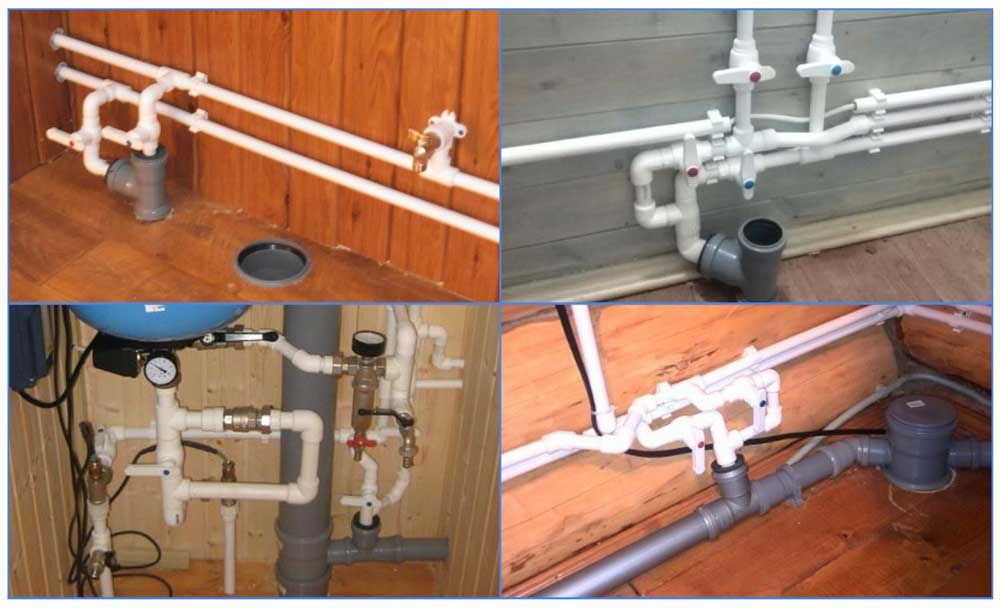

2. Сливается жидкость из всей магистрали, через сливные патрубки. Если вода полностью не удаляется, она выдувается компрессором.
3. Опорожняются все нагревающие приборы. У бойлера удаление воды происходит через специальный шланг. От аппарата отсоединяются все питающие трубы.
4. От магистрали отключается насосная станция. Оставшаяся жидкость выдувается компрессором.
5. Трубопровод убирается. Современные конструкции спроектированы так, что их демонтаж не представляет сложности.
6. Отсоединяется от электрической системы погружной насос. На поверхность он не вынимается, а остается внутри. В зимнее время ему холода не страшны, потому что он располагается вне зоны промерзания.
7. Последние остатки воды сливаются через обратный клапан, который располагается в доступном месте. Оптимальное его расположение — это в патрубке после насоса.

Для артезианских скважин применяется процесс тампонирования, поскольку в них содержится наиболее чистая вода. Проведение такой процедуры исключит возможность загрязнения источника. Это процесс сложный, однако, при наличии достаточного опыта работы проводятся своими руками.

Закрывать систему нужно в следующем порядке:

1. Ведется подъем наверх водозаборного оборудования.
2. На поверхности устанавливается тренога и к ней крепится лебедка.
3. Труба обсадная демонтируется с помощью лебедки.
4. Водная часть участка засыпается песком и гравием.
5. Частично ствол засыпается глиной.
6. Сверху ставится глиняный замок.

Как законсервировать на зиму абиссинскую скважину

Монтаж такого устройства ведется на песчаной почве в тех местах, где невозможно вырыть артезианские колодцы. Внешне – это круглая труба, опущенная в ствол шахты на глубину до 15 м. В диаметре она составляет 2,5 – 4 см. Снизу устанавливается наконечник в виде иглы, а сверху располагается насос. Источником энергии служит электричество.

Глубина расположения воды достаточная, чтобы не произошло ее замерзания. Консервация системы заключается в отсоединении трубопроводов и перекрытия устья верхнего отверстия трубы. Первоначально проводится процесс хлорирования. На каждые метр столба жидкости заливается ведро раствора, состоящее из воды и 40 г хлора. Этим обеспечивается уничтожение бактерий водного участка. В таком состоянии вода оставляется на зиму. Весной, перед употреблением, она откачивается.

Этапы консервации работы:

1. Снимается насос.
2. От него отделяется шланг и сливается жидкость. Затем он сворачивается и укладывается на хранение в сухое помещение.
3. Убирается вода из магистрали, а ее остатки выдуваются воздухом.
4. На отверстие трубы накручивается оголовок. Теперь исключается риск попадания в отверстие грязи.
5. Сверху устанавливается пластиковый колпак для защиты от механического воздействия. Вместо него можно участок накрыть полиэтиленовой пленкой.

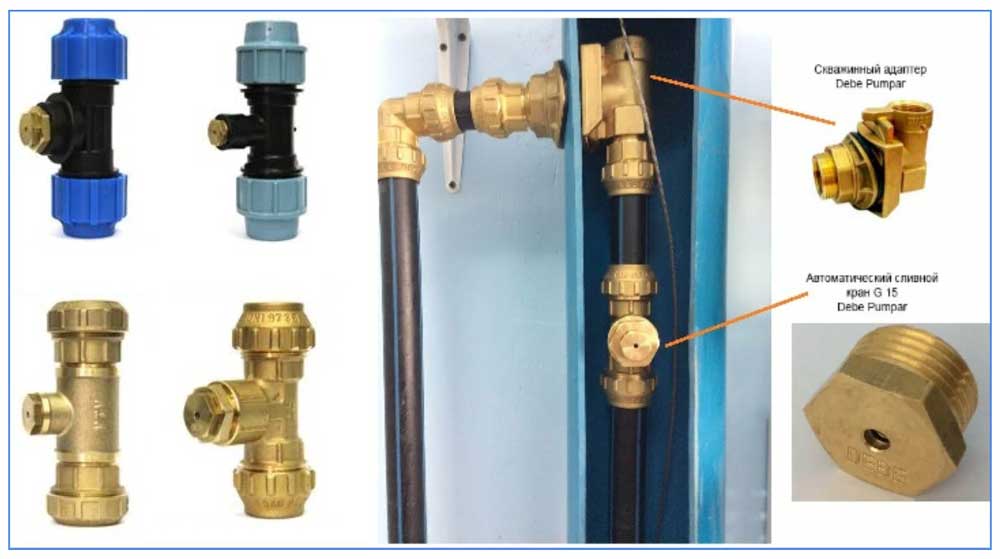

Консервация скважины с установленным адаптером

Адаптер – это устройство, которое обеспечивает соединение трубопровода со скважиной. Располагается оно на глубине, где замерзание воды невозможно. Прокладка магистрали ведется с заглублением в почву более чем на 1,5 м. Все приборы управления, включая гидробак, устанавливаются в помещении.

Порядок выполнения работ следующий:

1. От насосного оборудования отключается электроэнергия.
2. В помещении открывается кран.
3. В системе начинается снижение давления.

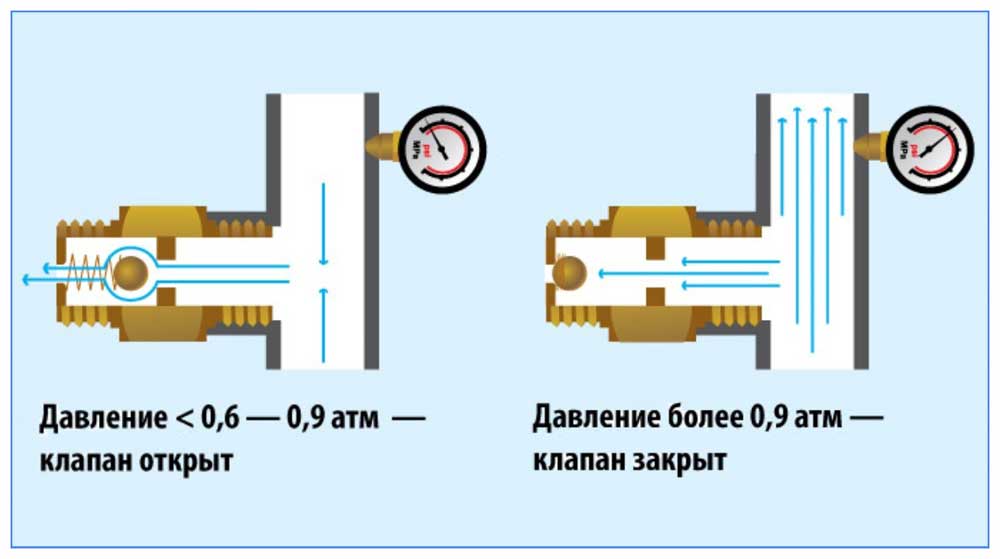

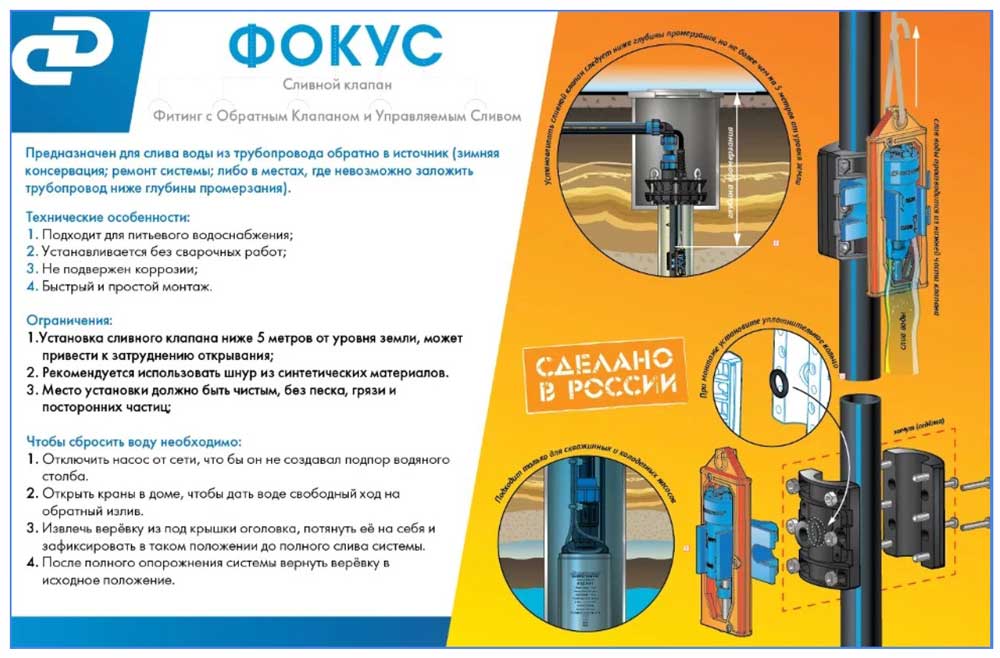

4. Как только ее величина достигнет 0,5 бар, произойдет срабатывание клапана сброса, установленного в яме. Вся вода из системы начнет поступать в скважину.

Нужно ли прокачивать скважину зимой

Любая водозаборная система должна находиться все время в работе. Длительный застой отрицательно сказывается на ее состоянии. Водная территория может заиливаться и терять свою прозрачность. В летний период времени, 1 раз в месяц, нужно проводить профилактические работы, прокачивая скважину в течение 30 мин.

В зимнее время вся вода перемешивается с песком и илом. После снятия консервации необходимо ее очищение. Грязь должна быть поднята на поверхность так, чтобы внизу осталась чистая вода.

Существует 2 вариантов очищения:

1. Вибрационный способ. Вниз опускается насос и включается. Нельзя, чтобы он касался дна. В процессе его работы разрыхляется илистое или песчаное основание. Одновременно ведется откачка воды. Процедура продолжается до тех пор, пока на поверхность не станет поступать чистая вода.
2. Принцип выдавливания. В основную трубу опускается вторая, только меньшего диаметра до самого дна. К ней подсоединяется шланг. Подается вода под давлением. Сильная струя взрыхляет илистую или песчаную поверхность, и все эти части выбрасываются наверх. Процесс повторяется до тех пор, пока не начнут поступать кусочки гравия. После этого внутренняя труба вынимается, и прокачка продолжается стандартным способом.

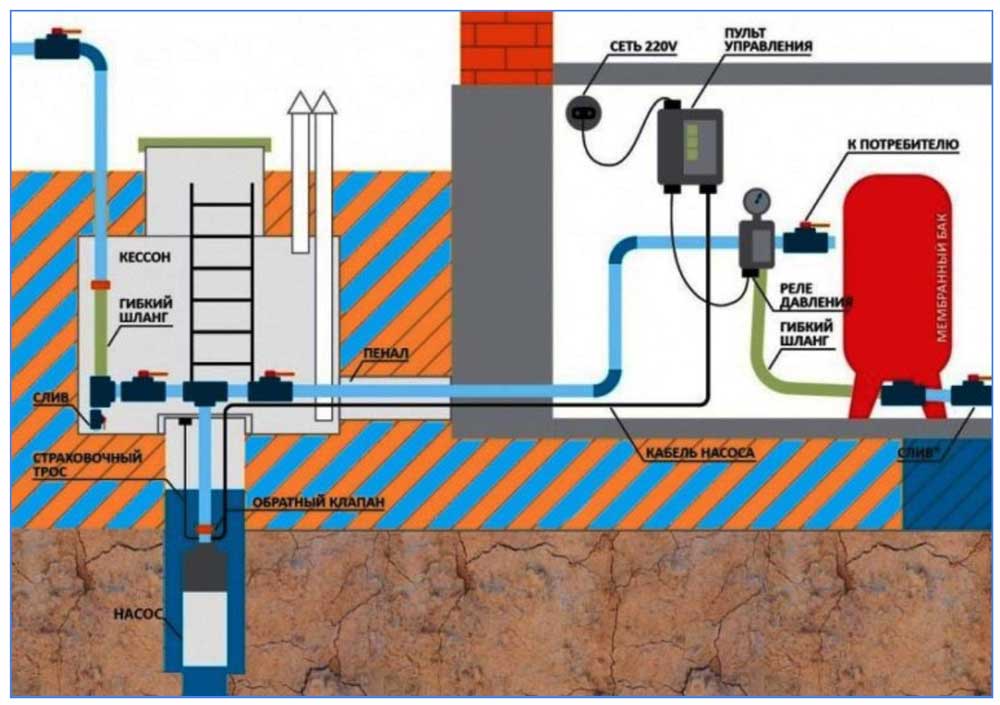

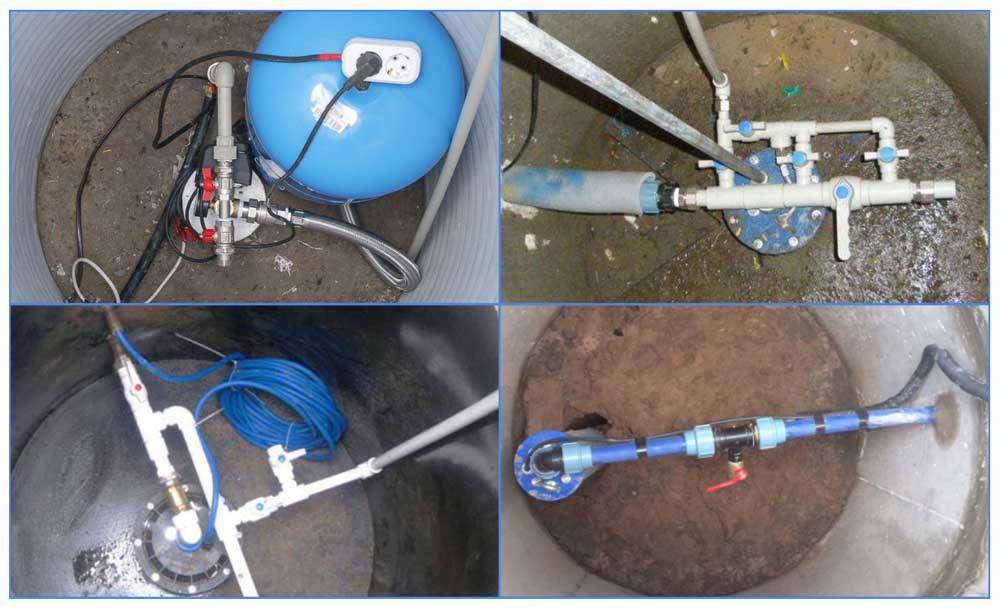

Сооружение кессона

Повышает надежность скважины установка в нее кессона. Он изготавливаются круглого сечения из металла, бетона, кирпича или полипропилена. В диаметре составляет 1 м и высотой 2 м. Располагается на глубине, где отсутствует промерзание почвы. В нем размещается все оборудование.

Порядок изготовления:

1. Роется котлован нужных размеров.
2. На дне формируется песчаная подушка толщиной 10 см.
3. Укладывается пленка. Краями она заходит на стенки котлована.
4. Устанавливаются в качестве подставок бруски, на которые кладется арматурная сетка.
5. Готовится бетонный раствор и заливается на дно котлована. Он должен покрыть арматуру.
6. Возводятся стенки. Если они будут бетонными, то сначала ставится опалубка. Когда в качестве материала используется кирпич, то проводится его кладка. Металлический или пластмассовый корпус просто устанавливается в котлован.
7. Сверху формируется бетонная или деревянная крышка с отверстием под люк.

Осталось изготовить шахту люка. Для этого устанавливаются 2 опалубки: наружная и внутренняя. Ширина заливки бетона составляет 10 см. В бетонный слой прокладывается арматура.
