Котлы на гранулах: Плюсы и минусы пеллетные котлов

Обвязка пеллетного котла: схемы, правила подключения котла на пеллетах

Технические условия для установки пеллетного котла

В общем, правила установки ПК аналогичны правилам для твердотопливных котлов. Полный пакет требований к схеме обвязки пеллетного котла обозначен СНиП и инструкциями завода-изготовителя.

Регистрация ПК в надзорных органах требуется, если суммарная мощность превышает 200 кВт, а для одиночного котла 100 кВт. Поэтому собственникам придомовых участков можно устанавливать такой котел самостоятельно. Однако поскольку все ПК относятся к опасным объектам, которые из-за неправильной установки или эксплуатации создают предпосылки для аварий или даже взрыва, рекомендуется на этапе выполнения проектных работ, выбора оборудования и монтажа, пригласить специалистов по термодинамике.

Для установки ПК потребуется иметь технические условия, в которых отражают следующие требования к схеме обвязки пеллетных котлов отопления:

1. ПК должны соответствовать проектной документацией и инструкциям завода-изготовителя.
2. Конструкция элементов котла должна соответствовать конструкторской и эксплуатационной документации.
3. В паспорте ПК должны быть обозначены данные: отапливаемый объем, объем бункера, вид допустимого топлива, КПД, максимальная температура дымовых газов и теплоносителя, максимальное давление рабочей среды, диаметр дымовой трубы, диаметры трубопроводов подающей и обратной сети, электромощность.
4. Перед установкой пеллетных агрегатов, он должен пройти заводские гидравлические испытания, о чем выполняется отметка в паспорте. В целом ПК обязан отвечать требованиям ГОСТ 23660 и ГОСТ 24444.

При выполнении всех условий завода по транспортировке, монтажу и наладке срок эксплуатации ПК должен быть не менее 20 лет с наработкой часов эксплуатации — 200000 час.

Требования к помещению под котел

ПК монтируется в самостоятельном здании или пристройке к нему. При производительности ПК более 30 кВт, его размещают в отдельном здании — топочной.

Для организации ее работы владельцы котлов составляют нормативные документы в части эксплуатации и пожарной безопасности.

Размеры, которые нужно выдержать

Основные требования для размещения:

1. Пол под установку должен быть выполнен из негорючих материалов: бетон или металлический лист.
2. Основание под ПК должна быть выполняется из армированного бетона высотой 10-20 см.
3. Должны быть предусмотрены аварийные и эксплуатационные проходы, между котлом и стенами здания — расстоянием не менее 1 м.
4. Помещение должно быть сухим и отапливаемым, с температурой внутреннего воздуха выше + 10 С.
5. Приточно-вытяжная вентиляция в здании должна быть рассчитана исходя из мощности ПК, данные можно уточнить из технической и проектной документации котельной.
6. Если котельная установлена в отдельном помещении тепловые сети к объекту отопления прокладываются либо подземным способом, с укладкой ниже уровня замерзания почвы либо воздушным путем. В обоих случаях теплотрасса хорошо должна быть заизолирована от теплопотерь в окружающую среду.
7. Высота дымовой трубы должна быть не менее 5 м и выступать над уровнем крыши не менее чем на 0,5 м, рекомендуется поставить стабилизатор тяги или обычный поворотный шибер.
8. Расчет диаметра дымохода выполняется в соответствии с мощностью котла. Для пеллетных котлов он должен быть не менее 150 мм.
9. Установка конденсатосборника обязательна.
10. Крышу обрабатывают при помощи мастер-флеша, просвет заполняют негорючей минеральной ватой.

Подготовка помещения

При установке пеллетного котла в первую очередь надо правильно подготовить помещение, где будет находиться генератор отопления. Лучше использовать удаленную от жилья зону (хорошо подойдут подвалы, придомовые пристройки, гаражи, иногда котлы ставят на чердаках).

Если помещение с котлом будет находиться по близости к жилым комнатам, то лучше позаботиться о плотной герметичной двери и покрытии полов и дверей моющимися материалами (на них будет постоянно оседать древесная пыль, зола). Лучшим вариантом для облицовки является стандартная кафельная плитка.

Площадь помещения под котел с мощностью 15-18 кВт не должна быть меньше 2,5-3 кв. м., иначе это нарушает правила пожарной безопасности. Температура в помещении не была ниже +10 градусов, чтобы этого добиться стены и потолок можно утеплить пенопластом (достаточно слоя в 10 сантиметров). Необходимости в радиаторах нет.

Влажность выше 40% не приветствуется, так как она снизит эксплуатационный срок системы – если в помещении попадает вода с крыши или через стены, то придется сделать по периметру обшивку гидроизоляционным мембранным материалом.

Еще несколько важных условий при подготовке помещения:

1. Наличие приточной вентиляции. Достаточно отверстия диаметром 12-15 сантиметров. Никаких особо сложных систем кондиционирования не требуется. Можно сделать вытяжку, чтобы в помещении было комфортно находиться.
2. Наличие доступа к дымоходу или организация нового. Для пеллетных котлов подходит только дымоход типа «сэндвич» (с наличием слоя утеплителя). Высота трубы должна быть не менее 5 метров. Рекомендовано устройство сборника конденсата, чтобы скопление влаги не нарушала работы печи.
3. Наличие электропитания в помещении. Пеллетные котлы для автоматизации работы требуют электричества. Также рекомендовано провести свет в помещение, что значительно облегчит работы по обслуживанию печи.

Общая схема, но подробнее читайте ниже

Принцип работы пеллетного котла

Основной принцип работы пеллетного котла – это дозированная подача топлива в камеру сгорания в том объеме, которое нужно для получения заданного количества тепловой энергии именно в данный момент.

В отличие от твердотопливного котла на дровах, где вся закладка топлива уже лежит в топливнике и либо горит вся, либо обгорает с одной стороны, в камеру сгорания пеллетного котла топливо подается порциями.

Делается это через механизм пеллетной горелки, которая бывает трех видов:

• дутьевая или факельная,
• ретортная или объемного горения,
• поточная или конвейерная.

Факельные горелки могут быть с принудительной подачей пеллет шнеком и гравитационные, в которых пеллеты «сваливаются» под своим весом в рабочую зону горелки на освобождающееся место от уже сгоревших пеллет.

Ярким представителем гравитационных горелок заводского изготовления является горелка Пеллетрон.

Что касается котлов, оснащенных горелками с принудительной подачей пеллет, то в них топливо подается шнеком или пневмоподачей из бункера в горелку точно отмеренными контроллером порциями. Величина порций зависит от той температуры, которую требуется поддерживать на данный момент в доме и от температуры уличного воздуха.

Вентилятор горелки принудительно подает воздух в зону горения. Количество воздуха также рассчитывается контроллером.

Тепло от сгоревших пеллет снимается трубчатым, пластинчатым или жаротрубным теплообменником котла, в зависимости от конструкции его топки. Лучшие пеллетные котлы используют вертикальные трубчатые теплообменники и горизонтальные многоходовые теплообменники.

Вообще, понятие «лучший пеллетный котел» зависит от многих факторов и в разных условиях лучшим котлом будет тот или иной теплогенератор.

Для примера, в условиях отсутствия электричества, лучшим котлом будет энергонезависимый пеллетный котел Пеллетрон. В этих условиях будет работать только самая простая схема пеллетного котла.

А в условиях жесткой экономии топлива, лучшим пеллетным котлом будет дорогой котел с хорошей автоматикой, позволяющей делать тонкую настройку сжигания пеллет.

После того, как дымовые газы отдали свое тепло теплообменнику, они выводятся в дымоход.

Необходимые материалы и инструменты

Если планируете установить, а затем осуществить подключение пеллетного котла своими силами, без привлечения специалиста, то сначала необходимо позаботиться о наличии необходимых материалов и инструментов. В работе понадобятся:

• Само устройство пеллетного котла и топливного бункера.
• Металлические трубы, распределительный бак, циркуляционный насос, воздухоотводные клапаны и запорная арматура для обвязки системы.
• Теплосчетчик, манометры, предохранительные клапаны, расходомеры (эти устройства не обязательно устанавливать, но они делают пользование котлом более простым и безопасным)

Что такое пеллентный котёл для отопления частного загородного дома

Пеллетный котел — это вид твердотопливного котла, работающий за счет использования специальных горючих гранул — пеллет. Пеллетное топливо имеет ряд преимуществ:

1. Низкая стоимость.
2. Удобное хранение. Горючие гранулы не занимают много места. Их длина — 7 см., а диаметр — 5—10 мм.
3. Нескольких мешков топлива хватит на всю зиму.

Фото 1. Пеллетный котёл, установленный в помещении. Рядом хранится запас пеллет для сжигания в устройстве.

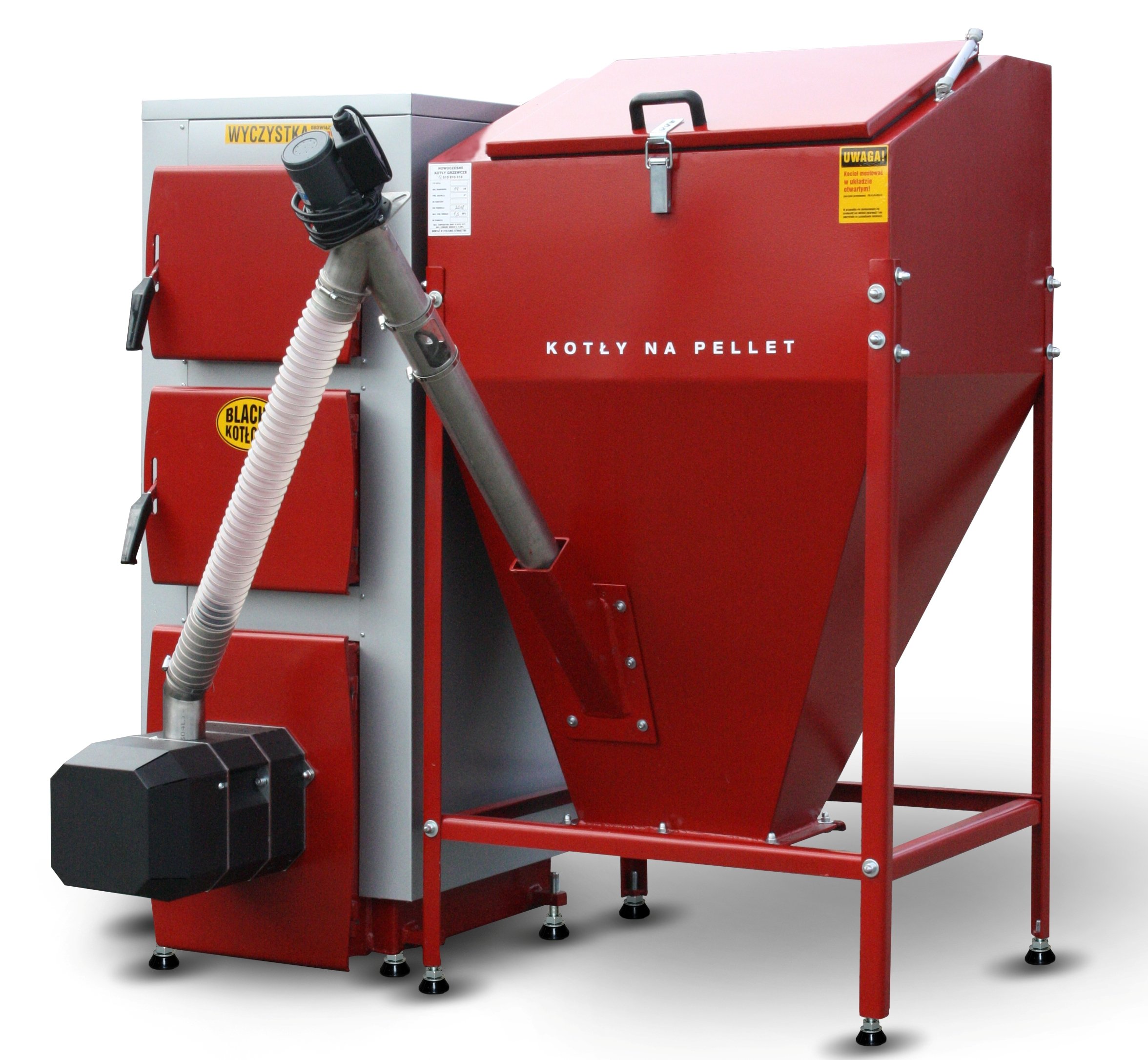

Устройство агрегата и принцип работы

Пеллетный котел состоит из 3 элементов:

• из емкости, оборудованной горелкой для сжигания топлива;
• из конвективной системы, в которой расположен теплообменник;
• из бункера, содержащего бак для отходов горения.

Для работы прибора требуется приставка, обеспечивающая своевременную подачу топлива. Пеллетный котел оснащен блоком управления, с помощью которого задают параметры работы устройства.

Теплообменник изготавливается из стали или чугуна. Зарубежные производители предпочитают использовать чугун. На нем не появляется ржавчина, но этот материал плохо реагирует на изменения температуры и много весит. В России модели комплектуются стальными теплообменниками. Они быстро реагируют на перепады температуры, мало весят, но предрасположены к появлению коррозии. Поэтому большинство производителей покрывают котлы антикоррозийным составом.

В топку котла подаются пеллеты, там они полностью сгорают. За счет этого нагревается теплоноситель, который распространяет тепло по всему помещению.

От размеров бункера зависит время подачи пеллет. Периодически требуется чистить каналы от накопившихся выбросов.

Преимущества

1. Работа устройства безопасна для окружающей среды. Материалы для горения не содержат примесей.
2. Агрегат экономичен. Пеллеты в котле полностью сгорают и расходуются в минимальном количестве.
3. Модельный ряд твердотопливных котлов разнообразен.
4. Процесс работы устройства автоматизирован.
5. При правильной эксплуатации котел прослужит долгие годы.

Недостатки

1. Высокая цена. Хотя ценовая политика у многих производителей демократична, купить пеллетный котел могут позволить себе не все.
2. Часть моделей пеллетных котлов работает от электричества, поэтому стоит заранее позаботиться об источнике тока или генераторе.

Виды отопительных котлов на пеллетах: камины, устройства с водяным контуром

Котлы по виду используемого топлива бывают:

• пеллетными;
• условно комбинированными;
• комбинированными.

Пеллетные котлы используют в качестве топлива древесные гранулы. Непрерывная работа пеллетного устройства достигается за счет стабильной и своевременной подачи пеллет.

Условно комбинированные приборы допускают использование брикетов, дров и прочего сырья. Но сжигание альтернативного топлива возможно только в крайних случаях. При этом к конструкции котла прилагаются дополнительные детали. Например, колосниковая решетка, которая устанавливается в топку до момента загрузки дров.

Комбинированные котлы используют несколько видов топлива. Это возможно за счет наличия двух или более топок. Такие приборы имеют большие размеры и стоят дороже.

По типу подачи топлива пеллетные котлы бывают:

• автоматическими;
• полуавтоматическими;
• с механической подачей топлива.

Автоматические пеллетные изделия работают без человеческого вмешательства. Достаточно просто включить прибор.

Работой полуавтоматического устройства руководит процессор, но мощность задается владельцем вручную. Периодически (не более 1 раза в неделю) чистят зольники. В среднем этот процесс занимает 15 минут.

Конструкция механизированных пеллетных котлов самая простая, устройства компактны и стоят дешевле других моделей. Работа приборов полностью зависит от человека.

Из-за небольших размеров бункера загружать устройство придется каждые 2—3 дня.

По целевому назначению пеллетные котлы делятся:

• на водогрейные отопительные модели;
• на конвекционные печи-камины;
• на гибридные установки.

Водогрейные отопительные котлы поддерживают в помещении благоприятный температурный режим и нагревают воду. Такое оборудование подойдет для небольших офисов, частных домов, дач. Но устанавливать приборы лучше всего в подвале или в специально отведенном месте.

Конвекционные печи-камины служат для обогрева небольших помещений. Они устанавливаются в жилой комнате, практически бесшумны, имеют небольшие размеры и привлекательный внешний вид.

Гибридные котлы внешне похожи на печи-камины. Приборы снабжены функцией обогрева с помощью водяного теплоносителя. Некоторые модели имеют варочную поверхность и духовой шкаф.

У твердотопливных котлов бывают следующие виды горелок:

• факельные;
• объемного горения;
• каминные.

Факельные горелки неприхотливы. Они подойдут для дач, где не требуется бесперебойная работа устройства. Минусом является однонаправленность факельного огня, который локально нагревает стенки котла.

Горелки объемного горения устанавливают в промышленных котлах большой мощности. Такие приборы нетребовательны к качеству гранул.

Каминные горелки лучше всего подойдут для небольших котлов. Они не особо эффективны, но надежны.

Факторы, влияющие на выбор

При выборе качественного, надежного агрегата, обращают внимание на следующие характеристики:

• На мощность. Бытовые приборы обладают относительно невысокой мощностью. Чтобы обеспечить теплом жилое помещение достаточно 15 кВт. На 10 кв. м. приходится 1 кВт. Котел с такой мощностью может обогреть дом размером 150 кв. м.
• На коэффициент полезного действия. У пеллетных котлов КПД варьируется от 80 до 95%. Высокий показатель достигается за счет качества гранул и особенностей конструкции прибора.
• На тип горелки. Существуют ретортные и стокерные горелки. У первых дым направлен вверх. Они неприхотливы к качеству топлива и долго функционируют без очистки. Эффективная работа стокерной горелки достигается за счет высокого качества загружаемых гранул. Главный минус такого устройства в том, что оно часто засоряется.
• На уровень автоматизации процессов. Некоторые пеллетные котлы могут работать без участия человека. Такими устройствами управляют дистанционно с помощью мобильного телефона. В специальная программа позволяет на расстоянии включать и выключать прибор, регулировать температуру. В случае неисправности информация о сбоях поступает мгновенно на мобильное устройство.
• На конструкцию теплообменника. Они бывают горизонтальными и вертикальными, плоскими и трубчатыми. Специалисты рекомендуют выбирать вертикальные теплообменники с турбулизаторами, которые большую часть энергии тратят на нагрев теплоносителя и не позволяют оседать золе в больших количествах.

Основные этапы процесса подключения

Как уже было сказано выше, грамотно уложенный трубопровод позволит значительно увеличить эффективность системы отопления и сделать ее эксплуатацию максимально безопасной. Поэтому, прежде чем идти в магазин или приступать к монтажу, рекомендуется во всех подробностях разобраться с каждым из этапов работы.

Выбор оборудования и необходимых деталей

Приступая к реализации схемы обвязки пеллетного котла, в первую очередь нужно правильно подобрать необходимые детали и дополнительное оборудование. Покупать рекомендуется качественные изделия от надежных производителей. Экономить не стоит, так как это приведет к частым поломкам и сделает эксплуатацию отопительной системы небезопасной.

Чтобы приступить к работе, необходимо купить следующие элементы:

1. Циркуляционный насос. Он предназначен для обеспечения бесперебойного движения теплоносителя по трубам.
2. Воздушные клапаны. Эти элементы удаляют воздух из системы, который попадает туда вместе с холодной водой.
3. Расширительный бак. В нем скапливаются излишки теплового носителя, которые в дальнейшем отводятся в канализацию.
4. Коллектор — распределяет горячую воду по контурам.
5. Грязевик. Главной его задачей является удаление из системы разнообразного мусора: шлака, песка, накипи и т. п.
6. Гидрострелка, она же гидравлический разделитель. Используется для подключения к системе контура, где движется теплоноситель с другими параметрами.

Также понадобятся радиаторы отопления. Они должны быть металлическими или биметаллическим. На сегодняшний день можно подобрать модели, идеально вписывающиеся в интерьер. Хоть и стоят они достаточно дорого, но прослужат несколько десятков лет.

Довольно популярен полипропиленовый трубопровод. Он легкий, дешевый, на его стенках не образуется налет, а с монтажом справится даже новичок. Но для пеллетного котла лучше отдать предпочтение металлическому

Обвязка пеллетного котла

Если имеются познания и опыт обустройства отопительного контура, то процессом подключения можно заняться самостоятельно. Здесь важно четко следовать рекомендациям производителя, приведенным в инструкции к конкретной модели пеллетного котла.

Первым делом устанавливают пеллетный котел, подсоединяя комплектующие:

1. Выбор помещения для расположения агрегата. Для этого нужно ознакомиться с прилагаемой производителем инструкцией. Чаще всего в ней изложены подробные рекомендации к обустройству помещения.
2. Присоединение горелки, которую предстоит приобрести наряду с котлом, выбрав нужный тип.
3. Установка емкости для топлива. Это бункер, продающийся вместе с отопительным агрегатом. От его размеров зависит площадь комнаты, которую предстоит выделить под котельную.
4. Подключение шнека – приспособления, отвечающего за подачу пеллет.
5. Подключение пульта автоуправления — он необходим для обеспечения бесперебойной автоматической работы.

Весь процесс обвязки пеллетного котла делится на несколько этапов. Так, сначала нужно выбрать месторасположение коллектора, после чего предстоит  его присоединение к радиаторам.

Для этого используется сантехническая арматура диаметром 1 дюйм. Если некоторые отверстия распределителя остались незанятыми, то их нужно закрыть заглушками.

В целях предотвращения возникновения пожароопасных ситуаций нужно подбирать комплектующие и переходники из негорючих материалов. А все соединения выполнять добросовестно, что поможет избежать возникновения протечек и других неприятностей

Затем совершают следующие действия:

1. Прокладка от котла трубы, диаметр которой составляет 1,25 дюйма.
2. Установка на входной магистрали распределительного патрубка.
3. Врезка в контур или монтаж циркуляционного насоса за распределительным клапаном. Устройство нужно установить в горизонтальном положении оси. Рекомендуется защитить его от мусора и грязи, которая может попасть извне, поставив сетчатый фильтр.

Первый этап закончен. Далее можно заниматься установкой таких дополнительных деталей, как датчики, расширительный бак и предохранительный клапан. Также не стоит забывать об организации дымохода.

Все работы рекомендуется проводить поэтапно, при этом убеждаясь в надежности и правильности монтажа уже собранной системы. Помните, главное — не спешить, делать все качественно и в соответствии со схемой

Установка расширительного бака

После нагрева занимаемый теплоносителем объем увеличивается, поэтому нужно позаботиться, чтобы обеспечить для него достаточно места и избежать взрыва. Именно для этого и нужен расширительный бак — все излишки горячей воды поступают в него. К тому же подобный элемент позволяет поддерживать стабильное давление в системе обогрева дома.

У неопытного покупателя, несомненно, возникнут вопросы, связанные с тем, какой расширительный бак лучше выбрать. Отличаются они между собой по цвету и назначению. Для отопительной системы используется оборудование, окрашенное в красный цвет.

При выборе расширительного бака особое внимание уделяется его размеру. Определить оптимальный объем не составит труда. Для этого нужно подсчитать, сколько воды будет использоваться в системе и добавить к полученному числу 10-12%.

Сразу после подключения расширительного бака в нем необходимо создать определенное давление. Не стоит надеяться на заводскую регулировку, так как в большинстве случаев она не соответствует стандартам

Предохранительный клапан: нужен ли он?

Главная задача этого элемента — защита котла от резкого повышения давления, что значительно продлевает срок эксплуатации. После того как он среагирует часть теплового носителя вытекает из системы обогрева — это позволяет снизить давление.

Выбирать запорную арматуру нужно в зависимости от производительности котла и максимальной температуры воды, перекачиваемой им. Лучше покупать модели, которые срабатывают, если давление на 20-30 % превысило рабочие параметры системы.

Стоит учитывать, что диаметр входного отверстия предохранительного клапана должен быть равен размеру трубы или быть большим.

Существует несколько видов защитной арматуры. Наиболее универсальной моделью является перепускной клапанный механизм защиты.

Производители модернизируют модели ТТ котлов, оснащая их встроенной группой безопасности. В ее состав входит манометр, предохранительный клапан и воздухоотводчик

В продаже имеются модели пеллетных котлов со встроенной группой безопасности или без нее. В первом случае схема сборки системы будет значительно проще — не надо ставить манометр, предохранительный клапан и воздухоотводчик для отопительной линии.

Особенности подключения пеллетного котла

При покупке такого рода теплогенератора нужно понимать, что он не имеет функции регулировки подачи тепла. Если говорить проще, то сгорание пеллетного топлива остановить нельзя.

Это значит, что в случае отключения электроэнергии циркуляционный насос остановится и движение теплоносителя в системе тоже. Чтобы предотвратить дальнейший рост давления и выход системы из строя используется несколько аварийных схем.

Чтобы эксплуатация твердотопливного котла была максимально безопасной, необходимо обеспечить:

• своевременную подачу холодной воды в оборудование;
• во время работы держать закрытыми двери, смотровые люки, заливные патрубки отопительной системы;
• использовать лишь определенное топливо, указанное производителем в инструкции к своей модели;
• организовать еще один дополнительный аварийный контур.

Если учесть все нюансы при подключении пеллетного оборудования, то можно создать саморегулирующую и минимально зависимую от человека систему. Но на это придется потратить немного больше времени и денежных средств.

Правила монтажа дымохода

Эффективность работы котла во многом зависит от того, насколько хорошая присутствует тяга. Если дымоход был спроектирован правильно, то он обеспечит отличный воздухоотвод при любой температуре и силе ветра.

Первый нюанс, на который стоит обратить внимание, — это диаметр дымохода, который должен быть идентичен размеру выходного патрубка. Также необходимо установить элемент, отводящий лишнюю влагу.

Не стоит забывать и о колпаке. Если смонтировать его правильно, то он не будет перекрывать трубу или создавать аэродинамическую преграду.

На фото выше представлено два способа монтажа дымохода для пеллетного котла отопления. Слева — неправильный вариант, а справа — корректное решение

В большинстве случаев используют металлические трубы для организации дымохода. Поэтому их необходимо качественно утеплить и оборудовать люками для очистки — правильно каждое колено оснастить ревизионной дверцей, чтобы удобно было удалять сажу и прочие продукты сгорания.

Нужно помнить, что отопительное оборудование, работающее на пеллетах, не переносит как слишком малую, так и чрезмерно большую тягу. Важно внимательно следить за тягой в процессе эксплуатации.

Чтобы защитить помещение котельной от возгорания при опрокидывании тяги, производители ставят между бункером и котлом гофротрубку пластиковую — если возникнет обратная тяга, то пластик сгорит и топливо не будет поступать.

Подключение и настройка оборудования

После того как схема обвязки была реализована и установлен котел, пора приступать к его настройке и подключению. Оборудование присоединяется ко всем коммуникациям: системе отопления и водопровода.

Многие современные модели пеллетных котлов оборудованы горелкой, работающей от электричества. Поэтому проверьте, нуждается ли устройство в подаче тока.

Если после запуска пеллетный котел начинает чадить, внезапно гаснуть или в зольнике можно найти не до конца сгоревшее топливо, то регулировка была сделана неверно. Еще может образовываться много сажи

К подключению и настройке нужно подходить с максимальной ответственностью. Не стоит надеяться на заводскую регулировку. Заниматься этим придется при первом запуске отопительного оборудования и при этом нужно учитывать тягу дымохода, состояние топлива и мощность оборудования.

Некорректная настройка приведет к возникновению разнообразных проблем, среди которых низкая эффективность, высокий расход топлива, частые поломки и многое другое.

Поэтому производители многих моделей пеллетных котлов рекомендуют, чтобы эти этапы проводились сотрудниками специализированных организаций, имеющих допуск на проведение подобного рода работ.

Дымоходные трубы из стали для котлов на твердом топливе

Стальные дымоходы пользуются огромной популярностью, благодаря нескольким весомым преимуществам:

• Низкая цена на дымоход – по сравнению с керамическими и даже кирпичными аналогами (если учесть стоимость расходных и строительных материалов), себестоимость конструкции обходится намного дешевле.
• Простая конструкция – вполне реально сделать дымоход для твердотопливного котла своими руками. Для сборки потребуется рассчитать необходимую высоту трубы и приобрести комплектующие или уже готовый комплект. Установка происходит способом «папа-мама». Стыки обрабатываются герметиком.
• Аэродинамика дымохода – стальные трубы производятся круглой или овальной формы, что обеспечивает лучшие показатели тяги. Отсутствие внутренних наплывов уменьшает оседание смол на стенках. Для чистки можно использовать химические топливные брикеты.
• Наличие комплектующих и материалов всех необходимых типоразмеров. Благодаря широкой номенклатуре сегментов, подобрать конфигурацию и диаметр дымохода из нержавеющей стали для твердотопливного котла достаточно просто.

Производители предлагают несколько модификаций стальных труб, с разными техническими характеристиками.

Утепленные сэндвич трубы для ТТ котлов

Сэндвич трубы имеют два контура, между которыми располагается негорючий утеплитель. Для производства используется марка нержавеющей стали AISI 316 L, и AISI 321. Остальные характеристики сэндвич дымоходов:

Комбинированные котлы на пеллетах и дровах

Универсальные котлы на пеллетах и дровах, привлекают потенциального покупателя по причине доступности топлива. Пеллетно-дровяные котлы автоматизированы, контроль над процессом горения осуществляется с помощью высокочувствительной автоматики. В работе используется принцип газогенерации, что увеличивает время автономной работы и теплоэффективность оборудования.

Принцип работы пеллетно-дровяного котла

Комбинированный отопительный котел на дровах и пеллетах, отличают несколько конструктивных особенностей, влияющих на их производительность и используемый принцип работы:

• Тип корпуса – в конструкции предусмотрена одна или две топочные камеры.
• Резервный источник тепла – в некоторых моделях предусмотрен электрический ТЭН, нагревающий теплоноситель при остановке горения основного вида топлива.
• Принцип газогенерации или пиролиза – котел на дровах и пеллетах сжигает топливо при ограниченной подаче воздуха и высокой температуре. Создание таких условий приводит к усиленному продуцированию газа, который дожигается в отдельной камере, что увеличивает КПД и теплоэффективность оборудования.

Комбинированный котел под дрова и пеллеты, требователен к качеству топлива. Чтобы начался процесс пиролиза, необходимо, чтобы влажность топлива не превышала 20%.

Двухтопочные котлы

Пеллетно-дровяные котлы с двумя топками, удобны в эксплуатации, чем однотопочный вариант, по следующим причинам:

• Отсутствует необходимость в переоборудовании при переходе на дрова или пеллеты. Горелочное устройство для топливных гранул устанавливается сразу. Конструкция имеет общий теплообменник, поэтому эффективность нагрева не зависит от типа используемого топлива.
• Автоматический переход на резервный источник топлива. Двухтопочный комбинированный отопительный котел на пеллетах и дровах, обычно работает следующим образом. Дрова используются в качестве основного источника нагрева. Как только поленья прогорают, и температура теплоносителя падает, самостоятельно включается пеллетная горелка, поддерживающая нагрев до тех пор, пока заново не будет использоваться основной вид топлива.

Вместе с тем, конструкция двухтопочных твердотопливных пиролизных котлов длительного горения на дровах и пеллетах, имеет один существенный недостаток – большой вес. Топочные камеры, чаще изготавливают из чугуна, поэтому, даже небольшой котел на 15 кВт, может весить около 500 кг, что создает определенные сложности во время монтажа.

Однотопочные котлы

Однотопочные котлы, по своей конструкции практически ничем не отличаются от обычных твердотопливных котлов. Единственной, существенной разницей, является наличие специальных разъемов для установки пеллетной горелки.

Котлы отличают следующие характеристики:

• Меньший вес – по сравнению с двухтопочными агрегатами, вес конструкции котла, даже с чугунным теплообменником, существенно меньше.
• Трудности, связанные с переоборудованием системы – чтобы перевести котел на пеллеты, потребуется установить горелочное устройство. На переоборудование, даже с условием определенного опыта, уйдет около 15 минут. Автоматический переход с дров на пеллеты не предусмотрен.
• Скромные габариты – котлы, работающие на древесных гранулах и дровах, имеют меньшую высоту. Двухтопочные и однотопочные агрегаты имеют встроенный пеллетный бункер для хранения топлива. Для котлов с одной топочной камерой, хранилище нередко устанавливают сверху, для экономии полезной площади.
• Автоматика – котлы длительного горения легче контролировать и не допускать перегрева теплоносителя. Автоматика следит за нагнетанием воздуха, температурой воды на подаче и обратке. В некоторых моделях, помимо прочего, установлено подключение к комнатным термостатам.

КПД котла, работающего по принципу длительного горения, достигает 92%. Дополнительное тепло производится благодаря сжиганию газа, вырабатываемого в процессе газогенерации.

Основные правила установки котла на гранулах и дровах

Все твердотопливные агрегаты являются оборудованием, использующим принцип высокотемпературного нагрева теплоносителя. Топочная камера разогревается до 450°С.

В процессе работы, на стенках дымохода накапливается сажа. При возгорании последней, нагрев дымоходной трубы достигает 1000°С.

Монтаж твёрдотопливных агрегатов – подбор помещения под котельную, правильный выбор и подключение системы дымоудаления, выполняют с учетом особенностей их эксплуатации.

Дополнительные меры безопасности эксплуатации котлов на твердом топливе – дровах, пеллетах, требуются в связи с хранением топлива. Нередко, именно котельная и хранилище становятся источником возгорания. Установка и обслуживание, как самого котла, так и пеллетного хранилища, осуществляются в согласии с рекомендациями производителя и действующими правилами ППБ.

Организация помещения под котёл

От того, как организовано помещений под нужды котельной, во многом зависит безопасность и комфорт эксплуатации твердотопливного котла. Минимальные требования подробно описаны в СНиП и ППБ.

При обустройстве помещения учитывают:

• Технические характеристики оборудования – большой вес теплогенератора требует предварительного изготовления армированного фундамента. Нужно хорошее естественное освещение. Проем окна выбирают в зависимости от мощности котла, в соотношении, 8 см² оконного проема на каждый киловатт производительности.
• Специфика работы – во время горения, корпус котла может существенно разогреваться. Температура отходящих газов достигает 450-550°С. Поэтому, котельная обязательно облицовывается негорючими материалами: штукатуркой, керамической плиткой. Минимальное расстояние до стены 1 м. Деревянные стены, прилегающие к котлу, обшиваются теплоизоляцией и закрываются металлическим листом. Поверхность вскрывается огнестойкой пропиткой.
• Обязательно присутствие принудительной и естественной вентиляции. В помещение проводят отдельный вентиляционный канал. Хотя бы одно окно в котельной, должно открываться для проветривания.

Нормы ППБ и СНиП разрешают устанавливать универсальные двухтопливные котлы отопления смешанного типа на пеллетах и дровах, в полуподвальных и подвальных помещениях.

Нормы хранения дров и пеллет

Котельная и складские помещения для хранения топлива, являются местом повышенной пожароопасности. Чтобы не допустить возгорания, дрова и пеллеты хранятся в соответствии с рекомендациями производителей котлов и нормами пожарной безопасности:

• Склад твердого топлива располагают в примыкающем к котельной помещении.
• Между котлом и пеллетным хранилищем, минимальное расстояние не менее 1 м, максимальное 20 м.
• В котельной или на складе, не допускается хранение легковоспламеняющихся материалов.
• Обязательно проведение регулярной уборки, с целью удаления древесной пыли. При определенной концентрации в помещении, пыль становится причиной возгорания и взрыва. Особенно тщательно убирают электропривод для подачи пеллет. Все металлические части топливной передачи и котла должны быть заземлены.
• Расход дров и пеллет составляет от 5-10 кг в час. Допускается хранение топлива непосредственно в котельной, достаточного для обогрева помещений в течение суток, порядка 60-100 кг.
• Для хранения топлива выбирают сухое, проветриваемое помещение.

Выбор оптимальной системы удаления дыма

В процессе сжигания твердого топлива, битопливный котел, разогревает температуру отходящий газов до 550°С. При возгорании сажи, что случается довольно часто, кратковременный нагрев дымохода достигает 1000°С. Эту особенность, учитывают при выборе подходящей системы дымоотведения.

• Дымоходная труба подбирается из материала, устойчивого к деформированию при высоких температурах.
• Внутренняя полость трубы должна быть устойчива к кислотным образованиям.
• Для улучшения характеристик тяги, выбирают дымоход с теплоизоляцией.
• Оптимально круглое или овальное сечение.

Для частного загородного дома, дачи или коттеджа, оптимально подойдет дымоход из сэндвич труб или керамики.

За и против комбинированных пеллетно-дровяных котлов

Отечественному потребителю, двухтопливные котлы доступны уже более 10 лет. О котлах сложилось определенное мнение, которое стоит учитывать, решая целесообразно ли приобретать котел, работающий на дровах и пеллетах одновременно.

Дополнительно с техническими характеристиками и производительностью агрегатов, стоит учесть и вопрос доступности гранулированного топлива для местности, где планируется эксплуатация агрегата. Подсчитав все за и против, намного легче принять правильное решение.

Плюсы использования двухтопливных котлов

Котёл для отопления на дровах или на древесных гранулах, судя по отзывам покупателей, имеет следующие преимущества:

• Удобство эксплуатации – это особенно касается двухтопочных моделей. Для перехода на другой тип топлива, нет необходимости выполнять переоборудование системы. Более того, автоматика способна самостоятельно переключить котел в другой режим: если в топке закончились дрова, котел автоматически переходит на пеллеты.
• Экономичность – вопрос заключается не только в том, что при использовании газогенерации, расход топлива, в среднем сокращается на 10-15%, при этом увеличивается теплоотдача. Газогенераторные котлы на дровах и на гранулах стоят дешевле, чем два отдельных агрегата.
• Экономия места.
• Высокий КПД – соотношение мощности отопительного котла при работе на дровах или пеллетах в обычном режиме горения, практически одинаковое. При переходе в режим газогенерации, лучшая теплоотдача достигается при использовании дров. Максимальный КПД 92%.

Минусы котлов типа пеллеты-дрова

Существует несколько недостатков, которые стоит учесть еще перед приобретением многотопливного котла:

• Недоработки в конструкции – в основном встречаются в котлах российского производства. Бывали случаи, когда автоматика отказывалась сработать на включение пеллетного агрегата, что не совсем приятно, особенно если дрова перестали гореть ночью.
• Отсутствие пеллет в некоторых регионах страны – этот минус временный, так как в России постепенно налаживается производство и продажа топливных гранул. Но на данный момент, может быть проблематично, приобрести пеллеты хорошего качества в некоторых регионах.
• Большой вес конструкции – тяжело устанавливать котел, весящий около 500 кг и более. Даже однотопочный вариант, снабженный чугунным теплообменником, будет весить несколько центнеров, не говоря уже о двухтопочном аналоге.

Автоматика котлов и электроприводы для шнековой передачи пеллет, чувствительны к перепадам напряжения. Потребуется установить систему автономного электроснабжения котла и стабилизации напряжения.

Если двухтопливные котлы правильно установлены, и подключены к системе электроснабжения и отопления, эксплуатация редко сопряжена со сложностями во время работы. Модели автоматизированы, имеют высокую теплоотдачу и экономично расходуют топливо.

🌌 Пеллетные котлы на основе древесных гранул: анализ, модели, цены

Сегодня на первом плане у многих стоит экономия финансов, особенно это касается владельцев частных домов с индивидуальным обогревом. Постоянное повышение цен на газ и электроэнергию повысило спрос на биологические системы отопления на основе древесных гранул. В последнее время большой интерес привлекают к себе пеллетные котлы, в связи с чем производители значительно расширили их ассортимент. В обзоре редакции Homius мы расскажем, что они собой представляют, обо всех особенностях, сильных и слабых сторонах моделей, а также о критериях выбора.

Содержание статьи

Пеллеты: что это такое

Пеллеты – это древесные отходы в виде спрессованных мелких кусочков в форме цилиндров. Для их изготовления не используются никакие химические добавки, поэтому можно смело говорить об экологичности топлива. Биологические системы на основе древесных гранул относятся к современным устройствам отопления.

Преимущества пеллетного отопления

Прежде чем выбирать для отопления дома пеллетное оборудование, нужно рассмотреть все его сильные стороны.

Преимущества:

• экологичность, в системе не выгорает кислород, так как контур подачи воздуха расположен на удалении от контура камеры сгорания;
• для обслуживания котлов не требуется привлечение специалистов, два раза в месяц можно убирать золу самостоятельно. Кроме того, современное оборудование оснащено автоматической очисткой;
• КПД достигает значения 96%;
• установить оборудование можно самостоятельно;
• пожаро- и взрывобезопасность;
• невысокий уровень потребления электричества;
• объём золы намного ниже, чем в твёрдотопливном оборудовании;
• удобная транспортировка и хранение биотоплива, единственное требование – помещение должно быть сухим;
• для подключения оборудования не нужно получать согласование и разрешение.

Современное оборудование оснащено интеллектуальной системой управления. Можно настроить термостат и таймер на определённые показатели для обеспечения непрерывного функционирования котла.

Минусы пеллетного отопления

Перед тем, как выбрать пеллетный котёл для отопления частного дома, следует ознакомиться и с некоторыми недостатками оборудования:

• высокая стоимость котлов, хотя в последнее время отмечено значительное снижение цен в связи с повышенным спросом и увеличенным выпуском моделей;
• затраты на обогрев пеллетами выше, чем отопление дома при помощи газового или дровяного котла;
• не все районы оснащены достаточным количеством пеллет, а также в некоторых регионах возможны затруднения с сервисным обслуживанием. Необходимо заранее удостовериться в наличии биотоплива и ремонтных мастерских, чтобы не возникло трудностей во время эксплуатации;
• импортные котлы могут вывести из строя наши суровые зимы, гранулы низкого качества и перебои с электроэнергией;
• устаревшее оборудование требует очистки пару раз в неделю;
• для непрерывного функционирования в районах с перебоями электроэнергии необходимо приобретение и подключение дополнительного оборудования, в том числе и генератора, поэтому затраты на установку и эксплуатацию будут выше.

Статья по теме:

Как выбрать газовые котлы для отопления частного дома. В публикации мы рассмотрим где установить оборудование, разновидности котлов, особенности монтажа, нюансы выбора стабилизатора напряжения для устройств и рекомендации специалистов.

Сравнительный анализ пеллет с иными видами топлива

Несмотря на некоторые недостатки, нужно отметить тот факт, что при сгорании пеллет тепла выделяется значительно больше, чем от иных видов топлива. Достаточно сделать простой расчёт для сравнения: при сжигании 1 т пеллет выделяется столько же теплоэнергии, как при использовании:

• 1,6 т древесины;
• 480 м³ газа;
• 500 л дизтоплива.

Стоит отметить тот факт, что стоимость гранул не склонна к повышению, как, например, постоянно растущая цена на газ, дизтопливо и электроэнергию. В связи с этим, популярность пеллетных котлов растёт с каждым новым отопительным сезоном.

Статья по теме:

Твердотопливные котлы длительного горения с водяным контуром: преимущества и недостатки, принцип работы, критерии выбора, рейтинг лучших производителей и моделей, изготовление своими руками — в нашей публикации.

Схема работы пеллетного оборудования

Самый главный плюс пеллетного оборудования в том, что оно полностью использует тепловую энергию, которая образуется в результате пиролиза гранул. В котле применяется принцип сжигания «сверху-вниз», поэтому горение происходит значительно медленнее, чем при циркуляции «снизу-вверх».

Котёл состоит из трёх основных элементов:

• котла с горелкой;
• шнекового транспортёра для подачи пеллет;
• отсека для топлива.

Принцип работы оборудования состоит из следующих этапов.

1. Гранулы загружаются в специальный бункер.
2. По шнековому транспортёру древесные гранулы подаются в котёл.
3. В топке гранулы сгорают, в процессе сжигания разогревается теплоноситель.

Благодаря тому, что кислород подаётся непосредственно к зоне огня, можно контролировать скорость сжигания пеллет. Сгорание топлива производится максимально, зола при этом образуется в минимальном количестве. В результате, КПД котла достигает 96%.

Такой принцип функционирования обеспечивает максимальное и постепенное сжигание пеллет. На одной закладке котёл может работать более 24 часов. В быту это огромный плюс по сравнению с аналогами. Современные модели оснащены автоматическим режимом, что существенно упрощает все процессы.

Более подробно с принципом работы можно ознакомиться на видео:

Статья по теме:

Несмотря на широкий ассортимент, сложно подобрать подходящий электрический котел для отопления частного дома. Чтобы сделать правильные выводы было проще, ознакомьтесь внимательно с нюансами выбора, тонкостями расчета необходимой мощности системы отопления, с моделями лучших электрокотлов для сетей 220 и 380 В.

Внутреннее устройство пеллетного котла

Схема устройства пеллетных котлов очень схожа с твёрд

Горькая правда о пеллетных котла для дома, которую Вам нужно знать

Постоянное повышение цен на обогрев жилого помещения требует выпуск более новых, современных и экономных котлов. Именно таким устройством является пеллетный котел для дома. Пеллеты – твердое топливо в виде гранул, которое создается методом сжатие древесных опилок и горючего материала под высоким давлением. За счет высокой плотности материала, пеллеты отдают намного больше тепла.

Работа от обычных котлов отличается автоматизацией. Возможности котла позволяют его запускать не каждый день по 2-3 раза, а раз в 7 дней, в отличии от традиционных угольных котлов.

Конструкция котла

Основные детали, из которых состоит пеллетный котел:

1. Бункер для заброса топлива.
2. Механизм подачи пеллет.
3. Модуль, которые автоматически поджигает гранулы.
4. Зажигалка.
5. Температурный датчик.

Существует несколько типов пеллетных котлов для дома, которые отличаются своими функциями и параметрами. Встроенный бункер иметь литую часть и без тщательного разбора его невозможно отделить от основания. Объём бункера требует постоянного заброса новых гранул. Одним из преимуществ бункера является его простая и удобная конструкция. Внешний бункер может быть сделан из пластмассы, фанеры либо использовать специальный бункер для сыпучих материалов.

Из-за экономности и высокой теплоотдачи, пеллетные котлы для дома продаются на полках многих магазинов по всему миру и считаются одним из самых чистых источников энергии. Преимущества такого котла в том, что во время выделения тепла твердые гранулы сгорают до конца, не оставляя обгорелых кусков. Такой котел намного легче чистить. Минимальные остатки с котла можно использовать в садоводстве для удобрения растений. Система отопления, поскольку конструкция котла не позволит этого. Двойная стенка имеет охлаждающий водяной контур, что является защитой от перегрева.

Чтобы выводить продукты сжигания, в конструкции пеллетного котла находится дымовая камера. Для увеличения теплоотдачи в некоторых котлах есть отражающая панель.

С каждым годом цены на электричество и газ растет, что вынуждает конструкторов создавать более автоматизированные устройства. Таким образом, каждая новая модель является универсальной и минимизирует вероятности вмешательства человека. Чтобы обеспечить себя теплом на долгое время достаточно полностью заправить бункера твердым топливом.

На данном этапе развития энергоиндустрии, пеллетный котел считается самым экономным и с самой высокой теплоотдачей в окружающую среду с минимальной заправкой.  Поэтому вы не только экономите время, но и свои силы, поскольку не нужно искать время для заправки.

Преимущества пеллетных котлов

Пеллетный котел в разрезе

Существует несколько преимуществ, которые делают пеллетный котел более популярным и практичным в употреблении. Преимущества:

1. Использование древесных капсул – экономно и выгодно со стороны расхода и теплоотдачи.
2. Имеются различные режимы, которые позволяют регулировать отдачу тепла в окружающую среду.
3. Блок управления оснащен современным процессором, что делает использование котла более удобным и простым.
4. Автоматическая горелка не потухнет вне зависимости от условий окружающей среды.
5. Если температура обогрева котла будет выше, чем указано в программе, то система охлаждения будет понижать её до нужного уровня.
6. Оборудование можно использовать не только в жилом помещении, но и в производственных структурах.
7. Многоступенчатая защита позволяет предотвратить вероятность возгорания либо взрыва котла.
8. КПД (коэффициент полезного действия) котла составляет 90%, что позволяет с максимальной эффективностью расходовать топливо.
9. За счет высокого уровня сгорания древесных капсул, чистить котел нужно не чаще, чем 1 раз в 30 дней.
10. Покупка котла – единственный расход. Нет надобности в сервисном центре, поскольку устройство делалось на века.
11. Срок использования котла без обращения в ремонт, при соблюдении всех правил эксплуатации может составлять до 25 лет.
12. Небольшой размер котла позволяет разместить его в любом удобном месте.

Насколько актуален пеллетный котел в ХХІ веке?

Это достаточно новый продукт обогрева и высокую популярность он завоевал лишь в странах Европы. Большинство людей использую электрический обогрев либо газ, поэтому пеллетный котел для дома часто устанавливается во время постройки новых жилых помещений, так как делать замену немного затруднительно. Но если обратить внимание на список преимуществ котла, то его популярность становится обоснованной. Многие специалисты считают, что с ростом цен на газ и электричество, использование твердого топлива займет ведущие позиции. Если вам необходимо устройство, которое будет экономно расходовать энергетические ресурсы и при этом будет с максимальной эффективностью нагревать помещение, то установка пеллетного котла как раз для вас.

Пеллетный котел для дома. Обзор. Плюсы и Минусы.

Пеллетный котел вырабатывает тепловую энергию, сжигая специальные топливные гранулы. Основным сырьем гранул служат отходы древесной промышленности, сельского хозяйства и другие биологические виды топлива. К слову сказать, все страны установили свои нормы на размеры и качество пеллет, Россия не исключение и имеет свой ГОСТ на изготовление биотоплива. Пеллетное отопление все еще остается чем-то экзотическим и только начинает набирать популярность среди отечественного потребителя.

Принцип подобного рода отопления берет начало Германии, с конца прошлого столетия. Пелллетный котел постепенно становился популярнее и в силу своей экономичности, стал распространяться по соседним европейским странам. Как и любая модификация, пелллетный котел имеет свои плюсы и минусы, чего в нем больше — давайте разбираться. Для домовладельца загородного дома, максимальное сокращение расходов на его содержание всегда является приоритетной задачей.

Желание приблизить частный дом по комфорту к городской квартире, способно сподвигнуть жильцов на обустройство автономной канализации, системы автоматического водоснабжения и конечно автоматизировать процесс отопления. Конечно, при наличии центрального снабжения газом, подобная задача решается достаточно просто. В конце концов, при наличии финансов можно соорудить собственный газгольдер, но что делать, если этих привилегий нет? Возможно, в таком случае, придет на помощь твердотопливный пелллетный котел длительного горения.

Котёл на гранулах на отечественном отопительном рынке стал появляться все чаще в начале 2000 годов. Сегодня производители способны удовлетворить любые запросы потребителей  устанавливая на пеллетные твердотопливные котлы привлекательные и относительно не высокие цены. Стоит отметить, что выросла и доступность топливного материала, производством которого занимаются все чаще деревообрабатывающие производства. Получить дополнительный доход от ранее отходных материалов, способствует возрастающий спрос. В ход пускается все: прессованные древесные обломки, щепки, стружки и опилки.

Пеллетный котел конструкция и принцип работы

Стандартная конструкция пеллетного котла включает все атрибуты традиционного твердотопливного аппарата в дополнении к которому присутствует система шнеков. Комплекс взаимосвязанных механизмов позволяет осуществлять доставку гранул непосредственно на форсунку горелки. Попадая на форсунку, гранулы поочередно разжигаются, поддерживая постоянный процесс горения. Общая система автоматизации пеллетного котла:

• Стандартные элементы производства тепловой энергии:

— котел;
— горелка;
— теплообменник;
— вентилятор;
— система автоматики;
— турбуляторы, камера сгорания и другие конструктивные детали.

• Неотъемлемым механизмом пеллетного котла является резервуар для загрузки гранул и шнековый транспортёр пеллет до форсунки.

Безусловно, существует множество конструкций и модификаций, но все котлы пеллетные объединяет общая схема работы. Топливные гранулы загружаются в резервуар, из него продвигаются шнековым механизмом до пеллетной горелке. Специальная пеллетная горелка напоминает металлический дуршлаг. Гранулированные пеллеты, попадая на него разжигаются, при помощи обычного ТЭНа и раздуваются вентилятором.

Процесс пополнения камеры сгорания происходит автоматически, после полной загрузки бункера-приемника, пеллетный котел может проработать несколько суток. Далее энергия тепла посредством теплообменника передается теплоносителю и осуществляется прогрев помещения.

Интенсивность выделения тепла и его количество при сгорании 1 килограмма пеллетных гранул сопоставимо с 0,5 литрами солярки и соответствует 5 кВт/час. Отметим, что сгорание пеллет и выделении при этом тепловой энергии, происходит результативней и с большим коэффициентом полезного действия, в отличии от обычных дров. Высокая результативность и максимальное сгорание гранул, приводит к тому, что котлы на пеллетах меньше засоряются и домовладельцу приходиться реже прибегать к очистке котла от сажи и золы.

Монтаж пеллетного котла

Котел на гранулах потребует соблюдение простых правил установки. Грамотный монтаж , поможет вам избежать ошибок и перестройки помещения во время эксплуатации:

• Рекомендуется осуществлять монтаж в отдельном, хорошо проветриваемом помещении. Пеллетные котельные целесообразно разместить в подвальном помещении;
• Пол в котельной на пеллетах следует залить цементно-бетонной стяжкой. Допускается отделка пола керамической плиткой, а также штукатурка стен и поверхностей;
• В целях проведения регламентных работ по обслуживанию и ремонту, помещение следует выбрать настолько просторным, чтобы оно могло позволять свободный доступ ко всем частям агрегата;
• Подойдет сухое, с хорошим доступом воздуха и постоянной температурой место, которое допускает повышение температуры до +90 ± 10°C.

Оновными характеристиками котельного оборудования являются показатель мощности и значение КПД.  Интересно унать, как себя ведут пеллетные котлы в сравнение с другими отопительными агрегатами. Чтобы картина стала ясной, необходимо посмотреть на  коэффициент полезного действия для основных конкурентов:

• КПД обычных дров достигает 37%;
• КПД природного газа — 88%,
• КПД использования электрической энергии в пределах 97%;
• КПД пеллетных гранул лежит в диапазоне от 86% до 93% , что в сильной степени зависит от модификации котельного оборудования.

Автоматический котел на пеллетах определенно имеет ряд преимушеств

Степень определенной свободы добавляет домовладельцу котел на пеллетах, позволяя почувствовать максимальный комфорт. Загрузка пеллетных гранул производится в специальную емкость, соедененную посредством шнека с камерой сгорания. Современные системы автоматики, способствуют програмированию по обеспечению гранулами котла отопления на пеллетах на неделю вперед.

Некоторые конструкции позволяют подключать пульт дистанционного управления. Автоматический режим предполагает эффективную экономию топлива, за счет включения или отключения горелки, в зависимости от интенсивности отопительного периода в течение суток.

Обеспечение топливом для постоянной работы без перерывов осуществляет резервуар с объемом достигающим 300 литров. Прогнозируемая потребность в пеллетах на сутки работы  составляет 15 -20 кг при мощности до 25 кВт. Полная загрузка бункера гарантирует непрерывную работу пеллетного котла в течение трех суток.

Несложные манипуляции позволяют произвести монтаж дополнительного внешнего бункера. Увеличивая размеры приемника, можно добиться пролонгированной работоспособности на одной загрузке без вмешательства человека. Единственно о чем придется позаботиться — следить за своевременной очисткой отстойника от золы.

Работа горелки регламентируется и отслеживается системой управления. Во избежании чрезмерного перегрева, гранулированные пеллеты поступают в камеру сгорания частями в ограниченном количестве. При необходимости котел выключается нажатием одной кнопки. Пеллетный котел автоматически прекращает деятельность по истечении 10 минут. Промежуток между нажатием на кнопку и полным прекращением работы, необходим для полного сжигания ранее поданной партии пеллет.

Экология и здоровье

Пеллетный котел по праву можно назвать экологически чистым агрегатом. Уникальная система подачи воздуха в пеллетных котлах, позволяет подвести кислород для поддержания процесса горения через отдельный контур. Полное сгорание гранул практически не оставляет мусора, а продукты сгорания перерабатываются в процессе фотосинтеза. Таким образом нет угрозы экологии вашего жилого помещения. Подача воздуха на горелку осуществляется по системе труб из внешнего пространства. Отсутствует эффект «сжигания» кислорода благодаря чему, не нарушается комфортное состояние.

Плюсы пеллетных котлов:

• Автономность. Пеллетный котел обогреет ваш дом, в отсутствии к нему подвода магистрального газа;
• Малое потребление электроэнергии. Энергосберегающий вентилятор, и система автоматики справляется с задачей работы устройства потребляя не более 70 Ватт;
• Малое количество отходов. По сравнению с твердотопливным котлами на дровах или угле, пеллетный котел образовывает совсем незначительные объемы золы и сажи. Производители выпускают даже автоматический пеллетный котел с самоочисткой;
• Корпус устройства надежно защищен слоем теплоизоляции, сохраняя тепло внутри котла и оставляя холодными наружные стенки. Исключена проблема ожогов;
• Автоматизация процесса отопления. Автоматический пеллетный котел способен эксплуатироваться без участия человека до 5 суток;
• Возможность программирования непрерывной работы с недельными параметрами.

Минусы пеллетных котлов:

Основным недостатком пеллетного котла предсказуемо является цена.

• Высокая цена первоначальной покупки;
• Высокая цена эксплуатации. Казалось бы, пеллеты изготавливают из отходов деревообработки, но стоимость их отнюдь не как за мусор.
• Выделяемое тепло при сгорании пеллет получается более дорогостоящее, в сравнении с теми же дровами;
• Место хранения, также влечет за собой определенные расходы. Сложить во дворе пеллеты, наподобие поленницы не получится. Потребуется сухое помещение. Сырые и разбухшие пеллеты представляют угрозу оборудованию, шнеки засоряются и выходят из строя.

Существующая практика, показывает, что расходы на эксплуатацию пеллетного котла достигают уровня расходов на эксплуатацию отопительного оборудования с использованием электрического котла. Вне сомнений расходы превысят использование газо-отопительных агрегатов.

популярные модели:

Автоматический пеллетный котел китурами корея

Южная Корея давно известна своими инженерными гаджетами. Не стал исключением и концерн Kiturami, достаточно известный в России как производитель качественных пеллетных котлов. Несмотря на то, что на внутреннем рынке, модели представлены только двумя модификациями: KRP-20A в 24 кВт и KRP-50A мощностью 58 кВт, — автоматический пеллетный котел Китурами имеет большую популярность среди отечественного потребителя.

Пеллетный котел Kiturami KRP-20A — двух- контурная модификация, призванная отопить жилой дом до 240 м2. Второй контур задействуется в приготовлении теплой воды. Kiturami KRP-20A снабжен загрузочной камерой на 150 кг, объем должен обеспечить автономное отопление в течении четырех суток во время зимнего периода. Пеллетный котел Китурами оснащен факельной горелкой и ТЭНом из керамики.

Привлекательная функция —  автоматическое удаление спекшихся шлаковых отложений и золы с поддона горелочного устройства. Процедура удаления осуществляется с помощью механического привода во время эксплуатации. Не высокая стоимость, становиться основным плюсом в пользу Китурами, его цена в полтора раза ниже импортных моделей.

Автоматический пеллетный котел pelletron пеллетрон 22 квт

В совокупности с привычными плюсами относящимся к использованию автоматических пеллетных котлов, таких как: система автоматики, пролонгированная автономная работоспособность и высокий КПД, для отечественной разработки  Пеллетрон КТ существует ряд дополнительных преимуществ:

• Удобная загрузка гранул.
  Стандартные конструкции пеллетных котлов, установка загрузочного бункера имеет верхнее расположение. Действительно, габаритные размеры удается уменьшить, но процесс закладки становится более сложным. Пеллетный котел «Пеллетрон» свой резервуар загрузки, расположил всего на уровне одного метра относительно земли, таким образом облегчая засыпку пеллет:
• Легкая эксплуатация
  Регламентные работы и чистка пеллетного котла «Пеллетрон» проходят легко. Подступы осуществляются простым доступом ко всем элементам конструкции.  Все процессы по очистке занимают около 30 минут в неделю:
• Малая стоимость
  Традиционный пеллетный котел — всегда дорогое оборудование. Инженерам конструкции «Пеллетрон» удалось произвести на свет оптимальный аппарат, приобрести котел можно в два раза ниже стоимости европейских аналогов.
• Возможна эксплуатация без применения дымохода
  Отечественный пеллетный котел «Пеллетрон» проектировался для эксплуатации с принудительной тягой. Оборудованный вентилятором, котел не требует традиционного, громоздкого дымохода, а отработанные газы вентилятор дымососа вытягивает в трубу выходящую на улицу. Труба дымохода выводится непосредственно за стену помещения.

К минусам пеллетного котла Пеллетрон, отнесем зависимость от электрического питания и отсутствие универсальности. Котел Пеллетрон не позволяет использовать другое твердое топливо и работает исключительно на пеллетах. С другой стороны, недостаток компенсируется ТЭНами вмонтированными в котел. ТЭНы позволяют отапливать помещение от электро сети,  во время отсутствия пеллетных гранул.

В дополнении отметим отечественный пеллетный котел куппер про 22 кВт теплодар купер, который имеет положительные отзывы от владельцев и предлагает весьма привлекательную стоимость.

рейтинг моделей и отзывы владельцев

1. Пеллетные котлы «Пересвет» и «Валдай» от «Общемаш»
2. Котел на пеллетах ZOTA
3. Котел на пеллетном топливе «Куппер» от «Теплодар»
4. Котлы на топливных гранулах «Пеллетрон»

Котлы на пеллетах достаточно новый вид отопительных устройств на отечественном рынке, но они уверенно набирают популярность. В продаже начали появляться модели российского производства, которые сравнимы по качеству и значительно дешевле западных аналогов. В данном обзоре мы постараемся рассмотреть самые популярные модели в России, а также оценить их плюсы и минусы и сравнить средние цены на рынке на эти устройства.

Как известно, пеллетный котел представляет собой устройство отопления, в котором в качестве топлива используются топливные гранулы, или как их еще называют – пеллеты. Эти гранулы представляют собой маленькие цилиндры, состоящие из спрессованных отходов деревообработки или сельского хозяйства, таких как: стружка, опилки, лузга подсолнечника и т.п.

На российском рынке уже наметился топ лидеров, среди моделей работающих на пеллетах. Именно им и посвящен данный обзор. Итак, давайте начнем.

Пеллетные котлы «Пересвет» и «Валдай» от ООО «Общемаш»

На данные момент, самые популярные пеллетные котлы российского производства выпускает ООО «Общемаш». Компания достигла больших успехов в разработке пеллетных горелок, и в настоящее время особое внимание уделяет разработке устройств способных эффективно работать на высокозольных пеллетах. ООО «Общемаш» выпускает также отопительные котлы, способные работать на топливных гранулах.

Одним из таких устройств является – пеллетный котел «Пересвет» серии М. Он представляет собой модернизированную твердотопливную модель серии Т, приспособленную к работе на пеллетном топливе. Совсем недавно компания выпустила новую серию МА. Котлы этой серии комбинированные, они способны одинаково эффективно работать как на пеллетах, так и на дровах.

Котлы на пеллетах Пересвет МА являются модификацией серии М и имеют следующие достоинства:

• Многофункциональный блок управления

  Данный блок позволяет управлять циркуляционным насосом и внешним электрокотлом. Также отопительный прибор можно запрограммировать на недельный цикл работы. Они оборудованы модулями GSM и Wi-Fi с помощью которых ими можно удаленно управлять с помощью мобильного телефона или любого другого устройства имеющего доступ в интернет.

• Высокий КПД

  При работе на пеллетах эффективность достигает 92%.

• Система очистки горелки

  Для удаления из горелки от спекшихся пеллет, котлы Пересвет оборудованы пневматической системой очистки.

• Надежная теплоизоляция

  Для обеспечения максимального съема тепла внутри прибора, он оборудован теплоизоляцией толщиной 50 мм.

В таблице ниже приведены основные технические характеристики котлов российского производства «Пересвет МА»

В отличии от серии Пересвет, котлы Валдай могут работать только на пеллетах. Использование дров допустимо лишь непродолжительное время и то в исключительных аварийных случаях. В чем же их отличие, от котлов Пересвет:

• Как уже отмечалось выше, котлы Валдай сконструированы для работы на пеллетах. Именно на этом топливе они дают свой максимальный КПД в 92%. В исключительных случаях возможно использование дров. КПД при работе на дровах низкий, около 76%.
• Топка позволяет загрузить в 3 раза меньше дров, по сравнению с моделью из серии Пересвет.
• В линейке присутствуют устройства большей мощности (до 50 кВт), способные отапливать более значительные площади.
• Цены на российские пеллетные котлы отопления «Валдай» значительно ниже. Устройство этой марки обойдется вам на 25% дешевле, чем Пересвет аналогичной мощности.

Технические характеристики пеллетных котлов Валдай следующие:

Вот какие отзывы на форумах об оборудовании компании «Общемаш»:

После долгих поисков и мук выбора, какой же все-таки котел поставить в свой дачный дом, остановился на пеллетной модели Пересвет 16МА. Сразу скажу, выбрал это устройство т.к. заинтересовал модуль GSM. Установил недавно, все работает исправно. Сразу же проверил управление через СМС. Отправляешь сообщение котел запускается, отправляешь СТОП – выключается. Очень удобно перед поездкой на дачу протапливать дом.

Коротков Иван, Казань

Российские котлы Пересвет и Валдай достаточно популярны среди владельцев частных загородных домов. Ввиду их низкой цены, по сравнению с западными аналогами, многие люди предпочитают купить котел российского производства.

Котел на пеллетах «Zota»

Красноярский завод «Зота» является подразделением предприятия «Красноярскэнергокомплект». Основным направлением которого является выпуск бытовых твердотопливных и электрических котлов, предназначенных для отопления помещений площадью до 4000 м². В пеллетной линейке ZOTA «Pellet» выпускаются устройства мощностью 15, 25, 40, 63 и 100 кВт.

Рассмотрим основные достоинства отопительных котлов российского производства ZOTA «Pellet»:

• Наличие системы подачи воздуха в топку котла, позволяет регулировать его мощность в широком диапазоне. Это позволяет выбирать котел с запасом по производительности на случай экстремальных холодов или расширения системы отопления.
• Существует возможность посредством блока управления, контролировать работу теплого пола, внешнего теплоаккумулятора и циркуляционного насоса.
• Высокая автоматизация процесса работы избавляет владельцев дома от необходимости постоянного контроля за состоянием отопительного прибора.
• Механизм шнековой подачи и надувной вентилятор изготовлены таким образом, что выдерживают самые жесткие условия эксплуатации и качество топлива. Не каждый импортный котел может похвастаться такой износостойкостью.
• Пеллетные котлы Зота имеют надежную систему пожарной безопасности основанную на подачу топлива через два шнека.
• В качестве опции, существует возможность установки GSM модуля для дистанционного управления и контроля.

Приведем некоторые технические характеристики пеллетных устройств отопления серии ZOTA «Pellet»:

Из приведенных данных видно, что котлы марки «Зота» по своим характеристикам и набору функций практически аналогичны устройствам, которые производит ООО «Общемаш». Однако стоит заметить, что стоят они ощутимо дороже.

Вот, что говорят владельцы, об опыте использования отопительного оборудования ZOTA:

В конце года приобрел модель Zota 25А. Первое впечатление положительное. Установка и подключение очень простое, в инструкции все подробно описано, благо котел российского производства и инструкция на русском языке. Очень понравилась возможность регулировки или по температуре в помещении или по уличной. Правда в процессе работы замечены некоторые глюки в электронике. Спросил о них на официальном сайте, посмотрим что ответят. В целом покупкой доволен, несмотря на мелкие недочеты.

Игорь, Новосибирск

Котел на пеллетном топливе «Куппер» от «Теплодар»

Компания «Теплодар» на рынке с 1997 года. Основным ее направлением является выпуск печей и котлов различных модификаций. На сегодняшний день в ассортименте компании линейка из более чем 100 устройств.

В модельном ряду компании, пеллетные котлы представлены моделью «Куппер». По сути среди всех теплогенераторов на пеллетах российского производства, отопительные устройства «Куппер» занимают особое место. По сути, это универсальный прибор, который путем простых модификаций может из пеллетного превратиться в газовый и обратно, достаточно просто заменить горелку.

В пеллетной модификации он оборудован бункером для топливных гранул и пеллетной горелкой. Бункер с блоком управления устанавливается сверху котла и соединяется с горелкой гибким шнеком. Остается только выставить необходимые параметры и котел начнет свою работу. Вам только остается своевременно досыпать гранулы в бункер и производить очистку зольника, все остальное контролирует автоматика.

В таблице ниже представлены основные характеристики и цены на пеллетные котлы Купер:

Многие владельцы загородных домов, использующие отопительную технику оставляют отзывы на форумах. Вот один из них:

У меня стоит Куппер ОВК10 с пеллетной горелкой на площади 65 м². Поначалу использовали его как обычный, твердотопливный. Получалось около 3-х закладок в день. Надоела эта беготня вечная к котлу, решили купить дополнительно комплект для работы на пеллетах. Установили сами, там все просто. По расходу пока не скажу, используем только первый месяц, однако уже радует автономность. Кончились эти вечные забеги до котла. Вообщем рекомендую, по соотношению цена качество, думаю, лидер среди аналогов.

Доценко Сергей, Саратов

Подробнее о характеристиках котлов «Куппер» с отзывами владельцев читайте в специальном обзоре, посвященном этой модели, на нашем сайте kotlydlyadoma.ru

Котлы на топливных гранулах «Пеллетрон»

Совсем недавно, в 2009 году, на российском рынке появилась еще одна линейка пеллетных отопительных котлов, производства НПП «Пеллетрон». В модельном ряду всего две модели мощностью 20 и 40 кВт.

Какие же они имеют особенности, давайте рассмотрим по порядку:

• Топка, теплообменник и горелка спроектированы таким образом, что совместная их работа позволяет добиться КПД 89,5% во всем диапазоне мощностей.
• Устройство имеет маленький вес и небольшие размеры. Такой отопительный прибор поместится в любую котельную и не займет много места.
• Благодаря использованию системы дымососа, он способен работать без дымохода. Дымовые газы можно выводить прямо за стену, при этом дым полностью отсутствует.
• Прибор имеет встроенную защиту от перегрева и пожара. В случае если температура теплоносителя превысит 85 °С или циркуляционный насос выйдет из строя, устройство отключится автоматически.

Ниже приведены основные параметры пеллетных котлов «Пеллетрон»:

Подробнее о котлах на пеллетах «Пеллетрон» смотрите в видео обзоре:

В заключении хочется сказать, что среди котлов на пеллетном топливе российского производства есть немало достойных конкурентов импортным аналогам. Помимо устройств, рассмотренных в данном обзоре, есть еще котлы Термодинамик, Ротекс, Сварог, Термал, Слон, Ариказан, Апельсин и многие другие. Возможно, в одном из наших следующих обзоров мы рассмотрим некоторые из них.

Котлы на древесных гранулах

Котлы на древесных гранулах Pellergy: серия Alpha

компании Pellergy — одни из самых современных, эффективных и не требующих особого обслуживания котлов на древесных гранулах, доступных в мире. Они имеют компактную конструкцию, в них можно встроить бункер на 330 фунтов непосредственно в котел для ручной подачи или систему вакуумной перекачки для автоматической подачи пеллет в котел. Система подачи больших объемов древесных гранул котла может быть оснащена одним всасывающим датчиком для использования с тканевыми бункерами Pellergy или до трех всасывающих датчиков и устройством автоматического переключения для бункеров, изготовленных по индивидуальному заказу, или даже бункером для хранения пеллет.

Котлы на древесных гранулах Alpha серии Pellergy — это полностью автоматическая система, в которую входят:

• Полностью автоматизированная очистка камеры сгорания и золоудаление
• Полностью автоматизированная очистка поверхности теплопередачи
• Полностью автоматизированное золоудаление со встроенным ящиком для сбора золы для минимизации необходимого обслуживания
• Регулировка скорости горения и усовершенствованный термоконтроль, позволяющий котлу сжигать до 30 % от номинальной мощности, что устраняет необходимость в дорогостоящих буферных резервуарах.
• Устойчивый КПД 86%
• Стандартная электропроводка для Северной Америки: нет преобразователей напряжения, нет отказов двигателей 50 Гц.

компании Pellergy оснащены одной из самых передовых систем зажигания на рынке с конструкцией двойного элемента зажигания. Наличие встроенного резервирования в системе зажигания уникально и обеспечивает высочайший уровень надежности.

Котлы будут сертифицированы по UL-391, CAN / CSA-B366.1-11 и EN-303.5. Эти котлы на древесных гранулах будут называться серии Pellergy Alpha.

Рисунок 1.1: Котел на древесных гранулах Pellergy Alpha в разрезе

Принцип работы древесных пеллетных котлов Alpha

Чертеж в разрезе на Рисунке 1.1 показан котел Pellergy Alpha со встроенной системой вакуумной перекачки для использования с насыпными пеллетами. Данные о размерах агрегатов можно найти в таблице 1.1 ниже. Концепция работы системы очень похожа на многие другие системы, разработанные и построенные в Европе, доступные сегодня, с добавленными функциями уникальной конструкции камеры сгорания для автоматической очистки, включением двойного элемента зажигания и встроенного контейнера для золы с удобная ручка и колеса для простоты текущего обслуживания.

Конструкция камеры сгорания котла на древесных гранулах Pellergy Alpha

Котлы на древесных гранулах Alpha Уникальный дизайн камеры сгорания

В камере сгорания котла Pellergy Alpha используется уникальная и надежная система, состоящая из двух наложенных друг на друга металлических дисков. Диски из высокотемпературной нержавеющей стали имеют специальный рисунок отверстий. При вращении верхнего диска эти отверстия открываются и закрываются. Зола, лежащая на «решетке», взбалтывается, дробится и может падать в систему шнеков для золы.Эта система зарекомендовала себя в десятках тысяч систем по всему миру и сотнях в США и Канаде.

Рис. 1.3: Базовая установка котла на древесных гранулах Pellergy Alpha с накопителем гранул

Установка котлов на древесных гранулах

Установка котла Pellergy Alpha проста. Система была разработана для истинного североамериканского напряжения: 120 В переменного тока, 60 Гц. НЕТ силовых преобразователей, НЕТ проводки для двигателей 240 В переменного тока, НЕТ 50 Гц, а также контроллеров, склонных к отказу.

Благодаря включению одного датчика вакуума на всасывании, как показано на Рисунке 1.3 выше, котел Pellergy Alpha может работать в течение недель, даже месяцев без какого-либо текущего обслуживания, кроме опорожнения зольного ящика. Установка с одним вакуумным всасывающим зондом также хорошо работает с бункером для хранения на открытом воздухе.

Рисунок 1.4: Помещение для хранения пеллет с тремя всасывающими зондами, питающими один котел на древесных пеллетах Alpha

В больших складских помещениях или там, где требуется более эффективное удаление гранул, можно установить устройство автоматического переключения, в которое можно установить три вакуумных всасывающих зонда, как показано на Рисунке 1.4. В этой установке устройство автоматического переключения будет равномерно извлекать гранулы из каждого датчика.

Если для установки требуется мощность, превышающая мощность одного котла Pellergy Alpha, можно установить несколько котлов и подключить их каскадно с помощью системы управления котлом. Система управления котлом Pellergy Alpha совместима со всеми стандартными системами управления котлом США и Канады и требует только простого нормально разомкнутого контакта для активации. На Рисунке 1.5 показана установка трех котлов Pellergy Alpha, каждый из которых извлекает пеллеты из единственного помещения для хранения пеллет, оборудованного устройством автоматического переключения.Посредством каскадирования нескольких котлов меньшего размера можно отапливать помещение с максимальной эффективностью даже в промежуточные месяцы отопительного сезона. Более подробная информация доступна в брошюре Alpha Boiler.

Рисунок 1.5: Три котла на древесных гранулах Pellergy Alpha, настроенные для работы в каскаде, каждый с тремя вакуумными всасывающими датчиками

Пеллетные котлы | АТМОС

ЛИСТ (PDF 4,8 МБ)

Экологический и полностью автоматический пеллетный котел ATMOS

сконструированы таким образом, что горелка встроена в левую или правую часть котла и работает как теплообменник, который вытягивает пеллеты из накопительного бака с помощью винтового конвейера.Топливный бак находится рядом с котлом или в соседнем помещении и может быть любого размера ( стандартный размер — 250, 500 или 1000 л, ). Часть котельной можно использовать для хранения пеллет перед подачей в горелку.

Горелка работает полностью автоматически. Сама горелка работает следующим образом. Если горелка срабатывает (возникает потребность в нагреве), конвейер подает пеллеты в носик горелки и зажигает их с помощью раскаленной спирали. После достаточного сгорания пеллет горелка настраивается на заданную мощность, на которой она остается до тех пор, пока система не нагреется.После этого горелка выключается и пеллеты в камере горелки догорают. Весь цикл повторяется снова, когда требуется нагрев.

Мощность котла и другие функции горелки контролируются электроникой, что позволяет адаптировать работу котла к конкретным условиям системы. Добавление топлива, очистка камеры сгорания горелки и удаление золы производятся один раз в 1 — 14 дней, в зависимости от качества пеллет. Вы можете добавить к котлу автоматический золоуловитель, который сделает работу еще более комфортной.

Огромное преимущество наших пеллетных котлов D15P. D20P, D30P, D40P и D50P заключается в том, что вы можете снять горелку с котла и заменить ее крышкой, а для отопления системы можно использовать дрова. Эти особенности означают, что эти котлы предлагают ту же степень комфорта и полезности, что и котлы, работающие на газе, пропан-бутане или LFO. Основным преимуществом является то, что по сравнению с природным газом или LTO, эти котлы сжигают возобновляемый источник энергии, что делает их перспективными очень хорошими.

Преимущества пеллетных котлов ATMOS

• Повышенный комфорт отопления
• высокий КПД 90% — 93% в зависимости от типа пеллет — низкий расход топлива
• Экологическое горение — котел класс 5 — ČSN EN 303-5, ECODESIGN 2015/1189
• Автоматический режим работы и выключение котла после сгорания топлива
• Золоудаление автоматическое — при установке с золоудалением

Пеллеты отопительные

Пеллеты

У большинства из вас уже есть опыт использования дров или деревянных брикетов для отопления котлов или каминов.Эти виды топлива широко доступны по разумно хорошим ценам. Новым продуктом, еще не всем известным, являются так называемые гранулы, которые производятся аналогично деревянным брикетам путем прессования под высоким давлением древесных отходов (сухих опилок и щепы) без каких-либо связующих веществ. Пеллеты хорошего качества изготавливаются из мягкой древесины без коры. Так называемые белые пеллеты, обеспечивающие бесперебойную работу котла.

Пеллеты можно производить таким же способом из твердой древесины или древесины с корой, так называемые темные гранулы, но они могут слеживаться в камере сгорания и вызывать проблемы.Так же производятся пеллеты из соломы или других биологических отходов. (например, гранулы кочана мака, гранулы рапса, гранулы дерна и т. д.) Чаще всего используются гранулы размера диаметром 6, 8 и 9 мм, и длиной от 5 до 25 мм. Теплотворная способность примерно такая же, как у деревянных брикетов, от 14 до 19 МДж / кг. Цена на пеллеты чешских производителей, которых в настоящее время насчитывается более пятнадцати, составляет от 4500 до 6500, — крон за тонну .

Пеллеты в настоящее время поставляются в Чешскую Республику в мешках из ПВХ (обычно 15, 20 или 25 кг).Однако за границу пеллеты доставляются в цистернах, из которых поставщики заполняют цистерны любого типа, как в случае с LFO (легкое жидкое топливо). Очень важно хранить пеллеты в сухом месте, чтобы не допустить их порчи.

автоматический котел на пеллетах D21P с горелкой на пеллетах Atmos A25
+ конвейер DA 1500
+ бак для пеллет 500 л (325 кг)
+ буферный бак с внутренним бойлером для горячей воды и солнечный теплообменник

Котельная
с отдельным баком для пеллет 500 л

Котельная
со встроенным хранилищем пеллет 5м ³

Другие образцы пеллетной котельной

Пеллетные горелки

ПЕЛЛЕТНЫЕ ГОРЕЛКИ ATMOS A25 / A45 / 45

Специфицированное топливо : гранулы хорошего качества диаметром 6-8 мм, длиной 5-25 мм и 16-19 МДж.кг ^-1 калорийность (белые гранулы).

Экран горелки: используется для отображения текущего состояния горелки и настройки ее функций

Автомат горения : с электронным блоком управления AC07X (AC07), который управляет работой внешнего конвейера, двух спиралей зажигания и вентилятора в соответствии с требованиями котла и системы отопления. Электронная система защищена предохранительным термостатом котла, предохранительным термостатом на подаче пеллет в горелку, датчиком скорости вентилятора и фотоэлементом контроля пламени.Работа горелки отображается на электронном контрольном дисплее.

Подача топлива : с внешним шнековым транспортером, управляемым электронным управлением горелки.

Розжиг топлива: автоматический при помощи двух электрических спиралей зажигания.

Основные функции токаря :
Возможность использования двух запасных выходов R и R2 для различных приложений
Возможность задействования четырех разных датчиков TS, TV, TK и TSV
TS — датчик на дне резервуара
TV — датчик на крышке резервуара
TK — датчик котла или средний датчик на резервуаре
TSV — датчик дымовых газов или датчик солнечной панели

• Горелка, управляющая ею в соответствии с двумя температурами (датчиками) на буферной емкости
• Управление вентилятором котла от горелки с помощью вспомогательного выхода
• Управление насосом котла от горелки с помощью вспомогательного выхода
• Управление гелиосистемой напрямую от горелки
• автоматический запуск горелки после сжигания дров для котлов DCxxSP

Пеллетные горелки для котлов — Д14П, Д15П, Д20П, Д21П, Д25П

ATMOS A25 — мощность 4,5 — 24 кВт

способны сжигать только качественные белые пеллеты из мягкой древесины без коры ø 6-8 мм, длиной 10-25 мм с мощностью нагрева 16-19 МДж.кг ^-1 . Горелки не могут сжигать пеллеты с высокой способностью к спеканию в камере сгорания. В этом случае необходимо очищать камеру сгорания один раз в день.

Для этих горелок подходят конвейеры:

• Шнековый конвейер для пеллет горелки ATMOS A25 — DA1500 длиной 1,5 м и диаметром 75 мм
• Шнековый конвейер для пеллет горелки ATMOS A25 — DA2000 длиной 2 м и диаметром 75 мм
• Шнековый транспортер пеллет для горелки ATMOS A25 — DA2500 длиной 2,5 м и диаметром 75 мм
• Шнековый транспортер пеллет для горелки ATMOS A25 — DA3000 длиной 3 м и диаметром 75 мм
• Шнековый транспортер пеллет для горелки ATMOS A25 — DA4000 длиной 4 м и диаметром 75 мм

Горелки пеллет для котлов — D31P, D30P, D40P, D50P

ATMOS A45 — мощность 8,5 — 49 кВт

способны сжигать только качественные белые пеллеты из мягкой древесины без коры ø 6-8 мм, длиной 10-25 мм с мощностью нагрева 16-19 МДж.кг ^-1 .
Достоинством этой горелки является автоматический поджиг пеллет с запальной спиралью, которая поджигает пеллеты, когда это необходимо. Горелка не предназначена для сжигания темных гранул, которые могут вызвать образование клинкера. В этом случае необходимо очистить камеру сгорания в течение 1 — 3 дней, и вы потеряете комфортность такого обогрева.

Горелки пеллет для котла — D80P

ATMOS A85 — мощность 24-80 кВт

Горелка стандартно оснащена пневматической системой очистки золы от золы под давлением , которая регулярно после периода горения очищает камеру сгорания горелки.Благодаря этой системе не нужно так часто проверять камеру сгорания. Заказчик может проверять его раз в 14 дней до 1 месяца.

Горелка A85 имеет те же функции, что и небольшие горелки ATMOS A25 и A45. Котел D80P с горелкой A85 всегда должен устанавливаться с буферной емкостью не менее 1000 л. В такой системе используется программа управления горелкой по двум температурам (датчикам) на буферной емкости .

Для этих горелок подходят конвейеры:

• Шнековый конвейер для пеллет с валом для горелки ATMOS A45 / 85 — DRA50 длиной 1,7 м и диаметром 80 мм
• Шнековый конвейер для гранул с валом для горелки ATMOS A45 / 85 — DRA50 длиной 2,5 м и диаметром 80 мм
• Шнековый конвейер для пеллет с валом для горелки ATMOS A45 / 85 — DRA50 длиной 4 м и диаметром 80 мм
• Шнековый конвейер для пеллет с валом для горелки ATMOS A45 / 85 — DRA50 длиной 5 м и диаметром 80 мм

Пламя пеллетной горелки ATMOS A25 в пеллетном котле D20P

Технические характеристики

Наши котлы на пеллетах — Котлы Kedel

Любите то, как вы греете.

Положите конец своей зависимости от ископаемого топлива во благо

Kedel — доступный и надежный котел на пеллетах, который полностью заменит вашу нынешнюю систему отопления. Наши котлы могут быть сконфигурированы различными способами в соответствии с вашим бюджетом и потребностями в отоплении — даже в самом суровом холодном климате!

Положившись на наши высокоэффективные котлы на пеллетах и ​​сжигая местные и возобновляемые топливные гранулы, вы можете сэкономить деньги, а также повысить свой комфорт.Более того, с Kedel вы уменьшите углеродный след при отоплении примерно на 90%!

Выберите Kedel, который соответствует вашим потребностям и бюджету

Мы предлагаем котлы трех типоразмеров. Каждый из них может быть настроен на любую из наших возможностей хранения гранул, чтобы обеспечить систему, соответствующую вашему образу жизни, бюджету и пространству.

Кедель РТБ 54

• Диапазон: До 54000 БТЕ (на входе)
• КПД: 87% (класс 5)
• Нагрев: До 1500 кв. Футов.
• Заменяет: 850 галлонов масла или 1300 галлонов пропана в год

• Расход пеллет: До 7 тонн в год.
• Ширина: 20 дюймов
• Глубина: 33 дюйма
• Высота: 40 дюймов

Кедель РТБ 102

• Диапазон: До 102 000 БТЕ (вход)
• КПД: 87% (класс 5)
• Нагрев: До 2500 кв. Футов.
• Заменяет: 1500 галлонов масла или 2300 галлонов пропана в год

• Расход пеллет: До 12 тонн в год
• Ширина: 24,5 дюйма
• Глубина: 33 дюйма
• Высота: 40 дюймов

Кедель РТБ 170

• Диапазон: До 170 000 БТЕ (на входе)
• КПД: 87% (класс 5)
• Тепловые температуры: 3000+ кв / фут.
• Заменяет: 2500 галлонов масла или 3800 галлонов пропана в год

• Расход пеллет: До 20 тонн в год
• Ширина: 30 дюймов
• Глубина: 43 дюйма
• Высота: 48 дюймов

* Расход и площадь в квадратных футах — оценки для среднего дома в Портленде, штат Мэн. Каждый дом индивидуален. Официальные дилеры Kedel обучены определять размер Kedel, который лучше всего подходит для вашего дома или бизнеса.

Оставайтесь на связи с теплом

Наши котлы стандартно поставляются с веб-контроллером, который позволяет им контролировать местные погодные условия. Это позволяет котлу автоматически регулировать свою тепловую мощность, чтобы поддерживать в вашем здании идеальный комфорт с наиболее эффективным использованием топлива.

Более того, подключение к Интернету позволяет вам удаленно контролировать ваш котел и позволяет вашему авторизованному дилеру удаленно устранять все проблемы с программным обеспечением, чтобы сэкономить время и деньги на обслуживании вашего котла.

Стандартные функции

Все наши котлы имеют следующие стандартные характеристики:

• 30-летняя гарантия на емкость котла
• Очистка воздушного котла и горелки
• Контроллер с подключением к Интернету
• Контроллер горения датчика кислорода
• Бесступенчатая модуляция от 10 до 1
• Погодная компенсация
• Автоматическое удаление золы
• 87% КПД
• Одобрено EPA
• Изготовлено в соответствии со стандартами ISO9001
• Конструкция горелки из нержавеющей стали
• Роботизированная сборка и сварка
• Более 50 000 используемых систем по всему миру
• Идеально подходит для нового строительства, модернизации существующих систем отопления, водяного отопления, гидравлических устройств обработки воздуха, нагнетания горячего воздуха, горячего водоснабжения и каскадных конструкций.

30-летняя гарантия на емкость котла

Мы гарантируем, что ваш котел не будет иметь дефектов в течение тридцати лет, при условии, что котел установлен на заводе обученным представителем и ежегодно обслуживается профессионалом. Расширенные гарантии доступны с соглашениями об обслуживании у вашего авторизованного дилера Kedel.

Очистка воздушного котла и горелки

При сжигании гранул образуется зола. От того, как пеллетные котлы справляются с этой золой, зависит периодичность технического обслуживания.Самоочищающийся теплообменник и горелка Kedel экономят ваше время и энергию, выполняя тяжелую работу за вас. Среднему пользователю Kedel требуется чистка только один раз в год.

Контроллер с подключением к Интернету

Наши котлы предлагают подключение к Интернету через простое подключение к локальной сети, чтобы сделать подробный мониторинг и устранение неисправностей быстрыми и легкими для вас и вашего официального дилера. Контроллер поддерживает:

• Приоритет горячей воды
• Измерение расхода
• Температура дыма
• Погодная компенсация
• Настройки таймера котла
• Таймер горячей воды
• Управление циркуляционным насосом
• Очистка компрессора
• Контроль кислорода
• Оповещения по электронной почте
