Монтаж электропроводки в доме из оцилиндрованного бревна: Проводка в доме из оцилиндрованного бревна: правила выбора и монтажа

Содержание

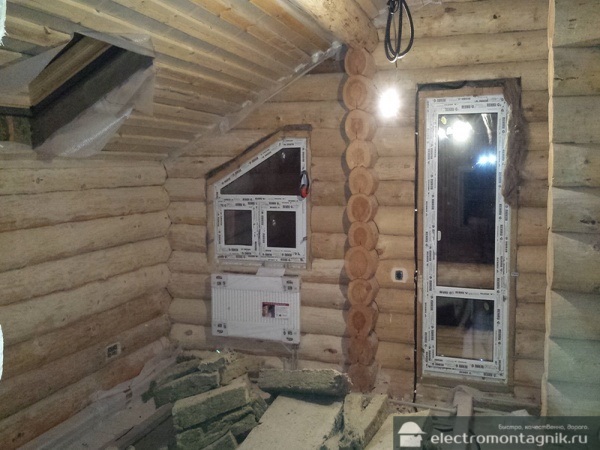

Проводка в оцилиндрованном доме — как монтировать скрытую электропроводку в доме из оцилиндрованного бревна

Схема электропроводки в оцилиндрованном доме

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило – монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия).

Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей.

Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме – заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

  • либо металлические короба или трубы
  • либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

  • попытки уложить скрытую проводку непосредственно под плинтуса
  • производят монтаж под лицевую сторону дверей и окон
  • укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра – не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу.

Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

Электропроводка в бревенчатом доме — компания «Экорон»

Итак, Вы сделали выбор — Ваш дом бревенчатый! Поздравляем и полностью одобряем Ваш выбор!

Деревянный дом из натурального бревна это гармония красоты, экологии, доступности! Наряду со всеми достоинствами дома из бревна у него есть, конечно же, и

недостатки! Одним из существенных надо считать пожароопасность деревянного дома и всегда помнить об этом.





Наряду с такими мерами предосторожности, как соблюдения правил пожарной безопасности, обработка несущих и других деревянных конструкций огнезащитными средствами, замедляющими возгорание, нужно помнить о том, что неумолимая статистика говорит нам, что большая часть пожаров загородных домов приходится именно на неисправную или неправильно смонтированную электропроводку! Настоятельно рекомендуем Вам отнестись крайне серьезно к вопросу электроснабжения бревенчатого дома! Если у Вас нет должного опыта электромонтажных работ, обязательно воспользуйтесь услугами лицензированных специалистов!!!

Проводка электрических сетей в доме из бревна

Существует два основных способа прокладки кабеля в бревенчатом доме — это скрытая и наружная проводка.

Наружная проводка.

Это наиболее безопасный способ прокладки кабеля для деревянного дома. Кабель укладывается в специальный кабель канал из специального не возгораемого пластика. При этом кабель остается легко доступным для осмотра и возможных ремонтных работ.

Также наружную проводку можно выполнить специальным высоконадежным и защищенным от возгорания декоративным плетеным кабелем, закрепленным на керамические изоляторы. Такой способ подходит для монтажа кабеля в доме из оцилиндрованного бревна. Конечно же, этот способ менее эстетичный, чем скрытый способ прокладки кабеля, но более безопасный.

Скрытая проводка.

К этому способу нужно отнестись с большей степенью ответственности при выборе материалов и подрядчиков. Крайне не рекомендуем, при отсутствии должного опыта, выполнять эти работы самостоятельно! Скорее из этих соображений, нежели из каких либо других мы не будем публиковать тут статью типа «Электрика в бревенчатом доме своими руками»! Лишь остановимся на общем кратком обзоре

.

Основную прокладку электропроводов, при таком способе, осуществляют под чистовым поломобязательно в невозгораемом кабель канале.

  Монтаж розеток производится на втором по счету от пола бревне, первое при этом сверлится и сквозь него подводится кабель к розеткам.


Выключатели монтируются вплотную к дверным коробкам, кабель при этом прячется под дверной наличник в заштробленный паз коробки или окосячки.



Все соединения проводов должны быть надежны и доступны — соответственно выведены в специальные монтажные коробки!













Вся проводка первого и второго этажей «собирается» в одном месте, как правило, непосредственно вблизи входа в дом, в специальный электромонтажный шкаф или щиток. Щиток в любом случае монтажа обязательно снабжается автоматами защиты и заземлением!

Еще раз хотим предостеречь Вас от неквалифицированного монтажа электросетей в Вашем бревенчатом доме — доме Вашей мечты

Будьте осторожны! Берегите себя и свой дом!

видео-инструкция как сделать своими руками, особенности скрытой проводки в постройке из оцилиндрованного бревна, цена, фото

Все фото из статьи

Всем известно, что древесина быстро воспламеняется и довольно активно горит. Так что любые постройки из бруса или бревен, даже при условии пропитки стройматериала антипиренами, все равно остаются в группе повышенной пожарной опасности. Вот почему при возведении строений из сруба на важном месте стоят вопросы пожаробезопасности и в частности под особым вниманием – электротехнические работы.

Важно соблюдать безопасность и эстетическую сторону рабочего процесса

Обеспечение электроснабжения деревянного дома

Задача обеспечения безопасного функционирования электросети дома должна решаться сначала на бумаге, то есть начинается все с проекта.

На этапе его разработки принимаются решения об:

  • Подключении к центральной электросети.
  • Организации вводного устройства.
  • Способе прокладки электрических кабелей.
    Это может быть:
    1. Скрытая проводка в бревенчатом доме.
    2. Открытая, располагающаяся поверх конструкций.
  • Методе монтажа электроприборов:

С помощью специальных коронок по дереву в бревнах делают углубления под электротехнические элементы (в данном случае на фото – под розетку)

    1. Выключателей.
    2. Светорегуляторов.
    3. Розеток.
    4. Светильников и пр.

Внимание!
Не имеющим квалификацию электрика, лучше не браться за разработку проекта и его реализацию своими руками.
Пригласите специалистов доброкачественной фирмы и для проектирования, и для монтажа электросети дома, чтобы раз и навсегда закрыть вопрос о безопасности.

Для тех, кто намерен выполнять электромонтажные работы самостоятельно, пригодится этот материал, как инструкция к поэтапному решению задачи.

Подвод электрокабеля к дому

Подключение к линии электропередач осуществляется двумя способами:

  1. Воздушным-менее затратным и быстро осуществимым. Для этого используют самонесущий кабель с расчетным количеством жил и их сечением.

В случае с воздушным подключением провода тянутся от ближайшего столба

К сведению!
Расчет мощности автономной электросети выполняется с учетом планируемой нагрузки, которая зависит от количества электрооборудования в доме.

  1. Подземным-более дорогостоящим и трудоемким, но имеющим ряд преимуществ:
    • Проложенный под землей кабель не нарушит экстерьера здания и подворья.
    • В этом случае кабель надежно защищен от повреждений, что пролонгирует срок его службы.

Для подземной прокладки вводной линии в деревянный дом следует использовать силовой медный кабель.

Уже на этапе возведения фундамента необходимо учитывать подводку кабеля подземным способом

К сведению!
Проект подключения частного домостроения к центральной электросети подлежит обязательному согласованию с соответствующей местной энергоснабжающей организацией.

Вводное устройство

Прием и распределение электроэнергии по конкретным потребителям внутри дома осуществляется через вводное устройство-распределительный щиток.

Его устанавливают в безопасном месте с обеспечением свободного доступа в любое время и оборудуют:

  • Автоматическими выключателями.
  • Аппаратами защитного отключения.

Внимание!
Ввод в дом силового кабеля осуществляется через встроенную металлическую гильзу.
При разводке электросети по помещениям в местах прохода кабеля через стены и перекрытия также устанавливаются жесткие металлические гильзы.

Вводно-распределительный щит должен быть максимально огражден от контакта с древесиной, обычно его помещают в специальный металлический ящик. Размеры таких ящиков подбираются на конкретное количество «автоматов» и других устройств.

Внутренняя разводка

После оборудования электрощитка, можно приступать к монтажу внутренней электропроводки.

Как уже говорилось, электропроводка в доме из оцилиндрованного бревна выполняется одним из двух существующих способов:

  • Открытым.
  • Скрытым.

Открытая проводка

Первый способ считается гораздо более безопасным в пожарном отношении, к тому же цена на такие электромонтажные работы гораздо ниже.

При открытой проводке кабеля его прокладывают непосредственно по внутренней поверхности:

  • Стен.
  • Перегородок.
  • Потолков и других конструкций.

Повышая эстетику внешнего вида электропроводов и для дополнительной защиты, их прячут в самозатухающие короба. Современные производители подобной продукции предлагают широкий ассортимент изделий в отношении дизайнерских решений:

Сегодня стало популярно осуществлять в доме из сруба проводку в стиле ретро

  • Различного цвета.
  • Имитации фактуры древесины.

В такие каналы обычно камуфлируется электропроводка в доме из оцилиндрованного бревна облицованного деревянной вагонкой из-за ровной поверхности стен.

Скрытая проводка

Скрытый способ прокладки электропроводки в деревянном строении небезопасный, трудоемкий и весьма затратный. Но по эстетическим соображениям многие склоняются именно так монтировать электросеть в своем доме. Поэтому очень важно разобраться, как сделать скрытую проводку в бревенчатом доме максимально безопасной.

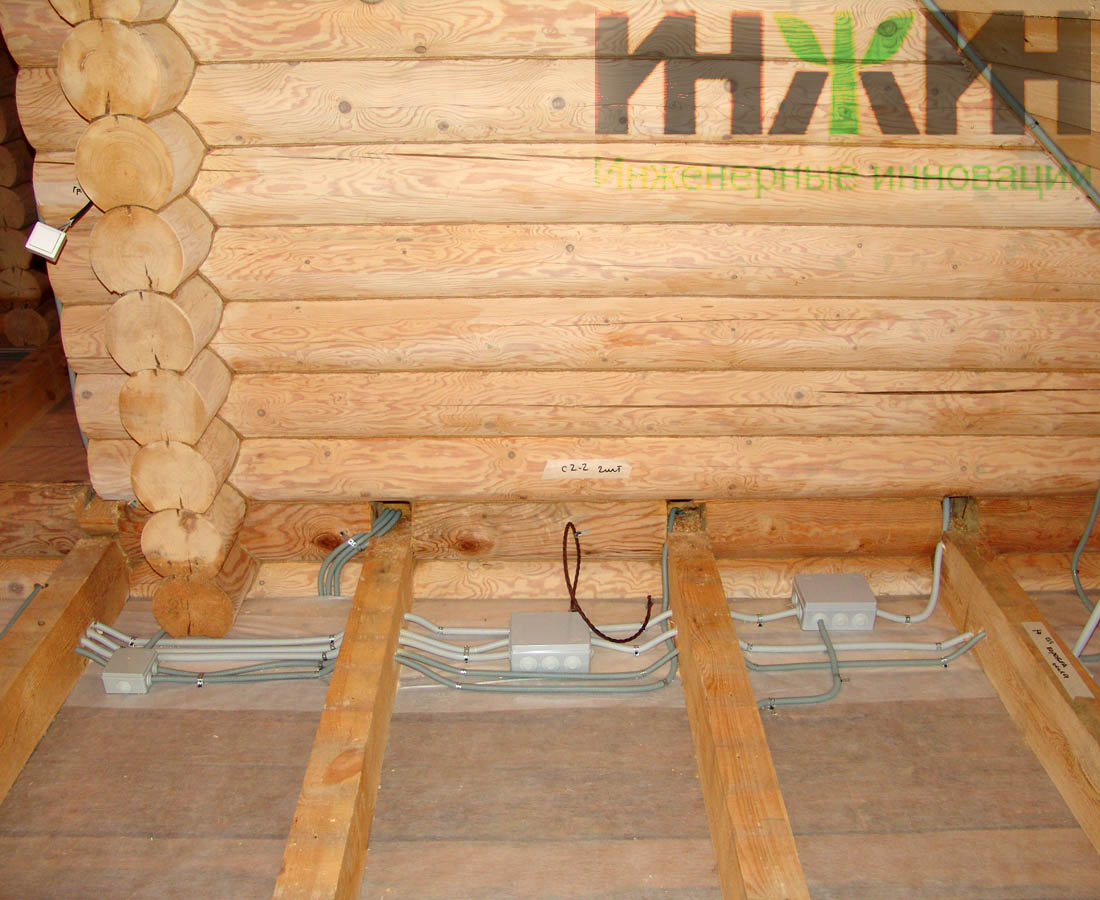

Проложить кабеля под напольным покрытием – как один из вариантов скрытой проводки

Важно!
Главное правило устройства скрытой электропроводки в срубе – исключить контакт проводов с древесиной.

Все дело в том, что проблемой может стать не только короткое замыкание в сети, но и имеющий обыкновение греться под воздействием высоких нагрузок металлический стержень под слоем изоляции.

Предотвращение нагревания деревянных конструкций дома от кабелей можно обеспечить, упрятав все провода сети в кожухи из металла или подавляющего горение пластика.

В этом качестве используют специальные:

Такие элементы сливаются с интерьером

  • Кабель-каналы.
  • Трубы.
  • Гофрированные рукава.

Правила скрытой проводки таковы:

  • Закладка основных линий разводки при скрытом способе выполняется параллельно со сборкой сруба.
  • Подъемы к приборам освещения, розеткам и выключателям располагаются через подготовленные отверстия.
  • Внутри перекрытий провода прокладывают в негорючих пластиковых трубах таким образом, чтобы они не подвергались механическим воздействиям.
  • Скрытая проводка в доме из оцилиндрованного бревна должна проводиться с расчетом его естественной усадки. Все каналы и рукава с проводами должны быть защищены от давления подвижных бревен.

И скрытый и открытый способы разводки электрических проводов имеют свои недостатки и преимущества. В силу этого нередко используют комбинированный метод монтажа элементов электроснабжения деревянного дома.

Какой бы способ вы не выбрали, определитесь с местом расположения «головного офиса» всей вашей электросети

Выбор электрокабеля

Чтобы электропроводка в бревенчатом доме была действительно безопасной, выбирайте для электроснабжения определенный тип кабеля с буквами в маркировке:

  • НГ, что означает не поддерживающий горение.
  • LS, то есть имеет пониженное дымовыделение.

Теперь о сечении и количестве жил в проводах, которое напрямую зависит от мощности, потребляемой электрооборудованием.

Грамотные специалисты рекомендуют:

  • Для освещения прокладывается из трехжильных кабелей с сечением 1,5 мм квадратных (3х1,5).
  • Для разводки под розетки нужен кабель 3х2,5.
  • Кабель для электроплиты не менее 6 мм2.
  • К проводу, питающему блок розеток от 4 точек и более, дополнительно ничего не подключают.
  • Совершенно отдельно от остального оборудования подключаются: циркуляционный насос отопления и насос водоснабжения.
  • Также обязательному автономному подключению подлежат отопительный котел и водонагреватель (если в таковых есть нужда или при отсутствии газоснабжения).

Расчет электропитания отопительного оборудования довольно сложен.

Сначала рассчитывается мощность оборудования (котла) на:

  • Определенный объем помещений.
  • Требуемый температурный режим.
  • Потери тепла через конструкции дома (полы, окна, двери, стены и перекрытия).

Интересно!
Стоит отметить, что коэффициент теплопроводности оцилиндрованного бревна очень низкий по сравнению с камнем и бетоном.
Поэтому теплопотери через стены сруба будут минимальными, конечно же, это в том случае, если конопатка была произведена с соблюдением всех особенностей процесса.

Рассчитывать на полную пожарную безопасность жилища из древесины и эффективную, бесперебойную работу электросети можно лишь, когда соблюдена инструкция:

  • По выбору кабелей и кабель-каналов для деревянного дома.
  • Монтаж проведен по всем правилам и в соответствии с проектом.

Совет!
По окончании электромонтажных работ необходимо проверить, не повреждена ли изоляционная оболочка кабелей.
Для этого проводят измерение сопротивления изоляции жил.

Избежать повреждения «оболочки» кабеля можно запрятав в его защитный кожух

Электропроводка в доме из оцилиндрованного бревна должна повергаться профилактической проверке на повреждение изоляции с регулярностью раз в три года, для исключения возможных замыканий в сети.

Заземление

Наличие в деревянном доме способном к быстрому воспламенению молниеотвода и заземляющего контура еще одна важная часть противопожарной защиты. И заземлению здесь подлежат не только электрооборудование, но и металлические каналы и трубы, по которым проходят провода.

Вывод

Теперь остается лишь напомнить, что все работы должны проводиться в строгом соблюдении техники безопасности и с использованием качественных материалов. Наличие скруток кабеля с помощью изоленты должно быть исключено, сегодня есть множество вариантов, с помощью которых можно более надежно и безопасно соединить два провода под напряжением.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Проводка в доме из бруса

Данная статья не является инструкцией к самостоятельному монтажу проводки в доме из бруса! Однако всё о чем говорится в данной статье очень сильно поможет вам с принятием решения и выбора типа электропроводки в своём деревянном доме. Но в первую очередь, хочу обратить внимание, если вы не профессиональный электрик — то заниматься самостоятельным монтажем проводки в ни воем случае нельзя. Любая экономия может плачевно отразится на результатах. К сожалению, статистика такова, что 90% пожаров случаются именно из за неправильного монтажа электрической проводки.
Но как я уже говорил стоит знать и понимать как можно решить этот действительно насущный вопрос для всех будущих и нынешних домовладельцев.

Содержание:

1. Идеальный способ — скрытая электропроводка

Если вы только собираетесь строить дом из бруса — то этот вариант для Вас. Действительно, защитные технологии и качество современных проводов такое, что проводку можно проложить прямо внутри стен, но здесь нужно понимать, что вам нужно будет пробурить каналы ещё на этапе монтажа, а если вы заказываете домокомплект из клееного бруса, то скорее всего даже на этапе производства. В таком случае нужно позаботиться о проекте электрической сети заранее. Это будет выглядить так:

  • сначала, вместе с архитектором вы делаете эскизный проект дома
  • затем самостоятельно или с дизайнером продумываете схему расположения электрических розеток и выключателей
  • после чего инженер-проектировщик специалист по электроснабжению составляет проект электрической сети
  • и только после этого проектировщик специалист по деревянным конструкциям подготавливает проект домокомплекта, с учётом каналов для проводки.

При таком раскладе, всё проводку можно спрятать внутри стен в специальную термостойкую гофру. Несомненным плюсом такого варианта является отличный эстетичный внешний вид, где кроме розеток, выключателей, распределительных коробок и электрощитков ничего не видно.
Однако конечно есть и минусы:
такая укладка проводки возможна только на этапе строительства
в случае неграмотных расчетов или не качественного монтажа, заменить такую проводку будет практически невозможно — придётся делать наружную проводку.

2. Проводка в кабель-каналах

Пожалуй, самое простое решение — это использовать кабель-каналы. Это наиболее экономичный вариант, который не требует особых трудозатрат. Современные кабель-каналы вполне пригодны для укладки проводки даже в доме из бруса. Однако вряд ли это можно назвать эстетически привлекательным вариантом. Но хорошая новость в том. Что на сегодняшний день существует огромный выбор кабель-каналов как по качеству, цене и размерам, так и по цвету. К огромному удовольствию домовладельцев хочу сказать, что современное производство шагнуло далеко вперёд и при желании, можно подобрать их в цвет вашего дома. Есть ещё один минус в данном варианте — если дом у вас из оцилиндрованного бревна, то такой вариант просто напросто «убъёт» всю красоту Вашего дома! Устанавливать кабель-каналы в доме из оцилиндровки, на мой взгляд, просто цинично!
Конечно же это самый простой и доступный способ, но тем не менее, я бы всё равно рекомендовал не заниматься установкой проводки в доме из бруса своими руками.

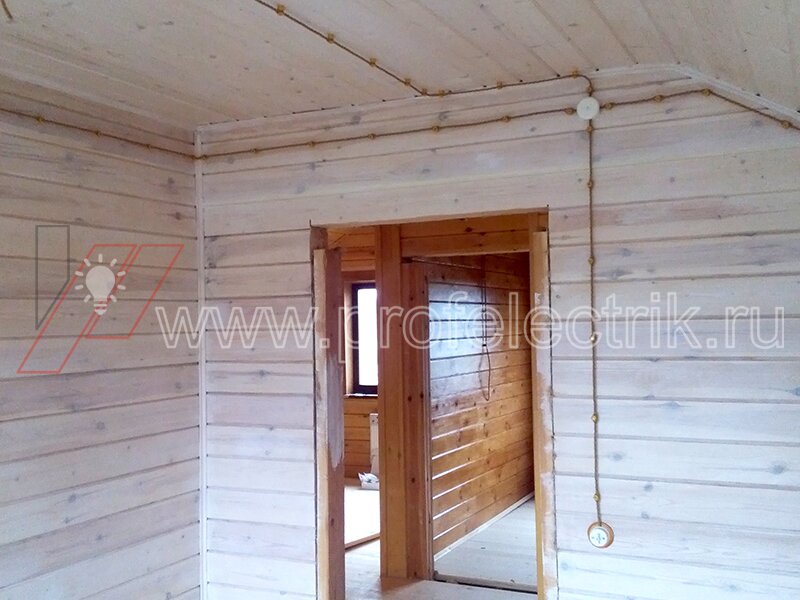

3. Ретро провода — сочетание простого и надёжного

Не смотря на все плюсы скрытой электропроводки, моё сердце всё же принадлежит ретро-проводам! Это, пожалуй лучшее что есть сегодня на рынке для решения не простой задачи совместить надёжное и красивое в решении электроснабжения деревянного дома.
Ретро провод представляет собой витую нить из 2 или 3 жил, с синтетической термостойкой декоративной оплёткой. Крепится такой провод на расстоянии минимум 1 см от стены на специальный керамический крепеж.
Однозначно в таком способе есть очень много плюсов:

  • Выглядит это эстетически очень красиво. Правда, кто-то со мной может не согласится — всё-таки это дело вкуса. Но статью пишу я, поэтому позволю себе немного вольности.
  • Монтаж ретро-проводов может быть произведен в любое время, даже уже после того как дом построен и дал усадку.
  • При повреждении проводки — её легко заменить

Но, к сожалению, есть и минусы — куда же без них.

  • Такие провода стоят довольно дорого, но зато есть огромный выбор как по сечению, так и по цвету.
  • Если в доме маленькие дети, такая проводка может быть довольна опасна — ведь детям всегда хочется что-нибудь разрезать ножницами или поиграть с веревочками. Необходимо регулярно проводить с ними профилактическую беседу.

Вот пожалуй и всё. Тут необходимо взвесить все за и против. Но на первом месте конечно же должна стоять безопасность ваших детей!

4. Открытая проводка в гофре

Более экономичный, нежели предыдущий вариант — это проводка в алюминиевых гофро-трубах. Выглядит это конечно не столь эстетично, но зато гибкость данных труб позволяет спрятать большую часть проводки в межэтажное перекрытие или в пол — соответственно видимым оставить минимально количество проводки.

5. Электропроводка в плинтусах

Ну и последний по очереди, но не последний по значимости тип проводки, который можно использовать в деревянном доме — это проводка по плинтусам. При этом плинтуса могут находится как под потолком, так и идти по полу. Во втором случае даже существуют розетки, которые устанавливаются прямо на плинтус под 45 градусов, а если быть точным, это даже плинтус с розеткой. Не могу сказать на сколько это эстетично и удобно, но это существует и возможно, кому то даже нравится. Можно так же сделать ответвление от плинтуса с помощью кабель-каналов до розетки — тут конечно надёжнее вести проводку в плинтусах под потолком и сверху делать вертикальные спуски вниз. Такой вариант тоже подойдет для тех, у кого дом сделан из бруса, но не из оцилиндрованного бревна.

Как сделать красивые розетки и выключатели в доме из бруса?

После того, как вы определились с типом проводки, который будете делать у себя в доме, стоит задуматься о ещё одной очень важной эстетической составляющей — это подразетники и накладки для розеток и выключателей! Казалось бы, нет ничего проще, однако как только дело касается деревянного дома, всё становится на много сложнее.
Обычные белые пластиковые накладки для розеток в деревянном доме будут смотреться как бельмо в глазу! Тут, я думаю, со мной никто не станет спорить — соответственно стоит выбирать именно накладки под цвет дерева. К сожалению, пластиковых вариантов на сегодняшний день не много, но есть и хорошая новость! Существуют специальные деревянные накладки для розеток и не только для бруса, но и для оцилиндрованного бревна!

Особенно это актуально для домов из оцилиндрованного бревна! Ведь для того что бы установить обычную, даже внешнюю розетку на оцилиндровку — необходимо сделать плоскую поверхность. Хорошо если вы об этом позаботились на этапе строительства и профессиональные плотники сделали выборку в тех местах, в которых это необходимо! А если вы решили где будут розетки уже после того как все мастера по дереву давно уехали? Поверьте мне, вряд ли специалист электрик сделает вам аккуратную красивую выборку для розеток. Именно на этот случай и нужны накладки для розеток — для оцилиндрованного бревна. Выглядят они очень красиво, а монтаж не требует специальных знаний и навыков!

На что ещё стоит обратить внимание?

Всё о чём я говорил выше относится скорее к декоративной составляющей, однако в первую очередь всегда стоит думать о пожарной безопасности. Ниже я приведу несколько советов, по которым вы сможете проверить на сколько грамотно подошёл ваш электрик к данному вопросу.

Ввод силового кабеля в дом.

Тут возможно 2 варианта — воздушный и подземный.

Повод кабеля по воздуху значительно проще и дешевле, но необходимо помнить о требованиях. Для такого варианта используется кабель типа СИП (самонесущий изолированный провод). Данный кабель подводится только до дома (распределительного щитка) — внутрь дома такой кабель заводит нельзя, так как для самонесущих кабелей используется алюминий, а использование алюминиевых проводов внутри деревянного дома строго запрещено! Помните об этом и при прокладке проводки внутри дома! Использовать можно только алюминиевые провода! В распределительном щитке, с помощью специальной гильзы-переходника СИП подключается к алюминиевой проводке и уже дальше заводится в дом.

Подвод кабеля подземным способом является более надёжным и долговечным — ведь в таком случае проводка не подвержена воздействиям солнечных лучей и осадков. Однако такой способ более дорогостоящий, так как требует дополнительных земляных работ — провод должен находится на глубине не менее 80см и пролегать в специальных толстостенных трубах. При этом на участке необходимо указать специальными табличками место положения провода.

Расчет нагрузки.

Современный мир таков, что мы с каждым днём всё больше и больше зависим от наличия бытовой техники. Телевизоры, компьютеры, бойлеры, плиты, посудомойки, чайники, вытяжки, системы отопления и многое многое другое! Мы всё это приобретаем с каждым днём всё больше и больше — так устроен человек. Все эти электроприборы расходуют большое количество электроэнергии и при добавлении в сеть хотя бы одного из них — нагрузка на всю цепь сильно возрастает. Соответственно необходимо учитывать нагрузку не только ту, которая будет сразу после строительства, но ту, которая возможна в будущем. Именно поэтому стоит очень серьезно отнестись к расчету нагрузок и выбору того или иного сечения провода, а так же УЗО (устройства защитного отключения электропитания).

Заключение.

Уважаемые будущие и нынешние домовладельцы, я написал данную статью только для того чтобы вы ещё раз поняли, что не стоит самостоятельно заниматься установкой электропроводки в своём доме! Выберете подходящий для вас способ, который устраивает вас по цене и по качеству и обязательно обратитесь к профессионалам! Это сэкономит не только ваше время и нервы, но, возможно, сбережет Ваш дом от пожара и сохранит вам жизнь! Помните — проводка в доме из бруса — дело профессионалов!

Электропроводка в доме из оцилиндрованного бревна • Energy-Systems

Чем отличается электропроводка в доме из оцилиндрованного бревна?

Если обычный деревянный дом, построенный из клееного бруса или специальных панелей, позволяет использовать такие технические решения, как оштукатуривание внутренних поверхностей либо наложение кабельных каналов, то в случае с оцилиндрованным бревном это недопустимо.

Такой материал имеет значительное преимущество, которое выражается в отсутствии необходимости организации внутренней отделки. Однако это же является и его основным минусом – почти никаких работ со стенами проводить нельзя, чтобы не нарушить эстетичность их внешнего вида.

В остальном же электропроводка в доме из оцилиндрованного бревна почти ничем не отличается от прочих систем в деревянных объектах – запрещается штробление, а также укладывание силовых линий непосредственно на сгораемое основание без защитной прослойки.

Как прокладывается электропроводка в доме из оцилиндрованного бревна?

Если вы решили сформировать электроснабжение коттеджа, построенного из подобного материала, задумываться о формировании проекта необходимо еще до начала возведения стен. Оптимальным вариантом будет создание скрытой проводки, уложенной в специальные медные трубы, подключенные к общему контуру заземления. Применение подобной методики даст вам множество преимуществ, среди которых можно назвать эстетичность, а также надежность, безопасность и защищенность от случайных внешних воздействий.

Альтернативным решением будет прокладывание проводки под горизонтальными поверхностями. Как вы знаете, ремонт в квартире, электрика в небольшом доме предполагает, что важнейшие линии электроснабжения укладываются в пол. Однако при работе с деревянными конструкциями это не всегда является рациональным, так как доступ к кабелям будет существенно затруднен, а никаких особых преимуществ в области надежности вы не получите. Поэтому намного чаще в практике электротехнических работ встречается укладка проводов над потолком, как это показано на рисунке выше.

Стоимость электропроводки в доме из оцилиндрованного бревна

Цены на подобные работы всегда зависят от того, какой именно тип электрической установки использовался в конкретном объекте. Понятно, что скрытая укладка проводки обойдется намного дороже – как при оплате работ, так и при покупке материалов. Кроме того, обратить внимание стоит и на такой аспект, как количество приборов и функциональность системы.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимости проектирования



Электропроводка в деревянном доме

Качественная электропроводка в деревянном доме — основа пожаробезопасности и удобства эксплуатации сооружения, поэтому монтажные работы требуют особого внимания и профессиональной квалификации. Если Вам требуется проектирование или монтаж электропроводки в доме из дерева, специалисты «Рми-Стройпрофи» готовы помочь!

Проектирование — залог успеха

Электромонтаж в деревянной постройке начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки электрокабеля и методы установки выключателей, диммеров, розеток и светильников. К подобному занятию необходимо подойти с большой ответственностью, потому что дальнейшее безопасное проживание в коттедже зависит от выбранной методики электромонтажа.


Для начала рекомендуется пригласить домой специалиста электромонтажной фирмы, что обследует все комнаты в доме, укажет места установки выключателей, светорегуляторов и розеток. Хозяевам нужно определиться, каким методом будет осуществляться прокладка электропроводки в деревянном доме. В таких постройках разрешается внутреннюю электропроводку прокладывать в плинтусах с кабельным каналом, коробах ПВХ, гофрированных и жестких ПВХ трубах, металлических трубах, металлорукавах.

Внешняя проводка, монтаж

После согласования проектной документации происходят электромонтажные работы. Задачей первоначальной важности считается прокладка кабеля от линии электропередачи до установленного в доме щита. Прокладывают кабель воздушным или подземным способом.


Воздушный способ — быстрый и достаточно экономичный. При этом используется самонесущий изолированный кабель, который имеет различное сечение и количество жил. Выбор кабеля зависит от мощности и числа фаз.

Подземная методика — более трудоемкая и дорогостоящая, однако она имеет многие достоинства. Кабель располагается в земле, поэтому не портит вид строения. Срок службы провода – достаточно большой, так как меньше шансов его повредить. Для подземного устройства линии при проведении электричества в дом из дерева используется силовой медный провод.

Монтаж оборудования в щит

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.


В щит устанавливают аппараты защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Прокладка внутренней сети

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.


Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витой шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Скрытая проводка

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.


При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

Разметка приборов, щитков, кабеля

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.


При выборе каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Установка выключателей и розеток

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.


После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Проход через деревянные поверхности

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.


Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Как выбрать электрокабель

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение».

Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.
Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.
Замер сопротивления проводки

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.


Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

Проводка в деревянном доме нормы. Какой провод лучше всего подойдет для монтажа проводки в деревянном доме — рекомендации по выбору и советы

Чем привлекательна идея постройки деревянного дома ? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных труб ах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.


Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуется сверление, как горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.



Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:


Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочна, что допускает укладку без ПВХ-гофры.


Домашняя электросеть должна иметь систему изоляции типа TN-S или, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.


Электрохозяйство дома лучше оборудовать, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.


Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Монтаж оборудования в щит

Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.


Щиток нельзя устанавливать в помещениях с высокой влажностью

В щит устанавливают аппараты защитного отключения и автоматические выключатели . Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.

Прокладка внутренней сети

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Открытый способ установки

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом .

Особенности скрытой проводки

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.


Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

Разметка приборов, щитков, кабеля

После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.

Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.

При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.

Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.

Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток. Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадочку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.


После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.

Проход через деревянные поверхности

Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.

Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля. После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.

Как выбрать электрокабель

Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.


Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных. На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.

После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.


Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.

Видео об электрике в деревянных домах

Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире. Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований и соответствия ГОСТ Р 50571.1- 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить . Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.

Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют , разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

Требования

  1. Освещение
  2. Розетки
  3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

Схема сборки однофазного щита в деревянном доме:

Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Дом из оцилиндрованного бревна является одним из наиболее безопасных с точки зрения экологии, и позволяет создать в помещениях уникальный микроклимат, препятствующий развитию различного рода болезнетворных бактерий и микроорганизмов. Но, как известно, дерево является легковоспламеняющимся материалом, в работе с которым необходимо использовать дополнительные меры предосторожности. Особенно данное утверждение верно в том случае, если необходимо осуществить монтаж проводки в доме, построенном из оцилиндрованного бревна. Как же это правильно сделать?

Основные правила монтажа скрытой электропроводки в деревянном доме

Наиболее безопасным и целесообразным способом создания в доме электрической сети является монтаж скрытой проводки. Данный вариант подразумевает сохранение внешней эстетики и дизайна интерьера дома. Вся проводка помещается в металлические трубы. Это позволяет компактно поместить кабель непосредственно в стенах и полу дома и, при этом, способствует снижению риска возникновения очагов возгорания. Основное, что должен запомнить владелец дома, это то, что к электричеству необходимо относиться очень серьезно, и схема сетей подключения должна быть разработана до мелочей. Итак, первое правило — монтаж скрытой проводки в домах из оцилиндрованного бревна осуществляется исключительно в металлических трубах.

Для того чтобы дом выглядел более эстетично, проводка должна укладываться исключительно в перекрытия дома до того момента, когда будут обустроены потолки, стены и полы в доме. Дом из оцилиндрованного бревна перестраивать крайне сложно (практически невозможно), поэтому все технологические процессы, которые связаны с монтажом проводки, должны быть завершены до того, как строительство здания вступит в финальную стадию. Для того чтобы сделать в помещениях отводы от общей сети к отдельным выключателям или розеткам, в стенах дома делают вертикальные отверстия (так называемые, технологические отверстия). Из всего вышесказанного проистекает второе важное правило создания линии электропроводки в доме из оцилиндрованного бревна: монтаж металлических труб с электрическим кабелем нужно осуществить до подшивки стен и потолка. Технологические отверстия в стенах (их месторасположение) необходимо продумать заранее.

Разработка плана расположения

Необходимо помнить и о том, что вносить какие-либо коррективы в расположение скрытой проводки в доме из оцилиндрованного бревна будет весьма затруднительно. Соответственно, нужно заранее продумать схему месторасположения электробытовых приборов, техники и всех других приборов, которые будут использовать электричество. После того, как план расположения будет продуман, можно приступать к созданию вертикальных технологических отверстий в доме. Давать какую-либо общепринятую схему скрытой проводки в жилых помещениях деревянного дома будет некорректно, потому что каждый владелец дома будет создавать систему электроснабжения, исходя из собственных предпочтений и надобностей. Третье правило монтажа скрытой проводки в доме: сначала разработать план-схему расположения бытовых приборов, а уже потом создавать линию электроснабжения в доме.

Для того чтобы облегчить дальнейшие технологические работы, бурение всех тех технологических каналов и отверстий, которые помогут создать проводку в доме из бревна оцилиндрованного, должны производиться либо в том цеху, где идет сборка основных блоков дома, их распил, либо уже на стадии сборки дома там, где он будет расположен. Следовательно, четвертое правило гласит: всю систему проводки необходимо продумать еще на стадии проектных работ, а не тогда, когда проект уже начал воплощаться в жизнь. Переделка дома, даже на стадии его распила и компоновки, будет стоить очень дорого.

Установка розеток и выключателей

Кроме всего вышеперечисленного, необходимо заранее знать ту модель и тип розеток и выключателей, которые будут установлены в доме из оцилиндрованного бревна. Дело в том, что технологические отверстия под будущие розетки и выключатели прорезаются заранее. Получается, что владелец дома может обеспечить себе довольно большой объем дополнительной работы, которая абсолютно не нужна, когда начнет дополнительно расширять отверстия для розеток и выключателей непредусмотренного заранее типа. Хорошо, если они будут больше по своим габаритам, нежели заранее проделанные отверстия. Но не исключен вариант, что они будут и меньше. Поэтому и существует пятое правило создания качественной и безопасной проводки в бревенчатом доме — заранее выбрать розетки и выключатели, а уже потом выпиливать в стенах дома технологические отверстия под них.

Все вышеперечисленные правила обязательны для исполнения. Их соблюдение позволяет создать в доме действительно удобную и безопасную электропроводку. Причем сделать это с минимальными затратами времени, сил и денежных средств владельца дома из оцилиндрованного бревна (впрочем, как и владельца любого другого деревянного дома).

Основные ошибки, допускаемые при создании системы скрытой проводки

Если основываться на тех правилах, которые существуют для создания скрытой электропроводки в домах из оцилиндрованного бревна, существуют два основных требования к данному технологическому процессу:

  • либо металлические короба или трубы
  • либо в негорючей штукатурке, которая обязательно должна окружать электрический кабель со всех сторон слоем, толщина которого должна быть не менее 10мм

Это правила, которым следовать нужно неукоснительно. Но некоторые мастера стараются их видоизменить, что приводит в итоге к довольно печальным последствиям. Основные ошибки, которые могут привести к возгоранию дома, либо просто к выходу электропроводки из строя, это:

  • попытки уложить скрытую проводку непосредственно под плинтуса
  • производят монтаж под лицевую сторону дверей и окон
  • укладывают кабель в гофру

Основной проблемой может служить то, что грызуны очень любят оплетку электрического кабеля. Изоляция может быть съедена вредителями, и короткое замыкание станет всего лишь делом времени. Дерево, кроме всего прочего, подвержено сезонным изменениям в своей структуре. Она разбухает зимой и осенью, ссыхаясь в летний период времени. Эти изменения в структуре оцилиндрованного бревна (как и любого другого дерева) могут привести к возникновению напряжения в электрическом кабеле, его разрыву. Соответственно, нарушения в работе электроприборов и короткое замыкание, результаты которого могут быть очень плачевными, станет больше, нежели просто неприятным шансом.

Расположение проводки в гофре

Располагать проводку в гофре является тоже не самым правильным вариантом. Дело в том, что гофра — не совсем безопасный материал с точки зрения соблюдения правил современной пожарной безопасности. Уплотнение в современной гофре и металлических рукавах создается с помощью специальной хлопчатобумажной нити, которая прекрасно поддерживает горение. Соответственно, гофра и металлический рукав абсолютно не подходят для того, чтобы служить изоляционным материалом для скрытой проводки в любом деревянном доме.

Для того чтобы обеспечить действительно качественную защиту для сетей электроснабжения дома, необходимо уделить особое внимание тем автоматическим системам, которые будут следить за безопасностью проводки в доме. Электропроводка должна постоянно находиться под контролем данных систем. Особенно в том случае, если дом сделан из легко воспламеняющихся материалов. Кроме того, что в доме существует основной щит защиты от повреждений проводки, на каждом из этажей дома, если он не является одноэтажным, необходимо поместить небольшой щит, дублирующий функции основного, по отношению к конкретному этажу. Электропроводка будет защищена надежно данным дубляжом системы.

Для того чтобы сделать проводку в своем доме из оцилиндрованного бревна действительно качественно, следует прислушаться к тем советам, которые были озвучены в данной статье. Монтаж линий электрической проводки в здании не является той технической работой, к которой можно отнестись не слишком серьезно.

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:


Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
  2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
  3. Электрокабель.
  4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
  5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
  6. Счётчик.
  7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

  1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
  2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

  1. Укладка главного кабеля.
  2. Установка распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж осветительных приборов.
  5. Установка электрощитка.
  6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:


Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:


Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

  1. Встроенные
  2. Накладные
  3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:


Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

Монтаж электропроводки в бревенчатом доме

Как провести электропроводку в бревенчатом доме?

ЭТО очень важный вопрос, и мы получаем его постоянно.

Бревенчатый дом отличается от обычного дома, но при правильном планировании вы можете разместить электрические приборы, выключатели и розетки там, где они вам нужны или нужны.

В этой фотогруппе, например, мы видим светильники, размещенные между тяжелыми бревнами на Tongue & Groove, трековое освещение на стороне тяжелых бревен и потолочный вентилятор, установленный непосредственно на нижней стороне открытой балки.

Сегодня мы собираемся показать вам, как опытный строитель Пол Флури размещает необходимую проводку для устройств в потолке первого этажа. К этой теме обращаются сразу после установки композитного пола, потому что именно там — композитный пол — будут спрятаны провода.

Прокладка электропроводки в бревенчатом доме

«Некоторые строители вырезают траншею в верхней части балки для проводки — иногда это единственный вариант, — но я отказался от этого много лет назад, когда укладывал композитный пол Timberhaven.Пол поясняет далее: «Мне легче:

  1. Оставить пробел в T&G. Это создает идеальную траншею для проводов. (Помните, что это первый из трех слоев, который будет укладываться на пол. Эту область никто не увидит.)
  2. Пропустите необходимые провода в вышеупомянутом зазоре.
  3. Накройте его защитной металлической полосой 16-го калибра, чтобы никто не прострелил через нее крепеж ».

Пол также добавил: «В качестве дополнительной меры предосторожности, пока мы устанавливаем ¾» OSB, моя команда распыляет оранжевую краску на маркировку всех проводов.Это предупреждает всех, кто работает в этой области — сейчас или спустя годы — о том, что внизу есть проводка ». Умное мышление!

Проведение электропроводки в бревенчатом доме: скрытие работы

«Как уже упоминалось, сверху установлены и листы OSB. проводка, которая только что была установлена. Оба слоя композита следует склеить жидким гвоздем, чтобы исключить скрип », — предлагает Пол.

После завершения установки стандартных композитных полов и электропроводки Timberhaven нижняя часть официально подготовлена ​​и готова для освещения путей.

Электропроводка в бревенчатом доме: предварительный план

Время определить, какие приспособления вы хотите включить в свой дом и где вы хотите их, а также переключатели и розетки подлежит размещению, до строительства… не после.Правильное предварительное планирование является ключевым в этом отношении! Работайте в тесном сотрудничестве со своим генеральным подрядчиком и / или строителем, чтобы разработать и выполнить хорошо продуманный план электроснабжения.

Как провести электричество на кухонном острове

Q: Мы реконструируем нашу кухню и добавляем остров. Нам бы хотелось, чтобы в нем были электрические розетки, но пол из цельной древесины над бетонной плитой. Как проложить провода через бетон, не повредив пол? — Эрика Венаски, Miller Place, NY

Просто чтобы вы знали, наличие розетки на кухонном острове не является обязательным; это фактически требуется Национальным электротехническим кодексом на любом острове со столешницей более 12 на 24 дюйма. Ваше желание — их приказ.

Подвести электричество к вашему острову не должно быть слишком сложно, особенно если вы снимаете существующие шкафы. И для этого потребуется всего лишь удалить полоску или две напольного покрытия. Если у вас остались обрезки, оставшиеся после укладки пола, я сомневаюсь, что вы сможете сказать, что какие-то работы были выполнены.

Как провести электричество на кухонном острове

  • Вам нужно прорезать траншею в бетоне для ПВХ-трубопровода, по которому электрический кабель будет проложен под полом.Лучшее место для этой траншеи будет под полосой пола, которая проходит перпендикулярно от ближайшей стены к тому месту, где будет находиться ваш остров.
  • Закройте соседние полосы малярной лентой, чтобы защитить их отделку, затем пропустите циркулярную пилу вдоль середины полосы.
  • Сделайте второй надрез на расстоянии ½ дюйма параллельно первому; используйте долото и молоток, чтобы удалить три куска обрезков.
  • Затем вырежьте открытую полосу фанеры или OSB, которая покрывает плиту, но не проходит насквозь; бетон испортит ваше пильное полотно. Вместо этого закончите разрез универсальным ножом. Сохраните кусок на потом.
  • Следующий шаг — аренда электрической пилы для резки бетона с алмазным диском для сухой резки. Используйте его, чтобы сделать четыре параллельных пропила на расстоянии около ½ дюйма друг от друга в обнаженном бетоне. Эти порезы поднимут облака пыли, поэтому не забудьте надеть защитные очки и респиратор. Если помощник будет держать шланг для влажного / сухого пылесоса рядом с лезвием, это поможет уловить часть облака.
  • Продолжайте делать неглубокие проходы по каждому пропилу, пока они не достигнут глубины не менее 2 дюймов.Затем отломите язычки бетона, ударив их вбок молотком.
  • Пропылесосьте мусор из траншеи, затем проложите отрезок трубы из ПВХ диаметром 1 дюйм с коленом на 90 градусов на каждом конце. Такой диаметр дает вам возможность проложить до трех кабелей к вашему острову, если вы или будущий владелец решите установить там бытовую технику.
  • Чтобы заполнить траншею, смочите ее водой, смешайте портландцементный раствор, такой как безусадочный прецизионный раствор Quikrete, до текучей консистенции, положите его в траншею и затрите затиркой заподлицо с плитой.
  • Через 24 часа возьмите отрезанную ранее полосу чернового пола, нанесите отверждаемый влагой строительный клей по ее нижней стороне и приклейте черновой пол к плите.
  • Теперь вы можете приклеить полосу сменного напольного покрытия к черному полу. Но сначала отрежьте деревянную бирку чуть ниже канавки полосы. Это позволит вам вставить гребешок планки в паз соседней планки и установить замену заподлицо с существующим полом.

Показано: Каждый раз, когда остров устанавливается на кухне, код требует, чтобы он был оборудован как минимум одной розеткой.Для большинства островов предпочтительнее два.

Получение бревенчатого дома с электропроводкой

Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список, начиная с электромонтажа нашего бревенчатого дома.

Управление электрическими системами бревенчатого дома — это то, что сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.

Для электрического компонента нашего дома мы с женой Бекки разработали объем работ, которые мы хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и каждого прибора, сигнальное освещение на двери подвала и задних дверях, очень большая панель автоматического выключателя, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.

Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей.В расписании подробно показано, где должен быть проложен каждый провод и должен быть установлен каждый коммутатор. График электроснабжения — важная дорожная карта при строительстве любого сооружения, но в бревенчатом доме его правильное выполнение имеет жизненно важное значение. После того, как в бревнах просверлены челюсти, пути назад уже не будет.



Поскольку часть проводки, вероятно, потребуется провести через предварительно просверленные пазы, будь то внутри бревенчатых стен или через потолок, очень важно иметь хорошо спланированную электрическую схему до начала строительства.

Согласно нашим чертежам электрического макета, наш строитель просверлил и обозначил отверстия для доступа к розеткам и переключателям через бревна в подвал. Это было сделано одновременно с установкой бревен. На втором этаже и на чердаке вся проводка, необходимая для вентиляторов и потолочного освещения, была проложена, что позволило скрыть провод в каркасе и балках пола / потолка.

После разговора с нашим местным строительным инспектором он посоветовал нам подключить все детекторы дыма и угарного газа к одной цепи с резервной батареей.Он также посоветовал нам убедиться, что наш подрядчик по электрике установил GFCI (прерыватели цепи замыкания на землю) во всех влажных зонах (кухня, ванные комнаты, прачечная и т. Д.)

Пока я наблюдал за процессом монтажа проводки, Бекки занялась самой интересной частью — выбрала все осветительные приборы, вентиляторы, переключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на самих предметах, так и на их приобретении. Единственными материалами, которые требовались нашему электрическому подрядчику, были электропроводка, коробки, панель прерывателя, выключатели розеток и разные соединители.

Вернувшись на стройплощадку, в обязанности электрического подрядчика входило проложить проводку к распределительной коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, приборы, потолочные вентиляторы, выключатели и розетки — все в соответствии с Национальный электрический кодекс (NEC) или NFPA70.


Почти в каждом бревенчатом доме есть внутренние стены с традиционным каркасом, что значительно упрощает прокладку проводки и установку распределительных и розеточных коробок.Но их можно установить и на бревенчатые стены.

К сожалению, электромонтаж нашего бревенчатого дома оказался неудачным — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первоначально нанятый нами электрик был хорошо знаком с установкой бревенчатых домов, поначалу он был очень пунктуальным и много работал. Затем он упал до трех дней в неделю, затем до одного раза в неделю. Когда мы поговорили с ним об этой ситуации, мы узнали, что он не такой уважаемый, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем приличную сумму денег.

Подрядчик, которого мы наняли, чтобы заменить его, был очень рекомендован и обладал огромными знаниями в области электротехники. Фактически, он работал в жилищном управлении нашего округа. После нескольких недель работы он попросил у нас предоплату, чтобы закончить работу. Доверяя ему, мы дали ему деньги. Мы никогда больше его не видели и не слышали, а позже мы узнали, что он переехал в Огайо.

Это оставило нас с нашей электрической системой, готовой на три четверти, и мы не знали, куда обращаться.Бекки и я смогли сами подключить несколько оставшихся потолочных светильников, но все еще оставалось проделать техническую работу. К счастью для нас, друг подошел к тарелке и закончил проект, не прося оплаты до конца.

Мораль этой истории в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке и никогда не позволяйте им отвлекать вас от вашей мечты о бревенчатом доме.

Руководство Гэри:

Обеспечение отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая электричество в других областях. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы. Поговорите со своим подрядчиком по электрике и обратитесь в NEC, чтобы убедиться, что ваша панель выключателя способна обслуживать требуемые цепи сейчас и имеет место для будущего расширения.

См. «Путешествие Гэри домой», ведущее к этому моменту, здесь:

Почему бревенчатый дом был правильным выбором

Как найти идеальный план дома из бревен

Узнайте о процессе строительства бревенчатого дома

Как выбрать правильный бревенчатый дом Builder

Почему ваши отношения со строителем так важны

Что происходит, когда вы нанимаете плохого субподрядчика

Электрика в бревенчатых домиках | Совет по установке | Туин: Tuindeco Blog

Указатель электрики бревенчатых домиков

Когда мы покупаем бревенчатую хижину, необходимо учитывать не только то, как она выглядит, но и размер, стиль, качество бревенчатой ​​хижины и цена.Мы также должны решить, разрешено ли строительство или требуется разрешение на строительство. Если мы хотим, чтобы в наших бревенчатых домах была электрика, мы также должны учитывать Строительные нормы и правила.

У меня есть опыт работы с электрикой в ​​бревенчатых домах, а также я не только хороший слесарь, но и квалифицированный электрик.

Если вы собираетесь установить электрооборудование в своей бревенчатой ​​хижине и знакомы с правилами строительства, пропустите большую часть этого, но, пожалуйста, прочтите хотя бы последний раздел в этом посте, в котором рассказывается об особенностях установки электричества в бревенчатых хижинах и т. проинформируйте своего электрика.

Я являюсь участником «схемы компетентных лиц» и внесен в государственный реестр TrustMark. Не все электрики и не обязаны ими быть. Это то, над чем я в настоящее время утвержден для работы:


.

Электрики

Есть три типа людей, которые могут установить электрооборудование в вашу бревенчатую хижину.

  • Электрик, зарегистрированный у «поставщика схемы».
  • Электрик, не зарегистрированный.
  • Ты или друг.

Любой из этих людей может установить электрическую систему в вашей бревенчатой ​​хижине.

НО есть большая разница в способах его выполнения и завершения из-за действующих в настоящее время Строительных норм. (Https://en.wikipedia.org/wiki/Building_regulations_in_the_United_Kingdom)

В январе 2005 года вступила в силу часть П строительных норм. Часть P — последняя часть первого приложения к Строительным правилам. Это касается электробезопасности.

Утвержденный документ определяет юридические требования для всех работ по стационарным электроустановкам в жилых и связанных зданиях в соответствии с соответствующими стандартами. Соответствующие стандарты известны как 17-е издание IEE Wiring Rules: BS7671 и любые текущие поправки.

Он также налагает юридическое обязательство уведомлять местный строительный контроль о любых электромонтажных работах снаружи. Ваша электрическая система бревенчатой ​​кабины ДОЛЖНА быть уведомлена об этом.

Краткое описание части P и связанных с ней часто задаваемых вопросов см. В этом документе: Part P FAQ

Сертификат жизненно необходим для любых электромонтажных работ, проводимых с 2005 года.

Когда вы приедете продавать свой дом, вас попросят предоставить сертификат на все работы, выполненные после этой даты, без него у вас может возникнуть проблема, которую нужно решить перед продажей. Кроме того, если у вас возник пожар, это одно из первых требований вашей страховой компании, без действующего сертификата ваше требование может быть аннулировано.

Это пример сертификата, который должен быть выдан вместе с электроустановкой вашей бревенчатой ​​хижины. Вы заметите, что на нем одна страница посвящена главному бытовому блоку, а другая — бревенчатому потребительскому блоку.

Обладая соответствующей квалификацией и опытом, электрик может присоединиться к Схеме Компетентного Человека (CPS): Есть несколько из этих схем, которые охватывают не только электрические установки, но также отопление, кровлю и т.д.

Если электрик является участником этой схемы, это означает, что он может самостоятельно сертифицировать свою работу. Это также означает, что они проходят ежегодную аттестацию, их работа контролируется, квалификация соответствует современным требованиям, а их испытательное оборудование правильно откалибровано.Также очень важно, чтобы они были полностью застрахованы и их работа была гарантирована.

Ежегодно они проходят аттестацию на предмет правильного тестирования и выдачи Свидетельства об электроустановке. Затем они могут зарегистрировать установку в вашем местном управлении здания и, поскольку они могут самостоятельно сертифицировать, они освобождаются от необходимости информировать местный контроль здания перед установкой и делают это только после установки и тестирования.

Нанимая дипломированного электрика, вы гарантируете, что установка полностью соответствует всем нормативам, насколько это возможно.

Я рекомендую вам всегда пользоваться услугами электрика, который зарегистрирован у поставщика Scheme, поскольку он снимает с вас все обязанности. Я также рекомендую, если они заявляют, что они зарегистрированы, вы проверяете их учетные данные здесь: http://www.competentperson.co.uk/ или в их зарегистрированном органе.

Если вы хотите нанять незарегистрированного электрика или действительно хотите провести электромонтаж в своей бревенчатой ​​хижине, вам это вполне разрешено.

Однако вы ДОЛЖНЫ проинформировать местную службу управления зданием ПРЕЖДЕ, чем вы что-либо сделаете.Обычно они запрашивают описание установки, схемы и подробную информацию об уровне опыта и знаний установщика. Они захотят посетить и проверить этапы работы до и во время различных этапов. Когда работа будет завершена и ДО того, как она будет подана, они посетят вашу бревенчатую хижину. Они осмотрят установку, в том числе убедитесь, что она соответствует нормам по электромонтажу, проверит и выдаст сертификат для вас. Эта услуга может быть платной.

Электричество — это не то, с чем можно возиться, как мы все знаем, это опасная штука.

За несоблюдение Части P Строительных норм налагаются штрафы в размере до 5000 фунтов стерлингов.

Если у вас нет достаточных знаний для проектирования, установки и тестирования установки в соответствии с текущими стандартами электропроводки, даже не пытайтесь делать это, поскольку это может быть очень дорогостоящей ошибкой.

Разобравшись с законами и нормативными актами, давайте посмотрим на саму установку.

Прежде чем вы сможете что-либо сделать, вам нужно точно спланировать, что именно вы хотите использовать. Наши бревенчатые домики очень часто используются в качестве садовых офисов, поэтому давайте рассмотрим этот сценарий в качестве примера.

Вам, очевидно, нужны огни в вашей каюте, возможно, пара внутренних и один внешний свет на PIR. У вас будет пара компьютеров, например, музыкальный проигрыватель, принтер, зарядное устройство, вы, вероятно, захотите выпить чашку чая, так что не забудьте и чайник. Вам также может понравиться уличная розетка для вашей электрической косилки или место для поделок.

Запишите все эти предметы, а также все, что вы, вероятно, будете использовать в будущем.

Это даст вашему электрику представление о количестве энергии, которое вам потребуется, и затем он спроектирует систему с учетом этого максимального использования мощности, если они что-то вроде меня, они также учтут будущие проверки и спроектируют свою систему. выше, чем ваше основное требование.

Когда вы просите электрика оценить вашу работу, вы можете ожидать, что он использует один из двух способов установки электрической системы в вашей бревенчатой ​​хижине.Какой метод будет использоваться, будет во многом зависеть от требований к питанию.

Первый способ — получить питание напрямую от основного потребителя. Это предпочтительный метод. Если у вас нет запасных путей, он предоставит меньшую потребительскую единицу из основного источника питания для снабжения вашей бревенчатой ​​хижины. В любом случае это питание будет защищено УЗО.

Второй метод используется только с низким энергопотреблением и берется из вашей существующей домашней розетки, и только в том случае, если эта схема подходит и способна к дополнительной нагрузке:

Вряд ли этот метод используется для чего-либо, кроме одиночного светильника и единственной розетки, и только в том случае, если бревенчатый домик находится очень близко к вашему дому.

В обоих случаях электрик будет использовать бронированный кабель для питания бревенчатой ​​хижины. Этот кабель можно закрепить на свободном месте рядом с неподвижными объектами, такими как стены и, возможно, заборы, или закопать в землю. Как правило, он будет закопан на глубину в полторы лопаты, что составляет около 500 мм. Его следует закапывать глубже на клумбы или огороды. Часто можно сэкономить деньги, сделав траншею для кабеля самостоятельно до приезда электрика.

Когда ваш электрик проектирует вашу электрическую систему, он будет основывать ее на ваших требованиях к питанию, расстоянии от основного источника питания, а также состоянии и номинальной мощности вашего источника питания.Конечно, есть и другие факторы, но это все, что ему нужно знать от вас, как от клиента, чтобы иметь возможность процитировать для вас.

  • Количество светильников и розеток в вашей бревенчатой ​​хижине.
  • Требуемая мощность: вы можете сложить ватты или амперы каждого электрического элемента или сообщить электрику, что вы собираетесь использовать, и он произведет расчеты.
  • Расстояние от основного источника питания или потребителя.
  • Состояние вашего потребительского блока и есть ли в нем запасные части.
  • Маршрут подводящего кабеля к бревенчатой ​​хижине и будете ли вы рыть траншею самостоятельно.
  • Маршрут выхода из вашего потребительского блока в доме на улицу.

Если вы запрашиваете расценки на вашу систему, вот удобная форма, которую вы можете использовать: Форма коммерческого предложения на электрооборудование

Если у вашего электрика нет опыта установки системы в бревенчатой ​​хижине, вы должны сообщить ему / ей, что это немного странно и что при ее установке необходимо учесть некоторые дополнительные соображения.Если у них нет опыта или вы не скажете им, я гарантирую, что вы им перезвоните!

Все электрики, или, по крайней мере, хорошие из них хотят делать свою работу как можно лучше. Мы также привержены опрятности, нам нравится, чтобы наши провода были прямыми, без перекручивания, наши клеммы были плотно затянутыми и хорошо обрезанными, и, прежде всего, мы любим, чтобы все выглядело красиво и профессионально. Чтобы создать идеальную отделку вашей бревенчатой ​​хижины, мы захотим использовать короб. Проблемы возникают именно из-за этого магистрального канала.Итак, перед тем, как они приступят к работе, скажите им, что бревенчатая хижина ДВИГАЕТСЯ!

Он также может много перемещаться, некоторые из больших бревенчатых домиков толщиной 58 мм и толще могут перемещаться на 70 мм в течение года, это неотъемлемое свойство древесины и совершенно нормально, она будет расширяться и сжиматься в зависимости от влажности, погода и другие факторы. Это движение заставит вас перезвонить своему электрику, так как все его прекрасные аккуратные кабели упадут со стен или, в худшем случае, создадут трещины и трещины в ваших бревнах, где канал прикручен без расширительного зазора и, по сути, будет удерживать два бревна. вместе и предотвратить их естественное расширение.Это создаст расколы в журналах!

Сообщите об этом своему электрику и предложите следующее:

  • Держите кабельную коробку низко на первом бревне так, чтобы тройники подходили к гнездам
  • Сделайте овал в желобе и не завинчивайте его полностью, чтобы бревна могли двигаться под ним.
  • Оставьте достаточно провисания кабелей для расширения
  • НИКОГДА не скрепляйте бревна вместе, это очень важно при установке потребительского блока, так как они часто имеют высоту более одного бревна.Если расширение не разрешено, для журналов будет РАЗДЕЛЕНИЕ.
  • Рассмотрите возможность использования круглой водоотводной трубы за пределами здания полностью. Седла, которые крепят его, позволят расширить его, и он будет выглядеть намного лучше внутри. Это мой предпочтительный метод, и я стараюсь прятать его вокруг балки фундамента и вверх от нее. Угловые кресты бревенчатой ​​хижины также очень хороши для того, чтобы скрыть канал.
  • Если вы изолируете крышу своей бревенчатой ​​хижины, подумайте о том, чтобы кабели цепи освещения располагались сверху крыши.

Эти публикации по электрике в доме и вокруг него удобно читать:

Если вам нужна дополнительная информация о том, как лучше всего установить электричество в бревенчатые домики, дайте мне знать, и я помогу, где смогу.

Нравится:

Нравится Загрузка …

Связанные

Как установить внутренний бревенчатый сайдинг | Home Guides

Один из способов оживить устаревшую окрашенную или оклеенную обоями стену — это установить внутренний бревенчатый сайдинг.Для удобства монтажа выбирайте бревна пазогребневого типа, которые стыкуются между собой, образуя сплошную стену. Вы можете разместить бревна прямо над готовой стеной и закрепить их на месте с помощью одного гвоздя на каждой стойке. Чтобы создать цельный вид в комнате, замените существующую отделку стен более толстым материалом, напоминающим бревна.

Сделайте деревянные надставки для каждой электрической розетки и выключателя в комнате. Отрежьте 1/4 дюйма от торца пиломатериала 2 на 3 с помощью настольной пилы. Разрежьте разрезанные 2 на 3 пополам, чтобы сформировать две полоски древесины размером 1 1/4 на 1 дюйм.Отрежьте два куска по 4 дюйма и еще два по 3 3/4 дюйма. Установите две 4-дюймовые детали горизонтально. Поместите две детали размером 3 3/4 дюйма вертикально между 4-дюймовыми частями, чтобы сформировать прямоугольную коробку размером 4 на 5 3/4 дюйма с отверстием внутри. Промойте внешние края и проденьте 2-дюймовые гвозди через верхнюю и нижнюю части, чтобы соединить их.

Найдите коробку выключателя и отключите электричество от розеток и выключателей, прежде чем снимать крышки. Выверните винты и снимите лицевые панели выключателей и розеток.Выверните винты, которыми выключатели и розетки крепятся к коробке внутри стены, и вытащите ее, чтобы открыть провода. Ослабьте крепления, которыми проводка крепится к выключателям и розеткам. Протяните провода через деревянную надставку, которую вы построили, вместе с надставкой из пластмассы, и снова прикрепите их к выключателям и розеткам. Снова прикрепите переключатели и розетки к распределительной коробке, продев через них 2-дюймовые винты и вставив их в удлинитель из смолы и коробку внутри стены.

Удалите существующую обшивку стены, двери или окна и перенесите длину и пропилы на новый пиломатериал.Обрежьте новую отделку и установите ее, обходя комнату по частям.

Переместите прибор для поиска стоек по стене, чтобы отметить расположение каждой стойки. Поместите 48-дюймовый плотницкий уровень вертикально на каждую отметку и начертите линию стены для прибивания гвоздями. Начиная снизу, положите первый ряд бревенчатого сайдинга на стену языками вверх. Поместите плотницкий уровень на верхние края бревен и вносите поправки, пока центральный пузырек не окажется внутри вытравленных линий.

Вставьте восемь или 10 гвоздей пенни через верхний и нижний края сайдинга из бревен в точках, где находится каждая шпилька. Используйте циркулярную пилу, чтобы отрезать бревенчатый сайдинг на участки, требующие нестандартных размеров.

Установите следующий ряд сайдинга из бревен поверх первого ряда так, чтобы рифленые концы скользили по языкам первого ряда. Расположите все стыковые соединения в шахматном порядке или в местах, где две обрезанные доски сходятся встык, по крайней мере, на четыре фута от тех, что были в предыдущем упражнении.Закрепите этот ряд сайдинга, вставив гвозди через верхние края в каждую стойку. Продолжайте укладку сайдинга, пока стена не будет готова.

Измерьте расположение каждого выключателя и розетки по мере продвижения вверх по стене и перенесите эти измерения на бревенчатый сайдинг. Оборудуйте лобзик ножом для резки дерева, длина которого достаточна, чтобы прорезать бревно так, чтобы оно подходило к выходным отверстиям. Просверлите отверстие диаметром 1/2 дюйма в той части бревна, которую вы вырезаете, которая также называется отходами, чтобы пропустить лезвие лобзика, если отверстие не находится рядом с краем бревна.

Ссылки

Наконечники

  • Обработайте бревна морилкой или лаком перед их резкой и установкой.

Предупреждения

  • Надевайте защитные очки при работе с электроинструментом.

Биография писателя

Элизабет Арнольд писала для самых разных публикаций и веб-сайтов. Ее опыт включает в себя написание статей о путешествиях для журнала «Рекомендовать» и маркетинговых материалов для Metro-Goldwyn-Mayer и Warner Bros.потребительские товары. Недавно Арнольд был штатным автором журнала «Special Events». Арнольд изучал английский язык в Университете Висконсин-Милуоки.

Электрооборудование для кукольного домика

Plug and Play Использование метода круглой проволоки (и скрытия проводов)

Деб Робертс

Самый простой способ электромонтажа дома — это метод круглой проволоки (иногда называемый жесткой проводкой).Принцип этого метода во многом такой же, как и при использовании света в вашем реальном доме. Лампы и осветительные приборы имеют электрический провод с вилкой на конце. Вилка подключается к удлинителю под вашим домом, который подключается к трансформатору, который подключается к сетевой розетке. Несколько заглушек, несколько скрытых проводов и вуаля! Ваш кукольный домик сияет! Звучит просто? Это.

Положительным моментом круглой проводки является то, что, если свет погас, легко устранить неисправность.При необходимости осветительные приборы легко заменить, и если вы передумаете, где вы хотите разместить существующие светильники, вы можете их переместить. Вы также можете добавить новые огни в любое время с минимумом суеты. Самая большая проблема при круглой проводке — спрятать провода, и мы скоро рассмотрим, как это сделать.

Начнем с самого простого из проводных круглых светильников ……… настольной лампы. В этом уроке я буду использовать стол из набора мебели Greenleaf, который я накрыл скатертью.Перед тем, как надеть скатерть, просверлила отверстие в верхней части стола. (Если вы не хотите просверливать отверстие в столе, вы можете предпринять альтернативные действия, просто пропустив проволоку через отверстие в скатерти, а затем протянув проволоку под тканью.)

Чтобы добавить светильник, переверните стол вверх дном и с помощью булавки протолкните отверстие в столе сквозь скатерть. Булавка оставит небольшое отверстие в ткани, чтобы отметить место. Удалите штифт и переверните стол лицевой стороной вверх.Используйте шило, чтобы протолкнуть отверстие, расширяя отверстие ровно настолько, чтобы световой шнур мог пройти через него.

На этом этапе вы можете заметить, что будет немного сложно протянуть шнур через маленькое отверстие с заглушкой на конце. Пора снимать вилку.

С помощью острогубцев вытащите латунные штифты из заглушки с легким, но сильным давлением.

Потяните провод вверх, чтобы концы проводов вышли из отверстий.

Вытащить провод из вилки.

Основываясь на опыте, я знаю, что потеря одного из крошечных контактов приводит к замене всей вилки, поэтому я научился оборачивать контакты малярной лентой, затем прикреплять их к вилке липкой лентой и класть в безопасное место до тех пор, пока Я готов снова прикрепить его.

Так как проволоку все равно придется перерезать, обрезайте секущиеся концы, чтобы не пришлось бороться с этим, проходя через отверстие в скатерти.Проденьте шнур в отверстие, возьмитесь за его нижнюю часть и протяните до конца.

Осторожно потяните за шнур, пока лампа не встанет на стол заподлицо.

Эти столы будут находиться на первом этаже моего кукольного домика, поэтому, чтобы пропустить провода к удлинителю под домом, я просто просверливаю отверстие в полу под столами, где оно будет скрыто скатертью.Проденьте провод через отверстие в полу. Полезно прикрепить стол к полу, чтобы он не двигался и не давил на проволоку. Если вы не хотите постоянно размещать его, приклейте скотчем или используйте немного музейного воска, чтобы удерживать его на месте, пока вы работаете над домом. Если вы собираетесь оставить стол на одном месте, просто нанесите пару капель клея на ножки и установите его на место. Осторожно протяните провисание провода через нижнюю часть дома.

Пора вставлять заглушки! Чтобы установить вилку на место, сначала осторожно потяните провод, чтобы он разветвился на конце.Зачистите концы проводов, чтобы осталось немного оголенного медного провода.

Пропустите провод через среднее отверстие вилки и аккуратно скрутите провода так, чтобы они были намотаны вместе (без блужданий).

Согните концы проводов в форме буквы U, направленной вниз.

Вставьте концы проводов в боковые отверстия.

С помощью тонких плоскогубцев вставьте латунные штыри обратно в отверстия, убедившись, что вся медная проволока находится внутри отверстий.Для этого процесса полезно иметь при себе пинцет и очень яркий свет. Убедитесь, что за пределами отверстия нет блуждающих проводов, так как это может вызвать короткое замыкание.

После того, как штифты будут на месте и закреплены, осторожно потяните за провод, чтобы концы прижались вниз.

Подключите свет к удлинителю, и настольная лампа готова!

Пока я был на первом этаже, я затушил угли для камина.Выбрав расположение камина, я просверлил в полу отверстие для проводов. (Кстати, пол в этом доме — виниловая плитка Greenleaf из зеленого мрамора, и мне очень нравится ее внешний вид!)

Колба в моем камине представляет собой янтарное зернышко пшеничной луковицы без вилки. В «бревнах» есть небольшое отверстие, куда вставляется лампочка. Провод от лампочки выходит сбоку и проходит через отверстие, которое я просверлил в дне камина, а затем через отверстие в полу.

Я расположил камин, осторожно потянул за провисание провода к нижней стороне дома и прикрепил вилку.

Потолочные светильники

Пора ставить люстру. Даже если этот свет находится на первом этаже, провода будут проходить через потолок на второй этаж.

Для начала я выбрал место для люстры, а затем просверлил отверстие в потолке.Сняв вилку с провода люстры, я пропустил провод через отверстие. Люстра имеет липкую подкладку сверху, которая помогает надежно удерживать ее на потолке.

Провод от люстры лежит на втором этаже.

Прежде чем я закрепил этот провод, у меня был второй свет, который я хотел установить. Это внешний фонарь для тренера, который размещается прямо под окном второго этажа.

Я приклеил каретный светильник к внешней стене, затем проделал небольшую выемку в оконной раме, чтобы в нее проходила проволока, чтобы оконная рама была заподлицо со стеной. Проволока прошла через окно, и рама была приклеена. Это окно просто находится на уровне пола, что упрощает доступ для провода. Если в вашем доме нет подходящего окна на уровне пола, просто просверлите отверстие в стене, пропустите провод и закройте внутреннюю точку входа плинтусом.

В этот момент оба провода лежали по полу. Я проделал в полу канавку для каждой, ведущей к точке выхода, и обмотал каждый провод изолентой.

Это хорошее время, чтобы снова подключить заглушки и проверить освещение перед установкой пола на ленту.

Если вы занимаетесь декорированием во время строительства, самое время уложить пол поверх проводов.Даже если вы не занимаетесь декорированием во время строительства, я рекомендую вам подумать об установке напольного покрытия на этом этапе, а затем проверить свет. Если возникла проблема с освещением, требующая их отключения, сделать это на данном этапе намного проще, чем заменить часть дома на ремонт.

Я использовал виниловые полы из твердой древесины Greenleaf для второго этажа этого дома. Полосы красиво устанавливаются поверх проводов.

Провода должны идти со второго этажа вниз к нижней части дома, где находится удлинитель.Этот дом называется «Коттедж из сборника рассказов», и я провел проводами по задней части небольшой несущей стены на передней стороне дома.

В других домах я бы прятал провода за плинтусами, проводил их в угол дома и вниз через дыру на втором этаже, а затем прятал их за угловым карнизом на первом этаже.

В этом доме я провел этими проводами по внутреннему углу стены рядом с тем местом, где находится мой камин, а затем через отверстие в полу к нижней части дома.

Я хотел обрамить камин, чтобы придать ему больше акцента в комнате, поэтому использовал профилировку каналов, чтобы скрыть внутри него провода. Глядя на эту картинку, вы никогда не узнаете, что за дровами или под камином прячутся провода.

Иногда провода светильника не достаточно длинные, чтобы дотянуться до удлинителя под домом. Вот здесь и пригодятся удлинители, как и в реальной жизни.В миниатюрном мире вы можете получить одиночные удлинители или три удлинителя. Три удлинителя штекера немного больше, и их сложнее скрыть, но какой из них использовать — дело личных предпочтений. (у вас также есть возможность удлинить провода, используя метод, описанный в гибридном руководстве в этом выпуске Бюллетеня, или путем соединения проводов вместе и закрытия стыка термоусадочной трубкой)

В качестве примера я собираюсь использовать одинарные удлинители и спрятать их в шкафу (домики Майкла отлично подходят для скрытия удлинителей).Мой первый шаг — просверлить два отверстия в шкафу; один внизу и один сзади.

Выньте вилку из удлинителя и проденьте ее через отверстие в нижней части шкафа, оставив розетку внутри шкафа.

Выньте вилку из шнура осветительного прибора и проденьте шнур в отверстие в задней части корпуса. Вставьте вилку.

Вставьте лампу в розетку.

Излишки провода можно спрятать в шкаф и спрятать. Проденьте провод от удлинителя через отверстие в полу, снова вставьте вилку и вставьте ее в удлинитель.

Это всего лишь несколько примеров того, как спрятать провода в кукольном домике. Когда дело доходит до круглой проводки, вы можете проявить себя сколь угодно изобретательно.Мебель, молдинг, плинтусы, внутри башен и за стенами — это всего лишь несколько мест, где можно убрать провода из поля зрения. Благодаря круглой проводке ваши возможности открыты практически для всего.

Вернуться на главную страницу информационного бюллетеня …

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров.Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества. В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток.Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный или одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Сплошной провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу соединения из строя.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, который может безопасно выдержать провод. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей характеристик

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / построек, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно меньше.

Совет: Wire wrap впервые был использован для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода должным образом зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующееся устройство для зачистки проводов также полезно для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >
Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы разрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение зажима с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был зачищен должным образом, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась зазубрина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места, где вы выполняете сварку.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой на провода. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна проходить по оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа — вилочный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть штыревой лопаточный разъем (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан в правом нижнем углу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединительные муфты, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны 1/4 «гнездовые лопаточные разъемы, подключаемые к лопаточным контактам» папа «микропереключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые на разветвленном разъеме, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера Обжимной штифт перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент
Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаточных соединителей

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, он может зачищать, разрезать и обжимать при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы и плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если для необходимо использовать провод с твердым сердечником, рекомендуется припаять провод на место после его обжима.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, разъем подходящего размера.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если попытаться развести их с большой силой. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​военная таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в ствол или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть выполнен таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные выступы для обжима изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками 0,1 дюйма PTH. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится штырь с внутренней резьбой, который используется для сопряжения с штифтом справа.

Процесс немного более утомительный, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После удаления обжимного штифта с металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать челюсть побольше.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если вы присмотритесь, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора
Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет в достаточной степени обжать язычки.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Общие ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции было снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Осторожно! Помните, что для проволочной обмотки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез на боковой стороне цилиндра.

Вставьте провод в штифт заголовка (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые штыри.

Примечание: Штыри разъема с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволоку вокруг штырьков вилки разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После того, как обмотка ослаблена, оттяните провод от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает отрывание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения с проводами в вашем проекте будет проще работать. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны ослабленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Маркировочный комплекс электропроводки

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
