Повысить комфортность проживания в холодное время года можно при помощи подогрева пола. Один из вариантов — электрический теплый пол. Он монтируется быстрее и проще водяного, можно справиться своими руками без привлечения специалистов.О самостоятельно укладке электро пола под плитку, линолеум и ламинат и пойдет речь.
Содержание статьи
Устройство электрического подогрева пола
Если говорить обобщенно, электрический теплый пол состоит из следующих частей:
- нагревательного элемента;
- датчика температуры пола;
- терморегулятора (термостата).
При этом стоит знать, что нагревательный элемент будет работать без датчика и термостата, но работа будет неэффективной и непродолжительной. Неэффективной, потому что включать/выключать его вам придется вручную, а это ведет к перерасходу электроэнергии. А непродолжительной, потому что при ручном управлении часто случаются перегревы, что негативно влияет на строк службы нагревательного элемента.
Виды нагревательных элементов
На рынке вам могут предложить несколько разных нагревателей:
- Греющие резистивные кабели. Имеют самую низкую цену, бывают одножильными и двужильными, из-за чего изменяется схема их подключения. Их основной недостаток — возможность локального перегрева и выходя из строя (на работающий резистивный кабельный теплый пол нельзя ставить надолго предметы). Потому при установке кабели не раскладывают под места, где будет стоять мебель и бытовая техника. Еще одни минус — длительный процесс укладки при монтаже.
Резистивный греющие кабели
- Греющий саморегулирующийся кабель. Имеет более высокую цену, но может регулировать собственную температуру на отдельно взятом участке в автоматическом режиме, что позволяет избежать локальных перегревов и продлевает срок его службы.
Саморегулирующийся греющий кабель
- Электрические кабельные маты для теплого пола. Это те же кабели, только закрепленные в виде змейки на полимерной сетке. Они тоже могут быть сделаны из резистивного или саморегулирующегося кабеля. Укладка такого электрического пола требует в разы меньше времени.
Электрический кабельный мат
- Инфракрасные карбоновые пленки. Между двух слоев полимера запаяна карбоновая паста, которая при прохождении через нее электрического тока выделяет тепло в инфракрасном диапазоне. Привлекателен выделением инфракрасного тепла, при надлежащем качестве долговечен — при повреждении некоторой части карбоновых полос исключаются из работы только они, остальные работают. Плюсом является и быстрый монтаж, но электрическое соединение сложнее, чем у кабелей. Не очень радует цена и это — основной недостаток.
Карбоновая пленка — инфракрасный подогрев пола
- Карбоновые инфракрасные маты. Это стержни с внутренностью из карбона, соединенные между собой электрическими проводами. Самый дорогостоящий вид нагревательных элементов для электрического теплого пола, но, по отзывам, самый ненадежный. Появились они не очень давно и технология производства отработана плохо, потому основная проблема — выход из строя из-за нарушения контакта в месте стыка карбонового стержня и проводника.
Карбоновые маты для инфракрасного подогрева пола
Какой из этих типов электрического пола лучше, однозначно сказать нельзя. У каждого есть плюсы и минусы, особенности монтажа. Исходя из них выбирают лучший вариант для конкретного напольного покрытия — под плитку лучше класть кабели или маты, а под ламинат или линолеум — пленочный нагреватель.
Виды термостатов
Терморегуляторы для электрического теплого пола есть трех видов:
- Механические. По внешнему виду и принципу работы напоминают терморегулятор на утюге. Есть шкала, по которой вы выставляете требуемую температуру. Как только она опускается на 1°C ниже заданной, подогрев включается, становится на градус выше — отключается.
- Электро-механические. По функционалу ничем не отличаются, только ест небольшой жидкокристаллический экран и кнопки вверх/вниз. На экране отображается текущая температура пола, а кнопками она корректируется в нужную сторону.
- Электронные программируемые. Самый дорогие, но и самые функциональные. В них можно выставить режим работы (температуру) по часам, а в некоторых моделях и по дням недели. Например, если утром все ушли, можно выставить низкую температуру — порядка 5-7°C, а за час-полтора до прихода запрограммировать ее повышение до стандартной. Есть некоторые модели с возможностью управления по интернету.
В некоторых моделях термостатов для теплого пола есть встроенные датчики температуры воздуха и возможность включать/выключать подогрев по этим показателям, а не в зависимости от температуры пола. Так что выбор действительно есть.
Электрический теплый пол под плитку — кабельный и кабельный мат
Под плитку лучше всего подходят кабельные маты. В данном случае такой электрический теплый пол своими руками сделать проще всего, особенно, если он у вас уже утеплен и выровнен. Утепление необходимо чтобы расходы на отопление не были слишком большими, а ровное основание — для того чтобы обеспечить равномерный прогрев и избежать появления пустот под кабелем. Если под кабелем будет воздух, он перегреется и перегорит. Потому сначала делают утепление и черновое выравнивание пола, а потом уже кладут греющий кабель или мат.
С греющими кабелями работать сложнее — их надо долго раскладывать, привязывать к сетке или закреплять в фиксаторах. Но в остальном — тоже хороший вариант.
Электрический теплый пол под плиткуПорядок монтажа кабельного мата
Будем считать, что пол утеплен и выровнен. Слишком разные бывают ситуации и точно сказать какой должен быть пирог стяжки можно только применительно к каждому случаю.При установке электрического подогрева пола любого типа начинают монтаж с установки терморегулятора. Его располагают на стене на комфортной высоте, но не ниже 30 см от пола. Устанавливается он в стандартную монтажную коробку (как розетка). Под коробку в стене сверлят отверстие. Для этого используют дрель с соответствующей насадкой — коронкой.
Сверлим отверстие под монтажную коробкуОт коробки вниз прокладывают две штробы. В одной будут уложены электрические кабели от нагревательных элементов, в другой — датчик в гофрошланге. Канавка, предназначенная для укладки датчика температуры пола, продолжается еще и на полу. От стены она должна отстоять не менее чем на 50 см.
Штроба под датчик температуры должна заходить на пол не менее чем на 50 смПосле того как штробы сделаны можно начинать укладывать электрический теплый пол своими руками. Для этого с поверхности пола удаляется весь мусор (тщательно подметите).
Поверхность пола должна быть абсолютно чистойДля улучшения сцепления стяжки и плиточного клея его грунтуют.
Грунтовка для лучшего сцепления с клеемПосле высыхания грунтовки в подготовленную канавку можно уложить температурный датчик. Его опускают в гофрошланг (часто идет в комплекте). Сам датчик находится на кончике длинного провода. Его заводят до края трубы, закрытого заглушкой. Заглушка необходима, чтобы клей или раствор не испортили датчик. После тестером проверяют, не повредили ли при работе датчик. Если все нормально, можно его устанавливать.
Датчик заводим в гофрошлангГофру укладываем в приготовленную заранее штробу, провод заводим в монтажную коробку, подготовленную под терморегулятор.
Укладываем датчик в канавкуПровода заводим в монтажную коробку терморегулятора.
Заводим кабель от датчика в монтажную коробкуКанавку с датчиком заделывают плиточным клеем, следя чтобы не было перепадов.
Канавку закрываем плиточным клеемДалее для уменьшения расходов на отопление можно расстелить на пол тонкий слой утеплителя с ламинированной поверхностью.
Для минимизации теплопотерь можно расстелить слой ламинированной теплоизоляцииПолотна теплоизоляции укладываются вплотную друг к другу, проклеивая стыки скотчем.
С этим слоем — металлизированной теплоизоляцией — не все так просто. Если ее настелить, стяжка или плитка получится плавающей, так как не будет иметь связи с основанием. Некоторые производители рекомендуют для обеспечения связи вырезать в подложке «окошки», через которые бетон и клей (или стяжка) будут связаны друг с другом. Такая связь не кажется надежной.
Далее размечаем зону, которая будет обогреваться. Исключаем места, где будет стоять мебель и крупная бытовая техника. Также отступаем от стен и других нагревательных приборов (стояков, радиаторов и т.п.) на 10 см. Остальная зона должна покрываться кабельными матами. Их расстилают на требуемом пространстве. В месте, где мат надо развернуть, разрезают сетку, не задевая греющего кабеля.
Сетку разрезают, кабель не трогаютМат разворачивают (кабель служит связующим звеном) и укладывают в обратном направлении (или под 90° при необходимости).
Мат разворачивают Обратите внимание, что полотнища матов не должны перекрывать друг друга, а греющие кабели не должны соприкасаться. Между двумя проводами должно быть расстояние не менее 3 см. Также раскладывая электрический теплый пол, рассчитайте так, чтобы датчик теплого пола оказался между двумя полотнами. Датчик температуры пола должен находится между витками кабеляЭлектрические кабели от греющих матов также заведите в распределительную коробку. После монтажа их надо прозвонить, проверив сопротивление. От паспортного (есть в инструкции к каждому комплекту) оно должно отличаться не более чем на 15%.
Проверяем сопротивлениеПосле этого можно подключать терморегулятор. Схема подключения есть на задней стенке (графически обозначено что и куда подключать).
Подключаем к соответствующим клеммамДля лучшего контакта провода лучше залудить (прогреть паяльником в канифоли или паяльном флюсе). Монтаж проводников прост: они вставляются в гнездо, после чего отверткой затягивают прижимной винт.
Далее кратковременно подаем напряжение — примерно на 1-2 минуты. Проверяете, греются ли маты и все ли секции стали теплее. Если да, можно двигаться далее. Затворяем плиточный клей (специальный для теплого пола) и небольшими участками наносим на кабельный мат. Толщина слой 8-10 мм.
Наносим клей небольшими участкамиПри нанесении клей хорошо прижимают. Не должно оставаться пустот или пузырьков воздуха. Выровненный слой проходят зубчатым шпателем, формируя бороздки.
Формируем бороздкиТеперь укладываем плитку.
На клей кладем плиткуРаботать надо аккуратно, иначе можно повредить кабель. Необходимо следить также за тем, чтобы ногами не сдвинуть маты с места или не порвать кабель. Электрический кабельный теплый пол готов к применению после полного высыхания (указано на упаковке).
Этот способ — не самый лучший. Легко повредить нагревательные элементы при работах. Чтобы гарантированно избежать этого, можно уложенные кабельные маты залить тонким слоем ровнителя — состава для грубого выравнивания пола. Он имеет повышенную текучесть, благодаря чему точно не останется пузырьков и пустот. На высохший ровнитель уже можно без проблем укладывать плитку.
Особенности укладки электрического пола из греющих кабелей
Основные отличия при укладке электрического теплого пола из греющего кабеля в том, что сам кабель надо раскладывать по одной из схем (змейка или улитка и их модификации) а также то, что такой под обязательно заливают стяжкой толщиной не менее 3 см. Только после набора бетоном проектной прочности (через 28 суток при температуре +20°C) можно укладывать плитку. Так что этот вариант теплого пола под плитку требует намного больше времени, но он подходи и для любых других видов напольного покрытия — под паркет, ламинат, паркетную доску, линолеум и даже ковролин.

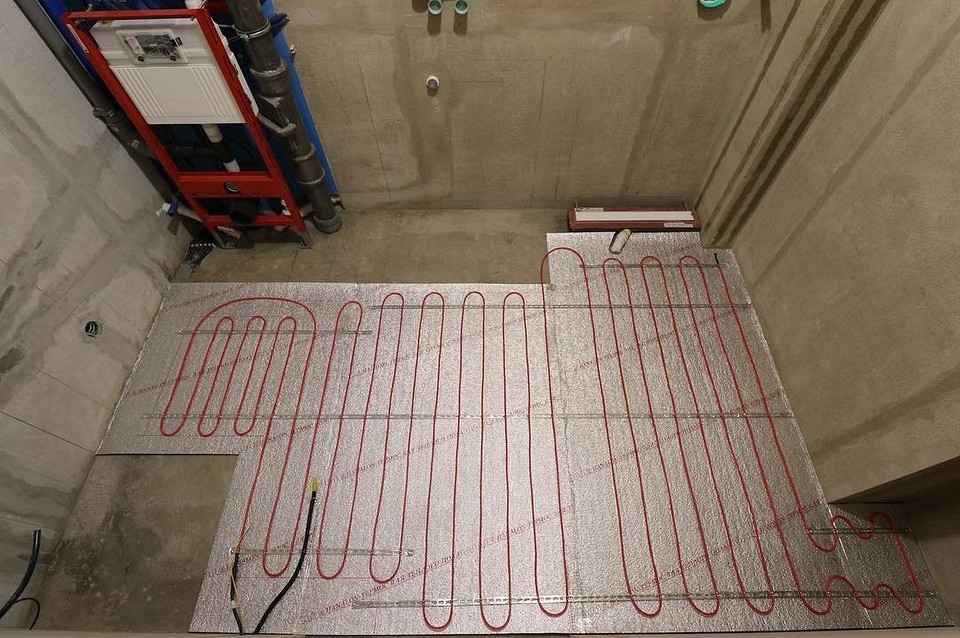

Теперь самом процессе. На готовую черновую стяжку поверх утеплителя закрепляются монтажные ленты или металлическая сетка. Так же как и при укладке матов, под них можно уложить слой ламинированной теплоизоляции (с блестящей поверхностью), но можно обойтись и без него.
Монтажная лента для теплого пола раскладывается вдоль одной из стен с шагом 50-100 см. Она крепится к основанию на дюбеля или саморезы. В ленте имеются отгибающиеся язычки, которыми фиксируются витки кабеля.
Принцип крепления кабеля к монтажной лентеВторой способ крепления — к ячейкам армирующей сетки. Этот вариант хорош тогда, когда пирог теплого пола делают с утеплением. Сетка тогда еще армирует стяжку и равномерно перераспределяет нагрузку на утеплитель.
Укладка сетки под монтаж нагревательного кабеляСетка должна быть из проволоки не менее 2 мм толщиной, размер ячейки — 50*50 мм. Это самый удобный при укладке вариант — можно укладывать кабель с требуемым шагом. Секции сетки связываются между собой проволокой или пластиковыми хомутами, таким же способом фиксируются к ячейкам и витки кабеля.
Кабель притянут хомутом из пластикаПочему еще выбирают кабель, а не кабельный мат под плитку? Кабель можно укладывать с разным шагом, учитывая особенности помещения. Например, уложить его чаще вдоль наружных стен, а внутри помещения сделать шаг реже. С матами есть другой выход — использовать в холодных зонах фрагменты с большей мощностью.
Стандартные схемы раскладки кабеляСхемы раскладки с усиленным подогревом холодных зонПосле укладки греющего кабеля, питающие провода заводятся в монтажную коробку термостата, также измеряется их сопротивление, затем подключается сам терморегулятор и система тестируется. Если все фрагменты кабеля греются нормально, можно заливать электрический теплый пол бетонным раствором. После полного высыхания можно укладывать любое напольное покрытие, в том числе и плитку.
Электрический теплый пол своими руками под ламинат и линолеум
Для этого типа покрытия оптимальным будет использование пленочного теплого пола. При ровном основании (обязательное условие нормальной эксплуатации, если пол кривой, требуется предварительная выравнивающая стяжка) монтаж занимает немного времени, не требует стяжки или других мокрых работ.
Процесс монтажа в фото
Начинается монтаж также с разметки отапливаемой площади (не укладывать под мебель, технику и низко висящие предметы) и установки терморегулятора и датчиком температуры пола. Далее раскатывается теплоизолирующая фольгированная подложка. Так как стяжки нет, ее можно использовать без каких-либо опасений.
Раскатываем теплоотражающую фольгированную подложкуПолосы материала раскатываются вплотную друг к другу. Фиксироваться на полу может при помощи двустороннего скотча или сверху пристреливаться скобами из строительного степлера.
Быстрее фиксировать степлеромСтыки полос проклеиваются скотчем. Причем желательно тоже брать фольгированный — для минимизации потерь тепла.
Проклеиваем стыки скотчемДалее раскатываем греющую пленку. Она режется по нанесенным на ней линиям на куски нужной длины.

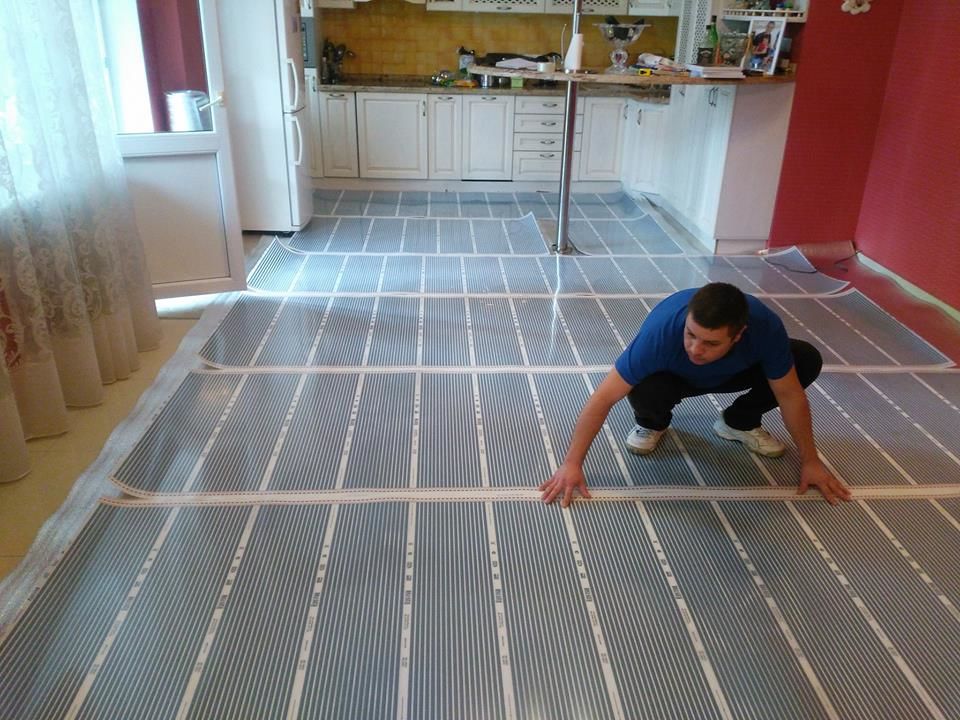

На пленке есть специальные места разрезаУкладываются полосы пленки вплотную друг к другу или с небольшим зазором, но не внахлест. Перекрытия медных шин допускать нельзя ни в коем случае.

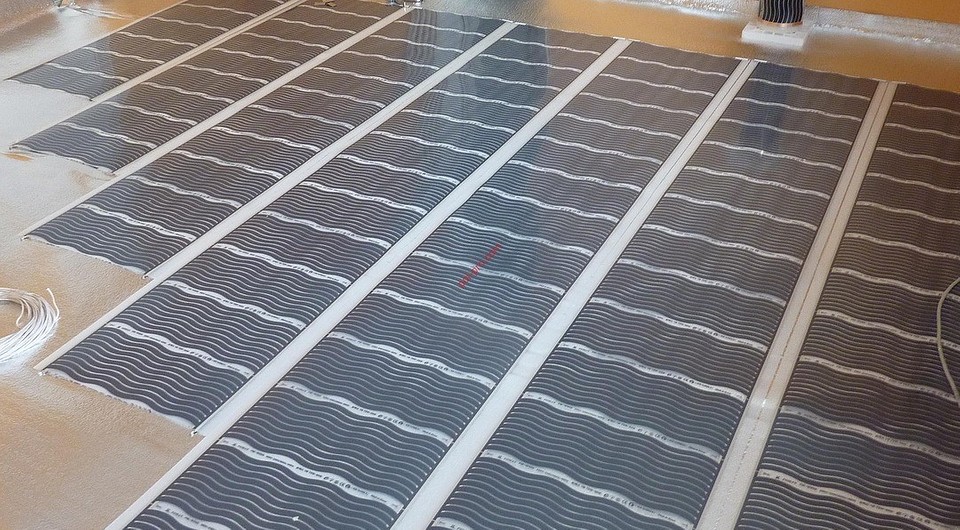

Полосы раскатываются одна возле другойФиксируются одна к другой при помощи скотча.
Стыки проклеивают скотчемДалее можно приступать к электрическому соединению. Схема подключения представлена на фото.
Электрическая схема подключения пленочного теплого полаСначала битумной изоляцией (идет в комплекте или покупается отдельно) закрывают шины в местах разрезов. Берут кусок изоляции, снимают защитное покрытие с одной стороны, прикладывают так, чтобы была полностью закрыта вся поверхность шины, включая контакты. Половину загибают на другую сторону и тщательно прижимают.
Изолируем срезу шинСо стороны, близкой к термостату устанавливают контактные зажимы (есть в комплекте, но можно купить отдельно или припаять к медной шине провод). Контакт состоит их двух пластин. Одну заводят на шину, вторую под пленку.

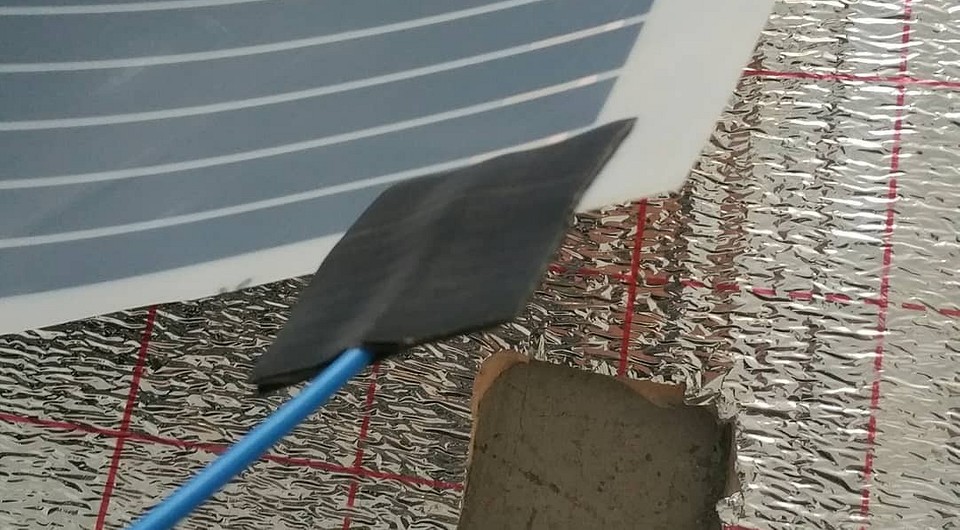

Установка контактных пластинУстановленную пластинку обжимают пассатижами. Проверяют прочность установки, слегка подергав контакт.
Обжимаем контакт пассатижамиБерем электрические провода с медными жилами, согласно схемы выше вставляем один или два проводника в зажим при контактной пластине и тоже обжимаем пассатижами. Если есть навыки пайки, лучше соединение пропаять.
Обжимаем вставленные проводаСледующих шаг монтажа электрического пленочного пола — изоляция мест соединения проводников. На каждое соединение идет 2 пластины битумной изоляции. Одну укладывают снизу, вторую — сверху. Также следят за тем, чтобы были полностью закрыты шины и контакты.
Изоляция мест соединения полосОтличается также установка датчика температуры теплого пола. Он просто приклеивается к черной (карбоновой) полосе куском скотча.
Прикрепляем датчик пола к карбоновой полосеЧтобы датчик не торчал, в подложке вырезают окошко.
Вырезаем под него окошко в подложкеТакие же окошки вырезают под заизолированные контактные пластины и провода. Это необходимо, чтобы ламинат или линолеум лежал ровно, без бугров.
Вырезаем окошки под контактные пластины и проводаУложенные провода заклеиваем скотчем.
Укладываем провода, заклеиваем сверху скотчемУложенные проводаПроводники подключаем к установленному термостату (монтаж ничем не отличается от описанного выше), тестируем систему, выставив нагрев не больше чем до 30°C. Проверив, все ли полосы нагреваются, нет ли где искры или характерного запаха плавящейся изоляции, теплый под выключают.

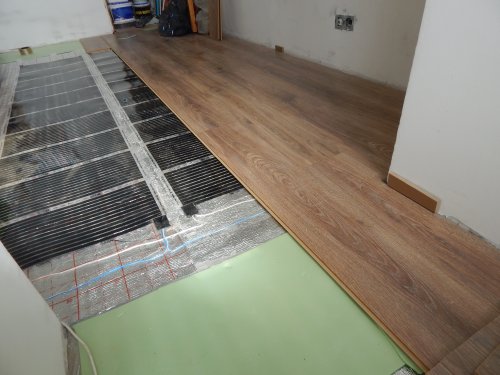

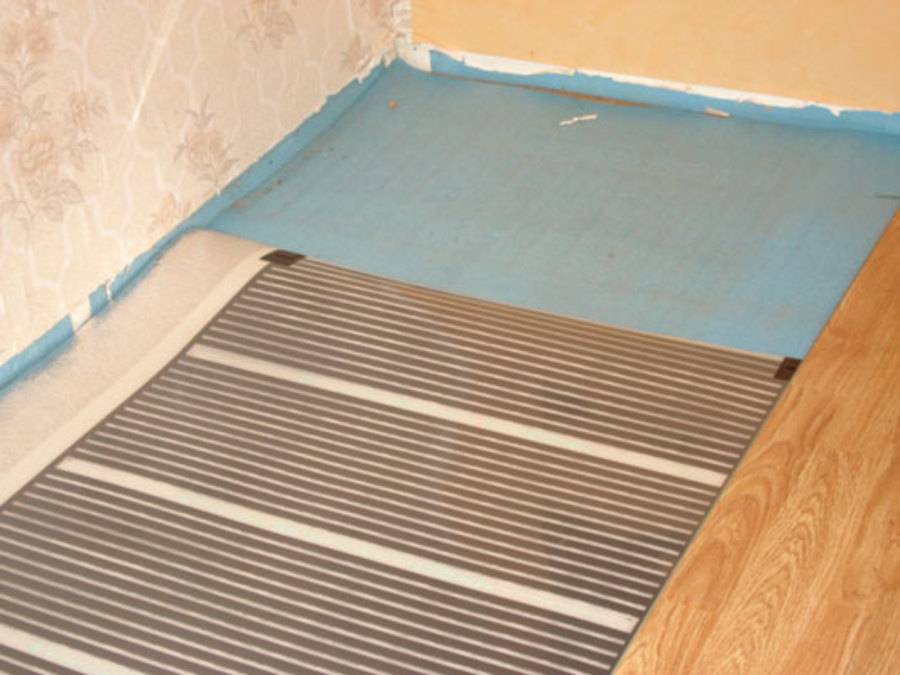

Далее порядок действий зависит от используемого типа напольного покрытия. Если это ламинат, можно сразу расстилать подложку и приступать у его укладке. Только подложка должна быть специальной, предназначенной для теплого пола, как и сам ламинат.
Если же укладываться будет линолеум, на пленочный электрический теплый пол раскатывают плотную полиэтиленовую пленку.
Укладывают пленкуСверху укладывают жесткое основание — фанеру, гипсоволоконные листы. Их крепят на саморезы к полу, только при этом надо следить, чтобы не попасть в шины. А сверху уже можно класть ковролин или линолеум.
Видео-уроки по укладке
youtube.com/embed/XA1jyCyskb8″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Как делается кабельный тёплый пол под ламинат или линолеум
Безопасно ли укладывать электрический тёплый пол под ламинат или линолеум? Этот вопрос действительно оправдан, особенно, если учесть, что некоторые виды напольных покрытий нельзя нагревать свыше определенной температуры, так как с поверхности начинают испаряться вредные и токсичные вещества.
Также существуют некоторые ограничения, связанные с укладкой линолеума или ламината на теплые полы.
Можно ли класть кабельные полы под ламинат и линолеум
Чтобы определить, можно ли укладывать тёплые электрические полы под ламинат, следует руководствоваться рекомендациями производителей напольных покрытий. Современные методы изготовления ламинированной доски позволяют её монтаж сверху электрических систем отопления, но с определенными ограничениями.
Суть проблемы сводится к следующему. При производстве ламината используют специальный клей или смолу, содержащую большое количество формальдегида. При нагревании свыше 30°С, токсичное вещество начинает усиленно испаряться с поверхности, что может привести к серьезным отравлениям и другим проблемам со здоровьем.
Поэтому, максимальная температура кабельного теплого пола под ламинатом не должна превышать 28°С. Как правило, на терморегуляторе выставляют 27-28°С и этого достаточно для создания комфортных условий.
Чтобы подобрать ламинат для теплых полов, потребуется учитывать следующие аспекты:
- Класс выбираемого ламината не ниже 32 и 33.
- Основное предназначение. Производитель нередко указывает в инструкции, что данное напольное покрытие может быть уложено сверху теплых полов. Делать электрический пол можно только под ламинат, который предназначен для этой цели.
- Устойчивость к механическим и термическим повреждениям. Усушка ламината не настолько редкое явление, чтобы полностью игнорировать его при выборе материала. Даже между правильно уложенных планок, со временем могут появиться щели, а сам ламинат начнет скрипеть при ходьбе.
Тёплые электрические полы под линолеум, можно укладывать, но также с определенными ограничениями. Чтобы определить целесообразность применения понравившегося покрытия, необходимо учесть следующее:
- Тип линолеума – по своей основе различают натуральный, ПВХ, глифталевый и резиновый материал.
- Тип подложки линолеума. Для увеличения прочности и придания теплоизоляционных и других свойств, на тыльной стороне покрытия присутствует дополнительный слой. Основой линолеума может быть теплозвукоизолирующий материал, ткань. Некоторые производители изготавливают покрытие, не используя основы.
Требования к подбору линолеума следующие:
- Высокая теплоотдача. Не подходит материал с теплоизоляционной основой, так как это приводит к перегреву кабеля и сокращению сроков эксплуатации полов.
- Прочность и устойчивость к механическим повреждениям. Лучше всего остановить выбор на полукоммерческом классе покрытия. Так можно избежать усыхания линолеума, спустя всего несколько месяцев эксплуатации.
- Стоимость. Чтобы не советовали продавцы, но качественное напольное покрытие не может стоить дешево. Приобретение фирменной продукции известных производителей, гарантия длительной эксплуатации.
Какой кабельный пол лучше выбрать
Подбирая подходящую систему отопления, следует обращать внимание на определенные технические характеристики и особенности эксплуатации.
Какой электрический теплый пол выбрать под линолеум или ламинат?
- Нагревательные электрические маты для тёплого пола – оптимальное решение под ламинат. Преимущества системы на матах, это небольшая толщина используемого кабеля, что позволяет выполнить укладку без заливки стяжки. Небольшие перепады основания скроет подложка под покрытие.
Электрические нагревательные маты не предназначены для укладки под линолеум. Напольное покрытие чувствительно к любым перепадам на поверхности основания. Преимуществом матов является то, что достаточно легко выполнить монтаж своими руками. - Кабельные системы подогрева полов – подходят под любой тип напольного покрытия. Кабельный обогрев должен обязательно подключаться к терморегулятору (за исключением саморегулирующего кабеля). Греющий провод укладывают в стяжку, выполненную мокрым или сухим способом.
Технология укладки теплого пола кабелем позволяет получить идеально ровное основание, необходимое для дальнейшего монтажа как ламината, так и линолеума. - Саморегулирующийся греющий кабель – принцип работы провода основан на использовании специальной матрицы, позволяющей регулировать интенсивность нагрева, без использования терморегулятора и автоматически подбирая оптимальный температурный режим работы.
Саморегулирующийся кабель, является оптимальным решением, для укладки под линолеум.
Для кабельного электрического подогреваемого пола или матов, подойдет ламинат. Для линолеума лучше всего уложить саморегулирующиеся полы, но допускается и применение традиционного нагревательного кабеля.
Как правильно уложить электрический пол
Укладка кабельного теплого пола под ламинат или линолеум осуществляется следующим образом:
- Подготавливается основание – выравниваются полы, наносится гидроизоляция.
- Укладывается теплоизоляционное покрытие. Фольгированная подложка имеет специальную разметку, облегчающую процесс укладки кабеля.
- Устанавливается терморегулятор. Монтаж теплого электрического пола под ламинат и дальнейшая эксплуатация невозможна без установки датчиков и регулятора температуры.
- Укладывают кабель. Раскладку выполняют по заранее составленной схеме. Предварительно высчитывается длина кабеля, шаг и сечение. Во время монтажа кабельного теплого пола под линолеум, на этапе раскладки провода, укладывают датчик температуры, помещая его в гофре и устанавливая между витками кабеля.
- Изготовление стяжки. Теплый кабельный пол под ламинат или линолеум укладывается в стяжку. Монтаж стяжки выполняется сухим или мокрым способом.
Сухой вариант имеет определенные преимущества, связанные со скоростью проведения монтажных работ. Укладывать провод можно уже на следующий день после изготовления сухой стяжки.
Мокрый способ изготовления стяжки для укладки кабельного пола требует больше времени, но пользуется популярностью, благодаря простоте выполнения работ. - Укладка напольного покрытия. Технология укладки ламината требует определенного профессионализма и точного соблюдения рекомендаций. При укладке приходится подрезать планки. Длина доски не может быть менее 20 см.
Вдоль стен необходимо ставить компенсационный зазор от 0,5 до 1 см. Ламинат и линолеум перед монтажом необходимо занести в помещение, раскатать и оставить на сутки.
Порядок установки может несколько отличаться, в зависимости от руководства производителя кабеля, а также выбранной системы отопления. Так, система электрического тёплого пола, в виде матов, используемая под ламинат, не нуждается в предварительной укладке провода в цементный раствор. Монтировать кабель под линолеум, наоборот, можно только в стяжку.
Безопасность электрических полов, уложенных под ламинат, достигается благодаря подключению системы отопления через УЗО, а также изготовлению заземления. Если заливается стяжка, сверху кабеля прокладывают армирующую сетку. К арматуре подсоединяют провод заземления.
Какой ламинат и линолеум можно использовать
Помимо вышеперечисленных советов по выбору подходящего линолеума и ламината, при выборе напольного покрытия потребуется учесть еще несколько важных моментов:
- Оптимальная толщина ламината. Чтобы избежать растрескивания и одновременно предотвратить перегрев пола, лучше всего выбрать покрытие с толщиной 6-8 мм.
При выборе следует учитывать, что укладка ламината на проводной тёплый пол осуществляется с обязательным использованием подложки. Укладывать пробку запрещается. - Влияние обогрева полов на линолеум существенно ограничивает возможность их эксплуатации. Считается, что оптимальным решением при устройстве электрических теплых полов из кабеля, является использование многослойного или гетерогенного покрытия.
Категорически запрещается использовать утепленные и однослойные линолеумы.
Электрические теплые полы подходят под любой тип напольного покрытия. Но при монтаже и последующей эксплуатации, необходимо строгое соблюдение инструкций производителя.
Электрический теплый пол под ламинат – особенности укладки
Уютный дом – мечта любого человека. И каждый хозяин старается сделать так, чтобы в доме была комфортная атмосфера для проживания. Идея с отоплением помещения через пол не нова, ей более двух тысячелетий, появилась она еще в Древнем Риме. С появлением ламинированного покрытия к ней стали обращаться все чаще. Благородство цвета и разнообразие фактуры, удобство монтажа – все это сделало ламинат популярным отделочным материалом. Но ходить босиком по его прохладной поверхности некомфортно и летом.
На полках строительных магазинов лежат различные виды электрического теплого пола, в том числе и под ламинат. Удобство системы в полной автономности, ее можно уложить самостоятельно или привлечь специалистов. Единственный минус – высокое потребление электричества. Но и эту проблему легко решить, регулируя степень нагрева и выключая систему, когда в дополнительном отоплении нет необходимости.
Поэтому популярность таких систем растет. Производители ламината стали выпускать коллекции с маркировкой «возможность укладки на теплый пол», чтобы повысить спрос на свои коллекции. В состав МДФ-плит входит формальдегид, который при нагревании испаряется, отравляя окружающий воздух. Поэтому для теплых полов подбирается покрытие с низким содержанием вредного вещества. Да и сами электрические системы сильно отличаются друг от друга. Чтобы не ошибиться в выборе, стоит изучить подробнее виды, свойства, монтаж популярного материала.
Виды электрических теплых полов
Принцип действия отопительных систем, расположенных под напольным покрытием, одинаков. Электрический ток нагревает термоэлементы, которые передают тепло дальше. Отличие как раз в типе нагревателей – это кабельная система или пленочная, построенная на инфракрасном излучении. Одна из разновидностей кабельной системы – термоматы. Каждая из них имеет свои преимущества и недостатки. Выбирая теплый пол, следует учитывать величину обогреваемой площади помещения, тип напольного покрытия, другие нюансы.
Кабельный
Электрический теплый пол – это специальный нагревательный кабель, уложенный в виде змейки на сетчатую основу из капрона или металла. Расстояние между петлями – не более 10-15 см. Конструкция монтируется на ровную поверхность, затем ее заливают бетонной стяжкой высотой не меньше 3 см. Последующий монтаж ламината идет по стандартной схеме.
Основные преимущества:
- Благодаря равномерной укладке кабеля поверхность ламината нагревается одинаково по всей площади.
- Система не нарушает дизайн интерьера, на поверхности виден только термостат, регулирующий температуру подогрева.
- Одним кабелем можно обеспечить отопление смежных помещений, что заметно снизит затраты.
Наряду с достоинствами у системы есть определенные недостатки, которые могут повлиять на окончательный выбор.
- Использование одножильного кабеля усложняет работу тем, что он должен начинаться и заканчиваться в одном месте. К тому же у него более сильное электромагнитное излучение, чем у двужильного.
- Высокое потребление электроэнергии связано с тем, что часть тепла уходит на прогрев бетонной стяжки. Если укладывать сверху ламинат, то надо выбрать подложку, которая будет пропускать тепло.
- Нельзя монтировать кабельную систему под диванами и шкафами, где почти нет теплообмена с воздухом – возможен перегрев и выход из строя.
При выборе кабельного электрического теплого пола следует отдавать предпочтение двужильному кабелю.
Тонкий нагревательный кабель
Это такая же электрическая кабельная система, только сечение кабеля меньше, чем у обычного. Преимуществом является невысокая стяжка, которой заливается тонкий кабель, надежность и механическая прочность конструкции. На прогрев уходит меньше времени и электроэнергии, поэтому при монтаже под ламинат тонкому кабелю уделяется больше внимания.
Нагревательные маты
Чтобы упростить обустройство электрического теплого пола, нагревательный кабель стали укладывать змейкой на полимерную сетку промышленным способом и выпускать готовые к монтажу маты. Благодаря этому они получили неоспоримое преимущество перед кабельной системой.
- Заметно сокращается время установки. Не надо рассчитывать расстояние между нагревательными элементами, рулон из сетки просто раскатывается по поверхности бетонной стяжки.
- Легко подогнать под любую геометрию комнаты. Полимерную основу можно нарезать на необходимые фрагменты, не задевая кабель.
- От каждого термомата выводится «холодный конец» кабеля, к которому подключается термостат. Через него задается необходимая температура нагрева системы.
Нагревательные маты не обязательно заливать бетонной стяжкой. Они просто укладываются на выровненную поверхность, а сверху настилается напольное покрытие, чаще всего ламинат.
Инфракрасный пленочный
Электрическая система на пленке обладает дополнительными плюсами по сравнению с другими отопительными системами. Термопленка – это собранная на пленочной пластиковой основе электрическая схема из медной токопроводящей шины, карбоновых нагревателей и серебряного покрытия. Ламинат нагревается благодаря инфракрасному излучению, работающему аналогично солнечным лучам.
- Главное преимущество инфракрасной пленки– удобство монтажа, экономия времени и средств, возможность произвести все работы самостоятельно. Укладка выполняется «сухим» методом, без стяжки и клея, под любое напольное покрытие, в том числе и ламинат.
- Еще один немаловажный плюс – экономное потребление электроэнергии по сравнению с другими электрическими теплыми полами. Равномерный постоянный обогрев всей площади возможен при минимальном расходе электричества.
- Не уменьшает высоту помещения при использовании под ламинированное покрытие, поскольку толщина инфракрасного пленочного теплого пола составляет всего 0,23 – 0,47 мм. Эта цифра почти не влияет на параметры уложенного ламината.
- Помимо практической помощи в поддержании комфортной температуры в доме, инфракрасная электрическая система дарит оздоровительный эффект. Мощность излучения соответствует человеческому организму, тепловые лучи подавляют патогенные микроорганизмы, поддерживая хорошее самочувствие.
- Пленочный теплый пол не боится механической нагрузки, его можно укладывать и под тяжелую мебель, и в общественных местах.
При нагревании ламината, уложенного на инфракрасную пленку, уровень паров формальдегида в окружающем воздухе не увеличивается.
Недостаток у материала только один – высокая цена. Но если сравнивать общие расходы на системы теплого пола, то инфракрасная пленка обойдется не дороже других материалов.
Разобравшись в преимуществах и недостатках теплых полов самое время узнать, как провести монтаж собственными силами. Выяснить, каковы тонкости в укладке различных систем, о чем надо побеспокоиться заранее.
Подробнее о том, какой ламинат подойдет для укладки на электрический теплый пол, читай в статье «Какой лучше выбрать ламинат для теплого пола»
Инструкция выполнения работ по шагам
Каждая нагревательная электрическая система сопровождается подробным описанием технологии укладки под ламинат, порядком действий, чтобы при монтаже своими руками у исполнителя не возникало вопросов. Но перед началом работы необходимо провести пошаговую подготовку поверхности под электрический теплый пол.
- Тщательно очистить основание от грязи и мусора, заделать все ямки и трещины цементным раствором, если неровностей много, сделать бетонную стяжку, укрепив раствор металлической сеткой.
- Проложить фольгированную ленту для теплоизоляции основания и уменьшения потерь тепла, скрепив полосы скотчем.
- Определить точку установки терморегулятора, который должен располагаться не ниже 0,3 метра от уровня пола, и подготовить стену для прокладки силового кабеля и термодатчика.
Подготовка пола (стяжка)
Поверхность бетона, на котором будет монтироваться электрическая система подогрева, должна быть ровной. От этого зависит долговечность эксплуатации и теплого пола, и ламината. На неровностях напольное покрытие ломается, вздувается, появляются трещины. Поэтому важно провести цементно-песчаную стяжку, положив для усиления вниз металлическую сетку.
- Основание размечается на метровые участки, для контроля уровня бетонного слоя устанавливаются маячки.
- Приготовленная в нужной пропорции смесь выливается на сетку.
- Широким правилом выравнивается горизонтальное положение уровня стяжки.
Подробно ознакомиться с различными способами подготовки пола под ламинат можно в статье «Лучшие способы сделать пол под ламинат идеально ровным»
После полного застывания, где-то через месяц, подготовленный бетонный пол закрывается теплоизоляционным материалом (подложкой). Это предохранит от тепловых потерь и обеспечит равномерный обогрев по всей площади. При укладке электрической системы на деревянное основание теплоизоляция не обязательна, поскольку дерево обладает низкой теплопроводностью.
Монтаж нагревательных элементов
После подготовки основания можно приступать к монтажу электрического теплого пола под ламинат. Этот шаг зависит от типа системы, поэтому при укладке нагревательных элементов необходимо действовать строго по инструкции.
Еще до раскладки кабельной системы необходимо составить схему расположения кабеля, рассчитать его длину и ширину, определить мощность, способную обогреть комнату. И только потом начинать монтаж.
- Зафиксировать начальную точку и разложить нагревательный элемент змейкой или спиралью. Следует избегать места, где будет стоять мебель, и не приближаться к стенам ближе, чем на 15-20 см.
- Расстояние между проводами не менее 5 см, не допускается перехлест и касание нагревательных элементов. Это приведет к перегреву и выходу из строя всей конструкции.
- Убрать термодатчик в гофрированную трубку и положить между изгибами теплового кабеля, а идущий от датчика провод спрятать в подготовленный канал на стене, ведущий к терморегулятору.
- Подключить провода и проверить работу системы в тестовом режиме. Если кабель нагрелся, то все хорошо. Отключив электричество, можно приступать к заливке теплого пола цементно-песчаной смесью.
- Обязательно начертить на бумаге точный план-схему расположения всех элементов системы, это поможет локализовать и отремонтировать вышедший из строя участок.
Если для отопления выбраны электрические маты, то работа заметно упрощается – на них не делается цементно-песочная стяжка. Ламинат укладывается сразу на термоматы. В остальном действия повторяются. Необходимо провести предварительные расчеты, определить покрываемую площадь и начертить схему раскладки деталей. При монтаже проследить, чтобы нагревательные элементы не оказались рядом, установить датчик и подключить систему к терморегулятору.
Еще легче своими руками укладывать под ламинат инфракрасный пленочный теплый пол.
- Составляется схема расположения нагревательных элементов, пленка нарезается по обозначенным линиям на фрагменты нужного размера, но не более 10-15 метров.
- Затем детали раскладываются по плану на расстоянии в 20 см от стен медными шинами вниз и скрепляются скотчем.
- С нижней стороны пленки к черной полосе подсоединяется термодатчик, а к краям медных полос прикрепляются зажимы с проводами. Все контакты тщательно изолируются.
Работа должна быть аккуратной. Нельзя накладывать один кусок пленки на другой, на нагревательные элементы нельзя наступать. После подключения к терморегулятору и тестовой проверки система готова к укладке ламинированного напольного покрытия.
Установка датчиков температуры и терморегулятора
Чтобы обеспечить равномерный подогрев электрического пола, необходимо установить между нагревательными элементами термодатчик, который будет контролировать температуру нагрева. Он должен быть изолирован от попадания пыли, влаги и находиться не меньше, чем в полуметре от стены, на которой закреплен терморегулятор. Основная задача датчика – передавать информацию об уровне нагрева. В зависимости от настройки, термостат будет включать или отключать систему, тем самым снижая энергопотребление теплого пола.
Прибор имеет наружное и внутреннее подключение. В первом случае терморегулятор закрепляется на стене, а подводящие провода закрываются пластиковым коробом. При внутреннем подключении в стене делается выемка, в которую вставляется термостат. «Холодный» конец кабеля и провод от термодатчика убираются в гофру и прячутся в специально проложенном канале в стене. И только после этого приступают к окончательной укладке ламината.
Самый простой термостат настроен на определенную температуру воздуха в комнате. Как только она становится выше, прибор на время отключает теплый пол. Программируемый терморегулятор может выполнять несколько функций, в зависимости от заданной программы:
- поддерживать заданную температуру воздуха, включая и выключая обогрев;
- включаться в установленное время, например, перед возвращением хозяев с работы, и выключаться, когда дома никого нет, сохраняя минимально допустимую температуру;
- изменять уровень нагрева в зависимости от времени суток, помогая сэкономить электроэнергию.
Современные модели включаются в настройки «умного дома» и часто управляются дистанционно.
Укладка ламината на кабельный пол
Приступать к укладке ламината можно только после полного высыхания цементно-песчаной стяжки, которой заливается нагревательный кабель. Чтобы улучшить теплообмен, не надо использовать подложку, а сразу собирать покрытие. Но тогда повысится шумовой фон. Если без подложки не устраивает, то подойдут тонкие листы полистирола или специальные изоляционные материалы.
Подробнее о выборе подложки под ламинат на теплый пол читайте в статье «Подложка под ламинат на систему «Теплый пол»
На электрические маты ламинированное напольное покрытие укладывается по обычной схеме, так как нет бетонной стяжки, и тепло легко проходит сквозь подложку.
Укладка ламината на пленочный пол
Наиболее удобный способ настелить ламинат на теплый пол – использовать инфракрасную пленочную систему. Поскольку стяжка здесь не требуется, для защиты токопроводящей поверхности от механических повреждений и попадания влаги сверху настилается плотная полиэтиленовая пленка.
Для улучшения теплообмена и снижения вредных испарений к напольному покрытию предъявляются следующие требования:
- толщина ламинированной доски должна быть в пределах 6-8 мм;
- класс ламината – 32 или 33 с замковыми соединениями;
- в качестве подложки не рекомендуются пробковые маты.
При монтаже электрического пола под ламинат сохраняется обязательный температурный зазор между стеной и покрытием.
О выборе толщины ламинированных досок под теплый пол читайте в статье «Толщина ламината – важная характеристика при выборе покрытия»
Видео
Многие владельцы квартир при обустройстве теплых полов под ламинат хотят всю работу выполнить своими руками, без приглашения специалистов. Подробное видео поможет понять процесс, узнать о профессиональных тонкостях, внимательно изучить наиболее сложные ситуации. Видеоролик покажет разницу между электрическими системами и поможет сделать правильный выбор.
youtube.com/embed/qAIHnd73I00″ data-mce-fragment=»1″/>
Выводы
В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.
- Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
- Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
- В целях экономии проводов устанавливать терморегулятор посередине помещения.
- Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
- В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.
По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.
Теплый пол под ламинат на деревянный пол: виды и способы устройства
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
В современном строительстве большую популярность снискало напольное ламинированное покрытие. Ламинат имеет вид дерева, но в несколько раз дешевле него. Кроме того, благодаря достаточной теплопроводности, он идеально подходит для создания обогревательной системы «теплый пол». Исходящее из пола тепло создает комфорт в доме даже в самую холодную погоду. Какой бывает теплый пол под ламинат на деревянный пол и подходит он или нет? Эти вопросы задает себе каждый, кто решил устроить у себя дома эту систему.
Теплый пол можно устроить в любом помещении
Что такое теплый пол под ламинат на деревянный пол или на бетонное основание
Сегодня известно 3 типа теплого пола. Все они основаны на совершенно различных принципах:
- Водяная система.
- Электрический кабельный.
- Инфракрасный электрический.
Пленочный инфракрасный теплый пол прекрасно сочетается с ламинатом
Главной особенностью этой системы является то, что источники тепла находятся под поверхностью покрытия пола. Выделяемое ими тепло согревает покрытие, которое передает энергию в окружающий воздух. Для каждого вида справедливо любое из следующих утверждений:
- тепло распределяется равномерно;
- система очень эффективна;
- отсутствие нагревательных элементов на видных местах;
- пыль не циркулирует по помещению, как в случае с радиаторным типом отопления.
Мат электрического теплого пола — компактный и легкий, но он способен эффективно обогреть просторные жилые помещения
Любой из них может быть смонтирован на бетонное основание или на деревянный пол. Теплый пол под ламинат каждого из перечисленных видов обладает своими достоинствами и недостатками.
Трубы водяного теплого пола, перед укладкой верхнего покрытия, заливаются бетонной стяжкой
Полезный совет! Чтобы водяной пол функционировал более эффективно, нужно создать не один контур, а 6 или даже 8. Это позволит более равномерно распределить тепло. Трубки будут короче, поэтому тепловые потери снизятся.
Теплый пол: плюсы и минусы (видео)
Устройство водяного теплого пола на деревянный пол абсолютно безопасно
Источником тепла при таком устройстве является нагретая вода, циркулирующая по трубкам, которые расположены непосредственно под ламинатом. Современная промышленность выпускает трубную продукцию для этих целей, изготовленную из новейших материалов с применением инновационных технологий. Благодаря этому полиэтиленовые и металлопластиковые трубы обеспечивают полную безопасность эксплуатации системы. Любые протечки воды исключены.
Начальный этап обустройства водяного теплого пола — укладка трубы из сшитого полиэтилена на теплоизоляционную подложку
Для укладки водяного теплого пола необходимо по периметру комнаты уложить демпферную ленту. Потом поверх чернового основания устроить гидро- и теплоизоляцию, разложить арматурную сетку. Затем трубы укладываются параллельным либо спиральным способом. В первом случае рисунок похож на змейку, а во втором на спираль. Концы трубы замыкаются на отопительный контур, так, чтобы вода свободно циркулировала внутри.
Варианты укладки труб водяного теплого пола
Следующий этап – это заливка всей конструкции песчано-цементной смесью. Получившаяся стяжка выравнивается под укладку ламината. В процессе циркуляции теплоносителя по трубам, цемент будет прогреваться, равномерно передавая тепло ламинату.
Данный тип теплого пола имеет ряд преимуществ:
- безопасная эксплуатация;
- надежное функционирование;
- не нужно электроснабжение, если циркуляция теплоносителя происходит естественным образом.
Комбинирование различных вариантов обустройства «пирога» водяного теплого пола внутри одного жилого пространства
Недостатков он тоже не лишен:
- сложный монтаж;
- уменьшается высота потолков из-за устройства бетонной стяжки;
- при повреждении трубы, достаточно сложно будет отремонтировать систему.
Такая система абсолютно безопасна и для монтажа на деревянном полу. Теплый пол под ламинат, устроенный этим способом прослужит длительное время.
Водяной тёплый пол своими руками (видео)
Устройство электрического типа теплого пола
Принцип действия системы основан на свойстве проводников нагреваться при прохождении по ним электрического тока. Нагревательным элементом является специальный саморегулирующий электрический кабель. Он способен автоматически менять сопротивление на тех участках, где зафиксирован перегрев. Это необходимо во избежание перегорания. Кабель выпускается одножильным и двужильным.
Чаще всего маты электрического теплого пола укладывают рядом и параллельно друг другу
Перед началом монтажа, поверхность выравнивают и делают тонкую песчано-цементную стяжку до 0,3 см. толщиной. Если необходимо, под нее устраивают теплоизоляцию. Высыхание произойдет через 3 дня. Только после этого можно крепить монтажную ленту. Затем необходимо закрепить терморегулятор в удобном месте и уложить кабель согласно инструкции, имеющейся на упаковке.
По завершении укладки, вновь делается стяжка от 3 до 10 см. толщиной. Полного высыхания она достигнет только через месяц. Только тогда можно уложить напольное покрытие. Для этого очень хорошо подойдет, производимый в Германии водостойкий ламинат 33 класса 12 мм толщиной.
Поверх электрических матов необходимо сделать бетонную стяжку толщиной от 3 до 10 см
Главные преимущества:
- надежность при эксплуатации;
- долгий, более 20 лет срок службы;
- простой монтаж и обслуживание;
- электронный контроль оптимальной температуры.
Из недостатков необходимо указать следующие:
- наличие хоть и слабого, но электромагнитного излучения;
- высокая стоимость электроэнергии.
Этапы обустройства электрического теплого пола
Произведенный в Германии, водостойкий ламинат 33 класса 12 мм прекрасно сочетается с электрическим типом теплого пола.
Полезный совет! Для устройства теплого пола у себя дома лучше покупать двужильный кабель. Его гораздо легче укладывать.
Особенность использования электрического типа теплого пола заключается в выборе оптимального режима, при котором обеспечивается достаточный нагрев при оптимальном использовании электроэнергии.
Электрические теплые полы своими руками (видео)
Инфракрасный пленочный теплый пол
Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн. Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.
Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме
В монтаже такая система является самой удобной. Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат 33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.
Полезный совет! Под ламинат лучше класть подложку не из вспененного полиэтилена, как это чаще всего делается в обычных условиях, а туплекс или изоплат. Эти материалы обладают водонепроницаемыми свойствами.
Схема обустройства «пирога» инфракрасного теплого пола
Достоинства инфракрасной пленки:
- очень надежная и долговечная система;
- монтаж такой системы самый легкий из всех видов теплого пола;
- отсутствие накаливающихся элементов снижает потребление электроэнергии очень значительно.
Недостатками являются:
- слишком высокая цена;
- боязнь влаги;
- риск повреждения при монтаже.
Укладка ламината на пленочный инфракрасный теплый пол
Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия. Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.
Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.
Монтаж инфракрасного теплого пола под ламинат (видео)
ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕЭлектрический теплый пол под ламинат: укладка своими руками
Теплый пол быстро завоевывает популярность, ведь очень приятно, когда ногам тепло. Не все напольные покрытия одинаково хорошо проводят тепло, но стали разрабатывать специальные виды, которые совместимы с подогревом. Например, возможна укладка теплого пола под ламинат. Правда, обычный не подойдет. Нужен специальный. Зато можно все сделать быстро и с относительно небольшими затратами.
Содержание статьи
Можно ли делать теплый пол под ламинат
Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.
Такими пиктограммами обозначается совместимость ламината с подогревомВторое ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.
Варианты теплого пола под ламинат
Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.
Монтаж ламината на пленочный теплый пол прост — просто надо греющий элемент закрепить (скотчем), соединить его электрически, вывести провода. А сверху укладываем покрытиеЕсть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.
Можно сделать теплый пол под ламинат и из греющего кабеля. Но укладывать его надо в специальные пластиныВторой вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.
Монтаж инфракрасного теплого пола под ламинат
Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).
Инфракрасная пленка может быть шириной 30 см, 50 см, 80 см и 100 см. Толщина ее менее миллиметраКарбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.
Состав системы
Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.
Теплый ленточный пол под ламинат — это еще и термостат, датчики температуры и проводаКак работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.
Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.
Виды ИК пленки
Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.
Пленку надо класть только там, где нет мебели или ковровНе так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.
Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.
Сколько пленки надо и какой ширины
Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.
Инфракрасную пленку можно использовать разной шириныСовсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.
По этим линиям можно разрезать пленочный теплый полПо плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.
Электрическое подключение
Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.
Как подключать пленочный пол к электричеству — схемаНа каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.
Укладка теплого пола под ламинат: как подключать провода к шинам инфракрасной пленкиПровода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.
Установка датчика температуры
Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.
Для контроля температуры нагрева ставят датчикСам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.
Последовательность работ
Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:
Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.
youtube.com/embed/dmLCw0Nqb7U?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.
Укладка теплого пола под ламинат: следим, чтобы шины не соприкасалисьСоседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.
После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.
Подключаем к термостатуМогут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.
После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).
Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.
укладка и подключение инфракрасного пленочного пола
Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?
Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.
Содержание статьи:
Основные положения о материалах
Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.
Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.
Параметры инфракрасного пленочного пола
Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.
Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.
Галерея изображений
Фото из
Устройство ИК напольного обогрева под ламинат
Укладка инфракрасных полотнищ в помещении
Составляющие пола с ламинатом и системой обогрева
Простая в раскрое и укладке система
В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.
Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.
Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос
Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.
Максимальная мощность под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.
Требования к ламинату как покрытию
Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:
- искривление геометрии пластин под действием высокой температуры;
- продавливание пластин при действии на них тяжелых предметов;
- высокие теплоизоляционные свойства материала.
Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему.
Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.
Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов
Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв. м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.
Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа.
Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.
Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.
Аргументы в пользу устройства инфракрасной обогревающей системы под ламинат и сравнение преимуществ ИК пленки с водяными вариантами подробно изложены , с которой мы рекомендуем ознакомиться.
Правила размещения полос теплого пола
Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении.
В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.
По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть
Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:
- Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
- Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
- Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
- Необходимо отступить от стен и стационарных предметов не менее 3 – 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.
При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели.
Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.
В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен
Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.
Дополнительная информация по структуре
В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.
Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток.
Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.
Структура инфракрасного пола под ламинат (на строительном сленге – “пирог”) достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда
Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.
В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.
Одним из характерных представителей пленочных греющих систем является , особенности установки и эксплуатации которой подробно описаны в рекомендуемой нами статье.
Этапы работ по монтажу системы
Одним из серьезных преимуществ инфракрасных полос перед или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.
При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.
Выравнивание основания и укладка теплоизоляции
Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.
Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева
Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.
Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.
Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.
Фото-руководство по сборке ИК системы
В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:
Галерея изображений
Фото из
Шаг 1: Раскрой ИК полотнища на полосы по размеру
Шаг 2: Установка зажима на токоведущую шину
Шаг 3: Фиксация зажима на пленке
Шаг 4: Подготовка изоляционного скотча к приклеиванию
Шаг 5: Оклеивание шины изоляционным скотчем
Шаг 6: Уплотнение золяционного скотча на месте приклеивания
Шаг 7: Подключение проводов к зажиму
Шаг 8: Фиксация проводки в зажиме
Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:
Галерея изображений
Фото из
Шаг 9: Оклейка зажимов с подключенными проводами
Шаг 10: Удаление воздушных пузырьков из-под скотча
Шаг 11: Подготовка датчика к подключению к системе
Шаг 12: Вырезка места под датчик в теплоизоляции
Шаг 13: Битумный скотч для изоляции датчика
Шаг 14: Уплотнение соединения скотча с пленкой
Шаг 15: Сборка инфракрасной обогревающей системы
Шаг 16: Установка терморегулятора и подключение к нему системы
Размещение фрагментов термопленки
Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.
При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов
Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.
Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.
Изоляция и подключение к электричеству
Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.
Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.
Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его
В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.
После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.
Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.
Подключение терморегулятора и тестирование системы
Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.
Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.
В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.
Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината
Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.
Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.
До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.
Настил гидроизоляции и ламината
Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.
Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.
Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали
Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.
Нюансы эксплуатации инфракрасного пола
Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.
Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.
Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током
Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.
Существует два способа правильно задать алгоритм режима работы теплого пола:
- Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
- Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.
Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.
Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.
С правилами и особенностями организации ознакомит рекомендованная нами статья.
Выводы и полезное видео по теме
Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:
Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:
Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения “снизу вверх”.
Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.
Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.
Электрический теплый пол под ламинат
Ламинат на сегодняшний день является одним из самых популярных видов напольного покрытия. Поэтому многие люди, которые занимаются ремонтом и приобретают данный материал, часто задумываются над тем, как правильно установить теплый пол под ламинат. К выполнению работ следует подходить как можно более ответственно, ведь только в этом случае теплый пол будет выполнять все свои функции, а покрытие будет радовать своим долгим сроком службы.
Теплый пол под ламинатЛаминат – это покрытие, которое в сравнении с паркетом или паркетной доской обеспечивает куда более низкую температуру пола. Поэтому все люди, использующие данное покрытие для отделки помещения, должны сделать пол более теплым. Монтаж теплого пола под ламинат задача вполне осуществимая, но при этом требующая определенного подхода в своей реализации.
Какой ламинат под теплый пол лучше использовать? При проведении работ следует использовать только специальные виды ламината, которые предназначены как раз для таких систем. Данные виды ламината могут хорошо переносить постоянное воздействие высокой температуры, благодаря чему установка теплого пола не окажет никакого отрицательного воздействия на внешний вид покрытия. Несмотря на это, при укладке ламината все же следует придерживаться определенных рекомендаций.
Маркировка на упаковке ламинатаТеплый пол, достоинства и недостатки
Теплые полы обладают целым рядом достоинств:
- Благодаря установке теплых полов можно достигнуть максимально комфортной температуры в каждом помещении.
- Полы такого типа идеально сочетаются с любым интерьером.
- Отлично подходят как для городской квартиры, так и для загородных коттеджей.
Теплый пол делится на несколько типов, каждый из которых обладает своими недостатками и преимуществами:
- Обогрев помещения, при котором используется монтированное под полом покрытие с основой в виде трубопровода. К недостаткам этого типа относится высокие расценки за обслуживание и установку. Помимо этого, для правильной установки данной системы требуется тщательное изучение проекта дома с дальнейшим согласованием с некоторыми инстанциями операций, которые вы собираетесь провести.
- Электрический теплый пол. Недостатком являются высокие траты за потребляемую электроэнергию. Преимуществом – удобство и легкость монтажа.
Одним из наиболее эффективных способов обогрева помещения является инфракрасный теплый пол. Этот экономичный, экологический чистый тип пола идеально сочетается практически с любым видом напольного покрытия.
Если вы укладываете ик теплый пол под ламинат, то никаких серьезных проблем во время проведения работ возникнуть не должно. Чтобы свести к минимуму температурные перепады, которые могут негативно сказаться на состоянии ламината, систему теплого пола необходимо оснастить терморегулятором. Особенно это важно в тех случаях, если ламинат приклеивался к полу.
Пленочный пол идеально подходит для укладки под ламинатПрежде чем начинать укладку покрытия необходимо включить систему отопления на несколько дней и отключить примерно за 60 часов до работы, что позволит тщательно прогреть пол. Затем можно приступать к укладке материала.
Инструкция по установке
Одним из самых популярных напольных покрытий на сегодняшний день считается ламинат, который можно легко сочетать с системой теплых полов. Ламинированное покрытие обладает высокими показателями влагостойкости, устойчивостью к механическим повреждениям, высокими эстетическими качествами. Также стоит отметить, что на теплые полы под ламинат цена является достаточно приемлемой для большинства людей.
Электрические теплые полы делятся на три вида: кабельный, инфракрасный и пленочный, каждый из которых обладает своими особенностями. Очень часто с ламинатом устанавливают электрический теплый пол с использованием кабеля, так как этот вариант обладает наибольшей теплоотдачей. Благодаря кабелю стяжка нагревается в максимально короткие сроки, а от нее нагревается непосредственно сам ламинат. Однако такой вариант отличается высокими расходами за электроэнергию. Поэтому такие полы лучше устанавливать под керамическую плитку, которая обладает высокими показателями теплопроводности.
Рекомендуем к прочтению:
Электрический кабельный теплый полИз всех вышеуказанных систем под ламинат больше всего подходит инфракрасный пол, так как он достаточно экономичный и при этом эффективный. Кроме этого, полы этого вида экологически чистые и полностью безопасны для здоровья людей. Подробнее о конструкции в статье — пленочный теплый пол.
Инструкция по монтажу
Прежде чем начинать монтажные работы, следует убрать из помещения все трубы и радиаторы, после чего снять старое напольное покрытие и выровнять рабочую поверхность.
Теплоизоляция нередко изготавливается на основе отражающих, фольгированных и прочих материалов. Необходимо подготовить теплоизоляционный материал в соответствии с размерами помещения и уложить его металлизированной стороной наверх. Полосы рекомендуется соединить при помощи скотча.
Склеивание стыков теплоизоляции скотчемИнфракрасную пленку можно укладывать не на всю рабочую поверхность. При ее укладке от стен следует отступить около 10 см. Запрещается укладывать термопленку внахлест. Для присоединения терморегулятора необходимо выбирать как можно более удобное место, например, рядом с проводкой.
Провода следует укладывать параллельно пленке, а в местах расположения медных прожилок на пленке закрепить плоскогубцами. Места соединений следует отделать теплоизолирующим материалом. Концы медных проводников можно обработать при помощи силиконового герметика.
Подключение терморегулятора может быть как внутренним, там и наружным. Чтобы сделать внутреннее подключение, в стене необходимо сделать углубление, после чего проштробить в ней отверстия для проводов. Если необходимо установить терморегулятор с наружной стороны, то здесь потребуется установка на стене специального пластикового короба.
Подключение терморегулятора теплого инфракрасного полаЗатем необходимо активировать терморегулятор, который подсоединен к теплому полу. По истечении нескольких минут требуется проверить все сегменты пола, которые должны хорошо прогреться. У холодных сегментов (если таковые имеются) следует проверить подключение. При помощи тестера проверяются места соединений и срезов.
Заземление производят с использованием фольгированного скотча, конец которого соединяется с проводом, по всем диагоналям и длине пленки. Для предотвращения повреждений используют поливиниловую вспененную пленку.
Рекомендуем к прочтению:
Так же можно ознакомиться с материалом «Укладка теплого пола. Варианты» и изучить дополнительную информацию о том, как класть теплый пол.
Советы по укладке теплого пола под ламинат
Чтобы при самостоятельной укладке теплого пола свести к минимуму вероятность появления различных проблем, следует воспользоваться несколькими проверенными советами от профессионалов.
Для начала необходимо подготовить план, в соответствии с которым будет осуществляться укладка. Подготовку этого плана желательно доверить профессионалам, которые также могут посоветовать, какой именно лучше купить теплый пол под ламинат. Помимо этого, можно использовать специальные компьютерные программы.
План теплых полов 3-х комнатной квартиры- Если в квартире потолки не слишком высокие, то рекомендуется выбирать системы с небольшой высотой конструкции. Если вы ищете какой-то определенный бренд теплого пола, отзывы людей, которые приобретали данные системы, обязательно помогут определиться с выбором.
- Рекомендуется отдавать предпочтение именно тем системам, которые предусматривают возможность непрофессионального монтажа.
Во время работ под систему подогрева пола следует использовать слой дополнительной теплоизоляции. Благодаря этому тепло не будет уходить вниз, а станет подниматься вверх.
- В тех случаях, если пол находится рядом с грунтом или сырым погребом, следует подумать о дополнительной гидроизоляции.
- Термодатчик необходимо располагать в середине конструкции, что позволит сэкономить провода. Кроме этого, он обязательно должен располагаться в прохладном месте. Для термодатчика с проводами потребуется использование гофротрубы.
- Монтаж конструкции нужно выполнять с учетом возможности ее дальнейшей замены или ремонта.
- В помещениях, в которых температурный режим отличается друг от друга, нельзя использовать одинаковую систему подогрева (например, если речь идет о балконе и спальне). Теплый пол, стоимость которого зависит от вида нагревательных элементов, обязательно должен подходить к климату того или иного помещения.
Крайне не рекомендуется установка термопленки в помещениях с повышенным уровнем влажности.
- Пленочные материалы запрещается крепить при помощи шурупов или гвоздей.
- Устанавливая на инфракрасный пленочный пол тяжелую и массивную мебель, необходимо заранее позаботиться об обустройстве воздушных карманов.
- Пленочный пол запрещается монтировать рядом с электрическими обогревателями, печами, каминами и т.д.
- Допустимая длина отрезка пленки не должна быть больше 15 метров.
- Запрещается выполнять монтаж пленки, если температура воздуха минусовая.
- Запрещается самостоятельно делать в пленке отверстия.
- Кроме этого, запрещается осуществлять монтаж пленки без заземления.
Пленочные теплые полы под ламинат – рекомендации и особенности
После укладки ламината на протяжении 3х дней в помещении следует оставлять один и тот же температурный режим. С началом отопительного сезона температуру необходимо тщательно регулировать: теплый пол требуется прогревать до тех пор, пока его температура не станет наиболее оптимальной, постепенно увеличивая мощность на 5-6 градусов. Такую температуру устанавливают на 4 дня, после чего температуру снижают по той же системе на 5-6 градусов ежедневно до тех пор, пока температура пола не станет порядка 15-20 градусов. Под мебелью и высокими коврами температура пола может быть выше, поэтому во время укладки ламината заделку швов следует делать прочнее. Наиболее оптимальный уровень влажности в помещении будет составлять порядка 50-70%.
При укладке ламината на теплый пол в стяжке могут появиться определенные проблемы. В большинстве случаев теплые полы включают в себя нагревательные кабели, укладываемые в стяжку. Когда система включается, она сначала прогревает стяжку, после чего уже начинается обогрев напольного покрытия.
В таких ситуациях начинаются проблемы с подложкой, которая используется для шумо- и теплоизоляции. Обычно ламинат укладывается на эту самую подложку, из-за чего тепло пропускается очень плохо, не позволяя прогреться полу до необходимой температуры. Если же отказаться от использования подложки, то шумы от работы теплого пола станут слишком заметны.
В таких случаях нагревательный кабель рекомендуется укладывать под наливной пол или тонкую стяжку. Толщина подложки в этом случае должна составлять до 3х мм., которая под весом конструкции потеряет еще 1мм. свой толщины. Шумоизоляционные качества при этом останутся такими же, а теплопроводность будет находиться на самом высоком уровне.
Ламинат уложен на бетонную стяжку с теплым электрическим поломТакже рекомендуется использовать нагревательные маты или фольгу. При укладке теплого пола по такой технологии в применении стяжки нет никакой необходимости, а эффективность обогрева заметно повышается.
Электрический подогрев пола для ламината
Когда люди думают о полах с подогревом, они представляют себе плитку с подогревом в ванной комнате. Плитка — самый популярный вид полов для обогрева, но это не единственный вариант. Системы лучистого отопления можно установить почти под любой тип пола, включая более чувствительные, например, ламинат.
Ламинированные полы становятся все более конкурентоспособными по сравнению с паркетными полами благодаря своему высококачественному внешнему виду и доступной цене.В результате домовладельцы, заинтересованные в полах с подогревом, захотят узнать об электрическом лучистом тепле под ламинатными полами, включая эксплуатацию, установку и стоимость.
Лучистое тепло является отличным дополнением к ламинату.Могу ли я положить ламинат поверх системы лучистого отопления?
Как правило, да, но вам нужно дважды проверить у производителя напольного покрытия. Лучистое отопление WarmlyYours специально разработало свою систему теплого пола Environ ™, чтобы она была достаточно мощной, чтобы обогреть комнату, но достаточно щадящей, чтобы работать под чувствительными типами полов, такими как ламинат.Коврики для электрического подогрева пола имеют усиленную ламинированную алюминиевую фольгу, которая защищает верхний пол от тепла кабеля.
Если вас беспокоит деформация ламинатных полов из-за их перегрева, термостат для теплого пола поможет вам облегчить беспокойство. Программируемые термостаты, такие как nSpire Touch, обычно поставляются с настройкой для ламината, чтобы температура не превышала допустимую.
Как установить ламинат с электрическим подогревом пола
Чтобы установить электрический теплый пол под ламинат, вам понадобятся нагревательные маты WarmlyYours’s Environ ™, термостат с сенсорным проводом, подложка, цифровой омметр, изолента и универсальный нож.
Шаг 1: Подготовьте черный пол.
Прежде чем что-либо делать, убедитесь, что ваш черновой пол чист и не содержит мусора, такого как гвозди и скобы.
Нагревательный элемент Environ должен быть зажат между подкладкой и ламинатом.Шаг 2: Проверьте нагревательный элемент.
Затем с помощью цифрового омметра проверьте нагревательный элемент от жилы до жилы. Запишите значение сопротивления мата на этикетке UL и в индивидуальном плане установки (предоставленном WarmlyYours).Показание в сопротивлении должно находиться в пределах плюс-минус 15% от значения сопротивления, уже указанного на бирке UL. Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть равным нулю или бесконечности.
Шаг 3. Установите подкладку.
Если показания в сопротивлении совпадают, пора устанавливать подкладку. Вы можете выбрать подкладку из пробки или синтетической пробки. Каждый вариант поставляется в квадратных или прямоугольных листах, которые должны быть расположены в шахматном порядке, чтобы швы не перекрывались.Вместо того, чтобы приклеивать эти листы к земле, вы просто приклейте их друг к другу, чтобы они «парили» над черным полом, как ваш ламинат.
Ламинатный пол с шпунтованным профилем укладывается поверх системы теплого пола Environ.Шаг 4: Установите маты для подогрева пола.
Разверните коврики для подогрева пола Environ ™ и поместите их на подкладку. Перед приклеиванием матов к черному полу убедитесь, что все провода холодного ввода доходят до термостата или распределительной коробки при правильном расположении.В таком случае можно прикрепить нагревательные маты к подкладке с помощью ленты. Вырежьте ½-дюймовый канал в подкладке, где будет проходить холодный конец. Также вырежьте канал для датчика температуры пола. Датчик следует поместить на 6 дюймов в коврик, прямо по центру между нагревательными проводами (не перекрывая их) с помощью ленты. Как только это будет сделано, выполните второй тест на сопротивление.
Шаг 5: Установите ламинатный пол.
После того, как вы успешно установили электрический теплый пол, самое время приступить к укладке ламината.Уложите деревянный пол из ламината в соответствии с рекомендациями производителя. После того, как пол будет полностью уложен, проведите третий тест на сопротивление и запишите результаты в свою гарантийную регистрационную карточку.
Шаг 6: Подключите электрические цепи.
Наконец, подсоедините нагревательные маты к термостату, следуя инструкциям, приведенным в руководстве к термостату. Мы рекомендуем, чтобы ваш термостат устанавливал лицензированный сертифицированный электрик.
Лучшие помещения для ламинатных полов с подогревом
Ламинатные полы с подогревом обычно наиболее популярны в спальнях и кухнях.Везде, где вы обычно кладете паркетные полы или паркетные полы, вы можете положить ламинат с подогревом — даже в ванных комнатах.
Ламинированные полы для ванных комнат
Ламинированные полы становятся все более популярными в ванных комнатах благодаря новым достижениям производителей напольных покрытий. Сегодняшний ламинат прошел долгий путь от своего прошлого, чувствительного к воде. Например, Pergo разработала новую линию ламината под названием Outlast +, который чувствителен к проливам жидкости в течение 24 часов. В напольном покрытии используется запатентованная технология блокировки UniClic, предотвращающая проникновение воды в пространство между досками, что может привести к расширению пола и образованию пузырей.Чтобы сделать ламинат водонепроницаемым, установщики могут закрыть края пола плинтусом. Узнайте больше о том, как ухаживать за ламинатными полами, чтобы определить, какой тип подходит для вашего проекта.
С более прочным ламинатом, доступным для помещений с повышенной влажностью, таких как ванные комнаты, установка лучистого теплого пола под ламинатом как никогда желательна.
Затраты на обогрев полов для ламинатных полов
Чтобы узнать, сколько будет стоить обогрев ламинатных полов в вашем доме, воспользуйтесь калькулятором эксплуатационных расходов WarmlyYours.
Сама система теплого пола Environ ™ стоит от 10 до 12 долларов за квадратный фут.
Чтобы рассчитать стоимость системы, необходимой для вашей конкретной комнаты, мгновенно получите расчет стоимости с помощью калькулятора стоимости лучистого тепла WarmlyYours
Как установить электрическое лучистое отопление под ламинат
Полы с подогревом обычно ассоциируются с плиткой, особенно в ванной комнате. Но электрический подогрев пола может работать практически с любым типом пола и имеет преимущества, которые выходят за рамки традиционно облицованных плиткой комнат, таких как ванная комната или кухня.В частности, ламинат стал популярным выбором для домовладельцев, желающих установить пол с подогревом. В этом посте мы кратко рассмотрим, что такое электрический подогрев пола и насколько хорошо он работает с ламинатом, а затем расскажем, как установить систему электрического подогрева пола в вашем собственном доме.
Что такое электрический теплый пол?Традиционные домашние системы отопления основаны на нагнетании нагретого воздуха по всему дому, чтобы согреть его.Электрический пол с подогревом — это другое дело — представьте его как электрическое одеяло для вашего пола. Провода используют электрическое сопротивление, чтобы нагреваться и излучать тепло вверх в материал пола. По мере того, как пол нагревается, он излучает тепло твердым предметам в комнате. В отличие от печи или другой системы принудительного воздушного отопления, в каждой комнате с установленным электрическим теплым полом обычно есть собственный термостат. Это означает, что вам будет проще настроить уровень отопления в той или иной комнате. Подогрев пола можно установить в каждой комнате в доме, но чаще всего его устанавливают только в тех комнатах, которые выиграют от дополнительного обогрева или которые особенно трудно отапливать с помощью традиционной системы принудительного обдува.
Какие преимущества электрического теплого пола?Помещения с электрическим подогревом пола получают больше, чем просто дополнительное отопление. Воздух в системе воздуховодов плохо проводит тепло. Напротив, твердые предметы (которые нагреваются за счет лучистого нагрева) намного лучше проводят тепло. Это делает электрические полы с подогревом более энергоэффективным способом обогрева дома.
Помимо того, что они неэффективны, системы принудительной подачи воздуха обдувают ваш дом аллергенами и загрязняющими веществами и могут отрицательно сказаться на вашем здоровье.Поскольку электрический обогрев пола не зависит от подачи воздуха, это не проблема. Это делает электрический теплый пол отличным вариантом для страдающих аллергией.
Будет ли работать электрическое лучистое отопление с моим ламинатным полом?Ламинат состоит из множества слоев синтетического материала, соединенных вместе. В последние годы технологии настолько улучшились, что ламинат стал доступным, долговечным, а некоторые ламинаты даже водонепроницаемы.Хотя, чтобы быть уверенным, вам следует проконсультироваться у производителя напольных покрытий, большинство ламинатных полов теперь достаточно прочны, чтобы выдерживать электрический подогрев пола. Если вы покупаете правильный тип системы электрического теплого пола (обсуждается ниже) и подтверждаете совместимость с вашим производителем, ламинат является прекрасным выбором для вашей системы лучистого теплого пола.
Как установить электрический теплый пол под ламинат?Ламинат обычно устанавливается как плавающая система, что означает, что он никаким образом не крепится к черному полу.Как и напольные покрытия, электрические системы теплого пола бывают разных стилей, для которых требуется клей (например, тонкослойная или самовыравнивающаяся смесь), и тех, для которых нет необходимости. Систему плавающего пола, такую как ламинат, необходимо сочетать с неклейким продуктом для подогрева пола. Эти изделия обычно бывают в виде свернутых ковриков, которые разматывают на пол и аккуратно разрезают, чтобы придать им форму, подходящую для помещения, в котором они установлены. К счастью, этот тип напольного отопления является одним из самых простых в установке, потому что он не требует тонкослойной или самовыравнивающейся смеси.Это также позволяет сэкономить на материальных и трудовых затратах.
Теперь перейдем к фактическим этапам установки.
Шаг 1. Подготовить черновой полЕсли проект представляет собой реконструкцию, то установку системы электрического теплого пола можно начинать, как только сняли старое напольное покрытие. Первый шаг к этому, независимо от того, предназначена ли ваша установка для реконструкции или нового строительства, — это очистить черновой пол от любого мусора и тщательно очистить место.После того, как все старые полы или строительные материалы были удалены с участка и вы уверены, что вся пыль, грязь или опилки удалены, вы можете переходить к следующему шагу.
Шаг 2 — Проверьте нагревательный элементПервое, что вы должны сделать перед тем, как положить нагревательные маты, — это проверить нагревательный элемент, чтобы убедиться, что он работает правильно. Чтобы проверить нагревательный элемент, вам понадобится омметр и вы сможете увидеть этикетку UL на тестируемом коврике.Сама проверка представляет собой двухэтапный процесс.
С помощью омметра измерьте сопротивление нагревательного элемента между двумя жилыми проводами. Запишите этот номер на бирке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с тем, что указано в теге UL. Допускается некоторое отклонение, но оно не должно превышать 15 процентов в любом направлении.
Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть либо O / L, либо «Infinity.«Если нагревательный элемент не прошел этот или предыдущий тест, вам не следует его устанавливать. Неправильно функционирующий нагревательный элемент вызовет проблемы в будущем или вообще помешает работе системы.
Шаг 3 — Установите подкладкуТеперь вам нужно установить подкладку между черным полом и нагревательными матами. Подложка обычно представляет собой квадратные или прямоугольные куски синтетической или настоящей пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы не было швов внахлест.Если ваша подложка имеет идеальную решетчатую форму, значит, вы неправильно ее установили. При необходимости отрежьте подкладку, чтобы обеспечить покрытие всего пола. Затем склейте все части подкладки вместе, чтобы они соединились друг с другом. Однако подкладку не следует крепить к самому черновому полу.
Шаг 4 — Установите маты подогрева полаРазместите маты так, чтобы холодные кабели легко доходили до места расположения термостата (расположение термостата должно быть определено задолго до фактической установки и обычно определяется тем, где в стене имеется электропитание).Скорее всего, вам придется обрезать коврики по размеру комнаты, но будьте осторожны, чтобы не порезать нагревательные кабели, которые находятся внутри них. Вместо этого отрежьте материал мата до кабеля, а затем согните мат, чтобы начать новый ряд. Этот метод установки известен как «токарный».
После того, как вы дважды проверили, доходят ли холодные провода до термостата, возможно, вам придется прорезать каналы в подкладке для холодных проводов, чтобы они были на одной высоте с нагревательным ковриком. Это важно, чтобы у вас не было неровной поверхности для укладки напольного покрытия.Кроме того, вам нужно будет прорезать канал в подкладке для датчика температуры пола. Этот канал должен иметь ширину примерно 1/2 дюйма и входить в коврик примерно на 6 дюймов. Между нагревательными элементами должно быть одинаковое расстояние. Если он расположен слишком близко к нагревательному элементу, показания будут неточными, и термостат не будет работать должным образом.
Теперь приклейте маты к подкладке, чтобы они не двигались.
Наконец, запустите еще один ом-тест, аналогичный тому, который вы выполнили на первом шаге, чтобы убедиться, что нагревательный элемент по-прежнему работает правильно.
Шаг 5 — Установите ламинатТеперь вы готовы к укладке ламината. Делать это нужно в точном соответствии с инструкциями производителя. Нагревательные элементы не влияют на этот процесс, поэтому укладывайте пол так, как будто их там не было. После того, как вы закончили укладку ламината, пора еще раз проверить работу нагревательного элемента, чтобы убедиться, что нагревательные элементы не были повреждены во время укладки.Выполните третий омический тест и запишите результаты теста в свою гарантийную регистрационную карточку.
Шаг 6 — Выполните электрические соединенияВы почти закончили установку. Последнее, что вам нужно сделать, это подключить провода от нагревательного элемента к термостату. Правильный способ подключения термостата к коврику варьируется от термостата к термостату, поэтому вы должны следовать инструкциям, прилагаемым к вашему комплекту, при подключении проводов.Работать с электричеством опасно, поэтому рекомендуется, чтобы этот шаг за вас сделал профессиональный лицензированный электрик, а не пытаться делать это самостоятельно.
Чтобы узнать больше об установке лучистого теплого пола под ламинатный пол, вы можете посмотреть это видео или прочитать эту страницу.
Можно ли положить пол с подогревом под ламинат?
С развитием технологий полы с подогревом становятся популярным выбором среди домовладельцев.Когда-то только для кафельных и керамических полов, теплый пол для ламинатных полов сейчас не менее популярен. Его не только легче установить, но и дешевле. Это позволяет домовладельцу больше не просыпаться от холода.
Полы с подогревом под ламинатом
Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинатных полов. Так что ответ — да, однако производители напольных покрытий предоставляют информацию, может ли их конкретный пол выдерживать лучистое тепло.Большинство ламинатных полов выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может привести к обесцвечиванию или деформации древесины. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия перед установкой электрического лучистого отопления.
Просмотреть продукты
Типы электрических лучистых половКабели
Эта система включает в себя отдельные провода, которые подключены к отдельной мембране, что позволяет установщику настраивать местоположение нагрева.Установщик должен стратегически расположить провода близко друг к другу, не перекрывая друг друга, поскольку провод нельзя разрезать.
Коврики
Маты представляют собой кабель и мембрану в одной комбинации. Это позволяет домовладельцам, которые делают дома, укладывать теплый пол, не беспокоясь о его размещении. Опять же, кабель нельзя разрезать, а вот мембрану можно для L-образных комнат.
Пленка
Лучистая тепловая пленка такая же, как и готовый электрический коврик, но без сетки.Вся система заключена в пластиковую мембрану, которую можно разрезать до нужной длины. Это позволяет домовладельцам раскатывать и устанавливать в прямом направлении.
Go for Floors рекомендует системы теплого теплого пола
Система теплого пола QuietWarmth очень удобна для самостоятельной работы. Большинство домовладельцев могут установить эту систему за один день и приступить к установке ламината.
Вот преимущества:
Доступная стоимость
Не научившись прокладывать кабели в мембране, вы можете потратить это время на установку пленки.Достаточно просто развернуть материал и разложить проводку с подкладкой. Когда пол действительно нагревается, на поддержание желаемой температуры расходуется меньше энергии.
Нарезка по длине
Это дает домовладельцу наибольшую гибкость при установке. Если вы решили сократить длину, то сможете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы исправить эту ошибку. Это достижимо благодаря шинам боковых проводов (серебряная металлическая лента).Если вы решите использовать трос или систему мата, 1 случайный удар или порез может вывести из строя всю систему.
Простая установка
Пленка не требует дополнительных материалов, таких как тонкая пленка или мембрана, для удержания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи / каналы в подстилке (чтобы скрыть или утонуть проводку к распределительной коробке в стене) и начать укладку настоящего напольного покрытия.
Распределение тепла
Поскольку черные полосы в пленке расположены ближе друг к другу, по полу обеспечивается равномерное тепло по сравнению с кабельной системой.
Отсутствие обслуживания и улучшенная гарантия
На QuietWarmth без механических частей, обеспечивающих тепло, предоставляется 25-летняя гарантия.
Отличная окупаемость инвестиций
Когда придет время продать свой дом, следующие домовладельцы будут впечатлены тем, как нагревается пол, и быстрее продаются из-за первых впечатлений.
* Примечание — если вы устанавливаете ламинат с подогревом, QuietWalk Подложка для ламината обеспечивает превосходную изоляцию R-Value, которая отводит тепло от черного пола, заставляя ваш пол нагреваться быстрее.
27 сен 2019
Внутрипольное отопление для деревянных полов
Подберите гостеприимный вид деревянных полов
Поднимите свои великолепные деревянные полы на новый уровень и принесите тепло и уют в ваш дом на всю зиму. Благодаря инновационному дизайну и вниманию к деталям ThermoSoft добавление лучистого тепла к деревянным полам стало безопаснее и проще, чем когда-либо. Не упустите шанс превратить свой дом в роскошное и уютное место для отдыха.
Обязательно ознакомьтесь с WarmStep®: единственным источником электрического излучения для прямого гвоздя или приклеивания деревянных полов.Не требует заливки нагревательных элементов в цемент. Мы также предлагаем комплексную систему для плавающих полов или кабель, если вы заливаете новый бетонный пол!
читать дальше »
КАК СМОТРЕТЬ НА
КАК СМОТРЕТЬ НА
Системы обогрева магазинов по типу пола
Плитка и камень
Спроектированная и массивная древесина
Ламинат
Винил
Ковровое покрытие
Бетон17 Преимущества
Бетон17 решений для обогрева полов от ThermoSoft- Эффективно передает тепло
Деревянные полы эффективно удерживают и излучают тепло.Вы будете чувствовать себя теплее дольше и быстрее.
- Носки не нужны.
Забудьте про холодный пол и ощутите гостеприимное тепло от пальцев ног.
- Преобразует обычное пространство
Благодаря полам с подогревом вы превратите повседневное пространство в роскошное уединение в собственном доме.
- Минимизируйте время и трудозатраты
Системы, разработанные с учетом наиболее эффективного процесса установки.
- Обогревает помещения любой формы и размера
Доступна профессиональная помощь в дизайне, поэтому любой проект — это легкий ветерок.
- Разработано с определенной целью
Мы не стремимся просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.
- Подключается быстро и легко
Подключаемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.
- Практически универсальная совместимость
Выбирайте любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы можете им бросить.
- Технологичность
Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.
- Совместимость
Протестировано и одобрено многими производителями напольных покрытий, клея и крепежа.
- Нет дополнительной высоты пола
У нас есть решения, позволяющие добавить тепла без увеличения высоты.
- Сертифицировано по безопасности
Зарегистрировано UL или ETL для США и Канады.
- 10-летняя или пожизненная гарантия
Системы отопления ThermoSoft рассчитаны на длительный срок службы.
- Премиум-поддержка производителя
Ведущая в отрасли прямая поддержка в США.
Наши обязательства перед вами
При поддержке реальных людей
Мы знаем, что быть лучшим — это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.
Приоритет 1: сделать вас счастливыми
Создание радости и комфорта с помощью наших обогревателей — наша основная мотивация.
Лучшее в отрасли соотношение цены и качества
Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам для лучшей цены на лучистое отопление.
Инновационная и надежная конструкция
Продвижение отрасли вперед с помощью инноваций, и здесь для долгосрочных целей с высочайшей надежностью. Вот почему наши системы есть и у нас дома.
Понимание ваших потребностей
ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.
Постоянная целостность
Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.
Избранные новости и видео
Веб-семинар NWFA, часть 1
59:12 мин.
Веб-семинар NWFA, часть 2
55:49 мин.
Веб-семинар NWFA, часть 3
57:59 мин.
Вебинар NWFA, часть 4
54:56 мин.
Вебинар NWFA, часть 5
59:24 мин.
Вебинар NWFA, часть 6
50:43 мин.
Развенчание мифов о лучистом напольном отоплении
Обычное тепло vs.Электрическое лучистое тепло
Выбор термостата для системы электрического отопления
Уход за деревянным полом с лучистым обогревом
Установка лучистого тепла под деревянные полы
Как установить теплый пол под деревянным или ламинатным полом
Плоская ленточная система подогрева пола подходит непосредственно под ламинат, не требуя дополнительной подготовки основания. Это одна из немногих систем, которая будет работать в качестве первичного обогрева без стяжки.
Нагревательные маты с плоской лентой отличаются от нагревательных матов других типов. Ленты шире, чем средние нагревательные элементы, а промежутки между ними очень узкие, это означает, что вы можете получить большую площадь покрытия, работая при более низких температурах.
Рабочая температура этой конкретной системы может составлять всего 25 градусов по Цельсию. Это по-прежнему будет основным источником тепла.
Преимущества установки наших ламинатных полов с подогревом
Есть много преимуществ в установке такого рода системы по всему дому, и возвращение части радиаторного пространства является одним из них! Эта система обогрева с металлическими лентами не требует никаких других источников тепла, чтобы согреть вас и вашу семью.
Вам не доставит неудобств система теплого пола Allbrite:
- Вам не нужно выкапывать полы
- Вам не нужно наносить наливной слой или цемент
- Вам не нужно беспокоиться о нарастании высоты пола
Подготовка пола:
Установка полов с подогревом из ламината требует небольшой подготовки. Если поверхность ровная и гладкая, а также очищенная от мусора и пыли, вы готовы к работе.
Эта универсальная система может быть эффективно установлена поверх любого типа основания пола — бетонного, деревянного, блочного и балочного, а также изолированного настила.
Этапы установки
- Раскатайте 6-миллиметровую теплоизоляцию и разрежьте ее так, чтобы она покрывала весь пол
- Положите ленточные маты для теплого пола на изоляцию
- Используйте двусторонний скотч на матах для теплого пола, чтобы приклеить их к изоляции
- При необходимости используйте липкую ленту с высокой плотностью, чтобы обеспечить фиксацию нагревательных матов.
- Проложите холодные провода (под напряжением и нейтраль) к распределительной коробке чуть выше уровня плинтуса
- Убедитесь, что сопротивление нагревательных элементов соответствует диаграмме сопротивления в установке руководство
- Подсоедините холодные провода с помощью наших быстроразъемных соединителей с 5 рычагами
- Положите ламинат прямо поверх нагревательных матов
- См. раздел «Электрооборудование» для настройки электрооборудования, мы рекомендуем вам обратиться к квалифицированному электрику.
Электрические теплые полы под деревянными и ламинатными полами
Лучшая порода древесины для теплого пола
Ламинат
Что это: Изделие из многослойных деревянных полов сплавлены вместе в процессе ламинирования. Доски переплетаются. Доски обычно имеют толщину 7-8 мм. (Обратите внимание, что виниловый ламинат не подходит для нашей системы пленочных матов. Вместо этого следует использовать нашу линейку Webtech)
Каковы преимущества: Износостойкий, экономичный, простой в обслуживании и установке.Не деформируется легко.
Подходит ли он для теплого пола: Идеален для теплого пола благодаря своей толщине и отличной устойчивости.
Паркет из паркетной доски
Что это: это верхний слой натурального дерева, наклеенный на фанеру. Обычно между 14-18 мм толщиной
Каковы преимущества: выглядит как сплошной пол, можно часто шлифовать и красить, Износостойкий, термостойкий и не склонный к деформации.Часто устанавливается как плавающий пол.
Подходит ли это для полов с подогревом: паркетная доска также идеально подходит для полов с подогревом отопление как стабильное хорошо справляется с теплом. Чем тоньше инженерный пол, тем легче переносится тепло. через.
Массив дерева
Что это: Доска из одной породы дерева
Каковы преимущества: Можно многократно шлифовать и покрывать лаком
Подходит для полов с подогревом: Не совсем.Он очень легко коробится и не может быть плавающим, но вместо этого привинченным.
Всегда консультируйтесь с поставщиком напольных покрытий относительно пригодности вашего деревянного пола и полов с подогревом.
9 Ключевые моменты безопасного использования электрического теплого пола под деревянными полами
(1) Содержание влаги
В основном это проблема массивных деревянных полов, но важно, чтобы влажность пола поддерживалась на уровне 8% или меньше, чтобы избежать деформации.Уточняйте у производителей при заказе и убедитесь, что древесина транспортируется. и хранится в сухом помещении
(2) Толщина деревянного настила
Древесина не является хорошим проводником тепла, поэтому чем она тоньше, тем выше мощность системы и тем быстрее нагревается время до. Максимальная рекомендуемая толщина — 18 мм.
(3) Плавающий пол
Очевидно, вы не сможете прибить деревянный пол, если подложите под него электрический теплый пол.Все этажи должны быть плавающий. Можно приклеить деревянный пол, но нужен другой коврик. Звоните в офис для уточнения деталей.
(4) Подложка для пола деревянная
Можно использовать специальную деревянную подложку для пола поверх электрического коврика для теплого пола, но убедитесь, что это тонкий и не отражающий тип фольги.
(5) Максимальная температура пола
Деревянные полы не должны иметь температуру выше 27 ° C. Комнатные термостаты должны иметь напольный датчик, который автоматически закрывается. полов с подогревом, если температура пола превышает эту температуру.Все термостаты Rayotec оснащены напольными датчиками. для защиты напольного покрытия.
(6) Дайте вашему напольному покрытию акклиматизироваться
После укладки деревянного пола не включайте теплый пол, пока пол не акклиматизируется. Продолжительность времени зависит от толщины древесины, но обычно составляет 7-14 дней.
(7) Расширительный зазор
Вокруг пола всегда следует оставлять компенсационный зазор. Обычно это 10-30 мм (обратитесь к поставщику напольных покрытий. Больше подробностей).
(8) Заземленная система
Убедитесь, что продаваемый вами пол с подогревом заземлен по соображениям безопасности, даже если он не установлен во влажной среде. номер. Все электрические коврики для подогрева пола Rayotec заземлены.
(9) Изоляция
Всегда используйте подходящую изоляцию под электрическими полами с подогревом. Это не только сокращает время прогрева и бега. стоит, но он также защищает маты. Rayotec поставляет передовую систему Palziv, которая не только защищает ваш пол. нагревательные маты, но обладают фантастическими изоляционными свойствами и эффектом гашения звука при падении ног.
Как установить в теплый пол
Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм и более), инженерной древесины и плавающих полов
QuietWarmth — это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов. Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Полное руководство по установке теплоизлучающего покрытия см. В руководстве по установке, прилагаемом к каждому рулону QuietWarmth.
Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината какие-либо ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.
QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов. Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования в тех случаях, когда может потребоваться резка или настройка.Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономии мы рекомендуем приобрести термостат с датчиком температуры пола для регулирования температуры.
Сначала в общих чертах нарисуйте конфигурацию системы отопления. Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика пола, основных электрических соединений и термостата.Также важно спланировать расположение матов так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.
При составлении схемы системы необходимо следить за тем, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата).Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другой строительной конструкцией. Оставление не менее 6 дюймов от стены до края мата с нагревательной пленкой позволит провести провода от нагревательного мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреться).
После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.
При укладке поверх бетона убедитесь, что пароизоляция установлена перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной к ней пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу… покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуются изолентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать макету вашего плана.
При настройке нагревательных матов прорежьте свободное пространство между нагревательными полосами на пунктирных линиях. Ни в коем случае не обрезайте нагревательные полосы ближе, чем на дюйма. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.
После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.
Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Следите за тем, чтобы датчик не касался черных полос нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изоленту. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода вниз в прорезь для прокладки к распределительной коробке.
После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, самое время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа необходимы несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.
При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.
