Можно ли использовать светодиодные лампы в бане: Как установить термостойкую светодиодную ленту для бани и сауны

Как установить термостойкую светодиодную ленту для бани и сауны

Ни одно строение не обходится без освещения. В последние годы все чаще стала использоваться термостойкая светодиодная лента для бани.

Некоторые люди считают, что построить баню очень легко. Но на самом деле это сложный процесс, который требует определенных знаний. При неправильном подходе к строительству и оборудованию баня уже не будет такой комфортной, как задумывалось, а отдыхать в ней максимально качественно не получится.

Посещение парилки сложно сравнить с другим видом отдыха. Это не только очень приятная, но и полезная процедура. В наше время отдых в бане очень популярен, поэтому многие стараются ставить на своих загородных участках эти сооружения. Даже в том случае, если на даче имеются все удобства, баня не будет лишней. Только там можно получить расслабиться и сбросить груз забот.

Но для того чтобы создать комфортную обстановку в бане, нужно хорошо постараться.

При выборе осветительных приборов для бани нужно быть предельно внимательным. Это важно, так как повышенная влажность и постоянные перепады температуры могут привести к короткому замыканию и выходу из строя освещения. Поэтому следует быть максимально аккуратным в этом вопросе и выбирать только те элементы, которые подходят для помещений с высокой влажностью.

Одним из современных, но очень удобных решений является использование в бане светодиодной ленты. В наше время такие осветительные приборы применяют в различных областях, но для бани они подходят идеально. Все дело в том, что лента абсолютно не боится воды и легко монтируется. В результате получается красивое оформление любых помещений от предбанника до парилки.

Особенности подсветки в бане

Помещения такого типа часто возводятся без окон. Это связано с необходимостью сдерживать определенные температуры внутри помещения. Качественное освещение в бане должно быть обязательно во всех помещениях, так как естественных источников света здесь нет.

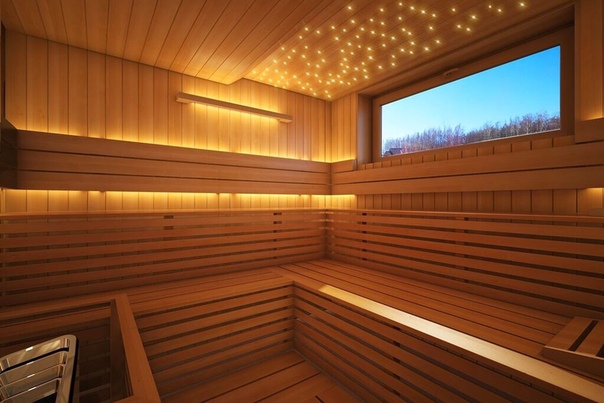

Одним из удобных вариантов создания освещения является светодиодная лента для бани и сауны, которая изготовлена так, что вся проводка полностью изолирована, а многочисленные лампочки защищены от воздействия внешних факторов. В результате даже при очень высокой влажности и температуре освещение будет работать прекрасно.

Важно! Использование светодиодной ленты рядом с источниками воды не опасно, чего не скажешь об обычных лампах.

Особенностью освещения, выполненного из светодиодных ламп, является то, что здесь открыт огромный простор для творчества. Из гибкой ленты можно создать целые композиции, а разнообразие цветов позволяет еще лучше украсить каждое помещение в бане. Производители уверяют, что их продукция является абсолютно безопасной для использования в комнатах с высокой влажностью и резкими перепадами температуры. Ленты со светодиодами можно применять и в парилке, и в душевой, и в помещении, где расположен бассейн, и в комнате для отдыха.

Преимущество светодиодных лент

Большую сложность при строительстве бани составляет то, что требуется применение специальных приборов, которые смогут вынести тяжелые условия эксплуатации. При неправильно выбранном оборудовании освещение придется часто менять, так как лампы быстро выйдут из строя. Но не стоит забывать и о безопасности. В лучшем случае лампа просто погаснет, в худшем она может лопнуть, а это чревато ранением мелкими осколками стекла, а также человека может поразить током. Это очень важный момент, который необходимо обязательно учитывать при обустройстве помещений, где планируется высокая влажность.

Со светодиодной лентой в бане можно не бояться того, что людей, которые будут спокойно отдыхать, ударит током. Подобные осветительные приборы способны выдерживать любой уровень влажности. Даже в том случае, если ленту начнут поливать водой, с ней ничего не случится. Учитывая высокий уровень влагостойкости ленты со светодиодными элементами, такое приспособление рекомендовано даже для создания подсветки бассейна. Но для того чтобы использовать осветительный прибор под водой, нужно приобрести устройство со специальной маркировкой, указывающей на высокий уровень водонепроницаемости.

Большим плюсом светодиодной ленты является то, что она является не только влаго-, но и термостойкой, поэтому освещение будет выдерживать очень высокие температуры. Более того, термостойкие ленты служат очень долго при минимальном потреблении энергии.

Благодаря подобному оборудованию можно создать уникальный интерьер в любом помещении бани. Это позволит сделать отдых более комфортным, а время, проведенное в бане, запомнится надолго.

С помощью светодиодной ленты можно разнообразить интерьер парилки, создать интересные эффекты, например, расположив ее за за деревянными настенными панелями

Нужно отметить! При низком энергопотреблении диодные ленты в бане выдают достаточно много света.

Но все же лучше воспользоваться рекомендациями профессионалов по монтажу термостойкого оборудования, чтобы освещение в каждой комнате было достаточным.

Правила установки светодиодной ленты в бане

Перед тем как начать работу над освещением каждой комнаты, нужно разобраться с тем, какой именно тип прибора подойдет в конкретном случае. Для каждого помещения должны быть выбраны ленты с определенной маркировкой.

Практически все осветительные приборы такого типа обладают высоким уровнем влагостойкости. Но если ленту планируется применять под водой, стоит остановить свой выбор на определенной продукции, которая создана специально для таких случаев. Что касается парилки, то для этой комнаты также стоит выбирать специальное оборудование. Все дело в том, что обычные светодиодные ленты нормально работают только при температурном режиме -30…+50°С. Более высокие или низкие показатели могут стать причиной выхода из строя оборудования.

В парилке температурный режим может достигать и +120°С, поэтому нужна специальная термостойкая светодиодная лента для бани, которая выдержит работу в подобных условиях. Она стоит несколько дороже, чем обычная, но ее покупка будет выгодной, так как освещение не придется постоянно менять из-за поломок.

Установка самой ленты может происходить на любом участке стены, потолка либо пола.

Совет! Но специалисты рекомендуют прокладывать светодиодные ленты так, чтобы человеку не пришлось с ними контактировать.

При установке оборудования нужно учитывать, что подобные осветительные приборы не потребляют много энергии, но требуют качественной проводки, как и любые другие лампы. Поэтому еще на этапе строительства бани нужно особое внимание уделить вопросу выбора электрического кабеля. Затем его необходимо правильно установить и изолировать от влаги и высокой температуры.

Специалисты рекомендуют монтировать термостойкие ленты для бани и сауны так, чтобы выключатели располагались в других комнатах. Это позволит сократить риски удара током. Лучше всего, если выключатели будут располагаться в комнате отдыха, где, как правило, нет ни воды, ни излишне высоких температур.

Для каждого осветительного прибора требуется блок питания. Его также рекомендуется расположить вдали от перепада температур и влаги. Необходимо учитывать, что одного блока достаточно для того, чтобы обслуживать 5 м ленты со светодиодами. Чаще всего именно такой моток и идет в комплекте с блоком питания.

Сам по себе монтаж термостойкой и влагостойкой светодиодной ленты в бане не считается сложной работой. Но выполнить ее нужно качественно и аккуратно, чтобы осветительный прибор украшал помещение, а не стал причиной неприятностей. Из всех типов устройств, которыми можно освещать баню, термостойкая лента из светодиодов считается одним из самых безопасных вариантов. Это хорошее решение для воплощения в жизнь креативных идей.

✅ Можно ли ставить светодиодные лампы в баню

Можно ли использовать светодиоды в сауне? Как правильно освещать баню

Если вы строите баню – обязательно столкнетесь со спорным вопросом о ее освещении. Окна в парилке либо маленькие, либо их нет вообще. Разговор мы начнем с вопроса о питании светильников, а закончим светодиодными светильниками для бани и сауны.

Выбираем напряжение

Кроме комфорта, отдыха и пользы, баня – это сложные условия для электропроводки и осветительных приборов.

В бане высокая влажность и температура. Это крайне нежелательные условия для любых электрических цепей. Брызги воды – еще один опасный фактор. Как в таких условиях избежать риска поражения электрическим током?

Чтоб обезопасить себя и окружающих, используйте для проводки в бане термостойкие кабеля. Они обычно идут в одножильном виде, поэтому чтите этот факт при расчёте. Обычный кабель вблизи печки может не выдержать высоких температур.

По способу прокладки возможны оба варианта – наружный и внутренний. Естественно, лучше обеспечить максимальную защищенность и удаленность от людей любого вида проводки.

Если вы используете наружный метод прокладки, используйте специальные фарфоровые изоляторы, чтобы изолировать кабель от стены.

Не используйте гофру для кабеля, от перепада температур она скоро рассыпется.

Выключатели и розетки из парилки исключаем. Лучше установить их в предбаннике, или любом другом относительно прохладном и сухом месте. Ввод электроэнергии нужно осуществлять через устройство защитного отключения (УЗО).

Каким напряжением питать электрические цепи в сауне? При соблюдении всех мер безопасности и советов по организации электроснабжения, можно использовать напряжение 220В.

Однако, обилие вариантов повреждения целостности электропроводки, заставляют задуматься об использовании пониженного напряжения 12-24-36В. Это безопаснее и не повлечет дополнительных затрат. Электронные трансформаторы и блоки питания для светодиодов на 12В в последнее время упали в цене.

Например, устройство питания на ток в 10А, который сможет обеспечить питанием 5 метров мощной светодиодной ленты в бане, стоит порядка 10-15 долларов!

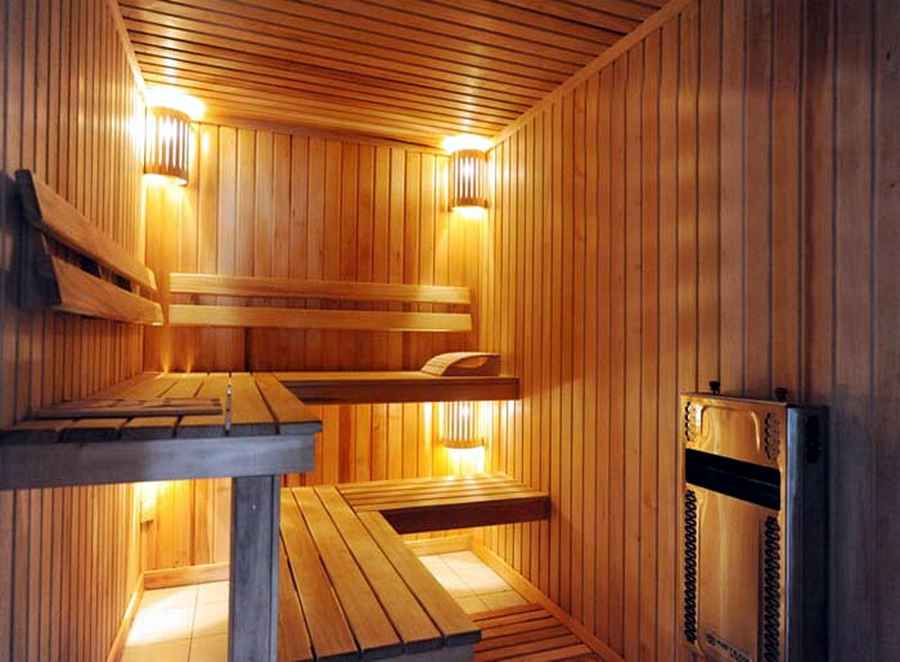

Какие светильники можно использовать?

В первую очередь обращайте внимание на класс пылевлагозащищенности светильника, чем он выше – тем лучше. Идеальный вариант, чтобы класс защищенности был IP68.

Второе, на что следует обратить внимание, это материал из которого изготовлены светильники. Подобные светильники производит фирма lindner, они очень востребованы и регулярно применяются в саунах.

Их корпус изготовлен из железа, керамики и стекла, что обеспечивает устойчивость к высоким температурам, и идеально подходит для бани.

Держитесь подальше от светильников из пластика и других материалов, которые не выдерживают высоких температур!

Рудничные светильники и светильники для ЖКХ разных вариаций – тоже отлично походят для бани. Они должны быть защищены от влажности, оборудованы герметизирующими прокладками на стыках и не иметь пластиковых деталей.

Вот пример отличного светодиодного светильника для парилки. В отдельных случаях есть возможность вмонтировать точечные светильники в пол или лежаки.

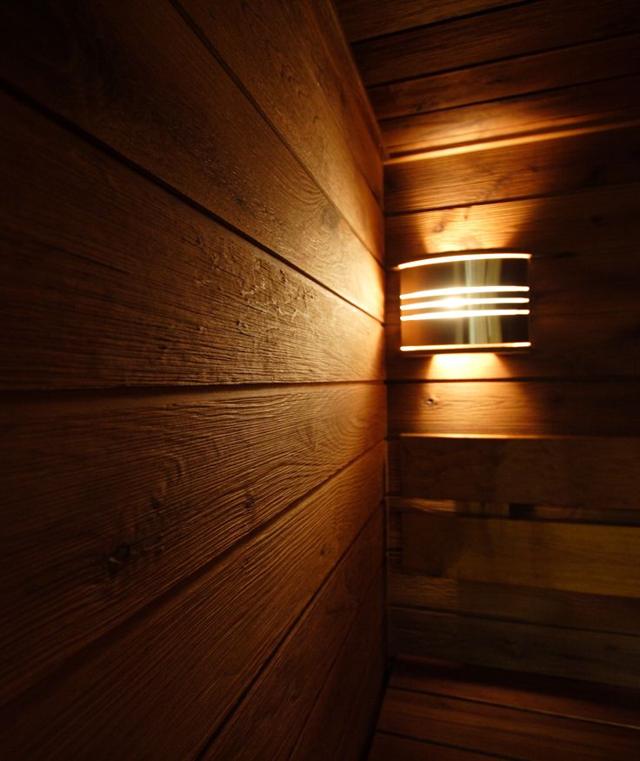

Защищенные светильники для бани выглядят не очень эстетично. Зачастую их закрывают деревянными абажурами или зашивают наличником. В любой из описанных светильников можно установить светодиодную лампу соответствующего цоколя.

Можно ли использовать светодиодную лампу в бане?

У всех светодиодных ламп есть проблема – перегрев. Высокая температура (более 70 градусов) — главный враг светодиодов.

Чтобы использовать светодиодные лампы для сауны — устанавливайте их за нижними полками или вдоль пола. Старайтесь опустить как можно ниже и вынести подальше от печи. Если планируете осветить сам нагреватель – используйте оптоволоконное освещение.

Вы знаете, что горячий воздух поднимается вверх и под потолком температура может достигать смертельных для LED 100 градусов. Такое расположение в какой-то степени обезопасит светодиоды от перегрева, что (хоть и с натяжкой) позволит установить светодиодные лампы в парилку.

Альтернативный вариант светодиодного освещения

Светильники со светодиодными лампами в 99% случаев не предназначены для сауны. 1% — это специализированные светильники или индивидуальные решения профессионалов.

Существует специальные решения, которые помогут их адаптировать для работы в повышенной температуре. Например, термостойкая светодиодная лента для бани. Она покрыта толстым слоем защитного силиконового покрытия, устойчивого к высоким температурам.

Её внешний вид напоминает шнур дюралайт. А исполнение позволит реализовать желаемое светодиодное освещение бани. Работа с ней аналогична работе с обычной лентой.

Как и обычная , светодиодная лента для парилки бывает различных цветов. Ее плюсом является высокие значения светового потока.

В целом, подобная светодиодная лента в парилке работает также, как и обычная при комнатной температуре. Будьте внимательны при покупке, экземпляр на первой картинке имеет напряжение питания – 24 вольта. Позаботьтесь о соответствующем блоке питания.

Помните! Светодиоды при освещении парной работают в предельных температурных режимах, а в некоторых случаях и запредельных. Не стоит надеяться, что они выработают необходимый ресурс в 30 000 – 50 000 часов.

Однако качественные брендовые лампы и ленты могут комфортно работать в этом диапазоне. Лучше приобретать специализированную теплоустойчивую продукцию. Для выбора без ошибок – пользуйтесь каталогами от производителей.

В целом освещение сауны светодиодами имеет смысл, если вы будете их питать от блока питания с пониженным напряжением. Все блоки питания для светодиодной ленты имеют гальваническую развязку, и более безопасны, чем 220В светодиодные ленты и лампы.

Помните про проблемы LED с высокими температурами. Если нет желания регулярно обслуживать, ремонтировать и заменять светодиодные инсталляции – лучше рассмотрите альтернативные источники освещения. Финские инженеры активно продвигают способ освещения бани с помощью оптоволокна. Это кардинально иной способ освещения.

Светодиодное освещение в сауну – можно или нельзя?

Светодиодное освещение в сауне недопустимо. Такие слова вы наверняка слышали на многих тематических форумах, да статьях на этом сайте так же найдётся подобное утверждение. Но это не совсем так.

Светодиоды в качестве освещения парилки или сауны применять можно, но с соблюдением целого ряда ограничений. О них-то мы и поговорим в нашей статье. А заодно обговорим и специфику сети освещения парной в целом.

Почему нельзя применять светодиоды в бане?

Прежде всего, давайте разберемся, почему нельзя применять светодиоды как таковые в бане, и в чем имеются ограничения. При этом сразу отметим, что в моечных, комнатах отдыха, бассейнах светодиодные лампы применять можно практически без ограничений. Ограничения касаются только парной.

Обратите внимание! Аббревиатура IP обозначает уровень защиты от пыли и влаги. Первая цифра обозначает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше защита. Для пылезащиты имеются цифры от 0 до 6. Для влагозащиты применяются цифры от 0 до 9.

Как сделать освещение парной?

А вот теперь, давайте разберемся с тем, как сделать светодиодное освещение бани самому — и так, чтобы оно не только долго служило, но и радовало глаз. Для этого давайте сначала разберем требования к освещению парной, а уже затем рассмотрим различные варианты схем освещения.

Требования по освещению парилки

Понятное дело, начнем с требований. Ведь уже исходя из них мы будем производить выбор вариантов освещения. И в зависимости от применяемого варианта можем видеть их технические преимущества.

• Начнем с общей освещенности в парной. Согласно СНиП 23-05-2010 минимальная освещенность в этой комнате должна составлять 75лк. Много это или мало? Давайте посчитаем.
• Допустим, у нас имеется парная 3×3 — то есть, площадью 9м2. Для данного помещения нам будут необходимы лампы со световым потоком не меньше чем 9×75=675лм. Это примерно соответствует световому потоку лампы накаливания в 60Вт, а если это будет светодиодное освещение сауны, то будет достаточно лампы в 10Вт.

• Кроме светового потока, особые требования предъявляются и к самому светильнику. Так как парная у нас относится к особо влажным помещениям, то светильник должен иметь класс защиты не мене чем IP

• Кроме того, светильник обязательно должен быть матовым. Это исключит его ослепляющее воздействие, и поможет осветить запаренное помещение.
• Теперь, что касается проводки. Согласно норм ПУЭ, напряжение освещения в парной должно быть 12В. Поэтому вам потребуется установка трансформатора 220/12В. Причем, расположен он должен быть в смежном сухом помещении. Эта же норма касается и выключателя, который запрещено располагать внутри парной.

Обратите внимание! На данный момент, ПУЭ допускает использование для парных сети освещения с напряжением до 220В. Для этого каждый светильник должен питаться либо от разделительного трансформатора, либо иметь автомат УЗО на ток утечки до 30мА.

• Так же стоит упомянуть и способ монтажа проводки. Пункт 7.1.37 ПУЭ для таких помещений как парная рекомендует применять открытый способ монтажа проводки. Но, как говорит инструкция, рекомендация — это не обязательство. Поэтому, можно использовать и скрытый тип проводки.

• Но тут следует помнить о том, что парная обычно имеет облицовку из дерева. А это — сгораемый материал. Для него монтаж проводки следует выполнять только в металлической трубе или гофре.

Варианты освещения парной

Ну а теперь мы готовы рассмотреть, как выполнить светодиодное освещение для сауны. Здесь возможно сразу несколько вариантов, поэтому вы сможете выбрать наиболее удачный для вас.

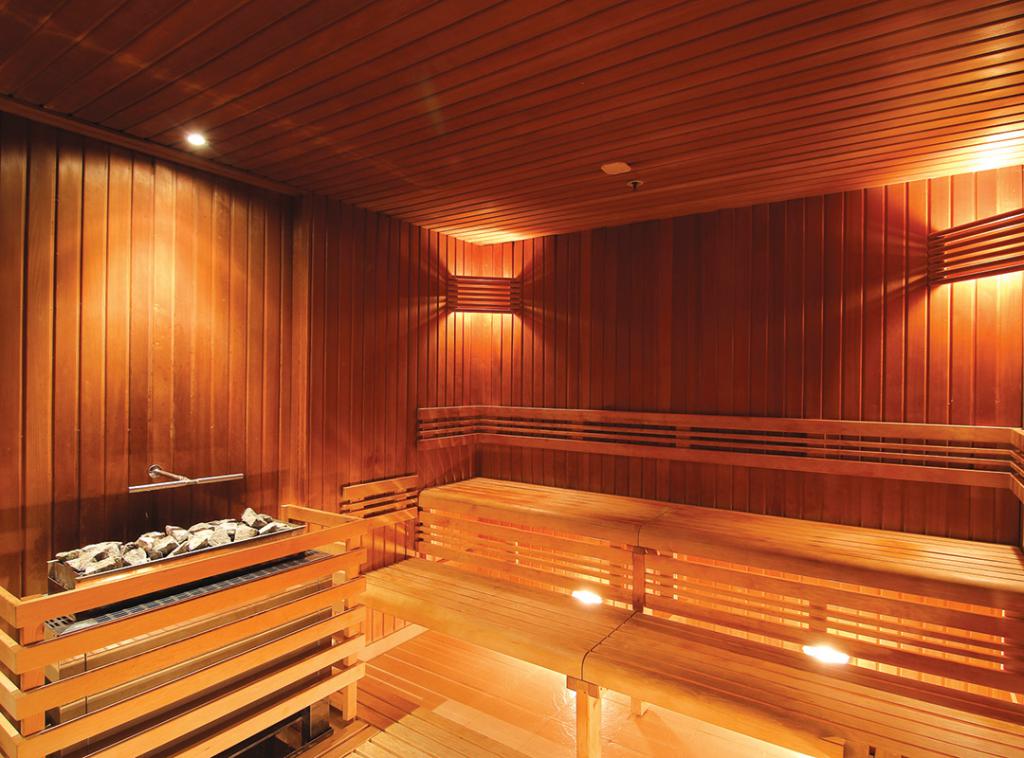

• Начнем с варианта установки верхнего освещения. Как вы уже могли понять, светодиодная лампа вряд ли будет служить вам долго при ее установке под потолком. Поэтому здесь возможен только один вариант – установка лампы в соседнем помещении, световой поток которой будет направлен в парную, как на видео.

Этот вариант имеет массу недостатков. Во-первых, свет получается направленным и применять такой способ в качестве единственного варианта освещения не совсем правильно. Во-вторых, это создает дополнительные тепловые потери, что позволяет реализовать этот вариант только при имеющемся запасе мощности отопительной установки.

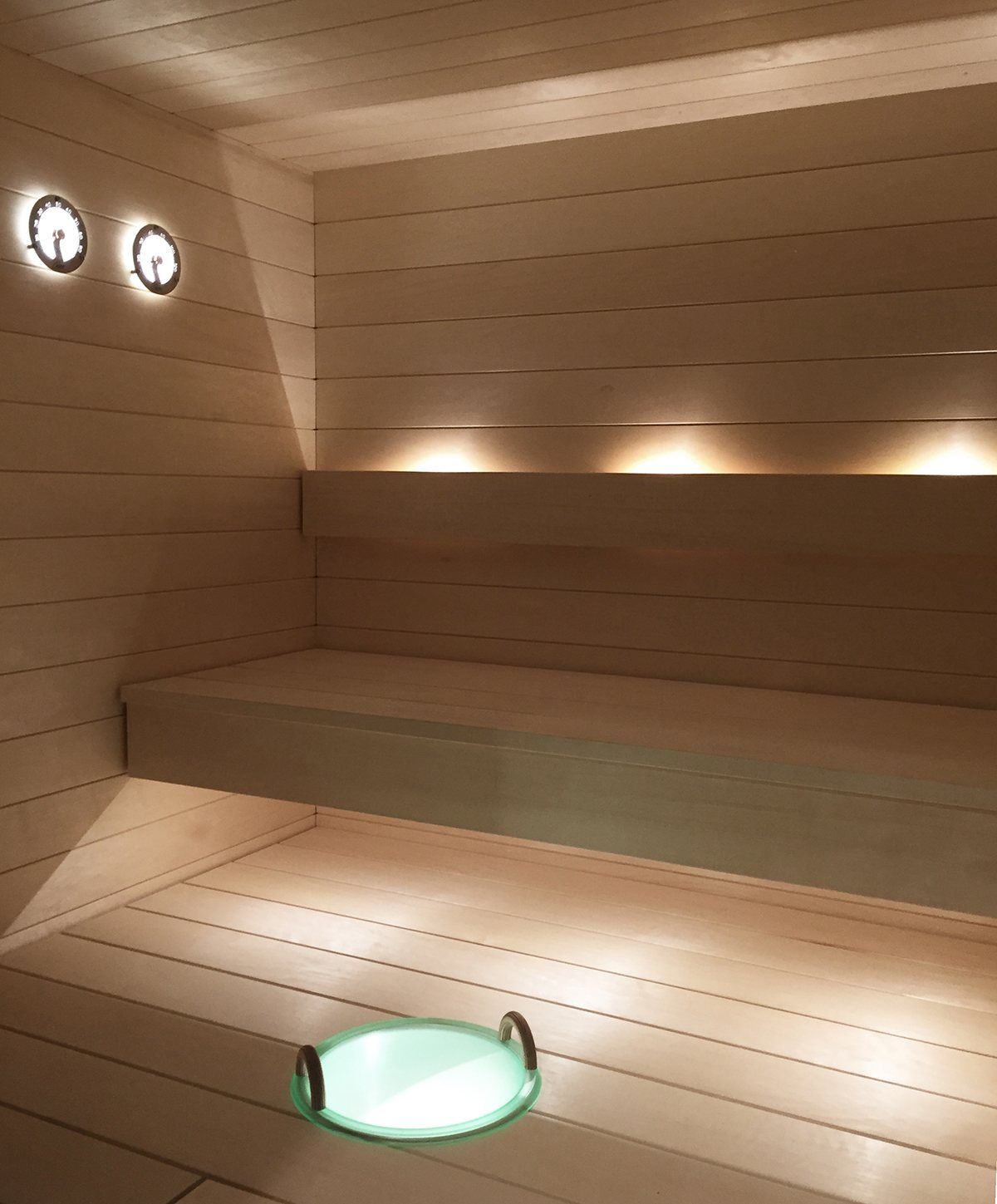

• Следующий возможный вариант — это подсветка лавок и пола при помощи специальных термостойких светодиодных лент. Цена таких устройств освещения в последнее время значительно снизилась, что позволяет их использовать в быту.

Но тут так же есть несколько «но». Дело в том, что у подобных лент температура эксплуатации обычно не превышает 100⁰С, а в парной может быть температура и выше. Поэтому их обычно применяют для подсветки лавок или пола, где температура пониже.

• Следующий возможный вариант — это монтаж светильников непосредственно в пол. Сейчас существуют светильники с достаточным уровнем гидроизоляции и механической стойкости, которые вполне можно установить своими руками. Благодаря установке в полу, температура не так сильно воздействует на лампу и поэтому возможно применение и светодиодных светильников.

Но тут, опять-таки, существуют определенные нюансы:

1. Во-первых, такой светильник нельзя устанавливать в местах возможного прикосновения человека. Ведь это может привести к ожогам. Если же этого не избежать, то такие светильники следует защищать деревянными накладками.
2. Во-вторых, такой свет опять-таки будет направленным и одним светильником здесь не обойтись.

Вывод

Освещение светодиодными светильниками на 24В, 12В или 220В для парной вполне возможно — но это не означает, что это наиболее оптимальный вариант. Ведь в парной вы находитесь не так долго и существенной экономии не ощутите.

Поэтому, дабы не создавать себе проблем при монтаже и затем в эксплуатации, советуем вам в качестве общего освещения парной использовать обычные лампы накаливания. А для декоративной подсветки нижней части — использовать либо термостойкие светодиодные ленты, либо встроенные в пол светильники.

Разбираемся со светодиодными светильниками для бани: что это такое и правда ли, что годятся в парилку?

Главная страница » Проводка в бане » Освещение » Светильники для сауны и бани » Разбираемся со светодиодными светильниками для бани: что это такое и правда ли, что годятся в парилку?

Устройство и характеристики светодиодов

Прежде чем переходить к практике применения их в бане и сауне, давайте выясним, с чем имеем дело.

Светодиод – это полупроводниковый элемент, в котором пропускание тока вызывает свечение материала.

Как всякий диод, он пропускает ток в прямом и запирает его в обратном направлении. Важными характеристиками светодиода являются:

• прямой ток, то есть величина тока, которая обеспечивает паспортную светимость;
• максимальный прямой ток – пики, продолжающиеся очень недолго, которые не ведут к поломке диода;
• максимальное обратное напряжение – величина, при прикладывании которой светодиод также не выйдет из строя;
• максимальная мощность рассеяния – количество тепла, которое корпус рассеивает, не разрушаясь.
• вольт-амперная характеристика – график зависимости между напряжением и током, помогает при подборе сопротивления.

Эти и другие характеристики можно найти в datasheet (техническом описании). Разобраться с ними стоит, если есть желание не спалить диоды, правильно подобрав для них характеристики понижающего трансформатора или блока питания (драйвера). Но если вы не сами собираете прибор, а пользуетесь покупными лампами или лентами, то проблем быть не должно.

Однако и вам стоит различать источники тока и напряжения – первые при подключении потребителя держат стабильной силу тока, варьируя падение напряжения, а вторые держат определенное напряжение, варьируя силу тока.

В продаже можно найти блоки питания линейные и импульсные. Линейные годятся для наименее мощных светодиодов или лент из них. Предпочтение лучше отдать импульсному драйверу, имеющему гальваническую развязку.

За и против использования в бане и сауне

Действительно – чем выше температура, тем хуже и меньше работает полупроводник. Обратите внимание на то, как устроены лампы – у них обязательно должен присутствовать радиатор, который отводит тепло, вырабатываемое самими диодами. То есть им и внешнего нагрева не надо – сами перегреются, если не будет радиатора.

Но тепло эффективно отводится только в том случае, когда температура окружающей среды намного ниже критической для кристалла. А в парилке она такой быть просто не может. И получается, что отводить тепло уже некуда, и светодиоды дохнут.

И все же компромисс возможен: даже в парильном помещении температура распределяется неравномерно, и уже где-то под полками она достигает пределов, допустимых для установки светодиодов. А в районе пола режим еще более благоприятный.

Во всем остальном, конечно, светодиодные светильники для бани хороши. Если ставить 9, 12, 24, 36 вольтовые, смертельного электрического удара при неисправностях уже не будет. Конечно, и при 220 вольтах этого можно избежать, если поставить УЗО, но сторонники низковольтовых сетей не принимают в расчет этого факта.

Разумеется, это еще и просто красиво – скрытая, мягко освещающая подсветка вместо привычных ламп. Поэтому зачем думать о каком-то УЗО

Энергосбережение было бы важным фактором, если бы баней пользовались ежедневно, но тем, кто приезжает не каждую неделю на участок, это не так существенно.

Приятным бонусом можно считать экологическую чистоту, но парильщику важнее то, что та же лента никак не разобьется на острые осколки, которыми можно пораниться. Следовательно, светодиоды безопаснее ламп накаливания.

Минусом мы бы назвали только то, что надо как-то стабилизировать ток, то есть поставить стабилизатор, качественный трансформатор или драйвер, подходящий под параметры установленных светодиодных лент или ламп (запас мощности драйвера не должен быть больше 20%, потому что иначе избыточная мощность возвращается в сеть, а драйвер быстрее ломается). Но если вы разбираетесь в электрике, то этот минус просто исчезает.

Разновидности

Различаются светодиодные светильники для сауны и бани по следующим параметрам:

• по вольтажу;
• по цвету;
• по конфигурации светодиодов (лампы или ленты).

С вольтажом все просто – либо это лампы, которые можно ставить в стандартный патрон и подключать к сети на 220 вольт, либо же это лампы на уже упоминавшиеся 9, 12, 24, 36 вольт, нуждающиеся в трансформаторе или драйвере, либо это ленты, которым нужен драйвер, рассчитанный на их мощность и другие параметры.

По цвету: светодиоды могут давать разный цвет в зависимости от вещества, использованного в качестве полупроводника, а также в зависимости от окраски линзы. Есть монохромные цветные, а есть меняющие цвет RGB (там стоят три вида цветных диодов). Белый свет получается сочетанием синего светодиодного элемента и желтого люминофора. Забавно, что если бы это были краски, то получился бы зеленый цвет Белый цвет различается по температуре – от 2 700 до 10 000 кельвинов.

А про ленты и лампы расскажем чуть подробнее.

Лента

Кто-то догадался смонтировать в ряд множество диодов на длинной и узкой монтажной плате. Это создало новый тип освещения, который сегодня называется светодиодной лентой. Гибкая лента продается бобинами, обычно по 5 метров.

Основное предназначение – подсветка интерьеров и экстерьеров. Так как мы говорим о светодиодной ленте для бани и сауны, то здесь ее применяют для подсветки полков в парной и для освещения бассейнов.

Гидроизоляция лент делится на все те же степени пыле- и влагозащиты, которые относятся к самому разному оборудованию. В продаже вы можете встретить ленты класса защиты IP65 и IP68. В первом случае для защиты ленты ее заливают сверху эпоксидной смолой. Во втором на ленту надет гибкий и прозрачный ПВХ-шланг.

Есть две модификации – когда для большей герметичности внутрь «шланга» залит силикон, и когда там просто воздух. Наиболее влагозащищенной является вариация с залитым внутрь ПВХ силиконом. Ее можно использовать для полного погружения ленты в воду, например, для подсветки дна бассейна. Годится она и для парилки.

SMD3528 120Led IP65 850Lm/м – SMD – это технология создания ленты, в продаже встречаются либо созданные по SMD, либо DIP технологии. 3528 – это размер кристалла (здесь 3,5 на 2,8 мм). 120LED – количество диодов на метр (здесь 120). Далее идет уже опознаваемый вами класс защиты от пыли и влаги, а за ним – светимость в люменах на метр.

Выше уже говорилось, что для питания ленты нужен либо трансформатор, либо драйвер. О подключении трансформатора говорилось в статье по теории банной электрики, а также в статье о самостоятельном подключении бани.

Помимо питания можно еще подключить к ленте контроллер, который будет управлять миганием и/или цветом. К контроллеру может прилагаться дистанционный пульт.

Чтобы подобрать правильную мощность понижающего трансформатора или блока питания, следует посчитать суммарную мощность установленных светодиодных лент и добавить к ним запас мощности в 20% (напомним, что больший запас вреден).

Лампы

Многие наверняка уже поставили такие лампы у себя дома, поэтому знают, что по форме цоколя есть те, что ввинчиваются в стандартный патрон Е27, годный для ламп накаливания и питаются от сети 220 вольт, а есть с другими цоколями, предназначенные для точечных светильников и рассчитанные на напряжение в сети 12, 24 или 36 вольт.

С лампами чуточку проще, чем с лентами, потому что для тех из них, что работают от 220 вольт вообще не надо делать никаких расчетов, а для ламп с низким вольтажом достаточно посчитать суммарную мощность и подобрать (не забывая про запас 20%) подходящий трансформатор.

В продаже можно найти лампы разных форм и размеров, разной мощности и светимости, разной теплоты белого света, а самое главное – разных производителей.

Разумеется, мы будем советовать известных производителей, но не потому, что кто-то нам платит за рекламу, а по той простой причине, что дешевые светодиодные лампы от никому не известных фирм редко соответствуют заявленным характеристикам, а дешевизна их обусловлена отсутствием важных деталей, включая радиаторы для отвода тепла.

Если есть желание сэкономить – закажите в Китае светодиоды и самостоятельно соберите лампу с нужными характеристиками. По крайней мере – будете уверены в начинке.

Еще несколько рекомендаций.

• Холодный свет в бане не будет приятен, поэтому берите теплый желтый – это до 3000 кельвинов.
• Чтобы проверить, насколько сильно пульсирует свет лампы, воспользуйтесь камерой своего смартфона. Это можно сделать при проверке в магазине – просто наведите камеру на светящуюся лампу, и если на экране будет заметно мерцание, откажитесь от покупки этой модели.
• Индекс цветопередачи, наверное, не слишком важен для освещения парной, но если вы решили поставить такие лампы и в комнате отдыха, то ориентируйтесь на 80 CRI.
• Еще одна важная характеристика – диапазон напряжения, с которым справляется данная модель. Лучше брать те, у которых диапазон шире.

Кстати, есть гибрид ленты и светильника. Так как речь идет о монтажной плате, вы вольны сами выбирать ее конфигурацию и расположение на ней светодиодных элементов. Если такую плату разместить внутри светильника, в котором вместо цоколя имеется просто гладкое основание, а сверху закрыть плафоном, то мы получим светодиодный светильник. Разумеется, нужно будет подобрать резисторы (они забирают лишнее напряжение, если его дает источник питания). В остальном – то же, что и для ламп, и для лент.

Требования по монтажу для сауны

В Сети есть отличный ролик, демонстрирующий зрителям процесс самостоятельного изготовления светильника из китайских светодиодов. Думаем, что умельцам он пригодится:

Все остальное касается непосредственного монтажа светильников, в которых используются светодиодные элементы в наиболее проблемном для полупроводников помещении – парилке.

Спецы говорят, что чем ближе к полу разместить светодиоды в парилке, тем для них будет лучше. Но это означает с неизбежностью необходимость в основном освещении, которое будет располагаться выше и разгонять мрак

Кстати, если есть желание узнать больше о том, какие светильники больше годятся для русской бани, какие – для сауны, просто пройдите по ссылкам. Помимо этого у нас есть годный материал, посвященный целиком банным светильникам (с инструкциями по самостоятельному изготовлению). Еще один материал расскажет о видах банных абажуров и поделится советами о том, как сделать их своими руками.

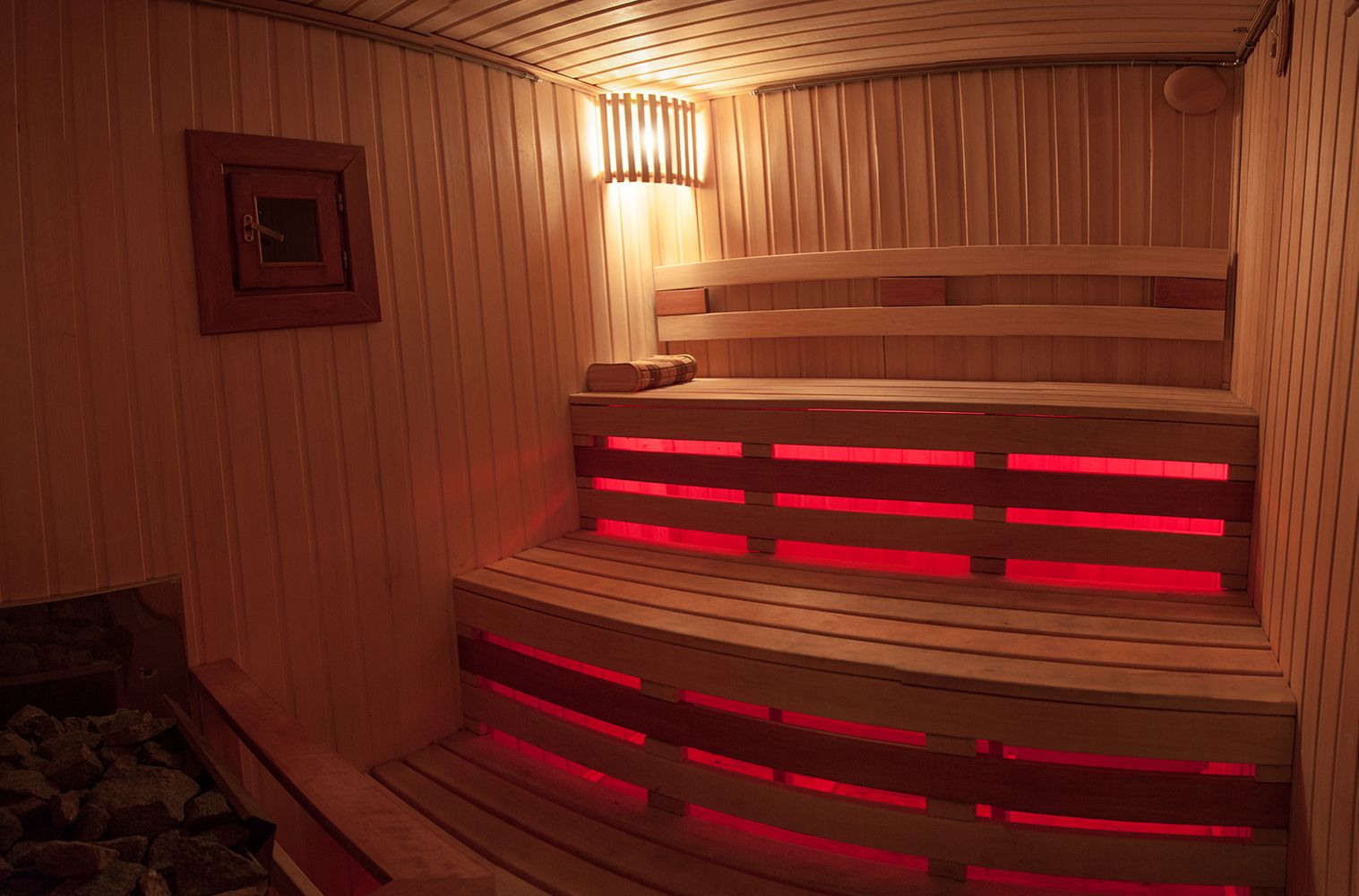

Если берется светодиодная лента для подсветки полков и под ними, то класс ее влагозащиты (последняя цифра в коде) должен быть не менее 7: IP*7 или IP*8. Если под полком будет размещен обычный светильник, то его класс защиты тоже должен быть соответствующим, потому что на него будет попадать вода. (В магазине вам скажут, что все они герметичные, но производитель обычно указывает класс защиты, и часто это IP54).

Не забывайте при монтаже, насколько важен теплосъем для нормальной работы светодиодных элементов – это может быть не только металлический радиатор с высокой теплопроводностью, но и вентиляция! Это правда – некоторые умельцы создают целые системы охлаждения для светодиодов. Но тут самое время подумать – может, все-таки, поставить УЗО и лампочки накаливания?

Маленькие хитрости освещения в парилке

Подписка на рассылку

Баня не только и не столько место, в котором моются. Баня дарит отдых, приятное времяпрепровождение, общение. А для этого необходимо создать уютную обстановку. Немалую роль в ее создании играет освещение в парилке бани и в помещениях для отдыха и водных процедур. Неяркий, приглушенный свет, подсвеченные элементы дизайна, потолок, и даже бассейн с подсветкой выглядит намного симпатичнее, чем самый крутой, но темный. Казалось бы, выбирать подходящие по дизайну светильники очень просто, благо моделей и видов сейчас множество. Однако к освещению бани, особенно к освещению в парилке бани, предъявляются серьезные требования в плане безопасности.

С электрикой в бане шутки плохи

В банях можно использовать только герметичные, влагостойкие осветительные приборы, способные выдерживать высокую температуру. Особенно это важно для парной, где влажность особо высокая. А без большого количества пара это уже не баня, а сауна.

Светодиодное освещение для бани: преимущества и недостатки

Сегодня огромной популярностью пользуются светодиодные светильники. Они надежны, долговечны, их легко встраивать в элементы дизайна и самого помещения. Поэтому их стараются использовать практически везде. И баня в этом плане не исключение.

Удобные, красивые светодиодные светильники позволяют создать уникальную, неповторимую по красоте подсветку или использовать уже наработанные дизайнерами приемы, которые дают возможность придать помещению особый шик. Например, чрезвычайно популярная сейчас имитация звездного неба изумительно выглядит в полумраке над бассейном.

Светодиодные светильники легко встроить даже в мебель комнат отдыха. Ими можно осветить душевую, раздевалку, любое помещение бани. Кроме парилки… И это, пожалуй, их единственный недостаток.

Светодиоды нельзя применять для освещения в парилке бани

Как бы вам ни хотелось использовать светодиодные светильники и в парилке, делать мы вам это очень не рекомендуем. Точнее, никто вам этого не запрещает… Но ведь в чем основные преимущества светодиодных светильников? В долгом сроке эксплуатации и пониженном энергопотреблении. А основной недостаток — высокая цена, правильно?

На энергопотребление условия парилки не влияют, зато на срок эксплуатации влияют критично. Светодиодные лампы не рассчитаны на очень высокую температуру парилки, и будут быстро выходить из строя. Это чревато лишними затратами и элементарным неудобством — кому приятно, когда лампа гаснет «на самом интересном месте», разумеется, во время вашего нахождения в бане?

Не хотите переплачивать во много раз — избегайте установки светодиодов в парилке. А в остальном светодиодные светильники для бани и сауны — лучший выбор!

Как я светодиоды в парилку ставил.

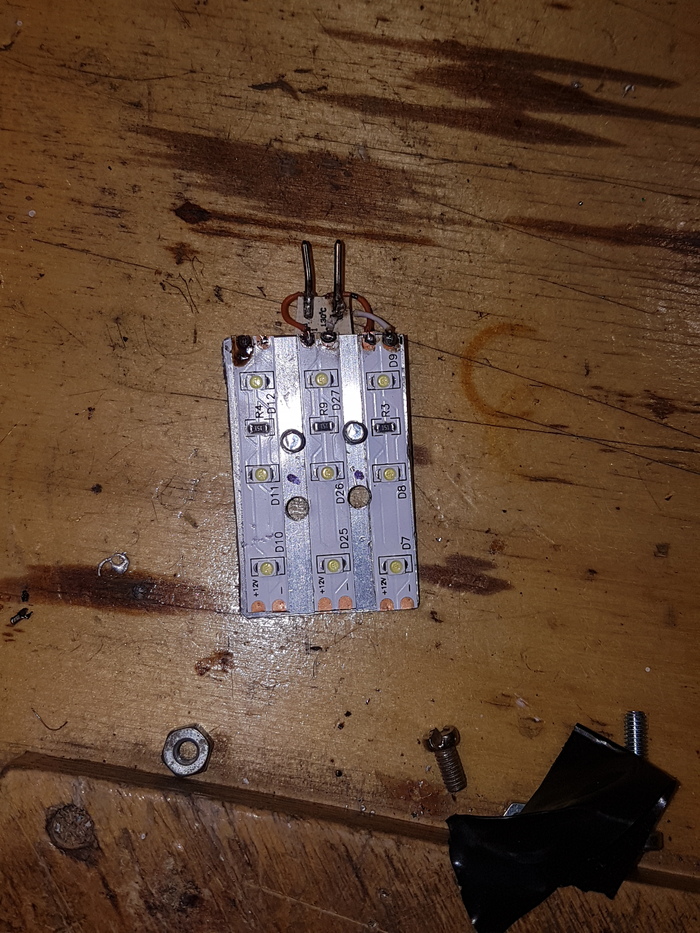

Привет, Пикабушчане. Может кому пригодится? Все говорят, что светодиоды в парилке работать не будут, но пока работает.

В бане заведено напряжение 12 Вольт и стоит 2 лампы накаливания по 60 Вт в парилке и одна в мойке. Так как, трансформатор старенький или просто рассчитан был на меньшую нагрузку, то эти лампы светились, скажем так, не очень ярко и периодически у ламп, которые в парилке окислялись контакты и они гасли, приходилось их откручивать и вкручивать заново. Поэтому решил лампы накаливания заменить на светодиодные, таким образом уменьшив ток потребления и вероятность окисления. Купил две лампочки на 12 Вольт по 3 или 5 ватт (точно не помню), поставил через переходник в плафоны, вроде все нормально. Но когда в парилке температура поднималась до 85 градусов и лампы работали в течении 10 минут, то они начинали гаснуть, а через некоторое время снова загораться. (Что естественно, ибо светодиодные лампы не предназначены для таких температур.) В каждой лампе есть схема ограничения + выпрямления тока, т.к. лампы после перегрева снова загорались было решено убрать лишнее и оставить только саму плату со светодиодами. Такую как на картинке:

Но проблема в том, что убрав»начинку», светодиоды стали питаться переменным током, следовательно появилось мерцание, которое хорошо заметно глазом. Поэтому выпрямлять ток было решено в распределительном щитке, там где невысокая температура, а не такая как в парилке. Нашел в интернете схему выпрямления и стабилизации тока: http://www.joyta.ru/3799-lm317-reguliruemyj-stabilizator-nap.

В качестве диодного моста использовал такой: KBPC25005 (MB2505), Диодный мост 25А 50В, с таким огромным током потому, что сначала думал оставить одну лампу накаливания. Вместо конденсаторов С1 и С2 поставил 5 таких: ECAP (К50-35), 2200 мкФ, 25 В. Вместо LM317 поставил LM338, R1 взял на 2 кОм, R2 220 Ом. Быстренько собрал, получив это:

Подключил к трансформатору вместе с платой со светодиодами, и отрегулировав напряжение на 12 вольт, заметил, что сама плата со светодиодами сильно греется (руке горячо), поэтому решил вместо платы со светодиодами использовать диодную ленту. Нашел алюминиевый уголок, отрезал от него часть, изогнул, чтобы вся конструкция вошла в плафон:

термостойкая подсветка для парилки. Можно ли использовать диодную ленту в бане?

Для создания комфортных условий в парной необходимо правильно спроектировать освещение с учетом назначения комнаты. Из-за повышенных температурных значений и влажности на использование некоторых осветительных устройств накладываются ограничения. Хорошим выбором становится светодиодная лента для бани, ей не страшна влага, такую подсветку можно монтировать в местах, доступ к которым затруднен. В сауну, где температура выше, чем в других комнатах, стоит приобрести термоустойчивую ленту.

Особенности

В большинстве банных комплексов окна отсутствуют или обладают маленькими размерами. Естественного освещения почти нет, так делают, чтобы по максимуму сохранять тепло.

При проектировании светового сценария не забывайте о том, что в парной царят повышенная влажность и сырость, наблюдаются постоянные температурные перепады.

Для освещения сауны идеально подходят светодиодные ленты. Применение такого освещения на минимальном удалении от воды не таит никакой опасности в отличие от использования обычных световых устройств. Для безопасной эксплуатации светодиодов достаточно позаботиться об изоляции проводки.

Эта разновидность освещения дает возможность творчески подходить к делу, создавать удачные композиции, состоящие из нескольких цветов. LED-ленты можно монтировать в любые места. Это замечательное решение для парной, купели и комнаты, предназначенной для отдыха. Очень эффектно смотрится светодиодная подсветка в зоне бассейна.

Световое оформление в банях, как правило, создают при помощи влагозащищенных лент бренда Harvia. Это лучший вариант, поскольку способен выдерживать долгие контакты с влагой без ухудшения рабочих функций.

Светодиодная подсветка функционирует от низкого напряжения – 12 вольт. Для ее подключения к источнику питания 220В нужен преобразователь. Ассортимент оборудования, предназначенного для создания систем освещения, внушительный, но изделия со светодиодами считаются самыми востребованными, поскольку способствуют экономии электроэнергии.

Подобная подсветка потребляет на 90% меньше электричества в сравнении с лампочками накаливания.

Осветительные системы такого типа обладают целым списком неоспоримых достоинств.

1. Стойкость к влаге. Лентам со светодиодами не страшны контакты с водой, которой много в парилках. Они способны долго функционировать в условиях повышенной влажности, и это не оказывает отрицательного влияния на их работоспособность. На лентах, обладающих влагозащищенными свойствами, стоит обозначение IP67, IP68 или и IP65. Первые два обозначения говорят о том, что изоляция целостная, а вторая, что защита имеется только с одной стороны.
2. Продолжительный срок службы.
3. Сбережение энергии. Это маломощные устройства, поэтому большого количества электричества им не требуется.
4. Безопасность. Функционируют от низкого напряжения, синтезируют яркий свет при минимальной мощности.
5. Возможность создания оригинальных световых композиций за счет применения монохромных или разноцветных светодиодов.
6. Простота установки. Гибкость лент упрощает их монтаж, дает возможность претворять в жизнь различные идеи, связанные с улучшением интерьерного облика.
7. Способность функционировать в толще воды (в бассейнах). Ленты такого типа герметичны, поэтому их можно применять для освещения искусственных водоемов.

К минусам можно отнести воздействие высокого температурного режима на продолжительность функционирования подсветки. В парилках температура повышается до 120 градусов – это чревато ранним выходом из строя осветительных приборов. Светодиодные элементы, на базе которых изготавливают LED-ленты, рассчитаны на эксплуатацию в диапазоне от -30 до +40 градусов.

В комнатах с более высоким температурным режимом рекомендуется использовать оптоволокно.

В продаже встречаются термоустойчивые модификации светодиодных ламп с силиконовым покрытием. Этот слой обеспечивает защиту диодов от отрицательного влияния предельных температур.

Как выбрать?

Термостойкая влагозащищенная лента, работающая от напряжения 12 вольт, прекрасно справляется со своими задачами. На стадии выбора подобных изделий первостепенное внимание следует обращать на класс пылевлагозазищенности. Чем выше это значение, тем лучше. Самым оптимальным вариантом считается IP68.

Отдавайте предпочтение модификациям, при изготовлении корпуса которых не применяется пластик и иные материалы, не способные переносить высокие температурные воздействия.

Самыми долговечными являются металлические, керамические и стеклянные изделия. Эти материалы не боятся жара и прекрасно подходят для парилок.

В целях защиты световых приборов от влаги применяются герметичные прокладки в области резьбы. Можно установить в сауне оборудование бренда Lindner.

Многие владельцы бань принимают решение о создании точечной подсветки, монтируют световые устройства в напольную поверхность и лавочки. Для придания обстановке загадочности лампы закрывают наличниками или скрывают их под абажурами, выполненными из дерева. В любой из таких светильников можно поставить LED -лампочку с подходящим цоколем.

При подборе ленты для парной принимайте во внимание, в каких условиях она будет эксплуатироваться. Световое оборудование должно быть термоустойчивым, выдерживать температуру до 120 градусов, обладать влагозащищенным корпусом (удостоверьтесь, что на изделии стоит обозначение от IP65), работать при низком напряжении.

Размеры кристаллов должны быть небольшими – это позволит предотвратить перегрев.

Для защиты высокопроизводительной светодиодной ленты от перегревания можно установить ее в радиатор. Но желательно монтировать такие устройства в стену, так как металлические поверхности быстро нагреваются.

Где и как разместить?

При создании освещения в парной нужно позаботиться о наличии надежной проводки, имеющей защиту от влаги и высоких температур. Для установки используют термоустойчивые провода РКГМ либо специальные кожухи, выполняющие защитную функцию.

Модуль питания с выключателями следует размещать в комнатах отдыха, ведь влажность в них меньше, чем в парилке, а температура в пределах нормы. Это уменьшит вероятность удара током.

К одному модулю можно подсоединить ленту, имеющую стандартную длину. К удлинению прибегать не стоит – это чревато утратой работоспособности. Но допускается параллельное подключение нескольких штук, на эффективности схемы это не скажется.

Для подсоединения LED-подсветки понадобится RGB-контроллер, он будет отвечать за переключение цветов. Подачу электричества рекомендуется выполнять через УЗО, оно предотвратит утечку токов. Если нарушится изоляция сети, он будет уходить в землю, появится опасность поражения током. УЗО применяются для размыкания цепей питания с целью нивелирования опасности.

Световые приборы в бане нужно подсоединять через УЗО. На следующем этапе монтируют блок питания, преобразующий напряжение, делающий его постоянным. Преобразующее устройство должно обладать более высокой мощностью, чем суммарная производительность светодиодных лент. На концах лент ставят заглушки. Для изоляции применяют термостойкий герметик.

В любом помещении можно выделить специфичные точки, больше других подходящие для установки световых приборов.

При проектировании освещения в парной главное не располагать светильники в местах максимального жара – рядом с печкой и дымоходом. Размещайте их там, где они не будут мешать, например, вдоль полочек или за накладками, выполняющими декоративную функцию.

В моечной свет должен быть более ярким, чем в парилке. Световое оборудование монтируют в стороне от водных потоков. Предпочтение следует отдавать вариантам с защищенным от влаги корпусом, поскольку нельзя полностью исключать взаимодействие с водой.

В душевых и зоне бассейна нужно устанавливать целиком изолированные светильники. Точечную подсветку можно применять в целях зонирования пространства. В комнате отдыха световые приборы размещают произвольно, полагаясь на фантазию, четких предписаний нет. Можно закрепить лампы на стенах и даже повесить люстру.

Перед фиксацией светодиодной ленты нужно определить суммарную мощность световой системы. В соответствии с этим подбирают блок питания, он должен быть мощнее.

В преддверии монтажа ленты с поверхности удаляют загрязнения и изолируют. После удаления защитной мембраны закрепляют ее на поверхности. При необходимости уменьшения длины используют канцелярские ножницы. На этапе подключения в обязательном порядке соблюдают полярность.

Правильно установленная LED-лента в помещениях банного комплекса не требует дополнительного ухода в течение всего срока эксплуатации. Но для его продления нужно грамотно выбирать место установки.

Примеры освещения

Разместить светодиодные ленты в интерьере бани можно несколькими способами. С помощью такой подсветки легко придать индивидуальность помещению, сделать атмосферу более уютной и располагающей к отдыху. Для этого достаточно расположить светодиодные ленты синего и белого цвета на полках и спинках.

Нежелательно выполнять подсветку в красной гамме – это смотрится раздражающее. Светодиодное освещение можно комбинировать с другими световыми приборами, главное, чтобы они удовлетворяли требованию термостойкости. Допустимо сочетание нескольких оттенков свечения, но без перебора.

Помните, что обстановка в банном комплексе должна быть расслабляющей, грамотно выстраивайте освещение.

Создать световой сценарий в бане нетрудно, главное правильно подобрать и разместить оборудование, светодиодные ленты подходят для этого как нельзя лучше.

Обзор светодиодной ленты для бани и сауны смотрите далее.

Можно ли устанавливать светодиодное освещение в сауну

Особенности

Существуют определенные особенности проведения освещения и электричества в баню, многое зависит от безопасности приборов, а также от других условий – температуры помещения и влажности воздуха. Если обобщить, то можно прийти к выводу, что в предбаннике эти параметры приблизительно идентичны параметрам атмосферы, которая царит в ванной комнате в обычной квартире.

Если же баня сконструирована так, что в помещение перед непосредственно самой парилкой попадает пар в достаточном количестве для его скопления или же выпадения конденсата, то во время проведения проводки необходимо как-то обозначить это место на схеме.

Современный рынок имеет несколько универсальных вариантов электропроводки для укладки в помещениях с повышенной влажностью, они имеют специализированное исполнение. Однако цена у таких материалов довольно высокая, что не выгодно для тех, кто строит небольшую парную для себя и своей семьи.

В связи с этим, есть альтернативное решение проблемы исходя из того, что основным моментом, на который стоит обратить внимание при проводке электричества, как уже упоминалось ранее, является температура и уровень влаги в помещении.

Раньше проводку в таких условиях прокладывали в заранее приготовленных трубах, они были оцинкованные и полностью покрыты теплоизоляцией. Можно использовать такой способ и теперь, но также необходимо соблюсти следующие условия:

• при укладке труб необходимо сделать так, чтобы они были выше всех емкостей и труб с водой;
• в помещении присутствуют раскаленные элементы – печки или другие нагревающиеся приборы, необходимо прокладывать провода электроосвещения максимально далеко от них;
• если проводка по своим свойствам обычная, то перед тем как прокладывать по трубе, ее необходимо обернуть защитным слоем стеклоткани, требуемая толщина – порядка 2 мм.

Необходимо не забывать и о выключателях и розетках, которые смогут нам понадобиться в предбаннике, лучше устанавливать там устройства с водозащитным корпусом.

Выбираем напряжение

Кроме комфорта, отдыха и пользы, баня – это сложные условия для электропроводки и осветительных приборов.

В бане высокая влажность и температура. Это крайне нежелательные условия для любых электрических цепей. Брызги воды – еще один опасный фактор. Как в таких условиях избежать риска поражения электрическим током?

Чтоб обезопасить себя и окружающих, используйте для проводки в бане термостойкие кабеля. Они обычно идут в одножильном виде, поэтому чтите этот факт при расчёте. Обычный кабель вблизи печки может не выдержать высоких температур.

По способу прокладки возможны оба варианта – наружный и внутренний. Естественно, лучше обеспечить максимальную защищенность и удаленность от людей любого вида проводки.

Если вы используете наружный метод прокладки, используйте специальные фарфоровые изоляторы, чтобы изолировать кабель от стены.

Выключатели и розетки из парилки исключаем. Лучше установить их в предбаннике, или любом другом относительно прохладном и сухом месте. Ввод электроэнергии нужно осуществлять через устройство защитного отключения (УЗО).

Каким напряжением питать электрические цепи в сауне? При соблюдении всех мер безопасности и советов по организации электроснабжения, можно использовать напряжение 220В.

Однако, обилие вариантов повреждения целостности электропроводки, заставляют задуматься об использовании пониженного напряжения 12-24-36В. Это безопаснее и не повлечет дополнительных затрат. Электронные трансформаторы и блоки питания для светодиодов на 12В в последнее время упали в цене.

Например, устройство питания на ток в 10А, который сможет обеспечить питанием 5 метров мощной светодиодной ленты в бане, стоит порядка 10-15 долларов!

Разновидности

На рынке представлена осветительная продукция широкого спектра, но далеко не каждая модель подходит для бани, так как разница в температуре и большая влажность в помещении по плечу далеко не всякому осветительному прибору.

Есть несколько основных разновидностей светильников для бани, среди них бывают влагозащищенные, термостойкие, светодиодные, влагостойкие, низковольтные, беспроводные и так далее. Обо всех необходимо рассказать по порядку:

Галогенные лампы

Самые устойчивые к высоким температурам лампы – галогенные. Мощность таких светильников колеблется от 20 до 35 Ватт, максимальный нагрев для них составит 400 градусов. Важным аспектом является то, что напряжение, используемое светильниками, не является опасным для людей, а контакты у них защищены от влажности. К тому же галогенные лампы имеют приятный внешний вид, есть возможность подбирать плафоны разных цветов.

Светодиодные светильники – одни из самых экономичных и экологически чистых вариантов освещения, однако, в парилке их лучше размещать как можно ниже, так как жару и влагу они переносят довольно трудно. Такие лампы зачастую используют в качестве подсветки, их можно разместить за полками, они смогут подсвечивать комнату различными цветами, так как спектр у них довольно широк.

Помещение со светодиодами будет всегда хорошо освещено, при этом такие лампы не потребляют большое количество электроэнергии.

Приобретая влагозащищенные светильники для бани необходимо учитывать несколько аспектов:

1. На коробке или каркасе светильника необходимо посмотреть информацию о том, насколько высока степень защиты этой модели от влажности, для этого есть определенная международная классификация; приемлемо будет значение IP 45 и выше.
2. Помимо того, что лампы должны быть влагостойкими, также и термостойкими – в парной температура воздуха может колебаться от 60 до 120 градусов и светильник должен быть предназначен для таких скачков температур; ну а для потолочных моделей стандарты еще выше, так как им необходимо работать при температуре до 300 градусов по Цельсию.

Самыми лучшими влагозащищенными светильниками можно назвать оптоволоконные лампы. Приобретая оптоволоконный осветительный прибор можно быть уверенным в его влагостойкости, даже не обращая внимания на коэффициент степени защиты. Это возможно благодаря специфическим свойствам материала, оно способно пропустить через себя только световые волны, но не электричество. Такие лампы можно также использовать в резервуарах с водой и бассейнах.

Также плюсом этих ламп будет выступать довольно мягкий свет, который поможет создать уютную атмосферу и расслабиться.

На сегодняшний день светильники для парной в баню классифицируются по типу прибора и источнику лампы. Рассмотрим типы моделей.

Традиционные

Данные устройства представляют собой не что иное, как классические лампы в закрытых плафонах, которые крепят на стену либо потолок. Конструкция отличается лаконичной формой (чаще круглой), состоит из надежного и герметичного корпуса, а также термостойкого стекла преимущественно матового типа. Данные модели имеют невысокую стоимость, что и делает их востребованными у покупателей.

Светодиодные

Данные устройства на сегодняшний день прочно вошли в тройку самых востребованных моделей, они имеют массу разновидностей. Основным преимуществом данных устройств является устойчивость к воздействию любого температурного режима и влаге. В зависимости от типа светильника его можно монтировать даже на дно бассейна, поэтому данное устройство для бани подходит куда лучше других разновидностей. Внешний вид таких устройств зависит от желания покупателя.

Отличительной особенностью герметичных приборов является наличие специальной силиконовой пленки, которая защищает источники света. Размеры светодиодов могут быть разными, что отражается на степени интенсивности светового потока. При этом наличие пленки делает свет мягким и рассеянным. По форме светодиодные светильники представляют собой точечные модели, панели и гибкую диодную ленту с разной плотностью диодов на квадратный метр.

Оптоволоконные

Данные устройства представляют собой стеклонити с источниками света на концах. Внешне они напоминают светильник в форме метелки со светящимися концами. Данное освещение имеет высокую степень безопасности, так как оптоволоконные нити способны выдерживать температуру до 200 градусов. Им не страшны любые экстремальные условия, эти светильники отличаются долговечностью, обеспечивают в парной ровный и мягкий свет.

Преимуществом такого освещения является и тот факт, что его можно сделать самостоятельно, не прибегая к помощи специалиста со стороны. В этом случае немаловажным фактором является установка проектора за пределами влаги и жары (в другой комнате), в то время как сами провода могут выходить в парную, составляя, например, настенное панно. При этом чем больше толщина пучка, тем больше возможностей дизайна (например, можно воссоздать звездное небо с мерцающими звездами разной величины).

Какие светильники можно использовать?

Специалисты сходятся во мнении, что для того чтобы сделать освещение в бане, не стоит выбирать лампы дневного света, так как они не устойчивы к высоким температурам и влажности.

Лучше выбрать галогенные или светодиодные светильники, также подойдет оптоволоконная лампа, но все это необходимо обязательно закрепить защитным плафоном. В предбаннике можно использовать сразу два светильника с параллельными включениями источника света, чтобы добавить комнатному освещению яркости.

Интересным вариантом будет установка небольших светодиодных светильников на потолке помещения, их размещают точечно по всему периметру, хорошо для таких целей подойдут светодиоды для ванных комнат. Это, скорее, вариант для предбанника или комнаты отдыха, так как высокие температуры не всегда позволят ленте из светодиодных лампочек работать исправно.

Также светодиодные светильники можно использовать в качестве аварийного освещения в парной, это делается при помощи установки не очень большого аккумулятора на 12 Вольт и нескольких разноцветных полос светодиодов: ими помечаются потенциально травмоопасные места в парной, затем светодиоды подключаются к специальному блоку, на котором имеется индикатор напряжения сети.

Не рекомендуется в русскую баню крепить светильники с лампами накаливания, так как у них есть риск создания повышенного напряжения работы сети, к тому же они не имеют никакой специальной защиты. Оптимальным вариантом для парной будет галогенный светильник на 12 Вольт, имеющий керамический патрон, а также уплотненный специальным резиновым кольцом.

Нужно помнить, что устанавливать освещение в бане самостоятельно не стоит, это помещение повышенной опасности из-за достаточно высоких температур. Обязательно нужно соблюсти все нормативы, которые установлены сводом правил устройства электроустановок.

Поставить светильник своими силами в бане также можно, есть несколько этапов:

• Сначала необходимо наметить те места, где будут располагаться светильники, а также отметить карандашом или маркером места вывода проводов; очень важно рассчитать расстояние между лампами, если есть необходимость сделать несколько источников освещения.
• Дальше необходимо провести электропитание, которое помещается в специальный гофр, который защищает от нагрева.
• До начала всех работ необходимо точно проверить разводку проводов.
• Далее обшиваются стены, в них вырезаются отверстия по форме светильников, точные параметры которых указаны в паспорте.
• Монтаж врезных светильников отличается от накладных, у первого разрезаются провода, а затем крепятся к патрону, а у второго фиксируют монтажную пластину.
• Если планируется устанавливать лампы мощностью 12 Вт, то необходимо подключить трансформатор, понижающий до нужной мощности подачу электричества; его необходимо укладывать в каркас.
• Вкручивают лампы только после того, как смонтировали все освещение.

Подробнее о светильниках для бани вы узнаете из следующего видео.

В первую очередь обращайте внимание на класс пылевлагозащищенности светильника, чем он выше – тем лучше. Идеальный вариант, чтобы класс защищенности был IP68.

Второе, на что следует обратить внимание, это материал из которого изготовлены светильники. Подобные светильники производит фирма lindner, они очень востребованы и регулярно применяются в саунах.

Их корпус изготовлен из железа, керамики и стекла, что обеспечивает устойчивость к высоким температурам, и идеально подходит для бани.

Рудничные светильники и светильники для ЖКХ разных вариаций – тоже отлично походят для бани. Они должны быть защищены от влажности, оборудованы герметизирующими прокладками на стыках и не иметь пластиковых деталей.

Вот пример отличного светодиодного светильника для парилки. В отдельных случаях есть возможность вмонтировать точечные светильники в пол или лежаки.

Защищенные светильники для бани выглядят не очень эстетично. Зачастую их закрывают деревянными абажурами или зашивают наличником. В любой из описанных светильников можно установить светодиодную лампу соответствующего цоколя.

У всех светодиодных ламп есть проблема – перегрев. Высокая температура (более 70 градусов) — главный враг светодиодов.

Чтобы использовать светодиодные лампы для сауны — устанавливайте их за нижними полками или вдоль пола. Старайтесь опустить как можно ниже и вынести подальше от печи. Если планируете осветить сам нагреватель – используйте оптоволоконное освещение.

На фото светильники на противоположном от нагревателя конце комнаты и под полками, где температура значительно меньше.

Вы знаете, что горячий воздух поднимается вверх и под потолком температура может достигать смертельных для LED 100 градусов. Такое расположение в какой-то степени обезопасит светодиоды от перегрева, что (хоть и с натяжкой) позволит установить светодиодные лампы в парилку.

Модели

Выбирая различные модели светильников, нужно также отталкиваться от того, где именно он будет установлен, температура и влажность воздуха также являются решающими факторами, на которые опираются при поиске подходящего варианта.

Если свет необходимо провести в парилке, то, главное, не устанавливать его в потенциально опасном месте – около нагревательных элементов. Хорошим вариантом будет размещение на потолке или на стыке стен.

Модели горизонтальных светильников на месте стыковки потолка и стен можно также назвать вполне подходящим вариантом. Декоративный экран для углового или горизонтального типа светильников можно приобрести в магазине или же сделать своими руками, тогда дополнительно можно будет установить в угол парилки светодиодную ленту, при помощи негорючего материала закрепить ее к стене.

Если хочется творчески подойти к украшению помещений в бане, то можно изготовить некоторые элементы освещения своими руками. Однако здесь стоит понимать, что речь идет не о самостоятельной сборке электроприбора, а, скорее, о декорировании уже имеющегося, путем создания дополнительных элементов. В интерьере парилки зачастую преобладают деревянные материалы, поэтому изготовление решетки или абажура из дерева будет подходящим стилистическим решением.

Такие деревянные абажуры будут нести даже не столько эстетическую функцию, сколько защищать настенные светильники от повреждений и прямого попадания воды. К тому же при помощи решетки освещение будет более мягким, рассеянным – находиться в помещении станет еще уютнее и приятнее. Переживать насчет материала для изготовления таких декоративных элементов не стоит, вполне можно использовать остатки, которые не были выброшены после облицовки стен или потолков бани, это также поможет поддержать единую стилевую концепцию.

Однако если есть желание наполнить парную ароматами, способствующими расслаблению и отрешению от каждодневных проблем, можно изготовить абажур под старину из лиственницы или кедра, к тому же эти материалы еще и довольно прочные и долговечные.

Для того чтобы изготовить абажур или решетку самостоятельно, необходимо иметь элементы для каркаса и несколько мелких реек, которые будут закрепляться сверху и снизу готового изделия. Конечно, при изготовлении светильника есть определенные моменты, на которые стоит обратить внимание:

• Размер самого светильника будет диктовать длину рейки для абажура, также не должно быть никаких острых углов, их необходимо отшлифовать или же округлить, это нужно, с точки зрения безопасности, а также для придания более эстетичного внешнего вида изделию.
• Форма и вид решетки будет различаться в зависимости от размеров самой лампы, к примеру, если нам необходим каркас для настенного светильника, то его следует выполнить в форме полукруга или прямоугольника; решетка для углового светильника будет выполняться в виде трапеции.
• Крепить такие светильники лучшего всего на саморезы, но, с точки зрения безопасности, их необходимо спрятать вовнутрь, чтобы при нагревании они не нанесли вреда.

При освещении других помещений в бане можно использовать светильники уже не с такими строгими характеристиками, традиционно предбанник украшает люстра, которая размещается посередине потолка или несколько светильников, устанавливающиеся прямо в сам потолок.

Как сделать освещение парной?

Светильники со светодиодными лампами в 99% случаев не предназначены для сауны. 1% — это специализированные светильники или индивидуальные решения профессионалов.

Существует специальные решения, которые помогут их адаптировать для работы в повышенной температуре. Например, термостойкая светодиодная лента для бани. Она покрыта толстым слоем защитного силиконового покрытия, устойчивого к высоким температурам.

Её внешний вид напоминает шнур дюралайт. А исполнение позволит реализовать желаемое светодиодное освещение бани. Работа с ней аналогична работе с обычной лентой.

Как и обычная , светодиодная лента для парилки бывает различных цветов. Ее плюсом является высокие значения светового потока.

Светодиодная подсветка в бане

В целом, подобная светодиодная лента в парилке работает также, как и обычная при комнатной температуре. Будьте внимательны при покупке, экземпляр на первой картинке имеет напряжение питания – 24 вольта. Позаботьтесь о соответствующем блоке питания.

Помните! Светодиоды при освещении парной работают в предельных температурных режимах, а в некоторых случаях и запредельных. Не стоит надеяться, что они выработают необходимый ресурс в 30 000 – 50 000 часов.

Однако качественные брендовые лампы и ленты могут комфортно работать в этом диапазоне. Лучше приобретать специализированную теплоустойчивую продукцию. Для выбора без ошибок – пользуйтесь каталогами от производителей.

В целом освещение сауны светодиодами имеет смысл, если вы будете их питать от блока питания с пониженным напряжением. Все блоки питания для светодиодной ленты имеют гальваническую развязку, и более безопасны, чем 220В светодиодные ленты и лампы.

Помните про проблемы LED с высокими температурами. Если нет желания регулярно обслуживать, ремонтировать и заменять светодиодные инсталляции – лучше рассмотрите альтернативные источники освещения. Финские инженеры активно продвигают способ освещения бани с помощью оптоволокна. Это кардинально иной способ освещения.

А вот теперь, давайте разберемся с тем, как сделать светодиодное освещение бани самому — и так, чтобы оно не только долго служило, но и радовало глаз. Для этого давайте сначала разберем требования к освещению парной, а уже затем рассмотрим различные варианты схем освещения.

Понятное дело, начнем с требований. Ведь уже исходя из них мы будем производить выбор вариантов освещения. И в зависимости от применяемого варианта можем видеть их технические преимущества.

Нормы освещенности в бане

• Начнем с общей освещенности в парной. Согласно СНиП 23-05-2010 минимальная освещенность в этой комнате должна составлять 75лк. Много это или мало? Давайте посчитаем.
• Допустим, у нас имеется парная 3×3 — то есть, площадью 9м2. Для данного помещения нам будут необходимы лампы со световым потоком не меньше чем 9×75=675лм. Это примерно соответствует световому потоку лампы накаливания в 60Вт, а если это будет светодиодное освещение сауны, то будет достаточно лампы в 10Вт.

Зависимость освещённости поверхности от точки установки светильника

• Кроме светового потока, особые требования предъявляются и к самому светильнику. Так как парная у нас относится к особо влажным помещениям, то светильник должен иметь класс защиты не мене чем IP

На фото матовый светильник для бани

• Кроме того, светильник обязательно должен быть матовым. Это исключит его ослепляющее воздействие, и поможет осветить запаренное помещение.
• Теперь, что касается проводки. Согласно норм ПУЭ, напряжение освещения в парной должно быть 12В. Поэтому вам потребуется установка трансформатора 220/12В. Причем, расположен он должен быть в смежном сухом помещении. Эта же норма касается и выключателя, который запрещено располагать внутри парной.

Трансформатор 220/12В

• Так же стоит упомянуть и способ монтажа проводки. Пункт 7.1.37 ПУЭ для таких помещений как парная рекомендует применять открытый способ монтажа проводки. Но, как говорит инструкция, рекомендация — это не обязательство. Поэтому, можно использовать и скрытый тип проводки.

Правильный монтаж электропроводки по деревянным поверхностям

• Но тут следует помнить о том, что парная обычно имеет облицовку из дерева. А это — сгораемый материал. Для него монтаж проводки следует выполнять только в металлической трубе или гофре.

Ну а теперь мы готовы рассмотреть, как выполнить светодиодное освещение для сауны. Здесь возможно сразу несколько вариантов, поэтому вы сможете выбрать наиболее удачный для вас.

Свет в сауну через окошко

• Начнем с варианта установки верхнего освещения. Как вы уже могли понять, светодиодная лампа вряд ли будет служить вам долго при ее установке под потолком. Поэтому здесь возможен только один вариант – установка лампы в сос

выбор и установка своими руками

Посещение сауны – приятная и расслабляющая процедура. Почти на каждой даче имеется такая постройка, где можно отдохнуть, снять груз проблем. Чтобы создать комфортные условия, нужно позаботиться об освещении в бане, учитывая специфику помещения.

Влажность и высокая температура возлагают ограничения на применение ряда осветительных приборов. Отличным решением станет светодиодная лента для сауны, потому что она не боится воды и легко монтируется в труднодоступных местах. В парилке, где высокая температура, хорошо используется термостойкая светодиодная лента.

к содержанию ↑

Особенности подсветки в бане

В большинстве случаев, в бане нет окон или они очень маленькие в целях сохранения тепла, так что рассчитывать на естественное освещение не приходится. Нужно сделать качественное искусственное освещение, хотя в бане присутствуют вода и сырость повсюду, а также перепады температур. Удобным вариантом станет светодиодная лента с изолированной проводкой.

Внимание! Использование светодиодной ленты вблизи воды безопасно. Следует лишь изолировать проводку.

Данный вид освещения позволяет творчески подойти к делу, подбирать цветовые композиции, устанавливать в любые места. Использовать в парилке, купели, в комнате отдыха и в бассейне.

Для такой цели часто используют светодиодную влагозащищенную ленту марки Harvia (IP65, IP67, IP68). Это предпочтительный вариант, так как может выдерживать продолжительный контакт с водой без потери работоспособности. Лед-подсветка работает от низкого напряжения 12 вольт, но, чтобы подключить ее к сети 220 В, необходимо установить преобразователь – блок питания.

Среди многообразия светового оборудования, светодиодная продукция является наиболее предпочтительной, так как экономична (потребляет на 90 % меньше электроэнергии по сравнению с лампами накаливания) и безопасна.

к содержанию ↑

Преимущества и недостатки

Светодиодные светильники в бане имеют неоспоримые преимущества:

1. Устойчивость к влаге. Led-ленты не боятся воды, которой предостаточно в банных помещениях. Могут служить длительное время в условиях влажного воздуха, сохраняя рабочие характеристики.

Внимание! Светодиодные ленты, обладающие свойствами влагозащищенности, обозначены маркировкой IP67, IP68 (цельная изоляция) и IP65 (защитный слой с одной стороны).

2. Длительный срок работы.
3. Энергосбережение. Позволяют экономить 90 % электроэнергии за счет малой мощности.
4. Безопасность. Работа от низкого напряжения 12 вольт, не вредного для человека.
5. Яркий световой поток при низкой мощности прибора.
6. Использование одноцветных и многоцветных светодиодов, позволяющих создать красивую композицию.
7. Гибкость ленты и легкость монтажа позволяют реализовать множество творческих идей по улучшению внешнего вида помещений.
8. Могут работать в толще воды (в бассейне).

К недостаткам относится влияние высокой температуры на длительность работы ленты. В парной температура воздуха достигает 120 градусов, и это может привести к преждевременному разрушению осветительного оборудования.

Светодиоды, на основе которых создаются лед-изделия, рассчитаны на использование при температуре от -30 до +40 градусов Цельсия. В жарких помещениях лучше применять оптоволокно. Существуют светодиодные лампы термостойких моделей, покрытые двухкомпонентным силиконом. Этот материал надежно защищает диоды от негативного воздействия высоких температур, поэтому термостойкие светодиодные ленты хорошо подходят для освещения парилок.

к содержанию ↑

Правила установки

Хотя лед-ленты запитываются от низкого напряжения, проводка должна быть качественной и защищенной от воздействия влаги и высоких температур. Для монтажа применяются термостойкие кабели РКГМ или защитные кожухи из металла.

Блоки питания и выключатели нужно располагать в комнатах отдыха (где низкая влажность и нормальная температура), а не в парных и душевых (помывочных), чтобы минимизировать риск поражения электрическим током. К одному блоку можно подключить led-ленту стандартной длины 5 метров. Она продается в катушке. Удлинять ее не стоит, это может привести к потере работоспособности, но можно подключить несколько штук параллельно без потери эффективности по схеме.

Для подключения цветной led-ленты потребуется RGB-контроллер, выполняющий функцию переключения цветов.

Ввод электроэнергии лучше всего осуществить через УЗО (устройство защитного отключения). Оно защитит от утечки токов. То есть, если произойдет нарушение изоляции сети и ток начнет уходить на землю, возникнет угроза поражения электричеством. УЗО разомкнет цепь питания, тем самым исключит опасность.

После УЗО подключается блок питания, который преобразует напряжение 220 В 50 Гц в постоянное 12 В. Мощность преобразователя должна быть выше суммарной мощности лед-лент. Обычно на 5 метров достаточно 10 А. На конец ленты при помощи термостойкого герметика устанавливается заглушка. Соединительные коннекторы также закрепляются и изолируются термостойким герметиком.

к содержанию ↑

Какие светильники можно использовать

При выборе ламп в первую очередь нужно обращать внимание на класс пылевлагозащищенности. Чем класс выше, тем лучше. Идеальный вариант – IP68. Нужно выбирать такие лампы, в конструкции корпуса которых не используется пластик или другие материалы, не выдерживающие высокую температуру. Лучше всего корпус из железа, керамики и стекла. Такие материалы хорошо выдерживают жар и подходят для бани. Светильники должны быть защищены от влажности герметическими прокладками на резьбовых соединениях. Подойдут настенные плафоны с цоколем Е27 фирмы Lindner, они очень популярны и используются в саунах.

Допускаются вмонтированные точечные светильники в пол и лавки. Чтобы придать обстановке загадочность, можно зашить лампочку наличником или спрятать осветительный прибор под деревянный абажур. В любой вышеописанный светильник можно установить лед-лампу подходящего цоколя.

к содержанию ↑

Где лучше всего размещать осветительные приборы

В каждом помещении есть свои специфические места размещения светильников:

1. В парилке. Главное правило – не размещать в местах наибольшего жара, а именно возле печки и дымохода, на потолке, высоко на стене. Предпочтительно устанавливать на нижних уровнях, чтобы не мешали людям и не соприкасались с ними. Под лежаками, вдоль полок, за декоративными накладками, в углах, на полу. Выключатель и блок питания монтировать в комнате отдыха или другом помещении с нормальной влажностью и температурой.
2. В моечной. Освещение должно быть ярче, чем в парной. Лампы располагаются в стороне от потоков воды. Желательно подбирать влагозащищенные модели, так как возможен контакт с водой. В душевых и бассейне следует использовать полностью покрытые изоляцией осветительные приборы. Допускается использование точечного освещения для зонового разделения пространства.
3. В комнате отдыха. Размещение произвольное, полностью зависит от воображения дизайнера. Разрешается вешать люстры, делать крепление ламп на стены. Здесь располагаются все блоки питания, выключатели и розетки.
к содержанию ↑

Порядок монтажных работ

Устанавливают ленту в следующем порядке:

1. Вычисляют суммарную мощность конструкции.
2. Устанавливают блок питания с запасом по мощности в 15-20 % за пределами парной и помывочной (в комнате отдыха или предбаннике). Там же ставят выключатель.
3. Подключают ленту к контроллеру по обозначениям B, G, R, V+.
4. Очищают, обезжиривают и изолируют поверхности для установки ленты.
5. Удаляют защитную пленку и фиксируют лед-ленту на поверхности. Если надо укоротить ее, отрезают в отмеченных местах канцелярскими ножницами.
6. Подсоединяют к блоку питания, обязательно соблюдая полярность.

Понятно, что провести свет в бане несложно. Потратить немного времени на выбор оборудования, монтаж и продолжительное время наслаждаться результатом своих трудов.

Светодиодная лента для сауны: выбор и установка своими руками

Какие светильники лучше использовать в бане: примеры и советы профессионалов

Баня – это не только место для обеспечения гигиены, но для максимального комфорта и расслабления. Все в ней должно быть обустроено так, чтобы человек чувствовал себя спокойно, умиротворенно, а главное – безопасно. Вопрос, какие светильники лучше выбрать для бани, касается не только красоты и удобства использования, но и безопасности. Экстремальные условия использования выдвигают особые требования к осветительным приборам.

Каждое помещение бани несет свою функцию, не везде температура и влажность зашкаливают. Например, в комнате отдыха и раздевалке можно установить стандартное освещение, соответствующее дизайну интерьера. Исключение могут составить разве что дачные бани, которые не используются зимой – стеклянные лампы при низких температурах могут лопнуть. При этом помывочная зона, парная, сауна, хаммам требуют соблюдения вполне конкретных требований безопасности.




Основные требования

Традиционные люстры и бра для обычных комнат не подходят для использования в зонах с повышенной влажностью и температурой. Дело не только в плафонах, но и в основных источниках света. К основным требованиям можно отнести:

• защищенность от влаги, пара;
• устойчивость к высоким температурам – стойкость к нагреванию всех элементов до 200 градусов;
• неяркое, но достаточное рассеянное освещение;
• нетоксичность – все элементы при нагревании или взаимодействии с водой не должны выделять вредных веществ;
• легкая замена – без необходимости снятия обшивки;
• полная герметичность и способность к отводу тепла.

Основные требования касаются безопасности. Так, например, если от перегрузки стеклянная лампа взорвется, ее осколки могут поранить посетителей. Рекомендуется устанавливать осветительные приборы на некотором расстоянии от нагревательных – так снижается вероятность перегрева лампы.

Особое внимание уделите проводке. Из-за высокой температуры некачественная изоляция может разрушиться, что чревато коротким замыканием и пожаром.

Также это опасно и для влажных зон. В обоих помещениях плохо изолированный провод может привести к несчастному случаю и летальному исходу.




Если в качестве нагревательного прибора используется не дровяная печь, а электрическая, применяются парогенераторы и электронасосы, четко соблюдайте требования по мощности. Это тот случай, когда проектирование и разводка нагревательных приборов и освещения необходима в самой начальной стадии: она также будет диктовать характеристики оборудования и может повлиять на дизайн ламп в зависимости от их расположения по плану.

Подбор ламп

На сегодняшний день в светильниках для бани рекомендуется использовать светодиодные лампы. Они потребляют меньше энергии, соответственно, создают меньшую нагрузку на электрокабели, меньше дают перегрева. Благодаря различной цветовой температуре и силе светового потока можно создать освещение, которое не будет раздражать, но и не даст ощущения потемок.

Другой вариант с использованием передовых технологий – подсветка диодной лентой или оптоволокном. В первом случае необходимы шнуры, устойчивые к воде и жару. Чаще всего они размещаются скрыто за карнизами (которые дополнительно защищают от жара) или выступами.

Оптоволоконные системы часто монтируются в качестве декоративного дополнительного источника света, однако с их помощью можно создать эффект звездного неба или мерцающих искр.

Декор

Поставить светильник в баню, соответствующий всем требованиям безопасности, несложно и не очень дорого – в продаже существует большое количество оборудования без особых дизайнерских изысков. Чаще всего используются простые по форме матовые плафоны из толстого стекла высокой прочности. Их можно использовать сами по себе или дополнительно заключить в декоративный абажур из дерева или матового стекла.




Важно, чтобы светильники не мешали посетителям бани – не свисали слишком низко и не били в глаза резко направленным лучом.

Каждое помещение нуждается в соответствующем освещении, которое отвечает требованиям эстетическим и практическим. Выбирая, какие светильники лучше установить в бане, особое внимание нужно уделить их безопасности. Найти специализированные осветительные приборы, а также проконсультироваться на тему грамотной электрической разводки вы можете в магазинах для бани и сауны ТК «Ланской». Специалисты, которые имеют реальный опыт проектирования и строительства таких помещений дадут необходимые советы и ответят на интересующие вопросы.

Общие сведения об использовании электроэнергии и энергопотреблении светодиодных ламп

Светодиодные лампы известны своей очень экономичностью, но каково реальное энергопотребление? Стоит ли заменять старые источники света на светодиоды? Из этой статьи вы узнаете, сколько энергии действительно потребляют светодиодные лампы и сколько затрат на электроэнергию можно сэкономить с помощью светодиодной технологии.

Энергопотребление светодиодных фонарей

В рекламе светодиодных фонарей часто продвигается значительная экономия энергопотребления.Теоретически энергопотребление светодиодных светильников и лампочек на намного ниже, чем у обычных ламп. Однако фактическое энергопотребление и экономия зависят от нескольких факторов.

• Яркость
• Эффективность
• Безымянная vs марка

Яркость

Яркость светодиодных ламп теперь указывается не в ваттах, а в люменах. Однако потребление энергии по-прежнему зависит от фактического потребления энергии в ваттах. Если указана мощность светодиодной лампы 5 Вт, это потребляемая мощность при включении.Но мощность ничего не говорит о потребляемой мощности. Реальное потребление рассчитывается путем умножения потребляемой мощности на реальное время горения лампы.

Пример

5 Вт · 3 часа в день (90 часов в месяц) = 0,45 кВтч

Энергопотребление этой светодиодной лампы на 5 Вт составляет 0,45 кВтч в месяц.

КПД

КПД лампы, использованной в примере, также косвенно влияет на потребление энергии.На рынке доступны светодиодные лампы с разным уровнем эффективности. Это означает, что вы можете получить светодиодные лампы с потребляемой мощностью 5 Вт и яркостью 300 люмен. Есть и другие светодиодные лампы мощностью 5 Вт, яркость которых достигает 400 люмен.

Этот пример показывает влияние эффективности на энергопотребление:

Галогенная лампа мощностью 75 Вт имеет яркость около 1200 люмен и должна быть заменена светодиодными лампами. Для поддержания яркости можно было использовать четыре светодиодные лампы версии 300 люмен.Однако для модели с люменом 400 потребуются только три лампы. Разница между этими двумя вариантами составляет от 15 до 20 Вт и напрямую влияет на потребляемую мощность.

Без названия по сравнению с брендом

При использовании светодиодных ламп и светильников от известных производителей обычно можно полагаться на указанные данные о потребляемой мощности. Это позволяет рассчитать потребляемую мощность после умножения на ожидаемое время включения света (время горения).

Для многих светодиодных ламп без названия вы часто можете найти фантастические значения в соответствии с потребляемой мощностью в описании продукта.Эта информация не может использоваться для определения реальной потребляемой мощности. Если вы хотите использовать светодиодные лампы безымянных производителей даже со всеми их недостатками, вы можете определить реальную потребляемую мощность только с помощью счетчика затрат на электроэнергию.

Потребляемая мощность и затраты на электроэнергию можно измерить с помощью счетчика затрат

Расчет затрат на электроэнергию светодиодов

Энергопотребление светодиодных ламп можно легко рассчитать. Для этого просто умножьте указанную потребляемую мощность на продолжительность освещения.Под продолжительностью света понимается время, когда лампа включена.

Чтобы определить это время как можно точнее, необходимо оценить, как долго выбранная лампа горит в среднем каждый день. Специально для освещения гостиной лучше всего выбирать среднее значение летнего и зимнего дня.

Пример расчета энергопотребления светодиодов

• Лампа: Светодиодный потолочный светильник мощностью 30 Вт в гостиной
• Время освещения в летние месяцы: 3 часа в день
• Время освещения в зимние месяцы: 6 часов в сутки
• Среднее время горения: 4.5 часов в день
• Энергопотребление в год: 30 Вт · 4,5 часа · 365 дней = 49,275 кВт · ч
• Затраты на электроэнергию в год: 49 кВт · ч · 0,15 $ = 7,35 $

Энергопотребление по сравнению со старым источники света

В приведенном выше примере светодиодный светильник мощностью 30 Вт потребляет 49 кВтч электроэнергии в год. Светильник такой же яркости с лампами накаливания имел бы потребляемую мощность около 220 Вт. При использовании галогенных ламп она все равно составляла бы около 180 Вт.Согласно приведенному выше расчету, потребление энергии составляет:

• Энергопотребление светодиода: 49 кВтч → 7,35 долларов США
• Потребление энергии галогенов: 294 кВтч → 44,1 долларов США
• Энергопотребление лампы накаливания: 359 кВтч → 53.85 $

Сравнение показывает большую разницу в энергопотреблении между обычными источниками света и современным светодиодным освещением. В примере энергопотребление со светодиодной технологией составляет всего 14%, по сравнению со старыми лампами накаливания и 17%, по сравнению с галогенными лампами.

Заключение

Теперь вы можете определить потребляемую мощность светодиодных ламп на примере расчетов. Вы можете умножить потребление на цену за киловатт-час на вашего текущего тарифа на электроэнергию. Таким образом, вы сможете оценить приблизительные затраты на электроэнергию в год и будете знать, сколько вы действительно можете сэкономить при использовании светодиодного освещения.

История лампочки

Более 150 лет назад изобретатели начали работу над яркой идеей, которая оказала огромное влияние на то, как мы используем энергию в наших домах и офисах.Это изобретение изменило способ проектирования зданий, увеличило продолжительность среднего рабочего дня и дало толчок развитию новых предприятий. Это также привело к новым прорывам в области энергетики — от электростанций и линий электропередач до бытовой техники и электродвигателей.

Как и все великие изобретения, лампочку нельзя приписать одному изобретателю. Это была серия небольших улучшений идей предыдущих изобретателей, которые привели к созданию лампочек, которые мы используем сегодня в наших домах.

Лампы накаливания освещают путь

Задолго до того, как Томас Эдисон запатентовал — сначала в 1879 году, а затем год спустя, в 1880 году — и начал коммерциализацию своей лампы накаливания, британские изобретатели продемонстрировали, что электрический свет возможен с дуговыми лампами.В 1835 году был продемонстрирован первый постоянный электрический свет, и в течение следующих 40 лет ученые всего мира работали над лампой накаливания, возясь с нитью накала (та часть лампы, которая излучает свет при нагревании электрическим током) и лампой накаливания. атмосферу колбы (независимо от того, откачивается ли воздух из колбы или она заполнена инертным газом, чтобы предотвратить окисление и выгорание нити). Эти первые лампы имели чрезвычайно короткий срок службы, были слишком дороги в производстве или потребляли слишком много энергии.

Когда Эдисон и его исследователи из Menlo Park вышли на сцену освещения, они сосредоточились на улучшении нити накала — сначала тестировали углерод, затем платину, прежде чем наконец вернуться к углеродной нити. К октябрю 1879 года команда Эдисона изготовила лампочку с карбонизированной нитью из хлопковой нити без покрытия, которая могла работать 14,5 часов. Они продолжали экспериментировать с нитью накала, пока не остановились на ней, сделанной из бамбука, что дало лампам Эдисона срок службы до 1200 часов — эта нить накала стала стандартом для ламп Эдисона на следующие 10 лет.Эдисон также внес другие улучшения в лампочку, в том числе создал лучший вакуумный насос для полного удаления воздуха из лампы и разработал винт Эдисона (который сейчас является стандартным патроном для лампочек).

(Историческая сноска: нельзя говорить об истории лампочки, не упомянув Уильяма Сойера и Албона Мэна, получивших патент США на лампу накаливания, и Джозефа Свана, который запатентовал свою лампочку в Англии. дебаты о том, нарушали ли патенты Эдисона на лампочки патенты этих других изобретателей.В конце концов, американская осветительная компания Эдисона объединилась с Thomson-Houston Electric Company — компанией, производящей лампы накаливания по патенту Сойера-Мэна — и образовала General Electric, а английская осветительная компания Эдисона объединилась с компанией Джозефа Свона и образовала Ediswan в Англии.)

Что делает вклад Эдисона в электрическое освещение таким выдающимся, так это то, что он не остановился на улучшении лампочки — он разработал целый ряд изобретений, которые сделали использование лампочек практичным.Эдисон смоделировал свою технологию освещения на основе существующей газовой системы освещения. В 1882 году на виадуке Холборн в Лондоне он продемонстрировал, что электричество можно распределять от расположенного в центре генератора через ряд проводов и трубок (также называемых трубопроводами). Одновременно он сосредоточился на улучшении выработки электроэнергии, разработав первую коммерческую энергокомпанию под названием Pearl Street Station в нижнем Манхэттене. А чтобы отслеживать, сколько электроэнергии потребляет каждый покупатель, Эдисон разработал первый электросчетчик.

Пока Эдисон работал над всей системой освещения, другие изобретатели продолжали делать небольшие успехи, улучшая процесс производства нити накала и эффективность лампы. Следующее большое изменение в лампе накаливания произошло с изобретением вольфрамовой нити накаливания европейскими изобретателями в 1904 году. Эти новые лампы накаливания прослужили дольше и имели более яркий свет по сравнению с лампами с углеродной нитью. В 1913 году Ирвинг Ленгмюр выяснил, что размещение инертного газа, такого как азот, внутри колбы удваивает ее эффективность.В течение следующих 40 лет ученые продолжали вносить улучшения, которые снизили стоимость и повысили эффективность лампы накаливания. Но к 1950-м годам исследователи еще только выяснили, как преобразовать около 10 процентов энергии, используемой лампой накаливания, в свет, и начали фокусировать свою энергию на других осветительных решениях.

Дефицит энергии ведет к флуоресцентным прорывам

В 19 веке двое немцев — стеклодув Генрих Гайсслер и врач Юлиус Плюкер — обнаружили, что они могут производить свет, удаляя почти весь воздух из длинной стеклянной трубки и пропуская электрический ток. ток через нее, изобретение, которое стало известно как трубка Гейслера.Эти газоразрядные лампы не пользовались популярностью до начала 20 века, когда исследователи начали искать способ повышения эффективности освещения. Газоразрядные лампы стали основой многих технологий освещения, включая неоновые лампы, натриевые лампы низкого давления (тип, используемый в наружном освещении, таком как уличные фонари) и люминесцентные лампы.

И Томас Эдисон, и Никола Тесла экспериментировали с люминесцентными лампами в 1890-х годах, но ни один из них никогда не производил их в коммерческих целях.Вместо этого именно прорыв Питера Купера Хьюитта в начале 1900-х годов стал одним из предшественников люминесцентной лампы. Хьюитт создал сине-зеленый свет, пропустив электрический ток через пары ртути и включив балласт (устройство, подключенное к лампочке, которое регулирует ток через трубку). Хотя лампы Cooper Hewitt были более эффективными, чем лампы накаливания, они практически не находили подходящего применения из-за цвета света.

К концу 1920-х — началу 1930-х годов европейские исследователи проводили эксперименты с неоновыми трубками, покрытыми люминофором (материалом, который поглощает ультрафиолетовый свет и преобразует невидимый свет в полезный белый свет).Эти открытия послужили толчком к осуществлению программ исследований люминесцентных ламп в США, и к середине и концу 1930-х годов американские осветительные компании демонстрировали люминесцентные лампы для ВМС США и на Всемирной выставке 1939 года в Нью-Йорке. Эти фонари прослужили дольше и были примерно в три раза эффективнее, чем лампы накаливания. Потребность в энергоэффективном освещении американских военных заводов привела к быстрому распространению люминесцентных ламп, и к 1951 году в США больше света производилось линейными люминесцентными лампами.

Другой недостаток энергии — нефтяной кризис 1973 года — заставил инженеров по освещению разработать люминесцентные лампы, которые можно было бы использовать в жилых помещениях. В 1974 году исследователи из Сильвании начали исследовать, как можно миниатюризировать балласт и вставить его в лампу. Хотя они разработали патент на свою лампочку, они не могли найти способ ее производства. Два года спустя, в 1976 году, Эдвард Хаммер из General Electric придумал, как изгибать люминесцентную лампу в форме спирали, создав первую компактную люминесцентную лампу (КЛЛ).Как и Sylvania, General Electric отложила этот дизайн, потому что новое оборудование, необходимое для массового производства этих фонарей, было слишком дорогим.

Первые компактные люминесцентные лампы появились на рынке в середине 1980-х годов по розничным ценам от 25 до 35 долларов, но цены могли сильно различаться в зависимости от региона из-за различных рекламных акций, проводимых коммунальными предприятиями. Потребители указали на высокую цену как на препятствие номер один при покупке КЛЛ. Были и другие проблемы: многие КЛЛ 1990 года были большими и громоздкими, они плохо вписывались в светильники, у них была низкая светоотдача и непостоянная производительность.С 1990-х годов улучшение характеристик, цены, эффективности КЛЛ (они потребляют примерно на 75 процентов меньше энергии, чем лампы накаливания) и срока службы (они служат примерно в 10 раз дольше) сделали их жизнеспособным вариантом как для арендаторов, так и для домовладельцев. Спустя почти 30 лет после того, как КЛЛ были впервые представлены на рынке, КЛЛ ENERGY STAR® стоит всего 1,74 доллара за лампу при покупке в упаковке по четыре штуки.

Светодиоды: будущее уже здесь

Одна из самых быстро развивающихся технологий освещения сегодня — это светодиоды (или LED).Тип твердотельного освещения, светодиоды используют полупроводник для преобразования электричества в свет, часто имеют небольшую площадь (менее 1 квадратного миллиметра) и излучают свет в определенном направлении, что снижает потребность в отражателях и рассеивателях, которые могут задерживать свет.

Это также самые эффективные фонари на рынке. Эффективность лампочки также называется световой эффективностью. Это мера излучаемого света (люмены), деленная на потребляемую мощность (ватты). Лампа, которая на 100 процентов эффективна при преобразовании энергии в свет, будет иметь эффективность 683 лм / Вт.Чтобы представить это в контексте, лампа накаливания мощностью от 60 до 100 Вт имеет эффективность 15 лм / Вт, эквивалентная CFL имеет эффективность 73 лм / Вт, а текущие сменные лампы на основе светодиодов на рынке варьируются от 70 до 120 лм / Вт со средней эффективностью 85 лм / Вт.

В 1962 году, работая в General Electric, Ник Холоняк-младший изобрел первый светодиод видимого спектра в виде красных диодов. Затем были изобретены бледно-желтые и зеленые диоды. По мере того как компании продолжали совершенствовать красные диоды и их производство, они начали появляться в виде

Что внутри и светодиодной лампы

от ЛЕЛАНД ТЕШЛЕР, исполнительный редактор

Сюрприз: заглянув внутрь пяти светодиодных ламп, предназначенных для замены ламп накаливания мощностью 60 Вт, можно увидеть, какие режимы проектирования варьируются от совершенно простых до поразительно сложных.

Средний потребитель может подумать, что когда дело доходит до лампочек, одна примерно такая же, как и другая. Этот вид мог быть точным, когда в каждой розетке была лампа накаливания. Это, конечно, не так для светодиодных ламп, предназначенных для замены ламп накаливания.

Мы пришли к такому выводу после того, как разобрали пять светодиодных ламп, продаваемых как эквиваленты ламп накаливания мощностью 60 Вт. Все пять выбранных нами ламп получили высокие оценки журнала Consumer Reports. Но на этом общность остановилась.Когда мы вошли внутрь, мы обнаружили совершенно разные подходы к технологиям строительства, управлению температурным режимом и проектированию электроники.

Начнем с лампы под названием E27 A19 LED от Home EVER Inc. в Лас-Вегасе. Механика лампочки и ее электроники предельно просты. Двусторонняя печатная плата, похоже, была припаяна оплавлением. Два провода соединяют плату с металлической пластиной, на которой находится 30 светодиодов. Еще два провода идут к проводам розетки. Все четыре провода выглядят так, как будто они были припаяны вручную.

Пластиковый корпус преобразователя переменного / постоянного тока Home EVER выдвинулся из нижней части радиатора. Плата преобразователя (справа) находится в пластиковом корпусе.

Лампа построена вокруг радиатора высотой 2 дюйма, который весит 2 унции и выглядит как отливка из металла. В основании лампы находится пластиковый корпус, в котором находится преобразователь постоянного / переменного тока. Электрические подключения к патрону лампы находятся на одном конце корпуса. Другой конец крепится к радиатору двумя маленькими винтами.

Радиатор и пластиковое основание лампы Home EVER удерживают преобразователь постоянного / переменного тока с удаленными металлическими резьбами.> Здесь соединение базовой ножки по-прежнему подключено к конвертеру.

Дополнительные приспособления к радиатору — это лампа из матового поликарбоната, в которую заключены светодиоды, и металлическая пластина диаметром 2 дюйма, на которой находятся светодиоды. Пластиковая лампа, очевидно, вставляется в радиатор, а светодиодная пластина крепится тремя винтами. Между светодиодной пластиной и радиатором нанесена пара точек теплопроводности.

Конструкция преобразователя переменного / постоянного тока проста. Единственные компоненты, не относящиеся к SMD, — это два больших конденсатора, импульсный резистор на входе и трансформатор.Соединения от платы к основанию винта и к плате светодиодов выполняются дискретными проводами, но соединение с контактом ножки лампы было выполнено машинным способом. Однако электрическое соединение с металлической резьбой — это просто отрезок оголенного провода, зажатого между пластиковым корпусом и внутренней поверхностью резьбы.

Электроника преобразователя переменного / постоянного тока — голая. Диодный мост на входе — четыре дискретных диода. На плате есть единственная микросхема. Это источник питания с понижающей топологией, предназначенный для обеспечения постоянного тока, и производится компанией Bright Power Semiconductor (BPS) в Китае.Чип, получивший название BP2812, включает полевой МОП-транзистор на 600 В. В спецификации указан рабочий ток микросхемы на уровне 200 мкА.

На плате Home EVER видны четыре диода, составляющие выпрямительный мост и микросхему BP2812 (внизу). На другой стороне платы (вверху) находятся компоненты управления энергией и плавкий предохранитель на входе.

«Типичная прикладная схема», указанная в спецификации BP2812, очень близка к реальной схеме, которую мы нашли на печатной плате светодиода. Семь резисторов входят в простые сети, которые обрабатывают напряжение Vcc, измеряют пиковый ток понижающей индуктивности и регулируют входное напряжение на ИС.Пять конденсаторов выполняют рутинную работу по фильтрации линии переменного тока, шунтируют переменный ток для вывода Vcc и контактов считывания линии, а также понижающую топологию. Встроенный предохранитель отключает питание всей цепи в случае слишком большого потребления тока.

Судя по графике на сайте BPS, похоже, что BPS сам собрал плату. Там есть изображения примеров плат для нескольких других светодиодных приложений, которые очень похожи на это.

Микросхема, питающая светодиодную лампу Home EVER, в основном представляет собой источник постоянного тока, питающий встроенный MOSFET.Эталонная схема от производителя микросхем Bright Power Semiconductor близка к той, что мы нашли на печатной плате.

Следует отметить, что влияние температуры на работу светодиода не учитывается в преобразователе постоянного / переменного тока. Светодиоды излучают меньше света при повышении температуры. Обычно это не проблема при небольших изменениях температуры. Чувствительность глаза к свету логарифмическая, и глаз не особенно чувствителен к небольшим изменениям яркости. Нет ничего необычного в том, что световой поток светодиода падает на 10% при повышении температуры перехода от комнатной до 150 ° C.

Но ток светодиода также можно уменьшить при более высоких температурах, чтобы уменьшить потребность в теплоотводе. Тем не менее, в преобразователе переменного / постоянного тока лампочки Home EVER нет датчика температуры. И схемы диммирования нет.

Но в целом светодиодная лампа, вероятно, хорошо работает там, где не требуется регулировка яркости.

Osram
Светодиодная лампа Osram Sylvania мощностью 60 Вт примечательна тем, что имеет относительно небольшой состоящий из двух частей радиатор.Одна часть представляет собой пятиугольную башню высотой 1 дюйм, которая служит основой для шести светодиодных плат, пять из которых имеют форму пятиугольника, а шестая находится на вершине пятиугольной башни. Другой — цилиндрический литой радиатор длиной 0,75 дюйма, который, по-видимому, защелкивается в верхней части пластикового купола, в котором находятся светодиоды. Цилиндрический литой радиатор и башня вместе весят 1,3 унции.

Вид на светодиодную лампу Osram с отрезанным пластиковым шаром, открывающий башню в форме пятиугольника, на которой расположены светодиоды. Видно, что провода от платы преобразователя переменного / постоянного тока припаяны к верхней пластине.

Основание устройства представляет собой цельный пластиковый корпус, в котором находится монтажная плата преобразователя переменного / постоянного тока. Два провода соединяют его с пятиугольной башней с 18 светодиодами, по три на каждой грани. Соединения между платами, похоже, были припаяны оплавлением. Но дискретные провода между печатной платой и светодиодной сборкой, похоже, были припаяны вручную. Точно так же соединения с цоколем лампы представляют собой дискретные провода, один из которых зажат между металлической резьбой, а другой — машиной, собранной на ножке лампы.

Заливочный материал, окружающий плату преобразователя переменного / постоянного тока лампы Osram и пластиковый корпус, из которого она была извлечена.

По причинам, которые до конца не ясны, разработчики лампы Osram решили закрепить плату преобразователя переменного / постоянного тока. Относительно небольшой радиатор на этой плате по сравнению с другими конструкциями, которые мы видели, может указывать на то, что заливка предназначена для улучшения рассеивания тепла, хотя заливочный материал не полностью заполняет пустое пространство между электронными компонентами и внешней оболочкой.Однако заливка действительно усложнила процесс расшифровки схемы.

Эталонная схема SSL21082AT кажется близкой к той, что мы нашли на печатной плате Osram. Чип имеет вход для резистора NTC, но мы не обнаружили его ни на печатной плате, ни на металлических пластинах, к которым крепятся светодиоды.

Основная плата светодиодной лампы Osram двусторонняя. Он содержит две микросхемы, одна из которых представляет собой диодный мост для входа переменного тока, а другая — микросхему драйвера SSL21082AT от NXP Semiconductors. Функции, реализованные в микросхеме NXP, включают регулирование яркости, защиту от перегрева и контроль перегрева светодиодов, защиту от короткого замыкания на выходе и режим перезапуска в случае отключения электроэнергии.Эта ИС имеет встроенный внутренний переключатель высокого напряжения и работает как понижающий преобразователь с граничной проводимостью (BCM).

Основной радиатор светодиодной лампы Osram представляет собой отливку цилиндрической формы, которая показана здесь в виде четырех частей после снятия с корпуса лампы. Металлическая резьба крепится к пластиковому корпусу, на котором крепится плата преобразователя переменного / постоянного тока, которая видна здесь.

BCM — это квазирезонансный метод, используемый для повышения энергоэффективности. Основная идея BCM заключается в том, что ток индуктора начинается с нуля в каждом периоде переключения.Когда силовой транзистор повышающего преобразователя включен на фиксированное время, пиковый ток катушки индуктивности пропорционален входному напряжению. Форма волны тока треугольная; поэтому среднее значение в каждом периоде переключения пропорционально входному напряжению.

После того как герметизирующий материал был удален с печатной платы лампы Osram, на печатной плате стала видна ИС драйвера SSL21082AT от NXP Semiconductors. Другая микросхема на плате — это мостовой выпрямитель. Конденсаторы для управления энергией и катушки индуктивности устанавливаются с другой стороны платы.

Энергия накапливается в катушке индуктивности, когда переключатель включен. Ток индуктора равен нулю, когда полевой МОП-транзистор включен. Амплитуда нарастания тока в катушке индуктивности пропорциональна падению напряжения на катушке индуктивности и времени, в течение которого переключатель MOSFET включен. Когда полевой МОП-транзистор выключен, энергия в катушке индуктивности направляется к выходу. Ток светодиода зависит от пикового тока через индуктор и от угла диммера. Новый цикл начинается, когда ток индуктора становится равным нулю.

3M
Светодиод 3M имеет характерный внешний вид благодаря белой цилиндрической колонне высотой 2 дюйма, видимой под полупрозрачным пластиковым куполом. Колонка — это просто металлический радиатор; очевидно, это не имеет ничего общего с рассеянием света.

Светодиодная лампа 3М со снятым пластиковым глобусом. Белый столбик является радиатором и мало влияет на светоотдачу. Светодиоды расположены вокруг обода пластиковой колбы в металлическом радиаторе.

Светодиоды расположены на гибкой печатной плате, прикрепленной к другому 2-дюймовому разъему.-высокий теплоотвод, который также служит опорой для цоколя лампы. Пластиковая втулка идет в нижней части радиатора, чтобы удерживать резьбу металлических винтов и поддерживать контакт ножек в нижней части основания. Радиатор плюс колонка вместе весят 2,4 унции.

Цоколь лампы 3M состоит из пластиковой втулки вокруг радиатора, к которой крепятся металлическая резьба и опора. Электрические соединения находятся на гибкой цепи, удерживающей светодиоды и преобразователь постоянного / переменного тока. Здесь виден контакт, который загибается за боковую часть пластиковой втулки, чтобы войти в контакт с металлической резьбой винта, и второй контакт, который касается стойки на контакте для ног (справа).

Гибкая печатная плата, на которой расположены светодиоды, также содержит схему драйвера постоянного / переменного тока. Это CL8800 от Microchip Technology. Эталонный дизайн состоит из CL8800, шести резисторов и мостового выпрямителя (устройство Fairchild). От двух до четырех дополнительных компонентов являются дополнительными для различных уровней защиты от переходных процессов. Эталонный дизайн Microchip очень близок к тому, что мы нашли в лампе 3M.

Контрольная схема для Microchip CL8800 близка к схеме на светодиодной лампе 3M, хотя лампа 3M включает дополнительную RC-цепь (здесь не показана) для регулирования фазового освещения.

Схема драйвера делит цепочку из 25 светодиодов на два набора по пять, один набор из четырех и один набор из шести. Мы не уверены, почему компания 3М разделила количество светодиодов таким образом. Однако их ориентация интересна. Они располагаются на выступе, образованном радиатором, и ориентированы прямо вверх. Прозрачный шар из карбоната помещается на тот же выступ, поэтому световой поток светодиода фактически направлен к краю самого пластикового шара, а не проходит через шар изнутри корпуса.

Крупный план гибкой схемы на светодиодной лампе 3M, которая удерживает как схему преобразователя переменного / постоянного тока, так и светодиоды.

Схема драйвера светодиода довольно проста и размещена на гибкой схеме без использования герметика, который мог бы мешать. Согласно техническому паспорту Microchip, шесть линейных регуляторов тока потребляют ток на каждом ответвлении и последовательно включаются и выключаются, отслеживая входное синусоидальное напряжение. Микросхема минимизирует напряжение на каждом регуляторе при проводке, обеспечивая высокую эффективность.

Выходной ток на каждом ответвлении индивидуально настраивается резистором. RC-цепь, состоящая из резистора и трех параллельно включенных конденсаторов, на входе мостового выпрямителя обеспечивает диммирование фазы. Два других компонента обеспечивают защиту от переходных процессов при подключении к линии переменного тока. Всего в гибкой цепи 13 дискретных компонентов, которые обеспечивают защиту от переходных процессов, диммирование фаз и задают токи в цепочках светодиодов.

Feit Electric Co.
Лампа от Feit Electric имела самую странную ориентацию среди светодиодов из всех, что мы исследовали. Пластина диаметром 1 7⁄8 дюйма, на которой монтируются 36 светодиодов, частично скрыта в собранной колбе круглой пластмассовой деталью с отверстием диаметром 1 дюйм посередине. Эта деталь устанавливается поверх светодиодной пластины. Итак, глядя на собранную лампочку, можно увидеть пластиковую деталь и всего пять светодиодов, видимых в центре пластины под отверстием в ее середине.

Заливочный материал на печатной плате лампы Feit, видимый здесь у основания радиатора, также выступает в качестве структурного элемента, удерживающего опору на месте.Три винта крепили светодиодную пластину к радиатору светодиодной лампы Feit. На обратную сторону светодиодной пластины, видимую здесь, была нанесена термопаста между теплоотводом и поверхностями светодиодной пластины.

Мы не понимаем, почему компания Feit установила пластиковую деталь поверх большинства своих светодиодов. Кусок блокирует большую часть излучаемого света. (У нас нет способа количественно оценить количество света, проходящего через пластик. Но неофициальные тесты показывают, что он мало проникает.) Таким образом, подавляющее большинство излучаемых люменов исходит от пяти светодиодов в центре пластины.

Светодиодная лампа Feit помещала пластиковый диск поверх всех 36 светодиодов, кроме пяти. Мы не знаем почему.

Остальная часть механической конструкции лампы менее загадочна. Светодиодная пластина крепится к верхней части массивного литого металлического радиатора весом 3,8 унции с помощью трех винтов. Радиатор служит основным корпусом лампы. Схема преобразователя постоянного / переменного тока помещается в пластиковый цилиндр, который вставляется в основание радиатора и прикрепляется к нему двумя винтами.

После снятия заливочного материала на печатной плате светодиодной лампы Feit были обнаружены диодный мост IC и драйвер светодиода SSL2103T от NXP Semiconductors с одной стороны, большие элементы накопления энергии и силовые МОП-транзисторы с другой.

Электроника залита в пластиковый цилиндр, который служит его корпусом. Заливочный материал обширен и заполняет цилиндр. Он также служит конструктивным элементом, поддерживающим резьбовое основание лампы и контактную ножку. Печатная плата, на которой находится электроника, двусторонняя и простирается почти до основания цоколя лампы. Отрицательный вывод к плате удерживается заливочным материалом на резьбе металлических винтов. Два провода идут от платы к плате светодиода и кажутся припаянными вручную.Сама плата припаяна оплавлением.

Заливочный материал закрыл некоторые детали на печатной плате, но на плате находятся два силовых полевых МОП-транзистора, микросхема диодного моста, пять больших конденсаторов, трансформатор и по крайней мере 22 дискретных компонента, состоящих из резисторов, маленьких колпачков и диодов. Входной мостовой выпрямитель кажется защищенным плавким предохранителем.

Основной микросхемой является драйвер светодиода SSL2103T от NXP Semiconductors. SSL2103 — это, по сути, обратный преобразователь, который работает в сочетании со схемой диммера с отсечкой фазы непосредственно от выпрямленной сети.Он реализует диммирование с помощью интегральной схемы, которая оптимизирует кривую диммирования. Выходы привода доступны для резистивного переключения утечки.

Хотя заливочный материал скрывает некоторые детали подключения, схема кажется близкой к эталонной конструкции чипа NXP. Напряжение сети выпрямляется, буферизуется и фильтруется во входной секции и подключается к первичной обмотке трансформатора. Переданная энергия накапливается в конденсаторе и фильтруется перед запуском цепи светодиодов.

На плате также есть два силовых полевых МОП-транзистора. Кажется, что один из них является частью схемы регулирования яркости, которая разделяет и фильтрует выпрямленное напряжение сети, чтобы обеспечить вход для генерации кривой затемнения. Выходной сигнал управления сбросом от микросхемы NXP управляет полевым МОП-транзистором для переключения резисторов сброса, которые участвуют в таймере функции диммирования. Другой полевой МОП-транзистор является главным переключателем обратного трансформатора.

Схема преобразователя переменного / постоянного тока Feit была близка к эталонной схеме, которую NXP Semiconductors предоставляет для своего преобразователя SSL2103.

Также имеется буферная схема, состоящая из двух конденсаторов и катушки индуктивности. Схема накапливает энергию, чтобы преобразователь мог непрерывно передавать мощность на светодиодную цепочку, несмотря на любые колебания напряжения в сети. Он также фильтрует ток пульсации, генерируемый преобразователем, чтобы уменьшить любые проводимые в сети излучения.

Наконец, другая часть схемы состоит из конденсатора, выпрямительного диода, резистора, ограничивающего пиковый ток, и защитного стабилитрона, и используется для генерации внешнего источника VCC для ИС.

Philips Lighting Co.
Один примечательный момент в лампе Philips касается теплоотвода. У других ламп, которые мы исследовали, были металлические радиаторы весом от 1,3 до 3,8 унции. Лампа Philips справляется с тепловыми проблемами без дополнительного теплоотвода. Единственный компонент, который распространяет тепло, — это диск диаметром 2,5 дюйма, на который крепятся 26 светодиодов, 13 сбоку. Более того, можно ожидать, что дизайнеры расположили светодиоды на диске так, чтобы они не устанавливались прямо напротив друг друга — такое расположение также способствовало бы распределению тепла.Но светодиоды по обе стороны от диска сидят прямо напротив друг друга. Похоже, что светодиодный нагрев просто не был проблемой в этой конструкции.

Одна из причин — наличие термистора с отрицательным температурным коэффициентом (NTC) на плате светодиода. Но точно проследить схему температурной компенсации не удалось, поскольку плата драйвера имеет три слоя, один из которых скрыт. Дальнейшее усложнение анализа схемы заключается в том, что две шестиконтактные ИС, кажется, обрабатывают преобразование переменного тока в постоянное, и ни одна из них не отмечена логотипом производителя или номером детали.

Поскольку основные ИС невозможно идентифицировать, мы можем только предполагать, как работает драйвер светодиода. Наличие на печатной плате трансформатора, двух больших конденсаторов и силового npn-транзистора (от STMicroelectronics) указывает на то, что преобразователь имеет конструкцию обратного хода. Мы предполагаем, что схема температурной компенсации заключается в смещении переключателя, подающего ток на светодиоды от обратноходового трансформатора. Кажется, что два транзистора обрабатывают ток светодиода. Всего мы насчитали 32 небольших дискретных компонента, состоящих из резисторов, диодов и конденсаторов.Компоненты платы завершали микросхема мостового выпрямителя и три других силовых конденсатора.

У светодиодной лампы Philips не было теплоотвода, кроме двусторонней пластины, удерживающей светодиоды. Одна причина: температурная компенсация. На этом снимке светодиодной пластины виден резистор NTC.

Оказывается, механическая конструкция светодиодной лампы без радиатора может быть довольно простой (а некоторые могут назвать ее элегантной). Лампа Philips представляет собой пластиковый корпус, который закрывает светодиодную пластину и печатную плату драйвера, а также поддерживает металлическую резьбу и контактную ножку.

Диодный мост и силовой npn-транзистор видны на одной стороне печатной платы светодиодной лампы Philips. На другой стороне находятся компоненты накопителя энергии и две неопознанные ИС, обеспечивающие температурную компенсацию, диммирование и преобразование мощности.

Форм-фактор отличается от других лампочек наличием двусторонней светодиодной пластины. Лампа Philips — это не столько лампочка, сколько диск. Вместо того, чтобы заключать светодиоды в прозрачный шарообразный корпус, устройство Philips представляет собой плоский профиль с пластиком, закрывающим двустороннюю светодиодную пластину.Кажется, что корпус просто защелкивается поверх светодиодной пластины и печатной платы драйвера.

В светодиодной лампе нет ничего особенного, если она может быть изготовлена ​​без радиатора. Лампа Philips в основном состоит из печатной платы и светодиодной пластины, а также защелкивающегося пластикового корпуса, который также поддерживает контактную ножку. Контакт для ножки прикрепляется к печатной плате на лампе Philips с проводкой, видимой здесь. Контакт с металлической резьбой винта осуществляется посредством проволоки, зажатой между резьбой и пластиковым корпусом.

А поскольку лампа Philips не имеет радиатора, она довольно легкая.Но его дискообразный контур может показаться немного странным для потребителей, привыкших ввинчивать предметы, имеющие форму сфер, в розетки. И он излучает большую часть света с двух сторон, определяемых ориентацией светодиодных пластин. Он зависит от рассеивания через пластиковый корпус для освещения в других направлениях.

IELTS Практический тест чтения 77 с ответами

ЧТЕНИЕ 3

Вам следует потратить около 20 минут на вопросов 28-40 , которые основаны на отрывке для чтения 3 ниже.

ДА БУДЕТ СВЕТ?

А

«Лампы накаливания освещали ХХ век; 21-м будет Jit by LED lamp ». Так заявил комитет по Нобелевской премии по присуждению премии 2014 года по физике изобретателям светодиодов (LED).

По всему миру светодиодные системы заменяют большинство видов обычного освещения, поскольку они потребляют около половины электроэнергии, и Министерство энергетики США ожидает, что к 2030 году на светодиоды будут приходиться 74% продаж освещения в США.

Однако при более низких эксплуатационных расходах светодиоды можно оставить включенными дольше или установить в местах, которые ранее не горели. Исторически сложилось так, что при улучшении технологии освещения появлялось гораздо больше наружного освещения. Кроме того, многие светодиоды ярче, чем другие источники света, и излучают свет с синей длиной волны, которую животные ошибочно принимают за рассвет.

По данным Американской медицинской ассоциации, наблюдается заметный рост ожирения, диабета, рака и сердечно-сосудистых заболеваний среди людей, таких как сменные рабочие, которые подвергаются воздействию слишком большого количества искусственного света любого рода.Скорее всего, более распространенные светодиоды будут способствовать дальнейшему росту.

Б

В некоторых городах коричневая дымка промышленных загрязнений мешает наслаждаться ночным небом; в других случаях желтая дымка от освещения имеет такой же эффект, и считается, что почти 70% людей больше не видят Млечный Путь.

Когда небольшое землетрясение вырвало из строя электростанции в Лос-Анджелесе несколько лет назад, директора обсерватории Гриффита засыпали телефонными звонками от местных жителей, которые сообщили о необычном явлении, которое, по их мнению, было вызвано землетрясением — ярко освещенное ночное небо, на котором было видно около 7000 звезд.Фактически, это была обычная звездная ночь, которую редко можно увидеть в Лос-Анджелесе из-за светового загрязнения!

Безусловно, световое загрязнение затрудняет профессиональную астрономию, но оно также ставит под угрозу вековую связь людей со звездами. Вполне возможно, что дети, которые не переживают по-настоящему звездную ночь, не могут рассуждать о Вселенной и не могут узнать о ночных существах.

К

Чрезмерное освещение влияет на ночной мир. Около 30% позвоночных и более 60% беспозвоночных ведут ночной образ жизни; многие из оставшихся — сумеречные — наиболее активны на рассвете и в сумерках.Ночное освещение, в сотни тысяч раз превышающее его естественный уровень, резко сократило количество насекомых, птиц, летучих мышей, ящериц, лягушек, черепах и рыб, причем даже дойные коровы производят меньше молока в ярко освещенных сараях.

Ночное освещение действует как пылесос на насекомых, особенно моль, утаскивая их с расстояния до 122 метров. Поскольку насекомые играют важную роль в опылении и обеспечении птиц пищей, их уничтожение является серьезной проблемой. Использование натриевых ламп низкого давления или ламп с УФ-фильтром снизило бы смертность насекомых, но альтернативный источник света не помогает амфибиям: туман, освещенный любым ночным светом, изменяет поведение при кормлении и спаривании, делая их легкой добычей.

Кроме того, птицы и насекомые используют для навигации солнце, луну и звезды. По оценкам, около 500 миллионов перелетных птиц ежегодно погибают в результате столкновений с ярко освещенными сооружениями, такими как небоскребы или радиовышки. В Торонто, Канада, Программа осведомленности о смертельном свете информирует владельцев зданий о сокращении таких смертей путем затемнения их зданий в разгар сезона миграции. Тем не менее, более 1500 птиц могут быть убиты за одну ночь, если этого не произойдет.

Немигрирующие птицы также страдают от светового загрязнения — сон затруднен, а пробуждение происходит только тогда, когда солнце перекрывает искусственное освещение, в результате чего птицы слишком поздно ловят насекомых.

Кожаные черепахи, которые жили на Земле более 150 миллионов лет, теперь находятся под угрозой исчезновения, поскольку их птенцы должны следовать за светом, отраженным от луны и звезд, и переходить от своих песчаных гнезд к морю. Вместо этого они следуют за уличными фонарями или гостиничными фонарями, что приводит к смерти от обезвоживания, хищничества или несчастных случаев, поскольку они выходят на дорогу в противоположном от моря направлении.

Д

В настоящее время восемь процентов всей энергии, вырабатываемой в США, направляется на наружное освещение, и многие свидетельства показывают, что освещение и потребление энергии растут примерно на четыре процента в год, что превышает рост населения. В некоторых новых индустриальных странах использование освещения увеличивается на 20%. К сожалению, по мере урбанизации развивающегося мира он также ярко светится, вместо того чтобы делать выбор в пользу устойчивости.

E

Существует несколько организаций, занимающихся восстановлением ночного неба: одна из них — Международная ассоциация темного неба (IDA), базирующаяся в Аризоне, США.IDA обращает внимание на опасность светового загрязнения и работает с производителями, проектировщиками, законодателями и гражданами, чтобы поощрять освещение только то, что необходимо, когда это необходимо.

Имея 58 отделений в шестнадцати странах, МАР стала движущей силой создания девяти мировых заповедников, в том числе последнего биосферного заповедника Рон площадью 1720 квадратных километров в Германии. Кампании IDA также снизили уличное освещение в нескольких штатах США и изменили национальное законодательство в Италии.

Факс

За исключением некоторых парков и зон обсерваторий, IDA не защищает полную темноту, признавая, что городские районы работают круглосуточно. Для транспорта особенно важно освещение. Тем не менее, существует заметная разница между резкими яркими огнями и теми, которые освещают землю, но не устремляются в небо. Министерство транспорта США недавно провело исследование безопасности шоссе и обнаружило, что шоссе, хорошо освещенное только на развязках, так же безопасно, как и освещенное по всей длине.Кроме того, светоотражающие вывески и стратегическая белая краска повысили безопасность больше, чем добавление света.

Исследование Министерства юстиции США показало, что наружное освещение не может сдерживать преступность. Единственная реальная выгода от него заключается в восприятии граждан: освещение снижает страх перед преступностью, а не самой преступностью. В самом деле, яркий свет может поставить под угрозу безопасность, поскольку он делает жертв и имущество более заметными.

IDA рекомендует, чтобы уличные фонари оставались включенными всю ночь, они имели меньшую яркость или регулировались диммерами; и что они направлены вниз или оснащены направленными металлическими экранами.В частных домах ночники с малым светом должны включаться только при обнаружении движения.

г

Это не просто светлячок, летучая мышь или туман, который страдает от светового загрязнения — многие люди больше не испытывают наполнения звезд или каких-либо других звезд, кроме самых ярких, и, следовательно, не задумываются о своем месте во Вселенной. Будем надеяться, что отмеченные наградами светодиодные фонари будут модифицированы и использованы с осторожностью, чтобы вернуть нам все великолепие ночного неба.

Вопросы 28-32

Читальный пассаж 3 состоит из семи секций, A-G .

Какой раздел содержит следующую информацию?

Напишите правильную букву A-G , в графах 28-32 на листе для ответов.

28 Беззаботный пример незнания ночного неба

29 Объяснение того, что освещение может не приравниваться к безопасности

30 Описание деятельности Международной ассоциации темного неба

31 Пример детенышей животных, на которых слишком много ночного света

32 Список возможных недостатков новой светотехники

Вопросы 33-35

Завершите предложения ниже.

Выберите ОДНО СЛОВО ИЛИ ЦИФР из отрывка для каждого ответа.

Запишите свои ответы в графы 33-35 на листе для ответов.

33 Слишком много ……………… .. света привело к увеличению числа серьезных заболеваний.

34 Примерно ……………… ..% людей не могут видеть Млечный Путь.

35 Ежегодно около ……………… миллионов перелетных птиц погибают, врезавшись в освещенные высокие здания.

Вопросы 36-39

Соответствуют ли следующие утверждения утверждениям автора в отрывке 3?

В ячейках 36-39 на листе для ответов напишите:

ДА если заявление согласуется с утверждениями автора

NO , если заявление противоречит утверждениям автора.

НЕ ДАЕТ , если невозможно сказать, что об этом думает писатель.

36 Вызывает тревогу тот факт, что так много животных погибает от ночного освещения.

37 Хорошо, что в развивающихся странах теперь более яркое освещение.

38 Итальянцам не нужно беспокоиться о снижении уличного освещения.

39 Яркие огни вдоль дороги необходимы для безопасного вождения.

Вопрос 40

Выберите правильную букву A , B , C или D .

Напишите правильное письмо в графе 40 на листе для ответов.

По мнению писателя, сколько должно быть ночного освещения по сравнению с тем, что есть?

A Намного больше

B Немного больше

C Немного меньше

D Намного меньше

История ламп накаливания

самое глубокое изобретение со времен искусственного пожара


История лампы накаливания (1802 — сегодня)

г. лампа накаливания была второй разработанной формой электрического света. для коммерческого использования после угольной дуговой лампы.Это вторая по популярности лампа в мире после люминесцентных ламп. лампы. На этой странице мы рассказываем о традиционных лампах накаливания. Галоген лампы также являются источниками света накаливания, но у них есть своя страница Вот. Традиционная лампа накаливания не просто источник света, но стал символом новаторства.

Преимущества:
* Отлично подходит для освещения небольших площадей
* Хорошая цветопередача: CRI 100, что является наилучшим из возможных
* Дешево в производстве
* Отсутствие количества токсичных материалов, которые нужно утилизировать (например, ртуть, токсичные сплавы, или полупроводники)
* Легко используется в схемах стробоскопа или диммирования

Недостатки:
* Неэффективно (90% энергии уходит на тепло, 10% делает видимым свет)
* Обычные лампы накаливания не подходят для освещения больших области.Требуется много, чтобы осветить большую площадь, тогда как только одна лампа HID можно осветить большую открытую площадку. Для этого пригодится галогенная лампа накаливания. цель, но она не рассматривается на этой странице.


Статистика * CRI 100 (наилучший возможный индекс цветопередачи) * Цветовая температура — есть все варианты, но обычно 2700 — 5000 К * Люмен на ватт 8–24 * Срок службы лампы: 750–1000 часов (стандартная бытовая лампа) Срок службы можно значительно продлить, если использовать лампу при цене ниже нормальное напряжение. Обычный использует: используется везде, практически для любого приложения. От 1 до 10 000 W.

Ниже: Видео о лампе накаливания. 6 мин. YouTube должен не будет заблокирован вашим сервером .

Всемирная служба BBC | Изучение английского

Пункты причастия Рамеш Чандра Шарма из Индия пишет: В чем разница в значении этих двух предложений: Увидев впереди аварию, я остановил свою машину. Увидев впереди аварию, я остановил машину. Роджер Вудхэм ответов: Между этими двумя парами предложений нет особой разницы в значении. Иногда мы можем использовать предложение -ing или причастия прошедшего времени с аналогичными значениями, как здесь, хотя использование причастия прошедшего времени form подчеркивает, что первое действие было завершено до начала второго действия.Таким образом, мы могли бы перефразировать эти два предложения следующим образом: Увидев впереди аварию, я остановил машину. Я заметил, что впереди произошла авария, и остановил свою машину. Увидев впереди аварию, я остановил машину. Когда я увидел впереди аварию, я остановил машину. В общем, мы стараемся не так часто использовать в речи причастия. Они слишком формальны. В речи мы, наверное, сказали бы: Впереди я увидел аварию, поэтому остановил машину. Однако письменные английские причастные предложения могут быть очень полезны. Как видно из приведенных выше примеров, когда подлежащее в предложении причастия то же самое, что и причастие в главном предложении, они позволяют нам сказать то же самое, но с меньшим количеством слов. придаточные предложения = наречия Причастные предложения часто выражают условие, причину, причину, результат или раз в аналогично полному наречию, только более экономично.Сравните следующее: При умеренном использовании этого крема для лица хватит до Рождества. Если вы используете его экономно, этого крема для лица хватит до Рождества. Я сел не на тот поезд и оказался в Бате, а не в Бристоле. Поскольку я сел не на тот поезд, я оказался в Бате, а не в Бристоле. Миновав театр справа от меня, я поднялся по ступеням и увидел впереди все огни Темзы. Миновав театр справа, я поднялся по ступеням и увидел впереди все огни Темзы. Обратите внимание на приведенные выше примеры, что причастие формы -ing используется для обозначения прошлого, а также текущие события, например: Общаясь с вами, я всегда чувствую, что мои проблемы будут решены. Говоря с вами, я всегда чувствую, что мои проблемы будут решены. придаточных предложений причастий после союзов и предлогов Принадлежности причастия, в частности -ing , могут использоваться после различных союзов и предлогов, например: когда, пока, до, после, дальше, без, вместо .Обратите внимание на следующие примеры: Не забудьте взять с собой все свои вещи, выходя из поезда. Я вывихнул лодыжку, играя в теннис. Перед входом в мечеть необходимо снять обувь. Обдумав все, мы решили продать дом. Проехав 300 миль по стране, я приехал и обнаружил, что дом был продан. Узнав, что моя сестра собиралась выйти за него замуж, я решил оставить квартиру ей. Не желая показаться грубым, я должен сказать вам, что вы неблагодарны. Вместо того, чтобы послушаться моего совета, она ушла, не попрощавшись. Обратите внимание на приведенные выше примеры, что предложение причастия обычно, но не всегда, стоит перед основным предложением. предложения с отрицательным причастием Также возможны предложения с отрицательным причастием, и в этом случае , а не , обычно стоит перед формой -ing или причастием прошедшего времени: Я не принимал душ два дня и отчаянно пытался попасть в ванную. No related posts. По Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
