Насос своими руками для перекачки воды: Насос для откачки воды своими руками: 13 конструкций самодельных насосов

Содержание

Как сделать самодельный насос или помпу для откачки воды и канализации своими руками

Зачастую с наличием воды случаются противоположные ситуации: либо она заливает участок или цоколь, и жидкость необходимо откачать, либо вода необходима для растений, и ее приходится закачивать. В любом случае необходим водяной насос. Иногда перекачивать жидкость из затопленного подвала или для полива из близлежащего пруда приходится едва ли не своими руками по причине дороговизны оборудования, его временного применения и желания сделать агрегат самостоятельно. Изучим рабочие варианты.

Разновидности водяных насосов, сделанных своими руками

Вовсе не любую конструкцию разумно собирать самостоятельно в домашних условиях из-за высокой сложности агрегата. Напротив, придумано множество самодельных устройств для перекачки воды, которые реально изготовить своими силами, при этом они лучше подходят для постановки физических опытов и не совсем практичны в условиях реальности.

Таковыми можно считать: волновые устройства, работающие на энергии движения поверхности воды, агрегаты, функционирующие от энергии солнца, «американские» насосы, перекачивающие жидкость из потока быстрой реки, конструкции с применением велосипеда и другие аналогичные.

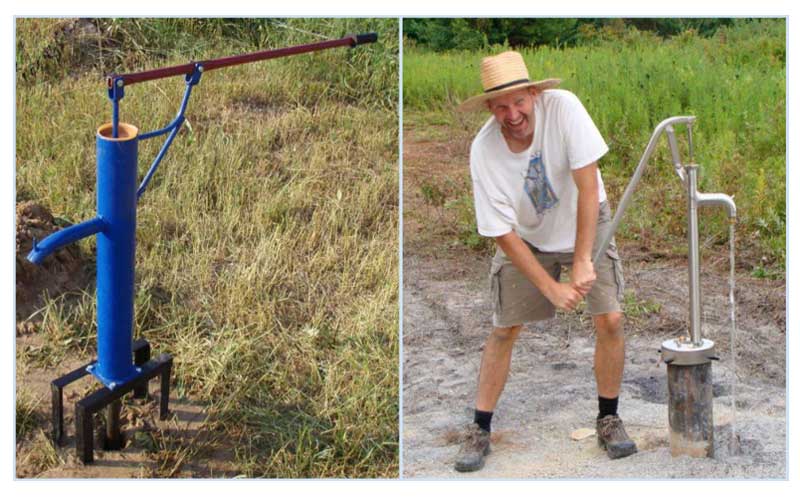

Популярны ручные «качалки», которые делают самостоятельно из металла и пластика. Описание нескольких подобных конструкций – в отдельной статье.

Наличие электродвигателя мощностью 200 Вт и более позволяет сделать фекальный, грязевой или дренажный агрегат для перекачки грязной воды, то есть из близко расположенного водоема, либо откачки канализации.

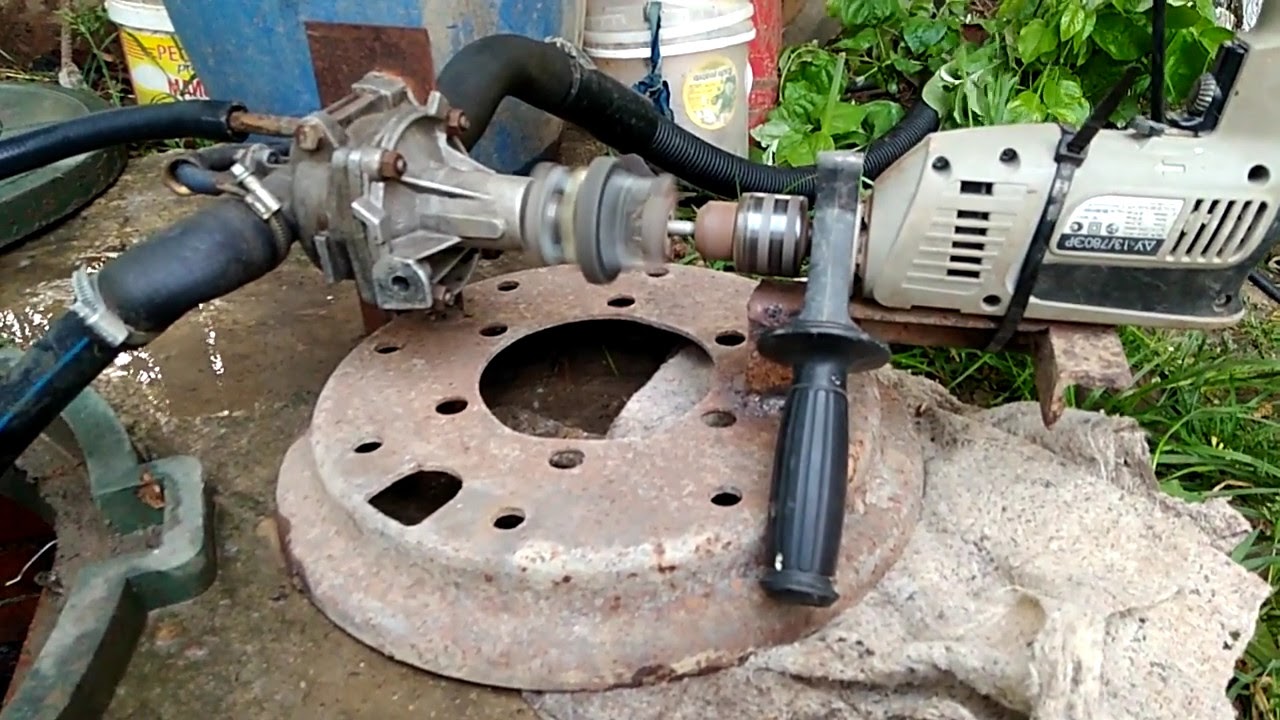

Водяная помпа от автомобиля или насос от стиральной машины в руках самодельщика превращаются в агрегат для дачного фонтана или водопада. Предлагаю к рассмотрению фото и чертежи реальных самодельных конструкций для откачки воды с применением электропривода.

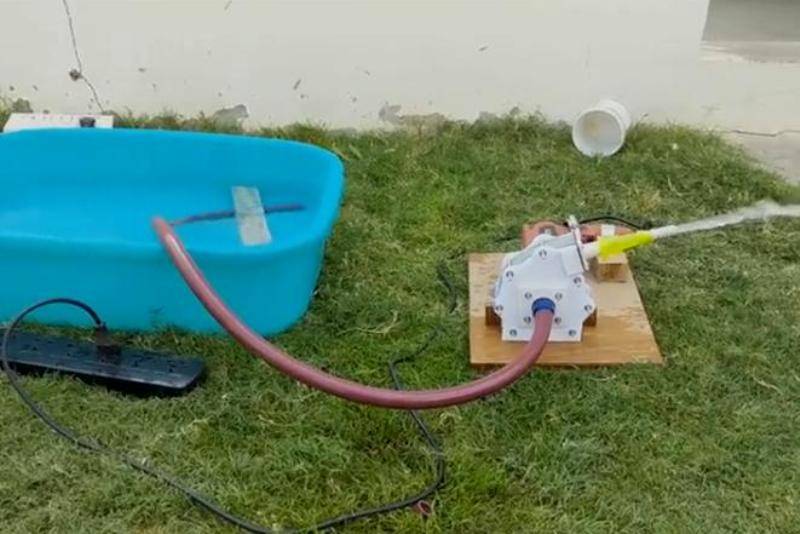

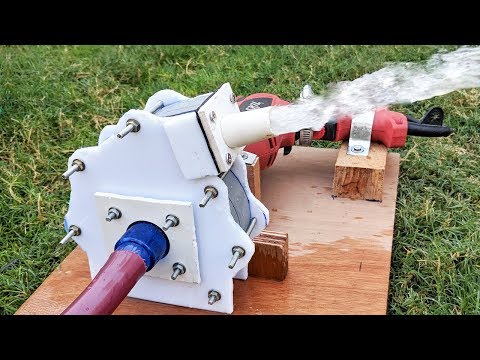

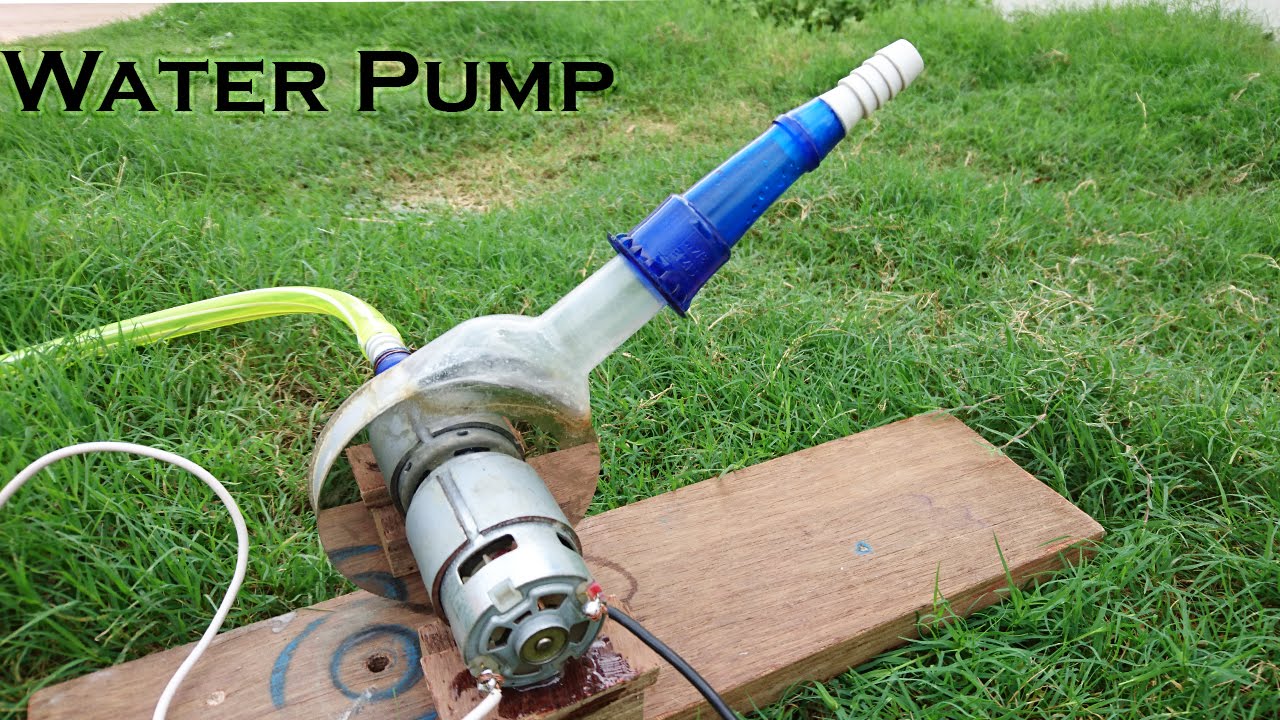

Самодельный помповый электрический насос для откачки воды

Все-таки качать воду с применением электроэнергии заметно приятнее, чем делать это вручную. К такому решению побуждает наличие электричества на участке, а также подходящего электродвигателя.

Возможно, Вам понравится небольшой электрический помповый насос для подачи воды из близко расположенного водоема. Такое устройство также подойдет для сооружения водопада или небольшого фонтана на участке.

При этом для демонстрации работы конструкции используется дрель, которую следует заменить на двигатель мощностью 100-1000 Вт, так как электродрель при длительной работе перегреется и выйдет из строя.

Необходимые материалы:

  • пластинка оцинкованного металла толщиной 0,5 – 1 мм;
  • лист пластика толщиной 5 мм;
  • штуцер для шланга пластмассовый;
  • отрезок пластиковой трубы диаметром 32 мм для излива;
  • резина толщиной прядка 3 мм для уплотнения;
  • клей для пластика;
  • клей для дерева;
  • подшипник с внутренним диаметром 8-10 мм;
  • 8 винтов М4х30-40 мм с гайками и шайбами;
  • 7 винтов М6х60-70 мм с гайками и шайбами;
  • 12 винтов М4х10 мм с гайками для сборки крыльчатки;
  • две стальные шайбы, большие по диаметру, чем подшипник на 20 мм;
  • болт М8х80 мм с гайками в качестве оси для крыльчатки.

Рассмотрим мастер-класс сборки изделия по шагам:

  1. Пластик, оцинковка, шайбы и винты – необходимые элементы.
  2. Готовим шаблон из картона, в основе которого окружность диаметром 100 мм. Накладываем шаблон на пластик и обводим маркером.
  3. Получились контуры одной боковины помпы.
  4. Переворачиваем шаблон и размечаем вторую боковину насоса. Еще нам потребуется диск диаметром 90 мм для крыльчатки.
  5. Вырезаем лобзиком детали из пластика. Заусенцы снимаем напильником.
  6. Сверлим по 7 отверстий диаметром 6 мм в каждой боковине.
  7. Вырезаем из пластиковой трубы диаметром 110 мм кольцо высотой 35 мм. Разрезаем его в одном месте.
  8. Прогреваем заготовку феном.
  9. Изгибаем полосу в виде улитки с помощью пассатижей.
  10. Смазываем клеем для пластика боковину по месту ее соединения с улиткой.
  11. Клеим улитку к боковине помпы.
  12. Сверлим по центру сборки отверстие диаметром 12 мм.
  13. Сверлим по 4 отверстия диаметром 4 мм по контуру шайбы для монтажа подшипника. Прикладываем шайбу на место, то есть по центру отверстия в боковине и размечаем 4 отверстия.
  14. Сверлим 4 отверстия диаметром 4 мм в пластике.
  15. Кладем на боковину подшипник, вставляем с внутренней стороны улитки 4 винта, накладываем шайбу и накручиваем гайки на винты. Таким образом, подшипник зажат между боковиной улитки и шайбой по внешнему диаметру, а его внутреннее кольцо свободно вращается.
  16. Размечаем на диске для крыльчатки 6 диаметральных линий под углом 60 градусов.
  17. Размечаем 6 прямоугольников из оцинковки размерами 30х40 мм.
  18. Вырезаем заготовки, а затем изгибаем на расстоянии 10 мм от края длинной стороны под углом 90 градусов.
  19. Сверлим по два отверстия диаметром 4 мм в основании всех металлических уголков.
  20. Прикладываем уголки к диаметральным линиям и размечаем отверстия для монтажа в диске из пластика.
  21. Сверлим отверстия в пластике для крепления лопасти крыльчатки.
  22. Монтируем лопасть к диску с помощью винтов и гаек. Затем размечаем отверстия под следующую лопасть и так далее.
  23. Крыльчатка собрана.
  24. Вставляем в ее центральное отверстие болт со стороны лопастей и накручиваем на него гайку.
  25. Закручиваем две гайки, чтобы обеспечить зазор между крыльчаткой и корпусом улитки.
  26. Устанавливаем крыльчатку с болтом в улитку.
  27. Накручиваем на болт гайку с наружной стороны.
  28. Потребуются две гайки для надежной фиксации.
  29. Крыльчатка должна свободно вращаться в корпусе насоса.
  30. Наклеиваем на выпуск улитки пластину из пластика, что необходимо для последующего монтажа выпускного коллектора.
  31. Готовим детали впускного коллектора. Необходимо вырезать квадрат из пластика размерами 80х80 мм с отверстием под штуцер и 4-мя отверстиями для крепления. Размечаем и сверлим аналогичные отверстия во второй боковине корпуса.
  32. Вставляем штуцер в отверстие накладки.
  33. Закрепляем впускной коллектор на боковине винтами и гайками с шайбами.
  34. На торец улитки наносим уплотнитель.
  35. Для крепления помпы в рабочем положении монтируем к основанию деревянный брусок.
  36. Вставляем в отверстия корпуса винты для сборки улитки и крепления к опоре.
  37. Устанавливаем на место крышку с впускным коллектором на винтах.
  38. Надеваем шайбы и накручиваем гайки на винты.
  39. На выпуск боковины с впускным коллектором также следует наклеить накладку из пластика с наружной стороны корпуса для монтажа выпускного коллектора.
  40. Выпускной коллектор аналогичен по конструкции впускному, но вместо штуцера в выходное отверстие вклеен пластиковый патрубок. Наклеиваем уплотнение на выпускной коллектор.
  41. Размечаем и сверлим отверстия на торце улитки, а затем монтируем на место выпускной коллектор с помощью винтов.
  42. Наклеиваем деревянные подкладки для крепления дрели.
  43. Три деревянные детали должны надежно фиксировать дрель.
  44. Подгоняем подставки так, чтобы патрон дрели был на одной линии с винтом помпы.
  45. Вставляем винт в патрон и зажимаем последний.
  46. Фиксируем дрель у патрона с помощью полосы из оцинковки и саморезов.
  47. Аналогично закрепляем рукоятку электродрели.
  48. Надеваем хомут на кнопку пуска и стягиваем его до положения включения электроинструмента.

Проверим насос в действии. Если остались вопросы и неясности, их можно разрешить с помощью следующего видео. Собранное устройство окажется незаменимым в критической ситуации, например, если цокольный этаж дома заливается водой. Приобретать фабричный насос для временного использования не имеет смысла.

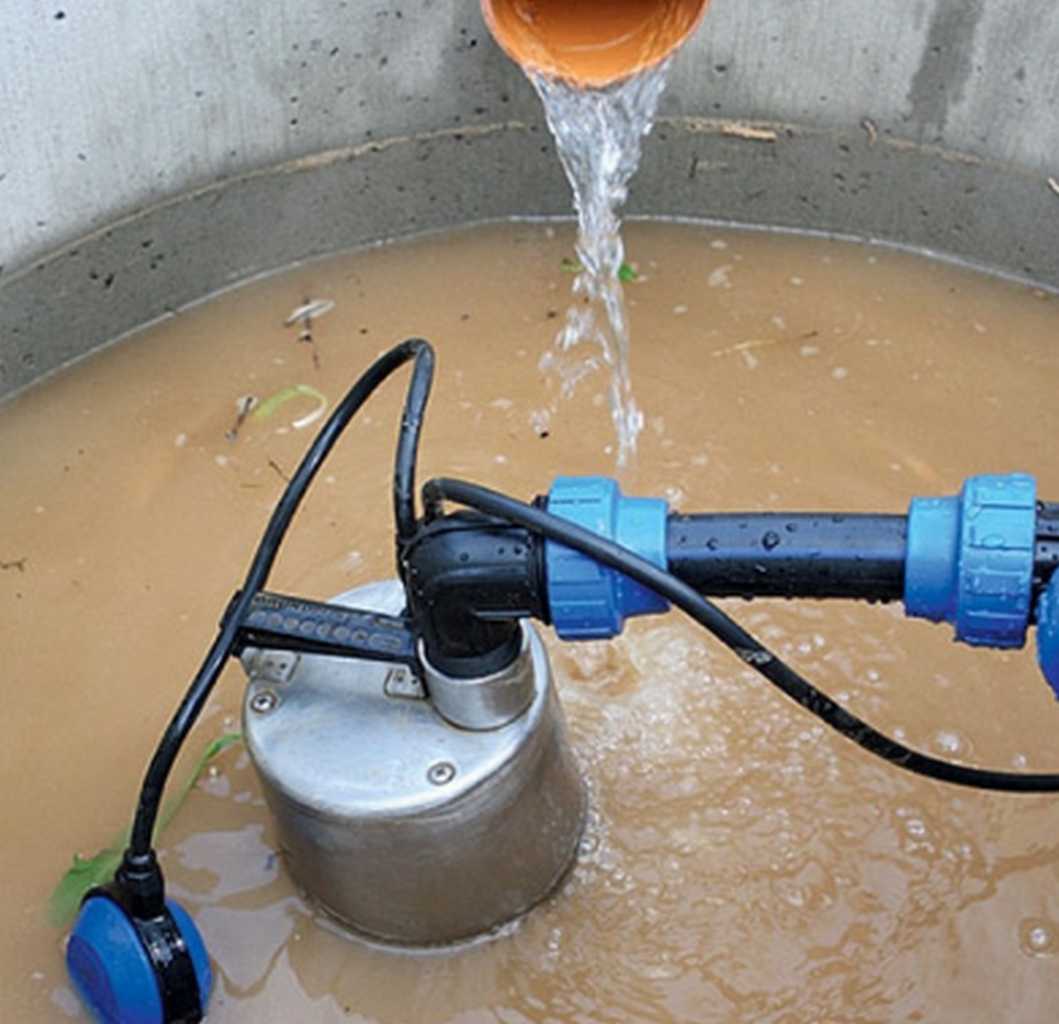

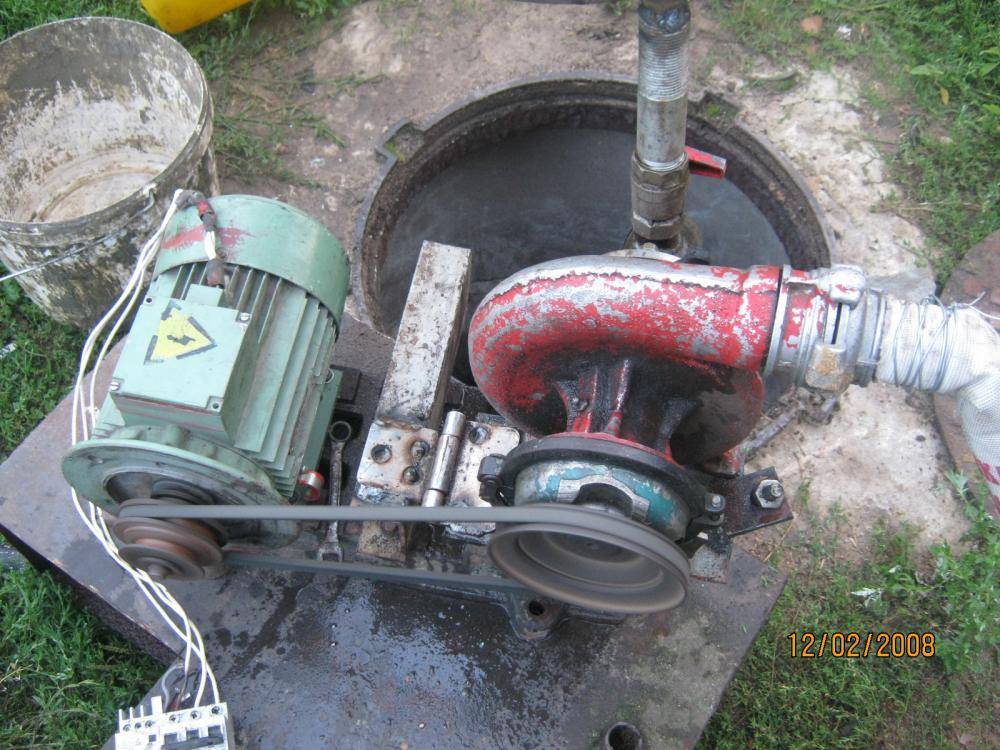

Центробежный дренажный насос или помпа для канализации

Особенность представленного центробежного насоса в том, что он способен забирать и перекачивать грязную воду, в том числе с посторонними включениями, то есть как дренажный или фекальный агрегат для откачки септиков. Таким образом, с его помощью можно поливать огород из пруда, откачать жидкость из погреба или подвала, откачивать фекалии. Автор проекта планирует использовать насос для гидробурения скважины.

По конструкции насос полупогружной, то есть нижняя его часть погружается в жидкость, а электродвигатель остается сверху. Для реализации идеи помпа крепится к приводу на длинных шпильках с распорными втулками из трубок, вал электромотора удлинен, а входное отверстие помпы закрыто кожухом с отверстиями из нержавейки. В случае полива из водоема для монтажа агрегата необходимо устроить небольшой плот.

В качестве привода используется электродвигатель мощностью 1100 Вт. Корпус помпы изготовлен из ресивера автомобиля КАМАЗ.

Основа крыльчатки – стальной диск диаметром 150 мм. Ее лопасти изготовлены из сегментов трубы большого диаметра. Высота лопастей – 14 мм. Для уплотнения отверстия в верхней крышке помпы, через которое проходит вал двигателя, между корпусом помпы и крыльчаткой установлено кольцо из фторопласта. Между уплотнительным кольцом и крыльчаткой находится мягкая пружина, которая прижимает уплотнение к корпусу помпы. На выход помпы приварен патрубок диаметром 42 мм.

Защитный кожух можно демонтировать, если он мешает забору чистой воды. Он необходим при откачке септиков, канализации и грязной воды. Как видите, агрегат можно испытать, опустив в ближайшую лужу. Получилось достаточно мощное, надежное и многофункциональное устройство. Возможно, Вы пожелаете ознакомиться с видео по данному агрегату.



Поделитесь с друьями!

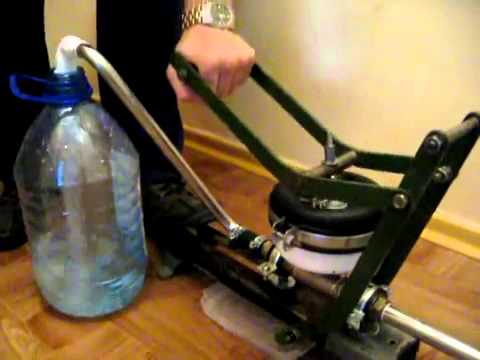

Мощный ручной насос для перекачки воды – самодельная помпа своими руками

Следуя этой инструкции, вы сможете изготовить ручной насос для воды своими руками, работающий от 12-вольтной батарее и потребляющий ток 2 А.

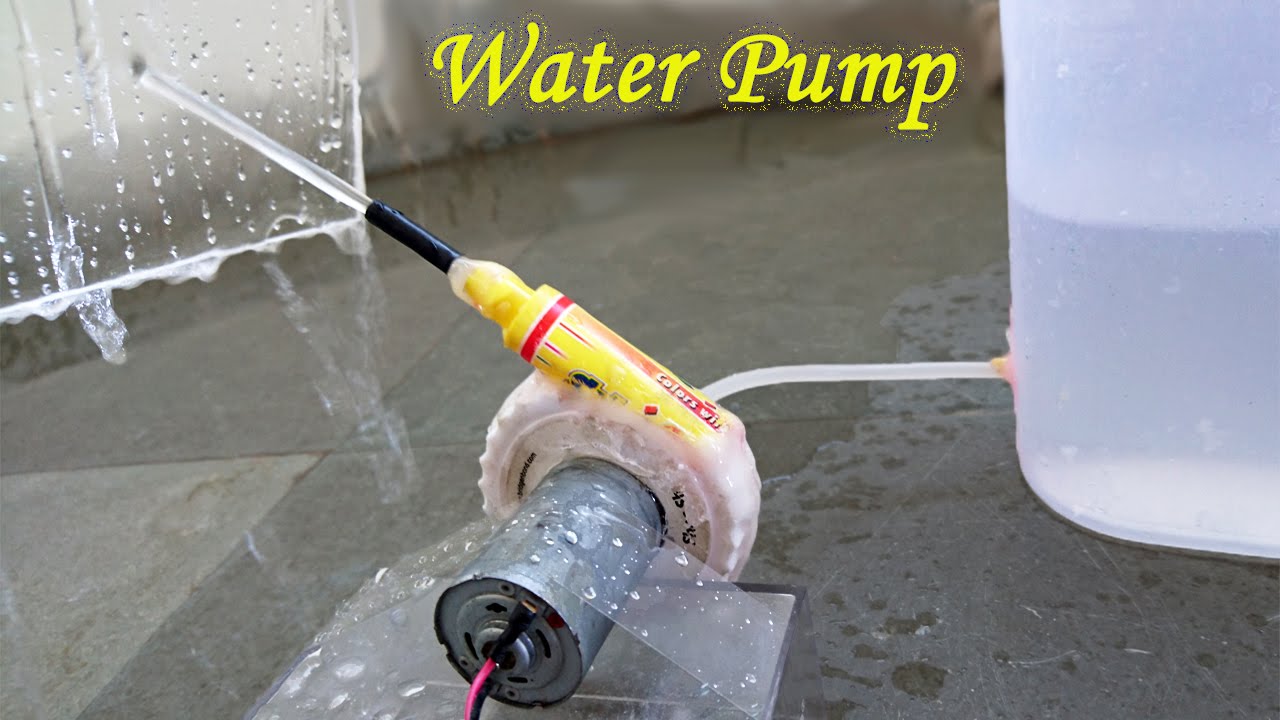

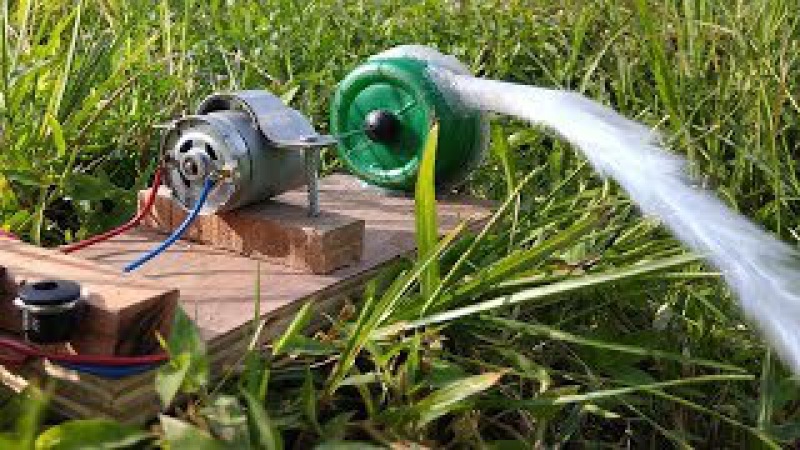

Идея состоит в том, чтобы изготовить погружной мини насос для воды из подручных материалов.

Шаг 1: Материалы

Для проекта используем распространенные материалы, которые можно приобрести в любом хозяйственном магазине. Вот эти материалы:

  • Двигатель постоянного тока на напряжение 18 В.
  • Переходник ПВХ 50*32 мм.
  • Заглушка ПВХ 50 мм.
  • Переходник ПВХ 32*20 мм.
  • Алюминиевый лист размером 60*60*1 мм.
  • Фанерный лист толщиной 5 мм.
  • Старая камера от велосипеда.
  • Куча разных винтов и гаек.

Инструменты:

  • Дрель со сверлами.
  • Отвертка.
  • Пила.
  • Ножницы по металлу.
  • Плоскогубцы.

Шаг 2: Делаем главную полость

Принцип действия водяного вакуумного насоса заключается в следующем: рабочее колесо вращается в закрытом корпусе, вытесняя воду через выходную трубу наружу.

Основная деталь самодельного водяного насоса для перекачки воды – это 50-миллиметровая крышка ПВХ, которая соединяется с корпусом насоса, внутри которого вращается рабочее колесо. Двигатель устанавливается на эту крышку с помощью двух винтов.

Изготавливаем крышку.

  1. Отметьте на торце 50-миллиметровой заглушки места расположения отверстий под электродвигатель.
  2. Просверлите два отверстия диаметром 3 мм – под винты крепления двигателя, и одно отверстие диаметром 12 мм по середине заглушки – для вала двигателя.
  3. Отрежьте лишнюю часть заглушки согласно рисунку.

Шаг 3: Отрезаем часть переходника

Возьмите переходник ПВХ 50*32 мм и отрежьте с широкой его стороны часть длиной, равной 10 мм.

Шаг 4: Делаем выходное отверстие

Чтобы сделать выпускную трубу насоса, используйте отрезок ПВХ-трубы диаметром 15 мм. Выпускная труба должна выходить из корпуса не радиально, а как-бы по касательной.

  1. Отрежьте кусок длиной 30 мм от трубы диаметром 15 мм со скошенным в форме эллипса концом (см. фото).
  2. Приложите трубу к переходнику (корпусу насоса) и отметьте место под отверстие.
  3. Просверлите отверстие с помощью дрели и сверла.

Шаг 5:

Шаг 6: Устанавливаем выходную трубу

Смажьте края выходного отверстия клеем.

Возьмите выходную трубу и вставьте в выпускное отверстие.

Шаг 7: Делаем соединение на вал двигателя

Возьмите одноразовый пластиковый шприц, и отрежьте от него часть, длиной 20 мм со стороны подыгольного конуса.

Шаг 8: Изготавливаем рабочее колесо

Помпа работает следующим образом: вал, вращаясь в герметичном корпусе, отбрасывает воду от центра к краям корпуса насоса; затем вода вытекает через выходную трубу.

Изготовьте вал из алюминиевого листа по фотографиям.

Шаг 9: Вырезаем герметизирующую прокладку

Вырежьте из велосипедной камеры круглую прокладку.

Сделайте в прокладке три отверстия, так же, как и в крышке.

Шаг 10: Собираем

Сначала закрепим двигатель на крышке, затем установим рабочее колесо на вал двигателя.

  1. Положите резиновую прокладку, а затем крышку на двигатель и закрутите винты. Проверьте герметичность соединения двигателя с крышкой помпы.
  2. Установите рабочее колесо на вал.

Шаг 11: Проверяем вращение

Для проверки вращения, используйте 9-вольтную батарею, просто подсоединив ее к контактам электродвигателя.

Шаг 12: Собираем корпус

Приклейте торцевую крышку к переходнику.

Затем приклейте соединительные ПВХ-уголки к входному и выходному патрубкам.

Шаг 13: Закрепляем помпу на фанерной подставке

Закрепите ваш водяной насос на фанерной подставке.

Шаг 14: Тестируем

Пришло время испытаний и наслаждений!

как сделать насос для откачки своими руками

После приобретения земельного участка дачник начинает решать наиболее важные проблемы: нужно же с чего-то начинать, чтобы обжиться. Самое главное – это обеспечить себя водой. Действительно, с тех пор, как жизнь зародилась в воде, без неё всё живое долго не может существовать. Привозить воду откуда-то можно, но только для личных нужд.

Проблему полива таким методом не решить. Хорошо, если вода есть хотя бы поблизости от участка. Устроит любой, даже небольшой, водоём: речка или хотя бы ручеек. Идеальным вариантом является родник, но так везёт редко. Осталось обзавестись насосом. Кстати, на первых порах подойдет самодельный насос для воды. Его использование снимет остроту проблемы.

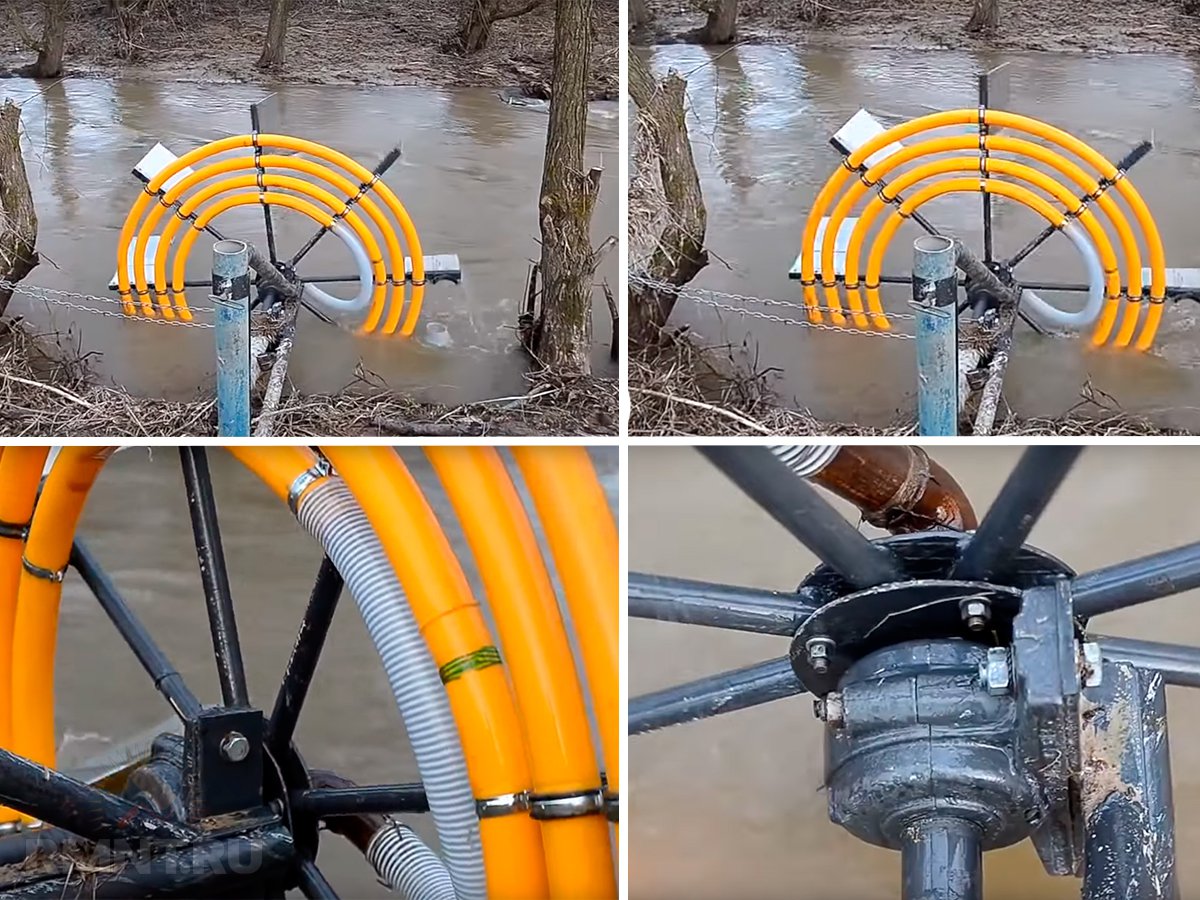

Такая модель насоса, для работы которого не нужно электричество, может быть использована умельцами, которым повезло приобрести участок на берегу небольшой, но очень бурной речушки.

Шланг в бочку укладывается ровными витками без заломов и перегибов. И всё сооружение в целом выглядит довольно незатейливо, но вода с его помощью исправно поставляется на берег

Для создания насоса понадобится:

  • бочка диаметром в 52см, длиной в 85см и весом примерно в 17 кг;
  • шланг, накрученный в бочке, с диаметром в 12мм;
  • выпускной (подающий) шланг 16мм в диаметре;

Есть ограничения и для среды погружения: рабочая глубина потока не должна быть менее 30см, скорость перемещения воды (течения) – 1,5 м/сек. Такой насос обеспечивает подъём воды на высоту не более 25 метров по вертикали.

Составляющие элементы: 1- выпускной шланг, 2- втулочная муфта, 3-лопасти, 4 –пенополистероловые поплавки, 5 – спиральная намотка шланга, 6 – входное отверстие, 7- дно конструкции. Бочка отлично держится на плаву

Подробности использования этого насоса можно рассмотреть на видео.

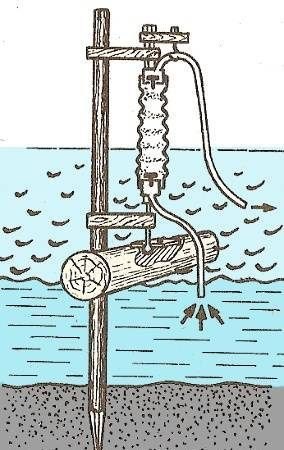

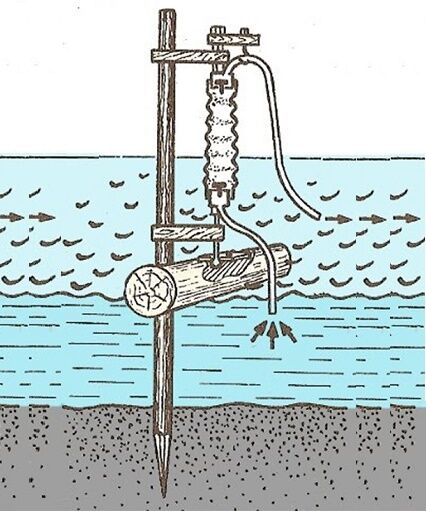

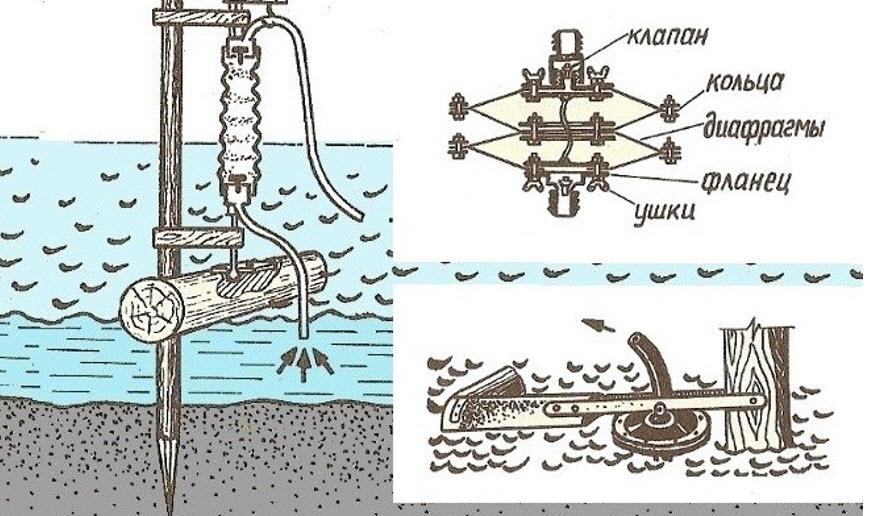

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

  • гофрированная труба типа «гармошка»;
  • кронштейн;
  • 2 втулки с клапанами;
  • бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду. Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

  • стальная бочка на 200 литров;
  • примус или паяльная лампа;
  • патрубок с краном;
  • сетчатая насадка для шланга;
  • шланг резиновый;
  • дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки.

Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.



Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений.

Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.

Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.

Для ручного насоса необходимо:

  • пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
  • шланг, подходящий по длине;
  • стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.

Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.

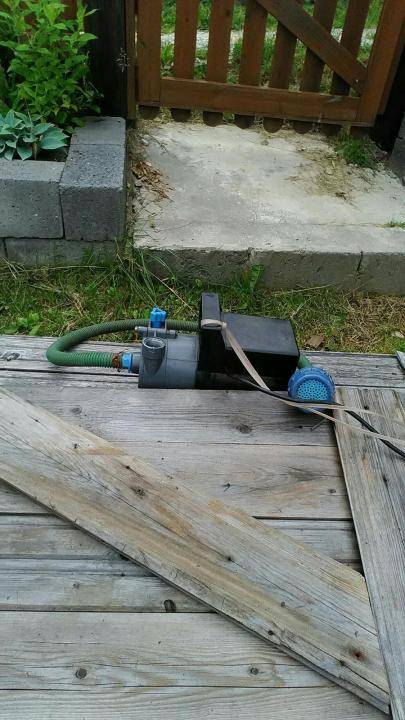

Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.

Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу

Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.

Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.

Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро

Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью. Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой.

Все прекрасно помнят историю про винт, изобретенный Архимедом. С его помощью осуществлялось водоснабжение ещё в древних Сиракузах, не знавших электричества. Очень остроумный вариант применения Архимедова винта придумали в Африке. Насос-карусель служит одновременно и развлечением для местной детворы, и вполне функциональным сооружением, обеспечивающим водой небольшое поселение. Если у вас есть дети, а у них – друзья, которые любят кататься на карусели, возьмите этот опыт себе на вооружение.

1– детская карусель, 2- насос, 3- пласт водоносный, 4- резервуар с водой, 5-колонка с водой, 6- возвращающая воду труба на случай переполнения резервуара

Как видите, возможностей для водоснабжения великое множество. И электричество в этом вопросе может вообще не участвовать. Оказалось, некоторые насосы для воды своими руками может сделать даже школьник. Важно, чтобы было желание, светлая голова и умелые руки. А идеи мы вам подкинем.

Оцените статью: Поделитесь с друзьями!

электрический, водяная помпа, мембранный и другие

На дачном участке или в частном доме часто возникает необходимость перекачивать жидкость в накопительные емкости из различных источников: открытые водоемы, колодцы, скважины и т. д. Для этих целей применяется довольно дорогостоящее насосное оборудование, как электрическое, так и механическое. Если данного оборудования нет в наличии, то возникает вопрос: как сделать насос своими руками с минимальными материальными затратами? Эта задача может быть решена различными способами.

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

  1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
  2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
  3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
  4. Накрутите пробку со шлангом на бутылку.
  5. Опустите свободный конец шланга в емкость с водой.
  6. Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
  7. После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Важно! Если возникают проблемы с поиском гофрированной трубы, то существует конструкция волнового насоса, который работает без нее. Вместо гофры применяются резиновые кольцевые диафрагмы, последовательно соединенные в единый пакет.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос “печь”

Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.

Данная конструкция собирается следующим образом.

  1. Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
  2. В нижней части бочки необходимо закрепить выходной кран.
  3. Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
  4. Далее, плотно закрепите в отверстии верхней крышки резиновый шланг. Очень важно, чтобы вокруг шланга не подсасывался воздух.
  5. На другом конце шланга установите сетчатый фильтр.
  6. Опустите шланг с фильтром в водоем.
  7. Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
  8. Когда воздух перестанет выходить из бочки, загасите костер. При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

  1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
  2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
  3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
  4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
  5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
  6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
  7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
  8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

  1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
  2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
  3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
  4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм. Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
  5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
  6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
  7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

  • подсоедините к корпусу нижнюю крышку;
  • вставьте в корпус нижний обратный клапан;
  • вставьте поршень со штоком;
  • закройте верхнюю крышку;
  • установите рычаг;
  • подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
  • закрепите насос на платформе.

Ручная помпа

Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т. д. Для сборки помпы потребуются следующие детали:

  • труба Ø 50 мм из ПВХ – 1 шт.;
  • труба Ø 24 мм из ППР – 1 шт.;
  • муфта Ø 50 мм из ПВХ – 1 шт.;
  • отвод Ø 24 мм из ППР – 1 шт.;
  • кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
  • заглушка Ø 50 мм из ПВХ – 2 шт.;
  • пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт.;
  • обратный клапан диаметром 15 мм – 1 шт.;
  • хомут стяжной – 1 шт.;
  • гайка диаметром 15 мм – 1 шт.;
  • заклепка или пара винт-гайка – 1 шт.

Изготовление обратного клапана

Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.

Важно! Данный диск не должен тереться о стенки заглушки, но должен перекрывать просверленные в ней отверстия.

Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.

Изготовление гильзы насоса

Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.

Сборка поршня

Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.

Изготовление штока для помпы

Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.

Сборка помпы

Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.

Отвод будет служить в качестве опоры для руки.

Совет!  Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.

Мембранный насос

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

  1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
  2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
  3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
  4. Насос собирается согласно чертежу, приведенному выше.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

  • приобретите электромотор омывателя стекол от автомобиля ВАЗ;

  • снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

  • далее, следует припаять к контактам двигателя провода и вывести их через крышку;
  • нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

  • хорошо загерметизируйте отверстия, через которые выходят провода;
  • удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Как из моторчика и шприца сделать простую водяную помпу

Маленькая помпа может понадобиться при строительстве небольшого декоративного фонтанчика, для перекачки воды при уборке нано аквариума и для других подобных целей. Найти ее в обычном магазине сложно, а при заказе через интернет приходится платить за доставку больше, чем стоит сам насос. При наличии небольшого электромотора, ее можно сделать своими руками буквально за 20 минут.

Материалы:


  • электромоторчик;
  • блок питания;
  • шприц 10 куб.;
  • суперклей.

Процесс изготовления помпы



Из штока шприца необходимо снять резиновый уплотнитель. Затем нужно срезать переднюю стенку поршня, и отступив 5 мм вверх обрезать шток.


Используя острый нож, требуется вырезать центр крестовины, образуемой при пересечении крыльев штока. Срезается буквально треть пластика.


Затем поршень просверливается по центру тонким сверлом, равным по диаметру валу моторчика.

Этим же сверлом просверливается ранее срезанная передняя стенка поршня и снятый резиновый уплотнитель. После этого полученная пластиковая шайба вставляется в резинку.

Сделанная из поршня и уплотнителя деталь устанавливается на вал мотора пластиком вперед. После них надеваются лопасти из штока. Последние фиксируются суперклеем на валу.


От цилиндра шприца нужно отрезать переднюю часть с носиком. Рез делается на отметки 4 куб.

В дальнейшем после примерки его может потребоваться укоротить, но лучше изначально срезать с запасом для маневра. Затем сбоку цилиндра просверливается отверстие диаметром 3-4 м немного выше носика.

Двигатель с лопастями и уплотнителем вставляется в подготовленный цилиндр. Его нужно расположить так, чтобы лопасти оказались напротив бокового отверстия. Если они не достают, то цилиндр нужно укоротить.

На боковое отверстие приклеивается трубка. Ее можно сделать из защитного колпачка от иголки шприца. Колпачок срезается под углом, чтобы после приклеивания форма помпы напоминала улитку.

Далее нужно запитать моторчик. Можно использовать батарейки или подобрать для него подходящий блок питания.

Для прокачки в воду погружается только пластиковая часть помпы из шприца. Двигатель при этом должен располагаться на поверхности. В дальнейшем под мотор можно подыскать водонепроницаемый корпус и залить его силиконом.

В качестве такого корпуса подойдет колпачок от дезодоранта. Если помпа будет использоваться для перекачки воды по трубке, то ее лучше закрепить на плавающем основании, чтобы в воде находилась только улитка.

Смотрите видео

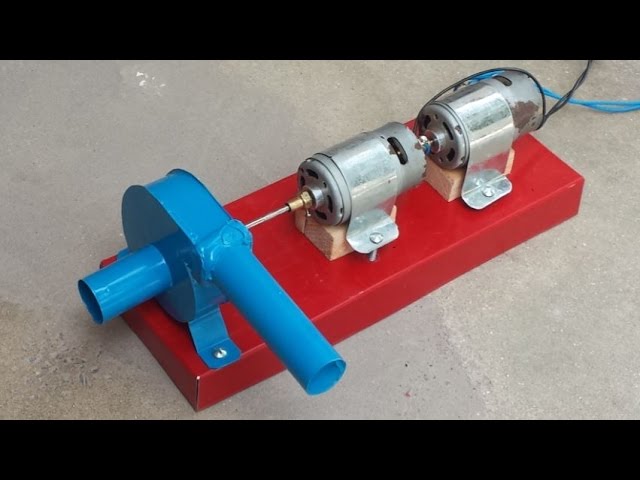

Компактный и высокопроизводительный насос из подручных средств


Привет, друзья самоделкины! В сегодняшней статье мы рассмотрим, как сделать такую самоделку как миниатюрный, компактный насос для перекачки воды. Данная самоделка будет полезной в хозяйстве. Особенно она будет полезна владельцам аквариумов, у кого есть дома большой аквариум, те наверняка вспомнят, как сложно откачивать из него воду черпая кувшином. Но хоть самоделка очень компактная это ещё не значит, что она малоэффективная, мощности данного насоса вполне достаточно для откачки из «бака» из-под воды для полива огорода на даче. Сама самоделка будет собрана из доступных и недорогих материалов, поэтому собрать её сможет каждый желающий. Ну, что ж, думаю не стоит тянуть с длинным предисловием, погнали.

Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.

Для самодельного компактного насоса понадобится:
— Коллекторный электродвигатель
— Различные канализационные ПВХ фитинги
— Соединитель для шлангов
— Подшипники с внутренним диаметром 5 мм 2 шт.
— Стальной вал с диаметром 5 мм
— Листовой пластик
— Ведущая и ведомая шестерня для ременного привода
— Небольшой лист фанеры
— Ремень
— Выключатель
— Блок питания либо аккумулятор


Из инструментов также понадобится:
— Паяльник с паяльными принадлежностями
— Дрель со свёрлами
— Ножовка по металлу
— Канцелярский нож
— Суперклей
— Наждачная бумага
— Маркер
— Циркуль
— Линейка

Изготовление компактного насоса.
Для начала следует изготовить корпус для «турбины», внутри которой расположим крыльчатку. Для этого корпуса необходимо взять ПВХ заглушку от канализационной трубы диаметром 50 мм. И проделаем с этой заглушкой следующее, а именно в центре следует проделать сквозное отверстие. Диаметр этого отверстия должен совпадать с диаметром на взятом вами соединителе для шлангов (см. фото). Вместо такого соединителя вы можете использовать обыкновенную ПВХ трубу, но ей будет менее удобно пользоваться. Высверливать отверстие проще всего будет ступенчатым сверлом

Теперь уже возьмём соединитель и от него необходимо отпилить ту часть, где соединяется один из шлангов. И этот соединитель необходимо вставить в только что проделанное отверстие ПВХ крышке. Заготовки необходимо соединить между собой при помощи суперклея, важно чтобы соединение помимо того что было надёжным, так оно обязательно должно быть герметичным.


Это мы сделали вход воды в турбину, следующим шагом соответственно необходимо изготовить выход. Для этого понадобится ПВХ трубка (или такой же соединитель) длинной примерно 6 – 7 см. Один из срезов этой трубки необходимо закруглить так, чтобы труба плотно прилегала к боковой части ПВХ заглушки.


Теперь необходимо соединить ПВХ заглушки с заготовкой из ПВХ трубки. Для этого прикладываем трубку к боковой части ПВХ заглушке, так как это изображено ниже и обводим её маркером по внешней стороне. Убираем трубу и внутри начерченной фигуры необходимо начертить такую же фигуру, но меньшего размера, такого чтобы внутренний контур по размерам совпадал с внутренним диаметром отверстия в ПВХ трубки. Обрабатываем наждачной бумагой место склеивания и склеиваем заготовки, так как это показано на фото.

Затем изготовим крепление и посадочное место под крепление вала. Для этого необходимо найти подшипники с внутренним диаметром 5 мм в количестве 2 шт. Эти подшипники следует запрессовать в ПВХ трубку. Длина этой трубки должна быть не более 5 см. Так же для более надёжного соединяя, нужно на конец трубки добавить колечко вырезанное с соединителя.


После чего изготовим заглушку для корпуса, в которую мы установим крепление на вал и соответственно сам вал. Для этого необходимо взять листовой пластик и из него вырезать две круглые заготовки. Диаметр этих круглых заготовок должен совпадать с диаметром корпуса. При помощи циркуля отмечаем две окружности на листе пластика и вырезаем их при помощи ножниц. И вырезанные заготовки следует обработать наждачной бумагой. По центру этих окружностей необходимо проделать отверстия диаметром 5 мм. Склеиваем две заготовки в одну суперклеем

Промежуточно соберём компоненты друг с другом. А именно вставляем вал в крепление, которое мы сделали ранее, со стороны, где у нас приклеено кольцо к креплению, надеваем заглушку вырезанную только что. Склеиваем заглушку с креплением суперклеем, данное соединение так же должно быть герметичным. После выполненных работ вал у нас должен беспрепятственно вращаться. Важно отметить то чтобы вал был идеально прямой, а иначе будет большая вибрация, низкое давление и вибрация.

Следующим шагом необходимо найти ведомую шестерню. Шестерня должна быть на 60 зубьев под ремень и внутренний диаметр посадочного отверстия должно быть 5 мм, для того чтобы можно было надёжно закрепить её на валу. Такую шестерню можно найти у китайских друзей в их интернет магазинах. Устанавливаем шестерню на вал с обратной стороны от заглушки и для того чтобы сидела она надёжно и не прокручивалась — в место соединения капаем суперклей.


Переходим к изготовлению крыльчатки. Для неё требуется взять тот же листовой пластик, что использовали ранее. Из него, так же нужно вырезать две круглые заготовки (их нужно две, только потому, что автор использовал тонкий пластик), таким диаметром, чтобы они могли поместиться внутри корпуса и беспрепятственно в нём вращаться. Чертим окружности циркулем и вырезаем заготовки ножницами. По центру этих заготовок необходимо проделать отверстие под переходник для крепления крыльчатки на вал.

Но перед тем как продолжать работу над крыльчаткой необходимо её от «балансировать». Для этого соединим два диска, закрутив их на один болт и затянув гайкой. В таком состоянии склеиваем эти диски между собой. Надеваем этот болт на шуруповерт и повторяем действия с изображения ниже.
Выкручиваем болт и продолжаем работу над крыльчаткой. Далее диск необходимо разделить на 8 равных частей.


Следующим шагом нужно вырезать лопасти для крыльчатки. Для изготовления крыльчатки будем использовать ПВХ трубу диаметром 50 мм, от этой трубы мы должны отпилить отрезки такой длины, чтобы они могли поместиться внутри, корпуса и не выпирали из него.

Прикладываем один из вырезанных отрезков от 50 мм трубы, к размеченному диску так, чтобы он соприкасался с центром. Маркером отмечаем расстояние от центра к краю и вырезаем 4 лопасти такого же размера. Приклеиваем лопасти к диску, так как это показано на фото ниже. Перед тем как приклеивать лопасти их следует обработать наждачной бумагой. Приклеивать лопасти следует очень аккуратно и ровно перпендикулярно относительно диска и клеить следует при помощи того же суперклея.

Далее для того чтобы лопасти не поотлетали, следует приклеить соединительное кольцо. Это кольцо следует вырезать из листового пластика с внешним диаметром как на кольце на самой крыльчатке. Для прохода воды в центры этого соединительного кольца также следует проделать отверстие, диаметр этого отверстия должен быть больше чем диаметр входного отверстия. Приклеиваем этот диск к крыльчатке на суперклей.


Приклеиваем к крыльчатке переходную втулку и устанавливаем её на вал, затем вал в крепление. Затем уже приклеиваем это крепление в корпус (см. фото).

После чего конструкцию необходимо закрепить на основе. Основу вырежем из листа фанеры. Приклеиваем «турбину» и двигатель к основе, между ними натягиваем ремень (но перед этим необходимо на валу двигателя закрепить ведущую шестерню).

Ну и в конце, устанавливаем на основе кнопку и припаиваем её к двигателю. И подключаем питание в виде БП или аккумулятора.

Все готово! В итоге у нас получился производительный компактный насос. Его тесты вы можете наблюдать ниже.

Приобрести комплектующие, которые могут пригодиться для сборки данной самоделки можно тут:
— Электродвигатель
— Выключатель
— Набор с валом и шестернями
— Припой
— Паяльник

Вот видео автора самоделки:

[media=https://www.youtube.com/watch?v=8OMeqA0FOXU]


Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Лучшая цена, сделай сам водяной напорный насос — Отличные предложения на самодельный водяной напорный насос от глобальных продавцов напорных водяных насосов своими руками

Отличные новости !!! Вы попали в нужное место, чтобы купить напорный водяной насос своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший водяной напорный насос своими руками должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели водяной насос своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что насосы для нагнетания воды своими руками думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести водяной насос diy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры на diy pump

— интернет-магазины и отзывы на diy pump на AliExpress

Отличные новости !!! Вы попали в нужное место для самостоятельной помпы.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший самодельный насос станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою помпу на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как сделать насос своими руками и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy pump по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Самодельный ручной скважинный насос из ПВХ — DIY

Узнайте, как собрать самодельный ручной скважинный насос из ПВХ.

Ручной скважинный насос из ПВХ своими руками.

После того, как из-за нескольких отключений электроэнергии нам не хватало воды, я решил, что пришло время установить ручной насос на нашем колодце глубиной 45 футов.Оказывается, легче сказать, чем сделать. Я хотел что-то, что можно было бы установить вместе с нашим погружным электронасосом, но я не хотел тратить целое состояние. Легкие ручные насосы-кувшины продаются примерно за 50 долларов, но, к сожалению, они работают только на глубине около 25 футов — примерно на 20 футов меньше, чем нам было нужно. Домкратные насосы для средних и глубоких скважин будут забирать воду с глубин до 300 футов, но они также оставят в вашем кошельке дыру на сумму более 800 долларов.

От разочарования я ударился о чертежную доску, решив найти решение.Результатом стало изобретение, которое я назвал «Holopump», ручной скважинный насос из ПВХ, способный эффективно забирать воду с глубины до 60 футов. Все детали доступны или могут быть заказаны в любом хозяйственном магазине. . . по цене всего около 120 долларов за весь шебанг.



Как работает ручной скважинный насос из ПВХ

Конструкция удивительно проста: внутренняя насосная штанга, снабженная на конце муфтой и крышкой, вставляется во внешнюю водопроводную трубу.При каждом движении насосной штанги вниз вода, равная объему штанги, поднимается в трубу; это то, что известно как положительное смещение, и оно происходит независимо от силы или скорости нисходящего хода. На самом деле, лучше всего делать движение вниз медленным и неторопливым. На подъеме вверх вам нужно набирать темп: этот ход должен быть достаточно быстрым, чтобы свежая вода попала в трубу до того, как уже вышедшая вода стечет вокруг муфты и торцевой крышки. Таким образом, толкая или подтягиваясь, вы набираете воду.Простой донный клапан на конце водопровода предотвращает стекание воды обратно в колодец.

Перекачивание воды с глубины 60 футов под землей требует минимального усилия — от 15 до 20 фунтов для хода вверх и от 25 до 30 фунтов для хода вниз (это сила, которую может выдержать даже моя 12-летняя дочь). Вода выходит из носика как при движении вверх, так и при движении вниз. Медленно и равномерно опускаясь вниз и быстро подтягиваясь, используя соответствующую силу, вы можете рассчитывать на получение от двух до трех галлонов в минуту из колодца со статическим уровнем воды 60 футов — без потения.

Зависимость глубины скважины от уровня воды

Важно различать эти два понятия: Глубина колодца — это расстояние от уровня земли до дна колодца. Уровень воды — это расстояние от уровня насыпи до поверхности воды вашего колодца. У человека может быть колодец длиной 175 футов, но статический уровень воды — 30 футов. В таком случае 40-футовый холонасос (сделанный из двух 20-футовых труб) будет работать нормально.

Ограничения глубины скважинного насоса

Планы на этих страницах относятся к холонасосу длиной 70 футов, который идеально подходит для колодца со статическим уровнем воды 60 футов.Хотя я знаю, что некоторые люди успешно пошли немного глубже с моим дизайном, я все же говорю, что 60-футовая модель (с использованием трубы 70 или 80 футов) является практическим пределом глубины для этого насоса, и поэтому это максимальная длина, которую я могу использовать. готов рекомендовать. (Чтобы построить 80-футовый насос, просто замените последний сегмент штанги и водяной трубы на 20-футовые отрезки из ПВХ, а не на 10-футовые отрезки, показанные на планах.)

Сборка и установка ручного скважинного насоса из ПВХ

Хотя Holopump довольно легко собрать, правильно его достать немного сложнее.Если вы никогда не работали или не знакомы с существующими компонентами колодца, возможно, стоит нанять профессионала для выполнения установки.

Если вы решите пойти по пути «сделай сам», небольшое предостережение: перед началом любых работ, связанных с изменением существующей сантехники или проводки, необходимо отключить электропитание, и в водопроводных линиях не должно быть давления ( открыть ближайший к колодцу кран и дождаться прекращения потока воды). Для промывки всех труб по мере их установки следует использовать разбавленный хлор.

Вы также захотите убедиться, что устанавливаемый вами насос соответствует всем применимым кодексам или законам в вашем регионе.

Перед тем, как начать, прочтите инструкции, соберите инструменты и материалы, затем действуйте следующим образом:

1) Изучите существующую конфигурацию заглушки колодца, затем купите новую с дополнительным портом для трубы 1 1/4 дюйма. Возможно, вам придется просверлить отверстие в новой крышке для вентиляционного отверстия или отверстия для доступа к проводке. Если в вашем существующем электрическом погружном насосе используются ограничители крутящего момента, их может потребоваться изменить или удалить, в зависимости от конструкции, по вашему усмотрению.

2) Склейте стержни вместе, как показано здесь, следуя инструкциям на банках с грунтовкой и цементом (см. Таблицу материалов в галерее изображений, позиции 15 и 16).


3) Склейте и прикрутите нижнюю часть основной трубы, как показано на первом рисунке. Сюда входят предметы, проходящие через крышку колодца (позиция 9) и ниже. Сделайте фаску на внутренних краях, чтобы в дальнейшем можно было легко вставить стержень. Дайте всем клеевым соединениям ПВХ достаточно времени для отверждения.

4) Перед установкой насоса и новой крышки колодца необходимо снять старую крышку. Если вы знакомы с имеющейся у вас сантехникой колодца, вы можете оценить, с каким весом вы будете иметь дело. Перед тем, как полностью освободить крышку, наденьте страховочную веревку на любое оборудование ниже старой крышки. Вы точно не хотите ничего терять в колодце. Попросите кого-нибудь сильного помочь вам. (Возможно, вам захочется нанять скважинного техника, хотя бы для того, чтобы использовать его подъемное оборудование!)

5) Вставьте основной участок трубы в скважину.Два сильных человека могут сделать это, если один будет стоять у нижнего конца клапана, а другой — на высоте около 30 футов на трубе. Работая вместе, чтобы создать дугу с трубой, позвольте концу донного клапана пройти по обсадной трубе скважины, стараясь не согнуть его слишком резко. Также будьте осторожны с существующей проводкой и трубами. Снова используйте страховочную веревку. Проденьте отрезок металлической трубы через заглушку колодца и затяните стальную муфту (поз. 8). Снова вставьте оригинальную сантехнику и закрутите крышку.

6) Соберите секцию носика на место. Приклеивание секции носика необязательно. Протяните стержень по основной трубе. При втягивании нижняя часть стержневой секции должна опускаться ниже статического уровня воды.

Вот и все. Вы готовы начать качать. Чтобы получить максимальное количество сожженной воды из расчета на калорию, потребуется немного практики, но просто не забывайте надавливать вниз медленно и равномерно и быстро подтягиваться для максимальной эффективности.

Последнее предупреждение: добавление любого типа механического колодезного насоса открывает потенциальный новый путь проникновения бактерий в вашу систему водоснабжения.Существует множество растворов на основе хлора, которые убивают бактерии в воде, и, как владелец колодца, вы, вероятно, знакомы с одним или двумя. Если, однако, у вас еще нет стандартной процедуры по избавлению колодца от бактерий, попросите местного специалиста по помпам дать ему наилучшую рекомендацию. Вы также захотите проверить свою воду на наличие бактерий после установки насоса.

Прочтите больше статей «Сделай сам» на сайте www.motherearthnews.com.


Инструменты

• Ручная пила (любая пила, которая может разрезать деревянную доску, легко разрезает трубу из ПВХ)
• Рашпиль по дереву среднего или высокого качества
• Разводной торцевой ключ (8-, 10- или 12-дюймовый)
• Пара средних трубные ключи или плоскогубцы (от 12 до 18 дюймов)
• Отвертка (для отсоединения и повторного подключения проводов)
• Сверло на 1/2 дюйма (для просверливания дополнительного отверстия в крышке колодца для вентиляции; в качестве альтернативы вы можете сделать как я это сделал и соедините проводку электронасоса и вентилируйте вместе на крышке колодца)

Micro Heat Pumps, DIY (солнечный форум в перми)

Джошуа Мирваагнес написал: Что ж, это звучит так, как будто материально это получается примерно так же, как если бы вы сожгли свою собственную обрезку.Сколько энергии уходит на разрезание древесины на гранулы?

Нет, это у вас как бы наоборот. Мой метод использует больше материала, но не тратится ни энергии, ни денег на получение гранул.

Я беру партию древесины лиственных пород длиной по десять шнуров или около 26 тонн, затем продаю ее, а затем беру вырученные деньги и покупаю 4 тонны гранул. Я делаю это, потому что у меня много деревьев, и мне нужно всего за день, чтобы получить эти 26 тонн древесины.

Это было бы равносильно тому, что человек в течение часа собирает 10 литров клубники, а затем торгует ими с соседом и получает обратно 4 литра клубничного джема, готового для кладовой.Таким образом, вы торгуете тем, что у вас есть в большом количестве, и, хотя вы получаете обратно меньше, это делается за вас на 100% без работы и затрат. Таким образом, вместо того, чтобы проводить 4 часа на кухне, вы получите клубничное варенье на несколько часов, потраченное на это время. Для меня то же самое. За день рубки деревянных сетей я получаю достаточно древесных гранул, чтобы отапливать мой дом в течение года.

Джошуа Мирваагнес написал: Солнечное тепло можно сделать за гроши, пластиковое, а затем просто оставьте его на месте.Просто нужно открывать и закрывать окно каждый день.

Да, но есть и другие аспекты. Вы потеряете вид из окна, и есть выход с точки зрения безопасности жизни в случае пожара. Я бы хотел, чтобы каждый мог быстро выбраться, не пробиваясь сквозь пластиковую пленку или стеклянное остекление. Опять же, ничто из этого не имеет большого значения, но они могут быть.

В деловом мире такие вещи известны как «скрытые затраты».С альтернативной энергией часто возникают «скрытые затраты», которые могут не иметь денежной стоимости, но невозможность смотреть в окно на далекие поля все еще является своего рода «затратами». Для некоторых это стоит того, а для других это может быть слишком много. Что касается меня, я бы жил в фургоне внутри теплицы и свел бы свои расходы к нулю … если бы вся моя семья погибла в автокатастрофе, а я внезапно остался бы один. НО как отец четверых детей и муж я должен учитывать желания всей моей семьи, и поэтому мои решения основаны на этом.

В какой-то степени решение не делать некоторые из этих вещей — это Паралич анализом , но не совсем. Это когда человек слишком много думает, но иногда хорошо продумать все за и против.

Я думаю, что самая большая проблема — это только 24 часа в сутки. Я могу только так много, поэтому я должен действительно расставить приоритеты в том, что я делаю, и не забывайте, что это исходит от пенсионера! У меня много времени, но все еще недостаточно. Например, раньше я думал, что потратить 3 дня на дрова — это оправданное использование моего времени, но теперь, когда у меня осталось только один день, довольно сложно потратить дополнительное время на постройку чего-то для обогрева дома, когда Мне уже тепло.

Насосы DIY Солнечный насос | Engineering For Change

Описание продукта Торговая марка и описание продукта

Солнечный насос Pumpmakers DIY разработан для производства на месте с использованием местных материалов в соответствии с руководством по сборке с открытым исходным кодом. В нем используется поршень погружного насоса, который соединяется с поверхностным коленчатым валом, который поднимает воду в градирню, которая также поддерживает четыре солнечные панели для питания насоса.

Целевой (ые) регион (ы) Целевой регион для распространения / внедрения (по странам, если они указаны)

Африка, Северная и Центральная Америка, Малые островные государства, Южная Америка, Европа и Азия.Список стран

Дистрибьюторы / внедряющие организации Организации, распространяющие / внедряющие этот продукт непосредственно среди сообществ / отдельных лиц? »

PM Pumpmakers GmbH со штаб-квартирой в Австрии, Alpha Group (AG) в Судане и Эфиопии, Ileys Solar Energy в Сомали , Muqa Solar Company SHPK в Албании и Косово, SB TESMA SA в Греции, LNW Ltd. в Танзании и многие другие предприниматели, организации, буровые компании и НПО.

Рекомендуемая рыночная цена Цена за единицу или стоимость услуги за использование / сроки (долл. США).Субсидии отмечены.

9000–12000 долларов США, чтобы заказать полную солнечную насосную систему, и это может стоить до 60% меньше, если большинство деталей закупается на месте.

Конкурентоспособность Аналогичные продукты доступны на рынке. Не может быть исчерпывающим списком.

Обычные погружные насосы зарубежного производства, работающие на возобновляемых источниках энергии, таких как энергия ветра или солнца.

ЦУР Целей устойчивого развития (ЦУР) Организации Объединенных Наций, направленных на этот продукт / приложение / услугу

Целевой пользователь (и) Целевая база пользователей / потребителей (страна, сегмент дохода)

Предприниматели, занимающиеся водным хозяйством, водоснабжение, сельское водоснабжение комитеты управления, крупные фермерские хозяйства

Методы производства / строительства Подробная информация о производстве решений или методах строительства (инструкции, возможности массового производства, изготовление на заказ и т. д…)

Насос DIY Solar состоит из привода и поршня насоса, которые изготовлены из коррозионно-стойкой стали и собраны с использованием открытых технических руководств. Ручное сверло и биты не требуются, но настоятельно рекомендуется. Башня, солнечные панели, блок управления и компоненты устья могут быть собраны с местными деталями. Полные руководства для самостоятельной сборки доступны на веб-сайте поставщика решения. Рекомендуется некоторый опыт установки колодцев и солнечных батарей.

Продукт Интеллектуальная собственность Открытый исходный код / ​​защита IP (обратите внимание на патент) / коммерческая тайна / другое?

Модель предоставления доступа пользователю Где конечные пользователи могут приобрести / приобрести продукт?

Пользователи могут получить продукт через производителей насосов, и некоторые или все необходимые компоненты и детали могут быть заказаны и отправлены для сборки на месте.Или пользователи могут приобрести продукт у местных предпринимателей, следуя рекомендациям по проектированию и предлагая услуги по сборке и установке.

Распространение на сегодняшний день Количество единиц, которые были развернуты, загружены или пользователей на сегодняшний день

Насос Pumpmakers Solar был установлен по всему миру в более чем 650 местах и ​​странах как с предварительно созданными системами, так и с системами DIY.

Поля с пометкой представляют собой исходные значения, которые были оценены производителем или третьей стороной, все остальные являются проектными спецификациями.

Тип насоса

Описание типа насоса

Потребляемая мощность (Вт)

Требуемая мощность, измеренная в ваттах

Средний расход (л / мин при заданном напоре)

Скорость нагнетания, указанная производителем, измеренная при заданном напоре

Максимальный напор (м)

Максимальная глубина воды, которую может вытягивать насос

Диаметр (см)

Номинальный диаметр поршня, измеренный в сантиметрах

Технические характеристики конструкции Обзор компонентов и операций, включая мощность, портативность, требования к оборудованию, профилактическое обслуживание и пользователя требования к обучению

DIY солнечный насос может поднимать воду на глубину до 100 м / 300 футов с производительностью до 18 000 литров в день.Солнечный насос предназначен для работы до 10 часов в день, пока светит солнце, и включает в себя дополнительный ручной насос на случай использования в ночное время. Он не имеет эксплуатационных расходов, уплотнений или прокладок, и в нем используется высококачественная сталь, устойчивая к соленой воде и коррозии. В руководство по эксплуатации включены пошаговые фотографии, чтобы его можно было собрать, используя местные навыки и детали.

Схемы продукта Иллюстрации конструкции и сборки

Скважина с устьем, защитой по периметру и резервуаром для хранения воды не включены в эту схему.

Техническая поддержка Техническая поддержка предоставляется

Техническая поддержка доступна через онлайн-сообщество Pumpmakers, которое находится в стадии разработки. Эта виртуальная торговая площадка и веб-платформа включают бесплатный доступ к планам строительства, видео и книгам по созданию и установке солнечного насоса. В разработке находится социальная сеть, магазин по приобретению шестеренчато-поршневого агрегата и бизнес-планы по использованию насоса для орошения или аквакультуры.

Запасные компоненты Наличие запасных частей (внутри страны, по заказу ,…)

Нет расходных деталей, но запасные части можно заказать у производителя в случае механической неисправности.

Жизненный цикл Утилизация и гарантия

Цели производительности, указанные производителем Цели, указанные производителем / производителем

Подъем воды на глубину до 100 м / 300 футов с расходом до 18000 литров в день.

Проверенная производительность Результаты оценок производителей или независимых центров тестирования

Испытательные организации Независимые лаборатории, академические исследовательские центры и т. Д.

Солнечный насос DIY сертифицирован CE, и по запросу может быть предоставлена ​​декларация соответствия CE.

Безопасность Потенциальные опасности / риски, связанные с работой этого продукта

Во время регулярной эксплуатации завершенной скважины и насосной системы только обученные и уполномоченные лица должны быть допущены к периметру скважины и под башню из-за риска движущихся частей и падения риск. Во время строительства возникают дополнительные риски, и только обученный персонал должен управлять оборудованием и устанавливать насос.
Насос должен работать при температуре от -40 ° C до +60 ° C. В холодное время года необходимо построить канализацию в подпочве на расстоянии 1 м от уровня земли, чтобы вода не замерзла в те дни, когда насосная станция не подает воду. Это можно сделать, например, с помощью небольшого отверстия. Обратите внимание, что это снижает скорость потока. Все детали, подлежащие хранению, должны быть сухими, закрытыми и защищенными от повреждений.

Дополнительные технические системы Производительность этого продукта улучшена с помощью другой технологии (напр.Кухонные плиты и ветрозащитные юбки)

Дополнительная конструкция ручного насоса включена для работы в ночное время. Кроме того, Pumpmakers в рамках открытого исходного кода предоставляет планы систем капельного орошения и аквакультуры.

Замена водяного насоса за 13 простых шагов

Когда заменять автомобильный водяной насос

Средний водяной насос перекачивает 1,7 миллиона литров охлаждающей жидкости примерно за четыре года, или 100 000 км (62 000 миль). Неисправный водяной насос вызывает перегрев двигателя.Если водяной насос все-таки откажет, повреждение двигателя может быть катастрофическим. Следовательно, важно проверять водяной насос при каждом интервале обслуживания.

«Стандартное время» для установки ремня обычно включает установку водяного насоса. Решение о замене ремня сейчас, но не о замене водяного насоса одновременно, предполагает, что водяной насос прослужит еще один полный рабочий цикл ремня. Сделай задание один раз!

Компания Gates рекомендует заменять водяные насосы при установке комплектов ремней и заменять старые прокладки и уплотнения новыми.

В наши комплекты водяных насосов входит все необходимое для полного капитального ремонта приводной системы. Проверьте наш онлайн-каталог, чтобы узнать, доступен ли комплект для модели, над которой вы работаете.

Перед заменой водяного насоса обязательно ознакомьтесь с рекомендациями производителя транспортного средства. Каждая конструкция двигателя, вероятно, будет иметь собственную конфигурацию системы ременного привода, поэтому соблюдайте все конкретные инструкции. Убедитесь, что вы используете правильные инструменты.

13 простых шагов для установки водяных насосов

ШАГ 1

Безопасность прежде всего
Всегда дожидайтесь, пока двигатель остынет, прежде чем приступить к работе с какой-либо частью системы охлаждения.

ШАГ 2

Снимите компоненты ременного привода, следуя процедурам, рекомендованным производителем транспортного средства.

ШАГ 3

Снимите шланг, прикрепленный к водяному насосу.
Имейте в виду, что при снятии шланга из шланга может вылиться значительное количество охлаждающей жидкости.

ШАГ 4

Ослабьте болты и снимите старый водяной насос.

ШАГ 5

Удалите старое уплотнение / прокладку или остатки старого герметика и убедитесь, что монтажная поверхность чистая.

ШАГ 6

Перед установкой нового водяного насоса осмотрите другие запасные части системы охлаждения: шланги охлаждающей жидкости, термостат и герметичную крышку (и).

ШАГ 7

Установите новый водяной насос. Не допускайте принудительного включения насоса, ударяя по валу насоса.
Старые прокладки и уплотнения следует заменить новыми. Внимательно следуйте инструкциям по установке. Наносите герметик только в том случае, если это специально рекомендовано производителем автомобиля. Нанесите ровную полоску герметика по краю детали, но не используйте слишком много герметика.Если на деталь все-таки попало слишком много герметика, сотрите излишки перед установкой нового водяного насоса. Слишком большое количество герметика нарушает правильную установку и отламывается в системе охлаждения, загрязняя ее. Герметики также производятся с разной скоростью высыхания, поэтому соблюдайте напечатанные инструкции к герметикам.

ШАГ 8

Равномерно затяните болты с крутящим моментом, указанным производителем.

ШАГ 9

Подсоедините шланг.

ШАГ 10

Залейте в систему охлаждения охлаждающую жидкость, рекомендованную производителем автомобиля.

ШАГ 11

Вручную поверните насос и убедитесь, что он вращается свободно.

ШАГ 12

Убедитесь, что система ременного привода, которая будет приводить в действие новый водяной насос, находится в идеальном состоянии и установлена ​​в соответствии с процедурами, рекомендованными изготовителем транспортного средства.
Система ременного привода работает рука об руку с водяным насосом. Поэтому, по мнению компании Gates, замена водяного насоса, ремня и других компонентов привода одновременно является хорошей профилактикой.

ШАГ 13

Проведите окончательный визуальный осмотр, чтобы убедиться в отсутствии утечек после заправки системы охлаждения.
Когда водяной насос новый, некоторая утечка из дренажного отверстия является нормальным явлением, поскольку внутреннему механическому уплотнению насоса требуется около десяти минут работы для правильной посадки (период приработки). Более выраженная просачивание и подтекание из дренажного отверстия после этого периода обкатки или утечка с монтажной поверхности являются ненормальными и сигнализируют о поломке детали или неправильной установке.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
