Подключение и настройка репитера Wi-Fi: Пошаговая инструкция

Wi-Fi репитер (также называется ретранслятор или повторитель) — это беспроводное устройство, используемое для расширения покрытия сети. С его помощью можно подключиться к беспроводному Интернету в местах со слабым приёмом сигнала от роутера. Репитер в этом случае будет принимать сигнал маршрутизатора, и ретранслировать его клиентам локальной сети.

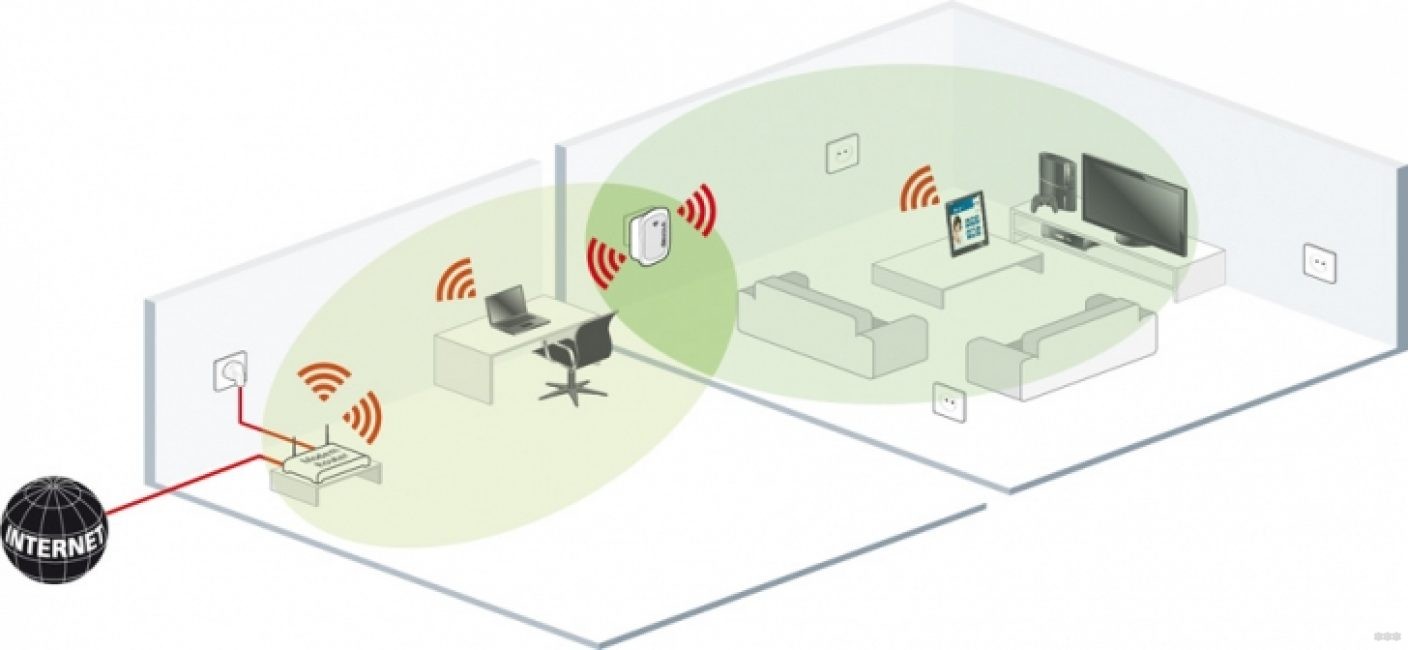

Выбор места установки репитера

Максимальная эффективность использования повторителя достигается при установке на границе стабильного приёма Wi-Fi от роутера. При выборе расположения учитывайте планировку помещения, в котором будет использоваться ретранслятор. Также следует обратить внимание на расположение беспроводных гаджетов, с которых будет производиться подключение и выход в Интернет.

Во время поиска оптимального места для установки повторителя производите замеры скорости доступа. Для этого можно использовать онлайн-сервисы, например, Speedtest. Для установки репитеров актуальны те же рекомендации, что и для других беспроводных устройств. Не размещайте ретранслятор вблизи от крупных электроприборов, которые могут создавать помехи в работе сети. При наличии антенн направляйте их перпендикулярно плоскости, в которой требуется распространение радиоволн.

Включение повторителя Wi-Fi

Большинство репитеров имеют встроенный блок питания, поэтому включаются непосредственно в розетку. Такая конструкция позволяет избавиться от лишних проводов, так как кабельное соединение блока питания и устройства не требуется. Негативной стороной является уменьшение мобильности. Установка повторителя на значительной высоте возможно только при использовании удлинителя или переносе розетки.

Для включения устройства просто вставьте его в розетку. Почти все модели ретрансляторов начинают работу сразу после начала подачи питания. Но если ваше устройство имеет отдельную кнопку включения, нажмите её. О начале работы сигнализируют светодиоды на корпусе. Значения различных режимов индикации (непрерывного свечения или мерцания) можно уточнить в инструкции.

Обратите внимание! Часть ретрансляторов оснащена одним или несколькими разъёмами для подключения сетевого кабеля. С их помощью можно подключить Интернет на компьютерах, не оборудованных Wi-Fi модулем.

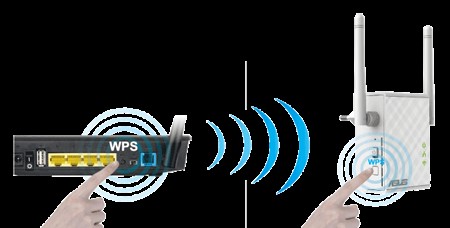

Подключение при помощи WPS

Если на корпусе устройства есть кнопка WPS, нажмите её для активации режима подключения к Wi-Fi без выбора сети и ввода пароля. После этого нажмите такую же кнопку на маршрутизаторе, не позднее чем через две минуты после включения Wi-Fi Protected Setup. При нормальном сигнале и отсутствии технических затруднений, репитер подключится к беспроводной сети и начнёт её дублировать.

На некоторых роутерах такая кнопка отсутствует. Для подключения к ним по WPS используется веб-интерфейс настройки маршрутизатора. Открыть его можно в любом браузере, набрав в адресной строке IP-адрес роутера. Как правило, он указывается на отдельной наклейке, расположенной на нижней панели устройства. На этом же стикере находятся данные для входа: имя стандартной учётной записи и пароль.

Совет! Подключение также возможно с вводом PIN-кода ретранслятора в админ-панели роутера. Код можно уточнить на коробке или отдельном вкладыше.

Обучающее видео: Быстрое подключение репитера

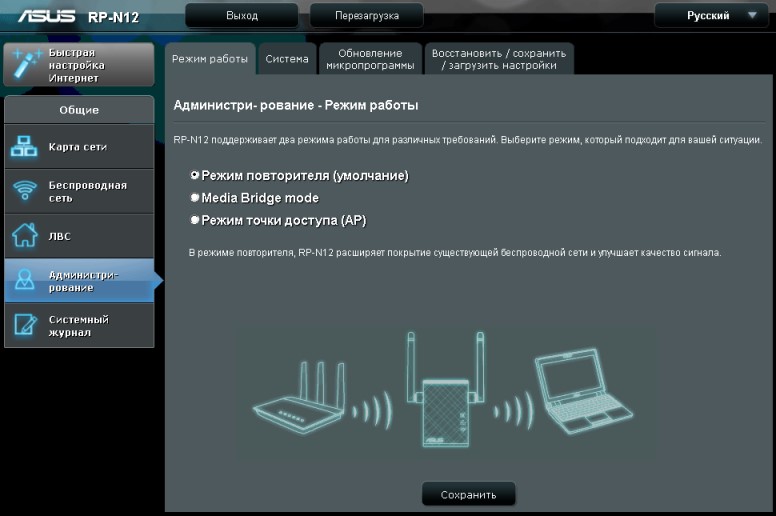

Настройка репитера через веб-интерфейс

Указать дополнительные параметры или настроить сеть при использовании роутера без WPS можно в административном интерфейсе повторителя. Как и в случае с веб-интерфейсом роутера, вход и настройка выполняется через браузер. Данные для авторизации также указываются на наклейке, вкладыше или в инструкции.

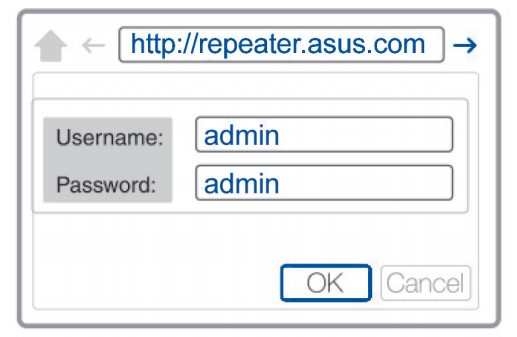

Важно! Вместо IP-адреса для настройки ретранслятора также можно использовать универсальный адрес, заданный производителем. Например, адрес репитеров TP-Link: tplinkrepeater.net.

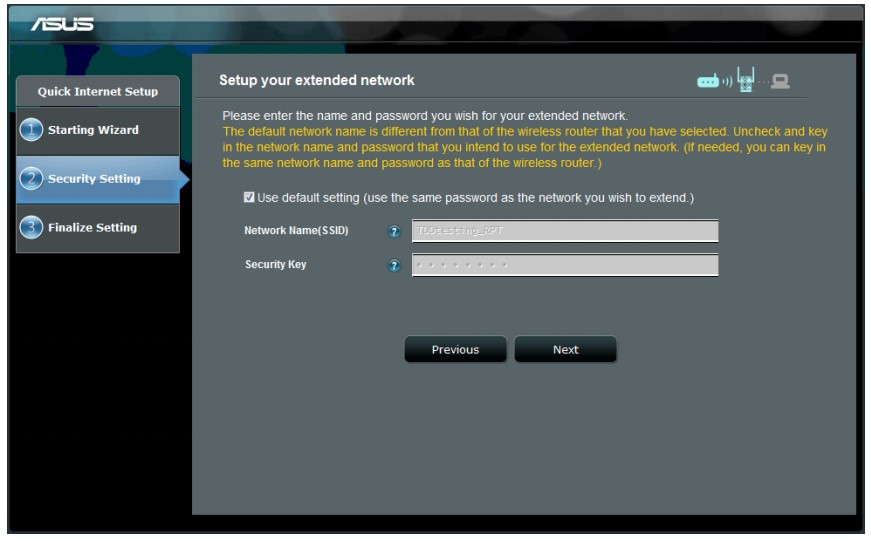

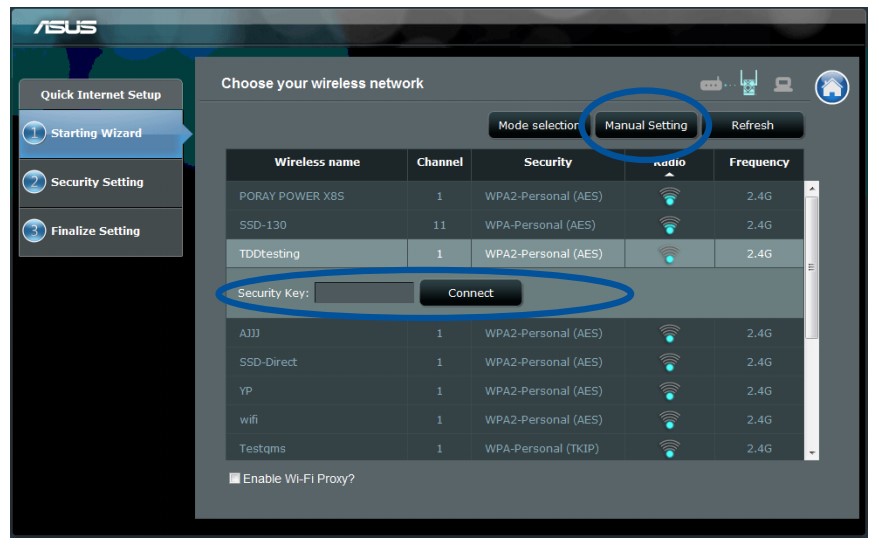

Используя пошаговый мастер, выполните подключение к беспроводной сети. Для этого потребуется ввести пароль от Wi-Fi. В зависимости от модели и версии прошивки, панель управления может содержать и другие настройки. Не забудьте изменить стандартный пароль админ-панели, если такая возможность есть в настройках используемого репитера.

Как настроить репитер wi-fi из китая?

Как настроить репитер wi-fi из Китая:

1. в адресной строке рабочего браузера забивается IP-адрес ретранслятора, который должен быть указан либо на нём самом, либо в инструкции. Чтобы настроить репитер wi-fi из Китая можно набрать 192.168.10.1;
2. в следующем окне ввести слово admin и в поле логин, и в поле пароль;
3. в открывшемся меню настраивается режим подключения в поле «wireless repeater mode». Выбирается «Repeater Mode» и «AP mode» для беспроводного и проводного соединения, соответственно;
4. в следующем окне надо найти свою сеть wi-fi из предложенных, кликнуть по ней и подтвердить нажатием кнопки «Apply». При наличии ввести пароль;
5. если нужной сети нет, то обновить окно, нажав «refresh».

На сообщении об успешном завершении появится надпись: настройка китайского wi-fi репитера завершена. Больше интерфейс не нужен, а уровень сигнала должен быть на максимуме.

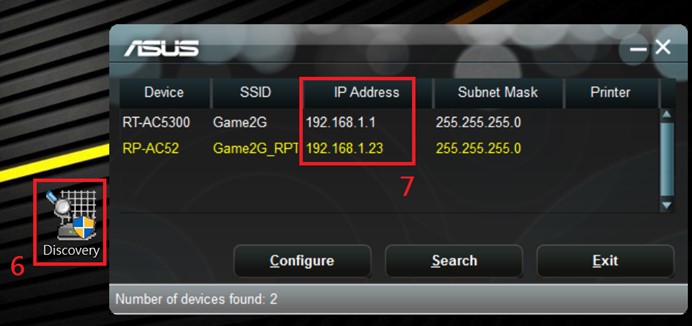

Если нет доступа к интерфейсу

Предыдущие инструкции описывают последовательность действий для сети с нетронутыми настройками. Если же вносились какие-либо изменения, то есть вероятность даже не попасть в интерфейс. В таком случае придётся предварительно настраивать компьютер.

wi-fi репитер это прежде всего повторитель сигнала, и необходим он для увеличения площади покрытия wi-fi. От правильной настройки репитера зависит качество исходящего сигнала.

Настройка ПК при отсутствии доступа к настройкам репитера:

1. включённый в розетку репитер подключается к компьютеру кабелем. Надо найти и кликнуть на «центр управления сетями» и выбрать «изменения параметров адаптера»;
2. далее нажимается иконка локальной сети. Кликнув по последней правой кнопкой, выбирается строка «свойства». В новом окне надо выбрать настройка TCP/IPv4;
3. появится меню, в котором кликается «использовать следующий IP-адрес». После этого в полях IP, маска, шлюз вписываются следующие параметры: 192.168.1.111, 255.255.255.0, 192.168.10.1, соответственно. На этом настройка закончена и нажимается «ОК».

настройка репитера в альтернативной прошивке

DD WRT – это альтернативная прошивка для ряда моделей роутеров на чипах Atheros, BroadCom, Ralink, XScale, которая есть в свободном доступе для каждого. Среди множества функций этой прошивки, в статье рассматривается настройка роутера в режиме репитера в DD WRT.

Варианты использования репитера

Использовать повторитель можно в различных сценариях. Чаще всего его применяют для усиления Wi-Fi или подсоединения второй LAN сети к первой, для которой открыт доступ в интернет.

Рассмотрим подробнее:

1. Условие 1: маршрутизатор с выходом в интернет раздает в пределах нескольких комнат Wi-Fi. Необходимо без протягивания кабеля предоставить доступ в интернет устройствам, которые будут находиться на улице, вне зоны досягаемости маршрутизатора.
2. Условие 2: на фирме нужно подключить 8 компьютеров в одну локальную сеть с доступом к интернету. Четыре компьютера находятся в одной комнате и подключены Ethernet кабелем к роутеру, два ноутбука, один планшет и компьютер в другой комнате, и подключены к другому роутеру, без доступа к интернету.

Решением подобных задач станет использование беспроводного моста в режиме ретранслятора между двумя роутерами, соединяющего два сегмента LAN по Wi-Fi. По сути, второй роутер будет ретранслировать сигнал первого, усиливая его. А для соединения маршрутизаторов кабель не нужен.

Эта функция не доступна в режиме клиентского моста, который поддерживается в стандартных прошивках многих маршрутизаторов. После установки клиентского моста второй роутер может подключать к сети только компьютеры, соединенные через Ethernet кабель. Wi-Fi соединение не доступно.

Настройка в режиме репитера с DD WRT позволяет подключаться второму роутеру в качестве моста по Wi-Fi, а также раздавать интернет по Wi-Fi и LAN без ограничений.

Настройка моста репитера

Для наглядности и большего понимания посмотрите следующее видео, где версия прошивки представлена на русском языке:

Чтобы мост работал, первый роутер выставите в режим AP с включенным DHCP, а второй маршрутизатор возьмите с прошивкой DD WRT.

Затем:

1. Сделайте сброс настроек по умолчанию на втором роутере (зажать кнопку Reset).
2. Подключитесь к роутеру с помощью Ethernet кабеля или к Wi-Fi точке dd-wrt.
3. В сетевых подключениях в свойствах сети выставите статический IP 192.168.1.10.
4. В адресной строке браузера напишите 192.168.1.1 и войдите в админку. Новые версии прошивки перед продолжением работ требуют установить пароль на вход.

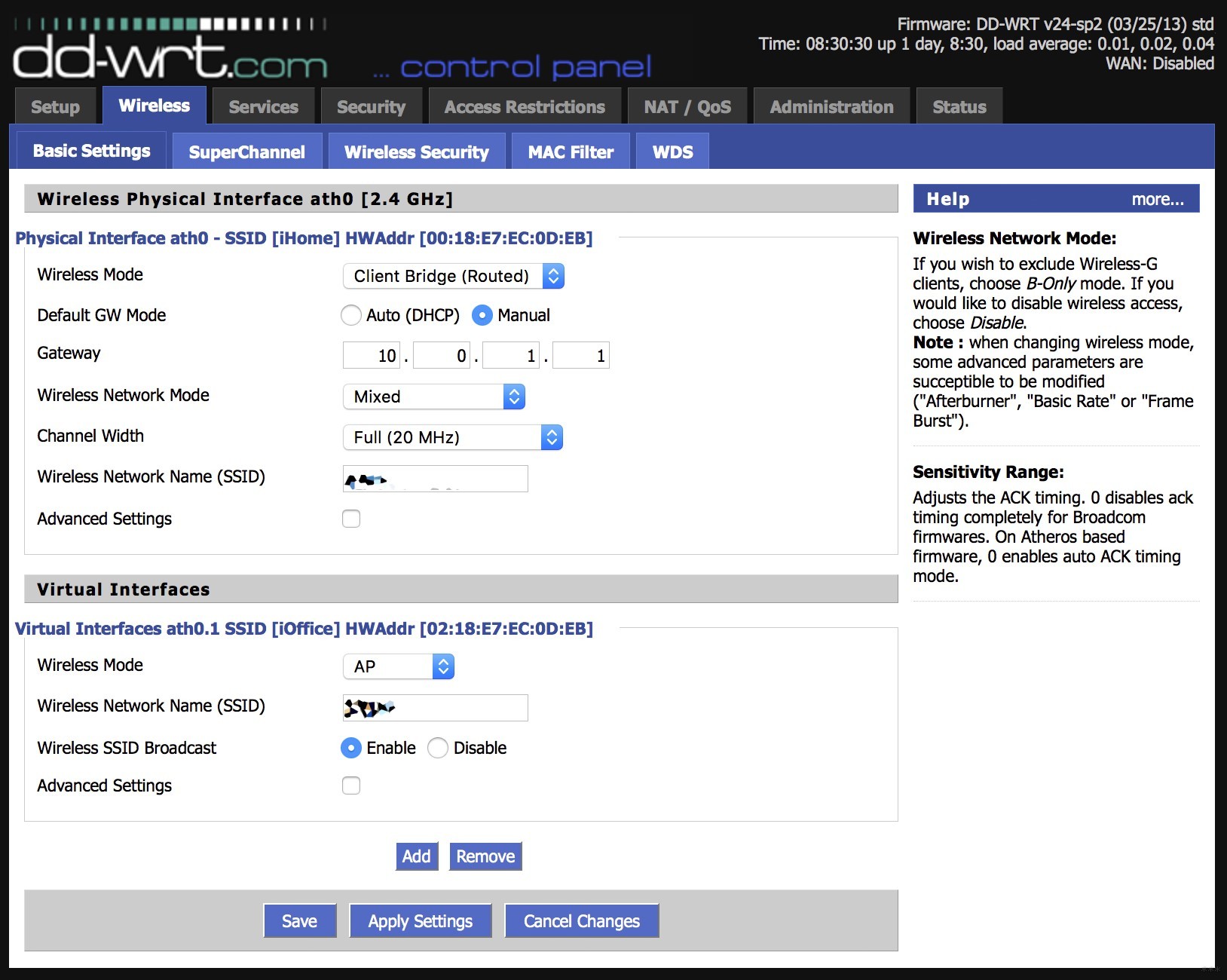

5. Перейдите во вкладку Wireless → Basic Setting. Выставите правильные параметры и жмите «Сохранить»:
   1. Wireless Mode: Repeater Bridge.
   2. Wireless Network Mode: Mixed (режимы на DD WRT и первом роутере должны совпадать).
   3. Wireless Network Name (SSID): аналогичный имени сети первого маршрутизатора (например dd-wrt).
   4. Channel: аналогичныйпервомуроутеру
   5. SSID Broadcast: Enable.

6. Откройте вкладку Wireless → Wireless Security. Выставите параметры и жмите «Сохранить»:
   1. Security Mode – WPA2 (должен совпадать с первым роутером).
   2. WPA Algorithms – AES (аналогичный первому маршрутизатору).
   3. WPA Shared Key – минимум 8 символов. Аналогичный первому.

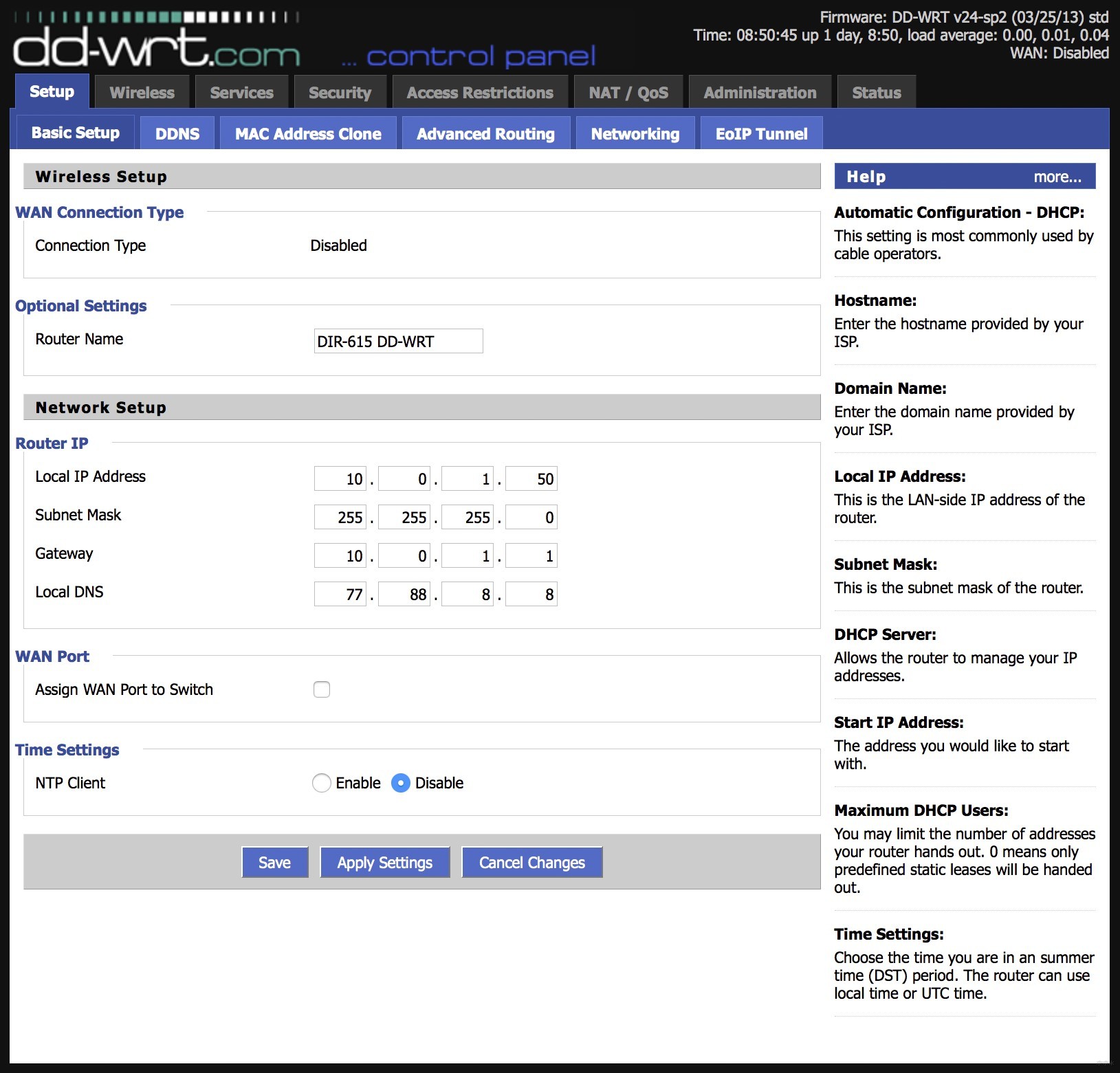

7. Во вкладке Setup → Basic Setup настройте WDS и жмите «Сохранить»:
   1.  Connection Type – DHCP.
   2. Local IP Address – если IP не меняли в первом роутере и оно выставлено по умолчанию 192.168.1.1, то здесь пропишите 192.168.2.1.
   3. Gateway – 192.168.1.1 (связываем с первым).
   4. DNS (можно Яндекс DNS) – 77. 88. 8. 8.
   5. Assign WAN Port to Switch – Enable.

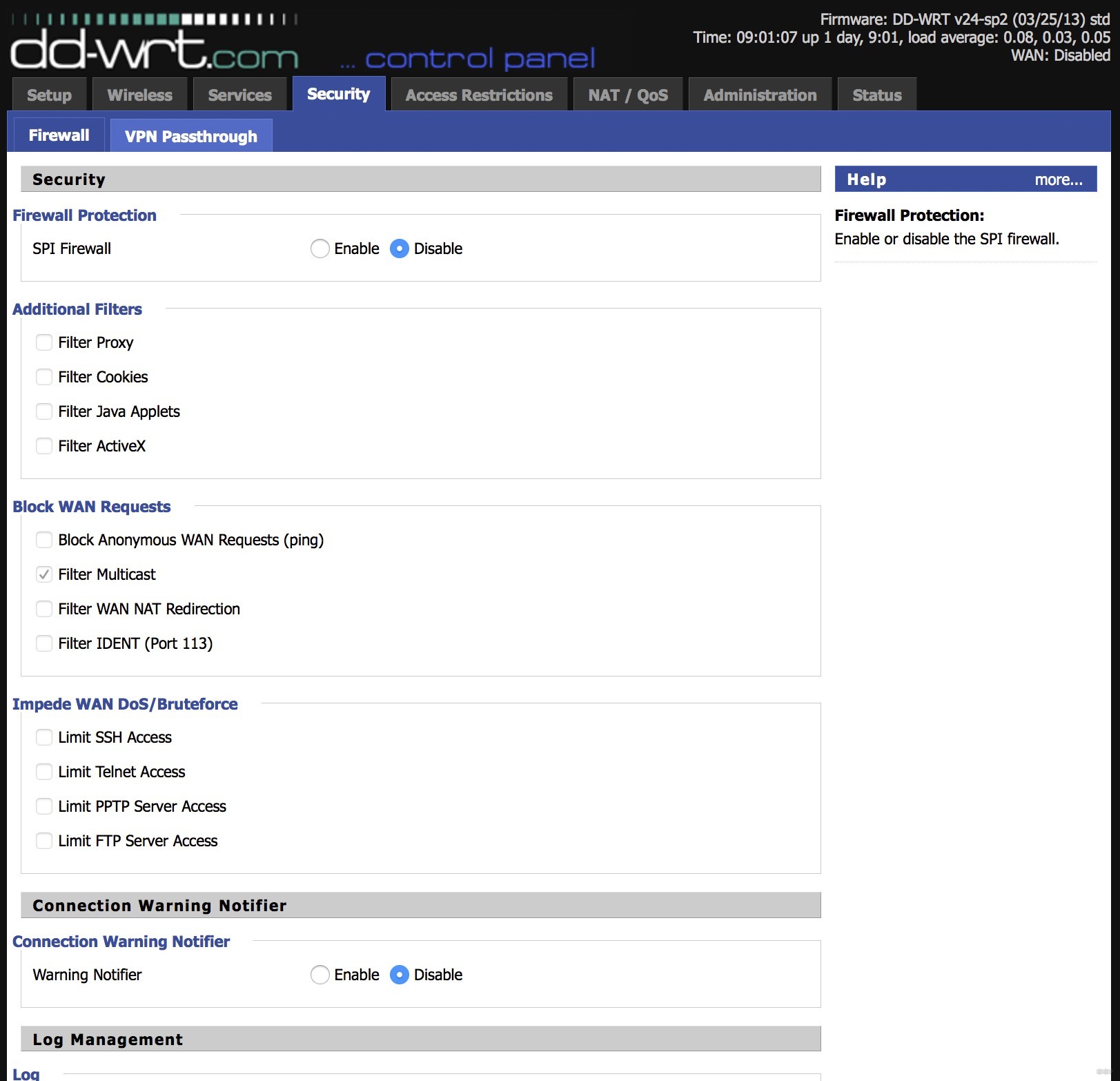

8. Перейдите в настройки файервола и выберите «Disable» для отключения.

9. Подсоединитесь к удаленной сети Wi-Fi Wireless → Site Survey → Test (поиск) → Join и жмите «Применить».
10. Далее задействуйте виртуальный интерфейс Wi-Fi, чтобы можно было раздавать интернет без проводов. В разделе Wireless → Basic Settings → Virtual Interfaces нажмите «Add». После настроек не забудьте «Сохранить»:
    1. Wireless Mode – AP.
    2. Wireless Network Name (SSID) – DD-WRT (придумайте имя для новой точки).
    3. Wireless SSID Broadcast -> Broadcast -> Enable (если Enable, значит сеть будет видна при Wi-Fi поиске).
11. Теперь вернитесь в Wireless → Wireless Security и в разделе Virtual Interfaces укажите WPA2/ AES/ сильный пароль. Жмите «Применить».
12. Готово, репитер настроен.

Выбирая отличный от первого маршрутизатора тип ключа (например, WPA вместо WPA2), то через точку Wi-Fi может просто не пустить в локальную сеть.

Заключение

Настроить repeater с помощью прошивки DD WRT не сложно. Преимущества от этого: второй роутер раздает интернет от первого устройствам с проводным и беспроводным подключением. При этом второй маршрутизатор (репитер) находится на удалении от первого и соединен с ним через Wi-Fi.

настройка роутера в режиме повторителя

Обеспечить стабильный, сильный сигнал Wi-Fi в большом доме с помощью одного роутера довольно трудно. Помочь в этом вопросе могут репитеры (повторители), которые способны соединяться на расстоянии с основным оборудованием, повторять и усиливать сигнал. Если на руках у вас роутер от производителя TP-Link, из статьи вы узнаете о настройке репитера для этих моделей.

Друзья! Если найдете ошибку, будут вопросы или есть советы по теме, не стесняйтесь, а сразу пишите в комментарии. Всегда рады обратной связи!

Особенности репитеров для TP-Link

WDS мост или режим репитера – это функция маршрутизатора, позволяющая использовать его в качестве повторителя и усилителя Wi-Fi сигнала, раздаваемого другим устройством.

К сожалению, старые и некоторые новые модели роутеров TP-Link не умеют работать с WDS. Этот вопрос решается, если перепрошить маршрутизатор прошивкой DD-WRT.

Но в данном случае рассматриваются способы настройки с использованием оригинальных прошивок устройств (например, модель TL-WR841N).

Функция моста WDS используется в двух случаях:

1. Когда у вас есть два роутера – с помощью второго можно усилить сигнал первого для передачи сигнала на большее расстояние.
2. Если вы хотите соединить две локальных беспроводных сети в одну – функция bridge способна реализовать подобное.

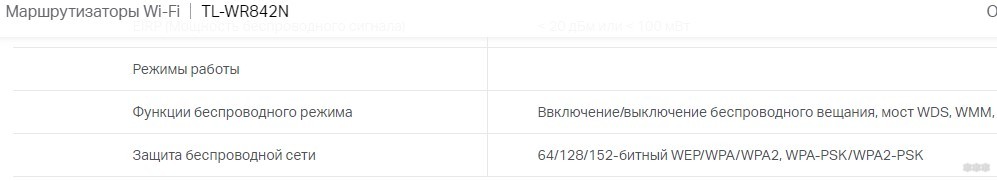

Узнать, работает или нет ваш роутер в режиме WDS моста, можно в характеристиках модели на официальном сайте TP-Link. Если основной маршрутизатор от другого производителя, названия функции могут звучать так: repeater, повторитель, WDS, мост, bridge, усилитель, extender.

Если у роутера, который вы хотели бы использовать в качестве повторителя нет WDS, а прошивку DD-WRT нет желания устанавливать, приобретите специальное устройство «репитер», прямо предназначенное для этих целей. При этом, основной роутер может быть, как от TP-Link, так и от любой другой фирмы. Протоколы подключения Wi-Fi сетей стандартизированы для всех устройств.

Настройка репитера TL-WA854RE V3

Видеоинструкция по настройке беспроводного усилителя доступна тут:

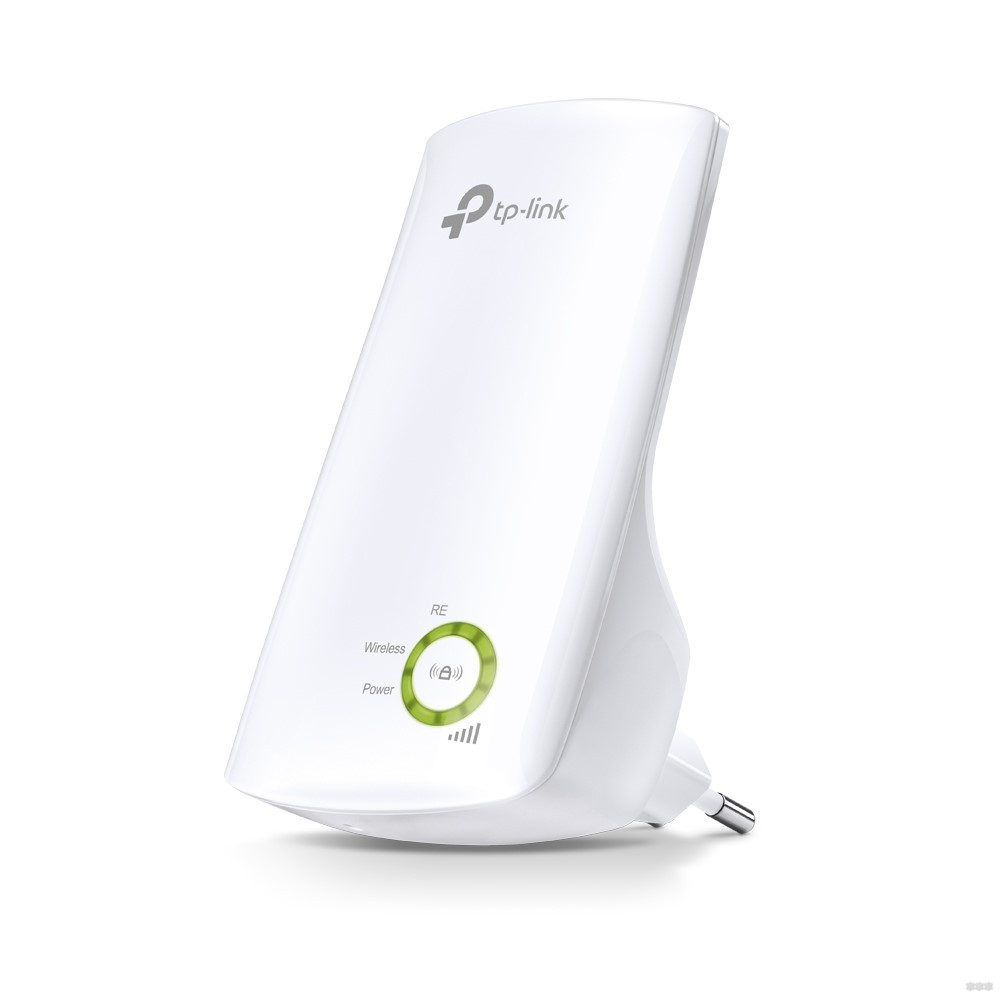

На примере TP-Link – TL-WA854RE V3, рассмотрим подключение между устройствами для усиления Wi-Fi сигнала и охвата большего радиуса действия.

Инструкция подключения и настройки повторителя (репитера) TP-Link:

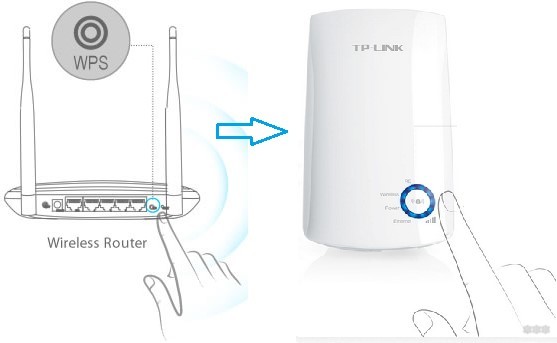

1. На основном роутере нажмите кнопку WPS (или активируйте в админ-панели соответствующую функцию).
2. Подключите репитер в розетку в том месте, где желаете усилить сигнал.
3. Нажмите на центральную кнопку, на которой нарисован «замок» и ожидайте загорания кнопки RE на нем.
4. Готово. Оценить уровень сигнала можно по шкале индикации под кнопкой. Два-три деления – это уже стабильный сигнал.

Если нужно разместить ретранслятор на большее расстояние, подключите аналогичным способом несколько репитеров подряд.

WDS-режим через WPS

Во время соединения и настройки двух роутеров TP-Link для работы в режиме репитера создадутся две беспроводные точки доступа. Но правильная настройка позволит использовать устройствам ту точку, которая имеет более сильный сигнал.

Для настройки нужно, чтобы два устройства поддерживали функцию WPS.

Инструкция по настройке двух роутеров TP-Link в режиме репитера для покрытия Wi-Fi большей области быстрым способом:

1. Сначала основной маршрутизатор, что раздает интернет. Проверяем, настроена ли точка доступа Wi-Fi.
2. Откройте панель настроек по адресу 192.168.0.1 (логин и пароль по умолчанию admin, admin).
3. В разделе «Беспроводной режим» выберите любой канал, отличительный от «Авто» и жмите «Сохранить».

4. Подключите в розетку второй роутер. Нажмите на первом кнопку WPS. Подойдите ко второму и тоже нажмите аналогичную кнопку.
5. Готово.

При соединении через WPS произошло клонирование параметров беспроводного доступа с основного роутера на повторитель. При копировании создается на указанном канале клон Wi-Fi точки подключения с идентичными параметрами (пароль, протоколы защиты). Расположив ретранслятор в месте умеренного сигнала основного оборудования, он подключается к основной точке и раздает через другую точку собственный Wi-Fi.

Функции «умный Wi-Fi», которые есть у современных устройств с операционной системой Android 8 и выше, Windows 10, iOS 11 и выше, позволят автоматически переключаться между двумя точками, чтобы поддерживать хороший уровень сигнала. Главное, сделать первичное подключение к обеим точкам.

Ручной режим

Рекомендую к просмотру следующее видео, чтобы наглядно увидеть процесс настройки:

Если быстрая настройка роутера TP-Link как репитера не получилась, можно сделать вручную. Для настройки используются:

• два роутера TP-Link с функцией беспроводного моста;
• патч-корд;
• компьютер.

Как настроить Wi-Fi роутер TP-Link как репитер:

1. На основном роутере должна быть создана точка Wi-Fi с открытым SSID, установленным паролем и способом аутентификации WPA Также в обязательном порядке канал укажите отличный от «Авто» (то есть 1,2 или 3).
2. Подключите недалеко от компьютера второй маршрутизатор (что будет репитером) в розетку.
3. Соедините его патч-кордом с компьютером (заранее отключенным от основной локальной сети) и включите.
4. Через адресную строку браузера зайдите в его админку. Вход делается по адресу 192.168.0.1 с логином admin и паролем admin (по умолчанию).
5. Если войти не удается, сбросьте настройки с помощью кнопки reset на настраиваемом маршрутизаторе.

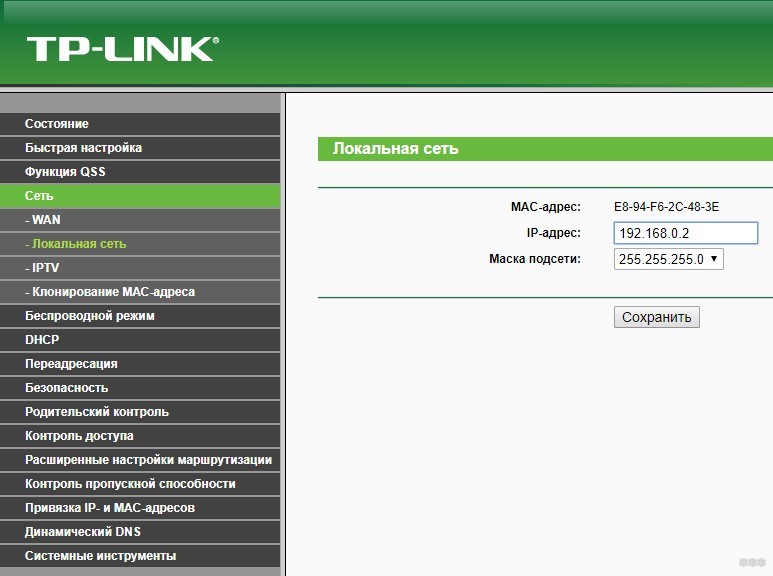

6. В настройках перейдите в раздел «Сеть» – «Локальная сеть» и измените IP-адрес на 192.168.0.2.

7. Жмите «Сохранить» и пускайте роутер на перезагрузку.
8. Вновь войдите в админку по новому адресу 192.168.0.2.

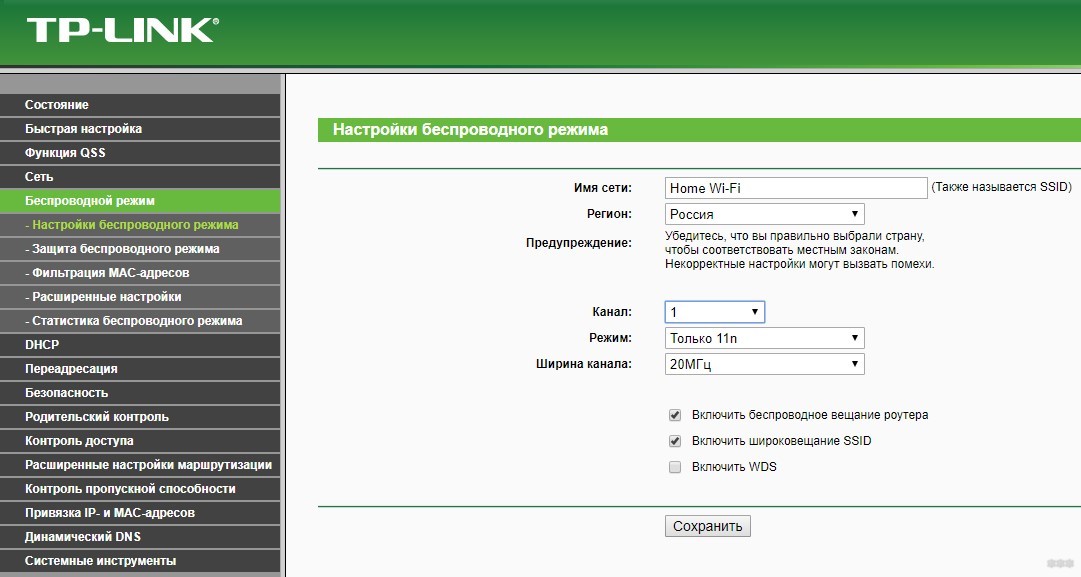

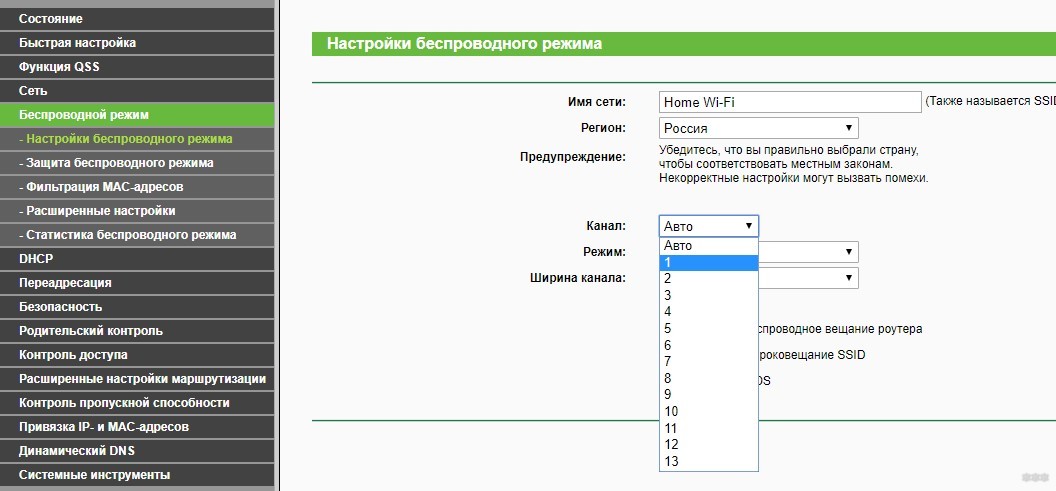

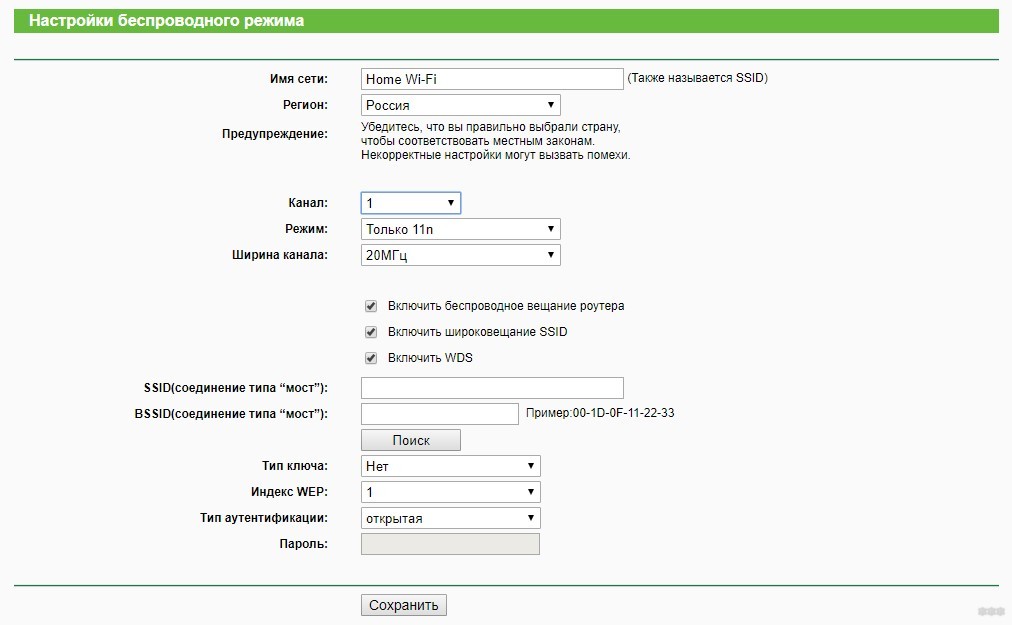

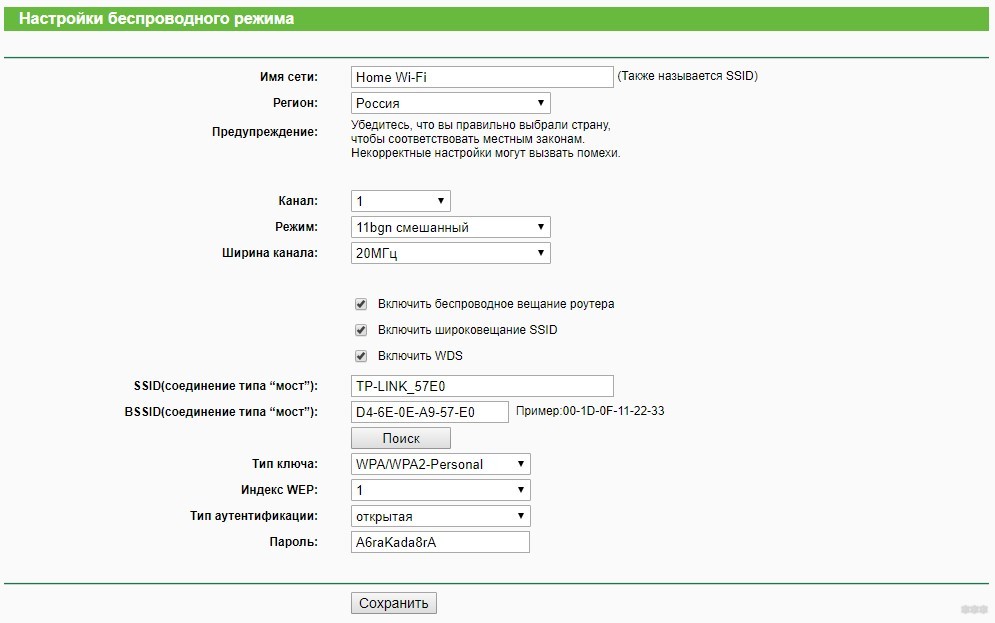

9. Зайдите в раздел «Настройки беспроводного режима» и выставите канал, соответствующий тому, что на основном роутере.

10. Поставьте метку напротив «Включить WDS» и жмите «Сохранить».
11. Появляются новые поля, но заполнять их пока не нужно.

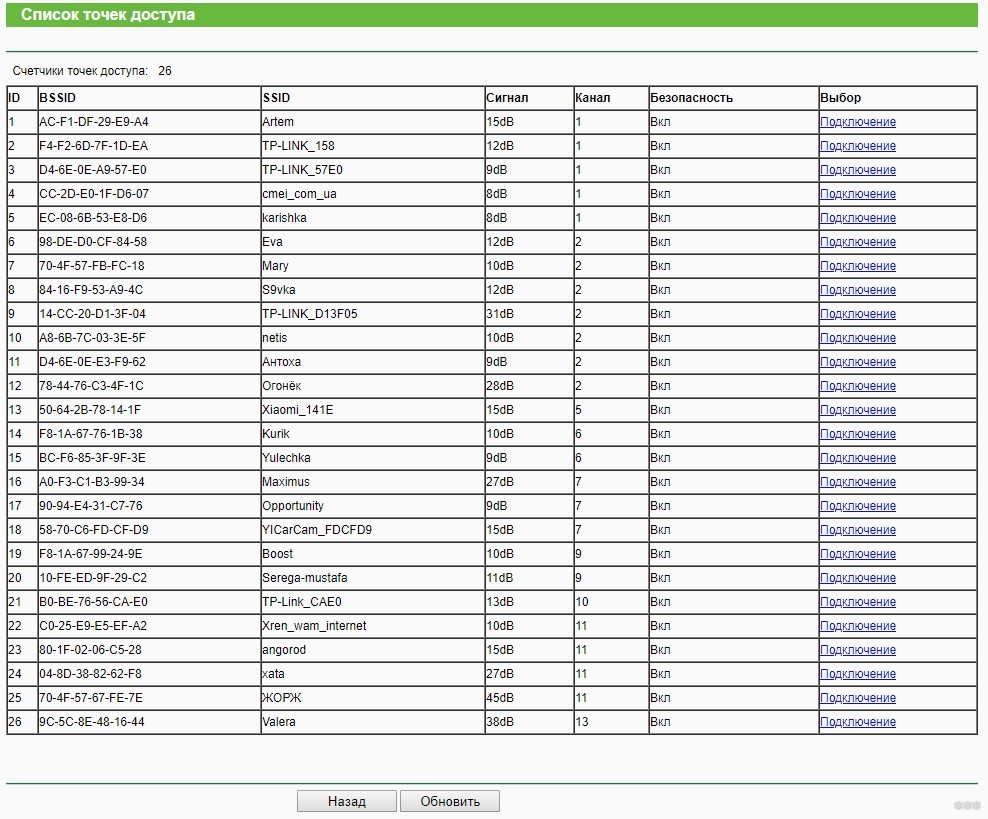

12. Нажмите кнопку «Поиск» и опознайте свою точку Wi-Fi (определите по имени SSID), что указана в параметрах основного маршрутизатора.

13. Перенесите нужные данные в поля предыдущего раздела: режим 11bgn, SSID и BSSID с таблички, тип ключа WPA/WPA2-personal, пароль от основной сети.

14. Естественно, параметры «режим», тип ключа и пароль должны быть идентичными с основной точкой доступа.

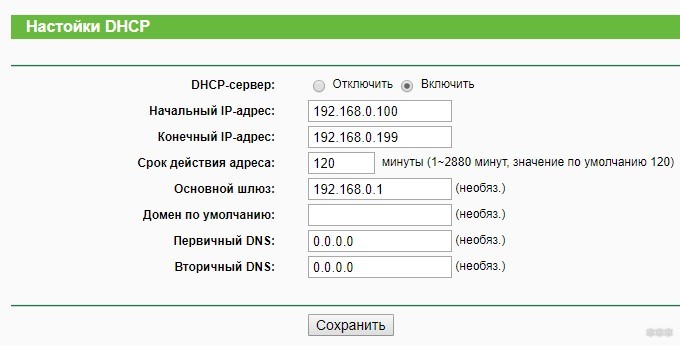

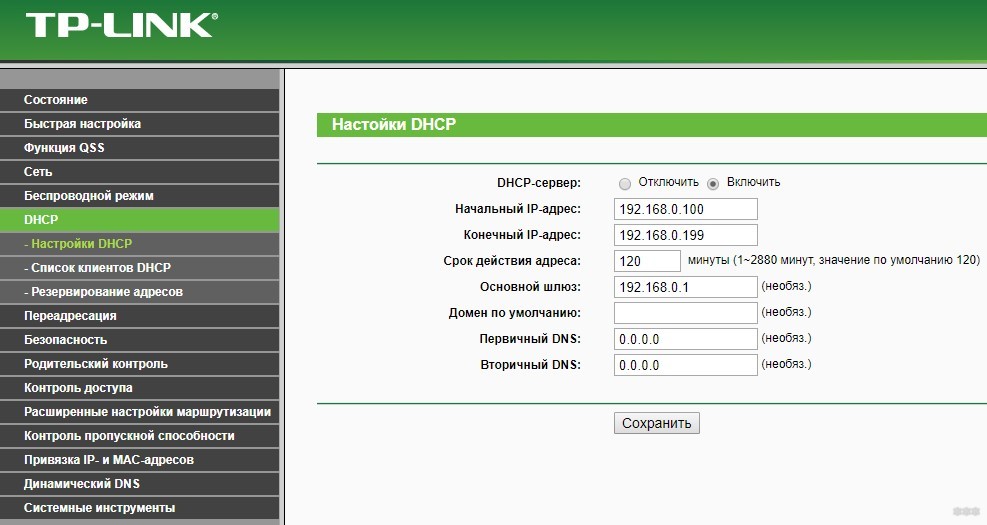

15. Сохраните и перейдите в раздел «DHCP». Здесь напротив DHCP-сервер жмите «Включить».

16. Сохраните и отправьте устройство на перезагрузку. После нее роутер оповестит об успешной настройке.

Проверка настройки WDS

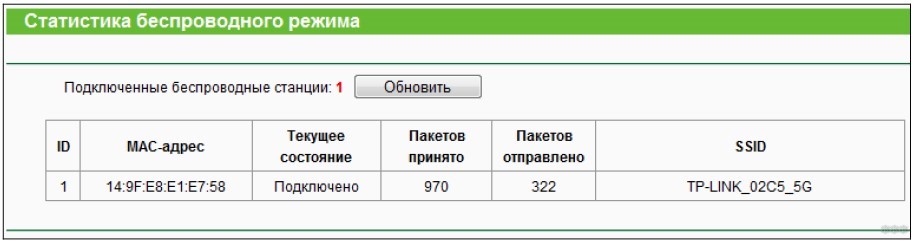

После настройки Wi-Fi роутера TP-Link в режиме репитера, нужно проверить его работу. Откройте начальный раздел «Состояния» в админке репитера. Обратите внимание на строку «Состояние WDS». Напротив нее должно быть указано «Установлено».

Если вы видите состояние «Выключено», сбросьте параметры повторителя до заводских настроек, перепроверьте основную точку Wi-Fi и повторите процесс настройки заново. Главное, чтобы параметры Wi-Fi точки полностью совпадали на обоих роутерах.

Проверка подключения к точке клону Wi-Fi

Сеть настроена, поэтому перенесите роутер-репитер на его будущее место обитания и включите питание. После загрузки используйте смартфон, ноутбук, планшет с Wi-Fi адаптером, что позволяет подключиться к сети.

Со смартфона через поиск найдите точку по SSID с отличным сигналом и подключитесь к ней. Откройте браузер и перейдите на любой сайт, проверив, как Wi-Fi точка репитера работает. Чтобы убедиться, что вы подключены к точке-клону, зайдите через подключенное устройство в его админку (192.168.0.2), в раздел «Статистика беспроводного режима» и проверьте состояние.

Если Mac-адрес указан, значит подключение произошло к репитеру. Если же нет – соединение по Wi-Fi идет от основного маршрутизатора. В последнем случае проверьте еще раз настройки. Если все указано правильно, отключите, а затем вновь включите режимы WPS на обоих устройствах.

Заключение

Увеличить радиус действия Wi-Fi сети с помощью репитера TP-Link просто. Можно использовать специально созданное для этого устройство или задействовать режим WDS моста на втором маршрутизаторе, чтобы перевести его в режим повторителя и усилителя Wi-Fi сигнала.

Настройка роутера Upvel в режиме репитера, или клиента Wi-Fi сети

Здравствуйте. В прошлый раз (год назад) я писал (комментарий от 15.06.2017) как соединил роутеры Upvel UR-315BN в одноранговую сеть в целях увеличения площади покрытия WiFi одного SSID. Сейчас обстоятельства коренным образом изменились. Захотелось поделиться опытом…

Итак. Мы имеем, в пределах досягаемости, доступную нам WiFi сеть. Задача – получить интернет посредством беспроводного подключения для «расшаривания» в нашей внутренней сети. Для этого нам понадобится один из роутеров (Upvel UR-315BN) превратить в клиент (репитер).

Заходим в настройки роутера через браузер компьютера, подключённого патчкордом к испытуемому нами устройству, введя его собственный IP-адрес в строке и набрав ранее установленный нами, в целях безопасности, логин и пароль доступа к интерфейсу. Сразу же после этого открываем вкладку

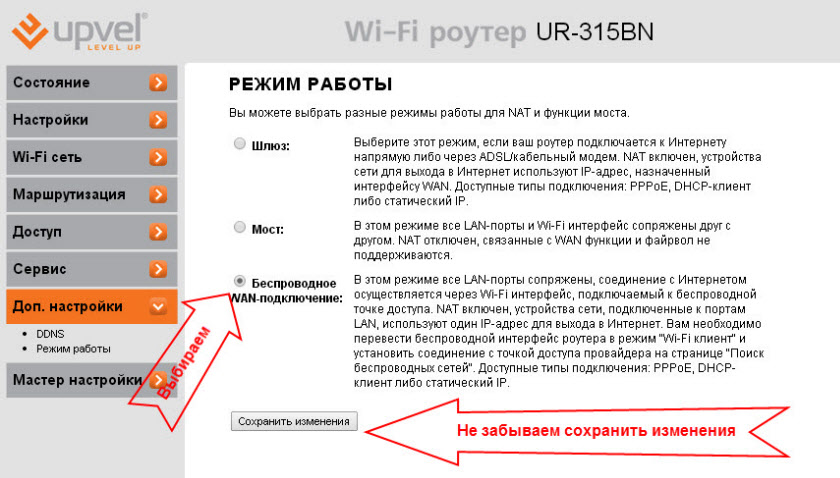

Обязательно сохраняем изменения кнопочкой внизу и переходим на вкладку «Основные настройки WiFi». Здесь меняем режим работы на «Клиент» и вводим SSID (имя сети) к которой мы намерены подключиться.

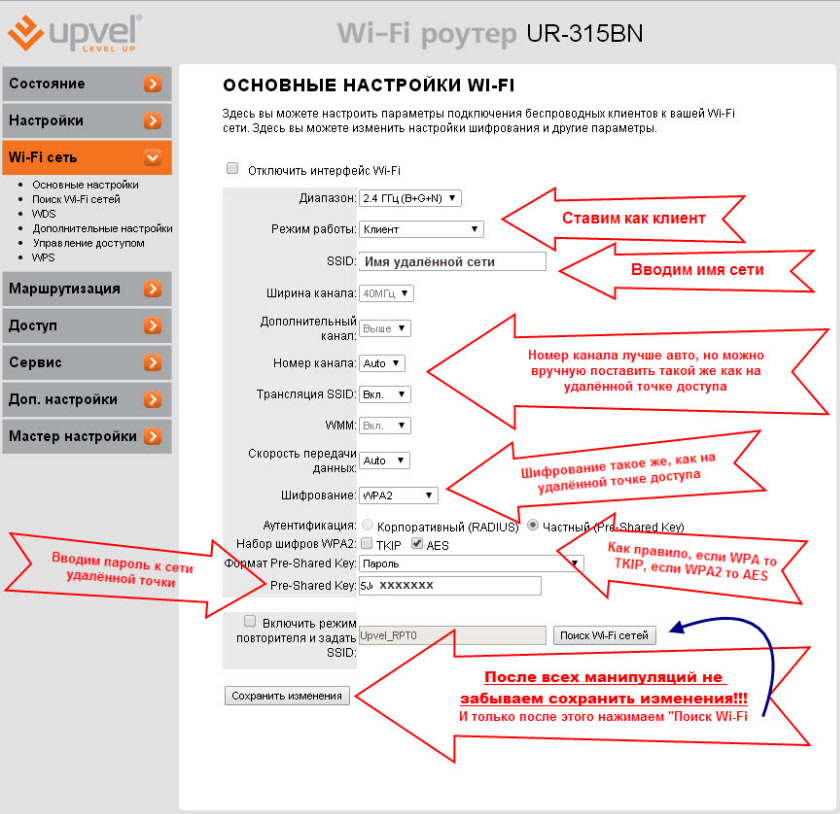

Делаем всё как на скриншоте ниже, помня о том, что канал и способ шифрования на точке доступа и нашем репитере должны быть идентичны (поэтому выставлен номер канала «авто»). О шифровании немного из надписей на рисунке… Обязательно не забываем сохранить изменения кнопочкой внизу (иначе все наши телодвижения были напрасны).

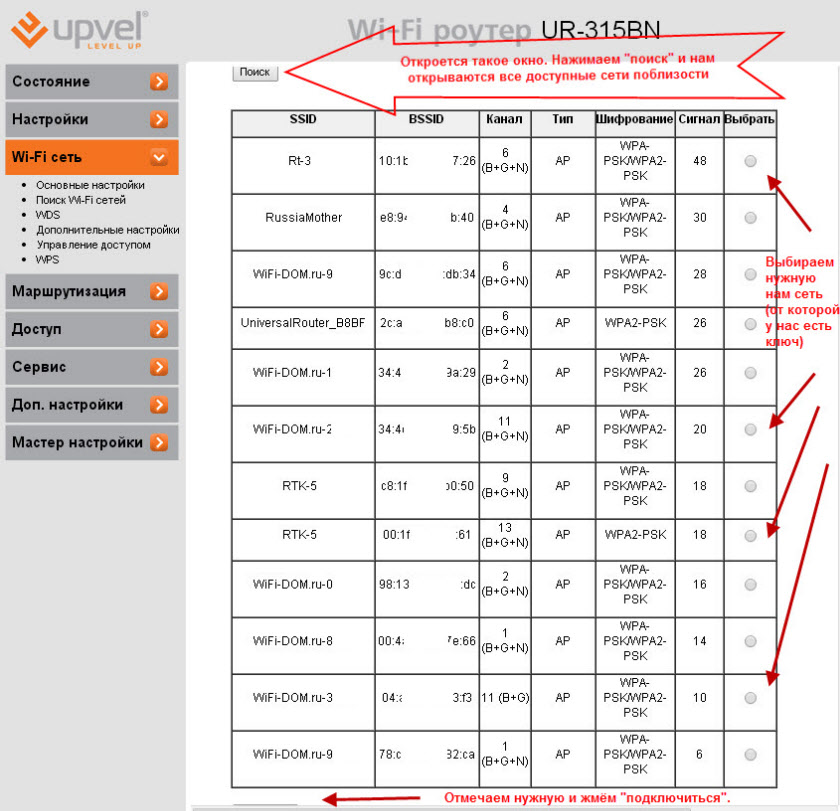

Далее нажимаем на кнопку «Поиск WiFi сетей» и попадаем на страницу, собственно, поиска сетей. Здесь жмём «Поиск» (странно, как было не догадаться?!) и перед нами предстаёт таблица с доступными в нашей местности сетями.

Находим необходимую нам сеть, помечаем её «галкой» и нажимаем «Подключиться» внизу. Нам предложат ввести SSID и пароль. Вводим имя и пароль сети к которой мы подключаемся. Сохраняем.

В зависимости от прошивки, либо роутер начинает перезагружаться сам, либо нам нужно нажать кнопочку «перезагрузить» на странице «состояние» (в самом начале интерфейса).

После этого роутер какое-то время думает (при этом настоятельно просит не выключать и не перезагружать его). После минутного ожидания, вас скорее всего снова попросят ввести логин и пароль доступа к интерфейсу роутера (но не факт — никто не может быть уверен что у него на уме). Итак, смотрим вкладку «Состояние».

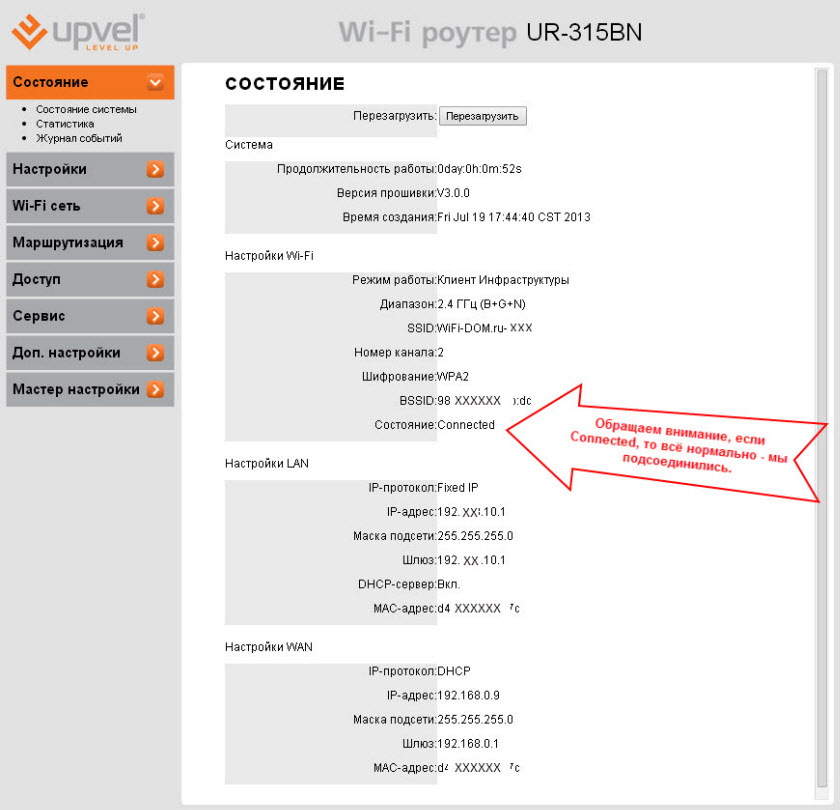

Если в списке «Настройки WiFi» -> «Состояние» появилась надпись «Connected», значит всё Ok и мы подключились к удалённой точке доступа.

Можно сразу же в браузере проверить наличие интернета, открыв какой-нибудь сайт. Ну, и для любителей cmd конечно: ping, tracert, pathping. Если такой надписи, о соединении, не появляется слишком долго, то процедуру следует повторить с самого начала.

Итак, после того как один из наших роутеров (в нашем случае это Upvel) превратился в репитер, то теперь к нему можно подключать остальные посредством витой пары из LAN репитера в WAN доступа нашей сети.

Я уже говорил в прошлый раз о том, как настроены остальные и по этому повторяться не буду. Лишь отмечу, что они работают в режиме «шлюз», а в настройках WAN интерфейса стоит DHCP клиент (то есть подключён к выделенной линии не предполагающей ввода логина и пароля провайдера).

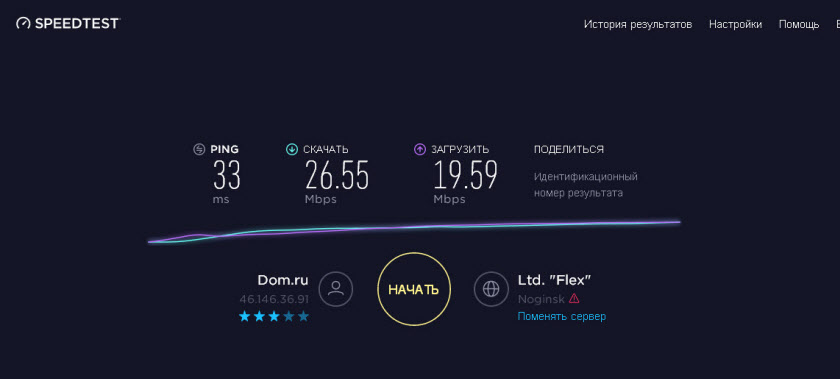

Вот пожалуй и всё. Смотрим скорость.

Не супер скоростная точка доступа нам попалась, конечно, но на безрыбье. Да, ещё, в каждый из роутеров можно попасть из каждого устройства, подключённого к любой точке доступа сети, введя в строке браузера его IP и набрав логин и пароль безопасности данного роутера. Может быть кому то пригодится.

Большое спасибо Ивану, который поделился этой полезной информацией по настройке роутера Upvel в режиме репитера (клиента).

Wi fi репитер — усилитель сигнала: настройка и отзывы об использовании

Данное устройство представляет собой специальное приспособление, которое позволяет пользователям Wi-Fi модемов значительно увеличить площадь территории, на которую распространяется соответствующий сигнал.

Альтернативное название – повторитель сигнала. Чаще всего его использование актуально в крупных помещениях, если модем не передает качественный сигнал в дальние комнаты.

Преимущества и недостатки

В последнее время подобное оборудование становится все более популярным, связано это с широким распространением беспроводных сетей, которые люди разворачивают как у себя дома, так и в служебных помещениях.

Среди преимуществ данных приборов можно выделить следующие положительные моменты:

1. Установка устройства в многоэтажном загородном доме позволяет размещать компьютеры в любом удобном месте вне зависимости от месторасположения модема. Это преимущество уже оценили люди, которые раньше располагали компьютеры в неудобных местах, поскольку хороший сигнал был только там.
2. Возможность иметь стабильный и качественный сигнал в любых помещениях, даже с толстыми стенами и обилием различных конструкций, которые раньше его подавляли.
3. Современный дизайн и небольшие размеры позволяют гармонично вписать прибор в любое помещение, при этом он будет фактически незаметным.

Определенные недостатки могут встречаться у конкретных моделей, в целом проблем или негативных моментов при эксплуатации подобных устройств выявлено не было, если не считать снижение скорости работы сети, которое происходит всегда при добавлении дополнительного оборудования.

Однако некоторые пользователи испытывали сложности с настройкой устройства, поэтому настоятельно рекомендуется приобретать только качественные приспособления от официальных производителей, чтобы иметь возможность получить поддержку или обновить прошивку и программное обеспечение через официальный сайт изготовителя.

Обзор модели TP-Link TL-WA850RE

Компания TP-Link является на сегодняшний день одним из лидеров по производству и продажам повторителей сигнала. Вся их продукция отличается высоким качеством и имеет множество положительных отзывов от пользователей.

Для рассмотрения была выбрана модель прибора TL-WA850RE, среди особенностей устройства и его преимуществ можно выделить следующие:

1. Базовая комплектация включает в себя сетевой патч-корд.
2. Дается гарантия от TP-Link.
3. Вся сопроводительная документация продублирована на русском языке, она прилагается к репитеру как в бумажном, так и в электронном виде.
4. Отсутствие отдельного блока питания, поскольку при изготовлении данного репитера была выбрана инновационная разновидность корпуса, позволяющая подключать прибор напрямую к розетке, что упрощает процесс эксплуатации.
5. Габариты устройства 11х6,5х7,5 см.
6. Для изготовления корпуса использовался пластик высокого качества, который является экологически чистым материалом и отличается хорошим показателем прочности.
7. Все индикаторы и кнопки подписаны и удобно расположены. Кнопка, предназначенная для сброса, имеет скрытое расположение, что минимизирует вероятность ее случайного нажатия.
8. Поддержка функционирования с большим количеством различных стандартов беспроводных сетей.
9. Наличие специального порта дает возможность подключать к репитеру дополнительные устройства, например, игровые и телевизионные приставки или видеоплееры.
10. Уровень, потребляемой репитером энергии, не превышает 3 Вт.
11. Для установки, подключения и работы данного оборудования не требуется какое-либо дополнительное программное обеспечение или специальные драйвера.

Как выбрать

Современный рынок предлагает широкий ассортимент моделей, которые принципиально отличаются друг от друга по характеристикам, хотя визуально это не всегда заметно.

По этой причине при осуществлении выбора лучше всего проконсультировался со специалистом, который даст совет о приобретении конкретной модели для удовлетворения определенных требований, предъявляемых прибору, или получить консультацию у менеджера компании, которая продает репитеры.

Можно выделить следующие критерии выбора, от которых будет зависеть приобретение определенного репитера:

1. Мощность устройства, она зависит от условий, в которых оборудование будет эксплуатироваться. Для использования в городской квартире нет необходимости переплачивать за сверхмощные приборы, поскольку подойдет и самая обычная разновидность. Однако, если планируется установить репитер в офисном помещении или в загородном доме, то рекомендуется сделать выбор в пользу более мощных устройств, которые обладают значительной площадью охвата и поддержанием сильного сигнала.
2. Наличие или отсутствие внешних антенн также зависит от места, где будет установлен репитер. Дома в них нет особого смысла, но устройства с антеннами доказали свою эффективность в больших по площади помещениях с плохим уровнем сигнала.
3. Антенны и другие элементы репитера могут быть съемного или литого типа. Рекомендуется выбирать приборы первой разновидности: чем больше на нем будет съемных частей, тем лучше, поскольку вышедший из строя элемент устройства можно будет заменить на новый. Это не только позволяет экономить финансовые средства, но и дает возможность модернизировать повторитель сигнала.

Как подключить

Подключение репитера осуществляется в два шага:

1. К персональному компьютеру или ноутбуку данное оборудование подсоединяется при помощи стандартной витой пары.
2. Подключение блока питания осуществляется через POE-инжектор.

После того как это будет реализовано, можно приступать к выполнению приведенного ниже порядка действий. Подключение репитера рассматривается на примере компьютера с установленной операционной системой Windows:

1. Через меню «Пуск» необходимо перейти в «Панель управления», где потребуется найти и выбрать центр, отвечающий за сети и предоставление к ним доступа.
2. После перехода к центру управлениям сетями, на панели с левой стороны выбрать «Изменение параметров адаптера».
3. Выбрав строку с названием «Подключение по локальной сети» необходимо нажатием кнопки мыши вызвать контекстное меню и выбрать вкладку «Свойства».
4. В полученном меню обратиться к пункту «Протокол интернета 4 (TCP/Ipv4)» и нажатием соответствующий кнопки, перейти к изменению его свойств и параметров.
5. В новом меню необходимо отказаться от автоматического получения IP-адреса и ввести все необходимые данные вручную. Такая информация, как IP-адрес и маска указывается производителем для каждой отдельной модели.

На этом подключение репитера закончено, и можно переходить к процессу настройки данного устройства.

Как настроить

Стандартный процесс настройки данного оборудования обычно выглядит следующим образом:

1. В настройках используемого браузера необходимо отключить использование proxy-серверов. После этого в адресную строку вводится IP-адрес, который соответствует подключаемому репитеру.
2. В возникшем окне для получения доступа необходимо ввести логин и пароль admin.
3. После выполнения перечисленных действий у пользователя появится доступ к меню настроек и управления, в котором необходимо выбрать вкладку «Wireless», находящуюся на левой панели. После этого появится еще несколько новых строк, для настройки репитера нужно выбрать первую, которая называется «Wireless Settings».
4. После перехода к названной вкладке необходимо найти строку с названием «Operation Mode» и выбрать для нее значение «Universal Repeater».
5. После подтверждения изменения и сохранения данного параметра появится список всех сетей, которые находятся в доступности оборудования. Потребуется обнаружить и выбрать нужную сеть, после чего нажать клавишу «Connect», находящуюся напротив нее.
6. После сохранения всех настроек сети, которые определятся автоматически, устройство необходимо перезапустить. Это осуществляется путем нажатия кнопки «Reboot» находящейся в том же меню. После осуществленной перезагрузки репитера все произведенные изменения вступят в силу.
7. После этого потребуется перейти к вкладке с названием «Wireless Security» и задать параметры шифрования и пароль роутера. Для того чтобы между устройствами появился сигнал, значения всех параметров, задаваемых репитеру, должны соответствовать настройками роутера.
8. На этом настройка данного оборудования завершена. Чтобы убедиться, насколько верно она была произведена, можно перейти к вкладке «Status» в меню. Если там фигурирует название роутера, а также имеются постоянно меняющиеся цифры, то репитер настроен правильно и между ним и роутером установлена связь.

Тестирование скорости через репитер

После внедрения репитеров на современный компьютерный рынок у пользователей возник актуальный вопрос о влиянии этих приборов на скорость интернета. Чтобы дать максимально полный и достоверный ответ на эту тему многие специалисты проводили целый комплекс тестирований при помощи программы AIDA 32 Network Benchmark, включивший в себя следующие мероприятия:

1. Проверка скорости в нормальном режиме функционирования, компьютер подсоединен к роутеру, повторитель сигнала отсутствует. Скорость составляла 17 Мбит/с.
2. Подключение компьютера оставлено в таком же виде, как и при первом тестировании, но в сеть был добавлен ноутбук, имеющий подключение к повторителю сигнала. Скорость снизилась до уровня 12,5 Мбит/с.
3. Ноутбук подключили напрямую к роутеру, а компьютер через репитер, между собой устройства были соединены при помощи патч-корда. Сигнал отличается своей стабильностью, но скорость упала до 8,5 Мбит/с.
4. Последнее тестирование заключалось в одновременном подключении компьютера и ноутбука к повторителю сигнала, при этом для чистоты эксперимента использовался как проводной, так и беспроводной способ подсоединения. Сигнал имеется хороший, но скорость очень сильно колеблется, постоянно изменяя свои значения, наивысший показатель достигал 37 Мбит/с.

Подвергнув результаты проведенных тестирований анализу и, сопоставив их друг с другом, можно прийти к выводу, что наличие репитера в сети несколько снижает скорость, но в ряде случаев такая мера оправдана, поскольку данное устройство усиливает сигнал.

Также, как видно из результатов тестирований, наилучшие показатели сохранения скорости были зафиксированы при подключении компьютера и ноутбука друг другу при помощи повторителя сигнала и при исключении из этой схемы роутера.

Отзывы пользователей

Для того чтобы наглядно продемонстрировать результаты использования повторителей сигнала ниже приводятся отзывы, оставленные пользователями, купившими данные приборы:

1. Владимир, город Талдом: «Приобрел репитер для использования на даче в Талдомской области. Вынужден был это сделать, поскольку у меня трехэтажный коттедж, модем находится на первом этаже, а на третьем фактически нет сигнала, поэтому невозможно было поставить там компьютеры для детей. После установки репитера проблема была решена, скорость сети при этом немного упала, но незначительно».
2. Руслан, город Москва: «Используем репитеры TP-Link на рабочем объекте. У нас большой логистический центр, внутри которого толстые бетонные стены и внутренние металлические постройки. Из-за этого не могли добиться стабильного сигнала во всей административной зоне, после установки нескольких репитеров все мучения со связью остались в прошлом».

Статья была полезна?

0,00 (оценок: 0)

пример устройств и настройка роутера как репитера

Дом, квартира или офис, в котором есть зоны, где Wi-Fi пропадает, ощущается неполноценным, особенно сейчас. Чтобы обеспечить более сильный сигнал, можно сделать две вещи: купить дорогой маршрутизатор с антенными усилителями или же задействовать в сети недорогой репитер. ASUS в этом плане предоставляет отличный выбор устройств, способных работать в качестве усилителя и повторителя сигнала.

Особенности

Репитер ASUS позволяет расширить действие уже созданной Wi-Fi сети, убрать из жилого помещения «глухие зоны», и улучшить скорость передачи данных в отдаленном от роутера месте. Обеспечить это могут специальные беспроводные точки доступа или маршрутизаторы. Например:

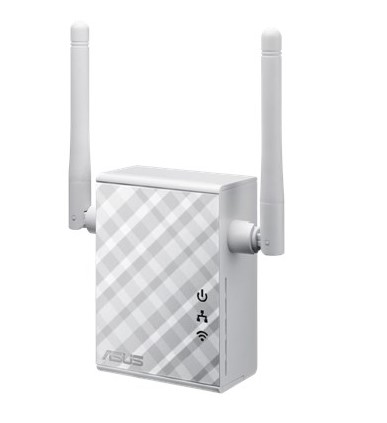

1. Беспроводной повторитель Wi-Fi сигнала ASUS RP–N12, работающий в трех режимах (повторитель, точка доступа и режим сетевого моста).

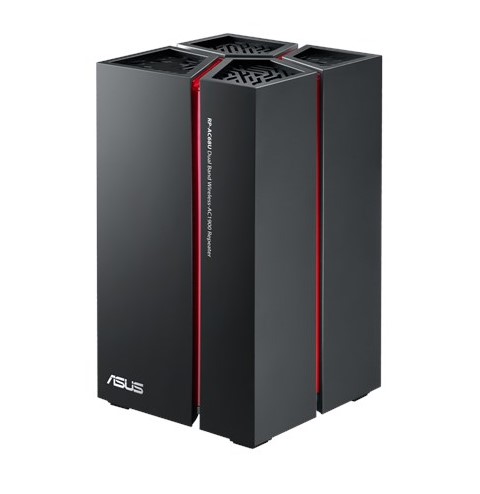

2. Повторитель двухдиапазонный RP-AC68U.

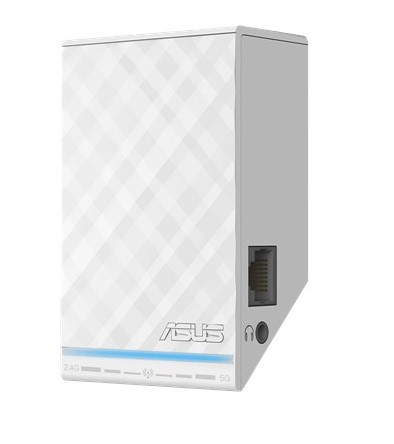

3. Ретранслятор (репитер) ASUS RP-N53, работающий с двумя частотами Wi-Fi (2.4 ГГц – старая, 5 ГГц – новая).

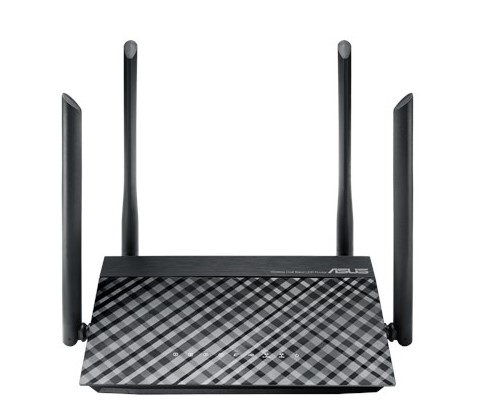

4. Маршрутизатор RT-AC1200 с режимом повторителя и четырьмя антеннами с коэффициентом усиления 5 dBi.

Обзор повторителя ASUS RP-N53 можно посмотреть в следующем видео:

Есть одно но! Если повторителем выступает роутер, он не создает вторую точку в домашней сети. Он копирует данные первой и на радаре поиска сигнала обнаруживается только одна точка подключения.

Да, функция умного подключения к Wi-Fi (когда устройство самостоятельно подключается к той сети, где обнаруживается лучший сигнал) есть у многих современных гаджетов. Но дом не всегда оснащен современной мобильной техникой, и для того же планшета Lenovo 2014 года лучшим вариантом будет именно такой способ работы.

Как настроить повторитель и маршрутизатор ASUS в режиме репитера Wi-Fi? Приведем инструкции.

Настройка репитера

На примере модели ASUS RP-N12 разберем несколько способов настройки сетевого устройства в режиме повторителя.

Быстрый способ

Первый способ подразумевает сопряжение через WPS, следующий – через настройки веб-интерфейса.

Чтобы перевести ретранслятор в режим повторителя:

1. В зоне доступности Wi-Fi вашего основного маршрутизатора подключите устройство в розетку.
2. Дождитесь, пока LED-лампа Wi-Fi начнет мигать зеленым светом.
3. Если ваш роутер поддерживает WPS (в противном случае переходите к следующему способу), нажмите эту кнопку на нем.
4. Затем подойдите к повторителю и нажмите WPS на нем (кнопка находится сбоку).

5. В течении двух минут Wi-Fi индикатор будет мигать, а потом загорится зеленым (сигнал сильный) или красным (сигнал слабый, отсутствует).
6. За эти минуты репитер копирует данные сети и создает новую точку с тем же паролем и идентичным SSID с припиской на конце _RPT.
7. После настройки можете отключить устройство из розетки поблизости роутера и отнести на границу, где заканчивается зона Wi-Fi, но ретранслятор способен выдавать зеленую индикацию беспроводного сигнала.
8. После размещения и включения в локальную сеть ждите около минуты, чтобы точку доступа можно было обнаружить при поиске.

Лучше всего разместить репитер на одинаковом удалении маршрутизатора и сетевого устройства, работающего «по воздуху». Но если таких устройств у вас много, размещайте так, чтобы покрыть максимальное пространство.

Если дом или офис большой, можно задуматься о покупке сетевого оборудования АСУС с поддержкой системы AiMesh.

Через веб-интерфейс

Если WPS на вашем роутере нет или включать его не желаете по личным причинам, можно настроить беспроводной повторитель Wi-Fi сигнала ASUS так:

1. В зоне покрытия беспроводной сети домашнего маршрутизатора подключите устройство к сети электропитания.
2. Дождитесь, пока загорится индикация Wi-Fi на повторителе.
3. С помощью ноутбука, отключитесь от основной сети, найдите в поиске ASUS_RP-N12 и присоединитесь к ней.
4. В браузере перейдите по адресу repeater.asus.com и войдите в админку с помощью данных admin/admin.

5. Перейдите в раздел Starting Wizard, через поиск обнаружьте сеть домашнего маршрутизатора и подключитесь к ней, введя пароль. Если сеть скрыта из поиска, ввести ее имя можно в разделе «Manual Setting».

6. Затем в разделе Security Setting выберите галочку «Use Default Setting» и жмите Next (данные логина и пароля точки, к которой вы подключились, скопируются и перенесутся на новую точку).

7. Новая точка будет создана, но, чтобы их не путать, в конце имени будет приписка _RPT.
8. Разместите повторитель в нужном месте, включите в электросеть и подключайте к новой точке беспроводные устройства.

Желательно не размещать репитер или вблизи него микроволновые печи, беспроводные телефоны, и устройства с активным Bluetooth.

Еще в репитере есть LAN-порт, поэтому от него в режиме моста с помощью патч-корда можно подключить игровую консоль, компьютер или телевизор.

Настройка маршрутизатора в режим повторителя

Подробности настройки также доступны в формате видео:

Вся процедура выполняется аналогично той, что делалась для репитера, только сперва нужно выставить нужный режим в роутере. На примере популярной модели ASUS RT-N12+ настройки делаются так:

1. Подключите в сеть электропитания роутер ASUS – будущий повторитель.
2. Соедините его патч-кордом с компьютером или ноутбуком (или по Wi-Fi, если настроен). Интернет при этом не нужен.
3. Введите в адресную строку браузера 192.168.1.1 и данные локального администратора admin/admin. Если они были изменены, и вы их не помните, сделайте перед входом сброс настроек по умолчанию кнопкой Reset на маршрутизаторе.
4. Перейдите в раздел «Администрирование» – «Режим работы» и выставите «Режим повторителя». Затем жмите «Сохранить».

5. В новом окне из списка доступных сетей выберите точку доступа основного маршрутизатора.
6. Подключитесь к ней, введя пароль.
7. Не снимайте галочку «Используйте настройки по умолчанию» и жмите «Применить».
8. После этого изменится IP-адрес маршрутизатора, потому как он стал частью локальной сети основного роутера.
9. Посмотреть IP-адрес роутера, который сейчас является ретранслятором, можно с помощью компьютера, находящегося в этой же локальной сети и установленной на него программы Device Discovery Utility tool.

В админку этого роутера можно будет войти теперь по этому адресу. Кроме того, на основном маршрутизаторе установлен DHCP-сервер, поэтому IP-адреса подключенным устройствам по локалке выдаются автоматически. Если устройство отключить от сети на время, а потом подключить вновь, ему может быть присвоен другой IP-адрес из диапазона 192.168.1.3 … 254.

Не обязательно использовать эту утилиту, так как информация об IP-адресах доступна в личном кабинете основного роутера, в разделе DHCP – DHCP Clients List.

Выключение второго маршрутизатора из режима повторителя происходит по аналогичной схеме, только выбирать нужно режим «Беспроводной роутер (по умолчанию)».

Заключение

Роутеры Asus способны работать в четырех различных режимах. Один из них – режим повторителя. Но необязательно использовать полноценную модель беспроводного маршрутизатора, если для этих целей придумали компактные Wi-Fi повторители. Настройки проводятся легко, как с помощью сопряжения по WPS, так и через параметры в веб-интерфейсе.

Конфигурация расширителя / ретранслятора / моста Wi-Fi

Использование relayd в соответствии с инструкциями в этой статье не гарантирует работы и поддерживает только IPv4

Наиболее распространенная проблема заключается в том, что клиентский маршрутизатор не может передать сообщение DHCP между основным маршрутизатором и клиентом, подключенным к клиентскому маршрутизатору.В настоящее время, похоже, это ограничение оборудования / SOC (связанное с клонированием MAC?)

Вместо relayd должно быть возможно использовать kmod-trelay , единственную информацию об его использовании можно увидеть в его исходном коде, если вы использовали его успешно, пожалуйста, добавьте раздел для этого в этой статье.

В этой статье вы узнаете, как настроить ваше устройство для работы в качестве ретранслятора / ретранслятора / моста Wi-Fi.

В некоторых случаях беспроводные драйверы, используемые в OpenWrt, не поддерживают мостовое соединение «Layer 2» в клиентском режиме с конкретной «восходящей» беспроводной системой.Когда это происходит, один из подходов — это маршрут трафика между LAN и восходящей беспроводной системой. Широковещательный трафик, такой как , DHCP , и обнаружение локальных каналов, например mDNS, как правило, не маршрутизируются.

Когда другие параметры не работают или слишком сложны для реализации, пакет relayd реализует поведение моста для IPv4 (только), в комплекте с DHCP и широковещательной ретрансляцией. Эта конфигурация может быть выполнена через SSH (удаленный терминал) или через графический интерфейс Luci GUI .

Для простоты я буду называть устройство, над которым мы работаем, «расширитель Wi-Fi».

На этом изображении показан пример установки. LAN Интерфейс Wi-Fi-расширителя ДОЛЖЕН находиться в другой подсети для работы ретрансляции (поскольку это маршрутизирующий трафик, он ожидает 2 разные подсети).

Поскольку оба порта Ethernet и сеть Wi-Fi точки доступа находятся на одном интерфейсе LAN , все клиенты, подключающиеся к портам Ethernet и к сети Wi-Fi точки доступа устройства расширения Wi-Fi, будут маршрутизироваться по relayd и будет подключен к вашей основной сети.

Подсеть интерфейса LAN будет использоваться только в качестве интерфейса «управления», поскольку устройства, подключающиеся к повторителю Wi-Fi, будут находиться в подсети основной сети. Вам нужно будет настроить свой компьютер со статическим адресом в той же подсети, что и интерфейс LAN (например, 192.168.2.10 для нашего примера), чтобы снова подключиться к графическому интерфейсу Luci GUI или SSH повторителя Wi-Fi.

Необходимые пакеты

Обязательное

Дополнительно

luci-proto-relay — для веб-интерфейса LuCI

Настройка с помощью веб-интерфейса LuCI

Интерфейс LAN

Как показано на изображении выше, интерфейс LAN должен быть настроен в другой подсети, чем сеть Wi-Fi, к которой вы подключаетесь.

Начните с настройки и включения обычной сети Wi-Fi и настройте ее по своему усмотрению.
Если вы делаете простой повторитель Wi-Fi (устройство, которое расширяет зону покрытия той же сети Wi-Fi), неплохо было бы настроить эту сеть Wi-Fi так, чтобы она была такой же, как и у вашего основного маршрутизатора с таким же именем, шифрование, пароль и так далее. Таким образом, устройства, подключенные к вашей (более широкой) сети, будут автоматически подключаться к лучшей сети Wi-Fi.
Но вы также можете выбрать другое имя / шифрование / пароль, если хотите.
Настройка сети Wi-Fi на данном этапе не требуется, если вам нужен «мост Wi-Fi», устройство, предназначенное для подключения устройств, поддерживающих только Ethernet, к существующей сети Wi-Fi.

• Установить LAN протокол как статический адрес
• Назначьте IP-адрес в другой подсети (например, 192.168.2.1)
• Отключить DHCP для интерфейса LAN (так как это мешает работе relayd ).
• (может потребоваться в определенных случаях) установить адрес шлюза и Использовать настраиваемые DNS-серверы , используя IP-адрес первичного маршрутизатора (например, 192.168.1.1)

• Сохранить и применить.

Установите настройки Ethernet или Wi-Fi вашего ПК на статический IP-адрес 192.168.2.10 и шлюз по умолчанию 192.168.2.1, затем снова подключитесь к повторителю Wi-Fi (через Ethernet или Wi-Fi). Когда вы закончите все следующие шаги, не забудьте сбросить IP-адрес IP вашего ПК на исходный адрес (или DHCP ), иначе у вас не будет доступа в Интернет.Репитер не будет маршрутизировать трафик из подсети 192.168.2.0/24.

Wi-Fi

Теперь мы настроим клиентскую сеть Wi-Fi, конфигурацию, необходимую для подключения к другой сети Wi-Fi.
После того, как вы снова подключитесь к повторителю Wi-Fi, перейдите на страницу беспроводных сетей и нажмите кнопку Сканировать .

Выберите сеть Wi-Fi, к которой хотите подключиться, на странице и нажмите «Присоединиться к сети».

Введите пароль Wi-Fi, оставьте «имя новой сети» как «wwan» и выберите зону брандмауэра lan .Щелкните Сохранить.

Вы попадете на страницу настроек Wi-Fi клиента, при необходимости установите другие параметры.
Наиболее важные настройки находятся в строке Рабочая частота .
Установите Mode на Legacy , если вы подключаетесь к сети Wi-Fi g (как в моем примере), или N , если вы подключаетесь к Wi-Fi n (и так далее).
Установите Width на то же значение, которое вы установили для Wi-Fi, к которому вы подключаетесь (чтобы не создавать узких мест при подключении без причины).

Интерфейс повторителя

Перейдите на страницу Interfaces , теперь мы добавим интерфейс relayd, который присоединится к интерфейсам lan и wwan .
Щелкните Добавить новый интерфейс .

Напишите для него имя ( Repeater_bridge — это имя, которое я использовал в примере), а затем выберите Relay bridge в протоколе в поле нового интерфейса .Щелкните Отправить .

Возможно, вам потребуется перезагрузить устройство, прежде чем появится опция Relay bridge .

На странице настроек этого нового интерфейса выберите lan и wwan в списке Relay between networks .

Этот «Локальный IPv4-адрес » (пустой на снимке экрана выше, извините, у меня недостаточно прав для загрузки нового снимка экрана) должен соответствовать адресу IP , назначенному сетью Wi-Fi (например,из диапазона 192.168.1.0/24, но не вводите здесь сетевую маску!) в противном случае этот мост не будет доступен для клиентов, подключенных напрямую к первичному маршрутизатору, и relayd-daemon не запустится. Имеет смысл либо исправить IP в таблице сопоставления MAC- IP серверов DHCP , либо настроить затем WWAN интерфейс OpenWRT на исправление IP , которое не используется в Wi-Fi-сетях DHCP -range (я использовал 192.168.1.2, так как мой DHCP-сервер обслуживает только IP-адресов выше 192.168.1.100).

Перейдите на вкладку Firewall на этой странице настроек интерфейса и выберите lan . Нажмите Сохранить и применить .

После этого может потребоваться перезагрузка повторителя Wi-Fi.

Это конечный результат. Обратите внимание, как в клиентской сети есть? вместо IP-адреса .

Межсетевой экран

Следующая часть конфигурации не обязательна (параметры уже установлены по умолчанию или изменены автоматически), если что-то не работает, проверьте и это.

На вкладке Сеть щелкните вкладку Брандмауэр . В зоне измените переадресацию для lan и wwan на принять

, если вы делаете это с устройством с одним радиомодулем, обе сети Wi-Fi останутся на одном канале, а общая пропускная способность будет уменьшена вдвое, поскольку одно и то же радиомодуль используется для двух разных сетей Wi-Fi.

Настройка с помощью CLI

Перед выполнением какой-либо фактической настройки необходимо включить интерфейс Wi-Fi, чтобы иметь возможность сканировать сети в окружении:

 uci set wireless.@ Wi-Fi-устройство [0] .disabled = "0"
uci совершить беспроводной
Wi-Fi

• Установите для отключенного параметра значение 0 (для включения беспроводной связи)

• Сохранить измененный файл конфигурации

• Запуск беспроводной сети с помощью команды wifi

Теперь мы можем перечислить сети в диапазоне, используя iw dev wlan0 scan , заменив ваш фактический беспроводной интерфейс на wlan0 , если он отличается ( ifconfig перечисляет все доступные интерфейсы, чтобы узнать, как вызывается ваш wlan)

iw dev wlan0 scan пример вывода:

 # iw dev сканирование wlan0
BSS c8: d5: fe: c8: 61: b0 (на wlan0) - связанный
        TSF: 24324848870 мкс (0д, 06:45:24)
        частота: 2412
        интервал между радиомаяками: 100 ТЕ
        возможность: ESS (0x0411)
        сигнал: -72.00 дБм
        последний визит: 140 мс назад
        Информационные элементы из кадра Probe Response:
        SSID: Виолетта
        RSN: * Версия: 1
                 * Групповой шифр: CCMP
                 * Парные шифры: CCMP
                 * Комплекты аутентификации: PSK
                 * Возможности: 1-PTKSA-RC 1-GTKSA-RC (0x0000)
BSS f8: 35: dd: eb: 20: f8 (на wlan0)
        TSF: 24225790925 мкс (0д, 06:43:45)
        частота: 2457
        интервал между радиомаяками: 100 ТЕ
        возможность: ESS (0x0431)
        сигнал: -90.00 дБм
        последний визит: 1450 мс назад
        Информационные элементы из кадра Probe Response:
        SSID: GOinternet_EB20FB
        Возможности HT:
                Возможности: 0x11ee
                        HT20 / HT40
                        SM Power Save отключен
                        RX HT20 SGI
                        RX HT40 SGI
                        TX STBC
                        RX STBC 1-поток
                        Максимальная длина AMSDU: 3839 байт
                        DSSS / CCK HT40
                Максимальная длина RX AMPDU 65535 байт (показатель степени: 0x003)
                Минимальный временной интервал RX AMPDU: 4 мкс (0x05)
                Поддерживаемые индексы скорости HT RX MCS: 0-15, 32
                Индексы скорости HT TX MCS не определены
        Работа HT:
                 * основной канал: 10
                 * смещение вторичного канала: ниже
                 * Ширина канала STA: любая
        RSN: * Версия: 1
                 * Групповой шифр: TKIP
                 * Парные шифры: TKIP CCMP
                 * Комплекты аутентификации: PSK
                 * Возможности: 1-PTKSA-RC 1-GTKSA-RC (0x0000)

В этом примере есть две сети: Wi-Fi с именем Violetta и Wi-Fi с именем GOinternet_EB20FB.Устройство было настроено для подключения к тому, что называется Виолетта.

Это значения uci, которые были добавлены или изменены процедурой конфигурации.
Для SSID, BSSID и шифрования вы должны использовать информацию, полученную при сканировании Wi-Fi выше.
Чтобы объяснить, почему эти значения были изменены, пожалуйста, прочтите руководство по luci выше.

 network.lan.ipaddr = '192.168.2.1'
network.repeater_bridge = интерфейс
network.repeater_bridge.proto = 'реле'
network.repeater_bridge.сеть = 'lan wwan'
network.wwan = интерфейс
network.wwan.proto = 'dhcp'
брандмауэр. @ зона [0] .network = 'lan Repeater_bridge wwan'
dhcp.lan.ignore = '1'
wireless.radio0.hwmode = '11g'
wireless.radio0.country = '00 '
wireless.radio0.channel = '1'
wireless.radio0.disabled = '0'
беспроводной. @ wifi-iface [0] = wifi-iface
беспроводной. @ wifi-iface [0] .device = 'radio0'
беспроводной. @ wifi-iface [0] .mode = 'ap'
беспроводной. @ wifi-iface [0] .encryption = 'none'
беспроводной. @ wifi-iface [0] .ssid = 'OpenWrt'
беспроводной. @ wifi-iface [0] .network = 'lan'
беспроводной. @ wifi-iface [1] = wifi-iface
беспроводной.@ wifi-iface [1] .network = 'wwan'
беспроводной. @ wifi-iface [1] .ssid = 'Виолетта'
беспроводной. @ wifi-iface [1] .encryption = 'psk2'
беспроводной. @ wifi-iface [1] .device = 'radio0'
беспроводной. @ wifi-iface [1] .mode = 'sta'
беспроводной. @ wifi-iface [1] .bssid = 'C8: D5: FE: C8: 61: B0'
беспроводной. @ wifi-iface [1] .key = 'myWifiPasswordHere'

Обратите внимание, что сеть Wi-Fi, созданная устройством в этом примере (так называемая OpenWrt), не имеет пароля и шифрования.
Это было сделано потому, что в данной статье основное внимание уделялось настройке и запуску релейного моста.
Вероятно, вы захотите настроить сеть Wi-Fi вашего устройства более безопасным способом, как описано на странице настройки Wi-Fi здесь.

Доступ к устройству OpenWrt

Если вы обнаружите, что само устройство OpenWrt доступно только с тех компьютеров, которые напрямую подключены к W- LAN AP , а не с компьютеров, подключенных к клиенту OpenWrt W- LAN , когда в подсети 192.168.1.0, Make Убедитесь, что настройка Local IPv4 -адреса в интерфейсе Relay bridge совпадает с IP-адресом беспроводного восходящего канала.(Альтернатива утомительна: можно получить доступ к окну OpenWrt через его адрес 192.168.2.1 , если вы вручную настроите свой компьютер для этой подсети.)

Добавление поддержки IPv6

Активируйте поддержку IPv6 на своем интернет-сервере, это даст вам общедоступный префикс IPv6 . Теперь мы активируем IPv6 на нашем расширителе Wi-Fi, чтобы обеспечить автоконфигурацию адресов без сохранения состояния (SLAAC) ваших общедоступных адресов IPv6 и трафика IPv6 .

1. Перейдите в Сеть / Интерфейсы и создайте новый интерфейс. Назовите его WWAN6 , используя протокол DHCPv6, охватывающий интерфейс WWAN . В Общей конфигурации нового интерфейса настройте: Запросить IPv6-адрес : отключено. В настройках межсетевого экрана: убедитесь, что выбрана строка «lan / Repeater bridge…». Остальные настройки оставьте по умолчанию, в частности, оставьте поле «Пользовательский делегированный IPv6 -префикс» пустым. На странице «Интерфейсы / обзор» убедитесь, что интерфейс WWAN получает общедоступный адрес IPv6 .

2. Измените настройки интерфейса LAN , DHCP server / IPv6 settings: проверьте / измените следующие настройки: Router Advertisement Service: режим ретрансляции, сервис DHCPv6: отключен, NDP-Proxy: режим ретрансляции.

3. Откройте сеанс SSH на вашем устройстве OpenWrt. Выполните следующие команды:

 uci установить dhcp.wan.interface = wwan
uci set dhcp.wan.ra = реле
uci set dhcp.wan.ndp = relay
uci установил dhcp.wan.master = 1
uci совершает

Мы предполагаем, что вы создали интерфейс wwan при подключении к другой сети Wi-Fi, как было предложено ранее в этом руководстве; в противном случае измените строку dhcp.wan.interface =… соответственно.

Вот и все. Перезапустите ophcpd (страница LuCI System / Starup или /etc/init.d/odhcpd restart ), и ваша сеть IPv6 должна начать настраиваться сама. Подключенные устройства с поддержкой IPv6 должны получить свои общедоступные адреса IPv6 , полученные из вашего общедоступного префикса IPv6 , а трафик IPv6 должен проходить через ваш расширитель Wi-Fi.

Повторитель Wi-Fi с NAT (или что делать, если все остальное не работает)

Этот метод в основном включает второй маршрутизатор Wi-Fi в каскадное соединение с первым.
Это похоже на подключение с помощью кабеля порта WAN на расширителе Wi-Fi к портам LAN основного маршрутизатора, расширитель Wi-Fi создает новую сеть для себя и подключенных к нему устройств, которые могут в Интернете и подключитесь к устройствам в сети LAN главного маршрутизатора. Но в данном случае мы делаем это с помощью беспроводных сетей.

предпосылки: — роутер с двумя начальными интерфейсами ( LAN , WAN )

Настройка с помощью WebUI:

• Перейдите на страницу Network → Interfaces, нажмите на edit lan interface,

• Установите LAN как статический IPv4-адрес как 192.168.x.1 (с x, отличным от сети, к которой вы будете подключаться через Wi-Fi),

• Зайдите в Сеть → Wi-Fi, нажмите «Сканировать», выберите ссылку «сеть» и нажмите «Присоединиться к сети».

• Введите пароль Wi-Fi, оставьте «имя новой сети» как « WWAN » и выберите зону брандмауэра WWAN (или WAN ). Нажмите «Сохранить»,

• Зайдите на страницу Network → Interfaces, нажмите Edit wwan interface,

• Перейдите на вкладку Брандмауэр. Щелкните Сохранить и применить.

• Перейдите в Сеть → Брандмауэр, нажмите «Редактировать» в WAN-зоне и отметьте WAN и WWAN в «закрытых сетях», нажмите «Сохранить и применить»,

Теперь вы правильно связали WWAN с WAN и, следовательно, WWAN с LAN .

Известные проблемы

Вот список некоторых недавно обнаруженных проблем:

документы / руководство-пользователь / сеть / Wi-Fi / relay_configuration.txt · Последнее изменение: 2020/08/12 22:24 пользователем сменщик

wifi — Настройка повторителя Wi-Fi (ap-client) в Linux

1. Около
2. Продукты
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Загрузка…

2. Авторизоваться зарегистрироваться

3. текущее сообщество
