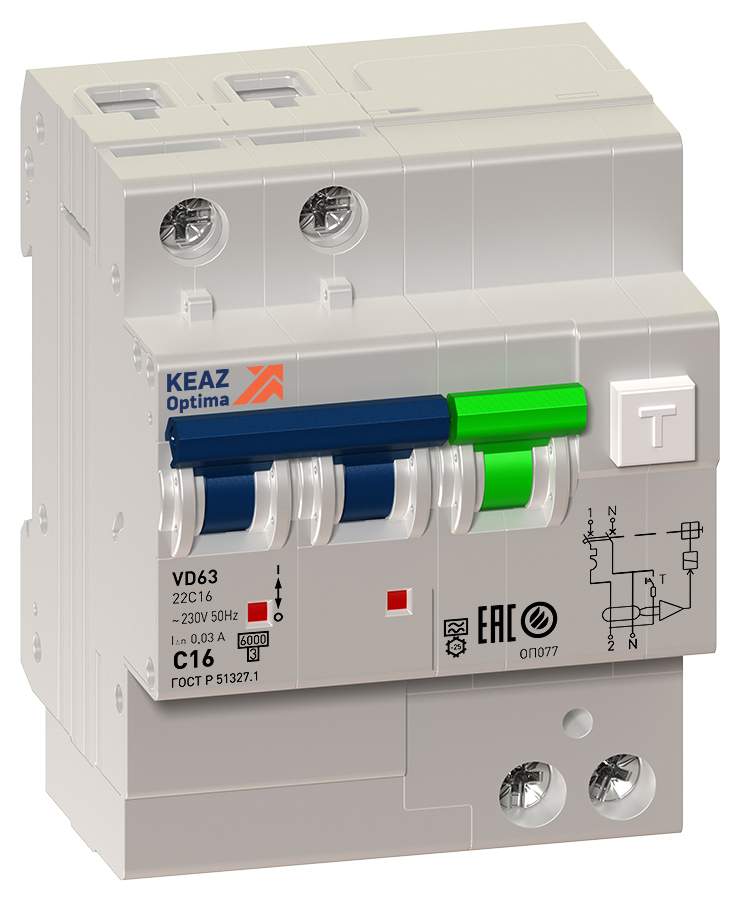

Назначение дифавтомата: что это такое в электрике, принцип работы, назначение, маркировка, характеристики, классификация

что это такое в электрике, принцип работы, назначение, маркировка, характеристики, классификация

Если вы обратили внимание на данную статью, то наверняка не так давно задались вопросом – «Что такое УЗО и каково его предназначение?». Мы попытаемся максимально подробно ответить на данный вопрос. Ну а для начала скажем, что аббревиатура УЗО расшифровывается как устройство защитного отключения.

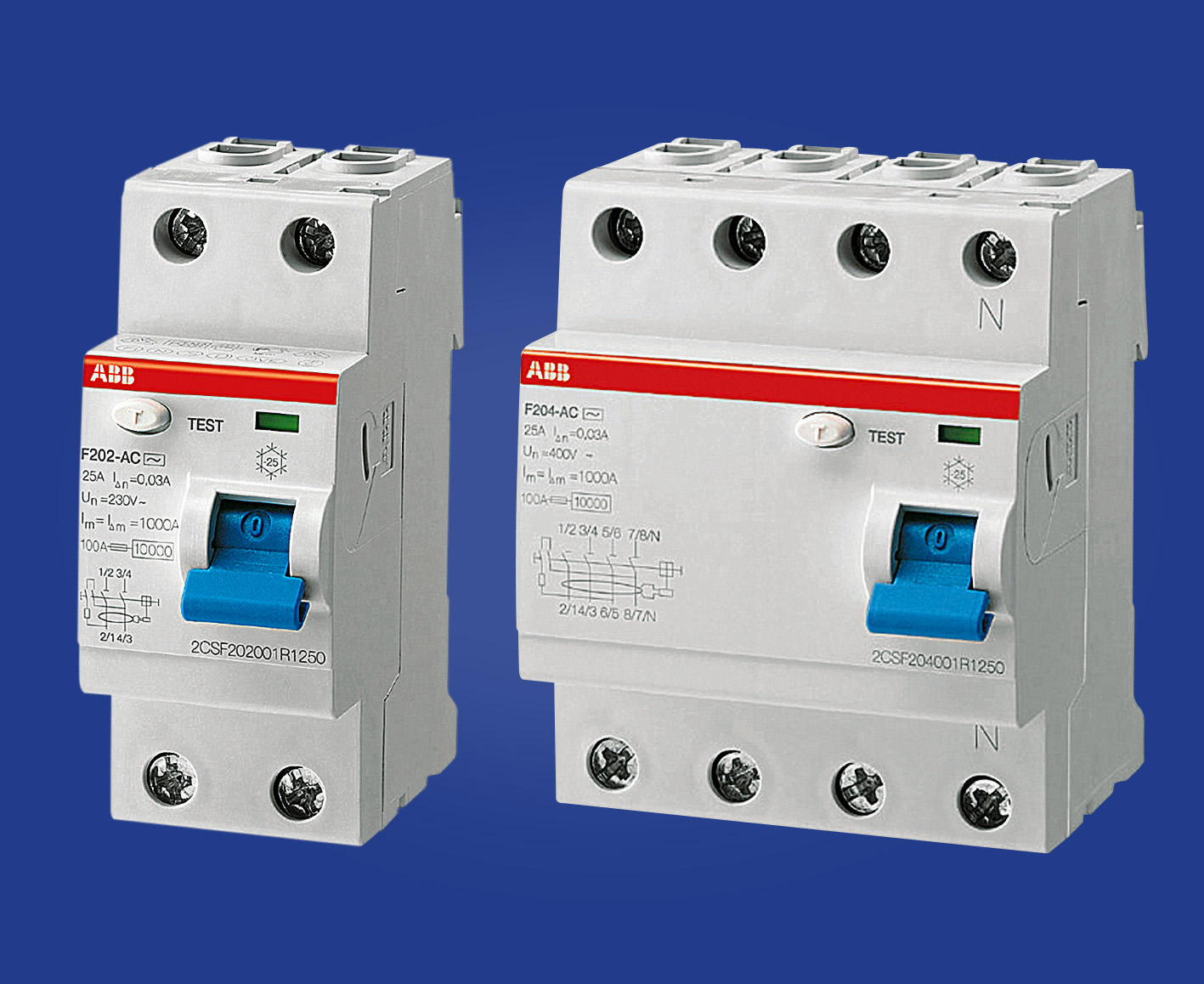

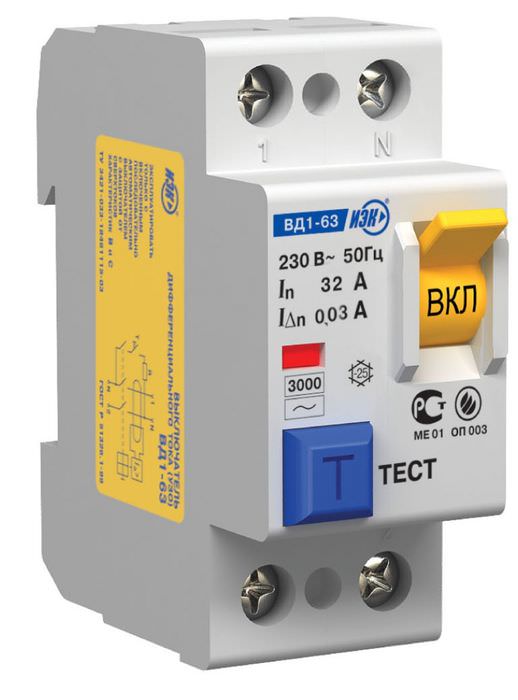

Что такое УЗО в электрике

Несмотря на то, что в наши дни электропроводка максимально защищена от контактов с людьми и печальных последствий, от утечек никуда не деться. Тут-то незаменимым помощником и станет УЗО. Прибор молниеносно среагирует на повышенное значение тока в месте утечки и перекроет подачу электроэнергии.

УЗО – это один из основных «винтиков» в защитной автоматике нынешних электрических сетей. Прибор коммутирует электроцепи и защищает их от токов, которые протекают по нежелательным при стандартных условиях проводящим путям. Это повысит шансы на то, что ваше жилье или предприятие будет защищено от пожаров, и никто не пострадает от разряда тока.

Отметим, что у данного аппарата есть функция включения или отключения электроцепей. Иными словами, он может производить их коммутацию. Соответственно, прибор является коммутационным.

Для чего устанавливают УЗО

Многие потребители слышали о существовании такого чудо-аппарата, как УЗО, но далеко не все знают, для чего оно нужно. Понять общие принципы функционирования агрегата можно даже без наличия глубоких познаний в электричестве. До недавних времен в жилых домах УЗО не использовали. Но в наши дни все изменилось, и теперь приборы всё чаще стали встречаться в квартирах, поэтому стоит узнать о них побольше.

Как уже было сказано, УЗО устанавливают для того, чтобы предотвратить утечки тока, приводящие к возгоранияю проводки и пожарам. Кроме того, УЗО убережет вас от удара током, что может привести к существенным проблемам со здоровьем или, не дай Бог, летальному исходу при контакте с неизолированными проводами и токопроводящими секциями электрооборудования.

ОБРАТИТЕ ВНИМАНИЕ! УЗО отличается от автоматов, защищающих проводку от перегрузок и коротких замыканий, его цель существенно повысить защищенность людей.

Принцип действия УЗО

Функционирование устройства построено на фиксации тока утечки на «землю» и отключении электросети в случае такого ЧП. Наличие утечки прибор фиксирует только по разнице между токами: теми, что вышли из прибора, и теми, что вернулись обратно.

Если с электросетью все в порядке, то токи идентичны по величине, однако разнятся по направлению. Как только появляется утечка — к примеру, вы дотронулись до незаизолированного на 100% провода — часть тока уходит «на землю» по другому контуру (в данном случае – посредством тела человека). Как результат, ток, вернувшийся в УЗО через нейтраль, будет меньше вышедшего.

То же самое происходит, если в одном из электрических приборов повредилась изоляция. Тогда под напряжением оказываются корпус или другая деталь. Задевая их, человек создает еще один контур «на землю». В этом случае часть тока будет двигаться по нему, то есть, баланс разрушится.

Конечно, если изоляция повреждена, то контур ответвления может появиться и без участия человеческого тела. В данной ситуации прибор также отреагирует на 100% и убережет участок сети от печальных последствий вроде перегрева и пожара.

Когда необходима установка УЗО?

Устройство показано к установке, когда существует необходимость защитить групповые линии, обеспечивающие питание розеток штепсельного типа для переносных электроприборов. Обязательно следует устанавливать УЗО, если автовыключатель или предохранитель не предоставляет время автоотключения 0,4 секунды с учетом номинального напряжения 220 В из-за малых показателей токов короткого замыкания.

ОБРАТИТЕ ВНИМАНИЕ! Рекомендовано применение дифференциального автомата, который представляет из себя единый прибор УЗО с автовыключателем, надежно защищающим от сверхтока и утечек.

Кроме того, рекомендуется устанавливать УЗО, если в вашей семье есть люди, «любящие» неосторожно обращаться с электропроводкой. Самый простой случай: человек сверлит стену, при этом опираясь босой ногой на батарею, и задевает фазный провод. Тот пролетает по цепочке «металлический корпус дрели — рука — грудная клетка — нога — батарея» и приводит к ужасным последствиям: параличу сердца или остановке дыхания (иногда – все вместе). Если у вас установлено УЗО, оно мгновенно «поймет», что часть тока не вернулась, и тут же отключит электричество. Да, удар током произойдет, но разряд будет минимальным.

Когда УЗО не поможет?

Впрочем, не стоит считать УЗО панацеей от любых бед с электричеством. Прибор не настолько умен, чтобы понять, что именно включено в электрическую цепь – лампочка или человек. Отключение произойдёт только при наличии утечки.

УЗО не спасает от перенапряжения, в т.ч. от импульсного, а также от низкого напряжения, которое «убивает» электродвигатели — в холодильнике, стиральной машинке и так далее.

Агрегат также не защищает от короткого замыкания. Эту задачу выполняет автоматический выключатель или дифференциальный автомат.

Сколько УЗО нужно устанавливать?

Чтобы определить точное количество УЗО, требуемое для конкретного помещения, понадобится специалист, который сможет провести соответствующие расчеты. Например, в 1-комнатной квартире, вероятнее всего, хватит одного такого прибора, рассчитанного на ток утечки в 30 мА. А вот в квартире с четырьмя комнатами при наличии 15 групп розеток понадобится не менее пяти УЗО

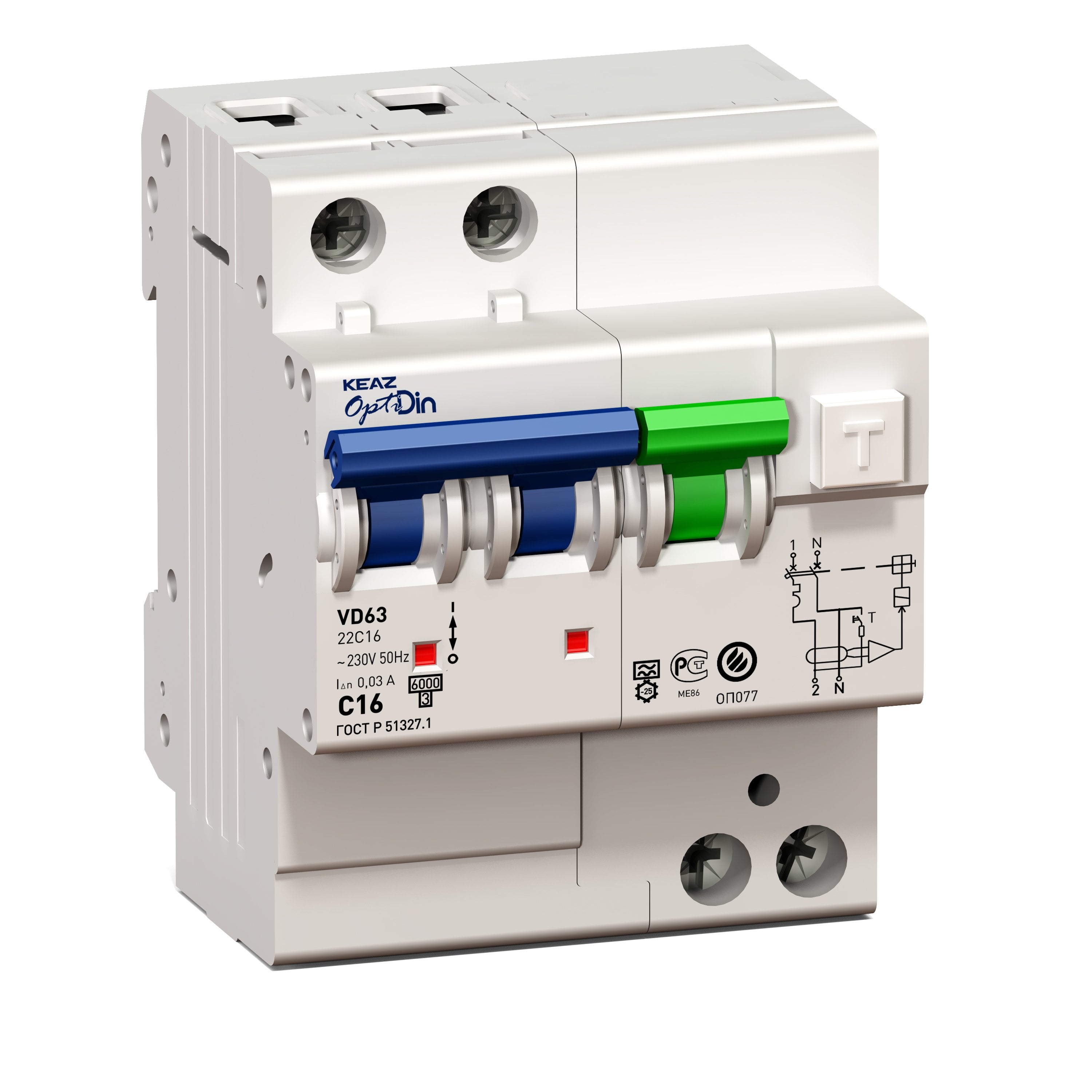

Базовый принцип работы дифавтомата отечественной марки

Многие защитные устройства, заботящиеся о безопасности человека, чрезвычайно важны в его жизни, поэтому что и как использовать зависит строго от того, как вы понимаете суть определенного варианта аппаратуры, установленной к электрической сети.

Предлагаем повторить, что же это за прибор- дифференциальный автомат. Прежде всего это система, которая представляется в виде комплекса и аналогична одновременной работе устройства защитного отключения и обычного автомата. Приобретая, дифавтомат, вы получаете возможность подсоединить его напрямую к электрической сети, не выдумывая различных схем.

Данный прибор максимально защищает систему электричества, проведенного в жилом помещении от характерных перегрузок напряжения и коротких замыканий, случившихся из-за выхода прибора из строя или естественной утечки тока. Поэтому прежде, чем приобрести автомат дифференциального тока, предлагаем рассмотреть принцип работы дифавтомата и дополнительные возможности наряду с функциями. Основными задачами подобного прибора считается предотвращение поражения электрическим током человека и возникновение возможного возгорания.

Общие представления об устройстве

Если взглянуть на прибор с конструктивной стороны, можно отметить, что сырьем, использующимся для устройства, считается диэлектрический материал. Также на внешней части корпуса дифавтомата присутствует специальная защелка, позволяющая крепить автомат на рейку. Установка этого автоматического средства производится аналогично УЗО и автоматам.

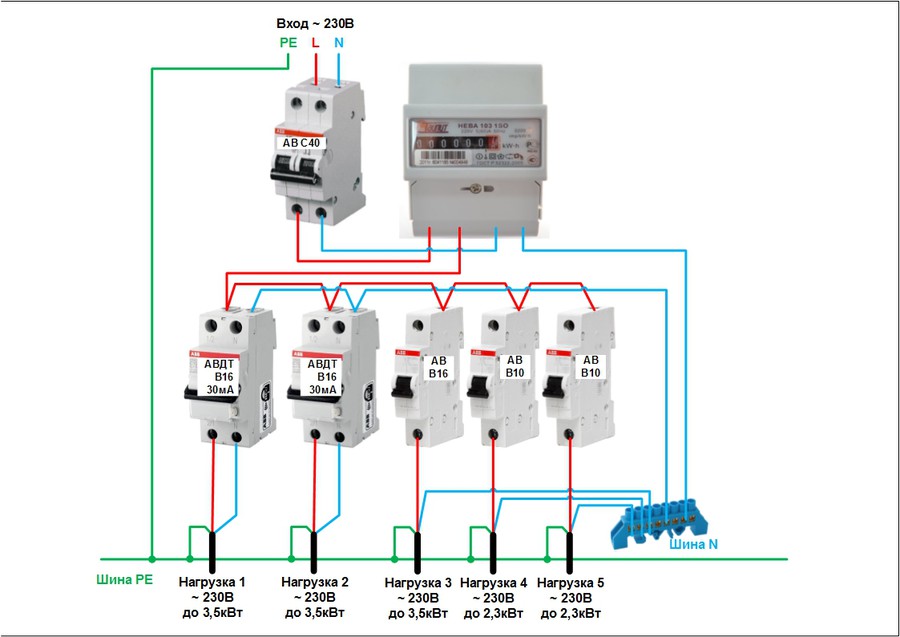

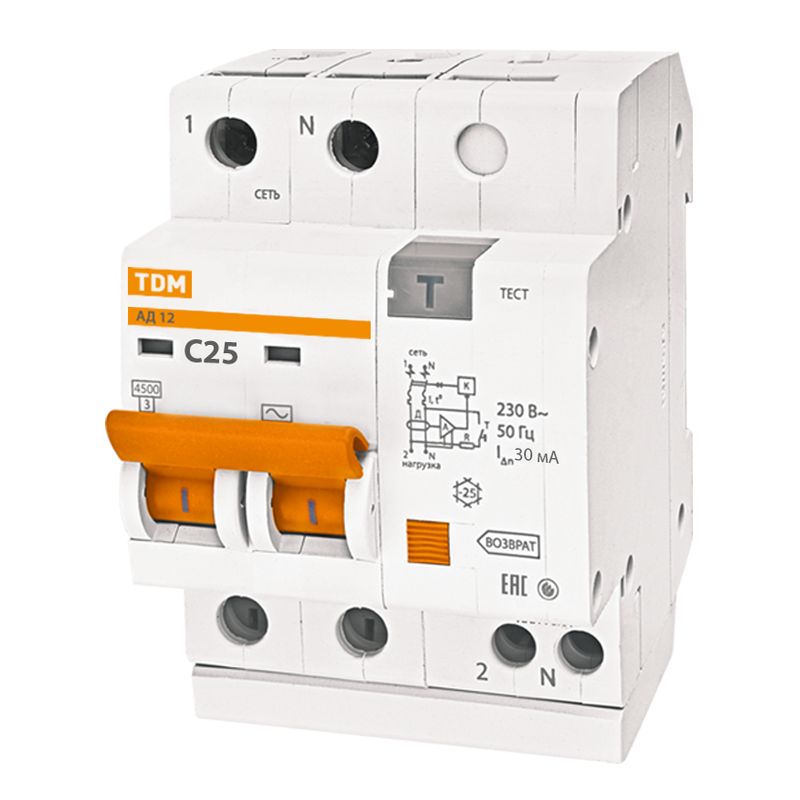

Общая схема работы дифавтомата

Стоит выделить несколько вариантов защитных средств для разных типов сетей, например:

• Для однофазной сети с постоянной мощностью в 220 В, выпускаются автоматы двухполюсного типа. При этом, основываясь на марку изготовителя и модель под которой выпущен защитный прибор, для установки на рейку могут занимать один и более модулей.
• Если планируется установка на трехфазную сеть с силой тока в проводке 380 В, используются четырехполюсные дифференциальные автоматы. На рейке этот вариант, в зависимости от марки будет занимать не менее четырех модулей.

Используя двухполюсные автоматы в домашних условиях, вы сэкономите место в щитовом отделе, а также упростите монтаж прибора. Этот аппарат считается альтернативой обычным автоматам, не только по особым внутренним комбинированным функциям, но еще в области экономии места.

Внимание! Монтаж дифференциального автоматического выключателя не требует дополнительных приборов для безопасности в электрической сети.

В завершении обсуждения общих сведений следует выделить факт, что цена дифференциального устройства существенно превышает общую стоимость раздельно установленных УЗО и автомата обычного.

Рабочий механизм дифавтомата

Принципиальнся схема подключения реле дифференциальной защиты

Принцип работы дифференциального автомата подобный обычному автоматическому выключателю, при возникновении перегрузки сети, пластина, выполненная из специального материала хорошо нагревается и отпускает пружинный механизм, таким образом происходит расцепление замкнутой сети. При резком повышении напряжения в квартирной проводке срабатывает катушка с проводником, таким образом прекращая подачу электричества. Также в таком устройстве имеется дифференциальная трансформаторная деталь тока, выполняющая дополнительную защиту.

При обычной работе, с отсутствием превышающего нужный показатель напряжения, через проводку «фаза» подходит ток к нагрузке, в это же время нулевой кабель переводит ток от нагрузки. В этом случае токи остаются равными и направлены на встречу друг другу.

Некоторые автоматические устройства позволяют уточнить причину по которой произошло обесточивание помещения или определенной системы бытовых приборов.

Четырехфазный дифференциальный автомат

1. Причина первая: перегрузка по току (тепловая защита, от тока, побудившего короткое замыкание.
2. Причина вторая: утечка тока (сработал дифференциальный прибор, установленный внутри прибора)

Важно! Не забывайте о проверке устройства на рабочую пригодность. Для этого нажмите на кнопку «тест», если автомат через некоторое время выключился, следовательно, он находится в исправном состоянии.

Нужно заметить, что мы исчерпывающе ответили на вопрос, как работает дифференциальный автомат, остается только учесть некоторые факторы по правильному монтажу устройства в электрическом щитке.

Вас могут заинтересовать:

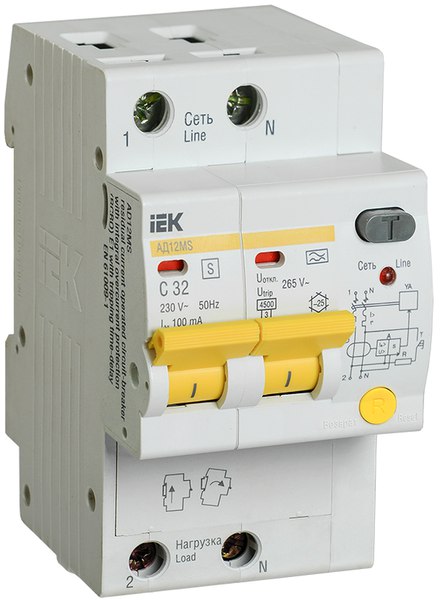

Дифференциальный автомат — это. .. Что такое Дифференциальный автомат?

Двухполюсное УЗО с номинальным током 100 А

Устройство защитного отключения (УЗО; более точное название: Устройство защитного отключения, управляемое дифференциальным (остаточным) током, сокр. УЗО−Д) — механический коммутационный аппарат или совокупность элементов, которые при достижении (превышении) дифференциальным током заданного значения при определённых условиях эксплуатации должны вызвать размыкание контактов. Может состоять из различных отдельных элементов, предназначенных для обнаружения, измерения (сравнения с заданной величиной) дифференциального тока и замыкания и размыкания электрической цепи (разъединителя)

Основная задача УЗО — защита человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через изношенную изоляцию проводов и некачественные соединения.

Широкое применение также получили комбинированные устройства, совмещающие в себе УЗО и устройство защиты от сверхтока, такие устройства называются УЗО−Д со встроенной защитой от сверхтоков, либо просто диффавтомат.

Назначение

УЗО предназначены для

• Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при
  непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 mA).
• Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

Цели и принцип работы

схема УЗО и принцип работы

Принцип работы УЗО основан на измерении баланса токов между входящими в него токоведущими проводниками с помощью дифференциального трансформатора тока. Если баланс токов нарушен, то УЗО немедленно размыкает все входящие в него контактные группы, отключая таким образом неисправную нагрузку.

УЗО измеряет алгебраическую сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, четырем для трехфазного и т. д.): в нормальном состоянии ток, «втекающий» по одним проводникам, должен быть равен току, «вытекащему» по другим, то есть сумма токов, проходящих через УЗО равна нулю (точнее, сумма не должна превышать допустимое значение). Если же сумма превышает допустимое значение, то это означает, что часть тока проходит помимо УЗО, то есть контролируемая электрическая цепь неисправна — в ней имеет место утечка.

В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс. Для устройств GFCI, защищающих оборудование (то есть не для защиты людей), отключающий дифференциальный ток может составлять до 30 мА. В Европе используются УЗО с отключающим дифференциальным током 10-500 мА.

С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение). УЗО должны срабатывать за время не более 25-40 мс, то есть до того, как электрический ток, проходящий через организм человека, вызовет фибрилляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

Эти значения были установлены путем тестов, при которых добровольцы и животные подвергались воздействию электрического тока с известным напряжением и силой тока.

Обнаружение токов утечки при помощи УЗО является дополнительным защитным мероприятием, а не заменой защите от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).

УЗО с отключающим дифференциальным током порядка 300 мА и более иногда применяются для защиты больших участков электрических сетей (например, в компьютерных центрах), где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.

Пример

Внутреннее устройство УЗО, подключаемого в разрыв шнура питания

На фотографии показано внутреннее устройство одного из типов УЗО. Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13 А, отключающий дифференциальный ток 30 мА. Данное устройство является:

• УЗО со вспомогательным источником питания
• выполняющим автоматическое отключение при отказе вспомогательного источника

Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).

Фазный и нулевой проводники от источника питания подключаются к контактам (1), нагрузка УЗО подключается к контактам (2). Проводник защитного заземления (PE-проводник) к УЗО никак не подключается.

При нажатии кнопки (3) контакты (4) (а также еще один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Катушка (6) на тороидальном сердечнике является вторичной обмоткой дифференциального трансформатора тока, который окружает фазный и нулевой проводники. Проводники проходят сквозь тор, но не имеют электрического контакта с катушкой^[2]. В нормальном состоянии ток, текущий по фазному проводнику, точно равен току, текущему по нулевому проводнику, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора тока ЭДС отсутствует.

Любая утечка тока из защищаемой цепи на заземленные проводники (например, прикосновение человека, стоящего на мокром полу, к фазному проводнику) приводит к нарушению баланса в трансформаторе тока: через фазный проводник «втекает больше тока», чем возвращается по нулевому (часть тока утекает через тело человека, то есть помимо трансформатора). Несбалансированный ток в первичной обмотке трансформатора тока приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключенный соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины, обесточивая неисправную нагрузку.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник трансформатора тока, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УЗО должно отключиться при нажатии на кнопку проверки. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Применение

В России применение УЗО стало обязательным с принятием 7-го издания Правил устройства электроустановок (ПУЭ). Выдержки из документов, регламентирующих применение УЗО, собраны здесь. Как правило, в случае бытовой электропроводки одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.

Многие производители бытовых устройств, которые могут быть использованы в сырых помещениях (например, фены), предусматривают для таких устройств встроенное УЗО. В ряде стран подобные встроенные УЗО являются обязательными.

Проверка

Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется. Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.

Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.

Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.

Ограничения

УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.

УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении пальцем одновременно и к фазному, и к нулевому проводникам. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед ее обслуживанием.

История

В начале 1970-х годов большинство УЗО выпускались^[3] в корпусах типа автоматических выключателей. С начала 1980-х годов большинство бытовых УЗО были уже встроенными в розетки. В России используются преимущественно УЗО для монтажа в электрощите на DIN-рейку, а встроенные УЗО пока широкого распространения не получили.

Классификация УЗО

По способу действия

• УЗО−Д без вспомогательного источника питания
• УЗО−Д со вспомогательным источником питания:
  • выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без нее:
    • производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
    • не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
  • не производящие автоматическое отключение при отказе вспомогательного источника:
    • способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
    • не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По способу установки

• стационарные с монтажом стационарной электропроводкой
• переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

• однополюсные двухпроводные
• двухполюсные
• двухполюсные трехпроводные
• трехполюсные
• трехполюсные четырехпроводные
• четырехполюсные

По виду защиты от сверхтоков и перегрузок по току

• без встроенной защиты от сверхтоков
• со встроенной защитой от сверхтоков
• со встроенной защитой от перегрузки
• со встроенной защитой от коротких замыканий

По потере чувствительности в случае двойного заземления нулевого рабочего проводника

На стадии рассмотрения

По возможности регулирования отключающего дифференциального тока

• нерегулируемые
• регулируемые:
  • с дискретным регулированием
  • с плавным регулированием

По стойкости при импульсном напряжении

• допускающие возможность отключения при импульсном напряжении
• стойкие при импульсном напряжении

По характеристикам наличия постоянной составляющей дифференциального тока

• УЗО−Д типа АС
• УЗО−Д типа А
• УЗО−Д типа В

Характеристики УЗО

Характеристики, общие для всех УЗО−Д

• Способ установки
• Число полюсов и число токоведущих проводников
• Номинальный ток I_n — указанное изготовителем значение тока, которое УЗО−Д может пропускать в продолжительном режиме работы
• Номинальный отключающий дифференциальный ток I_Δn — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО−Д при заданных условиях эксплуатации
• Номинальный неотключающий дифференциальный ток, если он отличается от предпочтительного значения I_Δn0 — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО−Д при заданных условиях эксплуатации
• Тип УЗО−Д по характеристикам наличия постоянной составляющей дифференциального тока
• Номинальное напряжение U_n — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО−Д (в частности при коротких замыканиях)
• Номинальная частота — значение частоты, на которое рассчитано УЗО−Д и при котором оно работоспособно при заданных условиях эксплуатации
• Тип вспомогательного источника (если он имеется) и реакция УЗО−Д на его отказ
• Номинальное напряжение вспомогательного источника (если он имеется) U_sn — напряжение вспомогательного источника, на которое рассчитано УЗО−Д и при котором обеспечивается его работоспособность при заданных условиях эксплуатации
• Номинальная включающая и отключающая способность I_m — действующее значение ожидаемого тока, который УЗО−Д способно включить, пропускать в течение своего времени и отключить при заданных условиях эксплуатации без нарушения его работоспособности
• Номинальная способность включения и отключения дифференциального тока I_Δm — действующее значение ожидаемого дифференциального тока, который УЗО−Д способно включить, пропускать в течение своего времени отключения и отключить при заданных условиях эксплуатации без нарушения его работоспособности
• Выдержка времени (если она имеется)
• Селективность (если она имеется)
• Координация изоляции, включая воздушные зазоры и пути утечки тока
• Степень защиты (по ГОСТ 14254)

Только для УЗО−Д без встроенной защиты от коротких замыканий

• Вид защиты от коротких замыканий
• Номинальный условный ток короткого замыкания I_nc — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
• Номинальный условный дифференциальный ток при коротком замыкании I_Δc — указанное изготовителем значение ожидаемого дифференциального тока, которое способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность

Смотри также

Примечания

1. ↑ Определение согласно ГОСТ Р 50807-95 (2003)
2. ↑ То есть катушка гальванически развязана от токонесущих проводников УЗО
3. ↑ За рубежом. В России УЗО начали применяться гораздо позже — примерно с 1994—1995 годов

Ссылки

Wikimedia Foundation. 2010.

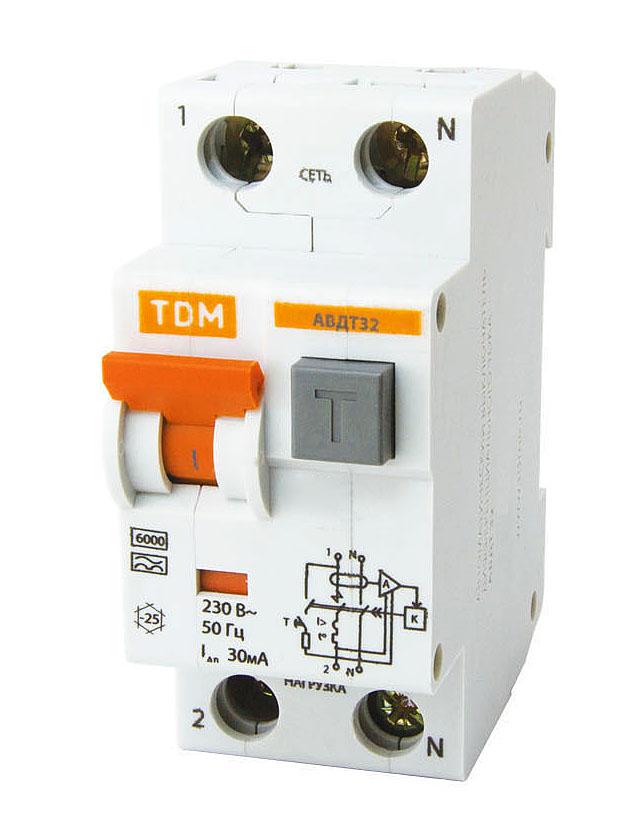

Что такое дифференциальный автомат

Что такое дифференциальный автомат

        Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

        Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

          Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

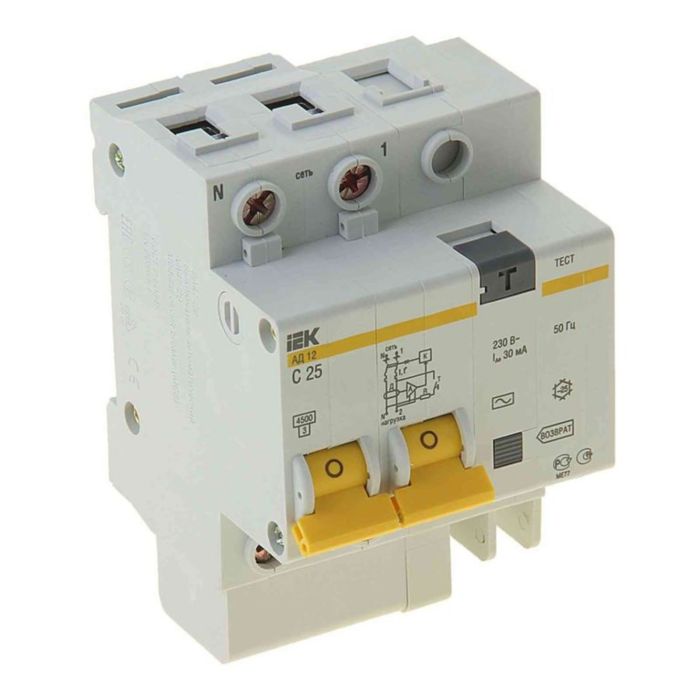

Конструкция устройства

        Конструктивно дифференциальные автоматы состоят из  рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах дифференциальных автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

          Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

— электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;

— тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

         Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Примечание: Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

         В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

Как работает дифференциальный автомат

         В дифференциальном автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

       Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

        Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

             Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются дифференциальные автоматы

          Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.

Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.

P.S. S. Надеюсь, что смог объяснить, что такое дифференциальный автомат и они будут вам полезны. Читайте, оставляйте комментарии, спрашивайте, может что не понятно. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Глава 10, Международная фаза Руководства для заявителя PCT

Статья 31 (1) 31 (4) (a) 32 (1) 33 (1) Правило 53.7

10.001. Что такое международная предварительная экспертиза? Международная предварительная экспертиза международной заявки может быть запрошена в соответствии с Главой II РСТ для получения «предварительного и необязательного заключения по вопросам, является ли заявленное изобретение новым, включая изобретательский уровень (чтобы быть неочевидным ) и быть промышленно применимыми »(Статья 33 (1)). Он проводится «Органом международной предварительной экспертизы» по запросу — так называемому «требованию» — заявителя для использования в «избранных» ведомствах, то есть в указанных ведомствах, которые избираются заявителем для этой цели, (обратите внимание, что подача требования представляет собой выборы всех Договаривающихся Государств, которые указаны и связаны Главой II Договора). Не каждый заявитель, имеющий право подать международную заявку, имеет право требовать проведения международной предварительной экспертизы; следующие параграфы объясняют, кто может предъявить требование.

Статья 39 (1) 40 (1) 64 (2) (a) (i) и (ii)

10.002. Каковы основные эффекты международной предварительной экспертизы? Поскольку критерии, на которых основана международная предварительная экспертиза (см. Параграф 10.001), соответствуют международно признанным критериям патентоспособности, международный предварительный отчет о патентоспособности (Глава II РСТ) дает заявителю возможность оценить шансы на получение патентов. в выбранных ведомствах, прежде чем нести расходы и проблемы при переходе на национальную фазу.Более того, тот факт, что требуется проведение такой проверки, приводит к тому, что национальная фаза в каждом выбранном государстве обычно откладывается до истечения 30 месяцев с даты приоритета (в некоторых выбранных ведомствах применяется более длительный срок), при условии, что что требование подано до истечения 19 месяцев с даты приоритета (обратите внимание, однако, что 30-месячный срок применяется в любом случае ко всем, кроме двух указанных ведомств, даже если они не были избраны в течение 19-месячного срока. срок; см. пункт 5.005 для подробностей). Дополнительные сведения см. В параграфе 10.010, а также в национальных главах (резюме).

BRAINSTORM. вы понимаете цель государственного наказания?

Вы понимаете цель государственного наказания? На ваш взгляд, как должно быть организовано государственное наказание?

ЗАДАНИЕ 1. Объясните значение слов и выражений из коробки. Дополните следующий текст следующими словами и выражениями:

правонарушитель; проступки; средство устрашения; возмездие; смертный приговор; телесное наказание; реабилитировать; реформа; варварский; законопослушные; гуманный; преступление не окупается

Какова цель наказания? Одна цель, очевидно,

to________ правонарушителю, чтобы исправить моральное отношение правонарушителя и

антиобщественное поведение и _______ ему или ей, что означает

помочь преступнику вернуться к нормальной жизни в качестве полезного члена общества.

Наказание также может быть рассматриваться как _____________________, потому что оно предупреждает других

человек о том, что будет, если они соблазнят нарушить закон
и помешают им это сделать. Однако третья цель наказания
заключается, возможно, в желании общества, которое

в основном означает месть. Другими словами, разве мы не чувствуем, что

_________ должен пострадать за его ___________________?

Следует учитывать и форму наказания. С одной стороны, некоторые считают, что мы должны «привести наказание в соответствие с преступлением».Те, кто крадет у других, должны быть лишены своей собственности, чтобы у преступников не осталось сомнений в том, что

_________________ ■ Для нападающих на других ______________________________________

следует использовать. Убийцы должны подчиняться принципу «око за око и зуб за зуб» и автоматически получать

______________ _.

С другой стороны, утверждается, что такие взгляды необоснованны,

жестокий и _________________ и что надо показать еще _____________________________;

Отношение к наказанию и постарайтесь понять, почему человек его совершает!
преступление и как общество не смогло позволить ему жить достойной, _________________
жизнью.|

Глава II. Преступление и наказание

ЗАДАНИЕ 2. Назовите основные цели государственного наказания, указанные в тексте. Выучите текст наизусть.

ЧАСТЬ 6. ЛЕЧЕНИЕ ПРЕСТУПНИКОВ

ЗАДАЧА 1. Сопоставьте следующие заголовки с разделами текста ниже:

Программы реабилитации

Психиатрические и тематические исследования

Подход Бентама

Школа неоклассицизма

Профилактический подход

(1) Различные корректирующие подходы, разработанные на основе теорий причинности.Старые теологические и моралистические теории поощряли наказание как возмездие общества за зло. Такое отношение действительно существует. Британский юрист и философ 19 ^-го -го века Джереми Бентам пытался привести наказание в соответствие с преступлением. Бентам считал, что удовольствие можно измерить по сравнению с болью во всех сферах человеческого выбора и поведения и что человеческое счастье может быть достигнуто с помощью такого гедонический расчет. Он утверждал, что преступников можно было бы удержать от преступлений, если бы они знали, в частности, о страданиях, которые они испытают, если их поймают. Поэтому Бентам настаивал на определенных, жестких наказаниях за каждый класс преступлений; боль от наказания лишь немного перевесит удовольствие от успеха в преступлении; оно превысило бы его в достаточной степени, чтобы действовать как сдерживающий фактор, но не настолько, чтобы составить бессмысленную жестокость *. Это так называемое исчисление удовольствий и страданий основывалось на психологических постулатах, которые больше не принимались.

(2) Подход Бентама был частично вытеснен в конце 19 и в начале 20 веков движением, известным как неоклассическая школа.Эта школа, отвергая фиксированные наказания, предложила, чтобы приговоры варьировались в зависимости от конкретных обстоятельств преступления, таких как возраст, интеллектуальный уровень и эмоциональное состояние преступника; мотивы и другие обстоятельства, которые могли привести к преступлению; прошлое преступника и его шансы на реабилитацию. Влияние неоклассической школы привело к развитию таких понятий, как степени преступности и наказания, неопределенные приговоры, а также ограниченная ответственность молодых или умственно отсталых правонарушителей.

Просто английский.

(3) Примерно в то же время так называемая итальянская школа подчеркивала меры по предотвращению преступлений, а не наказанию за них. Члены этой школы утверждали, что люди сформированы силами, находящимися вне их контроля, и поэтому не могут нести полную ответственность за свои преступления. Они убеждали контроль над рождаемостью, цензура порнографической литературы, а также другие действия, направленные на смягчение воздействий, способствующих преступности. Итальянская школа оказала сильное влияние на мышление современных криминологов.

(4) Современный подход к лечению преступников в большей степени основан на психиатрических методах и методах изучения конкретных случаев. Еще многое предстоит узнать от правонарушителей, которые были подвергнуты условному или условно-досрочному освобождению и чье поведение как в тюрьме, так и вне ее было интенсивно изучено * Современная научная позиция заключается в том, что преступники являются индивидуальными личностями и что их реабилитация может быть достигнута только через индивидуальный подход. Рост преступности среди несовершеннолетних вызвал обеспокоенность общественности и стимулировал изучение эмоциональных расстройств, способствующих преступности.Это растущее понимание преступности способствовало пониманию преступников всех возрастов.

(5) В последние годы преступность подверглась нападениям со многих сторон. Лечение и реабилитация преступников улучшились во многих областях. Были изучены эмоциональные проблемы осужденных, и были предприняты усилия по оказанию помощи таким преступникам. Однако многое еще предстоит сделать. В комиссии по условно-досрочному освобождению привлекаются лица, прошедшие психологическую и социальную работу, чтобы помочь осужденным, освобожденным условно-досрочно или условно, адаптироваться к обществу.В разных штатах есть агентства с программами исправления и реабилитации как взрослых, так и несовершеннолетних правонарушителей.

Многие сообщества инициировали согласованные атаки на
условий, порождающих преступность. Криминологи признают, что
преступности среди взрослых и несовершеннолетних связаны главным образом с нарушением
традиционных социальных норм и мер контроля в результате
индустриализации, урбанизации, увеличения физической и социальной мобильности
, а также последствий экономических кризисов и войн. Большинство
криминалистов считают, что для эффективного предупреждения преступности необходимо .
общественных агентств и программ для обеспечения руководства и;
контроль осуществляется, в идеале и традиционно, семьей, а
— силой социальных обычаев. Хотя уровень преступности не сильно снизился в результате этих усилий, есть надежда, что
расширение и усовершенствование всех действенных подходов к предупреждению
преступлений в конечном итоге снизит ее уровень.я

Глава IL Преступление и наказание

ЗАДАНИЕ 2. Запишите перевод предложений из вышеприведенного текста, выделенных жирным шрифтом.

ЗАДАЧА 3. Найдите в тексте английские эквиваленты для следующих слов и выражений:

1.

2.

3.

4–

5.

6.

7. , ‘

8.- _____ ___ _____ _ ~ \

:

Что такое сравнительный анализ? Определение, Типы, Процесс, Преимущества, Недостатки, Объем

Определение : Бенчмаркинг — это процесс постоянного улучшения бизнеса или организации путем оценки объема для улучшения, сравнения текущего положения с положением предыдущего или с бизнесом практики соответствующих конкурентов, тем самым устанавливая стандарты, которых необходимо достичь.

Например, Сеть службы доставки еды столкнулась с проблемой задержки доставки из-за жалоб клиентов и неудовлетворенности услугой.

Компания подготовила команду для проведения сравнительного анализа процессов с этой целью. Команда наблюдала и исследовала стратегию одного из своих конкурентов, который штурмом захватил рынок. Выяснилось, что конкурирующий бренд установил GPS-трекеры на велосипедах для доставки.

Таким образом, он может легко отслеживать положение своего доставщика и контролировать их время и эффективность.

Компания следовала той же стратегии и смогла вернуть доверие клиентов к бренду и повысить уровень удовлетворенности своим обслуживанием.

Содержимое: сравнительный анализ

1. Типы
2. Процесс
3. Преимущества
4. Недостатки
5. Область применения

Типы сравнительного анализа

Бенчмаркинг — это стратегическая деятельность. Это требует большого количества исследований и анализа. Чтобы сделать его эффективным, компания должна четко представлять себе тип связанной стратегии, которую она должна адаптировать для решения конкретной проблемной области.

Он разделен на следующие две категории, каждая из которых содержит определенные стратегии:

Чтобы подробно разобраться в каждом из его типов, прочтите ниже.

Внутренний сравнительный анализ

Внутренний бенчмаркинг — это внутреннее сравнение результатов деятельности организации. Либо с его предыдущими показателями, либо с показателями его конкурентов, то есть компаний, принадлежащих к той же отрасли. Здесь информация обычно собирается и распространяется внутри самой организации.

Ниже приведены различные стратегии, подпадающие под эту категорию:

• SWOT : В этой стратегии сравнительного анализа сильные и слабые стороны, возможности и угрозы компании перечислены и проанализированы руководством.
• Сравнительный анализ передовой практики : Руководство само изучает и определяет стратегии и практики других компаний, которые являются лидерами рынка, для планирования желаемого курса действий.
• Показатели эффективности : Эта стратегия основана на статистических показателях, полученных в результате анализа предпочтений клиента и сравнения с конкурентами.Компания может найти лазейки в своей работе и работать над ними.
• Финансовый бенчмаркинг : руководство проводит сравнительное исследование финансового прогноза с фактическими результатами или финансовыми отчетами, чтобы выявить недостатки и принять меры по их устранению.
• Функциональный сравнительный анализ : Компания сравнивает свои показатели и продукцию с аналогичными показателями других смежных отраслей, чтобы инновационным образом улучшить свою функциональность.

Внешний сравнительный анализ

При внешнем сравнительном анализе компании сравнивают свои результаты с показателями своих конкурентов в отрасли или по всему миру.Обычно с помощью данных, собранных через ассоциации или третье лицо.

Подробнее о различных внешних стратегиях читайте ниже:

• Совместный сравнительный анализ : Для повышения стандартов производительности компании, принадлежащие к определенной отрасли, сотрудничают с промышленными ассоциациями. Эти ассоциации предоставляют сравнительные данные по передовой практике и сравнительный анализ всех компаний, чтобы облегчить улучшение работы компаний с низкими показателями.
• Сравнительный анализ процессов : При сравнительном анализе процессов компания анализирует методы, задачи, методы производства, средства распространения и т. Д. Конкурента. Кроме того, она изучает стандартные механизмы выполнения определенной функции, чтобы соответствующим образом изменить свои методы.
• Сравнительный анализ продукта : Эта стратегия фокусируется на глубоком анализе продукта конкурента, чтобы узнать его характеристики и состав. Компания использует эту стратегию для улучшения и модернизации своей продукции.
• Корпоративный сравнительный анализ : компания сравнивает свои различные отделы, такие как финансы, производство, сбыт, маркетинг, человеческие ресурсы и т. Д., С отделами своих конкурентов, чтобы повысить эффективность каждого подразделения.
• Стратегический сравнительный анализ : Эта стратегия обычно применяется, когда компания планирует реализовать новую политику или идею или изменить существующую. Команда сравнивает подход компании с подходом других успешных компаний отрасли, прежде чем применять его на практике.
• Глобальный сравнительный анализ : Он похож на стратегический сравнительный анализ, с той лишь разницей, что здесь компания сравнивает свои стратегии со стратегиями других своих подразделений или различных конкурентов по всему миру, чтобы предпринять корректирующие действия.

Процесс сравнительного анализа

Бенчмаркинг не является немедленным решением проблемы. Вместо этого это пошаговое лечение проблемной зоны. Эти шаги подробно описаны ниже:

1. Планирование : Фаза планирования определяет потребность в сравнительном анализе и область, которая требует этого.На данном этапе также определяются участники и способы сбора соответствующих данных.
2. Анализ : Затем компания анализирует собранные таким образом данные, чтобы определить сильные стороны конкурентов, перечислить их слабые стороны и пути улучшения.
3. Интеграция : На этом этапе анализ передается высшему руководству, и после его утверждения разрабатывается желаемый план действий с четко определенной стратегией.
4. Действие : Теперь у руководства есть работоспособный план; на этом этапе сотрудники выполняют план сравнительного анализа.
5. Срок погашения : заключительный этап — срок погашения; именно на этом этапе можно наблюдать результат использования сравнительного анализа для улучшения бизнес-операций. Успешное применение сравнительного анализа приведет к достижению лидерства на рынке.

Преимущества сравнительного анализа

Бенчмаркинг необходим организациям для поддержания конкуренции на высоком уровне и для того, чтобы идти в ногу с требованиями и потребностями клиентов.

Давайте рассмотрим различные преимущества установления критериев в организации:

• Улучшает методологию обучения : Бенчмаркинг открывает путь для генерации идей и обмена проверенными бизнес-практиками, которые можно рассматривать как полезный опыт для компаний.
• Инициирует технологическую модернизацию : Благодаря этой стратегии компании узнают о новых технологиях и методах, которые были приняты лидерами рынка. Соответственно, компании могут планировать модернизацию своей технологии, чтобы выдержать конкуренцию.
• Улучшение стандартов компании : Компания анализирует и изучает стандарты конкурентов. Это помогает компании повышать стандарты производства и продукции соответственно.
• Повышает качество работы : Это ведет к росту организации, поскольку улучшает общее качество продукции и снижает вероятность ошибок из-за стандартизации бизнес-операций.
• Справьтесь с конкуренцией : Знание о бизнесе конкурентов и их стратегии помогает компании эффективно разрабатывать свои стратегии. Это также позволяет компании быть в курсе последних разработок и технологий, тем самым побеждая рыночную конкуренцию.
• Повышает эффективность : Благодаря этой практике повышается общая эффективность сотрудников, поскольку стандартизация работы мотивирует их работать лучше, не делая много ошибок.
• Повышает удовлетворенность клиентов : с помощью сравнительного анализа компания собирает достаточно данных о потребностях и желаниях клиентов на основе отзывов клиентов. Эта информация помогает компании повысить качество обслуживания клиентов и уровень удовлетворенности.
• Помогите преодолеть слабые места : Эти стратегии помогают компании выявить свои недостатки и работать над ними для достижения желаемых результатов.

Недостатки бенчмаркинга

Как мы уже знаем, сравнительный анализ требует большого опыта и обширного сбора данных. Таким образом, некоторым организациям становится сложно реализовать свои стратегии желаемым образом.

В этом контексте ниже приведены некоторые из его ограничений:

• Отсутствие информации : Иногда компания не может собрать адекватную информацию для сравнительного анализа. Это приводит к неправильному или неадекватному сравнению результатов деятельности компании с показателями ее конкурентов.
• Увеличивает зависимость : Компании, как правило, зависят от стратегий других компаний, чтобы добиться успеха. Следуя за лидерами рынка, они жертвуют своей индивидуальностью и уникальностью и начинают следовать по пути, указанному другими.
• Отсутствие понимания : Иногда компании применяют сравнительный анализ для этого, вместо того, чтобы выяснять необходимость в нем. Он не понимает своих слабых мест, не следя за работой своих конкурентов.
• Копирование других : Некоторые организации не понимают истинной цели этой стратегии и начинают копировать своих конкурентов во всех аспектах. Это может даже привести к краху бизнеса.
• Неправильное сравнение : Требуется сравнение двух или более компаний, принадлежащих к одной отрасли и конкурирующих друг с другом. Но иногда компании проводят неуместное сравнение, что приводит к плохим результатам.
• Дорогостоящее дело : Требуется команда опытных сотрудников, обладающих отличными аналитическими навыками и знаниями в данной области.Таким образом, увеличиваются административные расходы компании. Даже внедрение изменений иногда требует капитальных затрат.

Объем сравнительного анализа

Бенчмаркинг необходим для улучшения общего функционирования организации. Это необходимо каждому отделу.

Он обеспечивает надлежащее управление цепочкой поставок, помогая организации выбрать четко определенный канал сбыта, делая поток товаров и услуг удобным как для потребителей, так и для поставщиков.

Подобно тому, как Amazon.in продолжает использовать отзывы потребителей в качестве практики в рамках этой стратегии, за эти годы он превратился в известный бренд, известный своим обслуживанием клиентов.

Tata Consultancy Services — одна из признанных компаний, устанавливающих стандарты для своих сотрудников. Он постоянно работает над повышением их эффективности и навыков как эффективная практика управления человеческими ресурсами.

Это лучшая практика, когда дело касается управления операциями. Менеджеры выбирают стратегию процессов для повышения производительности задачи или бизнес-операций, таких как производство, распространение, реклама и т. Д.

Для реализации нового плана, который может оказать огромное влияние на бизнес, так называемые компании стратегического управления устанавливают ориентиры путем сравнения с успешной стратегией других компаний.

Он используется для правильного использования ресурсов компании, включая оптимальное использование производственных мощностей. Тестирование продукта постоянно фокусируется на улучшении качества продукта и добавлении новых функций к существующим продуктам.
