Обозначение на чертеже розетки: Обозначение розеток и выключателей на чертежах и схемах: чтение электросхем

Обозначение розеток и выключателей на чертежах и схемах: чтение электросхем

Для любого специалиста в области электротехники недостаточно одного умения разбираться во всех тонкостях организации и проведения монтажных работ. Профессионалы этого дела должны понимать графические представления используемых при монтаже элементов. Понимание электрических схем во многом определяется умением разбираться в общепринятых обозначениях входящих в их состав элементов. Владение этими навыками широко востребовано как при проектировании электротехнических систем, так и при монтаже и восстановлении электропроводок различного назначения. Рассмотрим основные графические значки, применяемые для схемного представления реальных электрических компонентов, более подробно.

Нормативные документы

Нормативы, регламентирующие соответствие обозначений, используемых в техдокументации, элементам реальных электрических цепей были разработаны еще во времена СССР. Основной рабочий документ, определяющий правила их введения – это ГОСТ 21.

В соответствие с этими регламентирующими документами в качестве подходящих по форме графических изображений реальных электрических цепей и их элементов используются самые простые геометрические фигуры, а именно:

• правильные квадраты;
• окружности, полуокружности и усеченные овалы;
• произвольные прямоугольники, а также точки и линии заданной толщины.

Взятые в различных сочетаниях эти элементы полностью перекрывают весь диапазон применяемого в электротехнике оборудования вместе с управляющими его работой цепями. Опираясь на них, можно будет не только узнать, как схематически обозначаются стандартные электроустановочные изделия, но и самостоятельно прорисовать любую электрическую схему.

Правила расшифровки электрических схем

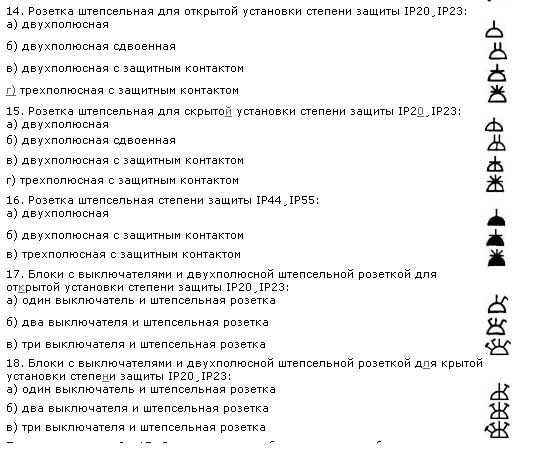

Условные обозначения розеток

При ознакомлении с обозначениями электроустановочных изделий этого класса в первую очередь необходимо учесть, что они могут иметь несколько исполнений. Так, по способу монтажа на стенах строений они делятся на изделия открытого и закрытого типа, а по количеству позиций в одном рабочем корпусе – на одиночные и сдвоенные образцы.

Обратите внимание: Промышленностью также производятся совмещенные розетки из 3-х и более позиций.

Кроме того, в соответствие с количеством контактов они могут быть двухполюсными или трех полюсными (третья клемма в этих изделиях традиционно используется для подключения шины заземления).

Типовое схематичное изображение открыто монтируемых розеток – срезанный с одной стороны круг, от овальной части которого отводится короткий отрезок, обозначающий число позиций в изделии. При наличии одного отвода имеется в виду одиночная розетка, а при двух черточках – ее сдвоенный вариант и т. д. При скрытой установке изделия в обозначение добавляется черта в центре полукруга, делящая его на два сектора (фото ниже).

Дополнительная информация: Предполагается, что уровень защищенности от пыли и влаги для открытых и встроенных образцов одинаков и соответствует значениям IP20-IP23.

Другие отличительные черты в обозначениях этих установочных изделий проявляются в следующем:

• Наличие заземляющего контакта схематически выражается плоской чертой, прорисованной по касательной к окружности и перпендикулярно имеющимся отводам.
• Это справедливо как для открытого варианта исполнения, так и для закрытых розеток.
• Полукруг, на весь свой объем «залитый» черной краской означает электроустановочное изделия повышенной влагостойкости (IP44-55) в открытом или закрытом исполнении, а также с защитным заземляющим контактом и без него.

Для последнего варианта представленных в виде обозначений электротехнических приборов допустим наружный монтаж (за пределами сухих и отапливаемых помещений). Внутри жилых строений такие розетки устанавливаются в комнатах с повышенной влажностью, к которым традиционно относят ванные и душевые.

Условные значки для выключателей

Известные типы выключателей принято изображать в виде правильной окружности с отходящими от нее ломаными линиями, направленными вправо и вверх под разными углами (фото ниже).

Для этого класса электроустановочных изделий справедливы следующие стандарты графических обозначений:

• Окружность с одним Г-образным отрезком – это одноклавишный выключатель, используемый в цепях открытого монтажа (уровень защиты IP20-IP23).
• Пара расположенных рядом одинаковых отрезков означает выключатель с двумя клавишами, а три – соответствуют трехклавишному изделию.
• Наличие одного или нескольких отводов в виде буквы «Т» значит, что данная модель (независимо от того, одиночная она или сдвоенная) устанавливается скрытно в нише стены.
• Обозначение, в котором отводы располагаются симметрично с двух сторон круга, соответствует варианту выключателей проходного типа, которые также могут монтироваться открыто или скрытно.

Типовые переключатели повышенной влагостойкости (IP44-55) можно отличить по характерной для их обозначения окружности, «залитой» черным цветом.

Обозначение светильников

Для графического обозначения одиночных приборов освещения и различных комплексных осветительных устройств (включая люстры на светодиодах) также применяются специальные значки.

Маркировка розеток электрических — Строй журнал gipermarket-dom.ru

Условные обозначения розеток и выключателей на электрических схемах

Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться. На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.

Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.

Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей. Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.

Условное обозначение электрических элементов выполняется при помощи графических символов – треугольников, окружностей, прямоугольников, линий и т. д.

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

• Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
• Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Обозначение выключателей

Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается. Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.

Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:

Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:

Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.

Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:

Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55. На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:

Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные сто

Графическое обозначение электрических элементов на схеме гост

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Однолинейная схема электроснабжения

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение. Ввиду различий принципа действия и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т. д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Цены на аренду техники на сайте Машинеринг всегда актуальны и доступны.

С ДРУГОГО САЙТА:

Условные графические обозначения в электрических схемах

Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов. Скачать бесплатно нужный ГОСТ целиком можно, перейдя по ссылкам внизу страницы.

Скачать бесплатно ГОСТ

• ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

• ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

• ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

• ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

• ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот

Схемы интегральные,
микросборки

Разрядники,предохранители,
устройства защитные

Элементы индикаторные и сигнальные

Реле, контакторы, пускатели

Приборы, измерительное оборудование

Выключатели и разъединители в силовых цепях

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Приборы электровакуумные и полупроводниковые

Устройства механические с электромагнитным приводом

Дата добавления: 2018-02-15 ; просмотров: 11030 ; ЗАКАЗАТЬ РАБОТУ

Условное обозначение розеток и выключателей на чертежах — Мои статьи — Каталог статей

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Обозначение розетки на электрической схеме: как обозначается по ГОСТу

Автор Aluarius На чтение 3 мин. Просмотров 115 Опубликовано 07.06.2016

Схема размещения электрической проводки, сделанная в точности как требуют ПУЭ, это гарантия высокой безопасности ее эксплуатации. Поэтому схема обычно составляется в виде чертежа, на котором указываются линией участки электропроводки и ее элементы в виде розеток и выключателей. Чертеж выполняется в определенном масштабе, где учитывается планировка помещений. Именно по нему и проводятся все электромонтажные работы. Как было уже сказано выше, в схеме обязательно учитываются элементы разводки, которые имеют определенное графическое обозначение. Так вот в этой статье будем разбирать обозначение розетки на электрической схеме.

Как говорят специалисты, схему надо уметь читать, поэтому каждый электрик просто обязан знать, какой значок что обозначает, то есть, он должен ориентироваться в схемах. ГОСТы, в которых регламентируются графические изображения разных электрических элементов, разработаны еще во времена Советского Союза. Никто их не изменял, да и не зачем это было делать. Кстати, вот этот стандарт – ГОСТ 21.614-88.

Как обозначаются розетки на электрических схемах

В принципе, графическое изображение имеет ограниченные формы, потому что самих форм не так уж и много. Основные из них это круги, прямоугольники, линии и так далее. Поэтому розетки на схеме обозначаются именно этими фигурами: целыми или урезанными, в единственном числе или скомбинированными.

Общий вид розетки – это полукруг выпуклого типа с торчащей из него линии вверх. Так обозначается конструкция двухполюсная. Значок розетки двухполюсной сдвоенной – это все тот же полукруг с торчащими двумя линиями. Сами убедитесь, посмотрев на рисунок ниже.

Такие приборы изготавливаются со степенью защиты не выше IP23. Если в ней присутствует заземляющий контакт, то в изображение добавляется горизонтальная черта, расположенная под чертой вертикальной на выпуклой стороне окружности. На рисунке обозначены розетки открытой установки. Скрытые модели схематично отличаются от этих, вот их графическое изображение внизу:

Отличие незначительное – это вертикальная линия, разделяющая полукруг пополам. По сути, два вида розеток (скрытой установки и открытой) по всем показателям одинаковые. И если у некоторых возникают сомнения по поводу безопасности эксплуатации срытых моделей, то необходимо заверить, что их безопасность на достаточно высоком уровне за счет токонепроводящих элементов конструкции. Они не дают соприкасаться голым проводам со стенами. Добавим, что модели скрытой установки с заземлением имеют, как и в случае с открытыми, дополнительную горизонтальную линию.

Если говорить о влагозащищенных моделях, то их графическое обозначение отличается от простых лишь тем, что полукруг имеет черный цвет. Вот они на рисунке снизу.

У них очень высокая степень защиты: от IP44 до IР55. Эти электрические приборы можно устанавливать во влажных помещениях или на улице под навесами.

Производители сегодня предлагают блоки, состоящие из розетки и выключателя. Удобный вариант, который позволяет сэкономить, потому что в одной штробе можно уложить сразу несколько проводов. По стандартам такие блоки могут быть разноплановыми. То есть, количество розеток и выключателей может быть разным. Вот три такие позиции:

1. Стандартная – одна розетка и один выключатель.

2. Это более сложная конструкции, в состав которой входят: одна розетка, один одноклавишный выключатель, один двухклавишный выключатель. Розетка с заземлением.

3. Третья позиция – одна розетка и два одноклавишных выключателя.

Все позиции относятся к скрытой установке. Понятно, что это всего лишь малая часть примеров, которых огромное количество. И каждую комбинацию можно изобразить графически.

Вообще, к обозначению розетки на электрической схеме, да и к обозначению любых других элементов необходимо подходить с позиции знания значков. Не зная их, нельзя прочитать схемы. Обывателю это может быть и не нужно, но начинающий электрик каждый знак знать просто обязан.

Условные обозначения в электрических схемах (УГО) графические и буквенные по ГОСТ

Условные графические обозначения (УГО) элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи.

Умение понимать обозначения на электрических схемах – одна из ключевых составляющих, без которой невозможно стать грамотным специалистом. На начальном этапе все проектировщики, монтажники, а также инженеры сектора ПТО и сметчики должны изучить техническую документацию, ознакомиться с действующими ГОСТами для составления и понимания содержания проектов. Главный документ ГОСТ 2.702-2011 – правила составления электросхем в единой системе конструкторской документации (ЕСКД).

Однолинейная схема электроснабжения

Условно-графические обозначения в электросхемах ГОСТ незаменимы при проектировании вводно-распределительных устройств, распределительных подстанций, шкафов управления и учета, этажных щитов, блок-схем и схем замещения.

Полные данные по условно-графическим и буквенным обозначениям можно скачать в файле.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах. что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования.

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Обозначения выключателей на схемах

Выключатели – самое распространенное устройство в электротехнике, т.к. выполняет главные функции – включения и выключения цепей.

На электросхемах подстанций всегда указываются, какие цепи в нормальном режиме должны быть разомкнуты (резервные), а какие запитаны – основные линии.

Магнитные контакторы имеет схожее с автоматическим выключателем изображение.  Ввиду различий принципа действия  и более широко функционала имеет соответствующее УГО.

Предохранители конструктивно и технически отличаются от автоматических выключателей. Имеют более широкий спектр применения – чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости. На однолинейных схемах выполнены в виде прямоугольника с продольной чертой посреди – изображение плавкой вставки.

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей.

На принципиальных электросхемах содержится другая информация и содержат другую элементную базу. Для правильного чтения технической документации  необходимо помнит разницу между однолинейной и принципиальной электросхемами: последняя содержит информацию о наличии элементов, без указания их физического расположения.

Как обозначаются трансформаторы на схемах

Для каждого вида трансформатора есть отдельное УГО. Используются на первичных, однолинейных схемах, опросных листах, листах расчетов токов короткого замыкания и т.д.

Обозначение заземлений на схемах

Заземление на электросхемах выполняют в зависимости от типа. Заземляющие контуры используются абсолютно на всех электрических схемах, т.к. главным свойством нормальной работы электросети является ее безопасность.

Буквенные обозначения на электрических схемах

На электросхемах применяется буквенная аббревиатура на латинице, где виды элементов указывают одной буквой. Многобуквенная кодировка используется для уточнения кода конкретного  элемента. Первая буква в таких обозначениях всегда указывает на тип устройства.

Устройства общего назначения имеют код A. К ним относят мазеры усилители различного рода и т.д.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую (микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы).

С – конденсаторы.

Схемы интегральные, микросборки обозначают символом D. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации.

Элементы различного назначения (электрические лампочки, пиропатроны, элементы нагрева) идентифицируют символом E.

Предохранители, разрядники, дискретные элементы защиты по току мгновенного и инерционного действия, по напряжению и др. кодируются буквой F.

G – батареи и другие источники питания.

H – индикаторы и сигнальные элементы (приборы световой, символьной  и звуковой сигнализации).

Буквой K обозначают реле на схеме (токовые, электротепловые, указательные) времени и напряжения, магнитные пускатели.

Дроссели и катушки индуктивности имеют обозначение L.

M – буквенное обозначение двигателей постоянного и переменного тока.

Измерительные приборы (измерители импульсов, амперметры, счетчики активной и реактивной электроэнергии, вольтметры, фиксаторы времени, омметры, ваттметры) идентифицируют буквой P, за исключением аббревиатуры PE.

Q – обозначения в электротехнике короткозамыкателей, разъединителей и автоматов в силовых цепях.

На однолинейных схемах резисторы обозначают символом R (шунты, варисторы, терморезисторы, потенциометры).

S – обозначение на схеме автоматических выключателей без контактов силовых цепей, коммутационных устройств (кнопочные выключатели, пакетные переключатели).

T – трансформаторы (тока, напряжения), автотрансформаторы, электромагнитные стабилизаторы.

U – преобразователи (модуляторы и демодуляторы), устройства связи, выпрямители, инверторы, генераторы частоты.

V – полупроводники (диоды, тиристоры, транзисторы), электровакуумные приборы.

Антенны, элементы сверх высоких частот (ответвители, короткозамыкатели, вентили, фазовращатели, трансформаторы) имеют условный символ W.

X – контактные соединения и соединители (гнезда, штыри, токосъемники).

Устройства механические с электромагнитным приводом (электромагниты, тормоза, муфты, электромагнитные плиты и патроны) идентифицируются символом Y.

Z – фильтры, ограничители.

Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно. Буквенные обозначения элементов на зарубежных схемах аналогичны. Для лучшего запоминания каждому специалисту необходима своя таблица электрика, с описаниями именно тех элементов, которые используются в работе.

Типы сварных соединений | Геометрия стыкового шва | Расположение элементов обозначения сварки

Электрически скрепленный

разрывная мембрана

Пламегаситель

Фильтр

Сепаратор

Глушитель выхлопа

Колокольчик

Выхлопная головка

Гидрант

Глушитель слива

Гидравлическое уплотнение открыто / закрыто

Y-образный фильтр

Задвижка

Клапан запорный

Клапан запорный 2

Клапан запорный 3

Винтовой клапан

Замок-щитовой клапан

Катушечный клапан

Обратный клапан

Обратный клапан 2

Обратный клапан 3

Клапан обратный винтовой

Клапан запорный обратный

Мембранный клапан

Мембранный клапан 2

Мембранный клапан 3

Клапан с приводом

Клапан с приводом 2

Клапан с приводом 3

Игольчатый клапан

Игольчатый клапан 2

Игольчатый клапан 3

Предохранительный клапан

Предохранительный клапан 2

Предохранительный клапан 3

Угловой клапан

Угловой клапан 2

Угловой клапан 3

Угловой клапан 4

Поплавковый клапан

Поплавковый клапан 2

Клапан фланцевый

Дисковый затвор

Дисковый затвор 2

Задвижка клиновая

Параллельно-золотниковый клапан

Шаровой кран

Шаровой кран 2

Шаровой кран 3

Клапан предохранительный угловой вакуумный

Клапан предохранительный угловой

Редукционный клапан

Редукционный клапан 2

Плунжерный клапан 3-х ходовой

Плунжерный клапан, точка L

Пробковый клапан 2

Пробковый клапан

Клапан пробковый прямой

Пробка клапана Т-точка

3-ходовой пробковый клапан

3-ходовой пробковый клапан 2

Трехходовой пробковый клапан 3

Смесительный клапан

Клапанный блок

Клапан проходной с характеристиками

Редуктор

Редуктор 2

Общая

Сварка встык

Сварка встык 2

Под сварку встык 3

Сварка встык 4

Фланцевое / болтовое

Пайка / растворитель

Пайка / растворитель 2

Резьбовое соединение

Резьбовое соединение 2

Резьбовое соединение 3

Головка и втулка

Головка и втулка 2

Головка и втулка 3

Рукав

Гильза 2

Втулка с резьбой

Втулка с резьбой 2

Сварка внахлест

Сварка внахлест 2

Шарнирный шарнир

Шарнирное соединение 2

Шарнирное соединение 3

Заглушка

Заглушка приварная встык

Заглушка с резьбой

Торцевая головка и втулка

Заглушка приварная угловая

Заглушка с резьбой и заглушкой

Быстрозажимная торцевая крышка

Заглушка с фланцами и болтами

Заглушка с фланцами и болтами 2

С гальванической изоляцией

Промковщик

Сифон сливной

Открытое отверстие

% PDF-1.5 % 7844 0 obj> endobj xref 7844 91 0000000016 00000 н. 0000004792 00000 н. 0000002116 00000 н. 0000004918 00000 н. 0000006227 00000 н. 0000007397 00000 н. 0000007466 00000 н. 0000007533 00000 н. 0000007694 00000 н. 0000007733 00000 н. 0000007820 00000 н. 0000008997 00000 н. 0000009063 00000 н. 0000009132 00000 н. 0000017736 00000 п. 0000022533 00000 п. 0000026633 00000 п. 0000030878 00000 п. 0000036110 00000 п. 0000040184 00000 п. 0000044754 00000 п. 0000050428 00000 п. 0000051093 00000 п. 0000051902 00000 п. 0000052903 00000 п. 0000054576 00000 п. 0000055943 00000 п. 0000056824 00000 п. 0000057932 00000 п. 0000058775 00000 п. 0000059488 00000 п. 0000060211 00000 п. 0000060894 00000 п. 0000061594 00000 п. 0000062289 00000 п. 0000062988 00000 п. 0000063660 00000 п. 0000064335 00000 п. 0000065030 00000 п. 0000065743 00000 п. 0000066441 00000 п. 0000067154 00000 п. 0000067867 00000 п. 0000068565 00000 п. 0000069264 00000 п. 0000069964 00000 н. 0000072778 00000 п. 0000074518 00000 п. 0000075834 00000 п. 0000076550 00000 п. 0000077264 00000 п. 0000077980 00000 п. 0000078693 00000 п. 0000079406 00000 п. 0000080097 00000 п. 0000080783 00000 п. 0000081452 00000 п. 0000082635 00000 п. 0000083517 00000 п. 0000084214 00000 п. 0000084927 00000 п. 0000085721 00000 п. 0000087491 00000 п. 0000088524 00000 п. 0000089656 00000 п. 00000 00000 п. 0000092468 00000 п. 0000093153 00000 п. 0000093880 00000 п. 0000094572 00000 п. 0000095268 00000 п. 0000095960 00000 п. 0000096646 00000 н. 0000097332 00000 п. 0000098017 00000 п. 0000099713 00000 п. 0000100411 00000 н. 0000101952 00000 н. 0000103464 00000 н. 0000104132 00000 н. 0000105173 00000 п. 0000105858 00000 п. 0000106554 00000 п. 0000107251 00000 н. 0000107936 00000 п. 0000108604 00000 п. 0000109273 00000 н. 0000109949 00000 н. 0000110641 00000 п. 0000111338 00000 н. 0000112036 00000 н. трейлер ] >> startxref 0 %% EOF 7846 0 obj> поток xX {PTv ݳ W] T 51i JA5 * (jL @SQDk_i; -6m

on the drawing — Перевод на испанский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Щелкните на чертеже , чтобы увидеть анимацию.

(Посмотрите пунктирный эллипс на чертеже ).

Расстояния указаны на чертеже .

Гибкость.- Обычно в программах есть инструменты для редактирования, на чертеже, расчетная триангуляция.
