Очистка теплообменника котла от накипи: самая подробная инструкция по чистке своими руками, выбору жидкостей и прочих срдств для очистки от накипи, стоимость оборудования и услуг специалистов

Содержание

Промывка теплообменника газового котла: технологии и средства

Содержание
  1. Почему образуется накипь?
  2. Как часто требуется промывка?
  3. Популярные способы очистки
  4. Жидкости для промывки теплообменников
Введение

Срок службы газового котла зависит не только от бережной эксплуатации, но и от своевременной очистки его узлов и агрегатов. Теплообменник, постоянно контактирующий с горячим теплоносителем наиболее подвержен образованию накипи и различных отложений. В этой статье мы расскажем о причинах образования налетов, симптомах необходимости очистки, о том как осуществляется промывка теплообменника газового котла и какие реагенты при этом используются.

Промывка необходима для всех типов теплообменников: трубчатых и пластинчатых, первичных и вторичных, кожухотрубных и битермических. Медные и стальные, алюминиевые и чугунные – все они в той или иной степени подвержены образованию отложений и накипи.

Почему образуется накипь?

Основная причина появления накипи на стенках теплообменников газовых котлов – использование жесткой известковой воды. Как правило вода подающаяся в систему отопления недостаточно хорошо очищена и в ней в растворенном виде находятся соли кальция и магния, а также трехвалентное железо. Под воздействием высокой температуры эти примеси кристаллизуются на стенках теплообменника, образуя слой отложений и ржавчины.

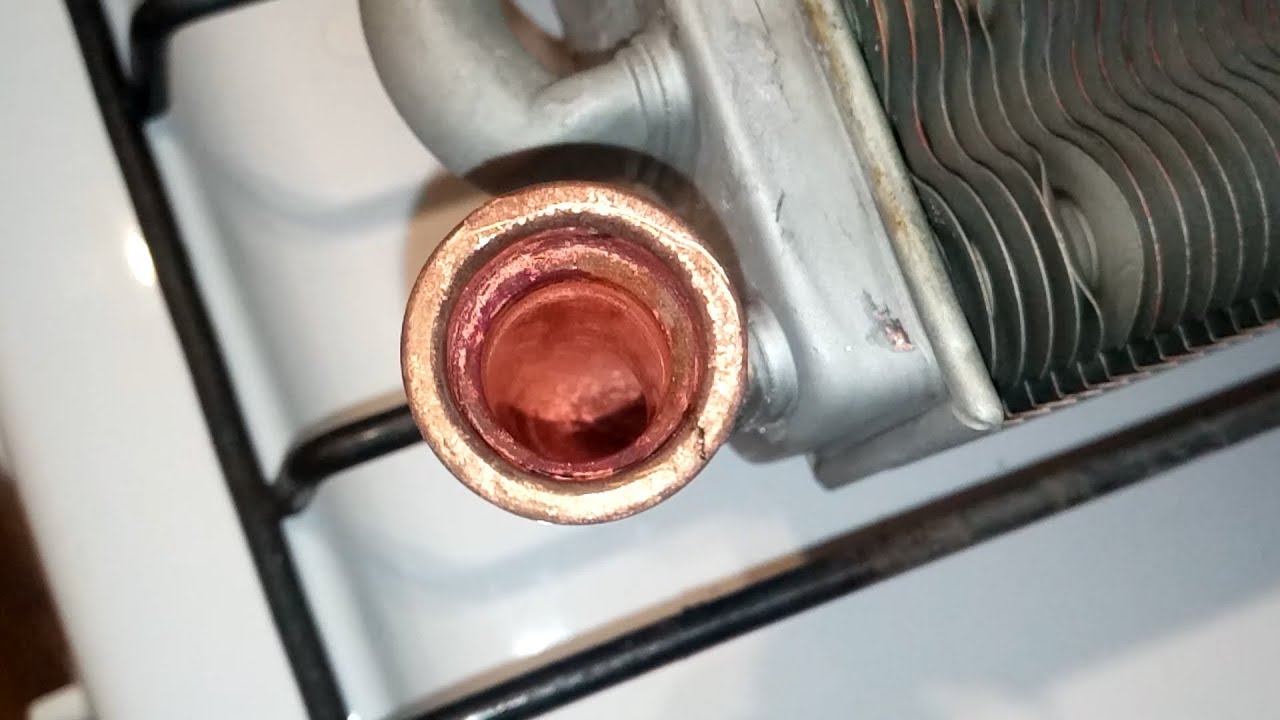

Фото 1: Отложения внутри битермического медного теплообменника

Если теплоноситель, используемый в системе отопления проходит хоть какую-то фильтрацию, то в контуры ГВС двухконтурных котлов и битермических теплообменников вода порой поступает без всякой очистки. Именно поэтому эти элементы особенно подвержены образованию накипи.

Чем же опасна накипь на стенках теплообменника? Можно выделить несколько факторов пагубного влияния отложений на работу отопительной системы в целом и отдельных ее устройств в частности:

  1. Увеличение расхода газа

    Входящие в состав накипи минеральные отложения имеют гораздо меньшую теплопроводность в сравнении с металлом из которого изготовлен теплообменник. Исходя из этого на прогрев теплоносителя уйдет больше энергии, а следовательно увеличится объем сжигаемого газа. Всего 1 мм отложений увеличивает расходы на отопление на 10%.

  2. Перегрев теплообменника

    В принципе работы газового котла заложено то, что поступающий из обратной линии теплоноситель охлаждает теплообменник уводя тепло в отопительную систему. Накипь препятствует нормальному теплообмену и автоматика котла дает команду греть сильнее, чтобы достичь необходимой температуры в подающей линии. Работая долгое время в режиме предельных температур, теплообменник быстро изнашивается и выходит из строя.

  3. Дополнительная нагрузка на отопительное оборудование

    Образование накипи на стенках теплообменника уменьшает эффективный диаметр каналов и препятствует нормальной циркуляции теплоносителя. В результате возрастает нагрузка на циркуляционный насос, что приводит к его преждевременному износу и выходу и строя.

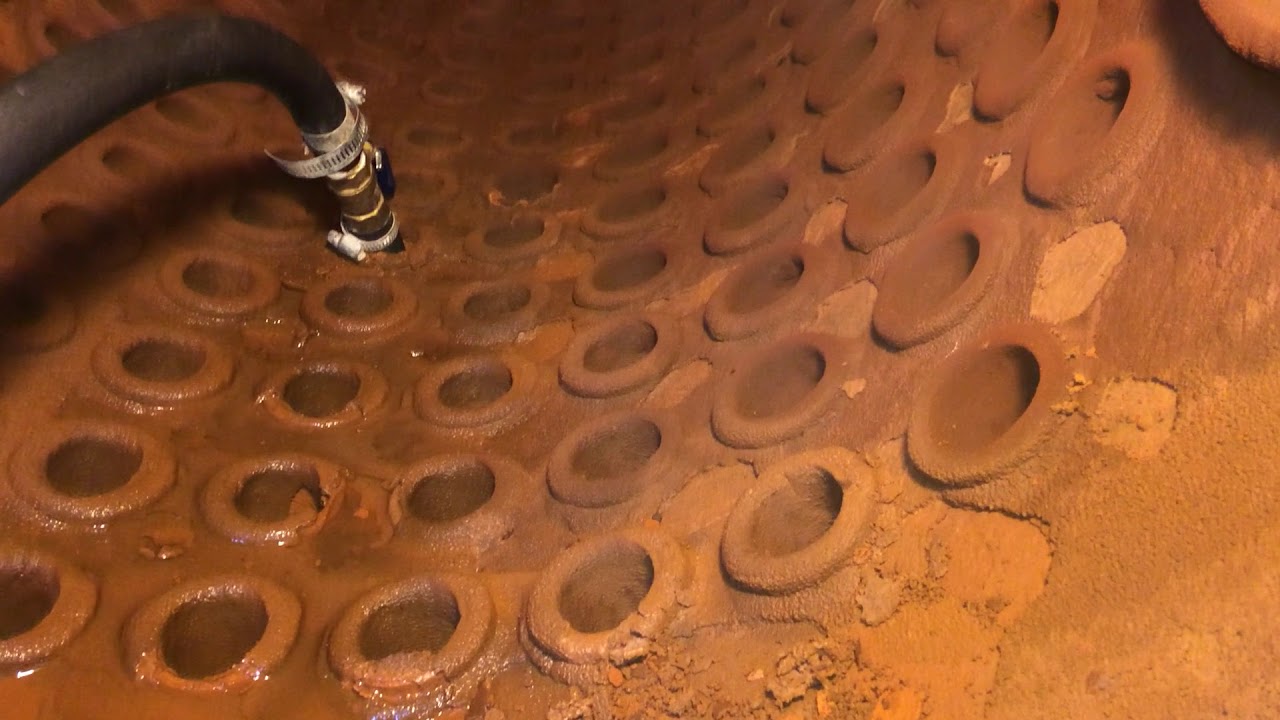

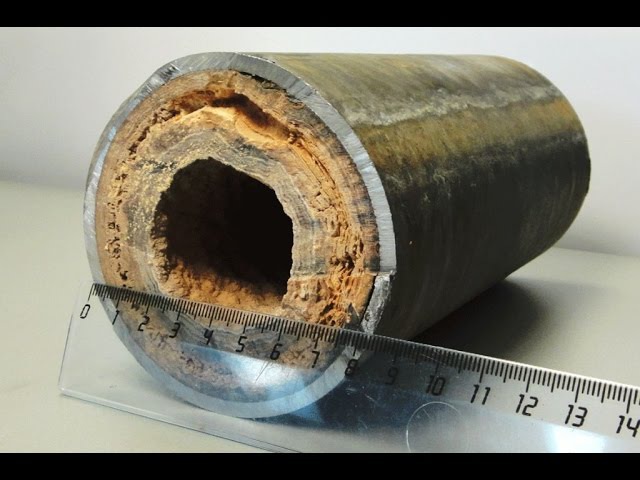

Фото 2: Накипь и ржавчина на стенках труб отопительной системы

Проблема образования накипи в газовых котлах довольно серьезна и может больно ударить по карману владельца если ее вовремя не устранить.

Вернуться к оглавлению

Как часто требуется промывка?

Многие популярные производители газовых котлов такие как Navien, Baxi, Ariston, Vaillant в инструкции по эксплуатации указывают периодичность промывки теплообменника. Однако реальные условия эксплуатации часто вносят свои корректировки. Практика подключения газовых котлов к системе отопления с жесткой водой показывает, что промывать теплообменник следует каждый сезон. Чтобы не сталкиваться с этой проблеммой посреди холодной зимы, рекомендуется производить промывку непосредственно после или перед началом отопительного сезона. Ниже перечислены характерные признаки, по которым можно судить о том, что теплообменник вашего газового котла нуждается в очистке:

  1. Возросло потребление газа

    Образовавшаяся накипь снижает теплопроводность теплообменника, тем самым вынуждая газовый котел сжигать больше топлива для достижения установленной температуры.

  2. Постоянно включенная горелка

    Увеличение времени работы горелки может также свидетельствовать о наличии накипи препятствующей нормальному прогреву теплоносителя.

  3. Гул и перебои в работе циркуляционного насоса

    Уменьшение эффективного диаметра каналов теплообменника, затрудняет прокачку теплоносителя циркуляционному насосу. Его работа в предельном режиме может сопровождаться гулом и перебоями в работе.

  4. Снижение напора в контуре ГВС

    Признаком наличия слоя накипи во вторичном контуре двухконтурного котла может служить снижение напора в линии горячего водоснабжения.

Если один или несколько перечисленных выше признаков прослеживаются в работе вашего газового котла, необходимо срочно провести промывку, дабы избежать поломок дорогостоящих узлов системы отопления и высоких затрат на их ремонт или замену.

Вернуться к оглавлению

Популярные способы очистки

Существует несколько технологий промывки теплообменников, которые можно разделить на две группы: разборная и безразборная. Методика разборной промывки заключается в том, что теплообменник снимается с газового котла и промывается отдельно. При использовании безразборной технологии ничего снимать не требуется, а процесс очистки осуществляется при помощи специального оборудования. Давайте подробнее рассмотрим основные способы промывки:

Ручная очистка

Ручная промывка относится к разборному типу и требует отсоединения теплообменника от газового котла. Его корпус очищается от внешних загрязнений металлическими щетками и замачивается на несколько часов в кислотном растворе или специальной промывочной жидкости. Основные минусы этой технологии в отсутствии циркуляции реагента в процессе промывки и пагубное воздействие реагентов на прокладки и другие уплотнительные соединения. Запуская промытый газовый котел следует убедиться в герметичности всех соединений и отсутствии течи под давлением.

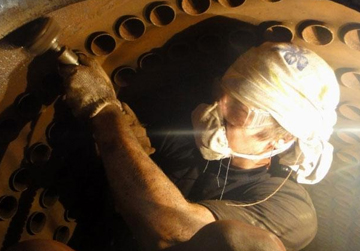

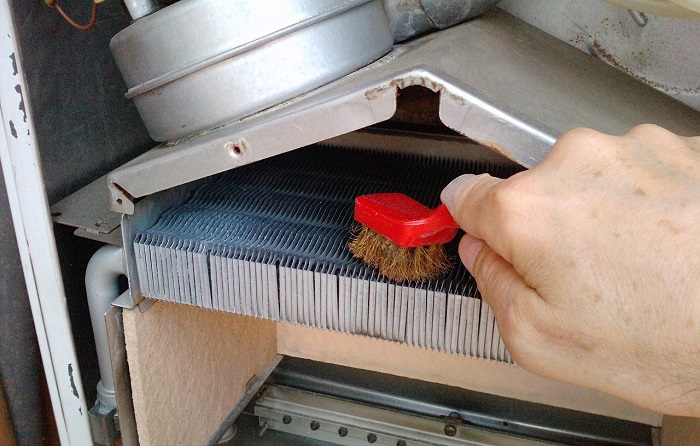

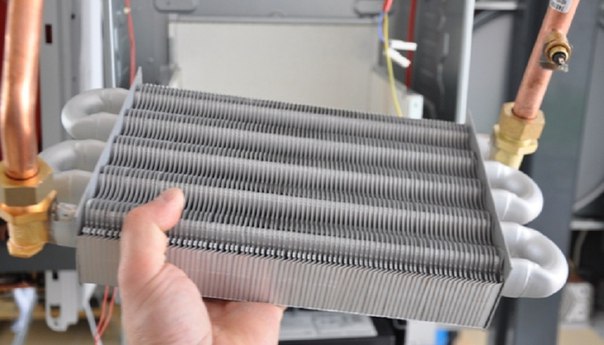

Фото 3: Разборная очистка теплообменника газового котла

Химическая промывка

Химическая (гидрохимическая) промывка может выполняться без демонтажа теплообменника с газового котла. Для удаления ржавчины, накипи и других отложений, отопительный прибор подключается к специальному устройству называемому бустер. Этот специальный аппарат, оборудованный насосом, в течении нескольких часов прокачивает химический реагент через теплообменник в различных направлениях. За это время, химия входящая в состав жидкости для промывки, полностью удаляет самые сложные загрязнения не повреждая при этом металл.

Фото 4: Химическая промывка теплообменника бустером

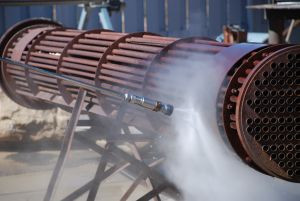

Гидродинамическая чистка

Данный способ очистки также относится к безразборным методам. Суть его заключается в том, что путем подключения специальной установки, через теплообменник прогоняется вода под повышенным давлением.

Иногда, для достижения лучшего результата, водный раствор содержит абразивный наполнитель. Повышенная скорость движения жидкости для промывки способствует эффективному удалению отложений со стенок теплообменника.

Внимание! Гидродинамическую очистку лучше доверить профессионалам и не производить ее своими руками в домашних условиях, так как неправильный выбор давления может привести к разрывам и повреждению системы отопления.

Чаще всего владельцы газовых котлов используют химическую промывку теплообменника при помощи бустера. Для этого они заключают договор с фирмой, выполняющей данный вид работ, или приобретают специальное оборудование и производят очистку своими руками.

Вернуться к оглавлению

Жидкости для промывки теплообменников

Вне зависимости от выбранного способа очистки, вам потребуется промывочный реагент. Подходить к выбору жидкости для промывки следует с умом, так как некоторые из них могут повредить и даже вывести из строя теплообменник вашего газового котла.

Давайте рассмотрим в каких случаях подойдут те или иные растворы:

Соляная кислота

Для очистки теплообменников из меди или нержавеющей стали с успехом применяется водный раствор соляной кислоты с концентрацией 2-5%. Защитить металл, не препятствуя при этом растворению окислов и карбонатов, помогают специальные добавки – ингибиторы. Промывка соляной кислотой это удел профессионалов, отдающих отчет своим действиям при работе с этим агрессивным реактивом. Самостоятельно, в домашних условиях, проводить очистку теплообменника газового котла этим средством без четкого понимания происходящих процессов крайне не рекомендуется.

Сульфамновая кислота

Промывка теплообменника сульфаминовой кислотой особенно эффективна для устранения налетов содержащих оксиды металлов. Это средство очистки безопасно для любых материалов и может с успехом применяться в домашних условиях. Состав для промывки теплообменника включает в себя 2-3% водный раствор сульфаминовой кислоты и ингибиторы коррозии.

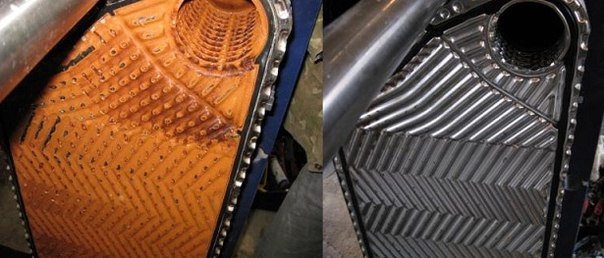

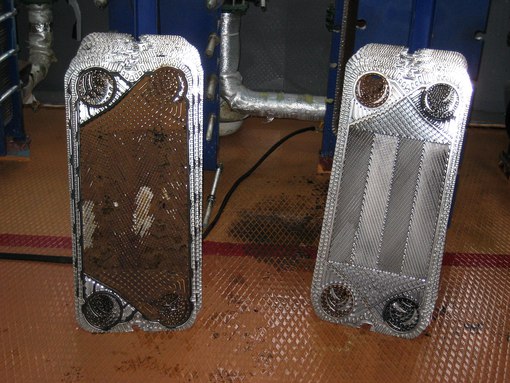

Фото 5: Промывка пластинчатого теплообменника

Ортофосфорная кислота

Промывка ортофосфорной кислотой эффективна для теплообменников газовых котлов всех типов. Это средство очистки не только отлично удаляет накипь и загрязнения, но и не причиняет никакого вреда металлу и даже создает защитную пленку. Для получения эффективного регента необходимо развести ортофосфорную кислоту в воде до получения 13% раствора.

Лимонная кислота

Раствор лимонной кислоты при температуре 60°C отлично удаляет накипи и окисления, при этом не затрагивая металл теплообменника. Это средство прекрасно подходит для очистки устройств из меди, латуни и нержавейки. В зависимости от степени загрязнения рекомендуемая концентрация от 0.5 до 1.5%.

Жидкость для промывки «Detex»

Средство для промывки «Detex» применяется для удаления со стенок чугунных, стальных и медных теплообменников накипи, оксидов, солей и различный биологических отложений. За счет содержания поверхностно активных веществ и коррозийно-ингибиторных присадок оно защищает металл, тем самым увеличивая срок службы отопительного оборудования. В зависимости от степени загрязнения концентрат «Detex» разводится с водой в пропорции 1/6 — 1/10 и заливается в машинку для промывки.

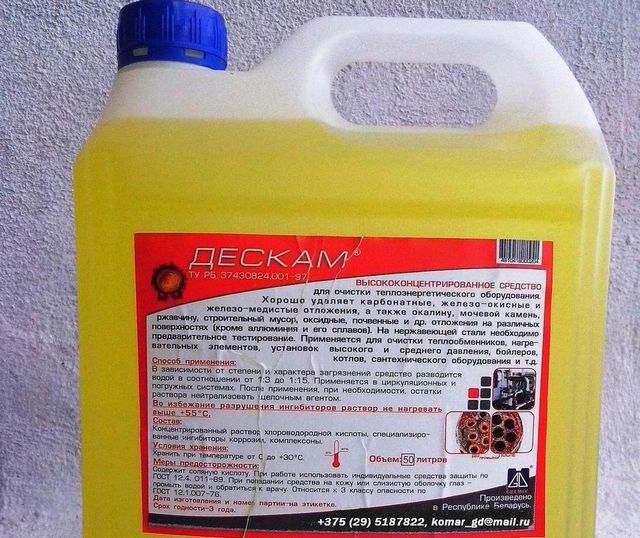

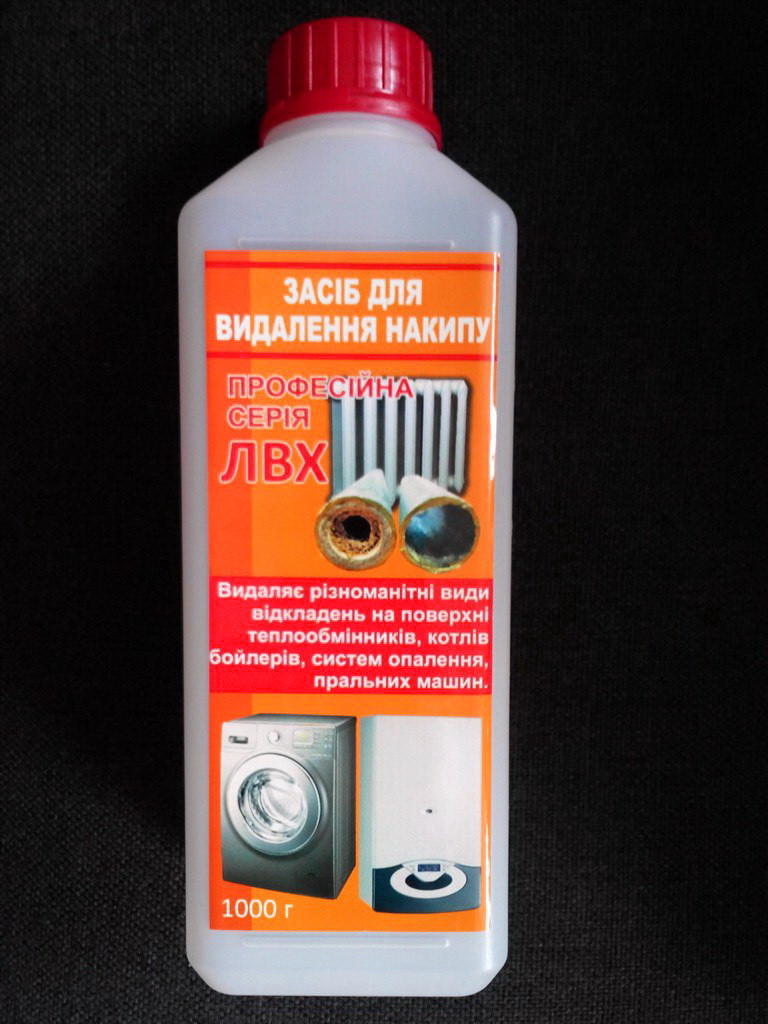

Фото 6: Промышленные средства для промывки теплообменника

Процесс циркулирования жидкости для промывки по теплообменнику газового котла сопровождается газовыделением, остановка которого свидетельствует об окончании действия реагента. Если необходимое качество промывки не достигнуто, следует увеличить концентрацию «Detex» до возобновления процесса газообразования и продолжить процедуру очистки. На завершающем этапе необходимо промыть теплообменник нейтрализующей жидкостью, а следом водой.

Помимо вышеперечисленных реактивов, для промывки теплообменников газовых котлов применяются сульфосалициловая, уксусная и щавелевая кислота, а также промышленная химия различных марок, таких как Steeltex, Alfa Laval, ЕРП-1 в виде концентрата, который следует разводить с водой в необходимой пропорции.

Подробнее о химической промывке теплообменников в домашних условиях смотрите в следующем видео:

Вернуться к оглавлению Заключение

Надеемся эта статья помогла вам узнать насколько опасна накипь в теплообменниках газовых котлов, каковы последствия ее образования и как часто следует выполнять очистку. Услуги по промывке вы можете заказать в компании, специализирующийся на данном виде работ или выполнить ее своими руками в домашних условиях.

Регулярная чистка теплообменников котла — гарантия его эффективной работы

Содержание:

1. Немного теории или с чего все начинается
2. Чистка теплообменника котла своими руками – начало работы
3. Чистка пластинчатых теплообменников
4. Чем чистить теплообменник котла

Благодаря представленной здесь информации, вы сможете самостоятельно, без привлечения специалистов, провести профилактику газового котла, одно- или двухконтурного. Работа, выполненная вами в соответствии с изложенными ниже рекомендациями, будет не менее качественной, чем профилактика, проведенная квалифицированным персоналом сервисных компаний.

Помимо этого, вы сможете сэкономить немалую сумму, поскольку стоимость услуг специалистов может достигать нескольких сотен американских долларов. Кроме того, ожидать прихода мастера несколько дней, а то и недель, может устроить далеко не каждого владельца индивидуальной системы отопления, особенно незадолго до начала отопительного сезона.


Немного теории или с чего все начинается

Ознакомившись с теоретической информацией, вы сможете понять, что принципом работы газовой отопительной системы является элементарный процесс преобразования энергии сгорающего газа в энергию воды или какого-либо другого теплоносителя, циркулирующего в системе отопления. Все эти изменения происходят в теплообменнике газового котла (прочитайте также: «Обслуживание и ремонт газового котла своими руками»).

Хотя теплообменники разных отопительных систем и могут иметь некоторые отличительные особенности, но конструкция и принцип работы их, в основном, одинаковы: по изогнутой трубе (змеевику) проходит теплоноситель, затем пламенем сгорающего газа змеевик нагревается, передавая тепло проходящей через него жидкости, подаваемой далее по трубам к отопительным радиаторам. Система пластин, в которой размещена нагреваемая пламенем трубка, позволяет повысить температуру и сделать нагрев материала змеевика более равномерным. Внешне такая система напоминает радиатор, установленный в автомобиле.

Для изготовления теплообменников чаще всего применяют обладающие хорошей теплопроводностью материалы. Как правило, это сплавы меди или же медь в чистом виде.

Для того, чтобы обеспечить эффективный нагрев теплоносителя в системе отопления, необходимо следить за:

  • Чистотой теплообменника внутри и снаружи
  • Чистотой и отсутствием засоров в газовых форсунках, выпускающих газ для нагрева теплообменника и окружающих его пластин

Конкретные цифры вы найдете вряд ли, однако опыт и самостоятельные подсчеты владельцев индивидуальных систем отопления свидетельствуют о том, что в результате загрязнения системы нагрева теплоносителя потери ресурсов могут быть достаточно велики.

Перерасход в таком случае газа может составить 10-15%. При пересчете в финансовый эквивалент, сумма, потерянная в результате неэффективной работы отопительной системы, может оказаться достаточно крупной. В соответствии с советами профессионалов, для эффективной работы отопительной системы необходима ежегодная чистка теплообменника двухконтурного котла, однако практика показывает, что при мягкой водопроводной воде достаточно проводить эту процедуру раз в три года.
Накипь в чайниках и на кранах свидетельствует о высокой степени жесткости воды, в этом случае рекомендуем проводить очистку системы нагрева каждые два года.

Чистка теплообменника котла своими руками – начало работы

Перед началом работы, во-первых, следует отключить сам котел отопления от источника электроэнергии.

Для того чтобы получить доступ к теплообменнику системы, вам понадобятся следующие инструменты:

  • Крестообразная отвертка
  • Плоская отвертка
  • Разводной ключ.

Возможно, в вашем случае для промывки теплообменника газового котла понадобится не весь набор инструментов из перечня выше, однако «про запас» рекомендуем все же предусмотреть наличие каждого из них.

К примеру, для доступа к теплообменнику двухконтурного турбированного котла с бойлером модели SuperMaster 24SE производства Hermann, вам необходимо будет произвести следующие действия:
  • снять с него переднюю крышку, после чего вы получите доступ к «внутренностям» котла,
  • снять затем крышку с наглухо закрытой камеры сгорания, для чего вам придется открутить шесть болтиков.

В турбированных котлах, как в рассматриваемом случае, крышка камеры сгорания должна со всех сторон иметь резиновый уплотнитель. Под крышкой находится камера сгорания котла отопления. Для того чтобы получить к ней доступ, следует снять хотя бы несколько покрытых изнутри огнеупорным материалом стенок. Для этого следует в очередной раз открутить следующие пять винтиков и раскрыть камеру сгорания.  Читайте также: «Как выполняется промывка теплообменника газового котла – чем лучше промыть и прочистить».

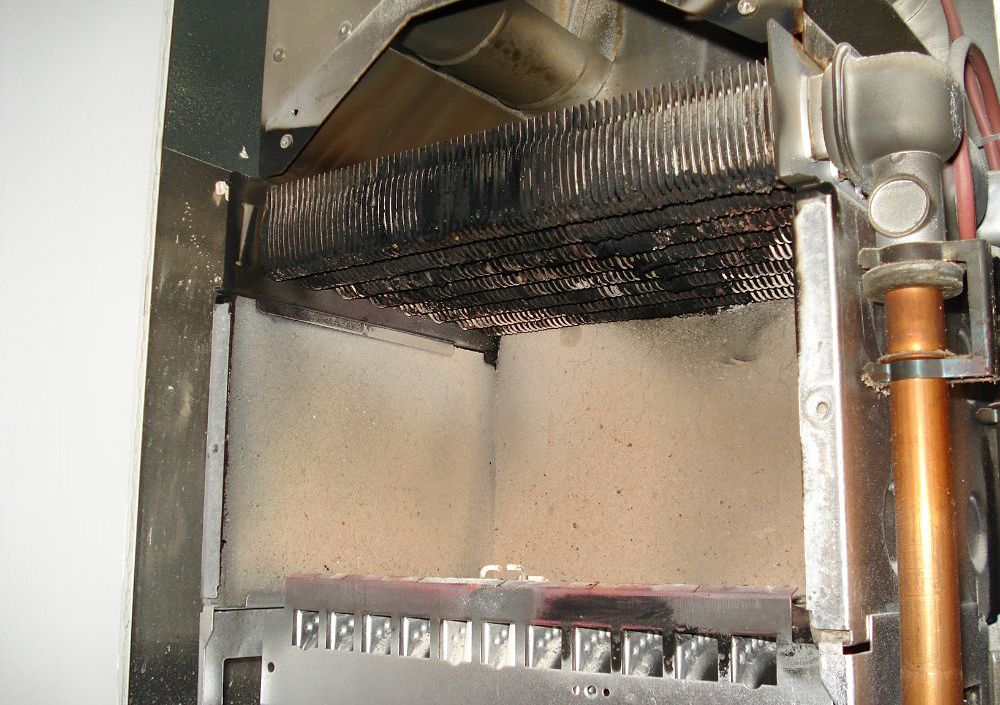

На дне турбированного котла вы, вероятнее всего, обнаружите кучу затянутого внутрь воздухом мусора. Удалить его удобнее всего будет с помощью обыкновенного бытового пылесоса.

Нижняя часть камеры сгорания занята рядом форсунок, пропускающих в систему газ. Все форсунки следует тщательно очистить – отверстия, через которые подается газ, должны стать прозрачными.

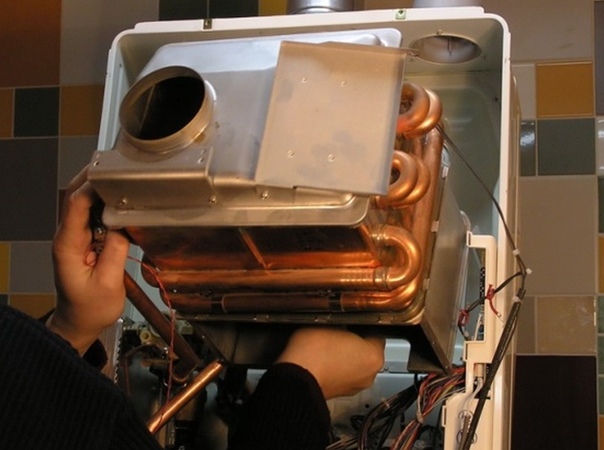

Далее необходимо снять сам теплообменник. В рассматриваемой модели резьбовые соединения отсутствуют, трубка, через которую подается и выводится вода, соединена с помощью переходника. С одной стороны теплообменника находится температурный датчик, от которого следует аккуратно отключить провода.

Чистка пластинчатых теплообменников

Отсоединенный от системы теплообменник следует снаружи и внутри почистить от образовавшейся грязи, ржавчины и накипи. Удобнее всего будет начать очищение наружной его части.

Для начала залейте теплообменник теплой водой, добавив в нее какое-либо бытовое средство для удаления ржавчины, накипи и прочих загрязнений. Через некоторое время смойте с металла все чистой водой. Проще будет провести эту процедуру на улице с помощью автомобильной мойки высокого давления. Если у вас дома ее нет, то можно в любой автомойке попросить почистить деталь, однако следует следить, чтоб тонкие пластины не помяла мощная струя воды (прочитайте также: «Отопительная печь с теплообменником своими руками — не так всё сложно, как кажется»).

Очистив внешнюю поверхность, можно приступать к приведению в порядок внутренней части теплообменника, то есть внутренних стенок изогнутой трубы. В ней может оказаться достаточно толстый слой накипи, особенно если предыдущая профилактика проводилась давно или не проводилась вовсе, или если вода в вашем доме достаточно жесткая. Внутри может оказаться также грязь, поступающая вместе с водопроводной водой, особенно если у вас не установлен фильтр для ее очищения.

Чем чистить теплообменник котла

Как было описано выше, для чистки внешней части теплообменника достаточно добавить в чистую воду какое-либо бытовое химическое средство для мытья и чистки различных поверхностей. Для очищения внутренней поверхности стенок теплообменника могут понадобиться более сильнодействующие препараты.

Смотрите на видео пример чистки теплообменника двухконтурного котла:



Сначала можно применить моющее средство для чистки сантехники, удаляющее налет. Затем следует несколько раз промыть трубку с помощью средства от накипи, предназначенного для кофемашин, утюгов и прочей подобной техники. Можно обойтись и разведенной в воде лимонной кислотой. Далее мощной струей воды, подаваемой в оба отверстия, следует промыть теплообменник, удаляя из него остатки чистящих средств.
Свободное прохождение воды будет свидетельством того, что трубка внутри чиста. Окончив «банные» процедуры, соберите все в обратном порядке, не забыв убрать из внутренней части котла всю накопившуюся грязь. Включив его на полную мощность, следует убедиться в отсутствии подтеков и правильной работе котла.

На выполнение всех работ вам понадобится всего лишь около двух часов.

Промывка теплообменника газового котла: нюансы процедуры и обзор средств для чистки

Немного теории

Принцип работы любого газового котла заключается в нагревании теплоносителя при сгорании газа. Конструкция теплообменника, по которому передвигается нагретый до определенной температуры теплоноситель, приблизительно одинаково. Это изогнутая труба, изготовленная из меди или нержавеющей стали, которую именуют змеевиком. При преобразовании газа в тепловую энергию он нагревается и вместе с ним нагревается вода или любой другой теплоноситель, который циркулирует по отопительной системе.

За нагрев воды в теплообменнике отвечает система пластин, которая внешне идентична автомобильному радиатору. С ее помощью можно увеличить температуру воды, снизить ее или направить в один из контуров, если речь идет о двухконтурных котлах.

Именно этот, условно говоря, «радиатор» газового котла и нуждается в регулярной чистке, точнее, промывке.

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

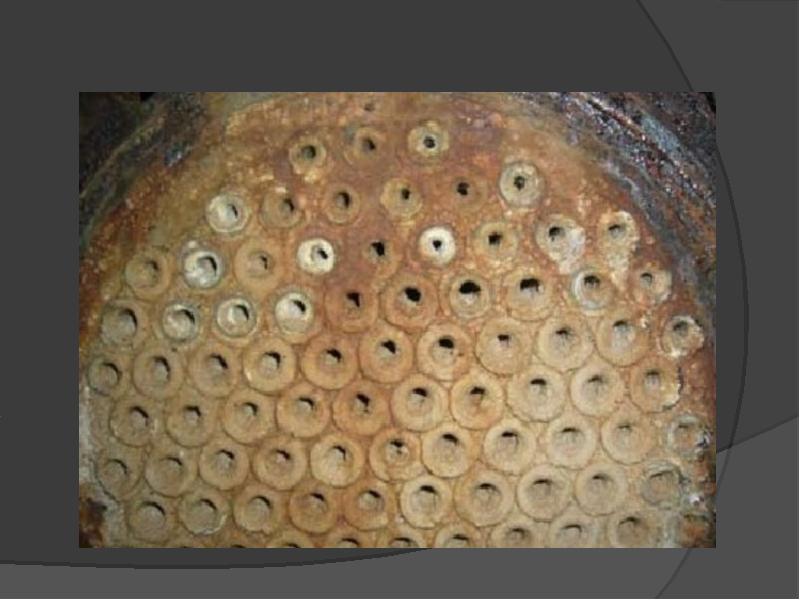

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

  1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
  2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
  3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Как часто чистят теплообменник в газовом котле

Частота чистки теплообменника зависит в первую очередь от вида теплоносителя и особенностей конструкции самого агрегата. Реже всего приходится обслуживать одноконтурные котлы в системах отопления, в которых в качестве теплоносителя используется очищенная вода. Чтобы поддерживать их в нормальном состоянии, достаточно проводить профилактическое обслуживание раз в 4 года.

Если в системе циркулирует неочищенная вода, то промывать котел следует 1 раз в 2-3 года. Если вода жесткая, то режим чистки – раз в 2 года. Вторичный теплообменник двухконтурного котла нужно промывать с той же частотой, т.к. через него поступает нефильтрованная водопроводная вода с примесями.

Чаще всего обслуживания требует оборудование в системах отопления, где в качестве теплоносителя используют антифриз. Его следует промывать не реже 1 раза в 2 года. Кроме того, приходится контролировать срок годности антифриза, своевременно его заменять. В противном случае эффективность работы системы будет снижаться, а расходы на отопление – расти.

Во время чистки теплообменников обращают внимание на внешний вид котлов, форсунок и при необходимости проводят ремонтные работы. Также следует контролировать состояние дымоходов, вовремя очищать их от сажи. Эти несложные мероприятия продлевают срок эксплуатации отопительного оборудования, предотвращают поломки.

Антифриз для систем отопления

Обращаться к мастерам или делать самому

Профессиональная чистка котлов отопления – дорогое удовольствие. В зависимости от состояния оборудования и особенностей его эксплуатации суммы могут составить от нескольких десятков до сотен долларов. К тому же мастера редко приезжают в ближайшие часы, иногда их приходится ждать несколько дней. Это неудобно.

Расходы на профессиональную чистку с помощью специальной станции для промывки теплообменников окупаются: детали вымываются изнутри до блеска, и оборудование работает намного лучше. Но при желании всегда можно сэкономить и все то же самое сделать самостоятельно. Результат будет не хуже, а вкладывать придется только собственное время и силы.

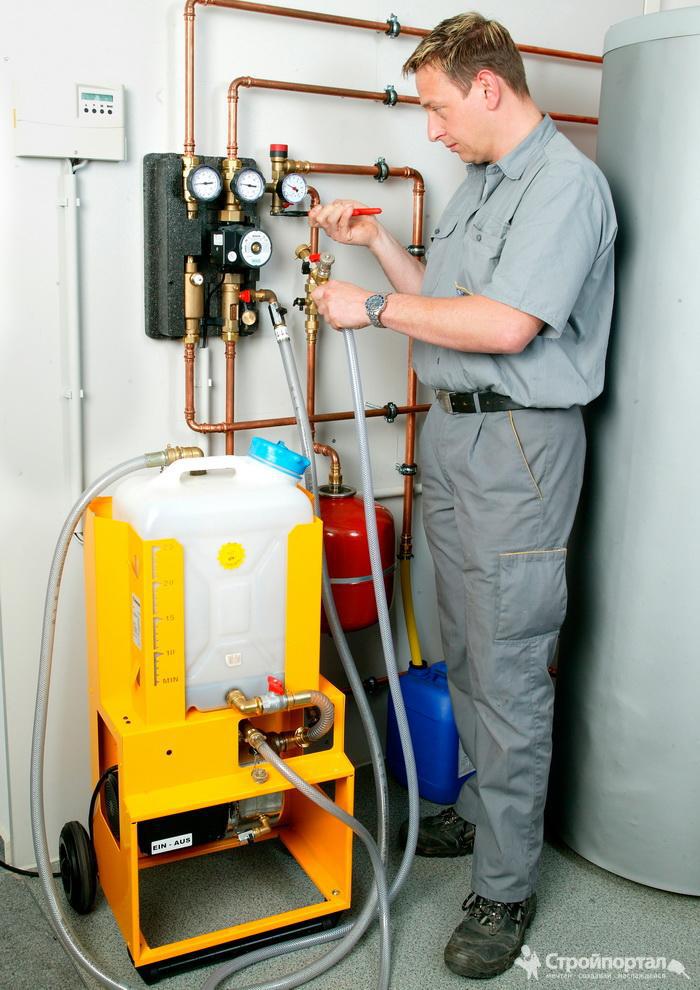

Профессиональное устройство для промывки теплообменников

Способы чистки теплообменника газового котла

Существует два основных вида промывки теплообменника газового котла – с разборкой агрегата и без нее. Чтобы разобрать оборудование, понадобятся инструменты. Какие конкретно – это зависит от конструкции отопительной техники. В некоторых случаях снять теплообменник вообще невозможно, но можно получить к нему доступ, сняв часть деталей.

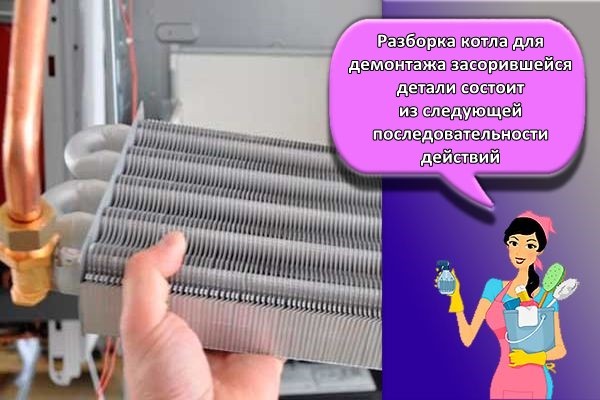

Разборка отопительного котла

Перед началом работ следует подготовить оборудование:

  1. Отключите котел от всех источников питания, слейте воду из системы и расширительного бака. Для слива теплоносителя должна быть предусмотрена специальная арматура. Если этого нет, то придется отключать подачу воды на дом, а потом сливать ее из системы в заранее подготовленные тазы и ведра.
  2. Когда в системе не останется воды, можно приступать к разборке оборудования. Сначала снимают переднюю часть корпуса, чтобы получить доступ к нагревателям. Если котел двухконтурный, то ближе расположен нагреватель второго контура, основной – дальше. Чтобы его снять, нужно разобрать камеру сгорания.
  3. Детали конструкции обычно загрязнены. Снаружи их желательно промыть специальными составами, удаляющими сажу и нагар. Если таких средств нет, можно взять традиционную бытовую химию, которую применяют для мытья печей, – гели, чистящие пасты и т.п. Ими нужно пользоваться только в крайних случаях, поскольку даже самая агрессивная бытовая химия не способна отмыть нагар так же качественно, как специализированная, а вот повредить материалы – может.
  4. Изнутри элементы агрегата можно промывать крепким водным раствором лимонной кислоты. Она не разъедает металл, но хорошо удаляет налет, известковые отложения. Чаще всего накипи много. Справиться с ней полумерами не удается. В этом случае потребуется оборудование для промывки теплообменников газовых котлов. Можно своими руками изготовить простую установку с циркуляционным насосом.

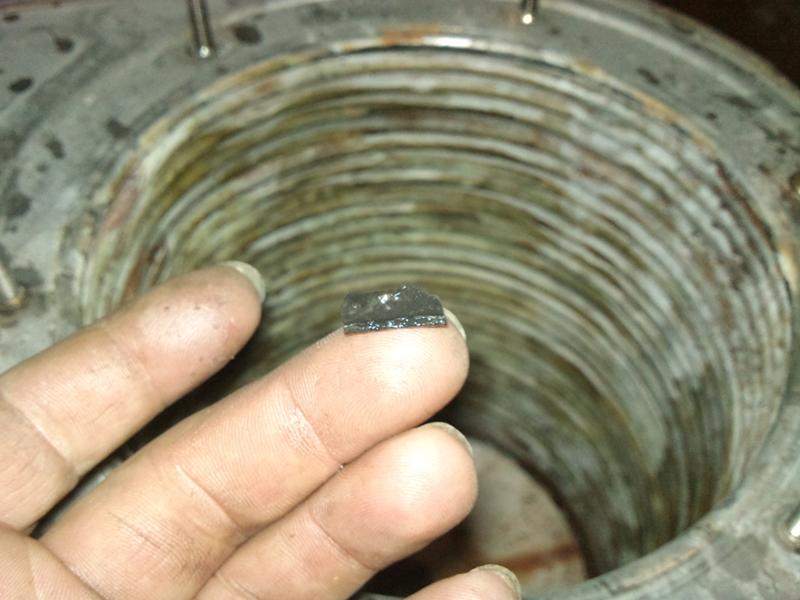

Сажа и нагар на деталях нагревателя

Есть три основных способа очистки котлов: ручная, гидродинамическая, химическая промывка котлов. Ниже рассмотрим их подробнее.

Промывка теплообменника

Механическая (ручная) очистка

Самый простой, но и наименее эффективный метод, отлично подходит при незначительном засорении. Внешняя чистка ребер теплообменника производится любыми удобными инструментами: зубной щеткой и прочими твердыми щетками, лопаткой, скребком, тросиком. Будьте осторожны, не помните и не сломайте уязвимые к сильному механическому воздействию пластины.

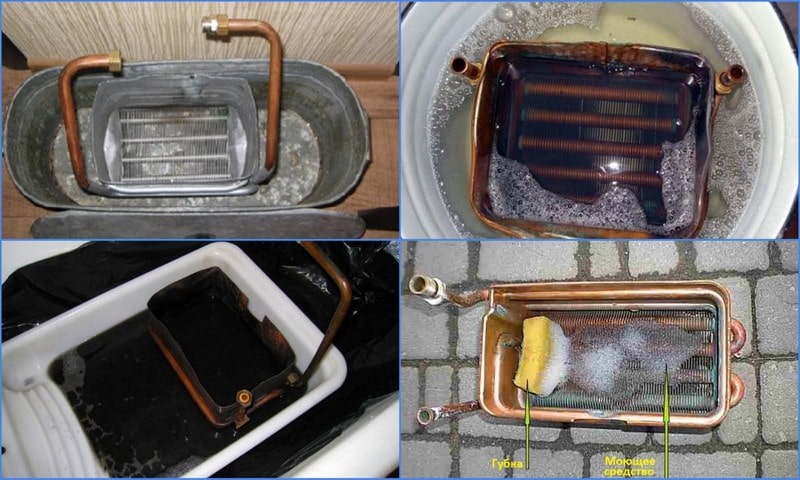

Промывка в емкости с раствором.

После грубой внешней очистки теплообменник необходимо поместить в емкость с раствором соляной или лимонной кислоты (достаточно пропорции 100-200 грамм на 10-20 л. воды), можно использовать любые средства от накипи. Теплообменник необходимо оставить «откисать» в растворе на 30-40 минут, после чего осторожно стереть с него остатки накипи. Также постарайтесь насколько это возможно очистить змеевик, по которому движется теплоноситель, изнутри. В качестве средства для чистки лучше использовать специальный стальной ёршик.

Химическая чистка

Подразумевает прокачку через теплообменник более агрессивных химических веществ с использованием циркуляционного насоса, подсоединенного к патрубкам теплообменника.

Итак, чем промыть теплообменник газового котла:

  1. Лимонная кислота – промывка лимонной кислотой является наиболее распространенным способом самостоятельного обслуживания. Достаточно 2 стандартных пакетика по 100 грамм на 10-12 литров воды. Использовать лучше теплую воду (50-70°C).
  2. Термагент Актив – известная универсальная и

химическая чистка своими руками от сажи и накипи

Вода, используемая как теплоноситель часто содержит в себе ряд химических соединений, легко вступающих в реакцию и способствующих появлению солевых отложений в теплообменнике, в результате нагрева.

Основной ущерб наносится теплообменнику, что влечёт за собой финансовые расходы на восстановление или полную его замену.
Чтобы избежать таких последствий, нужно своевременно проводить промывку теплообменника газового котла – не реже, чем один раз в три года.

Если не почистить котёл, то с течением времени он перестанет эффективно работать, его коэффициент полезного действия уменьшится и для поддержания необходимого температурного режима в помещении придётся использовать оборудование на полную мощность, потребляя при этом много ресурсов.

СодержаниеПоказать

Что даст чистка котла?

Чистка котла – это регулярная и неотъемлемая процедура, требующая определённых знаний и умений. Солевые отложения накапливаются внутри теплообменника, а копоть и сажа – в каналах дымоотвода и самом дымоходе. Поэтому, чтобы оборудование находилось в надлежащем состоянии важно чистить все элементы котла.

Внешняя очистка котлов с применением ерша для чистки, путём удаления толстого слоя сажи, позволит улучшить качество работы и сэкономить затраты на энергоресурсы. Промывка котла направлена на удаление отложений внутри теплообменника. Образование накипи чревато сужением проточного канала, увеличением времени его нагрева, что приводит к дополнительной нагрузке.
Не выполняя чистку газового котла затраты на ресурсы будут расти регулярно и появится вероятность выхода оборудования из строя. Если котёл изготовлен из стали, то при полной нагрузке они могут прогореть в короткие сроки.

Как правило, полная мощность потребуется в разгар зимнего периода, что ведёт к риску остаться без отопления, а срочный ремонт с чисткой котла обойдутся в значительную сумму.
Чтобы не доводить до такой ситуации нужно периодически выполнять работы по промывке отопительного котла. Чистку теплообменника газового котла возможно выполнить своими руками, затратив несколько часов.

Чем лучше всего промывать

Методики промывки бывают различными, но каждая из них требует наличие специального реагента. Выбирать его нужно согласно требованиям технической документации, иначе неподходящая жидкость для промывки котлов способна повредить элемент нагрева.

Чтобы разобраться чем промыть теплообменник газового котла, приведём некоторые из реагентов. Применение раствора соляной кислоты (до 5%) наиболее приемлемо для промывки теплообменников котла из меди и нержавеющей стали. Также используются добавки – ингибиторы, которые нужны для защиты металла.

Данный вид промывки должны проводить профессионалы, так как существует определённая опасность в работе с агрессивными веществами.

Если отложения на элементе нагрева содержат оксиды металлов, то рекомендуется использовать сульфаминовую кислоту с добавлением антикоррозийных ингибиторов. Это средство для очистки теплообменника безвредно и его применение в жилых помещениях допускается.
Распространённой среди газовых котлов отопления любых видов считается чистка ортофосфорной кислотой. Этот реагент успешно удаляет накипь, не вредит металлу и создаёт защитную плёнку. Используется раствор с 13%-й концентрацией.

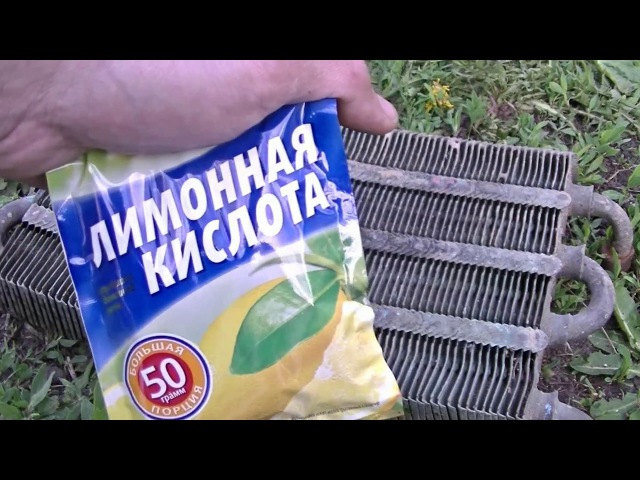

Промывка теплообменника газового котла лимонной кислотой при температуре 60°С способна удалить отложения, не нанеся ущерб металлу. В основном, этим реагентом промывают элементы нагрева из цветных металлов и нержавеющей стали. Раствор лимонной кислоты имеет концентрацию до 1,5 %.
Чистящим средство «Detex» промывают чугунные, стальные и медных теплообменники. Средство включает ингибиторы, защищающие металл. При разведении с водой выбирается пропорция 1/6 или 1/10 в зависимости толщины и прочности накипи. После залива средства и начала циркуляции начинается процесс очистки с газовыделением. После очистки происходит промывание нейтрализующей жидкостью.
Наиболее мягким средством для промывки является чистящий гель. После чистки достаточно промыть теплообменник водой. Гель успешно справляется с отложениями, несмотря на лёгкое воздействие.
Среди прочих кислот используется адипиновая. Она разводится в правильной пропорции с водой и меняет структуру отложений, делая их мягкими. После химпромывки следует прокачать элемент нагрева нейтрализующей жидкостью.


Сульфаминовая кислота также популярное вещество для борьбы со сложными загрязнениями. Она также разбавляется водой, а после процедуры происходит промывание нейтрализующей жидкостью.
Кроме указанных средств применяются уксусная, сульфосалициловая и щавелевая кислоты и всевозможные средства промышленной химии.

Методы промывки теплообменников

Методика промывки элемента нагрева напрямую зависит от его конструкции и качества используемой воды. Теплоноситель может быть подготовленным и содержать химические добавки или быть обычной проточной водой.

Теплообменники разделяются на три типа: пластинчатые (первичные и вторичные), жаротрубные (для напольных котлов) и битермические (навесные или напольные установки)
В зависимости от применяемых средств, методы промывки теплообменника газового котла разделяются на несколько типов. Каждый пользователь может сам выбрать способ как почистить газовый котёл.

Химическая очистка

Химическая промывка котла не предусматривает извлечение теплообменника, но понадобится оборудование специальной технологии – бустера. Данное устройство вполне по силам сделать своими руками каждому.
Прежде, чем использовать промывочное оборудование потребуется слить теплоноситель из теплообменника и понизить давление в системе.

Бустер для промывки

Порядок установки бустера:

  • две металлические пластины (до 2,5 мм) приставить к подключениям змеевика и просверлить отверстия в пластинах напротив них;
  • приобрести четыре крана-«американки»;
  • монтировать краны в отверстия на пластинах и соединить их;
  • снизу ёмкости устанавливается переходник для подключения шланга. Важно обеспечить герметичность данного узла.

Вообще все соединения должны быть герметичными, во избежание контакта с опасным реагентом, а раствор нужно готовить в защитных перчатках и очках.
Чтобы начать процесс, потребуется небольшой насос для промывки, подключенный к ёмкости, в которую заливается около 6 литров воды температурой 50°С. Шланги от ёмкости подключают к теплообменнику и включают насос.

После начала циркуляции важно произвести визуальный осмотр на герметичность системы. Если протекания отсутствуют, то очистка котла продолжается. В жидкость добавляется промывочный раствор и процесс длится не менее 40 минут.

Учитывая, что промывка необходима и для вторичного теплообменника, время процедуры нужно увеличить до 1 часа 20 минут. После промывки шланги от бустера отключаются и соединяются с водопроводом для очищения водой от отходов при очистке котла от накипи.

Ручная

Этот вид промывки подразумевает демонтаж теплообменника из котла. С внешней стороны он очищается металлической щёткой для чистки котла, а затем помещается в промывочный раствор на несколько часов.

Недостатком ручной промывки выступает отсутствие циркуляции промывочной жидкости внутри теплообменника, а также прямой контакт агрессивного вещества с резиновыми уплотнениями. Поэтому запуская оборудование после промывки следует убедиться в герметичности уплотнений в условиях давления.

Гидродинамическая промывка

Этот способ не требует разборки водогрейного котла. Принцип гидродинамической промывки состоит в подключении к теплообменнику установки, подающей водный раствор повышенного давления, который может содержать абразивные вещества.

Раствор перемещается с увеличенной скоростью, что способствует качественному очищению внутренней поверхности от отложений.

Этот вид промывки должны производить специалисты, так как неверно выбранные параметры давления могут нанести ущерб элементу нагрева.

Электроразрядная

Среди наиболее современных методов очистки выделяется электроразрядная. Принцип очистки заключается в подаче электрических разрядов в промывочную жидкость, благодаря чему в ней появляются скоростные гидропотоки, интенсивные упругие колебания с эффектом кавитации.

Электрическая дуга, соприкасаясь с солевыми отложениями, разрушает их, а потоки жидкости промывают газовый котёл от размельченную накипи. Этот метод способен бороться с отложениями любой толщины и прочности.

При чистке теплообменника двухконтурного котла своими руками следует учитывать особенности конструкции котла. Если он оснащён битермическим змеевиком, работающим как для нужд отопления, так и для снабжения горячей водой, то очистка производится при помощи бустера для промывки.

Для двухконтурных котлов важно осуществлять внутреннюю чистку вторичного теплообменника. Более того, его чистку нужно выполнять чаще, поскольку в нём функционирует вода не прошедшая подготовку, а поэтому на стенках вторичного теплообменника очень интенсивно оседают солевые отложения.

Это относится в той же мере и к битермическим элементам нагрева. Процедура очистки котлов с двумя контурами выполняется в два подхода: внешняя механическая чистка от нагара и сажи ёршиком для чистки котла и внутренняя промывка котла от накипи.
Для промышленного оборудования данные методы могут оказаться недостаточно эффективными, поэтому на производствах, объектах энергетики применяют метод газоимпульсной очистки.

Принцип работы данного метода состоит в действии акустической волны на отложения в поверхностях нагрева котла. Такая волна образуется путём достижения взрывного горения небольшого объёма смеси газов, которое происходит в импульсной камере, расположенной вне газохода.

Благодаря исходу из этой камеры продуктов горения осуществляется волновое динамическое воздействие на все внутренние поверхности. Для обеспечения процесса используются природный и баллонный газы, а также воздух из компрессора.

Периодичность чистки теплообменника

Наиболее популярные производители оборудования обязательно информируют в технической документации оборудования с какой периодичностью должна проходить промывка газового котла.

Источник фото: indexus.ru

Но на практике не всегда удаётся следовать рекомендациям производителей, так как при эксплуатации оборудования в системе с жёсткой водой возникает необходимость чистки теплообменника каждое межсезонье.
По правилам промывка котла должна проходить как после завершения отопительного сезона, так и перед его началом.

Существует ряд признаков, на основании которых можно заключить, что пришла пора для выполнения промывки котла отопления:

  • растёт потребление топливных ресурсов. Прямое следствие того, что отложения уменьшают теплопроводность змеевика и котлу требуется сжигать больше газа для обеспечения заданных условий;
  • шум и сбои в работе насосного оборудования. При обильном слое накипи уменьшается проходящий канал теплообменника и насосу становится труднее прокачивать теплоноситель по системе, что сказывается на его устойчивой работе;
  • падает давление в контуре горячего водоснабжения. Это свидетельствует об отложениях во вторичном контуре котла.

Как только проявляется один из этих недостатков в работе отопительного оборудования нужно оперативно почистить теплообменник, чтобы избежать затратного восстановления котла.

Итог
Промывка теплообменника газового котла может занять несколько часов и требует наличия знаний и умений. Её можно проводить как самостоятельно, так и воспользоваться услугами специалистов.
Проверка качества промывки осуществляется как косвенно: повысилась эффективность, отсутствуют шумы и перегрев насосного оборудования, так и при помощи видеозонда, который передаёт изображение внутренней поверхности теплообменника.

Промывка теплообменник: подробная инструкция

Как промыть теплообменник от накипи

Чтобы ваш котел отработал бесперебойно весь заявленный срок службы и даже больше — необходимо проводить регулярную профилактическую очистку котла от накипи и сажи. Самое трудное, что вам предстоит в этом процессе – промывка теплообменник.

Частота профилактики обычно определяется заводом-изготовителем и прописана в паспорте на котел. Однако это некая усредненная величина, в реальности же она зависит от того работает ли котел на подготовленной или обычной воде и какова степень жесткости этой воды.

Наиболее подвержены образованию накипи двухконтурные котлы, имеющие вторичный контур для ГВС. По мнению специалистов, такие котлы нуждаются в промывке ежегодно, а при повышенной жесткости воды – до 2-х раз в год.

Содержание:

  1. Признаки того, что теплообменник нуждается в промывке
  2. Чем опасна накипь для котла
  3. Какие существуют варианты промывки
  4. Пошаговая инструкция промывки теплообменника
  5. Установка магнитной обработки воды

Признаки того, что теплообменник нуждается в промывке

Покупая отопительный и водонагревающий котел, потребитель должен понимать, что данное оборудование нуждается в регулярной профилактической очистке от накипи.

Одноконтурный отопительный котел рекомендуется чистить от накипи 1 раз в 3-4 года. Процесс накипеобразования происходит в нем только при замене либо добавлении в систему свежей воды. Делается это достаточно редко, поэтому особых проблем с накипью в таком котле возникать не должно.

 С двухконтурным котлом дело обстоит немного иначе. В зависимости от жесткости вашей воды промывка теплообменник контура ГВС при жесткой воде должна быть ежегодной. При более мягкой воде вы можете чистить теплообменник контура ГВС 1 раз в 1,5-2 года.

Контур отопления двухконтурного отопительного котла необходимо чистить с той же периодичностью, что и у одноконтурного котла. Профилактическую чистку желательно делать перед началом отопительного сезона.

Проведение профилактической чистки и промывки теплообменника экономически выгоднее и безопаснее для потребителя, чем проблемы, связанные с поломкой, ремонтом или заменой котла в разгар отопительного сезона. Поэтому рекомендуем вам не игнорировать обслуживание вашей техники.

Помимо регулярной профилактики вы можете воспользоваться одним из следующих способов подготовки воды для котла:

  • Ионный обмен
  • Полифосфатные дозаторы
  • Магнитная обработка воды
  • Использование дистиллированной воды или антифриза (только на замкнутом контуре)

Используя для котла подготовленную воду вы частично или полностью сможете решить вопрос накипеобразования и необходимость в постоянной профилактической промывке теплообменника пропадет.

Если вы не проводите регулярного обслуживания котла, обратите внимание на следующие признаки, свидетельствующие о том, что котел нуждается в очистке:

  • упал напор воды и давление в системе
  • увеличился расход газа или электроэнергии
  • снизилась температура в помещении при обычных условиях работы котла
  • из котла слышны булькающие и шипящие звуки

Эти факторы чаще всего свидетельствую о зарастании теплообменника и трубок, через которые проходит вода, накипью.

Чем опасна накипь для котла

Накипь представляет собой твердые отложения солей жесткости, оседающие на металлических стенках теплообменников и труб, по которым циркулирует вода. Зарастание накипными отложениями стенок теплообменника и труб приводит к уменьшению диаметра внутреннего прохода и как следствие – уменьшению напора воды, падению давления в системе, повышенной нагрузке на насос, а также перегреву и разрушению стенок теплообменника.

Чтобы не выйти из строя котлу нужно равномерно нагреваться и так же равномерно охлаждаться. С накипью это становится невозможным, т.к. она обладает очень низкой теплопроводностью. Металл, нагревающийся с внешней стороны (например, газом), из-за слоя накипи не может отдать тепло теплоносителю. В результате возникают локальные места перегрева металла, который при росте температуры, может потечь, образовав свищ.  На промышленных котлах это приводит к возникновению аварийных ситуаций.

На бытовых котлах слой накипи в первую очередь ведет к перерасходу тепловой энергии (газ либо электричество), идущей на нагрев теплоносителя. Из курса теплофизики известно, что слой накипи в 5 мм приводит к перерасходу тепловой энергии до 30%. Также накипь приводит к ускоренному износу либо полному выходу из строя деталей котла.

Особенно актуальна проблема зарастания накипью на двухконтурных котлах. Если в систему отопления есть вариант залить подготовленную воду или специальный теплоноситель, то контур ГВС нуждается в обязательной защите и регулярной очистке от накипи, т.к. работает на проточной водопроводной воде.

Итак, если накипь своевременно не удалять и не использовать современные способы предотвращения отложений накипи, то котел постепенно будет зарастать.  Сначала образуется тонкий, легкоудаляемым налет, затем он наслаивается, и с течением времени, появляется толстый известковый камень, удалить который за один раз практически невозможно даже при помощи сильнодействующих антинакипных средств.

Поэтому обслуживание котла должно быть регулярным.  Хороший хозяин также обязательно выберет подходящий ему способ умягчения воды для предотвращения отложений.

Какие существуют варианты промывки

Очистить котел от накипи возможно механически, проведением декальцинации, а также способами, предотвращающими отложения — установкой систем водоподготовки или заполнением отопительной системы специально подготовленной водой (для одноконтурных котлов).

Механическая чистка чаще всего используется на промышленных котлах совместно с использованием декальценирующих средств (кислот или специальных антинакипинов). Это очень трудоемкая процедура, т.к. порой, налет настолько твердый, что его приходится высверливать.

В бытовых условиях для предотвращения отложений рекомендуется установка умягчающих воду фильтров либо антинакипных магнитных преобразователей. 1 раз в 3-4 года необходимо вскрывать котел, чтобы убедиться в отсутствии накипи. Т.к. идеального средства умягчения воды в природе не существует, и у всех фильтров имеются свои недостатки, то в малых количествах накипь все же может образовываться. Поэтому при необходимости детали котла необходимо очистить с помощью любого антинакипного средства.

Если вы выбрали вариант без установки предварительного умягчающего фильтра или магнитного преобразователя воды, то первое время котел необходимо вскрывать 1 раз в год перед отопительным сезоном. В течение 2-х лет вам будет ясно нуждается ли теплообменник котла в ежегодной промывке или вы можете проводить данную процедуру 1 раз в 2-3 года.

О фильтрах, предназначенных для умягчения воды, подробнее можно почитать в статье об умягчителях воды для квартиры

Для одноконтурных котлов самый простой способ защиты от отложений – заливка в отопительный контур дистиллированной воды или специального теплоносителя. В некоторых источниках утверждают, что дистиллированная вода имеет высокие показатели коррозионной активности, поэтому производители котлов и радиаторов не рекомендуют ее применение в качестве теплоносителя без дополнительных присадок, подавляющих коррозию.  Не спешите верить на слово таким заявлениям. Это скорее относится к очередному маркетинговому ходу. В замкнутой системе отопления при отсутствии поступающего в нее кислорода, окислительных процессов происходить практически не будет. Вода, полученная методом дистилляции, не приведет ваши трубы к разрушению.

Пошаговая инструкция промывки теплообменника

Итак, мы добрались, наконец-то, до момента вскрытия бытового отопительного котла для промывки его теплообменника.

Если вы по каким-то причинам не хотите разбирать котел – используйте способ промывки котла без съема теплообменника любой антинакипной жидкостью. В нашем случае это будет лимонная кислота, которая довольно хорошо удаляет накипь.

Понадобится:

  • лимонная кислота (30-50 г на 1 литр воды)
  • большая кастрюля на 6 литров (можно ведро)
  • шланг – 3шт
  • насос
  • блок питания

Последовательность действий:

  1. Перекройте подачу газа и воды в котле
  2. Отсоедините трубы подачи и выхода воды с первичного теплообменника
  3. Подключите шланги к контуру отопления
  4. К шлангу подачи воды подсоедините насос
  5. Третий шланг подсоедините к насосу и опустите в кастрюлю с водой
  6. Шланг слива воды также опустите в кастрюлю с водой
  7. Кастрюлю можно поставить на небольшой огонь, чтобы вода, циркулирующая между теплообменником и нашей кастрюлей, была горячей
  8. Засыпьте в воду лимонную кислоту
  9. Включите насос и оставьте котел в таком состоянии на 1-1,5 часа.
  10. Точно также промойте вторичный теплообменник ГВС, переподключив к нему шланги
  11. Включите насос и оставьте котел в таком состоянии на 2-3 часа, в зависимости от степени загрязнения котла накипью.
  12. После промывки присоедините все трубы подачи и выхода воды.

Если вы хотите промыть только контур ГВС и имеете возможность и желание разобрать котел для очистки – используйте способ промывки котла со съемом вторичного теплообменника. У разных марок котлов теплообменник снимается по-разному. Поэтому лучше всего найти инструкцию или видео по вашей модели в интернете.

Понадобится:

  • лимонная кислота (30-50 г на 1 литр воды)
  • кастрюля

Последовательность действий:

  1. Перекрыть доступ к котлу воды, газа, электричества
  2. Разобрать котел и снять  вторичный теплообменник
  3. При помощи пылесоса или щетки почистить все поверхности внутри котла
  4. Вторичный теплообменник положить в кастрюлю и покрыть водой, разведенной с лимонной кислотой (30-50г на 1 литр воды). Залить раствор воды с лимонной кислоты внутрь теплообменника, таким образом, чтобы вода показалась в отверстии подачи ГВС
  5. Прокипятить кастрюлю с теплообменником в течение 30-45 минут и оставить еще на 30 минут.
  6. Промыть теплообменник под проточной водой, удалив весь шлам и остатки накипи.
  7. При необходимости процесс повторить
  8. Установить теплообменник на место
  9. Собрать и подключить котел

Установка магнитной обработки воды

Если в процессе эксплуатации котла или при его покупке вы приняли решение, что хотите установить перед котлом систему безопасности от накипи, рекомендуем обратить внимание на магнитную обработку воды. Ее преимущество заключается в том, что это недорогая и абсолютно рабочая система, которая не оказывает вредного влияния на окружающую среду, легко монтируется в трубопровод, не требует замены картриджей, и не дает солям жесткости откладываться на теплообменнике и трубах.

Принцип магнитной обработки воды основан на воздействии высокоградиентного магнитного поля на способность содержащихся в воде, в составе гидрокарбонатов ионов кальция, магния, образовывать твердый нерастворимый осадок в толще воды. Без магнитной обработки воды, образующийся в процессе нагрева нерастворимый осадок карбоната кальция, магния осаждается на границе раздела твердой и жидкой фазы (т.е. на стенках теплообменников, тэнов, трубах).

Благодаря магнитной обработке происходит процесс образования в толще воды «затравочных» кристаллов, которые являются центрами кристаллизации для всех последующих соединений карбоната кальция. Выпадение осадка переносится с границы раздела фаз в толщу воды. Также молекулы карбоната кальция теряют способность слипаться в крупные комплексы и находятся в толще воды в виде мельчайшей, невидимой невооруженным глазом взвеси.

В зависимости от химического состава воды и правильности подобранного оборудования вы можете полностью или частично избавиться от образования нового налета. Также магнитная обработка воды, с течением времени, размывает уже существующий налет, делая его рыхлым и легкоудаляемом при промывке системы.

Проверить работоспособность магнитного преобразователя воды вы можете, вскрыв котел до и через полгода-год после установки.

Магнитный преобразователь воды не является панацеей и не дает 100% эффекта на любой воде, как и ни один другой бытовой фильтр не способен дать 100% эффекта в реальных условиях. Однако в 80% случаев вы получите уверенный результат уменьшения или полного исключения образования накипи и поставленная задача будет решена. В итоге срок службы вашего котла будет продлен и проблем, а также поломок из-за жесткой воды не произойдет.

Магнитный преобразователь воды НакипOFF вы можете приобрести на нашем сайте или в розничных магазинах вашего города.

Как видите, самостоятельная промывка теплообменник от накипи возможна в домашних условиях и не является таким уж страшным делом. Более того, этот процесс можно сделать легче и реже с помощью применения средств предварительной подготовки воды, таких как антинакипные магнитные преобразователи или фильтры ионного обмена.

Промывка газового котла и чистка теплообменника своими силами + Видео инструкция

Отопление работает неисправно, да и горячее водоснабжение поступает с перебоями? Возможно, причина кроется в неисправной работе теплообменника, главного ключа отопительной системы дома.  Промывка газового котла поможет устранить неполадки.

Оборудование котельной в силу большого объёма работы может часто ломаться, соответственно требовать своевременного ремонта. Избежать проблем поможет регулярная техническая проверка котла и профилактические меры, к которым относится своевременный осмотр оборудования и чёткое следование рекомендациям производителя. К слову, причины способствующие, поломке котельной могут быть разными. Постараемся раскрыть в статье основные аспекты этого вопроса и наглядно продемонстрировать механизм самостоятельной промывки газовых котлов.

Для наглядности проблемы, рассмотрим такой пример. Чайник, что стоит на кухне, нагреваясь, каждый день, собирает налёт на своих стенках. Этому способствует круговорот событий, вода, процесс закипания, опустошение, снова вода и так по кругу. Со временем чайник начинает медленнее нагреваться и соответственно процесс закипания тоже замедляется.

Также и с вашей системой отопления, на стенках газового котла образуется налёт, состоящий из разных примесей. В конечном счете, аппарат перестаёт работать.

Результат До и После промывки

Содержание статьи:

Сломался газовый котёл, кто виноват?

Теплообменная поверхность нагревательного оборудования может загрязниться, чаще всего по вине владельцев. Жёсткая вода с содержанием соли и примесей, закупоривает проходы и способствует медленной отдаче тепловых процессов.

Если ваш нагревательный агрегат расходует больше топлива, чаще ломается, а подача горячей воды всё чаще происходит с перебоями можно не сомневаться, нагревательный аппарат страдает от избытка накипи. Постараемся промыть газовый котёл собственными усилиями.

Причины поломки

Неисправный газовый котёл может доставить кучу хлопот его владельцу. Причём разобраться в причинах неполадки самостоятельно, порой невозможно. Список возможных неисправностей весьма широк.

Проводя диагностику, убедитесь в наличии газа, электричества, проверьте расход воды. Агрегат продолжает работать с перебоями? Внимательно осмотрите внутреннюю и наружную конструкцию с целью исключения возможных причин технических неполадок.

К самым распространённым ошибкам в работе газовых котлов – принято считать сбои в программе. В таких случаях специалисты советуют проанализировать пульт управления на предмет возможных повреждений. Можно также провести самостоятельную регулировку аппарата и настроить котёл согласно правилам эксплуатации.

Если после поиска видимых причин неисправности, котёл продолжает плохо нагревать, а причину плохой работы аппарата вы так и не нашли, можно смело утверждать, что агрегат покрылся пеной из химических соединений и это мешает полноценному функционированию.

Смотрите так же: Основные требования к установке газового котла (подробнее тут)

Самостоятельно промываем газовый котёл

Газовое оборудование нуждается в своевременном техническом обслуживании с соблюдением правил безопасности и обязательным следованием рекомендациям производителя.

Внимательно изучите документацию нагревательного котла. Промывку можно провести двумя способами, один из которых подразумевает полную разборку системы аппарата, второй путь предполагает использование реагента без отсоединения газового котла от основного оборудования.

Чистим вручную. Мы рассмотрим первый вариант очистки газового котла. Ручная очистка одна из самых простых и эффективных. Снимаем теплообменник и чистим поверхность устройства пылесосом или не жёсткой щёткой. Следите за процессом, не повредите тонкие пластины окружающие трубу.

Чистка и промывка теплообменника настенного газового котла

Первым делом перекрываем подачу газа к котлу и отключаем элктропитание

Схема и внутреннее устройство настенного котла

Внимательно изучив схему, приступаем к снятию лицевой крышки, которая защищает внутренности котла. Крепится она обычно на 4 болта и проблем с их откручиванием возникнуть не должно

Далее мы увидим примерно вот такую картину. Стрелкой на фотографии изображена камера сгорания, которая в свою очередь оснащена дополнительной защитой. Откручиваем её.

После того как мы добрались до камеры сгорания, рекомендуем хорошенько пропылесосить её, наверняка в ней будет много пыли и мусора.

Горелку с форсунками, которая находится в нижней части камеры сгорания, аккуратно протираем влажной тряпкой, если видим что некоторые форсунки забиты грезью, можно воспользоватся щеткой. Главное здесь не переусерствовать, ничего не погнуть, не сломать и не насыпать внутрь горелки.

Основная цель добится того, что бы форсунки хорощо пропускали газ, на них не было остатков грязи и пыли

Далее переходим к снятию теплообменника, на разных моделях котлов он снимается по разному, но даже для не опытного человека сделать это не составит большого труда

Переходим к процедуре промывки и чистки теплообменника газового котла. Сразу стоит отметить, что промывать необходимо как внутри так и снаружи. Для этого наливаем в таз чистой воды, добавляем в неё различные средства от накипи и ржавчины и погружаем туда наш теплообменник на некоторое время. После чего напором воды удаляем изнутри и снаружи остатки грязи. Если накипи слишком много можно воспользоватся щеткой. После выполнения всех процедур наша деталь начинает приобретать более менее приятный вид

Можно приступать к обратной сборке.

Инструкция по чистке напольного газового котла

Необходимые инструменты

Первым делом, для безопстности необходимо перекрыть подачу газа. Затем откручиваем и снимаем дверку котла, в зависимости от модели она может находится с переди или с зади.

Аккуратно отключаем провод идущий к пьезоэлементу, после чего приступаем к снятию термопары

Перед снятием форсунок необходимо обязательно сделать на них отметку, для того что бы знать на какую глубину они были погружены в горелку, тем самым не сбить основные настройки котла.

Откручиваем систему розжига и крепление трубки

Форсунка

Достаем горелку

Предварительно скрутив все гайки, снимаем верхнюю крышку котла

Факторы загрязнения в теплообменниках — ресурсы

Факторы загрязнения, которые должны использоваться при проектировании теплообменников, обычно указываются клиентом на основе его опыта эксплуатации установки или процесса. При неконтролируемом уровне загрязнения могут быть сведены на нет все преимущества тщательной конструкции теплообменника. Коэффициент загрязнения представляет собой теоретическое сопротивление тепловому потоку из-за накопления слоя грязи или другого загрязняющего вещества на поверхностях труб теплообменника, но они часто завышаются конечным пользователем в попытке минимизировать частоту. уборки.В действительности, если используется неправильный коэффициент загрязнения, очистка может потребоваться чаще.

Механизмы засорения различаются в зависимости от области применения, но в целом их можно разделить на четыре общих и легко идентифицируемых типа.

Общие типы обрастания

  • Химические обрастания : когда химические изменения в жидкости вызывают осаждение слоя загрязнения на поверхности трубы. Типичным примером этого явления является образование накипи в чайнике или бойлере, вызванное отложением солей «жесткости» на нагревательных элементах, поскольку растворимость солей снижается с повышением температуры.Это выходит за рамки контроля разработчика теплообменника, но может быть сведено к минимуму путем тщательного контроля температуры стенки трубы в контакте с жидкостью. Когда возникает этот тип загрязнения, его необходимо удалить с помощью химической обработки или механического удаления накипи (проволочные щетки или даже дрели для удаления накипи или иногда струи воды под высоким давлением).
  • Биологическое загрязнение : это вызвано ростом организмов в жидкости, которые откладываются на поверхности теплообменника. Опять же, это находится вне прямого контроля разработчика теплообменника, но на это может повлиять выбор материалов, поскольку некоторые из них, особенно цветные латуни, ядовиты для некоторых организмов. Когда происходит этот тип загрязнения, его обычно удаляют с помощью химической обработки или механической чистки.
  • Загрязнение отложениями : это когда частицы, содержащиеся в жидкости, оседают на поверхности, когда скорость жидкости падает ниже критического уровня. В значительной степени это находится под контролем разработчика теплообменника, так как критическая скорость для любой комбинации жидкость / частица может быть рассчитана, чтобы можно было разработать конструкцию с минимальными уровнями скорости выше критического уровня.Установка теплообменника вертикально также может минимизировать эффект, поскольку сила тяжести будет иметь тенденцию вытягивать частицы из теплообменника от поверхности теплопередачи даже при низких уровнях скорости. Когда возникает этот тип загрязнения, его обычно удаляют механической щеткой.
  • Коррозионное обрастание : это когда слой продуктов коррозии накапливается на поверхности трубы, образуя дополнительный слой, как правило, из материала с высокой термостойкостью. Путем тщательного выбора материалов конструкции влияние может быть сведено к минимуму, поскольку теперь производитель теплообменника может получить широкий спектр коррозионно-стойких материалов на основе нержавеющей стали и других сплавов на основе никеля.

Гофрированные трубы

Было показано, что использование гофрированных трубок позволяет свести к минимуму эффекты, по крайней мере, двух из этих механизмов загрязнения: осаждение из-за повышенного уровня турбулентности, возникающей при более низких скоростях, и химическое загрязнение . Химическое загрязнение уменьшается, так как повышенные коэффициенты теплопередачи, создаваемые гофрированной трубкой, приводят к тому, что температура стенок трубки приближается к температуре основной жидкости рабочих жидкостей.

Свяжитесь с нами для получения дополнительной информации

Что такое теплообменник в котле?

Котел работает за счет использования горячего газа для нагрева воды — и теплообменник позволяет этому происходить.

По мере того, как газ нагревается, он начинает подниматься. Когда он поднимается, он достигает теплообменника и проталкивается по спиральной трубе. Холодная вода окружает трубу, и по мере прохождения по ней горячего газа он постепенно нагревает воду, которая затем готова к подаче в радиаторы и краны.

Теперь по закону требуется установка конденсационного котла вместо неконденсирующего котла при замене котла или установке нового в первый раз. Это потому, что первое намного эффективнее.

Котел без конденсации имеет только один теплообменник. Хотя это не обязательно может показаться плохим, отходящие газы, выходящие из дымохода котла, могут достигать 250 ° C. Это потраченное впустую тепло, которое может быть переработано и использовано в системе для достижения максимальной эффективности. Конденсационный газовый котел может рециркулировать это тепло отходящих газов и использовать его для нагрева воды.

Комбинированные конденсационные газовые котлы раньше имели два теплообменника, так как считалось, что это более эффективно. Вначале в первичном теплообменнике нагревали воду. Когда образовывались горячие отходящие газы, вода, которая возвращалась из его контура вокруг радиаторов, выталкивалась во вторичный теплообменник, который использовал отходящие газы только для нагрева воды. Как только он немного нагрелся в этом теплообменнике, он вернулся в первичный, чтобы стать еще горячее.Котлы Viessmann содержат только один теплообменник. Конструкция из нержавеющей стали означает, что все выделяемое тепло может быть отведено за один проход. Это связано с большей площадью поверхности теплообменника и расположением горелки, которая находится в центре цилиндрического теплообменника.

По мере того, как вода проходит через радиаторы, она начинает медленно охлаждаться. Ваш бойлер умеет определять температуру воды. Если он слишком остыл, его отправляют обратно в теплообменник для повторного нагрева.Если вода еще достаточно горячая, ее снова прокачивают по отопительной системе.

Удаление накипи — Coffeetime

Найдите и добавьте в закладки нашу домашнюю страницу по адресу http://www.coffeetimeuk.com/

Проверка, очистка и замена перегородки душа и групповой прокладки… с точки зрения неопытного пользователя, но это показывает, насколько легко это сделать каждому! ( мои комментарии курсивом )

Теперь я понимаю, что многое из этого — просто опыт. Итак, как это исправить? Думаю, опыт, опыт, опыт.Первый шаг — выполнить то, что раньше боялся. А именно: удаление накипи и очистка перегородки для душа — я никогда раньше этого не делал.

После предыдущего сообщения на другом форуме о том, как часто мне следует очищать от накипи, ответы были разные, но у меня сложилось впечатление, что это примерно от 8 месяцев до года. Однако, увидев некоторые проблемы, с которыми столкнулись пользователи, и поговорив со всеми на второй встрече, я решил это сделать. Я выполнил инструкции, которые были довольно простыми, и хотя это заняло, может быть, 2-3 часа, теперь все готово.Лимонная кислота, которую я в конце концов вымыл из бойлера, была немного зеленоватой, но без хлопьев / кусков. В конце концов, на всякий случай я промыл котел пресной водой примерно 5-6 раз. Блестящая работа сделана, и теперь я не так сильно об этом беспокоюсь.

Кроме того, я слышал, что владельцы машин HX, такие как мы, которые не слишком часто используют бойлер для горячей воды, должны удалять накипь из теплообменника более важно (и регулярно), чем из бойлера. Проще и быстрее. Я уверен, что могу исправить это, хотя

Абсолютно верно

Я никогда не использую бойлер HX для горячей воды.2 причины.

  1. Опять же, как вы говорите … вам не нужно очищать его от накипи, и пока автозаполнение не срабатывает, вы можете просто очистить путь подачи накипи. Однако может быть хорошей идеей слить воду из бойлера и снова наполнить его после очистки от накипи в тракте подачи, на случай, если туда попадет средство для удаления накипи… .Многие машины запускают автозаполнение при включении!
  2. Я могу часами ощущать вкус меди в воде, кипяченной в эспрессо-машинах / паровом бойлере, и этот привкус воды мне неприятен.Чайник намного вкуснее. Для машин с котлами из нержавеющей стали, таких как Isomac Millennium, это не такая уж большая проблема… но он все же более несвежий, чем вода из чайника.

Трудно сказать, как часто нужно очищать от накипи, но для Лондона каждые 3-4 месяца было бы идеальным вариантом для пути приготовления пива. Если не использовать бойлер для воды, то раз в год или даже 18 месяцев!

просто считывает разницу между процессом заваривания и удалением накипи в бойлере… значит, удаление накипи в бойлере, как вы написали в руководстве, означает, что вы также выполнили удаление накипи в тракте подачи кофе?

Да. Выполнение пути теплообменника — другое дело, и, возможно, его нужно будет проводить чаще, каждые 4-6 недель в районе с жесткой водой, реже в районе с мягкой водой. Просто смешайте меньшее количество средства для удаления накипи в кувшине (300 мл и 25 г лимонной кислоты), поместите трубки подачи в кувшин и пропустите воду для пивоварения через группу (шаг 6), несколько раз промойте обратным потоком, подождите около 15-20 минут. , а затем тщательно промойте пресной водой и несколько раз промойте обратным потоком. «Для пути теплообменника прочтите путь заваривания. Возможно, если автозаполнение основного парового / водогрейного котла продолжается, вам, возможно, придется слить его и снова заполнить. .

Я просто добавлю здесь одну вещь … Я часто читал о людях, рекомендующих отключить (временно) или иным образом вмешаться в управление автозаполнением бойлера, чтобы эффективно заставить бойлер переполниться для удаления накипи. Мне это не очень нравится, я думаю, что это потенциально рискованно и ненужно (если есть какая-либо шкала над линией ватерлинии, это не окажет существенного влияния) см.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
