Отопительная система: Типы отопительных систем, центральное и автономное отопления для квартир и частного дома

Содержание

Виды систем отопления, классификация, плюсы, минусы

Для того чтобы в холодный зимний период обеспечить в жилом помещении необходимые условия для проживания, нужна система, которая помогала бы поддерживать нужный температурный режим. Система отопления является наиболее удачным инженерным решением данной проблемы. Отопительная система поможет поддерживать в доме комфортные условия на протяжении всего холодного периода, но следует знать, какие бывают системы отопления в современности.

виды систем отопления

Не самый лучший способ обогрева своего дома

Системы отопления могут различаться в зависимости от разных критериев. Существуют такие основные виды систем отопления, как: воздушное отопление, электрическое отопление, водяное отопление, водяные теплые полы, и другие. Несомненно, важным вопросом является выбор вида системы отопления для своего жилища. Классификация систем отопления включает множество видов. Рассмотрим основные из них, а также проведем сравнение видов топлива для отопления.

Водяное отопление

Среди всей классификации систем отопления наибольшей популярностью пользуется водяное отопление. Технические преимущества такого отопления были выявлены в результате многолетней практики.

Несомненно, на вопрос, какие виды отопления бывают, именно водяное отопление первым приходит на ум. Водяное отопление обладает такими преимуществами, как:

  • Не очень большая температура поверхности различных приборов и труб;
  • Обеспечивает одинаковую температуру во всех помещениях;
  • Экономится топливо;
  • Повышены эксплуатационные сроки;
  • Бесшумная работа;
  • Простота в обслуживании и ремонте.

Главным компонентом системы водяного отопления является котел. Такое устройство необходимо для того чтобы нагревать воду. Вода является в таком виде отопления теплоносителем. Она циркулирует по трубам замкнутого типа, а потом тепло передается в различные отопительные компоненты, а от них уже обогревается все помещение.

виды отопления

Составные части водяного отопления

Наиболее простым вариантом является циркуляция естественного типа. Такая циркуляция достигается благодаря тому, что в контуре наблюдается разное давление. Однако такая циркуляция может быть и принудительного характера. Для подобной циркуляции водяные варианты отопления должны быть оснащены одним или несколькими насосами.

После того, как теплоноситель проходит по всему контуру отопления, он полностью охлаждается и возвращается назад в котел. Здесь он снова нагревается и, таким образом, снова позволяет отопительным приборам выделять тепло.

Классификация систем водяного отопления

Водяной тип отопления может различаться по таким критериям, как:

  • метод циркуляции воды;
  • расположение магистралей разводящего типа;
  • конструкционные особенности стояков и схема, по которой соединяются все приборы обогрева.

Наибольшую популярность обретает система отопления, где циркуляция воды происходит посредством насоса. Отопление с циркуляцией воды естественного плана в последнее время применяется крайне редко.

В насосной отопительной системе нагрев теплоносителя может иметь место и благодаря водогрейной котельной, или термо воды, которая поступает из ТЭЦ. В отопительной системе вода может нагреваться даже посредством пара.

классификация систем отопления

Водяное отопление с циркуляционным насосом

Прямоточное соединение используют тогда, когда допустима в системе подача воды с очень высокой температурой. Такая система будет стоить не так дорого, расход металла будет несколько меньше.

Минусом прямоточного присоединения считается зависимость теплового режима от «обезличенной» температуры теплоносителя в подающем тепловоде наружного типа.

Рекомендуем к прочтению:

Воздушное отопление

Такие виды отопления различных помещений считаются одними из самых старых. Впервые подобную систему применяли еще до нашей эры. На сегодняшний день такая отопительная система получила широкое распространение – как в общественных помещениях, так и производственных.

виды отопления плюсы и минусы

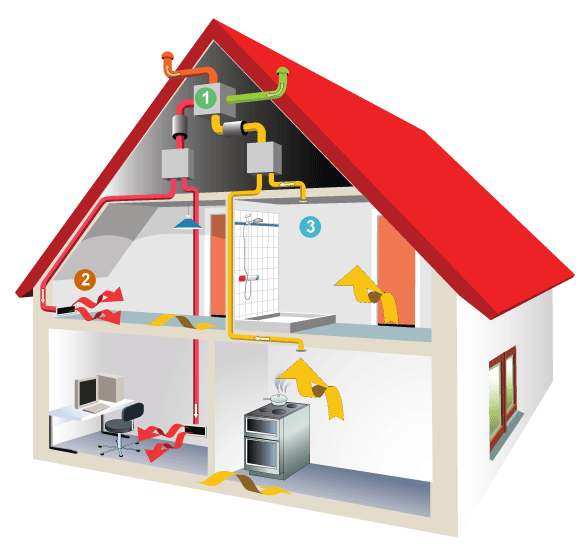

Воздушное отопление частного дома

Популярностью для обогрева зданий также пользуется нагретый воздух. При рециркуляции такой воздух может подаваться в помещение, где происходит процесс смешивания с внутренним  воздухом и, таким образом, воздух охлаждается до температуры помещения и снова нагревается.

Воздушное отопление может быть местного характера, в случае если в здании нет центральной приточной вентиляции, или же если поступающее количество воздуха меньше, чем необходимо.

В системах воздушного отопления нагревание воздуха происходит за счет калориферов. Первичный отопитель для таких компонентов является горячий пар или вода. Для того чтобы прогреть воздух в помещении, можно использовать и другие приборы для отопления или любые источники тепла.

Местное воздушное отопление

При вопросе, какое бывает отопление, местное отопление часто приравнивается только к производственным помещениям. Приборы местного отопления используются для таких помещений, которые используются лишь в определенные периоды, в помещениях вспомогательного характера, в помещениях, которые сообщаются с наружными воздушными потоками.

Главными приборами системы местного отопления являются вентилятор и нагревательный прибор. Для воздушного отопления могут применяться такие устройства и приборы, как: воздушно-отопительные устройства, тепловые вентиляторы или тепловые пушки. Такие приборы работают на принципе воздушной рециркуляции.

какие бывают системы отопления

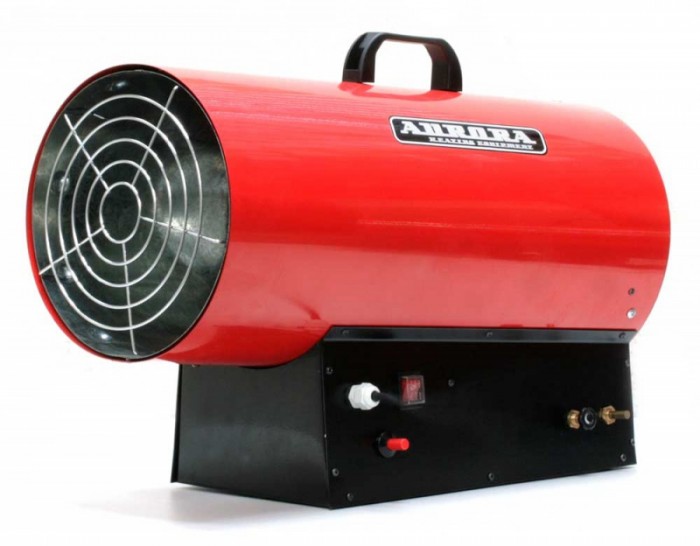

Тепловая пушка

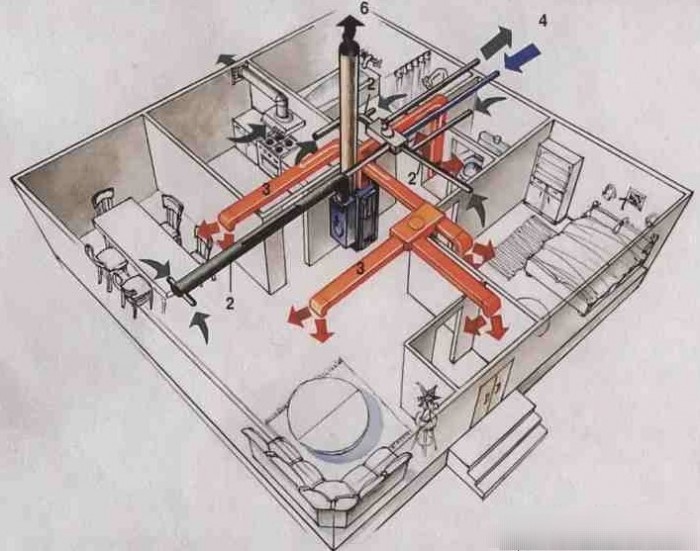

Центральное воздушное отопление

Центральное воздушное отопление делается в помещениях любого плана, если здание располагает центральной системой вентиляции. Такие типы систем отопления можно организовать по трем различным схемам: с прямоточной рециркуляцией, с частичной или полной рециркуляцией. Полная рециркуляция воздуха может использоваться, в основном, в нерабочие часы для дежурных видов отопления, или для того чтобы обогреть помещение перед началом рабочего дня.

сравнение систем отопления

Центральное воздушное отопление

Однако отопление по такой схеме может иметь место, если оно не противоречит никаким правилам противопожарной безопасности или основным требованиям гигиены. Для такой отопительной схемы должна быть использована система приточной вентиляции, но воздух будет забираться не с улицы, а с тех помещений, которые отапливаются. В центральной воздушной отопительной системе применяются такие конструктивные виды приборов отопления, как: радиаторы, вентилятор, фильтры, воздуховоды и другие приборы.

Воздушные занавесы

Холодный воздух может поступать в большом количестве с улицы, если в доме слишком часто открываются входные двери. Если не предпринять ничего для того чтобы ограничить количество холодного воздуха, который проникает в помещение, или не обогревать его, то он может негативно сказаться на температурном режиме, который должен соответствовать норме. Чтобы предотвратить данную проблему, можно в открытом дверном проеме создать воздушный занавес.

Рекомендуем к прочтению:

Во входах зданий жилого или офисного плана можно установить низкорослый воздушно-тепловой занавес.

Ограничить количество поступающего холодного воздуха снаружи здания имеет место благодаря конструктивным изменением входа в помещение.

выбор системы отопления

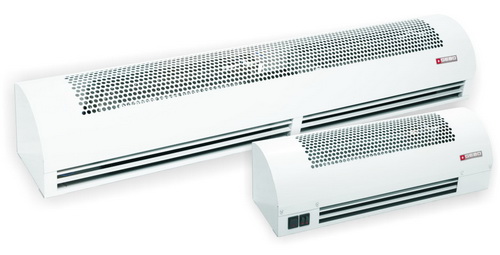

Электрические воздушные завесы

Все большей популярностью в последнее время пользуются воздушно-тепловые занавесы компактного типа. Самыми эффективными занавесами считаются занавесы «щиберующего» вида. Такие занавесы создают струйную воздушную преграду, которая защитит открытый дверной проем от проникновения холодных воздушных потоков. Как показывает сравнение видов отопления, такой занавес позволяет сократить потери тепла почти в два раза.

Электрическое отопление

Нагрев помещения имеет место благодаря распределению воздуха, проходящего через приборную панель без того, чтобы нагревалась ее лицевая сторона. Это полностью обезопасит от различных ожогов и предотвратит любое возгорание.

Посредством электрических конвекторов можно обогреть любой тип помещения, даже если у вас имеется всего один источник энергии, такой как электричество.

Такие виды систем отопления зданий не требуют больших затрат для установки или ремонта, к тому же, могут обеспечить максимальный комфорт. Электрический конвектор можно просто поставить в определенное место и подключить его к питанию сети. Делая выбор системы отопления, можно обратить внимание на данный тип – довольно эффективный.

сравнение видов топлива для отопления

Электрический настенный конвектор

Принцип действия

Холодный воздух, который находится в нижней части здания, проходит через нагревательный компонент конвектора. Затем его объем увеличивается и он уходит вверх через выходные решетки. Обогревательный эффект имеет место и благодаря дополнительному излучению тепла с передней стороны панели электрического конвектора.

какая система отопления лучше

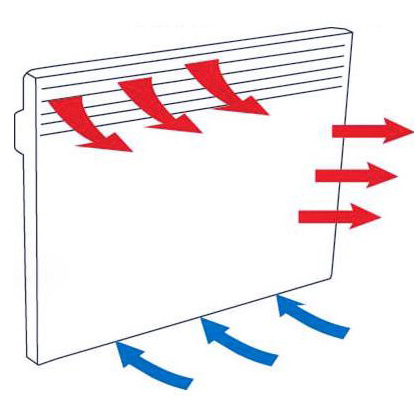

Принцип действия электрического конвектора

Уровень комфорта и экономичность такой обогревательной системы достигается благодаря тому, что в электрических конвекторах применяется электронная система, которая помогает поддерживать определенную температуру. Нужно всего-навсего установить необходимый температурный показатель и датчик, который установлен в нижней области панели начнет через заданный период времени определять температуру воздуха, который проникает в помещение. Датчик подаст сигнал на термостат, который в свою очередь подключит или наоборот выключит обогревательный элемент. Посредством такой системы для поддержания определенной температуры, которая даст возможность соединить электрические конвекторы в разных помещениях, для того чтобы обогреть целое здание.

Какая система лучше

Конечно же, вопрос какая система отопления лучше является нецелесообразным, так как та или иная система является эффективной в определенных условиях. Сравнение систем отопления следует производить, учитывая все их плюсы и минусы, ориентируясь на условия установки и собственные возможности.

Рассмотрев, какие системы отопления существуют, можно сделать для себя определенные выводы. Но в целом, лучшим вариантом станет посоветоваться с профессионалами.

Система отопления частного дома, устройство, способы, виды

Для того чтобы ваше проживание в частном доме было максимально комфортным, он должен непременно иметь столь важный элемент, как система отопления частного дома. Только с ее помощью можно создать удивительно приятные, комфортные условия для проживания.

Конечно же, не последнюю роль в любой отопительной системе играет теплоноситель. По сути, его наличие – обязательное условие, иначе устройство отопления в частном доме просто не сможет функционировать качественно. Практически все современные отопительные системы в качестве теплоносителя используют воду.

система отопления частного дома

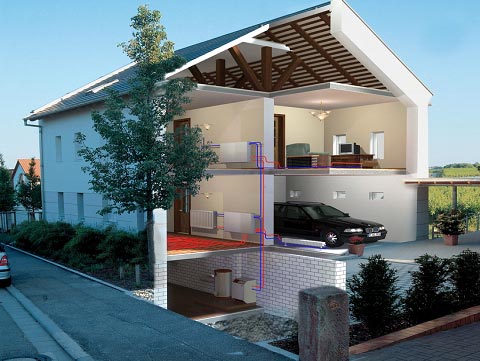

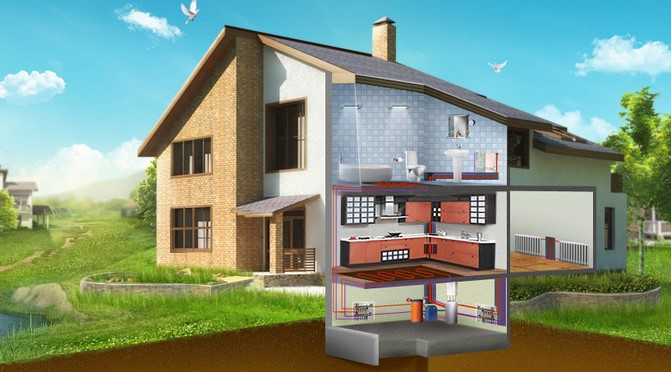

Система отопления частного дома

Наиболее правильным вариантом является обращение к специализирующейся компании, работники которой помогут осуществить выбор системы отопления частного дома и оказывают услуги по установке отопительных систем.

Профессионалы смогут посоветовать, какой именно тип отопительной системы будет наиболее рационально использовать в вашем доме, правильно смонтируют ее.

Следует отметить, что порой владельцы домов, не желая нанимать дополнительных специалистов, сами берутся за установку отопительной системы. На самом деле, в этом нет ничего сложного – достаточно просто соблюдать определенные правила монтажа.

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

устройство отопления в частном доме

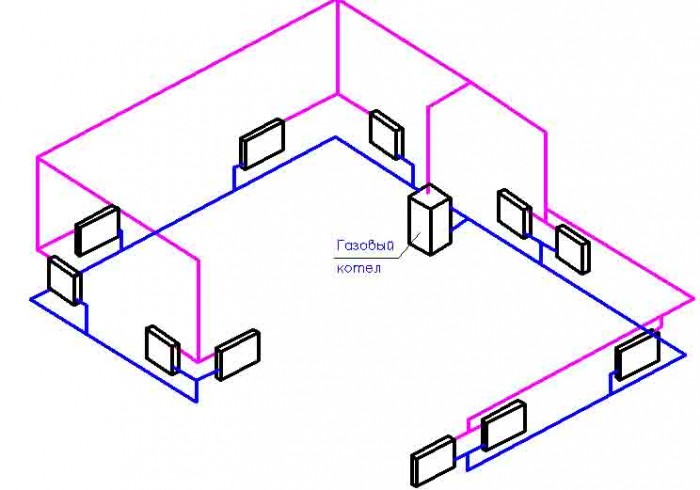

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений. Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола.

Многие специалисты утверждают, что подобная отопительная система менее эффективна, чем старое печное отопление.

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

способы отопления частного дома

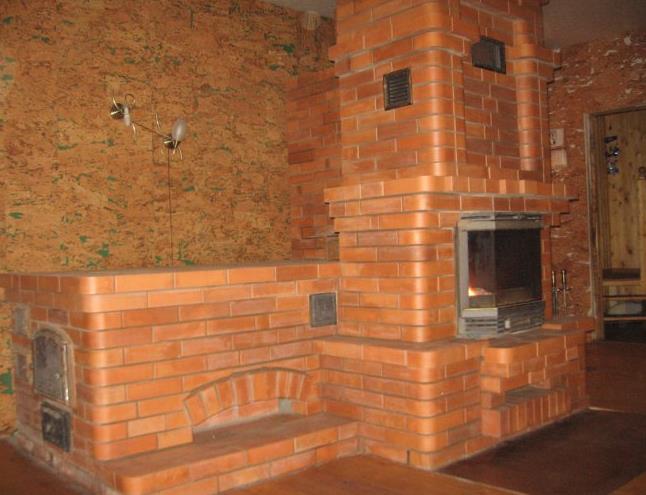

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Все, что необходимо для правильной и максимально качественной работы такой системы отопления частного дома – строгое соблюдение правил во время ее монтажа и запас топлива.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении. Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Рекомендуем к прочтению:

системы отопления частного дома фото

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок. Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе. Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Бак должен иметь средний объем. Ведь дополнительной его функцией является возможность контроля уровня теплоносителя, который при необходимости можно просто сливать из бака.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

виды отопления частных домов

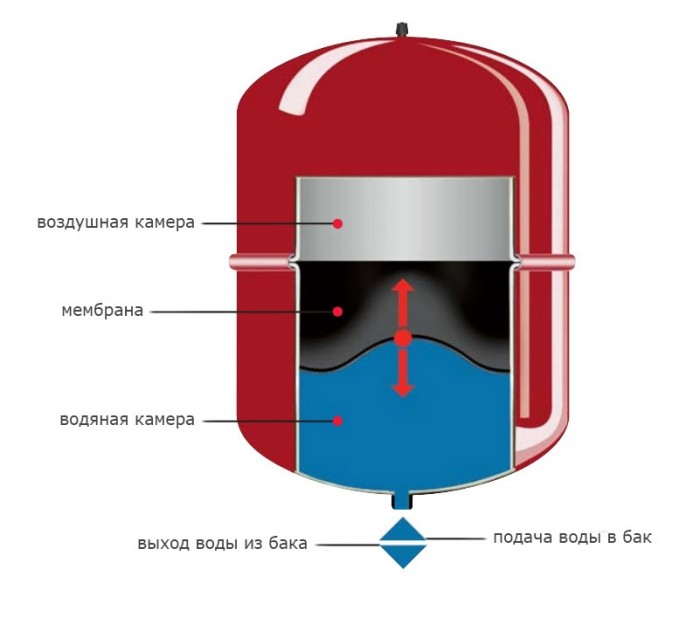

Расширительный бачок отопления

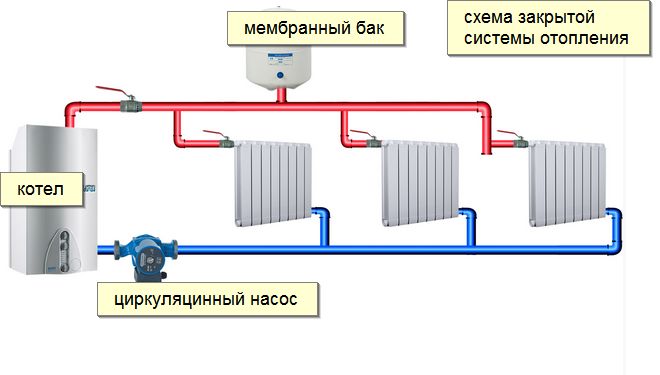

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.

Трубы для отопительной системы

Продолжительное время для создания отопительной системы использовались исключительно стальные трубы. Это было довольно неудобно, поскольку монтаж занимал продолжительное время, да и грубые швы, впоследствии сильно портили визуальное восприятие системы и виды отопления частных домов.

К счастью, сегодня смонтировать отопительную систему любой сложности можно, используя металлопластиковые трубы. Они более тонкие, гибкие. Их поверхность выполнена из специального термостойкого пластика, а внутренняя часть – из тонкого слоя алюминия. На рынке существует огромное количество дополнительных элементов для металлопластиковых труб – уголков, соединений, кранов. Они позволяют как соединять трубы между собой, так и подключать к ним трубу иного типа.

виды систем отопления частного дома

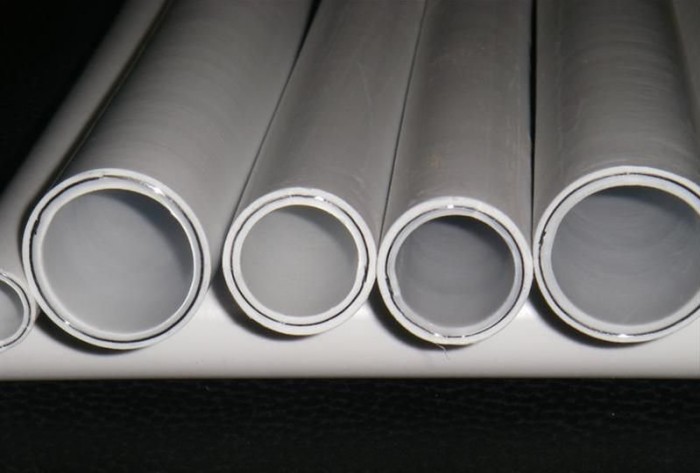

Металлопластиковые трубы

Поскольку на сегодняшний день существует достаточно большое количество видов металлопластиковых труб, особое внимание при их выборе следует обратить на маркировку. Трубы, предназначенные для отопительных систем, обозначены символами «PE-RT-AL-PE-RT».

Преимущество металлопластиковых труб состоит еще и в том, что работать  ними довольно легко. Достаточно гибкие и легкие, они режутся обычной ножовкой или ножницами по металлу.

Для того чтобы способы отопления частного дома были максимально герметичными, следует тщательно устанавливать все комплектующие. При этом рациональным является использование пресс фитингов – они прекрасно сохраняют целостность трубы.

Что следует делать в первую очередь?

Итак, вы решили создать в доме качественную и надежную отопительную систему, которая работает с жидким теплоносителем. Первое, что необходимо сделать, планируя любые виды систем отопления частного дома, – создать детальный план, схему будущей системы. На ней должно быть указано: расположение и уровень котла, продолжительность трубопровода, размещение радиаторов и всех дополнительных компонентов системы, вплоть до кранов Маевского. После этого следует определить, котел какой именно мощности вам необходим. Ведь более слабый не сможет создать необходимый уровень и скорость нагрева. А более сильный использовать просто нерационально – ведь он будет работать лишь вполовину своей мощности.

варианты отопления частного дома

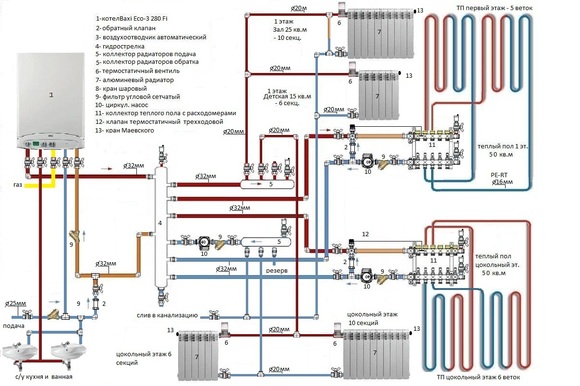

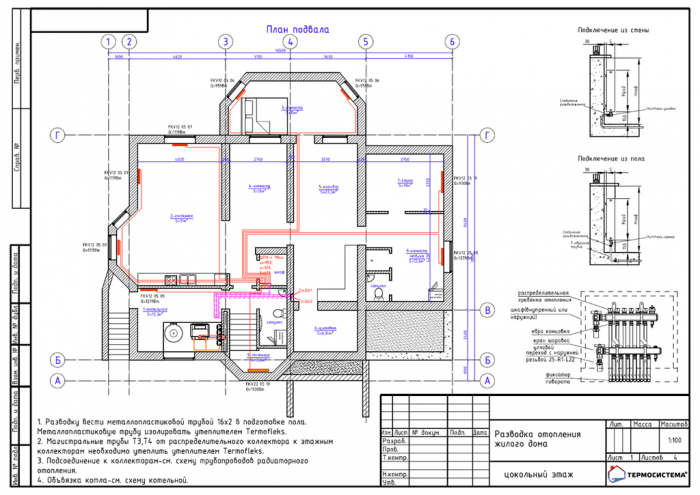

Чертеж системы отопления загородного дома

Рассчитать необходимую мощность довольно просто – 1 КВт идет на 1 м2. Такое простое умножение дает вам определенный параметр. Полученную сумму следует умножить на 1,5 – это и будет оптимальная мощность котла.

Довольно часто при создании системы отопления используются самодельные отопительные котлы. Они имеют более низкую стоимость, однако невозможно установить их точную мощность.

В случае если вы решили дополнить типы систем отопления частного дома именно таким котлом, то следует просто рассчитать максимальный объем теплоносителя, который данный котел может вмещать. Для этого следует объем помещения (или суммарный объем помещений) которое будет отапливаться, просто разделить на 1000. То есть, объем комнаты в 100 м2 равен 300 м3. Делим данный показатель на 1000 и получаем 300. Соответственно, именно такое количество теплоносителя и должен вмещать самодельный котел.

системы отопления частных домов

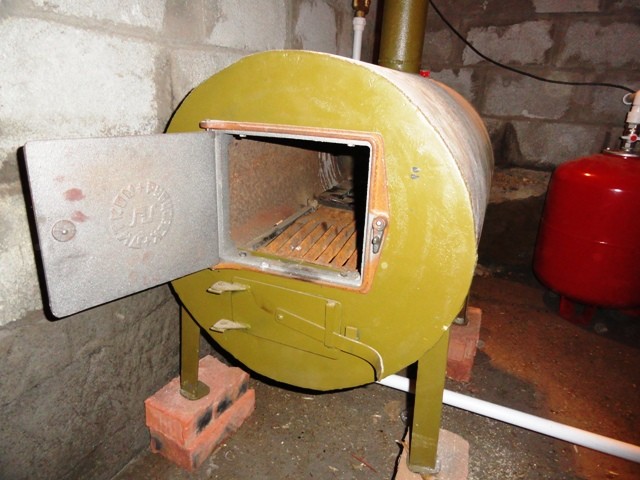

Самодельный котел отопления

Следует отметить, что размер котла напрямую зависит от его мощности. То есть, чем мощность выше – тем котел больше. Разумеется, перед созданием плана-схемы отопительной системы следует найти идеальное место, установленный в котором котел не будет никому мешать. При этом следует учитывать уровень расположения котла – он должен быть самой нижней точкой системы. Идеальное решение – расположение котла в подвале. Если же в вашем доме подвал отсутствует – позаботьтесь об удобной нише в полу. Желательно, чтоб котел располагался в отдельном помещении, доступ в которое можно ограничить в целях безопасности.

Рекомендуем к прочтению:

Важно понимать – отдельные виды котлов (газовые, электрокотлы) требуют особых условий размещения. Если вам о них ничего неизвестно – перед монтажом системы непременно обратитесь к специалистам за консультацией.

Что следует учитывать

Монтируя магистраль, следует брать трубы, диаметр которых вдвое больше труб, которые будут подводить теплоноситель непосредственно к радиатору. Это правило относится как для подающих труб, так и для обрата. При монтаже магистрали трубы необходимо закреплять специальными кольцами – таким образом можно избавиться от провисания.

системы отопления частного дома видео

Трубы отопления имеют специальное крепление

Даже при условии, что система будет состоять из металлопластиковых труб, вертикальный стояк, идущий от нагревательного котла к расширительному баку, должен быть выполнен из стальной трубы. Если бак отсутствует, из стали следует делать первые несколько метров трубы. При подключении мембранного расширительного бака можно использовать трубу меньшего диаметра.

Металлопластиковые трубы не рекомендуется использовать в помещении, где стоит нагревательный котел.

Это обусловлено тем, что сильный жар, поднимающийся от котла, может повредить пластиковую часть трубы. Лучше, чтоб металлопластиковая труба располагалась лишь в отапливаемом помещении.

система отопления частный дом

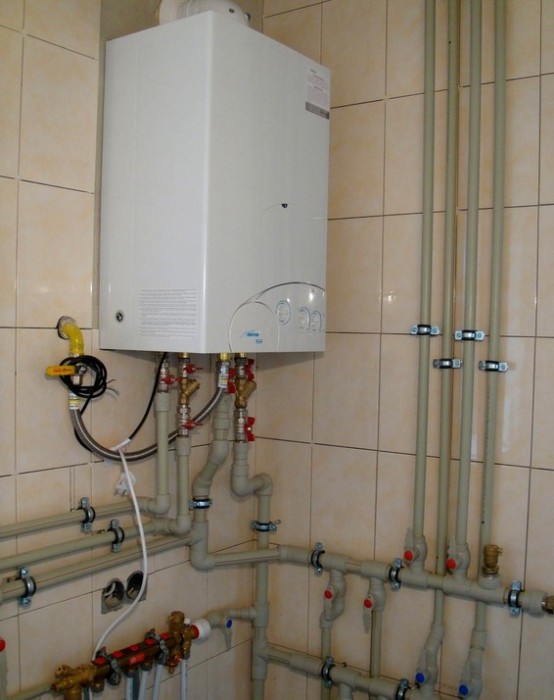

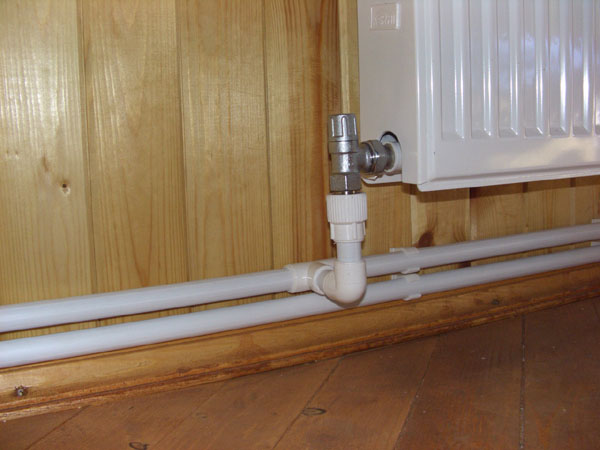

Как правило обвязку котла делают пластиковыми трубами

Если есть возможность, можно проложить два контура отопления, каждый из которых, в свою очередь, будет состоять из труб подачи и обрата. Такие варианты отопления частного дома, несомненно, более накладны. Однако в случае возникновения необходимости ремонта один из контуров модно перекрыть.

На каждом радиаторе, равно как и на магистралях подачи теплоносителя и обрата, непременно следует установить краны стравливания воздуха.

Его чрезмерное скопление в системе может стать причиной серьезной поломки. Монтаж радиаторов следует выполнять с соблюдением одного условия – сторона, от которой выходит труба обрата, должна быть расположена чуть ниже – это необходимо в системах с естественной циркуляцией теплоносителя.

типы систем отопления частного дома

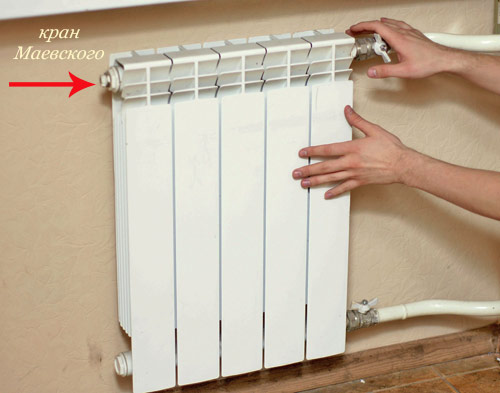

Кран Маевского служит для стравливания воздуха из системы отопления

В случае применения самодельного отопительного котла следует учитывать, что патрубок прямой магистрали должен располагаться максимально высоко. Это позволит избежать губительных гидроударов. Отопительный котел следует устанавливать с уклоном в 5 мм, который должен быть выполнен в сторону магистрали обратки.

Правила работы отопительной системы

Когда монтаж системы будет полностью закончен, ее следует заполнить теплоносителем. При этом все краны, которые используются для стравливания воздуха, должны быть открыты. После того, как виды отопления частного дома будут заполнены теплоносителем, следует растопить котел, используя незначительное количество топлива. Это дает возможность проверить равномерность прогрева системы – не должно быть излишне горячих или холодных участков (в таком случае следует открыть клапан радиатора и спускать воду до тех пор, пока не пойдет горячая).

При растапливании в котле не должно быть посторонних звуков. Допускается незначительное просачивание теплоносителя в области резьбовых соединений.

После нескольких пробных запусков резьбовое соединение перестает пропускать воду. Тогда можно начинать топить котел на полную мощность.

Мощность котла – весьма важный показатель, который непременно должен быть подобран правильно. В случае если мощность выше, существует возможность закипания котла, что, в свою очередь, может повлечь самые печальные последствия не только для отопительной системы, но и для всего дома. Если мощность котла слишком низкая, это сказывается на уровне температуры обрата – он не превышает 40 градусов.

Правильно смонтированные работающие методы отопления частного дома не должны издавать посторонних звуков. Кроме того, разница температуры подаваемого теплоносителя и обрата не превышает 40 градусов. Видео по установке системы можно посмотреть ниже.

Виды системы отопления домов: классификация, назначение, схемы

Идея центрального теплоснабжения возникла довольно давно. В 80-м годах 19 столетия с ростом многоэтажного строительства каменных домов она получила широкое развитие, как в России, так и за рубежом.

В начале 20 века появились системы комбинированной выработки тепла и электроэнергии, когда нужно было использовать тепло в процессе производства, к примеру, на сахарных предприятиях и текстильных фабриках.

В это же время появились системы отопления, движение теплоносителя в которых выполняли электрические центробежные насосы.

Дальше развитие систем отопления шло по пути повышения температуры подающего теплоносителя, и к 1955 году в СССР она была принята равной 150 С.

Одновременно с совершенствованием основного централизованного отопления, начался процесс развития индивидуальных систем отопления для частного дома, что было связано с массовой газификацией населенных пунктов.

На протяжении всей истории развития систем отопления появлялись все новые и новые схемы и разводки батарей. Даже в наше время, когда, казалось бы, что все уже придумано, бытовая теплоэнергетика продолжает развиваться, создавая все новые и новые виды систем отопления.

СодержаниеПоказать

Все узлы любой системы отопления

Начиная с самых первых систем отопления, все последующие в обязательном порядке имели три базовых элемента схемы: источник тепла, система трубопроводов с запорно-предохранительной арматурой и приборы отопления.

В принудительных системах дополнительно устанавливается сетевой насос для циркуляции теплоносителя. По этим базовым элементам осуществляется классификация систем отопления.

Источники тепла — являются сердцем любой системы теплоснабжения. Это может быть ТЭЦ, центральная котельная и внутридомовой котлоагрегат. В последнее время к ним относятся нетрадиционные источники тепловой энергии, например, тепловые насосы и солнечные коллекторы.

Система трубопроводов служит для переноса тепла от источника к приборам отопления. Концепция отопительной системы и ее вид выбирается на стадии проектирования. Системы отопления бывают естественные, когда теплоноситель движется за счет разности температур и принудительные, когда движение греющей воды внутри системы выполняется циркуляционным насосом.

Для защиты, обслуживания и ремонта элементов тепловой схемы, на трубопроводах подающего и обратного теплоносителя устанавливается защитная запорно-регулировочная арматура, а также датчики, терморегуляторы, воздушники и расширительные баки.

Отопительные приборы — устройства, которые передают тепло от горячего теплоносителя в окружающую среду помещения. Они подбираются по мощности, которая должна превышать потери тепла отапливаемого объекта и бывают различных видов: изготавливаются из чугуна, стали и алюминиевых сплавов.

В настоящее время наиболее популярными считаются биметаллические радиаторы, рассчитаны на 25 атм., срок службы которых превышает 25 лет.

Какие виды систем отопления существуют

Классификация систем отопления подразделяет их на автономные и центральные. По теплоносителю подразделяются на паровые, водяные и воздушные. По источнику энергии — газовые, электрические, жидкотопливные или твердотопливные.

По движению теплоносителя группируются на системы с естественной и принудительной циркуляцией. Виды систем отопления многоквартирного дома по схеме разводки систем отопления группируются на систему «Ленинградка», двухтрубные системы отопления, однотрубные системы отопления и лучевые системы.

Виды теплоносителей:

  • вода;
  • пар;
  • воздух.

Водяное

В этих системах тепловую энергию переносит горячий водяной теплоноситель. Он нагревается в источнике отопления и поступает через трубную систему в приборы отопления, имеющих развитую поверхность нагрева.

Подающий теплоноситель через поверхность стен радиаторов передает тепло в окружающее пространство, остывает и возвращается по обратному трубопроводу в отопительный котел.

Классификация систем водяного отопления выполняется по расчетной температуре подающего теплоносителя:

  • низкой температурный теплоноситель до 70 С;
  • средний от 75 до 100 С ;
  • высокий свыше 100 С.

Виды разводки:

  • верхняя, когда подача находится выше радиатора, а обратка ниже;
  • нижняя, если обе трубы находятся ниже батареи;
  • с опрокинутой циркуляцией, если подача – ниже батареи, а обратка – выше.

В самом простом варианте, отопление производственных помещений может проходить без радиаторов через трубы большого диаметра, собранные в секции. Однако такая система считается менее эффективной, более металлоемкой и трудозатратной, поэтому в жилом домостроении не применяется.

Газовое

Этот вариант отопления дома предполагает использовать энергию от сгорания газового топлива. На данный момент времени это самый дешевый и автоматизированный тип отопления. Он применяется в газифицированных районах.

Источником отопления служит газовый котел настенного или напольного исполнения. Одноконтурный только для отопления. Подогрев воды в таких котлах можно организовать через устройство внешнего бойлера косвенного нагрева.

Для совместного отопления и подготовки горячей воды устанавливают газовые двухконтурные котлы. Газовые котлы имеют возможность работать при 100% режиме автоматизации, в том числе и с дистанционным управлением через современные сети передачи информации: вай-фай, смс и интернет.

Погодозависимая автоматика настраивает температуру внутри помещения в соответствии с температурой наружного воздуха.

К такому типу отопления также можно отнести конвекторное газовое отопление. Устройства внешне напоминают водяные или электрические конвекторы. Различие состоит только в том, что радиаторы отопления запитаны от газового или твердотопливного котла, а газовые конвекторы имеют прямое подключение по газу, система трубопроводов отсутствует.

Тепло передается конвекцией от сгоревшего газа через стенки устройства. С точки зрения КПД это самое эффективное отопительное устройство, в нем отсутствуют потери по длине трубопроводов и снижаются затраты на монтаж. Единственным недостатком является необходимость обустройства дымоотводной системы к каждому конвектору.

Воздушное

Самый древний традиционный вид нагрева. Он исходит от традиционной русской печи. Для развитой системы воздушного отопления необходима установка большого количества воздуховодов и нагреваемых стен, которые будут передавать тепло от дымовых газов окружающему воздуху.

Преимущество — большая аккумуляционная способность такой системы, стены нагретые до температуры 60-100 С, остывают очень медленно, практически такой источник нагрева топится один раз в сутки.

Классификация систем воздушного отопления:

  • центрального отопления с применением системы воздуховодов;
  • местные, действующие в зоне установки.

Поскольку, воздушный теплоноситель считается отличной контролируемой средой, воздушные системы сегодня приобрели новую жизнь.

Подобное инженерное решение способно быть представлено, например, как сплит-система кондиционера с внутренним и наружным блоками, работающая в режиме отопления.

Электрическое

При огромной эффективности такого вида отопления, КПД которого стремится к предельным 98-99 % этот вид нагрева домов остается самым дорогим из-за стоимости электрической энергии. Современные источники электрического отопления весьма разнообразны от стационарных установок в виде отопительных котлов до мобильных калориферов.

Наиболее популярной является схема водяного отопления с электрокотлом и циркуляционным насосом. В силу особенностей электронагрева такая система может быть только закрытого типа и должна оборудоваться расширительным баком мембранного типа.

Электроотопление имеет 100 % автоматизацию тепловых процессов, в том числе и с удаленным режимом управления и оборудуется погодозависимой автоматической системой.

Инфракрасный пол

Инфракрасный пол относится к электрическому обогреву, может включаться от розетки или блока управления, который настраивает позонный температурный режим в доме.

Система изготавливается в форме ламинированных панелей, с внутренним расположением нагревательных элементов в виде полосы. В них впаяны углеродистые пластины, излучающие инфракрасный спектр при прохождении электроэнергии.

В отличие от водяного теплого пола этот вид обогрева менее трудоемкий при установке не поднимает уровень, при этом он обеспечивает наиболее быстрый и качественный нагрев. Кроме того по мере необходимости такую систему нагрева легко демонтировать и перенести в нужное помещение.

Тепловые насосы и геотермальные установки

Грамотное использование температуры земной поверхности для нагрева домов несправедливо недооценивается в России, хотя западноевропейские пользователи с успехом применяют такую практику.

Геотермальное теплоснабжение – это безграничный и почти бесплатный ресурс, позволяющий обеспечить дом всеми видами теплоснабжения: отопление, вентиляция и горячего водоснабжения. При этом не имеет значение объем услуг, время года, температура наружного воздуха и место проживания.

Современные инновационные технологии способны аккумулировать неиссякаемое тепло земли. При высоких затратах на монтаж такого оборудования и низкой себестоимости единицы выработанной тепловой энергии, срок окупаемости геотермального отопления составляют 5-6 лет, что вполне соответствуют мировым показателям в энергетике.

Солнечные коллекторы

Еще один современный вид отопления, набирающий объемы в установке автономных систем теплоснабжения. И если такой вариант подготовки ГВС применялся с незапамятных времен, например при установке летнего душа.

То для систем отопления энергия солнца используется сравнительно недавно. Этому поспособствовал выход на промышленный уровень производства недорогих солнечных батарей, устанавливаемых на крышах домов. При солнечном свете в них производится электричество, поступающее в систему отопления.

Устройства устанавливаются под углом максимального поглощения солнечных лучей. В системе устанавливаются аккумуляторные батареи которые накапливают электрический заряд и передают его системе отопления в ночное время.

Срок окупаемости таких систем примерно равен системам с тепловыми насосами, но затраты все же выше, а межремонтный период, когда потребуется полная замена аккумуляторов остается небольшим всего лишь 2 года. Эти обстоятельства сдерживают широкое распространение солнечных систем в бытовой теплоэнергетике.

Комбинированное отопление

К комбинированному отоплению относятся системы, которые одновременно включают в себя два и более различных источников: газ-электро, газ-твердое топливо, газ-тепловые насосы, тепловые насосы-солнечные коллекторы и так далее.

Подобное сочетание разнообразных источников тепловой энергии дает возможность осуществить автономное отопление индивидуального коттеджа с высоким уровнем защиты, не зависящим от одного источника энергии.

Комбинированная схема способна выбрать тепловой режим, который обеспечит самую низкую стоимость единицы тепла, а также позволит использовать сбросное тепло для дополнительного нагрева воды в системе ГВС.

Промышленные отопительные системы

Выполнение производственных процессов предполагает поддержание необходимого температурного режима внутри помещений особенно в осенне-зимний период. Чаще всего на производстве устанавливается паровое отопление.

Классификация систем парового отопления выполняется по давлению пара:

  • низкого давления 0,7 атм.;
  • высокого давления выше 0,7 атм.

Проектные разработки при возведении инженерных систем промзданий находятся в зависимости от специфики такого производства, в связи с чем существенную роль в данном процессе выполняет анализ тепловых выбросов в процессе производства, для последующего его использования в системе отопления в качестве вторичных источников энергии.

Затраты на обогрев промпомещений относятся к себестоимости выпускаемой продукции. Рынок требует низких цен, в связи, с чем в промышленном обогреве помещений остро стоит проблема энергосбережения.

Типы отопления по способу циркуляции теплоносителя

Эффективная передача тепла в помещение в водяных системах отопления напрямую зависит от скорости движения теплоносителя во внутреннем отопительном контуре.

Для небольших отапливаемых объектов, необходимую скорость движения горячей воды можно обеспечить с помощью естественной циркуляции, а для более крупных объектов со сложными многоуровневыми контурами нагрева, скорость теплоносителя достигается путем применения электрического центробежного насоса.

Естественная циркуляция

Эти системы правильнее называть гравитационными. Поскольку нагреваемая вода поднимается по вертикальной трубе, под воздействием гравитационного эффекта, вызванного разностью температур теплоносителя и, следовательно, различной плотностью жидкости, создающей напор. Данная труба считается подающим стояком.

Дальше теплоноситель движется по подающему трубопроводу к отопительным приборам. В которых тепло передается окружающему воздуху и благодаря конвекции распространяется по комнате. Вода остывает и по обратному трубопроводу возвращается в котлоагрегат.

Ее плотность увеличивается, создается напор, вытесняющий нагретую воду из котла в подающий трубопровод для следующего цикла нагрева.

Принудительная циркуляция

Это современные эффективные системы отопления способные отапливать дом любой этажности и площади с многоуровневыми контурами отопления зданий, работающие с разными режимами нагрева, например, традиционная радиаторная система с вариантом «теплый пол».
Обвязку трубопроводов, возможно, выполнить трубами небольшого диаметра, которые располагают под любым углом и в любом месте исходя из принятого дизайна и габаритов комнат.

Преимущество данных систем объясняется высоким уровнем регулирования, способным обеспечить индивидуальный режим нагрева для каждого помещения в разрезе суток и отопительных месяцев.

Существует всего один недостаток этого варианта отопления — он относится к энергозависимым, поэтому для обеспечения бесперебойности необходимо предусмотреть аварийный источник электрической энергии, который, скорее всего, понадобится и котлоагрегату.

Какая система теплоснабжения лучше

Этот вопрос будет, прежде всего зависеть от бюджета, который способен выделить собственник на организацию системы отопления. Немаловажное значение имеет доступность топлива, климатический район строительства и состояние теплоизоляции стен дома.

Если анализировать систему теплоснабжения для центрального района России для многоуровневого жилого дома от 200 до 300 м2, когда владелец не обременен средствами, то наиболее перспективные варианты теплоснабжения будут распределяться следующим образом:

  1. Тепловой насос.
  2. Газовые котлы.
  3. Твердотопливные котлы.
  4. Теплый пол.
  5. Электрические котлы.

В любом случае перед выбором системы отопления в частном доме, собственнику потребуется обратиться к специалистам, чтобы они могли оценить все теплозначимые факторы объекта отопления, чтобы обеспечить долговременную работу теплосетевого оборудования с низкой себестоимостью тепловой энергии.

Тем не менее, по большинству технико-экономический показателей тепловой насос и геотермальные установки — лучшее направление в развитии систем отопления.

ОТОПИТЕЛЬНЫЕ СИСТЕМЫ — это… Что такое ОТОПИТЕЛЬНЫЕ СИСТЕМЫ?


ОТОПИТЕЛЬНЫЕ СИСТЕМЫ

различные системы обогрева помещений с целью поддержания теплового комфорта или для производственных нужд. Этот термин обычно применяется к системам, в которых сжигание топлива происходит в более или менее удаленном от обогреваемого помещения месте, в отличие от примитивного очага или печки и небольших переносных нагревателей.
Паровое отопление. Большинство отопительных систем, в которых в качестве теплоносителя используется пар, работают на принципе конвекции, т.е. они нагревают воздух в помещении и тем самым уменьшают до приемлемого уровня потери тепла. В системах этого типа в качестве нагревательных приборов могут использоваться чугунные радиаторы, конвекторы, изготовленные, как правило, из цветных металлов, или тепловентиляторы. Преимуществами пара как теплоносителя являются высокая теплопередающая способность, сравнительно небольшая масса и постоянство температуры в процессе передачи тепла. Последнее обстоятельство имеет большое практическое значение, поскольку оно обеспечивает одинаковую температуру на различных участках теплопередающей поверхности. Другое (не столь значительное в обычных отопительных системах) преимущество — это высокое значение коэффициента теплоотдачи при пленочной конденсации и, следовательно, небольшое термическое сопротивление при передаче тепла через теплопередающую поверхность. Недостатками паровых систем являются трудность регулирования величины подвода тепла в помещение (это не относится к системам с низким давлением и т.н. вакуум-паровым системам) и высокая температура (100° С) при атмосферном давлении. Обычные паровые системы можно разделить на следующие виды.
Открытые замкнутые однотрубные системы. Это наиболее дешевые системы парового отопления. Они состоят из одного паропровода, связывающего паровой котел и отопительные приборы. Паропровод прокладывается с небольшим уклоном для возврата конденсата самотеком в источник тепла. В системах этого типа течение теплоносителя происходит в двух направлениях по одной трубе, поэтому ее сечение должно быть достаточно большим, чтобы поток пара не увлекал за собой текущий навстречу конденсат. В верхней точке трубопровода, идущего из котла, предусмотрено выпускное устройство. Серьезным недостатком однотрубной системы является невозможность регулирования теплового потока; отопительный прибор может функционировать при полностью открытом либо полностью закрытом приборном вентиле. Частичное регулирование возможно с помощью специальных устройств, однако оно редко является экономически оправданным (рис. 1).
Рис. 1. ОТКРЫТАЯ ЗАМКНУТАЯ ОДНОТРУБНАЯ ПАРОВАЯ СИСТЕМА, в которой конденсат возвращается самотеком.
Рис. 1. ОТКРЫТАЯ ЗАМКНУТАЯ ОДНОТРУБНАЯ ПАРОВАЯ СИСТЕМА, в которой конденсат возвращается самотеком.
Двухтрубная паровая система. В этой системе увеличивается расход труб за счет использования отдельного обратного трубопровода для отвода конденсата от отопительных приборов. Пар подается к ним через регулирующий вентиль, а конденсат попадает в обратный трубопровод через термостатирующие конденсатоотводчики. Кроме возможности регулирования, эта система позволяет избежать неприятностей, связанных с шумом, который иногда представляет серьезную проблему в однотрубных системах.
Системы с пониженным давлением. В системах этого типа регулирование теплоподвода осуществляется за счет изменения температуры пара, выходящего из парогенератора, с соответствующим изменением скрытой теплоты конденсации и удельного объема теплоносителя. В этом случае регулирование происходит на уровне всей системы в парогенераторе, в отличие от регулирования отдельного радиатора или конвектора в двухтрубной системе высокого давления.
Водяное отопление. Преимущество водяных систем перед паровыми заключается главным образом в большей простоте регулирования теплоподвода радиаторов и конвекторов. Классификация систем водяного отопления по схеме расположения труб стояков приводится ниже.
Однотрубная горизонтальная система. Эта система отличается от однотрубной паровой системы тем, что вода в трубопроводах течет в одном направлении, а минимальная длина трубопроводов обеспечивается за счет того, что вода после прохождения через отопительные приборы возвращается в подающую систему. Таким образом, расход в подающем трубопроводе постоянен по его длине, а температура падает, что связано с поступлением более холодной воды из отопительных приборов; поэтому при фиксированном теплоподводе площадь теплоотдающей поверхности отопительного прибора должна возрастать с увеличением расстояния от водонагревателя.
Однотрубная вертикальная система. Для зданий, имеющих более одного этажа, обычно используется разновидность однотрубной системы с верхней разводкой и прокладкой по чердаку подающего трубопровода, от которого отходят вниз параллельные вертикальные стояки для подачи воды в радиаторы, находящиеся на разных этажах строго один над другим. При этом температура воды в подающем трубопроводе одинакова в точке входа в любой нисходящий стояк; изменение температуры происходит только в самих стояках.
Двухтрубные системы. Расположение труб в этой системе аналогично двухтрубной паровой системе. Вода из водонагревателя проходит через подающий трубопровод с разводкой на отдельные радиаторы, а выходящая из них вода попадает в обратный трубопровод, по которому она возвращается в водонагреватель. Диаметр подающего и обратного трубопроводов уменьшается по мере удаления от водонагревателя. Недостаток этой схемы состоит в том, что потери давления в каждом гидравлическом контуре (соответствующем каждому радиатору) растут по мере удаления от водонагревателя, поэтому для обеспечения одинакового расхода через отопительные приборы необходимо принимать специальные меры.
Тупиковая двухтрубная вертикальная система. Эта система аналогична однотрубной вертикальной системе за исключением того, что радиаторы на каждом этаже подключены параллельно между подводящим и отводящим стояками.
Проточная двухтрубная система с попутным движением воды. Эта гидравлическая схема обладает всеми достоинствами двухтрубных систем и в тоже время лишена недостатка, связанного с неравенством перепадов давления, присущим тупиковым схемам. Горячая вода из водонагревателя проходит по подающему трубопроводу уменьшающегося размера, от которого отходят трубы к нагревательным приборам, а от них в обратный трубопровод, который идет параллельно подающему трубопроводу в направлении от водонагревателя, собирая выходящую из радиаторов воду и увеличиваясь в диаметре до последнего радиатора; при этом длина пути, проходимого водой, одинакова для всех радиаторов. Тупиковая двухтрубная система с встречным движением воды в подающем и обратном разводящих трубопроводах и двухтрубная проточная система с попутным движением воды показаны для сравнения на рис. 2. Водонагреватель обозначен буквой H, а радиаторы — цифрами.
Рис. 2. РАЗЛИЧНЫЕ СХЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ. а - тупиковая двухтрубная; б - проточная двухтрубная.
Рис. 2. РАЗЛИЧНЫЕ СХЕМЫ ВОДЯНОГО ОТОПЛЕНИЯ. а — тупиковая двухтрубная; б — проточная двухтрубная.
Радиаторы и конвекторы. В качестве нагревательных приборов в отопительных системах конвекционного типа обычно используются чугунные радиаторы или конвекторы, выполненные из стали либо цветных металлов. Обычные радиаторы состоят из литых чугунных секций, соединенных в батареи с помощью патрубков с левой и правой резьбой. Радиаторы обычно устанавливаются вдоль стен обогреваемого помещения. Чаще всего они располагаются под окнами, чтобы предотвратить образование холодного потока воздуха от окон к полу. Стандартные чугунные радиаторы выпускаются в виде секций различной ширины и высоты. Обычно такая секция представляет собой несколько соединенных между собой вертикально расположенных труб, количество которых зависит от ширины секции. Воздух входит в радиатор снизу и спереди и, нагреваясь, поднимается вверх, проходит вдоль радиатора и выходит сверху нагретый и с заметной скоростью. Конвекторы отличаются от радиаторов тем, что имеют гораздо меньшие поверхности нагрева и располагаются в нижней части специального кожуха, который нужен для создания эффекта «дымохода», чтобы организовать движение воздуха мимо нагревательной поверхности и затем распределить поток нагретого воздуха по объему помещения. Характеристики кожуха конвектора зависят от размеров и положения отверстий для входа воздуха, а также от выбранного способа обдува нагревательной поверхности.
Системы с тепловентиляторами. К системам конвективного нагрева относятся также применяемые в производственных помещениях системы с трубчатым калорифером, через который вентилятором с большой скоростью продувается комнатный воздух. В условиях вынужденной конвекции в такой системе теплоотдача от нагревательной поверхности более интенсивна, чем для обычного конвектора или радиатора, поэтому эффективность обогрева существенно выше по сравнению с другими системами. Тепловентиляторы обычно выполняются в виде блока, который устанавливается у потолка в центре обогреваемого помещения. Кожух тепловентилятора имеет жалюзи, которые позволяют изменять направление потока нагретого воздуха, чтобы обеспечить лучшее перемешивание воздуха в помещении и предотвратить образование нежелательных застойных зон с градиентом температуры (рис. 3).
Рис. 3. ТЕПЛОВЕНТИЛЯТОР. 1 - потолок; 2 - элементы крепления; 3 - электродвигатель; 4 - подвод воздуха; 5 - жалюзи; 6 - вентилятор; 7 - отвод воздуха.
Рис. 3. ТЕПЛОВЕНТИЛЯТОР. 1 — потолок; 2 — элементы крепления; 3 — электродвигатель; 4 — подвод воздуха; 5 — жалюзи; 6 — вентилятор; 7 — отвод воздуха.
Трубчатые калориферы с развитой поверхностью нагрева иногда используются в подающих каналах воздушных отопительных систем вместо непосредственного огневоздушного нагрева. Проблема выбора нужного тепловентилятора и его рационального размещения представляет известные трудности, потому что эффективность работы тепловентилятора зависит от многих факторов, в частности, от его расположения в помещении и направлений воздушного потока на входе и выходе.
Системы с теплым полом. В местностях, где климат мягок и поэтому потери тепла из помещения невелики, часто используются дешевые отопительные системы с газовым воздухоподогревателем, расположенным в подвальном помещении. При этом прохладный комнатный воздух, опускаясь к воздухоподогревателю, проходит мимо его внешних нагреваемых поверхностей и возвращается в комнату через встроенные в пол решетки. Обогреватели этого типа полностью автономны, имеют небольшую стоимость и могут быть легко установлены. Однако они не свободны от недостатков, к числу которых относятся опасность чрезмерного нагрева поверхности полов и трудность обеспечения равномерного обогрева всего жилого пространства. Обычно газовые агрегаты располагаются под центральным холлом или гостиной у дверей, ведущих в другие комнаты.
Воздушное отопление. Этот термин относится к системам отопления, в которых подогретый воздух подается по проложенным в здании специальным каналам в отапливаемые помещения. Если комнатный воздух возвращается обратно для повторного нагрева, система называется рециркуляционной; в тех случаях, когда возврат воздуха не предусмотрен и в комнату поступает только подогретый наружный воздух, система называется вентиляционной. Эта последняя система неэкономична и используется только в тех помещениях, где рециркуляция воздуха недопустима. Воздушное отопление может быть естественным или принудительным. В системах с естественной циркуляцией перемещение воздуха происходит за счет разности температур и плотностей воздуха, поэтому важным требованием при проектировании воздуховодов является малость потерь на трение, чтобы обеспечить необходимую интенсивность циркуляции воздуха. В системах с принудительной циркуляцией используется внешний источник энергии для обеспечения требуемой интенсивности циркуляции. Поскольку скорости перемещения воздуха в системах с принудительной циркуляцией значительно выше, проблема перемешивания воздуха упрощается, однако возникает проблема шума в воздуховодах и распределительных решетках. В связи с распространением систем кондиционирования воздуха системы с принудительной циркуляцией стали более распространенными, поскольку воздуховоды отопительной системы можно легко приспособить для подачи в помещение охлажденного воздуха в жаркие летние месяцы.
Централизованное теплоснабжение. В деловых, жилых и промышленных районах городов умеренного и холодного климата экономически выгодно использовать тепло от централизованного источника тепла (ТЭЦ). В таких районах прокладывается сеть трубопроводов (тепловая сеть) и устанавливаются снабженные счетчиками распределительные тепловые пункты, которые снабжают индивидуальных потребителей паром или горячей водой. Централизованные системы более экономичны и имеют то преимущество, что освобождают место для производственных целей, которое в противном случае потребовалось бы для размещения собственной котельной и хранения топлива; для небольших зданий центральное отопление имеет дополнительное преимущество стабильного теплоснабжения без необходимости постоянного контроля за работой собственной отопительной системы.
Панельное отопление. В отличие от конвективных систем отопления, которые обсуждались в предыдущих разделах, в панельных системах большая часть тепла передается излучением. При этом комфортные температурные условия в жилых помещениях создаются за счет регулирования средней температуры внутренних поверхностей в помещении, а не температуры воздуха. В идеале при панельном отоплении должна регулироваться средняя температура всех окружающих поверхностей, однако на практике регулируется температура только небольшой части полной поверхности; так, изменение на 6° С температуры поверхности одной стороны кубического помещения дает тот же эффект, что и изменение на 1° С всех шести сторон. Методы подвода тепла к поверхностям нагрева могут быть самыми разными, однако независимо от того, какой теплоноситель используется — воздух, вода или электричество, — в большинстве панельных систем для обогрева служат плоские поверхности конструкции помещения, т.е. потолок, пол или стены. Панели в полах не должны быть нагреты выше 40° С, а лучше 30° С, поскольку в противном случае они будут слишком горячими, чтобы на них стоять. Максимальная допустимая температура поверхности потолка зависит от высоты помещения, однако величину 50° С можно считать максимально допустимой для обычных высот помещений (рис. 4).
Рис. 4. СИСТЕМА ПАНЕЛЬНОГО ОТОПЛЕНИЯ. 1 - подающие трубопроводы; 2 - трубчатые нагреватели, скрытые в стене.
Рис. 4. СИСТЕМА ПАНЕЛЬНОГО ОТОПЛЕНИЯ. 1 — подающие трубопроводы; 2 — трубчатые нагреватели, скрытые в стене.
Достоинства. Основным преимуществом панельного отопления является снижение оптимальной температуры воздуха внутри помещения наряду со снижением ощущений вялости и сонливости, которые часто связывают с комфортными температурными условиями. Величина возможного снижения температуры воздуха зависит в основном от скорости циркуляции воздуха в помещении; при больших интенсивностях вентиляции оптимальная комфортная температура воздуха может быть на 5° С ниже значений, обычных для конвективных систем отопления, однако для помещений, в которых интенсивность вентиляции мала, что характерно для жилых помещений или небольших зданий с естественной вентиляцией, возможное снижение температуры воздуха составляет лишь 1-2° С. Дополнительное преимущество пониженной температуры воздуха состоит в снижении тепловых затрат на нагрев до комнатной температуры приходящего снаружи воздуха, поэтому использование панельного отопления в хорошо вентилируемых помещениях, дает, как правило, от 10 до 20% экономии по сравнению с отопительными системами конвективного типа. Однако, если воздухообмен в помещении происходит через фильтры, экономии не получается, так как интенсивность вентиляции в такой системе слишком мала. Дополнительными преимуществами панельного отопления являются его скрытность (тепловыделяющие элементы находятся внутри ограждающих конструкций помещения), экономия полезного пространства, чистота, более равномерный обогрев и более комфортные условия из-за отсутствия эффекта холодных стен, как в случае конвективного отопления.
Недостатки. К недостаткам отопительных панелей относятся медленная реакция на изменение нагрузки, плохая ремонтопригодность и ограниченность площади при полной тепловой нагрузке. В некоторых местностях из-за недостатка опыта также высока стоимость изготовления, установки и отладки этих систем. При проектировании системы панельного отопления основным и, вероятно, наиболее важным фактором является выбор места расположения отопительных панелей. В Европе предпочитают потолочные панели, а в США шире применяется размещение отопительных панелей в полах. Со строительной точки зрения, отопительные панели в полах можно очень просто установить в домах без подвальных этажей с бетонными полами, с чем, очевидно, связано их широкое распространение в США. С тепловой точки зрения, панели в полах менее эффективны, чем потолочные, поскольку ограничение на максимальную температуру (30° С) снижает тепловыделение отопительной панели приблизительно до половины от его величины для такой же потолочной панели при температуре 50° С. Другое преимущество потолочных панелей состоит в том, что большая часть тепла в них передается излучением, следовательно, такая система ближе к более эффективной лучистой, чем к конвективной системе отопления.
ЛИТЕРАТУРА
Дроздов В.Ф. Отопление и вентиляция. М., 1984 Богословский В.Н., Сканави А.Н. Отопление. М., 1991 Соснин Ю.П., Бухаркин Е.Н. Отопление и горячее водоснабжение индивидуального дома. М., 1991

Энциклопедия Кольера. — Открытое общество. 2000.

  • ГАВАНЬ
  • ЭЛЕКТРИЧЕСКАЯ ЭНЕРГИЯ

Смотреть что такое «ОТОПИТЕЛЬНЫЕ СИСТЕМЫ» в других словарях:

  • Отопительные приборы —         нагревательные приборы систем отопления, приборы, устанавливаемые в отапливаемых помещениях для их обогрева, чаще всего посредством передачи тепла от теплоносителя, циркулирующего в системе отопления. Тип О. п. зависит от системы… …   Большая советская энциклопедия

  • Панели отопительные — Отопительные панели: устройства, представляющие собой прямоугольные изделия с вмонтированными металлическими или стеклянными трубками, которые в процессе монтажа соединяются с сетью отопления… Источник: СП 73.13330.2012. Свод правил. Внутренние …   Официальная терминология

  • ГОСТ Р 54444-2011: Котлы отопительные. Часть 7. Котлы с газовыми горелками с принудительной подачей воздуха для центрального отопления с тепловой мощностью не более 1000 кВт — Терминология ГОСТ Р 54444 2011: Котлы отопительные. Часть 7. Котлы с газовыми горелками с принудительной подачей воздуха для центрального отопления с тепловой мощностью не более 1000 кВт оригинал документа: 3.11 автоматическая горелка с… …   Словарь-справочник терминов нормативно-технической документации

  • КОТЛЫ ОТОПИТЕЛЬНЫЕ — КОТЛЫ ОТОПИТЕЛЬНЫЕ. Отопительные котлы могут быть самых разнообразных конструкций и размеров. Квартиру с печным отоплением можно перевести на индивидуальное водяное, установив небольшой чугунный секционный котёл или автоматический газовый… …   Краткая энциклопедия домашнего хозяйства

  • защита — 3.25 защита (security): Сохранение информации и данных так, чтобы недопущенные к ним лица или системы не могли их читать или изменять, а допущенные лица или системы не ограничивались в доступе к ним. Источник: ГОСТ Р ИСО/МЭК 12207 99:… …   Словарь-справочник терминов нормативно-технической документации

  • Защита от перегрева — 7.3.3. Защита от перегрева Рекомендуется использование двигателей с температурной защитой (МЭК 60034 11), если условия охлаждения могут быть ухудшены (из за отложений пыли). Встроенная тепловая защита не для всех типов двигателей может… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р 50571.4-94: Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий — Терминология ГОСТ Р 50571.4 94: Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий оригинал документа: 423 Защита от ожогов Доступные для прикосновения части электрооборудования не должны… …   Словарь-справочник терминов нормативно-технической документации

  • Kärcher — Alfred Kärcher GmbH Co. KG Год основания …   Википедия

  • ОТОПЛЕНИЕ — ОТОПЛЕНИЕ, обогревание жилых и других помещений с целью поддержания в них определенной t°. О. должно иметь технически правильное устройство и удовлетворять ряду сан. требований. Основные сан. требования ко всяким системам О. следующие: 1)… …   Большая медицинская энциклопедия

  • ФОРСУНКИ И ГОРЕЛКИ — устройства, используемые для подготовки жидкого топлива к горению, которая заключается в доведении топлива до такого состояния, в котором оно легко перемешивается с воздухом (окислителем). Для подготовки к горению топливо измельчается путем… …   Энциклопедия Кольера


7 типов систем отопления дома

7 Heating System Types

Может быть трудно отказаться от старой системы отопления и переключиться на новую, о которой вы вряд ли знаете. Однако, если у вас есть устаревший блок, который нуждается в замене, может быть интересно увидеть разнообразие технологий нагрева, доступных в качестве вариантов замены. Все эти системы бывают разных моделей и размеров, чтобы соответствовать вашему дому. Для получения дополнительной информации об установке или замене новой системы отопления проконсультируйтесь с профессиональной компанией по кондиционированию воздуха.

1.Печь (система принудительного распределения воздуха)

В печи (обычно работающей на газе) воздух пропускается через ряд каналов. Благодаря этому по всему дому распределяется нагретый кондиционированный воздух. Хотя печи могут нагревать воздух электричеством, пропаном или маслом, в большинстве домов в США используется природный газ.

Газовые печи являются наиболее популярным типом систем отопления, поскольку система принудительного распределения воздуха (воздуховоды) может использоваться вашим кондиционером в летние месяцы.

2.Котел (радиаторная распределительная система)

Котлы — еще одна распространенная система отопления. Они пропускают горячую воду или пар по трубам для обогрева. Хотя это позволяет вам практиковать зонированное отопление и охлаждение, они также значительно дороже в установке и стоят больше денег в эксплуатации.

Причина, по которой печи и котлы известны как системы центрального отопления, заключается в том, что тепло генерируется в центральной части дома, а затем распределяется по всему дому.

3. Тепловой насос

Тепловые насосы можно использовать как для обогрева, так и для охлаждения дома. Они используют хладагент и электричество для передачи тепла, а не производят его напрямую, как в газовой печи. В результате они часто намного эффективнее, чем другие типы систем отопления. К сожалению, они лучше всего работают в умеренном климате, где температура редко опускается ниже нуля.

4. Гибридное отопление

Гибридное отопление сочетает в себе энергоэффективность теплового насоса с мощностью газовой печи.Большую часть времени тепловой насос будет работать для обогрева и охлаждения вашего дома. Печь срабатывает только при экстремальных температурах.

А поскольку вы не полагаетесь только на одну систему, вы значительно снизите нагрузку на оба устройства, тем самым значительно снизив потребность в ремонте и замене.

5. Бесконтактные мини-разъемы

Избавившись от необходимости в большом количестве воздуховодов, мини-сплит-блоки позволяют создавать отдельные зоны HVAC, каждая с отдельным термостатом.Это очень полезно в больших домах и пристройках, в которых не установлены воздуховоды.

6. Лучистое отопление

Лучистое отопление передает горячую воду или электрическое тепло через специальные трубы, расположенные в полу (а иногда и в потолке или стенах). Тепло может вырабатываться нефтью, газом, пропаном или электричеством.

Хотя распределительная система лучистого отопления может прослужить долго, ремонт может стать очень дорогим, если возникнет проблема. Срок службы лучистого тепла зависит от его системы источника тепла.

Узнайте больше о различных типах систем отопления.

Помимо типа устанавливаемой системы отопления, узнайте, что еще должно повлиять на принятие решения.

7. Обогреватели плинтуса

Обычно зарезервированный как дополнительный обогреватель или как дополнительный обогреватель, обогрев плинтуса может быть эффективным и доступным выбором. У вас есть два варианта обогрева плинтуса: электрическое или водяное. Поговорите со своим подрядчиком по ОВК для получения дополнительной информации о обогревателях плинтуса.

Вот обзор различных типов систем отопления от Министерства энергетики США:

Как продлить срок службы системы HVAC

Что касается наших автомобилей, мы хотим, чтобы срок их службы был максимальным. При надлежащем уходе транспортные средства часто превышают ожидаемый пробег. То же верно и для вашей системы HVAC. Благодаря ежегодному техническому обслуживанию и внимательному отношению к любым предупреждающим знакам вы сможете максимально эффективно использовать свою печь на долгие годы.

В дополнение к профессиональному ежегодному обслуживанию, вы также захотите дополнить его некоторым обслуживанием отопления своими руками.

Выбор замены системы отопления — важное решение. Не воспринимай это всерьез. Поговорите со специалистами Service Champions для получения дополнительной информации о выборе правильной системы HVAC.

Если у вас есть какие-либо вопросы, не стесняйтесь спрашивать чемпиона:

  • Плезантон: (925) 308-5025
  • Роклин: (916) 231-9469
  • Сан-Хосе: (408) 572-8065
  • Конкорд: (925) 392-1212
7 Heating System Types

Может быть трудно отказаться от старой системы отопления и переключиться на новую, о которой вы вряд ли знаете.Однако, если у вас есть устаревший блок, который нуждается в замене, может быть интересно увидеть разнообразие технологий нагрева, доступных в качестве вариантов замены. Все эти системы бывают разных моделей и размеров, чтобы соответствовать вашему дому. Для получения дополнительной информации об установке или замене новой системы отопления проконсультируйтесь с профессиональной компанией по кондиционированию воздуха.

1. Печь (система принудительного распределения воздуха)

В печи (обычно работающей на газе) воздух пропускается через ряд каналов.Благодаря этому по всему дому распределяется нагретый кондиционированный воздух. Хотя печи могут нагревать воздух электричеством, пропаном или маслом, в большинстве домов в США используется природный газ.

Газовые печи являются наиболее популярным типом систем отопления, поскольку система принудительного распределения воздуха (воздуховоды) может использоваться вашим кондиционером в летние месяцы.

2. Котел (радиаторная распределительная система)

Котлы — еще одна распространенная система отопления. Они пропускают горячую воду или пар по трубам для обогрева.Хотя это позволяет вам практиковать зонированное отопление и охлаждение, они также значительно дороже в установке и стоят больше денег в эксплуатации.

Причина, по которой печи и котлы известны как системы центрального отопления, заключается в том, что тепло генерируется в центральной части дома, а затем распределяется по всему дому.

3. Тепловой насос

Тепловые насосы можно использовать как для обогрева, так и для охлаждения дома. Они используют хладагент и электричество для передачи тепла, а не производят его напрямую, как в газовой печи.В результате они часто намного эффективнее, чем другие типы систем отопления. К сожалению, они лучше всего работают в умеренном климате, где температура редко опускается ниже нуля.

4. Гибридное отопление

Гибридное отопление сочетает в себе энергоэффективность теплового насоса с мощностью газовой печи. Большую часть времени тепловой насос будет работать для обогрева и охлаждения вашего дома. Печь срабатывает только при экстремальных температурах.

А поскольку вы не полагаетесь только на одну систему, вы значительно снизите нагрузку на оба устройства, тем самым значительно снизив потребность в ремонте и замене.

5. Бесконтактные мини-разъемы

Избавившись от необходимости в большом количестве воздуховодов, мини-сплит-блоки позволяют создавать отдельные зоны HVAC, каждая с отдельным термостатом. Это очень полезно в больших домах и пристройках, в которых не установлены воздуховоды.

6. Лучистое отопление

Лучистое отопление передает горячую воду или электрическое тепло через специальные трубы, расположенные в полу (а иногда и в потолке или стенах). Тепло может вырабатываться нефтью, газом, пропаном или электричеством.

Хотя распределительная система лучистого отопления может прослужить долго, ремонт может стать очень дорогим, если возникнет проблема. Срок службы лучистого тепла зависит от его системы источника тепла.

Узнайте больше о различных типах систем отопления.

Помимо типа устанавливаемой системы отопления, узнайте, что еще должно повлиять на принятие решения.

7. Обогреватели плинтуса

Обычно зарезервированный как дополнительный обогреватель или как дополнительный обогреватель, обогрев плинтуса может быть эффективным и доступным выбором.У вас есть два варианта обогрева плинтуса: электрическое или водяное. Поговорите со своим подрядчиком по ОВК для получения дополнительной информации о обогревателях плинтуса.

Вот обзор различных типов систем отопления от Министерства энергетики США:

Как продлить срок службы системы HVAC

Что касается наших автомобилей, мы хотим, чтобы срок их службы был максимальным. При надлежащем уходе транспортные средства часто превышают ожидаемый пробег.То же верно и для вашей системы HVAC. Благодаря ежегодному техническому обслуживанию и внимательному отношению к любым предупреждающим знакам вы сможете максимально эффективно использовать свою печь на долгие годы.

В дополнение к профессиональному ежегодному обслуживанию, вы также захотите дополнить его некоторым обслуживанием отопления своими руками.

Выбор замены системы отопления — важное решение. Не воспринимай это всерьез. Поговорите со специалистами Service Champions для получения дополнительной информации о выборе правильной системы HVAC.

Если у вас есть какие-либо вопросы, не стесняйтесь спрашивать чемпиона:

  • Плезантон: (925) 308-5025
  • Роклин: (916) 231-9469
  • Сан-Хосе: (408) 572-8065
  • Конкорд: (925) 392-1212
.

Системы отопления | Дизайнеры домов

Integrity

В зависимости от вашего географического положения, отоплению вашего нового дома следует уделять особое внимание. Важно учитывать стоимость энергии, качество воздуха и безопасность. Поскольку это дорогостоящая установка в любом новом доме, имеет смысл с экономической точки зрения внимательно следить за энергоэффективностью. Одно только отопление может составлять более 40 процентов затрат на электроэнергию в вашем доме, а для больших домов и семей — до 65 процентов.

Установка энергоэффективной системы отопления, которая поможет сохранить комфорт в доме и сократить расходы на отопление на 40 процентов.

Первое, что вам нужно сделать, это выяснить, сколько тепла потребуется для адекватного и эффективного обогрева вашего нового дома. Требования к отоплению или «тепловая нагрузка» (как говорят профессионалы отрасли) дома зависят от климата, размера и стиля дома; уровни изоляции; Герметичность; количество полезной солнечной энергии через окна; количество тепла, выделяемого осветительными приборами и приборами; установка термостата; и другие эксплуатационные факторы.Вместе эти факторы определяют количество тепла, которое система отопления должна отдавать в ваш дом за годовой отопительный сезон.

Чтобы упростить задачу, это число (обычно измеряемое как БТЕ в год) должно определяться компетентным подрядчиком по отоплению, поскольку оно включает в себя измерение дома (включая окна), проверку уровней изоляции, возможно, даже выполнение испытания двери с вентилятором и выполнение расчетов, чтобы определить, сколько тепла потребуется в конкретном климате, в котором вы живете. Как только это будет определено, вам решать, какая система отопления будет предпочтительнее для вашего дома и на чем вы хотите, чтобы она работала.Нефть, газ, древесина и пропан — вот несколько вариантов.

Ниже приводится список доступных типов систем отопления, в том числе полезные советы об их текущих расходах и энергоэффективности, которые помогут избавиться от тепла при выборе правильной системы для вашего дома.

Типы тепла

В основном есть два способа обогрева вашего дома: лучистое или конвективное тепло. Лучистые обогреватели нагревают объект, а не окружающий его воздух, в то время как конвекционные обогреватели наполняют комнату теплым воздухом, передавая тепло от одного объекта к другому с помощью движущегося воздуха или воды.От дизайна интерьера вашего дома будет зависеть, какая форма отопления лучше всего подходит для вашего дома. Для домов с большими открытыми пространствами, открытыми лестничными клетками и высокими потолками лучше всего подходят лучистые обогреватели, поскольку они согревают вас и вашу семью, а не окружающее вас открытое пространство. Если в вашем доме много закрытых и хорошо изолированных комнат, чем конвективное тепло, это тепло для вас, потому что его очень легко контролировать, если вы правильно зонировали свой дом.

Выбор между центральным отоплением и обогревом помещений

Прежде чем вы решите, хотите ли вы центральное отопление или отопление помещений, вам необходимо выяснить, какие области вашего дома вы хотите отапливать, насколько велики комнаты и как долго вам нужно отапливать комнаты для.Создавая зоны в своем доме, вы даете себе возможность обогревать каждую зону индивидуально, что является ключом к энергоэффективности. Независимо от того, решите ли вы использовать обогреватели или зональную систему центрального отопления, обе системы предпочтительнее использования системы центрального отопления всего дома, потому что эта система будет обогревать каждую комнату в вашем доме, независимо от того, используете ли вы их или нет.

Типы обогревателей

Системы центрального отопления / принудительное воздушное отопление
Большинство систем центрального отопления, используемых сегодня, являются либо системами с принудительным подогревом воздуха, либо водяными (горячая вода).Это стандартная установка, состоящая из нагревательного блока, распределительной системы и элементов управления, таких как термостаты, которые регулируют систему.

Существует несколько типов систем центрального отопления на выбор:

Системы с принудительной подачей воздуха (конвекционные обогреватели) состоят из печи, которая нагревает воздух, вентилятора, который выдувает горячий воздух через распределительную систему каналов и регуляторов (термостаты) . Популярность этой системы делает тот факт, что она быстро обеспечивает тепло, а ее каналы также могут использоваться для фильтрации и увлажнения воздуха в вашем доме и обеспечения центрального кондиционирования воздуха.Обратной стороной этой системы является то, что вентиляторы и воздуховоды могут быть шумными и требуют обслуживания.

Если говорить о топливе для печи, вы можете использовать природный газ, электричество, жидкий пропан и масло. Газовая печь считается наиболее эффективной системой с принудительной подачей воздуха, особенно конденсационные газовые печи, которые выделяют скрытое тепло при конденсации водяного пара. Масляные печи несколько менее эффективны, потому что они производят вдвое меньше водяного пара и поэтому не подходят для процессов конденсации.Электрические печи эффективны на 100%, но очень дороги в эксплуатации и их трудно зонировать. Стоимость базовой системы с шестью розетками начинается от 2500 долларов.

Для максимальной эффективности вы должны убедиться, что система имеет высокий рейтинг звезд (4-5 звезд на этикетке с рейтингом энергопотребления), возможность зонирования, электронное зажигание, термостат с программируемым таймером, хорошо изолированные воздуховоды и регистры положительного закрытия .

Гидравлическое отопление работает, когда вода нагревается в бойлере (как правило, за счет масла или газа), а затем циркулирует по дому к панелям радиаторов (устанавливаемым под полом), конвекторам на плинтусах или конвекторам фанкойлов (обычно называемым плинтусами), которые обогреть помещение конвекцией и излучением.Каждая панель имеет собственный регулирующий клапан, поэтому вы можете контролировать температуру в каждой комнате. Большинство систем работают довольно тихо и не сушат воздух в доме. Стоимость большинства систем составляет около 5500 долларов.

Для максимальной эффективности выбранная вами система должна иметь бойлер с низким содержанием воды, панели быстрого реагирования, хорошо изолированные трубы и индивидуальные регуляторы / термостаты для каждой комнаты.

Электрический тепловой насос работает, перемещая имеющееся тепло из одной области в другую одним из трех способов — воздух-воздух, вода-воздух и земля-воздух.Воздух-воздух использует конденсатор, который поглощает тепло из наружного воздуха и передает его внутреннему теплообменнику, а затем циркулирует по всему дому. Насос типа вода-воздух поглощает тепло из грунтовых или поверхностных вод, например из близлежащего пруда. Один из лучших способов — это земля-воздух, также известная как геотермальная система. В этой системе используются подземные петли для поглощения тепла от земли. — Наиболее естественно возобновляемая форма энергии матери-природы — поэтому ее много, и для ее циркуляции требуется минимум электроэнергии.Преимущество теплового насоса заключается в том, что он объединяет возможности нагрева и охлаждения.

Электрический тонкопленочный обогреватель — это когда тонкие пленки устанавливаются на потолке, в стеновых панелях или под напольными покрытиями для получения лучистого тепла. Он работает на «пиковом» электричестве и управляется термостатом. Стоимость электрического тонкопленочного отопления начинается от 35 долларов США / м2.

Для максимальной эффективности убедитесь, что ваш дом имеет соответствующую изоляцию от нагревательной пленки, программируемые таймеры (чтобы сократить ваши счета за электроэнергию) и индивидуальные термостаты для каждой комнаты.

Обогреватели

Обогреватели предназначены для обогрева определенной зоны, а не всего вашего дома (в некоторых случаях дровяные обогреватели могут производить достаточно тепла для всего дома). Установив индивидуальные обогреватели в разных зонах вашего дома, вы позволите себе лучше контролировать температуру в доме.

Есть несколько типов обогревателей, которые вы можете выбрать для помещения:

Газовые обогреватели производят конвективное или лучистое тепло за счет использования природного газа. Эти блоки могут быть установлены как на внутренних (с вертикальным дымоходом), так и на внешних стенах.Доступны блоки от 30 до 120 м2 по цене от 600 долларов.

Для максимальной эффективности использования этой системы убедитесь, что выход тепла находится на уровне пола, он имеет электронный розжиг, дымоход и дистанционный термостат.

Кондиционеры с обратным циклом — это электрические конвекционные обогреватели, которые отбирают тепло из наружного воздуха и доставляют его в ваш дом с помощью компрессора и вентилятора. Большим преимуществом использования этой системы является то, что летом она доставляет прохладный воздух. Эта система очень гибкая и может быть установлена ​​в стене или окне, как сплит-система с компрессором снаружи и консольным блоком, установленным внутри, и как мульти-сплит-система, которая имеет более одного внутреннего блока, подключенного к внешнему блоку.Он бывает разных размеров и стоит от 500 долларов. Предупреждение — поскольку сама система находится на открытом воздухе, в областях, где температура опускается ниже 5 градусов, может уменьшаться количество тепла, выделяемого системой.

Для максимальной эффективности приобретите систему с регулируемыми жалюзи и программируемым таймером.

Электрические обогреватели / панельные конвекторы доступны в виде конвекционных или лучистых обогревателей, которые используют электричество «пикового расхода». Поскольку эти системы могут быть очень дорогими в эксплуатации, их следует использовать в помещениях, требующих лишь кратковременных выбросов тепла, таких как ванная или спальня.Поскольку их теплопроизводительность достигает всего 70 м2, они не могут в достаточной степени обогреть основные комнаты в вашем доме. Стоимость этих обогревателей начинается от 200 долларов.

Твердотопливные обогреватели доступны в виде конвекционных или лучистых обогревателей, которые сжигают дрова, брикеты, уголь и т. Д. Лучшие обогреватели этого класса — герметичные обогреватели «медленного горения», котлы и печи, для которых требуется дымоход. Насколько хорошо эти обогреватели работают, зависит от качества древесины и метода эксплуатации. Стоимость этих обогревателей начинается от 800 долларов.

Камины добавляют чудесный вид дому и очагу, но являются одним из самых неэффективных способов обогрева комнаты. С повышением температуры большая часть нагретого огнем воздуха выходит в дымоход, и вы все еще прижимаетесь к огню. Но не в этом смысл иметь один — так что, если ваш бюджет позволяет, балуйтесь камином или двумя. Стоимость установки камина зависит от размера и используемых материалов, но можно с уверенностью сказать, что около 5000 долларов.

Портативные альтернативы

Если вы ищете способ сократить расходы с определенными комнатами в вашем доме, такими как запасные спальни, дополнительные ванные комнаты, закрытые патио, вы можете подумать о приобретении портативных обогревателей, а не добавлять дополнительную зону в свой дом. Главная.Есть несколько обогревателей на выбор — электрические радиаторы, электрические тепловентиляторы, электрические обогреватели с естественной конвекцией, такие как маслонаполненные обогреватели, переносные газовые обогреватели и керосиновые обогреватели. Имейте в виду, что эти обогреватели — космические свиньи, и их нельзя заблокировать, поэтому вам нужно найти для них безопасный дом.

Размер / стоимость действительно имеет значение

После того, как вы определились с системой, которую хотите использовать, вам необходимо определить размер системы, необходимой для правильного и эффективного обогрева вашего дома.Выбор обогревателя подходящего размера имеет важное значение, если вы хотите, чтобы ваш дом был удобным и доступным. Когда дело доходит до обогрева, используйте голову.

Выбор слишком большого обогревателя не только будет стоить дороже, но и не будет работать эффективно и не придаст вашему дому ощущение «уюта». То же самое верно, если ваш обогреватель меньше размера. Вот почему так важно определить «тепловую нагрузку» вашего дома.

Хотя может показаться легким «срезать углы» и сказать несколько долларов о системе отопления, имейте в виду, что покупная цена не равна стоимости владения.Высокоэффективные системы будут иметь более высокую начальную цену из-за задействованных передовых технологий, но деньги, которые вы сэкономите на затратах на электроэнергию, могут компенсировать разницу за короткое время. Например, геотермальная система может стоить на 30-50 процентов дороже стандартной печи с принудительной подачей воздуха, но экономия энергии может окупить разницу в течение трех лет (в течение семи лет система будет оплачена), что неплохо для системы с ожидаемая продолжительность жизни три десятилетия.

Больше, чем просто обогреватель

Имейте в виду, что независимо от того, насколько хороша система отопления, которую вы покупаете для своего нового дома — все это не имеет значения, если ваш дом не спроектирован должным образом для сохранения тепла.Посмотрите на это как на разработку отопительного агрегата. Этот пакет должен включать в себя не только систему отопления, которая соответствует вашему дому и образу жизни, но и дом с хорошо изолированными потолками, стенами и полами, плотно закрытыми окнами и дверями и правильным зонированием жилых и спальных зон. Очень часто спальни не зонируются должным образом, и в итоге вы получаете «сауну», где вам приходится замораживать другие зоны, чтобы отвести тепло, или комнату «ледяной ящик», где вы вынуждены резко увеличивать нагрузку. нагрейте в другой зоне, чтобы избежать холода.Ошибки такого рода могут быть очень дорогостоящими и неудобными, поэтому подумайте о каждой комнате индивидуально и подумайте о том, как ее использовать в любое время дня.

.

Отопление

Системы отопления — мощность и конструкция котлов, трубопроводов, теплообменников, систем расширения и др.

Системы воздушного отопления

Использование воздуха для обогрева зданий — диаграмма повышения температуры

ASME — Международный код котлов и сосудов высокого давления

Международный кодекс по котлам и сосудам высокого давления устанавливает правила безопасности, регулирующие проектирование, изготовление и инспекцию котлов и сосудов высокого давления, а также компонентов атомных электростанций во время строительства

Элементы здания — тепловые потери и удельное тепловое сопротивление

Термическое сопротивление обычных строительных элементов — как стены, полы и крыши над и под землей

Размер дымохода и камина

Дымоходы и камины для каминов и печей, сжигающих дрова или уголь в качестве топлива

Классификация угля

Классификация угля по летучим веществам и кулинарной энергии r чистого материала

Классификация газойля

Классификация газойля на основе BS 2869 — Спецификация жидкого топлива для сельскохозяйственных, бытовых и промышленных двигателей и котлов

Классификация котлов

Классификация котлов в соответствии с ASME Boiler and Pressure Код сосуда

Классификация систем водяного отопления

Системы водяного отопления можно классифицировать по температуре и давлению

Сжигание древесины — теплотворная способность

Дрова и сжигание древесной теплотворной способности — для таких пород, как сосна, вяз, Хикори и др.

Конвективный поток воздуха от одного источника тепла

Рассчитайте вертикальный воздушный поток и скорость воздуха, создаваемую одним источником тепла

Конвективный поток воздуха от типичных источников тепла

Конвективный поток воздуха от обычных источников тепла — как люди , компьютеры, радиаторы и др.

90 004 Конвективная теплопередача — скорость воздуха и объем воздушного потока

Горячая или холодная вертикальная поверхность генерирует вертикальный воздушный поток — вычислитель скорости и объемного расхода воздуха

Медные трубы — теплопроводность

Теплопроводность горячей воды для медных труб типа L

Проектирование систем водяного отопления

Самотечных и принудительных систем отопления

Централизованное теплоснабжение — температура и теплоемкость

Температура воды и теплопроизводительность

Dowtherm A

Физические свойства Dowtherm A

Метод эквивалентной длины — Расчет второстепенного Падение давления в трубопроводных системах

Падение давления в трубопроводных системах при использовании метода эквивалентной длины трубы

Фитинги и незначительная потеря давления

Незначительная потеря давления для арматуры в трубопроводных системах отопления

Коэффициенты теплопередачи жидкости — теплообменник Surf Комбинации ace

Средние общие коэффициенты теплопередачи для некоторых распространенных жидкостей и комбинаций поверхностей, таких как вода в воздух, вода в воду, воздух в воздух, пар в воду и др.

Системы гравитационного нагрева

Разница в плотности горячей и холодной воды составляет циркуляционная сила в самоциркуляционных системах отопления

Тепличные трубы — Тепловыделение

Потери тепла в трубах пара и горячей воды — обычно используются в теплицах

Температуры в теплицах

Типичные температуры в теплицах

Теплицы — тепло, необходимое для поддержания температуры

Тепло, необходимое для поддержания температуры теплицы

Тепловыделение от труб, погруженных в масло или жир

Тепловыделение от труб водяного или пара, погруженных в масло или жир — принудительная и естественная циркуляция

Тепловыделение от труб, погруженных в воду

Hea Выбросы от паровых или водяных нагревательных труб, погруженных в воду с принудительной (принудительной) или естественной циркуляцией

Тепловыделение от радиаторов

Рассчитать тепловыделение от колонных и панельных радиаторов

Тепловыделение от радиаторов и нагревательных панелей

Тепловыделение от радиаторов и нагревательные панели зависят от разницы температур между радиатором и окружающим воздухом

Потери тепла от зданий

Общие потери тепла от зданий — передача, вентиляция и инфильтрация

Потери тепла от резервуаров, заполненных маслом

Потери тепла от изолированных и неизолированных, защищенных и открытые подогреваемые масляные резервуары

Тепловые потери из маслонаполненных резервуаров и трубопроводов

Тепловые потери из изолированных и неизолированных закрытых и открытых резервуаров и трубопроводов

Тепловые потери из резервуаров открытой воды

Из-за потерь тепла на испарение из открытой воды танк как как бассейны могут быть значительными

Тепловые насосы — рейтинги производительности и эффективности

Оценка производительности и эффективности тепловых насосов

Тепло, работа и энергия

Учебное пособие по теплу, работе и энергии — основы как удельная теплоемкость

Тепловая мощность — пар Радиаторы и конвекторы

Паровые радиаторы и паровые конвекторы — тепловая мощность и температурные коэффициенты

Расходы систем отопления

Расчет расхода систем отопления

Скорость циркуляции водогрейного котла

Мощность котла и расход воды — имперская система и система СИ

Система водяного отопления — процедура проектирования

Процедура проектирования системы водяного отопления — потери тепла, мощность котла, нагревательные агрегаты и др.

Система водяного отопления — Температура подачи vs.Наружная температура

Сезонное влияние на температуру подачи в системах водяного отопления

Системы водяного отопления — Стальные трубы Диаграмма потери давления

Стальные трубы в системах водяного отопления — Диаграмма потери давления

Схема HVAC — Онлайн-чертеж

Чертеж HVAC диаграммы — онлайн с помощью инструмента для рисования Google Drive

Условия проектирования в помещении для промышленных продуктов и производственных процессов

Рекомендуемые температура и влажность в помещении для некоторых распространенных промышленных продуктов и производственных процессов

Расчетные температуры в помещении

Рекомендуемые температуры в помещении летом и зимой

Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

Относительная влажность в помещении по сравнению с наружной температурой и относительной влажностью

Инфильтрация — потери тепла из зданий

Расчетные потери тепла инфильтрацией от b uildings

Установлено освещение и электропитание

Электроэнергия в обычных типах зданий и помещений

Онлайн-проектирование систем водяного отопления — британские единицы

Инструмент онлайн-проектирования для систем водяного отопления

Онлайн-проектирование систем водяного отопления — Метрические единицы

Инструмент онлайн-проектирования для систем водяного отопления

Температура наружного воздуха и температура нагрева горячей воды

Адаптация температуры нагрева горячей воды к температуре наружного воздуха позволяет регулирующим клапанам работать в расчетном диапазоне

Температура наружного воздуха и относительная влажность — Зима в США и летние условия

Расчетная летняя и зимняя расчетная температура и относительная влажность на открытом воздухе в штатах и ​​городах США

Сопротивление и эквивалентная длина фитингов в системах горячего водоснабжения

Эквивалентная длина фитингов, таких как изгибы, возвратные линии, тройники и клапаны в системах водяного отопления — эквивалентная длина в футах и ​​метрах

Пропускная способность предохранительного клапана

Максимальная пропускная способность предохранительного клапана свободного воздуха

Стандарты предохранительных клапанов

Обзор международных стандартов предохранительных клапанов.Наиболее часто используемые стандарты в Германии, Великобритании, США, Франции, Японии, Австралии и Европе

Предохранительные клапаны в системах отопления

Предохранительные клапаны с котлами 275 до 1500 кВт

Определение размеров расширительных баков для горячей воды

Расширение горячей воды объем в открытых, закрытых и мембранных баках

Размер закрытых расширительных баков

Размер низкотемпературных закрытых расширительных баков

Определение размеров мембранных расширительных баков

Размеры низкотемпературных расширительных баков — рассчитать объем бака и приемный объем

Размеры Плавание Нагреватели для бассейнов

Расчет обогревателей для открытых бассейнов

Системы снеготаяния

Расчет размеров систем снеготаяния — вода и антифриз

Удельная теплоемкость пищевых продуктов и пищевых продуктов

Удельная теплоемкость обычных пищевых продуктов, таких как яблоки, окунь, говядина, свинина и т. многие другие

Sta стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость органических веществ

Стандартная энтальпия образования, энергия Гиббса образования, энтропия и молярная теплоемкость сведены в таблицу для более чем ста органических веществ.

Статическое давление в системе HVAC

Статическое давление требуется в системе HVAC для поддержания воды на самых высоких уровнях системы

Потери тепла при передаче через элементы здания

Потери тепла через общие элементы здания из-за передачи, Значения R и U — британские единицы и единицы СИ

Единицы тепла — БТЕ, калории и джоуль

Наиболее распространенными единицами тепла являются БТЕ — британские тепловые единицы, калории и джоуль

Объемные — или Cubic Thermal Expansion

Объемное расширение температуры с онлайн-калькулятором

Окна — Конденсация внутри

Наружная температура, влажность внутри и конденсация воды на внутренней стороне стеклянных поверхностей окон

.

Системы распределения тепла | Министерство энергетики

Вы здесь

Радиаторы используются в паровом и водяном отоплении.| Фото любезно предоставлено © iStockphoto / Jot

Тепло распространяется по вашему дому различными способами. В системах с принудительной подачей воздуха используются воздуховоды, которые также можно использовать для систем центрального кондиционирования и тепловых насосов. Системы лучистого отопления также имеют уникальные системы распределения тепла. Остается две системы распределения тепла — паровые радиаторы и радиаторы горячей воды.

Паровое отопление — одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей природе менее эффективен, чем в более современных системах, к тому же он обычно страдает значительной задержкой между включением котла и теплом, поступающим в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов. Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат).В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия. Засоренное вентиляционное отверстие будет препятствовать нагреву парового радиатора. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое пространство, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, закипев их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи.Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает. Это вызовет стуки при нагревании радиатора. Прокладки следует вставлять под радиаторы так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают либо в открытом, либо в закрытом положении, нарушая баланс системы. Если вам кажется, что одни радиаторы вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной.Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на внешних стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такие потери тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше радиатора.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

Водяные радиаторы — одна из самых распространенных систем распределения тепла в новых домах, уступая только системам с принудительной подачей воздуха. Обычно они представляют собой радиатор типа плинтуса или вертикальную конструкцию, напоминающую паровые радиаторы. Самая распространенная проблема в системах горячего водоснабжения — нежелательный воздух в системе.В начале каждого отопительного сезона, когда система работает, переходите от радиатора к радиатору и слегка приоткрывайте каждый спускной клапан, затем закрывайте его, когда вода начинает выходить через клапан. Для многоуровневых домов начните с верхнего этажа и постепенно спускайтесь вниз.

Одним из способов экономии энергии в системах горячего водоснабжения является их переоборудование для обеспечения отдельного зонального контроля для разных частей больших домов. Зональный контроль наиболее эффективен, когда большие участки дома не используются часто или используются по графику, отличному от графика других частей дома.Специалист в области отопления может установить автоматические клапаны на водяные радиаторы, контролируемые термостатами в каждой зоне дома. Использование программируемых термостатов позволит вам автоматически нагревать и охлаждать части вашего дома в соответствии с вашими привычками использования.

Зональный контроль лучше всего работает в домах, спроектированных для работы в разных отопительных зонах, где каждая зона изолирована от других. В домах, не предназначенных для зонального контроля, оставление одной секции с более низкой температурой может вызвать проблемы с комфортом в соседних комнатах, поскольку они будут терять тепло в более прохладные части дома.Зональный контроль также будет работать лучше всего, когда более прохладные части дома можно изолировать от других, закрыв двери. В некоторых случаях могут потребоваться новые двери, чтобы изолировать одну зону от другой. В более прохладных частях дома следует поддерживать температуру около 50 ° F, чтобы предотвратить замерзание водопроводных труб. Никогда не отключайте отопление полностью в неиспользуемой части дома.

Системы распределения тепла

.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
