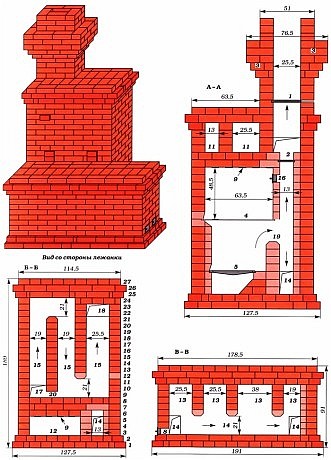

Порядовка и чертежи банной печи Кузнецова

Печи Кузнецова пользуются большой популярностью как в России, так и в мире. Кузнецов ещё с 60-х годов работал над созданием совершенной печки, за долгие годы работы у него появилось много единомышленников. Команда мастеров сделала много разработок и наполнила рынок печей своей продукцией.

Много лет различные изобретатели стараются сделать печи с максимальным КПД, так как их главная задача — это эффективная работа с минимальными затратами. Наверняка есть много людей, которые хотят сделать печь для бани самостоятельно, и это возможно. На сегодняшний день тема актуальна как никогда, поскольку цены на отопление стали очень высокими. Колпаковые печи хорошо и быстро могут обогреть дом, а также у них интересный внешний вид.

Конек Кузнецова представляет собой конструкцию передвижения газов. Она создана, чтобы тепло могло подольше находиться в середине колпака, и чтобы холодные потоки воздуха улетучивались через специальное углубление.

Благодаря потокам горячего воздуха надолго сохраняется тепло в помещении, а холодный воздух не охлаждает кирпич, выходя через трубу. Температура при горении очень высокая, и КПД печи Кузнецова будет составлять 95%, среди кирпичных печей это очень хороший показатель, так как всем известная русская печь для бани имеет коэффициент полезного действия всего в 40%.

Достоинства

Колпаковая печь имеет простое устройство и состоит из нижнего уровня и топливника, которые объединены между собой в колпак, главная составляющая такой печи для бани – это порядовка:

• она равномерно прогревается и также отдает тепло;
• чистить её нужно очень редко, поскольку сажи и дыма нет;
• тепло практически не улетучивается, так как у печи большой КПД;
• дизайн современный и оригинальный.

Чтобы самостоятельно сделать печь для бани, стоит точно придерживаться технологии изготовления, делать всё чётко по чертежу, а также использовать качественный материал.

Виды

Мастер придумал большое разнообразие печей, которые отличаются не только внешним видом, но и предназначением:

• отопительные;
• для приготовления еды;
• для бани;
• уличные, типа барбекю;
• печи с лежаком.

Когда вы определитесь с вариантом печи для бани, которую хотите сделать у себя дома, то, в первую очередь, нужно будет сделать чертежи для порядовки. Порядовка – это способ кладки кирпича, причём каждый ряд ложится по-разному. Сбор порядовки напоминает конструктор, если приложить усилия и потратить немного времени, то с этим справится каждый.

Банная печь

Банная печь может отапливать одновременно три помещения. Это парилка, мойка и комната отдыха. Также печь для бани выполняет функцию вентилирования, нагревает воду и может создать пар разный параметров. Она может регулировать влажность и температуру, с её использованием пространство быстро нагревается и автономно поддерживает необходимую температуру. Правильно сделанная порядовка обеспечит безупречный результат.

Кроме того, она может генерировать электричество. А если сделать печь с камином, то можно будет и еду готовить на углях. Люди, которые используют банную печь, подтвердили, что она может сделать как влажный, так и паровой режим в сауне. Сделать такую печь Кузнецова можно без затруднений, следуя чертежу.

Материалы, которые понадобятся

Поскольку печь Кузнецова имеет намного меньшие размеры чем стандартные отопительные агрегаты, то материала на её конструкцию потребуется гораздо меньше:

Чтобы очистить песок, его необходимо просеять мелким ситом. Рекомендуется использовать горный песок, так как в его составе мусора практически нет. Чтобы не перетруждаться и сэкономить время, можно воспользоваться готовой смесью глины и песка, которую легко найти в строительных магазинах.

Огнеупорный кирпич должен быть марки ШБ-8 или ШБ-5, а облицовочный для кладки – не ниже марки М150. Чтобы узнать, сколько кирпича понадобится, нужно воспользоваться чертежами.

Делаем фундамент

Хорошо, когда печка делается во время строительства дома, тогда фундамент для неё можно сделать сразу. Стоит учитывать, что фундамент должен быть на 10 сантиметров больше чем печь по всему периметру. Фундамент нужно делать крепким, так как конструкция имеет большой вес.

На что обратить внимание:

• Фундамент дома не должен быть единым с печным фундаментом.
• Если печка должна стоять около стены, то у фундамента должно быть расстояние минимум 5 см. от основного, при этом расстояние стоит заполнить песком.
• Качественная гидроизоляция фундаменту не помешает. Чтобы её сделать, нижний слой в котловане засыпают песком, а высохший фундамент застилают рубероидом.
• При возможности необходимо сделать армирование, для этого используют металлический каркас.

Фундамент делается на одном уровне с основным, при необходимости можно доложить кирпич.

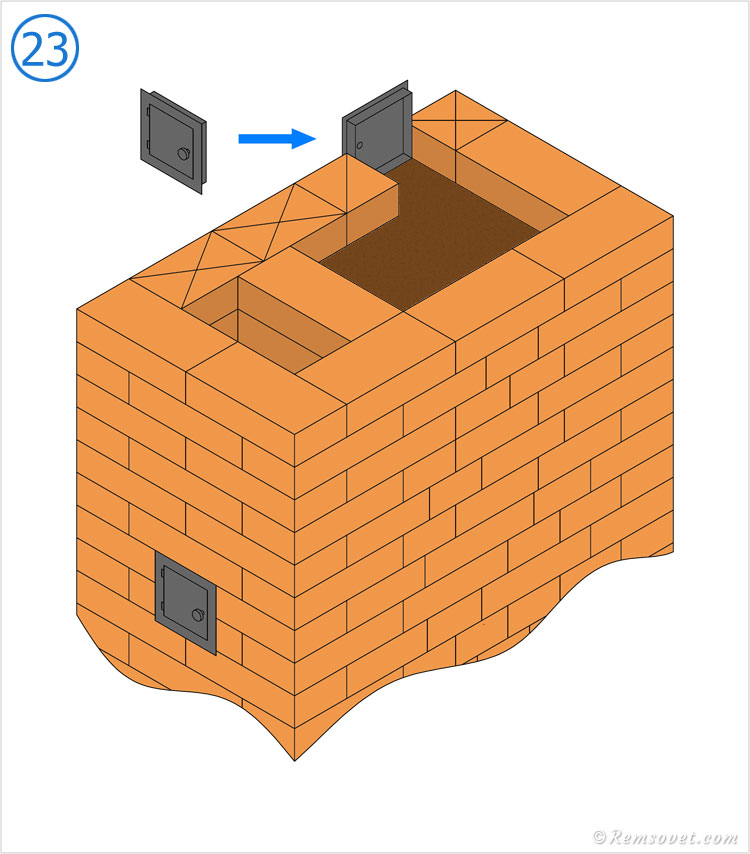

Как сделать кладку кирпича и топку

Топку необходимо делать из огнеупорного кирпича, а внешние стенки печи – из облицовочного. Тогда во время нагрева и охлаждения они будут вести себя по-разному. Топка должна быть плавающей, для этого вокруг неё стоит сделать сухой шов. Если этого не сделать, кирпичи во время эксплуатации могут разломаться. При работе стоит обращать внимание на порядовку, ведь, если неправильно связать кирпичи, необходимого результата не получится.

Чтобы сделать сухой шов, между внутренним и внешним кирпичами удаляют кладочный раствор, а образовавшуюся полость заполняют минеральным картоном. Обязательно следите, чтобы выступы огнеупорного кирпича не попадали в углубления керамического, это сделает топку полностью независимой конструкцией. Шамотный кирпич кладут на ребро, а керамический – как нравится.

Усиливаем конструкцию проволокой

Каждый третий ряд стоит укладывать с металлической проволокой, это маленькая, но необходимая деталь, которая сделает конструкцию надёжной. Железные составляющие необходимо вставлять в кладку с зазором в 0,5 см, а образовавшуюся пустоту заполнять огнеупорной ватой.

Для изготовления банной печи Кузнецова своими руками не обязательно иметь навыки кладки. При наличии схемы и чертежей, если работать внимательно, все обязательно получится. Чтобы найти схему, достаточно зайти на сайт Кузнецова, там находится доступная всем информация, использовать которую может каждый желающий.

Если же у вас есть опыт кладки, то проблем не возникнет, главное придерживаться инструкции.

Порядовка печи Кузнецова — Разновидности печей Кузнецова

Прототипом создания печи Кузнецова послужила обыкновенная русская печь. Однако в отличие от своего прообраза принцип ее работы основан, прежде всего, на свободном движении газов внутри конструкции, что обеспечивает более качественный прогрев помещения. Также нужно отметить, что движение газов в такой печи происходит за счет силы тяжести, а не силы тяги, создаваемой дымоходом.

Разновидности печей

И, несмотря на то, что принцип действия всех печей Кузнецова одинаков их разновидностей существует множество, каждая из которых служит тем или иным целям. Так по своей функциональности их можно классифицировать следующим образом:

• Отопительные;
• Варочно-отопительные;
• Русские теплушки;
• Банная печь с регулировкой влажности и температуры в парной;
• С регулировкой нагрева воды для помывки;
• С встроенным камином.

Преимущества

Помимо различного функционала этих конструкций нельзя не сказать о том, что коэффициент их полезного действия по сравнению с простыми печами, КПД которых 70-80%, может доходить до 90-93%, тогда как у прародителя – русской печки он всего лишь 30 процентов. Однако хорошая теплоотдача этой конструкции является далеко не единственным ее достоинством и этот список можно смело дополнить такими характеристиками как:

• Простота в эксплуатации;
• Большой срок службы;
• Эстетическая привлекательность.
• Экономный расход топлива.

Перед тем как начать работу по строительству такой печки важно определиться с тем, для каких целей она будет служить. Если ее предназначение будет состоять в том чтобы просто обогревать помещение, то для этой цели вполне подойдет колпаковая печь без дополнительных функций. Но если кроме отопления ее специализация должна распространяться еще и на приготовления пищи тогда будет лучше соорудить варочно-отопительную печку, которая не только обогреет, но еще и накормит. Суть ее конструкции заключается в том, что помимо топки она также имеет встроенную плиту, а иногда и духовой шкаф.

В том случае, когда имеется необходимость в быстром нагреве помещения, конструкция печки с камином подойдет как нельзя лучше. Во-первых, такое решение позволяет воспользоваться в качестве отопления простой топкой, позволяющее долго держать тепло, а во-вторых, при необходимости можно также воспользоваться камином, как открытым источником огня, который за считанные минуты прогреет окружающее пространство. Ну и, конечно же, эстетическое наслаждение такого источника тепла принесет свои дополнительные маленькие радости.

Еще одной модификацией печного отопления с помощью конструкции Кузнецова может, безусловно, послужить печка для бани. В качестве такого использования она будет не только эффективна в плане наполнения жаром парной, но и послужит дополнительным нагревательным элементом для воды с контролем температурного режима и влажности бани. Ее высокий показатель полезного действия позволяет прогреть не только помещение парного отделения, но и все смежные помещения без дополнительных топливных затрат. Также отопление таким способом, как показывает практика, вполне хорошо зарекомендовало себя в саунах, без какого-либо нарушения характерной для такого вида процедур атмосферы.

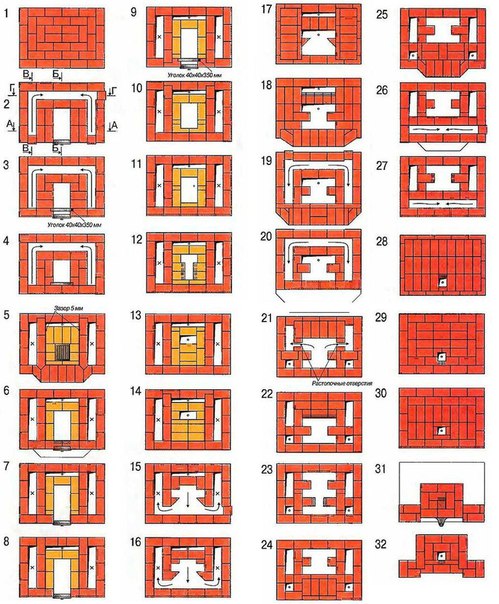

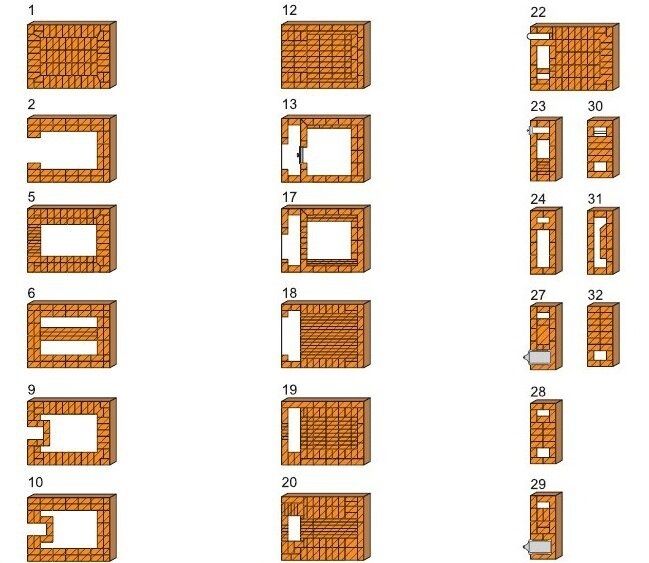

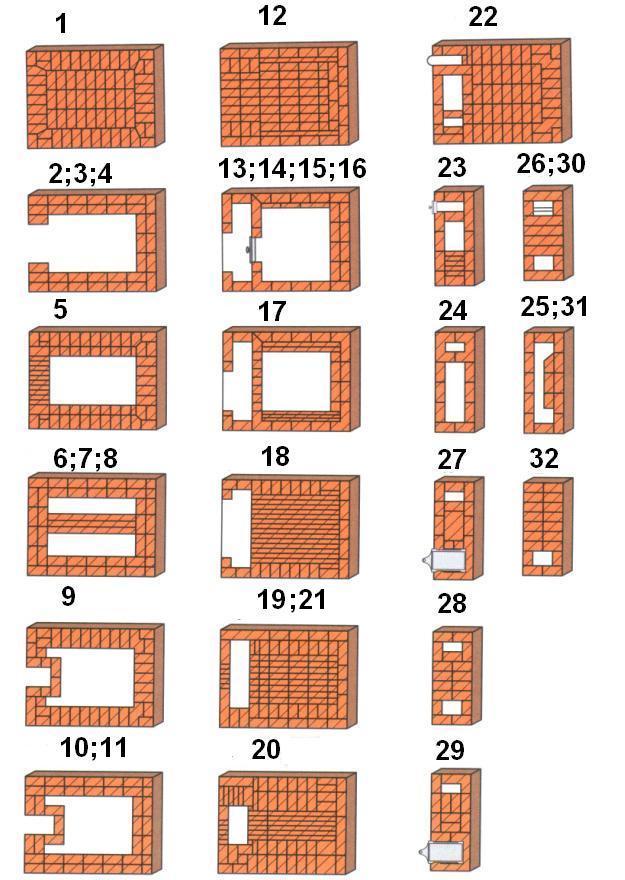

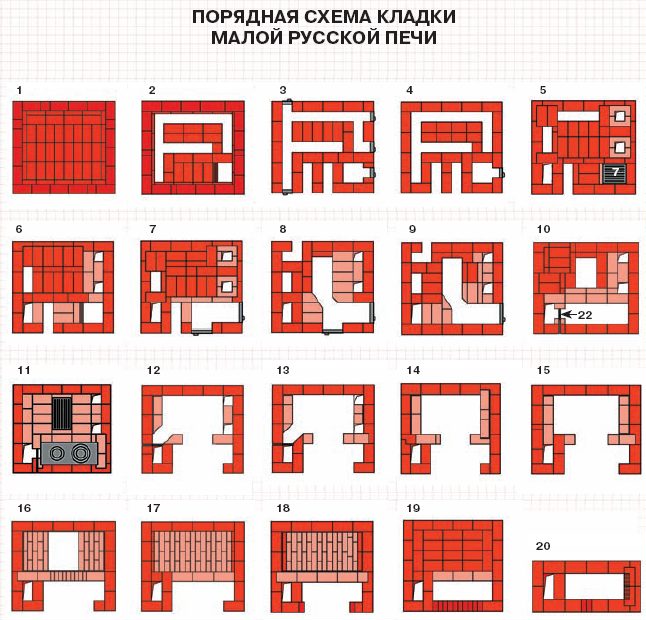

Порядовка печи Кузнецова

Перед тем как перейти к построению печки с конкретной порядовкой, важно заострить свое внимание на таком аспекте как фундамент. Этот момент важен, прежде всего, тем, что после окончания работ вся печная конструкция будет иметь весьма внушительный вес, и если возведение печи было произведено своими руками, то, не учтя всех тонкостей этого вопроса, станет вдвойне обидно, когда по истечению некоторого времени все сделанные труды окажутся напрасными.

Итак, для того чтобы в будущем печное сооружение не треснуло, при возведении фундамента нужно соблюдать определенные правила:

• Печной фундамент не должен быть привязан к основному, так как это может вызвать деформацию печной конструкции, что как следствие приведет к появлению на ней трещин или ее полный разрыв.
• Если строительство печного сооружения предполагается около стены, то возводимый печной фундамент не должен входить в контакт с основным и находиться на расстоянии не ближе чем на 5 см. А после застывания бетона образовавшийся зазор можно заполнить песком.
• Соблюдение климатической зоны промерзания почвы и соответственной глубины выкапываемого под фундамент котлована.
• Гидроизоляция фундамента от воздействия на него влаги путем создания на дне котлована песчаной подушки и обертывания его после застывания рубероидом или иным гидроизоляционным материалом.
• Армирование бетонного блока фундамента посредством металлического каркаса из арматурной проволоки.

Для наружной кладки печной конструкции, как правило, применяют глиняные кирпичи марки М150 с размерами 250×120×65 мм. Высота кладки из такого кирпича с учетом шва толщиной в 5 мм составит 70 мм и для того чтобы подсчитать необходимое их количество хотя бы примерно, можно сделать определенные расчеты. Для этого количество кирпичей положенных в первом нижнем ряду надо умножить на число рядов печки с коэффициентом заполнения “К” равным 0.8. Этого количества хватит на всю печку с учетом выбраковки и боя. Для трубы количество считается с учетом ее высоты и со штучным расчетом ряду – 4/5/6. Число огнеупорного кирпича высчитывается согласно чертежу.

Кладку топки выполняют из огнеупорного – шамотного кирпича, который нельзя смешивать с остальной кладкой. При выкладке топки необходимо обязательно оставлять горизонтальные зазоры между основной кладкой и шамотной, а заполнить их можно базальтовым картоном. Также, нужно проложить и вертикальные зазоры. Если не устроить зазоров, то произойдет разрыв внешней кладки за счет разницы потенциалов используемого материала. Это же правило относится и к устраиваемым в печном теле приборам – расширительным бакам и присоединенным к ним трубам, зазор между ними и кладкой должен быть 5 мм и также проложен базальтовым материалом.

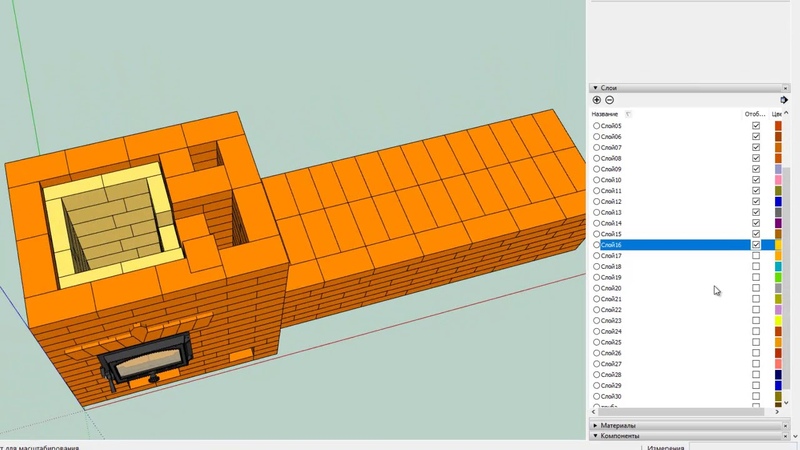

И напоследок небольшое видео, показывающее работу мастера по кладке печи Кузнецова:

Таким образом, даже в теории такое строительство согласно проектам, разработанным И. Кузнецовым дело, требующее основательного изучения материала не говоря уже о практике.

Читайте также: Печь голландка своими руками, Печь для бани из кирпича, Банная печь своими руками

особенности конструкции, преимущества и недостатки, чертежи, схема и порядовка

Разработками печей И. В. Кузнецов начал заниматься с 1962 года. Уже тогда его модели пользовались спросом на российском рынке. Ему не пришлось раскручивать свои изобретения – вместо него это сделали довольные их качеством потребители. На сегодняшний день за плечами у Кузнецова – многочисленные разработки печей. Для всех моделей характерна уникальность технологии. Она оптимально подходит для возведения отопительных конструкций в современных строениях. Модели Кузнецова совмещают высокое качество обогрева и внешнюю эстетичность.

Главное достоинство конструкций – это высокая эффективность. И мастер с каждым годом все больше совершенствовал свои модели. Обеспечивалось это повышением теплосбережения в них, изменением топки и укомплектования дополнительным оборудованием. Сегодня конструкции Кузнецова – это продукция с гарантией на долгие годы. В целях экономии бюджета некоторые люди стараются соорудить такие печи своими руками. Это решаемая задача, но только в том случае, если выполнять все действия правильно.

Особенности конструкции

Печи Кузнецова – это колпаковые конструкции. От традиционных русских печных моделей они отличаются тем, что внутри них бывают установлены колпаки. Их может быть несколько, и они могут располагаться в различном порядке. Но в любом случае между ними бывает пространство, по которому газы могут свободно перемещаться.

Как это работает

Разработанный Кузнецовым метод возведения печей стал инновацией в строительной сфере. Дело в том, что в традиционных печных конструкциях обогрев происходил посредством тяги в каналах. Это приводило к неравномерному распределению тепла в печи и возникновению трещин в ее стенках.

В кузнецовских моделях газы движутся свободно. Поскольку конструкции состоят из колпаков, располагающихся друг от друга на расстоянии 2–3 см, то гарантировано равномерное распределение тепла.

Затем процесс повторяется. Так происходит непрерывное и интенсивное обогревание конструкции, а, соответственно, и помещения. Но поскольку одного колпака для оптимального обогрева бывает недостаточно, большинство кузнецовских моделей оснащены двумя или тремя сводами. Принцип работы в них аналогичен одноколпаковому варианту.

Достоинства и недостатки

Равномерное распределение тепла следует относить к основному преимуществу данных конструкций. Однако плюсы применения кузнецовских моделей на этом не заканчиваются. К несомненным достоинствам колпаковых печей следует отнести следующие факторы.

1. Коэффициент полезного действия – 95 % (для сравнения: в традиционных русских печах он составляет 25 %).
2. Больше места для установки стального нагревательного элемента.
3. В процессе обогрева не выделяются сажа и дым.
4. Чистить кузнецовские печи следует во много крат реже, нежели традиционные конструкции.
5. Возведение данных моделей в финансовом отношении обойдется намного дешевле, нежели построение русской печи.
6. Конструкции Кузнецова прочны и устойчивы к образованию трещин.
7. Такие печи можно строить по индивидуальным размерам и формам.
8. Модели Кузнецова отличает эстетичный внешний вид, который к тому же можно видоизменять, применяя фантазию и различные дизайнерские решения.

Видимо, в силу всех вышеперечисленных качеств данные конструкции приобрели популярность еще в 60-х годах. А потом они только совершенствовались и на сегодня практически лишены недостатков. Тем более что позже Кузнецов трудился над разработками не один, а с группой единомышленников.

Виды печей Кузнецова

То разнообразие колпаковых печей, которое существует на сегодняшний день, можно классифицировать по различным факторам. Так, в зависимости от количества колпаков разработанные Кузнецовым модели делят на одноколпаковые, двухколпаковые и многоколпаковые.

По назначению данные модели делятся так

Помимо этого, есть еще печи специального назначения, также разработанные Кузнецовым.

Универсальность конструкций в том, что их можно совмещать. Так можно получить модель, отличающуюся многофункциональностью.

Что необходимо для возведения печей Кузнецова

Для ее кладки по всем правилам важно точное следование схеме. Специалисты советуют для начала сделать «репетицию» данного процесса, выложив конструкцию «насухо», без применения цементного раствора. При расчете основных параметров следует учитывать, что бетонное основание должно быть больше габаритов печи на 10 сантиметров со всех сторон. Котлован роется на глубину примерно от 40 до 60 сантиметров.

Сегодня ко всеобщему просмотру в интернете доступны более 150 схем – чертежей с проектами печей Кузнецова. Для сооружения любой из этих моделей нужно запастись необходимыми материалами и инструментами. К примеру, для возведения печи ОВИК–9, имеющей варочную камеру с 2-конфорочной плитой и стальными дверцами, а также оборудованной отдельным вытяжным каналом, нужны следующие материалы в определенном количестве.

1. Красный кирпич – примерно 450 штук.
2. Огнеупорный кирпич марки ША-8 для устройства топки – 22 штуки.
3. Дверцы: для топки марки ДТ–3 размером 210*250мм и для поддувала (ДПК) размером 140*250мм.
4. Решетка колосниковая, размер 250*252 мм.
5. Варочная панель (плита) с 2 конфорками размером 586*336 мм.
6. Дверцы для варочной топки размер 510*340 мм – 2 штуки.
7. Задвижки: для топки – 130*130 мм, для трубы дымохода – 130*250 мм, «летняя» задвижка – размер 130*130 мм.
8. Уголок металлический 36*36*4*600 мм и полоса металлическая 40*4*600 мм.
9. Лист металлический 600*550*3 мм.
10. Предпотолочный металлический лист 500*700*3 мм. Также вместо него можно использовать керамическую плитку либо другой материал с огнеупорными свойствами.

Следует также учитывать расход материала на устройство фундамента и возведения дымохода.

Что касается инструментов, то для рабочего процесса понадобятся кельма, отвес, строительный уровень, емкость для раствора, шпатели, уголок строительный, перфоратор, болгарка и насадка миксер.

Возведение печи своими руками: от подготовки до проверки

Перед началом строительства конструкции следует тщательно изучить план того помещения, в котором она будет располагаться. Поскольку это тяжеловесный атрибут, то здесь требуется прочный фундамент. Если печь будет возводиться в деревянном строении, то необходимо на стыках печной конструкции и стенах установить прокладки из огнеустойчивого материала.

Фундамент печки

Для его возведения следует выкопать яму прямоугольной формы. Ее размеры: длина 1,5 метра, ширина 1 метр, глубина 1 метр. На 15 см дно засыпают слоем песка. Так нужно оставить на несколько дней для усадки. Потом ставится опалубка из досок либо других деревянных элементов.

Следующий этап: выкладывание тонкого металлического прута в целях армирования бетона. Затем делается заливка бетона. В процессе нужно периодически удалять из него образовывающиеся пузырьки воздуха. В этом поможет обычная лопата или же бетонный вибратор. По уровню расположения бетон на 2 кирпича не должен доходить до поверхности пола.

После того как поверхность плиты будет идеально разровнена, бетон нужно оставить на несколько недель для застывания. Чем дольше будет этот период – тем прочнее будет фундамент печи.

Кладка печи

Укладку кирпича в моделях Кузнецова можно делать самостоятельно даже новичкам. Главное – внимательность. Нужно строго следовать схеме – порядовке.

Поскольку кирпич имеет свойство расширяться при нагреве, то внутренняя огнеустойчивая оболочка должна иметь со всех сторон свободное пространство. С этой целью каждый третий ряд кирпича прокладывают металлической проволокой для усиления связки. Что касается дверец печи и других ее металлических составляющих, при установке учитывается степень их расширения во время нагрева.

На 17–18 рядах следует верхнее перекрытие колпаков. На 21 ярусе следует оставить два прохода вдоль боковых внутренних стенок. В инструкциях бывает подробно расписана порядовка, и обычно затруднений с кладкой не возникает. После завершения кладки желательно нанести на стены огнеупорный состав.

Проверка работоспособности

Для тестирования печи во время первой растопки необходимо использовать минимальное количество топлива. Делается это для того, чтобы прогревание происходило постепенно. В момент первой топки проверяется работоспособность конструкции, обжиг печи, герметичность швов в местах установки дверей и задвижек. При выявлении неполадок нужно устранить их.

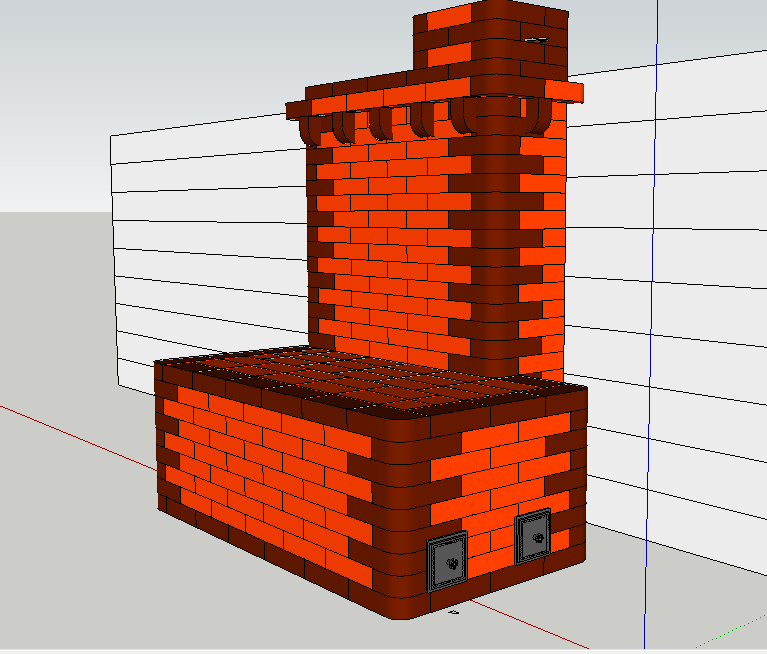

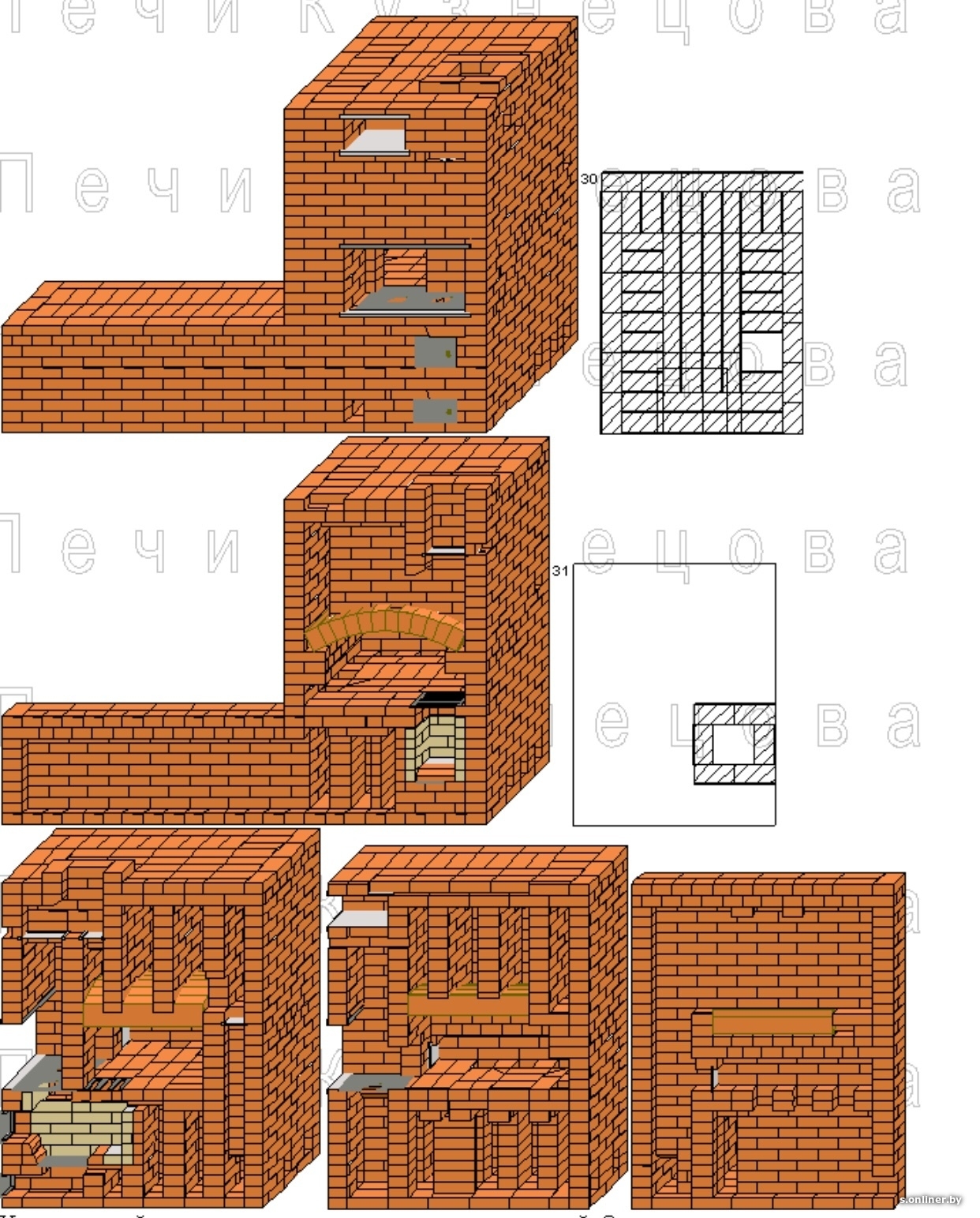

Печь с лежанкой

Особой популярностью у нашего народа пользуется печь с лежанкой. Такая конструкция возможна и у колпаковых печей. Топятся они дровами. Такими моделями пользуются в основном на дачах либо в загородных домах. Все печи с лежанками состоят из следующих элементов:

• печь для прогрева;
• лежанка;
• варочная поверхность;
• духовка;
• зольник;
• дровник;
• место для кухонной утвари.

Как для любой печной конструкции, для таких моделей необходим отдельный фундамент. Сначала строится основа печи. Ее составляют несколько кирпичных рядов, выровненных по горизонтали. Они должны иметь прямые углы. Также следует придерживаться расстояния от рядов основы до стены помещения примерно в 15 см (можно и больше). Затем закладывается поддувало и воздухоотводы, благодаря которым прогретый в топке воздух поднимается вверх, равномерно распределяется по всей конструкции печи и оптимально нагревает лежанку.

На уровне 8–9 рядов следует проложить перекрытия на лежанке и топке. После этого нужно продолжать согласно порядовке кладку кирпичных рядов для духового шкафа и варочной поверхности. В обязательном порядке прокладывается ряд, отделяющий последнюю от стены помещения.

Следующий этап: выкладывание перемычек. В области духового шкафа нужно использовать для этой цели обычную или фигурную кладку в форме арки либо клина, а над кожухом плиты желательно установить металлические уголки и декоративную полочку. Последующие кирпичные ряды соединяют воедино все дымоотводы. На стенках делаются окошки, вблизи духовки – летник (его можно применять в летний сезон). Те же, которые находятся повыше, будут греть помещение зимой.

Трубы монтируется повыше и имеет квадратное сечение. Рекомендуется делать кладку в 2,5 кирпича. Те перекрытия, которые проложены в области местоположения дымовой трубы, следует в несколько слоев изолировать базальтовыми плитами.

Наружную поверхность дымохода желательно обложить силикатным кирпичом, поскольку ему свойственна устойчивость к температурным колебаниям и климатическим осадкам. После его возведения на печь монтируется вся имеющаяся фурнитура.

Модель печи Кузнецова с лежанкой сможет стать настоящим украшением дома, если подойти к ее внешнему оформлению по-дизайнерски.

К примеру, можно не ограничиваться простой кирпичной кладкой (хотя и она смотрится вполне солидно), а покрасить конструкцию термостойкой краской и украсить орнаментами и рисунками. Такая модель будет красиво смотреться в любом интерьере. В финансовом отношении отделка будет тем дороже, чем выше будет качество плитки, применяемой для нее. А изразцы носят не только эстетическую функцию – в них отлично держится тепло. Да и в уходе эти элементы неприхотливы. Если не получается сделать отделку своими руками – на помощь могут прийти профессиональные мастера.

Как пользоваться печами Кузнецова

Одним из преимуществ конструкций знаменитого изобретателя является то, что за ними нужен минимальный уход. Они просты в применении. Единственное, что нужно делать потребителям этих печей – это заготавливать дрова в необходимом количестве. А их расход будет гораздо меньше, чем для топки традиционных печей. Причина такой экономичности – в высоких показателях коэффициента полезного действия в конструкциях Кузнецова. Колпаковые печи не выделяют сажу, поскольку она тут же после образования участвует в процессе повторного сгорания и прироста тепловой энергии.

Перед началом эксплуатации печь Кузнецова нуждается в тщательной просушке. С этой целью конструкцию следует топить 2 раза в течение суток. Длительность каждой топки – час-полтора. Дров использовать по минимуму. В процессе топки дверцы поддувальной и топочной следует оставлять открытыми.

Крайне нежелательно применять в качестве топлива щепки и картон в большом количестве. Это приведет к образованию трещин в кирпичной конструкции. Рекомендуется для растопки применять бумагу, бересту или лучины. Это устранит холодный воздух из дымоотводной трубы, создаст оптимальную тягу и нагреет конструкцию до 350 градусов. Если растопка проводится зимой после длительного «отдыха», то нужно открыть задвижку на летнике. После начала процесса горения в топочную камеру кладутся поленья с целью повысить рабочую температуру печи до 800-900 градусов тепла.

Печи Кузнецова практически не нуждаются в чистке (разве что очень редко). Это еще один немаловажный плюс в применении данных конструкций. На сегодняшний день эти модели являются одним из самых неприхотливых видов печей.

Печи Кузнецова при всей своей многофункциональности вполне просты в сооружении. Их легко можно возвести своими руками, следуя схемам. Красивые и удобные в применении, они также экономят расход топлива и отвечают ряду потребностей своих хозяев в повседневной жизни.

Двухколпаковая отопительно-варочная печь и согреет, и накормит

Принцип действия печей с двумя колпаками

Секрет эффективности работы данной печи кроется в ее оригинальной конструкции, позволяющей накапливать и сберегать тепло в течение длительного времени. Чтобы понять принцип работы двухколпаковой печи, рассмотрим её конструктивную схему.

После растопки в зимнее время раскаленные дымовые газы поднимаются под свод нижнего колпака, передавая тепло окружающим стенкам и варочной панели. Но в камеру сгорания поступает новый воздух, процесс горения продолжается и выделение горячих продуктов сжигания продолжается, вытесняя под верхом колпака остывшие газы. Те, в свою очередь, опускаются и попадают в вертикальный канал, ведущий в верхний колпак, где двухколпаковая конструкция печи предусматривает повторение предыдущего процесса с выбросом газов наружу через дымоход.

Температура выходящих дымовых газов ниже любой другой печи с плитой, так как они интенсивно отдают свое тепло стенкам печки. По этой причине дымоходы источников тепла данной конструкции требуется защищать от разрушительного воздействия конденсата. После того как протапливание закончено, тепло еще долгое время сохраняется вверху обоих колпаков даже в том случае, если главная задвижка остается открытой. Холодный воздух, поступающий через поддувало, не может подняться под свод колпака и проходит в дымоход по пути, указанному на схеме синими стрелками.

Двухколпаковая варочная печь с плитой позволяет готовить пищу в летнее время благодаря дополнительной задвижке, открывание которой пропускает газы напрямую в дымоходную трубу. Если же задвижку открывать не полностью, то поток продуктов сжигания разделится на два, идущих по разным путям. Таким способом в осенне-весенний период можно регулировать интенсивность прогрева колпаков, то есть, тепловую мощность печки.

Печи Кузнецова устройство и принципы работы, преимущества, вариации, чертежи

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Некоторые из печей И. В. Кузнецова

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить. Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Конструкция и принцип работы

Печка с колпаком была разработана инженером Игорем Кузнецовым в начале 60-х годов прошлого столетия. Впоследствии российский металлург Леонид Котляр усовершенствовал конструкцию так, чтобы она сохраняла тепло до 19 часов. Особенность «кузнецовки» в том, что нагретый воздух не уходит из трубы, а сбирается под колпаком. Потихоньку он остывает, и вытесняется поднимающимися горячими потоками. В экономии тепла и заключается выгодное отличие колпаковой печи используемой для отопления дома от канальной, где горячий воздух под воздействием тяги беспрепятственно уходит на улицу.

Конструкция двухметровой высоты с основанием 1м*1м может достигать тепловой мощности в 3,5–4,5 кВт. Достаточно такой колпаковой печи для отопления дома в 50 квадратных метров в умеренной климатической зоне, если топить ее дважды в сутки.

Изобретатель усовершенствовал конструкцию, добавив еще один колпак. В  двухколпаковой отопительной печи Кузнецова первый накрывающий элемент связан с топочным отсеком и разделяет холодный и нагретый потоки. Второй колпак располагается в верхней печной части, задерживая горячий воздух, который до того как попасть в дымоход, долго отдает кирпичам тепло.

Двухколпаковая печь экономнее расходует топливо и обычно снабжена варочной поверхностью. Это позволяет готовить вкусные блюда без расхода электричества или газа. В конструкции печки уже предусмотрена вытяжка – нет необходимости монтировать дополнительную вентиляционную систему.

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Третье шаг вправо, шаг влево

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т. п.

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

Второе тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

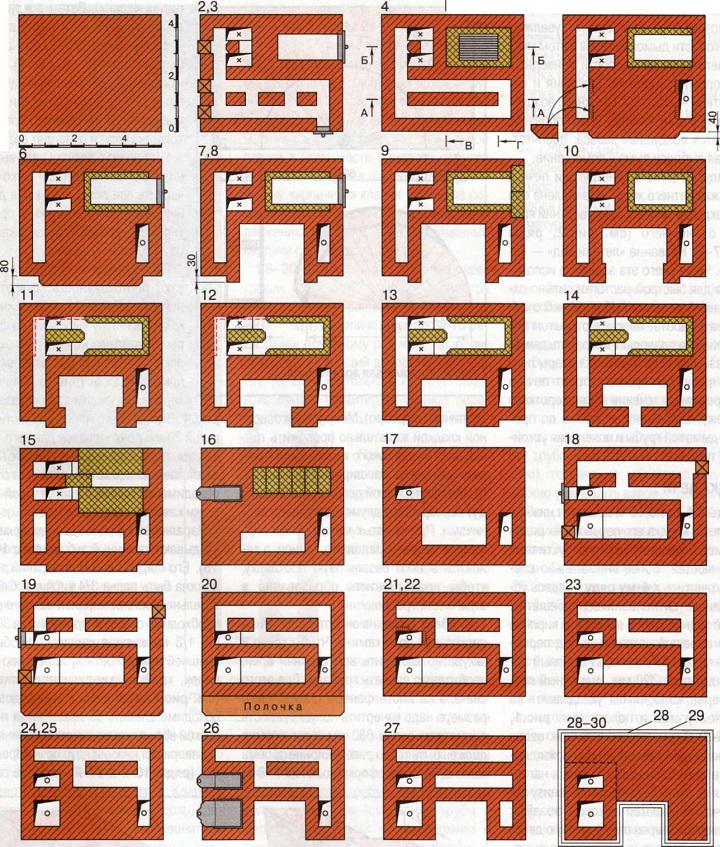

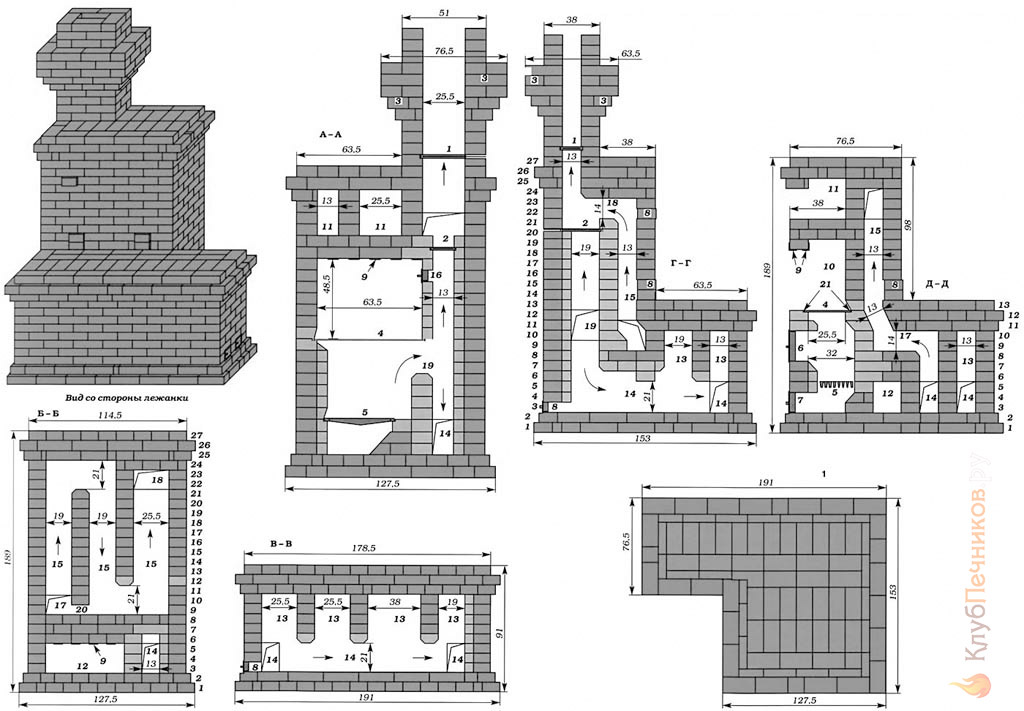

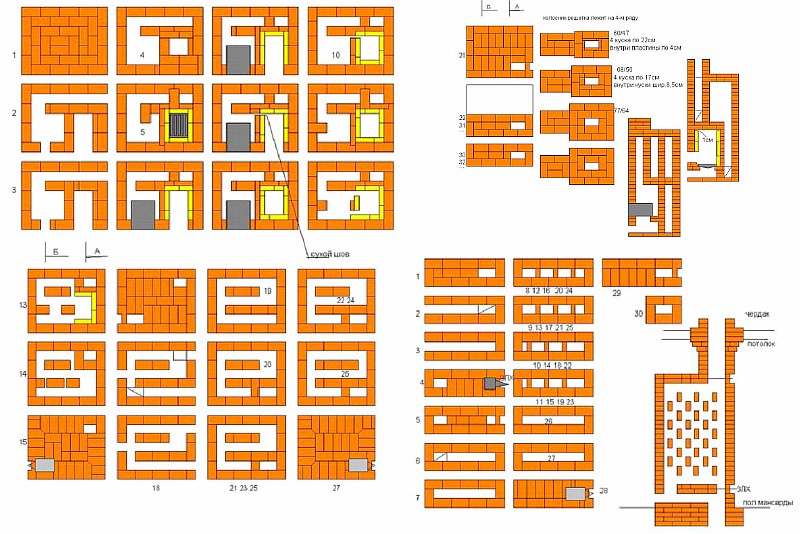

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной. отопительно-варочной. двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Двухколпаковые печи Кузнецова порядовка и ее особенности

Принцип постройки печей, в которых возможно реализовать закон свободного хода газов, известен относительно давно. Самый распространенный и известный вариант – двухкоплавкая печь.

Принцип ее работы заключается в том, что воздух из окружающей среды поступает через поддувало в топку. На первой стадии горения, когда сгорают самые легкие фракции топлива, процесс чем-то напоминает пиролиз. Этот режим и является наиболее эффективным. Но до Кузнецова мало кто пользовался этими преимуществами. А вот порядовки имеют такую конструкцию, которая позволяет работать им в пиролизном режиме. В результате пиролизные газы горят под куполом третьего колпака. Интересным является сам процесс. Его особенности — в том, что горение является саморегулируемым. Если пламя слишком разошлось, то ухудшается тяга, и процесс горения замедляется, если жара недостаточно — тяга увеличивается, и процесс горения усиливается. Двухколпаковые печи Кузнецова (порядовка) имеют второй купол для того, чтобы не нарушался процесс горения. Температура во втором колпаке при КПД примерно в 80% достигает 300-400 градусов, а этого вполне достаточно для передачи тепла теплоносителю.

Основные этапы обустройства кирпичной печи по порядовке своими руками

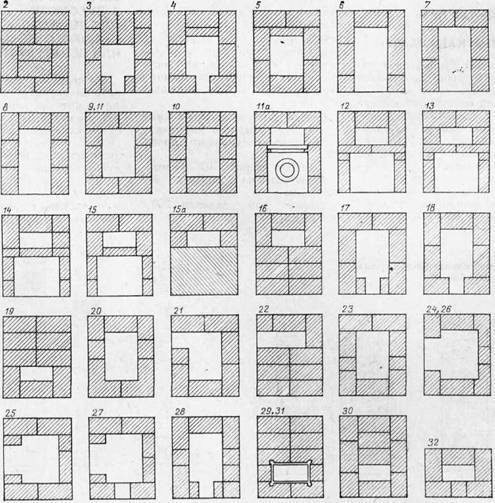

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Кладём колпаковую печь

В двухколпаковых печах тепловая нагрузка на материалы предельно высокая. Поэтому легко совершить ошибку и выполнить подобную конструкцию с массивными стенами. Огонь в ней гореть будет, а вот вместо ожидаемого тепла получите дым и копоть.

Анализ порядовок печей Кузнецова различного назначения, в основу которых положен 2-ухколпактовый вариант, (отопительно-варочных, для бани, с установкой водогрейного котла двухконтурного и т.д.), позволяет выявить весьма характерную особенность. На единицу N_выд, равную 500 Вт/м² внешней поверхности материала расходуется меньше почти в 1,5 раза, чем в изделиях традиционных конструкций.

Это имеет как плюс (удешевление конструкции из-за необходимости меньшего количества кирпичей и раствора для кладки), так и минус. Такие изделия предъявляют высокие требования к разработке и неукоснительного соблюдения всех технологических нюансов ведения кладки. Так как фактическая тепловая нагрузка, безопасная для толстостенной печи, способна разрушить стенку тонкую уже на стадии разгонной топки.

Строительная механика тоже должна быть близка и понятна печнику, решившему выложить колпаковую печь своими руками. Простейшее подтверждение данному тезису – прочностные характеристики стенки, выложенной с использованием глиняного раствора, если уменьшается её толщина, падают значительно быстрее, чем у цементной кладки. Это предъявляет повышенные требования к фундаменту подобной печи. Печник обязан неукоснительно следовать рекомендациям автора порядовки, с которой он работает. Причём, не только при обустройстве фундамента, но далее, на всех остальных этапах кладки печи.

Их первоосновой является плавающая топка. Выкладывается она из огнеупорного кирпича (шамотного). Наиболее востребованными марками являются Ш-5, а также ШБ-8. Остальное тело печи кладётся из кирпича рядового керамического, марок от М150 и выше.

Напомним, плавающей, она называется потому, что:

Вокруг топливника со всех сторон, либо в строго установленных порядовками местах, формируется сухой шов.

Техника его выполнения следующая. После завершения кладки последнего ряда шамотного кирпича, производится удаление кладочного раствора изо всех швов между ним и керамическим кирпичом. В образующиеся пустоты вставляются специальные прокладки, которые готовятся из различных типов минерального картона. Чаще всего используются каолиновый и базальтовый. Возможно использование иных технологий, которые обязательно оговариваются в спецификации, имеющейся на конкретную печь.

Несвязность модулей. Этот принцип подлежит неукоснительному соблюдению. Шамотный кирпич в любых вариантах не должен вставляться в пазы между керамическим кирпичом (обратное утверждение также справедливо), даже если имеются демпфирующие швы.

Теплоёмкость шамотного кирпича и его ТКР значительно отличаются от тех, которые имеет рядовой керамический кирпич. Поэтому топка, при наличии связи с основным телом печи, просто порвёт кладку уже на стадии растопки.

Именно поэтому требуется выполнять топливник для подобных печей в качестве достаточно компактного модуля, вставленного в гнездо, подготовленное из кирпича керамического. При этом существует ряд технических нюансов обеспечения отведения газов через дымоход.

Весьма важно использовать в работе только материал, поименованный в спецификации к печи, а также указанный в порядовке. Конструкции подобных печей просчитаны и высокотехнологичны

Поэтому замена весьма негативно сказывается на работоспособности готового изделия. В лучшем случае, печь придётся ремонтировать. В худшем, разбирать полностью и выкладывать по-новому.

Достоинства и недостатки

У кузнецовских конструкций много достоинств. Одним из них является повышенный КПД – 93 процента. Для сравнения – в русских печах он около 80. При этом у «кузнецовок» равномерная теплоотдача, меньше колебания температуры.

Другие плюсы конструкции:

• Сажи не остается, в связи с чем печку и дымовой канал можно не очищать несколько лет, что значительно упрощает уход.
• Устройство можно возвести в любом месте – в угловой зоне, в середине помещения, близ стенки. Зачастую двухколпаковая печь обогревает несколько этажей дома на одной закладке.
• Печной дымоход возможно укоротить для экономии кирпича.
• «Кузнецовка» без проблем совмещается с плитой, камином, лежанкой, отличаясь многообразием модификаций.
• К печке несложно подсоединить водяной контур и пустить по трубам нагретую воду для купания или отопления.
• Благодаря повышенному уровню пиролиза экономится топливо, которое может быть любым.
• Кладка прослужит дольше, меньше опасность возникновения трещин.
• При недолго открытой задвижке практически невозможно выстудить печку, ведь колпак всегда наполнен теплым воздухом, а холодный прижимается книзу.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Схема строительства печи Кузнецова своими руками

Построить хорошую печь из кирпича довольно сложно, для этого нужно обладать умением. Мастерство всегда передавалось из поколения в поколение, и одним таким известным печником является И.В. Кузнецов. Он использовал специально разработаный принцип строительства печей.

Содержание материала

Устройство печи Кузнецова

В большинстве моделей, которые были придуманы ранее, горячие газы всегда двигались по каналам. Во время их движения конструкция нагревалась, а затем сама остывала. Это движение газов образовывала тяга. При этом корпус прогревался неравномерно, что в итоге приводило к трещинам. Теплообменник помещался в топку, потому что больше для него места не было. Там он напрямую контактировал с огнем и его срок службы быстро иссякал.

Кузнецов использовал для своей модели совсем другой принцип движения газа. Печь имеет колпаки, перевернутые вверх дном. Колпаки можно крепить друг над другом и связать между собой сухим швом, в результате чего по ним начинает проходить газ от одного колпака к другому. Именно из-за этого принципа работы печь Кузнецова еще называют колпаковой.

Совершенствовать свои конструкции И.В. Кузнецов начал в 1962 году, и вокруг него собралось большое количество единомышленников. Многие дачники также хотят создать печь Кузнецова своими руками. Скажем сразу, построить колпаковую печь Кузнецова своими руками можно, но вот многие потаенные секреты единомышленники мастера раскрывать не стали, а, может, их просто и нет.

Стоит отметить, что, благодаря принципу работы печи Кузнецова, есть возможность не только создать отдельное отопление в доме, но еще и получить подачу горячей воды. Для этого колпак с задней стороны необходимо оборудовать стальным теплообменом.

Преимущества колпаковой печи Кузнецова:

1. Дымные газы расслаиваются по всей конструкции одинаково после топочной камеры.
2. В одной постройке может быть не один, а несколько колпаков. Они помогут достичь больше тепла.
3. Колпак находится около топки и в него попадают все угарные газы. Поэтому зола, угарный газ и летучий углеводород, которые в других печах выходят через дымоход, в данном случае догорают под колпаком. Это позволит увеличить теплоотдачу и минимизировать выработку сажи.
4. С помощью своей конвекции все продукты, образующиеся в результате горения, не могут выбраться из печи, поэтому отдают ей свое тепло.
5. Теплообменник в этой постройке находится в колпаке или снаружи топочной камеры, поэтому он не влияет на температуру огня и не может снизить КПД.

Галерея: печь Кузнецова (25 фото)

Виды сооружений

Колпаки внутри печи можно располагать по-разному, поэтому видов печей много. Можно возвести печь своими руками для двухэтажных домов, и оба этажа будут обогреваться одинаково. Даже можно сделать постройку с лежанкой (обогрев такого вида является конвекционным) или внутри можно поставить теплообменник. Данный вид конструкции называют котлом, он имеет маркировку КИК.

Существует вид постройки в форме камина, их обычно строят в домах за городом. Отопительные газовые печи имеют обозначение ИОК, а если в них есть лежанка, то добавляется буква “Л”. Если в таких конструкциях присутствует еще и духовка, то тогда обозначается буква “Д”.

Настоящие русские колпаковые печи Кузнецова имеют маркировку РТИК, их насчитывается около 10 моделей, из них две имеют лежанки. Такие печи строят чаще всего в банях. Но вот массивную кирпичную печь установить там тяжело, поэтому многие выбирают для бань металлическую конструкцию. Банные печи имеют маркировку БИК, Кузнецов спроектировал их так, чтобы они были малогабаритными, выглядели презентабельно и занимали небольшую площадь.

Особенности конструкции

По своим особенностям колпаковые печи, которых всего немного больше 150 образцов как колпаковых, так и двухколпаковых, можно поделить по следующему функционалу:

• отопительные;
• гриль;
• варочные;
• комплексные;
• камины.

Материал изготовления

Чтобы построить обычную печь Кузнецова своими руками, вам нужен будет следующий материал:

• полнотелый кирпич 754 шт.;
• шамотный кирпич 63 шт.;
• песок 140 кг;
• дверца на поддувало;
• задвижка;
• огнеупорная глина 130 кг;
• стальная проволока;
• уголок из стали 35х40х40 см;
• колосники.

Этапы строительства

Для тех, кто решил построить колпаковую печь своими руками, нужна точная и пошаговая инструкция, называемая порядовкой. Главное, чтобы во время строительства колпаковой печи Кузнецова порядовка соблюдалась внимательно, а также учесть все технологии, которые используют квалифицированные строители.

Заливка фундамента

В том случае, если фундамент дома используется и для основания печи, то нужно подогнать размеры под саму конструкцию. Если же такого нет, то лучше всего для постройки залить отдельный фундамент и сделать его немного шире, примерно на 12–15 см, чем ширина самой конструкции.

Сам Кузнецов всегда говорил: чтобы фундамент был глухим, надо сделать его из силикатного кирпича.

Укладка печи

Необходимо заранее подумать над тем, где будет находиться дымоход — на крыше дома или в помещении. Ведь дымоход имеет свои определенные требования.

Первый и второй ряд нужно выкладывать из шамотного кирпича. Не забудьте, что для них не нужен раствор, который был замешан для фундамента, используется новый. После второго ряда можно уже переходить на вывод для дымового канала, но лучше всего, если дно конструкции, согласно порядовке, будет немного толще.

Дымовой канал способствует лучшей теплоотдаче, поэтому нужно установить 4 чистки. Одна будет находиться сзади, вторая и третья — по бокам, а последняя — в поддувало. Размер чисток подбирается индивидуально для каждой постройки. Чтобы проверить правильность установки согласно схеме, можно использовать строительный уровень или же уголок.

По схеме трудности может доставить кладка маленьких половинчатых кирпичей. Чтобы произвести ровную и качественную резку кирпичей, лучше всего воспользоваться болгаркой.

Затем во время строительства колпаковой печи Кузнецова порядовка указывает на формирование стенки, которая находится между печью и поддувалом. После того как приступите делать укладку пятого ряда кирпичей, нужно установить колосник.

Затем по схеме производите укладку остальных рядов. В рядах №17-18 нужно сделать перекрытие для колпаков. В ряде №21 необходимо оставить несколько проходов так, чтобы они проходили вдоль правой и левой стенки только с внутренней стороны.

Если придерживаться порядовки и иметь наглядную схему перед собой, то построить колпаковую постройку можно без труда, и проблем не появится.

Проверка работы

Когда кладка уже произведена, нужно сделать первую пробную топку. Для этого нужно использовать немного топлива, чтобы построенная конструкция нагревалась постепенно. После этого начнется обжиг всей печи, при этом проверится ее работоспособность. Если были обнаружены хоть какие-то дефекты, то их сразу нужно устранить.

Советы по укладке

Чтобы правильно произвести кладку кирпичей во время строительства колпаковой печи своими руками, нужно придерживаться некоторых советов:

• Не нужно делать топочную камеру какой-либо частью колпака, потому что топливу для горения нужно определенное пространство, чтобы в конструкции была высокая температура. Если же топка будет частью колпака, то у вас получится обычная русская печь с плохой тягой.
• Обжиг нужно делать при минимальной температуре и постепенно увеличивать интенсивность горения.
• При максимальной температуре кирпич начинает расширяться, по этой причине шамотный короб, установленный внутри, начинает “подвешиваться”, другими словами, вокруг него появляется пустое пространство.
• После того как кладка закончится, нужно на весь кирпич нанести огнеупорный состав.
• После каждого второго ряда кирпичей нужно прокладывать стальную проволоку, чтобы усилить связку.
• Двери и остальные металлические детали необходимо монтировать так, чтобы они смогли расшириться при высокой температуре. Чтобы отделить кирпич от металла, необходимо создать новую прокладку.

Колпаковая печь Кузнецова, порядовка которой создана с максимальной точностью поэтапных шагов, бывает не только с одним колпаком, но еще и еще двухколпаковой, что позволяет прогревать помещение большой площадью.

Как видно, простую колпаковую конструкцию можно возвести своими руками, но если вы хотите в своем загородном жилье более функциональную печь, схема укладки которой сложна, то лучше всего прибегнуть к помощи опытных печников. Они сделают свою работу быстро, придерживаясь порядовки, а готовая конструкция прослужит долгое время. Ведь тонкостей и различных нюансов в строительстве постройки Кузнецова много, и это займет некоторое время.

Несмотря на это, можно построить колпаковую печь своими руками с помощью порядовки и схемы. Главное — желание, и тогда печь принесет радость и уют в доме.

Еще вариант статей по теме

что это, каков их принцип работы. В чем особенности колпаковых печей Кузнецова, чертежи и порядовки

Основной показатель, к которому стремился И. В. Кузнецов в своих разработках, это повышение эффективности работы печи. В зависимости от назначения тепловых устройств, они оснащались улучшенными возможностями. У одних повышено тепло-сбережение, другим изменили топку, или добавили оборудование. Качество данных конструкций доказывается известностью и многолетней эксплуатацией. Многие, в целях сэкономить, но зная о положительных отзывах печей Кузнецова, берутся делать их своими руками. Это возможно, если строго следовать порядовкам и использовать правильные материалы.

Особенности печей Кузнецова

Как ранее говорились, главное в разработках Кузнецова — эффективность и продуктивность. Говоря научным языком это высокое значение КПД. Отличие этих печей заключается в принципиально новой и совершенной разработке. Внутренняя система движения газов продумана наиболее грамотно. Горячий воздух дольше задерживается в печи и хранит тепло, а холодный по специальному углублению быстро улетает в дымоход. Эти печи называют «колпаковыми». Такое имя образовалось потому, что внутри нее по проекту делают как бы «колпак» — объединение очага и нижней части печи. Он выходит в роли разделителя газов на горячие и холодные. Горячие поднимаются в колпак и задерживаются в нем концентрируя тепло. Температура горения в таком колпаке получается значительно выше, за счет чего и выходит 95% КПД. Для простого сравнения нужно отметить, что традиционная русская печь имеет значение 25−40%. Используемая в печах И. В. Кузнецовасистема «свободного движения газов», более естественна, ограничивает образование сажи, и оптимизирует равномерный нагрев и работу печи.

Отсюда вытекают и другие преимущества:

• равномерное прогревание и отдача тепла;
• больше мест для установки стального нагревательного элемента;
• горение без сажи и дыма;
• необходимость в чистке сокращается в десятки раз;
• низкий уровень потери тепла;
• экономичность;
• стойкость к возникновению трещин;
• возможность экспериментировать с формой и дизайном печи.

Проекты печей Кузнецова

В зависимости от главного своего назначения бытовые печи бывают разными.

1. Варочные печи созданы для приготовления пищи.
2. Отопительные используют в первую очередь для отопления жилого помещения.
3. Печи для бань соответственно устанавливают в баню.
4. Уличные бывают как в виде комплексов, так и простые барбекю.
5. Хлебные. Их часто совмещают с варочными и другими.
6. Назначение каминных печей в первую очередь эстетическое.

И это не весь перечень многообразия печей разного специального назначения, проекты которых разработаны Кузнецовым. Кроме того, существует удобная возможность создавать смешанные виды с использованием нескольких функций. И даже создание целых многофункциональных комплексов. Например, очень популярны в быту отопительно-варочные печи.

Как построить печь Кузнецова самостоятельно

Изучите план помещения, в котором собираетесь ее устанавливать. Если дом еще не построен, планируйте размещение так, чтобы каждая комната была в равной степени обогрета. Встраивать отопление в готовый дом не желательно, но при необходимости возможно. В таком случае нужно учесть расположение балок и несущих конструкций во время организации места для дымохода.

Затем подумайте о подготовке фундамента. Его делают из бетона, шириной на 10 см больше запланированного размера печи. Если есть такая возможность, лучше планировать фундамент под печь заранее в процессе постройки дома. Операция закладки фундамента трудоемка. Поэтому если вы не уверенны в своих силах — пригласите на этот этап специалиста.

Основные правила, которые надо знать

• Огнеупорная оболочка внутри печи должна как бы висеть в воздухе, быть свободной со всех сторон. Это необходимо потому, что кирпич расширяется во время нагрева.
• На чертежах не всегда видно, но внутренняя огнеупорная кладка делается обязательно на ребро. Это касается шамотного кирпича. Глиняный кирпич на столбиках и внутренних стенках кладется на усмотрение мастера.
• Через каждые два ряда кирпича нужно усилить связку проложив проволоку.
• Металлические элементы, дверцы и другие приборы нужно устанавливать, оставляя место на возможное расширение. Между кирпичом и металлическим элементом кладут специальную прокладку.
• Желательно обработать кирпич по окончании постройки огнеупорным составом.
• Первая растопка начинается с минимальной температуры и с дальнейшим постепенным подогревом.

Порядовка

Выкладка печи самостоятельно для человека с руками посильная задача. Принцип работы печи может понять любой человек, это нетрудно. Но для создания качественной печи следует все-таки беспрекословно пользоваться чертежами и порядовками. Порядовка — это комплекс чертежей, изображающих пошаговую выкладку печи, по каждому ряду кирпича в отдельности. Что-то изменять в чертежах произвольно не рекомендуется. И тем более не стоит этого делать, если вы беретесь за такую работу впервые. Кузнецов потратил многие годы усердной работы и кропотливого труда для создания сотен идеальных и проверенных чертежей. Вам остается только выбрать и приступать к делу.

Какие материалы вам понадобятся

1. Кирпич для внутренней кладки. Используется огнеупорный шамотный кирпич. Нужное количество его лучше всего посчитать самостоятельно по чертежу. Его надо для простой конструкции не так уж и много. Некоторые, по причине ограниченных финансовых возможностей, не используют шамотный кирпич. Это допустимо.
2. Кирпич для наружной кладки. То есть обычный глиняный кирпич, допустимая марка — М150. Кирпич более низкого качества для постройки тепловых приборов лучше не использовать.
3. Глина (100−130 кг). Ее желательно приобрести хорошего качества, тем более в магазинах сейчас широкий ассортимент достойного материала. Выбор некачественных материалов может негативно отразиться при первом же обжиге готовой печи. Такой раствор запросто растрескается.
4. Очищенный песок. Обычно песка берут вдвое больше чем глины. Можно купить готовый глинопесчаный раствор в магазине. Так вы не прогадаете с пропорцией. Смеси глины и песка на 500 кирпичей нужно около 0,2 куб. м.
5. Металлическая фурнитура. Это задвижка, дверки топочная и поддувальная, колосник, 5 метров проволоки и два стальных уголка.

Образец порядовки

Здесь представлен вариант порядовки «колпаковой» печи Кузнецова. Его можно использовать для самостоятельной выкладки бытовой отопительной печи в домашних условиях без специальной подготовки. Каждый ряд кирпичей нужно выкладывать в соответствии с изображениями в пронумерованном порядке. При этом не стоит забывать о ранее описанных правилах. Эта печь одна из самых несложных в исполнении и универсальна в ежедневном домашнем использовании.

Особенностей для построения именно этого проекта немного. Здесь канал между первым и вторым ярусом делается в четверть кирпича, для удлинения топки. А на 21 ряду нужно оставить два нешироких прохода по бокам внутренних стенок. Они нужны для розжига печи. Вот и все, что нужно знать начинающему мастеру. А сделав свою первую работу, вы поймете, что это просто и понятно. Главное — не бояться приступить, и дело пойдет само собой.

Потом вы сможете сделать более усложненную конструкцию самостоятельно. Кузнецов разработал такое количество разнообразных интересных вариантов, что вы непременно захотите воплотить в жизнь не один из них.

Дом Кузнецова

К дому примыкает Булгаковский хозяйский дом в Мансуровском переулке, который привлекает прохожих необычным фасадом с барельефными медальонами над окнами, изящной ажурной решеткой, коваными воротами в стиле ампир, ведущими в узкий двор. и необычно маленькая (чуть более метра высотой) дверь в каменной стене …

В существующих границах после 1812 года выделялась собственность больших поместий.Александра Захаровна Измальской-Платонова, коллежский секретарь, была владелицей усадьбы в 1820-1822 годах. К этому времени был построен одноэтажный деревянный главный дом, и он располагался на красной линии переулка, что заметно выделяло его среди других.

«В мае 1915 года мой отец, Александр Кузнецов, известный в Москве архитектор, купил дом у старой вдовы Е.А.Воскобоевой, которая собиралась уехать в Санкт-Петербург к своему сыну. Причиной покупки послужила желание отца поселиться где-нибудь рядом с Алферовской школой, куда была принята моя старшая сестра Эля, но на самом деле главной причиной было его давнее, лелеемое желание создать дом, полностью удовлетворяющий вкусы и потребности себя и всей нашей семьи »(И.А.Кузнецова, дочь памяти архитектора).

Маленький пятиоконный домик очень понравился Кузнецову. Этот старинный особняк в стиле ампир как нельзя лучше подходил для реализации планов обустройства усадьбы, идеально подходил для жилья, каждое из которых несло бы функциональную нагрузку и вместе с тем создавало законченный и запоминающийся архитектурный ансамбль.

Реконструкция дома в Мансуровском была произведена в очень короткие сроки. Главный дом во дворе был удлинен и объединен с небольшим корпусом.Угол между ними заполнял каменный объем сложной формы, в который помещался кабинет-мастерская (40 кв. М.). Так возник огромный ящик-портик, украшенный по бокам двумя декоративными барельефами венков, повторяя мотив уличного фасада. Высокая белая печь с камином, за которой скрывается арочная ниша с небольшим балконом над ней, в том же кабинете находился так называемый «домик скворцов». На балкон выходила практически невидимая узкая винтовая лестница.

High унылый деревянный забор — унаследованный от бывшего хозяина проход по Мансуровскому переулку был снесен, въездные ворота перенесены на Еропкинский переулок по плану Кузнецова.Стена дома оштукатурена легкой ажурной решеткой, а вход через красивые чугунные ворота перенесен вправо от дома. Глухая стена соседнего пятиэтажного дома, обвитая виноградными лозами, стараниями семьи, которая еще жива.

Дорожка, усыпанная гравием, вела к вестибюлю (введенному после ремонта дома), который ведет либо в вестибюль, либо в темно-красный холл, окруженный с трех сторон лестницей, ведущей в мезонин.Мезонин, кстати, тоже был надстроен. Хотя в то время эти надстройки были запрещены, Кузнецову удалось убедить их, что они будут невидимы с улицы. Оказалось, что в этом пространстве уместились «три маленькие комнаты для трех дочерей». В холле под потолком находится огромное полукруглое окно, а под лестничной клеткой находилась кладовая.

Посетители прошли в столовую. Комната, выполненная в неорусском стиле. Прежде всего, сводчатый потолок и большое полукруглое окно с изящной стрельчатой ​​перевязкой, установленное перед необычайной красоты печью с изображениями на изразцах и двуглавым орлом. Герб династии Романовых был особенно впечатляющим.Эти изразцы были подарены Кузнецову его другом, построившим охотничий домик в Беловежской пуще для Николая II. Другой друг Александра В., Н. Соболев, представил несколько рулонов росписи обоев на ярком золотом фоне, выставленные в Русском павильоне на Международной выставке в Париже для столовой с 1900 года.

Из столовой можно пройти в бело-голубую гостиную с мебелью в стиле ампир, она выполнена в классическом стиле с двумя ионическими колоннами из искусственного мрамора, образующими своеобразный портик перед той частью комнаты, где находится пианино.Дверь в углу вела в родительскую спальню.

В октябре 1917 года здание суда было границей между прошлым и будущим. Вся семья пряталась в столовой Кузнецовых, как наиболее охраняемой части дома. Окна комнат выходят в сад, матрасы застелены по настоянию жены Веры Васильевны Кузнецовой. Пули летели по саду, шпионы переходили задний двор … В те смутные дни генерал Брусилов навещал Кузнецова и часто разговаривал с Александром, чтобы сообщить последние новости и выработать стратегию поведения.

Кузнецовы «сконденсировались» в своем доме в 1921 году. Гай Дмитриевич Гай, друг самого Буденного, выбрал скрупулезно: печь с императорскими изразцами презрительно называли «рассадником контрреволюции», а на свою семью смотрели на него. красивая гостиная и спальни. В 1924 году произошла «дематериализация», для Гая осталась только одна комната — гостиная; а в 1926-1927 гг. поменял комнату на комнату и съехал. Новый сосед, друг Гая, прожил недолго.Тогда уже не гостиная — флигель заняла другая семья, проживавшая здесь до 1970-х годов.

После революции Александр преподавал в Московском архитектурном институте и продолжал активно работать в области промышленного строительства до начала 1930-х годов. Он сдружился с архитектором Федором Осиповичем Шехтелем и Константином Степановичем Мельниковым. Первое оказало очевидное влияние на Кузнецова: в столовой же стиль модерн явно смешался с русским стилем.Со вторым Александр любил шутить, рассуждая о том, чей дом лучше — «конструктивист-обсерватория» в Кривоарбатском переулке или «лирически-русский» в Мансуровском?

Усадьба Мансуровского неоднократно становилась кинокомбинатом. Британцы основали здесь декорации «Обломов», а Никита Михалков как актер выступил в этом доме дважды: один раз в 1966 году в телефильме «Шутка» и второй раз он снялся в фильме Эльдара Рязанова «Жестокий романс» ( 1984). Сергей Соловьев снял свой знаменитый «Дом под звездами», фантасмагорию, которую критики считают одним из самых страшных и недооцененных фильмов Соловьева.В фильме это был дом Берковича на Соколинной горе, снятый снаружи, а дом Кузнецова использовался для интерьеров …

Потомки Кузнецова живут на этом месте. Дом является объектом культурного наследия федерального значения.

Дровяная печь к обогревателю тепличной массы

Один заядлый садовник нанял Кико Дензера и Макса Эдлесона, чтобы они переоборудовали старую дровяную печь в обогреватель тепличной массы.Дровяная печь хорошо нагревала воздух, но не могла удерживать достаточно тепла, чтобы согреть теплицу от одного зимнего дня до следующего. Мы построили систему каналов и массы, чтобы удерживать и поглощать достаточно тепла от печи, чтобы поддерживать теплицу в тепле с помощью одного или двух разжиганий в день. Вот как:

После выхода из печи дымовые газы делают длинный обход по скамейке. Тепло, которое раньше поднималось прямо в дымоход, теперь задерживается на скамейке, которая впитывает тепло, как губка впитывает воду.Двухходовая заслонка действует как клапан, так что, когда вы разжигаете огонь, газы попадают прямо в дымоход, создавая тягу, которая затем вытягивает газы через горизонтальные каналы.

Посещение зимой

Вот теплица в декабрьский день в прибрежной зоне недалеко от Корваллиса. Помидоры и перец созревают в теплице, а снаружи землю покрывает снег.

Пошаговые фотографии строительства

Сухая планировка.Мы вылили подушку до размеров, которые Макс тщательно обозначил в своих планах … но хорошо бы проверить соответствие, прежде чем смешивать раствор.

Kiko устанавливает деревянные направляющие, или «направляющие», чтобы помочь нам удерживать углы отвесно и ровно, что очень полезно, особенно в крупных проектах.

Оригинальная дровяная печь, вдохновившая проект. Макс вырезал внутреннюю перегородку с помощью болгарки 4 1/2 дюйма и металлического отрезного диска.

Во-первых, мы заложили как можно больше площадок за дровяной печью — до них трудно добраться, когда дровяная печь стоит.

Установка дровяной печи / топки и осмотр перемычки.

Мы завернули печь в одеяло из керамической ваты толщиной 1 дюйм, которое позволяет металлу расширяться и сжиматься в новом кирпичном корпусе, а также поддерживает более высокую температуру топки, чтобы обеспечить чистый ожог. Когда мы начали полностью облицовывать печь кирпичом, мы собрали восходящие и восходящие каналы в скамейке и из нее.

Керамическая вата и кирпичная кладка вокруг печи.

Нижняя часть нисходящего потока — это место для чистки (это сажевый люк фирмы Pisla, Финляндия.

Нисходящие и восходящие каналы: угловые металлические перемычки перекрывают отверстия.

Перед тем, как раствор затвердел, мы толкаем перемычки вперед и назад минимум на четверть дюйма, чтобы у них было место для расширения и сжатия при нагревании.

Продвигается проект. Â Мы оказались выше скамьи, так что….

Мы переключаем передачи и сосредотачиваемся на скамейке. Редкий снимок Кико на цементном растворе! 🙂 Теплица периодически затопляется, поэтому мы построили первые пару футов из раствора на цементной основе и проделали несколько отверстий в кирпичной кладке.

Мы изолировали нижнюю часть скамейки перлитно-известковой смесью, чтобы обеспечить максимальную передачу тепла к поверхности скамьи, а не к земле.

Первый вкладыш дымохода в уступ. Керамическая вата помогает герметизировать соединение, давая возможность различным материалам двигаться при нагревании.

Плитка дымохода приклеивается друг к другу, но не к скамейке.

Блок отрезной с алмазным диском на ножовке: пыльно и шумно! Наденьте защитное снаряжение.(Лучше мокрой пилой; не понимаю, почему мы не установили ее!)

Для резки под углом отметьте облицовку дымохода, погрузив ее в воду; это дает точную отметку на всем протяжении изогнутой формы.

2 пары глаз гарантируют, что мы встретим наши отметки с обеих сторон.

Медный теплообменник нагреет воду для полива и рассады.

Сборка футеровки дымохода завершена. Очистка в конце обеспечивает доступ к обоим горизонтальным участкам.

Обрамление и усиление бетонной столешницы.

Смешивание бетона, лопатой и стяжкой.

Верстак закончен, снова кирпичная кладка.

Здесь вы видите топку и место для колокола над ней, а также каналы для подачи вниз и вверх. Макс разработал обогреватель по размеру кирпичей, чтобы свести к минимуму резку и максимально упростить работу.

Двухходовая заслонка: в открытом состоянии дымовые газы поднимаются прямо в дымоход.

Здесь вы видите переднюю панель и ручку, которая открывает и закрывает заслонку; колокол — это открытое пространство справа от заслонки.

Светло-серый цементный раствор внизу, более темный глиняный раствор вверху.

Литые огнеупорные плиты закрывают колпак над топкой и вход в нисходящий поток. В дымоходе подключается к анкерной плите с запорным демпфером.

Оставшийся строительный раствор становится мемориальной доской, указывающей год постройки.

Более перлитно-известковая смесь предотвращает выход тепла из верхней части нагревателя, поэтому оно может поглощаться массой.

Почти готово! Выступающие губы, образованные двумя верхними слоями, добавляют жизни дизайну, постепенно смягчая резкие края.

Анализ и предложения по улучшению

Когда мы вернулись в гости, Эд был в восторге. Ежедневный обжиг — это работа, но она продлила вегетационный период и дала ему фору весной. По его словам, саженцы «выпрыгивали из квартир» на обогреваемой скамейке.

Мы зажгли печь вместе с ним, и я подумал, что оригинальная стальная печь, вероятно, является самым большим ограничением. Для нагревателя периодического действия этого типа вам понадобится топка, достаточно большая, чтобы вместить все ваше топливо в течение 24-часового периода.Топка печи не только была маленькой, но и работала бы лучше, если бы она была выше и имела достаточно места для горловины, чтобы пламя и газы смешивались полностью.

огнеупорный кирпич топливник и пользовательские двери позволят улучшить сгорание и долговечность, что потребует больше опыта и увеличения стоимости. Однако, если вам интересно, посмотрите на базовую схему обогревателя Gymse, разработанную Ларсом Хелбро). На этом сайте MHA также показан базовый паттерн тренажерного зала (но пусть вас не смущают эксперименты на склоне холма).

А как насчет ракетных массонагревателей для теплиц? Несмотря на эффективность, небольшая топка RMH требует более непрерывной заправки топливом, чем большинство людей, вероятно, сможет сделать в условиях теплицы; Отсутствие внимания к подаче топлива также может увеличить вероятность образования дыма. Возможно, эти проблемы удастся решить с помощью нового нагревателя ракетной массы периодического действия, который аналогичен конструкции нагревателя каменной кладки и представлен в тематических исследованиях 3-го издания ракетных нагревателей массы.

Сообщите нам о других опытах и ​​онлайн-ресурсах.

И сделайте свой вклад в производство Handprint Press
Но только если вам так хочется; мы будем работать над сохранением информации и историй!

Можно ли использовать существующий дымоход с новой печью?

Современную дровяную печь трудно превзойти по быстрому и мощному нагреву, великолепному внешнему виду и экономии энергии. Благодаря такому разнообразию размеров, стилей, цветов и вариантов отделки легко найти идеальный блок, который будет соответствовать любому декору и обеспечивать уровень тепла, необходимый для большинства размеров комнат.

Одна из проблем, которые могут возникнуть при покупке дровяной печи, — как ее вентилировать. Как и все домашние отопительные приборы, сжигающие дрова, дровяные печи требуют надлежащей системы вентиляции. Должен быть безопасный канал, через который дым и газ могут выходить из дома. Обычно это делается с помощью печной трубы.

Некоторые покупатели дровяной печи задаются вопросом, могут ли они использовать дымоход, соединенный с их существующим камином, для вентиляции новой дровяной печи. Давайте исследуем эту идею.

Размещение новой печи перед камином

Вы заметите, что дымоход над вашим камином либо прямо вверх и вниз, либо близко к нему. Дым гораздо лучше движется вверх, чем из стороны в сторону. Если ваша новая печь будет располагаться прямо перед камином — или в топке в качестве каминной топки — то с точки зрения потока дыма у вас не должно возникнуть проблем, если вентиляционное отверстие в печи близко по размеру. к существующему дымоходу.

Если вы выбрали именно этот путь, обязательно проконсультируйтесь со специалистом по дровяным печам и установке дровяных печей перед покупкой.Когда пришло время установить устройство, наймите профессионала — не пытайтесь собрать его самостоятельно. Меньше всего вам нужно выполнить то, что в итоге окажется опасной установкой, и придется начинать все с нуля.

Размещение печи вдали от камина

В большинстве случаев люди предпочитают размещать дровяную печь где-нибудь, а не у стены или рядом со стеной, чтобы использовать все возможности обогрева печи. Если вы хотите, чтобы печь находилась на расстоянии нескольких или многих футов от отверстия в камине, у вас, скорее всего, возникнут проблемы, если вы попытаетесь отвести ее через дымоход.

В идеале, печь, где бы она ни находилась, должна вентилироваться через трубу, специально предназначенную для этой печи. Труба обычно прямая, по ней дым от печи направляется в наружный воздух.

Топка для камина на дровах — отличный выбор, если местоположение нового прибора не является проблемой. Способная генерировать большое количество тепла, каминная топка вписывается непосредственно в существующий камин и естественным образом прикрепляется к дымоходу.

Итак, если вам нужны все преимущества дровяной печи, а также множество вариантов размещения, выберите автономный блок и рекомендуемую систему вентиляции.Если вам нравится генерировать тепло из существующей топки, вам, вероятно, лучше всего подойдет прочная каминная топка.

Chimney Solutions из Alpharetta, Джорджия, упростит покупку новой дровяной печи или каминной топки.
