Подключение счетчика через трансформаторы тока

Добрый день, уважаемые читатели сайта «Заметки электрика».

Решил написать подробную статью на тему подключения счетчиков электроэнергии через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН).

В статье про схемы подключения электросчетчиков прямого включения мы познакомились с подключением однофазных и трехфазных электросчетчиков прямого, или его еще называют, непосредственного включения в сеть. В той же статье я упоминал, что существует способ подключения электросчетчиков и через трансформаторы тока и напряжения.

Давайте рассмотрим на примере трехфазных счетчиков самые распространенные схемы.

Счетчики необходимы для учета электроэнергии потребителями в трехпроводных и четырехпроводных сетях переменного тока с частотой 50 (Гц).

Трехфазные счетчики электрической энергии выпускаются на напряжение 3х57,7/100 (В) или 3х230/400 (В).

Подключение счетчиков электрической энергии к вышеперечисленным сетям осуществляется через измерительные трансформаторы тока (ТТ) со вторичным током 5 (А) и трансформаторы напряжения (ТН) со вторичным напряжением 100 (В).

При подключении счетчика необходимо строго следить за полярностью начала и конца обмоток трансформаторов тока, как первичной (Л1 и Л2), так и вторичной (И1 и И2). Также необходимо соблюдать полярность обмоток трансформатора напряжения (подробнее об этом Вы можете почитать в статье про трансформатор напряжения НТМИ-10).

Все схемы подключения электросчетчиков в данной статье относятся, как к индукционным счетчикам, так и к электронным.

О том, как правильно выбрать трансформаторы тока и трансформаторы напряжения я расскажу Вам в следующей статье. Чтобы не пропустить выходы новых статей на сайте — подпишитесь на рассылку новостей.

Итак, приступим.

Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью 3 трансформаторов тока и 3 трансформаторов напряжения

ТН1 — ТН3 — трансформаторы напряжения, ТТ1 — ТТ3 — трансформаторы тока.

Пунктиром на схеме показано соединение, которое может отсутствовать.

Общая точка вторичных обмоток трансформаторов тока и напряжения должна быть заземлена с целью безопасности.

Схема подключения счетчика к трехфазной трехпроводной или четырехпроводной сети с помощью 3 трансформаторов тока

ТТ1 — ТТ3 — трансформаторы тока.

Пунктиром на схеме показано соединение, которое может отсутствовать.

Эта схема подключения счетчика аналогична схеме выше, но без использования трансформаторов напряжения. Примером такого подключения является счетчик ЦЭ6803В 3х220/380 (В), 1-7,5 (А).

Более подробно и наглядно по этой схеме подключения Вы можете узнать из моей статьи про схему подключения трехфазного счетчика ПСЧ-4ТМ.05.04 в четырехпроводную сеть напряжением 380/220 (В) с помощью 3 трансформаторов тока.

Схема подключения счетчика к трехфазной трехпроводной сети с помощью 2 трансформаторов тока

ТТ1 — ТТ2 — трансформаторы тока. Трансформаторы напряжение отсутствуют.

Схема подключения счетчика к трехфазной трехпроводной сети с помощью 2 трансформаторов тока и 3 трансформаторов напряжения

Более подробно и наглядно по этой схеме подключения Вы можете узнать из моих следующих статей:

Схема подключения счетчика к трехфазной трехпроводной сети с помощью 2 трансформаторов тока и 2 трансформаторов напряжения

ТН1 — ТН2 — трансформаторы напряжения, ТТ1 — ТТ2 — трансформаторы тока.

Подключение счетчика через трансформаторы тока. Выводы

В завершении статьи о подключении счетчика через трансформаторы тока и напряжения, хочу напомнить Вам, что практически у любого счетчика на крышке от клеммных зажимов изображена схема его подключения с маркировкой и нумерацией выводов. А также имеется паспорт, где все подробно описано.

Однако, лучше все таки заранее знать тип счетчика, место установки, класс напряжения и соответственно схему его подключения.

Электромонтаж токовых цепей и цепей напряжения должен проводиться строго по ПУЭ. Требования ПУЭ к сечению проводов токовых цепей — не меньше 2,5 кв. мм, а цепей напряжения — не меньше 1,5 кв.мм. Все сечения указаны только для медного провода.

Рекомендую Вам при подключении счетчиков электроэнергии обязательно применять цифровую и буквенную маркировку проводов вторичных цепей, чтобы облегчить Вам и Вашим коллегам дальнейшую эксплуатацию и обслуживание.

P.S. В данной статье размещены не все схемы подключения электросчетчиков, а только самые распространенные и востребованные. Если Вас интересуют и Вы знаете другие схемы, то с удовольствием обсудим их в комментариях.

Чтобы облегчить восприятие материала этой статьи по подключению счетчика через трансформаторы тока и напряжения, я приведу Вам наглядные примеры на каждую из вышеперечисленных схем, используя фото- и видео-ролики, созданные лично мною.

Следите за обновлениями или подпишитесь на новости сайта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить трехфазный счетчик через трансформаторы тока

Схема подключения трехфазного счетчика через трансформаторы тока

В электрических сетях, с напряжением 380 вольт, потребляемой мощностью свыше 60 кВт и током более 100 ампер, используется схема подключения трехфазного счетчика через трансформаторы тока. Данный вариант известен как косвенное подключение. Подобная схема дает возможность измерения высокой потребляемой мощности приборами учета, рассчитанными на низкие показатели мощности. Разница между высокими и низкими значениями компенсируется с помощью коэффициента, определяющего окончательные показатели счетчика.

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Схемы подключения

Подключение измерительного трансформатора к счетчику может быть выполнено разными способами. Запрещается использовать трансформаторы тока с приборами учета, предназначенными для прямого включения в электрическую сеть. В подобных случаях вначале изучается сама возможность такого подключения, выбирается наиболее подходящий трансформатор, в соответствии с индивидуальной электрической схемой.

Если измерительные трансформаторы имеют различный коэффициент трансформации, они не должны подключаться к одному и тому же к счетчику.

Перед подключением необходимо внимательно изучить схему расположения контактов, имеющихся на трехфазном счетчике. Общий принцип действия электросчетчиков является одинаковым, поэтому контактные клеммы располагаются на одних и тех же местах во всех приборах. Контакт К1 соответствует питанию цепи трансформатора, К2 – подключение цепи напряжения, К3 является выходным контактом, подключаемым к трансформатору. Таким же образом подключается фаза «В» через контакты К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Контакт К10 является нулевым, к нему подключаются обмотки напряжения, расположенные внутри счетчика.

Чаще всего применяется наиболее простая схема раздельного подключения вторичных токовых цепей. К фазному зажиму от входного автомата сети подается фазовый ток. Для удобства монтажа с этого же контакта выполняется подключение второй клеммы катушки напряжения фазы на счетчике.

Выход фазы является окончанием первичной обмотки трансформатора. Его подключение осуществляется к нагрузке распределительного щита. Начало вторичной обмотки трансформатора соединяется с первым контактом токовой обмотки фазы счетчика. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета. Таким же образом подключаются остальные фазы.

В соответствии с правилами выполняется соединение и заземление вторичных обмоток в виде полной звезды. Однако это требование отражено не в каждом паспорте электросчетчиков, поэтому во время ввода в действие иногда приходится отключать заземляющий шлейф. Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом.

Существует и другая схема подключения трехфазного счетчика через трансформаторы тока, применяемая очень редко. В данной схеме используются совмещенные цепи тока и напряжения. Возникает большая погрешность в показаниях. Кроме того, при такой схеме невозможно своевременно выявить обмоточный пробой в трансформаторе.

Большое значение имеет правильный выбор трансформатора. Максимальная нагрузка требует величины тока во вторичной цепи не менее 40% от номинала, а минимальная нагрузка – 5%. Все фазы должны чередоваться в установленном порядке и проверяться специальным прибором – фазометром.

Установка счетчика с трансформаторами тока

Подключение трехфазного счетчика Меркурий 230 через трансформаторы тока

Для учета электроэнергии в трехфазных цепях применяются счетчики особой конструкции, регистрирующие ее расход по каждой из фаз. Особенности рабочих режимов в силовых линиях вынуждают применять для снятия показаний специальные преобразователи – трансформаторы тока (ТТ). Прямое подключение трехфазного счетчика Меркурий, например, в такую цепь допускается лишь при одном условии. Наличие ограничений объясняется тем, что протекающие в контролируемой линии токи не должны превышать предельного значения в 60 Ампер.

Преимущества установки и эксплуатации изделия Меркурий 230

Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:

• возможность учета электроэнергии по различным тарифам;
• допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
• возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
• расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.

Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.

Потребность в питании 380 Вольт объясняется применением силового оборудования, в состав которого входят электродвигатели. Они успешно работают только при наличии трех фазных напряжений и применяются в скважных насосах, станках и других образцах техники, используемой в личных целях.

Характеристики электросчетчика

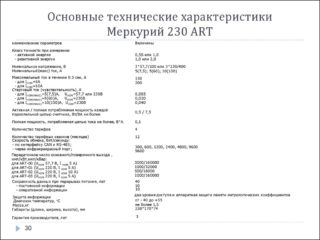

К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:

• Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
• Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
• Подсчет и регистрация токовых и частотных параметров.
• Контроль потребления через интерфейс (с центрального диспетчерского пункта).
• Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.

В счетчике также предусмотрен особый вид защиты, исключающий возможность несанкционированного проникновения при попытках хищения электроэнергии. В этих приборах снятие показаний ведется по алгоритму «с нарастающим итогом», не зависящим от мгновенного направления тока.

Зачем нужны ТТ

Подключение трехфазных счетчиков через трансформаторы тока Меркурий дает возможность расширить диапазон измеряемых параметров до нескольких сотен Ампер. Достичь этого удается за счет применения преобразующих устройств с фиксированным коэффициентом трансформации (чаще всего он равен 20-ти). Поскольку счетчики типа Меркурий рассчитаны на токи не более 60-ти Ампер – использование трансформатора позволяет снимать показания при их значениях в питающих цепях, достигающих многих сотен Ампер.

У других моделей ТТ коэффициент трансформации имеет «свои» значения (5, 30, 40 и т. д.).

Выбор конкретного образца преобразователя зависит от расчетного уровня токовой нагрузки в потребительской сети. Если значение тока не превышает 60-ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь.

Схемы подключения

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.

Полукосвенное включение

Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.

Прямое подключение

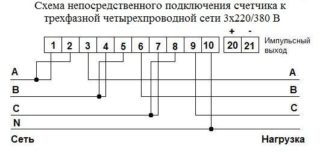

В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.

Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.

Косвенное включение

При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.

К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.

Нюансы подключения счетчика через ТТ

При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ. В указанной ситуации важно научиться различать следующие способы коммутации:

• Десятипроводная схема.
• Семипроводный ее аналог.
• Схема с совмещенными цепями.

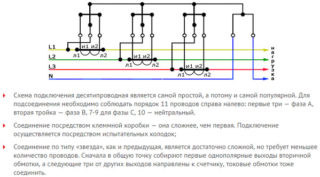

В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.

При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.

При выборе подходящего варианта подключения электросчетчика Меркурий 230 в первую очередь исходят из соображений безопасности. Лишь после выполнения этого требования рассматриваются вопросы экономичности и удобства обслуживания или ремонта.

Подключение счетчика через трансформаторы

Общие требования

Схемы подключения счетчиков через трансформаторы можно разделить на две группы: полукосвенного и косвенного включения.

При схеме полукосвенного включения, счетчик включается в сеть только через трансформаторы тока (ТТ). Такая схема, как правило, применяется для средних и крупных предприятий которые питаются от сети 0,4кВ и имеют присоединенную нагрузку свыше 100 Ампер.

При схеме косвенного включения, счетчик включается в сеть через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). Такие схемы применяются, как правило, для крупных предприятий имеющих на своем балансе трансформаторные подстанции и другое высоковольтное оборудование которое питается от сети выше 1кВ.

Счетчик трансформаторного включения имеет 10 либо 11 выводов:

Как видно на картинке выше выводы №1, 3, 4, 6, 7 и 9 используются для подключения токовых цепей (от трансформаторов тока), а выводы №2, 5, и 8 — для подключения цепей напряжения (от трансформаторов напряжения — при косвенной схеме включения либо напрямую от сети — при полукосвенном включении). 10 вывод, как и 11 (при его наличии), служит для подключения нулевого проводника к счетчику.

В соответствии с п. 1.5.16. ПУЭ класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Кроме того в соответствии с п.1.5.23. ПУЭ цепи учета (цепи от трансформаторов до счетчика) следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. При этом токовые цепи должны выполняться сечением не менее 2,5 мм 2 по меди и не менее 4 мм 2 по алюминию (п.3.4.4 ПУЭ), а сечение и длина проводов и кабелей в цепях напряжения счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального напряжения (п. 1.5.19. ПУЭ). (Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи)

Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?

Испытательный блок или испытательная коробка представляет из себя сборку зажимов предназначенных для подключения электросчетчика и обеспечивающих возможность удобного и безопасного проведения работ со счетчиком:

ВАЖНО! Винты для закорачивания первых выводов токовых цепей обязательно должны быть вкручены при семипроводной схеме подключения и выкручены при десятипроводной схеме.

Перемычки для закорачивания токовых цепей должны быть замкнуты только на время монтажа и проведения других работ со счетчиком, в рабочем положении перемычки должны быть разомкнуты!

Подключения счетчика через трансформаторы тока

Как уже было написано выше при напряжении сети 0,4 кВ (380 Вольт) и нагрузках свыше 100 Ампер применяются схемы полукосвенного включения счетчика, при которой цепи напряжения подключаются к счетчику напрямую, а токовые цепи подключаются через трансформаторы тока:

Примечание: Расчет трансформатора тока можно произвести с помощью нашего онлайн калькулятора.

Существуют следующие схемы подключения счетчиков через трансформаторы: десятипроводные, семипроводные и с совмещенными цепями (может использоваться только при полукосвенном включении). Разберем каждую из схем в отдельности:

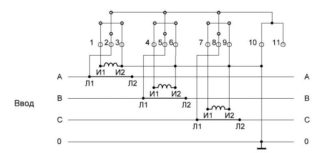

2.1 Десятипроводная схема

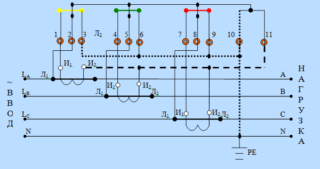

Принципиальная десятипроводная схема подключения счетчика через трансформаторы тока:

Фактически десятипроводная схема будет иметь следующий вид:

Преимущества десятипроводной схемы:

1. Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
2. Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
3. Высокая надежность. Учет по каждой фазе собирается независимо друг от друга. В случае нарушения цепей учета по одной из фаз работа учета на других фазах не нарушается.

Недостатки десятипроводной схемы:

1. Большой расход проводника, для сборки вторичных цепей учета.

2.2 Семипроводная схема

Принципиальная семипроводная схема подключения электросчетчика через трансформаторы тока:

Фактически семипроводная схема будет иметь следующий вид:

Примечание: Обратите внимание в принципиальной схеме закорочены и заземлены выводы «И2» трансформаторов тока, в то время как в фактической семипроводной схеме закорочены и заземлены выводы «И1». Для правильной работы схемы учета не имеет значения какую группу выводов заземлять (И1 или И2), главное что бы заземлены они были только с одной стороны, поэтому оба варианта схем верны.

Преимущества семипроводной схемы:

1. Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
2. Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
3. Экономия проводника, для сборки вторичных цепей учета за счет объединения вторичных токовых цепей.

Недостатки семипроводной схемы:

1. Низкая надежность. В случае нарушения совмещенной токовой цепи электроэнергия не учитывается ни по одной из фаз.

2.3 Схема с совмещенными цепями

Принципиальная схема подключения электросчетчика через трансформаторы тока с совмещенными цепями.

При данной схеме цепи напряжения объединяются с токовыми цепями путем установки перемычек на трансформаторах от контакта Л1 к контакту Л2.

Фактически схема с совмещенными цепями будет иметь следующий вид:

Схема с совмещенными цепями не соответствует требованиям действующих правил и в настоящее время не применяется, однако она все еще встречается в старых электроустановках.

3. Подключение счетчика через трансформаторы тока и напряжения

В случае необходимости организации учета электрической энергии в сети выше 1000 Вольт применяется схема косвенного включения счетчика при которой токовые цепи подключаются к счетчику через трансформаторы тока, а цепи напряжения подключаются через трансформаторы напряжения:

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

{SOURCE}

Подключение 3х фазного счетчика через трансформаторы тока

Подключение трехфазного счетчика Меркурий 230 через трансформаторы тока

Для учета электроэнергии в трехфазных цепях применяются счетчики особой конструкции, регистрирующие ее расход по каждой из фаз. Особенности рабочих режимов в силовых линиях вынуждают применять для снятия показаний специальные преобразователи – трансформаторы тока (ТТ). Прямое подключение трехфазного счетчика Меркурий, например, в такую цепь допускается лишь при одном условии. Наличие ограничений объясняется тем, что протекающие в контролируемой линии токи не должны превышать предельного значения в 60 Ампер.

Преимущества установки и эксплуатации изделия Меркурий 230

Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:

• возможность учета электроэнергии по различным тарифам;
• допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
• возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
• расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.

Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.

Потребность в питании 380 Вольт объясняется применением силового оборудования, в состав которого входят электродвигатели. Они успешно работают только при наличии трех фазных напряжений и применяются в скважных насосах, станках и других образцах техники, используемой в личных целях.

Характеристики электросчетчика

К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:

• Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
• Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
• Подсчет и регистрация токовых и частотных параметров.
• Контроль потребления через интерфейс (с центрального диспетчерского пункта).
• Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.

В счетчике также предусмотрен особый вид защиты, исключающий возможность несанкционированного проникновения при попытках хищения электроэнергии. В этих приборах снятие показаний ведется по алгоритму «с нарастающим итогом», не зависящим от мгновенного направления тока.

Зачем нужны ТТ

Подключение трехфазных счетчиков через трансформаторы тока Меркурий дает возможность расширить диапазон измеряемых параметров до нескольких сотен Ампер. Достичь этого удается за счет применения преобразующих устройств с фиксированным коэффициентом трансформации (чаще всего он равен 20-ти). Поскольку счетчики типа Меркурий рассчитаны на токи не более 60-ти Ампер – использование трансформатора позволяет снимать показания при их значениях в питающих цепях, достигающих многих сотен Ампер.

У других моделей ТТ коэффициент трансформации имеет «свои» значения (5, 30, 40 и т. д.).

Выбор конкретного образца преобразователя зависит от расчетного уровня токовой нагрузки в потребительской сети. Если значение тока не превышает 60-ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь.

Схемы подключения

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.

Полукосвенное включение

Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.

Прямое подключение

В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.

Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.

Косвенное включение

При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.

К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.

Нюансы подключения счетчика через ТТ

При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ. В указанной ситуации важно научиться различать следующие способы коммутации:

• Десятипроводная схема.
• Семипроводный ее аналог.
• Схема с совмещенными цепями.

В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.

При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.

При выборе подходящего варианта подключения электросчетчика Меркурий 230 в первую очередь исходят из соображений безопасности. Лишь после выполнения этого требования рассматриваются вопросы экономичности и удобства обслуживания или ремонта.

Схема подключения трехфазного счетчика через трансформаторы тока

В электрических сетях, с напряжением 380 вольт, потребляемой мощностью свыше 60 кВт и током более 100 ампер, используется схема подключения трехфазного счетчика через трансформаторы тока. Данный вариант известен как косвенное подключение. Подобная схема дает возможность измерения высокой потребляемой мощности приборами учета, рассчитанными на низкие показатели мощности. Разница между высокими и низкими значениями компенсируется с помощью коэффициента, определяющего окончательные показатели счетчика.

Принцип работы измерительных трансформаторов

Принцип действия данных устройств довольно простой. По первичной обмотке трансформатора, включенной последовательно, протекает фазовый ток нагрузки. За счет этого возникает электромагнитная индукция, создающая ток во вторичной обмотке устройства. В эту же обмотку осуществляется включение токовой катушки трехфазного электросчетчика.

В зависимости от коэффициента трансформации, ток во вторичной цепи будет значительно меньше фазного тока нагрузки. Именно этот ток обеспечивает нормальную работу счетчика, а снимаемые показатели умножаются на величину коэффициента трансформации.

Таким образом, трансформаторы тока или измерительные трансформаторы преобразуют высокий первичный ток нагрузки в безопасное значение, удобное для проведения измерений. Трансформаторы тока для электросчетчиков нормально функционируют при рабочей частоте в 50 Гц и вторичном номинальном токе в 5 ампер. Поэтому, если коэффициент трансформации составляет 100/5, это означает максимальную нагрузку в 100 ампер, а значение измерительного тока – 5 ампер. Следовательно, в этом случае показания трехфазного счетчика умножаются в 20 раз (100/5). Благодаря такому конструктивному решению, отпала необходимость в изготовлении более мощных приборов учета. Кроме того, обеспечивается надежная защита счетчика от коротких замыканий и перегрузок, поскольку сгоревший трансформатор меняется значительно легче по сравнению с установкой нового счетчика.

Существуют определенные недостатки при таком подключении. Прежде всего, измерительный ток в случае малого потребления, может быть меньше стартового тока счетчика. Следовательно, счетчик не будет работать и выдавать показания. В первую очередь это касается счетчиков индукционного типа с очень большим собственным потреблением. Современные электросчетчики такого недостатка практически не имеют.

Особое внимание при подключение нужно обращать на соблюдение полярности. Первичная катушка имеет входные клеммы. Одна из них предназначена для подключения фазы и обозначается Л1. Другой выход – Л2 необходим, чтобы подключиться к нагрузке. Измерительная обмотка также имеет клеммы, обозначаемые соответственно, как И1 и И2. Кабель, подключаемый к выходам Л1 и Л2, рассчитывается на необходимую нагрузку.

Для вторичных цепей используется проводник, поперечное сечение которого должно быть не ниже 2,5 мм2. Рекомендуется применять разноцветные промаркированные провода с обозначенными выводами. Нередко подключение вторичной обмотки к счетчику осуществляется с помощью опломбированного промежуточного клеммника. Использование клеммника позволяет проводить замену и обслуживание счетчика без отключения электроэнергии, поступающей к потребителям.

Схемы подключения

Подключение измерительного трансформатора к счетчику может быть выполнено разными способами. Запрещается использовать трансформаторы тока с приборами учета, предназначенными для прямого включения в электрическую сеть. В подобных случаях вначале изучается сама возможность такого подключения, выбирается наиболее подходящий трансформатор, в соответствии с индивидуальной электрической схемой.

Если измерительные трансформаторы имеют различный коэффициент трансформации, они не должны подключаться к одному и тому же к счетчику.

Перед подключением необходимо внимательно изучить схему расположения контактов, имеющихся на трехфазном счетчике. Общий принцип действия электросчетчиков является одинаковым, поэтому контактные клеммы располагаются на одних и тех же местах во всех приборах. Контакт К1 соответствует питанию цепи трансформатора, К2 – подключение цепи напряжения, К3 является выходным контактом, подключаемым к трансформатору. Таким же образом подключается фаза «В» через контакты К4, К5 и К6, а также фаза «С» с контактами К7, К8, К9. Контакт К10 является нулевым, к нему подключаются обмотки напряжения, расположенные внутри счетчика.

Чаще всего применяется наиболее простая схема раздельного подключения вторичных токовых цепей. К фазному зажиму от входного автомата сети подается фазовый ток. Для удобства монтажа с этого же контакта выполняется подключение второй клеммы катушки напряжения фазы на счетчике.

Выход фазы является окончанием первичной обмотки трансформатора. Его подключение осуществляется к нагрузке распределительного щита. Начало вторичной обмотки трансформатора соединяется с первым контактом токовой обмотки фазы счетчика. Конец вторичной обмотки трансформатора соединяется с окончанием токовой обмотки прибора учета. Таким же образом подключаются остальные фазы.

В соответствии с правилами выполняется соединение и заземление вторичных обмоток в виде полной звезды. Однако это требование отражено не в каждом паспорте электросчетчиков, поэтому во время ввода в действие иногда приходится отключать заземляющий шлейф. Выполнение всех монтажных работ должно происходить в строгом соответствии с утвержденным проектом.

Существует и другая схема подключения трехфазного счетчика через трансформаторы тока, применяемая очень редко. В данной схеме используются совмещенные цепи тока и напряжения. Возникает большая погрешность в показаниях. Кроме того, при такой схеме невозможно своевременно выявить обмоточный пробой в трансформаторе.

Большое значение имеет правильный выбор трансформатора. Максимальная нагрузка требует величины тока во вторичной цепи не менее 40% от номинала, а минимальная нагрузка – 5%. Все фазы должны чередоваться в установленном порядке и проверяться специальным прибором – фазометром.

Установка счетчика с трансформаторами тока

Подключение счетчика через трансформаторы

Общие требования

Схемы подключения счетчиков через трансформаторы можно разделить на две группы: полукосвенного и косвенного включения.

При схеме полукосвенного включения, счетчик включается в сеть только через трансформаторы тока (ТТ). Такая схема, как правило, применяется для средних и крупных предприятий которые питаются от сети 0,4кВ и имеют присоединенную нагрузку свыше 100 Ампер.

При схеме косвенного включения, счетчик включается в сеть через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). Такие схемы применяются, как правило, для крупных предприятий имеющих на своем балансе трансформаторные подстанции и другое высоковольтное оборудование которое питается от сети выше 1кВ.

Счетчик трансформаторного включения имеет 10 либо 11 выводов:

Как видно на картинке выше выводы №1, 3, 4, 6, 7 и 9 используются для подключения токовых цепей (от трансформаторов тока), а выводы №2, 5, и 8 — для подключения цепей напряжения (от трансформаторов напряжения — при косвенной схеме включения либо напрямую от сети — при полукосвенном включении). 10 вывод, как и 11 (при его наличии), служит для подключения нулевого проводника к счетчику.

В соответствии с п. 1.5.16. ПУЭ класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Кроме того в соответствии с п.1.5.23. ПУЭ цепи учета (цепи от трансформаторов до счетчика) следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. При этом токовые цепи должны выполняться сечением не менее 2,5 мм 2 по меди и не менее 4 мм 2 по алюминию (п.3.4.4 ПУЭ), а сечение и длина проводов и кабелей в цепях напряжения счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25% номинального напряжения (п. 1.5.19. ПУЭ). (Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи)

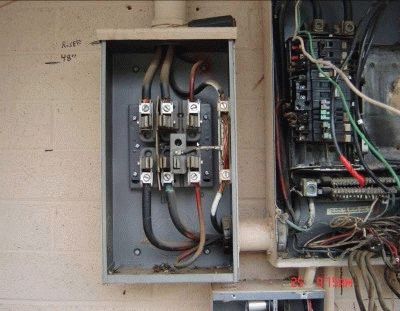

Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?

Испытательный блок или испытательная коробка представляет из себя сборку зажимов предназначенных для подключения электросчетчика и обеспечивающих возможность удобного и безопасного проведения работ со счетчиком:

ВАЖНО! Винты для закорачивания первых выводов токовых цепей обязательно должны быть вкручены при семипроводной схеме подключения и выкручены при десятипроводной схеме.

Перемычки для закорачивания токовых цепей должны быть замкнуты только на время монтажа и проведения других работ со счетчиком, в рабочем положении перемычки должны быть разомкнуты!

Подключения счетчика через трансформаторы тока

Как уже было написано выше при напряжении сети 0,4 кВ (380 Вольт) и нагрузках свыше 100 Ампер применяются схемы полукосвенного включения счетчика, при которой цепи напряжения подключаются к счетчику напрямую, а токовые цепи подключаются через трансформаторы тока:

Примечание: Расчет трансформатора тока можно произвести с помощью нашего онлайн калькулятора.

Существуют следующие схемы подключения счетчиков через трансформаторы: десятипроводные, семипроводные и с совмещенными цепями (может использоваться только при полукосвенном включении). Разберем каждую из схем в отдельности:

2.1 Десятипроводная схема

Принципиальная десятипроводная схема подключения счетчика через трансформаторы тока:

Фактически десятипроводная схема будет иметь следующий вид:

Преимущества десятипроводной схемы:

1. Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
2. Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
3. Высокая надежность. Учет по каждой фазе собирается независимо друг от друга. В случае нарушения цепей учета по одной из фаз работа учета на других фазах не нарушается.

Недостатки десятипроводной схемы:

1. Большой расход проводника, для сборки вторичных цепей учета.

2.2 Семипроводная схема

Принципиальная семипроводная схема подключения электросчетчика через трансформаторы тока:

Фактически семипроводная схема будет иметь следующий вид:

Примечание: Обратите внимание в принципиальной схеме закорочены и заземлены выводы «И2» трансформаторов тока, в то время как в фактической семипроводной схеме закорочены и заземлены выводы «И1». Для правильной работы схемы учета не имеет значения какую группу выводов заземлять (И1 или И2), главное что бы заземлены они были только с одной стороны, поэтому оба варианта схем верны.

Преимущества семипроводной схемы:

1. Удобство проведения работ со счетчиком. Отсутствует необходимость отключения электроустановки при замене электросчетчика, а так же при выполнении с ним других работ.
2. Безопасность. Токовые цепи заземлены, что исключает возможность появления на выводах вторичных цепей опасного потенциала. Испытательная коробка позволяет безопасно отключить цепи напряжения.
3. Экономия проводника, для сборки вторичных цепей учета за счет объединения вторичных токовых цепей.

Недостатки семипроводной схемы:

1. Низкая надежность. В случае нарушения совмещенной токовой цепи электроэнергия не учитывается ни по одной из фаз.

2.3 Схема с совмещенными цепями

Принципиальная схема подключения электросчетчика через трансформаторы тока с совмещенными цепями.

При данной схеме цепи напряжения объединяются с токовыми цепями путем установки перемычек на трансформаторах от контакта Л1 к контакту Л2.

Фактически схема с совмещенными цепями будет иметь следующий вид:

Схема с совмещенными цепями не соответствует требованиям действующих правил и в настоящее время не применяется, однако она все еще встречается в старых электроустановках.

3. Подключение счетчика через трансформаторы тока и напряжения

В случае необходимости организации учета электрической энергии в сети выше 1000 Вольт применяется схема косвенного включения счетчика при которой токовые цепи подключаются к счетчику через трансформаторы тока, а цепи напряжения подключаются через трансформаторы напряжения:

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

{SOURCE}

инструкция по измерению тока и напряжения, маркировка, советы

Трансформаторы тока используются, служа согласующими устройствами. Потребитель характеризуется большой мощностью. Включать счетчик напрямую в цепь опасно: способен сгореть. Касается измерительных приборов, снабженных низкоомным входом. Ток растет, процесс надо ограничить. Рассмотрим сегодня, как подключить трехфазный счетчик через трансформаторы тока, зачем нужно. Попробуем объяснить на пальцах.

Измерение тока, напряжения

В промышленных масштабах потребление тока велико. Если в местной сети считают напряжение постоянным, в целом по сектору цеха значение может сильно отличаться. Потому происходит, что редко нагрузка фаз одинакова. Источники питания проектируют, следуя прямо противоположным условиям. Неодинаковая нагрузка фаз пагубно скажется на поставщике, потребители мало задумываются. Одна обмотка трансформатора подстанции способна «иссякнуть». Ток не пропадет совсем, просто понизится напряжение. Но фабрика оплачивает мощность! Если ток потребления равен, допустим, 100 А, вольтаж многое определяет.

Тестер и RC-цепочка

Допустим, действующее значение напряжения составляет 230 вольт. Потребляемая мощность составит: 230 х 100 = 23 кВт. Стоит напряжению упасть на 15%, при том же токе польза для потребителя снизится пропорционально. В промышленных сетях 400 В присутствует три фазы с действующим значением напряжения 230 вольт в каждой, принято измерять сразу оба параметра. Счетчик проводит умножение, находит, сколько нужно заплатить за использование электрической энергии.

Специфика выявляется. Трехфазные счетчики включают внутри себя две составляющие:

1. Катушка тока занимается оценкой скорости движения электронов. Выступает амперметром. Именно ее важно защитить против высоких токов, возникни таковые. Иначе трехфазный счетчик удалось бы включить без трансформаторов.
2. Катушка напряжения включается параллельно трансформатору, оценивает вольтаж.

Возникает вопрос: если подключить трехфазный счетчик через трансформаторы тока, показания изменятся в сравнении со случаем, когда измеритель врубается напрямую? В точку! Поэтому пришла пора сказать: трехфазные счетчики могут оказаться пригодными работать с измерительными трансформаторами. Узнать несложно, рассмотрев маркировку, расшифровка согласно ГОСТ 25372-95. Появляется первая полезная информация. Посмотрите рисунок, показано вид трансформатор тока электрической схемы:

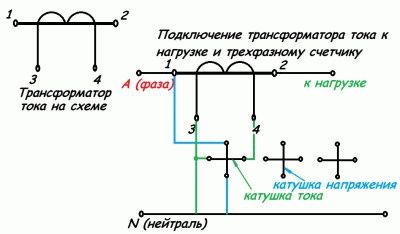

Обозначение трансформатора тока

• Первое отличие заметно сразу. Трансформатор тока больше напоминаем дроссель, обыкновенную индуктивность, перечеркнутую прямой линией по длине.
• Витками схематично показана вторичная обмотка с малым током. Коэффициент трансформации выбирается согласно маркировке, указанной корпусом трехфазного счетчика. Нельзя включить одной цепью приборы совершенно разного класса.
• Нагрузка, создаваемая электродвигателями, сварочными аппаратами, подключается к жирной прямой черте.

Полагаем, многое понятно, поясним изрядно. Катушка тока трехфазного счетчика подключается в цепь вторичной обмотки трансформатора, причем принято один конец выводить на нейтраль. Допустимо сделать снаружи (собственными руками) и внутри корпуса. Как делать, указывается схемой подключения трехфазного счетчика через трансформаторы тока, приведенной чаще шильдиком. Осмотрите хорошенько прибор, отыскивая подобное изображение.

Вторым моментом назовем подключение катушки напряжения. Врубается параллельно подаваемой первичной обмотке трансформатора тока фазе. Второй конец, как с первой катушкой, образует нейтраль (нулевой провод). Сложно для понимания, смотрите иллюстрацию (рисунок): обрисовали подробно указанный момент: куда что стыковать, возникни необходимость подключать трансформаторы тока. Для простоты сделали провода разного цвета, смотрите:

1. Зеленым показана схема подключения катушки тока. Образует с вторичной обмоткой трансформатора замкнутую цепь. Одна сторона заземлена. Помогает имеющимся индуктивностям образовать делитель, через который ток будет достигать земли. Проще произвести измерение нужных параметров.

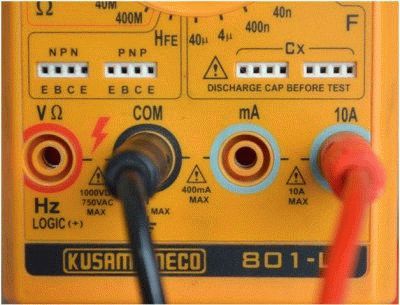

   Тестер

2. Синим показана катушка напряжения. Предполагается, схема содержит нейтраль. Но необязательно. Существуют трехфазные счетчики сетей 380 вольт без нейтрали. Часто применяются электродвигателями с схемой включения обмоток типом звезды. Параллельное включение считают типичным методом измерения напряжения. Предполагается, сопротивление катушки должно быть велико, чтобы избежать потери энергии. Иной расклад опасен трехфазному счетчику. Большой величины ток нагревал бы катушку, прибор мог бы сгореть.

Подытожим: чтобы провести подключение электросчетчика через трансформаторы тока, нужно учитывать маркировку прибора. Там приводятся нужные коэффициенты. Согласно цифрам выбираются трансформаторы тока. Трехфазные счетчики часто комбинированные. Допускают подключение без трансформаторов тока. Корпус дает рабочие значения, в скобках – предельные. Например, 5 (10) А. Номинальный ток (одной фазы) составит 5 А, предельный – 10.

Теперь особенности схемотехники. В трехфазных сетях, лишенных нейтрали, ток утекает с потребителя через свободную фазу, где нуль, либо нужная полярность. Поэтому, потрудитесь учитывать направление магнитного поля катушки, правильно оценивая расход энергии. Нет гарантии, что трехфазный счетчик для цепей с нейтралью будет работать правильно. Рекомендуется измеритель выбирать строго согласно существующим условиям.

Маркировка трехфазных счетчиков

Приводим информацию не потому, что читатели поленятся открыть ГОСТ 25372-95. Для выпускника специализированного ВУЗа приведенные обозначения могут показаться настоящей филькиной грамотой. Чего говорить про большинство людей. Кратко разберем способы формирования маркировки счетчиков энергии:

Трехфазный счетчик

Во-первых, трехфазный счетчик, подключаемый через трансформатор тока, характеризуется особым знаком (но только не для приборов с первичным счетным механизмом). Рассматриваем подробно, именно данный класс устройств подпадает теме сегодняшнего обзора. Корпус трехфазного счетчика снабжен маркировкой двух взаимно пересекающихся кругов со схематичным отводами от каждого вверх, вниз. Из ГОСТ видим четыре вида: с вторичным счетным механизмом, смешанным счетным механизмом (переменными могут быть либо ток, либо напряжение), первичным счетным механизмом.

Расшифровка понятий дана, например, ГОСТ 6570-96. Документ утратил силу на территории РФ, оставив ценность емкого справочника, интересуемся только терминологией, остающейся незыблемой. Когда обсуждают первичный счетчик электрической энергии, подразумевается прибор, учитывающий коэффициенты трансформаторов тока. Показания снимают непосредственно, отдавать поставщику для оплаты. Если механизм измерения трехфазных счетчиков, подключаемых через трансформаторы тока, вторичный, придется взять калькулятор, заняться умножением на коэффициент. Размер цифры указан.

Природа родила трехфазные счетчики смешанного механизма регистрации показаний. Считается, что учитывается коэффициент трансформации одного параметра. Напряжение, либо ток. Показания прибора нужно корректировать вручную перед оплатой счетов. Теперь обсудим маркировку.

Главный щиток содержит коэффициент трансформации: наклонная или обычная дробь, учтенный производителем (настройщиком). Суммируя сказанное выше, для счетчика с вторичным механизмом регистрации здесь приводить, собственно, нечего. Возле значка двух кругов стоят одни номиналы напряжения, тока. Механизм измерения смешанный, присутствует переменный первичный ток – в числителе, знаменателе будет стоять напряжение. В противном случае все будет наоборот, но в быту встречается редко. У счетчика, снабженного первичным счетным механизмом, коэффициенты даны для тока, напряжения. Было сказано выше, в этом случае получаются готовые показания, сдаваемые для оплаты.

Следовательно, трехфазные счетчики электрического тока с вторичным механизмом измерения предпочтительны с точки зрения простоты использования. Как распознать на прилавке магазина (не заглядывая в паспорт), должно быть понятно. Сейчас обсудили основной щиток. Значок, сформированный кругами, украшает циферблат. На добавочном щитке показываются неучтенные коэффициенты трансформации, рядом приводятся коэффициенты для умножения показаний, получения нужных цифр. Поскольку у трехфазных счетчиков электрической энергии с первичным счетным механизмом все учтено, приборы в этом плане чисты. Добавочный щиток способен отсутствовать, не содержит информации.

Осторожно при покупке!

Обратите внимание, трехфазные счетчики электрической энергии бывают разными по… параметру регистрации. Пользуемся оценивающими полную энергию. А бывает другая? Да! Когда идет подключение 3х-фазного счетчика через трансформаторы тока особенно хорошо видно. Наличие индуктивных, емкостных сопротивлений вызывает сдвиг фаз. Покажется невероятным, ток начинает течь от поставщика обратно. Получается, полная энергия учитывает прохождение реактивного тока, полезной работы в нагрузке не совершающего.

Потребитель может быть… генератором. Невольно вспоминаешь анекдот про закачивающих воду в водопровод. Реактивная мощность полностью паразитная. Протекание лишних токов вызывает потери. Снижается активная мощность. В идеале реактивная мощность уменьшается специальными мерами. В магазине найдем приборы измерения активной, реактивной, общей мощности. В большинстве случаев пользуемся последним типом приборов. Смотрите, что именно надо сделать. Или не удивляйтесь потом, что подключение трехфазного счетчика Меркурий через трансформаторы тока дает неверный результат (завышенный).

На этом прощаемся. Надеемся, рисунки полезны, схема подключения трехфазного счетчика через трансформаторы тока ясна теперь читателям. Добавим, каждой электрической цепи сопоставляется понятие коэффициента, характеризующего величину реактивной мощности. Понятие туманное, далеко не каждому объяснению рекомендуется верить (убедились, проинспектировав тематические сайты).

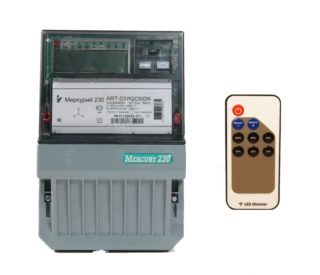

Схема подключения счетчика Меркурий 230 через трансформаторы тока

Содержание статьи:

Для учета электроэнергии в трехфазных цепях применяются счетчики особой конструкции, регистрирующие ее расход по каждой из фаз. Особенности рабочих режимов в силовых линиях вынуждают применять для снятия показаний специальные преобразователи – трансформаторы тока (ТТ). Прямое подключение трехфазного счетчика Меркурий, например, в такую цепь допускается лишь при одном условии. Наличие ограничений объясняется тем, что протекающие в контролируемой линии токи не должны превышать предельного значения в 60 Ампер.

Преимущества установки и эксплуатации изделия Меркурий 230

Трансформатор тока Меркурий 230

Электросчетчики рассматриваемого класса представляют собой приборы учета, с помощью которых удается замерять расходуемую в трехфазных цепях энергию. К преимуществам этого типа электронных устройств относят:

• возможность учета электроэнергии по различным тарифам;
• допустимость эксплуатации в трехфазных сетях, включение в которые осуществляется напрямую или через трансформаторы тока;
• возможность работы в индивидуальном режиме или в составе диспетчерского оборудования;
• расширенный функционал, обеспечиваемый особенностями включения в общую энергосистему.

Приборы успешно эксплуатируются не только на промышленных предприятиях и других производственных объектах, но и в частных домах, где три питающих фазы используются довольно часто.

Потребность в питании 380 Вольт объясняется применением силового оборудования, в состав которого входят электродвигатели. Они успешно работают только при наличии трех фазных напряжений и применяются в скважных насосах, станках и других образцах техники, используемой в личных целях.

Характеристики электросчетчика

К эксплуатационным показателям прибора Меркурий 230, полностью характеризующим его в качестве устройства учета, относят следующие возможности:

• Отображение на дисплее данных по потребленной электроэнергии для любого из предусмотренных режимов работы: ночного, дневного, льготного и т. п.
• Учет энергопотребления по одному из 4-х тарифных режимов с 16-ю зонами перекрытия по времени.
• Подсчет и регистрация токовых и частотных параметров.
• Контроль потребления через интерфейс (с центрального диспетчерского пункта).
• Сохранение в памяти устройства до 10-ти важнейших событий, а также моментов пропадания отдельных фаз, превышения ими допустимых значений, дат вскрытия и изменений тарифного режима.

В счетчике также предусмотрен особый вид защиты, исключающий возможность несанкционированного проникновения при попытках хищения электроэнергии. В этих приборах снятие показаний ведется по алгоритму «с нарастающим итогом», не зависящим от мгновенного направления тока.

Зачем нужны ТТ

Подключение трехфазных счетчиков через трансформаторы тока Меркурий дает возможность расширить диапазон измеряемых параметров до нескольких сотен Ампер. Достичь этого удается за счет применения преобразующих устройств с фиксированным коэффициентом трансформации (чаще всего он равен 20-ти). Поскольку счетчики типа Меркурий рассчитаны на токи не более 60-ти Ампер – использование трансформатора позволяет снимать показания при их значениях в питающих цепях, достигающих многих сотен Ампер.

У других моделей ТТ коэффициент трансформации имеет «свои» значения (5, 30, 40 и т. д.).

Выбор конкретного образца преобразователя зависит от расчетного уровня токовой нагрузки в потребительской сети. Если значение тока не превышает 60-ти Ампер, что случается крайне редко, допускается прямое подсоединение счетчика в контролируемую цепь.

Схемы подключения

Схема полукосвенного подключения

Схема подключения счетчика через трансформаторы тока Меркурий 230 предусматривает несколько способов его включения, отличающихся коммутацией линейных проводников: полукосвенное подключение; прямое включение; косвенный способ.

Полукосвенное включение

Полукосвенным называется вид подсоединения, при котором для снятия показаний применяется только один преобразователь – трансформатор тока, изготавливаемый в виде отдельного модуля. Это прибор позволяет понизить значение токовой составляющей, непосредственно воздействующей на исполнительный узел электросчетчика. С его помощью удается расширить диапазон мощностей, подлежащих учету в действующих электрических сетях. Кроме того, их применение гарантирует нормальное функционирование подключенного к ним оборудования.

Прямое подключение

В простейшей схеме подключения счетчиков Меркурий 230 используется принцип прямого подсоединения его рабочих обмоток в разрыв фазных питающих проводов. Подключать таким способом электрические счетчики допускается лишь при условии, что ток, протекающий в контролируемых цепях, не превышает значения 60-ти Ампер. Это ограничение касается каждой из фаз, подлежащих обязательному учету.

Используется этот способ крайне редко, поскольку при трехфазном питании пусковые токи в электродвигателях, например, достигают нередко сотен Ампер.

Косвенное включение

Косвенное подключение посредством 10 проводящих жил

При косвенном соединении электрический счетчик включается в контролируемую цепь по нескольким схемам, разработанным специально для данного способа. Одна из них – подсоединение посредством десяти отдельных проводящих жил. С ее помощью удается реализовать раздельный учет тока и напряжения, что повышает эффективность и безопасность работы прибора во всех режимах. Недостатком этого способа считается большое количество коммутационных элементов, снижающих надежность выполнения счетчиком своих функций.

К данной категории относится схема, позволяющая подключить счетчик к трехфазной трехпроводной сети посредством 2-х трансформаторов тока и 2-х преобразователей напряжения. При ее применении удается несколько сократить число необходимых коммутаций и повысить надежность и безопасность эксплуатации учетного оборудования.

Нюансы подключения счетчика через ТТ

При самом распространенном (полукосвенном) методе цепочки снятия показаний напряжения включаются напрямую, а токовые – через ТТ. В указанной ситуации важно научиться различать следующие способы коммутации:

• Десятипроводная схема.
• Семипроводный ее аналог.
• Схема с совмещенными цепями.

В первом случае к распределительной коробке счетчика подводятся три провода от каждой из фазных линий плюс нейтраль и по две жилы от 3-х ТТ. К достоинствам этого подхода относят необязательность отключения питающей линии при необходимости замены электросчетчика или при проведении ремонтных работ. Кроме того, при этом способе коммутации повышается надежность его функционирования и безопасность эксплуатации. Недостаток этого метода – больше количество соединительных проводов.

При применении семипроводной схемы три ответных конца трансформаторов тока объединяются и соединяются с «землей» (10-3=7). Одновременно с удобством ремонта электрооборудования в данном случае уменьшается число коммутируемых проводов. Это упрощает монтаж и ремонт электрооборудования и заметно снижает риски при его эксплуатации в нормальных режимах. Подключить электрический счетчик можно и по совмещенной схеме, когда цепи напряжения объединяют с токовыми отводами за счет установки перемычек в соответствующих точках трансформаторов. Обычно они устраиваются между отводами И1 трансформаторов тока и соответствующей фазной линией. Число соединительных проводников в этом случае остается тем же – семь жил.

При выборе подходящего варианта подключения электросчетчика Меркурий 230 в первую очередь исходят из соображений безопасности. Лишь после выполнения этого требования рассматриваются вопросы экономичности и удобства обслуживания или ремонта.

— Circuit Globe

Трехфазный трансформатор состоит из трех трансформаторов, отдельных или объединенных одним сердечником. Первичная и вторичная обмотки трансформатора могут быть независимо соединены звездой или треугольником. Существует четыре возможных варианта подключения 3-фазной трансформаторной батареи.

1. Подключение Δ — Δ (треугольник — треугольник)
2. Υ — Υ (звезда — звезда) Подключение
3. Δ — Υ (треугольник — звезда) соединение
4. Υ — Δ (звезда — треугольник) соединение

Выбор подключения трехфазного трансформатора зависит от различных факторов, таких как наличие нейтрали для защиты заземления или подключения нагрузки, изоляция от земли и напряжения, наличие пути для прохождения третьей гармоники и т. Д.Ниже подробно описаны различные типы подключений.

1. Соединение треугольник-треугольник (Δ-Δ)

Соединение треугольником трех идентичных однофазных трансформаторов показано на рисунке ниже. Вторичная обмотка a ₁ a ₂ соответствует первичной обмотке A ₁ A ₂ , и они имеют одинаковую полярность. Полярность клеммы a , соединяющей a ₁ и c ₂ , такая же, как и при соединении A ₁ и C ₂ .На рисунке ниже показана векторная диаграмма для отстающего коэффициента мощности cosφ .

Ток намагничивания и падение напряжения на импедансах не учитывались. В сбалансированном состоянии линейный ток в √3 раз больше тока фазной обмотки. В этой конфигурации соответствующие линейное и фазное напряжение идентичны по величине как на первичной, так и на вторичной стороне.

Линейное напряжение вторичной обмотки находится в фазе с межфазным напряжением первичной обмотки с отношением напряжений, равным отношению витков.

Если соединение фазных обмоток поменять местами с обеих сторон, между первичной и вторичной системами получается разность фаз 180 °. Такое соединение известно как соединение 180º.

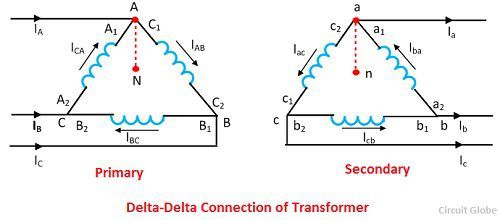

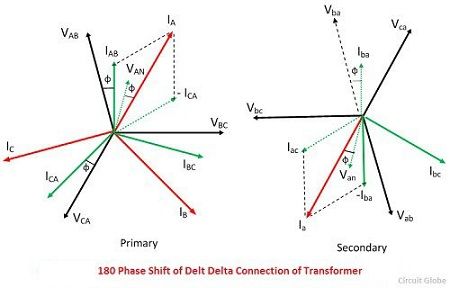

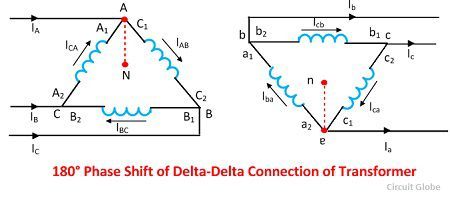

Соединение дельта-треугольник со сдвигом фазы 180 ° показано на рисунке ниже. На векторной диаграмме трехфазного трансформатора показано, что вторичное напряжение противофазно первичному.

Трансформатор треугольник-треугольник не имеет связанного с ним сдвига фазы и проблем с несимметричными нагрузками или гармониками.

Преимущества подключения трансформатора треугольник-треугольник

Ниже приведены преимущества конфигурации трансформаторов по схеме треугольник-треугольник.

1. Трансформатор дельта-треугольник подходит для сбалансированной и несимметричной нагрузки.
2. При выходе из строя одного трансформатора оставшиеся два трансформатора продолжат подавать трехфазное питание. Это называется открытым дельта-соединением.
3. Если присутствует третья гармоника, то она циркулирует по замкнутому пути и, следовательно, не появляется в волне выходного напряжения.

Единственный недостаток соединения треугольник-треугольник — отсутствие нейтрали. Это соединение полезно, когда ни первичная, ни вторичная обмотка не требуют нейтрали, а напряжение низкое или умеренное.

2. Звезда-звезда (Υ-Υ) Подключение трансформатора

Соединение звездой-звездой трех идентичных однофазных трансформаторов на каждой из первичной и вторичной обмоток трансформатора показано на рисунке ниже. Векторная диаграмма аналогична схеме соединения треугольник-треугольник.

Соединение звездой в трехфазной системе — соотношение между фазой и линией, напряжением и током

В соединении звездой аналогичные концы (начало или конец) трех обмоток соединены с общей точкой, называемой звездой или нейтралью точка. Трехлинейные проводники отходят от остальных трех свободных клемм, называемых линейными проводниками .

Провода подводятся к внешней цепи, образуя трехфазные трехпроводные системы, соединенные звездой. Однако иногда четвертый провод проводится от точки звезды к внешней цепи, называемый нейтральным проводом , образуя трехфазные четырехпроводные системы, соединенные звездой.

Состав:

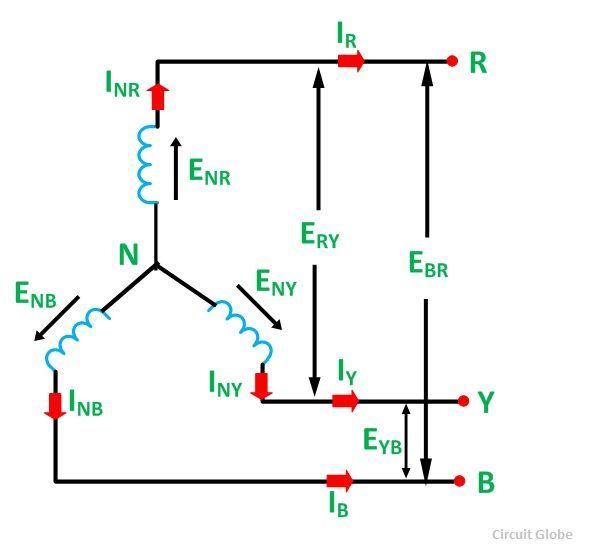

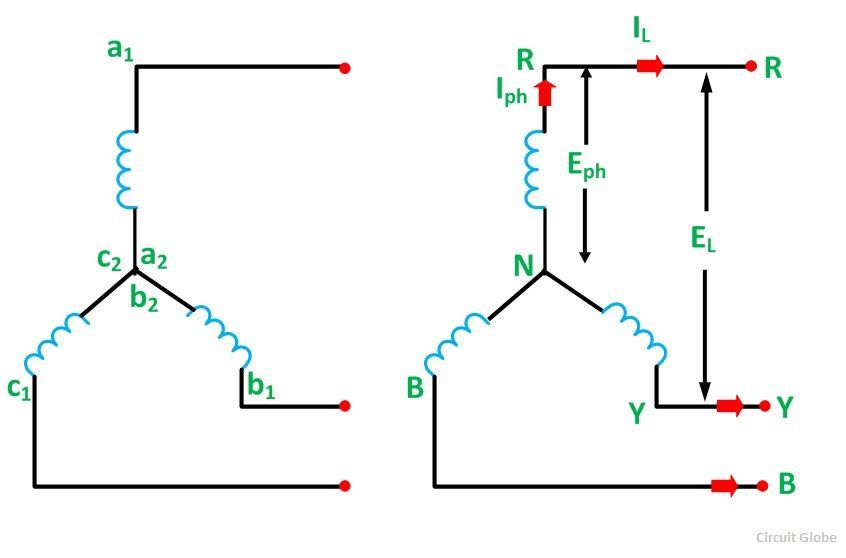

Соединение звездой показано на схеме ниже:

Принимая во внимание приведенный выше рисунок, конечные клеммы a ₂ , b ₂ и c ₂ трех обмоток соединены так, чтобы образовать звезду или нейтраль. Три проводника, обозначенные как R, Y и B, отходят от остальных трех свободных клемм, как показано на рисунке выше.

Ток, протекающий через каждую фазу, называется Фазный ток I _ф. , а ток, протекающий через каждый линейный провод, называется Линейный ток I _L .Аналогично, напряжение на каждой фазе называется Phase Voltage E _ph , а напряжение на двух линейных проводниках известно как Line Voltage E _L .

Зависимость между фазным напряжением и линейным напряжением при соединении звездой

Подключение звездой показано на рисунке ниже:

Поскольку система сбалансирована, сбалансированная система означает, что во всех трех фазах, то есть R, Y и B, через них протекает одинаковое количество тока.Следовательно, три напряжения E _NR , E _NY и E _NB равны по величине, но электрически смещены друг от друга на 120 °.

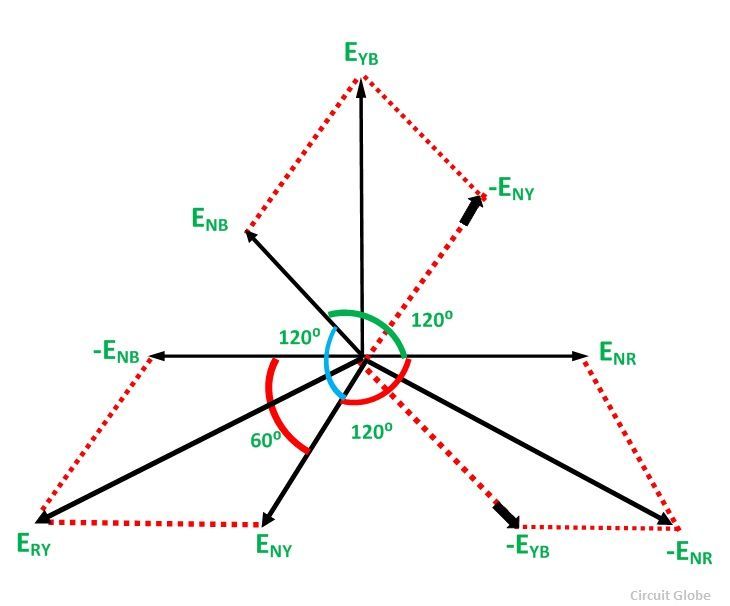

Диаграмма Phasor соединения звездой показана ниже:

Стрелки на ЭДС и токе указывают направление, а не их фактическое направление в любой момент.

Сейчас,

Между любыми двумя линиями есть двухфазные напряжения.

По следам петли НРИН

Чтобы найти векторную сумму ENY и –ENR, мы должны перевернуть вектор ENR и добавить его с ENY, как показано на векторной диаграмме выше.

Следовательно,

Аналогично

Следовательно, при соединении звездой линейное напряжение в 3 раза больше фазного напряжения.

Трехфазный трансформатор с настраиваемым подключением обмотки

Реализовать векторную модель трехфазного фазосдвигающего трансформатора РПН с использованием дельты шестиугольное соединение

Описание

Этот блок используется для моделирования фазосдвигающего трансформатора с использованием устройств РПН (РПН) для введения фазового сдвига между трехфазными напряжениями на двух шинах в коробке передач система. Управление фазовым сдвигом в системе передачи влияет в первую очередь на поток активной мощности. Хотя фазовращающий трансформатор не обеспечивает такой гибкости и скорости, как FACTS, основанный на силовой электронике, может рассматриваться как базовый регулятор потока мощности.Это почему он был включен в библиотеку фактов. Динамические характеристики сдвига фазы трансформатор можно улучшить, используя тиристорный переключатель ответвлений вместо механического ответвителя. сменщик. Поскольку эта модель представляет собой векторную модель, которая не реализует детали текущего переход от одного ответвления к другому, вы можете использовать его для моделирования тиристорного фазовращателя. Вы также можете использовать этот блок вместе с трехфазным регулирующим трансформатором РПН (Phasor Тип) блок для построения векторных моделей более сложных трансформаторных ФАКТОВ топологии.

Гексагональное соединение треугольником состоит из трех пар обмоток, соединенных между собой шестиугольная конфигурация, как показано на рисунке ниже.

Соединения трансформатора с треугольником и гексагональным сдвигом фазы

ψ = 2 × arctan (−k / 3)

Каждая фаза состоит из двух соединенных обмоток, изображенных параллельно на рисунке: одна отводная обмотка с двумя РПН и одна обмотка без отводов.Все обмотки имеют одинаковое количество витков. Два устройства РПН изменяют фазовый сдвиг, перемещая входные клеммы трансформатора (A, B, C) и выходы. клеммы (a, b, c) симметрично относительно центрального ответвителя 0. Это шестиугольное соединение треугольником. имеет то преимущество, что при изменении фазового сдвига сохраняется соотношение напряжений 1: 1.

Когда два устройства РПН перемещают ответвители из центрального положения (0) в конец намотки (положение Ntap) фазовый сдвиг между входами (ABC) и выходами (abc) варьируется от 0 градусов до 60 градусов.Когда ABC находятся в положении -Ntap, а abc находятся в положении + Ntap, выходные напряжения abc отстают входные напряжения ABC на 60 градусов. С другой стороны, когда ABC находятся в позиции + Ntap и abc находятся в позиции -Ntap, выходные напряжения abc опережают входные напряжения ABC на 60 градусов. Для промежуточных положений фазовый сдвиг ψ задается уравнением на рисунке. Это уравнение предполагает, что все отводы расположены равномерно.

Например, если каждая обмотка с половинным ответвлением состоит из 10 ответвлений (всего 21 ответвление на обмотку). включая центральный отвод 0), и если выводы ABC и abc находятся соответственно на отводе −7 и отводе +7, тогда k = 7/10 = 0.7.

Следовательно, напряжения abc отстают от напряжений ABC на 44 градуса.

Фазовый угол изменяется почти линейно в зависимости от положения РПН, как показано на рисунке ниже.

Изменение фазового сдвига в зависимости от положения РПН

Вы управляете положениями РПН и, следовательно, фазовым сдвигом, посылая импульсы одному из двух входы блока обозначены Up и Down. Применение импульса к входу «Вверх» (или «Вниз») перемещает кран положение вверх (или вниз) при изменении сигнала с 0 на 1.

Механические переключатели ответвлений — относительно медленные устройства. Время, необходимое для перехода от одного нажатия позиция до следующего составляет от 3 до 10 секунд. Вы указываете это механическое время задержка в меню блока.

Примечание

РПН используют дополнительные переключатели и резисторы (или индукторы) для передачи тока от отводящий ответвитель к текущему ответвлению без прерывания тока нагрузки. Во время передачи стучит временно закорочены через резисторы или индукторы.Время передачи (обычно от 40 мс до 60 мс) быстрее по сравнению с процессом выбора ответвлений (от 3 до 10 с). Как это блок реализует векторную модель для исследования переходной устойчивости энергосистем в диапазоне от секунд до минут, процесс передачи отвода не моделируется и мгновенное нажатие передача предполагается. Подробная модель дельта-гексагонального фазосдвигающего трансформатора представлена ​​в пример power_PSTdeltahex .
