Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке.

По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.

Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.

При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.

Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества.

Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест – здесь.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается. В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

Если у вас длинный коридор или есть затемненные повороты в проходе.
В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.
В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.
На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

Для монтажа переключателя используют трехжильный провод.
Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.
Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

Белый или серый — фаза — жила, по которой ток движется к светильнику.
Синий — ноль — провод с обратным движением тока.
Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.
Соедините заземляющие жилы.
Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.
Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.
Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.
Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.
Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Подключение проходного выключателя — схемы и способы

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

Выключатели проходные одноклавишные.
Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
К этим контактам подключаются проложенные ранее провода.
Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Как подключить переключатель (проходной выключатель)

Переключатели используются для включения и выключения света с двух мест.

Внизу на рисунке схема.

Любой из этих переключателей может включить или выключить лампочку. Когда они оба находятся в одинаковом положении, вверху или внизу — лампочка горит. Если они находятся в противоположных положениях, лампочка не горит. Т.е в отличии от выключателя, у переключателя нет определенного положения, показывающего включен он, или выключен. Он может быть включен и в верхнем положении, и в нижнем.

Несколько примеров подключения переключателей различных производителей.

Cхема подключения переключателей Legrand Valena:

LEGRAND 774406, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 774408, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, БЕЛЫЙ

LEGRAND 774426, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, БЕЛЫЙ

LEGRAND 774212, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, БЕЛЫЙ

LEGRAND 774306, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774308, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774326, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 774112, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 770106, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 770108, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ, АЛЮМИНИЙ

LEGRAND 770126, VALENA ПЕРЕКЛЮЧАТЕЛЬ ОДНОКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

LEGRAND 770212, VALENA ПЕРЕКЛЮЧАТЕЛЬ ДВУХКЛАВИШНЫЙ С ПОДСВЕТКОЙ, АЛЮМИНИЙ

Cхема подключения переключателей Legrand Celiane:

LEGRAND 067001 CELIANE, ПЕРЕКЛЮЧАТЕЛЬ:

Схема подключения переключателей Gira:

Gira 010600, Вставка одноклавишного переключателя (проходного выключателя)

Gira 010800, Вставка двухклавишного переключателя (проходного выключателя)

Схема подключения переключателей Jung:

Jung 506U Выключатель проходной (переключатель)

Jung 509U Выключатель 2-х клавишный проходной

Jung EP406U ECO profi, Механизм 1-клавишного переключателя

Jung EP409U ECO profi, Механизм 2-клавишного переключателя

Схема подключения переключателей Bticino.

Подключение переключателей Bticino (лампочки работают в режиме подсветки).

Подключение переключателей Bticino (лампочки работают в режиме индикации включения).

Схема подключения переключателей (проходныых выключателей) ABB Zenit:

ABB N2102 AN, Переключатель (проходной выключатель), 1 модуль, антрацит

ABB N2202 AN, Переключатель (проходной выключатель), 2 модуля, антрацит

ABB N2102 BL, Переключатель (проходной выключатель), 1 модуль, белый

ABB N2202 BL, Переключатель (проходной выключатель), 2 модуля, белый

ABB N2102 PL, Переключатель (проходной выключатель), 1 модуль, серебристый

ABB N2202 PL, Переключатель (проходной выключатель), 2 модуля, серебристый

ABB N2102 CV, Переключатель (проходной выключатель), 1 модуль, шампань

ABB N2202 CV, Переключатель (проходной выключатель), 2 модуля, шампань

Как подключить (схема подключения) переключатели (проходные выключатели) ABB Basic55:

ABB 2006/6 UC-96-507 Проходной выключатель 1-клавишный, Chalet-белый

ABB 1012-0-2179 Переключатель (проходной выключатель) 1-клавишный, Chateau-черный

ABB 2006/6 UC-94-507 Проходной выключатель 1-клавишный, белый

ABB 1012-0-2149 Переключатель (проходной выключатель) 1-клавишный, слоновая кость

ABB 1012-0-2169 Переключатель (проходной выключатель) 1-клавишный, шампань

Схема подключения переключателей (проходныых выключателей) Anam:

Anam Zunis Переключатель одноклавишный с подсветкой бежевый

Anam Zunis Переключатель двухклавишный с подсветкой бежевый

Anam Zunis Переключатель трехклавишный с подсветкой бежевый

Anam Zunis Переключатель одноклавишный с подсветкой белый

Anam Zunis Переключатель двухклавишный с подсветкой белый

Anam Zunis Переключатель трехклавишный с подсветкой белый

Схема подключения переключателей (проходныых выключателей) Efapel:

Efapel 21071, Механизм одноклавишного проходного выключателя с двух мест

Efapel 21072, Механизм одноклавишного проходного выключателя с двух мест, с подсветкой

Efapel 21101, Механизм двухклавишного проходного выключателя с двух мест

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga. ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя.

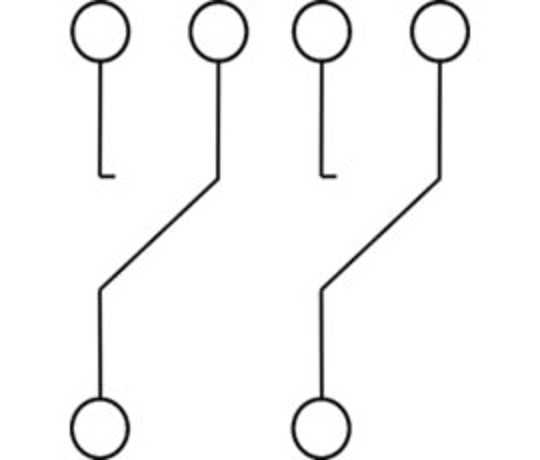

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя.

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Схемы Подключения Проходных И Перекрестных Выключателей

Схема управления освещения с трех мест Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.
Подключение проходного выключателя управление освещением из 3 х мест

Несмотря на удобство и простоту реализации, такое соединение довольно редко используется современными электриками — считается, что несколько проходных моделей работают более надежно.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта 1 входной, 2 выходных. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Из скольких мест можно включать свет?

В поворотных контакты замыкаются при помощи поворотного механизма.

Такая конструкция позволяет одновременно отключать или включать по два контакта. Схема перекрестного выключателя.

Как подключить перекрёстный выключатель шнайдер, Schneider, ремонт

Функции перекрестного переключателя

Визуально отличить их никак нельзя, но по функционалу данные выключатели сильно отличаются. Она показывает, как организовать в помещении стабильную работу автономного управления освещением из разных точек.

Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель.

Схема управления из двух мест Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника Схема управления из трех мест Обозначение 6 видов перекр-х вык-лей На схемах каждый вид электроприборов имеет своё обозначение. Накладной или наружный переключатель устанавливают на стену без предварительной подготовки выемки или монтажа базового блока.

Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.

Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?

В схеме включения освещения, задействуются два и более, подобных выключателей. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно.

Как отличить перекрестный переключатель от проходного? Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям?
Схема проходного выключателя из трех и более мест

Обычные выключатели

Как отличить перекрестный переключатель от проходного? Компания выпускает оборудование для электротехники и энергетического машиностроения.

Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.

Как все три выключателя соединить видно на рисунке. При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. Таким образом, получаем систему освещения, независимо управляемую из разных точек.

Способ монтажа перекрестных выключателей Подключение перекрестного выключателя зависит от модели: Встроенный. Схема подключения двух проходных выключателей Подобная схема может оказать существенную помощь в организации освещения на лестнице в двухэтажном доме , в длинном коридоре или в проходной комнате. Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель. ABB Basic 55 белый:.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Перекрестные модели применяются только в комплекте с проходными, но, при этом их обозначение на схемах идентично. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя. Схема перекрестного выключателя. Итак, подведем итоги: 1.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений скруток. При желании можно по схеме собрать своими руками, если есть подходящие комплектующие. Система для управления светом из нескольких мест устроена иначе. Но после его установки в разветвительную коробку рабочий провод отводится не на лампу, а на контакты выключателя в данном случае, это один из проходных ; Через распределительную коробку производится последовательное соединение контактов.

На любое, до В. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Переделка 2-х клавишного обычного выключателя в проходной Как подключить перек-ый перек-ль — 2 способа прокладки проводов После составления схемы её необходимо смонтировать и подключить.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя. Ответы на 5 часто задаваемых вопросов Есть вопросы, которые задают люди при выборе таких систем: Сколько проводов необходимо подводить переключателям? Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим — крест накрест. Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Фото — схема работы перекрестного выключателя Главным отличием проходных выключателей от перекрестных является то, что первые могут использоваться самостоятельно, а вторые — нет. К каким клеммам подключаются провода.

Статья по теме: Энергосбережения на сто

Навигация по записям

Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства. Принцип функционирования Ниже представлена схема подключения промежуточных выключателей, обеспечивающая независимое включение и выключение света из двух разных мест. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения. Устройства, отключающие свет, не исключение.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели.

Проходные выключатели

При нажатии на кнопку любого из трех выключателей происходит размыкание цепочки. В распределительную коробку от щитка протягивается нулевой провод.

Нажав на клавишу выключателя ПВ2, цепь замкнётся. Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них.
Двойной перекрестный выключатель Schneider Electric

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа

Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели. Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату. Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два — для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
Клеммы.
Изолента.
Включатели.
Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

отвертки для болтов с плоскими и фигурными шлицами;
монтажный нож;
бокорезы;
набор гаечных ключей;
пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две — с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников. Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.

Чем отличаются дифавтоматы ABB от конкурентов Как подключить проходные выключатели в вашем доме, советы. Как правильно подобрать автомат по мощности нагрузки для квартиры Несколько простых правил выбора розеток и выключателей

Двустороннее подключение переключателя света

Двусторонний переключатель света означает управление одним светом или электрическим устройством с помощью двух разных переключателей из разных мест. Здесь каждый коммутатор будет иметь общую клемму L1 и L2 (L = линейная клемма). С помощью электрического провода соединяются 2 клеммы переключателя. Здесь после того, как электрическая цепь завершается, когда оба включаются или два выключаются. Если один из переключателей переходит в состояние ВКЛ или ВЫКЛ, это означает, что электрическая цепь между переключателями и светом не замкнута, следовательно, ток не будет протекать.Использование электрического переключателя зависит от ваших электрических характеристик. Всегда помните, что у двухпозиционного переключателя будет три клеммы.

2-позиционные переключатели света полезны для включения или выключения света с разных конечных точек. В этой статье описывается простое двустороннее подключение переключателя света с аккуратной схемой и деталями проводки.

Включение / выключение света с двух сторон более удобно, когда мы рассматриваем лестницу, двухстороннее управление освещением просто и легко построить.

ВНИМАНИЕ Высокое напряжение переменного тока — Обращайтесь с осторожностью

Схема подключения двухстороннего света

Для создания этой схемы нам нужны двухпозиционные переключатели, здесь общая клемма на одном переключателе соединена с фазной линией, а общая клемма другого переключателя подключена к ламповой нагрузке, всегда предпочтительнее подключение переключателя к фазной линии.Контактные клеммы каждого переключателя соединены друг с другом, нейтраль напрямую подключена к ламповой нагрузке.

Лестничный шкаф Световая проводка

Двухстороннее управление освещением в основном используется для освещения лестниц. Два переключателя расположены рядом с лестницей на двух концах, когда мы включаем / выключаем переключатель на любом конце, текущее состояние света меняется на противоположное, если свет находится в состоянии ВКЛ, то он становится ВЫКЛЮЧЕН, если свет присутствует в состоянии ВЫКЛ, то он становится ВКЛ.

По этой анимации вы можете понять работу двухстороннего света.

Примечание: Эта цепь участвует в работе с высоким переменным напряжением, поэтому обращайтесь с ней с особой осторожностью, осторожностью и защитой.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем выключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах.Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д.два оконечных устройства. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way.В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который является просто замыкающим или размыкающим устройством.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вводном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключая переключатель, расположенный в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора. Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен.Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету.Итак, учитывая все возможности, свет горит в двух случаях:

COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (включено или выключено) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к)	Коммутатор 2 COM (подключен к)	Состояние индикатора
L1	L1	ВЫКЛ
L1	L2	ВКЛ
L2	L1	ВКЛ
L2	L2	ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и на промышленных предприятиях. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, и клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухпозиционным переключателем

COM коммутатора 1 (подключен к)	COM коммутатора 2 (подключен к)	Состояние индикатора
L1	L1	ВКЛ.
L1	L2	ВЫКЛ.
L2	L1	ВЫКЛ. этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей). Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга. Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов. Пример У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT). Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света. На следующем изображении показан типичный тумблер SPDT с его выводами. Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно. Заключение Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухпозиционного переключателя или проводки по лестнице, а также схема подключения. Подключение двухпозиционного переключателя \| 3 Тип двухпозиционного переключателя Описание схемы Схема подключения двухпозиционного переключателя Пояснение: Двухпозиционный переключатель Подключение — это не что иное, как управление электрической цепью освещения в двух разных местах, таких как лестница, лестница и т. Д.В общем, для управления схемой мы используем переключатели. Подключение двухпозиционного переключателя Т.е. в нашем доме, если у нас есть лампа наверху лестницы, нам может потребоваться включить одну и ту же лампу с помощью одного переключателя, и каждый раз мы должны переходить к переключению и включать его. Это может вызвать ненужную задержку по времени, панику в ночное время и физическое движение. Чтобы избежать этого, мы можем использовать двухпозиционное соединение переключателя. В этом двухпозиционном переключателе нам нужны два переключателя с тремя выводами на задней стороне каждого переключателя.Три клеммных колодки: Common, L1 и L2. См. Рисунок, Как работает двухпозиционный переключатель: Давайте управлять осветительной арматурой с помощью двухпозиционного переключателя. У нас есть электричество, и то же самое идет от электрощита и питает светильник. Для подключения двухпозиционного переключателя нам понадобятся два переключателя, как показано на рисунке (он должен иметь три клеммных колодки, и нижеупомянутая кнопка поможет нам купить правильный двусторонний переключатель), изолированный провод и лампа. Как найти двухпозиционный переключатель: Обычные переключатели не имеют пунктирной линии, как показано на рисунке ниже. Это специальная метка, используемая для обозначения того, что переключатель подключен для двусторонней работы. Двухсторонний переключатель Теперь возьмите провод под напряжением и подключите его к общей клемме переключателя 2 (левая сторона) и возьмите другой провод от общей клеммы переключателя 3 (правая сторона) и подключите его к лампе. Теперь возьмите другой провод и соедините L1 в switch2 и L2 в switch3. Поместите изолированную втулку на оба конца провода L1 и L2, чтобы отводить тепло под напряжением. Подключите другой провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Снова наденьте коричневый рукав на оба конца. На данный момент обратитесь к рисунку Подключение двустороннего переключателя -1, здесь ток может проходить через переключатель 2 и переключатель 3. Но в переключателе 3 разорвана цепь. Теперь нажмите переключатель 3 (Snap: Two Way Switch Circuit -2), цепь замкнута, ток проходит через всю цепь, и, наконец, лампа включается. Цепь двухстороннего переключателя -1 Цепь двустороннего переключателя -2 Перекидной переключатель2, цепь снова разомкнута, поэтому лампа выключается, но ток все еще может течь через переключатель 3, даже если цепь разомкнута. Поверните переключатель 2 в положение снова, чтобы замкнуть цепь, или нажмите переключатель 3, и цепь замкнута, и включите свет. Поэтому переведите переключатель switch2 и switch3 в режим работы цепи и управления осветительной арматурой с помощью двух переключателей. Существуют разные типы схем двустороннего переключателя, давайте рассмотрим Цепь подключения двухпозиционного переключателя 1: Второй распространенный способ управления светом с помощью двух переключателей — преобразование одностороннего переключателя в двухсторонний, нам снова нужны два переключателя и для проверки задней стороны с тремя клеммами на каждом с общим, линия 1 и линия 2. Подключите токоведущий провод к клемме L1 переключателя 2. Затем подключите другой провод от клеммы L1 переключателя 2 к клемме L1 переключателя 3. Подключите общий вывод обоих переключателей 1 и 2 с помощью другого провода. Затем проложите черный провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Здесь для идентификации используется черный цвет, практически мы можем использовать любой провод. Поместите коричневую гильзу на оба конца, указывая на наличие напряжения. Наконец, замкните цепь, подключив клемму L2 переключателя 2 к лампе. Электричество включено, и ток течет от переключателя 2 к переключателю 3 с цепью, но цепь находится в разомкнутом состоянии. Поверните переключатель 3, чтобы замкнуть цепи, и ток может протекать через общую цепь и выходить к лампе. Перекидным выключателем размыкаем цепь осветительной арматуры и лампа гаснет. Flip switch3 замыкаем цепь снова электричество будет поступать на осветительную арматуру. Цепь подключения двухпозиционного переключателя — 2: Работает почти так же, как показано на предыдущей схеме 1.Но выходная точка — это L1 переключателя 2. Проложите провод под напряжением к клемме L2 переключателя 2. Проведите коричневый кабель от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Затем проложите серый провод от клеммы L2 переключателя 3 к клемме L1 переключателя 2. Затем поместите коричневую гильзу на оба конца провода, чтобы обозначить наличие высокого напряжения. Проложите черный провод общей клеммы между переключателем 2 и переключателем 3. Наконец, подключите синий провод от клеммы L1 переключателя 2 к задней части светильника, снова поместив коричневые гильзы на каждый конец. Когда начинается электричество, цепь разрывается, электричество проходит через switch2 и switch3, и попадает в тупик. Если мы перевернем выключатель 2, мы завершим электрический ток цепи через выключатель 2 в выключатель 3, затем обратно в выключатель 2 и поднимемся вверх в лампу. Flip switch3 мы разрываем цепь, электричество проходит между переключателями и не доходит до света. Перекидной переключатель2 Электроэнергия будет проходить через переключатель2 к переключателю 3, а затем обратно по переключателю 2 и течет к осветительной арматуре. Подключение 2-ходового переключателя Цепь — 3: Общий L1, L2 Подключите провод под напряжением к клемме L1 переключателя 2 и соедините клемму L1 переключателя 2 и клемму L1 переключателя 3. Пропустите провод между клеммой L2 переключателя 2 и клеммой L2 переключателя 3. Подключите черный кабель между двумя общими клеммами switch2 и switch3. Наконец, протяните синий провод от клеммы L2 переключателя 2 к осветительной арматуре. Когда электричество течет по цепи, оно течет от switch2 через switch3, цепь разрывается, поэтому электричество течет в тупик.Так что свет не загорится. Поверните переключатель 2: электричество перетекает от переключателя 2 к переключателю 3 и возвращается обратно к переключателю 2, и включается свет. При переключении переключателя 3 цепь размыкается, и между переключателями течет электричество. Перекидной переключатель2 и цепь замыкаются, и загорается свет. Поверните переключатель 3 снова, цепь разомкнется, и свет погаснет. Изображение предоставлено: https: // www.youtube.com/watch?v=opoEswRp_jg Автоматический переключатель для подключения генератора \| Чино-Хиллз, Калифорния Подключение переносного генератора к вашему дому Рассматривая покупку генератора для домашнего резервного использования, вам также следует подумать об установке устройства безобрывного переключателя. Если вы планируете подключить генератор напрямую к дому, это единственный безопасный способ сделать это! Эта опция требует установки лицензированным электриком и требует разрешения.Профессионально установленный безобрывный переключатель делает использование генератора простым и безопасным. Что такое безобрывный переключатель? Передаточный переключатель — это электрическое устройство, которое устанавливается рядом с вашей электрической панелью в вашем доме. Он подключается к цепям на вашей электрической панели, которые вы хотите запитать во время отключения электричества. Это позволяет вам питать эти цепи, подключив генератор к безобрывному переключателю, вместо того, чтобы подключать удлинители к различным элементам. Зачем мне нужен безобрывный переключатель? В соответствии с Кодексом законов штата Калифорния в области электротехники требуется автоматический выключатель для любого подключения электропитания к дому. Безобрывный переключатель — единственный безопасный способ напрямую подключить генератор к вашему дому. Передаточный переключатель изолирует выбранные цепи в вашем доме от линий электропередач. Это предотвращает обратное питание, которое происходит, когда ваш поставщик коммунальных услуг повторно подает питание на входные проводники, которые подают электроэнергию в главную панель обслуживания вашего дома.Обратная подача может не только повредить генератор, но и вызвать пожар. Хуже того, обратная подача может привести к поражению электрическим током любого технического персонала, работающего на линиях, что приведет к травмам или даже смерти. Безобрывный переключатель устраняет риск обратной подачи. Это единственный безопасный способ подключить генератор напрямую к дому. Передаточный переключатель — это самый простой способ запитать ваш дом во время отключения электричества. Прокладка удлинителей к приборам и от них может быть неудобной и отнимать много времени.Передаточный переключатель позволяет вам использовать домашнюю систему электропроводки для быстрого и легкого питания любого бытового прибора в вашем доме от генератора. Другие предметы, такие как насос для печи или бассейна, нельзя подключить к генератору с помощью удлинителя. Безобрывный переключатель — это самый простой и безопасный способ подключить эти элементы к генератору. Передаточный переключатель может увеличить полезность вашего генератора. Передаточный переключатель упрощает управление питанием. Вы можете легко включать и выключать различные цепи в соответствии с меняющимися потребностями в питании.Это поможет вам использовать меньший и менее дорогой генератор для удовлетворения ваших потребностей в электроэнергии. Это позволяет вам использовать ваш генератор более эффективно — с меньшими усилиями с вашей стороны. Как работает безобрывный переключатель? Лицензированный электрик установит автоматический выключатель в вашем доме и соединит его с главной сервисной панелью, на которой расположены ваши автоматические выключатели. Главный выключатель в безобрывном переключателе переключает источник питания с сети на генератор. Дом не может быть подключен одновременно к генератору и электросети — главный выключатель передает питание от одного источника к другому. Это предотвращает обратную подачу энергии генератора через электрические сети, а также предотвращает обратную подачу электроэнергии из сети в генератор. Передаточный переключатель также содержит ряд цепей. Вы можете поручить электрику назначить каждую цепь разной нагрузке. Например, вы можете включить печь, холодильник и некоторые светильники. Вы можете назначить разные цепи для питания каждого прибора или комнаты. У вас может быть больше элементов в разных цепях, чем генератор может одновременно запитать.Однако использование безобрывного переключателя упростит переключение между различными нагрузками. Просто выключите одну цепь, а другую включите. Какие варианты доступны? Ручные модели Это очень простые переключатели. Вы вручную включаете и выключаете цепи, чтобы управлять нагрузкой на генератор и предотвращать перегрузки. Ручные переключатели обычно дешевле из-за более низких затрат на установку. Автоматический (универсальный) переключатель без резерва Универсальный переключатель без резерва (UTS) автоматически обрабатывает многие из ваших потребностей в электроэнергии во время отключения электроэнергии.UTS легко программируется. Вы можете определить, какие элементы имеют наивысший приоритет. Он автоматически регулирует поток мощности генератора по мере необходимости, чтобы предотвратить перегрузку генератора. Нет необходимости вручную переключать цепи или переключатели. UTS упрощает управление питанием, увеличивая количество элементов, которые вы можете запитать от своего генератора. UTS также контролирует состояние вашей электросети. Когда электричество восстанавливается, он автоматически подключает ваш дом к электросети и отключает его от генератора. UTS также сконфигурирован для использования с ИБП (источником бесперебойного питания), резервной батареей. ИБП может обеспечить временное резервное питание для немедленных нужд перед запуском генератора. Например, вы можете использовать ИБП для питания гаражных ворот, нескольких фонарей или компьютера, чтобы узнать прогноз погоды. Как пользоваться безобрывным переключателем? Ручной переключатель При отключении электроэнергии: Подсоедините шнур генератора к безобрывному переключателю или входной коробке. Переведите все автоматические выключатели в безобрывном переключателе в положение «Выкл.». Запустите генератор и дайте ему прогреться. Переведите главные выключатели в безобрывном переключателе в положение «генератор». Включите цепи, которые вы хотите запитать, по очереди. Это поможет предотвратить перегрузку генератора. При восстановлении электроснабжения: Переведите главные выключатели в безобрывном переключателе обратно в положение «от сети». Включите все остальные цепи, которые были выключены. Выключите генератор. Отсоедините все шнуры. Автоматический (универсальный) безобрывный переключатель Просто запустите генератор и подключите его к безобрывному переключателю. UTS автоматически определит мощность и при необходимости отрегулирует цепи. Когда питание восстановится, отключите генератор и выключите его. Как подключить Nintendo Switch к телевизору Знание того, как подключить Nintendo Switch к телевизору, может полностью изменить ваш игровой процесс. Вся привлекательность коммутатора, как следует из названия, заключается в том, что он может трансформироваться из портативной консоли в телевизионную за секунды. Возможность игр 720p на встроенном 6,2-дюймовом экране и 1080p при выводе на телевизор через HDMI, если вы ограничиваетесь портативной игрой, вы определенно упускаете из виду. Шаги по подключению Nintendo Switch к телевизору довольно просты, и мы изложили их ниже. Но сначала важный нюанс: они не работают на более дешевом Nintendo Switch Lite .Switch Lite не только не поставляется с док-станцией, но и не распознается ею — просто нет оборудования для вывода на экран телевизора. Предположим, у вас оригинальная модель, а не Lite (если Joy-Cons несъемные, это Lite), вот как подключить Nintendo Switch к телевизору. 1. Найдите док-станцию коммутатора Изображение: Shaun Lucas / Tom’s Guide Если вы потеряли свою док-станцию, Nintendo продает замену за 60 долларов , или есть сторонние варианты, доступные по более низкой цене — хотя имейте в виду, что консоли иногда были заблокированы с помощью неофициальных решений , так что продолжайте на свой страх и риск. 2. Откройте заднюю крышку (Изображение предоставлено Tom’s Guide) На задней панели вы найдете откидную крышку. Откройте его, и вы увидите три помеченных порта: адаптер переменного тока, USB и выход HDMI. 3. Подключите адаптер переменного тока Адаптер переменного тока входит в верхний порт, а другой конец — в розетку. 4. Подключите кабель HDMI (Изображение предоставлено Tom’s Guide) Подключите один конец к выходу HDMI на док-станции Switch, а другой конец подсоедините к свободному порту на телевизоре. 5. Пропустите кабель через выемку в док-станции Как только это будет сделано, вы можете закрыть заднюю крышку. 6. Поместите Nintendo Switch в док-станцию Сделайте это осторожно, вставив Switch в слот так, чтобы порт зарядки совпал с разъемом внутри док-станции. 7. Снимите Joy-Cons (Изображение предоставлено: Tom’s Guide) Если вы собираетесь использовать Joy-Cons для игры в пристыковке, снимите их с боковых сторон консоли, удерживая маленькую черную кнопку на задней панели. каждого и осторожно снимая их с коммутатора.Они будут заряжаться, если оставить коммутатор прикрепленным к док-станции, что полезно. 8. Выведите коммутатор из спящего режима Это можно сделать с помощью выбранного контроллера. 9. Настройте телевизор на правильный канал HDMI После этого вы готовы играть в Mario Kart так, как это должно быть. Если коммутатор не выводит сигнал на экран, убедитесь, что шнур питания и кабель HDMI надежно вставлены в док-станцию. Если они потеряются, коммутатор будет продолжать думать, что используется в портативном режиме, и будет вести себя соответствующим образом. Еще советы по Nintendo Switch Лучший на сегодняшний день набор аксессуаров для Nintendo Switch предлагает Как подключить две консоли Nintendo Switch для локального беспроводного воспроизведения Источник: Ребекка Спир / iMore Локальная беспроводная игра может показаться странной для тех из нас, кто полагается на онлайн для многопользовательской игры любого рода. Но вам не нужно подключение к Интернету для локальной беспроводной игры. Все, что вам нужно, это две консоли Nintendo Switch (вы и ваш друг), один и тот же игровой картридж и простая задача быть рядом друг с другом.В этом руководстве мы использовали Mario Kart 8 Deluxe в качестве примера того, как настроить локальную беспроводную игру. Однако вы должны знать, что каждая игра, поддерживающая локальную беспроводную игру, имеет свой метод настройки. Продукты, использованные в этом руководстве Как подключить две консоли Switch для локальной игры Убедитесь, что игра, в которую вы играете, поддерживает локальную игру Если у вас есть физическая копия. Посмотрите на на обратной стороне коробки рядом с нижней частью .Как видите, Mario Kart 8 Deluxe предлагает локальную игру для 8 игроков. Если у вас нет физической копии игры, перейдите на Nintendo . Источник: iMore Введите название игры в поле поиска. Если отображается несколько вариантов, щелкните нужную игру . Источник: iMore Прочтите информацию об игре , чтобы узнать, поддерживает ли она локальную беспроводную игру. Источник: iMore Как подключить две консоли Switch для локальной игры Подключение консолей Switch Сядьте рядом с человеком или людьми, с которыми вы собираетесь играть локально. Близость необходима для локальной беспроводной игры. Каждому игроку понадобится собственный Nintendo Switch и копия игры, цифровая или физическая. Если у вас есть физическая копия, вставьте картридж Mario Kart 8 в консоли Nintendo Switch. Источник: iMore Щелкните значок Mario Kart 8 Deluxe в меню Nintendo Switch, чтобы запустить игру. Нажмите любую кнопку , чтобы выйти из этого экрана. Источник: iMore Прокрутите вниз до Wireless Play . Выберите вариант local wireless play , который соответствует вашим потребностям. Если вы хотите играть с двумя людьми на этом Switch, нажмите 2p.В противном случае придерживайтесь 1p, когда один человек будет на этом коммутаторе. Источник: iMore Только один игрок должен создать комнату. Этот человек должен нажать , чтобы создать комнату . Игрок (и) с первого Switch должен будет выбрать драйвер . Источник: iMore Затем этим игрокам с первого Switch нужно будет выбрать карт, набор колес и планер . Когда это будет сделано щелкните A , чтобы двигаться дальше.Ваши Mii появятся в гараже. Пришло время для всех других консолей Switch присоединиться к созданной комнате. Вместе могут играть до восьми игроков. Это может быть сделано с восемью людьми на каждом отдельном Switch или с четырьмя консолями Switch, на каждой из которых размещается по два игрока. Источник: iMore Любые дополнительные консоли Switch, которые хотят присоединиться к комнате, должны будут прокрутить вниз до главного меню Mario Kart 8 Deluxe, пока они не дойдут до local wireless play . Выберите, хотите ли вы разместить одного или двух игроков с консоли Switch, которые хотят присоединиться к комнате, нажав 1p или 2p . Источник: iMore Вы увидите гостиную вашего друга на экране. Выберите комнату друга . Каждый игрок, присоединяющийся к комнате, должен будет выбрать своего персонажа . Источник: iMore На следующем экране игрокам нужно будет выбрать своего водителя , колеса и планер .Как только это будет сделано, Mii каждого игрока войдет в гараж. Источник: iMore Игрок 1 затем устанавливает правила гонки. После того, как все настроено, игрок 1 нажимает OK , чтобы начать гонку. Теперь все консоли Switch подключены. Наслаждайтесь гонкой! Источник: iMore Одна из лучших особенностей Nintendo Switch заключается в том, что она предлагает множество игр, в которые вы можете играть с друзьями, а не полагаться на случайных онлайн-игроков.Некоторые игры поддерживают локальный беспроводной игровой процесс, но шаги по настройке различаются от одной игры к другой. Наш лучший выбор оборудования Если вам нравится играть в локальную беспроводную сеть, вам понадобится необходимое оборудование. Конечно, это означает наличие Nintendo Switch наготове и веселую игру, в которую можно играть с друзьями. Многопользовательский гонщик Марио Карт 8 Делюкс Отличная игра для любого игрока Эта веселая гоночная игра позволяет игрокам выбирать из огромного списка персонажей.Это семейная игра, в которую могут играть как маленькие дети, так и взрослые. Кроме того, это одна из лучших игр, в которую можно играть с друзьями. Дополнительное оборудование Если вы ищете другие игры, поддерживающие локальную беспроводную игру, мы вам поможем. Вот еще три другие многопользовательские игры Switch, которые мы настоятельно рекомендуем: Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше. Что такое кроссоверные кабели Ethernet? Перекрестный кабель Ethernet — это сетевой кабель, используемый для прямого подключения двух сетевых устройств Ethernet, например двух компьютеров без переключателя или маршрутизатора между ними.Они используются для отправки и получения данных, обеспечивая сложную передачу данных между компьютерами, маршрутизаторами и сетями. Перекрестные кабели Ethernet аналогичны прямым кабелям, за исключением того, что у них есть пары перекрещивающихся проводов. Их внутренняя проводка меняет местами входящие и исходящие сигналы. В нем используется конструкция, позволяющая подключать выводы вывода данных на одном конце кабеля напрямую к выводам ввода данных на другом конце кабеля. Ethernet кроссоверные кабели vs.Прямые кабели Эти два типа Ethernet-кабеля обычно используются в большинстве компьютерных сетевых передач. Прямой кабель используется в локальных сетях для подключения различных устройств, таких как компьютер, к сетевому концентратору, например маршрутизатору, маршрутизатору и коммутатору, ПК и коммутатору и т. Д. Это альтернатива беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал. Перекрестный кабель требуется только при соединении двух устройств с одинаковой функциональностью. Еще одно существенное различие между перекрестными кабелями и стандартными соединительными кабелями заключается в том, что каждый тип имеет разное расположение проводов в кабеле для различных целей. Если вы поднимете оба конца кабеля и сравните выводы, вы заметите, что у прямого кабеля есть совпадающие контакты, а у перекрестного кабеля контакты, как правило, поменяны местами. Существует два стандарта прокладки кабелей Ethernet, признанные ANSI, TIA и EIA. Один — это стандарт проводки T568A, а другой — T568B.Разница между ними заключается в расположении оранжевых и зеленых пар проводов. Прямые кабели имеют единый стандарт разводки, где на обоих концах используется стандарт разводки T568A, или на обоих концах используется стандарт разводки T568B. В отличие от прямых кабелей, в перекрестных кабелях используются два разных стандарта проводки. На одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B. Обычно на перекрестном кабеле напечатаны слова Crossover или Xover, чтобы отличить его от прямого. Разница в функциональности прямого и поперечного кабелей Перекрестные кабели используются, когда: Подключение компьютера к компьютеру Подключение роутера к роутеру Подключение коммутатора к коммутатору Подключение концентратора к концентратору и Подключение маршрутизатора к ПК, поскольку оба устройства имеют одинаковые компоненты С другой стороны, прямые кабели используются, когда: Подключение роутера к хабу Подключение компьютера к коммутатору Подключение порта LAN к коммутатору или компьютеру Подключение другого разнородного сетевого оборудования Раньше для прямого соединения двух хост-устройств требовался перекрестный кабель, но теперь в нем нет необходимости. No related posts. alexxlab Поalexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Архивы Ноябрь 2024 Октябрь 2024 Ноябрь 2021 Октябрь 2021 Сентябрь 2021 Август 2021 Июль 2021 Июнь 2021 Май 2021 Апрель 2021 Март 2021 Февраль 2021 Январь 2021 Декабрь 2020 Ноябрь 2020 Октябрь 2020 Сентябрь 2020 Август 2020 Июль 2020 Июнь 2020 Май 2020 Апрель 2020 Март 2020 Февраль 2020 Январь 2020 Декабрь 2019 Ноябрь 2019 Октябрь 2019 Сентябрь 2019 Август 2019 Июль 2019 Июнь 2019 Май 2019 Апрель 2019 Март 2019 Февраль 2019 Январь 2019 Декабрь 2018 Ноябрь 2018 Октябрь 2018 Сентябрь 2018 Август 2018 Июль 2018 Июнь 2018 Май 2018 Апрель 2018 Март 2018 Февраль 2018 Январь 2018 Декабрь 2017 Ноябрь 2017 Октябрь 2017 Февраль 1982 Декабрь 1981 Ноябрь 1981 Октябрь 1981 Сентябрь 1981 Август 1981 Июль 1981 Июнь 1981 Май 1981 Апрель 1981 Март 1981 Февраль 1981 Январь 1981 Декабрь 1980 Ноябрь 1980 Октябрь 1980 Сентябрь 1980 Август 1980 Июль 1980 Июнь 1980 Май 1980 Апрель 1980 Март 1980 Февраль 1980 Январь 1980 Декабрь 1979 Ноябрь 1979 Октябрь 1979 Сентябрь 1979 Август 1979 Июль 1979 Июнь 1979 Май 1979 Апрель 1979 Март 1979 Февраль 1979 Январь 1979 Декабрь 1978 Ноябрь 1978 Октябрь 1978 Сентябрь 1978 Август 1978 Июль 1978 Июнь 1978 Май 1978 Апрель 1978 Март 1978 Февраль 1978 Январь 1978 Декабрь 1977 Ноябрь 1977 Октябрь 1977 Сентябрь 1977 Август 1977 Июль 1977 Июнь 1977 Май 1977 Апрель 1977 Март 1977 Февраль 1977 Январь 1977 Декабрь 1976 Ноябрь 1976 Октябрь 1976 Сентябрь 1976 Август 1976 Июль 1976 Июнь 1976 Май 1976 Апрель 1976 Март 1976 Февраль 1976 Январь 1976 Декабрь 1975 Ноябрь 1975 Октябрь 1975 Сентябрь 1975 Август 1975 Июль 1975 Июнь 1975 Май 1975 Апрель 1975 Март 1975 Февраль 1975 Январь 1975 Декабрь 1974 Ноябрь 1974 Октябрь 1974 Сентябрь 1974 Август 1974 Июль 1974 Июнь 1974 Май 1974 Апрель 1974 Март 1974 Февраль 1974 Январь 1974 Декабрь 1973 Ноябрь 1973 Октябрь 1973 Сентябрь 1973 Август 1973 Июль 1973 Июнь 1973 Май 1973 Апрель 1973 Март 1973 Февраль 1973 Январь 1973 Декабрь 1972 Ноябрь 1972 Октябрь 1972 Сентябрь 1972 Август 1972 Июль 1972 Июнь 1972 Май 1972 Апрель 1972 Февраль 1972 Январь 1972 Декабрь 1971 Ноябрь 1971 Октябрь 1971 Сентябрь 1971 Август 1971 Июль 1971 Июнь 1971 Май 1971 Апрель 1971 Март 1971 Февраль 1971 Январь 1971 Декабрь 1970 Ноябрь 1970 Октябрь 1970 Сентябрь 1970 Август 1970 Июль 1970 Июнь 1970 Май 1970 Апрель 1970 Март 1970 Февраль 1970 Январь 1970 Рубрики Разное Советы 2019 © Все права защищены. Карта сайта

COM коммутатора 1 (подключен к)

COM коммутатора 2 (подключен к)

Состояние индикатора

ВКЛ.

ВЫКЛ.

ВЫКЛ. этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухпозиционного переключателя или проводки по лестнице, а также схема подключения.

Подключение двухпозиционного переключателя | 3 Тип двухпозиционного переключателя Описание схемы

Схема подключения двухпозиционного переключателя

Пояснение:

Двухпозиционный переключатель Подключение — это не что иное, как управление электрической цепью освещения в двух разных местах, таких как лестница, лестница и т. Д.В общем, для управления схемой мы используем переключатели.

Подключение двухпозиционного переключателя

Т.е. в нашем доме, если у нас есть лампа наверху лестницы, нам может потребоваться включить одну и ту же лампу с помощью одного переключателя, и каждый раз мы должны переходить к переключению и включать его. Это может вызвать ненужную задержку по времени, панику в ночное время и физическое движение.

Чтобы избежать этого, мы можем использовать двухпозиционное соединение переключателя. В этом двухпозиционном переключателе нам нужны два переключателя с тремя выводами на задней стороне каждого переключателя.Три клеммных колодки: Common, L1 и L2. См. Рисунок,

Как работает двухпозиционный переключатель:

Давайте управлять осветительной арматурой с помощью двухпозиционного переключателя. У нас есть электричество, и то же самое идет от электрощита и питает светильник.

Для подключения двухпозиционного переключателя нам понадобятся два переключателя, как показано на рисунке (он должен иметь три клеммных колодки, и нижеупомянутая кнопка поможет нам купить правильный двусторонний переключатель), изолированный провод и лампа.

Как найти двухпозиционный переключатель:

Обычные переключатели не имеют пунктирной линии, как показано на рисунке ниже. Это специальная метка, используемая для обозначения того, что переключатель подключен для двусторонней работы.

Двухсторонний переключатель

Теперь возьмите провод под напряжением и подключите его к общей клемме переключателя 2 (левая сторона) и возьмите другой провод от общей клеммы переключателя 3 (правая сторона) и подключите его к лампе. Теперь возьмите другой провод и соедините L1 в switch2 и L2 в switch3.

Поместите изолированную втулку на оба конца провода L1 и L2, чтобы отводить тепло под напряжением. Подключите другой провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Снова наденьте коричневый рукав на оба конца.

На данный момент обратитесь к рисунку Подключение двустороннего переключателя -1, здесь ток может проходить через переключатель 2 и переключатель 3. Но в переключателе 3 разорвана цепь. Теперь нажмите переключатель 3 (Snap: Two Way Switch Circuit -2), цепь замкнута, ток проходит через всю цепь, и, наконец, лампа включается.

Цепь двухстороннего переключателя -1 Цепь двустороннего переключателя -2

Перекидной переключатель2, цепь снова разомкнута, поэтому лампа выключается, но ток все еще может течь через переключатель 3, даже если цепь разомкнута. Поверните переключатель 2 в положение снова, чтобы замкнуть цепь, или нажмите переключатель 3, и цепь замкнута, и включите свет.

Поэтому переведите переключатель switch2 и switch3 в режим работы цепи и управления осветительной арматурой с помощью двух переключателей.

Существуют разные типы схем двустороннего переключателя, давайте рассмотрим

Цепь подключения двухпозиционного переключателя 1:

Второй распространенный способ управления светом с помощью двух переключателей — преобразование одностороннего переключателя в двухсторонний, нам снова нужны два переключателя и для проверки задней стороны с тремя клеммами на каждом с общим, линия 1 и линия 2.

Подключите токоведущий провод к клемме L1 переключателя 2. Затем подключите другой провод от клеммы L1 переключателя 2 к клемме L1 переключателя 3. Подключите общий вывод обоих переключателей 1 и 2 с помощью другого провода.

Затем проложите черный провод от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Здесь для идентификации используется черный цвет, практически мы можем использовать любой провод. Поместите коричневую гильзу на оба конца, указывая на наличие напряжения. Наконец, замкните цепь, подключив клемму L2 переключателя 2 к лампе.

Электричество включено, и ток течет от переключателя 2 к переключателю 3 с цепью, но цепь находится в разомкнутом состоянии. Поверните переключатель 3, чтобы замкнуть цепи, и ток может протекать через общую цепь и выходить к лампе.

Перекидным выключателем размыкаем цепь осветительной арматуры и лампа гаснет.

Flip switch3 замыкаем цепь снова электричество будет поступать на осветительную арматуру.

Цепь подключения двухпозиционного переключателя — 2:

Работает почти так же, как показано на предыдущей схеме 1.Но выходная точка — это L1 переключателя 2.

Проложите провод под напряжением к клемме L2 переключателя 2. Проведите коричневый кабель от клеммы L2 переключателя 2 к клемме L1 переключателя 3. Затем проложите серый провод от клеммы L2 переключателя 3 к клемме L1 переключателя 2.

Затем поместите коричневую гильзу на оба конца провода, чтобы обозначить наличие высокого напряжения. Проложите черный провод общей клеммы между переключателем 2 и переключателем 3. Наконец, подключите синий провод от клеммы L1 переключателя 2 к задней части светильника, снова поместив коричневые гильзы на каждый конец.

Когда начинается электричество, цепь разрывается, электричество проходит через switch2 и switch3, и попадает в тупик.

Если мы перевернем выключатель 2, мы завершим электрический ток цепи через выключатель 2 в выключатель 3, затем обратно в выключатель 2 и поднимемся вверх в лампу.

Flip switch3 мы разрываем цепь, электричество проходит между переключателями и не доходит до света.

Перекидной переключатель2 Электроэнергия будет проходить через переключатель2 к переключателю 3, а затем обратно по переключателю 2 и течет к осветительной арматуре.

Подключение 2-ходового переключателя Цепь — 3: Общий L1, L2

Подключите провод под напряжением к клемме L1 переключателя 2 и соедините клемму L1 переключателя 2 и клемму L1 переключателя 3.

Пропустите провод между клеммой L2 переключателя 2 и клеммой L2 переключателя 3.

Подключите черный кабель между двумя общими клеммами switch2 и switch3. Наконец, протяните синий провод от клеммы L2 переключателя 2 к осветительной арматуре.

Когда электричество течет по цепи, оно течет от switch2 через switch3, цепь разрывается, поэтому электричество течет в тупик.Так что свет не загорится.

Поверните переключатель 2: электричество перетекает от переключателя 2 к переключателю 3 и возвращается обратно к переключателю 2, и включается свет.

При переключении переключателя 3 цепь размыкается, и между переключателями течет электричество.

Перекидной переключатель2 и цепь замыкаются, и загорается свет. Поверните переключатель 3 снова, цепь разомкнется, и свет погаснет.

Изображение предоставлено: https: // www.youtube.com/watch?v=opoEswRp_jg

Автоматический переключатель для подключения генератора | Чино-Хиллз, Калифорния

Подключение переносного генератора к вашему дому

Рассматривая покупку генератора для домашнего резервного использования, вам также следует подумать об установке устройства безобрывного переключателя. Если вы планируете подключить генератор напрямую к дому, это единственный безопасный способ сделать это! Эта опция требует установки лицензированным электриком и требует разрешения.Профессионально установленный безобрывный переключатель делает использование генератора простым и безопасным.

Что такое безобрывный переключатель?
Передаточный переключатель — это электрическое устройство, которое устанавливается рядом с вашей электрической панелью в вашем доме. Он подключается к цепям на вашей электрической панели, которые вы хотите запитать во время отключения электричества. Это позволяет вам питать эти цепи, подключив генератор к безобрывному переключателю, вместо того, чтобы подключать удлинители к различным элементам.
Зачем мне нужен безобрывный переключатель?
В соответствии с Кодексом законов штата Калифорния в области электротехники требуется автоматический выключатель для любого подключения электропитания к дому. Безобрывный переключатель — единственный безопасный способ напрямую подключить генератор к вашему дому. Передаточный переключатель изолирует выбранные цепи в вашем доме от линий электропередач. Это предотвращает обратное питание, которое происходит, когда ваш поставщик коммунальных услуг повторно подает питание на входные проводники, которые подают электроэнергию в главную панель обслуживания вашего дома.Обратная подача может не только повредить генератор, но и вызвать пожар. Хуже того, обратная подача может привести к поражению электрическим током любого технического персонала, работающего на линиях, что приведет к травмам или даже смерти.
Безобрывный переключатель устраняет риск обратной подачи. Это единственный безопасный способ подключить генератор напрямую к дому. Передаточный переключатель — это самый простой способ запитать ваш дом во время отключения электричества.
Прокладка удлинителей к приборам и от них может быть неудобной и отнимать много времени.Передаточный переключатель позволяет вам использовать домашнюю систему электропроводки для быстрого и легкого питания любого бытового прибора в вашем доме от генератора. Другие предметы, такие как насос для печи или бассейна, нельзя подключить к генератору с помощью удлинителя. Безобрывный переключатель — это самый простой и безопасный способ подключить эти элементы к генератору. Передаточный переключатель может увеличить полезность вашего генератора. Передаточный переключатель упрощает управление питанием. Вы можете легко включать и выключать различные цепи в соответствии с меняющимися потребностями в питании.Это поможет вам использовать меньший и менее дорогой генератор для удовлетворения ваших потребностей в электроэнергии. Это позволяет вам использовать ваш генератор более эффективно — с меньшими усилиями с вашей стороны.
Как работает безобрывный переключатель?
Лицензированный электрик установит автоматический выключатель в вашем доме и соединит его с главной сервисной панелью, на которой расположены ваши автоматические выключатели. Главный выключатель в безобрывном переключателе переключает источник питания с сети на генератор. Дом не может быть подключен одновременно к генератору и электросети — главный выключатель передает питание от одного источника к другому.
Это предотвращает обратную подачу энергии генератора через электрические сети, а также предотвращает обратную подачу электроэнергии из сети в генератор. Передаточный переключатель также содержит ряд цепей. Вы можете поручить электрику назначить каждую цепь разной нагрузке. Например, вы можете включить печь, холодильник и некоторые светильники. Вы можете назначить разные цепи для питания каждого прибора или комнаты.
У вас может быть больше элементов в разных цепях, чем генератор может одновременно запитать.Однако использование безобрывного переключателя упростит переключение между различными нагрузками. Просто выключите одну цепь, а другую включите.
Какие варианты доступны?
Ручные модели
Это очень простые переключатели. Вы вручную включаете и выключаете цепи, чтобы управлять нагрузкой на генератор и предотвращать перегрузки. Ручные переключатели обычно дешевле из-за более низких затрат на установку.
Автоматический (универсальный) переключатель без резерва
Универсальный переключатель без резерва (UTS) автоматически обрабатывает многие из ваших потребностей в электроэнергии во время отключения электроэнергии.UTS легко программируется. Вы можете определить, какие элементы имеют наивысший приоритет. Он автоматически регулирует поток мощности генератора по мере необходимости, чтобы предотвратить перегрузку генератора. Нет необходимости вручную переключать цепи или переключатели. UTS упрощает управление питанием, увеличивая количество элементов, которые вы можете запитать от своего генератора. UTS также контролирует состояние вашей электросети. Когда электричество восстанавливается, он автоматически подключает ваш дом к электросети и отключает его от генератора.
UTS также сконфигурирован для использования с ИБП (источником бесперебойного питания), резервной батареей. ИБП может обеспечить временное резервное питание для немедленных нужд перед запуском генератора. Например, вы можете использовать ИБП для питания гаражных ворот, нескольких фонарей или компьютера, чтобы узнать прогноз погоды.
Как пользоваться безобрывным переключателем?
Ручной переключатель
При отключении электроэнергии:
Подсоедините шнур генератора к безобрывному переключателю или входной коробке.
Переведите все автоматические выключатели в безобрывном переключателе в положение «Выкл.».
Запустите генератор и дайте ему прогреться.
Переведите главные выключатели в безобрывном переключателе в положение «генератор».
Включите цепи, которые вы хотите запитать, по очереди. Это поможет предотвратить перегрузку генератора.
При восстановлении электроснабжения:
Переведите главные выключатели в безобрывном переключателе обратно в положение «от сети».
Включите все остальные цепи, которые были выключены.
Выключите генератор.
Отсоедините все шнуры.
Автоматический (универсальный) безобрывный переключатель
Просто запустите генератор и подключите его к безобрывному переключателю. UTS автоматически определит мощность и при необходимости отрегулирует цепи. Когда питание восстановится, отключите генератор и выключите его.
Как подключить Nintendo Switch к телевизору
Знание того, как подключить Nintendo Switch к телевизору, может полностью изменить ваш игровой процесс.
Вся привлекательность коммутатора, как следует из названия, заключается в том, что он может трансформироваться из портативной консоли в телевизионную за секунды. Возможность игр 720p на встроенном 6,2-дюймовом экране и 1080p при выводе на телевизор через HDMI, если вы ограничиваетесь портативной игрой, вы определенно упускаете из виду.
Шаги по подключению Nintendo Switch к телевизору довольно просты, и мы изложили их ниже. Но сначала важный нюанс: они не работают на более дешевом Nintendo Switch Lite .Switch Lite не только не поставляется с док-станцией, но и не распознается ею — просто нет оборудования для вывода на экран телевизора.
Предположим, у вас оригинальная модель, а не Lite (если Joy-Cons несъемные, это Lite), вот как подключить Nintendo Switch к телевизору.
1. Найдите док-станцию коммутатора
Изображение: Shaun Lucas / Tom’s Guide
Если вы потеряли свою док-станцию, Nintendo продает замену за 60 долларов , или есть сторонние варианты, доступные по более низкой цене — хотя имейте в виду, что консоли иногда были заблокированы с помощью неофициальных решений , так что продолжайте на свой страх и риск.
2. Откройте заднюю крышку
(Изображение предоставлено Tom’s Guide)
На задней панели вы найдете откидную крышку. Откройте его, и вы увидите три помеченных порта: адаптер переменного тока, USB и выход HDMI.
3. Подключите адаптер переменного тока
Адаптер переменного тока входит в верхний порт, а другой конец — в розетку.
4. Подключите кабель HDMI
(Изображение предоставлено Tom’s Guide)
Подключите один конец к выходу HDMI на док-станции Switch, а другой конец подсоедините к свободному порту на телевизоре.
5. Пропустите кабель через выемку в док-станции
Как только это будет сделано, вы можете закрыть заднюю крышку.
6. Поместите Nintendo Switch в док-станцию
Сделайте это осторожно, вставив Switch в слот так, чтобы порт зарядки совпал с разъемом внутри док-станции.
7. Снимите Joy-Cons
(Изображение предоставлено: Tom’s Guide)
Если вы собираетесь использовать Joy-Cons для игры в пристыковке, снимите их с боковых сторон консоли, удерживая маленькую черную кнопку на задней панели. каждого и осторожно снимая их с коммутатора.Они будут заряжаться, если оставить коммутатор прикрепленным к док-станции, что полезно.
8. Выведите коммутатор из спящего режима
Это можно сделать с помощью выбранного контроллера.
9. Настройте телевизор на правильный канал HDMI
После этого вы готовы играть в Mario Kart так, как это должно быть.
Если коммутатор не выводит сигнал на экран, убедитесь, что шнур питания и кабель HDMI надежно вставлены в док-станцию. Если они потеряются, коммутатор будет продолжать думать, что используется в портативном режиме, и будет вести себя соответствующим образом.
Еще советы по Nintendo Switch
Лучший на сегодняшний день набор аксессуаров для Nintendo Switch предлагает
Как подключить две консоли Nintendo Switch для локального беспроводного воспроизведения
Источник: Ребекка Спир / iMore
Локальная беспроводная игра может показаться странной для тех из нас, кто полагается на онлайн для многопользовательской игры любого рода. Но вам не нужно подключение к Интернету для локальной беспроводной игры. Все, что вам нужно, это две консоли Nintendo Switch (вы и ваш друг), один и тот же игровой картридж и простая задача быть рядом друг с другом.В этом руководстве мы использовали Mario Kart 8 Deluxe в качестве примера того, как настроить локальную беспроводную игру. Однако вы должны знать, что каждая игра, поддерживающая локальную беспроводную игру, имеет свой метод настройки.
Продукты, использованные в этом руководстве
Как подключить две консоли Switch для локальной игры
Убедитесь, что игра, в которую вы играете, поддерживает локальную игру
Если у вас есть физическая копия. Посмотрите на на обратной стороне коробки рядом с нижней частью .Как видите, Mario Kart 8 Deluxe предлагает локальную игру для 8 игроков.
Если у вас нет физической копии игры, перейдите на Nintendo .
Источник: iMore
Введите название игры в поле поиска.
Если отображается несколько вариантов, щелкните нужную игру .
Источник: iMore
Прочтите информацию об игре , чтобы узнать, поддерживает ли она локальную беспроводную игру.
Источник: iMore
Как подключить две консоли Switch для локальной игры
Подключение консолей Switch
Сядьте рядом с человеком или людьми, с которыми вы собираетесь играть локально. Близость необходима для локальной беспроводной игры.
Каждому игроку понадобится собственный Nintendo Switch и копия игры, цифровая или физическая. Если у вас есть физическая копия, вставьте картридж Mario Kart 8 в консоли Nintendo Switch.
Источник: iMore
Щелкните значок Mario Kart 8 Deluxe в меню Nintendo Switch, чтобы запустить игру.
Нажмите любую кнопку , чтобы выйти из этого экрана.
Источник: iMore
Прокрутите вниз до Wireless Play .
Выберите вариант local wireless play , который соответствует вашим потребностям. Если вы хотите играть с двумя людьми на этом Switch, нажмите 2p.В противном случае придерживайтесь 1p, когда один человек будет на этом коммутаторе.
Источник: iMore
Только один игрок должен создать комнату. Этот человек должен нажать , чтобы создать комнату .
Игрок (и) с первого Switch должен будет выбрать драйвер .
Источник: iMore
Затем этим игрокам с первого Switch нужно будет выбрать карт, набор колес и планер .
Когда это будет сделано щелкните A , чтобы двигаться дальше.Ваши Mii появятся в гараже. Пришло время для всех других консолей Switch присоединиться к созданной комнате. Вместе могут играть до восьми игроков. Это может быть сделано с восемью людьми на каждом отдельном Switch или с четырьмя консолями Switch, на каждой из которых размещается по два игрока.
Источник: iMore
Любые дополнительные консоли Switch, которые хотят присоединиться к комнате, должны будут прокрутить вниз до главного меню Mario Kart 8 Deluxe, пока они не дойдут до local wireless play .
Выберите, хотите ли вы разместить одного или двух игроков с консоли Switch, которые хотят присоединиться к комнате, нажав 1p или 2p .
Источник: iMore
Вы увидите гостиную вашего друга на экране. Выберите комнату друга .
Каждый игрок, присоединяющийся к комнате, должен будет выбрать своего персонажа .
Источник: iMore
На следующем экране игрокам нужно будет выбрать своего водителя , колеса и планер .Как только это будет сделано, Mii каждого игрока войдет в гараж.
Источник: iMore
Игрок 1 затем устанавливает правила гонки. После того, как все настроено, игрок 1 нажимает OK , чтобы начать гонку.
Теперь все консоли Switch подключены. Наслаждайтесь гонкой!
Источник: iMore
Одна из лучших особенностей Nintendo Switch заключается в том, что она предлагает множество игр, в которые вы можете играть с друзьями, а не полагаться на случайных онлайн-игроков.Некоторые игры поддерживают локальный беспроводной игровой процесс, но шаги по настройке различаются от одной игры к другой.
Наш лучший выбор оборудования
Если вам нравится играть в локальную беспроводную сеть, вам понадобится необходимое оборудование. Конечно, это означает наличие Nintendo Switch наготове и веселую игру, в которую можно играть с друзьями.
Многопользовательский гонщик
Марио Карт 8 Делюкс
Отличная игра для любого игрока
Эта веселая гоночная игра позволяет игрокам выбирать из огромного списка персонажей.Это семейная игра, в которую могут играть как маленькие дети, так и взрослые. Кроме того, это одна из лучших игр, в которую можно играть с друзьями.
Дополнительное оборудование
Если вы ищете другие игры, поддерживающие локальную беспроводную игру, мы вам поможем. Вот еще три другие многопользовательские игры Switch, которые мы настоятельно рекомендуем:
Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.
Что такое кроссоверные кабели Ethernet?
Перекрестный кабель Ethernet — это сетевой кабель, используемый для прямого подключения двух сетевых устройств Ethernet, например двух компьютеров без переключателя или маршрутизатора между ними.Они используются для отправки и получения данных, обеспечивая сложную передачу данных между компьютерами, маршрутизаторами и сетями. Перекрестные кабели Ethernet аналогичны прямым кабелям, за исключением того, что у них есть пары перекрещивающихся проводов. Их внутренняя проводка меняет местами входящие и исходящие сигналы. В нем используется конструкция, позволяющая подключать выводы вывода данных на одном конце кабеля напрямую к выводам ввода данных на другом конце кабеля.

Ethernet кроссоверные кабели vs.Прямые кабели
Эти два типа Ethernet-кабеля обычно используются в большинстве компьютерных сетевых передач. Прямой кабель используется в локальных сетях для подключения различных устройств, таких как компьютер, к сетевому концентратору, например маршрутизатору, маршрутизатору и коммутатору, ПК и коммутатору и т. Д. Это альтернатива беспроводным соединениям, когда один или несколько компьютеров получают доступ к маршрутизатору через беспроводной сигнал. Перекрестный кабель требуется только при соединении двух устройств с одинаковой функциональностью.
Еще одно существенное различие между перекрестными кабелями и стандартными соединительными кабелями заключается в том, что каждый тип имеет разное расположение проводов в кабеле для различных целей. Если вы поднимете оба конца кабеля и сравните выводы, вы заметите, что у прямого кабеля есть совпадающие контакты, а у перекрестного кабеля контакты, как правило, поменяны местами.
Существует два стандарта прокладки кабелей Ethernet, признанные ANSI, TIA и EIA. Один — это стандарт проводки T568A, а другой — T568B.Разница между ними заключается в расположении оранжевых и зеленых пар проводов. Прямые кабели имеют единый стандарт разводки, где на обоих концах используется стандарт разводки T568A, или на обоих концах используется стандарт разводки T568B. В отличие от прямых кабелей, в перекрестных кабелях используются два разных стандарта проводки. На одном конце используется стандарт проводки T568A, а на другом конце — стандарт проводки T568B.
Обычно на перекрестном кабеле напечатаны слова Crossover или Xover, чтобы отличить его от прямого.

Разница в функциональности прямого и поперечного кабелей
Перекрестные кабели используются, когда:
Подключение компьютера к компьютеру
Подключение роутера к роутеру
Подключение коммутатора к коммутатору
Подключение концентратора к концентратору и
Подключение маршрутизатора к ПК, поскольку оба устройства имеют одинаковые компоненты
С другой стороны, прямые кабели используются, когда:
Подключение роутера к хабу
Подключение компьютера к коммутатору
Подключение порта LAN к коммутатору или компьютеру
Подключение другого разнородного сетевого оборудования
Раньше для прямого соединения двух хост-устройств требовался перекрестный кабель, но теперь в нем нет необходимости.
No related posts.
alexxlab
Поalexxlab
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Архивы
Ноябрь 2024
Октябрь 2024
Ноябрь 2021
Октябрь 2021
Сентябрь 2021
Август 2021
Июль 2021
Июнь 2021
Май 2021
Апрель 2021
Март 2021
Февраль 2021
Январь 2021
Декабрь 2020
Ноябрь 2020
Октябрь 2020
Сентябрь 2020
Август 2020
Июль 2020
Июнь 2020
Май 2020
Апрель 2020
Март 2020
Февраль 2020
Январь 2020
Декабрь 2019
Ноябрь 2019
Октябрь 2019
Сентябрь 2019
Август 2019
Июль 2019
Июнь 2019
Май 2019
Апрель 2019
Март 2019
Февраль 2019
Январь 2019
Декабрь 2018
Ноябрь 2018
Октябрь 2018
Сентябрь 2018
Август 2018
Июль 2018
Июнь 2018
Май 2018
Апрель 2018
Март 2018
Февраль 2018
Январь 2018
Декабрь 2017
Ноябрь 2017
Октябрь 2017
Февраль 1982
Декабрь 1981
Ноябрь 1981
Октябрь 1981
Сентябрь 1981
Август 1981
Июль 1981
Июнь 1981
Май 1981
Апрель 1981
Март 1981
Февраль 1981
Январь 1981
Декабрь 1980
Ноябрь 1980
Октябрь 1980
Сентябрь 1980
Август 1980
Июль 1980
Июнь 1980
Май 1980
Апрель 1980
Март 1980
Февраль 1980
Январь 1980
Декабрь 1979
Ноябрь 1979
Октябрь 1979
Сентябрь 1979
Август 1979
Июль 1979
Июнь 1979
Май 1979
Апрель 1979
Март 1979
Февраль 1979
Январь 1979
Декабрь 1978
Ноябрь 1978
Октябрь 1978
Сентябрь 1978
Август 1978
Июль 1978
Июнь 1978
Май 1978
Апрель 1978
Март 1978
Февраль 1978
Январь 1978
Декабрь 1977
Ноябрь 1977
Октябрь 1977
Сентябрь 1977
Август 1977
Июль 1977
Июнь 1977
Май 1977
Апрель 1977
Март 1977
Февраль 1977
Январь 1977
Декабрь 1976
Ноябрь 1976
Октябрь 1976
Сентябрь 1976
Август 1976
Июль 1976
Июнь 1976
Май 1976
Апрель 1976
Март 1976
Февраль 1976
Январь 1976
Декабрь 1975
Ноябрь 1975
Октябрь 1975
Сентябрь 1975
Август 1975
Июль 1975
Июнь 1975
Май 1975
Апрель 1975
Март 1975
Февраль 1975
Январь 1975
Декабрь 1974
Ноябрь 1974
Октябрь 1974
Сентябрь 1974
Август 1974
Июль 1974
Июнь 1974
Май 1974
Апрель 1974
Март 1974
Февраль 1974
Январь 1974
Декабрь 1973
Ноябрь 1973
Октябрь 1973
Сентябрь 1973
Август 1973
Июль 1973
Июнь 1973
Май 1973
Апрель 1973
Март 1973
Февраль 1973
Январь 1973
Декабрь 1972
Ноябрь 1972
Октябрь 1972
Сентябрь 1972
Август 1972
Июль 1972
Июнь 1972
Май 1972
Апрель 1972
Февраль 1972
Январь 1972
Декабрь 1971
Ноябрь 1971
Октябрь 1971
Сентябрь 1971
Август 1971
Июль 1971
Июнь 1971
Май 1971
Апрель 1971
Март 1971
Февраль 1971
Январь 1971
Декабрь 1970
Ноябрь 1970
Октябрь 1970
Сентябрь 1970
Август 1970
Июль 1970
Июнь 1970
Май 1970
Апрель 1970
Март 1970
Февраль 1970
Январь 1970
Рубрики
Разное
Советы
2019 © Все права защищены. Карта сайта

Подключение переключателя: Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

Подключение переключателя: Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

Схема подключения проходного выключателя (переключателя) – RozetkaOnline.COM

Как подключить переключатель своими руками: описание действий и советы

Что такое проходной выключатель и зачем он нужен: подробный обзор

Как установить проходной выключатель: этапы работы

Как установить переключатель в подрозетник

Как установить контакты проходного выключателя в монтажной коробке

Распространенные ошибки при монтаже переключателя

Ограничения в использовании проходных выключателей

Подключение проходного выключателя — схемы и способы

Подробнее о применении в быту

Технология установки

Классическая схема подключения

Немного об альтернативах

Заключение

Как подключить переключатель (проходной выключатель)

Схема и подключение перекрестного выключателя

Устройство перекрестного выключателя.

Схема перекрестного выключателя.

Подключение перекрестного выключателя.

Схемы Подключения Проходных И Перекрестных Выключателей

Функции перекрестного переключателя

Обычные выключатели

Как подключить проходной выключатель — схема управления светильником из 3 мест

Работа схемы с 3 видами вык-лей – обычным, проходным и перекрёстным

Навигация по записям

Проходные выключатели

Схема подключения проходного выключателя с трех мест – особенности, а также последовательность монтажа

Примеры использования трех проходных включателей

Схема подключения

Особенности перекрестного отсоединителя

Материалы

Инструменты

Последовательность монтажа

Двустороннее подключение переключателя света

Как работает проводка двухпозиционного переключателя?

Введение

Как подключить двухпозиционный переключатель?

Стандартная схема подключения двухпозиционного переключателя

Альтернативный метод подключения двухпозиционного переключателя

Пример

Заключение

Подключение двухпозиционного переключателя | 3 Тип двухпозиционного переключателя Описание схемы

Пояснение:

Как работает двухпозиционный переключатель:

Как найти двухпозиционный переключатель:

Цепь подключения двухпозиционного переключателя 1:

Цепь подключения двухпозиционного переключателя — 2:

Подключение 2-ходового переключателя Цепь — 3: Общий L1, L2

Автоматический переключатель для подключения генератора | Чино-Хиллз, Калифорния

Подключение переносного генератора к вашему дому

Ручные модели

Автоматический (универсальный) переключатель без резерва

Как подключить Nintendo Switch к телевизору

1. Найдите док-станцию ​​коммутатора

2. Откройте заднюю крышку

3. Подключите адаптер переменного тока

4. Подключите кабель HDMI

5. Пропустите кабель через выемку в док-станции

6. Поместите Nintendo Switch в док-станцию ​​

7. Снимите Joy-Cons

8. Выведите коммутатор из спящего режима

9. Настройте телевизор на правильный канал HDMI

Еще советы по Nintendo Switch

Как подключить две консоли Nintendo Switch для локального беспроводного воспроизведения

Продукты, использованные в этом руководстве

Как подключить две консоли Switch для локальной игры

Убедитесь, что игра, в которую вы играете, поддерживает локальную игру

Как подключить две консоли Switch для локальной игры

Наш лучший выбор оборудования

Многопользовательский гонщик

Марио Карт 8 Делюкс

Дополнительное оборудование

Что такое кроссоверные кабели Ethernet?

Ethernet кроссоверные кабели vs.Прямые кабели

Разница в функциональности прямого и поперечного кабелей

Поalexxlab

Добавить комментарий Отменить ответ

1. Найдите док-станцию коммутатора

6. Поместите Nintendo Switch в док-станцию
