Подключение проходного двойного выключателя схема: Двухклавишный проходной выключатель: схема подключения своими руками
Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.
Назначение
Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключать и включать свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели — ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери — в целях экономии электроэнергии.

Двойной проходной выключатель более сложен в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включать только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более — у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае лучше установить обычный проходной выключатель.
к содержанию ↑Виды переключателей проходного типа
По количеству клавиш проходные выключатели бывают:
- одноклавишными;
- двухклавишными;
- трехклавишными.
Наибольшую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели менее популярны и сложны в подсоединении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.
Как работает устройство
Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.
Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.
к содержанию ↑Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор. Между собой они соединяются проводниками.
Двухместная схема управления
Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.
Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.
Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.
В ней сойдутся семь кабелей:
- четыре — от выключателей;
- два — от осветительных групп;
- один — кабель питания.
к содержанию ↑Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.
Схема управления трехместная
Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.
На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.
к содержанию ↑Монтаж проходного двухклавишного выключателя
Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединять между собой нужно лишь контакты одного типа, ведь при неверном соединении сеть не будет работать либо произойдет короткое замыкание. Нужно помнить об отсутствии положения «Включено» и «Выключено» у проходных устройств — тут клавиши просто последовательно переводятся в разные положения.

Порядок монтажа проходного двухклавишного выключателя:
- Наметить места расположения будущих устройств.
- Обесточить квартиру, дом.
- Проштробить каналы для проведения кабелей к распределительной коробке, сделать при помощи насадки перфоратора углубления для подрозетников.
- Установить подрозетники, используя гипс, алебастр.
- Подвести кабель к каждому устройству, к светильникам.
- Закрепить клеммы соответствующих кабелей.
- Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
- Установить декоративные панели устройств.
Подключение устройства на 2 группы светильников
Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.
Двухклавишный проходной выключатель: схема подключения своими руками
Схема Подключения Двойного Проходного — tokzamer.ru
На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.

Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!
Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Как подключить двухклавишный выключатель
Практическая схема подключения проходных двойных выключателей Legrand.
Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.
Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.
Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.

Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.

К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.
Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

Назначение и виды проходных выключателей
Одна от коробки к источникам освещения.
Правильная установка проходного устройства позволит ему функционировать по двум направлениям.
То же самое выполняет и двухклавишный выключатель. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Подсоединение проводов выполняется на шесть клемм то есть по три на каждую клавишу. Для подключения данных устройств будет достаточно: двух проходных выключателей на 2 клавиши или два одноклавишных переключателя; распределительной коробки; гибкого кабеля с тремя жилами. Практическая схема подключения проходных двойных выключателей Legrand. Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты.
Основное предназначение проходного выключателя
Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.
А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.
Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko
5 комментариев
При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.
Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.
Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.
Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.
Статья по теме: Прокладка кабелей связи в земле пуэ
Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
Принципиальная схема подключения проходного двухклавишного выключателя.
Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.
Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения
Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.
Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
Как подключить двухклавишный проходной выключатель
Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными.
подключение проходного двух клавишного выключателя
Схема управления с трех мест
Несомненное, это минус подобной системы. Смотрите также:. Обесточить квартиру, дом. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.
Установить декоративные панели устройств.

Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1.

Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.

Однако выключатель с тремя клеммами здесь уже не подойдет.
2 клавишные проходные выключатели из 3 х мест схема подключения
Назначение
Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.
Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?

Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.

Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?
Как работает 2х клавишный ПВ
На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!
Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.
Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения
Порядок монтажа схемы с двухклавишными проходными выключателями
Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.
Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.
Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.
К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.
Что особенного в коммутаторе с двумя клавишами
При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.
Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.
Разновидности перекрестных и проходных переключателей
Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.
Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя
Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)
Как подключить проходной выключатель (управление светом из двух и более точек)
Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.
Как выглядит и работатет проходной выключатель
Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.
Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки
Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.
Разница — в количестве контактов
Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:
- вход соединен с выходом 1;
- вход соединен с выходом 2.
Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.
Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.
Так выглядит перекидной выключатель с тыла
Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.
Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).
Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.
Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).
Электрическая схема включения проходного выключателя с 2 мест
Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.
Расключение проводов на проходном выключателе
Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещению
Как все соединить в клеммной коробке рассказано в видео.
Схема на 3 точки
Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.
Электрическая схема управления лампой с трех точек
Как собрать такую схему? Вот порядок действий:
Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.
Куда подключать провода
А вот примерно так разводить по помещению.
Проводка при управлении лампой из трех мест
Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.
Схема подключения проходных выключателей на 5 точек
Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.
Чтобы окончательно уложить все в голове, посмотрите еще это видео.
Двухклавишный проходной выключатель: схема подключения
Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.
Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).
Принцип подключения двухклавишных проходных выключателей
Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.
Как организовать управление двумя лампами из четырех мест
Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…
Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя
Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя
Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.
Отличительные особенности выключателя проходного двухклавишного
Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.
На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.
Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.
В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.
С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.
Схема подключения двухклавишного проходного выключателя
В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.
Как подключить два одноклавишных проходных выключателя
Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.
Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.
Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.
Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.
Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.
На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».
Включение освещения с двух мест — схема управления
А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:
Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.
Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.
Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.
Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:
- средний выключатель имеет больше проводов и совсем другую схему подключения;
- конструкция такого выключателя несколько отличается от крайнего.
Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.
В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.
Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.
Особенности управления освещением с трех мест
Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:
Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.
Монтаж схем проходного двухклавишного выключателя
О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:
- сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
- после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
- производится подключение в соответствии со схемой.
Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.
Подключение проходного двухклавишного выключателя на видео
Как подключить проходной выключатель
Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.
Назначение проходного выключателя
Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.
По своему исполнению они бывают:
Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.
Устройство проходного двухклавишного выключателя
Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.
В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.
Монтаж проходного выключателя
Схема управления проходными выключателями
Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.
Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.
Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:
Монтажная схема подключения
Принцип подключения проходных выключателей
Схема подключения двухклавишного выключателя с подключением через распредкоробку
В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.
Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.
Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).
Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:
Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:
Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.
В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.
На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.
На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.
Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.
С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.
Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.
Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.
При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей
Содержание статьи:
Назначение и виды проходных выключателей
Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.
По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.


На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте
Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.
С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.
По интерфейсу ПВ можно разделить на:
- механические;
- сенсорные;
- дистанционные.
Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.


На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно
Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.
Места преимущественного размещения
Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.


Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен
Преимущественно ДПВ устанавливаются в таких местах:
- В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
- В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
- На лестничных маршах.
- На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
- В больших залах, имеющих несколько входных дверей на противоположных сторонах.
Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.
Устройство и рабочая схема ДПВ
Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.


Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку
В отличие от стандартного , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.
Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.
Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.


Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна
Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании в доме.
Вариант #1 – двухзонное размещение
Установку ДПВ желательно производить перед внутренней отделкой помещения.
Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:
- Одна от источника электроэнергии к распределительной коробке.
- Две от распредкоробки к ПВ.
- Одна от коробки к источникам освещения.
После необходимо определиться с количеством необходимых кабелей и числом жил в них.


После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них
Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.
Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.
К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.
Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.
Вариант #2 – трехзонное размещение
Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.


Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка
Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.
Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.


При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки
Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.
Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.
Монтаж распределительной коробки
Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.
Желательно размещать между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.


Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации
Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.
Последовательность действий при установке ДПВ
Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.
Шаг №1: проектирование. На этом этапе проводятся такие действия:
- Вычерчивается общая электрическая схема.
- Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
- Вычисляется метраж необходимых электрокабелей и их тип.
- Определяется место размещения переключателей с учетом удобства пользования.
- Выбирается тип монтажа: скрытый или открытый (в коробах).
Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.
Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.


Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя
Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.
Шаг №4: и подготовка крепления под осветительные приборы.
Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.


Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите
Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.
Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».
Шаг №7: подключение к электросети и тестирование.
Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.
Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.
Выводы и полезное видео по теме
Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.
На видео представлена схема подключения проходных выключателей из трех мест:
Схема подключения двухклавишного проходного выключателя:
Интерактивная схема работы двузонного двухклавишного проходного переключателя:
Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.
У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.
Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.
Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.
Область применения
Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.
Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.
Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.
Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.
Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.
Устройство и разновидности

обычный
Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).
Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.
Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

с подсветкой
Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

сенсорный
При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.
Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.
Схема подключения
Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

схема подключения проходного выключателя
- От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
- От первого проходного выключателя одна жила соединяется с фазой питающей сети.
- Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
- Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.
А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.
Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).
Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.
В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.
Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.
Подробный разбор схемы подключения смотрите в этом видео:
Особенности монтажа
Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.
Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).
Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.
- Обесточьте помещение, в котором будете производить работы.
- При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
- Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
- Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
- Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
- Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
- Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
- Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
- Закрепите выключатели в подрозетниках, установите рамки и клавиши.
- Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.
В следующем видео показано как выполнить подключение на практике:
И еще один пример — здесь:
Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.
Выбор правильного переключателя передачи
Переключателиподдерживают несколько режимов работы (ручной, автоматический, неавтоматический, с байпасной изоляцией и т. Д.) И имеют ряд различных механизмов переключения (контакторы, автоматические выключатели).

используются для защиты критических электрических нагрузок от потери мощности.Нормальный источник питания нагрузки поддерживается вторичным (аварийным) источником питания. Передаточный выключатель подключен как к обычному, так и к аварийному источнику питания, и снабжает нагрузку питанием от одного из этих двух источников.
В случае потери питания от нормального источника питания, переключатель передачи передает нагрузку на вторичный (аварийный) источник питания .
Передача может быть автоматической или ручной, в зависимости от типа используемого оборудования для переключения.
После восстановления нормальной мощности нагрузка автоматически или вручную передается обратно к обычному источнику питания, опять же, в зависимости от типа используемого оборудования для передачи (рисунок 1).
Как работает АТС? (начиная с основ…)
В оборудовании с автоматическим переключением передачи интеллектуальная система переключателя инициирует передачу, когда нормальное питание отключается или падает ниже заданного напряжения. Если аварийный источник питания является резервным генератором, переключающий переключатель инициирует запуск генератора и переключается на аварийный источник питания, когда доступно достаточное напряжение генератора.
Когда нормальное питание восстанавливается, переключатель автоматически переключается обратно и инициирует выключение двигателя.


В случае сбоя нормального источника питания и отсутствия аварийного источника питания, переключатель автоматического переключения остается подключенным к нормальному источнику питания до тех пор, пока не появится аварийный источник питания.
И наоборот, если подключение к аварийному источнику питания и аварийному источнику питания происходит сбой, а обычный источник питания все еще недоступен, автоматический переключатель остается подключенным к аварийному источнику питания.Тем не менее, с помощью информации, приведенной в этой технической статье, разработчики электротехники могут разобраться в своих вариантах и выбрать правильный переключатель для своих конкретных требований .
Содержание:
Итак, давайте начнем обсуждение следующего содержания.
Механизм переключения
Механизм переключения переключающего переключателя — это часть, которая физически отвечает за передачу номинального электрического тока и переключение соединения от одного источника питания к другому (от основного к резервному источнику).
Технология механизма переключения низкого напряжениябывает двух основных типов, обычно называемых контактором типа и автоматическим выключателем типа . Механизмы переключения автоматического выключателя можно разделить на два подтипа: литой корпус (до 1000 А) и силовой корпус (от 1000 А до 5000 А).
1. Механизмы коммутации контакторов
Это самый распространенный и доступный тип механизма переключения. В большинстве случаев контакторы сконструированы в виде двухпозиционного переключателя, при котором один оператор размыкает один набор силовых контактов при замыкании второго набора.
В конструкции с открытым переходом часто используется механическая блокировка для предотвращения одновременного замыкания обоих наборов контактов. В конструкции с закрытым переходом механическая блокировка отсутствует.


Преимущества
- Механизмы коммутации контакторов поддерживают все три типа переходов: с открытой задержкой, синфазный и закрытый
- Концевые выключатели, оснащенные контакторным механизмом переключения, как правило, самые экономичные
Недостатки
- Механизмы коммутации контактов не содержат встроенной защиты от перегрузки по току , поэтому силовые контакты не являются самозащитными.В случае неисправности контакты обычно остаются закрытыми, и будущая жизнеспособность зависит от других защитных устройств в электрической цепи, устраняя условие
- При номинальной силе тока WCR может быть ниже по сравнению с механизмом переключения автоматического выключателя
Вернуться к содержанию ↑
2.1 Механизмы переключения в литом корпусе
Обычно используемые для замыкания и размыкания цепи между разъемными контактами как в нормальных, так и в ненормальных условиях, переключатели в литом корпусе имеют простую конструкцию и способны поддерживать механическое управление, переключение над центром или привод оператора.
Они обычно собираются в закрытом корпусе из изоляционного материала.
При настройке для использования в переключающем переключателе пара переключателей в литом корпусе работает через общую блокирующую механическую связь . Связь может управляться вручную или автоматически. Когда требуется защита от сверхтока, используются автоматические выключатели в литом корпусе, оснащенные термомагнитным расцепителем.Коммутационные механизмы в литом корпусе обеспечивают компактное, экономичное и сервисное решение для входа в систему, поскольку устраняют необходимость в дополнительных защитных устройствах перед входом.
Каждый механизм в литом корпусе индивидуально соответствует отраслевому стандарту UL® 489, который охватывает переключатели и выключатели в литом корпусе низкого напряжения.


Преимущества
- Контакты являются самозащитными при больших токах повреждения благодаря встроенному магнитному зондированию.
- Механизмы переключения в литом корпусе могут быть оснащены встроенной защитой от перегрузки по току, которая обеспечивает функцию блокировки и исключает автоматическое переключение в состояние отказа.
- Пользователи могут вручную управлять ими под нагрузкой благодаря «быстрому замыканию / быстрому разрыву», переключению по центру.
- Коммутационные механизмы в литом корпусе обеспечивают высокий предел сопротивления (WCR) при более низких силах тока , устраняя необходимость в увеличении размера корпуса переключающего переключателя в соответствии с требованиями спецификации.
Недостатки
- Механизмы переключения в литом корпусе обычно дороже, чем механизмы переключения контакторов.
- Механизмы переключения в литом корпусе не поддерживают замкнутые или синфазные переходы.
Механизмы переключения в литом корпусе идеально подходят для нагрузок до 1000 А, для которых требуется компактный, высокопроизводительный переключатель с встроенной защитой от неисправностей .
Вернуться к содержанию ↑
2.2 Механизмы переключения силовых шкафов
Механизмы с силовым корпусом больше, быстрее и мощнее, чем механизмы с литым корпусом , и способны работать до 5000 ампер.Используемая ими двухступенчатая технология накопления энергии может работать как механически, так и электрически, а некоторые модели имеют встроенную защиту от сверхтока, аналогичную той, которая обычно используется в конструкциях с литым корпусом.
Их высокий рейтинг прерываний также делает механизмы силового блока подходящими для приложений, уязвимых к большим токам повреждения.Каждый механизм силового шкафа индивидуально соответствует отраслевому стандарту UL 1066, который охватывает силовые автоматические выключатели низкого напряжения.


Преимущества
- Механизмы переключения силовых шкафов могут быть сконфигурированы с различными типами расцепителей, которые обеспечивают встроенную программируемую защиту от перегрузки по току, обнаружение замыкания на землю, измерение качества электроэнергии и диагностику.
- Механизмы переключения силового корпуса обеспечивают максимальные характеристики сопротивления и силы тока из всех схем переключения.
- Быстрая скорость закрытия облегчает синфазные и замкнутые переходы в дополнение к задержанным переходам.
- В отличие от контактора и механизма в литом корпусе, механизмы переключения силового корпуса могут быть сконфигурированы для «выборочной координации».
Выборочная координация позволяет первому открывать защитное устройство, расположенное непосредственно перед электрической неисправностью, оставляя остальную часть системы распределения питания работоспособной.Для многих применений, в том числе аварийных, энергетических систем критических операций и требуемых по закону систем, использование выборочной координации обязательно.
Недостатки
- Механизмы переключения силового корпуса больше, чем у контактора и в литом корпусе.
- Механизмы переключения силового блока обычно являются самыми дорогими из трех типов механизмов переключения .


Вернуться к содержанию ↑
Режимы работы переключателя передачи
Передача энергии включает в себя два процесса: запуск и эксплуатацию. Инициирование — это то, что начинает передачу. Операция — это то, что завершает. Большинство переключателей передачи могут поддерживать несколько режимов работы за счет добавления настраиваемых параметров.
Вернуться к содержанию ↑
1. Ручной режим
В ручном режиме как запуск, так и работа выполняются вручную , обычно нажатием кнопки или перемещением ручки.
Этот тип передачи является неавтоматическим переключателем передачи, инициируемым вручную и управляемым вручную. Нет двигателя или соленоида, который мог бы инициировать передачу. Оператор должен открыть дверь шкафа и запустить ручную ручку.
Преимущества
- В конструкциях с литым корпусом или корпусом с электроприводом передача может происходить под нагрузкой как отказоустойчивая, если автоматический контроллер и / или схема управления выдерживают повреждение или выходят из строя.
- человек-оператор имеет максимальный контроль над процессом передачи
- Передача независима от автоматического контроллера
Недостатки
- Оператор должен присутствовать физически, чтобы инициировать перевод — даже в одночасье и в выходные дни
- Время задержки перехода зависит от оператора и поэтому может увеличиться по сравнению с автоматическим режимом передачи, который описан ниже
- Ограничено открытыми отложенными переходами, поскольку открытые синфазные и закрытые переходы требуют микропроцессорной логики для управления синхронизацией источника
- В некоторых конструкциях переключателей передачи операторы должны открывать наружную защитную дверь для доступа к механизму переключения, подвергая их воздействию электрического оборудования под напряжением и потенциально требуя от них носить средства индивидуальной защиты
- Установки с аварийными и юридически необходимыми установками, как правило, по закону запрещают использование ручного режима, если только их переключающий переключатель не способен выполнять автоматический переход в определенных, особенно неотложных ситуациях.
Вернуться к содержанию ↑
2.Неавтоматический режим
В неавтоматическом режиме оператор вручную инициирует передачу, нажимая кнопку или поворачивая переключатель , который заставляет внутреннее электромеханическое устройство электрически приводить в действие механизм переключения.
На самом деле, этот тип передачи инициируется вручную, но с электрическим приводом подается через соленоид в конструкции на основе контакторов, а оператор двигателя в конструкции на основе выключателя.
Преимущества
- Как и в ручном режиме, операторы полностью выполняют команду инициации передачи
- Переходы завершаются быстрее, чем в ручном режиме из-за электромеханического устройства, которое электрически управляет механизмом переключения
- Неавтоматические переключатели передачи, как правило, стоят дешевле, чем автоматический тип
Недостатки
Как и в ручном режиме, должен присутствовать оператор-человек, чтобы инициировать передачу, и нет поддержки для открытых синфазных или закрытых переходов.
Вернуться к содержанию ↑
3. Автоматический режим
В автоматическом режиме контроллер переключателя передачи полностью управляет как запуском, так и работой . Инициирование инициируется, когда автоматический контроллер обнаруживает недоступность или потерю мощности источника, и работа обычно выполняется электрическим соленоидом или двигателем.
Преимущества
- Переводы и повторные переводы могут быть выполнены в кратчайшие сроки
- Поскольку переключатель передачи выполняет весь процесс перехода сам по себе, нет никакой зависимости от человека-оператора
- Пользователи пользуются большей гибкостью, поскольку они могут выбирать из автоматического, неавтоматического и ручного режимов работы, используя программируемые уставки и / или встроенную панель управления .
- Автоматический режим соответствует требованиям NEC, применимым к аварийным и юридически необходимым системам
Недостатки
Автоматические переключатели передачи стоят дороже, чем устройства, которые работают только в ручном или неавтоматическом режиме.


4.Обход режима изоляции
Традиционные переключатели передачи имеют единый механизм переключения. В отличие от этого, обходные изолирующие переключатели включают двойные механизмы переключения, которые обеспечивают избыточность для критически важных приложений.
Механизм первичного переключения управляет повседневным распределением электроэнергии на нагрузку, а механизм вторичного переключения служит резервной.
Во время процедур ремонта или технического обслуживания технический специалист может обойти питание вокруг основного механизма через дополнительный механизм, чтобы обеспечить бесперебойную работу критических нагрузок.


Преимущества
- Работа в режиме изоляции байпаса позволяет пользователям безопасно обслуживать переключатели передачи без ущерба для доступности
- Механизм вторичного переключения обеспечивает встроенную избыточность, если основной механизм неисправен или требует плановой проверки
Недостатки
- Переключатели передачи с режимом изоляции байпаса, как правило, более дороги, так как требуют двойных механизмов переключения
- Двойные переключающие механизмы также делают переключатели с режимом изоляции байпаса больше, чем традиционные типы переключателей


Вернуться к содержанию ↑
Справочник // Вводное руководство по выбору правильного переключателя передачи для вашей среды — EATON
,Начало работы | Выключатель
Для всех приложений Spring вы должны начать с Spring Initializr. Initializr предлагает быстрый способ получить все зависимости, необходимые для приложения, и выполняет большую часть настроек для вас.
Это руководство нуждается в двух приложениях. Первое приложение (простой сайт книжного магазина) нуждается только в веб-зависимости. На следующем изображении показан Initializr, настроенный для книжного магазина:
На предыдущем изображении показан Initializr с Maven, выбранным в качестве инструмента для сборки.Вы также можете использовать Gradle. Он также показывает значения , например, и выключатель-книжный магазин как Группа и Артефакт, соответственно. Вы будете использовать эти значения в оставшейся части этого примера. |
В следующем листинге показан файл pom.xml
(для службы конфигурации), который создается при выборе Maven:
Xml version = "1.0" encoding = "UTF-8"?>4.0.0 modelVersion> <Родитель> <Идентификатор_группы> org.springframework.boot идентификатор_группы> <Артефакт> весна-загрузка-стартер-родитель артефакт> <Версия> 2.2.2.RELEASE версия> <относительный путь /> Родитель> <Идентификатор_группы> ком.Пример идентификатор_группы> <Артефакт> автоматического выключатель-книжный артефакт> <Версия> 0.0.1-SNAPSHOT версия> <Имя> автоматический выключатель-книжный имя> Демонстрационный проект для Spring Boot description> <свойства> 1,8 Недвижимость> <Зависимостей> <Зависимость> <Идентификатор_группы> org.springframework.boot идентификатор_группы> <Артефакт> весна-загрузка стартер веб артефакт> Зависимость> <Зависимость> <Идентификатор_группы> орг.springframework.boot идентификатор_группы> <Артефакт> весна-загрузка-стартер-тест артефакт> <Сфера> Тест сфера> <исключения> <Исключение> <Идентификатор_группы> org.junit.vintage идентификатор_группы> <Артефакт> JUnit-марочный двигатель артефакт> Исключение> Исключения> Зависимость> Зависимости> <Сборка> <Плагины> <Плагин> <Идентификатор_группы> org.springframework.boot идентификатор_группы> <Артефакт> весна-загрузка Maven-плагин артефакт> Плагин> Плагины> Сборки> project>
Следующий листинг показывает сборку .файл Gradle
(для службы конфигурации), который создается при выборе Gradle:
плагинов { id 'org.springframework.boot' версия '2.2.2.RELEASE' id 'io.spring.dependency-management' версия '1.0.9.RELEASE' id 'java' } group = 'com.example' версия = '0.0.1-SNAPSHOT' sourceCompatibility = '1.8' репозитории { mavenCentral () } зависимости { реализация 'org.springframework.boot: spring-boot-starter-web' testImplementation ('org.springframework.boot: spring-boot-starter-test') { исключить группу: 'орг.junit.vintage ', модуль:' junit-vintage-engine ' } } тест { useJUnitPlatform () }
Второе приложение (приложение для чтения, которое будет использовать автоматический выключатель Hystrix) нуждается в зависимостях Web и Hystrix. На следующем рисунке показан инициализатор, настроенный для клиента конфигурации:
На предыдущем изображении показан Initializr с Maven, выбранным в качестве инструмента для сборки. Вы также можете использовать Gradle. Он также показывает значения ком.Например, и с автоматическим считыванием как Группа и Артефакт соответственно. Вы будете использовать эти значения в оставшейся части этого примера. |
В следующем листинге показан файл pom.xml
(для клиента конфигурации), который создается при выборе Maven:
Xml version = "1.0" encoding = "UTF-8"?>Что такое MCB (миниатюрный автоматический выключатель), его конструкция, работа, типы и как правильно выбрать MCB для различных нагрузок? Введение в миниатюрные автоматические выключатели (MCB)
Все предохранители необходимо заменить на MCB для повышения безопасности и контроля, когда они выполнили свою работу в прошлом. В отличие от плавкого предохранителя, MCB работает как автоматический выключатель, который размыкается в случае чрезмерного тока, протекающего через цепь, и как только цепь возвращается в нормальное состояние, его можно отключить без какой-либо ручной замены.MCB используются в основном в качестве альтернативы предохранителю в большинстве цепей. В настоящее время в качестве надежного средства защиты используется широкий спектр MCB с отключающей способностью от 10 кА до 16 кА во всех областях бытового, коммерческого и промышленного применения.
![]()
Что такое миниатюрный автоматический выключатель (MCB)?
MCB или миниатюрный автоматический выключатель - это электромагнитное устройство, которое воплощает полный корпус в литом изоляционном материале.Основная функция MCB - это переключение цепи, то есть автоматическое размыкание цепи (которая была подключена к ней), когда ток, проходящий через него (MCB), превышает значение, для которого он установлен. При необходимости он может быть включен и выключен вручную, как и обычный выключатель.
![]()
MCB представляют собой устройства отключения по временной задержке, для которых величина перегрузки по току контролирует время работы. Это означает, что они включаются всякий раз, когда перегрузка существует достаточно долго, чтобы создать опасность для защищаемой цепи.Поэтому MCB не реагируют на переходные нагрузки, такие как скачки напряжения и пусковые токи двигателя. Как правило, они рассчитаны на работу менее 2,5 миллисекунд при коротких замыканиях и от 2 секунд до 2 минут в случае перегрузок (в зависимости от уровня тока).
![]()
Типичный внешний вид MCB показан на рисунке. MCB изготавливаются в различных версиях полюсов, таких как одно-, двух-, трех- и четырехполюсные конструкции с различными уровнями тока повреждения.В основном, MCB связаны между собой для получения двух- и трехполюсных версий, так что неисправность в одной линии разорвет всю цепь и, следовательно, будет обеспечена полная изоляция цепи. Эта функция будет полезна в случае однофазной защиты трехфазного двигателя.
Они рассчитаны на 220 В для источника постоянного тока и 240/415 для источника переменного тока (однофазного и трехфазного) с различной емкостью тока короткого замыкания. Как правило, однофазные устройства имеют диапазон тока нагрузки до 100 А. Некоторые MCB имеют возможность регулировать свою емкость тока отключения, в то время как некоторые устройства фиксируются для некоторого тока нагрузки и номинального тока короткого замыкания.
MCB используются для выполнения многих функций, таких как переключатели местного управления, изолирующие переключатели от сбоев и устройства защиты от перегрузки для установок или специального оборудования или приборов.
Конструкция MCB
MCB представляет собой полный корпус из литого изоляционного материала. Это обеспечивает механически прочный и изолированный корпус. Система коммутации состоит из неподвижного и подвижного контакта, к которому подключены входящие и исходящие провода.Металлические или токоведущие части изготовлены из электролитического сплава меди или серебра в зависимости от номинальной мощности автоматического выключателя.
![]()
Так как контакты разъединяются в случае перегрузки или короткого замыкания, образуется электрическая дуга. Все современные MCB предназначены для обработки дугового прерывания, когда отвод энергии дуги и ее охлаждение обеспечиваются металлическими пластинами-дугогасителями. Эти пластины удерживаются в правильном положении изоляционным материалом. Кроме того, дугогаситель предназначен для нагнетания дуги, возникающей между основными контактами.
Механизм управления состоит из магнитного и термического отключений.
Устройство магнитного отключения в основном состоит из составной магнитной системы, которая имеет подпружиненную приборную панель с магнитной пробкой в кремниевой жидкости и нормальное магнитное отключение. Токоведущая катушка в расцепляющем устройстве перемещает пробку против пружины по направлению к неподвижному полюсному наконечнику. Таким образом, магнитное притяжение развивается в отключающей печени, когда катушка создает достаточное магнитное поле.В случае коротких замыканий или сильных перегрузок сильное магнитное поле, создаваемое катушками (соленоидом), является достаточным для привлечения якоря отключенной печени независимо от положения пробки в приборной панели.
![]()
Устройство термического отключения состоит из биметаллической полосы, вокруг которой намотана катушка нагревателя для создания тепла в зависимости от потока тока. Конструкция нагревателя может быть либо прямой, где ток пропускается через биметаллическую полосу, которая воздействует на часть электрической цепи, либо непрямой, когда катушка токонесущего проводника наматывается вокруг биметаллической полосы.Отклонение биметаллической полосы активирует механизм отключения в случае определенных условий перегрузки.
Биметаллические полосы состоят из двух разных металлов, обычно из латуни и стали. Эти металлы склепаны и сварены по всей длине. Они спроектированы таким образом, что они не нагревают полосу до точки отключения для нормальных токов, но если ток превышает номинальное значение, полоса нагревается, сгибается и отключает защелку. Биметаллические полосы выбираются для обеспечения особых временных задержек при определенных перегрузках.
Работа и эксплуатация MCB
В нормальных рабочих условиях MCB работает как переключатель (ручной) для включения или выключения цепи. В условиях перегрузки или короткого замыкания он автоматически срабатывает или отключается, так что в цепи нагрузки происходит прерывание тока. Визуальную индикацию этого отключения можно наблюдать автоматическим переводом ручки управления в положение ВЫКЛ. Эта автоматическая операция MCB может быть получена двумя способами, как мы видели в конструкции MCB; это магнитное отключение и тепловое отключение.
![]()
В условиях перегрузки ток через биметалл вызывает повышение его температуры. Тепла, генерируемого внутри самого биметалла, достаточно, чтобы вызвать отклонение из-за теплового расширения металлов. Это отклонение дополнительно освобождает защелку отключения и, следовательно, контакты разъединяются. В некоторых MCB магнитное поле, генерируемое катушкой, вызывает развитие биметалла, так что его отклонение активирует механизм отключения.
![]()
В условиях короткого замыкания или сильной перегрузки в картину входит магнитное расцепление.При нормальных условиях работы пробка удерживается в положении легкой пружиной, поскольку магнитного поля, создаваемого катушкой, недостаточно для притяжения защелки. Когда протекает ток повреждения, магнитное поле, создаваемое катушкой, является достаточным для преодоления силы пружины, удерживающей пробку в этом положении. И, следовательно, слизняк движется, а затем приводит в действие механизм отключения.
Комбинация как магнитных, так и тепловых механизмов отключения реализована в большинстве MCB. Как при магнитном, так и при тепловом отключении дуга образуется, когда контакты начинают разделяться.Эта дуга затем подается в дугогасительные пластины через дугогаситель. Эти дугогасительные пластины также называют дугогасительными желобами, где дуга формируется в виде серии дуг, и в то же время энергия извлекается и охлаждает ее. Следовательно, эта договоренность достигает угасания дуги.
Типы миниатюрных автоматических выключателей (MCB)
MCB подразделяются на три основных типа в зависимости от их мгновенных токов отключения. Это
- Тип B MCB
- Тип C MCB
- Тип D MCB

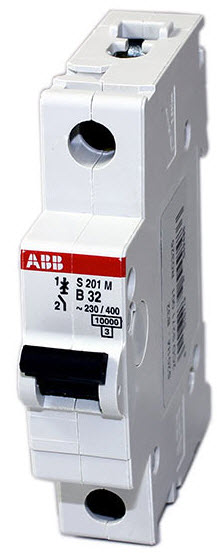

Тип B MCB
Этот тип MCB срабатывает мгновенно со скоростью в три-пять раз больше номинального тока.Они обычно используются для резистивных или малых индуктивных нагрузок, где импульсные помехи очень малы. Поэтому они подходят для жилых или легких коммерческих установок.
![]()

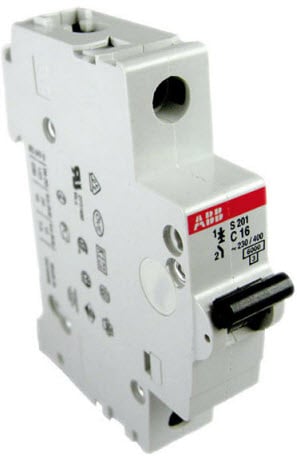

Тип C MCB
Этот тип MCB срабатывает мгновенно со скоростью в пять-десять раз превышающей его номинальный ток. Они обычно используются для высоких индуктивных нагрузок, где высокие скачки переключения, такие как маленькие двигатели и люминесцентное освещение. В таких случаях MCB типа C предпочтительнее для обработки более высоких значений токов короткого замыкания.Поэтому они подходят для высокоиндуктивных коммерческих и промышленных установок.
![]()

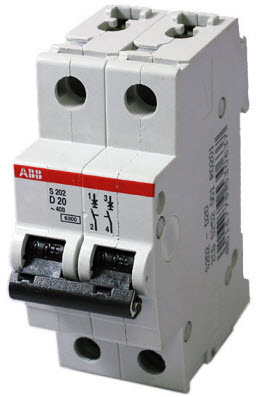

Тип D MCB
Этот тип MCB срабатывает мгновенно со скоростью в десять-двадцать пять раз превышающей его номинальный ток. Они обычно используются для очень высоких индуктивных нагрузок, где очень высокий пусковой ток. Они подходят для конкретных промышленных и коммерческих применений. Типичными примерами таких применений являются рентгеновские аппараты, системы ИБП, промышленное сварочное оборудование, двигатели с большой обмоткой и т. Д.
![]()
Вышеупомянутые три типа MCB обеспечивают защиту в течение одной десятой секунды. Минимальный и максимальный токи срабатывания этих MCB приведены в табличной форме ниже, где Ir - номинальный ток MCB. MCB также могут быть классифицированы на основе количества полюсов, таких как однополюсный, двухполюсный, трехполюсный и четырехполюсный MCB.
![]()
Как правильно выбрать MCB для разных нагрузок?
Выбор конкретного MCB для конкретного приложения - это тщательная задача, чтобы обеспечить надежную защиту от перегрузок и коротких замыканий.Если оно не выбрано в соответствии с требованиями схемы, могут возникнуть частые нежелательные отключения. прежде чем мы углубимся в детали, мы должны знать разницу между MCB и MCCB, как считывать паспортную табличку MCB и разницу между ELCB, RCB и автоматическими выключателями RCD
Если оно меньше номинального (номинальное значение MCB меньше номинального тока нагрузки), MCB вызывает частые срабатывание и вызывает прерывание тока к нагрузке, к которой он подключен, поскольку номинальный ток MCB меньше номинального значения тока нагрузки.Аналогичным образом, если он превышен (номинальное значение MCB больше номинального тока нагрузки), нагрузка, к которой он подключен, не будет эффективно защищена. В этом случае MCB не отключится, даже если нагрузка потребляет перегрузки по току.
Ниже приведены три фактора, которые следует учитывать при выборе MCB для конкретного применения.
1. Номинальная номинальная мощность автоматического выключателя
Это номинальная номинальная сила тока MCB. Это значение должно быть ниже, чем допустимая нагрузка по току в проводной системе, и должно быть больше или равно максимальному току полной нагрузки в проводной системе.Как правило, этот показатель должен быть таким, чтобы он мог выдерживать 125 процентов непрерывной нагрузки плюс номинал непрерывной нагрузки. Как правило, это может быть выражено как
Максимальный ток полной нагрузки в системе ≤ Номинальный ток MCB ≤ Номинальный кабель
2. Номинальная мощность или отключающая способность
Этот рейтинг относится к возможности MCB, которая может отключить или прервать цепь в условиях короткого замыкания.Это выражается в кило ампер (КА). Это значение не должно быть меньше предполагаемого тока короткого замыкания. Предполагаемый ток короткого замыкания - максимальный ток, который существует в цепи в условиях короткого замыкания. В жилых помещениях достаточно 6KA MCB, а для коммерческих и лёгких промышленных применений требуется значение 10 KA или выше.
3. Тип MCB
Тип MCB, необходимый для конкретного применения, определяется рабочими характеристиками, так что для мгновенной работы нагрузок требуются различные значения тока.Мы уже упоминали различные типы MCB для различных приложений выше.
Применение MCB (миниатюрный автоматический выключатель)
Поскольку основные функции и приложения уже были описаны в вышеприведенных заявлениях, основное применение MCB заключается в том, что он используется для защиты цепи (проводка, подключенная нагрузка и оборудование и т. д.) в случае:
- Короткое замыкание
- Перегрузка по току
- Перегрузка
Вы также можете прочитать:
.c # - Как использовать выключатель?
Переполнение стека
- Товары
- Клиенты
- Случаи использования
,
- Переполнение стека Публичные вопросы и ответы
- Команды Частные вопросы и ответы для вашей команды
- предприятие Частные вопросы и ответы для вашего предприятия
- работы Программирование и связанные с ним технические возможности карьерного роста
- Талант Нанимать технический талант
- реклама Связаться с разработчиками по всему миру
