Подключение раковины к водопроводу: правила монтажа раковины, установка раковины с тумбой

Апр 17, 2019 Разное

Подключение раковины к водопроводу: правила монтажа раковины, установка раковины с тумбой

Содержание

Подключение кухонной мойки (раковины) и умывальника

Как подключить мойку на кухне (раковину)

  1. Сначала на мойку устанавливается смеситель. Его лучше устанавливать первым потому, что до подключения к канализации есть место для свободного хода рук, что гораздо удобнее для закручивания соединений. Дополнительных ФУМ лент и пакли не требуется: все соединения уплотняются при помощи резиновых прокладок, идущих в комплекте со смесителем. При креплении смесителя с наружной и внутренней сторон должны быть резиновые прокладки. Но сначала к смесителю нужно прикрутить армированные гибкие шланги, после чего просунуть их через мойку. Снизу через шланги надевается крепление для смесителя. Все соединения закручиваются руками и немного подтягиваются ключом для надежности;
  2. Далее шланги подключают к водопроводу. Если на конце шлангов нет прокладок, на трубы накручивается ФУМ лента или пакля, после чего на нее накручивается шланг;
  3. Подключение кухонной мойки (раковины) начинается с подсоединения сифона.
    Если в раковине есть отверстие для защиты перелива, то сифон должен быть с дополнительной трубой для перелива. Сифон может быть в виде S-образной трубы или бутылочной формы. Лично для кухонных моек рекомендуется использовать S-образный сифон, поскольку бутылочный засоряется быстрее. Сначала в раковину вставляется выпуск сифона, затем к нему прикручивается сам сифон. К сифону прикручивается труба (гофра либо жесткая под углом) и вставляется в канализационный выпуск. Если у выпуска диаметр больше, то в него устанавливается переходник (резиновая уплотнительная манжета).

Умывальник подключается к канализации и водопроводу точно так же, как и кухонная мойка. По завершении всех работ плавно открываем запорные краны и проверяем все соединения на наличие протечек. Если между манжетой и канализационным выпуском есть протечка, нужно вынуть манжету, смазать герметиком и вставить обратно.

Если вы подключаете двойную мойку, то для нее приобретается специальный сифон с дополнительной трубой для второй мойки.

Важно! Не затягивайте соединения слишком сильно при помощи ключа. В данном случае этого совершенно не требуется. Вы только повредите уплотнительные прокладки (резиновые кольца).

Дальше больше!

инструкция по установке своими руками

После выбора и покупки мойки или умывальника самые важные этапы – установка, подключение к водопроводу и канализации. Во многом нюансы монтажа зависят от типа сантехнического прибора. Раковины могут быть разных видов – накладные, консольные (подвесные), врезные. Это определяет выбор сифона, специфику, удобство подключения умывальника и мойки к канализации.

Монтаж мойки в кухню и умывальника в ванную осуществляется примерно одинаково, т.к. назначение приборов схоже. Чаще всего владелец дома может выполнить все работы самостоятельно. Есть общие правила, которых нужно придерживаться при установке сантехники, их обязательно следует знать. Однако если нет навыков обращения с инструментами или планируется сложная установка сантехники, лучше все-таки вызвать мастера.

Установка раковины в ванной комнате

  1. Подготовительные работы. На этом этапе размечают места фиксации мойки на стене, вкручивают крепежные детали и определяются с особенностями монтажа опоры, если она предусмотрена.
  2. Подключение к водопроводу. Эти работы можно выполнять, когда раковина уже прочно прикреплена к стене, но смеситель лучше установить заранее.
  3. Закрепление сантехнического прибора. На этом этапе нужно надежно зафиксировать мойку на крепежных деталях и опорах, закончить работы по подключению к водопроводу.
  4. Подключение мойки к канализации. Это завершающий этап работ. Нужно правильно установить сантехническое оборудование, добиться герметичности соединений. От правильности подключения умывальника к канализации зависит удобство его эксплуатации, наличие/отсутствие засоров в будущем.

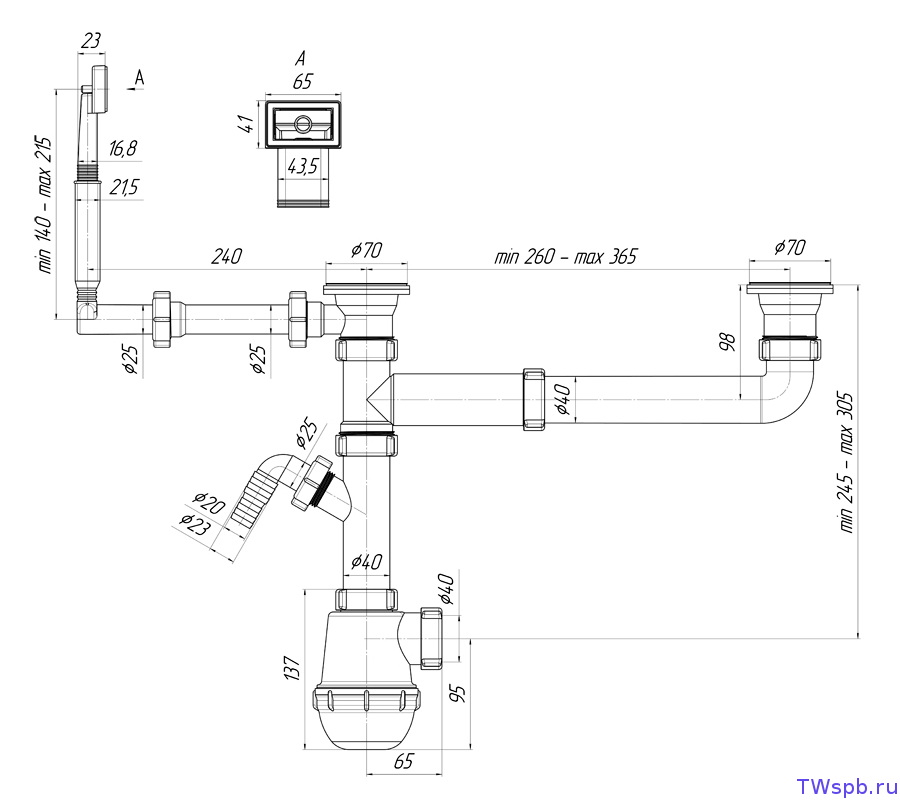

Схема монтажа мойки или раковины

Если выбрана простая модель без дополнительных аксессуаров, а внизу не будет установлена стиральная машина или другое устройство, то оптимальная высота раковины – 850 мм. Сантехническим прибором будет удобно пользоваться, а установку сифона и подключение мойки к канализации можно выполнить своими руками, т.к. пространства будет достаточно, а доступ ко всем элементам системы останется свободным.

Для модели с опорой высота определяется в зависимости от высоты ножки или мебели, в которую она будет вмонтирована. Когда решено, где будет установлена раковина, на стене проводят ровную горизонтальную линию. Прибор прикладывают к линии, отмечают места крепления. В одиночку это сделать трудно, поэтому нужен помощник, чтобы придержать умывальник. Если сантехнику устанавливают на ножку или предмет меблировки, задача упрощается.

По готовой разметке делают отверстия в стенах, забивают дюбели и устанавливают шпильки для крепежа. Глубина вкручивания шпилек должна быть такой, чтобы прибор был надежно зафиксирован, но при этом свободно размещался на креплениях. Как правило, все необходимые детали входят в комплект раковины. При установке их нужно использовать все, чтобы не осталось лишних деталей.

Схема: высота установки умывальника в ванной

Высота раковины над стиральной машинкой ↑

Если под раковиной планируется поставить стиральную машину, то лучше всего подойдет модель типа «кувшинка». Ее слив оборудован так, чтобы оставалось достаточно места под раковиной. Есть два вида слива: первый направлен назад, а второй – вниз.

Конструкции первого типа оставляют больше места для машинки, однако из-за изгибов возможны частые засоры. Слив, направленный вниз, разработан так, чтобы вода нормально проходила по трубам, однако раковину придется разместить выше над машинкой. Высоту размещения сантехприбора рассчитывают индивидуально.

Чтобы раковиной было удобнее пользоваться, ее можно выдвинуть немного вперед от стены. Тогда при умывании человек не будет упираться ногами в машинку. Такой нехитрый прием позволит максимально сэкономить полезную площадь без ущерба для комфорта эксплуатации.

Схема: установка умывальника над стиральной машиной

Для установки смесителя в него вставляют крепежную шпильку, после этого подключают шланги для воды и аккуратно затягивают, чтобы они были закреплены плотно, но не чрезмерно. Далее устанавливают уплотнительную резинку, шайбу, гайки (их подтягивают гаечным ключом).

Главное, чтобы после установки смеситель был расположен правильно: его носик должен размещаться под прямым углом к стене, на которую монтируют раковину. Также следует обратить внимание на затяжку гаек. Когда смеситель уже будет закреплен, их уже не получится затянуть плотнее, поэтому нужно сразу все делать качественно и проверять.

Смеситель для мойки на кухне

Мастер-класс по установке смесителя ↑

Когда смеситель уже установлен на мойку, ее нужно прикрепить к стене и закончить подключение к водопроводу. Для этого прибор надевают на подготовленные крепежные шпильки, устанавливают пластиковые вкладыши, которые поставляются в комплекте, и закручивают гайки. Если под раковиной предусмотрена опора, то ставят на нее.

Под краном должна быть уплотнительная резиновая прокладка. Ее располагают над гайкой. Уплотнитель не помешает в будущем подтянуть гайку, поэтому не стоит затягивать ее слишком туго. Если при проверке подключения кран будет подтекать, достаточно просто туже затянуть соединение.

Подключение водопроводных шлангов

Как подключить умывальник к канализации? Этот этап завершающий. К сантехническому прибору подключают сифон, к которому прикрепляют трубу – гофрированную или жесткую с изгибом. Потом трубу подключают к канализации. Если ее диаметр не совпадает с канализационным выпуском, используют специальный резиновый переходник.

Когда работа окончена, остается только проверить герметичность соединений. Для этого открывают краны и проводят по трубам сухой рукой или белой салфеткой. Если все нормально и нет протечек, сантехника готова к эксплуатации.

Подключение сифона мойки к канализации

Нормальная эксплуатация сантехники возможна только в том случае, если сифоны правильно подобраны к мойкам и раковинам. Иначе можно столкнуться с проблемой постоянных засоров. Различают несколько типов приборов:

  • Трубные. Эти сифоны напоминают по виду буквы S или U, бывают разборными или неразборными. В нижней части предусмотрена специальная пробка, достав которую, можно легко прочистить сифон. При установке трубного сифона важно, чтобы слив умывальника и ввод в канализацию совпадали.
  • Бутылочные. Сифон получил свое название из-за той части, в которой размещается гидрозатвор. Она по форме напоминает бутылку. Сифон соединяется с канализацией с помощью прямой или гибкой трубы. Прибор компактен, прост в уходе: его легко разобрать и почистить. Недостаток заключается в том, что чистить приходится часто, ведь из-за сложной формы сифон часто забивается.
  • Скрытые. Это разновидность бутылочного сифона. При установке видна только часть конструкции (труба), а вторая часть (бутылка) устанавливается в стену. Такие сифоны довольно дороги и сложны в установке.
  • Гофрированные. Сифон изготовлен в виде гибкой трубки, которая подходит для всех типов моек. Такие приборы дешевы, просты в установке, однако их внутренние стенки быстро обрастают жиром, остатками мыла, а трубу невозможно разобрать.

Трубный S-образный и бутылочный сифоны

На каком варианте лучше остановиться ↑

Для установки под мойку в кухне лучше выбрать трубный сифон в форме буквы S, т.к. элементы канализации часто забиваются жиром и кухонными отходами, а такой прибор проще чистить. Для умывальника в ванную можно выбрать как трубный, так и бутылочный сифон, поскольку здесь засоры раковины бывают реже. Если доступ к прибору свободный, то даже если он засорится, проблему легко решить.

Что касается материалов, то сифоны могут быть изготовлены из полиэтилена, полипропилена, латуни или бронзы. Самые надежные модели – металлические, однако полипропиленовые успешно с ними конкурируют благодаря более низкой цене и приемлемому качеству. Помимо формы и материала, при выборе следует учитывать диаметр горловины, наличие перелива и дизайн, если модель не будет закрыта тумбой или ножкой раковины.

Металлический сифон

В процессе подключения умывальника и мойки к канализации не следует слишком сильно затягивать гайки. Это может негативно сказаться на состоянии резиновых прокладок и раньше времени вывести их из строя. Если соединения будут подтекать, то прокладку можно будет вынуть, высушить, обработать герметиком и установить заново, а соединение подтянуть.

Как подключить раковину — особенности монтажа и подключения раковины

При подключении раковины нет необходимости обращаться к специалистам. Главное, перед тем как подключить раковину, тщательно изучить схему подключения и последовательность работ.

Подготовительный этап

Сначала крайне важно все подготовить.

Всю процедуру подготовки можно разделить на несколько этапов:

  • Определение высоты.
  • Разметка.
  • Монтаж креплений.

По стандарту раковину закрепляют на высоте 85 см. На этой высоте прочерчивается горизонтальная линия. Если ваша раковина имеет пьедестал или идет в комплекте с тумбочкой, тогда высота ее монтажа напрямую будет зависеть от высоты опорной ножки или тумбочки.

Разметка отверстий

Что касается разметки, то здесь необходимы точные замеры для отверстия крепежного элемента. Вымерять места крепления можно двумя методами. Первый вариант заключается в том, чтобы приложить раковину к стене и поставить отметки сквозь отверстия. Второй метод сложнее, он заключается в том, чтобы осуществить все измерения рулеткой. Как в первом, так и во втором случае, разметку удобнее делать вдвоем. Один может справиться, если раковина имеет опорную ножку или тумбочку.

Монтаж крепления – самый последний шаг подготовки. По отмеченным местам просверливаются отверстия. В них забивается дюбель, в который вкручивается нужный крепеж.

Для подключения раковины в обязательном порядке необходимо использовать гайки, шпильки и специальные пластиковые вкладыши.

Крепление на шпильки

Шпильку следует вкручивать на такую глубину, чтобы при установке раковины было достаточное расстояние для крепежной гайки с подложенной под нее прокладкой. Шпилька должна превышать толщину раковины на 15 мм. Теперь подошло время узнать, как подключить раковину к водопроводу и канализации.

Подключение к водопроводу

Комплектация

Первым делом монтируется смеситель. Удобнее его установить, когда раковина еще не закреплена к стене. Это объясняется тем, что все крепежные элементы находятся под раковиной.

Пошаговая инструкция подключения смесителя:

  1. Берете шпильку из комплекта смесителя и вкручиваете ее.
  2. После подключаете шланг для холодной/горячей воды. При помощи рожкового ключа затягиваете их. Затягивать следует аккуратно, так как есть риск сорвать неглубокую резьбу.
  3. Далее устанавливаете смеситель в отверстие на умывальнике.
  4. С обратной стороны смесителя одеваете на крепежные шпильки уплотнительные прокладки и прижимную шайбу. Теперь  вручную наживите гайку.
  5. По окончанию остается затянуть гайку при помощи ключа.

Установка смесителя

При закреплении смесителя важно обращать внимание на носик. Если он не поворотный, то должен быть направлен непосредственно по центру раковины.

Теперь пришло время закрепить раковину на стене. Раковину надеваете на крепежные шпильки. После вкладываете пластиковые вкладки и затягиваете гайки при помощи ключа. Если раковина в ванной имеет ножку, то одновременно осуществляете ее монтаж. Если же раковина на кухне, то здесь она либо накладывается на тумбочку, либо врезается в столешницу.

Шпильки для крепления раковины

После этой процедуры остается подключить шланги к центральному водопроводу. Убедитесь в том, что внутри гайки находятся резиновые уплотнители.

После подключения шланга убедитесь, что соединение герметично. Возможно, просто нужно слегка подтянуть гайку.

Подключение к канализации

Сборка сифона

Для организации слива раковины необходимо осуществить подключение ее к канализации. Подключение к канализации начинается со сборки сифона. Сифон, а точнее водяной затвор, будет служить барьером для неприятных запахов. Если вы монтируете раковину на кухне, то используйте сифон S-образный. Если в ванной, то подойдет бутылочный. Хотя бутылочный имеет ряд недостатков, например, он быстрее засоряется.

Подсоединение мойки к канализации проходит в такой последовательности.

  1. Вставляете выпуск сифона в мойку и закрепляете его.
  2. К сифону под умывальником прикручиваете патрубок для отвода стоков.
  3. Этот патрубок направляете в канализационный спуск. Некоторые сифоны в своей комплектации имеют патрубки меньшего диаметра. Поэтому потребуется использование резинового перехода с большего на меньший диаметр.
  4. По завершении остается проверить всю систему на предмет течи.

Вот так и происходит подключение раковины. Все очень просто. Если есть смекалка, то вся работа будет выполнена за короткий промежуток времени. Также в дополнение вы можете просмотреть полезное видео, которое расскажет вам о последовательности процесса подключения раковины. Если у вас есть свой опыт в этой работе, то пишите нам об этом в своих комментариях к этой статье.

Видео

Подробную видеоинструкцию по установке и подключению смотрите ниже:

Как подключить умывальник самому, подробные рекомендации

Такой процесс, как установка умывальника, несложный, для его осуществления привлечение специалистов необязательно. Умывальники отличаются между собой по внешнему виду, по способу крепления, по месту их установки и отталкиваясь от этих данных, производиться монтаж раковины и подключение ее к канализации.

Способы крепления и подключение к канализации

Способы крепления, установка умывальника зависит от выбранной модели, материала из которого она изготовлена.

  • первый способ крепления, это стандартный и производится при помощи шпилек. Этот способ используется для умывальников изготовленных из легких материалов. Подготовив место, отмечаются места для отверстий с последующим просверливанием их. Далее, вкручиваются дюбеля со шпильками и монтируется чаша. После выполняется подключение к системе канализации используя сифон и прилежащие детали. Если сантехническое устройство с переливом, монтируется дополнительная трубка к сифону. Установку этим способом можно производить своими руками;
  • следующий способ крепления, это тот же стандартный, только вместо шурупов используется кронштейн. После просверливания отверстий забиваются пробки, потом прикручивается кронштейн. Кронштейн является самым надежным и качественным из способов крепежа. Закончив прикручивание кронштейнов можно на них крепить раковину и выполнять подключение сифона к системе канализации. Кронштейн для раковины может быть выполнен из разных материалов из-за чего кронштейн и его жесткость отличаются. Их выбор нужно производить в зависимости от выбранной модели раковины с расчетом на них нагрузки.

Кронштейны для крепления раковины

Шпильки для крепления умывальника

Виды кронштейнов:

  • чугунный кронштейн представляет собой Т образную стойку, имеющий специальную, для крепежа платформу.
    Чугунный кронштейн является надежным и качественным;
  • сварные кронштейны из стали, форма которых в форме буквы Т или Г;
  • кронштейны, форма которых напоминает рамку. Этот способ так же прост, как и предыдущий и крепеж можно выполнять своими руками;
  • тумбовый метод раковины используется при выборе умывальника, встраиваемого в предмет мебели, столешницу или в определенную, специально приобретенную тумбу. Этот способ подходит для маленькой ванной.

Стальной

Чугунный

Рамка

Подготовительные работы

Монтаж и подключение раковины своими руками процесс несложный, который можно разделить на несколько этапов. Первый этап, это подготовительные мероприятия для монтажа умывальника.

Выбор места в ванной комнате или проведение демонтажа старого умывальника. В маленькой ванной лучше использовать угловую раковину, или встроенную в мебель ванной комнаты, столешницу, тумбу, стиральную машину, которую можно разместить в комнате не занимая много места.

Определение высоты крепления раковины

Определение высоты расположения раковины. Если она не имеет дополнительных аксессуаров, то стандартная высота крепежа 85 см, даже для маленькой ванной. Отметив данную высоту, проводится линия, по которой будет крепиться верхний уровень умывальника. В случае использования раковины тюльпан или умывальника, вмонтированного в столешницу, высоту крепежа сантехнического устройства определять нет необходимости, так как она зависит от высоты пьедестала или столешницы.

Разметка крепления

Разметка мест крепежа на стене производится следующим образом: для точного просверливания необходимых отверстий для произведения креплений нужно приложить к стене раковину, совмещая верхний уровень раковины с отмеченной линией и через крепежные отверстия, находящиеся в чаше, выполнить отметку их на стене. Выполнение действий по отметке крепежных отверстий своими руками осуществлять лучше вдвоем. Другое дело если используется раковина, тюльпан или установленная в столешницу, поставив чашу на подножку и пододвинув к стене можно спокойно произвести отметку.

Подготовка места крепления

Сверяем по уровню

Монтаж креплений

Следующий этап, это монтаж креплений, выбор которых зависит от способа установки раковины:

  • по произведенной разметке крепежных отверстий выполняется их просверливание;
  • в эти дыры забиваются дюбели;
  • в дюбель вкручиваются специальные шпильки. Она вкручивается на глубину такую, что б выступающий наружу ее край позволил закрепить раковину и закрутить фиксирующую гайку. Длина этого края шпильки должна быть не маленькой, а чуть больше чем толщина чаши, плюс расстояние для гайки.

Делаем отверстия

Вкручиваем дюбеля

Вкручиваем крепежные шпильки

Подключение раковины к водопроводу

Третий этап, это подключение умывальника своими руками к водопроводной системе. Этот этап начинается с подключения смесителя. Его крепление возможно производить и по завершении установки умывальника, но рекомендуется это делать в первую очередь, так как все подключения производятся в нижней части чаши. Также в зависимости от разновидности раковины монтаж смесителя, может, производится на стену или столешницу.

Смеситель для умывальника

Установка смесителя

Схема крепления смесителя выглядит следующим образом:

  • вкручиваются специальные крепежные шпильки;
  • далее, производится монтаж шланга, с помощью которого осуществляется подвод водоснабжения. Их нужно затянуть используя ключ рожковый, усилия при их затягивании нужно прилагать умеренные;
  • теперь проводятся шланги для подачи воды сквозь отверстия умывальника;
  • далее, на шпильки для крепежа с обратной их стороны одеваются уплотнительные резинки, шайбу для прижима и наживляют гайку;
  • последним пунктом является затягивание крепежных гаек.

Монтируем шпильки

Вкручиваем шланг

Фиксируем все гайки, шурупы

Подвод воды к смесителю

Монтаж раковины

Подключив сантехническое устройство своими руками к водоснабжению, можно переходить к следующему этапу, это монтаж умывальника:

  • этот этап самый легкий, раковину нужно одеть на шпильки, вставив пластиковые прокладки произвести затягивание гаек;
  • при использовании мойки тюльпан или раковины, вмонтированной в столешницу, крепление ее происходит на опорные элементы.

Монтаж раковины на крепления

Установка раковины тюльпан

Подключение к канализации

Закончив установочные работы и подсоединение к водоснабжению, нужно подключить раковину своими руками к канализации. Данный процесс берет свое начало с монтажа сифона. При его установке необходимо учитывать с переливом раковина или нет. Если да, то сифон должен быть оборудован дополнительной трубкой для перелива воды в систему канализации.

Сифон

Виды сифонов и материал для их изготовления

Сифон, это конструкция, напоминающая английскую букву S, расположение которой находится сразу под раковиной. Его назначение, это подключение к системе канализации для вывода воды. Сифоны бывают разных видов:

  • сифоны бутылочного типа. Преимуществами являются наличие водяного затвора, возможность подключения слива воды со стиральной машинки, самостоятельная регулярная очистка. Этот тип зачастую используется с переливом;
  • сифоны трубчатые, которые напоминают изогнутую трубу. В изгибе этой трубы образуется затвор, предотвращающий появлению специфических запахов;
  • сифоны гофрированные, напоминает трубчатые, только с той разницей, что благодаря своей пластичности может принимать любую форму, становясь более компактным;
  • сифоны с переливом, это все вышеперечисленные разновидности с дополнительным ответвлением трубы, выведенная с сифона в верхнюю точку раковины, для предотвращения перелива воды из нее.

Гофрированный

Бутылочный

Сифон двойной

Сифон с переливом

Трубчатый сифон

Сифоны изготовляются из разных материалов:

  • чугунный сифон, его преимущества это устойчив к коррозии, прочность. Чугунный сифон имеет и недостатки, это плохое очищение, сложный процесс демонтажа. Чугунный сифон используется только в ванных комнатах;
  • латунные сифоны, его преимуществами являются долговечность, прочность, не поддается коррозии, легкий демонтаж;
  • сифоны из пластика, наиболее распространенный вид, из-за доступной цены, простоты монтажа и демонтажа, достаточно прочные.

Установка сифона

  • необходимо разместить выпуск сифона в чашу и закрепить его. Если раковина с переливом монтируется дополнительная трубка;
  • производится прикручивание трубы;
  • конец трубы нужно вставить в выпуск канализации. Если размер трубы маленький и не соответствует отверстию канализации, используется переходник с названием манжета;
  • по окончании монтажных работ нужно проверить все соединения чтоб отсутствовали протечки.

Установка сифона

Рассмотренный выше инструктаж установки и подключения раковины используется в основном для навесных раковин или если нужно подвесить угловую, которую устанавливают в маленькой ванной. При установке раковины тюльпан, или используя столешницу, способ крепежа немного отличается. Раковина, которая крепится в столешницу или тумбу имеет преимущество, это хорошая устойчивость и крепеж происходит без просверливания поверхности стен.

Правила крепления раковины тюльпан

При креплении раковины тюльпан существуют определенные правила:

  • как и при стандартном креплении тюльпан нужно подставить к стене для определения мест крепежных отверстий;
  • далее, крепится чугунный кронштейн, с помощью которого крепится раковина тюльпан. Его крепление выполняется по тому же принципу что и дюбель со шпилькой;
  • крепится чаша на прикрученный кронштейн, одновременно пододвигая подножку конструкции. Нужно отметить, что тюльпан бывает монолитный, раздельный, с укороченной подножкой, который используется в маленькой ванной;
  • после производится монтаж сифона и уж потом смесителя;
  • заключительным этапом является монтаж подножки, которая скроет все коммуникации.

Этапы установки раковины тюльпан

Итак, установка раковины в ванной самостоятельно не требует помощи специалистов. Его качество и надежность зависит от используемых материалов, способов креплений своими руками, моделей раковины, благодаря которым некоторые виды умывальников можно разместить в маленькой ванной из-за своей компактности.

Видео
