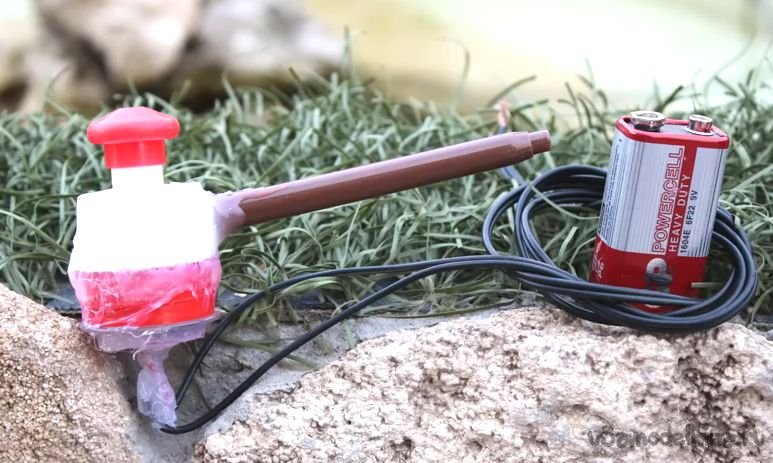

Водяной насос из моторчика из подручных средств
Приветствую, радиолюбители-самоделкины!Не с проста говорят, что человек может бесконечно смотреть на то, как течёт вода — вид переливающейся воды и её журчание на самом деле могут успокоить и расслабить кого угодно. Между прочим, эти часто пользуются дизайнеры — очень часто в роли декоративных элементов интерьера выступают различные фонтанчики, водопады, или просто озерца с переливающейся водой — такие «игрушки» не только украшают помещение, но и благотворно сказываются на психологическом состоянии человека. К сожалению, такие предметы интерьера стоят, как правило, немало — ведь в них помимо сложной формы, которая предусматривает герметичные ёмкости и резервуары, используется ещё и электроника — для перекачки воды необходим насос. Многие люди занимаются созданием подобных вещей самостоятельно и также натыкаются на проблему поиска подходящего насоса, ведь он одновременно должен обладать небольшими размерами, чтобы не занимать много места в корпусе, а также иметь небольшой уровень шума при достаточной мощности струи, чтобы поднимать столб воды хотя бы на небольшое расстояние.

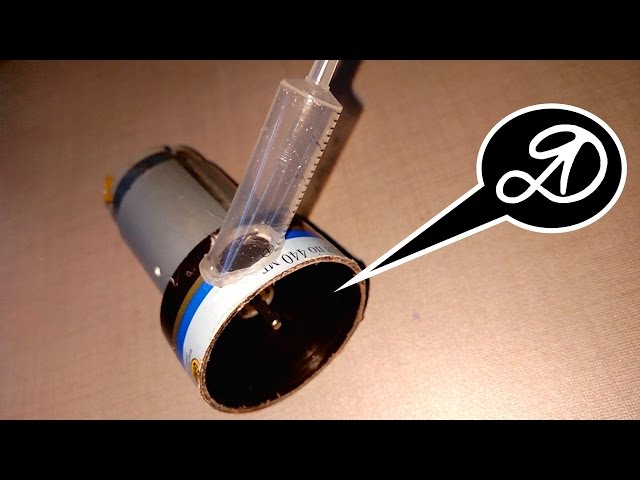

Первым делом необходимо найти подходящую баночку — она должна быть примерно 2-4 см в диаметре и хотя бы 2 см в высоту. Проблем с этим возникнуть не должно, ведь можно использовать практически любую ёмкость, например, из под витаминок или подобных драже. В крайнем случае, всегда можно пройтись по магазинам и прикупить витаминок в подходящей баночке.

В этой части необходимо просверлить два отверстия — одно под вал двигателя, по диаметру оно должно быть таким, чтобы туда свободно проходил вал. Второе — под выход воды из насоса, оно сверлится по центру боковой поверхности цилиндрической заготовки, диаметр может быть около 4-6 мм, в зависимости от используемого шланга, который будет подключаться к насосу. Отверстия в пластике можно либо сверлить обычным сверлом, либо, если его нет — проделывать раскалённым гвоздём либо шилом — пластик легко плавится и становится податливым. При использовании этого метода обязательно нужно предусмотреть вытяжку либо обильное проветривание помещения, ведь пары от нагретого пластика очень токсичны.

После того, как сам «корпус» насоса в виде цилиндрической заготовки подготовлен, можно сделать крышку — она будет закрывать открытый торец цилиндрической заготовки. Как легко догадаться, диаметр «крышки» должен быть равен диаметру корпуса, в дальнейшем их нужно будет герметично соединить друг с другом. По центру «крышки» также сверлится отверстие, диаметром примерно 7-8 мм, как на фото выше, через это отверстие вода будет попадать внутрь корпуса насоса. Таким образом, должно получиться нечто вроде пластиковой шайбы — вырезать её также можно из любого ненужного пластика либо кусочка плексигласа (оргстекла).

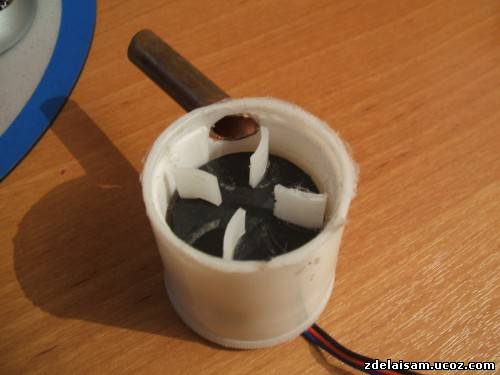

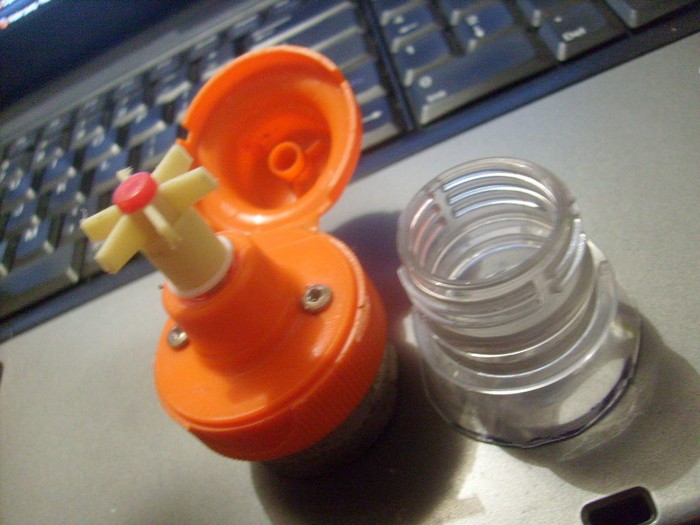

Теперь необходимо сделать крыльчатку насоса — пожалуй, самый ответственный этап в сборке насоса. Крыльчатка будет находится внутри цилиндрического корпуса и приводится в движение за счёт мотора. В качестве основы крыльчатки используется шестерня, которая плотно насаживается на вал двигателя. Её необходимо качественно приклеить на круглый кусочек пластика, здесь можно использовать, например, прозрачный пластик от коробочки конфеток тик-так. Диаметр этой «шайбы» должен быть меньше диаметра корпуса, чтобы «шайба» могла внутри свободно вращаться вместе с крыльчаткой. По центру в ней сверлится отверстие, чтобы можно было просунуть вал двигателя. После этого из того же пластика от тик-така вырезаются лопасти — по форме они должны быть такими чтобы быть меньше диаметра корпуса, но лишь с небольшим зазором — его увеличение приведёт к неэффективной работы насоса. Лопасти необходимо приклеить к шестерне к круглой «шайбе», как показано на фото. Важно соблюдать соосность, ведь большие биения приведут к тому, что от сильной вибрации насос быстро выйдет из строя. Угол между лопастями должен составлять 90 градусов, высота лопастей должна быть чуть меньше высоты корпуса, но опять-таки, без слишком большого зазора. Для склеивания деталей можно применить суперклей — он обеспечивает достаточную прочность, не боится влаги и быстро сохнет. Для моментального отвержения суперклея можно использовать обычную пищевую соду — если посыпать ещё не застывший суперклей содой, он сразу же превратится в очень прочный компаунд.
Теперь можно собирать всю конструкцию воедино — вал мотора пропускается через отверстие в корпусе, с другой стороны на него присоединяется склеенная крыльчатка с помощью шестерни. Важно производить сборку только после полного высыхания клея — иначе детали могут сместиться и придётся всё переделывать. На боковую часть корпуса, к заранее проделанному отверстию закрепляется силиконовый шланг — из него будет выходить вода. Лучше всего использовать шланг диаметром 5-7 мм, но в крайнем случае подойдёт и обычная капельница, которая продаётся в каждой аптеке, хоть диаметр её трубочки и маловат. Мотор закрепляется к корпусу с помощью термоклея — это также довольно важное соединение, а потому следует использовать только качественные фирменные клеевые стержни и хорошим клеевым пистолетом, нагревающим до нужной температуры. При соблюдении этих условий соединение получится качественным и надёжным, а главное герметичным.

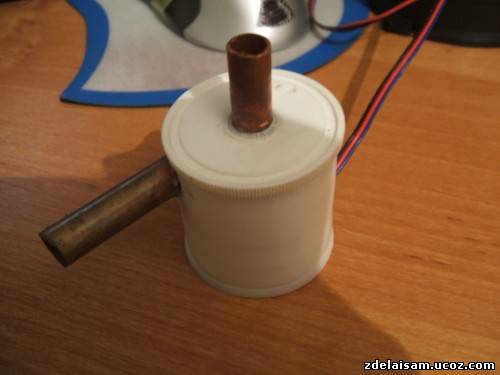

Теперь осталось лишь приклеить «крышку» корпуса, в которой находится водозаборное отверстие.

Несколько слов о выборе мотора. Здесь можно использовать практически любой моторчик на небольшое напряжение питания, например, из различных электронных игрушек. Обороты мотора, соответственно и напор самодельного насоса, будут зависеть от напряжения питания мотора — чем больше напряжения, тем больше и оборотов. Для пробы можно сперва запитать моторчик от небольшого напряжения, например, 5 вольт от телефонной зарядки, если насос работает, но напор слабоват — увеличивать напряжение питания. Обратите внимание, что с увеличением напряжения питания будет повышаться и уровень шума от мотора. Таким образом, получился рабочий вариант самодельного насоса, собрать который можно буквально за один вечер для экспериментов, либо даже на постоянную работу, если обеспечена хорошая прочность всех соединений.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Как сделать насос своими руками
В случаях, когда нет возможности приобретения качественной и соответственно дорогой техники, на помощь приходят подручный материалы. Из них можно сделать практически что угодно, главное проявить смекалку или порыться в интернете. В данной статье будет рассказано, как сделать ручной насос.
Содержимое обзора:
Водяной насос
Для того, чтобы изготовить простейший и полезный для работы в саду или огороде агрегат понадобится:
- Трубки и шланги.
- Горлышки от бутылок с пробкой.
- Канцелярский нож.
Делаем водяной насос:
- В пробке есть тоненькая прокладка. Ее нужно вынуть и убрать с краев полоску в 2 мм, небольшой участок, толщиной в 3 мм нужно оставить.
- В центре крышки нужно высверлить дырку диаметром в 1 сантиметр. Вставляем порезанную прокладку на место и прикручиваем горлышка. В результате горлышко должно прижать лепесток к крышке.
- Полученный клапан нужно установить в шток-трубку. К ней подсоединяется юбка изготовленная из обрезанной бутылки.
- С другой стороны подсоединяется отводящий шланг.
Изготовленный таким образом аппарат позволит избавиться от некоторого мусора на участке.
Помпа
Классическая схема помпы, которая применяется уже несколько десятков лет во многих селах и населенных пунктах без водопровода.
Простота конструкции позволяет применять ее в неблагополучных районах без лишних затрат. Отличный вариант для земельного участка, в котором есть скважина.
Понадобятся следующие комплектующие:
- Труба ПВХ 5 см в диаметре и заглушкой и отводами.
- Обратные клапаны 0,5 2 штуки.
- Труба ППР 2,4 см в диаметре.
- Резиновые прокладки и несколько пар болтов с гайкой 6-8 мм.
- Дополнительные детали.
Делаем помпу.
Чтобы конструкция работала, нужно обеспечить надежность и герметичность конструкции. Ручка соединена с поршнем, который создает давление в рабочей камере. Под воздействием повышенного давления, вода проходит через два клапана и попадает на вывод. Если не обеспечить надежность корпуса, и плотность прилегания прокладки, усилия будут напрасными
Солнечный насос
Перед тем как делать тепловой насос нужно приобрести следующие комплектующие:
- Металлическая полая решетка.
- Баллон с пропан-бутановой смесью.
- Резиновая груша.
Принцип работы такого устройства крайне прост. Металлическая решетка заполняется газом и соединяется с резиновой грушей. Грушу помещают в резервуар и герметично запаивают щели. В резервуаре необходимо расположить два клапана, на вход и на выход.
Под воздействием солнечной энергии газ будет увеличиваться в объеме, выталкивая через выпускной клапан воздух, который будет в свою очередь создавать перепад давления в емкости с водой. Некоторая часть воды будет направлена на устройство полива над решеткой.
Под воздействием воды, смесь будет остывать, и уменьшаться в объеме, в этот момент в резервуаре с грушей будет восстановлен объем выдавленного воздуха. Главным условием работы данной установки является расположение в освещаемом солнцем месте.
Ручной насос
Собрать самодельный велосипедный насос на самом деле весьма просто. Для того, чтобы он работал нормально и не требовал приложения излишнего количества усилий, нужно тщательно подбирать размеры рабочих деталей.
Что понадобится для сборки:
- Труба длиной до полуметра, произвольного диаметра.
- Металлический диск на 2 мм уже диаметра трубы.
- Клапан.
- Шлаг.
- Толстая арматура.
Это будет скорее стационарный насос. При желании его можно сделать меньше и из более легких материалов.
С одной стороны трубу нужно запаять. В центр металлического диска приваривается арматура, удобной для эксплуатации длины. Высверливается отверстие, через которое будет закачиваться воздух. В него устанавливается клапан.
Для того чтобы диск двигался в строго вертикальном направлении немного выше клапана необходимо добавить подшипник, который будет контролировать движение. На боковой стороне трубы, около запаянного конца, просверливается отверстие для шлага вывода воздуха.
При желании можно установить крестовину с нижней части для большей устойчивости агрегата. Если происходят утечки воздуха вокруг круглого диска, можно использовать резиновую или силиконовую прокладку.

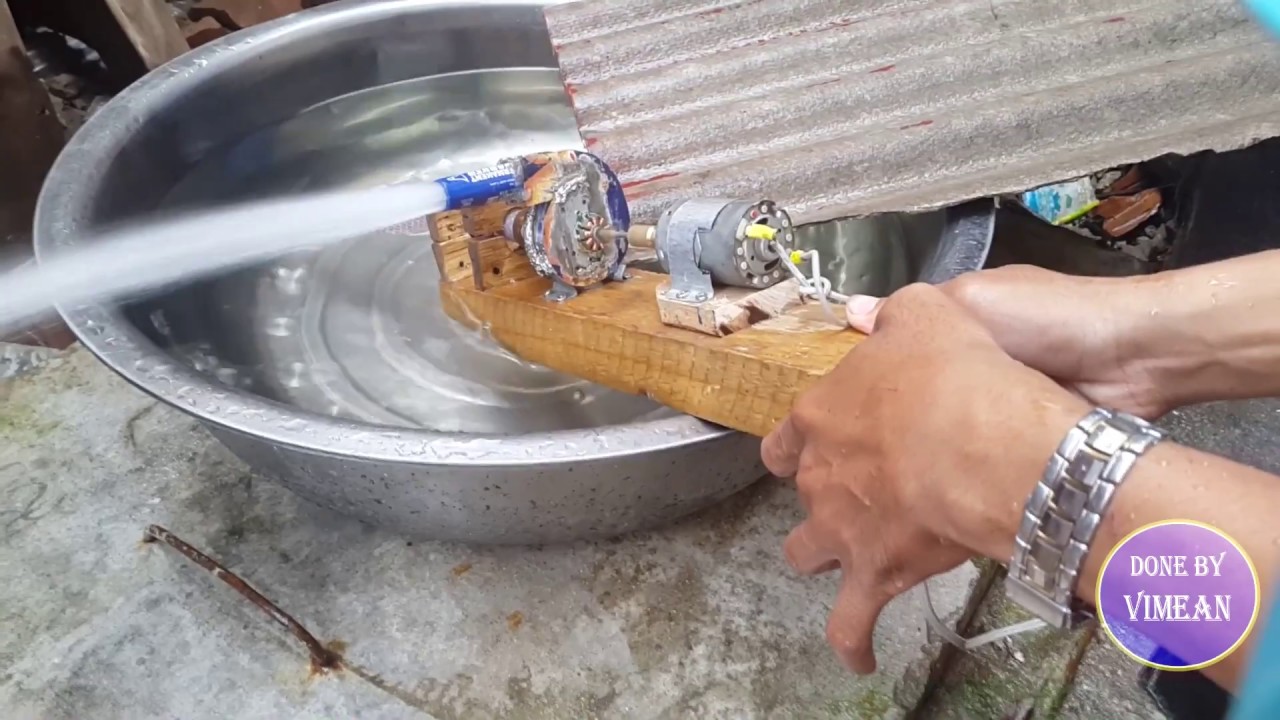

Водяной насос для бассейна
Для того, чтобы изготовить устройство, позволяющее в кратчайшие сроки наполнить бассейн понадобится:
- Движок от стиральной машины.
- Лепестковый клапан.
- Пробка.
- Шланг.
- Трансформатор разделительный.
При помощи пробки необходимо закрыть одно отверстие клапане.
Перед тем, как сделать насос для бассейна своими руками, необходимо приобрести именно лепестковый клапан. Его нужно подсоединить к шлагу и опустить в источник воды. Второй конец шланга подсоединяется к насосу.
После того, как вся конструкция наполнится водой, можно подключать движок к трансформатору.
Фото инструкция как сделать насос своими руками
Водяная помпа своими руками для колодца: как сделать
Дачный участок и наличие колодца на нём — радость для каждого любителя природы. Особенно если к поселку подведено электричество и есть возможность перекачивать воду для полива из колодца при помощи мощного агрегата.
Но что делать в том случае, если электроэнергии нет совсем или её временно вырубили?! Конечно, носить воду к грядкам можно и просто вёдрами, но это и утомительно, да и просто долго. Особенно если садово-огородные угодья имеют большую площадь.
Предлагаем вашему вниманию вариант решения дилеммы — сборка помпы для воды своими руками. И поверьте, такая водяная машина будет работать хоть и немного медленнее электронасоса, но все же, достаточно продуктивно. Рассмотрим несколько вариантов помп, собранных своими руками.
Целесообразность изготовления ручной помпы
Стоит ли думать о том, что производство домашнего собственного насоса не выгодно и ни к чему не приведет. Готовы доказать вам обратное, ссылаясь на несколько преимуществ такой работы:
- Во-первых, под рукой у дачника всегда будет иметься устройство для подачи воды из колодца наверх, даже если отключат электроэнергию.
- Немаловажным пунктом является и экономия семейного бюджета. Так, тарифы на свет растут, как на дрожжах, а мощный насос в рабочем состоянии мотает немало кВт.
Такие циклы работы насоса даже с целью полива грядок за месяц могут вылиться в кругленькую сумму для среднестатистической семьи.
Важно: своими руками можно собрать только ручной поршневой насос. Все остальные типы помп (крыльчатые, мембранные, шиберные) более сложны в самостоятельной сборке.
Работа и устройство поршневого агрегата для колодца
В колбе (корпусе) помпы устанавливается поршень, которые под воздействием оказания физической силы на рычаг движется вверх и вниз. В поршне имеются входное и выходное отверстия, закрытые клапанами. В момент нажатия на рычаг поршень опускается вниз по колбе и открывает входной клапан. Вода заполняет рабочую камеру, давление в ней поднимается. Из-за перепада давления вода выталкивается наружу через выходной клапан устройства.
Важно: производительность насоса поршневого типа в среднем составляет 2-3 литра за один цикл (нажатие на рычаг). Но при этом может быть увеличена, если увеличить сечение корпуса и поршня в нем.
Чаще всего такие насосы используются для абиссинского колодца. Но при условии надежной фиксации помпы его можно использовать и с обычным колодцем.
Этапы работ по созданию насоса
- Сначала необходимо подготовить корпус-цилиндр. Его можно сделать из отреза трубы нужного сечения. Желательно, чтобы диаметр трубы составлял не меньше 8 см. А её длина была 1 метр.
Важно: сечение корпуса для ручной помпы не обязательно должно быть круглым. Это может быть и квадрат, и многоугольник. Главное потом подогнать сечение поршня под форму корпуса.
- Теперь к корпусу помпы нужно приварить два кронштейна таким образом, чтобы будущий рычаг разместился между ними свободно. Кронштейны крепят в верхней части насоса.
- Следующим этапом будет сверление отверстий для входного и выходного патрубков. Соответственно отверстия делаем в нижней и верхней части корпуса.
- Нижнюю часть корпуса необходимо закрыть крышкой. Это может быть и металл, закрепленный при помощи сварки, и просто лиственница.
Последняя отлично контактирует с водой, не подвергаясь гниению.
- Также необходимо закрыть и верхнее отверстие колбы крышкой. Это не обязательно, но наличие крышки повысит эффективность помпы и предотвратит расплескивание воды в момент её подъема.
- В верхней крышке делаем отверстие под шток. Оно должно быть в виде щели.
Делаем поршень для насоса
Теперь необходимо своими руками сделать главный рабочий узел помпы — поршень. Его нужно делать из таких материалов:
Рекомендуем к прочтению:
- Диск из металла, толщина которого должна быть около 3-4 см;
- Отрез плотной резины такого же сечения как и поршень (толщина материала должна быть не менее 5 см).
- По всей поверхности поршня (металлического диска) делаем отверстия диаметром около 1 см. Их должно быть несколько.
- Сверху диск накрываем резиновой прокладкой и соединяем их.
- Сквозь оба элемента поршня в центральной части нужно сделать разрез для того, чтобы надежно зафиксировать шток.
- В качестве штока можно использовать прут из металла или стали. Его длина должна составлять 1-1,5 м. Шток продеваем через сформированное в поршне отверстие и фиксируем его снизу прочной гайкой.
- Верхний конец штока крепим к рычагу после его вывода через верхнюю крышку корпуса.
Делаем рычаг
Осталось сделать рабочий рычаг помпы. Для этого возьмем трубу диаметром 3 см и длиной около 35 см. Один конец трубы нужно сплющить молотком и проделать здесь отверстие под болт. В дальнейшем именно через него будет проходить болт, который также расположится и в двух кронштейнах. Именно так крепится рычаг. К болту подводят и верхний конец штока, надежно фиксируя его. Наружную сторону рабочего рычага можно обмотать изолентой или надеть на него кусок резинового шланга для удобства захвата рукой.
Входной клапан монтируем из отреза плотной резины. Его диаметр должен быть немного меньше входного отверстия. В центральной части клапана формируем отверстие и монтируем в него направляющую. Именно благодаря ей клапан всегда будет возвращаться на место после возвращения поршня в привычное положение.
Важно: направляющая должна иметь длину, большую, чем расстояние от сливного патрубка до нижнего конца корпуса помпы.
Готовый насос насаживают на трубу, длина которой должна доставать до зеркала воды в колодце. Осталось надежно зафиксировать помпу у стенок источника, чтобы беспрепятственно поднимать воду из него.
Насос, работающий от огня
Еще одна простая конструкция помпы для колодца. В этом случае нужно подготовить такие материалы:
- Металлическая бочка объемом 150-200 л;
- Кран для выходного отверстия;
- Водозаборный шланг;
- Кирпичи для кладки небольшой печки.
Конструкцию собираем таким образом:
Рекомендуем к прочтению:
- Сначала выкладываем небольшую печку из кирпича так, чтобы на неё стала бочка.
- Теперь в боковой части резервуара вверху делаем входное отверстие, а в боковой части внизу — выходное под кран.
- К входному патрубку крепим шланг, длина которого достанет до зеркала воды в колодце, к выходному — краник.
Важно: на конец шланга рекомендуется надеть сетчатый фильтр.
Работать такая помпа будет по следующему принципу:
- Сначала в бочку заливаем 3-5 литров воды.
- В печи разводим огонь и ждем, пока вода хорошо нагреется.
- Тушим огонь в печи. После этого нагретый воздух уйдёт в колодец, а давление в резервуаре станет разреженным. В результате такого явления вода начнет поступать в бак. Как только бочка наполнится, можно открывать кран и забирать из резервуара воду через стандартный шланг, прикрепленный к нему.
Помпа на солнечной энергии
А можно сделать и такой насос для колодца, который будет работать от солнца. Для его изготовления своими руками понадобятся:
- Металлический бидон любой ёмкости (чем больше, тем лучше, но, как правило, берут резервуар на 50 литров;
- Резиновая грелка;
- Металлическая трубка в виде решетки, наполненная пропан-бутаном;
- Два клапана — входной и выходной.
Собирают конструкцию таким образом:
- В бидон монтируют резиновую грелку (грушу), предварительно герметично соединим её с трубкой в виде решетки;
- Решетку располагают с солнечной стороны колодца, впрочем, как и бидон;
- К входному патрубку крепим шланг, и второй его конец опускаем в колодец;
- Выходное отверстие закрываем клапаном в виде краника.
Работать такой самодельный насос будет под воздействием нагрева пропан-бутана в трубке. Тот закипает при самых низких температурах. Как только трубка нагреется, её нужно полить холодной водой, после чего произойдет остывание вещества. Это в свою очередь приведет к
Делаем самодельный ручной насос для воды
Самодельный насос для воды: как сделать насос для откачки своими руками
После приобретения земельного участка дачник начинает решать наиболее важные проблемы: нужно же с чего-то начинать, чтобы обжиться. Самое главное – это обеспечить себя водой. Действительно, с тех пор, как жизнь зародилась в воде, без неё всё живое долго не может существовать. Привозить воду откуда-то можно, но только для личных нужд.
Проблему полива таким методом не решить. Хорошо, если вода есть хотя бы поблизости от участка. Устроит любой, даже небольшой, водоём: речка или хотя бы ручеек. Идеальным вариантом является родник, но так везёт редко. Осталось обзавестись насосом. Кстати, на первых порах подойдет самодельный насос для воды.
Его использование снимет остроту проблемы.
Вариант #1 — американская речная помпа
Такая модель насоса, для работы которого не нужно электричество, может быть использована умельцами, которым повезло приобрести участок на берегу небольшой, но очень бурной речушки.
Шланг в бочку укладывается ровными витками без заломов и перегибов. И всё сооружение в целом выглядит довольно незатейливо, но вода с его помощью исправно поставляется на берег
Для создания насоса понадобится:
- бочка диаметром в 52см, длиной в 85см и весом примерно в 17 кг;
- шланг, накрученный в бочке, с диаметром в 12мм;
- выпускной (подающий) шланг 16мм в диаметре;
Есть ограничения и для среды погружения: рабочая глубина потока не должна быть менее 30см, скорость перемещения воды (течения) – 1,5 м/сек. Такой насос обеспечивает подъём воды на высоту не более 25 метров по вертикали.
Составляющие элементы: 1- выпускной шланг, 2- втулочная муфта, 3-лопасти, 4 –пенополистероловые поплавки, 5 — спиральная намотка шланга, 6 – входное отверстие, 7- дно конструкции. Бочка отлично держится на плаву
Подробности использования этого насоса можно рассмотреть на видео.
Вариант #2 — самодельный волновой насос
В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:
- гофрированная труба типа «гармошка»;
- кронштейн;
- 2 втулки с клапанами;
- бревно.
Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.
Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться
Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке.
Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс.
литров воды в течение суток.
Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент.
Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше.
Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.
Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду. Готовим смесь из натуральной олифы и керосина из расчета один к одному.
Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать.
При прогревании на водяной бане она вернет текучесть без потери остальных свойств.
Вариант #3 — печь, создающая разницу давления
Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.
Для такого насоса необходимо:
- стальная бочка на 200 литров;
- примус или паяльная лампа;
- патрубок с краном;
- сетчатая насадка для шланга;
- шланг резиновый;
- дрель.
Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.
Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать
В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.
Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.
Вариант #4 — черная решетка для солнечной погоды
Вот уж для этого изделия потребуются специальные приспособления.
Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений.
Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.
Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем
Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух.
После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу.
Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.
Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.
Вариант #5 — нагнетатель из пластиковой бутылки
Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.
Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.
Для ручного насоса необходимо:
- пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
- шланг, подходящий по длине;
- стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.
Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.
Вариант #6 — деталь от стиральной машинки
Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.
Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу
Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.
Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.
Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро
Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью. Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой.
Вариант #7 — Архимед и Африка
Все прекрасно помнят историю про винт, изобретенный Архимедом. С его помощью осуществлялось водоснабжение ещё в древних Сиракузах, не знавших электричества. Очень остроумный вариант применения Архимедова винта придумали в Африке.
Насос-карусель служит одновременно и развлечением для местной детворы, и вполне функциональным сооружением, обеспечивающим водой небольшое поселение.
Если у вас есть дети, а у них – друзья, которые любят кататься на карусели, возьмите этот опыт себе на вооружение.
1– детская карусель, 2- насос, 3- пласт водоносный, 4- резервуар с водой, 5-колонка с водой, 6- возвращающая воду труба на случай переполнения резервуара
Как видите, возможностей для водоснабжения великое множество. И электричество в этом вопросе может вообще не участвовать. Оказалось, некоторые насосы для воды своими руками может сделать даже школьник. Важно, чтобы было желание, светлая голова и умелые руки. А идеи мы вам подкинем.
Источник: https://diz-cafe.com/tech/samodelnyj-nasos-dlya-vody.html
Ручной насос для скважины своими руками (устройство)
Централизованная система водоснабжения на небольших дачных участках – большая роскошь. Именно поэтому на плечи их владельцев рано или поздно ложится проблема организации подачи воды.
Распространенная конструкция ручного насоса для скважины
При ограниченном бюджете наиболее рациональным способом решения вопроса считают бурение скважины и монтаж ручного насоса. Разберемся во всех тонкостях работы подобного оборудования, а также его изготовлении своими руками.
Эксплуатационные особенности ручных насосов
Водяной ручной насос для скважины – это специальное устройство для перекачивания жидкости на поверхность под давлением. Оборудование такого образца приводится в действие усилиями человека посредством нажатия на специальный рычажный механизм.
Эксплуатация ручных установок требует применения физической силы, поэтому их рационально использовать на участках с малой потребностью в воде.
Конечно, скорость работы и объемы поднятия жидкости насосом несравнима с автоматическими системами, но отсутствие бесперебойного источника электроэнергии вынуждает дачников все чаще внедрять именно этот формат устройств.
к меню ↑
Преимущества и недостатки
Ручной способ поднятия воды из скважины имеет ряд преимуществ и недостатков. К положительным моментам можно отнести:
- Простота оборудования стала причиной его быстрого монтажа.
- Установка системы возможна практически в любых условиях.
- Экономия ресурсов – насос приводится в действие человеческими усилиями, не требуя подключения к электросети.
- Устройство состоит из унифицированных узлов и частей, которые при необходимости подлежат замене – эта особенность позволяет максимально продлить срок службы установки.
- Ручной насос стоит гораздо дешевле своих аналогов.
- Вы экономите средства на введении оборудования в эксплуатацию, ведь процесс настолько прост, что не требует привлечения специалиста.
Ручной насос для скважины в металлическом корпусе
Недостатки использования ручного насоса исходят из особенностей его конструкции:
- Потребность в приложении физической силы – перекачивание воды происходит только с нажатием на рычажный механизм.
- Низкая производительность – насос показывает скромные результаты по объемам подачи жидкости в сравнении с автоматическими системами.
Несмотря на некоторые отрицательные моменты, ручные насосы для скважин пользуются высоким спросом, ведь порой это единственный способ обеспечить водоснабжение.
к меню ↑
Классификация ручных насосов
Насосы для выкачки воды из абиссинской или другой скважины выполняют одинаковую функцию, но при этом их устройство и принцип действия несколько отличаются между собой. В зависимости от указанных критериев оборудование с ручным механизмом классифицируют на две категории:
- поршневые насосы;
- штанговые насосы.
Ручные поршневые насосы используются в тех случаях, когда вода на участке расположена на небольшой глубине – до 10 м.
Такое нехитрое приспособление не составит труда соорудить своими руками и монтировать на дачном участке.
Ручной насос для скважины на участке
Глубинный штанговый насос ручного воздействия представляет собой более сложный механизм, который предназначен для откачки воды с абиссинской скважины или любой другой глубиной 10-30 м.
Его конструкция состоит из цилиндра, поршня и очень длинного штока, который под действием рычага запускает всю систему.
Штанговый насос располагается непосредственно в скважине, при этом его шток погружается в водный слой на глубину около 1 м.
Чтобы разобраться, какой тип изделия подойдет непосредственно к вашим условиям эксплуатации, вам придется изучить основные критерии выбора оборудования.
Водяной насос своими руками — инструкция!
Несмотря на демократичную стоимость и широкий ассортимент современного насосного оборудования, некоторые примитивные модели можно изготовить самостоятельно. И дело тут не только в приобретении технических навыков, но и в своего рода отдыхе, упражнении для тела и для ума. После прочтения данной статьи вы узнаете, как сделать водяной насос своими руками.
Водяной насос своими руками
Содержание пошаговой инструкции:
О целесообразности собственноручног о изготовления
Основным недостатком заводских водяных насосов является необходимость в подключении к линиям электропитания. Нужно согласиться, что на многих загородных участках, особенно в начале строительства, электричество – большая редкость.
Водяной насос своими руками
Более того, тарифы на электроэнергию постоянно растут, а о случаях ее отключения владельцы дачных участков знают, как никто другой. Именно по этой причине каждый уважающий себя хозяин должен иметь в распоряжении «запасное» оборудование для перекачки воды. Такое оборудование пригодится не только при поливе сада и огорода – его также можно использовать в критические моменты.
Обратите внимание! Рекомендуется изготавливать поршневой водяной насос (или насос-качок, как его еще называют), т. к. это простейший вариант водозаборного оборудования. Для этого потребуются лишь минимальные технические навыки и небольшой набор инструментов.
Принцип действия насоса-качка
Устройство простейшего поршневого насоса-качка
В корпусе имеется цилиндр с перемещающимся внутри него поршнем. В самом цилиндре есть входное и выходное отверстия, оснащенные клапанами. Для облегчения качки между нижним клапаном и поршнем устанавливают пружину – она будет притягивать поршень.
Воздух в цилиндре разрежается во время движения поршня, вследствие чего вход открывается и вода затягивается внутрь. Далее, когда поршень двигается в обратную сторону, закрывается клапан и вода посредством выходного отверстия покидает цилиндр. Единственным двигателем здесь являются прилагаемые мускульные усилия, а производительнос
Ручной насос для скважины (качок)
Обратите внимание! Поршневой насос вряд ли сможет обеспечить полноценное водоснабжение участка, но в экстренных случаях с его помощью можно перекачать немного воды, к примеру, для полива грядок.
В большинстве случаев насосами-качками оснащаются скважины незначительной глубины – абиссинские колодцы.
Насос ручной для поднятия воды
Технология изготовления поршневого насоса
Схема поршневого насоса
Ничего сложного в создании насоса-качка нет, главное – подготовить все необходимое и следовать приведенной ниже инструкции.
Делаем поршневый насос
Этап 1. Вначале формируется цилиндр. Для этого потребуется металлическая труба ø10 см и длиной в 1 м. Чтобы обеспечить беспрепятственно
Обратите внимание! Необязательно использовать для насоса трубу с круглым сечением, конфигурация может быть самой разнообразной – от квадрата до шестиугольника.
Этап 2. К цилиндру привариваются кронштейны, с помощью которых будет крепиться рычаг насоса. Их нужно установить так, чтобы рычаг входил между ними свободно. Для изготовления кронштейнов используются металлические уголки.
Этап 3. В верхней части цилиндра сверлится отверстие под сливной патрубок. Сам патрубок можно располагать как напротив кронштейнов, так и сбоку от них.
Этап 4. Далее нужно сделать крышку, которая закрыла бы нижний торец корпуса. При наличии сварочного аппарата торец заваривается металлической пластиной, но стоит знать, что крышку можно также сделать из подручных материалов. Это может быть, к примеру, влагоустойчивая лиственница, прочность которой при контакте с водой лишь возрастает.
Этап 5. Верхняя крышка необязательна, но ее лучше установить с целью повышения эффективности работы прибора. Крышка предотвратит расплескивание набранной воды. Каких-либо особых требований касаемо прочности нет, поэтому при изготовлении используется и дерево, и пластик, главное – проделать отверстие под шток.
Обратите внимание! Отверстие должно быть щелевидной формы, т. к. шток будет двигаться параллельно с рычагом.
Этап 6. Далее нужно сделать поршень. Он выполняется в виде круглой пластины, идентичной размером сечению цилиндра. Поршень будет состоять из:
- металлического диска толщиной 3-4 см, создающего разницу в давлении;
- куска резины соответствующего размера толщиной 5 см.
Делаем поршневый насос
В поршне проделываются несколько отверстий ø1 см, после чего он накрывается резинкой. Затем по центру соединенных деталей проделывается сквозное отверстие для фиксации штока.
Поршневой насос
1 — фильтр; 2 — колонна водоподъемных труб; 3 — отвод; 4 — обратный клапан; 5 — дисковый клапан; б — цилиндр насоса; 7 — поршень насоса; 8 — клапан поршневой; 9 — шток поршня; 10 — водоприемный резервуар; 11 — балансир
Видео — Как работает поршневый насос
Этап 7. После этого можно приступать к изготовлению штока. Для этого используется металлический прут ø1-1,5 см – один его конец вставляется в центр поршня и закручивается снизу гайкой, второй крепится к рычагу.
Этап 8. Для изготовления рычага потребуется железная труба ø3 см, в центре которой крепится длинный болт. После установки этот болт будет проходить между двумя кронштейнами. Один конец трубы сплющивается и в нем сверлится отверстие под болт, с помощью которого будет фиксироваться шток. Другой конец рычага, за который человек будет держаться руками, обматывается изоляционной лентой или толстым шнуром.
Этап 9. Входной клапан – это кусок плотной резины (его форма должна совпадать с сечением цилиндра). Диаметр клапана должен быть меньше диаметра корпуса, но больше диаметра оголовка скважины. В центре клапана крепится направляющая, которая будет возвращать его в корпус после каждого цикла. Длина направляющей при этом должна быть большей, чем дистанция между сливным отверстием и нижним торцом корпуса.
Этап 10. Корпус насоса насаживается на трубу. При этом на входном отверстии цилиндра и оголовке скважины желательно нарезать резьбу – так при соединении не возникнет никаких проблем.
Обратите внимание! Увеличить прочность устройства можно при помощи дополнительных опор, приваренных к корпусу и закрепленных к лежащей на земле металлической раме.
В отверстие, проделанное в нижнем торце корпуса, опускается шток, ведущий от входного клапана, после чего вставляется поршень. Рычаг насоса соединяется с кронштейнами болтами и крепится к штоку. Все, поршневой насос готов к эксплуатации.
Отметим, что насос-качок можно устанавливать не только на мелкую скважину, но и выкачивать с его помощью воду из близлежащего водоема. С этой целью к впускному клапану подсоединяется не оголовок абассинского колодца, а шланг, который нужно забросить в водоем. При этом насос не будет создавать напора, из-за чего не сможет поднимать воду выше уровня сшивной горловины. Желательно поставить рядом с насосом большую бочку и наполнить ее – это позволит использовать воду по мере необходимости.
Изготовление насоса из тормозной камеры
Если в хозяйстве завалялись старые автомобильные тормозные камеры, то их также можно использовать для создания водяного насоса. Последовательнос
Изготовление насоса из тормозной камеры
Этап 1. Тормозная камера разбирается, все имеющиеся в корпусе отверстия тщательно герметизируют.
Этап 2. В нижней части корпуса устанавливаются впускной и выпускной клапаны, а в верхней проделывается отверстие под шток.
Этап 3. В качестве поршня используется резина – ее зажимают между крышкой и дном камеры. Поршень соединяется со штоком болтами (желательно через прокладки).
Этап 4. Сбоку устанавливается кронштейн для фиксации рычага.
Этап 5. Рычаг подсоединяется к кронштейну, а один из его концов – к штоку.
Принцип работы этого насоса практически ничем не отличается от описанной выше конструкции: после каждого нажатия на рычаг в нижней части корпуса создается повышенное/пониж
Конструкция на огневой тяге
Конструкция на огневой тяге
Малоизвестная конструкция, функционирующая от силы огня. Для изготовления потребуется герметичная железная бочка емкостью не менее 200 л.
Этап 1. Вначале строится печь для нагрева конструкции. Оптимальный вариант – небольшая кирпичная печка с колосником.
Этап 2. Затем в нижней части корпуса оборудуется выпускной кран.
Этап 3. В отверстие на верхней крышке вставляется резиновый шланг (он должен сидеть максимально плотно). На наружный конец шланга устанавливается сетчатый фильтр, после чего шланг погружается в озеро или реку.
Этап 4. В бочку заливается несколько литров воды, после чего разжигается печь. Выпускной клапан при этом должен быть закрыт. Нагретый воздух, расширившись, уходит в водоем. Далее огонь гасится, а воздух, охладившись и, соответственно, сократившись, затянет воду в бочку.
Насос на энергии солнца
При желании огонь можно заменить солнечной энергией. Для строительства такого насоса нужно выполнить следующие действия.
Насос на энергии солнца
Этап 1. Изготавливается решетка из металлических трубок, выход при этом должен быть один. Далее готовая решетка покрывается черной краской.
Этап 2. Входное отверстие подводится к алюминиевому бидону.
Этап 3. Крышка бидона оснащается впускным и выпускным клапанами. Для этого идеально подойдут ниппели со старых автомобильных шин.
Этап 4. К выводу решетки внутри бидона подключается небольшая резиновая емкость, например, автомобильная камера.
Этап 5. Выход на крышке соединяется со шлангом, ведущим к водоему или скважине. Другой конец шланга выводится из водоема, оборудуется наконечником от лейки и устанавливается над решеткой.
Работает этот насос следующим образом. Решетка нагревается, а воздух, находящийся в ней, расширяется и надувает резиновую емкость. Вследствие этого воздух вытесняется из бидона и поступает в водоем, где, поднимаясь, влечет за собой воду. Небольшое количество воды поступает в лейку для охлаждения решетки, после чего цикл повторяется.
Обратите внимание! Такой насос можно несколько модернизировать, закачав в решетку вместо воздуха пропан-бутан.
Как видим, с помощью сноровки и минимального набора инструментов можно изготовить водяной насос практически из всего. Для ознакомления с другими технологиями рекомендуем посмотреть тематический видеоролик.
Видео – Изготовление водяного насоса
что потребуется для изготовления, алгоритм действий
Для проживающих в частных секторах и для дачников часто очень актуален вопрос установки водяного насоса. Назначение его может быть разнообразным – система отопления, водоснабжения, откачка воды из погреба. Если насос требуется для постоянной работы, устанавливают стационарный. Но что делать, если перекачка требуется время от времени? Приобретать дорогостоящее оборудование в этом случае смысла нет. Ответ на этот вопрос нашёл автор YouTube-канала Сергей.
Читайте в статье
Из какого счётчика можно изготовить водяной насос
На самом деле не имеет значения, счётчик какой фирмы будет использоваться для сегодняшней самоделки. Однако несмотря на то, что в качестве насоса может быть использован любой счётчик, с современными моделями могут возникнуть сложности в плане подключения к ним привода. Поэтому лучше, если в качестве «донора» был выбран прибор учёта воды старого образца.
ФОТО: YouTube.comСтарый, отслуживший свой век прибор учёта расхода воды, который нужно немного переделатьРазборка водяного счётчика для модернизации
В зависимости от модели верхняя крышка может быть зафиксирована пластиковым хомутом либо резьбовым соединением. В нашем случае это ‒ второй вариант, для разборки которого крышку необходимо просто выкрутить.
ФОТО: YouTube.comВерхняя крышка снята, можно переходить к разборке механизмаУдаление лишних деталей прибора учёта
Вытащив изнутри сам механизм с барабанами, на которые нанесены цифры, можно добраться до резинового кольца в крышке. Эта уплотнительная прокладка прикрывает 4 винта, которые фиксируют стекло. Для начала уплотнитель следует убрать, вывернуть винты и удалить стекло – для дальнейшей работы оно не понадобится. А вот резиновую прокладку необходимо поставить на место.
Сам счётный механизм также требуется удалить. По сути, остаться должен латунный диск, снизу которого закреплён редуктор. Этот редуктор служит для передачи крутящего момента от вала крыльчатки, установленной в основании прибора учёта.
В это же время следует оценить состояние крыльчатки, которая будет основным узлом, обеспечивающим перекачивающую способность водяного насоса. Крыльчатка расположена в нижней части счётчика под пластиковой оболочкой.
ФОТО: YouTube.comКрыльчатка ‒ в идеальном состоянии, а значит, можно продолжать переделку счётчика в водяной насосСборка счётчика-насоса в обратном порядке
Теперь, когда все лишние детали удалены, можно собрать получившееся устройство в обратн
Как откачать воду из колодца без электричества
Ниже перечислены три раздела:
1) Общие вопросы о колодцах и ручных насосах
2) Выбор ручного скважинного насоса Flojak
3) Установка и эксплуатация Flojak
Приведенные ниже часто задаваемые вопросы предназначены для ответов на вопросы, связанные с тем, как откачивать воду из колодца без электричества с помощью наших насосных систем марки Flojak. На протяжении многих лет нам удавалось фиксировать вопросы, которые возникали у наших клиентов, когда они решали, что им купить.Наша цель — чтобы вы были «хорошо информированы» и могли получить именно то, что вам нужно.
Здесь также доступны информационные видеоролики, и у нас есть несколько коротких «вопросов и ответов», которые также укажут вам правильное направление.
С другой стороны, если вы предпочтете поговорить с настоящим человеком … у нас есть несколько хороших здесь, на нашей фабрике в Арканзасе, бесплатно. 855-435-6525. Мы здесь, чтобы служить вам!
Общие вопросы о колодцах и ручных насосах
В большинстве случаев это не так.Со временем ваш уровень воды (называемый статическим уровнем воды) может упасть или подняться. И, вероятно, колеблется от влажного сезона к сухому. Вот почему мы всегда рекомендуем собирать FloJak так, чтобы он выступал значительно ниже статического уровня. Чем глубже, тем лучше, но держитесь на расстоянии 10-20 футов от дна.
————————————————- ——————————————
A-Все наши насосные системы спроектированы таким образом, чтобы вписываться в скважину, не мешая существующему электронасосу или не снимая его.Наши насосы работают независимо от электронасоса и, следовательно, могут работать одновременно с вашим электронасосом. В очень маленьких корпусах … например, 2 дюйма … иногда отверстие слишком мало для электрического и ручного насоса. В таких случаях лучше всего хранить помпу до тех пор, пока она не понадобится, и снять электрическую помпу, чтобы освободить место для Ваш ручной насос. Это будет стоить того, чтобы у вас была вода для вас, вашей семьи, вашего сада и ваших животных!
————————————————- ——————————————
A-Этот фитинг называется адаптером без ямы.Это не более чем прославленный колен на 90 градусов, установленный в стене обсадной колонны ниже линии промерзания. Он перенаправляет воду, выходящую из вашего погружного насоса, через боковую стенку корпуса и траншею, так что она может снабжать вашу семью колодезной водой. Ваш ручной насос проскользнет рядом с адаптером без ямы.
————————————————- ——————————————
A — Держитесь подальше от дна, чтобы избежать попадания ила и песка, но в противном случае подойдите как можно ближе ко дну.От 10 до 20 футов от дна обычно хорошо. Чем глубже вы войдете, тем более фильтрованной будет ваша вода (естественно, у земли), тем больше у вас будет воды в запасе и тем меньше вероятность того, что вы столкнетесь с потерей воды в засушливых или сквозняковых условиях.
————————————————- ——————————————
A — Предполагая, что у вас есть зазор в обсадной колонне (2 фута для FloJak) … вам необходимо знать глубину вашей скважины. Ваш бурильщик должен записывать пробуренную глубину и статический уровень воды. Часто это фиксируется под крышкой колодца. Хотя это и не обязательно, но если вы можете определить глубину до вашего «статического уровня воды», тогда вы узнаете, какой объем резервуара у вас есть над входом насоса.
————————————————- ——————————————
A-Вставьте пластиковую трубу длиной от 10 до 20 футов с внешним диаметром, имитирующим диаметр системы, которую вы планируете установить. FloJak составляет 2 дюйма на стыке. Если он очистится, вероятно, у вас все в порядке.FloJak несколько гибкий и имеет конический конец. Это помогает системе найти путь во время установки.
————————————————- ——————————————
A-Вы можете легко найти эту информацию самостоятельно, опустив утяжеленную веревку (может быть, привязанную к шайбе или гайке) в колодец. Слушайте всплеск. Это ваш статический уровень. Завяжите узел на веревке и опустите его до низа. Завяжите еще один узел. Поднимите его и измерьте расстояние до статического уровня воды и дна колодца.Это займет всего несколько минут. Эта информация может быть у вашего бурильщика.
————————————————- ——————————————
A-Не обязательно. Для «подъема» воды требуется сила, и «подъем» начинается, когда вода поднимается выше статического уровня воды. Требуется такая же сила, чтобы получить воду на глубине 100 футов ниже статического электричества, как и на 20 футов ниже статического электричества.
————————————————- ——————————————
А-Да.Если вы также качаете в гору или по земле на некоторое расстояние, трение воды через линию будет использовать часть общей грузоподъемности вашего насоса. Чем выше вы поднимаете воду, тем больше силы требуется для перекачивания. Если вы хотите уменьшить необходимое усилие, убедитесь, что ваша система имеет ручку рычага вспомогательного подъема. Эти аксессуары, которые немного облегчают работу.
————————————————- ——————————————
A-Если вы осторожно снимаете водяной шланг и открываете все клапаны, чтобы «надземная» часть могла стекать, вода в вашем насосе упадет ниже дренажного отверстия, которое находится примерно в 50 дюймах от верха.Дополнительное дренажное отверстие диаметром 1/16 дюйма может быть просверлено дальше по трубе, чтобы приспособиться к экстремально холодным условиям. Всегда поддерживайте движение воды и время от времени проверяйте, не засорено ли дренажное отверстие и система работает правильно!————————————————- ——————————————
A- Если у вас 6-дюймовый кожух, на каждый фут будет приходиться около 1,5 галлона воды. 8-дюймовый кожух вмещает 2,6 галлона на фут … или 260 галлонов на 100 футов кожуха.
————————————————- ——————————————
A-На самом деле правильный ответ — и «да», и «нет». Глубина колодца не имеет такого значения, как глубина воды. Например, FloJak Plus может поднимать воду на 150 футов вертикально, но «подъем» начинается со статического уровня воды. Итак, теоретически вы можете разместить FloJak длиной 500 футов в колодце 700 футов со статическим уровнем 100 футов. В этом случае вы качаете воду с расстояния 500 футов (там, где находится входной обратный клапан), но фактическая «подъемная сила» от статического электричества составляет всего 100 футов.Так что все дело в расстоянии до статического уровня воды.
————————————————- ——————————————
A-Конечно, можете. Это одна из уникальных особенностей FloJak и Battle Axe. Используйте шланг высокого давления, такой как наши шланги GatorHyde на 200 фунтов на кв. Дюйм, для закачки воды в вашу домашнюю водопроводную систему через наружный кран или любой другой водозаборник. Чтобы создать полезное давление, вам понадобится ручка насоса для колодца с рычагом. Вы будете качать воду в синем мочевом пузыре под давлением…около 30 фунтов на квадратный дюйм. Это обеспечит подачу воды под давлением прямо в раковину, душ или ванную комнату для смыва … без рутинной работы и беспорядка, связанного с работой с контейнерами с тяжелой водой.
————————————————- ——————————————
A-Если у вас нет скважины … вы можете пробурить одну или даже лучше, помните, что по всей стране 15 миллионов действующих и неиспользуемых скважин … Каждый день пробуривается 2000 новых. Часть вашей подготовки будет заключаться в том, чтобы найти 2 или 3 поблизости и заранее получить разрешение на их использование.Большинство владельцев колодцев были бы рады узнать, что они могут иметь доступ к хорошей питьевой воде в случае возникновения чрезвычайной ситуации. Хорошее время подружиться с соседом!
————————————————- ——————————————
A-К сожалению, нет. Нет и воды из некоторых муниципалитетов! Однако вода из колодца, вероятно, ваш самый безопасный вариант. Вода из колодцев естественным образом фильтруется землей и, скорее всего, будет хорошей, чем многие другие источники.Всегда полезно заранее проверить воду. В нашем магазине есть тестовые наборы. В случае разлива химикатов, наводнения или ядерной / биологической атаки колодезная вода может стать лучшим источником пригодной для использования питьевой воды. Вы также можете очистить колодец с помощью небольшого количества бытового отбеливателя в день установки FloJak. Это убьет бактерии в колодце и в помпе.
————————————————- ——————————————
А-ваша ставка.Все компоненты насоса изготовлены из пищевых материалов. Сюда входят трубопроводы и собственно внутренние насосные механизмы.
————————————————- ——————————————
A-неопределенный. Он нас всех переживет! Мы производим наши насосы из медицинской нержавеющей стали и лучших ударопрочных полимеров. Со временем они не ухудшатся. Если через 25 лет вам понадобится откачивать воду, ваш FloJak выйдет из коробки, как если бы он был новым.
————————————————- ——————————————
А-Да. Мы не только проверяем и тестируем на воду каждое устройство во время производства на наших предприятиях в США, мы также проверяем конструкцию на износ и долговечность в течение всего жизненного цикла. Ваша конструкция FloJak была сертифицирована в нашей испытательной лаборатории и способна выполнять более 100 000 циклов (200 000 ходов), перекачивание более 10 галлонов в минуту при давлении 130 фунтов на кв. Нажимные кольца из витона, и нет заметного снижения производительности насоса.Звучит выдумано, но это не так.
————————————————- ——————————————
A-Да, вы можете… до, во время и после покупки. В любое время, когда мы открыты, вы можете связаться с нашими полезными агентами по обслуживанию клиентов по бесплатному телефону 855-4FLOJAK (855-435-6525) пн-пт, с 8:30 до 16:30 по центральному региону. По вечерам и в выходные дни используйте веб-форму на странице контактов, и мы постараемся ответить как можно скорее.
————————————————- ——————————————
СборкаA-FloJak занимает от 20 до 60 минут…В зависимости от длины вашего комплекта … примерно через 10 минут после прочтения инструкций. Установка в колодец примерно такая же или меньше. Все зависит от вашей степени мастерства и подготовки. Опытный установщик может сделать это примерно за половину этого времени.
————————————————- ——————————————
А-Совершенно верно. Если мы можем покупать здесь сырье, то покупаем. Насосы FloJak не только производятся в Америке, но они разрабатываются, тестируются и производятся настоящими американцами. Мы патриоты и верим в систему свободного предпринимательства.
————————————————- ——————————————
Выбор ручного скважинного насоса
A-Большое изображение… FloJak состоит из 5 футов длины и представляет собой модульную систему с опциями и надстройками, которые вы выбираете. Он разработан для колодцев с уровнем воды до 150 футов и местом в отверстии для насоса диаметром 2 дюйма.FloJak собирается до идеальной длины в полевых условиях.
Система ПВХ более экономична, чем нержавеющая сталь … на 150 долларов или около того … и предназначена для подъема воды на расстояние до 100 футов от вашего статического уровня воды. Хотя PVC «Original» может быть установлен постоянно, многие сохраняют его как доступную систему резервного копирования.
Систему Plus из нержавеющей стали также можно хранить, но она отлично работает как стационарный насос . .. особенно в более глубоких колодцах и в более холодном климате. Plus рассчитан на подъем воды на 150 футов от статического электричества.
————————————————- ——————————————
A-Какой бы ни была насосная система, цель состоит в том, чтобы создать насос «идеальной длины». Это означает, что он должен быть не менее чем на 20 футов ниже статического уровня воды и на 10 футов или более над дном вашего колодца. Где-то посередине нормально. Чем ниже уровень восстановления воды в колодце (в галлонах в минуту) … тем глубже вы должны опускаться ниже статического электричества. Чем глубже ваша система, тем больше воды у вас будет в запасе.Идите как можно глубже.
————————————————- ——————————————
A-Модель FloJak Plus из нержавеющей стали — это напорный насос, испытанный на высоте 300 футов, рассчитанный и гарантированный для подъема воды на 150 футов вертикально от статического уровня воды . .. Версия из ПВХ рассчитана на подъем 100 футов .
Итак, если ваш статический уровень воды составляет всего 80 футов, FloJak также будет перекачивать воду в гору или в резервуар для хранения. Помните, что повышение давления в вашем доме с помощью системы FloJak эквивалентно высоте подъема около 50 футов.
————————————————- ——————————————
A-Мы тестируем FloJak на высоте 300 футов и оцениваем его способность поднимать воду на 150 футов. При закачке с глубины более 150 футов гарантия аннулируется, но система определенно способна поднимать более 150 футов. Имейте в виду, что работа, необходимая для прокачки, существенно возрастет. Но … когда вам нужна вода … гарантируйте, что это меньше всего ваших забот.
————————————————- ——————————————
Комплекты A-FloJak поставляются с завода разной длины (комплекты 50 ‘, 100’, 150 ‘и т. Д.), и вы можете приобрести 50-футовые удлинители. Затем FloJak собирается до идеальной длины для вашего колодца с шагом 5 футов для точного набора.
————————————————- ——————————————
A-PVC — это более дешевый вариант, который часто используется для аварийного резервного копирования, для более мелких скважин и лучше всего подходит для более теплого климата. Серия «PLUS» из нержавеющей стали также имеет большую ценность, но она немного дороже. Если вы находитесь в холодном климате и думаете, что хотите оставить FloJak установленным на длительные периоды времени, и у вас есть колодец с водой глубиной более 100 футов, то нержавеющая сталь может быть лучшим вариантом.
————————————————- ——————————————
A-Для FloJak рукоятка рычага является опцией. FloJak имеет встроенную тройниковую рукоятку. Рычажные рукоятки создают рычаг, так что работа по перекачиванию может быть значительно сокращена. Объем воды в минуту снизится в качестве компромисса для облегчения откачки, но вы все равно можете производить несколько галлонов в минуту в зависимости от глубины воды, длины вашего хода и скорости откачки. PowerJak — это 36-футовая система с двойным захватом, которая подходит для любой глубины, но является обязательной для статических уровней более 70 футов.MiniJak представляет собой 24-дюймовую конструкцию с одним захватом для более мелких статических уровней до 40 футов. Эти аксессуары прикручиваются к подвесному кронштейну FloJak за 3-4 минуты и необходимы при перекачке воды в вашу домашнюю водопроводную систему.
————————————————- ——————————————
Установка и эксплуатация
А-Да! Серия «PLUS» имеет приварной монтажный кронштейн на секции ручки насоса из нержавеющей стали.Ход откачки отлично работает при двух дюймах … но также может достигать более 3 футов. Для ветряных мельниц важно, чтобы у любого насоса было предохранительное устройство, которое не повредит насос при сильном ветре. FloJak может качать, пока ручка вращается в зависимости от направления ветра.
————————————————- ——————————————
Конечно, будет. Просто соберите его до нужной длины и выясните, как установить кронштейн. Это очень универсальный дизайн с множеством применений.Вы даже можете подключить воздушный шланг и накачать шину … без шуток
————————————————- ——————————————
A-Да, есть. Вы можете установить FloJak с помощью «Well-Seal». Герметик — это колпачок, который изготавливается для обсадных труб. Он имеет монтажное отверстие для FloJak и прикрепляется к FloJak во время сборки. После того, как FloJak вставлен в скважину, ваше уплотнение колодца опускается на место последним и затягивается болтами, фиксируя внутреннюю часть обсадной трубы, одновременно захватывая трубу FloJak.Мы поставляем уплотнители колодцев, или они доступны в вашем размере в домашних центрах или любом магазине сантехники по цене менее 40 долларов. Конфигурации уплотнений колодцев и крышек различаются. Находчивые установщики могут сделать колпак из металла или даже фанеры. Всегда есть выход.
————————————————- ——————————————
A-Да, это возможно … особенно 50-футовая система. Более длинные системы тоже можно было бы сделать при некоторой изобретательности, но с большим количеством людей это проще, безопаснее и веселее…. один для подъема дуги, один для направления и опускания в колодец, один для работы с верхней частью. Как показывает практика, FloJak весит около 40 фунтов на 50 футов. Как только он попадает в воду, погруженная часть насоса становится нейтральной по весу.
————————————————- —————————————-
А-Да. Насос поднимет воду на 150 футов вертикально от статического уровня воды. Однако перекачка на большие расстояния создает дополнительное давление и влияет на доступную подъемную силу.Взгляните на аксессуар PowerJak. Это ручка для подъема, которая снижает усилие, необходимое для перекачивания.
————————————————- ——————————————
A-Это зависит от того, насколько быстро вы можете перекачивать… и это зависит от того, насколько тяжело перекачивать систему… и ЭТО зависит от того, насколько глубока вода. Планируйте скорость 5-10 галлонов в минуту с высоты 50 футов. Использование рычажной ручки снизит необходимое усилие, но также снизит галлон в минуту.
————————————————- ——————————————
А-Да. FloJak требует, чтобы вы установили вертикальный насос высотой 5 футов над источником воды. Монтажный кронштейн спроектирован так, чтобы быть универсальным, и его можно установить сбоку, например, на фланец, или зацепить за перила, или доску 2 x 4. Для работы ваш насос FloJak должен быть вертикальным, но в этом случае вы можете перекачивать его по земле или даже в гору через шланг высокого давления. Наши шланги GatorHyde безопасны для питьевой воды и рассчитаны на давление 200 фунтов на квадратный дюйм.
————————————————- ——————————————
A-Ответ на самом деле «Да», и могут быть моменты, когда вам просто нужно это сделать. Если грязная вода содержит мягкие частицы, такие как водоросли или органические вещества, она окажет минимальное воздействие на насос, хотя со временем может накапливаться и ограничивать поток. Песок и крошка — абразивные материалы, которые стирают практически любую загерметизированную поверхность. Возможно, вам понадобится прокачать и в этой среде.
————————————————- ——————————————
A-Два года с даты покупки, на все детали и качество изготовления, для подъема на высоту до 150 футов. Конечно, это не влияет на качество ваших клеевых швов. Мы предоставим вам запчасти, заменим или отремонтируем ваш FloJak (на усмотрение компании). Вы должны будете нести ответственность за фрахт возвращенных компонентов. Мы оплатим их доставку обратно. Ответственность за защиту от замерзания и уход во время установки несет пользователь.На момент написания этой статьи мы произвели тысячи систем и НИКОГДА не имели ни одной поломки.
————————————————- ——————————————
A-Нет, это не так. То же размерно, но не композиционно. Это специальный продукт, созданный специально для FloJak. Состав намного более богат смолой, что делает материал более подходящим для применения. Не смешивайте его со стандартным ПВХ. Это рискованно и также приведет к аннулированию заводской гарантии, и вы рискуете получить совместный отказ и потенциально потерять свою систему в скважине.
————————————————- ——————————————
Замена водяного насосаТДж — 2 Замена водяного насоса
ТДж — 2Замена водяного насоса TJ
У Скотта был корпус термостата высокого расхода, который мы хотели установить одновременно. Корпус термостата крепится всего двумя болтами. блок.Обязательно купите в магазине автозапчастей свежую прокладку. Скорее всего, вам придется соскрести прокладку с блока как его часть. в конечном итоге застрянет там. Пока вы это делаете, вы можете зайти а также новый термостат. Достаточно дешево и стоит затраченных усилий пока у вас все это отдельно. Застрявший термостат — такая досада, особенно по следу.
Вот снимок старого и нового термостата бок о бок. корпуса.В новостройке свободна от грн. Турбо Сити . Вы можете увидеть, насколько больше отверстие на новом корпусе. Он более чем в два раза больше заводского корпуса термостата. Охлаждающая жидкость поток здесь почти не будет ограничен, как в заводском корпусе.
Я снял этот натяжной ролик также, чтобы иметь легкий доступ к водяной насос. Пока я это пишу, я не помню, было ли у меня , чтобы тянуть его или нет, но я знал, что это поможет очистить поверхность прокладки вокруг водяной насос намного проще, вот и вышло.Он удерживается одним болтом.
Снимите четыре болта, которыми водяной насос крепится к блоку. Просто напоминание …. там также два, которые прикрепляют кронштейн насоса гидроусилителя рулевого управления к водяному насосу / двигателю. блок и один под насосом гидроусилителя руля, который прикрепляет его непосредственно к блок. Быть обязательно удалите и их. Нам также пришлось ослабить три болта, которые прижал к кронштейну насос гидроусилителя (мы их не снимали).однажды они были ослаблены, водяной насос можно было сдвинуть достаточно, чтобы выскользнуть из за кронштейном гидроусилителя руля.
Снимите шланг обогревателя с металлической трубки, которая соединяется с верх водяного насоса. Придется переносить трубку со старой водяной насос к новому водяному насосу. Новая литература Скотта о водяных насосах БОЛЬШОЕ предостережение о том, чтобы не перетягивать эту трубку при завинчивании. его в корпус.Я использовал тефлоновую ленту на резьбе, и однажды все после повторной сборки проблем не возникло. Просто не сходи с ума и не выкручивай его очень сложно.
Осторожно снимите водяной насос с блока цилиндров. А немного охлаждающей жидкости будет стекать в этот момент, поэтому держите ведро для сбора жидкости под рукой, чтобы предотвратить беспорядок на полу гаража (а здесь вы думали, что вся эта грязь была позади вас!) Не сильно менять тему, но вы заметили все грязь на блоке двигателя Скотта? Я не мог поверить в это, когда мы начали снимая с него части.Я очень плохо ему расстроился и пообещал притащить его TJ на местную автомойку и помочь ему избавься от некоторых из них. Честно говоря, когда вы занимаетесь таким работать, действительно приятно не иметь дело с грязью, которая образуется, когда охлаждающая жидкость смешивается со слоем грязи.
Дополнительная замена водяного насоса
4×4 Внедорожник Усадьба Огнестрельное оружие RC полет
Mercury Marine, подвесные двигатели Mercury и комплекты водяных насосов Mercruiser.Насосы Alpha One, Bravo One.
Mercury Marine, подвесные двигатели Mercury и комплекты водяных насосов Mercruiser. Насосы Alpha One, Bravo One.Рабочие колеса и комплекты водяного насоса
Ваш водяной насос
ВАШ ВОДЯНОЙ НАСОС подает охлаждающую воду к вашему двигателю, чтобы он работал прохладно. Изношенный или поврежденный водяной насос может привести к перегреву двигателя. Из-за перегрева могут возникнуть серьезные повреждения.Хороший водяной насос обеспечит охлаждение вашего двигателя, поэтому он прослужит долго.
ПЕРЕСТРОЙТЕ или ЗАМЕНИТЕ свой водяной насос каждый год.
Некоторые производители утверждают, что замена водяного насоса может занять до 3 лет.
Мы обнаружили, что это может привести к преждевременному перегреву, и если вы подождете 3 года, вам может быть очень трудно обслуживать водяной насос из-за коррозии.
ИСПОЛЬЗУЙТЕ заводских комплектов водяных насосов.
Менее дорогие комплекты для вторичного рынка — это не то же самое.
Оригинальные заводские комплекты Mercury Marine изготовлены из компонентов высочайшего качества.
Не экономьте, когда дело касается системы охлаждения вашего двигателя.
Покупайте оригинальные заводские запчасти и катайтесь с уверенностью.
Делай работу правильно
ПЛАНИРУЙТЕ заранее и просмотрите соответствующие процедуры и варианты обслуживания водяного насоса.
Получите заводское руководство по обслуживанию в магазине, если вы не знакомы с работой.
Правильные специальные инструменты облегчают работу и позволяют работать в чистом, хорошо освещенном месте.
БЕЗОПАСНОСТЬ — ПРЕЖДЕ ВСЕГО. Прочтите руководство пользователя и руководство по обслуживанию магазина перед запуском и обратите особое внимание на все предостережения и предупреждения.
