Принцип действия инфракрасного обогревателя: принцип действия, схема подключения, плюсы и минусы, типы, расчет, вред для здоровья

Устройство и принцип работы инфракрасного обогревателя

Инфракрасные обогреватели по температурному диапазону бывают:

• Высокотемпературного типа, обладающие короткой длиной излучаемой волны и обеспечивающие нагрев до 400°С. Приборы этого вида способны вызывать опасные повреждения кожи человека при нахождении его вблизи источника нагрева. Исходя из этого, приборы такого типа монтируются в широких, просторных помещениях на потолке при высоте от поверхности пола не менее 3 м.
• Низкотемпературного типа, с температурой нагрева спирали нагревательного элемента до 50°С.

Конструкция простейшего инфракрасного обогревателя состоит из металлического корпуса с нанесенной на поверхность краской. В корпусе установлен отражательный элемент из алюминия, на котором, в свою очередь, монтируется основная деталь конструкции инфракрасного обогревателя — нагревательный элемент (НЭ). Дополнительно в состав ИКО входит термостат, позволяющий осуществлять регулирование температуры обогревания. Различают 4 разновидности НЭ:

• галогеновый;
• карбоновый;
• керамический;
• трубчатый.

В домашних условиях предпочтительным является использование карбоновых или трубчатых НЭ, поскольку керамический тип характеризуется недолговечностью, а элементам галогенового типа свойственно коротковолновое излучение, оказывающее негативное воздействие на организм человека.

Обогреватели могут изготавливаться двух типов исполнения

• Стационарного исполнения, сравнительно больших размеров и мощности (потолочные, настенные, напольные).
• Мобильного исполнения, обладающие меньшими размерами и мощностью (каминного типа).

Типы ИК обогревателей

Виды инфракрасных обогревателей

• Газовые, принцип действия, которых основан на поджигании с помощью пьезоэлемента смеси воздуха и пропана, используемые для обогрева помещений имеющих значительные объёмы.
• Дизельный основан на подогреве электрода при помощи электрического питания, после чего разогретый электрод производит инфракрасные лучи.
• Электрический базирующийся на нагреве нитевой катушки цоколя до температуры порядка 900°С и получения лучей инфракрасного диапазона, направляемых при помощи отклонения рефлектора в область, с низкой температурой.

Несмотря на большое количество различных конструкций ИКО для использования в потолочной схеме установки целесообразно применять ИКО пленочного или лампового типа.

Пленочные инфракрасные обогреватели монтируются по схеме в виде пенополиуретановой пленки, обеспечивают температуру нагрева до 45°С и отличаются абсолютной пожаробезопасностью.

Принцип работы инфракрасного обогревателя такого типа заключается в прохождении электрического тока через фольгу, расположенную между изолированными при помощи ПЕНОФОЛА слоями плитки. Нагреваясь, материал плитки излучает тепло в направлении пола, количество излучаемого тепла регулируется с использованием термостата, связанного с температурным датчиком.

Преимущества инфракрасных обогревателей

1. Основным преимуществом является действие инфракрасных лучей на предметы и поверхности, в результате чего происходит более равномерное рассеяние тепла в объёме помещения.
2. Уменьшение разницы между температурами нагрева помещения в области потолка и пола, что позволяет достигать за более короткий по сравнению с конвективными устройствами период времени комфортных условий и снижает расходы на обогрев помещений.
3. При работе инфракрасного обогревателя не происходит сушка воздуха и уменьшение количества кислорода в нем, что положительно влияет на работоспособность и самочувствие обитателей.
4. В отличие от используемых традиционно ветродуйных установок или приборов конвективного типа действия при работе инфракрасного обогревателя нагрев помещения осуществляется в несколько раз быстрее.
5. Эти типы нагревателей удобно использовать для быстрого обогрева помещений, имеющих, значительный объем, например, спортивных залов, актовых залов, ресторанов, кафе.
6. Приборы инфракрасного обогрева обладают встроенной системой защиты от пылевых частиц, не сжигающих их в воздухе и не создающих вследствие этого неприятных запахов.

Недостатки ИКО

1. Строго рекомендуется избегать облучения волнами короткой длины, производимыми некоторыми видами инфракрасных обогревателей.
2. Монтаж и обслуживание приборов, имеющих газовую и дизельную конструкции должен осуществляться только вне помещения, учитывая возможную вероятность пожарной опасности.
3. Стоимость инфракрасных обогревателей хорошего качества существенно превышает стоимость устройств конвективного типа нагрева.

Похожие статьи

принцип действия, преимущества и недостатки, рейтинг моделей

Инфракрасный нагреватель — прибор отопления, обогревающий окружающее пространство за счет инфракрасного излучения. Его можно сравнить с солнечным излучением, так как в обоих случаях обогрев происходит благодаря отдаче тепла нагреваемыми предметами. Такие агрегаты иногда называют еще лазерными или ультракрасными обогревателями.

Устройство и принцип работы обогревателя

В конструкции заложен принцип распространения инфракрасных волн. Благодаря их большой длине человек воспринимает только тепловую энергию. Эти обогреватели подразделяются на три вида:

• электрические;
• газовые;
• дизельные.

Принцип работы инфракрасного обогревателя:

Все виды инфракрасников объединяет наличие детали, которая становится источником излучения. Кроме этого, они различаются по диапазону волн, способу получения энергии, мощности прибора и другим характеристикам.

Электрические агрегаты

Эти ИК-нагреватели считаются наиболее популярными, и их чаще всего можно встретить в быту. Принцип работы основан на нагреве электроэнергией излучателей, которые могут быть изготовлены из различных материалов. Кроме того, эти аппараты различаются по способу расположения в обогреваемом помещении.

Инфракрасные обогреватели:

Они могут быть напольными, крепиться на стену или потолок. На примере потолочного оборудования можно рассмотреть принцип действия инфракрасного обогревателя. Он состоит из следующих деталей:

• корпуса;
• трубчатого электронагревателя;
• излучающей пластины;
• теплового изолятора.

Электрический ток, проходя через ТЭН, нагревает его. Трубчатый нагреватель, в свою очередь, передает тепловую энергию на излучающую пластину. А от нее исходит направленное излучение на окружающие предметы, которые, нагреваясь, отдают тепло в воздух. Излучатели могут быть сделаны из разных материалов: карбона, керамики, термостойкой пленки.

Чем хороши инфракрасные обогреватели:

Приборы на газе и жидком топливе

Существуют модели инфракрасных нагревателей, для работы которых в качестве топлива применяется газ. Используются они в основном для отопления крупных помещений и уличного пространства.

Эта процедура возможна благодаря большой тепловой мощности этих обогревателей. Газ используется любой, от природного до коксового. Для обогрева веранд и террас применяют агрегаты, выполненные в виде зонтов.

В конструкции такого прибора предусмотрен газогорелочный блок, к которому подсоединены излучающие трубы. Некоторые их виды работают как простые газовые горелки, но обогревают они не окружающее пространство, а керамические панели, которые и играют роль излучателей.

Конструкции, работающие на дизельном топливе или керосине, применяются в промышленных масштабах. С их помощью прогревают строительные площадки и используют их в производственных процессах, например для сушки материала на деревообрабатывающих объектах.

Особенности работы инфракрасного обогревателя:

Популярные модели

В настоящее время выпускается множество таких обогревателей. Среди них встречаются марки от российских, турецких, китайских, французских производителей.

Наиболее востребованными считаются:

1. DELTA D-018 — напольная конструкция с 4 режимами обогрева. Модель обладает встроенным термостатом, вентилятором и увлажнителем воздуха. Отличается небольшой потребляемой мощностью и приемлемой стоимостью.
2. Ballu BHH/M-09 — компактный напольный обогреватель с галогенным излучателем. Корпус защищен от попадания влаги, а при перегреве или опрокидывании срабатывает специальная защита. У прибора стильный дизайн и небольшой вес.

3. Sinbo SFH-3325 — комбинированная модель, которую можно крепить к стене или располагать на полу. Прибор оснащен таймером, с помощью которого он включается и отключается. В основе обогревателя — карбоновый излучатель.
4. Никатэн 200 — обогреватель в виде плиты, которая крепится на стену. Нагревательный элемент изготовлен из керамики. Для регулировки бесперебойной работы прибора в него встроен термостат.
5. Zilon IR-0,8S — эту модель можно устанавливать как на потолке, так и на стене. Кронштейны для крепления приобретаются дополнительно. Компактные размеры и бесшумная работа делают эту марку особо привлекательной.

Стоит отметить такие модели инфракрасных обогревателей, как Noirot Royat 2 1200, Пион Thermo Glass П-25, ИкоЛайн ИКО-0,4 и др.

Выбор инфракрасного обогревателя:

Преимущества и недостатки аппаратов

Обогреватели работают бесшумно и не сжигают кислород в помещении. От других видов эти экземпляры отличаются равномерным прогревом воздушного пространства. Они занимают мало места благодаря возможности крепления на стене и потолке.

Положительные стороны инфракрасных обогревателей:

Работу напольных конструкций можно сравнить с системой «теплый пол». В аппараты встроена отличная защитная система, которая позволяет продлить срок эксплуатации. Они очень мобильны за счет небольшого веса и компактной конструкции.

Благодаря защите от проникновения влаги их можно устанавливать в ванных комнатах и банях. Инфракрасные обогреватели обладают и рядом недостатков: большинство мощных моделей потребляют много электроэнергии и имеют высокую стоимостью.

При длительном нахождении в помещении, где работает инфракрасный обогреватель, у человека может возникнуть легкое недомогание. Их не рекомендуется использовать в маленьких помещениях, где находятся люди. Но при соблюдении правил эксплуатации прибора можно с успехом минимизировать их отрицательные качества.

Все об инфракрасных обогревателях:

Принцип работы инфракрасного обогревателя

Инфракрасные обогреватели прекрасно зарекомендовали себя в эксплуатации – они нагревают только нужные поверхности, не расходуют много электричества и хорошо вписываются в интерьер. Мы решили детально рассмотреть принцип работы инфракрасного обогревателя, рассказать о его достоинствах и недостатках, а также о том, как правильно выбрать оборудование для дома или офиса.

Введение

Если обычная батарея или конвектор нагревают помещение за счет передачи тепла воздуху, то инфракрасные устройства греют поверхность. Они работают точно так же, как и солнечный свет, который свободно проходит через воздух, но нагревает предметы (темные намного сильнее, чем светлые). Это излучение имеет большую длину волны, поэтому мы его не видим, но ощущаем кожей, понимая, где находится источник тепла.

Чем хороши ИК-обогреватели? Тем, что обычная батарея греет воздух, в результате чего в помещении запускается процесс конвекции. Для того чтобы комната прогрелась, нужно, чтобы конвектор нагрел воздух, он поднялся вверх, прогрел потолок, а затем потихоньку заполнил все помещение. Разница температуры в комнате (стандартной высоты 2,6 метра) между потолком и полом, отапливаемой классическим образом, может быть порядка 5-7 градусов. Поскольку мы находимся внизу посередине комнаты, то приходится достаточно долго ждать, чтобы помещение прогрелось.

ИК-обогреватели действуют не так. Они прогревают объекты перед собой. Вы ощутите тепло сразу же после включения, хотя температура в помещении будет низкой. Постепенно воздух в нем прогреется за счет теплоотдачи от теплых предметов.

Устройство и принцип действия

ИК-обогреватель очень похож на лампу дневного света без верхнего рассеивателя. Он состоит из металлического корпуса, отражателя, термостата для регулировки мощности и нагревательного элемента. Тэны могут быть:

1. Трубчатыми.
2. Карбоновыми.
3. Керамическими.
4. Галогеновыми.

Обратите внимание: устройства делятся по месту установки на напольные и настенные (потолочные). Приобретайте напольные обогреватели с датчиком опрокидывания – при падении они отключаются, что позволяет избежать пожаров.

Выбираем устройство

Теперь, когда вы понимаете принцип действия инфракрасного обогревателя, рассмотрим правила выбора. Первым делом нужно определиться, в какой комнате он будет использоваться и что, собственно, от него требуется.

Если прибор будет использоваться для точечного подогрева вашего рабочего места и места отдыха, то лучше приобрести классический напольный вариант. Вы легко сможете перемещать его по своему жилищу, включая в нужных местах.

Если требуется подогрев конкретного места (к примеру, кровати или всей комнаты), то лучше использовать потолочные устройства. Они занимают минимум места, хорошо вписываются в интерьер, могут монтироваться даже на подвесной потолок.

Обратите внимание: для эффективного охлаждения устройству нужно свободное место по периметру. При монтаже обогревателя в натяжные полотна, оставляйте зазор между ним и потолком в 5-6 сантиметров.

Основной плюс потолочных устройств – большой угол рассеивания волн и правильная фокусировка. Они греют горизонтальные предметы (пол, мебель), имеющие максимальную площадь, поэтому в комнате быстро становится тепло. Напольные и настенные устройства фокусируются на вертикальные предметы, при этом “цепляя” волнами пол и потолок. Греть потолок вообще бессмысленно, а пол не получает такой дозы тепла, как от направленных вниз отражателей. В переносных моделях можно регулировать угол наклона излучателя, что несколько улучшает процесс, но все равно добиться такой эффективности, как у потолочных, мобильным и настенным не удастся.

В чем отличие у тэнов

Выше мы уже писали о том, что в обогревателях могут быть различные тэны. Давайте разберем, чем же они отличаются и какой правильнее выбрать для дома.

1. Галоген. Излучатель представляет собой лампу с углеволокнистой или вольфрамовой нитью, которая при нагреве испускает излучение в трубку лампы. Основной недостаток галогеновых ламп – маленькая длина волны, которая может вызывать дискомфорт у человека. К тому же они светятся неприятным ярко-желтым светом.  Установку таких устройств можно проводить при высоте потолков более 5 метров в цехах и подсобных помещениях.
2. Карбон. Представляет собой полую трубу из кварца с карбоновой спиралью. Из трубки выкачан воздух, поэтому она не перегревается. К плюсам лампы можно отнести высокий КПД и высокую скорость “старта” – греть она начинает через несколько секунд после включения. Недостаток – небольшой срок службы (при регулярном использовании лампы служат примерно 20-30 месяцев) и красноватое излучение, которое раздражает глаза. Использовать подобные приборы в квартире можно только для быстрого прогрева или в качестве дублирующих нагревателей.
3. Керамика. Имеет прочную, керамическую оболочку, не испускает свечения, служит 36-50 месяцев, потребляет электроэнергии в 2 раза меньше карбонового. Недостаток – долгое время старта и инерционность (требуется несколько минут для того, чтобы выйти в рабочий режим).
4. Трубчатые. Имеют прочную спираль из термостойкого металла, потребляют около 800-1500 Ватт, служат не менее 5 лет. Это оптимальный вариант для квартиры и небольшого офиса. Единственный недостаток – при работе может проявляться небольшое потрескивание, которое образуется за счет несовершенного устройства инфракрасного обогревателя: у лампы, корпуса и отражателя разные коэффициенты температурного расширения.

Что учитывать при покупке

Итак, вы пришли в магазин или читаете спецификацию товаров на сайте-производителе. На что обратить внимание и как сделать правильный выбор?

1. Уточните толщину анода (точнее, рабочего слоя) в лампе. Критическое значение – 25 микрон. Если слой тоньше, то лампа быстро выйдет из строя (граничный срок службы 3 года). Если слой более, то устройство спокойно проработает 5-10 лет.
2. Материал нагревателя и корпуса. Обычный металл нельзя использовать во влажных помещениях – он быстро покроется коррозией и выйдет из строя. Обязательно учитывайте это, если подбираете прибор для ванной, санузла, бани, сауны.
3. Толщина рабочего излучателя. Рекомендуется выбирать приборы с толщиной фольги более 120 микрон. Более тонкая не задерживает лучи, поэтому они будут уходить в обратную сторону, снижая КПД и повышая стоимость обогрева (этот параметр особо критичен при монтаже в подвесные потолки – лучи могут просто проплавить его).

Подбираем мощность

Здесь все зависит от мощности вашей проводки и от того факта, будет ли ИК-нагреватель будет работать самостоятельно или в качестве дублирующего устройства. Для средней полосы России минимальная мощность, необходимая для отапливания жилого помещения – не менее 1 кВт на 10 м2.

Обратите внимание: если вы собираетесь отапливать дом только ИК лучами, то делайте запас минимум в 30%. Работая на пределе своих возможностей, лампы быстро выработают свой ресурс.

Также следует учитывать теплоизоляцию помещения – если оно проходное, в нем тонкие стены/потолок, не утепленные полы и “дующие” окна, то сразу же поднимайте запас до 50%. Если излучатели используются в паре с имеющимся отоплением, то выбирать чересчур мощные модели не нужно – можно смело отнимать от нормы 30-50%. Чтобы не ошибиться, мы рекомендуем вам обратиться к теплотехнику – он сможет детально рассчитать теплопотери вашего помещения, и, соответственно, необходимую мощность излучателей.

Благодаря уникальному принципу работы ИК обогревателя, даже недорогие 300-ваттные устройства, продающиеся в специализированных магазинах и на рынках, показывают неплохой результат. Их можно использовать для быстрого прогрева небольших помещений – спальни, ванны, гаража, погреба. Они полностью безопасны для человека, поэтому их используют даже для точечного обогрева рабочего места (к примеру, в неотапливаемом цеху или на зимней рыбалке).

Требования к изолятору

Изолятор устанавливается между отражателем и корпусом. Его основная задача – не дать теплу прогревать корпус до критических температур. Обычно в качестве изолятора используют базальтовую вату – она обладает хорошими теплоизоляционными свойствами и полностью экологична (не выделяет вредных веществ даже при нагреве до 100 градусов).

Обратите внимание: не стоит выбирать нагреватели, в которых используется обычная минвата – при нагреве она может выделять формальдегиды. Уточните у продавца, какой изолятор используется в понравившейся вам модели.

Требования к корпусу

Корпус может быть изготовлен из стали или из алюминия. Алюминиевые варианты более красивы, но цены на них выше, поэтому выбирайте нагреватель с умом. Железо – более дешевый материал, но во влажных помещениях оно может покрываться коррозией, особенно с внутренней стороны (ее обычно не красят). Ржавчина быстро проедает тонкий металл и выходит наружу, что приводит к ухудшению эстетических свойств светильника.

Правила использования

Теперь, когда вы знаете, как работает инфракрасный обогреватель, разберем, как его правильно использовать. Особый уход за прибором не требуется – его достаточно просто протирать от пыли, чтобы она не воспламенилась при нагреве.

Следите за тем, чтобы рядом с обогревателем не находилось никаких предметов (расстояние до предметов и мебели не менее 100 см). Если устройство применяется во влажном помещении, то используйте модели с защитой IP24.

Отметим, что ИК излучение с большой и средней длиной волны безвредно для человека. Но все же не нужно переусердствовать – при длительном нахождении в непосредственной близости от установки кожа перегревается и вы можете получить тепловой удар.

Еще одна рекомендация – если вы хотите отапливать жилое помещение только ИК-излучением, то ограничьтесь мощностью в 100 ватт на квадратный метр. 150-ваттное излучение чересчур мощное – оно может негативно воздействовать на кожу человека и животных, перегревая ее. Хотя их можно использовать в следующем режиме – быстро прогреть помещение на максимальной мощности (человек в это время не должен находиться в комнате), а затем снизить интенсивность до 60-100 ватт. Подобную схему можно применять при создании системы “умный дом” – в 9 утра вы уходите на работу и отопление переключается в экономный режим, потребляя 30-40 ватт (температура в комнате опускается до 14-15 градусов). В 17-00 установка включается на максимальные 150 ватт, за 30-40 минут прогревает помещение до комфортных 20-25 градусов, после чего переходит в дежурный режим 100 ватт. В 22-00 она снижает мощность до 60-70 и температура падает до 18 градусов, считающихся оптимальными для сна.

В целом же использовать ИК-обогреватели для отопления частного дома в качестве основного источника можно только в том случае, если у вас имеется собственный генератор. Полагаться на российские электросети не стоит – если зимой пропадет электричество, то дом остынет буквально за несколько часов.

Принцип работы инфракрасного обогревателя — конструкция, преимущества и недостатки, ИК-обогреватели потолочного типа

Совершенно естественно то, что конструкция и принципы работы подобного оборудования вызывают интерес со стороны потенциальных потребителей. Попробуем разобраться в этом вопросе.

Содержание статьи

Как работает инфракрасный обогреватель

Иногда приборы этого типа называют домашним солнцем. В самом деле, каждый гулял на улице в морозный и солнечный день и наверняка, каждый чувствовал, как лучи пронизывают тело и растекаются по нему приятным теплом. И сразу становится не так холодно, хотя везде снег.

Солнце дарит тепло всем без исключения. Из-за его лучей происходит таяние снега, прогреваются деревья, но не греется только воздух и поэтому даже в яркий солнечный день на улице будет холодно. Именно такой принцип работы инфракрасного обогревателя. Устройство генерирует незримые глазом лучи, прогревающие и человека, и предметы вокруг него. Окружающий воздух, в свою очередь, получает тепловую энергию от прогретых вещей.

Конструкция прибора

На рынке присутствует и множество другой техники, предназначенной для нагрева помещений, от традиционных тепловых пушек, до масляных радиаторов и аналогичного оборудования. Все вышеназванные приборы генерируют тепло по следующей схеме:

1. Нагревание теплоносителя внутри приборов. В роли теплоносителя могут выступать – вода, разогретый воздух, масло и многие другие.
2. Нагретый теплоноситель передаёт тепловую энергию воздуху и только после этого тепло доходит до человека.

Такой подход не отличается эффективностью, но отличается высокой стоимостью. Ещё в школьном курсе физики было доказано, нагретый воздух легче охлаждённого. По мере прогревания он движется вверх и скапливается под потолочным перекрытием. За счёт действия инфракрасного нагревателя снижаются перепады температуры между верхним и нижним уровнем помещения. Этот результат обеспечен за счёт того, что все предметы, находящиеся в помещении нагреты ИК-излучением.

Этот подход не только создаёт благоприятный микроклимат в комнате, но и существенно понижает затраты на генерацию тепла, так как, не происходит прямого нагревания воздуха, который находится в помещении. Ещё одно. При использовании инфракрасных нагревателей отсутствует такое явление, как перегрев воздуха. Из-за применения традиционных средств обогрева помещений в не может установиться повышенная температура воздуха, это отрицательно сказывается на человеческом организме.

СПРАВКА. Принципы, заложенные в работу ИК-нагревателя, допустимо поддерживать температуру на уровне ниже обычной. И в помещении будет вполне комфортно даже при относительной прохладе в комнате.

Ещё одно достоинство нагревателей этого типа – моментальное срабатывание. То есть генерация инфракрасного излучения начинается сразу после включения. Оборудование этого класса допустимо использовать для обогрева крупных помещений не затрачивая ни времени, ни дополнительной энергии на обогрев всего помещения.

Традиционные воздушные нагреватели не в состоянии обеспечить оптимальный тепловой баланс в помещении. Инфракрасные модели не нагревают воздух в комнате, а это означает, разница температур между нижним и верхним уровнем будет держаться на минимальном уровне. Это позволяет оставлять двери между комнатами нараспашку и потери тепла будут скоро восстановлены.

Многие строения, вне зависимости от их назначения оснащают вентиляционными комплексами, собирающие воздух от пола и до потолка. В таком случае оптимальным решением станет установка ИК-нагревателей на потолке. При их эксплуатации пропадает проблема потери тепла полом и другими поверхностями. На этом принципе построены обогревательные системы, позволяющие обогревать помещения большого объёма и при этом у них не очень высокая стоимость.

Потолочный нагреватель отличается не только эффективностью, но и экономичностью. Как показывает практика, снижение температуры в комнате на один градус, позволяет сэкономить до 5% энергии.

Расчёт мощности подразумевает учёт следующих характеристик:

• объём комнаты, склада, цеха;
• высота от пола до потолка;
• тип помещения, в котором будет устанавливаться оборудование;
• суммарный размер потребляемой мощности.

Инфракрасная техника может эксплуатироваться в помещениях любого типа:

• городском жилье;
• частные дома;
• офисах;
• производственных цехах;
• торговых точка и многих других.

Разработаны устройства, которые устанавливают в зимних садах и оранжереях. При высоте потолка 2,4 метра приобретают установки повышенной мощности.

Основное достоинство нагревательных систем этого класса – это простота монтажа. Их монтируют на потолке, для этого можно использовать арматуру осветительных систем. Но, часто применяют и другие методы монтажа, например, обогреватели можно фиксировать на горизонтально установленные тросы, иногда используют подвеску типа маятниковой.

Инфракрасные источники тепла обладают необычным свойством. Они в состоянии сформировать благоприятный микроклимат в помещении при уровне температуры меньшем чем традиционный, то есть, традиционный нагреватель гарантирует получение 22 градусов Цельсия, в то время как инфракрасный обеспечивает в 20 градусов. Причиной тому служит то, что люди получают тепловую энергию напрямую, минуя этап подготовки воздуха.

Пользователь получает возможность настройки местного обогрева на отдельном участке. Такой вариант хорош для обогревания больших помещений, то есть, можно получить оптимальные условия температурного режима при невысоких затратах на электрическую энергию.

Обогреватели этого класса в состоянии эффективно работать вместе с вентиляционной системой. Большой эффект показывают такие системы, если устроена подача воздуха, через пол. Потери тепловой энергии будут компенсированы через вертикальные и горизонтальные поверхности, имеющиеся в комнате. Такое решение позволить обеспечить оптимальный нагрев помещения при относительно небольших вложениях.

СПРАВКА. В некоторых нагревателях этого класса, нагревательный элемент заключён в стеклянную колбу, в которую закачан инертный газ. Это чуть снижает КПД, но при этом, газовые смеси можно скомбинировать так, что передача излучения станет ещё быстрее.

Преимущества и недостатки

Этот класс теплового оборудования отличают следующие достоинства:

1. Простота установка на место и подключения.
2. Быстрое создание благоприятного микроклимата как в помещении в целом так и при использовании нагревателей для локального нагрева.
3. Пользователь получает возможность создания локальных зон обогрева.
4. Отсутствие необходимости в периодическом или постоянном обслуживании.
5. Потери влажности в помещении минимизированы.

Между тем у приборов есть и определённые недостатки:

1. Высокая стоимость в сравнении с аналогичным оборудованием других классов.
2. Практическое отсутствие мобильности, как правило, их устанавливают стационарно.
3. Большое время прогрева помещений с большой площадью.
4. Невозможности применения в комнатах и помещениях с высотой потолков менее 2,5 м.
5. Ограничение на использование в непосредственной близости от мебели, предметов интерьера, бытовой техники.
6. Возможность ухудшения здоровья людей, постоянно находящихся в зоне действия ИК-излучения.
7. Высока вероятность получения термических ожогов, повреждения глаз и пр.

Как правило, потребители, познакомившись с обогревателями этого класса и узнав их достоинства и недостатки, как правило, перестают обращать внимание на обогреватели другого типа. Но вместе с тем, к использованию устройств этого класса необходимо подходить с особой тщательностью. При покупке подобных агрегатов необходимо убедиться в том, что они имеют все необходимые сертификаты.

Подпишитесь на наши Социальные сети

Принцип действия инфракрасного обогревателя. Применение. Преимущества

«Солнце» в доме

«Солнце» — именно так можно охарактеризовать инфракрасные (ИК) обогреватели. Они щедро дарят свое тепло как внутри помещения, так и снаружи. Только тепло от ИК обогревателя более мягкое, комфортное, направленное и не обладает опасным воздействием. Инфракрасные обогреватели, в отличие от других систем обогрева дома, нагревают не воздух, а непосредственно предметы и людей. Благодаря этому нет необходимости ждать, когда все прогреется. Достаточно просто включить инфракрасный обогреватель и ощущение тепла приходит мгновенно. Такой принцип действия ИК обогревателя более эффективен и экономичен, по сравнению с другими видами обогревателей.

Инфракрасные обогреватели могут располагаться на стене или потолке и не занимают полезную площадь помещения. При этом они не только не портят интерьер, но и могут стать элементом дизайна, так как в продаже есть ИК обогреватели с декоративным покрытием. Это может быть любой тематический рисунок, который удачно впишется в общий стиль помещения. Привлекательный внешний вид дополняется бесшумной работой обогревателя, что имеет большое значения для многих жилых комнат. И, конечно, очень важно, что ИК обогреватель не образует циркуляции воздуха, как бывает обычно при работе всех остальных приборов отопления. Ведь даже незначительный сквозняк, вызванный движением тепла, способен поднимать пыль и различные микрочастицы, являющиеся причинами аллергии.

Принципы действия «быстрого тепла»

Принцип действия инфракрасного обогревателя довольно прост: электрическая энергия преобразуется в тепловое излучение. Отражаясь от пластин на поверхности обогревателя, тепловое излучение направляется на пол и на различные предметы. Отражаясь от этих предметов, тепло передается в окружающую среду. Благодаря тому, что длинноволновые лучи нагревают предметы, а не воздух, тепло в помещении сохраняется лучше. Немаловажным моментом является и то, что под действием ИК нагревателя в воздухе не уменьшается количество кислорода, а значит – воздух не становится сухим и помещению не требуется дополнительного увлажнения.

Энергосбережение при работе инфракрасных обогревателей достигается одновременно несколькими способами. В первую очередь, это происходит за счет быстрой отдачи тепла. Для ощущения комфорта достаточно нескольких минут работы аппарата. Также, благодаря действию теплового излучения, среднюю температуру в помещении можно снизить на 1-2 °С, и человек в этих условиях не будет испытывать недостатка тепла. Такое незначительное снижение температуры приносит ощутимый экономический эффект в виде 5% экономии электроэнергии с каждого градуса.

Неравномерный прогрев очень часто бывает проблемой для помещений с высокими потолками. С инфракрасными обогревателями этого вопроса не возникает, так как прогрев всего объема комнаты абсолютно одинаков, как возле пола, так и под потолком.

Чтобы использование ИК обогревателя давало максимальный эффект, необходимо правильно произвести расчет необходимого оборудование, его количество и высоту подвеса. Для расчета важны такие параметры как площадь помещения, высота потолков, целевое назначение отапливаемой комнаты (жилье, утепленный склад, промышленное здание и.т.д.).

Где применяют инфракрасные обогреватели

Среди многих преимуществ инфракрасного обогревателя стоит отметить его мобильность. Так как для его подключения не нужно специальных устройств, приспособлений и присутствия специалиста, ИК обогреватель может быть использован в любых помещениях и даже за их пределами. Достаточно просто иметь доступ к электрической розетке и петли для подвеса обогревателя. Некоторые модели могут иметь систему тросов, с помощью которой регулируется высота прибора. Их крепление также не вызывает затруднений при монтаже прибора.

Область применения инфракрасных обогревателей довольно обширна. ИК обогреватели подходят для любых жилых комнат, в том числе для детских, столовых, спален, зимних садов. Но наиболее часто такие обогреватели устанавливают на дачах, где такой способ обогрева просто необходим. Приезжая в загородный дом в морозный зимний день очень хочется получить тепло мгновенно, а не дожидаться несколько часов, пока прогреется все помещение.

Но только жилыми помещениями использование ИК обогревателя не ограничивается. Они подходят для обогрева лечебных и оздоровительных помещений, производственных складов, офисов, кафе, зданий аэропорта, автовокзала и т.д. При помощи инфракрасных обогревателей можно создать комфортные условия и на открытых территориях: стадионы, террасы кафе и др. Есть у ИК обогревателей и несколько другая, производственная функция. С помощью теплового излучения поддерживают необходимую температуру поверхности, просушивают окрашенные детали и ускоряют процесс затвердевания бетона.

Ещё статьи на сайте

Как работает инфракрасный обогреватель

Тепло в любом помещении создают разные нагревательные приборы. Для выбора оптимального варианта стоит заранее, ещё до решения, купить тот или иной обогреватель, познакомиться с каждым из претендентов на роль «главной печки». Интересно разобраться, например, как работает инфракрасный обогреватель. В квартирах и офисах, загородных домах и дачах, в кафе и небольших магазинчиках, на больших складах и на строительных площадках всё чаще появляются эти агрегаты, моментально нагревающие помещение до комфортной температуры.

Принцип работы ИК-обогревателей

Существуют два способа передачи тепловой энергии в пространстве любого помещения:

• Конвекция. Нагревательный элемент батареи отопления передаёт свою температуру окружающему воздуху. Тот нагревается и, согласно законам физики, устремляется вверх. Происходит перемешивание холодных и тёплых воздушных слоёв. Постепенно в комнате становится заметно теплее.
• Лучистый теплообмен. Любая поверхность или вещество, которое разогрето выше 60 ⁰С, испускает электромагнитные волны в инфракрасном диапазоне. Они, не влияя на температуру воздуха, нагревают мебель, стены и потолок комнаты. И уже это первичное тепло быстро распространяется в помещении.

По второму варианту работают ИК-обогреватели. Инфракрасное излучение, являясь частью солнечного спектра, отвечает за тепло. И, как солнечные лучи, проходя без потери энергии через атмосферу Земли, нагревают её поверхность, так и ИК-обогреватели передают тепло окружающим объектам. Дальнейший «разлив» тепла от предметов обстановки и разных поверхностей повышает температуру в комнате.

Классификация ИК-обогревателей

В зависимости от требований конкретного помещения каждому потребителю необходимо уяснить для себя не только то, как работает инфракрасный обогреватель, но и подобрать оптимальные параметры для создания комфортной и безопасной среды. Для жилых и производственных помещений используются разные виды этих агрегатов. Инфракрасные обогреватели классифицируются по таким параметрам:

• По длине излучаемой электромагнитной волны. Длинноволновые приборы (диапазон волн боле 50 мкм) устанавливают в домах, офисных кабинетах. Короткие (от 0,75 до 2,5 мкм) и средние (от 2,5 до 50 мкм) волны, выделяемые обогревателями, предполагают их монтаж, если расстояние до нагреваемых предметов от 3 до 12 м: в цехах, на строительных объектах, на открытом пространстве.
• По температуре. Низкотемпературные обогреватели (до 50 градусов) используют в жилых помещениях. Нагреватели с температурой до 400 градусов – только в помещениях с высотой потолка выше 3 метров и общей площадью более 25 м². Это цеха, склады, выставочные и спортивные залы.
• По мощности. Чтобы нагреть 1 м² помещения, необходимо затратить примерно 80 Вт тепловой энергии. Этот параметр следует учитывать, при подборе модели, способной быстро обогреть комнату определённой площади.
• По методу крепления: потолочные, настенные, плинтусные, напольные, переносные.

По виду источника энергии ИК-обогреватели подразделяются на:

• электрические;
• газовые;
• работающие на жидком топливе;
• водяные.

В качестве нагревательных элементов в электрических приборах используются:

• Галогенные лампы, заполненные инертным газом. При работе они излучают свет, что не всегда удобно при использовании в жилых помещениях, но имеют достаточно низкую стоимость.
• Кварцевые обогреватели, представляющие собой вольфрамовую нить, находящуюся внутри кварцевой трубки, или плиту из кварцевого песка. Дороже галогенных, но не создают дискомфорта по ночам, поскольку спектр излучения этих ламп находится за пределами видимого диапазона.
• Карбоновые элементы. Излучатель – карбоновое волокно, помещённое в вакуумную кварцевую трубку. Такие приборы более экономичны и безопасны по сравнению с керамическими обогревателями.
• Плёночные панели. Разнообразные модели плоских обогревателей хорошо вписываются в интерьер. В жилой комнате или офисе такая декоративная «печка»-панно станет украшением и полезной функциональной деталью. Но из-за высокой температуры покрытия располагать панель необходимо в зоне, недоступной для людей и животных.

Газовое топливо чаще всего встречается в моделях, предназначенных для обогрева просторных помещений. Большая тепловая мощность этих приборов позволяет создать благоприятную температурную обстановку в ангарах, развлекательных и спортивных сооружениях, высота потолка в которых может достигать 15 метров. Работают эти агрегаты от баллонного или магистрального газа.

Модели обогревателей, работающих на дизельном топливе или керосине, используются на стройплощадках, больших промышленных объектах. Эти мощные, но компактные устройства не только обогревают производственное пространство, но и участвуют в некоторых технологических процессах.

Использование ИК-обогревателей

Правильно подобранная модель инфракрасного обогревателя станет дополнительным или даже основным источником тепла не только в квартире или на даче. В качестве промышленного оборудования такие обогреватели справятся с решением ряда производственных проблем:

• поддержание оптимальной температуры на складе или в цеху;
• обогрев и сушка сырья, например, пиломатериалов;
• монтаж натяжных потолков.

Учитывая то, как работает инфракрасный обогреватель, разные газовые модели часто используют для локального обогрева открытых площадок. Это могут быть:

• веранды и беседки;
• лоджии;
• уличные кафе;
• зимние сады;
• зоны барбекю;
• детские игровые зоны.

Такие ИК-обогреватели, установленные на открытом воздухе, излучают приятное тепло вокруг себя. Комфортная обстановка, созданная с помощью этих «тепловых зонтиков», позволяет уютно проводить время на свежем воздухе даже в прохладный день.

Преимущества, недостатки ИК-обогревателей

ИК-обогреватели в сравнении с привычными масляными батареями или тепловентиляторами имеют ряд преимуществ. Они выгодно отличаются от «обычных» отопительных приборов:

• Не сжигают кислород, не сушат воздух.
• Пожаробезопасны.
• Компактны.
• Просты в монтаже и использовании.
• Надёжны.
• Бесшумны.
• Имеют функцию автоматического отключения при наклоне или падении прибора.
• Предусмотрена защита от перегрева.
• Экономно расходуют энергию по сравнению с традиционными приборами обогрева.
• Могут использоваться в неутеплённом здании, на сквозняке и на открытых пространствах.

Однако незначительные недостатки есть и у инфракрасных обогревателей:

• Некоторые модели светятся, что мешает в ночное время.
• Нежелательно использовать эти приборы в комнатах с лакированной мебелью. Длительное воздействие тепла может повредить покрытие.
• В ИК-обогревателях имеются хрупкие элементы. Но аккуратное отношение, оберегание от падения и ударов решают эту проблему.

Устройство инфракрасных обогревателей — znayteplo.ru

Оглавление статьи

Доброго времени суток всем читателям этого поста! Сегодня я расскажу об инфракрасных нагревательных приборах. Они на данный момент являются «модным трендом» и их применяют повсеместно. Но для того, чтобы правильно ими пользоваться нужно понимать как они работают. Итак, начнем с принципа работы инфракрасных нагревателей.

Принцип работы инфракрасных обогревателей.

Принцип работы инфракрасного нагревательного прибора основан на нагреве предметов при помощи инфракрасного излучения. То есть, в отличии от конвекторов и радиаторов, инфракрасный нагреватель греет сразу предметы (пол, мебель, стены и так далее), а не воздух возле себя. Воздух же нагревается вторично от нагретых предметов.

Инфракрасные нагреватели обладают направленным действием и греют предметы в пределах угла в 120°. Это очень удобно для производственных помещений, так как позволяет обогревать не все помещение, а конкретные рабочие места. Такие обогреватели подвешивают к потолку или располагают в верхних углах комнат. Промышленные обогреватели большой мощности можно подвешивать на высоту до 20 метров.

Внутреннее устройство инфракрасного обогревателя.

Инфракрасный обогреватель имеет следующее устройство:

Выбор мощности инфракрасного обогревателя.

Мощность инфракрасного нагревателя  определяется тем будете ли вы использовать его для основного или дополнительного отопления помещения. Приближенно можно считать, что для дополнительного обогрева одного квадратного метра площади достаточно 50 Вт мощности обогревателя. Если планируется использовать инфракрасный обогреватель в качестве основного, то мощность на один квадрат должна быть не меньше 100 Вт (при высоте потолков до 3 метров).

Стоит помнить, что один и тот же обогреватель будет по разному работать в разных по типу помещениях. Обогрев во многом зависит от типа поверхностей и даже их цвета. Например, предметы черного цвета будут нагреваться лучше, чем белые или бежевые. Происходит это из-за того, что светлые цвета отражают излучение обогревателя.

Как расположить в помещении инфракрасный обогреватель.

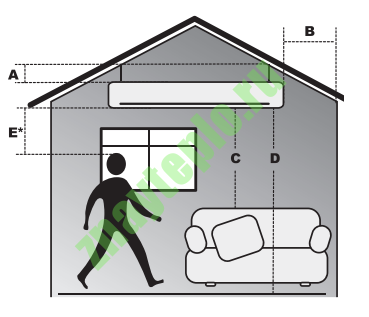

Для того, чтобы людям было комфортно в одном помещении с инфракрасным нагревателем, его необходимо правильно расположить. Минимально допустимые расстояния от предметов до нагревателя будут следующими:





• A — расстояние до потолка.
• B — расстояние до стен.
• C — расстояние до легковоспламеняющихся предметов.
• D — расстояние от прибора до пола.
• E — расстояние от прибора до человека при длительном нахождении в помещении.

	A, мм.	B, мм.	C, мм.	D, мм.	E, мм.
800 Вт.	100	150	500	1800	700
1000 Вт.	100	150	500	1800	700
2000 Вт.	100	150	500	1800	1500
3000 Вт.	100	150	500	2500	2200

Резюме.

Инфракрасные обогреватели больше всего подходят для производственных помещений и общественных мест. В принципе, ничто не мешает использовать их и для обогрева дома, но при этом нужно соблюдать определенные правила установки таких приборов и иметь ввиду, что они обогревают локальные участки помещения (читай выше принцип работы инфракрасных обогревателей). На этом я завершу рассказ о них, пишите вопросы в комментариях и пользуйтесь кнопками под статьей. Всем, пока!

Инфракрасные обогреватели Schwank Принцип действия и работа

Модуль 2.2. Механизмы теплопередачи

Модуль 2.2 Механизмы теплопередачи Результаты обучения После успешного завершения этого модуля слушатели смогут: — Описывать 1-й и 2-й законы термодинамики.- Опишите механизмы теплопередачи.

Дополнительная информация

Принцип тепловидения

Раздел 8 Все материалы, температура которых превышает 0 градусов Кельвина (-273 градусов C), излучают инфракрасную энергию. Инфракрасная энергия, излучаемая измеряемым объектом, преобразуется в электрический сигнал с помощью изображения

. Дополнительная информация

Сбор дождевой воды

Сбор дождевой воды Поскольку изменение климата стало реальностью, а не предполагаемой возможностью, спрос на водные ресурсы вырос, в то время как количество воды, доступной для снабжения, сократилось.Форт

Дополнительная информация

КПД конденсационного котла

КПД конденсационного котла Дата: 17 июля 2012 г. ПРЕДВАРИТЕЛЬНЫЙ РЕДАКТОР DO N L E O NA RDI LE O N A RD I I NC. HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2

Дополнительная информация

ГЛАВА 2 Энергия и Земля

ГЛАВА 2 Энергия и Земля Эта глава посвящена природе энергии и ее взаимодействию с Землей.На этом этапе мы смотрим на энергию в абстрактной форме, но связываем ее с тем, как она влияет на

. Дополнительная информация

Глава 2: Формы энергии

Глава 2: Формы энергии Цели периода 2 Раздел 2.1: Описание форм энергии Раздел 2.2: Проиллюстрировать преобразования из одной формы энергии в другую Раздел 2.3 Описание накопителя энергии

Дополнительная информация

Высокоэффективное отопление

Высокоэффективное отопление Майк Пейс Старший инженер Национальные энергосистемы C&I Программы повышения эффективности Предписывающие органы управления Программируемые термостаты Energy Star Термостат, который можно запрограммировать на возврат

Дополнительная информация

Энергоэффективный дизайн дома

Энергоэффективный дизайн дома РЕКОМЕНДАЦИИ Как энергоэффективный дом может помочь вам жить с комфортом и сэкономить деньги Энергоэффективный дом спроектирован так, чтобы обеспечивать тень и пропускать прохладный ветерок

Дополнительная информация

Ваш путеводитель по отоплению дома

Ваш путеводитель по отоплению вашего дома Средняя семья может сэкономить 250, если будет более энергоэффективна.(Источник: Energy Saving Trust) Почему стоит экономить электроэнергию? Совершенно естественно хотеть

Дополнительная информация

Интегрированные солнечные лучистые системы

Интегрированные солнечные лучистые системы Уильям Шейди Президент PE Темы Лучистое отопление Качество воздуха в помещении Лучистое охлаждение Проект Фотографии Вопросы и ответы Цель для наших клиентов Здоровый комфорт Почему Radiant

Дополнительная информация

Что такое солнечный контроль?

Лучшая среда внутри и снаружи.Оконные пленки для солнечных батарей, безопасности и защиты: технический бюллетень Общие сведения о характеристиках солнечной энергии Оконные пленки для управления солнечными батареями Solar Gard используют передовые технологии на благо потребителей

Дополнительная информация

Глава 2: Формы энергии

Глава 2: Формы энергии Цели периода 2 Раздел 2.1: Описание форм энергии Раздел 2.2: Проиллюстрировать преобразования из одной формы энергии в другую Раздел 2.3: Определить эффективность

Дополнительная информация

Не все окна одинаковые …

Руководство покупателя Не все окна одинаковы … Это руководство было составлено, чтобы помочь вам принять обоснованное решение при выборе и покупке новых окон и дверей. Вам все скажут, что их

Дополнительная информация

Инструкция по эксплуатации

Инструкция по эксплуатации Газовые конденсационные котлы MGK-130 MGK-170 MGK-210 MGK-250 MGK-300 Wolf GmbH Postfach 1380 D-84048 Mainburg Тел.+49 8751 / 74-0 Факс +49 8751/741600 Интернет: www.wolf-heiztechnik.de Документ

Дополнительная информация

ОСНОВЫ СОЛНЕЧНОЙ ЭНЕРГИИ

ОСНОВЫ СОЛНЕЧНОЙ ЭНЕРГИИ Radiantec G E N E R A L S U P L E M E N T 420 от компании Radiantec Что такое солнечная энергия? Что такое Солнце? Солнце — звезда, мало чем отличающаяся от миллиардов других в

. Дополнительная информация

Специалисты по солнечной энергии.Elm Park House, Elm Park Court, Pinner, Middlesex, HA5 3NN Solutions House, Unit A19, 20 Heron Road, Belfast, BT3 9LE

Специалисты по солнечной энергии GB: 0845 64 39 772 NI: 0845 50 40 444 Электронная почта: [email protected] Посетите: www.metartecsolar.com Elm Park House, Elm Park Court, Pinner, Middlesex, HA5 3NN Solutions House,

Дополнительная информация

Половина стоимости Половина углерода

Половина стоимости Половина углерода Самая эффективная в мире микро-ТЭЦ Что такое BlueGEN? Самый эффективный малый производитель электроэнергии BlueGEN использует природный газ из сети для выработки электроэнергии в пределах

Дополнительная информация

www.optimheat.co.uk

Современный котел на древесных гранулах со встроенной гибкостью и дистанционным управлением пальцами КПД до 98% Широкий диапазон мощности Простое управление с сенсорной панели Дистанционное управление и обслуживание Чрезвычайно низкие выбросы

Дополнительная информация

Готовим со скоростью света!

Готовка в инфракрасной печи Cooking & Colouring Infrabaker — это модульная инфракрасная система непрерывного приготовления, разработанная Infrabaker International.Машина предназначена для приготовления и / или нанесения красок на широкий

Дополнительная информация

ТЕПЛОВОЕ ИЗЛУЧЕНИЕ (THERM)

ОТДЕЛЕНИЕ ФИЗИКИ УНИВЕРСИТЕТА СЮРРЕИ Уровень 2 Классический лабораторный эксперимент ТЕПЛОВОЕ ИЗЛУЧЕНИЕ (THERM) Цели В этом эксперименте вы исследуете основные характеристики теплового излучения,

Дополнительная информация .Типы конденсаторов

и принцип работы

Испаритель хладагента с теплотой от конденсатора в системе охлаждения тепла, добавляемого в процессе сжатия в компрессоре, производится от системы. Таким образом, жидкий хладагент под давлением все же пришел, и в результате возникнет ситуация, когда тепло от испарителя будет повторно расширяться.

Принципы работы конденсатора

объясняются следующим образом. Поверхностная конденсация пара и газа, в зависимости от характеристик поверхности «Каплеобразование или пленкообразование» происходит по стилю.В случае образования капли при конденсации (в случае капельной конденсации) может быть обеспечен гораздо более высокий (более чем в 4-8 раз больше, чем образование пленки) коэффициент теплопередачи. Это также является предпочтительным, потому что они ограничены экономическими факторами и характеристиками производственной практики конденсатора хладагента, однако, в стиле кино с конденсацией и образованием конденсата, в меньшей степени, капли соединяются вместе. Можно рассматривать 3 стадии теплообмена в конденсаторе. Эти;

— получение гнева,
— хладагент конденсат,
— чрезмерное охлаждение.

Конденсатор, в зависимости от конструкции, использует площадь конденсатора переохлаждения 0-10%. для получения гнева нужно выделить 5% обрабатываемой площади конденсатора.

Три различных теплообмена с коэффициентом теплопередачи в конденсаторе промежуточной температуры в зависимости от формы будут разными. Однако, несмотря на превышение средней температуры в диапазоне приемных фаз гнева должен присутствовать более низкий коэффициент теплопередачи, а наоборот, во время переохлаждения диапазон температур будет больше и меньше коэффициент теплопередачи.Во время конденсации между двумя значениями будет подуровень. против экспериментов с увеличением коэффициента теплопередачи с использованием разницы температур уменьшения (или наоборот) он дает примерно такой же результат умножения, и можно использовать среднее значение этих значений. Применяется простота, позволяющая учесть в расчете конденсатор с коэффициентом теплопередачи только одного среднего диапазона температур.

Оребренные конденсаторы радиаторного типа

Проволока конденсаторная

Конструкция и типы конденсатора

Обычно существует три различных типа конденсатора:

— Конденсаторы с водяным охлаждением
— Конденсаторы с воздушным охлаждением
— Испарительный конденсатор (воздух-вода)

На практике, а не то, что используется в настоящее время, будет определяться экономическим анализом.производственные и эксплуатационные расходы будут проанализированы в этом исследовании вместе. С другой стороны, температура конденсации водяного и испарительного конденсаторов будет на нижнем уровне холодильного цикла и, таким образом, наверняка будет более высокая термодинамическая эффективность, поэтому анализ, который необходимо провести, должен быть принят во внимание.

Конденсатор с водяным охлаждением

Особенно чистая вода в большом количестве, недорогая и может быть найдена при низких температурах, если в учреждениях и конденсаторных учреждениях можно найти наиболее экономичный тип с точки зрения эксплуатационных расходов.Отличные капаситедеки охлаждения sistemlerinde, как обычно выбор только рассматриваю. Но в последние годы высокий коэффициент теплопередачи обеспечивает конденсат с воздушным охлаждением, составляющий 100 т / фут. Их до тех пор, пока мощность не будет использована. теплопроводность материала трубы при проектировании и реализации конденсата с водяным охлаждением, коэффициент загрязнения используемой воды, потеря давления в оребренных трубах, используемых, когда хладагент эффективности водяного контура крыла при рассмотрении таких вопросов, как чрезмерное охлаждение уровней.Медные трубы, используемые в конденсате (галогенный хладагент), обычно меньше толщины стенки трубы. Коэффициент теплопередачи меди за вычетом влияния kondüksüyo конденсатора все коэффициент теплопередачи был высоким и вне этого коэффициента скорее (сторона хладагента) и внутри (сторона воды) будет зависеть от значений коэффициента пленки. В то время как у мяса меньше теплопроводность (железная труба), когда трубы используются в конденсаторах, передача тепла в трубах кондиктиф всего тепла будет слишком поздно.

Коэффициент загрязнения поверхности теплопередачи воды, используемой на стороне воды, чтобы учитывать влияние остатков, которые составляют цель уменьшения движений теплопередачи.

Факторы, влияющие на коэффициенты загрязнения:
— Использование воды с точки зрения содержания посторонних веществ в условиях
— Температура конденсации
— Конденсатор, используемый для поддержания чистоты труб, степень профилактического обслуживания

В частности, коэффициент загрязнения при температуре конденсации 50 ° C должен быть немного выше, чем требуется для применения.Температура конденсации на 38 ° C ниже этого значения может быть немного ниже нормальной. Низкое загрязнение воды и ускорение переходной скорости до 1 м / сек не должны допускаться на более низкой скорости. Он остается периодическим поверхностным temizlenmediği hızlanacaktır, который все больше ценит происшествие с загрязнением, поскольку требуются конденсаторы и коэффициенты теплопроводности, чтобы идти azalacak sıcaklığında sağlanabilecektir CAPACITYa, но с более высоким содержанием конденсата. Это приведет к заражению. Сопротивление воды со стороны повышенного загрязнения увеличится, а уменьшение расхода воды, в результате чего конденсат, несомненно, повысит температуру.

Конденсатор с воздушным охлаждением

В частности, 1 л.с. вверх kapasitedeki denecek, исключение из тех диапазонов, которые доступны, просто предпочитают этот тип конденсатора nedenmi; состоящий из простых, низких затрат на установку и эксплуатацию, его можно рассматривать как простоту обслуживания и ремонта. Также есть символы, которые подходят для применения (например, бытовые или коммерческие кондиционеры оконного типа). Большинство приложений соединены интегральным способом для очистки шкива двигателя вентилятора циркуляции воздуха tipkompresör и не требуют отдельного приводного двигателя.также в конденсаторе с воздушным охлаждением теплопередача происходит в три этапа.

— Получение гнева Refrijerandan
— Конденсация
— Чрезмерное охлаждение

Это примерно 85% конденсаторной службы будет обслуживать конденсатор конденсатного поля. Это может быть область около 5% и 10% переохлаждения (переохлаждения). Обычно используется в конденсаторе с воздушным охлаждением. Склад хладагента, чтобы получить новый конденсирующийся хладагент из конденсатора для хранения, и теперь перешел в процедурный случай.Его цель — использовать полезное пространство конденсатора для хранения жидкости. Воздушные конденсаторы для галокарбонорефрижера, у которых обычно идет порядок медных / алюминиевых ребер, а иногда и медных / медных ребер и медных или стальных труб / стальных крыльев, производятся в резерве. Также возможно изготовление труб / крыльев из алюминиевого сплава. используемые диаметры труб — от ¼ «до ¾». Различается от 160 до 1200 квадратных метров, что заставляет его считать крылья, но наиболее доступные ограничения частоты — от 315 до 710 калмактадыр.Например, площадь теплопередачи воздушного конденсатора в среднем составляет 2,5 м / сек. Скорость прохождения воздуха на тонну / охлажденное (3024 ккал / ч) составляла от 9 до 14 м². Очень мало, за исключением, конечно, воздуха в конденсаторе воздушного потока, необходимого для среднего стакана ккал / ч от 0:34 до 0,68 м3 / ч между değişmekte, необходима мощность вентилятора в стакане от 1000 ккал / ч до 0,03 0,06 л.с. Скорость вентилятора от 900 до 1400 об / д должна быть посередине. Вентиляторы конденсатора радиального типа обычно используются там, где требуется бесшумный осевой тип.Температура конденсации хладагента должна соответствовать температуре воздуха на входе 10-20 ° C.

Общее состояние трубы, расстояние между ребрами, глубина (колонна труб). Полученные поля, такие как особенности конструкции, требования к воздушному потоку, сопротивление воздуха и, следовательно, размер вентилятора, мощность вентилятора и будут влиять на стоимость объема группы линий. Сегодня конденсаторный дизайн в виде горячего хладагента подается в несколько независимых контуров верхнего коллектора, yoğuştuk, обеспечивая спуск под действием силы тяжести и чрезмерное охлаждение снова, принимая форму коллектора.

Конденсаторы с воздушным охлаждением, группы по форме заказа;

— Компрессор сгруппирован с
— Следовало организовать таким образом, чтобы он располагался на большом расстоянии от компрессора. (Раздельный конденсатор)

Он разделен на два класса. Прохождение воздуха из конденсатора может быть организовано в вертикальном и горизонтальном направлениях. С другой стороны, воздуходувка, воздух может быть введен для стимуляции абсорбирующего или репеллентного эффекта. В системе охлаждения создается ожидаемое по существу давление конденсации, а температура может поддерживаться в установленных пределах Abilmesiyle.Это тесно связано с режимом работы конденсатора. предотвращение чрезмерной температуры конденсации и давления в конденсаторе — это условие, обычно связанное с тем, что это воздух с достаточной площадью охлаждения. Поэтому, особенно в холодную погоду и при достаточной температуре, рабочее состояние проточного контура связано с наличием воздуха. В случае очень низких температур и давлений конденсации проблема зависит от того, достаточно ли вытекает хладагент.

Например, термостатический расширительный клапан для снижения достаточного падения давления в емкости, поскольку часто принимаются меры по предотвращению очень низкого давления конденсации, можно собрать их обе группы.

— Проверить сторону хладагента
— Для контроля воздуха tarafını

Испарительный конденсатор

Охлаждающий эффект воздуха и воды с удовольствием, основанный на принципе обслуживания испарительных конденсаторов и трудностей обслуживания, быстро загрязняются, используются все менее уязвимы к частым неисправностям. Испарительный конденсатор состоит из трех частей:

— Охлаждающий змеевик
— Система циркуляции и орошения воды
— Система циркуляции воздуха

Охлаждающие змеевики проходящего потока Хладагент уходит в конденсатор бензобака, как в конденсаторах с воздушным охлаждением.Воздух проходит через внешнюю поверхность змеевика, часть испарения распыленной воды в обратном направлении приводит к тому, что охлаждающий эффект все равно возникает (как и в градирне). Таким образом, температура конденсации конденсатора и, следовательно, давление снижается до более низкого уровня. Наружная поверхность змеевика, чтобы соответствовать эффекту образования пленки с низким коэффициентом теплопередачи, снабжена ребрами для усиления поля. Однако в современных испарительных конденсаторах внешняя поверхность трубы обеспечивает высокий коэффициент теплопередачи для достижения хорошего результата по влажности, и используются бескрылые прямые трубы.непрерывно ли с помощью насоса в воде из камеры сбора воды на нижнем уровне конденсатора к группе сопел, напечатанной в верхней части охлаждающего змеевика и распыляемой из сопел. Эта вода испаряется примерно на 3-5% (примерно от 6 до 7,5 л / ч на тонну / для охлажденной) переносится в воздух, в резервуар для воды вода непрерывно поступает через поплавковый клапан. Тем не менее, это добавление воды в конденсатор, и выходная мощность обычно постоянно увеличивается до максимального уровня.Температура воды, взятой из температуры хладагента, начинает падать, температура, полученная за счет теплоты испарения воды, показала тенденцию к увеличению. В результате температура воды повышается на входе в охлаждающий змеевик (температура по влажному термометру воздуха повышается именно в этой секции) и впоследствии начинает падать вместо того, чтобы приближаться к температуре входящего воздуха. Собирая температуру воды в бассейне, достигается стабильная работа.

Испарительные конденсаторы обычно устанавливаются на крыше и снаружи здания, но входящие и выходящие воздухозаборники в здании могут также иметь каналы из оцинкованного листа.При зимней эксплуатации устройства вне здания необходимо принять меры против замерзания. При применении в зданиях следует учитывать объем холодного влажного воздуха, проходящего через канал, который будет взят в случае конденсации в канале, и необходимо принять меры по удалению воды. Приложение позволяет экономить энергию при использовании в качестве встроенного вытяжного вентилятора и вытяжной системы. Поскольку конденсатор с воздушным охлаждением и испарительными конденсаторами хорошо работают в холодную погоду, необходимо предотвратить образование конденсации, давление слишком низкое.

Предполагаемый применил это устройство;

— Запуск и остановка двигателя вентилятора,
— Настройка заслонки и использование серводвигателя, воздушный поток для репликации уменьшения воздушного потока
— Это может уменьшить скорость двигателя вентилятора, что можно рассматривать как воспроизведение.

Плотность тепловых характеристик, единственное значение температуры испарения воздуха по сухому или старому термометру или разница энтальпий на входе и выходе воздуха не могут быть представлены на основе. Потому что температура матрицы распыляемой воды и выдувного воздуха на входе показывает очень разные значения на выходе.

.

No related posts.
