Гидрозатвор для канализации — устраняем неприятный запах: tvin270584 — LiveJournal

При проектировании канализационных магистралей соблюдают ряд обязательных требований для их нормального функционирования. Одно из основных условий — наличие гидравлических затворов в подключаемой сантехнике. В этой статье мастер сантехник расскажет, каким образом гидрозатвор выполняет возложенные на него обязанности.

Принцип работы гидрозатвора

В каком бы месте канализационной сети не размещался гидравлический затвор, его назначение остается одинаковым:

Если гидрозатвор (или сифон) подобран верно, в доме царит благоприятная атмосфера, а канализационная сеть долгое время обходится без ремонта.
Конструкции гидрозатворов разных видов отличаются, однако все они так или иначе представляют собой трубы с изгибами определенной формы, порой оснащенные дополнительными тупиковыми или динамическими приспособлениями.

Одно из важнейших условий функционирования гидрозатвора – постоянное присутствие в его полости воды, которая играет роль преграды против проникновения наружу газов и неприятного запаха.
Заслон из воды находится в сифоне постоянно. Если долго не пользоваться устройством (кухонной раковиной или унитазом), вода будет испаряться, и со временем все-таки появится неприятный запах канализации в санузле или кухне.

Это же случится, когда после долгого отсутствия вы впервые произведете смыв. Но при постоянном пользовании объем воды в гидрозатворе постоянно обновляется, что препятствует застаиванию, соответственно, и появлению неприятного «аромата».
Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход, ведущий к канализационной трубе, – под наклоном.

Все устройства канализации связаны между собой. Например, правильная организация фанового стояка предотвращает срыв затвора – явление, когда вода не задерживается в гидрозатворе, а сразу уходит в трубу. В этом случае сантехническое устройство лишается защитного барьера, и неприятные запахи поступают наружу – прямо в квартиру.
Виды гидравлических затворов для канализации

Классификация устройств производится с учетом нескольких факторов, но главными являются конструкционные особенности. Исходя из технических нюансов, мы собрали основные виды гидрозатворов, остановимся на каждом из них более подробно.
Коленный гидрозатвор

Коленный гидрозатвор можно определить по внешнему виду – он напоминает букву U. Преимуществом данного вида является прочность, позволяющая выдерживать максимальное давление в трубах. Пропускная способность устройства зависит от сечения трубы, которое не должно быть меньше выпуска сантехнического оборудования.

Основные места канализационной системы, в которых уместна установка коленных гидрозатворов – сливы ванны и унитаза. Иногда вместо одного подключают два сифона.

Обратите внимание! Для изготовления коленных устройств раньше использовали чугун и даже бронзу, но сейчас целесообразнее и дешевле применять современный материал – полипропилен, который отличается легкостью, надежностью и простотой монтажа

Существуют различные виды коленных сифонов. Одни из них представляют собой единое пластиковое устройство, не поддающееся регулировке. При поломке его нужно демонтировать целиком.

Другие приборы состоят из нескольких частей, поэтому при необходимости можно наращивать длину труб и изменять их положение для того, чтобы отрегулировать объем воды. Положение труб фиксируют накладными пластиковыми хомутами и гайками.

Колено обладает двумя перегибами – на входе и на выходе. Точка второго перегиба должна находиться чуть ниже точки первого (на 5-6 см). Иногда для более надежного замка применяют S-образную конструкцию, принцип ее работы тот же самый.
Чистка коленных конструкций производится двумя способами:

Путем полного демонтажа устройства;
Специальным гибким тросиком.

Некоторые полипропиленовые модификации снабжены впуском для сливного шланга стиральной или посудомоечной машины.
Бутылочный гидрозатвор

Данный вид гидрозатвора популярен на кухнях для оснащения сливов под раковинами-мойками для посуды. В процессе мытья тарелок и кастрюль в систему проникает часть пищевых отходов, что чревато возникновением засора.
Конструкция бутылочной модели задерживает остатки пищи, чем способствует сохранению эксплуатационных качеств канализации. Кроме того, бутылочное устройство сохраняет и свое основное назначение – предотвращение появления в жилье неприятных запахов.
Кроме труб, которые составляют основу любого гидрозатвора, данные вид оснащен дополнительным элементом – «бутылкой». Это своеобразный контейнер для сбора пищевого мусора. Отстойник находится ниже уровня сливной трубы, поэтому добраться до него при необходимости несложно.
Соединение двух частей бутылочной модели производится следующим путем: сначала вертикальная труба входит в расположенный ниже отстойник, затем горизонтальный патрубок выходит сбоку по направлению к канализационной трубе.

Бутылочное устройство выполнено из полипропилена, но по прочности считается более слабым, чем коленный аналог. Дело в том, что ненадежные соединения не могут выдержать сильный напор воды, поэтому данный вид применяется исключительно на кухне и абсолютно не подходит для оснащения туалета или ванной.
Засор в гидрозатворе возникает тогда, когда плотная масса из пищевых остатков полностью забивает отстойник и преграждает путь воде. Благодаря бутылочной конфигурации устранить засор очень легко.

Достаточно открутить накладную гайку, которой присоединяется отстойник, и вытряхнуть из него накопившийся мусор. Затем необходимо установить «бутылку» на место и плотнее затянуть гайку, иначе возможно просачивание воды.

Бутылочные конструкции полезны и с точки зрения сохранения предметов, случайно попавших в слив. Неосторожные хозяйки частенько доставали из отстойников свои кольца, соскальзывающие с пальцев во время мытья посуды мыльными средствами.
Видео
В сюжете — Как подключить бутылочный сифон

Гофрированный гидрозатвор

Среди пропиленовых модификаций попадаются и гофрированные модели – прочные, гибкие, порой просто необходимые для обустройства канализационной системы в малогабаритных помещениях. Благодаря пластичности трубы гофру помещают в места, где сложно разместить другие виды конструкций.

Ее можно повернуть под нужным углом и направить в любую сторону, тогда как прочно закрепленный пластик имеет всего несколько вариантов положения.

Обратите внимание! Гофрированный гидрозатвор часто помещают под ванной, так как менее гибкие модели в узком пространстве между дном емкости и полом не помещаются

Однако при выборе гофрированного варианта стоит знать о его единственном, но весомом недостатке. Ребристые стенки трубы будто созданы для сбора мусора: в них застревают остатки пищи, волосы, кусочки мыла, песок и другая грязь. Учитывая это, при монтаже гофры слив обязательно нужно снабдить фильтром в виде мелкоячеистой решетки.

Если долго не чистить гофрированный гидрозатвор, под воздействием грязи и лишнего веса он теряет прочность и эластичность. Со временем складки изнашиваются, начинают давать трещины и пропускать воду.
Установив гибкий сифон, обязательно следите за его состоянием и своевременно производите чистку. О загрязнении трубы можно догадаться по провисам, которые образуются в местах скопления жира и мусора.

Видео
В сюжете — Сборка и его особенности гофрированного сифона

Сифон с переливом

Еще один вид сифона – с переливом – также можно выделить в отдельную категорию, так как он обязательно оснащен дополнительной трубой. Основное назначение оборудования перелива – предохранять квартиру от подтопления, если по какой-то причине при открытом кране вода перестанет уходить в слив.
Раковины, на которых устанавливают данное устройство, имеют дополнительное отверстие – в верхней части чаши, под смесителем. Когда уровень накопившейся в раковине воды достигает критической отметки, жидкость начинает поступать в это отверстие и далее, в гидрозатвор.

Обязательно системой перелива оснащают ванны. Такой метод предотвращает затопление, но, к сожалению, не способствует экономии. Если вы захотите набрать ванну и забудете вовремя выключить кран, вода, достигнув уровня перелива, будет благополучно покидать емкость и уходить в канализацию – вместе с вашими деньгами за оплату коммунальных услуг.

На рынке представлены как экономичные варианты из пластика, таки более прочные, но менее эластичные металлические модели. Минусы латунно-бронзового оборудования – в сложности монтажа и высокой стоимости.

Выбирая прибор, не забудьте осведомиться о его пропускной способности. Если перелив не будет справляться с объемом лишней жидкости, он бесполезен и даже опасен.
Видео
В сюжете — Сборка сифона на мойку с большой горловиной и переливом

Конструкция сухого затвора

Конструкция так называемого «сухого» затвора кардинально отличается от гидравлических аналогов. Он работает по принципу действия «ниппеля» и представляет собой трубу с резьбой, внутри которой установлен обратный клапан. В результате вода, поступающая внутрь устройства, не может вытечь обратно, ровно как и запах не имеет шанса покинуть трубу.
Монтаж таких устройств обоснован на нижних этажах многоэтажных домов, а также в местах, где водой пользуются реже (в банях).
Сухие затворы принципиально не устанавливают в кухонных мойках, использование которых максимально провоцирует создание засоров. Зато такие устройства с гидрозатвором работают эффективно и служат долго в душевых кабинах.

Обратите внимание! Затвор «сухого» типа не нуждается в постоянном наличии воды внутри корпуса. Даже если он функционирует в связке с коленным устройством, его не нужно контролировать или регулировать

Существует несколько видов сухих устройств:

Мембранные, перекрывающиеся после слива воды эластичной мембраной;
Маятниковые, тяготеющие к мгновенному закрытию, если не поступает жидкость;
Поплавковые, закрывающие отверстие, когда вода уходит из слива (действующие по типу арматуры сливного бачка).

Если вдруг произойдет пересыхание канализационных коммуникаций в виду редкого пользования, благодаря сухому затвору неприятный запах вас не побеспокоит.

Видео

В сюжете — Что такое сухой сифон и где его можно применить

Трап для душа

Громоздкие душевые каб

виды и как выбрать. Сухой сифон.

Что из себя представляет гидрозатвор для канализации! Как работает и какой выбрать — водяной или сухой затвор? Обо всем по порядку.

Что такое гидрозатвор

Одним из необходимых и обязательных элементов любого сантехнического прибора, подключенного к канализационной системе, является сифон.

Это простейшее устройство, горизонтального изгиба выпускной гарнитуры, в котором всегда присутствует некоторый объем воды. Это — гидрозатвор для канализации, он выполняет важную функцию отсечки объема канализационной системы от внутренней атмосферы жилого или общественного помещения. Как правило, сантехнические приборы представляют собой род чаши с выходным отверстием.

Сифон является частью выпускной гарнитуры и подключается к отверстию для слива как отдельный элемент. Это облегчает изготовление и монтаж, позволяет просто и быстро произвести замену дефектного устройства.

Единственным устройством, которое имеет собственный гидравлический затвор в качестве неотделимого элемента конструкции, обеспечивающего функциональные возможности, является унитаз. Его сифон обеспечивает удаление отходов вместе с потоком воды и не может монтироваться отдельно.

Принцип действия и функции гидрозатвора

Рассмотрим подробнее, что такое гидрозатвор в канализации и для чего он нужен. Простейший пример, способный проиллюстрировать его действие — U-образный изгиб трубопровода, в котором по закону сообщающихся сосудов находится уравновешенная водяная пробка. Она полностью перекрывает просвет трубы и обеспечивает преграду для поступления в жилое помещение газов, которые в избытке находятся внутри сообщающихся канализационных трубопроводов. В составе биогаза, как иначе именуют канализационные газы, присутствуют вредные для здоровья, огнеопасные и просто отвратительно пахнущие компоненты:

метан;
сероводород;
водород;
углекислый газ и т.д.

Проникновение биогаза крайне нежелательно, и самым простым и надежным способом отсечки является гидрозатвор. Есть и другие способы предотвратить поступление газов — например, применение бытовых канализационных пневматических клапанов, в частном доме используется установка фановой трубы. Однако, эти устройства не всегда достаточно эффективны и не полностью устраняют возможность появления дурного запаха. Поэтому водяной затвор для канализации всегда используется совместно с любыми дополнительными приспособлениями.

Виды гидрозатворов

Существуют разные конструкции гидрозатворов, работающих на едином принципе, но реализованных разными способами. Распространены следующие виды:

Колено

Это тот самый U-образный вариант конструкции, самый простой и надежный. Коленчатый замок способен выдерживать значительные нагрузки. Длина водяного столба достаточно велика, чтобы обеспечить отсечку биогаза, находящегося под давлением, или переносить залповый сброс больших количеств сточных вод. Чаще всего коленные сифоны устанавливаются под ваннами, душевыми кабинами или посудомоечными машинами. Кроме этого, в конструкциях унитаза и биде также присутствуют коленные варианты гидрозатвора.

Пример гофры и U — образного варианта

Бутылочный тип

Эта конструкция знакома всем, кому приходилось рассматривать сифон под кухонной мойкой или раковиной в ванной комнате. Она представляет собой пластиковую емкость, в которую входит вертикальная сливная труба. Сбоку из емкости выходит сливной трубопровод, соединенный с канализацией. Вертикальная внутренняя трубка погружена настолько, чтобы ее срез был ниже уровня бокового вывода. Такая конструкция не только обеспечивает надежную водяную пробку, но и образует контейнер для остатков пищи и прочих органических отходов. Когда он переполняется, наружную часть можно открыть, отвинтив колпачок снизу, и очистить контейнер. Бутылочные сифоны изготавливают из полипропилена и менее прочны, чем коленчатые конструкции. Резьбовые соединения ненадежны, что требует довольно частой замены сифона.

Двухоборотный гидрозатвор

Иное название такого сифона — трубный. Он представляет собой несколько усложненный вариант коленного типа, оснащенный съемным коленом или ревизионным люком в верхней части изгиба. Двухоборотный гидрозатвор в канализации встречается в старых домах, на промышленных предприятиях и в иных помещениях, где внутренняя канализация монтировалась давно. В настоящее время этот вариант конструкции используется редко, поскольку конфигурация ванных комнат не позволяет его использовать.

Гофрированный сифон

Самый простой вариант, представляющий собой гибкую гофрированную трубу, изогнутую в форме колена и соединенную для неподвижности пластиковым хомутом.

Конструкция очень проста и может быть сделана своими руками. Однако, внутренняя поверхность гофрированной трубы плохо очищается от мелкого мусора, волос, частиц органики и, в особенности, от тяжелых частиц — песка, цементной крошки и т.п.

Гидравлический затвор в канализации, изготовленный из гофрированной трубы, требует постоянного внимания и частых прочисток, что создает для пользователя определенное неудобство. При этом, такую трубку можно приобрести отдельно и просто заменить проблемный элемент. Она недорогая и есть в любом магазине сантехники. Перед тем, как сделать гидрозатвор для канализации из гофрированной трубы, следует установить решетку на сливное отверстие для защиты от мелкого мусора.

Гидрозатвор для ливневой канализации

Имеется в виду не промышленная ливневая канализация, которая обеспечивает отведение дождевой или талой воды. Речь о внутренней разновидности — все приемные канализационные устройства, которые находятся на уровне пола, также называются ливневыми. Это воронки или сливные отверстия в душевых комнатах, расположенных в бетонной стяжке пола. К этой группе относятся также сливные отверстия в саунах или банях, бассейнах и т.п.

От промливневых систем их отличает вид стоков — в основном, это обычная вода без крупных и твердых частиц. Особенностью таких сифонов является малый размер, вынуждающий использовать подобие бутылочных конструкций. Для очистки поднимают верхнюю решетку, которая защищает от попадания посторонних предметов.

Вам также может понравиться:
Правильное подключение посудомоечной машины к водопроводу и канализации

Сухой гидрозатвор

Существует еще одна разновидность сифона — сухой трап, или, как его иногда неправильно называют — сухой гидрозатвор для канализации, поскольку гидрозатвор быть сухим не может по определению.

Он также обеспечивает отсечку биогаза, а также работает как обратный клапан, препятствуя движению сточных вод в обратную сторону. Это полезная функция для жителей нижних этажей, у которых возможно такое явление при засорении канализационного стояка в подвале.

Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.

Сухой сифон для канализации может иметь разную конструкцию:

мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.

мембранный

Существуют также более сложные конструкции с молекулярной памятью, высокотехнологичные и дорогие устройства, основанные на упругости материалов и свойстве принимать исходное положение после деформации.

Вам также может понравиться:
Подключение унитаза к канализации — способы монтажа

Как выбрать

На выбор конструкции сифона влияют различные факторы:

диаметр канализационной трубы;
размер и наличие места для размещения устройства;
материал и наличие дополнительных присоединительных патрубков;
наличие (или необходимость) перелива.

Гидрозатвор для канализации 50 необходим для ванн, умывальников, кухонных моек, посудомоечных или стиральных машин. Горизонтальный трубопровод для этих устройств имеет диаметр 50 мм, достаточный для отведения стоков от этих приборов. Для унитазов, стояков или в иных ситуациях необходим гидрозатвор для канализации 110, рассчитанный на отсечку крупного диаметра трубы и обладающий соответствующими размерами. Трубы на 110 мм, как правило, используются для вертикальной части системы. Гидрозатвор на них возможен только в нижней, подвальной части, как отсечка от биогаза из внешней системы или собственной очистной установки. Как правило, выбор подобных элементов производится на ранней стадии, пока дом еще проектируется. Основным критерием выбора является надежность, простота монтажа и невысокая стоимость устройства.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Разрыв струи в канализации, что это такое: воздушный разрыв

Часто встречаются вопросы — для чего нужен разрыв струи в канализации, что это такое и для чего он используется? Устройство такого элемента предписывается СНиП и действующими правилами, но назначение и принцип действия понятны не всем пользователям.

Между тем, отсутствие подобных узлов может стать причиной нежелательных эффектов при использовании раковин. В некоторых случаях, отсутствие разрыва может стать причиной штрафных санкций или предписаний со стороны контролирующих органов. Проясним ситуацию и разберемся, для чего используется разрыв струи.

Как устроен сифон с разрывом

Согласно требованиям СНиП, на сливных гарнитурах раковин или моек предприятий общественного питания должна иметься воронка с разрывом струи для канализации. Наличие подобного элемента рекомендовано и для домашних (бытовых) раковин на кухне. Этот элемент не представляет сложности, однако, для его обустройства необходимо правильное понимание принципа действия.

Если в канализации возникает засор, стоки не могут выводиться обычным образом. Уровень воды в трубах повышается, жидкость выводится в раковину. Если имеется сборка из нескольких моек, подключенных к одной общей трубе, стоки окажутся в каждой из них. На предприятиях общественного питания каждая мойка предназначена для выполнения отдельной задачи. В одной происходит первичная очистка посуды, другая нужна для основной помывки, третья служит для ополаскивания чистых предметов. Везде используются собственные моющие и дезинфицирующие средства. Подъем сточной воды вызовет смешивание жидкостей. Это создает опасность возникновения инфекционных заболеваний, и просто противоречит правилам санитарии. Из канализации в раковину могут проникать болезнетворные бактерии, что чревато возникновением кишечных инфекций и прочих проблем.

Воздушный разрыв в канализации предназначен для исключения подобных ситуаций. Он позволяет исключить обратное попадание стоков в раковину. Для этого выпускная труба под раковиной разрезается, в нижней части устанавливается приемная воронка. Между ней и точкой слива (верхней трубой) делается воздушный зазор не менее 20 мм (согласно требованиям СНиП, ГОСТ и санитарных нормативов).

Подключение моек к канализации с разрывом позволяет избежать попадания стоков в раковины. При появлении засора, стоки поднимаются по трубе, достигают приемной воронки, и выливаются на пол (чаще для этого устанавливают специальный приемный бак). Воздушный разрыв канализации исключает обратный ток воды в мойку, позволяет сохранить чистоту сантехники. Необходимо после приемной воронки устанавливать гидрозатвор, чтобы исключить попадание в помещения канализационных газов. Это важный момент, так как дурные запахи из моечных отделений кухни проникают в технологические цеха кухни и обеденные залы. Бак разрыва струи канализации подключается к системе через собственный гидрозатвор и обратный клапан, чтобы исключить его наполнение через сливную гарнитуру.

Где необходимо устройство воздушного разрыва

Согласно требованиям СанПиН, подключение мойки с разрывом струи к канализации должно иметься во всех кухонных отделениях предприятий общественного питания:

ресторанах, барах;
столовых на предприятиях;
школьных столовых;
отделениях приготовления пищи дошкольных детских учреждений;
кухонных блоках лечебных учреждений и т. п.

Кроме этого, разрыв струи в канализации необходим при подключении посудомоечных машин, где возможно смешивание использованной воды с водопроводной сетью. Также подобные элементы используются:

в системах кондиционеров для сброса конденсата в канализацию;
при сборке бойлеров;
в системах слива воды из бассейнов.

Допускается использование одной приемной воронки для двух сливных труб, при условии достаточной пропускной способности узла. При этом, запрещается объединять бытовые и промышленные стоки. Минимальный воздушный зазор составляет 20 мм. Его можно увеличивать, но слишком большое расстояние делать не рекомендуется, так как при сливе жидкостей появляются брызги. Подключение нескольких раковин к одной приемной воронке требует предварительного расчета. Важно не перегрузить трубопровод и не создать опасность переполнения участка системы. Воронка для разрыва струи канализации должна иметь достаточный размер для сбора стоков из сливной трубы. В продаже есть специальные приспособления, но часто используют обычный фитинг — переходник с 50 мм на 110 мм (фасонный элемент из ПВХ).

Также читайте: Срок службы чугунных канализационных труб: срок эксплуатации пластиковых элементов

Правила подключения

Установка сифона с воздушным зазором не представляет особой сложности. Ее можно выполнить самостоятельно. Перед тем, как сделать разрыв струи в канализации, необходимо приготовить все необходимые приспособления:

купить готовый сифон с приемной воронкой и гидрозатвором;
приобрести набор фитингов по отдельности — переходник с 50 на 110-миллиметровую трубу, сифон, соединительные трубы.

Не следует уменьшать диаметр трубопровода — если в системе используется труба диаметром 50 мм, надо сделать сборку на основе этого размера. Единственным изменением диаметра станет приемная воронка. Все элементы соединяются между собой обычным способом. Рекомендуется выбирать раструбные детали из ПВХ, оснащенные резиновым уплотнительным кольцом. Они надежны, просты в сборке. Сделать серьезную ошибку при использовании таких фитингов крайне сложно.

Важный момент — величина воздушного зазора. По правилам, ее нельзя делать меньше 20 мм. Это расстояние считается непреодолимым для болезнетворных бактерий. Увеличивать его можно, но появятся брызги и неприятные звуки при сливе воды. Поэтому, при сборке узла стараются делать минимально допустимый зазор. Необходимо учитывать, что учитывается расстояние между срезом сливной трубы и верхним срезом воронки, а не ее днищем. Это важный момент, так как, при слишком низко опущенной верхней трубе появляется опасность ее контакта со сточными жидкостями.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

Сливной трап для бани, водяной замок для канализации

Гидрозатвор для канализации в бане

Любой сельский вариант, когда вода из бани просто уходит наружу, в щели между досками, имеет свои трудности. А если на участке есть магистральная или автономная канализация, то встает другая задача – избавиться от проникновения газов из канализации в баню. Есть простое решение – поставить гидрозатвор.

Что такое гидрозатвор

Они бывают двух типов:

U-образный (коленный) гидрозатвор

Из рисунка абсолютно понятно, что это нехитрое устройство, похожее на кальян, в отличие от него не пропускает воздух, создавая водяную пробку. А то, что происходит в кальяне, называется – срыв водяного затвора.

Диаметр трубы и способ соединения могут повлиять только на производительность такого устройства, главное, что от него требуется – герметичность. причем его нижняя точка должна быть ниже сливной трубы хотя бы на 50 мм.

Для гидрозатвора подойдут любые подручные материалы, но нельзя забывать, что в том случае, когда доступ к нему будет закрыт, то решающее значение имеет надежность и возможность прочистки.

На втором рисунке видно: как вода, испарившись из пробки (а это обязательно произойдет через 40-50 дней), открывает возможность для проникновения воздуха из канализации.

Так что нужно либо периодически заполнять его водой, либо использовать гидрозатвор другого типа, либо герметично заглушить его на время долгого отсутствия.

Гидрозатвор бутылочный

Из этого рисунка понятно. что другое конструктивное решение не изменило функции этого устройства – создать водяную пробку. Еще одно название такой штуки – сифон.

Ясно также, что соединение труб должно быть герметичным. Такой гидрозатвор заодно является и отстойником.

Нижнюю часть обычного бутылочного сифона для мойки можно открутить для прочистки, а если самодельный затвор такого типа используется, например, в полу, то верхняя часть должна быть разборной.

Сухие гидрозатворы

Самый актуальный вопрос для бани со сливом в канализацию – это не столько выбор конструкции трапа, сколько прокладка самой линии. Любой готовый вариант трапа из магазина, в том числе и «сухой», содержит гидрозатвор с водяным столбом от 30 мм, так что при регулярном использовании бани никаких проблем с высыханием водяной пробки не возникнет.

А тот, кто знает, что баня долго не будет в употреблении, может просто заглушить слив.

Для тех, кто хочет забыть и не вспоминать о высохшем сифоне, есть так называемые сухие трапы.

Существуют два типа сухого гидрозатвора.

Поплавковый тип

Вертикальный слив. Верхний элемент подрезается до нужного размера от 12 до 70 мм и заделывается в стяжку.

Корпус из полиэтилена рассчитан на температуру сточной воды до 85 градусов. Порядок монтажа для разных случаев описывается в паспорте.

Поплавок, в случае высыхания воды, просто опускается и закрывает трубу. Высота водяного столба затвора 50 мм (соответствует городским нормам Австрии).

Принцип действия хорошо виден на картинке.

В рабочем положении вода поднимает и удерживает поплавок на одном уровне и система работает, как один из вариантов гидрозатвора. Если баня долгое время не используется, то вода из затвора испаряется. а поплавок закрывает сливное отверстие раньше, чем вода полностью испарится.

Народные умельцы придумали вариант, который может работать не хуже, чем фабричный.

Обустройство водоотвода в бане

Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.

Маятниковый тип

На фото конкретный пример — сухой затвор для трапов 100 мм в горловине – Viega 583255.

Внизу, у затвора, видны две шторки, подвешенные под углом к вертикали – это и есть маятниковый затвор. Шторки закрыты благодаря своему собственному весу, а вода открывает их при сливе. Высота водяного столба гидрозатвора 32 мм – для загородной бани вполне достаточно. В самой Германии, которая заявлена как страна-производитель, при проектировании системы канализации в городских домах исходят из того, что сантехприборы в квартирах имеют высоту водяного столба гидрозатвора равную 50-60 мм, но не 32!

Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов. с более широкими возможностями.

Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.

Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины. который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.

Умелые хозяева, даже при очень ограниченных средствах, могут легко воспроизвести, а, возможно, и усовершенствовать любой тип гидрозатвора.

Пол и канализация

С прокладкой трассы канализации хлопот гораздо больше, чем непосредственно со сливом из бани, но и его лучше делать, чем аккуратнее, тем лучше.

Даже если пол в бане будет накрыт деревянными решетками, то все равно лучше сделать стяжку по маячкам с небольшим равномерным уклоном к трапу. а по ней положить плитку. Окончательную обрезку надставного элемента трапа можно сделать, когда будет точно известно, на какой высоте плитка будет подходить к точке слива. Если работа сделана очень аккуратно, то даже при минимальном уклоне не будет никаких луж.

Обеспечить доступ, с возможностью замены всех элементов – слишком большая роскошь для обычной бани. Поэтому не стоит избегать работы, которая может показаться лишней, например, глубина прокладки канализации не должна быть меньше глубины промерзания. Утеплить пол под стяжкой 20 см слоем керамзита с жирным цементным раствором – отнюдь не излишество. Сухой трап тоже не панацея – грязь, попавшая в затвор, может помешать его плотному закрытию. В конце сезона не помешает промыть съемные элементы. Покупать сухой гидрозатвор в магазине или делать его самому – этот вопрос совсем необязательно связан с финансовыми затруднениями.

http://bane.guru

Гидрозатвор предназначение, виды, особенности установки и эксплуатации

Содержание статьи:

Сухие гидрозатворы

Самый актуальный вопрос для бани со сливом в канализацию – это не столько выбор конструкции трапа, сколько прокладка самой линии. Любой готовый вариант трапа из магазина, в том числе и «сухой», содержит гидрозатвор с водяным столбом от 30 мм, так что при регулярном использовании бани никаких проблем с высыханием водяной пробки не возникнет. А тот, кто знает, что баня долго не будет в употреблении, может просто заглушить слив.

Для тех, кто хочет забыть и не вспоминать о высохшем сифоне, есть так называемые сухие трапы.

Существуют два типа сухого гидрозатвора.

Поплавковый тип

Лучше всего рассмотреть конкретный образец, например, австрийский HL 310 NPr.

Вертикальный слив. Верхний элемент подрезается до нужного размера от 12 до 70 мм и заделывается в стяжку.

Принцип действия хорошо виден на картинке.

В рабочем положении вода поднимает и удерживает поплавок на одном уровне и система работает, как один из вариантов гидрозатвора. Если баня долгое время не используется, то вода из затвора испаряется, а поплавок закрывает сливное отверстие раньше, чем вода полностью испарится.

Народные умельцы придумали вариант, который может работать не хуже, чем фабричный. Главное отличие от этой схемы состоит в том, что такой поплавок в виде перевернутого стакана, закреплен так, чтобы его дно было выше сливного отверстия больше, чем на диаметр сливной трубы. А само отверстие закрывает легкий шарик диаметром больше сливного – он и выполняет роль поплавка.

Маятниковый тип

На фото конкретный пример — сухой затвор для трапов 100 мм в горловине – Viega 583255.

Если силу тяжести, которая закрывает шторки, заменить на силу пружинки, то получатся разные варианты пружинного типа сухих затворов, с более широкими возможностями.

Разумеется, все перечисленные затворы содержат в себе какой-либо вариант сифона.

Есть еще один вид сухих затворов, для которых придумывают порой слишком заумные названия типа клеточной памяти материала. Обычно они представляют собой чулок из сплющенной резины, который начинает пропускать воду под небольшим напором. Вряд ли это представляет интерес для загородной бани.

Схема и принцип работы

Схема создания водяного затвора довольно проста. В крышке бродильной емкости делается небольшое отверстие. В него герметично вставляется гибкая трубка. Загерметизировать отверстие можно пластилином или силиконом.

Другой конец трубки опускается в тару с водой, например в банку. При брожении углекислый газ проходит через трубку и попадает в банку с водой. При этом попадание кислорода в брагу исключается, а выход углекислого газа происходит беспрепятственно.

Стоит заметить! Некоторые производители советуют использовать в качестве герметика тесто. Делать этого не стоит, поскольку при высыхании теста образуются трещины, в которые может проникнуть кислород.

Сегодня в продаже существует несколько видов готовых гидрозатворов, не требующих дополнительных манипуляций по сборке. Приобрести их можно через интернет или в специальных магазинам по продаже оборудования для приготовления домашнего алкоголя.

Покупные гидрозатворы бывают нескольких типов:

Двухкамерный. Он представляет собой изогнутую трубку с двумя утолщениями, в которых находится вода. Снизу расположен резиновый уплотнитель, герметизирующий конструкцию.
Разборный. Состоит из двух камер, одна вставляется в другую. По размерам он меньше чем двухкамерный гидрозатвор, что является его преимуществом.

Стоят такие затворы от 2-х до 5-ти долларов. С задачей своей они справляются хорошо. Однако такое устройство очень легко сделать самому.

Виды гидрозатворов для канализации

По своему конструктивному строению канализационные гидрозатворы можно разделить на 3 группы:

коленные,
сифонные,
сухие.

Коленные гидрозатворы

Все коленные водяные затворы для канализации представляют собой изгиб труб в форме буквы U или ее производных, например, буквы S, в которых два изгиба U идут подряд и перевернуты друг относительно друга. Материал коленных гидрозатворов может быть следующим:

полипропилен,
чугун,
хромированный металл.

Полипропилен – наиболее распространенный материал для гидрозатворов: несколько пластиковых сегментов состыковываются через кольцевые резиновые прокладки. Места соединений стыкуются накидными гайками. Раньше (такое еще можно встретить в домах старой постройки) их изготавливали из чугуна. Хромированный вариант самый дорогой. Его применяют в дизайнерских целях.

Помимо общей компоновки (из секций гладких труб), существует несколько специализированных разновидностей коленных гидрозатворов, которые позволяют оптимизировать конструкцию, как по цене, так и по функционалу.

Гофрированный коленный затвор дает выигрыш в цене. Данная разновидность гидрозатворов самая бюджетная. Состоит он из одного цельного элемента, который при наличии засоров просто можно выкинуть и на его место поставить новый. Изгиб можно сделать как U, так и S образным с помощью специального пластикового фиксатора в который заводятся части трубы перед монтажом. Чаще всего его используют при монтаже раковин в ванной.

Затвор с переливом расширяет функционал. В его конструкции к стандартному U образному изгибу присоединяется патрубок, который фиксируется к переливному отверстию резервуара. При повышении уровня воды до определенного значения, вода начинает сбрасываться через гидрозатвор. Встретить такую конструкцию можно в ванной.

Трубный гидрозатвор на канализацию позволяет продлить его срок службы. Он еще называется двухоборотным. В своей конструкции он имеет трубу с декоративной решеткой, которую называют приемным клапаном. После нее идет U сегмент, затем еще одна горизонтальная труба. При засорении можно просто снять U образный сегмент и выполнить чистку. В чем-то он схож с бутылочной разновидностью и является его бюджетным вариантом.

Бутылочный гидрозатвор

Ключевым его элементом является сифон, представляющий собой бутылку, в которую сверху помещена входная трубка. Через нее жидкость попадает в бутылку, заполняя ее водой. В верхней части сбоку бутылки крепится выходная труба, за счет чего в нем всегда имеется жидкость, и воздух внутрь помещения не попадает. Чаще всего такими сифонами оснащаются кухонные мойки. К ним можно подключить также колено для сброса избытков воды. Разборная конструкция бутылки позволяет выполнить чистку.

Сухой гидрозатвор

Если на вход гидрозатвора вода попадает редко, то в изгибе она пересыхает и открывается канал для пропуска воздуха из канализации обратно в помещение. Чтобы избежать такой ситуации существует специальная разновидность канализационных гидрозатворов – сухих. У этих затворов существует несколько разновидностей:

поплавочные,
мембранные,
маятниковые.

Принцип действия у них примерно одинаковый: при пересыхании жидкости они зажимают входное колено элементом конструкции. Чаще всего их применяют на дачах, в банях.

Как сделать гидрозатвор своими руками

Несмотря на обилие различных модификаций этого устройства, популярность обрели несколько конструкций:

Классическая, в которой используется трубочка, банка с водой и пробка. Это самый доступный, простой и понятный вариант, требующий минимальных денежных вложений. Для ее создания необходимо подготовить крышку с диаметром идентичным бродильной емкости, небольшую плотную трубку, гибкую трубочку, емкость с водой, изоленту или пластилин.

— В крышке делается отверстие, в него вставляется плотная трубка, а затем в нее пропускается гибкая трубочка.

— Все стыки герметизируют с помощью пластилина, и крышка с трубочками надевается на емкость с суслом

Важно следить за тем, чтобы конец шланга не доставал до жидкости, ведь в этом случае он забьется, и затвор не будет выполнять свою функцию! . — Второй конец шланга помещается в емкость с водой

Чтобы трубочка случайно не выскользнула из банки, ее можно зафиксировать любым клеящим составом.

— Второй конец шланга помещается в емкость с водой. Чтобы трубочка случайно не выскользнула из банки, ее можно зафиксировать любым клеящим составом.

Гидрозатвор из шприца и капельницы – это стерильный прибор, у которого к тому же эстетичный вид. Для конструкции понадобится 1 капельница, шприц на 10 мл, шприц на 15 мл, резинка.

— Подготавливаем приспособления: из шприцов убираются штуцеры, от трубки капельницы срезается около 3 см, удаляется внутренний фильтр.

— Шприц на 10 мл помещается в капельницу носиком вниз, а шприц на 15 мл прикрепляется к нему резинкой, но носиком вверх.

— Носики соединяются между собой при помощи трубочки от капельницы. Важно следить за тем, чтобы на ней не появились перегибы и заломы!

— В шприц на 10 мл наливается вода, а второй прикрепляется к крышке бродильной емкости.

Гидрозатвор из капельницы – это простое устройство, принцип работы которого аналогичен конструкции с трубочками. Но такой вариант рекомендуется использовать только на емкости с небольшим объемом, например, двух- или трехлитровом. С большими объемами газа она может не справиться из-за небольшой пропускной возможности иглы!

— Сулея закрывается полиэтиленовой крышкой, в которую вставляется игла от капельницы.

— Свободный конец трубочки опускается в банку с водой.

Из медицинской перчатки – простой и поэтому распространённый вариант. Перчатки надевается на горлышко емкости, надежно фиксируется. В одном или нескольких пальцах иголкой проделываются дырочки, через которые будет выходить углекислый газ. Во время активного брожения перчатка надувается, а ее спадание говорит об окончании процесса.

Если используется сулея с узким горлышком, то в качестве самодельного гидрозатвора может использоваться обычная плотно утрамбованная ватка. В период активного брожения она не будет пропускать воздух, но по ней невозможно определить, что процесс закончен.

Профилактика засоров

Конечно, легче предупредить слишком частое засорение труб, чем постоянно чистить их. Для этого нужно постоянно соблюдать несложные правила:

всегда класть на слив решетку, чтобы крупные частицы не попадали в трубу;
по окончании мойки большого количества посуда пролить в трубу горячую воду в течение минуты;
не выливать отработанный жир в раковину – лучше это делать в унитаз;
воду после мытья полов также лучше сливать в унитаз;
раз в полгода стараться прочищать трубы вантузом или разбирать сифон и удалять из него лишний мусор.

Эти способы как минимум увеличат срок службы сифона и избавят вас от необходимости постоянно чистить его.

Установки гидрозатвора на канализацию

Выпускаемые сегодня устройства сифонов настолько понятны и просты, что установить их на место в систему крайне просто и любой человек может выполнить это самостоятельно. Рассмотрим несколько примеров:

Самостоятельно сформированное устройство гидрозатвора может быть выполнено из обрезка трубы и нескольких стандартных фитингов.

Применение дополнительного уплотнения в виде герметика обеспечит длительную работу устройства.

Таким же образом формируется подключение трапа в душевой или ванной комнатах, причем подключать его можно непосредственно к коллекторной трубе диаметром 110 мм.

При необходимости произвести прочистку устройство просто демонтируется, а затем собирается обратно.

Считающийся наиболее сложным в установке гидрозатвор для ванны легко может быть выполнен с использованием гофрированного пластикового шланга. Гофра используется для устройства перелива, являющегося также обязательным элементом сантехнической обвязки ванны, а сифон можно использовать как цельным, подбирая по размерам, так и из такого же шланга. Неудобство работы в стесненном пространстве заставляют уделять особое внимание качеству установки крепежа – без перекосов и строго по резьбе.

Проще всего производится подключение к кухонной мойке бутылочного гидрозатвора.

Для этого нужно установить верхнюю воронку в отверстие раковины и завернуть прижимную гайку. Перед этим под воронку устанавливается прокладка. Не следует чрезмерно затягивать гайку – она может вытеснить прокладку с конического посадочного места и образовать протечку.

После этого на трубу надевается кожух и фиксируется гайкой. От корпуса отводится гофротруба к входной резиновой втулке на отверстии канализационной трубы. Втулка подбирается наружным размером под отверстие, а внутренним – под диаметр наконечника гофротрубы.

На всякий случай посадочные места лучше обработать силиконовым герметиком. Для выполнения такого подключения понадобится порядка 15 минут времени.

Смотреть видео

Как изготовить гидрозатворы своими руками

Совершенно очевидна необходимость сифона в системе канализации. Как сделать эту простую, но немаловажную деталь своими руками? Для этого лучше всего использовать стандартные фитинги нужного размера. Разумеется, нужно владеть навыками пайки пластиковых труб с применением специального оборудования – паяльника.

Смотреть видео

Но это нехитрое искусство и обучиться ему несложно и недолго. Прибор можно взять в аренду с посуточной оплатой не расходуя средств на приобретение.

Канализация в бане своими руками — схема и этапы монтажа
Контроль сварных соединений трубопроводов
Самодельные трубогибы для круглой трубы
Классификация запорных задвижек
Калькулятор расчета веса швеллера и двутавра

Август 8, 2018

Выбор гидрозатвора для канализации

Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:

По материалу изготовления.
- Традиционно гидрозатворы изготавливались из чугунного литья. Материал очень долговечный и прочный, не подвержен воздействию агрессивных сред. Недостатком таких сифонов является шероховатая внутренняя поверхность, склонная задерживать на себе различного года загрязнения, а особенно жировые включения.

Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.

Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.

1.2. Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.

Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения

1.3. Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.

Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий. . 1.4

Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

По специальным качествам.

2.1. Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.

2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.

2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.

При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.

Смотреть видео

Нюансы выбора гидрозатвора

При самостоятельном выборе затвора внимательно отнеситесь к таким моментам:

Материал изготовления. Металлические изделия выдерживают большое давление, пластиковые – более долговечны.
Вероятность засорения устройства. По причине того, что на кухню в раковину попадает большое количество пищевых отходов, она подвержена риску засорения. В таком случае лучше использовать трубчатый сифон, который легко разобрать и почистить.
Габаритные размеры гидрозатвора. Это значение важно для ванной, где для обустройства слива имеется лишь небольшое количество места.
Количество сливов. Для того чтобы обеспечить слив нескольких сантехнических приборов в один гидрозатвор, нужно подобрать вариант с необходимым количеством отверстий.
Диаметр выходного отверстия. Подбирается с учетом параметров труб, из которых смонтирована канализационная система. В продаже представлены варианты гидрозатворов для канализации 110, 100, 50 мм в диаметре.
Отсутствие или наличие перелива. Такой вариант обязателен для ванных и может быть установлен по желанию в других местах.
Размер горловины. Этот показатель отличается для сливов в различных местах, самые крупные устанавливаются в туалете, на кухне и под умывальником, они делаются меньших размеров и могут не совпадать.

Виды гидрозатворов

Типовое исполнение механизма представлено конфигурацией, плавно повторяющей изогнутые линии трубы по версии U с нижним заполнением колена, создающего перепад давления в двух трубных вертикальных конструкциях. Скопившуюся внизу воду, подающийся сверху поток с силой вытесняет. При этом образуется очередная пробка, успешно противостоящая проникновению газов наружу. Это избавляет от неприятного амбре, которому позволительно возникать в момент испарения жидкости из сифона в случае долгого неиспользования системы.

Выделяют две версии конструкции:

бутылочная. Выпускается в форме колбы, служащей для сбора жидкости. Труба примыкает к сливному отверстию, при этом выпуск сифона присоединяется к канализационной системе. Обычно их монтируют под угловые раковины для ванной или .
Коленная. Внешне труба схожа с буквами U или S и представлена гофрированной моделью, оптимально подходящей для герметичной защиты от протечек. Коленные (двухоборотные) изделия выпускаются из разных материалов (пластика, латуни или нержавейки), и предназначены для установки под сантехнику в ванной и туалете.
Модель с переливом. Монтируется для ванны; состоит из сифона, примыкающей трубы, соединительной муфты, имеет отверстие для перелива и выпуска.

Сухой вариант

Сухой затвор для канализации имеет более совершенные характеристики, чем традиционные гидрозатворы. Эта модель имеет другой принцип действия, она функционирует по принципу ниппеля. Выполнено устройство в виде полимерной трубки с резьбой с обеих сторон. Для изготовления модели, чаще всего, используется полипропилен.

Внутри корпуса располагается специальная мембрана, которая предотвращает обратное движение воды и канализационных газов. То есть, мембрана выполняет те функции, которые в обычном затворе выполняет водяная пробка.

Совет! Сухие затворы не рекомендуется устанавливать с кухонными мойками и посудомоечными машинами. Иначе затвор быстро выйдет из строя.

Если обычный затвор при длительном простое перестает выполнять свои функции из-за высыхания воды, то сухой вариант будет нормально функционировать в этих условиях.

Плюсы варианта

Преимущество варианта:

устройство не нуждается в поступлении воды для нормального функционирования;
модель можно устанавливать даже в неотапливаемых помещениях, так как отсутствует угроза разрушения из-за замерзания воды. Такой вариант подойдёт, к примеру, для летней дачи, которая не используется в холодное время года;
сухие сифоны компактны и удобны;
сорвать сухой затвор намного сложнее, чем водяной;
исключают обратный ход грязной воды, который может возникнуть при образовании засора;
устанавливать затвор можно, как вертикально, так и горизонтально;
в затворе не застаивается вода, в которой может развиваться вредная бактериальная флора;
обладает отличной шумоизоляцией;
имеет длительный срок службы.

Разрыв струи в канализации и сухой затвор в трубе

Санитарные нормы не допускают попадание вод и болезнетворных бактерий из канализационной системы: на пищевые продукты (например, фрукты во время их мытья) в заведениях общественного питания, в бассейны, кондиционирование зданий. Это может вызвать массовые отравления людей и даже эпидемии. Для предотвращения такой ситуации в стоки встраиваются различные элементы защиты. В полу помещений монтируется сливной трап (трапы).

Защита стоков разрывом струи

Согласно действующим строительным нормам и правилам, в технологических канализационных системах предприятий приготовления и переработки пищевой продукции необходимо устройство разрыва струи стоков. Он выполняется, прежде всего, в сливе моек (при количестве секции более одной), моечных ваннах предприятий общественного питания, котломойках и т.п. На полу помещения монтируются сливные трапы (трап, собирая воду с пола, оставляет его сухим). Тот же принцип работы защиты (разрывной затвор) применяется в системах отвода дренажа кондиционеров в бытовую канализацию и в водостоках бассейнов.

Устройство

При обустройстве разрыва канализационной струи удаляется часть сточной трубы моек, ванн, котлов и т.д. Нижний срез трубы оборудуется приемной капельной воронкой. Такой воздушный разрыв станет непреодолимым затвором для болезнетворных бактерий и сточных вод. Длина воздушного зазора (считая от верхнего среза трубы до края воронки) должна быть не менее 2 см. Воронка может устанавливаться под сток каждой секции мойки или быть общей для нескольких ее частей.

Зачем нужна такая защита? Рассмотрим несколько ситуаций.

Рекомендуем к прочтению:

Ситуация первая. В мойке посуды предприятия общественного питания есть 3 секции. В первой посуда очищается с помощью моющего раствора, во второй – этот раствор смывается. В третьей секции – посуда ополаскивается начисто. Стоки всех моек сливаются в одну канализационную трубу. В случае ее засора и отсутствия разрыва струи эти стоки заливают все секции. А если разрыв есть, то они выливаются на пол (а затем в напольные трапы), при этом секции моек остаются чистыми.
Ситуация вторая. Если используется посудомоечная машина, то в определённых ситуациях возможен обратный переток через нее канализационных сливов в общую систему водоснабжения. При этом происходит еще и так называемое «вторичное загрязнение» стальных труб водоснабжения, их коррозия. Это недопустимо в учреждениях общественного питания, так как грозит массовыми пищевыми отравлениями людей.
Ситуация третья. По нормам стоки кондиционеров должны сливаться в бытовую канализацию здания через сухой гидрозатвор (а не на головы прохожим). Если она засорится, то грязная вода может обратным током попасть в кондиционер, а через него и во всю систему вентиляции здания, что недопустимо. Клапан типа «разрыв струи» поможет предотвратить такое происшествие.

Гидрозатвор

Если такое устройство работает как своеобразный обратный клапан от перелива сточных вод, то для предотвращения проникновения неприятного запаха в помещения спасает гидравлический затвор (гидрозатвор). Простейшим таким устройством является обычный сифон. Он устанавливается сразу после места разрыва струи. Часто эти устройства совмещаются, и в продаже можно встретить сифоны (в том числе и с сухим гидрозатвором), укомплектованные каплеприемной воронкой.

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

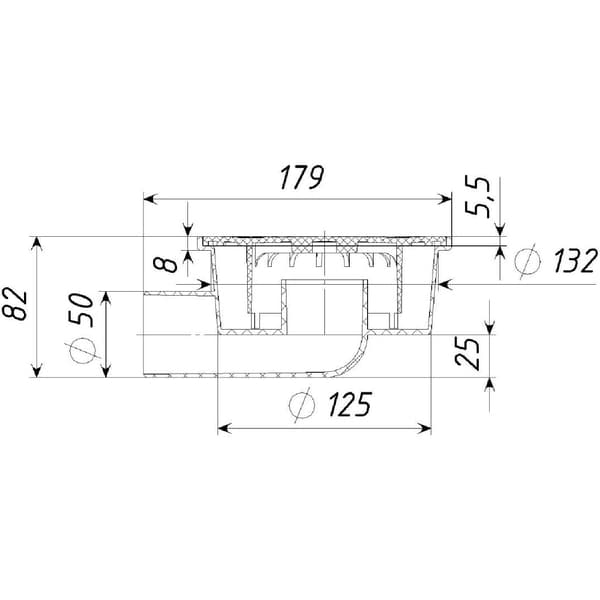

Обустройство трапов

Для предотвращения разлива сточных вод из разрыва в полу помещения устраиваются трапы. Трап – это напольная воронка с решеткой, подсоединенная к бытовой системе канализации через водяной затвор – сифон. Для предотвращения проникновения запаха при пересыхании жидкости в гидрозатворе трап имеет сифон с сухим гидрозатвором (так называемый «сухой» сифон). Ведь большую часть времени тот остается сухим. Такой же сухой сифон уставляется в систему слива кондиционеров.

Баки с разрывом струи

Такой бак устанавливается в системы горячего и холодного водоснабжения для:

Рекомендуем к прочтению:

проведения исследования и диагностики этих систем;
создания резервного запаса воды.

Бак соединяется с канализационной трубой через дополнительный бачок, внутри которого и выполнен клапан. Иногда такой бак используется для подачи воды на сальник водяных насосов, чтобы тот не остался сухим.

Слив бассейнов

По действующему ГОСТу слив бассейнов должен быть подключен к сливной системе через гидрозатвор и разрывной клапан. Сток выполняется в приемную воронку, приямок или переливной бак. В полах помещений, куда может попасть вода, устраивается трап (трапы).

В бытовых условиях устанавливать такое устройство разрыва струи стоков не требуется. А вот установить сифон (не обязательно сухой), являющийся гидравлическим затвором, необходимо.

Проверка кожухов сливных насосов — InterNACHI®

от Ника Громико, CMI®, Кэти Макбрайд и Кейт Тарасенко

В соответствии со стандартами InterNACHI Home Inspection Standards of Практика, Раздел 3.6, «Инспектор должен проверить насосы дренажного отстойника. с доступными поплавками ». Домашние инспекторы должны знать, что делают отстойные насосы и как они функционируют должным образом, чтобы точно проверять и сообщать об их состоянии.

Основы водоотливного насоса

Стратегии управления водными ресурсами, которые помогают удалить излишки воды из фундамента, часто включают установку резервуара, называемого отстойником, в подвале или в подвале дома.Отстойник, как правило, представляет собой небольшую яму (также называемую горшком или сводом), которая проходит через плиту в землю под ней и служит местом слива излишков воды. Скопившаяся вода может вызвать повреждение внутренних помещений и способствовать росту плесени, грибка и грибка. Насосы следует обслуживать и оборудовать всеми необходимыми компонентами для обеспечения их надежности.

Новое строительство

При строительстве дома лучший способ защитить фундамент от проблем с влажностью — это правильная планировка участка, установка водостоков и водосточных труб, а также установка наружной водосточной трубы, которая отводит дневной свет, сухой колодец или шторм канализация.Домашние инспекторы должны проверять эти компоненты, а также их функциональность — чтобы не было лишней воды, которая могла бы повредить Фонд.

Реконструкция

При ремонте дома, в котором есть признаки проблем с водой, если это Невозможно построить наружную дренажную систему, водосточная труба может быть установлен вдоль внутренней опоры, которая стекает в водоотливной насос, который собирает воду и отправляет в ливневую канализацию, канализацию, сухой колодец или другой одобренный место расположения.Даже если домашний инспектор не обнаружит признаков проникновения воды в модернизация или новое строительство, иногда в подвале устанавливается отстойник плита перекрытия в качестве меры предосторожности. Если в будущем произойдут изменения уровня грунтовых вод, в отстойник можно установить насос.

Уплотнение отстойника

отстойник должен быть закрыт газонепроницаемой крышкой. Хотя отстойники очень эффективны для удаления воды, если они не закрыты и не установлены должным образом, они могут создать дополнительные проблемы с управлением водой, а также с воздухом в помещении заботы о качестве дома.В отстойниках обычно бывает стоячая вода. Если отстойник яма открытая или имеет неплотно прилегающую крышку, вода может испаряться в воздух, повышение относительной влажности в доме, подвале и подполье. Этот может способствовать росту плесени, что является проблемой для здоровья, и может увеличить уровень влажности деревянного каркаса, способствующий грибковому гниению и поеданию древесины вредители.

Открытая или неправильно герметизированные отстойные насосы также могут пропускать радон и другие почвенные газы подвал и подвал, а затем смешайте с воздухом внутри дома.Радон — это естественный радиоактивный канцерогенный газ, обнаруженный в различных уровнях в почва и воздух. В районах с высоким содержанием радона, если почвенные газы попадают в дома радон может накапливаться внутри дома на потенциально токсичных уровнях.

Рисунок 1. Открытый поддон насос может пропускать влагу, почвенные газы и радон в дом. (Изображение любезно предоставлено Министерством энергетики.)

Установка крышки отстойного насоса

IRC 2009, 2012 и 2015 годов требует, чтобы отстойные насосы имели газонепроницаемую съемную крышку.Для домов, сертифицированных ENERGY STAR, версия 3.0, редакция 08, требуется, чтобы крышка поддона была прикреплена механически, а поддон был снабжен полной прокладкой.

Вот некоторые требования к установке:

Электрический поддон Насос следует устанавливать в соответствии со спецификациями производителя, следя за тем, чтобы поплавок не был заблокирован. Насос следует устанавливать после того, как в доме будет установлен электросчетчик. задавать. Это позволит проверить насос, чтобы убедиться, что он работает правильно. и слив воды по назначению.
Модель отстойника должна иметь плотно прилегающую крышку, которая закрывает всю поверхность черепок или свод. Крышки отстойника должны быть из прочного пластика или другого жесткого материал и предназначен для герметичного уплотнения с помощью встроенной прокладки. Крышка отстойника должна иметь встроенные уплотнительные втулки по всему периметру. проходки для электропроводки, водоструйных или вентиляционных труб.
Крышка должна быть механически закреплена на месте винтами или другими средствами, обеспечивающими плотный контакт. между крышкой, прокладкой и ободком миски.Поддон покрывает это разрешение рекомендуется наблюдение за условиями в отстойнике. Если отстойник установлен в бетонной плите, по внешнему краю свода должна быть заделка свод встречается с бетоном (EPA 1994). Если поддон установлен в пространство для ползания с грязным полом, покрытым полиэтиленовой пароизоляцией, убедитесь, что полиэтилен покрывает землю вокруг водоотливного насоса и что он приклеен к обод свода.

Рисунок 2. Этот водоотливной насос должным образом герметизирован механически закрепленной крышкой с прокладками.
(Изображение любезно предоставлено Министерством энергетики США.)

Рис. 3. Отстойник A установлен в плите подвала для откачки воды, которая собирается в дренажная система фундамента. Отстойник имеет плотно прилегающую крышку для защиты от почвы. попадание газов и водяного пара в подвал. (Изображение любезно предоставлено Министерством энергетики США.)

Сводка

Отстойник используется для удаления излишков воды из дома. Существует несколько типов, но все они контролируют уровень воды, чтобы гарантировать, что вода не превысит предварительно установленный уровень и не вызовет проникновения влаги или повреждения имущества. Хотя большинство дренажных насосов эффективно удаляют воду, их всегда следует закрывать газонепроницаемой крышкой, чтобы избежать проблем с влажностью, а также для предотвращения просачивания радона в дом. Домашние инспекторы должны поощрять своих клиентов выполнять плановое техническое обслуживание и проходить ежегодный домашний осмотр, чтобы убедиться, что их водоотливной насос работает эффективно и в соответствии с его расчетным сроком службы.

Это статья была получена в основном из Министерства энергетики США и ИнтерНАЧИ ^®.

Практические стандарты InterNACHI по осмотру домов
Руководство по эксплуатации и проверке дренажных насосов
Пройдите бесплатный онлайн-курс InterNACHI «Обзор жилищной сантехники для инспекторов».
Радон (ориентированный на потребителя)
Пройдите бесплатный онлайн-курс для поставщиков услуг по продвинутым измерениям радона от InterNACHI.
График ожидаемого срока службы InterNACHI

Прочтите больше подобных статей о проверках.

Прокладка крышки сливного насоса | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Требования к строителю системы водного хозяйства

1. Водоуправляемый участок и фундамент.
1.7 Крышки сливного насоса механически прикреплены с помощью полной прокладки или аналогичного.

См. Руководство Крышки с разборными / герметичными крышками поддона для получения дополнительной информации о соответствии требованиям ENERGY STAR.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Дом DOE Zero Energy Ready (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS.

EPA Indoor airPLUS (Редакция 04)

Агентство по охране окружающей среды США (EPA) Indoor airPLUS Construction Specifications требует, чтобы дома соответствовали требованиям ENERGY STAR Certified Homes.Дополнительные требования включают следующее.

1.1 Дренаж площадки и фундамента. Установите дренажный или отстойный насос в подвалах и на полу подполья, выводя на дневной свет не менее 10 футов за пределы фундамента или в утвержденную канализационную систему.
Исключений:

Фундаменты плитные на грунте.
На участках со свободным дренированием почв, обозначенных как Группа 1 (Таблица R405.1, 2015 IRC) сертифицированным гидрологом, почвоведом или инженером во время посещения участка — установка дренажного или отстойного насоса не требуется.

В EPA Radon Zone 1, если дренажная плитка выходит на дневной свет, установите обратный клапан (обратный клапан) на выходе дренажной плитки (дополнительные меры по радону см. В Спецификации 2.1).

2009 , 2012 , 2015 и 2018 Международный жилищный кодекс (IRC)

Глава 30 Санитарный дренаж, Раздел P3007 Отстойники и эжекторы, Отстойник должен иметь газонепроницаемую съемную крышку.
Глава 33 Ливневой дренаж, Раздел 3303 Отстойники и насосные системы — отстойный насос должен быть не менее 18 дюймов в ширину и 24 дюйма в глубину, расположен на такой глубине, чтобы весь дренаж стекал в него под действием силы тяжести, из плитки, стали, пластика, чугунные или бетонные и имеют съемную крышку.

Модернизация: 2009 , 2012 , 2015 и 2018 IRC

Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Замена отстойника | Стоимость и типы отстойников

Лучшее время для замены вышедшего из строя водоотливного насоса — до следующего большого шторма, а не после него.

Итак, если вы заметили, что водоотливной насос в вашем подвале или подполье не включается при повышении уровня воды, или если вашему насосу более 10 лет — типичный срок службы этих машин — не откладывайте установить новый. Вот как выбрать подходящую замену.

Какой тип выбрать?

Если предположить, что водоотливной насос работал до того, как вышел из строя, самое простое решение — заменить его на аналогичную модель.

Погружной насос устанавливается в отверстие, вырезанное в полу вашего подвала или подполья, как часть внутренней французской дренажной системы. Двигатель находится в герметичном водонепроницаемом корпусе. Когда вода вокруг него поднимается до установленного уровня, включается насос, смывая воду по трубопроводу, идущему снаружи и от дома.

Насос на подставке ставит двигатель на подставку на пару футов над водой, и только крыльчатка (часть, которая толкает воду) оказывается в яме. Концепция: поскольку двигатель остается относительно сухим, насос на пьедестале должен работать дольше.

Однако качественные погружные насосы (то есть сделанные из чугуна) обычно дольше, чем насосы на пьедестале (которые, как правило, пластиковые), говорит подрядчик по гидроизоляции подвала Джон Ломбарди, бригады которого работают в Орегоне и Вашингтоне.

«Они более тяжелые, они полностью герметичны, и вода фактически охлаждает их, предотвращая чрезмерный износ при интенсивной перекачке в течение длительного времени», — говорит Ломбарди.

Номинальная мощность и стоимость

Как насчет системы резервного копирования?

Поскольку штормы, вызывающие наводнения, также могут вывести из строя электроэнергию, ваш отстойник может оказаться бесполезным именно тогда, когда он вам больше всего нужен — если вы не установите резервную систему.Есть два основных варианта:

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом

Сохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

Копите деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Даже если вам кажется, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)

Яркие признаки того, что вы плохо проводите техобслуживание, например, парковку на траве.

12 вопросов, которые вы хотели бы задать, прежде чем переехать

Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Резервный аккумулятор — это перезаряжаемый аккумулятор, который поддерживает работу водоотливного насоса в случае отключения электроэнергии. Некоторые новые модели водоотливных насосов поставляются со встроенной системой резервного аккумулятора.

Второй отстойник с батарейным питанием является обычным вариантом. Он почти такой же мощный, как основной насос, и у него есть несколько преимуществ перед аккумуляторным блоком: он срабатывает не только при отключении электроэнергии, но и в случае выхода из строя основного насоса или необходимости помощи во время сильного наводнения.

Оба типа резервного аккумулятора включаются автоматически при отключении питания переменного тока и обеспечивают около 10 часов работы насоса. Они стоят от 500 до 1000 долларов.

Резервный источник питания с водным приводом — альтернатива, при которой не используются как аккумулятор, так и второй двигатель. Он получает питание от водопровода. Подключенный к водопроводу в подвале, он использует давление в этой трубе для создания вакуума, который всасывает воду из ямы.

Преимущество резервной системы с водным приводом (от 300 до 500 долларов) заключается в том, что в ней нет батареи, которая могла бы разрядиться или в конечном итоге потребовать замены.«Это простой механический клапан, — поясняет Билл Бонифачо из Base Products Corporation.

Недостатком является то, что водяные насосы перекачивают меньше воды — обычно от 1000 до 1500 галлонов в час — и они сбрасывают не только паводковую воду, но и водопроводную воду. И они не подходят, если у вас есть вода из колодца, так как это означает, что во время отключения электроэнергии давление воды отсутствует.

Когда вам следует арендовать Pro

Хотя вы можете легко заменить один отстойник на новый, нанять профессионала — хорошая идея.Профессионал может порекомендовать подходящий продукт для вашей конкретной ситуации. Он также определит и заменит изношенные компоненты, такие как футеровка карьера, сливные трубы и электропроводку. Эту работу могут сделать либо гидроизоляционная компания, либо сантехник, обычно добавляя от 200 до 500 долларов на оплату труда.

Связанный:

Zoeller Автоматические и ручные погружные насосы для сточных вод

Часто задаваемые вопросы

Q. «Что такое листинг UL?»
А. U nderwriters L aboratory когда-то была организацией страховой отрасли, но в настоящее время это некоммерческая организация, которая проверяет электрические компоненты и другое оборудование на предмет потенциальных опасностей. UL является надежным источником соответствия продукции во всем мире.

Q. «Что означает» коэффициент обслуживания «?»
A. «Сервисный коэффициент» — это множитель, который указывает приблизительную перегрузку, с которой может справиться двигатель. Коэффициент обслуживания 1,0 может выдерживать не более заданной мощности на постоянной основе, в то время как коэффициент обслуживания 1.2 может безопасно выдерживать периодические нагрузки на 20% больше установленной мощности.

Q. «Что такое кольца из буна-н (нитрила)?»
A. Кольца из буна-нита или нитрила обладают отличной стойкостью к маслам и топливам на нефтяной основе, воде и спиртам. Также они обладают хорошей устойчивостью к кислотам и щелочам, за исключением тех, которые обладают сильным окислительным действием.

Q. «В чем разница между автоматическим и неавтоматическим насосом?»
А.Автоматический насос имеет встроенный поплавковый выключатель, который автоматически включает насос при фиксированном уровне воды. После того, как вода будет откачана до определенного уровня воды (заданного уровня), насос выключится. Неавтоматический насос не имеет встроенного переключателя, поэтому он будет включаться при подключении к сети и выключаться при отключении. На неавтоматических насосах можно установить отдельный элемент управления, такой как поплавковый выключатель (поплавковый выключатель переменного уровня), чтобы обеспечить переключатель с гибкостью для регулировки диапазона откачки.

Q. «Как работает VLFS (поплавковый выключатель переменного уровня)?»
A. Насосы с поплавковым выключателем переменного уровня не являются автоматическими. Вы просто прикрепляете поплавковый выключатель, и насос будет вести себя как автоматический насос. Однако VLFS позволяет указать уровень воды (от 6 до 36 дюймов), при котором будет включаться / выключаться ваш насос. Это отличается от обычных автоматических насосов, у которых есть предварительно установленный уровень воды, который включает и выключает их. Поскольку VLFS является съемным, насос также можно использовать как неавтоматический.

Q. «В чем разница между VLFS (поплавковый выключатель переменного уровня) и проводным поплавковым выключателем?»
A. Проводной поплавковый выключатель — это то же самое, что и VLFS, за исключением того, что он подключается непосредственно к насосу. VLFS подключается к насосу шнуром.

Q. «В чем разница между насосом эжектора сточных вод и насосом дробилки?»
A. Эжекторный насос для сточных вод имеет рабочие колеса, которые позволяют насосу пропускать твердые вещества заданного размера без засорения выпускного отверстия.Насос измельчителя оснащен режущими лезвиями, которые измельчают и срезают твердые частицы отходов и предметы, которые обычно не встречаются в сточных водах, но могут быть смыты в унитаз. Эти более мелкие частицы могут затем проходить через рабочие колеса насоса на выходе.

Q. «Что означает« сточные воды »?»
A. Сточные воды — это термин, обычно используемый в промышленности по обезвоживанию для обозначения любых отходов в жидкой форме.

Q. «Что такое крыльчатка Vortex и для чего она нужна?»
А.Рабочее колесо Vortex справляется с мусором лучше, чем другие рабочие колеса. Из-за конструкции самого рабочего колеса, водоворота или вихря, создается действие для перемещения материала, что приводит к меньшему количеству засоров, поскольку вихревые рабочие колеса утоплены и, как правило, вообще не контактируют с твердыми частицами. В отличие от них, лопастные или двухлопастные рабочие колеса находятся в прямом контакте с твердыми частицами и поэтому могут быть более подвержены засорению. Ниже приведен пример крыльчатки Vortex.

Q. «Что делает автоматический сброс защиты от тепловой перегрузки?»
А.Если насос становится слишком горячим, защита от тепловой перегрузки отключит его до тех пор, пока насос не остынет (чтобы предотвратить повреждение двигателя). Насос снова включается после того, как достаточно остынет. Эта функция резервной защиты полезна, если какой-то мусор вызывает перегрев насоса.

Q. «Что значит« герметично закрытый »?»
A. Это означает, что в двигатель ничего не входит и не выходит, и вам никогда не придется добавлять масло.

Q. «Что означает« обезвоживание »?»
А.Насосы называются насосами для обезвоживания, потому что они предназначены для удаления воды и перекачки ее в другое место.

Q. «В чем преимущество двойного уплотнения перед насосом с одинарным уплотнением?»
A. Внутреннее уплотнение обеспечивает дополнительную защиту в случае выхода из строя первичного уплотнения.

Q. «Почему это называется погружной насос?»
A. Эти насосы предназначены для установки непосредственно в воду. Они вытягивают воду из нижней части насоса.

Q. «Что такое NEMA type 6?»
A. Кожухи типа 6 предназначены для использования внутри и снаружи помещений, где иногда случаются погружения в воду. Он защищает закрытое оборудование от статического напора воды высотой 6 футов в течение 30 минут, пыли, брызг или внешней конденсации неагрессивных жидкостей, падающей или направляемой из шланга воды, ворса и просачивания.

Q. «Что это за материал« неопрен »?»
A. Неопрен — это высококачественный синтетический каучук, обладающий следующими характеристиками:

Устойчив к разложению под воздействием солнца, озона и погодных условий
Хорошо работает при контакте с маслами и большинством химикатов
Остается полезным в широком диапазоне температур
Обладает высокой физической выносливостью
Фантастическая устойчивость к повреждениям при изгибе и скручивании

Q. «Что означает» запорная головка «?»
A. Это означает, что насос не может перекачивать выше (измеряется по вертикали), чем указанная высота (без учета потерь на трение).

Часто задаваемые вопросы по водоотливным насосам

Вопросы и ответы

Кому нужен отстойник?: Если у вас есть подвал, который наводняет, вам он понадобится. Водоотливной насос в вашем доме предотвратит попадание воды в подвал, прачечные и складские помещения.
Какая наиболее частая причина выхода из строя отстойника?: Вероятно, самая частая причина выхода из строя отстойного насоса имеет электрическую природу. Подключение насоса к удлинителю или розетке, в которой автоматический выключатель используется совместно с другими электрическими элементами, может привести к подаче низкого напряжения на насос. Чтобы запустить его, он должен потреблять более высокие усилители. Это заставляет насос работать сильнее. Тепло — враг электродвигателей, оно может значительно сократить срок службы насоса. Насос должен быть подключен непосредственно к розетке (без удлинителей), и эта розетка — единственное, что запитывается от автоматического выключателя (или предохранителя), который питает его.
Что такое заземление?: Информация о заземлении В случае неисправности или поломки заземление обеспечивает путь с наименьшим сопротивлением для прохождения электричества. Насосы снабжены электрическим шнуром с заземляющим проводом и трехконтактной заземляющей вилкой. Вилка должна быть подключена к соответствующей розетке, правильно установлена и заземлена в соответствии со всеми местными правилами и постановлениями и Национальным электротехническим кодексом (NEC)
Могу ли я изменить прилагаемый электрический шнур?: Не модифицируйте прилагаемую вилку.Если он не подходит к розетке, поручите квалифицированному лицензированному электрику установить подходящую розетку (рекомендуется прерыватель цепи замыкания на землю). Не удаляйте заземляющий контакт из вилки.
Какие еще проблемы могут вызвать отказ отстойника?: Нет питания; Насос имеет недостаточную производительность для обработки количества воды, попадающей в отстойник; насос установлен неправильно; Обратный клапан заклинивает или неправильно установлен; Поплавковый выключатель застрял или неправильно установлен; насос неправильно обслуживался; насос старый и изношенный; насос засорен или заклинило; сливная труба засорена или замерзла
Как узнать, какой размер отстойника мне нужен?: Вам нужно учитывать мощность, а не размер.Требуемая мощность для дома определяется площадью дренажа, подключенной к отстойнику, глубиной залегания грунтовых вод, глубиной фундамента и некоторыми другими факторами. Насос мощностью 1/3 л.с. является стандартным для большинства домов.
Зачем мне отстойник?: Дома, расположенные на плоских или низинных участках, где дождь и тающий снег пропитывают землю, часто имеют влажные подвалы. Когда давление воды увеличивается вокруг фундамента дома, она будет искать путь наименьшего сопротивления через трещины в стенах или полах.В результате получился затопленный подвал. Хотя систем гидроизоляции подвала много и они разнообразны, отстойник наиболее эффективен для контроля избыточного количества грунтовых вод. Он собирает воду вокруг дома или под подвалом через ряд труб, которые выходят в отстойник. Отстойник расположен ниже самой низкой точки в подвале, и отвод воды и поддержание подвала сухим зависит от отстойника. Многие общины теперь требуют установки системы отстойных насосов при новом строительстве.
Следует ли установить сигнализацию высокого уровня воды?: Аварийный сигнал предлагается для предупреждения о наводнении, вызванном неисправностью системы управления, насоса или системы. Сигналы тревоги могут быть звуковыми и / или визуальными, в зависимости от обстоятельств для максимального эффекта. Источник питания для аварийной сигнализации должен быть в отдельной цепи, чтобы прерывание цепи насоса не повлияло на цепь аварийной сигнализации. Уровень срабатывания сигнализации должен находиться между уровнем включения насоса и нижней частью впускного отверстия.
Могу ли я использовать водоотводной насос для аэрации водопада, пруда с карпами кои или садового пруда?: №Погружные насосы рассчитаны на непродолжительную работу. Слишком долгая работа водоотливного насоса может привести к его перегреву. Он также заполнен маслом. Если отходы рыбы попадают на уплотнения насоса или перегреваются, это масло может вылиться в водоем. Это убьет рыбу и растения. Когда он остынет, он будет втягивать воду в двигатель насоса, что приведет к его остановке. Использование водоотливного насоса в любом месте, где рециркулирует вода, не рекомендуется и приведет к аннулированию гарантии.
Как следует заземлить отстойник?: В случае неисправности или поломки заземление обеспечивает путь с наименьшим сопротивлением для прохождения электричества.Этот насос оснащен электрическим шнуром с заземляющим проводом и трехконтактной заземляющей вилкой. Вилка должна быть вставлена в подходящую розетку, правильно установлена и заземлена в соответствии со всеми местными правилами и постановлениями, а также Национальным электрическим кодексом (NEC).
Можно переделать вилку шнура; это не подходит моей розетке?: Не модифицируйте прилагаемую вилку. Если она не подходит к розетке, обратитесь к квалифицированному и компетентному электрику для установки подходящей розетки. Не удаляйте заземляющий контакт из вилки.
Где мне найти электрическую розетку?: Расположите электрическую розетку в пределах досягаемости шнура питания насоса. Емкость должна быть расположена на высоте 4 футов над полом подвала, чтобы уменьшить вероятность погружения.
Могу ли я использовать удлинитель?: НЕ ИСПОЛЬЗУЙТЕ УДЛИНИТЕЛИ. Удлинители могут представлять угрозу безопасности, если изоляция повреждена или соединительный конец упадет в поддон и соприкоснется с водой. Слишком длинные или слишком легкие удлинители не подают достаточное напряжение на двигатель насоса.
Где я могу найти необходимую информацию о напряжении?: Необходимая информация о напряжении указана на паспортной табличке насоса. Убедитесь, что источник напряжения такой же, как и для двигателя насоса.
Каковы типичные электрические рекомендации?: Убедитесь, что электрическая цепь оснащена предохранителями или автоматическими выключателями достаточной мощности для работы двигателя насоса. Необходимая информация о силе тока указана на паспортной табличке насоса.Рекомендуется использовать отдельную параллельную цепь, размер которой должен соответствовать Национальным правилам установки электрооборудования.
Следует ли мне пользоваться средствами защиты глаз при работе с отстойником?: Да, следует. Работа любого насоса может привести к попаданию посторонних предметов в глаза, что может привести к серьезному повреждению глаз. Всегда надевайте защитные очки, подходящие для данной области применения.
Следует ли установить сигнализацию о наводнении отстойника?: Аварийный сигнал предлагается для предупреждения о наводнении, вызванном неисправностью системы управления, насоса или системы.Сигналы тревоги могут быть звуковыми и / или визуальными, в зависимости от обстоятельств для максимального эффекта. Источник питания для сигнализации должен быть отдельным цепи, чтобы прерывание цепи насоса не повлияло на цепь аварийной сигнализации. Уровень срабатывания сигнализации должен находиться между уровнем включения насоса и нижней частью впускного отверстия.
Могу ли я использовать отстойник в септике для очистки сточных вод или неочищенных сточных вод?: Никогда., Не используйте дренажные насосы в септических резервуарах для очистки сточных вод или неочищенных сточных вод. Не используйте отстойники в опасных зонах и не используйте их для работы с легковоспламеняющимися жидкостями.Не сбрасывайте отходы белья в отстойник. Используйте отдельный насос для белья и отдельный слив.
Как устроить отстойник?: Приямок должен быть не менее 18 дюймов в диаметре и 24 дюймов в глубину, если иное специально не рекомендовано производителем. Яма должна быть доступна и расположена так, чтобы весь дренаж стекал в яму под действием силы тяжести. В отстойник может быть построен из плитки, бетона, стали, пластика или других подходящих материалов в соответствии с местными нормами.Дно колодца должно быть прочным и обеспечивать постоянную опору для насоса. Приямок должен быть оборудован съемная крышка, способная выдержать ожидаемые нагрузки в зоне использования и предотвратить отходы от входа в яму.
Как устанавливается отстойник?: Если вы устанавливаете новый отстойник: найдите отстойник примерно в 6 от стены подвала в самой нижней точке этажа подвала; мелом разметить на полу диаметр; прорезать пол каменным сверлом или другим инструментом для резки бетона и выкопать под полом на необходимую глубину; выровняйте дно и установите поддон на место.Подвязать любые стоки в черновом полу; засыпка и растворная плитка или отстойник на месте. Верх должен быть заподлицо с полом для дренажа поверхности, если иное не указано в нормах; Рекомендуется, чтобы нижняя часть плитки была на бетонном основании. Однако бетонный блок или кирпичи могут использоваться в качестве опоры для отстойника.
Как устанавливается отстойник?: Очистите яму от мусора и установите отстойник на место. Требуется прочное дно для предотвращения засорения насоса песком и грязью; Поместите насос в приямок так, чтобы корпус насоса и поплавок не попадали внутрь. соприкоснуться с краем ямы и создать проблемы в работе.Отстойные насосы могут быть подключены по трубопроводу для сброса в в канализацию дома, в сухой колодец или брызговик, или в ливневую канализацию, в зависимости от местных правил водоснабжения. Не подключайте слив отстойника к канализации.
Как установить напорный трубопровод отстойного насоса?: Нагнетательный трубопровод должен быть как можно короче с минимальным количеством витков, чтобы снизить потери на трение в трубе. Рекомендуется, чтобы диаметр выпускного трубопровода быть равна или больше, чем размер разряда насоса.Трубы меньшего диаметра должны быть как можно короче с минимальным количеством витков, чтобы уменьшить потери на трение в трубе. Рекомендуется, чтобы диаметр выпускного трубопровода быть равна или больше, чем размер разряда насоса. Меньшие диаметры труб ограничивают производительность насоса. Не подключайте к чему-либо меньшему, чем размер разряда врезка отстойника.
Следует использовать переходник с наружной резьбой из ПВХ или ниппель из ПВХ на нагнетательном патрубке насоса?: Вибрация двигателя может сломать охватываемый переходник, установленный на нагнетательном патрубке отстойника, всегда используйте ниппель из ПВХ вместо переходника с наружной резьбой.
Какие клапаны и / или фитинги следует установить на нагнетательном патрубке насоса?: Всегда устанавливайте объединение в напорной линии непосредственно над картером яму, чтобы обеспечить легкое удаление насоса для очистки или ремонта. Большинство норм и правил требует установки обратного клапана и шарового крана для предотвращения обратного потока воды в отстойник.
Почему следует просверлить небольшое отверстие в выпускном трубопроводе между насосом и обратным клапаном?: Отверстие сброса (1/8 или 3/16 диаметра) должны быть просверлены в выпускной трубе.Это отверстие должно располагаться внизу линия пола между напорным патрубком насоса и обратным клапаном. Если не предусмотрено такое разгрузочное отверстие, нижний всасывающий насос может заблокировать воздух и не будет перекачивать воду, даже если он будет работать.
Шнур питания слишком длинный, можно его отрезать?: Номера с галстуком ремнями или трубой обвязкой, или другим подходящим устройством, закрепите кабель к выпускной трубе, убедившись, что не перегибать или сильно изгибать шнур там, где он выходит из насоса. Следите за тем, чтобы шнур не касался электрического шнура, не свисал вокруг двигателя или не попадал во всасывание насоса.С стяжными ремнями или трубой обвязкой, или другим подходящим устройством, закрепите кабель к выпускной трубе, убедившись, что не перегибать или сильно изгибать шнур там, где он выходит из насоса.
Следует ли устанавливать крышку поддона?: Установите крышку поддона. Крышка поможет предотвратить попадание твердых частиц в поддон, поможет контролировать запахи и защитит от случайных травм.
Могу ли я выполнить электромонтажные работы?: Все электромонтажные работы должны выполняться квалифицированным специалистом.Всегда соблюдайте Национальные электрические правила (NEC) или Канадские электрические правила, а также все местные, государственные и провинциальные нормативы. Насос должен быть подключен к специальной электрической цепи, защищенной автоматическим выключателем или предохранителями соответствующего размера. Установите отключение там, где этого требует код. Вопросы по кодексу следует направлять вашему электрику.
Можно ли отрезать вилку шнура?: № Насосы и поплавки, оборудованные 3-контактной заземленной вилкой, должны быть подключены к 3-проводной розетке.Не подключайте к удлинителям или разъемам без трехконтактной заземленной вилки. Согласно нормам NEC, отключение вилки от шнура питания запрещено. Удаление вилки аннулирует список агентства и заводскую гарантию.
Следует ли мне регулярно проверять работу системы отстойника?: Погружные насосы предназначены для работы с перебоями и обычно сезонно. Рекомендуется протестировать насос до начала сезона дождей, чтобы убедиться, что насос и переключатель работают правильно.Важно регулярно проверять отстойник, чтобы убедиться, что он находится в надлежащем рабочем состоянии. Снимите крышку и медленно налейте воду в отстойник. следите за тем, чтобы «поплавок» поднялся и запустил насос; как только насос включен, уровень воды быстро снизится, и поплавок отключит насос. Это то, что называется «нормальным циклом отстойника».
Следует ли добавить в систему аварийную и резервную систему?: Мы предлагаем установить систему сигнализации о наводнении и систему резервного аккумулятора для готовых подвалов или участков, где затопление приведет к повреждению имущества.Резервный генератор — это еще один вариант, который вы можете обсудить с установщиком насоса. Большинство отключений электроэнергии происходит во время ливня, как раз тогда, когда вам больше всего нужен отстойник! Гарантия производителя насоса распространяется только на насос. Гарантия не включает оплату труда и непредвиденные расходы.
Что такое водоотливной насос?: Водоотливной насос работает за счет давления воды из домашней водопроводной системы. Он имеет тот же поплавковый выключатель, что и электрические отстойники, и перекачивает воду с сопоставимой скоростью.Поскольку водяной насос не требует электричества для работы, он устанавливается рядом с электрическим отстойником и используется в качестве резервной системы во время отключения электроэнергии.
Есть ли проблемы с заменой насоса 1/3 л.с. на насос 1/2 л.с.?: При использовании в аналогичных условиях насос мощностью 1/2 л.с. будет перекачивать больше воды и поднимать ее выше, чем насос мощностью 1/3 л.с. Большинство новых отстойников имеют диаграмму или график в инструкциях или на коробке, которые показывают зависимость расхода от высоты подъема для обоих типоразмеров.Расход обычно указывается в галлонах в минуту или галлонах в час (умножьте галлоны в минуту на 60, чтобы преобразовать в галлоны в час). Высота подъема указана в футах вертикального подъема. Никаких проблем быть не должно, но там, где поток в отстойник относительно медленный, нет никакого преимущества от использования насоса большего размера. Однако в ситуациях, когда поток воды может стать быстрым, насос мощностью 1/2 л.с. может справиться с потоком, а насос мощностью 1/3 л.с. — нет.
Есть ли в отстойниках фильтры, которые необходимо очистить или заменить?: Водосборные насосы не имеют фильтров, но у них есть сетки или небольшие отверстия, через которые вода поступает в насос.Иногда они могут быть заблокированы.
Можно или нужно перекачивать в канализацию или слив в подвал?: Нет, не стоит. Если у вас септическая система, ни в коем случае нельзя откачивать отстойник в канализацию подвала. Во время влажных условий дренажное поле септической системы обычно насыщено и с трудом справляется с нормальным потоком воды из дома. Добавление к нему водоотливного насоса может повредить септическую систему. Даже если вы подключены к общественной системе, поддон не следует откачивать в канализацию в полу.Подача дополнительной воды в канализационную систему может привести к перегрузке коммунальной системы, и могут быть приняты меры, запрещающие закачку в нее.
Можно ли сливать воду для стирки в отстойник?: Большинство отстойников предназначены для чистых грунтовых вод. Химические вещества в сливе белья могут повредить уплотнения сливного насоса. Вполне возможно, что ворс и другие выпускаемые предметы могут застрять в области крыльчатки и заблокировать насос. Кроме того, мыльная пена, которая может остаться от воды для стирки, может испортить переключатель, особенно это касается вертикальных переключателей.Мы рекомендуем вам приобрести сливной насос, если вам нужно откачивать воду для стирки.
Кому нужен отстойник?: Если у вас есть подвал, который наводняет, вам он понадобится. Водоотливной насос в вашем доме предотвратит попадание воды в подвал, прачечные и складские помещения.
Как мне узнать, какой размер отстойника мне нужен?: Вам нужно учитывать мощность, а не размер. Требуемая мощность для дома определяется площадью дренажа, подключенной к отстойнику, глубиной залегания грунтовых вод, глубиной фундамента и некоторыми другими факторами.Насос мощностью 1/3 л.с. является стандартным для большинства домов. Какая наиболее частая причина выхода из строя отстойника? Основной причиной выхода из строя отстойника, как правило, является проблема переключения. Иногда насос может перемещаться внутри бассейна, заставляя поплавок, приводящий в действие переключатель, прижиматься к его боку. Мусор также может быть фактором; это может помешать работе переключателя насоса. Важно убедиться, что переключатель насоса и узел поплавкового рычага перемещаются свободно.
Может ли насос перегореть при замерзании наружной трубы?: В такой ситуации он обычно перегревается, если не исправить.Почти все двигатели отстойных насосов имеют встроенную тепловую защиту. При выключении тепловое реле возвращается в исходное состояние и, таким образом, может остыть. Включение и выключение цикла может привести к сгоранию обмоток двигателя.
Как проверить работу помпы?: если ваша помпа оборудована вилкой типа «контрейлерная» (когда помпа подключается к задней или боковой стороне вилки переключателя), вы можете отсоединить вилку помпы и вставить ее прямо в розетку. Насос должен немедленно запуститься.Он будет продолжать работать, пока вы оставите его подключенным таким образом. Не оставляйте его включенным более чем на несколько минут, чтобы насос не перегрелся. Чтобы убедиться, что поплавковый выключатель также работает, или если у вашего отстойника есть выключатель, который подключается непосредственно к корпусу насоса, вам необходимо поднять поплавковый выключатель в положение включения. Это будет зависеть от модели насоса, поэтому обратитесь к руководству пользователя для получения этой информации. Чтобы избежать возможного поражения электрическим током, поднимите поплавковый выключатель ручкой метлы или подобным непроводящим предметом или налейте около пяти галлонов воды в поддон и прислушайтесь к работе насоса.Насос будет работать, когда переключатель достигнет уровня включения. Включите и выключите переключатель как минимум дважды.
Сколько типов отстойников обычно используется?: Обычно используются четыре типа водоотливных насосов, два из которых являются электрическими (пьедестал и погружной), один с водным приводом, а четвертый доступен в любом варианте.
Что такое отстойный насос на пьедестале?: Это вертикальный электрический водоотливной насос, двигатель которого расположен над насосом, так как он не предназначен для намокания.Он имеет поплавковый выключатель, который включает насос, когда вода достигает определенного уровня. Идеально подходит для подвалов, где требуется частый слив воды. Обычно они наименее дорогие, но обычно более шумные, чем подводные аппараты.
Что такое погружной отстойник?: Этот электрический водоотливной насос устанавливается в земле и специально разработан для работы под водой. Он имеет такой же поплавковый выключатель, что и пьедестал. Подводные аппараты дороже, но имеют больший срок службы, чем пьедестал.Их герметичные двигатели с масляным охлаждением защищены от влаги и пыли, что делает их более тихими.
Что такое водоотливной насос?: Водяной насос — этот тип водоотливного насоса работает за счет давления воды из вашей домашней водопроводной системы. Он имеет тот же поплавковый выключатель, что и электрические отстойники, и перекачивает воду с сопоставимой скоростью. Поскольку водяной насос не требует электричества для работы, его часто устанавливают рядом с электрическим поддоном и используют в качестве резервной системы во время сбоя питания.
Что такое напольный всасывающий насос?: Эти типы водоотливных насосов используются в основном в подвалах, подвалах или в подвальных помещениях, где нет собственно отстойника. Они называются напольными всасывающими насосами, поскольку они удаляют воду с точностью до 1/8 дюйма от пола (или других поверхностей, таких как крыша или земля). Доступны с различной скоростью потока, с ручным или автоматическим управлением, а некоторые с электронным управлением. , напольные всасывающие насосы универсальны.
Что лучше, пластик vs.Отстойник из чугуна?: Все типы водоотливных насосов изготавливаются из пластика или чугуна. Для экономного домовладельца пластиковые отстойники подойдут для некоторых областей применения, обеспечивая надежный продукт по разумной цене. Для долговременных применений подрядчика выбирайте чугунную конструкцию. Независимо от того, какой из них вы выбрали или выбрали, все типы водоотливных насосов должны иметь обратный клапан на выпускной трубе для воды, чтобы вода не стекала обратно в отстойник при отключении насоса.Вода, текущая вперед и назад, может привести к частому включению и выключению насоса, чем это необходимо, и сократить срок службы насоса. Выберите конструкцию и материал водоотливного насоса в зависимости от применения в вашем доме. Будь то электрическая, водяная или напольная модель, ваш дом станет безопаснее и надежнее с качественным отстойником.
Как я могу проверить работу моего отстойника?: Важно регулярно проверять отстойник, чтобы убедиться, что он находится в надлежащем рабочем состоянии. Снимите крышку и медленно налейте воду в отстойник.Следите за тем, чтобы «поплавок» поднялся и запустил насос. Как только насос будет включен, уровень воды быстро снизится, и поплавок отключит насос. Это то, что называется «нормальным циклом отстойника». Большинство проблем с отстойником связаны с поплавком. Если насос не запускается, возможно, поплавок на чем-то висит в баке. Простое изменение положения насоса должно решить проблему. Если это не удается, может потребоваться замена поплавка. Если насос не отключается, когда уровень воды падает до дна отстойника, это означает, что необходим новый поплавок.
Отстойник какого размера мне следует купить?: Часть знаний о том, как купить отстойник, включает в себя расшифровку, какой размер нужен вашему дому. Следует учитывать два основных параметра: размер двигателя, измеряемый в лошадиных силах, в диапазоне от 1/6 до 1/2 л.с., размер двигателя часто определяет эффективность насосов; учтите, что чем мощнее мотор, тем выше цена; Производительность насоса часто измеряется в галлонах в час или галлонах в минуту (галлонов в час или галлонов в минуту), это измерение также связано с напором или подъемом насоса. В принципе, вы хотите узнать производительность насоса при правильном напоре ( расстояние по вертикали от основания отстойника до наивысшей точки слива жидкости).Также важно установить отстойник, достаточно мощный (двигатель и мощность), чтобы пропускать через него некоторые твердые частицы. Мусор, например, кусочки листьев или веток, часто попадает в яму, и насос должен справиться с этим.
А как насчет резервного питания?: Несмотря на то, что вы, возможно, купили водоотводящий насос подходящего типа, размера и производительности для своего дома, отключение электричества не будет иметь большого значения. В то время как подключенный к электросети водоотливной насос хорошо работает в нормальных условиях, наличие резервной системы с водным или аккумуляторным питанием или генераторной установки имеет важное значение для обеспечения защиты от затопления во время отключения электроэнергии.
Нужен ли мне подрядчик для установки отстойника?: В зависимости от вашего уровня комфорта при самостоятельной установке (включая электромонтажные и механические работы), найм профессионала — самый безопасный способ установить отстойник.
Насос какого размера мне подойдет для дома?: Нет «правильного» размера. Требуемая мощность для дома определяется площадью дренажа, подключенной к отстойнику, глубиной до грунтовых вод, глубиной подвала и многими другими факторами.Насос мощностью 1/3 л.с. подходит для большинства домов.
Есть ли проблемы с заменой насоса 1/3 л.с. на насос 1/2 л.с.?: При использовании в аналогичных условиях насос мощностью 1/2 л.с. будет перекачивать больше воды и поднимать ее выше, чем насос мощностью 1/3 л.с. Большинство новых отстойников имеют диаграмму или график в инструкциях или на коробке, которые показывают зависимость расхода от высоты подъема для обоих типоразмеров. Расход обычно указывается в галлонах в минуту или галлонах в час (умножьте галлоны в минуту на 60, чтобы преобразовать в галлоны в час).Высота подъема указана в футах вертикального подъема. Никаких проблем быть не должно, но там, где поток в отстойник относительно медленный, нет никакого преимущества от использования насоса большего размера. Однако в ситуациях, когда поток воды может стать быстрым, насос мощностью 1/2 л.с. может поддерживать поток, а насос мощностью 1/3 л.с. — нет.
Есть ли в отстойниках фильтры, которые необходимо очистить или заменить?: Водосборные насосы не имеют фильтров, но у них есть сетки или небольшие отверстия, через которые вода поступает в насос.Иногда они могут быть заблокированы.
Можно или нужно перекачивать в канализацию или слив в подвал?: Нет, не стоит. Если у вас септическая система, ни в коем случае нельзя откачивать отстойник в канализацию подвала. Во время влажных условий дренажное поле септической системы обычно насыщено и с трудом справляется с нормальным потоком воды из дома. Добавление к нему водоотливного насоса может повредить септическую систему. Даже если вы подключены к общественной системе, поддон не следует откачивать в канализацию в полу.Подача дополнительной воды в канализационную систему может привести к перегрузке общественной системы, и могут быть приняты меры, запрещающие закачку в нее.
Куда должен идти сливной шланг отстойника?: Это регулируется местными кодексами и постановлениями. Желательно, чтобы вода из поддона сливалась на расстоянии не менее 20 футов от дома таким образом, чтобы сливать воду из дома. Его нельзя направлять на соседский участок, в оконные колодцы или на водосток септической системы.
Должен ли водоотливной насос подключаться к изолированной электрической цепи?: Стандартной 15-амперной трехконтактной заземленной розетки достаточно для работы с водоотливным насосом.Отстойник всегда находится в воде или рядом с ней, поэтому вы должны использовать выход с прерывателем замыкания на землю (GFI).
У меня нет отстойника в подвале, но я беспокоюсь о протекании воды. Что я могу сделать?: Вы можете подтолкнуть воду к сливу пола, но если вода скапливается в сливе пола или стекает очень медленно, потребуется насос. Небольшие насосы, которые иногда называют «скиммерными» насосами, предназначены для установки на плоской поверхности и перекачивания, когда вода на полу составляет всего от 1/4 до 1/2 дюйма. Их часто можно использовать с обычным садовым шлангом.50-футовый садовый шланг, проходящий через окно подвала, обычно уносит воду на достаточно большое расстояние от дома. Вы можете удалить больше воды, сняв крышку со сливного отверстия в полу и поместив насос в сливной резервуар — эти насосы обычно достаточно малы, чтобы поместиться в резервуаре. В аварийных ситуациях, когда электрическое обслуживание отключено, эти насосы могут питаться от небольшого бензинового генератора.
Как далеко отстойник может выталкивать воду из отстойника? Достаточно ли он силен, чтобы накачать 4 фута? труба?: Большинство отстойных насосов имеют размер, обеспечивающий необходимый поток на высоте 10 футов.Рабочие характеристики продукта должны указывать на максимальную подъемную силу, которую может обеспечить насос, а также на максимальную скорость потока.
Когда мой масляный насос промывается, он издает громкий стук. Нужен ли мне обратный клапан или что-то еще, чтобы остановить эту остановку?: Шум является результатом гидроудара, поэтому для снижения шума ракетки может быть установлен специальный обратный клапан. Это устройство обычно называют тихим обратным клапаном или подпружиненным обратным клапаном.
У нас есть два отстойника.Один работает тихо во время откачки и при отключении; другой насос при выключении начал издавать громкий «хлюпающий» звук, похожий на сосание соломинки на дне стакана. Есть ли способ отрегулировать этот шумный насос?: В этой ситуации насос не выключается на нужной высоте. Проверьте положение переключателя «выключено» и при необходимости отрегулируйте его так, чтобы насос выключился до того, как вода достигнет зоны всасывания насоса. После выключения водоотливного насоса на дне бассейна обычно остается несколько дюймов воды.
Какой переключатель должен быть на насосе, который я покупаю?: В основном поплавковые выключатели бывают трех типов: привязные, вертикальные и электронные. Поплавковый выключатель привязного типа отлично подходит для более глубоких ям поддонов большего диаметра. Они позволяют насосу дольше оставаться в выключенном состоянии между циклами насоса, чтобы двигатель мог более полно охладиться. При запуске двигатель выделяет много тепла, поэтому, если он будет выключен дольше между циклами насоса, это позволит ему остыть более тщательно. Это может продлить срок службы насоса и снизить общее энергопотребление и расходы.Переключатель вертикального типа отлично подходит, если у вас слишком узкий и / или неглубокий поддон для поплавкового переключателя привязного типа. Он будет приводить в действие насос чаще, но не позволит воде проникнуть слишком глубоко. Электронный поплавковый выключатель не имеет движущихся частей и занимает намного меньше места. Он идеально подходит для небольшого отстойника и часто включает такие опции, как встроенный датчик глубины воды и т. Д. Не используйте электронный поплавковый выключатель, если в отстойник поступает вода из прачечной или раковины, так как мыло может покрыть электроды, вызывая это к неисправности.Точно так же мыльная пена может накапливаться на штоке переключателя вертикального типа и вызывать заедание поплавка.
Сколько лошадиных сил мне нужно?: При выборе насоса мощность в лошадиных силах в основном делает две вещи: она быстрее выводит воду и (обычно) потребляет больше электроэнергии. Таким образом, необходимо учитывать компромисс. Если ваш отстойник быстро заполняется и у вас есть определенная проблема с водой, необходим насос большей мощности. Чтобы опередить поступающую воду и сохранить ваш подвал сухим, насос с более высокой мощностью может откачивать воду, прежде чем она сможет вернуться назад и переполнить ваш отстойник.Если у вас есть такая проблема с водой и вам нужен насос более высокой мощности, лучше увеличить размер поддона (когда это возможно), чтобы насос не работал так часто.
Может быть, мой поддон слишком большой?: Когда дело доходит до отстойников, чем больше, тем лучше. Вы хотите, чтобы приямок был достаточно большим, чтобы использовать насос с привязанным поплавковым выключателем. Это позволяет накопить разумное количество воды до того, как насос начнет работать. Более продолжительное время простоя между циклами насоса позволяет насосу более полно охладиться между циклами откачки.Охлаждение насоса обычно приводит к увеличению срока его службы.
Могу ли моя помпа откачивать мой слив смягчителя воды?: В большинстве случаев насос НЕ предназначен для этого. Высокое содержание соли в выпуске смягчителя воды очень коррозионно-агрессивно и повреждает уплотнения, винты и даже вал двигателя. Соль может даже повредить многие виды нержавеющей стали. Рекомендуется найти другое место для слива смягчителя воды.
Можно ли сливать воду для стирки в отстойник?: Большинство отстойников предназначены для чистых грунтовых вод.Химические вещества в сливе белья могут повредить уплотнения сливного насоса. Вполне возможно, что ворс и другие выпускаемые предметы могут застрять в области крыльчатки и заблокировать насос. Кроме того, мыльная пена, которая может остаться от воды для стирки, может испортить переключатель, особенно это касается вертикальных переключателей. Мы рекомендуем вам приобрести сливной насос, если вам нужно откачивать воду для стирки.
Что произойдет, если моя внешняя выпускная труба замерзнет или заблокируется иным образом?: Если нагнетательная труба замерзнет или забьется каким-либо образом, воде некуда будет течь при работе насоса.Насос продолжает работать, когда поплавковый выключатель поднят. Если он не может слить воду через обычный сливной шланг или трубу, он будет продолжать работать. В конечном итоге это приведет к перегреву насоса и его отключению из-за его внутренней защиты от тепловой перегрузки. Если проблема не будет обнаружена достаточно быстро, ваш подвал может затопить. Если перегрузка возникает слишком часто, это также может привести к повреждению или выходу из строя двигателя насоса из-за перегрева.
Что такое обратный клапан? Он мне нужен?: Короткий ответ: Обычно — да.Обратный клапан — это односторонний клапан. Он устанавливается в напорную трубу вашего отстойника. Когда насос работает, вода вытесняется через клапан. Когда насос отключается, сила тяжести требует, чтобы вода из выпускной трубы стекала обратно в отстойник. Обратный клапан предотвращает это. Это избавляет насос от необходимости повторно перекачивать воду, которую он уже откачал. В конечном итоге это должно продлить срок службы насоса и сэкономить электроэнергию.
Моя розетка слишком далеко от отстойника.Могу ли я использовать удлинитель?: Мы настоятельно рекомендуем НЕ использовать удлинитель. НАМНОГО лучше подключить насос к специальной розетке, которая питается от автоматического выключателя или предохранителя, который подает питание ТОЛЬКО на эту розетку. Это гарантирует, что насос получит надлежащее напряжение. Если рядом с отстойником нет розетки, мы рекомендуем вам установить ее там профессиональным электриком.
Нужен ли мне резервный насос? Или второй насос?: Наличие резервного или вторичного насоса — это все равно что застраховать машину или дом.Это нужно только тогда, когда это НУЖНО. Резервный насос может быть в режиме ожидания и работать, когда основной насос не может. Это может быть из-за отключения электроэнергии, чрезмерного количества поступающей воды или даже отказа основного насоса. Наличие в яме второго отстойника с питанием от сети переменного тока может защитить вас в случае, если основной насос просто не справится или если главный насос выйдет из строя, но он не поможет вам, если отключится электричество.
Какие бывают резервные насосы?: Существует два основных типа резервных насосных систем: с батарейным питанием и с водопроводом.В системах резервного питания используется 12-вольтовая батарея морского типа. Система поддерживает заряд аккумулятора и контролирует отдельный поплавковый выключатель в приямке. Если второй поплавковый выключатель поднят достаточно высоко, система управления включает 12-вольтовый насос, установленный в отстойнике. Этот резервный насос на 12 В затем откачивает воду. Эти системы обычно оснащены сигнализацией, которая предупреждает вас, когда резервный насос должен сработать. Это говорит о том, что, возможно, произошло отключение электричества или что у вас проблемы с основным водоотливным насосом.В городских системах водоснабжения для отвода воды используется энергия воды. Городская вода поступает по трубе к резервному насосу. Он вращает крыльчатку так же, как двигатель. Рабочее колесо выводит воду из поддона, и вода из поддона и городская вода выводятся наружу.
Как долго должен прослужить мой отстойник?: На это практически невозможно ответить. Если у вас есть небольшой отстойник и в вашем районе много грунтовых вод, насос, возможно, придется запускать несколько раз в час.Естественно, этот насос не прослужит столько же, сколько тот же насос в доме человека с большой отстойником и очень небольшим количеством грунтовых вод, где насос должен работать всего несколько раз в год. Выбор насоса, размер которого соответствует вашим условиям грунтовых вод, имеет соответствующий поплавковый выключатель для вашего отстойника и хорошее электропитание, обеспечит максимально возможный срок службы вашего насоса.
Вы продаете запчасти для ремонта моего насоса?: Мы не продаем запчасти.Руководства по установке и запчастям предоставляются только в качестве справочных материалов. Ни производитель, ни King Pumps не делают никаких заявлений и не дают никаких гарантий Покупателю, что он или она не имеют права устанавливать или ремонтировать продукт. Фактически, производитель и King Pumps прямо заявляют, что установка, ремонт и замена деталей должны производиться квалифицированными и компетентными техниками или подрядчиками, а не Покупателем. Покупатель принимает на себя все риски и ответственность, возникающие в связи с его установкой или ремонтом оригинального продукта.
Генератор какого размера мне нужен для работы этого насоса?: Вам нужно знать потребляемую мощность насоса и умножить это значение на напряжение, чтобы получить мощность, потребляемую насосом. Пример: насос потребляет 5 ампер при напряжении 115 вольт. 5 ампер x 115 вольт = 575 Вт. Мы также должны учитывать тот факт, что двигатель переменного тока может потреблять в три-пять раз больше обычного тока в течение примерно секунды при запуске. Итак, чтобы запустить наш примерный насос, нам нужен генератор, который может обеспечить пусковой импульс не менее 2875 Вт (575 x 5) и может продолжать подавать 575 Вт во время работы насоса.Имейте в виду, что это верно, если насос — это ЕДИНСТВЕННАЯ вещь, для которой генератор будет обеспечивать питание. Если вы также хотите включить фонари и т. Д., То это нужно добавить к размеру генератора.

PermaSEAL отстойник для подвальных помещений

Подвальный отстойник от Permagard

Система отстойников и насосов PermaSEAL для подвалов предназначена для удаления грунтовых вод из подвалов, световых колодцев и воды, собранной из мембранных дренажных систем.

PermaSEAL Подвальный дренажный насос Система состоит из восьмиугольной отстойника камеры, класс ведущий подвал насоса, блокировка и уплотнение крышки и рамы, высокий сигнал тревоги уровня воды, внутренняя труба-работа, один обратный клапан и быстрое освобождение запорный клапан для быстрого высвобождения насос для техобслуживания.

Уникальная восьмиугольная форма поддона обеспечивает стабильность конструкции и обеспечивает восемь больших поверхностей для впускных отверстий в насос до 110 мм через настенный фланец. Камера отстойника также имеет расширяющееся основание для предотвращения плавучести.

Состав системы откачивающего насоса

1 x запираемая и герметичная крышка и рамка с выемкой 46 мм.
1 насос CP 250, способный перекачивать до 200 л / мин или номинальный расход при напоре 4 м — 130 л / мин.
1 x Обратный клапан на насос.
Трубопроводы с номинальным давлением 50 мм, включая запорный клапан.
1 разгрузочный узел стенки отстойника, который заканчивается 50-миллиметровым патрубком снаружи отстойника, готовый для 50-миллиметровой трубы с номинальным давлением (внешний диаметр 50 мм — метрическая, а не британская).
1 x Сигнализация высокого уровня воды в аккумуляторной батарее.
1 x восьмиугольный отстойник

Обратите внимание: Отстойник снабжен предварительно вырезанным выходным отверстием для отработанного насоса, вырезанным в стенке камеры. Впускные соединения и отдельные кабелепроводы для насосов 230 В и аварийной сигнализации 12 В должны быть отрезаны на месте техником по установке. Для впускных соединений потребуется фреза, подходящая по размеру впускных отверстий.

Обслуживание отстойника

Система требует минимального обслуживания.Однако мы настоятельно рекомендуем проводить обслуживание агрегата ежеквартально в течение первого года. По истечении первого года важно, чтобы агрегат обслуживался не реже одного раза в год.

Установка отстойника

Мы рекомендуем, чтобы гидроизоляционные изделия PermaSEAL устанавливались опытной гидроизоляционной компанией и квалифицированным электриком.

Приямок с гидрозатвором: Канализация в бане: схема и виды

Приямок с гидрозатвором: Канализация в бане: схема и виды

Гидрозатвор для канализации — устраняем неприятный запах: tvin270584 — LiveJournal

виды и как выбрать. Сухой сифон.

Что такое гидрозатвор

Принцип действия и функции гидрозатвора

Виды гидрозатворов

Колено

Бутылочный тип

Двухоборотный гидрозатвор

Гофрированный сифон

Гидрозатвор для ливневой канализации

Сухой гидрозатвор

Как выбрать

Видеообзор:

Разрыв струи в канализации, что это такое: воздушный разрыв

Как устроен сифон с разрывом

Где необходимо устройство воздушного разрыва

Правила подключения

Видеообзор:

Сливной трап для бани, водяной замок для канализации

Что такое гидрозатвор

U-образный (коленный) гидрозатвор

Гидрозатвор бутылочный

Сухие гидрозатворы

Поплавковый тип

Обустройство водоотвода в бане

Маятниковый тип

Пол и канализация

Гидрозатвор предназначение, виды, особенности установки и эксплуатации

Сухие гидрозатворы

Поплавковый тип

Маятниковый тип

Схема и принцип работы

Виды гидрозатворов для канализации

Коленные гидрозатворы

Бутылочный гидрозатвор

Сухой гидрозатвор

Как сделать гидрозатвор своими руками

Профилактика засоров

Установки гидрозатвора на канализацию

Как изготовить гидрозатворы своими руками

Выбор гидрозатвора для канализации

Нюансы выбора гидрозатвора

Виды гидрозатворов

Сухой вариант

Плюсы варианта

Разрыв струи в канализации и сухой затвор в трубе

Защита стоков разрывом струи

Устройство

Гидрозатвор

Обустройство трапов

Баки с разрывом струи

Слив бассейнов

Проверка кожухов сливных насосов — InterNACHI®

Прокладка крышки сливного насоса | Building America Solution Center

Замена отстойника | Стоимость и типы отстойников

Какой тип выбрать?

Номинальная мощность и стоимость

Популярные чтения

Как нанять агента по недвижимости — и быть их лучшим клиентом

5 вопросов, которые нужно задать при покупке дома

Помощь по ипотеке в связи с коронавирусом: что нужно знать

Как насчет системы резервного копирования?

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Определите 9 проблем с этим домом (советы новым домовладельцам)

12 вопросов, которые вы хотели бы задать, прежде чем переехать

Когда вам следует арендовать Pro

Zoeller Автоматические и ручные погружные насосы для сточных вод

Часто задаваемые вопросы по водоотливным насосам

Вопросы и ответы

PermaSEAL отстойник для подвальных помещений

Подвальный отстойник от Permagard

Состав системы откачивающего насоса

Обслуживание отстойника

Установка отстойника

По
