Проход дымовой трубы через деревянное перекрытие: Проходка кровельная для дымоходов — для разных типов труб и кровель

Содержание

Проход дымохода через плиту перекрытия

Как монтировать самый пожароопасный участок дымохода: проходной узел

Поиск записей по тэгам: просто нажмите на интересующую тему!

Речь поведу о самой пожароопасной части дымохода: разделке стены – разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка – причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём.

Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

4) Сделать все ошибки из первых трех пунктов одновременно!

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара – потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
ГОСТ Р 53321-2009 – Аппараты теплогенерирующие, работающие
СП 7. 13130.2009 – Отопление, вентиляция и кондиционирование
СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

В том, что он имеет размеры метр на метр.
Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
Проходку можно самому сделать, а можно купить готовую.
Готовые проходки гостовские делает только Теплодар и спросом они не пользуются – квадрат метр на метр врезать в потолок бани или в стену дома сложновато, без потери прочности здания.
Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр н

Проход дымовой трубы через деревянное перекрытие

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома.

Проход дымохода через деревянное перекрытие

Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
Стенные дымоходы чаще всего встраивают в капитальную стену , но иногда их пускают по стене .

Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра , вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаме тр тр убы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика.

В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

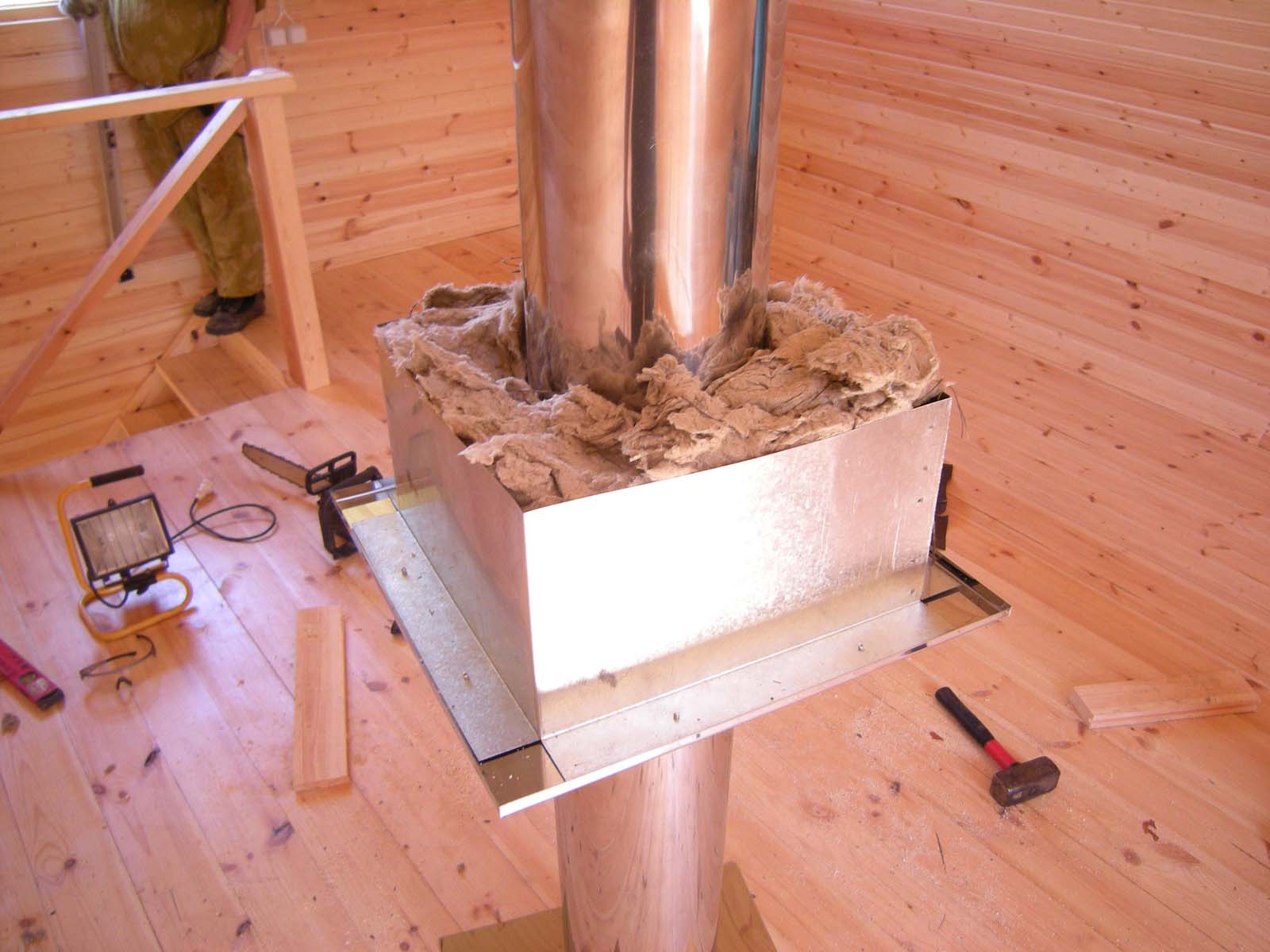

Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20 — 25 см.
Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
Через отверстие в листе устанавливается дымоходная труба.
В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элеме нт ст роения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами , например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5 — 7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента , щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово :

Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом , кирпичи сдвигаются во внешнюю сторону от центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги , которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей , ( на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
Третий ряд укладывается по рисунку первого ряда выдры.
Четвертый ряд выкладывается без сдвига кирпичей, т.е . размер возвращается к размеру стояка.
На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
Шестой ряд повторяет пятый.
Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
Восьмой ряд кладут по размеру седьмого, соблюдая схему.
Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
Десятый ряд укладывают, не отступая от схемы.

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Понравилась статья?
Сохраните, чтобы не потерять!

Проход дымохода через деревянное перекрытие

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть особенно надежным, так как в этой области нагретые стенки трубы находятся в непосредственной близости к горючим материалам. Для того чтобы обезопасить элементы перекрытия, могут быть использованы различные термоизоляционные материалы и специальные приспособления — сегодня на рынке в них нет недостатка.

К выполнению подобных работ необходимо отнестись с самой максимальной ответственностью. Поэтому, чтобы разобраться в этих вопросах, следует ознакомиться с действующими требованиями нормативных документов, рассмотреть сам процесс проведения дымохода через потолочное перекрытие, чтобы выполнить все строго по правилам, установленным контролирующими организациями.

Что по этому поводу говорят строительные нормы и правила (СНиП)

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:

Как монтировать самый пожароопасный участок дымохода: проходной узел

Поиск записей по тэгам: просто нажмите на интересующую тему!

Речь поведу о самой пожароопасной части дымохода: разделке стены — разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка — причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

3) разделка выполнена без. короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие
СП 7. 13130.2009 — Отопление, вентиляция и кондиционирование
СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

В том, что он имеет размеры метр на метр.
Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
Проходку можно самому сделать, а можно купить готовую.
Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома сложновато, без потери прочности здания.
Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Монтаж гостовского дымохода — обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!

Монтаж не гостовского проходника .

Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой — его бы снегом вырвало, ибо угол кровли очень острый

Тоже самое на фотках:

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

Минвата спекается, разрушается и осыпается: сами посмотрите что бывает с минватой

А вот тестовое, проверочное видео!

Если вы внимательно почитали, всё что сверху написано, то посмотрев видео вы сами найдёте ошибки монтажа.

Если не нашли, лучше перечитайте всё заново, целее будете.

Нашёл фото идеально сделанного, на мой взгляд, проходного не гостовского узла купленного в магазине.Про фото трубы, молчу, ибо к теме не относится.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Проход дымовой трубы через деревянное перекрытие

Товар добавлен в корзину

Перейти в корзину или продолжить покупки?

Одним из самых трудных и ответственных моментов при монтаже дымохода считается обустройство прохода через перекрытия и крышустену. Во первом случае нужно обеспечить пожарную безопасность помещения, а во втором — и пожарную безопасность, и полную изоляцию от проникновения влаги. Если влага проникнет, то деревянная конструкция кровли со временем начнет разрушаться.

Чтобы проход перекрытия был безопасным необходимо соблюдать определенные правила. В статье мы расскажем основные шаги и правила.

Порядок монтажа ППУ (проходно-потолочного устройства) и требования к нему

1. Проходное устройство обеспечивает безопасный проход дымохода через перекрытия, стену или крышу.

2. Несмотря на то, что труба будет утеплена, она обязательно нагреется до высокой температуры. Поэтому необходимо сделать 26 сантиметровый вырез от диаметра внутренней трубы. Итоговый размер проема равен диаметру трубы по внутреннему контуру + 52см. Можно использовать лобзик или бензопилу. По периметру получившегося проема выкладывается негорючий материал Суперсил. Следом за ним — короб из негорючего материала Суперизол. Пример короба на изображении ниже.

3. Короб собирается из нескольких составных частей. Затем по углам части скрепляются саморезами или герметиком. Стоит отметить, что нельзя допустить касания саморезов и дерева, так как они передают тепло. Идеальным можно считать установку без саморезов.

4. Труба вставляется во фланец и продевается в проходное устройство. Отверстие снизу закрывается фланцем. Он представляет собой лист металла, в котором заранее вырезано отверстие под диаметр трубы. Нельзя забывать, что поверхность фланца нужно изолировать от деревянной поверхности потолка.

5. Далее пространство внутри короба набивают базальтовой ватой. И закрывают сверху фланцем.

6. Таким образом, безопасное потолочно-проходное устройство состоит из: Суперсила по всему периметру, короба из Суперизола, базальтовой ваты, самой трубы.

Как делать нельзя.

1. Ранее в нашей стране активно применялись готовые ППУ из стали и базальтовой ваты. Подобные устройства в наше время считаются морально-устаревшими и не считаются безопасными!

Во-первых, они передают тепловую нагрузку от трубы на фланец и далее на деревянные конструкции. Во-вторых, не соблюдаются положенные по правилам пожарной безопасности отступы от внутренней трубы. Все это ведет к риску возникновения пожара. Особенно со временем. Когда изоляция внутри сэндвича спекается, уменьшается в объеме и проседает. Такая проходка превращается в бомбу замедленного действия.

Второе: однозначно нельзя делать как на фото ниже. Маленький выпил с некачественной и тонкой изоляцией. Это еще одна распространенная ошибка.

А на следующей фотографии последствия некачественного ППУ. В данном случае пожар удалось отследить практически сразу и оперативно потушить. К сожалению, так везет не всегда.

Заключение

В случае с печами и каминами основные причины пожаров — это возгорание сажи в дымоходе и нарушение норм пожарной безопасности при проходе перекрытий. На эти 2 причины приходится до 90% всех случаев возгорания!

Поэтому к вопросу изоляции и качества исполнения проходного узла нужно подойти предельно внимательно. От этого зависит ваша безопасность, безопасность ваших близких и сохранность вашего имущества.

Монтаж дымохода «сэндвич». Рекомендации специалистов

Пользователи FORUMHOUSE хорошо знают, что качественный монтаж металлического дымохода напрямую влияет на безопасность проживания в коттедже. Мы уже писали о том, как выбрать систему отопления для частного дома. Пришло время рассказать про особенности монтажа стального дымохода.

1. Что такое сэндвич-дымоход

Несмотря на большой выбор материалов для монтажа систем дымоудаления, наиболее широкое распространение в частном домостроении получили надежные стальные сэндвич-дымоходы.

Дымоход типа «сэндвич» представляет собой две трубы разного диаметра, вставленные друг в друга, а всё свободное пространство между ними — место для заполнения негорючей изоляцией – минеральной ватой.

Минеральная вата одновременно играет роль утеплителя и изолятора.

Сэндвич-дымоходы имеют следющие основные преимущества:

Высокую скорость монтажа и дешевизну по сравнению с кирпичными дымоходами;
Небольшой вес системы дымоудаления;
Гладкие внутренние стенки дымохода обеспечивают хорошую тягу и способствуют уменьшению образования сажи;
Использование кислотоустойчивых сортов нержавейки гарантирует долгий срок службы дымохода.

Температура отходящих дымогазов напрямую зависит от типа отопительного котла и вида используемого топлива. Чем выше температура отходящих дымовых газов, тем сильнее разогревается труба и, соответственно, все конструктивные элементы, через которые она проходит. Понять зависимость температуры дымогазов от типа котла и вида используемого топлива поможет следующая таблица.

Следует помнить, что ничем не защищённое дерево начинает обугливаться при температуре 200° С. Хорошо высушенная древесина может загореться от источника открытого пламени при температуре 270-290° С. А если деревянная поверхность подвергается постоянному нагреву более 24 часов подряд, то оно может самовоспламениться уже при температуре в 170° С. Поэтому при монтаже сэндвич-дымохода важно соблюдать все меры противопожарной безопасности. А любая ошибка, допущенная на этом этапе, может привести к печальным последствиям – пожару и потери имущества.

Урбан:

– У моих знакомых сгорело два дома из-за неправильно смонтированного сэндвич дымохода. Причём в обоих случаях возгорание произошло в месте, где находится выход дымохода через деревянный потолок.

По статистике до 80% пожаров происходят именно из-за неправильно смонтированных дымоходов. Поэтому при выборе и монтаже дымохода необходимо придерживаться СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

2. Дымоход: расстояние до плиты перекрытия и правильная проходка

Как показывает практика, наибольшее число вопросов появляется при расчёте расстояний от дымохода до деревянных перекрытий.

ВадимПро:

– Построил дом, с расстоянием между стропилами в 60 см. И уже потом выяснил, что по существующим нормам мой дымоход не вписывается в это расстояние.

И снова на помощь нам приходят СНиПы:

vova230:

– Согласно нормам, при проходке через деревянные перекрытия необходимо выдержать расстояние в 38 см от внутренней трубы сэндвича до сгораемых конструкций. Все это пространство должно быть заполнено несгораемым материалом. Если стандартный проход не обеспечивает этого расстояния, то размеры печного прохода нужно дополнительно увеличить.

Если дымоход прокладывается через защищённые деревянные конструкции, то расстояние можно уменьшить до 25 см.

Защита деревянных конструкций – лаг, торцов стропил, обрешётки – обеспечивается за счёт оцинкованного листа с проложенным между ним и деревом асбестовым полотном толщиной не менее 5мм.

Оцинковка выполняет следующие функции:

Препятствует распространению огня в перекрытии;
Обеспечивает равномерное рассеивание тепла;
Экранирует и отражает тепловое излучение, идущее от трубы.

В случае проходки междуэтажных перекрытий однотрубным стальным дымоходом расстояние до ничем не защищённых деревянных конструкций должно составлять не менее 50 см!

Также параметры дымохода следует рассчитать таким образом, чтобы труба дымохода проходила сквозь перекрытие целиком – без стыков с другими элементами. Сам дымоход устанавливается через проходной патрубок–разделку, представляющий собой металлический короб.

Специалист с портала forumhouse.ru Алексей Телегин из Москвы рекомендует:

– По нормам, толщина разделки (короба из металла) должна превышать толщину перекрытия на 7 см.

Заделка перекрытий в месте прохождения металлических труб от печки базальто-волокнистым картоном

Монтаж ППУ дымохода

Сам же процесс монтажа разделки в деревянном перекрытии можно разбить на ряд последовательных шагов:

1. Вырезаем отверстие в перекрытии размером не менее 700х700 мм.

2. При необходимости удаляем или усиливаем балки перекрытий.

3. Периметр вырезанного проёма зашиваем несгораемыми материалами, суперизолом и т.п.

4. Для герметичности под суперизол подкладываем лист базальтокартона.

5. Делаем несущий каркас из оцинкованного профиля, который используется при монтаже ГКЛ.

6. Размеры каркаса рассчитываются под узлы крепления ППУ (потолочно-проходного узла).

7. Закрываем проём листами минерита или суперизола с отверстием под проход внутренней части ППУ.

8. Закрепляем ППУ.

9. Устанавливаем сэндвич-трубу.

10. Утепляем нижнюю часть ППУ и пространство вокруг него негорючим утеплителем, это позволит избежать промерзания и образования инея и конденсата.

Систему дымоудаления лучше заложить и рассчитать ещё на этапе проектирования дома!

Также важно обратить внимание на то, как соединяются трубы друг с другом. Существует два способа – «по дыму» и «по конденсату».

Стыкование «по дыму» – труба нижнего колена сэндвича входит внутрь трубы верхнего колена сэндвича. В этом случае дымовые газы беспрепятственно движутся вверх по стенкам трубы;
Стыкование «по конденсату» – внутренняя труба сэндвича: верхняя вставляется в нижнюю, наружная труба сэндвича: нижняя вставляется в верхнюю. При таком монтаже труба пропускает конденсат, он беспрепятственно стекает вниз и не вытекает по наружной части дымохода, что может привести к возгоранию.

Котлаский:

– Трубу по конденсату обычно устанавливают на современных газовых котлах, т.к. у них невысокая температура исходящего дыма.

У металлических печей, чугунных буржуек температура дыма – около 300°С пар, который выделяется при сжигании дров, начинает конденсироваться при температуре менее 100°С. В момент растопки пар, попадая на холодные стенки дымохода, осаждается в виде капель воды, которые скатываются по гладким стенкам дымохода вниз в конденсатосборник.

Конденсатосборник устанавливается на улице. Сэндвич-дымоход лучше собирать «по конденсату».

3. Особенности проходки через крышу

Проходка через крышу делается по таким же принципам, как и проходка через перекрытия. Давайте выясним, правильно ли, что при проходке через стропила расстояние до защищённых деревянных конструкций может быть уменьшено до размера 150 мм.

Алексей Телегин:

– Предполагается, что дымоход при проходке сквозь кровлю остывает, а пространство вокруг него хорошо проветривается, поэтому можно уменьшить зазор до защищённых стропил. По моему мнению, это может стать справедливым для холодной кровли, а при утеплённой нужно применять нормы и расстояния, как у междуэтажных перекрытий.

Для герметизации выхода через кровлю применяются специальные готовые крышные разделки. Они выпускаются под разный угол наклона кровли от 15-35° до 35-55°. Крышная разделка монтируется на трубу дымоход сверху, а край листа разделки заводится под конёк кровли.

Высота дымовой трубы:

Дымовая труба выступает не менее чем на 50 см над верхней точкой крыши при её расположении менее чем в полтора метра от парапета или конька;
Верхний срез дымовой трубы располагается вровень с коньком, если её ось находится на расстоянии от 1.5 до 3 м от конька;
Если расстояние от конька до дымовой трубы превышает 3 метра, то верхняя сторона трубы располагается на уровне воображаемой линии, проведённой от конька вниз под углом 10° к горизонту.

Подведем итоги: правильная установка дымохода начинается ещё на стадии проектирования дома. Только так можно соблюсти все требования по противопожарным нормам и расстояниям, не прибегая к дорогостоящим переделкам уже возведённых перекрытий и стропильной системы в помещении.

Всю информацию о требованиях к котельным пользователи forumhouse.ru могут узнать в соотвествующей теме . Присоединяйтесь к жаркому обсуждению правильного монтажа сэндвич дымохода. Узнайте, почему возникают пожары. Также вы узнаете, как нельзя делать дымоходы.

В нашем видеоролике рассказывается о каминах и дымоходах. А из этого видео можно узнать, как самостоятельно отремонтировать печь-шведку.

Проход дымохода через деревянное перекрытие

Устройство дымохода в деревянном доме – это одно из самых ответственных мероприятий при обустройстве отопительной системы в конструкциях этого типа. Реализация этой задачи требует от исполнителя не только профессиональных навыков, но и досконального изучения процесса.

Древесина относится к легко воспламеняющимся материалам, обугливание которых начинается еще при 200 градусах, а стабильное горение — от 300 градусов.

Поэтому так важно правильно выполнить устройство дымохода в деревянном доме. Соблюдение правил монтажа предупредит возгорание конструктивных элементов дома, а также не позволит проникнуть угарному газу в помещение. Только правильно установленный дымоход в деревянном доме не будет представлять собой угрозу имуществу и жизни его домочадцев.

Как правило, в частных домах обустраивают дымоходы, работа которых основана на естественной тяге, возникающей в результате температурной разницы окружающей среды и помещения. В связи с этим дымоходные трубы имеют различную высоту.

В наше время особой популярностью среди потребителей пользуются газовые котлы, обустроенные камерами сгорания закрытого типа, требующие установки особых дымоходных конструкций, называющихся «коаксиальными дымоходами».

Выводятся наружу такие устройства через несущую стену. Однако это достаточно дорогие устройства, которые могут позволить себе далеко не все обладатели деревянных домов.

Недостатки кирпичного дымохода

С незапамятных времен изготовление дымоходных каналов выполнялось с неоштукатуренного полнотелого кирпича.

Однако в наше время этот материал уже давно утратил свою актуальность для изготовления отводящих труб, так как такие конструкции постоянно требует особого ухода и обладают достаточно непродолжительным эксплуатационным сроком.

А их ремонт, честно говоря, является удовольствием не из дешевых. В процессе эксплуатации на внутренней поверхности стен конструкций происходит интенсивное скопление залежей сажи и конденсата.

Образование излишней влаги в сочетании с агрессивными компонентами продуктов горения оказывают негативное воздействие на целостность структуры кирпичей и цементно-песчаного раствора, что становится основной причиной их разрушения.

Современные дымоходы

Однако благодаря достижениям современного технологического прогресса, удалось решить и эту достаточно непростую задачу путем использования такого кислостойкого материала, как нержавеющая сталь.

Ввиду низкой огнестойкости древесины, для деревянных домов оптимальным считается обустройство дымоходов из сэндвич труб, так как такие элементы обладают низкой теплопроводностью, что полностью исключает возможность возникновения пожаров.

Скажем прямо, использование сэндвич труб для обустройства отводящих каналов – это оптимальный вариант материала для формирования подобных конструкций.

Сэндвич трубы представляют собой элементы, состоящие из двух труб, вставленных одна в другую, и расположенного между ними утеплительного слоя, в качестве которого чаще всего выступает базальтовое волокно, обладающее низкой теплопроводностью и высокой устойчивостью к температурным воздействиям.

В том случае, если дымоход формируется из нескольких элементов, то места стыков труб скрепляются специальным замковым соединением и дополнительно обрабатываются термостойким герметиком.

Термоизоляционный слой может иметь толщину от 2,5 и до 6 см. наружная труба может изготавливаться из стали либо оцинкованного железа, более дорогой вариант – это латунь или медь.

Установка дымоходной трубы в домах из дерева выполняется в строгом соответствии с проектной документацией. Дымоходная труба устанавливается строго вертикально, но при этом допустимо ее отклонение от оси не более чем на 30°. Минимальная высота дымохода над коньком не должна быть меньше 50 см, при этом элемент должен располагаться на некотором удалении от конькового прогона.

При установке коаксиального дымохода часть стены, где будет сформировано отверстие, рекомендуется заменить любым огнестойким материалом, например, пенобетоном. Особое внимание следует уделить деревянной стене, рядом с которой будет установлена труба.

В том случае, если расстояние между ней и трубой менее 60 см, ее поверхность достаточно обработать антипиренами.

Если же это расстояние менее 60 см, то поверхность стены рекомендуется для понижения возможности ее воспламенения оштукатурить или выполнить ее облицовку металлическими листами либо керамической плиткой.

Защита деревянного перекрытия от дымохода

Несмотря на все особенности монтажа дымохода в деревянном доме, особое внимание следует уделять области прохода дымохода через деревянное перекрытие. Для обеспечения полной безопасности обитателей дома и личного имущества следует, чтобы проход дымохода через деревянное перекрытие был максимально правильно обустроен.

Очень важно, чтобы такие места были защищены листами стали с отверстиями для трубы, а также любым термоустойчивым теплоизоляционным материалом.

Просто идеально будет, если в этом месте сформировать специальный проходной потолочный узел (ППУ), который значительно снизит возможность возникновения пожара.

Узел выполняется в виде короба либо гильзы и устанавливается для предотвращения деформация трубы при усадке строения, а также обеспечения защиты деревянных элементов от возгорания.

Правильно сформированный проход дымохода через деревянное перекрытие позволит вам избежать огромного количества неприятностей в будущем, а также будет служить отличной профилактикой пожаров.

Это тоже интересно:

Проход дымохода через деревянное перекрытие

Содержание статьи:

Нередко устройство кровли организовывается с прицелом на проход дымохода через деревянное перекрытие. Но такой проход кроет в себе повышенную опасность возникновения протечки или возгорания. Для того, чтобы не допустить возникновения таких неприятных факторов, необходимо придерживаться определенных правил по монтажу примыкания кровли и проходного элемента для дымохода.

Для того, чтобы обустроить кровельный проход для дымохода, необходимо иметь в наличии следующие инструменты:

шуруповерт;
ножницы по металлу;
молоток;
перфоратор;
строительный нож;
набор отверток;
шлифовальную машину;
электролобзик;
строительный фен;
мастерок;
шпатель.

Устройство прохода через мягкие кровли

Выполняя проход дымохода через перекрытие мягкой кровли, сначала монтируют проход через отверстие на крышу. Для этого, кровельный пирог вокруг трубы расчищают в форме прямоугольника до бетона. Заход по периметру составляет примерно 15 см. По краю разделки устанавливают опалубку и заливают бетонный бортик, минимальная высота над кровельным ковром которого составляет 15 см. После того, как бетон застыл, можно выполнять укладку рулонного изолятора на стенки бортика. Для этого, вдоль кромки бортика устанавливают металлическую полосу, которую прибивают дюбелями сквозь кровельное покрытие. Эта полоса предотвратит отслаивание материала кровли от бетонной поверхности. Далее из кровельной жести монтируют отлив по примыканию стенок дымохода и верхнего торца бетонной заливки (прочитайте также: «Как крепить отливы на крышу»). Если необходимо сделать проход дымохода через стену или проход кирпичного дымохода через крышу, задача значительно упрощается. Для этого достаточно завести материал мягкой кровли на поверхность дымохода и установить поверх фартук. Верхнюю кромку фартука отгибают внутрь и заводят в подготовленную заранее штробу (глубина — 1,5 см).При этом по швам кирпич не штробят. После монтажа фартука, штробу заполняют герметиком, который выбирают с учетом того, чтобы в нем не содержалась уксусная кислота. Данная процедура справедлива для дымоходов прямоугольной формы, в этом случае устройство дымохода через стену оправдано. Для круглых труб ниже будет описан монтаж универсальной проходки.

Устройство прохода сквозь скатную кровлю

Проходной элемент для дымохода через скатную кровлю отличается большей сложностью. Для этого необходимо выполнить монтаж фланца, который будет достаточно жестким для восприятия нагрузок от обрешетки. Без фланца дымоход будет не закреплен, то есть будет «болтаться» в воздухе.

Вокруг дымохода обрешетку выполняют сплошной, в крайнем случае шаг делают более плотным. Это необходимо для того, чтобы иметь основу для крепления элементов, герметизирующих выход. Кроме того, так как дымоход находится на пути схода снега, то необходимо установить выше точки прохода снегозадержатель, который позволяет избежать повреждения дымоотвода.

Обычно в качестве фланца используют лист стали толщиной 2-3 мм. Поверх фланца укладывают базальтовый картон. Он предотвращает передачу тепла от дымохода к обрешетке. Если труба дымоотвода не позволяет воспринимать нагрузки от кровли, то их необходимо перенаправить на чердачное перекрытие. Для этого используются дополнительные стойки.

Кровельный пирог вырезают вокруг трубы дымохода на 3-4 см. В образовавшийся зазор укладывают прокладку из негорючей теплоизоляции. Также можно использовать базальтовый картон или обычную вату. Далее следует наиболее ответственный этап работ — герметизация примыкания покрытия кровли к дымоходу (прочтите также: «Примыкание трубы к кровле»).

Особенность выполнения этого узла зависит от:

формы сечения трубы;
места, где размещается узел прохода дымохода через кровлю;
материала, из которого собран дымоход;
материала кровельного покрытия.

Проходник для дымохода круглого сечения

Независимо от материала, из которого изготовлены труба и кровля, лучшим решением будет использование универсальной проходки заводского изготовления. В строительных магазинах можно спокойно найти несколько типов подобных узлов прохода через кровлю.

Наиболее распространенный вариант — алюминиевый фланец с силиконовой или резиновой гофрой. Различные производители подобных проходок выпускают несколько основных размеров узла, что позволяет применять его для всех возможных диаметров дымохода.

Рабочая поверхность фланца имеет покрытие, аналогичное материалу из которого сделана гофра и канавка под герметик. В гофре необходимо срезать верхушку конуса под диаметр дымохода, после чего ее натягивают на трубу. Фланец покрывают герметиком и крепят саморезами к кровле.

Если кровля изготовлена не из метала, то фланец крепят дюбелями или длинными саморезами к обрешетке. В зависимости от уклона крыши можно найти проходной патрубок для дымохода с разными углами расположения фланца и гофры. Также можно использовать разъемную конструкцию. Особенно актуально такой тип проходника в том случае, когда гофру невозможно натянуть на трубу сверху или этому мешают некоторые дополнительные элементы конструкции дымохода. Читайте также: «Вывод вентиляции через кровлю».

На рынке также можно найти проходной узел дымохода с шарнирным сегментом вместо гофры. В этом случае нижняя часть элемента крепится к кровле, а верхняя — к трубе. Между собой элементы фиксируются саморезами.

Различные производители предлагают готовые решения для того, чтобы проход кровли дымоходом можно было собрать за наиболее короткие сроки. Такие готовые решения очень похожи на универсальные проходы, но в данном случае фланец уже формируется под определенный кровельный материал. Поэтому просто достаточно соблюсти необходимый перехлест и проходка легко закрепляется к обрешетке как часть кровли.

Герметизация стыка достигается за счет установки второго фартука внахлест с первым. Для того, чтобы компенсировать расширение материала под действием высокой температуры, стык не закрепляют, то есть труба «дышит».

Вывод трубы прямоугольного сечения

К сожалению, в отличие от дымоходов круглого сечения, к трубам прямоугольного сечения нельзя купить готовую проходку кровельную. Но здесь можно использовать специальные ленты и планки. Кровельщики изготавливают вокруг трубы фартук в два слоя. Такая конструкция отличается универсальностью и может быть установлена практически на любой тип кровельного покрытия. Фартуки изготавливают из обычной кровельной жести. Всего бывает 4 фартука: 2 боковых, передний и задний.

Основным является внутренний фартук. Его заводят на стену дымохода и под кровельное покрытие. На боковых сторонах делают специальные бортики, а под полку широкой части фартука заводят лист металла. Его направляют к карнизу или ендове и предназначен он для отвода воды.

Если дымоход собран из кирпича, то верхнюю кромку фартука заводят в штробу. После установки фартука, штробу герметизируют. Если дымоход выполнен из другого материала, то под кромку подкладывают резиновый уплотнитель. Стык герметизируют. К тому же фартук необходимо закрепить саморезами или дюбелями в трубу дымохода и обрешетку. Читайте также: «Колпак для трубы дымохода». Верхний фартук изготавливают из металла, который имеет такой же цвет как и кровля. Фартук в этом случае представляет собой конструкцию из обычных уголков обрамления. Данный элемент имеет декоративную функцию, но также он позволяет уменьшить количество воды, которая попадает на нижний фартук. Читайте также: «Проход сэндвич трубы через крышу». Более простой проход крыши дымоходом изготавливается из тонких листов свинца или алюминия с клейким слоем. Трубу, выходящую через кровлю, просто оклеивают такими листами. Подобный вариант монтажа часто применяют для кровли из металлочерепицы. Перед приклеиванием листов, поверхность кровли следует обезжирить. Верхнюю кромку примыкания дополнительно прижимают к трубе планкой, которая имеет форму капельника. Ее фиксируют саморезами или дюбелями. Стыки с трубой промазываются герметиком (прочитайте: «Как провести дымоход через крышу»).

Как сделать проход дымохода через кровлю своими руками, подробнее на видео:

Для кровли из ондулина устанавливаются комплектные планки. Для продольных поверхностей кровли используют ендову, а для поперечных — фартук. Стыки для герметизации проклеивают специальной лентой ондуфлеш. На кровлях из шифера часто используют герметизацию стеклотканью, предварительно пропитанной эпоксидной смолой. Но такой вариант не отличается долговечностью.

Перед тем как организовать проход дымохода через деревянную стену или крышу, следует внимательно изучить рекомендации производителей материала кровли, стен и дымохода (прочитайте: «Вывод дымохода через стену — инструкция»). Разумеется если они покупались у лицензированного продавца. Для того, чтобы уберечь себя от ошибок, необходимо выполнять все операции по технологическим картам. А ввиду того, что вывод трубы дымохода через крышу сопряжен с некоторыми опасностями, следует всегда придерживаться техники безопасности. Читайте также: «Монтаж кровельных сэндвич панелей».

Проход кирпичной трубы через перекрытие: монтаж

Как выглядит проблема?

Вот так вот:
Теперь про то почему оно так выходит.
1) Проходной узел пройден не сэндвичем, а голой трубой
2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

3) разделка выполнена без… короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!
Снаружи
Внутри
Хорошая баня была, печка дорогущая!
Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает
5) Отсутствие желания разобраться как таки делают проходку.
Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.
Проходка гостовская
Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие
СП 7.13130.2009 — Отопление, вентиляция и кондиционирование
СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

В том, что он имеет размеры метр на метр.
Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
Проходку можно самому сделать, а можно купить готовую.
Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома сложновато, без потери прочности здания.
Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб
Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.
Любой из негостовских коробов монтируется следующими вариантами:
Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!
А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.
Расстояния все забиваются минватой или керамзитом
Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.
Ну и все расстояния забиваются минватой или керамзитом.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.
Помните: лучше перебздеть с монтажём узла, чем недобздеть.
Если кажется, что нехватает термозащиты — добавьте её однозначно.
Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Поехали!

С 9 минуты:
Монтаж не гостовского проходника .
Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой — его бы снегом вырвало, ибо угол кровли очень острый
Тоже самое на фотках:
____
А теперь посмотрим, что делать нельзя
Нельзя тупо набить минвату в отверстие стены, как тут:
Минвата спекается, разрушается и осыпается: сами посмотрите что бывает с минватой
А вот тестовое, проверочное видео!
Если вы внимательно почитали, всё что сверху написано, то посмотрев видео вы сами найдёте ошибки монтажа.
Если не нашли, лучше перечитайте всё заново, целее будете.
Удачи!
АПД

Проход сделан на базе вот такого короба
Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина
А может крышку сверху положили.
Короче то, что вы видели, вот так и делайте.
АПД
Вот ещё у одного человека сгорела из-за проходки, как он сам пишет
Фоты жутковаты
Бонусное видео:
И ещё одно

Источник: https://jar-par.com/blog/kak-montirovat-samyy-pozharoopasnyy-uchastok-dymohoda-prohodnoy-uzel

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Свернуть

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Общие правила и выбор места

Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
расстояние до поверхностей деревянных стен – минимум 250 мм;
длина горизонтального участка дымохода до 1000 мм;
при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

Схемы вывода дымохода через перекрытие и крышу

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.
Этапы работы на фото:

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

минимальное расстояние от поверхности крыши до стропил 250-300 мм;
если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Источник: https://pechnoy.guru/pechi/izgotovlenie-pechi/dymohod/vyvod-pechnoj-truby-cherez-kryshu.html

Проход дымохода через деревянное перекрытие — варианты монтажа

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома. Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Проход дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Патрубок из металла

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
Через отверстие в листе устанавливается дымоходная труба.
В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями.

При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома.

Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Распушка

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Порядовка распушки

Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом, кирпичи сдвигаются во внешнюю сторону от центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдра

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги, которые могут проникать в щели на стыке кровли и оголовка трубы.

В случае кирпичной кладки она производится порядово следующим образом:

Порядовка выдры

Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей, (на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
Третий ряд укладывается по рисунку первого ряда выдры.
Четвертый ряд выкладывается без сдвига кирпичей, т.е. размер возвращается к размеру стояка.
На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
Шестой ряд повторяет пятый.
Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
Восьмой ряд кладут по размеру седьмого, соблюдая схему.
Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
Десятый ряд укладывают, не отступая от схемы.

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Источник: https://kamin-expert.ru/dyimohod/prohod-dyimohoda-cherez-derevyannoe-perekryitie.html

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода.

Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж.

За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором.

Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов.

Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды.

Основная разница между способами в принципе финишной отделки.

Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций.

Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

устраивают защиту для крае из металлических полос или минерита;
обшивают вход со стороны жилого помещения металлическим листом;
заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность.

Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия.

В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы.

Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов.

Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации.

Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра.

Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Источник: http://kakpotolok.ru/poleznye-sovety/potolochno-prohodnoj-uzel/

Как сделать потолочную разделку своими руками

Чтобы обеспечить комфорт и безопасность в помещении с печной конструкцией, необходимо грамотно сделать проход дымохода через перекрытие. Противопожарная безопасность обеспечивается простыми правилами установки трубы. Все работы можно выполнить своими руками.

Виды узлов

Проход дымохода через деревянное перекрытие необходимо защитить от высокой температуры и в специальном положении закрепить патрубок. Для этого предназначена разделка, вторым ее названием является «узел прохода».

Рекомендуется использовать устройство промышленного производства. Оно представляет собой специальную металлическую коробку, к ней с одной стороны крепится оцинкованная пластина. Посередине есть отверстие для вставки сэндвича.

Со стороны комнаты устанавливается специальная пластина, которая закрывает отверстие в потолке и выступает в качестве декоративного элемента.

Также пластина является опорой для теплоизоляционного слоя, который укладывается в зазоре между балкой и поверхностью трубы.

Многие специалисты утверждают, что разделка из нержавейки является лучшим вариантом, так как оцинкованный лист под действием высоких температур выделяет вредные вещества. Поэтому в жилом помещении или бане рекомендуется использовать именно нержавейку.

Потолочный узел устанавливается достаточно просто.

Если на этапе строительства не предусматривалось выводить печную трубу, то между балками необходимо сделать отверстие определенного размера для того, чтобы можно было провести дымоход.

Затем закрепить теплоизолятор. Для этого можно воспользоваться минеритом, каменной ватой или асбестом. Также специалисты рекомендуют закрепить металлические полосы.

Специальное устройство нужно надеть на трубу в прямом участке, который проходит через перекрытие. Затем его нужно поднять на необходимый уровень и по краям закрепить теплоизоляционный слой. После этого узел крепится при помощи саморезов.

Изделия могут иметь различную конфигурацию. В некоторых случаях может понадобиться металлический цилиндр, который устанавливается вокруг отверстия, а края пластины немного выступают за него. Следует отметить, что при установке такого устройства, отверстие также должно иметь форму квадрата. При помощи пластины отверстие закрывается. Также следует защитить потолочные материалы от высокой температуры при помощи теплоизолятора.

Узел может быть и без цилиндра, однако по периметру устанавливаются специальные борта из минерита или металла. Края устройства нужно оббить теплоизоляционным слоем. Рекомендуется использовать минерит, так как он выступает в качестве теплоизолятора.

Как сделать колпак на трубу дымохода

Проход через перекрытие

При выводе дымохода через потолок необходимо учитывать некоторые нюансы:

Из печи должен выходить металлический патрубок без теплоизолятора. Его длина должна составлять больше одного метра, так как на выходе слишком большая температура. Выше можно воспользоваться сэндвичем.
В местах прохода через потолок, труба должна иметь защищенную оболочку. Для этого можно воспользоваться промышленным сэндвичем или своими руками утеплить стенки.
Стыки допустимы только до прохода или после него. Поэтому нужно контролировать все соединения.
Горизонтальный участок может иметь максимум метровую длину.
Весь дымоход может иметь максимум три колена.
Использовать жесткое крепление запрещается, так как под действием высокой температуры размеры дымохода меняются.

Когда устройство на потолке будет закреплено, нужно подняться на следующий этаж или чердак, чтобы заполнить теплоизолятором расстояние между балками и дымоходом.

Если в трубе температура не превышает 600 градусов, то в качестве изолятора можно воспользоваться базальтовой ватой. Однако некоторые специалисты не рекомендуют использовать этот вариант.

Они объясняют это тем, что в процессе изготовления применяют смолы в качестве связующего средства, а они выделяют вредный формальдегид под действием высоких температур.

Кроме того, в дымоходе образуется конденсат, а при намокании у ваты ухудшают

Затраты на удаление дымохода в 2020 году

Для среднего двухквартирного дома, которому необходимо удалить дымоход на первом этаже, вы можете рассчитывать заплатить около 1500 фунтов стерлингов за профессиональную работу.

Это с установкой кронштейнов для виселиц на чердаке, бетонным очагом для выравнивания пола, новым плинтусом и штукатуркой. Это работа двух человек, которая может занять до трех дней. Скорее всего, вам придется закончить отделку комнаты или заплатить дополнительные расходы.

Гипотетически говоря, если работа выполнялась на первом этаже с сохранением груди спальни; работа продлится до 4 дней и 1775 фунтов стерлингов.

Затем удаление всей грудки дымохода с оставлением только одной трубы превращается в 5-дневную работу за 2050 фунтов стерлингов.

Возможно, вам придется выделить еще один день и дополнительно 250 фунтов стерлингов, если предстоит много зачистки и повторной штукатурки.

Цитаты

Чтобы получить расценки от проверенных и проверенных строителей в вашем районе, просто нажмите кнопку ниже:

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Подавляющее большинство из нас перешли на газовое центральное отопление в своих домах, и поэтому наши дымоходы стали ненужными.

Хотя немногие продолжают обслуживать и ремонтировать их в знак признательности, это не всегда лучший вариант.

С возрастом многие дымоходы стали больше неприятностями, чем они того стоят, даже позволяя влаге проникать в дом.

Какой смысл тратить деньги на ремонт того, чем вы больше никогда не собираетесь пользоваться?

Кроме того, возникает проблема пространства: выступ дымохода, который выступает в комнату, может освободить полезное пространство во многих небольших домах. Вскоре многие задумаются об удалении дымохода.

Прежде всего, слово «дымоход» — это широкий термин, обозначающий всю кирпичную конструкцию, идущую сверху вниз.

Грудь дымохода видна на стене вашего дома, охватывая все этажи. Очаги — это место, где будет складываться ваш огонь, а дымоходы — это квадратная труба внутри дымохода, через которую проходит дым.

Дымоходы начинаются на чердаке и выходят через крышу. От каждого очага дымоходы ведут вверх и выходят из штабелей через несколько горшков.

В двухквартирных домах дымоходы обычно выходят одна на другую. Довольно типично видеть дымоходы в передней и задней части комнаты, которые соединяются вместе на чердаке и выходят из крыши в виде единой трубы.

Частные дома чаще всего имеют дымоходы по бокам и редко посередине.

Первоначальное рассмотрение удаления дымохода

Удаление дымохода не обязательно означает, что нужно вынуть все сверху вниз. Эта работа была бы не только чудовищной, но и дорогой, и требовала бы обширного проектирования.Вместо этого большинство удалит ключевые разделы в зависимости от их требований.

Подумайте, почему вы хотите удалить дымоход. Если дымовые трубы пришли в негодность, вам может потребоваться только демонтаж дымовых труб. Это ограничивает работу и затраты на чердак и крышу

Удаление камина из комнаты в доме поможет освободить больше места в доме. Если это ваше намерение, вы можете потребовать, чтобы его завершили только в одноместном помещении.

Если дождевая вода вызывает конденсацию в дымоходе и в вашем доме, вы можете даже подумать о закрытии дымохода.Поскольку стоимость демонтажа дымохода может быть высокой, это представляет собой экономически эффективную альтернативу.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Актуальность локаций

Ваш тип дома и конструкция дымохода также являются ключевыми факторами при рассмотрении вопроса об удалении дымохода.

В отдельно стоящем доме нельзя просто вынуть дымоход из спальни; в противном случае внешний стек останется без поддержки. А для двухквартирных домов это не проблема, так как партийная стена имеет прочную самонесущую кирпичную кладку.Кроме того, вы можете удалить дымовую трубу на первом этаже, не вызывая слишком большого дисбаланса.

Юридические вопросы

Если вы придерживались структурных указаний, это не означает, что продолжение работы всегда практично или законно. Это серьезное структурное изменение дома, которое потребует рекомендаций или разъяснений от инженера-строителя.

Вам также необходимо будет связаться с местными властями и отделами строительного контроля, чтобы разрешить вашу работу. Это соответствие требует времени и денег, но его следует уважать.Это сделано не только для вашей собственной безопасности, но и для предотвращения последующих осложнений с геодезистами и продажей вашего дома.

Необходимо учитывать и соблюдать договоренности о партийной стене. В противном случае вам придется оплатить все счета за исправление / устранение возникших несоответствий.

Само собой разумеется, что вам необходимо убедиться, что у вас есть полное разрешение на изменение структуры вашего здания с учетом ограничений для внесенных в список зданий и заповедных зон.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Собрать цитаты для работы

При столь значительных проектах всегда разумно собрать несколько предложений от квалифицированных торговцев.Они могут указать на аспекты, которые вы не учли, и позволить вам достичь, если это стоит делать самому.

Вот ряд вопросов, которые вы должны задать торговцам и, возможно, даже себе:

Как убрать из дома кирпичи, пыль и копоть?
Как предотвратить распространение грязи по дому?
Будете ли вы от моего имени связываться с местными строительными властями?
Организуете ли вы все контрольные документы здания?
Сколько потребуется повторной штукатурки?
Как будет закончен очаг?

Никогда не позволяйте им отговаривать вас от обращения в местные строительные власти.Это совсем не профессионально и в будущем вызовет у вас большие проблемы. Вы также должны убедиться, что у них есть страховка гражданской ответственности, которая покрывает расходы на удаление дымохода.

Удаление грудки дымохода

Если вы планируете заняться этой работой самостоятельно, вам необходимо связаться с местным инженером-строителем, он может дать совет и разработать дизайн для конкретной работы. Не бойтесь тратить деньги здесь, это сэкономит время, деньги и сэкономит головные боли в будущем.Чтобы убедиться, что вы получите сертификат о завершении строительства от местных строительных властей, вы должны предоставить точные планы.

Ниже приведены ключевые моменты, о которых следует помнить:

Скобы для виселицы часто используются для поддержки дымохода над удаленной грудью. Обычно они снабжены по обе стороны чердака стальными полосами для предотвращения падения кирпичей. Это немного неприглядное решение, но его часто можно спрятать на чердаке.

Любые грудки дымохода, которые остались висеть между ними, можно закрепить с помощью соседних балок.Подставив под грудку башмак с фанерой, кирпичи не упадут со дна.

При переоборудовании чердаков или других крупных проектах простые кронштейны могут оказаться не в состоянии обеспечить необходимую поддержку. В этих случаях стальные балки могут использоваться вместо несущих материалов.

В некоторых случаях ваш дымоход может не быть построен на стене вечеринки, имейте в виду, что они имеют другую структуру, чем другие дымоходы. Хотя у вас все еще будет общая дымовая труба, она будет соединяться на уровне земли, а не на чердаке.

Что нужно знать для самостоятельной работы

Это пыльная работа, поэтому вам понадобится подходящая одежда и защитное снаряжение. . Длинные рукава, защитная обувь, маска, перчатки и средства защиты глаз.

Вам нужно защитить свой дом. Рассмотрите возможность подвешивания пластика к потолку, чтобы уменьшить распространение пыли и удержать мусор. Попробуйте создать закрытую рабочую зону с помощью полиэтиленовой пленки и ленты.

Разбери его по кирпичику. Вы можете использовать молоток и долото для мелких вещей и мини-молот, чтобы ускорить остальные.

Возможно, вам придется разрезать / удалить связи с элементами каркаса , когда вы будете проходить через пол.

Помните, что вам еще нужно закончить комнату. Стоимость и время могут быстро возрасти, если подумать, как закончить комнату после удаления дымохода. У очага должно быть подходящее покрытие; стены могут нуждаться в штукатурке и окончательной отделке.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Демонтаж дымовой трубы

Если ваша собственность является двухквартирной, вам необходимо убедиться, что дымоход принадлежит вам, чтобы удалить, или договориться с вашим соседом.Помните, что вам необходимо знать ряд строительных норм.

Вам обязательно понадобятся строительные леса, чтобы вы могли безопасно выполнять работу на высоте, как самоделкам, так и профессионалам.

План работ, необходимых для удаления стопки

Строительные леса вокруг дымовой трубы
Вынимание цементной тряпки, кожухи / кастрюли
Осторожно вынимаем кирпичи по одному и опускаем их на землю
Укладка нового слоя рубероида, бруса и черепицы.
Вывоз мусора, перепродажа ценных материалов

Для дымохода обычного размера два кровельщика могут удалить дымоход всего за полдня. Дымоходы большего размера могут занять до полутора дней.

Стоимость демонтажа дымовой трубы может варьироваться от 1000 до 1600 фунтов стерлингов в большинстве регионов Великобритании.

Стоит ли делать это самому?

Это трудоемкая работа. Если вы уверены в себе и способны, вы можете сэкономить до 500–1000 фунтов стерлингов на оплате труда! Тем не менее, вам все равно нужно сначала посоветоваться с профессионалом.Постоянное информирование диспетчерских пунктов по дороге также предотвратит возникновение проблем.

Если у вас есть какие-либо сомнения, вы всегда можете попросить доверенных продавцов из рейтингового агентства прийти и выполнить работу за вас.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Разделите следующие слова на три лексико-семантические группы дома и дома; дорожный транспорт; одежда

балкон пояс ботинок подтяжки тормоза пряжка здание автобус автобусный кондуктор кнопка мебель

кардиган замок шофер печная труба тренер воротник сельская местность манжета подъемный мост халат заем

драйвер двигатель универсал передняя дверь гараж шестерни пятка подол подвал шнурки чердак

грузовик механик рукавицы ров заправочная станция скатная крыша СТО рукав Домашняя обувь подошва с высокими потолками

спортивный автомобиль руль дом рядовой застройки соломенная крыша кафельный пол трамвай шины фургон жилет деревянная лестница застегивать

Докажите, что следующие наборы слов являются синонимами.

1. Кричать — кричать — рычать.

2. Злой — разъяренный — разъяренный.

3. Одинокий — одинокий — одинокий.

4. Дрожать — дрожать — дрожать.

5. Страх — ужас — ужас.

6. Плакать — рыдать — рыдать.

7. Ходить — рысью — ходить.

8. Смотреть — смотреть — смотреть.

9. Желать — желать — хотеть.

10.Любить — восхищаться — поклоняться.

Найдите доминирующий синоним в следующих синонимических наборах. Объяснить свой выбор.

1. Смотреть — смотреть — смотреть — смотреть — смотреть — смотреть.

2. Мерцать — блестеть — гореть — сиять — вспыхивать — мерцать — искриться.

3. Удивить — озадачить — поразить — удивить — поразить.

4. Прогуливаться — бродить — бродить — гулять — гулять.5. странно — причудливо — странно — странно.

6. Запах — духи — запах — запах — аромат.

7. Размышлять — размышлять — думать — размышлять — размышлять.

8. Произвести — изготовить — изготовить — изготовить — создать.

9. Рыдать — плакать — плакать.

10. Furious — злой — в ярости.

Найдите антонимы к словам ниже.

Bad, прил .; маленький, прил .; узкий, прил.; умный, прил .; теплый, прил .; чистый, т .; коротко, прил .; сильный, прил .; молодой, прил .; легко, прил .; черный, v .; небрежный, прил .; любить, т .; взять, т .; терять, т .; открыть, т .; жить, т .; радость, сущ .; медленно, нареч.

Подчеркните наиболее подходящее слово или фразу в каждом предложении.

1. Пчела гудела / жужжала / билась о оконное стекло и не могла выбраться.

2. Толпа грохнула / зашумела / освистала в несогласии, когда политик покинул платформу.

3. Автобус остановился на светофоре с визг / вой / скрежет тормозов.

4. Пришлось смазать петли маслом, чтобы дверь не ныла / скрипела / хныкала .

5. Мешок с картошкой упал с грузовика с треском / плеском / глухим стуком .

6. Вертолет пролетел над головой со скрежетом / щебетанием / жужжанием , как гигантское насекомое.

7.Зеркало упало со стены свист / треск / визг .

8. Воздух выходил из проколотой шины со звуком шипение / бульканье / шум .

9. Маленькие колокольчики на елке звенели / звенели / звенели на сквозняке.

10. Кастрюли упали на пол с громким стуком / хрустом / звоном .

1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
Просеивая пески времени | Общее чтение
Когда вы находитесь на пляже, вы наступаете на древние горы, скелеты морских животных и даже крошечные бриллианты.Песок — это кладезь минералов, свидетельствующая о геологических процессах, изменяющих землю.
Песок: детьми мы играем на нем, а взрослыми отдыхаем на нем. Это то, на что мы жалуемся, когда еда попадает в нашу пищу, и хвалим ее, когда она превращается в замки. Но мы не часто смотрим на это. Если бы мы это сделали, мы бы открыли отчет о геологическом прошлом и истории морской жизни, которая насчитывает тысячи, а в некоторых случаях и миллионы лет.
Песок покрывает не только морское побережье, но и дно океана, пустыни и горы.Это одно из самых распространенных веществ на Земле, и это также важный элемент в материалах, созданных руками человека — бетон в основном состоит из песка, а стекло состоит из немногого другого.
Что такое песок? Ну, он больше мелкой пыли и меньше гонта. Фактически, согласно наиболее общепринятой схеме измерения, разработанной Массачусетским технологическим институтом, зерна считаются пригодными, если их диаметр больше 0,06 миллиметра и меньше 0.6 миллиметра.
В зависимости от возраста и происхождения конкретный песок может состоять из крошечной гальки или пористых гранул. Его зерна могут иметь форму звездочек или спиралей, края их отстают или гладкие. Они возникли в результате эрозии горных пород или скелетов морских организмов, которые накапливаются на дне океанов, или даже в результате извержений вулканов.
Цвет — еще один ключ к разгадке происхождения песка. Если он ослепительно белый, его зерна могут быть получены из близлежащих обнажений кораллов, из кристаллических кварцевых пород или из гипса, например, из белого песка Нью-Мексико.На островах Тихого океана из вулканических минералов образуются угольно-черные пески. Другие черные пляжи притягательны. Некоторое количество песка действительно появилось совсем недавно, как, например, на острове Каомагма на Гавайях, где пляж был образован после извержения вулкана в 1990 году, пестрая лава вылилась в море и взорвалась стеклянными каплями.
Обычно, чем старше гранулы, тем они мельче и тем более гладкие края. Например, прекрасные белые пляжи северной Шотландии сделаны из песчаника, которому несколько сотен миллионов лет.
No related posts.

Проход дымовой трубы через деревянное перекрытие: Проходка кровельная для дымоходов — для разных типов труб и кровель

Проход дымовой трубы через деревянное перекрытие: Проходка кровельная для дымоходов — для разных типов труб и кровель

Проход дымохода через плиту перекрытия

Как монтировать самый пожароопасный участок дымохода: проходной узел

Проход дымовой трубы через деревянное перекрытие

Проход дымохода через деревянное перекрытие

Виды дымоходов

Патрубок из металла

Проход из гипсокартона

Кирпичные трубы

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие

Что по этому поводу говорят строительные нормы и правила (СНиП)

Как монтировать самый пожароопасный участок дымохода: проходной узел

Проход дымовой трубы через деревянное перекрытие

Порядок монтажа ППУ (проходно-потолочного устройства) и требования к нему

Как делать нельзя.

Заключение

Монтаж дымохода «сэндвич». Рекомендации специалистов

Проход дымохода через деревянное перекрытие

Недостатки кирпичного дымохода

Современные дымоходы

Защита деревянного перекрытия от дымохода

Проход дымохода через деревянное перекрытие

Устройство прохода через мягкие кровли

Устройство прохода сквозь скатную кровлю

Проходник для дымохода круглого сечения

Вывод трубы прямоугольного сечения

Проход кирпичной трубы через перекрытие: монтаж

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Общие правила и выбор места

Схемы вывода дымохода через перекрытие и крышу

1 этаж

2 и более этажей

Вывод печной трубы через перекрытие

Кирпичного дымохода

Проход через кровлю

Проход кирпичной трубы через кровлю

Проход круглой трубы через кровлю

Разделка печной трубы на крыше

Финальные работы

Проход дымохода через деревянное перекрытие — варианты монтажа

Виды дымоходов

Патрубок из металла

Проход из гипсокартона

Кирпичные трубы

Распушка

Выдра

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Как сделать проход трубы через потолок изолированным и безопасным

Как обустроить проходное отверстие в помещении бани или сауны

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Подготовка и монтаж проходки потолка

Устройство прохода трубы без использования заводского ППУ

Изготовление ППУ своими руками: особенности процесса

Особенности прохода для кирпичного дымохода

Тонкости организации кирпичного дымохода через крышу

Как сделать потолочную разделку своими руками

Рекомендованное расстояние

Виды узлов

Проход через перекрытие

Затраты на удаление дымохода в 2020 году

Цитаты

Первоначальное рассмотрение удаления дымохода

Актуальность локаций

Юридические вопросы

Собрать цитаты для работы

Удаление грудки дымохода

Что нужно знать для самостоятельной работы

Демонтаж дымовой трубы

Стоит ли делать это самому?

Разделите следующие слова на три лексико-семантические группы дома и дома; дорожный транспорт; одежда

Просеивая пески времени | Общее чтение

По

Добавить комментарий Отменить ответ
