устройство, разновидности и принцип работы

На чтение 9 мин Просмотров 149 Опубликовано 22.08.2019 Обновлено 05.09.2019

Для экономии места в коридорах и жилых комнатах применяется двухклавишный проходной выключатель. Прибор повышает комфортность управления источниками света из нескольких точек. Перед началом монтажа стоит спроектировать расположение проводки и ориентироваться на геометрию помещения.

Особенности двухклавишного коммутатора

Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

Конструктивные отличия

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

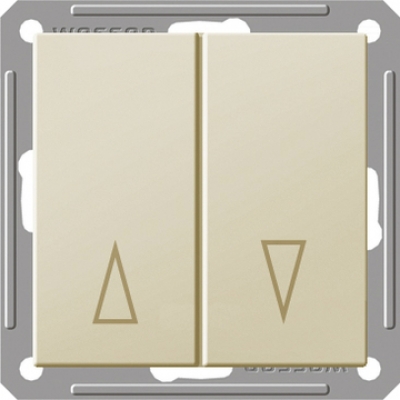

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

Как работает 2-х клавишный ПВ

Функционал двойного переключателя похож на работу одинарного. Основное отличие – в соединении двух одинаковых элементов в одном корпусе, что расширяет возможности устройства. При нажатии на клавишу выключателя происходит перекидывание контактов, замыкание цепи и зажигание лампочки. Расключение, т.е. переключение в обратном порядке обеспечивает размыкание цепи.

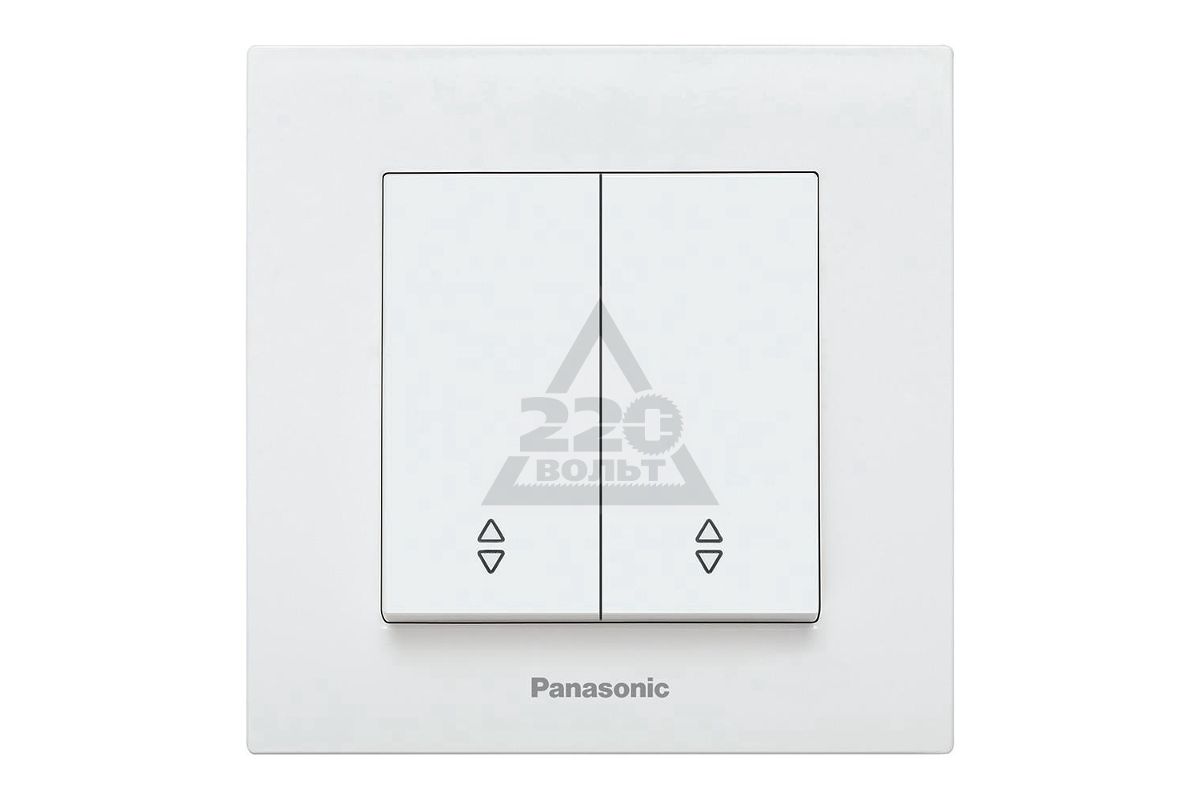

Алгоритм включения света производители указывают на клавишах стрелочками.

Сфера использования

Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

• для управления светом в ванной и туалете с одного элемента;
• регулирования яркости лампы на люстре;
• включения/выключения светодиодной ленты натяжного потолка;
• активации и отключения ночников;
• создания освещения в комнате с несколькими лампами;
• группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Существует две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

Используйте наружные модели для временной проводки.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Винтовые зажимы требуется периодически подтягивать.

Схема подключения

Стандартная схема подключения двухклавишного проходного выключателя предусматривает наличие в помещении:

• распредкороба на 10-30 см ниже линии потолка;
• основного прибора – ДПВ;
• светильников в двух комнатах.

После монтажа оборудования его нужно связать в единую систему следующим образом:

1. Выключить вводной квартирный автомат.
2. Найти в распределительном коробе двухжильный кабель с нулем и фазой.
3. Фазный провод из распредкороба вывести на неподвижный контакт входа.
4. Соединить при помощи еще двух фазных проводов неподвижные отводные контакты с патронами лампы.
5. На один контакт патрона подкинуть фазную жилу, на второй – нулевую и соединить ее с нулем питания в распредкоробке.

Соединение входных контактов допускается только фазой.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

После подбора кабеля:

1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
3. С противоположной стороны проделывается штроба под второй подрзозетник.
4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

   Соединение проводов в распредкоробке методом пайки

5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
7. Выполняются петли по 30-40 см под плафоны.
8. В распределительный короб и в подрозетики прокладываются концы кабеля.
9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.  Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Несоответствие длины, суммарной мощности и сечения провода приведет к перегреванию контактов и повреждению сети.

Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

• нейтраль – синего или голубого цвета;
• заземление – желто-зеленое;
• фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
5. Подключение на осветительный прибор 1-2 нулевых проводников.
6. Прокладка двухжильного кабеля питания к распределительному коробу.

Подбирайте размер короба так, чтобы в него поместилось 16 проводов минимум.

Особенности распайки двухклавишного ПВ

При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

• Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
• Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Основные ошибки при установке переключателей

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

• Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
• На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
• Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
• На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
• Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

Двухклавишные модели переключателей – это автономные устройства в одном корпусе. Удобство их эксплуатации заключается в управлении светом из разных зон комнаты. Для правильного монтажа понадобится выбрать сечение провода и приобретать его с запасом по длине.

Практика подключения перекрёстного 2х клавишного выключателя

2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

ТЕСТ:

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

2. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

3. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

4. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Работа схемы с 3 видами вык-лей – обычным,  проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному.

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Схема подключения 2-х клавишного перек-го вык-ля

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

рекомендации по выбору и подключению

Современный двухклавишный проходной выключатель способен повысить уровень комфорта при управлении осветительным оборудованием практически во всех помещениях, включая жилые, технические, промышленного назначения и т.д. Кроме того, он безопасный и при правильном применении поможет снизить расход электроэнергии. Неплохая перспектива, согласны?

Задумались самостоятельно установить проходной выключатель на 2 клавиши, но не знаете с чего начинать? Мы поможем вам разобраться в этом вопросе – в нашей статье подробно разберем его особенности, нюансы выбора, а также схемы подключения и порядок выполнения электромонтажных работ своими руками. Чтобы новичкам проще было освоить изложенный материал, мы снабдили публикацию наглядными фото и пошаговыми монтажными видеоинструкциями.

Содержание статьи:

Устройство и задачи проходного выключателя

Двухклавишные проходные выключатели внешне схожи с обычными, используемыми для управления группами ламп светильников, люстр, бра и прочих осветительных приборов. Но как одни, так и другие используются для решения бытовых задач потребителей.

Проходные и традиционные двухклавишные выключатели служат для управления:

• двумя независимыми светильниками/люстарами;
• двумя группами ламп на одном осветительном приборе.

Но обычные двухклавишные выключатели дают возможность включать/выключать осветительные приборы с одного места, а проходные – с различных. Что и является их основной задачей и преимуществом.

Эта особенность и наличие двух клавиш даст возможность не только включить светильники в одной точке какого-либо помещения и выключить в другой, но и задействовать только часть лампочек прибора.

При необходимости можно привести в рабочее состояние осветительные приборы в смежных комнатах, частях здания. К примеру, осветить не только лестницу, но и подвал, в который она ведет. Что избавит от необходимости передвигаться на ощупь в темных помещениях и позволит экономить электричество.

Технологичные двухклавишные проходные выключатели успешно используются в любых помещениях. Это утверждение справедливо и для небольших квартир, особенно при наличии зонирования и желания оптимально использовать возможности имеющихся систем освещения

В жилых помещениях такие выключатели применяются наиболее часто, так как именно их обычно оснащают несколькими независимыми системами освещения.

Использование двуклавишных включателей бывает выгодным даже в небольшом помещении. Например, в доме-«хрущевке» с проходными комнатами или просто оснащенными двумя линиями освещения.

Чем отличаются от одноклавишных включателей?

Электроустановочные изделия на одну клавишу, причем, как проходные так и обычные, позволяют управлять только одним светильником или единственной группой ламп. А вот двухклавишный аналог — двумя.

Монтаж любых проходных выключателей отличается от замены обычных. А основное отличие в том, что владельцам помещения придется принимать более важные решения. К примеру, определять место и способ установки оборудования. И к этому нужно отнестись серьезно, чтобы избежать ошибок

В результате максимально эффективно обе разновидности изделий получится использовать в различных условиях эксплуатации.

Конструкционные особенности изделия

Проходной двухклавишный выключатель конструктивно состоит из 2-х одноклавишных аналогов. А поэтому имеет в 2 раза больше контактов для подключения проводов.

Так, если у проходных включателей, оборудованных единственной клавишей, их всего 3 (а у обычных вообще 2), то у двухклавишных — 6:

• входных — 2;
• выходных — 4.

Чтобы избежать ошибок при монтаже производители на корпусе прибора нередко указывают схему подключения или маркируют входы/выходы.

Часто можно услышать, что такое большое количество контактов нужно для обеспечения работы выключателя по принципу «перекидывания». Но такая формулировка не вполне соответствует действительности. Так как выключение происходит, когда контакты, входящие в состав двухклавишных выключателей и управляющих одной линией, просто перемещены в разные положения.

Если же указанные элементы конструкции переключением клавиши возвращены в одно положение, тогда произойдет включение лампочек.

То есть, у клавиш нет привычных пользователям фиксированных положений «включено»/«выключено», как у традиционных переключателей. Хотя у обеих разновидностей оборудования органы управления перемещаются одинаково.

На фото изображен двухклавишный проходной выключатель. Его основная особенностью – большое количество входов/выходов. В этом случае они промаркированы производителем стрелками, чтобы снизить вероятность ошибки при подключении

Большее количество контактов требует использования большего количества проводов для обеспечения работоспособности двухклавишных выключателей. Если сравнивать с одноклавишными аналогами, то их потребуется ровно в 2 раза больше.

Подготовительные работы перед подключением

Практически во всех случаях при установке двухклавишных электроустановочных изделий потребуется дополнительный монтаж проводов и установка дополнительного оборудования. А все это, скорее всего, предстоит приобрести.

Так, на этапе подготовки понадобятся:

• Два трехжильных провода необходимой длины для каждого выключателя. При этом важно, чтобы его сечение было не меньше 2,5 мм². Также важно, чтобы в качестве материала изготовления использовалась медь. Рекомендуем ознакомиться с правилами .
• Распределительная коробка. Она нужна потому, что кабель от проходного выключателя, в целях безопасности, нельзя прокладывать прямиком к осветительным приборам. При этом следует помнить, что соединений будет много, поэтому объема одной стандартной коробки вряд ли хватит. Поэтому еще перед началом работ следует задуматься о покупке спаренных изделий.
• Установочный короб, который еще именуется подрозетником. Такие приспособления служат для размещения самих проходных выключателей.

Прокладка провода осуществляется  или закрытым способом. Но в любом из случаев перед началом монтажа приобретенный электрокабель следует проверить на работоспособность.

На фото изображена модель системы управления освещением, позволяющая получить представление о том, что должно выйти в ходе установки двухклавишных выключателей

При проверке кабеля изначально нужно выполнить внешний осмотр, а затем прозвон с использованием специального оборудования, к примеру, мультиметра.

При игнорировании указанного правила можно понести существенные убытки. Особенно это актуально для случаев, когда провод будет вмонтирован в стену.

Если есть возможность заземлить проходной выключатель, то ею следует воспользоваться. Это касается тех случаев, когда предусмотрена шина РЕ. Обычно она имеется в новостройках.

При выполнении работ по подключению следует соблюдать меры безопасности. Так перед началом процедуры следует обесточить помещение.

Схема и порядок подключения

Независимо от марки и других особенностей двухклавишных электроустановочных изделий при монтаже придется соблюсти ряд важных правил.

На картинке изображена схема подключения двухклавишных проходных выключателей. При этом латинская буква N является международным обозначением нулевого провода (маркируется голубым цветом). А буквой L отмечают фазный провод. Он на схемах, и нередко в реальности, обозначается оранжевым цветом

Так, изначально необходимо подготовить место для установки подрозетников и распределительной коробки. Но это не сложно, так как все, что нужно это установить в перфоратор корончатое сверло нужного диаметра. Рекомендуем ознакомиться с подробным инструктажем по .

Следует помнить о том, что в распределительную коробку от каждого двухклавишного выключателя проходного типа должно приходить 2 провода, состоящих из 3 жил (в виде концов длиной 10-15 см):

• Для соединения клавиш первого выключателя с фазой сети – для чего в каждом случае используются клеммы, которые в электрике обозначаются символами L1, L2.
• Соединения клавиш второго выключателя с фазным проводом нужного светильника или их группы – в этом случае также используются клеммы, которые обозначаются аббревиатурой L1, L2.
• Соединения обоих использующихся выключателей между собой – производится попарное соединение оставшихся жил. Такая процедура производится в распределительной коробке. В ходе указанной операции необходимо соединить между собой клеммы каждой клавиши одного проходного выключателя с аналогичными клеммами второго.

Не нужно забывать, что ноль питающего провода в обязательном порядке должен быть соединен с нулевым проводом электроприбора. Если планируется управлять группой светильников, тогда ноль сети соединяют со всеми их нулевыми жилами. Лучшие коннекторы для соединения проводов мы рассмотрели в статье о .

Правильное подключение является залогом безопасной работы выключателей и светильников, а оно во многом зависит от коннекторов. Поэтому практично будет использовать удобные и надежные клеммники WAGO. Они относятся к самозажимным и безопасными, поэтому влияние человеческого фактора будет минимальным

При выполнении электромонтажных работ важно не запутаться с кабелями. Такое предупреждение является актуальным из-за присутствия большого количества жил. Их следует маркировать, особенно в случаях, когда провода одноцветные.

Кроме того, все операции следует производить последовательно, то есть, не переключаясь на другую работу до выполнения начатой.

Подробные инструкции на 2 клавиши мы привели в другой нашей статье.

Как сделать правильный выбор

При покупке двухклавишных проходных выключателей следует отдавать предпочтение изделиям от известных производителей.

К примеру, на постсоветском пространстве, как, собственно, и в Европе, пользуется популярностью продукция востребованного немецкого бренда Legrand.

Обратить внимание стоит на выключатели, относящиеся к серии Celiane, Velena. Эксклюзивная продукция этого производителя относится к линейке Exclusive Celiane.

Рекомендуем также ознакомиться с

Кроме того, к лидерам сферы причислены компании:

• Wessen и ее популярная серия выключателей W 59 Frame;
• Lezard;
• Makel.

На рынке представлены различные . Но более востребованными среди потребителей являются сенсорные.

Двухклавишные выключатели могут стать частью системы . Так как многие производители оснащают свою продукцию датчиками движения. В результате электроника сама позаботится о выключении освещения.

Выводы и полезное видео по теме

Первый видеоматериал поможет избежать ошибок, чрезмерных денежных трат при выборе, приобретении проходных выключателей:

В следующем видео на практике показано, как выполняется подключение выключателей к системе освещения:

Двухклавишные проходные выключатели способны сделать проживание более комфортным и безопасным. А также, при правильном размещении, оборудование поможет экономить электроэнергию. При этом в его качестве сомневаться не приходится – такие выключатели предназначены для долговременного использования.

Расскажите о личном опыте выбора двухклавишных проходных выключателей, мест для их монтажа и особенностях эксплуатации. Комментарии можно оставить в специальном блоке, расположенном ниже. Там же можно задать возникшие вопросы нашим экспертам и другим посетителям сайта, принять участие в обсуждении, указать на неточности или ошибки, выявленные в ходе ознакомления с материалом статьи.

Проходной выключатель — схема подключения на 2 клавиши, фото и видео

Просмотров 3.1k. Обновлено 23.12.2015

Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не  более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

Принцип действия проходного выключателя

Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.

Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

Особенности двухклавишных приборов

К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

Порядок подключения проходного выключателя на 2 клавиши

1. Соединение контактных групп устройств между собой.
2. Присоединение осветительных приборов.
3. Подключение к ним нулевого провода и линий от проходного устройства.
4. Проверка правильности сборки схемы.
5. Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь!!!

Схемы подключения

Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

Автор сознательно привел однотипные схемы с различным графическим оформлением. Это дает читателю возможность выбрать ту, которая ему более понятна.

Варианты схем по способу управления

Производится из двух точек

Схема самая простая. Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

При управлении по двум направлениям схема выглядит так:

Из трех точек

Такое включение несколько сложнее и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

На заметку:

• При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
• В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
• В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
• При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

 Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

Успехов в «автоматизации» домашнего освещения!

из двух, трех и более точек, фото, видео

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Содержание статьи

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

А вот примерно так разводить по помещению.

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема подключения проходного выключателя с 2х мест на 2 лампы (видео, фото)

Схема подключения проходного выключателя с 2х мест и ее конструкции значительно расширяют возможности управления осветительными системами. В спортивных, концертных залах, на стадионах, длинных коридорах и туннелях можно одним из двух мест управлять освещением. Расположенные на разных сторонах объекта выключатели избавляют от необходимости переходов к единственной точке управления.

С одним выключателем может сложиться ситуация, когда придется проходить к выходу в темноте по длительному маршруту, с многочисленными препятствиями рискуя свернуть себе шею. При подключении проходных выключателей, достаточно подойти к ближайшему выключателю от выхода и погасить свет во всем помещении.

Конструкции и принцип работы проходных выключателей

Внешний вид переходного выключателя не имеет особых признаков отличия от обычных корпусов. Принципиальные изменения изделия скрыты внутри, разница в контактной схеме. Задача простого выключателя замкнуть или разомкнуть цепь в одной точке, проходной выключатель при изменении положения клавиши размыкает одну цепь и сразу подключает другую. Происходит перекидывание контактов на другое направление цепи, поэтому правильнее было бы назвать не выключатель, а переключатель. Но так уже сложилась терминология, что перемена термина внесет лишние непонимания, между специалистами и тем более с непрофессионалами.

Контакты, перекидываясь на другую группу, подключают к цепи клеммы второго проходного выключателя, работающего в паре. По одному в схеме проходные выключатели не работают. Конечно, их можно подключить как одноклавишный выключатель, но тогда теряется смысл его общей контактной схемы.

Схемотехника основных видов проходных выключателей

Наиболее часто используемые проходные выключатели, это одноклавишный, двух клавишный и трехклавишный. Все они построены на одном принципе перекидывания контактов. На одноклавишном варианте три контакта, один общий  перекидывается на один из двух, в зависимости от положения клавиши. Остальные модели включают в свой корпус схемы одноклавишного варианта.  Двухклавишный проходной выключатель в своем корпусе имеет две таких схемы, трехклавишный имеет три схемы, все просто. Изменяются только габариты корпуса, количество клавиш и контактов:

• одноклавишный, три контакта, входной и два выходных,
• двух клавишный переключатель, шесть контактов, два входных и 4-выхода,
• трехклавишный корпус имеет 3 – входа и 6 – выходов.

Управления освещением с 2х мест, схема с применением одноклавишных выключателей

Одной группой электроосветительных ламп можно управлять с разных мест, используя схему с одноклавишными, выключателями. Это часто применяемая схема, на примере которой легко понимается принцип работы.

С линии питания 220В фаза напрямую приходит на вход (подвижный) контакт одного из двух переключателей. Выходные контакты двух переключателей соединяют между собой. Входной контакт второго подключается на клемму осветительного прибора. Рабочий 0 подключите на  другой контакт светильника.

Рассмотрим особенности расключения в распределительной коробке, при монтаже этой схемы. Используется кабель с тремя изолированными проводами:

• красная изоляция – фазный провод,
• синяя изоляция – нейтральный провод,
• желто-зеленая изоляция – заземляющий провод.

В распределительную коробку заводится четыре кабеля:

• один от распределительного щита, кабель питания с одной фазой 220 В,
• два кабеля от каждого проходного переключателя,
• один от группы осветительных приборов.

Требования по цвету выполнимы только для кабелей питания осветительных приборов. При подключении проводов, идущих от проходных переключателей в коробку выполнимо только одно условие. На входной контакт проходных выключателей выводят красный провод фазы.

Схема управления двухклавишными выключателями двумя группами осветительных приборов

Используя двойной проходной выключатель в двух местах можно управлять разными группами света.

Пример практического применения схемы с двумя одноклавишными выключателями в быту, особенности и последовательность монтажа

В частных домовладениях технологию управления светом с двух разных мест уже давно используют. На маршрутах от калитки до дома, возможны участки с лестницей или другими препятствиями, где в темное время суток требуется подсветка. Удобно открыть калитку включить освещение дорожки, пройти к дому, подняться по лестнице и не возвращаясь выключить освещение во дворе. Как это делается на практике, монтаж начинается с разметки:

• маршрутов прокладки кабелей,
• мест установки проходных выключателей,
• места установки распределительной коробки.

Один из рациональных вариантов, установить распределительную коробку и первый переходной выключатель в прихожей, рядом с распределительным щитом. Удобно будет проложить кабель питания и пользоваться, управлять освещением во дворе, не выходя из дома. Второй проходной выключатель логично будет, поставить на заборе с внутренней стороны двора возле калитки. При входе вы сразу сможете включить свет, войдя в прихожую дома выключить.

В качестве осветительных приборов можно использовать декоративные фонарные столбы, которые всегда есть в продаже в крупных магазинах электротоваров. В большинстве случаев 3-5 в зависимости от расстояния маршрута в частных домах бывает достаточно. Проводку желательно прокладывать по земле в траншее через пластиковые трубы диаметров 5-6 мм, на глубине 30-50 см независимо от климатических условий региона. Копать ниже глубины промерзания не имеет смысла, это не водопровод замерзать нечему. Главная цель спрятать электрическую проводку, защитить ее от механических повреждений и создать приятный глазу интерьер во дворе. Подключение ламп фонарных столбов делайте по параллельной схеме, в этом случае при неисправности одного светильника остальные будут работать.

В новом строящемся доме две штробы, коммуникационные отверстия можно предусмотреть и проложить заранее. В старых домах при ремонте в прихожей можно сделать скрытую проводку для проходных выключателей. Если нет необходимости делать ремонт в прихожей, проложите наружную проводку, используя кабель каналы, они аккуратно прокладываются, выглядят очень эстетично, расцветка пластика бывает любая.

Подобрать можно к любому интерьеру, даже под темные и светлые породы дерева. Кабель нужно использовать с медными проводами сечением от 0,75 до 1. 5 мм. Провода в коробку заводите на 10 15 см, для расключения изоляцию снимайте на 3см, для скрутки и обеспечения надежного контакта достаточно.

Можно на две точки в конце и начале маршрута установить сенсорные датчики на движение к проходным выключателям это снимает проблему поиска в темноте выключателей. Такое подключение требует отдельной темы для рассмотрения. Подключайте по вышеописанной схеме, двор будет красивый и пользоваться удобно.

Выключатель двухклавишный проходной что это такое

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов.

Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю.

Виды проходных выключателей

Проходные выключатели классифицируются так же, как и обычные.

По количеству клавиш:

• одноклавишные;
• двухклавишные;
• трёхклавишные
• одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

По типу управления:

• клавишные;
• сенсорные;
• с ПДУ и т.д.

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения.

Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом:

диммер — что это

такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать,

как проверить светодиоды мультиметром

и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Видео инструкция, демонстрирующая принцип работы проходного выключателя

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео

Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Источники:

2-портовый коммутатор общего доступа USB-C Gen 2 с сквозным питанием — US3342, Периферийные коммутаторы ATEN | ATEN Belgium

ATEN US3342 — это 4-портовое устройство для совместного использования периферийных устройств USB 3.2 Gen 2, которое позволяет пользователям обмениваться данными между четырьмя USB-устройствами на двух разных ноутбуках с поддержкой USB-C. US3342 совместим с USB 3.2 Gen 2, который может поддерживать скорость передачи данных до 10 Гбит / с, а также совместим с USB 3.1 Gen 1, USB 2.0 и USB 1.1.

С помощью US3342 вы можете быстро и легко переключать компьютеры с помощью удобной кнопки удаленного выбора порта со светодиодным индикатором, который указывает, какой компьютер активен. Он обеспечивает питание, соответствующее USB-C ноутбукам Windows или Mac с характеристиками профиля PD 5 В, 9 В, 15 В и 20 В.

Обладая эксклюзивной функцией программного обеспечения BEZEL X, US3342 позволяет двум ноутбукам обмениваться файлами и данными на двух разных платформах — Windows и Mac, перетаскивая мышь с одного экрана на другой. Программное обеспечение BEZEL X упрощает управление и передачу файлов одним пальцем.

Соединительные кабели связаны, чтобы сэкономить на дополнительных расходах на покупку дополнительных USB-кабелей.Дополнительный кабель USB-C, входящий в комплект US3342, позволяет пользователям подключать его к ноутбукам USB-C для гибкой установки. US3342 — наиболее экономичное решение для ноутбуков с USB-C.

В заключение отметим, что US3342 с его компактной и универсальной конструкцией является идеальным решением для пользователей, которые стремятся сэкономить место на рабочем столе и сохранить его хорошо организованным и эффективным способом.

• Позволяет двум компьютерам USB-C совместно использовать 4 периферийных устройства USB 3.2 Gen 2 со скоростью передачи данных до 10 Гбит / с.
• Поддерживает USB-C Power Delivery 3.0 для зарядки ноутбука до 85 Вт (необходим дополнительный адаптер питания USB-C) *
• BEZEL X — включение функции передачи файлов и управления мышью между двумя платформами, Windows и Mac
• Поддерживает профили питания 5 В, 9 В, 15 В и 20 В. спецификация питания
• Переключение устройства через удаленный переключатель портов нажатием кнопки
• Светодиоды Индикатор консоли — позволяют пользователям узнать, какой компьютер активен
• Plug and play — Драйверы или внешний адаптер питания не требуется Для зарядки устройства рекомендуется использовать сертифицированный адаптер питания USB-C PD мощностью более 65 Вт с ограниченным источником питания (LPS).Минимальные системные требования к питанию для основных функций USB и видеовыхода должны быть не менее 5 В, 3 А.

2-портовый KVM-переключатель / док-станция USB-C Gen 1 с сквозным питанием

2-портовый док-коммутатор USB-C Aten US3310 с сквозным питанием сочетает в себе многопортовую док-станцию ​​и позволяет одной кнопкой переключаться между двумя источниками — ноутбуком и смартфоном Android. Используйте только один набор дисплея, клавиатуры и мыши, чтобы беспрепятственно управлять двумя разными системами и экономить место на рабочем столе.С помощью переключателя удаленного порта вы можете положить его в наиболее удобное место или спрятать под столом для быстрого переключения.

Благодаря превосходному разрешению видео HDMI до 4K (3840 x 2160) при 30 Гц, US3310 обеспечивает высокое качество видео с минимальной задержкой при переключении, и ваше соединение HDMI будет оставаться активным, не нарушая макета при переключении. Кроме того, USB 3.2 Gen1 обеспечивает скорость передачи данных до 5 Гбит / с, что позволяет легко обмениваться внешними запоминающими устройствами для обмена данными между двумя системами.

Проходной порт USB C 3.0 мощностью 85 Вт позволяет заряжать телефон и ноутбук одновременно, а также обеспечивает достаточную мощность для энергоемких устройств, таких как внешние жесткие диски или игровые устройства. Вы можете подключить смартфон к US3310, чтобы создать рабочую станцию ​​в режиме Samsung DeX или Huawei Desktop для многозадачности, и переключиться на ноутбук, если вам нужно выполнить тяжелую задачу по загрузке.

Aten US3310 Особенности и преимущества

• Позволяет ноутбуку USB-C и смартфону Android использовать один монитор HDMI и все подключенные периферийные устройства USB *
• Обеспечивает подачу питания через USB 3.0 для зарядки ноутбука до 85 Вт (необходим дополнительный адаптер питания USB-C) **
• Поддерживает разрешение 4K — до 3840 x 1920 при 30 Гц
• Поддерживает режим Samsung DeX или рабочий стол Huawei ***
• Video DynaSync — позволяет Мониторы и компьютеры EDID и HDCP работают безупречно и обеспечивают быстрое переключение, такое как непрерывное переключение в реальном времени
• Переключение устройства с помощью удаленного переключателя портов нажатием кнопки
• Plug and play — драйверы или внешний адаптер питания не требуются

* Чтобы видеовыход работал через порт USB-C, он должен поддерживать альтернативный режим DP.
** Для зарядки устройства рекомендуется сертифицированный адаптер питания USB-C PD мощностью более 65 Вт с ограниченным источником питания (LPS). Минимальные системные требования к питанию для основных функций USB и видеовыхода должны быть не менее 5 В, 3 А.
*** Совместимость со смартфонами, выпущенными в 2018 году или позже, которые имеют режим вывода видео DP ALT через USB-C. Список поддерживаемых мобильных устройств см. В руководстве пользователя US3310

Расширьте возможности вашего мобильного устройства

Больше не нужно заниматься подключением и отключением.Подключите свой смартфон с USB-C, iPad Pro и ноутбук или два ноутбука с USB-C к US3310 и предоставьте общий доступ к дисплею и периферийным устройствам. ^* Используйте только один набор дисплея, клавиатуры и мыши для беспрепятственного управления двумя системами и экономии места на рабочем столе. Поместите переключатель удаленного порта в наиболее удобное место или даже спрячьте его под столом для быстрого переключения.

* Совместим со смартфонами, выпущенными в 2018 году или позже, которые имеют видеовыход (режим DP Alt) через USB-C.

Быстрое переключение за 2 секунды для сохранения эффективности

Нет времени тратить время на задержку переключения.Благодаря эксклюзивной технологии ATEN, которая устраняет задержки и проблемы с разрешением, переключение между двумя системами занимает всего две секунды, что делает ваш рабочий процесс более эффективным. Ваше соединение HDMI останется активным, не нарушая раскладки при переключении. USB-соединение работает как USB-концентратор, что означает, что вы можете сохранить все функции клавиатуры и мыши, такие как мультимедийные клавиши или дополнительные кнопки мыши.

Превосходное качество видео и сверхбыстрая скорость передачи данных USB 3.2

Поддержка максимального разрешения до 4K при 30 Гц для телевизоров 4K или сверхшироких и игровых мониторов.USB 3.2 обеспечивает скорость передачи данных до 5 Гбит / с, позволяя вам совместно использовать внешние запоминающие устройства для быстрого и простого обмена данными между двумя системами.

Расширьте среду рабочего стола на свой телефон

В настоящее время смартфон может действовать как ПК. Используйте свой смартфон, чтобы работать, смотреть и играть в дороге. Вернувшись в офис или домой, вы можете подключить его к US3310, чтобы создать рабочую станцию ​​в режиме Samsung DeX для многозадачности, и переключиться на ноутбук, если у вас возникнут тяжелые задачи.

Заряжайте свой телефон, iPad, ноутбук и энергоемкие устройства

Сквозной порт USB C Power Delivery 3.0 мощностью 85 Вт заряжает ваш телефон и ноутбук одновременно, а также обеспечивает достаточную мощность для энергоемких устройств, таких как внешние жесткие диски или игровые устройства. Вы можете использовать свою любимую клавиатуру и мышь для работы и игр, даже с энергоемкой игровой установкой с RGB-подсветкой.

Aten US3310 Комплектация

• (1) US3310 2-портовый док-переключатель USB-C Gen 1
• (2) Кабели USB-C
• (1) Селектор удаленных портов
• (1) Инструкции для пользователя
• (1) 2 года гарантии

Ресурсы Aten US3310

Технические характеристики Aten US3310

Компьютерные соединения	2
Разъемы
Компьютер	USB 3. 2 Gen 1 Type-C Port 1 (ноутбук) USB 3.2 Gen 1 Type-C Port 2 (Android: Samsung Dex или Huawei Desktop mode)
Device	2 x USB 3.2 Gen 2 Type-A Female
Видеовыход	1 x HDMI, гнездо
Power	1 x USB-C, гнездо постоянного тока * Порт 1: Поддерживает зарядку ноутбука USB-C PD при выходе 5V, 9V, 15V, 20V * Порт 2: поддерживает макс. Выход 5 В, 2 А * Поддерживает вход адаптера питания USB-C PD мощностью до 100 Вт. * Для зарядки устройства рекомендуется сертифицированный адаптер питания USB-C PD мощностью более 65 Вт с ограниченным источником питания (LPS). Минимальные системные требования к питанию для основных функций USB и видеовыхода должны быть не менее 5 В, 3 А.
Выбор порта
Вход	Дистанционный переключатель порта
Разрешение видео	3840 x 2160 при 30 Гц
Потребляемая мощность	123
	Выбранный	2 (Белый)
Окружающая среда
Рабочая температура	0-40 ° C
Температура хранения	-20-60 ° C
Влажность	0-80% Правая, без конденсации
Физические свойства
Корпус	Алюминий
Вес	TBD
Размеры (Д x Ш x В) Примечание

. Хотя в настоящее время у Aten нет общедоступных планов относительно 4-портового KVM-переключателя USB-C, мы предлагаем несколько 8-портовых KVM-переключателей, которые поддерживают источники USB-C с адаптером — просто оставьте четыре неиспользуемых порта пусты: KVM-переключатели CyberView Cat6 и клавиатура RWX119 для монитора в стойке со встроенным KVM-переключателем Cat6.

Пожалуйста, дайте нам знать, если мы можем вам еще чем-то помочь!

Цифровой ключ — KD-IP922ENC Encoder

Корпоративные AV-решения через IP

Key Digital создают расширяемые системы HDMI over IP, которые можно масштабировать для любой коммерческой установки. обзор системы

Enterprise AV over IP — Проверенные / поддерживаемые сетевые коммутаторы

Программное обеспечение для настройки системы для ПК — Key Digital® Management Software Pro (KDMS Pro)

KD-IP922ENC / DEC Режимы использования

Характеристики

• Enterprise AV Over IP: Использует управляемый гигабитный сетевой коммутатор для распределения видео, матричной коммутации и расширения
• Обработка видеостены: системы Encoder + Decoder создают видеостены с мониторами до 16 В и 16 H

• HDCP 2. 2: Совместимость до HDCP 2.2 и обратно

• Разрешение 4K / Ultra HD: Поддержка 4096×2160 или 3840×2160 24/25/30 Гц при 4: 4: 4/8 бит или 60 Гц при 4: 2: 0/8 бит (максимальная пропускная способность 10,2 Гбит / с)

• 4K Down-Scale: Входящее разрешение 4K может быть преобразовано с понижением в 1080p на каждом декодере, что позволяет мониторам всегда отображать контент с оптимальным разрешением
• HDR (расширенный динамический диапазон): HDR достигается с источником AppleTV при 4K / 30 [4: 2: 2] 12-битный глубокий цвет, позволяющий получать более реалистичные изображения с большим диапазоном уровней яркости
• Расширение сигнала: До 330 футов./ 100 м @ 4K 24/25/30 (4: 4: 4) / 60 (4: 2: 0) в сетевой коммутатор или точка-точка
• Power over Ethernet: Не требует источника питания, когда интегрирован с совместимым сетевым коммутатором PoE

• Двойная локальная сеть: Разрешить расширение системы за пределы системы с 48 портами

• Резервный источник питания: Повышенная надежность для интеграции без PoE

• Деэмбедирование аудио: Аудио из вход HDMI деэмбедирован через аналоговый левый / правый балансный / небалансный терминал Phoenix, чтобы обеспечить возможность подключения внешнего аудио к системам распределения звука и усилителям

• Предварительный аудиоусилитель: Громкость, отключение звука, 3-полосный эквалайзер и задержка синхронизации, управляемая через порт деэмбедирования аудио

• HDMI Pass-Through: Позволяет подключаться к локальному монитору или дополнительным устройствам на расстоянии до 75 футов.

• HDMI® и HDCP Лицензирование: Полностью лицензировано и совместимо с новейшими технологиями HDCP 2.2 и HDMI, такими как 4K / UHD 4: 2: 0/8 бит при 60 к / с

• Control: 3 многофункциональный порты управляются через открытый API KeyCode, как главный контроллер Compass Control® Pro или как расширение управления через IP

• Управление EDID: Внутренняя библиотека содержит 15 конфигураций EDID по умолчанию и собственные данные EDID от устройств вывода / отображения, подключенных к декодеру

• Управление обнаружением горячего подключения: Позволяет интегратору выбирать, будет ли напряжение активного сигнала принудительно подаваться на подключенные устройства ввода

• Полная буферная система: Управляет повторной синхронизацией TMDS / генерацией сигнала, аутентификацией HDCP с источником и дисплеем, EDID Рукопожатие управления и управление горячей заменой

• USB 2. 0: Поддерживает синхронные и изохронные соединения

• ИК-датчик: Питание датчика через + 5В Вход ИК-порта собирает ИК-сигналы прямой видимости от пультов дистанционного управления без внешнего соединительного блока ИК-сигналов

• Вверх / вниз ИК: Два канала ИК позволяют управлять устройствами, подключенными к модулям кодировщика и декодера и от них.

• RS-232: Двунаправленное управление от / к модулю кодировщика и декодера на разъеме Phoenix

• RS-232 / TCP- IP Control Mode: Обеспечивает управление устройством, а также статус подключения

• Цифровое сжатие без потерь: Поддержка Dolby® TrueHD, Dolby® Digital Plus, Dolby Atmos® и DTS-HD Master Audio

• Поддержка системы управления: готово приложение Key Digital®.Программное обеспечение Key Digital Management ™ Pro (KDMS ™ Pro) готово, Compass Control® Pro готов. Полностью управляемый всеми системами управления с поддержкой IR, RS-232 и TCP / IP через открытый API.

• Key Digital® App Готово: Сетевое сканирование и обнаружение заполняет предварительно созданный графический интерфейс, включая дополнительный предварительный просмотр изображения, управление видеостеной перетаскиванием пальцем, управление дисплеем через ИК-порт, локальное переключение входа и внешнее управление звуком.
• KDMS Pro Ready: Программное обеспечение для ПК для настройки устройства и системы и пользовательского интерфейса управления с опцией чистого режима конечного пользователя, включая дополнительный предварительный просмотр изображения, управление видеостеной с помощью мыши, управление дисплеем через ИК-порт, локальное переключение входа и предварительное подключение внешнего аудио. -амперный контроль.
• Key Digital® App Ready: Сетевое сканирование и обнаружение заполняет предварительно созданный графический интерфейс, включая дополнительный предварительный просмотр изображения, управление видеостеной с перетаскиванием пальцем, управление отображением через ИК-порт или PJLink IP, локальное переключение входа и внешнее управление звуком.
• Compass Control® Pro Внутри: Встроенный 3-портовый главный контроллер Compass Control® Pro.
  • Лицензия на активацию программного обеспечения KD-ProCL1 / 2/4/8 продается отдельно. Требуется для активации контроллеров iOS.
• Связь I2C: EDID и аутентификация HDCP для дисплея и источника
• Пропускная способность потока данных: <900 Мбит / с

• Задержка: <40 мс при 4K. Меньше при более низком разрешении.

Layers — QMK

Одна из самых мощных и часто используемых функций прошивки QMK — это возможность использовать слои. Для большинства людей это функциональная клавиша, позволяющая использовать разные клавиши, как на клавиатуре ноутбука или планшета.

Для получения подробных сведений о том, как работает стек слоев, ознакомьтесь с разделом «Обзор раскладки».

Эти функции позволяют активировать слои различными способами. Обратите внимание, что слои обычно не являются независимыми макетами — несколько уровней могут быть активированы одновременно, и для слоев типично использовать KC_TRNS , чтобы позволить нажатия клавиш проходить на более низкие уровни. При использовании мгновенного переключения уровней с помощью MO (), LM (), TT () или LT () не забудьте оставить ключ на указанных выше слоях прозрачным, иначе он может работать не так, как задумано.

• DF (слой) — переключает слой по умолчанию. Слой по умолчанию — это всегда активный базовый слой, поверх которого накладываются другие слои. См. Ниже дополнительную информацию о слое по умолчанию. Это может быть использовано для переключения с раскладки QWERTY на раскладку Дворжака. (Обратите внимание, что это временный переключатель, который действует только до тех пор, пока клавиатура не отключится. Для постоянного изменения уровня по умолчанию требуется более глубокая настройка, например вызов функции set_single_persistent_default_layer внутри process_record_user.)

• MO (слой) — мгновенно активирует слой . Как только вы отпускаете клавишу, слой деактивируется.

• LM (слой, мод) — Мгновенно активирует слой (например, MO ), но с активными модификаторами мод . Поддерживаются только уровни 0-15 и левые модификаторы: MOD_LCTL , MOD_LSFT , MOD_LALT , MOD_LGUI (обратите внимание на использование констант MOD_ вместо KC_ ). Эти модификаторы можно комбинировать с помощью побитового ИЛИ, например LM (_RAISE, MOD_LCTL | MOD_LALT) .

• LT (слой, kc) — мгновенно активирует слой при удерживании и отправляет kc при касании. Поддерживает только уровни 0-15.

• OSL (уровень) — на мгновение активирует уровень , пока не будет нажата следующая клавиша. См. Подробности и дополнительные функции в разделе «One Shot Keys».

• TG (слой) — переключает уровень , активируя его, если он неактивен, и наоборот

• TO (слой) — активирует слой и деактивирует все остальные слои (кроме вашего уровня по умолчанию слой). Эта функция особенная, потому что вместо того, чтобы просто добавлять / удалять один слой из вашего активного стека слоев, она полностью заменяет ваши текущие активные слои, однозначно позволяя вам заменять более высокие уровни на более низкие. Это активируется при нажатии клавиши (как только клавиша нажата).

• TT (слой) — Layer Tap-Toggle. Если вы удерживаете клавишу, слой активируется, а затем деактивируется, когда вы отпускаете (например, MO ). Если вы коснетесь его несколько раз, слой будет включаться или выключаться (например, TG ).По умолчанию требуется 5 нажатий, но вы можете изменить это, указав TAPPING_TOGGLE — например, #define TAPPING_TOGGLE 2 , чтобы включить только два нажатия.

В настоящее время аргумент уровня для LT () ограничен уровнями 0-15, а аргумент kc для набора базовых кодов ключей, что означает, что вы не можете использовать такие коды клавиш, как LCTL () , KC_TILD или что-либо большее, чем 0xFF . Это связано с тем, что QMK использует 16-битные коды клавиш, из которых 4 бита используются для идентификатора функции и 4 бита для уровня, оставляя только 8 бит для кода клавиши.

В лучшем случае это будет сложно расширить. Переход на 32-битный ключевой код решит многие из этих проблем, но удвоит объем пространства, используемого матрицей раскладки клавиатуры. И это тоже может вызвать проблемы. Если вам нужно применить модификаторы к нажатой клавише, для этого можно использовать Tap Dance.

Следует проявлять осторожность при переключении слоев, можно заблокировать себя на уровне без возможности деактивировать этот слой (без отключения клавиатуры). Мы создали несколько рекомендаций, чтобы помочь пользователям избежать наиболее распространенных проблем.

Если вы только начинаете работать с QMK, вам захочется, чтобы все было просто. Следуйте этим рекомендациям при настройке слоев:

• Установите слой 0 в качестве «базового» слоя по умолчанию. Это ваш обычный уровень набора текста, и он может быть любым, каким вы хотите (qwerty, dvorak, colemak и т. Д.). Важно установить этот слой как самый нижний, поскольку для него обычно будет определено большинство или все клавиши клавиатуры, поэтому другие слои не смогут иметь никакого эффекта, если бы он находился над ними (т. е., имел более высокий номер слоя).

• Расположите слои в виде «дерева» со слоем 0 в качестве корня. Не пытайтесь перейти на один и тот же слой из более чем одного другого слоя.

• В раскладке слоя ссылаться только на слои с более высокими номерами. Поскольку слои обрабатываются начиная с активного уровня с самым высоким номером (самого верхнего), изменение состояния нижних уровней может быть сложным и подверженным ошибкам.

Иногда требуется более одного базового слоя.Например, если вы хотите переключаться между QWERTY и Dvorak, переключаться между макетами для разных стран или переключать макет для разных видеоигр. Базовыми слоями всегда должны быть слои с наименьшим номером. Если у вас несколько базовых слоев, вы всегда должны рассматривать их как взаимоисключающие. Когда один базовый слой включен, остальные отключены.

Опытные пользователи: id = advanced-users

Когда вы хорошо почувствуете, как работают слои и что вы можете делать, вы сможете проявить больше творчества.Правила, перечисленные в разделе для начинающих, помогут вам добиться успеха, избегая некоторых хитрых деталей, но они могут быть ограничивающими, особенно для пользователей сверхкомпактной клавиатуры. Понимание того, как работают слои, позволит вам использовать их более продвинутыми способами.

Слои накладываются друг на друга в порядке номеров. При определении того, что делает нажатие клавиши, QMK сканирует слои сверху вниз, останавливаясь, когда достигает первого активного уровня, для которого не установлено значение KC_TRNS . В результате, если вы активируете слой, который численно ниже, чем ваш текущий слой, и ваш текущий слой (или другой слой, который активен и выше вашего целевого слоя) имеет что-то иное, чем KC_TRNS , это ключ, который отправлено, а не ключ на только что активированном слое. Это причина проблемы большинства людей «почему мой слой не переключается».

Иногда вам может потребоваться переключаться между слоями в макросе или как часть программы чечетки. layer_on активирует слой, а layer_off деактивирует его. Больше функций, связанных со слоями, можно найти в action_layer.h.

Существует ряд функций (и переменных), связанных с тем, как вы можете использовать или управлять слоями.

В дополнение к функциям, которые вы можете вызывать, существует ряд функций обратного вызова, которые вызываются каждый раз при изменении уровня.Это передает состояние слоя функции, где его можно прочитать или изменить.

?> Дополнительные сведения об использовании этих обратных вызовов см. В документе Layer Change Code.

Также можно проверить состояние определенного слоя, используя следующие функции и макросы.

Использование клавиатуры

Независимо от того, пишете ли вы буквы или вычисляете числовые данные, клавиатура является основным способом ввода информации в ваш компьютер. Но знаете ли вы, что вы также можете использовать клавиатуру для управления компьютером? Изучение нескольких простых клавиатурных команд (инструкций для вашего компьютера) может помочь вам работать более эффективно.

Как устроены ключи

Клавиши на клавиатуре можно разделить на несколько групп в зависимости от функции:

• Буквенно-цифровые клавиши . Эти клавиши включают те же клавиши с буквами, цифрами, пунктуацией и символами, что и на традиционной пишущей машинке.

• Клавиши управления . Эти клавиши используются по отдельности или в сочетании с другими клавишами для выполнения определенных действий. Наиболее часто используемые клавиши управления — это Ctrl, Alt, клавиша с логотипом Windows и Esc.

• Функциональные клавиши . Функциональные клавиши используются для выполнения определенных задач. Они обозначаются как F1, F2, F3 и т. Д. До F12. Функциональные возможности этих клавиш различаются от программы к программе.

• Клавиши навигации .Эти клавиши используются для перемещения по документам или веб-страницам и редактирования текста. К ним относятся клавиши со стрелками, Home, End, Page Up, Page Down, Delete и Insert.

• Цифровая клавиатура . Цифровая клавиатура удобна для быстрого ввода чисел. Клавиши сгруппированы в блок, как в обычном калькуляторе или арифметическом автомате.

На следующем рисунке показано расположение этих клавиш на стандартной клавиатуре.Ваша раскладка клавиатуры может отличаться.

Набор текста

Каждый раз, когда вам нужно ввести что-то в программе, сообщении электронной почты или текстовом поле, вы увидите мигающую вертикальную линию (), которая называется курсором или точкой вставки. Он показывает, где начинается вводимый вами текст. Вы можете переместить курсор, щелкнув мышью в нужном месте или используя клавиши навигации (см. Раздел «Использование клавиш навигации» этой статьи).

Помимо букв, цифр, знаков препинания и символов, клавиши набора также включают Shift, Caps Lock, Tab, Enter, пробел и Backspace.

Использование сочетаний клавиш

Сочетания клавиш — это способы выполнения действий с помощью клавиатуры. Их называют ярлыками, потому что они помогают работать быстрее. Фактически, почти любое действие или команду, которую вы можете выполнить с помощью мыши, можно выполнить быстрее, используя одну или несколько клавиш на клавиатуре.

В разделах справки знак «плюс» (+) между двумя или более клавишами указывает на то, что эти клавиши следует нажимать в комбинации.Например, Ctrl + A означает нажать и удерживать Ctrl, а затем нажать A. Ctrl + Shift + A означает нажать и удерживать Ctrl и Shift, а затем нажать A.

Найти ярлыки программ

В большинстве программ можно выполнять действия с помощью клавиатуры. Чтобы увидеть, какие команды имеют сочетания клавиш, откройте меню. Ярлыки (если они есть) отображаются рядом с пунктами меню.

Сочетания клавиш отображаются рядом с элементами меню.

Выбрать меню, команды и параметры

Вы можете открывать меню и выбирать команды и другие параметры с помощью клавиатуры. В программе, в которой есть меню с подчеркнутыми буквами, нажмите Alt и подчеркнутую букву, чтобы открыть соответствующее меню. Нажмите подчеркнутую букву в пункте меню, чтобы выбрать эту команду. В программах, использующих ленту, таких как Paint и WordPad, нажатие клавиши Alt накладывает (а не подчеркивает) букву, которую можно нажать.

Нажмите Alt + F, чтобы открыть меню «Файл», затем нажмите P, чтобы выбрать команду «Печать».

Этот трюк работает и в диалоговых окнах. Когда вы видите подчеркнутую букву, прикрепленную к параметру в диалоговом окне, это означает, что вы можете нажать Alt и эту букву, чтобы выбрать этот параметр.

Полезные ярлыки

В следующей таблице перечислены некоторые из наиболее полезных сочетаний клавиш.Более подробный список см. В разделе Сочетания клавиш.

Использование клавиш навигации

Клавиши навигации позволяют перемещать курсор, перемещаться по документам и веб-страницам, а также редактировать текст. В следующей таблице перечислены некоторые общие функции этих клавиш.

Использование цифровой клавиатуры

На цифровой клавиатуре цифры от 0 до 9, арифметические операторы + (сложение), — (вычитание), * (умножение) и / (деление), а также десятичная точка располагаются так, как если бы они отображались на калькуляторе или сумматоре.Эти символы, конечно, дублируются в другом месте на клавиатуре, но расположение клавиатуры позволяет быстро вводить числовые данные или математические операции одной рукой.

Цифровая клавиатура

Чтобы использовать цифровую клавиатуру для ввода чисел, нажмите Num Lock. На большинстве клавиатур есть индикатор, который показывает, включен или выключен Num Lock.Когда Num Lock выключен, цифровая клавиатура функционирует как второй набор клавиш навигации (эти функции напечатаны на клавишах рядом с цифрами или символами).

Вы можете использовать цифровую клавиатуру для выполнения простых вычислений с помощью калькулятора.

1. Откройте калькулятор, нажав кнопку Start .В поле поиска введите Calculator , а затем в списке результатов щелкните Calculator .

2. Проверьте индикатор клавиатуры, чтобы увидеть, включен ли Num Lock. Если это не так, нажмите Num Lock .

3. Используя цифровую клавиатуру, введите первое число в вычислении.

4. На клавиатуре введите + для сложения, — для вычитания, * для умножения или / для деления.

5. Введите следующее число в вычислении.

6. Нажмите Введите , чтобы завершить расчет.


Три нечетных ключа

До сих пор мы обсудили почти все ключи, которые вы, вероятно, будете использовать. Но для действительно любознательных давайте рассмотрим три самых загадочных клавиши на клавиатуре: PrtScn, Scroll Lock и Pause / Break.

PrtScn (или экран печати)

Давным-давно этот ключ действительно делал то, что он говорит — он отправлял текущий экран текста на ваш принтер. В настоящее время нажатие PrtScn захватывает изображение всего экрана («снимок экрана») и копирует его в буфер обмена в памяти вашего компьютера. Оттуда вы можете вставить его (Ctrl + V) в Microsoft Paint или другую программу и, если хотите, распечатать из этой программы.

Более непонятным является SYS RQ, у которого на некоторых клавиатурах общий ключ с PrtScn.Исторически SYS RQ разрабатывался как «системный запрос», но эта команда не разрешена в Windows.

Совет: Нажмите Alt + PrtScn, чтобы сделать снимок только активного окна, а не всего экрана.

ScrLk (или Scroll Lock)

В большинстве программ нажатие Scroll Lock не работает. В некоторых программах нажатие Scroll Lock изменяет поведение клавиш со стрелками и клавиш Page Up и Page Down; нажатие этих клавиш вызывает прокрутку документа без изменения положения курсора или выделения.На клавиатуре может быть индикатор, показывающий, включена ли функция Scroll Lock.

Пауза / перерыв

Этот ключ используется редко. В некоторых старых программах нажатие этой клавиши приостанавливает выполнение программы или, в сочетании с Ctrl, останавливает ее выполнение.

Другие ключи

Некоторые современные клавиатуры оснащены «горячими клавишами» или кнопками, которые обеспечивают быстрый доступ одним нажатием к программам, файлам или командам.В других моделях есть регуляторы громкости, колеса прокрутки, колеса масштабирования и другие гаджеты. Для получения дополнительных сведений об этих функциях проверьте информацию, прилагаемую к клавиатуре или компьютеру, или посетите веб-сайт производителя.

Советы по безопасному использованию клавиатуры

Правильное использование клавиатуры может помочь избежать боли или травм запястий, кистей и предплечий, особенно если вы используете компьютер в течение длительного времени. Вот несколько советов, которые помогут улучшить использование клавиатуры:

• Расположите клавиатуру на уровне локтей.Плечи должны быть расслаблены по бокам.

• Расположите клавиатуру по центру перед собой. Если на вашей клавиатуре есть цифровая клавиатура, вы можете использовать пробел в качестве центральной точки.

• Печатайте так, чтобы руки и запястья парили над клавиатурой, чтобы вы могли дотянуться до удаленных клавиш всей рукой, а не растягивать пальцы.

• Не кладите ладони или запястья на любую поверхность во время набора текста.Если на клавиатуре есть подставка для рук, используйте ее только в перерывах между набором текста.

• Во время набора используйте легкие прикосновения и держите запястья прямыми.

• Когда вы не печатаете, расслабьте руки.

• Делайте короткие перерывы в работе за компьютером каждые 15-20 минут.


Сочетания клавиш в Windows

Apex Legends доступна на Switch, но в ней отсутствует ключевая функция: перекрестное развитие

Apex Legends — новейший крупный кроссплатформенный порт коммутатора.После многих лет доступности на Xbox, PlayStation и ПК EA наконец-то представила шутер Battle Royale на портативной консоли Nintendo, добавив новую волну игроков в микс и новую возможность для использования на ходу для существующего Apex Legends поклонники. Но есть вопиющая проблема с портом Switch: сейчас нет перекрестной прогрессии, что делает порт Switch фактически нестандартным для преданных игроков.

На момент запуска новая версия Apex Legends для Nintendo Switch предлагает кроссплатформенный игровой процесс — это означает, что вы можете играть с игроками и против них на Xbox, PlayStation и ПК в дополнение к другим игрокам Switch.Но любой прогресс или покупки, сделанные игроками на этих других платформах, не сохраняются. Фактически, Apex Legends игроков на Switch начинают с нуля.

Несмотря на фирменный знак «8-й сезон», который охватывает Apex Legends , в версии Switch нет преемственности для игроков — настолько, что игрокам приходится повторно проходить обучение, прежде чем они действительно смогут перейти к полноценному матчу.

В интервью Nintendo Life Чад Гренье (игровой директор Respawn для Apex Legends ) сказал, что кросс-прогрессия запланирована на будущее, но с оговоркой, что «мы находимся в стороне от возможности предложить что.”

Гренье объясняет, что Respawn не может предложить кросс-прогрессию из-за ряда проблем, связанных с договорными, юридическими и техническими проблемами, которые необходимо решить. «Это сложная проблема, связанная с наличием нескольких учетных записей для разных пользователей, которые мы должны решить или объединить, есть юридические и договорные вопросы, которые необходимо учитывать при покупке на других платформах и их переносе, а также некоторые технические проблемы.”

Apex Legends — отнюдь не первая массовая игра, столкнувшаяся с этой проблемой. К сожалению, отсутствие кросс-прогрессии чаще встречается в большинстве кроссплатформенных игр как на Switch, так и на других платформах.

Overwatch , например, годами боролся с отсутствием кроссплатформенного развития и игрового процесса, несмотря на то, что Blizzard уделяет особое внимание открытию косметического контента.

Control был перенесен на множество платформ с момента его запуска, включая Amazon Luna, облачную версию для Nintendo Switch и версию следующего поколения для PS5 и Xbox One.Но между этими играми нет пересечения для сохранений — если вы запустили Control на PS4, то здесь ваше сохранение застрянет навсегда, даже если вы хотите попробовать потоковое воспроизведение из интернет-сервиса или поиграть с более красивой графикой в ​​следующем — gen консоль.

Очевидно, здесь есть настоящие технические и юридические проблемы. Скины Overwatch сильно привязаны к экономике лутбоксов, которые все покупаются в специализированных магазинах, что может усложнить ситуацию.Отсутствие сохранений следующего поколения в Control связано с обновлениями игрового движка, которые не позволяли Remedy обеспечивать непрерывность игры для существующих игроков.

Но в 2021 году появится множество игр, которые покажут, что возможно лучшее. Fortnite и Rocket League являются здесь золотым стандартом: просто войдите в бесплатные игры Epic на выбранной вами платформе, и все ваши вещи ждут вас.Вы можете играть с друзьями на любой платформе (кроме iOS), с любой платформы, со всеми своими скинами, эмоциями, предметами и разблокировками.

И даже в последних играх Ubisoft добавлена ​​кросс-игра и кросс-прогрессия через Ubisoft Connect, что позволяет игрокам начинать играть в разросшиеся ролевые игры, такие как Assassin’s Creed Valhalla , на одной системе и продолжать на другой.

В 2021 году кросс-прогрессия и кросс-игра становятся все более популярными в крупных играх. С массивными играми, на которые могут уйти десятки, если не сотни часов игрового времени, привязка прогресса к одной консоли или платформе просто не имеет смысла.

И это вдвойне верно для бесплатных игр, таких как Apex Legends , которые живут или умирают благодаря силе и размеру своего многопользовательского сообщества и деньгам, которые они могут заработать на продаже косметических предметов. Когда вашу игру можно бесплатно загрузить на любую платформу, очень важно, чтобы время и деньги, которые игроки вкладывают в получение этих цифровых наград, были одинаковыми для всех этих платформ, потому что сбор этих предметов является основной структурой вознаграждения в этих играх.

Bungie поняла это некоторое время назад, когда она перевела Destiny 2 на бесплатную игру — теперь позволяет игрокам синхронизировать свои игровые предметы с любой платформой, на которой они играют (даже если Bungie все еще работает над кроссплатформенным геймплеем).

Весь смысл размещения такой игры, как Apex Legends , на Switch заключается в том, чтобы предложить игрокам еще один способ играть в эту игру. Конечно, это может привлечь некоторых новых игроков, но для многих других это способ провести еще больше времени с игрой, которую они уже любят.Но, блокируя такие вещи, как персонажи-герои или предметы, которые игроки кропотливо открывали с течением времени или денег, на одной платформе, игра по-прежнему застревает в устаревшей модели игрового дизайна.
