Пвх утеплитель для труб: Утеплитель для труб — описание теплоизоляционных материалов для отопления, водопровода и канализации

Содержание

🔧 Как выбрать эффективный утеплитель для труб

Утеплитель для труб – это материал, который гарантирует эффективную работу системы, сохранение комфортной температуры в доме и бесперебойной циркуляции содержимого магистрали. В условиях наших широт утеплять приходится все коммуникации. Выбор теплоизоляции – ответственная задача, с которой непросто справиться, учитывая широкий ассортимент. Небольшой экскурс по возможным вариантам – в этом обзоре от редакции HouseChief.

Хорошая теплоизоляция трубопровода – обязательное условие для его успешной работы
ФОТО: kimberia.ru

Читайте в статье

Теплоизоляция: насущная необходимость или перестраховка

Грунт промерзает практически во всех наших широтах. Если трубопровод с жидким содержимым окажется в промёрзшей земле, его, скорее всего, разорвёт. Кроме того, непосредственный контакт с холодной почвой или воздухом ведёт к значительным теплопотерям. Часть тепловой энергии будет напрасно расходоваться на обогрев окружающей среды и не доходить до пункта назначения.

В домах котельная зачастую находится вне основного помещения, и теплоносителю приходится преодолевать некоторое расстояние, прежде чем попасть в радиаторы. Маршрут магистрали может проходить по чердаку, подвалу или неотапливаемому коридору.

Утрата части энергии ведёт к необоснованным затратам и чрезмерному износу оборудования
ФОТО: torufix.ee

Система канализации также очень зависима от температуры. Даже если магистраль проложена по всем правилам, с необходимым уклоном, внутри труб образуется налёт, который при промерзании может закупорить систему и привести к разрыву трубы. Таким проблемам подвержены не только централизованные системы, но и автономные сооружения с септиком.

В трубах водопровода постоянно находится вода. Она начинает циркулировать при открытии крана, а в остальное время может превратиться в лёд в промерзающей почве.

Так что о перестраховке нет и речи. Теплоизоляция – это действительно необходимая процедура, которой не стоит пренебрегать, если вы не хотите постоянно заниматься ремонтов инженерных сетей
ФОТО: vodakanazer. ru

Требования к теплоизоляторам для трубопроводов

Чтобы утеплитель эффективно выполнял свою задачу, он должен соответствовать нескольким важным требованиям:

  • уровень теплопроводности должен быть как можно более низким для эффективного сохранения температуры содержимого магистрали в холодное и тёплое время года;
  • теплоизоляция должна быть безопасной для человека;
  • материал не должен быть пожароопасным и не должен поддерживать горение;
  • утеплитель не должен накапливать влагу, так как этот процесс снижает его способность сохранять тепло;
  • монтаж материала должен быть простым, с минимальным количеством стыков и возможностью изоляции узлов сложной конфигурации;
  • важна ремонтопригодность утеплителя и возможность его неоднократного применения;
  • материал должен быть устойчивым к внешнему воздействию, механическому, атмосферному и химическому, а также к резкому перепаду температурного режима.
Имеет ли значение стоимость материала? Как правило, хороший утеплитель не может стоить слишком дёшево, хотя эти материалы обычно не требуют больших расходов
ФОТО: aiss33. ru

Какие утеплители подходят под эти требования? Есть несколько вариантов, которые отлично подходят для утепления труб: это минераловатные материалы, теплоизоляторы из вспененных материалов и некоторые сыпучие и жидкие вещества, способные выполнять подобные задачи.

Виды утеплителей для труб и их особенности

Рассмотрим основные варианты теплоизоляторов, которые наиболее эффективны для утепления систем канализации, отопления и водопровода.

Минераловатные материалы

Стекловолокно или каменная вата отлично сохраняют тепло. Если сравнивать эти два вида утеплителя, то каменная вата выигрывает по изолирующим свойствам. Она выдерживает температуру до 700ºС и отлично держит форму даже при механическом воздействии. Этот утеплитель отличается устойчивостью к агрессивной химии и стоит сравнительно недорого.

Но есть у него и свои неприятные особенности. Главная из них – способность впитывать влагу. С этим процессом каменная вата постепенно теряет свои теплоизолирующие свойства. Поэтому, если вы остановите свой выбор на этом материале, следует продумать ещё один наружный слой гидроизоляции для защиты от воды.

Продаётся этот утеплитель в плитах, цилиндрах и рулонах. Материал уже может быть защищён с одной стороны фольгой
ФОТО: ecotherm.bg

Утеплитель пенополистирол

Пенопластовый утеплитель содержит более 50% воздуха в своей массе, что делает его одним из лучших. Его единственный недостаток – хрупкость, которая не позволяет сгибать его по форме трубы. Но производители решили эту проблему выпуском пенопластовой скорлупы, которая имеет форму полуцилиндра и может одеваться на трубу, как рубашка.

Соединение полуцилиндров осуществляется пазогребневым способом, что исключает образование мостиков холода
ФОТО: build-experts.ru

Такая оболочка выдерживает перепады температуры от -110ºС до +80ºС градусов. Если ваши трубы отопления нагреваются до большей температуры, то между ними и пенопластом следует проложить пробковую мембрану.

Такой утеплитель не поддерживает горение и может быть использован не один раз.

Более совершенным вариантом скорлупы является пеноплекс, который при меньшей толщине имеет лучшие теплоизолирующие свойства. Пеноплекс более эластичен, так что может при необходимости немного сгибаться.

Жидкий пеноизол

Этот материал наносится методом распыления и используется чаще для изоляции труб в промышленных помещениях. После такой обработки труба полностью скрывается под слоем изолятора, без образования мостиков холода. Таким способом удобно изолировать трубы со сложной конфигурацией. Стоят услуги по напылению недёшево. В условиях частного домовладения аналогом такому утеплению может стать обычная монтажная пена.

Так можно утеплить небольшой отрезок трубы
ФОТО: prorab.help

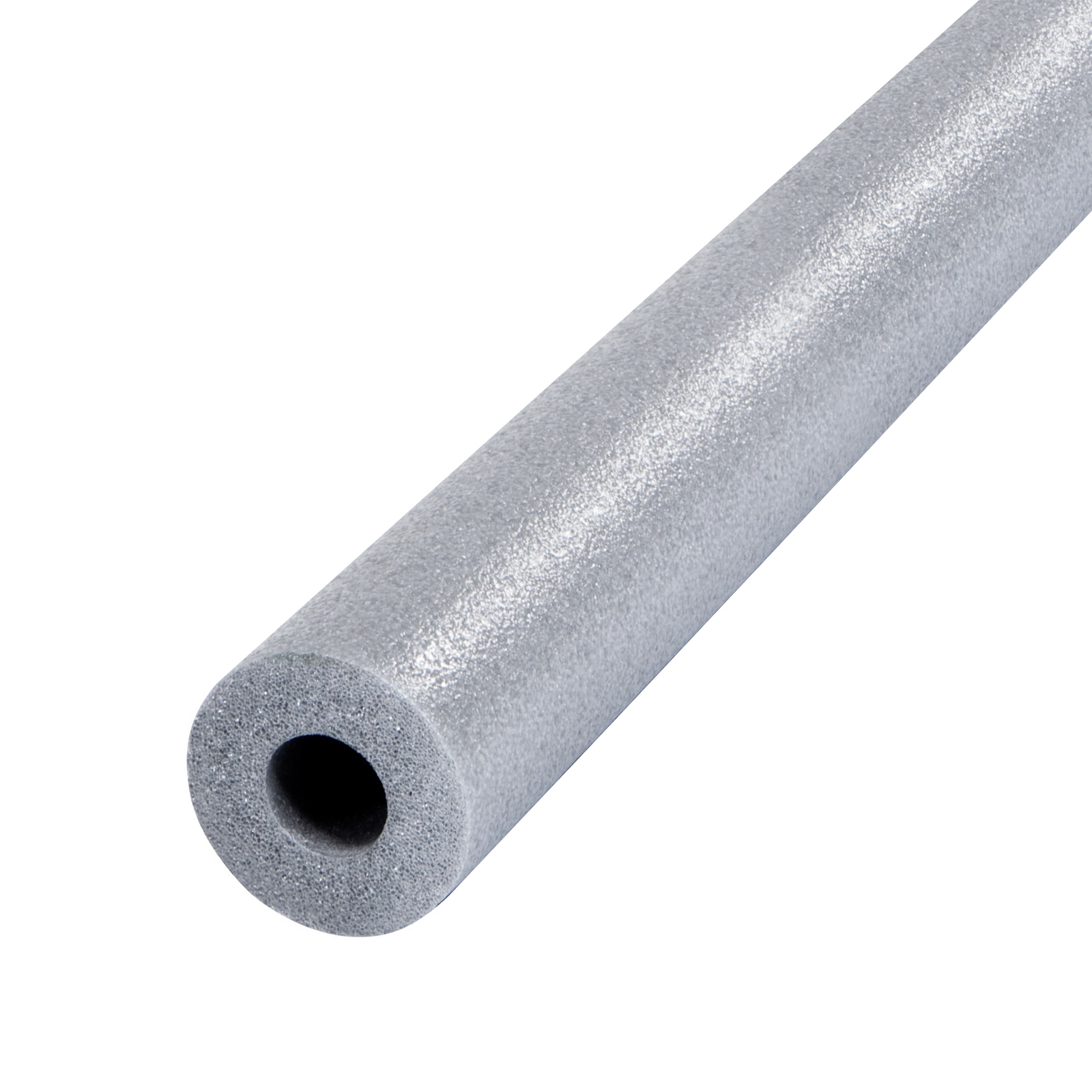

Вспененный полиэтилен

Полиэтилен – довольно прочный материал, хорошо выдерживающий механические нагрузки. Этот вид утеплителя не боится влаги и защищает металлические трубы от коррозионного поражения. Температурный диапазон эксплуатации – от -60ºС до +90ºС. Вспененный полиэтилен долго сопротивляется возгоранию, но если и горит, то не выделяет токсины.

Монтировать такой утеплитель легко, он эластичен и подходит для труб любого диаметра
ФОТО: polifasplus.ru

Цена вспененного полиэтилена на порядок ниже, к примеру, полиуретана. Теплоизоляция для труб из этого материала выпускается в форме полых цилиндров длиной до 200 см и толщиной стенки до 20 мм.

Чтобы надеть такой цилиндр на трубу, его разрезают вдоль, а затем место разреза скрепляется скотчем. Рулонным материалом просто оборачивают трубы.

Фольгированный пенофол

Фольгированные утеплители – современный и популярный вид теплоизоляции, простой в монтаже и эффективной в эксплуатации. Фольгированным пенофолом можно, в том числе утеплять и трубы. Его выпускают в рулонах и полых цилиндрах.

Утеплитель для труб из вспененного полиэтилена и его технические характеристики

На чтение 9 мин. Обновлено

При прокладке любого трубопровода следует соблюдать определенный ряд требований. Данные мероприятия дают возможность предотвратить аварийные ситуации в дальнейшем. К примеру, водоснабжение или сливная система за пределами дома, или в неотапливаемом помещении в холодное время рискует промерзнуть.

Чтобы избежать тепловых потерь, и не допустить промерзание сети, рекомендуют применять утеплитель для труб из вспененного полиэтилена.

Данный материал специалисты рекомендуют неспроста. Это экологически безвредный продукт отличается мелкопористой структурой серого цвета. Данный утеплитель характеризуется высоким качеством, через него не проходит влага и в нем прекрасно сохраняется тепло. Одним их основных достоинств данного продукта называют его высокий показатель эластичности и гибкости.

Главные технические характеристики утеплителей

Утеплитель для труб, производимый из вспененного полиэтилена (ППЭ), отличают следующие характеристики:

  1. структура в данном случае – это небольшие ячейки, отличающиеся герметичностью. А уровень плотности колеблется в диапазоне от 25 до 40 кг/м3.
  2. Следующий показатель, представляющий характеристики, которые демонстрирует данная теплоизоляция, это превосходная эластичность. Она не меняется при низкой и высокой температуре. По этим причинам монтировать данную изоляцию можно при всякой погоде, и в любое время года.
  3. Важными характеристиками полиэтилена становятся высокая теплоизоляция и незначительная паропроницаемость.
  4. Оболочка материала переносит уровень нагрузки в 0,3 МПа.
  5. Специалисты к значимым характеристикам ППЭ относят высокую возможность нивелировать шумы. Поэтому, под таким защитным слоем трубная магистраль работает практически беззвучно.
  6. Высокая устойчивость к химически агрессивной среде, к размножению бактерий и гниению.
  7. Одной из характеристик полиэтиленового утеплителя является его прекрасная гидрофобность. При контакте с водой, он поглощает ее больше 4% своего объема.
  8. Из такой защиты получается отличная звукоизоляция.
  9. Длительный срок службы. Данный утеплитель может простоять более семидесяти пяти лет.

Описывая технические характеристики данной изоляции, необходимо отметить высокую стойкость к механическому воздействию. А ГОСТ 30244-94, относит этот вид теплозащиты к разряду умеренной горючести. Температура, при которой ППЭ воспламеняется 306 градусов по Цельсию. А для самовозгорания нужно уже 416 0С.

Преимущества и недостатки

Если сравнить вспененный полиэтилен для трубопровода и теплоизоляцию из пенополистирола и пенополиуретана (ППУ), то в вспененном полиэтилене выделяют несколько преимуществ.

  • Стойкость к растяжению, и возможность восстанавливать начальные размеры, полученные в результате деформационного изменения.
  • Полная безопасность для человека и экологии. По этой причине, данная изоляция для труб ставиться на промышленных предприятиях, в быту, в медучреждениях и в пищевом производстве.
  • Данный полиэтилен очень удобен в укладке. Детали, произведенные пустотелыми трубными элементами, дают возможность быстро произвести монтаж без использования инструментов.
  • Цена вспененного полиэтилена ниже, чем у аналогичных теплоизоляторов для трубопровода. Например, вспененный каучук, который отличает характерный черный цвет, тоже демонстрирует превосходные характеристики, но его стоимость ощутимо выше.

Достоинств у представляемой теплоизоляции очень много, но перед ее использованием специалисты рекомендуют изучить и недостатки.

Вспененный утеплитель для труб достаточно устойчивый к ультрафиолету. Это универсальный материал, свойства которого позволяют утеплить различные коммуникации. Он пригоден для любой наружной и внутренней системы.

Смотреть видео – теплоизоляция из вспененного полиэтилена

Но, при прямом воздействии ультрафиолета, он начинает разрушаться. По этим причинам рекомендуют выбрать вариант, который защищен от ультрафиолета специальной пленкой.

Кроме этого, специалисты настоятельно рекомендуют хранить и применять утеплитель из полиэтилена там, где нет прямого воздействия ультрафиолета.

Профессиональные мастера уверенно заявляют, что боязнь прямого воздействия ультрафиолета у данного изоляционного материала полностью компенсируют многочисленные положительные характеристики.

ВАЖНО! Выполняя утепление трубопровода, для которого выдвинуты высокие противопожарные требования, вспененный полиэтилен лучше не брать. Потому, что под влиянием определенной температуры данный продукт воспламеняется и поддерживает процесс горения. Для решения данных задач рекомендуют использовать базальтовый теплоизолятор.

Как устроена теплозащита

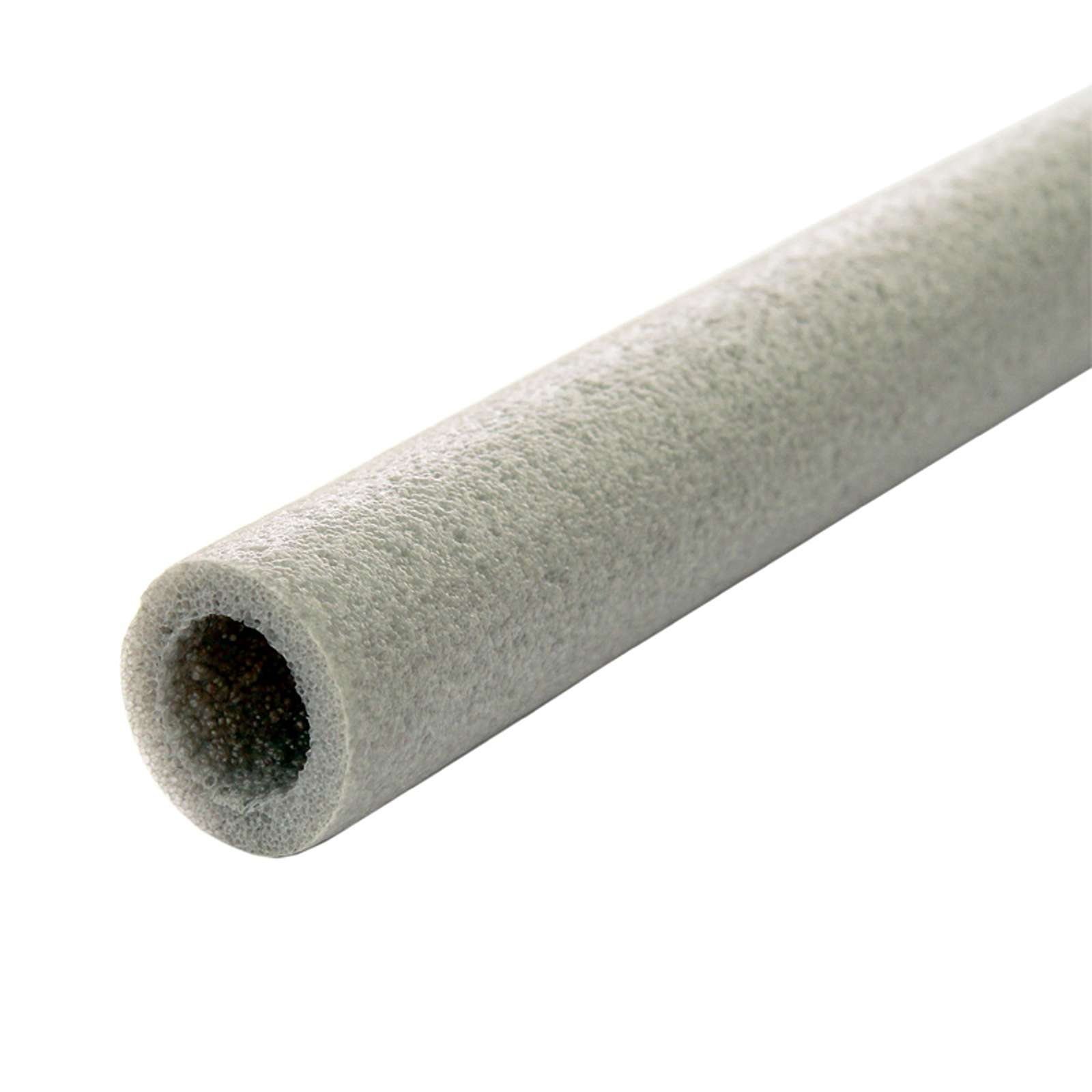

Утеплитель для труб из вспененного полиэтилена устроен так, что форма и диаметры позволяют выполнять точный обхват поверхности. При этом прокладываемая защита не должна деформироваться. Формы изоляции должны иметь определенные размеры.

Каждая форма теплоизоляционного материала должна иметь не только точно заданный диаметр, но и проявлять высокие показатели теплозащиты. Эти требования легко выполнять по следующим причинам:

  • у материала мягко ячеистая структура. И каждая форма устроена в виде трубы, но размеры толщины стенок больше, чем у обычного трубного изделия.
  • Каждая оболочка из ППЭ является гибкой трубкой, у которой точно заданный диаметр и толщина стенок.
  • Любой из видов данной трубной изоляции выпускают под точные диаметры трубопровода.
  • По продольной части каждого изделия имеется технологический разрез. Это позволяет легко выполнять работу на уже функционирующей магистрали.
  • В продаже можно встретить изделия с различными величинами диаметра: от 6 до 160 мм.

Виды и размеры

Утеплитель для труб, изготовленный из вспененного полиэтилена бывает разных видов, и также имеет неодинаковые размеры:

  • Оболочка, представляющая собой рулонный или листовой материал. Размеры у них стандартными не бывают.
  • Теплоизоляция в виде трубок. Размер этих изделий от 6 до 160 мм. Толщина стенки у этих материалов колеблется в радиусе от 0,6 до 3,2 см. Трубки, которые имеют покрытие из цветного полимера, можно ставить на участке открытом для ультрафиолета.
  • Фольгированный материал. Особенность таких материалов заключается в возможности задерживать влагу.

На строительных рынках можно встретить материалы с разной шириной и размерами длины. Поэтому, потребители часто встают перед проблемой, что лучше выбрать для своего дома?

Если возникают сомнения относительно правильности своего выбора, то всегда можно обратиться за грамотным советом к профессионалам. Они не только помогут определиться с точными размерами нужного материала, но и дадут рекомендации по правильной его прокладке.

Сферы использования

Смотреть видео – утеплитель для труб из вспененного полиэтилена с закрытой пористой структурой

Вспененный полиэтилен для утепления труб выгодно отличает невысокая стоимость и качество. Поэтому, он приобрел высокую популярность у потребителей. Его используют для утепления в таких магистралях:

  1. отопление;
  2. водоснабжение;
  3. канализационные системы;
  4. для трубной конструкции в холодильной установке.

Области использования данного утепления очень обширные. И имеют небольшие ограничения только в тех ситуациях, когда нужно проложить утеплитель из вспененного полиэтилена для труб отопления. На магистралях отопления, в зонах высокой температуры ставить этот вид изоляции не советуют.

Хотя в целом для сети отопления данный вид изоляции называют просто идеальным. Готовые трубки в сеть отопления монтировать не сложно. Для удобства укладки каждая трубная деталь теплоизолятора оснащена технологическим надрезом. Широкий ассортимент диаметров позволяет подобрать вариант для трубопровода отопления любого объема.

Эффективное утепление труб отопления становиться залогом того, что тепло будет направленно только в дом, а не станет расходоваться на обогрев улицы. По этим причинам, к выбору теплоизоляции рекомендуют подходить со всей ответственностью.

Монтаж и его особенности

Вспененный утеплитель, предназначенный для труб, укладывать не сложно. Нужно отметить, что все виды теплоизоляции, будь то скорлупа, рулонный или трубчатый теплоизоляционный материал, отличаются простою установки.

Основное, что нужно сделать вначале – правильно подобрать диаметр. Он должен точно отвечать габаритам трубопровода.

При работе нужно соблюдать все правила монтажа утеплителя, не забывая о самых на первый взгляд незначительных нюансах.

  • Выполнить утепление вспененным утеплителем можно как в процессе протяжки систем, так и на финальном этапе.
  • Если изолируются отдельные участки магистрали, то изоляцию из полиэтилена на трубы одевают аккуратно (подобно чулку). При этом вспененный теплооизолирущий материал разрешают подрезать и дополнять те детали, которых не хватает.
  • Монтаж защиты из полиэтилена лучше проводить на отключенной системе, остуженной до комнатной температуры.

Рассмотрим этапы процесса монтажа вспененного полиэтилена.

  1. Начинают работы с подготовки трубопровода. Его нужно основательно очистить от загрязнения и проверить на целостность.
  2. Для фиксации покрытия из утеплителя используют специальный клеящий состав.
  3. На трубы одевается изоляция.
  4. Зону состыковки отдельных деталей нужно зафиксировать алюминиевым скотчем. Так добиваются герметичности защитного покрытия.

Все монтажные действия можно выполнить своими силами. Для этого не потребуется больших знаний и навыков. От домашнего мастера потребуется только внимание, аккуратность и терпение.

Выполненный монтаж по указанной технологии, позволяет в случае необходимости быстро демонтировать изоляцию и провести нужный ремонт, или строительство нового участка системы.

Изготовители

Говоря о производстве изолирующих материалов, необходимо отметить, что практически все производители вспененного полиэтилена, разработанного для защиты труб, поставляют товар высокого уровня качества. Это можно сказать как о российских компаниях, так и о зарубежных.

Профессиональные мастера среди предоставленных товаров выделяют следующие.

  • «Энергофлекс». Данная европейская компания стала поставлять свой товар с 90-х годов. И на этот день это один из самых крупных «игроков» на нашем рынке. Все товары «Еnergoflex» имеют сертификат соответствия всем европейским стандартам, и отличаются высочайшим уровнем качества. Производители «Энергофлекс» на данный момент могут похвастаться полным развитым ассортиментом теплоизоляционной продукции. В отличие от других аналогов, часть продукции данной компании отличает белый цвет.

Смотреть видео – вспененный полиэтилен – как не обмануться

Так же следует добавить, что у данного изготовителя есть специальный вид утеплителя для ПНД труб, разработанный для использования внутри помещений.

  • Так же на рынке полимеров уже не первый год знают отечественную компанию «Термофлекс». Изделия для защиты труб от данного производителя сочетают в себе все самые лучшие характеристики теплоизоляции: экологическая чистота, приемлемая стоимость, прочность, возможность сохранять тепло и прочее. Продукция «Термофлекс» получила одобрение европейских и мировых комиссий. Изделия данной компании можно смело применять для помещения, и для улицы.

Данный список можно долго продолжать. В нем стоит вспомнить товары таких фирм: «Теплофоло», «Пориплекс», «Роквул», «Primaplex», «Европлекс» и другие. Каждый из перечисленных производителей порадует потребителя не только достойным качеством своих продуктов, но и вполне доступной стоимостью.

Но, главное, отправляясь за покупкой полиэтиленового теплоизолирующего материала для труб необходимо запомнить, что идти следует к проверенному производителю. Товар от сомнительного продавца не может гарантировать того, что смонтированная магистраль будет защищена надежно.

Значит, вопрос о ее длительной работе стоит под большим сомнением. Не стоит экономить на такой покупке, это в последствие проявит себя перебоями и остановкой в работе. Следовательно, комфорт в доме тоже будет нарушен.

Производство утеплителей осуществляют многие компании. А купить товар высокого качества можно в строительном магазине «Леруа Мерлен». Эту сеть по продаже строительных материалов знают уже не первый год, и профессиональные мастера подтверждают, что в этом месте каждая марка товара только от проверенного изготовителя.

Утеплитель для труб из вспененного полиэтилена является идеальным решением, когда утепляется канализация, отопление, и любая другая магистраль. За небольшие деньги может быть обеспечена надежная и качественная защита на длительное время.

Смотреть видео – PenoProf трубная изоляция


Утепление канализационных труб наружной канализации

Автор Монтажник На чтение 10 мин. Просмотров 3.5k. Обновлено

Обустройство загородного дома при отсутствии общих коммунальных водопроводных и канализационных систем является непростой задачей для любого домовладельца. Помимо обеспечения жильцов питьевой водой, приходится решать задачи отвода серых вод и канализационных стоков, не забывая при этом про утепление канализационных труб наружной канализации.

Данная задача решается различными способами, для выбора подходящего варианта полезно знать, чем утепляют трубы наружной канализации в земле и изучить данную технологию. Это позволит провести правильное и долговременное утепление канализации с минимальными временными и финансовыми потерями.

Рис. 1 Канализация частного дома – устройство

Нужно ли утеплять канализацию и проблемы при замерзании труб

При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, а это вызовет следующие неприятные последствиям:

  • Замерзшая вода будет препятствовать отведению стоков из дома, создавая тем самым значительные трудности для проживания в частном секторе в зимнее время.
  • Также при размораживании вода расширяется, что вызывает повреждение трубопроводов и засорение земли канализационными стоками, ухудшающими экологическую обстановку.
  • Ледяные пробки, препятствующие оттоку загрязненной воды, будут вызывать ее застой в отводящей системе – в результате этого в жилище появятся неприятные запахи, мешающие комфортному проживанию.

Рис. 2 Карта уровня промерзания грунта – пример

Утепление канализационных труб наружной канализации – общепринятые способы

Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:

  • Углубление в земле. Для реализации данного метода обязательное условие – помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.
  • Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.
  • Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.
  • Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант – помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.

Рис. 3 Монтаж труб в траншею

Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания

Утепление канализационных труб в земле данным способом является наиболее доступным процессом, ведь в районах с умеренным климатом глубина промерзания почв составляет около 1,5 метра. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, укладка трубопровода ниже глубины промерзания имеет следующие особенности:

  • При установке трубопровода в средней полосе или северных широтах предстоит большой объем земляных работ – это приведет к высоким финансовым расходам.
  • Объемы выборки земли и расходы еще более вырастут при слишком большом расстоянии канализационной магистрали от дома, ведь на всем пути следования 110 мм. трубопровода необходимо обеспечить минимальный технический уклон в 20 мм. на погонный метр. Соблюдение данного условия приводит к тому, что на 50-метровом расстоянии перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине в 2,5 метра.
  • Глубокое залегание трубопровода под землей затрудняет проведение ремонтных работ в случае его повреждения.

Рис.4 Теплоизоляция канализации греющим кабелем – вид провода

Обогрев внешней канализации с помощью кабеля

Решая, как утеплить канализационные трубы в частном доме, многие выбирают греющий кабель. При монтаже его располагают вдоль или обматывают вокруг трубопровода, если требуется сильный подогрев, распространенный вариант – помещение греющего провода внутрь магистрали. Использование электроподогрева имеет следующие особенности:

  • Электрический кабель довольно дорог, цена одного погонного метра приблизительно составляет около 15 у. е.
  • С электроподогревом возможно размещать канализационную магистраль в земле не слишком глубоко, обычная глубина ее залегания составляет не более 0,5 метра и может быть уменьшена при использовании мощного электрического кабеля с малым шагом намотки.
  • Подогревающий провод можно размещать в трубных каналах, специально сделанных для его укладки или крепить к пластиковому трубопроводу своими руками фольгированной клейкой лентой.

Рис. 5 Утепление труб канализации греющим кабелем – схемы расположения

  • Силу нагрева кабеля можно регулировать или подключать его в режиме, зависящем от наружной температуры. Если хозяева длительное время отсутствовали в загородном доме и трубы замерзли, их в любое время можно разморозить.
  • Электрокабель часто укладывают в канавку оболочки специально изготовленного для этих целей утеплителя.

На рынке представлены два вида нагревательных электрокабелей: резистивные и саморегулирующиеся. Последние позволяют экономить электроэнергию за счет изменения проводимости в зависимости от температуры поверхности трубы, увеличивая тепловыделение на холодных участках – естественно, что стоимость их выше, чем обычных резистивных видов.

Утепление посредством теплоизоляционных материалов

Определяя, как утеплить канализационную трубу на улице, часто выбирают изоляцию при помощи утеплителей, широко применяемых в строительной отрасли. Обычно для удобства монтажа они имеют оболочку цилиндрической формы с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.

Стекловата

Основной данного теплоизолятора являются длинные стеклянные нити, которые получают из битого стекла посредством нагрева до 40º С. и выдувания из центрифуги – это существенно удешевляет процесс изготовления.

Рис. 6 Утеплитель для труб канализации из стекловаты

Волокна толщиной 3 – 15 мкм. находятся в воздушной среде во взвешенном состоянии, поэтому материал имеет низкую плотность и высокую устойчивость к вибрации, помимо этого стекловата обладает следующими полезными свойствами:

  • Материал не горюч, обладает высокой термоустойчивостью и может выдерживать диапазоны температур от -400 до +700 С.
  • Его теплопроводность колеблется в диапазоне от 0,045 до 0,065 Вт./м.*C., что является довольно низким показателем, уступающим лишь некоторым полимерным материалам.
  • Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических веществ и биологическому воздействию.
  • Материал является экологически чистым и безвредным для здоровья человека.

К недостаткам стекловаты как утеплителя можно отнести ее низкую плотность, склонность к усадке и неудобство монтажа.

Стекловата выпускается в рулонах и плитах, для утепления канализации наиболее подходят фольгированные цилиндрические оболочки с соответствующим внутренним диаметром.

При монтаже под слой земли стекловата будет подвергнута сжатию и может напитать влагу – это существенно уменьшает ее теплоизолирующие свойства и ограничивает использование в качестве теплоизолятора для канализационной магистрали.

Рис.7 Теплоизоляция канализационных труб в земле минватой

Минеральная вата

Минвата выпускается двух типов – шлаковата и базальтовая. Первая имеет низкую плотность и высокое водопоглощение, ее не рекомендуется использовать на металлических поверхностях и в жилых помещениях – благодаря этим свойствам она имеет очень ограниченное применение.

Базальтовая минеральная вата, которая производится путем расплавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:

  • Низкая теплопроводность 0,04 Вт. /м.*C. способствует широкому применению материала в строительной отрасли для утепления различного вида поверхностей и трубопроводов.
  • Материал не горюч, стоек к воздействию многих химических веществ и температурным перепадам, является экологически безопасным.
  • Вата устойчива к влиянию влаги, но может ее напитывать, поэтому ее рекомендуется применять в сухой среде.
  • В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее легче монтировать и эффективнее использовать в условиях давления на поверхность.

Для утепления трубопроводов базальтовую вату выпускают в виде сегментных цилиндрических рулонов, часто имеющих фольгированное покрытие.

Хотя базальтовая вата имеет высокую плотность и может опускаться под землю достаточно глубоко без изменения толщины и потери своих свойств, ее способность напитывать влагу ограничивает использование материала в качестве утеплителя.

Рис. 8 Изолон – внешний вид и применение

Фольгированный изолон

Изолон (еще одно популярное название материала – Пенофол) является продуктом, полученным из вспененного полиэтилена, выпускается в виде фольгированных рулонов, иногда покрытых клеевой пленкой, для утепления трубопроводов используются цилиндрические оболочки разных диаметров с разрезом посередине.

Основные свойства материала следующие:

  • Теплопроводность в среднем составляет 0,04 Вт./м*C., что обуславливает его широкое использование качестве теплоизолятора.
  • Материал имеет низкое водопоглощение около 0,1% и паропроницаемость, хороший показатель пластичности (удлинение может достигать 250%), обладает высокой степенью шумоподавления (до 20 дБ.)
  • Изолон может работать в диапазоне температур от -60 до +125 С., не поддерживает горение, имеет высокий срок службы.

Изоляция изолоном подземных линий вследствие его низкой плотности практически не применяется, материал очень часто используют при теплоизоляции всех видов трубопроводов внутри помещений.

Рис. 9 Защита канализации от промерзания труб пенопластовой скорлупой

Пенопласт

Пенопласт (пенополистирол) является продуктом, полученным из вспененного полистирола, имеет в составе до 98% воздуха, материал обладает следующими основными техническими характеристиками:

  • Его теплопроводность лежит в диапазоне от 0,03 до 0,04 Вт. /м*C., температурный рабочий диапазон составляет от – 200 до + 80 С.
  • Пенопласт имеет высокий показатель жесткости и различную степень плотности в зависимости от марки, не напитывает влагу, боится ультрафиолетового излучения.
  • Материал может эксплуатироваться длительное время (около 40 – 50 лет) без потери своих физических качеств.

Основным преимуществом пенопласта является его невысокая стоимость и простота монтажа оболочки, позволяющая справиться с задачей установки одному человеку в короткое время.

Производитель выпускает пенопластовые оболочки для утепления трубопроводов из двух или более сегментов, которые могут быть сделаны под заказ, они легко монтируются при помощи скотча, клея или хомутов.

Пенопластовая скорлупа является практически идеальным материалом для изоляции подземных трубопроводов благодаря своей низкой цене, жесткости и влагонепроницаемости, поэтому широко используется в качестве утеплителя канализационных магистралей.

Еще одно важное преимущество пенопластовых оболочек – возможность разборки конструкции без разрушения утеплителя при ремонтных работах.

Рис.10 Утепление канализационных труб наружной канализации пеноплексом

Статья по теме:

Все для теплоизоляции труб – материалы, применение, технология монтажа. На нашем сайте есть отдельная статья подробно рассказывающая про все виды теплоизоляционных материалов, применяемые внутри дома или на улице. Почитайте, возможно будет интересно.

Пеноплекс ЭПП

Экструдированный пенополистирол (ЭПП) является одним из видов пенопласта, выпускаемым по иной технологии посредством выдавливания цилиндрической оболочки или плиты из экструдера. Он обладает всеми положительными параметрами пенопласта, но в отличие от него имеет высокую жесткость и чуть меньшую теплопроводность (около 0,03 Вт./м*C.), срок службы материала составляет около 50 лет.

При утеплении трубопроводов пеноплексовой скорлупой производится работа, аналогичная использованию пенопласта – сегменты оболочки ставятся на трубы со сдвигом и защелкивается в замках, для страховки их фиксируют скотчем.

Как утеплить канализацию в частном доме

Если возникает необходимость утепления канализационной пластиковой трубы в доме, можно использовать все приведенные выше материалы. С экономической точки зрения, удобства монтажа и эстетичности, наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности сквозь боковой разрез, может склеиваться или соединяться липкой лентой. Дополнительным преимуществом материала является его наиболее высокое шумопоглощение среди всех теплоизоляторов.

Рис.11 Утепление канализации в частном доме изолоном

Решая, чем утеплить канализацию в земле, исходят из климатических условий, удобства проведения работ, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик – это может быть электрический кабель или скорлупа из твердых, не пропускающих влагу материалов – пенопласта или пеноплекса. Часто для теплоизоляции используется сочетание нагревательного кабеля и изолирующей скорлупы.

Утеплители для труб по доступным ценам в Москве

КаталогБренды
  • Сантехника:
  • Ванны Ванны (741)

    По типам:

    • Акриловые ванны (251)
      • Акриловые ванны 120х70 см (4)
      • Акриловые ванны 140х70 см (4)
      • Акриловые ванны 150х70 (9)
      • Акриловые ванны 160X70 (7)
      • Акриловые ванны 170X80 (11)
      • Акриловые ванны 180X80 (8)
    • Чугунные ванны (42)
      • Чугунные ванны 120×70 (4)
      • Чугунные ванны 130х70 см (2)
      • Чугунные ванны 140 на 70 (1)
      • Чугунные ванны 160×70 (3)
      • Чугунные ванны 160х75 см (3)
      • Чугунные ванны 170×75 (8)
      • Чугунные ванны 170х80 (3)
      • Чугунные ванны 180×85 (1)
    • Стальные ванны (19)
    • Ванны из искусственного камня (30)
    • Комплектующие для ванн (399)

    По видам:

    • Ванны 160×70 (13)
    • Ванны 150х70 (19)
    • Ванны 170×70 (21)
  • Санфаянс Санфаянс (1429)
    • Крышки-сиденья для унитазов (196)
      • Сиденья для унитазов Roca (26)
      • Сиденья для унитазов Roca Dama Senso (2)
      • Сиденье унитаза Roca Victoria (11)
      • Сиденье унитаза Roca Victoria Nord (6)
      • Сиденье унитаза Roca Gap (5)
      • Сиденья для унитазов Santek (23)
      • Сиденье унитаза Santek Бореаль (3)
      • Сиденье унитаза Santek Бриз (13)
      • Сиденья для унитазов Cersanit (25)
      • Сиденье унитаза Cersanit Delfi (12)
      • Сиденье унитаза Cersanit Eco (2)
      • Сиденья для унитазов Jika (26)
      • Сиденье унитаза Jika Lyra (13)
      • Сиденья унитазов Gustavsberg (19)
      • Сиденья для унитазов Gustavsberg Nordic (3)
      • Сиденья для унитазов Ifo (18)
      • Сиденье унитаза Ifo Cera (2)
      • Крышки-сиденья для унитаза Sanita Luxe (6)
      • Сиденья для унитазов Vitra (24)
      • Крышки-сиденья для унитаза IDO (4)
      • Сиденья для унитазов Duravit (6)
      • Сиденья для унитаза Jacob Delafon (13)
      • Сиденья унитазов IdealStandart (26)
      • Сиденья для унитазов Iddis (6)
      • Сиденья для унитазов Керамин (12)
      • Сиденья для унитазов Gala (10)
      • Сиденья унитазов Villeroy & Boch (5)
      • Сиденья для унитазов Vidima (17)
      • Сиденья для унитазов Hatria (12)
      • Сиденья для унитазов Laufen (4)
      • Сиденья для унитазов «АМ ПМ» (21)
      • Сиденья для унитазов Della (20)
      • Крышки-сиденья для унитазов Roca Hall (2)
    • Унитазы (363)
      • Унитазы «Сантек Анимо» (4)
      • Унитазы с вертикальным выпуском (38)
      • Унитазы с горизонтальным выпуском (240)
      • Унитазы с косым выпуском (64)
      • Компакт-унитазы (134)
      • Угловые унитазы (2)
      • Цветные унитазы (14)
      • Напольные унитазы с бачком (229)
      • Приставные унитазы (11)
      • Подвесные унитазы (123)
    • Системы инсталляции для унитазов (180)
      • Кнопки для инсталяции (114)
      • Инсталляции для унитазов (34)
      • Инсталляции для биде (5)
      • Инсталляции для раковин (2)
      • Инсталляции для писсуаров (4)
      • Бачок скрытого монтажа (3)
    • Чаши для унитаза (86)
    • Бачки для унитаза (19)
    • Писсуары (18)
    • Биде (39)
      • Подвесные биде (25)
      • Напольное биде (14)
    • Крышки-сиденья для биде (13)
    • Раковины (426)
      • Подвесные раковины (19)
      • Раковины с пьедесталом (104)
      • Накладные раковины (49)
      • Мебельные раковины (241)
    • Чаши для раковин (3)
    • Пьедесталы для раковины (40)
    • Комплектующие к санфаянсу (103)
      • Гофра для унитаза (84)
      • Трубы фановые (42)
  • Смесители Смесители (5106)

    По типам:

    • Комплекты смесителей (31)
    • Смесители для ванной (871)
      • Напольные cмесители для ванной (34)
      • Смесители для ванной с длинным изливом (96)
      • Настенные для раковины (630)
    • Смесители для кухни (1197)
      • Смесители для кухни с гибким изливом (7)
      • Смесители для кухни с краном для питьевой воды (97)
      • Смесители для кухни под фильтр (106)
      • Смесители для кухни с выдвижной лейкой (86)
    • Смесители для душа (466)
      • Переключатели душа для смесителя (5)
      • Смесители для душа с длинным изливом (7)
      • Изливы для смесителя (2)
    • Смесители для раковины (1153)
      • Смесители для раковины с длинным изливом (4)
      • Смесители для раковины с гигиеническим душем (2)
    • Смесители для биде с гигиеническим душем (253)
    • Смесители для душевой кабины (19)
    • Смесители скрытого монтажа (80)
    • Смесители с термостатом (102)
    • Смесители на борт ванны (92)
    • Аэраторы для смесителя (3)
    • Гигиенический душ (70)
    • Душевая программа (766)
      • Душевые системы (229)
      • Душевые панели (17)
      • Душевые штанги (70)
      • Держатели для ручных душей (61)
      • Душевые шланги (117)
      • Душевые насадки (257)
    • Уголки на борт ванны (5)
    • Диверторы (9)
    • Запчасти для смесителей (60)

    По видам:

    • Каскадные смесители (12)
    • Керамические смесители (39)
    • Смесители с длинным изливом (106)
      • Встраиваемые смесители (0)
  • Душевые кабины и поддоны Душевые кабины и поддоны (1197)
    • Поддоны для душа (33)
    • Душевые уголки и ограждения (768)
    • Душевые кабины (357)
      • Душевые кабины River Desna (13)
    • Комбинированная душевая кабина с ванной (39)
  • Мойки для кухни Мойки для кухни (610)
    • Раковины 60 см (41)
  • Умывальники дачные
  • Инженерная сантехника:
  • Канализационное оборудование Канализационное оборудование (381)

    По типам:

    • Оборудование для внутренней канализации (250)
      • Трубы для внутренней канализации (60)
      • Канализационные отводы (60)
      • Резиновые манжеты (11)
      • Канализационные заглушки (9)
      • Канализационные ревизии (6)
    • Оборудование для наружной канализации (66)
      • Трубы для наружной канализации (18)
      • Фитинги для наружной канализации (40)
      • Обратные клапаны для канализации (8)
    • Дренажные трубы и дренажные системы (65)
      • Трубы (14)
      • Люки и кольца (15)
      • Геотекстиль (4)
      • Основание колодца и врезка (12)
      • Дождеприёмники и лотки (20)
      • Дренажные трубы (14)
      • Ливнеотвод (11)
      • Люки и кольца (15)
      • Решетчатые настилы (8)
      • Аксессуары для труб (7)

    По видам:

    • Наружная канализация (58)
    • Внутренняя канализация (250)
    • Обратные клапаны (8)
  • Трубы и фитинги Трубы и фитинги (5918)

    По типам:

    • Полипропиленовые трубы и фитинги (1246)
      • Полипропиленовые трубы (94)
      • Полипропиленовые тройники (169)
      • Углы, уголки, угольники (174)
      • Полипропиленовые муфты (377)
      • Крепления (13)
      • Муфты разъёмные (американка) (96)
      • Комплекты и наборы (7)
      • Краны (77)
      • Вентили (16)
      • Фильтры (16)
      • Обводы (21)
      • Пятерники (3)
      • Коллекторы (31)
      • Крестовины (21)
      • Заглушки полипропиленовые (36)
      • Клапана (9)
    • Фитинги для полиэтиленовых труб (397)
      • Трубы из сшитого полиэтилена (23)
      • Полиэтиленовые трубы (53)
      • Тройники (76)
      • Уголки, угольники (64)
      • Муфты (27)
      • Переходники (66)
      • Гильзы (14)
      • Трубки (24)
      • Монтажные блоки (1)
      • Крюки с дюбелями (6)
      • Шины (6)
      • Фиксаторы (27)
      • Развязки (3)
      • Присадки (0)
      • Плёнки (1)
      • Накладки (2)
      • Манжеты (7)
      • Кронштейны (5)
      • Кожухи (2)
      • Изоляция (2)
      • Заглушки (4)
      • Желоба (7)
    • Фитинги для медных труб под пайку (398)
      • Медные трубы (15)
      • Углы (21)
      • Переходники (19)
      • Тройники (93)
      • Соединения (51)
      • Тройники (93)
      • Вставки (8)
      • Отводы (54)
      • Обводы (4)
      • Водорозетки (10)
      • Муфты (113)
      • Крестовины (4)
      • Заглушки (6)
    • Металлопластиковые фитинги (638)
      • Трубы 16 ∅ (12)
      • Металлопластиковые трубы (52)
      • Фитинги-тройники для металлопластиковых труб (219)
      • Углы, угольники (144)
      • Муфты (145)
      • Соединители (5)
      • Переходники (42)
      • Крестовины (7)
      • Водорозетки (8)
      • Кольца (8)
    • Трубы и фитинги ПНД (252)
      • Трубы ПНД (13)
      • Тройники (31)
      • Углы (53)
      • Муфты (97)
      • Отводы и водоотводы (39)
      • Краны ПНД (9)
    • Нержавеющие трубы и фитинги (73)
      • Нержавеющие гофрированные трубы (17)
      • Тройники для гофрированной трубы (13)
      • Углы и угольники (6)
      • Муфты (37)
    • Резьбовые фитинги для металлических труб (1772)
      • Тройники (фитинги) (192)
      • Углы и угольники (172)
      • Муфты (190)
      • Ниппели (202)
      • Футорки (128)
      • Переходники (105)
      • Эксцентрики для полотенцесушителя (42)
      • Удлинители (339)
      • Соединения (3)
      • Сгоны (20)
      • Штуцеры (152)
      • Эксцентрики (42)
      • Хомуты (35)
      • Крестовины (23)
      • Заглушки для труб (84)
      • Водорозетки (3)
      • Контргайки (40)
      • Отводы и водоотводы (10)
    • Пресс-фитинги для металлопластиковых труб (593)
      • Тройники (184)
      • Углы и уголки (152)
      • Муфты (71)
      • Соединения (36)
      • Переходники (121)
      • Водорозетки (8)
      • Обводы (7)
      • Заглушки (3)
      • Вставки (3)
    • Сантехника «американка» (232)
      • Муфты (91)
    • Компрессионные фитинги (69)
    • Гибкие подводки (208)
      • Гибкая подводка для воды (128)
      • Гибкие подводки для газа (80)
    • Шланги (60)
      • Армированные шланги (12)
      • Резиновые шланги (19)

    По видам:

    • Водопроводные трубы (244)
      • Полипропиленовые трубы (25)
      • Металлопластиковые трубы (38)
      • Полиэтиленовые трубы (49)
      • Трубы ПНД (13)
    • Водопроводные муфты (1080)
      • Муфты-американки (71)
      • Муфты соединительные (79)
    • Подводки (173)
    • Пробки (0)
    • Шланги (42)
    • Вставки (11)
    • Хомуты (35)
    • Сгоны (39)
    • Удлинители (339)
    • Футорки (128)
    • Кольца (8)
    • Водорозетки (33)
    • Штуцеры (152)
    • Пятерники (3)
    • Вентили (18)
    • Крепления (13)
    • Коллекторы (31)
    • Обводы (34)
    • Клапана (17)
    • Фильтры (16)
    • Крестовины (70)
    • Соединители (12)
    • Соединения (105)
    • Кожухи (2)
    • Развязки (3)
    • Присадки (0)
    • Держатели (0)
    • Маты (0)
    • Трубки (29)
    • Изоляция (2)
    • Пленки (1)
    • Манжеты для труб (7)
    • Фиксаторы (29)
    • Декоративные накладки на трубы (4)
    • Краны (86)
    • Сантехнический ниппель (225)
    • Переходные ниппели (0)
    • Заглушки (150)
    • Шины (10)
    • Желоба (7)
    • Сантехнические тройники (977)
    • Переходники для труб (369)
    • Кронштейны (5)
    • Гильзы для труб (14)
    • Монтажные блоки (2)
    • Компрессионные фитинги для медных труб (11)
    • Углы для унитаза (787)
    • Гайки и контргайки (40)
    • Отводы и водоотводы (103)
    • Крюки с дюбелем (6)
    • Комплекты и наборы (14)
  • Насосы Насосы (540)

    По типам:

    • Погружные насосы (210)
      • Погружные скважинные насосы (80)
      • Погружные колодезные насосы (46)
      • Погружные дренажные насосы (44)
      • Погружные фекальные насосы (35)
      • Погружные фонтанные насосы (5)
    • Поверхностные насосы (122)
      • Насосы классические (48)
      • Насосные станции (74)
    • Канализационные насосы (5)
      • Канализационные установки (4)
    • Циркуляционные насосы (79)
    • Аксессуары к насосам (124)
      • Автоматика для насосов (29)
      • Кабели саморегулирующиеся (15)
      • Резьбовые соединения (3)
      • Оборудование для скважин (49)

    По видам:

    • Погружные скважинные насосы (80)
    • Погружные колодезные насосы (40)
    • Погружные дренажные насосы (44)
      • Дренажные насосы для откачки чистой воды (19)
      • Дренажные насосы для откачки грязной воды (18)
    • Погружные фекальные насосы (35)
    • Погружные фонтанные насосы (5)
    • Насосные станции (73)
    • Оголовки скважинные (13)
    • Подводный кабель (4)
    • Тросы для насосов (3)
  • Сантехнические ревизионные люки Сантехнические ревизионные люки (259)
    • Люки под покраску (24)
    • Люки под плитку (232)
    • Люки напольные (15)
    • Люки настенные (175)
    • Люки потолочные (12)
    • Люки под ванну (29)
    • Люки стальные (146)
    • Люки алюминиевые (111)
    • Люки нажимные (168)
    • Люки электрические (24)
    • Люки с присоской (65)
    • Люки скрытые — невидимки (219)
  • Запорная арматура Запорная арматура (1042)

    По типам:

    • Шаровые краны (513)
      • Шаровые газовые краны (31)
      • Латунные шаровые краны (200)
      • Шаровые краны 15 мм (1)
      • Краны шаровые ДУ 20 (125)
      • Шаровые краны 50 мм (21)
      • Шаровые краны с накидной гайкой (6)
      • Шаровые краны-бабочки (54)
      • Пластиковые шаровые краны (46)
      • Угловые шаровые краны (30)
      • Шаровые краны «Бугатти» с «американкой» (7)
      • Шаровые краны «американка» (17)
      • Шаровые краны «американка» 1” (5)
      • Шаровые краны с сервоприводом (15)
      • Полнопроходные шаровые краны (48)
      • Краны-буксы для смесителя (0)
      • Шаровые фланцевые краны (13)
      • Шаровые краны 1/2″ (66)
      • Шаровые краны 1″ (46)
      • Шаровые краны 2″ (14)
      • Шаровые краны 3/4″ (16)
      • Шаровые краны 1/4 (1)
      • Шаровые краны 3/8 дюйма (10)
    • Вентильные краны (141)
      • Балансировочные вентили (93)
      • Смесительные трехходовые клапаны (28)
      • Смесительные четырехходовые клапаны (10)
    • Клапаны (127)
      • Обратные клапаны (127)
    • Узлы (51)
    • Сетчатые фильтры (125)
      • Самопромывные фильтры (114)
      • Фильтры с редуктором давления (10)
    • Задвижки (7)
    • Грязеуловители (14)
    • Датчики протечки воды и другие системы контроля (73)

    По видам:

    • Запорная арматура с нижней подводкой (1042)
    • Запорная арматура для унитаза с нижней подводкой (0)
  • Измерительная арматура Измерительная арматура (446)
    • Счетчики для воды (25)
      • Счётчики для холодной воды (13)
      • Счётчики для горячей воды (3)
    • Термометры (42)
    • Термоманометры (18)
    • Манометры (79)
      • Краны для манометра (16)
    • Термостатическая арматура (275)
      • Термостаты (115)
      • Термостатические комплекты (29)
      • Термостатические приводы (4)
      • Термостатические головки (24)
      • Краны термостатические (36)
      • Клапаны термостатические (49)
      • Вентили термостатические (33)
      • Ограничители температуры (10)
  • Предохранительная арматура Предохранительная арматура (240)
    • Соленоидные клапаны (13)
    • Группы безопасности котлов (26)
    • Сервоприводы (26)
    • Редукторы давления (60)
    • Подпиточные клапаны (7)
    • Предохранительные клапаны (42)
    • Перепускные клапаны (8)
    • Воздухоотводчики (58)
  • Пластиковая арматура Пластиковая арматура (1130)
    • Душевые трапы (155)
    • Системы инсталляции (162)
    • Сифоны и полуавтоматы (486)
      • Сифоны (207)
      • Клапаны для раковины (18)
      • Гофры (35)
      • Слив-переливы для ванной (92)
    • Водоотводящие желоба и решетки (287)
      • Душевые лотки (129)
    • Выпускные комплекты (40)
  • Распределительные гребенки Распределительные гребенки (1051)
    • Коллекторы для теплого пола (292)
    • Коллекторы для водоснабжения (225)
    • Коллекторы радиаторного отопления (352)
      • Гребенки для отопления (45)
    • Насосно-смесительные группы (142)
      • Насосы для тёплого пола (27)
      • Аксессуары для насосно-смесительных групп (60)
    • Монтажные шкафы (61)
    • Аксессуары для коллекторов (27)
  • Расширительные емкости Расширительные емкости (213)
    • Баки для холодного водоснабжения (69)
    • Расширительные баки для отопления (92)
      • Расширительные баки (39)
    • Расширительные баки для ГВС (32)
    • Мембранные баки (53)
    • Принадлежности для баков (14)
  • Монтажные принадлежности Монтажные принадлежности (151)
    • ФУМ-лента и резьбовые уплотнители (20)
    • Монтажный инструмент (119)
    • Герметики (8)
    • Прокладки и уплотнительные кольца (4)
  • Отопление:
  • Водонагреватели Водонагреватели (287)
    • Водонагреватели электрические (177)
      • Накопительные водонагреватели (10 литров) (12)
      • Электрические накопительные водонагреватели на 80 литров (28)
    • Газовые водонагреватели (14)
    • Плоские водонагреватели (98)
    • Косвенные бойлеры (57)
      • Бойлеры косвенного нагрева на 200 литров (9)
      • Бойлеры косвенного нагрева (100 литров) (12)
    • Проточные водонагреватели на кран (33)
    • Аксессуары для колонок (6)
  • Котлы и аксессуары Котлы и аксессуары (315)

    По типам:

    • Газовые котлы (99)
      • однаконтурные котлы (54)
      • двухконтурный котлы (42)
      • Газовые напольные котлы (34)
      • Газовые настенные котлы (62)
    • Газовые горелки (1)
    • Дизельные горелки (1)
    • Твердотопливные котлы (14)
    • Электрические котлы (55)
      • Электрические отопительные энергосберегающие котлы (13)
    • Автоматика для котлов (5)
    • Аксессуары для котлов (137)

    По видам:

    • Котлы 24 кВт (26)
    • Напольные котлы (39)
  • Радиаторы отопления Радиаторы отопления (1634)

    По типам:

    • Биметаллические радиаторы отопления (354)
      • Биметаллические секционные радиаторы Sira RS 500 (5)
      • Биметаллические радиаторы с нижним подключением (354)
      • Биметаллические радиаторы 6 секций (54)
      • Биметаллические радиаторы 8 секций (54)
      • Биметаллические радиаторы на 10 секций (58)
      • Биметаллические радиаторы 12 секций (51)
      • Биметаллические радиаторы отопления Rifar SUPReMO 500 (6)
      • Биметаллические радиаторы отопления Rifar Monolit 500 (7)
      • Биметаллические радиаторы отопления Rifar Monolit Ventil 500 (6)
      • Биметаллические радиаторы отопления Rifar Monolit 350 (6)
      • Биметаллические радиаторы отопления Rifar Base 500 (11)
      • Биметаллические радиаторы отопления Rifar Base Ventil 500 (5)
      • Биметаллические радиаторы отопления Rifar Base 350 (10)
      • Биметаллические радиаторы отопления Rifar Base 200 (11)
      • Биметаллические радиаторы отопления Stout Space 500 (16)
      • Биметаллические радиаторы отопления Stout Space 350 (6)
      • Биметаллические радиаторы отопления Teplopribor BR1 (7)
      • Биметаллические радиаторы Sira RS Twin 500 (3)
      • Биметаллические радиаторы Sira RS 500 (5)
      • Биметаллические радиаторы отопления Sira RS Bimetal 300 (5)
      • Биметаллические радиаторы отопления Sira Gladiator 500 (5)
      • Биметаллические радиаторы Sira Gladiator 350 (5)
      • Биметаллические радиаторы Sira Gladiator 200 (6)
      • Биметаллические радиаторы отопления Global Style Extra 500 (6)
      • Биметаллические радиаторы Global Style Extra 350 (6)
      • Биметаллические радиаторы отопления Global Style Plus 500 (5)
      • Биметаллические радиаторы Global Style Plus 350 (5)
      • Биметаллические радиаторы отопления Rommer Optima BM 500 (6)
      • Биметаллические радиаторы отопления Germanium NEO BM 500 (5)
      • Биметаллические радиаторы отопления Royal Thermo Vittoria 500 (4)
      • Биметаллические радиаторы отопления Royal Thermo Vittoria+ 500 (5)
      • Биметаллические радиаторы Asia BM 350 (6)
      • Биметаллические радиаторы Millennium Bimetall 500 (6)
      • Биметаллические радиаторы Millennium Bimetall 350 (6)
      • Биметаллические радиаторы «Белые Колодези» BM 500 (4)
      • Биметаллические радиаторы GLM 500 (2)
    • Алюминиевые радиаторы (124)
      • Алюминиевые радиаторы Rifar Alum 500 (6)
      • Алюминиевые радиаторы Global Iseo 350 (6)
      • Алюминиевые радиаторы Global Iseo 500 (6)
      • Алюминиевые радиаторы Millennium Alum 350 (6)
      • Алюминиевые радиаторы Millennium Alum 500 (6)
      • Алюминиевые радиаторы Rommer Al Optima 500 (6)
      • Алюминиевые радиаторы Белые Колодези Алюм 350 (6)
    • Чугунные радиаторы отопления (62)
    • Стальные панельные радиаторы (621)
    • Стальные трубчатые радиаторы (4)
    • Аксессуары к радиаторам (469)
      • Кронштейны для радиаторов (18)
      • Экраны на радиаторы отопления (2)
      • Термоголовки для радиатора отопления (11)
      • Теплоносители (6)
      • Терморегуляторы для радиаторов отопления (51)

    По видам:

    • Электрические радиаторы (3)
      • Электрические настенные радиаторы отопления (3)
    • Термоголовки для радиатора отопления (11)
    • Вертикальные радиаторы (2)
    • Стальные профильные радиаторы Elsen Kompakt ERK/ERV (65)
    • Радиаторы отопления Rifar Monolit 500 (7)
    • Радиаторы отопления Rifar SUPReMO 500 (6)
    • Радиаторы отопления Rifar Monolit Ventil 500 (6)
    • Радиаторы отопления Rifar Monolit 350 (6)
    • Радиаторы отопления Rifar Base 500 (11)
    • Радиаторы отопления Rifar Base 350 (10)
    • Радиаторы отопления Rifar Base 200 (11)
    • Радиаторы отопления Stout Space 500 (16)
    • Радиаторы отопления Stout Space 350 (6)
    • Радиаторы отопления Rifar Base Ventil 500 (5)
    • Радиаторы отопления Rifar Alum 500 (6)
    • Радиаторы отопления Global Iseo 500 (6)
    • Радиаторы отопления Global Iseo 350 (6)
    • Радиаторы отопления Teplopribor BR1 500 (7)
    • Радиаторы отопления Sira RS Twin 500 (3)
    • Радиаторы отопления Sira RS Bimetall 500 (5)
    • Радиаторы отопления Sira RS Bimetal 300 (5)
    • Радиаторы отопления Sira Gladiator 500 (5)
    • Радиаторы отопления Sira Gladiator 350 (5)
    • Радиаторы отопления Sira Gladiator 200 (6)
    • Радиаторы отопления Global Style Extra 500 (6)
    • Радиаторы отопления Style Extra 350 (6)
    • Радиаторы отопления Global Style Plus 500 (5)
    • Радиаторы отопления Global Style Plus 350 (5)
    • Радиаторы отопления Rommer Optima BM 500 (6)
    • Радиаторы отопления Rommer Al Optima 500 (6)
    • Радиаторы отопления Germanium NEO BM 500 (5)
    • Радиаторы отопления Royal Thermo Vittoria 500 (4)
    • Радиаторы отопления Royal Thermo Vittoria+ 500 (5)
    • Радиаторы отопления Rommer Optima BM 500 (6)
    • Радиаторы отопления Asia BM 350 (6)
    • Радиаторы отопления Millennium Bimetall 500 (6)
    • Радиаторы отопления Millenium Bimetall 350 (6)
    • Алюминиевые радиаторы Millennium Alum 500 (6)
    • Алюминиевые радиаторы Millennium Alum 350 (6)
    • Алюминиевые радиаторы «Белые Колодези» Алюм 350 (6)
  • Котельное оборудование Котельное оборудование (161)
    • Насосные группы (100)
      • Аксессуары для насосных групп (28)
    • Гидравлические разделители (25)
    • Гидравлические коллекторы (36)
      • Гидравлические разделители (11)
  • Конвекторы отопления Конвекторы отопления (38941)
    • Внутрипольные конвекторы с решётками (28045)
    • Внутрипольные конвекторы (5652)
      • Конвекторы с вентилятором (2352)
      • Конвекторы без вентилятора (3300)
    • Решетки для внутрипольных конвекторов (2880)
    • Настенные конвекторы (190)
    • Напольные конвекторы (570)
    • Автоматика и комплектующие для конвекторов (20)
      • Комнатные термостаты (1)
    • Теплообменники и кассеты (1584)
  • Полотенцесушители Полотенцесушители (1683)

    По типам:

    • Водяные полотенцесушители (1032)
      • Белые водяные полотенцесушители (0)
      • Водяные полотенцесушители с полкой (78)
      • Полотенцесушители 1 дюйм (527)
      • С горизонтальным подключением (293)
    • Электрические полотенцесушители (494)
      • Электрические полотенцесушители с низким энергопотреблением (7)
    • Аксессуары для полотенцесушителей (28)
      • Отражатели для полотенцесушителя (3)
      • Краны для полотенцесушителя (3)
      • Уголки для полотенцесушителя (6)
    • Вентили, термостаты и узлы (129)
      • Терморегулирующие вентили (31)

    По видам:

    • Полотенцесушители 500 мм (335)
  • Теплый пол Теплый пол (236)
    • Клеммные колодки (7)
    • Нагревательные кабели (10)
    • Коллекторы (198)
    • Теплоизоляция для теплого пола (21)
      • Греющие кабели (0)
  • Теплоизоляция Теплоизоляция (85)
    • Теплоизоляция для теплого пола (33)
    • Утеплители для труб (52)
      • Утеплители для труб из вспененного полиэтилена (2)
  • Мебель и аксессуары:
  • Мебель для ванной комнаты Мебель для ванной комнаты (5571)

    По типам:

    • Комплекты мебели для ванных комнат (1040)
      • Мебель Лада Misty (0)
      • Мебель Балтика Misty (19)
      • Мебель Лаванда Misty (23)
      • Мебель от 120 см (92)
      • Мебель 110 см (8)
      • Мебель 105 см (134)
      • Мебель 100 см (42)
      • Мебель 95 см (15)
      • Мебель 90 см (109)
      • Мебель 85 см (107)
      • Мебель 80 см (68)
      • Мебель 75 см (150)
      • Мебель 70 см (52)
      • Мебель 65 см (52)
      • Мебель 60 см (74)
      • Мебель 55 см (18)
      • Мебель 50 см (10)
    • Тумбы с раковиной (1366)
      • Тумбы с раковиной Gloria Misty (0)
      • Мебель Балтика Misty (6)
      • Мебель Лада Misty (0)
      • Мебель Лаванда Misty (9)
      • Тумбы от 120 см (127)
      • Тумбы 110 см (5)
      • Тумбы 105 см (144)
      • Тумбы 100 см (83)
      • Тумбы 95 см (7)
      • Тумбы с раковиной 90 см (172)
      • Тумбы 85 см (76)
      • Тумбы с раковиной 80 см (112)
      • Тумбы с раковиной 75 см (191)

Теплоизолированные трубы. Гибкая труба в утеплителе.

Новые технологии позволяют заменять старые трубы, в которых в качестве утеплителя применялась минеральная вата, на инновационные конструкции – утепленные трубы для теплотрассы. Выпускаются модели «Изопрофлекс» и «Касафлекс», немного отличающиеся конструктивно и по назначению.

Существенным плюсом гибких теплоизолированных труб для теплотрасс является адаптированность к суровым погодным условиям, сопровождаемым низкими температурами. Изделия обладают конструктивной особенностью: они сделаны из пластика нового поколения, которому не страшны химические воздействия и физические повреждения.

Модели «Изопрофлекс» и «Касафлекс» используются для подачи горячей воды и отопления в квартиры и офисы.

Гибкие полимерные изолированные трубы Изопрофлекс

Конструкция трубы диаметром от 50 до 160 мм предполагает применение многослойных полимеризированных материалов, устойчивых к высоким температурам, дополнительно армированных углеродным волокном. Трубопроводы выдерживают температуру до 135 градусов, давление: 1 Мпа. Активно применяются в городских центральных комплексах отопления и водоснабжения.

Это изделия, с помощью которых осуществляется подача горячей воды – монтируются теплотрассы для отопления зданий и других объектов. Прокладка трубопроводных систем осуществляется под землей бесканальным методом.Труба «Изопрофлекс»: универсальное изделие, применяется в канализационных системах, для подачи питьевой воды, в компрессорных установках, а также бассейнах разных конфигураций. Конструкции, использующиеся в системах теплоснабжения, покрыты специальным кислородозащитным слоем.

Трубы в утеплителе для теплотрассы Касафлекс

Теплоизолированная труба, применяемая для теплотрассы «Касафлекс», представляет собой спирально-гофрированное изделие, сделанное из никелевой стали и хрома. Прокладывается бесканальным способом под землей, создавая первичный контур для систем теплоснабжения, рассчитанных на высокие температуры теплоносителя. Способна выдерживать температуру 160 градусов, допускаются повышения до 180 градусов на короткий период времени.

Трубы в теплоизоляции для теплотрасс «Касафлекс» оснащаются гибким кабелем, который помогает оперативно дистанционно контролировать работу системы. Теплоизоляция выполнена из полужесткого пенополиуретана, защитный слой сделан из полиэтилена, на поверхность нанесены полосы серого цвета для упрощения процессов монтажа и диагностики неполадок.

Надежная продукция от европейского производителя

За время своего использования гибкие теплоизолированные трубы показали массу преимуществ:

  • уменьшение потерь тепла в 10 раз, по сравнению с устаревшими трубопроводами;
  • простота монтажа за счет гибкости изделий, возможность объединения с другими трубопроводными системами;
  • отсутствие образования коррозии в процессе прохождения воды;
  • срок эксплуатации до 30 лет;
  • возможность мониторинга инновационной трубы для теплотрассы в утеплителе без раскапывания траншеи;
  • снижение затрат на ремонт и профилактические работы;

В связи с модернизацией производства цены на трубы для современной теплотрассы постепенно снижаются, а качество остается на высоком уровне.

Теплоизоляционный материал для труб. Утеплитель для труб отопления или водоснабжения

Защищать от холода необходимо не только строительные конструкции, но и инженерные коммуникации. Правильное утепление труб отопления уменьшает потери тепла, снижает риск промерзания, если циркуляция горячей воды прекратилась на длительное время из-за аварий и ремонта. Расход топливно-энергетических ресурсов увеличивается вместе с ежемесячными коммунальными платежами.

Требования к теплоизоляции труб отопления

Технические требования к теплоизоляции трубопроводов устанавливают СП 61.13330. В процессе эксплуатации она подвергается воздействиям разного характера — механическим, химическим, термическим, влажностным, поэтому должна быть не только энергоэффективна, но и надежна, долговечна, безопасна.

Характеристики материалов, которые учитывают при выборе:

  • Теплопроводность, плотность — определяют толщину слоя утеплителя, нагрузку на трубу, ее опоры.
  • Термостойкость — обуславливает неизменность первоначальных свойств при контакте с горячей поверхностью.
  • Упругость, прочность на сжатие — отвечают за стабильность формы и структуры при слеживании, прокладке в грунте.
  • Водостойкость — исключает впитывание воды, позволяет сохранять теплоизоляционные свойства.
  • Биостойкость, стойкость к воздействию агрессивных сред — важны для длительной эксплуатации.
  • Горючесть, содержание вредных веществ — должны отвечать санитарно-гигиеническим требованиями, нормам пожарной безопасности.

С практической точки зрения значение имеет удобный, простой монтаж. Он экономит время, избавляет от дополнительных трат на материалы для установки.

Функции изоляционных материалов

Трубопроводы теплосетей утепляют при любых способах прокладки — подземной и надземной на улице, в технических помещениях многоквартирных, частных домов, промышленных, общественных зданий. Задачи материалов и конструкций не зависят от расположения коммуникаций.

Тепловая изоляция для труб отопления должна:

  • Сохранять температуру теплоносителя для обеспечения комфорта в жилых, рабочих помещениях.
  • Сокращать теплопотери в трубопроводе, поддерживать их на допустимом уровне, снижать расходы топлива или энергии.
  • Обеспечивать безопасность при контакте с поверхностью, так как температура горячей воды в трубах достигает 1050

Трубы и фитинги из ПВХ Водопроводные трубы из ПВХ

Водопроводные трубы из ПВХ, TS 274-2 в соответствии со стандартами 1452-2, произведенные в соответствии с требованиями Водопроводные трубы из ПВХ под давлением DIN 8061-8062 различных диаметров, пропускают муфель и муфельный клей по стандарту ASTM 1477, это может быть изготовлены соответствующей толщины в соответствии с запасом прочности. Трубы используются на территории в условиях и выдерживают водопровод. Это резкие погодные изменения и высокая устойчивость к горячим трубам из ПВХ для воды, герметичности и долговечности.Трубы из ПВХ обладают высокой ударопрочностью, устойчивы к воздействию органических и неорганических кислот и щелочей. Кроме того, при 60 ° C, что является важным свойством, он также не деформируется.

Трубы из ПВХ и фитинги для труб из ПВХ, которые станут стандартной практикой. Выполнение этого теста обязательно. Труба ПВХ из П-образной формы выполняется путем изготовления герметичного узла. Измеряется высота 5 метров со свободным монтажом с учетом водонепроницаемости. Налаженная система в месте протечки через уплотнение снимается из-за протечек воды.

Трубы ПВХ сырые белые из сырья — это вещество, имеющее много положительных свойств. Которые начали разрабатываться в 1875 году, используются в производстве ПВХ. Промышленность была основана в 1930 году. ПВХ-сырье, состоящее из хлора и 43% этилена (полученного путем прохождения ряда процессов, сырая нефть) получается путем реакции с друг друга. Использование меньшего производства нефтепродуктов и низкая стоимость сырья для труб из ПВХ имеет большое преимущество перед сырьем для полиэтиленовых труб и полипропиленовых труб.Вкратце, цены на сырье для ПВХ труб мировая нефть зависит от нефтяного мира, но использование запасов нефти ниже уровня.

ПВХ Сырье для труб, соли, полученные путем разделения методом электролиза с газообразным хлором, полученным при перегонке сырой нефти, полученной путем введения газообразного этилена для взаимодействия с определенной химической реакцией, которая перемещается в основную структуру винилхлорида. через промотор для получения больших молекул, добавляемых друг к другу (полимеризация), производится методом.
Процесс полимеризации проводят в закрытом реакторе. На каждом этапе этого процесса он служит для обеспечения контроля за сырьем. Для получения хлора газ подвергают электролизу морской воды. В результате этого процесса мы используем морскую воду; хлор, каустическая сода и водород делятся на три компонента. Рассмотрение газообразного хлора в процессе получения газообразного этилена требует дополнительных химических процессов.

Давайте посмотрим на процесс, который нужно выполнить, соответственно; Первая перегонка сырой нефти «нафта» имеет промежуточное название.Этот промежуточный продукт «нафта» с использованием химических катализаторов операции «каталитического крекинга» пропускают. После того, как этот процесс завершен, в нашем втором сырье, используемом в производстве ПВХ-сырья, получается «этиленовый газ». Этиленовые агенты с хлором превращаются в объединенный «газ» по мере их нахождения, их реакция получается Этандиклор агент ECD до того, как результаты могут быть затем помещены встык из молекул винилхлорида с одной молекулой, соединенной с получением больших молекул, и для получения необработанного ПВХ материалы поливинилхлорид.

Изображенное выше производство, произведенное путем обработки ПВХ-сырья, которое должно производиться в его мягкости, при последующих действиях, твердости, добавлении химических веществ для придания свойств, таких как эластичность. Это, например, если у нас есть материал ПВХ, и мы должны участвовать в химических веществах, которые обладают гибкостью и мягкостью, чтобы сломать его, если мы производим пластиковые трубы. Когда мы думаем о таких пластификаторах (стабилизаторах), то в них участвуют незатвердевшие материалы, называемые ПВХ-У.

Есть два фактора, которые вызывают ухудшение срока службы труб из ПВХ. Это: ТЕПЛО и СВЕТ.
* Трубы ПВХ, тепло ухудшение хлороводорода вызвано выбросом. Из-за этого происходит выделение газа в трубе из-за обесцвечивания желтого цвета.
В зависимости от степени износа, как и прежде, при цвете промывки ПВХ трубы видны покраснение, коричневый и черный цвет. В приведенной ниже таблице дана информация о том, как выдерживать давление в течение 25 лет труб из ПВХ.

Когда трубы ПВХ содержат УФ-добавки и подвергаются воздействию УФ-лучей или гамма-лучей, они портятся. Трубы PVC-U, потому что они не являются хрупкими кристаллическими. Однако если такие материалы, как полиэтилен и полипропилен, на 80-85 процентов имеют кристаллическую структуру. Вот причина, почему кристаллическая значимость; если кристаллическая структура больше в структуре, она становится хрупкой, когда сталкивается с солнечным светом. Это объясняет, почему точки, которые мы сделали из молекул полиэтилена и полипропилена, параллельны друг другу, соединяя смешанную форму ПВХ, трудно разорвать связи ПВХ и по этой причине.Кроме того, при прокладке трубопроводов из ПВХ труб необходимо изготавливать толщину, предусмотренную стандартами, и использовать кальцит не более 9%. В противном случае трубы пройдут, испытания под давлением приведут к исчезновению даже за меньшее время, чем потребовалось. Один из наиболее важных факторов, влияющих на качество трубопровода, также вносится в трубопровод процесса консолидации. В начале процесса выщелачивания проблема, которая возникает в трубопроводе, заключается в доходах от консолидации земли и 70%.Разница в диаметре соединяемых труб во избежание этого не должна превышать 4 мм. Если эта разница в диаметре будет превышена, то могут возникнуть проблемы, упомянутые выше. Поскольку он входит в контакт, обе трубки многочисленны и с этого момента начнут протекать. Трубы и фитинги из них — это вопрос, который следует учитывать, если они приобретаются у одной и той же компании. Потому что у каждой компании могут быть разные допуски, которые вызовут проблемы в процессе сборки ПВХ.

Внесение определенных вспомогательных материалов, необходимых в зависимости от типа продукции ПВХ трубы, является обязательным. По этой причине необходимо приготовление состава для ПВХ. Соответственно, рецептура обычно следующая;

1- ПВХ смола

2- Слайдеры

3- Операционный помощник

3 — Стабилизаторы

Усилители силы

6- Пигменты

Эти вещества входят в состав антипиренов, таких как оптические отбеливатели.

* Сточные воды, используемые в сети PVC Pipes.
* Дренажные линии, используемые в системе и бассейне ПВХ труб.
* ПВХ трубы сверху и снизу места используются в воде под давлением транспортной системы.
* Труба из ПВХ, используемая в сельскохозяйственных оросительных системах.
* Напорная труба из ПВХ используется в системах питьевого водоснабжения.
* Трубы ПВХ применяются в системах электроснабжения и связи.
* Трубы ПВХ используются на химических и промышленных предприятиях.
* Труба ПВХ применяется в пожарной магистрали.
* Трубы ПВХ для канализации и сброса сточных вод.

* Труба ПВХ, используемая в городской и поселковой инфраструктуре, расположенная в сети питьевого водоснабжения
* Труба ПВХ, используемая в сельскохозяйственных ирригационных сетях
* Труба ПВХ, используемая в сетях водоотведения
* В канализационной системе можно использовать Канализационные трубы ПВХ
* Производственные помещения можно использовать трубу ПВХ.
* В пожарных магистралях можно безопасно использовать трубы ПВХ.
* Трубы ПВХ для бассейнов
* Трубы ПВХ Дренажные линии
* Системы защиты кабелей также используются для изоляции и безопасности.Из-за повсеместного использования труб ПВХ как видно при осмотре на их участках все ясно. На основе растущего населения людей с передовыми технологиями и инвестиций будет продолжать расти. Период, в течение которого дальнейшее использование труб из ПВХ будет увеличиваться во многих проектах. Трубы из ПВХ, обеспечивающие водоснабжение, являются самыми основными и наиболее важными потребностями в нашей жизни, будут продолжать играть роль и значение в нашей жизни. ПВХ жесткий и гибкий. Есть два типа площадей. Более жесткие трубы ПВХ, оконный профиль, настенные покрытия и т. Д.используется в поле. Эти атмосферостойкие, высокопрочные, твердые и негорючие материалы обладают свойствами. Гибкий ПВХ для напольных покрытий, подошв обуви и тапочек, используемых в медицине и во многих других областях.

При использовании труб из ПВХ одна из наиболее широко известных ошибок заключается в том, что сырье известно о трубах из ПВХ, что опасно, потому что имеет эффект горючего ПВХ. Температура, необходимая в среде для самовоспламенения ПВХ-сырья, должна составлять 450 ° C.Но у него очень низкая температура плавления и он очень быстро горит. После сжигания возникает HCL (соляная кислота). Вот выход, который можно сделать, если отравление свинцом угарным газом при пожаре ПВХ с горением не имеет никакого отношения. Мы знаем, что это ядовитый спирт соли, но люди здесь, такие как соляная кислота 5 частей на миллион, могут увидеть опасность отравления, обнаружив запах запаха даже в меньших количествах. Короче говоря, он удалит дух, восстановит из трубы ПВХ появился запах горелой соли и когда люди воспринимают это как дух огня, который является предшественником соли.Поэтому вместо того, чтобы стимулировать людей убрать огонь из ПВХ. ПВХ трубы — время держать открытый огонь, будет гореть естественно, как и другие пластмассы. Но когда мы сняли огонь, огонь сразу прекратится. Причина этого заключается в сокращении количества кислорода в месте горения боевых действий и появлении соляной кислоты, образующейся при горении, как упоминалось выше. Горючий материал в присутствии кислорода ниже 21% называется «горючим». ПВХ-сырье проходит через как минимум воспламеняющиеся горючие вещества, отнесенные к классу пластмассового сырья класса V0.ПВХ-сырье по стандарту DIN 4102 B1 называется «огнетушителем». Согласно другой оценке, ПВХ-сырье CSA и изделия из него, производимые INSTITUTE OF BOLLATE, называются «несущими пламя» продуктами. Если мы хотим резюмировать вышеупомянутые вещи. Труба ПВХ является огнестойким продуктом и не дает легко выйти огню.

Как мы уже упоминали в первом предложении о горении труб из ПВХ, все еще известно о наиболее важной и жизненно важной проблеме, и, к сожалению, предоставляется неверная информация.Производство труб из ПВХ в промышленных технологиях началось в 1930 году, что свидетельствует о том, что ни в коем случае не проводились и не одобрялись тесты на рак, но отчета нет. Что еще более важно, Всемирное здоровье начинается с пластиковых труб из ПВХ, одобренных организацией для хранения и транспортировки пищевых продуктов. Что еще более важно, Всемирное Здоровье начинается с пластикового ПВХ, одобренного организацией для хранения и транспортировки пищевых продуктов. Но существенных проблем нет; Поскольку процесс полимеризации может представлять опасность, если количество винилхлорида в сырье в результате должно угрожать здоровью человека.Однако теперь это количество можно контролировать с помощью закрытых реакторов и реактора, в котором процесс продолжается до тех пор, пока полимеризация PPM не упадет до миллиона. После этой сделки, которая будет проведена благодаря передовым технологиям, не будет исключена ситуация, которая повлияет на здоровье человека. Таким образом, контейнеры, используемые в медицинской сфере, из материалов, используемых ПВХ. После этой сделки, которая будет проведена благодаря передовым технологиям, не будет выхода из ситуации, которая скажется на здоровье человека.Настолько, что контейнеры, используемые в медицинской сфере, из материалов, используемых ПВХ, сделаны. ПВХ-сырье не мешает питьевой воде и другим жидкостям, также хорошо известно и используется всеми при дезинфекции воды хлором, потому что это вещество. Для повышения прочности материалы прошлых лет, состоящие из тяжелых металлов и веществ, вредных для здоровья человека, запрещены во всем мире. Вместо этого материала в качестве стабилизатора используются материалы из бария, цинка, кальция, олова.Известно, что эти композиции не вредны для здоровья человека.

Легкость переноски и простота установки.

* Трубы из ПВХ не меняют вкус воды
* Трубы из ПВХ Микроорганизмы не могут создавать среду, которая позволяет им размножаться.
* Трубы ПВХ Внутренние и устойчивы к внешнему давлению.
* Трубы из ПВХ с длительной устойчивостью к гниению и коррозии.
* ПВХ трубы низкие потери давления.
* Поверхность ПВХ труб глянцевая и гладкая.
* Трубы ПВХ горючие не горючие.
* Трубы ПВХ обладают высокой ударопрочностью.
* Напорная полностью совместимая арматура из ПВХ труб.
* Отработанное масло из других пластмасс содержит меньше уремии, вызванной материалом, и меньше энергии потребляется всеми пластиковыми материалами в самых экологически чистых трубах. Кроме того, экологическая очистка, а также в дополнение к продолжению экономической жизни для этой возможности снова и снова, пока она не может быть обработана, что более важно, требуется сырье ПВХ.Итак, чтобы удалить ПВХ, сожгите его, и тогда у него появится шанс произвести новый ПВХ путем переработки.
* Все виды с высокой химической стойкостью изготавливаются по жидкостному транспорту. В приведенной ниже таблице мы видим, что труба ПВХ находится в очень хорошем состоянии по отношению к химическим веществам и кислотам.

Полное наименование

Поливинилхлорид (ПВХ) Поливинилхлорид непластифицированный (UPVC)

Использует

Находится в инфраструктуре питьевого водоснабжения городов и поселков, сточные воды, сточные воды на производственном объекте Оконные рамы, водопровод и канализация

Содержит фталаты

ДА НЕТ

Содержит BPA

ДА

 НЕТ
Свойства

Высокая ударопрочность, удобство переноски, высокая устойчивость к химическим веществам, устойчивость к внутреннему и внешнему давлению.Не портит вкус воды. Прочный и долговечный; не прогибаться; транспортировка, питьевая вода, огнестойкий, безопасный для вторичной переработки
Неустойчивый Неустойчивый29

 Бензойный Asid

02

9552

Медные соли

Химическое название

20 ° C Использует

40 ° C Использует

Анилин

Неустойчивый

Неустойчивый

Мышьяк Asid

Устойчивый

Устойчивый

Ацетон

Ацетон

Бариевые соли

Стойкие

Стойкие

Пиво

Резистентные

Стойкие

Стойкие

Устойчивый

Устойчивый

Бензиновый

Устойчивый

Устойчивый

Сопротивляемый

Borax42

Устойчивый

Борный Asid

Устойчивый

Устойчивый

Бутанол

Резистентный

02

 Гидроксид кальция

Стойкий

Стойкий

Соли кальция

Стойкий

Стойкий

900 02 Углекислый азид

Стойкий

Стойкий

Каустическая сода (NaOh)

Стойкий

Стойкий

03

Citid

03

Dayanıklı

Resistant

Chloric Asit

Resistant

Resistant

Chlorine Irres

03

03

Хлороформ

Непостоянно

—

Сжатый воздух с маслом

Непостоянно

Непостоянно55

Стойкие

Стойкие

Deisel Fuel

Стойкие

Стойкие

Стойкие

Спирт

Стойкий

Муравьиновый азид

Стойкий

Стойкий

Фреон 12 Газ

Резистент

03

03

02 Резистент

03

0

Фруктовый сок

Стойкий

Стойкий

Мазут

Стойкий

Стойкий

Глюкоза

Резистент

Резистент

Гексан

Стойкий

Стойкий

Резистентный

Резистент

2 9 0055

030002 Фтористоводородный % HF

Среда

Концентрация до%

Серная кислота

≤ 70% h3SO4

70% h3SO4

7037 Смесь хромо-серной кислоты

% h3SO4 + 5% K2Cr2O7 / Na2Cr2O1

Хромовая кислота

≤ 10% CrO3

Хлороводородная кислота

≤ 25% HCI
≤ 20% HNO3

Гипохлорит натрия

≤ 6% HaOCI

Перекись водорода

≤ 5% h3O2

макс.% 0,2

ТЕСТ

РЕЗУЛЬТАТ

Плотность

1350

Непрозрачность

Температура размягчения по Вика

80 ° C

Прочность по дихлорметану

Прочность

Винилхлорид55

3

0 Мономер

0

Двойное внутреннее давление

Номинальное давление прочности

Сопротивление удару

TIR

PVC PIPE WEIGHT

Нажмите для таблицы веса трубы из ПВХ 1266 9006

ПВХ 90 870 (U) от напорного трубопровода РАЗМЕР И ТОЛЕРАНТНОСТИ

(S 25) ПН 4
(SDR 51) 4 ATU

(S 16,7) PN 6
(SDR 34) 4 ATÜ

(S 12,5) PN 8
(SDR 26) 4 ATÜ

(S 10) PN 10
(SDR 21) 10 AT Ü

(S 8) PN 12,5
(SDR 17) 12,5 ATÜ

(S 6,3) PN 16
(SDR 13.6) 16 ATÜ

(S 5) PN 20
(SDR 11) 20 ATÜ

Do
Ø

Dış ap
(+)

900

Оваллик
(+)

YM

GM

2 0,5 16 1,5 0,4 1,9 0,4 0,4 1,9 0,4 0,5 18,5 1,5 0.4 1,9 0,4 2,3 0,5 32 0,2 0,5 22,0 40 1,5 1,6 1,5 1,6 1,9 0,4 2,4 0,5 2,9 0,5 40 0,2 0,5 26,0 406 0,4 1,9 0,4 2,4 0,5 3,0 0,6 3,7 0,6 50 0,2 0,6 31,0 50 0,4 1,5 0,4 2,0 0,5 2,4 0,5 3,0 0,5 3,7 0,6 4,6 0,7 63 0.3 0,8 37,5 110 1,8 0,4 1,9 0,4 2,5 0,5 3,0 0,5 3,8 0,6 4,7 0,7 0,6 4,7 0,7 0,8 75 0,3 0,9 43,5 115 1,8 0,4 2,2 0,5 2,9 0,5 3.6 0,6 4,5 0,7 5,6 0,8 6,8 0,9 90 0,3 1,1 51,0 140 1,9 0,4 0,5 3,5 0,6 4,3 0,7 5,4 0,8 6,7 0,9 8,2 1,1 110 0.4 1,4 61,0 145 2,2 0,5 2,7 0,5 3,4 0,6 4,2 0,7 5,3 0,8 6,6 0,9 1,1 125 0,4 1,5 68,5 155 2,5 0,5 3,1 0,6 3,9 0,7 4.8 0,7 6,0 0,9 7,4 0,1 9,2 1,2 140 0,5 1,7 76,0 160 2,8 0,6 0,6 4,3 0,7 4,4 0,8 6,7 0,9 8,3 1,1 10,3 1,3 160 0.5 2,0 86,0 190 3,2 0,6 4,0 0,7 4,9 0,7 6,2 0,9 7,7 1,0 9,5 1,2 1,4 180 0,6 2,2 96,0 210 3,9 0,6 4,4 0,7 5,5 0,8 6.9 0,9 8,6 1,1 10,7 1,3 13,3 1,6 200 0,6 2,4 106,0 220 4,4 0,7 220 4,4 0,7 0,7 6,2 0,9 7,7 1,0 9,6 1,2 11,9 1,4 14,7 1,7 225 0.7 2,7 118,5 223 4,9 0,7 5,5 0,8 6,9 0,9 8,6 1,1 10,8 1,3 1,6 1,9 250 0,8 3,0 131,0 230 5,5 0,8 6,2 0,9 7,7 1,0 9.6 1,2 11,9 1,4 14,8 1,7 18,4 2,1 280 0,9 3,4 146,0 240 6,2 6,9 6,2 0,9 0,9 8,6 1,1 10,7 1,3 13,4 1,6 16,6 1,9 20,0 2,3315 1.0 3,8 163,5 290 7,0 0,9 7,7 1,0 9,7 1,2 12,1 1,5 15,2 1,8 2,1 2,6355 1,1 4,3 300 7,8 1,0 8,7 1,1 10,9 1,3 13.6 1,6 16,9 1,9 21,1 2,4 26,1 2,9 400 1,2 4,8 330 7,9 9 1,2 7,9 1,0 12,3 1,5 15,3 1,8 19,1 2,2 23,7 2,6 29,4 3,2

A *

 9000 нормальный толерантный к 9000 допуск диаметра, мм (+ as)

SDR

СТАНДАРТНЫЙ НОМЕР = РАЗМЕР / ТОЛЩИНА ДИАМЕТРА

B *

Допуск точности Допуск внешнего диаметра трубы, мм (+ as)

DN

НАРУЖНЫЙ ДИАМЕТР

O *

Труба Допуск овальности, мм (+ In)

S

Толщина

S *

Допуск толщины, мм (+ as)

S *

Марка ( *) показывает допуск начала букв.


d37

330

360

d

AÇ

S

L (мм)

AÇ

S

L (мм)

63

50

3.0

270

200

175

7,7

400

75

65

0

300

225

200

8,6

450

90

80

4.3

310

250

225

9,6

460

110

100

100

280

250

10,8

480

125

110

4.8

350

315

300

11,9

500

140

125

355

350

13,4

550

160

150

6.2

380

400

400

15,0

600


0 ° ;

a = 22 ° a = 30 ° a = 45 ° a = 90 °

D

AÇ

S

r

L

кг

L

м

м

0

0

L

м

L

м

(мм)

Ad

(мм)

(мм)

(мм)

(мм)

63

50

3.0

221

439

0,37

483

0,4

515

0,43

02

0,43

837

0,7

75

65

3,6

263

461

0,63

555

0,66

631

0,75

939

1,255 9002


9

80

4,3

315

499

9 0042

0,58

563

0,96

607

1,04

699

1,2

1,2

1,83

110

100

4,2

385

544

1,14

1,14

1,3

676

1,41

789

1,65

1235

2,59

2,59

9000

110

4,8

437

575

1,55

670

9004 2

1,8

730

1,97

845

2,8

1300

3,51

1409552

125

5,4

490

600

2,04

700

2,38

2,38

2,61

910

3,09

1350

4,59

160

150

560

650

2,89

760

3,38

840

3,73

1000

4,45

1450

6,45

200

775
000

650

740

5,1

870

6

960

6,62

02

6,62

0 07

1650

11,4

225

200

8,6

788

788

9080

02 77

920

7,98

1020

8,85

1250

9 0779

10,9

1790

15,5

250

225

9,6

875

8,88

960

10,27

1070

11,4

1320

14,1

9077

14,1

9077

14,1

9077

21,3

280

250

10,8

980

900

12,2

9020

13,77

1200

16,2

1390

18,8

2400

32,4

315

300

11,9

1090

970

16,250

970

16,250

0

19,2

1300

21,7

1560

26,2

2700

45,1

9005

350

13,4

1205

1040

22,1

1270

26,92 9000

30,1

1730

36,7

2950

62,5

400

400

15

1320

1080

28,9

1300

90,8779

90,8779

38,9

1760

47,2

3000

80,4

Напорные трубы из ПВХ легко заглушают любую местность благодаря своей легкости его производитель, у которого есть несколько других труб, может быть сделан переносным и более легким в установке по сравнению с другими типами труб друг к другу.Поэтому муфельные переходники напорных труб и фитингов из ПВХ имеют широкое сетевое применение. Один из наиболее важных вопросов, который необходимо учитывать при транспортировке и хранении, — это контакт с местом раструба трубы. Под корпусом трубы необходимо поместить опору, чтобы она была опорой.
Это может препятствовать попаданию грязи и других посторонних предметов в ПВХ. Труба над трубой должна быть закрыта. Наложенные друг на друга во время транспортировки и хранения трубопроводы не должны иметь длину более 1,5 метра и не должны соприкасаться друг с другом.

Упорная раструбная часть, изготовленная в муфельной трубе, должна иметь возможность свободно выходить из трубы. Также муфельная часть трубы должна иметь прорезь для уплотнения Z. Конусообразная часть дренажной трубы представляет собой плоскую конструкцию, которая до половины толщины конца 15 трубы имеет коническую форму под углом oC. Во время добавления Z-образная кромка уплотнения помещается внутрь муфты. Приводится смазочное средство (мыло), приводимое в действие на конце трубы (следует использовать моторное масло). Концевая часть трубы вставляется в раструб, чтобы не нарушать уплотнение.Этот процесс отличается для каждого диаметра, размер которого зависит от глубины муфты. Перед этими сделками следует также взять колокол с разметкой расстояния.

Один из наиболее важных вопросов, который следует учитывать, — это долговечные и долговечные напорные трубы из ПВХ; Трубку следует аккуратно уложить и установить.

* Напорные трубы из ПВХ. Для этого следует считать, что основание ровное и гладкое без камней.
* Труба ПВХ диаметром 40 см. Измерение ширины должно производиться путем добавления основания.
* Стандартные климатические условия, определяемые по объему засыпки и с учетом грунта, должны быть от 1 до 1,5 м.
* Трубы из ПВХ, изготовленные перед началом укладки в канавы, необходимо уложить примерно на 15 см без камней и подготовить подстилку.
* Труба ПВХ должна быть аккуратно уложена на застеленную станину и плотно прилегать.
* После этой операции давление на части и фитинги муфты должно быть закрыто. 30-сантиметровый свободный от камней слой почвы над трубой должен быть загерметизирован.
* На трубах из ПВХ испытание под давлением после открытых участков закрытых конструкций после процесса заполнения полностью закрыто над канавой.
* Наполнитель, использованный в исследовании при отрицательных температурах, следует рассматривать как незамерзший.
* Грязь и гравийная насыпь или камни для защиты от риска столкновения должны использоваться на непрочных грунтах, таких как болота.
* Труба из ПВХ при длительном воздействии солнечных лучей при высокой температуре над трубой должна быть покрыта брезентом.

Диаметр трубы (мм)

Количество клея 100 для соединения (кг)

Диаметр трубы (мм)

Количество клея равно 100 для сцепления (кг)

50

1,5

160

19,0

63

1,7

200

24,0

75

2,2

225

26,0

90

4,0

250

31,0

110

8,0

280

38,0

140

13,0

52,0

В процессе добавления в конец ПВХ-труб на растворителе Цементная муфельная труба из ПВХ должна быть должным образом очищена и заусенцы должны быть вырезаны.Инструкции по использованию жидких клеев следует внимательно прочитать и соблюдать правила, указывающие на опасность. Конец трубы ПВХ с сольвентным цементом из ПВХ-U на муфте труб, который будет отшлифован после очистки ПВХ-труб с сольвентным цементом ПВХ-U. После шлифовки готовые детали нужно еще раз проверить, после мокрого шлифования и чистки Обязательно где-нибудь остаться. Клей наносится на приклеиваемую поверхность чистой кистью в продольном направлении и с маркированным концом муфельной трубки проталкивается вверх к возвращаемой детали.Перед испытанием под давлением следует хранить при температуре 20 ° C не менее 24 часов. Температуры ниже периода ожидания следует увеличить.
Для приклеивания труб из ПВХ предпочтительно использовать специальный клей. Следует использовать трубу в соответствии с диаметром трубы 8 г клея.

* При попадании клея на кожу обязательно промыть его большим количеством воды.
* если клей попадет в глаза, его следует промыть водой и обратиться за медицинской помощью.

Расчет толщины


Серия давления (PN) : Обеспечивает самое высокое рабочее давление.
Pipe Serisi (S) : дает соотношение диапазона давления к расчетному напряжению.
Расчетное напряжение (ó) : Основные параметры, используемые при классификации трубы, рассчитываются по следующей формуле


MRS : Минимальная требуемая прочность. МПа
C : Фактор безопасности, безразмерный
PN : Давление, бар (ATU)
D : Внешний диаметр, мм
e : Толщина, мм’dir.

Жидкость внутри пластиковой трубы; взять на себя инициативу, сужая диаметр распределения давления в трубе за счет диапазонов скорости вращения.
Норма распределения может быть рассчитана по следующей формуле. (м / сек)


Указывается в формуле;
d = внутренний диаметр трубы (м)
e = Толщина стенки трубы (м)
K = коэффициент гибкости трубы называется водостойкостью.(Для труб из ПВХ это значение принято равным 33,3.)

Помпаж (м) = V a / g рассчитывается по формуле.
Указывается в формуле;
V = скорость в трубопроводе для жидкости (м / сек)
g = ускорение свободного падения (м / с2)

Расчет потерь нагрузки для труб из ПВХ рассчитывается по формуле, известной как Хазен-Вильямс;


J : потеря нагрузки
V : скорость потока, м / с
A : коэффициент плавности, безразмерный
D : внутренний диаметр трубы в миллиметрах.

Значения P и C приведены ниже для труб из ПВХ;
Ø 16 — Ø 20 мм: 130
Ø 25 — Ø 32 мм: 140
Ø 40: 150

Q = V x A формула
Q : Debi m / sn
V : Скорость жидкости м / с
A : Внутренняя площадь поперечного сечения трубы.

• Для всех типов проектов и запросов на продукцию вы можете посетить наш официальный сайт. Для получения технической информации и всех типов запросов вы можете написать нам по электронной почте.

Трубы и фитинги из ПЭНД Системы трубопроводов из полиэтилена

Трубы из полиэтилена высокой плотности, полиэтилен (трубы из полиэтилена) сортируются по прочности, классифицируемой в соответствии с интенсивностью предшествующих технологических разработок.Классы давления для труб из полиэтилена высокой плотности, которые могут быть установлены между Pn4-Pn32 и производством трубопровода из полиэтилена высокого давления желаемого диаметра и размера, в 1950 году прошли множество испытаний, особенно при транспортировке питьевой воды. После результатов этих испытаний трубы из ПНД, если все отчеты положительны, она не оказывает вредного воздействия на жизнь человека. Одной из наиболее широко используемых сегодня труб является трубопроводная система из ПНД, которая экономична, проста в обращении, эффективна и проста в способе соединения. Весьма полезен и производится КУЗЕЙБОРУ.

2 Теплопроводность (20 ° C)

Спецификация

СТАНДАРТ

Ед. / см3

0,95

Расход плавления (MFR) 190/5

T 003

г / 10 мин

0,2 ​​- 0,4

Скорость таяния (MFR) 190/5

T 005

г / 10 мин

0,4 — 0,7


 Механический характеристики

Скорость таяния (MFR) 190/5

T 010

г / 10 мин

0,7 — 1,3

Напряжение растяжения (akma)

ISO 527

кг / см2

255

Относительное удлинение (ползучесть)

ISO

900

9

Удлинение (разрыв)

ISO 527

%

> 600

Модуль упругости

кг / см2

11216


Тепловой
Технические характеристики

Температура размягчения

ISO 306

0

Температура прогиба

ISO 75 90 003

° C

75

Коэффициент теплового расширения

DIN 53732

1 / ° C

0,00000018

DIN 52612

Вт / м ° C

0.4

Воспламеняемость

DIN 4102

—

B2


Электрические
Технические характеристики

Технические характеристики

VDE 0303

Ом.см

> 1016

Özgül Yüzey Direnci

VDE 0303

Ом · см

Ом

0

VDE 0303

кВ / мм

70

Полиэтилен 1000 Трубы для обеспечения устойчивости (ползучести) с учетом давления;

Pk критическое давление разрушения бар
Ec Модуль упругости
U Количество поперечных термопластов
S Толщина (мм)
rm Труба среднего радиуса (мм)

Полиэтиленовая труба класса Pe 32 разработана в 1950 году с улучшением технологий низкая плотность.Полиэтиленовое сырье PE 100 3-го поколения используется в трубопроводах питьевой воды, опреснительных установках, установках биологической очистки, трубопроводах плавательных бассейнов, морских сбросных линиях, линиях самотечного водоснабжения, заправочных станциях, оросительных линиях, линиях сжатого воздуха, линиях охлаждения-нагрева, предварительной изоляционная оболочка для труб. Поскольку полиэтиленовые трубы низкой плотности являются экономичными и имеют высокие характеристики во многих областях, например, в канализационных трубопроводах, это было решением. (C2h5) имеет общую формулу сырой нефти из 97% полиэтилена и, как показано, является термопластичным полимером.Производство сырья полностью зависит от наличия и цены на сырую нефть. Плотность полиэтилена делится на три основные группы в зависимости от процента их кристаллической структуры.
• Сырье полиэтилена низкой плотности (LDPE)
• Сырье полиэтилена средней плотности (MDPE)
• Сырье полиэтилена высокой плотности (HDPE)

По другим типам сырье, а также их область высокой эффективности и длительного срока службы из-за силы экономии, наиболее предпочтительно 97% продукта, который используется в сыром виде для производства полиэтиленового сырья.Таким образом, производство полиэтиленового сырья, его доступность и цена полностью зависят от сырой нефти. Он также обладает многими превосходными свойствами по сравнению с другим термопластичным полиэтиленом. Основные из них
* Труба ПНД устойчива к погодным условиям
* Труба ПНД Высокая устойчивость к разрыву и давлению
* Труба ПНД Несмотря на высокую устойчивость к растрескиванию под напряжением
* Труба полиэтиленовая ПНД -30 и -60 градусов к прочности
* Трубы из полиэтилена высокой плотности обладают коррозионной стойкостью
* Простая и надежная сборка труб из полиэтилена высокой плотности
* В трубах из полиэтилена низкого давления Более низкий уровень по сравнению с потерями на трение в металлических трубах
* Трубы из полиэтилена высокой плотности, пониженный шум потока
* Полная электрическая изоляция, это хорошая теплоизоляция
* Трубы ПНД нетоксичны.
* Труба HDPE подходит для радиоактивных отходов.

Полиэтилен для труб с прогрессивной технологией начал выпускаться в 1950 г. II. Производство полиэтилена до 1970 года, а в 1990-х годах начали использоваться в биомедицинском периоде полиэтилен. Полиэтилен должен демонстрировать превосходную прочность, а технологичность бимодального полиэтилена должна соответствовать этим характеристикам. Известные названия бимодального полиэтилена могут добавить еще несколько выдающихся характеристик. Это:
* Трубка идеально устойчива к растрескиванию.
* Он просторный и имеет широкий профиль.
* Увеличивает объем потока жидкости, проходящей через трубу.
* Тенденция к прогибу низкая.


При отсутствии какой-либо физической и химической защиты от УФ-излучения полиэтилен поражается и ослабевает. Благодаря включению 2-3% технического углерода в УФ-излучение во время производства можно избежать ослабления пропила.

МРС; Полиэтиленовые трубы классифицируются по сырью, используемому при производстве навесного оборудования.Значения прочности материала MRS при 20 ° C также показаны внутренним давлением в течение 50 лет.

Класс сырья

Значение MRS (МПа)

PE 32

3,2

PE 40

4,0

900

PE 63

6.3

PE 80

8.0

PE 100

10

HDPE Трубы — это внешние факторы, влияющие на их жизнь;

* Трубы из полиэтилена высокой плотности (полиэтиленовые трубы), условия эксплуатации, температура, давление и свойства жидкости.
* Труба из ПНД изготавливается путем химических реакций сырья.
* Структура грунта, используемая при укладке труб из ПЭНД, соответствует условиям.

Трубы PE 100 доступны с минимальным сроком службы 50 лет при температуре 20 ° C в соответствии с расчетом расхода на срок службы.Полиэтиленовая труба с химическими связями, которая обеспечивает соединение с материалом HDPE, может быть разной. Все продукты, входящие в нашу продукцию с нашего сайта www.kuzeyboru.com.tr, расположены по одному адресу и содержат все технические детали.

Трубы из ПНД с 60-летней историей технологических разработок, которые оказали положительное влияние и до сегодняшнего дня стали одними из самых популярных труб на сегодняшний день.
• Трубы ПНД ; Он поддерживает общие свойства жидкости внутри.
• Труба ПНД эс; мох на удержании из-за внутренней поверхности может использоваться в системах питьевой воды.
• Трубы ПНД; Благодаря своей химической природе обладает высокой стойкостью к химическим веществам.
• Трубы ПНД; Придать форму и уклон наклонной поверхности укладкой очень просто благодаря гибкости.
• Трубы ПНД; Благодаря своим свойствам высокой эластичности, для использования в районах, где высокая сейсмическая активность очень удобна. Он может ориентироваться в соответствии с направлением движения грунта и не ломается.
• Трубы ПНД; Трубы прочие
• Трубы ПНД; методы сварки и сборки очень просты.
• Трубы ПНД; Легко носить с собой из-за веса и, следовательно, недорого.
• Трубы ПНД; Обладает высокой устойчивостью к кислотам и щелочам. Повреждается только азотной кислотой.
• Трубы ПНД; экологически чистый.
• Трубы ПНД; Не подвержены влиянию грунта, нет преломляющих свойств.
• Трубы ПНД; Не проводит электричество.
• Трубы ПНД; имеет хороший уровень трения, износостойкость и коррозионностойкость.
• Трубы ПНД; Сильно против микроорганизмов.

После производства труб из ПНД, есть несколько важных моментов, которые следует учитывать при построении складских сооружений.
* Накопление против предложенных мер должно быть принято и должно быть 1 метр в высоту.
* Змеевики являются силосами для предлагаемого устройства.Силос важен для того, чтобы не нарушить баланс отдельных полученных катушек.
* Прямые трубы должны быть расположены горизонтальными рядами, так что они должны стоять от нижнего ряда к углу верхнего ряда. Также следует избегать смещения опор труб.

• Трубы необходимо хранить вдали от острых предметов в горизонтальной плоскости.
• Фитинги полиэтиленовые в закрытом виде, должны храниться в упаковке.
• Избегать контакта полиэтиленовых труб и фитингов со сточными водами, грязью и почвой.

* Замораживание или поддержание более низкой температуры, чем полиэтиленовые трубы, становятся слабыми против ударов. Поэтому трубы не следует быстро спускать, волоча по земле, это должно быть заметно.
* Полиэтиленовые трубы с ножовкой при резке и замораживании должны быть обеспечены двусторонней помощью, если они выполняются при более низкой температуре, могут сломаться или погнуться.
* Полиэтиленовая труба, которая будет перевозиться при транспортировке автомобиля, должна быть на всю длину трубы в инструментах для труб и должна быть вывешена.
* По окончании перемещения полиэтиленовая труба обязательно должна использовать тросы или цепи, когда они спускаются с транспортного средства. нельзя бросать трубы и фитинги на землю. Используйте вилочные погрузчики или краны, используйте рекомендованный метод переключения передач.

Интервалы ограничены; Линия прокладки, температуры окружающей среды, размер и характеристики трубы зависят от свойств жидкости. Обычно требуется постоянная опора для небольших размеров, хотя используются прерывистые подшипники.
Седельный кронштейн, нижняя часть трубы на 120 градусов (минимум) должна быть вверху. Чтобы подшипник не повредил, край трубы должен быть заострен.
Поддерживает формулу, используемую для расчета диапазона, следующим образом:

L = [(3840xExlxd / (5 (Wp + Wf)) 1/4] / 100

Детали;
L: Диапазон опоры (м)
E: Модуль Юнга (МПа)
l: инерция труба (см4)
d: Допустимое обрушение (см)
Wp: Удельный вес трубы (кг / см)
WF: Удельный вес жидкости (кг / см)
EUR Таблица типичных значений Трубы PE 100 для длительных периодов эксплуатации использовать

Температура (° C)

-29

-18

4

16

23

2 38

03

60

E (МПа)

476

413

270

206

194

194

79

9 0002 Укладка грунтовых труб в классическом понимании: копать, укладывать, откладывать, требуя совершенно иной и кропотливой логической разработки, — это серьезная работа.Термины и пояснения, которые мы приводим здесь, будут руководством, которое позволит нам получить информацию по этому вопросу. Процесс закладки в землю, поскольку он требует решения, следует принимать и учитывать различные методы применения.
Материалы и процессы при заглублении трубы

Когда вы закончите рытье, необходимо провести земляные работы с достаточной прочностью, иначе сила должна быть достаточной.

Откажитесь от основного состояния согласно требуемой форме, чтобы реализовать процесс согласно плоскому уровню.

Высота трубы от грунта Траншеи полигона сделана увеличенной не менее чем на 15 см. Наполняющая трубка, улучшающая качество и долговечность.

Очень важно качество материала и техника нанесения, использованная в этом разделе. Диаметр трубы, поднимающейся из нижней части наливной трубы, увеличен до 75%.

Это более полное распределение нагрузки по причинам изготовления и обслуживания труб против зазора, который может возникнуть после торцевого наполнителя.Место в случае подъема на уровень подземных водопроводов и вторым, если первый наполняет больше.

Хотя нет особого влияния на структуру трубы HDPE и прессованной. Использование сплошной заливной трубы снизит нагрузку на верхний конец.
Последний присадочный материал и дорожки сжатия, тротуары и т. Д. Должны быть соблюдены.

Рабочее место и работа, которую должны выполнить инженеры, учитывая форму поверхности, и трудно определить, какая часть трубы требует армирования.Следует подготовить особые рекомендации для таких ситуаций, как небольшая глубина почвы, превышающая толщину мяса. В общем, достаточно того, что мы разбираемся в методах общего применения. Эти приложения не устанавливаются слишком глубоко в случае перегрузки и являются условиями, которые достаточно устойчивы для создания давления в трубопроводах.

В большинстве случаев для успешного выполнения следующих условий требуется приложение. шаги выполняются при выполнении следующих условий;
1.Диаметр трубы 600 мм или менее
2. SDR 26 или менее
3. Размер засыпки от 0,75 м до 5 м
4- быть на расстоянии не менее 60 см от поверхности грунтовых вод.

Траншейные работы — опасный метод для сотрудников. Обрушение траншей, вероятно, будет на любой земле. Вот почему необходимо принимать во внимание меры, угрожающие здоровью рабочих и жизни. Края траншеи должны находиться под безопасным углом. Согласно рекомендованной длине, диаметр и глубина траншейной трубы указаны в нашей таблице ниже.

После того, как вы создали волатильность в первом этаже котлована, его следует равномерно залить грунтовкой. Если дно канавы, насыпь на высоту 10-15 см над каменистым дном.Наполнитель должен быть песком, гравий должен быть не липким песком или гравийной смесью. Глубина канала должна быть не менее 70-80 см, а материалы, предназначенные для наполнения песком или гравием, должны представлять собой не прилипающую смесь песка и гравия. Не надо вмешиваться, если заземление проводилось на полигоне. В противном случае следует утилизировать песок и прочее. Наполнители должны быть адаптированы для составления грядки.
* Толщина несущих элементов должна быть минимум A1 = 100 мм + DN 1/10.
* Заполнение трубы со стороны А2, при легкой заливке толщиной 30 см, компактно, но 92% — должно быть сжато на 95%.Этот процесс следует продолжать через трубку каждые 30 см на 30 см.
Разводка труб в канале
Защита от воды:

Удобный и безопасный уровень воды в канаве должен быть выполнен ниже устья трубы. Вода нужна, чтобы в трубу не попала. Высокий уровень воды должен помочь рыть колодцы или откачивать насос.

Фланцы и фитинги для присоединения к трубе жесткие как до, так и после. Расстояние до диаметра трубы должно быть в 5–100 раз больше радиуса изгиба.
После установки в канаву труба может потребовать использования арочных опор для защиты. Эти опоры должны быть удалены без опоры после последней засыпки.

200 мм диаметром и 9 кг / м можно укладывать вручную с взвешиванием, но для более тяжелых труб, безусловно, необходимы подходящие транспортные средства и оборудование. Во время вставки трубопровода следует учитывать, что вокруг никого нет, чтобы минимизировать опасность. После того, как солнце сядет в расширенную трубу в траншею, необходимо дать ей остыть и обеспечить механические соединения.

Первичные материалы, используемые при заполнении труб на месте, должны быть уложены так, чтобы не было люфта, и должны быть затянуты. Во время этого процесса он полностью сидит, и следует проверить замену трубы, чтобы она закрыла наливные трубы. Этот процесс очень важен при использовании уплотнителей с ударными и виброплитами.

Когда на трубу из ПНД находится давление, на нее действуют две разные внутренние силы.
1. Вызывает экологический стресс.
2. Скручивание и упор в трубе отражаются как осевое растягивающее напряжение на конце трубы.Осевое натяжение для удлинения горловины трубы для увеличения диаметра воздействия окружающей среды, которое может возникнуть, это коэффициент Пуассона, когда процесс пытается сократить длину. В ПНД система труб держится недолго, и вам не нужно предпринимать никаких мер против толчка.

Трубы и фитинги из HDPE не нуждаются в дополнительном давлении против монтажного давления, которое является единственной причиной. Затем, если соединение заглушить против процесса фиксации, необходимо оставить.В трубах из полиэтилена высокой плотности упругая деформация будет возникать в таких ситуациях, как клапан теплового расширения и т. Д., Но не повредит движение, вызванное движением частей, и добавит чрезмерной нагрузки на трубу. Здесь герметик, изготовленный из подходящего процесса, показывает качество процесса заполнения контуру, что предотвращает чрезмерную нагрузку. Отличия ТА, одинаковые штуцеры заливной трубы для мачт и прочее общее достаточно. Использование специального материала из полиэтилена для сервисных соединений невозможно.Т — это потребность в уплотнении и отвод песка и цемента. Недавнее заполнение выкопанного материала может быть использовано в материалах, но неподходящий материал для этого должен быть извлечен. Эти операции по сборке заливной трубы следует проводить сразу после окончания. Таким образом, от возможного удара труба будет защищена от холода над корпусом и прицепом.

Самым удобным и наиболее широко используемым материалом в процессе укладки труб, который будет проходить под водой, являются трубы HDPE.Основная причина и другие преимущества описаны ниже.
* Труба ПНД лёгкая ; Одна из важнейших характеристик легкости — трубы ПНД. По стальным трубам 50%, чуть более 10% бетонных труб. Доставка и обращение просты.
* Труба ПНД может торцевать; PE плотность 94% соленой воды, потому что это до 96% пресной воды на трубе HDPE, заполненной водой, даже если вода подходит для купания. Таким образом, можно уменьшить до больших частей земля может оставаться плавающей на воде вместе взятых.А когда дело доходит до мест, которые необходимо разобрать, поставив груз на опоры поставляемых труб.
* Труба ПНД гибкая; Для адаптации к нижней поверхности погружной трубы и возможно проживание.
* Труба ПНД мягкая; Трубы HDPE и слив, который может происходить в воде из-за высокой деформируемости, могут противостоять волнам. Это обеспечивает устойчивость трубки к изменениям нижней поверхности по тем же причинам. Трубы ПНД вставлены на длину друг друга.Место прочное, как сварная труба. Риск утечки отсутствует. Труба HDPE 100 может быть обращена лицом, даже если она заполнена водой. Поэтому вес следует добавлять при плавании на платформе или на суше. Трубопровод процесса плавания можно переместить в желаемое место, и процесс погружения выполняется в соответствующем месте. Он может плавать с воздухом, внутри труба полная вода должна уметь тонуть подзаряжаемый вес. Если это будет достигнуто, то произойдет контроль разрывов водопровода при заливке воды в трубу.Если вам необходимо вырыть траншеи для прокладки труб под водой, это необходимо перед обработкой погружением в этом процессе. Будет проведена засыпка выкопанной траншеи, которая должна состоять из щебня, для дополнительной защиты следует разместить скальные или бетонные детали.
Основные этапы проектирования и установки для подводных применений:

Тип жидкости, основанный на определении расхода и гидравлических расчетах трубопровода, которые необходимо выполнить. Соответственно следует определить внутренний диаметр трубы.

Важная по температуре и давлению трубка надежна и необходима. Давление в трубе должно быть проверено на удар молотка.

3,1- Плавучесть в воде трубка имеет формулу ниже;

F = [W труба + W материал] — W перелив
F = плавучесть в единице метра кг / м трубы
W труба = удельный вес трубы кг / м трубы
W материал = удельный вес вещества в трубы кг / м трубы
Вт перелива = Удельный вес воды, которая переливается через трубу кг / м труб

3.2 Для полного определения пропитанной трубки рассчитывается текущий вес.

Обычно для точного обнаружения достаточно переливной трубы внизу добавляемой воды весом 25-50% от количества воды. Но при достаточно низких и спокойных водах озера вместо дренажа следует использовать более высокие значения.

3,3 следует быть очень осторожным, чтобы не оставлять воздушных карманов в трубе для плавания и не создавать нежелательных эффектов, а также необходимо следить за ее состоянием.
3,4 и диапазон зажима веса должны быть определены для подсоединения к трубе.
3,5 Изготовление гирь; Грузики вызывают скручивание при погружении, как правило, шестиугольной формы, симметрично квадратной, как это делается. Нет ничего плохого в том, чтобы быть разными. Трубка останется после того, как вы пропустите значительные токи в нижней части плоской формы, и вес должен быть предпочтительным. Типичный вес весового блока указан в нашей таблице ниже.


Диаметр трубы (мм)
Норм. Размер трубы (мм)

1

1,5

2,1

2,8

3,4

4

3 15-80 9000

4,6

6,1

7,6

9,1

10.7

12,2

100-200

7,6

9,1

10,7

12,2

13,7

5

250 — 350

10,7

12,2

13,7

15,2

16.8

18,3

400–550

13,7

15,2

16,8

18,3

18,3

19,8

0

19,8 9000

600 — 1050

0

18,3

19,8

21,3

22.9

24,4

1200

0

0

24,4

27,4

30,5

2 3

2

2

0

900

6

Наружный диаметр трубы (мм)

Учет количества воздуха в трубе%
Интервалы веса блока до

Приблизительный вес железобетонных блоков (кг)

10%

15%

20%

В воздухе

В пресной воде

2

2

1,5

6

4

110


8 3

1,5

9002 8 9

5

140

3

2

1,5

14

8

160

3

2

1,5

16

9000

180

3

2

1,5

21

12

3

2

9048 2 1,5

25

15

280

3

2

1,529

43

25

315

3

2

1,5

57

33

355

4,5

3

2

102

102

59

400

4,5

90 042

3

2

114

66

450

4,5

9048

2

165

96

500

4,5

3

182

106

560

4,5

3

2

2

245

142

90 482630

4,5

4

2

280

162

3

3

900 6

4

3

410

238

800

4

3

520

302

900

6

9003 4

4

650

904 82 377

1000

6

4

3

810

0 47

1200

6

4

3

1135

658

4

3

1540

893

1600


8 6

3

2020

1172

4- Чтобы совместить водопроводные трубы и удобный выбор для загрузки, необходимо сделать это.

Перед погружением трубы в воду должна быть соответствующая береговая аппарель, а при снятии пола труба должна быть очищена, чтобы не повредить поверхность трубы.

5- Для подготовки модернизации подводного дна и осуществления контроля перехода с суши на воду.

Следует уделять первоочередное внимание трубе в траншее до тех пор, пока вода не будет набирать без остановки, чтобы обеспечить дополнительную защиту. Для защиты от всевозможных происшествий, которые могут повлиять на водопровод, траншея должна быть вырыта по длине и глубине.Настолько, что выполняемая операция промывки должна оставаться надежной, даже если акула Умеда образовала море. Которая будет удерживаться для защиты и стабилизации трубопровода, высотой 30-50 см может быть укреплением на наполнителе.

6- Обратный трубопровод для формирования одного элемента трубопровода

Ресурсы, сделанные birleştirildik, концы водопроводных труб перед оставшимися частями начнут еще ползать.

По возможности следует уменьшить вес над водопроводной трубой, соединенной с водой после плавучей платформы.Если вес невозможен, это нужно делать, не касаясь водопровода.

7. Подключение весового блока

Требуется достаточное оборудование и транспортные средства для выполнения операции. Выполнение весовой сборки, снизу из нижней части трубы были сняты блоки, сверху помещены для сжатия верхней части трубы, также требуется использование данного оборудования и транспорта. Чтобы уменьшить вес подключенной водяной трубы, ее следует оставлять вниз по пандусу.В любом случае поверхность трубы для удаления наименьшего количества аппарелей должна быть как можно ближе к воде

8- Прикреплена к погружной трубе (7 можно безопасно выполнять одновременно с присутствующим веществом)

Вес можно легко загрузить через прилагаемую рампу для водопровода. При попадании в воду в трубах вода по пандусам способна удерживать вес благодаря пандусу. Не следует использовать веревку для удержания материала трубы, так как вместо нее рекомендуется использовать цепь с широкими полосами.

9- Погружение трубы в заданной точке

Для подготовки первая погружная трубка протягивается поверх установленной линии труб. Погруженная в процесс старта земля продолжает погружаться в воду. Для обеспечения того, чтобы трубу сначала нужно было поднять до начала трубы, создайте воздушный карман. Один из вопросов, который следует учитывать в процессе погружения, — это завершение процесса складывания без риска чрезмерного изгиба. При контролируемом вводе в водопровод не будет такой проблемы.Погружен в ситуацию, которая может возникнуть во время подачи, в противном случае удерживайте сжатый воздух от клапана и направляйте воду, чтобы снова плавать. Однако сжатый воздух не следует использовать более 50%, давление трубы из-за давления воды опасно.

10. Подготовка перехода с суши на воду

Установка полезна для контроля веществ, упомянутых ниже, с конца;
— Правильный фитинг трубы HDPE
— Обычное отсутствие весового блока
— Проверка, есть ли контакт с каким-либо материалом, который может вызвать повреждение вокруг трубы
— Удаление контрольного наполнителя и временная установка материала на место обязательно должны быть проверены специалистами.

Одним из отличий коэффициента расширения металлической трубы от металлической трубы P является то, что он в 10 раз больше. Это означает, что произойдет большее расширение и сжатие.
Долгосрочное использование было бы за счет ограничения температуры в напорном трубопроводе. Обычно это 60 ° C t. Использование давления для различных температур указано в следующей таблице;

Макс. Постоянная температура (oC)

Коэффициент умножения

Макс.Постоянная температура (oC)

Коэффициент умножения

Макс. Постоянная температура (oC)

Коэффициент умножения

-29

2,54

4

1,49

38

38

-23

2.36

10

1,32

43

0,64

-18

2,18

16

16

0

0,58

-12

2,00

23

1,00

54

0.50

-7

1,81

27

0,93

60

0,43

-1

32

0,82

Из-за смены труб и сварных швов легко могут встречаться температурные напряжения. Совершенно необязательно использовать расширение системы или расширение в PE.
Коэффициент расширения трубы PE 100 выше, чем у других материалов, необходимо учитывать следующее;
* PE 100 Трубы, которые будут подвергаться воздействию определенной температуры для омоложения, будут делать змеиные движения или оказывать давление на фиксированную точку.
* Стыки в соединении трубы HDPE необходимы для соединения метаника, играющего против него.

Сплавляются друг с другом для соединения полиэтиленовых труб или фитингов или соединяются механическими фитингами. Сплавляемые между собой полиэтиленовые трубы или фитинги соединяются механической арматурой.Различные фитинги, оставшиеся снаружи полиэтиленовых труб, фланцев или разработанные в соответствии с целями переходного адаптера, снабженного соединением.

Известные методы комбинирования полиэтиленовых труб из ПЭ;
1) Стыковая сварка (стыковая сварка)
3) Розетка
4) Фланцевое соединение

Аппарат для электромуфтовой сварки путем нагрева электрическим током определенных частей, расположенных внутри медной проволоки. .
Из того же сырья можно изготавливать трубы электромуфтовой сваркой.
Зона сварки электромуфтовой сваркой должна быть защищена от неблагоприятных погодных условий.
Температура источников среды, используемых при электромуфтовой сварке, должна быть в пределах 5–50 °.
Температура источников среды, используемых при электромуфтовой сварке, должна быть в пределах 5–50 °.

Перед началом процесса сварки трубы следует проверить, совпадает ли их угол с ее осью.Если угла нет, его следует прекратить, и его ось должна соответствовать прямым углам. Необходимо проверить поверхность устанавливаемой трубы для электромуфтовой муфты. Размер источника обычно должен составлять до половины длины рукава. Обозначение резанием соскабливания должно быть написано так, чтобы не требовалось окисления. После соскабливания его нельзя трогать и обязательно беречь от неблагоприятных погодных условий. При необходимости с помощью хомута к муфте прикрепляется система труб.Электросварные кабели на сварочном аппарате крепятся к розетке на рукаве. Значение штрих-кода вводится через автомат на рукаве. Затем выполняется процесс сварки путем натяжения концов муфты муфты. Ожидается реализация процесса охлаждения для снятия зажима. При проведении работ по укладке полиэтиленовых труб более важным вопросом является качество трубопровода. Свидетельство сварщика и рекомендации, которые будут особенно важны для сварочного процесса, все же необходимо сделать при аудите.

Преимущества электросварки полиэтиленовых труб:

С помощью этой техники можно направить выход из основной трубы.
Ремонт трубы несложный.
Может применяться даже в очень ограниченном пространстве.
Не требует много земляных работ и засыпки.

Стыковая сварка; Полиэтиленовые трубы и фасонные части для соединения — один из самых распространенных способов соединения. Два конца свариваемых труб нагревают под давлением, толкая друг друга.
Получение труб диаметром до 1200 мм методами сварной сборки можно варить. Сварка стыковой сварки выполняется в соответствии со стандартами DVS 2207.
a) Источники тепла: Температура пластины нагревателя должна быть в пределах 200–220 ° C, и мониторинг температуры должен осуществляться непрерывно. Таблица, содержащая соотношение между теплотой сварки и толщиной стенки, указана ниже:

b) Тепловое давление:
Поверхность трубы для процесса нагрева должна опираться на пластину нагревателя.Давление нагрева P ← 0,02 Н / MMC поддерживается на уровне.
c) Время нагрева: формула для расчета времени нагрева выглядит следующим образом;
Толщина трубы х 10 сек.
d) Высота кромки: Нагревательная пластина и называется толщиной стенки в результате старения труб, взятых между поверхностями. H = 0,55 мм + (0,1 x e) рассчитывается в мм. E: толщина стенки трубы (Таблица 1/2)
e) Время переключения: Время, когда труба панельного отопления с концом снимается с пластинчатого нагревателя, является последним.Во время этой операции необходимо строго следить, чтобы поверхность трубы не была загрязнена и не повреждена. (Таблица 4.1)
f) Время сборки: после окончания процесса замены совмещают с поверхностью свариваемой трубы в часовом поясе, близком к нулю. (Таблица 1.5)
г) Время охлаждения под давлением: Объедините одно и то же значение под давлением времени, которое необходимо поддерживать в холодном состоянии. (Таблица 1/5)

9

1

2

3

4

5

Толщина стенки трубы

Высота кромки

Время нагрева

Время изменения

Слияние
время

900 Время

Мм

мм

Sn

Sn

Sn

Sn

……..4,5

0,5

45

5

5

6

4,5 …… 7

1,0

45 …… 70

5 …… 6

5 …… 6

6 …… 10

7 …… ..12

1,5

70 …… 120

6 …… 8

6 …… 8

10 …… 16

12… 19

2,0

120 …… 190

8 …… 10

8 …… 11

16 …… 24

19 …… 26

2,5

190 …… 260

10 …… 12

11 …… 14

24 …… 32

26 …… 37

3,0

260 …… 370

12… … 16

14 …… 19

32 …… 45

37.… .,50

3,5

370 …… 500

16 …… 20

19 …… 25

45 …… 60

50 …… 70

4,0

500 …… 700

20 …… 25

25 …… 35

60 …… 80

*** Оборудование, используемое в таблице, подготовлено для общих информационных целей, значения могут варьироваться в зависимости от оборудования и погодных условий.Если вы хотите получить дополнительную информацию, напишите нам по адресу [email protected], вы также можете посетить адрес www.kuzeyboru.com.tr для получения дополнительной информации.

* Получите защиту от воздействия неблагоприятных погодных условий окружающей среды.
* Получите среду для сварки, но она должна быть меньше 5’C’n.
* Получите обученного сварщика, который будет выполнять процесс сварки и уметь давать хорошие рекомендации.
* Сварочный аппарат должен быть сертифицирован.
* Толщина свариваемой трубы должна быть одинаковой.И если равно. Тогда разница не должна превышать 10%.

Получить 4 машины, используемые в сварочном процессе, и оборудование, которое;
* Режущий блок: Компоненты, используемые для придания поверхности трубы гладкой и плоской. Этот процесс сварки в результате операции может отрицательно повлиять на очищенный слой грязи и оксида.
* Зажимы: Займитесь сварочным оборудованием, которое удерживает трубу в неподвижном состоянии. Настройка для каждого источника отдельно должна выполняться в трубе по-разному.
* Нагревательный элемент: обращен к трубе, используемой в нагревательном оборудовании, состоящем из этих сопротивлений.
* Гидравлический блок: Стружка, нагрев, обеспечение давления, необходимого в процессе сборки, я зажимы оси, которые перемещаются горизонтально.

• Click Merge не требует специального добавления дорожки.
• Полученное исходное колено с буквой «Т» позволяет легко изготавливать дополнительные элементы, например кресты.
• Сварочный аппарат отечественного производства, прост в поставке.• Дополнительные детали дешевле другой трубы.
• 3 приложения могут быть легко и безопасно для стен большой толщины от мм.
• Здоровая и безопасная процедура.
• Прочность зон сварного шва, полученная при сварке соединения с технической частью, будет эквивалентна прочности основной трубы.

Фитинг внутренней поверхности наружной поверхности трубы после введения в фитинг до температуры плавления, не дожидаясь нагрева.
Шаги, необходимые для выполнения муфтовой сварки;
• Концы труб обрезаны перпендикулярно
• Торцевая часть и свариваемая часть фитинга очищены
• нагреваются с частями соответственно, объединяются и дают остыть.

2

Тип соединения
20/63

75/90

Размеры (мм)
110/225

250/1000

Электромуфтовая сварка

X

X

X

X

Стыковая сварка

X

сокет Ресурсы

X *

X *

Фланцевые соединения

X *

X *

X *

X *

*: Не рекомендуется для газопроводов

Этот переходник приварен к трубному соединению.Главный фланец должен поддерживаться определенным давлением со стороны заднего фланца. В противном случае утечка неизбежна. Отводные фланцы должны быть из чугуна и стали. Диаметр фланцевых болтов меньше 3 мм от отверстий для болтов. Он должен находиться между гайкой и гайкой прижимного фланца.

Нажмите для просмотра таблицы веса труб ПНД

Труба ПЭ 100 зависит от степени ремонта до ремонта. Если метод EF при небольшом фурункуле или повреждении можно исправить, затянув зажим. Другой метод, используемый в последнее время в сочетании с развивающимися технологиями, используемыми производителями для помещения чернослива в капсулу.Для большего урона; исправляется путем установки новой части путем удаления поврежденной части этого процесса является простым методом. Поврежденный участок трубы был изолирован обжимными инструментами, и поврежденные части могут быть извлечены вместе с новыми деталями процесса EFA.
Толщина стенки трубы PE 100 и допуски по весу Таблица


D: Средний диаметр
P: Внутреннее давление
N: Прочность
Напряжения в стенке трубы

Толщина:

Внешнее гидростатическое давление

Мы можем нагружать в случае возникновения внешнего гидростатического давления со следующим расчетом.

Возникнет напряжение сжатия;


H: Глубина траншеи
Hustler: расстояние между полом и верхними отметками трубы (см)
b: Ширина траншеи (см)
A: Высота слоя подушки (см)
D: Внешний диаметр трубы (мм)
2A: Угол опоры в градусах

D ← 600 мм y = 20 см b = D + (2×20) см
← ← от 600 мм до 1000 мм D y = 20 см b = D + (2×25) см
D → y до 1000 мм = 30 см b = D + (2×30) см
** Верхний предел HUSTLER должен быть 50 см.

Необходимо учитывать свойства почвы при соответствующей глубине и размере. PE100 для ширины траншеи для труб;

2

0

D

до

600 мм

200

до

D + 400 мм

до

D + 500 мм должно быть.


Полиэтиленовые трубы могут иметь определенный радиус поворота на 360 градусов.Полиэтиленовые трубы диаметром от 20 до 125 форм могут быть намотаны в бухты. Это позволяет расширить возможности производства. На нашем веб-сайте ПНД для труб со всеми другими техническими положениями и документами можно найти по адресу www.kuzeyboru.com.tr.

Вставка, используемая в соединениях, выполненных методом электросварки. Диаметры, которые помещаются в двух одинаковых патрубках. Склеивание двух трубок вместе с указанными резисторами потока предусмотрено в приставке.



Raw P 100 используется в насадках в системах жидкостной или газовой инфраструктуры. Самая важная особенность обеспечивает другой аспект потока жидкости или газа через линию.


HDPE PE100 сырье того же диаметра Приставки Efe Equal TA. Требуется подключение под прямым углом к ​​основной и промежуточной линии. Выход используется для клапанов и ответвлений.


HDPE EF İnegal и неровное средство крепления, которое используется для соединения труб T PE100 HDPE, имеющих разные диаметры и изготавливается путем комбинирования электрофузионного метода
Это крепление по-прежнему является HDPE Efe как равное в основном и промежуточном выпускном клапане и этих выходах используются.Для получения дополнительной информации о нашей продукции посетите наш веб-сайт www.kuzeyboru.com.tr

Сырье PE 100 с заглушками Efe производится методом электросварки. Используется для закрытия арматуры линии. Выбор заглушки следует выбирать в соответствии с диаметром трубы и должен быть выбран как подходящий вариант.

Сварочные кронштейны EF из полиэтиленового сырья изготавливаются в соответствии со способом размещения соответствующего резистора. Колена проекта в соответствии с условиями технического задания используются при повороте линии под разными углами.Для получения дополнительной информации и подробностей об отводах EF посетите наш сайт www.kuzeyboru.com.tr


Седло для сырого материала T PE100 Efe, добавляя часть жидкости в направлении желаемого диаметра для вытяжки желаемое направление. EFA — одна из самых важных функций, обеспечивающая удобство. Функция седла показывает, что это один из наиболее предпочтительных дополнительных компонентов.


Для получения дополнительной информации свяжитесь с нами по электронной почте по адресу export @ kuzeyboru.com.tr Вы также можете посетить наш веб-сайт для получения дополнительной информации www.kuzeyboru.com.tr

Трубки PE 100 заканчиваются в начале производства, и применение существующих стандартов является обязательным. И эти тесты применяются. Трубы ПЭ 100 и транспортировка этих испытаний могут быть выполнены только после отгрузки.

Своевременное добавление антиоксидантных присадок для предотвращения окисления полиэтилена при высокой температуре.
Это показатель того, насколько хорошо стабилизирован материал после стадии производства в сочетании с данным испытанием.Хорошая стабилизация трубы не приведет к сокращению срока службы по ряду причин.
Мы можем дать некоторую информацию по эксперименту.
* Оборудование нагревается до 200 oC путем настройки после открытия клапанов охлаждающей воды и газа. Он помещается в капсулу с образцом, и программа выполняется.
Искажение не должно происходить в течение как минимум 20 минут с момента начала теста.

Труба PE 100 с добавленным количеством углерода для придания устойчивости к УФ-излучению (%) должна быть идентифицирована.В продукте требуется однородная дисперсия содержания углерода. Это не означает, что часть долга зависит от условий окружающей среды. Однажды пораженная часть пострадает больше, чем другие части начнут быстро разрушаться. Часть секции сгорания сжигается в высокотемпературной печи с газообразным азотом, который определяется как количество углерода и рассчитывается.

Давайте посмотрим, как провести эксперимент;

* Устройство 550 нагревается меньше при открытии газа до ° C.
* Отобранную тару тигля записывают и помещают в высокотемпературную печь, в которую помещают 1 кг образцов.
* Пробы прогорают в течение 20 минут, и горящая (сажа) часть остается.
* Установите вакуумный эксикатор для удаления влаги из окружающей среды тигля по окончании периода реализации.
* Так как конец тигля, снова рассчитывается формула взвешивания с использованием% количества углерода.

ПЭ выполняется для расчета веса единицы объема трубы 100.Образцы взвешиваются перед воздухом, тогда как ранее известная плотность жидкости. Счет также имеет плотность, указанную стандартом.

2 900

90 779

35-50 человек / 1000

> 1000

Тестирование температурных характеристик используемого материала перед его обработкой с целью нанесения.Результаты тестов, выполненных с устройством, в значениях MFI загружаются в устройство г / 10 мин. Результаты, обнаруженные блоком.
Давайте посмотрим, как провести эксперимент;
• устанавливается на 190 oC для открытия аппарата технологического нагрева.
• Образцы компонентов добавляются в цилиндр в верхней части устройства.
• В устройство автоматически вводится средняя длина 15 мм до момента отсечки материала.
• при вводе первой выемки только 5 дорожек, участвовавших в формуле, означают без учета г / мин в терминах MFI.
• массовый расход материала (MFR) г / 10 мин в единицах значения рассчитывается по следующему уравнению:
MFR (T Rated) = 600 м / т

T: Температура испытания, ° C,
Man Up: Номинальная нагрузка, кг
м: средняя масса отрезанных деталей, г,
т: интервалы времени резки, с,

Расход термопластичных труб и профилей или макс. Растягивающая нагрузка включает определение напряжения и удлинения при разрыве. Он выполняется для определения характеристик, используемых при производстве испытания на прочность на растяжение, и применяется ко всем термопластичным трубкам.
Давайте посмотрим, как провести эксперимент;
• удаление такого образца из ложки с помощью полос, нарезанных параллельно оси трубы, кондиционируют при 23 ° C.
• сжатый образец до верхней и нижней губок
• Размер кредита измеряется и регистрируется кондиционированные образцы. Кроме того, толщина образца измеряется и записывается. Площадь поперечного сечения рассчитывается по этим значениям.
• скорость отбора пробы;
e≤5 мм и 100 мм / мин и 12 мм ≥ A> 5 мм и 50 мм / мин до> 12 мм и 25 мм / мин.
• должно быть больше 350% по сравнению с первым% продольного удлинения.

Трубы PE 100, выдерживающие давление с течением времени, были исследованы с целью проверки их поведения в сокращенных условиях окружающей среды. PA 100 изменений, наблюдаемых за 50-летний период этой пробирки. Разберем построение эксперимента;
* Устройство заполнено резервуаром для воды и сделано открытие устройства (проблемы устройства, которые необходимо учитывать, необходимо постоянно заполнять водой, это может привести к разрушению этого сопротивления.)
* Значения температуры закодированы в соответствии со значением теста, который будет проводиться. * Вода заливается в крышки с каждого конца образца.
* При наличии воды в образце в соответствии со свойством, указанным в стандартной трубе, ожидается кондиционирование
* В воде при 20 ° C в течение 100 часов, 165 часов в воде при 80 ° C для данного давления, как описано ниже формула. В результате того, есть ли повреждение образца.
Формула испытательного давления;
p = 10σ x 2A / — рассчитываются по e.
σ — напряжение окружающей среды, создаваемое приложенным давлением, МПа;
de: средний наружный диаметр образца для испытаний, измеренный в мм;
E: Наименьшая толщина испытательного образца, измеренная по свободной длине, мм

ПЭ высокой плотности

ПЭ средней плотности

Низкая плотность
ПЭ

0

0,945-0,965 г / см3

0,926-0,940 г / см3

0,910-0,925 г / см3

Давление производства

1000-1500 атмосфер

1000-2000 атмосферы

Температура производства

100-150 ⁰C

150-200 ⁰C

Количество молекулы с разветвленной цепью

4-5 человек / 1000

80 штук / 1000

Коэффициент кристаллической структуры

% 90 Коэффициент кристаллической структуры

% 70 Коэффициент кристаллической структуры

% 60 Structureratio

Степень прозрачности

% 90-95

% 85-90

% 50-85

Температура плавления

9002 90 ⁰C

120 ⁰C

95-105 ⁰C

MFI (5 кг / 190 ° C)

0,22-0,60 г / 10 dak

0,85 г / 10 дак

> 0,85 г / 10 дак

Напряжение разрыва при 23 ° C

> 21 МПа

> 15 МПа

> 23 МПа

Модуль упругости при 23 ° C

> 600

> 700

Servis Ömrü

PE 100 ТРУБЫ ПО ТЕМПЕРАТУРЕ И ВРЕМЕНИ Предел прочности на сжатие

Sıcaklık

PN4
(SDR 41)

PN10
(SDR 17,6)

PN16
(SDR 11)

PN20
(SDR 9)

10 ( ⁰ C)

5

5,0 Бар

900

12,6 Бар

20,2 Бар

25,2 Бар

10

4,9

12,4

19,8

24,8

25

4,8

12,1

19,3

24,2

50

4,7

11,9

19,0

23,8

20 ( ⁰ C)

5

4,2

10,6

16,9

21,2

10 900 03

4,1

10,4

16,6

20,8

25

4 , 0

10,1

16,2

20,3

50

4,0

10,0

16,0

20,0

30 ( ⁰ C)

5

3,6

9,0

14,4

18,8

10

3,5

8,8

14,1

17,7

25

3,4

8,6

13,8

17,2

50

3,3

8,4

13,5

16,9

40 ( ⁰ C)

5

3,0

7,7

12,3

15,4

90 028 10

3,0

7,6

12,1

15,2

25

2,9

7,4

11,8

14,8

50

2,9

7,2

11,6

14,5

50 ( ⁰ C)

5

2,6

6,7

10,7

13,4

90 482 10

2,6

6,5

10,4

13,0

25

2,3

5,9

9,5

11,8

Однородное распределение пигментов в структуре материала делается с целью изучения возможных пробелов.Микротон, взятый в поперечном срезе толщиной 10-15 мкм, исследуют под микроскопом.

TS 418-1 EN 12201-1

Системы пластиковых труб — питьевая вода и полиэтилен
Часть 1: Общие

TS 418- 1 EN 12201-2

Системы пластиковых труб — Питьевая вода для питья и полиэтилен
Часть 2: Трубы

TS 418-1 EN 12201-3

Системы пластиковых труб — Питьевая вода для питья и полиэтилен
Часть 3: Фитинги

TS 418-1 EN 12201-4

Системы пластиковых труб — Питьевая вода для питья и полиэтилена
Часть 4: Клапаны

TS 418-1 EN 12201-5

Системы пластиковых труб — Питьевая вода для питья и полиэтилен
Глава 5: Система Совместимость

TS 418-1 EN 12201-7

Пластиковые трубопроводные системы — питьевая вода и полиэтилен
Часть 7: Инспекция и контроль качества

TS EN 1555- 2

Системы пластиковых труб — используемые для перевозки газообразного топлива — (PA)
Часть 2: Трубы

TS EN 1555-3

Системы пластиковых труб — используются для перевозка газообразного топлива — (PA)
Часть 3: Добавление компонентов

DIN 8072

Трубы из полиэтилена низкой плотности Размеры

ISO 4427

ПЭ трубы для водоснабжения. Технические условия

ISO 4437

Погребенные полиэтиленовые трубы для Поставка azeons Fuels — Метрическая серия —
Технические характеристики

EN 1555-3

Система пластиковых трубопроводов для поставки Gazeons Fuels-Полиэтилен
Часть 3: Фитинги

DIN 2999

Трубная резьба для труб и фитингов

DIN 16963

Трубные соединения и элементы для напорных трубопроводов из полиэтилена высокой плотности (HDPE)

2501 900 -1

Flaniges; Соединительные размеры

• Для всех типов проектов и запросов на продукцию вы можете посетить наш официальный веб-сайт.Для получения технической информации и всех типов запросов вы можете написать нам по электронной почте.

Изоляция из стекловолокна для труб для пара, горячей и холодной воды

Изоляционное покрытие для труб из стекловолокна предназначено в качестве теплоизоляции для трубопроводов горячего и холодного назначения от -20 ° F до 1000 ° F. Изоляция трубы отлита из стекловолокна высокой плотности, скрепленных смолой, которые поставляются в виде шарнирных секций длиной 3 фута. Стекловолокно обернуто белой универсальной оболочкой с самоуплотняющимся нахлестом (ASJ / SSL) для быстрой и безопасной установки.Каждая секция изоляции трубы длиной 3 фута поставляется с полосовой лентой (в соответствии с белой оболочкой ASJ), которая используется для соединения двух секций изоляции трубы.

Типичное использование:

  • Трубопроводы для горячей и холодной воды
  • Трубы водяного отопления
  • Высокотемпературные трубы
  • Двухтемпературные трубы
  • Паровые трубы (от низкого до высокого давления)
  • Трубопроводы конденсата
  • Трубопроводы для охлаждающей / охлажденной жидкости

Выбор правильного размера: При заказе вам необходимо выбрать два размера: «Размер трубы» и «Толщина изоляции».Толщина изоляции — это толщина стенки из стекловолокна, которая варьируется от 1/2 до 3 дюймов. Для получения помощи в выборе толщины изоляции трубы из стекловолокна см. Руководство по толщине стекловолокна Чтобы определить размер трубы для заказа, перейдите по ссылке ниже (Примечание : размер трубы НЕ совпадает с диаметром трубы):

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть ТАБЛИЦУ РАЗМЕРОВ ТРУБ И ИНСТРУКЦИИ

Инструкция по установке:

Чтобы установить покрытие трубы, просто откройте откидную часть изоляции трубы и поместите отверстие поверх трубы.Изоляция трубопровода из стекловолокна автоматически закрывается вокруг трубы. После того, как стекловолокно плотно прилегает к трубе, снимите защитную бумагу с самоуплотняющегося нахлеста и прижмите оболочку ASJ / SSL к краям изоляции трубы от середины. Убедитесь, что куртка закрыта, чтобы обеспечить надежное уплотнение. Соедините две секции вместе куском стыковой ленты, не теряя ее, чтобы обеспечить надежное уплотнение. Дополнительная лента ASJ MAX Tape рекомендуется для крупных проектов и проектов, требующих многократных разрезов изоляции.Использование крышек для фитингов из ПВХ для колен, тройников, штуцеров и других фитингов следует устанавливать после установки стекловолоконной изоляции труб.

Для получения дополнительной информации: Лист данных по изоляции труб из стекловолокна

ВИДЕО: КАК УСТАНОВИТЬ ИЗОЛЯЦИЮ ДЛЯ ТРУБ из стекловолокна

Белая оболочка ASJ: Подавляющее большинство поставляемых нами изоляционных материалов для труб обычного размера — это новая изоляция для труб ASJ Max / HP ULTRA, в то время как некоторые более крупные размеры и (3 x 1/2 , 3-1 / 8 x 1/2, 4 x 1/2 и 4-1 / 8 x 1/2) будет Johns Manville Micro-Loc HP.Новое покрытие ASJ Max / HP ULTRA имеет верхний слой из полиамида поверх бумаги ASJ, который упрощает протирание и имеет небольшую водостойкость (нельзя оставлять на открытом воздухе).

ПРИМЕЧАНИЕ: Каждая единица имеет длину 3 погонных фута покрытия трубы. Например, если вам нужно 9 погонных футов, вам нужно заказать всего 3 единицы.

КУПИТЬ ИЗОЛЯЦИОННЫЕ ИЗДЕЛИЯ.COM ПРОДАЕТ ТОЛЬКО ИЗОЛЯЦИОННЫЕ ИЗДЕЛИЯ ДЛЯ ТРУБ ИЗ СТЕКЛА ИЗ АМЕРИКАНСКОГО СТЕКЛА . В ЗАВИСИМОСТИ ОТ МЕСТОПОЛОЖЕНИЯ И / ИЛИ РАЗМЕРА ТРУБЫ МЫ МОЖЕМ ОТПРАВИТЬ OWENS CORNING ASJ MAX ИЛИ JOHNS MANVILLE MICRO-LOC HP / HP ULTRA INSULATION.ПОЖАЛУЙСТА, СВЯЗЫВАЙТЕСЬ С НАМИ ПО ЛЮБЫМ ВОПРОСАМ.

СОВЕТ: Мы настоятельно рекомендуем заказывать рулон ленты ASJ Max Tape вместе с заказом на изоляцию для труб из стекловолокна, чтобы обеспечить достаточное количество ленты для полной герметизации системы трубопроводов. Каждый разрез между фитингами (тройники / 90-е и т. Д.) Приведет к необходимости в большем количестве ленты. Лента ASJ Max также поставляется в упаковке 25-дюймовых коротких рулонов для небольших проектов.

Единица измерения:
на 3-футовую секцию

Самоуплотняющаяся изоляция для труб

Nomaco — PexUniverse

Об изоляции труб

Изоляция для труб, продаваемая на PexUniverse, — это бренд Nomaco (теперь Armacell), серия ImcoLock и EconoTherm, полиэтиленовая изоляция для труб с закрытыми порами.Он предназначен для использования в широком диапазоне применений, включая водопровод для горячей и холодной воды, водяное отопление и многие другие. ImcoLock и EconoTherm подходят для внутренней, наружной и подземной установки. Изоляция Nomaco производится в США с использованием до 100% переработанных материалов.

Выбор подходящего размера и типа изоляции трубы

Размер трубы для всей изоляции указан в OD (внешний диаметр). Это просто означает, что внутренний диаметр (внутренний диаметр) изоляции соответствует максимальному внешнему диаметру трубы, на которой она установлена.
Имейте в виду, что номинальный размер (CTS) труб из меди, PEX и CPVC всегда на 1/8 дюйма меньше фактического внешнего диаметра: 1/2 дюйма меди / PEX / CPVC составляет 5/8 дюйма OD, 3/4 дюйма меди / PEX. / CPVC имеет наружный диаметр 7/8 дюйма и т. Д. Поэтому, если вам нужна изоляция для медной трубы 1-1 / 4 дюйма, правильный размер — 1-1 / 4 дюйма + 1/8 дюйма = 1-3 / 8 дюйма OD.
Толщина стены определяет эффективность изоляции и ее значение R. Чем выше значение R, тем эффективнее изоляция. В некоторых (особенно холодных) регионах страны может быть рекомендована определенная толщина стены или требуется по коду.
Примеры значений R для изоляции, используемой для медной трубы 3/4 «:
Стена 3/8 дюйма — значение R 2,5; стена 1/2 дюйма — значение R 3,3; Стена 1 дюйм — R-значение 7,2

Часто задаваемые вопросы:

Q: Можно ли использовать эту изоляцию для паровых труб?
О: Нет. Рабочая температура должна быть ниже 210 ° F.

В: Нужно ли утеплять трубы из ХПВХ?
О: Трубы из ХПВХ имеют небольшое внутреннее значение R (труба из ХПВХ 3/4 дюйма имеет только 0,09), поэтому их необходимо изолировать так же, как трубы из меди или полиэтилена.

Q: С какими трубами совместима эта изоляция?
О: Большая часть поставляемой нами изоляции для труб ImcoLock и EconoTherm разработана для труб размером CTS, включая медные (типы K, L, M), трубы PEX (все типы) и трубы из ХПВХ. Выбор размера также подходит для труб из ПВХ (Schedule 40 и 80), а также для труб с резьбой (черные, латунные и стальные). Всегда обращайтесь к описанию отдельного продукта, чтобы убедиться в совместимости с конкретным размером и типом трубы.

В: Что означает «полуразбивка»?
О: Полуразделенная изоляция разделяется только частично (примерно на 3/4 длины), поэтому ее можно надеть на трубу без необходимости заклеивать ее лентой.В то же время изоляция полуразъемного типа может быть полностью разделена вручную, чтобы закрепить существующий трубопровод. В этом случае необходимо использовать липкую ленту для закрытия швов.

Вопрос: В чем разница в R-значении изоляции трубы 3/8 «, 1/2» и 1 «?
A: 3/8 дюйма против 1/2 дюйма — разница 25-30%. 3/8 дюйма против 1 дюйма — разница примерно 160-180%. 1/2 дюйма против 1 дюйма — разница примерно 100-120%.

В: Как мне узнать, какая толщина стены подходит для моего района?
О: Узнайте в местных строительных нормах и правилах рекомендованную / требуемую толщину изоляционной стены трубы.В то время как в более теплых областях может быть достаточно стены толщиной 3/8 дюйма, для других требуется 1/2 дюйма или больше по кодам.

В: Могу ли я использовать стяжки для закрепления швов?
О: Как правило, трудно обеспечить надлежащую герметизацию шва с помощью стяжек, поэтому мы не рекомендуем это делать. Клейкая полиэтиленовая лента — гораздо лучший вариант и будет стоить примерно столько же.

В: Нужно ли использовать полиэтиленовую ленту с этой изоляцией?
A: Лента требуется при установке изоляции на фитинги (особенно медные пресс-фитинги), колена, изгибы и P-образные сифоны и / или при установке не самоуплотняющейся изоляции.

Q: Почему самоуплотняющаяся изоляция труб иногда трескается по швам?
A: Это происходит, когда:
1. Изоляция недостаточного размера (внешний диаметр трубы больше внутреннего диаметра изоляции) — в этом случае правильным решением будет заменить ее на изоляцию правильного размера.
2. Изоляция деформирована (т.е. установлена ​​поверх фитингов или изгибов труб) — решение состоит в использовании полиэтиленовой ленты и / или выполнении сегментированных надрезов в соответствии с инструкциями по установке.
3. Условия установки были слишком холодными.В этом случае обратитесь к инструкциям производителя по установке изоляции в холодную погоду.

Трубы из ПВХ — потери на трение и скорости потока, График 40

Потери на трение и скорости потока в трубах из ПВХ и ХПВХ, График 40 с водой, указаны в таблице ниже. Таблица может использоваться для труб из других термопластов, у которых внутренний диаметр соответствует PVC Pipe
Schedule 40.

  • 1 фут (фут) = 0,3048 м
  • 1 фут / с = 0.3048 м / с
  • 1 галлон (США) / мин = 6,30888×10 -5 м 3 / с = 0,227 м 3 / ч = 0,0631 дм 3 (литр) / с = 2,228×10 -3 футов 3 / с = 0,1337 футов 3 / мин
  • 1 фунт / кв. Дюйм / 100 футов = 2,3 футов вод. Ст. 2 O / 100 футов = 2288 мм вод. / 100 м

Примечание! Скорость не должна превышать 5 футов в секунду.

Эти значения можно использовать для расчета незначительной потери давления с помощью метода эквивалентной длины трубы.

3 /4 дюйма
Объемный расход
(галлон / мин) 		Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / кв. Дюйм / 100 футов)
1 60 0,6 0,5 0,2
0,5 0,2
120 1.3 1,0 0,4
5 300 3,2 5,7 2,5
7 420 4,4 10,5 4,6
10 4,6
10 6,3 20,0 8,7
15 900 9,5 42,5 18,4
20 1200 12.7 72,3 31,3
1 дюйм
Объемный расход
(галлонов / мин) 		Объемный расход
(галлонов / час)

042

 Скорость (фут / сек) Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / дюйм2 / 100 футов)
2 120 0,8 0.6 0,2
5 300 1,9 1,7 0,8
7 420 2,7 3,2 1,4
10 600 3,3 6,0 2,6
15 900 5,8 12,8 5,5
20 1200 7,7 21.8 9,4
25 1500 9,7 32,9 14,2
30 1800 11,6 46,1 20,0

/975 1 4 дюйма Объемный расход
(галлон / мин) Объемный расход
(галлон / час) Скорость
(фут / сек) Фрикционная головка
(фут / 100) футов) Потери на трение
(фунт / кв. дюйм / 100 футов) 2 120 0.4 0,1 0,1 5 300 1,1 0,4 0,2 7 420 1,6 0,8 0,4 10 2,2 1,6 0,7 15 900 3,3 3,3 1,4 20 1200 4.4 5,6 2,4 25 1500 5,5 8,5 3,7 30 1800 6,6 11,9 5,1 350042 5,1 350042 7,7 15,8 6,8 40 2400 8,8 20,2 8,7 45 2700 9.9 25,1 10,9 50 3000 11,1 30,5 13,2

75 9,775 2 дюйма
1 1/2 дюйма
Объемный расход
(галлоны) мин) 		Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Головка трения
(фут / 100 футов) 		Потери на трение
(фунт / кв. дюйм / 100 футов) )
2 120 0.3 0,1 0,03
5 300 0,8 0,2 0,1
7 420 1,1 0,4 0,2
10 0,2
10 1,6 0,7 0,3
15 900 2,4 1,5 0,7
20 1200 3.2 2,6 1,1
25 1500 4,0 4,0 1,7
30 1800 4,9 5,5 2,4
350042 5,7 7,4 3,2
40 2400 6,5 9,4 4,1
45 2700 7.3 11,7 5,1
50 3000 8,1 14,3 6,2
60 3600 9,7 20,0 8,7
Объемный расход
(галлон / мин) 		Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Фрикционная головка
(фут / 100) футов) 		Потери на трение
(psi / 100 футов)
5 300 0.5 0,07 0,03
7 420 0,7 0,1 0,05
10 600 1,0 0,2 0,09
1,5 0,5 0,2
20 1200 2,0 0,8 0,3
25 1500 2.4 1,2 0,5
30 1800 2,9 1,6 0,7
35 2100 3,4 2,2 0,9
4000 0,9
4000 3,9 2,8 1,2
45 2700 4,4 3,4 1,5
50 3000 4.9 4,2 1,8
60 3600 5,9 5,8 2,5
70 4200 6,8 7,8 3,4
75779 75779 3,4
7500 7,3 8,8 3,8
80 4800 7,8 9,9 4,3
90 5400 8.8 12,4 5,4
100 6000 9,8 15,0 6,5
90
2 1/2 дюйма
Объемный расход
(гал. мин) 		Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / кв. )
5 300 0.3 0,04 0,02
7 420 0,5 0,05 0,02
10 600 0,7 0,1 0,04
15 7 0,04
15 1,0 0,2 0,08
20 1200 1,4 0,3 0,1
25 1500 1.7 0,5 0,2
30 1800 2,1 0,7 0,3
35 2100 2,4 0,9 0,4
40 2,7 1,2 0,5
45 2700 3,1 1,4 0,6
50 3000 3.4 1,8 0,8
60 3600 4,1 2,5 1,1
70 4200 4,8 3,3 1,4
4500 1,4
4500 5,1 3,7 1,6
80 4800 5,5 4,2 1,8
90 5400 6.2 5,2 2,3
100 6000 6,8 6,3 2,7
125 7500 8,6 9,6 4,2
9,6 4,2
150 10,3 13,4 5,8
9077
3 дюйма
Объемный расход
(галлонов / мин) 		Объемный расход
(галлонов / час) 		Скорость (фут / сек) Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / кв. Дюйм / 100 футов)
5 300 0.2 0,02 0,01
7 420 0,3 0,02 0,01
10 600 0,4 0,03 0,01
0,03 0,01
0,7 0,07 0,03
20 1200 0,9 0,1 0,05
25 1500 1.1 0,2 0,07
30 1800 1,3 0,2 0,1
35 2100 1,6 0,3 0,1
4000 1,8 0,4 0,2
45 2700 2,0 0,5 0,2
50 3000 2.2 0,6 0,3
60 3600 2,7 0,9 0,4
70 4200 3,1 1,1 0,5
4500 3,3 1,3 0,6
80 4800 3,5 1,4 0,6
90 5400 4.0 1,8 0,8
100 6000 4,4 2,2 0,9
125 7500 5,5 3,3 1,4
9 150 6,6 4,6 2,0
175 10500 7,7 6,2 2,7
200 12000 8.8 7,9 3,4
250 15000 11,0 11,9 5,2
4 дюйма
Объемный расход
(галлон / мин)		 Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Головка трения
(фут / 100 футов) 		Потери на трение
(фунт / кв. Дюйм / 100 футов)
20 1200 0.5 0,03 0,01
25 1500 0,6 0,04 0,02
30 1800 0,8 0,06 0,03
35 0,9 0,08 0,04
40 2400 1,0 0,1 0,05
45 2700 1.2 0,1 0,06
50 3000 1,3 0,2 0,07
60 3600 1,5 0,2 0,1
7000 1,8 0,3 0,1
75 4500 1,9 0,3 0,2
80 4800 2.1 0,4 0,2
90 5400 2,3 0,5 0,2
100 6000 2,6 0,6 0,3
12500 75 3,2 0,9 0,4
150 9000 3,8 1,2 0,5
175 10500 4.5 1,6 0,7
200 12000 5,1 2,1 0,9
250 15000 6,4 3,2 1,4
300 1,4
300 7,7 4,4 1,9
350 21000 9,0 5,9 2,6
400 24000 10.2 7,5 3,3
5 дюймов
Объемный расход
(галлонов / мин) 		Объемный расход
(галлонов / час) 		9 Скорость
(фут / сек) 		Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / кв. дюйм / 100 футов)
30 1800 0,5 0.02 0,01
35 2100 0,6 0,03 0,01
40 2400 0,7 0,03 0,01
450042 0,01
45 0,04 0,02
50 3000 0,8 0,05 0,02
60 3600 1.0 0,07 0,03
70 4200 1,1 0,1 0,04
75 4500 1,2 0,1 0,05
1,3 0,1 0,06
90 5400 1,5 0,2 0,07
100 6000 1.6 0,2 0,08
125 7500 2,0 0,3 0,1
150 9000 2,4 0,4 0,2
175779 10577 2,8 0,5 0,2
200 12000 3,3 0,7 0,3
250 15000 4.1 1,1 0,5
300 18000 4,9 1,5 0,6
350 21000 5,7 2,0 0,9
400 6,5 2,5 1,1
450 27000 7,3 3,1 1,3
500 30000 8.1 3,7 1,6
6 дюймов
Объемный расход
(галлон / мин) 		Объемный расход
(галлон / час) 		9 Скорость
(фут / сек) 		Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / дюйм2 / 100 футов)
50 3000 0,6 0.02 0,01
60 3600 0,7 0,03 0,01
70 4200 0,8 0,04 0,02
450042 0,05 0,02
80 4800 0,9 0,05 0,02
90 5400 1.0 0,06 0,03
100 6000 1,1 0,08 0,04
125 7500 1,4 0,1 0,05
0,1 0,05
1,7 0,2 0,07
175 10500 2,0 0,2 0,1
200 12000 2.3 0,3 0,1
250 15000 2,8 0,4 0,2
300 18000 3,4 0,6 0,3
350 0,3
350 3,9 0,8 0,3
400 24000 4,5 1,0 0,4
450 27000 5.1 1,3 0,6
500 30000 5,6 1,5 0,7
750 45000 8,4 3,3 1,4
42 1,4
42 11,2 5,5 2,4
Скорость (фут / сек) 00
8 дюймов
Объемный расход
(галлонов / мин) 		Объемный расход
(галлонов / час) 		Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / кв. Дюйм / 100 футов)
100 6000 0.7 0,03 0,01
125 7500 0,8 0,04 0,02
150 9000 1,0 0,04 0,02
1,1 0,06 0,02
200 12000 1,3 0,07 0,03
250 15000 1.6 0,1 0,05
300 18000 1,9 0,2 0,07
350 21000 2,3 0,2 0,09
400 2,6 0,3 0,1
450 27000 2,9 0,3 0,1
500 30000 3.2 0,4 0,2
750 45000 4,9 0,9 0,4
1000 60000 6,5 1,5 0,6
1250 8,1 2,2 1,0
1500

 9,7 3,1 1,3

10 дюймов
Объемный расход
(галлонов / мин) 		Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Фрикционная головка
(фут / 100 футов) 		Потери на трение
(psi / 100 футов) 975
200 12000 0.8 0,03 0,01
250 15000 1,0 0,04 0,02
300 18000 1,2 0,05 0,02
0,05 0,02
1,4 0,07 0,03
400 24000 1,6 0,09 0,04
450 27000 1.9 0,1 0,05
500 30000 2,1 0,1 0,06
750 45000 3,1 0,3 0,1
1000 900 4,1 0,5 0,2
1250 75000 5,1 0,7 0,3
1500

 6.2 1,0 0,4
2000 120000 8,2 1,7 0,7
2500 150000 10,3 2,6 1,1
938 12 дюймов 120075 938 938 14 дюймов
Объемный расход
(галлон / мин) 		Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Фрикционная головка
(фут / 100) футов) 		Потери на трение
(psi / 100 футов)
350 21000 1 0.03 0,01
400 24000 1,2 0,04 0,02
450 27000 1,3 0,05 0,02
50000 0,02
50000 0,02
50000 0,06 0,03
750 45000 2,2 0,1 0,05
1000 60000 2.9 0,2 0,09
1250 75000 3,6 0,3 0,1
1500

 4,3 0,4 0,2
2000 900 5,8 0,7 0,3
2500 150000 7,2 1,1 0,5
3000 180000 8.7 1,6 0,7
3500 210000 10,1 2,1 0,9
4000 240000 11,1 2,7 1,2
Объемный расход
(галлон / мин) 		Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Фрикционная головка
(фут / 100) футов) 		Потери на трение
(psi / 100 футов)
500 30000 1.2 0,03 0,01
750 45000 1,8 0,07 0,03
1000 60000 2,4 0,1 0,05
0,1 0,05
3,0 0,2 0,08
1500

 3,6 0,3 0,1
2000 120000 4.7 0,5 0,2
2500 150000 5,9 0,7 0,3
3000 180000 7,1 1,0 0,4
350021 8,3 1,3 0,6
4000 240000 9,5 1,7 0,7
4500 270000 10.7 2,1 0,9
5000 300000 11,9 2,5 1,1
5500 330000 13,1 3,0 1,3
360000 6000 14,2 3,6 1,5
6500 3

 15,4 4,1 1,8
7000 420000 16.6 4,7 2,0
7500 450000 17,8 5,4 2,3
900 1255 75779 0,07 900 1255 75779

42

42

16 дюймов
Объемный расход
(гал / мин)		 Объемный расход
(галлон / час) 		Скорость
(фут / сек) 		Фрикционная головка
(фут / 100 футов) 		Потери на трение
(фунт / кв. Дюйм / 100 футов)
500 30000 0.9 0,02 0,01
750 45000 1,4 0,04 0,02
1000 60000 1,8 0,07 0,03
0,03
2,3 0,1 0,04
1500

 2,7 0,1 0,06
2000 120000 3.6 0,2 0,1
2500 150000 4,5 0,4 0,2
3000 180000 5,5 0,5 0,2
3500 210000 6,4 0,7 0,3
4000 240000 7,3 0,9 0,4
4500 270000 8.2 1,1 0,5
5000 300000 9,1 1,3 0,6
5500 330000 10,0 1,677 0,7
6000 6000 10,9 1,9 0,8
6500 3

 11,8 2,2 0,9
7000 420000 12.7 2,5 1,1
7500 450000 13,6 2,8 1,2
8000 480000 14,5 3,2 1,4
3,2 1,4
14,4 3,5 1,5
9000 540000 16,5 3,9 1,7
9500 570000 17.3 4,3 1,9
10000 600000 18,2 4,8 2,1

Значения потери давления можно рассчитать с помощью уравнения Хазена-Вильямса или формулы Дарси-Вайсбаха.

Безопасные, прочные и экономичные, экологически чистые и пригодные для вторичной переработки трубы из ПВХ

Системы труб из ПВХ-U и C-PVC полностью безопасны для питьевой воды и уже много десятилетий используются в таких системах по всей Европе (и в других местах).

В Европе безопасность трубопроводных систем PVC-U и C-PVC для транспортировки питьевой воды в настоящее время регулируется и оценивается на национальном уровне, хотя на европейском уровне предпринимаются значительные усилия по гармонизации правил и методов испытаний. В настоящее время правила устанавливаются национальными органами, а сертификация третьей стороной проводится аккредитованными лабораториями и институтами, которые впоследствии также проводят регулярные аудиты для обеспечения постоянного соответствия.

В рамках мероприятий по гармонизации разрабатываются европейские (EN) стандарты для ряда методов испытаний, предназначенных для оценки пригодности систем пластиковых труб для питьевой воды.Эти стандарты включают тесты для органолептической оценки (запах и вкус), миграции и вымывания веществ в воду и роста микробов.

Миграция: Для обнаружения миграции веществ, присутствующих в составах PVC-U и C-PVC, используются различные методы. Поведение при выщелачивании оценивается по продолжительному прямому контакту питьевой воды с продуктами в очень тяжелых условиях. Затем «миграционная вода» проверяется с использованием различных методов, включая поиск следов молекул ниже уровня нескольких мкг / л.Практически ничего не выщелачивается: продукты выщелачивания очень похожи на холостые, используемые при их анализе с помощью таких методов, как газовая хроматография в сочетании с масс-спектроскопией (ГХ-МС).

Свинец больше не используется в стабилизаторах, и такие стабилизаторы никогда не были источником свинца в питьевой воде, так как стабилизаторы иммобилизуются в структуре трубы из ПВХ в процессе производства. Новые системы стабилизаторов, используемые в качестве альтернативы свинцу, проходят полную оценку («положительный список») и никоим образом не влияют на характеристики питьевой воды.

В некоторых случаях были обнаружены следы мономера винилхлорида, иногда превышающие нормативный предел 0,5 мкг VCM / л воды. Важно помнить, что этот предел 0,5 мкг / л основан на рекомендациях Всемирной организации здравоохранения (ВОЗ), где это значение было установлено, чтобы гарантировать приемлемый риск для здоровья, даже в случае воздействия в течение всего продолжительность жизни.

Эти случаи связаны с исключительными обстоятельствами (трубы малого диаметра в малонаселенных регионах, следовательно, с прерывистым потоком).Самое главное, что эти случаи возникли только в трубах, проложенных до 1970-х годов, когда были выявлены риски для здоровья от ВХМ. Поливинилхлоридная смола, производимая до того времени, хотя и соответствовала всем стандартам, действующим в то время, содержала более высокие уровни остаточного мономера, чем в настоящее время. В обычных условиях использования вода, транспортируемая в трубах из ПВХ, произведенных в те времена, сегодня также соответствует действующим нормам для питьевой воды. Однако модельные расчеты показывают, что в исключительных случаях (трубы малого диаметра, нечастое использование) уровень VCM, достигнутый после периода отсутствия потока, может превышать предел.В воде, протекающей по трубам из ПВХ, произведенным после 1980 года, не было обнаружено никаких результатов измерений выше предела.

Важно подчеркнуть, что мономер винилхлорида не образуется в результате разложения или сжигания продуктов из ПВХ.

В любом случае концентрацию VCM можно легко снизить до уровня ниже рекомендованного ВОЗ путем промывки трубы или кипячения воды. Высокая летучесть VCM приводит к быстрому переносу из воды в атмосферу, где VCM действительно разлагается в результате реакции с фотохимически произведенными веществами, естественно присутствующими в атмосфере.Это ограничивает период полураспада VCM в атмосфере от нескольких часов до нескольких дней. Следовательно, VCM не сохраняется в среде.

Рост микробов: Трубы PVC-U и PVC-C, как известно, действительно очень хорошо работают в соответствии с различными методами, используемыми в Европе для оценки микробного роста продуктов, контактирующих с питьевой водой (Германия, Великобритания и Нидерланды). Многие полевые исследования подтверждают это хорошее поведение, которое связано с отсутствием миграции и очень хорошими поверхностными свойствами этих трубопроводных систем.

Запах и вкус: Благодаря отсутствию миграции и низкому росту бактерий в ПВХ и ПВХ-С органолептические свойства труб, изготовленных из этих материалов, в целом очень хорошие, что подтверждается регулярными испытаниями различными европейскими институтами.

В рамках процесса гармонизации ЕС стандарты EN включают EN 1420 и EN 1622 для оценки органолептических свойств и качества воды; CEN-TR 16364 для прогнозирования миграции с использованием математического моделирования; EN 16421 для оценки роста микробов и EN15768 для определения вымываемых водой органических веществ с помощью ГХ-МС.

No related posts.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
