Расширительный бачок для системы отопления: устройство, функции + правила выбора и монтажа в систему
Расширительный бачок для отопления своими руками открытого типа
Без расширительной емкости не обходится ни одна система водяного отопления. Не исключение и схемы, где теплоноситель движется естественным образом за счет конвекции, а бак ставится открытого типа. Тут появляется возможность сэкономить, если сделать расширительный бачок для отопления своими руками. Для тех, кто хочет так поступить, в данном материале тема изготовления бака будет раскрыта подробно.
Расчет расширительного бака
Для начала немного уточним информацию: расширительные емкости открытого типа (атмосферные) могут ставиться и на системы с принудительной циркуляцией, это выбор домовладельца. Мы заострили на этом внимание, поскольку изготовить в домашних условиях мембранный бачок закрытого типа вряд ли получится, а вот открытый – без проблем.
Но вначале надо понять, какие у него будут размеры, а для этого провести соответствующий расчет.Не вдаваясь в дебри формул, применим старый проверенный способ определения вместительности бачка.
- объем котлового бака – по технической документации производителя;
- вместительность радиаторов – по паспорту на изделие;
- количество теплоносителя в трубах.
Расчет объема воды в трубах достаточно прост. Измеряются длины всех магистралей и подводок с распределением по диаметрам. Затем просчитывается площадь поперечного сечения трубы каждого диаметра и умножается на ее протяженность. Все результаты складываются и получается общее количество воды, к которому прибавляется объем теплоносителя в котле и батареях.
Взяв 5% от общего количества и прибавив еще 5% запаса, определяем, что расширительные бачки открытого типа должны вмещать десятую часть от того, что есть в системе. Ну а зная объем, нетрудно определиться с размерами емкости.
Конструкция емкости
Форму бака можно принять круглой или прямоугольной, это не имеет особого значения. Просто прямоугольный резервуар сделать немного проще. В то же время при больших объемах жидкости квадратный бак потребует усиления стенок, что утяжеляет всю конструкцию. А ведь ее надо поднять на чердак. Круглый сосуд можно изготовить из трубы, но к нему сложнее приладить крышку, да и вместительность его будет меньше. Выбирать вам.
Примечание. Часто домовладельцы, чтобы долго не возиться, делают расширительный бак открытого типа из всяких пластиковых емкостей – ведерок, обрезанных канистр и так далее. Но нам нужен добротный резервуар из металла, поэтому рассуждать о канистрах мы не будем.
В общем случае бак представляет собой металлическую емкость с открытой верхней частью, закрываемой крышкой. В корпус изделия врезаны патрубки для присоединения отопительной системы и шланга перелива. Есть и более совершенная конструкция, где патрубков – 4, функции каждого из них обозначены на схеме:
Тут есть подающая и обратная ветка, присоединяемые к обратной магистрали, чтоб вода не застаивалась, а также контрольный патрубок минимального уровня. Последняя функция очень удобна в эксплуатации, не нужно лезть на чердак, чтоб
Нужен ли расширительный бак для теплого пола
Расширительный бак для отопления — схема установки в открытой и закрытой системах
Давайте постараемся разобраться, для чего нужна и как выполняется установка расширительного бака в системе отопления.
Мы рассмотрим варианты для открытой системы с естественной циркуляцией и для закрытой системы отопления, использующей циркуляционный насос. Начнем, однако, с определений.
Наша задача — выбрать бак, подходящий нам по объему, и правильно смонтировать его.
Общая информация
Что такое расширительный бачок и для чего он нужен?Само его название дает подсказку: для расширения. При фиксированной массе теплоносителя в контуре отопления и трубах, эластичность которых стремится к нулю, с изменением температуры теплоносителя неизбежно будет меняться давление в системе. Тепловое расширение, помните? Вода или любой другой теплоноситель, нагреваясь, расширяются.
Как только усилие превысит прочность трубы или радиатора на разрыв… Бум!
Причина возможной аварии — в том, что вода, меняя свой объем при нагреве, остается практически несжимаемой. Отсюда же и такое понятие, как гидроудар: упругие взаимодействия в жидкой среде, упрощенно говоря, отсутствуют.
Очевидное решение — создать в системе резервуар с легкосжимаемой субстанцией — воздухом. При увеличении объема воды при наличии такого резервуара давление вырастет незначительно.
Полезно: чтобы кислород из воздушного резервуара не способствовал коррозии труб, растворяясь в воде, в бачках для закрытых систем он отделен от воды резиновой мембраной.
Так выглядит это несложное устройство в разрезе.
Однако мы описали лишь одну из функций расширительного бачка.
Помимо закрытых систем отопления частных домов с фиксированными объемами и контура, и теплоносителя в нем, расширительный бачок можно обнаружить:
- В открытых системах, контактирующих с атмосферным воздухом;
- В системах централизованного отопления с верхним розливом.
Там расширительный бак находится на чердаке и соединяется непосредственно с подающим трубопроводом домовой системы отопления.
В обоих описанных случаях монтаж расширительного бака отопления нужен для того, чтобы избавиться от воздушных пробок. Перепад между двумя нитками в случае центрального отопления — всего-то около двух метров. В системах отопления частных домов с естественной циркуляцией — и того меньше.
Уточнение: автору так и слышатся возгласы мало-мальски сведущих людей, которые в разгар отопительного сезона видели в элеваторном узле в 10 раз больший перепад.
Типично 6 кгс/см2 на подающем трубопроводе и 4 — на обратном (1 атмосфера избыточного давления соответствует водяному столбу в 10 метров).
Не путайте теплое с мягким: в отопительную систему поступает не вода с подачи, а смесь.
Элеватор вовлекает в повторный круг по отопительной системе воду обратки, впрыскивая в нее через сопло струю более горячей воды с более высоким давлением с подающего трубопровода.
В результате, как и сказано, перепад между смесью и обраткой не превышает 2 метров, или 0,2 кгс/см2.
При таком перепаде напор воды никак не сможет выдавить воздушную пробку из верхней части отопительной системы. Отсюда простое решение: поставить некую емкость для сбора воздуха там, где он будет накапливаться, и при запуске системы стравливать его. В случае открытой системы, понятное дело, какие-то активные действия не нужны.
Весь воздух в системе будет вытеснен вверх и попадет в расширительный бак. В открытой системе он тут же воссоединится с атмосферой. В закрытой — будет ждать, пока владелец дома откроет воздушный кран.
Как и где ставится расширительный бак
Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?
Открытая система
В этом случае ответ подскажет простой здравый смысл.
Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.
Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:
- Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
- Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
- Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке .
Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке. - Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) .
Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.
Закрытая система
Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.
Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.
- Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.
Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.
- Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком. - Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
- Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
- Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
- Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
- Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
- Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.
Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.
Заключение
Как обычно, дополнительную информацию о выборе и установке расширительных бачков в системах разных типов вы обнаружите в видео в конце статьи. Теплых зим!
Установка расширительного бака в системе отопления открытого и закрытого типа
В современных отопительных системах для компенсации температурного расширения теплоносителя устанавливаются расширительные баки открытого либо закрытого типа, которые имеют особые требования к монтажу, условиям эксплуатации и обладают различными преимуществами и недостатками.
В данной статье рассмотрим основные моменты выбора и установки расширительного бака в системе отопления с принудительной и естественной циркуляцией теплоносителя.
Основным параметром бака является его полезный объем, который должен превышать величину изменения объема жидкости системы в результате максимального изменения ее температуры.
Объем жидкости в системе отопления не является постоянным, так как в процессе работы теплоноситель может расширяться и сжиматься. Нагрев теплоносителя, а соответственно и увеличение его объема при постоянном размере внутреннего пространства системы отопления приводит к увеличению давления на стенки трубопроводов и отопительного оборудования, что может стать причиной их разрушения.
Для компенсации изменения объема жидкости и стабилизации давления на внутренние стенки компонентов системы отопления в её схему вводят расширительный бак (также известный как экспанзомат, от англ. глагола «expanse», что означает «расширять»). При расширении теплоносителя, его количество, превышающее объем внутреннего пространства системы, поступает в расширитель, а после падения температуры – возвращается обратно.
Как определить необходимый объем расширителя?
Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.
В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.
Таблица 1 – Определение объема теплоносителя в 1 погонном метре трубопровода.
Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.
Таблица 2 – Определение потребного объема расширительного бака.
Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммар
Расширительный бак: расчёт, выбор, установка
Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.
Текст: Владимир Равилов · 08-28-2018 07-12-2019 Good-Tips.PRO Плоский расширительный бак для отопления, объемом 8 литровРасширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.
Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.
Открытый расширительный бак для классической системы отопленияЗакрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см2. В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.
В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.
Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

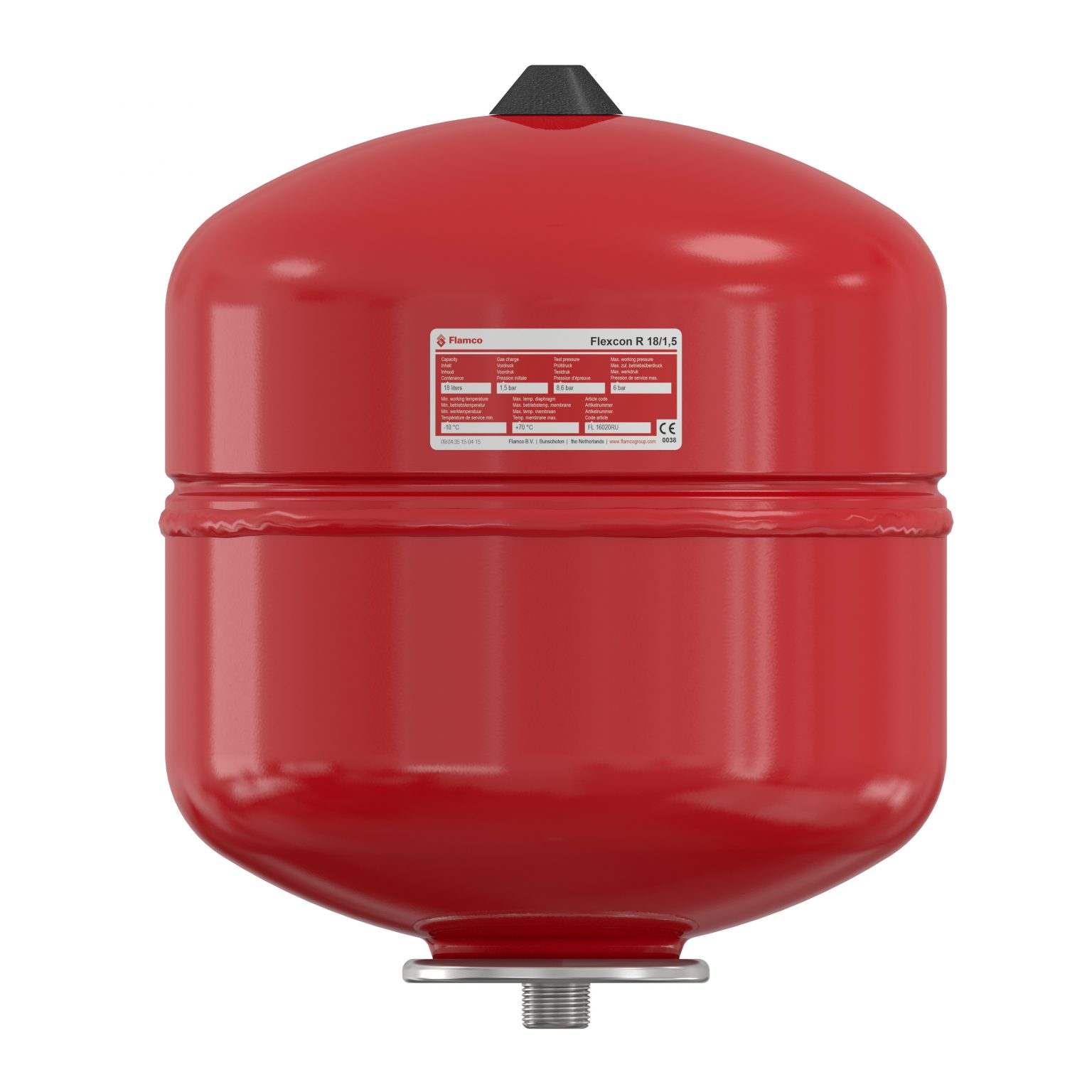

Мембранный расширительный бак (экспанзомат)
По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.
Расширительный бак, экспанзомат, в разрезе.
Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см2, точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.
Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.
Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.
Расчёт расширительного бака для отопления
Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.
В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.
Объем теплоносителя в системе отопления, литров | Емкость расширительного бака, литров |
---|---|
15-20 | 1 |
25-30 | 2 |
35-45 | 3 |
50-55 | 4 |
60-65 | 5 |
70-80 | 6 |
85-90 | 7 |
95-100 | 8 |
105-110 | 9 |
120 | 10 |
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см2, максимальное давление — 3 кгс/см2.![]() |
Где и как установить расширительный бак
Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).
Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: ВикипедияНе рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.
Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.
Класс!
Отправить
Отправить
Источники:
- Расчет мембранных расширительных баков Reflex — www.climatik.su
Для чего нужен мембранный расширительные бак в системе отопления?
Как определить необходимый объем расширителя?
Объем расширителя должен превышать значение потребного объема, который представляет собой максимальное количество теплоносителя, поступающее в бак в результате его нагрева.
В первую очередь определяется общий объем теплоносителя в системе. Суммируя внутренний объем труб и полостей всех элементов системы (котла, батарей отопления, запорной арматуры) получаем суммарный объем. Количество жидкости в трубопроводах можно рассчитать в зависимости от типоразмера трубы, используя данные таблицы 1. Объем полостей оборудования указан в документации (паспорте или каталоге производителя) на изделие.
Таблица 1 – Определение объема теплоносителя в 1 погонном метре трубопровода.
Далее зная суммарное количество жидкости определить потребный объем расширителя, воспользовавшись данными таблицы 2. Данную величину выбирают в зависимости от давления в системе. В случае если рассчитанное ранее значение находится между двумя табличными, потребный объем бака определяют по большему из значений.
Таблица 2 – Определение потребного объема расширительного бака.
Указанные данные таблицы 2 справедливы, если в качестве теплоносителя используется вода. Для жидкостей с коэффициентом теплового расширения отличным от воды табличное значение суммарного объема умножается на поправочный коэффициент, равный соотношению плотности воды и используемой жидкости.
Устройство и принцип работы
Мембранный бак – это герметично закрытая металлическая ёмкость, разделённая на два отсека (камеры) эластичной мембраной. Одна из таких камер – это пневмокамера, которая содержит газ или воздух, находящийся под давлением. Во вторую камеру – гидрокамеру, поступает теплоноситель.
Работа устройства осуществляется следующим образом:
- давление воздуха, находящееся в состоянии равновесия, в пневмокамере компенсирует давление жидкости в отопительной системе, объём теплоносителя и гидрокамеры сведены к минимуму;
- когда давление жидкости повышается в системе, в том числе и при нагревании, происходит увеличение давления и в гидрокамере, куда поступает излишество теплоносителя;
- из-за эластичности мембраны уменьшается объём пневмокамеры, что сопровождается повышением давления газа;
- при повышении давления в пневмокамере компенсируется увеличение давления в гидрокамере, и система возвращается в состояние равновесия.
При снижении давления теплоносителя в системе происходят противоположные действия. Газ (воздух), сжатый в пневмокамере, расширяется и вытесняет жидкость из гидрокамеры в систему до восстановления разницы давлений. Конструкция позволяет исключить возможность контакта теплоносителя и воздуха, снижая вероятность возникновения ржавчины не только в баке, но и в остальных деталях отопительной системы – трубопроводе, котле. Герметичные расширительные баки оснащены клапанами безопасности, позволяющими ограничить максимальное давление в отопительной системе на допустимом уровне. Это характеризует бак и как устройство защиты для системы отопления.
Как проверить и накачать расширительный бак
Перед тем, как подключить и заполнить резервуар теплоносителем, необходимо проверить давление в воздушной камере бачка на соответствие давлению в отопительной сети. Для этого со стороны воздушного отсека откручивается или снимается пластмассовая заглушка, а под ней находится обычный золотник, знакомый вам по автомобильным камерам. Манометром измеряете давление и подгоняете его под свою систему, подкачивая насосом или спуская нажатием на шток золотника.
К примеру, расчетное давление в сети после заполнения должно составлять 1. 3 Бар. Тогда в воздушном отсеке расширительного бака надо сделать 1 Бар, то бишь, на 0.2 Бар меньше. Фокус в том, чтобы резиновая «груша» бачка была поджата со стороны воды. Иначе при остывании сжавшийся теплоноситель станет затягивать воздух через автоматические воздухоотводчики, что недопустимо. После настройки открываете кран, производите заполнение всей системы теплоносителем и спокойно запускаете котел.
Примечание. Некоторые производители указывают на упаковке своих изделий заводское давление в отсеке с воздухом. По нему можно подобрать подходящий бачок и не возиться с накачиванием.
Где устанавливается расширительный бак на отопление
Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:
- компенсация теплового расширения воды в системах отопления открытого типа;
- то же, для систем закрытого типа;
- служить дополнением к штатному расширительному баку газового котла;
- воспринимать увеличивающийся объем воды в сети горячего водоснабжения.
Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.
Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.
Альтернативные самодельные баки
Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды можно поставить где угодно. Но все же оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.
О дополнительных емкостях
Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.
К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.
Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.
Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.
Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:
Из чего состоит система и как она работает
Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.
Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.
Одним из важных элементов системы отопления является открытый расширительный бачок, сюда поступает лишняя нагретая жидкость. Именно этот элемент стабилизирует давление теплоносителя. Главное условие – бак следует располагать в самой верхней точке отопительной системы.
Открытое теплоснабжение функционирует по следующей схеме:
- В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
- На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.
Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.
Однотрубное теплоснабжение состоит из следующих элементов:
- Котел отопления.
- Батареи или радиаторы.
- Расширительный бачок.
- Трубы.
Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.
Комплектация системы
Отопление открытого типа в частном доме требует установки котла, который работает на твердом топливе или мазуте. Дело в том, что такой тип отопления характеризуется периодическим образованием воздушных пробок, которые могут стать причиной аварии при использовании электрических и газовых котлов.
Рассчитать мощность котла отопления можно по стандартной схеме, согласно которой для обогрева 10 м2 площади помещения требуется 1 кВт энергии плюс 10-30% в зависимости от качества теплоизоляции.
В качестве материала для расширительного резервуара не стоит использовать полимеры, оптимальным вариантом в этом случае будет сталь. Объем бака зависит от площади отапливаемого помещения, к примеру, в системе теплоснабжения небольшого строения высотой в один этаж может использоваться расширительный бачок на 8-15 литров.
Что касается труб для схемы системы отопления с циркуляционным насосом, то в этом случае могут использоваться следующие материалы:
- Сталь. Для такого трубопровода характерна высокая теплопроводность и устойчивость к высокому давлению. Однако монтаж имеет некоторые сложности и требует использования сварочного оборудования.
- Полипропилен. Такая система отличается не сложным монтажом, прочностью и герметичностью, она способна выдерживать температурные колебания.
Полипропиленовые трубы характеризуются безупречной эксплуатацией на протяжении четверти века.
- Металлопластик. Трубы из этого материала устойчивы к коррозии, на их внутренних стенках не образуются отложения, препятствующие естественному движению теплоносителя. Однако стоимость такой системы достаточно высокая, а срок ее эксплуатации составляет всего 15 лет.
- Медь. Трубопровод из меди считается самым дорогим, но он отлично переносит высокую температуру, до +500 градусов, и характеризуется максимальной теплоотдачей.
Виды расширительных баков
Понимая теперь всю значимость подобного оборудования, у читателя возникает новый резонный вопрос: «Какой вид бака лучше приобрести для дома?». Для полного ответа сначала понадобится изучить варианты изделий, существующих на современном отечественном рынке. Давайте же безотлагательно приступим к обзору.
Такие приборы становятся всё более распространёнными. Их можно приобрести в крупных торговых сетях, например, «Leroy Merlin» или «Моя родня»
Открытый тип – массово популярный, элементарно простой
Эта модификация является наиболее распространённой и доступной не только в нашей стране, но и по всему миру. Она настолько проста, что любой человек способен сделать подобный прибор в домашних условиях. Конструктивно открытым расширительным баком может служить любая ёмкость, имеющая входное отверстие для попадания внутрь теплоносителя, а также вырез в верхней части для испарения жидкости. Соответственно, при увеличении давления вода проникает в расширитель, частично испаряется, а при падении температуры – возвращается назад в систему для дальнейшей циркуляции.
Несмотря на простоту, лучше приобрести модель заводского изготовления – она надёжнее и удобнее в эксплуатации
Закрытый тип (мембранный бак) – готов к серьёзным испытаниям
Если предыдущий вариант подходит в большей степени для отопления с естественной подачей воды в трубы, то следующий, более продвинутый номинант подходит и для сложных задач. Секрет в том, что конструкция мембранного расширительного бака включает в себя две камеры, различные по своему составу и свойствам. Первая, внешняя, заполнена либо обыкновенным воздухом, либо инертным газом (в зависимости от ценника). Вторая, внутренняя, представляет собой полое пустое пространство, куда и попадает со временем теплоноситель. Между полостями располагается мембрана, изготавливаемая из пластичной резины. Изначально в аппарате закрытого типа создаётся определённое давление. При попадании во внутреннюю полость бака воды, мембранная перегородка изменяет свою форму, поддерживая нормальную работу системы. При остывании газ или воздух из внешней камеры расширяется и выталкивает жидкость из расширительного бака. Благодаря такому устройству, закрытому расширительному баку удаётся компенсировать нагрузку, создаваемую циркуляционным насосом или иным искусственным нагнетателем.
Монтаж мембранного расширителя требует немалой сноровки и знаний, а в идеале – услуг профильного специалиста
Важно также отметить тот факт, что данный вид приборов имеет два подвида. Первый, с мембраной в форме диафрагмы (диска)
Имеет более доступную стоимость, но при поломках изделие ремонту не подлежит
Первый, с мембраной в форме диафрагмы (диска). Имеет более доступную стоимость, но при поломках изделие ремонту не подлежит.
Невысокие показатели пластичности негативно сказываются на доступном полезном внутреннем объёме оборудования
И второй, с мембраной в форме «груши» (баллона). Отличается простой системой замены износившейся перегородки и большим объёмом внутренней камеры.
Подобная форма позволяет также экспериментировать с различными значениями давления для выбора идеального варианта
Аккумуляторный тип – для самых расчётливых хозяев
Это необычное изобретение не снискало пока широкой популярности у жителей нашей страны, однако оно достойно упоминания. Особенностью и основной функцией данного «чуда техники» является накопление теплоносителя в своём корпусе и последующая его передача в необходимый момент внутрь системы. Соответственно, аккумуляторный расширитель не борется с избыточным давлением, он попросту улучшает эффективность отопления в доме или квартире.
Высокотехнологичное устройство способно хранить воду различной температуры, подавая её в систему по заданным заранее «сценариям»
Полезные советы
Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.
Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.
Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:
- Теплоноситель в него должен поступать с верхней точки.
- А уходить с самого низа.
Расширительные баки открытого и закрытого типа
Именно таким способом можно избежать смешивания воздуха с водой внутри бака.
Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:
- Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
- Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.
Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.
Виды баков
Компенсационные бачки для сетей отопления отличаются по форме, конструкции, внутреннему размеру.
Оборудование открытого типа
Представляют собой ёмкость прямоугольной или цилиндрической формы с открытым верхом, куда при необходимости всегда можно долить воду. Чаще всего такие бачки изготавливают из листовой стали и теплоизолируют. Их устанавливают на самом верхнем уровне теплосетей с естественной циркуляцией.
В конструкцию входят следующие элементы:
- ёмкость различного размера;
- входная труба для подвода теплоносителя;
- выходной патрубок для возврата воды;
- контрольная труба, препятствующая переливу.
Главные минусы открытых расширительных баков — большие размеры, склонность к коррозии, необходимость долива воды и постоянного контроля.
Аппарат закрытого типа и его функции
Подходит для сетей отопления, где движение теплоносителя обеспечивается насосами. Внешне выглядит как закрытая овальная или шарообразная ёмкость с патрубком для соединения с теплосетью и ниппелем с обратной стороны. Внутри бачка установлена мембрана, разделяющая полость на две камеры: одна наполнена газом (воздухом или азотом), другая предназначена для жидкости.
При отсутствии нагрева контура бак пустой, при повышении температуры избыточный теплоноситель направляется в ёмкость, нагнетая давление в другой камере. Когда этот параметр достигнет предельного уровня, срабатывает клапан и лишний газ сбрасывается. При остывании жидкость сжимается и выталкивается назад в контур. Все процессы происходят автоматически.

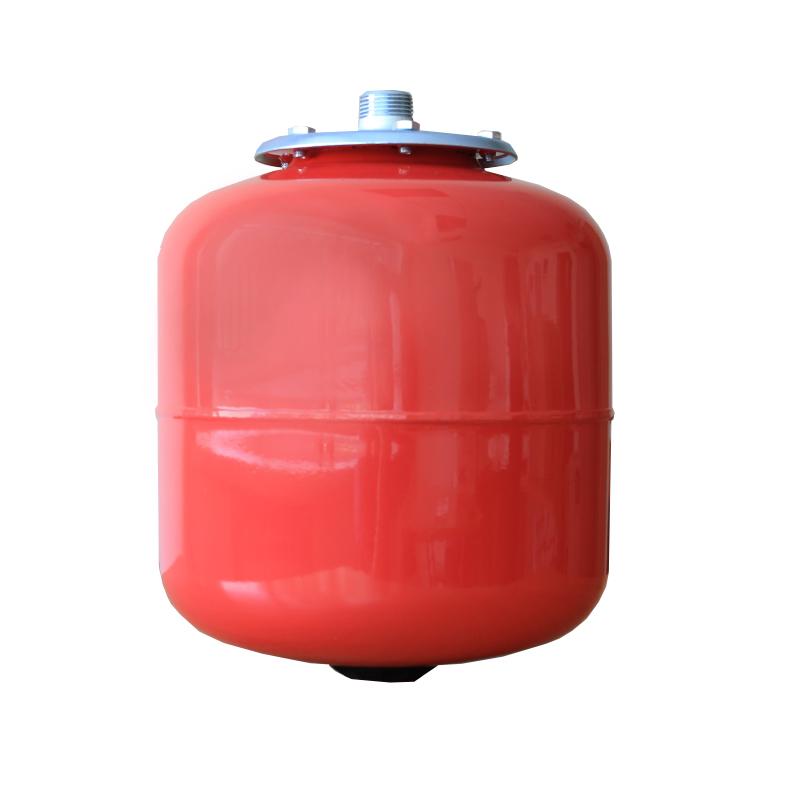

Фото 1. Расширительный бачок закрытого типа, объем 50 л, сталь, без сменной мембраны, производитель — «Stout».
Закрытые устройства выпускаются в двух конструктивных исполнениях.
С фланцевой сменной мембраной
Основные особенности расширительных приспособлений этого вида:
- Вода не контактирует со стенками устройства, оставаясь внутри полости мембраны — устраняется риск возникновения коррозии и загрязнения теплоносителя.
- Возможность замены эластичной камеры через фланец, зафиксированный на болтах.
- Имеют большие показатели предельного давления, чем модели с несменной диафрагмой.

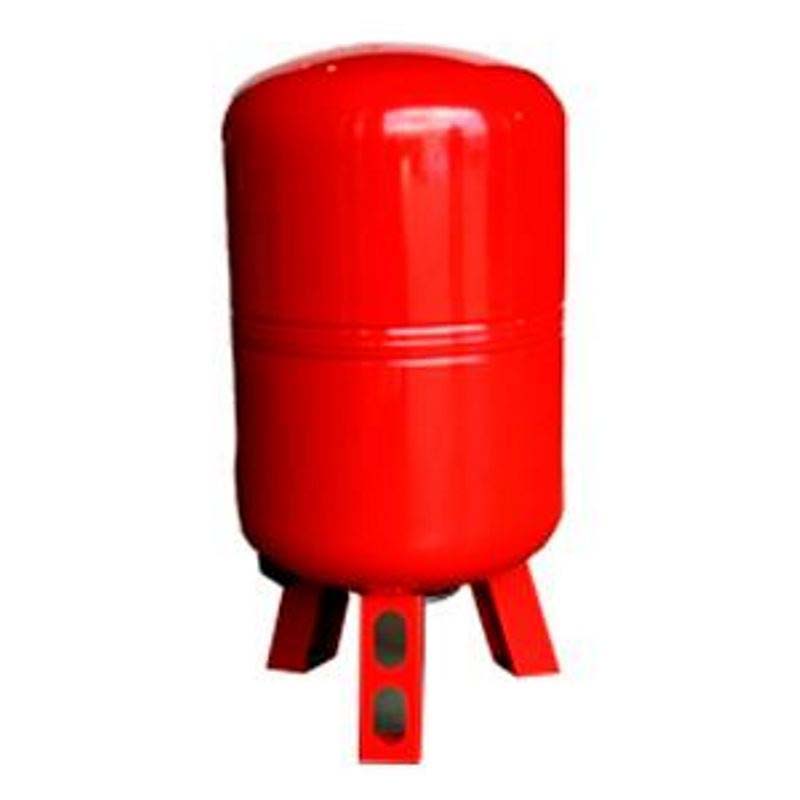

- Горизонтальное и вертикальное исполнение — удобно размещать в котельных разной конфигурации.

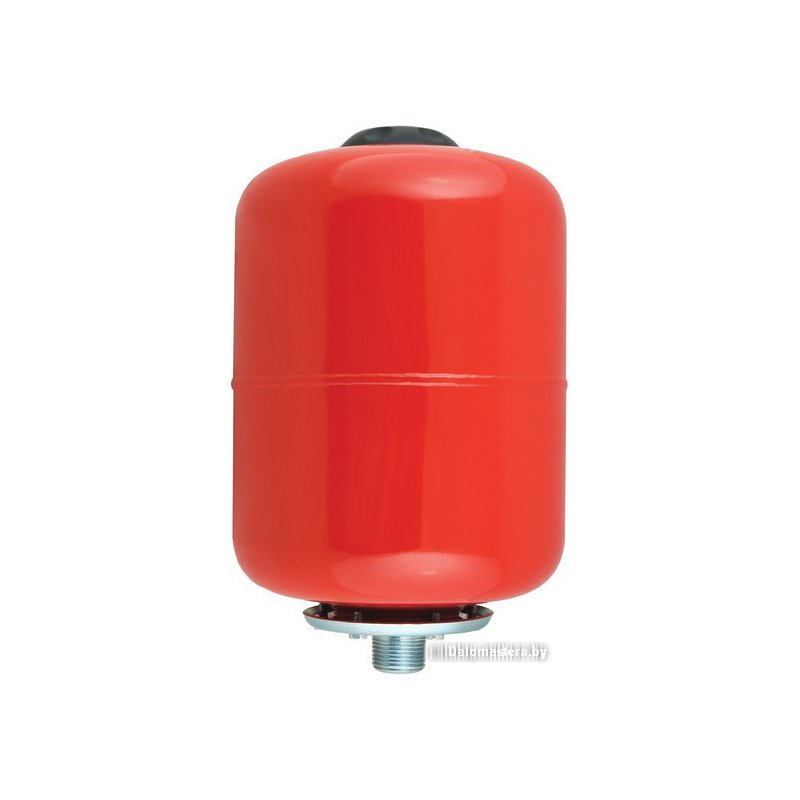

Со стационарной мембраной
Внутреннее пространство разделено надвое эластичной бутиловой диафрагмой, которая жёстко прикреплена к стенкам камеры.
Изначально всю полость занимает газ, поэтому мембрана прижата к стенкам. Во время нагревания жидкость поступает в бачок, газ сжимается, давление повышается.
Вода контактирует непосредственно с внутренней поверхностью, за счёт чего возникает риск коррозии. Чтобы предупредить разрушение металла, изнутри на стенки бака наносится влагостойкое покрытие.
Основные достоинства устройств с несменной мембраной — доступная цена и разнообразие вариантов исполнения.
Внимание! Главный минус — при выходе из строя диафрагмы бак придётся менять на новый. Закрытое расширительное оборудование разрешено устанавливать вблизи от отопительного котла — со стороны входного патрубка насоса
Закрытое расширительное оборудование разрешено устанавливать вблизи от отопительного котла — со стороны входного патрубка насоса.
Монтаж расширительного бака
После проведения просчетов можно приступать к установке расширительного бачка отопления
Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией
Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.
Открытая конструкция
Схема установки открытого расширительного бака
Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.
Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.
Перед установкой рекомендуем ознакомиться с общими правилами и советами:
- Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
- Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
- При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.
Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

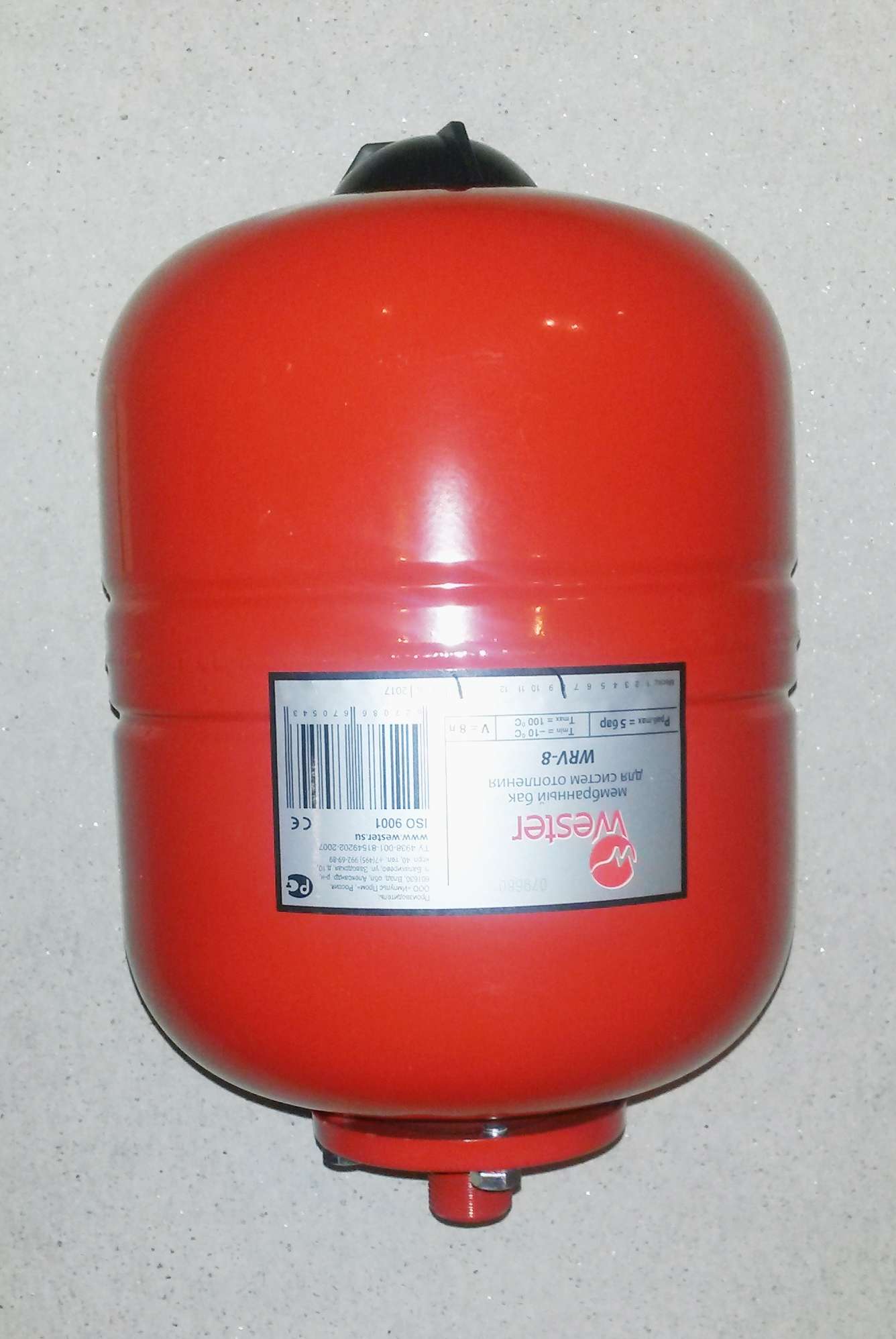

Мембранный бак
Схема установки мембранного расширительного бака
Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.
Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.
Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.
Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.
Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки — один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.
В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:
Время расчётов — как определить необходимый объём расширительного бака
Разобравшись с классификацией и выбрав наиболее подходящий для ваших целей вариант, необходимо рассчитать минимально допустимый объём бака. Для комфортной эксплуатации отопления достаточно ёмкости, вмещающей 10% от объёма теплоносителя в системе. Чтобы посчитать количество всей воды в трубах и радиаторах, применяют два вариативных способа:
Расширительный бак для отопления. Система обогрева расширительного бака
Каждая система водяного отопления имеет определенную мощность. Поэтому при создании важно помнить, что при повышении температуры жидкость расширяется, и соответственно гидравлическое давление внутри любого замкнутого пространства значительно увеличивается. Чтобы избежать чрезмерного увеличения и предотвратить возможные аварии, в каждой системе установлен расширительный бак для отопления. Он может быть как открытым, так и закрытым.
Назначение резервуара
Для понимания всех функций резервуара вы должны знать, что воду, циркулирующую в системе отопления, нельзя сжимать.При нагревании его фактическая плотность уменьшается, что приводит к увеличению занимаемого объема. Поэтому никаких специальных емкостей, в которых будет оставаться лишняя жидкость, не хватит. А расширительный бак системы отопления выполняет несколько функций. Во время нагрева выделяется чрезмерное количество воды, что позволяет поддерживать постоянное гидравлическое давление. При понижении температуры или небольшом вытекании жидкости из указанного контейнера в системе восстанавливается необходимое количество. Кроме того, резервуар предназначен для сбора воздуха, образующегося в процессе нагрева воды.
Типы емкостей
Специалисты различают два типа расширительных баков: открытые и закрытые. Стоит отметить, что первый вариант в настоящее время устарел, но он все еще используется во многих домах. Открытый расширительный бак для отопления — емкость, прикрепленная его дном к трубке. Чем горячее вода в системе, тем выше ее уровень. Устанавливают такой бак, как правило, над верхней частью системы отопления, и включают его в большинстве случаев на чердаках домов. Его стены покрыты изоляционным материалом для предотвращения потерь тепла.Использование открытых резервуаров приводит к окислению жидкости кислородом, что является причиной коррозии изнутри труб и радиаторов. Заглушка на расширительный бачок открытого типа не нужна, но может поставляться для защиты от падающего мусора.
Рекомендуется
Наиболее эффективные методы проращивания семян
Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах.I …
Светоотражающая краска. Сфера применения
Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …
Контейнеры закрытого типа считаются более современными. Такие емкости представляют собой герметичные капсулы, они могут быть выполнены в форме овала или шара. Их главное преимущество — отсутствие контакта жидкости с окружающим воздухом.Благодаря этому вода не испаряется. Более того, при использовании тары закрытого типа существует риск того, что уровень жидкости поднимется настолько, что она может вытечь из бачка и разрушить стены и потолок помещения.
Классификация емкостей закрытого типа
При выборе расширительного бака важно помнить, что они различаются в зависимости от газового наполнителя, состава мембраны и принципа ее расположения. Купленную емкость можно заполнить обычным воздухом, азотсодержащим компаундом или другим более редким наполнителем.Мембранные баки бывают следующих типов:
— из натурального термостойкого бутилкаучука, обладают повышенной термостойкостью;
— EPDM — самая современная версия, используемая в системах отопления и водоснабжения;
— прочный термостойкий силиконовый каучук, самый дешевый вид, который часто встречается в изделиях из Китая.
Также расширительный бак для отопления может быть укомплектован несменной, модельной или грушевидной мембраной. Первый вариант снабжен специальными кольцевыми зажимами, что обеспечивает длительную эксплуатацию этого оборудования, позволяя поддерживать постоянное необходимое давление.При этом диафрагма не растягивается, а перекатывается по стенкам резервуара, повышая надежность конструкции.
Сменная мембрана лучше всего подходит для больших систем с большим количеством заполнения. В таких канистрах он располагается с двух сторон между фланцами и при наполнении емкостей жидкостью остается неподвижным.
Съемная мембрана грушевидной формы крепится только к верхнему фланцу. При контакте с чрезмерным количеством жидкости она опирается на стенку резервуара, распределяя нагрузку.
Правила выбора емкости
Перед приобретением емкости важно выяснить общую систему. Расширительный бак для отопления должен содержать не менее 10% теплоносителя. Стоит учесть количество радиаторов, труб и бойлера. Специалисты при выборе оптимального варианта учитывают большее количество показателей, в том числе не только количество жидкости, но и рабочую температуру, и максимальное статическое давление в системе.
Зная необходимый объем баллона, можно приступить к его выбору и обратить внимание на другие показатели, такие как наполнение газом, материал мембраны и ее расположение.
Добавить или заменить
Если вы только приступили к монтажу системы отопления или решили, что вам необходимо заменить расширительный бачок, вам следует знать некоторые особенности его установки. Итак, закрытый сосуд можно расположить где угодно, но наиболее функциональной его частью для него является возврат. Лучшим местом станет зона между циркуляционным насосом и котлом.
Присоединение емкости к системе с помощью трубы, которая оборудована шаровым краном.Чтобы мембрана без проблем могла внести лишнюю жидкость, давление в баке должно быть как минимум на 0,2 бар ниже, чем в самой системе. Вы также должны знать, что затопление заводского газа, будь то воздух или жидкий азот, запрещено.
Стоимость оборудования
Многие при выборе резервуаров не смотрят на принцип, по которому они работают, не на их объем и стоимость. Но экономить на этом оборудовании не стоит, ведь безопасность и надежность системы отопления будет зависеть от того, на каком именно установлен расширительный бак.Цена желаемого варианта, конечно, может показаться завышенной, но лучше один раз потратиться и никогда не знать, к чему приведет неправильный выбор мощности. Стоимость будет зависеть от объема, типа установленных мембран. Это может быть от одной до десяти или двенадцати тысяч.
…расширительный бачок — это … Что такое расширительный бачок?
Расширительный бак — Расширительный бак — это небольшой бак, используемый в закрытых системах водяного отопления и системах горячего водоснабжения для поглощения избыточного давления воды.Избыточное давление может быть вызвано тепловым расширением при нагревании воды или гидравлическим ударом. Расширительный бачок…… Википедия
Расширительный бак — išsiplėtimo indas statusas T sritis Energetika apibrėžtis Indas, kuriame plečiasi šildymo sistemos skystis kintant jo temperatūrai. atitikmenys: англ. расширительный бак; расширительный бак вок. Expansionsbehälter, м; Expansionsgefäß, n rus.…… Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas
Расширительный бачок — Когда двигатель нагревается, охлаждающая жидкость расширяется, заполняя все доступное пространство (обычно в радиаторе).Перед установкой расширительных бачков охлаждающей жидкости излишки охлаждающей жидкости вытеснялись из вентиляционной трубы на землю. Расширительный бачок…… Словарь автомобильных терминов
Расширительный бак — Бак, используемый в системе солнечного отопления с замкнутым контуром, который обеспечивает пространство для расширения теплоносителя в контуре коллектора под давлением… Энергетические термины
Расширительный бак — Расширительный бак — это металлический резервуар, разделенный на две части резиновой диафрагмой.Одна сторона подключена к трубопроводу системы отопления и поэтому содержит воду. Другая, сухая сторона, содержит воздух под давлением, и вы найдете машину… Wikipedia
бак — Емкость, в которой может храниться любая жидкость или газ. Также он может быть пустым, например, вакуумный бак. См. Баллон с ацетиленом, воздушный резервуар, резервуар для анодирования, балластный резервуар, нижний резервуар, цилиндр, глубокий резервуар, электрокрасочный резервуар… Словарь автомобильных терминов
расширительный бак — išsiplėtimo indas statusas T sritis Energetika apibrėžtis Indas, kuriame plečiasi šildymo sistemos skystis kintant jo temperatūrai.atitikmenys: англ. расширительный бак; расширительный бак вок. Expansionsbehälter, м; Expansionsgefäß, n rus.…… Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas
Tank a lait — Tank à lait Dans le domaine de l élevage laitier, anglicisme tank à lait или резервуар с молочным дизайном с резервуаром или кюве réfrigérateur du lait Issue de la traite des animaux permettant de Stocker et conserver une température…… Wikipédia en Français
Танк (компьютерные игры) — На игровом жаргоне танк — это игрок или юнит, предназначенный для защиты более слабых игроков или юнитов в бою, нанося вражеские атаки и поглощая урон.По сравнению с другими юнитами, танки обладают высокой устойчивостью к урону и специализируются на рукопашном бою. …… Википедия
Танк — Чтобы узнать о других значениях, см. Танк (значения). Танк А бывшая британская армия… Википедия
Tank à lait — Dans le domaine de lélevage laitier, anglicisme tank à lait или резервуар с молочным дизайном с резервуаром или кювом, охлажденным с молоком, выпущенным для traite des animaux permettant de stocker et conserver celui à laités сын…… Wikipédia en Français
% PDF-1.3 % 980 0 объект > endobj xref 980 75 0000000016 00000 н. 0000001852 00000 н. 0000002025 00000 н. 0000003151 00000 п. 0000003730 00000 н. 0000003899 00000 н. 0000004433 00000 н. 0000004831 00000 н. 0000004863 00000 н. 0000005025 00000 н. 0000005702 00000 н. 0000005859 00000 н. 0000005891 00000 н. 0000006436 00000 н. 0000006468 00000 н. 0000006626 00000 н. 0000006658 00000 н. 0000006681 00000 п. 0000011924 00000 п. 0000011947 00000 п. 0000016293 00000 п. 0000016317 00000 п. 0000021085 00000 п. 0000021109 00000 п. 0000025740 00000 п. 0000025764 00000 п. 0000030654 00000 п. 0000030842 00000 п. 0000030866 00000 п. 0000036403 00000 п. 0000036818 00000 п. 0000036979 00000 п. 0000037012 00000 п. 0000037036 00000 п. 0000042154 00000 п. 0000042178 00000 п. 0000045915 00000 п. 0000046559 00000 п. 0000046824 00000 п. 0000047057 00000 п. 0000047080 00000 п. 0000047525 00000 п. 0000047548 00000 п. 0000047571 00000 п. 0000060717 00000 п. 0000060742 00000 п. 0000060822 00000 п. 0000060846 00000 п. 0000060926 00000 п. 0000061158 00000 п. 0000064371 00000 п. 0000064394 00000 п. 0000064474 00000 п. 0000064497 00000 п. 0000064744 00000 п. 0000065084 00000 п. 0000065108 00000 п. 0000065131 00000 п. 0000065479 00000 п. 0000068640 00000 п. 0000068873 00000 п. 0000070556 00000 п. 0000070636 00000 п. 0000070874 00000 п. 0000070898 00000 п. 0000080654 00000 п. 0000080859 00000 п. 0000080883 00000 п. 0000080963 00000 п. 0000081463 00000 п. 0000081486 00000 п. 0000081570 00000 п. 0000081652 00000 п. 0000002166 00000 н. 0000003128 00000 п. трейлер ] >> startxref 0 %% EOF 981 0 объект > / StructTreeRoot 982 0 R / MarkInfo> >> endobj 982 0 объект > endobj 1053 0 объект > ручей Hb«b` (c`c` Ȁ
Red Expansion Tank Heating System Изолированная: stockfoto (nu bewerken) 1750296869
Momenteel gebruikt u een oudere browser.Uw ervaring is mogelijk niet optimaal. Обновите браузер Overweeg. Kom meer te weten.Inloggen
Registreren
Меню
Alle afbeeldingen- Alle afbeeldingen
- Foto’s
- Vectoren
- Illustraties
- Redactioneel
- Videomateriazenbeelding
- Видеообъявление
- Videomateriaalbeelding скачать
Презентация на тему: «Введение в накопительный резервуар» — стенограмма презентации:
1 введение в резервуар для хранения
به نام خدا введение в резервуар для хранения MD ОТДЕЛЕНИЕ2 Криогенный резервуар для хранения
Содержание Введение Применимый код Части AST Типы конструкции AST Типичные повреждения криогенного резервуара AST3 Введение Резервуары для хранения — привычная часть нашего промышленного ландшафта.Они используются для хранения множества различных продуктов и бывают разных размеров, от маленьких до действительно гигантских. Возможность хранить большие количества жидких и газообразных продуктов была важным элементом в развитии ряда отраслей. В последнее время торговля сжиженным природным газом (СПГ), на долю которого приходится около 20% мирового природного газа, была бы невозможна без разработки крупномасштабных криогенных хранилищ как на экспортных, так и на импортных терминалах.
4 Конструкция резервуара для хранения ATM API 650 P <2,5 фунтов на кв. Дюйм КОД BS 2654 EN 14015 LPT
Применимый код Конструкция резервуара для хранения ATM AWA API 650 P <2,5 фунтов на квадратный дюйм КОД BS 2654 EN 14015 LPT API 620 2,55 ЧАСТИ БАКА Нижняя оболочка Крыша Кольцевая пластина Ветровая балка Лестница Вспышка-очистка Фитинг Стропильная балка Система распыления воды.
10 Типы надземных стальных резервуаров для хранения
Конструкция фундамента Форма дна Тип конструкции фундамента Двойное дно Обнаружение материала Фиксированная форма крыши Опора Конструкция с плавающей крышей11 Типы стальных резервуаров (фундаментов)
Конструкция фундамента Форма нижнего конуса вверх конус вниз ровный с уклоном ровный без уклонаBell & Gossett — Taco — Расширительные баки Armstrong
Переключить меню- Добро пожаловать в National Pump Supply!
- 1-800-781-7405
- войти в систему или зарегистрируйтесь
- Сравнить
- Корзина
- Насосы и циркуляторы
- Все насосы и циркуляторы
- Bell & Gossett Насосы
- Все туфли Bell & Gossett
- Циркуляционные насосы Bell & Gossett
- Все циркуляционные насосы Bell & Gossett
- Циркуляционные насосы B&G Ecocirc XL
- Все циркуляционные насосы B&G Ecocirc XL
- Насосы B&G Ecocirc XL с чугунным корпусом
- Насосы B&G Ecocirc XL из нержавеющей стали
- Трехфазные чугунные насосы B&G Ecocirc XL
- Трехфазные насосы из нержавеющей стали B&G Ecocirc XL
- Ecocirc XL Аксессуары
- Насосы B&G серии 100
- B&G Series 100 NFI — насос высокого напряжения
- Циркуляторы B&G Series NRF — NBF — SSF
- Насосы B&G серии PL
- Насосы B&G серии LR
- Бустерные насосы B&G серии 2
- Насосы PD серии B&G
- Насос для питьевой воды Autocirc
- Комплект беспроводной рециркуляции Ecocirc
- e3 Питьевые многоскоростные циркуляторы
- Солнечные циркуляторы Ecocirc Multi-Speed
- Циркуляторы отопления и охлаждения B&G
- Линейные насосы B&G
- Все насосы B & G In-Line
- Насосы B&G серии 60
- Насосы B&G серии e-60
- Все насосы B&G серии e-60
- Насосы B&G Series e-60 с бронзовым корпусом
- B&G Series e-60 All Bronze Насосы
- Насосы ECM серии e-60 B&G
- Насосы B&G серии 80
- Насосы B&G e-80 и e-80SC
- Насосы B&G серии 90
- Насосы B&G серии e-90
- Насосы ECM серии e-90 B&G
- B&G серии 60, 80, 90
- Торцевые всасывающие насосы B&G
- Все насосы с торцевым всасыванием B&G
- Насосы B&G серии 1510
- Насосы B&G серии e-1510
- Насосы B&G серии 1531
- Насосы B&G серии e-1531
- Насосы B&G серии e-1535
- Насосы B&G серии e-1532
- Насосы двойного всасывания B&G
- Все насосы двойного всасывания B&G
- B&G Series VSX — насосы VSC / VSCS
- Центробежные насосы двойного всасывания серии e-HSC
- Большие насосы двойного всасывания серии HSCS
- Малые и средние насосы двойного всасывания серии HSC-S
- Насосы серии B&G HSC
- Многоступенчатые насосы B&G
- Все многоступенчатые насосы B&G
- Многоступенчатые насосы серии e-HM
- Вертикальные многоступенчатые насосы серии e-SV
- Установки для подпитки гликоля B&G
- Армстронг Насосы
- Все насосы Armstrong
- Циркуляторы компаса
- Насосы Astro 2
- Установка Astro Express 2 System 2 на трубе
- Astro 2 HWR Systems 3 Установка трубы
- Все системы Astro 2 HWR 3 Монтаж трубы
- Astro 2 HWR с таймером Aquastat и шнуром питания
- Astro 2 HWR с таймером и линейным шнуром
- Astro 2 HWR с сетевым шнуром
- Э.Насосы 2 серии
- Все насосы серии E.2
- Чугунные насосы серии E.2
- Насосы серии Bronze E.2
- Насосы S&H серии Gold без улитки
- Циркуляционные насосы серии S
- Циркуляционные насосы серии H
- Циркуляционные насосы серии 1050/1060
- Все циркуляционные насосы серии 1050/1060
- Чугунные циркуляционные насосы серии 1050
- Циркуляционные насосы из бронзы серии 1050
- Чугунные циркуляционные насосы серии 1060
- Циркуляционные насосы из бронзы серии 1060
- Концевые всасывающие насосы 4030, монтируемые на основании
- Стандартный насос серии 4270
- 4280 Моторные насосы
- 4300 вертикальные насосы в линию
- Конвертные насосы 4300 Design
- 4302 Вертикальный встроенный насосный агрегат
- 4360-4380 Вертикальные насосы в линию
- Taco Насосы
- Все насосы Taco
- Циркуляторы серии Taco 00
- Все циркуляторы серии Taco 00
- Высокоэффективные циркуляторы ECM серии 00e
- Все высокоэффективные циркуляторы ECM серии 00e
- Система мгновенного нагрева воды SmartPlus-e ECM
- Система мгновенного горячего водоснабжения Hot-LinkPlus-e ECM
- Циркуляторы высокой эффективности Taco 006e ECM
- Циркуляторы высокой эффективности Taco 007e ECM
- Циркуляторы высокой эффективности Taco 0015e ECM
